BLACK+DECKER BEG210-QS User manual

23
1
4
www.blackanddecker.eu
BEG110 BEG120 BEG210 BEG220
6
3
8
5
12
10
9
A
C
4
7
A B
12
9 4
7
12
4
B
13
12
10
D
15
14
9
E
2
4
F
G
I J
H
K L
3
ENGLISH
(Original instructions)
Intended use
Your BLACK+DECKER BEG110, BEG120, BEG210 and BEG220 angle grinders have been designed for grinding and cutting metal and masonry using the appropriate type of
cutting or grinding disc. When tted with the appropriate
guard, These tools are intended for consumer use only.
Safety instructions
General power tool safety warnings
Warning! Read all safety warnings and all
@
instructions. Failure to follow the warnings and instructions listed below may result in electric shock, re and/or serious injury.
Save all warnings and instructions for future reference.
The term "power tool" in all of the warnings listed below refers to your mains operated (corded) power tool or battery operated (cordless) power tool.
1. Work area safety a. Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
b. Do not operate power tools in explosive atmospheres,
such as in the presence of ammable liquids, gases
or dust. Power tools create sparks which may ignite the
dust or fumes.
c. Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
2. Electrical safety a. Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodied plugs
and matching outlets will reduce risk of electric shock.
b. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock
if your body is earthed or grounded.
c. Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric shock.
d. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of
electric shock.
e. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electric shock.
f. If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
4
protected supply. Use of an RCD reduces the risk of
electric shock.
3. Personal safety a. Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a
power tool while you are tired or under the inuence
of drugs, alcohol or medication. A moment of inattention
while operating power tools may result in serious personal injury.
b. Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.
c. Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.
Carrying power tools with your nger on the switch or energising power tools that have the switch on invites
accidents.
d. Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal injury.
e. Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.
f. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair
can be caught in moving parts.
g. If devices are provided for the connection of dust
extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can
reduce dust-related hazards.
4. Power tool use and care a. Do not force the power tool. Use the correct power
tool for your application. The correct power tool will do
the job better and safer at the rate for which it was
designed.
b. Do not use the power tool if the switch does not turn it
on and off. Any power tool that cannot be controlled with
the switch is dangerous and must be repaired.
c. Disconnect the plug from the power source and/or the
battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of
starting the power tool accidentally.
d. Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
(Original instructions)
ENGLISH
e. Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly
maintained power tools.
f. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.
g. Use the power tool, accessories and tool bits etc. in
accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different
from those intended could result in a hazardous situation.
5. Service
a. Have your power tool serviced by a qualied repair
person using only identical replacement parts. This will ensure that the safety of the power tool is maintained.
Additional power tool safety warnings
Warning! Additional safety warnings Common for
@
Grinding, Sanding, Wire Brushing, Polishing or Abrasive Cutting-Off Operations:
u This power tool is intended to function as a grinder,
sander, wire brush, polisher or cut-off tool. Read all
safety warnings, instructions, illustrations and
specications provided with this power tool.
Failure to follow all instructions listed below may result in electric shock, re and/or serious injury.
u Operations for which the power tool was not designed
may create a hazard and cause personal injury.
u Do not use accessories which are not specically
designed and recommended by the tool manufacturer.
Just because the accessory can be attached to your
power tool, it does not assure safe operation.
u The rated speed of the accessory must be at least
equal to the maximum speed marked on the power
tool. Accessories running faster than their rated speed
can break and y apart.
u The outside diameter and the thickness of your
accessory must be within the capacity rating of your power tool. Incorrectly sized accessories cannot be
adequately guarded or controlled.
u Threaded mounting of accessories must match the
grinder spindle thread. For accessories mounted by
anges, the arbour hole of the accessory must t the
locating diameter of the ange. Accessories that do not
match the mounting hardware of the power tool will run
out of balance, vibrate excessively and may cause loss of control.
u Do not use a damaged accessory. Before each use
inspect the accessory such as abrasive wheels for chips and cracks, backing pad for cracks, tear or excess wear, wire brush for loose or cracked wires. If power tool or accessory is dropped, inspect for damage or install an undamaged accessory. After inspecting and installing an accessory and run the power tool at maximum no-load speed for one minute.
Damaged accessories will normally break apart during this
test time.
u Wear personal protective equipment. Depending on
application, use face shield, safety goggles or safety glasses. As appropriate, wear dust mask, hearing protectors, gloves and workshop apron capable of stopping small abrasive or workpiece fragments. The
eye protection must be capable of stopping ying debris generated by various operations. The dust mask or respirator must be capable of ltering particles generated
by your operation. Prolonged exposure to high intensity noise may cause hearing loss.
u Keep bystanders a safe distance away from work
area. Anyone entering the work area must wear
personal protective equipment. Fragments of workpiece
or of a broken accessory may y away and cause injury
beyond immediate area of operation.
u Hold power tool by insulated gripping surfaces only,
when performing an operation where the cutting accessory may contact hidden wiring or its own cord.
Cutting accessory contacting a "live" wire may make exposed metal parts of the power tool "live" and shock the
operator.
u Use clamps or another practical way to secure and
support the workpiece to a stable platform. Holding the
work by hand or against your body leaves it unstable and
may lead to loss of control.
u Position the cord clear of the spinning accessory. If
you lose control, the cord may be cut or snagged and your hand or arm may be pulled into the spinning accessory.
u Never lay the power tool down until the accessory
has come to a complete stop. The spinning accessory
may grab the surface and pull the power tool out of your
control.
u Do not run the power tool while carrying it at your
side. Accidental contact with the spinning accessory could
snag your clothing, pulling the accessory into your body.
u Regularly clean the power tool's air vents. The motor's
fan will draw the dust inside the housing and excessive accumulation of powdered metal may cause electrical
hazards.
u Do not operate the power tool near ammable
materials. Sparks could ignite these materials.
5
ENGLISH
(Original instructions)
u Do not use accessories that require liquid coolants.
Using water or other liquid coolants may result in electrocution or shock.
Note: The above warning does not apply for power tools specically designed for use with a liquid system.
Kickback and related warnings
Kickback is a sudden reaction to a pinched or snagged rotating wheel, backing pad, brush or any other accessory.
Pinching or snagging causes rapid stalling of the rotating
accessory which in turn causes the uncontrolled power tool to
be forced in the direction opposite of the accessory's rotation at the point of the binding.
For example, if an abrasive wheel is snagged or pinched by the workpiece, the edge of the wheel that is entering into the
pinch point can dig into the surface of the material causing
the wheel to climb out or kick out. The wheel may either jump toward or away from the operator, depending on direction of the wheel's movement at the point of pinching. Abrasive wheels may also break under these conditions.
Kickback is the result of power tool misuse and/or incorrect
operating procedures or conditions and can be avoided by
taking proper precautions as given below.
u Maintain a rm grip on the power tool and position
your body and arm to allow you to resist kickback forces. Always use auxiliary handle, if provided, for
maximum control over kickback or torque reaction
during start-up. The operator can control torque
reactions or kickback forces, if proper precautions are taken.
u Never place your hand near the rotating accessory.
Accessory may kickback over your hand.
u Do not position your body in the area where power
tool will move if kickback occurs. Kickback will propel the tool in direction opposite to the wheel's movement at
the point of snagging.
u Use special care when working corners, sharp edges
etc. Avoid bouncing and snagging the accessory.
Corners, sharp edges or bouncing have a tendency to snag the rotating accessory and cause loss of control or
kickback.
u Do not attach a saw chain woodcarving blade or
toothed saw blade. Such blades create frequent kickback
and loss of control.
Safety warnings specic for grinding and abrasive
cutting-off operations
u Use only wheel types that are recommended for your
power tool and the specic guard designed for the
selected wheel. Wheels for which the power tool was not
designed cannot be adequately guarded and are unsafe.
6
u The grinding surface of centre depressed wheels
must be mounted below the plane of the guard lip. An
improperly mounted wheel that projects through the plane
of the guard lip cannot be adequately protected.
u The guard must be securely attached to the power
tool and positioned for maximum safety, so the least
amount of wheel is exposed towards the operator. The
guard helps to protect the operator from broken wheel
fragments, accidental contact with wheel and sparks that
could ignite clothing.
u Wheels must be used only for recommended
applications. For example: do not grind with the side
of cut-off wheel. Abrasive cut-off wheels are intended for
peripheral grinding, side forces applied to these wheels
may cause them to shatter.
u Always use undamaged wheel anges that are of
correct size and shape for your selected wheel. Proper
wheel anges support the wheel thus reducing the
possibility of wheel breakage. Flanges for cut-off wheels
may be different from grinding wheel anges.
u Do not use worn down wheels from larger power
tools. Wheel intended for larger power tool is not suitable
for the higher speed of a smaller tool and may burst.
Additional safety warnings specic for abrasive
cutting-off operations
u Do not "jam" the cut-off wheel or apply excessive
pressure. Do not attempt to make an excessive depth of cut. Over stressing the wheel increases the loading
and susceptibility to twisting or binding of the wheel in the cut and the possibility of kickback or wheel breakage.
u Do not position your body in line with and behind the
rotating wheel. When the wheel, at the point of operation,
is moving away from your body, the possible kickback may
propel the spinning wheel and the power tool directly at
you.
u When wheel is binding or when interrupting a cut for
any reason, switch off the power tool and hold the power tool motionless until the wheel comes to a complete stop. Never attempt to remove the cut-off wheel from the cut while the wheel is in motion otherwise kickback may occur. Investigate and take
corrective action to eliminate the cause of wheel binding.
u Do not restart the cutting operation in the workpiece.
Let the wheel reach full speed and carefully re-enter the cut. The wheel may bind, walk up or kickback if the
power tool is restarted in the workpiece.
u Support panels or any oversized workpiece to
minimize the risk of wheel pinching and kickback.
Large workpieces tend to sag under their own weight.
Supports must be placed under the workpiece near the
line of cut and near the edge of the workpiece on both
sides of the wheel.
(Original instructions)
ENGLISH
u Use extra caution when making a "pocket cut" into
existing walls or other blind areas. The protruding
wheel may cut gas or water pipes, electrical wiring or objects that can cause kickback.
Safety warnings specic for sanding operations
u Do not use excessively oversized sanding disc paper.
Follow manufacturers recommendations, when
selecting sanding paper. Larger sanding paper
extending beyond the sanding pad presents a laceration hazard and may cause snagging, tearing of the disc or
kickback.
Safety warnings specic for wire brushing
operations
u Be aware that wire bristles are thrown by the brush
even during ordinary operation. Do not overstress the
wires by applying excessive load to the brush. The
wire bristles can easily penetrate light clothing and/or skin.
u If the use of a guard is recommended for wire
brushing, do not allow any interference of the wire wheel or brush with the guard. Wire wheel or brush may
expand in diameter due to work load and centrifugal
forces.
Safety of others
u This appliance is not intended for use by persons
(including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge,
unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
u Children should be supervised to ensure that they do not
play with the appliance.
Residual risks
Additional residual risks may arise when using the tool which may not be included in the enclosed safety warnings. These risks can arise from misuse, prolonged use etc. Even with the application of the relevant safety regulations
and the implementation of safety devices, certain residual
risks can not be avoided. These include:
u Injuries caused by touching any rotating/moving parts. u Injuries caused when changing any parts, blades or
accessories.
u Injuries caused by prolonged use of a tool. When using
any tool for prolonged periods ensure you take regular breaks.
u Impairment of hearing. u Health hazards caused by breathing dust developed when
using your tool (example:- working with wood, especially oak, beech and MDF.)
Vibration
The declared vibration emission values stated in the technical data and the declaration of conformity have been measured
in accordance with a standard test method provided by EN 60745 and may be used for comparing one tool with
another. The declared vibration emission value may also be used in a preliminary assessment of exposure.
Warning! The vibration emission value during actual use of
the power tool can differ from the declared value depending on the ways in which the tool is used. The vibration level may
increase above the level stated.
When assessing vibration exposure to determine safety
measures required by 2002/44/EC to protect persons regularly using power tools in employment, an estimation of vibration
exposure should consider, the actual conditions of use and the
way the tool is used, including taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the
trigger time.
Labels on tool
The following pictograms, along with the date code, are shown
on the tool:
Warning! To reduce the risk of injury, the user
must read the instruction manual.
Wear safety glasses or goggles when operating
this tool.
Wear ear protection when operating this tool
Electrical safety
Your charger is double insulated; therefore no
earth wire is required. Always check that the
mains voltage corresponds to the voltage on the rating plate.
u If the supply cord is damaged, it must be replaced by the
manufacturer or an authorised BLACK+DECKER Service
Centre in order to avoid a hazard.
Voltage drops
Inrush currents cause short-time voltage drops. Under
unfavourable power supply conditions, other equipment may
be affected.
If the system impedance of the power supply is lower than
0.107 Ω, disturbances are unlikely to occur.
7
ENGLISH
(Original instructions)
Features
This tool includes some or all of the following features.
1. On/off switch
2. Spindle lock
3. Guard
4. Side handle
Assembly
Warning! Before assembly, make sure that the tool is
switched off and unplugged.
Fitting and removing the guard (g. A)
The tool is supplied with a guard intended for grinding
purposes only (type 27). If the unit is intended to perform
cutting off operations, a guard specic for this operation (type
41) must be tted. A suitable guard part numbers N551980 (for 115mm cutting wheel) and N542445 (for 125mm cutting wheel) are available and can be obtained from Stanley Fat
Max service centres.
u Place the tool on a table, with the spindle (4) facing up. u Release the clamping lock (5) and hold the guard (3) over
the tool as shown.
u Align the lugs (6) with the notches (7). u Press the guard down and rotate it counterclockwise to
the required position.
u Fasten the clamping lock (5) to secure the guard to the
tool.
u If required, tighten the screw (8) to increase the clamping
force.
Removing
u Release the clamping lock (5). u Rotate the guard clockwise to align the lugs (6) with the
notches (7).
u Remove the guard from the tool.
Warning! Never use the tool without the guard.
Fitting the side handle
u Screw the side handle (4) into one of the mounting holes
in the tool.
Warning! Always use the side handle.
Fitting and removing grinding discs
(g. B - D)
Always use the correct type of disc for your application. Always use discs with the correct diameter and bore size (see
technical data).
Fitting
u Fit the guard as described above. u Place the inner ange (9) onto the spindle (4) as shown
(g. B). Make sure that the ange is correctly located on the at sides of the spindle.
8
u Place the disc (10) onto the spindle (4) as shown (g. B).
If the disc has a raised centre (11), make sure that the raised centre faces the inner ange.
u Make sure that the disc locates correctly on the inner
ange.
u Place the outer ange (12) onto the spindle. When tting
a grinding disc, the raised centre on the outer ange must face towards the disc (A in g. C). When tting a cutting disc, the raised centre on the outer ange must face away from the disc (B in g. C).
u Keep the spindle lock (2) depressed and tighten the outer
ange using the two-pin spanner (13) (g. D).
Removing
u Keep the spindle lock (2) depressed and loosen the outer
ange (12) using the two-pin spanner (13) (g. D).
u Remove the outer ange (12) and the disc (10).
Surface grinding with grinding discs
u Allow the tool to reach full speed before touching the tool
to the work surface.
u Apply minimum pressure to the work surface, allowing the
tool to operate at high speed. Grinding rate is greatest
when the tool operates at high speed.
u Maintain a 20˚ to 30˚ angle between the tool and work
surface as shown in gure F.
u Continuously move the tool in a forward and back motion
to avoid creating gouges in the work surface.
u Remove the tool from work surface before turning tool off.
Allow the tool to stop rotating before laying it down.
Edge grinding with grinding discs

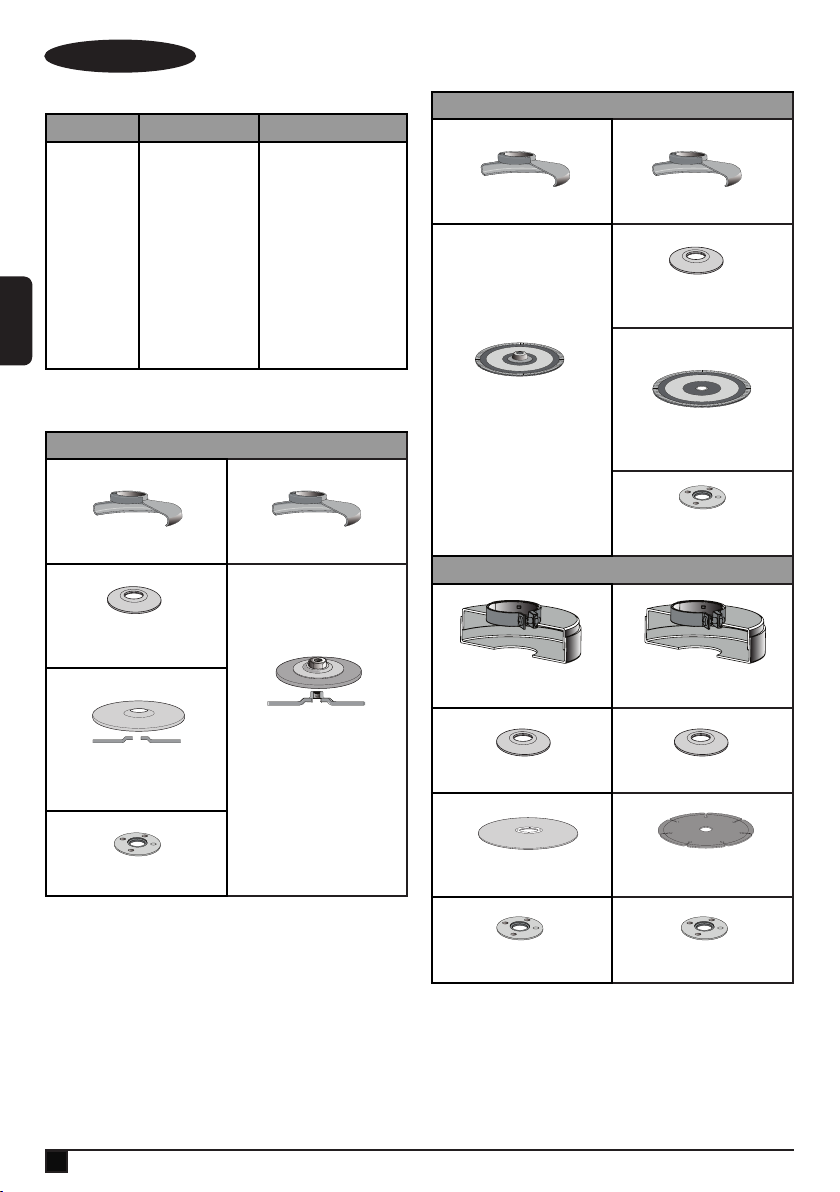

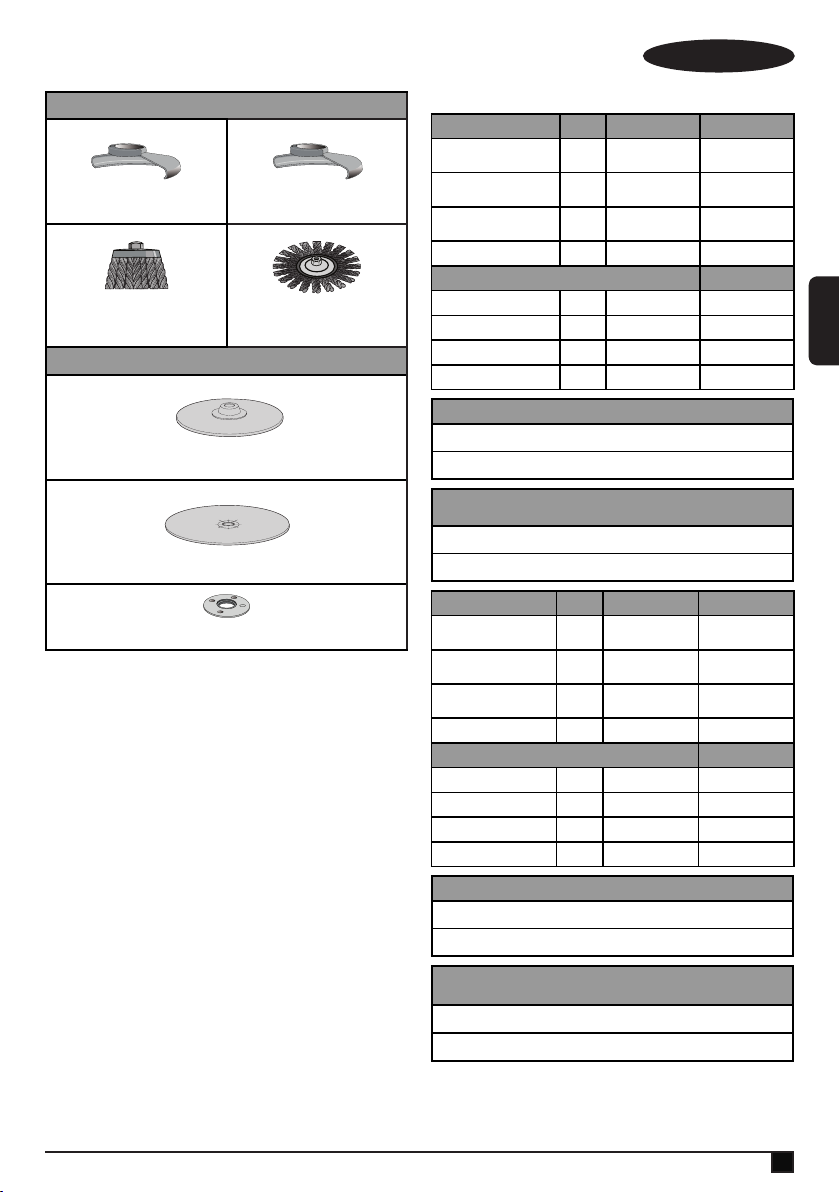

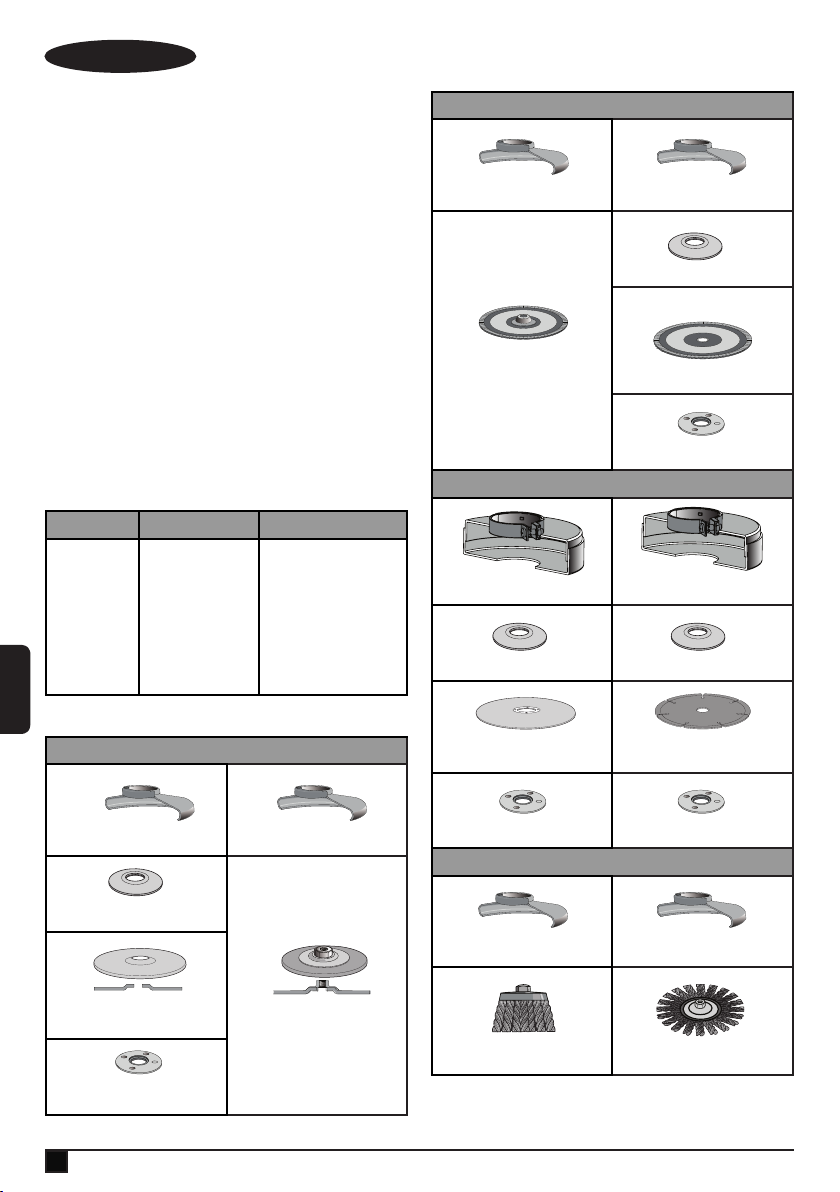

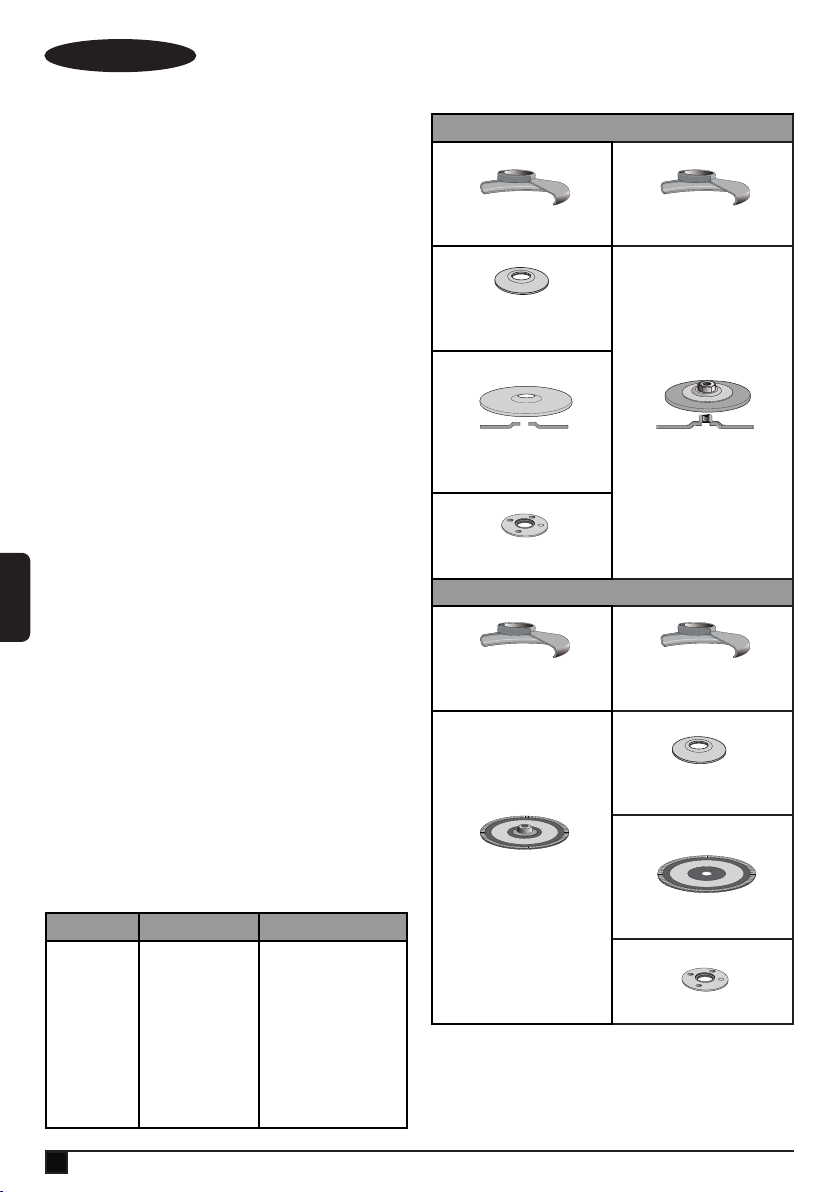

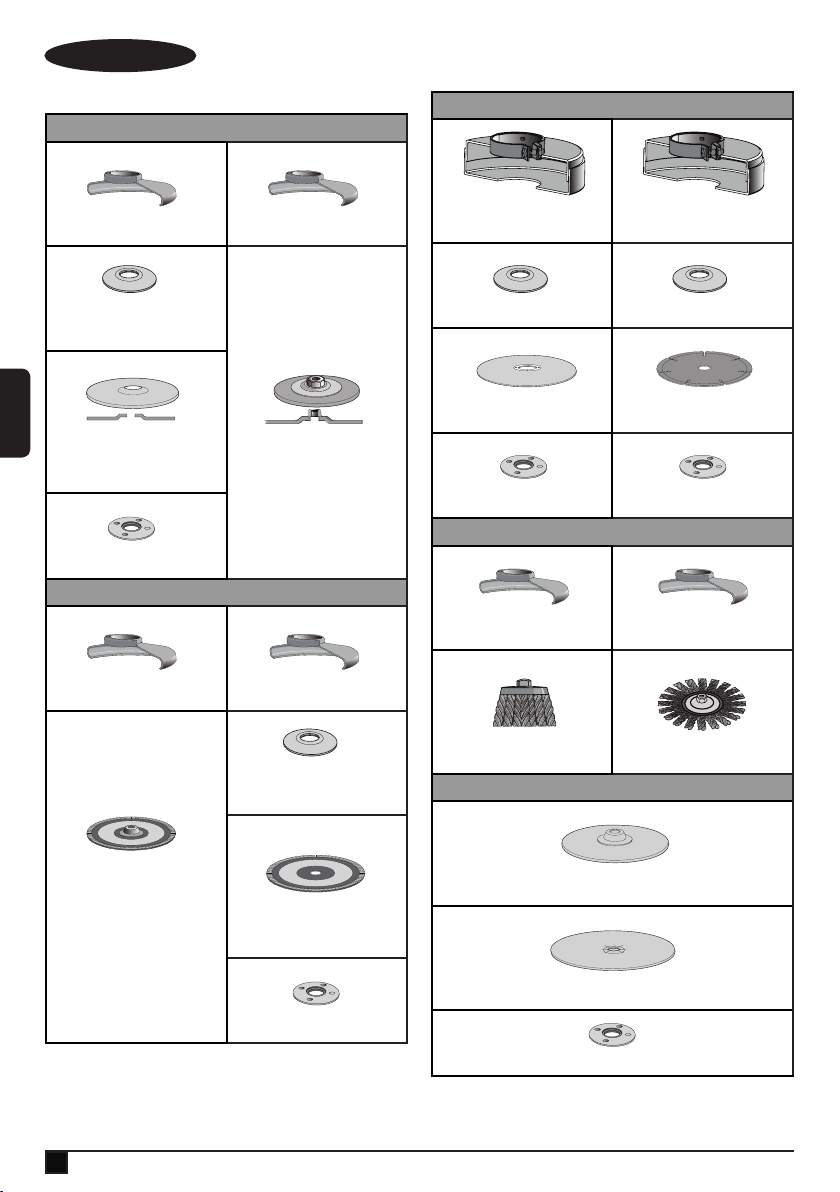

Wheels used for cutting and edge grinding may break or kick back if they bend or twist while the tool is being used to do cutoff work or deep grinding. Edge grinding/ cutting with a Type 27 wheel must be limited to shallow cutting and notching, less than 13 mm in depth when the wheel is new. Reduce the depth of cutting/notching equal to the reduction of the wheel radius as it wears down. Refer to the 'Grinding and cutting
accessory chart' at the end of ths manual for more
information. Edge grinding/cutting with a Type 41 wheel
requires usage of a Type 41 guard.
u Allow the tool to reach full speed before touching the tool
to the work surface.
u Apply minimum pressure to the work surface, allowing the
tool to operate at high speed. Grinding rate is greatest
when the tool operates at high speed.
u Position yourself so that the openunderside of the wheel is
facing away from you.
u Once a cut is begun and a notch is established in the
workpiece, do not change the angle of the cut. Changing
the angle will cause the wheel to bend and may cause
(Original instructions)
ENGLISH
wheel breakage. Edge grinding wheels are not designed to withstand side pressures caused by bending.
u Remove the tool from the work surface before turning the
tool off. Allow the tool to stop rotating before laying it down.
Warning! Do not use edge grinding/cutting wheels for surface grinding applications if the wheel label has forbidden such use because these wheels are not designed for side pressures encountered with surface grinding. Wheel breakage and serious personal injury may result.
Fitting and removing sanding discs (g. D & E)
For sanding, a backing pad is required. The backing pad is
available from your Stanley Fat Max dealer as an accessory.
Fitting
u Place the inner ange (9) onto the spindle (4) as shown
(g. E). Make sure that the ange is correctly located on the at sides of the spindle.
u Place the backing pad (14) onto the spindle. u Place the sanding disc (15) onto the backing pad. u Place the outer ange (12) onto the spindle with the raised
centre facing away from the disc.
u Keep the spindle lock (2) depressed and tighten the outer
ange using the two-pin spanner (13) (g. D). Make sure
that the outer ange is tted correctly and that the disc is
clamped tightly.
Removing
u Keep the spindle lock (2) depressed and loosen the outer
ange (12) using the two-pin spanner (13) (g. D).
u Remove the outer ange (12), the sanding disc (15) and
the backing pad (14).
Surface nishing with sanding discs
u Allow the tool to reach full speed before touching the tool
to the work surface.
u Apply minimum pressure to work surface, allowing the tool
to operate at high speed. Sanding rate is greatest when
the tool operates at high speed.
u Maintain a 5˚ to 10˚ angle between the tool and work
surface as shown in gure G.
u Continuously move the tool in a forward and back motion
to avoid creating gouges in the work surface.
u Remove the tool from work surface before turning tool off.
Allow the tool to stop rotating before laying it down.
Using sanding backing pads
Always choose the proper grit sanding discs for your
application. Sanding discs are available in various grits. Coarse grits yield faster material removal rates and a rougher
nish. Finer grits yield slower material removal and a smoother nish. Begin with coarse grit discs for fast, rough
material removal. Move to a medium grit paper and nish with a ne grit disc for optimal nish.
u Coarse = 16 - 30 grit.
u Medium = 36 - 80 grit.
u Fine Finishing = 100 - 120 grit.
u Very Fine Finishing = 150 - 180 grit.
u Allow the tool to reach full speed before touching tool to
the work surface.
u Apply minimum pressure to work surface, allowing the tool
to operate at high speed. Sanding rate is greatest
when the tool operates at high speed.
u Maintain a 5˚ to 10˚ angle between the tool and work
surface as shown in gure H. The sanding disc should
contact approximately 25mm of work surface.
u Move the tool constantly in a straight line to prevent
burning and swirling of work surface. Allowing the tool to
rest on the work surface without moving, or moving the
tool in a circular motion causes burning and swirling marks
on the work surface.
u Remove the tool from work surface before turning tool off.
Allow the tool to stop rotating before laying it down.
Precautions to take when sanding paint
u Sanding of lead based paint is NOT RECOMMENDED
due to the difculty of controlling the contaminated dust.
The greatest danger of lead poisoning is to children and
pregnant women.
u Since it is difcult to identify whether or not a paint
contains lead without a chemical analysis, we recommend
the following precautions when sanding any paint:
u No children or pregnant women should enter the work
area where the paint sanding is being done until all
clean up is completed.
u A dust mask or respirator should be worn by all persons
entering the work area. The lter should be replaced daily or whenever the wearer has difculty breathing.
Note: Only those dust masks suitable for working with lead
paint dust and fumes should be used. Ordinary painting
masks do not offer this protection. See your local hardware dealer for the proper approved mask.
u NO EATING, DRINKING or SMOKING should be done
in the work area to prevent ingesting contaminated paint particles. Workers should wash and clean up BEFORE eating, drinking or smoking. Articles of food, drink, or smoking should not be left in the work area where dust would settle on them.
u Paint should be removed in such a manner as to
minimize the amount of dust generated.
u Areas where paint removal is occurring should be
sealed with plastic sheeting of 4 mils thickness.
u Sanding should be done in a manner to reduce tracking
of paint dust outside the work area.
9
ENGLISH
(Original instructions)
u All surfaces in the work area should be vacuumed and
thoroughly cleaned daily for the duration of the sanding
project. Vacuum lter bags should be changed
frequently.
u Plastic drop cloths should be gathered up and disposed
of along with any dust chips or other removal debris.
They should be placed in sealed refuse receptacles
and disposed of through regular trash pick-up
procedures. During clean up, children and pregnant
women should be kept away from the immediate work
area.
u All toys, washable furniture and utensils used by
children should be washed thoroughly before being
used again.
Fitting and using wire brushes and wire wheels
Wire cup brushes or wire wheels screw directly on the grinder spindle without the use of anges. b. A Type 27 guard is required when using wire brushes and wheels. Wear work gloves when handling wire brushes and wheels. They can become sharp. Wheel or brush must not touch guard when mounted or while in use. Undetectable damage could occur to the accessory, causing wires to fragment from accessory wheel or cup.
u Thread the wheel on the spindle by hand. u Depress spindle lock button and use a wrench on the hub
of the wire wheel or brush to tighten the wheel.
u To remove the wheel, reverse the above procedure.
Warning! Failure to properly seat the wheel hub before turning the tool on may result in damage to tool or wheel. Wire wheels and brushes can be used for removing rust, scale and
paint, and for smoothing irregular surfaces.
Note: The same precautions should be taken when wire brushing paint as when sanding paint.
u Allow the tool to reach full speed before touching the tool
to the work surface.
u Apply minimum pressure to work surface, allowing the tool
to operate at high speed. Material removal rate is greatest
when the tool operates at high speed.
u Maintain a 5˚ to 10˚ angle between the tool and work
surface for wire cup brushes as shown in gure I.
u Maintain contact between the edge of the wheel and the
work surface with wire wheels.
u Continuously move the tool in a forward and back motion
to avoid creating gouges in the work surface. Allowing the tool to rest on the work surface without
moving, or moving the tool in a circular motion causes
burning and swirling marks on the work surface.
u Remove the tool from the work surface before turning the
tool off. Allow the tool to stop rotating before setting it down.
Warning! Use extra care when working over an edge, as a
sudden sharp movement of grinder may be experienced.
10
Mounting and using cutting (type 41) wheels
Cutting wheels include diamond wheels and abrasive discs. Abrasive cutting wheels for metal and concrete use are
available. Diamond blades for concrete cutting can also be used.
NOTE: A closed, 2-sided Type 41 cutting wheel guard is sold separately and is required when using cutting wheels. Failure to use proper ange and guard can result in injury resulting from wheel breakage and wheel contact. Matching diameter backing ange and threaded clamp nut (included with tool) must be used for cutting wheels.
Mounting closed (type 41) guard (Fig. J, K, L)
u Align the three lugs on the guard (7) with the three slots
on the hub. This will align the lugs with slots on the gear
case cover as shown in gure J.
u Push the guard down until the guard lug engages in the
groove on the gear case hub as shown in gure K.
u Rotate guard (7) counterclockwise to lock it into place.
The guard body should be positioned between the spindle
and the operator to provide maximum operator protection
as shown in gure L.
u Tighten the guard latch screw to secure the guard on the
gear case cover. You should be unable to rotate the guard
by hand. Do not operate grinder with a loose guard.
u To remove the guard, loosen the guard latch screw. Then
rotate the guard so that the three lugs on the guard (7)
align with the three slots on the hub and pull up on the
guard.
Mounting cutting wheels
u Place the unthreaded backing ange on spindle with the
raised section (pilot) facing up. The raised section (pilot)
on the backing ange will be against the wheel when the
wheel is installed.
u Place the wheel on the backing ange, centering the
wheel on the raised section (pilot).
u Install the threaded clamp nut with the raised section
(pilot) facing away from the wheel.
u Depress the spindle lock button and tighten clamp nut with
included wrench.
u To remove the wheel, depress the spindle lock button and
loosen the threaded clamp nut with included wrench.
Warning! Do not use edge grinding/cutting wheels for surface grinding applications because these wheels are not designed for side pressures encountered with surface grinding. Wheel breakage and injury may result.
u Allow tool to reach full speed before touching tool to work
surface.
u Apply minimum pressure to work surface, allowing tool to
operate at high speed. Cutting rate is greatest when the
tool operates at high speed.
(Original instructions)
ENGLISH
u Once a cut is begun and a notch is established in the
workpiece, do not change the angle of the cut. Changing the angle will cause the wheel to bend and may cause wheel breakage.
u Remove the tool from work surface before turning tool off.
Allow the tool to stop rotating before setting it down.
Use
Warning! Let the tool work at its own pace. Do not overload.
u Carefully guide the cable in order to avoid accidentally
cutting it.
u Be prepared for a stream of sparks when the grinding or
cutting disc touches the workpiece.
u Always position the tool in such a way that the guard
provides optimum protection from the grinding or cutting disc.
Switching on and off
u To switch the tool on, press the on/off switch (1). u To switch the tool off, release the on/off switch (1).
Warning! Do not switch the tool off while under load.
Hints for optimum use
u Firmly hold the tool with one hand around the side handle
and the other hand around the main handle.
u When grinding, always maintain an angle of approx. 15°
between the disc and the workpiece surface.
Maintenance
Your Stanley Fat Max corded/cordless appliance/tool has been designed to operate over a long period of time with a
minimum of maintenance. Continuous satisfactory operation depends upon proper tool care and regular cleaning.
Warning! Before performing any maintenance on corded/ cordless power tools:
u Switch off and unplug the appliance/tool. u Or switch off and remove the battery from the appliance/
tool if the appliance/tool has a separate battery pack.
u Or run the battery down completely if it is integral and then
switch off.
u Unplug the charger before cleaning it. Your charger does
not require any maintenance apart from regular cleaning.
u Regularly clean the ventilation slots in your appliance/tool/
charger using a soft brush or dry cloth.
u Regularly clean the motor housing using a damp cloth. Do
not use any abrasive or solvent-based cleaner.
u Regularly open the chuck and tap it to remove any dust
from the interior (when tted).
u Connect the brown lead to the live terminal in the new
plug.
u Connect the blue lead to the neutral terminal.
Warning! No connection is to be made to the earth terminal.
Follow the tting instructions supplied with good quality plugs.
Recommended fuse: 13 A.
Troubleshooting
Problem Possible cause Possible solution
Unit will not
start.
Cord not plugged in.
Cord or switch is
damaged.
Plug tool into a
working outlet.
Have cord or switch
replaced at a Stanley FatMax service center or authorized servicer.)
Grinding and cutting accessory chart
Grinding Wheels
Type 27 guard Type 27 guard
Unthreaded backing ange
Type 27 depressed center
wheel
Threaded clamp nut
Type 27 hubbed wheel
Mains plug replacement (U.K. & Ireland only)
If a new mains plug needs to be tted:
u Safely dispose of the old plug.
11
ENGLISH
(Original instructions)
Sanding Flap Discs
Type 27 guard Type 27 guard
Unthreaded backing ange
Hubbed sanding ap disc
Type 41 Cutting Wheels
non-hubbed sanding ap
Threaded clamp nut
Wire Wheels
Type 27 guard Type 27 guard
3 inch wire cup brush 4 inch wire cup brush
Sanding Discs
disc
Rubber backing pad
Sanding disc
Threaded clamp nut
Type 41 guard Type 41 guard
Backing ange Backing ange
Abrasive cutting wheel Diamond cutting wheel
Clamp nut Clamp nut
12
Protecting the environment
Separate collection. Products and batteries
marked with this symbol must not be disposed of
Z
with normal household waste.
Products and batteries contain materials that can be
recovered or recycled reducing the demand for raw materials.
Please recycle electrical products and batteries according to local provisions. Further information is available at
www.2helpU.com
(Original instructions)
ENGLISH
Technical data
BEG110 Type 1 BEG120 Type 1
Input voltage V
Power input W 750 800
Rated speed min
Disc bore mm 22 22
Max disc thickness
Grinding discs mm 6 6
Cutting discs mm 3.5 3.5
Spindle size M14 M14
Weight Kg 1.7 1.7
Level of sound pressure according to EN 60745:
Sound pressure (LpA) 96.5 dB(A), uncertainty (K) 3 dB(A)
accoustic power (LWA) 107 dB(A), uncertainty (K) 3 dB(A)
Vibration total values (triax vector sum) according to EN 60745:
Surface grinding (a
Disc sanding (a
Input voltage V
Power input W 900 900
Rated speed min
Disc bore mm 22 22
Max disc thickness
Grinding discs mm 6 6
Cutting discs mm 3.5 3.5
Spindle size M14 M14
Weight Kg 1.8 1.8
Level of sound pressure according to EN 60745:
Sound pressure (LpA) 98 dB(A), uncertainty (K) 3 dB(A)
accoustic power (LWA) 109 dB(A), uncertainty (K) 3 dB(A)
Vibration total values (triax vector sum) according to EN 60745:
Surface grinding (a
Disc sanding (a
AC
-1
) 6.1 m/s2, uncertainty (K) 1.5 m/s
h,SG
) 5.6 m/s2, uncertainty (K) 1.5 m/s
h,DS
AC
-1
) 5.9 m/s2, uncertainty (K) 1.5 m/s
h,SG
) 5.4 m/s2, uncertainty (K) 1.5 m/s
h,DS
230 230
12000 12000
2
2
BEG210 Type 1 BEG220 Type 1
230 230
12000 12000
2
2
EC declaration of conformity
MACHINERY DIRECTIVE
%
BEG110, BEG120, BEG210, BEG220 Angle grinder
Black & Decker declares that these products described under
"technical data" are in compliance with:
2006/42/EC, EN 60745-1:2009 + A11:2010;
EN 60745-2-3:2011 + A2:2013 + A11:2014
+ A12:2014 + A13:2015
These products also comply with Directive
2014/30/EU and 2011/65/EU.
For more information, please contact Black & Decker at the
following address or refer to the back of the manual.
The undersigned is responsible for compilation of the technical
le and makes this declaration on behalf of Black & Decker..
R. Laverick
Director of Engineering
Black & Decker Europe, 210 Bath Road, Slough,
Berkshire, SL1 3YD
United Kingdom
27/09/2017
Guarantee
Black & Decker is condent of the quality of its products and
offers consumers a 24 month guarantee from the date
of purchase. This guarantee is in addition to and in no way prejudices your statutory rights. The guarantee is valid within
the territories of the Member States of the European Union and the European Free Trade Area.
To claim on the guarantee, the claim must be in accordance
with Black & Decker Terms and Conditions and you will need
to submit proof of purchase to the seller or an authorised
repair agent. Terms and conditions of the Black & Decker 2
year guarantee and the location of your nearest authorised
repair agent can be obtained on the Internet at www.2helpU. com, or by contacting your local Black & Decker ofce at the
address indicated in this manual.
Please visit our website www.blackanddecker.co.uk to register your new Black & Decker product and receive updates on new
products and special offers.
13
DEUTSCH
(Übersetzung der ursprünglichen Anweisungen)
Verwendungszweck
Ihr BLACK+DECKER Winkelschneider BEG120, BEG210 und BEG220 wurde zum Schleifen und Schneiden von Metall und Mauerwerk mit dem entsprechenden Typ von Schleif- oder
Trennscheibe vorgesehen. Mit dem entsprechenden Schutz
versehen, ist dieses Werkzeug nur für den
Verbrauchergebrauch vorgesehen.
Sicherheitshinweise
Allgemeine Sicherheitswarnungen für das Gerät
Warnung! Lesen Sie alle
@
Sicherheitswarnhinweise und alle Anweisungen. Die Nichteinhaltung der folgenden Warnungen und
Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitswarnungen und Anweisungen gut auf. Der nachfolgend verwendete Begriff
“Gerät” bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).
1. Sicherheit im Arbeitsbereich a. Halten Sie Ihren Arbeitsbereich sauber und gut
ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche
begünstigen Unfälle.
b. Betreiben Sie das Gerät nicht in Umgebungen, in
denen Explosionsgefahr z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub besteht.
Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c. Halten Sie Kinder und andere Personen während der
Benutzung eines Geräts fern. Bei Ablenkung können Sie
die Kontrolle verlieren.
2. Elektrische Sicherheit a. Der Netzstecker des Geräts muss in die Steckdose
passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten.
Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.
b. Vermeiden Sie Körperkontakt mit geerdeten
Oberächen von Rohren, Heizungen, Herden und
Kühlschränken. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
c. Halten Sie Geräte von Regen und Nässe fern. Das
Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlags.
d. Verwenden Sie das Kabel ordnungsgemäß.
Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz.
14
Halten Sie das Kabel fern von Hitze, Öl, scharfen
Kanten oder beweglichen Teilen. Beschädigte oder
verhedderte Kabel erhöhen die Gefahr eines elektrischen
Schlages.
e. Verwenden Sie nur für den Außenbereich zugelassene
Verlängerungskabel, wenn Sie mit dem Gerät im
Freien arbeiten. Die Verwendung eines für den
Außenbereich geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlags.
f. Wenn das Gerät in einer feuchten Umgebung
verwendet werden muss, schließen Sie es unbedingt
an eine Steckdose mit Fehlerstromschutzschalter
(FI-Schalter) an. Ein Fehlerstromschutzschalter verringert
das Risiko eines elektrischen Schlags.
3. Sicherheit von Personen a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun,
und gehen Sie sachgerecht mit einem Gerät um.
Benutzen Sie kein Gerät, wenn Sie müde sind oder
unter dem Einuss von Drogen, Alkohol oder
Medikamenten stehen. Ein Moment der Unachtsamkeit
beim Betrieb eines Geräts kann zu schweren
Verletzungen führen.
b. Verwenden Sie eine geeignete Schutzausrüstung.
Tragen Sie immer einen Augenschutz. Das Tragen
persönlicher Schutzausrüstung, wie Staubmaske,
rutschfeste Sicherheitsschuhe, Schutzhelm oder
Gehörschutz, je nach Art und Einsatz des Geräts,
verringert das Risiko von Verletzungen.
c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass das Gerät ausgeschaltet
ist, bevor Sie es an eine Steckdose oder einen Akku
anschließen, es hochheben oder tragen. Wenn Sie
beim Tragen des Geräts den Finger am Schalter haben
oder das Gerät eingeschaltet an die Stromversorgung
anschließen, kann dies zu Unfällen führen.
d. Entfernen Sie Einstell- oder Schraubenschlüssel,
bevor Sie das Gerät einschalten. Werkzeuge oder
Schlüssel, die an rotierenden Teilen des Geräts
angebracht sind, können zu Verletzungen führen.
e. Beugen Sie sich nicht zu weit nach vorne. Sorgen Sie
für einen sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das Gerät in
unerwarteten Situationen besser kontrollieren.
f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite
Kleidung und keinen Schmuck. Halten Sie Ihre Haare,
Kleidung und Handschuhe von beweglichen Teilen
fern. Lose sitzende Kleidung, Schmuck oder lange Haare
können sich in den beweglichen Teilen verfangen.
g. Falls Vorrichtungen zum Absaugen oder Auffangen
von Staub vorhanden sind, vergewissern Sie sich,
dass diese angeschlossen sind und richtig verwendet
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
werden. Das Verwenden einer Staubauffangvorrichtung
verringert Gefährdungen durch Staub.
4. Gebrauch und Pege von Geräten
a. Überlasten Sie das Gerät nicht. Verwenden Sie das für
Ihre Arbeit passende Gerät. Das richtige Gerät wird die
Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.
b. Verwenden Sie das Gerät nicht, wenn der Ein-/
Ausschalter nicht funktioniert. Ein Gerät, das sich nicht
mehr ein- oder ausschalten lässt, ist gefährlich und muss
repariert werden.
c. Ziehen Sie den Stecker aus der Steckdose, oder
trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Diese Vorbeugemaßnahmen
mindern die Gefahr, dass das Elektrogerät unbeabsichtigt
startet.
d. Bewahren Sie unbenutzte Geräte außerhalb der
Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte
sind in den Händen nicht geschulter Personen gefährlich.
e. Halten Sie das Gerät in einem einwandfreien Zustand.
Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Bei Beschädigungen lassen Sie das Gerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder
Wartung der Geräte.
f. Halten Sie Schneidgeräte scharf und sauber. Richtig
gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu
halten.
g. Verwenden Sie Gerät, Zubehör, Einsatz-Bits usw.
entsprechend diesen Anweisungen und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von
Geräten für andere als die vorgesehenen Zwecke kann zu gefährlichen Situationen führen.
5. Service
a. Lassen Sie das Gerät nur von qualiziertem
Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit
des Geräts erhalten bleibt.
Zusätzliche Sicherheitswarnungen für das Gerät
Warnung! Zusätzliche Sicherheitshinweise für
@
Schleif-, Schmirgel-, Drahtbürst-, Polier- oder
Trennschleifarbeiten:
u Dieses Gerät kann als Schleif-, Drahtbürst-, Polier-
oder Trenngerät verwendet werden. Beachten Sie alle
Sicherheitshinweise, Anweisungen, Darstellungen
und Daten, die Sie mit dem Gerät erhalten. Wenn Sie
die folgenden Anweisungen nicht beachten, kann es zu
elektrischem Schlag, Feuer und/oder schweren
Verletzungen kommen.
u Verwendungen, für die das Elektrowerkzeug nicht
vorgesehen ist, können Gefährdungen und
Verletzungen verursachen.
u Verwenden Sie kein Zubehör, das vom Hersteller nicht
speziell für dieses Elektrowerkzeug vorgesehen und
empfohlen wurde. Nur weil Sie das Zubehör an Ihrem
Elektrowerkzeug befestigen können, garantiert dies keine
sichere Verwendung.
u Die zulässige Drehzahl des Einsatzwerkzeugs muss
mindestens so hoch sein wie die auf dem
Elektrowerkzeug angegebene Höchstdrehzahl.
Zubehör, das sich schneller als zulässig dreht, kann
zerbrechen und umheriegen.
u Der Außendurchmesser und die Stärke des Zubehörs
müssen innerhalb der Gerätekapazität liegen. Zubehör
mit falschen Maßen kann nicht ausreichend kontrolliert
werden.
u Das Gewinde von Zubehör muss mit dem
Spindelgewinde des Schleifers zusammenpassen. Bei
Zubehör mit Flanschbefestigung muss das
Aufnahmeloch des Zubehörs mit dem
Flanschdurchmesser übereinstimmen. Zubehör, das
nicht genau auf die Schleifspindel des Elektrowerkzeugs
passt, dreht sich ungleichmäßig, vibriert sehr stark und
kann zum Verlust der Kontrolle führen.
u Verwenden Sie kein beschädigtes Zubehör.
Kontrollieren Sie vor jeder Verwendung
Einsatzwerkzeuge wie Schleifscheiben auf
Absplitterungen und Risse, Schleifteller auf Risse,
Verschleiß oder starke Abnutzung, Drahtbürsten auf
lose oder gebrochene Drähte. Wenn das
Elektrowerkzeug oder das Einsatzwerkzeug
heruntergefallen ist, überprüfen Sie, ob es beschädigt
ist, oder verwenden Sie ein unbeschädigtes
Einsatzwerkzeug. Wenn nach der Überprüfung das
Zubehör montiert wird, muss das Gerät eine Minute
lang bei maximaler Leerlaufdrehzahl betrieben
werden. Beschädigte Einsatzwerkzeuge brechen meist in
dieser Testzeit.
u Verwenden Sie eine geeignete Schutzausrüstung.
Verwenden Sie je nach Anwendung
Vollgesichtsschutz, Augenschutz oder Schutzbrille.
Soweit angemessen, tragen Sie Staubmaske,
Gehörschutz, Schutzhandschuhe oder
Spezialschürze, die kleine Schleif- und Materialpartikel
von Ihnen fernhält. Die Augen sollen vor
15
DEUTSCH
(Übersetzung der ursprünglichen Anweisungen)
herumiegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Die Staub- oder Atemmaske muss die Partikel ltern können, die durch
den Einsatz entstehen. Wenn Sie lange lautem Lärm
ausgesetzt sind, können Sie einen Hörverlust erleiden.
u Halten Sie andere Personen vom Arbeitsbereich fern.
Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des
Werkstücks oder gebrochener Einsatzwerkzeuge können wegiegen und Verletzungen auch außerhalb des direkten
Arbeitsbereichs verursachen.
u Halten Sie das Elektrowerkzeug an den isolierten
Griffächen, wenn Arbeiten durchgeführt werden, bei
denen das Schneidwerkzeug versteckte Leitungen oder die eigene Anschlussleitung berühren könnte.
Der Kontakt mit einer spannungsführenden Leitung kann
auch metallene Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
u Sichern Sie das Werkstück zum Beispiel mit
Einspannvorrichtungen auf einer stabilen Plattform.
Das Werkstück ist instabil, wenn es mit der Hand oder dem Körper abgestützt wird, was zum Verlust der Kontrolle führen kann.
u Halten Sie das Netzkabel von sich drehenden
Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über
das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
u Legen Sie das Elektrowerkzeug niemals ab, bevor das
Einsatzwerkzeug völlig zum Stillstand gekommen ist.
Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablageäche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
u Lassen Sie das Elektrowerkzeug nicht laufen,
während Sie es tragen. Ihre Kleidung kann durch
zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug kann sich in Ihren Körper bohren.
u Reinigen Sie regelmäßig die Lüftungsschlitze Ihres
Elektrowerkzeugs. Das Motorgebläse zieht Staub in das
Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
u Verwenden Sie das Elektrowerkzeug nicht in der Nähe
brennbarer Materialien. Funken können diese
Materialien entzünden.
u Verwenden Sie keine Einsatzwerkzeuge, die üssige
Kühlmittel erfordern. Die Verwendung von Wasser oder anderen üssigen Kühlmitteln kann zu einem elektrischen Schlag führen.
Hinweis: Dieser Sicherheitshinweis gilt nicht für Geräte, die speziell für die Verwendung mit üssigen Kühlmitteln entwickelt wurden.
16
Rückschlag und damit verbundene Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Durch das daraus folgende unmittelbare Stoppen des Zubehörs wird das Gerät in die Richtung bewegt, die der Drehrichtung des Zubehörs entgegengesetzt ist.
Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Abhängig von der Drehrichtung kann die Scheibe entweder zum Bediener hin- oder von ihm wegspringen. Hierbei können Schleifscheiben auch brechen.
Ein Rückschlag ist das Resultat eines Missbrauchs und/oder einer falschen Bedienung des Geräts und/oder falscher Betriebsbedingungen. Er kann durch die entsprechenden unten angegebenen Vorsichtsmaßnahmen vermieden werden.
u Halten Sie das Gerät stets fest im Griff, und nehmen
Sie eine Körper- und Armhaltung ein, in der Sie
Rückschläge auffangen können. Verwenden Sie stets
den Zusatzgriff, sofern vorhanden, sodass Sie optimal
auf eventuelle Rückschläge oder Drehmomente
während des Startens reagieren können.
Rückschlagkräfte oder Drehmomente können vom
Bediener mittels entsprechender Vorsichtsmaßnahmen
unter Kontrolle gehalten werden.
u Halten Sie Ihre Hände von sich drehendem Zubehör
fern. Das Einsatzwerkzeug kann sich beim Rückschlag
über Ihre Hand bewegen.
u Positionieren Sie Ihren Körper so, dass das Gerät im
Falle eines Rückschlags nicht in Ihre Richtung
gedrückt wird. Durch einen Rückschlag wird das Gerät in
die Richtung gedrückt, die der Drehrichtung des Zubehörs
zum Zeitpunkt des Verkantens entgegengesetzt ist.
u Beim Bearbeiten von Ecken, scharfen Kanten usw. ist
besondere Aufmerksamkeit erforderlich. Verhindern
Sie ein Springen und Verkanten des Geräts. Das
rotierende Einsatzwerkzeug neigt bei Ecken, scharfen
Kanten oder wenn es abprallt, dazu, sich zu verklemmen.
Dies verursacht einen Kontrollverlust oder Rückschlag.
u Bringen Sie keine Sägeketten, Holzmesser oder
gezahnte Sägen an. Solche Einsatzwerkzeuge
verursachen häug einen Rückschlag oder den Verlust
der Kontrolle über das Elektrowerkzeug.
Spezielle Sicherheitshinweise für Schleif- und Trennarbeiten
u Verwenden Sie ausschließlich Scheiben, die zur
Verwendung mit Ihrem Gerät empfohlen werden,
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
sowie die für die verwendete Scheibe passende Schutzvorrichtung. Schleifkörper, die nicht für das
Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
u Die Schleifoberäche von gekröpften Scheiben muss
unterhalb der Schutzlippe befestigt werden. Ein falsch montiertes Rad, das durch die Fläche der Schutzlippe
hervorsteht, wird nicht angemessen geschützt.
u Die Schutzvorrichtung muss sorgfältig am Gerät
angebracht und für optimalen Schutz ausgerichtet
werden, sodass möglichst viel Scheibenäche von
der Schutzvorrichtung abgeschirmt wird. Die
Schutzvorrichtung soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper sowie vor Funken schützen, durch die die Kleidung entzündet werden könnte.
u Die Scheiben dürfen nur gemäß ihrer
Verwendungsbestimmungen eingesetzt werden. Zum
Beispiel: Schleifen Sie nie mit der Seitenäche einer
Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche
Krafteinwirkung auf diese Schleifkörper kann sie
zerbrechen.
u Verwenden Sie für die ausgewählte Scheibe
ausschließlich unbeschädigte Scheibenansche von
entsprechender Größe und Form. Geeignete Flansche
stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere
Schleifscheiben unterscheiden.
u Verwenden Sie keine abgenutzten Scheiben von
größeren Geräten. Schleifscheiben für größere
Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können
brechen.
Zusätzliche Sicherheitshinweise für Trennarbeiten
u Rammen Sie die Scheibe nicht in das Werkstück, und
üben Sie keinen übermäßigen Druck aus. Führen Sie keine übermäßig tiefen Schnitte aus. Bei Überlastung
der Scheibe erhöht sich das Risiko eines Verdrehens oder Verkantens im Schnitt und somit auch das Risiko eines Rückschlags oder Scheibenbruchs.
u Positionieren Sie Ihren Körper niemals in einer Linie
mit und hinter der sich drehenden Scheibe. Wenn Sie
die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
u Wenn die Scheibe verkantet oder Sie die Arbeit
unterbrechen möchten, schalten Sie das Gerät aus, und halten Sie es bewegungslos, bis die Scheibe vollständig zum Stillstand kommt. Versuchen Sie nie,
die noch laufende Trennscheibe aus dem Schnitt zu
ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln
und beheben Sie die Ursache für das Verklemmen.
u Starten Sie den Arbeitsvorgang nicht im Werkstück.
Lassen Sie die Trennscheibe erst ihre volle Drehzahl
erreichen, bevor Sie den Schnitt vorsichtig fortsetzen.
Anderenfalls kann die Scheibe verhaken, aus dem
Werkstück springen oder einen Rückschlag verursachen.
u Stützen Sie Platten oder große Werkstücke ab, um das
Risiko eines Rückschlags durch eine eingeklemmte
Trennscheibe zu vermindern. Große Werkstücke
können sich unter ihrem eigenen Gewicht durchbiegen.
Das Werkstück muss auf beiden Seiten der Scheibe
abgestützt werden, und zwar sowohl in der Nähe des
Trennschnitts als auch an der Kante.
u Gehen Sie beim Eintauchschnitt in Wände oder
sonstige unübersichtliche Bereiche besonders
vorsichtig vor. Die eintauchende Trennscheibe kann
beim Schneiden in Gas- oder Wasserleitungen,
elektrische Leitungen oder andere Objekte einen
Rückschlag verursachen.
Spezielle Sicherheitshinweise für Schleifarbeiten
u Verwenden Sie kein Schleifpapier, das die
erforderliche Größe zu sehr übersteigt. Befolgen Sie
bei der Auswahl von Schleifpapier die
Herstellerempfehlungen. Schleifblätter, die über den
Schleifteller hinausragen, können Verletzungen
verursachen sowie zum Blockieren, Zerreißen der
Schleifblätter oder zum Rückschlag führen.
Spezielle Sicherheitshinweise für Abbürstarbeiten
u Beachten Sie, dass sich auch während des normalen
Betriebs Drahtborsten lösen und umhergeschleudert
werden. Überlasten Sie die Drähte nicht durch zu
hohen Anpressdruck. Wegiegende Drahtstücke können
sehr leicht durch dünne Kleidung und/oder die Haut
dringen.
u Wenn für Bürstarbeiten die Verwendung einer
Schutzvorrichtung empfohlen wird, dürfen weder
Scheibe noch Bürste in Kontakt mit der
Schutzvorrichtung kommen. Der Durchmesser von
Scheibe oder Bürste kann sich durch Arbeitsbelastung
und Zentrifugalkräfte erhöhen.
Sicherheit anderer Personen
u Dieses Gerät darf nicht von Personen (einschließlich
Kindern) mit eingeschränkten physischen, sensorischen
oder mentalen Fähigkeiten oder ohne ausreichende
Erfahrung oder Kenntnisse verwendet werden, außer
wenn diese Personen von einer Person, die für ihre
Sicherheit verantwortlich ist, bei der Verwendung des
Geräts beaufsichtigt oder mit ihm vertraut gemacht
werden.
17
DEUTSCH
(Übersetzung der ursprünglichen Anweisungen)
u Kinder müssen beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.
Restrisiken
Beim Gebrauch dieses Geräts verbleiben zusätzliche
Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem
Gebrauch. Auch bei der Einhaltung der entsprechenden
Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken.
Diese sind:
u Verletzungen, die durch das Berühren von sich
drehenden/bewegenden Teilen verursacht werden.
u Verletzungen, die durch das Austauschen von Teilen,
Messern oder Zubehör verursacht werden.
u Verletzungen, die durch längeren Gebrauch eines Geräts
verursacht werden. Legen Sie bei längerem Gebrauch
regelmäßige Pausen ein.
u Beeinträchtigung des Gehörs. u Gesundheitsrisiken durch das Einatmen von Staub beim
Verwenden des Geräts (beispielsweise bei Holzarbeiten,
insbesondere Eiche, Buche und MDF.)
Vibration
Die in den Abschnitten “Technische Daten” und “EU-
Konformitätserklärung” angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außerdem kann mit Hilfe dieses Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschätzt werden.
Warnung! Die bei Verwendung des Geräts auftretende
Vibrationsemission hängt von der Art des Gerätegebrauchs ab
und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem
angegebenen Wert liegen.
Warnung! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.
Tragen Sie eine Schutzbrille, wenn Sie mit dem
Gerät arbeiten.
Tragen Sie einen Gehörschutz, wenn Sie mit dem
Gerät arbeiten.
Elektrische Sicherheit
Das Ladegerät ist schutzisoliert, daher ist keine
Erdleitung erforderlich. Stellen Sie sicher, dass die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht.
u Bei einer Beschädigung des Netzkabels muss dieses
durch den Hersteller oder eine BLACK+DECKER-
Werkstatt ausgetauscht werden, um mögliche Gefahren
zu vermeiden.
Spannungsabfälle
Der Einschaltstrom kann einen kurzfristigen Spannungsabfall verursachen. Dies kann ggf. die Stromversorgung anderer Geräte beeinussen. Bei einer Systemimpedanz der Stromversorgung von unter 0,107 Ω sind Störungen unwahrscheinlich.
Merkmale
Dieses Gerät verfügt über einige oder alle der folgenden Merkmale:
1. Ein-/Aus-Schalter
2. Spindelverriegelung
3. Schutzhaube
4. Zusatzhandgriff
Montage
Warnung! Vergewissern Sie sich vor der Montage, dass das
Gerät ausgeschaltet ist und der Netzstecker gezogen wurde.
Für die Ermittlung der Vibrationsbelastung müssen die tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen
Sicherheitsmaßnahmen zum Schutz von Personen festlegen
zu können.
Etiketten am Werkzeug
Folgende Piktogramme sowie der Datumscode benden sich auf dem Werkzeug:
18
Anbringen und Entfernen der Schutzvorrichtung (Abb. A)
Das Gerät ist mit einer Schutzvorrichtung ausgestattet, die nur
für Schleifarbeiten (Typ 27) vorgesehen ist. Wenn mit dem Gerät Trennarbeiten durchgeführt werden sollen, muss eine
entsprechende Schutzvorrichtung (Typ 41) angebracht
werden. Geeignete Schutzvorrichtungen mit den Artikelnummern N551980 (für 115mm-Schneidscheiben) und N542445 (für 125mm-Schneidscheiben) erhalten Sie von Ihren Stanley FatMax Vertragswerkstätten.
u Legen Sie das Gerät mit der Spindel (4) nach oben auf
einen Tisch.
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
u Lösen Sie die Klemme (5), und halten Sie die
Schutzvorrichtung (3) gemäß der Abbildung über das
Gerät.
u Richten Sie die Haltevorrichtungen (6) an den Kerben (7)
aus.
u Drücken Sie die Schutzvorrichtung nach unten, und
drehen Sie sie entgegen dem Uhrzeigersinn in die
gewünschte Position.
u Schließen Sie die Klemme (5), um die Schutzvorrichtung
am Gerät zu sichern.
u Ziehen Sie ggf. die Schraube (8) an, um die Haltekraft zu
erhöhen.
Entfernen
u Lösen Sie die Klemme (5). u Drehen Sie die Schutzvorrichtung im Uhrzeigersinn, bis
die Haltevorrichtungen (6) an den Kerben (7) ausgerichtet sind.
u Nehmen Sie die Schutzvorrichtung vom Gerät ab.
Warnung! Verwenden Sie das Gerät nie ohne
Schutzvorrichtung.
Anbringen des seitlichen Haltegriffs
u Schrauben Sie den seitlichen Haltegriff (4) in eine der
Montageöffnungen des Geräts.
Warnung! Verwenden Sie stets den seitlichen Haltegriff.
Anbringen und Entfernen von Schleifscheiben (Abb. B - D)
Verwenden Sie stets die für Ihre Arbeit passende Scheibe. Verwenden Sie stets Scheiben mit korrektem Durchmesser
und entsprechender Bohrung (s. technische Daten).
Anbringen
u Bringen Sie die Schutzvorrichtung wie oben beschrieben
an.
u Setzen Sie den inneren Flansch (9) auf die Spindel (4) auf
(Abb. B). Vergewissern Sie sich, dass der Flansch ordnungsgemäß auf den achen Seiten der Spindel sitzt.
u Setzen Sie die Scheibe (10) auf die Spindel (4) auf
(Abb. B). Wenn die Scheibe über einen erhöhten Mittelteil (11) verfügt, muss diese Erhöhung zum inneren Flansch weisen.
u Vergewissern Sie sich, dass die Scheibe ordnungsgemäß
auf dem inneren Flansch sitzt.
u Setzen Sie den äußeren Flansch (12) auf die Spindel auf.
Bei Schleifscheiben muss die Erhöhung in der Mitte am äußeren Flansch zur Scheibe weisen (A in Abb. C). Bei Trennscheiben muss die Erhöhung in der Mitte am äußeren Flansch von der Scheibe weg weisen (B in
Abb. C).
u Halten Sie die Spindelarretierung (2) gedrückt, und ziehen
Sie den äußeren Flansch mithilfe des
Stirnlochschlüssels (13) fest (Abb. D).
Entfernen
u Halten Sie die Spindelarretierung (2) gedrückt, und lösen
Sie den äußeren Flansch (12) mithilfe des
Stirnlochschlüssels (13) (Abb. D).
u Nehmen Sie den äußeren Flansch (12) und die
Scheibe (10) ab.
Schleifen von Oberächen mit Schleifscheiben
u Lassen Sie das Werkzeug auf volle Drehzahl
beschleunigen, bevor es die Arbeitsäche berührt.
u Üben Sie minimalen Druck auf die Arbeitsäche aus,
damit das Werkzeug mit hoher Geschwindigkeit arbeiten
kann. Die Schleifgeschwindigkeit ist am größten, wenn
das Werkzeug mit hoher Geschwindigkeit arbeitet.
u Halten Sie wie in Abbildung F gezeigt einen Winkel von
20˚ bis 30˚ zwischen Gerät und Werkstück ein.
u Bewegen Sie das Werkzeug kontinuierlich vor und zurück,
damit sich keine Furchen in der Arbeitsäche bilden
können.
u Heben Sie das Werkzeug von der Oberäche ab, bevor
Sie es ausschalten. Lassen Sie das Gerät zum Stillstand
kommen, bevor Sie es ablegen.
Schleifen von Kanten mit Schleifscheiben
Die Verwendung von Scheiben zum Trenn- und Kantenschleifen kann zu Rissen oder Rückschlägen führen, wenn sich diese bei Trenn- bzw. Tiefschleifarbeiten verbiegen
oder verdrehen. Trenn- und Kantenschleifen mit einer Scheibe
vom Typ 27 muss auf aches Schneiden und Kerben von maximal 13 mm Tiefe begrenzt werden, wenn die Scheibe neu ist. Verringern Sie die Tiefe des Schneidens/Kerbens
entsprechend der Reduzierung des Scheibenradius, die durch
Abnutzung entsteht. Weitere Informationen nden Sie in der Tabelle für Schleif- und Trennzubehör am Ende des Handbuches. Kantenschleifen/-schneiden mit einer Scheibe vom Typ 41 erfordert die Verwendung einer Schutzvorrichtung
vom Typ 41.
u Lassen Sie das Werkzeug auf volle Drehzahl
beschleunigen, bevor es die Arbeitsäche berührt.
u Üben Sie minimalen Druck auf die Arbeitsäche aus,
damit das Werkzeug mit hoher Geschwindigkeit arbeiten
kann. Die Schleifgeschwindigkeit ist am größten, wenn
das Werkzeug mit hoher Geschwindigkeit arbeitet.
u Stellen Sie sich so, dass die offene Unterseite der Scheibe
von Ihnen weg zeigt.
u Wenn Sie einmal mit einem Schnitt begonnen haben und
eine Kerbe im Werkstück gebildet worden ist, ändern Sie
nicht den Schnittwinkel. Die Änderung des Winkels
bewirkt, dass sich die Scheibe verbiegt und zerbrechen
19
DEUTSCH
(Übersetzung der ursprünglichen Anweisungen)
kann. Kantenschleifscheiben sind nicht dazu geschaffen, Seitendrücken zu widerstehen, die durch Verbiegen entstehen können.
u Heben Sie das Gerät von der Oberäche ab, bevor Sie es
ausschalten. Lassen Sie das Gerät zum Stillstand
kommen, bevor Sie es ablegen.
Warnung! Verwenden Sie keine Kantenschleif-/ Schneidscheiben für Flächenschleifanwendungen, wenn das Etikett dieser Scheiben dies nicht erlaubt, da diese Scheiben nicht für Seitendrücke geschaffen sind, die bei Flächenschleifen auftreten. Die Scheiben können zerbrechen und schwere Verletzungen erzeugen.
Anbringen und Entfernen der Schleifscheiben (Abb. D und E)
Für Schleifarbeiten ist Trägerpapier erforderlich. Sie erhalten dieses Trägerpapier als Zubehör im Stanley FatMax
Fachhandel.
Anbringen
u Setzen Sie den inneren Flansch (9) auf die Spindel (4) auf
(Abb. E). Vergewissern Sie sich, dass der Flansch ordnungsgemäß auf den achen Seiten der Spindel sitzt.
u Setzen Sie das Trägerpapier (14) auf der Spindel auf. u Positionieren Sie die Schleifscheibe (15) über dem
Trägerpapier.
u Setzen Sie den äußeren Flansch (12) auf der Spindel auf.
Dabei muss der erhöhte Mittelteil von der Scheibe weg weisen.
u Halten Sie die Spindelarretierung (2) gedrückt, und ziehen
Sie den äußeren Flansch mithilfe des
Stirnlochschlüssels (13) fest (Abb. D). Vergewissern Sie
sich, dass der äußere Flansch ordnungsgemäß sitzt und die Scheibe sorgfältig befestigt ist.
Entfernen
u Halten Sie die Spindelarretierung (2) gedrückt, und lösen
Sie den äußeren Flansch (12) mithilfe des
Stirnlochschlüssels (13) (Abb. D).
u Nehmen Sie den äußeren Flansch (12), die
Schleifscheibe (15) und das Trägerpapier (14) ab.
Oberächenschliff mit Schleifscheiben
u Lassen Sie das Werkzeug auf volle Drehzahl
beschleunigen, bevor es die Arbeitsäche berührt.
u Üben Sie minimalen Druck auf die Arbeitsäche aus,
damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
u Halten Sie wie in Abbildung G gezeigt einen Winkel von 5˚
bis 10˚ zwischen Gerät und Werkstück ein.
u Bewegen Sie das Werkzeug kontinuierlich vor und zurück,
damit sich keine Furchen in der Arbeitsäche bilden
können.
u Heben Sie das Werkzeug von der Oberäche ab, bevor
Sie es ausschalten. Lassen Sie das Gerät zum Stillstand
kommen, bevor Sie es ablegen.
Verwenden von Trägerpapier
Wählen Sie für Ihre Anwendung immer die richtigen
Sandschleifscheiben. Es gibt Schleifscheiben mit
verschiedenen Körnungen. Grobe Körnungen haben schnellere Materialentfernungsgeschwindigkeiten und eine rauere Oberäche. Feinere Körnungen haben langsamere Materialentfernungsgeschwindigkeiten und eine glattere Oberäche. Beginnen Sie mit grobkörnigen Scheiben zur
schnellen, groben Materialentfernung. Gehen Sie zu mittlerem
Schmirgelpapier über, und schließen Sie mit einer feinkörnigen Scheibe zur optimalen Oberächenbeschaffenheit ab.
u Grob = Körnung 16-30.
u Mittel = Körnung 36-80.
u Feinbearbeitung = Körnung 100 - 120.
u Feinstbearbeitung = Körnung 150 - 180.
u Lassen Sie das Gerät auf volle Drehzahl
beschleunigen, bevor die Maschine in Kontakt mit dem Werkstück gelangt.
u Üben Sie minimalen Druck auf die Arbeitsäche aus,
damit das Werkzeug mit hoher Geschwindigkeit arbeiten
kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
u Halten Sie wie in Abbildung H gezeigt einen Winkel von 5˚
bis 10˚ zwischen Gerät und Werkstück ein. Die
Schleifscheibe sollte etwa 25mm der Arbeitsäche
berühren.
u Bewegen Sie das Werkzeug ständig geradlinig, um ein
Brennen und Wirbeln der Arbeitsäche zu vermeiden.
Wenn Sie das Werkzeug auf der Arbeitsäche
unbeweglich ruhen lassen oder es kreisförmig bewegen,
werden Brand- und Wirbelmarkierungen auf der
Arbeitsäche erzeugt.
u Heben Sie das Werkzeug von der Oberäche ab, bevor
Sie es ausschalten. Lassen Sie das Gerät zum Stillstand
kommen, bevor Sie es ablegen.
Vorsichtsmaßnahmen beim Schleifen von Farbe
u Das Abschleifen von Farben auf Bleibasis wird NICHT
EMPFOHLEN, da der entstehende kontaminierte Staub
kaum kontrollierbar ist. Die größte Gefahr einer
Bleivergiftung besteht für Kinder und Schwangere.
u Da es ohne chemische Analyse nur schwer feststellbar ist,
ob eine Farbe Blei enthält, empfehlen wir beim
Abschleifen aller Farben folgende Vorsichtsmaßnahmen:
20
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
u Kinder und Schwangere dürfen den Arbeitsplatz erst
wieder betreten, wenn das Abschleifen der Farbe beendet wurde und der gesamte Arbeitsbereich gesäubert wurde.
u Alle Personen, die den Arbeitsplatz betreten, müssen
eine spezielle Maske zum Schutz vor Bleifarbstaub und
-dämpfen tragen. Der Filter muss täglich ausgetauscht
werden, oder sobald der Träger Atemprobleme bemerkt.
Hinweis: Es sollten nur solche Staubmasken benutzt werden, die für Arbeiten mit Bleifarbestaub und -dämpfe geeignet sind. Gewöhnliche Farbmasken bieten diesen Schutz nicht. In Ihrem Baumarkt vor Ort erhalten Sie geeignete zugelassene Masken.
u Im Arbeitsbereich sind ESSEN, TRINKEN und
RAUCHEN verboten, um die Aufnahme kontaminierter Farbteilchen zu vermeiden. Personen müssen sich waschen und säubern, BEVOR sie essen, trinken oder rauchen. Lebensmittel, Getränke und Zigaretten etc. dürfen nicht an Stellen im Arbeitsbereich aufbewahrt werden, wo sich Staub auf ihnen ablagern könnte.
u Farbe muss so entfernt werden, dass dabei möglichst
wenig Staub erzeugt wird.
u Bereiche, in denen Farbe entfernt wird, müssen mit
Plastikplanen von 4 mils (0,1 mm) Dicke abgetrennt werden.
u Das Schleifen muss so erfolgen, dass möglichst wenig
Farbstaub außerhalb des Arbeitsbereichs gelangt.
u Alle Oberächen im Arbeitsbereich müssen täglich
abgesaugt und gründlich gesäubert werden, solange Schleifarbeiten durchgeführt werden. Die Staubsaugerlter müssen häug gewechselt werden.
u Plastikplanen zum Auffangen von Staub, Spänen und
anderen Rückständen müssen aufgenommen und entsorgt werden. Die Planen müssen in dichten Abfallbehältern aufbewahrt und zusammen mit der regelmäßigen Abfallentsorgung abgeholt werden. Kinder und Schwangere sind während der
Reinigungsarbeiten aus dem unmittelbaren Arbeitsbereich fernzuhalten.
u Alle Spielsachen, waschbare Möbel und andere
Gegenstände, die von Kindern benutzt werden, müssen vor der Wiederverwendung gründlich gereinigt werden.
Anbringen und Anwendung von Drahtbürsten oder Drahtrundbürsten
Drahtbürsten oder Drahtrundbürsten werden ohne Flansche direkt auf die Schleiferspindel geschraubt. b. Eine Schutzvorrichtung vom Typ 27 ist erforderlich, wenn Drahtbürsten oder Drahtrundbürsten benutzt werden. Tragen Sie Arbeitshandschuhe, wenn Sie mit Drahtbürsten oder Drahtrundbürsten umgehen.
Sie können scharf werden. Rundbürsten oder Bürsten dürfen die Schutzvorrichtung während der Montage oder des Betriebs nicht berühren. Am Zubehör kann ein nicht sichtbarer Schaden auftreten,
durch den Drähte von der Scheibe oder vom Topf abbrechen
können.
u Schrauben Sie die Scheibe mit der Hand auf die Spindel. u Drücken Sie den Spindelarretierungsknopf und schrauben
Sie die Scheibe mit einem Schraubenschlüssel an der
Nabe der Drahtrundbürste oder der Drahtbürste fest.
u Führen Sie zum Entfernen der Scheibe die obigen
Anweisungen in umgekehrter Reihenfolge aus.
Warnung! Wenn die Scheibennabe nicht richtig sitzt, bevor
das Werkzeug angeschaltet wird, kann es zu einer Beschädigung von Werkzeug oder Scheibe kommen. Drahtrundbürsten und Topfdrahtbürsten können zum
Entfernen von Rost, Kesselstein und Farbe und zum Glätten
unregelmäßiger Flächen benutzt werden. Hinweis: Beim Bürsten von Farben sollten die gleichen Vorsichtsmaßnahmen wie beim Schleifen von Farben getroffen werden.
u Lassen Sie das Werkzeug auf volle Drehzahl
beschleunigen, bevor es die Arbeitsäche berührt.
u Üben Sie minimalen Druck auf die Arbeitsäche aus,
damit das Werkzeug mit hoher Geschwindigkeit arbeiten
kann. Die Materialentfernungsgeschwindigkeit ist am
größten, wenn das Werkzeug mit hoher Geschwindigkeit
arbeitet.
u Halten Sie beim Gebrauch von Drahtbürsten wie in
Abbildung I gezeigt einen Winkel von 5˚ bis 10˚ zwischen
Gerät und Werkstück.
u Halten Sie bei Drahtrundbürsten Kontakt zwischen dem
Rand der Scheibe und der Arbeitsäche bei.
u Bewegen Sie das Werkzeug kontinuierlich vor und zurück,
damit sich keine Furchen in der Arbeitsäche bilden
können. Wenn Sie das Werkzeug auf der Arbeitsäche
unbeweglich ruhen lassen oder es kreisförmig bewegen,
werden Brand- und Wirbelmarkierungen auf der
Arbeitsäche erzeugt.
u Heben Sie das Gerät von der Oberäche ab, bevor Sie es
ausschalten. Lassen Sie das Gerät zum Stillstand
bekommen, bevor Sie es ablegen.
Warnung! Seien Sie besonders vorsichtig, wenn Sie über einer Kante arbeiten, da mit einer plötzlichen scharfen Bewegung der Schleifmaschine zu rechnen ist.
Anbringen und Anwendung von Trennscheiben (Typ 41)
Schneidscheiben bestehen aus Diamantscheiben und
Schleifscheiben. Es gibt Schneidscheiben für Metall und Beton. Es können auch Diamantklingen für das Schneiden von Beton benutzt werden.
21
DEUTSCH
(Übersetzung der ursprünglichen Anweisungen)
HINWEIS: Es ist eine geschlossene, zweiseitige
Schneidscheibenschutzvorrichtung vom Typ 41 erforderlich
(separat erhältlich), wenn Schneidscheiben benutzt werden.
Wenn nicht der richtige Flansch oder die richtige
Schutzvorrichtung benutzt wird, kann es durch den Bruch oder die Berührung der Scheibe zu Verletzungen kommen. Für Schneidscheiben müssen ein Aufnahmeansch und eine Spannmutter mit Gewinde und passendem Durchmesser (dem Werkzeug beigefügt) benutzt werden.
Anbringen der geschlossenen (Typ 41) Schutzvorrichtung (Abb. J, K, L)
u Richten Sie die drei Ösen der Schutzvorrichtung (7) an
den drei Schlitzen an der Nabe aus. Dadurch kommen die Ösen wie in Abbildung J gezeigt mit den Schlitzen am Getriebegehäuse in Deckung.
u Schieben Sie die Schutzvorrichtung nach unten, bis seine
Öse wie in Abbildung K gezeigt in der Nut des
Getriebegehäuses einrastet.
u Drehen Sie die Schutzvorrichtung (7) gegen den
Uhrzeigersinn, um sie zu verriegeln. Der Körper der Schutzvorrichtung sollte wie in Abbildung L gezeigt zwischen der Spindel und dem Bediener positioniert werden, damit der Bediener maximal geschützt ist.
u Ziehen Sie die Arretierung der Schutzvorrichtung fest, um
die Schutzvorrichtung am Getriebegehäuse zu sichern. Sie sollten die Schutzvorrichtung nicht mehr
von Hand drehen können. Betreiben Sie den Schleifer
nicht mit einer lockeren Schutzvorrichtung.
u Um die Schutzvorrichtung zu entfernen, lösen Sie die
Schraube der Schutzvorrichtung. Dann drehen Sie die Schutzvorrichtung so, dass die drei Ösen auf der Schutzvorrichtung (7) an den drei Schlitzen auf der Nabe ausgerichtet sind, und ziehen die Schutzvorrichtung nach oben.
Anbringen von Trennscheiben
u Legen Sie den Aufnahmeansch ohne Gewinde auf die
Spindel, wobei der angehobene Abschnitt (Führung) nach oben zeigt. Der angehobene Abschnitt (Führung) am Aufnahmeansch liegt auf der Scheibe, wenn die Scheibe
angebracht ist.
u Legen Sie die Scheibe auf den Aufnahmeansch und
zentrieren die Scheibe auf dem angehobenen Abschnitt
(Führung).
u Bringen Sie die Gewindespannmutter an, wobei der
angehobene Abschnitt (Führung) von der Scheibe weg
zeigt.
u Drücken Sie den Spindelarretierungsknopf und ziehen die
Spannmutter mit dem mitgelieferten Schraubenschlüssel
fest.
u Um die Scheibe zu entfernen, drücken Sie den
Spindelarretierungsknopf und lösen die
22
Gewindespannmutter mit dem mitgelieferten
Schraubenschlüssel.
Warnung! Verwenden Sie keine Kantenschleif-/ Schneidscheiben für Flächenschleifanwendungen, weil diese Scheiben nicht für Seitendrücke geschaffen sind, die bei
Flächenschleifen auftreten. Die Scheibe
kann zerbrechen und schwere Verletzungen erzeugen.
u Lassen Sie das Werkzeug auf volle Drehzahl
beschleunigen, bevor es die Arbeitsäche berührt.
u Üben Sie minimalen Druck auf die Arbeitsäche aus,
damit das Werkzeug mit hoher Geschwindigkeit arbeiten
kann. Die Schleifgeschwindigkeit ist am größten, wenn
das Werkzeug mit hoher Geschwindigkeit arbeitet.
u Wenn Sie einmal mit einem Schnitt begonnen haben und
eine Kerbe im Werkstück gebildet worden ist, ändern Sie
nicht den Schnittwinkel. Die Änderung des Winkels
bewirkt, dass sich die Scheibe verbiegt und zerbrechen
kann.
u Heben Sie das Werkzeug von der Oberäche ab, bevor
Sie es ausschalten. Lassen Sie das Gerät zum Stillstand
bekommen, bevor Sie es ablegen.
Verwendung
Warnung! Beschleunigen Sie den Arbeitsvorgang nicht mit
Gewalt. Vermeiden Sie eine Überlastung.
u Achten Sie auf sorgfältige Kabelführung, um
unbeabsichtigte Kabelschäden zu vermeiden.
u Rechnen Sie mit Funkenug, wenn die Schleif- oder
Trennscheibe das Werkstück berührt.
u Richten Sie das Gerät stets so aus, dass die
Schutzvorrichtung optimalen Schutz vor der Schleif- oder
Trennscheibe bietet.
Ein- und Ausschalten
u Drücken Sie zum Einschalten des Geräts den Ein-/
Ausschalter (1).
u Lassen Sie zum Ausschalten des Gerätes den Ein-/
Ausschalter (1) los.
Warnung! Schalten Sie das Gerät nicht unter Last aus.
Hinweise für optimale Arbeitsergebnisse
u Halten Sie das Gerät mit einer Hand am seitlichen
Haltegriff und mit der anderen Hand am Hauptgriff
sorgfältig fest.
u Achten Sie beim Schleifen stets auf einen Winkel von rund
15° zwischen der Scheibe und der Oberäche des
Werkstücks.
Wartung
Ihr Stanley Fat Max Gerät (mit und ohne Netzkabel) wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pege des
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
Gerätes und seiner regelmäßigen Reinigung ab.
Warnung! Vor dem Ausführen jeglicher Wartungsarbeiten an Geräten mit und ohne Netzkabel:
u Schalten Sie das Gerät aus, und ziehen Sie den
Netzstecker.
u Wenn das Gerät über einen separaten Batteriepack oder
Akku verfügt, schalten Sie das Gerät ab, und entnehmen
Sie die Batterien aus dem Gerät.
u Wenn der Akku integriert ist, entladen Sie diesen vor dem
Abschalten vollständig.
u Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor
Sie es reinigen. Das Ladegerät benötigt keine Wartung, es sollte jedoch regelmäßig gereinigt werden.
u Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts
und des Ladegeräts mit einer weichen Bürste oder einem trockenen Tuch.
u Reinigen Sie das Motorgehäuse regelmäßig mit einem
feuchten Tuch. Verwenden Sie keine scheuernden
Reinigungsmittel oder Reinigungsmittel auf
Lösungsmittelbasis.
u Öffnen Sie regelmäßig das Spannfutter, und entfernen Sie
durch Klopfen ggf. Staub aus dem Inneren des Geräts.
Fehlerbehebung
Problem Mögliche
Ursache
Gerät startet nicht.
Kabel nicht
eingesteckt.
Mögliche Lösung
Stecken Sie das Werk­zeugkabel in eine funktionierende Steckdose.
Tabelle für Schleif- und Trennzubehör
Schleifscheiben
Typ 27 Schutzvorrichtung Typ 27 Schutzvorrichtung
Aufnahmeansch ohne
Gewinde
Typ 27 gekröpfte Scheibe
Gewindespannmutter
Lamellenschleifscheiben
Typ 27 Schutzvorrichtung Typ 27 Schutzvorrichtung
Typ 27 abgesetzte Scheibe
Kabel oder Schalter beschädigt.
Lassen Sie das Kabel
bzw. den Schalter in
einem Stanley FatMax Servicecenter oder einer autorisierten
Vertragswerkstatt
austauschen.
Abgesetzte Lamellenschleif-
scheibe
Aufnahmeansch ohne
Gewinde
Nicht-abgesetzte Lamellen-
schleifscheibe
Gewindespannmutter
23
DEUTSCH
(Übersetzung der ursprünglichen Anweisungen)
Typ 41 Schneidscheiben
Typ 41 Schutzvorrichtung Typ 41 Schutzvorrichtung
Trägeransch Trägeransch
Schleifscheibe Diamant-Trennscheibe
Spannmutter Spannmutter
Drahtscheiben
Typ 27 Schutzvorrichtung Typ 27 Schutzvorrichtung
Umweltschutz
Getrennte Entsorgung. Produkte und Akkus mit diesem Symbol dürfen nicht mit dem normalen
Z
Hausmüll entsorgt werden.
Produkte und Akkus enthalten Materialien, die wiederverwertet werden können, um den Bedarf an Rohstoffen zu verringern. Bitte recyceln Sie elektrische Produkte und Akkus gemäß den örtlichen Bestimmungen. Weitere Informationen nden Sie auf www.2helpU.com
Technische Daten
BEG110 Typ 1 BEG120 Typ 1
Eingangsspannung V
Leistung­saufnahme
Nenndrehzahl min
Scheibenbohrung mm 22 22
Max. Scheibenstärke
Schleifscheiben mm 6 6
Trennscheiben mm 3,5 3,5
Spindelgröße M14 M14
Gewicht kg 1,7 1,7
Schalldruckpegel gemäß EN 60745:
Schalldruck (LpA) 96,5 dB(A), Unsicherheitsfaktor (K) 3 dB(A)
Schallleistung (LWA) 107 dB(A), Unsicherheitsfaktor (K) 3 dB(A)
AC
W 750 800
-1
230 230
12000 12000
3-Zoll-Drahtbürste 4-Zoll-Drahtbürste
Schleifscheiben
Gummi-Schleifteller
Schleifscheibe
Gewindespannmutter
24
Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:
Oberächenschleifen (a
Scheibenschleifen (a
Eingangsspannung V
Leistungsaufnahme W 900 900
Nenndrehzahl min
Scheibenbohrung mm 22 22
Max. Scheibenstärke
Schleifscheiben mm 6 6
Trennscheiben mm 3,5 3,5
Spindelgröße M14 M14
Gewicht kg 1,8 1,8
) 6,1 m/s2, Unsicherheitsfaktor (K) 1,5 m/s
h,SG
) 5,6 m/s2, Unsicherheitsfaktor (K) 1,5 m/s
h,DS
BEG210 Typ 1 BEG220 Typ 1
AC
-1
230 230
12000 12000
2
2
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
Schalldruckpegel gemäß EN 60745:
Schalldruck (LpA) 98 dB(A), Unsicherheitsfaktor (K) 3 dB(A)
Schallleistung (LWA) 109 dB(A), Unsicherheitsfaktor (K) 3 dB(A)
Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:
Oberächenschleifen (a
Scheibenschleifen (a
) 5,9 m/s2, Unsicherheitsfaktor (K) 1,5 m/s
h,SG
) 5,4 m/s2, Unsicherheitsfaktor (K) 1,5 m/s
h,DS
2
2
EU-Konformitätserklärung
MASCHINENRICHTLINIE
%
BEG110, BEG120, BEG210, BEG220 Winkelschleifer
Black & Decker erklärt, dass die in den technischen Daten
beschriebenen Geräte übereinstimmen mit:
2006/42/EC, EN 60745-1:2009 + A11:2010;
EN 60745-2-3:2011 + A2:2013 + A11:2014
+ A12:2014 + A13:2015
Diese Produkte entsprechen außerdem den Richtlinien
Weitere Informationen erhalten Sie von Black & Decker unter
der folgenden Adresse. Diese bendet sich auch auf der
Der Unterzeichnete ist verantwortlich für die Zusammenstel-
lung der technischen Daten und gibt diese Erklärung im
Garantie
Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie von
24 Monaten ab Kaufdatum. Diese Garantie versteht sich
unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Diese Garantie gilt innerhalb
der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.
Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von Black & Decker entsprechen und dem Verkäufer bzw. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen. Die Bedingungen für die
2014/30/EU und 2011/65/EU.
Rückseite dieser Anleitung.
Namen von Black & Decker ab.
R. Laverick
Director of Engineering
Black & Decker Europe, 210 Bath Road, Slough,
Berkshire, SL1 3YD
Vereinigtes Königreich
27.09.2017
2-jährige Garantie von Black & Decker und den Standort Ihrer nächstgelegenen Vertragswerkstatt nden Sie im Internet unter www.2helpU.com oder indem Sie sich an die lokale Black & Decker-Niederlassung wenden, deren Adresse Sie in dieser Anleitung nden.
Ihr neues Black & Decker Produkt können Sie auf unserer Website unter www.blackanddecker.de registrieren. Dort erhalten Sie auch Informationen über neue Produkte und
Sonderangebote.
(Traduction des instructions
initiales)
FRANÇAIS
Utilisation prévue
Vos meuleuses d’angle BLACK+DECKER BEG110, BEG120, BEG210 et BEG220 ont été conçues pour le meulage et le tronçonnage du métal et des matériaux de maçonnerie à l’aide de disques à tronçonner et à meuler adaptés. Équipés des dispositifs de protection appropriés, ces outils ne sont prévus que pour un usage grand public.
Consignes de sécurité
Avertissements de sécurité générale liés aux outils
électriques
Avertissement ! Lisez tous les avertissements de
@
sécurité et toutes les instructions. Le non-respect des avertissements et des instructions listés ci-dessous peut entraîner des chocs électriques, des
incendies et/ou de graves blessures.
Conservez tous les avertissements et toutes les
instructions an de pouvoir vous y référer dans le futur. Le terme “outil électrique” mentionné dans tous les avertissements listés ci-dessous fait référence à vos outils électriques branchés sur secteur (avec câble) ou fonctionnant
sur pile ou batterie (sans l).
1. Sécurité de la zone de travail a. Maintenez la zone de travail propre et bien éclairée.
Les zones sombres ou encombrées sont propices aux
accidents.
b. N’utilisez pas d’outils électriques dans un
environnement présentant des risques d’explosion ou
en présence de liquides, gaz ou poussières
inammables. Les outils électriques créent des étincelles
qui peuvent enammer les poussières et les fumées.
25
FRANÇAIS
(Traduction des instructions initiales)
c. Maintenez les enfants et les autres personnes
éloignés lorsque les outils électriques sont en
marche. Toute distraction peut vous faire perdre le contrôle de l’outil.
2. Sécurité électrique a. Les prises des outils électriques doivent
correspondre à la prise de courant murale. Ne
modiez jamais la prise d’aucune sorte. N’utilisez aucun adaptateur avec des outils électriques reliés à
la terre. L’utilisation de prises d’origine et de prises murales appropriées permet de réduire le risque de choc électrique.
b. Évitez tout contact physique avec des surfaces reliées
à la terre comme des tuyaux, des radiateurs, des fours et des réfrigérateurs par exemple. Le risque de choc
électrique augmente lorsque votre corps est relié à la terre.
c. N’exposez pas les outils électriques à la pluie, ni à
l’humidité. Le risque de choc électrique augmente si de
l’eau pénètre dans un outil électrique.
d. Ne tirez pas sur le cordon d’alimentation. N’utilisez
jamais le cordon pour transporter, tirer ou débrancher
l’outil électrique. Maintenez le cordon éloigné de la
chaleur, de substances grasses, de bords tranchants
ou de pièces mobiles. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.
e. Si vous utilisez un outil électrique à l’extérieur, utilisez
une rallonge homologuée pour les travaux extérieurs. L’utilisation d’une rallonge électrique homologuée pour les travaux en extérieur réduit le risque de choc électrique.
f. Si l’utilisation d’un outil électrique dans un endroit
humide est inévitable, utilisez une alimentation
électrique protégée par un disjoncteur différentiel à
courant résiduel. L’utilisation d’un disjoncteur différentiel
réduit le risque de choc électrique.
3. Sécurité des personnes
a. Restez vigilant, surveillez ce que vous faites et faites
preuve de bon sens lorsque vous utilisez un outil électrique. N’utilisez pas d’outils électriques si vous êtes fatigué ou sous l’inuence de drogue, d’alcool ou
de médicaments. Tout moment d’inattention pendant l’utilisation d’un outil électrique peut engendrer de graves blessures.
b. Portez des équipements de protection individuelle.
Portez toujours une protection oculaire. Les équipements de protection comme les masques à
poussière, les chaussures de sécurité antidérapantes, les
casques ou les protections auditives, utilisés à bon escient, réduisent le risque de blessures.
26
c. Empêchez tout démarrage intempestif. Assurez-vous
que l’interrupteur est en position Arrêt avant de
raccorder l’outil à l’alimentation électrique et/ou au
bloc-batterie ou avant de ramasser ou de transporter
l’outil. Le fait de transporter les outils électriques le doigt
sur l’interrupteur ou d’alimenter les outils électriques dont
l’interrupteur est déjà en position de marche augmente le
risque d’accidents.
d. Retirez toutes les clés ou pinces de réglage avant de
mettre l’outil en marche. Une clé ou une pince restée
xée sur une pièce rotative de l’outil électrique peut
engendrer des blessures.
e. Ne vous penchez pas. Gardez les pieds bien ancrés
au sol et conservez votre équilibre en permanence.
Cela permet de mieux maîtriser l’outil électrique en cas de
situations imprévues.
f. Portez des vêtements appropriés. Ne portez aucun
vêtement ample ou bijou. Gardez vos cheveux, vos
vêtements et vos gants éloignés des pièces mobiles.
Les vêtements amples, les bijoux ou les cheveux longs
peuvent être happés par les pièces mobiles.
g. Si des dispositifs pour le raccordement d’un
extracteur de poussières ou des installations pour la
récupération sont présents, assurez-vous qu’ils sont
correctement raccordés et utilisés. L’utilisation de
dispositifs récupérateurs de poussières réduit les risques
liés aux poussières.
4. Utilisation et entretien des outils électriques
a. Respectez la capacité de l’outil. Utilisez l’outil
approprié en fonction du travail à réaliser. Un outil
adapté fonctionne mieux, de façon plus sûre et à la
cadence pour laquelle il a été conçu.
b. N’utilisez pas l’outil électrique si son interrupteur ne
permet pas de l’allumer ou de l’éteindre. Tout outil
électrique qui ne peut plus être commandé par son
interrupteur est dangereux et doit être réparé.
c. Débranchez la prise du secteur et/ou retirez le
bloc-batterie de l’outil électrique avant d’effectuer tout
réglage, de changer un accessoire ou de ranger l’outil
électrique. Ces mesures de sécurité préventives
réduisent le risque de démarrage accidentel de l’outil
électrique.
d. Rangez les outils électriques non utilisés hors de
portée des enfants et ne laissez aucune personne ne
connaissant pas ces outils ou leurs instructions
d’utilisation les faire fonctionner. Les outils électriques
peuvent être dangereux entre des mains inexpérimentées.
e. Entretenez vos outils électriques. Vériez que les
pièces mobiles sont alignées correctement et qu’elles
ne sont pas coincées. Vériez qu’aucune pièce n’est
cassée et contrôlez l’absence de toute autre condition
qui pourrait nuire au bon fonctionnement de l’outil. En
(Traduction des instructions initiales)
FRANÇAIS
cas de dommage, faites réparer l’outil électrique avant
de l’utiliser. De nombreux accidents sont provoqués par des outils électriques mal entretenus.
f. Maintenez les organes de coupe affûtés et propres.
Des organes de coupe bien entretenus et affûtés sont moins susceptibles de rester coincés et sont plus faciles à contrôler.
g. Utilisez l’outil électrique, les accessoires et les
embouts d’outils conformément à ces instructions, en
tenant compte des conditions de travail, ainsi que du
travail à effectuer. L’utilisation d’un outil électrique à des
ns autres que celles pour lesquelles il a été prévu
engendre des situations dangereuses.
5. Réparation
a. Faites réparer votre outil électrique par une personne
qualiée, n’utilisant que des pièces de rechange
d’origine. Cela permet de garantir la sûreté de l’outil électrique.
Consignes de sécurité supplémentaires liées aux
outils électriques
Avertissement ! Avertissements de sécurité
@
supplémentaires communs pour les opérations de meulage, ponçage, brossage métallique, polissage ou tronçonnage abrasif :
u Cet outil électrique peut être utilisé comme meuleuse,
ponceuse, brosse métallique, polisseuse ou outil de
tronçonnage. Veuillez lire tous les avertissements de sécurité, toutes les instructions, toutes les
illustrations et toutes les spécications fournies avec cet outil électrique. Le non-respect des instructions
listées ci-dessous peut conduire à des chocs électriques,
des incendies et/ou de graves blessures.
u Les opérations pour lesquelles l’outil électrique n’a
pas été conçu peuvent engendrer des risques et
conduire à des blessures.
u N’utilisez que les accessoires spéciquement conçus
et recommandés par le fabricant de l’outil. Le fait que
l’accessoire puisse être xé à votre outil électrique ne veut
pas forcément dire que son utilisation est sans risque.
u La vitesse nominale des accessoires doit être au
moins équivalente à la vitesse maximum indiquée sur l’outil électrique. Les accessoires qui tournent plus vite
que leur vitesse nominale peuvent se briser et voler en éclats.
u Le diamètre extérieur et l’épaisseur de votre
accessoire doivent correspondre à la capacité
nominale de votre outil électrique. Des accessoires mal dimensionnés ne peuvent pas être correctement protégés et contrôlés.
u La xation letée des accessoires doit correspondre
au letage de l’axe de la meuleuse. Pour les
accessoires montés avec des brides, l’alésage de
l’accessoire doit correspondre au diamètre de
positionnement de la bride. Les accessoires qui ne
correspondent pas aux éléments de xation de l’outil
électrique tournent de façon déséquilibrée, ils vibrent de
façon excessive et peuvent provoquer la perte de contrôle
de l’outil.
u N’utilisez d’accessoire endommagé. Avant toute
utilisation, contrôlez sur tous les accessoires comme
les disques abrasifs par exemple, l’absence
d’ébréchures ou de ssures, l’absence de ssures ou
d’usure excessive sur les patins-supports ou
l’absence de bres détachées ou cassées sur les
brosses métalliques. Si l’outil électrique ou
l’accessoire chutent, vériez l’absence de dommages
ou installez un accessoire en bon état. Après avoir
inspecté et installé un accessoire, faites fonctionner
l’outil à sa vitesse à vide maximale pendant une
minute. Les disques endommagés se brisent
généralement au cours de cette durée de test.
u Portez des équipements de protection individuelle. En
fonction de l’intervention, utilisez un écran facial ou
des lunettes de sécurité. Si approprié, portez un
masque anti-poussière, des protections auditives, des
gants et un tablier d’atelier capables de stopper tout
fragment d’abrasif ou provenant de l’ouvrage. La
protection oculaire doit être capable d’arrêter les débris
volants générés par les diverses opérations. Le masque
anti-poussière ou l’appareil respiratoire doivent pouvoir
ltrer les particules émises pendant l’opération. Les
expositions prolongées à un niveau de bruit élevé peuvent
provoquer une perte de l’acuité auditive.
u Maintenez tous les spectateurs à une distance sûre de
la zone d’intervention. Toute personne qui pénètre
dans la zone de travail doit porter des équipements de
protection individuelle. Des débris provenant de
l’ouvrage ou d’un accessoire brisé peuvent être éjectés et
provoquer des blessures au-delà de la zone de travail
immédiate.
u Ne tenez l’outil électrique que par ses surfaces de
préhension isolées lorsque vous intervenez là où
l’organe de coupe peut entrer en contact avec des ls
cachés ou son propre cordon. Tout accessoire de coupe
touchant un l sous tension peut mettre les parties
métalliques exposées de l’outil sous tension et
électrocuter l’utilisateur.
u Utilisez des pinces ou tout autre moyen pratique pour
xer et soutenir l’ouvrage sur une plateforme stable.
Tenir l’ouvrage à la main ou contre votre corps le rend
instable et peut conduire à une perte de contrôle.
27
FRANÇAIS
(Traduction des instructions initiales)
u Maintenez le cordon électrique loin de l’accessoire en
rotation. En cas de perte de contrôle, le cordon peut être sectionné ou abîmé, et vos bras ou mains peuvent entrer en contact avec l’accessoire en rotation.
u Ne reposez jamais l’outil électrique avant que
l’accessoire ne soit complètement arrêté. L’accessoire
en rotation pourrait sinon accrocher la surface et vous faire perdre le contrôle de l’outil.
u Ne faites pas fonctionner l’outil électrique en le tenant
contre votre an. Un contact accidentel avec l’accessoire
en rotation pourrait accrocher vos vêtements et entraîner l’accessoire vers votre corps.
u Nettoyez régulièrement les orices d’aération de
l’outil électrique. Le ventilateur du moteur attire la
poussière à l’intérieur du boîtier et une accumulation excessive de poussières métalliques peut conduire à un
risque électrique.
u Ne faites pas fonctionner l’outil électrique à proximité
de matières inammables. Des étincelles pourraient
enammer ces matières.
u N’utilisez pas d’accessoires nécessitant l’utilisation
de uides de refroidissement. L’utilisation d’eau ou de
tout autre uide de refroidissement peut provoquer une
électrocution ou un choc électrique. Remarque : L’avertissement ci-dessus ne s’applique pas aux outils électriques spécialement conçus pour une utilisation
avec un système liquide.
Rebond et avertissements liés
Les rebonds sont la conséquence du pincement ou du grippage d’un disque, d’un porte-patin, d’une brosse ou de tout autre accessoire en rotation. Le pincement ou le grippage provoque le blocage rapide de l’accessoire en rotation entraînant alors l’outil électrique non contrôlé dans la direction opposée au sens de rotation de l’accessoire au niveau du point de grippage.
Par exemple, si un disque abrasif reste grippé ou pincé dans l’ouvrage, le bord du disque engagé au point de grippage peut
creuser la surface du matériau et provoquer le soulèvement ou le rebond du disque. Le disque peut être projeté vers
l’utilisateur ou à l’opposé, selon le sens du mouvement du disque au point de pincement. Dans ces conditions, il peut aussi arriver que les disques abrasifs se brisent.
Les rebonds proviennent d’une utilisation inappropriée de
l’outil électrique et/ou de conditions ou procédures d’exécution
incorrectes et ils peuvent être évités en prenant les précautions adéquates énoncées ci-dessous.
u Maintenez fermement l’outil électrique en plaçant
votre corps et votre bras de manière à pouvoir résister
à la force d’un rebond. Utilisez toujours la poignée
auxiliaire, si elle existe, pour un contrôle maximal de
28
l’outil en cas de rebond ou de retour de couple au démarrage. L’utilisateur peut contrôler les retours de
couple ou la force des rebonds si des précautions adéquates sont prises.
u Ne placez jamais votre main près de l’accessoire en
rotation. L’accessoire pourrait rebondir sur vos mains.
u Ne placez pas votre corps dans la zone où l’outil
pourrait se déplacer en cas de rebond. Un rebond propulse l’outil dans la direction opposée au mouvement du disque au niveau du point de grippage.
u Prenez les précautions nécessaires dans les coins,
sur les arêtes, etc. Évitez de faire tressauter ou de faire accrocher l’accessoire. Les coins, bords acérés ou
les tressautements ont tendance à retenir l’accessoire en rotation et à provoquer la perte de contrôle de l’outil ou des rebonds.
u N’installez pas de lame à sculpter le bois ou de lame
dentée. Ces lames provoquent de fréquents rebonds ou pertes de contrôle.
Consignes de sécurité spéciques pour les
opérations de meulage et de tronçonnage abrasif
u N’utilisez que les types de disque recommandés pour
votre outil électrique et la protection spéciquement conçue pour le disque sélectionné. Les disques non
conçus pour l’outil électrique ne peuvent pas être correctement protégés et ils sont dangereux.
u La surface de meulage des disques enfoncés au
centre doit être xée sous le plat de la lèvre de
protection. Un disque mal monté qui dépasse du plat de
la lèvre de protection ne peut pas être correctement
protégé.
u Le carter de protection doit être fermement xé à
l’outil et positionné de la manière la plus sûre possible et en minimisant l’exposition du disque dans
la direction de l’opérateur. Le carter doit protéger l’utilisateur contre les fragments de disque cassés, le contact accidentel et des étincelles qui pourraient
enammer les vêtements.
u Les disques ne doivent être utilisés que pour les
applications recommandées. Ne meulez par exemple
pas avec le côté d’un disque à tronçonner. Les disques à tronçonner abrasifs sont prévus pour le meulage périphérique, toute force latérale appliquée sur ces disques peut les faire voler en éclats.
u Utilisez toujours des brides de disque en bon état,
ayant la dimension et la forme appropriées au disque
choisi. Les brides de disque servent de support aux disques, réduisant ainsi les possibilités de rupture. Les brides de disques à tronçonner peuvent différer des brides de disques à meuler.
(Traduction des instructions initiales)
FRANÇAIS
u N’utilisez pas les disques usés provenant de plus
gros outils. Les disques conçus pour des outils
électriques plus gros ne sont pas adaptés pour les
vitesses plus rapides des outils plus petits et ils peuvent
voler en éclats.
Consignes de sécurité supplémentaires
spéciques aux opérations de tronçonnage abrasif
u Ne bloquez pas les disques à tronçonner et n’exercez
pas une trop forte pression dessus. Ne tentez pas de
réaliser des découpes de trop grandes profondeurs.
Une pression excessive sur le disque augmente la charge
imposée à l’outil et les possibilités de torsion ou de
grippage du disque dans la coupe et par conséquent les
risques de rebonds ou de ruptures.
u Ne placez pas votre corps dans l’alignement ou
derrière le disque en rotation. Lorsque le disque, au
point d’exécution, s’éloigne de votre corps, le rebond
possible peut le propulser avec l’outil électrique
directement vers vous.
u Quand le disque se coince ou quand la coupe est
interrompue pour une raison quelconque, mettez
l’outil hors tension et maintenez-le jusqu’à ce qu’il
s’arrête complètement. Ne tentez jamais de retirer un
disque à tronçonner de la coupe s’il est encore en
mouvement, un rebond pourrait sinon se produire.
Cherchez la cause du grippage du disque et appliquez les
actions correctives an de la supprimer.
u Ne recommencez pas la coupe dans l’ouvrage.
Laissez le disque tourner à plein régime puis ré-entrez
le prudemment dans la coupe. Le disque pourrait sinon
se gripper, sortir de la coupe ou rebondir si l’outil
électrique était remis en marche à l’intérieur de la pièce à
tronçonner.
u Soutenez les panneaux ou les grandes pièces an de
réduire le risque de coincement ou de grippage du
disque. Les pièces de grande taille ont tendance à
s’affaisser sous leur propre poids. Des supports doivent
être placés sous la pièce à tronçonner, près de la ligne de
découpe et sur les bords, des deux côtés du disque.
u Soyez particulièrement vigilant lorsque vous effectuez
des “découpes de cavités” dans des murs existants
ou que vous procédez à des découpes à l’aveugle. La
saillie du disque peut sectionner des canalisations de gaz
ou d’eau, des ls électriques ou des objets pouvant
provoquer des rebonds.
Consignes de sécurité spéciques aux opérations
de ponçage
u N’utilisez pas de disques de papier abrasif
surdimensionnés. Suivez les recommandations des
fabricants pour sélectionner le papier abrasif. Les
feuilles de papier abrasif de grande taille, dépassant du
patin de ponçage, posent des risques de lacération et elles peuvent provoquer le grippage, le déchirement ou la casse du disque ou des rebonds.
Consignes de sécurité spéciques aux opérations de brossage métallique
u N’oubliez pas que des ls de brosse sont éjectés
même aux cours d’opérations ordinaires. Ne
contraignez pas trop les ls métalliques en appliquant
une pression excessive sur la brosse. Les bres
métalliques peuvent facilement pénétrer les vêtements
légers et/ou la peau.
u Si l’utilisation d’un carter de protection est
recommandée pour le brossage métallique, le disque
ou la brosse ne doivent en aucun cas toucher le carter. Le diamètre de la brosse ou du disque métallique
peut augmenter en fonction de la sollicitation de l’outil et de la force centrifuge.
Sécurité des personnes
u Cet appareil n’est pas conçu pour être utilisé par des
personnes (y compris des enfants) aux capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience ni connaissances, à moins qu’elles ne soient surveillées ou qu’elles aient été informées sur la façon sûre d’utiliser l’appareil, par une personne responsable de leur sécurité.
u Ne laissez jamais les enfants sans surveillance an
d’éviter qu’ils ne jouent avec l’appareil.
Risques résiduels
Certains risques résiduels autres que ceux mentionnés dans les avertissements sur la sécurité peuvent survenir en utilisant l’outil. Ces risques peuvent être provoqués par une utilisation incorrecte, prolongée, etc. Malgré l’application des normes de sécurité pertinentes et la mise en œuvre de dispositifs de sécurité, certains risques résiduels ne peuvent pas être évités. Ils comprennent :
u Les blessures dues au contact avec des pièces rotatives/
mobiles.
u Les blessures dues au remplacement de pièces, de lames
ou d’accessoires.
u Les blessures dues à l’utilisation prolongée d’un outil.
Lorsque vous utilisez un outil quel qu’il soit pendant de longues périodes, assurez-vous de faire des pauses
régulières.
u La diminution de l’acuité auditive. u Les risques pour la santé provoqués par l’inhalation des
poussières générées pendant l’utilisation de votre outil
(exemple : travail avec du bois, surtout le chêne, le hêtre et les panneaux en MDF).
29
FRANÇAIS
(Traduction des instructions initiales)
Vibrations
La valeur des émissions de vibrations déclarée dans la section Caractéristiques techniques et la déclaration de conformité a été mesurée selon une méthode de test standard fournie par la norme EN 60745 et peut être utilisée pour comparer un outil à un autre. La valeur des émissions de vibrations déclarée peut aussi être utilisée pour une évaluation préliminaire à l’exposition.
Avertissement ! En fonction de la manière dont l’outil est
utilisé, la valeur des émissions de vibrations réelles pendant l’utilisation de l’outil peut différer de la valeur déclarée. Le niveau des vibrations peut dépasser le niveau déclaré.
Quand l’exposition aux vibrations est évaluée an de
déterminer les mesures de sécurité requises par la norme
2002/44/CE pour protéger les personnes utilisant régulièrement des outils électriques, cette estimation doit tenir
compte des conditions réelles d’utilisation et de la façon dont l’outil est utilisé. Il faut également tenir compte de toutes les composantes du cycle de fonctionnement comme la durée pendant laquelle l’outil est arrêté et quand il fonctionne au ralenti, ainsi que la durée du déclenchement.
Étiquettes apposées sur l’outil
Les pictogrammes suivants ainsi que le code date sont apposés sur l’outil :
Avertissement ! An de réduire le risque
de blessures, l’utilisateur doit lire le manuel d’utilisation.
Portez des lunettes de sécurité lorsque vous utilisez cet outil.
Portez des protections auditives lorsque vous utilisez cet outil
Sécurité électrique
Votre chargeur dispose d’une double isolation ; aucune liaison à la terre n’est donc nécessaire.
Vériez toujours que la tension du réseau électrique correspond à la tension gurant sur la
plaque signalétique.
u Si le câble d’alimentation est endommagé, il doit être
remplacé par le fabricant ou dans un centre d’assistance
BLACK+DECKER agréé an d’éviter tout accident.
Chutes de tension
Les appels de courant provoquent des micro chutes de tension. Dans des conditions d’alimentation électrique défavorables, d’autres équipements peuvent en être affectés.
Si l’impédance du système de l’alimentation électrique est inférieure à 0,107 Ω, les perturbations sont peu probables.
30
Caractéristiques
Cet outil dispose de tout ou partie des éléments suivants.
1. Interrupteur Marche/Arrêt
2. Dispositif de verrouillage de l‘axe
3. Carter de protection
4. Poignée latérale
Assemblage
Avertissement ! Avant l’assemblage, assurez-vous que l’outil
est éteint et débranché.
Installer et retirer le carter de protection (Fig. A)
L’outil est livré avec un carter de protection destiné uniquement aux opérations de meulage (type 27). Si l’outil doit être utilisé pour effectuer des opérations de tronçonnage,
un carter de protection spécique à ces opérations (type 41)
doit être installé. Des carters de protection adaptés existent
(numéro de pièce N551980 pour les disques à tronçonner de
115mm et N542445 pour les disques de 125mm) et ils peuvent être obtenus dans les centres d’assistance Stanley Fat Max.
u Placez l’outil sur une table, en orientant l’axe (4) vers le
haut.
u Libérez le dispositif de verrouillage du système de serrage
(5) et maintenez le carter de protection (3) au-dessus de l’outil, comme illustré.
u Alignez les ergots (6) avec les encoches (7). u Abaissez le carter de protection et tournez-le dans le sens
inverse des aiguilles d’une montre jusqu’à la position
requise.
u Attachez le dispositif de verrouillage du système de
serrage (5) pour xer le carter de protection sur l’outil.
u Si nécessaire, serrez la vis (8) pour augmenter la force de
serrage.
Retrait
u Libérez le dispositif de verrouillage du système de serrage
(5).
u Tournez le carter de protection dans le sens des aiguilles
d’une montre pour aligner les ergots (6) avec les encoches (7).
u Retirez le carter de protection de l’outil.
Avertissement ! N’utilisez jamais l’outil sans son carter de
protection.
Installer la poignée latérale
u Vissez la poignée latérale (4) dans l’un des trous de
xation sur l’outil.
Avertissement ! Utilisez toujours la poignée latérale.
Installer et retirer les disques de meulage (Fig. B -
D)
Utilisez toujours le bon type de disque en fonction du travail à effectuer. Utilisez toujours des disques du bon diamètre et
Loading...
+ 106 hidden pages
