Page 1
23
1
Upozornění!
Určeno pro kutily.
588781 - 50 CZ
Přeloženo z původního návodu
www.blackanddecker.eu
4
BEG110
BEG120
BEG210
BEG220
Page 2
12
6
3
10
A
8
5
4
7
AB
12
11
7
11
9
4
B
13
C
9
4
12
10
D
12
15
14
9
4
E
2
F
Page 3
G
H
IJ
K L
3
Page 4
ČEŠTINA
Použití výrobku
Vaše úhlové brusky BLACK+DECKER BEG110, BEG120,
BEG210 a BEG220 jsou určeny pro broušení a řezání kovů
a zdiva pomocí vhodných typů řezných a brusných kotoučů,
jsou-li opatřeny vhodným ochranným krytem. Tato nářadí jsou
určena pouze pro spotřebitelské použití.
Bezpečnostní pokyny
Všeobecné bezpečnostní pokyny pro práci
s elektrickým nářadím
Varování! Přečtěte si všechny pokyny
a bezpečnostní výstrahy. Nedodržení níže
uvedených varování a pokynů může vést
k způsobení úrazu elektrickým proudem, k vzniku
požáru nebo k vážnému zranění.
Veškerá bezpečnostní varování a pokyny uschovejte
pro budoucí použití. Termín „elektrické nářadí“ ve všech
upozorněních odkazuje na vaše nářadí napájené ze sítě (je
opatřeno napájecím kabelem) nebo nářadí napájené baterií
(bez napájecího kabelu).
1. Bezpečnost v pracovním prostoru
a. Udržujte pracovní prostor čistý a dobře osvětlený.
Přeplněný a neosvětlený pracovní prostor může vést
k způsobení úrazů.
b. Nepracujte s elektrickým nářadím ve výbušném
prostředí, jako jsou například prostory s výskytem
hořlavých kapalin, plynů nebo prašných látek.
V elektrickém nářadí dochází k jiskření, které může
způsobit vznícení hořlavého prachu nebo výparů.
c. Při práci s elektrickým nářadím zajistěte bezpe
vzdálenost dětí a ostatních osob. Rozptylování může
způsobit ztrátu kontroly nad nářadím.
2. Elektrická bezpečnost
a. Zástrčka napájecího kabelu nářadí musí odpovídat
zásuvce. Zástrčku nikdy žádným způsobem
neupravujte. Nepoužívejte u uzemněného
elektrického nářadí žádné upravené zástrčky.
Neupravované zástrčky a odpovídající zásuvky snižují
riziko způsobení úrazu elektrickým proudem.
b. Nedotýkejte se uzemněných povrchů, jako jsou
například potrubí, radiátory, elektrické sporáky
a chladničky. Při uzemnění vašeho těla vzrůstá riziko
úrazu elektrickým proudem.
c. Nevystavujte elektrické nářadí dešti nebo vlhkému
prostředí. Vnikne-li do elektrického nářadí voda, zvýší se
riziko úrazu elektrickým proudem.
d. S napájecím kabelem zacházejte opatrně. Nikdy
nepoužívejte napájecí kabel k přenášení nebo
posouvání nářadí a netahejte za něj, chcete-li nářadí
odpojit od elektrické sítě. Zabraňte kontaktu kabelu
čnou
s mastnými, horkými a ostrými předměty nebo
pohyblivými částmi. Poškozený nebo zauzlený napájecí
kabel zvyšuje riziko úrazu elektrickým proudem.
e. Při práci s nářadím venku používejte prodlužovací
kabely určené pro venkovní použití. Použití kabelu
pro venkovní použití snižuje riziko úrazu elektrickým
proudem.
f. Musíte-li s elektrickým nářadím pracovat ve vlhkém
prostředí, použijte napájecí zdroj s proudovým
chráničem (RCD). Použití proudového chrániče (RCD)
snižuje riziko úrazu elektrickým proudem.
3. Bezpečnost osob
a. Při použití elektrického nářadí zůstaňte stále pozorní,
sledujte, co provádíte a pracujte s rozvahou.
Nepracujte s elektrickým nářadím, jste-li unavení
nebo jste-li pod vlivem drog, alkoholu nebo léků.
Chvilka nepozornosti při práci s elektrickým nářadím
může vést k vážnému úrazu.
b. Používejte prvky osobní ochrany. Vždy používejte
ochranu zraku. Ochranné prostředky jako respirátor,
neklouzavá pracovní obuv, přilba a chrániče sluchu,
používané v příslušných podmínkách, snižují riziko
poranění osob.
c. Zabraňte náhodnému spuštění nářadí. Před
připojením zdroje napětí nebo před vložením
baterie a před zvednutím nebo přenášením nářadí
zkontrolujte, zda je spínač
Přenášení elektrického nářadí s prstem na spínači nebo
připojení nářadí k napájecímu zdroji, je-li spínač nářadí
v poloze zapnuto, může způsobit úraz.
d. Před spuštěním z nářadí vždy odstraňte všechny
klíče nebo seřizovací přípravky. Seřizovací klíče
ponechané na nářadí mohou být zachyceny rotujícími
částmi nářadí a mohou způsobit úraz.
e. Nepřekážejte sami sobě. Při práci vždy udržujte
vhodný postoj a rovnováhu. Tak je umožněna lepší
ovladatelnost nářadí v neočekávaných situacích.
f. Vhodně se oblékejte. Nenoste volný oděv nebo
šperky. Dbejte na to, aby se vaše vlasy, oděv
a rukavice nedostaly do kontaktu s pohyblivými
částmi. Volný oděv, šperky nebo dlouhé vlasy mohou být
pohyblivými díly zachyceny.
g. Jsou-li zařízení vybavena adaptérem pro připojení
příslušenství k zachytávání prachu, zajistěte jeho
správné připojení a řádnou funkci. Použití těchto
řízení může snížit nebezpečí týkající se prachu.
za
4. Použití elektrického nářadí a jeho údržba
a. Nepřetěžujte elektrické nářadí. Používejte pro
prováděnou práci správný typ nářadí. Při použití
správného typu nářadí bude práce provedena lépe
a bezpečněji.
v poloze vypnuto.
4
Page 5
ČEŠTINA
b. Pokud nelze spínač nářadí zapnout a vypnout,
s nářadím nepracujte. Každé elektrické nářadí
s nefunkčním spínačem je nebezpečné a musí být
opraveno.
c. Před seřizováním nářadí, před výměnou
příslušenství, nebo pokud nářadí nepoužíváte,
odpojte zástrčku napájecího kabelu od zásuvky nebo
z nářadí vyjměte baterii. Tato preventivní bezpečnostní
opatření snižují riziko náhodného spuštění nářadí.
d. Uložte elektrické nářadí mimo dosah dětí a nedovolte
ostatním osobám, které toto nářadí neumí ovládat
nebo které neznají tyto bezpečnostní pokyny, aby
s tímto elektrickým nářadím pracovaly. Elektrické
nářadí je v rukou nekvalifikované obsluhy nebezpečné.
e. Provádějte údržbu elektrického nářadí. Zkontrolujte
vychýlení nebo zablokování pohyblivých částí,
poškození jednotlivých dílů a jiné okolnosti, které
mohou ovlivnit chod nářadí. Pokud je nářadí
poškozeno, nechejte jej opravit. Mnoho nehod bývá
způsobeno zanedbanou údržbou nářadí.
f. Udržujte řezné nástroje ostré a čisté.
udržované řezné nástroje s ostrými řeznými břity jsou
méně náchylné k zablokování a lépe se s nimi pracuje.
g. Používejte toto elektrické nářadí, příslušenství
a pracovní nástroje podle těchto pokynů a berte
v úvahu provozní podmínky a práci, která bude
prováděna. Použití elektrického nářadí k jiným účelům,
než k jakým je určeno, může být nebezpečné.
5. Servis
a. Opravy elektrického nářadí svěřte pouze
kvalifikovanému technikovi, který bude používat
originální náhradní díly. Tím zajistíte bezpečný provoz
nářadí.
Řádně
Doplňkové bezpečnostní pokyny pro práci
s elektrickým nářadím
Varování! Doplňkové bezpečnostní pokyny
týkající se broušení, použití drátěných kartáčů,
leštění nebo řezání:
♦ Toto elektrické nářadí bylo zkonstruováno tak, aby
pracovalo jako bruska na kov, bruska na dřevo,
drátěný kartáč, leštička nebo rozbrušovačka.
Prostudujte si všechny bezpečnostní výstrahy,
pokyny, obrázky a technické údaje uvedené pro
toto nářadí. Nedodržení všech níže uvedených pokynů
může vést k úrazu elektrickým proudem, k požáru nebo
k vážnému zranění.
♦ Pracovní operace, pro které není toto elektrické
nářadí určeno, mohou vytvářet rizikové situace, při
kterých může dojít k zranění.
♦ Nepoužívejte příslušenství, které není specificky
navrženo a doporučeno výrobcem nářadí.
♦ I když s vaším elektrickým nářadím může být použito
také příslušenství, neznamená to, že je zajištěn jeho
bezpečný provoz.
♦ Jmenovité otáčky příslušenství musí minimálně
odpovídat maximálním otáč
elektrickém nářadí. Příslušenství, které se otáčí rychleji,
než jsou jeho povolené maximální otáčky, se může
roztrhnout nebo rozlomit.
♦ Vnější průměr a tloušťka použitého příslušenství
musí odpovídat rozměrům, které jsou vhodné
pro vaše elektrické nářadí. Při použití příslušenství
nesprávné velikosti nelze zajistit odpovídající bezpečnost
a ovladatelnost nářadí.
♦ Závit montovaného příslušenství musí odpovídat
závitu na hřídeli nářadí. U příslušenství
upevňovaného pomocí přírub musí průměr upínacího
otvoru příslušenství odpovídat polohovacímu
průměru příruby. Příslušenství, které neodpovídá
montážním prvkům na nářadí, se nebude otáčet
rovnoměrně, bude nadměrně vibrovat a může způsobit
ztrátu ovladatelnosti.
♦ Nepoužívejte poškozené příslušenství. Před
každým použitím zkontrolujte každé příslušenství.
U brusných kotoučů zkontrolujte, zda nejsou prasklé
nebo zda nejsou odštípnuté. U opěrných podložek
zkontrolujte, zda nejsou prasklé, potrhané nebo
nadměrně opotřebované. U drátěných kartáčů
zkontrolujte, zda nejsou uvolněny nebo popraskány
jednotlivé dráty. Dojde-li k pádu elektrického nářadí
nebo příslušenství, zkontrolujte, zda nedošlo
k poškození a je-li to nutné, použijte nepoškozené
příslušenství. Po kontrole a instalaci jakéhokoli
příslušenství nechejte elektrické nářadí v chodu
v maximálních otáčkách po dobu jedné minuty.
Během této testovací doby se poškozené příslušenství
obvykle zničí.
♦ Používejte prvky osobní ochrany. V závislosti na
prováděné práci použijte obličejový štít, ochranné
brýle nebo bezpečnostní brýle. Podle situace
používejte masku proti prachu, chrániče sluchu,
rukavice a pracovní zástěru schopnou zachytit
částečky brusiva nebo fragmenty obrobku. Ochrana
zraku musí být schopna zastavit odlétávající nečistoty
vznikající při různých pracovních operacích. Maska proti
prachu nebo respirátor musí filtrovat částečky vznikající
při vaší práci. Dlouhodobé vystavení vysoké intenzitě
hluku může způ
♦ Udržujte okolo stojící osoby v bezpečné vzdálenosti
od pracovního prostoru. Každý, kdo vstupuje do
pracovního prostoru, musí být vybaven prvky osobní
ochrany. Fragmenty obrobku nebo úlomky příslušenství
mohou odlétávat a mohou způsobit úraz i mimo pracovní
prostor.
sobit ztrátu sluchu.
kám uvedeným na
5
Page 6
ČEŠTINA
♦ Při pracích, u kterých může dojít ke kontaktu
pracovního nástroje se skrytým elektrickým vedením
nebo s vlastním napájecím kabelem, držte nářadí
vždy za izolované povrchy. Při kontaktu příslušenství
s „živým“ vodičem budou nechráněné kovové části nářadí
také „živé“ a obsluha utrpí zásah elektrickým proudem.
♦ Pro zajištění a upnutí obrobku k pracovnímu stolu
používejte svorky nebo jiné vhodné prostředky.
Držení obrobku rukou nebo opření obrobku o část těla
nezajistí jeho stabilitu a může vést k ztrátě kontroly.
♦ Udržujte napájecí kabel v bezpečné vzdálenosti od
rotujícího příslušenství. Při ztrátě kontroly může dojít
k přeseknutí nebo obroušení kabelu a vaše ruka nebo
paže tak může být zachycena rotujícím příslušenstvím.
♦ Nikdy nepokládejte elektrické nářadí, dokud nedojde
k úplnému zastavení rotujícího příslušenství. Rotující
příslušenství se může zarýt do povrchu, což může
způsobit ztrátu vaší kontroly nad nářadím.
♦ Nespouštějte elektrické nářadí, přenášíte-li jej v ruce
ěla. Náhodný kontakt s rotujícím příslušenstvím
vedle t
by mohl způsobit zachycení vašeho oblečení a následný
kontakt příslušenství s vaším tělem.
♦ Pravidelně čistěte větrací otvory elektrického
nářadí. Ventilátor motoru vtahuje prach do skříně nářadí
a nahromaděné kovové částečky mohou způsobit úraz
elektrickým proudem.
♦ Nepoužívejte elektrické nářadí v blízkosti hořlavých
materiálů. Jiskry mohou způsobit vznícení těchto
materiálů.
♦ Nepracujte s příslušenstvím, jehož použití vyžaduje
chladicí kapaliny. Použití vody nebo jiné chladicí
kapaliny může vést k smrtelnému úrazu elektrickým
proudem nebo k jinému zranění.
Poznámka: Výše uvedené varování se netýká elektrického
nářadí, které je specificky určeno pro použití s kapalným
systémem.
Zpětný ráz a příslušná varování
Zpětný ráz je náhlou reakcí na sevření nebo zaseknutí
otáčejícího se kotouče, opěrné podložky, kartáče nebo
jakéhokoli jiného příslušenství.
Sevření nebo zaseknutí způsobuje rychlé zablokování
rotujícího příslušenství, což v bodě kontaktu způsobí ztrátu
kontroly nad nářadím a jeho pohyb v opačném směru, než je
směr otáčení příslušenství.
Je-li například brusný kotouč sevřen nebo zaseknut
v obrobku, hrana kotouče se v místě kontaktu s obrobkem
může zaříznout hlouběji a může tak způsobit vyskočení
kotouče směrem nahoru nebo zpětný ráz. Kotouč může
vyskočit směrem k obsluze nebo od obsluhy, v závislosti na
směru pohybu kotouče v bodě, kde došlo k jeho sevření.
V těchto podmínkách mohou brusné kotouče také prasknout.
Zpětný ráz je výsledkem nesprávného použití elektrického
nářadí a nesprávných pracovních postupů nebo pracovních
podmínek. Zpětnému rázu může být zabráněno dodržováním
níže uvedených opatření.
♦ Udržujte stále pevný úchop elektrického nářadí
a postavte se tak, aby vaše tělo a paže mohly
odolávat silám zpětnému rázu. Vždy používejte
přídavnou rukojeť, je-li ve vybavení nářadí, aby byla
zaručena maximální ovladatelnost při zpětném rázu
nebo při momentových reakcích při spuštění nářadí.
Uživatel nářadí může zvládat momentové reakce nebo
síly zpětného rázu, jsou-li dodržena správná opatření.
♦ Nikdy nepokládejte ruce do blízkosti rotujícího
příslušenství. Může dojít k zpětnému rázu příslušenství
přes vaše ruce.
♦ Nestoupejte si do prostoru, do kterého bude
směřovat nářadí, dojde-li k zpětnému rázu. Zpětný ráz
vymrští nářadí v opačném směru, než je směr otáčení
če v místě sevření.
kotou
♦ Pracujete-li s nářadím na úpravě rohů, ostrých hran
atd., buďte velmi opatrní. Zabraňte odskakování
a kmitání příslušenství.
♦ Rohy, ostré hrany nebo odrazy mají tendenci způsobovat
zachycení rotujícího příslušenství, což může způsobit
ztrátu kontroly nad nářadím nebo zpětný ráz.
♦ Nepoužívejte s touto bruskou řezbářské pilové
kotouče nebo ozubené pilové kotouče. Při použití
těchto kotoučů dochází často k zpětnému rázu nebo
k ztrátě kontroly nad nářadím.
Bezpečnostní pokyny týkající se broušení
a rozbrušování
♦ Používejte pouze typy kotoučů, které jsou
doporučeny pro vaše elektrické nářadí a specifický
ochranný kryt určený pro zvolený kotouč. Kotouče,
které nejsou určeny pro vaše nářadí, nemohou být
odpovídajícím způsobem chráněny a jsou nebezpečné.
♦ Brusná plocha kotoučů s prohloubeným středem
musí být namontována pod rovinou okraje
ochranného krytu. Nesprávně namontovaný kotouč,
který přečnívá přes okraj ochranného krytu, nemůže být
odpovídajícím způsobem chráněn.
♦ Kryt musí být na nářadí bezpečně připevněn a musí
být umístěn tak, aby zaručoval maximální bezpečnost
a aby byla před uživatelem nářadí obnažena pouze
minimální část kotouče. Kryt pomáhá chránit uživatele
nářadí před odlétávajícími úlomky kotouče, před
náhodným kontaktem s kotoučem a př
mohou způsobit vznícení oděvu.
♦ Kotouče musí být používány pouze pro doporučené
aplikace. Například: Neprovádějte broušení boční
stranou rozbrušovacího kotouče. Rozbrušovací
kotouče jsou určeny pro obvodové broušení. Boční
ed jiskrami, které
6
Page 7
ČEŠTINA
síly působící na tyto kotouče mohou způsobit jejich
roztříštění.
♦ Vždy používejte nepoškozené příruby kotoučů, které
mají správnou velikost a tvar odpovídající zvolenému
kotouči. Správné typy přírub podpírají kotouč, a tak
snižují riziko jeho prasknutí. Příruby pro rozbrušovací
kotouče se mohou odlišovat od přírub pro brusné
kotouče.
♦ Nepoužívejte opotřebované kotouče z větších brusek.
Kotouč určený pro větší nářadí není vhodný pro vyšší
otáčky menšího nářadí a může prasknout.
Doplňkové bezpečnostní pokyny týkající se
rozbrušování
♦ Netlačte na rozbrušovací kotouč a nevyvíjejte na něj
nadměrný tlak. Nepokoušejte se vytvářet příliš velkou
hloubku řezu. Přílišné namáhání kotouče zvyšuje zátěž
a náchylnost ke kroucení nebo uváznutí kotouče v řezu
a možnost zpětného rázu nebo prasknutí kotouče.
♦ Nestoupejte si v ose a za osu rotujícího kotouče.
Pohybuje-li se kotouč během práce směrem od vašeho
těla a dojde-li k zpětnému rázu, otáčející se kotouč
a nářadí mohou být odmrštěny přímo na vás.
♦ Dojde-li k zablokování kotouče nebo z jakéhokoli
důvodu k přerušení řezu, vypněte nářadí a držte jej
bez pohybu, dokud nedojde k úplnému zastavení
kotouče. Nikdy se nepokoušejte vyjmout kotouč
z řezu, je-li kotouč v pohybu, protože by mohlo
dojít k zpětnému rázu. Přemýšlejte a provádějte
ebné úpravy, abyste eliminovali příčinu zaseknutí
potř
rozbrušovacího kotouče.
♦ Nezahajujte znovu řezání v obrobku. Počkejte, dokud
kotouč nedosáhne maximálních otáček a opatrně
zasuňte kotouč znovu do řezu. Je-li kotouč ponechán
v obrobku a nářadí je znovu spuštěno, kotouč se může
zaseknout, může vyskočit z řezu nebo může dojít
k zpětnému rázu.
♦ Panely a všechny příliš velké obrobky si podepřete,
abyste minimalizovali riziko sevření kotouče
a zpětného rázu.
♦ Velké obrobky mají tendenci se působením vlastní
hmotnosti prohýbat. Podpěry musí být umístěny pod
obrobkem na obou stranách v blízkosti čáry řezu
a v blízkosti okrajů obrobku.
♦ Provádíte-li zářezy a průřezy do stěn nebo do jiných
materiálů, za které nevidíte, buďte velmi opatrní.
Vyčnívající kotouč může způsobit přeřezání plynového
nebo vodovodního potrubí, elektrických vodičů nebo
předmětů, které mohou způsobit zpětný ráz.
Specifická bezpečnostní varování týkající se broušení
♦ Nepoužívejte nadměrně velké listy brusného papíru.
Při výběru brusného papíru dodržujte doporučení
jeho výrobce. Větší brusné papíry přesahující okraj
brusné podložky představují riziko způsobení tržných
ran a mohou způsobit zachycení nebo roztržení kotouče
nebo zpětný ráz.
Specifická bezpečnostní varování pro drátěné kotouče
♦ Buďte vždy opatrní, protože k odmrštění jednotlivých
drátů kotouče dochází i při jeho běžném použití.
Nenamáhejte drátěný kotouč vyvíjením nadměrného
tlaku na tento kotouč. Dráty kotouče mohou snadno
proniknout oděvem nebo pokožkou.
♦ Je-li při práci s drátěným kotoučem doporučeno
použití ochranného krytu, dbejte na to, aby nemohlo
dojít ke kontaktu mezi drátěným kotoučem a tímto
krytem. Drátěné kotouče nebo kartáče mohou při
provozu nebo působením odstředivých sil zvětšit svůj
průměr.
Bezpečnost ostatních osob
♦ Toto nářadí není určeno pro použití osobami (včetně dětí)
se sníženými fyzickými, smyslovými nebo duševními
schopnostmi, nebo s nedostatkem zkušeností a znalostí,
pokud těmto osobám nebyl stanoven dohled, nebo pokud
jim nebyly poskytnuty instrukce týkající se použití výrobku
osobou odpovědnou za jejich bezpečnost.
♦ Děti musí být pod dozorem, aby bylo zajištěno, že si
s tímto zařízením nebudou hrát.
Zbytková rizika
Je-li toto zařízení používáno jiným způsobem, než je uvedeno
v přiložených bezpečnostních varováních, mohou se objevit
dodatečná zbytková rizika. Tato rizika mohou vyplynout
z nesprávného použití, delšího používání atd. Přestože jsou
dodržovány příslušné bezpečnostní předpisy a jsou používána
bezpečnostní zařízení, určitá zbytková rizika nemohou být
vyloučena. Tato rizika jsou následující:
♦ Zranění způsobená kontaktem s jakoukoli rotující nebo
pohybující se částí.
♦ Zranění způsobená při výměně dílů, nožů nebo
příslušenství.
♦ Zranění způsobená dlouhodobým použitím nářadí.
Používáte-li jakékoli nářadí delší dobu, zajistěte, aby byly
prováděny pravidelné přestávky.
♦ Poškození sluchu.
♦ Zdravotní rizika způsobená vdechováním prachu
vytvářeného při použití nářadí (příklad: - práce se
evem, zejména s dubovým, bukovým a MDF).
dř
Vibrace
Deklarovaná úroveň vibrací uvedená v technických údajích
a v prohlášení o shodě byla měřena v souladu se standardní
zkušební metodou předepsanou normou EN 60745
a může být použita pro srovnání jednotlivých nářadí mezi
7
Page 8
ČEŠTINA
sebou. Deklarovaná úroveň vibrací může být také použita
k předběžnému stanovení doby práce s tímto nářadím.
Varování! Úroveň vibrací při aktuálním použití elektrického
nářadí se může od deklarované úrovně vibrací lišit v závislosti
na způsobu použití nářadí. Úroveň vibrací může být vzhledem
k uvedené hodnotě vyšší.
Při stanovení doby působení vibrací z důvodu určení
bezpečnostních opatření podle požadavků normy 2002/44/
EC k ochraně osob pravidelně používajících elektrické nářadí
v zaměstnání, musí předběžný odhad působení vibrací brát
na zřetel aktuální podmínky použití nářadí s přihlédnutím na
všechny části pracovního cyklu, jako jsou doby, při které je
nářadí vypnuto a kdy běží naprázdno.
Štítky na nářadí
Na tomto nářadí jsou následující piktogramy a také datový
kód:
Varování! Z důvodu snížení rizika způsobení úrazu
si uživatel musí přečíst návod k použití.
Při práci s tímto nářadím používejte ochranné brýle.
Při práci s tímto nářadím používejte ochranu
sluchu.
Sestavení
Varování! Před sestavením se ujistěte, zda je nářadí vypnuto
a zda je napájecí kabel odpojen od síťové zásuvky.

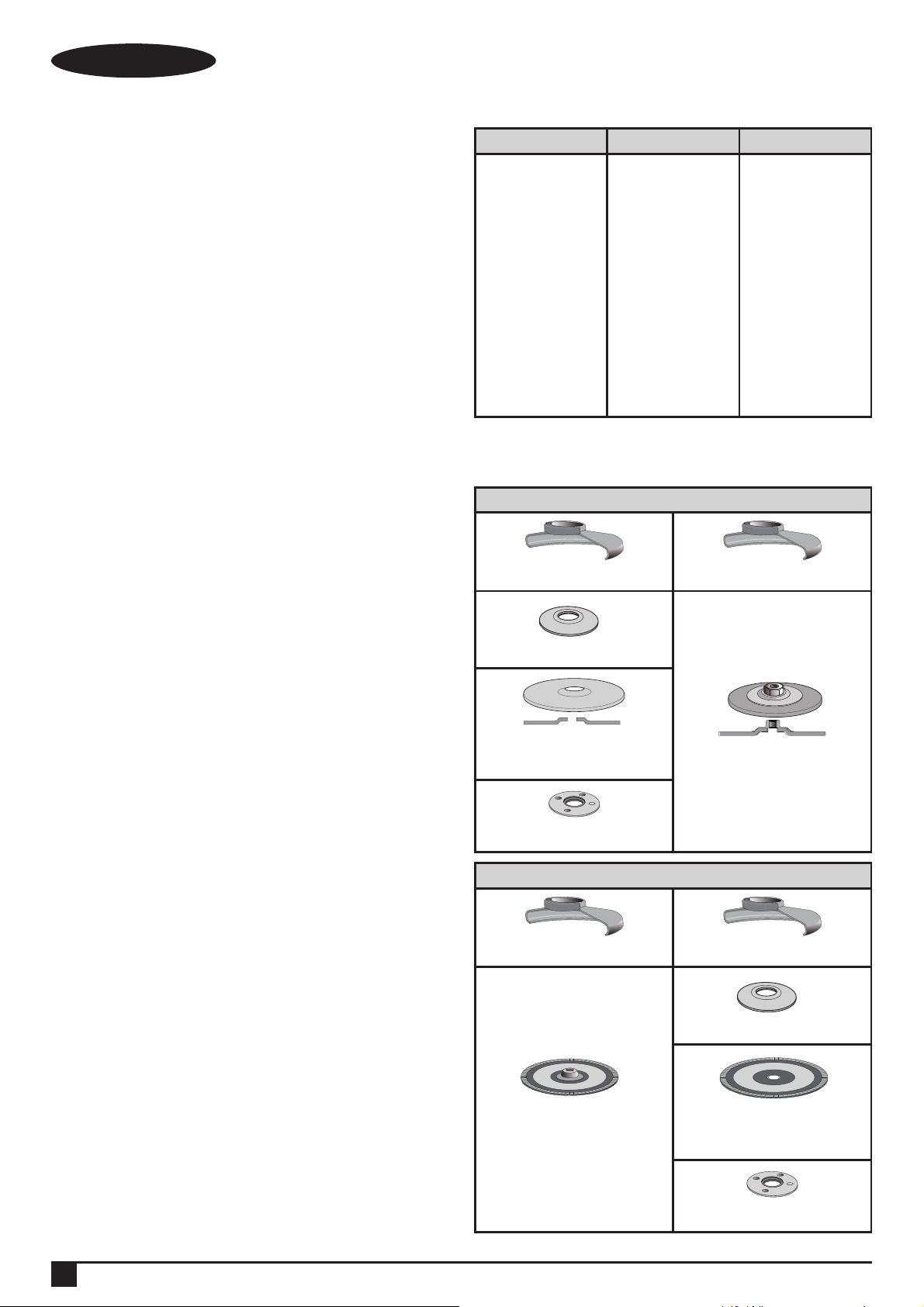

Nasazení a sejmutí ochranného krytu (obr. A)
Toto nářadí je dodáváno s ochranným krytem, který je určen
pouze pro účely broušení (typ 27). Bude-li toto nářadí použito
pro řezné práce, musí být opatřeno ochranným krytem
specifickým pro tyto práce (typ 41). K dispozici jsou vhodné
ochranné kryty s katalogovými čísly N551980 (pro kotouč
s průměrem 115 mm) a N542445 (pro kotouč s průměrem
125 mm), které můžete získat v autorizovaných servisech
BLACK + DECKER.
♦ Položte nářadí na stůl tak, aby hřídel (4) směřoval
nahoru.
♦ Povolte upínací pojistku (5) a držte ochranný kryt (3) nad
nářadím jako na uvedeném obrázku.
♦ Srovnejte výstupky (6) se zářezy (7).
♦ Stlačte ochranný kryt dolů a otočte tento kryt proti směru
pohybu hodinových ručiček do požadované polohy.
♦ Upevněte upínací pojistku (5), aby došlo k upevnění
ochranného krytu na nářadí.
♦ Je-li to nutné, utáhněte šroub (8), aby došlo k zvýšení
upínací síly.
Sejmutí
Elektrická bezpečnost
Tato nabíječka je opatřena dvojitou izolací. Proto
není nutné použití uzemňovacího vodiče. Vždy
zkontrolujte, zda napětí v elektrické síti odpovídá
napětí uvedenému na výkonovém štítku.
♦ Je-li poškozen napájecí kabel, musí být vyměněn
výrobcem nebo v autorizovaném servisu
BLACK+DECKER, aby bylo zabráněno možným rizikům.
Poklesy napětí
Razové proudy způsobují krátkodobé poklesy napětí. Při
špatných podmínkách týkajících se napájení může dojít
k ovlivnění jiného zařízení.
Je-li impedance systému napájecího zdroje nižší než 0,107 Ω,
je nepravděpodobné, že dojde k poruchám.
Popis
Tento výrobek se skládá z některých nebo ze všech
následujících částí.
1. Spínač zapnuto/vypnuto
2. Zajištění hřídele
3. Ochranný kryt
4. Boční rukojeť
♦ Uvolněte upínací pojistku (5).
♦ Otočte ochranný kryt ve směru pohybu hodinových
ručiček, aby došlo k srovnání výstupků (6) se zářezy (7).
♦ Vyjměte ochranný kryt z nářadí.
Varování! Nikdy nepoužívejte toto nářadí bez krytu.
Upevnění boční rukojeti
♦ Našroubujte boční rukojeť (4) do jednoho z montážních
otvorů na nářadí.
Varování! Vždy používejte boční rukojeť.
Nasazení a sejmutí brusných kotoučů (obr. B - D)
Pro prováděnou práci vždy používejte správný typ kotouče.
Vždy používejte kotouče se správným průměrem a velikostí
upínacího otvoru (viz technické údaje).
Nasazení
♦ Upevněte ochranný kryt podle výše uvedeného postupu.
♦ Nasaďte vnitřní přírubu (9) na hřídel (4), jako na
uvedeném obrázku (obr. B). Ujistěte se, zda je příruba
správně usazena na bočních ploškách hřídele.
♦ Nasaďte kotouč (10) na hřídel (4), jako na uvedeném
obrázku (obr. B). Jedná-li se o kotouč se zvýšeným
středem (11), ujistěte se, zda je vyvýšený střed otočen
směrem k vnitřní přírubě.
8
Page 9
ČEŠTINA
♦ Ujistěte se, zda je kotouč nasazen správně na vnitřní
přírubě.
♦ Nasaďte vnější přírubu (12) na hřídel. Při montáži
brusného kotouče musí být zvýšený střed na vnější
přírubě otočen směrem ke kotouči (A na obr. C). Při
montáži řezného kotouče musí být zvýšený střed na
vnější přírubě otočen směrem od kotouče (B na obr. C).
♦ Držte stisknuto zajištění hřídele (2) a utáhněte vnější
přírubu pomocí klíče s dvěma kolíky (13) (obr. D).
Sejmutí
♦ Držte stisknuto zajištění hřídele (2) a povolte vnější
přírubu (12) pomocí klíče s dvěma kolíky (13) (obr. D).
♦ Sejměte vnější přírubu (12) a kotouč (10).
Broušení povrchů pomocí brusných kotoučů
♦ Před kontaktem nářadí s pracovní plochou nechejte
nářadí dosáhnout maximálních otáček.
♦ Vyvíjejte na povrch obrobku pouze minimální tlak, abyste
umožnili chod nářadí ve vysokých otáčkách. Rychlost
broušení je nejvyšší, pracuje-li nářadí ve vysokých
otáčkách.
♦ Udržujte mezi nářadím a pracovní plochou úhel 20° až
30°, jak je zobrazeno na obr. F.
♦ Pohybujte nářadím nepřetržitě směrem dopředu
a dozadu, abyste zabránili vytvoření rýh v pracovním
povrchu.
♦ Před vypnutím zvedněte nářadí nad povrch pracovní
plochy. Před odložením nářadí počkejte, dokud se zcela
nezastaví.
způsobí ohyb kotouče a může vést k zničení kotouče.
Kotouče pro broušení hran nejsou navrženy tak, aby
odolaly bočním tlakům způsobeným ohýbáním.
♦ Před vypnutím zvedněte nářadí nad povrch pracovní
plochy. Před odložením nářadí počkejte, dokud se zcela
nezastaví.
Varování! Nepoužívejte kotouče pro broušení hran/řezné
kotouče pro broušení povrchů, jsou-li tyto kotouče opatřeny
nálepkou zakazující takové použití, protože tyto kotouče
nejsou určeny pro boční tlaky vznikající při broušení povrchů.
Může dojít k prasknutí kotouče a k následnému vážnému
zranění.
Nasazení a sejmutí brusných kotoučů (obr. D a E)
Pro toto broušení je vyžadováno použití podpěrné podložky.
Podpěrnou podložku si můžete zakoupit u autorizovaných
prodejců BLACK + DECKER jako příslušenství.
Upevnění
♦ Nasaďte vnitřní přírubu (9) na hřídel (4), jako na
uvedeném obrázku (obr. E). Ujistěte se, zda je příruba
správně usazena na bočních ploškách hřídele.
♦ Nasaďte podpěrnou podložku (14) na hřídel.
♦ Položte brusný kotouč (15) na podpěrnou podložku.
♦ Nasaďte vnější přírubu (12) na hřídel tak, aby byl
zvýšený střed otočen směrem od kotouče.
♦ Držte stisknuto zajištění hřídele (2) a utáhněte vnější
přírubu pomocí klíče s dvěma kolíky (13) (obr. D). Ujistěte
se, zda je správně upevněna vnější příruba a zda je
řádně upevněn kotouč.
Broušení hran pomocí brusných kotoučů
Kotouče používané pro broušení hran a pro rozbrušování
se mohou zlomit nebo mohou způsobit zpětný ráz, dojdeli při práci k jejich ohybu nebo kroucení. Broušení hran/
rozbrušování s kotoučem typu 27 musí být omezeno na
mělké řezy a drážkování - hloubka menší než 13 mm, je-li
použit nový kotouč. Zmenšete hloubku řezání/drážkování tak,
aby odpovídala zmenšení průměru kotouče způsobenému
jeho opotřebováním. Další informace najdete v tabulce
Příslušenství pro broušení a řezání uvedené na konci tohoto
návodu. Broušení hran/rozbrušování s kotoučem typu 41
vyžaduje použití ochranného krytu typu 41.
♦ Před kontaktem nářadí s pracovní plochou nechejte
nářadí dosáhnout maximálních otáček.
♦ Vyvíjejte na povrch obrobku pouze minimální tlak, abyste
umožnili chod nářadí ve vysokých otáčkách. Rychlost
broušení je nejvyšší, pracuje-li nářadí ve vysokých
otáčkách.
♦ Postavte se tak, aby byla otevřená spodní část kotouče
otočena směrem od vás.
♦ Jakmile je řez zahájen a v obrobku je vytvořen zářez,
neměňte úhel prováděného řezu. Zm
ěna pracovního úhlu
Sejmutí
♦ Držte stisknuto zajištění hřídele (2) a povolte vnější
přírubu (12) pomocí klíče s dvěma kolíky (13) (obr. D).
♦ Sejměte vnější přírubu (12), brusný kotouč (15)
a podpěrnou podložku (14).
Broušení povrchů pomocí brusných kotoučů
♦ Před kontaktem nářadí s pracovní plochou nechejte
nářadí dosáhnout maximálních otáček.
♦ Vyvíjejte na povrch obrobku pouze minimální tlak, abyste
umožnili chod nářadí ve vysokých otáčkách. Rychlost
broušení je nejvyšší, pracuje-li nářadí ve vysokých
otáčkách.
♦ Udržujte mezi nářadím a pracovní plochou úhel 5° až
10°, jak je zobrazeno na obr. G.
♦ Pohybujte nářadím nepřetržitě směrem dopředu
a dozadu, abyste zabránili vytvoření rýh v pracovním
povrchu.
♦ Před vypnutím zvedněte nářadí nad povrch pracovní
plochy. Před odložením nářadí počkejte, dokud se zcela
nezastaví.
9
Page 10
ČEŠTINA
Použití podpěrných podložek pro broušení
Vždy si zvolte správnou hrubost brusných kotoučů
odpovídající prováděné práci. Brusné kotouče jsou v nabídce
s různou hrubostí brusných zrn. Hrubé brusné kotouče
umožňují rychlejší odběr materiálu a vytváří hrubší povrch.
Jemnější brusné kotouče umožňují pomalejší odběr materiálu
a vytváří hladší povrch. Zahajte práci s hrubými kotouči,
které umožní rychlé odstranění materiálu. Přejděte na použití
středně hrubého brusného papíru a dokončete práci jemným
brusným kotoučem, abyste dosáhli optimální kvality povrchu.
♦ Hrubé kotouče = hrubost zrna 16 - 30.
♦ Středně hrubé kotouče = hrubost zrna 36 - 80.
♦ Jemné kotouče = hrubost zrna 100 - 120.
♦ Velmi jemné kotouče = hrubost zrna 150 - 180.
♦ Před kontaktem nářadí s pracovní plochou nechejte
nářadí dosáhnout maximálních otáček.
♦ Vyvíjejte na povrch obrobku pouze minimální tlak, abyste
umožnili chod nářadí ve vysokých otáčkách. Rychlost
broušení je nejvyšší, pracuje-li nářadí ve vysokých
otáčkách.
♦ Udržujte mezi nářadím a pracovní plochou úhel 5° až
10°, jak je zobrazeno na obr. H. Brusný kotouč musí být
v kontaktu s pracovní plochou v délce asi 25 mm.
♦ Pohybujte nářadím rovnoměrně v přímém směru,
abyste zabránili spálení materiálu a vytvoření obrazců na
pracovní ploše. Ponechání nářadí na pracovní ploše bez
pohybu nebo pohyb nářadí v kruhu způsobuje spáleniny
a obrazce na pracovní ploše.
♦ Před vypnutím zvedněte nářadí nad povrch pracovní
plochy. Před odložením nářadí počkejte, dokud se zcela
nezastaví.
Opatření týkající se broušení lakovaných povrchů
♦ Broušení nátěrů s obsahem olova NENÍ DOPORUČENO
z důvodu obtížné kontroly kontaminovaného prachu.
Největší nebezpečí otravy olovem hrozí dětem
a těhotným ženám.
♦ Protože je bez chemické analýzy velmi obtížné určit,
zda barva obsahuje nebo neobsahuje olovo, pro
broušení jakéhokoli nátěru vám doporučujeme provádět
následující opatření:
♦ Do prostoru, kde dochází k broušení barvy, platí
zákaz vstupu dětí a těhotných žen, dokud nebudou
tyto prostory zcela vyčištěny.
♦ Všechny osoby vstupující do takového prostoru
musí používat respirátor nebo masku proti prachu.
Výměna filtru musí být prováděna každý den nebo
vždy, když dojde k potížím s dýcháním.
Poznámka: Musí být používány pouze takové masky proti
prachu, které jsou vhodné pro práci s prachem a výpary, které
obsahují olovo. Masky proti prachu z běžných barev takovou
ochranu nenabízí. Informujte se u příslušných prodejců, kteří
vám mohou nabídnout schválené ochranné vybavení.
10
♦ NEJEZTE, NEPIJTE A NEKUŘTE v pracovním
prostoru, abyste zabránili požití nebo vdechnutí
kontaminovaných prachových částic. PŘED jídlem,
pitím nebo kouřením se musí pracovníci umýt
a očistit. Potraviny, nápoje nebo kuřivo nesmí být
ponechány v pracovním prostoru, kde by se na nich
mohl usadit prach.
♦ Nátěr musí být odstraněn takovým způ
bylo minimalizováno množství vytvářeného prachu.
♦ Místa, kde dochází k odstraňování nátěrů, musí být
utěsněna plastovou fólií s tloušťkou 0,1016 mm.
♦ Broušení musí být prováděno takovým způsobem,
aby bylo omezeno roznášení prachu mimo pracovní
prostor.
♦ Všechny povrchy v pracovním prostoru musí
být každý den vysáty a kompletně vyčištěny po
celou dobu trvání brusných prací. Filtrovací sáčky
vysavače musí být často měněny.
♦ Plastové plachty musí být shromažďovány
a zlikvidovány společně s prachem a jinými
nečistotami. Musí být vloženy do utěsněných
nádob na odpadky a musí být likvidovány podle
předepsaného postupu pro likvidaci takového
odpadu. Při čištění pracovního prostoru nesmí do
tohoto prostoru vstupovat děti a těhotné ženy.
♦ Všechny hračky, omyvatelný nábytek a potřeby,
které používají děti, musí být před opětovným
použitím důkladně omyty.
sobem, aby
Upevnění a použití drátěných kartáčů a drátěných
kotoučů
Drátěné miskové kartáče nebo drátěné kotouče šroubované
přímo na hřídel brusky bez použití přírub. b. Jsou-li používány
drátěné kartáče a kotouče, je vyžadováno použití ochranného
krytu typu 27. Při manipulaci s drátěnými kartáči nebo
kotouči používejte pracovní rukavice. Tyto díly mohou být
ostré. Po namontování a při použití nářadí se drátěný kotouč
nebo kartáč nesmí dotýkat ochranného krytu. Mohlo by
dojít k nedetekovatelnému poškození příslušenství, což by
způsobilo odpadnutí drátů z kotouče nebo z kartáče.
♦ Našroubujte kotouč na hřídel rukou.
♦ Stiskněte zajišťovací tlačítko hřídele a pro utažení
kotouče použijte klíč nasazený na náboji drátěného
kotouče nebo kartáče.
♦ Chcete-li kotouč sejmout, proveďte výše uvedený postup
obráceně.
Varování! Není-li před zapnutím ná
náboj kotouče, může dojít k poškození nářadí nebo
kotouče. Drátěné kotouče a kartáče mohou být použity
pro odstraňování rzi, vodního kamene a nátěrů, a také pro
vyhlazování nepravidelností na povrchu obrobku.
Poznámka: Stejná opatření musí být dodržována při
odstraňování nátěrů drátěným kartáčem i při broušení nátěrů.
řadí řádně usazen
Page 11
ČEŠTINA
♦ Před kontaktem nářadí s pracovní plochou nechejte
nářadí dosáhnout maximálních otáček.
♦ Vyvíjejte na povrch obrobku pouze minimální tlak, abyste
umožnili chod nářadí ve vysokých otáčkách. Rychlost
odběru materiálu je nejvyšší, pracuje-li nářadí ve
vysokých otáčkách.
♦ Udržujte mezi nářadím s drátěným kartáčem a pracovní
plochou úhel 5° až 10°, jak je zobrazeno na obr. I.
♦ Udržujte kontakt mezi okrajem kotouče a pracovní
plochou.
♦ Pohybujte nářadím nepřetržitě směrem dopředu
a dozadu, abyste zabránili vytvoření rýh v pracovním
povrchu. Ponechání nářadí na pracovní ploše bez
pohybu nebo pohyb nářadí v kruhu způsobuje spáleniny
a obrazce na pracovní ploše.
♦ Před vypnutím zvedněte nářadí nad povrch pracovní
plochy. Před odložením nářadí počkejte, dokud se zcela
nezastaví.
Varování! Při práci na hranách buďte vždy velmi opatrní,
protože může docházet k náhlým neočekávaným pohybům
brusky.
Montáž a použití rozbrušovacích kotoučů (typ 41)
Rozbrušovací kotouče zahrnují diamantové kotouče
a abrazivní kotouče.
K dispozici pro řezání kovu a betonu jsou abrazivní
rozbrušovací kotouče. Mohou být použity také diamantové
kotouče na řezání betonu.
POZNÁMKA: Při práci s rozbrušovacími kotouči musí být
používány uzavřené oboustranné ochranné kryty typu 41 pro
rozbrušovací kotouče. Používání poškozených přírub či krytů,
nebo použití nesprávné příruby a krytu, může vést k zranění
osob z důvodu rozpadu kotouče nebo kontaktu s kotoučem.
Při práci s rozbrušovacími kotouči musí být použity podpěrné
příruby a závitové upínací matice (dodávané s nářadím) se
stejným průměrem.
Montáž uzavřeného ochranného krytu (typ 41)
(obr. J, K, L)
♦ Srovnejte tři výstupky na ochranném krytu (7) s třemi
drážkami na náboji. Tak dojde k srovnání výstupků
s drážkami na krytu převodové skříně, jak je zobrazeno
na obr. J.
♦ Tlačte ochranný kryt směrem dolů, dokud se výstupek
ochranného krytu nedostane do drážky na náboji
převodové skříně, jak je zobrazeno na obr. K.
♦ Otočte ochranný kryt (7) proti směru pohybu hodinových
ručiček, aby došlo k jeho řádnému zajištění. Z důvodu
zajištění maximální ochrany uživatele se musí ochranný
kryt nacházet mezi hřídelí a uživatelem, jak je zobrazeno
na obr. L.
♦ Utáhněte šroub západky ochranného krytu, aby došlo
k zajištění ochranného krytu na krytu převodové skříně.
Po utažení byste neměli otočit ochranným krytem rukou.
Nepoužívejte brusku s uvolněným ochranným krytem.
♦ Chcete-li ochranný kryt sejmout, povolte šroub západky
ochranného krytu. Potom otočte ochranný kryt tak, aby
byly tři výstupky na ochranném krytu (7) srovnány s třemi
drážkami na náboji a stáhněte kryt směrem nahoru.
Montáž rozbrušovacích kotoučů
♦ Nasaďte podpěrnou přírubu bez závitu na hřídel tak, aby
byla zvýšená část (vodicí) otočena směrem nahoru. Po
instalaci kotouče bude zvýšená část (vodicí) na podpěrné
přírubě otočena proti kotouči.
♦ Položte kotouč na podpěrnou přírubu a vystřeďte kotouč
na zvýšené části (vodicí).
♦ Nainstalujte závitovou upínací matici se zvýšenou částí
(vodicí) směřující od kotouče.
♦ Stiskněte zajišťovací tlačítko hřídele a utáhněte upínací
matici dodaným klíčem.
♦ Chcete-li kotouč sejmout, stiskněte zajišťovací tlačítko
hřídele a povolte závitovou upínací matici dodaným
klíčem.
Varování! Nepoužívejte kotouče pro broušení hran/řezné
kotouče pro broušení povrchů, protože tyto kotouče nejsou
určeny pro boční tlaky vznikající při broušení povrchů. Může
dojít k prasknutí kotouče a k následnému zranění.
♦ Před kontaktem nářadí s pracovní plochou nechejte
nářadí dosáhnout maximálních otáček.
♦ Vyvíjejte na povrch obrobku pouze minimální tlak, abyste
umožnili chod nářadí ve vysokých otáčkách. Rychlost
broušení je nejvyšší, pracuje-li nářadí ve vysokých
otáčkách.
♦ Jakmile je řez zahájen a v obrobku je vytvořen zářez,
neměňte úhel prováděného řezu. Změna pracovního úhlu
způsobí ohyb kotouče a může způsobit i jeho zlomení.
♦ Před vypnutím zvedněte nářadí nad povrch pracovní
plochy. Před odložením nářadí počkejte, dokud se zcela
nezastaví.
Použití
Varování! Nechejte nářadí pracovat jeho vlastním tempem.
Zamezte přetěžování.
♦ Pečlivě veďte napájecí kabel tak, abyste zabránili jeho
náhodnému přeseknutí.
♦ Buďte připraveni na proud jisker, jakmile se brusný nebo
rozbrušovací kotouč dostane do kontaktu s obrobkem.
♦ Vždy nastavte nářadí do takové polohy, aby vám
ochranný kryt poskytoval optimální ochranu před
brusným nebo rozbrušovacím kotoučem.
Zapnutí a vypnutí
♦ Chcete-li nářadí zapnout, stiskněte spínač zapnuto/
vypnuto (1).
11
Page 12
ČEŠTINA
♦ Chcete-li nářadí vypnout, uvolněte spínač zapnuto/
vypnuto (1).
Varování! Pracuje-li nářadí v zátěži, neprovádějte jeho
vypnutí.
Rady pro optimální použití
♦ Držte nářadí pevně tak, abyste měli jednu ruku na hlavní
rukojeti a druhou ruku na boční rukojeti.
♦ Při broušení vždy udržujte mezi kotoučem a povrchem
obrobku stále úhel zhruba 15°.
Údržba
Vaše nářadí BLACK + DECKER s napájecím kabelem nebo
nabíjené baterií bylo zkonstruováno tak, aby pracovalo
po dlouhou dobu s minimálními nároky na údržbu. Řádná
péče o nářadí a jeho pravidelné čištění vám zajistí jeho
bezproblémový chod.
Varování! Před prováděním jakékoli údržby nářadí
napájeného baterií nebo nářadí s napájecím kabelem:
♦ Vypněte zařízení/nářadí a odpojte jej od sítě.
♦ Nebo zařízení/nářadí vypněte a vyjměte z něj baterii, je-li
toto zařízení/nářadí napájeno snímatelnou baterií.
♦ Nebo nelze-li baterii vyjmout, nechejte nářadí v chodu,
dokud nedojde k úplnému vybití baterie.
♦ Před čištěním odpojte nabíječku od sítě. Vaše zařízení
nevyžaduje žádnou údržbu mimo pravidelné čištění.
♦ Větrací otvory zařízení/nářadí/nabíječky pravidelně
čistěte měkkým kartá
♦ Pomocí vlhkého hadříku pravidelně čistěte kryt motoru.
Nepoužívejte žádné abrazivní čisticí prostředky nebo
rozpouštědla.
♦ Pravidelně otvírejte sklíčidlo a poklepáním odstraňte
prach z vnitřní části nářadí (je-li nářadí opatřeno
sklíčidlem).
čem nebo suchým hadříkem.
Odstraňování závad
Problém Možná příčina Možné řešení
Nářadí nelze
spustit.
Napájecí kabel
nabíječky není
připojen k síťové
zásuvce.
Došlo k poškození
napájecího kabelu
nebo spínače.
Připojte napájecí
kabel k síťové
zásuvce.
Svěřte výměnu
napájecího kabelu
nebo spínače
servisu
BLACK +
DECKER nebo
autorizovanému
servisu.
Tabulka příslušenství pro broušení
a rozbrušování
Brusné kotouče
Ochranný kryt typ 27 Ochranný kryt typ 27
Podpěrná příruba bez závitu
Kotouč s prohloubeným
středem typ 27
Závitová upínací matice
Kotouč s nábojem typ 27
Výměna síťové zástrčky (pouze pro Velkou
Británii a Irsko)
Budete-li instalovat novou zástrčku napájecího kabelu:
♦ Bezpečně zlikvidujte starou zástrčku.
♦ Připojte hnědý vodič k svorce pod napětím na nové
zástrčce.
♦ Modrý vodič připojte k nulové svorce.
Varování! Na zemnící svorku nebude připojen žádný vodič.
Dodržujte montážní pokyny dodávané s kvalitními zástrčkami.
Doporučená pojistka: 13 A.
12
Brusné lamelové kotouče
Ochranný kryt typ 27 Ochranný kryt typ 27
Podpěrná příruba bez závitu
Brusné lamelové kotouče
s nábojem
Brusné lamelové kotouče
bez náboje
Závitová upínací matice
Page 13
ČEŠTINA
Rozbrušovací kotouče typ 41
Ochranný kryt typ 41 Ochranný kryt typ 41
Podpěrná příruba Podpěrná příruba
Abrazivní rozbrušovací
kotouč
Diamantový rozbrušovací
kotouč
Upínací matice Upínací matice
Drátěné kotouče
Ochranný kryt typ 27 Ochranný kryt typ 27
Drátěný miskový kartáč
76 mm
Drátěný miskový kartáč
102 mm
Brusné kotouče
Gumová podpěrná podložka
Technické údaje
BEG110
Typ 1
Vstupní napětí V 230 230
Příkon W 750 800
-1
Jmenovité otáčky min
Průměr upínacího otvoru mm 22 22
Maximální tloušťka kotouče
Brusné kotouče mm 6 6
Rozbrušovací kotouče mm 3,5 3,5
Závit hřídele M14 M14
Hmotnost kg 1,7 1,7
12 000 12 000
Hladina akustického tlaku podle normy EN 60745:
Akustický tlak (L
Akustický výkon (L
) 96,5 dB(A), odchylka (K) 3 dB(A)
pA
) 107 dB(A), odchylka (K) 3 dB(A)
WA
Celková úroveň vibrací (prostorový vektorový součet)
podle normy EN 60745:
Broušení povrchu (a
Broušení kotoučem (a
Vstupní napětí V 230 230
Příkon W 900 900
Jmenovité otáčky min
Průměr upínacího otvoru mm 22 22
Maximální tloušťka kotouče
Brusné kotouče mm 6 6
Rozbrušovací kotouče mm 3,5 3,5
Závit hřídele M14 M14
Hmotnost kg 1,8 1,8
) 6,1 m/s2, odchylka (K) 1,5 m/s
h,SG
) 5,6 m/s2, odchylka (K) 1,5 m/s
h,DS
BEG210
Typ 1
-1
12 000 12 000
BEG120
Typ 1
BEG220
Typ 1
2
2
Brusný kotouč
Závitová upínací matice
Ochrana životního prostředí
Třiďte odpad. Výrobky a baterie označené tímto
symbolem nesmí být vyhozeny do běžného
domácího odpadu.
Výrobky a baterie obsahují materiály, které mohou být
obnoveny nebo recyklovány, což snižuje poptávku po
surovinách. Provádějte prosím recyklaci elektrických výrobků
a baterií podle místních předpisů. Další informace naleznete
na internetové adrese www.2helpU.com
Hladina akustického tlaku podle normy EN 60745:
Akustický tlak (L
Akustický výkon (L
) 98 dB(A), odchylka (K) 3 dB(A)
pA
) 109 dB(A), odchylka (K) 3 dB(A)
WA
Celková úroveň vibrací (prostorový vektorový součet)
podle normy EN 60745:
Broušení povrchu (a
Broušení kotoučem (a
) 5,9 m/s2, odchylka (K) 1,5 m/s
h,SG
) 5,4 m/s2, odchylka (K) 1,5 m/s
h,DS
2
2
Prohlášení o shodě
SMĚRNICE PRO STROJNÍ ZAŘÍZENÍ
BEG110, BEG120, BEG210, BEG220 - úhlové brusky
Společnost Вlack & Decker prohlašuje, že produkty popsané
v technických údajích splňují požadavky následujících norem:
13
Page 14
ČEŠTINA
2006/42/EC, EN 60745-1:2009 + A11:2010;
EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014 +
A13:2015
Tyto výrobky splňují také požadavky směrnic 2014/30/EU
a 2011/65/EU.
Chcete-li získat další informace, kontaktujte prosím společnost
Вlack & Decker na následující adrese nebo na adresách,
které jsou uvedeny na konci tohoto návodu.
Níže podepsaná osoba je odpovědná za sestavení
technických údajů a provádí toto prohlášení v zastoupení
společnosti Вlack & Decker.
R. Laverick
Ředitel technického oddělení
Вlack & Decker Europe, 210 Bath Road, Slough,
Berkshire, SL1 3YD
United Kingdom
27. 9. 2017
14
zst00359375 - 08-12-2017
Page 15
Záruka
Spoleþnost BLACK+DECKER dĤvČĜuje kvalitČ svého
vlastního náĜadí a poskytuje kupujícímu mimoĜádnou
záruku. Tato záruka je nadstandardní a v žádném
pĜípadČ nepoškozuje Vaše zákonná práva. Tato záruka
platí ve všech þlenských státech EU a Evropské zóny
volného obchodu EFTA.
Objeví-li se na výrobku BLACK+DECKER, v prĤbČhu
24 mČsícĤ od zakoupení, jakékoli materiálové þi výrobní
vady, garantujeme ve snaze o minimalizování vašich
starostí bezplatnou výmČnu vadných dílĤ, opravu nebo
výmČnu celého výrobku za níže uvedených podmínek:
Ƈ Výrobek nebyl používán pro obchodní nebo profe-
sionální úþely a nedocházelo-li k jeho pronájmu.
Ƈ Výrobek nebyl vystaven nesprávnému použití
a nebyla zanedbána jeho pĜedepsaná údržba.
Ƈ Výrobek nebyl poškozen cizím zavinČním.
Ƈ Nebyly provádČny opravy výrobku jinými
osobami než pracovníky znaþkového servisu
BLACK+DECKER.
PĜi uplatĖování reklamace je nutno prodejci nebo
servisnímu stĜedisku pĜedložit doklad o nákupu
výrobku. Místo vaší nejbližší autorizované servisní
poboþky BLACK+DECKER se dozvíte na pĜíslušné
adrese uvedené na zadní stranČ této pĜíruþky.
Seznam autorizovaných servisĤ BLACK+DECKER
a podrobnosti o poprodejním servisu naleznete také
na internetové adrese: www.2helpU.com.
Navštivte naši internetovou adresu
www.blackanddecker.co.uk a zaregistrujte si Váš
výrobek BLACK+DECKER. Budete tak mít neustále
pĜehled o nových výrobcích a speciálních nabídkách.
Další informace o znaþ
a o našem výrobním programu získáte na internetové
adrese www.blackanddecker.co.uk.
ce BLACK+DECKER
Page 16
16
Page 17
17
Page 18
STANLEY BLACK & DECKER CZECH REPUBLIC S.R.O.
Türkova 5b
149 00 Praha 4
ýeská Republika
Tel.: 00420 261 009 772
Fax: 00420 261 009 784
Servis: 00420 244 403 247
www.blackanddecker.cz
obchod@sbdinc.com
STANLEY BLACK & DECKER SLOVAKIA S.R.O.
Vysoká 2/b
811 06 Bratislava
Tel.: 00420 261 009 772
