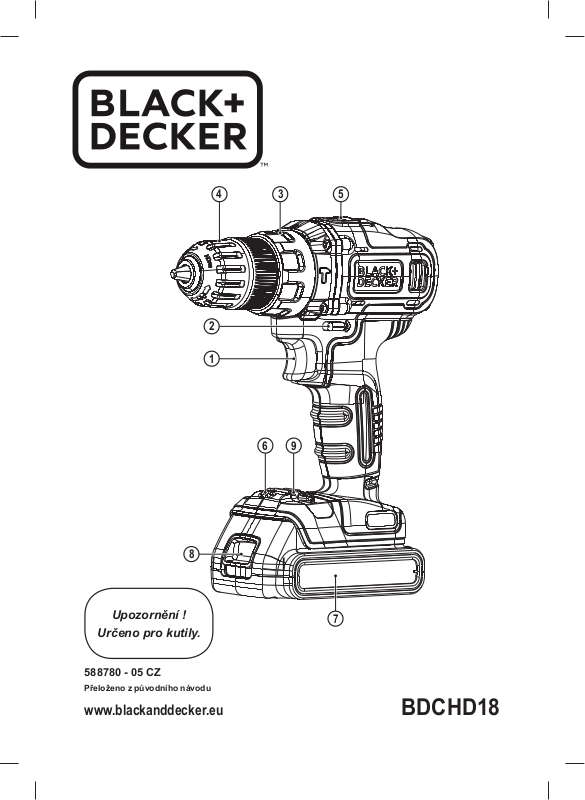

Black-Decker BDCHD18KB User Manual

34

2

1

6 9

5

8

Upozornění !

Určeno pro kutily.

588780 - 05 CZ

Přeloženo z původního návodu

www.blackanddecker.eu

7

BDCHD18

A

B

8

3

C

D

5

4

E

F

2

Použití výrobku

Vaše vrtačka BLACK+DECKER BDCHD18 je určena pro
šroubování a vrtání do dřeva, kovu a zdiva. Toto nářadí
je určeno pouze pro spotřebitelské použití.

Bezpečnostní pokyny

Všeobecné bezpečnostní pokyny pro práci
s elektrickým nářadím

Varování! Přečtěte si všechny bezpečnostní
pokyny a bezpečnostní výstrahy. Nedodržení

níže uvedených varování a pokynů může vést
k způsobení úrazu elektrickým proudem, k vzni­ku požáru nebo k vážnému zranění.

Veškerá bezpečnostní varování a pokyny uschovejte
pro budoucí použití.

Termín „elektrické nářadí“ ve všech upozorněních
odkazuje na vaše nářadí napájené ze sítě (je opatřeno
napájecím kabelem) nebo nářadí napájené baterií (bez
napájecího kabelu).

1. Bezpečnost v pracovním prostoru
a. Udržujte pracovní prostor čistý a dobře osvětle-

ný. Přeplněný a neosvětlený pracovní prostor může

vést k způsobení úrazů.

b. Nepracujte s elektrickým nářadím ve výbušném

prostředí, jako jsou například prostory s výsky­tem hořlavých kapalin, plynů nebo prašných
látek. V elektrickém nářadí dochází k jiskření, které

může způsobit vznícení hořlavého prachu nebo
výparů.

c. Při práci s elektrickým nář

nou vzdálenost dětí a ostatních osob. Rozptylo-

vání může způsobit ztrátu kontroly nad nářadím.

2. Elektrická bezpečnost
a. Zástrčka napájecího kabelu nářadí musí odpo-

vídat zásuvce. Zástrčku nikdy žádným způso­bem neupravujte. Nepoužívejte u uzemněného
elektrického nářadí žádné upravené zástrčky.

Neupravované zástrčky a odpovídající zásuvky
snižují riziko způsobení úrazu elektrickým proudem.

b. Nedotýkejte se uzemněných povrchů, jako jsou

například potrubí, radiátory, elektrické sporáky
a chladničky. Při uzemnění vašeho těla vzrůstá

riziko úrazu elektrickým proudem.

c. Nevystavujte elektrické nářadí dešti nebo vlhké-

mu prostředí.

Vnikne-li do elektrického nářadí voda, zvýší se riziko

úrazu elektrickým proudem.

d. S napájecím kabelem zacházejte opatrně. Nikdy

nepoužívejte napájecí kabel k přenášení nebo
posouvání nářadí a netahejte za něj, chcete-

-li nářadí odpojit od elektrické sítě. Zabraňte
kontaktu kabelu s mastnými, horkými a ostrými
předměty nebo pohyblivými částmi. Poškozený

nebo zauzlený napájecí kabel zvyšuje riziko úrazu
elektrickým proudem.

e. Při práci s nářadím venku používejte prodlužo-

vací kabely určené pro venkovní použití. Použití

adím zajistěte bezpeč-

ČEŠTINA

kabelu pro venkovní použití snižuje riziko úrazu
elektrickým proudem.

f. Musíte-li s elektrickým nářadím pracovat ve

vlhkém prostředí, použijte napájecí zdroj s prou­dovým chráničem (RCD). Použití proudového

chrániče (RCD) snižuje riziko úrazu elektrickým
proudem.

3. Bezpečnost osob
a. Při použití elektrického nářadí zůstaňte stále

pozorní, sledujte, co provádíte a pracujte s roz­vahou. Nepoužívejte elektrické nářadí, jste-li
unaveni nebo jste-li pod vlivem drog, alkoholu
nebo léků. Chvilka nepozornosti při práci s elektric-

kým nářadím může vést k vážnému úrazu.

b. Používejte prvky osobní ochrany. Vždy použí-

vejte ochranu zraku. Ochranné prostředky jako

respirátor, neklouzavá pracovní obuv, přilba a chrá­niče sluchu, používané v příslušných podmínkách,
snižují riziko poranění osob.

c. Zabraňte náhodnému spuštění nářadí. Před

připojením zdroje napětí nebo před vložením ba­terie a před zvednutím nebo přenášením nářadí
zkontrolujte, zda je spínač v poloze vypnuto.

Přenášení elektrického nářadí s prstem na spínači

nebo připojení nářadí k napájecímu zdroji, je-li spí­nač nářadí v poloze zapnuto, může způsobit úraz.

d. Před spuštěním z nářadí vždy odstraňte všechny

klíče nebo seřizovací přípravky. Seřizovací klíče

ponechané na nářadí mohou být zachyceny rotují­cími částmi nářadí a mohou způsobit úraz.

e. Nepřekážejte sami sobě. Při práci vždy udržujte

vhodný postoj a rovnováhu. Tak je umožněna lep-

ší ovladatelnost nářadí v neočekávaných situacích.

f. Vhodně se oblékejte. Nenoste volný oděv nebo

šperky. Dbejte na to, aby se vaše vlasy, oděv
a rukavice nedostaly do kontaktu s pohyblivý­mi částmi. Volný oděv, šperky nebo dlouhé vlasy

mohou být pohyblivými díly zachyceny.

g. Jsou-li zařízení vybavena adaptérem pro připo-

jení příslušenství k zachytávání prachu, zajistěte
jeho správné připojení a řádnou funkci. Použití

těchto zařízení může snížit nebezpečí týkající se
prachu.

4. Použití elektrického nářadí a jeho údržba
a. Nepřetěžujte elektrické nářadí. Používejte pro

prováděnou práci správný typ nářadí. Při použití

správného typu nářadí bude práce provedena lépe
a bezpečněji.

b. Pokud nelze spínač nářadí zapnout a vypnout,

s nářadím nepracujte. Každé elektrické nářadí

s nefunkčním spínačem je nebezpečné a musí být
opraveno.

c. Před seřizováním nářadí, před výměnou příslu-

šenství nebo pokud nářadí nepoužíváte, odpojte
zástrčku napájecího kabelu od zásuvky nebo
z nářadí vyjměte baterii. Tato preventivní bezpeč-

nostní opatření snižují riziko náhodného spuštění
nářadí.

d. Uložte elektrické nářadí mimo dosah dětí a nedo-

volte ostatním osobám, které toto nářadí neumí

3

ovládat nebo které neznají tyto bezpečnostní
pokyny, aby s tímto elektrickým nářadím praco­valy. Elektrické nářadí je v rukou nekvalifi kované

obsluhy nebezpečné.

e. Provádějte údržbu elektrického nářadí. Zkont-

rolujte vychýlení nebo zablokování pohyblivých
částí, poškození jednotlivých dílů a jiné okolnos­ti, které mohou ovlivnit chod nářadí. Pokud je
nářadí poškozeno, nechejte jej opravit. Mnoho

nehod bývá způsobeno zanedbanou údržbou nářadí.

f. Udržujte řezné nástroje ostré a čisté. Řádně

udržované řezné nástroje s ostrými řeznými břity
jsou méně náchylné k zanášení nečistotami a lépe
se s nimi pracuje.

g. Používejte toto elektrické nářadí, příslušenství

a pracovní nástroje podle těchto pokynů a berte
v úvahu provozní podmínky a práci, která bude
prováděna. Použití elektrického nářadí k jiným úče-

lům, než k jakým je určeno, může být nebezpečné.

5. Použití nářadí napájeného baterií a jeho údržba
a. Nabíjejte pouze v nabíječce určené výrobcem.

Nabíječka vhodná pro jeden typ baterie může při
vložení jiného nevhodného typu způsobit požár.

b. Používejte elektrické nářadí výhradně s baterie-

mi, které jsou pro daný typ nářadí určeny. Použití

jiných typů baterií může způsobit vznik požáru nebo
zranění.

c. Není-li baterie používána, uložte ji mimo dosah

kovových předmětů, jako jsou kancelářské spon­ky na papír, mince, klíče, hřebíky, šroubky nebo
další drobné kovové předměty, které mohou
způsobit zkratování kontaktů baterie.

Zkratování kontaktů baterie může vést k způsobení

popálenin nebo požáru.

d. V nevhodných podmínkách může z baterie unikat

kapalina. Vyvarujte se kontaktu s touto kapa­linou. Dojde-li k náhodnému kontaktu s touto
kapalinou, zasažené místo omyjte vodou. Při za­sažení očí potřísněné místo omyjte a vyhledejte
lékařskou pomoc. Unikající kapalina z baterie může

způsobit podráždění pokožky nebo popáleniny.

6. Servis
a. Opravy elektrického nářadí svěřte pouze kva-

lifi kovanému technikovi, který bude používat
originální náhradní díly. Tím zajistíte bezpečný

provoz nářadí.

Doplňkové bezpečnostní pokyny pro práci
s elektrickým nářadím

Varování! Další bezpečnostní pokyny pro

vrtačky

♦ Používejte přídavné rukojeti dodávané s nářa-

dím. Ztráta kontroly nad nářadím může vést k úrazu.

♦ Při pracovních operacích, u kterých by mohlo

dojít ke kontaktu pracovního nástroje se skry­tými elektrickými vodiči, držte elektrické nářadí
vždy za izolované rukojeti. Při kontaktu pracovního

příslušenství s „živým“ vodičem způsobí neizolované

kovové části nářadí obsluze úraz elektrickým prou­dem.

♦ Při pracovních operacích, u kterých by mohlo

dojít ke kontaktu montážního prvku se skrytými
elektrickými vodiči, držte elektrické nářadí vždy
za izolované rukojeti. Montážní prvky, které se

dostanou do kontaktu s „živým“ vodičem, způsobí,
že neizolované kovové části elektrického nářadí
budou také „živé“, což může obsluze způsobit úraz
elektrickým proudem.

♦ Pro zajištění a upnutí obrobku k pracovnímu

stolu používejte svorky nebo jiné vhodné pro­středky. Držení obrobku rukou nebo opření obrobku

o část těla nezajistí jeho stabilitu a může vést k ztrátě
kontroly.

♦ Před vrtáním do zdí, podlah nebo strop

polohu elektrických vedení a potrubí.

♦ Ihned po ukončení vrtání se nedotýkejte vrtáku,

protože může být horký.

♦ V tomto návodu je popsáno určené použití tohoto

nářadí. Použití jiného příslušenství nebo přídavného
zařízení a provádění jiných pracovních operací než
je doporučeno tímto návodem, může představovat
riziko zranění obsluhy nebo riziko způsobení hmot­ných škod.

ů zjistěte

Bezpečnost ostatních osob

♦ Toto nářadí není určeno pro použití osobami

(včetně dětí) se sníženými fyzickými, smyslovými
nebo duševními schopnostmi, nebo s nedostatkem
zkušeností a znalostí, pokud těmto osobám nebyl
stanoven dohled, nebo pokud jim nebyly poskytnuty
instrukce týkající se použití výrobku osobou odpo­vědnou za jejich bezpečnost.

♦ Děti musí být pod dozorem, aby bylo zajištěno, že

si s tímto nářadím nebudou hrát.

Zbytková rizika

Je-li toto zařízení používáno jiným způsobem, než je
uvedeno v přiložených bezpečnostních varováních,
mohou se objevit dodatečná zbytková rizika. Tato rizika
mohou vzniknout v důsledku nesprávného použití, dlou­hodobého použití atd.
Přestože jsou dodržovány př íslušné bezpečnostní
předpisy a jsou používána bezpečnostní zařízení, určitá
zbytková rizika nemohou být vyloučena. Tato rizika jsou
následující:
♦ Zranění způsobená kontaktem s jakoukoli rotující

nebo pohybující se částí.

♦ Zranění způsobená při výměně dílů, pracovního

nástroje nebo příslušenství.

♦ Zranění způsobená dlouhodobým použitím nářadí.

Používáte-li jakékoli nářadí delší dobu, zajistěte, aby
byly prováděny pravidelné přestávky.

♦ Poškození sluchu.
♦ Zdravotní rizika způsobená vdechováním prachu

vytvářeného při použití nářadí (příklad: - práce se
dřevem, zejména s dubovým, bukovým a MDF).

4

Vibrace

Deklarovaná úroveň vibrací uvedená v technických
údajích a v prohlášení o shodě byla měřena v souladu
se standardní zkušební metodou předepsanou normou
EN 60745 a může být použita pro srovnání jednotlivých
nářadí mezi sebou. Deklarovaná úroveň vibrací může
být také použita k předběžnému stanovení doby práce
s tímto nářadím.

Varování! Úroveň vibrací při aktuálním použití elektric-
kého nářadí se může od deklarované úrovně vibrací lišit
v závislosti na způsobu použití nářadí. Úroveň vibrací
může být vzhledem k uvedené hodnotě vyšší.

Při stanovení doby působení vibrací z důvodu určení
bezpečnostních opatření podle požadavků normy
2002/44/EC k ochraně osob pravidelně používajících
elektrické nářadí v zaměstnání, by měl předběžný odhad
působení vibrací brát na zřetel aktuální podmínky použití
nářadí s přihlédnutím na všechny části pracovního cyklu,
jako jsou doby, při které je ná
naprázdno.

řadí vypnuto a kdy běží

Štítky na nářadí

Na nářadí jsou společně s datovým kódem zobrazeny
následující piktogramy:

Varování! Z důvodu snížení rizika způsobení
úrazu si uživatel musí přečíst návod k použití.

Další bezpečnostní pokyny pro baterie
a nabíječky (nejsou dodávány s nářadím)

Baterie

♦ Baterii nikdy ze žádného důvodu nerozebírejte.
♦ Zabraňte kontaktu baterie s vodou.
♦ Neskladujte baterie na místech, kde může teplota

přesáhnout 40 °C.

♦ Nabíjejte baterie pouze při teplotách v rozsahu od

10 °C do 40 °C.

♦ Nabíjení provádějte pouze nabíječkou dodanou

s nářadím.

♦ Při likvidaci baterií se řiďte pokyny uvedenými v části

„Ochrana životního prostředí“.

Nepokoušejte se nabíjet poškozené baterie.

Nabíječky

♦ Používejte nabíječku BLACK+DECKER pouze k na-

bíjení baterie, která byla dodána s tímto nářadím.
Jiné baterie mohou prasknout, způsobit zranění
nebo jiné škody.

♦ Nikdy se nepokoušejte nabíjet baterie, které nejsou

k nabíjení určeny.

♦ Poškozené kabely ihned vyměňte.
♦ Zabraňte kontaktu nabíječky s vodou.
♦ Nesnažte se nabíječku demontovat.
♦ Nepokoušejte se do nabíječky proniknout.

Tato nabíječka není určena pro venkovní
použití.

Před použitím si pečlivě přečtěte tento návod.

Elektrická bezpečnost

Tato nabíječka je opatřena dvojitou izolací.
Proto není nutné použití uzemňovacího vodiče.
Vždy zkontrolujte, zda napětí v elektrické síti
odpovídá napětí uvedenému na výkonovém
štítku. Nikdy se nepokoušejte nahradit nabí­ječku přímým připojením k síťové zásuvce.

♦ Je-li poškozen napájecí kabel, musí být vyměněn

výrobcem nebo v autorizovaném servisu BLACK+­DECKER, aby bylo zabráněno možným rizikům.

Popis

Tento výrobek se skládá z některých nebo ze všech
následujících částí.

1. Spínač s plynulou regulací otáček

2. Přepínač pro chod vpřed/vzad

3. Objímka pro nastavení momentu

4. Rychloupínací sklíčidlo

5. Převodovka s dvěma rozsahy otáček

6. LED pracovní svítilna

7. Baterie

8. Uvolňovací tlačítko baterie

9. Držák šroubovacích nástavců

Sestavení

Použití

Varování! Nechejte nářadí pracovat jeho vlastním tem-

pem. Zamezte přetěžování.

Nabíjení baterie (obr. A)

Baterie musí být nabita před prvním použitím a vždy,
když dojde k výraznému poklesu jejího výkonu. Baterie
se může během nabíjení zahřívat. Jedná se o normální
stav, který neznamená žádný problém.
Varování! Baterii nenabíjejte, klesne-li okolní teplota
pod 10 °C nebo přesáhne-li 40 °C. Doporučená teplota
prostředí pro nabíjení: přibližně 24 °C.

Poznámka: Nabíječka nebude nabíjet baterie, klesne-

-li teplota článků baterie pod přibližně 10 °C nebo
překročí-li 40 °C. Baterie mohou být ponechány
v nabíječce a nabíjení bude automaticky spuštěno,
jakmile teplota článků dosáhne povoleného rozsahu.

♦ Připojte nabíječku k jakékoli standardní elektrické

zásuvce s napájecím napětím 230 V a frekvencí
50 Hz.

♦ Zasuňte baterii do nabíječky, jak je zobrazeno na

obr. A.

♦ Zelený LED indikátor bude blikat, což bude indikovat

probíhající nabíjení.

♦ Ukončení nabíjení je indikováno nepřerušovaným

svícením zeleného LED indikátoru. Baterie je zcela

5

nabita a může být vyjmuta z nabíječky nebo může
být ponechána v nabíječce.

Varování! Nebezpečí vzniku požáru. Při odpojování
nabíječky od nářadí vždy zajistěte, aby byla nejdříve
odpojena nabíječka od síťové zásuvky a potom odpojte
kabel nabíječky od nářadí.

Vložení a vyjmutí baterie z nářadí (obr. B)

Varování! Ujistěte se, zda je nářadí zajištěno zajišťo-

vacím tlačítkem, abyste před vložením nebo vyjmutím
baterie zabránili aktivaci spínače.

Vložení baterie:

♦ Vložte baterii do nářadí tak, abyste uslyšeli kliknutí

(obr. B).

Vyjmutí baterie z nářadí (obr. C)

♦ Stiskněte tlačítko pro uvolnění baterie zobrazené na

obr. C a vysuňte baterii z nářadí.

Pokyny pro použití

Spouštěcí spínač a tlačítko pro změnu směru
chodu

♦ Tato vrtačka je zapínána a vypínána stisknutím

a uvolněním spouštěcího spínače (1). Čím více je
spouštěcí spínač stisknutý, tím vyšší jsou otáčky
pracovního nástroje.

♦ Ovládací tlačítko pro chod vpřed/vzad (2) určuje

směr otáčení pracovního nástroje a slouží také jako
zajišťovací tlačítko.

♦ Chcete-li zvolit směr otáčení vpřed, uvolněte spou-

štěcí spínač a zatlačte ovládací tlačítko pro chod
vpřed/vzad doleva.

♦ Chcete-li zvolit směr otáčení vzad, zatlačte ovládací

tlačítko pro chod vpřed/vzad na druhou stranu.

Poznámka: Středová poloha tohoto ovládacího tlačítka
zajišťuje nářadí ve vypnuté poloze. Provádíte-li změnu
polohy ovládacího tlačítka, ujistěte se, zda je uvolněn
spouštěcí spínač.

Regulace momentu (obr. D)

Toto nářadí je vybaveno objímkou (3) pro nastavení
pracovního režimu a pro nastavení momentu při utaho­vání vrutů a šroubů. Šrouby velkých rozměrů a obrobky
z tvrdých materiálů vyžadují nastavení vyšší hodnoty
momentu než malé šrouby a měkké materiály.
♦ Při vrtání do dřeva, kovu a plastů nastavte objímku

pro nastavení momentu na symbol.

♦ Chcete-li šroubovat, nastavte objímku na požado-

vané nastavení. Neznáte-li ještě vhodné nastavení,
postupujte následovně:

♦ Nastavte objímku na nejmenší hodnotu momentu.
♦ Utáhněte první šroub.
♦ Začne-li spojka před dosažením požadovaného

výsledku přeskakovat, zvětšete hodnotu momentu
nastavením objímky do další polohy a pokračujte
v utahování šroubu. Opakujte tento postup, dokud
nedosáhnete požadovaného nastavení. Použijte toto
nastavení i pro dotažení zbývajících šroubů.

Rychloupínací sklíčidlo (obr. E)

Varování! Ujistěte se, zda je nářadí zajištěno zajišťo-

vacím tlačítkem, abyste před vložením nebo vyjmutím
pracovního nástroje zabránili aktivaci spínače.
Vložení vrtáku nebo jiného pracovního nástroje:
♦ Jednou rukou uchopte zadní polovinu sklíčidla (4)

a druhou ruku otočte přední polovinu sklíčidla proti
směru pohybu hodinových ručiček, při pohledu od
zadní části sklíčidla.

♦ Zasuňte pracovní nástroj zcela do sklíčidla a ucho-

pením zadní poloviny sklíčidla s otáčením jeho
přední poloviny ve smě ru pohybu hodinových
ručiček sklíčidlo řádně utáhněte.

Varování! Nepokoušejte se utahovat vrtáky (nebo jiné
příslušenství) uchopením přední části sklíčidla a zapnu­tím nářadí. Výměna příslušenství prováděná takovým
způsobem může vést k poškození sklíčidla a k úrazu.

Dva převodové stupně (obr. F)

Možnost volby dvou převodových stupňů vaší vrtačky
vám umožňuje širší využití vašeho nářadí. Chcete-li
zvolit nízké otáčky, vysokou hodnotu momentu (poloha

1), vypněte nářadí a počkejte na jeho zastavení. Přesuňte
volič převodů (5) směrem od sklíčidla. Chcete-li zvolit
vysoké otáčky, nízkou hodnotu momentu (poloha 2),
vypněte nářadí a počkejte na jeho zastavení. Přesuňte
volič převodů směrem ke sklíčidlu.
Poznámka: Neprovádějte změnu převodů, je-li nářadí
v chodu. Máte-li s prováděním změny převodového stup­ně problémy, ujistěte se, zda je volič převodů zatlačen
zcela dopředu nebo dozadu, až do dorazové polohy.

Vrtání/šroubování

♦ Pomocí přepínače pro chod vpřed/vzad (2) zvolte

směr otáčení vpřed nebo vzad.

♦ Chcete-li nářadí zapnout, stiskněte spínač (1).

Otáčky nářadí závisí na intenzitě stisknutí tohoto
spínače.

♦ Chcete-li nářadí vypnout, spínač uvolněte.

Rady pro optimální použití

Vrtání

♦ Používejte pouze nabroušené vrtáky.
♦ Podepřete a řádně zajistěte obrobek, jak je uvedeno

v bezpečnostních pokynech.

♦ Použijte odpovídající a vyžadované bezpečnostní

zařízení, jak je uvedeno v bezpečnostních pokynech.

♦ Zabezpečte a uklízejte pracovní prostor, jak je

uvedeno v bezpečnostních pokynech.

♦ Zahajte vrtání velmi pomalu a používejte pouze

malý přítlak, dokud nebude vyvrtána dostatečná
díra, která zabrání vyklouznutí vrtáku.

♦ Vyvíjejte na nářadí tlak v ose pracovního nástroje.

Používejte dostatečně velký tlak, aby zajistili do­statečný výkon nástroje, ale netlačte na něj příliš,
aby nedošlo k zastavení motoru nebo k vychýlení
nástroje.

♦ Vždy držte vrtačku pevně oběma rukama, abyste

mohli regulovat reakce tohoto nářadí.

♦ PŘ I ZASEKNUTÍ VRTÁKU NEPOUŽÍVEJTE

6

SPOUŠTĚCÍ SPÍNAČ PRO OPAKOVANÉ ZAPÍ­NÁNÍ A VYPÍNÁNÍ VRTAČKY, ABY OPĚT DOŠLO
K ZAHÁJENÍ VRTÁNÍ. MOHLO BY DOJÍT K PO­ŠKOZENÍ VRTAČKY.

♦ Zmenšením přítlaku a pomalým vrtáním přes po-

slední část obrobku minimalizujte možnost zaseknutí
vrtáku a prolomení obrobku.

♦ Při vytahování vrtáku z vyvrtaného otvoru nechejte

motor v chodu. Tím zabráníte zablokování vrtáku.

♦ Ujistěte se, zda spouštěcí spínač zapíná a vypíná

vrtačku.

Vrtání do dřeva

Otvory do dřeva lze vrtat stejnými spirálovými vrtáky, jaké
jsou používány při vrtání do kovu nebo plochými vrtáky.
Tyto vrtáky musí být ostré a během vrtání musí být často
vytahovány z vrtaného otvoru, aby mohly být odstraněny
nečistoty ze spirálových drážek vrtáku.

Vrtání do kovu

Při vrtání do kovu používejte mazivo. Výjimkou jsou
litina a mosaz, které musí být vrtány na sucho. Maziva
pro vrtání, která dosahují nejlepších výsledků, obsahují
sulfurový olej nebo se jedná o sádlo.

Vrtání zdiva

Chcete-li vrtat do zdiva, nastavte objímku (3) do polohy
pro vrtání s příklepem srovnáním symbolu se značkou.
Nastavte volič otáček (5) směrem k přední části nářadí
(2. převodový stupeň).

Šroubování

♦ Vždy používejte správný typ a velikost šroubovacího

nástavce.

♦ Nejdou-li šrouby správně přitáhnout, použijte jako

mazivo malé množství saponátu nebo mýdlového
roztoku.

♦ Vždy držte nářadí se šroubovacím nástavcem

v jedné ose se šroubem.

Odstraňování závad

Problém Možná příčina Možné řešení

Nářadí nelze spustit. Baterie není nabita. Zkontrolujte, zda není

Baterie se nenabíjí. Napájecí kabel

Nářadí se náhle vypne. Baterie dosáhla svého

nabíječky není připojen
k síťové zásuvce.

Příliš vysoká nebo
příliš nízká teplota
okolního prostředí.

maximálního teplotního
limitu.

Baterie je vybitá. Tato
baterie je vyrobena
tak, aby došlo k jejímu
okamžitému vypnutí,
dojde-li k jejímu
vybití, aby byla
maximalizována její
provozní životnost.

nutné nabití baterie.

Připojte napájecí kabel
nabíječky k síťové
zásuvce.

Přemístěte nabíječku
a baterii do prostředí,
ve kterém je teplota
vyšší než 4,5 °C nebo
nižší než 40,5 °C.

Nechejte baterii
vychladnout.

Vložte ji do nabíječky
a nechejte ji zcela
nabít.

Údržba

Vaše nářadí BLACK+DECKER bylo zkonstruováno
tak, aby pracovalo po dlouhou dobu s minimálními
nároky na údržbu.
Řádná péče o nářadí a jeho pravidelné čištění vám zajistí
jeho bezproblémový chod.
Vaše nabíječka nevyžaduje žádnou údržbu mimo pra­videlné čištění.

Varování! Před prováděním jakékoli údržby vyjměte
z nářadí baterii. Před čištěním odpojte nabíječku od sítě.
♦ Větrací otvory nářadí a nabíječky pravidelně čistěte

měkkým kartáčem nebo suchým hadříkem.

♦ Pomocí vlhkého hadříku pravidelně čistěte kryt mo-

toru. Nepoužívejte žádné abrazivní čistící prostředky
nebo rozpouštědla.

♦ Pravidelně otvírejte sklíčidlo a poklepem odstraňte

prach z jeho vnitřní části.

Ochrana životního prostředí

Třiďte odpad. Výrobky a baterie označené tímto
symbolem nesmí být vyhozeny do běžného
domácího odpadu.

Tyto výrobky a baterie obsahují materiály, které mohou
být obnoveny nebo recyklovány, což snižuje poptávku
po surovinách.
Zajistěte prosím recyklaci elektrických výrobků a baterií
podle místních platných předpisů. Další informace nalez­nete na internetové adrese www.2helpU.com

Technické údaje

BDCHD18

Napájecí napětí V18

Otáčky naprázdno min

Maximální moment Nm 17,5/40

Kapacita sklíčidla mm 1 - 10

Maximální průměr vrtáku při vr­tání do

oceli/dřeva/zdiva mm 10/25/10

Hmotnost kg 0,90 (s baterií 1,30)

Nabíječka 905898**

Vstupní napětí V 230

Výstupní napětí V18

Proud mA 200

Přibližná doba nabíjení hod 8

-1

0 - 360/0 - 1400

7

Nabíječka 905902**

Vstupní napětí V 230

Výstupní napětí V18

Proud mA 400

Přibližná doba nabíjení hod 4

Nabíječka 905998**

Vstupní napětí V 230

Výstupní napětí V18

Proud A1

Přibližná doba nabíjení hod 1,5

Baterie BL1518

Napájecí napětí V18

Kapacita Ah 1,5

Typ Li-Ion

Baterie BL2018

Napájecí napětí V18

Kapacita Ah 2,0

Typ Li-Ion

Baterie BL4018

Napájecí napětí V18
Kapacita Ah 4,0
Typ Li-Ion

Hladina akustického tlaku podle normy EN 60745:

Akustický tlak (L

Akustický výkon (L

Celková úroveň vibrací (prostorový vektorový součet) podle normy
EN 60745:

Vrtání do kovu (a
Šroubování bez rázů (ah) < 1,2 m/s2, odchylka (K) 1,5 m/s

) 88,7 dB(A), odchylka (K) 3 dB(A)

pA

) 99,7 dB(A), odchylka (K) 3 dB(A)

WA

) < 0,45 m/s2, odchylka (K) 1,5 m/s

h,D

2

2

Prohlášení o shodě

SMĚRNICE PRO STROJNÍ ZAŘÍZENÍ

BDCHD18 - vrtačka, šroubovák

Společnost Вlack & Decker prohlašuje, že tyto výrobky
popisované v části „Technické údaje“ splňují požadavky
následujících norem:
2006/42/EC, EN 60745-1, EN 60745-2-1

Tyto výrobky splňují také požadavky smě rnic
2004/108/EC (do 19. 4. 2016), 2014/30/EU
(od 20. 4. 2016) a 2011/65/EU.
Chcete-li získat další informace, kontaktujte prosím
společnost Вlack & Decker na následující adrese nebo
na adresách, které jsou uvedeny na konci tohoto návodu.

Níže podepsaná osoba je odpovědná za sestavení
technických údajů a provádí toto prohlášení v zastoupení
společnosti Вlack & Decker.

R. Laverick

Technický ředitel

Вlack & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

United Kingdom

2. 12. 2015

zst00327270 - 17-01-2017

8

Záruka

Spoleþnost BLACK+DECKER dĤvČĜuje kvalitČ svého
vlastního náĜadí a posky tuje kupujícímu mimoĜádnou
záruku. Tato záruka je nadstandardní a v žádném
pĜípadČ nepoškozuje Vaše zákonná práva. Tato zár uka
platí ve všech þlenských státech EU a Evropské zóny
volného obchodu EFTA.

Objeví-li se na výrobku BLACK+DECK ER, v prĤbČhu
24 mČsícĤ od z akoupení, jakékoli m ateriálové þi v ýrobní
vady, garantujeme ve snaze o minimalizování vašich
starostí bezplatnou výmČnu vadných dílĤ, opravu nebo
výmČnu celého v ýrobku za níže uvedených podmínek:
Ƈ Výrobek nebyl používán pro obchodní nebo profe-

sionální úþely a nedocházelo-li k jeho pronájmu.

Ƈ Výrobek nebyl vystaven nesprávnému použití

a nebyla zanedbána jeho pĜedepsaná údržba.

Ƈ Výrobek nebyl poškozen cizím zavinČním.
Ƈ Nebyly provádČny opravy výrobku jinými

osobami než pracovníky znaþkového ser visu
BLACK+DECKER.

PĜi uplatĖování reklamace je nutno prodejci nebo
servisnímu stĜedisku pĜedložit doklad o nákupu
výrobku. Místo vaší nejbližší autorizované servisní
poboþky BLACK+DECKER se dozvíte na pĜíslušné
adrese uvedené na zadní stranČ této pĜíruþky.
Seznam autorizovaných servisĤ BLACK+DECKER
a podrobnosti o poprodejním servisu naleznete také
na internetové adrese: www.2helpU.com.

Navštiv te naši internetovou adresu
www.blackanddecker.co.uk a zaregistrujte si Váš
výrobek BLACK+DECK ER. Budete tak mít neustále
pĜehled o nových výrobcích a speciálních nabídkác h.
Další informace o znaþ
a o našem výrobním programu získáte na internetové
adrese www.blackanddecker.co.uk.

ce BLACK+DECKER

9

STANLEY BLACK & DECKER CZECH REPUBLIC S.R.O.

Türkova 5b
149 00 Praha 4
ýeská Republika
Tel.: [phone]
Fax: [phone]
Servis: 00420 244 403 247
www.blackanddecker.cz
[e-mail]

STANLEY BLACK & DECKER SLOVAKIA S.R.O.

Vysoká 2/b
811 06 Bratislava
Tel.: [phone]
Fax: [phone]
www.blackanddecker.sk
[e-mail]

BAND SERVIS

K Pasekám 4440
760 01 Zlín
Tel.: [phone],1
Fax: [phone]
www.bandservis.cz
[e-mail]

BAND SERVIS

Klášterského 2
140 00 Praha 4
Tel.: [phone]
Fax: [phone]
[e-mail]
www.bandservis.cz
[e-mail]

BAND SERVIS

Paulínska 22
917 01 Trnava
Tel.: [phone]
Fax: [phone]
www.bandservis.sk
[e-mail]

BAND SERVIS

Južná trieda 17 (budova TWD)
040 01 Košice
Tel.: [phone]
[e-mail]

10

CZ ZÁRUýNÍ LIST

PL KARTA GWARANCYJNA

H JÓTÁLLÁSI JEGY

SK ZÁRUýNÝ LIST

CZ

H

mČsícĤ
hónap

24

PL

SK

miesiące
mesiacov

CZ

H

PL

SK

Výrobní kód Datum prodeje

Gyári szám A vásárlás napja

Numer seryjny Data sprzedaĪy

ýíslo série Dátum predaja

Razítko prodejny
Podpis

Pecsét helye
Aláírás

Stempel
Podpis

Peþiatka predajne
Podpis

CZ

Adresy servisu
Band Servis
Klášterského 2
CZ-140 00 Praha 4
Tel.: [phone]
Fax: [phone]

Band Servis
K Pasekám 4440
CZ-76001 Zlín
Tel.: [phone],1
Fax: [phone]
http://www.bandservis.cz

H

Black & Decker Központi
Garanciális-és Márkaszerviz
1163 Budapest
(Sashalom) Thököly út 17.
Tel.: [phone]
Fax: [phone]
www.rotelkft.hu

PL

Adres serwisu centralnego
ERPATECH
ul. Bakaliowa 26
05-080 MoĞciska
Tel.: [phone]
Fax: [phone]

CZ

Dokumentace záruþní opravy

H

A garanciális javitás dokumentálása

SK

Adresa servisu
Band Servis
Paulínska ul. 22
SK-91701 Trnava
Tel.: [phone]
Fax: [phone]

PL

Przebieg napraw gwarancyjnych

SK

Záznamy o záruþných opravách

CZ ýíslo Datum pĜíjmu Datum zakázky ýíslo zakázky Závada Razítko

Podpis

H Sorszám Bejelentés idĘpontja Javítási idĘpont Javitási

Jótállás új határideje

munkalapszám

PL Nr. Data zgáoszenia Data naprawy Nr. zlecenia Przebieg

SK ýíslo

dodávky

Dátum nahlásenia Dátum opravy ýíslo

objednávky

Hiba jelleg
oka

naprawy

Popis
poruchy

Pecsét

Aláírás

Stempel

Podpis
Peþiatka

Podpis

10/14
