ENGLISH

Intended use

Your Black & Decker jigsaw has been designed for sawing wood, plastics and sheet metal. This tool is intended for consumer use only.

Safety instructions

General power tool safety warnings

Warning! Read all safety warnings and all

instructions. Failure to follow the warnings and instructions listed below may result in electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future reference. The term "power tool" in all of the warnings listed below refers to your mains operated (corded) power tool or battery operated (cordless) power tool.

1. Work area safety a. Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

b. Do not operate power tools in explosive atmospheres,

such as in the presence of ﬂammable liquids, gases or dust. Power tools create sparks which may ignite the

dust or fumes.

c. Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

2. Electrical safety a. Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodiﬁed plugs

and matching outlets will reduce risk of electric shock.

b. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock

if your body is earthed or grounded.

c. Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

d. Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock.

e. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

f. If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of

electric shock.

3. Personal safety a. Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power tool while you are tired or under the inﬂuence of drugs, alcohol or medication. A moment of inattention

while operating power tools may result in serious personal injury.

b. Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c. Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your ﬁnger on the switch or energising power tools that have the switch on invites accidents.

d. Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal injury.

e. Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

f. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g. If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can

reduce dust-related hazards.

4. Power tool use and care a. Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do

the job better and safer at the rate for which it was designed.

b. Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

c. Disconnect the plug from the power source and/or the

battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d. Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

e. Maintain power tools. Check for misalignment or binding

of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use. Many

accidents are caused by poorly maintained power tools.

ENGLISH

f. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g. Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

5. Battery tool use and care a. Recharge only with the charger speciﬁed by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of ﬁre when used with another battery pack.

b. Use power tools only with speciﬁcally designated

battery packs. Use of any other battery packs may create

a risk of injury and ﬁre.

c. When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails, screws, or other small metal objects, that can make a connection from one terminal to another.

Shorting the battery terminals together may cause burns or a ﬁre.

d. Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs, ﬂush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the

battery may cause irritation or burns.

6. Service a. Have your power tool serviced by a qualiﬁed repair

person using only identical replacement parts. This will

ensure that the safety of the power tool is maintained.

Additional power tool safety warnings

Warning! Additional safety warnings for jigsaws and

reciprocating saws

 Keep blades sharp. Dull or damaged blades may cause

the saw to swerve or stall under pressure. Always use the appropriate type of saw blade for the workpiece material and type of cut.

 When cutting pipe or conduit, make sure that they are free

from water, electrical wiring, etc.

 Do not touch the workpiece or the blade immediately after

operating the tool. They can become very hot.

 Be aware of hidden hazards, before cutting into walls,

ﬂoors or ceilings, check for the location of wiring and pipes.

 The blade will continue to move after releasing the switch.

Always switch the tool off and wait for the saw blade to

come to a complete standstill before putting the tool down. Warning! Contact with, or inhalation of dusts arising from cutting applications may endanger the health of the operator and possible bystanders. Wear a dust mask speciﬁcally designed for protection against dust and fumes and ensure that persons within or entering the work area are also protected.

 This tool is not intended for use by persons (including

children) with reduced physical, sensory or mental

capabilities, or lack of experience and knowledge, unless

they have been given supervision or instruction

concerning use of the appliance by a person responsible

for their safety. Children should be supervised to ensure

that they do not play with the appliance.

 The intended use is described in this instruction manual.

The use of any accessory or attachment or performance

of any operation with this tool other than those

recommended in this instruction manual may present

a risk of personal injury and/or damage to property.

Vibration

The declared vibration emission values stated in the technical data and the declaration of conformity have been measured in accordance with a standard test method provided by EN 60745 and may be used for comparing one tool with another. The declared vibration emission value may also be used in a preliminary assessment of exposure.

 Hold the tool by the insulated gripping surfaces when

performing an operation where the cutting tool may contact hidden wiring or its own cord. Cutting

accessory contacting a "live" wire may make exposed metal parts of the power tool "live" and shock the operator.

 Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding the

work by hand or against your body leaves it unstable and may lead to loss of control.

 Keep hands away from cutting area. Never reach

underneath the work piece for any reason. Do not insert ﬁngers or thumb into the vicinity of the reciprocating blade and blade clamp. Do not stabilize the saw by gripping the shoe.

Warning! The vibration emission value during actual use of the power tool can differ from the declared value depending on the ways in which the tool is used. The vibration level may increase above the level stated.

When assessing vibration exposure to determine safety measures required by 2002/44/EC to protect persons regularly using power tools in employment, an estimation of vibration exposure should consider, the actual conditions of use and the way the tool is used, including taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time.

ENGLISH

Labels on tool

The following pictograms are shown on the tool:

Warning! To reduce the risk of injury, the user must

read the instruction manual.

Additional safety instructions for batteries and chargers

Batteries

 Never attempt to open for any reason.  Do not expose the battery to water.  Do not store in locations where the temperature may

exceed 40 °C.

 Charge only at ambient temperatures between 10 °C and

40 °C.

 Charge only using the charger provided with the tool.  When disposing of batteries, follow the instructions given

in the section "Protecting the environment".

Do not attempt to charge damaged batteries.

Chargers

 Use your Black & Decker charger only to charge the

battery in the tool with which it was supplied. Other batteries could burst, causing personal injury and damage.

 Never attempt to charge non-rechargeable batteries.  Have defective cords replaced immediately.  Do not expose the charger to water.  Do not open the charger.  Do not probe the charger.

The charger is intended for indoor use only.

Read the instruction manual before use.

The charger automatically shuts off if the ambient

temperature becomes too high. As soon as the ambient temperature has cooled down, the charger will resume operating.

Charge only at ambient temperatures between

10 °C and 40 °C.

Charging process completed

Charging

Electrical safety

Your charger is double insulated; therefore no earth

wire is required. Always check that the mains voltage corresponds to the voltage on the rating plate. Never attempt to replace the charger unit with a regular mains plug.

 If the supply cord is damaged, it must be replaced by the

manufacturer or an authorised Black & Decker Service

Centre in order to avoid a hazard.

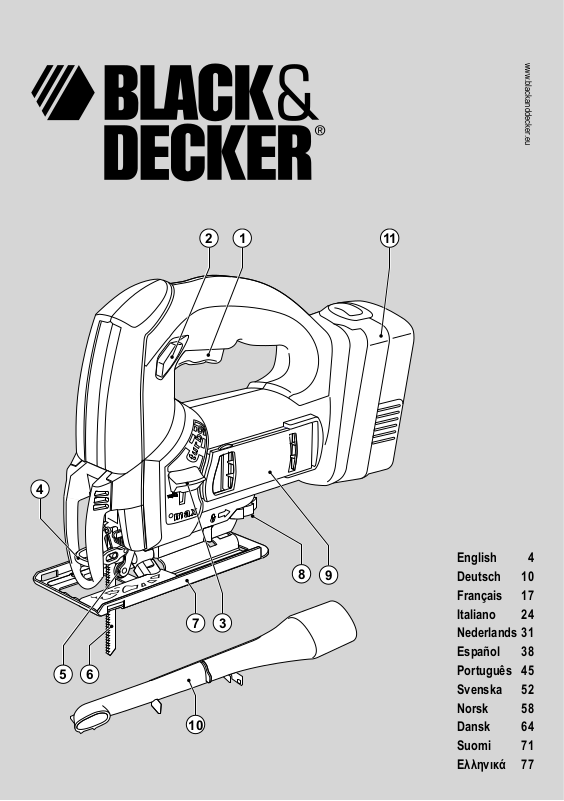

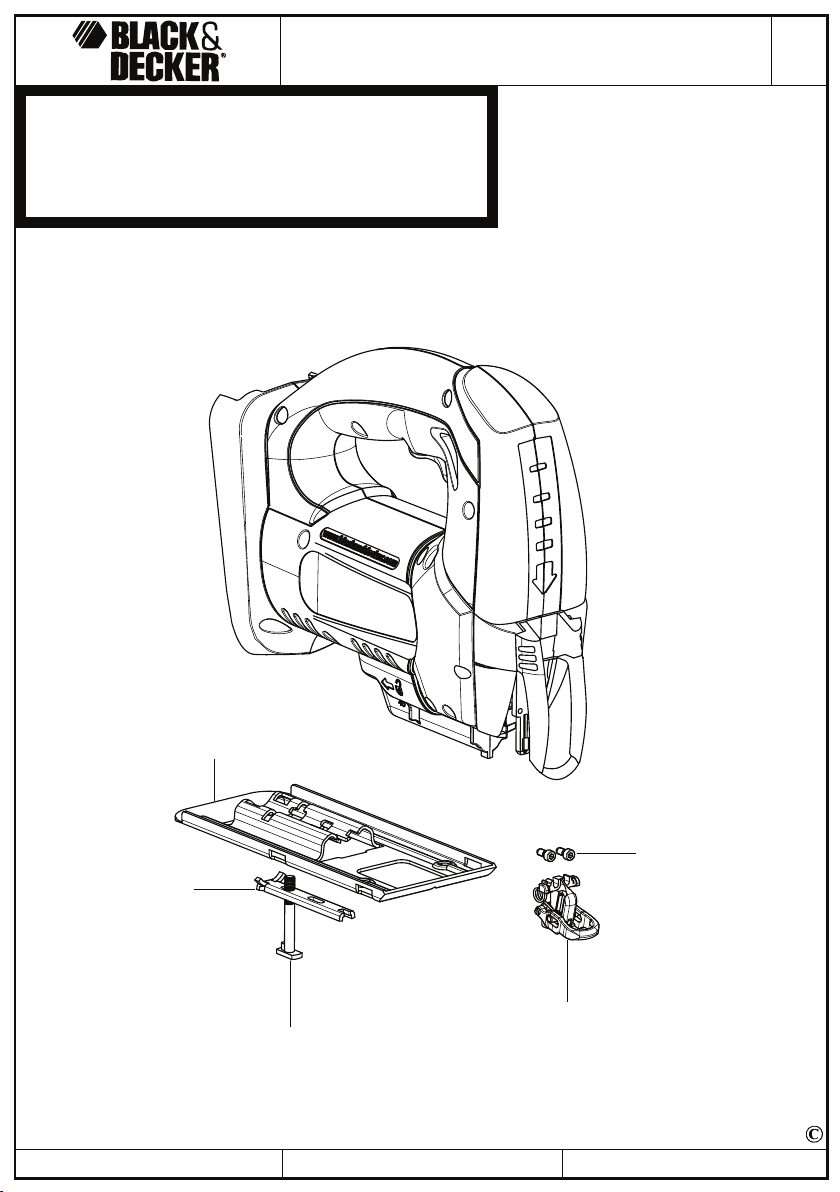

Features

This tool includes some or all of the following features.

1. Variable speed switch

2. Lock-off button

3. Turbo selector

4. Saw blade locking lever

5. Saw blade support roller

6. Saw blade

7. Shoe plate

8. Shoe plate locking knob

9. Saw blade storage compartment

10. Dust extraction adaptor

11. Battery

Fig. A

12. Charger

13. Charger receptacle

14. Charging indicator

Assembly

Warning! Before assembly, make sure that the tool is

switched off and unplugged.

Fitting and removing the battery (ﬁg. B)

 To ﬁt the battery (11), line it up with the receptacle on the

tool. Slide the battery into the receptacle and push until

the battery snaps into place.

 To remove the battery, push the release button (15) while

at the same time pulling the battery out of the receptacle.

Fitting the battery cap (ﬁg. C) Warning! Fit the cap (16) to the battery (11) for transportation

and storage.

Fitting the saw blade (ﬁg. D)

 Hold the saw blade (6) as shown, with the teeth facing

forward.

 Push the lever (4) downwards.  Insert the shank of the saw blade into the blade holder

(17) as far as it will go.

 Release the lever.

ENGLISH

Connecting a vacuum cleaner to the tool (ﬁg. E & F)

 Align the dust extraction adaptor (10) with the saw shoe

as shown.

 Insert the ribs (18) into the slots (19).  Rotate the adaptor until it locks into position. Make sure

that the ribs (20) are correctly seated.

 Connect the vacuum cleaner hose (21) (not supplied) to

the adaptor.

Dust extraction is not possible when making bevel cuts.

Use

Warning! Let the tool work at its own pace. Do not overload.

Warning! Never use the tool when the saw shoe is loose or

removed.

Charging the battery (ﬁg. A)

The battery needs to be charged before ﬁrst use and whenever it fails to produce sufﬁcient power on jobs that were easily done before. When charging the battery for the ﬁrst time, or after prolonged storage, it will only accept an 80% charge. After several charge and discharge cycles, the battery will attain full capacity. The battery may become warm while charging; this is normal and does not indicate a problem.

Warning! Do not charge the battery at ambient temperatures below 4 °C or above 40 °C. Recommended charging temperature: approx. 24 °C.

Using the 3 hr charger

 To charge the battery (11), remove it from the tool and

slide the charger receptacle (13) onto the battery.

 Plug in the charger (12).

The battery will become warm while charging. After approx. 3 hours of charging, the battery will be sufﬁciently charged for use in regular applications. After approx. 6 hours of charging, the battery will be fully charged.

 Remove the charger receptacle from the battery.

Using the 1 hr charger

 To charge the battery (11), remove it from the tool and

insert it into the charger (12). The battery will only ﬁt into the charger in one way. Do not force. Be sure that the battery is fully seated in the charger.

 Plug in the charger.  Check if the charging indicator is red. If the charging

indicator lights up green, the battery is either fully charged or too hot and cannot be charged. If this happens, remove the battery from the charger, let the battery cool down for approx. 1 hour and re-insert it.

After approx. 1 hour of charging, the charging indicator will change colour from red to green. The battery is now fully charged.

 Remove the battery from the charger.

Adjusting the shoe plate for bevel cuts (ﬁg. G)

The shoe plate can be set to a left or right bevel angle of up to 45°.

 Turn the locking knob (8) in direction A to release the shoe

plate (7).

 Pull the shoe plate (7) backwards and set it to the required

angle. You can use the scale or a protractor to check the

angle.

 Turn the locking knob (8) in direction B to lock the shoe

plate in place. To reset the shoe plate for straight cuts:

 Turn the locking knob (8) in direction A to release the shoe

plate (7).

 Pull the shoe plate backwards and set it to an angle of

approx. 0°.

 Push the shoe plate forward.  Turn the locking knob (8) in direction B to lock the shoe

plate in place. Make sure that the shoe plate is supported

by the guide ribs.

Orbital action turbo selector

 For fast and efﬁcient straight cuts in wood, set the orbital

action turbo selector (3) to "max".

 For accurate straight and curve cutting and a smooth

surface ﬁnish, set the orbital action turbo selector (3) to

"min".

 For a moderate speed of cut and ﬁnish, set the orbital

action turbo selector (3) to the middle position between

"max" and "min". Note: Oribital action is not recommended when scrolling.

Switching on and off

 To switch the tool on, press the on/off switch (1). The tool

speed depends on how far you press the switch.

How to use the SightLine™ feature (ﬁg. E)

 Use a pencil to mark the cutting line.  Position the jigsaw over the line (17).

Viewing from directly above the jigsaw the line of cut can be easily followed. Should this view be restricted for any reason, the indent (18) can be used as an alternate cutting guide.

ENGLISH

Hints for optimum use

Sawing laminates

As the saw blade cuts on the upward stroke, splintering may occur on the surface closest to the shoe plate.

 Use a ﬁne-tooth saw blade.  Saw from the back surface of the workpiece.  To minimise splintering, clamp a piece of scrap wood or

hardboard to both sides of the workpiece and saw through this sandwich.

Sawing metal

 Be aware that sawing metal takes much more time than

sawing wood.

 Use a saw blade suitable for sawing metal.  When cutting thin sheet metal, clamp a piece of scrap

wood to the back surface of the workpiece and cut through this sandwich.

 Spread a ﬁlm of oil along the intended line of cut.

Accessories

The performance of your tool depends on the accessory used. Black & Decker and Piranha accessories are engineered to high quality standards and designed to enhance the performance of your tool. By using these accessories you will get the very best from your tool.

This tool is suitable both for U-shank and T-shank saw blades.

Maintenance

Your Black & Decker tool has been designed to operate over a long period of time with a minimum of maintenance. Continuous satisfactory operation depends upon proper tool care and regular cleaning.

Your charger does not require any maintenance apart from regular cleaning.

Warning! Before performing any maintenance on the tool, remove the battery from the tool. Unplug the charger before cleaning it.

 Regularly clean the ventilation slots in your tool and

charger using a soft brush or dry cloth.

 Regularly clean the motor housing using a damp cloth.

Do not use any abrasive or solvent-based cleaner.

 Occasionally apply a drop of oil to the axle of the blade

support roller.

Protecting the environment

Should you ﬁnd one day that your Black & Decker product needs replacement, or if it is of no further use to you, do not dispose of it with household waste. Make this product available for separate collection.

Separate collection of used products and packaging

allows materials to be recycled and used again. Re-use of recycled materials helps prevent environmental pollution and reduces the demand for raw materials.

Local regulations may provide for separate collection of electrical products from the household, at municipal waste sites or by the retailer when you purchase a new product.

Black & Decker provides a facility for the collection and recycling of Black & Decker products once they have reached the end of their working life. To take advantage of this service please return your product to any authorised repair agent who will collect them on our behalf.

You can check the location of your nearest authorised repair agent by contacting your local Black & Decker ofﬁce at the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our after-sales service and contacts are available on the Internet at: www.2helpU.com

Batteries

Black & Decker batteries can be recharged many

times. At the end of their useful life, discard batteries with due care for our environment:

 Run the battery down completely, then remove it from the

tool.

 NiCd, NiMH and Li-Ion batteries are recyclable. Take them

to any authorised repair agent or a local recycling station.

Technical data BD1800JS

Voltage VDC 18 Power input W 600 Number of strokes min-1 0 - 2,500 Max. depth of cut Wood mm 65 Steel mm 4 Aluminium mm 10 Weight kg 2.4

Separate collection. This product must not be

disposed of with normal household waste.

ENGLISH

Battery A18 A18NH A1718

Voltage VDC 18 18 18 Capacity Ah 1.5/1.2 1.5 1.7 Battery type NiCd NiMH NiCd Weight kg

Charger 3 hour 1 hour

Input voltage VAC 230 230 Approx. charging time h 3 1 Weight kg 0.4 0.4

0.825/0.75

0.9 0.9

EC declaration of conformity

BD1800JS

Black & Decker declares that these products conform to:

98/37/EC, EN 60745

Level of sound pressure according to EN 60745: Sound pressure (LpA) 82.7 dB(A), uncertainty (K) 3 dB(A) Acoustic power (LWA) 93.7 dB(A), uncertainty (K) 3 dB(A)

Vibration total values (triax vector sum)

according to EN 60745: Cutting wood (ah) 3.94 m/s2, uncertainty (K) 1.5 m/s Cutting metal (ah) 0.87 m/s2, uncertainty (K) 1.5 m/s

The undersigned is responsible for compilation of the technical

ﬁle and makes this declaration on behalf of Black & Decker.

 The product has sustained damage through foreign

objects, substances or accidents;

 Repairs have been attempted by persons other than

authorised repair agents or Black & Decker service staff. To claim on the guarantee, you will need to submit proof of purchase to the seller or an authorised repair agent. You can check the location of your nearest authorised repair agent by contacting your local Black & Decker ofﬁce at the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our after-sales service and contacts are available on the Internet at:

www.2helpU.com

Please visit our website www.blackanddecker.co.uk to register your new Black & Decker product and to be kept up to date on new products and special offers. Further information on the Black & Decker brand and our range of products is available at www.blackanddecker.co.uk

Director of Consumer Engineering

Spennymoor, County Durham DL16 6JG,

Kevin Hewitt

United Kingdom

1-7-2008

Guarantee

Black & Decker is conﬁdent of the quality of its products and offers an outstanding guarantee. This guarantee statement is in addition to and in no way prejudices your statutory rights. The guarantee is valid within the territories of the Member States of the European Union and the European Free Trade Area.

If a Black & Decker product becomes defective due to faulty materials, workmanship or lack of conformity, within 24 months from the date of purchase, Black & Decker guarantees to replace defective parts, repair products subjected to fair wear and tear or replace such products to ensure minimum inconvenience to the customer unless:

 The product has been used for trade, professional or hire

purposes;

 The product has been subjected to misuse or neglect;

DEUTSCH

Bestimmungsgemäße Verwendung

Ihre Black & Decker Stichsäge wurde zum Sägen von Holz, Kunststoff und Blech entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Allgemeine Warnhinweise zur Sicherheit von Elektrowerkzeugen

Achtung! Lesen Sie sämtliche Sicherheits-

warnhinweise und sonstigen Anweisungen. Die Nichteinhaltung der nachstehend aufgeführten Warnhinweise und sonstigen Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Warnhinweise und sonstigen Anweisungen zur künftigen Bezugnahme auf.

Der nachfolgend verwendete Begriff "Gerät" bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit am Arbeitsplatz a. Halten Sie Ihren Arbeitsbereich sauber und gut

ausgeleuchtet. Unordnung und dunkle Arbeitsbereiche

fordern Unfälle geradezu heraus.

b. Arbeiten Sie mit Geräten nicht in explosionsgefährdeter

Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube beﬁnden. Geräte erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c. Halten Sie Kinder und andere Personen während der

Benutzung eines Geräts fern. Bei Ablenkung können Sie

die Kontrolle verlieren.

2. Elektrische Sicherheit a. Der Anschlussstecker des Geräts muß in die Steckdose

passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b. Vermeiden Sie Körperkontakt mit geerdeten

Oberﬂächen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines

elektrischen Schlags, wenn Ihr Körper geerdet ist.

c. Halten Sie Geräte von Regen und Nässe fern. Das

Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlages.

d. Mißbrauchen Sie nicht das Kabel. Verwenden Sie das

Kabel niemals zum Tragen, Ziehen oder Trennen des

Gerätes vom Netz. Halten Sie das Kabel fern von

Hitze, Öl, scharfen Kanten oder sich bewegenden

Teilen. Beschädigte oder verwickelte Kabel erhöhen das

Risiko eines elektrischen Schlages.

e. Wenn Sie mit einem Gerät im Freien arbeiten,

verwenden Sie nur Verlängerungskabel, die auch für

den Außenbereich zugelassen sind. Die Verwendung

eines für den Außenbereich geeigneten Verlängerungskabels

verringert das Risiko eines elektrischen Schlages.

f. Falls der Betrieb des Elektrowerkzeugs in einer

feuchten Umgebung unvermeidbar ist, verwenden Sie

einen mit einem Fehlerstromschutzschalter

(FI-Schutzschalter) abgesicherten Stromkreis.

Durch die Verwendung eines FI-Schutzschalters wird das

Risiko eines Stromschlags verringert.

3. Sicherheit von Personen a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie vernünftig mit einem Gerät um.

Benutzen Sie das Gerät nicht, wenn Sie müde sind

oder unter dem Einﬂuß von Drogen, Alkohol oder

Medikamenten stehen. Ein Moment der Unachtsamkeit

beim Gebrauch von Geräten kann zu ernsthaften

Verletzungen führen.

b. Tragen Sie persönliche Schutzausrüstung. Tragen Sie

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass der Schalter auf der Aus-

Stellung steht, bevor Sie den Stecker in die Steckdose

stecken und/oder das Akkupaket im Werkzeug

stecken, das Werkzeug aufnehmen oder tragen. Wenn

Sie beim Tragen des Elektrowerkzeugs den Finger am

Schalter haben oder das Werkzeug eingeschaltet an die

Stromversorgung anschließen, kann dies zu Unfällen führen.

d. Entfernen Sie Einstell- oder Schraubenschlüssel,

bevor Sie das Gerät einschalten. Ein Schlüssel, der sich

in einem sich drehenden Teil beﬁndet, kann zu

Verletzungen führen.

e. Nicht zu weit nach vorne strecken! Achten Sie auf

einen sicheren Stand, um in jeder Arbeitsposition das

Gleichgewicht zu halten. Dadurch können Sie das Gerät

in unerwarteten Situationen besser unter Kontrolle halten.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung

und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare können von

sich bewegenden Teilen erfaßt werden.

DEUTSCH

g. Falls Staubabsaug- und -auffangvorrichtungen

vorhanden sind, vergewissern Sie sich, daß diese angeschlossen sind und richtig verwendet werden.

Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub.

4. Gebrauch und Pﬂege von Geräten a. Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre

Arbeit das dafür bestimmte Gerät. Mit dem passenden

Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b. Benutzen Sie kein Gerät, dessen Schalter defekt ist.

Ein Gerät, das sich nicht mehr ein- oder ausschalten läßt, ist gefährlich und muß repariert werden.

c. Trennen Sie den Stecker von der Stromquelle und/

oder das Akkupaket vom Elektrowerkzeug, bevor Einstellungen vorgenommen, Zubehör gewechselt oder Elektrowerkzeuge verstaut werden. Diese

Vorsichtsmaßnahmen verhindern den unbeabsichtigten Start des Gerätes.

d. Bewahren Sie unbenutzte Geräte außerhalb der

Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte

sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e. Halten Sie Geräte in einem einwandfreien Zustand.

Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, daß die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Geräten.

f. Halten Sie Schneidgeräte scharf und sauber. Sorgfältig

gepﬂegte Schneidgeräte mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g. Verwenden Sie das Elektrowerkzeug, Zubehör sowie

Werkzeug-Bits, usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen sowie die durchzuführende Arbeit. Der Gebrauch von

Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Gebrauch und Pﬂege von Akkugeräten a. Laden Sie die Akkus nur in Ladegeräten auf, die vom

Hersteller angegeben wurden. Für ein Ladegerät, das

nur für eine bestimmte Akkuart geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b. Verwenden Sie nur die für die Geräte vorgesehenen

Akkus. Der Gebrauch von anderen Akkus kann zu

Verletzungen und Brandgefahr führen.

c. Halten Sie den nicht benutzten Akku fern von

Büroklammern, Münzen, Schlüsseln, Nägeln,

Schrauben oder anderen kleinen Metallgegenständen,

die eine Überbrückung der Kontakte verursachen

könnten. Ein Kurzschluss zwischen den Akkukontakten

kann Verbrennungen oder Feuer zur Folge haben.

d. Bei falscher Anwendung kann Flüssigkeit aus dem

Akku austreten. Vermeiden Sie den Kontakt damit.

Bei unbeabsichtigtem Kontakt mit Wasser abspülen.

Gelangt die Flüssigkeit in die Augen, ziehen Sie

außerdem ärztliche Hilfe hinzu. Austretende

Batterieﬂüssigkeit kann zu Hautreizungen oder

Verbrennungen führen.

6. Service a. Lassen Sie Ihr Gerät nur von qualiﬁziertem

Fachpersonal und nur mit Original-Ersatzteilen

reparieren. Damit wird gewährleistet, daß die Sicherheit

des Geräts erhalten bleibt.

Zusätzliche Warnhinweise zur Sicherheit von Elektrowerkzeugen

Achtung! Zusätzliche Warnhinweise zur Sicherheit

von Stich- und Säbelsägen.

 Halten Sie das Elektrowerkzeug an den isolierten

Griffﬂächen, wenn Arbeiten durchgeführt werden, bei

denen das Schneidewerkzeug versteckte Leitungen

oder die eigene Anschlußleitung berühren könnte.

Schneidezubehörteil, das eine spannungsführende

Leitung berühren, setzen die freiliegenden Metallteile des

Geräts unter Spannung und der Benutzer erleidet einen

Stromschlag.

 Verwenden Sie Zwingen oder ähnliche Mittel, um das

Werkstück auf einer stabilen Plattform zu halten und

zu sichern. Falls das Werkstück mit der Hand oder gegen

den Körper gehalten wird, bleibt es instabil und Sie

können die Kontrolle verlieren.

 Halten Sie die Hände vom Schnittbereich fern. Greifen

Sie niemals unter das Werkstück. Halten Sie Finger und

Daumen vom Bereich des Sägeblatts der Säbelsäge

sowie der Einpannvorrichtung des Sägeblatts fern.

Versuchen Sie nicht, die Säge zu stabilisieren, indem Sie

den Sägeschuh halten.

 Halten Sie die Sägeblätter scharf. Stumpfe oder

beschädigte Sägeblätter können bewirken, daß die Säge

unter Druck ausbricht oder hängen bleibt. Verwenden Sie

immer ein Sägeblatt, das sich für das zu sägende Material

und den gewünschten Schnitttyp eignet.

 Wird Rohr oder Kanal geschnitten, vergewissern Sie sich,

daß kein Wasser durch die Rohrleitungen ﬂießt und keine

elektrischen Leitungen, etc. im Kanal vorhanden sind.

DEUTSCH

 Fassen Sie das Werkstück bzw. das Sägeblatt unmittelbar

nach dem Betrieb des Werkzeugs nicht an. Werkstück und Sägeblatt können sehr heiß werden!

 Seien Sie sich über versteckte Gefahren im Klaren und

informieren Sie sich über den genauen Verlauf von Leitungen und Rohren, bevor Sie Sägearbeiten in Wänden, Böden und Decken durchführen.

 Das Sägeblatt bewegt sich nach dem Loslassen des

Schalters weiter. Schalten Sie das Gerät immer aus und warten Sie, bis das Sägeblatt zum Stillstand kommt, bevor

Sie das Gerät niederlegen. Achtung! Ein Kontakt mit Stäuben oder das Einatmen von Stäuben, die durch den Sägeeinsatz entstehen, kann die Gesundheit des Bedieners und eventueller anderer Personen in der Nähe des Geräts gefährden. Tragen Sie zum Schutz vor Stäuben und Dämpfen eine Staubmaske, und stellen Sie sicher, daß auch andere Personen geschützt sind, die den Arbeitsplatz betreten oder sich darin aufhalten.

 Dieses Gerät darf nicht von Personen (einschließlich

Kindern) mit eingeschränkten körperlichen, sensorischen

oder geistigen Fähigkeiten verwendet werden. Auch darf

es nicht von Personen verwendet werden, die keine

Erfahrung mit dem Gerät oder Kenntnis darüber haben,

es sei denn, sie stehen beim Gebrauch unter der Aufsicht

und Anleitung einer für deren Sicherheit verantwortlichen

Person. Kinder müssen beaufsichtigt werden, um

sicherzustellen, daß sie nicht mit dem Gerät spielen.

 Die bestimmungsgemäße Verwendung ist in dieser

Bedienungsanleitung beschrieben. Das Verwenden anderer

als der in dieser Anleitung empfohlenen Anbaugeräte und

Zubehörteile oder die Ausführung von Arbeiten mit diesem

Gerät, die nicht der bestimmungsgemäßen Verwendung

entsprechen, kann zu Unfallgefahren und/oder

Sachschäden führen.

Vibrationen

Die angegebenen Vibrationswerte in den Technischen Daten und der Konformitätserklärung wurden gemäß einer standardisierten und durch EN 60745 festgelegten Prüfmethode gemessen und können herangezogen werden, um ein Werkzeug mit einem anderen zu vergleichen. Der angegebene Vibrationswert kann auch für eine vorläuﬁge Einstufung der Freisetzung herangezogen werden.

Achtung! Der Vibrationswert beim eigentlichen Gebrauch des Elektrowerkzeugs kann vom angegebenen Wert abweichen. Dies hängt davon ab, auf welche Weise das Werkzeug verwendet wird. Der Vibrationswert kann über den angegebenen Wert hinaus ansteigen.

Bei der Einstufung der Vibrationen zur Festlegung der von 2002/44/EG geforderten Sicherheitsmaßnahmen zum Schutz von Personen, die beruﬂich regelmäßig mit Elektrowerkzeugen arbeiten, muß eine Vibrationseinstufung die tatsächlichen Gebrauchsbedingungen und die Art und Weise berücksichtigen, wie das Werkzeug verwendet wird. Auch müssen alle Aspekte des Arbeitszyklus berücksichtigt werden, wie beispielsweise die Zeiten, in denen das Werkzeug aus- und eingeschaltet ist und im Leerlauf läuft.

Schilder auf dem Gerät

Es beﬁnden sich folgende Bildzeichen auf dem Gerät:

Achtung! Um die Verletzungsgefahr zu verringern,

muß der Benutzer die Bedienungsanleitung lesen.

Zusätzliche Sicherheitsanweisungen für Akkus und Ladegeräte

Akkus

 Versuchen Sie auf keinen Fall, eine Batterie zu öffnen.  Setzen Sie den Akku keiner Nässe aus.  Nicht an einem Ort aufbewahren, wo die Temperatur

40 °C überschreiten kann.

 Nur bei Umgebungstemperaturen zwischen 10 °C und

40 °C auﬂaden.

 Laden Sie den Akku nur mit dem im Lieferumfang

enthaltenen Ladegerät.

 Befolgen Sie bei der Entsorgung von Akkus die

Anweisungen im Abschnitt "Umweltschutz".

Versuchen Sie nie, einen beschädigten Akku zu

laden.

Ladegeräte

 Verwenden Sie Ihr Black & Decker Ladegerät nur zum

Laden von Akkus des im Lieferumfang enthaltenen Typs. Andere Akkus könnten platzen und Sach- und Personenschäden verursachen.

 Versuchen Sie nie, nicht auﬂadbare Batterien zu laden.  Lassen Sie beschädigte Leitungen sofort austauschen.  Setzen Sie das Ladegerät niemals Nässe aus.  Öffnen Sie das Ladegerät nicht.  Fassen Sie nicht mit den Fingern oder irgendwelchen

Gegenständen in das Ladegerät.

Das Ladegerät ist ausschließlich für den Gebrauch

in geschlossenen Räumen vorgesehen.

Lesen Sie vor dem Gebrauch sorgfältig die

Bedienungsanleitung.

DEUTSCH

Das Ladegerät schaltet automatisch ab, wenn die

Umgebungstemperatur zu hoch wird. Sobald sich die Umgebungstemperatur abgekühlt hat, nimmt das Ladegerät seinen Betrieb wieder auf.

Nur bei Umgebungstemperaturen zwischen 10 °C

und 40 °C auﬂaden.

Ladevorgang abgeschlossen

Laden

Elektrische Sicherheit

Ihr Ladegerät ist schutzisoliert, daher ist keine

Erdleitung erforderlich. Überprüfen Sie immer, ob die Netzspannung mit der Spannung auf der Datenplakette übereinstimmt. Tauschen Sie das Ladegerät auf keinen Fall gegen einen Netzstecker aus.

 Falls das Netzkabel beschädigt ist, so ist es vom Hersteller

oder einem autorisierten Black & Decker Service Center

auszutauschen, um Gefahren vorzubeugen.

Merkmale

Dieses Gerät weist einige oder alle der folgenden Merkmale auf.

1. Drehzahl-Regelschalter

2. Einschaltsperre

3. Turbo-Wahlschalter

4. Sägeblattsicherungshebel

5. Stützrolle für Sägeblatt

6. Sägeblatt

7. Sägeschuhplatte

8. Sägeschuhplatten-Sicherungsknopf

9. Aufbewahrungsfach für Sägeblatt

10. Staubsauger-Adapter

11. Akku

Abb. A

12. Ladegerät

13. Ladegerätaufnahme

14. Ladeanzeige

Montage

Achtung! Vergewissern Sie sich vor der Montage, daß das

Gerät ausgeschaltet ist und daß der Netzstecker gezogen wurde.

Anbringen und Entfernen des Akkus (Abb. B)

 Um den Akku (11) anzubringen, richten Sie ihn mit der

Aufnahme am Gerät aus. Schieben Sie den Akku in die Aufnahme und drücken ihn, bis er einrastet.

 Um den Akku zu entfernen, drücken Sie den Löseknopf (15)

und ziehen Sie gleichzeitig den Akku aus der Aufnahme heraus.

Anbringen des Akkudeckels (Abb. C) Achtung! Bringen Sie zum Transport und zur Aufbewahrung

den Deckel (16) am Akku (11) an.

Anbringen der Sägeblatts (Abb. D)

 Halten Sie das Sägeblatt (6) wie angegeben mit den

Zähnen nach vorne weisend.

 Drücken Sie den Hebel (4) nach unten.  Setzen Sie den Schaft des Sägeblatts bis zum Anschlag in

den Sägeblatthalter (17) ein.

 Geben Sie den Hebel frei.

Anschluß eines Staubsaugers am Gerät (Abb. E & F)

 Richten Sie den Spanabsaugadapter (10) wie angegeben

am Sägeschuh an.

 Führen Sie die Rippen (18) in die Schlitze (19).  Drehen Sie den Adapter, bis er in seiner Lage einrastet.

Stellen Sie sicher, daß die Rippen (20) richtig sitzen.

 Verbinden Sie den Staubsaugerschlauch (21) (nicht im

Lieferumfang) mit dem Adapter.

Bei Gehrungsschnitten ist eine Staubabsaugung nicht möglich.

Gebrauch

Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit

Gewalt. Vermeiden Sie eine Überlastung des Gerätes.

Achtung! Verwenden Sie das Gerät niemals, wenn der Sägeschuh lose oder entfernt ist.

Laden des Akkus (Abb. A)

Der Akku ist zu laden, bevor Sie das Akku-Gerät zum ersten Mal benutzen sowie wenn die Leistung des Akku-Geräts spürbar nachläßt. Wenn der Akku zum ersten Mal oder nach längerer Lagerung geladen wird, wird er nur 80% der Nennkapazität erreichen. Erst nach mehreren Lade- und Entladezyklen wird der Akku die volle Kapazität erreichen. Während des Ladens kann sich der Akku erwärmen. Dies deutet nicht auf irgendein Problem hin.

Achtung! Laden Sie den Akku nicht bei einer Umgebungstemperatur unter 4 °C oder über 40 °C. Empfohlene Ladetemperatur: zirka 24 °C.

DEUTSCH

Gebrauch des 3-Stunden-Ladegeräts

 Um den Akku (11) zu laden, entfernen Sie ihn vom Gerät,

und schieben Sie die Ladegerätaufnahme (13) auf den Akku.

 Stecken Sie das Ladegerät (12) in die Steckdose.

Der Akku wird beim Auﬂaden warm. Nach ca. 3 Stunden Ladezeit ist der Akku für den normalen Gebrauch ausreichend aufgeladen. Nach ca. 6 Stunden Ladezeit ist der Akku vollständig aufgeladen.

 Entfernen Sie die Aufnahme des Ladegeräts vom Akku.

Verwendung des 1-Stunden-Ladegeräts

 Um den Akku (11) zu laden, entfernen Sie ihn vom Gerät

und stecken ihn in das Ladegerät (12). Der Akku läßt sich

nur in einer Stellung in das Ladegerät einführen. Wenden

Sie keine Gewalt an. Vergewissern Sie sich, daß der Akku

vollständig in das Ladegerät eingeführt ist.

 Stecken Sie den Netzstecker des Ladegerätes in die

Steckdose.

 Prüfen Sie, ob die Ladeanzeige rot leuchtet. Leuchtet die

Ladeanzeige grün, so ist der Akku entweder voll

aufgeladen oder zu warm zum Auﬂaden. Ist dies der Fall,

so nehmen Sie den Akku aus dem Ladegerät, lassen ihn

ca. eine Stunde lang abkühlen und setzen ihn dann

wieder in das Ladegerät ein. Nach ca. 1 Stunde Ladezeit ändert die Ladeanzeige ihre Farbe von rot auf grün. Der Akku ist nun vollständig geladen.

 Entfernen Sie den Akku vom Ladegerät.

Einstellen der Sägeschuhplatte auf Gehrungsschnitte (Abb. G)

Die Sägeschuhplatte kann auf einen Links- oder Rechtswinkel von bis zu 45° eingestellt werden.

 Drehen Sie den Sicherungsknopf (8) in Richtung A, um die

Sägeschuhplatte (7) zu lösen.

 Ziehen Sie die Sägeschuhplatte (7) zurück, und stellen

Sie sie auf den erforderlichen Winkel ein. Zur Überprüfung

des Winkels können Sie die Skala oder einen

Winkelmesser verwenden.

 Drehen Sie den Sicherungsknopf (8) in Richtung B,

um die Sägeschuhplatte in ihrer Lage zu sichern. Um die Sägeschuhplatte wieder für gerade Schnitte einzustellen:

 Drehen Sie den Sicherungsknopf (8) in Richtung A, um die

Sägeschuhplatte (7) zu lösen.

 Ziehen Sie die Sägeschuhplatte nach hinten, und stellen

Sie sie auf einen Winkel von ca. 0° ein.

 Schieben Sie die Sägeschuhplatte nach vorne.  Drehen Sie den Sicherungsknopf (8) in Richtung B, um

die Sägeschuhplatte in ihrer Lage zu sichern. Stellen Sie

sicher, daß die Sägeschuhplatte von den Führungsrippen

gestützt wird.

Turbo-Wähler für Exzenterbewegung

 Stellen Sie den Turbo-Wähler (3) für die

Exzenterbewegung für schnelle und efﬁziente gerade Schnitte in Holz auf “max”.

 Stellen Sie den Turbo-Wähler (3) für die

Exzenterbewegung für akkurate gerade Schnitte sowie für Kurvenschnitte und glatte Oberﬂächen auf “min”.

 Stellen Sie den Turbo-Wähler (3) für die

Exzenterbewegung für mittlere Geschwindigkeiten und

Bearbeitungsqualitäten zwischen „max“ und „min“ ein. Hinweis: Die Exzenterbewegung wird beim Dekupieren nicht empfohlen.

Ein- und Ausschalten

 Um das Werkzeug einzuschalten, drücken Sie auf den

Ein-/Ausschalter (1). Je tiefer Sie den Schalter drücken,

umso höher ist die Drehzahl des Geräts.

Verwendung der SightLine™-Funktion (Abb. E)

 Verwenden Sie einen Bleistift, um die Schnittlinie

anzuzeichnen.

 Setzen Sie die Stichsäge über die Linie (17).

Wird direkt über der Stichsäge geschaut, kann der Schnittlinie leicht gefolgt werden. Sollte aus irgendeinem Grund diese Sicht blockiert sein, so kann die Vertiefung (18) als alternative Schnittführung herangezogen werden.

Hinweise für optimale Arbeitsergebnisse

Sägen von Laminat

Da die Säge den eigentlichen Schnitt beim Aufwärtshub durchführt, kann die Oberﬂäche, die sich an der Sägeschuhplatte beﬁndet, splittern.

 Verwenden Sie ein Sägeblatt mit feinen Zähnen.  Sägen Sie von der Rückseite des Werkstücks ausgehend.  Um ein Splittern möglichst gering zu halten, spannen Sie

einen Holzrest oder eine Hartfaserplatte auf beide Seiten

des Werkstücks und sägen Sie durch diesen "Sandwich".

Sägen von Metall

 Seien Sie sich darüber im Klaren, daß beim Sägen von

Metall sehr viel mehr Zeit als beim Sägen von Holz

benötigt wird.

 Verwenden Sie ein für das Sägen von Metall geeignetes

Sägeblatt.

 Beim Sägen von dünnem Blech spannen Sie einen

Holzrest auf die hintere Fläche des Werkstücks, und

schneiden Sie durch diesen "Sandwich".

 Verteilen Sie einen Ölﬁlm auf der Schnittlinie.

DEUTSCH

Zubehör

Die Leistung Ihres Geräts hängt vom verwendeten Zubehör ab. Black & Decker und Piranha Zubehör ist nach hohen Qualitätsnormen gefertigt und dafür ausgelegt, die Leistung Ihres Geräts zu steigern. Durch Verwendung dieses Zubehörs erzielen Sie die größtmögliche Leistung Ihres Geräts.

Dieses Gerät ist sowohl für U-Schaft- als auch für T-SchaftSägeblätter geeignet.

Wartung

Ihr Black & Decker Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

Ihr Ladegerät bedarf keinerlei Wartung außer einer regelmäßigen Reinigung.

Achtung! Bevor Sie irgendwelche Wartungsarbeiten vornehmen, entfernen Sie den Akku vom Akku-Gerät. Ziehen Sie den Netzstecker des Ladegerätes aus der Steckdose, bevor Sie es reinigen.

 Reinigen Sie regelmäßig die Lüftungsschlitze im Gerät

und Ladegerät mit Hilfe einer weichen Bürste oder eines trockenen Tuches.

 Reinigen Sie regelmäßig das Motorgehäuse mit Hilfe

eines feuchten Tuches. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

 Tragen Sie von Zeit zu Zeit einen Tropfen Öl an der Achse

der Stützrolle für das Sägeblatt auf.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf nicht

über den normalen Hausmüll entsorgt werden.

Sollte Ihr Black & Decker Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden wollen, so darf es nicht über den Hausmüll entsorgt werden. Stellen Sie dieses Produkt zur getrennten Entsorgung bereit.

Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen, schicken Sie bitte Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt.

Die Adresse der zuständigen Black & Decker Vertretung steht in diesem Handbuch, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu ﬁnden unter: www.2helpU.com

Akkus

Black & Decker Akkus lassen sich viele Male

wiederauﬂaden. Entsorgen Sie eine leere Batterie am Ende ihrer Lebensdauer auf umweltgerechte Weise:

 Entladen Sie die Batterie vollständig, und entfernen Sie

sie anschließend aus dem Werkzeug.

 NiCd-, NiMH- und Li-Ion-Akkus sind wiederverwertbar.

Bringen Sie sie zu einer Vertragswerkstatt oder einer

Recycling-Station in Ihrer Nähe.

Technische Daten BD1800JS

Spannung VDC 18 Leistungsaufnahme W 600 Hubzahl min-1 0 - 2.500 Max. Frästiefe Holz mm 65 Stahl mm 4 Aluminium mm 10 Gewicht kg 2,4

Akku A18 A18NH A1718

Spannung VDC 18 18 18 Kapazität Ah 1,5/1,2 1,5 1,7 Akkutyp NiCd NiMH NiCd Gewicht kg

0,825/0,75

0,9 0,9

Durch die getrennte Entsorgung gebrauchter Produkte

und Verpackungen können die Materialien recycelt und wiederverwertet werden. Die Wiederverwertung recycelter Materialien schont die Umwelt und verringert die Nachfrage nach Rohstoffen.

Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Händlers vor, bei dem Sie das neue Produkt erworben haben.

Ladegerät 3 Stunde 1 Stunde

Netzspannung VAC 230 230 Ladezeit (zirka) h 3 1 Gewicht kg 0,4 0,4

DEUTSCH

EG-Konformitätserklärung

BD1800JS

Black & Decker erklärt, daß diese Produkte folgende

Konformität erfüllen: 98/37/EG, EN 60745

Höhe des Schalldrucks gemäß EN 60745:

Schalldruck (LpA) 82,7 dB(A), Unsicherheitsfaktor (K) 3 dB(A) Schallleistung (LWA) 93,7 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibrationswerte (Triax-Vektorsumme)

gemäß EN 60745:

Schneiden von Holz (ah) 3,94 m/s2,

Unsicherheitsfaktor (K) 1,5 m/s

Schneiden von Metall (ah) 0,87 m/s2,

Unsicherheitsfaktor (K) 1,5 m/s

Der Unterzeichnete ist für die Zusammenstellung der

technischen Datei verantwortlich und gibt diese Erklärung im

Namen von Black & Decker ab.

Director of Consumer Engineering

Spennymoor, County Durham DL16 6JG,

Kevin Hewitt

Vereinigtes Königreich

1-7-2008

 wenn das Gerät durch irgendwelche Fremdeinwirkung

beschädigt wurde;

 wenn ein unbefugter Reparaturversuch durch anderes

Personal als das einer Vertragswerkstatt oder des

Black & Decker-Kundendienstes unternommen wurde. Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Der Kaufnachweis muß Kaufdatum und Gerätetyp bescheinigen. Die Adresse des zuständigen Büros von Black & Decker steht in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu ﬁnden unter:

www.2helpU.com

Bitte besuchen Sie untere Webseite www.blackanddecker.de, um Ihr neues Black & Decker Produkt zu registrieren und über neue Produkte und Sonderangebote aktuell informiert zu werden. Weitere Informationen über die Marke Black & Decker und unsere Produkte ﬁnden Sie unter

www.blackanddecker.de

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Geräts, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen:

 wenn das Gerät gewerblich, beruﬂich oder im

Verleihgeschäft benutzt wurde;

 wenn das Gerät mißbräuchlich verwendet oder mit

mangelnder Sorgfalt behandelt wurde;

FRANÇAIS

Utilisation prévue

Votre scie sauteuse Black & Decker a été spécialement conçue pour scier le bois, le plastique et le métal en feuillard. Cet outil a été conçu pour une utilisation exclusivement domestique.

Instructions de sécurité

Consignes de sécurité générales pour les outils électriques

Attention ! Prenez connaissance de tous les

avertissements de sécurité et de toutes les instructions. Le non-respect des avertissements et

des instructions indiqués ci-dessous peut entraîner une électrocution, un incendie ou de graves blessures.

Conservez tous les avertissements et instructions pour référence future. La notion d'« outil électroportatif »

mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) ou fonctionnant sur piles (sans ﬁl).

1. Sécurité de la zone de travail a. Maintenez la zone de travail propre et bien éclairée.

Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.

b. N'utilisez pas les outils électroportatifs dans un

environnement présentant des risques d'explosion ni en présence de liquides, gaz ou poussières inﬂammables. Les outils électroportatifs génèrent des

étincelles risquant d'enﬂammer les poussières ou les vapeurs.

c. Tenez les enfants et autres personnes éloignés durant

l'utilisation de l'outil électroportatif. En cas

d'inattention, vous risquez de perdre le contrôle sur l'outil.

2. Sécurité électrique a. La ﬁche de secteur de l'outil électroportatif doit

convenir à la prise de courant. Ne modiﬁez en aucun cas la ﬁche. N'utilisez pas de ﬁches d'adaptateur avec des outils ayant une prise de terre. Les ﬁches non

modiﬁées et les prises de courant appropriées réduisent le risque d'électrocution.

b. Évitez le contact physique avec des surfaces mises

à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé d'électrocution si

votre corps est relié à la terre.

c. N'exposez pas l'outil électroportatif à la pluie ni

à l'humidité. La pénétration d'eau dans un outil

électroportatif augmente le risque d'électrocution.

d. Préservez le câble d'alimentation. N'utilisez pas le

câble à d'autres ﬁns que celles prévues, notamment

pour porter l'outil, l'accrocher voire le débrancher de

la prise de courant. Maintenez le câble éloigné des

sources de chaleur, des parties grasses, des bords

tranchants ou des parties de l'outil en rotation.

Un câble endommagé ou enchevêtré augmente le risque

d'électrocution.

e. Si vous utilisez l'outil électroportatif à l'extérieur,

utilisez une rallonge homologuée pour utilisation

à l'air libre. L'utilisation d'une rallonge électrique

homologuée pour les applications extérieures réduit le

risque d'électrocution.

f. Si l'usage d'un outil dans un emplacement humide est

inévitable, utilisez une alimentation protégée par un

dispositif à courant différentiel résiduel (RCD). L'usage

d'un RCD réduit le risque de choc électrique.

3. Sécurité personnelle a. Restez vigilant, surveillez ce que vous faites.

Faites preuve de bon sens quand vous utilisez l'outil

électroportatif. N'utilisez pas l'outil lorsque vous êtes

fatigué ou après avoir consommé de l'alcool, des

drogues voire des médicaments. Un moment

d'inattention lors de l'utilisation de l'outil peut entraîner

de graves blessures.

b. Utilisez un équipement de protection personnelle.

Portez toujours une protection pour les yeux.

Les équipements de protection personnelle tels que les

masques anti-poussières, chaussures de sécurité

antidérapantes, casques ou protections acoustiques

utilisés dans des conditions appropriées réduisent les

blessures.

c. Évitez toute mise en marche involontaire. Vériﬁez que

l'interrupteur est en position arrêt avant de brancher

l'outil au secteur ou au bloc de batteries, de le prendre

ou de le porter. Transporter les outils en avec le doigt sur

l'interrupteur ou les brancher avec l'interrupteur en

position de marche est une source d'accidents.

d. Enlevez tout outil ou clé de réglage avant de mettre

l'outil en marche. Une clé ou un outil se trouvant sur une

partie en rotation peut causer des blessures.

e. Adoptez une position confortable. Adoptez une

position stable et gardez votre équilibre à tout

moment. Vous contrôlerez mieux l'outil dans des

situations inattendues.

f. Portez des vêtements appropriés. Ne portez pas de

vêtements ﬂottants ou de bijoux. N'approchez pas les

cheveux, vêtements ou gants des parties des pièces

mobiles. Les vêtements amples, les bijoux ou les

cheveux longs peuvent être attrapés dans les pièces en

mouvement.

FRANÇAIS

g. Si des dispositifs servant à aspirer ou à recueillir les

poussières doivent être utilisés, vériﬁez qu'ils sont correctement raccordés et utilisés. Le fait d'aspirer

la poussière permet de réduire les risques inhérents à la poussière.

4. Utilisation des outils électroportatifs et précautions a. Ne surchargez pas l'outil. Utilisez l'outil électroportatif

approprié pour le travail à effectuer. Avec l'outil

électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il a été conçu.

b. N'utilisez pas un outil électroportatif dont

l'interrupteur est défectueux. Un outil électroportatif qui

ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.

c. Déconnectez la prise de la source d'alimentation ou le

pack-batterie de l'outil électrique avant tout réglage, changement d'accessoire voire rangement des outils électriques. Cette mesure de précaution empêche une

mise en marche par mégarde.

d. Rangez les outils électroportatifs hors de portée des

enfants. Ne laissez pas les personnes n'étant pas familiarisées avec l'outil ou n'ayant pas lu ces instructions l'utiliser. Les outils électroportatifs sont

dangereux lorsqu'ils sont utilisés par des personnes non initiées.

e. Prenez soin des outils électroportatifs. Vériﬁez que

les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées ; vériﬁez qu'il n'y a pas de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. S'il est endommagé, faites réparer l'outil avant de l'utiliser.

De nombreux accidents sont dus à des outils électroportatifs mal entretenus.

f. Maintenez les outils de coupe aiguisés et propres.

Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g. Utilisez l'outil électrique, les accessoires et forets, etc.

conformément à ces instructions, en tenant compte des conditions de travail et des tâches à effectuer.

L'utilisation des outils électroportatifs à d'autres ﬁns que celles prévues peut entraîner des situations dangereuses.

5. Utilisation des outils à batterie et précautions a. Rechargez la batterie uniquement avec le chargeur

spéciﬁé par le fabricant. Un chargeur prévu pour un type

de batterie présente un risque d'incendie s'il est utilisé avec un autre type de batterie.

b. Utilisez les outils électroportatifs uniquement avec les

batteries spéciﬁquement conçues pour eux.

L'utilisation d'autres batteries peut comporter un risque de blessures ou d'incendie.

c. Quand vous ne l'utilisez pas, rangez la batterie loin

d'autres objets métalliques tels que trombones,

pièces, clous, vis ou autres pouvant créer une

connexion entre deux bornes. Court-circuiter les bornes

du pack-batteries peut provoquer des brûlures ou un

incendie.

d. Dans des conditions inappropriées, la batterie peut

rejeter du liquide. Évitez le contact. Si un contact

accidentel se produit, rincez à l'eau. Si le liquide

touche les yeux, consultez un médecin. Le liquide rejeté

par la pile peut causer une irritation cutanée ou des brûlures.

6. Réparations a. Faites réparer votre outil électroportatif uniquement

par du personnel qualiﬁé et seulement avec des

pièces de rechange d'origine. Cela garantira le maintien

de la sécurité de votre outil.

Avertissements de sécurité supplémentaires pour les outils électriques

Attention ! Avertissements de sécurité

supplémentaires pour les scies sauteuses et alternatives.

 Tenez l'outil uniquement par les surfaces isolées des

poignées si l'opération effectuée peut mettre la lame

en contact avec des câbles électriques cachés ou son

propre cordon électrique. Le contact de l'accessoire de

coupe avec un câble sous tension met les parties

métalliques de l'outil sous tension et peut provoquer une

électrocution de l'utilisateur.

 Utilisez des ﬁxations ou tout autre moyen pratique

pour ﬁxer et soutenir la pièce à ouvrer sur une plate-

forme stable. Si vous tenez la pièce à la main ou contre

votre corps, elle est instable et vous pouvez en perdre le

contrôle.

 Maintenez les mains éloignées de la zone de coupe.

Ne passez jamais la main sous la pièce à ouvrer, quelle

que soit la raison. N'insérez pas les doigts ou les pouces à

proximité de la lame alternative et de son blocage.

Ne stabilisez pas la scie en saisissant sa semelle.

 Affûtez les lames. Avec des lames émoussées ou

endommagées, la scie peut faire un écart ou caler sous

la pression. Utilisez toujours le type de lame de scie

approprié aux matériaux de la pièce à scier et le bon type

de coupe.

 Pour couper un tuyau ou un conduit, assurez-vous qu'il ne

contient pas d'eau, de câble électrique, etc.

 Ne touchez pas la pièce à ouvrer ou la lame juste après

avoir utilisé l'outil. Elles peuvent être très chaudes.

FRANÇAIS

 Faites attention aux risques potentiels : avant de couper

les murs, planchers ou plafonds, vériﬁez l'emplacement des câblages et tuyaux.

 La lame continue son mouvement après avoir libéré

l'interrupteur. Eteignez toujours l'outil et attendez que la lame de la scie se soit complètement arrêtée avant

de poser l'outil. Attention ! L'inhalation ou le contact avec des poussières de sciure peuvent mettre en péril la santé de l'utilisateur et des personnes à proximité. Portez un masque contre la poussière spécialement conçu pour vous protéger des sciures et des fumées toxiques. Veillez également à ce que les personnes se trouvant à l'intérieur de la zone de travail ou y pénétrant soient également protégées.

 Cet outil n'est pas destiné à être utilisé par des personnes

(notamment des enfants) présentant des capacités

physiques, sensorielles ou mentales limitées voire

dépourvues de connaissance et d'expérience, sauf si elles

sont supervisées ou ont reçu des instructions pour l'usage

de l'appareil par une personne responsable de leur

sécurité. Les enfants ne doivent pas jouer avec l'appareil.

 Le domaine d'utilisation de l'outil est décrit dans le présent

manuel. L'utilisation d'accessoires ou la réalisation

d'opérations avec cet outil autres que ceux recommandés

dans le présent manuel peut entraîner un risque

de blessure ou de dégâts.

Vibration

Les valeurs des émissions de vibrations mentionnées dans les données techniques et la déclaration de conformité ont été mesurées conformément à la méthode de test normalisée indiquée par EN 60745 et permettent les comparaisons entre outils. Les valeurs des émissions de vibrations peuvent également servir à une évaluation préliminaire de l'exposition.

Attention ! Les valeurs des émissions de vibrations en utilisant réellement l'outil peuvent différer des valeurs déclarées en fonction du mode d'usage de l'outil. Le niveau de vibration peut dépasser le niveau indiqué.

Pour évaluer l'exposition aux vibrations aﬁn de déterminer les mesures de sécurité imposées par 2002/44/CE pour protéger les personnes utilisant régulièrement des outils électriques, une estimation de l'exposition aux vibrations devrait prendre en compte les conditions réelles et le mode d'utilisation de l'outil, notamment l'ensemble du cycle de fonctionnement ainsi l'arrêt de l'outil et son fonctionnement au ralenti, outre le démarrage.

Étiquettes apposées sur l'outil

Les pictogrammes suivants sont présents sur l'outil :

Attention ! Aﬁn de réduire les risques de blessures,

l'utilisateur doit lire le manuel d'instructions.

Instructions de sécurité supplémentaires pour les batteries et chargeurs

Batteries

 Ne tentez jamais d'ouvrir pour quelque raison que ce soit.  N'exposez pas la batterie à l'humidité.  Ne stockez pas dans des endroits où la température peut

dépasser 40 °C.

 Chargez uniquement à température ambiante, entre 10 °C

et 40 °C.

 Chargez uniquement en utilisant le chargeur fourni avec

l'outil.

 Lorsque vous jetez des batteries, suivez les instructions

données à la section « Protection de l'environnement ».

Ne chargez pas une batterie endommagée.

Chargeurs

 Utilisez uniquement votre chargeur Black & Decker pour

charger les batteries fournies avec votre outil ou de même type et modèle. D'autres batteries pourraient exploser et causer des dommages ou blessures.

 Ne tentez jamais de charger des batteries non

rechargeables.

 Remplacez immédiatement les ﬁls électriques défectueux.  Ne mettez pas le chargeur en contact avec de l'eau.  N'ouvrez pas le chargeur.  Ne testez pas le chargeur.

Le chargeur a été conçu pour être utilisé

uniquement à l'intérieur.

Lisez le manuel d'instruction avant utilisation.

Le chargeur s'arrête automatiquement si la

température ambiante est trop élevée. Dès que la température a baissé, le chargeur recommence à fonctionner.

Chargez uniquement à température ambiante, entre

10 °C et 40 °C.

Processus de charge terminé

FRANÇAIS

En charge

Sécurité électrique

Votre chargeur est doublement isolé ;

par conséquent, aucun câble de masse n'est nécessaire. Vériﬁez toujours que la tension du secteur correspond à la tension indiquée sur la plaque d'identiﬁcation. Ne tentez jamais de remplacer le chargeur par une prise au secteur normale.

 Si le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant ou par un centre de réparation

agréé Black & Decker aﬁn d'éviter tout accident.

Caractéristiques

Cet outil comprend toutes ou certaines des caractéristiques suivantes.

1. Interrupteur à variateur de vitesse

2. Bouton de blocage

3. Turbo-sélecteur

4. Levier de blocage de la lame

5. Galet de support de la lame

6. Lame de scie

7. Patin

8. Bouton de verrouillage du patin

9. Compartiment de rangement des lames

10. Adaptateur d'extraction de poussière

11. Batterie

Fig. A

12. Chargeur

13. Boîtier du chargeur

14. Voyant de charge

Montage de la lame de scie (ﬁg. D)

 Tenez la lame (6) comme illustré, dents vers le haut.  Poussez le levier (4) vers le bas.  Enfoncez la tige de la lame de scie à fond dans le support

de lame (17).

 Relâchez le levier.

Branchement d'un aspirateur sur l'outil (ﬁg. E & F)

 Alignez l’adaptateur d’extraction de poussière (10) avec

le patin comme montré.

 Insérez les ailettes (18) dans les fentes (19).  Tournez l’adaptateur jusqu’à ce qu’il se bloque.

Vériﬁez que les ailettes (20) sont bien en place.

 Raccordez le tuyau de l'aspirateur (21) (non fourni) à

l'adaptateur. L’extraction de poussière n’est pas possible quand vous faites des coupes de biais.

Utilisation

Attention ! Laissez l'outil fonctionner à sa propre vitesse.

Ne le surchargez pas.

Attention ! N’utilisez jamais l’outil quand le patin est desserré ou démonté.

Chargement de la batterie (ﬁg. A)

La batterie a besoin d'être chargée avant la première utilisation et à chaque fois qu'elle ne produit pas une puissance sufﬁsante pour des travaux facilement effectués auparavant. Lorsque vous chargez la batterie pour la première fois ou suite à une inutilisation prolongée, le chargement ne se fera qu'à 80%. Après plusieurs cycles de chargement et de déchargement, la batterie atteindra sa capacité totale. La batterie peut chauffer pendant le chargement ; cela est normal et n'indique pas de problème particulier.

Assemblage

Attention ! Avant l'assemblage, assurez-vous que l'outil est

éteint et débranché.

Mise en place et retrait de la batterie (ﬁg. B)

 Pour mettre la batterie en place (11), alignez-la avec le

boîtier sur l'outil. Faites glisser la batterie dans le boîtier et poussez jusqu'à ce qu'elle se mette en place avec un bruit sec.

 Pour retirer la batterie, appuyez sur le bouton de

déverrouillage (15) tout en retirant la batterie du boîtier.

Montage du cache de batterie (ﬁg. C) Attention ! Installez le cache (16) sur la batterie (11) pour

la transporter et la ranger.

Attention ! Ne chargez pas la batterie à une température ambiante inférieure à 4 °C ou supérieure à 40 °C. Température de chargement recommandée : environ 24 °C.

Utilisation du chargeur 3 h

 Pour charger la batterie (11), retirez-la de l'outil et glissez

le réceptacle du chargeur (13) sur la batterie.

 Branchez le chargeur (12).

La batterie chauffe lors du chargement. La batterie sera sufﬁsamment chargée après un délai d'environ 3 heures pour une utilisation normale. La batterie est complètement chargée après un délai d'environ 6 heures.

 Dégagez la batterie du boîtier du chargeur.

FRANÇAIS

Utilisation du chargeur 1 h

 Pour charger la batterie (11), retirez-la de l'outil et insérez-la

dans le chargeur (12). La batterie ne rentrera dans le chargeur que d'une seule façon. Ne forcez pas. Assurez-vous que la batterie est complètement enclenchée dans le chargeur.

 Branchez le chargeur.  Vériﬁez si l'indicateur de charge est rouge.

Si l'indicateur de charge est allumé en vert, la batterie est soit complètement chargée soit trop chaude et ne peut être chargée. Si cela se produit, enlevez la batterie du chargeur, laissez-la refroidir pendant 1 heure environ et

réinsérez-la. Après environ 1 heure de charge, l'indicateur de charge change de couleur du rouge au vert. La batterie sera alors complètement chargée.

 Enlevez-la du chargeur.

Réglage du patin pour les coupes en biseau (ﬁg. G)

Le patin peut être réglé à un angle de biseautage de 45° maximum à gauche ou à droite.

 Tournez le bouton de verrouillage (8) dans le sens A pour

déverrouiller le patin (7).

 Enfoncez le patin (7) vers l'arrière et placez-le à l'angle

souhaité. Vous pouvez utiliser l'échelle graduée ou une clé

de serrage angulaire pour vériﬁer l'angle.

 Tournez le bouton de verrouillage (8) dans le sens B pour

verrouiller le patin. Pour replacer le patin en position de coupes droites :

 Tournez le bouton de verrouillage (8) dans le sens A pour

déverrouiller le patin (7).

 Enfoncez le patin vers l'arrière et placez-le à un angle

d'environ 0º.

 Poussez le patin vers l’avant.  Tournez le bouton de verrouillage (8) dans le sens B pour

verrouiller le patin. Vériﬁez que le patin est supporté par

les ailettes de guidage.

Turbo-sélecteur à action orbitale

 Pour réaliser des coupes droites rapidement et efﬁcacement

dans le bois, réglez le turbo-sélecteur à action orbitale (3)

sur “max”.

 Pour obtenir des coupes droites et courbées précises et

une ﬁnition de surface lisse, réglez le turbo-sélecteur

action orbitale (3) sur “min”.

 Pour associer un niveau modéré de vitesse de coupe et

de précision de ﬁnition, réglez le turbo-sélecteur à action

orbitale (3) entre “max” et “min”. Remarque : l’action orbitale est déconseillée pour la réalisation de volutes.

Démarrage et arrêt

 Pour allumer l'outil, appuyez sur l'interrupteur marche/arrêt

(1). La vitesse de l'outil dépend de la force que vous exercez sur l'interrupteur.

Utilisation de la fonction SightLine™ (ﬁg. E)

 Marquez la ligne de coupe au crayon.  Placez la scie sauteuse sur la ligne (17).

En regardant droit au-dessus de la scie sauteuse, il est facile de suivre la ligne de coupe. Si pour une raison quelconque, la ligne se voyait mal, le renfoncement (18) peut être utilisé comme guide de coupe.

Conseils pour une utilisation optimale

Comment scier du contreplaqué

Étant donné que la lame de scie découpe en course ascendante, la pièce à travailler peut éclater sur la surface proche du patin.

 Utilisez une lame de scie à dents ﬁnes.  Sciez sur l'envers de la pièce.  Pour des coupes nettes, ﬁxez une chute de bois ou une

planche au-dessus et en dessous de la pièce et coupez au travers de cette superposition.

Scier du métal

 Souvenez-vous qu'il est beaucoup plus long de scier des

métaux que de scier du bois.

 Utilisez une lame de scie adaptée pour scier le métal.  Pour couper des feuillards de métal ﬁns, ﬁxez une chute

de bois sur l'envers de la pièce et découpez à travers cette superposition.

 Répandez une ﬁne couche d'huile le long de la ligne de

coupe avant de scier.

Accessoires

Les performances de votre outil dépendent de l'accessoire que vous utilisez. Les accessoires Black & Decker et Piranha sont conçus selon les normes de haute qualité pour améliorer les performances de votre outil. En utilisant ces accessoires, vous obtiendrez les meilleurs résultats de votre outil.

Cet outil convient aux lames de scies à queue en U et en T.

FRANÇAIS

Entretien

Votre outil Black & Decker a été conçu pour fonctionner pendant longtemps avec un minimum d'entretien. Un fonctionnement continu satisfaisant dépend d'un nettoyage régulier et d'un entretien approprié de l'outil.

Votre chargeur ne nécessite aucun entretien autre qu'un nettoyage régulier.

Attention ! Avant de procéder à tout entretien de l'outil, retirez la batterie. Débranchez le chargeur avant de le nettoyer.

 Nettoyez régulièrement les oriﬁces de ventilation de votre

outil et le chargeur à l'aide d'une brosse douce ou d'un

chiffon sec.

 Nettoyez régulièrement le carter du moteur à l'aide d'un

chiffon humide. N'utilisez pas de produit abrasif ou à base

de solvant.

 Appliquez de temps en temps une goutte d’huile sur l’axe

du galet de support de lame.

Protection de l'environnement

Collecte séparée. Ce produit ne doit pas être jeté

avec les déchets domestiques normaux.

Si vous décidez de remplacer ce produit Black & Decker, ou si vous n'en avez plus l'utilité, ne le jetez pas avec vos déchets domestiques Rendez-le disponible pour une collecte séparée.

Packs-batteries

Les batteries Black & Decker peuvent être

rechargées de nombreuses fois. A la ﬁn de leur durée de vie technique, jetez les batteries en respectant l'environnement :

 Videz complètement la batterie, puis retirez-la de l'outil.  Les batteries NiCd, NiMH et Li-Ion sont recyclables.

Apportez-les à votre réparateur agréé ou à un centre de recyclage local.

Caractéristiques techniques BD1800JS

Voltage VDC 18 Puissance absorbée W 600 Nombre de courses min-1 0 - 2.500 Profondeur de coupe max. Bois mm 65 Acier mm 4 Aluminium mm 10 Poids kg 2,4

Batterie A18 A18NH A1718

Voltage VDC 18 18 18 Ampérage Ah 1,5/1,2 1,5 1,7 Type de batterie NiCd NiMH NiCd Poids kg

0,825/0,75

0,9 0,9

La collecte séparée des produits et emballages usés

permet le recyclage des articles aﬁn de les utiliser à nouveau. Le fait d'utiliser à nouveau des produits recyclés permet d'éviter la pollution environnementale et de réduire la demande de matières premières.

Les réglementations locales peuvent permettre la collecte séparée des produits électriques du foyer, dans des déchetteries municipales ou auprès du revendeur vous ayant vendu votre nouveau produit.

Black & Decker fournit un dispositif permettant de collecter et de recycler les produits Black & Decker lorsqu'ils ont atteint la ﬁn de leur cycle de vie. Pour pouvoir proﬁter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous.

Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouvez un liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com

Chargeur 3 heure 1 heure

Tension secteur VAC 230 230 Temps de chargement approx. h 3 1 Poids kg 0,4 0,4

FRANÇAIS

Déclaration de conformité CE

BD1800JS

Black & Decker déclare que ces produits sont conformes à :

98/37/CE, EN 60745

Niveau de pression acoustique selon EN 60745 :

Pression acoustique (LpA) 82,7 dB(A),

incertitude (K) 3 dB(A)

Puissance acoustique (LWA) 93,7 dB(A),

incertitude (K) 3 dB(A)

Valeurs totales de vibration (somme vectorielle triax)

selon EN 60745 :

Coupe du bois (ah) 3,94 m/s2,

incertitude (K) 1,5 m/s

Coupe du métal (ah) 0,87 m/s2,

incertitude (K) 1,5 m/s

Le soussigné est responsable de la compilation du ﬁchier

technique et effectue cette déclaration au nom

de Black & Decker.

Spennymoor, County Durham DL16 6JG,

Kevin Hewitt

Directeur Ingénierie Client

Royaume Uni

1-7-2008

Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un réparateur agréé. Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com

Visitez notre site Web www.blackanddecker.fr pour enregistrer votre nouveau produit Black & Decker et être informé des nouveaux produits et des offres spéciales. Pour plus d'informations concernant la marque Black & Decker et notre gamme de produits, consultez notre site www.blackanddecker.fr

Garantie

Black & Decker est conﬁant dans la qualité de ses produits et vous offre une garantie très étendue. Ce certiﬁcat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des Etats Membres de l'Union Européenne et de la Zone de Libre Echange Européenne.

Si un produit Black & Decker s'avère défectueux en raison de matériaux en mauvaises conditions, d'une erreur humaine, ou d'un manque de conformité dans les 24 mois suivant la date d'achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes :

 Le produit a été utilisé dans un but commercial,

professionnel, ou a été loué.

 Le produit a été mal utilisé ou avec négligence.  Le produit a subi des dommages à cause d'objets

étrangers, de substances ou à cause d'accidents.

 Des réparations ont été tentées par des techniciens ne

faisant pas partie du service technique de Black & Decker.

ITALIANO

Uso previsto

Il seghetto alternativo Black & Decker è stato progettato per segare legno, plastica e fogli di metallo. L'utensile é stato progettato per un uso individuale.

Precauzioni di sicurezza

Avvisi generali di sicurezza per l'elettroutensile

Attenzione! Leggere tutti gli avvisi e le istruzioni

di sicurezza. La mancata osservanza dei seguenti avvisi e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.

Conservare tutte gli avvisi e le istruzioni per consultazioni future. Il termine "elettroutensile" che ricorre in tutte le seguenti

avvertenze si riferisce ad utensili elettrici con o senza ﬁlo.

1. Sicurezza dell'area di lavoro a. Mantenere pulita e bene illuminata l'area di lavoro.

Il disordine o la scarsa illuminazione possono causare

incidenti.

b. Evitare d'impiegare gli elettroutensili in ambienti

esposti al rischio di esplosione, ad esempio in

presenza di liquidi, gas o polveri inﬁammabili.

Gli elettroutensili producono scintille che possono far

inﬁammare la polvere o i fumi.

c. Mantenere lontani bambini ed astanti mentre si usa

l'elettroutensile. Eventuali distrazioni possono

comportare la perdita del controllo dell'elettroutensile.

2. Sicurezza elettrica a. La spina elettrica deve essere adatta alla presa.

Evitare assolutamente di alterare la spina.

Non impiegare spine adattatrici con elettroutensili

provvisti di messa a terra. L'uso di spine inalterate e

corrispondenti alle prese della rete domestica riduce il

rischio di scosse elettriche.

b. Evitare il contatto ﬁsico con superﬁci collegate a terra,

come tubi, radiatori, forni e frigoriferi. Un corpo collegato

a terra è esposto maggiormente al rischio di scosse elettriche.

c. Custodire gli elettroutensili al riparo dalla pioggia

o dall'umidità. L'eventuale inﬁltrazione di acqua in un

elettroutensile aumenta il rischio di scosse elettriche.

d. Non esporre il cavo a sollecitazioni. Non usare il cavo

per trasportare o trainare l'elettroutensile e non tirarlo

per estrarre la spina dalla presa di corrente.

Mantenere il cavo a distanza da fonti di calore, olio,

bordi taglienti e/o parti in movimento. I cavi elettrici

danneggiati o aggrovigliati aumentano il rischio di scosse

elettriche.

e. Se l'elettroutensile viene adoperato all'aperto, usare

esclusivamente prolunghe omologate per l'impiego all'esterno. Un cavo adatto per impieghi all'esterno riduce

il rischio di scosse elettriche.

f. Se l'uso di un elettroutensile in un ambiente umido è

inevitabile, utilizzare una fonte di alimentazione dotata di un dispositivo di protezione da correnti residue (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

3. Sicurezza delle persone a. È importante concentrarsi su ciò che si sta facendo

e maneggiare con giudizio l'elettroutensile. Non adoperare l'elettroutensile se si è stanchi o sotto l'effetto di stupefacenti, alcol o medicinali. Un attimo di

distrazione durante l'uso dell'elettroutensile può causare gravi infortuni personali.

b. Indossare un equipaggiamento protettivo. Utilizzare

sempre occhiali protettivi di sicurezza. Indossando un

equipaggiamento protettivo, ad esempio: maschera antipolvere, calzature di sicurezza con suola antiscivolo, casco e protezioni per l'udito, in condizioni adeguate, si riduce il rischio di lesioni personali.

c. Evitare l'accensione involontaria dell'elettroutensile.

Veriﬁcare che l'interruttore di accensione sia posizionato su off prima di collegare il cavo di alimentazione o la batteria, di sollevare o trasportare l'elettroutensile.

Trasportare gli elettroutensili con il dito sull'interruttore di accensione o collegare all'alimentazione elettroutensili con l'interruttore posizionato su on, favorisce il veriﬁcarsi di incidenti.

d. Prima di accendere un elettroutensile, togliere

eventuali chiavi o attrezzi di regolazione. Un attrezzo

o una chiave lasciati in un componente mobile dell'elettroutensile possono causare lesioni.

e. Non sporgersi. Mantenere sempre un buon equilibrio

evitando posizioni malsicure. In questo modo è

possibile controllare meglio l'elettroutensile in situazioni inaspettate.

f. Vestirsi adeguatamente. Evitare di indossare

indumenti larghi o gioielli. Tenere capelli, vestiti e guanti lontani dalle parti in movimento. Vestiti larghi,

gioielli o capelli lunghi possono impigliarsi nei componenti in movimento.

g. Se gli elettroutensili sono provvisti di attacchi per la

connessione di dispositivi di aspirazione o raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. L'uso di un dispositivo

di aspirazione può ridurre i rischi correlati alle polveri.

ITALIANO

4. Uso e cura degli elettroutensili a. Non sovraccaricare l'elettroutensile. Usare un

elettroutensile idoneo al lavoro da eseguire. Un

elettroutensile appropriato permetterà una migliore e più

sicura lavorazione alla potenza nominale prevista. b. Non utilizzare elettroutensili con interruttori difettosi.

Un elettroutensile che non può essere controllato

mediante l'interruttore è pericoloso e deve essere riparato.

c. Scollegare la spina dalla presa e/o estrarre la batteria

dall'elettroutensile prima di eseguire regolazioni, di

sostituire degli accessori o di riporre l'elettroutensile.

Queste precauzioni riducono le possibilità che

l'elettroutensile venga messo in funzione accidentalmente.

d. Quando non vengono usati, gli elettroutensili devono

essere custoditi fuori della portata dei bambini.

Non consentire l'uso dell'elettroutensile a persone

inesperte o che non abbiano letto le presenti

istruzioni. Gli elettroutensili risultano pericolosi se usati

da persone inesperte.

e. Sottoporre gli elettroutensili alle procedure di

manutenzione del caso. Veriﬁcare che le parti mobili

siano bene allineate e non inceppate, che non vi siano

componenti rotti e che non sussistano altre condizioni

che possano compromettere il funzionamento

dell'elettroutensile. In caso di danni, riparare

l'elettroutensile prima dell'uso. La scarsa manutenzione

causa molti incidenti. f. Mantenere afﬁlati e puliti gli utensili da taglio. Se

sottoposti alla corretta manutenzione, gli utensili da taglio

con taglienti afﬁlati s'inceppano meno frequentemente

e sono più facili da manovrare.

g. Utilizzare l'elettroutensile, gli accessori, le punte ecc.

in conformità alle presenti istruzioni, tenendo conto

delle condizioni lavorative e del tipo di lavoro

da eseguire. L'impiego degli elettroutensili per usi diversi

da quelli previsti può dar luogo a situazioni di pericolo.

5. Uso e cura degli utensili a batteria a. Ricaricare la batteria esclusivamente con il caricabatterie

speciﬁcato dal fabbricante. Un caricabatterie adatto per

un tipo di batteria può esporre al rischio d'incendio se

usato con una batteria diversa. b. Utilizzare gli elettroutensili solo con le batterie indicate.

L'uso di batterie diverse può esporre al rischio di infortuni

e incendi.

c. Quando non è in uso, la batteria deve essere

conservata lontana da oggetti metallici come graffette,

monete, chiavi, chiodi, viti o altre minuterie in metallo

che possono creare contatto tra i poli. Il cortocircuito

dei poli di una batteria può causare ustioni o incendi.

d. In condizioni di sovraccarico, le pile possono perdere

liquido: evitare di toccarlo. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, rivolgersi ad un medico.

Il liquido che fuoriesce dalla pila può causare irritazioni o ustioni.

6. Riparazioni a. Fare riparare l'elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di ricambio originali. Ciò permetterà di conservare le

condizioni di sicurezza dell'elettroutensile.

Ulteriori avvisi di sicurezza per l'elettroutensile

Attenzione! Ulteriori avvisi di sicurezza per seghetti

alternativi e segatrici alternative

 Eseguendo lavori in cui l'utensile da taglio può

entrare in contatto con linee elettriche nascoste o con il cavo di alimentazione, afferrare l'elettroutensile tramite le apposite impugnature isolanti. Il contatto

dell'accessorio da taglio con una "linea sotto tensione", può sottoporre a tensione le parti metalliche dell'elettroutensile e provocare una scossa elettrica.

 Utilizzare morsetti o un altro metodo sicuro per ﬁssare

e supportare il pezzo in lavorazione su una piattaforma stabile. Se il pezzo in lavorazione è sostenuto a mano

o appoggiato al proprio corpo, rimane in posizione instabile e si possono veriﬁcare perdite di controllo.

 Mantenere le mani distanti dall'area di taglio.

Non toccare mai la parte sotto il pezzo in lavorazione, per nessun motivo. Non inserire le dita vicino alla lama del seghetto alternativo e al fermalama. Non stabilizzare il seghetto bloccando la piastra base.

 Mantenere le lame afﬁlate. Lame non afﬁlate o danneggiate

possono deviare o bloccare il seghetto sotto pressione. Usare sempre lame di tipo adatto al materiale in lavorazione e al tipo di taglio.

 Tagliando tubi o condutture, veriﬁcare che non contengano

acqua, cavi elettrici, ecc.

 Non toccare il pezzo in lavorazione o la lama

immediatamente dopo la lavorazione. Possono diventare molto caldi.

 Porre attenzione ai pericoli nascosti: prima di eseguire

tagli in pareti, pavimenti o sofﬁtti, veriﬁcare l'ubicazione di cavi elettrici e tubazioni.

 La lama continuerà a muoversi dopo aver rilasciato

l'interruttore. Prima di poggiare la sega, spegnerla e attendere sempre che la lama si arresti completamente.

ITALIANO

Attenzione! Il contatto o l'inalazione di polveri generate dalle

operazioni di taglio può creare rischi per la salute dell'operatore e degli eventuali astanti. Indossare una mascherina antipolvere speciﬁca per polveri e fumi e controllare che anche le persone presenti o in arrivo nell'area di lavoro siano adeguatamente protette.

 Questo elettroutensile non è destinato ad essere utilizzato

da persone (bambini inclusi) con ridotte capacità ﬁsiche,

sensoriali o mentali, senza esperienza o non in possesso

delle dovute conoscenze, senza la supervisione o

l‘addestramento sull'uso dell'elettroutensile da parte di una

persona responsabile per la loro sicurezza. Controllare

i bambini per evitare che giochino con l'elettroutensile.

 L'utilizzo previsto è quello indicato nel presente manuale.

L'utilizzo di qualsiasi accessorio o attrezzatura o l'uso del

presente elettroutensile per scopi diversi da quelli

consigliati nel presente manuale d'istruzioni potrebbero

comportare il rischio di infortuni e/o danni alle proprietà.

Vibrazioni

I valori delle vibrazioni dichiarati nei dati tecnici e nella dichiarazione di conformità sono stati misurati in conformità ai metodi di test standard descritti in: EN 60745 e possono essere utilizzati per comparare due elettroutensili. I valori di emissioni dichiarati possono essere usati anche per una valutazione preliminare dell'esposizione.

Attenzione! Il valore delle vibrazioni durante l'uso dell'elettroutensile può differire dai valori dichiarati a seconda del modo in cui viene usato l'elettroutensile. Il livello di vibrazioni può aumentare rispetto al livello nominale.

Quando si valuta l'esposizione alle vibrazioni e si stabiliscono le misure di sicurezza richieste dalla direttiva 2002/44/CE per proteggere il personale che utilizza regolarmente gli elettroutensili nello svolgimento delle proprie funzioni, considerare una stima dell'esposizione alle vibrazioni, le effettive condizioni d'uso e il modo in cui l'elettroutensile viene usato, analizzando tutte le parti del ciclo operativo, ovvero i periodi in cui l'elettroutensile è spento o gira a vuoto, oltre al tempo in cui è in uso.

Etichette sull'elettroutensile

Sull'elettroutensile sono presenti le seguenti immagini:

Attenzione! Per ridurre il rischio di lesioni, l'utente è

tenuto a leggere il presente manuale di istruzioni.

Istruzioni supplementari sulla sicurezza per batterie e caricatori

Batterie

 Non tentare mai di aprire le batterie, per nessuna ragione.  Non esporre la batteria all'acqua.

 Non conservarle in ambienti in cui la temperatura possa

superare i 40 °C.

 Caricarle solo a temperatura ambiente compresa tra

10 °C e 40 °C.

 Caricare la batteria solo usando il caricabatterie fornito

con l'elettroutensile.

 Per smaltire le batterie seguire le istruzioni riportate nel

capitolo "Protezione dell'ambiente".

Non tentare di caricare batterie danneggiate.

Caricabatterie

 Usare il caricabatterie Black & Decker soltanto per caricare

le batterie fornite con l'elettrodomestico. Batterie di altro tipo possono esplodere, provocando danni a persone e cose.

 Non tentare mai di ricaricare una batteria non ricaricabile.  Sostituire immediatamente i cavi difettosi.  Non esporre il caricabatterie all'acqua.  Non aprire il caricabatterie.  Non applicare i puntali di un multimetro sul caricabatterie.

Il caricabatterie è destinato ad essere usato

esclusivamente in ambienti interni.

Leggere il manuale di istruzioni prima dell'uso.

Il caricabatterie si spegne automaticamente se

la temperatura ambiente sale eccessivamente. Ricomincia a funzionare non appena la temperatura ambiente si raffredda.

Caricarle solo a temperatura ambiente compresa tra

10 °C e 40 °C.

Procedimento di carica completo

Carica

Sicurezza elettrica

Il caricabatterie è provvisto di doppio isolamento che

rende superﬂua la messa a terra. Controllare che la tensione di alimentazione corrisponda a quella indicata sulla targhetta con i dati caratteristici. Non cercare di utilizzare una normale presa di corrente al posto del caricabatterie.

ITALIANO

 Se il cavo elettrico in dotazione risulta danneggiato, deve

essere sostituito dal produttore o da un Centro di

assistenza autorizzato Black & Decker, onde evitare rischi.

Funzioni

Questo elettroutensile è dotato di tutte le caratteristiche elencate di seguito, o di alcune di esse.

1. Interruttore a velocità variabile

2. Pulsante di sblocco

3. Selettore turbo

4. Leva di bloccaggio lama

5. Rullo di sostegno lama

6. Lama della sega

7. Piastra base

8. Manopola di bloccaggio della piastra base

9. Vano per riporre la lama

10. Adattatore per aspirapolvere

11. Batteria

Fig. A

12. Caricabatteria

13. Base del caricabatteria

14. Indicatore di carica

Montaggio

Attenzione! Prima di montarlo assicuratevi che l'utensile sia

spento e desinserito.

Inserimento ed estrazione della batteria (ﬁg. B)

 Per inserire la batteria (11), allinearla alla base

sull'utensile. Fare scorrere la batteria nella base ﬁno a che

non s'inserisce con uno scatto.

 Per estrarre la batteria, premere il pulsante di sgancio (15)

e, contemporaneamente, estrarla dalla base.

Inserimento del coperchio della batteria (ﬁg. C) Attenzione! Inserire il coperchio (16) sulla batteria (11) per

trasportare e conservare l’elettroutensile.

Installazione della lama della sega (ﬁg. D)

 Mantenere la lama (6) come mostrato in ﬁgura, con i denti

rivolti in avanti.

 Spingere in basso la leva (4).  Inserire il codolo della lama nel supporto della lama (17)

per tutta la lunghezza possibile.

 Rilasciare la leva.

Collegamento di un aspirapolvere all’elettroutensile (ﬁg. E & F)

 Allineare l'adattatore per l'aspirapolvere (10) con la base

della sega, come illustrato.

 Inserire le linguette (18) nelle fessure (19).

 Ruotare l'adattatore ﬁnché non si blocca in posizione.

Assicurarsi che le linguette (20) siano alloggiate correttamente.

 Connettere all'adattatore il ﬂessibile dell'aspirapolvere (21)

(non in corredo). Non è possibile aspirare la polvere quando si eseguono dei tagli inclinati.

Uso

Attenzione! Lasciare che l'utensile lavori al suo ritmo,

senza sovraccaricarlo.

Attenzione! Non usare mai l’utensile se la piastra base è allentata o è stata smontata.

Caricamento della batteria (ﬁg. A)

E' necessario caricare la batteria prima del primo utilizzo e ogniqualvolta che non eroghi la sufﬁciente energia per eseguire un lavoro che prima veniva eseguito con facilità. Quando si carica la batteria per la prima volta, o dopo un lungo periodo d'inattività, accetterà soltanto l'80% della sua capacità. Dopo diversi cicli di carica e scarica la batteria raggiunge la sua piena capacità. La batteria si può riscaldare durante il processo di carica; è normale e non è indicativo di nessun problema.

Attenzione! Non caricare la batteria ad una temperatura ambiente inferiore ai 4 °C o superiore ai 40 °C. La temperatura di carica consigliata è di circa 24 °C.

Uso del caricabatteria da 3 h

 Per caricare la batteria (11), toglierla dall'elettroutensile

e collegarla al caricabatteria (13).

 Inserire la spina del caricabatteria nella presa (12).

La batteria si riscalda durante la carica. Dopo circa tre ore la batteria sarà sufﬁcientemente carica da consentire l'uso per applicazioni regolari. La batteria sarà completamente carica dopo circa sei ore.

 Togliere dalla batteria la base del caricabatterie.

Utilizzo del caricabatterie da 1 ora

 Per caricare la batteria (11), rimuoverla dall'utensile ed

inserirla nel caricatore (12). La batteria s'inserisce in un

solo verso nel caricabatteria. Assicuratevi che la batteria

sia perfettamente inserita nel caricabatteria.

 Inserite la spina del caricabatteria.  Veriﬁcare se la spia luminosa indicatrice di carica

è rossa. Se la spia è verde, la batteria è completamente

carica oppure è troppo calda e non può essere caricata.

In questo caso, togliere la batteria dal caricabatterie,

farla raffreddare per circa 1 ora e poi reinserirla nel

caricabatterie.

+ 61 hidden pages
