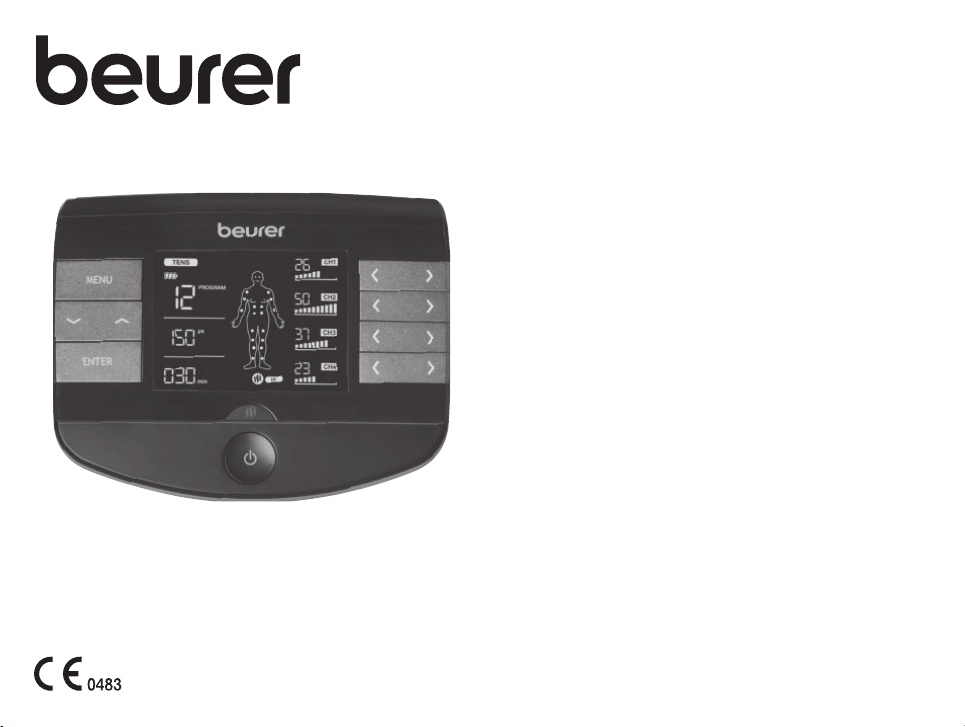

Beurer EM89 User Manual [en, fr, it, es, de +1]

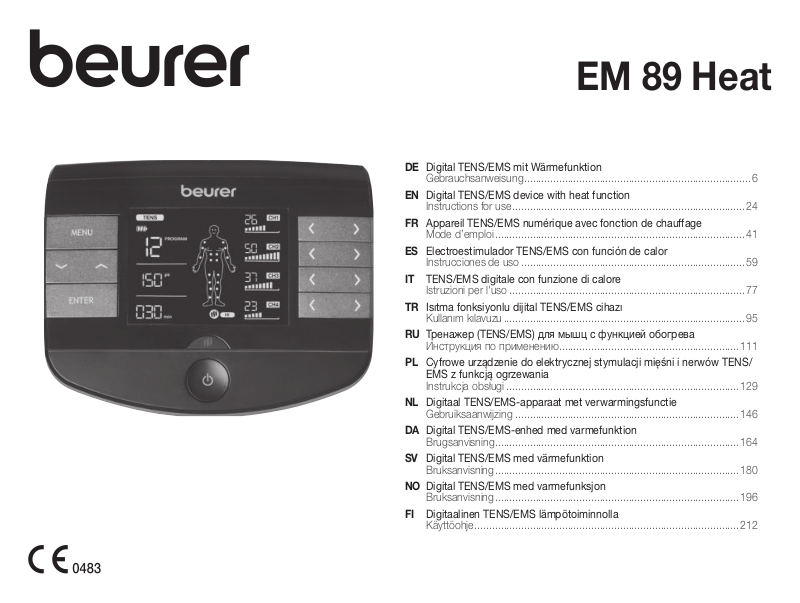

EM 89 Heat

DE Digital TENS/EMS mit Wärmefunktion

Gebrauchsanweisung ..............................................................................6

EN Digital TENS/EMS device with heat function

Instructions for use ................................................................................ 24

FR Appareil TENS/EMS numérique avec fonction de chauage

Mode d’emploi ...................................................................................... 41

ES Electroestimulador TENS/EMS con función de calor

Instrucciones de uso ............................................................................. 59

IT TENS/EMS digitale con funzione di calore

Istruzioni per l'uso .................................................................................77

TR Isıtma fonksiyonlu dijital TENS/EMS cihazı

Kullanım kılavuzu ................................................................................... 95

RU Тренажер (TENS/EMS) для мышц сфункцией обогрева

Инструкция поприменению..............................................................111

PL Cyfrowe urządzenie do elektrycznej stymulacji mięśni inerwów TENS/

EMS zfunkcją ogrzewania

Instrukcja obsługi ................................................................................129

NL Digitaal TENS/EMS-apparaat met verwarmingsfunctie

Gebruiksaanwijzing .............................................................................146

DA Digital TENS/EMS-enhed med varmefunktion

Brugsanvisning .................................................................................... 164

SV Digital TENS/EMS med värmefunktion

Bruksanvisning .................................................................................... 180

NO Digital TENS/EMS med varmefunksjon

Bruksanvisning .................................................................................... 196

FI Digitaalinen TENS/EMS lämpötoiminnolla

Käyttöohje ...........................................................................................212

DE Klappen Sie vor dem Lesen der Gebrauchsanweisung

die Seite 3 aus.

EN Unfold page 3 before reading the instructions for use.
FR Dépliez la page 3 avant de lire le mode d’emploi.
ES Despliegue la página 3 antes de leer las instrucciones

de uso.

IT Prima di leggere le istruzioni per l’uso aprire la pagina3.
TR Kullanım kılavuzunu okumadan önce 3. sayfayı açın.

RU Перед чтением инструкции поприменению

разложите страницу3.

PL Przed przeczytaniem instrukcji obsługi otworzyć stronę 3.
NL Vouw pagina 3 uit om de gebruiksaanwijzing te kunnen

lezen.

DA Fold side 3 ud, før du læser betjeningsvejledningen.
SV Vik ut sid. 3 innan du läser bruksanvisningen.
NO Åpne side 3 før du leser bruksanvisningen.
FI Käännä sivu 3 auki ennen käyttöohjeen lukemista.

2

3

B

D

A

3

4

A B

125

C

1 2

D

B

6 78

9
10
11
12
13

14

15

16

17

18

19

20

21

C

4

3 4

C

A

D

D

B

B

Ch4

Ch3

Ch1

Ch2

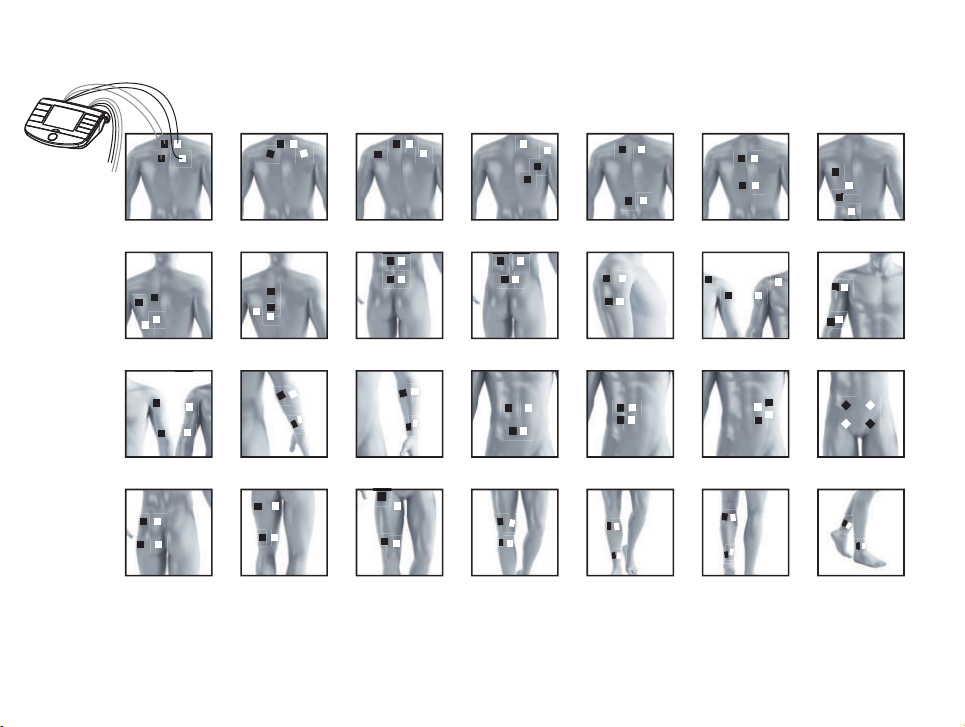

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21

22 23 24 25 26 27 28

5

Lesen Sie diese Gebrauchsanweisung sorgfältig durch, bewahren Sie sie für den späteren Gebrauch auf, machen Sie sie anderen Be­nutzern zugänglich und beachten Sie die Hinweise.

Inhaltsverzeichnis

1. Lieferumfang............................................................................... 6

2. Zum Kennenlernen ..................................................................... 6

3. Zeichenerklärung ........................................................................ 7

4. Bestimmungsgemässer Gebrauch ............................................. 8

5. Allgemeine Warnhinweise......................................................... 10

6. Gerätebeschreibung ................................................................. 12

7. Inbetriebnahme

8. Anwendung .............................................................................. 12

8.1 Anwendung beginnen ...................................................... 12

8.2 Hinweise zur Anwendung ................................................ 13

9. Wärme ...................................................................................... 13

10. Programmübersicht ................................................................ 14

10.1 TENS-Programmtabelle ................................................. 14

10.2 EMS-Programmtabelle ................................................... 14

10.3 MASSAGE-Programmtabelle ......................................... 15

10.4 Hinweise zur Elektrodenplatzierung ............................... 16

................................................................... 12

DEUTSCH

11. Individualisierbare Programme ............................................... 17

12. Favoritenprogramm ............................................................... 18

13. Therapiespeicher .................................................................... 19

14. Stromparameter...................................................................... 19

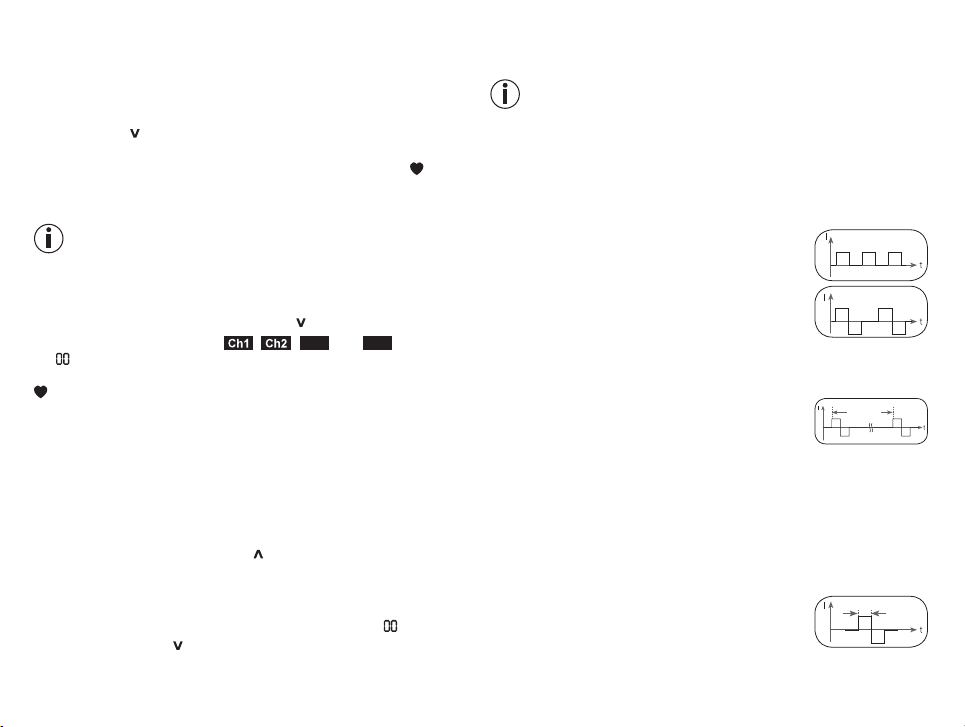

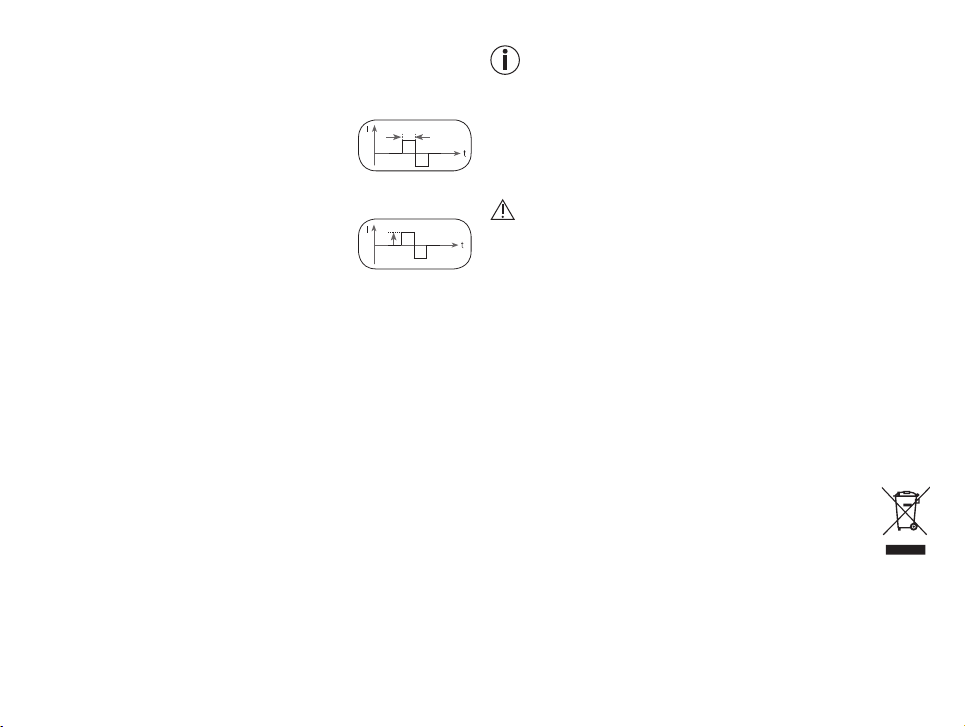

14.1 Impulsform ..................................................................... 19

14.2 Impulsfrequenz .............................................................. 19

14.3 Impulsbreite ................................................................... 19

14.4 Impulsintensität .............................................................. 20

14.5 Zyklusgesteuerte Impulsparameter-Variation................. 20

15. Reinigung und Aufbewahrung ................................................ 20

16. Entsorgung ............................................................................. 20

17. Probleme/Problemlösungen ................................................... 21

18. Ersatz- und Verschleißteile ..................................................... 21

19. Technische Angaben .............................................................. 22

20. Garantie/Service ..................................................................... 23

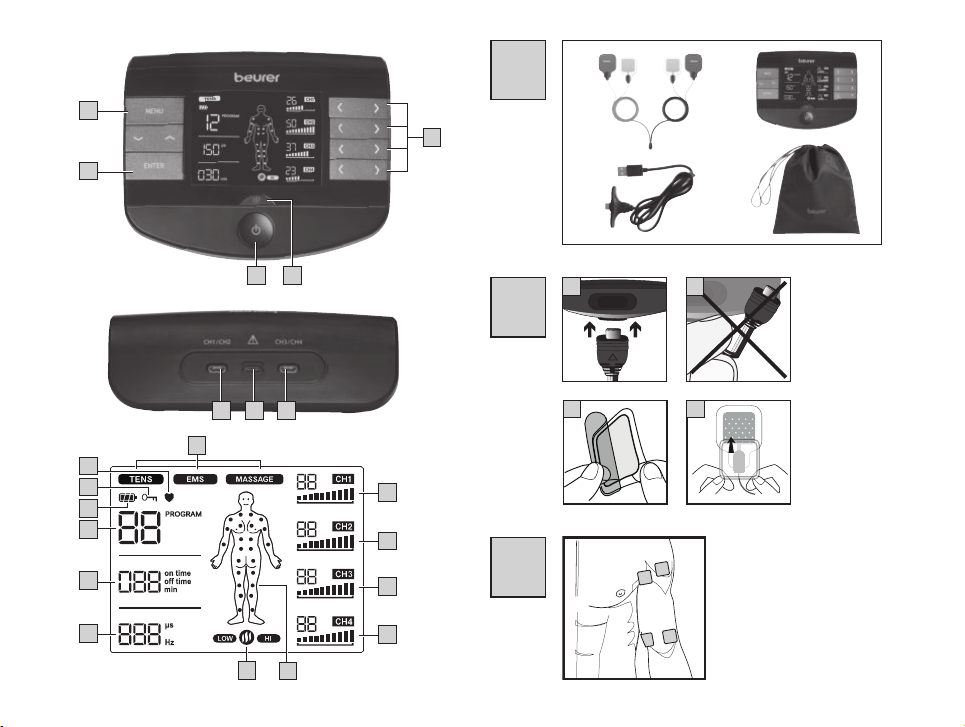

1. LIEFERUMFANG

Überprüfen Sie den Lieferumfang auf äußere Unversehrtheit der Kartonverpa­ckung und auf die Vollständigkeit des Inhalts. Vor dem Gebrauch ist sicher­zustellen, dass das Gerät und seine Bestandteile keine sichtbaren Schäden
aufweisen und jegliches Verpackungsmaterial entfernt wird. Benutzen Sie es
im Zweifelsfall nicht und wenden Sie sich an Ihren Händler oder an die angege-

bene Kundendienstadresse.
A 8 x Elektroden inkl. Gel-Pads
B 1 x EM89 Heat Gerät
C 1 x USB-Ladekabel
D 1 x Aufbewahrungstasche

A

2. ZUM KENNENLERNEN

Was ist und kann Digital TENS/EMS?

Digital TENS/EMS gehört zur Gruppe der Elektrostimulationsgeräte.
Es beinhaltet drei Basisfunktionen:

1. Die elektrische Stimulation von Nervenbahnen (TENS)

2. Die elektrische Stimulation von Muskelgewebe (EMS)

3. Eine durch elektrische Signale hervorgerufene Massagewirkung.

Dazu besitzt das Gerät zwei unabhängige Stimulationskanäle und acht Elektro­den mit selbsthaftenden Gel-Pads. Es bietet vielseitig anwendbare Funktionen
zur Erhöhung des allgemeinen Wohlempfindens, zur Schmerzlinderung, zur Er-

6

haltung der körperlichen Fitness, Entspannung, Muskelrevitalisierung und Mü­digkeitsbekämpfung. Sie können dazu entweder aus voreingestellten Program­men wählen oder diese selbst entsprechend Ihrer Bedürfnisse festlegen. Das
Wirkungsprinzip von Elektro-Stimulationsgeräten basiert auf der Nachbildung
körpereigener Impulse, welche mittels Elektroden über die Haut an die Ner­ven- bzw. Muskelfasern weitergeleitet werden. Die Elektroden können dabei an
vielen Körperpartien angebracht werden, wobei die elektrischen Reize unge­fährlich und bei richtiger Einstellung schmerzfrei sind. Sie spüren in bestimmten
Anwendungen lediglich ein sanftes Kribbeln oder Vibrieren. Die in das Gewebe
gesandten elektrischen Impulse beeinflussen die Erregungsübertragung in Ner­venleitungen sowie Nervenknoten und Muskelgruppen im Anwendungsgebiet.
Die elektrische Muskelstimulation (EMS), ist eine weit verbreitete und allgemein
anerkannte Methode und findet seit Jahren in der Sport- und Rehabilitations­medizin Anwendung.
Die Wirkung der Elektrostimulation wird in der Regel erst nach regelmäßig
wiederholter Anwendung erkennbar. Am Muskel ersetzt die Elektrostimulation
regelmäßiges Training nicht, ergänzt die Wirkung desselben aber sinnvoll.

Kennenlernen TENS

Unter TENS, der transkutanen elektrischen Nervenstimulation, versteht man
die über die Haut wirkende elektrische Anregung von Nerven. TENS ist als
klinisch erwiesene, wirksame, nicht-medikamentöse, bei richtiger Anwendung
nebenwirkungsfreie Methode zur Behandlung von Schmerzen bestimmter Ur­sachen zugelassen dabei auch zur einfachen Selbstbehandlung.
Der schmerzlindernde bzw. -unterdrückende Eekt wird unter anderem erreicht
durch die Unterdrückung der Weiterleitung des Schmerzes in Nervenfasern
(hierbei vor allem durch hochfrequente Impulse) und Steigerung der Ausschei­dung körpereigener Endorphine, die das Schmerzempfinden durch ihre Wir­kung im zentralen Nervensystem vermindern.
Die Methode ist wissenschaftlich untermauert und medizinisch zugelassen.
Jedes Krankheitsbild, das eine TENS-Anwendung sinnvoll macht, muss von
Ihrem behandelnden Arzt abgeklärt werden. Dieser wird Ihnen auch Hinweise
zum jeweiligen Nutzen einer TENS-Selbstbehandlung geben.

Kennenlernen EMS

Im Sport- und Fitnessbereich wird die elektrische Muskelstimulation (EMS)
unter anderem ergänzend zum konventionellen Muskeltraining eingesetzt,
um die Leistungsfähigkeit von Muskelgruppen zu erhöhen und um die Kör­perproportionen den gewünschten ästhetischen Ergebnissen anzupassen. Die
Anwendung der EMS geht in zwei Richtungen. Zum einen kann eine gezielte
Kräftigung der Muskulatur hervorgerufen werden

7

(aktivierende Anwendung) und zum anderen kann auch eine entspannende,
erholende Wirkung (relaxierende Anwendung) erzielt werden.

Kennenlernen MASSAGE

Das Gerät bietet durch die integrierte Massagetechnologie außerdem die Mög­lichkeit, mit einem in Empfindung und Wirkung an eine reale Massage ange­lehnten Programm Muskelverspannungen abzubauen und Müdigkeitserschei­nungen zu bekämpfen.
Anhand der Positionierungsvorschläge und Programmtabellen in dieser Anlei­tung können Sie für die jeweilige Anwendung (je nach betroener Körperregion)
und für die beabsichtigte Wirkung die Geräteeinstellung schnell und einfach
ermitteln. Durch die vier separat justierbaren Kanäle bietet das Digital EMS/
TENS den Vorteil die Intensität der Impulse unabhängig voneinander auf vier
zu behandelnde Körperpartien anzupassen, zum Beispiel, um am Körper beide
Seiten abzudecken oder größere Gewebeareale gleichmäßig zu stimulieren.
Die individuelle Intensitätseinstellung jedes Kanals ermöglicht es Ihnen außer­dem, gleichzeitig zwei verschiedene Körperpartien zu behandeln, wodurch eine
Zeitersparnis gegenüber einer sequenziellen Einzelbehandlung erreicht werden
kann.

Um die Beschwerden noch angenehmer lindern zu können, bietet das EM89
Heat zusätzlich die Möglichkeit, eine wohltuende Wärme in zwei Stufen hinzu­zuschalten, mit einer Wärmeentwicklung bis maximal 43 °C.

Wärme fördert erwiesener Maßen die Durchblutung und wirkt Entspannend.
Die Wärmefunktion des EM 89 Heat kann parallel zu einer Stimulation oder
separat genutzt werden.

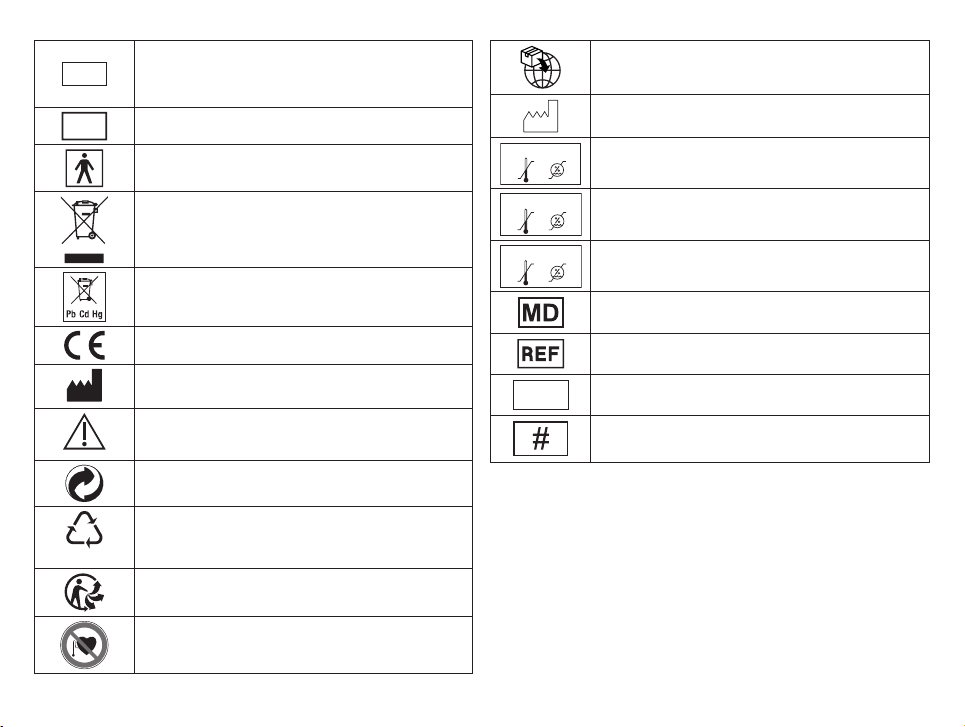

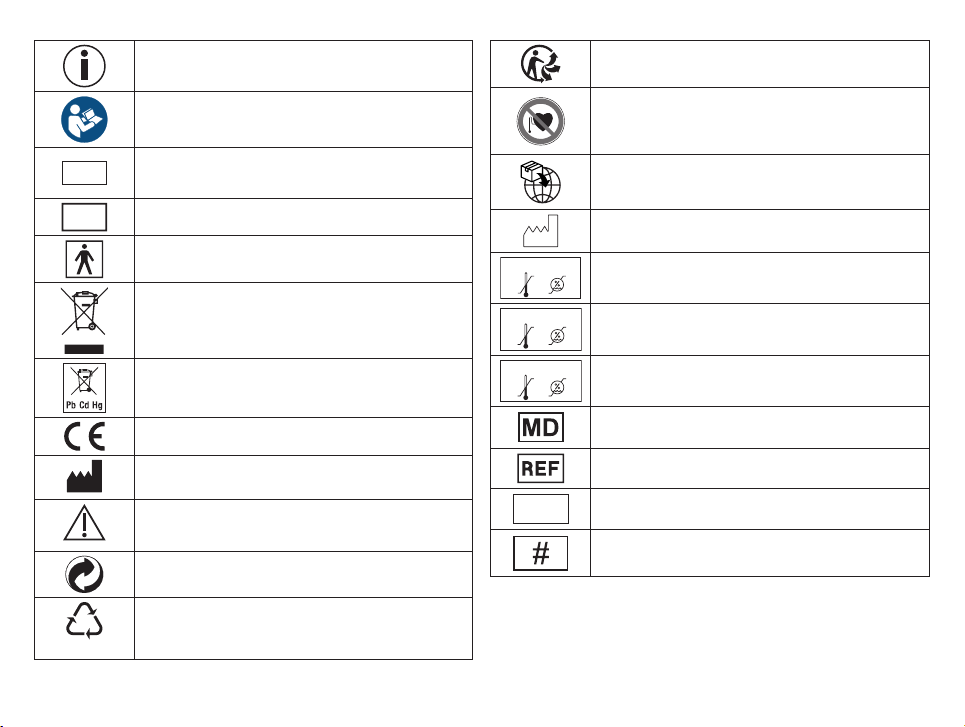

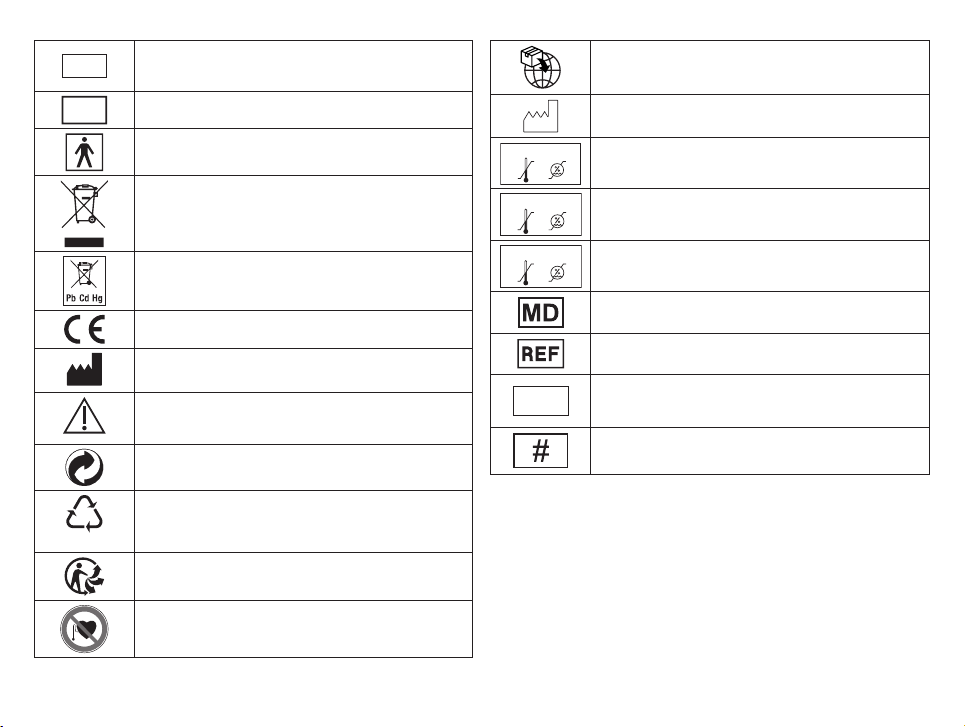

3. ZEICHENERKLÄRUNG

Auf dem Gerät, in der Gebrauchsanweisung, auf der Verpackung und auf dem
Typschild des Geräts werden folgende Symbole verwendet:

WARNUNG

Warnhinweis auf Verletzungsgefahren oder Gefahren für
Ihre Gesundheit

ACHTUNG

Sicherheitshinweis auf mögliche Schäden am Gerät

Produktinformation

Hinweis auf wichtige Informationen

IP22

A

Transportation

S

Gebrauchsanweisung beachten

Schutz gegen Eindringen von festen Fremdkörpern mit
einem Durchmesser > 12,5 mm.
Schutz gegen tropfendes Wasser mit 15° Neigung.

Seriennummer

N

Anwendungsteil Typ BF

Entsorgung gemäß Elektro- und Elektronik-Altgeräte
EG-Richtlinie – WEEE (Waste Electrical and Electronic
Equipment)

Das Gerät darf nicht von Personen mit medizinischen
Implantaten (z. B. Herzschrittmacher) verwendet werden.
Andernfalls kann deren Funktion beeinträchtigt sein.

Importeur Symbol

Herstellungsdatum

Storage

Zulässige Lagerungstemperatur und -luftfeuchtigkeit

Operating

Zulässige Betriebstemperatur und -luftfeuchtigkeit

Schadstohaltige Batterien nicht im Hausmüll entsorgen

Dieses Produkt erfüllt die Anforderungen der geltenden
europäischen und nationalen Richtlinien.

Hersteller

Eektive Ausgangswerte über 10mA gemittelt über jedes
5-Sek. Intervall können vom Gerät abgegeben werden

Verpackungskomponenten trennen und entsprechend der
kommunalen Vorschriften entsorgen.

Kennzeichnung zur Identifikation des Verpackungs­materials.

B

A = Materialabkürzung, B = Materialnummer:
1-7 = Kunststoe, 20-22 = Papier und Pappe

Produkt und Verpackungskomponenten trennen und
entsprechend der kommunalen Vorschriften entsorgen.

Zulässige Transporttemperatur und -luftfeuchtigkeit

Medizinprodukt (MDR Symbol)

Artikelnummer

UDI

Unique Device Identifier (UDI)

Kennung zur eindeutigen Produktidentifikation

Typennummer

4. BESTIMMUNGSGEMÄSSER GEBRAUCH

Zweckbestimmung TENS/EMS/Massage

Das Gerät ist zur Behandlung von Schmerzen mit Hilfe der TENS-Technologie
(Transkutane elektrische Nervenstimulation) bestimmt. Diese Schmerzlinde­rung kann sich auf verschiedene Bereiche des menschlichen Körpers bezie­hen, die in den folgenden acht Indikationsbereichen aufgeführt sind.

8

Als nichtmedizinische Zweckbestimmung kann das Gerät durch die EMS­Technologie (elektrische Muskelstimulation) zur Stärkung der Muskulatur, zur
Regeneration und zu entspannenden Massagen angewendet werden.

Zielgruppe TENS/EMS/Massage

Dieses Gerät ist zur Eigenanwendung in häuslicher Umgebung, nicht in profes­sionellen Einrichtungen zur Gesundheitsfürsorge, vorgesehen. Die Anwendung
ist für alle erwachsenen Personen geeignet, die unter Schmerzen leiden, wie in
den nachstehenden Indikationsbereichen beschrieben.

Klinischer Nutzen

Behandlung von Schmerzen aufgrund verschiedener Ursachen.

Nicht klinischer Nutzen

• Muskeltraining zur Erhöhung der Ausdauerleistung und/oder

• Muskeltraining zur Unterstützung der Kräftigung bestimmter Muskeln oder
Muskelgruppen, um gewünschte Veränderungen der Körperproportionen
zu erreichen.

• Beschleunigung der Muskelregeneration nach hoher muskulärer Leistung
(z. B. nach einem Marathon).

• Verbesserung bei muskulären Müdigkeitserscheinungen.

• Muskelrelaxation zur Lösung von muskulären Verspannungen.

Indikationen

Die Verwendung des Gerätes wird empfohlen bei:

• Rückenschmerzen - Schmerzen in Ruhe und bei Anstrengung

• Gelenkschmerzen - Ruhe- und Belastungsschmerz

• Neuralgien, einschließlich Phantomschmerzen

• Menstruationskrämpfe

• Schmerzen bei Durchblutungsstörungen - Ruhe- und Belastungsschmerz

• Kopfschmerzen

• Schmerzen nach Verletzungen des Bewegungsapparates - Ruhe- und Be­lastungsschmerz

• Chronische Schmerzen durch verschiedene Ursachen - Ruhe- und Belas­tungsschmerz

Kontraindikationen

• Die Stimulation sollte nicht

- über oder durch den Kopf,

- direkt auf den Augen,

- unter Abdeckung des Mundes,

- auf der Vorderseite des Halses (insbesonder Karotissinus), oder

- mit auf der Brust und dem oberen Rücken, oder

- das Herz kreuzend angebrachten Elektroden, erfolgen.

• Eine Anwendung in der Nähe des Herzens muss unterbleiben. Stimulations­elektroden dürfen an keiner Stelle des vorderen Brustkorbs (durch Rippen
und Brustbein gekennzeichnet) angewandt werden, insbesondere nicht an
beiden großen Brustmuskeln. Hier kann es das Risiko von Herzkammerflim­mern erhöhen und einen Herzstillstand herbeiführen (Siehe Kapitel „Allge­meine Warnhinweise“).

• Verwenden Sie das Gerät NICHT

- am knöchernen Schädel, im Bereich des Mundes, des Rachenraumes
oder des Kehlkopfes,

- im Bereich des Halses/Halsschlagader,

- im Bereich der Genitalien.

- Bei implantierten elektrischen Geräten
(wie z. B. Herzschrittmachern).

- Bei Vorhandensein von metallenen oder elektrischen Implantaten.

- Bei Insulinpumpenträgern.

- Bei hohem Fieber (z. B. > 39°C).

- Bei bekannten oder akuten Herzrhythmusstörungen und anderen Erre­gungsbildungs- und Leitungsstörungen am Herzen.

- Auf akut oder chronisch erkrankter (verletzter oder entzündeter) Haut,
(z. B. bei schmerzhaften und schmerzlosen Entzündungen, Rötungen,
Hautausschlägen (z. B. Allergien), Verbrennungen, Prellungen, Schwel­lungen und oenen sowie sich im Heilungsprozess befindliche Wunden
oder an Operationsnarben, die sich in der Heilung befinden.

- Bei Anfallsleiden (z. B. Epilepsie).

- Bei einer bestehenden Schwangerschaft.

- Bei vorliegenden Krebserkrankungen.

- Nach Operationen, bei denen verstärkte Muskelkontraktionen den Hei­lungsprozess stören könnten.

- Bei einem gleichzeitigen Anschluss an ein Hochfrequenz-Chirurgiegerät.

- Bei akuten oder chronischen Erkrankungen des Magen-Darm-Trakts.

- Im Falle einer bekannten Allergie gegen das Elektrodenmaterial

9

WARNUNG! UNERWÜNSCHTE NEBENWIR-

KUNGEN

• Hautreizungen

• Druckgefühl an der Elektrodenstelle

• Leichte Rötung, Brennen und Schmerzen der Haut nach der Behandlung

• Parästhesie

• Unbehagen

• Schläfrigkeit

• Vibration der Muskeln

• Verspannung

• Kopfschmerzen

• Verstärkte Menstruationsblutungen

• Allergische Reaktionen auf Bestandteile

5. ALLGEMEINE WARNHINWEISE

WARNUNG!

Eine Anwendung des Gerätes ersetzt keine ärztliche Konsultation und
Behandlung. Befragen Sie bei jeder Art von Schmerz oder Krankheit
deshalb immer zunächst Ihren Arzt! Halten Sie vor einer Anwendung des
Geräts Rücksprache mit Ihrem behandelnden Arzt bei:

• Akuten Erkrankungen, insbesondere bei Verdacht oder Vorliegen von Blut­hochdruckerkrankungen, Blutgerinnungsstörungen, Neigung zu thrombo­embolischen Erkrankungen sowie bei bösartigen Neubildungen.

• Allen Hauterkrankungen.

• Nicht abgeklärten chronischen Schmerzzuständen unabhängig von der
Körperregion.

• Diabetes.

• Allen Sensibilitätsstörungen mit reduziertem Schmerzempfinden (wie z. B.
Stowechselstörungen).

• Gleichzeitig durchgeführten medizinischen Behandlungen.

• Mit der Stimulationsbehandlung auftretenden Beschwerden.

• Beständigen Hautreizungen aufgrund von langzeitiger Stimulation an der
gleichen Elektrodenstelle.

VERWENDEN SIE DAS DIGITAL EMS/TENS AUS­SCHLIESSLICH:

• Am Menschen.

• Für den Zweck, für den es entwickelt wurde und auf die in dieser Ge­brauchsanweisung angegebene Art und Weise. Jeder unsachgemäße Ge­brauch kann gefährlich sein.

• Zur äußerlichen Anwendung.

• Mit den mitgelieferten und nachbestellbaren Original-Ersatzteilen, damit
eine sichere Anwendung gewährleistet werden kann. Bei Missachtung er­lischt der Garantieanspruch und es kann zu Risiken für den Benutzer füh­ren. Verwenden Sie nur die in den Begleitpapieren spezifizierten Ersatzteile.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfah­rung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden
durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhiel­ten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder dürfen nicht mit dem Gerät spielen.

• Das Gerät ist nur für den Einsatz im häuslichen/privaten Umfeld bestimmt,
nicht im gewerblichen Bereich.

ALLGEMEINE VORSICHTSMASSNAHMEN

• Nicht in Umgebungen mit hoher Feuchtigkeit, wie z. B. im Badezimmer oder
beim Baden oder Duschen anwenden.

• Nicht nach Alkoholkonsum verwenden.

• Entfernen Sie die Elektroden stets mit mäßigem Zug von der Haut, um im
seltenen Fall einer hochempfindlichen Haut Verletzungen zu vermeiden.

• Halten Sie das Gerät von Wärmequellen fern und verwenden Sie es nicht in
der Nähe (~1 m) von Kurz- oder Mikrowellengeräten (z. B. Handys), da dies
zu unangenehmen Stromspitzen führen kann.

• Setzen Sie das Gerät nicht direkter Sonne oder hohen Temperaturen aus.

• Schützen Sie das Gerät vor Stößen, Staub, Schmutz und Feuchtigkeit.

• Das Gerät niemals in Wasser oder andere Flüssigkeiten tauchen.

• Das Gerät ist zur Eigenanwendung geeignet.

• Die Elektroden dürfen aus hygienischen Gründen nur bei einer Person an­gewendet werden.

• Sollte das Gerät nicht korrekt funktionieren, sich Unwohlsein oder Schmer­zen einstellen, brechen Sie die Anwendung sofort ab.

10

• Zum Entfernen oder Versetzen von Elektroden zuvor das Gerät bzw. den
zugehörigen Kanal abschalten, um ungewollte Reize zu vermeiden.

• Modifizieren Sie keine Elektroden (z. B. durch Beschnitt). Dies führt zu höhe­rer Stromdichte und kann gefährlich sein (max. empfohlener Ausgangswert
für die Elektroden 9 mA/cm², eine eektive Stromdichte über 2 mA/cm²
bedarf der erhöhten Aufmerksamkeit).

• Stellen Sie sicher, dass die Elektroden vollständig in Kontakt mit der Haut
sind.

• Wenn die Elektroden verschleißen, kann es zu Hautreizungen kommen, da
eine gleichmäßige Verteilung des Stroms über die gesamte Fläche nicht
mehr gewährleistet ist. Aus diesem Grund sollten die Elektroden bei auftre­tenden Verfärbungen ausgetauscht werden.

• Nicht im Schlaf, beim Führen eines Kraftfahrzeuges oder gleichzeitigem Be­dienen von Maschinen anwenden.

• Nicht anwenden bei allen Tätigkeiten, bei denen eine unvorhergesehene
Reaktion (z. B. verstärkte Muskelkontraktion trotz niedriger Intensität) ge­fährlich werden kann.

• Achten Sie darauf, dass während der Stimulation keine metallischen Ob­jekte wie Gürtelschnallen oder Halsbänder in Kontakt mit den Elektroden
gelangen können. Sollten Sie im Bereich der Anwendung Schmuck oder
Piercings (z. B. Bauchnabelpiercing) tragen, müssen Sie diese vor dem Ge­brauch des Gerätes entfernen, da es sonst zu punktuellen Verbrennungen
kommen kann.

• Halten Sie das Gerät von Kindern fern, um eventuellen Gefahren vorzu­beugen.

• Verwechseln Sie die Elektrodenkabel mit den Kontakten nicht mit Ihren
Kopfhörern oder anderen Geräten und verbinden Sie die Elektroden nicht
mit anderen Geräten.

• Benutzen Sie dieses Gerät nicht gleichzeitig mit anderen Geräten, die elek­trische Impulse an Ihren Körper abgeben.

• Nicht anwenden in der Nähe leicht entzündlicher Stoe, Gase oder Spreng­stoe.

• Führen Sie die Anwendung in den ersten Minuten im Sitzen oder Liegen
durch, um in den seltenen Fällen vagaler Reaktion (Schwächegefühl) nicht
unnötiger Verletzungsgefahr ausgesetzt zu sein. Stellen Sie bei Eintreten
eines Schwächegefühls sofort das Gerät ab und legen Sie die Beine hoch
(ca. 5–10 Min.).

• Eine Vorbehandlung der Haut mit fettenden Cremes oder Salben wird nicht
empfohlen, der Elektrodenverschleiß. ist hierdurch stark erhöht bzw. kann
es auch hier zu unangenehmen Stromspitzen kommen.

• Halten Sie Kinder vom Verpackungsmaterial fern (Erstickungsgefahr!).

• Bewahren Sie das Gerät an einem trockenen Ort auf (nur in Innenräumen
verwenden). Um die Gefahr eines Brandes und/oder eines elektrischen
Schlages zu vermeiden, muss das Gerät vor hoher Feuchtigkeit und Was­ser geschützt werden.

Beschädigung

• Benutzen Sie das Gerät bei Beschädigungen nicht und wenden Sie sich an
Ihren Händler oder an die angegebene Kundendienstadresse.

• Zur Gewährleistung der wirkungsvollen Funktion des Gerätes sollte es nicht
fallengelassen oder zerlegt werden.

• Überprüfen Sie das Gerät auf Anzeichen von Abnutzung oder Beschädi­gung. Falls Sie solche Anzeichen finden oder falls das Gerät unsachgemäß
benutzt wurde, müssen Sie es vor erneuter Benutzung zum Hersteller oder
Händler bringen.

• Schalten Sie das Gerät sofort aus, wenn es defekt ist oder Betriebsstörun­gen vorliegen.

• Versuchen Sie in keinem Fall, das Gerät selbstständig zu önen und/oder
zu reparieren. Lassen Sie Reparaturen nur vom Kundendienst oder autori­sierten Händlern durchführen. Bei Nichtbeachten erlischtdie Garantie.

• Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen oder
falschen Gebrauch verursacht wurden.

Hinweise zum Umgang mit Akkus

• Wenn Flüssigkeit aus einer Akkuzelle mit Haut oder Augen in Kontakt
kommt, die betroene Stelle mit Wasser auswaschen und ärztliche Hilfe
aufsuchen.

• Verschluckungsgefahr! Kleinkinder könnten Akkus verschlucken und daran
ersticken. Daher Akkus für Kleinkinder unerreichbar aufbewahren!

• Wenn ein Akku ausgelaufen ist, Schutzhandschuhe anziehen um das Gerät
zu entsorgen.

• Schützen Sie Akkus vor übermäßiger Wärme.

• Explosionsgefahr! Keine Akkus ins Feuer werfen.

• Keine Akkus zerlegen, önen oder zerkleinern.

• Nur in der Gebrauchsanweisung aufgeführte Ladegeräte verwenden. Laden
Sie das Gerät ausschließlich mit dem mitgelieferten Ladekabel.

• Schalten Sie das Gerät zum Laden immer vorher aus.

11

• Akkus müssen vor dem Gebrauch korrekt geladen werden. Die Hinweise

Ch3

Ch4

Ch3

Ch4

des Herstellers bzw. die Angaben in dieser Gebrauchsanweisung für das
korrekte Laden sind stets einzuhalten.

• Laden Sie den Akku vor der ersten Inbetriebnahme vollständig auf (siehe
Kapitel „Inbetriebnahme“).

• Um eine möglichst lange Akku-Lebensdauer zu erreichen, laden Sie den
Akku mindestens 2 Mal im Jahr vollständig auf.

6. GERÄTEBESCHREIBUNG

Tasten:

Die zugehörigen Zeichnungen sind auf Seite 3 abgebildet.

1

Taste EIN/AUS

3

Taste MENU

5

Heat Taste

Elektrodenanschluss

7

Kanäle 3 und 4

Display (Vollanzeige):

Menü

9

11

Tastensperre

Programmnummer

13

Anzeige Frequenz (Hz) und

15

Pulsbreite (µs)
Elektrodenpositionierungs-

17

anzeige

19

Impulsintensität Kanal 2

21

Impulsintensität Kanal 4

/ /

2

Taste ENTER

Einstelltasten (

4

/

Elektrodenanschluss

6

Kanäle1und 2

Ladeanschluss

8

Eingestelltes

10

Favoritenprogramm

12

Batteriestand
Timer-Funktion (Anzeige Rest-

14

laufzeit) und on/o time
Wärmefunktion Niedrig/Hoch

16

/

18

Impulsintensität Kanal 1

20

Impulsintensität Kanal 3

/ /

)

7. INBETRIEBNAHME

Bevor Sie das EM 89 Heat das erste Mal in Betrieb nehmen, müssen Sie es
zuerst vollständig laden. Gehen Sie dazu wie folgt vor:

1.

Verbinden Sie das USB-Ladekabel mit einem geeigneten Netzadapter (Aus­gangsspannung max. 5V/2A), siehe Kapitel „Ersatz- und Verschleißteile“
und dem EM89 Heat (Netzadapter nicht im Lieferumfang enthalten, als
Service artikel erhältlich).

2.

Stecken Sie anschließend den Netzadapter in eine geeignete Steckdose.
Während das Gerät geladen wird ist keine Anwendung möglich.

3. Nicht an den Leitungen ziehen, drehen oder diese scharf knicken
Bringen Sie nach dem abgeschlossenen Ladevorgang die mitglieferten Gel-

4.
Pads auf die Elektroden auf. Entfernen Sie dazu vorsichtig einen der Schutz­filme

.

B 3

5. Bringen Sie das Gel-Pad sorgfältig auf der Elektrode an und ziehen Sie vor­sichtig den Schutzfilm ab
Pads nicht über die Elektrode übersteht. Leicht schräg angebrachte Gel-Pads
haben keine Auswirkung auf die Funktion.

. Achten Sie darauf, dass der Rand des Gel-

B 4

B 2

.

WARNUNG!

Ziehen Sie den Schutzfilm vorsichtig und langsam ab. Stellen Sie sicher, dass
das selbsthaftende Gel-Pad nicht beschädigt ist, da durch Schäden oder Un­ebenheiten am Gel-Pad eventuell Hautirritationen verursacht werden.

8. ANWENDUNG

8.1 Anwendung beginnen

Schritt 1: Suchen Sie sich aus den Programmtabellen (siehe Kapitel „Pro-

grammübersicht“) ein für Ihre Zwecke geeignetes Programm aus.
Schritt 2: Platzieren Sie die Elektroden im gewünschten Zielbereich (Platzie-

rungsvorschläge siehe Seite 5 „Hinweise zur Elektrodenplatzierung“) und ver­binden Sie diese mit dem Gerät.

Schritt 3: Drücken Sie die EIN/AUS-Taste für mindestens eine Sekunde, um
das Gerät einzuschalten.

12

Schritt 4: Navigieren Sie durch Drücken der MENU-Taste durch die Menüs

Ch3

Ch4

Ch3

Ch4

TER-Taste.
Schritt 5: Wählen Sie mit den / -Einstelltasten Ihre gewünschte Programm-

nummer und bestätigen Sie Ihre Wahl mit der ENTER-Taste. Beim Start der
Stimulationsbehandlung ist die Impulsintensität von / /

Elektroden gesendet.
Schritt 6: Wählen Sie mit den rechten / -Einstelltasten jeweils für /

pulsintensität im Display passt sich entsprechend an. Die grauen Elektroden
gehören zu den Kanälen 1 und 3, die roten Elektroden zu den Kanälen 2 und 4.

Schritt 7: Mit der Heat Taste können Sie die Wärmefunktion aktivieren. Mit dem
ersten Tastendruck aktivieren Sie die niedrige Wärmestufe, mit dem zweiten
Tastendruck die hohe Wärmestufe und mit dem dritten Tastendruck deaktivie­ren Sie die Wärmefunktion.

/ / und bestätigen Sie Ihre Wahl mit der EN-

und

standardmäßig auf „00“ gestellt. Es werden noch keine Impulse an die

/

und

Ihre gewünschte Impulsintensität. Die Anzeige der Im-

8.2 Hinweise zur Anwendung

• Nach 30 Sekunden Inaktivität schaltet sich die Displaybeleuchtung des
Geräts automatisch aus. Sie können diese durch Drücken einer beliebigen
Taste (außer der EIN/AUS-Taste

• Wird das Gerat eine Minute lang nicht verwendet, schaltet es sich automa­tisch ab (Abschaltautomatik). Bei erneutem Einschalten erscheint der LCD­Bildschirm der Menuauswahl, wobei das zuletzt verwendete Menu blinkt.

• Wird eine zulässige Taste gedrückt, erklingt ein kurzer Signalton, beim Drü­cken einer unzulässigen Taste werden zwei kurze Signaltöne ausgegeben.

• Sie können die Stimulation jederzeit durch kurzes Drücken der EIN/AUS­Taste

unterbrechen (Pause). Zur Fortsetzung der Stimulation stellen Sie

die gewünschte Impulsintensität neu ein.

) wieder aktivieren.

ALLGEMEINE INFORMATION

Wenn Sie zum vorherigen Auswahlmenü zurückkehren möchten, drücken
Sie die MENU-Taste. Sie können durch langes Drücken der ENTER-Taste
die einzelnen Einstellungsschritte überspringen und direkt mit der Stimulati­onsbehandlung beginnen.

Tastensperre

Sperrung der Tasten, um ein unbeabsichtigtes Drücken der Tasten
zu vermeiden.

1. Um die Tastensperre zu aktivieren, halten Sie die ENTER-Taste ca. 3 Se­kunden lang gedrückt bis Sie das Symbol im Display sehen.

Um die Tastensperre zu deaktivieren, drücken Sie erneut die ENTER-Taste

2.
ca. 3 Sekunden lang bis das Symbol im Display erlischt.

Anwendung pausieren

Sie können die Stimulation jederzeit durch kurzes Drücken der EIN/AUS­Taste

unterbrechen (Pause). Zur Fortsetzung der Stimulation stellen Sie

die gewünschte Impulsintensität neu ein.

9. WÄRME

Das EM89 Heat besitzt zusätzlich zu den TENS/EMS/Massage Programmen
zwei Wärmestufen, die bei allen Programmen bei Bedarf aktiviert werden kön­nen, siehe Kapitel „Anwendung beginnen“. Die Wärme, welche durch die Gel­Pads abgegeben wird, entspannt den Muskel und verbessert die Durchblutung.
Sie können die erste Stufe der Wärmefunktion durch drücken der Heat Taste
aktivieren. Warten Sie danach zunächst einen Moment ab, bis die Temperatur
nicht mehr ansteigt. Sollte Ihnen die Temperatur zu niedrig sein, können Sie mit
einem weiteren Drücken der Heat Taste die zweite Stufe der Wärmefunktion ak­tivieren. Wenn Sie die Wärmefunktion deaktivieren möchten, können Sie durch
ein erneutes Drücken der Heat Taste die Wärmefunktion wieder deaktivieren.

Sollten Sie die Wärmefunktion separat nutzen wollen, ohne eine zusätzliche
Stimulation, gehen Sie wie folgt vor:

Schritt 1: Platzieren Sie die Elektroden im gewünschten Zielbereich. (Plat­zierungsvorschläge siehe Kapitel „Hinweise zur Elektrodenplatzierung“) und
verbinden Sie diese mit dem Gerät. Für die Anwendung der Wärmefunktion
müssen immer beide Elektroden des verwendeten Kanals angelegt werden. Die
verwendeten Kanäle werden auf dem Display angezeigt.

13

Schritt 2: Drücken Sie die EIN/AUS-Taste für mindestens eine Sekunde, um
das Gerät einzuschalten.

Schritt 3: Drücken Sie die Heat Taste um in die Wärmefunktion Einstellung zu
gelangen.

Schritt 4: Wählen Sie mit den
lungsdauer und bestätigen Sie Ihre Wahl mit der ENTER-Taste.

Schritt 5: Die erste Stufe der Wärmefunktion ist eingestellt, das -Symbol
leuchtet auf. Warten Sie danach zunächst einen Moment ab bis die Temperatur
nicht mehr ansteigt. Sollte Ihnen die Temperatur zu niedrig sein, können Sie mit
einem weiteren Druck auf die Heat Taste die zweite Stufe der Wärmefunktion
aktivieren. Das Symbol erscheint. Mit einem erneuten Drücken der Heat
Taste wechselt das Gerät wieder in die niedrigere Wärmestufe ( ).

Für die Anwendung der Wärmefunktion müssen immer beide Elek­troden des verwendeten Kanals angelegt werden. Die verwendeten
Kanäle werden auf dem Display angezeigt.

/ -Einstelltasten Ihre gewünschte Behand-

10. PROGRAMMÜBERSICHT

Das Digital EMS/TENS verfügt insgesamt über 70 Programme:

• 15 TENS-Programme

• 35 EMS-Programme

• 20 MASSAGE-Programme

Bei allen Programmen haben Sie die Möglichkeit, die Impulsintensität der vier
Kanäle separat einzustellen.
Darüber hinaus können Sie bei den TENS-Programmen 13-15 und den EMS­Programmen 33-35 unterschiedliche Parameter einstellen, um die Stimula­tionswirkung dem Aufbau des Anwendungsortes anzupassen.

10.1 TENS-Programmtabelle

Progr.-

Nr.

Sinnvolle Anwendungsbereiche,

Indikationen

1 Schmerzen obere Gliedmaßen 1 30 12-17
2 Schmerzen obere Gliedmaßen 2 30 12-17
3 Schmerzen untere Gliedmaßen 30 23-27

Laufzeit

(Min.)

Mögliche

Elektroden-

platzierung

Progr.-

Nr.

10 Endorphinische Wirkung (Burst) 30 1-28
11 Schmerzlinderung 3 30 1-28
12 Schmerzlinderung – chronischer

Sinnvolle Anwendungsbereiche,

Indikationen

4 Knöchelschmerzen 30 28
5 Schulterschmerzen 30 1-4
6 Schmerzen im Rückenbereich 30 4-11
7 Schmerzen Gesäß und hinterer Ober-

schenkel
8 Schmerzlinderung 1 30 1-28
9 Schmerzlinderung 2 30 1-28

Schmerz

Die TENS-Programme 13 - 15 können individuell eingestellt werden
(siehe Kapitel „Individualisierbare Programme“).

Laufzeit

(Min.)

30 22, 23

30 1-28

10.2 EMS-Programmtabelle

Progr.-

Sinnvolle Anwendungsbereiche,

Nr.

1 Aufwärmen 30 1-27
2 Kapillarisierung 30 1-27
3 Stärkung der oberen Armmuskulatur 30 12-15
4 Maximierung der Kraft der oberen

Armmuskulatur

5 Explosivkraft der oberen Armmus-

kulatur

6 Spannkraft der oberen Armmuskulatur 30 12-15
7 Formung der oberen Armmuskulatur 30 12-15

Indikationen

Laufzeit

(Min.)

30 12-15

30 12-15

Mögliche

Elektroden-

platzierung

Mögliche

Elektroden-

platzierung

14

Progr.-

Sinnvolle Anwendungsbereiche,

Nr.

8 Spannkraft der unteren Armmusku-

latur

9 Maximierung der Kraft der unteren

Armmuskulatur
10 Formung der unteren Armmuskulatur 30 16-17
11 Spannkraft der Bauchmuskulatur 30 18-20
12 Maximierung der Kraft der Bauch-

muskulatur
13 Formung der Bauchmuskulatur 30 18-20
14 Straung der Bauchmuskulatur 30 18-20
15 Stärkung der Oberschenkelmuskulatur 30 23, 24
16 Maximierung der Kraft der Ober-

schenkelmuskulatur
17 Explosivkraft der Oberschenkel-

muskulatur
18 Formung der Oberschenkelmuskulatur 30 23, 24
19 Straung der Oberschenkelmuskulatur 30 23, 24
20 Stärkung der Unterschenkel-

muskulatur
21 Maximierung der Kraft der Unter-

schenkelmuskulatur
22 Explosivkraft der Unterschenkel-

muskulatur
23 Formung der Unterschenkelm-

uskulatur
24 Straung der Unterschenkel-

muskulatur
25 Stärkung der Schultermuskulatur 30 1-4
26 Maximierung der Kraft der Schulter-

muskulatur

Indikationen

Laufzeit

(Min.)

Mögliche
Elektroden­platzierung

30 16-17

30 16-17

30 18-20

30 23, 24

30 23, 24

30 26, 27

30 26, 27

30 26, 27

30 26, 27

30 26, 27

30 1-4

Progr.-

Sinnvolle Anwendungsbereiche,

Nr.

27 Spannkraft der Schultermuskulatur 30 1-4
28 Stärkung der Rückenmuskulatur 30 4-11
29 Maximierung der Kraft der Rücken-

muskulatur
30 Spannkraft der Gesäßmuskulatur 30 22
31 Stärkung der Gesäßmuskulatur 30 22
32 Maximierung der Kraft der Gesäß-

muskulatur

Die EMS-Programme 33 - 35 können individuell eingestellt werden
(siehe Kapitel „Individualisierbare Programme“).

Indikationen

Laufzeit

(Min.)

30 4-11

30 22

10.3 MASSAGE-Programmtabelle

Progr.-

Nr.

10 Entspannende Massage 4
11 Spa Massage 1
12 Spa Massage 2
13 Spa Massage 3

Sinnvolle Anwendungsbereiche,

Indikationen

1 Klopfmassage 1
2 Klopfmassage 2
3 Klopfmassage 3
4 Knetmassage 1
5 Knetmassage 2
6 Druckmassage
7 Entspannende Massage 1
8 Entspannende Massage 2
9 Entspannende Massage 3

Laufzeit

(Min.)

20 1-28

Mögliche

Elektroden-

platzierung

Mögliche

Elektroden-

platzierung

15

Progr.-

Nr.

14 Spa Massage 4
15 Spa Massage 5
16 Spa Massage 6
17 Spa Massage 7
18 Spannungslösende Massage 1
19 Spannungslösende Massage 2
20 Spannungslösende Massage 3

Sinnvolle Anwendungsbereiche,

Indikationen

Laufzeit

(Min.)

Elektroden-

platzierung

20 1-28

Mögliche

WARNUNG!

Eine Anwendung der Elektroden an der vorderen Wand des Brustkorbs darf
nicht durchgeführt werden, d.h. eine Massage am linken und rechten großen
Brustmuskel ist nicht erlaubt.

10.4 Hinweise zur Elektrodenplatzierung

Die zugehörigen Zeichnungen sind auf Seite 5 abgebildet.

Eine sinnvolle Platzierung der Elektroden ist für den beabsichtigten Erfolg einer
Stimulations-Anwendung wichtig.
Wir empfehlen Ihnen die optimalen Elektrodenpositionen an Ihrem beabsichtig­ten Anwendungsgebiet mit Ihrem Arzt abzustimmen.

Das Männchen im Display dient als eine erste Hilfestellung für die Platzie­rung der Elektroden.

Es gelten folgende Hinweise bei der Wahl der Elektrodenplatzierung:
Elektrodenabstand

Je größer der Elektrodenabstand gewählt wird, desto größer wird das stimu­lierte Gewebsvolumen. Dies gilt für die Fläche und die Tiefe des Gewebsvolu­mens. Zugleich nimmt aber die Stimulationsstärke des Gewebes mit größerem
Elektrodenabstand ab, dies bedeutet dass bei der Wahl des größeren Elektro­denabstands zwar ein größeres Volumen, dies aber schwächer stimuliert wird.
Um die Stimulation zu erhöhen muss dann die Impulsintensität erhöht werden.

Es gilt als Richtlinie für die Wahl der Elektrodenabstände:

• sinnvollster Abstand: ca. 5 –15 cm,

• unter 5 cm werden primär oberflächliche Strukturen stark stimuliert,

• über 15 cm werden großflächige und tiefe Strukturen sehr schwach
stimuliert.

Elektrodenbezug zum Muskelfaserverlauf
Die Wahl der Stromflussrichtung ist entsprechend der gewünschten Muskel­schicht dem Faserverlauf der Muskeln anzupassen. Sind oberflächliche Mus­keln zu erreichen, so ist die Elektrodenplatzierung parallel zum Faserverlauf
durchzuführen (A – B / C – D), sollen tiefe Gewebsschichten erreicht werden,
ist die Elektrodenplatzierung quer zum Faserverlauf durchzuführen. Letzteres
kann z. B. über die Kreuz (= Quer) Elektrodenanordnung erreicht werden, z. B.
A – D / B – C.

Bei der Schmerzbehandlung (TENS) mittels Digital EMS/TENS mit
seinen 4 getrennt regelbaren Kanälen und je 2 Elektroden ist es rat­sam, entweder die Elektroden eines Kanals so anzulegen, dass der
Schmerzpunkt zwischen den Elektroden liegt oder Sie legen eine Elek­trode direkt auf den Schmerzpunkt und die andere legen Sie mindes­tens 2 – 3 cm entfernt an. Die Elektroden des zweiten Kanals können zur
gleichzeitigen Behandlung weiterer Schmerzpunkte verwendet werden,
oder aber auch gemeinsam mit den Elektroden des ersten Kanals zur
Einkreisung des Schmerzbereiches (gegenüberliegend) verwendet wer­den. Hier ist wieder eine Kreuzanordnung sinnvoll.

Tipp zur Massagefunktion: für eine optimale Behandlung verwenden
Sie immer mindestens 4 Elektroden.

Um die Haltbarkeit der Elektroden zu verlängern, verwenden Sie diese
auf sauberer, möglichst haar- und fettfreier Haut. Falls nötig die Haut
vor der Anwendung mit Wasser reinigen und Haare entfernen.

Sollte sich eine Elektrode während der Anwendung lösen, so geht die
Impulsintensität des betroenen Kanals auf die niedrigste Stufe. Plat­zieren Sie die Elektrode neu und stellen Sie die gewünschte Impulsin­tensität erneut ein.

C

16

11. INDIVIDUALISIERBARE PROGRAMME

Ch3

Ch4

Ch3

Ch4

Ch3

Ch4

(gilt für TENS 13–15, EMS 33-35)

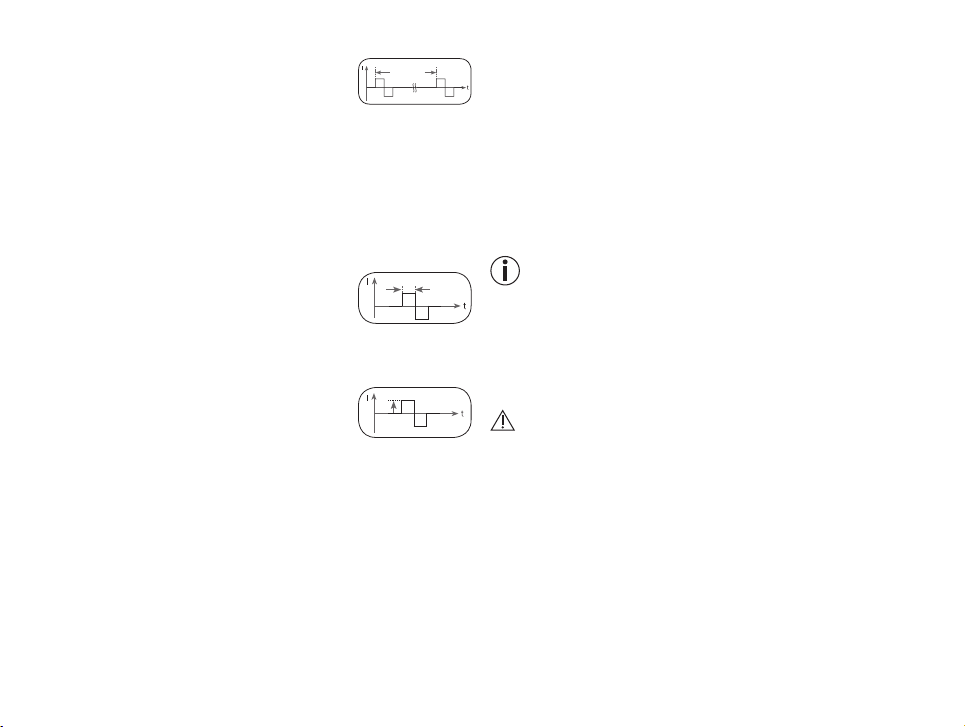

Die Programme TENS 13-15 und EMS 33-35 können Sie individuell auf Ihre
Bedürfnisse einstellen.

Programm TENS 13

Das Programm TENS 13 ist ein Programm, das Sie zusätzlich individualisieren
können. Sie können bei diesem Programm die Impulsfrequenz von 1 bis 150 Hz
und die Impulsbreite von 80 bis 250 µs einstellen.

1. Platzieren Sie die Elektroden im gewünschten Zielbereich (Platzierungsvor­schläge siehe Kapitel „Hinweise zur Elektrodenplatzierung“) und verbinden
Sie diese mit dem Gerät.

2.

Wählen Sie das Programm TENS 13 wie unter Kapitel „Anwendung beginnen“

(Schritt 3 bis Schritt 5) beschrieben.

3.

Wählen Sie mit den /-Einstelltasten Ihre gewünschte Impulsfrequenz und

bestätigen Sie mit der ENTER-Taste.

4. Wählen Sie mit den
bestätigen Sie mit der ENTER-Taste.

5.

Wählen Sie mit den /-Einstelltasten Ihre gewünschte Behandlungszeit

und bestätigen Sie mit der ENTER-Taste.

6. Wählen Sie mit den

Ihre gewünschte Impulsintensität.

Programm TENS 14

Das Programm TENS 14 ist ein Burst-Programm, das Sie zusätzlich individu­alisieren können. Bei diesem Programm laufen verschiedene Impulsfolgen ab.
Burst-Programme sind für alle Anwendungsorte geeignet, die mit wechselnden
Signalmustern behandelt werden sollen (für eine möglichst geringe Gewöh­nung). Sie können bei diesem Programm die Impulsbreite von 80 bis 250 µs
einstellen.

1. Platzieren Sie die Elektroden im gewünschten Zielbereich (Platzierungsvor­schläge siehe Kapitel „Elektrodenplatzierungen“) und verbinden Sie diese
mit dem Gerät.

2.

Wählen Sie das Programm TENS 14 wie unter Kapitel „Anwendung beginnen“

(Schritt 3 bis Schritt 5) beschrieben.

3. Wählen Sie mit den
bestätigen Sie mit der ENTER-Taste.

/ -Einstelltasten Ihre gewünschte Impulsbreite und

/ -Einstelltasten jeweils für / /

/ -Einstelltasten Ihre gewünschte Impulsbreite und

4.

Wählen Sie mit den /-Einstelltasten Ihre gewünschte Behandlungszeit

und bestätigen Sie mit der ENTER-Taste.

5. Wählen Sie mit den
Ihre gewünschte Impulsintensität.

/ -Einstelltasten jeweils für / /

Programm TENS 15

Das Programm TENS 15 ist ein Programm, das Sie zusätzlich individualisieren
können. Sie können bei diesem Programm die Impulsfrequenz von 1 bis 150 Hz
einstellen. Die Impulsbreite verändert sich während der Stimulationsbehand­lung automatisch.

1. Platzieren Sie die Elektroden im gewünschten Zielbereich (Platzierungsvor-

schläge siehe Kapitel „Elektrodenplatzierungen“) und verbinden Sie diese
mit dem Gerät.

2.

Wählen Sie das Programm TENS 15 wie unter Kapitel „Anwendung beginnen“

(Schritt 3 bis Schritt 5) beschrieben.

3.

Wählen Sie mit den /-Einstelltasten Ihre gewünschte Impulsfrequenz und

bestätigen Sie mit der ENTER-Taste

Wählen Sie mit den /-Einstelltasten Ihre gewünschte Behandlungszeit

4.

und bestätigen Sie mit der ENTER-Taste.

5. Wählen Sie mit den

und

Ihre gewünschte Impulsintensität.

/ -Einstelltasten jeweils für / /

Programm EMS 33

Das Programm EMS 33 ist ein Programm, das Sie zusätzlich individualisieren
können. Sie können bei diesem Programm die Impulsfrequenz von 1 bis 150 Hz
und die Impulsbreite von 80 bis 320 µs einstellen.

1. Platzieren Sie die Elektroden im gewünschten Zielbereich (Platzierungsvor-

schläge siehe „Elektrodenplatzierungen“) und verbinden Sie diese mit dem
Gerät.

Wählen Sie das Programm EMS 33 wie unter Kapitel „Anwendung beginnen“

2.

(Schritt 3 bis Schritt 5) beschrieben.

3.

Wählen Sie mit den /-Einstelltasten Ihre gewünschte Impulsfrequenz und

bestätigen Sie mit der ENTER-Taste

4. Wählen Sie mit den

bestätigen Sie mit der ENTER-Taste.

17

/ -Einstelltasten Ihre gewünschte Impulsbreite und

und

und

5.

Ch3

Ch4

Ch3

Ch4

Ch3

Ch4

Wählen Sie mit den /-Einstelltasten Ihre gewünschte Behandlungszeit

und bestätigen Sie mit der ENTER-Taste.

6. Wählen Sie mit den
Ihre gewünschte Impulsintensität.

/ -Einstelltasten jeweils für / /

Programm EMS 34

Das Programm EMS 34 ist ein Programm, das Sie zusätzlich individualisieren
können. Sie können bei diesem Programm die Impulsfrequenz von 1 bis 150 Hz
einstellen und die Impulsbreite von 80 bis 450 μs einstellen. Zusätzlich können
Sie bei diesem Programm die Arbeitszeit und die Pausenzeit jeweils von 1 bis
30 Sekunden einstellen.

1. Platzieren Sie die Elektroden im gewünschten Zielbereich (Platzierungsvor-

schläge siehe „Elektrodenplatzierungen“) und verbinden Sie diese mit dem
Gerät.

Wählen Sie das Programm EMS 34 wie unter Kapitel „Anwendung beginnen“

2.

(Schritt 3 bis Schritt 5) beschrieben.

3.

Wählen Sie mit den /-Einstelltasten Ihre gewünschte Arbeitszeitdauer

(„on time“) und bestätigen Sie mit der ENTER-Taste.

Wählen Sie mit den /-Einstelltasten Ihre gewünschte Pausenzeitdauer

4.

(„o time“) und bestätigen Sie mit der ENTER-Taste.

5.

Wählen Sie mit den /-Einstelltasten Ihre gewünschte Impulsfrequenz und

bestätigen Sie mit der ENTER-Taste

6. Wählen Sie mit den

bestätigen Sie mit der ENTER-Taste.

Wählen Sie mit den /-Einstelltasten Ihre gewünschte Behandlungszeit

7.

und bestätigen Sie mit der ENTER-Taste.

8. Wählen Sie mit den
Ihre gewünschte Impulsintensität.

/ -Einstelltasten Ihre gewünschte Impulsbreite und

/ -Einstelltasten jeweils für / /

Programm EMS 35

Das Programm EMS 35 ist ein Burst-Programm, das Sie zusätzlich individuali­sieren können. Bei diesem Programm variiert die Intensität im zeitlichen Verlauf.
Burst-Programme sind für alle Anwendungsorte geeignet, die mit wechselnden
Signalmuster behandelt werden sollen (für eine möglichst geringe Gewöh­nung). Sie können bei diesem Programm die Impulsfrequenz von 1 bis 150 Hz
und die Impulsbreite von 80 bis 450 μs einstellen. Zusätzlich können Sie bei

diesem Programm die Arbeitszeit und die Pausenzeit jeweils von 1 bis 30 Se­kunden, einstellen.

1. Platzieren Sie die Elektroden im gewünschten Zielbereich (Platzierungsvor-

und

schläge siehe „Elektrodenplatzierungen“) und verbinden Sie diese mit dem
Gerät.

Wählen Sie das Programm EMS 35 wie unter Kapitel „Anwendung beginnen“

2.
(Schritt 3 bis Schritt 5) beschrieben.

3.

Wählen Sie mit den /-Einstelltasten Ihre gewünschte Arbeitszeitdauer

(„on time“) und bestätigen Sie mit der ENTER-Taste.

4.

Wählen Sie mit den /-Einstelltasten Ihre gewünschte Pausenzeitdauer

(„o time“) und bestätigen Sie mit der ENTER-Taste.

Wählen Sie mit den /-Einstelltasten Ihre gewünschte Impulsfrequenz und

5.
bestätigen Sie mit der ENTER-Taste

6. Wählen Sie mit den
bestätigen Sie mit der ENTER-Taste.

Wählen Sie mit den /-Einstelltasten Ihre gewünschte Behandlungszeit

7.
und bestätigen Sie mit der ENTER-Taste.

8. Wählen Sie mit den

Ihre gewünschte Impulsintensität.

/ -Einstelltasten Ihre gewünschte Impulsbreite und

/ -Einstelltasten jeweils für / /

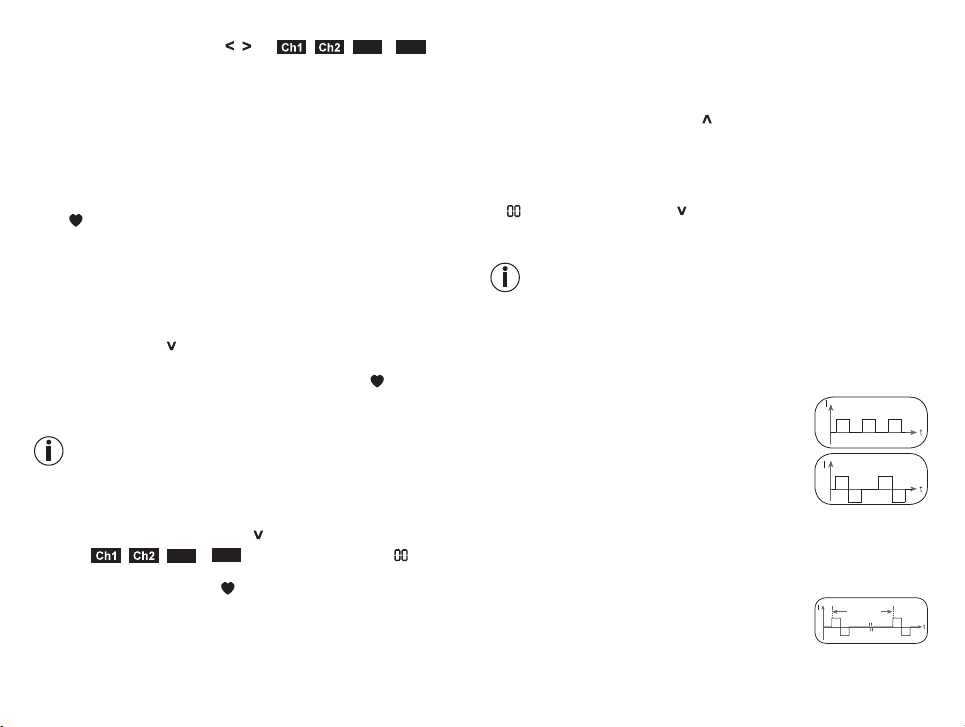

12. FAVORITENPROGRAMM

Mit dem Favoritenprogramm können Sie aus den bestehenden 70 TENS/EMS/
MASSAGE-Programmen einen Favoriten festlegen.
Dadurch können Sie einfacher und schneller auf Ihr favorisiertes Programm
zugreifen.
Wenn Sie ein Favoritenprogramm eingestellt haben und das Gerät einschalten,

und

wird automatisch das Favoritenprogramm aufgerufen und gestartet. Sie kön­nen dann direkt mit der Stimulation in ihrem favorisierten Programm beginnen.
Durch ein im Display angezeigtes Herz
voritenprogramm befinden.
Die Wahl des Favoritenprogramms kann durch ihre persönlichen Erfahrungen
oder z. B. durch den Ratschlag Ihres Arztes erfolgen.

18

erkennen Sie, dass Sie sich im Fa-

und

Einstellen des Favoritenprogramms

Ch3

Ch4

1.

Wählen Sie aus den bestehenden 70 Programmen Ihr gewünschtes Pro-

gramm und die entsprechenden Einstellungen wie in Kapitel „Anwendung
beginnen“ beschrieben.

2. Um das gewählte Programm als Favoritenprogramm festzulegen, halten Sie
die die Taste

5 Sekunden lang gedrückt.

3. Die Speicherung des Favoritenprogramms wird durch einen langen Signal­ton bestätigt. Außerdem erscheint auf dem Display das Symbol
Ihnen, dass Sie sich im Favoritenprogramm befinden. Bei einem erneuten
Anschalten des Geräts wird direkt Ihr Favoritenprogramm aufgerufen.

Das Programm ist nun nicht mehr wechselbar. Um wieder auf die an­deren Programme zugreifen zu können, müssen Sie Ihr Favoritenpro­gramm wieder löschen (siehe folgender Abschnitt).

Löschung des Favoritenprogramms

Um das Favoritenprogramm zu löschen und wieder auf die anderen Program­me zugreifen zu können, halten Sie die Taste
drückt. Die Impulsintensität von / /

für ca. 5 Sekunden lang ge-

und

muss hierbei
auf gestellt sein. Die Löschung des Favoritenprogramms wird durch einen
langen Signalton bestätigt. Das bisher angezeigte Favoritenprogramm-Symbol

erlischt.

13. THERAPIESPEICHER

Ihr Gerät zeichnet die Behandlungszeit im Therapiespeicher auf. Damit können
Sie dokumentieren, wie lange Sie das Gerät insgesamt oder in einem bestimm­ten Zeitraum für Ihre Behandlungen in Betrieb hatten. Dies kann eine Hilfe sein,
mit Ihrem Arzt darüber Rücksprache zu halten.

Aufrufen des Therapiespeichers

Um in den Therapiespeicher zu gelangen, schalten Sie das Gerät mit der EIN/
AUS Taste ein und halten Sie die Taste

Im Display erscheint die bisherige Behandlungszeit. Die oberen zwei Ziern
stehen für die Stunden, darunter werden die Minuten angezeigt.

Zurücksetzen des Therapiespeichers

Um den Speicher der Behandlungszeit (Therapiespeicher) auf zurückzuset­zen, halten Sie die Taste 3 Sekunden lang gedrückt.

3 Sekunden lang gedrückt.

. Es zeigt

Drücken Sie die MENU Taste, um zurück zur Programmauswahl zu kommen
oder schalten Sie das Gerät mit der EIN/AUS Taste aus.

Der Speicher der Behandlungszeit ist nicht aufrufbar, wenn ein Favo­ritenprogramm aktiviert ist.

14. STROMPARAMETER

Elektrostimulations-Geräte arbeiten mit den folgenden Stromparametern, die
je nach Einstellung unterschiedliche Auswirkung auf die Stimulationswirkung
haben:

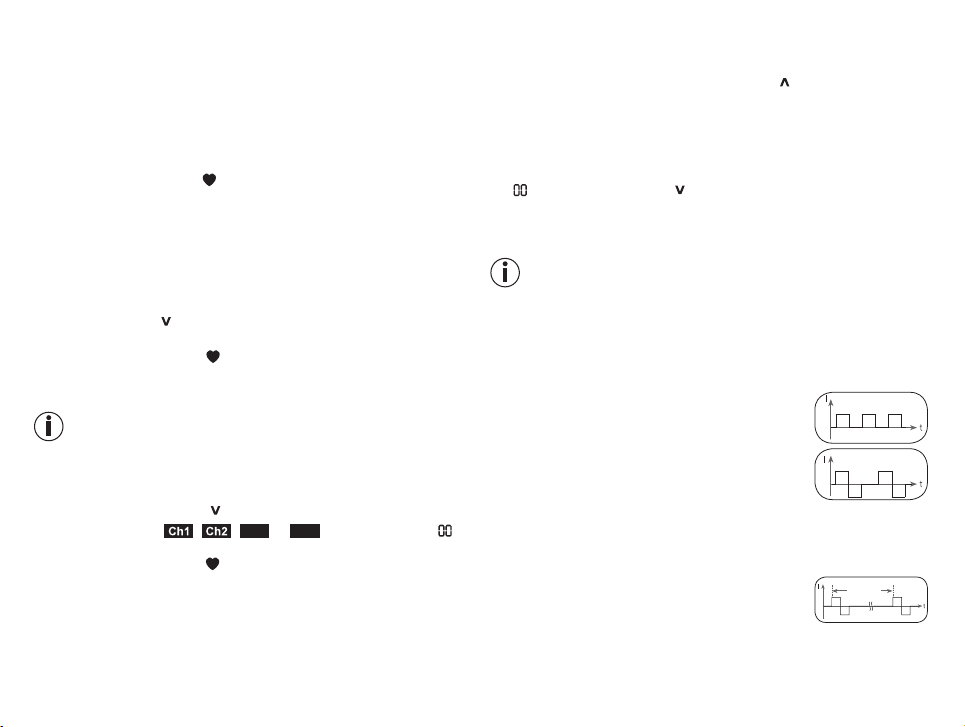

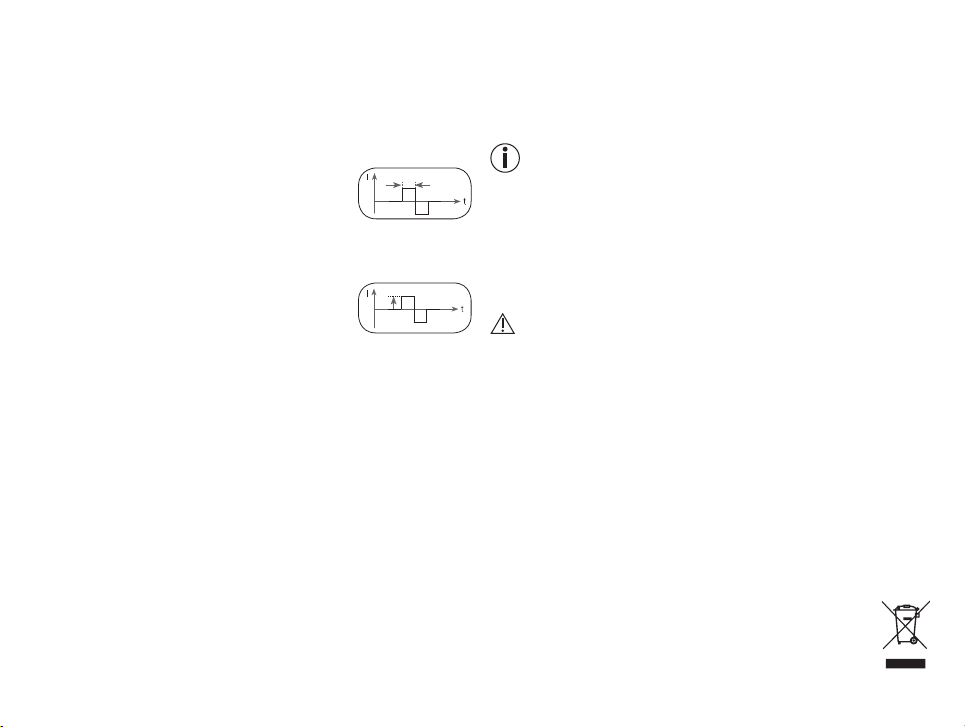

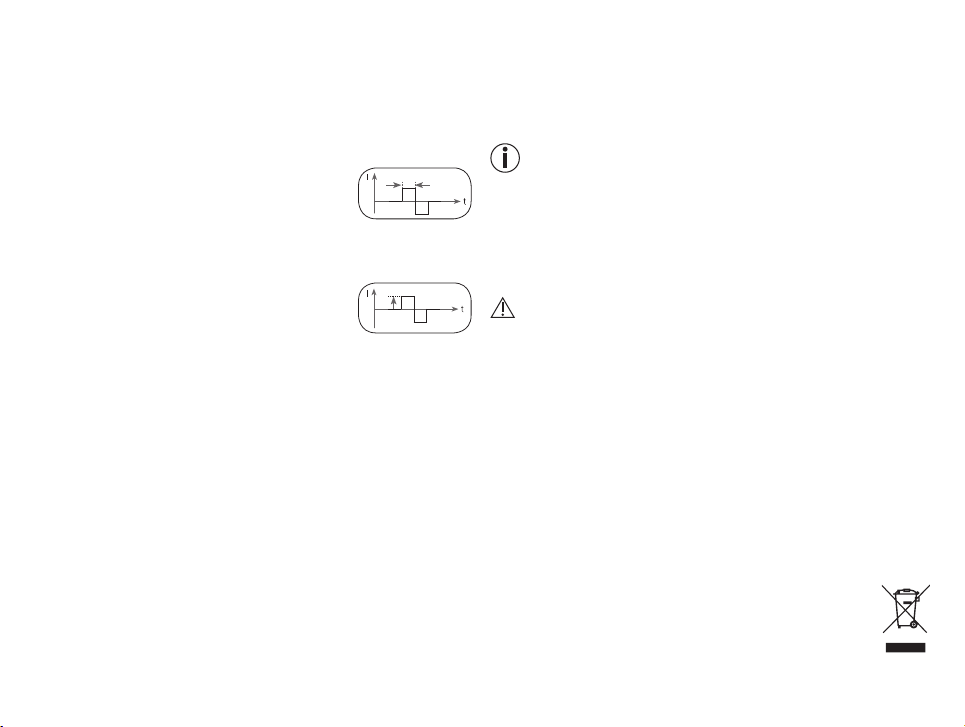

14.1 Impulsform

Diese beschreibt die Zeitfunktion des Erregerstroms.
Dabei werden monophasische von biphasischen Puls­strömen unterschieden. Bei monophasischen Pulsströ­men fließt der Strom in eine Richtung, bei biphasischen
Pulsen wechselt der Erregerstrom seine Richtung ab.
Im Digital EMS/TENS finden sich ausschließlich biphasi­sche Pulsströme, da sie den Muskel entlasten, zu einer
geringeren Muskelermüdung sowie zu einer sichereren Anwendung führen.

14.2 Impulsfrequenz

Die Frequenz gibt die Anzahl der Einzelimpulse pro Se­kunde an, ihre Angabe erfolgt in Hz (Hertz). Sie kann be­rechnet werden, indem man den Umkehrwert der Perio­denzeit berechnet. Die jeweilige Frequenz bestimmt, welche Muskelfasertypen
bevorzugt reagieren. Langsam reagierende Fasern reagieren eher auf niedrige­re Impulsfrequenzen bis 15 Hz, schnell reagierende Fasern dagegen sprechen
erst ab ca. 35 Hz aufwärts an.
Bei Impulsen von ca. 45 – 70 Hz kommt es zur Daueranspannung im Muskel
verbunden mit schneller Muskelermüdung. Höhere Impulsfrequenzen sind da­her bevorzugt für Schnellkraft- und Maximalkrafttraining einsetzbar.

14.3 Impulsbreite

Mit ihr wird die Dauer eines Einzelimpulses in Mikro­sekunden angegeben. Die Impulsbreite bestimmt dabei
unter anderem die Eindringtiefe des Stromes, wobei all­gemein gilt: Größere Muskelmasse bedarf größerer Im­pulsbreite.

19

Impulsin-

tensität

monophasische Pulse

biphasische Pulse

Perioden-

zeit

Impulsbreite

Zeit

14.4 Impulsintensität

Die Einstellung des Intensitätsgrades richtet sich indivi­duell nach dem subjektiven Empfinden jedes einzelnen
Anwenders und wird durch eine Vielzahl von Größen
bestimmt, wie dem Anwendungsort, der Hautdurchblu­tung, der Hautdicke sowie der Güte des Elektrodenkontakts. Die Einstellung
soll zwar wirksam sein, darf aber niemals unangenehme Empfindungen, wie
z. B. Schmerzen am Anwendungsort hervorrufen. Während ein leichtes Krib­beln eine ausreichende Stimulationsenergie anzeigt muss jede Einstellung die
zu Schmerzen führt vermieden werden.
Bei längerer Anwendung kann eine Nachjustierung auf Grund von zeitlichen
Anpassungsvorgängen am Anwendungsort nötig sein.

14.5 Zyklusgesteuerte Impulsparameter-Variation

In vielen Fällen ist es erforderlich durch die Anwendung mehrerer Impulspara­meter die Gesamtheit der Gewebestrukturen am Anwendungsort abzudecken.
Beim Digital EMS/TENS erfolgt dies dadurch, dass die vorliegenden Program­me automatisch eine zyklische Impulsparameter-Veränderung vornehmen. Da­durch wird auch der Ermüdung einzelner Muskelgruppen am Anwendungsort
vorgebeugt.
Beim Digital EMS/TENS gibt es sinnvolle Voreinstellungen der Stromparameter.
Sie können hierbei jederzeit während der Anwendung die Impulsintensität ver­ändern. Bei 6 Programmen haben Sie überdies die Möglichkeit, unterschiedli­che Parameter Ihrer Stimulation selbst festzulegen.

15. REINIGUNG UND AUFBEWAHRUNG

Gel-Pads

• Um eine möglichst langandauernde Haftung der Gel-Pads zu gewährleis­ten, reinigen Sie diese vorsichtig mit einem feuchten, fusselfreien Tuch unter
lauwarmem, fließendem Wasser und tupfen Sie sie mit einem fusselfreien
Tuch trocken.

Trennen Sie vor der Reinigung unter Wasser das Anschlusskabel von
dem Gerät.

• Kleben Sie die Elektroden nach der Anwendung wieder zurück auf die
Trägerfolie der Gel-Pads.

Reinigung des Gerätes

Wiedereinsatz des Gerätes

Das Gerät ist nach der Aufbereitung für den Wiedereinsatz geeignet. Die Aufbe­reitung umfasst eine Geräteoberflächenreinigung mit einem in leichter Seifen­lauge angefeuchteten Tuch.

Aufbewahrung

16. ENTSORGUNG

Im Interesse des Umweltschutzes darf das Gerät am Ende seiner Lebensdauer
nicht mit dem Hausmüll entfernt werden. Die Entsorgung kann über
entsprechende Sammelstellen in Ihrem Land erfolgen. Befolgen Sie
die örtlichen Vorschriften bei der Entsorgung der Materialien. Entsor­gen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG­Richtlinie – WEEE (Waste Electrical and Electronic Equipment). Bei
Rückfragen wenden Sie sich bitte an die für die Entsorgung zustän­dige kommunale Behörde. Rücknahmestellen für Ihre Altgeräte erhalten Sie
z. B. bei der örtlichen Gemeinde- bzw. Stadtverwaltung, den örtlichen Müllent­sorgungsunternehmen oder bei Ihrem Händler.

Die verbrauchten, vollkommen entladenen Batterien müssen Sie über speziell
gekennzeichnete Sammelbehälter, Sondermüllannahmestellen oder über den
Elektrohändler entsorgen. Sie sind gesetzlich dazu verpflichtet, die Batterien
zu entsorgen.
Diese Zeichen finden Sie auf schadstohaltigen Batterien:
Pb = Batterie enthält Blei,

20

• Reinigen Sie das Gerät nach Gebrauch mit einem weichen, leicht ange­feuchteten Tuch. Bei stärkerer Verschmutzung können Sie das Tuch auch
mit einer leichten Seifenlauge befeuchten.

• Benutzen Sie zum Reinigen keine chemischen Reiniger oder Scheuermittel.

Achten Sie darauf, dass kein Wasser in das Gerät eindringt.

• Knicken Sie die Anschlussleitungen und Elektroden nicht scharf ab.

• Kleben Sie nach Gebrauch die Elektroden wieder zurück auf die Trägerfolie
der Gel-Pads.

• Lagern Sie das Gerät an einem kühlen, belüfteten Ort.

• Stellen Sie keine schweren Gegenstände auf das Gerät.

• Um eine möglichst lange Akku-Lebensdauer zu erreichen, laden Sie den
Akku mindestens alle 6 Monate vollständig auf.

Cd = Batterie enthält Cadmium,
Hg = Batterie enthält Quecksilber.

17. PROBLEME/PROBLEMLÖSUNGEN

Das Gerät schaltet sich bei Drücken der EIN/AUS-Taste nicht ein. Was
tun?

(1) Sicherstellen, dass die EIN/AUS-Taste mindestens eine Sekunde lang

gedrückt wurde.
(2) Sicherstellen, dass der Akku vollständig geladen ist.
(3) Gegebenenfalls aufladen.
(4) Mit dem Kundendienst in Verbindung setzen.

Die Elektroden lösen sich vom Körper. Was tun?

(1) Die Gel-Pads mit einem feuchten, fusselfreien Tuch reinigen. Sollten die

Elektroden nach wie vor keinen festen Halt haben, müssen diese ausge-

tauscht werden.
(2) Vor jeder Anwendung die Haut reinigen, auf Hautbalsam und Pflegeöle vor

der Behandlung verzichten. Eine Rasur kann die Haltbarkeit der Gel-Pads

erhöhen.

Es kommt zu keiner spürbaren Stimulation. Was tun?

(1) Programm durch Drücken der EIN/AUS-Taste unterbrechen. Stellen

Sie sicher, dass die Elektroden festen Kontakt zum Behandlungsbereich

haben.
(2) Vergewissern Sie sich, dass der Anschlussleitungsstecker fest mit dem

Gerät verbunden ist.
(3) Intensität der Kanäle erneut erhöhen.
(4) Impulsintensität schrittweise erhöhen.
(5) Der Akku ist leer, laden Sie diesen bitte auf.

Das Batteriesymbol wird angezeigt. Was tun?

Laden Sie das Gerät auf, folgen Sie dabei den Anweisungen aus Kapitel „In­betriebnahme“.

Sie verspüren ein unangenehmes Gefühl an den Elektroden. Was tun?

(1) Reduzieren Sie die Intensität des betroenen Kanals.
(2) Die Elektroden sind schlecht platziert. Prüfen Sie die Platzierung und neh-

men Sie gegebenenfalls eine Neupositionierung vor.
(3) Die Gel-Pads sind abgenutzt. Diese können auf Grund einer nicht mehr

gewährleisteten gleichmäßigen, vollflächigen Stromverteilung zu Hautrei-

zungen führen. Ersetzen Sie diese daher.

Die Haut im Behandlungsbereich wird rot. Was tun?

Behandlung sofort abbrechen und warten bis sich der Hautzustand normali­siert hat. Eine schnell abklingende Hautrötung unter der Elektrode ist ungefähr­lich und lässt sich durch die örtlich angeregte stärkere Durchblutung erklären.
Bleibt die Hautreizung jedoch bestehen, und kommt es evtl. zu Juckreiz oder
Entzündung, ist vor weiterer Anwendung mit Ihrem Arzt Rücksprache zu halten.
Evtl. ist die Ursache in einer Allergie auf die Klebeoberfläche zu suchen.

Die Elektroden werden zu warm. Was tun?

Wechseln Sie zu der niedrigeren Wärmestufe oder schalten Sie die Wärme­funktion komplett aus.

Das Programm lässt sich nicht mehr wechseln. Was tun?

Möglicherweise ist das Favoritenprogramm eingestellt. Sie erkennen dies an
dem Symbol auf dem Display. Um wieder auf die anderen Programme zu­greifen zu können, müssen Sie Ihr Favoritenprogramm wieder löschen. Folgen
Sie dazu den Anweisungen aus Kapitel „Favoritenprogramm“.

Am Gerät erklingt ein wiederkehrender Signalton und ich kann die Elekt­roden-Intensität nicht mehr erhöhen. Was tun?

(1) Die Gel-Pads sind nicht richtig auf der Haut angebracht. Bitte kontrollieren

Sie die Haftung der Pads und bringen Sie sie ggf. erneut an.

(2) Die Gel-Pads sind möglicherweise abgenutzt und können den Strom nicht

mehr leiten. Bitte ersetzen Sie die Gel-Pads.

18. ERSATZ- UND VERSCHLEISSTEILE

Für den Erwerb von Ersatzteilen besuchen Sie www.beurer.com oder wenden
Sie sich an die jeweilige Serviceadresse (lt. Serviceadressliste) in Ihrem Land.
Außerdem sind Ersatzteile zusätzlich im Handel erhältlich.

Bezeichnung Artikel- bzw. Bestellnummer

8 x Gel-Pads (45 x 45 mm) Art. 646.55
USB-Ladekabel Art. 110.096
Elektroden inklusive Kabel Art. 164.210
Netzadapter EU Art. 110.094
Netzadapter UK Art. 110.095

21

19. TECHNISCHE ANGABEN

Ty p EM 89
Ausgangs-Kurvenform biphasische Rechteckimpulse
Pulsdauer 50 – 450 µs
Pulsfrequenz 1–150 Hz
Ausgangsspannung max. 100 Vpp (an 500 Ohm)
Ausgangsstrom max. 200 mApp (an 500 Ohm)
Spannungsversorgung Lithium Ionen Akku, 4000mAh, 3,7V
Behandlungszeit von 5 bis 100 Minuten einstellbar
Intensität von 0 bis 50 einstellbar
Maximale Temperatur der

Wärmestufen

Verwendete Elektroden Silber-Elektroden mit Carbonbeschichtung

Zu verwendender
Netzadapter

Betriebsbedingungen 5 °C – 40 °C (41 °F – 104 °F) bei einer

Lagerbedingungen -25 – 70°C (-13 °F – 158 °F) bei einer

Transportbedingungen: -25°C – 70°C (-13 °F – 158 °F) bei einer

Abmessungen ca. 142 x 159 x 53 mm
Gewicht ca. 341 g
Höhengrenze für die

Nutzung
Maximal zulässiger

atmosphärischer Druck

niedrig
Umgebungstemperatur von 25°C);
hoch (43 °C bei einer
Umgebungstemperatur von 25°C)

40 x 40 mm
Output: 5V, 2A

Materialnummer: Siehe Kapitel „Ersatz- und
Verschleißteile“

relativenLuftfeuchtigkeit von 15 – 90 % und
einem Luftdruck von 70 – 106 kPa

relativenLuftfeuchtigkeit von ≤90%

relativenLuftfeuchtigkeit ≤90%

3000 m

700 – 1060hPa

(41 °C bei einer

Zu erwartende Lebensdauer
des Geräts

Die Seriennummer befindet sich auf dem Gerät.
Das Gerät ist wartungsfrei. Inspektionen und Kalibrierung sind nicht notwendig.

Bei Verwendung des Gerätes außerhalb der Spezifikation ist eine ein­wandfreie Funktion nicht gewährleistet!

Technische Änderungen zur Verbesserung und Weiterentwicklung des Produk­tes behalten wir uns vor.

Dieses Gerät entspricht der europäischen Norm EN 60601-1-2 (Gruppe 1,
Klasse B, Übereinstimmung mit IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-8
und IEC 61000-4-39) und unterliegt besonderen Vorsichtsmaßnahmen hin­sichtlich der elektromagnetischen Verträglichkeit. Bitte beachten Sie dabei,
dass tragbare und mobile HF-Kommunikationseinrichtungen dieses Gerät be­einflussen können.

Genauere Angaben können Sie unter der angegebenen Kundenservice-Adres­se anfordern oder am Ende der Gebrauchsanweisung nachlesen.

Für dieses Gerät ist keine Funktionsprüfung und Einweisung nach der Medizin­produkte-Betreiberverordnung (MPBetreibV) erforderlich. Ebenso ist es nicht
erforderlich, sicherheitstechnische Kontrollen gemäß der Medizinprodukte­Betreiberverordnung durchzuführen.

Informationen zur Lebensdauer des Produkts
finden Sie auf der Homepage

Hinweise zu Elektromagnetischer Verträglichkeit

WARNUNG!

• Das Gerät ist für den Betrieb in allen Umgebungen geeignet, die in dieser
Gebrauchsanweisung aufgeführt sind, einschließlich der häuslichen Umge­bung.

• Das Gerät kann in der Gegenwart von elektromagnetischen Störgrößen
unter Umständen nur in eingeschränktem Maße nutzbar sein. Infolgedes­sen können z. B. Fehlermeldungen oder ein Ausfall des Displays/Gerätes
auftreten.

• Die Verwendung dieses Gerätes unmittelbar neben anderen Geräten oder
mit anderen Geräten in gestapelter Form sollte vermieden werden, da dies
eine fehlerhafte Betriebsweise zur Folge haben könnte. Wenn eine Verwen­dung in der vorgeschriebenen Art dennoch notwendig ist, sollten dieses

22

Gerät und die anderen Geräte beobachtet werden, um sich davon zu über­zeugen, dass sie ordnungsgemäß arbeiten.

• Die Verwendung von anderen Komponenten, als jenen, welche der Herstel­ler dieses Gerätes festgelegt oder bereitgestellt hat, kann erhöhte elektro­magnetische Störaussendungen oder eine geminderte elektromagnetische
Störfestigkeit des Gerätes zur Folge haben und zu einer fehlerhaften Be­triebsweise führen.

• Halten Sie tragbare RF-Kommunikationsgeräte (einschließlich Peripherie
wie Antennenkabel oder externe Antennen) mindestens 30cm fern von al­len Geräteteilen, inklusive allen im Lieferumfang enthaltenen Kabeln. Eine
Nichtbeachtung kann zu einer Minderung der Leistungsmerkmale des Ge­rätes führen.

20. GARANTIE/SERVICE

Nähere Informationen zur Garantie und den Garantiebedingungen finden Sie im
mitgelieferten Garantie-Faltblatt.

Hinweis zur Meldung von Vorfällen

Für Anwender / Patienten in der Europäischen Union und identischen Regu­lierungssystemen (Verordnung für Medizinprodukte MDR (EU) 2017/745) gilt:
Sollte sich während oder aufgrund der Anwendung des Produktes ein schwerer
Zwischenfall ereignen, melden Sie dies dem Hersteller und/oder seinem Bevoll­mächtigten sowie der jeweiligen nationalen Behörde des Mitgliedsstaates, in
welchem sich der Anwender/Patient befindet.

Irrtum und Änderungen vorbehalten

23

Read these instructions for use carefully and keep them for later use. Make them accessible to other users and note the information
they contain.

Table of contents

1. Included in delivery .................................................................. 24

2. Getting to know your device .................................................... 24

3. Signs and symbols ................................................................... 25

4. Intended use ............................................................................. 26

5. General warnings ...................................................................... 28

6. Device description .................................................................... 29

7. Initial use ................................................................................. 30

8. How to use ............................................................................... 30

8.1 Starting use ...................................................................... 30

8.2 Notes on use .................................................................... 30

9. Heat .......................................................................................... 31

10. Program overview ................................................................... 31

10.1 TENS program table ...................................................... 31

10.2 EMS program table ........................................................ 32

10.3 MASSAGE program table .............................................. 33

10.4 Information on electrode positioning ............................. 33

ENGLISH

11. Customisable programs ......................................................... 34

12. Favourites program ................................................................ 36

13. Therapy memory .................................................................... 36

14. Electric current parameters .................................................... 36

14.1 Pulse shape.................................................................... 36

14.2 Pulse frequency ............................................................. 36

14.3 Pulse width..................................................................... 37

14.4 Pulse intensity ................................................................ 37

14.5 Cycled pulse parameter variation .................................. 37

15. Cleaning and storage ............................................................. 37

16. Disposal .................................................................................. 37

17. Problems and solutions .......................................................... 38

18. Replacement parts and wearing parts ................................... 38

19. Technical specifications ......................................................... 38

20. Guarantee/service .................................................................. 40

1. INCLUDED IN DELIVERY

Check that the exterior of the cardboard delivery packaging is intact and make
sure that all contents are included in the delivery. Before use, ensure that there
is no visible damage to the device or its components, and that all packaging
material has been removed. If you have any doubts, do not use the device and

contact your retailer or the specified Customer Services address.
A 8 x electrodes including gel pads
B 1 x EM 89 Heat device
C 1 x USB charging cable
D 1 x storage bag

A

2. GETTING TO KNOW YOUR DEVICE

What is the Digital TENS/EMS device and what can it
do?

The Digital TENS/EMS device belongs to the group of electrostimulation devic­es. It includes three basic functions:

1. Electrical stimulation of nerve tracts (TENS)

2. Electrical stimulation of muscle tissue (EMS)

3. A massage eect triggered by electrical signals.

The device features two independent stimulation channels and eight electrodes
with self-adhesive gel pads. It oers a wide range of functions for increasing

24

general well-being, pain relief, maintaining physical fitness, relaxation, mus­cle revitalisation and combating tiredness. For these purposes, you can either
choose from preset programs or specify your own to suit your individual needs.
Electrostimulation devices utilise the operating principle of imitating pulses in
our bodies – these simulated pulses are transferred to nerve and muscle fibres
using electrodes, via our skin. The electrodes can be applied to many parts of
the body, as the electrical pulses produced are completely harmless and, if set
up correctly, painless. In certain applications you may perceive just a slight
tingling or vibrating sensation. The electrical pulses that are sent into the tissue
influence the transmission of stimulation into nerves, nerve centres and muscle
groups in the application area. Electrical muscle stimulation (EMS) is a widely
used and recognised method which has been used in sports and rehabilitation
medicine for years.
Electrostimulation is generally only noticeably eective with regular use. Elec­trostimulation of muscles is not a substitute for regular training. However, it is a
useful, supplementary training element.

Getting to know the TENS device

TENS (transcutaneous electrical nerve stimulation) is the electrical stimulation
of nerves through the skin. TENS is an eective non-pharmacological method
for treating dierent types of pain from a variety of causes. It has no side eects
if administered correctly. The method has been clinically tested and approved
and can be used for simple self-treatment.
The pain-relieving or pain-suppressing eect is achieved by inhibiting the trans­fer of pain to nerve fibres (mainly by means of high-frequency pulses) as well
as by increasing the secretion of endorphins in the body, because they have
an eect on the central nervous system which reduces the sensation of pain.
The method has been scientifically substantiated and approved as a form of
medical treatment. Any symptoms that could be relieved using TENS must be
checked by your GP. Your doctor will also give you instructions on how to carry
out a TENS self-treatment regime.

Getting to know MASSAGE

Thanks to integrated massage technology, the device is also able to relieve
muscle tension and combat fatigue with a program based on the sensation and
eects of a real massage.
The positioning suggestions and program tables in these instructions for use
enable you to quickly and easily determine the appropriate application (de­pending on the aected area of the body) and set the device to achieve the
desired eects. Thanks to the four separately adjustable channels, the Digital
TENS/EMS device oers you the advantage of being able to set the intensity
of the pulses independently from each other for four treatment areas on the
body, for example to cover both sides of your body or to evenly stimulate larger
areas of tissue.
The option to individually set the intensity of each channel also enables you to
treat two separate areas of the body simultaneously instead of having to treat
the individual areas in turn. This saves you time.

To enable pain to be alleviated even more pleasantly, with the EM 89 Heat you
can also switch on a soothing heat function, with two levels available and a
maximum heat of 43°C.

Heat has been shown to promote circulation and relaxation. The heat function
of the EM 89 Heat can be used with stimulation or on its own.

3. SIGNS AND SYMBOLS

The following symbols are used on the device, in these instructions for use, on
the packaging and on the type plate for the device:

Getting to know the EMS device

In sports and fitness, electrical muscle stimulation (EMS) is used to comple­ment conventional muscle training, to increase the performance of muscle
groups and to adjust physical proportions to achieve the desired aesthetic re­sults, amongst other things. There are two dierent types of EMS application.
One is for targeted strengthening of muscles (activating application), and the
other is to achieve a relaxing, restful eect (relaxing application).

WARNING

Warning indicating a risk of injury or damage to your
health

IMPORTANT

Safety note indicating possible damage to the device.

Product information

Note on important information

Observe the instructions for use

25

IP22

A

S

B

Protected against ingress of solid foreign objects greater
than 12.5mm in diameter.
Protected against drops of water falling at up to 15° from
vertical.

Serial number

N

Application part, type BF

Disposal in accordance with the Waste Electrical and
Electronic Equipment EC Directive – WEEE

Do not dispose of batteries containing harmful
substances with household waste

This product satisfies the requirements of the applicable
European and national directives.

Manufacturer

The device can emit eective output values above 10mA,
averaged over every 5-second interval

Separate the packaging elements and dispose of them in
accordance with local regulations.

Marking to identify the packaging material.
A = material abbreviation, B = material number:
1–7 = plastics, 20–22 = paper and cardboard

Separate the product and packaging elements and
dispose of them in accordance with local regulations.

The device may not be used by people with medical
implants (e.g. pacemakers), as this may aect their
functionality.

Importer symbol

Date of manufacture

Storage

Operating

Transportation

UDI

Permissible storage temperature and humidity

Permissible operating temperature and humidity

Permissible transport temperature and humidity

Medical device (MDR symbol)

Article number

Unique device identifier (UDI)

Identifier for unique product identification

Type number

4. INTENDED USE

TENS/EMS/massage purpose

The device is intended to treat pain using TENS technology (transcutaneous
electrical nerve stimulation). This pain relief can be applied to dierent areas of
the human body as identified in the following eight indication areas.
As a non-medical purpose, the device can also be used with EMS technology
(electrical muscle stimulation) to strengthen the muscles, and for regeneration
and relaxing massages.

26

TENS/EMS/massage target group

This device is intended for self-treatment in the home, and not in professional
healthcare facilities. Suitable for use by all adults suering from pain as indicat­ed in the indications below.

Clinical benefits

Treatment of pain due to various causes.

Non-clinical benefits

• Muscle training to increase endurance and/or

• training to support the strengthening of specific muscles or muscle groups,
and to achieve the desired changes to physical proportions.

• Acceleration of muscle regeneration after intense muscular output (e.g. af­ter a marathon).

• Improving symptoms of muscular fatigue.

• Muscle relaxation for easing muscle tension.

Indications

Use of the device is advised for:

• Back pain– pain at rest and on exertion

• Joint pain– pain at rest and on exertion

• Neuralgia, including phantom pain

• Menstrual cramps

• Pain due to circulatory disorders– pain at rest and on exertion

• Headaches

• Pain after musculoskeletal injuries– pain at rest and on exertion

• Chronic pain due to various causes– pain at rest and on exertion

Contraindications

• Stimulation should not be carried out

- on or through the head,

- directly on the eyes,

- over the mouth,

- on the front of the neck (particularly not the carotid sinus), or

- with the electrode surfaces placed on the chest, upper back or

- across the heart.

• The device must never be used near to the heart. The stimulation electrodes
must not be placed on any part of the front ribcage (where the ribs and
breastbone are located), and especially not on the two large pectorals. This
can increase the risk of ventricular fibrillation and induce cardiac arrest (see
“General warnings” section).

• Do NOT use the device

- On the skeletal skull structure, or around the mouth, throat or larynx.

- In the neck/carotid artery area.

- In the genital area.

- If you have implanted electrical devices
(e.g. a pacemaker).

- If you have metal or electrical implants.

- If you use an insulin pump.

- If you have a high temperature (e.g. > 39°C).

- If you have a known or acute cardiac arrhythmia or disorders of the
heart’s conduction system.

- On acutely or chronically diseased (injured or irritated) skin (e.g. inflamed
skin – whether painful or not, reddened skin, rashes (e.g. allergies), burns,
bruises, swellings, both open and healing wounds, or post-operative
scars that are healing).

- If you suer from a seizure disorder (e.g. epilepsy).

- If you are pregnant.

- If you have cancer.

- After an operation, if strong muscle contractions could aect the healing
process.

- If you are connected to a high-frequency surgical device.

- If you have an acute or chronic disease of the gastrointestinal tract.

- In the case of a known allergy to the electrode material

WARNING! UNDESIRABLE SIDE EFFECTS

• Skin irritation

• Feeling of pressure at the electrode location

• Slight redness, burning and pain of the skin after treatment

• Paraesthesia

• Discomfort

• Sleepiness

• Vibration of muscles

• Tension

• Headaches

• Increased menstrual bleeding

• Allergic reactions to components

27

5. GENERAL WARNINGS

WARNING!

The device is not a substitute for medical consultation and treatment. Al­ways consult your doctor first in the event of pain or illness. Before using
the device, consult your doctor if any of the following apply to you:

• If you suer from an acute medical condition, in particular if you suspect
or have been diagnosed with high blood pressure, a blood coagulation
disorder, propensity to thrombo-embolic conditions or recurrent malignant
growths.

• If you have any skin conditions.

• If you have unexplained chronic pain in any part of the body.

• If you suer from diabetes.

• If you have any sensory impairment that reduces the feeling of pain (e.g.
metabolic disorders).

• If you are receiving medical treatment.

• In the event of complaints linked to the stimulation treatment.

• If you suer from persistently irritated skin due to long-term stimulation at
the same electrode site.

ONLY USE DIGITAL TENS/EMS DEVICE:

• On people.

• For the intended purpose and as specified in these instructions for use. Any
form of improper use can be dangerous.

• For external use only.

• With the supplied and reorderable genuine replacement parts to ensure
safe use. Failure to do so voids the warranty and may result in risks for
the user. Only use the replacement parts specified in the accompanying
documents.

• This device is NOT intended for use by people with restricted physical, sen­sory or mental skills or a lack of experience and/or a lack of knowledge,
unless they are supervised by a person who has responsibility for their safe­ty or they receive instructions from this person on how to use the device.

• Children must not play with the device.

• The device is only intended for domestic/private use, not for commercial
use.

GENERAL PRECAUTIONS

• Do not use in humid environments (e.g. in the bathroom) or when bathing
or showering.

• Do not use after consuming alcohol.

• Always pull gently on electrodes to remove them from the skin to prevent
injuries in the unusual case of highly sensitive skin.

• Hold the device away from sources of heat and do not use it in close
proximity (approx. 1 m) to shortwave or microwave devices (e.g. mobile
phones), as doing so can result in unpleasant current peaks.

• Do not expose the device to direct sunlight or high temperatures.

• Protect the device from impact, dust, dirt and moisture.

• Never immerse the device in water or other liquids.

• The device is suitable for self-treatment.

• For hygiene reasons, the electrodes may only be used on one person.

• If the device does not work properly, or if you feel unwell or experience pain,
stop using it immediately.

• Switch o the device or the respective channel first before removing or
moving the electrodes to prevent unintentional stimulation.

• Do not modify electrodes (e.g. by cutting them). Doing so increases the
current density, which is potentially hazardous (max. recommended output
value for the electrodes is 9 mA/cm², an eective current density beyond
2mA/cm² requires increased caution).

• Make sure that the electrodes are in full contact with the skin.

• Using worn-out electrodes can cause skin irritation to occur, because an
even distribution of current over the entire surface is no longer guaranteed.
For this reason, the electrodes should be replaced if any discolouration oc­curs.

• Do not use whilst asleep, driving a vehicle or operating machinery.

• Do not use whilst undertaking any activity where an unexpected reaction
(e.g. strong muscle contractions even at low intensity) could be dangerous.

• Ensure that no metallic objects (e.g. belt buckles or necklaces) come into
contact with the electrodes during stimulation. If you are wearing jewellery
or have piercings in the area to be treated (e.g. a navel piercing), these
must be removed before using the device; failure to do this could result in
spot burns.

• Keep the device away from children to prevent potential hazards.

28

• Make sure not to confuse the electrode cables and their contacts with your

Ch3

Ch4

headphones or other devices, and do not connect the electrodes to other
devices.

• Do not use this device whilst using other devices that transmit electrical
pulses to your body.

• Do not use in the vicinity of highly flammable substances, gases or explo­sives.

• During the initial few minutes, use the device while sitting or lying down to
minimise the risk of accidental injuries as a consequence of isolated cas­es of vagal responses (feeling of faintness). If you feel faint, switch o the
device immediately, lie down and support the legs in an elevated position
(approx. 5–10 minutes).

• Treatment of the skin with moisturising lotions or ointments beforehand is
not recommended as this considerably increases electrode wear and may
cause uncomfortable current peaks.

• Keep packaging material away from children (risk of suocation!).

• Store the device in a dry place (use indoors only). To avoid the risk of fire
and/or electric shock, protect the device from high humidity and water.

Damage

• If the device is damaged, do not use it and contact your retailer or the
specified Customer Services address.

• To ensure that the device functions eectively, do not drop it or dismantle it.

• Check the device for signs of wear and tear or damage. If there are such
signs of wear and tear or damage or if the device was used improperly, it
must be returned to the manufacturer or retailer before further use.

• Switch the device o immediately if it is faulty or not working properly.

• Never attempt to open and/or repair the device yourself. Repairs may only
be carried out by Customer Services or authorised retailers. Failure to ob­serve this will void the guarantee.

• The manufacturer is not liable for damage resulting from improper or in­correct use.

Notes on handling batteries

• If fluid from a battery cell comes into contact with your skin or eyes, wash
the aected areas with water and seek medical assistance.

• Choking hazard! Small children could swallow and choke on batteries.
Therefore, keep batteries out of the reach of small children!

• If a battery has leaked, put on protective gloves to dispose of the device.

• Protect batteries from excessive heat.

• Risk of explosion! Never throw batteries into a fire.

• Do not disassemble, split or crush the batteries.

• Only use chargers specified in the instructions for use. Only charge the
device using the supplied charging cable.

• Always switch the device o in advance of charging.

• Batteries must be charged correctly prior to use. The instructions from the
manufacturer and the specifications regarding correct charging in these in­structions for use must be observed at all times.

• Fully charge the battery prior to initial use (see Initial use section).

• In order to achieve as long a battery service life as possible, fully charge the
battery at least 2 times a year.

6. DEVICE DESCRIPTION

Buttons:

The associated drawings are shown on page 3.

1

ON/OFF button

3

MENU button

5

Heat button

Electrode connection,

7

channels 3 and 4

Display (full screen):

Menu

9

11

Button lock

13

Program number

Display for frequency (Hz) and

15

pulse width (µs)

Electrode positioning indicator

17

29

/ /

2

ENTER button

Adjustment buttons (

4

/

/

)

Electrode connection,

6

channels 1 and 2

8

Charging socket

10

Favourite program set

12

Battery level
Timer function (display of re-

14

maining time) and on/o time
Low/high heat function

16

/

18

Pulse intensity, channel 1

/

19

Ch3

Ch4

Ch3

Ch4

Ch3

Ch4

Pulse intensity, channel 2

21

Pulse intensity, channel 4

20

Pulse intensity, channel 3

7. INITIAL USE

You must fully charge the EM 89 Heat before you use it for the first time. To do
so, proceed as follows:

1. Connect the USB charging cable to a suitable mains adapter (output volt­age max. 5V/2A), see “Replacement parts and wearing parts” section and
the EM89 Heat (mains adapter not included, available as a servicing item).

Then insert the mains adapter into a suitable socket. You cannot use the

2.
device while it is being charged.

3. Do not pull, twist or sharply bend the cables

4. After the charging process is complete, apply the provided gel pads to the
electrodes. To do this, carefully remove one of the protective films

5. Carefully attach the gel pad to the electrode and gently peel o the protec­tive film
the electrode. Applying gel pads slightly askew will not aect their function.

. Ensure that the edge of the gel pad does not protrude over

B 4

B 2

.

B 3

WARNING!

Peel o the protective film slowly and carefully. Make sure that the self-adhe­sive gel pad is not damaged, as damage or unevenness on the gel pad may
cause skin irritation.

8. HOW TO USE

Step 4: Press the MENU button to navigate through the / /

Step 5: Use the / adjustment buttons to select the program number you

want and press the ENTER button to confirm your selection. At the start of the
stimulation treatment, the pulse intensity of / /

to “00” by default. No pulses are sent to the electrodes yet.
Step 6: Use the / intensity adjustment buttons on the right-hand side as rel-

evant for / /
The indicator for pulse intensity in the display changes accordingly. The grey
electrodes belong to channels 1 and 3, the red electrodes to channels 2 and 4.

Step 7: You can activate the heat function using the Heat button. The first press
of the button activates the low heat level, the second button press activates
the high heat level, and the third button press deactivates the heat function.

.

8.2 Notes on use

• After 30 seconds of inactivity, the device’s illuminated display switches o
automatically. You can reactivate it by pressing any button (except the ON/
OFF button

• The device switches itself o automatically if you do not use it for one min­ute (automatic switch-o). When switched on again, the LCD screen of the
menu selection appears with the most recently used menu flashing.

• A brief acoustic signal is output when a valid button is pressed. Two brief
acoustic signals are output when an invalid button is pressed.

• You can pause the stimulation at any time by briefly pressing the ON/OFF
button
again.

8.1 Starting use

Step 1: Find a suitable program in the program tables (see “Program overview”

section).
Step 2: Place the electrodes on your target area (for positioning suggestions,

see page 5 “Information on electrode positioning”) and connect them to the
device.

Step 3: Hold the ON/OFF button
on the device.

pressed for at least one second to switch

menus and confirm your choice by pressing the ENTER button.

and

is set

and

to select your preferred pulse intensity.

).

. To continue the stimulation, set your preferred pulse intensity

30

GENERAL INFORMATION

If you wish to return to the previous selection menu, press the MENU button.
By pressing and holding the ENTER button, you can skip individual setting
steps and start stimulation treatment straight away.

Button lock

Locks the buttons to avoid them being pressed unintentionally.

1.

To activate the button lock, hold down the ENTER button for approx.
3seconds, until the symbol is visible in the display.

2. To deactivate the button lock, hold down the ENTER button again for ap­prox. 3 seconds, until the

symbol disappears from the display.

Pausing use

You can pause the stimulation at any time by briefly pressing the ON/OFF
button

. To continue the stimulation, set your preferred pulse intensity

again.

9. HEAT

In addition to the TENS/EMS/Massage programs, the EM89 Heat also oers
two heat levels which can be activated as required for all programs, see “Start­ing use” section. The heat supplied via the gel pads relaxes the muscle and
improves circulation. You can activate the first level of the heat function by
pressing the Heat button. Then wait a moment until the temperature stops in­creasing. If the temperature is too low for you, you can activate the second
level of the heat function by pressing the Heat button again. If you would like to
deactivate the heat function, you can do so by pressing the Heat button again.

If you want to use the heat function separately, without additional stimulation,
proceed as follows:

Step 1: Position the electrodes in your preferred target area. (See “Informa­tion on electrode positioning” section for positioning suggestions) and connect
them to the device. To use the heat function, always apply both electrodes of
the channel being used. The channels used are shown on the display.

Step 2: Press and hold the ON/OFF button for at least one second to switch
on the device.

Step 3: Press the Heat button to access heat function adjustment.

Step 4: Use the / adjustment buttons to select your preferred treatment

time and press the ENTER button to confirm your selection.
Step 5: The first level of the heat function is set, and the symbol lights

up. Then wait a moment until the temperature stops increasing. If the temper­ature is too low for you, you can activate the second level of the heat function
by pressing the Heat button again. The symbol appears. Pressing the
Heat button again switches the device back to the lower heat level ( ).

10. PROGRAM OVERVIEW

The Digital TENS/EMS device features a total of over 70 programs:

• 15 TENS programs

• 35 EMS programs

• 20 MASSAGE programs

In all of the programs you can set the pulse intensity of the four channels in­dividually.
You can also set various parameters in TENS programs 13-15 and EMS pro­grams 33-35 to adjust the stimulating eect to the application area.

10.1 TENS program table

To use the heat function, always apply both electrodes of the channel
being used. The channels used are shown on the display.

Prog.

Eective application areas, indications Running

no.

1 Pain in upper limbs 1 30 12–17
2 Pain in upper limbs 2 30 12–17
3 Pain in lower limbs 30 23–27
4 Ankle pain 30 28
5 Shoulder pain 30 1–4
6 Pain in the back 30 4–11
7 Pain in buttocks and back of thighs 30 22, 23
8 Pain relief 1 30 1–28
9 Pain relief 2 30 1–28

time

(min)

Possible

electrode

positioning

31

Prog.

Eective application areas, indications Running

no.

10 Endorphin eect (burst) 30 1–28
11 Pain relief 3 30 1–28
12 Pain relief – chronic pain 30 1–28

TENS programs 13-15 can be set individually (see “Customisable pro­grams” section).

time

(min)

10.2 EMS program table

Prog.

Eective application areas, indications Running

no.

1 Warming up 30 1–27
2 Capillarisation 30 1–27
3 Strengthening the upper arm muscles 30 12–15
4 Maximising the strength of the upper

arm muscles

5 Explosive force of the upper arm

muscles
6 Tightening the upper arm muscles 30 12–15
7 Shaping the upper arm muscles 30 12–15
8 Tightening the forearm muscles 30 16–17
9 Maximising the strength of the forearm

muscles

10 Shaping the forearm muscles 30 16–17
11 Tightening the abdominal muscles 30 18–20
12 Maximising the strength of the ab-

dominal muscles

13 Shaping the abdominal muscles 30 18–20
14 Toning the abdominal muscles 30 18–20

time

(min)

30 12–15

30 12–15

30 16–17

30 18–20

Possible

electrode

positioning

Possible

electrode

positioning

Prog.

Eective application areas, indications Running

no.

15 Strengthening the thigh muscles 30 23, 24
16 Maximising the strength of the thigh

muscles
17 Explosive force of the thigh muscles 30 23, 24
18 Shaping the thigh muscles 30 23, 24
19 Toning the thigh muscles 30 23, 24
20 Strengthening the lower leg muscles 30 26, 27
21 Maximising the strength of the lower

leg muscles
22 Explosive force of the lower leg

muscles
23 Shaping the lower leg muscles 30 26, 27
24 Toning the lower leg muscles 30 26, 27
25 Strengthening the shoulder muscles 30 1–4
26 Maximising the strength of the

shoulder muscles
27 Tightening the shoulder muscles 30 1–4
28 Strengthening the lower back muscles 30 4–11
29 Maximising the strength of the lower

back muscles
30 Tightening the gluteal muscles 30 22
31 Strengthening the gluteal muscles 30 22
32 Maximising the strength of the gluteal

muscles

EMS programs 33-35 can be set individually (see “Customisable pro­grams” section).

time

(min)

30 23, 24

30 26, 27

30 26, 27

30 1–4

30 4–11

30 22

Possible

electrode

positioning

32

10.3 MASSAGE program table

Prog.

Eective application areas, indications Running

no.

1 Tapping massage 1
2 Tapping massage 2
3 Tapping massage 3
4 Kneading massage 1
5 Kneading massage 2
6 Pressure massage
7 Relaxing massage 1
8 Relaxing massage 2

9 Relaxing massage 3
10 Relaxing massage 4
11 Spa massage 1
12 Spa massage 2
13 Spa massage 3
14 Spa massage 4
15 Spa massage 5
16 Spa massage 6
17 Spa massage 7
18 Relaxing massage 1
19 Relaxing massage 2
20 Relaxing massage 3

time (min)

Possible

electrode

positioning

20 1–28

WARNING!

Do not apply the electrodes to the front wall of the chest, i.e. do not massage
the large left and right pectoral muscles.

10.4 Information on electrode positioning

The associated drawings are shown on page 5.

The useful positioning of electrodes is fundamental to the intended success of
electrostimulation applications.
We recommend that you consult your doctor to establish the ideal electrode
positions for your intended application area.

The figure on the display is intended as an initial aid to help you position
the electrodes.

The following applies to the selection of electrode positions:
Electrode spacing

The greater the distance between electrodes, the larger the stimulated tissue
volume. This applies to the area and depth of the tissue volume. At the same
time, however, the stimulation intensity applied to the tissue decreases with
more distance between electrodes. As a result, greater distances between
electrodes mean a larger tissue volume is stimulated, but less intensively. As
such, you must increase the pulse intensity to boost stimulation in this case.

The following guidelines apply when choosing the electrode distances:

• eective spacing: approx. 5-15 cm

• with spacing of less than 5 cm, the device will primarily apply strong stim­ulation to surface structures.

• with spacing in excess of 15 cm, large areas and deep structures will be
very weakly stimulated.

Relationship between electrodes and muscle fibre structures
Adapt the current flow direction to the fibre structure of the muscle, accord­ing to the muscle layer you would like to treat. If you are targeting superficial
muscles, position the electrodes parallel to the fibre structure (A – B / C – D)
and if you are targeting deeper layers of tissue, position the electrodes across
the fibre structure. You can do this by positioning electrodes as crosses (i.e.
diagonally), such as A – D / B – C.

C

33

For pain relief treatment (TENS) using the Digital TENS/EMS device

Ch3

Ch4

Ch3

Ch4

and its 4 separately adjustable channels and 2 electrodes each, it is
advisable either to position the electrodes of a channel so that the area
aected by pain is between the electrodes or to position one electrode
directly on the area aected by the pain and the other electrode at a
minimum distance of 2 – 3 cm. You may use the electrodes of the sec­ond channel to simultaneously treat additional areas aected by pain
or use them in conjunction with the electrodes of the first channel to
restrict the area aected by pain (position electrodes opposite). In this
case, we again recommend positioning electrodes in a cross arrange­ment.

Tip for the Massage function: always use at least 4 electrodes for op­timum treatment.

Use the electrodes on skin that is clean and preferably free from hair
and grease in order to prolong the life of the electrodes. If required,
clean the skin with water and remove hair prior to treatment.

If an electrode comes loose during use, the pulse intensity of the cor­responding channel is reduced to the lowest level. Apply the electrode
again and reset your preferred pulse intensity.

11. CUSTOMISABLE PROGRAMS

(Applies to TENS 13-15, EMS 33-35)

The TENS 13-15 and EMS 33-35 programs can be set individually according
to your needs.

TENS 13 program

TENS 13 is a program that you can also customise. In this program, you can set
the pulse frequency to between 1 and 150 Hz and the pulse width to between
80 and 250 µs.

Position the electrodes on the desired area for treatment (for positioning

1.
suggestions, see “Information on electrode positioning” section) and con­nect them to the device.

2.

Select the TENS 13 program as described in the “Starting use” section (step

3 to step 5).

/ adjustment buttons to select your preferred pulse frequency

and press the ENTER button to confirm.

3. Use the

4. Use the

5.

6. Use the

/ adjustment buttons to select your preferred pulse width and

press the ENTER button to confirm.

Use the / adjustment buttons to select your preferred treatment time

and press the ENTER button to confirm.

/ adjustment buttons as relevant in each case for / /

and

to select your preferred pulse intensity.

TENS 14 program

The TENS 14 program is a burst program that you can also customise. Various
pulse sequences run in this program. Burst programs are suitable for all areas
of application to be treated with changing signal patterns (to minimise the level
of becoming accustomed to the treatment). In this program you can set a pulse
width between 80 and 250 µs.

Position the electrodes on your preferred treatment area (for positioning

1.
suggestions, see the “Electrode positioning” section) and connect them
to the device.

2.

Select the TENS 14 program as described in the “Starting use” section (step

3 to step 5).

3. Use the

4.

5. Use the

/ adjustment buttons to select your preferred pulse width and

press the ENTER button to confirm.

Use the / adjustment buttons to select your preferred treatment time

and press the ENTER button to confirm.

/ adjustment buttons as relevant in each case for / /

and

to select your preferred pulse intensity.

TENS 15 program

TENS 15 is a program that you can also customise. In this program, you can
set the pulse frequency to between 1 and 150 Hz. The pulse width changes
automatically during the stimulation treatment.

Position the electrodes on your preferred treatment area (for positioning

1.
suggestions, see the “Electrode positioning” section) and connect them
to the device.

2.

Select the TENS 15 program as described in the “Starting use” section

(step3 to step 5).

3. Use the / adjustment buttons to select your preferred pulse frequency
and press the ENTER button to confirm.

34

4.

Ch3

Ch4

Ch3

Ch4

Ch3

Ch4

Ch3

Ch4

Use the / adjustment buttons to select your preferred treatment time

and press the ENTER button to confirm.

5. Use the

/ adjustment buttons as relevant in each case for / /

and

to select your preferred pulse intensity.

EMS 33 program

EMS 33 is a program that you can also customise. In this program, you can set
the pulse frequency to between 1 and 150 Hz and the pulse width to between
80 and 320 µs.

1.

Position the electrodes on your preferred treatment area (for positioning

suggestions, see “Electrode positioning”) and connect them to the device.

2. Select the EMS 33 program as described in the “Starting use” section (step
3 to step 5).

3. Use the

4. Use the

5.

6. Use the

/ adjustment buttons to select your preferred pulse frequency

and press the ENTER button to confirm.

/ adjustment buttons to select your preferred pulse width and

press the ENTER button to confirm.

Use the / adjustment buttons to select your preferred treatment time

and press the ENTER button to confirm.

/ adjustment buttons as relevant in each case for / /

and

to select your preferred pulse intensity.

EMS 34 program

EMS 34 is a program that you can also customise. In this program, you can set
the pulse frequency to between 1 and 150 Hz and the pulse width to between
80 and 450 μs. You can also set the working time and resting pause for this
program to between 1 and 30 seconds each.

Position the electrodes on your preferred treatment area (for positioning

1.
suggestions, see “Electrode positioning”) and connect them to the device.

2. Select the EMS 34 program as described in the “Starting use” section (step
3 to step 5).

3. Use the / adjustment buttons to select your preferred working duration
(“on time”) and press the ENTER button to confirm.

4. Use the / adjustment buttons to select your preferred resting duration
(“o time”) and press the ENTER button to confirm.

5. Use the

6. Use the

7.

8. Use the

/ adjustment buttons to select your preferred pulse frequency

and press the ENTER button to confirm.

/ adjustment buttons to select your preferred pulse width and

press the ENTER button to confirm.

Use the / adjustment buttons to select your preferred treatment time

and press the ENTER button to confirm.

/ adjustment buttons as relevant in each case for / /

and

to select your preferred pulse intensity.

EMS 35 program

The EMS 35 program is a burst program that you can also customise. In this
program, the intensity varies over time. Burst programs are suitable for all areas
of application to be treated with changing signal patterns (to minimise the level
of becoming accustomed to the treatment). In this program, you can set the
pulse frequency to between 1 and 150 Hz and the pulse width to between 80
and 450 µs. You can also set the working time and pause time for this program
to between 1 and 30 seconds each.

1.

Position the electrodes on your preferred treatment area (for positioning

suggestions, see “Electrode positioning”) and connect them to the device.

2. Select the EMS 35 program as described in the “Starting use” section (step
3 to step 5).

3. Use the

4. Use the

5. Use the

6. Use the

7.

8. Use the / adjustment buttons as relevant in each case for / /

/ adjustment buttons to select your preferred working duration

(“on time”) and press the ENTER button to confirm.

/ adjustment buttons to select your preferred resting duration

(“o time”) and press the ENTER button to confirm.

/ adjustment buttons to select your preferred pulse frequency

and press the ENTER button to confirm.

/ adjustment buttons to select your preferred pulse width and

press the ENTER button to confirm.

Use the / adjustment buttons to select your preferred treatment time

and press the ENTER button to confirm.

and

to select your preferred pulse intensity.

35

12. FAVOURITES PROGRAM

Ch3

Ch4

With the favourites program, you can define a favourite from the 70 TENS/EMS/
MASSAGE programs.
This makes it easier and quicker for you to access your favourite program.
If you have set a favourite program, when you switch on the device the favourite
program will be automatically accessed and started. You can then start stimu­lation directly in your favourite program. A heart on the display indicates that
you are in the favourite program.
The choice of favourite program may be based on your personal preference or,
for example, the advice of your doctor.

Setting the favourite program

1. Select your preferred program from the 70 programs and the corresponding
settings as described in the “Starting use” section.

2.

To set the selected program as a favourite, press and hold the button

for 5 seconds.

3. The saving of the favourite program is confirmed by a long acoustic signal.
The

symbol also appears on the display. This shows you that you are in
the favourite program. When the device is switched on again, your favourite
program is accessed directly.

Now you can no longer change to a dierent program. To access the
other programs again, you must delete your favourite program (see
the following section).

Deleting favourite program

To delete the favourite program and access the other programs again, press
and hold the

/

ite program is confirmed by a long acoustic signal. The previously displayed
favourites program symbol

button for approx. 5 seconds. The pulse intensity of /

and

must be set to in this process. Deletion of the favour-

goes out.

13. THERAPY MEMORY

Your device records the treatment time in the therapy memory. This allows you
to record how long you have been using the device in total or for a specific
period of time for your treatments. This may be helpful when consulting your
doctor.

Accessing the therapy memory

To access the therapy memory, switch the device on using the ON/OFF button
and press and hold the

button for 3 seconds.
The elapsed treatment time appears in the display. The top two numbers stand
for hours; the minutes are shown below.

Resetting the therapy memory

To reset the treatment time memory (therapy memory) to press and hold the

button for 3 seconds.
Press the Menu button to return to selecting a program, or switch the device
o using the ON/OFF button.

The treatment time memory cannot be accessed if a favourite program
is activated.

14. ELECTRIC CURRENT PARAMETERS

Electrostimulation devices operate with the following electrical current param­eters, which may aect the stimulation results dierently depending on the
setting:

14.1 Pulse shape

This describes the time function of the stimulating cur­rent.
A distinction is made between monophasic and biphasic
pulse currents. In monophasic pulse currents the current
flows in one direction, and in biphasic pulse currents the
electrical pulse alternates its direction.
The Digital TENS/EMS device only provides biphasic
pulse currents as these relieve muscles, cause little muscle fatigue and oer
safer use.

14.2 Pulse frequency

The frequency indicates the number of individual pulses
per second and is displayed in Hz (Hertz). It can be calcu­lated by determining the cyclic value for the time period.
The relevant frequency determines which types of muscle fibres react most
favourably. Slow-reaction fibres react more easily to lower pulse frequencies
of up to 15 Hz, whereas rapid-reaction fibres only respond from approximately
35 Hz up.

36

Pulse in-

tensity

Monophasic pulses

Biphasic pulses

Period

duration

Time

Pulses of approx. 45–70 Hz are linked with constant tension in the muscles and
quicker fatigue. Higher pulse frequencies are therefore better to use for speed
strength and maximum power training.

14.3 Pulse width

This indicates the duration of an individual pulse in micro­seconds. Among other aspects, the pulse width therefore
determines the penetration depth of the electricity, where
usually larger muscle mass requires a larger pulse width.

Pulse width

• Following treatment, stick the electrodes back onto the carrier foil on the
gel pad.

Cleaning the device

• Clean the device after use with a soft, slightly damp cloth. If it is very dirty,
you can also moisten the cloth with a mild soapy solution.

• Do not use any chemical or abrasive cleaning agents for cleaning.

14.4 Pulse intensity

Adjusting the intensity level depends on the individual
sensitivity of each user and is determined by a variety
of variables, such as site of application, blood supply to
the skin, skin thickness and the quality of the electrode
contact. The setting should be eective but must never cause any unpleasant
sensation, such as pain at the site of application. While a gentle tingling indi­cates sucient stimulation energy levels, any setting that causes pain should
be avoided.
If using the device over an extended period, you may need to adjust the inten­sity level as your muscles start to adapt to the pulse intensity.

14.5 Cycled pulse parameter variation

In many cases it is necessary to cover the overall tissue structure at the site
of application by applying several pulse parameters. In the Digital TENS/EMS
device, this is achieved by the provided programs, which automatically make a
cyclical pulse parameter change. This also prevents individual muscle groups
at the site of application being aected by fatigue.
The Digital TENS/EMS device provides useful preset current parameters. You
can change the pulse intensity at any time during use. In 6 programs you can
also set various parameters for stimulation yourself.

15. CLEANING AND STORAGE

Gel pads

• To ensure that the gel pads remain adhesive for as long as possible, clean
them carefully with a damp, lint-free cloth under lukewarm running water
and pat dry with a lint-free cloth.

Reuse of the device

Once it has been properly prepared, the device can be used again. Preparation
includes cleaning of the surface of the device using a cloth moistened with a
mild soapy solution.

Storage

• Do not make sharp bends in the connection cables or the electrodes.

• After use, stick the electrodes back onto the carrier foil for the gel pads.

• Store the device in a cool, well-ventilated location.

• Never place any heavy objects on the device.

• In order to achieve as long a battery service life as possible, fully charge the
battery at least every 6 months.

16. DISPOSAL

For environmental reasons, do not dispose of the device in household waste at
the end of its service life. Dispose of the device at a suitable local
collection or recycling point in your country. Observe the local regu­lations for material disposal. Dispose of the device in accordance
with EC Directive Waste Electrical and Electronic Equipment (WEEE).
If you have any questions, please contact the local authorities re­sponsible for waste disposal. You can obtain the location of collec­tion points for old devices from the local or municipal authorities, local waste
disposal companies or your retailer, for example.

Used, completely flat batteries must be disposed of via specially designated
collection boxes, recycling points or electronics retailers. You are legally re­quired to appropriately dispose of the batteries.

Before cleaning with water, remove the connection cable from the de­vice.

Ensure that no water enters the device.

37

The codes below are printed on batteries containing
harmful substances:
Pb = battery contains lead
Cd = battery contains cadmium
Hg = battery contains mercury.

17. PROBLEMS AND SOLUTIONS

The device does not switch on when the ON/OFF button is pressed.
Solution

(1) Make sure that the ON/OFF button has been pressed and held for at

least one second.
(2) Make sure that the battery is fully charged.
(3) Charge the battery if necessary.
(4) Contact Customer Services.

The electrodes do not stick to the body. Solution

(1) Clean the gel pads using a damp, lint-free cloth. If they still do not stick se-

curely, the electrodes must be replaced.
(2) Clean the skin prior to any application; do not use skincare lotions or oils

prior to treatment. Shaving may increase the life of gel pads.

There is no noticeable stimulation. Solution

(1) Press the ON/OFF button to interrupt the program. Ensure that the

electrodes are in firm contact with the treatment area.
(2) Ensure the connection plug is firmly connected to the device.
(3) Increase the channel intensity again.
(4) Gradually increase the pulse intensity.
(5) The battery is flat; please charge it.

The battery symbol is displayed. Solution

Charge the device, following the instructions from the “Initial use” section.

You are experiencing an uncomfortable sensation at the site of the elec­trodes. Solution

(1) Reduce the intensity of the aected channel.
(2) The electrodes are not positioned correctly. Check their positions, and

re-position them if necessary.
(3) The gel pads are worn. This may cause skin irritation, as even distribution

of the current across the entire area is no longer guaranteed. They should

therefore be replaced.

Skin in the treatment area turns red. Solution

Immediately stop treatment and wait until your skin has returned to its normal
condition. If the redness is under the electrode and disappears quickly, there is
no risk – this is caused by the locally stimulated, increased blood flow.
However, consult your doctor before you continue treatment if the skin irritation
persists and if it is accompanied by an itchy sensation or inflammation. This
may be caused by an allergic reaction to the adhesive surface.

The electrodes become too hot. Solution

Switch to the lower heat level or switch the heat function o entirely.

The program can no longer be changed. Solution

It may be that the favourite program is set. This is indicated by the symbol on
the display. To access the other programs again, you must delete your favourite
program. To do this, follow the instructions in the “Favourites program” section.

A recurring acoustic signal sounds on the device and I can no longer in­crease the electrode intensity. Solution

(1) The gel pads are not correctly applied to the skin. Please check the adhe-

sion of the pads, and re-attach them if necessary.

(2) The gel pads may be worn out and are no longer able to conduct the cur-

rent. Please replace the gel pads.

18. REPLACEMENT PARTS AND WEARING PARTS

To purchase replacement parts, please visit www.beurer.com or contact the
corresponding service address (according to the service address list) in your
country. Replacement parts are also available from retailers.

Designation Item number and/or order number

8 x gel pads (45 x 45 mm) Article 646.55
USB charging cable Article 110.096
Electrodes including cable Article 164.210
EU mains adapter Article 110.094
UK mains adapter Article 110.095

19. TECHNICAL SPECIFICATIONS

Type EM 89
Output waveform Biphasic rectangular pulses

38

Pulse duration 50–450 µs
Pulse frequency 1–150 Hz
Output voltage max. 100 Vpp (at 500 Ohm)
Output current max. 200 mApp (at 500 Ohm)
Voltage supply Lithium-ion battery, 4000mAh, 3.7V
Treatment time adjustable from 5 to 100 minutes
Intensity Adjustable from 0 to 50
Maximum temperature of

the heat settings

Electrodes used Silver electrodes with carbon coating

Mains adapter to be used Output: 5V, 2A

Operating conditions 5°C to 40°C (41°F to 104°F), with a relative

Storage conditions -25 to 70°C (-13°F to 158°F), with a relative

Transport conditions: -25°C to 70 °C (-13°F to 158°F), with a

Dimensions Approx. 142 x 159 x 53 mm
Weight Approx. 341 g
Altitude limit for use 3,000 m
Maximum tolerated

atmospheric pressure
Expected service life of the

device

The serial number is located on the device.
The device is maintenance-free. Inspections and calibration are not necessary.

low
of 25°C.);
high (43°C at an ambient temperature
of 25°C.)

40 x 40mm

Material number: See “Replacement parts
and wearing parts” section

air humidity of 15-90% and air pressure of
70-106 kPa

air humidity of ≤90%

relative air humidity of ≤90%

700 hPa to 1060 hPa

Information on the service life of the product
can be found on the homepage

(41°C at an ambient temperature

If the device is not used according to the specifications, it may not
work correctly!

We reserve the right to make technical changes to improve and develop the
product.

This device complies with the European standard EN 60601-1-2 (Group 1,
Class B, in compliance with IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-8 and
IEC 61000-4-39) and is subject to special precautionary measures with regard
to the electromagnetic compatibility. Please note that portable and mobile HF
communication systems may interfere with this device.

More details can be requested from the stated Customer Service address or
found at the end of the instructions for use.

For this device, a functional test and instruction in accordance with the German
Medical Devices Operator Ordinance (MPBetreibV) is not required. It is also not
necessary to carry out safety checks in accordance with the German Medical
Devices Operator Ordinance (MPBetreibV).

Notes on electromagnetic compatibility

WARNING!

• The device is suitable for use in all environments listed in these instructions
for use, including domestic environments.

• The device may not be fully usable in the presence of electromagnetic dis­turbances. This could result in issues such as error messages or the failure
of the display/device.

• Avoid using this device directly next to other devices or stacked on top of
other devices, as this could lead to faulty operation. If, however, it is neces­sary to use the device in the manner outlined above, this device as well as
the other devices must be monitored to ensure they are working properly.

• The use of components other than those specified or provided by the man­ufacturer of this device can lead to an increase in electromagnetic emis­sions or a decrease in the device’s resistance to electromagnetic interfer­ence; this can result in faulty operation.

• Keep portable RF communication devices (including peripheral equipment
such as antenna cables or external antennas) at least 30 cm away from all
device parts, including all cables included in delivery. Failure to comply with
the above could impair the performance of the device.

39

20. GUARANTEE/SERVICE

More information on the guarantee and guarantee conditions can be found in
the guarantee leaflet supplied.

Notification of incidents

For users/patients in the European Union and identical regulatory systems (EU
Medical Device Regulation (MDR) 2017/745), the following applies: If a major
incident occurs during or through use of the product, notify the manufacturer
and/or their representative of this as well as the respective national authority of
the member state in which the user/patient is located.

Subject to errors and changes

40

Lisez attentivement ce mode d’emploi, conservez-le pour un usage ultérieur, mettez-le à disposition des autres utilisateurs et suivez les
consignes qui y figurent.

Table des matières

1. Contenu .................................................................................... 41

2. Découvrir .................................................................................. 41

3. Symboles utilisés ...................................................................... 42

4. Utilisation conforme aux recommandations ............................. 43

5. Avertissements généraux ......................................................... 45

6. Description de l’appareil ........................................................... 47

7. Mise en fonctionnement

8. Utilisation .................................................................................. 47

8.1 Démarrer l’utilisation ........................................................ 47

8.2 Conseils d’utilisation ........................................................ 48

9. Chaleur ..................................................................................... 48

10. Liste des programmes ............................................................ 49

10.1 Tableau des programmes TENS .................................... 49

10.2 Tableau des programmes EMS ...................................... 49

10.3 Tableau des programmes de MASSAGE ....................... 50

10.4 Consignes de mise en place des électrodes ................. 51

...................................................... 47

FRANÇAIS

11. Programmes personnalisables ............................................... 52

12. Programme favoris ................................................................ 54

13. Mémoire de la thérapie ........................................................... 54

14. Paramètres électriques ........................................................... 54

14.1 Forme d’impulsion ......................................................... 54

14.2 Fréquence d’impulsion ................................................... 54

14.3 Durée d’impulsion .......................................................... 55

14.4 Intensité d’impulsion ...................................................... 55

14.5 Variation des paramètres d’impulsion commandés

par le cycle ..................................................................... 55

15. Nettoyage/stockage ............................................................... 55

16. Élimination .............................................................................. 55

17. Problèmes/solutions aux problèmes ...................................... 56

18. Pièces de rechange et d’usure ............................................... 57

19. Caractéristiques techniques ................................................... 57

20. Garantie/maintenance ............................................................ 58

1. CONTENU

Vérifiez si l’emballage carton extérieur est intact et si tous les éléments sont
inclus. Avant l’utilisation, assurez-vous que l’appareil et ses accessoires ne
présentent aucun dommage visible et que la totalité de l’emballage a bien été
retirée. En cas de doute, ne les utilisez pas et adressez-vous à votre revendeur
ou au service client indiqué.
A 8 x électrodes avec coussins en gel
B 1 x appareil chauant EM 89
C 1 x câble de recharge USB
D 1 x sac de rangement

A

2. DÉCOUVRIR

Qu’est-ce qu’un appareil EMS/TENS numérique et à quoi
sert-il?

L’électrostimulateur TENS/EMS numérique fait partie du groupe des appareils
d’électrostimulation. Il comprend trois fonctions de base:

1. La stimulation nerveuse électrique transcutanée (TENS)

2. L’électrostimulation des tissus musculaires (EMS)

3. Un eet massage provoqué par des signaux électriques.

Pour ce faire, l’appareil dispose de deux canaux de stimulation indépendants
et de huit électrodes avec électrodes en gel autocollantes. Il propose des fonc-

41

tions polyvalentes pour augmenter le bien-être, comme l’atténuation des dou­leurs, le maintien de la forme physique, la détente, la revitalisation musculaire
et la lutte contre la fatigue. Vous pouvez choisir des programmes enregistrés
ou les paramétrer vous-même en fonction de vos besoins. Le principe de
fonctionnement des appareils d’électrostimulation est basé sur la reproduc­tion d’impulsions corporelles transmises par des électrodes aux nerfs ou aux
fibres musculaires à travers la peau. Les électrodes peuvent être placées sur de
nombreuses parties du corps, les stimulations électriques étant sans danger et
indolores si elles sont correctement réglées. Dans certains cas, vous sentirez
seulement un léger picotement ou une vibration. Les impulsions électriques
envoyées dans les tissus influencent la transmission de l’excitation dans les
liaisons nerveuses, ainsi que les nœuds de nerfs et les groupes musculaires
dans la zone d’application. La stimulation musculaire électrique (EMS) est une
méthode très répandue et globalement reconnue, utilisée depuis des années
dans la médecine sportive et la rééducation.
En général, l’eet d’une électrostimulation est visible seulement au fur et à
mesure des utilisations. L’électrostimulation ne remplace pas un entraînement
musculaire régulier mais elle en complète l’eet de façon judicieuse.

Découvrir la TENS

Par TENS, la stimulation nerveuse électrique transcutanée, on entend l’excita­tion électrique des nerfs par la peau. La TENS a été testée cliniquement et au­torisée en tant que méthode ecace, non médicamenteuse et exempte d’eets
secondaires lors d’une utilisation correcte pour le traitement de douleurs de
certaines origines, tout comme pour le traitement autonome simple.
L’eet d’atténuation ou de répression de la douleur est atteint entre autres en
réprimant la transmission de la douleur dans les fibres nerveuses (principale­ment à travers des impulsions haute fréquence) et en augmentant la sécrétion
d’endorphines par le corps, qui réduisent la sensation de douleur grâce à leur
eet sur le système nerveux central.
Cette méthode est étayée scientifiquement et autorisée médicalement. Chaque
tableau clinique pour lequel l’utilisation de TENS est judicieuse doit être déter­miné par votre médecin traitant. Celui-ci vous donnera également des indica­tions sur les avantages d’un traitement autonome par TENS.

(utilisation active) et l’autre direction peut produire un eet de détente et de
récupération (utilisation relaxante).

Apprendre à connaître le MASSAGE

Avec sa technologie de massage intégrée, l’appareil ore également la possibi­lité d’éliminer les tensions musculaires et de lutter contre les signes de fatigue
au moyen d’un programme aux sensations et à l’ecacité proches de celles
d’un massage réel.
Grâce aux propositions de positionnement et aux tableaux de programmes
figurant dans la présente notice, vous pourrez déterminer rapidement et aisé­ment le réglage de l’appareil correspondant à l’utilisation que vous souhaitez
en faire (en fonction de l’endroit du corps visé) et selon l’eet escompté. Équipé
de canaux à réglage séparé, l’appareil EMS/TENS numérique a pour avantage
de permettre le réglage indépendant de l’intensité des impulsions sur quatre
parties du corps à traiter, par exemple pour couvrir les deux faces du corps
ou pour stimuler des zones de tissus plus importantes, de manière uniforme.
Le réglage individuel de l’intensité de chaque canal vous permet également de
traiter simultanément deux parties diérentes du corps et ainsi de gagner du
temps par rapport à un traitement individuel séquentiel.

Afin de pouvoir apaiser les troubles de manière encore plus agréable, l’appareil
EM 89 Heat permet aussi d’ajouter une chaleur bienfaisante sur deux niveaux,
avec un développement de chaleur jusqu’à 43°C maximum.

Il a été prouvé que la chaleur stimule la circulation sanguine et a un eet re­laxant. La fonction de chaleur de l’EM89Heat peut être utilisée seule ou paral­lèlement à une stimulation.

3. SYMBOLES UTILISÉS

Les symboles suivants sont utilisés sur le mode d’emploi, sur l’emballage et sur
la plaque signalétique de l’appareil:

Découvrir l’EMS

En sport et en fitness, l’électrostimulation des tissus musculaires est entre
autres utilisée en complément d’une musculation classique pour augmenter la
performance des groupes musculaires et adapter les proportions corporelles
aux résultats esthétiques souhaités. L’utilisation de l’EMS se fait de deux fa­çons. Une des directions peut susciter un renforcement ciblé de la musculature

42

AVERTISSEMENT

Ce symbole indique qu’il existe des risques de blessures
ou des dangers pour la santé

ATTENTION

Ce symbole vous avertit des éventuels dommages au
niveau de l’appareil

Informations sur le produit

Indication d’informations importantes

A

Transportation

IP22

S

B

Respecter les consignes du mode d’emploi

Protection contre la pénétration de corps solides d’un
diamètre supérieur à 12,5mm.
Protection contre les chutes de gouttes d’eau jusqu’à 15°
d’inclinaison.

Numéro de série

N

Appareil de type BF

Élimination conformément à la directive européenne
WEEE (Waste Electrical and Electronic Equipment) relative
aux déchets d’équipements électriques et électroniques

Ne pas jeter les piles à substances nocives avec les
déchets ménagers

Ce produit répond aux exigences des directives euro­péennes et nationales en vigueur.

Fabricant

Des valeurs de sortie supérieures à 10mA sur chaque
intervalle de 5s Peuvent être émises par l’appareil

Séparer les composants d’emballage et les éliminer
conformément aux réglementations communales.

Marquage d’identification du matériau d’emballage.
A = abréviation du matériau, B = numéro de matériau:
1–7 = plastique, 20–22 = papier et carton

Séparer le produit et les composants d’emballage et les
éliminer conformément aux réglementations communales.

L’appareil ne doit pas être utilisé par des personnes
portant des implants médicaux (par ex. stimulateur car­diaque). Sinon, leur fonctionnement pourrait être altéré.

Symbole d’importateur

Date de fabrication

Storage

Operating

UDI

Température et taux d’humidité de stockage admissibles

Température et taux d’humidité de fonctionnement
admissibles

Température et taux d’humidité de transport admissibles

Dispositif médical (symbole MDR)

Référence de l’article

Unique Device Identifier (UDI)

Identifiant unique du dispositif

Numéro de type

4. UTILISATION CONFORME AUX
RECOMMANDATIONS

Utilisation prévue TENS/EMS/massage

L’appareil est conçu pour traiter la douleur à l’aide de la technologie TENS
(stimulation nerveuse électrique transcutanée). Ce soulagement de la douleur
peut concerner diérentes zones du corps humain répertoriées dans les huit
indications suivantes.

43

L’appareil peut être utilisé à des fins non médicales grâce à la technologie
EMS (stimulation musculaire électrique) pour le renforcement des muscles, la
régénération et les massages relaxants.

Groupe cible TENS/EMS/massage

Cet appareil est destiné à un usage personnel dans un environnement domes­tique et non dans des établissements de soins de santé professionnels. L’uti­lisation est appropriée pour tous les patients adultes sourant de douleurs,
comme décrit dans les indications ci-dessous.

Avantages cliniques

Traitement de la douleur pour diverses causes.

Avantages non cliniques

• Musculation pour augmenter l’endurance et/ou

• Musculation pour un renforcement simplifié de muscles spécifiques ou de
groupes musculaires, afin d’obtenir les changements corporels souhaités.

• Accélération de la régénération des muscles après une performance mus­culaire importante (p.ex. après un marathon).

• Amélioration en cas d’apparition de fatigue musculaire.

• Relaxation des muscles pour éliminer les tensions musculaires.

Indications

L’utilisation de l’appareil est recommandée dans les cas suivants:

• Douleurs dorsales– douleurs au repos et pendant l’eort

• Douleurs articulaires– douleurs de repos et de stress

• Névralgies, y compris douleurs fantômes

• Crampes menstruelles

• Douleur en cas de troubles de la circulation sanguine– douleurs liées au
repos et aux eorts

• Maux de tête

• Douleur après une blessure musculo-squelettique– douleur au repos et
à l’eort

• Douleur chronique due à diérentes causes– douleurs au repos et douleurs
liées à l’eort

Contre-indications

• La stimulation ne doit pas être appliquée

- sur ou à travers la tête,

- directement sur les yeux,

- sous la bouche,

- à l’avant du cou (en particulier sinus carotidien), ou

- sur la poitrine et le haut du dos, ou

- avec les électrodes croisées sur le cœur.

• Ne pas utiliser à proximité du cœur. Les électrodes de stimulation ne
doivent être utilisées à aucun endroit du torse (délimité par les côtes et le
sternum), en particulier les deux grands muscles pectoraux. Cela risque
d’augmenter le risque de fibrillation ventriculaire et de provoquer un arrêt
cardiaque (voir chapitre «Avertissements généraux»).

• N’utilisez PAS l’appareil

- sur le crâne, dans la zone de la bouche, de la gorge ou du larynx,

- au niveau du cou/de la carotide,

- dans la zone des parties génitales.

- Présence d’appareils électriques implantés
(p.ex. stimulateurs cardiaques).

- En présence d’implants métalliques ou électriques.

- Pour les personnes qui portent une pompe à insuline.

- En cas de forte fièvre (p. ex. >39°C).

- En cas de troubles du rythme cardiaque connus ou aigus et d’autres
troubles de la conduction et de l’excitation cardiaques.

- Sur une peau atteinte d’une maladie chronique ou aiguë (blessée ou
enflammée) (par exemple, en cas d’inflammations douloureuses et in­dolores, rougeurs, éruptions cutanées (par exemple, allergies), brûlures,
contusions, gonflements ou blessures ouvertes ou en cours de guérison,
des cicatrices d’opération en cours de guérison).

- En cas de crises (p. ex. épilepsie).

- Pendant une grossesse.

- En cas de cancer.

- Après des opérations, lorsque de fortes contractions musculaires
peuvent perturber le processus de guérison.

- En cas de connexion simultanée à un appareil chirurgical haute fré­quence.

- En cas de maladie gastro-intestinale aiguë ou chronique.

- En cas d’allergie connue au matériau de l’électrode.

44

AVERTISSEMENT! EFFETS INDÉSIRABLES

• Irritation cutanée

• Sensation de pression au niveau du point d’électrode

• Légère rougeur, brûlure et douleur de la peau après le traitement

• Paresthésie

• Gêne

• Somnolence

• Vibration musculaire

• Tensions

• Maux de tête

• Augmentation des saignements menstruels

• Réactions allergiques aux composants

5. AVERTISSEMENTS GÉNÉRAUX

AVERTISSEMENT!

L’utilisation de l’appareil ne remplace pas une consultation et un traite­ment médicaux. C’est pourquoi en cas de douleur ou de maladie de tout
type, veuillez toujours consulter d’abord votre médecin! Avant d’utiliser
l’appareil, consultez votre médecin traitant en cas de:

• Maladies aiguës, en particulier en cas de soupçon ou de présence d’hy­pertension, de troubles de la coagulation sanguine, de prédisposition aux
maladies thromboemboliques ainsi qu’en cas de néoplasmes malins.

• Toutes les maladies de la peau.

• Douleurs chroniques non expliquées, indépendamment de la zone du
corps.

• Diabète.

• Troubles de la sensibilité avec diminution de la sensation de douleur (par
exemple, troubles du métabolisme).

• Traitements médicaux menés en parallèle.

• Troubles survenus suite au traitement par stimulation.

• Irritations cutanées persistantes dues à une stimulation prolongée au même
emplacement des électrodes.

UTILISEZ L’APPAREIL EMS/TENS NUMÉRIQUE
EXCLUSIVEMENT:

• Sur un être humain.

• Aux fins pour lesquelles il a été conçu et de la manière indiquée dans ce
mode d’emploi. Toute utilisation inappropriée peut être dangereuse.

• À usage externe uniquement.

• Avec les pièces de rechange d’origine fournies et pouvant être comman­dées ultérieurement pour garantir une utilisation sûre. Le non-respect de
cette consigne entraîne l’annulation de la garantie et peut entraîner des
risques pour l’utilisatrice. Utilisez uniquement les pièces de rechange spé­cifiées dans les documents d’accompagnement.

• Cet appareil n’est pas conçu pour être utilisé par une personne dont les ca­pacités physiques, sensorielles ou intellectuelles sont limitées, ou n’ayant
pas l’expérience et/ou les connaissances nécessaires. Le cas échéant,
cette personne doit, pour sa sécurité, être surveillée par une personne
compétente ou doit recevoir vos recommandations sur la manière d’utiliser
l’appareil.

• Les enfants ont interdiction de jouer avec l’appareil.

• L’appareil doit être utilisé dans un environnement domestique/privé et non
pas dans un cadre professionnel.

PRÉCAUTIONS GÉNÉRALES

• Ne pas utiliser dans des environnements à humidité élevée, p. ex. dans la
salle de bain ou en prenant un bain ou une douche.

• Ne pas utiliser après avoir consommé de l’alcool.

• Afin d’éviter de blesser les peaux les plus sensibles (cas extrêmement rare),
tirez toujours délicatement sur les électrodes pour les enlever.

• Gardez l’appareil éloigné des sources de chaleur et ne l’utilisez pas à proxi­mité (~1m) d’appareils à ondes courtes ou micro-ondes (p. ex. téléphones
portables), car ceci pourrait provoquer des pics de courant désagréables.

• N’exposez pas l’appareil à la lumière directe du soleil ou à des températures
élevées.

• Protégez l’appareil des coups, de la poussière, de la saleté et de l’humidité.

• Ne plongez jamais l’appareil dans l’eau ou d’autres liquides.

• L’appareil est approprié pour une utilisation autonome.

• Pour des raisons d’hygiène, les électrodes ne doivent être utilisées que par
une seule personne.

45

• Si l’appareil ne fonctionne pas correctement ou si un mal-être ou des dou­leurs apparaissent, interrompez immédiatement l’utilisation.

• Pour retirer ou déplacer les électrodes, arrêtez préalablement l’appareil ou
le canal correspondant pour éviter les stimuli indésirables.

• Ne modifiez en aucun cas les électrodes (p.ex. en les coupant). Ceci provo­querait une augmentation de la densité du courant et peut être dangereux
(valeur de sortie max. recommandée pour les électrodes 9 mA/cm², une
densité du courant eective supérieure à 2 mA/cm² nécessite une attention
accrue).

• Assurez-vous que les électrodes sont entièrement en contact avec la peau.

• Si les électrodes s’usent, cela peut entraîner une irritation cutanée, car
une répartition uniforme du courant sur toute la surface n’est plus garan­tie. C’est pourquoi les électrodes doivent être remplacées dès l’apparition
d’une décoloration.

• Ne pas utiliser pendant le sommeil, en conduisant un véhicule ou en opé­rant des machines.

• N’utilisez pas l’appareil en parallèle de toutes les activités dans lesquelles
une réaction imprévisible (p. ex. contraction musculaire renforcée malgré
une faible intensité) peut être dangereuse.

• Assurez-vous qu’aucun objet métallique comme des boucles de ceinture
ou des colliers ne peut entrer en contact avec les électrodes pendant la
stimulation. Si vous portez des bijoux ou des piercings dans la zone d’uti­lisation (p. ex. piercing au nombril), vous devez les retirer avant d’utiliser
l’appareil, car ils pourraient provoquer des brûlures locales.

• Maintenez l’appareil hors de portée des enfants afin d’éviter tout danger
éventuel.

• Ne mélangez pas les câbles des électrodes avec ceux de vos écouteurs au­dio ou d’autres appareils, et ne branchez jamais les électrodes sur d’autres
appareils.

• N’utilisez pas l’appareil en même temps que d’autres appareils envoyant
des impulsions électriques à votre corps.

• N’utilisez pas l’appareil à proximité de matières facilement inflammables,
de gaz ou d’explosifs.

• Durant les premières minutes, utilisez l’appareil en position assise ou al­longée afin de ne pas risquer inutilement de vous blesser en raison d’un
malaise vagal (sensation de faiblesse), ce qui arrive rarement. En cas de
sensation de faiblesse, arrêtez immédiatement l’appareil et surélevez les
jambes (environ 5 à 10minutes).

46

• Il est déconseillé d’enduire votre peau de crèmes grasses ou d’onguents
avant l’utilisation, car cela augmente fortement l’usure des électrodes ou
peut provoquer des pointes de courant désagréables.

• Conservez l’emballage hors de portée des enfants (risque d’étouement).

• Rangez l’appareil dans un endroit sec (utilisation à l’intérieur uniquement).
Pour éviter tout risque d’incendie et/ou de décharge électrique, l’appareil
doit être protégé contre une humidité et une eau élevées.

Dommages

• Si l’appareil est endommagé, ne l’utilisez pas et adressez-vous à votre re­vendeur ou au service client indiqué.

• Pour assurer le bon fonctionnement de l’appareil, celui-ci ne doit pas subir
de choc ni être démonté.

• Vérifiez si l’appareil présente des signes d’usure ou d’endommagement. Si
tel est le cas, ou si cet appareil a été utilisé de façon inappropriée, il doit
être renvoyé au fabricant ou au revendeur avant d’être utilisé à nouveau.

• Éteignez immédiatement l’appareil s’il est défectueux ou s’il présente des
défauts de fonctionnement.

• N’essayez en aucun cas d’ouvrir vous-même l’appareil et/ou de le réparer.
Seul le service client ou un opérateur autorisé peut procéder à une répara­tion. Le non-respect de cette consigne entraîne l’annulation de la garantie.

• Le fabricant ne peut être tenu pour responsable des dommages causés par
une utilisation inappropriée ou non conforme.

Avis relatif aux batteries

• Si du liquide de la cellule de batterie entre en contact avec la peau ou les
yeux, rincez la zone touchée avec de l’eau et consultez un médecin.

• Risque d’ingestion! Les enfants en bas âge pourraient avaler des batteries
et s’étouer. Veuillez donc conserver les batteries hors de portée des en­fants en bas âge!

• Si une batterie a fui, enfilez des gants de protection et nettoyez l’appareil.

• Protégez les batteries d’une chaleur excessive.

• Risque d’explosion! Ne jetez pas les batteries dans le feu.

• Ne démontez, n’ouvrez ou ne cassez pas les batteries.

• N’utilisez que le chargeur indiqué dans le mode d’emploi. Chargez l’appa­reil uniquement avec le câble de charge fourni.

• Arrêtez toujours l’appareil avant de le recharger.

• Les batteries doivent être chargées correctement avant utilisation. Pour
charger l’appareil, respecter toujours les instructions du fabricant ou les
informations contenues dans ce mode d’emploi.

• Avant la première utilisation, chargez complètement la batterie (voir chapitre

Ch3

Ch4

Ch3

Ch4

«Mise en fonctionnement»).

• Rechargez la batterie complètement au moins 2fois par an pour atteindre
une durée de vie maximale de la batterie.

6. DESCRIPTION DE L’APPAREIL

Touches:

Les schémas correspondants sont illustrés en page3.

1

Touche MARCHE/ARRÊT

3

Touche MENU

5

Touche Heat

Raccordement des électrodes

7

canaux 3 et 4

2

Touche ENTER

Touches de réglage (

4

/

/

)

Raccordement des électrodes

6

canaux 1 et 2

8

Prise de charge

/

7. MISE EN FONCTIONNEMENT

Avant de mettre en service pour la première fois l’appareil EM89 Heat, vous
devez commencer par le charger complètement. Pour ce faire, procédez
comme suit:

1. Raccordez le câble de charge USB à un adaptateur secteur approprié (ten­sion de sortie max. 5 V/2 A), voir chapitre «Pièces de rechange et d’usure»
et à l’EM89 Heat (adaptateur secteur non fourni, disponible comme article
de service).

2.

Branchez ensuite l’adaptateur secteur sur une prise secteur adaptée. Il n’est

pas possible d’utiliser l’appareil pendant qu’il charge.

3. Ne tirez, ne tordez ou ne pliez pas trop fortement les câbles

Une fois le chargement terminé, placez les électrodes en gel fournies. Retirez

4.
soigneusement l’un des films de protection

5. Placez soigneusement la compresse en gel sur l’électrode et retirez délica­tement le film de protection
gel ne dépasse pas de l’électrode. Les coussins en gel posés légèrement
de travers n’aectent pas le fonctionnement de l’appareil.

. Assurez-vous que le bord du coussin en

B 4

B 3

.

B 2

.

Achage (plein écran):

Menu

9

11

Verrouillage du clavier

13

Numéro de programme

Achage de la fréquence (Hz)

15

et de la durée d’impulsion (µs)
Achage du positionnement de

17

l’électrode
Intensité d’impulsion

19

canal2
Intensité d’impulsion

21

canal4

/ /

10

Programme favori réglé

12

État de la batterie
Fonction minuteur (achage du

14

temps restant) et on/o time
Fonction de chaleur basse/

16

élevée
Intensité d’impulsion

18

canal1
Intensité d’impulsion

20

canal3

/

AVERTISSEMENT!

Retirez le film de protection lentement et avec précaution. Assurez-vous que le
coussin en gel autocollant ne soit pas endommagé, car les dommages ou les
irrégularités du coussin pourraient entraîner des irritations de la peau.

8. UTILISATION

8.1 Démarrer l’utilisation

Étape 1: Dans les tableaux des programmes (voir chapitre «Liste des pro-

grammes»), choisissez un programme adapté à vos souhaits.
Étape 2: Placez les électrodes dans la zone cible souhaitée (pour les sugges-

tions de placement, voir page 5 «Remarques sur le placement des électro­des») et connectez-les à l’appareil.

Étape 3: Appuyez sur la touche MARCHE/ARRÊT pendant au moins une
seconde pour allumer l’appareil.

47

Étape 4 : Pour naviguer parmi les sous-menus

Ch3

Ch4

Ch3

Ch4

ENTER.
Étape 5: À l’aide des touches de réglage / , sélectionnez le numéro de

programme souhaité et confirmez à l’aide de la touche ENTER. Au début du
traitement par stimulation, l’intensité des impulsions de / /

aux électrodes.
Étape 6: Sélectionnez l’intensité d’impulsion souhaitée à l’aide des touches de

réglage
sité d’impulsion s’adapte en fonction. Les électrodes grises appartiennent aux
canaux 1 et 3, les électrodes rouges aux canaux 2 et 4.

Étape 7: La touche Heat vous permet d’activer la fonction de chauage. La
première pression de la touche active le niveau de chaleur faible, la deuxième
pression de la touche, le niveau de chaleur élevé et la troisième pression de la
touche désactive la fonction de chaleur.

, appuyez sur la touche MENU et validez votre choix avec la touche

est réglée sur 00 par défaut. Aucune impulsion n’est encore envoyée

/ de droite pour / /

et

8.2 Conseils d’utilisation

• Après 30 secondes d’inactivité, l’éclairage de l’écran de l’appareil s’éteint
automatiquement. Vous pouvez la réactiver en appuyant sur n’importe
quelle touche (sauf la touche MARCHE/ARRÊT

• S’il n’est pas utilisé pendant une minute, l’appareil s’arrête automatique­ment (arrêt automatique). Lors de la remise sous tension, l’écran LCD de
sélection du menu s’ache et le dernier menu utilisé clignote.

• Si vous appuyez sur une touche autorisée, un bref signal sonore retentit. Si
vous appuyez sur une touche non autorisée, l’appareil émet deux signaux
sonores brefs.

• Vous pouvez interrompre la stimulation à tout moment en appuyant briève­ment sur la touche MARCHE/ARRÊT
tion, réglez à nouveau l’intensité d’impulsion souhaitée.

).

(Pause). Pour reprendre la stimula-

/ /

. L’achage de l’inten-

Appuyez sur la touche MENU pour retourner au menu précédent. En ap­puyant de manière prolongée sur la touche ENTER, vous pouvez passer les
étapes de réglage et commencer directement le traitement par stimulation.

Verrouillage du clavier

et

Verrouillage du clavier pour éviter d’appuyer par accident sur les touches.

Faire une pause

Vous pouvez interrompre la stimulation à tout moment en appuyant briève­ment sur la touche MARCHE/ARRÊT
tion, réglez à nouveau l’intensité d’impulsion souhaitée.

9. CHALEUR

En plus des programmes TENS/EMS/Massage, l’appareil EM89 Heat pro­pose deux niveaux de chaleur pouvant être activés au besoin pour tous les
programmes, voir chapitre «Démarrer l’utilisation». La chaleur émise par les
coussins en gel détend les muscles et améliore la circulation sanguine. Vous
pouvez activer le premier niveau de la fonction chauante en appuyant sur la
touche Heat. Ensuite, attendez d’abord un instant jusqu’à ce que la tempéra­ture ne monte plus. Si les températures sont trop basses pour vous, une deu­xième pression sur la touche Heat vous permet d’activer le deuxième niveau de
la fonction chauante. Si vous voulez désactiver la fonction chauante, vous
pouvez le faire en appuyant encore une fois sur la touche Heat.

Si vous voulez utiliser la fonction chauante séparément sans stimulation sup­plémentaire, procédez comme suit:

Étape 1: Placez les électrodes dans la zone cible souhaitée. (pour les sugges­tions de placement, voir chapitre «Consignes de mise en place des électro­des») et connectez-les à l’appareil. Les deux électrodes du canal utilisé doivent
toujours être appliquées pour l’utilisation de la fonction chauante. Les canaux
utilisés sont achés à l’écran.

INFORMATIONS GÉNÉRALES

1. Pour activer le verrouillage du clavier, appuyez sur la touche ENTER pen­dant environ 3secondes jusqu’à que le symbole s’ache à l’écran.

Pour désactiver le verrouillage du clavier, appuyez de nouveau sur la

2.
touche ENTER pendant environ 3secondes jusqu’à ce que le sym­bole disparaisse.

(Pause). Pour reprendre la stimula-

48

Étape 2: Appuyez sur la touche MARCHE/ARRÊT pendant au moins une se­conde pour allumer l’appareil.

Étape 3: Appuyez sur la touche Heat pour accéder au réglage de la fonction
chauante.

Étape 4: À l’aide des touches de réglage
tement souhaitée et confirmez à l’aide de la touche ENTER.

Étape 5: Le premier niveau de la fonction de chauage est réglé, le
symbole s’allume. Ensuite, attendez d’abord un instant jusqu’à ce que la tem­pérature ne monte plus. Si les températures sont trop basses pour vous, une
deuxième pression sur la touche Heat vous permet d’activer le deuxième ni­veau de la fonction de chaleur. Le symbole apparaît. En appuyant à
nouveau sur la touche Heat, l’appareil repasse au niveau de chaleur inférieur
( ).

Les deux électrodes du canal utilisé doivent toujours être appliquées
pour l’utilisation de la fonction chauante. Les canaux utilisés sont
achés à l’écran.

/ , sélectionnez la durée de trai-

10. LISTE DES PROGRAMMES

L’appareil EMS/TENS numérique dispose au total de plus de 70programmes:

• 15 programmes TENS

• 35 programmes EMS

• 20 programmes MASSAGE

Pour tous les programmes, vous avez la possibilité de régler séparément l’in­tensité d’impulsion des quatre canaux.
De plus, pour les programmes TENS 13-15 et les programmes EMS 33-35,
vous pouvez régler divers paramètres afin d’adapter l’eet de la stimulation à
la structure du lieu d’utilisation.

10.1 Tableau des programmes TENS

N° de

prog.

1 Douleurs dans les membres supérieurs 1 30 12-17

Domaines d’application utiles,

indications

Durée

(min)

Placements

possibles

des

électrodes

N° de

prog.

2 Douleurs dans les membres supérieurs 2 30 12-17
3 Douleurs dans les membres inférieurs 30 23-27
4 Douleurs aux chevilles 30 28
5 Douleurs aux épaules 30 1-4
6 Douleurs dans le dos 30 4-11
7 Douleurs au fessier et à l’arrière de la

8 Soulagement de la douleur 1 30 1-28

9 Soulagement de la douleur 2 30 1-28
10 Eet d’endorphines (Burst) 30 1-28
11 Soulagement de la douleur 3 30 1-28
12 Soulagement de la douleur - douleur

Domaines d’application utiles,

indications

cuisse

chronique

Les programmes TENS 13 à 15 peuvent être réglés individuellement
(cf. chapitre «Programmes personnalisables»).

Durée

(min)

30 22, 23

30 1-28

10.2 Tableau des programmes EMS

N° de

prog.

1 Chauer 30 1-27

2 Capillarisation 30 1-27

3 Renforcement des muscles du haut

4 Maximisation de la puissance des

Domaines d’application utiles,

indications

du bras

muscles du haut du bras

Durée

(min)

30 12-15

30 12-15

Placements

possibles

des

électrodes

Placements

possibles

des

électrodes

49

N° de

prog.

5 Force explosive des muscles du haut

6 Tonicité des muscles du haut du bras 30 12-15
7 Modelage des muscles du haut du

8 Tonicité des muscles du bas du bras 30 16-17
9 Maximisation de la puissance des

10 Modelage des muscles du bas du

11 Tonicité des muscles abdominaux 30 18-20
12 Maximisation de la puissance des

13 Modelage des muscles abdominaux 30 18-20
14 Raermissement des muscles

15 Renforcement des muscles des

16 Maximisation de la puissance des

17 Force explosive des muscles des

18 Modelage des muscles des cuisses 30 23, 24
19 Raermissement des muscles des

20 Renforcement des muscles du bas

21 Maximisation de la puissance des

Domaines d’application utiles,

indications

du bras

bras

muscles du bas du bras

bras

muscles abdominaux

abdominaux

cuisses

muscles des cuisses

cuisses

cuisses

de la jambe

muscles du bas de la jambe

Durée

Placements

(min)

possibles

électrodes

30 12-15

30 12-15

30 16-17

30 16-17

30 18-20

30 18-20

30 23, 24

30 23, 24

30 23, 24

30 23, 24

30 26, 27

30 26, 27

des

N° de

prog.

22 Force explosive des muscles du bas

23 Modelage des muscles du bas de la

24 Raermissement des muscles du bas

25 Renforcement des muscles des

26 Maximisation de la puissance des

27 Tonicité des muscles des épaules 30 1-4
28 Renforcement des muscles du dos 30 4-11
29 Maximisation de la puissance des

30 Tonicité des muscles fessiers 30 22
31 Renforcement des muscles fessiers 30 22
32 Maximisation de la puissance des

Domaines d’application utiles,

indications

de la jambe

jambe

de la jambe

épaules

muscles des épaules

muscles du dos

muscles fessiers

Les programmes ENS 33 à 35 peuvent être réglés individuellement
(voir chapitre «Programmes personnalisables»).

Durée

(min)

30 26, 27

30 26, 27

30 26, 27

30 1-4

30 1-4

30 4-11

30 22

10.3 Tableau des programmes de MASSAGE

N° de

prog.

1 Massage par tapotement 1

3 Massage par tapotement 3

50

Domaines d’application utiles,

indications

Durée

(min)

20 1-282 Massage par tapotement 2

Placements

possibles

des

électrodes

Placements

possibles

des

électrodes

N° de

prog.

4 Massage par friction 1
5 Massage par friction 2
6 Massage par pression
7 Massages relaxants 1
8 Massages relaxants 2

9 Massages relaxants 3
10 Massages relaxants 4
11 Massage spa 1
12 Massage spa 2
13 Massage spa 3
14 Massage spa 4
15 Massage spa 5
16 Massage spa 6
17 Massage spa 7
18 Massage détente 1
19 Massage détente 2
20 Massage détente 3

Domaines d’application utiles,

indications

Durée

Placements

(min)

possibles

électrodes

20 1-28

des

AVERTISSEMENT!

Les électrodes ne doivent pas être utilisées sur la paroi thoracique antérieure.
Cela signifie qu’il ne faut pas utiliser l’appareil pour masser le grand pectoral
gauche/droit.

10.4 Consignes de mise en place des électrodes

Les schémas correspondants sont illustrés en page5.

Pour obtenir l’eet escompté de la stimulation, il est important de placer les
électrodes de manière judicieuse.

Nous vous recommandons de définir les positions optimales des électrodes
dans la zone d’application souhaitée avec votre médecin.

Les emplacements des électrodes proposés par la silhouette masculine à
l’écran sont indiqués à titre de référence.

Les remarques suivantes s’appliquent lors du choix de l’emplacement des
électrodes:

Distance entre les électrodes
Plus la distance choisie entre les électrodes est grande, plus le volume de
tissu stimulé sera grand. Cela s’applique à la surface et à la profondeur du
volume de tissu. De même, plus la distance entre les électrodes est grande,
plus la force de stimulation des tissus diminue. Cela signifie que si vous optez
pour une distance importante entre les électrodes, le volume sera plus grand,
mais la stimulation sera moins importante. Pour augmenter la stimulation, vous
devrez alors augmenter l’intensité des impulsions.

La directive suivante s’applique pour le choix de la distance entre les élec­trodes:

• distance la plus judicieuse: env. 5 à 15cm;

• au-dessous de 5cm, les structures superficielles primaires sont fortement
stimulées;

• au-dessus de 15cm, les structures profondes et s’étendant sur des sur­faces importantes sont très faiblement stimulées.

Rapport des électrodes avec le cours des fibres musculaires
Le choix du sens de circulation du courant doit être adapté à la disposition
des fibres du muscle suivant la couche musculaire souhaitée. Pour atteindre
les muscles superficiels, il convient de placer les électrodes parallèlement aux
fibres musculaires (A – B / C – D). En revanche, si les tissus en profondeur sont
visés, les électrodes doivent être placées perpendiculairement aux fibres. Dans
le dernier cas, les électrodes peuvent par exemple être disposées en croix (=
transversalement), par exemple A – D / B – C.

C

51

Lors du traitement de la douleur (TENS) au moyen de l’appareil EMS/

Ch3

Ch4

Ch3

Ch4

TENS numérique et de ses 4 canaux à réglage séparé et de leurs
2électrodes autoadhésives, il est conseillé de disposer les électrodes
d’un canal de sorte que le point douloureux se situe entre les électro­des. Sinon, placez une électrode directement sur le point douloureux et
les autres électrodes à au moins 2 ou 3cm de ce point. Les électrodes
du deuxième canal peuvent être utilisées pour le traitement simultané
d’autres points douloureux mais aussi avec les électrodes du premier
canal pour cerner la zone douloureuse (situées de l’autre côté). Une
disposition en croix est alors à nouveau judicieuse.

Conseil relatif à la fonction massage: pour un traitement optimal, utili­sez toujours au moins les 4électrodes.

Pour prolonger la durée de vie des électrodes, utilisez-les sur une peau
propre, si possible sans poils et non grasse. Si nécessaire, nettoyez la
peau à l’eau et épilez-la avant l’application.

Si une électrode se détache lors de l’utilisation, l’intensité d’impulsion
du canal correspondant passera au niveau le plus bas. Replacez l’élec­trode et réglez de nouveau l’intensité d’impulsion souhaitée.

Programme TENS 14

Le programme TENS 14 est un programme Burst que vous pouvez person­naliser. Avec ce programme, il est possible d’eectuer diérentes séquences
d’impulsions. Les programmes synchronisés sont adaptés à tous les endroits
à traiter avec un modèle de signaux variable (pour une accoutumance aussi
réduite que possible). Dans ce programme, vous pouvez régler la durée d’im­pulsion de 80 à 250µs.

11. PROGRAMMES PERSONNALISABLES

(valable pour TENS 13 à 15, EMS 33 à 35)

Vous pouvez adapter les programmes TENS 13 à 15 et EMS 33 à 35 à vos
propres besoins.

Programme TENS 13

Le programme TENS 13 est un programme que vous pouvez personnaliser.
Dans ce programme, vous pouvez régler la fréquence d’impulsion de 1 à
150Hz et la durée d’impulsion de 80 à 250µs.

1. Placez les électrodes sur la zone cible choisie (cf. chapitre «Consignes de
mise en place des électrodes» pour des propositions de placements) et
connectez-les à l’appareil.

2.

Choisissez le programme TENS 13 comme décrit au chapitre “Démarrer

l’utilisation» (étapes 3 à 5).

À l’aide des touches de réglage /, sélectionnez la fréquence d’impulsion

3.
souhaitée et confirmez à l’aide de la touche ENTER.

Programme TENS 15

Le programme TENS 15 est un programme que vous pouvez personnaliser.
Dans ce programme, vous pouvez régler la fréquence d’impulsion de 1 à
150Hz. La durée d’impulsion change automatiquement pendant le traitement
par stimulation.

4.

À l’aide des touches de réglage /, sélectionnez la durée d’impulsion

souhaitée et confirmez à l’aide de la touche ENTER.

À l’aide des touches de réglage /, sélectionnez la durée d’utilisation

5.
souhaitée et confirmez à l’aide de la touche ENTER.

6.

Sélectionnez l’intensité d’impulsion souhaitée à l’aide des touches de réglage

/ pour / /

Placez les électrodes sur la zone cible choisie (pour des suggestions de

1.
placement, voir le chapitre «Placement des électrodes») et connectez-les
à l’appareil.

2.

Choisissez le programme TENS 14 comme décrit au chapitre «Démarrer

l’utilisation» (étapes 3 à 5).

À l’aide des touches de réglage /, sélectionnez la durée d’impulsion

3.
souhaitée et confirmez à l’aide de la touche ENTER.

4.

À l’aide des touches de réglage /, sélectionnez la durée d’utilisation

souhaitée et confirmez à l’aide de la touche ENTER.

5.

Sélectionnez l’intensité d’impulsion souhaitée à l’aide des touches de réglage

/ pour / /

Placez les électrodes sur la zone cible choisie (pour des suggestions de

1.
placement, voir le chapitre «Placement des électrodes») et connectez-les
à l’appareil.

2.

Choisissez le programme TENS 15 comme décrit au chapitre «Démarrer

l’utilisation» (étapes 3 à 5).

et

et

.

.

52

3.

Ch3

Ch4

Ch3

Ch4

Ch3

Ch4

Ch3

Ch4

À l’aide des touches de réglage /, sélectionnez la fréquence d’impulsion

souhaitée et confirmez à l’aide de la touche ENTER

À l’aide des touches de réglage /, sélectionnez la durée d’utilisation

4.
souhaitée et confirmez à l’aide de la touche ENTER.

5.

Sélectionnez l’intensité d’impulsion souhaitée à l’aide des touches de réglage

/ pour / /

et

.

Programme EMS 33

Le programme EMS 33 est un programme que vous pouvez personnaliser.
Dans ce programme, vous pouvez régler la fréquence d’impulsion de 1 à
150Hz et la durée d’impulsion de 80 à 320µs.

Placez les électrodes sur la zone cible choisie (pour des suggestions de

1.
placement, voir «Placement des électrodes») et connectez-les à l’appareil.

2.

Choisissez le programme EMS 33 comme décrit au chapitre «Démarrer

l’utilisation» (étapes 3 à 5).

À l’aide des touches de réglage /, sélectionnez la fréquence d’impulsion

3.
souhaitée et confirmez à l’aide de la touche ENTER

4.

À l’aide des touches de réglage /, sélectionnez la durée d’impulsion

souhaitée et confirmez à l’aide de la touche ENTER.

5.

À l’aide des touches de réglage /, sélectionnez la durée d’utilisation

souhaitée et confirmez à l’aide de la touche ENTER.

Sélectionnez l’intensité d’impulsion souhaitée à l’aide des touches de réglage

6.

/ pour / /

et

.

Programme EMS 34

Le programme EMS 34 est un programme que vous pouvez personnaliser.
Dans ce programme, vous pouvez régler la fréquence d’impulsion de 1 à
150 Hz et la durée d’impulsion de 80 à 450 μs. Avec ce programme, vous
pouvez également régler le temps de travail et le temps de pause de 1 à 30se­condes.

1.

Placez les électrodes sur la zone cible choisie (pour des suggestions de

placement, voir «Placement des électrodes») et connectez-les à l’appareil.

2.

Choisissez le programme EMS 34 comme décrit au chapitre «Démarrer

l’utilisation» (étapes 3 à 5).

3. À l’aide des touches de réglage / , sélectionnez la durée de travail («on
time») souhaitée et confirmez à l’aide de la touche ENTER.

4. À l’aide des touches de réglage
time») souhaitée et confirmez à l’aide de la touche ENTER.

À l’aide des touches de réglage /, sélectionnez la fréquence d’impulsion

5.
souhaitée et confirmez à l’aide de la touche ENTER.

6.

À l’aide des touches de réglage /, sélectionnez la durée d’impulsion

souhaitée et confirmez à l’aide de la touche ENTER.

À l’aide des touches de réglage /, sélectionnez la durée d’utilisation

7.
souhaitée et confirmez à l’aide de la touche ENTER.

8.

Sélectionnez l’intensité d’impulsion souhaitée à l’aide des touches de réglage

/ pour / /

/ , sélectionnez la durée de pause («o

et

.

Programme EMS 35

Le programme EMS 35 est un programme Burst que vous pouvez personnali­ser. Dans ce programme, l’intensité varie dans le temps. Les programmes syn­chronisés sont adaptés à tous les endroits à traiter avec un modèle de signaux
variable (pour une accoutumance aussi réduite que possible). Dans ce pro­gramme, vous pouvez régler la fréquence d’impulsion de 1 à 150Hz et la durée
d’impulsion de 80 à 450µs. Avec ce programme, vous pouvez également régler
le temps de travail et le temps de pause de 1 à 30secondes.

Placez les électrodes sur la zone cible choisie (pour des suggestions de

1.
placement, voir «Placement des électrodes») et connectez-les à l’appareil.

2.

Choisissez le programme EMS 35 comme décrit au chapitre «Démarrer

l’utilisation» (étapes 3 à 5).

3. À l’aide des touches de réglage
time») souhaitée et confirmez à l’aide de la touche ENTER.

4. À l’aide des touches de réglage
time») souhaitée et confirmez à l’aide de la touche ENTER.

5.

À l’aide des touches de réglage /, sélectionnez la fréquence d’impulsion

souhaitée et confirmez à l’aide de la touche ENTER.

6.

À l’aide des touches de réglage /, sélectionnez la durée d’impulsion

souhaitée et confirmez à l’aide de la touche ENTER.

7.

À l’aide des touches de réglage /, sélectionnez la durée d’utilisation

souhaitée et confirmez à l’aide de la touche ENTER.

8.

Sélectionnez l’intensité d’impulsion souhaitée à l’aide des touches de réglage

/ pour / /

53

/ , sélectionnez la durée de travail («on

/ , sélectionnez la durée de pause («o

et

.

12. PROGRAMME FAVORIS

Ch3

Ch4

Le programme Favoris vous permet de définir un favori parmi les 70 pro­grammes TENS/EMS/MASSAGE existants.
Cela vous permet d’accéder plus facilement et plus rapidement à votre pro­gramme préféré.
Si vous avez réglé un programme favori et que vous mettez l’appareil en
marche, le programme favori s’ouvre et démarre automatiquement. Vous pou­vez alors commencer directement la stimulation dans votre programme favori.
Un cœur aché sur le visuel vous indique que vous vous trouvez dans le
programme favori.
Le choix du programme favori peut se faire en fonction de vos expériences
personnelles ou des conseils de votre médecin, par exemple.

Réglage du programme favori

1.

Sélectionnez le programme souhaité parmi les 70 programmes existants et les

réglages correspondants comme décrit au chapitre «Démarrer l’utilisation».

2. Pour définir le programme sélectionné comme favori, maintenez la touche
enfoncée pendant 5 secondes.

3. L’enregistrement du programme favori est confirmé par un long signal so­nore. En outre, le symbole
vous trouvez dans le programme favoris. Lorsque vous rallumez l’appareil,
votre programme favori s’ache directement.

Le programme ne peut plus être changé. Pour pouvoir accéder à nou­veau aux autres programmes, vous devez supprimer votre programme
favori (voir la section suivante).

apparaît sur l’écran. Il vous indique que vous

Eacement du programme favori

Pour supprimer le programme favori et accéder de nouveau aux autres pro­grammes, maintenez la touche
tensité d’impulsion de

suppression du programme favori est confirmée par un long signal sonore. Le
symbole du programme favori aché jusqu’à présent disparaît.

enfoncée pendant environ 5 secondes. L’in-

/ /

et

doit être réglée sur . La

13. MÉMOIRE DE LA THÉRAPIE

Votre appareil enregistre la durée du traitement dans la mémoire de traitement.
Cela vous permet de documenter la durée d’utilisation de l’appareil, en tout
ou en partie, pour vos traitements. Cela peut être utile pour consulter votre
médecin.

Accès à la mémoire de traitement

Pour accéder à la mémoire de la thérapie, allumez l’appareil en appuyant sur
la touche MARCHE/ARRÊT et maintenez la touche

condes.
La durée de traitement s’ache à l’écran. Les deux chires du haut repré­sentent les heures, ceux du bas indiquent les minutes.

enfoncée pendant 3 se-

Réinitialisation de la mémoire de traitement

Pour réinitialiser la mémoire de la durée de traitement (mémoire de traitement)
sur , appuyez sur la touche et maintenez-la enfoncée pendant 3 se-

condes.
Appuyez sur la touche MENU pour revenir à la sélection des programmes ou
éteignez l’appareil avec la touche MARCHE/ARRÊT.

La mémoire de la durée de traitement ne peut pas être appelée si un
programme favori est activé.

14. PARAMÈTRES ÉLECTRIQUES

Les appareils d’électrostimulation fonctionnent avec les réglages électriques
suivants, qui ont un eet diérent sur la stimulation en fonction du réglage:

14.1 Forme d’impulsion

Elle décrit la fonction temporelle du courant d’excitation.
Dans ce cadre, on diérencie les courants pulsés mo­nophasés et biphasés. Avec les courants pulsés mo­nophasés, le courant passe dans une direction; pour
les pulsés biphasés, le courant d’excitation change de
direction.
L’appareil EMS/TENS numérique présente exclusive­ment des courants d’impulsion biphasiques car ils soulagent le muscle afin de
réduire la fatigue musculaire et de garantir une utilisation sans danger.

14.2 Fréquence d’impulsion

La fréquence donne le nombre d’impulsions par se­conde, l’indication se fait en Hz (Hertz). Elle peut être
calculée avec la valeur d’inversion de la durée de la pé­riode. La fréquence détermine le type de fibre musculaire qui réagit en priorité.
Les fibres qui réagissent lentement répondent plutôt à de basses fréquences

54

pulsions monophasées

Intensité

d’impulsion

pulsions biphasées

Période

Durée

d’impulsion jusqu’à 15Hz, les fibres qui réagissent rapidement s’activent seu­lement à partir de 35Hz environ.
Des impulsions d’environ 45 à 70Hz entraînent une tension durable des mus­cles ainsi qu’une fatigue rapide des muscles. C’est pourquoi les fréquences
d’impulsion plus élevées sont plutôt utilisées pour la musculation rapide et la
force maximale.

14.3 Durée d’impulsion

Elle indique la durée de chaque impulsion en microse­condes. La durée d’impulsion détermine notamment la
profondeur de pénétration du courant, sachant qu’une
plus grande masse musculaire nécessite une plus grande
durée d’impulsion.

Durée d’impulsion

14.4 Intensité d’impulsion

Le réglage du degré d’intensité dépend du ressenti
subjectif de chaque utilisateur, et est déterminé par de
nombreux paramètres tels que la zone de l’application,
l’irrigation cutanée, l’épaisseur de la peau et la qualité du
contact des électrodes. Le réglage doit être ecace, mais ne doit jamais pro­curer de sensations désagréables telles que des douleurs au niveau du point
d’application. Si un léger picotement indique que l’énergie de stimulation est
susante, tout réglage provoquant des douleurs doit être évité.
En cas d’utilisation prolongée, il peut être nécessaire de procéder à un réajus­tement, car la zone de l’application est susceptible d’évoluer dans le temps.

14.5 Variation des paramètres d’impulsion commandés
par le cycle

Dans de nombreux cas, l’ensemble des structures de tissu doit être couvert à
l’endroit de l’application par l’utilisation de plusieurs paramètres d’impulsion.
Sur l’appareil EMS/TENS numérique, les programmes existants procèdent au­tomatiquement à la modification cyclique des paramètres d’impulsion. Cela
a aussi un eet préventif sur la fatigue des diérents groupes musculaires à
l’endroit de l’application.
L’appareil EMS/TENS numérique inclut des préréglages logiques des para­mètres de courant. Vous pouvez modifier à tout moment l’intensité des impul­sions au cours de l’utilisation. De plus, avec les 6programmes, vous pouvez
définir vous-même les divers paramètres de votre stimulation.

15. NETTOYAGE/STOCKAGE

Électrodes en gel

• Afin de garantir un niveau d’adhésion le plus long possible des coussins
en gel, nettoyez-les soigneusement avec un chion humide non pelucheux
sous l’eau tiède et épongez-les avec un chion non pelucheux.

Avant le nettoyage sous l’eau, déconnectez le câble de connexion de
l’appareil.

• Après utilisation, recollez les électrodes sur leur film de support.

Nettoyage de l’appareil

• Après l’utilisation, nettoyez l’appareil avec un chion doux légèrement hu­midifié. En cas de salissures plus importantes, vous pouvez également hu­midifier légèrement le chion avec de la lessive.

• Pour le nettoyage, n’utilisez pas de détergent chimique ou abrasif.

Assurez-vous que l’eau ne s’infiltre pas à l’intérieur.

Réutilisation de l’appareil

Après un traitement, l’appareil est de nouveau prêt à être utilisé. Le traitement
comprend un nettoyage de la surface de l’appareil avec un chion humidifié
dans une eau légèrement savonneuse.

Stockage

• Ne pliez pas trop les cordons de raccordement ni les électrodes.

• Après utilisation, collez de nouveau les électrodes sur leur film support.

• Rangez l’appareil dans un endroit frais et aéré.

• Ne posez pas d’objet lourd sur l’appareil.

• Rechargez complètement la batterie au moins tous les 6mois pour at­teindre une durée de vie maximale.

16. ÉLIMINATION

Dans l’intérêt de la protection de l’environnement, l’appareil ne doit pas être
jeté avec les ordures ménagères à la fin de sa durée de vie. Son éli­mination doit se faire par le biais des points de collecte compétents
dans votre pays. Vous devez vous conformer aux réglementations
locales en matière d’élimination des matériaux. Éliminez l’appareil
conformément à la directive européenne relative aux déchets
d’équipements électriques et électroniques (DEEE). Pour toute

55

question à ce sujet, adressez-vous aux collectivités locales responsables de
l’élimination et du recyclage de ces produits. Pour de plus amples renseigne­ments sur les points de collecte, prenez contact avec la mairie, l’entreprise lo­cale de traitement des déchets ou le revendeur.

Les piles usagées et complètement déchargées doivent être mises au rebut
dans des conteneurs spéciaux ou aux points de collecte réservés à cet usage,
ou bien déposées chez un revendeur d’appareils électriques. L’élimination des
piles est une obligation légale qui vous incombe.
Ces pictogrammes se trouvent sur les piles à substances nocives:
Pb = pile contenant du plomb,
Cd = pile contenant du cadmium,
Hg = pile contenant du mercure.

17. PROBLÈMES/SOLUTIONS AUX PROBLÈMES

L’appareil ne se met pas en marche quand j’appuie sur la touche MARCHE/
ARRÊT . Que dois-je faire?

(1) S’assurer que la touche MARCHE/ARRÊT a été enfoncée pendant au

moins une seconde.
(2) Assurez-vous que la batterie est complètement chargée.
(3) Recharger si nécessaire.
(4) Contacter le service après-vente.

Les électrodes ne collent pas bien. Que dois-je faire?

(1) Nettoyer la surface des électrodes en gel avec un chion humide non pelu-

cheux. Si les électrodes n’adhèrent toujours pas, les remplacer.
(2) Avant chaque utilisation, nettoyer la peau. Ne pas utiliser d’onguents ni

d’huiles de soin avant le traitement. Le fait de se raser peut augmenter

l’adhérence des électrodes en gel.

Aucune stimulation n’est ressentie. Que dois-je faire?

(1) Interrompez le programme en appuyant sur la touche MARCHE/ARRÊT

. Vérifier que les électrodes sont bien en contact avec la zone de trai-

tement.
(2) Assurez-vous que la fiche du cordon d’alimentation est bien raccordée à

l’appareil.
(3) Augmenter à nouveau l’intensité des canaux.
(4) Augmenter progressivement l’intensité des impulsions.
(5) La batterie est vide, veuillez la charger.

Le symbole de la batterie s’ache. Que dois-je faire?

Chargez l’appareil en suivant les consignes du chapitre «Mise en fonction­nement».

Vous avez une sensation désagréable au niveau des électrodes. Que dois­je faire?

(1) Diminuer l’intensité du canal aecté.
(2) Les électrodes sont mal placées. Vérifiez leur position et remettez-les en

place si nécessaire.

(3) Les électrodes en gel sont usées. Elles ne garantissent plus une répartition

uniforme du courant sur toute la surface et peuvent provoquer des irrita­tions cutanées. Remplacez-les.

La peau est rouge dans la zone du traitement. Que dois-je faire?

Interrompez immédiatement le traitement et attendez que la peau ait retrouvé
son état normal. Si la rougeur sous l’électrode disparaît rapidement, il n’y a
aucun danger, cette rougeur étant due à la circulation sanguine plus importante
au niveau local.
Si l’irritation persiste et provoque des démangeaisons ou une inflammation,
consultez votre médecin avant toute nouvelle utilisation. Il se peut qu’il s’agisse
d’une allergie à la surface adhésive.

Les électrodes deviennent trop chaudes. Que dois-je faire?

Passez à un niveau de chaleur inférieur ou arrêtez complètement la fonction
chauante.

Le programme ne peut plus être modifié. Que dois-je faire?

Le programme favori est peut-être réglé. Cela est indiqué par le symbole
aché sur l’écran. Pour pouvoir accéder de nouveau aux autres programmes,
vous devez supprimer votre programme favori. Suivez pour cela les instruc­tions du chapitre «Programme favoris».

L’appareil émet un signal sonore récurrent et l’intensité de l’électrode ne
peut plus augmenter. Que dois-je faire?

(1) Les électrodes en gel ne sont pas correctement placées sur la peau.

Veuillez contrôler l’adhérence des coussinets et les remettre en place si
nécessaire.

(2) Les électrodes en gel peuvent être usées et ne plus être en mesure de

conduire le courant. Veuillez changer les coussins en gel.

56

18. PIÈCES DE RECHANGE ET D’USURE

Pour commander des pièces de rechange, rendez-vous sur le site www.beurer.
com ou contactez le service après-vente concerné dans votre pays (cf. la liste
des adresses du service après-vente). Les pièces de rechange sont également
disponibles chez certains détaillants.

Désignation Numéro d’article et référence

8coussins en gel (45 x 45mm) Art. 646.55
Câble de charge USB Art. 110.096
Électrodes avec câble Art. 164.210
Adaptateur secteur EU Art. 110.094
Adaptateur secteur UK Art. 110.095

19. CARACTÉRISTIQUES TECHNIQUES

Type EM 89
Courbe de sortie Impulsions rectangulaires biphasiques
Durée d’impulsion 50– 450µs
Fréquence d’impulsion 1–150Hz
Tension de sortie max. 100Vpp (pour 500Ohm)
Courant de sortie max. 200mApp (pour 500Ohm)
Alimentation électrique Batterie lithium-ion, 4000mAh, 3,7V
Durée d’utilisation réglable de 5 à 100minutes
Intensité réglable de 0 à 50
Température maximale des

niveaux de chaleur

Électrodes utilisées Électrodes en argent avec revêtement en

Adaptateur secteur à utiliser Sortie: 5V, 2A

basse
ambiante de 25°C.);
haute (43°C À une température
ambiante de 25°C.)

carbone 40 x 40mm

Référence: Voir le chapitre «Pièces de
rechange et d’usure»

(41°C À une température

Température de fonction­nement

Conditions de stockage -25– 70°C (-13°F– 158°F) à une humidité

Conditions de transport: -25°C– 70°C (-13°F-158°F) à une humidité

Dimensions env. 142 x 159 x 53mm
Poids env. 341g
Altitude limite d’utilisation 3000m
Pression atmosphérique

maximale admissible
Durée de vie prévue de

l’appareil

Le numéro de série se trouve sur l’appareil.
L’appareil ne nécessite aucune maintenance. Il n’est pas nécessaire d’eectuer

des inspections ni d’eectuer un calibrage.

En cas d’utilisation de l’appareil en dehors des spécifications indi­quées, son fonctionnement irréprochable ne peut pas être garanti!

Nous nous réservons le droit d’eectuer des modifications techniques pour
améliorer et faire évoluer le produit.

Cet appareil est conforme à la norme européenne EN60601-1-2 (groupe 1,
classeB, en conformité avec IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-8
et IEC 61000-4-39) répond aux exigences de sécurité spéciales relatives à la
compatibilité électromagnétique. Veuillez noter que les dispositifs de commu­nication HF portables et mobiles sont susceptibles d’influer sur cet appareil.

Pour plus de détails, veuillez contacter le service après-vente à l’adresse men­tionnée ou vous reporter à la fin du mode d’emploi.

Pour cet appareil, aucun test fonctionnel ni aucune familiarisation selon l’or­donnance relative aux exploitants de dispositifs médicaux ne sont nécessaires.
Même s’ils ne sont pas nécessaires, des contrôles techniques de sécurité sont
eectués selon l’ordonnance relative aux exploitants de dispositifs médicaux.

5°C à 40°C (41°F à 104°F) avec une
humidité de l’air relative de 15 à 90% et une
pression atmosphérique de 70 - 106kPa

relative ≤90%

relative ≤90%

700– 1060hPa

Vous trouverez des informations sur la durée
de vie du produit sur la page d’accueil

57

Informations sur la compatibilité électromagnétique

AVERTISSEMENT!

• L’appareil est prévu pour fonctionner dans tous les environnements indi­qués dans ce mode d’emploi, y compris dans un environnement domes­tique.

• En présence d’interférences électromagnétiques, vous risquez de ne pas
pouvoir utiliser toutes les fonctions de l’appareil. Vous pouvez alors ren­contrer, par exemple, des messages d’erreur ou une panne de l’écran/de
l’appareil.

• Évitez d’utiliser cet appareil à proximité immédiate d’autres appareils ou en
l’empilant sur d’autres appareils, car cela peut provoquer des dysfonction­nements. S’il n’est pas possible d’éviter ce genre de situation, il convient
alors de surveiller cet appareil et les autres appareils afin d’être certain que
ceux-ci fonctionnent correctement.

• L’utilisation de composants de rechange autres que ceux spécifiés ou four­nis par le fabricant de cet appareil peut provoquer des perturbations élec­tromagnétiques accrues ou une baisse de l’immunité électromagnétique de
l’appareil et donc causer des dysfonctionnements.

• Les appareils de communication RF portatifs (y compris leurs accessoires,
comme le câble d’antenne et les antennes externes) ne doivent pas être
utilisés à une distance inférieure à 30cm de cet appareil, y compris tous les
câbles fournis. Le non-respect de cette consigne peut entraîner une baisse
des performances de l’appareil.

20. GARANTIE/MAINTENANCE

Pour de plus amples renseignements sur la garantie et les conditions de garan­tie, consultez la fiche de garantie fournie.

Remarque sur le signalement d’incidents

Pour les utilisateurs/patients au sein de l’Union européenne et les systèmes
réglementaires identiques (Règlement relatif aux dispositifs médicaux MDR
(EU) 2017/745): En cas d’incident grave survenant pendant ou en raison de
l’utilisation du produit, avertir le fabricant et/ou son représentant autorisé ainsi
que l’autorité nationale compétente de l’État membre dans lequel se trouve
l’utilisateur/le patient.

Sous réserve d’erreurs et de modifications

58

Lea atentamente estas instrucciones de uso, consérvelas para su futura utilización, póngalas a disposición de otros usuarios y respete
las indicaciones.

Índice

1. Artículos suministrados ............................................................ 59

2. Información general .................................................................. 59

3. Explicación de los símbolos ..................................................... 60

4. Uso correcto ............................................................................. 62

5. Indicaciones generales ............................................................. 63

6. Descripción del aparato ........................................................... 65

7. Puesta en funcionamiento

8. Aplicación ................................................................................. 65

8.1 Comenzar la aplicación.................................................... 65

8.2 Indicaciones de utilización ............................................... 66

9. Calor ......................................................................................... 66

10. Visión general de los programas ............................................ 67

10.1 Tabla de programas TENS ............................................. 67

10.2 Tabla de programas EMS ............................................... 67

10.3 Tabla de programas MASAJE ........................................ 69

10.4 Indicaciones sobre la colocación de los electrodos ...... 69

................................................... 65

ESPAÑOL

11. Programas personalizables .................................................... 70

12. Programa favorito .................................................................. 72

13. Memoria de tratamientos ....................................................... 72

14. Parámetros de corriente ......................................................... 72

14.1 Forma del impulso ......................................................... 72

14.2 Frecuencia del impulso .................................................. 73

14.3 Ancho del impulso ......................................................... 73

14.4 Intensidad del impulso ................................................... 73

14.5 Variación cíclica de parámetros de impulsos ................73

15. Limpieza y conservación ........................................................ 73

16. Eliminación ............................................................................. 74

17. Problemas/resolución de problemas ...................................... 74

18. Piezas de repuesto y de desgaste ......................................... 75

19. Datos técnicos ........................................................................ 75

20. Garantía/asistencia ................................................................. 76

1. ARTÍCULOS SUMINISTRADOS

Compruebe que el embalaje de los artículos suministrados esté intacto y que
su contenido esté completo. Antes de utilizar el electroestimulador debe ase­gurarse de que ni este ni sus componentes presentan daños visibles y de que
se retira el material de embalaje correspondiente. En caso de duda, no lo use
y póngase en contacto con su distribuidor o con la dirección de atención al

cliente indicada.
A 8 electrodos incl. almohadillas de gel
B 1 dispositivo EM 89 Heat
C 1 cable de carga USB
D 1 bolsa para guardar

A

59

2. INFORMACIÓN GENERAL

¿Qué es el electroestimulador TENS/EMS y para qué
sirve?

El electroestimulador TENS/EMS pertenece al grupo de aparatos de electroes­timulación. Incluye tres funciones básicas:

1. La estimulación eléctrica nerviosa transcutánea (TENS)

2. La electroestimulación muscular (EMS)

3. Un efecto de masaje producido por señales eléctricas.

Para ello, el electroestimulador dispone de dos canales de estimulación inde­pendientes y ocho electrodos con almohadillas de gel autoadhesivas. Ofrece

funciones de uso múltiple para mejorar el bienestar general, aliviar el dolor,
mantener la forma física, así como para la relajación, para revitalizar los mús­culos y combatir el cansancio. El usuario puede seleccionar uno de los progra­mas preconfigurados o bien definirlos por sí mismo según sus necesidades. El
principio de funcionamiento de los estimuladores eléctricos se basa en la re­producción de los impulsos del cuerpo que se transmiten mediante electrodos
a través de la piel a las fibras nerviosas o las fibras musculares. Los electrodos
pueden colocarse en muchas partes del cuerpo. Los estímulos eléctricos son
inofensivos y prácticamente indoloros. En algunas aplicaciones notará única­mente un agradable cosquilleo o una vibración. Los impulsos eléctricos envia­dos al tejido cutáneo influyen en la transmisión de la excitación en las líneas y
los nudos de los nervios y los grupos musculares de la zona del cuerpo en que
se aplican. La electroestimulación muscular (EMS) es un método muy extendi­do y ampliamente reconocido que se aplica desde hace años en el campo de
la medicina deportiva y la rehabilitación.
El efecto de la electroestimulación solo se nota normalmente después de una
aplicación repetida y regular. La electroestimulación no sustituye el efecto de
un entrenamiento habitual en los músculos, pero es una práctica forma de
complementarlo.

Información general TENS

La estimulación eléctrica nerviosa transcutánea o TENS (Transcutaneous Elec­trical Nerve Stimulation) es la estimulación eléctrica de los nervios a través de
la piel. TENS es un método clínicamente probado, eficaz, no medicamentoso,
sin efectos secundarios si se usa correctamente, autorizado para el tratamiento
de dolores de diferente origen; también es apto para el autotratamiento.
El efecto de alivio o eliminación del dolor se alcanza, entre otras cosas, gracias
a la supresión de la transmisión del dolor en las fibras nerviosas (sobre todo
por medio de impulsos de alta frecuencia) y al aumento de la secreción de
endorfinas naturales del cuerpo, que disminuyen la sensación de dolor gracias
a su efecto en el sistema nervioso central.
El método está demostrado científicamente y cuenta con homologación médi­ca. Su médico debe explicarle los cuadros clínicos en los que resulta adecuada
la aplicación de TENS. E indicarle, además, cómo realizar por su cuenta el
tratamiento con TENS.

Con la utilización de EMS se pueden buscar dos efectos. Por un lado, se pue­de provocar un fortalecimiento selectivo de la musculatura (efecto activador)
y, por otro, también puede obtenerse un efecto calmante y reparador (efecto
relajante).

Información general MASAJE

El electroestimulador EMS/TENS ofrece además, gracias a la tecnología de
masaje integrada, la posibilidad de aliviar tensiones musculares y combatir los
signos de sobrecarga muscular mediante un programa que emula un masaje
real en cuanto a la sensación y el efecto obtenidos.
Las propuestas de posicionamiento y las tablas de programas de estas ins­trucciones le ayudarán a encontrar con rapidez y facilidad los ajustes del elec­troestimulador adecuados para la aplicación correspondiente (dependiendo de
la zona del cuerpo afectada) y el efecto que desee obtener. Gracias a sus dos
canales ajustables por separado, el electroestimulador EMS/TENS ofrece la
ventaja de poder adaptar la intensidad de los impulsos de forma independiente
para tratar dos zonas del cuerpo, por ejemplo para realizar la aplicación por
los dos lados del cuerpo o estimular de forma uniforme zonas de tejidos más
extensas.
El ajuste individual de la intensidad de cada canal permite además tratar si­multáneamente dos zonas distintas del cuerpo, lo que supone un ahorro de
tiempo en comparación con un tratamiento individual secuencial de cada zona.

Para intensificar la sensación de alivio de las molestias, el EM89 Heat ofrece
además la posibilidad de aplicar un agradable calor ajustable en dos niveles y
con una generación de calor máxima de 43 °C.

Se ha demostrado que el calor favorece la circulación sanguínea y tiene un
efecto relajante. La función de calor del EM 89 Heat puede utilizarse por sepa­rado o en paralelo a una estimulación.

3. EXPLICACIÓN DE LOS SÍMBOLOS

En las instrucciones de uso del electroestimulador, en el embalaje y en la placa
de características del aparato se utilizan los siguientes símbolos:

Información general EMS

En el ámbito del deporte y el ejercicio físico, la electroestimulación muscular
se utiliza, entre otras cosas, para complementar entrenamientos musculares
convencionales con el fin de aumentar el rendimiento de los grupos de múscu­los y adaptar las proporciones corporales a los resultados estéticos deseados.

60

ADVERTENCIA

Indicación de advertencia sobre peligro de lesiones u
otros peligros para la salud

ATENCIÓN

Indicación de seguridad sobre posibles daños en el
electroestimulador

IP22

A

Operating

S

Información sobre el producto

Indicación de información importante

Respetar las instrucciones de uso

Protección ante la posible entrada de cuerpos extraños
sólidos con un diámetro >12,5 mm.
Protección contra goteo de agua con una inclinación de 15º.

Número de serie

N

Pieza de aplicación tipo BF

Eliminación según la Directiva europea sobre residuos de
aparatos eléctricos y electrónicos (RAEE)

Separar el producto y los componentes del embalaje, y
eliminarlos conforme a las disposiciones municipales.

Las personas que lleven implantes médicos (p.ej.,
marcapasos) no pueden utilizar el electroestimulador.
Ya que estos pueden afectar negativamente a su
funcionamiento.

Símbolo del importador

Fecha de fabricación

Storage

Temperatura y humedad de almacenamiento admisibles

Temperatura y humedad de funcionamiento admisibles

No desechar con la basura doméstica pilas que
contengan sustancias tóxicas

Este producto cumple los requisitos de las directrices
europeas y nacionales vigentes.

Fabricante

El aparato puede emitir valores de salida efectivos
superiores a 10 mA de media en intervalos de 5
segundos

Separe los componentes del envase y elimínelos
conforme a las disposiciones municipales.

Etiquetado para identificar el material de embalaje.

B

A = abreviatura del material, B = número de material:
1-7 = plásticos, 20-22 = papel y cartón

Transportation

Temperatura y humedad de transporte admisibles

Dispositivo médico (símbolo MDR)

Número de artículo

UDI

Identificador único de dispositivo (UDI)

Para una identificación inequívoca del producto

Número de modelo

61

4. USO CORRECTO

Finalidad TENS/EMS/Masaje

El aparato está diseñado para el tratamiento de dolores con ayuda de la tecno­logía TENS (estimulación eléctrica nerviosa transcutánea). Este alivio del dolor
puede referirse a diferentes partes del cuerpo humano que se enumeran en las
siguientes ocho áreas de indicación.
El aparato se puede utilizar, como uso no médico, para fortalecer la muscula­tura, regenerar y masajear mediante la tecnología EMS (estimulación muscular
eléctrica).

Grupo destinatario TENS/EMS/Masaje

Este electroestimulador está previsto para la autoaplicación en el entorno do­méstico, no en instalaciones profesionales de asistencia sanitaria. El uso está
indicado para todas las personas adultas que padezcan dolor, como se descri­be en las siguientes indicaciones.

Beneficios clínicos

Tratamiento del dolor debido a diferentes causas.

Beneficios no clínicos

• Entrenamiento muscular para aumentar la resistencia y/o

• entrenamiento muscular para complementar el fortalecimiento de determi­nados músculos o grupos de músculos y conseguir los cambios deseados
en las proporciones corporales.

• Aceleración de la regeneración de los músculos tras un gran esfuerzo mus­cular (p. ej., tras una maratón).

• Mejora de los síntomas de sobrecarga muscular.

• Relajación muscular para liberar tensiones musculares.

Indicaciones

Se recomienda el uso del electroestimulador en los siguientes casos:

• Dolor de espalda: dolor en reposo y durante el ejercicio

• Dolor articular: dolor de reposo y por estrés

• Neuralgias, incluido dolor fantasma

• Calambres menstruales

• Dolor en caso de problemas circulatorios: dolor de reposo y por estrés

• Dolor de cabeza

• Dolor después de lesiones musculoesqueléticas: dolor de reposo y por
estrés

• Dolor crónico debido a diferentes causas: dolor de reposo y dolor por estrés

Contraindicaciones

• La estimulación no debe aplicarse

- por encima o a través de la cabeza,

- directamente sobre los ojos,

- cubriendo la boca,

- en la parte delantera del cuello (especialmente en la carótida) o

- con los electrodos colocados sobre el pecho y la parte superior de la
espalda o

- cruzando el corazón.

• No debe utilizarse cerca del corazón. Los electrodos de estimulación no
deben aplicarse en la parte delantera de la caja torácica (donde se encuen­tran las costillas y el esternón) y en particular no deben aplicarse en los dos
músculos pectorales grandes. Esto puede aumentar el riesgo de fibrilación
ventricular y causar una parada cardiaca (consulte el capítulo «Indicaciones
generales»).

• NO utilice el aparato

- En el cráneo, en la zona de la boca, la faringe y la laringe,

- En la zona del cuello/la carótida,

- En la zona genital.

- En caso de implantes eléctricos
(como, por ejemplo, marcapasos).

- En caso de implantes metálicos o eléctricos.

- Si lleva una bomba de insulina.

- Si tiene fiebre alta (p.ej., >39°C).

- En caso de alteraciones del ritmo cardiaco conocidas o agudas y otros
problemas de generación y transmisión de impulsos en el corazón.

- Sobre piel (lesionada o inflamada) por enfermedades agudas o crónicas
(p. ej., con inflamaciones dolorosas o indoloras, enrojecimiento, erupcio­nes cutáneas (como alergias), quemaduras, contusiones, hinchazones,
heridas abiertas o en proceso de curación, o en cicatrices posoperato­rias que se encuentran en fase de curación).

- Si sufre ataques (p. ej., de epilepsia).

- En caso de embarazo.

- Si padece cáncer.

- Tras someterse a operaciones cuyo proceso de recuperación podría ver­se perjudicado por contracciones musculares intensas.

- Si se está conectado al mismo tiempo a un equipo quirúrgico de alta
frecuencia.

62

- En caso de enfermedades agudas o crónicas del tracto gastrointestinal.

- En caso de alergia conocida al material del electrodo

ADVERTENCIA EFECTOS SECUNDARIOS NO

DESEADOS

• Irritación de la piel

• Sensación de presión en la zona de colocación de los electrodos

• Ligero enrojecimiento, ardor y dolor de la piel tras el tratamiento

• Parestesia

• Malestar

• Somnolencia

• Vibración muscular

• Tensión muscular

• Dolor de cabeza

• Aumento del sangrado menstrual

• Reacciones alérgicas a los componentes

5. INDICACIONES GENERALES

ADVERTENCIA

La utilización del aparato no exime de acudir al médico ni de seguir el
tratamiento prescrito por él. Por lo tanto, cualquier dolor o enfermedad
debe consultarse primero con un médico. Consulte a su médico antes de
utilizar el aparato en caso de:

• Padecer o sospechar que pueda padecer enfermedades graves, especial­mente enfermedades hipertensivas, trastornos de la coagulación, tenden­cia a las enfermedades tromboembólicas y neoformaciones malignas.

• Padecer cualquier enfermedad cutánea.

• Sufrir dolores crónicos de origen desconocido, independientemente de la
zona corporal.

• Diabetes.

• Sufrir cualquier trastorno de la sensibilidad con reducción de la sensación
de dolor (por ejemplo, trastornos metabólicos).

• Realizar al mismo tiempo tratamientos médicos.

• Producirse molestias con el tratamiento de estimulación.

• Producirse irritaciones de la piel permanentes tras una estimulación prolon­gada en el mismo lugar de colocación de los electrodos.

UTILICE EL ELECTROESTIMULADOR TENS/EMS
EXCLUSIVAMENTE:

• En personas.

• Para el fin para el que ha sido diseñado y del modo expuesto en estas ins­trucciones de uso. ¡Todo uso inadecuado puede ser peligroso!

• De forma externa.

• Con las piezas de repuesto originales suministradas y las de posventa para
garantizar una aplicación segura. El incumplimiento de estas instrucciones
anula la garantía y puede suponer un riesgo para el usuario. Utilice única­mente las piezas de repuesto especificadas en la documentación adjunta.

• Este aparato no debe ser utilizado por personas con facultades físicas, sen­soriales o mentales limitadas, o con poca experiencia o conocimientos, a
no ser que los vigile una persona responsable de su seguridad o que esta
persona les indique cómo se debe utilizar el aparato.

• Los niños no deberán jugar nunca con el aparato.

• Este aparato se ha diseñado exclusivamente para un uso privado o en el
hogar y no para uso industrial.

PRECAUCIONES GENERALES

• No lo utilice en entornos con un nivel de humedad elevado, como el cuarto
de baño, ni durante el baño o la ducha.

• No lo utilice después de haber consumido alcohol.

• Retire siempre los electrodos de la piel tirando moderadamente para evitar
que en casos muy poco frecuentes, si la piel es muy sensible, se puedan
producir heridas.

• Mantenga el aparato alejado de fuentes de calor y no lo utilice cerca (~1 m)
de aparatos de onda corta o microondas (como teléfonos móviles), ya que
esto puede causar desagradables picos de corriente.

• No exponga el aparato a la luz directa del sol ni a temperaturas elevadas.

• Proteja el aparato de golpes, polvo, suciedad y humedad.

• No sumerja nunca el aparato en agua ni en ningún otro líquido.

• El aparato es apropiado para un uso autónomo.

• Por razones de higiene, los electrodos deben ser utilizados por una sola
persona.

• Si el aparato no funcionase correctamente, o produjese malestar o dolor,
interrumpa inmediatamente su utilización.

63

• Antes de retirar o recolocar los electrodos debe desconectarse el aparato o
el canal correspondiente para evitar irritaciones molestas.

• No altere los electrodos (p. ej., recortándolos). Ello provocaría una densi­dad de corriente más elevada, que puede resultar peligrosa (valor de salida
máx. recomendado para los electrodos de 9mA/cm²; con una densidad de
corriente efectiva superior a 2mA/cm² se requiere especial precaución).

• Asegúrese de que los electrodos estén totalmente en contacto con la piel.

• Si los electrodos se desgastan, pueden producirse irritaciones en la piel; ya
que no se garantiza una distribución uniforme de la corriente en toda la su­perficie. Por este motivo, los electrodos deben sustituirse si se decoloran.

• No se debe utilizar mientras se duerme, se conduce o se maneja maqui­naria.

• No se debe utilizar mientras se realizan actividades en las que una reacción
imprevista (como contracciones musculares fuertes a pesar de la baja in­tensidad) pueda ser peligrosa.

• Asegúrese de que durante la estimulación los objetos metálicos como, por
ejemplo, la hebilla del cinturón o un collar no entren en contacto con los
electrodos. Si lleva joyas o piercings (p. ej., un piercing en el ombligo) en
la zona de aplicación, deberá quitárselos antes de utilizar el aparato, dado
que podrían producirle quemaduras localizadas.

• Mantenga el aparato fuera del alcance de los niños para evitar posibles
peligros.

• No intercambie los cables de los electrodos y sus contactos con sus auri­culares u otros dispositivos, ni conecte los electrodos con otros aparatos.

• No utilice este aparato al mismo tiempo que otros dispositivos que emitan
impulsos eléctricos a su cuerpo.

• No utilice el aparato cerca de sustancias inflamables, gases o explosivos.

• Durante los primeros minutos de la aplicación, permanezca sentada o tum­bada para evitar un riesgo innecesario de lesiones en el muy infrecuente
caso de una reacción vagal (sensación de debilidad). Si empieza a sentir
debilidad, apague inmediatamente el aparato y levante las piernas (durante
aprox. 5 -10 min).

• No es recomendable tratar la piel con cremas grasas o pomadas antes de la
aplicación, ya que aceleran el desgaste de los electrodos y también pueden
producir picos de corriente desagradables.

• Mantenga a los niños alejados del material de embalaje (peligro de asfixia).

• Guarde el aparato en un lugar seco (solo para uso en interiores). Para evitar
el riesgo de incendio y/o descarga eléctrica, el aparato debe protegerse del
agua y de un nivel de humedad elevado.

64

Deterioro

• No utilice este aparato en caso de que presente daños y diríjase a su distri­buidor o a la dirección de atención al cliente indicada.

• Para garantizar el funcionamiento eficaz del aparato, no deberá desmontar­lo y deberá tener cuidado de que no se caiga.

• Compruebe si el aparato presenta signos de desgaste o deterioro. Si cons­tata signos de este tipo o si el aparato ha sido utilizado indebidamente,
antes de volver a utilizarlo deberá llevarlo al fabricante o a su distribuidor.

• Apague el aparato de inmediato si presenta defectos o se producen fallos
de funcionamiento.

• No intente bajo ninguna circunstancia abrir y/o reparar el aparato. Las
reparaciones solo deberán realizarlas el servicio de atención al cliente o
distribuidores autorizados. El incumplimiento de esta indicación anula la
garantía.

• El fabricante declina toda responsabilidad por daños y perjuicios debidos a
un uso inadecuado o incorrecto.

Indicaciones para la manipulación de baterías

• En caso de que el líquido de una batería entre en contacto con la piel o los
ojos, lave la zona afectada con agua y busque asistencia médica.

• ¡Peligro de asfixia! Los niños pequeños podrían tragarse las baterías y asfi­xiarse. ¡Guarde las baterías fuera del alcance de los niños!

• Si se derrama el líquido de una batería, póngase guantes protectores para
eliminar el aparato.

• Proteja las baterías de un calor excesivo.

• ¡Peligro de explosión! No arroje baterías al fuego.

• No despiece, abra ni triture las baterías.

• Utilice solo los cargadores indicados en las instrucciones de uso. Cargue el
aparato únicamente con el cable de carga suministrado.

• Apague siempre el aparato antes de cargarlo.

• Las baterías deben estar correctamente cargadas antes de usarlas. Para
una carga correcta, deben cumplirse en todo momento las indicaciones del
fabricante o las de estas instrucciones de uso.

• Cargue la batería completamente antes de la primera puesta en funciona­miento (consulte el capítulo «Puesta en funcionamiento»).

• Cargue la batería 2 veces al año completamente, como mínimo, para pro­longar su vida útil el mayor tiempo posible.

6. DESCRIPCIÓN DEL APARATO

Ch3

Ch4

Ch3

Ch4

Teclas:

Los esquemas correspondientes se muestran en la página 3.

Tecla de encendido

1

y apagado

3

Tecla MENÚ

5

Tecla Heat

Conexión de electrodos,

7

canales 3 y 4

Pantalla (completa):

Menú

9

11

Bloqueo de teclas

13

Número de programa

Indicación de frecuencia (Hz) y

15

ancho del impulso (µs)
Indicación de posicionamiento

17

de los electrodos
Intensidad del pulso,

19

canal 2
Intensidad del pulso,

21

canal 4

/ /

2

Tecla ENTER

Teclas de ajuste

4

/ /

(
Conexión de electrodos,

6

canales 1 y 2

8

Conexión de carga

10

Programa favorito ajustado

12

Estado de la batería
Función de temporizador

14

(indicación del tiempo restante)
y on/o time

Función de calor, nivel bajo/alto

16

/

Intensidad del pulso,

18

canal 1
Intensidad del pulso,

20

canal 3

7. PUESTA EN FUNCIONAMIENTO

Antes de utilizar el EM 89 Heat por primera vez se debe cargar completamente.
Proceda para ello del siguiente modo:

1.

Conecte el cable de carga USB a un adaptador de red adecuado (tensión de

salida máx. 5 V/2 A), consulte el capítulo «Piezas de repuesto y de desgaste»
y el EM89 Heat (adaptador de red no incluido en los artículos suministrados,
disponible como artículo de servicio).

/

)

2. A continuación, enchufe el adaptador de red a una toma de corriente ade-

cuada. El aparato no se puede utilizar mientras se está cargando.

3. No tire de los cables, no los retuerza ni los doble

4. Una vez finalizada la carga, coloque las almohadillas de gel suministradas

en los electrodos. Retire una de las láminas protectoras con cuidado

5. Coloque el parche de gel cuidadosamente sobre el electrodo y retire la lá-

mina protectora con cuidado
hadilla de gel no sobresalga del electrodo. Aunque las almohadillas de gel
se coloquen ligeramente inclinadas, el funcionamiento no se verá afectado.

. Asegúrese de que el borde de la almo-

B 4

B 2

.

B 3

.

ADVERTENCIA

Retire la lámina protectora tirando lentamente con cuidado. Asegúrese de que
la almohadilla de gel autoadhesiva no esté dañada, ya que los daños o las
irregularidades en la almohadilla podrían causar irritaciones en la piel.

8. APLICACIÓN

8.1 Comenzar la aplicación

Paso 1: Seleccione en las tablas de programas (consulte el capítulo «Visión

general de los programas») un programa adecuado para sus necesidades.
Paso 2: Coloque los electrodos en la zona de aplicación deseada (para su-

gerencias sobre la colocación, consulte la pagina 5, «Indicaciones sobre la
colocación de los electrodos») y conéctelos al aparato.

Paso 3: Pulse la tecla de encendido y apagado durante al menos un segun­do para encender el aparato.

Paso 4: Navegue pulsando la tecla MENÚ por los menús

/ y confirme la selección con la tecla ENTER.

/

65

Paso 5: Seleccione con las teclas de ajuste

Ch3

Ch4

Ch3

Ch4

desee y confirme la selección con la tecla ENTER. Al comenzar el tratamiento
de estimulación, la intensidad del impulso de / /

ajustada por defecto a 00. Aún no se mandan impulsos a los electrodos.
Paso 6: Seleccione con las teclas de ajuste derechas / para /

/

y

cación de la intensidad se adapta en la pantalla de forma correspondiente.
Los electrodos grises pertenecen a los canales 1 y 3, los electrodos rojos a
los canales 2 y 4.

Paso 7: Con la tecla Heat puede activar la función de calor. Con la primera
pulsación de la tecla se activa el nivel de calor bajo, con la segunda pulsación
el nivel de calor alto y con la tercera pulsación se desactiva la función de calor.

respectivamente la intensidad de impulso que desee. La indi-

/ el número del programa que

y

8.2 Indicaciones de utilización

• La iluminación de la pantalla del aparato se apaga automáticamente des­pués de 30 segundos de inactividad. Puede volver a activarla pulsando
cualquier tecla (excepto la tecla de encendido y apagado

• Si el aparato no se utiliza por espacio de 1 minuto, se desconecta automá­ticamente (mecanismo de desconexión automática). Cuando se vuelve a
encender, aparece la pantalla LCD de selección de menú y el último menú
utilizado parpadea.

• Si se pulsa una tecla válida, suena una señal acústica corta; si se pulsa una
tecla no válida, se emiten dos señales acústicas cortas.

• Puede interrumpir la estimulación cuando desee pulsando brevemente la
tecla de encendido y apagado
ción, ajuste de nuevo la intensidad del impulso deseada.

(pausa). Para proseguir con la estimula-

).

INFORMACIÓN GENERAL

Si desea volver al menú de selección anterior, pulse la tecla MENU. Pulsan-

está

do la tecla ENTER de forma prolongada se pueden omitir los distintos pasos
de ajuste y comenzar directamente con el tratamiento de estimulación.

Bloqueo de teclas

Bloqueo de las teclas para evitar que se accionen involuntariamente.

1. Para activar el bloqueo de teclas, mantenga pulsada la tecla ENTER du­rante 3 segundos aprox. hasta que aparezca el símbolo en la pantalla.

2.

Para desactivar el bloqueo de teclas, pulse la tecla ENTER de nuevo
durante 3 segundos aprox. hasta que desaparezca el símbolo de la
pantalla.

Pausar la aplicación

Puede interrumpir la estimulación cuando desee pulsando brevemente la te­cla de encendido y apagado
ajuste de nuevo la intensidad del impulso deseada.

(pausa). Para proseguir con la estimulación,

9. CALOR

Además de los programas TENS/EMS/Masaje, el EM89 Heat ofrece una fun­ción de calor con dos niveles que puede activarse en cualquiera de los pro­gramas si es necesario, consulte el capítulo «Comenzar la aplicación». El calor
emitido por las almohadillas de gel relaja los músculos y mejora la circulación
sanguínea. El primer nivel de la función de calor se activa pulsando la tecla
Heat. Espere un momento hasta que la temperatura deje de subir. Si la tempe­ratura le parece demasiado baja, puede activar el segundo nivel de la función
de calor volviendo a pulsar la tecla Heat. Si desea desactivar la función de
calor, puede hacerlo pulsando nuevamente la tecla Heat.

Si desea utilizar la función de calor por separado, sin estimulación adicional,
proceda del siguiente modo:

Paso 1: Coloque los electrodos en la zona de aplicación deseada. (para las
propuestas de colocación, consulte el capítulo «Indicaciones sobre la colo­cación de los electrodos») y conéctelos con el aparato. Para la aplicación de
la función de calor deberán colocarse siempre ambos electrodos del canal
utilizado. Los canales utilizados se muestran en la pantalla.

Paso 2: Pulse la tecla de encendido y apagado durante al menos un segundo
para encender el aparato.

66

Paso 3: Pulse la tecla Heat para acceder al ajuste Calor.

Paso 4: Seleccione con las teclas de ajuste

que desee y confirme la selección con la tecla ENTER.
Paso 5: Se ha ajustado el primer nivel de la función de calor, el símbolo

se ilumina. Espere un momento hasta que la temperatura deje de subir. Si
la temperatura le parece demasiado baja, puede activar el segundo nivel de
la función de calor pulsando de nuevo la tecla Heat. Se muestra el símbolo

. Al volver a pulsar la tecla Heat, el aparato vuelve al nivel de calor más

bajo ( ).

Para la aplicación de la función de calor deberán colocarse siempre
ambos electrodos del canal utilizado. Los canales utilizados se mu­estran en la pantalla.

/ la duración del tratamiento

10. VISIÓN GENERAL DE LOS PROGRAMAS

El electroestimulador EMS/TENS ofrece un total de 70 programas:

• 15 programas TENS

• 35 programas EMS

• 20 programas MASAJE

En todos los programas es posible ajustar la intensidad de los impulsos espe­cíficamente para cada canal.
Además, en los programas TENS 13–15 y en los programas EMS 33–35, es
posible ajustar distintos parámetros para adaptar el efecto de la estimulación a
la estructura del lugar de aplicación.

10.1 Tabla de programas TENS

N.°

progr.

Campos de aplicación adecuados,

indicaciones

1 Dolor extremidades superiores 1 30 12-17
2 Dolor extremidades superiores 2 30 12-17
3 Dolor extremidades inferiores 30 23-27
4 Dolor de tobillos 30 28
5 Dolor hombros 30 1-4

Duración

(min.)

Posible posi-

cionamiento

de los

electrodos

N.°

progr.

Campos de aplicación adecuados,

indicaciones

6 Dolor en la zona de la espalda 30 4-11
7 Dolor en glúteos y parte trasera del

muslo
8 Alivio del dolor 1 30 1-28
9 Alivio del dolor 2 30 1-28

10 Efecto endorfínico (Burst) 30 1-28
11 Alivio del dolor 3 30 1-28
12 Alivio del dolor, dolor crónico 30 1-28

Los programas TENS 13 - 15 pueden ajustarse individualmente (con­sulte el capítulo «Programas personalizables»).

Duración

(min.)

30 22, 23

10.2 Tabla de programas EMS

N.°

progr.

Campos de aplicación adecuados,

indicaciones

1 Calentamiento 30 1-27
2 Capilarización 30 1-27
3 Refuerzo de los músculos de la parte

superior del brazo
4 Maximización de la fuerza de los

músculos de la parte superior del

brazo
5 Fuerza explosiva de la musculatura de

la parte superior del brazo
6 Fuerza elástica de la musculatura de

la parte superior del brazo

Duración

(min.)

30 12-15

30 12-15

30 12-15

30 12-15

Posible posi-

cionamiento

de los

electrodos

Posible

posicio-

namiento

de los

electrodos

67

N.°

progr.

Campos de aplicación adecuados,

indicaciones

7 Conformación de la musculatura de la

parte superior del brazo

8 Fuerza elástica de los músculos del

antebrazo

9 Maximización de la fuerza de los

músculos del antebrazo

10 Conformación de la musculatura de la

parte superior del brazo

11 Fuerza elástica de los músculos

abdominales

12 Maximización de la fuerza de los

músculos abdominales

13 Conformación de los músculos

abdominales

14 Tensado de los músculos

abdominales
15 Refuerzo del cuádriceps 30 23, 24
16 Maximización de la fuerza del

cuádriceps
17 Fuerza explosiva del cuádriceps 30 23, 24
18 Conformación del cuádriceps 30 23, 24
19 Tensado del cuádriceps 30 23, 24
20 Refuerzo de la musculatura de la

pantorrilla
21 Maximización de la fuerza de la

musculatura de la pantorrilla
22 Fuerza explosiva de la musculatura de

la pantorrilla

Duración

(min.)

30 12-15

30 16-17

30 16-17

30 16-17

30 18-20

30 18-20

30 18-20

30 18-20

30 23, 24

30 26, 27

30 26, 27

30 26, 27

Posible

posicio-

namiento

de los

electrodos

N.°

progr.

Campos de aplicación adecuados,

indicaciones

23 Conformación de la musculatura de

la pantorrilla

24 Tensado de la musculatura de la

pantorrilla
25 Refuerzo de los músculos del hombro 30 1-4
26 Maximización de la fuerza de los

músculos del hombro
27 Fuerza elástica de los músculos del

hombro
28 Refuerzo de los músculos de la

espalda
29 Maximización de la fuerza de los

músculos de la espalda
30 Fuerza elástica de la musculatura de

la región glútea
31 Refuerzo de la musculatura de la

región glútea
32 Maximización de la fuerza de la

musculatura de la región glútea

Los programas EMS 33-35 pueden ajustarse individualmente (consul­te el capítulo «Programas personalizables»).

Duración

(min.)

30 26, 27

30 26, 27

30 1-4

30 1-4

30 4-11

30 4-11

30 22

30 22

30 22

posicio-

namiento

electrodos

Posible

de los

68

10.3 Tabla de programas MASAJE

N.°

progr.

Campos de aplicación adecuados,

indicaciones

1 Masaje por golpeteo 1
2 Masaje por golpeteo 2
3 Masaje por golpeteo 3
4 Masaje por amasamiento 1
5 Masaje por amasamiento 2
6 Masaje de presión
7 Masaje relajante 1
8 Masaje relajante 2

9 Masaje relajante 3
10 Masajes relajantes 4
11 Masaje de spa 1
12 Masaje de spa 2
13 Masaje de spa 3
14 Masaje de spa 4
15 Masaje de spa 5
16 Masaje de spa 6
17 Masaje de spa 7
18 Masaje distensor 1
19 Masaje distensor 2
20 Masaje distensor 3

Duración

(min.)

20 1-28

Posible

posiciona-

miento de

los electro-

dos

ADVERTENCIA

No está permitida la aplicación de los electrodos en la parte delantera de la
caja torácica, es decir, no es posible realizar un masaje en los pectorales gran­des derecho e izquierdo.

10.4 Indicaciones sobre la colocación de los electrodos

Los esquemas correspondientes se muestran en la página 5.

Colocar correctamente los electrodos es importante para obtener los resulta­dos deseados con la aplicación de estimulación.
Es recomendable consultar con el médico cuáles son las posiciones óptimas
de los electrodos para la zona de aplicación que se desea tratar.

La figura de la pantalla sirve como primera ayuda para colocar los elec­trodos.

A la hora de elegir la posición de los electrodos deben tenerse en cuenta los
siguientes aspectos:

Distancia entre los electrodos
Cuanto mayor sea la distancia entre los electrodos, mayor será el volumen de
tejido estimulado. Esto es válido tanto para la superficie como para la profundi­dad del volumen de tejido. Al mismo tiempo, sin embargo, cuanto más separa­dos estén los electrodos, menor será también la intensidad de la estimulación,
lo que significa que cuanto mayor sea la distancia entre los electrodos mayor
volumen se abarcará, pero menor efecto tendrá la estimulación. Para aumentar
la estimulación debe aumentarse la intensidad de los impulsos.

Pautas para elegir la distancia entre electrodos:

• distancia más recomendable: 5 –15 cm aprox.

• por debajo de 5 cm se estimulan sobre todo estructuras superficiales con
mucha intensidad

• por encima de 15 cm se estimulan estructuras extensas y profundas con
muy poca intensidad

Posicionamiento de los electrodos en relación con la dirección de las fibras
musculares

La elección de la dirección del flujo de corriente debe adaptarse a la dirección
en que discurren las fibras de los músculos de la capa que se desea tratar. Si
se desea llegar a músculos superficiales, los electrodos deben posicionarse en
paralelo a la dirección en que discurren las fibras (A – B/C – D); si por el contrario
se desea llegar a las capas de tejido profundas, los electrodos deben colocar­se de forma transversal a la dirección de las fibras. Para el último caso los elec­trodos pueden colocarse, p. ej., en cruz (= transversalmente), p. ej. A – D/B – C.

69

C

En caso de tratamiento para aliviar el dolor (TENS) con el electroes-

Ch3

Ch4

Ch3

Ch4

timulador TENS/EMS con sus 4 canales regulables por separado y 2
electrodos respectivamente, es aconsejable colocar los electrodos de
un canal de forma que el punto de dolor quede entre los electrodos o
colocar un electrodo directamente encima del punto de dolor y el otro
a como mínimo 2 – 3 cm de distancia. Los electrodos del segundo canal
se pueden utilizar para tratar simultáneamente otros puntos de dolor,
o también aplicarlos junto con los electrodos del primero para rodear
la zona del dolor (punto opuesto). En este caso lo más práctico es la
disposición cruzada.

Consejo para la función de masaje: utilice siempre 4 electrodos como
mínimo para unos resultados óptimos.

Para prolongar la vida útil de los electrodos, colóquelos sobre la piel
limpia, a ser posible sin vello ni grasa. Si es necesario, limpie la piel con
agua antes de la aplicación y elimine el vello.

Si se soltase un electrodo durante la aplicación, la intensidad del impul­so del canal correspondiente pasa al nivel más bajo. Coloque el elec­trodo de nuevo y ajuste la intensidad del impulso deseada.

11. PROGRAMAS PERSONALIZABLES

(válido para TENS 13–15, EMS 33-35)

Los programas TENS 13-15 y EMS 33-35 se pueden ajustar de acuerdo a las
distintas necesidades.

Programa TENS 13

El programa TENS 13 es un programa que se puede personalizar. En este pro­grama se puede ajustar la frecuencia de los impulsos entre 1 y 150 Hz y el
ancho de los impulsos entre 80 y 250 µs.

1. Coloque los electrodos en la zona de aplicación deseada (para sugerencias
sobre la colocación, consulte el capítulo «Indicaciones sobre la colocación
de los electrodos») y conéctelos al aparato.

2. Seleccione el programa TENS 13 tal como se describe en el capítulo «Co­menzar la aplicación» (pasos 3 a 5).

Seleccione con las teclas de ajuste / la frecuencia del impulso que desee

3.
y confirme con la tecla ENTER.

4.

Seleccione con las teclas de ajuste / la frecuencia del impulso que desee

y confirme con la tecla ENTER.

Seleccione con las teclas de ajuste / el tiempo de tratamiento que desee

5.
y confirme con la tecla ENTER.

6.

Seleccione con las teclas de ajuste / respectivamente para

/ /

y

la intensidad del impulso que desee.

Programa TENS 14

El programa TENS 14 es un programa Burst que se puede personalizar. En
este programa se ejecutan diversas secuencias de impulsos. Los programas
Burst son apropiados para todas las zonas de aplicación que se deseen so­meter a un tratamiento con señales alternas (para reducir al máximo el efecto
de habituación). En este programa se puede ajustar el ancho de los impulsos
entre 80 y 250 µs.

1. Coloque los electrodos en la zona de aplicación deseada (para sugerencias
sobre la colocación, consulte el capítulo «Colocación de electrodos») y co­néctelos al aparato.

2. Seleccione el programa TENS 14 tal como se describe en el capítulo «Co­menzar la aplicación» (pasos 3 a 5).

3. Seleccione con las teclas de ajuste
confirme con la tecla ENTER.

4.

Seleccione con las teclas de ajuste / el tiempo de tratamiento que desee

y confirme con la tecla ENTER.

5.

Seleccione con las teclas de ajuste / respectivamente para

/ /

y

/ el ancho del impulso que desee y

la intensidad del impulso que desee.

Programa TENS 15

El programa TENS 15 es un programa que se puede personalizar. En este pro­grama se puede ajustar la frecuencia de los impulsos entre 1 y 150 Hz. El
ancho de los impulsos se modifica automáticamente durante el tratamiento
de estimulación.

1. Coloque los electrodos en la zona de aplicación deseada (para sugerencias
sobre la colocación, consulte el capítulo «Colocación de electrodos») y co­néctelos al aparato.

2. Seleccione el programa TENS 15 tal como se describe en el capítulo «Co­menzar la aplicación» (pasos 3 a 5).

70

3.

Ch3

Ch4

Ch3

Ch4

Ch3

Ch4

Seleccione con las teclas de ajuste / la frecuencia del impulso que desee

y confirme con la tecla ENTER.

Seleccione con las teclas de ajuste / el tiempo de tratamiento que desee

4.
y confirme con la tecla ENTER.

5.

Seleccione con las teclas de ajuste / respectivamente para

/ /

y

la intensidad del impulso que desee.

Programa EMS 33

El programa EMS 33 es un programa que se puede personalizar. En este pro­grama se puede ajustar la frecuencia de los impulsos entre 1 y 150 Hz y el
ancho de los impulsos entre 80 y 320 µs.

1. Coloque los electrodos en la zona de aplicación deseada (para sugerencias
sobre la colocación, consulte el capítulo «Colocación de electrodos») y co­néctelos al aparato.

Seleccione el programa EMS 33 tal como se describe en el capítulo «Co-

2.
menzar la aplicación» (pasos 3 a 5).

Seleccione con las teclas de ajuste / la frecuencia del impulso que desee

3.
y confirme con la tecla ENTER.

4. Seleccione con las teclas de ajuste
confirme con la tecla ENTER.

5.

Seleccione con las teclas de ajuste / el tiempo de tratamiento que desee

y confirme con la tecla ENTER.

Seleccione con las teclas de ajuste / respectivamente para

6.

/ /

y

/ el ancho del impulso que desee y

la intensidad del impulso que desee.

Programa EMS 34

El programa EMS 34 es un programa que se puede personalizar. En este
programa se puede ajustar la frecuencia de los impulsos entre 1 y 150 Hz y
el ancho de los impulsos entre 80 y 450 µs. Además, en este programa se
pueden ajustar el tiempo de funcionamiento y el tiempo de pausa entre 1 y
30segundos.

1. Coloque los electrodos en la zona de aplicación deseada (para sugerencias
sobre la colocación, consulte el capítulo «Colocación de electrodos») y co­néctelos al aparato.

2.

Seleccione el programa EMS 34 tal como se describe en el capítulo «Co-

menzar la aplicación» (pasos 3 a 5).

3. Seleccione con las teclas de ajuste
namiento que desee («on time») y confirme con la tecla ENTER.

Seleccione con las teclas de ajuste / la duración del tiempo de descanso

4.
(«o time») que desee y confirme con la tecla ENTER.

5.

Seleccione con las teclas de ajuste / la frecuencia del impulso que desee

y confirme con la tecla ENTER.

6. Seleccione con las teclas de ajuste
confirme con la tecla ENTER.

7.

Seleccione con las teclas de ajuste / el tiempo de tratamiento que desee

y confirme con la tecla ENTER.

Seleccione con las teclas de ajuste / respectivamente para

8.

/ /

y

/ la duración del tiempo de funcio-

/ el ancho del impulso que desee y

la intensidad del impulso que desee.

Programa EMS 35

El programa EMS 35 es un programa Burst que se puede personalizar. En este
programa, la intensidad varía en el transcurso del tiempo. Los programas Burst
son apropiados para todas las zonas de aplicación que se deseen someter
a un tratamiento con señales alternas (para reducir al máximo el efecto de
habituación). En este programa se puede ajustar la frecuencia de los impulsos
entre 1 y 150 Hz y el ancho de los impulsos entre 80 y 450 µs. Además, en este
programa se pueden ajustar el tiempo de funcionamiento y el tiempo de pausa
entre 1 y 30 segundos.

1. Coloque los electrodos en la zona de aplicación deseada (para sugerencias
sobre la colocación, consulte el capítulo «Colocación de electrodos») y co­néctelos al aparato.

2.

Seleccione el programa EMS 35 tal como se describe en el capítulo «Co-

menzar la aplicación» (pasos 3 a 5).

3. Seleccione con las teclas de ajuste
namiento que desee («on time») y confirme con la tecla ENTER.

Seleccione con las teclas de ajuste / la duración del tiempo de descanso

4.
(«o time») que desee y confirme con la tecla ENTER.

5.

Seleccione con las teclas de ajuste / la frecuencia del impulso que desee

y confirme con la tecla ENTER.

6. Seleccione con las teclas de ajuste / el ancho del impulso que desee y
confirme con la tecla ENTER.

71

/ la duración del tiempo de funcio-

7.

Ch3

Ch4

Ch3

Ch4

Seleccione con las teclas de ajuste / el tiempo de tratamiento que desee

y confirme con la tecla ENTER.

Seleccione con las teclas de ajuste / respectivamente para

8.

/ /

y

la intensidad del impulso que desee.

12. PROGRAMA FAVORITO

Con el programa favorito puede definir un favorito a partir de los 70 programas
TENS/EMS/MASAJE existentes.
De este modo, puede acceder a su programa favorito de forma más fácil y
rápida.
Si ha ajustado un programa favorito y conecta el aparato, se abre y se inicia
automáticamente el programa favorito. A continuación, puede iniciar la estimu­lación directamente en su programa preferido. Un corazón que se muestra en
la pantalla indica que se encuentra en el programa favorito.
La elección del programa favorito puede basarse en sus experiencias persona­les o, por ejemplo, en el consejo de su médico.

Ajuste del programa favorito

1.

De los 70 programas existentes, seleccione el programa deseado y los ajus-

tes correspondientes como se describe en el capítulo «Comenzar la apli­cación».

Para establecer el programa seleccionado como favorito, mantenga pulsado

2.
el botón durante 5 segundos.

3. La memorización del programa favorito se confirma con una señal acústica
larga. Además, en el visualizador se muestra el símbolo . Le indica que se
encuentra en el programa favorito. Al volver a encender el aparato, se abre
directamente su programa favorito.

El programa ya no se puede cambiar. Para poder acceder de nuevo
a los demás programas, debe borrar de nuevo su programa favorito
(véase el siguiente apartado).

Borrado del programa favorito

Para borrar el programa favorito y poder acceder de nuevo a los demás progra­mas, mantenga pulsada la tecla
impulso de / /

del programa favorito se confirma con una señal acústica larga. El símbolo del
programa favorito mostrado hasta ahora se apaga.

durante 5 segundos aprox. La intensidad del

y

debe estar ajustada en . El borrado

13. MEMORIA DE TRATAMIENTOS

Su dispositivo registra el tiempo de tratamiento en la memoria de tratamientos.
Le permite documentar cuánto tiempo ha utilizado el dispositivo para sus tra­tamientos en total o durante un periodo de tiempo determinado. Puede ser de
ayuda consultar a su médico.

Acceso a la memoria de tratamientos

Para acceder a la memoria de tratamientos, encienda el aparato con la tecla
de encendido y apagado y mantenga pulsada la tecla

durante 3 segundos.
En la pantalla aparece el tiempo de tratamiento hasta ese momento. Los dos
números superiores indican los minutos y los inferiores las horas.

Restablecimiento de la memoria de tratamientos

Para restablecer la memoria del tiempo de tratamiento (memoria de tratamien­to) a , mantenga pulsada la tecla durante 3 segundos.

Pulse la tecla MENÚ para volver a acceder a la selección de programas o apa­gue el aparato con la tecla de encendido y apagado.

No se puede acceder a la memoria del tiempo de tratamiento si está
activado un programa favorito.

14. PARÁMETROS DE CORRIENTE

Los aparatos de electroestimulación funcionan con los siguientes ajustes de
corriente que, dependiendo del ajuste, actúan de forma diferente en el efecto
de estimulación:

14.1 Forma del impulso

Describe la función temporal de la corriente de estimu­lación.
En este contexto se distingue entre corrientes de impul­sos monofásicas y bifásicas. En las corrientes monofási­cas la corriente fluye en una dirección, mientras que en
la bifásica la corriente de estimulación cambia de direc­ción alternativamente.
En el electroestimulador ENS/EMS se producen exclusivamente corrientes bi­fásicas, ya que descargan la tensión muscular, provocan menos cansancio en
los músculos y avalan una aplicación más segura.

impulsos monofásicos

Intensidad

del impulso

Tiempo

impulsos bifásicos

72

14.2 Frecuencia del impulso

La frecuencia especifica la cantidad de impulsos indivi­duales por segundo, y se indica en Hz (hercios). Se pue­de calcular invirtiendo el valor del tiempo de periodo. La
frecuencia aplicada determina qué tipo de fibras musculares reaccionan prefe­rentemente. Las fibras de reacción lenta reaccionan mejor a las frecuencias de
impulsos más bajas de hasta 15 Hz, mientras que las fibras de reacción rápida
solo se activan a partir de aprox. 35 Hz.
Con impulsos de aprox. 45 -70 Hz se produce una tensión permanente en el
músculo y con ello una rápida sobrecarga muscular. Por lo tanto, las frecuen­cias de impulsos más elevadas se utilizan preferentemente para el entrena­miento de fuerza rápida y máxima.

Tiempo de

periodo

14.3 Ancho del impulso

Expresa la duración de cada impulso individual en micro­segundos. El ancho del impulso determina, entre otras
cosas, la profundidad de penetración de la corriente,
pudiéndose afirmar en general que: cuanto mayor es la
masa muscular mayor debe ser el ancho del impulso.

Ancho del impulso

14.4 Intensidad del impulso

El ajuste del grado de intensidad depende de la per­cepción subjetiva de cada usuario y viene determinado
por una serie de factores, como el lugar de aplicación,
la circulación cutánea, el grosor de la piel y la calidad
del contacto de los electrodos. El ajuste elegido en la práctica debe ser efi­caz, pero en ningún caso ocasionar una sensación desagradable, como, p.
ej., dolor en el lugar de aplicación. Si bien un ligero cosquilleo es señal de que
la energía de estimulación es suficiente, cualquier ajuste que provoque dolor
deberá evitarse.
En caso de una aplicación prolongada puede ser necesario un reajuste debido
a los procesos de adaptación temporales en el lugar de aplicación.

14.5 Variación cíclica de parámetros de impulsos

En muchos casos es necesario aplicar varios parámetros de impulso para
abarcar la totalidad de las estructuras del tejido en el lugar de aplicación. En
el electroestimulador TENS/EMS los programas disponibles ejecutan automá­ticamente la variación de los impulsos de forma cíclica para conseguir este

efecto. Así se previene, entre otras cosas, que determinados grupos muscula­res de la zona de aplicación sufran una sobrecarga.
El electroestimulador EMS/TENS ofrece una serie de ajustes previos recomen­dados para los parámetros de corriente. En cualquier momento puede modifi­car la intensidad del impulso durante la aplicación. Además, con 6 programas
tiene la posibilidad de establecer distintos parámetros para la estimulación.

15. LIMPIEZA Y CONSERVACIÓN

Almohadillas de gel

• Para asegurar una adherencia lo más duradera posible de las almohadillas
de gel, límpielas cuidadosamente debajo del grifo con agua tibia y séquelas
con un paño sin pelusas.

Desconecte los cables de conexión del aparato antes de proceder a la
limpieza con agua.

• Pegue los electrodos de nuevo en la lámina después de la aplicación.

Limpieza del aparato

• Limpie el aparato después de su utilización con un paño suave ligeramente
humedecido. Si hay mucha suciedad, puede humedecer el paño también
con agua ligeramente jabonosa.

• No utilice limpiadores químicos ni abrasivos.

Impida que penetre agua en el aparato.

Reutilización del aparato

Tras prepararlo, el aparato queda listo para volver a utilizarse. La preparación
comprende la sustitución de las almohadillas de gel y la limpieza de la super­ficie del aparato con un paño humedecido con agua ligeramente jabonosa.

Almacenamiento

• No doble con fuerza los cables de conexión ni los electrodos.

• Pegue los electrodos de nuevo en la lámina de las almohadillas de gel des­pués de la aplicación.

• Guarde el aparato en un lugar fresco y bien ventilado.

• No coloque ningún objeto pesado encima del aparato.

• Cargue completamente la batería al menos cada 6 meses para prolongar su
vida útil el mayor tiempo posible.

73

16. ELIMINACIÓN

Para proteger el medioambiente, el aparato no se debe desechar al final de su
vida útil junto con la basura doméstica. Lo puede eliminar en los
puntos de recogida adecuados disponibles en su zona. Respete las
normas locales referentes a la eliminación de residuos. Deseche
este aparato de acuerdo con la Directiva de la Unión Europea sobre
Residuos de Aparatos Eléctricos y Electrónicos (RAEE). Para más
información, póngase en contacto con la autoridad municipal com­petente en materia de eliminación de residuos. Puede obtener información
sobre los puntos de recogida de electrodomésticos viejos dirigiéndose, p.ej.,
a su administración local o municipal, a las empresas locales de eliminación de
residuos o a su distribuidor.

Las pilas usadas y completamente descargadas deben desecharse en conte­nedores de recogida señalados de forma especial, los puntos de recogida de
residuos especiales o entregándolas a un distribuidor de equipos electrónicos.
Los usuarios están obligados por ley a desechar las pilas correctamente.
Estos símbolos se encuentran en pilas que contienen
sustancias tóxicas:
Pb = la pila contiene plomo,
Cd = la pila contiene cadmio,
Hg = la pila contiene mercurio.

17. PROBLEMAS/RESOLUCIÓN DE PROBLEMAS

El aparato no se enciende al pulsar la tecla de encendido y apagado .
¿Qué se debe hacer?

(1) Asegúrese de que la tecla de encendido y apagado se ha pulsado du-

rante al menos un segundo.
(2) Asegúrese de que la batería esté completamente cargada.
(3) Recargue si es necesario.
(4) Póngase en contacto con el servicio de atención al cliente.

Los electrodos no se adhieren al cuerpo. ¿Qué se debe hacer?

(1) Limpie la superficie pegajosa de las almohadillas de gel con un paño hú-

medo que no suelte pelusa. Si los electrodos siguen sin fijarse a la piel,

debe cambiarlos.
(2) Limpie la piel antes de cada aplicación, pero prescinda de productos como

bálsamos o aceites antes del tratamiento. Un afeitado puede contribuir a

prolongar la vida útil de las almohadillas de gel.

No se nota estimulación alguna. ¿Qué se debe hacer?

(1) Interrumpa el programa con la tecla de encendido y apagado . Ase-

gúrese de que los electrodos tengan un buen contacto con la zona de
tratamiento.

(2) Compruebe si el conector del cable de conexión de red está correctamen-

te insertado en el aparato.
(3) Aumente de nuevo la intensidad de los canales.
(4) Aumente gradualmente la intensidad de los impulsos.
(5) La batería está descargada, cárguela.

Se visualiza el símbolo de pila. ¿Qué se debe hacer?

Cargue el aparato siguiendo las instrucciones del capítulo «Puesta en funcio­namiento».

Se experimenta una sensación desagradable en los electrodos. ¿Qué se
debe hacer?

(1) Reduzca la intensidad del canal afectado.
(2) Los electrodos están mal colocados. Compruebe la colocación y modifí-

quela si es necesario.
(3) Las almohadillas de gel están desgastadas. Pueden provocar irritaciones

en la piel debido a que ya no se garantiza una distribución uniforme de la

corriente en toda la superficie. Sustitúyalas.

La piel se enrojece en la zona de tratamiento. ¿Qué se debe hacer?

Interrumpa el tratamiento inmediatamente y espere hasta que la piel recupere
su aspecto normal. Si el enrojecimiento desaparece rápidamente, no represen­ta peligro alguno, y se debe al aumento localizado de la circulación sanguínea.
Pero si el enrojecimiento persiste, y va acompañado además de picor o hincha­zón, deberá consultar a su médico antes de proseguir con la aplicación. Puede
que la causa sea una alergia a la superficie adhesiva.

Los electrodos se calientan en exceso. ¿Qué se debe hacer?

Cambie al nivel de calor más bajo o desactive la función de calor por completo.

El programa ya no se puede cambiar. ¿Qué se debe hacer?

Es posible que esté ajustado el programa favorito. Lo reconocerá por el sím-

en el visualizador. Para volver a acceder a los otros programas, debe

bolo
borrar su programa favorito. Para ello, siga las instrucciones del capítulo «Pro­grama favorito».

74

En el aparato suena una alarma periódica y ya no puedo aumentar la in­tensidad de los electrodos. ¿Qué se debe hacer?

(1) Las almohadillas de gel no están colocadas correctamente en la piel.

Compruebe la adherencia de las almohadillas y vuelva a colocarlas si es
necesario.

(2) Es posible que las almohadillas de gel estén desgastadas y ya no puedan

conducir la corriente. Sustituya las almohadillas de gel.

18. PIEZAS DE REPUESTO Y DE DESGASTE

Para adquirir accesorios y piezas de repuesto visite www.beurer.com o diríjase
a la dirección de servicio técnico de su país (indicada en la lista de direcciones
de servicio técnico). Además, los accesorios y las piezas de repuesto también
pueden adquirirse en establecimientos comerciales.

Nombre Número de artículo o de pedido

8 almohadillas de gel (45 x 45 mm) Ref. 646.55
Cable de carga USB Ref. 110.096
Electrodos con cable incluido Ref. 164.210
Adaptador de red UE Ref. 110.094
Adaptador de red UK Ref. 110.095

19. DATOS TÉCNICOS

Tipo EM 89
Forma de curva de salida Pulsos rectangulares bifásicos
Duración del impulso 50–450 µs
Frecuencia del impulso 1–150 Hz
Tensión de salida máx. 100 Vpp (a 500 ohmios)
Corriente de salida máx. 200 mApp (a 500 ohmios)
Alimentación de tensión: Batería de iones de litio, 4000 mAh, 3,7 V
Tiempo de tratamiento regulable de 5 a 100 minutos
Intensidad regulable de 0 a 50

Temperatura máxima de los
niveles de calor

Electrodos utilizados Electrodos de plata con revestimiento de

Adaptador de red a utilizar Salida: 5V, 2A

Condiciones de funciona­miento

Condiciones de almacena­miento

Condiciones de transporte: -25 °C - 70 °C (-13 °F - 158 °F) con una

Dimensiones 142x159x53mm aprox.
Peso 341g aprox.
Límite de altura para el uso 3000 m
Presión atmosférica máxi-

ma admisible
Vida útil esperada del

aparato

El número de serie se encuentra en el aparato.
Este aparato no necesita mantenimiento. No es necesario realizar inspecciones

ni calibraciones.

¡No garantizamos el correcto funcionamiento de este aparato si se usa
al margen de las especificaciones!

Nos reservamos el derecho de efectuar modificaciones técnicas para mejorar
y perfeccionar el producto.

Este aparato cumple la norma europea EN60601-1-2 (grupo 1, clase B, con­formidad con IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-8 y IEC 61000-4-39)
y está sujeto a medidas especiales de precaución relativas a la compatibilidad

75

baja
ambiente de 25°C);
alta (43 °C Con una temperatura
ambiente de 25°C)

carbono 40 x 40 mm

Número de referencia: Consulte el capítulo
«Piezas de repuesto y de desgaste».

5°C-40°C (41°F-104°F) con una humedad
relativa del 15-90% y una presión atmosféri­ca de 70 - 106 kPa

-25-70 °C (-13-158 °F) con una humedad
relativa ≤90 %

humedad relativa ≤90 %

700–1060hPa

Para obtener información sobre la vida útil del
producto, visite la página de inicio.

(41 °C Con una temperatura

electromagnética. Tenga en cuenta que los dispositivos de comunicación de
alta frecuencia portátiles y móviles pueden interferir en el funcionamiento de
este aparato.

Puede solicitar información más detallada al servicio de atención al cliente en
la dirección indicada en este documento o consultarla al final de las instruc­ciones de uso.

Para este aparato no se requiere ninguna comprobación de funcionamiento ni
instrucción según el reglamento alemán de funcionamiento de productos mé­dicos (MPBetreibV). Tampoco es necesario realizar controles técnicos de segu­ridad según el reglamento alemán de funcionamiento de productos médicos.

Aviso sobre la notificación de incidentes

Para usuarios/pacientes en la Unión Europea y sistemas regulatorios idénti­cos (Reglamento sobre dispositivos médicos MDR (EU) 2017/745) se aplica
lo siguiente: Si se produjera un incidente grave durante o debido al uso del
producto, notifíquelo al fabricante y/o a su representante autorizado y a la
autoridad nacional respectiva del Estado miembro en el que se encuentre el
usuario/paciente.

Avisos relativos a la compatibilidad electromagnética

ADVERTENCIA

• El aparato se ha diseñado para usarse en todos los entornos que se especi­fican en estas instrucciones de uso, incluido el ámbito doméstico.

• En presencia de interferencias electromagnéticas, la utilización del aparato
puede verse limitada en determinados casos. Como consecuencia, podrían
mostrarse mensajes de error o podría apagarse la pantalla o el aparato.

• Se debe evitar el uso de este aparato junto a otros aparatos o apilado con
ellos, ya que esto podría provocar un funcionamiento incorrecto. Pero si
resulta inevitable hacerlo, deberá vigilar este y los demás aparatos para
asegurarse de que funcionan correctamente.

• El uso de accesorios o piezas de repuesto distintos de los indicados o fa­cilitados por el fabricante de este aparato puede tener como consecuencia
mayores interferencias electromagnéticas o una menor resistencia frente a
interferencias electromagnéticas del aparato y provocar un funcionamiento
incorrecto.

• Mantenga los dispositivos de comunicación de radiofrecuencia portátiles
(incluidos periféricos como cables de antena o antenas externas) a una
distancia mínima de 30cm de todas las piezas del aparato, incluidos todos
los cables de los artículos suministrados. Si no se tienen en cuenta estas
indicaciones, podrían verse afectadas las características de funcionamien­to del aparato.

20. GARANTÍA/ASISTENCIA

Puede encontrar más información sobre la garantía y sus condiciones en el
folleto de garantía suministrado.

76

Nos reservamos el derecho a errores y modificaciones

Leggere attentamente le presenti istruzioni per l'uso, conservarle per impieghi futuri, renderle accessibili ad altri utenti e attenersi alle
indicazioni.

Indice

1. Fornitura ................................................................................... 77

2. Introduzione .............................................................................. 77

3. Spiegazione dei simboli............................................................ 78

4. Uso conforme ........................................................................... 79

5. Avvertenze generali ..................................................................81

6. Descrizione del dispositivo ....................................................... 83

7. Messa in funzione

8. Utilizzo ...................................................................................... 83

8.1 Inizio dell'utilizzo .............................................................. 83

8.2 Indicazioni per l'uso ......................................................... 84

9. Calore ....................................................................................... 84

10. Panoramica dei programmi .................................................... 85

10.1 Tabella programmi TENS ............................................... 85

10.2 Tabella programmi EMS ................................................. 85

10.3 Tabella programmi MASSAGE ....................................... 87

10.4 Indicazioni per il posizionamento degli elettrodi ............ 87

............................................................... 83

ITALIANO

11. Programmi personalizzabili .................................................... 88

12. Programma preferito ..............................................................90

13. Memoria della terapia ............................................................. 90

14. Parametri di corrente .............................................................. 90

14.1 Forma dell'impulso ......................................................... 90

14.2 Frequenza degli impulsi ................................................. 90

14.3 Larghezza d'impulso ...................................................... 91

14.4 Intensità di impulso ........................................................ 91

14.5 Modifica dei parametri degli impulsi in base al ciclo ..... 91

15. Pulizia e conservazione ......................................................... 91

16. Smaltimento ........................................................................... 91

17. Problemi e soluzioni ............................................................... 92

18. Ricambi e parti soggette a usura ........................................... 92

19. Dati tecnici .............................................................................. 93

20. Garanzia/Assistenza ............................................................... 94

1. FORNITURA

Controllare l'integrità esterna della confezione e la completezza del contenu­to. Prima dell'uso assicurarsi che il dispositivo e i componenti non presentino
nessun danno palese e che il materiale di imballaggio sia stato rimosso. In
caso di dubbio, non utilizzare il dispositivo e consultare il proprio rivenditore o
contattare il Servizio clienti indicato.
A 8 elettrodi incl. pad gel
B 1 dispositivo EM 89 Heat
C 1 cavo di ricarica USB
D 1 custodia

A

2. INTRODUZIONE

Che cos'è il TENS/EMS digitale e come funziona?

Il TENS/EMS digitale appartiene al gruppo degli elettrostimolatori. Comprende
tre funzioni di base:

1. La stimolazione elettrica dei fasci nervosi (TENS)

2. La stimolazione elettrica del tessuto muscolare (EMS)

3. Un eetto massaggiante ottenuto mediante segnali elettrici.

A tale scopo il dispositivo è dotato di due canali di stimolazione indipendenti
e di otto elettrodi con pad gel autoadesivi. Questo dispositivo ore molteplici
funzioni utili per migliorare lo stato di salute generale, lenire i dolori, mantenere

77

la buona forma fisica, rilassare e rivitalizzare la muscolatura nonché contrastare
la stanchezza. È possibile scegliere programmi preimpostati o personalizzarli in
base alle proprie esigenze. Il principio di funzionamento degli elettrostimolatori
si basa sulla riproduzione degli impulsi del corpo, che vengono trasmessi alle
fibre nervose o muscolari per mezzo di elettrodi applicati alla pelle. Gli elettrodi
possono essere applicati in varie parti del corpo in cui gli stimoli elettrici risul­tano innocui e, con una regolazione corretta, indolori. Determinate applicazioni
possono provocare esclusivamente un leggero formicolio o una lieve vibra­zione. Gli impulsi elettrici inviati ai tessuti influiscono sulla trasmissione della
stimolazione ai nervi e ai muscoli nella zona di applicazione. La stimolazione
muscolare elettrica (EMS) è un metodo ampiamente diuso e riconosciuto, uti­lizzato da diversi anni nel campo della medicina sportiva e riabilitativa.
L'eetto dell'elettrostimolazione si evidenzia generalmente dopo un utilizzo
regolare. L'elettrostimolazione dei muscoli non sostituisce l'allenamento rego­lare, ma ne completa l'eetto in modo significativo.

Introduzione al TENS

Per TENS (TranscutaneousElectricalNerveStimulator, elettrostimolazione ner­vosa transcutanea) si intende la stimolazione elettrica dei nervi attraverso la
cute. Clinicamente testato e autorizzato, si tratta di un metodo ecace, non
medicale, privo di eetti collaterali (se usato correttamente), ideato per il tratta­mento di dolori di origine diversa e utile anche per l'autotrattamento.
L'eetto di attenuazione o soppressione del dolore si ottiene, tra l'altro, iniben­do la trasmissione del dolore alle fibre nervose (soprattutto tramite impulsi ad
alta frequenza) e aumentando il rilascio naturale di endorfine che riducono la
percezione del dolore agendo sul sistema nervoso centrale.
Il metodo è dimostrato scientificamente e autorizzato a livello medico. I casi
che richiedono l'uso del dispositivo TENS devono essere specificati dal proprio
medico curante che potrà dare inoltre le necessarie informazioni per l'autotrat­tamento tramite TENS.

Introduzione a MASSAGE

Grazie alla tecnologia di massaggio integrata, il dispositivo ore inoltre la pos­sibilità di alleviare le tensioni muscolari e di combattere l'aaticamento mu­scolare grazie a un programma che ore la sensazione e svolge l'azione di un
massaggio vero e proprio.
I suggerimenti di posizionamento e le tabelle dei programmi riportati nelle pre­senti istruzioni per l'uso consentono di impostare rapidamente e facilmente
il dispositivo a seconda dell'applicazione (a seconda della zona del corpo
interessata) e dell'eetto desiderato. Grazie ai quattro canali regolabili singo­larmente, l'EMS/TENS digitale consente di adattare l'intensità degli impulsi
individualmente su quattro parti del corpo, ad esempio per trattare tutti e due
i lati del corpo o per stimolare uniformemente porzioni di tessuto di grandi
dimensioni.
L'impostazione indipendente dell'intensità di ciascun canale consente inoltre di
trattare due diverse parti del corpo contemporaneamente con un risparmio di
tempo rispetto a trattamenti singoli in sequenza.

Per attenuare i dolori in modo ancora più piacevole, EM 89 Heat ore la pos­sibilità di attivare un calore lenitivo in due livelli, con uno sviluppo di calore di
massimo 43 °C.

È stato dimostrato che il calore favorisce la circolazione sanguigna e ha un
eetto rilassante. La funzione di calore dell'EM 89 Heat può essere utilizzata
parallelamente alla stimolazione o separatamente.

3. SPIEGAZIONE DEI SIMBOLI

I seguenti simboli sono utilizzati nelle istruzioni per l'uso, sull'imballo e sulla
targhetta del dispositivo:

Introduzione all'EMS

Nel settore sportivo e del fitness, l'elettrostimolazione muscolare (EMS) viene
utilizzata tra l'altro come supporto all'allenamento muscolare tradizionale per
aumentare la potenza muscolare e adattare le proporzioni fisiche all'aspetto
estetico desiderato. L'impiego dell'EMS ha una duplice funzione. Da un lato
consente di raorzare la muscolatura in modo mirato (azione attivante) e dall'al­tro ha un eetto distensivo e rilassante (azione rilassante).

AVVERTENZA

Avvertimento di pericolo di lesioni o di pericoli per la
salute

ATTENZIONE

Indicazione di sicurezza sui possibili danni al dispositivo.

Informazioni sul prodotto

Indicazione di informazioni importanti

78

IP22

A

Transportation

S

Seguire le istruzioni per l'uso

Protezione contro la penetrazione di corpi estranei rigidi
con un diametro > 12,5 mm.
Protezione contro gocce d'acqua con 15° di inclinazione.

Numero di serie

N

Parte applicata di tipo BF

Il dispositivo non può essere utilizzato da persone con
impianti medicali (ad es. pacemaker) per non compromet­terne il funzionamento.

Simbolo importatore

Data di produzione

Storage

Temperatura e umidità di stoccaggio consentite

Smaltimento secondo la direttiva europea sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE)

Non smaltire le batterie contenenti sostanze tossiche
insieme ai rifiuti domestici.

Il presente prodotto soddisfa i requisiti delle direttive euro­pee e nazionali vigenti.

Produttore

Il dispositivo è in grado di visualizzare valori di uscita
eettivi calcolati su 10 mA a intervalli di 5 sec.

Separare i componenti dell'imballaggio e smaltirli secon­do le norme comunali.

Contrassegno di identificazione del materiale di imbal­laggio.

B

A = abbreviazione del materiale, B = codice materiale:
1-7 = plastica, 20-22 = carta e cartone

Separare il prodotto e i componenti dell'imballaggio e
smaltirli secondo le norme comunali.

Operating

UDI

Temperatura e umidità di esercizio consentite

Temperatura e umidità di trasporto consentite

Dispositivo medico (Simbolo MDR)

Codice articolo

Unique Device Identifier (UDI)

Identificativo univoco del prodotto

Codice tipo

4. USO CONFORME

Ambito di applicazione di TENS/EMS/Massage

Il dispositivo è destinato al trattamento dei dolori con l'ausilio della tecnologia
TENS (elettrostimolazione nervosa transcutanea). Questo sollievo dal dolore
può riguardare diverse aree del corpo umano elencate nelle seguenti otto aree
di indicazione.

79

Come uso non medico, il dispositivo può essere utilizzato con la tecnologia
EMS (elettrostimolazione muscolare) per raorzare la muscolatura, per la rige­nerazione e per massaggi rilassanti.

Gruppo target TENS/EMS/Massage

Questo dispositivo è destinato all'uso personale in ambito domestico e non
all'assistenza sanitaria presso strutture professionali. L'utilizzo è adatto a tutti
gli adulti con dolori, come descritto nelle seguenti aree di indicazione.

Vantaggi clinici

Trattamento di dolori dovuti a diverse cause.

Vantaggi di tipo non clinico

• Allenamento muscolare per l'incremento delle prestazioni di resistenza e/o

• Allenamento muscolare per il potenziamento di singoli muscoli o di gruppi
muscolari per ottenere il cambiamento desiderato delle proporzioni fisiche.

• Accelerazione della rigenerazione muscolare in seguito a prestazioni mu­scolari elevate (ad esempio, dopo una maratona).

• Miglioramento in caso di aaticamento muscolare.

• Rilassamento muscolare ai fini dello scioglimento di eventuali contratture.

Indicazioni

L'uso del dispositivo è raccomandato nei seguenti casi:

• Dolori alla schiena - dolori a riposo e durante lo sforzo

• Dolori articolari - dolori a riposo e da carico

• Nevralgie, inclusi dolori fantasma

• Crampi mestruali

• Dolori in caso di disturbi della circolazione sanguigna - dolori a riposo e
da carico

• Mal di testa

• Dolori dovuti a lesioni dell'apparato muscoloscheletrico - dolori a riposo
e da carico

• Dolori cronici dovuti a diverse cause - dolore a riposo e da carico

Controindicazioni

• La stimolazione non deve essere eettuata

- sopra o attraverso la testa,

- direttamente sugli occhi,

- coprendo la bocca,

- sulla parte anteriore del collo (in particolare sul seno carotideo), oppure

- applicando gli elettrodi in modo incrociato sul petto e sulla parte supe­riore della schiena, oppure

- sul cuore.

• L'utilizzo nell'area vicina al cuore va evitato. Gli elettrodi di stimolazione
non devono assolutamente essere utilizzati in alcun punto della cassa to­racica anteriore (la parte delineata da costole e sterno), in particolare su
nessuno dei due grandi muscoli pettorali. Questo può aumentare il rischio
di fibrillazione ventricolare e causare un arresto cardiaco (vedere il capitolo
"Avvertenze generali").

• NON utilizzare il dispositivo

- Sulla scatola cranica, intorno alla bocca, alla faringe o alla laringe.

- Nella zona del collo/della carotide.

- Nella zona dei genitali.

- In presenza di apparecchi elettrici impiantati
(ad es. pacemaker).

- In presenza di impianti metallici o elettrici.

- In presenza di pompa per insulina.

- In presenza di febbre alta (ad es. > 39°C).

- In presenza di disturbi del ritmo cardiaco cronici o acuti e di altri disturbi
del sistema di generazione e conduzione dell'eccitamento cardiaco.

- Sulla pelle aetta da patologie acute o croniche (lesioni o infiammazioni),
ad esempio, in caso di infiammazioni dolorose e indolori, arrossamen­ti, eruzioni cutanee (ad es. allergie), ustioni, contusioni, gonfiori e ferite
aperte o in via di guarigione, o su cicatrici in via di guarigione.

- Nel caso in cui si sora di epilessia.

- In gravidanza.

- Nel caso in cui si sia aetti da cancro.

- In seguito a operazioni per le quali un aumento delle contrazioni musco­lari potrebbe interferire con il processo di guarigione.

- In contemporanea con altri apparecchi chirurgici ad alta frequenza.

- In presenza di malattie acute o croniche dell'apparato gastrointestinale.

- In caso di allergia nota al materiale degli elettrodi.

80

AVVERTENZA! EFFETTI COLLATERALI

INDESIDERATI

• Irritazioni cutanee

• Sensazione di pressione in corrispondenza degli elettrodi

• Lieve arrossamento, bruciore e dolore cutaneo dopo il trattamento

• Parestesia

• Malessere

• Sonnolenza

• Vibrazione dei muscoli

• Contratture

• Mal di testa

• Aumento del sanguinamento mestruale

• Reazioni allergiche ai componenti

UTILIZZARE L'EMS/TENS DIGITALE
ESCLUSIVAMENTE:

5. AVVERTENZE GENERALI

AVVERTENZA!

L'utilizzo del dispositivo non sostituisce il controllo e il trattamento me­dico. In presenza di dolori o malattie rivolgersi sempre prima al proprio
medico! Prima di utilizzare il dispositivo, consultare il proprio medico
curante in presenza di:

• Malattie acute, in particolare in caso di sospetto o comprovata presenza
di malattie legate all'ipertensione, disturbi della coagulazione, tendenza a
malattie tromboemboliche nonché in presenza di neoplasie maligne.

• Tutte le aezioni alla pelle.

• Stati dolorosi cronici non definiti, indipendentemente dalla zona del corpo.

• Diabete.

• Disturbi della sensibilità di qualsiasi tipo con riduzione della sensibilità al
dolore (ad esempio disturbi del metabolismo).

• Trattamenti medici in corso.

• Disturbi che compaiono durante il trattamento di stimolazione.

• Irritazioni cutanee dovute a una stimolazione prolungata sullo stesso punto.

• Su persone.

• Per lo scopo per il quale è stato concepito e descritto nelle presenti istruzio­ni per l'uso. Qualsiasi uso non conforme comporta un pericolo.

• Per uso esterno.

• Con parti di ricambio originali fornite in dotazione e ordinabili in seguito
per poter garantire un utilizzo sicuro. In caso di mancata osservazione, la
garanzia decade e possono verificarsi rischi per l'utente. Utilizzare solo le
parti di ricambio specificate nella documentazione di accompagnamento.

• Il dispositivo non deve essere utilizzato da persone con ridotte capacità
fisiche, percettive o intellettive o non in possesso della necessaria espe­rienza e/o conoscenza, se non sotto la supervisione di una persona re­sponsabile per la loro sicurezza o che fornisca loro le indicazioni per l'uso
del dispositivo.

• I bambini non devono giocare con il dispositivo.

• Il dispositivo è destinato solo a uso domestico/privato e non commerciale.

MISURE PRECAUZIONALI GENERALI

• Non utilizzare in ambienti caratterizzati da un alto tasso di umidità (ad es.
nella stanza da bagno), nella vasca o sotto la doccia.

• Non utilizzare in seguito all'assunzione di alcolici.

• Rimuovere gli elettrodi staccandoli delicatamente dalla pelle per evitare le­sioni cutanee che si presentano in casi di pelle molto sensibile.

• Tenere il dispositivo lontano da fonti di calore e non utilizzarlo in prossimità
(~1 m) di apparecchi a onde corte o a microonde (ad es. telefoni cellulari)
per evitare fastidiosi sbalzi di corrente.

• Non esporre il dispositivo alla luce diretta del sole o alle alte temperature.

• Proteggere il dispositivo da urti, polvere, sporcizia e umidità.

• Non immergere mai il dispositivo in acqua o altri liquidi.

• Il dispositivo è destinato all'uso personale.

• Per motivi igienici, gli elettrodi devono essere usati per una sola persona.

• Se il dispositivo non funziona correttamente o dovessero sopraggiungere
uno stato di malessere o dolori, interrompere immediatamente l'utilizzo.

• Prima di rimuovere o spostare gli elettrodi, spegnere il dispositivo o il canale
corrispondente per evitare stimoli indesiderati.

81

• Non modificare gli elettrodi (ad es. tagliandoli). Ciò aumenta la densità di
corrente e può essere pericoloso (valori di uscita massimi consigliati per gli
elettrodi 9 mA/cm², una densità di corrente eettiva superiore a 2 mA/cm²
richiede una particolare attenzione).

• Assicurarsi che gli elettrodi siano completamente a contatto con la pelle.

• L'usura degli elettrodi può causare irritazioni cutanee, poiché non è più
possibile garantire una distribuzione uniforme della corrente su tutta la su­perficie. Per questo motivo, in caso di cambiamento del colore, gli elettrodi
devono essere sostituiti.

• Non utilizzare il dispositivo mentre si dorme, si guida un'auto o si usano
altri macchinari.

• Non utilizzare durante tutte le attività per le quali una reazione imprevista (ad
es. un aumento delle contrazioni muscolari nonostante l'intensità ridotta)
possa comportare un pericolo.

• Assicurarsi che nessun oggetto metallico (quali fibbie di cinture o collane)
possa entrare in contatto con gli elettrodi durante la stimolazione. Se nella
zona in cui è previsto l'utilizzo del dispositivo sono presenti gioielli o pier­cing (ad es. piercing all'ombelico), rimuoverli prima di utilizzare il dispositivo
per evitare ustioni.

• Tenere il dispositivo lontano dai bambini per evitare eventuali pericoli.

• Non confondere i cavi degli elettrodi provvisti di contatti con le cue o altri
apparecchi e non collegare gli elettrodi ad altri apparecchi.

• Non utilizzare il dispositivo contemporaneamente ad altri dispositivi che
emettono impulsi elettrici.

• Non utilizzare in prossimità di sostanze infiammabili, gas o sostanze esplo­sive.

• Durante i primi minuti di utilizzo stare seduti o sdraiati per evitare un inutile
rischio di lesioni nei rari casi di reazione vagale (senso di debolezza). Inter­rompere immediatamente l'utilizzo del dispositivo in presenza di un senso
di debolezza e sollevare le gambe (circa 5–10 min.).

• L'applicazione di creme o balsami sulla pelle prima del trattamento aumen­ta considerevolmente l'usura degli elettrodi e può causare fastidiosi sbalzi
di corrente ed è pertanto da evitare.

• Tenere lontani i bambini dal materiale d'imballaggio (pericolo di sooca­mento!).

• Conservare il dispositivo in un luogo asciutto (utilizzarlo solo in ambienti
chiusi). Per evitare il rischio di incendio e/o scosse elettriche, il dispositivo
deve essere protetto da umidità elevata e acqua.

Danni

Avvertenze sull'uso delle batterie ricaricabili

• Se danneggiato, non utilizzare il dispositivo e consultare il proprio rivendito­re o contattare il Servizio clienti indicato.

• A garanzia di un funzionamento corretto del dispositivo, non farlo cadere
e non smontarlo.

• Verificare la presenza di eventuali segni di usura o danni sul dispositivo. Se
sono presenti tali segni oppure se il dispositivo è stato utilizzato in modo
non conforme, far verificare il dispositivo al produttore o al rivenditore prima
di utilizzarlo nuovamente.

• In caso di difetti o malfunzionamenti spegnere immediatamente il dispo­sitivo.

• Non tentare in alcun caso di aprire e/o riparare autonomamente il disposi­tivo. Le riparazioni possono essere eettuate solo dal Servizio clienti o da
rivenditori autorizzati. In caso di inosservanza decade la garanzia.

• Il produttore non risponde di danni causati da un uso improprio o non con­forme.

• Se il liquido della batteria ricaricabile viene a contatto con la pelle o con
gli occhi, sciacquare le parti interessate con acqua e consultare il medico.

• Pericolo di ingestione! I bambini possono ingerire le batterie ricaricabili
e soocare. Tenere quindi le batterie ricaricabili lontano dalla portata dei
bambini!

• In caso di fuoriuscita di liquido dalla batteria ricaricabile, indossare dei
guanti di protezione per smaltire il dispositivo.

• Proteggere le batterie ricaricabili dal caldo eccessivo.

• Pericolo di esplosione! Non gettare le batterie ricaricabili nel fuoco.

• Non scomporre, aprire o frantumare le batterie ricaricabili.

• Utilizzare unicamente i caricabatterie specificati nelle istruzioni per l'uso.
Caricare il dispositivo solo con l'adattatore in dotazione.

• Spegnere sempre il dispositivo prima della carica.

• Le batterie ricaricabili devono essere caricate correttamente prima dell'uso.
Rispettare le avvertenze del produttore e le indicazioni fornite nelle presenti
istruzioni per l'uso per caricare correttamente le batterie.

• Prima della prima messa in funzione, caricare completamente la batteria
ricaricabile (vedere capitolo "Messa in funzione").

• Per ottenere un ciclo di vita più lungo possibile, caricare completamente la
batteria ricaricabile almeno 2 volte all'anno.

82

6. DESCRIZIONE DEL DISPOSITIVO

Ch3

Ch4

Ch3

Ch4

Pulsanti:

I relativi disegni sono riportati a pagina 3.

1

Pulsante ON/OFF

Pulsante MENU

3

5

Pulsante Heat

7

Attacco elettrodi canali 3 e 4

Display (schermo intero):

/ /

10

12

14

16

18

20

Menu

9

11

Blocco pulsanti

13

Numero programma

Indicatore frequenza (Hz) e

15

ampiezza pulsazioni (µs)
Indicatore di posizionamento

17

degli elettrodi

19

Intensità impulsi canale 2

21

Intensità impulsi canale 4

2

Pulsante ENTER

Pulsanti di impostazione (

4

/

/

)

6

Attacco elettrodi canali 1 e 2

8

Presa di ricarica

Programma
preferito impostato

Stato della batteria
Funzione timer (indicatore tem-

po residuo) e tempo on/o
Funzione di calore bassa/alta

/

Intensità impulsi canale 1

Intensità impulsi canale 3

7. MESSA IN FUNZIONE

Prima di mettere in funzione per la prima volta l'EM 89 Heat, è necessario cari­carlo completamente. Procedere come descritto di seguito:

1. Collegare il cavo di ricarica USB a un adattatore di rete idoneo (tensione di

uscita max. 5V/2A), vedere capitolo "Ricambi e parti soggette a usura" e
all'EM89 Heat (adattatore di rete non compreso nella fornitura, disponibile
come articolo di assistenza).

/

2. Collegare quindi l'adattatore a una presa di corrente adatta. Non è possibile

utilizzare il dispositivo durante il caricamento.

3. Non tirare o torcere i fili o piegarli eccessivamente.

4. Al termine della ricarica, applicare sugli elettrodi i pad gel in dotazione. Ri-

muovere con attenzione una delle pellicole protettive

5. Applicare con cura il pad gel sull'elettrodo e rimuovere con cautela la pelli-

cola protettiva
lettrodo. L'applicazione dei pad gel in posizione leggermente inclinata non
ha eetto sul funzionamento.

. Assicurarsi che il bordo del pad gel non sporga dall'e-

B 4

B 2

B 3

.

AVVERTENZA!

Rimuovere lentamente e con cautela la pellicola protettiva. Assicurarsi che il
pad gel autoadesivo non sia danneggiato, in quanto eventuali danni o irregola­rità del pad gel potrebbero causare irritazioni cutanee.

8. UTILIZZO

8.1 Inizio dell'utilizzo

Passo 1: Selezionare dalle tabelle di programma (vedere il capitolo "Panorami-

ca dei programmi") un programma adatto ai propri scopi.
Passo 2: Posizionare gli elettrodi nell'area adatta allo scopo prescelto (per i

punti di posizionamento consigliati, vedere "Note sul posizionamento degli
elettrodi" a pagina 5) e collegarli al dispositivo.

Passo 3: Premere il pulsante ON/OFF per almeno un secondo per accen­dere il dispositivo.

Passo 4: Premere il pulsante MENU per navigare attraverso i diversi menu

ENTER.

83

/ / e confermare la selezione con il pulsante

Passo 5: Con i pulsanti di impostazione

Ch3

Ch4

Ch3

Ch4

gramma desiderato e confermare la selezione con il pulsante ENTER. All'inizio
del trattamento di stimolazione, l'intensità degli impulsi di / /

è impostata in modo predefinito su "00". Agli elettrodi non viene inviato

ancora alcun impulso.
Passo 6: Con i pulsanti di impostazione / a destra selezionare l’intensità

degli impulsi desiderata per / /
sità degli impulsi sul display si adatta di conseguenza. Gli elettrodi grigi appar­tengono ai canali 1 e 3, gli elettrodi rossi ai canali 2 e 4.

Passo 7: Con il pulsante Heat è possibile attivare la funzione di calore. Premen­do una volta si attiva il livello di calore più basso, premendo due volte si attiva
quello più alto e premendo tre volte si disattiva la funzione di calore.

/ selezionare il numero del pro-

e

. L'indicatore dell'inten-

e

8.2 Indicazioni per l'uso

• Dopo 30 secondi di inattività, l'illuminazione del display del dispositivo si
spegne automaticamente. Per riattivarla, premere un pulsante qualsiasi
(tranne il pulsante ON/OFF

• Se il dispositivo non viene utilizzato per un minuto, esso si disinserisce
automaticamente (spegnimento automatico). Riaccendendo di nuovo il di­spositivo sullo schermo LCD appare la selezione del menu e l'ultimo menu
utilizzato lampeggia.

• Se si preme un pulsante consentito, risuona un breve segnale acustico,
se invece si preme un pulsante non consentito vengono emessi due brevi
segnali acustici.

• È possibile interrompere la stimolazione in qualsiasi momento premendo
brevemente il pulsante ON/OFF
reimpostare l'intensità degli impulsi desiderata.

).

(pausa). Per riprendere la stimolazione

9. CALORE

EM 89 Heat, oltre ai programmi TENS/EMS/Massage, dispone di due livelli
di calore attivabili se necessario per tutti i programmi, vedere capitolo "Inizio
dell'utilizzo". Il calore rilasciato attraverso i pad gel rilassa i muscoli e migliora la
circolazione. È possibile attivare il primo livello della funzione di calore premen­do il pulsante Heat. A questo punto attendere un momento fino a quando la
temperatura smette di aumentare. Se la temperatura è troppo bassa, premendo
di nuovo il pulsante Heat è possibile attivare il secondo livello della funzione di
calore. Quando si desidera disattivare la funzione di calore, è suciente preme­re ancora una volta il pulsante Heat.

Se si desidera utilizzare la funzione di calore separatamente, senza stimolazio­ne supplementare, procedere nel seguente modo:

Passo 1: Collocare gli elettrodi nell'area adatta allo scopo prescelto (per pro­poste di posizionamento, vedere il capitolo "Indicazioni per il posizionamento
degli elettrodi") e collegarli al dispositivo. Per l'utilizzo della funzione di riscal­damento è necessario applicare sempre entrambi gli elettrodi del canale utiliz­zato. I canali utilizzati vengono visualizzati sul display.

Passo 2: Premere il pulsante ON/OFF per almeno un secondo per accendere
il dispositivo.

INFORMAZIONI GENERALI

Se si desidera tornare al menu di selezione precedente premere il pulsante
MENU. Tenendo premuto il pulsante ENTER è possibile saltare i singoli pas-
saggi di impostazione e passare direttamente al trattamento di stimolazione.

Blocco pulsanti

Blocco dei pulsanti per evitare che vengano premuti involontariamente.

1.

Per attivare il blocco pulsanti, tenere premuto il pulsante ENTER per circa
3 secondi finché non viene visualizzato il simbolo sul display.

2. Per disattivare il blocco pulsanti, tenere premuto il pulsante ENTER per
circa 3 secondi finché il simbolo

Messa in pausa dell'utilizzo

È possibile interrompere la stimolazione in qualsiasi momento premendo
brevemente il pulsante ON/OFF
reimpostare l'intensità degli impulsi desiderata.

non scompare dal display.

(pausa). Per riprendere la stimolazione

84

Passo 3: Premere il pulsante Heat per accedere all'impostazione delle funzione
di calore.

Passo 4: Con i pulsanti di impostazione
mento desiderata e confermare la selezione con il pulsante ENTER.

Passo 5: Il primo livello della funzione di calore è impostato, il simbolo
si accende. A questo punto attendere un momento fino a quando la temperatu­ra smette di aumentare. Se la temperatura è troppo bassa, premendo di nuovo
il pulsante Heat è possibile attivare il secondo livello della funzione di calore.
Viene visualizzato il simbolo . Premendo nuovamente il pulsante Heat, il
dispositivo passa di nuovo al livello di calore inferiore ( ).

Per l‘utilizzo della funzione di riscaldamento è necessario applicare
sempre entrambi gli elettrodi del canale utilizzato. I canali utilizzati
vengono visualizzati sul display.

/ selezionare la durata del tratta-

10. PANORAMICA DEI PROGRAMMI

L'EMS/TENS digitale dispone di 70 programmi:

• 15 programmi TENS

• 35 programmi EMS

• 20 programmi MASSAGE

Tutti i programmi consentono di impostare separatamente l'intensità degli im­pulsi dei quattro canali.
Inoltre, nei programmi TENS 13-15 e nei programmi EMS 33-35 è possibile
impostare parametri diversi per adattare l'eetto di stimolazione alla struttura
del punto interessato.

10.1 Tabella programmi TENS

N.

Ambiti di applicazione utili, indicazioni Durata

progr.:

1 Dolori agli arti superiori 1 30 12-17
2 Dolori agli arti superiori 2 30 12-17
3 Dolori agli arti inferiori 30 23-27
4 Dolori alle caviglie 30 28

(min.)

Possibili

posiziona-

menti degli

elettrodi

N.

Ambiti di applicazione utili, indicazioni Durata

progr.:

5 Dolori alle spalle 30 1-4
6 Dolori alla schiena 30 4-11
7 Dolori a glutei e parte posteriore della

coscia
8 Azione lenitiva 1 30 1-28
9 Azione lenitiva 2 30 1-28

10 Eetto endorfinico (burst) 30 1-28
11 Azione lenitiva 3 30 1-28
12 Azione lenitiva - dolore cronico 30 1-28

I programmi TENS 13 - 15 possono essere impostati in modo indivi­duale (vedere il capitolo "Programmi personalizzabili").

(min.)

30 22, 23

10.2 Tabella programmi EMS

N.

Ambiti di applicazione utili, indicazioni Durata

progr.:

1 Riscaldamento 30 1-27
2 Capillarizzazione 30 1-27
3 Raorzamento della muscolatura del

braccio
4 Massimizzazione della potenza della

muscolatura del braccio
5 Forza esplosiva della muscolatura del

braccio
6 Tonicità della muscolatura del braccio 30 12-15
7 Modellamento della muscolatura del

braccio

(min.)

30 12-15

30 12-15

30 12-15

30 12-15

Possibili

posiziona-

menti degli

elettrodi

Possibili

posiziona-

menti degli

elettrodi

85

N.

Ambiti di applicazione utili, indicazioni Durata

progr.:

8 Tonicità della muscolatura dell'avam-

braccio

9 Massimizzazione della potenza della

muscolatura dell'avambraccio

10 Modellamento della muscolatura

dell'avambraccio
11 Tonicità della muscolatura addominale 30 18-20
12 Massimizzazione della potenza della

muscolatura addominale
13 Modellamento della muscolatura

addominale
14 Rassodamento della muscolatura

addominale
15 Raorzamento della muscolatura della

coscia
16 Massimizzazione della potenza della

muscolatura della coscia
17 Forza esplosiva della muscolatura

della coscia
18 Modellamento della muscolatura della

coscia
19 Rassodamento della muscolatura

della coscia
20 Raorzamento della muscolatura della

gamba
21 Massimizzazione della potenza della

muscolatura della gamba
22 Forza esplosiva della muscolatura

della gamba

(min.)

30 16-17

30 16-17

30 16-17

30 18-20

30 18-20

30 18-20

30 23, 24

30 23, 24

30 23, 24

30 23, 24

30 23, 24

30 26, 27

30 26, 27

30 26, 27

Possibili

posiziona-

menti degli

elettrodi

N.

Ambiti di applicazione utili, indicazioni Durata

progr.:

23 Modellamento della muscolatura della

gamba

24 Rassodamento della muscolatura

della gamba

25 Raorzamento della muscolatura delle

spalle

26 Massimizzazione della potenza della

muscolatura delle spalle
27 Tonicità della muscolatura delle spalle 30 1-4
28 Raorzamento della muscolatura della

schiena
29 Massimizzazione della potenza della

muscolatura della schiena
30 Tonicità della muscolatura dei glutei 30 22
31 Raorzamento della muscolatura dei

glutei
32 Massimizzazione della potenza della

muscolatura dei glutei

I programmi EMS 33 - 35 possono essere impostati in modo indivi­duale (vedere il capitolo "Programmi personalizzabili").

(min.)

posiziona-

menti degli

30 26, 27

30 26, 27

30 1-4

30 1-4

30 4-11

30 4-11

30 22

30 22

Possibili

elettrodi

86

10.3 Tabella programmi MASSAGE

N.

Ambiti di applicazione utili, indicazioni Durata

progr.:

1 Massaggio a impulsi 1
2 Massaggio a impulsi 2
3 Massaggio a impulsi 3
4 Massaggio di impastamento 1
5 Massaggio di impastamento 2
6 Massaggio a pressione
7 Massaggio rilassante 1
8 Massaggio rilassante 2

9 Massaggio rilassante 3
10 Massaggio rilassante 4
11 Massaggio Spa 1
12 Massaggio Spa 2
13 Massaggio Spa 3
14 Massaggio Spa 4
15 Massaggio Spa 5
16 Massaggio Spa 6
17 Massaggio Spa 7
18 Massaggio decontratturante 1
19 Massaggio decontratturante 2
20 Massaggio decontratturante 3

(min.)

Possibili

posiziona-

menti degli

elettrodi

20 1-28

AVVERTENZA!

L'applicazione degli elettrodi sulla parete toracica anteriore non è ammessa.
Ciò significa che non si deve eseguire il massaggio sui grandi muscoli toracici
di sinistra e destra.

10.4 Indicazioni per il posizionamento degli elettrodi

I relativi disegni sono riportati a pagina 5.

Il posizionamento corretto degli elettrodi è importante per ottenere il risultato
di stimolazione desiderato.
Si consiglia di concordare le posizioni ottimali degli elettrodi nella zona di appli­cazione desiderata con il medico.

Gli omini sul display aiutano a posizionare gli elettrodi.

Per il posizionamento degli elettrodi, seguire queste indicazioni:
Distanza fra gli elettrodi

Più grande è la distanza fra gli elettrodi, maggiore è il volume tissutale stimo­lato. Ciò vale per l'area e la profondità del volume tissutale. Una maggiore
distanza fra gli elettrodi riduce però l'intensità di stimolazione del tessuto. Ciò
significa che scegliendo la distanza maggiore fra gli elettrodi viene stimolato un
volume tissutale maggiore, ma con minore intensità. Per aumentare la stimola­zione, è quindi necessario aumentare l'intensità degli impulsi.

Per la scelta delle distanze fra gli elettrodi vale la seguente regola:

• distanza ottimale: circa 5 –15 cm,

• con una distanza inferiore a 5 cm vengono fortemente stimolate in primo
luogo le strutture superficiali,

• con una distanza superiore a 15 cm la stimolazione delle strutture di grande
estensione e profonde è molto leggera.

Rapporto tra elettrodi e direzione delle fibre muscolari
La scelta della direzione del flusso di corrente deve essere adattata alla direzio­ne delle fibre dello strato di muscoli che si desidera trattare. Se devono essere
raggiunti muscoli superficiali, collocare gli elettrodi parallelamente alla direzio­ne delle fibre (A - B / C - D). Se invece si desidera raggiungere strati tessutali
profondi, gli elettrodi devono essere collocati trasversalmente rispetto alla dire­zione delle fibre. Quest'ultima disposizione può essere ottenuta ad es. tramite
la disposizione trasversale (= incrociata) degli elettrodi, ad es. A - D / B - C.

C

87

In caso di trattamento del dolore (TENS) con l'EMS/TENS digitale con

Ch3

Ch4

Ch3

Ch4

i suoi 4 canali regolabili separatamente e 2 elettrodi si consiglia di ap­plicare gli elettrodi di un canale in modo che il punto dolorante si trovi
fra gli elettrodi o applicare un elettrodo direttamente sul punto dolo­rante e l'altro ad almeno 2 - 3 cm di distanza. Gli elettrodi del secondo
canale possono essere utilizzati per trattare contemporaneamente altri
punti doloranti oppure insieme agli elettrodi del primo canale per cir­coscrivere l'area dolorante (di fronte). In questo caso è opportuna una
disposizione incrociata.

Consiglio per la funzione Massage: per un trattamento ottimale utilizza­re sempre almeno 4 elettrodi.

Per prolungare la durata degli elettrodi, utilizzarli solo su pelle pulita e
possibilmente sgrassata e rasata. Se necessario, prima dell'applicazio­ne pulire la pelle con acqua e rasarla.

Se un elettrodo si stacca durante l'utilizzo, l'intensità di impulso del
relativo canale passa al livello minimo. Posizionare nuovamente l'elet­trodo e impostare di nuovo l'intensità degli impulsi desiderata.

11. PROGRAMMI PERSONALIZZABILI

(vale per TENS 13-15, EMS 33-35)

I programmi TENS 13-15 e EMS 33-35 possono essere impostati in base alle
proprie esigenze.

Programma TENS 13

Il programma TENS 13 è un programma che può essere ulteriormente perso­nalizzato. Con questo programma la frequenza degli impulsi può variare da 1 a
150 Hz e l'ampiezza degli impulsi da 80 a 250 µs.

1. Posizionare gli elettrodi nell'area adatta allo scopo prescelto (per i punti di
posizionamento consigliati, vedere il capitolo "Indicazioni per il posiziona­mento degli elettrodi") e collegarli al dispositivo.

2. Selezionare il programma TENS 13 come descritto al capitolo "Inizio dell'u­tilizzo" (dal passo 3 al passo 5).

3. Con i pulsanti di impostazione / selezionare la frequenza degli impulsi
desiderata e confermare con il pulsante ENTER.

4.

Con i pulsanti di impostazione / selezionare l'ampiezza degli impulsi

desiderata e confermare con il pulsante ENTER.

5.

Con i pulsanti di impostazione / selezionare la durata del trattamento

desiderata e confermare con il pulsante ENTER.

Con i pulsanti di impostazione / per / /

6.
nare l'intensità degli impulsi desiderata.

e

selezio-

Programma TENS 14

Il programma TENS 14 è un programma burst preimpostato che può essere
ulteriormente personalizzato. Questo programma prevede diverse sequenze
di impulsi. I programmi burst sono adatti per tutti i punti di applicazione che
devono essere trattati con modelli di segnali variabili (per un'assuefazione più
bassa possibile). Con questo programma l'ampiezza degli impulsi può variare
da 80 a 250 µs.

1. Posizionare gli elettrodi nell'area adatta allo scopo prescelto (per i punti di
posizionamento consigliati, vedere il capitolo "Posizionamento degli elettro­di") e collegarli al dispositivo.

2. Selezionare il programma TENS 14 come descritto al capitolo "Inizio dell'u­tilizzo" (dal passo 3 al passo 5).

Con i pulsanti di impostazione / selezionare l'ampiezza degli impulsi

3.
desiderata e confermare con il pulsante ENTER.

Con i pulsanti di impostazione / selezionare la durata del trattamento

4.
desiderata e confermare con il pulsante ENTER.

5.

Con i pulsanti di impostazione / per / /

nare l'intensità degli impulsi desiderata.

e

selezio-

Programma TENS 15

Il programma TENS 15 è un programma che può essere ulteriormente perso­nalizzato. Con questo programma la frequenza degli impulsi può variare da 1
a 150 Hz. L'ampiezza di impulso varia automaticamente durante il trattamento
di stimolazione.

1. Posizionare gli elettrodi nell'area adatta allo scopo prescelto (per i punti di
posizionamento consigliati, vedere il capitolo "Posizionamento degli elettro­di") e collegarli al dispositivo.

2. Selezionare il programma TENS 15 come descritto al capitolo "Inizio dell'u­tilizzo" (dal passo 3 al passo 5).

3. Con i pulsanti di impostazione
desiderata e confermare con il pulsante ENTER.

88

/ selezionare la frequenza degli impulsi

4.

Ch3

Ch4

Ch3

Ch4

Ch3

Ch4

Con i pulsanti di impostazione / selezionare la durata del trattamento

desiderata e confermare con il pulsante ENTER.

Con i pulsanti di impostazione / per / /

5.
nare l'intensità degli impulsi desiderata.

e

Programma EMS 33

Il programma EMS 33 è un programma che può essere ulteriormente persona­lizzato. Con questo programma la frequenza degli impulsi può variare da 1 a
150 Hz e l'ampiezza degli impulsi da 80 a 320 µs.

1. Posizionare gli elettrodi nell'area adatta allo scopo prescelto (per i punti di
posizionamento consigliati, vedere "Posizionamento degli elettrodi") e col­legarli al dispositivo.

2. Selezionare il programma EMS 33 come descritto al capitolo "Inizio dell'uti­lizzo" (dal passo 3 al passo 5).

3. Con i pulsanti di impostazione
desiderata e confermare con il pulsante ENTER

Con i pulsanti di impostazione / selezionare l'ampiezza degli impulsi

4.
desiderata e confermare con il pulsante ENTER.

5.

Con i pulsanti di impostazione / selezionare la durata del trattamento

desiderata e confermare con il pulsante ENTER.

6.

Con i pulsanti di impostazione / per / /

nare l'intensità degli impulsi desiderata.

/ selezionare la frequenza degli impulsi

e

Programma EMS 34

Il programma EMS 34 è un programma che può essere ulteriormente persona­lizzato. Con questo programma la frequenza degli impulsi può essere imposta­ta da 1 a 150 Hz e l'ampiezza degli impulsi da 80 a 450 μs. Inoltre con questo
programma è possibile impostare il tempo di lavoro e il tempo di pausa per un
periodo che va da 1 a 30 secondi.

1. Posizionare gli elettrodi nell'area adatta allo scopo prescelto (per i punti di
posizionamento consigliati, vedere "Posizionamento degli elettrodi") e col­legarli al dispositivo.

2. Selezionare il programma EMS 34 come descritto al capitolo "Inizio dell'uti­lizzo" (dal passo 3 al passo 5).

Con i pulsanti di impostazione / selezionare il tempo di lavoro ("on time")

3.
desiderato e confermare con il pulsante ENTER.

selezio-

selezio-

4.

Con i pulsanti di impostazione / selezionare il tempo di pausa ("o time")

desiderato e confermare con il pulsante ENTER.

5. Con i pulsanti di impostazione
desiderata e confermare con il pulsante ENTER.

6.

Con i pulsanti di impostazione / selezionare l'ampiezza degli impulsi

desiderata e confermare con il pulsante ENTER.

Con i pulsanti di impostazione / selezionare la durata del trattamento

7.
desiderata e confermare con il pulsante ENTER.

8.

Con i pulsanti di impostazione / per / /

nare l'intensità degli impulsi desiderata.

/ selezionare la frequenza degli impulsi

e

selezio-

Programma EMS 35

Il programma EMS 35 è un programma burst preimpostato che può essere
ulteriormente personalizzato. Con questo programma l'intensità varia nel tem­po. I programmi burst sono adatti per tutti i punti di applicazione che devono
essere trattati con modelli di segnali variabili (per un'assuefazione più bassa
possibile). Con questo programma la frequenza degli impulsi può variare da 1 a
150 Hz e l'ampiezza degli impulsi da 80 a 450 µs. Inoltre con questo program­ma è possibile impostare il tempo di lavoro e il tempo di pausa per un periodo
che va da 1 a 30 secondi.

1. Posizionare gli elettrodi nell'area adatta allo scopo prescelto (per i punti di
posizionamento consigliati, vedere "Posizionamento degli elettrodi") e col­legarli al dispositivo.

2. Selezionare il programma EMS 35 come descritto al capitolo "Inizio dell'uti­lizzo" (dal passo 3 al passo 5).

3.

Con i pulsanti di impostazione / selezionare il tempo di lavoro ("on time")

desiderato e confermare con il pulsante ENTER.

Con i pulsanti di impostazione / selezionare il tempo di pausa ("o time")

4.
desiderato e confermare con il pulsante ENTER.

5. Con i pulsanti di impostazione
desiderata e confermare con il pulsante ENTER.

6.

Con i pulsanti di impostazione / selezionare l'ampiezza degli impulsi

desiderata e confermare con il pulsante ENTER.

7.

Con i pulsanti di impostazione / selezionare la durata del trattamento

desiderata e confermare con il pulsante ENTER.

89

/ selezionare la frequenza degli impulsi

Con i pulsanti di impostazione / per / /

Ch3

Ch4

Ch3

Ch4

8.
nare l'intensità degli impulsi desiderata.

e

12. PROGRAMMA PREFERITO

Con il programma preferito è possibile definire un preferito tra i 70 programmi
TENS/EMS/MASSAGE esistenti.
In questo modo è più facile e veloce accedere al programma preferito.
Se è stato impostato un programma preferito e si accende il dispositivo, questo
viene richiamato e avviato automaticamente. Quindi, è possibile iniziare diretta­mente la stimolazione nel proprio programma preferito. La visualizzazione di un
cuore sul display indica che si è nel programma preferito.
La scelta del programma preferito può avvenire in base alla propria esperienza
personale o, ad esempio, ai consigli del proprio medico.

Impostazione del programma preferito

1. Selezionare il programma desiderato e le relative impostazioni tra i 70 pro­grammi esistenti come descritto nel capitolo "Inizio dell'utilizzo".

2. Per impostare il programma selezionato come programma preferito, tenere
premuto il pulsante

Un segnale acustico prolungato conferma la memorizzazione del programma

3.
preferito. Inoltre, sul display viene visualizzato il simbolo . Indica che ci si

per 5 secondi.

trova nel programma preferito. Quando si riaccende il dispositivo si accede
direttamente al programma preferito.

A questo punto il programma non può più essere modificato. Per poter
accedere nuovamente agli altri programmi, è necessario cancellare il
programma preferito (vedere la sezione seguente).

Cancellazione del programma preferito

Per cancellare il programma preferito e poter accedere nuovamente agli altri
programmi, tenere premuto il pulsante
impulsi di / /

e
le acustico prolungato conferma la cancellazione del programma preferito. Il
simbolo del programma preferito precedentemente visualizzato scompare.

per circa 5 secondi. L'intensità degli

deve essere impostata su . Un segna-

13. MEMORIA DELLA TERAPIA

Il dispositivo registra la durata del trattamento nella memoria della terapia. In
questo modo è possibile documentare per quanto tempo il dispositivo è stato

selezio-

in funzione complessivamente o in un determinato periodo di tempo per i trat­tamenti. Questo può essere utile durante la consultazione del proprio medico.

Richiamo della memoria della terapia

Per accedere alla memoria della terapia, accendere il dispositivo con il pulsante
ON/OFF e tenere premuto il pulsante

per 3 secondi.
Sul display viene visualizzata la durata di trattamento attuale. Le due cifre su­periori indicano le ore, sotto vengono mostrati i minuti.

Reset della memoria della terapia

Per reimpostare la memoria della durata del trattamento (memoria della terapia)
su

, tenere premuto il pulsante per 3 secondi.
Premere il pulsante MENU per tornare alla selezione programmi oppure spe­gnere il dispositivo con il pulsante ON/OFF.

La memoria della durata del trattamento non può essere richiamata se
è attivato un programma preferito.

14. PARAMETRI DI CORRENTE

Gli elettrostimolatori prevedono i seguenti parametri di corrente che, in base
all'impostazione, determinano un diverso eetto di stimolazione:

14.1 Forma dell'impulso

Descrive la funzione temporale della corrente di stimo­lazione.
Si distinguono correnti ad impulso di tipo monofasico e
bifasico. Nelle correnti ad impulso monofasico la corren­te scorre in una direzione, in quelle ad impulsi bifasici
invece la corrente di eccitazione alterna la sua direzione.
Nell'EMS/TENS digitale sono presenti unicamente cor­renti ad impulso di tipo bifasico poiché esse rilassano i muscoli, producendo
un minore aaticamento della muscolatura e garantendo un'applicazione più
sicura.

14.2 Frequenza degli impulsi

La frequenza indica il numero di singoli impulsi al secon­do e il suo valore è espresso in Hz (Hertz). Può essere
determinata calcolando il valore inverso del periodo. La
singola frequenza stabilisce i tipi di fibre muscolari che reagiscono preferibil­mente all'eccitazione. Le fibre che reagiscono lentamente rispondono piuttosto

90

Intensità

di impulso

impulso monofasico

Tempo

impulso bifasico

Periodo

alle basse frequenze di eccitazione fino a 15 Hz, le fibre che reagiscono veloce­mente rispondono invece a partire da circa 35 Hz in poi.
Con impulsi di circa 45 – 70 Hz il muscolo rimane costantemente in tensione e
ne risulta un rapido aaticamento del muscolo stesso. Frequenze di eccitazio­ne più elevate sono quindi utilizzate preferibilmente per l'allenamento di forza
veloce e di forza massima.

14.3 Larghezza d'impulso

Questo parametro indica la durata di un singolo impulso
in microsecondi. La larghezza d’impulso determina, tra
l'altro, la profondità di penetrazione della corrente per cui
vale quanto segue: grandi masse muscolari necessitano
di una maggiore larghezza d'impulso.

Larghezza d'impulso

14.4 Intensità di impulso

L'impostazione dell'intensità degli impulsi dipende dal­la sensibilità soggettiva degli utenti ed è determinata da
numerosi fattori quali punto di applicazione, irrorazione
cutanea, spessore della pelle nonché qualità del contatto
dell'elettrodo. L'impostazione deve essere sì ecace, ma non deve mai creare
sensazioni sgradevoli quali dolori nel punto di applicazione. Mentre un leggero
formicolio indica una suciente energia di stimolazione, evitare qualsiasi impo­stazione che produce dolore.
In caso di utilizzo prolungato, può essere necessario un aggiustamento a se­guito dei processi di adattamento nel punto di applicazione.

14.5 Modifica dei parametri degli impulsi in base al ciclo

In molti casi è necessario impostare diversi parametri degli impulsi al fine di
coprire tutte le strutture tissutali nel punto di applicazione. Nell'EMS/TENS di­gitale ciò avviene mediante la modifica automatica e ciclica dei parametri degli
impulsi. In questo modo si evita l'aaticamento di singoli gruppi muscolari nel
punto di applicazione.
L'EMS/TENS digitale è dotato di idonee preimpostazioni per i parametri di cor­rente. Durante l'utilizzo è possibile cambiare l'intensità degli impulsi in qualsiasi
momento. Per 6 programmi è inoltre possibile stabilire autonomamente diversi
parametri per la stimolazione desiderata.

15. PULIZIA E CONSERVAZIONE

Pad gel

• Per garantire il più a lungo possibile l'aderenza dei pad gel, pulirli accurata­mente con un panno umido e privo di pelucchi sotto acqua corrente tiepida
e asciugarli con un panno privo di pelucchi.

Prima della pulizia sotto l'acqua corrente togliere il cavo di alimenta­zione dal dispositivo.

• Rincollare gli elettrodi sul foglio di supporto del pad gel una volta terminata
l'applicazione.

Pulizia del dispositivo

• Dopo l'utilizzo pulire il dispositivo con un panno morbido e leggermente
inumidito. In caso di sporcizia ostinata, inumidire leggermente il panno con
acqua e sapone.

• Per la pulizia non utilizzare detergenti chimici né prodotti abrasivi.

Accertarsi che non penetri acqua nel dispositivo.

Riutilizzo del dispositivo

Il dispositivo può essere riutilizzato una volta sottoposto a un adeguato tratta­mento che comprende la pulizia della superficie del dispositivo con un panno
leggermente inumidito con acqua e sapone.

Conservazione

• Non piegare eccessivamente i cavi di collegamento e gli elettrodi.

• Dopo l'utilizzo riattaccare gli elettrodi sul foglio di supporto dei pad gel.

• Conservare il dispositivo in un luogo fresco e ben aerato.

• Non appoggiare oggetti pesanti sul dispositivo.

• Per ottenere un ciclo di vita più lungo possibile, caricare completamente la
batteria ricaricabile almeno una volta ogni 6 mesi.

16. SMALTIMENTO

A tutela dell'ambiente, al termine del suo ciclo di vita il dispositivo non deve
essere smaltito nei rifiuti domestici ma conferito negli appositi centri
di raccolta. Attenersi alle norme locali vigenti per lo smaltimento dei
materiali. Smaltire il dispositivo secondo la direttiva europea sui rifiu­ti di apparecchiature elettriche ed elettroniche (RAEE). In caso di
dubbi, rivolgersi agli enti comunali responsabili in materia di smalti-

91

mento. Informazioni sui punti di raccolta per apparecchi usati vengono fornite
ad es. dai comuni, dalle società di smaltimento locali e dai rivenditori.

Smaltire le batterie esauste e completamente scariche presso gli appositi punti
di raccolta, i punti di raccolta per rifiuti tossici o i negozi di elettronica. Lo smal­timento delle batterie è un obbligo di legge.
I simboli riportati di seguito indicano che le batterie contengono
sostanze tossiche:
Pb = batteria contenente piombo,
Cd = batteria contenente cadmio,
Hg = batteria contenente mercurio.

17. PROBLEMI E SOLUZIONI

Il dispositivo non si accende quando si preme il pulsante ON/OFF .
Cosa fare?

(1) Accertarsi che il pulsante ON/OFF sia stato premuto per almeno un

secondo.
(2) Accertarsi che la batteria ricaricabile sia completamente carica.
(3) Se necessario, eettuare la ricarica.
(4) Contattare il Servizio clienti.

Gli elettrodi si staccano dal corpo. Cosa fare?

(1) Pulire i pad gel con un panno umido e privo di pelucchi. Se gli elettrodi

continuano a non aderire, è necessario sostituirli.
(2) Prima di ogni utilizzo pulire la pelle ed evitare di utilizzare balsami e oli per

la pelle. Radersi può aumentare la capacità di adesione dei pad gel.

Non viene eseguita nessuna stimolazione percettibile. Cosa fare?

(1) Interrompere il programma premendo il pulsante ON/OFF . Assicurarsi

che gli elettrodi siano saldamente a contatto con l'area da trattare.
(2) Accertarsi che la spina del cavo di alimentazione sia inserita saldamente

nel dispositivo.
(3) Aumentare nuovamente l'intensità dei canali.
(4) Aumentare progressivamente l'intensità dell'impulso.
(5) La batteria è scarica: caricarla.

Appare il simbolo della batteria. Cosa fare?

Ricaricare il dispositivo seguendo le istruzioni riportate al capitolo "Messa in
funzione".

Si percepisce una sensazione sgradevole in corrispondenza degli elet­trodi. Cosa fare?

(1) Ridurre l'intensità del canale interessato.
(2) Gli elettrodi non sono posizionati correttamente. Verificarne il posiziona-

mento ed eventualmente riposizionarli.

(3) I pad gel sono usurati. Essi possono causare irritazioni cutanee a causa

della mancanza di una distribuzione uniforme della corrente su tutta la su­perficie. È necessario quindi sostituirli.

La pelle si arrossa nell'area di trattamento. Cosa fare?

Interrompere immediatamente il trattamento e attendere finché lo stato della
pelle non si è normalizzato. Un arrossamento della pelle che scompare rapida­mente sotto l'elettrodo non è pericoloso e si spiega con l'aumento dell'irrora­zione sanguigna locale dovuto alla stimolazione.
Se però l'irritazione cutanea persiste e provoca prurito o infiammazioni, con­sultare il proprio medico prima di continuare il trattamento. La causa potrebbe
essere un'allergia alla superficie adesiva degli elettrodi.

Gli elettrodi si surriscaldano. Cosa fare?

Passare al livello di calore più basso o disattivare completamente la funzione
di calore.

Non è più possibile cambiare programma. Cosa fare?

È possibile che sia impostato il programma preferito. Ciò è riconoscibile dal
simbolo sul display. Per poter accedere di nuovo agli altri programmi, è
necessario cancellare il programma preferito. Seguire le istruzioni del capitolo
"Programma preferito".

Emissione di un segnale acustico intermittente sul dispositivo e impossi­bilità ad aumentare l'intensità degli elettrodi. Cosa fare?

(1) I pad gel non sono posizionati correttamente sulla pelle. Controllare l'ade-

sione dei pad e, se necessario, riapplicarli.

(2) I pad gel potrebbero essere usurati e non riuscire più a condurre la corren-

te. Sostituire i pad gel.

18. RICAMBI E PARTI SOGGETTE A USURA

Per l'acquisto di parti di ricambio visitare www.beurer.com o rivolgersi al Servi­zio Clienti del proprio Paese (consultare l'elenco con gli indirizzi). Inoltre, le parti
di ricambio sono disponibili anche in commercio.

Denominazione Cod. articolo o cod. ordine

92

8 pad gel (45 x 45 mm) Art. 646.55
Cavo di ricarica USB Art. 110.096
Elettrodi incl. cavo Art. 164.210
Adattatore di rete UE Art. 110.094
Adattatore di rete UK Art. 110.095

19. DATI TECNICI

Tipo EM 89
Forma d'onda di uscita impulsi rettangolari bifasici
Durata dell'impulso 50 – 450 µs
Frequenza degli impulsi 1 – 150 Hz
Tensione di uscita max. 100 Vpp (su 500 Ohm)
Corrente di uscita max. 200 mApp (su 500 Ohm)
Alimentazione Batteria ricaricabile agli ioni di litio,

Durata del trattamento regolabile da 5 a 100 minuti
Intensità regolabile da 0 a 50
Temperatura massima dei

livelli di riscaldamento

Elettrodi utilizzati Elettrodi in argento con rivestimento in

Adattatore di rete da
utilizzare

Condizioni di
funzionamento

Condizioni di stoccaggio -25 – 70°C (-13°F – 158°F) con umidità

Condizioni di trasporto -25°C – 70°C (-13°F – 158°F) con umidità

4000mAh, 3,7 V

basso
ambiente di 25 °C);
alto (43 °C A una temperatura
ambiente di 25 °C)

carbonio 40 x 40mm
Output: 5V, 2A

Codice prodotto: vedere il capitolo "Ricambi
e parti soggette a usura"

5 °C – 40 °C (41 °F – 104 °F) con umidità relativa
del 15 – 90% e pressione aria di 70 – 106 kPa

relativa ≤90%

relativa ≤90%

(41 °C A una temperatura

Dimensioni ca. 142 x 159 x 53 mm
Peso ca. 341 g
Altitudine massima per l'uso 3000 m
Pressione atmosferica

massima consentita
Durata prevista del

dispositivo

Il numero di serie si trova sul dispositivo.
Il dispositivo non richiede manutenzione. Non sono necessarie ispezioni e ca-

librazioni.

In caso di utilizzo del dispositivo al di fuori di quanto specificato nelle
presenti istruzioni non è possibile garantire un funzionamento corretto.

Ci riserviamo il diritto di apportare modifiche tecniche al fine del miglioramento
e del continuo sviluppo del prodotto.

Questo dispositivo è conforme alla norma europea EN60601-1-2 (gruppo 1,
classe B, corrispondenza a IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-8 e
IEC 61000-4-39) e necessita di precauzioni d'impiego particolari per quanto
riguarda la compatibilità elettromagnetica. Apparecchiature di comunicazione
mobili e portatili ad alta frequenza possono influire sul funzionamento di questo
dispositivo.

Per informazioni più dettagliate, rivolgersi al Servizio clienti oppure consultare
la parte finale delle istruzioni per l'uso.

Per questo dispositivo non sono necessari il collaudo funzionale e l'addestra­mento secondo la direttiva per gestori di dispositivi medici (MPBetreibV, Medi­zinprodukte-Betreiberverordnung). Inoltre, non è necessario eseguire controlli
tecnici di sicurezza secondo tale direttiva.

700 – 1060hPa

Informazioni sulla durata del prodotto sono
disponibili sulla home page

Indicazioni sulla compatibilità elettromagnetica

AVVERTENZA!

• Il dispositivo è idoneo per l'utilizzo in qualsiasi ambiente riportato nelle pre­senti istruzioni per l'uso, incluso l'ambiente domestico.

93

• In determinate circostanze, in presenza di disturbi elettromagnetici, il dispo­sitivo può essere utilizzato solo limitatamente. Ne possono conseguire ad
es. messaggi di errore o un guasto del display/dispositivo.

• Evitare di utilizzare il presente dispositivo nelle immediate vicinanze di al­tri dispositivi o con dispositivi in posizione impilata, poiché ciò potrebbe
determinare un funzionamento non corretto. Laddove si renda tuttavia ne­cessario un utilizzo di questo tipo, è opportuno tenere sotto controllo que­sto dispositivo e gli altri dispositivi in modo da assicurarsi che funzionino
correttamente.

• L'utilizzo di componenti diversi da quelli stabiliti dal produttore del disposi­tivo o in dotazione con il dispositivo può comportare la comparsa di signi­ficative emissioni elettromagnetiche di disturbo o ridurre la resistenza del
dispositivo alle interferenze elettromagnetiche e determinare un funziona­mento non corretto dello stesso.

• Tenere gli apparecchi di comunicazione RF (comprese le periferiche come
cavi di antenne o antenne esterne) ad almeno 30cm di distanza da tutti
i componenti del dispositivo, inclusi tutti i cavi in dotazione. La mancata
osservanza può ridurre le prestazioni del dispositivo.

20. GARANZIA/ASSISTENZA

Per ulteriori informazioni sulla garanzia e sulle condizioni di garanzia, consultare
la scheda di garanzia fornita.

Avviso per la segnalazione di incidenti

Per utenti/pazienti nell'Unione Europea e in sistemi normativi simili (regolamen­to sui dispositivi medici MDR (EU) 2017/745) vale quanto segue: se durante o
a causa dell'utilizzo di questo prodotto si verifica un incidente grave, rivolgersi
al produttore e/o a un suo rappresentante e alla rispettiva autorità dello Stato
membro in cui si trova l'utente/il paziente.

Salvo errori e modifiche

94

Lütfen bu kullanım kılavuzunu dikkatle okuyun, ileride kullanmak üzere saklayın, diğer kullanıcıların erişebilmesini sağlayın ve içindeki
yönergelere uyun.

İçindekiler

1. Teslimat kapsamı ...................................................................... 95

2. Ürün özellikleri .......................................................................... 95

3. İşaretlerin açıklaması ................................................................ 96

4. Amacına uygun kullanım .......................................................... 97

5. Genel uyarılar............................................................................ 99

6. Cihaz açıklaması ..................................................................... 100

7. İlk çalıştırma

8. Uygulama ............................................................................... 101

8.1 Uygulamayı başlatma ..................................................... 101

8.2 Kullanım ile ilgili bilgiler .................................................. 102

9. Isıtma ...................................................................................... 102

10. Programlara genel bakış ....................................................... 102

10.1 TENS program tablosu................................................. 103

10.2 EMS program tablosu .................................................. 103

10.3 MASAJ program tablosu .............................................. 104

10.4 Elektrotların yerleştirilmesi ile ilgili bilgiler .................... 104

...................................................................... 101

TÜRKÇE

11. Kişiselleştirilebilir programlar ................................................ 105

12. Favori program .................................................................... 107

13. Tedavi belleği ........................................................................ 107

14. Akım parametreleri ............................................................... 107

14.1 İmpuls biçimi ................................................................ 107

14.2 İmpuls frekansı ............................................................. 107

14.3 İmpuls genişliği ............................................................ 108

14.4 İmpuls yoğunluğu ......................................................... 108

14.5 Döngü kontrollü impuls parametreleri değişimi ............ 108

15. Temizlik ve saklama .............................................................. 108

16. Bertaraf etme ........................................................................ 108

17. Sorunlar ve çözümleri ........................................................... 109

18. Yedek parçalar ve yıpranan parçalar .................................... 109

19. Teknik veriler ......................................................................... 109

20. Garanti/servis ....................................................................... 110

1. TESLİMAT KAPSAMI

Teslimat kapsamını kontrol ederek karton ambalajın dıştan hasar görmemiş ve
içeriğin eksiksiz olduğundan emin olun. Cihazı kullanmadan önce, cihazda ve
parçalarında görünür hasarlar olmadığından ve tüm ambalaj malzemelerinin çı­karıldığından emin olun. Şüpheli durumlarda cihazı kullanmayın ve satıcınıza

veya belirtilen adres üzerinden müşteri hizmetlerine başvurun.
A 8 x elektrot ve jel pedi
B 1 x EM 89 Heat cihazı
C 1 x USB şarj kablosu
D 1 x saklama çantası

A

2. ÜRÜN ÖZELLİKLERİ

Dijital TENS/EMS nedir ve ne için kullanılır?

Dijital TENS/EMS, elektrikli stimülasyon cihazları grubunda yer alır. Üç temel
fonksiyona sahiptir:

1. Sinir yollarının elektrikli stimülasyonu (TENS)

2. Kas dokusunun elektrikli stimülasyonu (EMS)

3. Elektrik sinyalleriyle sağlanan masaj etkisi.

Bunun için cihazda iki bağımsız stimülasyon kanalı ve kendinden yapışkanlı jel
pedlere sahip sekiz elektrot bulunmaktadır. Genel zindelik seviyesini yükselt­mek, ağrıları hafifletmek, bedensel formu korumak, rahatlamak, kasları canlan-

95

dırmak ve yorgunluğu azaltmak için çok yönlü kullanılabilir fonksiyonlar içerir.
Bunun için önceden ayarlanmış programlar arasından seçim yapabilir veya
ihtiyaçlarınıza göre kendiniz ayarlayabilirsiniz. Elektro stimülasyon cihazlarının
çalışma prensibi, vücudun kendi impulslarının simüle edilerek elektrotlar ara­cılığıyla cilt üzerinden sinirlere veya kas liflerine iletilmesine dayanır. Elektrotlar
vücudun birçok farklı yerine takılabilir; elektrikli uyarımlar tehlikesizdir ve doğru
ayarlanması halinde ağrıya neden olmaz. Bazı uygulamalar sırasında sadece
hafif bir gıdıklanma veya titreşim hissedersiniz. Dokuya gönderilen elektrik im­pulsları, uygulama yapılan bölgede uyarımın sinir yollarına aktarılmasını sağlar
ve ayrıca sinir düğümlerine ve kas gruplarına da etki eder. Elektrikli kas stimü­lasyonu (EMS), tüm dünyada yaygın olan ve genel kabul görmüş bir yöntemdir
ve yıllardır spor ve rehabilitasyon tıbbı alanlarında uygulanmaktadır.
Elektrikli stimülasyonun etkisi, genellikle düzenli ve devamlı bir uygulamanın ya­pılması durumunda fark edilebilir. Elektrikli stimülasyon, kaslar üzerinde düzenli
egzersizin sağlayacağı etkinin yerini almaz, ancak egzersiz etkisini tamamlayıcı
bir uygulamadır.

TENS ile tanışın

TENS, transkutan elektriksel sinir stimülasyonu ifadesinin kısaltmasıdır ve si­nirlerin cilt üzerinden elektriksel olarak uyarıldığı bir uygulamadır. TENS, belirli
nedenlerden kaynaklanan ağrıların tedavisinde etkisi klinik olarak ispatlanmış
olan, ilaç tedavisine dayanmayan ve doğru uygulandığında yan etkileri olmayan
etkili bir yöntemdir. Tedaviyi kendiniz de kolayca uygulayabilirsiniz.
Ağrı azaltıcı veya baskılayıcı etki, temel olarak ağrının sinir liflerine iletiminin
baskılanmasıyla (özellikle yüksek frekanslı impulslar yoluyla) ve vücudun daha
fazla endorfin salgılanmasının sağlanmasıyla elde edilir; bu etkiler sayesinde
merkezi sinir sistemindeki ağrı hissi azalır.
Bu yöntem, bilimsel olarak kanıtlanmış ve tıbben onaylanmıştır. TENS kullanı­mının yararlı olabileceği düşünülen bir klinik tabloya sahip olduğunuz, tedavi­nizi yapan doktor tarafından açıklığa kavuşturulmalıdır. Doktorunuz size, kendi
kendinize uygulayabileceğiniz TENS tedavisinin faydalarına dair bilgiler de ve­recektir.

MASAJ ile tanışın

Cihaz, entegre masaj teknoloji sayesinde ayrıca verdiği his ve etkisi açısından
gerçek masaja benzer bir program uygulayarak kaslardaki gerginliği azaltma ve
yorgunluk belirtileriyle mücadele etme olanağı da sunar.
Bu kılavuzda yer alan konumlandırma önerilerinden ve program tablolarından
faydalanarak, yapacağınız uygulamaya (vücutta uygulama yapılacak olan böl­geye göre) ve elde etmek istediğiniz etkiye göre uygun cihaz ayarlarını hızlı ve
kolay bir şekilde yapabilirsiniz. Dijital EMS/TENS, ayrı ayarlanabilir dört kanalı
sayesinde impulsların yoğunluğunu uygulama yapılacak dört vücut bölgesine
göre birbirinden bağımsız olarak uyarlama olanağı sunar; örneğin vücutta her
iki tarafa uygulama yapmak veya büyük doku bölgelerini eşit bir şekilde uyar­mak için.
Her bir kanal için sunulan özel yoğunluk ayarı sayesinde iki ayrı vücut bölümüne
aynı anda da uygulama yapabilir ve tek tek birbiri ardına gerçekleştireceğiniz
uygulamalara kıyasla zamandan tasarruf edebilirsiniz.

Şikayetlerin daha da memnun edici şekilde hafiflemesini sağlamak için EM 89
Heat cihazında ayrıca maksimum 43 °C sıcaklığa kadar çıkabilen iki kademeli
bir ısıtma fonksiyonu da mevcuttur.

Isı, belirli ölçülerde uygulandığında kan dolaşımını hızlandırır ve dinlendirici etki
yapar. EM 89 Heat cihazının ısıtma fonksiyonu, stimülasyon ile birlikte veya ayrı
olarak kullanılabilir.

3. İŞARETLERİN AÇIKLAMASI

Cihazın üzerinde, kullanım kılavuzunda, ambalajında ve tip etiketinde aşağıdaki
simgeler kullanılmıştır:

EMS ile tanışın

Elektriksel kas stimülasyonu (EMS), spor ve fitness alanında temel olarak kas
gruplarının performansını artırmak ve vücut proporsiyonunda istenen estetik
sonuçları elde etmek amacıyla klasik kas egzersizine ek olarak kullanılmaktadır.
EMS uygulamaları ikili etkiye sahiptir. Bir yandan kaslarda hedeflenen güçlen­meyi sağlayabilir (aktive edici uygulama) ve diğer yandan rahatlatıcı ve dinlen­dirici bir etki (gevşetici uygulama) sağlayabilir.

UYARI

Yaralanma tehlikelerine veya sağlığınızla ilgili tehlikelere
yönelik uyarı

DİKKAT

Cihazda oluşabilecek hasarlara yönelik güvenlik uyarısı

Ürün bilgileri

Önemli bilgilere yönelik not

Kullanım kılavuzu dikkate alınmalıdır

96

IP22

A

S

12,5 mm'den büyük çaplı katı maddelerin içeri girmesine
karşı koruma.
15° eğimle damlayan suya karşı koruma.

Seri numarası

N

BF tipi uygulama parçası

İthalatçı simgesi

Üretim tarihi

Storage

İzin verilen depolama sıcaklığı ve nemi

Elektrikli ve elektronik atık cihazlarla ilgili AT direktiflerine
(WEEE - Waste Electrical and Electronic Equipment)
uygun şekilde bertaraf edilmelidir

Zararlı madde içeren pilleri evsel atıklarla birlikte bertaraf
etmeyin

Bu ürün, yürürlükteki Avrupa Birliği yönergelerinin ve
ulusal yönergelerin gerekliliklerini karşılamaktadır.

Üretici

Cihaz ortalama 5 saniye aralıklarla 10mA üzerinde efektif
çıkış değerleri üretebilir

Ambalaj bileşenlerini ayırın ve belediyenin kurallarına
uygun olarak bertaraf edin.

Ambalaj malzemesinin tanımlanması için kullanılan işaret.

B

A = malzeme kısaltması, B = malzeme numarası:
1-7 = plastikler, 20-22 = kağıt ve karton

Ürünü ve ambalaj bileşenlerini ayırın ve belediyenin
kurallarına uygun olarak bertaraf edin.

Cihaz, tıbbi implant (örn. kalp pili) taşıyan kişiler tarafından
kullanılmamalıdır. Aksi halde bu cihazların fonksiyonu
olumsuz etkilenebilir.

Operating

Transportation

UDI

İzin verilen çalışma sıcaklığı ve hava nemi

İzin verilen taşıma sıcaklığı ve hava nemi

Tıbbi ürün (MDR sembolü)

Ürün numarası

Benzersiz Cihaz Kimliği (UDI - Unique Device
Identifier)

Benzersiz ürün tanımlama kodu

Tip numarası

4. AMACINA UYGUN KULLANIM

TENS/EMS/Masaj cihazı kullanım alanı

Cihaz, TENS (transkutan elektrikli sinir stimülasyonu) teknolojisi yardımıyla ağ­rıların tedavi edilmesi amacıyla tasarlanmıştır. Bu ağrı azaltma özelliği, insan
vücudunun çeşitli bölgelerinde etkili olabilir ve bunlar aşağıda sekiz endikasyon
alanıyla birlikte listelenmiştir.
Cihaz, EMS teknolojisi (elektrikli kas stimülasyonu) sayesinde tıbbi olmayan
amaçlar doğrultusunda kasları güçlendirmek, rejenerasyon sağlamak ve rahat­latıcı masajlar yapmak için kullanılabilir.

97

TENS/EMS/Masaj için hedef grup

Bu cihaz profesyonel sağlık tesislerinde kullanılmak üzere değil, kullanıcının
kendisi tarafından ev ortamında kullanılmak üzere tasarlanmıştır. Bu kullanım,
aşağıdaki endikasyon alanlarında açıklandığı gibi ağrısı olan tüm yetişkinler için
uygundur.

Klinik fayda

Çeşitli nedenlere bağlı ağrıların tedavisi.

• Kalbin yakınında kullanılmamalıdır. Stimülasyon elektrotları, (kaburga ve gö-

• Cihazı aşağıdaki durumlarda KULLANMAYIN

Klinik olmayan fayda

• Kondisyonun artırılması için kas egzersizi ve/veya

• Vücut proporsiyonlarında istenen değişikliklerin elde edilebilmesi için belirli
kasların veya kas gruplarının kuvvetlendirilmesini destekleyen kas egzersizi.

• Aşırı kas çalışmasından sonra (örn. bir maratondan sonra) kas rejenerasyo­nunun hızlandırılması.

• Kaslardaki yorgunluk belirtilerinin iyileştirilmesi.

• Kas tutulmalarının çözülmesi için kas gevşetme.

Endikasyonlar

Cihazın aşağıdaki durumlarda kullanılması önerilir:

• Sırt ağrıları - istirahatte ve zorlanma durumunda

• Eklem ağrıları - istirahat ağrısı ve yüklenme ağrısı

• Nevraljiler, fantom ağrılar dahil

• Adet dönemi krampları

• Dolaşım bozukluklarına bağlı ağrılar - istirahat ağrısı ve yüklenme ağrısı

• Baş ağrısı

• Kas-iskelet sistemi yaralanmalarından sonraki ağrılar - istirahat ağrısı ve
yüklenme ağrısı

• Farklı nedenlere bağlı kronik ağrılar - istirahat ağrısı ve yüklenme ağrısı

Kontrendikasyonlar

• Stimülasyon

- baş üstünde veya etrafında,

- doğrudan gözler üzerinde,

- ağzı kapatacak şekilde,

- boynun ön tarafında (özellikle karotis sinüs), veya

- göğüs üzerinde ve sırtın üst kısmında, veya

- kalbin üzerinden geçecek şekilde yerleştirilmiş elektrotlarla uygulanma­malıdır.

• Ciltte tahriş

• Elektrotun olduğu yerde baskı hissi

• Tedavi sonrasında ciltte hafif kızarıklık, yanma ve ağrı

• Parestezi

• Rahatsızlık hissi

• Uykululuk

• Kaslarda titreşim

98

ğüs kemiğinden oluşan) ön göğüs kafesinin herhangi bir yerine ve özellikle
de her iki büyük göğüs kasına uygulanmamalıdır. Cihaz burada ventriküler
fibrilasyon riskini arttırabilir ve kalbin durmasına neden olabilir (bkz. “Genel
uyarılar” bölümü).

- Kafatası kemiğinde, ağız, orofarenks ve gırtlak bölgesinde,

- Boyun/şah damarı bölgesinde,

- Genital bölgede.

- Elektrikli implantlar varsa
(örn. kalp pili).

- Metal veya elektrikli implant mevcutsa.

- İnsülin pompası kullanan hastalarda.

- Yüksek ateşte (örn. > 39 °C).

- Bilinen veya akut kardiyak aritmilerin ve diğer kardiyak uyarım ve iletim
bozukluklarının olduğu durumlarda.

- Cihazı akut veya kronik olarak hastalanmış (yaralanmış veya iltihaplan­mış) ciltte kullanmayın (örn. ağrılı ve ağrısız iltihaplanma, kızarıklık, kaşıntı
(örn. alerji), yanık, sıyrık, şişme ve açık ve iyileşme sürecinde olan yaralar
ve ameliyat sonrasında iyileşmekte olan yaralar).

- Nöbetli hastalıklarda (örn. epilepsi).

- Hamilelik sırasında.

- Mevcut kanser hastalıklarında.

- Daha kuvvetli kas kontraksiyonlarının iyileşme sürecine zarar verebileceği
ameliyatlardan sonra.

- Aynı zamanda yüksek frekanslı bir ameliyat cihazına bağlı olunduğunda.

- Mide-bağırsak sisteminde akut veya kronik hastalıklar olması durumun­da.

- Elektrot malzemesine karşı bilinen bir alerji olması durumunda

UYARI! İSTENMEYEN YAN ETKİLER

• Gerilme

• Baş ağrısı

• Adet kanamasında artış

• Parçalara karşı alerjik reaksiyonlar

5. GENEL UYARILAR

kişiler tarafından, cihazı güvenliklerinden sorumlu olabilecek yetkinlikte bir
kişinin gözetimi veya cihazın nasıl kullanılacağına ilişkin direktifleri olmadan
kullanılmamalıdır.

• Çocuklar cihazla oynamamalıdır.

• Cihaz ticari kullanım için değil, yalnızca evde/kişisel amaçlarla kullanılmak
üzere tasarlanmıştır.

UYARI!

Cihazın kullanımı, tıbbi muayenenin ve tedavinin yerine geçmez. Bu
nedenle her türlü ağrı veya hastalıkta mutlaka önce doktorunuza danışın!
Cihazı kullanmadan önce aşağıdaki durumlarda tedavinizi yapan doktora
danışın:

• Akut hastalıklar, özellikle yüksek tansiyon rahatsızlığı veya riski, kan pıhtı­laşması bozuklukları, tromboembolik hastalıklara yatkınlık veya kötü huylu
yeni oluşumlarda.

• Tüm cilt hastalıklarında.

• Vücudun herhangi bir yerinde nedeni tespit edilmemiş kronik ağrıların ol­ması durumunda.

• Diyabet.

• Ağrının daha az hissedilmesine neden olan tüm duyusal bozukluklarda (örn.
metabolizma bozuklukları).

• Aynı zamanda uygulanan tıbbi tedavilerde.

• Stimülasyon uygulaması ile meydana gelen şikayetlerde.

• Aynı elektrot yerinde uzun süreli stimülasyon nedeni ile kalıcı cilt tahrişle­rinde.

DIJITAL EMS/TENS CIHAZINI SADECE:

• İnsanlarda kullanın.

• Geliştirilme amacına uygun ve bu kullanım kılavuzunda belirtilen şekilde kul­lanın. Amacına uygun olmayan her türlü kullanım tehlikeli olabilir.

• Harici kullanım içindir.

• Güvenli bir kullanımın garanti edilebilmesi için yalnızca birlikte verilen ve
sonradan sipariş edilebilen orijinal yedek parçalar ile gerçekleştirilmelidir.
Bu bilginin dikkate alınmaması garanti hakkının yitirilmesine neden olur ve
kullanıcı için risk oluşturabilir. Yalnızca ürünle birlikte verilen belgelerde be­lirtilen yedek parçalar kullanılmalıdır.

• Bu cihaz kısıtlı fiziksel, algısal ve akli becerileri nedeniyle ya da tecrübesiz­lik ve/veya bilgisizliklerinden dolayı cihazı kullanamayacak durumda olan

GENEL GÜVENLİK ÖNLEMLERİ

• Banyo gibi nem oranı yüksek olan yerlerde veya banyo yaparken ya da duş
alırken kullanılmamalıdır.

• Alkol tüketiminden sonra kullanılmamalıdır.

• Nadir durumlarda çok hassas olan ciltlerde meydana gelebilecek olan yara­lanmaları önlemek için elektrotları her zaman yavaşça çekerek ciltten ayırın.

• Cihazı ısı kaynaklarından uzak tutun ve rahatsız edici akım pikleri meydana
gelebileceğinden (cep telefonu gibi) kısa dalga veya mikrodalga cihazlarının
yakınında (~1 m) kullanmayın.

• Cihazı doğrudan güneş ışığına veya yüksek sıcaklıklara maruz bırakmayın.

• Cihazı darbelerden, tozdan, kirden ve nemden koruyun.

• Cihazı asla suya veya başka sıvılara daldırmayın.

• Cihaz, kendi kendinize uygulama yapmak için uygundur.

• Hijyenik nedenlerle elektrotlar sadece tek bir kişide kullanılmalıdır.

• Cihazın doğru şekilde çalışmaması, kendinizi rahatsız hissetmeniz veya ağ­rıların söz konusu olması durumunda kullanmayı derhal bırakın.

• Elektrotları çıkarmak veya yerlerini değiştirmek istiyorsanız, istenmeyen sti­mülasyonları önlemek için önce cihazı veya ilgili kanalı kapatın.

• Elektrotlarda değişiklik yapmayın (örn. keserek). Bu durum akım yoğunlu­ğunu arttırır ve tehlikeli olabilir (elektrotlar için önerilen maks. çıkış değeri
9mA/cm² kadardır, efektif akım yoğunluğunun 2 mA/cm² değerinin üzerinde
olduğu durumlarda çok daha dikkatli olunmalıdır).

• Elektrotların cilde tamamen temas ettiğinden emin olun.

• Elektrotlar yıprandığında, akımın tüm yüzeye düzgün şekilde dağılması artık
garanti edilemeyeceğinden ciltte tahriş meydana gelebilir. Bu nedenle renk
değişikliği olması durumunda elektrotların değiştirilmesi gereklidir.

• Cihazı uyurken, araç kullanırken veya aynı anda bir makineyi kumanda eder­ken kullanmayın.

• Öngörülmeyen bir reaksiyonun (örn. düşük yoğunluğa rağmen daha kuvvetli
kas kontraksiyonu) tehlikeli olabileceği aktiviteler sırasında kullanmayın.

99

• Stimülasyon esnasında kemer tokası veya kolye gibi metal objelerin elekt-

Ch3

Ch4

rotlara temas etmemesine dikkat edin. Uygulama bölgesinde takı veya pir­sing (örn. göbek deliği pirsingi) taşıyorsanız bunları cihazı kullanmadan önce
çıkarmalısınız; aksi halde noktasal yanmalar meydana gelebilir.

• Olası tehlikeleri önlemek için cihazı çocuklardan uzak tutun.

• Kontaklı elektrot kablolarını kulaklıklarınızla veya başka cihazlarla karıştır­mayın ve elektrotları başka cihazlara bağlamayın.

• Bu cihazı, vücudunuza elektrikli impulslar veren başka cihazlarla aynı anda
kullanmayın.

• Kolay tutuşabilir maddelerin, gazların veya patlayıcı maddelerin yakınında
kullanmayın.

• Uygulamayı ilk dakikalarda oturarak veya yatarak yapın, böylece ender de
olsa bazı durumlarda görülebilen vagal reaksiyon (halsizlik) nedeniyle gerek­siz yaralanma riskini önlemiş olursunuz. Halsizlik hissi başladığında derhal
cihazı kapatın ve bacaklarınızı yüksekte tutun (yakl. 5-10 dakika).

• Cilde önceden yağlı kremler veya merhemler uygulanması tavsiye edilmez.
Bu gibi işlemlerin uygulanması, elektrot yıpranmasının çok fazla artmasına
ve rahatsızlık verici akım piklerinin oluşmasına yol açabilir.

• Çocukları ambalaj malzemesinden uzak tutun (boğulma tehlikesi!).

• Cihazı kuru bir yerde muhafaza edin (sadece kapalı alanlarda kullanın). Yan­gın ve/veya elektrik çarpması tehlikesini önlemek için, ünite yüksek neme
ve suya karşı korunmalıdır.

Hasar

• Hasar durumunda cihazı kullanmayın ve satıcınıza veya belirtilen müşteri
hizmetleri adresine başvurun.

• Cihazın etkin şekilde çalışmasını garanti etmek için cihaz düşürülmemeli
veya parçalanmamalıdır.

• Cihazda yıpranma veya hasar belirtileri olup olmadığını kontrol edin. Bu
tür belirtiler mevcutsa veya cihaz usulüne uygun olmayan bir şekilde kul­lanıldıysa, cihaz yeniden kullanılmadan önce üreticiye veya yetkili satıcıya
gösterilmelidir.

• Arıza veya hatalı çalışma durumunda cihazı hemen kapatın.

• Cihazı kesinlikle kendi başınıza açmaya ve/veya onarmaya çalışmayın. Ona­rımları sadece müşteri hizmetlerinin veya yetkili satıcının yapmasını sağla­yın. Bunun dikkate alınmaması halinde garanti geçerliğini kaybedecektir.

• Usulüne uygun olmayan veya yanlış kullanım sonucu oluşan hasarlardan
üretici firma sorumlu değildir.

Şarj edilebilir pillerin kullanımıyla ilgili açıklamalar

6. CIHAZ AÇIKLAMASI

Düğmeler:

İlgili çizimler 3. sayfadadır.

• Şarj edilebilir pil hücresindeki sıvı cilde veya gözlere temas ederse ilgili yeri
suyla yıkayın ve bir doktora başvurun.

• Nefes borusuna kaçma tehlikesi! Küçük çocuklar şarj edilebilir pilleri yuta­bilir ve bunun sonucunda boğulabilir. Bu nedenle şarj edilebilir pilleri küçük
çocukların erişmeyeceği yerlerde saklayın!

• Şarj edilebilir pillerin akması halinde koruyucu bir eldiven giyerek cihazı ber­taraf edin.

• Şarj edilebilir pilleri aşırı ısıya karşı koruyun.

• Patlama tehlikesi! Şarj edilebilir pilleri ateşe atmayın.

• Şarj edilebilir pilleri parçalarına ayırmayın, açmayın veya parçalamayın.

• Sadece kullanım kılavuzunda belirtilen şarj cihazlarını kullanın. Cihazı yalnız­ca birlikte verilen şarj kablosunu kullanarak şarj edin.

• Şarj etmeden önce cihazı daima kapatın.

• Şarj edilebilir piller kullanılmadan önce doğru şekilde şarj edilmelidir. Doğru
şekilde şarj etmek için üreticinin açıklamalarına veya bu kullanım kılavuzun­daki talimatlara her zaman dikkat edin.

• Cihazı ilk kez çalıştırmadan önce şarj edilebilir pili tamamen şarj edin (bkz.
“İlk çalıştırma” bölümü).

• Şarj edilebilir pillerin ömrünü mümkün olduğunca uzatmak için yılda en az
2 kez tamamen şarj edin.

1

AÇMA/KAPAMA düğmesi

3

MENU düğmesi

5

Heat düğmesi

Kanal 3 ve 4 elektrot bağlantısı

7

2

ENTER düğmesi

Ayar düğmeleri

4

/ /

(
Kanal 1 ve 2 elektrot bağlantısı

6

Şarj bağlantısı

8

/

)

100
