Bedankt voor uw keuze voor de kwaliteitsvideoprojector van BenQ! Deze projector levert een ultieme

4920-

9840

voet

kijkervaring in uw eigen thuisbioscoop. Voor de beste resultaten leest u deze handleiding zorgvuldig door.
Het is uw gids door alle besturingsmenu's en alle handelingen.

Belangrijke veiligheidsinstructies

Uw projector is ontwikkeld en getest volgens de nieuwste veiligheidsstandaards voor IT-apparatuur. Voor
een veilig gebruik van dit product dient u echter de instructies in deze handleiding en op de verpakking
van het product nauwkeurig op te volgen.

1. Lees deze gebruikershandleiding aandachtig door
voordat u de projector gaat gebruiken. Bewaar deze
handleiding op een veilige plek voor naslag in de
toekomst.

2. Plaats de projector tijdens gebruik altijd op een stabiel
en niet hellend oppervlak.

- Plaats de projector nooit op een instabiel wagentje,

standaard of tafel omdat hij dan kan vallen en
beschadigen;

- Plaats geen ontvlambare stoffen in de buurt van de

projector;

- Maak geen gebruik van de projector als deze

gekanteld staat in een hoek van meer dan 10 graden
(naar links of rechts) of in een hoek van meer dan
15 graden (voor naar achter).

4. Plaats de projector niet in de volgende
omgevingen:

- slecht geventileerde of gesloten ruimtes.

Zorg dat de projector ten minste 50 cm
van de muur staat en laat voldoende ruimte
vrij rondom de projector;

- plaatsen waar de temperatuur extreem

hoog kan oplopen, zoals in een auto met
gesloten ramen;

- erg vochtige, stoffige of rokerige plaatsen

die optische componenten mogelijk
aantasten. Dit verkort de levensduur van de
projector en verdonkert het beeld;

- plaatsen in de buurt van een brandalarm;

- plaatsen met een omgevingstemperatuur

van meer dan 35°C/95°F;

- plaatsen op een hoogte boven 1500 meter /

4920 voet boven zeeniveau.

3. Plaats de projector niet verticaal. De projector kan
dan vallen en letsel veroorzaken of beschadigd raken.

Belangrijke veiligheidsinstructies

3

5. Blokkeer nooit de ventilatieopeningen als de
projector is ingeschakeld (zelfs in standbystand):

- Bedek de projector nooit met enig item;

- Plaats deze projector niet op een deken,

beddengoed of op een ander zacht oppervlak.

9. Kijk tijdens het projecteren niet rechtstreeks in de
lens van de projector. Dit kan uw ogen
beschadigen.

6. Op plekken waar het voltage van het
elektriciteitsnet kan fluctueren met 10 volt,
wordt aanbevolen de projector via een
stroomstabilisator, spanningspiekbeveiliging of
ononderbroken voeding (UPS) aan te sluiten,
afhankelijk van wat het beste past in uw situatie.

7. Trap niet op de projector of leg er geen
voorwerpen op.

8. Plaats geen vloeistoffen in de buurt van of op de
projector. Mocht er enige vloeistof in de projector
zijn gemorst, dan is uw garantie geannuleerd.
Mocht de projector nat worden, trek dan de
stekker uit het stopcontact en bel BenQ om de
projector te laten repareren.

10. Gebruik de projectorlamp niet langer dan de
voorgeschreven levensduur. Als u de lamp toch
langer gebruikt, kan deze in zeldzame gevallen
breken.

11. De lamp wordt erg heet tijdens het gebruik. Laat
de projector ongeveer 45 minuten afkoelen
voordat u de lamp vervangt.

12. Dit product kan beelden omgekeerd weergeven,
zodat plafondmontage mogelijk is. Gebruik alleen
de Plafondmontageset van BenQ voor de
montage.

4

Belangrijke veiligheidsinstructies

13. Probeer de lampcomponenten nooit te
vervangen voordat de projector is afgekoeld en
uit het stopcontact is getrokken.

14. Als u denkt dat de projector moet worden
gerepareerd, breng de projector dan uitsluitend
naar een gekwalificeerde reparateur.

Vochtcondensatie

Gebruik de projector nooit onmiddellijk nadat de
projector van een koude naar een warme plek is
gebracht. Als de projector aan zo'n
temperatuurverandering wordt blootgesteld, kan
vocht op belangrijke interne onderdelen
condenseren. Bij zo'n temperatuurverandering
gebruikt u de projector niet gedurende ten minste
2 uur, om te voorkomen dat de projector
beschadigt.

Vermijd vluchtige vloeistoffen.

Gebruik geen vluchtige vloeistoffen, zoals
insecticide of bepaalde reinigingsmiddelen, in de
buurt van de projector. Plaats geen rubberen of
plastic producten gedurende langere tijd tegen de
projector. Deze kunnen vlekken op de buitenkant
achterlaten. Mocht u de projector met een
chemisch behandelde doek reinigen, volg dan de
veiligheidsinstructies van het schoonmaakmiddel.

15. Open deze projector niet zelf. De onderdelen
van het apparaat staan onder hoge spanning die
levensgevaarlijk is. Het enige onderdeel dat u mag
vervangen, is de lamp met het deksel. Zie pagina

50.

U mag nooit andere onderdelen losmaken of
verwijderen. Laat reparaties uitsluitend over
aan gekwalificeerde professionele
reparateurs.

Let op

Bewaar de originele verpakking voor eventueel
vervoer in de toekomst. Als u de projector na
gebruik moet vervoeren, stel dan de lenspositie in
op een geschikte positie, plaats het lenskussen rond
de lens, en pas het lenskussen in het projectorkussen
om beschadiging tijdens het transport tegen te
gaan.

Wegwerpen

Dit product bevat de volgende materialen, welke
schadelijk kunnen zijn voor het menselijke lichaam
en het milieu.

• Lood, dit zit in het soldeer.

• Kwik, dit zit in de lamp.

Wilt u het product of gebruikte lampen
wegwerpen, neem dan contact op met uw
gemeente met informatie over de regelgeving.

Belangrijke veiligheidsinstructies

5

Overzicht

Projector

Afstandsbediening

Batterijen

Component Videokabel

Garantiekaart

CD met

gebruikershandleiding

Snelgids

Stroomkabel

VGA-kabel

Inhoud van de verpakking

Pak alles voorzichtig uit en controleer of alle onderstaande items aanwezig zijn. Bepaalde items zijn
wellicht niet beschikbaar, afhankelijk van de plaats van aankoop. Controleer dit op de plek van aankoop.

Bepaalde accessoires kunnen verschillen per regio.

De garantiekaart wordt alleen in bepaalde regio’s geleverd. Vraag uw verkoper voor gedetailleerde
informatie.

6

Overzicht

Batterijen voor de afstandsbediening

maximaal 8 m

1. Open de batterijklep door de
afstandsbediening eerst om te draaien. Duw
vervolgens tegen de vingergreep op de klep
om deze omlaag te schuiven in de richting van
de pijl in de afbeelding. Het klepje schuift
open.

2. Verwijder de oude batterijen (indien nodig) en plaats twee nieuwe AAA-batterijen, waarbij u let op de
polariteit van de batterijen zoals is aangegeven in de batterijnis. Plus (+) naar plus en min (-) naar min.

3. Herstel de klep door deze op de afstandsbediening te leggen en terug in positie te schuiven. Het
deksel klikt vast.

Opmerkingen over het omgaan met batterijen

• Gebruik nooit oude en nieuwe batterijen door elkaar, en gebruik nooit verschillende soorten batterijen.

• Leg de afstandsbediening en de batterijen niet in extreem warme of vochtige omgevingen, zoals in een
keuken, badkamer, sauna, solarium of in een gesloten auto.

• Gooi batterijen weg volgens de instructies van de fabrikant en volgens de plaatselijke milieuregelgeving in
uw regio.

• Als de afstandsbediening gedurende langere tijd niet wordt gebruikt, verwijder dan de batterijen om
beschadiging van de afstandsbediening door lekkende batterijen te voorkomen.

Gebruik van de afstandsbediening

• Zorg dat tussen de afstandsbediening en de
infrarood (IR)-sensoren op de projector geen
objecten staan die de infraroodstraal van de
afstandsbediening naar de projector kunnen
belemmeren.

• Het effectieve bereik van de afstandsbediening is
maximaal 8 meter, binnen een hoek van 45 graden
van de IR-straal. Richt altijd recht op de projector,
al reflecteren de meeste schermen de IR-straal
naar de projector.

Montage van de projector op het plafond

Voor een probleemloze werking van de projector is ook veiligheid van groot belang. Neem de volgende
veiligheidsvoorschriften in acht om schade en lichamelijk letsel te voorkomen.

Als u de projector tegen het plafond wilt bevestigen, is het raadzaam de plafondmontageset voor BenQ­projectoren te gebruiken voor een veilige en stevige montage.

Als u een montageset van een ander merk gebruikt, bestaat het gevaar dat de projector naar beneden
valt omdat het apparaat met de verkeerde schroeven is bevestigd.

U kunt de plafondmontageset voor BenQ-projectoren kopen bij de leverancier van uw projector. Het
verdient ook aanbeveling een aparte veiligheidskabel aan te schaffen die compatibel is met het
Kensington-slot. Maak deze kabel vast aan de sleuf voor het Kensington-slot op de projector en aan de
houder. Wanneer de projector loskomt van de houder, blijft het apparaat toch veilig zitten.

Overzicht

7

Kenmerken van de projector

• Volledig compatibel met HD

De projector is compatibel met Standard Definition TV (SDTV) 480i, 480p, 576i, 576p en High
Definition TV (HDTV) 720p, 1080i en 1080p-indelingen, met de 1080p indeling die een echte 1:1
beeldreproductie levert.

• Hoge beeldkwaliteit

De projector levert uitstekende beeldkwaliteit dankzij de hoge resolutie, uitstekende home theater
helderheid, superhoge contrastverhouding, levendige kleuren en rijke weergave van grijstinten.

• Hoge helderheid

De projector levert zeer hoge helderheid voor een uitstekende beeldkwaliteit bij sfeerlicht, en
presteert beter dan andere projectors.

• Hoge contrastverhouding

De projector maakt gebruikt van een dynamische zwartniveaubesturing om een hoge
contrastverhoudingen te verkrijgen.

• Levendige kleurreproductie

De projector maakt gebruik van een kleurwiel met 6 segmenten om realistische kleurdiepte en ­bereik te reproduceren, wat onmogelijk is voor kleurwielen met minder segmenten.

• Rijke grijstinten

Indien weergegeven in een donkere omgeving, levert de automatische gammabesturing uitstekende
grijstinten, zodat details in schaduwen, nachtscènes of donkere scènes zichtbaar zijn.

• Intuïtieve lensverschuiving

Intuïtieve besturing van de lensverschuivingknop voor flexibele instelling van de projector.

• Brede reeks ingangen en video-indelingen

De projector ondersteunt een brede reeks ingangen voor het aansluiten van video- en pc-apparatuur,
waaronder component video, S-video en composiet video, daarnaast duaal HDMI, pc en een
uitgangstrigger voor aansluiting op geautomatiseerde scherm- en belichtingssystemen.

• Door ISF gecertificeerde ijking

De hogere prestatiestandaard wordt bereikt doordat de projector gebruik maakt van ISF NIGHT en
ISF DAY modusinstellingen in de OSD-menu's, wat professionele ijking van geautoriseerde ISF­installateurs vereist.

• Compatibel met Panamorph-lenzen

De projector is compatibel met Panamorph lenzen zodat u de beeldverhouding van 16:9 kunt
converteren naar 2,35:1.

• 3D-functie

Films, video's en sportprogramma's in 3D worden nog realistischer weergegeven als ze via hdmi
worden weergegeven.

• 2D-3D-conversie

Met de functie 2D/3D-conversie kunt u 2D-beeldmateriaal omzetten in 3D-beelden voor een
3D-effect.

• Frame-interpolatie

De projector verbetert de vloeiendheid en duidelijkheid van het beeld met technologie die de
beeldhandeling berekent en compenseert.

8

Overzicht

Buitenkant van de projector

1

2

3

546

789171011 12 13 14 15 16

Zie "Aansluiten van videoapparatuur" op

pagina 18 voor details over de aansluitingen.

18

18

19

19

Voorkant en bovenkant

1. Bedieningspaneel (zie

"Besturingspaneel" op pagina 10 voor

details.)

2. Lampdeksel

3. IR-sensor voorkant

4. Ventilatie (warme lucht uit)

5. Projectielens

6. Lensverschuivingsknop

Achterkant

7. Aansluiting netsnoer

8. IR-sensor achterkant

9. HDMI-poorten

10. Composiet Video-ingang (RCA)

11.S-Videoingang (mini 4-pin DIN)

12.Usb-poort

13. RS-232-besturingspoort
Te gebruiken in combinatie met een pc
of geautomatiseerde thuisbioscoop.

14. 12VDC-uit-aansluiting
Te gebruiken om externe apparaten aan
te sturen, zoals een elektrisch scherm of
belichtingsbesturing, enz. Neem contact
op met uw verkoper voor informatie
over de aansluiting van deze apparaten.

15. Component Video-ingangen (RCA)
ondersteunt Y/P
videosignaal

16.RGB (pc)-/componentvideo (YPbPr/
YCbCr)-signaalingang

17.Sleuf voor veiligheidsslot

B/PR of Y/CB/CR-

Onderkant

18.Verstelbare voetjes

19.Gaten voor plafondmontage

Overzicht

9

Bedieningselementen en functies

1
2

3
4

5

7

6

910

6

12

11

6

8

6

Voor meer details, zie de informatie achter het
handje .

I

I

Besturingspaneel

1. Focusring

Hiermee past u de scherpstelling van het
geprojecteerde beeld aan.

"Het beeldformaat en de helderheid fijn
afstellen" op pagina 22

2. Zoomring

Hiermee past u de grootte van het
geprojecteerde beeld aan.

"Het beeldformaat en de helderheid fijn
afstellen" op pagina 22

3. POWER-indicator

Brandt of knippert als de projector wordt
gebruikt.

"Indicatoren" op pagina 53

4. TEMPeratuur waarschuwingslicht

Licht op of knippert als de temperatuur van de
projector te hoog wordt.

"Indicatoren" op pagina 53

5. LAMP-indicator

Brandt of knippert als er een probleem is met
de lamp van de projector.

"Indicatoren" op pagina 53

Overzicht

10

6. Pijl/Keystone-toetsen (Links , Omhoog

/, Rechts , Omlaag /)

Beweegt de menuselectie in het schermmenu
(OSD) in de richting van de pijl die wordt
ingedrukt als het OSD-menu is geactiveerd.

Hiermee corrigeert u handmatig de vervormde
beelden die door de projectiehoek worden
veroorzaakt.

"De menu's gebruiken" op pagina 23,
"Vervorming van het beeld corrigeren" op
pagina 26

7. AAN/UIT

Heeft dezelfde functie als de POWER ON/
OFF op de afstandsbediening.

Hiermee zet u de projector stand-by of
schakelt hem in.

"De projector inschakelen" op pagina 21, "De
projector uitschakelen" op pagina 38

8. PRESET MODE

Selecteert achtereenvolgens een voorgemaakte
beeldinstelling die beschikbaar is voor elke
ingang.

"Een vooraf ingestelde modus selecteren" op
pagina 27

9. SOURCE

Hebben dezelfde functie als de
ingangselectietoetsen (COMP, VIDEO,
S-VIDEO, HDMI1, HDMI2, PC) op de
afstandsbediening.

Schakelt door opeenvolgende ingangssignalen.

"Een ingangssignaal selecteren" op pagina 22

10.EXIT

Gaat terug naar eerdere OSD-menu's, verlaat
het OSD-menu en bewaart alle gemaakte
veranderingen in het OSD-menu.

"De menu's gebruiken" op pagina 23

11. ENTER

1

2

3

4

5

7

6

9

12

14

8

10

11

13

Voor meer details, zie de informatie achter het
handje .

Hiermee opent u het geselecteerde menu-item
in het schermmenu.

Afstandsbediening

1. POWER ON/OFF

Hiermee zet u de projector stand-by of schakelt
hem in.

"De projector inschakelen" op pagina 21, "De
projector uitschakelen" op pagina 38

2. Ingangselectietoetsen (COMP, VIDEO,
S-VIDEO, HDMI1, HDMI2, PC)

Kies een ingangsignaal voor het beeld.

"Een ingangssignaal selecteren" op pagina 22

3. Beeldverhouding (ANA, 4:3, LB, WIDE,
REAL)

Hiermee selecteert u de beeldverhouding.

"De beeldverhouding selecteren" op pagina 33

4. PRESET MODE

Selecteert achtereenvolgens een voorgemaakte
beeldinstelling die beschikbaar is voor elke
ingang.

"Een vooraf ingestelde modus selecteren" op
pagina 27

12.MENU

Schakelt het schermmenu (OSD) in en uit.

"De menu's gebruiken" op pagina 23

5. MEMORY-toetsen (USER 1, USER 2/ISF
NIGHT, USER 3/ISF DAY en DEFAULT)

Herstelt de beeldinstellingen voor het huidige
ingangsignaal.

"De Gebruiker 1/Gebruiker 2/Gebruiker 3
modus instellen" op pagina 28

6. ENTER

Hiermee opent u het geselecteerde menu-item
in het schermmenu.

7. Pijl/Keystone-toetsen (Links , Omhoog

/, Rechts , Omlaag /)

Beweegt de menuselectie in het schermmenu
(OSD) in de richting van de pijl die wordt
ingedrukt als het OSD-menu is geactiveerd.

Hiermee corrigeert u handmatig de vervormde
beelden die door de projectiehoek worden
veroorzaakt.

"De menu's gebruiken" op pagina 23,
"Vervorming van het beeld corrigeren" op
pagina 26

8. MENU

Schakelt het schermmenu (OSD) in en uit.

"De menu's gebruiken" op pagina 23

9. EXIT

Gaat terug naar eerdere OSD-menu's, verlaat
het OSD-menu en bewaart alle gemaakte
veranderingen in het OSD-menu.

"De menu's gebruiken" op pagina 23

10.Wijzigingstoetsen voor beeldkwaliteit
(BRIGHTNESS, CONTRAST, COLOR,
TINT)

Geeft de instellingsbalken weer voor aanpassing
van de betreffende waardes voor beeldkwaliteit.

"De beeldkwaliteit fijn afstellen" op pagina 29

Overzicht

11

11.Wijzigingstoetsen voor beeldgrootte
(PIP, SIZE, POSITION, ACTIVE)

Geeft de Picture In Picture (PIP)-vensters weer,
ACTIVE schakelt tussen het hoofdvenster en
subvenster, en SIZE en POSITION passen de
grootte en positie van het huidig actieve venster
aan.

"Meer dan één ingangssignaal tegelijkertijd
weergeven" op pagina 36

12.INVERT

Schakelt de omkeerfunctie in of uit.

"3D" op pagina 43

13. 3D

Geeft het 3D-menu weer.

"3D" op pagina 43

14.LIGHT

Zet de verlichting van de afstandsbediening aan
gedurende 10 seconden. Als u op een andere
toets drukt terwijl de verlichting is ingeschakeld,
dan blijft deze 10 seconde langer branden. Druk
nogmaals op de toets om de verlichting uit te
schakelen.

12

Overzicht

De projector plaatsen

Het kiezen van een plek

De projector kan op de volgende vier manieren worden geïnstalleerd.

Welke installatie u het beste kunt gebruiken, is afhankelijk van de indeling van de ruimte en uw
persoonlijke voorkeur. Houd rekening met de grootte en de positie van het scherm, de nabijheid van een
stopcontact en de afstand tussen de projector en de andere apparatuur.

1. Voorkant:

Selecteer deze instelling als u de projector op de
vloer en voor het scherm installeert. Als u een
snelle opstelling en draagbaarheid wenst, is dit de
meest gebruikte opstelling.

2. Plafond voorkant:

Selecteer deze locatie als de projector aan het
plafond voor het scherm wordt gehangen.

Als u de projector tegen het plafond wilt
bevestigen, kunt u het beste de plafondmontageset
van BenQ bij uw leverancier kopen.

*Stel Plafond voorkant in nadat de projector is
ingeschakeld.

3. Achterkant:

Selecteer deze instelling als u de projector op de
vloer en achter het scherm installeert.

Voor deze opstelling is een speciaal scherm voor
achterwaartse projectie vereist.

*Stel Achterkant in nadat de projector is
ingeschakeld.

4. Plafond achterkant:

Selecteer deze locatie als de projector aan het
plafond achter het scherm wordt gehangen.

Voor deze opstelling zijn een speciaal scherm voor
achterwaartse projectie vereist en de
plafondmontageset van BenQ.

*Stel Plafond achterkant in nadat de projector is
ingeschakeld.

*De projectorpositie instellen:

1. Druk op MENU op de projector of afstandsbediening en druk vervolgens op / totdat het menu Systeeminstellingen
is geselecteerd.

2. Druk op / om Projectorpositie te selecteren en druk op / totdat de juiste positie is geselecteerd.

De projector plaatsen

13

De gewenste beeldgrootte van de projectie instellen

De afstand van de lens van de projector tot het scherm, de zoominstellingen en het videoformaat zijn
allemaal factoren die de grootte van het geprojecteerde beeld bepalen.

Plaats de projector altijd op een stabiel, niet hellend oppervlak (bijvoorbeeld op een tafel) en in een
loodrechte positie (90°) ten opzichte van het scherm. Zo voorkomt u beeldvervorming die wordt
veroorzaakt door de projectiehoek (of wanneer u op oppervlakken met hoeken projecteert). Als de
projector aan een plafond is gemonteerd, moet dit ondersteboven gebeuren.

Als de projector verder van het scherm staat, wordt het geprojecteerde beeld groter. Ook de verticale
hoek wordt groter.

Wanneer u de positie van het scherm en de projector bepaalt, dient u rekening te houden met de grootte
van het geprojecteerde beeld én met de verticale hoek. Deze zijn beide afhankelijk van de afstand tot het
scherm.

Deze projector is uitgerust met een verstelbare lens. Zie "De projectielens verschuiven" op pagina 17
voor details. Zie de afbeeldingen op pagina's 15 en 16 voor waardes van de verticale hoek in de
afmetingtabellen, die gemeten zijn bij een volledig naar boven of beneden geschoven lens.

De positie van de projector bij een bepaalde schermgrootte bepalen

1. Bepaal de beeldverhouding van het scherm: 16:9 of 4:3?

2. Zie de tabel en zoek de de schermgrootte die het dichtst de grootte van uw scherm benadert in de
linkerkolommen met de naam "Schermafmetingen". In de tweede kolom vindt u in dezelfde rij de
overeenkomstige gemiddelde afstand tot het scherm onder "Gemiddeld". Dit is de projectieafstand.

3. Bepaald de exacte positie van de projector afhankelijk van de positie van het scherm en het bereik van
de aanpasbare lensverschuiving.

Als u bijvoorbeeld een 120-inch scherm met een beeldverhouding van 4:3 gebruikt, zie "De

beeldverhouding van het scherm is 4:3 en het geprojecteerde beeld 16:9". De gemiddelde

projectieafstand is dan 4.944 mm.

De aanbevolen schermgrootte voor een bepaalde afstand bepalen

Wanneer u een projector hebt aangeschaft, kunt u met deze methode bepalen welk scherm het meest
geschikt is voor de ruimte waar u het apparaat gaat gebruiken.

De maximale schermgrootte wordt natuurlijk ook bepaald door de afmetingen van die ruimte.

1. Bepaal de beeldverhouding van het scherm: 16:9 of 4:3?

2. Meet de afstand tussen de projector en de plek waar u het scherm wilt installeren. Dit is de
projectieafstand.

3. Zoek in de kolom "Gemiddeld" van de tabel de gemeten afstand tot het scherm. Controleer of de
gemeten afstand tussen de minimale en maximale afstand ligt die wordt weergegeven in de kolommen
naast de gemiddelde afstand.

4. Zoek in dezelfde rij in de linkerkolom naar de overeenkomstige schermdiagonaal. Dit is de grootte
van het geprojecteerde beeld op deze projectieafstand.

Als u bijvoorbeeld een scherm met een verhouding van 16:9 heeft en de gemeten projectieafstand is

4.500 mm (450 cm), zie dan "De beeldverhouding van het scherm is 16:9 en het geprojecteerde beeld

16:9". De waarde die dit het beste benadert in de kolom "Gemiddeld" is 4.488 mm. Kijk verder in deze rij

en u ziet dat een scherm van 100 inch nodig is.

Uit de waardes van de minimale en maximale projectieafstand in de kolommen van "Projectieafstand <D>

[mm]" op pagina 15 blijkt dat de gemeten projectieafstand van 4.500 mm ook geschikt is voor schermen

van 90 en 110 inch. De projector kan worden aangepast (met de zoomregeling), zodat het beeld bij deze

14

De projector plaatsen

projectieafstand op deze verschillende schermen kan worden geprojecteerd. Denk eraan dat de

Vloerinstallatie

<F>: Scherm <G>: Midden van de lens

Plafondinstallatie

<F>: Scherm <G>: Midden van de lens

verschillende schermen een verschillende verticale hoek hebben.

Als u de projector in een andere dan de aanbevolen positie plaatst, dient u deze omhoog of omlaag te
kantelen om het beeld te centreren op het scherm. In deze gevallen kan het beeld enigszins vervormd
raken. U kunt de vervorming corrigeren met de Keystone-functie. Zie "Vervorming van het beeld

corrigeren" op pagina 26 voor details.

Projectieafmetingen

Installatie bij een scherm met beeldverhouding 16:9

De beeldverhouding van het scherm is 16:9 en het geprojecteerde beeld 16:9

Diagonaal
<A>
[inch (mm)]

30 (762) 374 664 1077 1346 1616 47

40 (1016) 498 885 1436 1795 2154 62

50 (1270) 623 1107 1795 2244 2693 78

60 (1524) 747 1328 2154 2693 3232 93

70 (1778) 872 1549 2513 3142 3770 109

80 (2032) 996 1771 2873 3591 4309 125

90 (2286) 1121 1992 3232 4039 4847 140

100 (2540) 1245 2214 3591 4488 5386 156

110 (2794) 1370 2435 3950 4937 5925 171

120 (3048) 1494 2656 4309 5386 6463 187

130 (3302) 1619 2878 4668 5835 7002 202

140 (3556) 1743 3099 5027 6284 7540 218

150 (3810) 1868 3320 5386 6732 8079 233

160 (4064) 1992 3542 5745 7181 8618 249

170 (4318) 2117 3763 6104 7630 9156 265

180 (4572) 2241 3984 6463 8079 9695 280

190 (4826) 2366 4206 6822 8528 10233 296

200 (5080) 2490 4427 7181 8977 10772 311

250 (6350) 3113 5534 8977 11221 13465 389

300 (7620) 3735 6641 10772 13465 16158 467

Bovenstaande nummers zijn benaderingen en kunnen licht afwijken van de daadwerkelijke metingen. Alleen
de aanbevolen schermafmetingen staan in de lijst. Als de grootte van uw scherm niet in bovenstaande tabel
staat, neem dan contact op met de verkoper voor hulp.

<A>

<C>

<B>

<E>

<F>

<D>

<G>

<A>

<C>

<B>

<E>

Schermafmetingen Projectieafstand <D> [mm]

Hoogte
<B>
[mm]

Breedte
<C>
[mm]

Min. afstand
(met max.
zoom)

Gemiddeld

Max afstand
(met min.
zoom)

<D>

<G>

<F>

Laagste/hoogste

lenspositie <E>

[mm]

De projector plaatsen

15

Installatie bij een scherm met beeldverhouding 4:3

Vloerinstallatie

<F>: Scherm <G>: Midden van de lens

Plafondinstallatie

<F>: Scherm <G>: Midden van de lens

De onderstaande illustraties en tabel zijn voor de gebruikers die al een beeldscherm met een
beeldverhouding van 4:3 hebben of van plan zijn een dergelijk scherm te kopen om geprojecteerde
beelden met een beeldverhouding van 16:9 weer te geven.

<A>

De beeldverhouding van het scherm is 4:3 en het geprojecteerde beeld 16:9

Schermafmetingen Projectieafstand <D> [mm]

Diagonaal
<A>
[inch (mm)]

30 (762) 457 610 989 1236 1483 43 343

40 (1016) 610 813 1318 1648 1977 57 457

50 (1270) 762 1016 1648 2060 2472 71 572

60 (1524) 914 1219 1977 2472 2966 86 686

70 (1778) 1067 1422 2307 2884 3461 100 800

80 (2032) 1219 1626 2637 3296 3955 114 914

90 (2286) 1372 1829 2966 3708 4449 129 1029

100 (2540) 1524 2032 3296 4120 4944 143 1143

110 (2794) 1676 2235 3625 4532 5438 157 1257

120 (3048) 1829 2438 3955 4944 5932 171 1372

130 (3302) 1981 2642 4285 5356 6427 186 1486

140 (3556) 2134 2845 4614 5768 6921 200 1600

150 (3810) 2286 3048 4944 6180 7416 214 1715

160 (4064) 2438 3251 5273 6592 7910 229 1829

170 (4318) 2591 3454 5603 7004 8404 243 1943

180 (4572) 2743 3658 5932 7416 8899 257 2057

190 (4826) 2896 3861 6262 7828 9393 271 2172

200 (5080) 3048 4064 6592 8239 9887 286 2286

250 (6350) 3810 5080 8239 10299 12359 357 2858

300 (7620) 4572 6096 9887 12359 14831 429 3429

Bovenstaande nummers zijn benaderingen en kunnen licht afwijken van de daadwerkelijke metingen. Alleen
de aanbevolen schermafmetingen staan in de lijst. Als de grootte van uw scherm niet in bovenstaande tabel
staat, neem dan contact op met de verkoper voor hulp.

<C>

<B>

<H>

<E>

Hoogte
<B>
[mm]

<F>

<D>

Breedte
<C>
[mm]

<G>

Min.
afstand
(met
max.
zoom)

<A>

Gemiddeld

<C>

<H>

Max
afstand
(met
min.
zoom)

<E>

<B>

Laagste/

hoogste

lenspositie

[mm]

<E>

<D>

<G>

<F>

Beeldhoogte

<H>

[mm]

16

De projector plaatsen

De projectielens verschuiven

Scherm

Plaatsingsbereik

Midden van de lens

Projector

De lensverschuiving zorgt voor flexibiliteit bij de montage van de projector. Hiermee de projector
afwijkend gepositioneerd worden ten opzichte van de middenas.

De lensverschuiving wordt uitgedrukt als een percentage van de geprojecteerde beeldhoogte of –
breedte. Het wordt gemeten als een verschuiving vanaf het verticale of horizontale midden van het beeld.
U kunt de knop gebruiken om de projectielens in een richting binnen het toegestane bereik te schuiven,
afhankelijk van de gewenste beeldpositie.

De lensverschuivingsknop gebruiken:

1. Maak de knop los door deze linksom te draaien.

2. Beweeg de knop om de positie van het geprojecteerde beeld aan te passen.

3. Maak de knop vast door deze rechtsom te draaien.

• Als de positie van het scherm vast staat

• Als de positie van de projector vast staat

120%

-120%

40% 40%

• Draai de knop niet te vast.

• Het aanpassen van de lensverschuiving heeft geen invloed op de beeldkwaliteit. In het onwaarschijnlijke
geval dat het beeld vervormd wordt geprojecteerd, zie "Het geprojecteerde beeld aanpassen" op

pagina 26 voor details.

De projector plaatsen

17

Aansluiten van videoapparatuur

HDMI-kabel

HDMI-apparaat: Dvd-speler, digitale tuner, enz.

Als u zeker wilt zijn dat het correcte
ingangsignaaltype voor het HDMI-signaal is gekozen,
zie dan "Hdmi-instellingen" op pagina 44 voor details.

U kunt de projector op elk type videoapparatuur aansluiten, zoals een videorecorder, dvd-speler, Blu­rayspeler, digitale tuner, kabel- of satellietdecoder, gameconsole of digitale camera. U kunt ook een
desktop pc, laptop of Apple Macintosh systeem aansluiten. U dient de projector slechts op een van de
volgende uitgangen aan te sluiten. Elke uitgang levert een andere videokwaliteit. De gekozen uitgang is
wellicht afhankelijk van de beschikbare overeenkomende aansluitingen op de projector en het gewenste
videoapparaat.

Naam van

aansluiting

HDMI

Component

video

S-Video

Video

Pc (D-SUB)

Uiterlijk van

aansluiting

Zie Beeldkwaliteit

"HDMI-toestellen aansluiten" op
pagina 18

"Component videoapparaten
aansluiten" op pagina 19

"S-Video of videoapparaten aansluiten"
op pagina 19

"S-Video of videoapparaten aansluiten"
op pagina 19

"Een computer aansluiten" op
pagina 20

Best

Beter

Goed

Normaal

Beter

Voorbereidingen

Als u een signaalbron aansluit op de projector, volg dan deze instructies:

1. Schakel alle apparatuur uit voordat u verbindingen maakt.

2. Gebruik alleen geschikte kabels met de goede stekkers voor elke ingang.

3. Controleer of alle kabelstekkers stevig in de aansluitingen zitten.

Let op dat de kabels in de volgende afbeeldingen wellicht niet allemaal bij de projector worden geleverd (zie

"Inhoud van de verpakking" op pagina 6 voor details). De meeste kabels zijn verkrijgbaar bij

elektronicawinkels.

HDMI-toestellen aansluiten

HDMI (High-Definition Multimedia Interface) ondersteunt ongecomprimeerde videogegevensoverdracht
tussen compatibele toestellen, zoals DTV-tuners, dvd-spelers, Blu-rayspelers en beeldschermen, via één
enkele kabel. Het levert een puur digitale kijk- en luisterervaring. Gebruik een HDMI-kabel als u
verbindingen aanbrengt tussen de projector en HDMI-toestellen.

18

Aansluiten van videoapparatuur

Component videoapparaten aansluiten

AV-apparatuur: Dvd-speler,

digitale tuner, enz.

Vanaf audio-uit Naar audio-in

Component videokabel

Vanaf audio-uit Naar audio-in

S-Video-kabel

Videokabel

of

AV-apparatuur

Let goed op dat de kleuren op kabels en aansluitingen overeen komen. De component videoaansluitingen
van het type RCA dienen voor het aansluiten van video-uitapparaten. U kunt ook een aparte geluidskabel
aansluiten voor een versterker.

S-Video of videoapparaten aansluiten

U hoeft slechts een S-video of een composiet videokabel van één toestel aan te sluiten, niet beide
tegelijk. U kunt ook een aparte geluidskabel aansluiten voor een versterker.

• Als u al een component videoverbinding tussen projector en videoapparaat heeft gemaakt, hoeft u dit
apparaat niet nogmaals via een S-video- of composiet videoverbinding aan te sluiten. Deze onnodige
extra verbinding komt de beeldkwaliteit niet ten goede. De composiet videoverbinding is alleen nodig als
zowel component video als S-video niet beschikbaar zijn op het videoapparaat (zoals bij bepaalde
analoge videocamera's).

• Als het geselecteerde videobeeld niet wordt weergegeven nadat u de projector hebt ingeschakeld en de
juiste videobron hebt geselecteerd, controleert u of het videoapparaat is ingeschakeld en goed werkt.
Controleer ook of de signaalkabels op de juiste manier zijn aangesloten.

Aansluiten van videoapparatuur

19

Een computer aansluiten

VGA-kabel

Vanaf audio-uit-

aansluiting

Naar audio-in

Laptop of desktopcomputer

Sluit de projector aan op een computer via een vga-kabel.

Bij laptops worden de externe videopoorten vaak niet ingeschakeld wanneer een projector is aangesloten.
Met een toetsencombinatie, zoals Fn + F3 of CRT/LCD kunt u de externe weergave meestal in- of
uitschakelen. Zoek op de laptop de functietoets CRT/LCD of de functietoets met een beeldscherm. Druk op
Fn en tegelijk op de betreffende functietoets. Zie de documentatie van de laptop voor informatie over de
toetscombinaties van de laptop.

20

Aansluiten van videoapparatuur

De projector gebruiken

I

I

Voorbereidingen

1. Sluit alle apparatuur aan en schakel alles in.

2. Als dit nog niet gedaan is, steekt u de bijgeleverde stroomkabel
in de stroomaansluiting op de achterkant van de projector.

3. Steek de stroomkabel in een stopcontact en zet eventueel de
stroomschakelaar van het stopcontact aan.

Gebruik uitsluitend de originele accessoires (zoals de stroomkabel) op
het toestel om mogelijke gevaren, zoals elektrische schok en brand, te
vermijden.

De projector inschakelen

Volg onderstaande stappen.

1. Zorg dat het Powerlampje oranje brandt zodra de stroom is ingeschakeld.

2. Houd POWER ON ( ) op de projector of afstandsbediening ingedrukt om de projector in te
schakelen.

3. De ventilatoren gaan draaien, en tijdens het opwarmen verschijnt op het scherm gedurende enkele
seconden een opstartbeeld.

De projector reageert tijdens het opwarmen niet op verdere opdrachten.

4. Als u om een wachtwoord wordt gevraagd, drukt u op de pijlknoppen om een wachtwoord van zes
cijfers in te voeren. Zie "De wachtwoordbeveiliging gebruiken" op pagina 24 voor details.

5. "Bezig met zoeken naar bron..." verschijnt op het scherm voordat de projector een ingangssignaal
herkent. Dit bericht blijft op het scherp totdat een geldig signaal wordt gedetecteerd. Zie "Een

ingangssignaal selecteren" op pagina 22 voor details.

6. Als de horizontale frequentie van het ingangssignaal het bereik van de projector overschrijdt,
verschijnt de melding “Geen signaal” op het scherm. Dit bericht blijft op het scherm totdat u het
ingangssignaal op een geschikt signaal schakelt.

De projector gebruiken

21

Een ingangssignaal selecteren

OPMERKING:

Tijdens het
zoeken naar een
geldig
ingangssignaal,
gaat de projector
de beschikbare
signalen af in de
volgorde op de
ingangselectiebalk,
van boven naar
beneden.

HDMI 1

HDMI 2

Video

S-Video

Component 1

Component 2

PC

1. Wijzig de grootte van het geprojecteerde
beeld met behulp van de zoomring.

2. Stel het beeld scherp door aan de focusring
te draaien.

De projector kan tegelijkertijd op verschillende apparaten worden
aangesloten. Als de projector wordt ingeschakeld, probeert deze
opnieuw verbinding te maken met het ingangssignaal dat voor het
uitschakelen werd gebruikt.

De video-ingang selecteren:

• Via afstandsbediening of projector

Druk op één van de Source-toetsen op de afstandsbediening, of druk
herhaaldelijk op SOURCE op de projector totdat het gewenste signaal
is geselecteerd.

• Via het OSD-menu

1. Druk op MENU en vervolgens op / totdat het menu Systeeminstellingen geselecteerd is.

2. Druk op om Invoerbron te selecteren en druk op ENTER. De ingangselectiebalk verschijnt dan.

3. Druk herhaaldelijk op / totdat het gewenste signaal is geselecteerd en druk op ENTER.
Zodra het signaal is gevonden, wordt de informatie over de geselecteerde ingang een aantal seconden

in beeld gebracht. Als er meerdere apparaten op de projector zijn aangesloten, kunt u terugkeren
naar de ingangselectiebalk om andere signalen te zoeken.

• Als u wilt dat de projector automatisch signalen zoekt, kies dan Aan in het menu
Systeeminstellingen > Automatisch naar bron zoeken.

• Als u de PIP-functie wilt gebruiken, zie dan "Meer dan één ingangssignaal tegelijkertijd weergeven" op

pagina 36 voor details.

Het beeldformaat en de helderheid fijn afstellen

22

De projector gebruiken

De menu's gebruiken

Preset Mode

Gebruikermod. beheer

Helderheid

Contrast

Tint

Scherpte

Kleurtemperatuur

Beeld -- Basis

2

S-Video

Bioscoop

Terug

Huidig ingangssignaal

Pictogram hoofdmenu

Hoofdmenu

Submenu

Selecteren

Druk op EXIT om terug
naar de vorige pagina te
gaan of af te sluiten.

Status

50

50

50

50

Kleur

Huidtint

3

Frame-interpolatie

Lampvermogen

Beeldinstellingen herstellen

Uit

Economisch

Standaardtemp.

Preset Mode

Gebruikermod. beheer

Helderheid
Contrast

Tint
Scherpte

Beeldinstellingen herstellen

Beeld -- Basis

S-Video

Bioscoop

Terug

Kleur

2

50
50
50

50

Huidtint

3

Uit

Economisch

Standaardtemp.

Kleurtemperatuur
Frame-interpolatie
Lampvermogen

Taal

Opstartscherm
Projectorpositie
Auto uit
Slaaptimer
Menu-instellingen
Invoerbron

Systeeminstellingen

S-Video

Nederlands

BenQ

Automatisch naar bron zoeken

Terug

Uit
Uit

Uit

Voorkant

Wijzig bronn.

Taal

Opstartscherm
Projectorpositie
Auto uit
Slaaptimer

Menu-instellingen
Invoerbron

Systeeminstellingen

S-Video

Nederlands

BenQ

Uit
Uit

Uit

Voorkant

Automatisch naar bron zoeken

Terug

Wijzig bronn.

De projector beschikt over meertalige schermmenu's (OSD) waarin u de instellingen kunt aanpassen.

Hieronder ziet u een overzicht van het OSD-menu.

Stel eerst het OSD-menu in op een bekende taal om de OSD-menu's te kunnen gebruiken.

1. Druk op MENU op de projector of

2. Gebruik / om het menu

De projector beveiligen

Een veiligheidskabelslot gebruiken

De projector moet op een veilige plek worden geïnstalleerd om diefstal te voorkomen. Of schaf een slot
aan, bijvoorbeeld een Kensington-slot, om de projector te beveiligen. De projector bevat een
aansluitpunt voor een Kensington-slot. Zie item 17 op pagina 9 voor details.

Een Kensington veiligheidskabelslot is meestal een combinatie van sleutel(s) en slot. Zie de documentatie
van het slot voor meer informatie over het gebruik.

afstandsbediening om het OSD-menu te openen.

Systeeminstellingen te selecteren.

3. Druk op om Taal te selecteren en
druk op / om een gewenste taal te
kiezen.

4. Druk eenmaal op MENU of tweemaal*
EXIT op de projector of op de
afstandsbediening om het menu te sluiten
en de instellingen op te slaan.

*Wanneer u eenmaal drukt, gaat u terug naar
het submenu, wanneer u tweemaal drukt,
wordt het schermmenu gesloten.

De projector gebruiken

23

De wachtwoordbeveiliging gebruiken

Nieuw wachtwoord invoeren

Terug

Wachtwoordfout

Probeer het opnieuw.

Met het oog op beveiliging en het voorkomen van ongeoorloofd gebruik is de projector voorzien van een
optie voor wachtwoordbeveiliging. U kunt het wachtwoord instellen via het schermmenu (OSD). Zodra
u een wachtwoord hebt ingesteld en de functie hebt geselecteerd, is de projector beveiligd met een
wachtwoord. Gebruikers die het juiste wachtwoord niet kennen, kunnen de projector niet inschakelen.

Het is buitengewoon vervelend als u de wachtwoordbeveiliging inschakelt en vervolgens het wachtwoord
vergeet. Druk de handleiding zo nodig af en noteer er uw wachtwoord in. Bewaar de handleiding op een
veilige plaats, zodat u het wachtwoord altijd terug kunt vinden.

Een wachtwoord instellen

Als u een wachtwoord hebt ingesteld en geactiveerd, kunt u de projector alleen gebruiken als het
wachtwoord wordt ingevoerd. Telkens wanneer u de projector start, moet u het wachtwoord opgeven.

1. Druk op MENU op de projector of afstandsbediening en druk
vervolgens op / totdat het menu Geavanceerde instellingen
is geselecteerd.

2. Druk op om Wachtwoord te selecteren en druk op ENTER.
De pagina Wachtwoord wordt geopend.

3. Selecteer Wachtwoord wijzigen en druk op ENTER. De pagina
Nieuw wachtwoord invoeren wordt geopend.

4. Zoals in de afbeelding is aangegeven, vertegenwoordigen de vier
pijltoetsen ( , , , ) de 4 cijfers (1, 2, 3 en 4). Druk, afhankelijk van het gewenste wachtwoord,
op de pijltoetsen op afstandsbediening of projector om de zes cijfers van het wachtwoord in te
voeren.
Bevestig het nieuwe wachtwoord door het nieuwe wachtwoord opnieuw in te voeren.
Als het wachtwoord is ingesteld keert het OSD-menu terug naar de pagina Wachtwoord.

BELANGRIJK: De ingevoerde cijfers worden als sterretjes op het scherm weergegeven. Schrijf het door u
gekozen wachtwoord van te voren of net nadat u het wachtwoord hebt ingevoerd in deze handleiding,
zodat u het bij de hand hebt als u het mocht vergeten.
Wachtwoord: __ __ __ __ __ __

5. Selecteer Inschakelblokkering en druk op / om Aan te selecteren.

6. Voer het huidige wachtwoord in ter bevestiging.

7. Sluit het OSD-menu door op MENU te drukken.

Als u het wachtwoord bent vergeten

Als de wachtwoordfunctie is geactiveerd, wordt u gevraagd het
wachtwoord van zes cijfers in te voeren als u de projector inschakelt.
Wanneer u het verkeerde wachtwoord invoert, verschijnt het
foutbericht van het wachtwoord dat hier rechts wordt weergegeven. Dit
blijft drie seconden op het scherm staan. Hierna volgt de pagina Nieuw
wachtwoord invoeren. U kunt een nieuwe poging doen door een
ander wachtwoord van zes cijfers in te voeren. Als u het wachtwoord
niet in deze handleiding hebt genoteerd, en u kunt het zich absoluut niet
meer herinneren, kunt u de procedure starten waarmee u het
wachtwoord kunt oproepen. Zie "De procedure voor het oproepen van

het wachtwoord starten" op pagina 25 voor details.

Wanneer u 5 keer achter elkaar het verkeerde wachtwoord invoert,
wordt de projector na korte tijd automatisch uitgeschakeld.

24

De projector gebruiken

De procedure voor het oproepen van het wachtwoord starten

Noteer de code en neem conta ct op
met de BenQ-klantenservice.

Code:

XXX XXX XXX XXX

WACHTWOORD OPROEPEN

Terug

1. Zorg dat de pagina Nieuw wachtwoord invoeren is geopend.
Druk op EXIT op de projector of op de afstandsbediening en houd
de knop 3 seconden ingedrukt. De projector geeft een gecodeerd
nummer weer op het scherm.

2. Schrijf het nummer op en schakel de projector uit.

3. Raadpleeg het service center van BenQ in uw land om het nummer
te decoderen. Mogelijk wordt u gevraagd om een bewijs van aankoop
te overleggen om te controleren of u bevoegd bent de projector te
gebruiken.

Het wachtwoord wijzigen

1. Druk op MENU op de projector of afstandsbediening en druk vervolgens op / totdat het menu
Geavanceerde instellingen is geselecteerd.

2. Druk op / om Wachtwoord te selecteren en druk op ENTER. De pagina Wachtwoord
wordt geopend.

3. Selecteer Wachtwoord wijzigen en druk op ENTER. De pagina Huidig wachtwoord invoeren
wordt geopend.

4. Voer het oude wachtwoord in.

• Als het wachtwoord correct is verschijnt het bericht "Nieuw wachtwoord invoeren".

• Als het wachtwoord niet juist is, verschijnt het foutbericht voor het wachtwoord drie seconden
op het scherm. Daarna verschijnt het bericht "Huidig wachtwoord invoeren". U kunt op
MENU drukken om de wijziging te annuleren of een ander wachtwoord proberen.

5. Voer een nieuw wachtwoord in.

BELANGRIJK: De ingevoerde cijfers worden als sterretjes op het scherm weergegeven. Schrijf het door u
gekozen wachtwoord van te voren of net nadat u het wachtwoord hebt ingevoerd in deze handleiding,
zodat u het bij de hand hebt als u het mocht vergeten.

Wachtwoord: __ __ __ __ __ __
Bewaar deze handleiding op een veilige plek.

6. Bevestig het nieuwe wachtwoord door het nieuwe wachtwoord opnieuw in te voeren.

7. U hebt een nieuw wachtwoord aan de projector toegewezen. Voer het nieuwe wachtwoord in als u

8. Sluit het OSD-menu door op MENU te drukken.

De wachtwoordfunctie uitschakelen

U kunt de wachtwoordbeveiliging ook uitschakelen. Ga terug naar het menu Geavanceerde

instellingen > Wachtwoord. Selecteer Inschakelblokkering en druk op / om Uit te
selecteren. Het bericht "Huidig wachtwoord invoeren" verschijnt. Voer het huidige wachtwoord in.

Hoewel de wachtwoordfunctie is uitgeschakeld, dient u het oude wachtwoord bij de hand te houden
voor het geval dat u de wachtwoordfunctie ooit weer moet inschakelen door het oude wachtwoord in te
voeren.

de projector weer start.

• Als het wachtwoord juist is, verschijnt de pagina Wachtwoord met de tekst "Uit" in de rij van
Inschakelblokkering. U hoeft de volgende keer dat u de projector inschakelt geen
wachtwoord meer in te voeren.

• Als het wachtwoord niet juist is, verschijnt het foutbericht voor het wachtwoord drie seconden
op het scherm. Daarna verschijnt het bericht "Huidig wachtwoord invoeren". U kunt op
MENU drukken om de wijziging te annuleren of een ander wachtwoord proberen.

De projector gebruiken

25

Het geprojecteerde beeld aanpassen

Druk op

/

Druk op

/

De projectiehoek aanpassen

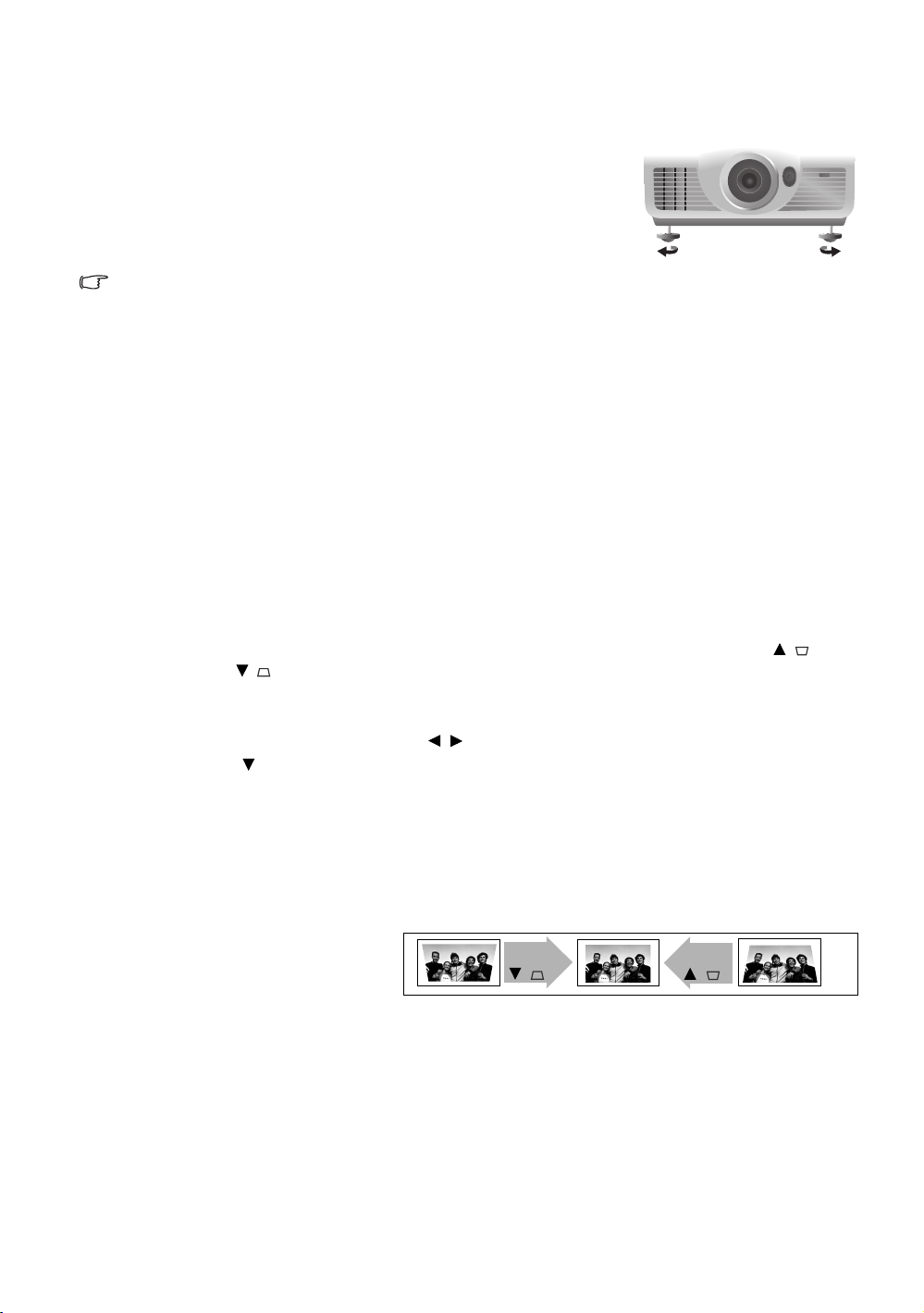

Aan de onderkant van de projector zitten vier verstelbare voeten. Indien
nodig kunnen deze worden gebruikt om de projectiehoek te veranderen.
Schroef de voet zover in of uit als nodig is om de projectiehoek te richten
en recht te krijgen.

Als het scherm en projector niet loodrecht tegenover elkaar staan, krijgt het geprojecteerde beeld de vorm
van een verticale trapezoïde. Zie "Vervorming van het beeld corrigeren" op pagina 26 voor details om dit
probleem te corrigeren.

Vervorming van het beeld corrigeren

Keystonevervorming treedt op als de projector niet loodrecht tegenover het scherm staat, waarbij het
geprojecteerde beeld zichtbaar is als een trapezoïde vorm zoals in volgende voorbeelden:

• Twee parallelle kanten (links en rechts, of boven en onder), maar één kant is duidelijk aan beide
kanten breder.

• Geen parallelle kanten.

Voer de volgende stappen uit om de vorm van het beeld te corrigeren.

1. Pas de projectiehoek aan. Verplaats de projector tot vlak voor het midden van het scherm, met het
midden van de lens op de hoogte van het scherm.

2. Als het beeld nog steeds is vervormd, of wanneer de projector niet in de positie kan worden gezet
die hierboven wordt beschreven, dient u het beeld handmatig te corrigeren.

• Via afstandsbediening of projector

i. Druk op een pijl/Keystone-toetsen van de afstandsbediening of projector (Omhoog / ,

Omlaag / ) om de pagina Keystone te openen.

ii. Zie stap iii hieronder voor het verdere verloop.

• Via het OSD-menu

i. Druk op MENU en vervolgens op / totdat het menu Weergave geselecteerd is.

ii. Druk op om Keystone te selecteren en druk op ENTER. De keystonecorrectiepagina

wordt weergegeven.

iii. Druk op de knop waarvan het keystone-pictogram de tegengestelde vorm heeft als het

geprojecteerde beeld. Blijf op deze knop of op de andere knoppen drukken totdat u tevreden
bent met de vorm van het beeld.
De waarden op het onderste deel van de pagina veranderen tijdens het indrukken. Als door
herhaaldelijk op de knoppen te drukken de maximale of minimale waarde wordt bereikt,
verandert de vorm van het beeld niet verder. U kunt het beeld niet verder in die richting
veranderen.

26

De projector gebruiken

De vooraf ingestelde en door de gebruiker ingestelde modi gebruiken

Een vooraf ingestelde modus selecteren

De projector beschikt over verschillende ingestelde beeldmodi waaruit u eentje kunt kiezen die past bij
uw besturingssysteem en het beeldtype van het ingangssignaal.

Een toepasselijke beeldmodus kiezen:

• Met de afstandsbediening

1. Druk herhaaldelijk op PRESET MODE of op USER 1, USER 2/ISF NIGHT, USER 3/ISF DAY,
DEFAULT op de afstandsbediening, of druk herhaaldelijk op PRESET MODE op de projector

totdat de gewenste modus is geselecteerd.

• Via het OSD-menu

1. Druk op MENU en vervolgens op / totdat het menu Beeld -- Basis geselecteerd is.

2. Druk op om Preset Mode te selecteren.

3. Druk op / totdat de gewenste modus is geselecteerd.

Deze standen bestaan uit vooringestelde waardes die geschikt zijn voor diverse projectieomstandigheden
die hieronder worden beschreven:

• Bioscoop: Met goed gebalanceerde kleurtinten en contrast bij lage helderheid, is dit met name
geschikt voor het genieten van films in een volledig donkere omgeving (zoals in een bioscoop).

• Dynamisch: maximaliseert de helderheid van het geprojecteerde beeld. Deze optie is geschikt voor
omgevingen waar een uiterst hoge helderheid is vereist, bijv. in een goed verlichte kamer.

• Standaard: Is iets helderder dan Bioscoop en geschikt voor gebruik in kamers met een klein beetje
omgevingslicht.

• 3D: Het is geoptimaliseerd om 3D-effecten zichtbaar te maken van 3D-beeldmateriaal.

Deze modus is uitsluitend beschikbaar als de 3D-functie is ingeschakeld.

• Gebruiker 1/Gebruiker 2/Gebruiker 3: roept aangepaste instellingen op. Zie "De Gebruiker 1/

Gebruiker 2/Gebruiker 3 modus instellen" op pagina 28 voor details.

De geselecteerde beeldmodus verfijnen

De vooraf ingestelde beeldmodus kan worden aangepast via de beschikbare items in de menu's Beeld --

Basis en Beeld -- Geavanceerd.

De beeldmodus verfijnen:

1. Druk op MENU en vervolgens op / totdat het menu Beeld -- Basis of Beeld -- Geavanceerd
geselecteerd is.

2. Druk op om het item dat u wilt aanpassen te selecteren en druk op / om de gewenste waarde
in te stellen. De selectie wordt automatisch op de projector opgeslagen en geassocieerd met dat
ingangssignaal.

Zie "De beeldkwaliteit fijn afstellen" op pagina 29 en "Geavanceerde aanpassing van beeldkwaliteit" op

pagina 30 voor details.

Telkens wanneer u de beeldmodus verandert, past de projector tevens de instelling aan op een instelling
die het laatste voor de betreffende beeldmodus is ingesteld op die betreffende ingang. Als u het
ingangssignaal verandert, wordt de laatst gebruikte beeldmodus en instelling hersteld voor die ingang en
resolutie.

De projector gebruiken

27

De Gebruiker 1/Gebruiker 2/Gebruiker 3 modus instellen

Er zijn drie door de gebruiker te definiëren modi als de momenteel beschikbare beeldkwaliteitstanden
niet aan uw wensen voldoen. U kunt een van de beeldmodi als beginpunt gebruiken (behalve
Gebruikersmodus) en de instellingen aanpassen.

1. Selecteer in het menu Beeld -- Basis de optie Preset Mode en druk op / om de modus
Gebruiker 1, Gebruiker 2 of Gebruiker 3 te kiezen.

2. Druk op om Gebruikermod. beheer te selecteren.

Deze functie is alleen beschikbaar als de modus Gebruiker 1, Gebruiker 2 of Gebruiker 3 is

geselecteerd in het submenu-item Preset Mode.

3. Druk op ENTER om de pagina Gebruikermod. beheer te openen.

4. Druk op om Referentiemodus te selecteren en druk op ENTER.

5. Druk op om een beeldmodus te kiezen die het beste aansluit bij uw wensen en druk op ENTER
en EXIT om terug te keren naar de pagina Gebruikermod. beheer.

6. Hier wijzigt u de naam van de modus Gebruiker 1, Gebruiker 2, of Gebruiker 3 door op te
drukken om Andere gebruikersmodusnaam te selecteren en druk op ENTER. De pagina
Andere gebruikersmodusnaam wordt geopend.

7. Druk op / / / totdat het gewenste signaal is geselecteerd en druk op ENTER.

8. Zodra u klaar bent, drukt u op EXIT om terug te keren naar het hoofdmenu.

9. Druk op om een submenu-item te selecteren dat kan worden veranderd en pas de waarde aan met

/. Zie "De beeldkwaliteit fijn afstellen" op pagina 29 en "Geavanceerde aanpassing van

beeldkwaliteit" op pagina 30 voor details.

10. Als de instellingen zijn verricht, drukt u op MENU om de instellingen op te slaan en te sluiten.

De beeldmodus herstellen

Alle aangebrachte wijzigingen in de menu's Beeld -- Basis en Beeld -- Geavanceerd kunnen met één
druk op de knop worden hersteld naar de standaard fabriekswaardes als Reset is geselecteerd.

De beeldmodus instellen op de standaard fabriekswaardes:

1. Selecteer in het menu Beeld -- Basis de optie Preset Mode en druk op / om de beeldmodus
te selecteren (waaronder Gebruiker 1, Gebruiker 2 of Gebruiker 3) die u wilt herstellen.

2. Druk op om Beeldinstellingen herstellen te selecteren en druk op ENTER. Er wordt een
bevestiging weergegeven.

3. Druk op / om Reset te selecteren en druk op ENTER. De standaard fabriekswaardes van de
beeldmodus worden hersteld.

4. Herhaal de stappen 1-3 als u nog andere beeldmodi wilt herstellen.

Verwar Beeldinstellingen herstellen niet met de functie Instll. herstellen in het menu Geavanceerde
instellingen. De functie Instll. herstellen herstelt de meeste functies van het complete systeem naar de
standaard fabriekswaardes. Zie "Instll. herstellen" op pagina 45 voor details.

28

De projector gebruiken

De beeldkwaliteit fijn afstellen

Ongeacht de geselecteerde beeldmodus, u kunt de betreffende instellingen altijd aanpassen aan elk
presenteerdoel. Zodra u het OSD-menu afsluit, worden deze aanpassingen opgeslagen in de actuele
vooraf ingestelde modus.

Aanpassen van Helderheid

Selecteer Helderheid in het menu Beeld -- Basis en pas
de waardes aan door op / te drukken op projector of
afstandsbediening.

Hoe hoger de waarde, hoe helderder het beeld. En hoe
lager de instelling, hoe donkerder het beeld. Stel deze knop
zo in dat de zwarte gedeelten van het beeld echt zwart worden weergegeven en er nog details zichtbaar
zijn in de donkere gedeelten.

Aanpassen van Contrast

Selecteer Contrast in het menu Beeld -- Basis en pas de
waardes aan door op / te drukken op projector of
afstandsbediening.

Hoe hoger de waarde, hoe groter het contrast. Gebruik
deze optie om het maximale witniveau in te stellen nadat u
eerder de instelling Helderheid hebt ingesteld in overeenstemming met de geselecteerde ingang en de
omgeving.

Aanpassen van Kleur

Selecteer Kleur in het menu Beeld -- Basis en pas de waardes aan door op / te drukken op
projector of afstandsbediening.

30 50 70

30 50

70

Een lagere instelling produceert minder verzadigde kleuren. Wanneer u de minimumwaarde instelt,
wordt het beeld zwart-wit. Wanneer de instelling te hoog staat, worden de kleuren op het beeld te fel,
waardoor het beeld onrealistisch wordt.

Aanpassen van Tint

Selecteer Tint in het menu Beeld -- Basis en pas de waardes aan door op / te drukken op
projector of afstandsbediening.

Hoe hoger de waarde, hoe roder het beeld. Hoe lager de waarde, hoe groener het beeld.

Deze functie is niet beschikbaar als de Preset Mode is ingesteld op ISF Night of ISF Day, of als bepaalde
ingangen in gebruik zijn, zoals Video, S-Video, PC-timing of VGA.

De functies Helderheid, Kleur, Contrast, Tint zijn ook toegankelijk door op BRIGHTNESS,
COLOR, CONTRAST, TINT op de afstandsbediening te drukken om de aanpassingsbalk op te

roepen. Druk vervolgens op / om de waardes te veranderen.

Aanpassen van Scherpte

Selecteer Scherpte in het menu Beeld -- Basis en pas de
waardes aan door op / op de projector te drukken.

Hoe hoger de waarde, hoe scherper het beeld. Hoe lager
de waarde, hoe zachter het beeld.

012

De projector gebruiken

29

Aanpassen van Huidtint

Deze functie past de primaire kleuren aan, wat resulteert in natuurlijke huidtinten met uitstekende
kleurintensiteit.

Selecteer Huidtint in het menu Beeld -- Basis en pas de waardes aan door op / te drukken op
projector of afstandsbediening.

Hoe hoger de waarde, hoe roder de huidtinten in beeld worden weergegeven. Hoe lager de waarde, hoe
groener de huidtinten in beeld worden weergegeven.

Een kleurtemperatuur selecteren*

Selecteer Kleurtemperatuur in het menu Beeld -- Basis en kies de gewenste instelling door op

/ op de projector of afstandsbediening te drukken.

Er zijn diverse instellingen voor kleurtemperatuur beschikbaar.

1. Standaardtemp.: met de oorspronkelijke kleurtemperatuur van de lamp en hogere helderheid.
Deze optie is geschikt voor omgevingen waar een uiterst hoge helderheid is vereist, bijv. in een goed
verlichte kamer.

2. Warm: maakt het beeld roodachtig wit.

3. Normaal: de witte kleur behoudt de normale schakering.

4. Koel: maakt het beeld blauwachtig wit.

*Meer informatie over de kleurtemperatuur:
Er bestaan vele kleurschakeringen die om verschillende redenen als "wit" worden beschouwd. Het begrip
“kleurtemperatuur” is een van de meest gebruikte methoden om de kleur wit uit te drukken. Een witte
kleur met een lage kleurtemperatuur vertoont een rode schijn. Een witte kleur met een hoge
kleurtemperatuur vertoont eerder een blauwe schijn.

Geavanceerde aanpassing van beeldkwaliteit

In het menu Beeld -- Geavanceerd staan meer geavanceerde functies die u naar wens kunt aanpassen.
Druk op MENU om de instellingen op te slaan en het OSD-menu af te sluiten.

Instellen Zwartniveau

Selecteer Zwartniveau in het menu Beeld -- Geavanceerd en druk op / op de projector of
afstandsbediening om 0 IRE of 7,5 IRE te selecteren.

De grijstinten van een videosignaal worden gemeten in IRE-eenheden. In bepaalde gebieden die de NTSC
tv-standaard gebruiken, worden de grijstinten gemeten van 7,5 IRE (zwart) tot 100 IRE (wit); in andere
gebieden die PAL-apparatuur of de Japanse NTSC-standaard gebruiken, worden grijstinten gemeten van 0
IRE (zwart) tot 100 IRE (wit). U kunt het beste eerst controleren of uw ingangssignaal bij 0 IRE of 7,5 IRE
begint en dit vervolgens te selecteren.

Beeldhelderheid beheren

Wellicht vertoont het geprojecteerde beeld strepen of ruis.

Zo verbetert u de beeldhelderheid:

1. Selecteer Helderheidsregeling in het menu Beeld -- Geavanceerd en druk op ENTER op de
projector of afstandsbediening om de pagina Helderheidsregeling te openen.

2. Druk op / om het item dat u wilt aanpassen te selecteren en druk op / om de gewenste
waarde in te stellen.

• Ruisonderdrukking: vermindert elektrische ruis in het beeld die veroorzaakt wordt door
verschillende mediaspelers. Hoe hoger de instelling, hoe minder de ruis.

• Verbetering van details: verscherpt het beeld. Hoe hoger de waarde, hoe meer details in het
beeld.

30

De projector gebruiken

Een voorkeurskleurtemperatuur instellen

Hoge helderheid

Laag contrast

Lage helderheid

Hoog contrast

1,6

1,8 2,0 2,2 2,4 2,5 2,6 2,8

Een gewenste kleurtemperatuur instellen:

1. Selecteer Kleurtemperatuur in het menu Beeld -- Basis en kies Standaardtemp., Warm,
Normaal of Koel door op / te drukken op de projector of afstandsbediening.

2. Selecteer Kleurtemperatuur afstemmen in het menu Beeld -- Geavanceerd en druk op
ENTER. De pagina Kleurtemperatuur afstemmen wordt geopend.

3. Druk op / om het item dat u wilt veranderen te selecteren en pas de waardes aan door op /
te drukken.

• Rood effect/Groen effect/Blauw effect: past de contrastniveaus van Rood, Groen en Blauw
aan.

• Rode hoek/Groene hoek/Blauwe hoek: past de helderheidniveaus van Rood, Groen en
Blauw aan.

4. Druk eenmaal op MENU of tweemaal op EXIT om de instellingen op te slaan en af te sluiten.

Een gamma-instelling selecteren

Selecteer Gammaselectie in het menu Beeld -- Geavanceerd en kies de gewenste instelling door op

/ op de projector of afstandsbediening te drukken.

Gamma verwijst naar de verhouding tussen de helderheid van ingangssignaal en beeld.

• Gamma 1,6/1,8/2,0/BenQ
Kies deze waardes naar wens.

• Gamma 2,2
Verhoogt de gemiddelde helderheid van het beeld. Met name geschikt voor verlichte omgevingen,

vergaderkamers of huiskamers.

• Gamma 2,4/2,5
Met name geschikt voor films in een donkere omgeving.

• Gamma 2,6/2,8
Beste voor het weergeven van films met veel donkere scènes.

Aanpassen van Brilliant Color

Selecteer Brilliant Color in het Beeld -- Geavanceerd menu en kies Aan door op / op de
projector of afstandsbediening te drukken.

Deze functie maakt gebruik van een nieuw kleurverwerkingsalgoritme en systeemniveauverbeteringen
voor een hogere helderheid terwijl de kleuren getrouwer en pakkender in beeld komen. Indien ingesteld
op "Uit", is Brilliant Color uitgeschakeld.

Kleurbeheer

In de meeste omstandigheden is kleurbeheer niet nodig, bijvoorbeeld in een klaslokaal, vergaderruimte of
woonkamer waar het licht aan blijft, of als door de vensters daglicht naar binnen komt.

Alleen in permanente opstellingen met kunstmatig licht, zoals directiekamers, congreszalen of
thuisbioscopen kan kleurbeheer een optie zijn. Met kleurbeheer kunt u de kleuren fijn afstellen zodat u,
als u dat wenst, de kleuren nog waarheidsgetrouwer kunt weergeven.

De projector gebruiken

31

Correct kleurbeheer kan alleen worden verkregen onder gecontroleerde en reproduceerbare condities.

Rood

Geel

Groen

Cyaan

Magenta

Blauw

U heeft een colorimeter (kleurlichtmeter) en een reeks geschikte testbeelden nodig om de
kleurreproductie te meten. Deze hulpmiddelen worden niet bij de projector geleverd. Wellicht dat de
verkoper van de projector u kan helpen deze hulpmiddelen, en eventueel zelfs een ervaren professionele
installateur, te verkrijgen.

Kleurbeheer bevat zes kleurreeksen (RGBCMY) waarmee u favoriete kleuren kunt instellen. Als u elke
kleur selecteert kunt u onafhankelijk het kleurbereik en verzadiging naar wens aanpassen.

De instellingen aanpassen en opslaan:

1. Selecteer in het menu Beeld -- Geavanceerd de optie
Kleurbeheer en druk op ENTER. De pagina Kleurbeheer wordt

geopend.

2. Selecteer Primaire kleur en druk op / om een kleur te kiezen
uit Rood, Groen, Blauw, Cyaan, Magenta en Geel.

3. Druk op om Tint te selecteren en druk op /

kiezen.

Een verhoging van het bereik omvat de kleuren die de twee

naastliggende kleuren bevatten.

om het bereik te

Zie de afbeelding rechts om te zien hoe de kleuren samenhangen. Als
u bijvoorbeeld Rood kiest en het bereik instelt op 0, wordt alleen
puur rode kleur geselecteerd. Het verhogen van het bereik neemt ook rood op dat dicht bij geel en
dicht bij magenta ligt.

4. Druk op om Effect te kiezen en pas de waardes naar wens aan met / . Het contrastniveau van
de gekozen primaire kleur wordt beïnvloed. Elke aangebrachte aanpassing is direct terug te vinden in
het beeld.

5. Druk op om Verzadiging te kiezen en pas de waardes naar wens aan met / . Elke
aangebrachte aanpassing is direct terug te vinden in het beeld.

Als u bijvoorbeeld Rood kiest en het bereik instelt op 0, wordt alleen de verzadiging van puur rood
beïnvloed.

Verzadiging is de hoeveelheid van die kleur in een videobeeld. Lagere instellingen produceren
minder verzadigde kleuren; een instelling van “0” verwijdert de betreffende kleur volledig uit het beeld.
Als de verzadiging t hoog is wordt de betreffende kleur te sterk en onrealistisch.

6. Druk eenmaal op MENU of tweemaal op EXIT om de instellingen op te slaan en af te sluiten.

Filmmodus instellen

Selecteer Film Mode in het Weergave menu en kies Aan door op / op de projector of
afstandsbediening te drukken.

Deze functie helpt bij het verbeteren van beeldkwaliteit als videobeelden van een film-dvd of Blu-raydisk
worden geprojecteerd.

3D-kamfilter instellen

Selecteer 3D-kamfilter in het Weergave menu en kies Aan door op / op de projector of
afstandsbediening te drukken.

Deze functie splitst het composiet signaal in een Y-signaal (helderheid) en C-signaal (kleur), en helpt bij
het maken van duidelijker en scherper beeld met correcte kleuren.

Deze functie is alleen beschikbaar als een videosignaal is gekozen.

32

De projector gebruiken

16:9-beeld

4:3-beeld

16:9-beeld

Beeldformaat
Letterbox

De beeldverhouding selecteren

De beeldverhouding is de verhouding tussen de breedte en de hoogte van het beeld. Digitale tv maakt
meestal gebruik van de verhouding 16:9, de standaardwaarde van de projector, en de meeste tv-signalen
en dvd's maken gebruik van de verhouding 4:3.

Door de opkomst van digitale signaalverwerking kunnen apparaten die digitale beelden weergeven, zoals
deze projector, het beeld dynamisch uitrekken en schalen naar een andere verhouding dan die van de
invoerbron. Beelden kunnen op lineaire wijze worden uitgerekt, zodat het volledige beeld gelijkmatig is
uitgerekt, of non-lineair waardoor het beeld vervormd wordt.

De beeldverhouding van de projectie veranderen (ongeacht de beeldverhouding van de
bron):

• Met de afstandsbediening

Druk op één van de knoppen om een beeldverhouding te kiezen die past bij het videosignaal en
weergavevereisten.

• Via het OSD-menu

1. Druk op MENU en vervolgens op / totdat het menu We er gave geselecteerd is.

2. Druk op om Beeldverhouding te selecteren.

3. Druk op / om een beeldverhouding te selecteren die past bij het formaat van het videosignaal en
de vereisten van het scherm.

De functie is niet beschikbaar als de 3D-modus is ingesteld op 2D/3D-conversie.

Info over de beeldverhouding

1. Anamorfisch (ANA): Past het beeld zodanig aan dat het in het
midden van het scherm wordt weergegeven in een beeldverhouding
van 16:9. Dit rekt en vergroot het beeld lineair, behalve dat het de
verticale en horizontale afmetingen onafhankelijk behandelt. Het rekt
de hoogte van de bronafbeelding zover uit totdat de volledig
geprojecteerde hoogte wordt bereikt, en rekt vervolgens de breedte
van het bronbeeld uit totdat de volledig geprojecteerde breedte wordt
bereikt. Hierdoor kan de geprojecteerde beeldverhouding veranderen,
afhankelijk van de originele beeldverhouding van het bronsignaal.
Anamorfisch is vooral geschikt voor beelden met een beeldverhouding
van 16:9, zoals HDTV, omdat dit beeld met dezelfde beeldverhouding
wordt weergegeven.

2. 4:3: past het beeld zodanig aan dat het in het midden van het scherm
wordt weergegeven in een beeldverhouding van 4:3. Deze instelling is
vooral geschikt voor 4:3-beeld zoals computermonitors, tv's met een
standaarddefinitie en dvd-films met een 4:3-beeldverhouding, omdat in
dit geval de beeldverhouding van het beeldsignaal behouden blijft.

3. Letterbox (LB): past de grootte van het beeld aan zodat de
eigenresolutie van de projector in de horizontale breedte past en past
de beeldhoogte aan op 3/4 van de projectiebreedte. Dit kan een beeld
produceren waarvan de hoogte groter is dan kan worden
weergegeven, zodat een deel van het beeld verloren gaat (wordt niet
weergegeven) aan de boven- en onderrand van de projectie. Dit is
geschikt voor de weergave van films die in de letterboxformaat zijn
gepresenteerd (met zwarte balken aan boven- en onderkant).

De projector gebruiken

33

4. Breed: dit rekt het beeld horizontaal uit, op non-lineaire wijze. Dit

4:3-beeld

4:3-beeld

2,35:1 beeldverhouding 2,35:1 beeldverhouding

gebruikt de volledige resolutie
van de 16:9 weergave

2,35:1 beeldverhouding in
een 2,35:1 weergavegebied

Op LB op de

afstandsbediening

drukken

Panamorph-lens

gebruiken

betekent dat de gedeeltes aan de rand van het beeld meer worden
uitgerekt dan het middengedeelte van het beeld om vervorming van het
middendeel tegen te gaan. Dit is geschikt in situaties waarin u de
breedte van een 4:3-beeld wilt uitrekken naar een breedte van een
16:9-beeld. De hoogte wordt niet aangepast. Sommige breedbeeldfilms
zijn zodanig geproduceerd dat de breedte is samengeperst tot de
breedte van 4:3, en deze kunnen het beste worden weergegeven door
ze terug te rekken naar de originele breedte met deze instelling.

5. Reëel: deze instelling geeft het beeld weer in een één op één
verhouding in het midden van het beeld zonder dat de grootte of
verhoudingen van het beeld zijn gewijzigd. Dit is met name geschikt als
een pc-signaal wordt gebruikt.

• De zwarte gedeelten zijn inactieve gebieden en de witte actief.

• OSD-menu's kunnen in deze ongebruikte zwarte gebieden worden weergegeven.

Panamorph lenzen gebruiken (optie)

Met Panamorph-lenzen kunt u de beeldverhouding van 16:9 projectoren omzetten in de volledige 2,35:1
beeldverhouding waarin de meeste films zijn opgenomen, zodat u het beste beeld hebt zonder zwarte
balken bovenin en onderin het beeld. De resolutie van het beeld wordt tevens vergroot met 33% en de
helderheid met 20%.

U heeft wellicht een scherm van 2,35:1 nodig om beelden op 2,35:1 weer te geven. Voor meer informatie
gaat u naar www.panamorph.com of u neemt contact op met de winkel waar u de projector heeft
gekocht.

34

De projector gebruiken

Vergroten en details zoeken

Als u details in het geprojecteerde beeld wilt zoeken, vergroot u het beeld. Gebruik de pijltoetsen om
door het beeld te navigeren.

• Via het OSD-menu

1. Druk op MENU en vervolgens op / totdat het menu Weergave geselecteerd is.

2. Druk op om Digitale zoom te selecteren en druk op ENTER. De Zoombalk wordt geopend.

3. Druk herhaaldelijk op om het beeld te vergroten tot de gewenste grootte.

4. Navigeer door het beeld door op ENTER te drukken om naar de verschuifmodus te schakelen en
druk op de pijltoetsen ( , , , ) op de projector of afstandsbediening om door het beeld te
navigeren.

5. Verminder de beeldgrootte door op ENTER te drukken om terug te schakelen naar de in/
uitzoomfunctie. U kunt ook herhaaldelijk op drukken totdat de oorspronkelijke beeldgrootte is
hersteld.

Het beeld kan alleen worden verschoven nadat het is vergroot. U kunt het beeld verder uitvergroten terwijl u details zoekt.

Gebruik op grote hoogte

Aanbevolen wordt dat u Hoogtemodus activeert als uw locatie hoger dan 1500 meter (ongeveer 4920
voet) boven zeeniveau ligt, of als de projector gedurende langere tijd (>10 uur) onafgebroken wordt
gebruikt.

Zo activeert u Hoogtemodus:

1. Druk op MENU en vervolgens op / totdat het menu Geavanceerde instellingen geselecteerd
is.

2. Druk op om Hoogtemodus te selecteren.

3. Druk op / om Aan te selecteren. Er wordt een bevestiging weergegeven.

4. Selecteer Ja en druk op ENTER.

Tijdens het gebruik van de Hoogtemodus wordt er wellicht meer geluid geproduceerd omdat de
ventilatoren sneller moeten draaien voor een betere koeling en optimale prestaties.

Als u de projector in andere dan deze extreme omstandigheden gebruikt, wordt het apparaat mogelijk
automatisch uitgeschakeld om te voorkomen dat de projector oververhit geraakt. Schakel over naar
Hoogtemodus om deze symptomen op te lossen. Dit betekent echter niet dat de projector in alle ruwe
of extreme omstandigheden kan worden gebruikt.

De projector gebruiken

35

Meer dan één ingangssignaal tegelijkertijd weergeven

De projector kan gelijktijdig beelden weergeven van twee invoerbronnen. Dit is een interessante manier
om uw presentaties te verbeteren. Zorg dat de signalen die u wilt weergeven correct op de projector zijn
aangesloten.

Het PIP-venster weergeven:

• Met de afstandsbediening

Druk op PIP om de pagina PIP te openen. Maak vervolgens wijzigingen
door de stappen uit het deel "Via het OSD-menu" hieronder te volgen,
te beginnen bij 3.

Wilt u de PIP-venstergrootte aanpassen, druk dan, als het PIP-venster is
ingeschakeld, herhaaldelijk op SIZE totdat een gewenste grootte is
geselecteerd.

Wilt u de PIP-vensterpositie veranderen, druk dan, als het PIP-venster is
ingeschakeld, herhaaldelijk op POSITION totdat een gewenste positie
is geselecteerd.

Wilt u één van de signalen markeren om aanpassingen door te voeren,
druk dan, als het PIP-venster is ingeschakeld, herhaaldelijk op ACTIVE
totdat de ingang is geselecteerd.

• Via het OSD-menu

1. Druk op MENU en vervolgens op / totdat het menu We er gave geselecteerd is.

2. Druk op om PIP te selecteren en druk op ENTER. De pagina PIP wordt geopend.

3. Selecteer PIP en druk op / om Aan te selecteren.

De projector selecteert twee momenteel actieve signalen voor weergave en het laatst weergegeven beeld
wordt op het hoofdscherm als het hoofdsignaal weergegeven.

De pip-functie is effectief op onderstaande ingangcombinaties.

Ingang 1/2 HDMI 1/2

PC V

Video V

S-Video V

Component 1/2 V

4. U kunt de Hoofdbron of tweede bron wijzigen door op te drukken en selecteer Hoofdbron of
tweede bron en druk op ENTER. De ingangselectiebalk verschijnt dan.

5. Gebruik / om de ingang te selecteren die u op het hoofdvenster (groot) of tweede (klein) venster
wilt weergeven en druk op ENTER om de instelling op te slaan en terug te keren naar de pagina
PIP.

6. U kunt de OSD-instellingen van één van de twee bronnen (hoofd of tweede) veranderen door Actief

venster te selecteren en op / te drukken om de bron te kiezen die u wilt veranderen.

De instellingen die in het OSD-menu worden gemaakt zijn alleen van toepassing op het actieve

venster. De volgende OSD-menufunctie kunnen niet worden gebruikt in de actieve vensters van PIP:
Automatisch naar bron zoeken.

7. U kunt de positie van het kleinere beeld veranderen door Pos itie te selecteren en druk herhaaldelijk
op / totdat een geschikte positie is geselecteerd.

36

De projector gebruiken

8. U kunt de grootte van het kleine beeld aanpassen door Grootte te selecteren en druk op / om
de PIP-grootte in te stellen op Klein of Groot.

9. U kunt de instellingen opslaan en het OSD-menu verlaten door eenmaal op MENU te drukken of
herhaaldelijk op EXIT totdat het menu verdwijnt.

3D-materiaal weergeven

De BenQ-projector biedt ondersteuning voor het afspelen van driedimensionaal (3D) beeldmateriaal dat
wordt doorgezonden via hdmi.

3D-videoapparatuur aansluiten

• PlayStation-games

i. Zorg dat u de console hebt geüpdatet met de nieuwste softwareversie van de PlayStation 3.
ii. Plaats de 3D-gamedisk. Of download games via het PlayStation-netwerk.
iii. Start de game en kies Afspelen in 3D in het menu van de game.

• Blu-ray 3D-speler
i. Zorg dat de speler ondersteuning biedt voor 3D Blu-raydisks en dat de 3D-uitgang is

geactiveerd.

ii. Speel de 3D-Blu-raydisk af.

• 3D TV (bijv. SKY 3D, DirecTV)
i. Neem contact op met de aanbieder van uw TV-signaal om 3D-zenders op te nemen in uw

abonnement.

ii. Schakel naar het 3D-kanaal.

• 3D-apparatuur (bijv. 3D dv/dc)

Zet het 3D-apparaat aan en projecteer het 3D-materiaal.

Bekijk de 3D-video correct door te zorgen dat Auto in het menu Weergave > 3D > 3D-modus is

geselecteerd. Als 3D-materiaal nog steeds niet correct kan worden weergegeven, kiest u Aan in het menu
Weergave > 3D > 3D-modus en gaat u vervolgens naar het menu Weergave > 3D > 3D-formaat en kiest u de
ondersteunde indeling.

Zodra de 3D-videoapparatuur via de hdmi-kabel op de projector is aangesloten, schakelt u de BenQ 3D­bril in. Draag de BenQ 3D-bril en geniet van de 3D-beelden!

De 3D-menu's gebruiken

1. Druk op MENU, ga naar het menu Weergave > 3D en druk op ENTER. Of druk op 3D op de

afstandsbediening.

2. Druk op / om 3D-sync omkeren te kiezen en druk op / om Omkeren te kiezen om de

beelden voor het linkeroog en het rechteroog om te schakelen voor een natuurlijkere kijkervaring. U
kunt de instelling van deze functie schakelen tussen Omkeren en Uit door op INVERT op de
afstandsbediening te drukken.

3. Kies 3D-modus en druk op / om Auto of Aan te kiezen. De projector detecteert het formaat

van de video automatisch als u Auto selecteert. Als u Aan kiest, dient u het te baseren op het 3D­formaat van de video om waarde in het menu 3D-modus correct in te stellen.

• Gebruik een bril of een ander hulpmiddel om uw zicht te verbeteren als u last heeft van bijziendheid,

verziendheid, hoornvlieskromming of als er een sterkteverschil bestaat tussen uw linker- en rechteroog,
voordat u de 3D-bril gebruikt om 3D-beelden te kijken.

• Als de projector start met het projecteren van 3D-beelden, kan het beeld onjuist lijken. Dit is echter

geen defect van het product.

• Neem voldoende pauzes als u 3D-beelden bekijkt.

• Stop met het kijken van 3D-beelden als u zich moe of onprettig voelt.

• Blijf op een afstand tot het scherm van ongeveer driemaal de effectieve hoogte van het scherm als u 3D-

beelden kijkt.

De projector gebruiken

37

• Kinderen en personen met een overgevoeligheid voor licht, met hartproblemen of met een ander

I

I

I

I

medisch probleem dienen voorzichtig te zijn met het bekijken van 3D-beelden.

Het weergavemenu van de projector personaliseren

U kunt de schermmenu's volgens uw voorkeur instellen. De volgende instellingen hebben geen invloed op
de projectie-instellingen, de bediening of de prestaties van de projector.

• Weergaveduur menu in het menu Systeeminstellingen > Menu-instellingen stelt de tijd in

hoelang het OSD-menu geactiveerd blijft na de laatste ingedrukte toets. Gebruik / om een
geschikte tijdsperiode te kiezen.

• Menupositie in het menu Systeeminstellingen > Menu-instellingen stelt de OSD-positie in op

vijf plekken. Gebruik / om een geschikte positie te kiezen.

• Taal in het menu Systeeminstellingen stelt de OSD-menu's in op een begrijpelijke taal. Zie "De

menu's gebruiken" op pagina 23 voor details.

• Opstartscherm in het menu Systeeminstellingen stelt een gewenst logoscherm in dat wordt

weergegeven tijdens het opstarten van de projector.

Besturingstoetsen blokkeren

Als de besturingstoetsen op de afstandsbediening en projector geblokkeerd zijn, kunnen de instellingen
van de projector niet per ongeluk worden veranderd (bijvoorbeeld door kinderen). Als de
Toetsenvergrendeling is ingeschakeld functioneert geen enkele toets op de afstandsbediening en
projector, behalve POWER ON/OFF en .

De toetsen blokkeren:

1. Druk op MENU en vervolgens op / totdat het menu Geavanceerde instellingen geselecteerd

is.

2. Druk op om Toetsenvergrendeling te selecteren en druk op / om Aan te selecteren. Er

verschijnt een waarschuwing. Kies Ja en druk op ENTER. De bedieningstoetsen zijn geblokkeerd.

U kunt de toetsblokkering opheffen door op de projector of afstandsbediening gedurende 3 seconden
ingedrukt te houden.

De projector uitschakelen

Schakel de projector uit en druk op POWER OFF op de
afstandsbediening om de projector direct uit te schakelen. Of druk

op op de projector en er verschijnt een waarschuwing. Druk

nogmaals op .

• De Powerindicator knippert oranje en de ventilatoren blijven

ongeveer twee minuten draaien om de lamp af te koelen. De
projector reageert niet op opdrachten zolang het koelen niet is voltooid.

• De Powerindicator brandt oranje nadat de lamp is afgekoeld en de ventilatoren zijn gestopt.

• Als de projector gedurende langere tijd niet wordt gebruikt, trek dan de stroomkabel uit het

stopcontact.

• Ter bescherming van de lamp reageert de projector niet op opdrachten tijdens het afkoelen.

De daadwerklijke levensduur van de lamp kan variëren, afhankelijk van de omgevingsomstandigheden en het
gebruik.

38

De projector gebruiken

On-Screen Display (OSD)-menu's

Menustructuur van de On Screen Display (OSD)

De schermmenu's verschillen afhankelijk van het geselecteerde signaaltype.

Hoofdmenu Submenu Opties

Bioscoop/Dynamisch/Standaard/Gebruiker 1/Gebruiker 2/
Gebruiker 3/3D/ISF Day/ISF Night

Uit/Laag/Medium/Hoog

Ruisonderdrukking 0–31

Verbetering van details 0–4

Rood effect 0–100

Groen effect 0–100

Blauw effect 0–100

Rode hoek 0–511

Groene hoek 0–511

Blauwe hoek 0–511

Primaire kleur Rood/Groen/Blauw/Cyaan/Magenta/Geel

Tint 0–100

Effect 0–100

Verzadiging 0–100

Beeld -- Basis

Beeld -­Geavanceerd

Preset Mode

Gebruikermod. beheer

Helderheid 0–100

Contrast 0–100

Kleur 0–100

Tint 0–100

Scherpte 0–2

Huidtint 0–5

Kleurtemperatuur Normaal/Koel/Standaardtemp./Warm

Frame-interpolatie

Lampvermogen Normaal/Economisch

Beeldinstellingen herstellen

Zwartniveau 0 IRE/7,5 IRE

Helderheidsregeling

Kleurtemperatuur
afstemmen

Gammaselectie 1,6/1,8/2,0/2,2/2,4/2,5/2,6/2,8/BenQ

Brilliant Color Aan/Uit

Kleurbeheer

Dynamic Black Aan/Uit

De projector gebruiken

39

Weergave

Beeldverhouding Anamorfisch/4:3/Letterbox/Breed/Reëel

Key stone

Pos it ie

Overscanaanpassing 0/1/2/3

PIP Aan/Uit

Hoofdbron

tweede bron

PIP

Pc & YPbPr-component
afstemmen

Digitale zoom

Film Mode Aan/Uit

3D-kamfilter Aan/Uit

3D

Taal

Actief venster Hoofd/PIP

Pos it ie

Grootte Groot/Klein

Horizontale afmeting

Fase

Auto

3D-sync omkeren Uit/Omkeren

3D-modus

HDMI 1/HDMI 2/Video/S-Video/
Component 1/Component 2/PC

Rechts bovenaan/Links onderaan/
Rechts onderaan/Links bovenaan

Auto/Uit/Frame opeenv./Frame Packing/
Boven-onder/Naast elkaar/2D/3D­conversie

Systeeminstellingen

Opstartscherm BenQ/Zwart/Blauw

Projectorpositie

Auto uit

Slaaptimer

Weergaveduur menu

Menu-instellingen

Menupositie

Invoerbron

Wijzig bronn.

Automatisch naar bron zoeken Aan/Uit

Voorkant/Plafond voorkant/Achterkant/
Plafond achterkant

Uitschakelen/5 min/10 min/15 min/20 min/
25 min/30 min

Uitschakelen/30 min/60 min/90 min/
120 min/150 min/180 min

5 sec/10 sec/15 sec/20 sec/25 sec/30 sec/
Altijd aan

Midden/Links bovenaan/ Rechts bovenaan/
Rechts onderaan/Links onderaan

HDMI 1/HDMI 2/Video/S-Video/
Component 1/Component 2/PC

40

De projector gebruiken

Lamptimer herstellen

Equivalent lampuren

Auto

Hdmi-formaat

CEC Aan/Uit

Ondertitels aan Aan/Uit

Ondertitelversie CC1/CC2/CC3/CC4

Wachtwoord wijzigen

Inschakelblokkering Aan/Uit (voert huidig wachtwoord in)

Pc-signaal

Videosignaal

Geavanceerde
instellingen

Informatie

Lampinstellingen

Hdmi-instellingen

Baud-ratio 2400/4800/9600/19200/38400/57600/115200

Te s t p a t ro o n

Ondertitels

Hoogtemodus Aan/Uit

Wachtwoo rd

Toetsenvergrendeling Aan/Uit

Instll. herstellen

ISF (voert wachtwoord in)

Bron

Preset Mode

Resolutie

Kleursysteem

Equivalent lampuren

3D-formaat

Firmware-versie

De menuopties zijn beschikbaar wanneer de projector minstens één goed signaal ontvangt. Wanneer er
geen apparatuur op de projector is aangesloten of er geen signaal wordt waargenomen, zijn er beperkte
menuopties beschikbaar.

De projector gebruiken

41

Beeld -- Basis menu

Functie Beschrijving

Preset Mode

Gebruikermod.
beheer

Helderheid

Contrast

Kleur

Tint

Scherpte

Huidtint

Kleurtemperatuur

Frame-interpolatie

Lampvermogen

Beeldinstellingen
herstellen

Met de vooraf ingestelde beeldmodi kunt u de instellingen van het
projectorbeeld aanpassen aan het type programma. Zie "Een vooraf ingestelde

modus selecteren" op pagina 27 voor details.

Hiermee selecteert u een voorkeursmodus die voldoet aan uw
beeldkwaliteitwensen en kunt u het beeld verder verfijnen op basis van
onderstaande selecties. Zie "De Gebruiker 1/Gebruiker 2/Gebruiker 3 modus

instellen" op pagina 28 voor details.

Hiermee past u de helderheid van het beeld aan. Zie "Aanpassen van

Helderheid" op pagina 29 voor details.

Stelt de mate van verschil tussen donker en licht in het beeld in. Zie "Aanpassen

van Contrast" op pagina 29 voor details.

Hiermee past u het verzadigingsniveau van de kleuren aan -- de sterkte van elke
kleur in een videobeeld. Zie "Aanpassen van Kleur" op pagina 29 voor details.

Hiermee past u de rode en groene kleurtonen van het beeld aan. Zie

"Aanpassen van Tint" op pagina 29 voor details.

Maakt het beeld scherper of zachter. Zie "Aanpassen van Scherpte" op

pagina 29 voor details.

Zie "Aanpassen van Huidtint" op pagina 30 voor details.

Er zijn diverse instellingen voor kleurtemperatuur beschikbaar. Zie "Een

kleurtemperatuur selecteren*" op pagina 30 voor details.

Verbetert de vloeiendheid en duidelijkheid van het beeld met technologie die
de beeldhandeling berekent en compenseert. U kunt op / drukken om de

mate te bepalen.
Stelt het energieverbruik van de projectorlamp in op de modus Normaal of

Economisch.
Herstelt alle instellingen in de menu's Beeld -- Basis en Beeld --

Geavanceerd in de standaard fabriekswaardes. Zie "De beeldmodus

herstellen" op pagina 28 voor details.

Beeld -- Geavanceerd menu

Functie Beschrijving

Zwartniveau

Helderheidsregeling

Kleurtemperatuur
afstemmen

Gammaselectie

Brilliant Color

Kleurbeheer

Dynamic Black

42

De projector gebruiken

Stelt de grijstinten van het beeld in op 0 IRE of 7,5 IRE. Zie "Instellen

Zwartniveau" op pagina 30 voor details.

Past de duidelijkheid van het beeld aan. Zie "Beeldhelderheid beheren" op

pagina 30 voor details.

Zie "Een voorkeurskleurtemperatuur instellen" op pagina 31 voor details.

Zie "Een gamma-instelling selecteren" op pagina 31 voor details.

Zie "Aanpassen van Brilliant Color" op pagina 31 voor details.

Zie "Kleurbeheer" op pagina 31 voor details.

Past automatisch het zwartniveau van het geprojecteerde beeld aan om het
effect van contrastverhouding te verbeteren.

Weergave menu

Functie Beschrijving

Beeldverhouding

Keystone

Posi t i e

Overscanaanpassing

PIP

Pc & YPbPr­component
afstemmen

Digitale zoom

Er zijn diverse opties voor instelling van de beeldverhouding, afhankelijk van het
ingangssignaal. Zie "De beeldverhouding selecteren" op pagina 33 voor details.

Corrigeert eventuele keystone-fouten in het beeld. Zie "Vervorming van het

beeld corrigeren" op pagina 26 voor details.

De pagina wordt weergegeven waarop u de positie kunt aanpassen. U
verplaatst het geprojecteerde beeld met de richtingspijlen. De waarden die
onder aan de pagina worden weergegeven, veranderen elke keer als u op een
knop drukt, totdat ze het maximum of minimum bereiken.

Deze functie is alleen beschikbaar als het PC-signaal is gekozen.

Verbergt de slechts beeldkwaliteit in de vier randen. U kunt ook zelf op /
drukken om te bepalen hoeveel wordt verborgen. Instelling 0 betekent dat
100% van het beeld wordt weergegeven. Hoe hoger de waarde hoe meer van
het beeld wordt verborgen terwijl het scherm gevuld en geometrisch kloppend
blijft.

Schakelt het PIP-venster in of uit en maakt gerelateerde aanpassingen. Zie

"Meer dan één ingangssignaal tegelijkertijd weergeven" op pagina 36 voor

details.
Horizontale afmeting

Stelt de horizontale breedte van het beeld in.

Fase

Hiermee past u de klokfase aan om vervorming van het
beeld te verminderen.

Auto

Past de fase en frequentie automatisch aan

Deze functies zijn alleen beschikbaar als het Component 1-,
Component 2- of PC-signaal is geselecteerd.

Zie "Vergroten en details zoeken" op pagina 35 voor details.

Film Mode

3D-kamfilter

3D

Zie "Panamorph lenzen gebruiken (optie)" op pagina 34 voor details.

Zie "3D-kamfilter instellen" op pagina 32 voor details.

3D-sync omkeren

Als het 3D-beeld is vervormd, kunt u deze functie inschakelen om de beelden
voor linkeroog en rechteroog om te wisselen zodat u comfortabeler van 3D­beelden kunt genieten.
Zie "3D-materiaal weergeven" op pagina 37 voor details.

3D-modus

Deze projector bevat een 3D-functie waarmee u kunt genieten van films,
video's en sportprogramma's in 3D, die nog realistischer weergegeven als ze via
hdmi worden weergegeven. Draag een 3D-bril om van de 3D-beelden te
kunnen genieten.

Als de functie 3D-modus is ingeschakeld:

• De helderheid van het geprojecteerde beeld wordt verminderd.

• De Preset Mode kan niet worden aangepast.

• De Keystone kan alleen in beperkte mate worden aangepast.

Als de functie 2D/3D-conversie is ingeschakeld, kan de
Beeldverhouding niet worden aangepast.

De projector gebruiken

43

Systeeminstellingen menu

Functie Beschrijving

Taal

Opstartscherm

Projectorpositie

Auto uit

Slaaptimer

Menu-instellingen

Invoerbron

Wijzig bronn.

Automatisch naar
bron zoeken

Hiermee stelt u de taal voor de schermmenu's in. Zie "De menu's gebruiken"

op pagina 23 voor details.

Hiermee selecteert u het logoscherm dat wordt weergegeven bij het opstarten
van de projector. U hebt de keuze uit het BenQ logoscherm, het scherm
Blauw of het scherm Zwart.

U kunt de projector tegen het plafond of achter een scherm installeren, of met
een of meerdere spiegels. Zie "Het kiezen van een plek" op pagina 13 voor
details.

Voorkomt onnodige projectie als gedurende langere tijd geen signaal wordt
gedetecteerd. Zie "Instellen Auto uit" op pagina 48 voor details.

Stelt de timer voor automatisch uitschakelen in. De timer kan worden ingesteld
op een waarde tussen 30 minuten en 3 uur.

Weergaveduur menu

Bepaalt hoe lang het menu op het scherm wordt weergegeven nadat u op de
knop hebt gedrukt.

Menupositie

Hiermee stelt u de positie van het schermmenu in.
Selecteert een ingangssignaal om te projecteren. Zie "Een ingangssignaal

selecteren" op pagina 22 voor details.

Past de naam van de ingang aan. Zie "Een ingangssignaal selecteren" op

pagina 22 voor details.

Stelt in of de projector automatisch naar ingangssignalen zoekt. Als de optie is
ingesteld op Aan, zoekt de projector naar ingangssignalen totdat een signaal is
gevonden. Als de functie niet is geactiveerd, selecteert de projector het laatst
gebruikte ingangssignaal.

Geavanceerde instellingen menu

Functie Beschrijving

Lamptimer herstellen
Als de lamp wordt vervangen, kiest u Reset om de lamptimer weer in te

Lampinstellingen

Hdmi-instellingen

44

De projector gebruiken

stellen op "0". Zie "Stelt de lamptimer in op nul" op pagina 52 voor details.

Equivalent lampuren

Toont informatie over lampuren. Zie "Het aantal lampuren onderzoeken" op

pagina 48 voor details.

Hdmi-formaat

Kiest een ingangssignaaltype voor het hdmi-signaal. U kunt het ingangstype ook
handmatig instellen. De verschillende ingangstypes gebruiken verschillende
normen voor het helderheidsniveau.

CEC

Hiermee kunt u de CEC-functie in- of uitschakelen. Als u een apparaat dat
compatibel is met HDMI CEC via een HDMI-kabel aansluit op de projector,
wordt de projector automatisch ingeschakeld als u het HDMI CEC-apparaat
inschakelt, en wordt het HDMI CEC-apparaat automatisch uitgeschakeld als u
de projector uitschakelt.

Hdmi-formaat is alleen beschikbaar als het HDMI-signaal is gekozen.

Baud-ratio

Testpatroon

Ondertitels

Hoogtemodus

Wachtwoord

Toetsenvergrendeling

Instll. herstellen

ISF

Kies een baud rate die identiek is aan die van de computer zodat u de projector
kunt aansluiten via een geschikte RS-232-kabel en de firmware van de projector
kunt updaten of downloaden. Deze functie is bedoeld voor gekwalificeerde
reparateurs.

Druk op ENTER om het rastertestpatroon weer te geven. Het helpt u met
het aanpassen van de beeldgrootte en de focus zodat het geprojecteerde beeld
niet vervormd is.

De functie is alleen beschikbaar als de projector geen ingangssignaal
detecteert.

Ondertitels aan

Activeer de functie door Aan te kiezen als het geselecteerde ingangssignaal
ondertitels bevat.

• Ondertitels: Plaatst de dialoog, verhaallijn en geluidseffecten van tv­programma's en video's, die ondertiteling bevattten, op het scherm (in de
programmagids wordt dit vaak aangegeven met CC).

Ondertitelversie
Selecteert een gewenste ondertitelmodus. Bekijk ondertitels door CC1, CC2,
CC3 of CC4 te kiezen (CC1 toont ondertitels in de primaire taal van uw

regio).
Selecteer deze modus wanneer u de projector op grote hoogte of bij hoge

temperaturen gebruikt. Zie "Gebruik op grote hoogte" op pagina 35 voor
details.

Wachtwoord wijzigen

U wordt gevraagd het huidige wachtwoord in te voeren voordat u het vervangt
door een nieuw. Zie "De wachtwoordbeveiliging gebruiken" op pagina 24 voor
details.

Inschakelblokkering

Hiermee beperkt u het gebruik van de projector tot degenen die het juiste
wachtwoord kennen. Zie "De wachtwoordbeveiliging gebruiken" op pagina 24
voor details.

Zie "Besturingstoetsen blokkeren" op pagina 38 voor details.

Zet alle instellingen terug op de fabrieksinstellingen.

De volgende instellingen blijven behouden: Keystone, Taal,
Projectorpositie, Hoogtemodus, Wachtwoord, Toetsenvergrendeling en
ISF.

Het menu ISF Calibration is beveiligd met een wachtwoord en is alleen
toegankelijk voor geautoriseerde ISF-ijkers. De ISF (Imaging Science
Foundation) heeft zorgvuldig gemaakte, door de industrie erkende standaarden
ontworpen voor optimale videoprestaties en heeft een trainingsprogramma
opgezet voor technici en installateurs om deze standaarden te gebruiken zodat
BenQ apparaten voor videoweergave de optimale beeldkwaliteit behalen.
Vandaar dat wordt aanbevolen de instelling en ijking door een door ISF
gecertificeerde installateur te laten uitvoeren.

Voor meer informatie gaat u naar www.imagingscience.com of u
neemt contact op met de winkel waar u de projector heeft gekocht.

De projector gebruiken

45

Informatie menu

Dit menu geeft de huidige status van de projector aan.

Sommige beeldaanpassingen zijn alleen mogelijk wanneer bepaalde ingangen in gebruik zijn. Aanpassingen
die niet beschikbaar zijn, worden niet weergegeven op het scherm.

Functie Beschrijving

Bron

Preset Mode

Resolutie

Kleursysteem

Equivalent lampuren

3D-formaat

Geeft de huidige signaalbron weer.

Geeft de geselecteerde modus weer in het menu Beeld -- Basis > Preset
Mode.

Geeft de eigen resolutie van het ingangssignaal weer.

Geeft de indeling van het ingangsysteem aan: NTSC, PAL, SECAM, YUV of
RGB.

Toont de totale gebruiksduur van de lamp.

Geeft de huidige 3D-modus aan.

3D-formaat is uitsluitend beschikbaar als 3D-modus is ingeschakeld.

Firmware-versie

Toont de firmware-versie van de projector.

46

De projector gebruiken

Extra informatie

Onderhoud van de projector

De projector heeft maar weinig onderhoud nodig. Het enige dat u regelmatig moet doen, is de lens
schoonhouden. Verwijder nooit onderdelen van de projector, met uitzondering van de lamp. Neem
contact op met uw verkoper of plaatselijke klantenservice als de projector niet normaal functioneert.

De lens reinigen

Reinig de lens als u vuil of stof op het oppervlak ziet. Voordat u de lens schoonmaakt, schakelt u de
projector uit, trekt u de stroomkabel uit het stopcontact en laat u hem een aantal minuten staan om
volledig af te koelen.

1. Verwijder stof met een fles met gecomprimeerde lucht. (Beschikbaar bij bouwmarkten of
fotografiezaken.)

2. Als er hardnekkige stof- of smeervlekken zijn, gebruik dan een geschikte lensborstel of vochtige
schone lensdoek met lenscleaner om zachtjes over het oppervlak van de lens te vegen.

3. Gebruik nooit een schuursponsje, reinigingsmiddel met alkaline/zuur, schuurmiddel of vluchtig
oplosmiddel, zoals alcohol, wasbenzine, thinner of insecticide. Het gebruik van zulke stoffen of
langdurig contact met materiaal van rubber of vinyl, kan resulteren in beschadiging van het oppervlak
en behuizing van de projector.

Raak nooit met uw vinger de lens aan en wrijf nooit met schuurmiddelen over de lens. Zelfs papieren doekjes
kunnen de lenscoating beschadigen. Gebruik uitsluitend fotografische lensborstels, doekjes en
schoonmaakmiddelen. Maak de lens nooit schoon als de projector is ingeschakeld of als deze nog warm is van
het gebruik.

De projectorbehuizing reinigen

Voordat u de behuizing schoonmaakt, schakelt u de projector uit, trekt u de stroomkabel uit het
stopcontact en laat u hem een aantal minuten staan om volledig af te koelen.

1. Verwijder vuil of stof met een zachte, droge en pluisvrije reinigingsdoek.

2. Voor het verwijderen van hardnekkige vlekken gebruikt u een zachte doek die u hebt bevochtigd met
water en een neutraal schoonmaakmiddel. Veeg hiermee de behuizing schoon.

Gebruik nooit was, alcohol, benzine, verdunner of andere chemische schoonmaakmiddelen. Hierdoor kan de
behuizing beschadigd raken.

De projector opbergen

Als u de projector gedurende lange tijd niet gebruikt:

1. Zorg dat de temperatuur en de luchtvochtigheid van de opslagruimte binnen het aanbevolen bereik
voor de projector vallen. Raadpleeg de pagina met specificaties in deze handleiding of neem contact
op met uw dealer over het bereik.

2. Schuif de verstelvoetjes in.

3. Haal de batterijen uit de afstandsbediening.

4. Verpak de projector in de oorspronkelijke of een soortgelijke verpakking.

De projector vervoeren

Het verdient aanbeveling de projector in de oorspronkelijke of een gelijkwaardige verpakking te
vervoeren.

Extra informatie

47

Informatie over de lamp

Het aantal lampuren onderzoeken

De gebruiksduur van de lamp (lampuren) wordt automatisch berekend door de ingebouwde timer als de
projector wordt gebruikt.

Zie "Lampenergie instellen op Economisch" hieronder voor meer informatie over de modus Economisch.

Informatie over het aantal lampuur verkrijgen:

1. Druk op MENU en vervolgens op / totdat het menu Geavanceerde instellingen geselecteerd
is.

2. Druk op om Lampinstellingen te selecteren en druk op ENTER. De pagina Lampinstellingen
wordt geopend.

3. Informatie over de gebruiksduur van de lamp staat in de rij van Equivalent lampuren.

4. Sluit het menu af door op MENU te drukken.

De levensduur van de lamp verlengen

De projectielamp is een verbruiksartikel. Door de volgende instellingen in het OSD-menu te veranderen
kunt u de levensduur van de lamp maximaliseren.

• Lampenergie instellen op Economisch

Als u de Economisch gebruikt, wordt het geluid en het energieverbruik van het systeem verminderd.
Als de modus Economisch is geselecteerd wordt het licht verminderd en worden de geprojecteerde
beelden donkerder.

De modus Economisch verlengt ook de levensduur van de projectorlamp. Stel de modus Economisch
in, door naar het menu Beeld -- Basis > Lampvermogen te gaan en druk op / .

• Instellen Auto uit

Via deze functie wordt de projector automatisch uitgeschakeld als er na een ingestelde periode geen
ingangssignaal is gedetecteerd.

Stel Auto uit in door naar het menu Systeeminstellingen > Auto uit te gaan en druk op / om
een tijdsperiode te kiezen. De tijdsduur kan worden ingesteld van 5 t/m 30 minuten, in stappen van
5 minuten. Als de ingestelde tijdsduur niet overeenkomt met uw persoonlijke wensen, kies dan Uit. De
projector wordt niet automatisch binnen een bepaalde periode uitgeschakeld.

48

Extra informatie

De timing van de lampvervanging

OK

LET OP: Lamp waarschuwing

Lamp > XXXX uur

Bestel nieuwe lampen op
lamp.benq.com

WAARSCHUWING

OK

LET OP: Vervang de lamp

Lamp > XXXX uur

Bestel nieuwe lampen op
lamp.benq.com

WAARSCHUWING

LET OP: Vervang de lamp nu
Lamp > XXXX hrs

Gebruiksduur lamp overschreden
Vervang lamp (zie handleiding)
Stel lamptimer dan opnieuw in.

Bestel nieuwe lampen op
lamp.benq.com

OK

WAARSCHUWING

Wanneer het LAMP (waarschuwingslampje) van de lamp rood oplicht of wanneer er een bericht in het
scherm wordt weergegeven dat aangeeft dat u de lamp dient te vervangen, dient u een nieuwe lamp te
installeren of met het apparaat naar uw leverancier te gaan. Een oude lamp kan storing in de projector
veroorzaken. In sommige gevallen kan de lamp ontploffen. Ga naar http://lamp.BenQ.com voor een
vervangende lamp.

De waarschuwingslampjes van de lamp en de temperatuur gaan branden als de lamp te heet wordt. Zet
de stroom uit en laat de projector 45 minuten afkoelen. Wanneer deze waarschuwingslampjes nog steeds
branden nadat de stroom weer is ingeschakeld, dient u contact op te nemen met uw leverancier. Zie

"Indicatoren" op pagina 53 voor details.

De volgende lampwaarschuwingen worden weergegeven om u eraan te herinneren dat u de lamp dient te
vervangen.

Status Bericht

Installeer een nieuwe lamp voor optimale prestaties. Als de
projector meestal de modus Economisch gebruikt (zie "Het aantal

lampuren onderzoeken" op pagina 48), kunt u de projector nog

blijven gebruiken totdat de waarschuwing voor volgend lampuur
verschijnt.

Druk op ENTER om het bericht te negeren.

Het wordt ten zeerste aanbevolen dat u de lamp nu vervangt. De
lamp is een verbruiksartikel. De helderheid van de lamp vermindert
na verloop van tijd. Dit is normaal. U kunt de lamp vervangen als de
helderheid aanzienlijk is afgenomen.

Druk op ENTER om het bericht te negeren.

De lamp MOET worden vervangen voordat de projector opnieuw
normaal functioneert.

Druk op ENTER om het bericht te negeren.

"XXXX" in bovenstaande melding zijn getallen die per model kunnen verschillen.

Extra informatie

49

De lamp vervangen

• Om het risico van een elektrische schok te vermijden, dient u altijd de projector uit te schakelen en de
stekker van het netsnoer uit het stopcontact te verwijderen alvorens u de lamp gaat vervangen.

• Om de kans op brandwonden te verkleinen, dient u de projector gedurende ten minste 45 minuten te
laten afkoelen alvorens u de lamp vervangt.

• Om de kans op verwondingen aan vingers of schade aan onderdelen binnen in de projector te verkleinen,
dient u voorzichtig te werk te gaan wanneer u lampglas verwijdert dat in scherpe stukjes uit elkaar is
gespat.

• Om de kans op verwondingen aan vingers en/of een slechtere beeldkwaliteit door aanraking van de lens
te verkleinen, mag u uw hand niet in de lege kast steken nadat de lamp is verwijderd.

• Deze lamp bevat kwik. Gooi deze lamp bij het klein chemisch afval overeenkomstig de toepasselijke
lokale regelgeving.

• Aanbevolen wordt een geschikte projectorlamp aan te schaffen als vervanging om de optimale prestaties
van de projector te verzekeren.

• Als de lamp wordt vervangen terwijl de projector ondersteboven aan het plafond hangt, let dan goed op
dat niemand onder de lampklep staat om mogelijk letsel of schade aan de ogen door glasscherven te
voorkomen.

• Zorg altijd voor goede ventilatie als u omgaat met gebroken lampen. We raden u aan een stofmasker,
veiligheidsbril of gezichtmasker te gebruiken en beschermende kleding, zoals handschoenen, te dragen.

50

Extra informatie

1. Schakel het apparaat uit en trek de stekker van
de projector uit het stopcontact. Zet alle
aangesloten apparatuur uit en trek alle andere
kabels los. Zie "De projector uitschakelen" op

pagina 38 voor details.

2. Til de projector zachtjes op. Maak de
schroeven op de lampklep los (aan de
linkerkant).

3. Verwijder de lampklep.

Opmerkingen

• Als u te snel trekt, kan de lamp breken waardoor
glasscherven in de projector terecht kunnen
komen. Om de kans op verwondingen aan
vingers of schade aan onderdelen binnen in de
projector te verkleinen, dient u voorzichtig te
werk te gaan als u lampglas verwijdert dat is
gebroken.

• Plaats de lamp niet in de buurt van water, binnen
bereik van kinderen, in de buurt of boven
warmtebronnen of bij ontvlambare materialen.

• Steek uw handen niet in de projector nadat de
lamp is verwijderd. Als u de interne optische
componenten aanraakt, kan dit resulteren in
wazige beelden op het scherm.

6. Plaats de vervangende lamp. Let op dat u deze

helemaal en stevig op z'n plek duwt.

7. Draai de schroeven vast die de lampbox

bevestigen.

8. Zorg dat de hendel goed vast op z'n plek zit.

4. Draai de schroeven los die de lamp van de
projector bevestigen. Als de schroeven niet
volledig worden losgedraaid, kunt u uw
vingers verwonden.

5. Til de hendel op zodat deze loodrecht op de
lamp staat. Trek de lamp langzaam aan de
hendel uit de projector.

Opmerkingen

• Pas op dat u de schroeven niet te stevig
vastschroeft.

• Een losse schroef kan tot een slechte verbinding
leiden, met storingen tot gevolg.

9. Plaats de lampklep terug.

10. Draai de schroeven van de lampklep weer

vast.

11. Steek de stekker weer in het stopcontact en

zet de projector aan.

Extra informatie

51

Stelt de lamptimer in op nul

Stel de gebruiksduur van de lamp niet op nul in als de lamp niet is vervangen. Wanneer u dat wel doet, kan
dat tot schade leiden.

1. Druk na het opstartlogo op MENU en druk vervolgens op / totdat het menu Geavanceerde
instellingen is geselecteerd.

2. Druk op om Lampinstellingen te selecteren en druk op ENTER. De pagina Lampinstellingen
wordt geopend.

3. Selecteer Lamptimer herstellen en druk op ENTER. Er verschijnt een waarschuwingsbericht
waarin u wordt gevraagd de lamptimer te herstellen. Selecteer Reset en druk op ENTER. De
lamptijd wordt op "0" gezet.

52

Extra informatie

Indicatoren

Er zij drie indicatoren die de status van de projector aangeven. Lees het volgende voor informatie over de
indicatoren. Als er een probleem is opgetreden, schakel de projector uit en neem contact op met uw
verkoper.

Als de projector normaal functioneert

Power Te m p Lamp Status & beschrijving

Oranje Uit Uit

Groen

Knippert

Groen Uit Uit

Oranje

Knippert

Rood Uit Uit

Rood

Knippert

Rood Uit Rood

Uit Uit

Uit Uit

Uit Uit

Als de projector niet normaal functioneert

Stand-bymodus

Opstarten

Normale werking

• De projector dient 90 seconden af te koelen omdat deze niet
op de normale manier is afgesloten, zonder het normale
afkoelproces.

• De projector dient 90 seconden af te koelen nadat de stroom
is uitgeschakeld.

De projector heeft de firmware gedownload.

Uitschakelen van de schaler is mislukt.

Opnieuw instellen van de schaler is mislukt.

Power Te m p Lamp Status & beschrijving

Uit Uit Rood

Uit Uit

Rood

Knippert

• De lamp is beschadigd. Neem contact op met de plaatselijke
klantenservice van BenQ om een nieuwe lamp te kopen.

• De lamp is niet correct aangesloten.

• De lamp is beschadigd. Neem contact op met de plaatselijke
klantenservice van BenQ om een nieuwe lamp te kopen.

Rood Rood Uit

Rood

Rood Groen Uit

Rood

Groen Rood Uit

Groen

Knippert

Rood

Knippert

Groen

Knippert

Rood Uit

Uit

De ventilatoren werken niet.

Uit

De binnentemperatuur is te hoog opgelopen.

• De luchtinlaat of luchtuitlaat voor ventilatie is geblokkeerd.

• De projector staat op een slecht geventileerde plek.

De projector is automatisch
uitgeschakeld. Als u de projector
opnieuw probeert te starten,
wordt deze opnieuw
uitgeschakeld. Neem contact op
met uw leverancier voor hulp.

• De omgevingstemperatuur is wellicht te hoog.

Extra informatie

53

Probleemoplossing

Probleem Oorzaak Oplossing

Stop het ene uiteinde van het netsnoer in de
netsnoeraansluiting aan de achterkant van de
projector en het andere uiteinde in het
stopcontact. Zorg dat het stopcontact is
ingeschakeld (indien van toepassing). (Zie

pagina 21.)

Wacht tot de projector volledig is afgekoeld.

Bevestig de lampklep op de juiste wijze. (Zie

pagina 50.)

Schakel de videobron in en controleer of de
signaalkabel correct is aangesloten. (Zie

pagina 18.)

Controleer de aansluiting. (Zie pagina 18.)

Selecteer het juiste ingangssignaal met de
Source-toetsen op de afstandsbediening of
SOURCE op de projector. (Zie pagina 22.)

Sluit de kabels correct aan op de juiste
aansluitingen. (Zie pagina 18.)

Pas de scherpstelling van de lens aan met de
focusring. (Zie pagina 22.)

Pas indien nodig de projectiehoek, -richting
en -hoogte van de projector aan. (Zie pagina

26.)

Vervang beide batterijen met nieuwe. (Zie

pagina 7.)

Verwijder het voorwerp. (Zie pagina 7.)

Ga niet verder dan 8 meter (26,2 voet) van
de projector staan. (Zie pagina 7.)

Stel de instellingen van het menu 3D correct
in. (Zie pagina 37.)

Gebruik een 3D-Blu-raydisk en probeer het
opnieuw.

Kies HDMI 1/ HDMI 2 met de Source­toetsen op de afstandsbediening of
SOURCE op de projector. (Zie pagina 22.)

U kunt de projector
niet inschakelen.

Geen beeld.

Beel is instabiel.

Beeld is wazig.

De afstandsbediening
functioneert niet
correct.

3D-beelden worden
niet correct
weergegeven.

Het netsnoer levert geen stroom.

De projector werd aangezet tijdens
het afkoelen.

De lampklep is niet correct
aangesloten.

De videobron is niet ingeschakeld of
niet correct aangesloten.

De projector is niet correct
aangesloten op de invoerbron.

Het ingangssignaal is verkeerd
geselecteerd.

De verbindingskabels zijn niet stevig
aangesloten op de projector of
apparatuur.

De projectielens is niet correct
scherpgesteld.

De projector en het scherm staan
scheef.

De batterijen zijn leeg.

Er bevindt zich een voorwerp tussen
de afstandsbediening en de projector.

U bevindt zich te ver van de
projector.

De batterij van de 3D-bril is leeg. Laad de 3D-bril opnieuw op.

De instellingen in het menu 3D zijn
niet correct ingesteld.

De Blu-raydisk is niet in 3D­formaat.

Het ingangssignaal is verkeerd
geselecteerd.

54

Extra informatie

Specificaties

Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Optisch

Projectiesysteem

DMD chip 0,65" DLP (1920 x 1080)
Lens F = 2,48 tot 2,81, f = 24,1 tot 36,15 mm
Geprojecteerde

schermgrootte
Lamp 300W

Single-chip DLP

28" tot 300"

Electrisch

Compatibiliteit PC: 640 x 480 tot 1920 x 1200

Video: NTSC, PAL, SECAM, YPbPr (480i/480p/576i/576p),
HDTV (720p/1080i/1080p)

Kleurruimte Typ. = 70% NTSC (Doelkleurengamma = HDTV Rec. 709)

Aansluitingen

Ingangen Analoog RGB: D-sub 15-pin (contrastekker) x 1

HDMI (V. 1.4) x 2

TM

-systeem

B/ CR, Y/ PB/ PR) x 1

B/CR, Y/PB/PR) x 1 (gedeeld met RGB-

Uitgang

Besturing

Component video (Y/ C

Component video (Y/C
ingang)

Composiet video x 1

S-Video x 1
12VDC (max. 0,5 A)

Seriële aansluiting: RS232 9-pin (male)

Mini B-type usb x 1

IR-ontvanger x 2

Algemene kenmerken

Projectorgewicht 6,7 kg (14,8 lbs)
Energie VAC 100-240V, 5,0A, 50-60Hz (automatisch)
Stroomverbruik Max. 466W; stand-by < 0,5W
Bedrijfstemperatuur 0°C tot 35°C op zeeniveau
Omgevingsvochtigheid 10% - 90% (zonder condens)
Bedrijfshoogte 0-1499 m op 0°C - 35°C

1500-3000 m op 23°C-30°C (met Hoogtemodus
ingeschakeld)

Opslagtemperatuur -20°C - 60°C/-4°F tot 140°F
Opslagvochtigheid 10% - 90%

Extra informatie

55

Afmetingen

Schroeven voor
plafondmontage
M6 x 8 (max. L = 8 mm)

Eenheid: mm

428 mm x 317 mm x 145 mm (B x D x H)

428

317

Plafondmontage

397.9

106

104 175

364.4124.5

240

145

83.2

92.2

88

282.2

222.2

128

56

Extra informatie

211.7

424.4

151.2 173

324.1

Timing-diagram

Ondersteunde timing voor PC-signaal

Ver ni eu wi ng sf

Resolutie Modus

requentie

(Hz)

VGA_60 59,940 31,469 25,175

640 x 480*

720 x 400* 720 x 400_70 70,087 31,469 28,3221

800 x 600*

1024 x 768*

1152 x 864* 1152 x 864_75 75,00 67,500 108,000

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

XGA_60 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

Horizontale

frequentie

(KHz)

Klok (MHz)

1024 x 576*

1024 x 600*

1280 x 768*

1280 x 800*

1280 x 1024*

1280 x 960*

1360 x 768* 1360 x 768_60 60,015 47,712 85,500

BenQ Notebook

Timing

BenQ Notebook

Timing

1280 x 768_60

(Reduce Blanking)

1280 x 768_60 59,870 47,776 79,5

WXGA_60 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

SXGA_60 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500

60,00 35,820 46,996

64,995 41,467 51,419

60 47,396 68,25

Extra informatie

57

1440 x 900* WXGA+_60 59,887 55,935 106,500

1400 x 1050* SXGA+_60 59,978 65,317 121,750

1600 x 1200* UXGA 60,000 75,000 162,000

1680 x 1050*

640 x 480

@67Hz*

832 x 624

@75Hz*

1024 x 768

@75Hz

1152 x 870

@75Hz*

1920 x 1080*

*Ondersteunde timing voor non-3D- en 3D-signalen in het formaat 2D/3D-conversie.

1680 x 1050_60

(Reduce Blanking)

MAC13 66,667 35,000 30,240

MAC16 74,546 49,722 57,280

MAC19 74,93 60,241 80,000

MAC21 75,06 68,68 100,00

1920x1080_60

(CEA-861)

59,883 64,674 119,000

59,939/60 67,432/67,5 148,35/148,5

58

Extra informatie

Ondersteunde timing voor HDMI (HDCP)-ingang

Ver ni eu wi ng sf

Resolutie Modus

requentie

(Hz)

VGA_60* 59,940 31,469 25,175

640 x 480

720 x 400 720x400_70* 70,087 31,469 28,3221

800 x 600

1024 x 768

VGA_72* 72,809 37,861 31,500

VGA_75* 75,000 37,500 31,500

VGA_85* 85,008 43,269 36,000

SVGA_60* 60,317 37,879 40,000

SVGA_72* 72,188 48,077 50,000

SVGA_75* 75,000 46,875 49,500

SVGA_85* 85,061 53,674 56,250

XGA_60* 60,004 48,363 65,000

XGA_70* 70,069 56,476 75,000

XGA_75* 75,029 60,023 78,750

XGA_85* 84,997 68,667 94,500

XGA_120**

(Reduce Blanking)

119,989 97,551 115,500

Horizontale

frequentie

(KHz)

Klok (MHz)

1152 x 864 1152 x 864_75* 75,00 67,500 108,000

1024 x 576

1024 x 600

1280 x 720

1280 x 768 1280 x 768_60* 59,870 47,776 79,5

1280 x 800

1280 x 1024

BenQ Notebook

Timing*

BenQ Notebook

Timing*

1280 x 720_60* 60 45,000 74,250

1280x720_120** 120 90,000 148,500

WXGA_60* 59,810 49,702 83,500

WXGA_75* 74,934 62,795 106,500

WXGA_85* 84,880 71,554 122,500

WXGA_120**

(Reduce Blanking)

SXGA_60* 60,020 63,981 108,000

SXGA_75* 75,025 79,976 135,000

SXGA_85* 85,024 91,146 157,500

60,00 35,820 46,996

64,995 41,467 51,419

119,909 101,563 146,25

Extra informatie

59

1280 x 960

1360 x 768 1360 x 768_60* 60,015 47,712 85,500

1440 x 900 WXGA+_60* 59,887 55,935 106,500

1400 x1050 SXGA+_60* 59,978 65,317 121,750

1600 x1200 UXGA* 60,000 75,000 162,000

1280 x 960_60* 60,000 60,000 108

1280 x 960_85* 85,002 85,938 148,500

640 x 480

@67Hz

832 x 624

@75Hz

1024 x 768

@75Hz

1152 x 870

@75Hz

1920 x 1080

• *Ondersteunde timing voor non-3D- en 3D-signalen in het formaat 2D/3D-conversie.

• **Ondersteunde timing voor non-3D- en 3D-signalen in het formaat Frame opeenv.

• Bovenstaande timingen worden eventueel niet ondersteund vanwege beperkingen van EDID-bestanden
of beperkingen van de videokaart. Wellicht kunnen bepaalde timingen niet worden gekozen.

Timing Resolutie

480i* 720 (1440) x 480 15,73 59,94 27 Alleen hdmi

480p* 720 x 480 31,47 59,94 27 Alleen hdmi

576i* 720 (1440) x 576 15,63 50 27 HDMI/DVI

576p* 720 x 576 31,25 50 27 HDMI/DVI

720/50p*** 1280 x 720 37,5 50 74,25 HDMI/DVI

720/60p*** 1280 x 720 45,00 60 74,25 HDMI/DVI

1080/24P*** 1920 x 1080 27 24 74,25 HDMI/DVI

1080/25P* 1920 x 1080 28,13 25 74,25 HDMI/DVI

1080/30P* 1920 x 1080 33,75 30 74,25 HDMI/DVI

1080/50i** 1920 x 1080 28,13 50 74,25 HDMI/DVI

1080/60i** 1920 x 1080 33,75 60 74,25 HDMI/DVI

1080/50P* 1920 x 1080 56,25 50 148,5 HDMI/DVI

1080/60P* 1920 x 1080 67,5 60 148,5 HDMI/DVI

• *Ondersteunde timing voor non-3D- en 3D-signalen in het formaat 2D/3D-conversie.

• **Ondersteunde timing voor non-3D- en 3D-signalen in het formaat 2D/3D-conversie en het half-formaat
Naast elkaar.

• ***Ondersteunde timing voor non-3D- en 3D-signalen in de formaten Frame Packing, Boven-onder en
2D/3D-conversie.

MAC13* 66,667 35,000 30,240

MAC16* 74,546 49,722 57,280

MAC19* 74,93 60,241 80,000

MAC21* 75,06 68,68 100,00

1920x1080_60

(CEA-861)*

Horizontale

frequentie

(KHz)

59,939/60 67,432/67,5 148,35/148,5

Ver ti cal e

frequentie

(Hz)

Pixelklokfrequentie

(MHz)

Opmerking

60

Extra informatie

Ondersteunde timing voor EDTV en HDTV (via Component 1- en Component 2-ingangen)

Timing Resolutie

480i 720 x 480* 15,73 59,94 13,5

480p 720 x 480* 31,47 59,94 27

576i 720 x 576* 15,63 50 13,5

576p 720 x 576* 31,25 50 27

720/50p 1280 x 720* 37,5 50 74,25

720/60p 1280 x 720* 45,00 60 74,25

1080/50i 1920 x 1080* 28,13 50 74,25

1080/60i 1920 x 1080* 33,75 60 74,25

1080/24P 1920 x 1080* 27 24 74,25

1080/25P 1920 x 1080* 28,13 25 74,25

1080/30P 1920 x 1080* 33,75 30 74,25

1080/50P 1920 x 1080* 56,25 50 148,5

1080/60P 1920 x 1080* 67,5 60 148,5

*Ondersteunde timing voor non-3D- en 3D-signalen in het formaat 2D/3D-conversie.

Horizontale

frequentie (KHz)

Ver ti cal e

frequentie (Hz)

Pixelklokfrequentie

(MHz)

Ondersteunde timing voor video- en S-Video-ingang

Videomodus

NTSC* 15,73 60 3,58

PAL* 15,63 50 4,43

SECAM* 15,63 50 4,25 of 4,41

PAL-M* 15,73 60 3,58

PAL-N* 15,63 50 3,58

PAL-60* 15,73 60 4,43

NTSC4,43* 15,73 60 4,43

*Ondersteunde timing voor non-3D- en 3D-signalen in het formaat 2D/3D-conversie.

Horizontale

frequentie (KHz)

Ver ti cal e

frequentie (Hz)

Subdragerfreque

ntie (MHz)

Extra informatie

61

Informatie over garantie en auteursrechten

Garantie

De garantie van BenQ voor dit product heeft betrekking op productie- en materiaalfouten die zich bij
normaal gebruik van het apparaat manifesteren.

Wanneer u een beroep wilt doen op de garantie, dient u een geldig aankoopbewijs te kunnen overleggen.
Wanneer dit product tijdens de garantieperiode defect raakt, is BenQ alleen verplicht de defecte
onderdelen te vervangen (inclusief arbeidsloon). Om in geval van een defect reparatie- of
servicewerkzaamheden te laten uitvoeren die onder de garantie vallen, dient u zich zo snel mogelijk te
wenden tot de leverancier bij wie u het product hebt gekocht.

Belangrijk: De bovenstaande garantie vervalt als de klant heeft verzuimd het product in overeenstemming
met de schriftelijke instructies van BenQ te gebruiken; met name de luchtvochtigheid moet tussen 10%
en 90% liggen, de temperatuur tussen 0°C en 35°C en de projector mag niet worden gebruikt op stoffige
plekken of op plekken hoger dan 3000m. Deze garantie verleent de koper van het apparaat bepaalde
rechten, evenals het zogenaamde consumentenrecht, dat echter per land kan verschillen.

Ga voor meer informatie naar www.BenQ.com.

Copyright

Copyright © 2013, by BenQ Corporation. Alle rechten voorbehouden. Niets uit deze uitgave mag
worden gereproduceerd, verzonden, opgeslagen in een zoeksysteem of vertaald in een andere taal of
computertaal, onder geen enkele vorm en op geen enkele wijze, hetzij elektronisch, mechanisch,
magnetisch, optisch, chemisch, handmatig of op andere wijze, zonder voorafgaande schriftelijke
toestemming van BenQ Corporation.

Alle handelsmerken en geregistreerde handelsmerken zijn het eigendom van de respectieve eigenaren.

Aansprakelijkheid

BenQ Corporation is niet aansprakelijk en geeft geen garanties, uitdrukkelijk noch stilzwijgend, ten
aanzien van de inhoud van deze publicatie en wijst alle garanties van verkoopbaarheid of geschiktheid
voor een bepaald doel af. BenQ Corporation behoudt zich het recht voor deze publicatie te herzien en
de inhoud ervan van tijd tot tijd te wijzigen zonder dat BenQ Corporation enige verplichting heeft enige
persoon mededeling van die herzieningen of wijzigingen te doen.

62

Informatie over garantie en auteursrechten
