W3000
Proyector digital
Serie de cine en casa
Manual del usuario
Contenido
Instrucciones de
seguridad
importantes .................. 3
Características del
proyector ...................... 7
Contenido del paquete ............................8
Vista exterior del proyector ..................9
Controles y funciones............................11
Colocación del
proyector .................... 16
Elección de una ubicación .....................16
Obtención del tamaño preferido de
imagen proyectada..................................17
Cambio vertical de la lente de
proyección................................................19
Conexión..................... 20
Conexión HDMI......................................21
Conexión de dispositivos
inteligentes................................................22
Conexión de vídeo de
componentes............................................24
Conexión de vídeo .................................25
Conexión de PC......................................26
Conexión de dispositivos de fuente de
vídeo...........................................................27
Reproducir sonido a través del
proyector..................................................28
Funcionamiento ......... 29
Encendido del proyector.......................29
Ajuste de la imagen proyectada...........31
Acerca de los menús OSD ................... 34
Mediante el menú OSD Básico ...........36
Usar el menú OSD Avanzado..............40
Aseguramiento del proyector .............41
Utilización de la función de
contraseña................................................ 41
Cambio de la señal de entrada............44
Menú IMAGEN ......................................45
Menú Conf. audio .................................. 51
Menú Pantalla .........................................52
Menú CONF. SIST.: Básica .................. 54
Menú CONF. SIST.: Avanzada ............ 55
Menú Información ................................. 57
Apagado del proyector .........................58
Estructura del menú OSD
Avanzado .................................................. 59
Mantenimiento........... 63
Cuidados del proyector ........................ 63
Información sobre la lámpara.............. 64
Solución de
problemas .................. 70
Especificaciones.......... 71
Especificaciones del proyector............71
Dimensiones ............................................72
Tabla de frecuencias............................... 73
Información de
garantía y derechos de
autor............................ 79
Funciones de los
menús.......................... 34
2
Instrucciones de seguridad importantes
Su proyector está diseñado y probado para cumplir los estándares más recientes de
seguridad en equipos de tecnología de la información. Sin embargo, para garantizar un uso
seguro de este producto, es importante que siga las instrucciones descritas en este manual
e impresas en el producto.
Instrucciones de seguridad
1. Antes de utilizar el proyector,
lea detenidamente este manual.
Guárdelo para consultas futuras.
2. No mire directamente a la lente
del proyector mientras está en
funcionamiento. La intensidad del
rayo de luz podría dañar la vista.
5. En algunos países, el voltaje NO es
estable. Este proyector está diseñado
para funcionar de forma segura con
un voltaje de entre 100 y 240 voltios
de CA, pero puede fallar si la
alimentación se interrumpe o al
producirse subidas o bajadas de
tensión de ±10 voltios. En las áreas
en las que el voltaje puede variar
o interrumpirse, se recomienda
que conecte el proyector a
través de una unidad de
estabilización de alimentación,
un protector de sobretensión o
un sistema de alimentación sin
interrupciones (SAI).
3. Para cualquier operación de
mantenimiento o reparación,
acuda a personal cualificado.
4. Mientras la lámpara está
encendida, abra siempre el
obturador de la lente o retire la
cubierta de la lente.
6. No obstruya la lente de proyección
con ningún objeto cuando el
proyector esté en funcionamiento, ya
que dichos objetos podrían
sobrecalentarse o resultar dañados e
incluso provocar un incendio. Para
apagar temporalmente la lámpara,
pulse BLANK en el proyector o en
el mando a distancia.
Instrucciones de seguridad importantes 3
Instrucciones de seguridad (continuación)
7. Durante el funcionamiento, la
lámpara alcanza temperaturas
extremadamente altas. Espere a que
el proyector se enfríe durante
aproximadamente 45 minutos antes
de retirar el conjunto de la lámpara
para sustituirla.
8. No utilice lámparas que hayan
superado el período de duración
indicado. Si las lámparas se utilizan
durante más tiempo del indicado,
en circunstancias excepcionales,
éstas podrían romperse.
9. No sustituya la lámpara ni ningún
componente electrónico sin
desenchufar previamente el
proyector.
10. No coloque este producto sobre
11. No intente desmontar este
una mesa, superficie o carro
inestable. Se podría caer y dañar
seriamente.
proyector. En su interior, existen
piezas de alto voltaje que pueden
causar la muerte si las toca
mientras están en funcionamiento.
La única pieza que puede reparar el
usuario es la lámpara, que tiene su
propia cubierta extraíble.
No manipule ni retire el resto de las
cubiertas bajo ningún concepto.
Para cualquier operación de
mantenimiento o reparación,
diríjase a personal cualificado.
12. Cuando el proyector esté en
funcionamiento, se puede percibir
aire caliente y olores procedentes
de la rejilla de ventilación. Se trata
de un fenómeno normal y no debe
entenderse como un defecto del
producto.
Instrucciones de seguridad importantes4
Instrucciones de seguridad (continuación)
3.000 m
(10.000 pies)
0 m
(0 pies)
13. No coloque este proyector en
14. No obstruya los orificios de
ninguno de los siguientes entornos.
- Espacios reducidos o con una ventilación
insuficiente. Deje un espacio de 50 cm
como mínimo entre la unidad y la pared,
y permita que haya suficiente ventilación
alrededor del proyector.
- Lugares en los que se alcancen
temperaturas excesivamente altas, como
en el interior de un automóvil con las
ventanillas cerradas.
- Lugares con una humedad excesiva, polvo
o humo de tabaco, ya que se pueden
contaminar los componentes ópticos, lo
que acorta la vida útil del proyector y
oscurece la imagen.
15. Coloque siempre el proyector sobre
- Lugares cercanos a alarmas de incendios
- Lugares con una temperatura ambiente
superior a 40°C / 104°F
- Lugares en los que la altitud supere los
3000 metros (10.000 pies).
ventilación.
- No coloque este proyector sobre una
manta, otro tipo de ropa de cama o
cualquier otra superficie blanda.
- No cubra este proyector con un paño ni
con ningún otro artículo.
- No coloque productos inflamables cerca
del proyector.
Si los orificios de ventilación están
completamente obstruidos, el
recalentamiento del proyector puede
provocar un incendio.
una superficie nivelada y horizontal
mientras esté en funcionamiento.
- No lo utilice si se encuentra inclinado de
izquierda a derecha en un ángulo de más
de 10 grados, o de adelante hacia atrás
en un ángulo de más de 15 grados. El uso
del proyector cuando no se encuentra en
una posición totalmente horizontal
puede hacer que la lámpara no funcione
correctamente o que resulte dañada.
16. No coloque el proyector en vertical
sobre uno de sus laterales. De lo
contrario, podría caerse y dañarse o
provocar lesiones.
Instrucciones de seguridad importantes 5
Instrucciones de seguridad (continuación)
17. No pise el proyector ni coloque
ningún objeto sobre él. De lo
contrario, el proyecto podría dañarse
y causar accidentes y posibles lesiones.
18. No coloque productos líquidos sobre
el proyector ni cerca de éste. Si se
derrama algún líquido en el interior
del proyector, es posible que éste deje
de funcionar. Si el proyector se moja,
desconéctelo de la toma de corriente
y póngase en contacto con BenQ para
su reparación.
19. Este producto puede mostrar
imágenes invertidas para las
instalaciones de montaje en el techo.
Utilice sólo el kit de montaje en el
techo de BenQ para instalar el
proyector y asegúrese de que esté
correctamente colocado.
Instalación del proyector en
el techo
Deseamos que disfrute de una
experiencia agradable al utilizar el
proyector BenQ, por lo tanto, le
informamos sobre este aspecto de
seguridad a fin de evitar posibles daños
personales o materiales.
Si va a instalar el proyector en el
techo, recomendamos que utilice un
kit de montaje en techo BenQ que se
ajuste correctamente y que garantice
la instalación segura de este.
Si utiliza un kit de montaje en techo de
una marca que no sea BenQ, existe el
riesgo de que el proyector se caiga del
techo debido a un montaje inadecuado
por el uso de una guía o tornillos de
longitud incorrectos.
Puede adquirir un kit de montaje en
techo de BenQ en el mismo lugar
donde adquirió el proyector BenQ.
BenQ recomienda que adquiera un
cable de seguridad compatible con el
candado Kensington y lo conecte de
forma segura a la ranura de candado
Kensington del proyector y a la base
de la abrazadera de montaje en el
techo. La función de este cable es
secundaria, pero sujetará el proyector
si el ajuste a la abrazadera de montaje
en el techo se afloja.
Hg: la lámpara contiene mercurio.
Deshágase de ella conforme a las
leyes de desecho locales. Consulte
www.lamprecycle.org.
Instrucciones de seguridad importantes6
Características del proyector
• Compatible con Full HD
El proyector es compatible con los formatos de TV de definición estándar (SDTV) 480i,
576i, TV de definición aumentada (EDTV) 480p, 576p y TV de alta definición (HDTV)
720p, 1080i/p 60Hz, con el formato de 1080p proporcionando una reproducción de
imagen 1:1 real.
• Alta calidad de imagen
El proyector proporciona una calidad de imagen excelente gracias a su alta resolución,
brillo óptimo de cine en casa, alta relación de contraste, colores vivos y rica
reproducción de escala de grises.
• Reproducción de colores cinematográficos
El proyector incluye una rueda de colores RGBRGB de precisión para generar una
profundidad de color realista y precisa y un intervalo de estándar HDTV, que
garantizan que las películas se ven con colores reales exactamente como lo quiere el
director.
• Rica escala de grises
Al utilizar en un entorno oscuro, el control de gamma automático proporciona una
visualización de escala de grises excelente, revelando detalles de sombras y de escenas
de noche u oscuras.
• Desplazamiento H/V intuitivo de la lente
El control intuitivo sobre la palanca de cambio de lente proporciona flexibilidad en la
configuración de su proyector.
• Corrección trapezoidal 2D (proyección lateral)
El proyector ofrece corrección de la deformación trapezoidal horizontal (lado a lado),
lo que permite un área de instalación del proyector más amplia. Cuando el proyecto se
coloca fuera del centro, la función de corrección de la deformación trapezoidal 2D le
ofrece mayor flexibilidad de instalación del proyector corrigiendo el efecto trapezoidal
utilizando ajustes horizontales y verticales.
• Menús OSD sencillos
Se han diseñado dos tipos de menú OSD para diferentes personalizaciones de uso: el
menú OSD Básico es intuitivo y fácil de utilizar, mientras que el menú OSD
Avanzado ofrece usabilidad tradicional.
• Amplia variedad de formatos de entrada y vídeo
El proyector admite una amplia variedad de formatos de entradas para conectar a su
equipo de vídeo y PC, incluyendo vídeo del componente, y vídeo compuesto, además
de HDMI dual, PC, y un activador de salida para conexión a una pantalla automática y
sistemas de iluminación ambiental.
• Control de calibración con certificación ISF
Para lograr un mayor nivel de rendimiento, el proyector incorpora configuraciones de
modo ISF NIGHT y ISF DAY en sus menús de pantalla, que requieren servicio de
calibración profesional por parte de instaladores autorizados por ISF.
• Función 3D
Para disfrutar de películas, vídeos y eventos de deporte en 3D de una manera más
realista, presentando la profundidad de las imágenes a traves del HDMI.
• Mejora de audio con altavoz con cámara integrada
El versátil y más novedoso motor de mejora de sonido digital de BenQ incorpora
algoritmos avanzados de WaveAudio, junto con 4 modos de sonido y una configuración
de ecualizador adicional, lo que proporciona un placer audiovisual espectacular como
ningún otro.
• SmartEco
La tecnología SmartEco™ ahorra hasta un 70% de consumo de energía de la lámpara,
dependiendo del nivel de brillo del contenido cuando el modo SmartEco está
seleccionado.
Características del proyector 7
Contenido del paquete
W3000
Pilas
Tarjeta de garantía
CD del manual del usuario
Guía de inicio rápido
Cable de alimentación
Mando a distanciaProyector
Kit de lámpara de
repuesto
Kit de montaje en
el techo
Gafas 3D
Maletín de
transporte
Kit FHD inalámbrico
(WDP01)
Desempaquete con cuidado el producto y compruebe que dispone de todos los artículos
mostrados abajo. Si cualquiera de estos artículos anteriores no se encuentra presente,
póngase en contacto con el lugar de compra del producto.
Accesorios estándar
Los accesorios incluidos corresponden al país donde reside, pudiendo diferir de los mostrados.
*La tarjeta de garantía sólo se suministra en ciertas regiones concretas. Póngase en contacto
con su proveedor para obtener más información detallada.
Otros accesorios
En lo que a los accesorios siguientes se refiere, consulte a su proveedor para obtener
información detallada.
Características del proyector8
Vista exterior del proyector
9
2
6
4
Parte frontal/superior
8
7
1
3
5
11
10
Parte posterior/inferior
21232425262729 2228 20
14 15 16 17 1813 1912
1. Panel de control externo
(Consulte "Proyector" en la página 11
para más detalles.)
2. Tapa del compartimento de la lámpara
3. Ventilación (conductos de evacuación)
4. Botón de extracción rápida
5. Cubierta de la lente y cuerda
6. Lente de proyección
7. Palanca deslizante de zoom
8. Sensor frontal de infrarrojos del
mando a distancia
9. Anillo de enfoque
10. Cambio de lente
11. Sensor superior de infrarrojos del
mando a distancia
12. SALIDA DE SINCRONIZACIÓN 3D
13. Conector de entrada HDMI 1
14. Puerto de modo dual HDMI 2 / MHL
También puede cargar el dispositivo
inteligente compatible con MHL
conectado mientras el proyector este
encendido.
15. Conector de entrada USB Mini B
Se utiliza para servicio.
16. Conector de PC
17. Puerto de control RS-232
Se utiliza como interfaz con un PC o
un sistema de automatización y
control de cine en casa.
18. Conectores de entrada
COMPONENTES
19. USB tipo A 1,5 A
Se utiliza para cargar el receptor del
kit FHD inalámbrico (WDP01)
(accesorio opcional)
20. Altavoz de audio
21. Ranura para candado antirrobo
Kensington
22. Conector de entrada VÍDEO
23. Conector de entrada AUDIO (D)
24. Conector de entrada AUDIO (I)
25. Conector de entrada AUDIO
26. Conector de salida AUDIO
27. Pie de extracción rápida
28. Conector de salida del ACTIVADOR
de 12 V
Se utiliza para activar dispositivos
externos, tales como pantallas
aneléctricas o controles de luz, etc.
Póngase en contacto con su
distribuidor para conocer el modo de
conexión de estos dispositivos.
29. Entrada del cable de alimentación de
CA
Características del proyector 9
30. Orificios para instalación en el techo
Lado inferior
31
32
30 30
30 32
31. Base de ajuste delantero
32. Base de ajuste posterior
Características del proyector10
Controles y funciones
1
4
6
7
8
5
3
2
9
12
13
14
15
16
11
10
Proyector
1. Anillo de enfoque
Se utiliza para ajustar la apariencia de la
imagen proyectada. Consulte la sección
"Ajuste del tamaño y claridad de la imagen"
en la página 32 para obtener más detalles.
2. Palanca deslizante de zoom
Se utiliza para ajustar la apariencia de la
imagen proyectada. Consulte la sección
"Ajuste del tamaño y claridad de la imagen"
en la página 32 para obtener más detalles.
3. Ajuste de CAMBIO DE LENTE
Permite ajustar el proyector hacia izquierda,
derecha, arriba o hacia abajo. Consulte la
sección "Cambio vertical de la lente de
proyección" en la página 19 para obtener
más detalles.
4. Luz indicadora POWER
Se ilumina o parpadea cuando el proyector
está en funcionamiento. Consulte la sección
"Indicadores" en la página 69 para obtener
más detalles.

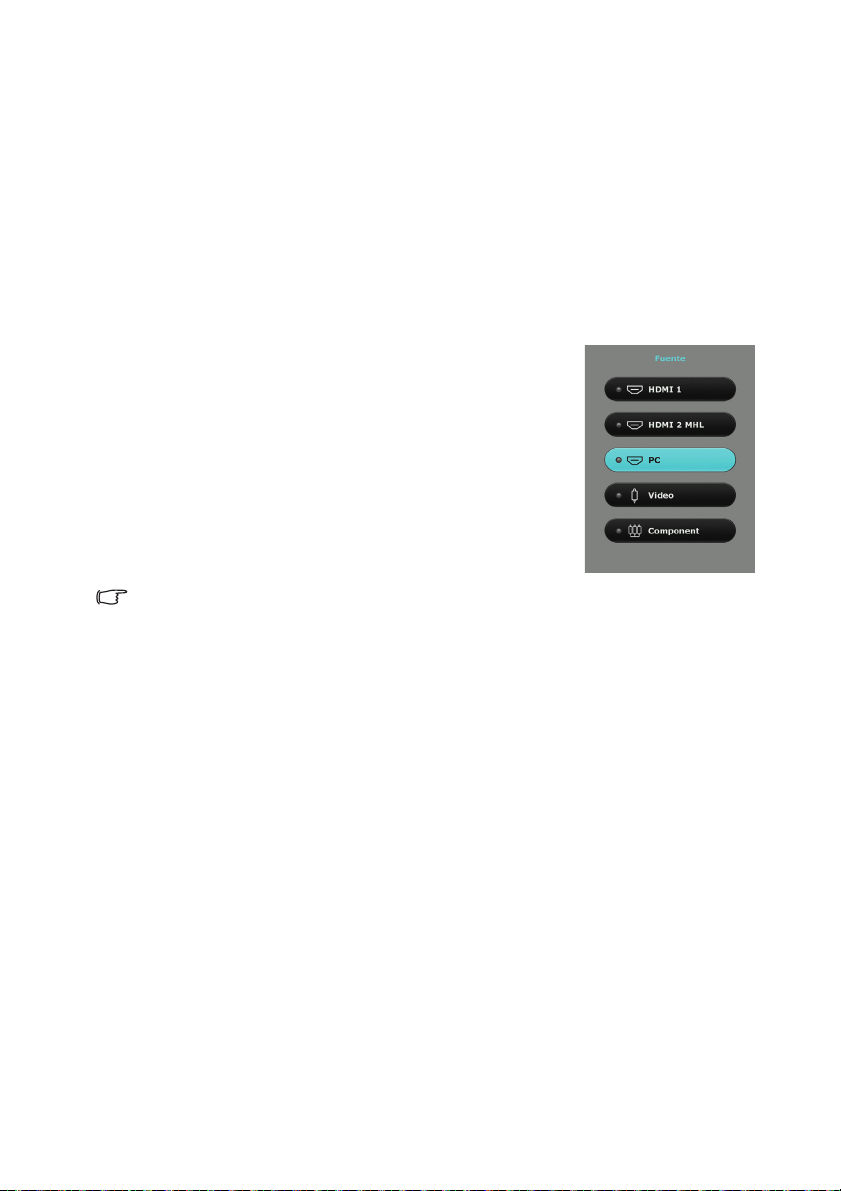

5. SOURCE
Muestra la barra de selección de fuente.
Consulte la sección "Cambio de la señal de
entrada" en la página 44 para obtener más
detalles.
6. ◄ Izquierda/ Bajar el nivel de
volumen
Baja el volumen.
7. ALIMENTACIÓN
Alterna el proyector entre los modos de
espera y encendido.
Consulte las secciones "Encendido del
proyector" en la página 29 y "Apagado del
proyector" en la página 58 para obtener
más detalles.
8. BACK
Vuelve al menú OSD anterior, sale y guarda la
configuración del menú.
9. TEMP (Luz indicadora de
temperatura)
Se ilumina en rojo si la temperatura del
proyector es demasiado alta. Consulte la
sección "Indicadores" en la página 69 para
obtener más detalles.
10. Botones de corrección de deformación
trapez. y dirección ( /▲ Arriba)
Corrige manualmente las imágenes
distorsionadas a causa del ángulo de
proyección. Consulte la sección "Corrección
de la deformación trapezoidal" en la página
32 para obtener más detalles.
11. Luz indicadora LAMP
Indica el estado de la lámpara. Se ilumina o
parpadea cuando se produce algún problema
en la lámpara. Consulte la sección
"Indicadores" en la página 69 para obtener
más detalles.
12. AUTO
Determina automáticamente las mejores
frecuencias de imagen para la imagen
mostrada.
13. ► Derecha/ Subir el nivel de
volumen
Sube el volumen.
Cuando el menú OSD está activado, los
botones nº 6, nº 10, nº 13 y nº 16 se utilizan
como botones de dirección para seleccionar
los elementos de menú deseados y para
realizar ajustes. Consulte la sección "Usar el
menú OSD Avanzado" en la página 40 para
obtener más detalles.
14. OK/MODE
Selecciona un modo de configuración de
imagen disponible. Confirme el elemento de
menú seleccionado en el menú de
visualización en pantalla (OSD). Consulte la
sección "Usar el menú OSD Avanzado" en la
página 40 para obtener más detalles.
15. MENU
Activa el menú de visualización en pantalla
(OSD). Vuelve al menú OSD anterior, sale y
guarda la configuración del menú.
Consulte la
sección "Usar el menú OSD Avanzado" en la
página 40 para más detalles.
16. Botones de deformación trapez. y
dirección ( /▼ Abajo)
Corrige manualmente las imágenes
distorsionadas a causa del ángulo de
proyección. Consulte la sección "Corrección
de la deformación trapezoidal" en la página
32 para obtener más detalles.
Características del proyector 11
Mando a distancia
1
2
4
6
5
7
8
9
3
10
11
12
13
14
15
16
1. ON, OFF
Cambia el proyector entre el modo on y
off.
2. 3D, INVERT
Inicia el menú 3D y activa y desactiva la
función de inversión.
3. Botones de flecha (▲ Arriba/▼
Abajo/◄ Izquierda/► Derecha)
Cuando el menú OSD está activado,
estos botones se utilizan como botones
de dirección para seleccionar los
elementos de menú deseados y para
realizar ajustes.
Cuando el menú OSD está desactivado y
se encuentra en el modo de conexión
MHL, estos botones de flecha están
disponibles para controlar el dispositivo
inteligente.
4. OK
Permite confirmar el elemento de menú
OSD.
Cuando el menú OSD está desactivado y
se encuentra en el modo de conexión
MHL, utilice el botón para confirmar la
selección en el menú OSD del dispositivo
inteligente.
5. BACK
Vuelve al menú OSD anterior, sale y
guarda la configuración del menú.
Cuando el menú OSD está desactivado y
se encuentra en el modo de conexión
MHL, utilice el botón para volver o salir
del menú OSD del dispositivo inteligente.
6. , ,
• Silencio: Permite activar y
desactivar el audio del proyector.
• Bajar volumen: Permite reducir el
volumen del proyector.
• Subir volumen: Permite aumentar
el volumen del proyector.
7. Botones de control MHL
( Atrás, Reproducir/Pausar,
Adelante, Rebobinar,
Detener y Avance rápido)
Permite ir al archivo anterior, reproducir,
pausar, ir al archivo siguiente, rebobinar,
detener y avanzar rápido durante la
reproducción multimedia. Solamente
está disponible cuando se controla el
dispositivo inteligente en modo MHL.
Cuando se encuentre en el modo de
conexión MHL y el menú OSD esté
desactivado, estos botones estarán
disponibles para controlar el dispositivo
inteligente: botones de flecha, OK, BACK
y botones de control MHL.
8. KEYSTONE
Inicia la ventana Def. trapez. 2D. Utilice
los botones de flecha para corregir
manualmente las imágenes distorsionadas
resultantes de una proyección con
ángulo.
Características del proyector12
9. Botones de ajuste de la calidad de la
imagen
Estos botones de función realizan las
mismas tareas que se especifican en el
menú OSD.
10. LIGHT
La luz de fondo LED se enciende y
permanece encendida durante
aproximadamente 30 segundos tras pulsar
cualquier botón del control remoto. Si se
pulsa otro botón durante el periodo de
10 segundos, se apagará la luz de fondo
de LED.
11. AUTO
Determina automáticamente las mejores
frecuencias de imagen para la imagen
mostrada.
12. ECO BLANK
Permite poner la imagen en pantalla en
blanco.
13. MENU
• Permite acceder al menú de
visualización en pantalla (OSD).
• Vuelve al menú OSD anterior, sale y
guarda la configuración del menú.
14. SOURCE
Muestra la barra de selección de fuente.
15. MODE
Permite seleccionar un modo de imagen
disponible.
16. FINE TUNE
Permite mostrar la ventana Ajuste
preciso de temperatura de color.
Consulte la sección "Ajuste preciso de
temperatura de color" en la página 59
para obtener más detalles.
Los botones PIP y SWAP no están
disponibles.
Características del proyector 13
Alcance del mando a distancia
A
p
r
o
x.
±
3
0
°
A
p
r
o
x.
±
3
0
°
El sensor de infrarrojos del mando a distancia está
situado en la parte frontal y superior del proyector. El
mando a distancia debe mantenerse en un ángulo de
30 grados perpendicular al sensor de infrarrojos del
proyector para que funcione correctamente. La
distancia entre el mando a distancia y el sensor debe
ser inferior a 8 metros (aprox. 26 pies).
Asegúrese de que no haya ningún obstáculo entre el
mando a distancia y el sensor de infrarrojos que
pueda obstruir la trayectoria del haz de infrarrojos.
Características del proyector14
Sustitución de las pilas del mando a distancia
1. Quite la tapa del compartimento de las pilas
desplazándola en la dirección de la flecha.
2. Inserte las pilas suministradas teniendo en
cuenta la polaridad (+/-), tal y como se
muestra en la imagen.
3. Vuelva a colocar la tapa.
• Evite las temperaturas muy elevadas y la humedad excesiva.
• Las pilas pueden dañarse si no se sustituyen de forma correcta.
• Sustitúyalas por pilas de un tipo idéntico o equivalente al recomendado por el fabricante.
• Deseche la pila utilizada según las instrucciones del fabricante de la misma.
• Nunca arroje una pila al fuego. Puede existir riesgo de explosión.
• Si la pila está gastada o si no va a utilizar el mando a distancia durante un período de tiempo
prolongado, extraiga la pila para evitar daños por derrames.
Características del proyector 15
Colocación del proyector
Elección de una ubicación
Antes de elegir una ubicación de instalación para el proyector, tenga en cuenta los
siguientes factores:
• Tamaño y posición de la pantalla
• Ubicación de la toma de corriente eléctrica
• Ubicación y distancia entre el proyector y el resto de equipos
Puede instalar el proyector de las siguientes formas.
1. Frontal mesa
Seleccione esta ubicación para situar el proyector cerca del suelo y en
frente de la pantalla.
Se trata de la forma más habitual de instalar el proyector para una
configuración rápida y un transporte fácil de la unidad.
Encienda el proyector y lleve a cabo la siguiente configuración:
MENU > Ajustes o CONF. SIST.: Básica > Posición proyector >
Frontal
2. Posterior mesa
Seleccione esta ubicación para situar el proyector cerca del suelo y
detrás de la pantalla.
Encienda el proyector y lleve a cabo la siguiente configuración:
MENU > Ajustes o CONF. SIST.: Básica > Posición proyector >
Tr a se r o
Se necesitará una pantalla especial de retroproyección.
3. Frontal en techo
Seleccione esta ubicación para colgar el proyector del techo en frente de
la pantalla.
Encienda el proyector y lleve a cabo la siguiente configuración:
MENU > Ajustes o CONF. SIST.: Básica > Posición proyector >
Frontal en techo
Adquiera el kit de montaje en el techo para proyectores BenQ para instalar
el proyector en el techo.
4. Posterior en techo
Seleccione esta ubicación para colgar el proyector del techo detrás de la
pantalla.
Encienda el proyector y lleve a cabo la siguiente configuración:
MENU > Ajustes o CONF. SIST.: Básica > Posición proyector >
Posterior en techo
Se necesita una pantalla de retroproyección y el kit de montaje en el techo
para proyectores BenQ.
Colocación del proyector16
Obtención del tamaño preferido de imagen
<A>
<B>
<C>
<E>
<D>
<F>
<G>
Instalación en el suelo
<F>: Pantalla <G>: Centro de la lente
<B>
<A>
<C>
<F>
<G>
<D>
<E>
Instalación en el techo
<F>: Pantalla <G>: Centro de la lente
proyectada
El tamaño de la imagen proyectada viene determinado por la distancia desde la lente del
proyecto la pantalla, la configuración de zoom y el formato de vídeo.
Dimensiones de proyección
Consulte "Dimensiones" en la página 72 para conocer las dimensiones del centro de la
lente del proyector antes de calcular la posición adecuada.
La relación de aspecto de la pantalla es 16:9 y la imagen proyectada tiene el formato 16:9.
Dimensiones de pantalla
Diagonal <A>
[pulgada (mm)]
Altura
<B>
[mm]
36,4 (925) 454 806 - - 1500 68 125
40 (1016) 498 886 1018 1333 1647 75 137
50 (1270) 623 1107 1273 1666 2059 93 171
60 (1524) 747 1328 1528 1999 2471 112 205
70 (1778) 872 1550 1782 2332 2882 131 240
80 (2032) 996 1771 2037 2665 3294 149 274
90 (2286) 1121 1992 2291 2999 3706 168 308
100 (2540) 1245 2214 2546 3332 4118 187 342
110 (2794) 1370 2435 2800 3665 4529 205 377
120 (3048) 1494 2657 3055 3998 4941 224 411
130 (3302) 1619 2878 3310 4331 5353 243 445
140 (3556) 1743 3099 3564 4664 5765 262 479
150 (3810) 1868 3321 3819 4998 6177 280 514
160 (4064) 1992 3542 4073 5331 6588 299 548
170 (4318) 2117 3763 4328 5664 7000 318 582
180 (4572) 2241 3985 4583 5997 7412 336 616
190 (4826) 2366 4206 4837 6330 7824 355 651
196,4 (4989) 2446 4348 5000 - - 367 673
Distancia de proyección <D>
(mm)
Ancho
<C>
[mm]
Distancia
mínima
(con zoom
máximo)
med.
Posición de lente
más bajo/alto
Distancia
máxima
(con zoom
mínimo)
Colocación del proyector 17
<E>
(mm)
(mín.) (máx.)
Hay una tolerancia del 5% entre estas cifras debido a las variaciones de los componentes ópticos.
BenQ recomienda que, si va a instalar el proyector de manera permanente, antes de hacerlo,
pruebe físicamente el tamaño y la distancia de proyección utilizando el proyector real antes de
instalarlo permanentemente a fin de dejar espacio suficiente para adaptarse a las características
ópticas del mismo. Esto ayudará a determinar la posición de montaje exacta que mejor se ajuste
a la ubicación de instalación.
Colocación del proyector18
Cambio vertical de la lente de proyección
Centro de
la lente
El control de cambio de la lente ofrece flexibilidad para instalar su proyector. Permite
colocar el proyector fuera del centro de la pantalla.
El cambio de lente se expresa como un porcentaje del ancho o de la altura de la imagen
proyectada. Se mide como una compensación del centro horizontal o vertical de la imagen
proyectada. Puede cambiar la lente dentro del rango permitido, dependiendo de la posición
de imagen deseada.
Posición de proyección normal
Frontal mesa
0,125 V máximo
Desplazamiento vertical
Alto de la imagen proyectada
Frontal techo
Ancho de la imagen proyectada
Alto de la imagen proyectada
Desplazamiento vertical
0,125 V máximo
Desplazamiento
hacia la izquierda
Desplazamiento
hacia la derecha
Centro de
la lente
• El ajuste de cambio de lente no generará una calidad de imagen deteriorada. En el improbable caso de que
se produzca distorsión de imagen, consultar "Corrección de la deformación trapezoidal" en la página 32
para obtener más detalles.
• No gire la perilla de desplazamiento de la lente después de escuchar el clic. Presione suavemente al girar
la perilla para regresarla a su posición original.
Colocación del proyector 19
Conexión
Ordenador portátil o
de escritorio
Dispositivo audiovisual
Altavoces
Te l é f o n o
inteligente o
tableta
Cuando conecte una fuente de señal al proyector, asegúrese de:
1. Apagar todo el equipo antes de realizar cualquier conexión.
2. Utilizar los cables de señal correctos para cada fuente.
3. Insertar los cables firmemente.
• En las conexiones mostradas a continuación, algunos de los cables no se incluyen con el
proyector (consulte "Contenido del paquete" en la página 8). Se pueden adquirir en tiendas
de electrónica.
• Las ilustraciones de conexión mostradas a continuación solamente sirven de referencia. Los
conectores posteriores disponibles en el proyector varían según el modelo de proyector.
1. Cable USB*
2. Cable VGA
3. Cable HDMI
4. Cable adaptador de Componente
de vídeo a VGA (D-sub)
*Para actualizar el firmware.
Conexión20
5. Vídeo del componente al Cable del
componente
6. Cable de vídeo
7. Cable de audio I/D
8. Cable de audio
9. Cable HDMI-Micro-USB
Conexión HDMI
Ordenador portátil o
de escritorio
Dispositivo audiovisual
Cable HDMI
HDMI (High-Definition Multimedia Interface, es decir, Interfaz multimedia de alta
definición) admite transmisión de datos de vídeo sin comprimir entre dispositivos
compatibles, como sintonizadores de TV digital, reproductores de DVD, reproductores
Blu-ray y pantallas a través de un solo cable. Se deberá utilizar un cable HDMI cuando la
conexión se realice entre el proyector y dispositivos HDMI.
Conexión 21
Conexión de dispositivos inteligentes
Cable HDMI a Micro-USB
El proyector puede proyectar el contenido directamente desde un dispositivo inteligente
compatible con MHL. Mediante un cable HDMI a Micro-USB o un adaptador HDMI a
Micro-USB, puede conectar sus dispositivos inteligentes al proyector y, a continuación,
disfrutar de su contenido en una pantalla grande.
Algunos dispositivos inteligentes puede que no sean compatibles con el cable que utiliza.
Consulte al fabricante del dispositivo inteligente para obtener información detallada.
Utilizar un cable HDMI a Micro-USB
1. Conecte un extremo del cable HDMI a Micro-USB al conector de entrada HDMI del
proyector.
2. Conecte el otro extremo del cable HDMI a Micro-USB a la toma de salida MicroUSB del dispositivo inteligente.
3. Cambie a la fuente de entrada HDMI/MHL. Para obtener detalles sobre cómo
cambiar la señal de entrada, consulte la sección "Cambio de la señal de entrada" en la
página 44.
Conexión22
Utilizar un adaptador HDMI a Micro-USB y un cable
Cable HDMI
HDMI
1. Conecte un extremo del cable HDMI al conector de entrada HDMI del proyector.
2. Conecte el otro extremo del cable HDMI a la toma de entrada HDMI del proyector.
3. Conecte el otro extremo del adaptador a la toma de salida Micro-USB del dispositivo
inteligente.
4. Cambie a la fuente de entrada HDMI/MHL. Para obtener detalles sobre cómo
cambiar la señal de entrada, consulte la sección "Cambio de la señal de entrada" en la
página 44.
Conexión 23
Conexión de vídeo de componentes
Ordenador portátil o
de escritorio
Dispositivo audiovisual
Altavoces
4. Cable adaptador de Componente
de vídeo a VGA (D-sub)
5. Vídeo del componente al Cable del
componente
Conexión24
7. Cable de audio I/D
8. Cable de audio
Conexión de vídeo
Ordenador portátil o
de escritorio
Dispositivo audiovisual
Altavoces
6. Cable de vídeo
7. Cable de audio I/D
8. Cable de audio
Conexión 25
Conexión de PC
Ordenador portátil o
de escritorio
Dispositivo audiovisual
Altavoces
1. Cable USB
8. Cable de audio
2. Cable VGA
• Muchos ordenadores portátiles no activan el puerto de vídeo externo al conectarlos a un
proyector. Se suele utilizar una combinación de teclas (como FN + F3 o la tecla CRT/LCD)
para activar o desactivar la visualización externa. Busque la tecla de función CRT/LCD o una
tecla de función con el símbolo de un monitor en el ordenador portátil. Pulse FN y la tecla
de función a la vez. Consulte la documentación del ordenador portátil para conocer la
combinación de teclas correspondiente.
Conexión26
Conexión de dispositivos de fuente de vídeo
Sólo debe conectar el proyector a un dispositivo de fuente de vídeo mediante sólo uno de
los modos de conexión anteriores; sin embargo, cada método ofrece un nivel diferente de
calidad de vídeo. El método elegido depende en mayor modo de la disponibilidad de
terminales coincidentes en el proyector y el dispositivo de la fuente de vídeo, según se
describe a continuación:
Nombre del
terminal
HDMI -1
HDMI-2/MHL
COMPONENT
VIDEO
PC (D-SUB)
En las ilustraciones de conexiones mostradas a continuación, algunos de los cables no se
incluyen con el proyector (consulte la sección "Contenido del paquete" en la página 8). Se
pueden adquirir en tiendas de electrónica.
Apariencia
del terminal
Referencia
• "Conexión HDMI" en la
página 21
• "Conexión de dispositivos
inteligentes" en la página 22
"Conexión de vídeo de
componentes" en la página 24
"Conexión de vídeo" en la
página 25
"Conexión de PC" en la página
26
Calidad de
imagen
Óptima
Mejor
Normal
Mejor
Conectar el audio
El proyector tiene un altavoz mono integrado diseñado para proporcionar funcionalidad de
audio básica, cuya única finalidad es acompañar a las presentaciones de datos. No está
diseñado ni pensado para reproducir audio estéreo como podría esperarse en aplicaciones
de cine en casa. Cualquier entrada de audio estéreo (si se proporciona), se mezcla en una
salida de audio mono común a través del altavoz del proyector.
El altavoz integrado se silenciará cuando el conector AUDIO OUT esté conectado.
• El proyector solamente es capaz de reproducir audio mono mezclado, aunque se conecte
una entrada de audio estéreo. Consulte la sección "Conectar el audio" en la página 27 para
obtener más detalles.
• Si la imagen de vídeo seleccionada no se muestra después de que el proyector se encienda y
la fuente de vídeo correcta se haya seleccionado, compruebe que el dispositivo de fuente de
vídeo esté encendido y funcione correctamente. Compruebe también que los cables de
señal se hayan conectado de forma correcta.
Conexión 27
Reproducir sonido a través del proyector
Puede utilizar el altavoz del proyector (mono mezclado) en sus presentaciones y también
conectar otros altavoces amplificados al conector AUDIO OUT del proyector.
Si tiene un sistema de sonido independiente, lo más probable es que desee conectar la
salida de audio del dispositivo de fuente de vídeo a ese sistema de sonido en lugar de
conectarlo al proyector con audio mono.
Una vez conectado, podrá controlar el audio mediante los menús de visualización en
pantalla (OSD) del proyector.
La tabla a continuación describe los métodos de conexión para diferentes dispositivos y la
fuente del audio.
Dispositivo PC Componente/Vídeo
Puerto de entrada de audio
El proyector puede reproducir
el sonido desde ...
Puerto de salida de audio AUDIO OUT AUDIO OUT AUDIO OUT
La señal de entrada seleccionada determina qué sonido se escuchará por el altavoz del proyector, y
que el sonido se emitirá desde el proyector cuando la AUDIO OUT esté conectada. Si selecciona
la señal ORDENADOR/PC, el proyector puede reproducir el sonido recibido desde el mini
conector de la AUDIO IN. Si selecciona la señal COMPONENTE/VÍDEO, el proyector puede
reproducir el sonido recibido desde AUDIO (L/R).
Entrada de audio
(Mini conector)
Entrada de audio
(Mini conector)
AUDIO (L/R) HDMI
AUDIO (L/R) HDMI
HDMI 1
HDMI 2/MHL
Conexión28
Funcionamiento
Encendido del proyector
1. Conecte el cable de alimentación al proyector y
a una toma de corriente de pared. Encienda el
interruptor de la toma de corriente de la pared
(donde corresponda). Compruebe que Luz
indicadora POWER del proyector se
encienda de color naranja tras conectar la
unidad.
Para evitar posibles peligros como, por ejemplo,
descargas eléctricas e incendios, utilice los accesorios
originales (por ejemplo, el cable de alimentación) solamente con el dispositivo.
2. Pulse ALIMENTACIÓN en el proyector o en el mando a distancia para
poner en marcha el proyector y los sonidos de tonos. Luz indicadora POWER
parpadeará en verde y una vez encendido el proyector, permanecerá iluminado en
ese mismo color.
El ventilador comienza a funcionar y una imagen de inicio se muestra en la pantalla
durante el calentamiento. El proyector no responde a ningún comando mientras se
encuentra en proceso de calentamiento.
Gire el anillo de enfoque hasta ajustar la nitidez de la imagen (si fuera necesario).
Para desactivar el tono del anillo, consulte la sección "Encender/apagar tono" en la página
60 para obtener detalles.
Si el proyector continúa estando caliente por la actividad anterior, pondrá en funcionamiento el
ventilador de refrigeración durante aproximadamente 90 segundos antes de encender la
lámpara.
3. Si es la primera vez que enciende el proyector, aparecerá el asistente para
configuración que le guiará a través de la configuración del proyector. Si ya ha hecho
esto, pase por alto este paso y continúe con el paso 5.
• Utilice los botones de flecha (▲/▼/◄/►) del proyector o mando a distancia
para recorrer los elementos de menú.
• Use OK para confirmar el elemento de menú seleccionado.
Las capturas de pantalla del asistente para configuración siguientes son solo de referencia y
pueden ser diferentes al diseño real.
i. Especifique Posición proyector.
Para obtener más información
acerca de la posición del proyector,
consulte la sección "Elección de una
ubicación" en la página 16.
Funcionamiento 29
ii. Especifique la opción Idioma para
el menú OSD.
iii. Especifique la opción Def. trapez.
2D.
•Mientras Deformación trapez. V
Auto esté Activada
•Pulse BACK durante 2
segundos para restablecer el
valor de la deformación
trapezoidal horizontal
•Pulse ▲/▼ para desactivar
Deformación trapez. V Auto
•Mientras Deformación trapez. V
Auto esté Desactivada
•Pulse OK durante 2 segundos
para activar Deformación
trapez. V Auto
•Pulse BACK para restablecer
el valor de deformación
trapezoidal vertical y
horizontal.
iv. Especifique la opción Búsqueda
automática de fuente.
v. Especifique la opción Tipo de
menú.
Ahora habrá completado la
configuración inicial.
4. Si le pide que introduzca una contraseña, pulse las flechas de dirección para
introducir una contraseña de seis dígitos. Consulte la sección "Utilización de la
función de contraseña" en la página 41 para obtener más detalles.
Funcionamiento30
5. Encienda todo el equipo conectado.
1
2 2
6. El proyector comenzará a buscar señales de entrada. La señal de entrada que se está
explorando actualmente se muestra en la esquina superior izquierda de la pantalla. Si
el proyector no detecta una señal válida, el mensaje "No hay señal" continuará
apareciendo en la pantalla hasta que se encuentre una señal de entrada.
También puede pulsar SOURCE en el proyector o en el mando a distancia para
seleccionar la señal de entrada deseada. Consulte la sección "Cambio de la señal de
entrada" en la página 44 para obtener más detalles.
Si la frecuencia o resolución de la señal de entrada excede el alcance de funcionamiento del
proyector, aparecerá el mensaje "Fuera de alcance" en una pantalla en blanco. Cambie a una
señal de entrada que sea compatible con la resolución del proyector o establezca la señal de
entrada en una configuración menor. Consulte la sección "Tabla de frecuencias" en la página 73
para obtener más detalles.
Ajuste de la imagen proyectada
Ajuste del ángulo de proyección
El proyector está equipado con una base de ajuste de fácil extracción y 2 bases de ajuste
posteriores. Todas ellas permiten cambiar la altura de la imagen así como el ángulo de
proyección. Para ajustar el proyector:
1. Pulse el botón de extracción rápida y
levante la parte delantera del proyector. Una
vez que haya colocado la imagen donde
desea, suelte el botón de extracción rápida
para bloquear la base.
2. Enrosque o desenrosque la base de ajuste
posterior para ajustar el ángulo horizontal.
Para retraer las bases, sujete el proyector elevado
mientras pulsa el botón de extracción rápida y, a
continuación, baje el proyector lentamente.
Enrosque la base de ajuste posterior en la dirección inversa.
Si el proyector no se coloca sobre una superficie plana o si la pantalla y el proyector no
están perpendiculares entre sí, la imagen proyectada aparecerá con deformación
trapezoidal. Para más detalles sobre cómo corregir el fallo, consulte "Corrección de la
deformación trapezoidal" en la página 32.
• No mire a la lente cuando la lámpara esté encendida. La intensidad de la luz de la lámpara
podría dañar la vista.
• Tenga cuidado al pulsar el botón de ajuste, ya que se encuentra cerca de la rejilla de
ventilación por la que se expulsa el aire caliente.
Ajuste automático de la imagen
En algunos casos, puede que necesite optimizar la calidad de la imagen. Para hacerlo, pulse
AUTO en el proyector o en el mando a distancia. En 3 segundos, la función inteligente de
ajuste automático incorporada volverá a ajustar los valores Frecuencia y Reloj para
proporcionar la mejor calidad de imagen.
La información de la fuente actual se mostrará en la esquina superior izquierda de la
pantalla durante 3 segundos.
• La pantalla aparecerá en blanco mientras la función AUTO esté en funcionamiento.
• Esta función solamente está disponible cuando se selecciona la señal de PC (RGB analógico).
Funcionamiento 31
Ajuste del tamaño y claridad de la imagen
1. Ajuste la imagen proyectada al tamaño necesario
mediante el anillo de ZOOM.
2. A continuación, enfoque la imagen mediante el
anillo de ENFOQUE.
Corrección de la deformación trapezoidal
La deformación trapezoidal se refiere a una situación en la que la imagen proyectada es
notablemente más ancha en la parte superior o en la parte inferior. Esto ocurre cuando el
proyector no se encuentra en posición perpendicular a la pantalla.
Puede corregir esto de UNA de las formas siguientes.
• Usar el mando a distancia
Presione KEYSTONE para mostrar la ventana Def. trapez. 2D.
• Utilizar el proyector
Presione ▲, ▼, ◄ o ► para mostrar la ventana Def. trapez. 2D.
•Mientras Deformación trapez. V
Auto esté Activada
•Pulse BACK durante 2 segundos
para restablecer el valor de la
deformación trapezoidal
horizontal
•Presione ▲/▼ para desactivar
Deformación trapez. V Auto
Funcionamiento32
•Mientras Deformación trapez. V
Auto esté Desactivada
•Pulse OK durante 2 segundos
para activar Deformación trapez.
V Auto
•Pulse BACK para restablecer el
valor de deformación trapezoidal
vertical y horizontal.
• Para corregir la deformación trapezoidal
Pulse ▲.Pulse ▼.
Pulse ►.Pulse ◄.
en la parte superior de la imagen, use
▼.
• Para corregir la deformación trapezoidal
en la parte inferior de la imagen, use
• Para corregir la deformación trapezoidal
en la parte derecha de la imagen, use
• Para corregir la deformación trapezoidal
en la parte izquierda de la imagen, use
▲.
◄.
►.
Cuando termine, presione AT RÁ S para
guardar los cambios y salir.
Funcionamiento 33
Funciones de los menús
Acerca de los menús OSD
Para poder realizar ajustes o configuraciones en el proyector y en la imagen proyectada, el
proyector cuenta con 2 tipos de menús de visualización en pantalla (OSD) en varios
idiomas:
• Menú OSD Básico: proporciona funciones de menú principales. (Consulte la sección
"Mediante el menú OSD Básico" en la página 36)
• Menú OSD Avanzado: proporciona funciones de menú completas. (Consulte la
sección "Usar el menú OSD Avanzado" en la página 40)
Para acceder al menú OSD presione el botón MENÚ en el proyector gol mando a
distancia.
La primera vez que utilice el proyector (después de finalizar la configuración inicial) se
mostrará una de las siguientes pantallas del menú Básico, dependiendo de si hay o no una
señal de vídeo conectada.
• Señal de entrada
conectada
Si pretende cambiar del menú OSD Básico al menú OSD Avanzado, siga las
instrucciones que se indican a continuación:
Utilice los botones de fecha (▲/▼/◄/►) del proyector o mando a distancia para recorrer los
elementos del menú y utilice el botón OK para confirmar el elemento de menú seleccionado.
• Cuando hay una señal de vídeo conectada al proyector:
i. Vaya al menú Ajustes > Tipo de menú.
Funciones de los menús34
• No hay señal de entrada conectada
ii. Use los botones ▲/▼ para seleccionar Avanzado y pulse OK.
iii. Pulse MENU de nuevo para acceder al menú OSD Avanzado.
• Cuando NO hay una señal de vídeo conectada al proyector:
i. Vaya al menú Tipo de menú.
ii. Use los botones ▲/▼ para seleccionar Avanzado y pulse OK.
iii. Pulse MENU de nuevo para acceder al menú OSD Avanzado.
La próxima vez que encienda el proyector, podrá acceder al menú OSD Avanzado
pulsando MENU.
A continuación se muestra la información general del menú OSD Avanzado.
De la misma manera, si desea cambiar del menú OSD Avanzado al menú OSD Básico,
siga las instrucciones que se indican a continuación:
1. Vaya al menú CONF. SIST.: Básica > Configuración menús > Tipo de menú.
2. Utilice ◄/► para seleccionar Básico.
3. Pulse MENÚ de nuevo para acceder al menú OSD Básico.
La próxima vez que encienda el proyector, podrá acceder al menú OSD Básico pulsando
MENÚ.
Funciones de los menús 35
Mediante el menú OSD Básico
Dependiendo de si hay o no una señal de vídeo conectada al proyector, el menú OSD
Básico ofrece diferentes funciones.
Consulte los vínculos siguientes para obtener más información.
• "Menú OSD Básico - con señales de entrada conectadas" en la página 36
• "Menú OSD Básico - sin señales de entrada conectadas" en la página 39 (hay
disponibles menús limitados)
Menú OSD Básico - con señales de entrada conectadas
El menú Básico proporciona funciones de menú principales. Los elementos de menú
disponibles pueden variar en función de las fuentes de vídeo conectadas de de las
configuraciones especificadas. Las opciones de menú que no estén disponibles se
atenuarán.
Para acceder al menú OSD presione el botón MENÚ en el proyector gol mando a
distancia.
• Utilice los botones de flecha (▲/▼/◄/►) del proyector o mando a distancia para
recorrer los elementos de menú.
•Use OK para confirmar el elemento de menú seleccionado.
Para pasar del menú OSD Básico al menú OSD Avanzado, consulte la sección "Acerca de los
menús OSD" en la página 34.
Menú Submenús y descripciones
Permite seleccionar un modo de imagen predefinido conforme al entorno
de funcionamiento y al tipo de imagen de señal entrada.
A continuación se definen los modos de imagen predefinidos se describen
a continuación:
• Brillante: maximiza el brillo de la imagen proyectada. Este modo es
adecuado para entornos en los que se necesita un brillo realmente
alto, por ejemplo, si se utiliza el proyector en habitaciones con buena
iluminación.
• Intenso: Con un color bien saturado, la nitidez perfectamente
ajustada y un nivel de brillo más alto, el modo Intenso es perfecto
para ver películas en un salón donde hay una pequeña cantidad de luz
ambiente.
• Cine (Rec. 709): complemente el estándar HDTV mundial con
color preciso y un contraste más profundo con un nivel de brillo más
bajo. El modo Cine (Rec. 709) es adecuado para ver películas en un
entorno completamente oscuro, como en un cine convencional. Para
Modo imagen
disfrutar fácilmente del color cinematográfico recuperado del
estándar REC. 709, es recomendable ensombrecer todos los
elementos luminosos posibles excepto el proyector (por ejemplo
lámparas, pantallas de PC o la luz que entre por las cortinas) y utilizar
el formato estándar de fuente de imagen 1080p como un disco Bluray para obtener la mejor experiencia de visualización con este
modo.
• Juego: adecuado para ejecutar videojuegos en una sala iluminada.
• 3D: optimizado para resaltar los efectos 3D al visualizar contenidos
en 3D.
Este modo solo está disponible cuando la función 3D esté
habilitada.
• Usuario 1/Usuario 2: utiliza las configuraciones personalizadas.
Acceda al menú OSD Avanzado y consulte Admin. modo usuario
para obtener detalles.
Se puede acceder a la función a través del mando a distancia.
Funciones de los menús36
Menú Submenús y descripciones
Permite seleccionar un modo de efecto de sonido según sus preferencias.
Están disponibles los siguientes modos de sonido predefinidos: Estándar,
Cine, Música, Juego, Deporte y Usuario.
Modo sonido
Vo lu me n
Silencio
Mejora de
movimiento
Modo 3D
Para especificar la configuración de sonido del modo Usuario, acceda al
menú OSD Avanzado y consulte la sección "Ecual. usuario" en la página
51 para más detalles.
Si la función Silencio está activada, al ajustar la opción Modo
sonido se desactivará aquella función.
Permite ajustar el nivel de volumen del altavoz interno del proyector o
del volumen que se transmite desde el conector de salida de audio.
Si la función Silencio está activada, al ajustar la opción Volumen
se desactivará aquella función.
Se puede acceder a la función a través del mando a distancia.
Seleccione Activado para desactivar temporalmente el altavoz interno
del proyector o el volumen que se transmite desde el conector de salida
de audio.
Para restaurar el audio seleccione Desactivado.
Se puede acceder a la función a través del mando a distancia.
Estima los cambios de movimiento entre fotogramas e inserta un
fotograma interpolado para crear una experiencia de visualización más
homogénea y fluida de las películas.
Este proyecto admite la reproducción de contenido tridimensional (3D)
transferido a través de dispositivos de vídeo y contenido compatible con
3D, como por ejemplo consolas PlayStation (con discos de juego 3D),
reproductores Blu-ray 3D (con discos Blu-ray 3D), TV 3D (con canales
3D), etc. Tras haber conectado los dispositivos de vídeo 3D al proyector,
póngase las gafas 3D de BenQ y asegúrese de que estén conectadas para
ver contenido 3D.
Cuando vea contenido 3D,
• La imagen puede parecer desubicada pero no se trata de un
mal funcionamiento del producto.
• Realice los descansos adecuados mientras vea contenido en
3D.
• Deje de ver contenido en 3D si nota fatiga o incomodidad.
• Cuando vea contenido en 3D, deje una distancia con la pantalla
de unas tres veces la altura efectiva de la pantalla.
• Los niños y personas con historial de hipersensibilidad a la luz,
problemas cardiacos, o que tengan cualquier otra condición
médica deberán abstenerse de ver contenido en 3D.
La configuración predeterminada es Automática y el proyector elige
automáticamente un formato 3D apropiado cuando se detecta contenido
3D. Si el proyector no puede reconocer el formato 3D, elija manualmente
un modo 3D conforme a sus preferencias.
Cuando la función esté habilitada:
• Se reducirá el nivel de brillo de la imagen proyectada.
• No será posible ajustar el Modo imagen.
• La opción Def. trapez. 2D solo se podrá ajustar dentro de los
límites establecidos (grados).
Se puede acceder a la función a través del mando a distancia.
Funciones de los menús 37
Menú Submenús y descripciones
Cuando su imagen en 3D esté distorsionada, podrá habilitar esta función
Invertir sinc 3D
Ajustes
•Modo de
sincronización 3DPermite seleccionar un modo de sincronización para las gafas 3D.
para cambiar entre la imagen para el ojo izquierdo y el ojo derecho para
conseguir una experiencia de visión 3D más cómoda.
Se puede acceder a la función a través del mando a distancia.
Pulse OK para entrar en su submenú. Consulte la información siguiente
para obtener más detalles.
• Posición
proyector
•Patrón de
prueba
• Búsqueda
automática de
fuente
El proyector se puede instalar en el techo o detrás de la pantalla, o bien
con uno o más espejos. Consulte la sección "Elección de una ubicación"
en la página 16 para obtener más detalles.
Habilite esta función para mostrar el patrón de prueba de cuadrícula, que
le ayuda a ajustar el tamaño y enfoque de la imagen para comprobar si la
imagen proyectada no tiene distorsiones.
Indique si el proyector busca las fuentes de entrada automáticamente.
Seleccione Activado para permitir que el proyector busque fuentes de
entrada hasta que adquiera una señal. Si la función está establecida en
Desactivado, el proyector selecciona la última fuente de entrada
utilizada.
• Tipo de menú Permite cambiar al menú OSD Avanzado .
Selecciona la fuente de entrada para señal HDMI. También puede
seleccionar el tipo de fuente de forma manual. Los diferentes tipos de
•Formato HDMI
fuente tienen diferentes estándares para el nivel de brillo.
El formato HDMI solamente está disponible cuando se selecciona
una señal HDMI.
Permite activar la función solamente después de instalar una nueva
•Rest. tempor.
lámp.
lámpara. Cuando seleccione Restabl., el mensaje "Reinicio realizado
con éxito" se mostrará para notificar que el tiempo de la lámpara se ha
restablecido a "0".
• Restablecer
config.
Restablecer ajustes a valores predet. de fábrica.
Se conservarán los ajustes siguientes: Deformación trapez.,
Idioma, Posición proyector y Rest. tempor. lámp.
Muestra la siguiente información acerca del proyector.
• Fuente: muestra la fuente de señal actual.
• Modo imagen: muestra el Modo imagen.
• Resolución: muestra la resolución original de la fuente de entrada.
• Sistema de color: muestra el formato del sistema de entrada.
• Tiempo de uso de la lámpara: muestra el número de horas que
•Información
se ha utilizado la lámpara.
• Formato 3D: permite mostrar el modo 3D actual.
El formato 3D solo está disponible cuando el Modo 3D esté
habilitada.
• Versión de firmware: muestra la versión de firmware del
proyector.
Alguna información solamente se proporciona cuando se utilizan
ciertas fuentes de entrada.
Funciones de los menús38
Menú OSD Básico - sin señales de entrada conectadas
Dado que no hay ninguna señal de entrada conectada al proyector, solamente están
disponibles los submenús de Ajustes del menú OSD Básico (con señales de entrada
conectadas). Las opciones de menú que no estén disponibles se atenuarán.
Para acceder al menú OSD presione el botón MENÚ en el proyector gol mando a
distancia.
• Utilice los botones de flecha (▲/▼/◄/►) del proyector o mando a distancia para
recorrer los elementos de menú.
•Use OK para confirmar el elemento de menú seleccionado.
Para pasar del menú OSD Básico al menú OSD Avanzado, consulte la sección "Acerca de los
menús OSD" en la página 34.
Menú Submenús y descripciones
Modo de
sincronización 3D
Posición proyector
Patrón de prueba
Búsqueda
automática de
fuente
Tipo de menú Permite cambiar al menú OSD Avanzado .
Formato HDMI
Rest. tempor. lámp.
Restablecer config.
Información
Permite seleccionar un modo de sincronización para las gafas 3D.
El proyector se puede instalar en el techo o detrás de la pantalla, o bien
con uno o más espejos. Consulte la sección "Elección de una ubicación"
en la página 16 para obtener más detalles.
Habilite esta función para mostrar el patrón de prueba de cuadrícula, que
le ayuda a ajustar el tamaño y enfoque de la imagen para comprobar si la
imagen proyectada no tiene distorsiones.
Indique si el proyector busca las fuentes de entrada automáticamente.
Seleccione Activado para permitir que el proyector busque fuentes de
entrada hasta que adquiera una señal. Si la función está establecida en
Desactivado, el proyector selecciona la última fuente de entrada
utilizada.
Selecciona la fuente de entrada para señal HDMI. También puede
seleccionar el tipo de fuente de forma manual. Los diferentes tipos de
fuente tienen diferentes estándares para el nivel de brillo.
El formato HDMI solamente está disponible cuando se selecciona
una señal HDMI.
Permite activar la función solamente después de instalar una nueva
lámpara. Cuando seleccione Restabl., el mensaje "Reinicio realizado
con éxito" se mostrará para notificar que el tiempo de la lámpara se ha
restablecido a "0".
Restablecer ajustes a valores predet. de fábrica.
Se conservarán los ajustes siguientes: Deformación trapez.,
Idioma, Posición proyector y Rest. tempor. lámp.
Muestra la siguiente información acerca del proyector.
• Fuente: muestra la fuente de señal actual.
• Modo imagen: muestra el Modo imagen.
• Resolución: muestra la resolución original de la fuente de entrada.
• Sistema de color: muestra el formato del sistema de entrada.
• Tiempo de uso de la lámpara: muestra el número de horas que
se ha utilizado la lámpara.
• Formato 3D: permite mostrar el modo 3D actual.
El formato 3D solo está disponible cuando el Modo 3D esté
habilitada.
• Versión de firmware: muestra la versión de firmware del
proyector.
Alguna información solamente se proporciona cuando se utilizan
ciertas fuentes de entrada.
Funciones de los menús 39
Usar el menú OSD Avanzado
Icono del menú
principal
Menú principal
Submenú
Seleccione
Pulse AT RÁ S
para volver a la
ventana
anterior o salir.
Estado
Fuente de
entrada actual
El menú OSD Avanzado ofrece funciones de menú completas.
La ventana general del menú OSD Avanzado es solamente para referencia y puede ser diferente
del diseño real y del modelo de proyector que se utilice.
Para acceder al menú OSD presione el botón MENÚ en el proyector gol mando a
distancia. Costa de los siguientes menús principales. Consulte los vínculos después de los
elementos de menú que se muestra a continuación para obtener más detalles.
1. Menú IMAGEN (consulte "Menú IMAGEN" en la página 45)
2. Menú Conf. audio (consulte "Menú Conf. audio" en la página 51)
3. Menú Pantalla (consulte "Menú Pantalla" en la página 52)
4. Menú CONF. SIST.: Básica (consulte "Menú CONF. SIST.: Básica" en la página 54)
5. Menú CONF. SIST.: Avanzada
(consulte "Menú CONF. SIST.: Avanzada" en la página 55)
6. Menú Información (consulte "Menú Información" en la página 57)
Los elementos de menú disponibles pueden variar en función de las fuentes de vídeo
conectadas de de las configuraciones especificadas. Los elementos de menú que no estén
disponibles se atenuarán.
• Utilice los botones de flecha (▲/▼/◄/►) del proyector o mando a distancia para
recorrer los elementos de menú.
•Use OK para confirmar el elemento de menú seleccionado.
Para pasar del menú OSD Avanzado al menú OSD Básico, consulte "Acerca de los menús OSD"
en la página 34.
Funciones de los menús40
Aseguramiento del proyector
Utilización de un candado con cable de seguridad
El proyector debe instalarse en un lugar seguro para evitar que lo roben. De lo contrario,
adquiera un sistema de seguridad, como por ejemplo una cerradura Kensington, para
asegurar el proyector. La ranura para la cerradura Kensington se encuentra en la parte
izquierda del proyector. Consulte la sección "Ranura para candado antirrobo Kensington"
en la página 9 para obtener más detalles.
Una cerradura con cable de seguridad Kensington normalmente está compuesta de llaves y
la propia cerradura. Consulte la documentación del candado para aprender a utilizarlo.
Utilización de la función de contraseña
Por razones de seguridad y para evitar el uso no autorizado, el proyector incluye una
opción para configurar la seguridad con contraseña. La contraseña se puede configurar
desde el menú de visualización en pantalla (OSD). Para obtener detalles sobre el
funcionamiento del menú OSD, por favor consulte "Usar el menú OSD Avanzado" en la
página 40.
Puede encontrarse con algún problema si activa la contraseña y después la olvida. Imprima este
manual (si fuera necesario), escriba la contraseña utilizada en el éste y guárdelo en un lugar
seguro para consultarlo en el futuro.
Configuración de la contraseña
Una vez establecida la contraseña, el proyector no se podrá utilizar a menos que se introduzca
la contraseña correcta cada vez que se inicie.
1. Abra el menú OSD y diríjase al menú CON. SIST.: Avanzada > Contraseña.
Pulse OK. Aparecerá la página Contraseña.
2. Resalte Activar Bloqueo y seleccione Activado pulsando◄/►.
3. Como se muestra a la derecha, las cuatro
flechas de dirección (▲/▼/◄/►) representan 4
dígitos (1, 2, 3 y 4) respectivamente. En función
de la contraseña que desee establecer, pulse los
botones de dirección para especificar seis
dígitos para la contraseña.
4. Confirme la nueva contraseña volviendo a
introducirla.
Una vez establecida la contraseña, el menú OSD
vuelve a la página PasswordContraseña.
5. Para activar la función Activar Bloqueo, pulse ▲/▼ para resaltar Activar
Bloqueo y ◄/► para seleccionar Activado.
Los dígitos que se introducen aparecerán a modo de asteriscos en la pantalla. Escriba aquí en
este manual la contraseña seleccionada antes o después de introducirla para que siempre la
tenga a mano por si alguna vez la olvidara.
Contraseña: __ __ __ __ __ __
Guarde el manual en un lugar seguro.
6. Para salir del menú OSD, pulse ATRÁS.
Funciones de los menús 41
¿Qué hacer si olvida la contraseña?
• En el menú OSD Avanzado • En el menú OSD Básico
Si se activa la función de contraseña, se le solicitará
que introduzca la contraseña de seis dígitos cada vez
que encienda el proyector. Si introduce una contraseña
incorrecta, durante tres segundos aparecerá un
mensaje de error de contraseña como el que se
muestra a la derecha, seguido del mensaje
"INTRODUCIR CONTRASEÑA". Puede volver a intentarlo introduciendo otra
contraseña de seis dígitos o, si no escribió la contraseña en el manual y no consigue
recordarla, utilice el proceso de recuperación de contraseña. Consulte la sección "Acceso
al proceso de recuperación de contraseña" en la página 42 para obtener más detalles.
Si introduce una contraseña incorrecta 5 veces seguidas, el proyector se apagará
automáticamente.
Acceso al proceso de recuperación de contraseña
1. Mantenga pulsado AUTO en el proyector o en el mando a distancia durante 3
segundos. El proyector mostrará un número codificado en la pantalla.
2. Anote el número y apague el proyector.
3. Póngase en contacto con el centro local de asistencia técnica de BenQ para que le
ayuden a descodificar el número. Es posible que deba presentar el comprobante de
compra del proyector para verificar que es un usuario autorizado.
Funciones de los menús42
Cambio de la contraseña
Para hacer esto, lo primero y más importante, tiene que accederá al menú OSD
Avanzado (consulte la sección "Acerca de los menús OSD" en la página 34 para obtener
detalles).
1. Abra el menú OSD y vaya al menú CON. SIST.: Avanzada > Contraseña >
Cambiar contraseña.
2. Pulse OK. Aparecerá el mensaje "INTRODUCIR CONTRASEÑA ACTUAL".
3. Introduzca la contraseña antigua.
• Si la contraseña es correcta, aparecerá el mensaje "INTRODUCIR NUEVA
CONTRASEÑA".
• Si la contraseña es incorrecta, aparece el mensaje de error de contraseña durante
tres segundos y se muestra el mensaje "INTRODUCIR CONTRASEÑA
ACTUAL" para que vuelva a intentarlo. Puede pulsar ATRÁS para cancelar el
cambio o introducir otra contraseña.
4. Introduzca una nueva contraseña.
Los dígitos que se introducen aparecerán a modo de asteriscos en la pantalla. Escriba aquí en
este manual la contraseña seleccionada antes o después de introducirla para que siempre la
tenga a mano por si alguna vez la olvidara.
Contraseña: __ __ __ __ __ __
Guarde el manual en un lugar seguro.
5. Confirme la nueva contraseña volviendo a introducirla.
6. Ha asignado correctamente una nueva contraseña al proyector. Recuerde introducir
la nueva contraseña la próxima vez que encienda el proyector.
7. Para salir del menú OSD, pulse ATRÁS.
Desactivación de la función de contraseña
Para desactivar la protección con contraseña, vuelva al menú CON. SIST.: Avanzada >
Contraseña > Activar Bloqueo después de abrir el sistema de menús OSD. Seleccione
Desactivado pulsando ◄/►. Aparecerá el mensaje 'INTRODUCIR
CONTRASEÑA'. Introduzca la contraseña actual.
i. Si la contraseña es correcta, el menú OSD vuelve a la página Contraseña y
muestra Desactivado en la fila Activar Bloqueo. No tendrá que introducir la
contraseña la próxima vez que encienda el proyector.
ii. Si la contraseña es incorrecta, aparece el mensaje de error de contraseña
durante tres segundos y se muestra el mensaje 'INTRODUCIR
CONTRASEÑA'. Puede pulsar ATRÁS para cancelar el cambio o introducir
otra contraseña.
Aunque esté desactivada la función de contraseña, tendrá que guardar la contraseña antigua por
si alguna vez necesita volver a activar la función introduciendo la contraseña antigua.
Funciones de los menús 43
Cambio de la señal de entrada
El proyector se puede conectar a múltiples dispositivos a la vez. Sin embargo, sólo puede
mostrar una pantalla completa en cada momento.
Si desea que el proyector busque siempre de forma automática las señales:
• En el menú OSD Avanzado, vaya al menú CONF. SIST.: Básica, y habilítela opción
Búsqueda automática de fuente. (consulte la sección "Búsqueda automática de
fuente" en la página 38)
• En el menú OSD Básico, si no hay una señal conectada al proyector, vaya a Búsqueda
automática de fuente y habilítela; si hay señales conectadas, vaya al menú Ajustes y,
a continuación, habilite la opción Búsqueda automática de fuente. (consulte
"Búsqueda automática de fuente" en la página 38 y 39)
También puede desplazarse manualmente por las señales de
entrada disponibles.
1. Pulse SOURCE en el proyector o pulse la fuente de
entrada directamente en el mando a distancia. Aparecerá
una barra de selección de fuente.
2. Pulse ▲/▼ hasta que haya seleccionado la señal deseada y
pulse OK.
Una vez detectada, se mostrará durante unos segundos la
información de la fuente seleccionada en la pantalla. Si hay
varios equipos conectados al proyector, repita los pasos 12 para buscar otra señal.
• El nivel de brillo de la imagen proyectada cambiará según corresponda cuando cambie de
señal de entrada. Las presentaciones de datos (gráficos) de ordenador que utilicen
principalmente imágenes estáticas tienen, en general, mayor brillo que el vídeo que utiliza
principalmente imágenes en movimiento (películas).
• La resolución de visualización original de este proyector tiene una relación de aspecto 16:9.
Para obtener mejores resultados de visualización de imágenes, debe seleccionar y utilizar
una señal de entrada adecuada para esta resolución. El proyector modificará el resto de
resoluciones de acuerdo con la configuración de la "relación de aspecto", lo que podría
causar distorsión o pérdida de la claridad de la imagen. Consulte la sección "Relación de
aspecto" en la página 52 para obtener más detalles.
También puede cambiar el nombre de la fuente:
1. Pulse MENU y, a continuación, pulse ◄/► hasta que se resalte el menú CONF.
SIST.: Básica.
2. Pulse ▼ para resaltar Renom. fuente y, a continuación, pulse OK. Aparecerá la
página Renom. fuente.
3. Pulse ▲/▼/◄/► hasta que haya seleccionado el carácter deseado y pulse OK.
Funciones de los menús44
Menú IMAGEN
Submenú Funciones y descripciones
Permite seleccionar un modo de imagen predefinido conforme al entorno de
funcionamiento y al tipo de imagen de señal entrada.
A continuación se definen los modos de imagen predefinidos se describen a
continuación:
• Brillante: maximiza el brillo de la imagen proyectada. Este modo es adecuado
para entornos en los que se necesita un brillo realmente alto, por ejemplo, si
se utiliza el proyector en habitaciones con buena iluminación.
• Intenso: Con un color bien saturado, la nitidez perfectamente ajustada y un
nivel de brillo más alto, el modo Intenso es perfecto para ver películas en un
salón donde hay una pequeña cantidad de luz ambiente.
• Cine (Rec. 709): complemente el estándar HDTV mundial con color preciso
y un contraste más profundo con un nivel de brillo más bajo. El modo Cine
(Rec. 709) es adecuado para ver películas en un entorno completamente
Modo imagen
oscuro, como en un cine convencional. Para disfrutar fácilmente del color
cinematográfico recuperado del estándar REC. 709, es recomendable
ensombrecer todos los elementos luminosos posibles excepto el proyector
(por ejemplo lámparas, pantallas de PC o la luz que entre por las cortinas) y
utilizar el formato estándar de fuente de imagen 1080p como un disco Blu-ray
para obtener la mejor experiencia de visualización con este modo.
• Juego: adecuado para ejecutar videojuegos en una sala iluminada.
• 3D: optimizado para resaltar los efectos 3D al visualizar contenidos en 3D.
Este modo solo está disponible cuando la función 3D esté habilitada.
• Usuario 1/Usuario 2: utiliza las configuraciones personalizadas. Acceda al
menú OSD Avanzado y consulte Admin. modo usuario para obtener
detalles.
Se puede acceder a la función a través del mando a distancia.
Funciones de los menús 45
Submenú Funciones y descripciones
Las funciones solamente están disponibles cuando la opción Modo imagen
se establece en Usuario 1 o Usuario 2.
• Cargar ajustes de
Permite ajustar manualmente un modo de imagen predefinido y convertirlo en una
opción disponible en la lista del modo de imagen.
1. Vaya al menú IMAGEN > Modo imagen, seleccione Usuario 1 o Usuario
2.
2. Pulse ▼ para seleccionar Admin. modo usuario.
3. En la ventana Admin. modo usuario, seleccione Cargar ajustes de y
pulse OK.
4. Pulse ▼ para seleccionar un modo de imagen que se aproxime a sus
necesidades.
Admin. modo
usuario
Brillo
5. Cuando termine, pulse OK y ATRÁS para volver al menú IMAGEN.
6. Pulse ▼ para seleccionar otros su menús en los que desee realizar cambios y
utilice los botones ◄/► para ajustar los valores. Los ajustes definen el modo
de usuario seleccionado.
• Ren. modo usuar.
Esta opción permite cambiar el nombre de los modos de imagen personalizados
(Usuario 1 o Usuario 2).
1. Vaya al menú IMAGEN > Modo imagen, seleccione Usuario 1 o Usuario
2.
2. Pulse ▼ para seleccionar Admin. modo usuario.
3. En la ventana Admin. modo usuario, seleccione Ren. modo usuar. y pulse
OK.
4. En la ventana Ren. modo usuar., use ▲/▼/◄/► para seleccionar los
caracteres que desee para el modo seleccionado.
5. Cuando termine, presione OK y ATRÁS para salir.
Permite ajustar el brillo de la imagen. Cuando ajuste este control, las áreas
oscuras de la imagen aparecerán en negro y los detalles de estas áreas serán
visibles.
Cuanto más alto sea el valor, más brillante
será la imagen, mientras que cuanto menor
sea el valor, más oscura será la imagen.
Contraste
Color
Tinte
Funciones de los menús46
Se puede acceder a la función a través del mando a distancia.
Permite ajustar el grado de diferenciación existente entre las zonas oscuras y
claras de la imagen. Después de ajustar el valor Brillo, ajuste la opción
Contraste para establecer el nivel de blanco de pico.
Cuanto más alto sea el valor, mayor será el
contraste de la imagen.
Se puede acceder a la función a través del mando a distancia.
Permite ajustar el nivel de saturación de color: la cantidad de cada color en una
imagen de vídeo. Un valor pequeño produce colores menos saturados; cuando se
establece el valor mínimo, la imagen aparece en blanco y negro.
Si el ajuste es demasiado alto, los colores de la imagen se exageran y la imagen
carece de realismo.
Permite ajustar los tonos de color rojo y verde de la imagen.
Cuanto mayor sea el valor, más rojiza será la imagen. Cuanto menor sea el valor,
más verdosa será la imagen.
Submenú Funciones y descripciones
Permite ajustar la imagen para que su aspecto sea más nítido o más suave.
Nitidez
Se puede acceder a la función a través del mando a distancia.
Tono natural
Temperatura de
color*
Mejora de
movimiento
Potencia lámp.
Este elemento ajustable permite aumentar significativamente la intensidad de la
imagen.
Las opciones de temperatura de color* disponibles variarán en función de la señal
de entrada conectada.
• Normal: el blanco mantiene su coloración normal.
• Frío: el blanco de la imagen adopta tonos azulados.
• Lámp. original: Con la temperatura de color original de la lámpara y mayor
brillo. Esta configuración es adecuada para entornos en los que se necesita un
brillo realmente alto, por ejemplo, al proyectar imágenes en habitaciones con
buena iluminación.
• Caliente: el blanco de la imagen adopta tonos rojizos.
*Acerca de las temperaturas del color:
Existen muchas sombras distintas que se consideran "blanco" por varios motivos.
Uno de los métodos comunes de representar el color blanco se conoce como la
“temperatura de color”. Un color blanco con una temperatura de color baja
parece rojizo. Un color blanco con una temperatura del color alta parece tener
más azul.
Se puede acceder a la función a través del mando a distancia.
Estima los cambios de movimiento entre fotogramas e inserta un fotograma
interpolado para crear una experiencia de visualización más homogénea y fluida de
las películas.
Permite seleccionar uno de los siguientes modos de alimentación de la lámpara del
proyector.
• Normal: Proporciona brillo completo para la lámpara.
• Económico: reduce el ruido del sistema y el consumo de energía en un 30%.
• SmartEco: reduce el ruido del sistema y el consumo de energía de la
lámpara hasta en un 70%.
Si se selecciona el modo Económico o SmartEco, la salida de luz se reducirá y
se proyectarán imágenes más oscuras.
Consulte la sección "Establecer Potencia lámp." en la página 64 para obtener más
detalles.
Cuanto mayor sea el valor, más nítida será
la imagen. Cuanto menor sea el valor, más
difuminada estará la imagen.
Funciones de los menús 47
Submenú Funciones y descripciones
1.6
1.8 2.0 2.2 2.4 2.5 2.6 2.8
Alto brillo
Bajo contraste
Bajo brillo
Alto contraste
• Nivel de negros
Permite establecer la escala de grises de la imagen en 0 IRE o 7,5 IRE.
La señal de vídeo en escala de grises se mide en unidades de IRE. En algunas zonas
en las que se utiliza NTSC TV como estándar, la escala de grises se mide desde 7.5
IRE (negro) a 100 IRE (blanco). Sin embargo, en otras zonas donde se utilizan los
estándares PAL o NTSC japonés, la escala de grises se mide de 0 IRE (negro) a 100
IRE (blanco). Sugerimos que compruebe la fuente de entrada para ver si contiene
0 IRE o 7.5 IRE, y después seleccione según corresponda.
•Selec. de gamma
Gamma se refiere a la relación entre la fuente de entrada y el brillo de la imagen.
• 1,6/1,8/2,0/BenQ: Seleccione estos valores según su preferencia.
• 2,1/2,2: aumenta el brillo general de la imagen. Es el más adecuado para
un entorno con iluminación, una sala de reuniones o un cuarto de estar.
• 2,3/2,4: es el más adecuado para ver películas en entornos oscuros.
• 2,6/2,8: es el más adecuado para ver películas que consisten
principalmente en escenas oscuras.
Avanzada...
• Brilliant Color
Esta función utiliza un algoritmo de procesamiento del color nuevo y dispone de
mejoras del nivel del sistema para ofrecer imágenes más brillantes, más realistas y
con colores más vibrantes. Ofrece un aumento del 50% del brillo en las imágenes
de tonos medios, comunes en escenas de vídeo y naturales, para que el proyector
reproduzca imágenes con colores más realistas. Si desea ver las imágenes con esta
calidad, seleccione Activado. Si no fuera así, seleccione Desactivado.
• Ajuste preciso de temperatura de color
Permite ajustar manualmente los modos de temperatura de color predefinidos:
1. Pulse OK para mostrar la ventana Ajuste preciso de temperatura de color.
2. Pulse ▲/▼ para resaltar el elemento que desea cambiar y ajuste los valores
presionando ◄/►.
• Gana. rojo/Gana. verde/Gana. azul: permite ajustar los niveles de
contraste de Rojo, Verde y Azul.
• Desv. rojo/Desv. verde/Desv. azul: permite ajustar los niveles de brillo
de Rojo, Verde y Azul.
3. Cuando termine, presione OK y ATRÁS para salir.
Se puede acceder a la función a través del mando a distancia.
Funciones de los menús48
Submenú Funciones y descripciones
Rojo
Amarillo
Verde
Cian
Magenta
Azul
• Gestión del color
En la mayoría de los lugares de instalación, la administración de color no será
necesaria, por ejemplo, en clases, salas de conferencias o salones en los que se
deje la luz encendida, o en lugares en los que entre la luz del sol a través de las
ventanas.
La administración de color se considerará únicamente en instalaciones
permanentes con niveles de iluminación controlados como en salas de reuniones,
de conferencias o sistemas de cine en casa. La administración de color permite un
ajuste de control preciso del color gracias al cual la reproducción del color será
más exacta.
Sólo podrá lograr una administración adecuada del color en condiciones de
visualización controladas y reproducibles. Tendrá que utilizar un colorímetro
(medidor de la luz del color) y una serie de imágenes de fuente apropiadas para
medir la reproducción del color. Estas herramientas no se suministran con el
proyector, aunque su proveedor le podrá orientar e incluso ofrecerle un
instalador profesional con experiencia.
La gestión de color dispone de seis conjuntos (RGBCMY) de colores que se
pueden ajustar. Al seleccionar cada color, puede ajustar la gama y la saturación de
forma independiente de acuerdo con sus preferencias.
1. Pulse OK y aparecerá la página Gestión del color.
2. Resalte Color primario y pulse ◄/► para
seleccionar entre las siguientes opciones:
Rojo, Verd e , Azul, Cian, Magenta y
Amarillo.
Avanzada...
3. Pulse ▼ para resaltar Matiz y después ◄/►
para seleccionar la gama. Si aumenta la gama
los colores, se incluirá una proporción mayor
de los dos colores adyacentes. Consulte la
ilustración de la derecha donde se detalla
cómo se relacionan los colores.
Por ejemplo, si selecciona Rojo y configura su
gama en 0, en la imagen proyectada sólo se
seleccionará el rojo puro. Si aumenta la gama, se incluirá el rojo cercano al
amarillo y el rojo cercano al magenta.
4. Pulse ▼ para resaltar Saturación y ajuste los valores de acuerdo con sus
preferencias pulsando ◄/►. Cada ajuste que realice se reflejará en la imagen
de forma inmediata.
Por ejemplo, si selecciona Rojo y configura su valor en 0, sólo se verá afectada
la saturación del rojo puro.
5. Pulse ▼ para resaltar Ganancia y ajuste los valores de acuerdo con sus
preferencias pulsando ◄/►. Esto afectará al nivel de contraste del color
primario que haya seleccionado. Cada ajuste que realice se reflejará en la
imagen de forma inmediata.
6. Repita los pasos 2 a 5 para realizar otros ajustes de color.
7. Asegúrese de que ha realizado todos los ajustes deseados.
8. Pulse OK y ATRÁS para salir y guardar la configuración.
•Reduc. ruido
reduce el ruido eléctrico de la imagen causados por diferentes reproductores
multimedia. Cuanto mayor sea el valor, menor será el ruido.
Funciones de los menús 49
Submenú Funciones y descripciones
• Mejora del color
Mejora la saturación del color para proporcionar una calidad de imagen más
espléndida.
Cuanto mayor sea el ajuste, más intensa se mostrará la imagen.
Cuanto menor sea el ajuste, más suave se mostrará la imagen.
• Mejora de píxeles
Avanzada...
Rest. modo imagen
actual
Detecta el cambio de color entre un objeto y su fondo para generar una imagen
más nítida con bordes marcados y texturas de superficie mejoradas.
Cuanto mayor sea el ajuste, más nítida se mostrará la imagen.
Cuanto menor sea el ajuste, más suave se mostrará la imagen.
• Modo película
Permite mejorar la calidad de la imagen cuando se proyecta una imagen
compuesta desde un DVD o disco Blue-ray de película. Al establecer la opción
Desactivado se deshabilita la función.
Se recuperan los valores predefinidos de fábrica de los ajustes realizados para la
opción Modo imagen (incluidos los modos predefinidos, Usuario 1 y Usuario
2).
1. Pulse OK. Aparecerá el mensaje de confirmación.
2. Use ◄/► para seleccionar Restabl. y pulse OK. El modo imagen recupera la
configuración preestablecida de fábrica.
3. Repita los pasos 1 y 2 si desea restablecer otros modos de imagen.
Funciones de los menús50
Menú Conf. audio
Submenú Funciones y descripciones
• Modo efecto
Permite seleccionar un modo de efecto de sonido según sus preferencias. Están
disponibles los siguientes modos de sonido predefinidos: Estándar, Cine,
Música, Juego, Deporte y Usuario.
Cuando selecciona el modo Usuario, puede realizar ajustes manuales con la
Modo sonido
Silencio
Vo lu me n
Encender/apagar
tono
Rest. ajustes audio
función Ecual. usuario.
Si la función Silencio está activada, al ajustar la opción Modo sonido se
desactivará aquella función.
• Ecual. usuario
Permite seleccionar las bandas de frecuencia deseadas (100 Hz, 300 Hz, 1k Hz, 3k
Hz y 10k Hz) para ajustar los niveles conforme a sus preferencias. La configuración
realizar aquí define el modo Usuario.
Seleccione Activado para desactivar temporalmente el altavoz interno del
proyector o el volumen que se transmite desde el conector de salida de audio.
Para restaurar el audio seleccione Desactivado.
Se puede acceder a la función a través del mando a distancia.
Permite ajustar el nivel de volumen del altavoz interno del proyector o del
volumen que se transmite desde el conector de salida de audio.
Si la función Silencio está activada, al ajustar la opción Silencio se
desactivará aquella función.
Se puede acceder a la función a través del mando a distancia.
Permite activar (Activado) o desactivar (Desactivado) el tono del proyector.
La opción Encender/apagar tono solamente se puede ajusta aquí. La
anulación del silencio o el ajuste del nivel de sonido no afectará a la opción
Encender/apagar tono.
Se recuperarán los valores predefinidos de fábrica de todos los ajustes realizados
en el menú Conf. audio.
Funciones de los menús 51
Menú Pantalla
Imagen de 15:9
Imagen de 16:9
Imagen de 4:3
Imagen de 16:9
Imagen
panorámica
Submenú Funciones y descripciones
La resolución de visualización original de este proyector tiene una relación de
aspecto 16:9. Sin embargo, puede utilizar esta función para mostrar la imagen
proyectada de diferente relación de aspecto.
En las siguientes ilustraciones, las partes en negro son zonas inactivas
mientras que las blancas son activas.
• Automática
•4:3
Aplica escala a una imagen proporcionalmente
para ajustar la resolución nativa del proyector a
su ancho horizontal o vertical. Esto permite más
uso de la pantalla y mantiene la relación de
aspecto de una imagen.
Ajusta la imagen para mostrarla en el centro de la
pantalla con una relación de aspecto 4:3.
Relación de aspecto
Posición imagen
Ajuste de
sobrebarrido
•16:9
Ajusta una imagen para mostrarla en el centro de
la pantalla con una relación de aspecto 16:9.
• Ancho
Reduce una imagen horizontalmente para
encajarla en el ancho de la pantalla. No modifica
la altura de la imagen.
• Panorámico
Ajusta una imagen para que se ajuste a la
resolución original del proyector en su ancho
horizontal y redimensiona la altura de la imagen
al ancho de 3/4 de la proyección. Esto permite
que una imagen sea mayor que la altura de la
pantalla. Los bordes superior e inferior de la
imagen mostrada se recortan.
Esto encaja en el contenido que se genera en el
formato panorámico (con barras negras en la
parte superior e inferior).
Muestra la ventana Posición imagen. Puede utilizar los botones de flecha de
dirección del proyector o del mando a distancia para ajustar la posición de la
imagen proyectada.
Los valores mostrados en la posición inferior de la pantalla cambian cada vez que
se pulsa un botón.
Esta función solamente está disponible cuando se selecciona una señal de
PC.
Oculta la mala calidad de imagen en los cuatro bordes.
Cuanto más alto sea el valor, más de la imagen quede oculta, a la vez que la
pantalla se rellena y quede geométricamente fiel. La configuración 0 significa que
se muestra 100% de la imagen.
Funciones de los menús52
Submenú Funciones y descripciones
•Tamaño H.
Ajusta el ancho horizontal de la imagen.
Esta función solamente está disponible cuando se selecciona una señal de
PC (RGB analógico).
•Fase
Ajuste de PC y
componente YPbPr
3D
Ajusta la fase del reloj para reducir la distorsión de la imagen.
Esta función solamente está disponible cuando se selecciona una señal de
PC (RGB analógico).
• Automática (solo para frecuencia RGBHD de PC)
Ajusta la fase y frecuencia automáticamente.
Esta función solamente está disponible cuando se selecciona una señal de
PC.
Este proyecto admite la reproducción de contenido tridimensional (3D)
transferido a través de dispositivos de vídeo y contenido compatible con 3D,
como por ejemplo consolas PlayStation (con discos de juego 3D), reproductores
Blu-ray 3D (con discos Blu-ray 3D), TV 3D (con canales 3D), etc. Tras haber
conectado los dispositivos de vídeo 3D al proyector, póngase las gafas 3D de
BenQ y asegúrese de que estén conectadas para ver contenido 3D.
Cuando vea contenido 3D,
• La imagen puede parecer desubicada pero no se trata de un mal
funcionamiento del producto.
• Realice los descansos adecuados mientras vea contenido en 3D.
• Deje de ver contenido en 3D si nota fatiga o incomodidad.
• Cuando vea contenido en 3D, deje una distancia con la pantalla de unas
tres veces la altura efectiva de la pantalla.
• Los niños y personas con historial de hipersensibilidad a la luz,
problemas cardiacos, o que tengan cualquier otra condición médica
deberán abstenerse de ver contenido en 3D.
Las siguientes funciones ayudan a mejorar la experiencia de visualización 3D.
• Modo de sincronización 3D
Seleccione DLP-Link o 3D VESA para DLP-Link o gafas VESA 3D.
• Modo 3D
La configuración predeterminada es Automática y el proyector elige
automáticamente un formato 3D apropiado cuando se detecta contenido 3D. Si el
proyector no puede reconocer el formato 3D, elija manualmente un modo 3D
conforme a sus preferencias.
Cuando la función esté habilitada:
• Se reducirá el nivel de brillo de la imagen proyectada.
• No será posible ajustar el Modo imagen.
• La opción Def. trapez. 2D solo se podrá ajustar dentro de los límites
establecidos (grados).
• Ajuste de profundidad 3D
Ajusta el nivel de profundidad de la imágenes 3D en la pantalla para permitirle
percibir contenidos en 3D más naturales y confortables.
•Invertir sinc 3D
Cuando su imagen en 3D esté distorsionada, podrá habilitar esta función para
cambiar entre la imagen para el ojo izquierdo y el ojo derecho para conseguir una
experiencia de visión 3D más cómoda.
Se puede acceder a la función a través del mando a distancia.
Funciones de los menús 53
Menú CONF. SIST.: Básica
Submenú Funciones y descripciones
Modo de
sincronización 3D
Color de fondo Permite establecer el color de fondo cuando no hay señal en el proyector.
Pantalla bienvenida
Posición proyector
Desact. autom.
Encendido directo
Configuración menús
Renom. fuente
Búsqueda automática
de fuente
Seleccione DLP-Link o 3D VESA para DLP-Link o gafas VESA 3D.
Permite seleccionar qué logotipo se muestra en la pantalla durante el inicio del
proyector. Puede elegir las siguientes opciones para la pantalla: BenQ (logotipo),
Blue o Negra.
El proyector se puede instalar en el techo o detrás de la pantalla, o bien con uno o
más espejos. Consulte la sección "Elección de una ubicación" en la página 16 para
obtener más detalles.
Impide la proyección innecesaria cuando no se detecta ninguna señal durante un
prolongado período de tiempo. Consulte la sección "Configuración de Apagado
automático" en la página 64 para obtener más detalles.
Cuando la función esté establecida en Activado, el proyector se encenderá
automáticamente cuando se proporcione energía a través del cable de
alimentación. Cuando la función este establecida en Desactivado, tendrá que
encender el proyector pulsando en dicho proyector o en el mando a
distancia.
• Tipo de menú
Permite cambiar al menú OSD Básico.
• Posición de menús
Establece la posición del menú de visualización en pantalla (OSD).
• Tiempo visual. menús
Establece el período de tiempo que el OSD permanece activo después de pulsar el
último botón.
• Mensaje recordat. blanco
Permite establecer si el proyector muestra el mensaje de recordatorio mientras la
imagen está oculta.
Permite cambiar el nombre de la fuente de entrada actual al nombre que desee.
En la ventana Renom. fuente, use ▲/▼/◄/► para establecer los caracteres
que desee para el elemento de origen conectado.
Cuando termine, pulse OK para guardar los cambios.
Indique si el proyector busca las fuentes de entrada automáticamente.
Seleccione Activado para permitir que el proyector busque fuentes de entrada
hasta que adquiera una señal. Si la función está establecida en Desactivado, el
proyector seleccionará la última fuente de entrada utilizada.
Funciones de los menús54
Menú CONF. SIST.: Avanzada
Submenú Funciones y descripciones
• Rest. tempor. lámp.
Permite activar la función solamente después de instalar una nueva lámpara.
Cuando seleccione Restabl., el mensaje "Reinicio realizado con éxito" se
Configurac. lámpara
Configuración HDMI
Tasa e n b a u d i o s
Patrón de prueba
Subt. Cerrados
Refrigeración rápida
mostrará para notificar que el tiempo de la lámpara se ha restablecido a "0".
• Temporizador lámpara
La función Temporizador lámpara muestra la parte de tiempo utilizada por
cada modo de funcionamiento (Normal, Eco, SmartEco) y el medidor Hora de
lámpara equivalente.
•Formato HDMI
Selecciona la fuente de entrada para señal HDMI. También puede seleccionar el
tipo de fuente de forma manual. Los diferentes tipos de fuente tienen diferentes
estándares para el nivel de brillo.
El formato HDMI solamente está disponible cuando se selecciona una
señal HDMI.
•CEC
Permite habilitar o deshabilitar la función CEC. Cuando conecta un dispositivo
compatible con HDMI CEC al proyector mediante un cable HDMI, al encender un
dispositivo compatible con HDMI CEC, el proyector se encenderá
automáticamente, y al apagar este, el dispositivo compatible con HDMI CEC
apagará automáticamente.
Selecciona una tasa en baudios que sea idéntica a la de su ordenador, para que
pueda conectar el proyector mediante un cable RS-232 adecuado y actualizar o
descargar el firmware del proyector. Esta función está destinada al personal de
asistencia cualificado.
Habilite esta función para mostrar el patrón de prueba de cuadrícula, que le ayuda
a ajustar el tamaño y enfoque de la imagen para comprobar si la imagen
proyectada no tiene distorsiones.
• Habilitar subtítulos
Activa la función seleccionando Activado cuando la señal de entrada seleccionada
posea subtítulos*.
*Acerca del subtítulo
visualización en pantalla del diálogo, la narración y los efectos de sonido de
programas de TV y vídeos que poseen subtítulos cerrados (normalmente
marcados como "SC" en la programación de TV).
• Versión de subtítulos
Selecciona el modo de subtítulos cerrados preferido. Para visualizar los subtítulos,
seleccione SC1, SC2, SC3, o SC4 (SC1 muestra los subtítulos en el idioma
principal de su zona).
Seleccione Activado para acortar el tiempo de enfriamiento del proyector desde
una duración normal de 90 segundos a 3 segundos aproximadamente.
Funciones de los menús 55
Submenú Funciones y descripciones
Se trata de un modo de funcionamiento para áreas con gran altitud o temperatura
elevada. Active la función cuando se encuentre a una altura de entre 1.500 m y
3.000 m sobre el nivel del mar y la temperatura ambiente esté comprendida entre
0 °C y 30 °C.
No utilice el Modo altitud elevada si se encuentra en un lugar con una
altitud de entre 0 m y 1500 m y una temperatura de entre 0°C y 30°C. Si lo
Modo altitud elevada
Contraseña
Bloqueo de teclas
Indicador LED
Restablecer config.
ISF
hace, el proyector se enfriará demasiado.
El funcionamiento en Modo altitud elevada puede incrementar el nivel de
decibelios ya que aumenta la velocidad del ventilador necesaria para mejorar el
enfriamiento general del sistema y su rendimiento.
Si utiliza este proyector en otros entornos extremos distintos a los citados
anteriormente, puede que se apague automáticamente para evitar el
sobrecalentamiento. Para solucionar esto, active el Modo altitud elevada. Sin
embargo, esto no significa que este proyector funcione en cualquier condición
extrema o peligrosa.
Por motivos de seguridad y para impedir el uso no autorizado, puede configurar la
seguridad mediante contraseña para el proyector. Consulte la sección "Utilización
de la función de contraseña" en la página 41 para obtener más detalles.
• Cambiar contraseña
Se le solicitará que introduzca la contraseña actual antes de cambiarla por una
nueva.
• Activar Bloqueo
Permite limitar el uso del proyector a aquellas personas que sepan la contraseña
correcta.
Bloqueando la teclas de control del proyector, puede evitar que alguien (niños, por
ejemplo) cambie la configuración accidentalmente.
Cuando seleccione Activado para habilitar esta función, no funcionará ningún
botón del proyector, salvo ALIMENTACIÓN.
Para desbloquear los botones, mantenga presionado el botón ► del proyector
durante 3 segundos.
Cuando seleccione Activado, todos los indicadores LED del proyector
funcionarán con normalidad. Consulte "Indicadores" en la página 69 para obtener
más detalles.
Cuando seleccione Desactivado, los indicadores LED se apagarán después de
encender el proyector y mostrarse la pantalla de inicio. Sin embargo, si el
proyector no funciona correctamente, los indicadores LED se iluminarán o
parpadearán para indicarle que puede ocurrir un problema. Consulte
"Indicadores" en la página 69 para obtener más detalles.
Returns all settings to the factory preset values. El tipo de menú OSD regresará al
menú OSD Básico.
Se conservarán los ajustes siguientes: Deformación trapez., Idioma,
Posición proyector, Rest. tempor. lámp., Modo altitud elevada,
Contraseña, Bloqueo de teclas e ISF.
El menú de calibración ISF está protegido con contraseña y solo está accesible
mediante calibradores ISF autorizados. El ISF (Fundación de ciencias de la imagen)
ha desarrollado cuidadosamente normas reconocidas en el sector para el
rendimiento óptimo del vídeo y ha implantado un programa de formación para
que técnicos e instaladores utilicen estas normas para obtener la calidad de
imagen óptima de los dispositivos de visualización de vídeo BenQ.
Consecuentemente, recomendamos que la configuración y la calibración la realice
un técnico de instalación certificado por ISF.
Para obtener más información, visite www.imagingscience.com o contacte
con el lugar en que compró el proyector.
Funciones de los menús56
Menú Información
Submenú Funciones y descripciones
Fuente Muestra la fuente de señal actual.
Modo imagen Muestra el modo de imagen actual en el menú IMAGEN.
Resolución Muestra la resolución original de la fuente de entrada.
Sistema de color Muestra el formato del sistema de entrada.
Tiempo de uso de la
lámpara
Formato 3D
Versión de firmware Muestra la versión de firmware del proyector.
Alguna información solamente se proporciona cuando se utilizan ciertas fuentes de entrada.
Muestra el número de horas que se ha utilizado la lámpara.
Muestra el modo 3D actual. Solamente está disponible cuando la opción Modo
3D está habilitada.
Funciones de los menús 57
Apagado del proyector
1. Para apagar el proyector directamente, pulse
en el mando a distancia. O bien, pulse
APAGADO en el proyector. Aparecerá
un mensaje de advertencia.
Vuelva a pulsar APAGADO otra vez.
2. En cuanto finalice el proceso de enfriamiento,
la Luz indicadora POWER permanecerá
encendida en color naranja y los ventiladores
se detendrán.
3. Si no va a utilizar el proyector durante un período prolongado de tiempo, desconecte
el cable de alimentación de la toma de corriente.
• Para proteger la lámpara, el proyector no responderá a ninguna orden durante el proceso de
enfriamiento.
• Para disminuir el tiempo de enfriamiento, también puede activar la función Refrigeración
rápida. Consulte la sección "Refrigeración rápida" en la página 55 para obtener más detalles.
• Si el proyector no se apaga correctamente y para proteger la lámpara, cuando intente
volver a encender el proyector los ventiladores funcionarán durante algunos minutos para
enfriarlo. Pulse ALIMENTACIÓN de nuevo para iniciar el proyector una vez que se hayan
detenido los ventiladores y de que Luz indicadora POWER se ilumine de color naranja.
• La vida de la lámpara puede variar en función de las condiciones medioambientales y el uso.
Funciones de los menús58
Estructura del menú OSD Avanzado
Tenga en cuenta que los menús que aparecen en pantalla (OSD) varían según el tipo de
señal seleccionada.
Menú
principal
IMAGEN
Submenú Opciones
ISF deshabilitado: Brillante/Intenso/
Cine (Rec. 709)/Juego/Usuario 1/
Modo imagen
Admin. modo
usuario
Brillo
Contraste
Color
Tinte
Nitidez
Tono natural
Temperatura de
color
Mejora de
movimiento
Potencia lámp. Normal/Económico/SmartEco
Avanzada...
Rest. modo
imagen actual
Cargar ajustes de
Ren. modo usuar.
Nivel de negros 0 IRE / 7,5 IRE
Selec. de gamma
Brilliant Color Activado/Desactivado
Ajuste preciso de
temperatura de
color
Gestión del color
Reduc. ruido
Mejora del color
Mejora de píxeles
Modo película Activado/Desactivado
Usuario 2
ISF habilitado: Brillante/Intenso/
Cine (Rec. 709)/Juego/Usuario 1/
Usuario 2/ISF Night/ISF Day
3D habilitado: 3D
Normal/Frío/Lámp. original/
Caliente
Desactivado/Bajo/Medio/Alto
1,6/1,8/2,0/2,1/2,2/2,3/2,4/2,6/2,8/
BenQ
Gana. rojo/Gana. verde/Gana. azul/
Desv. rojo/Desv. verde/Desv. azul
Color primario
(Rojo/Verde/Azul/Cian/Magenta/
Amarillo)/Matiz/Ganancia/
Saturación
Restabl./Cancelar
Funciones de los menús 59
Menú
principal
Conf. audio
Pantalla
Submenú Opciones
Estándar/Cine/Música/Juego/
Deporte/Usuario
100 Hz/300 Hz/1k Hz/3k Hz/
10 kHz
Restabl./Cancelar
Automática/4:3/16:9/Ancho/
Panorámico
Tamaño H./Fase/Automática (Solo
para frecuencia RGBHD de PC)
DLP-Link/3D VESA
Automática (como señal tiene
inforframe)/Desactivado/Fotogr.
Secuencial/Empaque cuadros/
Superior-Inferior/En paralelo
Modo sonido
Silencio
Volumen
Encender/
apagar tono
Rest. ajustes
audio
Relación de
aspecto
Posición imagen
Ajuste de
sobrebarrido
Ajuste de PC y
componente
YPbPr
3D
Modo efecto
Ecual. usuario
Modo de
sincronización 3D
Modo 3D
Ajuste de
profundidad 3D
Invertir sinc 3D
Funciones de los menús60
Menú
ไทย
principal
CONF.
SIST.: Básica
Submenú Opciones
Idioma
Color de fondo Negra/Azul/Violeta
Pantalla
bienvenida
Posición
proyector
Desact. autom.
Encendido
directo
Tipo de menú
Posición de menús
Configuración
menús
Renom. fuente Teclado emergente
Búsqueda
automática de
fuente
Tiempo visual.
menús
Mensaje recordat.
blanco
BenQ/Negra/Azul
Frontal/Frontal en techo/Trasero/
Posterior en techo
Desactivar/5 minutos/10 minutos/
15 minutos/
20 minutos/25 minutos/30
minutos
Activado/Desactivado
Centro/Superior izquierda/
Superior derecha/Inferior derecha/
Inferior izquierda
Siempre act./5 segundos/
10 segundos/15 segundos/
20 segundos/25 segundos/
30 segundos
Activado/Desactivado
Funciones de los menús 61
Menú
principal
CON. SIST.:
Avanzada
Información
Submenú Opciones
Configurac.
lámpara
Configuración
HDMI
Tasa en baudios 9600/19200/38400/57600/115200
Patrón de
prueba
Subt. Cerrados
Refrigeración
rápida
Modo altitud
elevada
Contraseña
Bloqueo de
teclas
Indicador LED Activado/Desactivado
Restablecer
config.
ISF Introducir contraseña
Fuente
Modo imagen
Resolución
Sistema de
color
Tiempo de uso
de la lámpara
Formato 3D
Versión de
firmware
Formato HDMI
CEC Activado/Desactivado
Habilitar
subtítulos
Versión de
subtítulos
Cambiar
contraseña
Activar Bloqueo Activado/Desactivado
Rest. tempor. lámp./Temporizador
lámpara
Automática, Señal de PC y Señal
de vídeo
Señal de PC Nivel 0 ~255
Señal de vídeo: Nivel 6~235
Activado/Desactivado
Activado/Desactivado
SC1/SC2/SC3/SC4
Activado/Desactivado
Activado/Desactivado
Activado/Desactivado
Funciones de los menús62
Mantenimiento
Cuidados del proyector
El proyector necesita poco mantenimiento. Lo único que debe hacer con regularidad es
limpiar la lente.
No retire ninguna pieza del proyector, excepto la lámpara. Póngase en contacto con su
proveedor si necesita sustituir otras piezas.
Limpieza de la lente
Limpie la lente cada vez que observe que existe suciedad o polvo en la superficie.
Antes de limpiar cualquier parte del proyector, apáguelo mediante el procedimiento de
apagado adecuado (consulte la sección "Apagado del proyector" en la página 58),
desenchufe el cable de alimentación y deje que se enfríe completamente.
• Utilice un bote de aire comprimido para retirar el polvo.
• Si existe suciedad o manchas, utilice papel limpiador de lente o humedezca un paño con
un producto de limpieza para lentes y páselo con suavidad por la superficie de ésta.
• No utilice nunca ningún estropajo abrasivo, producto de limpieza alcalino o ácido,
limpiador en polvo o disolvente volátil, como alcohol, benceno, diluyente o insecticida.
Si utiliza alguno de esos materiales o se produce un contacto prolongado de estos con
materiales de goma o vinilo, puede dañar la superficie del proyector y el material de la
carcasa.
Nunca toque la lente con los dedos ni la frote con materiales abrasivos. También las toallas de
papel pueden dañar el recubrimiento de la lente. Utilice única y exclusivamente un cepillo, paño
y solución de limpieza adecuados para lentes fotográficas. No intente limpiar la lente mientras
el proyector está encendido o todavía está caliente por el uso anterior.
Limpieza de la carcasa del proyector
Antes de limpiar la carcasa, apague el proyector mediante el procedimiento de apagado
correcto, según lo descrito en "Apagado del proyector" en la página 58, desenchufe el
cable de alimentación y deje que se enfríe completamente.
• Para eliminar suciedad o polvo, pase un paño suave que no suelte pelusa por la carcasa.
• Para limpiar suciedad difícil de eliminar o manchas, humedezca un paño suave con agua
y un detergente con pH neutro. A continuación, pase el paño por la carcasa.
Nunca utilice cera, alcohol, benceno, disolvente u otros detergentes químicos. Éstos pueden
dañar la carcasa.
Almacenamiento del proyector
Para almacenar el proyector durante un período de tiempo prolongado.
• Asegúrese de que la temperatura y la humedad del área de almacenamiento se
encuentren dentro de los valores recomendados para el proyector. Consulte
"Especificaciones" en la página 71 o póngase en contacto con su proveedor para
conocer estos valores.
• Haga retroceder el pie de ajuste.
• Extraiga las pilas del mando a distancia.
• Guarde el proyector en el embalaje original o en uno equivalente.
Mantenimiento 63
Transporte del proyector
Se recomienda transportar el proyector en el embalaje original o en uno equivalente.
Información sobre la lámpara
Cómo conocer las horas de uso de la lámpara
Cuando el proyector está en funcionamiento, el temporizador incorporado calcula de
forma automática la duración (en horas) del uso de la lámpara.
Para obtener información sobre las horas de la lámpara:
1. Presione MENU y, a continuación, use los botones de flecha (▲/▼/◄/►) para ir a
Información o Ajustes > Información.
2. Se mostrará la información Hora de lámpara equivalente.
3. Presione ATRÁS para salir.
Aumentar la duración de la lámpara
La lámpara de proyección es un artículo consumible. Para alargar la duración de la lámpara
lo máximo posible, puede configurar los ajustes siguientes en el menú OSD Avanzado.
Para acceder al menú Avanzado, consulte la sección "Acerca de los menús OSD" en la
página 34 para obtener detalles.
Establecer Potencia lámp.
Si establece el proyector en modo Económico o SmartEco, también se extiende la vida
útil de la lámpara.
Modo lámpara Descripción
Normal Brillo de la lámpara del 100%
Económico Ahorra un 30% de consumo de energía de la lámpara
SmartEco Ahorra hasta un 70% de consumo de energía de la lámpara en
función del nivel de brillo del contenido
El uso del modo Económico reduce el ruido del sistema y el consumo de energía en un
30%. Utilizando el modo SmartEco reduce el ruido del sistema y el consumo de energía
de la lámpara hasta en un 70%. Si se selecciona el modo Económico o SmartEco, la
salida de luz se reducirá y se proyectarán imágenes más oscuras.
1. Vaya a IMAGEN > Potencia lámp..
2. Presione OK para mostrar la ventana Potencia lámp.
3. Presione ◄/► para moverse al modo que desee y, a continuación, presione OK.
4. Cuando termine, presione ATRÁS para guardar los cambios y salir.
Configuración de Apagado automático
Esta función permite que el proyector se apague automáticamente si no se detecta una
fuente de entrada durante un período de tiempo establecido.
1. Vaya a CONF. SIST.: Básica > Desact. autom..
2. Pulse ◄/► para seleccionar un período de tiempo. Si la duración de tiempo
predefinida no es adecuada para la presentación, seleccione Desactivar y el
proyector no se apagará automáticamente en un determinado período de tiempo.
3. Cuando termine, presione ATRÁS para guardar los cambios y salir.
Mantenimiento64
Cuándo debe sustituir la lámpara
Cuando la Luz indicadora LÁMPARA se enciende de color rojo o cuando aparezca un
mensaje donde se sugiera la sustitución de la misma, coloque una lámpara nueva o póngase
en contacto con su proveedor. Una lámpara usada puede hacer que el proyector no
funcione correctamente y, en circunstancias excepcionales, la lámpara puede incluso
explotar.
Vaya al sitio Web http://www.benq.com para obtener información sobre la lámpara de
repuesto.
La LAMP (luz indicadora de la lámpara) y la TEMP (luz de advertencia de temperatura) se
iluminarán cuando la temperatura de la lámpara sea demasiado alta. Consulte la sección
"Indicadores" en la página 69 para obtener más detalles.
El siguiente mensaje de advertencia sobre la lámpara le recordará la necesidad de
cambiarla.
Los mensajes de advertencia mostrados a continuación solamente sirven de referencia. Siga las
instrucciones reales de la pantalla para preparar e instalar la lámpara.
Estado Mensaje
Instale una lámpara nueva para obtener un
rendimiento óptimo. Si el proyector funciona
con normalidad en el modo Económico
seleccionado (consulte la sección "Cómo
conocer las horas de uso de la lámpara" en la
página 64), puede seguir utilizando el proyector
hasta que aparezca la siguiente advertencia de la
lámpara.
Pulse OK para ignorar el mensaje.
Se recomienda que sustituya la lámpara en este
momento. La lámpara es un artículo
consumible. El brillo de la lámpara disminuye
con el uso. Esto es algo normal. Puede sustituir
la lámpara siempre que detecte que el nivel de
brillo ha disminuido considerablemente.
Pulse OK para ignorar el mensaje.
DEBE sustituir la lámpara para que el
proyector funcione con normalidad.
Pulse OK para ignorar el mensaje.
"XXXX", que aparece en los mensajes anteriores, corresponde a números que varían en los
distintos modelos.
Mantenimiento 65
Sustitución de la lámpara
• Si sustituye la lámpara en un proyector instalado boca abajo en el techo, asegúrese de que
no hay nadie debajo de la toma de la lámpara para evitar posibles daños oculares causados
por la rotura de la lámpara.
• Para reducir el riesgo de descargas eléctricas, no se olvide de apagar el proyector y
desenchufar el cable de alimentación antes de cambiar la lámpara.
• Para reducir el riesgo de quemaduras graves, deje que se enfríe el proyector durante al
menos 45 minutos antes de sustituir la lámpara.
• Para evitar lesiones en los dedos o daños en los componentes internos del proyector, tenga
cuidado al retirar los cristales de una lámpara rota.
• Para evitar lesiones en los dedos o que la calidad de la imagen resulte afectada al tocar la
lente, no toque el compartimento vacío de la lámpara cuando ésta se haya retirado.
• Esta lámpara contiene mercurio. Consulte la normativa sobre residuos peligrosos de su
zona a fin de desechar la lámpara de la forma más adecuada.
• Para garantizar un funcionamiento óptimo del proyector, se recomienda adquirir una
lámpara para proyectores BenQ cuando deba sustituirla.
• Asegúrese de que hay una buena ventilación cuando manipule lámparas rotas. Es
recomendable utilizar máscaras de oxígeno, gafas de seguridad, gafas o protectores faciales
y así como la indumentaria de protección adecuada, como por ejemplo guantes.
1. Apague el proyector y desconéctelo de la toma de corriente. Si la temperatura de la
lámpara es demasiado elevada, espere unos 45 minutos hasta que se enfríe para
evitar quemaduras.
2. Afloje el tornillo cautivo de la parte
frontal.
3. Retire la tapa del compartimiento de la
lámpara como se muestra.
4. Afloje los tres tornillos cautivos que
sujetan la lámpara.
• No encienda la unidad sin la cubierta de la
lámpara.
• No introduzca la mano entre la lámpara y el
proyector. Los bordes afilados del interior del
proyector podrían causarle lesiones.
Mantenimiento66
5. Levante la palanca para que quede en
posición vertical. Utilice la palanca para
retirar la lámpara del proyector
lentamente.
• Si lo hace demasiado rápido, la lámpara
podría romperse y es posible que se esparzan
cristales en el proyector.
• No coloque la lámpara en lugares donde
pueda salpicarle el agua, que estén al alcance
de los niños o cerca de materiales
inflamables.
• No introduzca las manos en el proyector
después de retirar la lámpara. Si toca los
componentes ópticos del interior, se podrían
producir irregularidades en el color y
distorsiones en las imágenes proyectadas.
6. Inserte la nueva lámpara en su
compartimento y asegúrese de que
encaja en el proyector.
• Asegúrese de que los conectores están
alineados.
• Si encuentra resistencia, levante la lámpara y
empiece de nuevo.
7. Apriete los tornillos que sujetan la
lámpara.
8. Asegúrese de que la palanca esté
completamente plana y encajada en su
sitio.
• Si el tornillo queda suelto, es posible que la
conexión no se realice de forma adecuada y el
funcionamiento de la unidad no sea correcto.
• No apriete el tornillo en exceso.
9. Vuelva a colocar la cubierta del
compartimiento de la lámpara del
proyector y apriete el tornillo de
sujeción.
10. Reinicie el proyector.
No encienda la unidad sin la cubierta de la lámpara.
Mantenimiento 67
Restablecimiento del temporizador de lámpara
11. Después de que se muestre el logotipo de inicio, restablezca el temporizador de la
lámpara a través del menú OSD.
• En el menú OSD Avanzado, vaya a CON. SIST.: Avanzada > Rest. tempor.
lámp. y seleccione Restabl..
• En el menú OSD Básico, si no hay una señal conectada al proyector, vaya a Rest.
tempor. lámp. y seleccione Restabl.; si hay señales conectadas, vaya a Ajustes
> Rest. tempor. lámp. y seleccione Restabl..
No restablezca el temporizador si la lámpara no es nueva o si no la ha sustituido, ya que podría
causar daños.
El mensaje "Reinicio realizado con éxito" se mostrará para notificar que el
tiempo de la lámpara se ha restablecido a "0".
Mantenimiento68
Indicadores
Luz
Alimenta-
ción
Eventos relacionados con el
encendido
Naranja Desactivado Desactivado Modo de espera
Verd e
Parpadeante
Verde Desactivado Desactivado Funcionamiento normal
Naranja
Parpadeante
Eventos relacionados con la lámpara
Desactivado Desactivado
Desactivado Desactivado Rojo
Eventos relacionados con la temperatura
Rojo Rojo Desactivado
Rojo
Rojo Verde Desactivado
Rojo
Verde Rojo Desactivado
Ve rd e
Ve rd e Ve r de D es a ct iv a do Error de cierre del Sensor térmico 1.
Ve rd e
Verde Rojo Rojo Error de rotura térmica.
Eventos del sistema
Verde Desactivado Rojo
Rojo
Parpadeante
Rojo Desactivado Rojo
Desactivado Verde Rojo
Ve rd e D es a ct iv a do Nar a nj a Vida útil de la lámpara agotada.
Rojo Desactivado Desactivado Descarga.
Desactivado Rojo Desactivado Error de descarga LAN.
Desactivado Verde Desactivado Procesamiento de descarga LAN.
Te m p e r a tura
Desactivado Desactivado En proceso de encendido
Desactivado Desactivado El proyector se está enfriando.
Rojo
Parpadeante
Verd e
Parpadeante
Rojo
Parpadeante
Verd e
Parpadeante
Desactivado Desactivado
Lámpara
Naranja
Parpadeante
Desactivado
Desactivado
Desactivado Error de apertura del Sensor térmico 1.
Desactivado Error de conexión de IC #1 I2C térmico.
Estado y descripción
El encendido de la lámpara no se ilumina.
1. El proyector necesita 90 segundos para enfriarse. O
bien:
2. Póngase en contacto con su proveedor para
solicitar ayuda.
El proyector se ha apagado
automáticamente. Si intenta
Los ventiladores no
funcionan.
Error de Temperatura 1 (exceso de temperatura
limitada).
El proyector se ha apagado automáticamente. Si intenta
volver a encenderlo, se apagará de nuevo. Póngase en
contacto con su proveedor para solicitar ayuda.
La puerta de la lámpara está abierta. Por favor,
compruebe si la puerta de la lámpara está abierta o mal
cerrada.
volver a encenderlo, se apagará
de nuevo. Póngase en contacto
con su proveedor para solicitar
ayuda.
Mantenimiento 69
Solución de problemas
Problema Causa Solución
Enchufe el cable de alimentación a la
entrada de CA del proyector y el cable
de alimentación a la toma de corriente.
Si dicha toma de corriente dispone de un
interruptor, compruebe que esté
encendido.
Espere a que finalice el proceso de
enfriamiento.
Acople correctamente la tapa de la
lámpara.
Active la fuente de vídeo y compruebe
que el cable de señal esté conectado
correctamente.
Compruebe la conexión.
Seleccione la señal de entrada correcta
con el botón SOURCE del proyector o
del mando a distancia.
Conecte correctamente los cables a los
terminales apropiados.
Ajuste el enfoque de la lente mediante el
anillo de enfoque.
Ajuste el ángulo de proyección y la
dirección, así como la altura de la unidad
si fuera necesario.
Elimine el obstáculo.
Sitúese a menos de 7 metros (23 pies)
del proyector.
Establezca correctamente la
configuración en el menú 3D.
Utilice un disco Blu-ray 3D e inténtelo
de nuevo.
Seleccione la fuente de entrada correcta
con el botón SOURCE del proyector o
del mando a distancia.
El proyector no se
enciende.
No aparece la
imagen.
La imagen es
inestable.
La imagen está
borrosa.
El mando a distancia
no funciona.
El contenido 3D no
se muestra
correctamente.
No se recibe corriente del cable de
alimentación.
Ha intentado encender el proyector
durante el proceso de enfriamiento.
La tapa de la lámpara no está
correctamente acoplada.
La fuente de vídeo no está encendida o
conectada correctamente.
El proyector no está correctamente
conectado al dispositivo de la señal de
entrada.
No se ha seleccionado la señal de
entrada correcta.
Los cables de conexión no están
conectados de forma segura el
proyector o a la fuente de señal.
La lente de proyección no está
correctamente enfocada.
El proyector y la pantalla no están
correctamente alineados.
No ha retirado la cubierta de la lente. Quite la tapa de la lente.
Las pilas se han agotado. Sustituya las pilas por unas nuevas.
Existe un obstáculo entre el mando a
distancia y el proyector.
Está demasiado alejado del proyector.
Las gafas 3D no tienen batería. Recargue las gafas 3D.
La configuración del menú 3D no está
correctamente establecida.
El disco Blu-ray no tiene formato 3D.
No se ha seleccionado la fuente de
entrada correcta.
Solución de problemas70
Especificaciones
Especificaciones del proyector
Todas las especificaciones están sujetas a cambio sin previo aviso.
Ópticas
Resolución
1080p
Sistema óptico
Sistema DLP™ de un solo chip
Lente F/Número
F = 2,42 a 3,05, f = 17,22 a 27,37
mm
Lámpara
Lámpara de 260W
Eléctricas
Fuente de alimentación
100-240V CA, 3,5A
50-60 Hz (automático)
Consumo de energía
360W (Máximo); < 0,5W (En espera)
Mecánicas
Peso
4.2 kg (9,24 libras)
Terminales de salida
Altavoz
10 vatios (pico a pico)
Salida de señal de audio
Conector de audio de PC x 1
USB
Tipo A 1,5 A
SALIDA DE SINCRONIZACIÓN 3D x 1
Control
USB
Tipo B Mini
Control de serie RS-232
9 clavijas x 1
Receptor de infrarrojos x 2
Activador de 12 V
12V CC (Máximo 0,2 A) x 1
Terminales de entrada
Entrada de ordenador
Entrada RGB
D-Sub de 15 clavijas (hembra) x
1
Entrada de señal de vídeo
VIDEO
Conector RCA x 1
Entrada de señal de TV de
definición estándar/alta definición
Analógica - Conector RCA de
vídeo de componentes x 3
HDMI-1 digital x 1
HDMI-2/MHL digital x 1
Entrada de señal de audio
Entrada de audio
Conector de audio de PC x 1
Conector de audio RCA (L/R) x 1
Requisitos medioambientales
Temperatura de funcionamiento
0 °C-40 °C a nivel del mar
Humedad relativa de funcionamiento
10%-90% (sin condensación)
Altitud de funcionamiento
0-1.499 m a 0 °C-35 °C
1.500-3.000 m a 0 °C-30 °C (con la
opción Modo altitud elevada
activada)
Especificaciones 71
Dimensiones
247
128
51,0
330,0
67,5
Instalación del soporte en el techo
*Tornillos para instalación en el
techo:
M4 (máx. L=25, mín. L=20)
Unidad: mm
257
330 mm (Ancho) x 128 mm (Alto) x 257 mm (Profundo)
Especificaciones72
Tabla de frecuencias
Frecuencias admitidas para la entrada de PC
Resolución Formato
720 x 400 720 x 400_70 70,087 31,469 28,3221
VGA_60 59,940 31,469 25,175
640 x 480
800 x 600
1024 x 768
1152 x 864 1152 x 864_75 75,00 67,500 108,000
1024 x 576
1024 x 600
1280 x 720 1280 x 720_60 60 45,000 74,250
1280 x 768 1280 x 768_60 59,870 47,776 79,5
1280 x 800
VGA_72 72,809 37,861 31,500
VGA_75 75,000 37,500 31,500
VGA_85 85,008 43,269 36,000
SVGA_60* 60,317 37,879 40,000
SVGA_72 72,188 48,077 50,000
SVGA_75 75,000 46,875 49,500
SVGA_85 85,061 53,674 56,250
SVGA_120
(Reducción en
blanco)
XGA_60* 60,004 48,363 65,000
XGA_70 70,069 56,476 75,000
XGA_75 75,029 60,023 78,750
XGA_85 84,997 68,667 94,500
XGA_120
(Reducción en
blanco)
Frecuencias de
equipo portátil
BenQ
Frecuencias de
equipo portátil
BenQ
WXGA_60 59,810 49,702 83,500
WXGA_75 74,934 62,795 106,500
WXGA_85 84,880 71,554 122,500
WXGA_120
(Reducción en
blanco)
Frecuencia de
actualización
(Hz)
119,854 77,425 83,000
119,989 97,551 115,500
60,00 35,82 46,966
64,995 41,467 51,419
119,909 101,563 146,25
Frecuencia
horizontal
(kHz)
Reloj (MHz)
Secuencia
de campo
3D
◎◎◎
◎◎◎
◎
◎◎◎
◎
◎
3D
sobre-
bajo
En
paralelo
3D
◎◎
◎◎
◎◎
Especificaciones 73
Resolución Formato
Frecuencia de
actualización
(Hz)
Frecuencia
horizontal
(kHz)
Reloj (MHz)
Secuencia
de campo
3D
SXGA_60 60,020 63,981 108,000
1280 x 1024
SXGA_75 75,025 79,976 135,000
SXGA_85 85,024 91,146 157,500
1280 x 960
1280 x 960_60 60,000 60,000 108
1280 x 960_85 85,002 85,938 148,500
1360 x 768 1360 x 768_60 60,015 47,712 85,500
1440 x 900 WXGA+_60 59,887 55,935 106,500
1400 x 1050 SXGA+_60 59,978 65,317 121,750
1600 x 1200 UXGA 60,000 75,000 162,000
1680 x 1050 1680 x 1050_60 59,954 65,290 146,250
640 x 480 a
67 Hz
832 x 624 a
75 Hz
1024 x 768 a
75 Hz
1152 x 870 a
75 Hz
1920 x 1080
@60Hz
1920 x 1200
@60Hz
La visualización de las frecuencias 3D depende del archivo EDID y de la tarjeta gráfica VGA. Es
posible que el usuario no pueda elegir las frecuencias 3D anteriores en la tarjeta gráfica VGA.
MAC13 66,667 35,000 30,240
MAC16 74,546 49,722 57,280
MAC19 74,93 60,241 80,000
MAC21 75,06 68,68 100,000
1920 x1080_60
(Reducción en
60 67,5 148,5
blanco)
1920 x1200_60
(Reducción en
59,95 74,038 154
blanco)
3D
sobre-
bajo
En
paralelo
3D
◎◎
◎◎
◎◎
◎◎
◎◎
◎◎
◎◎
Especificaciones74
Frecuencia admitida para la entrada ComponentesYPbPr
Formato Resolución
480i 720 x 480 15,73 59,94 13,5
480p 720 x 480 31,47 59,94 27
576i 720 x 576 15,63 50 13,5
576p 720 x 576 31,25 50 27
720/50p 1280 x 720 37,5 50 74,25
720/60p 1280 x 720 45,00 60 74,25
1080/50i 1920 x 1080 28,13 50 74,25
1080/60i 1920 x 1080 33,75 60 74,25
1080/24P 1920 x 1080 27 24 74,25
1080/25P 1920 x 1080 28,13 25 74,25
1080/30P 1920 x 1080 33,75 30 74,25
1080/50p 1920 x 1080 56,25 50 148,5
1080/60p 1920 x 1080 67,5 60 148,5
Frecuencia
horizontal (KHz)
Frecuencia
vertical (Hz)
Frecuencia del
reloj de puntos
(MHz)
Secuencia de
campo 3D
◎
◎
◎
Especificaciones 75
Frecuencia admitida para las entradas Vídeo y S-Video
Modo de vídeo
NTSC 15,73 60 3,58
PAL 15,63 50 4,43
SECAM 15,63 50 4,25 o 4,41
PAL-M 15,73 60 3,58
PAL-N 15,63 50 3,58
PAL-60 15,73 60 4,43
NTSC 4.43 15,73 60 4,43
Frecuencia
horizontal (KHz)
Frecuencia vertical
(Hz)
Frecuencia de
subportadora (MHz)
Frecuencias admitidas para la entrada HDMI (HDCP)
Frecuencia de
Resolución Formato
VGA_60* 59,940 31,469 25,175
640 x 480
720 x 400 720 x 400_70 70,087 31,469 28,3221
800 x 600
1024 x 768
1152 x 864 1152 x 864_75 75,00 67,500 108,000
1024 x 576
VGA_72 72,809 37,861 31,500
VGA_75 75,000 37,500 31,500
VGA_85 85,008 43,269 36,000
SVGA_60 60,317 37,879 40,000
SVGA_72 72,188 48,077 50,000
SVGA_75 75,000 46,875 49,500
SVGA_85 85,061 53,674 56,250
SVGA_120
(Reducción en
blanco)
XGA_60 60,004 48,363 65,000
XGA_70 70,069 56,476 75,000
XGA_75 75,029 60,023 78,750
XGA_85 84,997 68,667 94,500
XGA_120
(Reducción en
blanco)
Frecuencias de
equipo portátil
BenQ
actualización
(Hz)
119,854 77,425 83,000
119,989 97,551 115,500
60,00 35,820 46,996
Frecuencia
horizontal
(kHz)
Reloj (MHz)
Secuencia
de campo
3D
◎
◎
Secuencia de
campo 3D
◎
3D
sobre-
bajo
En
paralelo
3D
◎◎
◎◎
◎◎
Especificaciones76
Resolución Formato
Frecuencia de
actualización
(Hz)
Frecuencia
horizontal
(kHz)
Reloj (MHz)
Secuencia
de campo
3D
Frecuencias de
1024 x 600
equipo portátil
64,995 41,467 51,419
BenQ
1280 x 720 1280 x 720_60 60 45,000 74,250
1280 x 768 1280 x 768_60 59,870 47,776 79,5
WXGA_60 59,810 49,702 83,500
◎◎◎
WXGA_75 74,934 62,795 106,500
1280 x 800
WXGA_85 84,880 71,554 122,500
WXGA_120
(Reducción en
119,909 101,563 146,25
◎
blanco)
SXGA_60 60,020 63,981 108,000
1280 x 1024
SXGA_75 75,025 79,976 135,000
SXGA_85 85,024 91,146 157,500
1280 x 960
1280 x 960_60 60,000 60,000 108
1280 x 960_85 85,002 85,938 148,500
1360 x 768 1360 x 768_60 60,015 47,712 85,500
1440 x 900 WXGA+_60 59,887 55,935 106,500
1400 x 1050 SXGA+_60 59,978 65,317 121,750
1600 x 1200 UXGA 60,000 75,000 162,000
1680 x 1050 1680 x 1050_60 59,954 65,290 146,250
640 x 480 a
67 Hz
832 x 624 a
75 Hz
1024 x 768 a
75 Hz
1152 x 870 a
75 Hz
1920 x 1080
@60Hz
1920 x 1200
@60Hz
La visualización de las frecuencias 3D depende del archivo EDID y de la limitación de la tarjeta
gráfica VGA. Es posible que el usuario no pueda elegir las frecuencias anteriores en la tarjeta
gráfica VGA.
MAC13 66,667 35,000 30,240
MAC16 74,546 49,722 57,280
MAC19 75,020 60,241 80,000
MAC21 75,06 68,68 100,00
1920 x1080_60
(Reducción en
60 67,5 148,5
blanco)
1920 x1200_60
(Reducción en
59,95 74,038 154
blanco)
3D
sobre-
bajo
En
paralelo
3D
◎◎
◎◎
◎◎
◎◎
◎◎
◎◎
◎◎
◎
◎◎
Especificaciones 77
Frecuencias admitidas para la entrada Vídeo HDMI
3D
Empaque
tado de
fotogram
sobre-
as 3D
◎◎◎
◎◎◎
◎◎◎
Frecuencia
Formato Resolución
480i
480p 720 x 480 31,47 59,94 27
576i
576p 720 x 576 31,25 50 27
720/50p 1280 x 720 37,5 50 74,25
720/60p 1280 x 720 45 60 74,25
1080/24P 1920 x 1080 27 24 74,25
1080/25P 1920 x 1080 28,13 25 74,25
1080/30P 1920 x 1080 33,75 30 74,25
1080/50i 1920 x 1080 28,13 50 74,25
1080/60i 1920 x 1080 33,75 60 74,25
1080/50p 1920 x 1080 56,25 50 148,5
1080/60p 1920 x 1080 67,5 60 148,5
720 (1440) x
480
720 (1440) x
576
horizontal
(KHz)
15,73 59,94 27
15,63 50 27
Frecuencia
vertical (Hz)
Frecuencia
del reloj de
puntos
(MHz)
Secuencia
de campo
Frecuencias admitidas para la entrada MHL
Frecuencia
Formato Resolución
480i* 720 (1440) x 480 15,73 59,94 27
480p 720 (1440) x 576 31,47 59,94 27
576i* 720 x 480 15,63 50 27
576p 720 x 576 31,25 50 27
720/50p 1280 x 720 37,5 50 74,25
720/60p 1280 x 720 45,00 60 74,25
1080/24P 1920 x 1080 27 24 74,25
1080/25P 1920 x 1080 28,13 25 74,25
1080/30P 1920 x 1080 33,75 30 74,25
1080/50i 1920 x 1080 28,13 50 74,25
1080/60i 1920 x 1080 33,75 60 74,25
horizontal
(KHz)
Frecuencia
vertical (Hz)
reloj de puntos
En
3D
paralelo
3D
bajo
◎
◎
◎◎
◎◎
Frecuencia del
(MHz)
Especificaciones78
Información de garantía y derechos de autor
Garantía limitada
BenQ garantiza este producto frente a cualquier defecto de materiales y fabricación en
condiciones de almacenamiento y utilización normales.
Para efectuar cualquier reclamación en garantía, se exigirá un comprobante de la fecha de
compra. En caso de que este producto presente algún defecto dentro del período de
garantía, la única responsabilidad de BenQ y su única compensación será la sustitución de
las piezas defectuosas (mano de obra incluida). Para hacer uso del servicio de garantía,
notifique inmediatamente cualquier defecto al proveedor al que haya adquirido el
producto.
Importante: La garantía anterior se anulará si el cliente no utiliza el producto según las
instrucciones escritas y facilitadas por BenQ. Es imprescindible que los valores de humedad
ambiente oscilen entre el 10% y el 85%, que la temperatura se encuentre entre 5 °C y
28°C, que la altitud no supere los 1500 metros y que se evite la entrada de polvo en el
proyector. Esta garantía le concede derechos legales específicos y es posible que disponga
de otros derechos que pueden variar según el país.
Para obtener más información, visite www.BenQ.com.
Derechos de autor
Copyright 2011 por BenQ Corporation. Reservados todos los derechos. Ninguna parte de
esta publicación se podrá reproducir, transmitir, transcribir, almacenar en un sistema de
recuperación ni traducir a ningún idioma o lenguaje informático de forma alguna o
mediante ningún medio, ya sea electrónico, mecánico, magnético, óptico, químico, manual
o de cualquier otro tipo, sin el consentimiento previo y por escrito de BenQ Corporation.
Renuncia de responsabilidad
BenQ Corporation no realizará aseveración ni garantía alguna, explícita ni implícita, con
respecto al contenido de la presente publicación y renuncia específicamente a toda garantía
de comerciabilidad o adecuación para un fin concreto. Asimismo, BenQ Corporation se
reserva el derecho a revisar esta publicación y a realizar cambios ocasionales en el
contenido de la misma, sin ninguna obligación por parte de esta empresa de notificar a
persona alguna sobre dicha revisión o cambio(s).
*DLP, Digital Micromirror Device y DMD son marcas comerciales de Texas Instruments.
Otras marcas poseen derechos de autor de sus respectivas empresas u organizaciones.
Patentes
Vaya a http://patmarking.benq.com/ para obtener detalles acerca de la patente del
proyector BenQ.
Información de garantía y derechos de autor 79
Loading...
