Page 1

W1210ST/HT2150ST Projektor cyfrowy Seria kin domowych

Podręcznik użytkownika

V 1.01

Page 2

Spis treści

Ważne instrukcje

bezpieczeństwa ...................... 3

Prezentacja ............................. 6

Funkcje projektora............................ 6

Zawartość zestawu...........................7

Standardowe akcesoria ......................7

Akcesoria dodatkowe .........................7

Zewnętrzny widok projektora............8

Elementy sterujące i funkcje............. 9

Panel sterowania ................................9

Pilot...................................................10

Instalacja............................... 12

Wybór miejsca................................ 12

Uzyskiwanie preferowanego rozmiaru

obrazu z projektora.........................13

Rozmiary projekcji ............................13

Połączenie ............................ 14

Podłączanie sprzętu wideo............. 14

Podłączanie urządzeń HDMI ............14

Podłączanie inteligentnych

urządzeń...........................................14

Podłączanie komputera ....................15

Obsługa................................. 16

Uruchamianie projektora ................16

Wyłączanie projektora ....................18

Zabezpieczanie projektora ............. 18

Korzystanie z przewodu

zabezpieczającego ...........................18

Korzystanie z funkcji hasła ...............18

Wybór źródła sygnału.....................21

Zmiana nazwy źródła sygnału ..........21

Regulacja wyświetlanego

obrazu ............................................ 22

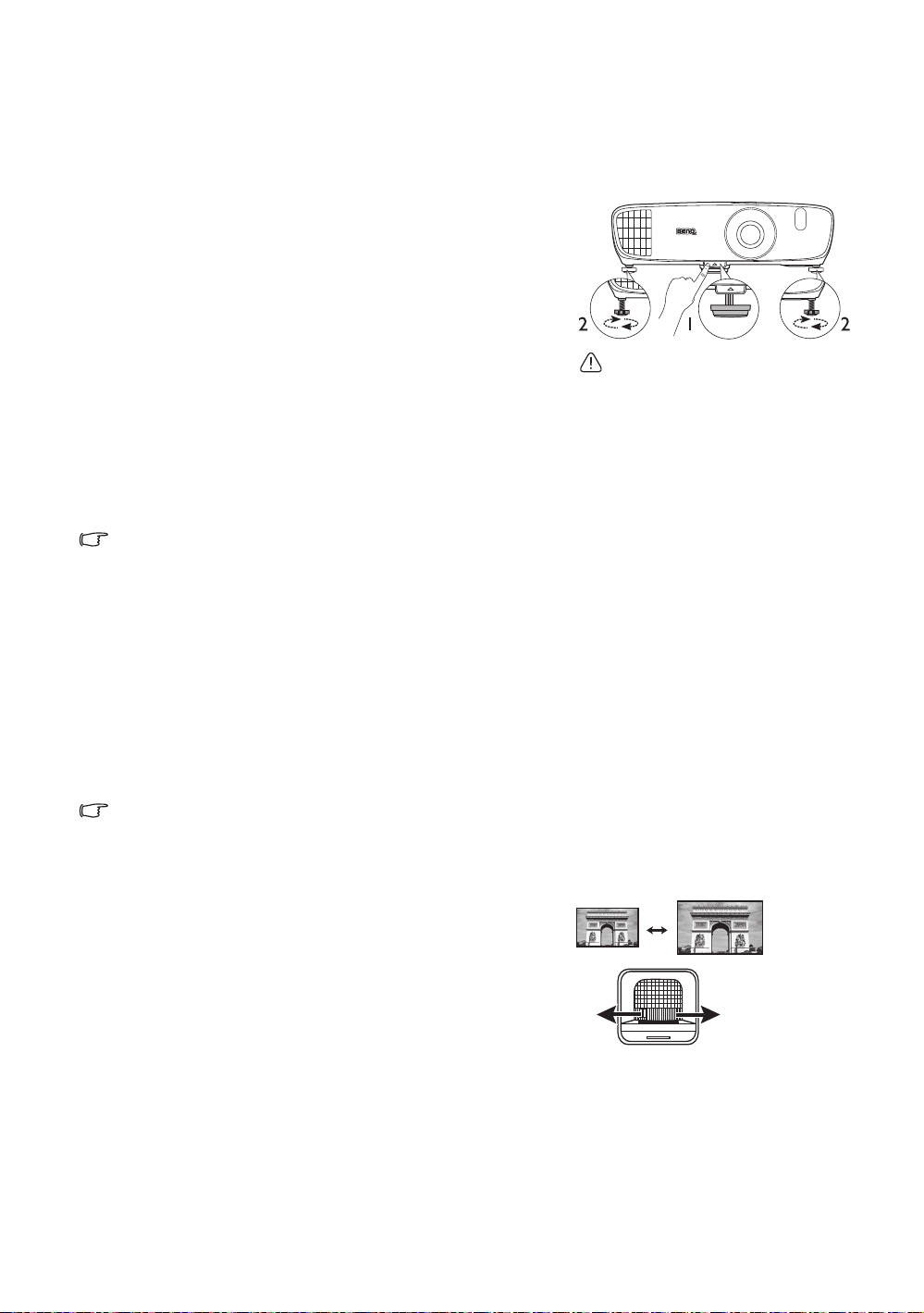

Regulacja kąta projekcji....................22

Automatyczna regulacja obrazu .......22

Precyzyjna regulacja wielkości

i wyrazistości obrazu ........................22

Korekcja zniekształceń

trapezowych .....................................23

Korzystanie z menu ekranowego

Podst............................................. 26

Podstawowe menu ekranowe —

z podłączonymi źródłami sygnału.... 26

Podstawowe menu ekranowe — bez

podłączonych źródeł sygnału........... 29

Korzystanie z menu ekranowego

Zaawans........................................ 31

Menu Obraz..................................... 32

Menu Konfig. dźwięku ................... 36

Menu Wyświetlacz.......................... 37

Menu KONFIG. SYSTEMU :

Podstawowa................................... 39

Menu KONFIG. SYSTEMU :

Zaawansowana .............................. 40

Menu Informacje............................. 42

Zaawans. Struktura menu

ekranowego ..................................... 43

Konserwacja ..........................45

Jak dbać o projektor....................... 45

Informacje dotyczące lampy .......... 46

Informacje dotyczące czasu

użytkowania lampy .......................... 46

Przedłużanie trwałości lampy .......... 46

Czas wymiany lampy ....................... 47

Wymiana lampy ............................... 48

Kontrolki......................................... 50

Rozwiązywanie problemów............ 52

Dane techniczne ............................ 53

Dane techniczne projektora ............. 53

Wymiary........................................... 54

Montaż pod sufitem ......................... 54

Tabela czasów................................. 55

Gwarancja i informacje dotyczące prawa

autorskiego ............................60

Gwarancja...................................... 60

Prawa autorskie ............................. 60

Zastrzeżenia .................................. 60

Funkcje menu ....................... 24

Menu ekranowe — informacje........ 24

2 Spis treści

Page 3

Ważne instrukcje bezpieczeństwa

3000 m (10 000

stóp)

0 m

(0 stóp)

Projektor został zaprojektowany i przetestowany, aby spełniał najnowsze standardy bezpieczeństwa sprzętu elektronicznego i informatycznego. W celu zapewnienia bezpiecznego użytkowania produktu należy przestrzegać instrukcji zawartych w niniejszym podręczniku i oznaczeniach samego produktu.

1. Proszę przeczytać ten podręcznik przed

rozpoczęciem korzystania z projektora. Zachowaj podręcznik w bezpiecznym miejscu w razie potrzeby odniesienia się do niego w przyszłości.

2. Umieszczaj włączony projektor na równej, poziomej powierzchni.

- Nie umieszczaj projektora na niestabilnym

wózku, stojaku lub stole, ponieważ może upaść i ulec uszkodzeniu.

- Nie umieszczaj w pobliżu urządzenia żadnych

materiałów palnych.

- Nie korzystaj z projektora, jeśli jest odchylony

o ponad 10 stopni w lewo lub w prawo lub ponad 15 stopni w tył lub w przód.

3. Nie stawiaj projektora na żadnym z boków, w pozycji pionowej. Może to spowodować jego przewrócenie się i doprowadzić do urazów użytkownika lub uszkodzenia urządzenia.

4. Nie umieszczaj projektora w żadnym z poniższych środowisk:

- Słabo wentylowana lub ograniczona

przestrzeń. Zapewnij co najmniej 50 cm prześwitu między ścianami i projektorem oraz swobodny przepływ powietrza wokół niego.

- Miejsca o tendencji do mocnego

nagrzewania się, takie jak wnętrze samochodu z zamkniętymi szybami.

- Miejsca, w których elementy optyczne

narażone będą na działanie wysokiej wilgotności, kurzu lub dymu papierosowego, powodujących skrócenie czasu użytkowania projektora i pociemnienie obrazu.

- Miejsca w pobliżu czujników

pożarowych.

- Miejsca o temperaturze otoczenia

powyżej 35°C/95°F.

- Miejsca na wysokości powyżej 3 tysięcy

metrów (10000 stóp).

Ważne instrukcje bezpieczeństwa

Page 4

5. Nie zasłaniaj otworów wentylacyjnych, kiedy projektor jest włączony (nawet w stanie gotowości).

- Nie przykrywaj projektora żadnym

przedmiotem.

- Nie stawiaj projektora na kocu, pościeli ani

innej miękkiej powierzchni.

9. W czasie działania projektora nie patrz prosto w obiektyw. Możesz uszkodzić sobie wzrok.

6. W obszarach, gdzie napięcie w sieci waha się w zakresie ±10 Wolt, zalecane jest podłączenie projektora przez stabilizator napięcia, listwę antyprzepięciową lub awaryjne źródło zasilania (UPS), w zależności od zaistniałej sytuacji.

7. Nie stawaj na projektorze ani nie kładź na nim żadnych przedmiotów.

8. Nie umieszczaj w pobliżu urządzenia żadnych cieczy. Płyny rozlane na projektor spowodują utratę gwarancji. Jeśli projektor ulegnie zamoczeniu, odłącz go od gniazda zasilania i skontaktuj się z firmą BenQ w celu przeprowadzenia jego naprawy.

10. Nie użytkuj lampy projektora po zakończeniu okresu eksploatacji. Eksploatacja lamp ponad przewidziany dla nich okres, może w niektórych sytuacjach spowodować ich pęknięcie.

11. Podczas działania lampa bardzo się rozgrzewa. Przed wymontowaniem zespołu lampy w celu wymiany pozwól projektorowi ostygnąć przez około 45 minut.

12. Nigdy nie wymieniaj układu lampy jeśli projektor jeszcze nie ostygł i nie został odłączony od zasilania.

Ważne instrukcje bezpieczeństwa

Page 5

13. Projektor potrafi wyświetlać odwrócone obrazy po zainstalowaniu go na suficie. Do zainstalowania projektora na suficie używaj tylko zestawu do montażu sufitowego BenQ.

Montowanie projektora pod sufitem

W razie konieczności instalacji projektora na suficie, zaleca się prawidłowe i bezpieczne zamocowanie z użyciem zestawu do montażu sufitowego projektora BenQ.

W przypadku użycia zestawu do montażu projektora na suficie innej marki, istnieje ryzyko, że projektor spadnie z sufitu z powodu błędnego zamocowania śrubami nieodpowiedniej średnicy lub długości.

Zestaw do montażu sufitowego BenQ dostępny jest w miejscu zakupu projektora BenQ. BenQ zaleca także zakup osobnego przewodu zabezpieczającego Kensington i zamocowanie go w otworze zamka Kensington projektora i u podstawy wspornika zestawu do montażu sufitowego. Będzie on pełnił rolę dodatkowego zamocowania projektora, na wypadek gdyby wspornik mocujący poluzował się.

14. Nie próbuj samodzielnie rozmontowywać tego projektora. Wewnątrz znajdują się elementy pod niebezpiecznie wysokim napięciem, które mogą spowodować śmierć w momencie ich dotknięcia. Jedynym elementem, który może serwisować użytkownik, jest lampa. Szczegóły opisano na stronie 48.

W żadnym wypadku nie wolno usuwać ani zdejmować innych pokryw. Naprawy i serwisowanie powierzaj tylko wykwalifikowanym pracownikom serwisu.

15. Jeżeli uważasz, że projektor wymaga naprawy, zanieś go do odpowiednio wykwalifikowanego pracownika serwisowego.

Kondensacja wilgoci

Nigdy nie używaj projektora bezpośrednio po przeniesieniu go z chłodnego do gorącego miejsca. Gdy projektor zostanie narażony na taką zmianę temperatury, wilgoć może zgromadzić się na najważniejszych częściach wewnętrznych. Aby nie doszło do uszkodzenia projektora, odczekaj co najmniej dwie godziny, nim rozpoczniesz użytkowanie projektora po nagłej zmianie temperatury.

Unikaj lotnych płynów

Nie stosuj lotnych płynów, takich jak środki owadobójcze lub niektóre typy środków czyszczących, w pobliżu projektora. Nie pozwól, aby gumowe lub plastikowe przedmioty dotykały projektora przez dłuższy czas. Pozostawią ślady na obudowie. Podczas czyszczenia projektora ściereczką nasączoną środkiem chemicznym, postępuj zgodnie z instrukcją czyszczenia produktu.

Utylizacja

Niniejszy produkt zawiera następujące materiały szkodliwe dla człowieka oraz środowiska.

Zachowaj oryginalne opakowanie w razie potrzeby transportu urządzenia w przyszłości.

Jeżeli po użyciu projektor musi zostać zapakowany, to ustaw obiektyw w odpowiedniej pozycji, załóż na niego osłonę, a następnie dopasuj osłonę obiektywu oraz projektora razem, aby uchronić urządzenie przed uszkodzeniem podczas transportu.

• Ołów, znajdujący się w elementach lutowanych.

• Rtęć, użyta w lampie.

Zapoznaj się z lokalnymi przepisami dotyczącymi szkodliwych odpadów w celu prawidłowej utylizacji produktu lub zużytej lampy.

Ważne instrukcje bezpieczeństwa

Page 6

Prezentacja

Funkcje projektora

• Kompatybilny z Full HD

Projektor jest kompatybilny z telewizją standardowej rozdzielczości (SDTV) 480i, 576i, telewizją rozszerzonej rozdzielczości (EDTV) 480p, 576p oraz telewizją wysokiej rozdzielczości (HDTV) o formatach 720p, 1080i/p 60 Hz, gdzie format 1080p zapewnia prawdziwą reprodukcję obrazów 1:1.

• Wysoka jakość obrazu

Projektor zapewnia doskonałą jakość obrazu dzięki wysokiej rozdzielczości, idealnej jasności kina domowego, bardzo wysokiemu współczynnikowi kontrastu, żywym kolorom oraz szerokiej reprodukcji skali szarości.

• Wysoka jasność

Urządzenie, przewyższając zwykłe projektory, może uzyskać bardzo wysoką jasność, dzięki czemu obrazy wyświetlane w różnych warunkach oświetleniowych otoczenia mają doskonałą jakość.

• Reprodukcja żywych kolorów

Projektor ma sześciosegmentową tarczę kolorów do tworzenia realistycznej głębi kolorów oraz o zakresie nieosiągalnym przy tarczach kolorów o mniejszej ilości segmentów.

• Szeroka reprodukcja skali szarości

Podczas wyświetlania obrazów w miejscach zaciemnionych, automatyczne sterowanie gamma zapewnia doskonałe wyświetlanie skali szarości, ujawniając szczegóły znajdujące się w cieniu oraz w scenach kręconych nocą lub w ciemnościach.

• Podwójne menu ekranowe

Dwa rodzaje menu ekranowego umożliwiają dwa różne sposoby użytkowania: menu Podst jest intuicyjne i proste w obsłudze, menu Zaawans. oferuje możliwość pełnego dostosowania opcji.

• Szeroki wybór gniazd wejściowych oraz formatów wideo

Projektor ma bogaty zestaw wejść pozwalający na podłączenie go do sprzętu wideo i komputerowego, do komputerów klasy PC i MAC i źródeł HDMI. Ma również wyjście aktywowania umożliwiające podłączenie automatycznych ekranów i systemów oświetlenia otoczenia.

• Certyfikat indywidualnej kalibracji parametrów obrazu ISF

Aby uzyskać wyższy standard optymalnego funkcjonowania, projektor posiada ustawienia trybów ISF NIGHT oraz ISF DAY w menu ekranowym, które wymagają profesjonalnej kalibracji wykonanej przez autoryzowanych instalatorów ISF.

• Funkcja 3D

Umożliwia oglądanie filmów, wideo i transmisji sportowych 3D w bardziej realistyczny sposób, z przedstawieniem głębi obrazu przez gniazdo HDMI.

• Wbudowane głośniki komorowe ze wzmacniaczem dźwięku

Wbudowane głośniki, które umożliwiają odtwarzanie sum dźwięku mono, gdy podłączone jest wejście audio.

• SmartEco

Technologia SmartEco™ obniża zużycie energii przez lampę nawet o 70% w zależności od jasności wyświetlanych treści przy włączonym trybie SmartEco.

Prezentacja

Page 7

Zawartość zestawu

Projektor

Pilot

Baterie

Kabel zasilania

Karta gwarancyjna*

CD-ROM z podręcznikiem

użytkownika

Skrócona instrukcja

obsługi

Torba do przenoszenia

Bezprzewodowy zestaw FHD (WDP02)

Ostrożnie rozpakuj zestaw i upewnij się, czy elementy przedstawione poniżej zostały dostarczone. Niektóre z elementów mogą nie być dostępne, w zależności od kraju zakupu produktu. Prosimy o sprawdzenie elementów zestawu w miejscu zakupu.

Standardowe akcesoria

Niektóre akcesoria mogą się różnić w zależności od kraju zakupu.

*Karta gwarancyjna jest dostarczana jedynie w niektórych regionach. Szczegółowe informacje można uzyskać u sprzedawcy.

Akcesoria dodatkowe

Prezentacja

Page 8

Zewnętrzny widok projektora

Szczegółowe informacje dotyczące połączeń opisano w sekcji Podłączanie sprzętu wideo.

Widok z przodu i z góry

6 7

Widok z tyłu i z boku (u dołu)

13 1917

14 15 16

2524 25

1. Panel sterowania (Szczegóły znajdują się w sekcji Panel sterowania.)

2. Osłona lampy

3. Wylot gorącego powietrza

4. Przycisk szybkiego zwalniania

5. Osłona obiektywu

6. Osłona oprawy obiektywu

7. Pierścienie ostrości i powiększenia

8. Wywietrznik (pobór chłodnego

powietrza)

9. Przedni czujnik podczerwieni

10.Obiektyw

11.Gniazdo wejścia HDMI

12.Port dwóch trybów MHL/HDMI

Łączy z urządzeniami kompatybilnymi z MHL lub HDMI i ładuje podłączone urządzenia kompatybilne z HML, kiedy do projektora jest podłączone zasilanie.

13.Wyjście napięcia stałego 12 V

Uruchamia urządzenia zewnętrzne takie, jak ekran elektryczny lub sterowanie światłem, itp.

14.Port USB Type-A

Ładuje odbiornik bezprzewodowy zestawu

FHD (WDP01) (akcesorium opcjonalne).

15.Port USB Mini-B

Używany do serwisowania.

16.Gniazdo wejścia sygnału RGB (PC)/ komponentowe wideo (YPbPr/YCbCr)

17.Port RS-232

Łączy z komputerem lub systemem sterującym kinem domowym/systemem automatyzującym.

18.Wejście sygnału Audio

19.Wyjście sygnału Audio

20.Kratki głośników

21.Tylne stopki regulatora

22.Gniazdo przewodu zasilania AC

23.Połączenie blokady Kensington

24.Otwór montażowy do zestawu bezprzewodowego FHD (WDP02)

25.Otwory do montażu pod sufitem

Prezentacja

Page 9

Elementy sterujące i funkcje

1 2

10 13

Panel sterowania

1. Pierścień ostrości

Regulacja ostrości wyświetlanego obrazu.

2. Pierścień zoom

Regulacja wielkości obrazu.

3. Kontrolka TEMP (Temperatury)

Zapala się na czerwono, jeśli temperatura projektora staje się zbyt wysoka.

4. OK

Zatwierdzenie wybranego elementu menu ekranowego (OSD).

5. Kontrolka zasilania POWER (Zasilanie)

Świeci lub miga, gdy projektor pracuje.

6. POWER (Zasilanie)

Przełączenie projektora pomiędzy trybem gotowości a stanem włączenia.

7. Lewo /

• Zmniejszanie poziomu głośności dźwięku projektora.

• Kiedy wyświetlane jest okno Korekcja trapezowa ręcznie koryguje zniekształcenia obrazu wynikające z wyświetlania pod kątem.

• Po aktywowaniu menu ekranowego (OSD) przyciski #7, #10 i #12 służą jako strzałki kierunkowe do wyboru odpowiednich pozycji menu i dokonywania regulacji.

8. BACK (Wstecz)

Cofa się do poprzedniego menu ekranowego, wychodzi i zapisuje ustawienia.

9. Kontrolka LAMP (Lampy)

Informuje o stanie lampy. Zapala się i mruga, gdy pojawia się jakiś problem z lampą.

10.Przyciski trapezu/strzałek ( / , / )

Manualna korekcja obrazów zniekształconych wskutek projekcji pod kątem.

Po aktywowaniu menu ekranowego (OSD) przyciski #7, #10 i #12 służą jako strzałki kierunkowe do wyboru odpowiednich pozycji menu i dokonywania regulacji.

11.Górny czujnik pilota na podczerwień

12. Prawo /

• Zwiększenie poziomu głośności dźwięku projektora.

• Kiedy wyświetlane jest okno Korekcja trapezowa ręcznie koryguje zniekształcenia obrazu wynikające z wyświetlania pod kątem.

• Po aktywowaniu menu ekranowego (OSD) przyciski #7, #10 i #12 służą jako strzałki kierunkowe do wyboru odpowiednich pozycji menu i dokonywania regulacji.

13.SOURCE (ŹRÓDŁO)

Wyświetla pasek wyboru źródła.

14.MENU

• Dostęp do menu ekranowego (OSD).

• Zamknięcie i zapisanie ustawień menu.

Prezentacja

Page 10

Pilot

3 4

6 7

8 9

1. ON (WŁ.), OFF (WYŁ.)

Włączenie i wyłączenie projektora.

2. 3D, INVERT (ODWRÓCONY)

Uruchomienie menu 3D oraz włączenie lub wyłączenie funkcji odwracania.

3. Przyciski strzałek ( lewo, prawo, góra, dół)

Kiedy menu ekranowe (OSD) jest włączone, przyciski są używane jako strzałki kierunku do wyboru żądanego elementu menu i dokonania regulacji.

4. OK

Zatwierdzenie wybranego elementu menu ekranowego (OSD).

5. BACK (Wstecz)

Cofa się do poprzedniego menu ekranowego, wychodzi i zapisuje ustawienia.

6. MENU

• Dostęp do menu ekranowego (OSD).

• Zamknięcie i zapisanie ustawień menu.

7. Przyciski głośności

• : Włączanie i wyłączanie dźwięku projektora.

• : Zmniejszanie poziomu głośności dźwięku projektora.

12 16

• : Zwiększenie poziomu głośności dźwięku projektora.

8. KEYSTONE (KOREKCJA TRAPEZOWA)

Wyświetlenie okna Korekcja trapezowa. Za pomocą przycisków lub można manualnie skorygować obrazy zniekształcone wskutek projekcji pod kątem.

9. MODE (TRYB)

Wybór dostępnego trybu obrazu.

10.LIGHT (ŚWIATŁO)

Podświetlenie LED zapala się i świeci przez ok. 10 sekund po naciśnięciu dowolnego przycisku na pilocie zdalnego sterowania. Naciśnięcie któregokolwiek przycisku w ciągu 10 sekund wyłącza podświetlenie LED.

11.AUTO (Automatyczny)

Automatyczny wybór najlepszych ustawień czasowych dla wyświetlanego obrazu.

12.ECO BLANK (Pusty Eko)

Pozwala na ukrycie wyświetlanego obrazu.

13.SOURCE (ŹRÓDŁO)

Wyświetla pasek wyboru źródła.

14.Klawisze regulacji jakości obrazu

Odpowiadają za operacje dostępne w menu ekranowym.

15.FINE TUNE (DOSTRAJANIE) Wyświetlenie okna Regulowanie Temper. koloru. Szczegóły znajdują się w sekcji

Regulowanie Temper. koloru.

16.Niedostępne przyciski Te przyciski nie są dostępne: PIP oraz SWAP (ZAMIEŃ).

17.Przyciski sterowania urządzeniem zgodnym z HDMI CEC ( Wstecz, Odtwarzanie, Przewijanie do przodu, Przewijanie do tyłu, Stop,

Szybkie przewijanie do przodu)

Przejście do poprzedniego pliku/odtwarzanie/ przejście do następnego pliku/przewijanie w tył/zatrzymanie odtwarzania/przewijanie w przód podczas odtwarzania. Dostępne tylko podczas sterowania zgodnymi urządzeniami HDMI CEC.

Przycisk nie wstrzymuje odtwarzania wideo.

Prezentacja

Page 11

Instalacja/wymiana baterii pilota

• Obsługa projektora z przodu

• Obsługa projektora od góry

1. Naciśnij i przesuń pokrywę baterii do pozycji otwartej, tak jak pokazano na ilustracji.

2. Wyjmij stare baterie (jeśli to konieczne) i na ich miejsce włóż dwie baterie AAA. Koniec dodatni i koniec ujemny muszą być ustawione w odpowiednich pozycjach, tak jak pokazano na ilustracji.

3. Przesuń pokrywę baterii z powrotem, aby wskoczyła na miejsce.

• Unikaj pozostawiania pilota i baterii w nadmiernym cieple lub wilgotności, np. w kuchni, łazience, saunie, nasłonecznionym pokoju lub zamkniętym samochodzie.

• Wymieniaj tylko na baterie tego samego typu lub odpowiednik zalecany przez producenta baterii.

• Pozbywaj się zużytych baterii zgodnie z zaleceniami producenta baterii i lokalnymi przepisami ochrony środowiska.

• Nie należy wrzucać baterii do ognia. Stwarza to ryzyko wybuchu.

• Jeśli baterie są wyczerpane lub pilot nie będzie przez dłuższy czas używany, usuń baterie, aby zapobiec wyciekowi elektrolitu do pilota.

Skuteczny zasięg pilota

W celu poprawnego działania pilot musi być trzymany pod kątem nie większym niż 30 stopni w stosunku do czujników projektora (prostopadle). Odległość pomiędzy pilotem a czujnikami nie powinna przekraczać 8 metrów (~26 stóp).

Upewnij się, że pomiędzy pilotem a czujnikami podczerwieni projektora nie znajdują się żadne przeszkody.

Prezentacja

Page 12

Instalacja

Wybór miejsca

Zanim wybierzesz miejsce, w którym ustawisz projektor, weź pod uwagę następujące czynniki:

• Wielkość i pozycja ekranu

• Lokalizacja gniazdka zasilania

• Lokalizacja i odległość między projektorem a resztą sprzętu

Projektor można zainstalować w następujące sposoby.

1. Przód:

Wybierz to ustawienie, jeśli projektor ma być umieszczony w okolicach podłogi, przed ekranem.

Jest to najbardziej powszechne ustawienie, umożliwiające szybką instalację i przenoszenie.

Włącz projektor i dokonaj następujących ustawień:

MENU > Ustaw. lub KONFIG. SYSTEMU : Podstawowa > Położ. projektora > Przód

2. Tył:

Wybierz to ustawienie, jeśli projektor stoi blisko podłogi za ekranem.

Włącz projektor i dokonaj następujących ustawień:

MENU > Ustaw. lub KONFIG. SYSTEMU : Podstawowa > Położ. projektora > Tył

3. Przód – sufit:

Wybierz to ustawienie, jeśli projektor zawieszony jest pod sufitem, przed ekranem.

Włącz projektor i dokonaj następujących ustawień:

MENU > Ustaw. lub KONFIG. SYSTEMU : Podstawowa > Położ. projektora > Przód – sufit

W celu montażu projektora pod sufitem

dokonaj zakupu zestawu do montażu sufitowego BenQ u swojego sprzedawcy.

4. Tył – sufit:

Wybierz to położenie, gdy projektor umieszczony będzie pod sufitem za ekranem.

Włącz projektor i dokonaj następujących ustawień:

MENU > Ustaw. lub KONFIG. SYSTEMU : Podstawowa > Położ. projektora > Tył – sufit

Potrzebny jest specjalny ekran do tylnej projekcji.

Instalacja

Wymagany jest zestaw do montażu

sufitowego BenQ oraz specjalny ekran do tylnej projekcji.

Page 13

Uzyskiwanie preferowanego rozmiaru obrazu

Wys.

Szer.

Odległość projekcyjna

Środek obiektywu

Ekran

Pozycja korekty obiektywu

Przekątna obrazu 16:9

• Współczynnik formatu obrazu wynosi 16:9. Współczynnik wyświetlanego obrazu także wynosi 16:9

zprojektora

Rozmiar wyświetlanego obrazu jest określany przez odległość obiektywu projektora od ekranu, ustawienia powiększenia i format wideo.

Rozmiary projekcji

Przedstawione poniżej ilustracje i tabela pozwalają na określenie odległości projekcyjnej.

Wymiary ekranu Odległość projekcyjna (mm)

Przekątna

Wys. (mm) Szer. (mm)

cale mm

60 1524 747 1328 917 1009 1102 19 70 1778 872 1550 1069 1178 1286 22 80 2032 996 1771 1222 1346 1470 25

90 2286 1121 1992 1375 1514 1654 28 100 2540 1245 2214 1528 1682 1837 31 110 2794 1370 2435 1680 1851 2021 34 120 3048 1494 2657 1833 2019 2205 37 140 3556 1743 3099 2139 2355 2572 44 160 4064 1992 3542 2444 2692 2940 50 180 4572 2241 3985 2750 3028 3307 56

Wszystkie wymiary są przybliżone i mogą się różnić w zależności od rzeczywistych wielkości. Jeżeli projektor ma zostać zainstalowany na stałe, zalecamy przed instalacją wykorzystanie zakupionego projektora w celu fizycznego przetestowania rozmiaru wyświetlanego obrazu, odległości i cech optycznych projektora.. Umożliwi to określenie dokładnej pozycji instalacji, aby była najodpowiedniejsza dla danego miejsca.

Min. odległość

(maks.

powiększenie)

Średnia

Maks.

odległość

(min.

powiększenie)

Pozycja korekty

obiektywu

(mm)

Instalacja

Page 14

Połączenie

Kabel HDMI

Urządzenie HDMI: Odtwarzacz DVD, tuner

cyfrowy itp.

Szczegóły dotyczące prawidłowego podłączania źródła sygnału dla sygnału HDMI znajdują się w sekcji Ustaw. HDMI.

Podłączając źródło sygnału do projektora pamiętaj, aby:

1. Wyłączyć wszystkie urządzenia zanim zaczniesz je podłączać.

2. Upewnić się, że zostały użyte prawidłowe przewody sygnałowe dla danego źródła.

3. Dobrze podłączyć kable.

• W przedstawionych poniżej połączeniach użyto przewodów, z których niektóre nie są dołączone do zestawu projektora (patrz Zawartość zestawu). Są one ogólnie dostępne w sklepach z elektroniką.

Podłączanie sprzętu wideo

Należy podłączyć projektor do źródła wideo z użyciem jednej z metod podłączenia. Każde źródło wideo oferuje inną jakość obrazu. Wybrana metoda zależeć będzie zapewne od dostępności odpowiednich gniazd w projektorze i urządzeniu wideo, zgodnie z opisem poniżej:

Nazwa złącza Wygląd złącza Odniesienia Jakość obrazu

HDMI1

HDMI2 MHL

PC (D-SUB)

W przedstawionych poniżej połączeniach użyto przewodów, z których niektóre nie są dołączone do zestawu projektora (patrz Zawartość zestawu). Są one ogólnie dostępne w sklepach z elektroniką.

• Podłączanie urządzeń HDMI

• Podłączanie inteligentnych

urządzeń

Podłączanie komputera

Najlepsza

Lepsza

Podłączanie urządzeń HDMI

HDMI (High-Definition Multimedia Interface) zapewnia przesyłanie danych bez kompresji przez jeden kabel pomiędzy kompatybilnymi urządzeniami, takimi jak tunery telewizji cyfrowej, odtwarzacze DVD, odtwarzacze Blu-ray™ i ekrany. Do połączenia projektora z urządzeniami HDMI należy używać kabla HDMI.

Podłączanie inteligentnych urządzeń

Projektor może wyświetlać treści bezpośrednio z inteligentnych urządzeń zgodnych z MHL. Za pomocą kabla HDMI do Mikro USB lub adaptera HDMI do Mikro USB możesz podłączyć inteligentne urządzenia do projektora i cieszyć się ich treścią na dużym ekranie.

Niektóre urządzenia mogą nie być zgodne z wykorzystywanym kablem. Szczegółowe informacje można uzyskać u producenta inteligentnego urządzenia.

Połączenie

Page 15

• Wykorzystanie kabla HDMI do Mikro USB

Kabel HDMI

Kabel HDMI do Mikro USB

Moc

Adapter HDMI do Mikro USB

Przewód VGA

Komputer przenośny lub stacjonarny

Głośniki

Przewód audio

1. Podłącz jeden koniec kabla HDMI do Mikro USB do złącza wejściowego HDMI projektora.

2. Drugi koniec kabla HDMI do Mikro USB podłącz do gniazda wyjściowego Mikro USB na inteligentnym urządzeniu.

• Wykorzystanie adaptera HDMI do Mikro USB oraz kabla HDMI

1. Podłącz jeden koniec kabla HDMI do złącza wejściowego HDMI projektora.

2. Podłącz drugi koniec kabla HDMI do gniazda wejścia HDMI adaptera.

3. Drugi koniec adaptera podłącz do gniazda wyjściowego Mikro USB na inteligentnym urządzeniu.

Po podłączeniu przełącz na źródło wejścia HDMI2/MHL. Aby dowiedzieć się, jak przełączać źródła wejściowe, patrz Wybór źródła sygnału.

Podłączanie komputera

Projektor należy podłączyć do komputera za pomocą kabla VGA.

Wiele komputerów przenośnych nie włącza zewnętrznych portów wideo po podłączeniu do projektora. Zazwyczaj zewnętrzny ekran można włączyć i wyłączyć kombinacją klawiszy, taką jak FN + F3 lub CRT/ LCD. Znajdź na przenośnym komputerze klawisz funkcyjny oznaczony CRT/LCD lub klawisz z symbolem monitora. Naciśnij klawisz Fn i odpowiednio zaznaczony klawisz funkcyjny. Odwołaj się do dokumentacji komputera przenośnego, aby poznać kombinację klawiszy.

Połączenie

Page 16

Obsługa

Uruchamianie projektora

1. Podłącz kabel zasilający do projektora i do gniazdka zasilającego. Włącz gniazdko ścienne (jeśli ma włącznik). Po podłączeniu zasilania Kontrolka zasilania POWER

(Zasilanie) na projektorze świeci na pomarańczowo.

Z urządzeniem używaj tylko oryginalnego przewodu zasilania, aby uniknąć potencjalnych zagrożeń, takich jak porażenie prądem i pożar.

2. Aby uruchomić projektor, naciśnij na projektorze albo

na pilocie. Po włączeniu lampy zostanie wyemitowany

Sygnał włączenia. Kontrolka Kontrolka zasilania POWER (Zasilanie) zacznie migać na zielono i będzie świecić światłem ciągłym podczas pracy

projektora. Wentylatory rozpoczną pracę, a na ekranie, podczas rozgrzewania się projektora,

wyświetlony zostanie obraz startowy. Projektor nie reaguje na dalsze polecenia podczas rozgrzewania się.

Szczegółowe informacje dotyczące wyłączania dźwięku włączania można znaleźć w sekcji Dźwięk

włączania/wyłączania.

3. Jeżeli projektor został włączony po raz pierwszy, kreator konfiguracji pomoże w odpowiednim skonfigurowaniu projektora. Jeżeli procedura ta została już przeprowadzona, można ją pominąć i przejść do kroku 5.

• Używaj przycisków strzałek ( ///) na projektorze lub pilocie, aby przechodzić

pomiędzy poszczególnymi elementami menu.

• Potwierdź wybrany element przyciskiem OK.

Ilustracje kreatora konfiguracji przedstawione poniżej mają charakter referencyjny i mogą różnić się od faktycznego wyglądu poszczególnych ekranów.

Krok 1: Wybierz Położ. projektora.

Aby uzyskać więcej informacji

o pozycjach projektora, patrz Wybór

miejsca.

Krok 2: Określ Język menu OSD.

Obsługa

Page 17

Krok 3: Wybierz Korekcja trapezowa.

Aby uzyskać więcej informacji

o trapezie, patrz Korekcja

zniekształceń trapezowych.

Krok 4: Wybierz Auto źródło.

Wybierz Wł., jeśli chcesz, aby po

włączeniu projektor zawsze automatycznie wyszukiwał dostępne sygnały.

Krok 5: Wybierz Typ me nu.

Aby uzyskać więcej informacji

o typach menu, patrz Menu ekranowe

— informacje.

Konfiguracja wstępna została zakończona.

4. Po wyświetleniu prośby o podanie hasła, za pomocą strzałek na projektorze lub pilocie wprowadź sześciocyfrowe hasło. Szczegóły znajdują się w sekcji Korzystanie z funkcji hasła.

5. Włącz podłączone urządzenia.

6. Projektor rozpoczyna wyszukiwanie dostępnych sygnałów wejściowych. Aktualnie skanowane źródło sygnału zostanie wyświetlone na ekranie. Jeżeli projektor nie wykryje prawidłowego sygnału, zostanie wyświetlony komunikat „Brak sygnału”. Można również nacisnąć przycisk SOURCE (ŹRÓDŁO) na projektorze lub pilocie, aby wybrać żądany sygnał wejściowy.

7. Jeżeli częstotliwość pozioma źródła sygnału wykracza poza zakres projektora, na ekranie zostanie wyświetlona informacja „Brak sygnału”. Informacja ta pozostanie na ekranie do czasu zmiany częstotliwości poziomej źródła sygnału na prawidłową.

Obsługa

Page 18

Wyłączanie projektora

1. Naciśnij przycisk na projektorze albo na pilocie. Projektor wyświetli komunikat potwierdzający wyłączenie.

2. Ponownie naciśnij lub . zasilania POWER (Zasilanie) miga na pomarańczowo, a wentylatory pracują jeszcze około dwóch minut, aby schłodzić lampę. Do czasu zakończenia procesu chłodzenia projektor nie będzie reagował na żadne polecenia.

3. Po zakończeniu procesu chłodzenia zostanie wyemitowany „dźwięk wyłączania”, a kontrolka Kontrolka zasilania POWER (Zasilanie) będzie świecić stałym pomarańczowym światłem.

Szczegółowe informacje dotyczące wyłączania dźwięku włączania można znaleźć w sekcji Dźwięk

włączania/wyłączania.

Jeżeli projektor nie będzie używany przez dłuższy okres czasu, odłącz kabel zasilania od gniazdka.

Należy unikać włączania projektora natychmiast po jego wyłączeniu, ponieważ zbyt wysoka temperatura może skrócić okres eksploatacji lampy. Rzeczywisty czas eksploatacji lampy może się różnić w zależności od warunków otoczenia i użytkowania.

Kontrolka Kontrolka

Zabezpieczanie projektora

Korzystanie z przewodu zabezpieczającego

Projektor należy zamontować w bezpiecznym miejscu pozwalającym na zabezpieczenie przed kradzieżą. Jeśli nie jest to możliwe, można zakupić blokadę, taką jak blokada Kensington, w celu zabezpieczenia projektora. Połączenie blokady Kensington znajduje się na obudowie projektora. Szczegóły opisano w punkcie 23 na stronie 8.

Przewód zabezpieczający Kensington zwykle składa się z kłódki i kluczy. Aby dowiedzieć się jak korzystać z przewodu, przeczytaj dołączoną do niego dokumentację.

Korzystanie z funkcji hasła

Dla celów bezpieczeństwa i by zapobiec nieautoryzowanemu wykorzystaniu, można zabezpieczyć projektor hasłem, konfigurując je w menu ekranowym (OSD). Po ustaleniu hasła i wybraniu tej funkcji projektor zostaje zabezpieczony hasłem. Użytkownicy, którzy nie znają prawidłowego hasła, nie mogą używać projektora.

Napotkasz niedogodności, jeśli włączysz funkcję zabezpieczenia hasłem, a następnie go zapomnisz. Na wszelki wypadek zapisz hasło i schowaj je w bezpiecznym miejscu.

Ustawianie hasła

Po ustaleniu hasła i włączaniu blokady zasilania projektora nie można będzie używać, jeśli prawidłowe hasło nie zostanie wprowadzone przy każdym uruchomieniu urządzenia.

W tym celu należy przede wszystkim wyświetlić Zaawans. menu ekranowe (aby uzyskać szczegółowe informacje, patrz 25).

1. Przejdź do KONFIG. SYSTEMU : Zaawansowana > Hasło, aby wyświetlić okno Hasło.

2. Wybierz Zmień hasło i naciśnij OK, aby wyświetlić okno WPROWADŹ NOWE HASŁO.

Obsługa

Page 19

3. Tak jak pokazano w oknie, cztery przyciski strzałek ( , , , ) odpowiadają 4 cyfrom (1, 2,

WPROWADŹ NOWE HASŁO

Wstecz

Błąd hasła Spróbuj ponownie.

Błąd hasła

Spróbuj ponownie.

Wpisz kod odtworzenia i skontaktuj się z centrum obsługi klienta firmy BenQ.

Kod odtworzenia:

XXX XXX XXX XXX

Przywołaj hasło

Zakończ

Przywołaj hasło

XXX XXX XXX XXX

Zapisz kod przywołania i skontaktuj się z Cen.Obs.Klienta BenQ.

Kod odtworzenia:

3, 4). Używaj przycisków strzałek na projektorze lub pilocie, aby ustawić sześcioznakowe hasło. W trakcie wprowadzania cyfry wyświetlają się jako gwiazdki ******.

4. Ponownie wprowadź to samo hasło, aby je potwierdzić i powrócić do okna Hasło.

5. Wybierz Blokada włączania i użyj / , aby ustawić Wł..

6. Wpisz bieżące hasło, aby włączyć tę funkcję.

7. Naciśnij BACK (Wstecz), aby zapisać zmiany i zamknąć okno.

W przypadku zapomnienia hasła

Jeżeli funkcja hasła zostanie włączona, przy każdym włączeniu projektora konieczne będzie podanie hasła. Po wpisaniu nieprawidłowego hasła zostanie wyświetlona wiadomość o błędzie, a po niej okno Wprowadź hasło.

• W menu ekranowym Zaawans. • W menu ekranowym Podst

Można ponowić próbę wpisania hasła albo skorzystać z procedury przypominania hasła. Szczegóły znajdują się w sekcji Procedura przypominania hasła.

Wprowadzenie 5 razy z rzędu nieprawidłowego hasła powoduje automatyczne wyłączenie projektora.

Procedura przypominania hasła

1. Upewnij się, że na ekranie widoczne jest okno Hasło, po czym naciśnij i przytrzymaj przez 3 sekundy klawisz AUTO (Automatyczny) na projektorze lub pilocie. Projektor wyświetli na ekranie zakodowany numer.

• W menu ekranowym Zaawans. • W menu ekranowym Podst

Obsługa

Page 20

2. Zapisz numer i wyłącz projektor.

WPROWADŹ AKTUALNE HASŁO

Wstecz

3. O pomoc w odkodowaniu poproś lokalne centrum serwisowe BenQ. Może zaistnieć potrzeba przedstawienia dowodu zakupu w celu sprawdzenia, czy jesteś uprawnionym użytkownikiem urządzenia.

Symbole „XXX” oznaczają numery, które mogą się różnić w zależności od modelu.

Zmiana hasła

W tym celu należy przede wszystkim wyświetlić Zaawans. menu ekranowe (aby uzyskać szczegółowe informacje, patrz 25).

1. Przejdź do KONFIG. SYSTEMU : Zaawansowana > Hasło, aby wyświetlić okno Hasło.

2. Wybierz Zmień hasło i naciśnij OK, aby wyświetlić okno WPROWADŹ AKTUALNE HASŁO.

3. Używaj przycisków strzałek na projektorze lub pilocie, aby wpisać stare hasło.

• Jeśli hasło jest poprawne, na ekranie pojawi się okno WPROWADŹ NOWE HASŁO.

• Jeśli hasło jest niepoprawne, pojawi się komunikat o błędzie, a następnie okno

WPROWADŹ AKTUALNE HASŁO w celu ponownego wprowadzenia hasła. Można spróbować wpisać inne hasło, albo nacisnąć BACK (Wstecz), aby anulować zmiany.

4. Wprowadź nowe hasło.

5. Ponownie wprowadź to samo hasło w celu weryfikacji.

Na wszelki wypadek zapisz hasło i schowaj je w bezpiecznym miejscu.

6. Nowe hasło zostało prawidłowo ustawione. Przy ponownym uruchomieniu projektora pamiętaj o wprowadzeniu nowego hasła.

7. Naciśnij BACK (Wstecz), aby zapisać zmiany i zamknąć okno.

Wyłączanie funkcji hasła

W tym celu należy przede wszystkim wyświetlić Zaawans. menu ekranowe (aby uzyskać szczegółowe informacje, patrz 25).

1. Przejdź do KONFIG. SYSTEMU : Zaawansowana > Hasło, aby wyświetlić okno Hasło.

2. Wybierz Blokada włączania i użyj / , aby ustawić Wył..

3. Wprowadź aktualne hasło.

• Jeśli hasło jest poprawne, okno Hasło informuje, że funkcja Blokada włączania jest

• Jeśli hasło jest niepoprawne, pojawi się komunikat o błędzie, a następnie okno

4. Naciśnij BACK (Wstecz), aby zapisać zmiany i zamknąć okno.

Mimo, że funkcja hasła została wyłączona, stare hasło należy zapisać w celu ewentualnego włączenia funkcji ochrony hasłem poprzez wprowadzenie starego hasła.

Obsługa

Wył.. Podczas ponownego uruchomienia projektora wprowadzenie nowego hasła nie będzie konieczne.

Wprowadź hasło w celu ponownego wprowadzenia hasła. Można spróbować wpisać inne hasło, albo nacisnąć BACK (Wstecz), aby anulować zmiany.

Page 21

Wybór źródła sygnału

HDMI1

HDMI2/MHL

Źródło

Projektor może być jednocześnie podłączony do wielu urządzeń. Jednocześnie może jednak wyświetlać tylko jeden obraz pełnoekranowy. Podczas uruchamiania projektor automatycznie wyszukuje dostępne sygnały.

Jeżeli projektor ma zawsze automatycznie wyszukiwać sygnał:

• W menu ekranowym Zaawans. przejdź do menu KONFIG. SYSTEMU : Podstawowa i włącz Auto źródło. (patrz "Auto źródło" na stronie 39)

• Jeżeli do projektora nie jest podłączone żadne źródło sygnału, w menu ekranowym Podst przejdź do funkcji Auto źródło i włącz ją. Jeżeli jest podłączone jakieś źródło sygnału, przejdź do menu Ustaw. i włącz funkcję Auto źródło.. (patrz "Auto źródło" na stronie 28 i 29)

Aby wybrać źródło wideo:

1. Naciśnij przycisk SOURCE (ŹRÓDŁO) na projektorze lub na pilocie, aby wyświetlić pasek wyboru źródła.

2. Naciskaj / do momentu wybrania żądanego sygnału, po czym naciśnij OK. Po wykryciu sygnału na ekranie przez 3 sekundy będzie wyświetlana informacja o wybranym źródle. W przypadku podłączenia wielu urządzeń do projektora powtórz czynności 1–2, aby

wyszukać kolejny sygnał.

Naturalna rozdzielczość tego projektora dostępna jest w formacie obrazu 16:9. W celu uzyskania najlepszych rezultatów wyświetlania obrazu należy wybrać i użytkować źródło sygnału wejściowego, które wysyła sygnał z tą rozdzielczością. Wszystkie pozostałe rozdzielczości będą skalowane przez projektor w zależności od ustawienia Format obrazu, które może powodować pewne zniekształcenie obrazu lub utratę wyrazistości. Szczegóły opisano w sekcji „Format obrazu”.

Zmiana nazwy źródła sygnału

Nazwę bieżącego źródła sygnału można zmienić na pasku wyboru źródła.

W tym celu należy przede wszystkim wyświetlić Zaawans. menu ekranowe (aby uzyskać szczegółowe informacje, patrz 25).

1. Naciśnij MENU, a następnie naciśnij / , aby przejść do KONFIG. SYSTEMU : Podstawowa.

2. Naciskaj , aby zaznaczyć Zmień nazwę źródła i naciśnij OK w celu wyświetlenia okna Zmień nazwę źródła.

3. Naciskaj / / / , aż zostanie wybrany właściwy znak.

4. Po zakończeniu naciśnij BACK (Wstecz), aby zapisać zmiany i zamknąć okno.

Obsługa

Page 22

Regulacja wyświetlanego obrazu

Nie patrz w obiektyw, jeśli lampa jest włączona. Silne światło lampy może spowodować uszkodzenie oczu.

Uważaj podczas naciskania przycisku zwalniania, gdyż jest on umieszczony obok kratki wentylacyjnej, z której wydobywa się gorące powietrze.

Regulacja kąta projekcji

Projektor wyposażony jest w jedną szybko zwalnianą przednią nóżkę regulatora i dwie tylne nóżki regulatora. Ten system regulatorów służy do zmiany wysokości projektora i kąta projekcji.

W celu przeprowadzenia regulacji kąta projekcji:

1. Naciśnij przedni przycisk zwalniania i podnieś przód projektora. Po odpowiednim ustawieniu obrazu zwolnij przycisk, aby stopka zablokowała się na miejscu.

2. Kręć tylnymi nóżkami regulatora w celu precyzyjnego wyregulowania kąta poziomego.

Aby wsunąć stopkę, przytrzymaj projektor, jednocześnie naciskając przedni przycisk zwalniania, a następnie powoli opuść projektor. Wkręć tylną stopkę regulacji w przeciwnym kierunku.

Jeżeli ekran i projektor nie są do siebie ustawione pod kątem prostym, wyświetlany obraz staje się trapezoidalny. Aby dowiedzieć się, jak to skorygować, patrz sekcja Korekcja

zniekształceń trapezowych.

Automatyczna regulacja obrazu

W niektórych sytuacjach może zaistnieć konieczność dostrojenia jakości obrazu przesyłanego za pośrednictwem sygnału PC. W tym celu naciśnij przycisk AUTO (Automatyczny) na pilocie. W przeciągu 3 sekund, wbudowana, inteligentna funkcja automatycznego dostrajania przestawi funkcje częstotliwości i zegara, wybierając najlepszą jakość obrazu.

Informacja o aktualnym źródle sygnału zostanie wyświetlona w rogu ekranu na 3 sekundy.

Funkcja ta jest dostępna tylko jeśli wybrany jest sygnał komputerowy.

Precyzyjna regulacja wielkości i wyrazistości obrazu

• W celu przeprowadzenia regulacji wielkości obrazu z projektora:

i. Zsuń osłonę oprawy obiektywu (patrz

pozycja 6 na stronie 8).

ii. Obracaj pierścieniem zoomu, aby

zmienić poziom powiększenia.

iii. Po zakończeniu regulacji zasuń

osłonę oprawy obiektywu.

Obsługa

Page 23

• Aby zwiększyć ostrość obrazu:

Naciskaj przez 2 sekundy, aby zresetować

użyj albo /

i. Zsuń osłonę oprawy obiektywu (patrz

pozycja 6 na stronie 8).

ii. Obróć pierścień ostrości w celu

uzyskania większej ostrości.

iii. Po zakończeniu regulacji zasuń

osłonę oprawy obiektywu.

Korekcja zniekształceń trapezowych

Zniekształcenia trapezowe oznaczają sytuację, kiedy dolna lub górna krawędź wyświetlanego obrazu jest wyraźnie szersza. Ma to miejsce, kiedy projektor nie stoi prostopadle do ekranu.

Aby to skorygować, oprócz regulacji wysokości projektora musisz manualnie poprawić ustawienie w JEDEN z następujących sposobów:

• Za pomocą pilota:

Naciśnij KEYSTONE (KOREKCJA TRAPEZOWA), aby wyświetlić okno Korekcja trapezowa.

• Za pomocą projektora

Naciśnij / lub / , aby wyświetlić okno Korekcja trapezowa.

Poniższa ilustracja przedstawia procedurę korekty zniekształceń trapezowych:

• Aby skorygować zniekształcenie trapezowe u góry obrazu, użyj lub / .

• Aby skorygować zniekształcenie trapezowe u dołu obrazu, użyj lub / .

• Aby zresetować wartości korekcji, przytrzymaj BACK (Wstecz) przez 2 sekundy.

Po zakończeniu naciśnij BACK (Wstecz), aby zapisać zmiany i zamknąć okno.

Obsługa

Page 24

Funkcje menu

Tryb obrazu

Vivid

Tryb dźwi.

Standardowy

Głośność

Wycisz

Wył.

Tryb 3D

3D wył.

Odwr. synch. 3D

Nac. OK.

Ustaw.

Nac. OK.

Szybki tryb

Wył.

Kolor ściany

Wył.

Auto źródło

Wył.

Resetuj licznik lampy

Położ. projektora

Przód

Typ menu

Podst

Resetuj wsz. ust.

Wzorzec testowy

Wył.

Zakres HDMI

Automatyczny

Informacje

Menu ekranowe — informacje

Regulację ustawień projektora i wyświetlanego obrazu umożliwiają dwa rodzaje wielojęzycznego menu ekranowego (OSD):

• Podst Menu ekranowe: zawiera podstawowe funkcje menu. (Patrz Korzystanie z menu

ekranowego Podst)

• Zaawans. Menu ekranowe: zawiera pełne funkcje menu. (Patrz Korzystanie z menu

ekranowego Zaawans.)

Aby wyświetlić menu ekranowe, naciśnij MENU na projektorze lub pilocie.

Przy pierwszym uruchomieniu projektora (po zakończeniu konfiguracji początkowej) wyświetla się jedno z następujących menu ekranowych Podst, w zależności od tego, czy podłączone jest

jakieś źródło sygnału wideo.

• Podłączony sygnał wejściowy

Funkcje menu

• Brak podłączonego sygnału wejściowego

Page 25

Jeżeli chcesz przełączyć menu ekranowe Podst na menu ekranowe Zaawans., wykonaj

Tryb obr azu

Zarządz. trybem użytk.

Jasność

Kontrast

Odcień

Ostrość

Moc lampy

Obraz

Vivid

Zakończ

Kolor

Temper. kolorów

Zaawansow…

Normalny

Resetuj bież. tryb obrazu

poniższe instrukcje:

Za pomocą klawiszy strzałek ( / / / ) na projektorze lub pilocie przemieszczaj się między elementami menu, zatwierdzając je przyciskiemOK.

• Kiedy do projektora jest podłączony sygnał wideo

i. Przejdź do menu Ustaw. > Typ menu i wybierz OK.

ii. Klawiszami

/ przejdź do pozycji Zaawans. i wybierz OK.

iii. Ponownie naciśnij BACK (Wstecz), aby otworzyć menu ekranowe Zaawans..

• Kiedy do projektora NIE jest podłączony sygnał wideo

i. Przejdź do menu Typ menu i wybierz OK.

ii. Klawiszami

/ przejdź do pozycji Zaawans. i wybierz OK.

iii. Ponownie naciśnij BACK (Wstecz), aby otworzyć menu ekranowe Zaawans..

Włączając projektor następnym razem, możesz wyświetlić menu ekranowe Zaawans., naciskając MENU.

Poniżej przedstawiono opis menu Zaawans..

Podobnie, jeżeli chcesz przełączyć menu ekranowe Zaawans. na menu ekranowe Podst, wykonaj poniższe instrukcje:

i. Przejdź do menu KONFIG. SYSTEMU : Podstawowa >

Menu ustawień > Typ menu

iwybierz OK.

ii. Za pomocą / wybierz Podst, aby uzyskać bezpośredni dostęp do menu Podst.

Włączając projektor następnym razem, możesz wyświetlić menu ekranowe Podst, naciskając MENU.

Funkcje menu

Page 26

Korzystanie z menu ekranowego Podst

W zależności od tego, czy do projektora jest podłączony sygnał wideo, w menu ekranowym Podst dostępne są różne funkcje.

Sprawdź poniższe odnośniki, by dowiedzieć się więcej.

• Podstawowe menu ekranowe — z podłączonymi źródłami sygnału

• Podstawowe menu ekranowe — bez podłączonych źródeł sygnału (dostępne są ograniczone

menu)

Podstawowe menu ekranowe — z podłączonymi źródłami sygnału

Menu ekranowe Podst zawiera podstawowe funkcje menu. Dostępne elementy menu mogą się różnić w zależności od podłączonych źródeł wideo lub określonych ustawień. Niedostępne opcje menu są wyszarzone.

Aby wyświetlić menu ekranowe, naciśnij MENU na projektorze lub pilocie.

• Używaj przycisków strzałek ( ///) na projektorze lub pilocie, aby przechodzić

pomiędzy poszczególnymi elementami menu.

• Naciśnij OK na projektorze lub pilocie, aby potwierdzić wybór.

Informacje o tym, jak przełączyć menu ekranowe Podst na menu ekranowe Zaawans., można znaleźć na stronie 25.

Menu Podmenu i ich opis

Wybiera prekonfigurowany tryb obrazu odpowiadający środowisku działania i rodzajowi obrazu.

Prekonfigurowane tryby obrazu są opisane poniżej:

• Bright (Jasny): Maksymalna jasność wyświetlanego obrazu. Ten tryb

jest odpowiedni dla miejsc, w których wymagana jest największa jasność, np. w dobrze oświetlonym pomieszczeniu.

• Vivid (Żywy): Przy dobrze nasyconym kolorze, dostrojonej ostrości

i wyższym poziomie jasności jest to idealny tryb do oglądania filmów w pokoju, w którym jest mała ilość światła zewnętrznego.

• Cinema (Kino): Tryb ten jest najlepszy do oglądania filmów w ciemnym

otoczeniu (takim, jak w kinie), dzięki dobrze zrównoważonemu nasyceniu

Tryb obrazu

kolorów oraz kontrastowi o niskim poziomie jasności.

• Game (Gra): Odpowiedni do grania w gry w pomieszczeniach

z niewielkim natężeniem światła otoczenia.

• Game (Bright) (Gra (Jasny)): Odpowiedni do grania w gry w jasno

oświetlonym pomieszczeniu.

• 3D: Tryb zoptymalizowano pod kątem uwydatnienia efektów 3D podczas

oglądania materiałów 3D.

Ten tryb jest dostępny tylko jeśli włączona jest funkcja 3D.

Funkcje menu

• User (Użytkownika): Przywołanie ustawień spersonalizowanych. Wyświetl menu ekranowe Zaawans.; szczegółowe informacje znajdziesz w sekcji

Ta funkcja jest dostępna na pilocie.

Zarządz. trybem użytk.

Page 27

Tryb dźwi.

Głośność

Wycisz

Szybki tryb

Tryb 3D

Funkcja Tryb dźwi. opiera się na technologii poprawy dźwięku MaxxAudio wykorzystującej algorytmy Wavesa w celu zapewnienia doskonałych efektów obfitujących w tony wysokie i niskie oraz realistycznych wrażeń audio przywodzących na myśl efekty kinowe. Dostępne są następujące prekonfigurowane tryby dźwięku:

Standardowy, Kino, Muz., Sport, Gra

i Użytkownika. Tryb Użytkownika umożliwia dostosowanie ustawień dźwięku do własnych

preferencji. Wyświetl menu ekranowe Zaawans.; szczegółowe informacje znajdziesz w sekcji EQ uży..

Jeżeli włączona jest funkcja Wycisz, zmiana ustawienia Tryb dźwi. spowoduje

wyłączenie funkcji Wycisz.

Reguluje poziom głośności wewnętrznego głośnika projektora lub głośności wyjścia sygnału audio.

Jeżeli włączona jest funkcja Wycisz, zmiana ustawienia Głośność spowoduje

wyłączenie funkcji Wycisz.

Ta funkcja jest dostępna na pilocie.

Wybiera Wł., aby chwilowo wyłączyć wewnętrzny głośnik projektora albo dźwięk z wyjścia sygnału audio.

Aby przywrócić dźwięk, wybierz Wył..

Ta funkcja jest dostępna na pilocie.

Ogranicza opóźnienie sygnału. Opóźnienie między wejściem a wyjściem sygnału zostanie zminimalizowane.

Wybierz sygnał HDMI z ustawieniem 1080p/60 Hz, aby korzystać z tej funkcji.

Format obrazu zostanie ustawiony na Automatyczny, a Regulacja funkcji overscan zostanie ustawiona na 0 podczas pracy.

Ten projektor obsługuje wyświetlanie materiałów trójwymiarowych (3D) przesyłanych z obsługujących 3D urządzeń wideo, takich jak konsole PlayStation (płyty z grami 3D), odtwarzacze Blu-ray 3D (płyty Blu-ray 3D), telewizory 3D (kanały 3D), itd. Po podłączeniu urządzeń wideo 3D do projektora, załóż okulary 3D BenQ i upewnij się, że zostały włączone.

Podczas oglądania materiałów 3D

• obraz może wydawać się przesunięty, nie jest to jednak spowodowane nieprawidłowym działaniem produktu.

• należy co jakiś czas odpoczywać.

• jeśli odczuwasz zmęczenie, przestań oglądać materiał 3D.

• należy siedzieć w odległości przekraczającej trzykrotnie wysokość ekranu.

• dzieci i osoby nadmiernie czułe na światło, osoby z problemami sercowymi lub innymi problemami medycznymi powinny powstrzymać się od oglądania materiałów 3D.

Domyślnie ustawiona jest opcja Automatyczny, w której projektor automatycznie wybiera odpowiedni format 3D po wykryciu treści 3D. Jeśli projektor nie rozpoznaje formatu 3D, wybierz preferowany tryb 3D ręcznie.

Gdy ta funkcja jest włączona:

• Poziom jasności wyświetlanego obrazu ulegnie zredukowaniu.

• Opcji Tryb obrazu nie można wyregulować.

• Opcję Korekcja trapezowa w pionie można wyregulować tylko w ograniczonym zakresie.

Ta funkcja jest dostępna na pilocie.

Funkcje menu

Page 28

Odwr. synch. 3D

Ustaw.

• Kolor ściany

• Położ.

projektora

• Wzorzec testowy

• Auto źródło

• Typ menu

• Zakres HDMI

• Resetuj

licznik lampy

• Resetuj wsz. ust.

• Informacje

Jeśli obraz 3D jest zniekształcony, ta funkcja umożliwia przełączanie pomiędzy lewym i prawym okiem w celu poprawy wyświetlanego obrazu 3D.

Ta funkcja jest dostępna na pilocie.

Naciśnij OK, aby wyświetlić podmenu tej funkcji.

Naciśnij BACK (Wstecz), aby zapisać zmiany i zamknąć okno.

Szczegółowe informacje można znaleźć poniżej. Funkcja umożliwia przeprowadzenie korekcji koloru wyświetlanego obrazu

w przypadku, gdy powierzchnia projekcyjna nie jest biała. Te opcje pozwalają wybrać kolor podobny do koloru powierzchni projekcyjnej: Jasnożółty, Różowy, Jasnozielony lub Niebieski.

Projektor może być zainstalowany na suficie lub za ekranem, z jedynym lub więcej odbiciami lustrzanymi. Szczegóły znajdują się w sekcji Wybór miejsca.

Włączenie tej funkcji powoduje wyświetlenie wzorca testowego siatki, co pozwala na ustawienie rozmiaru i ostrości obrazu oraz sprawdzenie, czy nie jest on zniekształcony.

Wybór automatycznego wyszukiwania sygnałów wejściowych. Po wybraniu Wł. projektor będzie szukał sygnałów źródłowych do chwili uzyskania sygnału. Jeśli funkcja jest ustawiona na Wył., projektor wybiera ostatni używany sygnał źródłowy.

Przełącza na menu ekranowe Zaawans.. Wybiera odpowiedni zakres barw RGB w celu poprawy odwzorowania barw.

• Automatyczny: Automatycznie wybiera odpowiedni zakres barw dla

źródłowego sygnału HDMI.

• Pełny: Wykorzystuje pełny zakres RGB 0-255.

• Ograniczone: Wykorzystuje ograniczony zakres RGB 16-235.

Zakres HDMI jest dostępna tylko jeśli wybrany jest sygnał HDMI.

Tę funkcję należy aktywować wyłącznie po zainstalowaniu nowej lampy. Po wybraniu polecenia Resetuj pojawia się komunikat „Reset zakończony” informujący o tym, że czas lampy został zresetowany do „0”.

Przywraca wszystkie wartości ustawień fabrycznych.

Pozostaną tylko następujące ustawienia: Korekcja trapezowa, Zmień nazwę tr. użytk., Konfig. dźwięku, Język, Położ. projektora, Typ menu, Zmień nazwę źródła, Resetuj licznik lampy, Wzorzec testowy, Tryb dużej wysokości, Hasło, Blokada klawiszy i ISF.

Wyświetla następujące informacje na temat projektora.

• Źródło: Wyświetla obecne źródło sygnału.

• Tryb obrazu: Wyświetla bieżący Tryb obrazu.

• Rozdzielczość: Wyświetla oryginalną rozdzielczość źródła sygnału.

• System kolorów: Wyświetla format systemu wejściowego.

• Czas użycia lampy: Wyświetla liczbę godzin, przez które lampa była

używana.

• Format 3D: Wyświetla aktualny tryb 3D.

Format 3D jest dostępny wyłącznie wtedy, gdy włączony jest Tryb 3D.

• Wersja oprogramowania: Wyświetla wersję oprogramowania

projektora.

Niektóre informacje są dostępne tylko wtedy, gdy używane są określone

źródła sygnału.

Funkcje menu

Page 29

Podstawowe menu ekranowe — bez podłączonych źródeł sygnału

Ponieważ do projektora nie dochodzi sygnał wejściowy, dostępne są jedynie podmenu Ustaw. w menu ekranowym Podst z podłączonymi sygnałami wejściowymi. Niedostępne opcje menu są wyszarzone.

Aby wyświetlić menu ekranowe, naciśnij MENU na projektorze lub pilocie.

• Używaj przycisków strzałek ( ///) na projektorze lub pilocie, aby przechodzić

pomiędzy poszczególnymi elementami menu.

• Naciśnij OK na projektorze lub pilocie, aby potwierdzić wybór.

• Naciśnij BACK (Wstecz) na projektorze lub pilocie

Informacje o tym, jak przełączyć menu ekranowe Podst na menu ekranowe Zaawans., można znaleźć na stronie 25.

Menu Podmenu i ich opis

Funkcja umożliwia przeprowadzenie korekcji koloru wyświetlanego obrazu

Kolor ściany

Położ. projektora

Wzorzec testowy

Auto źródło

Typ menu

Zakres HDMI

w przypadku, gdy powierzchnia projekcyjna nie jest biała. Te opcje pozwalają wybrać kolor podobny do koloru powierzchni projekcyjnej: Jasnożółty, Różowy, Jasnozielony lub Niebieski.

Projektor może być zainstalowany na suficie lub za ekranem, z jedynym lub więcej odbiciami lustrzanymi. Szczegóły znajdują się w sekcji Wybór miejsca.

Włączenie tej funkcji powoduje wyświetlenie wzorca testowego siatki, co pozwala na ustawienie rozmiaru i ostrości obrazu oraz sprawdzenie, czy nie jest on zniekształcony.

Przełącza na menu ekranowe Zaawans.. Wybiera odpowiedni zakres barw RGB w celu poprawy odwzorowania barw.

• Automatyczny: Automatycznie wybiera odpowiedni zakres barw dla

źródłowego sygnału HDMI.

• Pełny: Wykorzystuje pełny zakres RGB 0-255.

• Ograniczone: Wykorzystuje ograniczony zakres RGB 16-235.

, aby zapisać zmiany i wyjść.

Resetuj licznik lampy

Resetuj wsz. ust.

Zakres HDMI jest dostępna tylko jeśli wybrany jest sygnał HDMI.

Przywraca wszystkie wartości ustawień fabrycznych.

Funkcje menu

Page 30

Informacje

Wyświetla następujące informacje na temat projektora.

• Źródło: Wyświetla obecne źródło sygnału.

• Tryb obrazu: Wyświetla bieżący Tryb obrazu.

• Rozdzielczość: Wyświetla oryginalną rozdzielczość źródła sygnału.

• System kolorów: Wyświetla format systemu wejściowego.

• Czas użycia lampy: Wyświetla liczbę godzin, przez które lampa była

używana.

• Format 3D: Wyświetla aktualny tryb 3D.

Format 3D jest dostępny wyłącznie wtedy, gdy włączony jest Tryb 3D.

• Wersja oprogramowania: Wyświetla wersję oprogramowania

projektora.

Niektóre informacje są dostępne tylko wtedy, gdy używane są określone

źródła sygnału.

Funkcje menu

Page 31

Korzystanie z menu ekranowego Zaawans.

Tryb obr azu

Zarządz. trybem użytk.

Jasność

Kontrast

Odcień

Ostrość

Moc lampy

Obraz

Vivid

Zakończ

Aktualne źródło

sygnału

Ikona menu

głównego

Nazwa menu

głównego

Podmenu

Naciśnij przycisk BACK (Wstecz), aby powrócić do poprzedniego okna albo wyjść z menu.

Stan

Kolor

Temper. kolorów

Zaawansow…

Normalny

Resetuj bież. tryb obrazu

Pasek

wyboru

Menu ekranowe Zaawans. zawiera wszystkie funkcje menu.

Podgląd menu ekranowego Zaawans. powyżej ma charakter referencyjny i może się różnić od faktycznego wyglądu oraz używanego modelu projektora.

Aby wyświetlić menu ekranowe, naciśnij MENU na projektorze lub pilocie. Składa się z następujących menu głównych. Więcej informacji o elementach menu można znaleźć w odnośnikach umieszczonych poniżej.

1. Menu Obraz (patrz strona 32)

2. Menu Konfig. dźwięku (patrz strona 36)

3. Menu Wyświetlacz (patrz strona 37)

4. Menu KONFIG. SYSTEMU : Podstawowa (patrz strona 39)

5. Menu KONFIG. SYSTEMU : Zaawansowana (patrz strona 40)

6. Menu Informacje (patrz strona 42) Dostępne elementy menu mogą się różnić w zależności od podłączonych źródeł wideo lub

określonych ustawień. Niedostępne elementy menu są wyszarzone.

• Używaj przycisków strzałek ( ///) na projektorze lub pilocie, aby przechodzić

pomiędzy poszczególnymi elementami menu.

• Naciśnij OK na projektorze lub pilocie, aby potwierdzić wybór.

Informacje o tym, jak przełączyć menu ekranowe Zaawans. na menu ekranowe Podst można znaleźć na stronie 25.

Funkcje menu

Page 32

Menu Obraz

Podmenu Funkcje i ich opisy

Wybiera prekonfigurowany tryb obrazu odpowiadający środowisku działania i rodzajowi obrazu.

Prekonfigurowane tryby obrazu są opisane poniżej:

• Bright (Jasny): Maksymalna jasność wyświetlanego obrazu. Ten tryb

jest odpowiedni dla miejsc, w których wymagana jest największa jasność, np. w dobrze oświetlonym pomieszczeniu.

• Vivid (Żywy): Przy dobrze nasyconym kolorze, dostrojonej ostrości

i wyższym poziomie jasności jest to idealny tryb do oglądania filmów w pokoju, w którym jest mała ilość światła zewnętrznego.

• Cinema (Kino): Tryb ten jest najlepszy do oglądania filmów w ciemnym

otoczeniu (takim, jak w kinie), dzięki dobrze zrównoważonemu nasyceniu

Tryb obrazu

kolorów oraz kontrastowi o niskim poziomie jasności.

• Game (Gra): Odpowiedni do grania w gry w pomieszczeniach

z niewielkim natężeniem światła otoczenia.

• Game (Bright) (Gra (Jasny)): Odpowiedni do grania w gry w jasno

oświetlonym pomieszczeniu.

• 3D: Tryb zoptymalizowano pod kątem uwydatnienia efektów 3D podczas

oglądania materiałów 3D.

Ten tryb jest dostępny tylko jeśli włączona jest funkcja 3D.

• User (Użytkownika): Przywołanie ustawień spersonalizowanych.

Szczegółowe informacje znajdują się w sekcji Zarządz. trybem użytk..

Ta funkcja jest dostępna na pilocie.

Funkcje są dostępne tylko wtedy, gdy tryb Tryb obrazu jest ustawiony na User (Użytkownika)

• Załaduj ustaw. z

Umożliwia ręczne ustawienie prekonfigurowanego trybu obrazu jako opcji dostępnej na liście trybów obrazu.

Zarządz. trybem użytk.

Funkcje menu

1. Przejdź do menu Obraz > Tryb obrazu i wybierz User (Użytkownika).

2. Naciśnij , aby wybrać Zarządz. trybem użytk..

3. W oknie Zarządz. trybem użytk. wybierz Załaduj ustaw. z i naciśnij OK.

4. Naciśnij , aby wybrać tryb obrazu najbardziej zbliżony do własnych potrzeb.

5. Po zakończeniu naciśnij OK i BACK (Wstecz), aby powrócić do menu Obraz.

6. Naciśnij , aby wybrać inne podmenu, które chcesz zmienić i użyj / , aby ustawić wartości. Dokonane ustawienia określają wybrany tryb użytkownika.

• Zmień nazwę tr. użytk.

Wybierz, aby zmienić nazwę niestandardowych trybów obrazu.

1. Przejdź do menu Obraz > Tryb obrazu i wybierz User (Użytkownika).

2. Naciśnij , aby wybrać Zarządz. trybem użytk..

3. W oknie Zarządz. trybem użytk. wybierz Zmień nazwę tr. użytk. i naciśnij

OK.

4. W oknie Zmień nazwę tr. użytk. użyj klawiszy / / / , aby wybrać żądane znaki dla wybranego trybu.

5. Po zakończeniu naciśnij OK i BACK (Wstecz), aby zakończyć.

Page 33

Jasność

Regulacja jasności obrazu. Wyreguluj to ustawienie tak, aby czarne obszary obrazu były rzeczywiście czarne, ale żeby szczegóły były w nich widoczne.

Im wyższa wartość, tym jaśniejszy będzie obraz, a im niższa — tym ciemniejszy.

30 50 70

Ta funkcja jest dostępna na pilocie.

Regulacja różnic między ciemnymi i jasnymi obszarami obrazu. Po wyregulowaniu wartości Jasność, wyreguluj wartość Kontrast, aby ustawić szczytową wartość poziomu bieli.

Kontrast

Kolor

Odcień

Ostrość

Tem per. kolorów*

Im wyższa wartość, tym większy kontrast.

30 50

Ta funkcja jest dostępna na pilocie.

Regulacja poziomu nasycenia koloru — czyli ilości poszczególnych kolorów w obrazie wideo. Niższe ustawienia dają kolory mniej nasycone; ustawienie minimalnej wartości zmienia obraz na czarno-biały.

Zbyt wysokie ustawienie daje zbyt silne kolory, wyglądające nierealistycznie. Regulacja zabarwienia kolorów zielonego i czerwonego obrazu. Im wyższa wartość, tym bardziej zielonkawy obraz. Im niższa wartość, tym

bardziej czerwonawy obraz. Umożliwia wyregulowanie ostrości obrazu.

Im wyższa wartość tym ostrzejszy obraz. Im niższa wartość, tym mniej ostry obraz.

4712

Ta funkcja jest dostępna na pilocie.

Opcje dostępne dla ustawień temperatury koloru* różnią się w zależności od podłączonego sygnału wejściowego.

• Lampa natywna: Oryginalna temperatura kolorów lampy i wyższa

jasność. To ustawienie jest odpowiednie dla środowisk, w których wymagana jest największa jasność, np. w dobrze oświetlonym pomieszczeniu.

• Ciepło: Biel na obrazie wydaje się być czerwonawe.

• Normalny: Zachowanie normalnego odcienia bieli.

• Zimno: Biel na obrazie wydaje się być niebieskawa.

*Informacje dotyczące temperatury kolorów: Istnieje wiele różnych odcieni, w różnych sytuacjach uznawanych za białe. Jedną z powszechnych metod określania bieli jest tzw. „temperatura kolorów”. Biel o niskiej temperaturze kolorów zdaje się być czerwonawa. Biel o wysokiej temperaturze kolorów zdaje się być niebieskawa.

Ta funkcja jest dostępna na pilocie.

Funkcje menu

Page 34

Moc lampy

Wysoka jasność

Niski kontrast

Niska jasność

Wysoki kontrast

1,6

1,8 2,0 2,1 2,2 2,3 2,4 2,6 2,8

Wybór mocy lampy projektora spośród następujących trybów.

• Normalny: Zapewnia pełną jasność lampy.

• Ekonomiczny: Redukuje zakłócenia systemu oraz zmniejsza zużycie

energii przez lampę o 30%.

• SmartEco: Redukuje zakłócenia systemu oraz zmniejsza zużycie energii

przez lampę o maks. 70%.

Po włączeniu trybu Ekonomiczny lub SmartEco jasność projekcji zostaje zredukowana i wyświetlane obrazy są ciemniejsze.

Szczegóły znajdują się w sekcji Ustawienie Moc lampy.

• Wybór gamma

Gamma dotyczy związku pomiędzy źródłem sygnału a jasnością obrazu.

• 1.6/1.8/2.0/2.1/BenQ: Wybierz wartości, zgodnie ze swoimi

preferencjami.

• 2.2/2.3: Zwiększenie średniej jasności wyświetlanego obrazu. Najlepsze

dla dobrze oświetlonego pomieszczenia, pokoju konferencyjnego lub salonu.

• 2.4: Najlepsze do oglądania filmów w miejscach zaciemnionych.

• 2.6/2.8: Najlepsze do oglądania filmów składających się głównie

z ciemnych scen.

Zaawansow…

Funkcje menu

• Brilliant Color

Ta funkcja wykorzystuje nowy algorytm przetwarzania kolorów i ulepszenia systemowe, które umożliwiają osiągnięcie większej jasności, a zarazem prawdziwszych i bardziej wyrazistych kolorów obrazu. Umożliwia uzyskanie jasności o 50% większej w obrazach z pośrednim tonem, powszechnym dla obrazów wideo i naturalnych scen, dzięki czemu projektor odtwarza obrazy w realistycznych i prawdziwych kolorach. Jeśli jakość obrazu jest odpowiednia, wybierz Wł.. Wybór Wył. wyłącza Brilliant Color, a funkcja Temper. kolorów staje się niedostępna.

• Regulowanie Temper. koloru

Umożliwia ręczną regulację predefiniowanych trybów temperatury kolorów:

1. Naciśnij OK, aby wyświetlić okno Regulowanie Temper. koloru.

2. Naciśnij / , aby wybrać elementy, które chcesz zmienić i użyj / , aby ustawić wartości.

• Wzm. czerwieni/Wzm. zieleni/Wzm. niebieskiego: Regulacja

poziomów kontrastu czerwonego, zielonego i niebieskiego.

• Korekta czerwieni/Korekta zieleni/Korekta niebieskiego: Regulacja

poziomów jasności czerwonego, zielonego i niebieskiego.

3. Po zakończeniu naciśnij BACK (Wstecz), aby zapisać zmiany i zamknąć okno.

Ta funkcja jest dostępna na pilocie.

Page 35

Zaawansow…

Czerwony

Żółty

Zielony

Fuksja

Purpurowy

Niebieski

(Cd.)

• Zarządzanie kolorami

W większości sytuacji instalacyjnych zarządzanie kolorami nie jest potrzebne, np. w klasie lub pokoju konferencyjnym, kiedy światło jest włączone lub kiedy do pomieszczenia wpada światło przez okna.

Użycie zarządzania kolorami należy rozważyć w stałych instalacjach projektora w miejscach, gdzie poziom oświetlenia można kontrolować, np. w salach posiedzeń, w salach wykładowych lub w kinie domowym. Zarządzanie kolorami pozwala na precyzyjną regulację kolorów, co umożliwia wierniejsze wyświetlanie kolorów.

Kolorami można zarządzać w kontrolowanych i powtarzalnych warunkach oglądania. Należy użyć kolorymetru (miernika koloru światła) i zapewnić odpowiedni zestaw obrazów źródłowych do pomiaru odwzorowania kolorów. Te narzędzia nie zostały dołączone do projektora, jednakże sprzedawca projektora powinien być w stanie udzielić porad lub nawet skierować do doświadczonego profesjonalisty.

Funkcja Zarządzanie kolorami pozwala na regulację sześciu zestawów kolorów (RGBCMY). Można wybrać dowolny z nich, aby wyregulować jego zakres kolorów i nasycenie.

1. Naciśnij OK, aby wyświetlić okno Zarządzanie kolorami.

2. Zaznacz Kolor podstawowy i naciskaj / , aby wybrać kolor spośród Czerwony, Zielony, Niebieski, Fuksja, Purpurowy i Żółty.

3. Naciśnij przycisk , aby zaznaczyć Barwa, po czym naciśnij / , aby ustawić zakres. Zwiększenie zakresu powoduje objęcie kolorów składających się w większych proporcjach z dwóch sąsiednich kolorów.

Ilustracja pokazuje wzajemne powiązanie kolorów. Jeżeli na przykład wybierzesz Czerwony

i ustawisz zakres na 0, wybrany zostanie tylko czysty czerwony. Zwiększenie zakresu spowoduje wzięcie pod uwagę również czerwieni zbliżonej do żółtego i do koloru fuksji.

4. Naciśnij przycisk , aby zaznaczyć Nasycenie*, po czym naciśnij / , aby ustawić wartości. Wszelkie dokonane regulacje są natychmiast aktywne. Na przykład po wyborze pozycji Czerwony i ustawieniu wartości na 0 zmienione zostanie nasycenie tylko czystej czerwieni.

5. Naciśnij przycisk , aby zaznaczyć Wzmocnienie, po czym naciśnij / , aby ustawić wartości. Poziom kontrastu wybranego podstawowego koloru zostanie zmieniony. Wszelkie dokonane regulacje są natychmiast aktywne.

6. Powtarzaj czynności 2–5 do momentu dokonania wszystkich żądan

ych

ustawień.

7. Po zakończeniu naciśnij BACK (Wstecz), aby zapisać zmiany i zamknąć okno.

*Informacje o nasyceniu Określa ilość koloru na obrazie wideo. Niższe ustawienie daje kolory mniej

nasycone; ustawienie „0” usuwa ten kolor całkowicie z obrazu. Jeśli nasycenie jest zbyt wysokie, kolor będzie zbyt mocny i nierealistyczny.

Ta funkcja jest dostępna na pilocie.

Funkcje menu

Page 36

• Redukcja szumów

Redukcja zakłóceń elektrycznych spowodowanych przez różne odtwarzacze multimediów. Im wyższa wartość, tym mniej zakłóceń.

• Szybki tryb

Ogranicza opóźnienie sygnału. Opóźnienie między wejściem a wyjściem

Zaawansow… (Cd.)

sygnału zostanie zminimalizowane.

Wybierz sygnał HDMI z ustawieniem 1080p/60 Hz, aby korzystać z tej funkcji.

Format obrazu zostanie ustawiony na Automatyczny, a Regulacja funkcji overscan zostanie ustawiona na 0 podczas pracy.

• Tryb filmu

Poprawia to jakość obrazu podczas wyświetlania kompozytowego obrazu wideo ze źródła DVD lub odtwarzacza Blu-ray. Ustawienie Wył. wyłącza tę funkcję.

Wszystkie zmiany dokonane w wybranym Tryb obrazu (w tym w trybach prekonfigurowanych i User (Użytkownika)) wrócą do domyślnych wartości fabrycznych.

Resetuj bież. tryb obrazu

1. Naciśnij OK. Pojawia się komunikat potwierdzenia.

2. Klawiszami / przejdź do pozycji Resetuj i naciśnij OK. Przywrócone zostaną fabryczne ustawienia trybu obrazu.

3. Powtarzaj kroki 1–2, jeśli chcesz zresetować ustawienia innych trybów obrazu.

Menu Konfig. dźwięku

Podmenu Funkcje i ich opisy

• Tryb efektów

Standardowy, Kino, Muz., Sport, Gra

Tryb dźwi.

Wycisz

Głośność

prekonfigurowane tryby dźwięku: i Użytkownika.

Tryb Użytkownika umożliwia dostosowanie ustawień dźwięku do własnych preferencji. Po wybraniu trybu Użytkownika można ręcznie zmienić jego ustawienia za pomocą funkcji EQ uży..

Jeżeli włączona jest funkcja Wycisz, zmiana ustawienia Tryb dźwi.

spowoduje wyłączenie funkcji Wycisz.

• EQ uży.

Wybierz żądane pasmo częstotliwości (100 Hz, 300 Hz,1 kHz, 3 kHz, 10 kHz), aby wyregulować poziomy zgodnie ze swoimi preferencjami. Dokonane tutaj ustawienia definiują tryb Użytkownika.

Wybiera Wł., aby chwilowo wyłączyć wewnętrzny głośnik projektora albo dźwięk z wyjścia sygnału audio.

Aby przywrócić dźwięk, wybierz Wył..

Ta funkcja jest dostępna na pilocie.

Reguluje poziom głośności wewnętrznego głośnika projektora lub głośności wyjścia sygnału audio.

Jeżeli włączona jest funkcja Wycisz, zmiana ustawienia Wycisz spowoduje

wyłączenie funkcji Wycisz.

Ta funkcja jest dostępna na pilocie.

Funkcje menu

Page 37

Dźwięk

Obraz 15:9

Obraz 4:3

Obraz 16:9

Obraz 4:3

Obraz 16:9

Obraz w formacie Letter Box (koperta)

włączania/ wyłączania

Resetuj ustaw. dźw.

Ustawia dźwięk Wł. lub Wył. projektora.

Tylko tutaj można wyregulować Dźwięk włączania/wyłączania. Włączenie

wyciszenia dźwięku lub zmiana poziomu głośności nie ma wpływu na Dźwięk włączania/wyłączania.

Wszystkie zmiany dokonane w menu Konfig. dźwięku wrócą do domyślnych wartości fabrycznych.

Menu Wyświetlacz

Podmenu Funkcje i ich opisy

Naturalna rozdzielczość tego projektora dostępna jest w formacie obrazu 16:9. Można użyć tej funkcji, aby wyświetlić obraz w innym formacie obrazu.

Na poniższych ilustracjach fragmenty zaznaczone na czarno są obszarami nieaktywnymi, natomiast fragmenty zaznaczone na biało są obszarami

aktywnymi.

• Automatyczny

Skaluje obraz proporcjonalnie, aby dopasować wyjściową rozdzielczość projektora w poziomie lub pionie. Jest to najlepsze wykorzystanie ekranu przy zachowaniu formatu obrazu.

• 4:3

Skaluje obraz, tak aby wyświetlać go w środku ekranu o współczynniku kształtu 4:3.

Format obrazu

Kolor ściany

• 16:9

Skaluje obraz, tak aby wyświetlać go w środku ekranu o współczynniku kształtu 16:9.

• Szeroki

Rozciąga obraz w poziomie, aby dopasować go do szerokości ekranu. To ustawienie nie zmienia wysokości obrazu.

• Skrz. pocztowa

Skaluje obraz i dopasowuje go do wyjściowej rozdzielczości projektora w poziomie i zmienia wysokość obrazu do 3/4 szerokości projekcji. Powoduje to, że obraz jest większy od wysokości ekranu. Górna i dolna krawędź wyświetlanego obrazu zostaną przycięte. Opcja odpowiednia do materiałów nagranych w formacie letter box (z czarnymi pasami na górze i na dole).

Funkcja umożliwia przeprowadzenie korekcji koloru wyświetlanego obrazu w przypadku, gdy powierzchnia projekcyjna nie jest biała. Te opcje pozwalają wybrać kolor podobny do koloru powierzchni projekcyjnej: Jasnożółty, Różowy, Jasnozielony lub Niebieski.

Funkcje menu

Page 38

Położ. obrazu

Regulacja funkcji overscan

Regulacja PC i YPbPr

Wyświetlenie okna Położ. obrazu. Za pomocą klawiszy kierunkowych na projektorze lub pilocie można wyregulować pozycję wyświetlanego obrazu.

Wartości podane w dole okna zmieniają się z każdym naciśnięciem przycisku.

Funkcja ta jest dostępna tylko jeśli wybrany jest sygnał PC.

Ukrywa słabą jakość obrazu przy krawędziach. Im większa wartość, tym większa część ekranu jest ukrywana, podczas gdy

ekran pozostaje wypełniony i zachowuje odpowiednią geometrię. Wartość 0 oznacza wyświetlanie 100% obrazu.

• Wielkość horyz.

Regulacja szerokości wyświetlanego obrazu.

Funkcja ta jest dostępna tylko wtedy, gdy wybrany jest sygnał Podzespół lub PC.

• Faza

Reguluje fazę zegara zmniejszając zniekształcenia obrazu.

Funkcja ta jest dostępna tylko wtedy, gdy wybrany jest sygnał Podzespół lub PC.

• Automatyczny

Automatyczna regulacja fazy i częstotliwości.

Funkcja ta jest dostępna tylko jeśli wybrany jest sygnał PC.

Podczas oglądania materiałów 3D

• obraz może wydawać się przesunięty, nie jest to jednak spowodowane nieprawidłowym działaniem produktu.

• należy co jakiś czas odpoczywać.

• jeśli odczuwasz zmęczenie, przestań oglądać materiał 3D.

• należy siedzieć w odległości przekraczającej trzykrotnie wysokość ekranu.

• dzieci i osoby nadmiernie czułe na światło, osoby z problemami sercowymi lub innymi problemami medycznymi powinny powstrzymać się od oglądania materiałów 3D.

Następujące funkcje mogą poprawić wrażenia z oglądania materiałów 3D.

• Tryb 3D

Gdy ta funkcja jest włączona:

• poziom jasności wyświetlanego obrazu ulegnie zredukowaniu.

• opcji Tryb obrazu nie można wyregulować.

• opcję Korekcja trapezowa można wyregulować tylko w ograniczonym zakresie.

• Odwr. synch. 3D

Jeśli obraz 3D jest zniekształcony, ta funkcja umożliwia przełączanie pomiędzy lewym i prawym okiem w celu poprawy wyświetlanego obrazu 3D.

Te funkcje są dostępne na pilocie.

Funkcje menu

Page 39

Menu KONFIG. SYSTEMU : Podstawowa

Podmenu Funkcje i ich opisy

Język

Kolor tła

Ekran powitalny

Położ. projektora

Autom. wyłączanie

Bezpośrednie zasilanie wł.

Menu ustawień

Zmień nazwę źródła

Auto źródło

Pozwala ustawić język menu ekranowych. Ustawia kolor tła wyświetlanego, gdy do projektora nie jest przesyłany

żaden sygnał. Umożliwia wybór ekranu wyświetlanego przy uruchomieniu projektora.

Można wybrać ekran z logo BenQ, ekran Niebieski lub Czarny. Projektor może być zainstalowany na suficie lub za ekranem, z jedynym

lub więcej odbiciami lustrzanymi. Szczegóły znajdują się w sekcji Wybór

miejsca.

Zapobiega zbędnemu wyświetlaniu, kiedy przez dłuższy czas projektor nie wykrywa sygnału.

Szczegóły znajdują się w sekcji Ustawienie Autom. wyłączanie. Jeśli funkcja jest ustawiona na Wł., projektor włączy się automatycznie

po otrzymaniu zasilania z kabla zasilającego. Jeśli funkcja jest ustawiona na Wył., trzeba samemu włączyć projektor, naciskając na projektorze

albo na pilocie.

• Typ menu

Przełącza na menu ekranowe Podst.

• Położenie menu

Reguluje położenie menu ekranowego.

• Menu czasu wyświetlania

Ustawienie czasu, przez jaki menu ekranowe pozostaje aktywne po ostatnim naciśnięciu przycisku.

• Pusta wiadomość przyp.

Ustawienie wyświetlania przypomnienia przez projektor, gdy obraz jest ukryty.

Zmiana nazwy bieżącego źródła. W oknie Zmień nazwę źródła za pomocą klawiszy / / / ustaw

żądane znaki dla podłączonego źródła. Po zakończeniu naciśnij OK, aby zapisać zmiany. Wybór automatycznego wyszukiwania sygnałów wejściowych. Po wybraniu Wł. projektor będzie szukał sygnałów źródłowych do chwili

uzyskania sygnału. Jeśli funkcja jest ustawiona na Wył., projektor wybiera ostatni używany sygnał źródłowy.

Funkcje menu

Page 40

Menu KONFIG. SYSTEMU : Zaawansowana

Dwukierunkowy

Włączenie/wyłączenie urządzenia może powodować włączenie/wyłączenie projektora.

Z projektora

Kiedy projektor zostanie włączony/wyłączony, podłączone urządzenie zostanie włączone/ wyłączone.

Z urządzenia

Kiedy podłączone urządzenie zostanie włączone/ wyłączone, projektor zostanie włączony/wyłączony.

Podmenu Funkcje i ich opisy

• Resetuj licznik lampy

Ustawienia lampy

Ustaw. HDMI

• Licznik lampy

Po wybraniu tego polecenia wyświetlony zostanie czas (w godzinach) użytkowania lampy automatycznie obliczany przez wbudowany zegar.

Łączna liczba godzin świecenia lampy (odpowiednik) = 2,0 x (godziny w trybie Normalny) + 1.4 x (godziny w trybie Ekonomiczny) + 1,0 x (godziny w trybie SmartEco)

• Zakres HDMI

Wybiera odpowiedni zakres barw RGB w celu poprawy odwzorowania barw.

• Automatyczny: Automatycznie wybiera odpowiedni zakres barw

dla źródłowego sygnału HDMI.

• Pełny: Wykorzystuje pełny zakres RGB 0-255.

• Ograniczone: Wykorzystuje ograniczony zakres RGB 16-235.

Zakres HDMI jest dostępna tylko jeśli wybrany jest sygnał HDMI.

• CEC

Po podłączeniu do projektora za pomocą kabla USB urządzenia HDMI obsługującego CEC, włączenie tego urządzenia spowoduje automatyczne włączenie projektora, zaś wyłączenie projektora spowoduje automatyczne wyłączenie urządzenia HDMI obsługującego CEC. Możesz użyć pilota projektora do sterowania urządzeniami kompatybilnymi z HDMI CEC. Szczegóły opisano w punkcie 17 na stronie 10.

• Łącze włączanie zasilania/Łącze wyłączanie zasilania

Po podłączeniu urządzenia zgodnego z HDMI CEC do projektora kablem HDMI można wybrać funkcję synchronizacji włączania/wyłączania między urządzeniem a projektorem.

Prędkość transmisji

Wybiera prędkość transmisji identyczną z Twoim komputerem, aby umożliwić połączenie projektora przy użyciu odpowiedniego kabla RS232 oraz zaktualizować lub pobrać oprogramowanie projektora. Ta

Funkcje menu

funkcja przeznaczona jest dla wykwalifikowanego personelu serwisowego.

Page 41

Wzorzec testowy

Szybkie chłodzenie

Tryb dużej wysokości

Hasło

Blokada klawiszy

Wskaźnik LED

Włączenie tej funkcji powoduje wyświetlenie wzorca testowego siatki, co pozwala na ustawienie rozmiaru i ostrości obrazu oraz sprawdzenie, czy nie jest on zniekształcony.

Wybierz Wł., aby skrócić czas chłodzenia projektora z typowych 90 sekund do 15 sekund.

Tryb do pracy w miejscach na dużej wysokości lub charakteryzujących się wysoką temperaturą. Zaleca się korzystanie z tej funkcji w obszarach położonych na wysokości 1500–3000 m nad poziomem morza i o temperaturze otoczenia pomiędzy 0°C–30°C.

Nie należy korzystać z tej funkcji w obszarach na wysokości 0–1500 m i o temperaturze otoczenia 0°C–35°C. Jeżeli projektor zostanie włączony w takich warunkach, zostanie za bardzo schłodzony.

Praca w trybie Tryb dużej wysokości może spowodować większy poziom hałasu pracy projektora w decybelach, ponieważ konieczna jest większa prędkość działania wentylatora w celu zwiększenia chłodzenia i wydajności.

W przypadku korzystania projektora w środowiskach ekstremalnych innych niż opisano powyżej, może on wykazywać objawy automatycznego wyłączenia w celu ochrony projektora przed przegrzaniem. W takich przypadkach należy włączyć Tryb dużej wysokości. Nie jest to jednak stan, w którym projektor może działać we wszystkich nieprzyjaznych środowiskach.

Dla celów bezpieczeństwa i by zapobiec nieautoryzowanemu wykorzystaniu, można zabezpieczyć projektor hasłem. Szczegóły znajdują się w sekcji Korzystanie z funkcji hasła.

• Zmień hasło

Przed zmianą hasła na nowe należy wprowadzić stare hasło.

• Blokada włączania

Wybranie Wł. ogranicza dostępność projektora tylko do osób znających prawidłowe hasło.

Po zablokowaniu przycisków sterowania na projektorze, można zapobiec przypadkowym zmianom ustawień projektora, np. przez dzieci.

Po wybraniu Wł. w celu włączenia tej funkcji nie działają żadne przyciski na projektorze z wyjątkiem przycisku POWER (Zasilanie).

Aby odblokować przyciski, naciśnij i przytrzymaj przez 3 sekundy na projektorze.

Po wybraniu Wł. wszystkie wskaźniki LED na projektorze działają normalnie. Szczegółowe informacje znajdują się w sekcji Kontrolki.

Po wybraniu Wył. wskaźniki LED ( , , ) wyłączają się po włączeniu projektora i wyświetleniu ekranu startowego. Jeżeli jednak

projektor nie działa prawidłowo, wskaźniki LED świecą lub migają, informując o możliwości wystąpienia problemu. Szczegółowe informacje można znaleźć w Kontrolki.

Przywraca wszystkie wartości ustawień fabrycznych.

Resetuj wsz. ust.

Pozostaną tylko następujące ustawienia: Korekcja trapezowa, Zmień

nazwę tr. użytk., Konfig. dźwięku, Język, Położ. projektora, Typ menu, Zmień nazwę źródła, Resetuj licznik lampy, Wzorzec testowy, Tryb dużej wysokości, Hasło, Blokada klawiszy i ISF.

Funkcje menu

Page 42

Menu kalibracji ISF chronione jest hasłem i dostępne tylko dla autoryzowanych specjalistów ISF. ISF (Imaging Science Foundation) stworzyło dokładne, szeroko uznane standardy w celu uzyskania optymalnej wydajności wideo oraz wprowadziło program szkoleniowy dla techników oraz instalatorów, aby standardy te zostały wykorzystane

ISF

w celu otrzymania optymalnej jakości obrazów w urządzeniach do wyświetlania obrazów firmy BenQ. W związku z tym zalecamy, aby ustawienia oraz kalibracja wykonywane były przez autoryzowanych techników ISF.

Menu Informacje

Podmenu Funkcje i ich opisy

Źródło

Wyświetla obecne źródło sygnału.

Aby uzyskać więcej informacji, odwiedź stronę

www.imagingscience.com lub skontaktuj się ze sprzedawcą projektora.

Tryb obrazu

Rozdzielczość

System kolorów

Czas użycia lampy

Format 3D

Wersja oprogramowania

Niektóre informacje są dostępne tylko wtedy, gdy używane są określone źródła sygnału.

Wyświetla bieżący tryb obrazu w menu Obraz.

Wyświetla oryginalną rozdzielczość źródła sygnału.

Wyświetla format systemu wejściowego.

Wyświetla liczbę godzin, przez które lampa była używana. Wyświetla aktualny tryb 3D. Jest dostępna wyłącznie wtedy, gdy

włączony jest Tryb 3D.

Wyświetla wersję oprogramowania projektora.

Funkcje menu

Page 43

Zaawans. Struktura menu ekranowego

Menu ekranowe różnią się w zależności od wybranego typu sygnału wejściowego.

Menu główne Podmenu Opcje

Tryb obrazu Bright/Vivid/Cinema/Game/Game (Bright)/User/3D/ISF Night/ISF Day

Załaduj ustaw. z Zmień nazwę tr. użytk.

Wybór gamma 1.6/1.8/2.0/2.1/2.2/2.3/2.4/2.6/2.8/BenQ Brilliant Color Wł./Wył.

Regulowanie Temper. koloru

Zarządzanie kolorami

Redukcja szumów 0-31 Szybki tryb Wł./Wył. Tryb filmu Wł./Wył.

Tryb efektów

EQ uży. 100 Hz/300 Hz/1 kHz/3 kHz/10 kHz

Wielkość horyz. Faza Automatyczny

Tryb 3D

Odwr. synch. 3D Odwrócony

Wzm. czerwieni/Wzm. zieleni/Wzm. niebieskiego/Korekta czerwieni/Korekta zieleni/Korekta niebieskiego

Kolor podstawowy/Barwa/Nasycenie/ Wzmocnienie

Resetuj/Anuluj

Standardowy/Kino/Muz./Gra/Sport/ Użytkownika

Automatyczny/4:3/16:9/Szeroki/Skrz. pocztowa

Wył./Jasnożółty/Różowy/Jasnozielony/ Niebieski

Automatyczny/3D wył./Ramka sekwen./ Pakowanie ramek/Góra-dół/Obok siebie

Obraz

Konfig. dźwięku

Wyświetlacz

Zarządz. trybem użytk.

Jasność 0-100 Kontrast 0-100 Kolor 0-100 Odcień 0-100 Ostrość 0-15 Temper. kolorów Normalny/Zimno/Lampa natywna/Ciepło Moc lampy Normalny/Ekonomiczny/SmartEco

Zaawansow…

Resetuj bież. tryb obrazu

Tryb dźwi.

Wycisz Wł./Wył.

Głośność 0-20 Dźwięk włączania/wyłączania Wł./Wył. Resetuj ustaw. dźw. Resetuj/Anuluj

Format obrazu

Kolor ściany

Położ. obrazu

Regulacja funkcji overscan 0/1/2/3

Regulacja PC i YPbPr

Funkcje menu

Page 44

KONFIG. SYSTEMU : Podstawowa

KONFIG. SYSTEMU : Zaawansowana

Informacje

Język

Kolor tła Czarny/Niebieski/Fioletowy

Ekran powitalny BenQ/Czarny/Niebieski

Położ. projektora Przód/Przód – sufit/Tył/Tył – sufit

Autom. wyłączanie

Bezpośrednie zasilanie wł.

Typ menu Podst/Zaawans.

Menu ustawień

Zmień nazwę źródła Auto źródło Wł./Wył.

Ustawienia lampy

Ustaw. HDMI

Prędkość transmisji 9600/14400/19200/38400/57600/115200 Wzorzec testowy Wł./Wył. Szybkie chłodzenie Wł./Wył. Tryb dużej wysokości Wł./Wył.

Hasło

Blokada klawiszy Wł./Wył. Wskaźnik LED Wł./Wył. Resetuj wsz. ust. Resetuj/Anuluj ISF (wprowadź hasło) Źródło Tryb obrazu Rozdzielczość System kolorów Czas użycia lampy Format 3D Wersja oprogramowania

Położenie menu

Menu czasu wyświetlania

Pusta wiadomość przyp. Wł./Wył.

Resetuj licznik lampy Resetuj/Anuluj Licznik lampy Zakres HDMI Automatyczny/Pełny/Ograniczone CEC Wł./Wył. Łącze włączanie

zasilania Łącze wyłączanie

zasilania

Zmień hasło Blokada włączania Wł./Wył. (wprowadź aktualne hasło)

Wył./5 min/10 min/15 min/20 min/25 min/ 30 min

Wł./Wył.

Środek/Lewy górny/Prawy górny/Prawy dolny/Lewy dolny

5 s/10 s/15 s/20 s/25 s/30 s/Zawsze wł.

Wył./Dwukierunkowy/Z projektora/ Z urządzenia

Funkcje menu

Page 45

Konserwacja

Jak dbać o projektor

Projektor nie wymaga przeprowadzania wielu czynności konserwacyjnych. Jedyną czynnością, którą należy wykonywać regularnie, jest czyszczenie obiektywu.

Nigdy nie usuwaj żadnych części projektora, za wyjątkiem lampy. Jeżeli projektor nie pracuje tak, jak powinien, skontaktuj się ze sprzedawcą lub lokalnym centrum serwisowym.

Czyszczenie obiektywu

Obiektyw należy czyścić zawsze, gdy pojawią się na nim drobiny kurzu i zabrudzenia. Przed przystąpieniem do czyszczenia jakiejkolwiek części projektora należy go wyłączyć,

stosując odpowiednią procedurę wyłączania (patrz Wyłączanie projektora), odłączyć przewód zasilający i pozwalając urządzeniu całkowicie ostygnąć.

• Do usuwania zanieczyszczeń użyj sprężonego powietrza.

• Jeśli pojawi się brud lub smar, użyj papieru do obiektywów lub delikatnie przetrzyj obiektyw miękkim materiałem, zwilżonym środkiem do czyszczenia obiektywów.

• Nigdy nie używaj szorstkich materiałów, alkalicznych/kwasowych środków czyszczących, proszków do szorowania ani roztworów lotnych, takich jak alkohol, benzen, rozcieńczalnik lub środek owadobójczy. Użycie takich środków lub długotrwały kontakt z materiałami gumowymi lub winylowymi może spowodować uszkodzenie obudowy projektora.

Nie wolno dotykać obiektywu rękami ani przecierać go szorstkimi materiałami. Nawet ręcznik papierowy może spowodować uszkodzenie powłoki obiektywu. Należy zawsze stosować tylko odpowiednią szczotkę fotograficzną do obiektywów, ściereczkę oraz roztwór czyszczący. Nigdy nie czyść obiektywu jeżeli projektor jest włączony lub nadal gorący po użyciu.

Czyszczenie obudowy projektora

Przed przystąpieniem do czyszczenia jakiejkolwiek części projektora należy go wyłączyć, stosując odpowiednią procedurę wyłączania (patrz Wyłączanie projektora), odłączyć przewód zasilający i pozwalając urządzeniu całkowicie ostygnąć.

• W celu usunięcia zabrudzeń lub kurzu przetrzyj obudowę miękkim, suchym materiałem bez kłaczków.

• W celu usunięcia opornych zabrudzeń lub plam, zwilż miękki materiał wodą i detergentem o neutralnym pH. Następnie przetrzyj obudowę.

Nie używaj wosku, alkoholu, benzenu, rozpuszczalnika lub innych detergentów chemicznych. Mogą one uszkodzić obudowę.

Przechowywanie projektora

Jeśli projektor ma być przechowywany przez dłuższy czas:

• Dopilnuj, by temperatura i wilgotność w miejscu przechowywania mieściły się w zakresie zalecanym dla projektora. Zapoznaj się z sekcją Dane techniczne albo zapytaj sprzedawcę ozakres.

• Schowaj stopkę regulatora.

• Wyjmij baterie z pilota.

• Zapakuj projektor do oryginalnego lub podobnego opakowania.

Transport projektora

Zalecane jest transportowanie projektora w oryginalnym lub podobnym opakowaniu.

Konserwacja

Page 46

Informacje dotyczące lampy

Informacje dotyczące czasu użytkowania lampy

Gdy projektor działa, czas (w godzinach) użytkowania lampy jest automatycznie obliczany przez wbudowany zegar.

Łączna liczba godzin świecenia lampy (odpowiednik) = 2,0 x (godziny w trybie Normalny) +

1.4 x (godziny w trybie Ekonomiczny) + 1,0 x (godziny w trybie SmartEco)

Aby uzyskać informacje o czasie użytkowania lampy:

1. Naciśnij MENU, a następnie użyj przycisków strzałek ( ///), aby przejść do

Informacje (w menu ekranowym Podst) lub Ustaw. Zaawans.).

2. Zostanie wyświetlona informacja Czas użycia lampy.

3. Naciśnij BACK (Wstecz), aby wyjść.

lub

1. W menu ekranowym Zaawans. naciśnij MENU, a następnie użyj przycisków strzałek ( //

/ ), aby przejść do KONFIG. SYSTEMU : Zaawansowana

2. Naciśnij OK, aby wyświetlić okno Ustawienia lampy.

3. Użyj , aby wybrać Licznik lampy i naciśnij OK, aby wyświetlić informacje o Licznik lampy.

4. Naciśnij BACK (Wstecz), aby wyjść.

Przedłużanie trwałości lampy

> Informacje (w menu ekranowym

> Ustawienia lampy.

Lampa jest materiałem eksploatacyjnym. Aby przedłużyć okres użytkowania lampy, można przeprowadzić następujące regulacje za pomocą menu ekranowego Zaawans..

Szczegółowe informacje o wyświetlaniu menu Zaawans. znajdziesz w sekcji 25.

Ustawienie Moc lampy

Ustawienie projektora w trybie Ekonomiczny lub SmartEco wydłuża żywotność lampy.

Tryb lampy Opis

Normalny Ekonomiczny

SmartEco

Używanie trybu Ekonomiczny redukuje zakłócenia systemu oraz zmniejsza zużycie energii o 30%. Używanie trybu SmartEco redukuje zakłócenia systemu oraz zmniejsza zużycie energii przez lampę o maks. 70%. Po włączeniu trybu Ekonomiczny lub SmartEco jasność projekcji zostaje zredukowana i wyświetlane obrazy są ciemniejsze.

1. W menu ekranowym Zaawans. przejdź do Obraz i wybierz Moc lampy.

2. Naciśnij OK, aby wyświetlić okno Moc lampy.

3. Naciśnij / , aby przejść do pożądanego trybu, a następnie naciśnij OK, aby zapisać zmiany i wyjść.

100% jasności lampy 30% oszczędność mocy lampy Oszczędność do 70% mocy lampy w zależności od poziomu jasności

wyświetlanych treści

Konserwacja

Page 47

Ustawienie Autom. wyłączanie

Zamów nową lampę

Lampa>XXXX godz.

Zamów nową lampę — www.benq.com

Lampa wkrótce do wymiany

Lampa>XXXX godz.

Zamów nową lampę — www.benq.com

Lampa do wymiany

Lampa>XXXX godz.

Zamów nową lampę — www.benq.com

Przekroczony czas użytk. lampy

Przekr. czas użytkowania lampy

Wymień lampę (patrz podręcznik)

Następnie wyzeruj czas pracy lampy

Zamów nową lampę — www.benq.com

Ta funkcja umożliwia automatyczne wyłączenie projektora, gdy przez określony czas nie wykrywa on żadnego sygnału wejściowego.

1. W menu ekranowym Zaawans. przejdź do KONFIG. SYSTEMU : Podstawowa i wybierz Autom. wyłączanie.

2. Naciśnij / , aby wybrać okres czasowy. Jeżeli predefiniowane długości czasu nie są odpowiednie dla Twojej prezentacji, wybierz Wył., a projektor nie będzie się automatycznie wyłączał w danym okresie czasowym.

3. Po zakończeniu naciśnij BACK (Wstecz), aby zapisać zmiany i zamknąć okno.

Czas wymiany lampy

Gdy kontrolka lampy zapali się na czerwono lub na ekranie pojawi się ostrzeżenie przypominające, że należy wymienić lampę, zamontuj nową lampę lub skontaktuj się ze sprzedawcą. Stara lampa może powodować nieprawidłowe działanie projektora, a w niektórych przypadkach może nawet wybuchnąć. Aby kupić lampę, odwiedź stronę http://www.BenQ.com.

Kontrolka lampy (LAMP) i kontrolka ostrzegawcza temperatury (TEMP) zaświecą się, gdy lampa nadmiernie się rozgrzeje. Wyłącz zasilanie i odczekaj 45 minut na ostygnięcie projektora. Jeśli po włączeniu zasilania kontrolki LAMP i TEMP nadal się świecą, skontaktuj się ze sprzedawcą. Szczegóły znajdują się w sekcji Kontrolki.

Lampę należy wymienić, kiedy pojawią się następujące ostrzeżenia jej dotyczące.

Ilustracje pokazują przykłady wiadomości, jakie pojawią się w menu Podst. Mają one charakter referencyjny i mogą się różnić od faktycznego wyglądu oraz rodzaju wybranego menu.

Stan Komunikat

Zainstaluj nową lampę w celu zapewnienia optymalnej pracy urządzenia. Jeżeli projektor zwykle działa w trybie Ekonomiczny (patrz

Informacje dotyczące czasu użytkowania lampy), można dalej używać projektora do

momentu pojawienia się kolejnego ostrzeżenia o lampie.

Naciśnij OK, aby zamknąć komunikat. Zdecydowanie zaleca się wymianę lampy na

tym etapie. Lampa jest materiałem eksploatacyjnym. Jasność lampy spada z czasem użytkowania. Jest to normalne zjawisko. Można wymieniać lampę od razu po zauważeniu, że poziom jasności znacznie spadł.

Naciśnij OK, aby zamknąć komunikat.

Lampa MUSI zostać wymieniona, zanim będzie można dalej eksploatować projektor.

Naciśnij OK, aby zamknąć komunikat.

Symbole „XXXX” oznaczają numery, które mogą się różnić w zależności od modelu.

Konserwacja

Page 48

Wymiana lampy

• Aby zmniejszyć ryzyko porażenia prądem, przed wymianą lampy zawsze wyłączaj projektor i odłączaj kabel zasilający.

• Aby zmniejszyć ryzyko poważnych oparzeń, pozwól projektorowi ostygnąć przez przynajmniej 45 minut przed wymianą lampy.

• Aby zmniejszyć ryzyko poranienia palców i uszkodzenia wewnętrznych części, zachowaj szczególną ostrożność w przypadku konieczności usuwania potłuczonego, ostrego szkła lampy.

• Aby zmniejszyć ryzyko obrażeń palców i/lub pogorszenia jakości obrazu poprzez dotknięcie soczewki, nie dotykaj pustej oprawy lampy po jej wyjęciu.

• Ta lampa zawiera rtęć. Zapoznaj się z lokalnymi przepisami dotyczącymi szkodliwych odpadów w celu prawidłowej utylizacji lampy.

• Aby zapewnić optymalną wydajność projektora, zaleca się zakup odpowiedniej zapasowej lampy do projektora.

• W przypadku wymiany lampy w projektorze zawieszonym pod sufitem spodem do góry, upewnij się, że pod gniazdem lampy nie przebywają żadne osoby, aby uniknąć możliwych obrażeń lub uszkodzeń oczu spowodowanych potłuczonym szkłem lampy.

• W przypadku obsługi pękniętych lamp należy zapewnić odpowiednią wentylację pomieszczenia. Zalecamy użycie maski przeciwgazowej, okularów ochronnych, gogli lub osłony na twarz oraz odzieży ochronnej, w tym m.in. rękawic.

1. Wyłącz projektor i odłącz go od gniazda sieciowego. Jeśli lampa jest gorąca, w celu uniknięcia poparzeń odczekaj około 45 minut, aż do jej ostygnięcia.

2. Odkręcaj śruby mocujące pokrywę lampy na górze projektora, aż pokrywa lampy poluzuje się.

3. Zdejmij pokrywę lampy z projektora.

4. Usuń przezroczystą folię ochronną.

• Nie włączaj zasilania przy zdjętej osłonie lampy.

• Nie należy wsuwać palców między lampę a projektor, ponieważ można się pokaleczyć o ostre krawędzie projektora.

5. Odłącz złącze lampy od projektora zgodnie z rysunkiem.

6. Odkręć śrubę mocującą lampę.

7. Podnieś uchwyt do pozycji pionowej.

Konserwacja

Page 49

8. Za pomocą uchwytu powoli wyciągnij lampę

z projektora.

• Zbyt szybkie wyciągnięcie może spowodować pęknięcie lampy i rozsypanie się szkła we wnętrzu projektora.

• Nie umieszczaj lampy w miejscach narażonych na zachlapanie wodą, w zasięgu dostępnym dla dzieci lub w pobliżu palnych materiałów.

• Nie wkładaj rąk do wnętrza projektora po wyjęciu z niego lampy. Jeśli dotkniesz optycznych elementów we wnętrzu, może to spowodować nierówność kolorów i zniekształcenie wyświetlanych obrazów.

9. Włóż nową lampę w sposób przedstawiony na ilustracji.

10.Podłącz ponownie złącze lampy.

11. Dokręć śrubę, którą przykręcana jest lampa.

12.Upewnij się, że uchwyt jest całkowicie płasko złożony i zablokowany.

• Luźne śruby mogą powodować słabe połączenie i w rezultacie wadliwe działanie urządzenia.

• Nie dokręcaj śruby zbyt mocno.

13.Przyklej przezroczystą folię ochronną z powrotem na miejsce.

14.Ponownie załóż pokrywę lampy z projektora.

15.Dokręć śruby mocujące pokrywę lampy.

• Luźne śruby mogą powodować słabe połączenie i w rezultacie wadliwe działanie urządzenia.

• Nie dokręcaj śruby zbyt mocno.

Konserwacja

Page 50

16.Podłącz zasilanie i ponownie uruchom projektor.

17.Po wyświetleniu logo startowego zresetuj licznik lampy za pośrednictwem menu ekranowego.

• W menu ekranowym Zaawans. przejdź do KONFIG. SYSTEMU : Zaawansowana > Ustawienia lampy > Resetuj licznik lampy i wybierz Resetuj.

• Jeżeli do projektora nie jest podłączone żadne źródło sygnału, w menu ekranowym Podst przejdź do Resetuj licznik lampy i wybierz Resetuj. Jeżeli jest podłączone jakieś źródło sygnału, przejdź do Ustaw. i Resetuj licznik lampy i wybierz Resetuj.

Jeśli lampa nie jest nowa lub wymieniona, nie zeruj licznika, ponieważ może to spowodować jej uszkodzenie.

Pojawia się komunikat „Reset zakończony”, informujący o tym, że czas lampy został zresetowany do „0”.

Kontrolki

Status projektora wskazywany jest przez trzy kontrolki. Poniżej znajdują się informacje na temat kontrolek. Jeżeli projektor nie działa prawidłowo, wyłącz go i skontaktuj się ze sprzedawcą.

Jasne

Pomarańczowy Wył. Wył.

Zielony

Migający

Zielony Wył. Wył.

Pomarańczowy

Migający

Czerwona

Migający

Zielony Wył. Czerwona

Czerwona Wył. Czerwona

Zielony Wył. Wył. Zielony Zielony Zielony

Wył. Wył. Czerwona

Wył. Wył.

Czerwona Czerwona Wył.

Czerwona

Wył. Wył.

Czerwona

Migający

Czerwona

Migający

Czerwona

Migający

Czerwona

Migający

Wył.

Stan i opis

Stany zasilania

Stan gotowości Uruchamianie Normalna praca Normalne chłodzenie podczas wyłączania

Pobieranie Nieudane uruchomienie CW

Nieudane zresetowanie przelicznika Wypalanie włączone Wypalanie wyłączone

Stany lampy

Błąd lampy 1 podczas normalnej pracy Lampa nie świeci

Stany temperatury

Błąd wentylatora 1 (rzeczywista prędkość wentylatora wykracza o 25% poza żądaną prędkość) Błąd wentylatora 2 (rzeczywista prędkość wentylatora wykracza o 25% poza żądaną prędkość)

Konserwacja

Page 51

Czerwona Zielony Wył.

Czerwona

Migający

Czerwona

Migający

Czerwona

Migający

Czerwona

Migający

Zielony Czerwona Wył.

Zielony

Zielony Zielony Wył.

Zielony

Migający

Zielony

Migający

Zielony

Migający

Zielony

Migający

Zielony

Migający

Czerwona Wył.

Czerwona

Migający

Zielony Wył.

Zielony

Migający

Czerwona

Migający

Zielony

Migający

Czerwona Wył.

Czerwona

Migający

Zielony Wył.

Zielony

Migający

Wył.

Błąd wentylatora 3 (rzeczywista prędkość wentylatora wykracza o 25% poza żądaną prędkość) Błąd wentylatora 4 (rzeczywista prędkość wentylatora wykracza o 25% poza żądaną prędkość) Błąd wentylatora 5 (rzeczywista prędkość wentylatora wykracza o 25% poza żądaną prędkość) Błąd wentylatora 6 (rzeczywista prędkość wentylatora wykracza o 25% poza żądaną prędkość) Błąd wentylatora 7 (rzeczywista prędkość wentylatora wykracza o 25% poza żądaną prędkość) Błąd wentylatora 8 (rzeczywista prędkość wentylatora wykracza o 25% poza żądaną prędkość) Błąd temperatury 1 (temperatura poza ograniczeniem)

Błąd przerwy w obwodzie czujnika termicznego 1 Błąd zwarcia w obwodzie czujnika termicznego 1 Błąd połączenia termicznego IC#1 I2C

Błąd temperatury 2 (temperatura poza ograniczeniem)

Błąd przerwy w obwodzie czujnika termicznego 2

Błąd zwarcia w obwodzie czujnika termicznego 2

Błąd połączenia termicznego IC #2 I2C

Konserwacja

Page 52

Rozwiązywanie problemów

Problem Przyczyna Rozwiązanie

Podłącz jeden koniec kabla zasilania do wejścia zasilania z tyłu projektora, a drugi koniec kabla zasilania podłącz do gniazdka zasilania. Jeśli gniazdko ma włącznik, upewnij się, że jest włączony.

Czekaj, aż proces ochładzania dobiegnie końca.

Zamontuj pokrywę poprawnie.

Włącz źródło sygnału wideo i upewnij się, czy przewody zostały podłączone prawidłowo.

Sprawdź połączenia.

Wybierz poprawne źródło przyciskiem SOURCE (ŹRÓDŁO) na projektorze lub pilocie.

Podłącz kable poprawnie do odpowiednich złącz.

Wyreguluj ostrość za pomocą pierścienia ostrości.

Zmień kąt ustawienia projektora względem ekranu i wysokość ustawienia projektora (w razie konieczności).

Zdejmij osłonę obiektywu.

Usuń przeszkodę.

Stań w odległości do 8 metrów (26,2 stopy) od projektora.

Naładuj baterię w okularach 3D.

Popraw ustawienia w menu 3D.

Użyj płyty Blu-ray Disc 3D i spróbuj ponownie.

Wybierz poprawne źródło przyciskiem SOURCE (ŹRÓDŁO) na projektorze lub pilocie.

Projektor się nie włącza.

Brak obrazu.

Obraz jest niestabilny.

Obraz jest rozmyty.

Pilot nie działa poprawnie.

Materiał 3D nie jest wyświetlany prawidłowo

Przewód zasilający nie dostarcza prądu.

Próba ponownego włączenia projektora w czasie procesu ochładzania.

Obudowa lampy nie jest poprawnie zamontowana.

Źródło wideo nie jest włączone lub podłączone poprawnie.

Projektor nie jest prawidłowo podłączony do urządzenia źródłowego.

Sygnał wejściowy został nieprawidłowo wybrany.

Kable łączące nie są poprawnie podłączone do projektora lub do źródła sygnału.

Ostrość obiektywu projekcyjnego nie została prawidłowo ustawiona.

Projektor jest ustawiony nieprawidłowo względem ekranu.

Osłona obiektywu jest nadal zamknięta.

Baterie się wyczerpały. Wymień obie baterie na nowe. Między pilotem i projektorem

znajduje się jakaś przeszkoda.

Projektor znajduje się za daleko.

Wyczerpała się bateria w okularach 3D.

Ustawienia w menu 3D są nieprawidłowe.

Płyta Blu-ray nie zawiera materiałów w formacie 3D.

Sygnał wejściowy został nieprawidłowo wybrany.

Konserwacja

Page 53

Dane techniczne

Dane techniczne projektora

Wszystkie specyfikacje mogą ulec zmianie bez powiadomienia.

Parametry optyczne

Rozdzielczość

1920 (H) x 1080 (V)

System wyświetlacza

System pojedynczego chipa DLP

Jasność obiektywu

F = 2,6 do 2,78, f = 10,2 do 12,24 mm

Lampa

Lampa 240 W

™

Parametry elektryczne

Zasilanie

Prąd zmienny 100–240 V, 4,0 A, 50-60 Hz (automatycznie)

Zużycie energii

375 W (maks.); < 0,5 W (gotowość)

Parametry mechaniczne

Ciężar

3,6 kg (7,94 funta)

Wyjścia

Głośnik

(Stereo) 10 W x 2

Wyjście sygnału audio

Złącze PC audio x 1

Wejścia

Wejście komputerowe

Wejście RGB

D-Sub 15-stykowe (żeńskie) x 1

Wejście sygnału wideo

Wejście sygnału SD/HDTV

Cyfrowe – HDMI x 1; HDMI/MHL x 1

Wejście sygnału audio

Wejście audio

Złącze PC audio x 1

Port USB (Type-A x 1, Mini-B x 1)

Wymagania środowiskowe

Temperatura pracy

0°C–40°C na poziomie morza

Względna wilgotność pracy

10–90% (bez kondensacji)

Wysokość pracy

0–1499 m przy 0°C–35°C 1500–3000 m przy 0°C–30°C (z włączoną funkcją Tryb dużej wysokości)

Control

Port szeregowy RS-232

9 styków x 1 Odbiornik podczerwieni x 2 12 V, prąd stały (maks. 0,5 A) x 1

Konserwacja

Page 54

Wymiary

Jednostka: mm

277

380,5

121,7

Śruby do montażu pod sufitem: M4

(maks. L = 25 mm; min. L = 20 mm)

Jednostka: mm

380,5 mm x 277 mm x 121,7 mm (szer. x gł. x wys.)

Montaż pod sufitem

122.14 160

132.9

46/11

285.96

53.9

113.37

142.1

172.23

380.49

537.9

577.7

630.44

Konserwacja

Page 55

Tabela czasów

Obsługiwane czasy dla wejścia komputerowego

Format Rozdzielczość

720 x 400 720 x 400_70 70,087 31,469 28,3221

VGA_60* 59,940 31,469 25,175

640 x 480

800 x 600

1024 x 768

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_60* 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

SVGA_120**

(Redukcja

maskowania)

XGA_60* 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

Odświeżanie

(Hz)

119,854 77,425 83,000

H. częstotliw.

(KHz)

Częstotliwość

pikseli (MHz)

XGA_120**

(Redukcja

maskowania)

1152 x 864 1152 x 864_75 75,00 67,500 108,000

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60 45,000 74,250

1280 x 768 1280 x 768_60 59,870 47,776 79,5

1280 x 800

Ta kt o w an i e

Notebooka BenQ

Ta kt o w an i e

Notebooka BenQ

WXGA_60* 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

WXGA_120**

(Redukcja

maskowania)

119,989 97,551 115,500

60,0 35,820 46,966

64,995 41,467 51,419

119,909 101,563 146,25

Konserwacja

Page 56

SXGA_60*** 60,020 63,981 108,000

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60*** 60,015 47,712 85,500

1440 x 900 WXGA+_60*** 59,887 55,935 106,500

1400 x 1050 SXGA+_60*** 59,978 65,317 121,750

1600 x 1200 UXGA*** 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60*** 59,954 65,290 146,250

640 x 480 przy 67 Hz MAC13 66,667 35,000 30,240

832 x 624 przy 75Hz MAC16 74,546 49,722 57,280

1024 x 768 przy 75Hz MAC19 74,93 60,241 80,000

1152 x 870 przy 75Hz MAC21 75,06 68,68 100,00

*Obsługiwane taktowanie sygnału 3D w formacie Ramka sekwen., Góra-dół i Obok siebie.

**Obsługiwane taktowanie sygnału 3D w formacie Ramka sekwen..

***Obsługiwane taktowanie sygnału 3D w formacie Góra-dół i Obok siebie.

Wartości synchronizacji przedstawione powyżej mogą nie być obsługiwane w zależności od pliku EDID i karty graficznej VGA. Istnieje możliwość, że niektóre synchronizacje nie będą mogły zostać wybrane.

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960_60*** 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500

Konserwacja

Page 57

Obsługiwane częstotliwości dla wejścia HDMI (HDCP)

Format Rozdzielczość

VGA_60* 59,940 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_60* 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

SVGA_120**

(Redukcja

maskowania)

XGA_60* 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

Odświeżanie

(Hz)

119,854 77,425 83,000

H. częstotliw.

(KHz)

Częstotliwość

pikseli (MHz)

XGA_120**

(Redukcja

maskowania)

1152 x 864 1152 x 864_75 75,00 67,500 108,000

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60 45,000 74,250

1280 x 768 1280 x 768_60 59,870 47,776 79,5

1280 x 800

Taktowanie

Notebooka BenQ

Taktowanie

Notebooka BenQ

WXGA_60* 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

WXGA_120**

(Redukcja

maskowania)

119,989 97,551 115,500

60,00 35,820 46,996

64,995 41,467 51,419

119,909 101,563 146,25

Konserwacja

Page 58

SXGA_60*** 60,020 63,981 108,000

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60*** 60,015 47,712 85,500

1440 x 900 WXGA+_60*** 59,887 55,935 106,500

1400 x 1050 SXGA+_60*** 59,978 65,317 121,750

1600 x 1200 UXGA*** 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60*** 59,954 65,290 146,250

640 x 480 przy 67 Hz MAC13 66,667 35,000 30,240

832 x 624 przy 75Hz MAC16 74,546 49,722 57,280

1024 x 768 przy 75Hz MAC19 75,020 60,241 80,000

1152 x 870 przy 75Hz MAC21 75,06 68,68 100,00

1920 x 1080 przy 60Hz

1920 x 1200 przy 60Hz

*Obsługiwane taktowanie sygnału 3D w formacie Ramka sekwen., Góra-dół i Obok siebie.

**Obsługiwane taktowanie sygnału 3D w formacie Ramka sekwen..

***Obsługiwane taktowanie sygnału 3D w formacie Góra-dół i Obok siebie.

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960_60*** 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500

1920 x 1080_60

(Redukcja

maskowania)

1920 x 1200_60

(Redukcja

maskowania)

60 67,5 148,5

59,95 74,038 154

Konserwacja

Page 59

Taktowanie

sygnału

480i**** 720 (1440) x 480 59,94 15,73 27 Tylko HDMI

480p**** 720 x 480 59,94 31,47 27 Tylko HDMI

576i 720 (1440) x 576 50 15,63 27 HDMI/DVI

576p 720 x 576 50 31,25 27 HDMI/DVI

720/50p** 1280 x 720 50 37,5 74,25 HDMI/DVI

720/60p* 1280 x 720 60 45,00 74,25 HDMI/DVI

1080/24P** 1920 x 1080 24 27 74,25 HDMI/DVI

1080/25P 1920 x 1080 25 28,13 74,25 HDMI/DVI

1080/30P 1920 x 1080 30 33,75 74,25 HDMI/DVI 1080/50i***** 1920 x 1080 50 28,13 74,25 HDMI/DVI 1080/60i***** 1920 x 1080 60 33,75 74,25 HDMI/DVI

1080/50P*** 1920 x 1080 50 56,25 148,5 HDMI/DVI 1080/60P*** 1920 x 1080 60 67,5 148,5 HDMI/DVI

*Obsługiwane taktowanie sygnału 3D w formacie Pakowanie ramek, Góra-dół, Obok siebie i Ramka sekwen..

**Obsługiwane taktowanie sygnału 3D w formacie Pakowanie ramek, Góra-dół i Obok siebie.

***Obsługiwane taktowanie sygnału 3D w formacie Góra-dół i Obok siebie.

****Obsługiwane taktowanie sygnału 3D w formacie Ramka sekwen..

*****Obsługiwane taktowanie sygnału 3D w formacie Obok siebie.

Rozdzielczość

Częstotliwość

pionowa (Hz)

Częstotliwość pozioma (kHz)

Częstotliwość

pikseli (MHz)

Uwaga

Konserwacja

Page 60

Gwarancja i informacje dotyczące prawa autorskiego

Gwarancja

Gwarancja BenQ na ten produkt obejmuje wszelkie defekty materiałowe i konstrukcyjne zaistniałe w normalnych warunkach użytkowania i składowania.

Podstawą zgłaszania wszelkich roszczeń gwarancyjnych jest poświadczenie daty sprzedaży. Jeśli w okresie gwarancyjnym wykryta zostanie usterka tego produktu, jedynym zobowiązaniem i działaniem naprawczym ze strony BenQ jest wymiana uszkodzonych części (wliczając robociznę). Aby uzyskać świadczenia gwarancyjne, o defektach produktu natychmiast powiadom swojego sprzedawcę.

Ważne: Powyższa gwarancja traci ważność, jeśli klient używa urządzenia niezgodnie z pisemnymi instrukcjami BenQ, w szczególności w warunkach wilgotności poza zakresem 10% do 90%, temperaturach poza zakresem 0°C do 35°C, na wysokościach powyżej 3000 m lub w zapylonym otoczeniu. Gwarancja daje użytkownikowi określone prawa. W zależności od kraju użytkownik może także posiadać inne prawa.

Więcej informacji uzyskać można na stronie www.BenQ.com.

Prawa autorskie

Copyright © 2020 BenQ Corporation. Wszystkie prawa zastrzeżone. Żadna część niniejszej publikacji nie może być reprodukowana, przekazywana, przepisywana, zapisywana w systemie pamięci lub tłumaczona na jakikolwiek język lub język programowania, żadnymi środkami, elektronicznymi, mechanicznymi, magnetycznymi, optycznymi, chemicznymi, manualnymi lub innymi bez uprzedniej pisemnej zgody BenQ Corporation.

Wszystkie znaki towarowe oraz zarejestrowane znaki handlowe są własnością poszczególnych firm.

Zastrzeżenia

BenQ Corporation nie podejmuje zobowiązań prawnych i nie udziela gwarancji, wyrażonych lub domniemanych, odnośnie zawartości niniejszego dokumentu, a w szczególności unieważnia wszelkie gwarancje, tytuły sprzedaży, czy fakt spełniana wymagań dla określonych zastosowań. Ponadto firma BenQ Corporation zastrzega sobie prawo do przeprowadzania aktualizacji niniejszej publikacji i wprowadzania od czasu do czasu zmian zawartości niniejszej publikacji, bez wymogu informowania kogokolwiek przez BenQ Corporation o takich aktualizacjach lub zmianach.

Gwarancja i informacje dotyczące prawa autorskiego
