Page 1

MP515/MP525/MP526/ MP575/MP576 Projektor cyfrowy Podręcznik użytkownika

Witamy

Page 2

Spis treści

Ważne instrukcje

bezpieczeństwa .................3

Wprowadzenie..................7

Funkcje projektora ...............................7

Zestaw .................................................. 8

Zewnętrzny widok projektora..............9

Elementy sterujące i funkcje.............. 10

Ustawienie

projektora .......................14

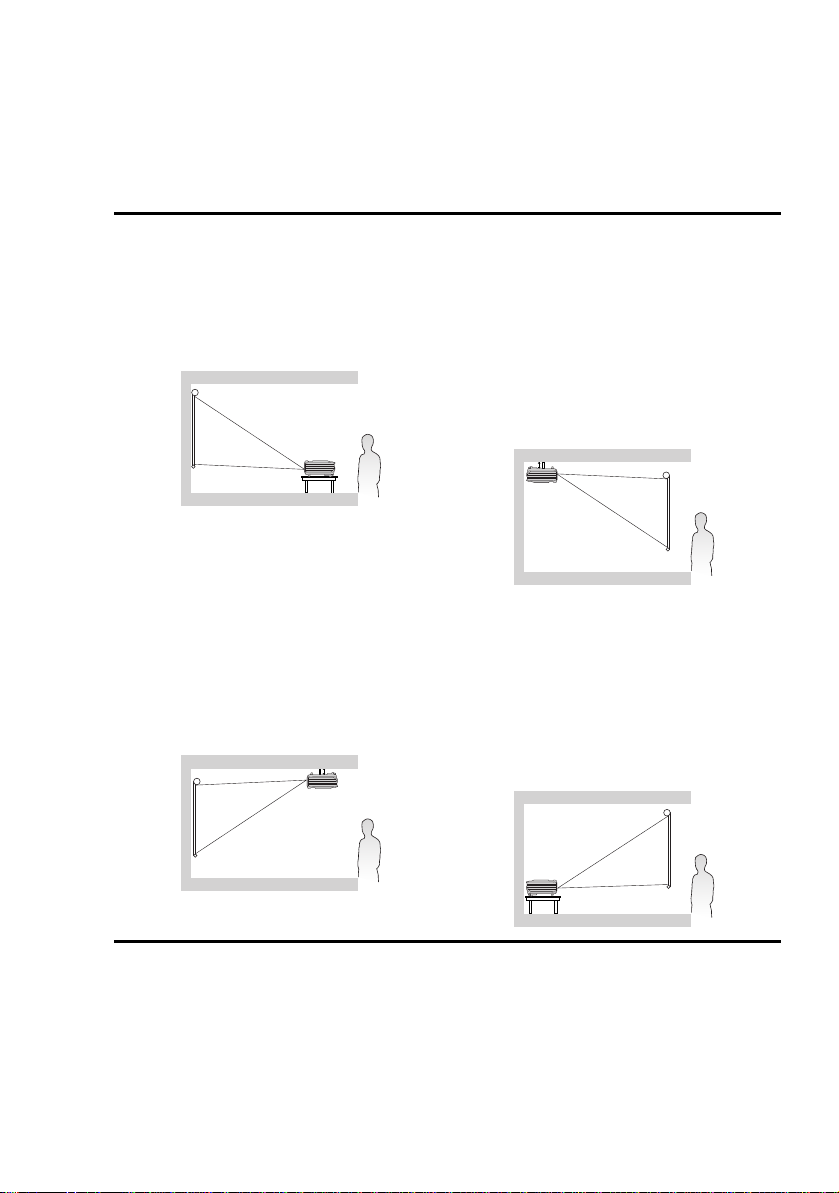

Wybór miejsca ...................................14

Uzyskanie odpowiedniej wielkości

wyświetlanego obrazu........................ 15

Połączenia .......................18

Podłączanie komputera lub

monitora ............................................. 19

Podłączanie urządzeń wideo .............. 20

Obsługa ...........................23

Uruchamianie projektora....................23

Regulacja wyświetlanego obrazu....... 24

Korzystanie z menu............................ 26

Zabezpieczanie projektora ................. 27

Przełączanie sygnałów

wejściowych....................................... 29

Powiększanie i wyszukiwanie

szczegółów.........................................30

Wybór formatu obrazu.......................30

Optymalizacja obrazu ........................ 32

Ustawianie licznika prezentacji .........36

Ukrywanie obrazu..............................37

Zamrażanie obrazu............................. 38

Korzystanie z funkcji FAQ ................ 38

Obsługa na dużych wysokościach...... 39

Blokada przycisków sterowania........ 39

Regulacja dźwięku............................. 40

Personalizacja wyświetlania menu

projektora........................................... 40

Sterowanie projektorem poprzez środowisko LAN

(tylko MP526/MP576)....................... 42

Wyłączanie projektora....................... 45

Działanie menu .................................. 46

Konserwacja ...................54

Jak dbać o projektor........................... 54

Informacje o lampie........................... 55

Rozwiązywanie

problemów ......................61

Dane techniczne..............62

Gwarancja i informacje dotyczące prawa

autorskiego......................66

Oświadczenia dotyczące

przepisów ........................67

Spis treści2

Page 3

Ważne instrukcje bezpieczeństwa

Projektor został zaprojektowany i przetestowany, aby spełniał najnowsze standardy bezpieczeństwa sprzętu elektronicznego i informatycznego. W celu zapewnienia bezpiecznego użytkowania produktu należy przestrzegać instrukcji zawartych w niniejszym podręczniku i oznaczeniach samego produktu.

Instrukcje bezpieczeństwa

1. Przeczytaj ten podręcznik przed rozpoczęciem korzystania z projektora. Zachowaj podręcznik.

4. Zawsze otwieraj przesłonę obiektywu lub zdejmuj nakładkę obiektywu, kiedy lampa projektora jest włączona.

2. W czasie działania projektora nie patrz prosto w obiektyw.

Intensywny promień światła może uszkodzić wzrok.

3. Serwisowanie powierzaj tylko wykwalifikowanemu personelowi.

5. W niektórych krajach napięcie

w sieci jest NIESTABILNE. Ten projektor przeznaczony jest do bezpiecznego użytkowania w zakresie napięć od 100 do 240 V AC, ale może zawodzić wprzypadku wystąpienia wahań napięcia ±10 V. Na obszarach,

gdzie istnieje takie ryzyko zaleca się użycie stabilizatora napięcia, listwy przeciwprzepięciowej lub zasilania awaryjnego UPS.

6. Podczas pracy projektora z kratki

wentylacyjnej może wydobywać się rozgrzane powietrze i nieprzyjemny zapach. Jest to normalne zjawisko i nie oznacza awarii produktu.

Ważne instrukcje bezpieczeństwa

Page 4

Instrukcje bezpieczeństwa (kontynuacja)

7. Nie blokuj obiektywu żadnymi

obiektami, gdy projektor jest włączony, gdyż może to spowodować nagrzanie, deformację lub nawet zapalenie się obiektów. Aby tymczasowo wyłączyć lampę, naciśnij BLANK (PUSTY EKRAN) na projektorze lub pilocie.

8. Podczas działania lampa bardzo się

rozgrzewa. Przed wymontowaniem zespołu lampy w celu wymiany pozwól projektorowi ostygnąć przez około 45 minut.

10. Nie użytkuj lampy po zakończeniu

okresu eksploatacji. Eksploatacja lampy ponad przewidziany dla niej okres może w niektórych sytuacjach spowodować jej pęknięcie.

11. Nie umieszczaj urządzenia na

niestabilnym wózku, stojaku lub stole. W razie upadku urządzenie może zostać poważnie uszkodzone.

9. Nie wymieniaj modułu lampy lub jakichkolwiek części elektronicznych, jeśli projektor nie jest odłączony od sieci.

Ważne instrukcje bezpieczeństwa4

12. Nie stawiaj projektora na żadnym

z boków, w pozycji pionowej. Może to spowodować jego przewrócenie się i doprowadzić do urazów użytkownika lub uszkodzenia urządzenia.

Page 5

3000 m

(10000

stóp)

0 m

(0 stóp)

Instrukcje bezpieczeństwa (kontynuacja)

13. Nie próbuj samodzielnie

rozmontowywać tego projektora. We wnątrz znajdują się elementy pod niebezpiecznie wysokim napięciem, które mogą spowodować śmierć w momencie ich dotknięcia. Lampa zaopatrzona w osobną zdejmowaną pokrywę jest jedyną częścią, która może być serwisowana przez użytkownika. W żadnym razie nie wolno usuwać lub zdejmować innych pokryw. Naprawy i serwisowanie powierzaj tylko wykwalifikowanym pracownikom serwisu.

14. Nie zakrywaj otworów wentylacyjnych.

- Nie stawiaj projektora na kocu,

pościeli ani innej miękkiej powierzchni.

- Nie przykrywaj urządzenia

materiałem lub innymi przedmiotami.

Nie umieszczaj w pobliżu urządzenia

żadnych materiałów palnych. Jeżeli otwory wentylacyjne są mocno pozatykane, przegrzanie urządzenia może spowodować wybuch ognia wjego wnętrzu.

15. Nie umieszczaj projektora w żadnym z poniższych środowisk:

- Słabo wentylowana lub ograniczona

przestrzeń. Zapewnij przynajmniej 50 cm odstępu od ściany do projektora oraz swobodny przepływ powietrza wokół niego.

- Miejsca o tendencji do mocnego

nagrzewania się, takie jak wnętrze samochodu z zamkniętymi szybami.

- Miejsca, w których elementy

optyczne narażone będą na działanie wysokiej wilgotności, kurzu lub dymu papierosowego, powodujących skrócenie czasu użytkowania projektora i pociemnienie obrazu.

- Miejsca w pobliżu czujników

pożarowych.

- Miejsca o temperaturze otoczenia

powyżej 40°C / 104°F.

- Miejsca na wysokości powyżej

3tysięcy metrów (10000 stóp).

Ważne instrukcje bezpieczeństwa

Page 6

Instrukcje bezpieczeństwa (kontynuacja)

16. Umieszczaj włączony projektor na

równej, poziomej powierzchni.

- Nie korzystaj z projektora, jeśli jest

odchylony o ponad 10 stopni w lewo lub w prawo lub ponad 15 stopni w tył lub w przód. Używanie projektora w pozycji odbiegającej od poziomu może spowodować wadliwe działanie lub uszkodzenie lampy.

18. Nie umieszczaj w pobliżu urządzenia żadnych cieczy. Rozlanie płynu na projektor może spowodować jego uszkodzenie. Jeśli projektor ulegnie zamoczeniu, odłącz go od zasilania i skontaktuj się z firmą BenQ w celu przeprowadzenia jego naprawy.

17. Nie stawaj na projektorze ani nie

kładź na nim żadnych przedmiotów. Oprócz niebezpieczeństwa uszkodzenia projektora, takie postępowanie może prowadzić do wypadków i obrażeń.

19. Urządzenie potrafi wyświetlać odwrócone obrazy po zainstalowaniu go na suficie.

Do zainstalowania projektora na suficie używaj tylko zestawu do montażu sufitowego BenQ i upewnij się, że projektor jest bezpiecznie zamocowany.

Ważne instrukcje bezpieczeństwa6

Page 7

Wprowadzenie

Funkcje projektora

Projektor łączy w sobie system optyczny o wysokiej wydajności z konstrukcją przyjazną dla użytkownika, co gwarantuje niezawodność i łatwość użytkowania.

Projektor oferuje następujące funkcje:

• Ustawienia sieci LAN, które umożliwiają zarządzanie stanem projektora z poziomu komputera za pomocą przeglądarki internetowej (Tylko MP526 oraz MP576).

• Korekcja koloru ściany, umożliwiająca projekcję na powierzchniach o kilku zdefiniowanych kolorach

• Szybkie autowyszukiwanie, które przyspiesza proces wykrywania sygnału

• Funkcja ochrony hasłem do wyboru

• Zarządzanie kolorami 3D, które umożliwia dowolną regulację kolorów

• Opcja szybkiego chłodzenia umożliwia szybsze ochłodzenie projektora

• Naciśnięcie przycisku wyświetla rozwiązania najczęstszych problemów z obsługą

• Licznik prezentacji umożliwia lepszą kontrolę czasu podczas prezentacji

• Wysokiej jakości obiektyw z manualnym powiększeniem

• Jednoprzyciskowe strojenie automatyczne, pozwalające na ustawienie najlepszej jakości obrazu

• Cyfrowa korekcja trapezowa do korekcji zniekształconych obrazów

• Regulacja równowagi barw ekranu danych/wideo

• Lampa projekcyjna o wysokiej jasności

• Wielojęzyczne menu ekranowe (OSD)

• Przełączane tryby pracy normalnej i ekonomicznej zmniejszające pobór mocy

• W trybie gotowości zużycie prądu wynosi mniej niż 1 W

• Wbudowany głośnik, który umożliwia odtwarzanie sum dźwięku mono, gdy podłączone jest wejście audio

bPr

• Kompatybilność z komponentową telewizją HDTV (YP

• Widoczna jasność wyświetlanego obrazu będzie się wahać w zależności od warunków oświetleniowych otoczenia i ustawień kontrastu/jasności wybranego wejścia sygnału.

• Jasność lampy zmniejsza się z czasem i może różnić się w zależności od specyfikacji producenta lamp. Takie zachowanie jest normalne i prawidłowe.

)

Wprowadzenie

Page 8

Zestaw

1. Zapasowy zestaw lampy

2. Zestaw do montażu sufitowego

3. Przewód RS232

4. Miękki pokrowiec

Ostrożnie rozpakuj zestaw i upewnij się, czy zostały dostarczone wszystkie przedstawione poniżej elementy. W przypadku jakichkolwiek braków skontaktuj się ze sprzedawcą.

Standardowe akcesoria

Dostarczone akcesoria dostosowane są do regionu i mogą różnić się od tych, które przedstawiono na ilustracji.

*Karta gwarancyjna jest dostarczana jedynie w niektórych regionach. Szczegółowe informacje można uzyskać u dealera.

Projektor Skrócona

instrukcja

obsługi

Przewód VGA Przewód zasilania Pilot i baterie

Usuń etykietkę przed użyciem pilota.

CD-ROM

zpodręcznikiem

użytkownika

Akcesoria dodatkowe

Karta

gwarancyjna*

Wprowadzenie8

Page 9

Przód/góra

Tył/spód

14 16

(MP515)

(MP525/MP575)

(MP526/MP576)

15 19

14 16 17

Zewnętrzny widok projektora

1. Zewnętrzny panel sterowania (Szczegóły znajdują się w sekcji

„Elementy sterujące i funkcje” na stronie 10.)

2. Wywietrznik (wylot nagrzanego powietrza)

3. Przycisk szybkiego odblokowania

4. Osłona obiektywu

5. Pierścień ostrości i zoom

6. Wywietrznik (pobór chłodnego powietrza)

7. Przedni czujnik podczerwieni

8. Obiektyw projektora

9. Gniazdo sieciowego przewodu zasilającego

10. Otwór zamka zabezpieczającego przed kradzieżą Kensington

11. Tylna stopka regulatora

12. Otwory do montażu pod sufitem

13. Pokrywa lampy

14. Gniazdo sterowania RS232

15. Gniazdo wyjściowe sygnału RGB

16. Gniazdo wejścia sygnału RGB (PC)/ komponentowe wideo (YPbPr/ YCbCr)

17. Wejście sygnału S-Video Wej ście sygnału Wideo

18. Wejście LAN RJ45

19. Wejście sygnału Audio Wyjście sygnału Audio

Wprowadzenie

Page 10

Elementy sterujące i funkcje

Szczegóły znajdują się za znakiem ręki

Projektor

1. Pierścień ostrości

Regulacja ostrości wyświetlanego obrazu.

„Precyzyjna regulacja wielkości i wyrazistości obrazu” na stronie 25

2. Pierścień zoom

Regulacja wielkości obrazu.

„Precyzyjna regulacja wielkości i wyrazistości obrazu” na stronie 25

3. Kontrolka zasilania POWER

Świeci się lub mruga, gdy projektor jest włączony.

„Kontrolki” na stronie 60

4. Menu/Exit (Menu/Wyjście)

Włączenie menu ekranowego (OSD). Cofa się do poprzedniego menu OSD, wychodzi i zapisuje ustawienia.

„Korzystanie z menu” na stronie 26

5. Zasilanie

Przełączenie projektora pomiędzy trybem gotowości a stanem włączenia.

„Uruchamianie projektora” na stronie 23, „Wyłączanie projektora” na stronie 45

Wprowadzenie10

6. Lewo/

Włączenie funkcji FAQ.

„Korzystanie z funkcji FAQ” na stronie 38

7. BLANK (PUSTY EKRAN)

Pozwala na ukrycie wyświetlanego obrazu.

„Ukrywanie obrazu” na stronie 37

8. Lampka ostrzegająca o temperaturze TEMP

Zapala się na czerwono, jeśli temperatura projektora staje się zbyt wysoka.

„Kontrolki” na stronie 60

9. Kontrolka lampy

Wskazanie statusu lampy. Zapala się i mruga, gdy pojawia się jakiś problem z lampą.

„Kontrolki” na stronie 60

10. AUTO

Automatyczny wybór najlepszych ustawień czasowych dla wyświetlanego obrazu.

„Automatyczna regulacja obrazu” na stronie 24

11. Przyciski Korekcji trapezowej/ Strzałek ( / Góra, / Dół)

Manualna korekcja obrazów zniekształconych wskutek projekcji pod kątem.

„Korekcja zniekształceń trapezowych” na stronie 25

Page 11

12. Prawo/

Aktywacja blokady klawiszy panelu. Gdy aktywowane jest menu ekranowe (OSD), przyciski #6, #11 i#12 służą jako strzałki kierunków do wyboru odpowiednich pozycji menu i wykonania regulacji.

„Blokada przycisków sterowania” na stronie 39, „Korzystanie z menu” na stronie 26

13. Mode/Enter (Tryb/Enter)

Wybór dostępnego trybu konfiguracji obrazu. Aktywacja elementu menu ekranowego (OSD).

„Wybór trybu obrazu” na stronie 32

14. SOURCE (ŹRÓDŁO)

Wyświetla pasek wyboru źródła.

„Przełączanie sygnałów wejściowych” na stronie 29

Mocowanie projektora pod sufitem

Chcemy zapewnić komfort korzystania z projektora BenQ, dlatego też musimy zwrócić uwagę na kwestie bezpieczeństwa, aby zapobiec potencjalnym uszkodzeniom mienia lub obrażeniom osób.

W razie konieczności instalacji projektora na suficie, zaleca się prawidłowe i bezpieczne zamocowanie z użyciem zestawu do montażu sufitowego projektora BenQ.

W przypadku użycia zestawu do montażu projektora na suficie innej marki, istnieje ryzyko, że projektor spadnie z sufitu z powodu błędnego zamocowania śrubami nieodpowiedniej średnicy lub długości.

Zestaw do montażu sufitowego BenQ dostępny jest w miejscu zakupu projektora BenQ. BenQ zaleca także zakup osobnego przewodu zabezpieczającego Kensington i zamocowanie go w otworze zamka Kensington projektora i u podstawy wspornika zestawu do montażu sufitowego. Będzie on pełnił rolę dodatkowego zamocowania projektora, na wypadek gdyby wspornik mocujący poluzował się.

Wprowadzenie

Page 12

Pilot

Szczegóły znajdują się za znakiem ręki

1. Zasilanie

Przełączenie projektora pomiędzy trybem gotowości a stanem włączenia.

„Uruchamianie projektora” na stronie 23, „Wyłączanie projektora” na stronie 45

2. Zamrożenie

„Zamrożenie” wyświetlanego obrazu.

„Zamrażanie obrazu” na stronie 38

3. Lewo/

Włączenie funkcji FAQ.

„Korzystanie z funkcji FAQ” na stronie 38

4. BLANK (PUSTY EKRAN)

Pozwala na ukrycie wyświetlanego obrazu.

„Ukrywanie obrazu” na stronie 37

5. Digital Zoom +/- (Zoom cyfrowy)

Powiększają lub pomniejszają rozmiar wyświetlanego obrazu.

„Powiększanie i wyszukiwanie szczegółów” na stronie 30

6. Volume +/- (Głośność)

Regulacja poziomu dźwięku.

„Regulacja dźwięku” na stronie 40

Wprowadzenie12

7. Menu/Exit (Menu/Wyjście)

Włączenie menu ekranowego (OSD). Cofa się do poprzedniego menu OSD, wychodzi i zapisuje ustawienia.

„Korzystanie z menu” na stronie 26

8. Przyciski Korekcji trapezowej/ Strzałek ( / Góra, / Dół)

Manualna korekcja obrazów zniekształconych wskutek projekcji pod kątem.

„Korekcja zniekształceń trapezowych” na stronie 25

9. AUTO

Automatyczny wybór najlepszych ustawień czasowych dla wyświetlanego obrazu.

„Automatyczna regulacja obrazu” na stronie 24

10. Prawo/

Aktywacja blokady klawiszy panelu. Gdy aktywowane jest menu ekranowe (OSD), przyciski #3, #8 i#10 służą jako strzałki kierunków do wyboru odpowiednich pozycji menu i wykonania regulacji.

„Blokada przycisków sterowania” na stronie 39, „Korzystanie z menu” na stronie 26

11. SOURCE (ŹRÓDŁO)

Wyświetla pasek wyboru źródła.

„Przełączanie sygnałów wejściowych” na stronie 29

12. Mode/Enter (Tryb/Enter)

Wyb ór dos tępnego trybu konfiguracji obrazu.

Aktywacja elementu menu ekranowego (OSD).

„Wybór trybu obrazu” na stronie 32

Page 13

13. Timer On (Włączanie licznika)

Aktywacja lub wyświetlenie licznika ekranowego zgodnego z indywidualnymi ustawieniami

15. Page Up/Down (Strona w górę/ wdół)

(Ta funkcja nie jest dostępna w projektorach serii MP5.)

licznika.

„Ustawianie licznika prezentacji” na stronie 36

14. Timer Set up (Ustawienie licznika)

Bezpośredni wpis ustawień licznika czasu prezentacji.

„Ustawianie licznika prezentacji” na stronie 36

Skuteczny zasięg pilota

Czujnik pilota na podczerwień (IR) umieszczony jest z przodu projektora. W celu poprawnego działania, pilot musi być trzymany pod kątem nie większym niż 30 stopni w stosunku do czujnika projektora (prostopadle). Odległość pomiędzy pilotem i czujnikiem nie powinna przekraczać 8 metrów (~ 26 stóp).

Upewnij się, że pomiędzy pilotem a czujnikiem podczerwieni projektora nie znajdują się żadne przeszkody, które mogłyby przesłaniać promień podczerwieni.

Wymiana baterii pilota

1. Wyciągnij szufladkę baterii.

Postępuj zgodnie z ilustracjami. Naciśnij i przytrzymaj blokadę jednocześnie wysuwając uchwyt baterii.

2. Włóż nową baterię do szufladki. Znak bieguna dodatniego powinien być skierowany na zewnątrz.

3. Wepchnij szufladkę do pilota.

• Unikaj nadmiernej temperatury i wilgoci.

• W przypadku nieprawidłowej instalacji baterii może ona

zostać uszkodzona.

• Wymieniaj tylko na baterie tego samego typu lub

odpowiednik zalecany przez producenta baterii.

• Zużytą baterię zutylizuj w sposób zalecany przez

producenta.

• Nie wolno wrzucać baterii do ognia. Stwarza to ryzyko wybuchu.

• Jeśli baterie są wyczerpane lub jeśli nie zamierzasz przez dłuższy czas używać pilota,

usuń baterie w celu uniemożliwienia wycieku elektrolitu do pilota.

Wprowadzenie

Page 14

Ustawienie projektora

Wybór miejsca

Projektor oferuje cztery możliwości instalacji:

1. Przód – stół

Wybierz to ustawienie, jeśli projektor ma być umieszczony w okolicach podłogi, przed ekranem. Jest to najpowszechniejszy sposób instalacji projektora, zapewniający szybkość ustawień i łatwe przenoszenie projektora.

2. Przód – sufit

Wybierz to ustawienie, jeśli projektor zawieszony jest górą do dołu pod sufitem, przed ekranem.

W celu montażu projektora pod sufitem dokonaj zakupu zestawu do montażu sufitowego BenQ u swojego sprzedawcy.

Przód – sufit

Ustaw

SYSTEMU: Podstawowa projektora

po uruchomieniu projektora.

w menu

KONFIG.

Położenie

3. Tył – sufit

Wybierz to ustawienie, jeśli projektor zawieszony jest górą do dołu pod sufitem, za ekranem.

Do tego ustawienia wymagany jest zestaw do montażu sufitowego BenQ oraz specjalny ekran do tylnej projekcji.

Tył – sufit

Ustaw

SYSTEMU: Podstawowa projektora

4. Tył – stół

Wybierz to ustawienie, jeśli projektor stoi blisko podłogi za ekranem.

Zwróć uwagę, że potrzebny jest specjalny ekran do tylnej projekcji.

Tył – stół

Ustaw

SYSTEMU: Podstawowa projektora

w menu

po uruchomieniu projektora.

w menu

po uruchomieniu projektora.

KONFIG.

Położenie

KONFIG.

Położenie

Układ pomieszczenia lub preferencje osobiste decydują o wyborze miejsca instalacji. Należy wziąć pod uwagę rozmiar i położenie ekranu, umiejscowienie odpowiedniego gniazdka zasilania, oraz położenie projektora i odległość pomiędzy nim, a innymi urządzeniami.

Ustawienie projektora14

Page 15

Uzyskanie odpowiedniej wielkości

Zaciemniony pasek

(12,5% wysokości)

Zaciemniony pasek

(12,5% wysokości)

wyświetlanego obrazu

Odległość od obiektywu do ekranu, ustawienia powiększenia i format wideo wpływają na wielkość wyświetlanego obrazu.

4:3 to naturalny format obrazu tego projektora. Aby możliwe było wyświetlanie kompletnego obrazu szerokiego ekranu 16:9, projektor może przeskalować obraz szerokoekranowy do swojej naturalnej szerokości. Spowoduje to uzyskanie proporcjonalnie mniejszego odpowiednika wysokości stanowiącego 75% wysokości naturalnego formatu obrazu projektora.

Format obrazu 4:3 na

obszarze ekranu 4:3

Projektor powinien zawsze być ustawiony poziomo (np. płasko na stole) i bezpośrednio pod kątem prostym do poziomego centrum ekranu. Zapobiega to zniekształceniom obrazu poprzez projekcję pod kątem (lub rzucanie obrazu na powierzchnie pod kątem).

Jeśli projektor jest zainstalowany na suficie, musi być zamocowany spodem do góry, aby móc wyświetlać obraz nieco odchylony do dołu.

Na diagramach na stronie 17 widać, że tego rodzaju projekcja powoduje pionowe przesunięcie dolnej krawędzi obrazu w stosunku do poziomej płaszczyzny projektora. Po zainstalowaniu projektora na suficie to samo dotyczy górnej krawędzi wyświetlanego obrazu.

Jeśli projektor jest ustawiony dalej od ekranu, wyświetlany obraz zwiększa się, a wraz z nim proporcjonalnie roś

Określając pozycję ekranu i projektora należy uwzględnić zarówno rozmiar wyświetlanego obrazu, jak i wielkość pionowego przesunięcia, które są wprost proporcjonalne do odległości projekcyjnej.

BenQ udostępnia tabelę wielkości ekranu formatu 4:3, która jest pomocna w określeniu ustawienia projektora. Rozważyć należy dwa wymiary - prostopadłą odległość w poziomie od centrum obrazu (odległość projekcyjna) i wysokość pionowego przesunięcia projektora w stosunku do poziomej krawędzi ekranu (przesunięcie).

nie pionowe przesunięcie.

Format przeskalowanego obrazu 16:9

na obszarze ekranu 4:3

Ustawienie projektora

Page 16

Jak określić położenie projektora dla danego rozmiaru ekranu

1. Wybierz rozmiar ekranu.

2. Skorzystaj z tabeli na stronie 17 i znajdź wymiary najbardziej zbliżone do wymiarów ekranu w kolumnach po lewej nazwanych "Wymiary ekranu". Przy użyciu tej wartości, spójrz w bok w tym samym wierszu i odszukaj odpowiednią średnią odległość od ekranu w kolumnie oznaczonej "Średnia". Oto odległość projekcyjna.

3. W tym samym wierszu spójrz dalej w prawo i sprawdź wartość "Przesunięcie

pionowe (mm)". Pozwoli to określić końcowe umiejscowienie (przesunięcie

pionowe) projektora w odniesieniu do krawędzi ekranu.

4. Zalecana pozycja projektora to ustawienie prostopadłe do poziomego środka ekranu,w odległości określonej w kroku 2 powyżej, z przesunięciem o wartość określoną w kroku 3.

Na przykład, w przypadku korzystania z ekranu 120-calowego, przeciętną odległością projekcyjną jest 4 755 mm, z pionowym przesunięciem 91 mm.

Jak określić zalecany rozmiar ekranu dla określonej odległości

Tej metody można użyć do sytuacji, kiedy po zakupie projektora chcemy się dowiedzieć, jaki rozmiar ekranu będzie pasował do określonego pomieszczenia.

Maksymalny rozmiar ekranu ograniczony jest fizyczną przestrzenią dostępną w pokoju.

1. Zmierz odległość pomiędzy projektorem i miejscem, w którym chcesz ustawić ekran. Oto odległość projekcyjna.

2. Skorzystaj z tej tabeli na stronie 17 i odszukaj wartości najbardziej zbliżone do wymiaru średniej odległości od ekranu w kolumnie nazwanej "Średnia". Sprawdź, czy zmierzona odległość zawiera się pomiędzy wartością minimalną imaksymalną wprowadzoną po obu stronach średniej odległości.

3. Przy użyciu tej wartości, spójrz w lewo w tym wierszu, aby odszukać wartości

"Wymiary ekranu" tam podane. Jest to docelowa wielkość obrazu z projektora

umieszczonego w tej odleg

4. W tym samym wierszu spójrz dalej w prawo i sprawdź wartość "Przesunięcie

pionowe (mm)". Wartość ta określi ostateczne położenie ekranu w stosunku do

poziomej płaszczyzny projektora.

Na przykład, jeśli zmierzona odległość projekcyjna wynosi 4,8 m (4 800 mm), najbliższa wartość w kolumnie "Średnia" wynosi 4 755 mm. W tym samym wierszu zawarta jest wartość wielkości wymaganego ekranu wynosząca 120 cali (około 3 m).

Jeśli projektor zostanie umieszczony w innej (niż zalecana) pozycji, należy ustawić go tak, aby wycentrować obraz na ekranie. W takiej sytuacji może pojawić się pewne zniekształcenie obrazu. Użyj funkcji korekcji trapezowej, aby skorygować zniekształcenia. Szczegóły opisano w sekcji „Korekcja zniekształceń trapezowych” na

stronie 25.

łości.

Ustawienie projektora16

Page 17

Rozmiary projekcji

Maksymalne zbliżenie Minimalne zbliżenie

Odległość projekcyjna

Środek obiektywu

Ekran

Przesunięcie

pionowe

Skorzystaj z informacji w sekcji „Wymiary” na stronie 63, aby dowiedzieć się jaki jest środek wymiarów obiektywu tego projektora, przed obliczeniem odpowiedniej pozycji.

<H>

<W>

Wymiary ekranu Odległość od ekranu (mm)

Przekątna

Szerokość

(mm)

cale mm

30 762 610 457 1132 1189 1245 23

40 1016 813 610 1509 1585 1660 30

50 1270 1016 762 1887 1981 2075 38

60 1524 1219 914 2264 2377 2491 46

80 2032 1626 1219 3019 3170 3321 61

100 2540 2032 1524 3774 3962 4151 76

120 3048 2438 1829 4528 4755 4981 91

150 3810 3048 2286 5660 5943 6226 114

200 5080 4064 3048 7547 7925 8302 152

220 5588 4470 3353 8302 8717 9132 168

250 6350 5080 3810 9434 9906 10377 191

300 7620 6096 4572 11321 11887 12453 229

Ze względu na ograniczenia komponentów optycznych, liczby te podane są z 3% tolerancją. Firma BenQ zaleca, że jeśli przewiduje się instalację projektora na stałe, należy fizycznie sprawdzić rozmiar projekcji i odległość korzystając z określonego projektora na miejscu, przed jego instalacją, aby wziąć pod uwagę indywidualne cechy układu optycznego projektora. Umożliwi to określenie dokładnej pozycji instalacji, aby była najodpowiedniejsza dla danego miejsca.

Wysokość

(mm)

Minimalna

długość

(maks.

powięk-

szenie)

Średnia

Maksymal

na dłu-

gość (min.

powięk-

szenie)

Przesunięcie pionowe

(mm)

Ustawienie projektora

Page 18

Połączenia

Komputer przenośny lub stacjonarny

Głośniki

lub

Urządzenie A/V

Monitor

(DVI)(VGA)

(MP515)

(MP525/MP575 )

(MP526/MP576)

Podłączając źródło sygnału do projektora pamiętaj:

1. Wyłącz wszystkie urządzenia zanim zaczniesz je podłączać.

2. Upewnij się, czy zostały użyte prawidłowe przewody sygnałowe dla danego źródła.

3. Dobrze podłącz kable.

• W przedstawionych poniżej połączeniach użyto przewodów, z których niektóre nie są

dołączone do zestawu projektora (patrz sekcja „Zestaw” na stronie 8). Są one ogólnie dostępne w sklepach z elektroniką.

• Szczegółowy opis metod podłączania znajduje się na stronach 19-22.

1 2 1

1. Przewód VGA

2. Przewód VGA na DVI-A

3. Komponentowy przewód Video na VGA (D-Sub)

4. Kabel S-Video

5. Kabel wideo

6. Przewód audio

4 5

Połączenia18

Page 19

Podłączanie komputera lub monitora

Podłączanie komputera

Projektor jest kompatybilny zarówno z komputerami firmy IBM®, jak i Macintosh®. Złącze do komputerów Mac jest wymagane, jeśli urządzenie jest podłączane do starszej wersji komputera Macintosh.

Aby podłączyć projektor do komputera przenośnego lub stacjonarnego:

1. Podłącz jeden koniec dołączonego kabla VGA do wyjścia D-Sub komputera.

2. Podłącz drugi koniec przewodu VGA do gniazda sygnału wejściowego

COMPUTER, COMPUTER 1

3. Jeśli chcesz użyć głośnika projektora (suma mono) w prezentacji, użyj odpowiedniego kabla audio i podłącz jeden koniec kabla do gniazda wyjścia audio komputera, a drugi do gniazda

4. Możesz także użyć innego odpowiedniego przewodu audio i podłączyć jego jeden koniec do gniazda

AUDIO OUT

(należy zakupić oddzielnie). Po podłączeniu można sterować dźwiękiem za pomocą menu ekranowego projektora (OSD). Szczegóły opisano w sekcji „Ustawienia dźwięku” na stronie

52.

Wbudowany głośnik projektora zostanie wyciszony w momencie podłączenia kabla do gniazda

Wiele laptopów nie włącza zewnętrznych portów wideo po podłączeniu do projektora. Zazwyczaj zewnętrzny ekran można włączyć i wyłączyć kombinacją klawiszy, taką jak FN + F3 lub CRT/LCD. Znajdź na laptopie klawisz funkcyjny, oznaczony CRT/LCD lub klawisz z symbolem monitora. Naciśnij klawisz FN i odpowiednio zaznaczony klawisz funkcyjny. Zapoznaj się z dokumentacją laptopa, aby poznać kombinację klawiszy.

AUDIO OUT

lub

COMPUTER 2

AUDIO

w projektorze.

projektora.

projektora, a drugi do głośników zewnętrznych

Podłączanie monitora

Jeśli niezależnie od wyświetlania prezentacji na dużym ekranie istnieje potrzeba jej podglądu na osobnym monitorze, można wypuścić sygnał

(WYJŚCIE MONITORA)

z projektora do zewnętrznego monitora, zgodnie

zponiższymi instrukcjami.

Aby podłączyć projektor do monitora:

1. Podłącz projektor do komputera zgodnie z instrukcją opisaną w sekcji

„Podłączanie komputera” na stronie 19.

2. Podłącz odpowiedni kabel VGA (dołączony do zestawu) do gniazda wejściowego D-Sub monitora wideo.

Lub, jeśli monitor wyposażony jest w gniazdo DVI, podłącz koniec DVI kabla VGA na DVI-A do gniazda DVI monitora wideo.

3. Podłącz drugi koniec przewodu do gniazda

MONITORA)

• Wyjscie D-Sub dziala pod warunkiem podlaczenia do gniazda COMPUTER lub

COMPUTER 1 odpowiedniego wejscia D-Sub.

• Jeśli chcesz używać tej metody połączenia, kiedy projektor jest w stanie gotowości,

upewnij się, że funkcja Wyjście monitora w trybie gotowości została włączona w menu KONFIG. SYSTEMU: Zaawansowana. Szczegóły opisano w sekcji „Wyjście monitora

w trybie gotowości” na stronie 52.

projektora.

MONITOR OUT (WYJŚCIE

MONITOR OUT

Połączenia

Page 20

Podłączanie urządzeń wideo

Należy podłączyć projektor do źródła wideo z użyciem jednej z metod podłączenia, z których jednak każda oferuje obraz innej jakości. Wybrana metoda zależeć będzie zapewne od dostępności odpowiednich gniazd w projektorze i urządzeniu wideo, zgodnie z opisem poniżej:

Nazwa złącza Wygląd złącza Odniesienia Jakość obrazu

„Podłączanie do urządzenia

Wideo

komponentowe

źródłowego wideo komponentowego” na stronie 21

Najlepsza

S-Video

Wideo

„Podłączanie urządzenia źródłowego S-Video/wideo

kompozytowego” na stronie 22

Dobra

Normalna

Podłączanie dźwięku

Projektor posiada wbudowany głośnik monofoniczny, przeznaczony jedynie do odtwarzania podstawowej jakości dźwięku towarzyszącego prezentacjom biznesowym. Nie jest przeznaczony ani przystosowany do odtwarzania dźwięku stereo przy zastosowaniach takich jak kino domowe lub sala telewizyjna. Wszystkie wejściowe sygnały stereo (jeśli podłączone) są sumowane i odtwarzane przez monofoniczny głośnik projektora.

Jeśli posiadasz osobny system dźwiękowy, najlepiej jest podłączyć wyjście audio urządzenia wideo do tego systemu dźwiękowego, nie zaś do monofonicznego systemu projektora. Połączenia audio przedstawione na stronie 18 pełnią jedynie rolę informacyjną. Nie musisz podłączać dźwięku do projektora, jeśli posiadasz zewnętrzny system odtwarzania dźwięku lub dźwięk nie jest wymagany.

Połączenia20

Page 21

Podłączanie do urządzenia źródłowego wideo komponentowego

Sprawdź źródło sygnału wideo, aby upewnić się, że jest wyposażone w wolny zestaw gniazd komponentowego wyjścia wideo:

• Jeśli tak, kontynuuj wykonywanie procedury.

• Jeśli nie, musisz wybrać inną metodę podłączenia tego urządzenia.

Aby podłączyć projektor do źródła komponentowego sygnału wideo:

1. Podłącz końcówkę kabla połączeniowego wideo komponentowego na VGA (D-Sub) z 3 wtyczkami RCA do gniazd wyjściowych wideo komponentowego urządzenia wideo. Dopasuj kolory wtyczek do kolorów gniazd: zielony do zielonego, niebieski do niebieskiego i czerwony do czerwonego.

2. Podłącz wtyk D-Sub komponentowego przewodu wideo na VGA (D-Sub) do gniazda

COMPUTER, COMPUTER 1

3. Jeśli chcesz użyć głośnika projektora (suma mono) w prezentacji, użyj odpowiedniego kabla audio i podłącz jeden koniec kabla do gniazda wyjścia audio urządzenia, a drugi do gniazda

AUDIO

4. Możesz także użyć innego odpowiedniego przewodu audio i podłączyć jego jeden koniec do gniazda

AUDIO OUT

(należy zakupić oddzielnie). Po podłączeniu można sterować dźwiękiem za pomocą menu ekranowego projektora (OSD). Szczegóły opisano w sekcji „Ustawienia dźwięku” na stronie

52.

Wbudowany głośnik projektora zostanie wyciszony w momencie podłączenia kabla do gniazda

• Projektor odtwarza jedynie zsumowany dźwięk mono, nawet jeśli podłączony jest dźwięk

stereo. Szczegóły opisano w sekcji „Podłączanie dźwięku” na stronie 20.

• Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora, a zostało

wybrane prawidłowe źródło wideo, upewnij się, czy urządzenie wideo jest włączone idziała prawidłowo. Upewnij się także, czy przewody sygnałowe są prawidłowo podłączone.

AUDIO OUT

lub

COMPUTER 2

projektora.

w projektorze.

projektora, a drugi do głośników zewnętrznych

Połączenia

Page 22

Podłączanie urządzenia źródłowego S-Video/wideo kompozytowego

Upewnij się, czy urządzenie wideo jest wyposażone w wolne gniazdo wyjściowe S-Video/wideo:

• Jeśli urządzenie zostało wyposażone w oba rodzaje gniazd, użyj gniazda S-Video,

ponieważ połączenie S-Video zapewnia lepszą jakość obrazu.

• Jeśli urządzenie zostało wyposażone w jedno z tych wyjść, można również

kontynuować procedurę.

• Jeśli nie, musisz wybrać inną metodę podłączenia tego urządzenia.

Aby podłączyć projektor do źródła S-Video/wideo:

1. Podłącz jeden koniec przewodu S-Video/wideo do wyjścia S-Video/wideo wurządzeniu.

2. Podłącz drugi wtyk przewodu S-Video/wideo do gniazda

S-VIDEO/VIDEO

projektora.

3. Jeśli chcesz użyć głośnika projektora (suma mono) w prezentacji, użyj odpowiedniego kabla audio i podłącz jeden koniec kabla do gniazda wyjścia audio urządzenia, a drugi do gniazda

AUDIO

w projektorze.

4. Możesz także użyć innego odpowiedniego przewodu audio i podłączyć jego jeden koniec do gniazda

AUDIO OUT

projektora, a drugi do głośników zewnętrznych (należy zakupić oddzielnie). Po podłączeniu można sterować dźwiękiem za pomocą menu ekranowego projektora (OSD). Szczegóły opisano w sekcji „Ustawienia dźwięku” na stronie

52.

Wbudowany głośnik projektora zostanie wyciszony w momencie podłączenia kabla do gniazda

• Projektor odtwarza jedynie zsumowany dźwięk mono, nawet jeśli podłączony jest dźwięk stereo. Szczegóły opisano w sekcji „Podłączanie dźwięku” na stronie 20.

• Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora, a zostało wybrane prawidłowe źródło wideo, upewnij się, czy urządzenie wideo jest włączone idziała prawidłowo. Upewnij się także, czy przewody sygnałowe są prawidłowo podłączone.

AUDIO OUT

Połączenia22

Page 23

Obsługa

Jeśli projektor jest nadal gorący po poprzedniej pracy, przed włączeniem zasilania lampy będzie chłodził ją przez około 90 sekund.

Uruchamianie projektora

1. Podłącz przewód zasilający do projektora i do

gniazda zasilania. Włącz gniazdo sieciowe (jeśli posiada włącznik). Sprawdź, czy po podłączeniu zasilania kontrolka na projektorze świeci na pomarańczowo.

2. Otwórz osłonę obiektywu. Jeśli pozostanie

założona, może zdeformować się pod wpływem ciepła wytwarzanego przez lampę projekcyjną.

Kontrolka zasilania POWER

3. Naciśnij przycisk

pilocie, aby uruchomić projektor. Po włączeniu lampy zostanie wyemitowany „

włączenia POWER

w sposób stały po włączeniu projektora. Procedura uruchamiania trwa około 30 sekund. Na późniejszym etapie uruchamiania wyświetlane jest logo startowe. (W razie konieczności) Obróć pierścień ostrości, aby wyregulować ostrość obrazu. Aby wyłączyć sygnał dźwiękowy, odwołaj się do informacji w sekcji „Wyłączanie funkcji Dźwięk

włączania/wyłączania” na stronie 40.

4. Jeżeli projektor uruchamiany jest pierwszy raz,

wybierz język menu ekranowego postępując zgodnie z instrukcjami na ekranie.

5. Po wyświetleniu prośby o wprowadzenie hasła,

przy pomocy strzałek wprowadź sześciocyfrowe hasło. Szczegóły opisano w sekcji „Korzystanie

z funkcji hasła” na stronie 27.

6. Włą

”. Kontrolka

zacznie mrugać na zielono i zaświeci

cz wszystkie podłączone urządzenia.

Zasilanie

na projektorze lub

Sygnał

Kontrolka zasilania

Obsługa

Page 24

7. Projektor rozpoczyna wyszukiwanie sygnałów wejściowych. Aktualnie

• Nie patrz w obiektyw, jeśli lampa jest włączona. Silne światło lampy może spowodować uszkodzenie oczu.

• Uważaj podczas naciskania przycisku zwalniania, gdyż jest on umieszczony obok kratki wentylacyjnej, z której wydobywa się gorące powietrze.

skanowane źródło sygnału zostanie wyświetlone w lewym górnym rogu ekranu. Jeśli projektor nie wykrywa prawidłowego sygnału, wyświetlany będzie komunikat „Brak sygnału” do momentu wykrycia odpowiedniego źródła sygnału. Można również nacisnąć przycisk

SOURCE (ŹRÓDŁO)

na projektorze lub

pilocie, aby wybrać żądany sygnał wejściowy. Szczegóły opisano w sekcji

„Przełączanie sygnałów wejściowych” na stronie 29.

Jeśli częstotliwość/rozdzielczość sygnału wejściowego przekracza zakres pracy projektora, na pustym ekranie wyświetlony zostanie komunikat „Poza zakresem”. Zmień sygnał wejściowy na sygnał kompatybilny z rozdzielczością projektora lub ustaw sygnał wejściowy na niższe ustawienie. Szczegóły opisano w sekcji „Tabela częstotliwości” na stronie 64.

Regulacja wyświetlanego obrazu

Regulacja kąta projekcji

Projektor wyposażony jest w jedną szybko zwalnianą przednią nóżkę regulatora i jedną tylną nóżkę regulatora. Ten system regulatorów służy do zmiany wysokości projektora ikąta projekcji. W celu regulacji projektora:

1. Naciśnij przedni przycisk zwalniania i podnieś

przód projektora. Po odpowiednim ustawieniu obrazu zwolnij przycisk, aby nóżka zablokowała się na miejscu.

2. Kręć tylnymi stopkami regulującymi w celu precyzyjnego wyregulowania kąta poziomego.

Aby wsunąć nóżkę, przytrzymaj projektor, jednocześnie naciskając przedni przycisk zwalniania, a następnie powoli opuść projektor. Wkręć tylną nóżkę regulacji w przeciwnym kierunku.

Jeśli projektor nie jest ustawiony na płaskiej powierzchni lub ekran i projektor nie są do siebie ustawione pod kątem prostym, wyświetlany obraz staje się trapezoidalny. Aby dowiedzieć się jak skorygować

zniekształcenie, patrz sekcja „Korekcja

zniekształceń trapezowych” na stronie 25.

Automatyczna regulacja obrazu

W niektórych sytuacjach może zaistnieć konieczność dostrojenia jakości obrazu. W tym celu naciśnij przycisk W przeciągu 3 sekund, wbudowana, inteligentna funkcja automatycznego dostrajania przestawi funkcje częstotliwości i zegara, wybierając najlepszą jakość obrazu.

Informacja o aktualnym źródle zostanie wyświetlona w rogu ekranu na 3 sekundy.

Obsługa24

AUTO

na projektorze lub pilocie.

Page 25

• Podczas działania funkcji AUTO ekran jest pusty.

Naciśnij przycisk

1. Użyj pierścienia powiększenia, aby wyregulować wielkość wyświetlanego obrazu.

2. Ustaw ostrość obrazu za pomocą pierścienia ostrości.

• Ta funkcja jest dostępna tylko, jeśli wybrany został sygnał komputerowy (analog RGB).

Korekcja zniekształceń trapezowych

Zniekształcenia trapezowe oznaczają sytuację, kiedy dolna lub górna krawędź wyświetlanego obrazu jest wyraźnie szersza. Ma to miejsce, kiedy projektor nie stoi prostopadle do ekranu.

Aby temu zaradzić, oprócz regulacji wysokości projektora musisz manualnie wykonać JEDNĄ z poniższych czynności.

• Używając pilota

Naciśnij przycisk / na panelu sterowania projektora lub na pilocie, aby wyświetlić ekran ustawień Korekcja trapezowa. Naciśnij przycisk , aby skorygować zniekształcenia trapezowe w górnej części obrazu. Naciśnij przycisk , aby skorygować zniekształcenia trapezowe w dolnej części obrazu.

• Używając menu ekranowego

1. Naciśnij przycisk

Wyjście)

, a następnie naciśnij przycisk / ,

aby wybrać menu

2. Naciśnij , aby wybrać a potem naciśnij Wyświetli się ekran

3. Naciśnij przycisk , aby skorygować zniekształcenia trapezowe w górnej części obrazu. Naciśnij przycisk , aby skorygować zniekształcenia trapezowe w dolnej części obrazu.

Menu/Exit (Menu/

WYŚWIETLACZ

Korekcja trapezowa

Mode/Enter (Tryb/Enter)

Korekcja trapezowa

Precyzyjna regulacja wielkości i wyrazistości obrazu

Obsługa

Page 26

Korzystanie z menu

Aktualny sygnał wejściowy

Ikona menu głównego

Menu główne

Podmenu

Podświetlenie

Naciśnij Menu/

Exit (Menu/ Wyjście), aby

przejść do poprzedniego ekranu lub wyjść z menu.

Status

WYŚWIETLACZ

Kolor ściany

Format obrazu Korekcja trapezowa

Położenie

Faza Wielkość horyz. Zoom cyfrowy

Wył.

Automatyczny

0 0

ENTER

Wyjście

Analog RGB

WYŚWIETLACZ

Kolor ściany

Format obrazu

Położenie

Faza Wielkość horyz.

Zoom cyfrowy

Korekcja trapezowa

Analog RGB

Wył.

Automatyczny

0 0

Wyjście

KONFIG. SYSTEMU: Podstawowa

Licznik prezentacji

PolskiJęzyk

Położenie projektora

Automatyczne wyłączanie Timer wygaszenia

Licznik uśpienia

Blokada klawiszy panelu

Ekran powitalny

Analog RGB

Wyjście

Przód – stół

Wył. Wył. Wył. Wył.

BenQ

Menu ustawień

KONFIG. SYSTEMU: Podstawowa

Licznik prezentacji

Polski

Język Położenie projektora

Automatyczn e wyłączanie Timer wygaszenia

Licznik uśpienia

Blokada klawiszy panelu

Ekran powitalny

Analog RGB

Wyjście

Przód – stół

Wył. Wył. Wył. Wył.

BenQ

Menu ustawień

Projektor zaopatrzony jest w menu ekranowe (OSD) pozwalające na wybór ustawień iregulację.

Poniżej przedstawiono opis menu.

Poniższy przykład prezentuje sposób ustawienia języka menu ekranowego

1. Naciśnij przycisk

Wyjście)

włączyć menu ekranowe.

2. Użyj / , aby wybrać menu

SYSTEMU: Podstawowa

Obsługa26

Menu/Exit (Menu/

na projektorze lub pilocie, aby

KONFIG.

3. Naciśnij przycisk , aby wybrać

Język

, a następnie naciśnij

przycisk / , aby wybrać język.

4. Dwukrotnie* naciśnij przycisk

Menu/Exit (Menu/Wyjście)

projektorze lub pilocie, aby wyjść z menu i zapisać ustawienia.

*Pierwsze naciśnięcie przycisku przełącza na ekran menu głównego, następne wyłącza menu ekranowe.

Page 27

Zabezpieczanie projektora

WPROWADŹ NOWE HASŁO

Wyczyść

Korzystanie z przewodu zabezpieczającego

Projektor należy zamontować w bezpiecznym miejscu pozwalającym na zabezpieczenie przed kradzieżą. Jeśli nie jest to możliwe, można zakupić blokadę, taką jak blokada Kensington, w celu zabezpieczenia projektora. Z tyłu projektora znajduje się połączenie blokady Kensington. Szczegóły opisano w punkcie 10 na stronie 9.

Przewód zabezpieczający Kensington zwykle składa się z kłódki i kluczy. Szczegółowe informacje dotyczące użytkowania można znaleźć w dołączonej do niego dokumentacji.

Korzystanie z funkcji hasła

Dla celów bezpieczeństwa i w celu uniemożliwienia nieautoryzowanego użytkowania projektor został wyposażony w funkcję zabezpieczenia hasłem. Hasło można wprowadzić, korzystając z menu ekranowego (OSD).

OSTRZEŻENIE: Uruchomienie funkcji hasła i jego zapomnienie stanowi poważny problem. Wydrukuj ten podręcznik użytkownika (w razie potrzeby) i zapisz w nim używane hasło, a następnie przechowuj podręcznik w bezpiecznym miejscu, aby można było się do niego odwołać.

Ustawianie hasła

Po ustaleniu hasła i włączaniu blokady zasilania projektora nie można będzie używać, jeśli prawidłowe hasło nie zostanie wprowadzone przy każdym uruchomieniu urządzenia.

1. Otwórz menu ekranowe i przejdź do menu

Zaawansowana (Tryb/Enter)

2. Wybierz

Blokada włączania

Ustawienia zabezpieczeń

. Wyświetli się ekran

i wybierz

3. Podobnie jak to zostało przedstawione na ilustracji po prawej stronie, cztery przyciski strzałek ( , , , ) odpowiadają 4 cyfrom (1, 2, 3, 4). Za pomocą przycisków strzałek wprowadź 6 cyfr wybranego hasła.

4. Potwierdź nowe hasło, wprowadzając je ponownie.

Po ustawieniu hasła menu ekranowe powróci do

Ustawienia zabezpieczeń

ekranu

WAŻNE: Podczas wprowadzania hasła zamiast cyfr na ekranie wyświetlane są gwiazdki. Zapisz hasło w tym miejscu podręcznika przed lub bezpośrednio po jego wprowadzeniu, aby można było je odnaleźć w przypadku zapomnienia.

Hasło: __ __ __ __ __ __ Zachowaj podręcznik w bezpiecznym miejscu.

5. Aby wyjść z menu ekranowego, naciśnij przycisk

KONFIG. SYSTEMU:

. Naciśnij przycisk

Ustawienia zabezpieczeń

Wł.

naciskając / .

Menu/Exit (Menu/Wyjście).

Mode/Enter

Obsługa

Page 28

Błąd hasła

Spróbuj ponownie.

Wpisz kod odtworzenia i skontaktuj się z centrum obsługi klienta firmy BenQ.

Kod odtworzenia:

0 2 1 2

ODTWÓRZ HASŁO

Wyjście

W przypadku zapomnienia hasła

Jeśli funkcja hasła jest włączona, będziesz proszony o wpisywanie hasła przy każdym włączaniu projektora. W przypadku wprowadzenia nieprawidłowego hasła przez 3 sekundy będzie wyświetlany komunikat o błędzie hasła, a następnie komunikat

WPROWADŹ HASŁO

. Można ponowić próbę lub w przypadku zapomnienia i niezapisania hasła w podręczniku, można użyć procedury przypominania hasła. Szczegóły opisano w sekcji „Procedura przypominania hasła” na stronie 28.

Wprowadzenie 5 razy z rzędu nieprawidłowego hasła powoduje automatyczne wyłączenie projektora.

Procedura przypominania hasła

1. Naciśnij i przytrzymaj przez 3 sekundy

przycisk

AUTO

na pilocie lub projektorze.

Projektor wyświetli na ekranie zakodowany numer.

2. Zapisz numer i wyłącz projektor.

3. O pomoc w odkodowaniu poproś lokalne

centrum serwisowe BenQ. Może zaistnieć potrzeba przedstawienia dowodu zakupu w celu sprawdzenia, czy jesteś uprawnionym użytkownikiem urządzenia.

Zmiana hasła

1. Otwórz menu ekranowe i przejdź do menu

Zaawansowana

2. Naciśnij przycisk

Ustawienia zabezpieczeń

Mode/Enter (Tryb/Enter)

„WPROWADŹ STARE HASŁO”

3. Wprowadź stare hasło.

•Jeśli hasło jest prawidłowe, pojawi się komunikat

HASŁO”

• W przypadku wprowadzenie nieprawidłowego hasła, na 3 sekundy pojawi się komunikat o błędzie hasła, a następnie komunikat

STARE HASŁO”

naciśnij przycisk

w celu ponownego wprowadzenia. Aby anulować,

Menu/Exit (Menu/Wyjście)

hasło.

4. Wprowadź nowe hasło.

Hasło: __ __ __ __ __ __ Zachowaj podręcznik w bezpiecznym miejscu.

5. Potwierdź nowe hasło, wprowadzając je ponownie.

6. Nowe hasło projektora zostało prawidłowo ustawione. Przy ponownym uruchomieniu projektora pamiętaj o wprowadzeniu nowego hasła.

7. Aby wyjść z menu ekranowego, naciśnij przycisk

Obsługa28

KONFIG. SYSTEMU:

Zmień hasło

. Pojawi się komunikat

Menu/Exit (Menu/Wyjście).

„WPROWADŹ NOWE

„WPROWADŹ

lub spróbuj wprowadzić inne

Page 29

Wyłączanie funkcji hasła

(MP515)

Aby wyłączyć ochronę hasłem, po wyświetleniu systemu menu ekranowego przejdź do menu

KONFIG. SYSTEMU: Zaawansowana Blokada włączania „WPROWADŹ HASŁO”

. Wybierz

Wył.

naciskając / . Pojawi się komunikat

. Wprowadź aktualne hasło.

i. Po ustawieniu hasła menu ekranowe powróci do ekranu

„Wył.”

zabezpieczeń

pokazanym w wierszu

Ustawienia zabezpieczeń

Ustawienia

Blokada włączania

. Podczas

ponownego uruchomienia projektora wprowadzenie nowego hasła nie będzie konieczne.

ii. W przypadku wprowadzenie nieprawidłowego hasła, na 3 sekundy pojawi się

komunikat o błędzie hasła, a następnie komunikat w celu ponownego wprowadzenia. Aby anulować, naciśnij przycisk

Exit (Menu/Wyjście)

Mimo, że funkcja hasła została wyłączona, stare hasło należy zapisać w celu ewentualnego włączenia funkcji ochrony hasłem poprzez wprowadzenie starego hasła.

lub spróbuj wprowadzić inne hasło.

„WPROWADŹ HASŁO”

Menu/

Przełączanie sygnałów wejściowych

Projektor może być jednocześnie podłączony do wielu urządzeń. Jednocześnie może jednak wyświetlać tylko jeden obraz pełnoekranowy. Podczas uruchamiania projektor automatycznie wyszukuje dostępne sygnały.

Aby projektor automatycznie wyszukiwał sygnały, funkcja

autowyszukiwanie

w menu

ŹRÓDŁO

musi być ustawiona na

ustawienie projektora). Istnieje także możliwość ręcznego przełączania

pomiędzy dostępnymi sygnałami źródłowymi.

1. Naciśnij przycisk

SOURCE (ŹRÓDŁO)

projektorze lub pilocie. Pojawi się pasek wyboru źródła.

2. Naciskaj

i naciśnij

, aż do wyboru żądanego sygnału

Mode/Enter (Tryb/Enter)

Po wykryciu sygnału w rogu ekranu przez 3 sekundy będzie wyświetlana informacja o wybranym źródle. W przypadku podłączenia wielu urządzeń do projektora, powtórz kroki 1-2, aby wyszukać kolejny sygnał.

• Poziom jasności wyświetlanego obrazu będzie

zmieniał się wraz z przełączaniem poszczególnych typów sygnału wejściowego. Prezentacje danych komputerowych (grafika) zawierające głównie obrazy nieruchome są zazwyczaj jaśniejsze od materiałów wideo zawierających głównie obrazy ruchome (filmy).

• Naturalna rozdzielczość tego projektora dostępna jest w formacie obrazu 4:3. W celu

uzyskania najlepszych rezultatów wyświetlania obrazu należy wybrać i użytkować źródło sygnału wejściowego, które wysyła sygnał z tą rozdzielczością. Wszystkie pozostałe rozdzielczości będą skalowane przez projektor w zależności od ustawienia formatu obrazu, które może powodować pewne zniekształcenie obrazu lub utratę wyrazistości. Szczegóły opisano w sekcji „Wybór formatu obrazu” na stronie 30.

Szybkie

Wł.

(domyślne

Obsługa

Page 30

Powiększanie i wyszukiwanie szczegółów

Obraz można przesuwać dopiero po jego powiększeniu. Podczas wyszukiwania szczegółów, można dalej powiększać obraz.

W razie konieczności odszukania szczegółów na wyświetlanym obrazie, powiększ go. Aby poruszać się w ramach wyświetlanego obrazu, użyj przycisków strzałek.

• Używając pilota

1. Naciśnij

wyświetlić pasek powiększenia (Zoom). Naciśnij przycisk powiększyć środek obrazu. Naciśnij kilkakrotnie przycisk, aby wybrać żądany rozmiar ekranu.

2. Korzystaj ze strzałek ( , , , ) na projektorze

lub pilocie, aby przesuwać powiększony obszar w obrazie.

3. Aby przywrócić oryginalne rozmiary obrazu,

naciśnij przycisk

Digital Zoom +/- (Zoom cyfrowy) -

naciśnięciu przycisku obraz jest nadal zmniejszany aż do przywrócenia rozmiaru wyjściowego.

• Używając menu ekranowego

1. Naciśnij przycisk

2. Naciśnij

Wyświetlony zostanie pasek powiększenia.

3. Jeżeli używasz pilota, to wykonaj kroki 1 - 3 opisane w sekcji "Używając pilota"

powyżej. W przypadku korzystania z panelu sterowania projektora naciskaj , do czasu odpowiedniego powiększenia obrazu.

4. Aby przesunąć obraz, naciśnij przycisk

włączenia trybu panoramy, a następnie naciśnij strzałki kierunków ( , , ,

5. Aby zmniejszyć rozmiar obrazu, naciśnij przycisk

w celu powrotu do funkcji zbliżania/oddalania, a następnie naciśnij przycisk

AUTO

nacisnąć kilkakrotnie do momentu przywrócenia oryginalnego rozmiaru obrazu.

Digital Zoom +/- (Zoom cyfrowy) +/-

Digital Zoom +/- (Zoom cyfrowy) +

AUTO

. Można także nacisnąć

. Po ponownym

Menu/Exit (Menu/Wyjście)

, aby wybrać menu

, aby wybrać

) na projektorze lub pilocie w celu przesunięcia obrazu.

w celu przywrócenia oryginalnego rozmiaru obrazu. Można także

WYŚWIETLACZ

Zoom cyfrowy

, aby

, a następnie naciśnij przycisk /

i naciśnij

Mode/Enter (Tryb/Enter)

w celu

Wybór formatu obrazu

'Format obrazu' określa stosunek pomiędzy szerokością a wysokością obrazu. Współczynnik kształtu większości analogowych telewizorów i komputerów wynosi 4:3, natomiast w przypadku cyfrowych telewizorów i płyt DVD wynosi on zwykle 16:9.

Po wprowadzeniu metod cyfrowego przetwarzania sygnału cyfrowe urządzenia wyświetlające, takie jak ten projektor, pozwalają na dynamiczne rozszerzanie i skalowanie sygnału obrazu do formatu obrazu innego niż źródłowy.

Aby zmienić współczynnik (format) wyświetlanego obrazu (nie ważne jaki jest współczynnik wyjściowy źródła):

1. Naciśnij przycisk

, aby wybrać menu

2. Naciśnij przycisk

3. Naciskaj / , aby wybrać format obrazu i dopasować go do wymogów sygnału

iwyświetlania.

Obsługa30

Menu/Exit (Menu/Wyjście)

WYŚWIETLACZ

, aby wybrać

, a następnie naciśnij przycisk /

Format obrazu

Page 31

Informacje dotyczące formatu obrazu

Obraz 16:10

Obraz 15:9

Obraz 4:3

Obraz 16:9

• Na poniższych ilustracjach fragmenty zaznaczone na czarno są obszarami nieaktywnymi,

natomiast fragmenty zaznaczone na biało są obszarami aktywnymi.

• Menu ekranowe mogą być wyświetlane w tych nieużywanych czarnych obszarach ekranu.

Automatyczny:

proporcjonalnie, aby dopasować wyjściową rozdzielczość projektora w poziomie i pionie. Jest to tryb odpowiedni dla sygnału źródłowego o formacie innym od 4:3 i 16:9, kiedy chce się wykorzystać maksimum ekranu bez zmian formatu obrazu.

Skaluje obraz

4:3

: Skaluje obraz, aby można go było

wyświetlać na środku ekranu o formacie obrazu 4:3. To ustawienie jest najlepsze dla obrazów charakteryzujących się formatem obrazu 4:3, takich jak te ze standardowego telewizora, monitora komputerowego i filmów DVD o formacie obrazu 4:3, ponieważ pozwala na ich wyświetlanie bez zmiany formatu obrazu.

Rzeczywiste:

Obraz wyświetlany jest zoryginalną rozdzielczością i jego wielkość zmieniana jest tak, aby dopasować go do obszaru ekranu. W przypadku sygnałów o niższej rozdzielczości wyświetlany obraz będzie mniejszy od ustawionego rozmiaru ekranu. W razie potrzeby powiększenia obrazu można wyregulować powiększenie lub przysunąć projektor bliżej ekranu. Może również istnieć konieczność ponownego ustawienia ostrości projektora po przeprowadzeniu tych regulacji.

16:9

: Skaluje obraz, aby można go

było wyświetlać na środku ekranu o formacie obrazu 16:9. Jest to najlepsze ustawienie dla obrazów, które mają już format 16:9, np. telewizja high definition, ponieważ wyświetla je bez zmiany formatu.

Obsługa

Page 32

Optymalizacja obrazu

Używanie funkcji Kolor ściany

W przypadku wyświetlania na kolorowej powierzchni, na przykład na ścianie pomalowanej na kolor inny, niż biały, funkcja kolorów wyświetlanego obrazu, aby zapobiec potencjalnym różnicom w kolorach pomiędzy źródłowym i wyświetlanym obrazem.

Aby użyć tej funkcji, przejdź do menu naciśnij przycisk / , aby wybrać kolor najbliższy powierzchni projekcyjnej. Do wyboru jest kilka wstępnie skalibrowanych kolorów:

Jasnozielony, Niebieski

oraz

Tablica

Wybór trybu obrazu

W projektorze zostało zapisane kilka gotowych trybów obrazu, które można wybrać dla zastosowania w danym środowisku pracy i przy danym typie sygnału wejściowego.

Aby wybrać tryb pracy, który odpowiada Twoim potrzebom, możesz wykonać jedną z poniższych czynności.

• Naciśnij kilkakrotnie przycisk

Enter)

na pilocie lub projektorze, aby wybrać

odpowiedni tryb.

• Przejdź do menu wybrać odpowiedni tryb.

OBRAZ > Tryb obrazu

Mode/Enter (Tryb/

Kolor ściany

WYŚWIETLACZ

, a następnie naciśnij przycisk / , aby

umożliwia korekcję

Kolor ściany

Jasnożółty, Różowy

, a następnie

Tryby obrazu pokazano poniżej.

Tryb Dynamiczny

odpowiedni dla miejsc, w których wymagana jest największa jasność, np. wdobrze oświetlonym pomieszczeniu.

Tryb Prezentacja (domyślny)

jasność jest podbita i dostosowana.

Tryb sRGB

rzeczywistości odtworzenie obrazów, niezależnie od ustawienia jasności. Tryb najbardziej odpowiedni do wyświetlania zdjęć wykonanych odpowiednio skalibrowanym aparatem kompatybilnym z sRGB i do przeglądania grafiki z komputera i oprogramowania do tworzenia rysunków, takiego jak AutoCAD.

Tryb Ki no

z kamer cyfrowych lub DV, najlepiej w zaciemnionym (slabo oświetlonym) otoczeniu.

Tryb Użytkownik 1/Użytkownik 2

w oparciu o aktualnie dostępne tryby obrazu. Szczegóły opisano w sekcji

„Regulacja ustawień trybu Użytkownik 1/Użytkownik 2” na stronie 33.

Obsługa32

: Odpowiedni do odtwarzania kolorowych filmów, wideoklipów

: Maksymalna jasność wyświetlanego obrazu. Ten tryb jest

: Przeznaczony do prezentacji. W tym trybie

: Maksymalna czystość kolorów RGB, umożliwiające najbliższe

: Przywołuje ustawienia spersonalizowane

Page 33

Regulacja ustawień trybu Użytkownik 1/Użytkownik 2

Można skorzystać z dwóch trybów definiowanych przez użytkownika, jeśli dostępne tryby obrazu nie są odpowiednie do potrzeb użytkownika. Można również użyć trybu obrazu jako punktu wyjściowego (z wyjątkiem trybu

Użytkownik 1/2

), a następnie

dostosować ustawienia do własnych potrzeb.

1. Aby otworzyć menu ekranowe, naciśnij

2. Przejdź do menu

3. Naciśnij

4. Naciśnij przycisk

Ta funkcja jest dostępna pod warunkiem wyboru trybu Użytkownik 1 lub Użytkownik 2 w podmenu Tryb obrazu.

5. Naciśnij przycisk

OBRAZ

, aby wybrać

Tryb obrazu

Użytkownik 1

, aby wybrać

, aby wybrać tryb obrazu najbardziej zbliżony do

Menu/Exit (Menu/Wyjście)

lub

Użytkownik 2

Tryb odniesienia

własnych potrzeb.

6. Naciśnij przycisk , aby wybrać pozycję menu, która ma być zmieniona,

anastępnie ustaw wartość za pomocą

. Szczegółowe informacje: patrz

sekcja "Szczegółowa regulacja jakości obrazu w trybach użytkownika" poniżej.

7. Po wykonaniu wszystkich ustawień, wybierz

Enter (Tryb/Enter)

8. Pojawi się komunikat „

, aby zapisać ustawienia.

Ustawienia zapisane

Zapisz ustawienia

”.

i naciśnij

Mode/

Szczegółowa regulacja jakości obrazu w trybach użytkownika

Zgodnie z wykrytym rodzajem sygnału, istnieją pewne funkcje definiowane przez użytkownika po wyborze trybu potrzeby możesz wprowadzać ustawienia wybierając funkcje, a następnie naciskając

/ na projektorze lub pilocie.

Regulacja ustawienia Jasność

Im wyższa wartość, tym jaśniejszy obraz. Odpowiednio, im niższe ustawienie, tym ciemniejszy obraz. Wyreguluj to ustawienie tak, aby czarne obszary obrazu były rzeczywiście ciemne, ale żeby widoczne w nich były detale.

Regulacja ustawienia Kontrast

Im wyższa wartość, tym większy kontrast. Użyj tego parametru do ustawienia szczytowego poziomu bieli, po uprzednim dostosowaniu ustawienia jasności do wybranego źródła sygnału wejściowego i otoczenia projekcji.

Regulacja ustawienia Kolor

Niższe ustawienie daje kolory mniej nasycone. Zbyt wysokie ustawienie daje zbyt silne kolory, wyglądające nierealistycznie.

Regulacja ustawienia Odcień

Im wyższa wartość, tym bardziej czerwonawy obraz. Im mniejsza wartość, tym bardziej zielonkawy obraz.

Regulacja ustawienia Ostrość

Im wyższa wartość tym ostrzejszy obraz. Im niższa wartość, tym mniej ostry obraz.

Użytkownik 1

lub

Użytkownik 2

. W oparciu o swoje

50 30 70

0 -30 30

Obsługa

Page 34

Regulacja ustawienia Brilliant Color

Ta funkcja wykorzystuje nowy algorytm przetwarzania kolorów i ulepszenia systemowe, które umożliwiają osiągnięcie większej jasności, a zarazem prawdziwszych i bardziej wyrazistych kolorów obrazu. Umożliwia uzyskanie jasności o 50% większej w obrazach z pośrednim tonem, powszechnym dla obrazów wideo i naturalnych scen, dzięki czemu projektor odtwarza obrazy w realistycznych

Wł.

i prawdziwych kolorach. Jeśli jakość obrazu jest odpowiednia, wybierz jakość obrazu nie jest odpowiednia, wybierz

Wł.

jest domyślnym i zalecanym ustawieniem dla tego projektora. Po wybraniu

funkcja

Temper. kolorów

nie jest dostępna.

Wył.

. Jeśli

Wył.

Wybór temperatury kolorów

Opcje dostępne dla ustawień temperatury koloru* różnią się w zależności od rodzaju wybranego sygnału.

T1:

Przy najwyższej temperaturze kolorów (ustawienie T1) biel obrazu jest

bardziej niebieskawa, niż przy innych ustawieniach.

T2:

Biel obrazu przesunięta jest w stronę niebieskiego.

T3:

Zachowanie normalnego odcienia bieli.

T4:

Obrazy wydają się czerwonawo-białe.

*Informacje dotyczące temperatury kolorów:

Istnieje wiele różnych odcieni, w różnych sytuacjach uznawanych za białe. Jedną z powszechnych metod określania bieli jest „temperatura kolorów”. Biel o niskiej temperaturze kolorów zdaje się być czerwonawa. Biel o wysokiej temperaturze kolorów zdaje się zawierać w sobie więcej niebieskiego.

Zarządzanie kolorami 3D

W większości sytuacji instalacyjnych, zarządzanie kolorami nie będzie potrzebne, np. w klasie lub pokoju konferencyjnym, kiedy światło jest włączone lub kiedy do pomieszczenia wpada światło przez okna.

Użycie zarządzania kolorami należy rozważyć w stałych instalacjach projektora w miejscach, gdzie poziom oświetlenia można kontrolować, np. w salach posiedzeń, w salach wykładowych lub w kinie domowym. Zarządzenie kolorami pozwala na precyzyjną regulację kolorów, co umożliwia wierniejsze wyświetlanie kolorów, w razie potrzeby.

Kolorami można zarządzać tylko w kontrolowanych i powtarzalnych warunkach oglądania. Należy użyć kolorymetru (miernika koloru światła) i zapewnić odpowiedni zestaw obrazów źródłowych do pomiaru odwzorowania kolorów. Te narzędzia nie zostały dołączone do projektora, jednakże sprzedawca projektora powinien być w stanie udzielić porad lub nawet skierować do do

świadczonego profesjonalisty.

Zarządzenie kolorami pozwala na regulację sześciu zestawów kolorów (RGBCMY). Po wybraniu jednego koloru, można niezależnie regulować jego zakres i nasycenie, zgodnie z preferencjami.

W przypadku zakupu płyty testowej zawierającej różne wzory testowe kolorów można jej użyć do testowania prezentacji kolorów na monitorach, telewizorach, projektorach itp. W tym celu należy wyświetlić za pomocą projektora obraz z płyty, a następnie przejść do menu

Zarządzanie kolorami 3D

w celu dokonania regulacji.

Obsługa34

Page 35

W celu regulacji ustawień:

CZERWONY

NIEBIESKI

ZIELONY

Żółty

Fuksja

Purpurowy

1. Przejdź do menu

2. Naciśnij przycisk

wyświetlony ekran

3. Wybierz

Kolor podstawowy

OBRAZ

i wybierz

Zarządzanie kolorami 3D

Mode/Enter (Tryb/Enter)

Zarządzanie kolorami 3D

, a następnie naciśnij przycisk / , aby wybrać

na projektorze lub pilocie. Zostanie

kolor: czerwony, żółty, zielony, błękitny, niebieski lub purpurowy.

Barwa

4. Naciśnij przycisk , aby wybrać

, a następnie naciśnij przycisk / , aby wybrać zakres. Zwiększenie zakresu powoduje objęcie kolorów składających się w większych proporcjach z dwóch sąsiednich kolorów. Proszę spojrzeć na ilustrację po prawej stronie, aby dowiedzieć się, jak kolory odnoszą się do siebie.

Na przykład po wyborze czerwonego i ustawieniu zakresu na 0, w wyświetlanym ekranie wybierany będzie tylko czysty czerwony. Zwiększenie zakresu spowoduje objęcie czerwonego zbliżonego do żółtego i do purpurowego.

5. Naciśnij przycisk , aby wybrać

Nasycenie

a następnie wyreguluj wartości zgodnie z preferencjami, naciskając przycisk / . Wszelkie dokonane regulacje są natychmiast aktywne. Na przykład, po wyborze czerwonego i ustawieniu wartości na 0, zmienione zostanie nasycenie tylko czystej czerwieni.

Nasycenie określa ilość koloru na obrazie wideo. Niższe ustawienie daje kolory mniej nasycone; ustawienie „0” usuwa ten kolor całkowicie z obrazu. Jeśli nasycenie jest zbyt wysokie, kolor będzie zbyt mocny i nierealistyczny.

6. Naciśnij przycisk , aby wybrać

Wzmocnienie

, a następnie wyreguluj wartości zgodnie z preferencjami, naciskając przycisk / . Poziom kontrastu wybranego podstawowego koloru zostanie zmieniony. Wszelkie dokonane regulacje są natychmiast aktywne.

7. Powtórz czynności 3 do 6 w celu regulacji pozostałych kolorów.

8. Sprawdź, czy dokonałeś wszystkich wymaganych regulacji.

9. Naciśnij przycisk

Menu/Exit (Menu/Wyjście)

, aby wyjść z menu i zapisać

ustawienia.

Obsługa

Page 36

Ustawianie licznika prezentacji

Licznik prezentacyjny może pokazywać pozostały czas prezentacji na ekranie, aby pomóc w zarządzaniu czasem podczas prezentacji. Aby użyć tej funkcji postępuj zgodnie z poniższym opisem:

1. Naciśnij przycisk

licznika)

na pilocie lub przejdź do menu

KONFIG. SYSTEMU: Podstawowa prezentacji Enter (Tryb/Enter) Licznik prezentacji

2. Wybierz

Okres licznika

być ustawiony w zakresie od 1 do 5 minut z dokładnością do 1 minuty i w zakresie od 5 do 240 minut w 5-minutowych odstępach.

3. Naciśnij , aby wybrać być wyświetlany na ekranie, naciskając przycisk / .

Wybór Opis

Zawsze Wyświetla licznik na ekranie przez całą prezentację. 1 min/2 min/3 min Wyświetla licznik na ekranie przez ostatnie 1/2/3 minuty.

Nigdy Ukrywa licznik podczas prezentacji.

Timer Set up (Ustawienie

, a następnie naciśnij przycisk

, aby wyświetlić ekran

, a następnie określ czas, naciskając / . Okres może

Wyświetlanie czasu

Licznik

Mode/

, a następnie określ, czy licznik ma

4. Naciśnij przycisk , aby wybrać licznika, naciskając przycisk /

Lewy górny Lewy dolny Prawy górny Prawy dolny

5. Naciśnij przycisk , aby wybrać

Położenie licznika

Metoda odliczania licznika

, a następnie ustaw pozycję

, a następnie

wybierz odpowiedni kierunek odliczania, naciskając przycisk / .

Wybór Opis

W przód Odliczanie od 0 do ustawionego czasu.

Wstecz Odliczanie od ustawionego czasu do 0.

6. Naciśnij przycisk , aby wybrać

Przypominanie dźwiękiem

, a następnie określ,

czy ma być uruchomione przypominanie dźwiękiem, naciskając przycisk / . W przypadku wyboru opcji

Wł.

, jeśli do końca czasu pozostaje 30 sekund, zostaną wyemitowane dwa sygnały dźwiękowe, natomiast po upływie czasu zostaną wyemitowane trzy sygnały.

7. Aby aktywować licznik prezentacji, naciśnij przycisk , naciśnij przycisk / ,

Wł.

aby wybrać

, a następnie naciśnij przycisk

8. Zostanie wyświetlony komunikat potwierdzenia. Wybierz naciśnij przycisk

Mode/Enter (Tryb/Enter)

zatwierdzenia. Na ekranie zostanie wyświetlony komunikat „

Mode/Enter (Tryb/Enter)

Ta k

, a następnie

na projektorze lub pilocie w celu

Licznik włączony!

Licznik rozpocznie odliczanie od ustawionego czasu.

Obsługa36

”.

Page 37

Aby anulować licznik, wykonaj poniższe czynności.

• Używając pilota

Naciśnij przycisk anastępnie naciśnij przycisk

• Używając menu ekranowego

1. Przejdź do menu iwybierz komunikat potwierdzenia.

2. Wybierz zatwierdzić. Na ekranie zostanie wyświetlony komunikat „

Timer On (Włączanie licznika)

Wył.

. Naciśnij przycisk

Ta k

, a następnie naciśnij przycisk

Mode/Enter (Tryb/Enter)

KONFIG. SYSTEMU: Podstawowa

Mode/Enter (Tryb/Enter)

i / , aby wybrać

Licznik prezentacji

Mode/Enter (Tryb/Enter)

Licznik wyłączony!

Wył.

. Pojawi się

, aby

Jak używać przycisku Timer On (Włączanie licznika)?

Timer On (Włączanie licznika)

wielofunkcyjny.

• Jeśli licznik prezentacji jest wyłączony, naciśnięcie

tego przycisku wyświetla komunikat potwierdzenia. Można określić, czy licznik ma być aktywowany za pomocą poniższej instrukcji ekranowej.

• Jeśli licznik jest już wyłączony, naciśnięcie tego

przycisku wyświetla komunikat potwierdzenia. Można określić, czy ponownie aktywować licznik, kontynuować, czy wyłączyć za pomocą poniższej instrukcji ekranowej.

to przycisk

Ukrywanie obrazu

Aby przyciągnąć uwagę publiczności, można użyć przycisku lub pilocie, który ukrywa wyświetlany obraz. Przy ukrytym obrazie w dolnym rogu ekranu pojawi się słowo „ przy podłączonym wejściu audio, dźwięk będzie nadal słyszalny.

wygaszenia

włączał obraz po czasie, w którym nie został naciśnięty żaden przycisk na pilocie lub projektorze. Dostępny zakres czasu to 5 do 30 minut z dokładnością do 5 minut.

Jeśli zapisane okresy nie są odpowiednie dla prezentacji, wybierz Niezależnie od włączenia funkcji

naciskając dowolny przycisk (z wyjątkiem pilocie lub na projektorze.

Nie blokuj obiektywu żadnym przedmiotem, ponieważ może to spowodować jego rozgrzanie się.

BLANK (PUSTY EKRAN)

BLANK

KONFIG. SYSTEMU: Podstawowa > Timer

”. Jeśli funkcja została uruchomiona

pozwala ustawić czas wygaszenia, aby projektor automatycznie ponownie

na projektorze

Timer wygaszenia

Page Up/Down (Strona w górę/w dół)

Wył.

obraz można przywrócić,

”.

) na

Obsługa

Page 38

Zamrażanie obrazu

Naciśnij przycisk na pilocie, aby zatrzymać obraz. W prawym górnym rogu ekranu pojawi się słowo

FREEZE

„ przycisk (poza na projektorze lub pilocie.

Nawet, jeśli obraz na ekranie jest zamrożony, urządzenia wideo lub inne nadal go odtwarzają. Jeśli podłączone urządzenia zostały wyposażone w aktywne wyjście dźwiękowe, przy zamrożonym obrazie dźwięk będzie nadal słyszalny.

”. Aby wyłączyć funkcję, naciśnij dowolny

Page Up/Down (Strona w górę/w dół)

)

Korzystanie z funkcji FAQ

INFORMACJE

jakości obrazu, instalacji, obsługi funkcji specjalnych i informacje dotyczące serwisowania.

Aby uzyskać informacje FAQ:

1. Naciśnij / na projektorze lub pilocie lub naciśnij otworzyć menu OSD i naciśnij / aby wybrać menu

2. Naciśnij , aby wybrać

i instalacja

3. Naciśnij przycisk

4. Naciśnij przycisk / , aby wybrać problem, anastępnie naciśnij przycisk

(Tryb/Enter)

5. Aby wyjść z menu ekranowego, naciśnij przycisk

Menu/Exit (Menu/Wyjście)

zawiera możliwe rozwiązania problemów, które dotyczą

, aby

INFORMACJE

lub

FAQ - Funkcje i obsługa

Mode/Enter (Tryb/Enter)

, aby wyświetlić możliwe rozwiązania.

FAQ - Obraz

Mode/Enter

Menu/Exit (Menu/Wyjście)

Obsługa38

Page 39

Obsługa na dużych wysokościach

W obszarach położonych 1500 m–3000 m nad poziomem morza i o temperaturze pomiędzy 0°C–35°C zaleca się korzystanie z funkcji

Funkcja Tryb dużej wysokości nie powinna być używana na wysokościach od 0 do 1500 m i przy temperaturze od 0°C do 35°C. Uruchomienie funkcji w tych warunkach spowoduje przechłodzenie projektora.

Aby włączyć

1. Naciśnij przycisk

2. Naciśnij i wybierz wybrać

3. Wybierz

Praca w trybie

Tryb dużej wysokości

Menu/Exit (Menu/Wyjście)

, aby wybrać menu

Wł.

. Pojawi się komunikat potwierdzenia.

Ta k

, a następnie naciśnij przycisk

Tryb dużej wysokości

KONFIG. SYSTEMU: Zaawansowana

Tryb dużej wysokości

może spowodować większy poziom hałasu

Tryb dużej wysokości

, a następnie naciśnij przycisk /

, a następnie naciśnij / , aby

Mode/Enter (Tryb/Enter)

pracy projektora w decybelach, ponieważ konieczna jest większa prędkość działania wentylatora w celu zwiększenia chłodzenia i wydajności.

W przypadku korzystania projektora w środowiskach ekstremalnych innych niż opisano powyżej, może on wykazywać objawy automatycznego wyłączenia w celu ochrony projektora przed przegrzaniem. W takich przypadkach należy włączyć Tryb dużej wysokości, aby rozwiązać te problemy. Nie jest to jednak stan, w którym projektor może działać we wszystkich nieprzyjaznych środowiskach.

Blokada przycisków sterowania

Po zablokowaniu przycisków sterowania na projektorze, można zapobiec przypadkowym zmianom ustawień projektora, np. przez dzieci. Po włączeniu funkcji

Blokada klawiszy panelu

przycisku

Zasilanie

nie działają żadne przyciski na projektorze z wyjątkiem

1. Naciśnij / na projektorze lub pilocie lub przejdź do menu

Podstawowa

anastępnie wybierz

KONFIG. SYSTEMU:

Blokada klawiszy panelu

Wł.

naciskając / na

projektorze lub pilocie. Pojawi się komunikat potwierdzenia.

2. Wybierz

Enter (Tryb/Enter)

, a następnie naciśnij przycisk

, aby zatwierdzić.

Mode/

Tak

Aby wyłączyć blokadę klawiszy panelu, naciśnij i przytrzymaj przez 3 sekundy przycisk / na projektorze lub pilocie.

Można także przejść do menu

panelu

, korzystając z przycisków pilota, a następnie nacisnąć / , aby wybrać

• Przyciski pilota nadal działają po włączeniu blokady przycisków panelu.

• Naciśnięcie przycisku Zasilanie w celu wyłączenia projektora bez wyłączenia blokady

przycisków panelu powoduje, że po następnym włączeniu projektora blokada pozostanie włączona.

KONFIG. SYSTEMU: Podstawowa >

Blokada klawiszy

Wył.

Obsługa

Page 40

Regulacja dźwięku

Regulacja dźwięku opisana poniżej wpłynie na głośnik projektora. Upewnij się, że wejście audio projektora jest prawidłowo podłączone. Sposób podłączania wejścia audio opisano w sekcji „Połączenia” na stronie 18.

Wyłączanie dźwięku

Aby tymczasowo wyłączyć dźwięk:

1. Naciśnij przycisk

, aby wybrać menu

2. Naciśnij przycisk , aby wybrać przycisk

3. Wybierz

Mode/Enter (Tryb/Enter) Wycisz

Regulacja poziomu dźwięku

Aby ustawić poziom dźwięku, naciśnij przycisk

(Głośność)

1. Powtórz opisane powyżej czynności 1-2.

2. Naciśnij przycisk , aby wybrać

na pilocie lub:

naciśnij przycisk / , aby wybrać odpowiedni poziom dźwięku.

Wyłączanie funkcji Dźwięk włączania/wyłączania

Aby wyłączyć dźwięk:

1. Powtórz opisane powyżej czynności 1-2.

2. Naciśnij przycisk , aby wybrać naciśnij przycisk / , aby wybrać

Jedynym sposobem na zmianę ustawienia Dźwięk włączania/wyłączania jest jego włączenie lub wyłączenie w tym miejscu. Ustawienie wyciszenia lub zmiana poziomu dźwięku nie ma wpływu na Dźwięk włączania/wyłączania.

Menu/Exit (Menu/Wyjście)

KONFIG. SYSTEMU: Zaawansowana

Ustawienia dźwięku

. Wyświetli się ekran

i naciskaj / , aby wybrać

Głośność

Dźwięk włączania/wyłączania

Wył.

, a następnie naciśnij przycisk /

Wł.

Volume +/-

, a następnie

, a następnie naciśnij

Ustawienia dźwięku

, a następnie

Personalizacja wyświetlania menu projektora

Menu ekranowe (OSD) można zmieniać zgodnie z preferencjami. Poniższe ustawienia nie wpływają na ustawienia projektora, jego obsługę lub działanie.

• Pozycja

> naciśnięciu przycisku. Dostępny zakres czasu to 5 do 30 sekund w 5-sekundowych odstępach. Użyj / do wybrania odpowiedniego czasu.

• Pozycja

ustawień

wybrania preferowanej pozycji.

Język

•

język dla menu ekranowych (OSD). Użyj / do wyboru języka.

Obsługa40

Menu czasu wyświetlania

Menu ustawień

Położenie menu

pozwala wybrać jedną z pięciu pozycji menu ekranowego. Użyj / do

w menu

określa czas wyświetlania menu ekranowego po ostatnim

w menu

KONFIG. SYSTEMU: Podstawowa

w menu

KONFIG. SYSTEMU: Podstawowa

pozwala ustawić odpowiedni

Page 41

•

Ekran powitalny

w menu

KONFIG. SYSTEMU: Podstawowa

pozwala ustawić

preferowany ekran powitalny wyświetlany podczas uruchamiania projektora. Użyj

/ do wyboru ekranu.

Obsługa

Page 42

Sterowanie projektorem poprzez środowisko LAN (tylko MP526/MP576)

Ustawienia sterowania sieci LAN

komputera za pomocą przeglądarki internetowej, kiedy komputer i projektor jest prawidłowo podłączony do tej samej sieci lokalnej.

umożliwiają zarządzanie projektorem z poziomu

Konfiguracja opcji Ustawienia sterowania sieci LAN

W środowisku DHCP:

1. Podłącz jeden koniec kabla RJ45 do gniazda LAN RJ45 projektora, a drugi koniec do portu RJ45.

2. Naciśnij wybrania menu podświetlone.

3. Naciśnij , aby wybrać

Enter (Tryb/Enter)

4. Naciśnij , aby wybrać

5. Naciśnij przycisk , aby wybrać wybrać

6. Naciśnij , aby wybrać

7. Odczekaj około 15-20 sekund, a następnie ponownie wejdź na stronę

sterowania sieci LAN

8. Wyświetlone zostaną ustawienia

Domyślna bramka Adres IP projektora

Jeśli Adres IP projektora nadal nie jest wyświetlany, skontaktuj się z administratorem sieci.

Menu/Exit (Menu/Wyjście)

KONFIG. SYSTEMU: Zaawansowana

Ustawienia sterowania sieci LAN

. Pojawi się ekran

Sterowane przez

DHCP

Wł.

Zastosuj

, oraz

i naciśnij

Adres IP projektora, Maska podsieci

Serwer DNS

, a następnie naciśnij / do momentu

. Menu zostanie

i naciśnij

Ustawienia sterowania sieci LAN

i naciśnij / , aby wybrać

, a następnie naciśnij przycisk / aby

Mode/Enter (Tryb/Enter)

. Zanotuj adres IP wyświetlony w linijce

Mode/

RJ45

Ustawienia

W środowisku innym niż DHCP:

1. Powtórz kroki 1-4 powyżej.

DHCP

2. Naciśnij przycisk , aby wybrać wybrać

3. Skontaktuj się z administratorem sieci w celu uzyskania informacji o ustawieniach

Adres IP projektora, Maska podsieci, Domyślna bramka

4. Naciśnij , aby wybrać element do modyfikacji, a następnie naciśnij

(Tryb/Enter)

5. Naciskaj / , aby przesuwać kursor i naciskaj / , aby wprowadzić wartość.

6. Aby zapisać ustawienie naciśnij zapisać ustawienia naciśnij

7. Naciśnij , aby wybrać

Obsługa42

Wył.

Mode/Enter (Tryb/Enter)

Menu/Exit (Menu/Wyjście)

Zastosuj

, a następnie naciśnij przycisk / , aby

oraz

. Jeśli nie chcesz

i naciśnij

Mode/Enter (Tryb/Enter)

Serwer DNS

Mode/Enter

Page 43

Zdalne sterowanie projektorem poprzez przeglądarkę

internetową

Po uzyskaniu prawidłowego adresu IP dla projektora i kiedy projektor znajduje się wtrybie gotowości, możesz używać dowolnego komputera znajdującego się w tej samej sieci lokalnej do sterowania projektorem.

1. Wprowadź adres projektora w pasku adresu przeglądarki i naciśnij Przejdź na komputerze.

2. Otwarta zostanie strona zdalnego sterowania w sieci. Ta strona umożliwia obsługę projektora tak samo, jak w przypadku używania pilota lub panelu sterowania projektora.

• Menu (Exit) (Menu/

• Blank (Pusty ekran)

Wyjście)

• Auto • Source

(Źródło)

Szczegóły opisano w sekcji „Pilot”

na stronie 12.

• ( ) • ( )

• ( )

• Enter

• ( )

Przycisk Enter aktywuje wybrany element menu ekranowego (OSD).

Aby zmienić źródło wejścia, naciśnij na żądany sygnał.

Lista dostępnych źródeł zmienia się w zależności od gniazd, w jakie wyposażony jest projektor. „Video 1” oznacza sygnał Wideo; “S-Video 1” oznacza sygnał S-Video.

Obsługa

Page 44

Strona narzędzi Tools umożliwia zarządzanie projektorem, konfigurację Ustawień

iii

Naciśnij

Exit

aby powrócić do strony zdalnego sterowania projektorem.

sterowania sieci LAN i bezpieczny dostęp zdalnego sterowania projektorem.

i. Możesz nazwać projektor, sprawdzać informacje o jego lokalizacji oraz o

osobie, która się nim zajmuje.

ii. Możesz zmienić

Ustawienia sterowania sieci LAN

iii. Po dokonaniu ustawień dostęp do zdalnego sterowania projektorem zostaje

zabezpieczony hasłem.

iv. Po dokonaniu ustawień dostęp do strony narzędzi Tools zostaje zabezpieczony

hasłem.

Po dokonaniu ustawień naciśnij przycisk Send, a dane zostaną zapisane w projektorze.

v. Naciśnij

Exit

, aby powrócić do strony zdalnego sterowania projektorem.

Strona Info wyświetla informacje oraz status projektora.

Aby uzyskać więcej informacji odwiedź stronę http://www.crestron.com oraz www.crestron.com/getroomview.

Obsługa44

Page 45

Wyłączanie projektora

1. Naciśnij

Zasilanie

. Pojawi się ekran

potwierdzenia. W przypadku braku reakcji w ciągu kilku sekund komunikat zniknie.

2. Naciśnij

zasilania POWER

Zasilanie

ponownie.

mruga na pomarańczowo,

Kontrolka

lampa jest wyłączana, a wentylatory pracują jeszcze przez około 90 sekund, aby ochłodzić projektor.

W celu ochrony lampy projektor nie będzie reagował na jakiekolwiek polecenia podczas procesu chłodzenia.

Aby skrócić czas chłodzenia, można aktywować funkcję Szybkie chłodzenie. Szczegóły opisano w sekcji „Szybkie chłodzenie” na stronie 52.

3. Po zakończeniu procesu chłodzenia zostanie

wyemitowany „

dźwięk wyłączania

zasilania POWER

zaświeci na pomarańczowo

”.

Kontrolka

wsposób ciągły, a wentylator zostanie zatrzymany. Odłącz przewód zasilający od gniazdka w ścianie.

• Aby wyłączyć dźwięk włączania, odwołaj się do informacji w sekcji „Wyłączanie funkcji Dźwięk włączania/

wyłączania” na stronie 40.

• Jeśli projektor nie zostanie prawidłowo wyłączony, podczas jego ponownego włączenia wentylatory przez kilka minut będą chłodzić lampę w celu jej ochrony. Po

zatrzymaniu wentylatorów ponownie naciśnij przycisk Zasilanie, aby uruchomić projektor. Kontrolka zasilania POWER zaświeci na pomarańczowo.

Obsługa

Page 46

Działanie menu

System menu

Menu ekranowe może różnić się w zależności od wybranego typu sygnału wejściowego oraz od modelu projektora.

Menu główne

1. WYŚWIETLACZ

2. OBRAZ

3. ŹRÓDŁO

4. KONFIG. SYSTEMU: Podstawowa

Podmenu Opcje

Kolor ściany

Format obrazu

Korekcja trapezowa Położenie Faza Wielkość horyz. Zoom cyfrowy

Tryb obrazu

Tryb odniesienia

Jasność Kontrast Kolor Odcień Ostrość Brilliant Color Wł./Wył. Temper. kolorów T1/T2/T3/T4

Zarządzanie kolorami 3D

Zapisz ustawienia Szybkie autowyszukiwanie Wł./Wył.

Licznik prezentacji

Dynamiczny/Prezentacja/sRGB/Kino/Użytkownik 1/ Użytkownik 2

Dynamiczny/Prezentacja/sRGB/Kino

Kolor podstawowy R/G/B/C/M/Y Barwa Nasycenie Wzmocnienie

Okres licznika 1 ~ 240 minut Wyświetlanie czasu Zawsze/1 min/2 min/3 min/Nigdy

Położenie licznika

Metoda odliczania licznika

Przypominanie dźwiękiem

Wł./Wył.

Wył./Jasnożółty/Różowy/ Jasnozielony/Niebieski/Tablica

Automatyczny/Rzeczywiste/ 4:3/16:9

Lewy górny/Lewy dolny/Prawy górny/Prawy dolny

Wstecz/w przód

Wł./Wył.

Obsługa46

Page 47

Menu główne Podmenu Opcje

Język

4. KONFIG. SYSTEMU: Podstawowa

5. KONFIG. SYSTEMU: Zaawansowana

Położenie projektora

Menu czasu

Menu ustawień

Automatyczne wyłączanie

Timer wygaszenia

Blokada klawiszy panelu Wł./Wył.

Licznik uśpienia

Ekran powitalny Czarny/niebieski/BenQ Szybkie chłodzenie Wł./Wył. Tryb dużej wysokości Wł./Wył.

Ustawienia dźwięku

Wyjście monitora w trybie gotowości

Ustawienia lampy

Ustawienia zabezpieczeń

prędkość transmisji

wzorzec testowy Wł./Wył.

wyświetlania

Położenie menu

Wycisz Wł./Wył. Głośność Dźwięk włączania/

wyłączania

Tryb lampy Normalny/Ekonomiczny Resetuj licznik lampy Ekwiw. godziny pracy lampy Zmień hasło Blokada włączania

Przód – stół/Tył – stół/Tył – sufit/ Przód – sufit

5 s/10 s/15 s/20 s/25 s/30 s

Środek/Lewy górny/Prawy górny/ Prawy dolny/Lewy dolny

Wył./5 min/10 min/15 min/20 min/ 25 min/30 min

Wył./30 min/1 godz/2 godz/3 godz/ 4 godz/8 godz/12 godz

Wł./Wył.

2400/4800/9600/14400/19200/ 38400/57600/115200

Obsługa

Page 48

Menu główne Podmenu Opcje

Wł. napisy zamkn. Wł./Wył. Wersja napisów NZ1/NZ2/NZ3/NZ4 Sterowane przez RJ45/RS232 DHCP Wł./Wył. Adres IP projektora Maska podsieci Domyślna bramka Serwer DNS Zastosuj

• Źródło

• Tryb obrazu

• Rozdzielczość

• System kolorów

• Ekwiw. godziny pracy lampy

• Wersja oprogramowania

5. KONFIG. SYSTEMU: Zaawansowana

6. INFORMACJE

Napis zamknięty

Ustawienia sterowania sieci LAN

Resetuj wszystkie ustawienia FAQ - Obraz i instalacja FAQ - Funkcje i obsługa

Aktualny status sytemu

Zwróć uwagę, że elementy menu są dostępne, kiedy projektor wykryje co najmniej jeden poprawny sygnał. Jeśli do projektora nie podłączono żadnego sprzętu lub nie wykrył on sygnału, dostępna jest ograniczona liczba elementów menu.

Wa rt ości domyślne przedstawione w niniejszym podręczniku, szczególnie na stronach

49-53 mają charakter wyłącznie orientacyjny. W związku z ciągłym udoskonalaniem

produktów mogą być one różne w zależności od projektora.

Obsługa48

Page 49

Opis pozycji menu

1. Menu WYŚWIETLACZ

2. Menu OBRAZ

Funkcja

(ustawienie/wartość

domyślna)

Kolor ściany

(Wył.)

Format obrazu

(Auto)

Korekcja trapezowa

(0)

Położenie

(0)

Faza

Wielkość horyz.

(0)

Zoom cyfrowy

(1.0X)

Tryb obrazu

(Prezentacja)

Tryb odniesienia

(Dynamiczny)

Jasność

(50)

Kontrast

(0)

Opis

Korekcja koloru wyświetlanego obrazu, kiedy powierzchnia projekcyjna nie jest biała. Szczegóły opisano w sekcji „Używanie

funkcji Kolor ściany” na stronie 32.

Są cztery opcje regulacji formatu obrazu w zależności od źródła sygnału. Szczegóły opisano w sekcji „Wybór formatu obrazu” na

stronie 30.

Koryguje zniekształcenia trapezowe obrazu. Szczegóły opisano w sekcji „Korekcja zniekształceń trapezowych” na stronie 25.

Wyświetla ekran regulacji położenia. Aby przesunąć wyświetlany obraz, użyj przycisków strzałek. Wartości podane na dole strony zmieniają się z każdym naciśnięciem przycisku aż do osiągnięcia minimalnego lub maksymalnego poziomu.

Ta funkcja jest dostępna tylko, jeśli wybrany został sygnał komputerowy (analog RGB).

Reguluje fazę zegara zmniejszając zniekształcenia obrazu.

Ta funkcja jest dostępna tylko, jeśli wybrany został sygnał komputerowy (analog RGB).

Regulacja szerokości wyświetlanego obrazu.

Ta funkcja jest dostępna tylko, jeśli wybrany został sygnał komputerowy (analog RGB).

Powiększenie lub pomniejszenie rozmiaru wyświetlanego obrazu. Szczegóły opisano w sekcji „Powiększanie i wyszukiwanie

szczegółów” na stronie 30.

Zapisane tryby obrazu pozwalają na optymalizację ustawień obrazu projektora i ich dostosowanie do potrzeb. Szczegóły opisano w sekcji „Wybór trybu obrazu” na stronie 32.

Wybiera tryb obrazu najbliższy określonym potrzebom jakości obrazu i pozwala na szczegółową regulację obrazu w oparciu o wybór podany na tym samym ekranie poniżej. Szczegóły opisano w sekcji „Regulacja ustawień trybu Użytkownik 1/

Użytkownik 2” na stronie 33.

Regulacja jasności obrazu. Szczegóły opisano w sekcji

„Regulacja ustawienia Jasność” na stronie 33.

Regulacja różnic między ciemnymi i jasnymi obszarami obrazu. Szczegóły opisano w sekcji „Regulacja ustawienia Kontrast” na

stronie 33.

Obsługa

Page 50

Funkcja

2. Menu OBRAZ

3. Menu ŹRÓDŁO

(ustawienie/wartość

domyślna)

Kolor

(0)

Odcień

(0)

Ostrość

(15)

Brilliant Color

(Wł.)

Temper. kolorów

Zarządzanie kolorami 3D

Zapisz ustawienia

Opis

Regulacja poziomu nasycenia koloru - czyli ilości poszczególnych kolorów w obrazie wideo. Szczegóły opisano wsekcji „Regulacja ustawienia Kolor” na stronie 33.

Funkcja ta jest dostępna tylko jeśli wybrany jest sygnał wideo lub S-Video, a format systemu to NTSC lub PAL.

Regulacja tonów kolorów zielonego i czerwonego obrazu. Szczegóły opisano w sekcji „Regulacja ustawienia Odcień” na

stronie 33.

Funkcja ta jest dostępna tylko jeśli wybrany jest sygnał wideo lub S-Video, a format systemu to NTSC.

Regulacja obrazu między ostrzejszymi i miększymi ustawieniami. Szczegóły opisano w sekcji „Regulacja ustawienia

Ostrość” na stronie 33.

Funkcja ta jest dostępna tylko jeśli wybrany jest sygnał wideo lub S-Video, a format systemu to NTSC lub PAL.

Szczegóły opisano w sekcji „Regulacja ustawienia Brilliant

Color” na stronie 34.

Dostępne są cztery ustawienia temperatury kolorów. Szczegóły opisano w sekcji „Wybór temperatury kolorów” na stronie 34.

Szczegóły opisano w sekcji „Zarządzanie kolorami 3D” na

stronie 34.

Zapisuje ustawienia przeprowadzone dla trybu Użytkownik 1 lub Użytkownik 2.

Szybkie autowyszukiwanie

(Wł.)

Obsługa50

Szczegóły opisano w sekcji „Przełączanie sygnałów

wejściowych” na stronie 29.

Page 51

Funkcja

4. Menu KONFIG. SYSTEMU: Podstawowa

(ustawienie/wartość

domyślna)

Opis

Licznik prezentacji

(Wył.)

Język

()

Położenie projektora

(Przód – stół)

Menu ustawień

Automatyczne wyłączanie

(

Wył.

)

Timer wygaszenia

(

Wył.

)

Blokada klawiszy panelu

(Wył.)

Licznik uśpienia

(

Wył.

)

Ekran powitalny

(logo BenQ)

Przypomina prezenterowi o zakończeniu prezentacji wokreślonych ramach czasowych. Szczegóły opisano w sekcji

„Ustawianie licznika prezentacji” na stronie 36.

Pozwala ustawić język menu ekranowych. Szczegóły opisano w sekcji „Korzystanie z menu” na stronie 26.

Projektor może być zainstalowany na suficie lub za ekranem, z jedynym lub więcej odbiciami lustrzanymi. Szczegóły opisano w sekcji „Wybór miejsca” na stronie 14.

Menu czasu wyświetlania (15 s)

Ustawienie czasu, przez jaki menu ekranowe pozostaje aktywne po ostatnim naciśnięciu przycisku. Dostępny zakres czasu to 5 do 30 sekund w 5-sekundowych odstępach.

Położenie menu (Środek)

Reguluje położenie menu ekranowego (OSD).

Umożliwia automatyczne wyłączenie projektora przy braku sygnału wejściowego przez określony czas. Szczegóły opisano w sekcji „Ustawienie Automatyczne wyłączanie” na stronie 55.

Ustawienie czasu pustego ekranu po włączeniu funkcji Blank;gdy czas się kończy, obraz zostaje przywrócony. Szczegóły opisano w sekcji „Ukrywanie obrazu” na stronie 37.

Wyłączenie lub włączanie funkcji wszystkich klawiszy panelu projektora, z wyjątkiem przycisku Zasilanie na projektorze

i przycisków na pilocie. Szczegóły opisano w sekcji „Blokada

przycisków sterowania” na stronie 39.

Regulacja ustawień zegara automatycznego wyłączania. Wartość można ustawić w zakresie od 30 minut do 12 godzin.

Umożliwia wybór ekranu wyświetlanego przy uruchomieniu projektora. Dostępne są następujące opcje: logo BenQ, ekran Czarny lub ekran Niebieski.

Obsługa

Page 52

Funkcja

5. Menu KONFIG. SYSTEMU: Zaawansowana

(ustawienie/wartość

domyślna)

Opis

Szybkie chłodzenie

(Wł.)

Tryb dużej wysokości

(Wył.)

Ustawienia dźwięku

Wyjście monitora wtrybie gotowości

(Wył.)

Ustawienia lampy

Ustawienia zabezpieczeń

prędkość transmisji

(115200)

Włączenie lub wyłączenie funkcji szybkiego chłodzenia. Wybranie Wł. powoduje włączenie funkcji i skrócenie czasu chłodzenia projektora z normalnych 90 do około 30 sekund.

Tryb używany do pracy w obszarach o dużej wysokości. Szczegóły opisano w sekcji „Obsługa na dużych wysokościach”

na stronie 39.

Wycisz (Wył.) Głośność (5) Dźwięk włączania/wyłączania (Wł.)

Szczegóły opisano w sekcji „Regulacja dźwięku” na stronie 40. Wybór Wł. aktywuje funkcję. Projektor może wysyłać sygnał

VGA, kiedy znajduje się w stanie gotowości, a gniazda

COMPUTER 1 (Lub COMPUTER) i MONITOR OUT (WYJŚCIE MONITORA) są prawidłowo podłączone do

urządzeń. Informacje na temat wykonania połączenia znajdują się w sekcji „Podłączanie monitora” na stronie 19.

Włączenie tej funkcji nieznacznie zwiększa zużycie mocy w stanie gotowości.

Tryb lampy (Normalny)

Szczegóły opisano w sekcji „Ustawienie Tryb lampy na

Ekonomiczny” na stronie 55.

Resetuj licznik lampy

Szczegóły opisano w sekcji „Zerowanie licznika lampy” na

stronie 59.

Ekwiw. godziny pracy lampy

Informacje dotyczące obliczania całkowitego czasu użytkowania lampy można znaleźć w sekcji „Informacje dotyczące czasu

użytkowania lampy” na stronie 55.

Zmień hasło

Przed zmianą hasła na nowe należy wprowadzić stare hasło. Szczegóły opisano w sekcji „Korzystanie z funkcji hasła” na

stronie 27.

Blokada włączania (Wył.)

Szczegóły opisano w sekcji „Korzystanie z funkcji hasła” na

stronie 27.

Wybie ra prędkość transmisji identyczną z Twoim komputerem, aby umożliwić połączenie projektora przy użyciu odpowiedniego kabla RS-232 oraz zaktualizować lub pobrać oprogramowanie projektora. Ta funkcja przeznaczona jest dla wykwalifikowanego personelu serwisowego.

Obsługa52

Page 53

Funkcja

5. Menu KONFIG. SYSTEMU: Zaawansowana

6. Menu INFORMACJE

(ustawienie/wartość

domyślna)

Opis

wzorzec testowy

(Wył.)

Napis zamknięty

Ustawienia sterowania sieci LAN

Resetuj wszystkie ustawienia

Wybór Wł. włącza funkcję, a projektor wyświetla siatkę testową. Siatka jest pomocna w regulacji rozmiaru ekranu oraz ostrości i pozwala sprawdzić, czy wyświetlany obraz jest wolny od zakłóceń.

Wł. napisy zamkn. (Wył.)

Aktywuje funkcję przez wybór Wł., kiedy wybrany sygnał wejściowy posiada napisy zamknięte.

• Napisy: Wyświetlanie na ekranie dialogów, narracji i efektów dźwiękowych programów telewizyjnych i wideo, które posiadają funkcję napisów zamkniętych (zwykle oznaczonych "NZ" w opisach telewizyjnych).

Wersja napisów (NZ1)

Wybiera preferowany tryb napisów zamkniętych. Aby oglądać napisy, wybierz NZ1, NZ2, NZ3 lub NZ4 (NZ1 wyświetla napisy wpierwszym języku danego obszaru).

Szczegóły opisano w sekcji „Sterowanie projektorem poprzez

środowisko LAN (tylko MP526/MP576)” na stronie 42.

Przywraca wszystkie wartości ustawień fabrycznych.

Pozostaną tylko następujące ustawienia: Położenie, Faza, Wielkość

horyz., Użytkownik 1, Użytkownik 2, Język, Położenie projektora, Tryb dużej wysokości, Ustawienia zabezpieczeń oraz prędkość transmisji.

FAQ - Obraz iinstalacja

FAQ - Funkcje

Wyświetla możliwe rozwiązania potencjalnych problemów.

i obsługa

Aktualny status sytemu

Źródło

Pokazuje obecne źródło sygnału.

Tryb obrazu Przedstawia tryb wybrany w menu OBRAZ.

Rozdzielczość

Pokazuje naturalną rozdzielczość sygnału wejściowego.

System kolorów

Pokazuje format systemu wejściowego: NTSC, PAL, SECAM lub RGB.

Ekwiw. godziny pracy lampy

Wyświetla liczbę godzin, przez które lampa była używana.

Wersja oprogramowania

Pokazuje wersję oprogramowania projektora.

Obsługa

Page 54

Konserwacja

Jak dbać o projektor

Projektor wymaga jedynie niewielkiej konserwacji. Jedyną czynnością, którą należy wykonywać regularnie, jest czyszczenie obiektywu.

Nigdy nie usuwaj żadnych części projektora, za wyjątkiem lampy. Skontaktuj się ze sprzedawcą, jeśli należy wymienić inne części.

Czyszczenie obiektywu

Obiektyw należy czyścić zawsze, gdy pojawią się na nim drobiny kurzu i zabrudzenia.

• Do usuwania zanieczyszczeń użyj sprężonego powietrza.

• Jeśli pojawi się brud lub smar, użyj papieru do obiektywów lub delikatnie przetrzyj obiektyw miękkim materiałem, zwilżonym środkiem do czyszczenia obiektywów.

• Nigdy nie używaj szorstkich materiałów, alkalicznych/kwasowych środków czyszczących, proszków do szorowania ani roztworów lotnych, takich jak alkohol, benzen, rozcieńczalnik lub środek owadobójczy. Użycie takich środków lub długotrwały kontakt z materiałami gumowymi lub winylowymi może spowodować uszkodzenie obudowy projektora.

Czyszczenie obudowy projektora

Przed oczyszczeniem obudowy wyłącz projektor z użyciem procedury wyłączania opisanej w sekcji „Wyłączanie projektora” na stronie 45 i odłącz przewód zasilający.

• Aby usunąć zabrudzenia i kurz, przetrzyj obudowę miękką szmatką nie zostawiającą włókien.

• W celu usunięcia opornych zabrudzeń lub plam, zwilż miękki materiał wodą i detergentem o neutralnym ph. Następnie przetrzyj obudowę.

Nie używaj wosku, alkoholu, benzenu, rozpuszczalnika lub innych detergentów chemicznych. Mogą one uszkodzić obudowę.

Przechowywanie projektora

W razie konieczności przechowywania projektora przez dłuższy czas, należy postępować zgodnie z poniższymi instrukcjami:

• Zapewnij by temperatura i wilgotność w miejscu przechowywania mieściły się w zakresie zalecanym dla projektora. Odwołaj się do sekcji „Dane techniczne” na

stronie 62 lub zapytaj sprzedawcy o zakres.

• Schowaj nóżki regulacji.

• Wyjmij baterię z pilota.

• Zapakuj projektor w oryginalne opakowanie lub jego odpowiednik.

Transport projektora

Zalecane jest transportowanie projektora w oryginalnym lub podobnym opakowaniu.

Konserwacja54

Page 55

Informacje o lampie

Informacje dotyczące czasu użytkowania lampy

Gdy projektor działa, czas (w godzinach) użytkowania lampy jest automatycznie obliczany przez wbudowany zegar. Metoda obliczania odpowiednika godzin lampy jest następująca:

• MP575/MP576

Łączny czas pracy lampy (odpowiednik) = 1 (godzina używania w trybie ekonomicznym) + 4/3 (godziny w trybie normalnym)

• MP515/MP525/MP526

Łączny czas pracy lampy (odpowiednik) = 1 (godzina używania w trybie ekonomicznym) + 3/2 (godziny w trybie normalnym)

W sekcji "Ustawienie Tryb lampy na Ekonomiczny" poniżej zostały zawarte szczegółowe informacje dotyczące trybu Ekonomiczny.

Aby uzyskać informacje o czasie użytkowania lampy:

1. Naciśnij

2. Naciśnij , aby wybrać

Enter)

3. W menu pojawi się informacja

4. Aby wyjść z menu ekranowego, naciśnij przycisk

Informacje dotyczące czasu pracy lampy dostępne są także w menu

Przedłużanie trwałości lampy

Lampa projekcyjna to element zużywalny o normalnej żywotności do 3000-4000 (dla MP575/MP576) lub 2000-3000 (dla MP515/MP525/MP526) godzin przy prawidłowym użytkowaniu. Aby przedłużyć okres użytkowania lampy, można przeprowadzić następujące regulacje za pomocą menu ekranowego.

Ustawienie Tryb lampy na Ekonomiczny

Używanie trybu włączeniu trybu obrazy są ciemniejsze.

Ustawienie projektora w trybie ustawić tryb

Ustawienia lampy

Ustawienie Automatyczne wyłączanie

Ta funkcja umożliwia automatyczne wyłączenie się projektora, jeśli po określonym czasie nie zostanie wykryte źródło sygnału, co pozwala na oszczędzanie lampy.

Aby ustawić

Podstawowa

Dostępny zakres czasu to 5 do 30 minut w 5-minutowych odstępach. Jeśli zapisane okresy nie są odpowiednie dla prezentacji, wybierz wyłączał się automatycznie po określonym czasie.

Menu/Exit (Menu/Wyjście)

KONFIG. SYSTEMU: Zaawansowana

Ustawienia lampy

. Wyświetli się ekran

Ekonomiczny Ekonomiczny

Ekonomiczny

Tryb lampy

Automatyczne wyłączanie

Ustawienia lampy

zmniejsza szum systemu i zużycie energii o 20%. Po jasność projekcji zostaje zredukowana i wyświetlane

Ekonomiczny

, przejdź do menu

, a następnie naciśnij / , aby wybrać

, a potem naciśnij

Ekwiw. godziny pracy lampy

także wydłuża czas życia lampy. Aby

KONFIG. SYSTEMU: Zaawansowana

i naciśnij / .

, przejdź do menu

, a następnie naciśnij przycisk / .

Mode/Enter (Tryb/

Menu/Exit (Menu/Wyjście)

INFORMACJE

KONFIG. SYSTEMU:

Wył.

. Projektor wtedy nie będzie

Konserwacja

Page 56

Czas wymiany lampy

Zamów nową lampę

Uwaga

Czas pracy lampy > 2500 godz.

Zamów nową lampę — lamp.benq.com

Czas pracy lampy > 2950 godz.

Uwaga

Lampa wkrótce do wymiany

Zamów nową lampę — lamp.benq .com

Uwaga

Lampa do wymiany

Czas pracy lampy > 3000 godz.

Przekroczony czas użytk. lampy

Zamów nową lampę — lamp.benq.com

Uwaga

Przekr. czas użytkowania lampy

Wymień lam pę (patrz podręcznik)

Następnie wyzeruj czas pracy lampy

Zamów nową lampę — lamp.benq.com

Kiedy

Kontrolka lampy

przypominające, że należy wymienić lampę, zamontuj nową lampę lub skontaktuj się ze sprzedawcą. Stara lampa może powodować nieprawidłowe działanie projektora, a w niektórych przypadkach może nawet wybuchnąć. Aby zakupić lampę odwiedź stronę http://lamp.BenQ.com.

W przypadku nadmiernej temperatury lampy świecą kontrolki Kontrolka lampy i Lampka ostrzegająca o temperaturze TEMP. Szczegóły opisano w sekcji „Kontrolki” na stronie 60.

Poniższe komunikaty ostrzegawcze przypominają o konieczności wymiany lampy.

Komunikaty ostrzegawcze przedstawione poniżej zamieszczono jedynie w celu odniesienia. Wykonuj bieżące instrukcje ekranowe, aby przygotować i wymienić lampę.

Lampa działała przez czas równy 2500 godzinom. Zainstaluj nową lampę w celu zapewnienia optymalnego działania urządzenia. Jeśli projektor zwykle działa w trybie sekcja „Informacje dotyczące czasu użytkowania

lampy” na stronie 55), można dalej używać

projektora do momentu pojawienia się ostrzeżenia o 2950 godzinach używania lampy.

Lampa działała przez czas równy 2950 godzinom. Należy zamontować nową lampę, aby uniknąć niewygody, kiedy czas lampy projektora nagle się wyczerpie.

zapali się na czerwono lub na ekranie pojawi się ostrzeżenie

Status Komunikat

Ekonomiczny

(patrz

Lampa działała przez czas równy 3000 godzin. Stanowczo zaleca się natychmiastową wymianę

lampy. Lampa jest materiałem eksploatacyjnym. Jasność lampy spada z czasem użytkowania. Jest to normalne zjawisko. Można wymieniać lampę od razu po zauważeniu, że poziom jasności znacznie spadł. Jeśli lampy nie wymieniono wcześniej, należy to uczynić po 3000 godzin jej użytkowania.

Lampa MUSI zostać wymieniona, zanim będzie można dalej eksploatować

Konserwacja56

projektor.

Page 57

Wymiana lampy

• Hg - Ta lampa zawiera rtęć. Utylizować zgodnie z lokalnymi przepisami odnośnie utylizacji. Patrz www.lamprecycle.org

• Aby zmniejszyć ryzyko porażenia prądem, przed wymianą lampy zawsze wyłączaj projektor i odłączaj przewód zasilający.

• Aby zmniejszyć ryzyko poważnych oparzeń, pozwól projektorowi ostygnąć przez przynajmniej 45 minut przed wymianą lampy.

• Aby zmniejszyć ryzyko poranienia palców i uszkodzenia wewnętrznych części, zachowaj szczególną ostrożność w przypadku konieczności usuwania potłuczonego, ostrego szkła lampy.

• Aby zmniejszyć ryzyko obrażeń palców i/lub pogorszenia jakości obrazu poprzez dotknięcie soczewki, nie dotykaj pustej oprawy lampy po jej wyjęciu.

• Ta lampa zawiera rtęć. Zapoznaj się z lokalnymi przepisami dotyczącymi szkodliwych odpadów w celu prawidłowej utylizacji lampy.

• Aby zapewnić optymalną wydajność projektora, zaleca się zakup zapasowej lampy do projektora.

• W przypadku wymiany lampy w projektorze zawieszonym pod sufitem spodem do góry, upewnij się, że pod gniazdem lampy nie przebywają żadne osoby, aby unikn obrażeń lub uszkodzeń oczu spowodowanych potłuczonym szkłem lampy.

1. Wyłącz projektor i odłącz go od gniazda sieciowego. Jeśli lampa jest gorąca,

w celu uniknięcia poparzeń odczekaj około 45 minut, aż ostygnie.

2. Chroń obudowę projektora usuwając wszystkie przedmioty z płaskiej powierzchni oraz podkładając miękki materiał pod projektor.

3. Odwróć projektor. Odkręć śruby na pokrywie lampy.

ąć możliwych

4. Zdejmij pokrywę lampy z projektora.

• Nie włączaj zasilania przy zdjętej osłonie lampy.

• Nie wkładaj palców pomiędzy lampę i projektor.

Ostre krawędzie wewnątrz projektora mogą spowodować obrażenia.

Konserwacja

Page 58

5. Odkręć śrubę mocującą lampę. Nie zgub śruby, ponieważ potrzebna jest do zamocowania lampy. Zalecane jest użycie śrubokręta z magnetyczną końcówką.

6. Wyjmij złącze lampy z gniazda w przedziale lampy. Odłącz ją od projektora zgodnie z rysunkiem.

7. Podnieś uchwyt do pozycji pionowej. Używając uchwytu powoli wyjmij lampę zprojektora.

• Zbyt szybkie wyciągnięcie może spowodować

pęknięcie lampy i rozsypanie się szkła we wnętrzu projektora.

• Nie umieszczaj lampy w miejscach narażonych na

zachlapanie wodą, w zasięgu dzieci lub w pobliżu palnych materiałów.

• Nie wkładaj rąk do wnętrza projektora po wyjęciu

z niego lampy. Jeśli dotkniesz optycznych elementów we wnętrzu, może to spowodować nierówność kolorów i zniekształcenie wyświetlanych obrazów.

8. Włóż nową lampę do przedziału lampy i upewnij się, że jest dopasowana do projektora.

9. Ponownie podłącz złącze lampy i umieść je z powrotem w gnieździe projektora.

Konserwacja58

Page 59

10. Dokręć śrubę, którą mocowana jest lampa.

Zresetować licznik lampy?

Resetuj Anuluj

Uwaga

• Luźna śruba może powodować słabe połączenie

i w rezultacie wadliwe działanie urządzenia.

• Nie dokręcaj zbyt silnie śruby.

11. Upewnij się, że uchwyt jest całkowicie złożony na płasko i zablokowany.

12. Ponownie załóż pokrywę lampy z projektora.

13. Dokręć śruby mocujące pokrywę lampy.

• Luźna śruba może powodować słabe połączenie

i w rezultacie wadliwe działanie urządzenia.

• Nie dokręcaj zbyt silnie śruby.

14. Ponownie uruchom projektor.

Nie włączaj zasilania przy zdjętej osłonie lampy.

Zerowanie licznika lampy

15. Po wyświetleniu się ekranu powitalnego, naciśnij a potem / , aby wybrać menu

16. Naciśnij , aby wybrać

. Wyświetli się ekran

Enter)

17. Naciśnij , aby wybrać

, a potem naciśnij

lampy Enter)

. Pojawi się komunikat ostrzegawczy

Ustawienia lampy

Resetuj licznik

Mode/Enter (Tryb/

KONFIG. SYSTEMU: Zaawansowana

Ustawienia lampy

Menu/Exit (Menu/Wyjście)

, a potem naciśnij

Mode/Enter (Tryb/

z pytaniem czy licznik lampy ma być

Resetuj

wyzerowany. Wybierz

Mode/Enter (Tryb/Enter)

i naciśnij

. Czas pracy

lampy zostanie ustawiony na zero.

Jeśli lampa nie jest nowa lub wymieniona, nie zeruj licznika, ponieważ może to spowodować jej uszkodzenie.

Konserwacja

Page 60

Kontrolki

Kontrolka Stan i opis

Stany zasilania

Pomarańczowy Wył.Wył.

Zielony

Migający

Zielony Wył.Wył.

Pomarańczowy

Migający

Pomarańczowy

Migający

Wył.Wył. Czerwony

Wył. Czerwony Wył. Wył. Czerwony Czerwony Wył. Czerwony Zielony

Wył. Czerwony Pomarańczowy Czerwony Czerwony Czerwony Czerwony Czerwony Zielony Czerwony Czerwony Pomarańczowy

Zielony Czerwony Czerwony Zielony Czerwony Zielony

Zielony Czerwony Pomarańczowy Pomarańczowy Czerwony Czerwony Pomarańczowy Czerwony Zielony Pomarańczowy Czerwony Pomarańczowy

Wył. Zielony Czerwony Wył. Zielony Zielony

Wył.Wył.

Stany lampy

Wył. Czerwony

Stany temperatury

Tryb gotowości.

Uruchamianie.

Normalna praca.

• Projektor wymaga 90 s na ostygnięcie, ponieważ został nieprawidłowo wyłączony z pominięciem normalnego procesu chłodzenia.

• Projektor wymaga 90 sekund na ostygnięcie po wyłączeniu.

• Projektor wyłączył się automatycznie. Przy próbie włączenia projektor ponownie się wyłącza. Skontaktuj się ze sprzedawcą.

Projektor wyłączył się automatycznie. Przy próbie włączenia projektor ponownie się wyłącza. Skontaktuj się ze sprzedawcą.

1. Projektor potrzebuje 90 sekund na

ostygnięcie.

Lub

2. Skontaktuj się ze sprzedawcą.

Projektor wyłączył się automatycznie. Przy próbie włączenia projektor ponownie się wyłącza. Skontaktuj się ze sprzedawcą.

Konserwacja60

Page 61

Rozwiązywanie problemów

Projektor się nie włącza.

Przyczyna Rozwiązanie

Podłącz jeden koniec przewodu zasilania do

Przewód zasilania nie dostarcza prądu.

Próba ponownego włączenia projektora w czasie procesu ochładzania.

Brak obrazu.

Przyczyna Rozwiązanie

Źródło wideo nie jest włączone lub podłączone poprawnie.

Projektor nie jest prawidłowo podłączony do urządzenia źródłowego.

Sygnał wejściowy został nieprawidłowo wybrany.

Osłona obiektywu jest nadal zamknięta. Otwórz osłonę obiektywu.

Rozmyty obraz.

Przyczyna Rozwiązanie

Ostrość obiektywu projekcyjnego nie została prawidłowo ustawiona.

Projektor jest ustawiony nieprawidłowo względem ekranu.

Osłona obiektywu jest nadal zamknięta. Otwórz osłonę obiektywu.

wejścia zasilania AC projektora, a drugi koniec do gniazdka zasilania. Jeśli gniazdko ma włącznik, upewnij się, że jest włączony.

Poczekaj, aż proces ochładzania dobiegnie końca.

Włącz źródło sygnału wideo i upewnij się, czy przewody zostały podłączone prawidłowo.

Sprawdź połączenia.

Wybierz prawidłowy sygnał wejściowy przyciskiem SOURCE (ŹRÓDŁO) na projektorze lub pilocie.

Wyreguluj ostrość za pomocą pierścienia ostrości.

Zmień kąt ustawienia projektora względem ekranu i wysokość ustawienia projektora (w razie konieczności).

Pilot nie działa.

Przyczyna Rozwiązanie

Wyczerpana bateria. Wymień baterię na nową. Między pilotem i projektorem znajduje się

jakaś przeszkoda.

Projektor znajduje się za daleko.

Usuń przeszkodę.

Stań w odległości do 8 metrów (26 stóp) od projektora.

Hasło jest nieprawidłowe.

Przyczyna Rozwiązanie

Zapomniałeś hasła.

Szczegóły opisano w sekcji „Procedura

przypominania hasła” na stronie 28.

Rozwiązywanie problemów

Page 62

Dane techniczne

Wszystkie specyfikacje mogą ulec zmianie bez powiadomienia.

Parametry optyczne

Rozdzielczość (MP525/MP526/MP575/MP576)

768 XGA

1024

(MP515)

800

600 SVGA

System wyświetlacza

1-CHIP DMD

Jasność obiektywu

F = 2,6 do 2,8, f = 21,13 do 23 mm

Lampa (MP575/MP576)

Lampa 210 W

(MP515/MP525/MP526)

Lampa 220 W

Parametry elektryczne

Zasilanie

Prąd zmienny 100–240V, 2,9 A, 50-60 Hz (Automatyczny)

Zużycie energii

315 W (Maks.); < 1 W (tryb gotowości)

Parametry mechaniczne

Ciężar

2,3 kg (5,07 funta)

Wyjścia

Wyj ście RGB

15-stykowe złącze D-Sub (żeńskie)

Głośnik

(Stereo) 2 W

Wyj ście sygnału audio

Złącze PC audio

Sterowanie

Port szeregowy RS-232

9-stykowe złącze

Sterowanie LAN (MP526/MP576)

RJ45

Odbiornik podczerwieni

Wejścia

Wej ście komputerowe

Wej ście RGB (MP515)

15-stykowe złącze D-Sub (żeńskie) x 2

(MP525/MP526/MP575/MP576)

15-stykowe złącze D-Sub (żeńskie) x 1

Wej ście sygnału wideo

S-VIDEO

4-stykowe złącze Mini DIN

VIDEO

Złącze RCA

Wej ście sygnału SD/HDTV

Analogowe komponentowe złącze RCA

Wej ście sygnału audio

Wej ście audio

Złącze PC audio

3 (przez wejście RGB)

Wymagania środowiskowe

Temperatura pracy

0°C–40°C na poziomie morza

Względna wilgotność pracy

10% - 90% (bez kondensacji)

Wysokość pracy

0–1499 m przy 0°C–35°C 1500–3000 m przy 0°C–30°C (zwłączoną funkcją Tryb du żej wysokości)

Dane techniczne62

Page 63

Wymiary

255

217

110

60,23 66

Śruby do montażu pod sufitem: M4 x 8 (Maks. L = 8 mm)

Jednostka: mm

255 mm (szer.) x 110 mm (wys.) x 217 mm (dł.)

Montaż pod sufitem

67.00

36.69 119.00

116.00

127.12

50.00

61.00

189.00

100.00

255.25

PUSH

69.41

82.50

111.41 107.28

84.00

218.69

Dane techniczne

Page 64

Tabela częstotliwości

Obsługiwane czasy dla wejścia komputerowego

Rozdzielczość Tryb

720 x 400 720 x 400_70 70,087 31,469 28,3221

VGA_60 59,940 31,469 25,175

640 x 480

800 x 600

1024 x 768

1024 x 576 Netbook 1 60,000 35,820 46,996 1024 x 600 Netbook 2 64,995 41,467 51,419

1280 x 800

1280 x 1024

1280 x 960

1440 x 900 WXGA+_60 59,887 55,935 106,500 1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000

640 x 480 przy

67Hz

832 x 624 przy

75Hz

1024 x 768 przy

75Hz

1152 x 870 przy

75Hz

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000 SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

XGA_60 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

WXGA_60 59,810 49,702 83,500 WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

SXGA_60 60,020 63,981 108,000 SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108,000 1280 x 960_85 85,002 85,938 148,500

MAC13 66,667 35,000 30,240

MAC16 74,546 49,722 57,280

MAC19 75,020 60,241 80,000

MAC21 75,060 68,680 100,000

Częstotliwość

pionowa (Hz)

Częstotliwość pozioma (kHz)

Częstotliw.

pikseli

(MHz)

Dane techniczne64

Page 65

Obsługiwane częstotliwości dla wejścia komponentowego YPbP

Format sygnału

480i(525i) przy 60 Hz 15,73 59,94

480p(525p) przy 60 Hz 31,47 59,94

576i(625i) przy 50 Hz 15,63 50,00

576p(625p) przy 50 Hz 31,25 50,00

720p(750p) przy 60Hz 45,00 60,00

720p(750p) przy 50Hz 37,50 50,00

1080i(1125i) przy 60Hz 33,75 60,00

1080i(1125i) przy 50Hz 28,13 50,00

1080p przy 60Hz 67,50 60,00

1080p przy 50Hz 56,26 50,00

Wyświetlanie sygnału 1080i(1125i) przy 60Hz lub 1080i(1125i) przy 50Hz może spowodować nieznaczne wibracje obrazu.

Częstotliwość pozioma

(kHz)

Częstotliwość pionowa (Hz)

Obsługiwane częstotliwości dla wejść Video i S-Video

Tryb wideo

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 lub 4,41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4,43 15,73 60 4,43

Częstotliwość pozioma (kHz)

Częstotliwość

pionowa (Hz)

Częstotliwość

podnośnej koloru

(MHz)

Dane techniczne

Page 66

Gwarancja i informacje dotyczące prawa autorskiego

Ograniczona gwarancja

Gwarancja BenQ na ten produkt obejmuje wszelkie defekty materiałowe i konstrukcyjne zaistniałe w normalnych warunkach użytkowania i składowania.

Podstawą zgłaszania wszelkich roszczeń gwarancyjnych jest potwierdzenie daty zakupu. Jeśli w okresie gwarancyjnym wykryta zostanie usterka tego produktu, jedynym zobowiązaniem i działaniem naprawczym ze strony BenQ jest wymiana uszkodzonych części (wliczając robociznę). Aby uzyskać świadczenia gwarancyjne, o usterkach produktu natychmiast powiadom swojego sprzedawcę.

Wa żne: Powyższa gwarancja traci ważność, jeśli klient używa urządzenia niezgodnie z pisemnymi instrukcjami BenQ, w szczególności w warunkach wilgotności poza zakresem 10% do 90%, temperaturach poza zakresem 0°C do 35°C, na wysokościach powyżej 4920 m lub w zapylonym otoczeniu. Gwarancja daje użytkownikowi określone prawa. W zależności od kraju użytkownik może także posiadać inne prawa.

Więcej informacji uzyskać można na stronie www.BenQ.com.

Prawa autorskie

Prawa autorskie 2009 BenQ Corporation. Wszystkie prawa zastrzeżone. Żadna część niniejszej publikacji nie może być reprodukowana, przekazywana, przepisywana, zapisywana w systemie pamięci lub tłumaczona na jakikolwiek język lub język programowania, żadnymi środkami, elektronicznymi, mechanicznymi, magnetycznymi, optycznymi, chemicznymi, manualnymi lub innymi bez uprzedniej pisemnej zgody BenQ Corporation.

Zastrzeżenia

BenQ Corporation nie podejmuje zobowiązań prawnych i nie udziela gwarancji, wyrażonych lub domniemanych, odnośnie zawartości niniejszego dokumentu, a w szczególności unieważnia wszelkie gwarancje, tytuły sprzedaży, czy fakt spełniana wymagań dla określonych zastosowań. Ponadto firma BenQ Corporation zastrzega sobie prawo do przeprowadzania aktualizacji niniejszej publikacji i wprowadzania od czasu do czasu zmian zawartości niniejszej publikacji, bez wymogu informowania kogokolwiek przez BenQ Corporation o takich aktualizacjach lub zmianach.

*DLP, Digital Micromirror Device i DMD są znakami towarowi firmy Texas Instruments. Pozostałe prawa autorskie należą do poszczególnych firm i organizacji.

Gwarancja i informacje dotyczące prawa autorskiego66

Page 67

Oświadczenia dotyczące przepisów

Oświadczenie FCC

KLASA B

nie jest zainstalowane i użytkowane zgodnie z instrukcją, może powodować zakłócenia uniemożliwiające komunikację radiową. Nie ma jednak gwarancji, że zakłócenia pojawią się w obrębie określonej instalacji. Jeśli urządzenie uniemożliwia normalny odbiór radia lub telewizji, co można stwierdzić przez wyłączenie i włączenie urządzenia, zaleca się przedsięwzięcie jednego lub kilku z poniższych środków mogących wyeliminować zakłócenia:

— Przestaw lub przesuń antenę odbiorczą. —Zwiększ odległość pomiędzy urządzeniem a odbiornikiem. —Podłącz urządzenie do gniazda obwodu innego od tego, do którego podłączony jest

— Skonsultuj się ze sprzedawcą lub doświadczonym technikiem RTV.

Oświadczenie EWG

To u r z ądzenie zostało zbadane zgodnie z dyrektywą 89/336/EWG dotyczącą kompatybilności elektromagnetycznej i spełnia jej wymogi.

Dyrektywa WEEE

Utylizacja odpadów z urządzeń elektrycznych i elektronicznych przez użytkowników prywatnych w Unii Europejskiej.

Ten symbol na urządzeniu lub opakowaniu oznacza, że nie może być ono utylizowane razem z odpadami domowymi. Zbędny sprzęt należy przekazać do odpowiedniego punktu zwrotu sprzętu elektrycznego i elektronicznego w celu wtórnego przetworzenia. Szczegółowe informacje dotyczące wtórnego przetwarzania tych urządzeń można uzyskać, kontaktując się z lokalną administracją, sprzedawcą lub lokalnym przedsiębiorstwem oczyszczania. Przetwarzanie wtórne materiałów pomaga w zachowaniu surowców naturalnych i utylizacji w sposób przyjazny dla ludzkiego zdrowia i środowiska.

: To urządzenie generuje, użytkuje i promieniuje energię fal radiowych i jeśli

odbiornik.

Oświadczenia dotyczące przepisów

Page 68

Wymagania dostępności dla Rehabilitation Act z 1973 r., Sekcja 508

Zaangażowanie firmy BenQ w udostępnianie produktów pozwala nam wspierać rząd wudostępnianiu szerokiego zakresu technologii. Monitory LCD oraz projektory firmy BenQ spełniają wymagania sekcji 508, obejmując następujące cechy:

• Monitory firmy BenQ posiadają kolorowe kontrolki zasilania „Power”. Kiedy kontrolka świeci na zielono, monitor pracuje normalnie. Kiedy kontrolka świeci na żółto lub bursztynowo, monitor znajduje się w stanie uśpienia i zużywa mniej niż 2 Waty energii elektrycznej.

• Monitory firmy BenQ posiadają szeroką gamę gotowych ustawień zapobiegających migotaniu, aby obraz wyświetlany na monitorze był bez trudu widoczny. Domyślne ustawienie czasowe zostaje automatycznie włączone po włączeniu monitora, redukując potrzebę interwencji użytkownika.

• Monitory oraz projektory firmy BenQ posiadają możliwość ustawiania jasności oraz kontrastu, dzięki czemu tekst oraz obrazy mogą być wyświetlane w różny sposób, aby spełnić wymagania osób niedowidzących. Inne, podobne ustawienia s dostępne poprzez menu ekranowe (OSD) produktów.

• Monitory oraz projektory firmy BenQ posiadają możliwość ustawienia kolorów przez użytkownika, np. wybór temperatury kolorów (Monitor: 5800K, 6500K oraz 9300K, Projektor: 5500K, 6500K, 7500K oraz 9300K), wraz z szerokim zakresem ustawień poziomów kontrastu.

• Multimedialne monitory oraz projektory firmy BenQ zazwyczaj są wyposażone w jeden lub dwa głośniki, co pozwala użytkownikowi (również niedosłyszącemu) na interakcję z podłączonym systemem operacyjnym komputera. Przyciski sterowania głośnikiem znajdują się zazwyczaj na panelu przednim.

• Oprogramowanie monitorów oraz projektorów firmy BenQ zawiera niepowtarzalne informacje o produkcie, która pomagają systemowi operacyjnemu komputera zidentyfikować produkty firmy BenQ oraz aktywować funkcję Plug-and-Play, kiedy zostają podłączone.

• Wszystkie monitory oraz projektory firmy BenQ spełniają wymagania standardu PC99. Na przykład, złącza oznaczone są kolorami, aby pomóc użytkownikowi w łatwym i prawidłowym podłączaniu produktów do komputera.

• Niektóre modele monitorów oraz projektorów firmy BenQ posiadają dodatkowe złącza USB oraz DVI, aby możliwe było podłączanie do wi takich jak specjalne słuchawki dla osób niedosłyszących.

• Wszystkie monitory oraz projektory firmy BenQ dostarczane są wraz z instrukcją obsługi na płycie CD, która może zostać odtworzona przed ogólnie dostępne oprogramowanie komercyjne, takie jak Adobe Reader przez podłączony komputer. Dokumentacja ta dostępna jest również na stronie internetowej firmy BenQ (www.BenQ.com). Inne typy dokumentacji mogą zostać udostępnione na żądanie.

• Centrum obsługi klienta BenQ zapewnia odpowiedzi oraz pomoc wszystkim klientom przez telefon, faks, email oraz stronę internetową.

ększej ilości urządzeń,

ą również

Oświadczenia dotyczące przepisów68

BenQ MP515 User Manual [po]

Specifications and Main Features

Frequently Asked Questions

User Manual

Spis treści

Ważne instrukcje bezpieczeństwa

Wprowadzenie

Funkcje projektora

Zestaw

Standardowe akcesoria

Akcesoria dodatkowe

Zewnętrzny widok projektora

Elementy sterujące i funkcje

Projektor

Pilot

Ustawienie projektora

Wybór miejsca

Jak określić położenie projektora dla danego rozmiaru ekranu

Jak określić zalecany rozmiar ekranu dla określonej odległości

Rozmiary projekcji

Połączenia

Podłączanie komputera lub monitora

Podłączanie komputera

Podłączanie monitora

Podłączanie urządzeń wideo

Podłączanie do urządzenia źródłowego wideo komponentowego

Podłączanie urządzenia źródłowego S-Video/wideo kompozytowego

Obsługa

Uruchamianie projektora

Regulacja wyświetlanego obrazu

Regulacja kąta projekcji

Automatyczna regulacja obrazu

Korekcja zniekształceń trapezowych

Precyzyjna regulacja wielkości i wyrazistości obrazu

Korzystanie z menu

Zabezpieczanie projektora

Korzystanie z przewodu zabezpieczającego

Korzystanie z funkcji hasła

Przełączanie sygnałów wejściowych

Powiększanie i wyszukiwanie szczegółów

Wybór formatu obrazu

Optymalizacja obrazu

Używanie funkcji Kolor ściany

Wybór trybu obrazu

Szczegółowa regulacja jakości obrazu w trybach użytkownika

Ustawianie licznika prezentacji

Ukrywanie obrazu

Zamrażanie obrazu

Korzystanie z funkcji FAQ

Obsługa na dużych wysokościach

Blokada przycisków sterowania

Regulacja dźwięku

Personalizacja wyświetlania menu projektora

Sterowanie projektorem poprzez środowisko LAN (tylko MP526/MP576)

Wyłączanie projektora

Działanie menu

System menu

Opis pozycji menu

Konserwacja

Jak dbać o projektor

Czyszczenie obiektywu

Czyszczenie obudowy projektora

Przechowywanie projektora

Transport projektora

Informacje o lampie

Informacje dotyczące czasu użytkowania lampy

Przedłużanie trwałości lampy

Czas wymiany lampy

Wymiana lampy

Kontrolki

Rozwiązywanie problemów

Dane techniczne

Wymiary

Montaż pod sufitem

Tabela częstotliwości

Gwarancja i informacje dotyczące prawa autorskiego

Oświadczenia dotyczące przepisów
