Цифровой проектор

MP512/MP513/MP522 Руководство пользователя

Добро пожаловать!

Содержание

Правила техники

безопасности....................3

Введение...........................7

Функциональные возможности

проектора ............................................ 7

Комплектация .....................................8

Внешний вид проектора .................... 9

Элементы управления и функции .. 10

Установка проектора ..13

Выбор места расположения ............ 13

Выбор размера проецируемого

изображения .....................................14

Подключение ................18

Подключение компьютера или

монитора ...........................................18

Подключение источников

видеосигнала.....................................20

Порядок работы ...........24

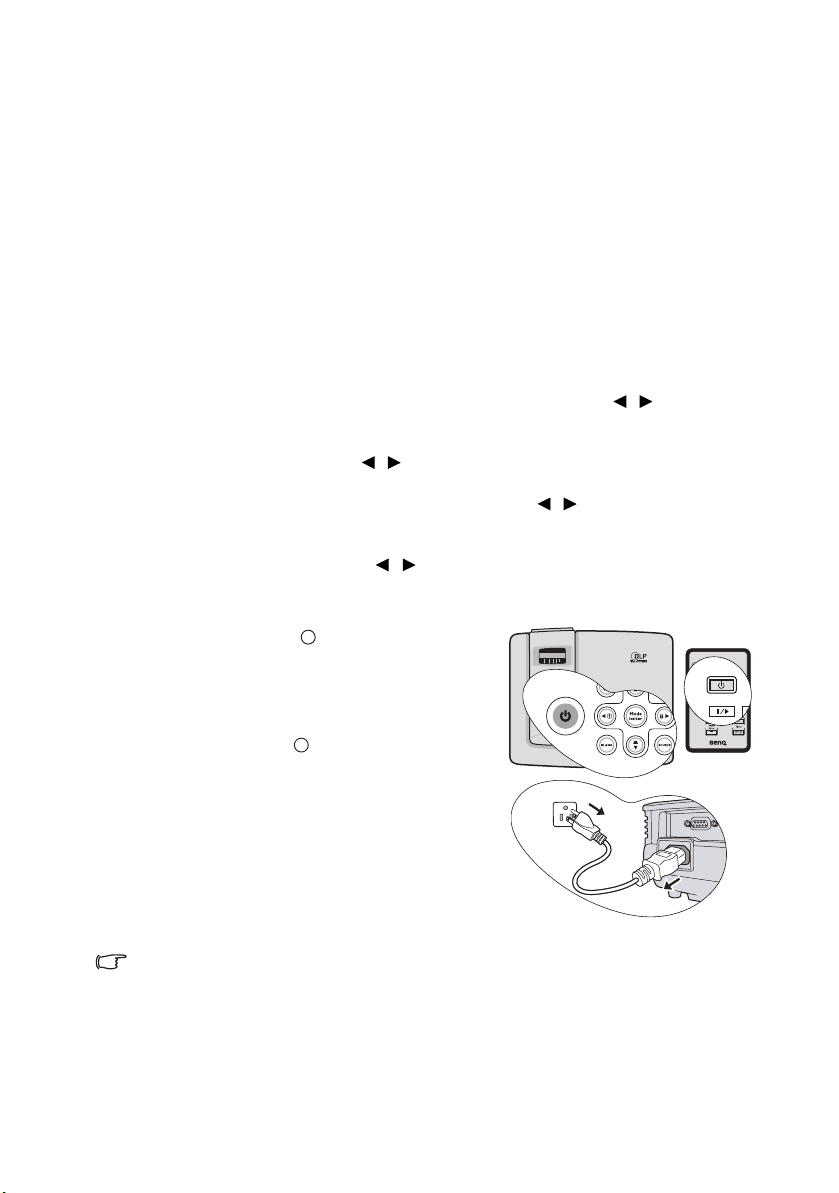

Включение проектора...................... 24

Порядок работы с меню .................. 25

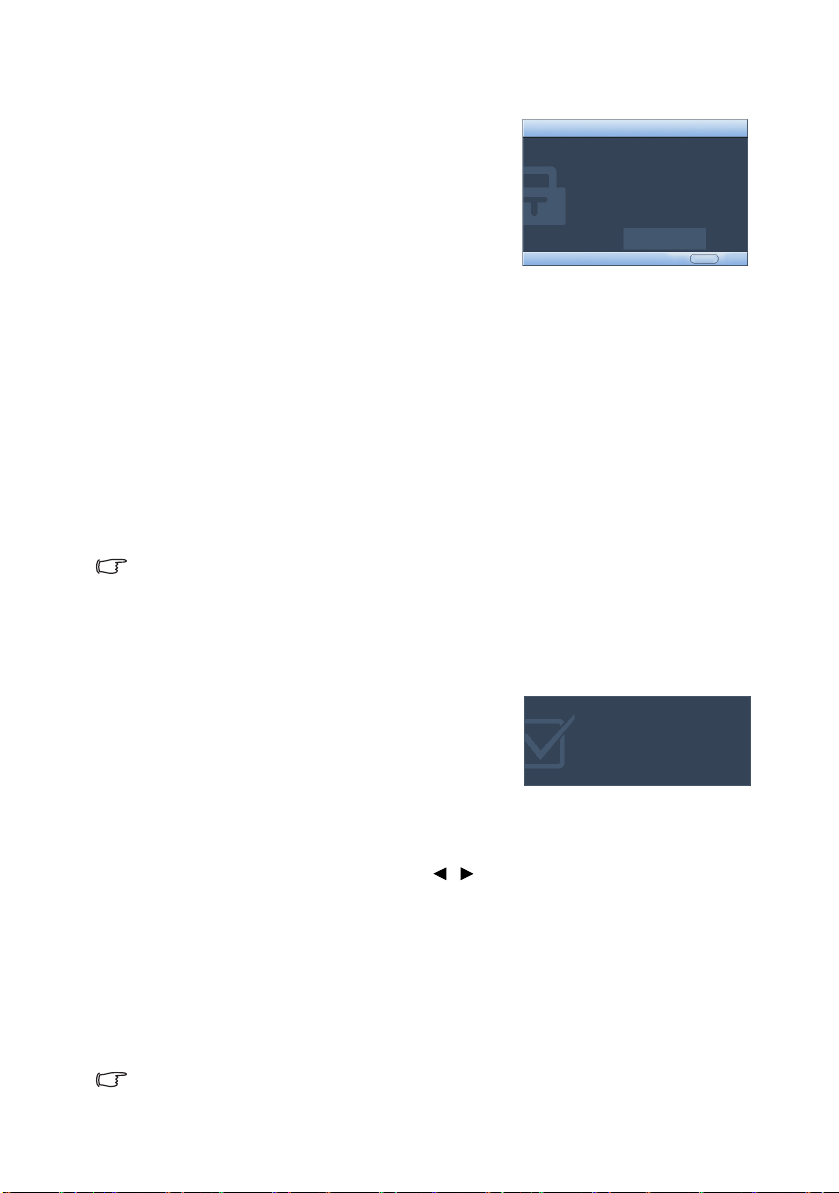

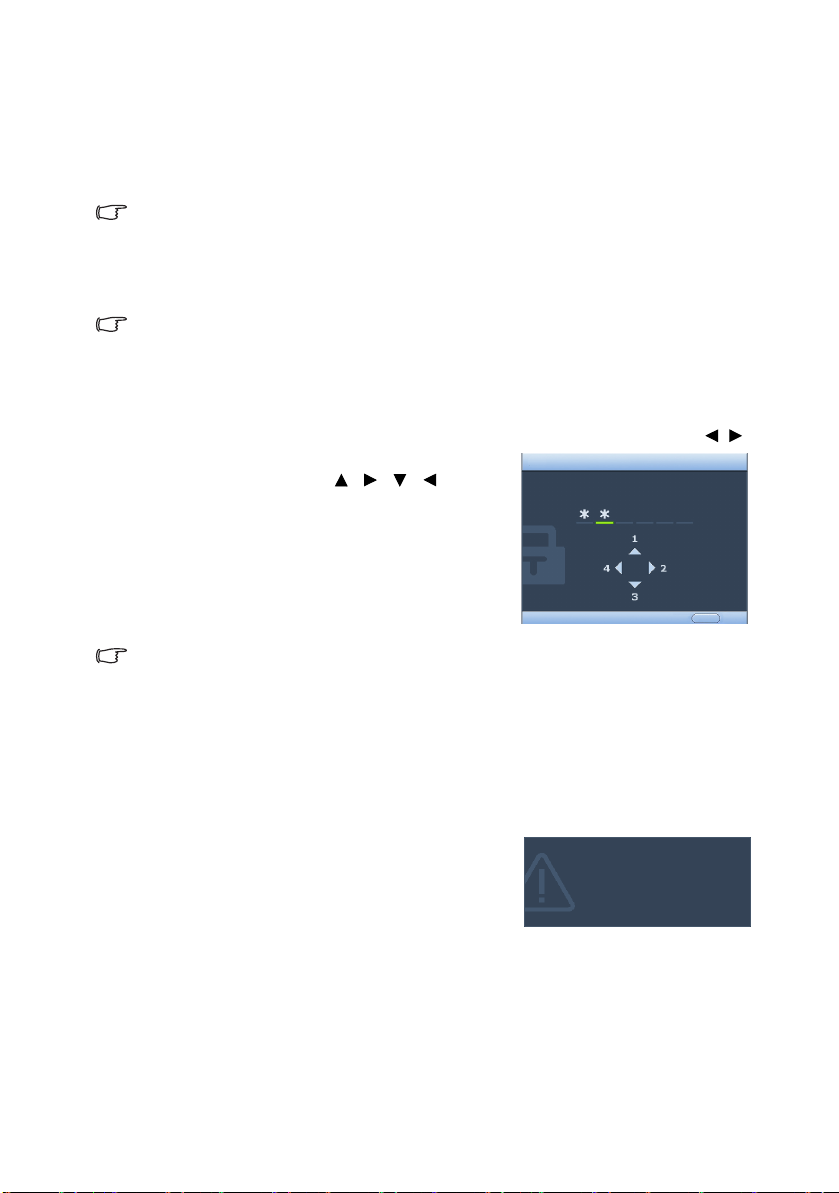

Применение функции парольной

защиты...............................................26

Выбор входного сигнала ................. 28

Настройка проецируемого

изображения .....................................28

Увеличение и поиск деталей...........30

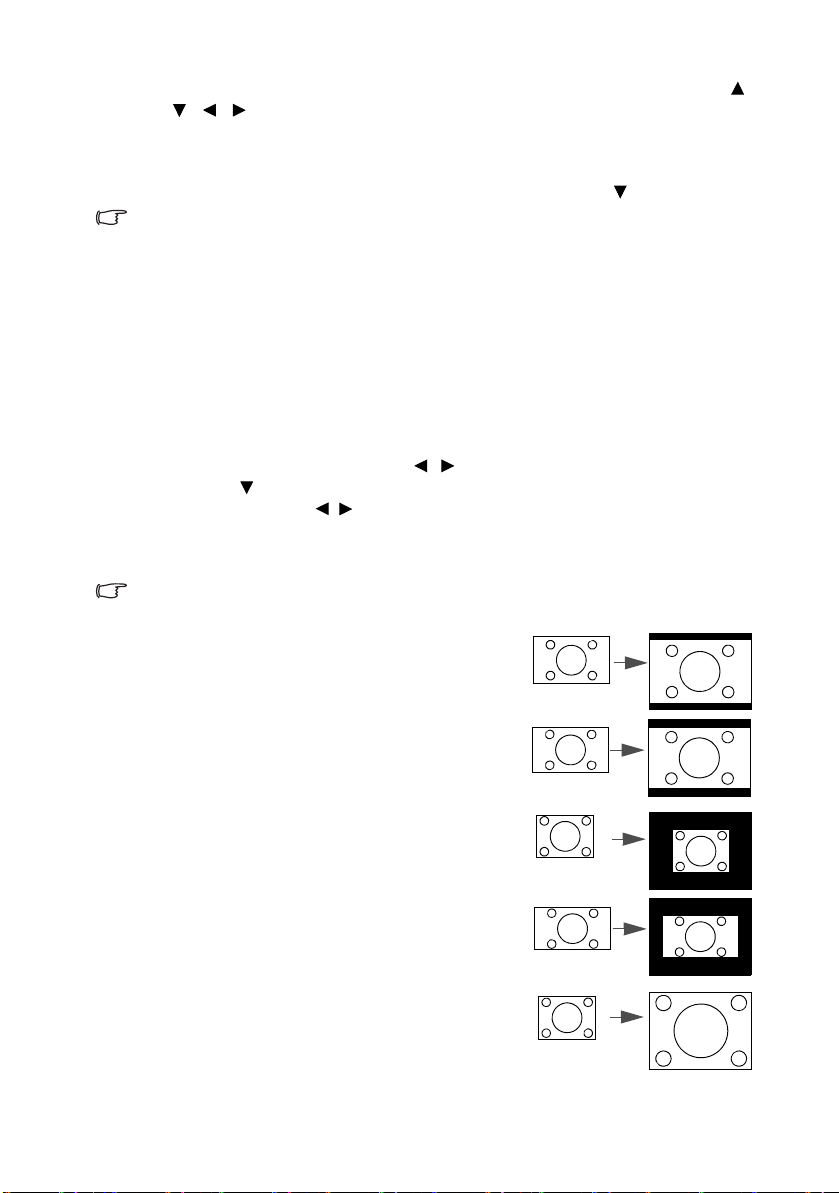

Выбор формата изображения.......... 31

Оптимизация качества

изображения .....................................32

Настройка таймера презентации ....36

Скрывание изображения ................. 37

Блокировка кнопок управления...... 37

Стоп-кадр ..........................................38

Функция FAQ................................... 38

Эксплуатация в условиях

большой высоты .............................. 38

Пользовательские настройки

экранных меню ................................ 39

Выключение проектора................... 39

Работа с меню

.................................. 40

Обслуживание...............47

Уход за проектором......................... 47

Сведения о лампе............................. 48

Поиск и устранение

неисправностей.............54

Технические

характеристики ............55

Характеристики проектора ............. 55

Габаритные размеры ....................... 56

Таблица синхронизации.................. 56

Гарантия и авторские

права...............................58

Соответствие

требованиям..................59

Содержание2

Правила техники безопасности

Данный проектор разработан и протестирован в соответствии с последними стандартами по безопасности оборудования для информационных технологий. Тем не менее, для обеспечения безопасного использования этого аппарата необходимо выполнять все инструкции, указанные в данном руководстве и на самом проекторе.

Правила техники безопасности

1. Перед работой с проектором

обязательно прочтите данное руководство пользователя.

Сохраните его для справки вбудущем

Запрещается смотреть в объектив во время работы проектора.

Интенсивный луч света опасен для зрения

При включении лампы проектора

обязательно открывайте затвор или снимайте крышку объектива

В некоторых странах напряжение всети НЕ стабильно. Проектор рассчитан на безотказную эксплуатацию при напряжении сети питания перем. тока от 100 до 240 В, однако сбои питания и скачки напряжения свыше ±10 В могут привести к выходу проектора из строя. Поэтому при опасности сбоев

питания или скачков напряжения рекомендуется подключать проектор через стабилизатор напряжения перенапряжения или источник бесперебойного питания

, фильтр для защиты от

(UPS).

Для проведения технического

обслуживания необходимо обращаться только к квалифицированным специалистам.

Во время работы проектора

запрещается закрывать проекционный объектив каким-либо предметами - это может привести кнагреванию и деформированию этих предметов или даже стать причиной возгорания. Для временного выключения лампы нажмите кнопку BLANK на проекторе или на пульте ДУ.

Правила техники безопасности 3

Правила техники безопасности (продолжение)

7. В процессе работы лампа проектора

сильно нагревается. Перед заменой лампы необходимо дать проектору остыть в течение приблизительно 45 минут

Не используйте лампы с истекшим

номинальным сроком службы. При работе сверх установленного срока службы лампа может разбиться, хотя и в достаточно редких случаях

Запрещается выполнять замену лампы и других электронных компон ентов , пока вилка шнура питания проектора не вынута из розетки

10.

Не устанавливайте проектор на неустойчивую тележку, стойку или стол. Падение проектора может причинить серьезный ущерб

11.

Не пытайтесь самостоятельно разбирать проектор. Внутри корпуса находятся детали под напряжением, контакт с которыми

может привести к смертельному исходу. Единственным элементом, обслуживание которого может осуществляться пользователем, является лампа, имеющая отдельную съемную крышку.

Ни при каких обстоятельствах не следует отвинчивать или снимать никакие другие крышки. Для выполнения обслуживания обращайтесь только к квалифицированным

специалистам.

12.

Во время работы проектора вы можете ощутить поток теплого воздуха со специфическим запахом из вентиляционной решетки проектора. Это - обычное явление ине является неисправностью устройства.

Правила техники безопасности4

Правила техники безопасности (продолжение)

13. Не устанавливайте проектор вследующих местах.

- В местах с плохой вентиляцией или ограниченном пространстве. Расстояние от стен должно быть не менее 50 см, а вокруг проектора должна обеспечиваться свободная циркуляция воздуха.

- В местах с повышенной температурой, например, в автомобиле с закрытыми окнами.

- В местах с повышенной влажностью, запыленностью или задымленностью,

возможно загрязнение

где комп он ентов оптики, которо е приведет к сокращению срока службы проектора и затемнению изображения.

14. Не закрывайте вентиляционные отверстия.

- Не устанавливайте проектор на одеяло и другую мягкую поверхность.

накрывайте проектор тканью и т.д.

- Не

- Не размещайте рядом с проектором

легко воспламеняющиеся предметы.

Нарушение вентиляции проектора через отверстия может привести к перегреву проектора и возникновению пожара.

15. Во время работы проектор должен быть установлен на ровной горизонтальной поверхности.

- Наклон влево или вправо не должен превышать 10 градусов, а вперед иназад - 15 градусов. проектора в наклонном положении может привести к нарушению работы или повреждению лампы.

Работа

- Рядом с пожарной сигнализацией.

- При температуре окружающей среды, превышающей 40°C / 104°F

- В местах, где высота над уровнем моря превышает 3000 м (10000 футов).

3000 м (10000 футов)

0 м

(0 футов)

16. Запрещается устанавливать проектор

вертикально на торец. Это может привести к падению проектора иповлечь за собой повреждение или выход из строя

Правила техники безопасности 5

Правила техники безопасности (продолжение)

17. Не вставайте на проектор и не ставьте

на него никакие предметы. Помимо опасности повреждения самого проектора, это может привести кнесчастному случаю и травме

Монтаж проектора под потолком

Мы желаем вам многих часов приятной работы с проектором BenQ. Поэтому, для предотвращения травм и повреждения оборудования, просим вас соблюдать следующие правила техники безопасности. При необходимости монтажа проектора под потолком настоятельно рекомендуется пользоваться правильно

18.

Не ставьте емкости с жидкостью на проектор или рядом с ним. Попадание жидкости внутрь корпуса может привести к выходу проектора из строя. В случае попадания жидкости выньте вилку шнура питания из розетки иобратитесь в сервисный центр BenQ для обслуживания проектора.

подобранным комп ле ктом для потолочного монтажа проектора BenQ, а также проверять безопасность и надежность установки.

Использование комплектов для потолочного производителей повышает опасность падения проектора с потолка вследствие неправильного крепления или применения болтов неподходящего диаметра или длины.

Комплект BenQ для потолочного монтажа проектора можно приобрести там же, где был приобретен проектор BenQ.

19. Данный проектор предусматривает возможность зеркального отображения при креплении кпотолку.

Для монтажа проектора под потолком и проверки надежности крепежа пользуйтесь только комплектом BenQ для потолочного монтажа.

Рекомендуется также отдельно приобрести защитный кабель, совместимый с замком типа Kensington, и надежно прикрепить один его конец к предусмотренному на

проекторе разъему для замка

Kensington, а другой - к основанию

монтажного кронштейна. Это позволит предотвратить падение проектора в случае его отсоединения от монтажного кронштейна.

монтажа других

Правила техники безопасности6

Введение

Функциональные возможности проектора

Мощная оптическая система проектора и удо бна я конструкция обеспечивают высокий уровень надежности и простоту в работе.

Проектор имеет следующие характеристики:

• Коррекция фона, обеспечивающая возможность проекции на поверхностях определенного цвета

• Быстрый автоматический поиск, ускоряющий процесс обнаружения входного сигнала.

• Функция защиты паролем (по желанию)

• До 11 установок режимов изображения с различными вариантами выбора различных условий работы с проектором

• Функция "3D управление цветом", позволяющая настроить цвета на экране в соответствии с вашими предпочтениями

• Устанавливаемая по желанию функция быстрого охлаждения обеспечивает охлаждение проектора за более короткий период времени

• Таймер презентации, позволяющий следить за временем во время презентаций

• Кнопка автоматической настройки оптимального качества изображения

• Цифровая коррекция трапецеидального

• Возможность регулировки цветового баланса для отображения данных/видео

• Проекционная лампа повышенной яркости

• Возможность отображения 16,7 миллионов цветов

• Экранные меню на нескольких языках

• Возможность переключения в экономичный режим для снижения

энергопотребления

• Поддержка компонентного видеосигнала формата HDTV (YP

Модели MP513/MP522 также обладают следующими характеристиками:

• Высококачественный объектив с ручной настройкой масштабирования изображения

искажения изображения

bPr)

для

• Видимая яркость проецируемого изображения может различаться в зависимости от освещения, настройки контрастности/яркости источника входного сигнала, и прямо пропорциональна расстоянию проецирования.

• Яркость лампы со временем уменьшается и может изменяться в пределах характеристик, указанных ее изготовителем. Это не является неисправностью.

Введение 7

Комплектация

Аккуратно распакуйте компл ект и убедите сь в наличии всех перечисленных ниже деталей. В случае отсутствия каких-либо из указанных деталей обратитесь по месту приобретения комплекта.

Стандартные принадлежности

Состав комплекта принадлежностей соответствует вашему региону, поэтому некоторые принадлежности могут отличаться от приведенных на иллюстрациях.

*Гарантийный талон прилагается только для отдельных регионов. Для получения более подробной информации обратитесь к дилеру.

Проектор Шнур питания Кабель VGA

Краткое

руководство

Пульт ДУ (с батареей)

Руководство пользователя на компа кт-

диске

Перед использованием пульта ДУ выньте защитную планку.

Дополнительные принадлежности

1. Запасной блок лампы

2. Комплект для потолочного

монтажа

Введение8

3. Presentation Plus

4. Кабель RS-232

Гарантийный талон*

Внешний вид проектора

Вид спереди/сверху

Вид снизу/сбоку

15 17

1. Внешняя панель управления (Подробнее см "Проектор" на стр.

10.)

2. Вентиляционное отверстие (выпуск нагретого воздуха)

3. Кнопка быстро выпускающегося

регулятора

4. Крышка объектива

5. Коль цо фокусировки и регулятор масштаба

(Модель MP512 не имеет кольца регулировки масштаба)

6. Инфракрасный датчик ДУ на передней панели

7. Проекционный объектив

8. Гнездо шнура питания

9. Порт управления RS-232

10. Гнездо выходного

1413121110

11. Разъем для входного сигнала RGB (ПК) или компонентного

сигнала RGB

видео (YPbPr/ YCbCr)

12. Вход сигнала Video

13. Вход S-Video

14. Разъем для замка Kensington (защита от кражи)

15. Быстро выпускающийся

регулятор

16. Крышка лампы

17. Ножка заднего регулятора наклона

Введение 9

Элементы управления и функции

Проектор

7. BLANK

Отключение изображения на экране.

1. Кольцо фокусировки

Регулирует фокусное расстояние Подробнее см. "Точна я настройка

размера и резкости изображения" на стр.

29.

2. Регулятор масштаба

Регулирует размер изображения. Подробнее см. "Точна я настройка

размера и резкости изображения" на стр.

29. (Модель MP512 не имеет кольца

регулировки масштаба.)

3. Индикатор

питания

Горит или мигает во время работы проектора. Подробнее см. "Индикаторы"

на стр. 53.

4. Menu/Exit

Включение экранного меню. Возврат в предыдущее меню, выход с сохранением настроек.

Подробнее см. "Порядок работы с

меню" на стр. 25.

5. Power

Переключает проектор между режимами ожидания и включения.

Подробнее см. "Включение проектора"

на стр. 24 и "Выключение

проектора" на

стр. 39.

6. Влево/

Включает функцию FAQ (Часто задаваемые вопросы). Подробнее см.

"Функция FAQ " на стр. 38.

Подробнее см. "Скрывание

изображения" на стр. 37.

8. Индикатор температуры

Загорается красным цветом при перегреве проектора. Подробнее см.

"Индикаторы" на стр. 53.

9. Индикатор лампы

Показывает состояние лампы. Горит или мигает в случае нарушения нормальной работы лампы. Подробнее см. "Индикаторы" на стр. 53.

10. AUTO

Автоматический выбор оптимальных параметров изображения см. "Автоматическая настройка

изображения" на стр. 29.

11. Кнопки коррекции трапеции/ перемещения (/Вверх,

/ Вниз)

Ручная коррекци я искажений изображения в результате проекции под углом. Подробнее см. "Коррекция

трапецеидального искажения" на стр.

30.

12. Вправо/

Включение блокировки кнопок панели. Подробнее см. "Блокировка

кнопок управления" на стр. 37.

При активном экранном меню 6, 11 и 12 используются для выбора пунктов меню и настройки параметров. Подробнее см. "Порядок

работы с меню" на стр. 25.

13. Mode/Enter

Выбор доступного режима настройки изображения. Подробнее см. "Выбор

режима отображения" на стр. 32.

Активация выбранного пункта экранного меню. Подробнее см.

"Порядок работы с меню" на стр. 25.

14. SOURCE

Выводит панель выбора сигнала. Подробнее см. "Выбор

входного сигнала" на стр. 28.

. Подробнее

кнопки

источника

Введение10

Пульт ДУ

1. Power

Переключает проектор между режимами ожидания и включения. Подробнее см. "Включение проектора"

на стр. 24 и "Выключение проектора" на стр. 39.

2. Freeze

Останавливает проецируемое изображение. Подробнее см.

"Стоп-кадр" на стр. 38.

3. Влево/

Включает функцию FAQ (Часто задаваемые вопросы). Подробнее см.

"Функция FAQ" на стр. 38.

4. BLANK

Отключение изображения на экране. Подробнее см. "Скрывание

изображения" на стр. 37.

5. Цифровое увеличение keys (+, -)

Увеличение или уменьшение размера проецируемого Подробнее см.

"Увеличение и поиск деталей" на стр. 30.

6. Menu/Exit

Включение экранного меню управления (OSD). Переход к предыдущему экранному меню и выход с сохранением настроек меню. Подробнее см. "Порядок работы с

меню" на стр. 25.

7. Кнопки коррекции трапеции/ перемещения (/Вверх,

8. AUTO

9. Вправо/

/ Вниз)

Ручная коррекция искажений изображения в результате проекции под углом. Подробнее см. "Коррекция

трапецеидального искажения" на стр.

30.

Автоматический выбор оптимальных параметров изображения. Подробнее см. "Автоматическая настройка

изображения" на стр. 29.

Включение блокировки кнопок панели. Подробнее см. "Блокировка

кнопок управления" на стр. 37.

При активном экранном меню кнопки 3, 7 и 9 используются для выбора пунктов меню и настройки параметров. Подробнее см. "Порядок

работы с меню" на стр. 25.

10. SOURCE

Выводит панель выбора источника сигнала. Подробнее см. "Выбор

входного сигнала" на стр. 28.

11. Mo de /E nter

Выбор доступного режима изображения в зависимости от выбранного входного сигнала. Подробнее см. "Выбор режима

отображения" на стр. 32

Активация выбранного пункта экранного меню. Подробнее см.

"Порядок работы с меню" на стр. 25.

12. Timer On

Включает или показывает на экране таймер, в зависимости от установленной настройки таймера. Подробнее см. "Настройка таймера

презентации" на стр. 36.

13. Timer Setup

Напрямую вводит настройки таймера презентации. Подробнее см.

"Настройка таймера презентации" на стр. 36.

Введение 11

Рабочий диапазон пульта ДУ

Датчик ИК-сигнала от пульта ДУ расположен на передней стороне проектора. Для нормальной работы пульт ДУ нужно направлять на датчик ИК-сигнала с отклонением не более 30 градусов. Расстояние между пультом и датчиком не должно превышать 8 метров.

ри

Следите за тем, чтобы между пультом ДУ и инфракрасным датчиком проектора не было препятствий, мешающих

прохождению

5°

инфракрасного луча.

Замена батареи пульта ДУ

1. Выньте лоток батареи.

Следуйте указаниям на рисунке. Для извлечения лотка батареи прижмите и удерживайте фиксатор.

2. Вставьте в лоток новый элемент. Обратите внимание, что клемма "плюс" должна быть обращена наружу.

3. Вставьте лоток в пульт ДУ.

• Не допускайте перегрева и повышенной

влажности.

• Неправильная установка батареи может привести к ее повреждению.

• Для замены обязательно используйте элементы питания рекомендованного

изготовителем типа или аналогичные.

• Утилизируйте использованные батареи в соответствии с инструкцией изготовителя.

• Запрещается сжигать батареи. Это может привести к взрыву.

• Для предотвращения протечки элемента питания следует вынимать

использованный элемент питания, а также извлекать элемент питания при длительном перерыве в использовании пульта ДУ.

Введение12

Установка проектора

Выбор места расположения

Выбор места расположения зависит от планировки помещения и предпочтений пользователя. Следует учитывать размер и расположение экрана, местоположение подходящей сетевой розетки, а также расположение остального оборудования и расстояние от него до проектора.

Проектор рассчитан на установку в одном из следующих четырех положений:

1. Спереди на ст.

Выберите это расположение, если проектор установлен

распространенный способ расположения проектора, обеспечивающий быструю установку и мобильность.

2. Спереди на пот

При данном способе расположения проектор подвешивается в перевернутом положении под потолком спереди экрана.

Для монтажа проектора под потолком необходимо приобрести у поставщика комплект BenQ для

потолочного монтажа.

После включения проектора выберите параметр

Спереди на

СИСТЕМЫ: Основные > Положение проектора.

3. Сзади на столе

Проектор располагается на полу или на столе позади экрана.

Для установки в этом положении требуется специальный экран для проецирования сзади.

После включения проектора выберите параметр

Сзади на столе в меню НАСТРОЙКИ СИСТЕМЫ: Основные > Положение проектора.

4. Сзади на потол

При подвешивается в перевернутом положении под потолком за экраном.

Обратите внимание, что в этом случае необходим специальный экран для проецирования сзади и компле кт BenQ для потолочного монтажа.

После включения проектора выберите параметр

Сзади на потол в меню НАСТРОЙКИ СИСТЕМЫ: Основные > Положение проектора.

на столе спереди экрана. Это наиболее

пот в меню НАСТРОЙКИ

данном способе расположения проектор

Установка проектора 13

Выбор размера проецируемого изображения

Размер проецируемого изображения зависит от расстояния между объективом проектора и экраном, выбранного увеличения и формата видеосигнала.

Исходным форматом для данного проектора является 4:3. Чтобы обеспечить полноформатную 16:9 (широкоэкранную) проекцию изображения, проектор может менять размер и масштаб широкоэкранного изображения в соответствии с исходной шириной изображения проектора. При этом высота изображения пропорционально уменьшается и составляет

75% исходной высоты изображения проектора.

формат изображения 4:3 в области

отображения с форматом 4:3

Таким образом, изображение в формате 16:9 не использует 25% высоты изображения в формате 4:3, отображаемое данным проектором. Эта часть будет отображаться в виде темных полос сверху и снизу (12,5% по высоте, соответственно) области отображения, проецируемой в формате 4:3 при отображении изображения в формате 16:9 в центре проецируемой области отображения в формате 4:3 по

Проектор всегда должен располагаться на ровной горизонтальной плоскости (например, на столешнице), а его луч должен быть направлен строго перпендикулярно (90°, под прямым углом) по отношению к горизонтальному центру экрана. Это позволит предотвратить искажение изображения, вызванное проекцией под углом (или проекцией на поверхность, расположенную под углом).

Луч современного цифрового проектора направлен пленочного кинопроектора), а имеет небольшое угловое отклонение вверх над горизонтальной плоскостью проектора. Это сделано для того, чтобы проектор можно было легко установить на столе и проецировать изображение на экран, нижний край которого располагается выше уровня стола. При этом изображение на экране становится видно всем

При установке проектора под потолком его необходимо монтировать в перевернутом положении, чтобы луч проектора имел небольшой наклон вниз.

На рисунке, приведенном на стр 16, показано, что при таком способе проецирования нижний край изображения смещен по вертикали относительно плоскости проектора. (При установке проектора под потолком это относится к проецируемого изображения).

Если проектор располагается на большем уда лен ии от экрана, размер проецируемого изображения увеличивается, и пропорционально увеличивается вертикальное смещение.

При определении положения экрана и проектора необходимо учесть как размер проецируемого изображения, так и величину вертикального смещения, которые прямо пропорциональны расстоянию от проектора до экрана.

BenQ предлагает таблицу размеров экрана идеальное расположение для вашего проектора. См. "Параметры проецирования для

MP513/MP522" на стр. 16 или "Параметры проецирования для MP512" на стр. 17 в

зависимости от используемой вами модели проектора. Учитывать следует два размера, а именно, расстояние от центра экрана в перпендикулярной горизонтальной плоскости (расстояние проецирования) и вертикальное высоте относительно горизонтального края экрана (смещение).

присутствующим в помещении.

формат изображения 16:9 в области

отображения с форматом 4:3

вертикали.

не строго вперед (как луч старого

верхнему краю

в формате 4:3, чтобы помочь вам выбрать

смещение проектора по

Установка проектора14

Определение положения проектора для заданного размера экрана

1. Выберите размер экрана.

2. Пользуясь таблицей, найдите значение, наиболее близкое к требуемому размеру

экрана, в левых столбцах. Пользуясь полученным значением, найдите в строке соответствующее среднее расстояние до экрана в столбце "Среднее значение" (Среднее значение). Данное значение и будет представлять собой расстояние проецирования.

3. В той же строке в правом столбце Найденное значение будет соответствовать вертикальному смещению проектора относительно края экрана.

4. Рекомендуемое положение для проектора совпадает с перпендикуляром к горизонтальному центру экрана и находится на расстоянии от экрана, полученном ранее в п.2. При этом используется величина смещения, полученная ранее в п.3.

Например, если у вас проектор среднее расстояние проецирования составляет 4846 мм, а вертикальное смещение 183 мм. Например, при 120-дюймовом экране среднее расстояние проецирования составляет 4800 мм и имеет вертикальное смещение 183 мм.

При установке проектора в другое положение (отличающееся от рекомендуемого) потребуется установить соответствующий угол наклона вверх или вниз для того, чтобы сцентрировать изображения. При искажении используйте функцию коррекции трапецеидальности. Подробнее см. "Коррекция трапецеидального искажения" на стр. 30.

изображение на экране. В таких случаях может происходить искажение

найдите и запишите значение смещения ().

MP513/MP522 и экран размером 120-дюймов, то

Определение рекомендуемого размера экрана для заданного расстояния

Данный способ может использоваться в том случае, если пользователь приобрел проектор и ему нужно узнать размер экрана, соответствующий размерам комнаты .

Максимальный размер экрана ограничивается физическими размерами комнаты.

1. Измерьте расстояние от проектора до того места, где предполагается разместить экран. Данное значение и будет представлять собой расстояние проецирования.

2. Пользуясь таблицей, найдите значение расстоянию, в столбце "Среднее значение", где указано среднее расстояние от проектора до экрана ("Среднее значение"). Убедит е сь , что измеренное расстояние находится между значениями макс. и мин. расстояний, если они указаны в таблице (по обе стороны от столбца средних значений).

3. Пользуясь полученным значением, слева в соответствующей строке требуемое значение диагонали экрана. Данное значение будет соответствовать размеру проецируемого изображения для данного проектора на требуемом расстоянии проецирования.

4. В той же строке в правом столбце найдите и запишите значение смещения ("Вертикальное смещение в мм"). Оно определяет конечн ое вертикальное

смещение экрана проектора относительно горизонтальной плоскости проектора.

Например, если ближайшее значение в столбце "Среднее значение" равно 4362 мм (для моделей MP513/MP522) или 4320 мм (для модели MP512). Требуемый размер экрана в этой строке равен 108 дюймам.

измеренное расстояние проецирования - 4,5 м (4500 мм), то

, наиболее близкое к полученному

найдите

Установка проектора 15

Параметры проецирования для MP513/MP522

Для расчета нужного положения центра объектива см. "Габаритные размеры" на стр.

56.

Макс. масштаб

Мин. масштаб

Экран

Центр объектива

Вертикальное смещение

Диагональ экрана

Рекомендуемое расстояние до экрана

4:3

Футы Дюймы мм Мин. длина

(с макс.

масштабом

(в мм)

Среднее

значение

Проекционое расстояние

Вертикальное

смещение в мм

Макс. длина

(с мин.

увеличением)

изображения)

4 48 1219 1846 1938 2031 73

59 1500 2271 2385 2498 90 5 60 1524 2308 2423 2538 91 6 72 1829 2769 2908 3046 110

79 2000 3028 3180 3331 120 7 84 2134 3231 3392 3554 128 8 96 2438 3692 3877 4062 146

98 2500 3786 3975 4164 150 9 108 2743 4154 4362 4569 165

118 3000 4543 4770 4997 180

10 120 3048 4615 4846 5077 183

138 3500 5300 5565 5830 210

12 144 3658 5538 5815 6092 219

157 4000 6057 6360 6663 240

15 180 4572 6923 7269 7615 274

197 5000 7571 7950 8328 300

18 216 5486 8308 8723 9138 329

236 6000 9085 9540 9994 360

25 300 7620 11538 12115 12692 457

В связи с различиями в применяемых оптических компонентах, возможно отклонение указанных значений в пределах 3%. В случае стационарной установки проектора BenQ рекомендует до окончательной установки проектора физически измерить размер проецируемого изображения и расстояние проектора после установки проектора на место, чтобы внести поправку на оптические характеристики проектора. Это позволит определить точное расположение проектора, являющееся выбранного места установки.

оптимальным для

Установка проектора16

Параметры проецирования для MP512

Для расчета нужного положения центра объектива см. "Габаритные размеры" на стр.

56.

Диагональ экрана 4:3

Экран

Центр объектива

Вертикальное смещение

Проекционое расстояние

Диагональ экрана

4:3

Рекомендуемое расстояние до экрана

(в мм)

Вертикальное

смещение в мм

Футы Дюймы мм Среднее значение

4 48 1219 1920 73

59 1500 2362 90 5 60 1524 2400 91 6 72 1829 2880 110

79 2000 3150 120 7 84 2134 3360 128 8 96 2438 3840 146

98 2500 3937 150 9 108 2743 4320 165

118 3000 4724 180

10 120 3048 4800 183

138 3500 5512 210

12 144 3658 5760 219

157 4000 6299 240

15 180 4572 7200 274

197 5000 7874 300

18 216 5486 8640 329

236 6000 9449 360

25 300 7620 12000 457

оптимальным для

Установка проектора 17

Подключение

При подключении источника сигнала к проектору обеспечьте следующее:

1. Перед выполнением любых подключений обязательно выключите все оборудование.

2. Для каждого источника сигнала используйте соответствующий кабель.

3. Кабели должны быть плотно вставлены в разъемы.

Некоторые из указанных ниже соединительных кабелей могут не входить в комплект поставки данного проектора (см. "Комплектация" на стр. 8). Они доступны для приобретения в магазинах электронных товаров.

Подключение компьютера или монитора

Подключение компьютера

Проектор оснащен входным гнездом VGA, обеспечивающим возможность подключения, как к IBM

Macintosh переходник Mac.

. Для подключения лицензионных компьютеров Macintosh необходим

Для подключения проектора к настольному или портативному компьютеру выполните следующее:

1. Подключите один кабеля VGA, входящего в комплект поставки, к выходному разъему D-Sub комп ью те ра .

2. Подключите другой конец кабеля VGA к входному гнезду D-SUB IN проектора.

После завершения подключения система должна иметь следующий вид:

Портативный или настольный компьютер

-совместимым компьютерам, так и к компьютерам

Кабель VGA

В большинстве портативных компьютеров не предусмотрено автоматическое включение внешних видеопортов при подключении проектора. Обычно включение/ выключение внешнего дисплея осуществляется с помощью комбинации кнопок FN + F3 или CRT/LCD. Найдите на портативном компьютере функциональную клавишу CRT/LCD или клавишу с символом монитора. Нажмите одновременно клавишу FN и соответствующую функциональную клавишу. Сведения о комбинациях клавиш см. в инструкции к портативному

Подключение18

компьютеру.

Подключение монитора

Для просмотра презентации одновременно на экране и на мониторе, подключите порт выходного сигнала D-SUB OUT на проекторе к внешнему монитору с помощью кабеля VGA, как описано ниже:

Для подключения монитора:

1. Подключите проектор к компьютеру, как описано в разделе "Подключение

комп ьютера" на стр. 18.

2. Подключите подходящий кабель VGA (в комплект поставки входит только один кабель) одним кон цом к входному гнезду D-Sub видеомонитора. Либо, если видеомонитор имеет вход DVI, подключите к нему разъем DVI переходного кабеля VGA-DVI-A.

3. Подключите другой конец кабеля к гнезду D-SUB OUT на проекторе.

После завершения подключения система должна иметь следующий вид:

Портативный или настольный компьютер

Кабель VGA

• Выход D-Sub функционирует только в том случае, если к проектору подключен

соответствующий входной сигнал формата D-Sub.

• Чтобы использовать этот метод подключения при работе проектора в ждущем

режиме необходимо включить функцию Выходной разъем D-Sub для режима ожидания в меню НАСТРОЙКИ СИСТЕМЫ: Дополнит.. Подробнее см. "Выходной

разъем D-Sub для режима ожидания" на стр. 45.

Подключение 19

Подключение источников видеосигнала

Проектор можно подключать к различным источникам видеосигнала, оснащенным любыми из следующих выходов:

• Компонентное видео

•S-Video

•Video (композитное видео)

Проектор требуется подключать к источнику видеосигнала только одним из описанных выше способов; тем не менее, все способы подключения обеспечивают различное качество видеосигнала. Наиболее вероятно, что выбранный способ подключения будет зависеть от наличия соответствующих разъемов проектора и на стороне источника видеосигнала (см. ниже):

Наилучшее качество видеосигнала

Наилучшее качество видеосигнала обеспечивается при подключении через компон ентный видеовход (не путать с композитным видеовходом). Цифровые ТВ-тюнеры и DVD-проигрыватели оснащены встроенными компонентны ми видеовыходами, поэтому, если источник видеосигнала оснащен таким выходом, именно ему следует отдать предпочтение перед композитным видеовыходом.

Информацию о подключении проектора к источнику видеосигнала, оснащенному компон ентным видеовыходом, см. в разделе

оснащенного выходом Component Video" на стр. 21.

. "Подключение источника видеосигнала,

Хорошее качество видеосигнала

Подключение через вход S-Video позволяет получить более качественный аналоговый видеосигнал по сравнению с подключением через стандартный комп оз ит ны й видеовход. При подключении источников видеосигнала, оснащенных как композитным видеовыходом, так и выходом S-Video, предпочтение следует отдать выходу S-Video.

О подключении проектора к источнику S-Video см. "Подключение источника

видеосигнала, оснащенного выходом S-Video" на стр. 22.

Наихудшее качество видеосигнала

Композитный видеовыход представляет собой аналоговый видеовыход, при применении которого обеспечивается вполне приемлемое, однако менее высокое качество изображения на выходе проектора. Из перечисленных в настоящем руководстве способов подключения данный способ обеспечивает наихудшее качество изображения.

О подключении проектора к источнику Composite Video см. "Подключение источника

видеосигнала, оснащенного выходом Composite Video" на стр. 23.

на стороне

Подключение20

Подключение источника видеосигнала, оснащенного выходом Component Video

Осмотрев источник видеосигнала, определите наличие свободного компонентного видеовыхода:

• При наличии свободного выхода можно переходить к следующим пунктам.

• При отсутствии свободного выхода необходимо выбрать альтернативный способ

подключения источника видеосигнала.

Подключение проектора к источнику видеосигнала, оснащенному компонентных видеовыходом:

1. Подключите конец переходного кабеля "ком по нентное видео / VGA (D-Sub)" с тремя разъемами RCA к компонентному видеовыходу источника видеосигнала. Штекеры подключаются к гнездам в соответствии с цветами: зеленый - к зеленому, синий - к синему, красный - к красному.

2. Подключите другой конец переходного кабеля "комп онентное видео / VGA (D-Sub)" (с разъемом D-SUB) к гнезду D-SUB IN проектора.

После завершения подключения система должна

Устройство аудио/видео

Переходной кабель с компонентного видео на VGA

(D-sub)

иметь следующий вид:

Если после включения проектора и выбора соответствующего источника видеосигнала воспроизведение видео не происходит, проверьте включение и исправность источника сигнала. Кроме того, проверьте правильность подключения кабелей видеосигнала.

Подключение 21

Подключение источника видеосигнала, оснащенного выходом S-Video

Осмотрев источник видеосигнала, определите наличие свободного выхода S-Video:

• При наличии свободного выхода можно переходить к следующим пунктам.

• При отсутствии свободного выхода необходимо выбрать альтернативный способ

подключения источника видеосигнала.

Подключение проектора к источнику видеосигнала, оснащенному выходом S-Video:

1. Возьмите кабель S-Video и подключите один конец к выходному гнезду S-Video на источнике видеосигнала.

2. Подключите другой конец кабеля S-Video к гнезду S-VIDEO на проекторе.

После завершения подключения система должна иметь следующий вид:

Устройство аудио/видео

Кабель S-Video

• Если после включения проектора и выбора соответствующего источника

видеосигнала воспроизведение видео не происходит, проверьте включение и исправность источника сигнала. Кроме того, проверьте правильность подключения кабелей видеосигнала.

• Если проектор уже подключен к данному источнику видеосигнала с выходом

S-Video, через компонентный видеовход, подключать источник видеосигнала через

вход S-Video не требуется, поскольку при этом более низкое качество видеосигнала, а также образуется лишнее соединение. Подробнее см. "Подключение источников видеосигнала" на стр. 20.

способе соединения обеспечивается

Подключение22

Подключение источника видеосигнала, оснащенного выходом Composite Video

Осмотрев источник видеосигнала, определите наличие свободного композитного видеовыхода:

• При наличии свободного выхода можно переходить к следующим пунктам.

• При отсутствии свободного выхода необходимо выбрать альтернативный способ

подключения источника видеосигнала.

Подключение проектора к источнику видеосигнала, оснащенному композитным видеовыходом:

1. Возьмите видеокабель и подключите один конец к композитному видеовыходу источника видеосигнала.

2. Подключите другой конец видеокабеля к гнезду VIDEO на проекторе.

После завершения подключения система должна иметь следующий вид:

Устройство аудио/видео

Видеокабель

• Если после включения проектора и выбора соответствующего источника

• Источник видеосигнала следует подключать через композитный видеовход только в

том случае, если он не оснащен компонентным видеовыходом или выходом S-Video. Подробнее см. "Подключение источников

видеосигнала" на стр. 20.

Подключение 23

Порядок работы

Включение проектора

1. Подсоедините шнур питания к проектору и вставьте вилку в розетку. Включите выключатель розетки (при его наличии). Убеди тес ь, что при включении питания индикатор Индикатор питания на проекторе горит оранжевым светом.

2. Снимите крышку объектива. Если ее не снять, она может деформироваться в результате нагревания лампой проектора.

3. Включите проектор кнопкой Power на проекторе или пульте ДУ. Индикатор Индикатор питания мигает зеленым, а затем горит ровным зеленым светом, пока проектор остается включенным.

Процедура подготовки проектора к работе занимает около 30 секунд. В кон це процедуры включения появляется логотип включения.

При необходимости поверните кольцо фокусировки для регулировки четкости изображения.

Если проектор еще слишком горячий после предыдущего использования, в течение приблизительно 90 секунд перед включением лампы будет работать охлаждающий вентилятор.

4. При получении запроса на ввод пароля введите шестизначный пароль с помощью кнопок перемещения. Подробнее см. "Применение функции

парольной защиты" на стр. 26.

5. Включите все подключенное оборудование.

6. Проектор начинает поиск входных сигналов. Текущий сканируемый входн ой

сигнал отображается в левом верхнем углу экрана. Пока проектор не обнаружит нормальный входной сигнал, на поиска: 'Нет сигнала'. Выбор источника входного сигнала осуществляется также нажатием кнопки SOURCE на проекторе или на пульте ДУ. Подробнее см. "Выбор входного

сигнала" на стр. 28.

Если частота и разрешение входного сигнала выходят за пределы поддерживаемого проектором диапазона, на пустом экране появляется сообщение'Вне диапазона'. Выберите входной сигнал, совместимый с разрешением проектора, либо задайте для него более низкое качество сигнала. Подробнее см. "Таблица синхронизации" на стр. 56.

экране отображается сообщение процедуры

Порядок работы24

Порядок работы с меню

Проектор оснащен системой экранных меню для выполнения различных настроек и регулировок.

Ниже приводится краткий обзор экранного меню.

Значок главного меню

Гла вн ое меню

Выделить

Подменю

Тек ущ ий входной сигнал

Вначале установите язык экранного меню, который является для вас более удо бным.

ДИСПЛЕЙ

Цвет стены Формат Трапецеидальность

Положение

Фаза Размер по горизонт. Цифровое увеличение

Analog RGB

Выкл.

Авто

ВХОД

Выход

Состояние

Для возврата на предыдущую страницу или для выхода нажмите кнопку Menu/

Exit.

1. Для включения экранного меню нажмите кнопку Menu/Exit на проекторе или на пульте ДУ.

ДИСПЛЕЙ

Цвет стены Формат Трапецеидальность

Положение Фаза Размер по горизонт. Цифровое увеличение

Analog RGB

Кнопками / выберите меню

Выкл.

Авто

16 0

НАСТРОЙКИ СИСТЕМЫ: Основные.

НАСТРОЙКИ СИСТЕМЫ: Основные

Таймер презентации Язык Положение проектора Автоотключение Таймер пустого экрана Блокировка клавиш панели Таймер сна Начальный экран

Analog RGB

Русский Спереди на Отключено Отключено

Выкл.

Отключено

BenQ

Выход

3. Кнопкой выберите Язык и

кнопками / выберите нужный язык.

НАСТРОЙКИ СИСТЕМЫ: Основные

Таймер презентации

Положение проектора Автоотключение Таймер пустого экрана Блокировка клавиш Таймер сна Начальный экран

Analog RGB

РусскийЯзык

Спереди на Отключено Отключено

Выкл.

Отключено

BenQ

Выход

4. Для выхода с сохранением настроек дважды* нажмите кнопку Menu/Exit на проекторе или пульте ДУ.

*При первом нажатии выполняется возврат в главное меню, при втором закрытие экранного меню.

Порядок работы 25

Применение функции парольной защиты

В целях защиты доступа и предотвращения несанкционированного использования в проекторе предусмотрена функция установки пароля. Пароль можно установить с помощью экранного меню. О работе с экранным меню см. "Порядок работы с меню"

на стр. 25.

Если вы намерены использовать функцию блокировки при включении, то следует предпринять меры по сохранению пароля. Распечатайте данное руководство (при необходимости), запишите в нем используемый пароль и положите руководство в надежное место для использования в будущем.

Уст а новк а пароля

После установки пароля включение проектора производится только после ввода правильного пароля.

1. Откройте экранное меню и перейдите к меню НАСТРОЙКИ СИСТЕМЫ: Дополнит. > Настройки безопасн.. Нажмите Mode/Enter. На экране появится

страница Настройки безопасн..

2. Выделите Блокировка при включении, затем выберите Вкл. кнопками /.

3. Как показано на рисунке справа, четыре

кнопки со стрелками ( , , , ) соответствуют 4 цифрам (1, 2, 3, 4). Воспользуйтесь кнопками со стрелками для ввода шестизначного пароля.

Повторно введите новый пароль для подтверждения.

После установки пароля экранное меню вернется на страницу Настройки безопасн..

Во время ввода символы отображаются на экране в виде звездочек. Запишите выбранный пароль в этом месте руководства до ввода или сразу после ввода пароля на случай, если вы его забудете.

Пароль: __ __ __ __ __ __ Храните данное руководство в надежном месте.

5. Чтобы выйти из системы экранного меню, нажмите Menu/Exit.

ВВЕДИТЕ НОВЫЙ ПАРОЛЬ

Если вы забыли пароль...

Если включена функция парольной защиты, при каждом включении проектора выводится запрос на ввод шестизначного пароля. Если введен неверный пароль, на экран на три секунды выводится сообщение об ошибке пароля (как показано справа), затем появляется сообщение ‘ВВЕДИТЕ ПАРОЛЬ’. Можно повторить попытку, указав другой шестизначный пароль, или, если вы не записали пароль и не помните его, можно воспользоваться процедурой восстановления пароля. Подробнее см. "Начало процедуры восстановления пароля" на стр. 27.

При вводе неверного пароля 5 раз подряд проектор автоматически выключается.

Порядок работы26

Неверный пароль

Повторите попытку.

в данном руководстве

Начало процедуры восстановления пароля

1. Прижмите на 3 секунды кнопку AUTO на проекторе или пульте ДУ. На экране проектора появится закодированное число.

2. Запишите это число и выключите проектор.

3. Для раскодирования этого числа обратитесь в

ближайший сервисный центр BenQ. Для подтверждения права владения проектором может потребоваться предоставление документа о его покупке.

ОТОЗВАТЬ ПАРОЛЬ

Запишите код отзыва и свяжит есь с центром обслуживания BenQ.

Код получения:

0 2 1 2

Изменение пароля

1. Откройте экранное меню и перейдите в меню НАСТРОЙКИ СИСТЕМЫ: Дополнит. > Настройки безопасн. > Изменить пароль.

2. Нажмите Mode/Enter. Появится сообщение 'ВВЕДИТЕ ТЕКУЩИЙ ПАРОЛЬ'.

3. Введите старый пароль.

• При правильном воде пароля отобразится сообщение: 'ВВЕДИТЕ НОВЫЙ

ПАРОЛЬ'.

• Если пароль указан неправильно, в течение трех секунд будет отображаться

сообщение об ошибке ввода

пароля, а затем появится сообщение 'ВВЕДИТЕ

ТЕКУЩИЙ ПАРОЛЬ', после чего вы сможете повторить попытку. Для отмены изменений или ввода другого пароля нажмите кнопку Menu/Exit.

4. Введите новый пароль.

Пароль: __ __ __ __ __ __ Храните данное руководство в надежном месте.

5. Повторно введите новый пароль для подтверждения.

6. Для проектора был успешно установлен новый

пароль. Не забудьте ввести новый пароль в следующий раз при запуске проектора.

Пароль изменен

7. Чтобы выйти из системы экранного меню, нажмите Menu/Exit.

Отключение функции защиты паролем

Для отключения защиты паролем откройте экранное меню и вернитесь в меню

НАСТРОЙКИ СИСТЕМЫ: Дополнит. > Настройки безопасн. > Блокировка при включении. Выберите Выкл. кнопками /. Появится сообщение ‘ВВЕДИТЕ

ПАРОЛЬ’. Введите текущий пароль.

• Если пароль правильный, экранное меню возвращается на страницу

Настройки безопасн. и отображает сообщение 'Выкл.' в строке Блокировка при

вам не потребуется вводить пароль.

• Если пароль указан неправильно, в течение трех секунд будет отображаться

сообщение об ошибке ввода пароля, а затем появится сообщение

‘ВВЕДИТЕ ПАРОЛЬ’, после чего вы сможете повторить попытку. Для отмены изменений или ввода другого пароля нажмите кнопку Menu/Exit

Обратите внимание, что, несмотря на то, что функция парольной защиты отключена, необходимо сохранить старый пароль на тот случай, если понадобится снова включить ее - при этом потребуется указать старый пароль.

включении. В следующий раз при включении проектора

Порядок работы 27

Выход

Выбор входного сигнала

Проектор можно одновременно подключать к нескольким устройствам. Тем не менее, одновременно возможно воспроизведение полноэкранного изображения только от одного источника.

Если вы хотите, чтобы поиск входного сигнала выполнялся автоматически, убедитесь в том, что для функции Быстрый автопоиск в меню ИСТОЧНИК установлено значение Вкл. (установлено по умолчанию для данного проектора).

В противном входные сигналы вручную.

1. Нажмите кнопку SOURCE на проекторе

2. Кнопками / выберите нужный сигнал

• Уровень яркости проецируемого изображения

при переключении изменяется в соответствии с выбранным источником видеосигнала. Презентации данных и графики в режиме "ПК" (использующие статичные изображения) обычно ярче, чем изображения в режиме "Video" (видеофильмы).

• Параметры режима изображения зависят от выбранного источника видеосигнала.

Подробнее см. "Выбор режима отображения" на стр. 32.

• Собственное разрешение дисплея

получения лучшего качества изображения необходимо выбрать и использовать входной сигнал, соответствующий данному разрешению. Масштаб для других разрешений будет изменяться проектором в зависимости от настройки формата, что может привести к искажению или снижению четкости изображения. Подробнее см.

"Выбор формата изображения" на стр. 31.

случае, можно выбирать доступные

или на пульте ДУ. Отобразится строка выбора источника.

и нажмите Mode/Enter. После его обнаружения на экране на

несколько секунд появится информация о выбранном источнике. Если к проектору подключены разные устройства, повторите шаги 1-2 для поиска

другого сигнала.

проектора соответствует формату 4:3. Для

D-Sub / Comp.

Video

S-Video

Настройка проецируемого изображения

Настройка угла проецирования

Проектор оснащен 1 быстро выпускающейся ножкой регулятора и 1 задней ножкой. С помощью этих ножек осуществляется регулировка линии проецирования по высоте и углу. Для регулировки проектора:

1. Нажимая кнопку регулятора наклона, поднимайте переднюю часть проектора. После того, как изображение будет расположено должным образом, отпустите кнопку регулятора наклона, чтобы заблокировать ножку регулятора в

положении.

этом

2. Для точной регулировки горизонтального

угла проецирования используйте заднюю ножку регулятора.

Чтобы убрать ножку, уде рживая поднятый проектор, нажмите кнопку регулятора наклона, затем медленно опустите проектор. Заверните ножку заднего регулятора наклона в обратном направлении.

Порядок работы28

Если проектор установлен на наклонной поверхности или если экран и луч проектора не перпендикулярны друг другу, проецируемое изображение принимает трапециевидную форму. Для коррекции этого искажения см. раздел "Коррекция

трапецеидального искажения" на стр. 30.

• Не смотрите в объектив, когда лампа включена. Яркий свет лампы может повредить

глаза.

• Будьте осторожны при нажатии кнопки регулировки, так как она расположена близко

к отверстию для отвода горячего воздуха.

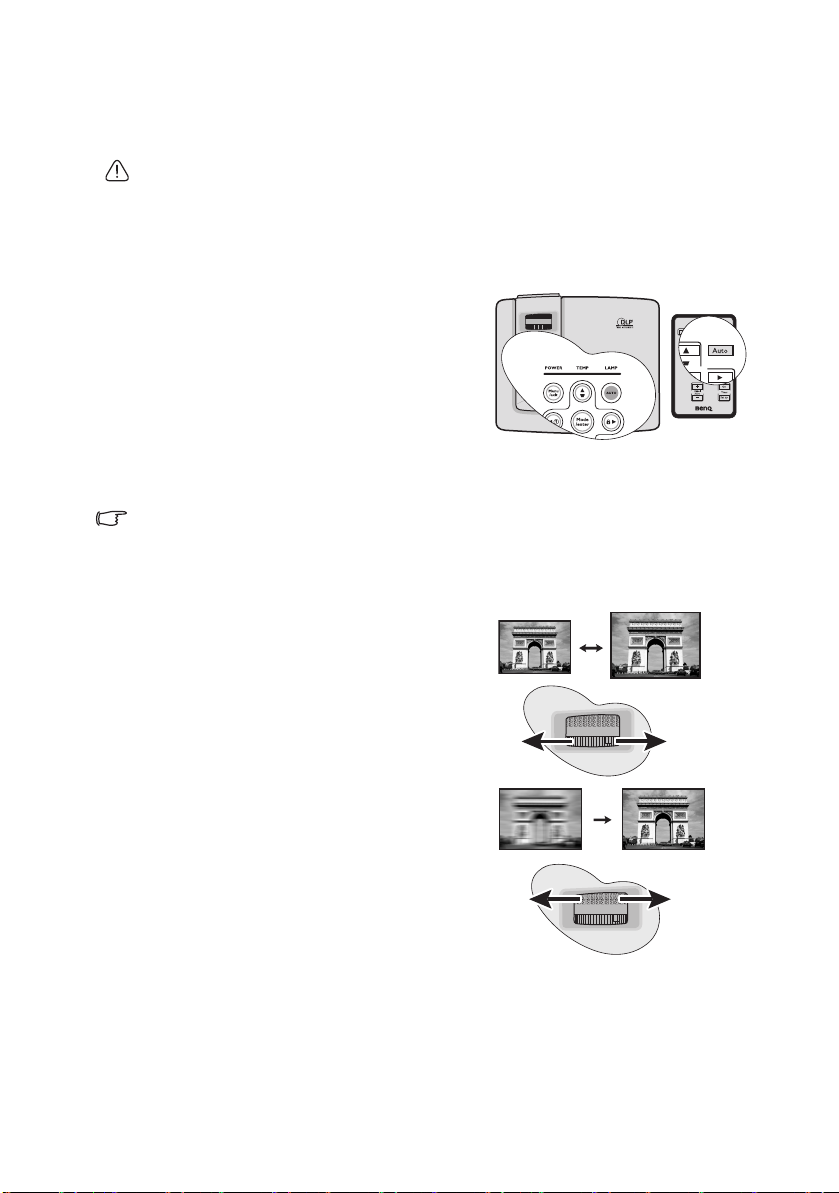

Автоматическая настройка изображения

В некоторых случаях может возникнуть необходимость оптимизации качества изображения. Для этого нажмите кнопку AUTO на проекторе или на пульте ДУ. В течение 3 секунд встроенная функция интеллектуальной автоматической настройки выполнит перенастройку частоты и фазы синхронизации для обеспечения наилучшего качества изображения.

В верхней левой части экрана в течение 3 секунд будут показаны сведения о источнике сигнала.

• При выполнении функции AUTO экран остается пустым.

• Эта функция доступна только при выборе источника PC (аналогового RGB-сигнала).

текущем

Точная настройка размера и резкости изображения

1. Отрегулируйте размер проецируемого изображения с помощью кольца регулировки масштаба. (В модели MP512 коль цо регулировки масштаба отсутствует).

2. Затем сфокусируйте изображение регулятором фокуса.

Порядок работы 29

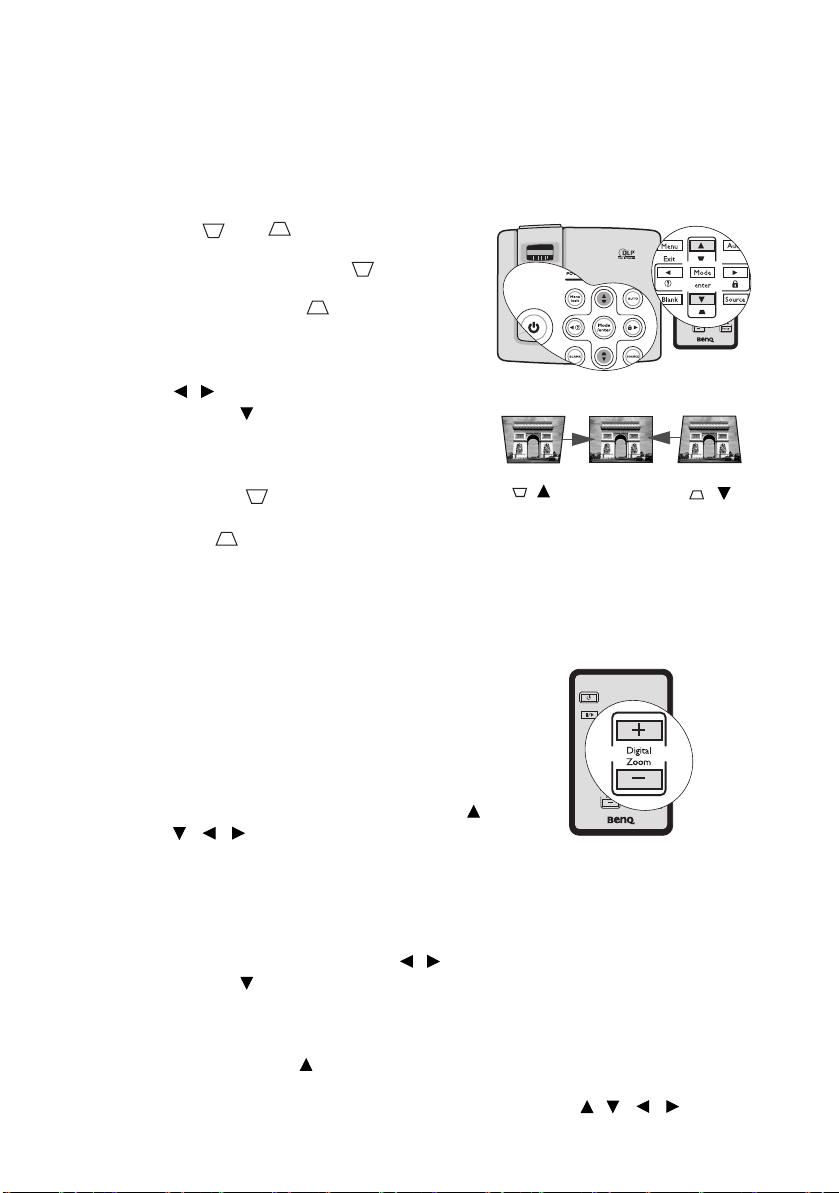

Коррекция трапецеидального искажения

Трапецеидальность выражается в заметном увеличении ширины верхней или нижней части проецируемого изображения. Это происходит, когда проектор не перпендикулярен экрану.

Для устранения этого искажения, помимо регулирования наклона проектора, необходимо выполнить ручную коррекцию одним из следующих способов.

• С помощью пульта ДУ

Кнопкой или на проекторе или пульте ДУ откройте страницу коррекции трапецеидальности. Кнопкой скорректируйте расширение в верхней части изображения. Кнопкой скорректируйте расширение в нижней части изображения.

• С помощью экранного меню

1. Нажмите кнопку Menu/Exit и кнопками

/ выберите меню

2. Кнопкой выберите

Трапецеидальность и нажмите Mode/ Enter. Отобразится страница

Трапецеидальность.

3. Нажмите , чтобы устранить

расширение в верхней части изображения, либо - чтобы устранить расширение в нижней части изображения.

ДИСПЛЕЙ.

Нажмите

Увеличение и поиск деталей

Чтобы посмотреть детали на проецируемом изображении, увеличьте его. Для перемещения по изображению воспользуйтесь кнопками перемещения.

• С помощью пульта ДУ

1. Нажмите Digital Zoom +/- для отображения строки 'Масштаб'.

2. Нажмите Digital Zoom +, чтобы увеличить

центр изображения. Последовательно нажимайте эту кнопку до тех пор, пока не получите нужный размер.

3. Для перемещения по изображению воспользуйтесь стрелками

, , ) на проекторе или на пульте ДУ.

4. Для возврата к исходному размеру

изображения нажмите кнопкуAUTO. Можно также воспользоваться для этого кнопкой Digital Zoom -. При следующем нажатии изображение уменьшается еще больше до первоначального размера.

• С помощью экранного меню

Нажмите Menu/Exit и кнопками / выберите меню ДИСПЛЕЙ.

2. Кнопкой выберите меню Цифровое увеличение и нажмите Mode/Enter. Появится панель увеличения.

3. Выполните шаги 2-4 из раздела "С помощью пульта ДУ" (выше). Если вы пользуетесь панелью управления проектора, выполните следующие действия.

4. Нажимая кнопку на проекторе увеличьте изображение до нужного размера.

5. Чтобы перемещаться по изображению, нажмите Mode/Enter для переключения в режим

окон, а затем нажимайте кнопки со стрелками ( , , , ).

Порядок работы30

перемещения (,

Нажмите

6. Для перемещения по изображению воспользуйтесь стрелками перемещения (,

, , ) на проекторе или на пульте ДУ.

7. Чтобы уменьшить размер изображения, нажмите кнопку Mode/Enter для

возврата к функции увеличения/уменьшения, а затем нажмите кнопку AUTO для возврата к исходному размеру. Для возврата к исходному размеру можно также воспользоваться последовательным нажатием кнопки .

Перемещение по изображению возможно только после его увеличения. Во время детального просмотра возможно дальнейшее увеличение изображения.

Выбор формата изображения

Формат - это соотношение ширины изображения и его высоты. Большинство аналоговых телевизоров и компьют ер ов обычно имеют формат 4:3, установленный для данного проектора по умолчанию, а цифровые телевизоры обычно имеют формат 16:9.

Ус т р о й с т ва с цифровым дисплеем, к которым относится данный проектор, благодаря цифровой обработке сигнала могут динамически растягивать и масштабировать выходное изображение так, чтобы его

Чтобы изменить формат проецируемого изображения (независимо от формата входного сигнала):

1. Нажмите Menu/Exit и кнопками / выберите меню ДИСПЛЕЙ.

2. Кнопкой выберите Формат.

3. Нажимайте кнопки / для выбора формата, соответствующего формату входного видеосигнала и параметрам экрана.

Формат изображения

На рисунках ниже черные участки обозначают неактивную область, а белые участки активную область. Экранные меню могут отображаться на незанятых черных областях.

1. Авто: Кадр проецируется в исходном формате и пропорционально изменяется до совпадения с шириной экрана. Эта функция позволяет максимально использовать площадь экрана при проецировании изображений в форматах, отличных от 4:3 или 16:9, без изменения формата изображения.

Реальн: Кадр проецируется с исходным

разрешением, а его размер подгоняется к размеру экрана. Если входной сигнал имеет меньшее разрешение, размер проецируемого изображения окажется меньше полного размера экрана. Для увеличения размера изображения можно также отрегулировать настройки масштаба или передвинуть проектор ближе к экрану. После этого может также потребоваться настройка фокуса проектора.

3. 4:3: Преобразование центре экрана изображения в формате 4:3. Это больше всего подходит для изображений с форматом 4:3 (например, мониторы компьюте ро в, стандартные телевизоры и фильмы

DVD с форматом 4:3), так как в этом случае изменение формата не требуется.

формат отличался от формата изображения входного сигнала.


16:10


15:9


4:3


16:9

кадра с получением в


4:3

Порядок работы 31

4. 16:9: Преобразование кадра с получением в центре экрана изображения в формате 16:9. Этот режим удобе н для изображений с исходным форматом кадра 16:9 (как у телевизоров высокой четкости), так как формат изображения при этом не изменяется.


16:9

Оптимизация качества изображения

Выбор режима отображения

Проектор имеет несколько стандартных режимов отображения. Выберите режим, подходящий для источника видеосигнала и условий проецирования.

Выбрать нужный режим можно одним из следующих способов:

• Нажимая кнопку Mode/Enter на проекторе

или пульте ДУ выберите нужный режим.

• Перейдите в меню ИЗОБРАЖЕНИЕ >

Режим изображения и выберите нужный режим кнопками /.

Режимы отображения для различных типов видеосигналов

Ниже перечислены режимы изображения для разных типов сигналов.

Входные сигналы от ПК: D-Sub / Comp. (аналоговый RGB-сигнал)

1. Динамический (по умолчанию): Максимальная яркость проецируемого изображения. Данный режим удобе н, если требуется повышенная яркость изображения, например, при работе с проектором в хорошо освещенном помещении.

2. Презентация: Для демонстрации презентаций. В этом режиме яркость подбирается таким образом, чтобы обеспечить корректную цветопередачу изображения от ПК или портативного ком пьютера.

3. sRGB: Максимально чистые изображений независимо от настройки яркости. Этот режим наиболее пригоден для просмотра фотографий, снятых правильно откалиброванной камерой, поддерживающей цветовое пространство sRGB, а также для просмотра ПКграфики и документов, созданных в таких приложениях, как AutoCAD.

4. Кино: Уд о б е н для просмотра цветных фильмов и видеоклипов с цифровых камер и цифровых видеоустройств

5. Пользовательский 1/Пользовательский 2: Восстанавливают режимы пользовательских настроек, созданные на основе уже имеющихся режимов отображения. Подробнее см. "Настройка режимов Пользовательский 1/

Пользовательский 2" на стр. 33.

Входные видеосигналы: S-Video, Video, D-Sub / Comp. (YPbPr)

1. Динамический: Для воспроизведения игр от игровых приставок при нормальном освещении.

2. светло-желтый (по умолчанию): Для просмотра цветных фильмов и видеоклипов с цифровых камер и цифровых видеоустройств.

3. Кино: Для просмотра неярких DVD и видеофильмов в темноте и при низкой освещенности (домашний кинотеатр или комнат а отдыха).

4. Пользовательский 1/Пользовательский 2: Восстанавливают режимы пользовательских отображения. Подробнее см. "Настройка режимов Пользовательский 1/

Пользовательский 2" на стр. 33.

настроек, созданные на основе уже имеющихся режимов

цвета RGB для получения естественных

через вход ПК в темноте и при низкой освещенности.

Порядок работы32

Настройка режимов Пользовательский 1/Пользовательский 2

В проекторе предусмотрено два пользовательских режима, которые могут использоваться в случае, если текущие доступные режимы изображений не удовлетворяют потребности пользователя. В качестве основы можно выбрать любой из режимов изображения (кроме Пользовательский 1/Пользовательский 2) и изменить его настройки.

1. Кнопкой Menu/Exit откройте экранное меню.

2. Перейдите в меню ИЗОБРАЖЕНИЕ > Режим изображения.

3. Кнопками /

выберите Пользовательский 1 или Пользовательский 2.

4. Кнопкой выберите Режим справки.

Эта функция доступна только при выборе режима Пользовательский 1 или Пользовательский 2 в подменю Режим изображения.

5. Кнопками / выберите наиболее подходящий режим отображения.

6. Кнопками выберите пункт подменю, который вы хотите изменить, и

отрегулируйте значение с помощью кнопок /. Подробнее см. "Точн ая

настройка качества изображения в пользовательских режимах" ниже.

7. После выполнения всех настроек, выберите Сохранить настройки и нажмите Mode/Enter, чтобы сохранить настройки.

8. Появится подтверждение 'Установки сохранены'.

Цвет стены

В тех случаях, когда изображение проецируется на цветную поверхность (например, окрашенную стену), с помощью функции Цвет стены можно скорректировать цвет проецируемого изображения.

Чтобы воспользоваться этой функцией, перейдите в меню ДИСПЛЕЙ > Цвет стены и с помощью кнопок / выберите цвет, наиболее близкий к цвету поверхности

проецирования. Можно выбрать один из предварительно откалиброванных цветов

светло-желтый, Розовый, Светло-зеленый, Синий и Школьная доска.

Точная настройка качества изображения в пользовательских режимах

При выборе режима Пользовательский 1 или Пользовательский 2 в зависимости от обнаруженного типа сигнала имеется ряд определяемых пользователем функций. Эти функции можно настраивать в соответствии с вашими потребностями.

Регулировка параметра Яркость

Выделите пункт Яркость в меню ИЗОБРАЖЕНИЕ и отрегулируйте значения кнопками / на проекторе или на пульте ДУ.

Чем больше значение, тем больше яркость изображения. Чем меньше значение, тем темнее изображения. Отрегулируйте данную настройку так, чтобы темная область изображения была черного

+30

цвета и чтобы были видны детали в этой области.

Регулировка параметра Контрастность

Выделите пункт Контрастность в меню ИЗОБРАЖЕНИЕ и отрегулируйте значения кнопками / на проекторе или на пульте ДУ.

Чем больше значение, тем больше контрастность. Данный параметр используется для установки максимального уровня белого цвета после регулировки уровня яркости в соответствии с выбранным источником видеосигнала и условиями просмотра.

+30

+50

+70

-30

Порядок работы 33

Регулировка параметра Цвет

Выделите пункт Цвет в меню ИЗОБРАЖЕНИЕ и отрегулируйте значения кнопками

/ на проекторе или на пульте ДУ.

Меньшие значения соответствуют менее насыщенным цветам; При установке слишком высокого значения цвета в изображении будут слишком яркими, а изображение -- нереалистичным.

Регулировка параметра Оттенок

Выделите пункт Оттенок в меню ИЗОБРАЖЕНИЕ и отрегулируйте значения кнопками / на проекторе или на пульте ДУ.

Чем выше значение, тем больше красного цвета в изображении. Чем ниже значение, тем больше зеленого цвета в изображении.

Регулировка параметра Резкость

Выделите пункт Резкость в меню ИЗОБРАЖЕНИЕ и отрегулируйте значения кнопками / на проекторе или на пульте ДУ.

Чем больше значение, тем выше резкость изображения. Чем меньше значение, тем ниже уровень резкости изображения.

Регулировка параметра Яркий цвет

Выделите пункт Яркий цвет в меню ИЗОБРАЖЕНИЕ и выберите значения кнопками / на проекторе или на пульте ДУ.

Данная функция использует новый алгоритм обработки цвета и улучшения на уровне системы для повышения яркости, одновременно обеспечивая более яркие и реалистичные цвета. Она позволяет увеличить яркость для полутонов более чем 50%, обеспечивая, таким образом, получения качественного изображения, выберите Вкл.. Если нет, выберите Выкл..

Вкл. (настройка по умолчанию) - рекомендуемая настройка для данного проектора. При выборе Выкл. функция Температура цвета становится недоступной.

более реалистичное воспроизведение цвета. Для

Выбор параметра Температура цвета

Выделите пункт Температура цвета в меню ИЗОБРАЖЕНИЕ и отрегулируйте значения кнопками / на проекторе или на пульте ДУ.

Набор параметров настройки цветовой температуры* зависит от выбранного типа сигнала.

1. T1: Максимальная цветовая температура; в режиме T1 изображение является максимально холодным (с синеватым оттенком).

2. T2: Увеличивает количес тв о синего в белом цвете.

3. T3: Цвета

4. T4: Увеличивает количес тв о красного в белом цвете.

с нормальным уровнем белого.

*Информация о цветовой температуре:

Для различных целей "белыми" могут считаться разные оттенки. Один из распространенных методов представления белого цвета известен как "цветовая температура". Белый цвет с низкой цветовой температурой выглядит красноватобелым. Белый цвет с высокой цветовой температурой выглядит синевато-белым.

3D управление цветом

В большинстве случаев управление цветом не требуется - например, в классе, в переговорной комнате или в гостиной, где свет не выключается, или там, где через окно проникает дневной свет.

Порядок работы34

Функция управления цветом может понадобиться только в случае постоянной установки с регулируемым уровнем освещения - например, в помещении для заседаний, лекционных залах или домашних кинотеатрах. Функция управления цветом обеспечивает возможность тонкой регулировки для более точного воспроизведения цвета, в случае необходимости.

Правильная настройка цвета может быть обеспечена только в условиях регулируемого

освещения. Для этого понадобится колориметр (измеритель цветового излучения) и комплект подходящих изображений для оценки воспроизведения цвета. Эти инструменты не входят в комп ле кт поставки проектора, но у поставщика проектора вместе можно получить необходимые рекомендации или даже воспользоваться услугами специалиста по настройке.

Функция управления цветом обеспечивает возможность настройки шести диапазонов цветов (RGBCMY). При

выборе каждого цвета, можно отдельно отрегулировать его

диапазон и насыщенность в соответствии со своими предпочтениями.

Если вы приобрели проверочный диск с шаблонами проверки цвета для мониторов, телевизоров, проекторов и т.д., спроецируйте любое из дисковых изображений на экран и войдите в меню 3D управление цветом для настройки параметров.

Для регулировки настроек:

1. Откройте меню ИЗОБРАЖЕНИЕ и выберите 3D управление цветом.

2. Кнопкой Mode/Enter откройте страницу 3D управление цветом.

3. Выделите Основной цвет и кнопками / выберите один из цветов:

Красный, Жел ты й, Зеленый, Бирюзовый, Синий или Пурпурный.

4. Кнопкой выберите Оттенок, затем кнопками / выберите диапазон. При

увеличении диапазона в него добавляются цвета, включающие большую пропорцию двух соседних

цветов.

Чтобы получить представление о том, как цвета соотносятся друг с другом, см. рисунок справа.

Например, при выборе красного цвета и

КРАСНЫЙ

Желтый

ЗЕЛЕНЫЙ

установке его диапазона на 0, на проецируемом изображении будет выбран только чистый красный. При увеличении диапазона, в него будет также включен

Пурпурный

Бирюзовый

красный с оттенками желтого и с оттенками пурпурного.

5. Кнопкой

выберите Насыщенность и

СИНИЙ

кнопками / задайте нужное значение. Все регулировки сразу же отражаются на изображении.

Например, при выборе красного цвета и установке его значения на 0, это изменение затронет только чистый красный цвет.

6. Кнопкой выберите параметр Усиление, затем кнопками / отрегулируйте

его значение. Это изменение затронет уровень контрастности выбранного основного цвета. Все регулировки

сразу же отражаются на изображении.

7. Повторите шаги 3 - 6 для регулировки других цветов.

8. Убе ди тес ь в том, что вы сделали все необходимые изменения.

9. Для выхода с сохранением настроек нажмите кнопку Menu/Exit.

Насыщенность - количество данного цвета в изображении. Меньшие значения соответствуют менее насыщенным цветам; при установке значения “0” этот цвет полностью удаляется из изображения. При очень высоком уровне насыщенности этот цвет будет преобладать и выглядеть неестественно.

Порядок работы 35

Настройка таймера презентации

Таймер презентации показывает на экране время, оставшееся до ко нца презентации, чтобы помочь вам следить за временем, проводя презентацию. Для использования этой функции выполните следующее:

1. Нажмите Timer Setup на пульте ДУ или

откройте меню НАСТРОЙКИ СИСТЕМЫ: Основные > Таймер презентации, затем нажмите Mode/Enter для вывода на экран страницы Таймер презентации.

2. Кнопкой выберите Интервал

таймера,

затем кнопками / задайте интервал таймера. Можно установить любой промежуток времени продолжительностью 1-5 минут с приращением 1 мин. и продолжительностью 5 - 240 минут с приращением 5 мин.

Если таймер уже включен, то при каждом изменении параметра Интервал таймера он будет перезапускаться снова.

3. Кнопкой выберите Дисплей таймера, затем кнопками / задайте режим

отображения таймера на экране.

Выбор Описание

Всегда

Показывает таймер на экране на протяжении всего времени презентации.

1 Мин/2 Мин/3 Мин Показывает таймер на экране в последние 1/2/3 минуты.

Никогда Скрывает таймер во время презентации.

Таймер презентации

Интервал таймера Дисплей таймера Положение таймера Способ отсчета таймера

Вкл.

Выкл.

Всегда

Слева вверху

4. Кнопкой выберите Положение таймера,

затем кнопками /

задайте положение

5 мин

таймера.

Слева вверху Слева внизу Справа

5 мин

вверху Справа внизу

5. Кнопкой выберите Способ отсчета таймера, затем кнопками /

направление отсчета таймера

Выбор Описание

Вперед Увеличение от 0 до установленного времени. Назад Уменьшение от установленного времени до 0.

6. Для включения таймера презентации

нажмите , кнопками / выберите Вкл. и нажмите кнопку Mode/Enter.

Уведомлен ие

Включить таймер презентации?

7. Появится запрос подтверждения. Выберите

Да и нажмите Mode/Enter. На экране

Да

появится сообщение “Таймер включен” Таймер начнет отсчет с момента включения.

Порядок работы36

задайте

НЕТ

Для сброса таймера необходимо выполнить следующие действия.

1. Вернитесь на страницу Таймер презентации.

2. Нажмите , кнопками / выберите Выкл. и нажмите Mode/Enter.

Появится запрос подтверждения.

3. Выберите Да и нажмите Mode/Enter. На экране появится сообщение “Таймер

выключен”.

Использование кнопки TIMER On

Timer On - многофункциональная кнопка.

• Если таймер презентации отключен, при

нажатии этой кнопки появляется запрос подтверждения. Вы можете решить, включать таймер или нет, следуя экранным инструкциям.

• Если таймер презентации уже включен, при

нажатии этой кнопки появится сообщение с подтверждением. Вы можете перезапустить таймер, продолжить или выключить его, следуя экранным инструкциям.

Скрывание изображения

Во время презентации, чтобы привлечь внимание аудитории, можно скрыть изображение на экране с помощью кнопки BLANK на проекторе или на пульте ДУ. Для восстановления изображения нажмите любую кнопку на проекторе или на пульте ДУ. При отключенном изображении в правом нижнем углу экрана появляется слово 'BLANK'.

НАСТРОЙКИ СИСТЕМЫ:

В меню

Основные > Таймер пустого экрана

задать время показа пустого экрана, по истечении которого проектор автоматически вернется в режим вывода изображения.

При нажатии кнопки BLANK проектор автоматически переходит в режим Экономичный. Во время работы проектора запрещается закрывать проекционный объектив какими-

либо предметами - это может привести к нагреванию и деформированию этих предметов или даже стать причиной возгорания.

можно

Блокировка кнопок управления

С помощью блокировки кнопок управления на проекторе можно предотвратить случайное изменение настроек проектора (например, детьми). Включение функции Блокировка

клавиш панели блокирует на проекторе все кнопки, кроме кнопки Power.

1. Нажмите / на проекторе или пульте

ДУ или откройте меню

СИСТЕМЫ: Основные > Блокировка клавиш панели и

кнопками /.

2. Появится запрос подтверждения. Выберите Да.

Для отключения блокировки кнопок панели

прижмите на 3 секунды кнопку / на проекторе или пульте ДУ.

Можно также открыть настройку НАСТРОЙКИ СИСТЕМЫ: Основные >

Блокировка клавиш панели и кнопками / выбрать Выкл..

НАСТРОЙКИ

выберите Вкл.

Порядок работы 37

• При включении блокировки кнопок проектора кнопки пульта ДУ остаются включенными.

• Если выключить проектор кнопкой Power без разблокирования его кнопок, то при

следующем включении кнопки проектора останутся заблокированными.

Стоп-кадр

Для остановки кадра нажмите на пульте ДУ. В левом верхнем углу экрана появится слово 'FREEZE'. Для отмены функции нажмите любую кнопку на проекторе или на пульте ДУ.

Даже если изображение на экране остановлено, его воспроизведение продолжается на видеоустройстве или другом устройстве. Поэтому даже при остановленном изображении продолжается воспроизведение звука, если

подключено

устройство с активным аудиовыходом.

Функция FAQ

Меню ИНФОРМАЦИЯ содержит возможные решения проблем, с которыми сталкиваются пользователи по вопросам качества изображения, установки, специальных возможностей и обслуживания.

Для получения информации FAQ:

1. Нажмите / на проекторе или пульте

ДУ либо кнопкой Menu/Exit откройте экранное меню и кнопками /

выберите меню ИНФОРМАЦИЯ.

2. Кнопкой выберите FAQ - Изображение

и установка или FAQ - Функции и обслуживание (в

какая информация вам необходима).

3. Нажмите Mode/Enter.

4. Кнопками / выберите проблему и нажмите Mode/Enter, чтобы узнать

возможные решения.

5. Нажмите Menu/Exit для выхода из меню. Для выхода из экранного меню, нажмите Menu/Exit.

зависимости от того,

Эксплуатация в условиях большой высоты

При работе на высоте 1500-3000 м над уровнем моря и при температуре 0°C-35°C рекомендуется использовать Режим большой высоты.

Не используйте Режим большой высоты на высотах от 0 до 1500 метров и при температурах от 0°C до 35°C. При использовании этого режима в таких условиях проектор будет чрезмерно охлаждаться.

Чтобы включить Режим большой высоты:

1. Нажмите Menu/Exit и кнопками /

выберите меню НАСТРОЙКИ СИСТЕМЫ: Дополнит..

2. Кнопкой выделите Режим большой

высоты, затем кнопками / выберите Вкл.. Появится запрос подтверждения.

3. Выберите Да и нажмите Mode/Enter.

Порядок работы38

ПРЕДУПРЕЖДЕНИЕ

Мы рекомендуем использовать режим большой высоты (High Altitude) начиная с высоты 1500 м.

Включить режим большой высоты?

Да

НЕТ

При работе в режиме "Режим большой высоты" возможно повышение уровня рабочего шума, связанное с увеличением оборотов вентилятора для обеспечения надлежащего охлаждения и функционирования системы.

При эксплуатации проектора в других сложных условиях (отличных от указанных) возможно автоматическое отключение проектора, обеспечивающее его защиту от перегрева. В этом случае следует переключить проектор

в "Режим большой высоты" для предотвращения отключения. Однако это не означает, что данный проектор пригоден для эксплуатации абсолютно в любых сложных и жестких условиях окружающей среды.

Пользовательские настройки экранных меню

Экранные меню можно настроить в соответствии с вашими предпочтениями. Эти настройки не оказывают влияния на рабочие параметры, эксплуатацию или эффективность работы проектора.

• Время вывода меню в меню НАСТРОЙКИ СИСТЕМЫ: Дополнит. >

Настройки меню задает время отключения экранного меню после последнего

нажатия на кнопки. Это время можно устанавливать в диапазоне от 5 до

30 секунд

с интервалом в 5 секунд. Задайте интервал времени кнопками /.

• Положение меню в меню НАСТРОЙКИ СИСТЕМЫ: Дополнит. > Настройки

меню задает один из пяти вариантов расположения экранного меню. Задайте положение меню кнопками /.

• Язык в меню НАСТРОЙКИ СИСТЕМЫ: Основные позволяет выбрать язык

экранного меню. Выберите нужный язык кнопками /.

• Начальный экран в

меню НАСТРОЙКИ СИСТЕМЫ: Основные позволяет

выбрать заставку, которая будет отображаться при включении проектора. Выберите заставку кнопками /.

Выключение проектора

1. Нажмите кнопку Power. Появится запрос

на подтверждение. При отсутствии каких-либо действий со

стороны пользователя в течение нескольких секунд запрос исчезнет.

2. Нажмите кнопку Power еще раз. Индикатор

Индикатор питания мигает оранжевым, лампа проектора выключается, а вентиляторы продолжают работать в течение примерно 90 секунд для охлаждения проектора.

3. По окончании процесса охлаждения

индикатор Индикатор питания горит ровным оранжевым светом, и вентиляторы останавливаются.

4. Выньте вилку шнура питания из розетки,

если не собираетесь пользоваться проектором в течение длительного времени.

• В целях защиты лампы, проектор не реагирует на команды во время охлаждения.

• Чтобы сократить время охлаждения, можно включить функцию Быстрое

охлаждение. Подробнее см. "Быстрое охлаждение" на стр. 44.

• Не следует вынимать вилку шнура питания из розетки до окончания процедуры

выключения проектора или в течение 90-секундного времени охлаждения.

• Если проектор

включаются вентиляторы охлаждения, работающие в течение нескольких минут. Повторное нажатие кнопки Power позволяет включить проектор после того, как вентиляторы остановятся и Индикатор питания загорится оранжевым светом.

выключен неправильно, то при его повторном включении

Порядок работы 39

Работа с меню

Система меню

Обратите внимание, что функции экранных меню зависят от типа выбранного входного сигнала.

Главное меню Подменю Параметры

Выкл./светло-желтый/

ДИСПЛЕЙ


3. ИСТОЧНИК

Цвет стены

Формат Авто/Реальн./4:3/16:9 Трапецеидальность Положение Фаза Размер по горизонт. Цифровое увеличение

Источник ПК: Динамический/Презентация/

sRGB/Кино/Пользовательский 1/ Режим изображения

Режим справки

Яркость Контрастность Цвет Оттенок Резкость Яркий цвет Вкл./Выкл. Температура цвета T1/T2/T3/T4

управление цветом

Сохранить настройки Быстрый автопоиск Вкл./Выкл.

Пользовательский 2

Источник видео: Динамический/

светло-желтый/Кино/Пользовательский 1/

Пользовательский 2

Источник ПК: Динамический/Презентация/

sRGB/Кино

Источник видео: Динамический/светло-

желтый/Кино

Основной цвет R/G/B/Y/C/M

Оттенок

Насыщенность

Усиление

Розовый/Светло-зеленый/ Синий/Школьная доска

ИНФОРМАЦИЯ

Порядок работы40

FAQ - Изображение и установка FAQ - Функции и обслуживание

• ИСТОЧНИК

Текущее состояние системы

• Режим изображения

• Разрешение

• Система цвета

• Эквив. ресурс лампы

Таймер презентации

Интервал таймера Дисплей таймера Положение таймера Способ отсчета таймера Вкл./Выкл.

1~240 минут

Всегда/1 Мин/2 Мин/3 Мин/ Никогда

Слева вверху/Слева внизу/ Справа вверху/Справа внизу

Назад/Вперед

НАСТРОЙКИ

Язык

СИСТЕМЫ: Основные

Положение проектора

Автоотключение

Таймер пустого экрана

Блокировка клавиш панели Вкл./Выкл.

Таймер сна

Начальный экран Черный/Синий/BenQ Быстрое охлаждение Вкл./Выкл. Режим большой высоты Вкл./Выкл.

Время вывода

Настройки меню

Выходной разъем D-Sub для режима ожидания

НАСТРОЙКИ СИСТЕМЫ:

Настройки лампы

Дополнит.

Настройки безопасн.

Скорость передачи

Тестовый образец Вкл./Выкл. Субтитры (СТ) Сброс всех настроек

Обратите внимание, что эти пункты меню доступны только в том случае, если проектором обнаружен по крайней мере один действительный сигнал. Если к проектору не подключено оборудование или сигнал не обнаружен, доступны лишь некоторые пункты меню.

меню

Положение меню

Режим лампы Обычный/Экономичный Сброс таймера лампы Эквив. ресурс лампы Изменить пароль Блокировка при включении

Включить СТ Вкл./Выкл. Версия СТ CT1/CT2/CT3/CT4

Спереди на ст./Сзади на столе/Сзади на потол/ Спереди на пот Отключено/5 мин/10 мин/

15 мин/20 мин/25 мин/30 мин Отключено/5 15 мин/20 мин/25 мин/30 мин

Отключено/30 мин/1 час/2 час/ 3 час/4 час/12 час

5 с/10 с/15 с/20 с/25 с/30 с

В центре/Слева вверху/ Справа вверху/Справа внизу/ Слева внизу

Вкл./Выкл.

2400/4800/9600/14400/19200/ 38400/57600/115200

мин/10 мин/

Порядок работы 41

Описание каждого меню

ФУНКЦИЯ

(настройка / значение по умолчанию)

Цвет стены

(Выкл.)

Формат

(Авто)

Трапецеидальн ость

(0)

1. ДИСПЛЕЙ:

Положение

(0)

Фаза

(зависит от выбранного типа входного сигнала)

Размер по горизонт.

(0)

Цифровое увеличение

(1.0X)

Режим изображения

(ПК: Динамический; YPbPr/S-Video/

2. ИЗОБРАЖЕНИЕ:

Видеоустройство:

светло-желтый)

Режим справки

(Динамический)

Яркость

(50)

Контрастность

(0)

Цвет

(0)

ОПИСАНИЕ (значение по умолчанию)

Корректировка цвета проецируемого изображения в тех случаях, когд а поверхность отображения не является белой. См. "Цвет стены" на стр. 33.

Имеется четыре варианта установки формата изображения в зависимости от источника входного сигнала. Подробнее см.

"Выбор формата изображения" на стр. 31.

Коррек ция любого трапецеидального искажения изображения. Подробнее см. "Корре кция трапецеидального

искажения" на стр. 30.

Отображение страницы настройки положения. Для перемещения проецируемого изображения воспользуйтесь кнопками перемещения. Значения, отображаемые в нижней части страницы, изменяются при каждом нажатии кнопки до достижения максимального или минимального соответствующего значения.

Регулировка фазы синхронизации для уменьшения искажения изображения.

Настройка ширины изображения по горизонтали.

Увеличение или уменьшение размера проецируемого изображения. Подробнее см. "Увеличение и поиск деталей"

на стр. 30.

Стандартные режимы изображения позволяют оптимизировать настройку изображения в соответствии с типом программы. Подробнее см. "Выбор режима

отображения" на стр. 32.

Выбор режима изображения, наиболее подходящего по качеству изображения, и дальнейшая тонкая настройка изображения путем установки параметров, отображаемых ниже на этой странице. Подробнее см. "Настройка режимов

Пользовательский 1/Пользовательский 2" на стр. 33.

Регулировка яркости изображения. Подробнее см.

"Регулировка параметра Яркость" на стр. 33.

Регулировка контрастности между темной и светлой частями изображения. Подробнее см. "Регулировка

параметра Контрастность" на стр. 33.

Регулирование уровня насыщенности цвета -- количе ства каждого цвета в изображении. Подробнее см. "Регулировка

параметра Цвет" на стр. 34.

Порядок работы42

ФУНКЦИЯ

(настройка / значение по умолчанию)

Оттенок

(0)

Резкость

2. ИЗОБРАЖЕНИЕ:

(15)

Яркий цвет

(Вкл.)

Температура цвета

(T1)

управление цветом

ОПИСАНИЕ (значение по умолчанию)

Настройка красного и зеленого цветового оттенка изображения. Подробнее см. "Регулировка параметра Оттенок" на стр. 34.

Данная функция доступна только при выборе Video или S-Video с системой NTSC.

Регулировка резкости изображения. Подробнее см. "Регулировка

параметра Резкость" на стр. 34.

Регулировка уровня белого при поддержании правильного воспроизведения цветов. Подробнее см. "Регулировка параметра

Яркий цвет" на стр. 34.

Имеется четыре варианта настроек цветовой температуры. Подробнее см. "Выбор параметра Температура цвета" на стр. 34.

Подробнее см. "3D управление цветом" на стр. 34.

Сохранить настройки

ИСТОЧНИК

Быстрый

автопоиск

(Вкл.)

4. НАСТРОЙКИ СИСТЕМЫ:

Основные:

Таймер презентации

(Выкл.)

Язык

(English)

Сохранение настроек для режима Пользовательский 1 или Пользовательский 2.

Подробнее см. "Выбор входного сигнала" на стр. 28.

Звуковое напоминание выступающему о времени окончания презентации. Подробнее см. "Настройка таймера презентации"

на стр. 36.

Интервал таймера (15 мин)

Устанавливает нужный период времени для проведения презентации.

Дисплей таймера (Всегда)

Отображает или скрывает таймер на экране.

Положение таймера (Слева вверху)

Устанавливает положение таймера на экране.

Способ отсчета таймера (Назад)

Устанавливает способ отсчета таймера.

Выбор языка экранных меню. Подробнее см. "Порядок работы с

меню" на стр. 25.

Порядок работы 43

ФУНКЦИЯ

(значение по умолчанию)

ОПИСАНИЕ (значение по умолчанию)

Положение проектора

(Спереди на ст.)

4. НАСТРОЙКИ СИСТЕМЫ:

Автоотключение

(Отключено)

Основные:

Таймер пустого экрана

(Отключено)

Блокировка клавиш панели

(Выкл.)

Таймер сна

(Отключено)

Начальный экран

(заставка BenQ)

Быстрое

5. НАСТРОЙКИ СИСТЕМЫ:

охлаждение

(Вкл.)

ополнит.:

Режим большой высоты

(Выкл.)

Проектор можно установить под потолком или сзади проектора, а также с одним или несколькими зеркалами. Подробнее см. "Выбор места расположения" на стр. 13.

Автоматическое выключение проектора при отсутствии входного сигнала в течение заданного периода времени. Подробнее см. "Ус т а н о в ка параметра Автоотключение" на

стр. 48.

Задание времени отображения пустого экрана после включения функции пустого экрана; по истечении указанного времени снова выводится изображение. Подробнее см. "Скрывание изображения" на стр. 37.

Блокирует все кнопки на панели проектора, кроме кнопки

Power и кнопок на пульте ДУ. Подробнее см.

"Блокировка кнопок управления" на стр. 37.

Настройка таймера автоматического выключения проектора. Ус т а нов к а времени в диапазоне от 30 минут до 12 часов.

Позволяет выбрать заставку, которая появляется при включении проектора. Предусмотрены три варианта: Логотип BenQ, Черный экран и Синий экран.

Функция включается при выборе Вкл., при этом время охлаждения проектора сокращается до нескольких секунд.

Попытка повторного включения проектора сразу после процесса быстрого охлаждения может вместо включения проектора привести к новому запуску охлаждающих вентиляторов.

Режим для работы на большой высоте. Подробнее см.

"Эксплуатация в условиях большой высоты" на стр. 38.

Время вывода меню (15 сек)

Выбор времени отображения экранного меню после последнего нажатия кнопки. Продолжительность этого

Настройки меню

промежутка времени может составлять от 5 до 30 секунд с интервалом в 5 секунд.

Положение меню (В центре)

Определяет положение экранного меню.

Порядок работы44

ФУНКЦИЯ

(значение по умолчанию)

Выходной разъем D-Sub для режима ожидания

(Выкл.)

Настройки лампы

5. НАСТРОЙКИ СИСТЕМЫ: Дополнит.:

Настройки безопасн.

Скорость передачи

(115200)

Тестовый образец

(Выкл.)

Субтитры (СТ)

Сброс всех настроек

ОПИСАНИЕ (значение по умолчанию)

Функция включается при выборе Вкл.. В ждущем режиме с проектора возможен вывод сигнала VGA на монитор, если к разъемам D-SUB IN и D-SUB OUT подключены видеоисточник и монитор. О процедуре подключения см. "Подключение

монитора" на стр. 19.

Включение этой функции несколько увеличивает потребление электроэнергии.

Режим лампы (Обычный)

Подробнее см. "Уст а н о в к а параметра Режим лампы в значение

Экономичный" на стр. 48.

Сброс таймера лампы

Подробнее см. "Сброс таймера лампы" на стр. 52.

Эквив. ресурс лампы

О расчете времени работы лампы см. "Данные о времени

работы лампы" на стр. 48.

Изменить пароль

Перед изменением пароля требуется ввести действующий пароль.

Блокировка при включении (Выкл.)

Подробнее см. "Применение функции парольной защиты" на стр. 26.

Позволяет установить скорость передачи равной скорости передачи компьютера (для обмена данными и загрузки микропрограммы проектора по кабелю RS-232). Функция предназначена для использования квалифицированным техническим персоналом.

Функция включается при выборе Вкл., при этом на экране отображается решетка тестовой таблицы. С помощью тестового шаблона можно проверить и отрегулировать размер и фокус изображения и устранить искажения.

Включить СТ (Выкл.)

Функция включается при выборе Вкл., если входной видеосигнал содержит субтитры.

• Субтитры (СТ): Представление на экране диалогов, дикторского текста и звуковых эффектов в видеофильмах и телепередачах в виде наложенного текста (наличие субтитров в программах ТВ обычно помечается, как "СТ").

Версия СТ (СТ1)

Позволяет выбрать версию субтитров. Для просмотра субтитров СТ1, СТ2, СТ3 или СТ4 (СТ1 - субтитры на основном языке вашей страны).

Возврат к исходным заводским настройкам.

Следующие настройки не сбрасываются: Положение, Фаза, Размер по горизонт., Пользовательский 1, Пользовательский 2, Язык, Положение проектора, Режим большой высоты, Настройки безопасн., Скорость передачи.

Порядок работы 45

ФУНКЦИЯ

(значение по умолчанию)

FAQ -

Изображение и установка

FAQ - Функции и

6. ИНФОРМАЦИЯ:

обслуживание

Текущее состояние системы

ОПИСАНИЕ (значение по умолчанию)

Описывает возможные решения проблем, с которыми вы можете столкнуться.

ИСТОЧНИК

Показывает текущий источник сигнала.

Режим изображения

Показывает режим, выбранный в меню ИЗОБРАЖЕНИЕ.

Разрешение

Показывает исходное разрешение входного сигнала.

Система цвета

Показывает формат системы входного сигнала - NTSC, PAL, SECAM или RGB.

Эквив. ресурс лампы

Показывает наработку лампы в часах.

Порядок работы46

Обслуживание

Уход за проектором

Данный проектор не требует значительного обслуживания. Единственное, что необходимо регулярно выполнять - это чистка объектива.

Запрещается снимать какие-либо детали проектора, кроме лампы. При необходимости замены других частей обращайтесь к поставщику.

Чистка объектива

В случае появления на поверхности объектива пыли или грязи выполните чистку.

• Для очистки от пыли используйте сжатый воздух.

• В случае появления грязи или пятен очистите поверхность с помощью бумаги для

чистки объектива и аккуратно протрите мягкой тканью, смоченной чистящим средством для объектива.

Запрещается чистить объектив абразивными материалами.

Чистка корпуса проектора

Перед чисткой корпуса требуется правильно выключить проектор (см. раздел

"Выключение проектора" на стр. 39) и отсоединить шнур питания.

• Для удален ия грязи или пыли протрите корпус мягкой тканью без пуха.

• Для очистки от присохшей грязи или пятен увлажните мягкой тканью, смоченной водой или нейтральным (pH) растворителем. Затем протрите корпус.

Запрещается использовать воск, спирт, бензин, растворитель и другие химические моющие средства. Это может привести к повреждению корпуса.

Хранение проектора

При необходимости длительного хранения проектора соблюдайте следующие правила.

• Убеди тес ь, что температура и влажность в месте хранения соответствуют рекомендациям для данного проектора. Информацию о диапазоне температур можно найти в разделе "Технические характеристики" на стр. 55 или получить у поставщика.

• Убе ри те ножки регулятора наклона.

• Извлеките элементы питания из пульта ДУ.

• Упак у йте

проектор в оригинальную или аналогичную упаковку.

Транспортировка проектора

Рекомендуется осуществлять транспортировку проектора в оригинальной заводской или аналогичной упаковке.

Обслуживание 47

Сведения о лампе

Данные о времени работы лампы

Во время работы проектора продолжительность наработки лампы (в часах) автоматически рассчитывается с помощью встроенного таймера. Расчет эквивалентного значения времени работы лампы в часах производится следующим образом:

Общее (экв.) время работы лампы в часах = 1 (время работы в экономичном режиме (в часах)) + 4/3 (время работы в обычном режиме (в часах))

См. "Установк а параметра Режим лампы в значение Экономичный", где приведены дополнительные сведения о режиме Экономичный.

Время работы лампы в режиме Экономичный рассчитывается как 3/4 от времени работы лампы в режиме Обычный. Т.е. использование проектора в режиме Экономичный позволяет увеличить срок службы лампы на 1/3.

Для получения данных о времени работы лампы (в часах):

1. Нажмите кнопку Menu/Exit, а затем с помощью кнопок / выберите меню

НАСТРОЙКИ СИСТЕМЫ: Дополнит.

2. Нажмите , чтобы выделить Настройки лампы, а затем нажмите Mode/Enter.

На экране появится страница Настройки лампы.

3. В меню отобразится информация Эквив. ресурс лампы.

4. Чтобы выйти из меню, нажмите Menu/Exit.

Сведения о времени наработки лампы можно также найти в меню ИНФОРМАЦИЯ.

Увеличение времени работы лампы

Проекционная лампа является расходным материалом, и при правильной эксплуатации ее срок службы составляет до 3000-4000 часов. Чтобы максимально продлить срок службы лампы, можно выполнить следующие настройки в экранном меню.

Уст а новка параметра Режим лампы в значение Экономичный

Режим Экономичный снижает уровень шумов в системе и сокращает энергопотребление на 20%. В режиме Экономичный уменьшается мощность светового потока, что приводит к снижению яркости проецируемого изображения.

Уст а н о в к а проектора в режим Экономичный также увеличивает срок службы лампы. Для установки режима Экономичный, перейдите в меню НАСТРОЙКИ

СИСТЕМЫ: Дополнит. > Настройки лампы > Режим лампы и

Уст а новка параметра Автоотключение

При использовании данной функции происходит автоматическое выключение проектора при отсутствии входного сигнала в течение заданного периода времени во избежание сокращения срока службы лампы.

Для настройки функции Автоотключение, перейдите в меню НАСТРОЙКИ СИСТЕМЫ: Основные > Автоотключение и нажимайте кнопки /. Продолжительность этого промежутка времени можно установить в диапазоне от 5 до 30 минут с интервалом в не подходят, выберите вариант Отключено. По истечении определенного промежутка времени проектор автоматически выключится.

5 минут. Если стандартные варианты продолжительности

нажимайте кнопки

Обслуживание48

Срок замены лампы

Если индикатор Lamp горит красным цветом или появляется сообщение о необходимости замены лампы, необходимо установить новую лампу или обратиться к поставщику. Использование старой лампы может вызвать нарушение нормальной работы проектора, кроме того, хотя и в достаточно редких случаях, это может привести к взрыву лампы.

Индикаторы лампы и температуры загораются при перегреве лампы. Выключите проектор и оставьте для охлаждения в течение 45 минут. Если после включения питания индикатор лампы или температуры по-прежнему горит, обратитесь к поставщику. Подробнее см. "Индикаторы" на стр. 53.

О замене лампы напоминают следующие предупреждения.

Состояние Сообщение

Время работы лампы составляет 3000 часов. Для обеспечения оптимальной работы установите новую лампу. Если в предустановленном режиме Экономичный (см. раздел ) проектор работает нормально, то можно продолжать работу до появления предупреждения о времени работы лампы 3950 часов.

Уведо млен ие

Закажите лампу на замену

Лампа > 3000 час

Время работы лампы составляет 3950 часов. Необходимо установить новую лампу во избежание отключения проектора по истечении срока

службы лампы.

Время работы лампы составляет 4000 часов.

Настоятельно рекомендуется заменить лампу на этом этапе. Лампа является расходным материалом. Яркость лампы со временем уменьшается. Это не является неисправностью. В случае значительного снижения яркости лампу можно заменить. Если лампа не была заменена ранее, это необходимо сделать по истечении 4000 часов эксплуатации.

Для продолжения нормальной

работы проектора данную лампу НЕОБХОДИМО заменить.

Уведомление

Скоро потребуется замена лампы

Лампа > 3950 час

Уведомление

Замените лампу сейчас

Лампа> 4000 час Превышен срок службы лампы

ПРЕДУПРЕЖДЕНИЕ

Cрок службы лампы истек

Замените лампу (см. руководство пользователя)

Затем сбросьте таймер лампы

Обслуживание 49

Замена лампы

• При замене лампы на проекторе, установленном под потолком, во избежание травмы в результате попадания осколков лампы в глаза, убедитесь в том, что никто не находится внизу.

• Во избежание поражения электрическим током, перед заменой лампы обязательно выключите проектор и отсоедините шнур питания.

• Перед заменой лампы для предотвращения ожога дайте проектору примерно 45 минут.

• Во избежание порезов, а также во избежание повреждения внутренних деталей проектора, соблюдайте предельную осторожность, удаляя острые осколки стекла разбившейся лампы.

• Во избежание травм и для предотвращения ухудшения качества изображения, не прикасайтесь к пустому отсеку лампы, когда лампа извлечена, чтобы не задеть объектив.

• Лампа содержит отходов и соблюдайте их при утилизации использованных ламп.

• Для бесперебойной работы проектора рекомендуется приобрести запасную лампу производства BenQ для замены.

ртуть. Ознакомьтесь с местными правилами утилизации опасных

1. Выключите проектор и выньте вилку шнура питания из розетки. Если лампа

горячая, то во избежание ожогов подождите приблизительно 45 минут, пока лампа остынет.

2. Переверните проектор. После этого

ослабьте винты на крышке лампы.

остыть в течение

3. Снимите крышку лампы с проектора.

• Не включайте питание при снятой крышке лампы.

• Не просовывайте пальцы между лампой и проектором. Острые углы внутри проектора могут причинить повреждения.

4. Ослабьте винт крепления лампы.

Обслуживание50

5. Вытяните разъем лампы из гнезда

внутри отсека лампы. Отсоедините его от проектора, как показано на рисунке.

6. Поднимите ручку в вертикальное

положение. С помощью ручки медленно вытяните лампу из проектора.

• При слишком быстром вытягивании лампа может разбиться, и осколки попадут внутрь проектора.

• Не оставляйте лампу в местах возможного попадания воды или доступных детям, а также рядом с легко воспламеняющимися материалами.

• После извлечения лампы не касайтесь внутренних деталей проектора. Прикосновение к оптическим компонентам внутри проектора может привести к появлению цветных искажению проецируемого изображения.

пятен и

7. Вставьте новую лампу в

отсек лампы и проверьте надежность ее установки в проекторе.

8. Снова подсоедините разъем

лампы и вставьте его в гнездо разъема вровень с поверхностью проектора.

Обслуживание 51

9. Затяните винт крепления лампы.

• Незатянутый винт - это ненадежное соединение, которое может привести к нарушению нормальной работы проектора.

• Не затягивайте винт слишком сильно.

10. Убедит есь , что ручка находится

полностью в горизонтальном положении и зафиксирована на месте.

11. Ус т ано в и т е крышку лампы на

проектор.

12. Затяните винты крепления крышки

отсека лампы.

• Не затягивайте винт слишком сильно.

13. Включите проектор.

Не включайте питание при снятой крышке лампы.

Сброс таймера лампы

14. После появления начального экрана

войдите в экранное меню. Перейдите в меню НАСТРОЙКИ СИСТЕМЫ:

Дополнит. > Настройки лампы.

Нажмите Mode/Enter. На экране появится

Уведомление

Сброс таймера лампы?

Сброс

Отмена

страница Настройки лампы. Кнопкой выберите Сброс таймера лампы и нажмите Mode/Enter. Появится предупреждение с запросом подтвердить сброс таймера лампы. Выделите Сброс и нажмите Mode/Enter. Счетчик лампы устанавливается на "0".

Не следует выполнять сброс показаний счетчика, если лампа не новая или не была заменена - это может привести к повреждению.

Обслуживание52

Индикаторы

Индикатор Состояние и описание

Питание

Индикация питания

Оранжевый Оранжевый Оранжевый

Оранжевый Выкл. Выкл.

Зеленый

Мигает

Зеленый Выкл. Выкл.

Оранжевый

Мигает

Оранжевый

Мигает

Индикация лампы

Оранжевый

Мигает

Выкл. Выкл. Красный

Индикация температуры

Выкл. Красный Выкл. Выкл. Красный Красный Выкл. Красный Зеленый

Выкл. Красный Оранжевый Красный Красный Красный Красный Красный Зеленый Красный Красный Оранжевый Зеленый Красный Красный Зеленый Красный Зеленый Зеленый Красный Оранжевый

Оранжевый Красный Красный Оранжевый Красный Зеленый Оранжевый Красный Оранжевый

Выкл. Зеленый Красный

Выкл. Зеленый Зеленый

Температура

Выкл. Выкл.

Выкл. Красный

Лампа

Проектор только что включили в электророзетку.

Режим ожидания.

Включение питания.

Штатная работа.

1. Для охлаждения проектора требуется 90 секунд, так как выключение было неправильным, не было предоставлено нормальное время для охлаждения. ИЛИ

2. После выключения питания для охлаждения проектора требуется 90 секунд.

Проектор автоматически выключился. После повторного включения он снова отключается. Обратитесь за помощью к поставщику.

1. Требуется 90 секунд для охлаждения проектора. ИЛИ

2. Обратитесь за помощью к поставщику.

Обслуживание 53

Поиск и устранение неисправностей

Проектор не включается

Причина Способ устранения

Подключите шнур питания к разъему питания на

Питание не поступает.

Попытка включения проектора во время охлаждения.

Нет изображения

Причина Способ устранения

Источник видеосигнала не включен или подключен неверно.

Неправильное подключение проектора к источнику входного сигнала.

Неверно выбран входной сигнал.

Крышка объектива закрыта. Откройте крышку объектива.

Размытое изображение

Причина Способ устранения

Неправильно сфокусирован объектив проектора.

Неправильное взаимное расположение проектора и экрана.

Крышка объектива закрыта. Откройте крышку объектива.

проекторе и вставьте штепсельную вилку в розетку. Если розетка оснащена выключателем, убедитесь в том, что он включен.

Дождитесь окончания процесса охлаждения.

Включите источник видеосигнала и проверьте подключение сигнального кабеля.

Проверьте подключение.

Выберите входной сигнал с помощью кнопки SOURCE на панели управления проектора или пульте ДУ.

Настройте фокус объектива регулятором фокуса.

Отрегулируйте угол и направление проецирования, а также высоту, при необходимости.

Не работает пульт ДУ

Причина Способ устранения

Батарея разряжена. Замените батарею на новую.

Между пультом ДУ и проектором имеется препятствие.

Вы находитесь далеко от проектора.

Уберите препятствие.

Встаньте на расстоянии не более 8 метров от проектора.

Неправильно указан пароль

Причина Способ устранения

Вы забыли пароль.

Поиск и устранение неисправностей54

Подробнее см. раздел "Начало процедуры

восстановления пароля" на стр. 27.

Технические характеристики

Характеристики проектора

Все характеристики могут изменяться без уведомления.

Общие

Наименование изделия Цифровой проектор Наименование модели MP512 MP513 MP522

Оптические характеристики

Разрешение 800 x 600 SVGA 800 x 600 SVGA 1024 x 768 XGA Проекционная система Однокристалльное цифровое микрозеркальное устройство

Объектив, фокусное расстояние

Лампа Лампа 185 Вт Лампа 200 Вт Лампа 185 Вт

Электрические характеристики

Питание 100–240 В, 3 A, 50/60 Гц перем.тока (автомат) Энергопотребление 280 Вт (Макс.) 285 Вт (Макс.) 280 Вт (Макс.)

Механические характеристики

Габаритные размеры 255 мм (Ш) x 90 мм (В) x 214 мм (Д) Вес

Входы

Вход компьютера Вход RGB 15-конта ктны й D-sub (гнездо) x 1 Вход видеосигнала S-VIDEO 4-конта ктны й разъем Mini DIN x 1

VIDEO Разъем RCA x 1 Вход сигнала SD/HDTV Аналоговый – D-Sub <–> Компонентный (гнезда RCA x 3)

Выходные разъемы

Выход RGB 15-контактный D-sub (гнездо) x 1

Разъем управления

Упра в лен и е через последовательный порт

RS-232

Требования к окружающей среде

Рабочая температура 0°C–40°C на уровне моря Отн. влажность при

эксплуатации Высота над уровнем моря

при эксплуатации

(DMD) F = 2,6; f = 22

4,9 фунта (2,2 кг)

9-конта ктны й x 1

10%–90% (при отсутствии конденсации)

• 0–1499 м при темп. 0°C–35°C

• 1500–3000 м при темп. 0°C–30°C (при включенном

Режим большой высоты)

мм F = 2,6-2,8;

f = 21-23

(через вход RGB)

мм

F = 2,6-2,8; f = 21-23

мм

Технические характеристики 55

Габаритные размеры

255 mm (W) x 90 mm (H) x 214 mm (D)

255

214

61,5

Таблица синхронизации

Поддерживаемые режимы синхронизации для входа ПК

Разрешение Частота

640 x 480

720 x 400 31,469 70,087 28,3221 720 x 400_70

800 x 600

1024 x 768

1280 x 960 60,000 60,000 108,000 1280 x 960_60

640 x 480 на 67 Гц 35,000 66,667 30,240 MAC13

832 x 624 на 75Гц 49,722 74,546 57,280 MAC16

1024 x 768 на 75 Гц 60,241 75,020 80,000 MAC19

1152 x 870 на 75Гц 68,68 75,020 100,00 MAC21

1280 x 800 49,702 59,81 83,500 SXGA_60

1280 x 1024 63,981 60,020 108,000 SXGA3_60

строк (кГц)

31,469 59,940 25,175 VGA_60 37,861 72,809 31,500 VGA_72 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000 VGA_85

37,879 60,317 40,000 SVGA_60 48,077 72,188 50,000 SVGA_72 46,875 75,000 49,500 SVGA_75 53,674 85,061 56,250 SVGA_85 48,363 60,004 65,000 XGA_60 56,476 70,069 75,000 XGA_70 60,023 75,029 78,750 XGA_75 68,667 84,997 94,500 XGA_85

Частота кадров (Гц)

Частота пикселей (МГц)

Режим

Технические характеристики56

Поддерживаемые видеорежимы для входа Component- YPbPr input

Формат сигнала Частота строк (кГц) Частота кадров (Гц)

480i(525i) на 60Гц 15,73 59,94

480p(525p) на 60Гц 31,47 59,94

576i(625i) на 50Гц 15,63 50,00 576p(625p) на 50Гц 31,25 50,00 720p(750p) на 60Гц 45,00 60,00 720p(750p) на 50 Гц 37,50 50,00

1080i(1125i) на 60 Гц 33,75 60,00

1080i(1125i) на 50Гц 28,13 50,00

При отображении сигналов 1080i(1125i)/60Гц или 1080i(1125i)/50Гц возможно появление дрожания изображения.

Поддерживаемые режимы синхронизации для входов Video и S-Video

Режим Video Частота строк

(кГц)

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 или 4,41

PAL-M 15,73 60 3,58 PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4.43 15,73 60 4,43

Частота кадров (Гц)

Цветовая поднесущая (МГц)

Технические характеристики 57

Гарантия и авторские права

Ограниченная гарантия

Корпорация BenQ гарантирует отсутствие в данном изделии дефектов материалов и изготовления при условии соблюдения правил эксплуатации и хранения.

Любая гарантийная рекламация должна сопровождаться подтверждением даты покупки. В случае обнаружения дефектов данного изделия в течение гарантийного срока единственным обязательством корпорации BenQ и единственным способом возмещения ущерба является замена любой неисправной детали (включая дефекты изготовления). Для всех дефектах поставщику, у котор ого было приобретено данное изделие.

Внимание! Данное гарантийное обязательство аннулируется в случае нарушения покупателем установленных компа нией BenQ письменных инструкций, в частности влажность окружающей среды должна быть в пределах от 10% до90%, температура от 0°C до 35°C, высота над уровнем моря ниже 4920 футов, в также работы проектора в запыленной среде. Данное гарантийное обязательство предоставляет вам определенные юридические права, наряду с которыми возможно существование других прав, различных для каждой конкретной страны.

Для получения дополнительной информации см. сайт www.BenQ.com.

Авторские права

Copyright 2008 BenQ Corporation. Все права сохранены. Воспроизведение, передача, перезапись, хранение в информационно-поисковых системах, а также перевод на любой язык (в том числе компьюте рный) в любой форме и любым способом (электронным, механическим, магнитным, оптическим, химическим, ручным и пр.) любой части данного документа без предварительного письменного разрешения корпорации BenQ запрещены.

Ограничение ответственности

Корпорация BenQ не дает никаких обещаний или гарантий, как явных, так и подразумеваемых, относительно содержания данного документа, включая любые гарантии коммерческой пригодности или соответствия определенной цели. Кроме того, корпорация BenQ оставляет за собой право на периодическое обновление и изменение данного документа без обязательного уведомления кого-либо о таковых изменениях.

*DLP, Digital Micromirror Device и DMD являются торговыми марками Texa s Instruments. Другие компаний и организаций.

получения гарантийного обслуживания немедленно сообщите обо

торговые марки защищены авторским правом соответствующих

следует избегать

Гарантия и авторские права58

Соответствие требованиям

Соответствие требованиям FCC

Для устройств КЛАССА В: Настоящее оборудование генерирует, использует и

может излучать радиоволны, и в случае нарушения правил установки и инструкции по эксплуатации может создавать помехи радиосвязи. Тем не менее, это не гарантирует отсутствие помех при определенных условиях установки. В случае появления помех для радио- или телевещания, котор ое выявляется путем включения

выключения оборудования, пользователь может попытаться устранить помехи

и одним из следующих способов или их комбинац ией:

— Переориентировать или переместить приемную антенну. — Увеличить расстояние между оборудованием и приемником. — Подключить оборудование к розетке или сети, не используемой для питания

приемника.

— Обратиться за помощью к поставщику или к мастеру по обслуживанию радио-

телеаппаратуры.

Соответствие требованиям EEC

Настоящее устройство испытано в соответствии с требованиями 89/336/EEC (ЕЭС) по электромагнитной совместимости (EMC) и уд ов летворя ет данным требованиям.

Директива WEEE

Утилизация электрических и электронных отходов частными лицами на территории Европейского Союза.

Данный символ на изделии или на упаковке означает, что данное изделие запрещается утилизировать наравне с бытовыми отходами. Необходимо утилизировать его, передав его в соответствующие центры по переработке электрических и электронных отходов. Для получения дополнительных сведений о переработке отходов данного оборудования обратитесь в ближайший сервисный центр, в магазин, где вы приобрели оборудование бытовых отходов. Переработка материалов поможет сохранить природные ресурсы и обеспечит безопасность для здоровья людей и окружающей среды.

, или в центр по переработке

Соответствие требованиям 59

Benq MP512, MP513 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Содержание

Правила техники безопасности

Введение

Функциональные возможности проектора

Комплектация

Стандартные принадлежности

Дополнительные принадлежности

Внешний вид проектора

Элементы управления и функции

Проектор

Пульт ДУ

Установка проектора

Выбор места расположения

Выбор размера проецируемого изображения

Определение положения проектора для заданного размера экрана

Определение рекомендуемого размера экрана для заданного расстояния

Параметры проецирования для MP513/MP522

Параметры проецирования для MP512

Подключение

Подключение компьютера или монитора

Подключение компьютера

Подключение монитора

Подключение источников видеосигнала

Подключение источника видеосигнала, оснащенного выходом Component Video

Подключение источника видеосигнала, оснащенного выходом S-Video

Подключение источника видеосигнала, оснащенного выходом Composite Video

Порядок работы

Включение проектора

Порядок работы с меню

Применение функции парольной защиты

Уст а новк а пароля

Если вы забыли пароль...

Начало процедуры восстановления пароля

Изменение пароля

Отключение функции защиты паролем

Выбор входного сигнала

Настройка проецируемого изображения

Настройка угла проецирования

Автоматическая настройка изображения

Точная настройка размера и резкости изображения

Коррекция трапецеидального искажения

Увеличение и поиск деталей

Выбор формата изображения

Оптимизация качества изображения

Выбор режима отображения

Цвет стены

Точная настройка качества изображения в пользовательских режимах

Настройка таймера презентации

Скрывание изображения

Блокировка кнопок управления

Стоп-кадр

Функция FAQ

Эксплуатация в условиях большой высоты

Пользовательские настройки экранных меню

Выключение проектора

Работа с меню

Система меню

Описание каждого меню

Обслуживание

Уход за проектором

Чистка объектива

Чистка корпуса проектора

Хранение проектора

Транспортировка проектора

Данные о времени работы лампы

Увеличение времени работы лампы

Срок замены лампы

Замена лампы

Индикаторы

Поиск и устранение неисправностей

Технические характеристики

Характеристики проектора

Габаритные размеры

Таблица синхронизации

Гарантия и авторские права

Соответствие требованиям
