Benq MP510 User Manual [tr]

MP510 Dijital Projektör
Mainstream Serileri
Kullanıcı Kılavuzu

İçindekiler

Önemli güvenlik talimatları ................................... 4

Giriş ........................................................................ 8

Projektörün özellikleri .......................................................8

Ambalaj içeriği .................................................................. 8

Projektörün dışardan görünümü.........................................9

Kumandalar ve işlevleri ...................................................10

Projektörünüzün konumlandırılması .................... 13

Bir konumun seçilmesi ....................................................13

Tercih edilen bir yansıtılmış görüntü boyutunun elde

edilmesi ............................................................................14

Bağlantı ................................................................ 17

Bir bilgisayara takılması .................................................17

Video kaynak aygıtlarının takılması ................................18

Çalıştırma/İşletim ................................................. 21

İlk çalıştırma .................................................................... 21

Parola işlevinin kullanılması ...........................................22

Giriş sinyalinin değiştirilmesi..........................................24

Yansıtılan görüntünün ayarlanması .................................24

Görüntünün iyileştirilmesi ...............................................27

Sunum zamanlayıcısının ayarlanması..............................29

Görüntünün gizlenmesi ...................................................30

Görüntünün dondurulması ..............................................30

Yüksek rakımlı bir ortamda çalıştırma ............................ 30

Projektörün kapatılması ..................................................31

Menü işletimi ...................................................................32

Bakım ................................................................... 39

Projektör bakımı ..............................................................39

Lamba bilgileri.................................................................40

Hata/Sorun giderme ............................................. 46

İçindekiler2

Teknik özellikler ................................................... 47

Projektörün teknik özellikleri .........................................47

Zamanlama çizelgesi ....................................................... 48

Garanti ve Telif hakkı bilgileri ............................. 49

Sınırlı Garanti .................................................................49

Telif Hakkı ......................................................................49

Feragat ............................................................................ 49

Mevzuat beyanları ................................................. 50

FCC beyanı ..................................................................... 50

EEC beyanı ..................................................................... 50

MIC beyanı ..................................................................... 50

WEEE yönetmeliği ......................................................... 50

İçindekiler 3

1. Önemli güvenlik talimatları

BenQ projektörünüz, bilişim teknolojisi donanımlarının güvenliğine dönük en yeni
standartları karşılayacak şekilde tasarlanmış ve test edilmiştir. Ancak, bu ürünü güvenli bir
şekilde kullandığınızdan emin olmak için bu kılavuzda ve ürünün üzerinde yer alan
talimatlara uymanız önemlidir.

Güvenlik Talimatları

1. Lütfen projektörünüzü
çalıştırmadan önce bu kullanma
kılavuzunu okuyunuz. Gelecekte

yararlanmak üzere saklayınız.

2. Projektör çalışırken doğrudan lensine
bakmayın. Yoğun ışık huzmesi
gözlerinize zarar verebilir.

4. Projektör lambası yanıkken mercek

obtüratörünü açınız veya mercek
kapağını çıkartınız.

5. Bazı ülkelerde şebeke gerilimi dengeli
DEĞİLDİR. Bu projektör 100 ­240 volt AC şebeke geriliminde
güvenlikli bir şekilde çalışmak üzere
tasarlanmıştır ancak elektrik
kesintileri veya ±10 voltluk
dalgalanmalar meydana gelirse arıza
yapabilir. Şebeke geriliminin

dalgalanabileceği veya
kesilebileceği bölgelerde
projektörünüzü bir güç
dengeleyicisi, dalgalanma
koruyucusu veya kesintisiz güç
kaynağı (UPS) üzerinden
bağlamanız tavsiye edilir.

3. Bakım için yetkili bakım
personeline başvurunuz.

Önemli güvenlik talimatları4

6. Projektör çalışırken projeksiyon
lensini herhangi bir nesneyle
engellemeyin; çünkü bu, söz konusu
nesnelerin ısınarak biçiminin
bozulmasına ve hatta yangına neden
olabilir. Lambayı geçici olarak
kapatmak için, projektör veya uzaktan
kumandadaki KAPANMA/BOŞ
tuşuna basınız.

Güvenlik Talimatları (Devamı)

7. Cihaz çalışırken lamba çok ısınır.
Değiştirme amacıyla lamba grubunu
sökmeden önce yaklaşık 45 dakika
projektörün soğumasını bekleyin.

10. Bu ürünü, dengesiz bir tekerlekli
sehpa, tezgah veya masa üzerine
koymayınız. Ürün düşerek ciddi
şekilde hasar görebilir.

8. Lambaları, nominal lamba ömrünün
ötesinde çalıştırmayın. Lambaların
nominal lamba servis ömrünü
aşacak şekilde çalıştırılması nadiren
de olsa kırılmalarına neden olabilir.

9. Lamba grubunu veya herhangi bir
elektronik parçayı, projektörü fişten
çıkarmadan kesinlikle
değiştirmeyin.

11. Bu projektörü parçalarına ayırmaya
çalışmayın. İç kısımda, açık parçalar
ile temas ettiğiniz taktirde ölüme
neden olabilecek olan tehlikeli
ölçüde yüksek voltaj bulunmaktadır.
Bakımı kullanıcı tarafından
yapılabilecek tek parça, kendi
çıkarılabilir kapağına sahip olan
lambadır.
Hiçbir koşulda diğer kapakları
açmaya veya çıkarmaya
çalışmayınız. Bakım için yalnızca
uygun şekilde yetkili olan
profesyonel bir bakım personeline
başvurunuz.

Önemli güvenlik talimatları 5

Güvenlik Talimatları (Devamı)

12. Bu projektörü aşağıdaki ortamlardan
hiçbirine yerleştirmeyiniz.

- Havalandırması yetersiz veya dar olan
alanlar. Duvarlarla arasında en az 50 cm
mesafe bırakınız ve projektör çevresinde
serbest bir hava akışına olanak veriniz.

- Tüm camları kapalı, bir otomobilin içi gibi
sıcaklığın aşırı derecede yüksek
olabileceği yerler.

- Aşırı nem, toz veya sigara dumanının
optik parçaları kirleterek projektörün
hizmet ömrünü kısalttığı ve görüntüyü
kararttığı yerler.

- Yangın alarmlarına yakın yerler

- 40°C / 104°F'ın üzerinde bir ortam
sıcaklığına sahip yerler

- Denizden yüksekliği 3000 m'den (10000
feet)fazla olan yerler.

13. Havalandırma deliklerini
engellemeyin.

- Bu projektörü battaniye, yatak veya diğer
yumuşak yüzeylere koymayın.

- Bu projektörü bez veya başka herhangi bir
maddeyle örtmeyin.

- Tutuşabilir maddeleri projektörün
yakınına koymayınız.

Havalandırma delikleri ciddi bir şekilde
engellenirse projektör içerisindeki aşırı
ısınma yangına yol açabilir.

14. Projektörü çalışması sırasında daima
düz, yatay bir yüzeye yerleştiriniz.

- Sola veya sağa 10 dereceden, öne veya
arkaya 15 dereceden fazla eğildiği
açılarda kullanmayın. Projektörün
tamamen yatay konumda değilken
kullanılması, lambanın yanlış çalışmasına
veya arızalanmasına yol açabilir.

Önemli güvenlik talimatları6

3000 m

(10000 feet)

0 m

(0 feet)

15. Projektörü bir kenarı üzerinde dik
tutmayın. Aksi takdirde projektör
düşerek yaralanmaya yol açabilir veya
hasar görebilir.

Güvenlik Talimatları (Devamı)

16. Projektörün üzerine basmayınız veya
herhangi bir nesne koymayınız.
Projektörün görebileceği olası
hasarların yanı sıra, bu şekilde
davranılması kazalara veya olası
yaralanmalara da yol açabilir.

17. Projektörün yakınına veya üzerine sıvı
koymayın. Projektörün içine dökülen
sıvılar, arızalanmasına neden olabilir.
Projektör ıslanırsa, fişi prizden çekiniz
ve projektöre bakım yapması için
BenQ'i arayınız.

18. Bu ürün, tavana monte edilen tesisat
için ters görüntü çıkışı yeteneğine
sahiptir.

Projektörü tavana monte etmek için
yalnızca BenQ'in Tavan Montaj Kitini
kullanın ve güvenli bir şekilde
takıldığından emin olunuz.

19. Projektör çalışırken, havalandırma
ızgarasından biraz ısınmış hava veya
koku geldiğini duyabilirsiniz. Bu ürün
kusuru değil normal bir durumdur.

Projektörün tavana yerleştirmesi için güvenlik talimatları

BenQ projektörünüzü kullanırken hoş bir deneyim yaşamanızı istiyoruz, bu yüzden size ya
da malzemelerinize zarar gelememesi için bu güvenlik konusunu dikkatinize sunuyoruz.

Eğer projektörünüzü tavana yerleştirmek istiyorsanız, şiddetle doğru boyda BenQ projektör
tavan montaj kitini kullanmanızı, kitin dikkatli ve güvenli bir şekilde takıldığından emin
olmanızı tavsiye ediyoruz.

Eğer BenQ haricinde bir markanın projektör tavan montaj kitini kullanıyorsanız, yanlış ebat
ya da vida boyu yüzünden doğacak bağlantı hataları projektörün tavandan düşme riskine ve
güvenlik problemlerine yol açacaktır.

BenQ projektörünüzü aldığınız yerden, BenQ projektör tavan montaj kitini de temin
edebilirsiniz. BenQ ayrıca, ek olarak Kensington kilit uyumlu güvenlik kablosu almanızı ve
hem Kensinton kilit yuvasına hem de tavan montaj kiti desteğine dikkatlice takmanızı
tavsiye eder. Bu, eğer projektör bağlantı kiti gevşerse, tutmada ikinci bir rol üstlenecektir.

Önemli güvenlik talimatları 7

2. Giriş

Projektörün özellikleri

Projektör, yüksek performansa sahip optik motorlu yansıtma ile kullanıcı dostu bir tasarımı
birleştirerek yüksek güvenilirlik ve kullanım kolaylığı sunmaktadır.

Projektör aşağıdaki özellikleri sunmaktadır:

• Birçok önceden tanımlı renk yüzeyleri üzerine yansıtmaya olanak veren duvar renk
düzeltimi

• Seçilebilir şifreli koruma fonksiyonu

• Küçük ve taşınabilir ünite

• En iyi resim kalitesini görüntülemek için tek tuşla otomatik ayarlama

• Bozulmuş görüntüleri düzeltmek için dijital görüntü biçimlendirme düzeltmesi

• Veri/görüntü ekranı için ayarlanabilir renk dengesi kumandası

• 16.7 milyon renk görüntüleme yeteneği

• Çok dilli ekrandan kumanda (OSD) menüleri

• Enerji tüketimini azaltmak için değiştirilebilir normal ve Ekonomi modu

•Bileşen HDTV uyumluluğu (YPbPr)

• Farklı yansıtma amaçları için çoklu seçenekler sağlayan 7 takım resim modu

• Yansıtılan görüntünün görünür parlaklığı; ortamın aydınlatma koşullarına, seçilen giriş

sinyali kaynağının kontrast/parlaklık ayarlarına bağlı olarak değişir ve projeksiyon
mesafesiyle doğru orantılıdır.

• Lamba parlaklığı zamanla azalacaktır ve lamba üreticilerinin teknik özellikleri dahilinde

farklılık gösterebilir. Bu normal ve beklenen bir durumdur.

Ambalaj içeriği

projektör bir PC'ye bağlanması için gerekli kablolarla birlikte gelmektedir. Paketi dikkatli
bir şekilde açın ve aşağıda gösterilen tüm parçaların bulunduğundan emin olunuz. Bu
parçalardan herhangi biri eksikse lütfen cihazı satın aldığınız yere başvurun.

Standart ambalaj listesi

1. Projektör

2. Kart tip uzaktan kumanda ve pil

3. Kullanıcı Kılavuzu

4. Hızlı başlangıç kılavuzu

İsteğe bağlı ek birimler

1. Yedek lamba kiti

2. Tavan monte kiti

Giriş8

5. Çok dilli kullanıcı kılavuzu CD'si

6. VGA kablosu

7. Güç kablosu

3. Presentation Plus

4. Yumuşak taşıma çantası

Projektörün dışardan görünümü

Ön/üst taraf

1

2

3
4

5

Arka taraf

Daha fazla bilgi için bkz. "Bağlantı" sayfa 17.

12 13 14 15 16 17

11

6

7
8

9

1. Harici kumanda panosu
(Ayrıntılı bilgi için bkz.,

"Projektör" sayfa 10)

2. Havalandırma (sıcak hava çıkışı)

3. Yansıtma merceği

4. Hızlı açma düğmesi

5. Mercek kapağı

6. Odak halkası

7. Kensington hırsızlık-önleyici
kilit yuvası

8. Havalandırma deliği (soğuk hava
girişi)

9. Ön IR uzaktan kumanda
algılayıcısı

10

10. Arka ayarlayıcı ayağı

11. AC elektrik kablosu girişi

12. Arka IR uzaktan kumanda algılayıcısı

13. USB soketi (bakım/onarım işlemleri
için)

Alt kısım

18

19

20

14. RS232 kontrol portu

15. RGB (PC)/Bileşen görüntü (YPbPr/
YCbCr) sinyal giriş soketi

16. Video girişi soketi

17. S-Video girişi soketi

20

18. Kolay açılır ayak

19. Lamba kapağı

20. Tavan monte etme vida delikleri

10

Giriş 9

Kumandalar ve işlevleri

Projektör

1

1. Odak halkası (Daha fazla bilgi için,
bkz. "Görüntü berraklığının hassas

ayarının yapılması" sayfa 26.)

Yansıtılan görüntünün odağını ayarlar.

2. Sıcaklık uyarı lambası (Daha fazla bilgi
için, bkz. "Göstergeler" sayfa 44.)

Projektörün sıcaklığı çok yükseldiğinde
kırmızı renkte yanar.

3. Sıcaklık uyarı lambası (Daha fazla bilgi
için, bkz. "Göstergeler" sayfa 44.)

Projektör çalışır haldeyken yanar veya
yanıp söner.

4. Power (Daha fazla bilgi için bkz.

"İlk çalıştırma" sayfa 21 ve
"Projektörün kapatılması" sayfa 31.)

Projektörü açar ve kapatır.

5. Açı bozulması/Ok tuşları ( / Sol,

/Sağ)

Açılı yerleştirme yüzünden meydana
gelen görüntü bozulmalarını ayarlamak
için kullanılır.

İstenen menüleri seçer ve ayarlamaları
yapmak içindir.

Daha fazla bilgi için bkz. "Görüntü

biçimlendirme düzeltmesi" sayfa 25 ve
"OSD menülerinin kullanılması" sayfa

33.

6. BLANK (Daha fazla bilgi için bkz.

"Görüntünün gizlenmesi" sayfa 30.)

Perdedeki görüntüyü saklamak için
kullanılır.

Giriş10

2
3

4

5
6
7

7. MODE (Daha fazla bilgi için bkz. "Bir

resim modunun seçilmesi" sayfa 27.)

Her bir giriş için önceden tanımlı bir
resim ayarını sırayla seçer.

8. EXIT (Daha fazla bilgi için bkz.

"OSD menülerinin kullanılması" sayfa

33.)

Menü ayarlarından çıkar ve ayarları
kaydeder.

İstenen menü ögelerini seçer.

9. Lamba gösterge ışığı (Daha fazla bilgi
için bkz. "Göstergeler" sayfa 44.)

Lambanın durumunu gösterir. Lambada
bir sorun meydana geldiğinde ışık yanar
veya yanıp söner.

10. AUTO (Daha fazla bilgi için bkz.

"Görüntünün otomatik olarak
ayarlanması" sayfa 25.)

Görüntülenen görüntü için en iyi resim
zamanlamalarını otomatik olarak belirler.

11. SOURCE (Daha fazla bilgi için bkz.

"Giriş sinyalinin değiştirilmesi" sayfa

24.)

Sırasıyla giriş sinyali DSub/Comp.
(Bileşen Görüntü), S-Video yada
Videoyu seçer.

12. MENU (Daha fazla bilgi için bkz.

"OSD menülerinin kullanılması" sayfa

33.)

Ekran Üzeri Gösterim(OSD) menüsünü
açar.
İstenen menü ögelerini seçer.

8
9

10

5
11
12

Uzaktan Kumanda

1
2

3
3

4
3

5

1. Güç kaynağı (Daha fazla bilgi için
bkz. "İlk çalıştırma" sayfa 21 ve

"Projektörün kapatılması" sayfa 31.)

Projektörü açar ve kapatır.

2. Dondurma (Daha fazla bilgi için
bkz. "Görüntünün dondurulması"

sayfa 30.)

Yansıtılan görüntüyü dondurur.

3. Yukarı, Aşağı, Sola, Sağa
(Daha fazla bilgi için bkz. "OSD

menülerinin kullanılması" sayfa 33.)

Ekran Üzeri Gösterim (OSD) menüsü
etkinleştirildiğinde, düğmeler; istenen
menü ögeleri seçmek ve ayarlamaları
yapmak için yön okları olarak
kullanılırlar.

4. MENU (Daha fazla bilgi için bkz.

"OSD menülerinin kullanılması" sayfa

33.)

Ekran Üzeri Gösterim (OSD) menüsünü
görüntüler yada gizler.

6

7

8

9

10

11

5. Açı bozulması (Daha fazla
bilgi için bkz. "Görüntü biçimlendirme

düzeltmesi" sayfa 25.)

Açılı yerleştirme yüzünden meydana
gelen görüntü bozulmalarını ayarlamak
için kullanılır.

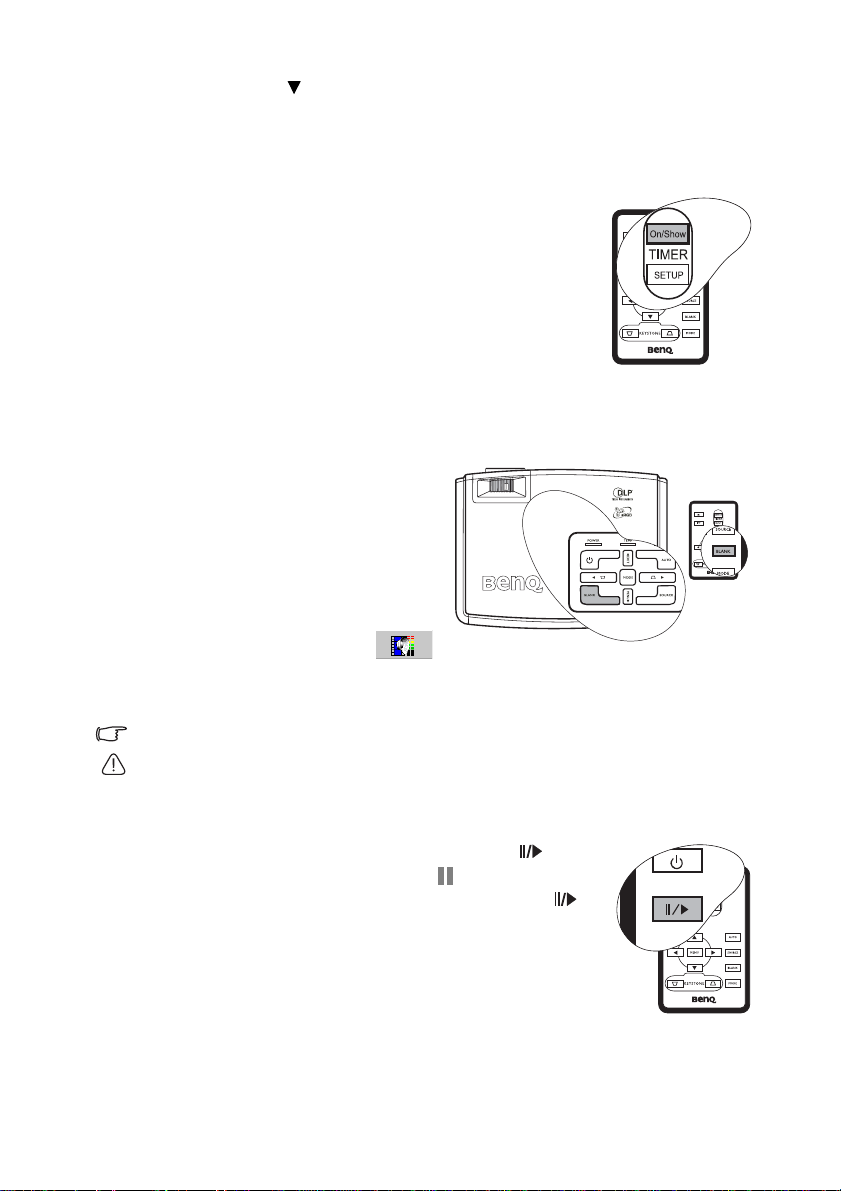

6. TIMER On/Show (Daha fazla bilgi için
bkz. "Sunum zamanlayıcısının

ayarlanması" sayfa 29.)

Sizin kendi zamanlayıcı ayarınıza göre
bir ekran üzeri zamanlayıcıyı etkinleştirir
yada görüntüler.

7. TIMER SETUP (Daha fazla bilgi için
bkz. "Sunum zamanlayıcısının

ayarlanması" sayfa 29.)

Sunum zamanlayıcı ayarını doğrudan
girer.

8. AUTO (Daha fazla bilgi için bkz.

"Görüntünün otomatik olarak
ayarlanması" sayfa 25.)

Görüntülenen görüntü için en iyi resim
zamanlamalarını otomatik olarak belirler.

9. SOURCE (Daha fazla bilgi için bkz.

"Giriş sinyalinin değiştirilmesi" sayfa

24.)

Sırasıyla giriş sinyali DSub/Comp.
(Bileşen Görüntü), S-Video yada
Videoyu seçer.

10. BLANK (Daha fazla bilgi için bkz.

"Görüntünün gizlenmesi" sayfa 30.)

Perdedeki görüntüyü saklamak için
kullanılır. Görüntüyü geri getirmek için
uzaktan kumandadaki herhangi bir tuşa
basabilirsiniz.

11. MODE (Daha fazla bilgi için bkz. "Bir

resim modunun seçilmesi" sayfa 27.)

Her bir giriş için önceden tanımlı bir
resim ayarını sırayla seçer.

Giriş 11

Uzaktan kumanda etkili menzili

Projektörün önünde ve arkasında kızılötesi (IR) uzaktan kumanda algılayıcıları
bulunmaktadır. Uzaktan kumanda, doğru çalışması için projektörün IR uzaktan kumanda
algılayıcılarına 30 dereceyi aşmayan bir açıyla doğrultulmalıdır. Uzaktan kumanda ile
algılayıcıları arasındaki mesafe 6 metreyi (~ 20 feet) aşmamalıdır.

Uzaktan kumanda ile projektördeki IR (Kızılötesi) algılayıcıları arasında kızılötesi ışının
önünü kesebilecek herhangi bir engel olmadığından emin olunuz.

• Projektörü önden kumanda etme

• Projektörü arkadan kumanda
etme

°

5

1

k

ı

ş

a

l

k

a

Y

Uzaktan kumandaya pil yerleştirme

1. Pil tutamağını tutup dışarı çıkarınız.

Resimde gösterilen talimatları takip ediniz. Pil
tutamağını dışarı doğru çekerken, kilitleme
koluna basıp basılı tutunuz.

2. Yeni pili yuvaya takın. Artı kutbun dışarı
baktığından emin olun.

3. Tutamağı uzaktan kumandanın içine
itiniz.

•Aşırı sıcaklık ve nemden koruyunuz.

• Pil yanlış yerleştirilmişse, hasar görebilir.

• Sadece üretici tarafından tavsiye edilen pillerle veya eş değerleriyle değiştirin.

• Kullanılmış pillerin atım işlemini üreticinin talimatlarına göre yapınız.

• Pili kesinlikle ateşe atmayın.Patlama tehlikesi olabilir.

•Eğer pil bitmişse ya da uzaktan kumandayı uzun bir süre kullanmayacaksanız, pilin

akması durumunda olabilecek hasarları önlemek için pili çıkartın.

°

5

1

k

ı

ş

la

k

a

Y

Giriş12

3. Projektörünüzün konumlandırılması

Bir konumun seçilmesi

Projektörünüz, burada gösterilen dört kurulum konumundan birine kurulabilecek şekilde
tasarlanmıştır:

1. Perde önünde masa üzerine;

2. Perde önünde tavana;

3. Perde arkasında masa üzerine;

4. Perde arkasında tavana.

1. Önde Masada

Projektör perdenin önünde zemine yakın bir şekilde
yerleştirildiğinde bu konumu seçiniz. Bu projektörün
kolay kurulumu ve taşınabilmesi açısından en sık
kullanılan yerleştirme konumudur.

2. Önde Tavanda
Bu konumu, projektör perdenin önünde tavandan baş

aşağı asılı olarak yerleştirildiğinde seçin.
Projektörünüzü tavana monte etmek için yetkili

satıcınızdan BenQ Projektör Tavan Montaj Kitini
satın alın.

Projektörü açtıktan sonra Gelişmiş >

Yansıtma menüsü içinde ayarını yapınız.

3. Arkada Masada

Bu konumu, projektörün perdenin arkasında yere
yakın yerleştirildiği durumlarda seçiniz.

Özel bir arkadan yansıtma perdesi gerektiğini
aklınızda bulundurunuz.

Projektörü açtıktan sonra Gelişmiş >

Yansıtma menüsü içinde ayarını yapınız.

4. Arkada Tavanda

Bu konumu, projektör perdenin arkasında tavandan
baş aşağı asılı olarak yerleştirildiğinde seçin.

Bu kurulum yeri için özel bir arkadan projeksiyon
perdesi ve BenQ Projektör Tavan Montaj Kiti
gereklidir.

Projektörü açtıktan sonra Gelişmiş >
Yansıtma menüsü içinde ayarını yapınız.

Oda yerleşiminiz veya kişisel tercihleriniz, hangi kurulum konumunu kullanacağınızı
belirleyecektir. Perdenizin boyutunu ve konumunu, uygun prizlerin konumunu ve ayrıca
projektör ile donatımınızın diğer elemanları arasındaki uzaklığı dikkate alınız.

Projektörünüzün konumlandırılması 13

T ercih edilen bir yansıtılmış görüntü boyutunun elde edilmesi

Projektör merceği ile ekran arasındaki uzaklık ve görüntü, yansıtılmış görüntünün boyutunu
içinde her bir unsuru formatlar.

Projektörün çözünürlüğü; 800 x 600 piksel olup bu bir 3'e 4 en boy oranıdır (4:3 olarak
ifade edilir). Tam bir 16:9 (geniş ekran) oranında görüntü yansıtabilmek için, projektör,
geniş ekranlı bir görüntüyü, yansıtıcının doğal görüntü genişliğine göre yeniden
boyutlandırabilir ve ölçeklendirebilir. Bu ayar, orantısal olarak daha küçük ve projektörün
kendi görüntü yüksekliğinin %75'ine eşit bir yükseklik oluşturur.

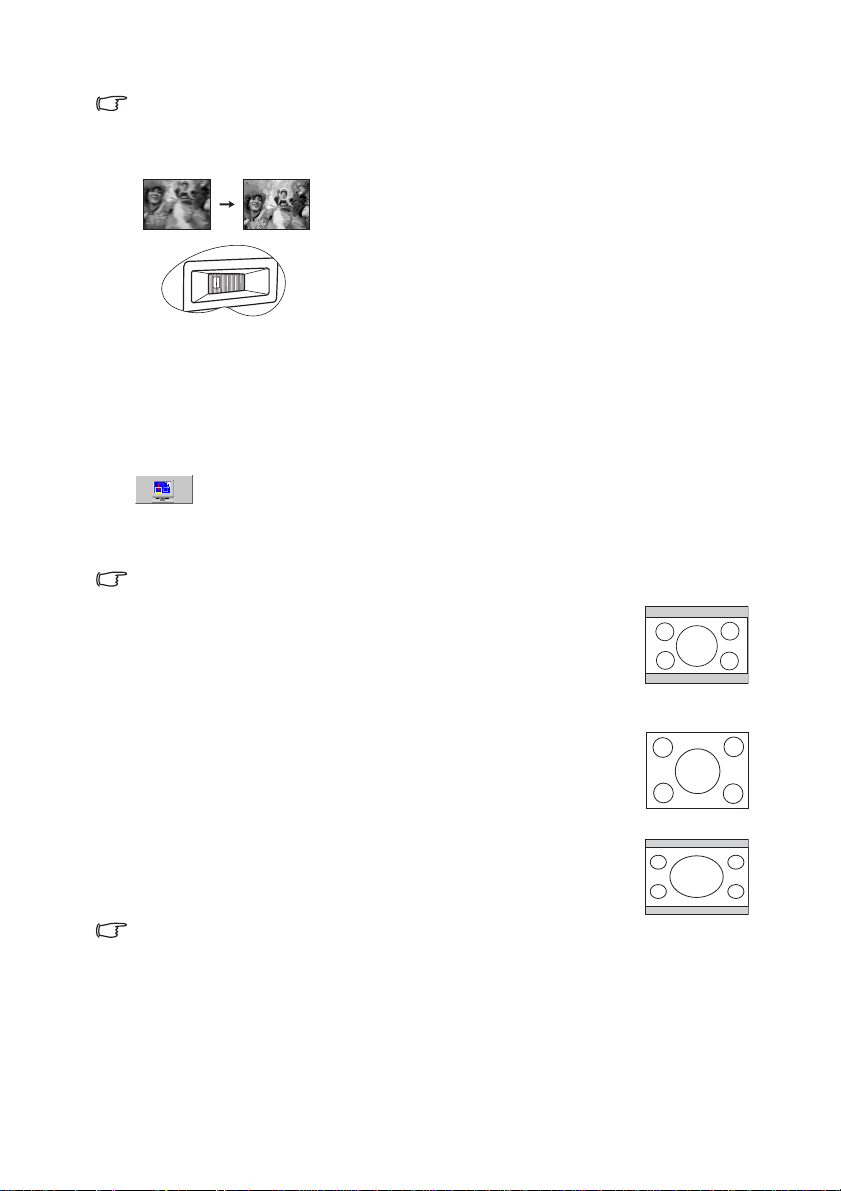

4:3 en boy oranına sahip görüntü 4:3

görüntü oranlı ekran alanında

Bu yüzden 16:9 oranındaki bir görüntü bu projektör tarafından görüntülenen 4:3 oranındaki
bir görüntünün yüksekliğinin %25'ini kullanmayacaktır. Bu, ölçeklendirilmiş 16:9 en boy
oranında bir görüntüyü 4:3 yansıtma ekran alanının dikey merkezinde görüntülerken 4:3
yansıtma ekran alanının üst ve alt kısmı boyunca (sırasıyla dikey yönde %12,5 yükseklik)
koyu (karanlık) çubuklar halinde görünecektir.

Projektörünüzün yerini belirlerken, kullanım amacını ve giriş sinyalinin görüntü oranını göz
önünde bulundurmalısınız. Bütün girişler (bir 16:9 en boy oranı sinyali beslenen bileşik
Video dışında) 4:3 en boy oranında görüntülenir (ve ölçeklendirilmiş 16:9 en boy oranlı
görüntü yansıtma alanından %33 daha fazla bir görüntü yüksekliğine ihtiyaç duyulur).

ÖNEMLİ: Eğer farklı (16:9 en boy oranı sinyali beslenen bileşik Video haricinde) bir giriş
seçmeniz gerekecekse 16:9 oranındaki projeksiyonu temel alan daimi bir projektör konumu
seçmeyiniz.

Projektör her zaman yatay olarak düz bir şekilde yerleştirilmeli (masa üzerine düz olarak
yerleştirildiğinde olduğu gibi) ve perdenin yatay merkezine doğrudan dik olarak (90° dik
açılı kare) konumlandırılmalıdır. Bu, açılı projeksiyonlardan (ya da açılı yüzeyler üzerine
yapılan projeksiyonlardan) kaynaklı görüntü bozulmasını engeller.

Modern dijital projektörler, görüntüyü (eski model makaradan makaraya film
projektörlerinin yaptığı gibi) doğrudan ileriye yansıtmaz. Bunun yerine, dijital projektörler,
görüntüyü projektörün yatay düzlemi üzerinde hafif yukarı doğru bir açıyla yansıtacak
biçimde tasarlanmaktadır. Bu sayede bir masa üzerine kolayca yerleştirilebilirler ve alt
kenarı masa seviyesinin üstünde kalacak şekilde yerleştirilmiş bir perde üzerine ve ileriye
doğru yansıtılırlar (ve odada bulunan herkes perdeyi görebilir)

Eğer projektör tavana monte edilmişse, ters monte edilmelidir, bu sayede görüntü hafif
açıyla aşağıya doğru yansır.

Sayfa 16'deki diyagramda görebileceğiniz gibi,bu tip projeksiyon, yansıtılan görüntünün alt
kenarının, projektörün yatay düzleminden dikey olarak çıkıntı yapmasına neden olur.
Tavana yerleştirildiğinde, bu yansıtılan görüntünün üst kenarına karşılık gelmektedir.

Projektör perdeden daha uzağa yerleştirilirse, yansıtılan görüntünün boyutu artar ve dikey
çıkıntıda orantılı olarak büyür.

Perde ve projektörün yerini belirlerken, hem yansıtılacak görüntünün boyutunu hem de
dikey eksen çıkıntı boyutunu dikkate almanız gerekir, bunların ikisi de projeksiyon
mesafesi ile doğru orantılıdır.

16:9 oranında görüntü 4:3 görüntü oranlı

ekran alanına sığdırılmış

Projektörünüzün konumlandırılması14

BenQ, projektörünüz için en uygun yeri bulmanız için 4:3 en boy oranına göre ekran
boyutlarını gösteren bir tablo hazırladı. Göz önünde bulundurmanız gereken iki boyut
vardır; perdenin merkezinden dikine yatay mesafe (yansıtma uzaklığı) ve projektörün,
perdenin yatay kenarından dikey çıkıntı yüksekliği (çıkıntı).

Verili bir ekran boyutu için projektör konumunu belirleme şekli

1. Perde boyutunuzu seçin.

2. Çizelgeye bakıp "4:3 Ekran Köşegeni"'de etiketlenmiş sol kolonlar içinde sizin perde
boyutunuza en yakın düşen eşleşmeyi bulunuz. Bu değer kullanarak, "Tavsiye edilen

perdeden mm cinsiden yansıtma uzaklığı"'de etiketlenmiş kolondaki perde değerinden

karşı gelen ortalama uzaklığı bulmak için bu sıradan karşıdaki sağ kısma bakınız. Bu
yansıtma uzaklığıdır.

3. Aynı satır üzerinde, sağ sütun boyunca bakarak dikey Çıkıntı değerini not edin. Bu,
perdenin kenarına göre projektörün nihai dikey çıkıntı yerleşimini belirleyecektir.

4. Projektör için tavsiye edilen konum, yukarıda 2. adımda belirlenen ekran mesafesinde
ve 3. adımda belirlenen değerdeki çıkıntıda ekranın yatay merkezine dik olarak
hizalanmaktadır.

Örneğin 120 inçlik bir perde kullanıyorsanız, tavsiye edilen yansıtma uzaklığı 4800 mm ve
dikey çıkıntı 183 mm'dir.

Projektörü (tavsiye edilenden) farklı bir konumda yerleştirmeniz halinde görüntüyü perdede
ortalamak için yukarı veya aşağı doğru yatırmanız gerekir. Bu tür durumlarda bazı görüntü
bozulmaları meydana gelecektir. Bozulmayı düzeltmek için Görüntü Biçimlendirme
işlevini kullanınız. Daha fazla bilgi için bkz. "Görüntü biçimlendirme düzeltmesi" sayfa 25.

Verili bir uzaklık için tavsiye edilen ekran boyutunun belirlenme şekli

Bu yöntem, projektör satın alırken ve odanızda hangi boyutta perde kullanacağınıza karar
verirken kullanılabilir.

Maksimum perde boyu odanızda kullanılabilecek fiziki alan ile sınırlanmıştır.

1. Projektör ile perdeyi yerleştirmek istediğiniz konum arasındaki uzaklığı ölçünüz. Bu
yansıtma uzaklığıdır.

2. Çizelgeye bakıp "Tavsiye edilen perdeden mm cinsiden yansıtma uzaklığı"'de
etiketlenmiş sol kolonlar içinde sizin ölçümünüze en yakın düşen eşleşmeyi bulunuz.

3. Bu değeri kullanarak, o satır boyunca sola doğru bakarak o satırda yer alan ilgili perde
çapını bulunuz. Bu değer, o projeksiyon mesafesinde, projektörün yansıtılan görüntü
boyutudur.

4. Aynı satır üzerinde, sağ sütun boyunca bakarak dikey Çıkıntı değerini not edin. Bu
değer, projektörün yatay düzlemine göre nihai perde konumunu belirleyecektir.

Örneğin, ölçtüğünüz yansıtma uzaklığı 4.5 m (4500mm) ise, "Tavsiye edilen perdeden mm

cinsiden yansıtma uzaklığı" kolonundaki en yakın eşleşme 4320 mm'dir. Bu satırın

karşısında baktığınızda, bir 9' (108'') perdenin gerekli olduğunu göreceksiniz. Eğer metrik
boyutlu bir perde elde etmek isterseniz, perde boyutu diyagonal olarak 2743 mm olur.

Projektörünüzün konumlandırılması 15

Yansıtma boyutları

Uygun konumu hesaplamadan önce, bu projektörün mercek boyutlarının merkezi için, bkz.

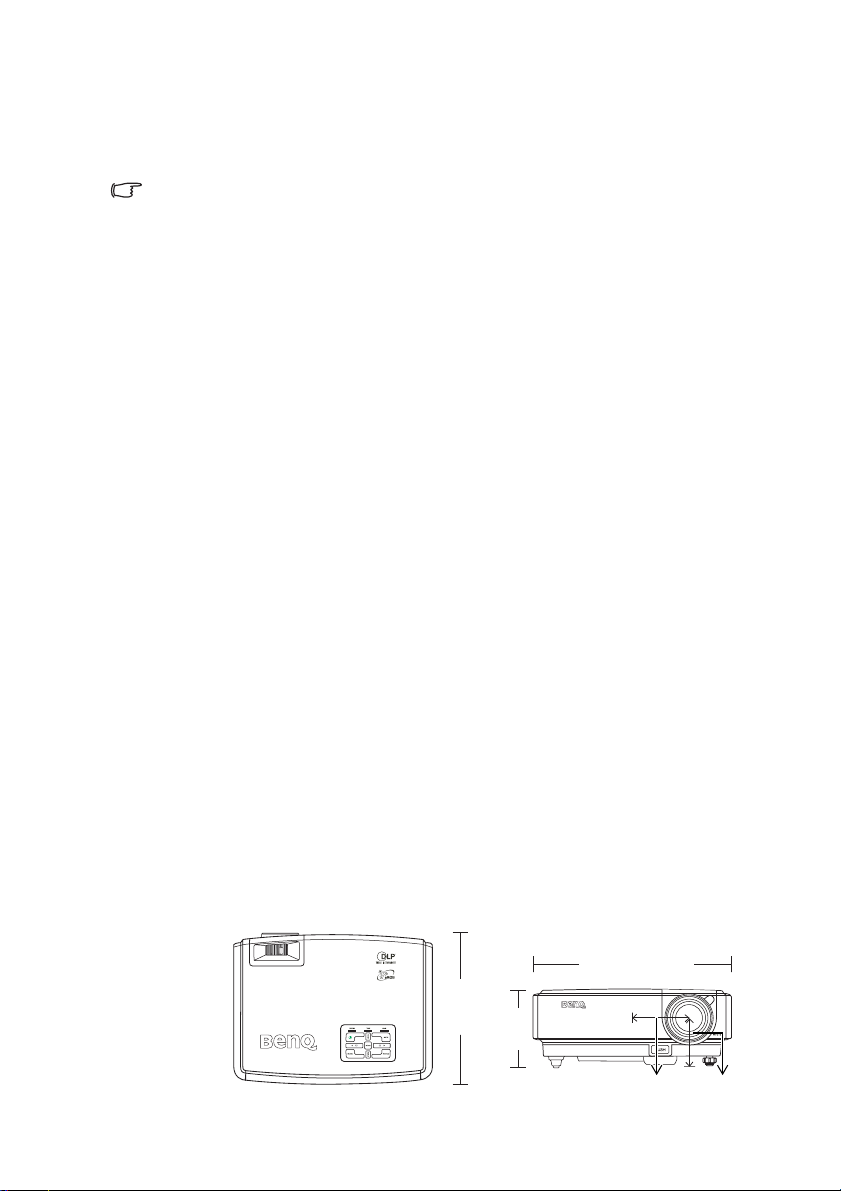

"Boyutlar" sayfa 47.

4:3 Ekran Köşegeni

Perde

Lens merkezi

Çıkıntı

Yansıtma uzaklığı

4:3 Ekran Köşegeni Tavsiye edilen perdeden mm

feet inç mm

2.5 30 762 1200 46
3 36 914 1440 55

1000 1575 60

4 48 1219 1920 73

1500 2362 88
5 60 1524 2400 91
6 72 1829 2880 110

2000 3149 120
7 84 2134 3360 128
8 96 2438 3840 146

2500 3937 150
9 108 2743 4320 165

3000 4724 180

10 120 3048 4800 183

3500 5512 209

12 144 3658 5760 219

4000 6299 239

15 180 4572 7200 274

5000 7874 299

16.7 200 5080 8000 305

cinsiden yansıtma uzaklığı

Dikey Çıkıntı, mm

olara

Optik bileşen çeşitliliği nedeniyle bu rakamlar arasında %3 tolerans olabilir. BenQ, projektörü
kalıcı olarak kurmak istiyorsanız bu projektörün optik karakteristiklerini hesaba katmak için,
projektörü asıl yerinde kullanarak yansıtma boyutunu ve uzaklığını fiziksel olarak test etmenizi
önerir. Bu, projektörün kurulum yerine en iyi şekilde uyması için tam montaj konumunu
belirlemenize yardımcı olur.

Projektörünüzün konumlandırılması16

4. Bağlantı

Projektöre bir sinyal kaynağı bağlarken aşağıdakileri yaptığınızdan emin olun:

1. Herhangi bir bağlantı yapmadan önce tüm donanımları kapatın.

2. Her bir kaynak için doğru sinyal kablolarını kullanın.

3. Kabloların sıkıca takılı olup olmadığını kontrol ediniz.

Aşağıda gösterilen bağlantılarda, bazı kablolar; projektörle birlikte verilmeyebilir (bkz.

"Ambalaj içeriği" sayfa 8). Bunları elektronik mağazalarından temin edebilirsiniz.

Bir bilgisayara takılması

Projektördeki VGA ve DVI giriş soketleri sayesinde, cihazı dizüstü ya da masaüstü
bilgisayarınıza bağlayabilirsiniz.

Projektörü bir dizüstü ya da masaüstü bilgisayara takmak için:

1. Paketin içinden çıkan VGA kablosunu alın ve bir ucunu bilgisayarınızın D-Sub çıkış
soketine yerleştirin.

2. VGA kablosunun diğer ucunu projektörün D-SUB sinyal giriş soketine takınız.

Son bağlantı şekli aşağıdaki diyagramda göründüğü şekilde olmalıdır:

Dizüstü ya da masaüstü bilgisayar

VGA kablosu

Dizüstü bilgisayarların çoğu, bir projektöre bağlandığında harici video portlarını açmazlar.
Harici ekran, çoğu zaman FN + F3 veya CRT/LCD tuşları gibi bir tuş takımı ile açılır/kapanır.
Dizüstü bilgisayar üzerinde CRT/LCD etiketli işlev tuşunu veya üzerinde monitör simgesi olan
tuşu bulunuz. Aynı anda FN ve etiketli fonksiyon tuşuna basın. Dizüstü bilgisayarınızın tuş
kombinasyonunu bulmak için bilgisayarınızın belgelerine bakınız.

Bağlantı 17

Video kaynak aygıtlarının takılması

Aşağıdaki giriş soketlerini destekleyen çeşitli Video kaynaklarını projektörünüze
bağlayabilirsiniz:

•Bileşen Video

•S-Video

• Video (kompozit)
Projektörü bir Video kaynağına sadece yukarıdaki yollarla bağlayabilirsiniz, ancak her biri

farklı görüntü kalitesi sunar. Seçeceğiniz yöntem, çoğunlukla aşağıda belirtildiği gibi
projektör ve görüntü kaynağının eşleşen terminallerinin varlığına bağlı olacaktır:

En iyi görüntü kalitesi

En iyi görüntü kalitesi Bileşen Video (bileşik Video ile karıştırılmamalıdır) ile elde edilir.
Dijital TV alıcısı ve DVD çalarlar esas olarak Bileşen Video çıkışı sağlarlar, bu yüzden
cihazlarınızda mevcut olması halinde bu, (bileşik) video yöntemine tercih etmeniz gereken
yöntemdir.

Projektörün bir bileşen video aygıtına nasıl takılacağı hakkında bilgi için bkz. "Bileşen

Video kaynağı aygıtının takılması" sayfa 19.

Daha iyi görüntü kalitesi

S-Video yöntemi standart bileşik Video'dan daha iyi görüntü sağlar. Eğer hem kompozit
Video, hem de S-Video çıkışınız varsa, S-Video opsiyonunu seçmelisiniz.

En düşük görüntü kalitesi

Bileşik Video analog görüntü kaynağıdır ve sonuçları gayet kabul edilebilirdir ama
projektörünüzün optimal sonuçlarının altındadır, o yüzden burada en düşük görüntü kalitesi
olarak tanımlanmıştır.

Projektörün, S- Video cihazına yada kompozit Görüntü aygıtına nasıl takılacağı hakkında
daha fazla bilgi için, bkz. "Bir S-Video yada bir kompozit Video/Görüntü kaynağı aygıtının

takılması" sayfa 20.

Bağlantı18

Bileşen Video kaynağı aygıtının takılması

Video kaynağı cihazınızı inceleyip, kullanılmayan Bileşen Video çıkış soketi olup
olmadığını bulun:

•Eğer varsa, bu işleme devam edebilirsiniz.

•Eğer yoksa, cihazı takmak için hangi yöntemi kullanacağınızı yeniden gözden

geçirmelisiniz.

Projektörü bir Bileşen Video kaynağı aygıtına takmak için:

1. Bileşen Video - VGA (D-Sub) adaptör kablosunu alınız (isteğe bağlı ek birim) ve
3 RCA tipi bağlantıya sahip ucunu Video kaynağı cihazınızın Bileşen Video çıkış
soketine bağlayın. Girişlerin renklerini, soketlerin renklerine uydurun; yeşil yeşile,
mavi maviye ve kırmızı kırmızıya.

2. Bileşen Görüntü - VGA (D-Sub) adaptör kablosunun diğer ucunu (bir D-Sub tipi
konektör ile) projektörünüzün D-SUB soketine takınız.

Son bağlantı şekli aşağıdaki diyagramda göründüğü şekilde olmalıdır:

A/V aygıtı

Bileşen Video - VGA
(D-sub) adaptör
kablosu

Eğer projektörünüzü bir Dijital TV'ye (DTV) bağlarsanız, aşağıdaki çözünürlüğü destekler:

• 480i • 480p

• 576i • 576p

• 720p (50/ 60 Hz) • 1080i (50/ 60 Hz)

•Bileşen Görüntü normal ayarında 16:9 en boy oranlı resim çıkışı veren tek görüntü

çıkışıdır.

• Projektör açıldıktan ve görüntü kaynağı seçildikten sonra eğer görüntü gelmemişse,

Video kaynağı cihazının açık olduğundan ve düzgün çalıştığından emin olun. Ayrıca,
sinyal kablolarının doğru bir şekilde bağlı olup olmadığını kontrol ediniz.

Bağlantı 19

Bir S-Video yada bir kompozit Video/Görüntü kaynağı aygıtının takılması

Kullanılmayan S-Video yada kompozit Video/Görüntü çıkış soketi olup olmadığını
belirlemek için Video/Görüntü kaynağı aygıtınızı inceleyiniz:

•Eğer varsa, bu işleme devam edebilirsiniz.

•Eğer yoksa, cihazı takmak için hangi yöntemi kullanacağınızı yeniden gözden
geçirmelisiniz.

Projektörü bir S-Video/Video kaynağı aygıtına takmak için:

1. (isteğe bağlı ek birim) S-Video kablosunu/Video kablosunu alıp bir ucunu Video/

Görüntü kaynağı aygıtının S-Video/Video çıkış soketine takınız.

2. S-Video kablosunun/Video Kablosunun diğer ucunu, projektörün S-VIDEO/VIDEO

soketine takınız.

Son bağlantı şekli aşağıdaki diyagramda göründüğü şekilde olmalıdır:

A/V (Ses/Görüntü) aygıtı

Video kablosu

•Eğer projektör ve Görüntü kaynağı aygıtıyla zaten bir Bileşen Görüntü bağlantısı

yaptıysanız, bu aygıtı S-Video yada Video bağlantısı kullanarak bağlamanıza gerek
yoktur çünkü gereksiz ikinci bağlantı görüntü kalitesini düşürür.
Bileşik Video bağlantısına sadece hem Bileşen Video ve S-Video girişleri video kaynağı
aygıtı üzerinde sağlanmıyorsa (örneğin, bazı analog video kameralar ile) ihtiyacınız
vardır.
Daha fazla bilgi için bkz. "Video kaynak aygıtlarının takılması" sayfa 18.

• Projektör açıldıktan ve görüntü kaynağı seçildikten sonra eğer görüntü gelmemişse,

Video kaynağı cihazının açık olduğundan ve düzgün çalıştığından emin olun. Ayrıca,
sinyal kablolarının doğru bir şekilde bağlı olup olmadığını kontrol ediniz.

Bağlantı20

veya

S-Video kablosu

5. Çalıştırma/İşletim

PUSH

İlk çalıştırma

1. Elektrik kablosunu projektöre ve prize takın. Priz
şalterini (varsa) açınız. Projektör açıldıktan sonra
projektördeki Güç göstergesinin turuncu yanıp
yanmadığını kontrol ediniz.

Resimde kullanılan güç kablosu, bölgenizde kullanılan güç
kablosu tipinden farklı görünebilir. Sadece, projektörle
birlikte sağlanan ve bölgeniz için uygun olan güç
kablosunu kullanınız.

2. Mercek kapağını çıkarınız. Eğer açık bırakılırsa
yansıtma lambasının oluşturduğu ısı nedeniyle deforme
olabilir.

3. Projektörü çalıştırmayı başlatmak için
projektör veya uzaktan kumanda

üzerindeki Power tuşuna basıp
(2 saniye) basılı tutunuz. Projektör

açıldığında Güç gösterge ışığı yeşil
renkte yanıp söner ve yanık kalır.

İlk çalıştırma prosedürü yaklaşık
30 saniye sürer. İlk çalıştırmanın ileriki
aşamasında, bir ilk çalıştırma logosu
yansıtılır.
(Eğer gerekirse) Görüntü netliğini ayarlamak için odak halkasını döndürünüz.

Projektör önceki çalışmadan kaynaklı hala sıcaksa, lamba çalışmadan önce yaklaşık
110 saniye süreyle soğutma fanını çalıştırır.

4. Eğer bir parola girmeniz istenirse, dört haneli bir parola girmek için ok tuşlarına
basınız. Ayrıntılı bilgi için bkz. "Parola işlevinin kullanılması" sayfa 22.

5. Takılı tüm donatımı açınız/çalıştırınız.
Projektör, giriş sinyalleri aramaya başlar. Taranmakta olan geçerli giriş kaynağı,

ekranın ortasında görüntülenir. Eğer projektör geçerli bir sinyal saptamaz ise, arama
iletisi; bir giriş kaynağı sinyali bulunana kadar görüntülenmeye devam edecektir.

İstediğiniz giriş sinyalini seçmek için projektör yada uzaktan kumanda üzerindeki
SOURCE düğmesine basabilirsiniz. Ayrıntılı bilgi için bkz. "Giriş sinyalinin

değiştirilmesi" sayfa 24.

Çalıştırma/İşletim 21

Eğer bir PC girişi seçilirse ve çözünürlük 800 x 600 değilse, aşağıdaki gibi bir Çözünürlük
Hatırlatıcısı göreceksiniz. Daha iyi bir görüntü kalitesi için, lütfen PC’nin çözünürlüğünü
istendiği gibi 800 x 600’e değiştiriniz.

Çözünürlük Hatırlatıcısı

Analog RGB 1024 x 768 60Hz Dinamik

Projeksiyon görüntü kalitesini artırmak için PC çıkış
çözünürlüğünü SVGA'ya (800 × 600) getirmenizi öneriyoruz.

Giriş sinyalinin frekansı/çözünürlüğü projektörün işletim aralığını aşarsa, ekranda 'Aralık Dışı'
iletisinin görüntülendiğini göreceksiniz. Lütfen projektörün çözünürlüğü ile uyumlu bir giriş
sinyaline değiştiriniz yada giriş sinyalini daha düşük bir ayara getiriniz. Ayrıntılı bilgi için bkz.

"Zamanlama çizelgesi" sayfa 48.

Parola işlevinin kullanılması

Güvenlik gerekçesiyle ve yetkisiz kullanımları önlemek için, projektör, bir şifre güvenliği
ayarlama fonksiyonuyla donatılmıştır. Parola, Ekrandan Kumanda (OSD) menüsü ile
ayarlanabilir. OSD menüsünün çalışması hakkında ayrıntılı bilgi için, lütfen bkz. "OSD

menülerinin kullanılması" sayfa 33.

Parola işlevselliğini etkinleştirir ve daha sonra parolayı unutursanız zor durumda
kalabilirsiniz. Bu kullanma kılavuzunun bir çıktısını alın (eğer gerekiyorsa), kullandığınız
şifreyi kılavuza yazın ve daha sonra kullanmak üzere kılavuzu güvenli bir yere saklayın.

Parola ayarlama

Bir parola belirlenip etkinleştirildikten sonra, projektör; her çalıştırıldığında doğru parola
girilmeden kullanılamaz.

1. OSD menüsünü açmak için, projektör üzerindeki MENU düğmesine yada uzaktan
kumanda üzerindeki MENU düğmesine basınız ve

menüsüne gidiniz. Sola/Sağa düğmesine basarak, Açık’ı seçiniz.

2. İşlev; ilk kez etkinleştiriliyorsa, ekranda bir komut istemi belirir.

3. Sağdaki resimde görüldüğü şekilde, sırasıyla
dört ok tuşu ( Yukarı, Sağa, Aşağı,

Sola) sırasıyla 4 basamağa karşı gelir (1, 2, 3,

4). Parola için dört hane girmek üzere ok
tuşlarına basınız.

4. Tüm basamaklar girilip parola hazır olduğunda,
onaylamak için AUTO düğmesine basınız.

Girilen rakamlar, ekranda yıldızlarla gösterilir.
Seçtiğiniz parolayı unutmamak için önceden veya
parolayı girdikten hemen sonra bu kılavuz üzerine
yazınız.

Parola: __ __ __ __
Bu kılavuzu güvenli bir yerde saklayınız.

5. Doğrulama için parolayı yeniden giriniz.

6. Aşağıdaki üç adımdan birisini uygulayınız.

i. Devam etmek için AUTO düğmesine basınız. “Parola değişim işlemi

tamamlandı" mesajı görüntülendiğinde ayarlama işlemi tamamlanmış demektir.

ii. Silmek için Yukarı düğmesine basınız ve yeniden dört basamak giriniz.
iii. Parola ayarını iptaş edip OSD menüsüne geri dönmek için Aşağı düğmesine

basınız.

Ayarlar > Şifre

Yeni Şifreyi Girin

* * * *

1

4 2

3

Onayla AUTO

Sil

İptal

Çalıştırma/İşletim22

Parola korumasını devre dışı bırakmak için, OSD menü sistemini açtıktan sonra

Ayarlar > Şifre menüsüne gidiniz. Sola yada Sağa düğmesine basarak

Kapalı’yı seçiniz.

Parola işlevi devre dışı olmasına rağmen, eski parolayı girerek parola işlevini yeniden
etkinleştirip eski parolayı değiştirmeniz gerekebileceğinden eski parolayı kaybetmemeniz
gerekir.

Parolayı unutursanız

Eğer parola işlevi etkinleştirilirse, projektörü
her açtığınızda dört haneli parolayı girmeniz
istenecektir. Yanlış parola girerseniz hata mesajı

görüntülenir. Yukarı tuşuna basarak tekrar
deneyebilir yada parolayı bu kılavuza yazmamış
ve kesinlikle hatırlamıyor olmanız halinde
parola geri çağırma prosedürünü
uygulayabilirsiniz.

Şifrenizi unuttuysanız, lütfen kullanma klavuzuna

Şifre Hatası

Tekrar tuşuna basınız

başvurunuz.

Parola geri çağırma prosedürüne giriş

Projektör üzerindeki Sağa tuşuna basıp 3 saniye süreyle basılı tutunuz. Projektör,
ekranda 4 takım kodlu sayı görüntüleyecektir. Numarayı yazıp projektörü kapatınız. Bu
numaranın kodunu çözmek için yerel BenQ servis merkezinden yardım isteyiniz.
Projektörü kullanmaya yetkili olduğunuzun doğrulanabilmesi için ürünü satın aldığınıza
dair belgeyi göstermeniz talep edilebilir.

Parola değiştirme

1. Ekran üzeri menüyü açmak için, projektör üzerindeki MENU düğmesine yada
uzaktan kumanda üzerindeki MENU düğmesine basınız ve

Şifreyi değiştir menüsüne gidiniz.

2. Sola yada Sağa düğmesine basınız.

3. Eski parolayı giriniz.

i. Parola doğru ise, yeni parolayı girmek için işleme devam edebilirsiniz.

ii. Parola yanlışsa, bir 'Parola Hatası' iletisi görüntülenir. Yeniden denemek için

Yukarı ya da iptal etmek için Aşağı tuşuna basınız.

4. Yeni bir parola giriniz.

Girilen rakamlar, ekranda yıldızlarla gösterilir. Seçtiğiniz parolayı unutmamak için
önceden veya parolayı girdikten hemen sonra bu kılavuz üzerine yazınız.

Parola: __ __ __ __
Bu kılavuzu güvenli bir yerde saklayınız.

5. Aşağıdaki üç adımdan birisini uygulayınız.

i. Onaylamak için AUTO düğmesine basınız.
ii. Yeniden denemek için Yukarı düğmesine basınız.
iii. Ayarlamayı iptal edip ekran üzeri menüye geri dönmek için, Aşağı düğmesine

basınız.

6. Yeni parolayı tekrar girerek yeni parolayı doğrulayınız.

7. Aşağıdaki üç adımdan birisini uygulayınız.

i. AUTO düğmesine basılmasıyla prosedür tamamlanır.
ii. Yeniden denemek için Yukarı düğmesine basınız.
iii. Ayarlamayı iptal edip ekran üzeri menüye geri dönmek için, Aşağı düğmesine

basınız.

Ayarlar >

Çalıştırma/İşletim 23

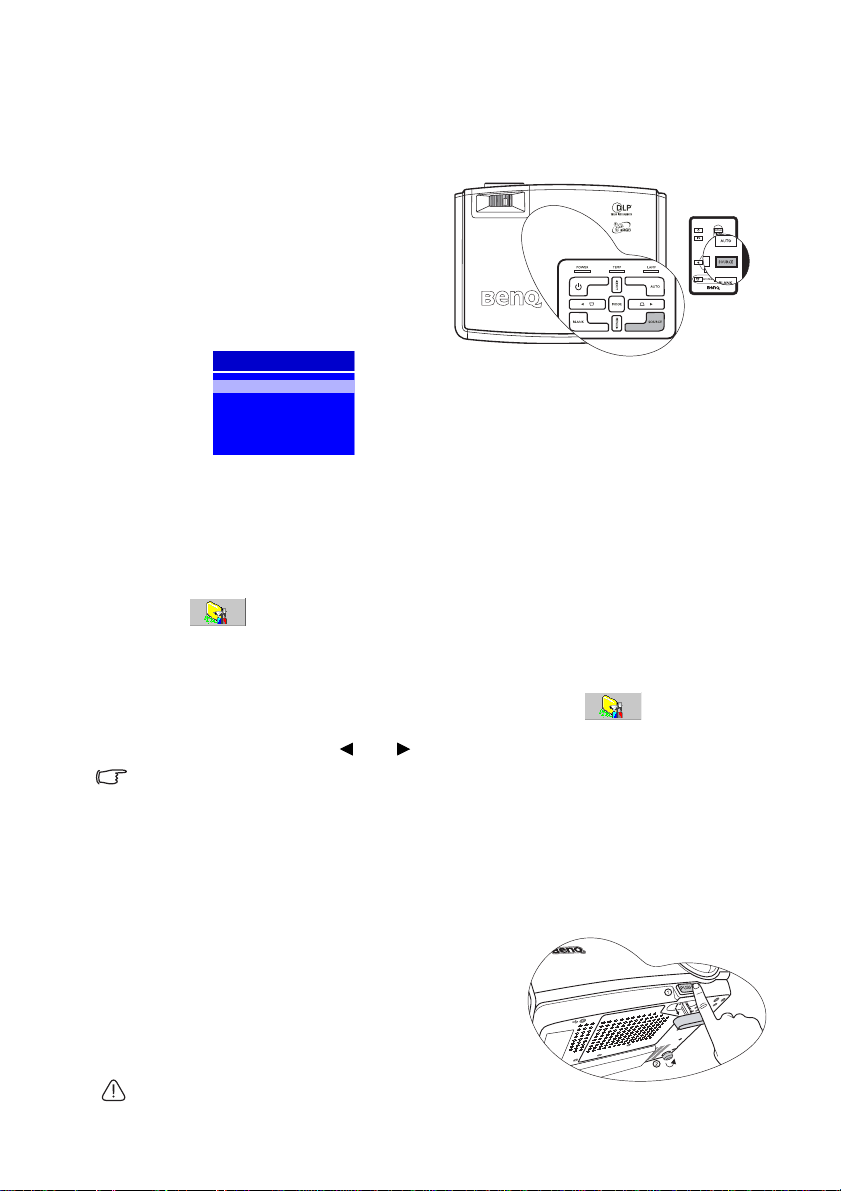

Giriş sinyalinin değiştirilmesi

Projektör aynı anda birden fazla aygıta bağlanabilir. Ancak, sadece bir tanesinden görüntü
alınabilir.
Kullanılabilir/mevcut giriş sinyalleri içinde dolaşmak için:

1. Bir kaynak seçim çubuğunu
görüntülemek için projektör yada
uzaktan kumanda üzerindeki
SOURCE düğmesine basınız. Eğer
seçili bir sinyal var ise SOURCE
düğmesine iki kez basınız. İlk düğme
basışı, geçerli kaynak bilgilerini
görüntüler ve ikincisi ise kaynak
seçim çubuğunu görüntüler.

Kaynak Seçimi

D-Sub/Comp.

Video

S-Video

2. İstediğiniz sinyali seçilene kadar SOURCE (KAYNAK) tuşuna elle tekrar tekrar
basabilir veya projektörün kullanılabilir sinyallerden birisini otomatik olarak
aramasını sağlayabilirsiniz.

Algılandıktan sonra, seçilen kaynak bilgileri ekranın sağ alt köşesinde 3 saniye
süreyle görüntülenir. Eğer projektöre takılı çoklu donatım varsa, başka bir sinyal
aramak için düğmeye yeniden basabilirsiniz.

Projektörün sinyalleri otomatik olarak aramasını istiyorsanız, Giriş Kaynağı Arama
işlevini Gelişmiş menüsünde etkinleştirdiğinizden emin olunuz. Daha fazla bilgi

için bkz. "Giriş Kaynağı Arama" sayfa 37.
Gereksiz lamba zamanı harcanmasını önlemek için, belli bir sure sonunda algılanan sinyal

olmadığında, projektörü otomatik olarak kapatmak için Otomatik Kapama işlevini
etkinleştirebilirsiniz. Otomatik Kapama zamanını ayarlamak için, Gelişmiş >

Otomatik Kapama menüsüne gidip 5 dakikalık artırımlarla 5 ila 20 dakika arasında bir
zamanı/süreyi ayarlamak için Sola/ Sağa düğmesine basınız.

Yansıyan görüntünün parlaklık seviyesi siz giriş sinyallerini değiştirdikçe değişir. Daha çok
statik görüntüler kullanan Data (grafik) "PC" sunumları, genelde daha çok hareketli görüntüler
(filmler) kullanan "Video" sunumlarından daha parlaktırlar.

Giriş tipi, seçilebilir Uygulama Modu seçeneklerini etkiler. Daha fazla bilgi için bkz. "Bir resim

modunun seçilmesi" sayfa 27.

Yansıtılan görüntünün ayarlanması

Yansıtma açısının ayarlanması

Projektör, bir kolay açılan ayarlayıcı ayak ve bir arka
ayarlayıcı ayağı ile donatılmıştır. Bu ayarlayıcılar
görüntü yüksekliğini ve yansıtma açısını değiştirirler.
Projektörü ayarlamak için:

1. Projektörü yukarı kaldırıp ayarlayıcıyı açmak
için ayarlayıcı düğmesine basınız. Ayarlayıcı
gerekli konuma düşecek ve kilitlenecektir.

Lamba açıkken merceğin içine bakmayınız. Lambanın
güçlü ışığı gözlerinize zarar verebilir.

Çalıştırma/İşletim24

2. Yatay açıyı hassas bir şekilde ayarlamak için arka ayarlayıcı ayağını çeviriniz.
Ayağı geri çekmek için hızlı açma düğmesine basarken projektörü kaldırınız, sonra da

yavaşça projektörü indiriniz. Arka ayarlayıcı ayağını ters yöne çeviriniz.

Ekran ve projektör birbirine dikey konumda değilse yansıtılan görüntü dikey olarak ikizkenar
yamuk haline gelir. Bu durumu düzeltmek için projektör kumanda panosu veya uzaktan
kumanda üzerindeki Görüntü menüsünde Ekran Yerleştirme değerini ayarlayınız. Daha fazla
bilgi için bkz. "Görüntü biçimlendirme düzeltmesi" sayfa 25.

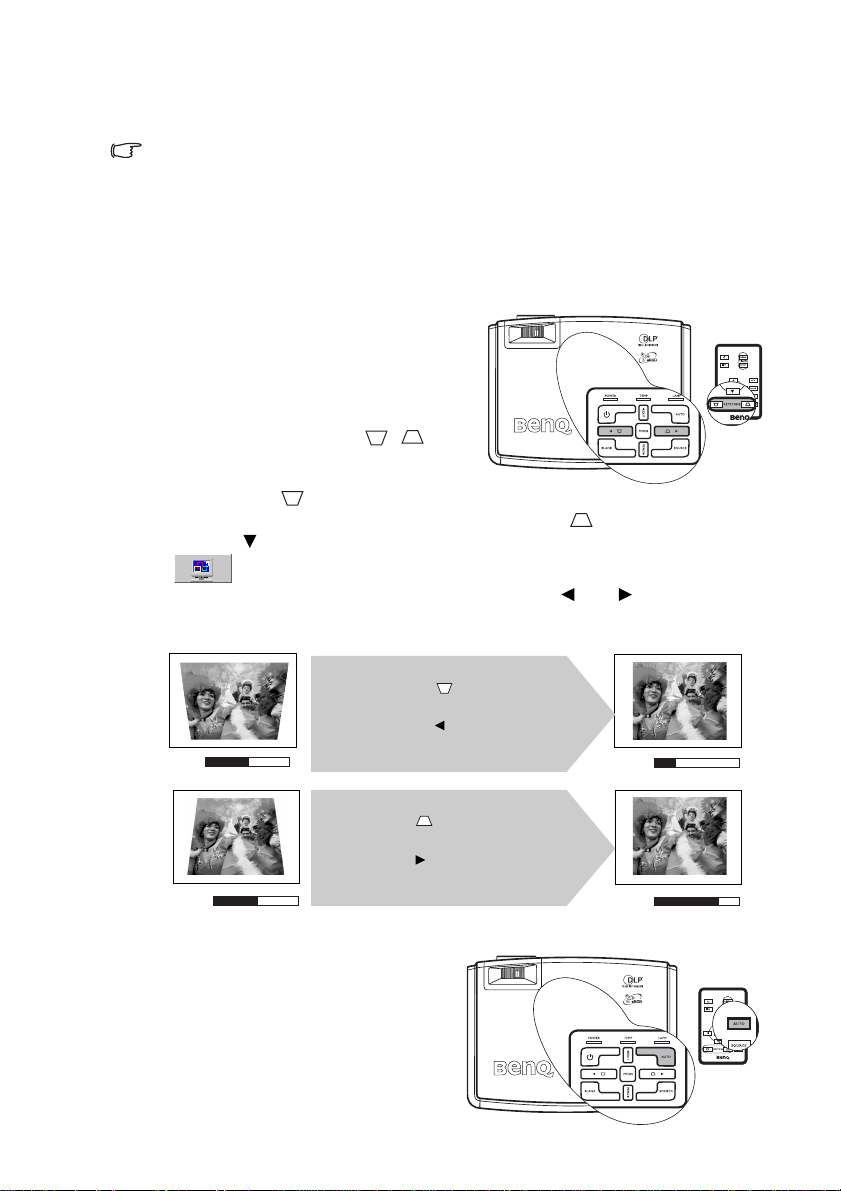

Görüntü biçimlendirme düzeltmesi

Görüntü biçimlendirilmesinin düzeltilmesi, yansıtılan görüntünün üstte veya altta belirgin
oranda geniş olduğu durumlara işaret etmektedir. Projektörün perdeye dikey olmadığı
hallerde meydana gelir.

Bunu düzeltmek için, projektörün yüksekliğini
ayarlamanın yanı sıra bu adımlardan BİRİNİ
izlemek suretiyle manüel olarak düzeltmeniz
gerekecektir.

• Görüntü Biçimlendirme etiketli durum
çubuğunu görüntülemek için, projektör

yada uzaktan kumandadaki /
tuşuna bastıktan sonra görüntünün üst
kısmındaki görüntü biçimlendirmesini
düzeltmek için tuşuna, görüntünün alt
kısmındaki görüntü biçimlendirmesini düzeltmek için ise tuşuna basınız.

• Projektör MENU düğmesine yada uzaktan kumanda MENU düğmesine basınız.

Pro-Picture > Görüntü Biçimlendirme menüsüne gidip şekilden hoşnut

olana kadar projektör yada uzaktan kumanda üzerindeki Sola/ Sağa düğmelerine
basarak, değerleri ayarlayınız.

Örneğin,

• Projektör yada uzaktan
kumandadaki tuşuna basınız.

• Projektör yada uzaktan
kumandadaki Sola tuşuna Pro­Picture > Görüntü Biçimlendirme

Keystone

menüsünde iken basınız.

0

Keystone

-6

• Projektör yada uzaktan kumanda
üzerindeki tuşuna basınız.

• Projektör yada uzaktan kumanda
üzerindeki Sağa tuşuna Pro­Picture > Görüntü Biçimlendirme

Keystone

menüsünde iken basınız.

0

Görüntünün otomatik olarak ayarlanması

Bazı durumlarda, resim kalitesini optimize
etmeniz gerekebilir. Bunu yapmak için
projektör veya uzaktan kumanda üzerindeki
AUTO tuşuna basınız. 3 saniye içinde,
bütünleşik Akıllı Otomatik Ayarlama işlevi,
en iyi resim kalitesini sağlamak üzere
Frekans ve Saat değerlerini yeniden
ayarlayacaktır.

Keystone

+6

Çalıştırma/İşletim 25

Geçerli kaynak bilgileri, ekranın sol alt köşesinde 3 saniye süreyle görüntülenecektir.

AUTO çalışıyorken, perde boş olacaktır.

Görüntü berraklığının hassas ayarının yapılması

Gerektiğinde, odak halkasını döndürerek görüntüyü netleştiriniz.

Görüntü oranının seçilmesi

Görüntü oranı, görüntü genişliği ile görüntü yüksekliğinin oranını ifade eder. Çoğu analog
TV ve bilgisayarlar 4:3 oranındadır ve dijital TV ve DVD'ler genellikle 16:9 oranındadır.

Dijital sinyal işleminin geldiği noktaya göre, bu projektör gibi dijital ekranlı cihazlar,
görüntü çıktısını dinamik olarak görüntü giriş kaynağının oranından farklı bir görüntü
oranına genişletebilir ve ölçeklendirebilir.

Pro-Picture > Görüntü Oranı menüsüne girerek, yansıtılan görüntü oranını (en

boy kaynağı ne olursa olsun) değiştirebilirsiniz. Video sinyal formatına ve görüntüleme
ihtiyaçlarınıza uygun bir görüntü oranı seçiniz. Kullanılabilir üç adet en boy oranı ayarı
vardır:

Aşağıdaki resimde, siyah kısımlar etkisiz, beyaz kısımlarsa etkili alanlardır.

1. Doğal Görüntü: Görüntü kendi çözünürlüğünde yansıtılır, piksel

dönüşümü yapılmaz. Düşük çözünürlüklü giriş sinyallerinde
yansıyan görüntü, tam ekran görüntüsünden daha küçük görünür.
Gerektiğinde, görüntü boyutunu artırmak için projektörü perdeye
doğru getirebilirsiniz. Projektörün yerini değiştirdikten sonra,
projektörün odak ayarını da yeniden yapmanız gerekebilir.

2. 4:3: Ekranın ortasında 4:3 oranında görünecek şekilde görüntüyü

derecelendirir. Bu, görünüm değişikliği olmaksızın görüntüleme
sağlayacağından, bilgisayar monitörleri, standart netlikli TV ve 4:3
oranlı DVD filmleri gibi halihazırda 4:3 oranlı görüntüler için en
uygun olanıdır.

3. 16:9: Ekranın ortasında 16:9 oranında görünecek şekilde görüntüyü

derecelendirir. Bu, görünüm değişikliği olmaksızın görüntüleme
sağlayacağından, yüksek netlikli TV gibi halihazırda 16:9 oranlı
görüntüler için en uygun olanıdır.

16:9 görüntü oranı sadece Bileşen Video girişinden 16:9'a uygun görüntü
sinyali verilirse elde edilir. Daha ayrıntılı bilgi için bkz. "Bileşen Video kaynağı aygıtının

takılması" sayfa 19 ve "Tercih edilen bir yansıtılmış görüntü boyutunun elde edilmesi" sayfa

14.

Çalıştırma/İşletim26

Görüntünün iyileştirilmesi

Bir resim modunun seçilmesi

Projektörde sizin kullanım çevrenize ve
görüntü giriş kaynağı tipinize göre önceden
belirlenmiş bazı uygulama modları vardır.

İhtiyaçlarınıza uygun düşen bir işletim/
çalıştırma modu seçmek için, aşağıdaki
adımlardan birini takip edebilirsiniz.

• İstediğiniz mod seçilene kadar uzaktan
kumanda yada projektör üzerindeki
MODE düğmesine ard arda basınız.

• İstenilen bir modu seçmek için

Resim > Resim Modu menüsüne gidip Sola/ Sağa tuşlarına basınız.

Farklı sinyali tipleri için mevcut görüntü modları aşağıda gösterilmiştir.

PC Sinyal Girişi

1. Dinamik Mod (Varsayılan): Yansıtılan görüntünün parlaklığını maksimize eder. Bu

mod çok yüksek parlaklıkların gerektiği ortamlara uygundur, mesela projektörü
aydınlık odalarda kullanırken.

2. Sunum Mod: Sunumlar için tasarlanmıştır. Bu moddaki parlaklık PC ve dizüstü

bilgisayar parlaklığına uyacak şekilde ayarlanmıştır.

3. sRGB Mod: Parlaklık ayarından bağımsız olarak, aslına uygun görüntüler sağlamak

üzere RGB renklerinin saflığını en üst düzeye çıkartır. sRGB uyumlu ve uygun
kalibre edilmiş kameralarla çekilmiş fotoğrafları ve AutoCAD gibi programlarla
çizilmiş çizimleri sunmak için kullanılır.

4. Sinema Modu: Karartılmış (az ışıklı) ortamlarda, en iyi görüntüleme için, dijital

kamera yada DV'lerden film, video klip oynatmak için uygundur.

YPbPr / S-Video / Video Sinyal Girişi

1. Standart Mod (Varsayılan): Dijital kameralar yada DV'lerden renkli filmler, video

klipleri izleme için uygundur.

2. Dinamik Mod: Normal aydınlatılmış, oturma odası aydınlığındaki ortamlarda, oyun

konsolu tabanlı video oyunları için uygundur.

3. Sinema Modu: Karartalmış (az ışıklı) ev sineması ya da dinlenme odalarında,

karanlık filmlerden yada DVD filmlerinden en iyi görüntüyü almak için uygundur.

Wall Color (Duvar Rengi)'nin Kullanılması

Perdenizin yada yansıtma yüzeyinizin renginin beyaz olmayabileceğini dikkate alarak,
Duvar Rengi özelliği, kaynak ve yansıtılmış görüntüler arasındaki olası renk farklılığını
önlemek için yansıtılan görüntünün rengini düzeltmede yardımcı olabilir.

Bu işlevi kullanmak için, Resim > Duvar Rengi menüsüne gidip yansıtma
yüzeyininkine en yakın düşen bir rengi seçmek üzere Sola/ Sağa tuşlarına basınız.

Seçilebilecek bir çok renk vardır: Açık Sarı, Pembe, Açlık Yeşil, Mavi ve Karatahta.

Çalıştırma/İşletim 27

Görüntü kalitesinin hassas ayarının yapılması

Aşağıdaki ayarlamalara, Resim menüsünden erişilebilir. İhtiyaçlarınıza göre
ayarlamaları yapmak için Yukarı/ Aşağı tuşlarına basarak ögeyi seçili duruma getirip

Sola/ Sağa tuşlarına basınız.

Parlaklığın Ayarlanması

Değer ne kadar yüksekse, görüntü de o kadar parlaktır. Ve değer ne kadar düşükse görüntü
de o kadar koyudur. Bu kumandayı, görüntünün siyah alanlarının sadece siyah olarak
görünmesini ve koyu alanlardaki ayrıntıların görünür kılınmasını sağlayacak şekilde
ayarlayınız.

-30

50

+70

Kontrastın Ayarlanması

Değer ne kadar yüksekse kontrast da o kadar büyüktür. Seçtiğiniz giriş ve seyretme
ortamına göre Parlaklığı önceden ayarladıktan sonra, bu kumandayı, resmin beyaz bölgeleri
parlak görünecek ve de beyaz bölgelerdeki o ayrıntı görünür kalacak şekilde ayarlayınız.

-30

50

+70

Bir Renk Isısı Seçilmesi

Mevcut dört renk ısısı* ayarı vardır.

1. T1: En yüksek renk ısısı olan T1, görüntünün diğer ayarlara göre en mavimsi beyaz

halde görünmesini sağlar.

2. T2: Görüntülerin mavimsi beyaz görünmesini sağlar.

3. T3: Beyaz için normal renklenmeyi korur.

4. T4: Görüntülerin kırmızımsı beyaz görünmesini sağlar.

Renk ısıları hakkında

Çeşitli amaçlar için kullanımlarda 'beyaz' kabul edilen pek çok renk tonu vardır. Beyaz
rengi temsil etmeye dönük yaygın yöntemlerden biri de “renk ısısı” olarak bilinmektedir.
Düşük bir renk ısısına sahip bir beyaz, daha fazla kırmızı içeriyormuş gibi görünür. Yüksek
renk ısısına sahip beyaz renk, daha fazla mavi içeriyormuş gibi görünür.

Diğer ayarlamalar

Diğer görüntü kalitesi hassas ayar seçimlerini de, Resim menüsünde bulabilirsiniz.
Daha fazla bilgi için bkz. "Resim menüsü" sayfa 34.

Çalıştırma/İşletim28

Sunum zamanlayıcısının ayarlanması

Sunum zamanlayıcısı, sunum yapıyorken zamanın daha iyi yönetmenize yardımcı olmak
üzere kalan sunum süresini gösterebilir. Bu işlevi kullanmak için bu adımları takip ediniz:

1. Uzaktan kumanda üzerindeki TIMER SETUP düğmesine

basınız yada
menüsüne gidiniz ve Sunum Zamanlayıcısı sayfasını
görüntülemek için Sola/ Sağa düğmesine basınız.

Sunum Zamanlayıcısı

Zamanlayıcı Etkin
Zamanlayıcı Aralığı

Zamanlayıcı Gösterimi
Zamanlayıcı Konumu
Zamanlayıcı Sayma Yöntemi

2. Aşağı düğmesine basıp Zamanlayıcı Aralığı seçili duruma getiriniz ve Sola/

Sağa düğmesine basarak zamanlayıcı süresini belirleyiniz. Süre uzunluğu,

4 dakikalık artırımlarla 5 ila 240 dakika arasında ayarlanabilir.

Eğer zamanlayıcı zaten açık ise, her Zamanlayıcı Aralığı yeniden ayarladığınızda, zamanlayıcı
yeniden çalışmaya başlayacaktır.

3. Aşağı düğmesine basıp Zamanlayıcı Gösterimi seçili duruma getiriniz eğer

zamanlayıcının ekran üzerinde gösterilmesini istiyorsanız Sola/Sağa tuşuna
basarak seçiniz.

Seçim Tanımlama

Her zaman Sunum zamanı boyunca zamanlayıcıyı ekran üzerinde

1 Dak/2 Dak/3
Dak

Asla Sunum zamanı boyunca zamanlayıcı gizler.

Gelişmiş > Sunum Zamanlayıcısı

Hayır

60 dak.

Her zaman

İleri

görüntüler.
Zamanlayıcıyı son 1/2/3 dakika içinde ekran üzerinde

görüntüler.

4. Aşağı düğmesine basıp Zamanlayıcı Konumu seçili duruma

getiriniz ve Sola/ Sağa tuşlarına basarak zamanlayıcı
konumunu belirleyiniz.

Sol üst

 sol alt  sağ üst  sağ alt

5. Aşağı düğmesine basıp Zamanlayıcı Sayma Yöntemi seçili

duruma getiriniz ve Sola/ Sağa tuşlarına basarak istediğiniz sayaç yönünü
seçiniz.

Seçim Tanımlama

İleri 0'dan önayarlı süreye kadar artırır.
Geri Önayarlı süreden 0'a kadar düşürür.

6. Yukarı düğmesine basıp Zamanlayıcı

Etkin seçili duruma getiriniz Sola/

Sağa tuşlarına basınız. Bir onay iletisi

görüntülenir.

Zamanlayıcıyı AÇIK duruma getirmek istediğinizden

emin misiniz?

Evet Hayır

Çalıştırma/İşletim 29

5 dak

5 dak

5 dak

5 dak

7. Onaylamak için Aşağı tuşuna basınız. “Zamanlayıcı açık!” iletisinin ekranda

görüntülendiğini göreceksiniz. Zamanlayıcı, zamanlayıcı açık olduğunda saymaya
başlayacaktır.

Zamanlayıcıyı iptal etmek için 1, 6 ve 7 adımlarını tekrar ediniz. “Zamanlayıcı kapalı!”
iletisinin ekranda görüntülendiğini göreceksiniz.

TIMER On/Show düğmesinin kullanılma şekli?

Düğme çok işlevli bir tuştur.

•Eğer sunum zamanlayıcı kapalı ise, bu düğme basılmasıyla bir
onay iletisi görüntülenir. Ekran üzeri talimatı takip ederek
zamanlayıcıyı etkinleştirip etkinleştirmemeye karar
verebilirsiniz.

•Eğer zamanlayıcı zaten açık ve gizlenmiş ise, bu düğmeye
basılması ile zamanlayıcı perde üzerinde bir kaç saniyeliğine
görüntülenir.

•Eğer zamanlayıcı zaten açık ve perdede görüntüleniyorsa, bu
düğmeye basılması sonrasında hiç bir yanıt gelmez.

Görüntünün gizlenmesi

Dinleyicinin tüm dikkatini sunucuya çekmek
amacıyla perdedeki görüntüyü gizlemek için
BLANK tuşunu kullanabilirsiniz. Görüntüyü
geri getirmek için projektör yada uzaktan
kumandadaki herhangi bir tuşa basabilirsiniz.
Görüntü gizlendiğinde ekranın sağ alt
köşesinde “BOŞ” ibaresi belirir.

Boş ekranda belirli bir süre boyunca hiçbir
işlem yapılmadığında projektörün otomatik

olarak kapanmasını sağlamak için,

Ayarlar > Kapanma Süresi

uzunluğu, bir dakikalık artırımlarla 0 ila 60 dakika arasında ayarlanabilir. 0 dakikanın
seçilmesi, işlevi kapatır.

BOŞ düğmesine basıldıktan sonra, projektör otomatik olarak Ekonomik moda girer.
Yansıtma merceğinin önünü kapatmayınız çünkü merceğin önündeki obje ısınabilir, deforme

olabilir ve hatta tutuşabilir.

menüsünden kapanma süresini ayarlayabilirsiniz. Süre

Görüntünün dondurulması

Görüntüyü dondurmak için uzaktan kumanda üzerindeki tuşuna
basınız. Ekranın sağ alt köşesinde bir simge görüntülenecektir.

Bu işlevi serbest bırakmak için, uzaktan kumanda üzerindeki
tuşuna yada projektör üzerindeki SOURCE tuşuna basınız.
SOURCE tuşuna basılmasının da giriş kaynağını değiştireceğini
aklınızda bulundurunuz.

Bir görüntü ekran üzerinde dondurulmuş olsa bile, resimler video
yada diğer aygıt üzerinde çalışıyor.

Yüksek rakımlı bir ortamda çalıştırma

Yüksek Yerde Çalışma Modu ortam deniz seviyenin 1500 m–3000 m üzerinde iken ve
sıcaklık 0°C–35°C arasındaki iken kullanmanızı tavsiye etmekteyiz.

Çalıştırma/İşletim30

Eğer rakımınız 0 m ile 1500 arasında ve sıcaklık 0°C ile 35°C arasında ise Yüksek Yerde
Çalışma Modu kullanmayınız. Bu koşullar altında modu açık konumuna getirirseniz, projektör
aşırı soğutulacaktır.

Yüksek Yerde Çalışma Modu etkinleştirmek için, Gelişmiş > Yüksek Yerde
Çalışma Modu menüsüne gidiniz, Açık konumunu, projektör yada uzaktan kumanda

üzerindeki Sola/ Sağa tuşlarına basarak seçiniz. Bir onay iletisi görüntülenir. Aşağı
tuşuna basınız.

Bulunduğunuz yer deniz seviyesinden 1500 m'den yukarıdaysa,

Yüksek Rakım modunu kullanmanızı öneririz.

Yüksek Yerde Çalışma Modunu açmak istiyor musunuz?

Evet Hayır

Projektörü bir sonraki açışınızda, başlangıç sırasında aşağıdaki resimdeki gibi bir ileti
gösterilecektir.

Güncel Durum

Bu mod düşük ışık miktarı vererek lambanızın kullanım süresini uzatmak için kullanılır

Yüksek Yerde Çalışma Modu Açık

"Yüksek Yerde Çalışma Modu" altında çalıştırma, genel sistem soğutma ve performansını
iyileştirmek için gerekli artırılmış fan hızından dolayı daha yüksek bir desibel çalıştırma
gürültü düzeyine neden olabilir.

Bu projektörü yukarıdakiler dışında başka zorlayıcı ortamlarda kullanırsanız,
projektörünüzü aşırı ısınmaya karşı korumak için tasarlanmış olan kendi kendine kapanma
belirtileri gösterebilir. Bu tür durumlarda, bu belirtiyi ortadan kaldırmak için Yüksek Yerde
Çalışma moduna geçmelisiniz. Ancak bu, projektörün herhangi veya tüm kötü veya
zorlayıcı koşullarda çalışabileceği anlamına gelmemektedir.

Projektörün kapatılması

1. Power tuşuna bastığınızda bir ileti belirir.
Projektörü kapatmak için Power tuşuna ikinci bir kez

basınız.

2. Güç gösterge ışığı turuncu renkte yanıp söner ve lamba
kapanır, fanlar ise projektörü soğutmak için yaklaşık 110 saniye daha çalışmaya
devam eder.

Projektör, lambayı korumak için, soğutma işlemi sırasında hiçbir komuta cevap vermeyecektir.

3. Eğer projektör uzun bir sure
kullanılmayacaksa, güç kaynağı kablosunu
duvar prizinden çekiniz.

• Elektrik/Güç kablosunu, projektör kapanma

sırası tamamlanmadan önce veya 110 saniyelik
soğutma işlemi sırasında prizden çıkartmayınız.

•Eğer projektör düzgün şekilde kapatılmadı ise,

lambayı korumak için, projektörü yeniden
çalıştırmak istediğinizde, fanlar; soğutmak için
bir kaç dakika çalışacaktır. Power düğmesine
yeniden basınız, vantilatörler durduktan ve Güç göstergesi lambası oranj renge
döndükten sonra projektörü çalıştırmak için.

Kapatmak istediğinizden emin misiniz?

Kapatmak için tekrar "POWER"

tuşuna basınız

Çalıştırma/İşletim 31

Menü işletimi

Menü sistemi

OSD (Ekranda Gösterilen) menüleri seçilen giriş sinyali tipine göre değişmektedir.

Farklı sinyal tiplerini alırken mevcut olan işlevler...

Alt-Menü PC Video / S-Video Bileşen Video

• Resim Modu

• Resim Modu

• Duvar Rengi

• Renk Isısı

Resim

Pro-Picture

Ayarlar

Gelişmiş

Bilgi

•Parlaklık

• Kontrast

• Otomatik olarak
yeniden boyutladır

• Görüntü Oranı

• Görüntü
Biçimlendirme

• Yatay Konum

• Dikey Konum

•Faz

• Yatay Büyüklük

•OSD Süresi

• Kapanma Süresi

• Şifre

• Şifreyi değiştir

• Sıfırla

• Yansıtma

•Giriş Kaynağı Arama

•Dil

•Açılış Ekranı

• Yüksek Yerde Çalışma Modu

• Otomatik Kapama

• Ekonomik Modu

• Sunum Zamanlayıcısı

•Giriş Kaynağı

• Çözünürlük

• Resim Modu

• Toplam Lamba
Saati

*Bir Video veya S-video sinyali bağlıyken bu fonksiyon yalnızca NTSC sistemi
seçildiğinde kullanılabilir.

• Duvar Rengi

• Renk Isısı

•Parlaklık

•Kontrast

• Renk

• Renk Tonu*

• Netlik

• Otomatik olarak yeniden boyutladır

• Görüntü Oranı

• Görüntü Biçimlendirme

•Giriş Kaynağı

•Sistem

• Resim Modu

• Toplam Lamba
Saati

•Giriş Kaynağı

• Çözünürlük

• Resim Modu

• Toplam Lamba
Saati

Çalıştırma/İşletim32

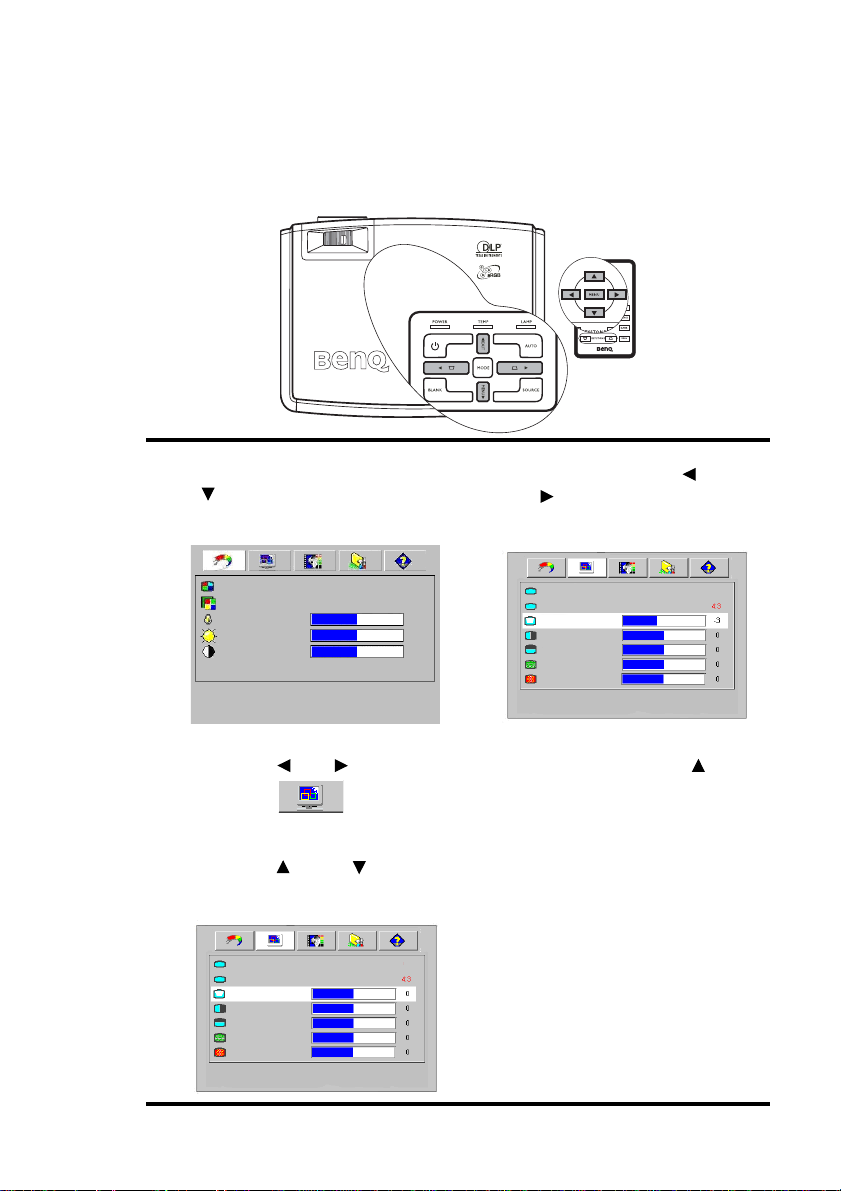

OSD menülerinin kullanılması

Projektör, çeşitli ayarların yapılmasını sağlayan ekran üzeri gösterim menüleriyle (OSD)
donatılmıştır.

17 farklı menü dili bulunmaktadır. (Daha ayrıntılı bilgi için, bkz. "Dil" sayfa 37.)
Aşağıdaki örnek, Görüntü Biçimlendirme ayarlanmasını tanımlar.

1. OSD menüsünü açık konumuna
getirmek için, projektör üzerindeki

MENU düğmesine yada uzaktan

kumanda üzerindeki MENU düğmesine
basınız.

Resim Modu
Duvar Rengi
Renk Isısı
Parlaklık
Kontrast

Dinamik

Kapalı

2. Projektör yada uzaktan kumanda
üzerindeki Sola/ Sağa tuşlarını

kullanarak

Pro-Picture

menüsünü seçiniz.

3. Projektör yada uzaktan kumanda
üzerindeki Yukarı/ Aşağı tuşlarını

kullanarak, Görüntü Biçimlendirme
seçiniz.

Otomatik olarak yeniden boyutladır
Görüntü Oranı
Görüntü Biçimlendirme
Yata y Konum
Dikey Konum
Faz
Yatay Büyüklük

Açık

4. Projektör veya uzaktan

kumanda üzerindeki Sola/

Sağa tuşlarına basarak

görüntü biçimlendirme
ayarlaması yapınız.

Otomatik olarak yeniden boyutladır

T1

0
0

Görüntü Oranı

Görüntü Biçimlendirme

Yata y Konum
Dikey Konum
Faz
Yatay Büyüklük

Açık

5. A yarlardan çıkıp kaydetmek için

art arda projektördeki EXIT
tuşuna yada uzaktan
kumandadaki MENU tuşuna
basınız.

Çalıştırma/İşletim 33

Resim menüsü

Bazı görüntü ayarları yalnızca bazı giriş portları kullanımda iken kullanılabilir. Kullanılabilir
olmayan ayarlamalar, ekran üzerinde gösterilmezler.

İŞLEV

(varsayılan ayar/
değer)

Resim Modu

(PC: Dinamik;
YPbPr/ S-Video/
Video: Standart)

Duvar Rengi

(Kapalı)

Renk Isısı

(seçilen Resim
Modu bağlıdır)

Parlaklık

(seçilen giriş
kaynağına göre
değişir)

Kontrast

(seçilen giriş
kaynağına göre
değişir)

Renk

(seçilen giriş
kaynağına göre
değişir)

Renk Tonu

(50)

Netlik

(15)

TANIMI

Projektörünüzün görüntü ayarlarını program tipinize uyacak şekilde
optimize edebilmeniz için önceden belirlenmiş uygulama modları
sunulmuştur.

Önceden belirlenmiş uygulama modunu uzaktan kumandanın Mod
tuşunu kullanarak seçebilirsiniz. Daha fazla bilgi için bkz. "Bir resim

modunun seçilmesi" sayfa 27.

Yansıtma yüzeyi beyaz olmadığında yansıtılmış görüntünün rengini
düzeltir.

Mevcut dört renk ısısı ayarı vardır.
Daha fazla bilgi için bkz. "Bir Renk Isısı Seçilmesi" sayfa 28.

Görüntünün parlaklığını ayarlar.
Daha fazla bilgi için bkz. "Parlaklığın Ayarlanması" sayfa 28.

Görüntü içindeki aydınlık ve karanlık arasındaki farkın derecesini
ayarlar.

Daha fazla bilgi için bkz. "Kontrastın Ayarlanması" sayfa 28.

Görüntünün renk yoğunluğunu azaltır ya da çoğaltır.

Görüntünün renk tonlarını ayarlar. Değer ne kadar düşükse görüntü de
o kadar kırmızılaşır. Değer ne kadar düşükse görüntü de o kadar
yeşilleşir.

Bir Video ya da S-Video sinyali bağlandığında, sadece NTSC sistem

işlevleri seçilir.

Görüntüyü daha net veya daha yumuşak hale gelecek şekilde ayarlar.

Çalıştırma/İşletim34

Pro-Picture menüsü

Bazı görüntü ayarları yalnızca bazı giriş portları kullanımda iken kullanılabilir. Kullanılabilir
olmayan ayarlamalar, ekran üzerinde gösterilmezler.

İŞLEV

(varsayılan ayar/
değer)

Otomatik
olarak
yeniden
boyutladır

(Açık)

Görüntü
Oranı

(Doğal Görüntü)

Görüntü
Biçimlendir
me

(0)

Yatay
Konum

(0)

Dikey
Konum

(0)

Faz

(seçilen giriş
kaynağına göre
değişir)

TANIMI

Giriş sinyal piksel çözünürlüğünü otomatik olarak projektörün normal
ayar çözünürlüğüne getirir.

Açık: Giriş sinyal piksel çözünürlüğünü otomatik olarak projektörün
normal ayar çözünürlüğüne getirir. (800 x 600). Düşük çözünürlükteki
giriş sinyallerinde, görüntü yansıtılmadan önce pikseller arasındaki
boşluklar otomatik olarak doldurulur. Bu işlem görüntü netliğini
bozabilir.

Kapalı: Görüntü kendi çözünürlüğünde yansıtılır, piksel dönüşümü
yapılmaz. Düşük çözünürlüklü giriş sinyallerinde yansıyan görüntü, tam
ekran görüntüsünden daha küçük görünür. Gerektiğinde, görüntü
boyutunu artırmak için projektörü perdeye doğru getirebilirsiniz.
Projektörün yerini değiştirdikten sonra, projektörün odak ayarını da
yeniden yapmanız gerekebilir.

Giriş sinyali kaynağınıza göre üç adet en boy oranı ayarlama seçeneği
vardır.

Daha fazla bilgi için bkz. "Görüntü oranının seçilmesi" sayfa 26.
Görüntünün biçimlendirme hatalarını düzeltir. Daha fazla bilgi için bkz.

"Görüntü biçimlendirme düzeltmesi" sayfa 25.

Yansıtılan görüntünün yatay
konumunu ayarlar.

-30 +30

Yansıtılan görüntünün dikey
konumunu ayarlar.

-30

Görüntü sinyali ile senkronize etmek için görüntü
giriş saatini ayarlar. Bu bazı PC görüntü
zamanlamaları tarafından üretilen görüntü

bozulmasını düşürmeye yardımcı olur.

+30

Çalıştırma/İşletim 35

Yatay

Görüntünün yatay genişliğini ayarlar.

Büyüklük

(0)

Ayarlar menüsü

İŞLEV

(varsayılan ayar/
değer)

OSD Süresi

(20)

Kapanma
Süresi

(20)

TANIMI

En son tuşa başınızdan sonra OSD'nin ne süreyle etkin kalacağını belirler.
5 ila 100 saniye aralığında yer almaktadır.

Blank (Boş) özelliği etkinleştirildiğinde ekranın boş kalacağı süreyi
belirler; bu süre sonunda görüntü ekrana geri gelecektir.

Bu seçilebilir bir işlevdir. Açık konuma getirirseniz, projektörü sadece
doğru parolayı bilenler kullanabilir. İşlevi ilk kez etkinleştirilirken, bunun
için bir şifre ayarlamalısınız. Daha fazla bilgi için bkz. "Parola işlevinin

kullanılması" sayfa 22. Parola belirlenip bu işlev seçildikten sonra,

projektör artık parola korumalı duruma gelir. Doğru parolayı bilmeyen
kullanıcılar projektörü kullanılamaz.

Şifre

(Kapalı)

Şifreyi
değiştir

Sıfırla

(Hayır)

Çalıştırma/İşletim36

Parola işlevselliğini etkinleştirir ve daha sonra parolayı unutursanız
zor durumda kalabilirsiniz.
Bu kullanma kılavuzunun bir çıktısını alın (eğer gerekiyorsa),
kullandığınız parolayı kılavuza yazın ve daha sonra kullanmak üzere
kılavuzu güvenli bir yere saklayın.

Parola ya projektör ya da uzaktan kumanda üzerindeki tuşlar kullanılarak
girilebilir.

Girilen rakamlar, ekranda yıldızlarla gösterilir.

Yeni şifreye geçmeden önce mevcut şifreyi girmeniz istenecektir. Daha
fazla bilgi için bkz. "Parola işlevinin kullanılması" sayfa 22.

Tüm ayarları, fabrikada önceden ayarlanmış değerlerine döndürür.

Sadece şu seçenekler kalır: Yansıtma, Dil, Şifre, Yüksek Yerde
Çalışma Modu, Faz, Yatay Konum, Dikey Konum ve Yatay Büyüklük.

Gelişmiş menü

İŞLEV

(varsayılan ayar/
değer)

Yansıtma

()

Giriş Kaynağı
Arama

(Açık)

Dil

(Türkçe)

Açılış Ekranı

(BenQ logosu)

Yüksek Yerde
Çalışma Modu

(Kapalı)

Otomatik
Kapama

(Kapalı)

Ekonomik
Modu

(Kapalı)

TANIMI

(varsayılan ayar/değer)

Projektör, bir tavana veya bir perde arkasına ya da bir veya iki aynayla
birlikte kurulabilir. Projektörü tavana kurmanız gerekiyorsa tavan montaj
kiti (isteğe bağlı donanım) için yetkili satıcınızla temas kurun. Daha fazla
bilgi için bkz. "Bir konumun seçilmesi" sayfa 13.

Projektörün giriş sinyallerini otomatik olarak arayıp aramayacağını
belirler. Kaynak tarama fonksiyonu Açıksa, projektör bir sinyal
yakalayana kadar giriş sinyallerini tarar. İşlev etkin değilse, projektör son
giriş sinyalini seçer. Varsayılan değer 'RGB'dir.

OSD menüleri için dili ayarlar.
Seçim yapabileceğiniz 17 dil vardır: İngilizce (varsayılan), Fransızca,

Almanca, İtalyanca, İspanyolca, Rusça, Geleneksel Çince,
Basitleştirilmiş Çince, Japonca, Korece, İsveççe, Felemenkçe, Türkçe,
Çekçe, Portekizce, Tayca ve Lehçe.

Projektörün ilk kez çalıştırılması esnasında hangi logo ekranının
görüntüleneceğini seçer. Üç mod bulunmaktadır: BenQ logosu, Siyah
ekran ve Mavi ekran.

Yüksek yerlerde ya da sıcak bölgelerde çalışırken kullanılan mod.
Daha fazla bilgi için bkz. "Yüksek rakımlı bir ortamda çalıştırma" sayfa

30.

Belirlenen süre içerisinde, bir giriş sinyali algılanmaması durumunda
projektörü otomatik olarak kapanacak şekilde ayarlar.

Daha fazla bilgi için bkz. "Giriş sinyalinin değiştirilmesi" sayfa 24.
Sistem gürültüsünü azaltmak ve güç tüketimini %20 düşürmek için bu

modu kullanınız. Bu mod seçilince projeksiyon ışığı çıkışı azalır ve
sonuç olarak yansıyan görüntüler daha karanlık görünür.

Projektörü Ekonomi Moduna getirince lamba saati otomatik kapanma
özelliğine geçer. Toplam lamba saatinin hesaplanma şekli hakkında
ayrıntılı bilgi için, bkz. "Lamba saatinin hesaplanması" sayfa 40.

Çalıştırma/İşletim 37

Belirli bir zaman dilimi içinde sunumu bitirmesi için sunumu yapan
kişiye hatırlatmada bulunur. Daha fazla bilgi için bkz "Sunum

zamanlayıcısının ayarlanması" sayfa 29.

Zamanlayıcı Etkin (Kapalı): Sunum zamanlayıcısını açar yada kapatır.
Zamanlayıcı Aralığı (60 dak.): Sunum için tercih edilen bir zaman

Sunum
Zamanlayıcısı

uzunluğunu belirler.
Zamanlayıcı Gösterimi (Her zaman): Zamanlayıcının perdede

görüntülenip görüntülenmeyeceğini belirler.
Zamanlayıcı Konumu ( ): Zamanlayıcının perde üzerinde nerede

görüntüleneceğini belirler.
Zamanlayıcı Sayma Yöntemi (İleri): Zamanlayıcı sayaç yönünü

belirler.

Bilgi menüsü

Bu menü, projektörün güncel çalışma durumunu gösterir.

Bazı görüntü ayarları yalnızca bazı giriş portları kullanımda iken kullanılabilir. Kullanılabilir
olmayan ayarlamalar, ekran üzerinde gösterilmezler.

İŞLEV TANIMI

Giriş Kaynağı
Çözünürlük
Sistem

Geçerli sinyal kaynağını gösterir.

Giriş sinyalinin çözünürlüğünü gösterir.

Video giriş sistemi formatını gösterir; NTSC, SECAM veya PAL.

Resim Modu
Toplam

Lamba Saati

Çalıştırma/İşletim38

Resim menüsünde seçilen modu gösterir.

Bütünleşik/Dahili zamanlayıcı tarafından hesaplanan denk lamba saati
görüntüler.

6. Bakım

Projektör bakımı

Projektörünüz çok az bakım gerektirir. Düzenli olarak yapmanız gereken tek şey merceği
temiz tutmaktır.

Projektörün, lamba dışında hiçbir parçasını sökmeyiniz. Diğer parçaların değişmesi
gerektiğinde yetkili satıcınızla temas kurunuz.

Merceğin temizlenmesi

Lensi, yüzeyinde her kir veya toz gördüğünüzde temizleyin.

• Tozu temizlemek için basınçlı hava spreyi kullanın.

• Kir veya leke varsa, lens temizleme kağıdı kullanarak veya yumuşak bir bezi lens
temizleyicisiyle nemlendirerek lens yüzeyini nazikçe siliniz.

Asla merceği aşındırıcı maddelerle ovmayınız.

Projektör kasasının temizlenmesi

Projektör kasasını temizlemeden önce, sayfa "Projektörün kapatılması" sayfa 31'da
belirtilen projektörü düzgün kapatma prosedürünü kullanınız ve fişini çekiniz.

• Kiri yada tozu silmek için, yumuşak yünsüz bir bez ile kasayı ovarak temizleyiniz.

• İnatçı kir veya lekeleri temizlemek için yumuşak bir bezi su ve nötr pH'lı bir deterjanla
nemlendirin. Ardından kasayı silin.

Asla parafin, alkol, benzen, tiner veya diğer kimyasal deterjanları kullanmayınız. Bunlar kasaya
zarar verebilir.

Projektörün saklanması

Projektörünüzün uzun bir süre saklayacak olmanız halinde lütfen aşağıdaki talimatları
izleyin.

• Saklama alanının nem ve sıcaklığının projektör için önerilen aralık dahilinde
olduğundan emin olunuz. Daha fazla bilgi için bkz. "Teknik özellikler" sayfa 47 yada
aralık hakkında satıcınıza danışınız.

•Ayarlayıcı ayağını geri çekiniz.

• Uzaktan kumandanın pilini çıkartınız.

• Projektörü, orijinal ambalajına veya eşdeğeri bir ambalaja yerleştirin.

Projektörün taşınması

Projektörünüzü orijinal ambalajında veya eşdeğeri bir ambalajda taşımanız önerilir.
Projektörü kendiniz taşıyorken, BenQ satıcınızda bulunan original kutu yada yumuşak
taşıma çantasını kullanınız.

Bakım 39

Lamba bilgileri

Lamba saatinin hesaplanması

Projektör çalışma süresi (saat olarak) ankastre süre ölçer tarafından otomatik olarak
hesaplanır. Lamba kullanım süresi aşağıdaki şekilde hesaplanır:

Toplam (denk) lamba saat
= 1 (Ekonomik modda kullanılan saat) + 3/2 (normal modda kullanılan saat)

Ekonomi modu hakkında daha fazla bilgi için bkz. "Ekonomik Modu" sayfa 37.

Ekonomik Modda lamba kullanım süresi, normal modun 2/3'ü olarak hesaplanmıştır. Yani,
projektörün Ekonomi Modunda kullanılması, lambanın servis ömrünü, 1/2 oranında arttırır.

Uyarı iletisi

Lamba Göstergesi kırmızı yanarsa ve lambayı değiştirme zamanının geldiğini gösteren bir
mesaj görünürse lütfen yeni bir lamba takın veya yetkili satıcınızla temas kurun. Eski bir
lamba, projektörde arızaya neden olabilir ve bazı durumlarda lamba patlayabilir.

Lamba uyarıları ile ilgili daha ayrıntılı bilgi için lütfen bkz., "Göstergeler" sayfa 44.

Lamba çok ısındığında lamba gösterge ışığı ve sıcaklık uyarı ışığı yanacaktır. Gücü kapatın ve
projektörün soğuması için 45 dakika bekleyin. Lamba veya Sıcaklık göstergesi gücü tekrar
açtıktan sonra hala yanıyorsa lütfen yetkili satıcınızla temas kurun.

Aşağıdaki Lamba uyarı ekranları, lambayı değiştirmeniz gerektiğini hatırlatacaktır.

İleti Durumu

Toplam (denk) lamba saati, 2000 saate ulaştı.
Optimum performans için yeni bir lamba takınız.

Lamba Uyarısı

Lamba > 2000 Saat

3000 Saat sonra kapanacak

Eğer projektör normalde 'Ekonomik Mod' seçiliyken
çalışıyorsa (bkz., sayfa "Ekonomik Modu" sayfa 37),
uyarı ışığı yanmadan projektörü 2950 saate kadar
kullanabilirsiniz.

Toplam (denk) lamba saati, 2950 saate ulaştı.
Projektörün lamba hizmet ömrü dolduğunda

Lambanızı değiştirin!

Lamba > 2950 Saat

3000 Saat sonra kapanacak

herhangi bir uygunsuz durumu önlemek için yeni bir
lamba takılmalıdır.

Toplam (denk) lamba saati, 3000 saate ulaştı. Bu
mesaj ekranın ortasında 30 saniye kadar yanıp söner,
bu arada Lamba Göstergesi de 40 saniye kadar
kırmızı yanar.

İKAZ: Lambayı şimdi değiştiriniz

Lamba > 3000 Saat

Lambanızın Kullanım Süresi bitti.

Lambayı bu aşamada değiştirmeniz kesinlikle
önerilir. Lamba tükenen bir parçadır . Kullanım süresi
artışıyla birlikte, lamba parlaklığı azalır. Bu normal
bir lamba davranışıdır. Parlaklığın belirgin biçimde
düştüğünü gördüğünüzde lambayı değiştirebilirsiniz.
Lamba daha önce değiştirilmediyse, 3000 saatlik
kullanımın ardından değiştirilmelidir.

Bakım40

Eğer bu uyarı iletisi görünürse, projektör 40 saniye
içinde kapanır. Projektörün normal şekilde

Lambanızın Kullanım Süresi bitti.

Lambayı değiştiriniz (Kullanıcı Kılavuzuna bakınız)

Lambayı Değiştir ve Lamba Kullanım Süresini sıfırla.

çalışabilmesi için lambanın değiştirilmesi
GEREKLİDİR.

Lambanın değiştirilmesi

• Elektrik çarpması rizikosunu düşürmek için, lambayı değiştirmeden önce, projektörü her

zaman kapatınız güç kablosunun bağlantısını kesiniz.

• Ciddi yanık riskini azaltmak için lambayı değiştirmeden önce en az 45 dakika projektörün

soğumasını bekleyiniz.

• Parmaklarınızın yaralanma ve cihaz iç bileşenlerinin hasar görme riskini azaltmak için

keskin parçalar halinde kırılmış lamba camını çıkartırken dikkatli olunuz.

• Cama dokunarak parmaklarınızı yaralama ve/veya görüntü kalitesini bozma riskini

azaltmak için, lamba çıkartılmışken boş lamba bölmesine dokunmayınız.

• Bu lamba cıva içermektedir. Bu lambayı uygun şekilde atmak için yerel tehlikeli atık

yönetmeliğine başvurunuz.

1. Projektörü kapatıp fişini çekiniz.Lamba

sıcaksa, lambanın soğuması için 45 dakika
bekleyerek yanık riskini önleyiniz.

2. Projektörü ters çeviriniz. Daha sonra lamba

kapağı üzerindeki vidayı gevşetiniz.

3. Lamba örtüsünü projektörün üzerinden alınız.

Lamba kapağı çıkarılmışken güç kaynağını
açmayınız.

4. Lamba kablolarını yuvalarından çıkarınız.

Bakım 41

5. Lamba konektörünü, yukarı doğru
çekiyorken projektör karşı onu iterek
takınız.

6. Lambayı tutan vidaları gevşetiniz.

7. Kulpu yavaşça çekip, kaldırınız. Kulpu
kullanarak lambayı yavaşça projektörden
çıkartınız.

• Hızlı çekilmesi lambanın kırılmasına ve kırılan

camın projektörün içine saçılmasına yol
açabilir.

• Lambayı, üzerine su sıçrayabilecek, çocukların

erişebileceği veya yanıcı maddelere yakın
yerlere koymayın.

• Lamba çıkarıldıktan sonra ellerinizi projektörün

içine sokmayın. İçerdeki optik bileşenlere
dokunmanız halinde yansıtılan görüntülerde
renk eşitsizliği veya bozulma meydana
gelebilir.

8. Şekilde görüldüğü üzere, önce yeni lambayı
tutunuz ve lambayı projektördeki bölme ile
aynı hizaya getiriniz ve daha sonra lambayı
tamamen projektörün içine yerleştiriniz.

9. Lambayı tutan vidaları sıkıştırın.

•Gevşek vidalar kötü bağlantıya yol açabilir, bu

da hatalı çalışmaya yol açabilir.

• Vidayı çok fazla sıkmayınız.

10. Lamba bağlantısını projektöre bağlayınız.

11. Lamba kablolarını tekrar yuvalarına
yerleştiriniz.

Bakım42

12. Lamba örtüsünü projektörün üzerine
yerleştiriniz.

13. Lamba örtüsünü tutan vidaları sıkıştırınız.

•Gevşek vidalar kötü bağlantıya yol açabilir, bu

da hatalı çalışmaya yol açabilir.

• Vidayı çok fazla sıkmayınız.

14. Projektörü tekrar çalıştırınız.

Lamba kapağı çıkarılmışken güç kaynağını açmayınız.

15. Lamba sayacının sıfırlanması

Lamba yerleştirilmeden ayarları sıfırlamayınız, bu projektöre zarar verebilir.

i. Toplam kullanılan lamba süresini görüntülemek için

projektördeki Yukarı tuşuna basıp 5 saniye basılı

Lamba Kullanım Süresi

tutunuz.

ii. Lamba saatini "0"a getirmek için projektördeki veya

Sıfırlamak için "AUTO"

uzaktan kumandadaki AUTO tuşuna basınız.

iii. OSD'nin kaybolması için yaklaşık 5 saniye

bekleyiniz.

0 Saat

tuşuna basınız

Sıcaklık bilgileri

Sıcaklık uyarı lambası yandığında, sizi aşağıdaki problemler itibariyle uyarıyor demektir:

1. İç sıcaklık çok yüksek.

2. Fanlar çalışmıyor.

Projektörü kapatıp daha fazla yardım için yetkili bakım personeliyle temas kurunuz. Daha
ayrıntılı bilgi için, bkz. "Göstergeler" sayfa 44.

Bakım 43

Göstergeler

Şekil/Gösterim

• Boş -: Işık SÖNÜK

•: Işık yanıp sönüyor

•: Işık YANIYOR

Işık Durum & Tanım

•

O: Turuncu ışık

• R: Kırmızı ışık

• G: Yeşil ışık

Güç
kaynağı

Sıcaklık Lamba

Güç kaynağı vakaları

O

O

G

G

O

O

O

--

--

--

--

--

Lamba vakaları

O

-

--

Projektör fişe henüz takılmıştır.

O

Bekleme modunda.

Güç açık.

Normal işletim.

1. Projektör normal soğutma işlemi olmadan,
anormal şekilde kapatıldığı için soğuması için
90 saniye gerekir. Veya

2. Güç kapatıldıktan sonra projektörün soğuması için
90 saniye gereklidir.

Projektör otomatik olarak kapanmıştır. Projektörü
yeniden başlatmayı denerseniz, yine kapanacaktır.
Lütfen yardım için yetkili satıcınıza başvurunuz.

Projektör otomatik olarak kapanmıştır. Projektörü
yeniden başlatmayı denerseniz, yine kapanacaktır.

R

Lütfen yardım için yetkili satıcınıza başvurunuz.

1. Projektörün soğuması için 90 saniye

R

gerekmektedir. Veya

2. Lütfen yardım için yetkili satıcınıza başvurunuz.

Bakım44

Işık Durum & Tanım
Güç Sıcaklık Lamba
Termal olaylar

--

-

-

R

R

R

R

R

R

R

R

R

R

R

G

O

R

G

O

Projektör otomatik olarak kapanmıştır. Projektörü yeniden

G

G

G

R

R

R

başlatmayı denerseniz, yine kapanacaktır. Lütfen yardım

R

için yetkili satıcınıza başvurunuz.

G

O

O

O

O

-

-

R

R

R

G

G

R

G

O

R

G

Bakım 45

7. Hata/Sorun giderme

Projektör açılmıyor/çalışmıyor.

Nedeni Düzeltici İşlem

Elektrik kablosundan elektrik
gelmiyordur.

Soğutma işlemi sırasına projektörün
tekrar açılmaya çalışılması.

Resim yok

Nedeni Düzeltici İşlem

Video kaynağı açılmamış veya doğru
şekilde bağlanmamış.

Projektör, giriş kaynağı cihazına doğru
şekilde bağlanmamıştır.

Giriş sinyali doğru seçilmemiştir.

Mercek kapağı hâlâ merceğe takılıdır. Mercek kapağını çıkarınız.

Bulanık görüntü

Nedeni Düzeltici İşlem

Projeksiyon merceği doğru bir şekilde
odaklanmamıştır.

Projektör ve perde uygun şekilde
hizalanmamıştır.

Mercek kapağı hâlâ merceğe takılıdır. Mercek kapağını çıkarınız.

Elektrik kablosunu projektördeki AC girişine,
diğer ucunu ise duvar prizine takın. Elektrik
prizinde bir şalter varsa açık olduğundan emin
olun.

Soğutma işlemi tamamlanana kadar
bekleyiniz.

Video kaynağını açın ve sinyal kablosunun
doğru şekilde bağlı olup olmadığını kontrol
ediniz.

Bağlantıyı kontrol ediniz.
Projektör yada uzaktan kumanda üzerindeki

SOURCE düğmesine basarak doğru giriş

sinyalini seçiniz.

Merceğin odağını, odak halkası ile
ayarlayınız.

Projeksiyon açısını ve yönünü ve ayrıca
gerekirse ünitenin yüksekliğini ayarlayın.

Uzaktan kumanda çalışmıyor

Nedeni Düzeltici İşlem

Piller bitmiş. Pili yenisiyle değiştiriniz.
Uzaktan kumandayla projektör

arasında bir engel vardır.
Projektörden çok uzaksınızdır.

Engeli kaldırınız.
Projektörün 6 metre (19.5 feet) uzağında

durunuz.

Parola hatalı

Nedeni Düzeltici İşlem

Parolayı hatırlamıyorsunuz.

Hata/Sorun giderme46

Daha ayrıntılı bilgi için lütfen bkz. "Parola geri

çağırma prosedürüne giriş" sayfa 23.

8. Teknik özellikler

Projektörün teknik özellikleri

Tüm teknik özellikler, haber vermeksizin değiştirebilirler.

Genel

Ürünün Adı Dijital Projektör
Model adı MP510

Optik

Çözünürlük 800 x 600 SVGA
Görüntü sistemi 1-CHIP DMD
Mercek F/Numarası F=2.57 (sabit)
Lamba 160W lamba

Elektrik

Güç kaynağı AC100–240V, 2.5A, 50–60 Hz (Otomatik)
Güç tüketimi 250W (Maks)

Mekanik

Ağırlık 5.7 lbs (2.6 Kg)

Giriş terminali

Bilgisayar girişi
RGB girişi D-sub 15-pin (dişi) x 1
Video sinyali girişi
S-Video Mini DIN 4-pin port x 1
VİDEO RCA jakı x1
HDTV sinyali girişi D-sub <--> Bileşen RCA jakı x 3, RGB girişi üzerinden

Kumanda (bakım işlemleri için)

USB fare konektörü A/B serisi x 1
RS-232 seri kumandası mini Din 9 pim x 1

Çevresel Gereklilikler

İşletim sıcaklığı deniz seviyesinde 0°C ~ 40°C
İşletim bağıl nemi 10% ~ 90% (yoğuşmasız)
İşletim rakımı 0–1499 m 0°C'de–35°C

Boyutlar

1500–3000 m 0°'deC–30°C (Yüksek Yerde Çalışma Modu açık iken)

277 mm (G) x 95 mm (Y) x 208 mm (Ç)

208

95

277

78.5

Teknik özellikler 47

72

Zamanlama çizelgesi

PC girişi için desteklenen zamanlama

Yatay

Çözünürlük

Frekans
(kHz)

31.469 59.940 25.175 VGA_60

640 x 480

720 x 400 31.469 70.087 28.322 720 x 400_70

800 x 600

1024 x 768

1280 x 1024 63.981 60.020 108.000 SXGA_60

37.861 72.809 31.500 VGA_72

37.500 75.000 31.500 VGA_75

43.269 85.008 36.000 VGA_85

37.879 60.317 40.000 SVGA_60

48.077 72.188 50.000 SVGA_72

46.875 75.000 49.500 SVGA_75

53.674 85.061 56.250 SVGA_85

48.363 60.004 65.000 XGA_60

56.476 70.069 75.000 XGA_70

60.023 75.029 78.750 XGA_75

68.667 84.997 94.500 XGA_85

Dikey
Frekans
(Hz)

Piksel
Frekansı
(MHz)

Mod

Bileşen-YP

bPr girişi için desteklenen zamanlama

Sinyal Formatı Yatay Frekans (kHz) Dikey Frekans (Hz)

480i(525i)@60Hz 15.73 59.94

480p(525p)@60Hz 31.47 59.94

576i(625i)@50Hz 15.63 50.00
576p(625p)@50Hz 31.25 50.00
720p(750p)@60Hz 45.00 60.00
720p(750p)@50Hz 37.50 50.00

1080i(1125i)@60Hz 33.75 60.00
1080i(1125i)@50Hz 28.13 50.00

Video ve S-Video girişleri için desteklenen zamanlama

Renk Alt

Video modu

NTSC 15.73 60 3.58

PAL 15.63 50 4.43

SECAM 15.63 50 4.25 veya 4.41

PAL-M 15.73 60 3.58

PAL-N 15.63 50 3.58

PAL-60 15.73 60 4.43

NTSC4.43 15.73 60 4.43

Yatay Frekans
(kHz)

Dikey Frekans
(Hz)

Taşıyıcı
Frekansı
(MHz)

Teknik özellikler48

9. Garanti ve Telif hakkı bilgileri

Sınırlı Garanti

BenQ, normal kullanım ve saklama koşulları altında bu ürün için, her türden malzeme ve
işçilik kusuruna karşı garanti vermektedir.

Herhangi bir garanti talebinde, satın alındığı günün kanıtlanması gerekecektir. Bu ürünün
garanti dönemi içerisinde kusurlu olduğu görülürse BenQ için tek yükümlülük ve sizin için
tek düzeltici işlem kusurlu tüm parçaların değiştirilmesi olacaktır (işçilik dahildir). Garanti
hizmetinden yararlanmak için, tüm kusurları ürünü satın aldığınız yetkili satıcıya hemen
bildiriniz.

Önemli: Yukarıdaki garanti, müşterinin, cihazı BenQ'in yazılı talimatları doğrultusunda
işletmemesi halinde geçersizleşecektir; özellikle ortam nemi %10 ila %90, sıcaklığı 0°C ila
40°C rakım ise en fazla 10000 feet olmalı ve projektörün tozlu bir ortamda işletilmesinden
kaçınılmalıdır. Bu garanti size, özel kanuni haklar tanımaktadır ve ayrıca ülkeden ülkeye
değişen başka haklara da sahipsinizdir.

Daha fazla bilgi için lütfen BenQ.com

Telif Hakkı

Telif Hakkı 2006, BenQ Corporation. Tüm hakları saklıdır. Bu yayının hiçbir bölümü,
BenQ Corporation'ın önceden yazılı izni olmadan hiçbir şekilde ve hiçbir koşulda
elektronik, mekanik, manyetik, optik, kimyasal, manüel veya başka herhangi bir yöntemle
bir bilgi erişim sisteminde çoğaltılamaz, iletilemez, kopyalanamaz ve saklanamaz veya
herhangi bir dile ya da bilgisayar diline çevrilemez.

Feragat

BenQ Corporation, burada yer alan bilgiler itibariyle açık veya dolaylı hiçbir temsiliyet
taşımaz veya garanti sunmaz ve tüm garantilerden, satılabilirlikten veya herhangi bir amaca
uygunluktan feragat eder. Ayrıca, BenQ Corporation, zaman zaman bu yayını revize etme
ve içeriğinde değişiklikler yapma hakkını, herhangi bir kişiyi bu tür bir revizyon veya
değişiklikten haberdar etme yükümlülüğü taşımaksızın saklı tutar.

*DLP, Digital Micromirror Device ve DMD, Texas Instruments'ın ticari markalarıdır. Diğer
ticari markaların telif hakları, kendi ilgili şirketlerine veya organizasyonlarına aittir.

web sitesini ziyaret ediniz.

Garanti ve Telif hakkı bilgileri 49

10.Mevzuat beyanları

FCC beyanı

SINIF B: Bu donanım, radyo frekansı enerjisi üretir, kullanır ve yayabilir ve talimatlar
doğrultusunda kurulup kullanılmaması halinde radyo iletişimlerine zararlı girişime yol
açabilir. Ancak, belirli bir kurulumda girişim olmayacağına dair hiçbir garanti yoktur. Bu
donanım, cihazı açıp kapamak suretiyle de anlaşılabilecek olan, radyo veya televizyon
yayın alımıyla zararlı bir girişime yol açıyorsa, kullanıcı aşağıdaki tedbirlerden bir ya da
birkaçı ile girişimi düzeltmeye teşvik edilir:

— Alıcı anteni başka yöne çevirin veya başka yere yerleştirin.

— Donanım ile alıcı arasındaki mesafeyi arttırın.

— Donanımı, alıcının takılı olduğundan farklı bir devredeki prize takın.

— Yardım için yetkili satıcıya veya deneyimli bir radyo/TV teknisyenine danışın.

EEC beyanı

Bu makine, EMC (Elektromanyetik Uyumluluk) için 89/336/EEC (Avrupa Ekonomik
Topluluğu) uyarınca test edilmiştir ve bu gereklilikleri karşılamaktadır.

MIC beyanı

B sınıfı donanım (Evsel kullanım için bilişim/telekomünikasyon donanımı)

Bu donanım evsel kullanım için EMC tesciline tabi olduğundan dolayı bu ürün, ikamet
alanları da dahil olmak üzere her yerde kullanılabilir.

WEEE yönetmeliği

Avrupa Birliği ülkelerinde özel ev eşyası kullanıcıları tarafından Elektrikli ve
Elektronik Cihazların Atılması.

Ürünün veya ürün ambalajının üzerinde bu sembolün görülmesi halinde
bu atık ev eşyası atığı olarak atılamaz. Atığınızı, elektrikli ve elektronik
cihazların geri dönüşümü için uygulanabilir geri alma şemasına göre ele
alarak atmalısınız. Bu donanımın geri dönüşümü hakkında daha fazla
bilgi edinmek için lütfen donanımı satın aldığınız yerel bayiye veya
dükkana ya da ev eşyası uzaklaştırma servisine başvurun. Materyallerin
geri dönüşümü, doğal kaynakların korunmasını ve insan sağlığına ve
çevreye zarar verilmeksizin geri dönüştürülmesini güvence etmektedir.

Mevzuat beyanları50
