Digitální projektor MP510 Řada Mainstream Návod k obsluze

Obsah

Důležité bezpečnostní pokyny ............................... 4

Úvod ....................................................................... 8

Umístění projektoru ............................................. 13

Připojení ............................................................... 17

Ovládání ............................................................... 21

Přednosti projektoru ..........................................................8

Obsah balení při dodávce ..................................................8

Vnější vzhled projektoru....................................................9

Ovládací prvky a funkce ..................................................10

Volba umístění ................................................................13

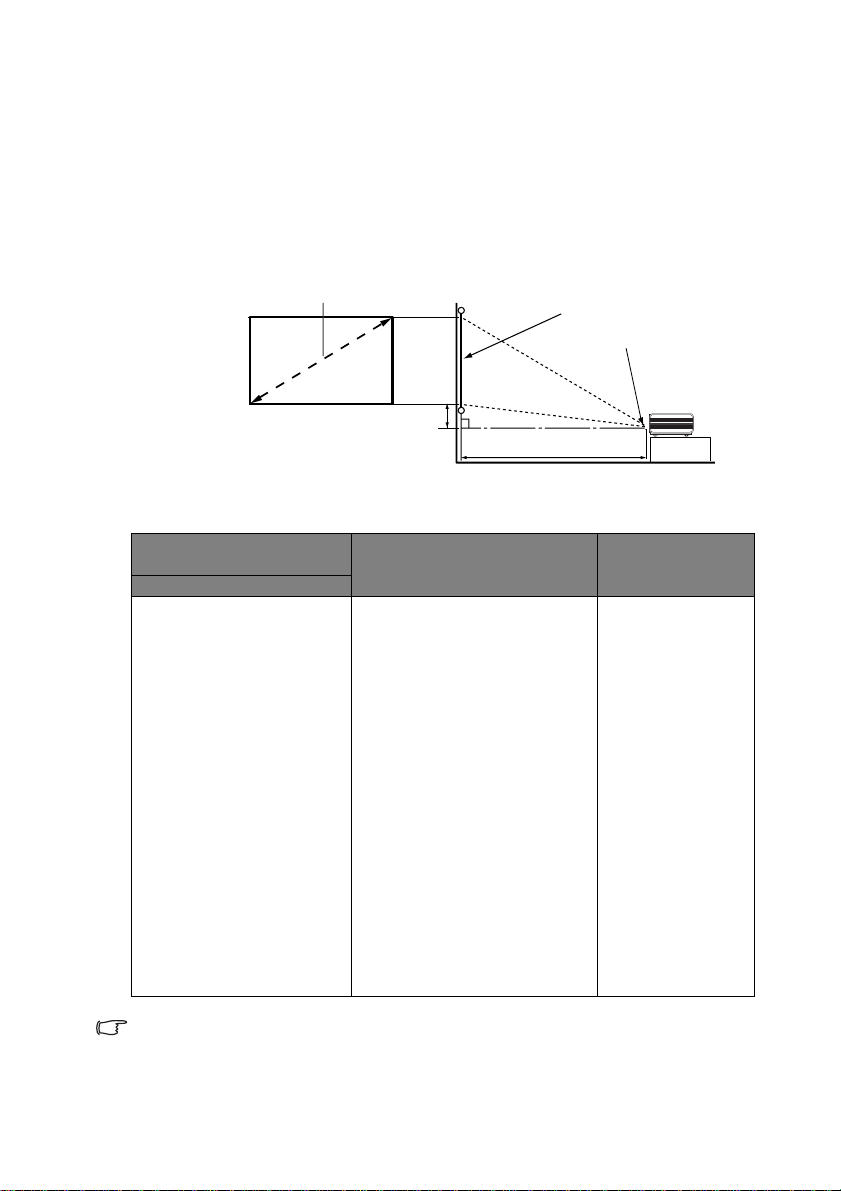

Získání požadované velikosti promítaného obrazu..........14

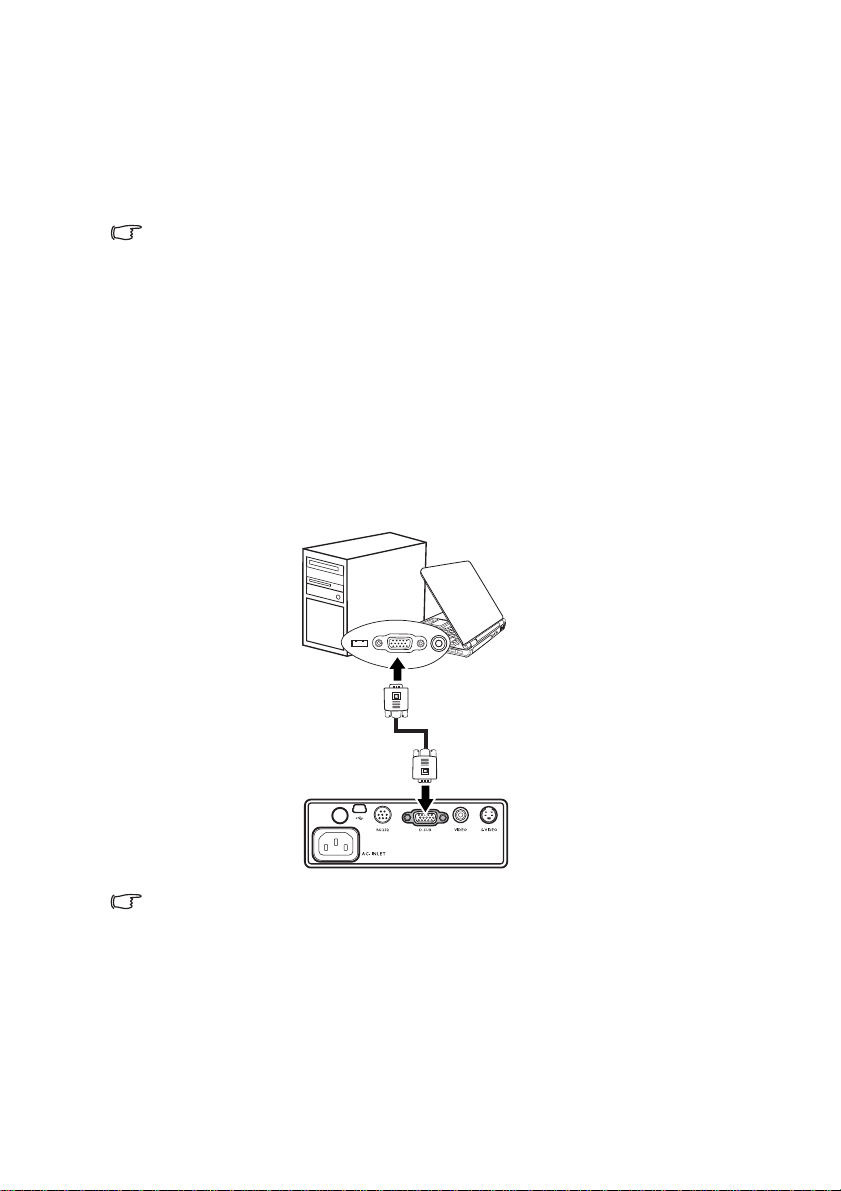

Připojení počítače ............................................................ 17

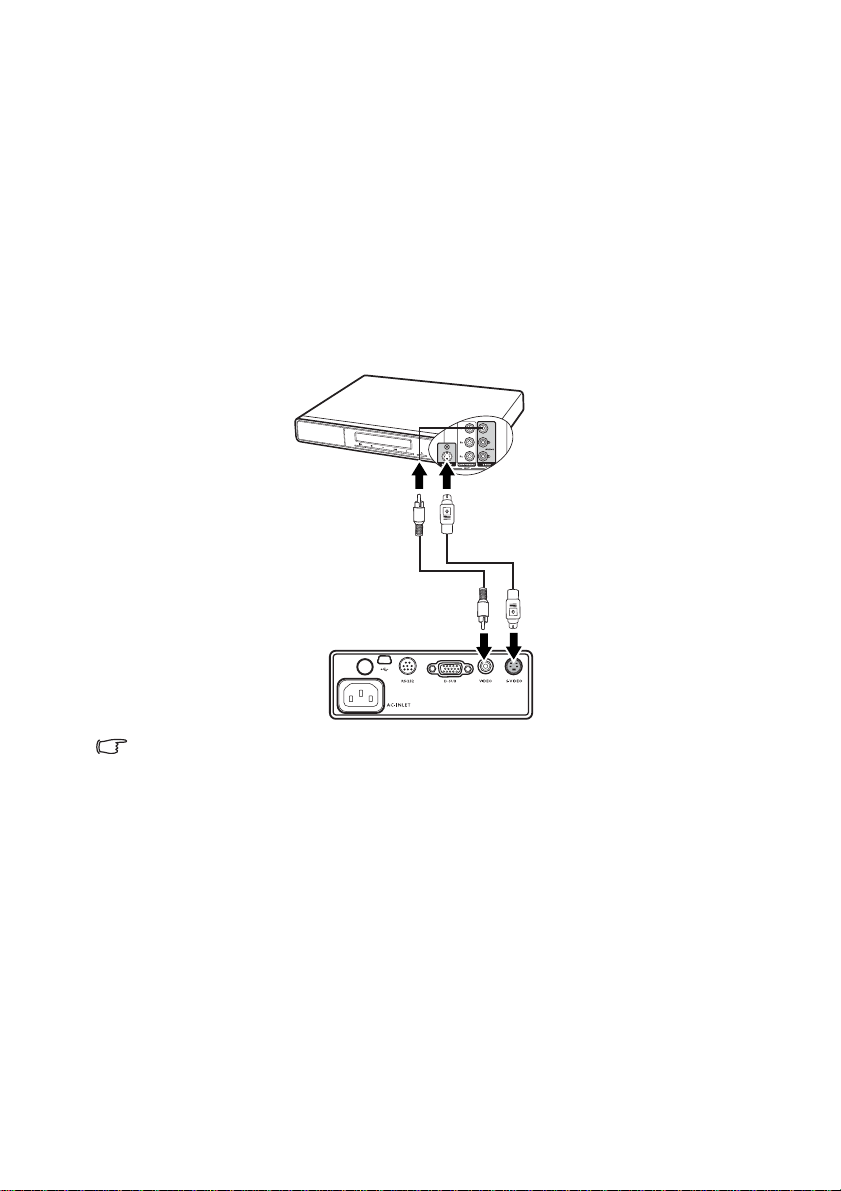

Připojení zařízení s video signálem..................................18

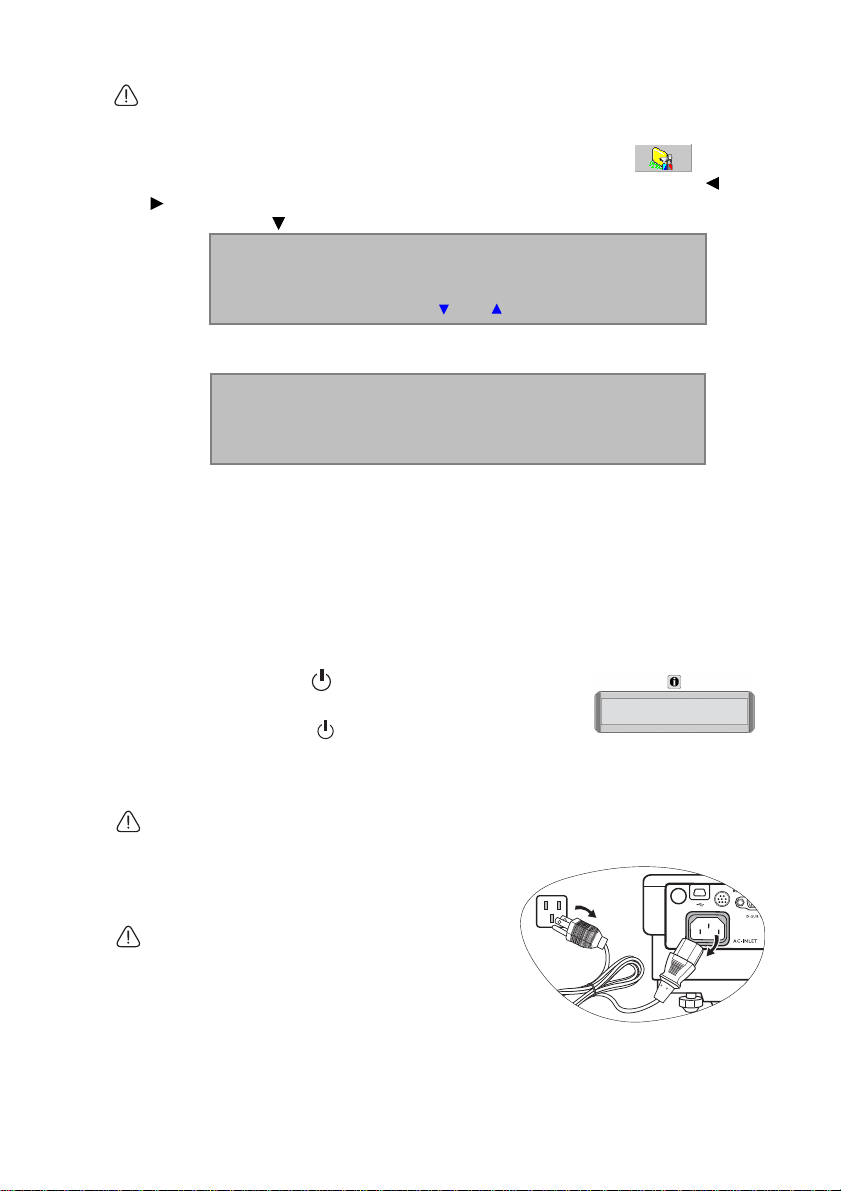

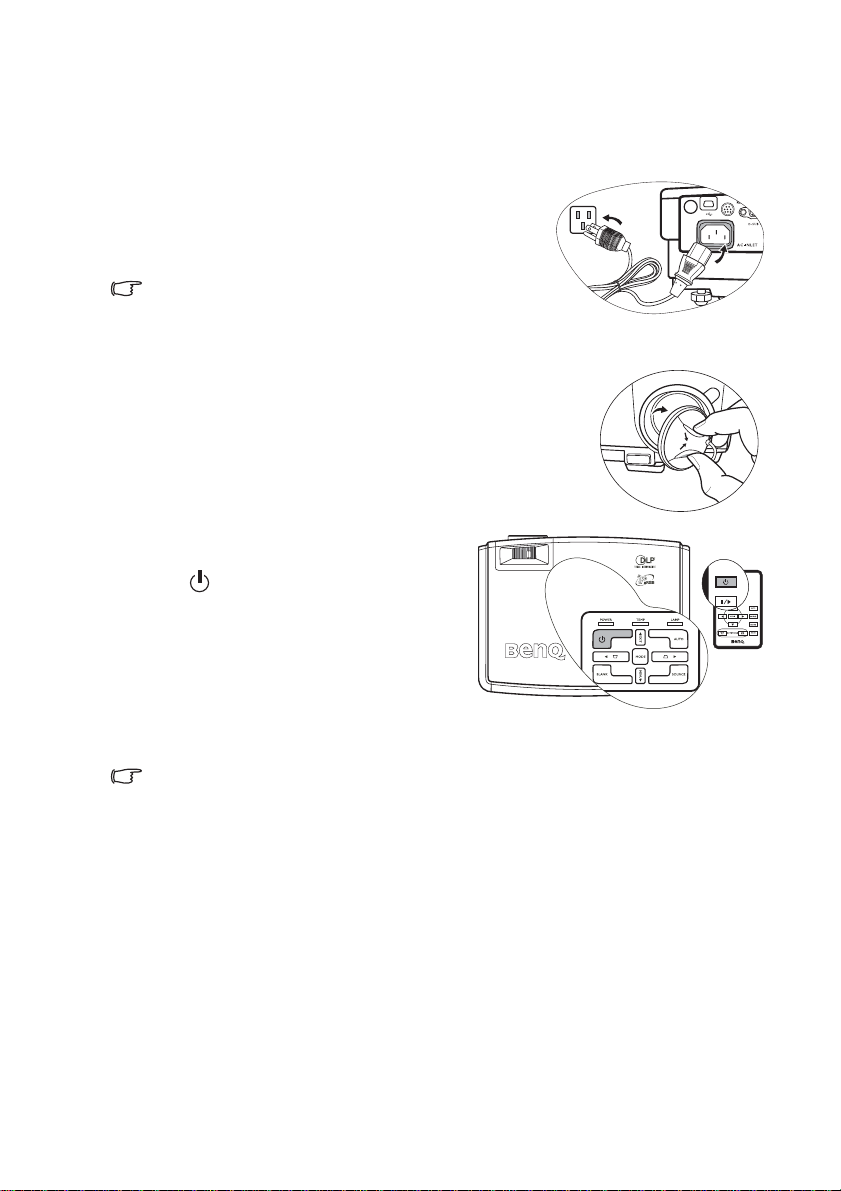

Uvedení do provozu ........................................................21

Využití funkce hesla ........................................................22

Přepínání vstupního signálu ............................................24

Přizpůsobení promítaného obrazu ...................................24

Optimalizace obrazu ........................................................27

Nastavení časovače prezentace ........................................29

Skrytí obrazu ...................................................................30

Zastavení obrazu .............................................................30

Provoz v prostředí s velkou nadmořskou výškou ...........30

Vypnutí projektoru ..........................................................31

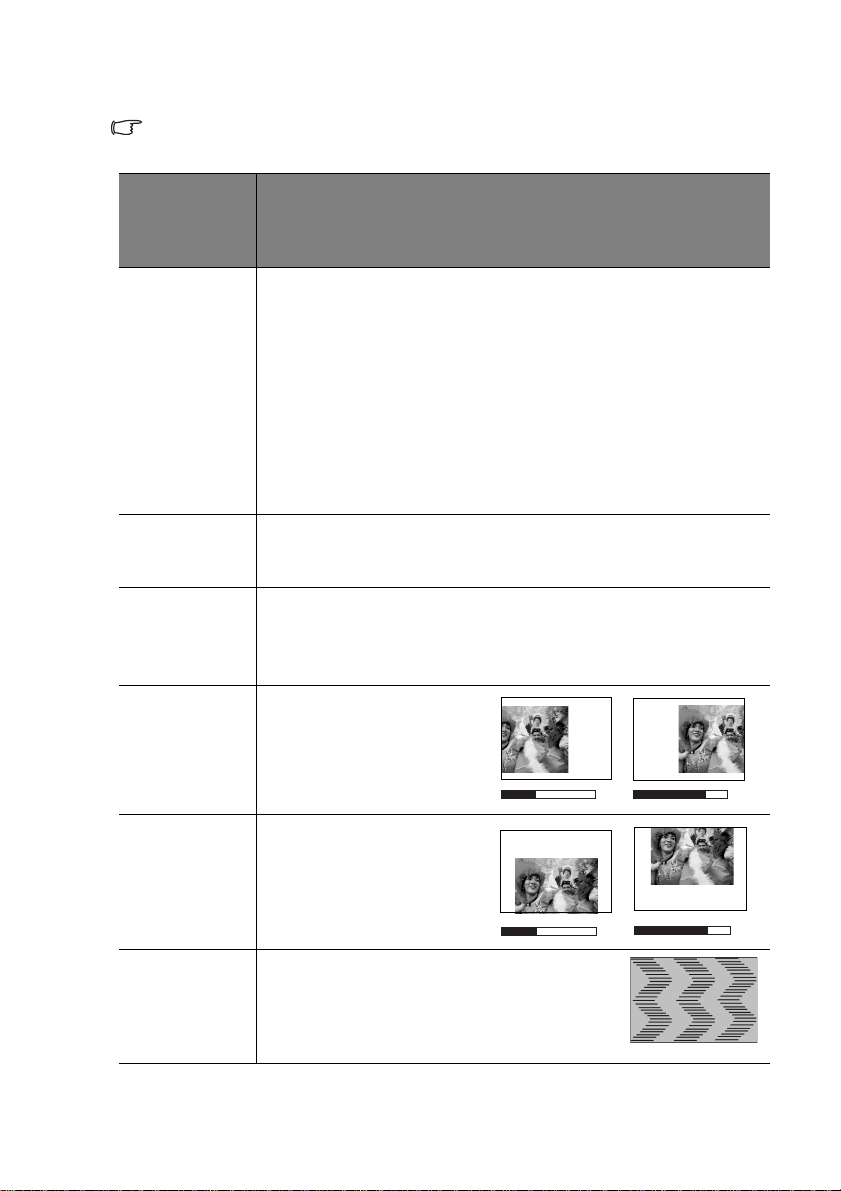

Ovládání nabídek .............................................................32

Údržba .................................................................. 39

Péče o projektor ...............................................................39

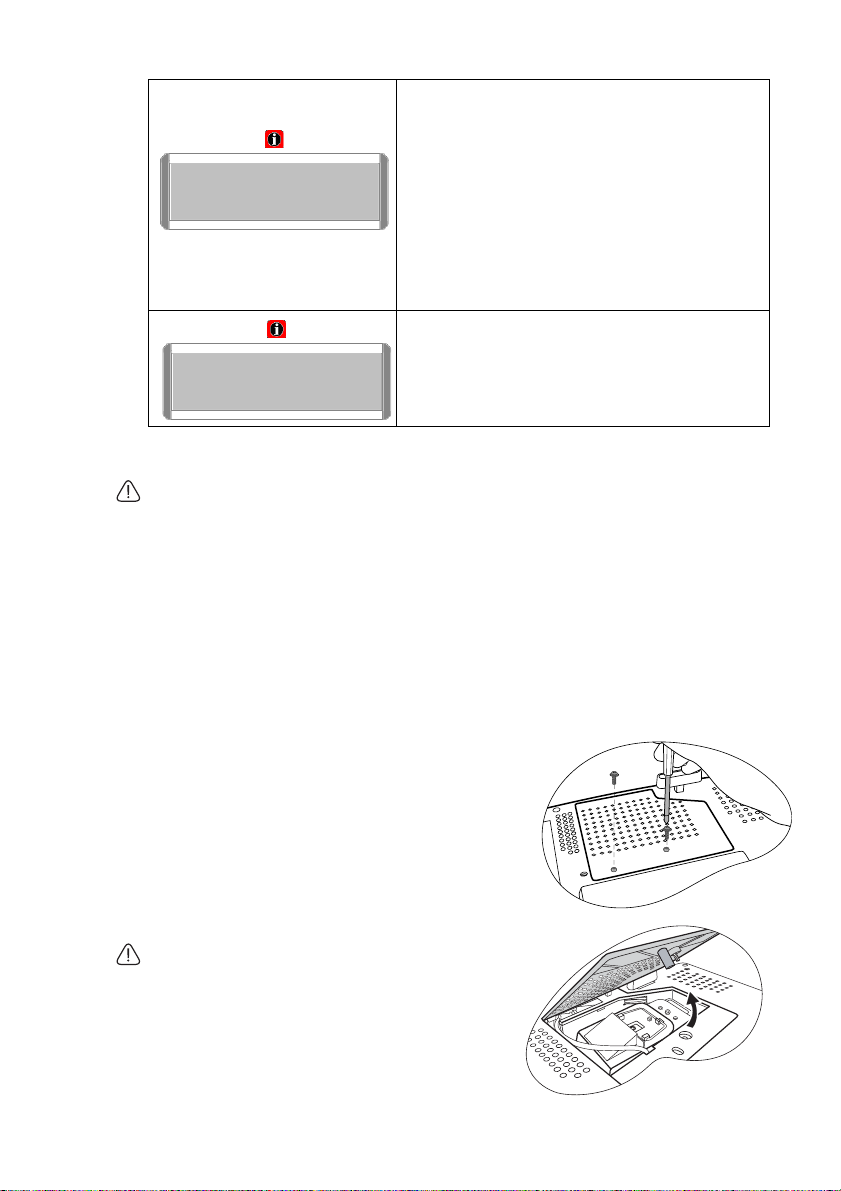

Informace o lampě............................................................40

Odstraňování problémů ........................................ 46

Technické údaje ................................................... 47

Technické údaje projektoru .............................................47

Obsah2

Tabulka časování ............................................................. 48

Záruka a informace o autorských právech ............ 49

Omezená záruka .............................................................. 49

Autorská práva ................................................................ 49

Omezení odpovědnosti ................................................... 49

Prohlášení regulátorů ............................................ 50

Prohlášení FCC ............................................................... 50

Prohlášení EEC ............................................................... 50

Prohlášení MIC ............................................................... 50

Směrnice WEEE ............................................................. 50

Obsah 3

1. Důležité bezpečnostní pokyny

Tento projektor BenQ je zkonstruován a otestován podle nejnovějších norem pro bezpečnost zařízení informačních technologií. Pro zajištění bezpečného používání výrobku je však důležité, abyste dodržovali pokyny uvedené v tomto návodu a vyznačené na výrobku.

Bezpečnostní pokyny

1. Přečtěte si prosím tento návod kobsluze předtím, než začnete váš projektor používat. Uschovejte si jej

pro pozdější použití.

2. Při provozu projektoru se nedívejte přímo do objektivu projektoru. Intenzívní světelný paprsek může poškodit váš zrak.

4. Ve chvílích, kdy je lampa

projektoru zapnutá, vždy otevřete závěrku objektivu nebo sundejte krytku objektivu.

5. V některých zemích NENÍ napětí v elektrické síti stabilní. Váš projektor je zkonstruován tak, aby bezpečně pracoval při síťovém napětí v rozmezí 100 až 240 V AC (střídavých); pokud však dojde k výpadkům nebo rázům napětí ±10 V, nemusí projektor pracovat správně. V oblastech, kde

může docházet ke kolísání nebo výpadkům síťového napětí, doporučujeme připojit projektor prostřednictvím stabilizátoru napájecího napětí k zařízení pro ochranu před napěťovými špičkami nebo ke zdroji stálého napájení (UPS).

3. Svěřte servis kvalifikovanému servisnímu technikovi.

Důležité bezpečnostní pokyny4

6. Neblokujte během provozu objektiv projektoru žádnými předměty, protože to může způsobit deformaci těchto předmětů nebo dokonce vznik požáru. Chcete-li lampu dočasně vypnout, stiskněte na projektoru nebo dálkovém ovladači tlačítko „BLANK” (Prázdná plocha).

Bezpečnostní pokyny (pokračování)

7. Během provozu je lampa velmi horká. Před demontáží celku projekční lampy za účelem výměny lampy počkejte přibližně 45 minut, než projektor vychladne.

10. Nestavte tento výrobek na nestabilní vozík, podstavec nebo stolek. Mohlo by dojít k pádu nebo převrhnutí projektoru, což by mohlo způsobit jeho vážné poškození.

8. Nepoužívejte lampu po uplynutí její jmenovité životnosti. Při nadměrném používání lampy po uplynutí její životnosti může ve výjimečných případech dojít k prasknutí lampy.

9. Nikdy neprovádějte výměnu celku projekční lampy nebo jakýchkoli elektronických součástí, pokud není projektor odpojen ze sítě.

11. Nepokoušejte se tento projektor demontovat. Uvnitř přístroje se používá nebezpečně vysoké napětí, které může v případě, že se dotknete součásti pod napětím, způsobit smrtelné zranění. Jedinou součástí, kterou mohou uživatelé vyměňovat, je lampa, která je opatřena vlastním odnímatelným krytem.

Za žádných okolností nikdy neodstraňujte žádné jiné kryty. Svěřte servis výhradně profesionálním servisním technikům s příslušnou kvalifikací.

Důležité bezpečnostní pokyny 5

Bezpečnostní pokyny (pokračování)

12. Neinstalujte tento projektor do žádného z následujících prostředí:

- Nedostatečně odvětrávaná nebo stísněná místa. Zajistěte, aby byl projektor ve vzdálenosti alespoň 50 cm od stěn a také aby bylo zajištěno volné proudění vzduchu kolem projektoru.

- Místa, kde může teplota dosahovat příliš vysokých hodnot (např. v automobilu se všemi uzavřenými okny).

- Místa, kde může nadměrná vlhkost, prach nebo cigaretový kouř znečistit optické komponenty, a zkrátit tak životnost projektoru a způsobit ztmavnutí obrazu.

- Místa v blízkosti požárních hlásičů

- Místa, kde okolní teplota přesahuje 40 °C

- Místa s nadmořskou výškou přesahující 3 000 m.

13. Neblokujte ventilační otvory.

- Neumisťujte tento projektor na pokrývky, ložní povlečení nebo na jakýkoli jiný měkký povrch.

- Nezakrývejte tento projektor tkaninou ani žádnými jinými předměty.

- Do blízkosti projektoru neumísťujte žádné hořlavé nebo vznětlivé předměty.

Jestliže dojde k vážnému poškození ventilačních otvorů, může vlivem nárůstu teploty uvnitř přístroje dojít k požáru.

14. Během provozu musí projektor stát na vodorovné ploše bez nerovností.

- Nepoužívejte přístroj v případě, že je nakloněný zleva doprava pod úhlem přesahujícím 10 stupňů nebo zepředu dozadu pod úhlem přesahujícím 15 stupňů. Používání projektoru, který není ve zcela vodorovné poloze, může způsobit selhání funkce nebo poškození lampy.

15. Nestavte projektor do svislé polohy.

3 000 m

V takovém případě by mohlo dojít kpřevrhnutí projektoru, což by mohlo mít za následek zranění osob nebo poškození přístroje.

0 m

Důležité bezpečnostní pokyny6

Bezpečnostní pokyny (pokračování)

16. Nestoupejte na projektor ani na projektor nestavte žádné předměty. Kromě pravděpodobného poškození projektoru může dojít i k jiným nehodám a možnému zranění.

17. Do blízkosti projektoru ani na projektor neumisťujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Jestliže se do projektoru dostane nějaká tekutina, odpojte jej ze síťové zásuvky a požádejte společnost BenQ o provedení servisní opravy.

18. Projektor je schopen zobrazovat obrácený obraz, který se využívá při instalaci na strop.

Při montáži projektoru používejte výhradně sadu BenQ pro montáž projektoru na strop a zajistěte, aby byla instalace bezpečná.

19. Během provozu projektoru si můžete všimnout, že z ventilační mřížky projektoru vystupuje proud teplého vzduchu a mírný zápach. Tento jev je naprosto normální a neznamená poruchu přístroje.

Bezpečnostní pokyny pro montáž projektoru na strop

Protože chceme, abyste byli s vaším projektorem BenQ spokojeni, musíme vás upozornit na některé bezpečnostní aspekty, jejichž cílem je zabránit poranění osob nebo poškození majetku.

Pokud se rozhodnete namontovat projektor na strop, důrazně vám doporučujeme použít vhodnou sadu BenQ pro montáž projektoru na strop a také vás prosíme o zajištění řádné a bezpečné instalace.

Jestliže použijete sadu pro montáž projektoru na strop od jiného výrobce, než je BenQ, vystavujete se nebezpečí pádu projektoru ze stropu na zem v důsledku nevhodného připevnění vlivem použití nesprávného typu nebo délky šroubů.

Sadu BenQ pro montáž projektoru na strop si můžete zakoupit v místě, kde jste zakoupili svůj projektor BenQ. BenQ rovněž doporučuje, abyste si zakoupili samostatný bezpečnostní kabel kompatibilní se zámkem Kensington a pevně jej připevnili k otvoru pro zámek Kensington na projektoru a k základně konzoly pro montáž na strop. Toto opatření slouží jako sekundární zabezpečení projektoru pro případ, že by se jeho připevnění k montážní konzole uvolnilo.

Důležité bezpečnostní pokyny 7

2. Úvod

Přednosti projektoru

Váš projektor je vysoce výkonné optické projekční zařízení s uživatelsky přívětivým designem, které se vyznačuje vysokou spolehlivostí a snadnou obsluhou.

Projektor má následující vlastnosti:

• Korekce barvy stěny umožňuje projekci na plochy v několika předem definovaných barvách

• Volitelná funkce ochrany heslem

• Kompaktní a přenosný přístroj

• Automatické přizpůsobení jediným tlačítkem pro dosažení nejlepší kvality obrazu

• Digitální korekce lichoběžníkového nastavení pro opravu zkresleného obrazu

• Nastavitelné vyvážení barev pro zobrazení data/video

• Schopnost zobrazit 16,7 milionů barev.

• Vícejazyčně nabídky na projekční ploše (OSD).

• Možnost přepnutí mezi normálním a ekonomickým režimem pro snížení příkonu.

• Podpora komponentního HDTV signálu (YPbPr)

•Až 7 režimů obrazu, poskytující několik možností volby pro různé účely projekce

• Zdánlivý jas promítaného obrazu se bude měnit v závislosti na okolních světelných

podmínkách, nastavení kontrastu / jasu vybraného zdroje vstupního signálu a je přímo úměrný projekční vzdálenosti.

• Jas lampy se časem snižuje a může se měnit podle technických parametrů výrobce. To je

normální a očekávané chování.

Obsah balení při dodávce

Součástí dodávaného příslušenství tohoto projektoru jsou kabely potřebné pro připojení kPC. Pečlivě všechno vybalte a podle následujícího seznamu zkontrolujte, zda některá z položek nechybí. Pokud nějaká položka chybí, obraťte se na svého prodejce v místě, kde jste projektor zakoupili.

Standardní seznam položek v balení

1. Projektor

2. Dálkový ovladač kartového typu a baterie

3. Návod k obsluze

4. Průvodce pro rychlé uvedení do provozu

Doplňkové příslušenství

1. Náhradní modul lampy

2. Souprava pro upevnění na strop

Úvod8

5. Vícejazyčný návod k obsluze na disku CD

6. Kabel VGA

7. Síťový napájecí kabel

3. Presentation Plus (dálkové ovládání prezentací USB)

4. Transportní brašna

Vnější vzhled projektoru

Přední / horní strana

3 4

Zadní strana

Podrobné informace - viz „Připojení” na straně 17.

12 13 14 15 16 17

1. Externí ovládací panel

(Podrobné informace - viz

„Projektor” na straně 10.)

2. Ventilační otvor (odvod teplého vzduchu)

3. Projekční objektiv

4. Tlačítko pro rychlé odjištění nastavitelné nožky

5. Krytka objektivu

6. Prstenec pro zaostřování

7. Výřez pro zámek Kensington (ochrana proti odcizení)

8. Větrací otvor (vstup chladného vzduchu)

9. Přední senzor infračerveného dálkového ovladače

10. Zadní nastavitelná nožka

11. Konektor pro připojení síťového kabelu

12. Zadní senzor infračerveného dálkového ovladače

13. Konektor USB (pro servis)

Spodní plocha

14. Ovládací port RS232

15. Vstupní konektor signálu RGB (PC)/ komponentní video (YPbPr/ YCbCr)

16. Vstupní konektor Video

17. Vstupní konektor S-Video

18. Rychle nastavitelná nožka

19. Kryt lampy

20. Otvory pro šrouby pro montáž na strop

Úvod 9

Ovládací prvky a funkce

Projektor

1. Prstenec pro zaostřování (Podrobnosti viz část „Jemné doladění čistoty

obrazu” na straně 26.)

Pro přizpůsobení zaostření promítaného obrazu.

2. Indikátor teploty (Podrobnosti viz část

„Indikátory” na straně 44.)

Jestliže teplota projektoru stoupne na příliš vysokou hodnotu, rozsvítí se červenou barvou.

3. Indikátor zapnutí napájení (Podrobnosti viz část „Indikátory” na

straně 44.)

Během provozu projektoru svítí nebo bliká.

4. Power (Podrobnosti viz část

„Uvedení do provozu” na straně 21 a „Vypnutí projektoru” na straně 31.)

Pro zapnutí a vypnutí projektoru.

5. Tlačítka korekce lichoběžníkového nastavení/šipky ( / vlevo, /

vpravo)

Manuální korekce zkreslení obrazu, které vzniká vlivem projekce pod úhlem. Volba požadovaných nabídek a pro provádění nastavení. Podrobné informace - viz „Korekce

lichoběžníkového nastavení” na straně 25

a „Používání nabídek na projekční ploše

(OSD)” na straně 33.

6. BLANK (Podrobnosti viz část „Skrytí

obrazu” na straně 30.)

Používá se pro skrytí obrazu zobrazeného na ploše.

Úvod10

2 3

5 6 7

7. MODE (Podrobnosti viz část „Výběr

režimu zobrazení” na straně 27.)

Postupný výběr přednastavených parametrů obrazu pro každý vstup.

8. EXIT (Podrobnosti viz část

„Používání nabídek na projekční ploše (OSD)” na straně 33.)

Pro ukončení a uložení nastavení nabídky.

Volba požadovaných položek nabídky.

9. Indikátor projekční lampy (Podrobnosti viz část „Indikátory” na

straně 44.)

Indikuje stav lampy. Svítí nebo bliká, když se objeví problém s lampou.

10. AUTO (Podrobnosti viz část

„Automatické nastavení obrazu” na straně 26.)

Automatické určení nejlepšího časování obrazu pro zobrazený obraz.

11. SOURCE (Zdroj) (Podrobnosti viz část

„Přepínání vstupního signálu” na straně 24.)

Postupná volba vstupního signálu D-Sub/ Component Video, S-Video nebo Video.

12. MENU (Podrobnosti viz část

„Používání nabídek na projekční ploše (OSD)” na straně 33.)

Pro zobrazení OSD (nabídky na projekční ploše).

Volba požadovaných položek nabídky.

8 9

5 11 12

Dálkový ovladač

1 2

3 3

4 3

1. Napájení (Viz část „Uvedení do

provozu” na straně 21 a „Vypnutí projektoru” na straně 31, kde najdete

další podrobnosti.)

Pro zapnutí a vypnutí projektoru.

2. Zastavení obrazu (Viz část

„Zastavení obrazu” na straně 30, kde

najdete další podrobnosti.)

Zastavení promítaného obrazu.

3. Nahoru, Dolů, Vlevo,

Vpravo (Viz část „Používání

nabídek na projekční ploše (OSD)” na straně 33, kde najdete další

podrobnosti.)

Když je aktivována nabídka na projekční ploše (OSD), používají se tlačítka jako směrová tlačítka pro výběr požadovaných položek nabídky a pro úpravu nastavení.

4. MENU (Viz část „Používání nabídek

na projekční ploše (OSD)” na straně 33, kde najdete další podrobnosti.)

Zobrazení nebo skrytí nabídky na projekční ploše (OSD).

5. Lichoběžníkové nastavení (Viz stránka „Korekce

lichoběžníkového nastavení” na straně 25, kde najdete další podrobnosti.)

Manuální korekce zkreslení obrazu, které vzniká vlivem projekce pod úhlem.

6. TIMER On/Show (Viz část „Nastavení

časovače prezentace” na straně 29, kde

najdete další podrobnosti.)

Aktivuje nebo zobrazuje časovač na

projekční ploše podle nastavení vašeho časovače.

7. TIMER SETUP (Viz část „Nastavení

časovače prezentace” na straně 29, kde

najdete další podrobnosti.)

Přímé nastavení časovače prezentace.

8. AUTO (Viz část „Automatické

nastavení obrazu” na straně 26, kde

najdete další podrobnosti.)

Automatické určení nejlepšího časování obrazu pro zobrazený obraz.

9. SOURCE (Zdroj) (Viz část „Přepínání

vstupního signálu” na straně 24, kde

najdete další podrobnosti.)

Postupná volba vstupního signálu D-Sub/Component Video, S-Video nebo Video.

10. BLANK (Skrytí obrazu) (Viz část

„Skrytí obrazu” na straně 30, kde

najdete další podrobnosti.)

Používá se pro skrytí obrazu zobrazeného na ploše. Zobrazení obrazu můžete obnovit stisknutím jakéhokoliv tlačítka dálkového ovladače.

11. MODE (Režim) (Viz část „Výběr

režimu zobrazení” na straně 27, kde

najdete další podrobnosti.)

Postupný výběr přednastavených parametrů obrazu pro každý vstup.

Úvod 11

Dosah dálkového ovladače

Senzory infračerveného dálkového ovládání (IR) jsou umístěny v přední a zadní části projektoru. Aby dálkový ovladač pracoval správně, je třeba jej držet kolmo v úhlu do +/-30 stupňů vůči senzorům infračerveného dálkového ovladače na projektoru. Vzdálenost mezi dálkovým ovladačem a senzory by neměla přesáhnout 6 metrů.

Mezi dálkovým ovladačem a senzory infračerveného signálu na projektoru nesmí být žádné překážky, které by mohly infračervený paprsek blokovat.

• Ovládání projektoru zepředu

• Ovládání projektoru zezadu

Př

Výměna baterie v dálkovém ovladači

1. Vytáhněte držák baterie.

Postupujte podle pokynů na obrázku. Stiskněte a podržte zajišťovací raménko a vysunujte držák baterie.

2. Vložte do držáku baterie novou baterii. Kladný pól by měl být obrácen směrem ven.

3. Zatlačte držák do dálkového ovladače.

• Vyvarujte se nadměrného horka a vlhkosti.

•V případě nesprávné výměny baterie může dojít k poškození baterie.

• Baterii nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje výrobce

baterie.

• Použitou baterii zlikvidujte v souladu s pokyny výrobce.

• Nikdy nevhazujte baterii do ohně. V opačném případě hrozí nebezpečí výbuchu.

• Jestliže je baterie vybitá nebo pokud nebudete dálkový ovladač delší dobu používat,

vyjměte z něj baterii, aby nedošlo k poškození dálkového ovladače únikem elektrolytu zbaterie.

liž

Úvod12

3. Umístění projektoru

Volba umístění

Váš projektor je zkonstruován tak, aby mohl být nainstalován ve 4 možných umístěních:

1. Na stole před projekční plochou.

2. Na stropě před projekční plochou.

3. Na stole za projekční plochou.

4. Na stropě za projekční plochou.

1. Na stole před projekční plochou

Zvolte toto umístění, chcete-li mít projektor postaven v blízkosti podlahy před projekční plochou. Toto je nejběžnější způsob umístění projektoru z důvodu rychlého nastavení a přenosnosti.

2. Na stropě před projekční plochou

Zvolte toto nastavení, chcete-li mít projektor zavěšen obráceně na strop před projekční plochou.

Pro montáž projektoru na strop si u svého prodejce pořiďte sadu BenQ pro montáž projektoru na strop (Ceiling Mounting Kit).

Po zapnutí projektoru nastavte v nabídce

Rozšířené nastavení > Zrcadlové zobrazení.

3. Na stole za projekční plochou

Zvolte toto umístění, chcete-li mít projektor postaven v blízkosti podlahy za projekční plochou.

Uvědomte si prosím, že budete potřebovat speciální projekční plochu pro zadní projekci.

Po zapnutí projektoru nastavte v nabídce

Rozšířené nastavení > Zrcadlové zobrazení.

4. Na stropě za projekční plochou

Zvolte toto umístění, chcete-li mít projektor zavěšen obráceně na stropě za projekční plochou.

Uvědomte si prosím, že budete potřebovat speciální projekční plochu pro zadní projekci a sadu BenQ pro montáž projektoru na strop (Ceiling Mounting Kit).

Po zapnutí projektoru nastavte v nabídce

Rozšířené nastavení > Zrcadlové zobrazení.

V závislosti na uspořádání místnosti nebo osobních preferencí se rozhodněte, které umístění instalace si vyberete. Vezměte v úvahu velikost a polohu projekční plochy, umístění vhodné síťové zásuvky, stejně jako umístění a vzdálenost mezi projektorem a dalšími zařízeními.

Umístění projektoru 13

Získání požadované velikosti promítaného obrazu

Vzdálenost od objektivu projektoru k projekční ploše a formát video signálu jsou faktory, které ovlivňují velikost promítaného obrazu.

Přirozené rozlišení projektoru je 800 x 600 pixelů, čemuž odpovídá poměr stran 4 ku 3 (uváděn jako 4:3). Aby bylo možno promítat celý obraz s poměrem stran 16:9 (širokoúhlý obraz), umožňuje projektor změnu velikosti a měřítka širokoúhlého obrazu na šířku obrazu s nativním poměrem stran. Výsledkem je proporcionálně menší výška ekvivalentní 75 % výšky obrazu projektoru při přirozeném poměru stran.

Obraz s poměrem stran 4:3 uvnitř

zobrazovací plochy s poměrem stran 4:3

Při tomto způsobu zobrazení se u obrazu s poměrem stran 16:9 nevyužije 25 % výšky obrazu, která by byla zobrazovaná projektorem při poměru stran 4:3. Nevyužitá část se zobrazí jako tmavé (neosvětlené) pruhy podél horní a dolní (vždy 12,5 % výšky ve svislém směru) části zobrazovací plochy pro projekci s poměrem stran 4:3 kdykoliv, když je obraz s poměrem stran 16:9 se změněným měřítkem zobrazen ve svislém středu zobrazovací plochy pro projekci s poměrem stran 4:3.

Při určování polohy projektoru byste měli vzít v úvahu zamýšlené použití a poměry stran vstupního signálu. Všechny vstupy (jiné než kompozitní video, při kterém je na vstupu signál s poměrem stran 16:9) budou zobrazovat obraz v poměru stran 4:3 (a budou vyžadovat dalších 33 % výšky zobrazení ve srovnání se zobrazovací plochou obrazu pro projekci s poměrem stran 16:9 se změněným měřítkem).

DŮLEŽITÉ: Nevolte neměnnou polohu projektoru přizpůsobenou projekci s poměrem stran 16:9 v případě, že někdy budete potřebovat změnit vstup (zvolit jiný vstup, než je kompozitní video, při kterém je přiváděn signál s poměrem stran 16:9).

Projektor by měl být vždy umístěn tak, aby byl ve vodorovném směru rovný (např. na stůl) a aby byl kolmý (90°) k vodorovnému středu projekční plochy. To zabraňuje zkreslení obrazu způsobenému projekcí pod úhlem (nebo projekcí na povrchy pod úhlem).

Moderní digitální projektory nepromítají přímo vpřed (jako tomu bylo např. u starších kotoučových filmových projektorů). Namísto toho jsou digitální projektory zkonstruovány tak, aby promítaly pod nepatrným směřujícím úhlem nahoru nad vodorovnou rovinou projektoru. Je tomu tak proto, aby mohl být projektor pohotově postaven na stůl a promítat přímo vzhůru na projekční plochu umístěnou tak, že dolní okraj projekční plochy je nad úrovní stolu (a každý v místnosti bude díky tomu na projekční plochu vidět).

Pokud je projektor namontován na stropě, musí být obrácen vzhůru nohama tak, aby promítal pod nepatrným dolů směřujícím úhlem.

Z obrázku na straně 16 je patrné, že tento typ projekce způsobuje svislé posunutí spodního okraje promítaného obrazu vzhledem k vodorovné rovině projektoru. Při montáži na strop se to týká horního okraje promítaného obrazu.

Při přesouvání projektoru do větší vzdálenosti od projekční plochy velikost promítaného obrazu vzrůstá a úměrně se zvětšuje také svislé posunutí.

Obraz s poměrem stran 16:9 se změněným

měřítkem uvnitř zobrazovací plochy

s poměrem stran 4:3

Umístění projektoru14

Při určování polohy projekční plochy a projektoru musíte počítat jak s velikostí promítaného obrazu, tak i se svislým posunutím, které jsou přímo úměrné projekční vzdálenosti.

Společnost BenQ sestavila tabulku pro různé velikosti projekčních ploch s poměrem stran 4:3, která vám pomůže určit ideální umístění projektoru. Je nutno vzít v úvahu dva rozměry

- kolmou vodorovnou vzdálenost od středu projekční plochy (projekční vzdálenost) a výšku svislého posunutí projektoru od vodorovného okraje projekční plochy (offset).

Jak určit polohu projektoru pro danou velikost projekční plochy

1. Vyberte velikost projekční plochy.

2. Viz tabulka, kde najdete nejvhodnější hodnoty pro vaši velikost projekční plochy (v levém sloupci s označením „Úhlopříčka projekční plochy 4:3”). S použitím této hodnoty se podívejte napříč řádkem tabulky směrem vpravo, kde najdete odpovídající průměrnou vzdálenost hodnoty projekční plochy ve sloupci s označením

„Doporučené vzdálenosti projekce od projekční plochy v mm”. Toto je vzdálenost

projekce.

3. Ve stejném řádku se podívejte na sloupec umístěný vpravo a zapište si hodnotu svislého posunutí. Tím určíte konečné svislé posunutí umístění projektoru vzhledem k okraji projekční plochy.

4. Doporučená poloha projektoru je kolmo k vodorovnému středu projekční plochy ve vzdálenosti od projekční plochy určené ve výše uvedeném kroku 2 a s posunutím o hodnotu určenou ve výše uvedeném kroku 3.

Pokud například používáte 120 palcovou projekční plochu, je doporučená projekční vzdálenost 4 800 mm a svislé posunutí je 183 mm.

Pokud postavíte projektor na jiné místo (než doporučené), budete jej muset naklonit dolů nebo nahoru, abyste posunuli obraz na projekční ploše doprostřed. V takových situacích nastane určité zkreslení obrazu. Toto zkreslení můžete odstranit pomocí funkce „Korekce lichoběžník. nast.”. Podrobné informace - viz „Korekce lichoběžníkového nastavení” na

straně 25.

Jak určit doporučenou velikost projekční plochy pro danou vzdálenost

Tuto metodu můžete použít v situaci, kdy jste si koupili projektor a rádi byste věděli, jaká velikost projekční plochy je vhodná pro vaši místnost.

Maximální velikost projekční plochy je omezena fyzickým prostorem dostupným v místnosti.

1. Změřte vzdálenost mezi projektorem a místem, kde chcete umístit projekční plochu. Toto je projekční vzdálenost.

2. Viz tabulka, kde najdete nejvhodnější hodnoty pro vaši velikost projekční plochy (v levém sloupci s označením „Doporučené vzdálenosti projekce od projekční plochy

v mm”).

3. S využitím této hodnoty se podívejte na daném řádku doleva a najděte odpovídající úhlopříčku projekční plochy. Je to velikost obrazu promítaného projektorem při dané projekční vzdálenosti.

4. Ve stejném řádku se podívejte na sloupec umístěný vpravo a zapište si hodnotu svislého posunutí. Tím určíte konečné umístění projekční plochy vzhledem k vodorovné rovině projektoru.

Umístění projektoru 15

Tak například, pokud je vaše naměřená projekční vzdálenost 4,5 m (4 500 mm), nejbližší hodnota ve sloupci „Doporučené vzdálenosti projekce od projekční plochy v mm” je 4 320 mm. Této hodnotě odpovídá úhlopříčka projekční plochy 9' (108''). Pokud můžete získat pouze projekční plochu metrické velikosti, bude velikost úhlopříčky projekční plochy 2 743 mm.

Rozměry projekce

Viz část „Rozměry” na straně 47, kde najdete rozměry pro střed objektivu tohoto projektoru (před výpočtem odpovídající polohy).

Úhlopříčka projekční plochy 4:3

Projekční plocha

Střed objektivu

Posunutí

Projekční vzdálenost

Úhlopříčka projekční plochy

4:3

Doporučené vzdálenosti projekce

od projekční plochy v mm

Svislé posunutí

Stop Palců mm

2,5 30 762 1 200 46

3 36 914 1 440 55

1 000 1 575 60

4 48 1 219 1 920 73

5 60 1 524 2 400 91 6 72 1 829 2 880 110

7 84 2 134 3 360 128 8 96 2 438 3 840 146

9 108 2 743 4 320 165

10 120 3 048 4 800 183

12 144 3 658 5 760 219

15 180 4 572 7 200 274

16,7 200 5 080 8 000 305

1 500 2 362 88

2 000 3 149 120

2 500 3 937 150

3 000 4 724 180

3 500 5 512 209

4 000 6 299 239

5 000 7 874 299

vmm

Z důvodu odchylek optických komponentů existuje mezi těmito hodnotami tolerance 3 %. BenQ doporučuje: Pokud chcete instalovat projektor na stálé místo, ověřte si nejprve zkouškou požadovanou velikost obrazu a vzdálenost projektoru, a teprve pak nainstalujte projektor na stabilní místo. To vám umožní správně určit správné místo pro instalaci projektoru.

Umístění projektoru16

4. Připojení

Při připojování zdroje signálu k projektoru nezapomeňte:

1. Před zahájením zapojování vypnout všechna zařízení.

2. Použít pro každý zdroj signálu správné signálové kabely.

3. Zajistit pevné připojení kabelů.

V níže uvedených příkladech připojení nemusí být některé propojovací kabely součástí příslušenství projektoru (viz „Obsah balení při dodávce” na straně 8). Kabely jsou k dostání vběžných prodejnách s elektrotechnickým zbožím.

Připojení počítače

Projektor je vybaven vstupním konektorem VGA, který umožňuje připojení projektoru kpřenosnému nebo stolnímu počítači.

Připojení projektoru k přenosnému nebo stolnímu počítači:

1. Použijte dodaný VGA kabel a připojte jeden konec tohoto kabelu k výstupnímu konektoru D-Sub na počítači.

2. Druhý konec tohoto kabelu VGA připojte ke konektoru vstupu signálu D-SUB na projektoru.

Finální připojení by mělo vypadat následovně:

Přenosný nebo stolní počítač

Kabel VGA

Velké množství přenosných počítačů nezapne po připojení k projektoru své externí video porty. Pro zapnutí / vypnutí externího zobrazení se obvykle používá skupina tlačítek jako např. FN + F3 nebo CRT/LCD. Vyhledejte na přenosném počítači funkční tlačítko označené jako CRT/LCD nebo funkční tlačítko se symbolem monitoru. Stiskněte současně FN a označené funkční tlačítko. Informace o kombinacích kláves přenosného počítače najdete v dokumentaci k přenosnému počítači.

Připojení 17

Připojení zařízení s video signálem

Váš projektor můžete připojit k různým zařízením, která jsou zdrojem video signálu a která disponují kterýmkoliv z následujících výstupních konektorů:

• Komponentní video

•S-Video

• Video (kompozitní) Projektor stačí připojit k zařízení s video signálem pouze jedním z výše uvedených způsobů

připojení; každé připojení však poskytuje rozdílnou kvalitu obrazu. Způsob, který zvolíte, bude nejpravděpodobněji záviset na dostupnosti vhodných konektorů jak na projektoru, tak i na zařízení, které je zdrojem video signálu - viz následující popis:

Nejlepší kvalita obrazu

Nejlepší dostupný způsob připojení video signálu je komponentní video (nezaměňujte za kompozitní video). Protože u digitálních TV tunerů a DVD přehrávačů je komponentní video výstup přirozený, měli byste tento způsob připojení (pokud je u vašeho zařízení k dispozici) používat přednostně namísto připojení signálem (kompozitní) video.

Viz „Připojení zařízení s komponentním video signálem” na straně 19, kde najdete informace o připojení projektoru k zařízení s komponentním video signálem.

Lepší kvalita obrazu

Způsob připojení pomocí signálu S-Video zajišťuje analogové video vyšší kvality, než je tomu u standardního kompozitního video signálu. Pokud zařízení, které je zdrojem video signálu, disponuje jak výstupním konektorem Video, tak i konektorem S-Video, měli byste zvolit S-Video.

Nejméně kvalitní obraz

Kompozitní video je analogový video signál, jehož použití skýtá naprosto přijatelné výsledky, avšak z projektoru lze získat i optimálnější obraz. Při připojení prostřednictvím tohoto signálu je kvalita obrazu a zvuku nejhorší ze všech zde popsaných dostupných způsobů.

Viz část „Zapojení ke zdrojovému zařízení s konektorem S-Video nebo composite Video”

na straně 20, kde najdete informace o zapojení projektoru k zařízení s konektorem S-Video

nebo composite Video.

Připojení18

Připojení zařízení s komponentním video signálem

Zjistěte, zda na zařízení, které je zdrojem video signálu, není k dispozici sada nepoužitých konektorů komponentního video výstupu:

• Pokud ano, pokračujte v tomto postupu.

• Pokud ne, budete muset znovu posoudit, který způsob lze pro připojení zařízení použít.

Postup připojení projektoru k zařízení, které je zdrojem komponentního video signálu:

1. Použijte adaptérový komponentní video kabel - VGA (D-Sub) (doplňkové příslušenství) a připojte konec se 3 konektory typu RCA k výstupním komponentním video konektorům na zařízení, které je zdrojem video signálu. Barva zástrček musí odpovídat barvě konektorů; zelená na zelenou, modrá na modrou a červená na červenou.

2. Druhý konec adaptérového komponentního video kabelu - VGA (D-Sub) (s konektorem typu D-Sub) připojte ke konektoru D-SUB na projektoru.

Finální připojení by mělo vypadat následovně:

A/V zařízení

Adaptérový komponentní video kabel -> VGA (D-sub)

V případě připojení projektoru k digitálnímu tuneru TV (DTV) jsou podporována následující rozlišení:

• 480i • 480p

• 576i • 576p

• 720p (50/60 Hz) • 1080i (50/60 Hz)

• Komponentní video je jediný video výstup, který dodává přirozený obraz s poměrem

stran 16:9.

• Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí

požadované video, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda pracuje správně. Zkontrolujte rovněž, zda byly správně připojeny signálové kabely.

Připojení 19

Zapojení ke zdrojovému zařízení s konektorem S-Video nebo composite Video

Zjistěte, zda na zařízení, které je zdrojem video signálu, je k dispozici výstupní konektor S-Video nebo composite Video:

• Pokud ano, pokračujte v tomto postupu.

• Pokud ne, budete muset znovu posoudit, který způsob lze pro připojení zařízení použít.

Připojení projektoru k zařízení, které je zdrojem signálu S-Video/Video:

1. Použijte kabel Video (doplňkové příslušenství) a připojte jeden jeho konec ke konektoru S-Video/Video výstupu na zařízení, které je zdrojem video signálu.

2. Druhý konec kabelu S-Video/Video připojte ke konektoru S-VIDEO/VIDEO na projektoru.

Finální připojení by mělo vypadat následovně:

A/V zařízení

nebo

Video kabel

Kabel S-Video

• Pokud jste mezi projektorem a zařízením, které je zdrojem signálu Component Video již

vytvořili připojení, nemusíte toto zařízení připojovat znovu prostřednictvím signálu S-video nebo Video, protože byste tím zbytečně vytvořili druhé připojení s nižší kvalitou obrazu a zvuku. Bude třeba připojit pouze kompozitní video signál, pokud na vstupním zdroji video signálu chybí jak vstup Component video tak S-Video (například u analogových videokamer). Podrobné informace - viz „Připojení zařízení s video signálem” na straně 18.

• Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí

požadované video, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda pracuje správně. Zkontrolujte rovněž, zda byly správně připojeny signálové kabely.

Připojení20

5. Ovládání

PUSH

Uvedení do provozu

1. Připojte síťový kabel do projektoru a do zásuvky ve zdi. Zapněte vypínač síťové zásuvky (pokud se používá). Zkontrolujte, zda se po připojení napájení rozsvítí indikátor Power na projektoru oranžovou barvou.

Síťový kabel, vyobrazený na obrázku, se může vzhledově lišit od kabelu, který je používán ve vaší oblasti. Používejte pouze přiložený síťový kabel, který je vhodný pro použití ve vaší oblasti.

2. Sundejte krytku objektivu. Pokud zůstane krytka nasazená, mohla by se vlivem tepla generovaného projekční lampou zdeformovat.

3. Pro zapnutí projektoru držte (na 2 sekundy) stisknuté tlačítko

Power na projektoru nebo na

dálkovém ovladači. Indikátor Power (Napájení) bude blikat zelenou barvou a po zapnutí projektoru bude zeleně svítit. Procedura spouštění trvá přibližně

30 sekund. V pozdější fázi spouštění se zobrazí logo BenQ.

V případě potřeby upravte čistotu obrazu otočením prstence pro zaostřování.

Je-li projektor po předchozím použití stále horký, bude přibližně 110 sekund před dodáním energie lampě běžet chladicí ventilátor.

4. Pokud jste vyzváni k vložení hesla, zadejte čtyřciferné heslo pomocí tlačítek se šipkami. Podrobné informace - viz „Využití funkce hesla” na straně 22.

5. Zapněte všechna připojená zařízení. Projektor začne vyhledávat vstupní signály. Aktuální vyhledávaný zdroj vstupního

signálu se zobrazí uprostřed projekční plochy. Pokud projektor nedetekuje platný signál, zůstává zpráva o vyhledávání zobrazena, dokud není nalezen vstupní signál. Požadovaný vstupní signál můžete rovněž vybrat stisknutím tlačítka SOURCE (Zdroj) na projektoru nebo na dálkovém ovladači. Podrobné informace - viz

„Přepínání vstupního signálu” na straně 24.

Ovládání 21

Pokud je zvolen počítač PC a rozlišení není 800 x 600 bodů, zobrazí se zpráva „Připomenutí k rozlišení” (viz níže). Pro lepší kvalitu obrazu změňte rozlišení počítače PC na 800 x 600.

Připomenutí k rozlišení

Analogový RGB 1024 x 768 60 Hz Dynamický

Chcete-li dosáhnout lepší kvality projekce obrazu, doporučujeme změnit výstupní rozlišení u počítače na SVGA (800 × 600).

Pokud frekvence nebo rozlišení vstupního signálu přesahuje provozní rozsah projektoru, zobrazí se na projekční ploše zpráva „Mimo rozsah možného zobrazení”. Přepněte projektor na vstupní signál, který je kompatibilní s rozlišením projektoru, nebo nastavte vstupní signál na nižší nastavení. Podrobné informace - viz „Tabulka časování” na straně 48.

Využití funkce hesla

Z bezpečnostních důvodů a z důvodů zamezení neoprávněnému použití projektoru obsahuje projektor volbu nastavení zabezpečení heslem. Heslo lze nastavit v nabídkách na projekční ploše (OSD). Podrobné informace o ovládání nabídek na projekční ploše (OSD) - viz část

„Používání nabídek na projekční ploše (OSD)” na straně 33.

V případě, že aktivujete funkci hesla a následně heslo zapomenete, nevyhnete se potížím. Vytiskněte si tento návod k obsluze (v případě potřeby), zapište si do něj nastavené heslo a uschovejte jej na bezpečném místě pro pozdější použití.

Nastavení hesla

Jakmile jednou nastavíte a aktivujete heslo, nebudete moci po zapnutí projektor použít, aniž byste zadali správné heslo.

1. Stiskněte tlačítko MENU na projektoru nebo tlačítko MENU na dálkovém

ovladači pro otevření nabídky na projekční ploše (OSD) a přejděte do nabídky

Nastavení > Heslo. Zvolte položku Zapnuto stisknutím tlačítka Vlevo/

Vpravo .

2. Při první aktivaci této funkce se na projekční ploše zobrazí výzva k nastavení hesla.

3. Jak je zobrazeno na obrázku vpravo, čtyři

tlačítka se šipkami ( Nahoru, Vpravo,

Dolů, Vlevo) představují 4 číslice (1, 2, 3,

4). Pomocí tlačítek se šipkami zadejte čtyřciferné heslo.

4. Poté, co zadáte všechny číslice hesla, potvrďte

heslo stisknutím tlačítka AUTO.

Vkládané číslice se budou zobrazovat jako symbol hvězdičky. Napište si heslo do tohoto návodu před nebo po zadání hesla, abyste jej zjistili, pokud heslo zapomenete.

Heslo: __ __ __ __ Uschovejte si tento návod k obsluze na bezpečném místě.

5. Znovu zadejte heslo.

6. Proveďte některý z následujících 3 kroků:

i. Pro pokračování stiskněte tlačítko AUTO. Po zobrazení zprávy „Nastavení

změny hesla dokončeno” je nastavování dokončeno.

ii. Stisknutím tlačítka Nahoru vymažte heslo a znovu zadejte čtyři číslice. iii. Pro zrušení nastavování hesla a návrat do nabídky na projekční ploše (OSD)

stiskněte tlačítko Dolů.

Ovládání22

ZADEJTE NOVÉ HESLO

* * * *

4 2

Potvrdit AUTO

Vymazat

Zrušit

Pro zrušení ochrany heslem zobrazte nabídku

Nastavení > Heslo po otevření

nabídky na projekční ploše (OSD). Zvolte položku Vypnuto stisknutím tlačítka Vlevo nebo Vpravo.

I pokud je funkce hesla vypnutá, měli byste si staré heslo uschovat, protože ho budete potřebovat, pokud budete chtít funkci hesla opět zapnout nebo pro případnou změnu hesla.

Jestliže své heslo zapomenete

Pokud je funkce hesla aktivovaná, budete vyzváni k zadání čtyřmístného hesla při každém zapnutí projektoru. V případě, že zadáte nesprávné heslo, se zobrazí chybová zpráva. Můžete to zkusit znovu po stisku tlačítka

Nahoru nebo pokud jste si heslo nezapsali

anemůžete si na něj vzpomenout, můžete použít postup pro obnovu hesla.

Zapoměli jste heslo, použijte průvodce uživatele

Špatné heslo

Zkuste znova

Použití postupu pro obnovu hesla

Držte stisknuté tlačítko Vpravo na projektoru asi 3 sekundy. Projektor zobrazí na ploše číselný kód. Zapište si toto číslo a vypněte projektor. Místní servisní středisko společnosti BenQ vám pomůže toto číslo dekódovat. V souvislosti s tím můžete být požádáni opředložení dokladu o zakoupení projektoru za účelem prokázání toho, že jste oprávněným uživatelem projektoru.

Změna hesla

1. Stiskněte tlačítko MENU na projektoru nebo MENU na dálkovém ovladači pro otevření nabídky na projekční ploše (OSD) a přejděte do nabídky

Změna hesla.

2. Stiskněte tlačítko Vlevo nebo Vpravo.

3. Zadejte staré heslo.

i. Je-li heslo správné, můžete pokračovat zadáním nového hesla.

ii. Pokud není heslo správné, zobrazí se zpráva „Špatné heslo”. Po stisknutí tlačítka

Nahoru opakujte postup znovu nebo stisknutím tlačítka Dolů zrušte

zadávání hesla.

4. Zadejte nové heslo.

Vkládané číslice se budou zobrazovat jako symbol hvězdičky . Napište si heslo do tohoto návodu před nebo po zadání hesla, abyste jej zjistili, pokud heslo zapomenete.

Heslo: __ __ __ __ Uschovejte si tento návod k obsluze na bezpečném místě.

5. Proveďte některý z následujících 3 kroků:

i. Pro potvrzení stiskněte tlačítko AUTO.

ii. Stiskněte tlačítko Nahoru pokud chcete provést nový pokus. iii. Pro zrušení nastavování a návrat do nabídky na projekční ploše (OSD) stiskněte

tlačítko Dolů.

6. Pro potvrzení nového hesla jej znovu zadejte.

7. Proveďte některý z následujících 3 kroků:

i. Dokončete postup stisknutím tlačítka AUTO.

ii. Stiskněte tlačítko Nahoru pokud chcete provést nový pokus. iii. Pro zrušení nastavování a návrat do nabídky na projekční ploše (OSD) stiskněte

tlačítko Dolů.

Nastavení

Ovládání 23

Přepínání vstupního signálu

Projektor lze připojit k několika zařízením současně. Současně lze však zobrazit signál pouze z jednoho zařízení.

Pro postupné přepínání mezi dostupnými vstupními signály:

1. Stiskněte tlačítko SOURCE (Zdroj) na

projektoru nebo na dálkovém ovladači pro zobrazení pruhu pro volbu zdroje. Pokud byl signál zvolen, stiskněte dvakrát tlačítko SOURCE (Zdroj). Prvním stisknutím tlačítka se zobrazí informace o aktuálním zdroji a druhým stisknutím se zobrazí pruh pro volbu zdroje.

Volba zdroje

D-Sub/Comp.

Video

S-Video

2. Můžete opakovaně stisknout tlačítko SOURCE (Zdroj), dokud nebude vybrán

požadovaný zdroj vstupního signálu nebo nechat projektor automaticky vyhledat dostupný signál. Po nalezení signálu se na 3 sekundy zobrazí informace o zdroji vstupního signálu v pravém dolním rohu projekční plochy. Pokud je k projektoru připojeno více zařízení, můžete opětovným stisknutím tohoto tlačítka vyhledat další signál.

Pokud chcete nechat projektor vyhledat dostupné signály, ujistěte se, že je aktivována funkce Najít zdroj v nabídce Rozšířené nastavení. Podrobné informace - viz

„Najít zdroj” na straně 37.

Budete-li chtít předejít nežádoucímu zkracování provozní doby lampy, můžete zapnout funkci Automatické vypnutí pro automatické vypnutí projektoru, pokud není po určitou dobu detekován žádný signál. Pro nastavení doby funkce Automatické vypnutí přejděte do

nabídky Rozšířené nastavení > Automatické vypnutí a stiskněte tlačítko

Vlevo/ Vpravo a nastavte čas od 5 do 20 minut s krokem 5 minut.

Úroveň jasu promítaného obrazu se bude při přepínání mezi různými vstupními signály odpovídajícím způsobem měnit. Datové (grafické) prezentace z PC používají většinou statické snímky a jsou obecně jasnější než videozáznamy, při kterém se používají většinou pohyblivé snímky (filmy). Typ vstupu ovlivňuje možnosti dostupné v aplikačním režimu. Podrobné informace - viz

„Výběr režimu zobrazení” na straně 27.

Přizpůsobení promítaného obrazu

Přizpůsobení úhlu projekce

Projektor je vybaven jednou nastavitelnou nožkou s rychlým odjištěním a jednou zadní nastavitelnou nožkou. Tyto nastavitelné nožky umožňují změnit výšku obrazu a projekční úhel. Postup při nastavení polohy projektoru:

1. Nadzvedněte projektor a stiskněte tlačítko nastavitelné nožky, aby se odjistila. Nastavitelná nožka se nastaví do příslušné polohy a zajistí se.

Ovládání24

Během doby, kdy je lampa zapnutá, se nedívejte do projektoru. Silné světlo lampy by mohlo poškodit váš zrak.

2. Šroubováním zadní nastavitelné nožky jemně dolaďte vodorovný úhel. Pokud si přejete nastavovací nožku zasunout, nadzvedněte projektor, stiskněte tlačítko pro rychlé odjištění a opatrně nastavte projektor do požadované nižší polohy. Zašroubujte zadní nastavitelnou nožku zpět v opačném směru.

Pokud není projekční plocha vůči projektoru kolmá, bude mít promítaný obraz svisle lichoběžníkový tvar. Abyste tuto situaci napravili, proveďte přizpůsobení hodnoty „Korekce lichoběžník. nast.” v nabídce „Obraz” na ovládacím panelu projektoru nebo na dálkovém ovladači. Podrobné informace - viz „Korekce lichoběžníkového nastavení” na straně 25.

Korekce lichoběžníkového nastavení

Lichoběžníkové zkreslení představuje situaci, kdy je promítaný obraz v horní nebo dolní části znatelně širší. Tato situace nastane v případě, že projektor není kolmý vůči projekční ploše.

Pro odstranění tohoto stavu musíte kromě přizpůsobení výšky projektoru provést manuální korekci prostřednictvím JEDNOHO z následujících kroků:

• Stisknutím tlačítka / na

projektoru nebo na dálkovém ovladači zobrazte stavový pruh s názvem „Korekce

lichoběžník. nast. ” pro opravu lichoběžníkového nastavení v horní části

obrazu nebo stiskněte tlačítko pro opravu lichoběžníkového nastavení v dolní části obrazu.

• Stiskněte tlačítko MENU na projektoru nebo tlačítko MENU na dálkovém ovladači.

Přejděte do nabídky hodnoty stisknutím tlačítka Vlevo/ Vpravo na projektoru nebo na dálkovém

ovladači, až budete spokojeni s výsledkem.

Například:

Keystone

Pro-Picture > Korekce lichoběžník. nast. a nastavte

• Stiskněte tlačítko na projektoru nebo na dálkovém ovladači.

• Stiskněte tlačítko Vlevo na projektoru nebo na dálkovém ovladači, jakmile budete v nabídce Pro-Picture > Korekce lichoběžník. nast..

Keystone

-6

Keystone

• Stiskněte tlačítko na projektoru nebo na dálkovém ovladači.

• Stiskněte tlačítko Vpravo na projektoru nebo na dálkovém ovladači, jakmile budete v nabídce Pro-Picture > Korekce lichoběžník. nast..

Keystone

Ovládání 25

Automatické nastavení obrazu

V některých případech můžete potřebovat optimalizovat kvalitu obrazu. Abyste to mohli provést, stiskněte tlačítko AUTO na projektoru nebo na dálkovém ovladači. Během 3 sekund provede vestavěná inteligentní funkce automatického nastavení optimalizaci hodnot frekvence a časování tak, aby byla zajištěna nejvyšší kvalita obrazu.

Informace o zvoleném zdroji budou zobrazeny na 3 sekundy v pravém dolním rohu projekční plochy.

V průběhu funkce AUTO (Automaticky) se na projekční ploše nebude nic zobrazovat.

Jemné doladění čistoty obrazu

V případě potřeby zaostřete obraz otáčením prstence pro zaostřování.

Výběr poměru stran

„Poměr stran“ je poměr šířky obrazu k jeho výšce. Většina analogových televizorů apočítačů má poměr stran 4:3, digitální televizory a přehrávače DVD mají poměr stran obvykle 16:9.

Díky zpracování digitálního signálu umožňují digitální zobrazovací zařízení, jako je tento projektor, dynamicky roztáhnout a zobrazit obraz v jiném poměru stran, než má původní obraz.

Poměr stran promítaného obrazu lze změnit (nezáleží na typu zdroje vstupního signálu) v nabídce

formátu video signálu a vašim požadavkům na zobrazení. K dispozici jsou tři poměry stran:

Na níže uvedených obrázcích představují černé oblasti nezobrazované části obrazu a bílé oblasti jsou zobrazované části obrazu.

1. Přirozený: Obraz je promítán v jeho původním rozlišení, bez

konverze pixelů. U vstupních signálů s nižším rozlišením se bude promítaný obraz zobrazovat jako menší než v případě změny jeho velikosti pro zobrazení na celou plochu. V případě potřeby můžete projektor přiblížit k projekční ploše, aby se promítaný obraz zvětšil. Po posunutí projektoru budete možná muset projektor znovu zaostřit.

2. 4:3: Změní měřítko obrazu tak, že obraz je zobrazen uprostřed

projekční plochy s poměrem stran 4:3. Toto nastavení je nejvhodnější pro obraz s poměrem stran 4:3 (např. monitory počítačů, televizory se standardním rozlišením a DVD filmy s poměrem stran 4:3), protože obraz se zobrazuje bez nutnosti změnit poměr stran.

Pro-Picture > Poměr stran. Vyberte poměr stran, který odpovídá

Ovládání26

3. 16:9: Změní měřítko obrazu tak, že obraz je zobrazen uprostřed

projekční plochy s poměrem stran 16:9. Toto nastavení je nejvhodnější pro obraz, který již má poměr stran 16:9 (např. televize s vysokým rozlišením HDTV), protože obraz se zobrazuje bez nutnosti změnit poměr stran.

Zdrojem obrazu s poměrem stran 16:9 je pouze komponentní video vstup, je-li připojen vhodný signál. Podrobné informace - viz „Připojení zařízení s komponentním video signálem”

na straně 19 a „Získání požadované velikosti promítaného obrazu” na straně 14.

Optimalizace obrazu

Výběr režimu zobrazení

V projektoru je přednastaveno několik aplikačních režimů, ze kterých si můžete vybrat ten, který nejlépe vyhovuje provoznímu prostředí a typu obrazu zdroje vstupního signálu.

Pro volbu provozního režimu, který bude vyhovovat vašim potřebám, můžete provést některý z uvedených kroků.

• Stiskněte opakovaně tlačítko MODE

(Režim) na dálkovém ovladači nebo na projektoru, až bude zvolen požadovaný režim.

• Přejděte do nabídky Obraz > Režim zobrazení a stiskněte tlačítko Vlevo/ Vpravo pro volbu požadovaného režimu.

K dispozici je několik níže uvedených zobrazovacích režimů pro různé druhy signálů.

Vstup signálu z PC

1. Dynamický (Základní): Maximalizuje jas promítaného obrazu. Tento režim je

vhodný v prostředí, kde je vyžadován velmi vysoký jas - např. při použití projektoru v dobře osvětlených místnostech.

2. Režim prezentace: Je určený pro prezentace. V tomto režimu je zvýrazněn jas, aby se

dosáhlo sladění s barvami PC a notebooku.

3. Režim sRGB: Maximalizace čistoty RGB barev pro zajištění věrných obrazů bez

ohledu na nastavení jasu. Nejvhodnější režim pro prohlížení fotografií pořízených správně zkalibrovaným fotoaparátem kompatibilním s sRGB a pro prohlížení počítačové grafiky a výkresových aplikací, jako je např. AutoCAD.

4. Režim Kino: Je vhodný pro sledování barevných filmů, videoklipů z digitálních

fotoaparátů nebo DV prostřednictvím vstupu PC pro zajištění nejlepšího obrazu vtemnějším (méně osvětleném) prostředí.

Vstup signálu YPbPr / S-video / Video

1. Režim Standartní (Základní): Je vhodný pro sledování barevných filmů, videoklipů

z digitálních fotoaparátů nebo DV.

2. Režim Dynamický: Vhodný pro hraní videoher typu gamebox v prostředí běžně

osvětleného obývacího pokoje.

3. Režim Kino: Vhodný pro sledování filmů odehrávajících se v tmavém prostředí nebo

filmů na DVD nejlépe v prostředí temného (málo osvětleného) obývacího pokoje.

Ovládání 27

Používání funkce Barva stěny

Pokud je barva vaší projekční plochy nebo stěny jiná než bílá, může vám funkce Barva stěny pomoci při korekci barvy promítaného obrazu, aby se předešlo možnému rozdílu barev mezi zdrojem a promítaným obrazem.

Budete-li chtít tuto funkci použít, přejděte do nabídky Obraz > Barva stěny astiskněte tlačítko Vlevo/ Vpravo pro volbu barvy, která se nejvíce podobá barvě

povrchu projekční plochy. K dispozici je několik barev: světle žlutá, růžová, světle zelená, modrá a Tabule.

Jemné doladění čistoty obrazu

Následující nastavení je přístupné v nabídce Obraz. Stisknutím tlačítka

Nahoru/ Dolů zvýrazněte položku, kterou chcete nastavit a stiskněte tlačítko

Vlevo/ Vpravo pro nastavení podle vašich potřeb.

Nastavení položky Jas

Čím vyšší je tato hodnota, tím jasnější je obraz. A naopak - čím nižší je tato hodnota, tím tmavší je obraz. Tento parametr nastavte tak, aby se černé oblasti obrazu jevily jako černé a aby zůstaly viditelné podrobnosti v tmavých oblastech.

-30

+70

Nastavení položky Kontrast

Čím vyšší je tato hodnota, tím vyšší je kontrast. Tento prvek nastavte tak, aby bílé oblasti obrazu byly bílé, a aby zůstaly viditelné podrobnosti v bílých oblastech. Použijte tuto položku po předchozím nastavení položky Jas tak, aby se obraz přizpůsobil vybranému vstupu a prostředí pro sledování.

-30

+70

Volba položky Teplota barev

K dispozici jsou 4 nastavení teploty barev*:

1. T1: Nastavení nejvyšší teploty barev T1 zobrazuje barvy s nejsilnějším modrobílým

nádechem.

2. T2: Bílá barva se zobrazuje do modra.

3. T3: Zachovává normální zobrazení bílé barvy.

4. T4: Bílá barva se zobrazuje do červena.

*Teplota barev:

Existuje mnoho různých odstínů, které jsou pro různé účely považovány za „bílou”. Jeden zběžných způsobů vyjádření bílé barvy je znám jako „teplota barev”. Bílá barva s nízkou teplotou barev vypadá jako načervenalá bílá. Bílá barva s vysokou teplotou barev obsahuje více modré.

Ostatní nastavení

Další možnosti pro jemné doladění kvality obrazu najdete v nabídce Obraz. Podrobné informace - viz „Nabídka Obraz” na straně 34.

Ovládání28

Nastavení časovače prezentace

Časovač prezentace zobrazuje zbývající čas prezentace na ploše, abyste měli lepší přehled o délce prezentace. Pro aktivaci této funkce postupujte podle následujících pokynů:

1. Stiskněte tlačítko TIMER SETUP (Nastavení časovače) na

dálkovém ovladači nebo přejděte do nabídky

Rozšířené nastavení > Časovač prezentace

astiskněte tlačítko Vlevo/ Vpravo pro zobrazení stránky Časovač prezentace.

Časovač prezentace

Aktivace časovače Interval časovače

Zobrazení časovače Pozice časovače Metoda počítání časovače

2. Stiskněte tlačítko Dolů pro zvýraznění položky Interval časovače a určete časový

interval stisknutím tlačítka Vlevo/ Vpravo. Délku intervalu je možno nastavit od 5 do 240 minut s krokem 5 minut.

Pokud je časovač již zapnutý, restartuje se časovač po každém resetu položky Interval časovače.

3. Stiskněte tlačítko Dolů pro zvýraznění položky Zobrazení časovače a zvolte, zda

chcete časovač zobrazit na projekční ploše (stiskněte tlačítko Vlevo/Vpravo ).

Volba Popis

Vždy V průběhu celé prezentace se bude časovač zobrazovat na

projekční ploše.

1 min/2 min/3 min Časovač se na projekční ploše bude zobrazovat poslední 1/2/3

minutu(y).

Nikdy V průběhu celé prezentace bude časovač skrytý.

60 min.

Vždy

Vpřed

4. Stiskněte tlačítko Dolů pro zvýraznění položky Pozice

časovače a nastavte pozici časovače stisknutím tlačítka Vlevo/

Vpravo.

Vlevo nahoře

 vlevo dole  vpravo nahoře  vpravo dole

5. Stiskněte tlačítko Dolů pro zvýraznění položky Metoda

počítání časovače a zvolte požadovaný směr načítání stisknutím tlačítka Vlevo/

Vpravo.

Volba Popis

Vpřed Hodnota se zvyšuje od 0 do přednastavené doby. Zpět Hodnota se snižuje od přednastavené doby do 0.

6. Stiskněte tlačítko Nahoru pro

zvýraznění položky Aktivace časovače astiskněte tlačítko Vlevo/ Vpravo.

Opravdu chcete časovač ZAPNOUT?

Ano Ne

Zobrazí se potvrzovací zpráva.

5 min

Ovládání 29

7. Stiskněte tlačítko Dolů pro potvrzení. Uvidíte zprávu „Časovač je zapnutý!”,

zobrazenou na projekční ploše. Časovač zahájí odpočítávání v době zapnutí časovače. Pro zrušení časovače zopakujte kroky 1, 6 a 7. Uvidíte zprávu „Časovač je vypnutý!”, zobrazenou na projekční ploše.

Jak se používá tlačítko TIMER On/Show (Zobrazení časovače)?

Toto tlačítko je multifunkční.

• Pokud je časovač prezentace vypnutý, zobrazí se po stisknutí

tohoto tlačítka potvrzující zpráva. Na základě pokynů na projekční ploše se můžete rozhodnout, zda chcete časovač aktivovat nebo nikoli.

• Pokud již časovač běží jako skrytý, zobrazí se po stisknutí

tohoto tlačítka časovač na projekční ploše na několik sekund.

• Pokud je časovač zapnutý a zobrazuje se na projekční ploše,

nebude mít stisknutí tohoto tlačítka žádnou odezvu.

Skrytí obrazu

Aby bylo možno obrátit pozornost diváků sledujících prezentaci na přednášejícího, je možno použít tlačítko BLANK (Prázdná plocha) pro skrytí obrazu na projekční ploše. Zobrazení obrazu můžete obnovit stisknutím jakéhokoliv tlačítka na projektoru nebo na dálkovém ovladači. Během doby, kdy je obraz skrytý, se v pravém dolním rohu projekční plochy zobrazí slovo BLANK (Prázdná plocha).

V nabídce

čas

můžete nastavit dobu, po jejímž uplynutí se automaticky obnoví obraz v případě, že uživatel neprovede žádnou operaci. Délku intervalu je možno nastavit od 0 do 60 minut s krokem 1 minuta. Zvolením hodnoty 0 minut se funkce vypne.

Po stisknutí tlačítka BLANK (Prázdná plocha) přejde projektor automaticky do „Ekonomického režimu”.

Neblokujte projekci projekčního objektivu - předmět zakrývající projekci by se mohl zahřát a zdeformovat nebo dokonce způsobit požár.

Nastavení > Prázdný

Zastavení obrazu

Stisknutím tlačítka na dálkovém ovladači můžete zastavit obraz. V pravém dolním rohu plochy se zobrazí ikona " ". Pro

zrušení této funkce stiskněte tlačítko na dálkovém ovladači nebo tlačítko SOURCE (Zdroj) na projektoru. Mějte na paměti, že stisknutím tlačítka SOURCE (Zdroj) se rovněž změní vstupní zdroj.

I když je obraz na ploše zastavený, obraz se na video zařízení nebo jiném zařízení stále přehrává.

Provoz v prostředí s velkou nadmořskou výškou

Pokud budete projektor používat v prostředí s velkou nadmořskou výškou (1 500 – 3 000 m), používejte funkci Režim velké nadmořské výšky, nebo pokud je teplota prostředí

0°C–35 °C.

mezi

Ovládání30

Režim velké nadmořské výšky nepoužívejte, pokud pracujete v prostředí s nadmořskou výškou od 0 do 1 500 m a pokud je teplota mezi 0°C a 35°C. Projektor by se mohl podchlazovat, pokud byste tento režim používali v uvedených podmínkách.

Pro zapnutí režimu Režim velké nadmořské výšky přejděte do nabídky Rozšířené nastavení > Režim velké nadmořské výšky, zvolte Zapnuto stisknutím tlačítka Vlevo/

Vpravo na projektoru nebo na dálkovém ovladači. Zobrazí se potvrzovací zpráva.

Stiskněte tlačítko Dolů.

Doporučujeme použít režim velké nadmořské výšky

vždy, když je prostředí ve výšce nad 1500 m.

Chcete zapnout režim velké nadmořské výšky?

Ano Ne

Po dalším zapnutí projektoru se zobrazí níže uvedená zpráva jako připomínka během spouštění.

Současný stav

Tento režim se používá pro ochranu projektoru v extrémním prostředí a může způsobit

Režim velké nadmořské výšky Zapnuto

větší otáčky ventilátoru

Provoz v režimu "Režim velké nadmořské výšky" může způsobovat větší hluk z důvodu zvýšené rychlosti ventilátoru, nutné pro zlepšení celkového chlazení a výkonu.

Jestliže používáte tento projektor v jiném extrémním prostředí (s výjimkou výše uvedených podmínek), může jevit známky automatického vypínání, které slouží k ochraně projektoru před přehřátím. V takových případech byste měli pro vyřešení těchto problémů přepnout režim na velké nadmořské výšky. Neznamená to však, že projektor může pracovat za jakýchkoliv drsných nebo extrémních podmínek.

Vypnutí projektoru

1. Stiskněte tlačítko Power (napájení), aby se

zobrazila zpráva s výzvou. Vypněte projektor druhým stisknutím tlačítka Power.

2. Indikátor Power (napájení) začne blikat oranžovou

barvou a lampa se vypne, avšak ventilátory budou pokračovat v chodu ještě přibližně dalších 110 sekund, aby se projektor ochladil.

Z důvodu ochrany lampy nebude projektor během procesu ochlazování reagovat na žádné příkazy.

3. Pokud nebudete projektor delší dobu používat, odpojte síťový napájecí kabel ze zásuvky ve zdi.

• Neodpojujte síťový napájecí kabel před

dokončením vypínacího cyklu projektoru nebo v průběhu 110 sekundového procesu ochlazování.

• Pokud projektor není řádně vypnut, budou

ventilátory kvůli ochraně lampy pokračovat v chodu ještě několik minut, aby se projektor ochladil. Po zastavení ventilátorů zapněte projektor opětovným stisknutím tlačítka Power a indikátor „Power” (Napájení) se rozsvítí oranžovou barvou.

Opravdu chcete vypnout napájení?

Stiskněte znovu "POWER" a vypněte

napájení

Ovládání 31

Ovládání nabídek

Systém nabídek

Všimněte si prosím, že nabídky na projekční ploše (OSD) se mění podle vybraného druhu signálu.

Dostupné funkce při příjmu různých druhů signálů...

Vedlejší nabídka

Obraz

Pro-Picture

Nastavení

Rozšířené nastavení

Informace

PC Video / S-Video

• Režim zobrazení

• Barva stěny

• Teplota barev

•Jas

• Kontrast

• Automatické nastavení velikosti

•Poměr stran

• Korekce lichoběžník. nast.

• Horizontální pozice

• Vertikální pozice

•Fáze

• Horizontální velikost

• Doba zobrazení OSD

• Prázdný čas

•Heslo

•Změna hesla

•Reset

• Zrcadlové zobrazení

•Najít zdroj

• Jazyk

• Skvrnitý obraz

• Režim velké nadmořské výšky

• Automatické vypnutí

• Ekonomický režim

• Časovač prezentace

• Zdroj

• Rozlišení

• Režim zobrazení

• Ekvivalentní počet hodin provozu lampy

•Barva stěny

• Teplota barev

•Jas

•Kontrast

•Barva

• Odstín*

• Ostrost

• Automatické nastavení velikosti

•Poměr stran

• Korekce lichoběžník. nast.

• Zdroj

• Systém

• Režim zobrazení

• Ekvivalentní počet hodin provozu lampy

Komponentní video

• Zdroj

• Rozlišení

• Režim zobrazení

• Ekvivalentní počet hodin provozu lampy

*Při připojení signálu Video nebo S-Video je tato funkce k dispozici pouze se zvoleným systémem NTSC.

Ovládání32

Používání nabídek na projekční ploše (OSD)

Tento projektor je vybaven nabídkami na projekční ploše (OSD), umožňujícími různá seřízení a nastavení.

Nabídky jsou dostupné v 17 různých jazycích. (Viz část „Jazyk” na straně 37, kde najdete další podrobnosti.)

Následující příklad popisuje nastavení funkce Korekce lichoběžník. nast..

1. Stiskněte tlačítko MENU na projektoru nebo tlačítko MENU na dálkovém ovladači pro zapnutí nabídky na projekční ploše (OSD).

Režim zobrazení Barva stěny Teplota barev Jas Kontrast

Dynamický Vypnuto

0 0

2. Tlačítky Vlevo/ Vpravo na projektoru nebo na dálkovém ovladači

zvolte nabídku

Pro-Picture.

3. Stiskněte tlačítko Nahoru/ Dolů na projektoru nebo na dálkovém ovladači pro volbu Korekce lichoběžník. nast..

Automatické nastavení velikosti Poměr stran

Korekce lichoběžník. nast.

Horizontální pozice Vertikální pozice Fáze Horizontální velikost

Zapnuto

4. Upravte hodnoty korekce lichoběžníkového nastavení

stiskem tlačítka Vlevo/

Vpravo na projektoru nebo

na dálkovém ovladači.

Automatické nastavení velikosti Poměr stran Korekce lichoběžník. nast.

Horizontální pozice Vertikální pozice

Fáze Horizontální velikost

Zapnuto

5. Stiskněte opakovaně tlačítko

EXIT (Opuštění) na

projektoru nebo stiskněte tlačítko MENU na dálkovém ovladači pro uložení a ukončení nastavení.

Ovládání 33

Nabídka Obraz

Některé úpravy obrazu jsou k dispozici pouze při použití určitých zdrojů vstupního signálu. Možnosti, které nelze nastavit, se na projekční ploše nezobrazují.

FUNKCE

(výchozí nastavení / hodnota)

Režim zobrazení

(PC: Dynamický; YPbPr/S-Video/ Video: Standartní)

Barva stěny

(Vypnuto)

Teplota barev

(závisí na zvoleném režimu zobrazení Režim zobrazení)

Jas

(závisí na vybraném zdroji vstupního signálu)

Kontrast

(závisí na vybraném zdroji vstupního signálu)

Barva

(závisí na vybraném zdroji vstupního signálu)

Odstín

(50)

Ostrost

(15)

POPIS

Přednastavené aplikační režimy jsou určeny k optimalizaci nastavení obrazu projektoru tak, aby odpovídal typu programu.

Přednastavený aplikační režim můžete vybrat tlačítkem „Mode (Režim)” na dálkovém ovladači. Podrobné informace - viz „Výběr

režimu zobrazení” na straně 27.

Upravte barvu projekční plochy, pokud její povrch není bílý.

K dispozici jsou čtyři nastavení teploty barev. Podrobné informace - viz „Volba položky Teplota barev” na straně 28.

Slouží k nastavení jasu obrazu. Podrobné informace - viz „Nastavení položky Jas” na straně 28.

Přizpůsobení míry rozdílu mezi tmavou a světlou barvou v obraze. Podrobné informace - viz „Nastavení položky Kontrast” na straně 28.

Zvýšení nebo snížení intenzity barev obrazu.

Pro přizpůsobení barevných tónů obrazu. Čím vyšší je hodnota této položky, tím více je obraz do červena. Čím nižší je hodnota této položky, tím více je obraz do zelena.

Při připojení signálu Video nebo S-Video je tato funkce k dispozici

pouze u zvoleného systému NTSC.

Nastavení obrazu tak, aby vypadal ostřejší nebo jemnější.

Ovládání34

Nabídka Pro-Picture

Některé úpravy obrazu jsou k dispozici pouze při použití určitých zdrojů vstupního signálu. Možnosti, které nelze nastavit, se na projekční ploše nezobrazují.

FUNKCE

(výchozí nastavení / hodnota)

Automatické nastavení velikosti

(Zapnuto)

Poměr stran

(Přirozený)

Korekce lichoběžník. nast.

(0)

Horizontální pozice

(0)

Vertikální pozice

(0)

Fáze

(závisí na vybraném zdroji vstupního signálu)

POPIS

Automatická změna velikosti rozlišení pixelů vstupního signálu na přirozené rozlišení projektoru.

Zapnuto: Rozlišení pixelů vstupního signálu je konvertováno na přirozené rozlišení projektoru (800 x 600). U vstupních signálů s nižším rozlišením jsou mezery v pixelech před projekcí automaticky interpolovány na obraz. Tím se může zhoršit světlost obrazu.

Vypnuto: Obraz je promítán v jeho původním rozlišení, bez konverze pixelů. U vstupních signálů s nižším rozlišením se bude promítaný obraz zobrazovat jako menší než v případě změny jeho velikosti pro zobrazení na celou plochu. V případě potřeby můžete projektor přiblížit k projekční ploše, aby se promítaný obraz zvětšil. Po posunutí projektoru budete možná muset projektor znovu zaostřit.

Podle zdroje vstupního signálu lze nastavit jeden ze tří režimů poměru stran obrazu.

Podrobné informace - viz „Výběr poměru stran” na straně 26. Korekce lichoběžníkového nastavení obrazu. Podrobné informace - viz

„Korekce lichoběžníkového nastavení” na straně 25.

Nastavení polohy promítaného obrazu ve vodorovném směru.

-30 +30

Nastavení polohy promítaného obrazu ve svislém směru.

-30

Nastavte synchronizaci video vstupu podle video signálu. To pomůže při omezení zkreslení, které

vzniká u některých časování obrazu z počítače PC.

+30

Ovládání 35

Horizontální

Nastavení vodorovné šířky obrazu.

velikost

(0)

Nabídka Nastavení

FUNKCE

(výchozí nastavení / hodnota)

Doba zobrazení OSD

(20)

Prázdný čas

(20)

POPIS

Nastavení doby, po kterou zůstane nabídka na projekční ploše (OSD) aktivní po posledním stisknutí tlačítka. Rozsah je možno nastavit od 5 do 100 sekund.

Nastavení doby vypnutí obrazu, pokud je aktivována funkce „Zhasnutí obrazu”. Po uplynutí této doby se obnoví normální zobrazení.

Toto je volitelná funkce. Výběrem možnosti „Zapnuto” omezíte použití projektoru pouze na osoby, které znají správné heslo. Při první aktivací této funkce musíte nastavit heslo. Další informace - viz „Využití funkce

hesla” na straně 22. Po nastavení hesla a zvolení této funkce bude

projektor chráněn heslem. Uživatelé, kteří neznají správné heslo, nebudou moci projektor používat.

Heslo

(Vypnuto)

Změna hesla

Reset

(Ne)

Ovládání36

Heslo lze zadat buď pomocí tlačítek na projektoru, nebo na dálkovém ovladači.

Vkládané číslice se budou zobrazovat jako symbol hvězdičky.

Před změnou hesla budete požádáni o zadání platného hesla. Další informace - viz „Využití funkce hesla” na straně 22.

Návrat všech nastavení na přednastavené tovární hodnoty.

Následující nastavení však zůstane zachováno: Zrcadlové zobrazení, Jazyk, Heslo, Režim velké nadmořské výšky, Fáze, Horizontální pozice, Vertikální pozice a Horizontální velikost.

Nabídka Rozšířené nastavení

FUNKCE

(výchozí nastavení / hodnota)

Zrcadlové zobrazení

()

Najít zdroj

(Zapnuto)

Jazyk

(Anglicky)

Skvrnitý obraz

(Logo BenQ)

Režim velké nadmořské výšky

(Vypnuto)

Automatické vypnutí

(Vypnuto)

Ekonomický režim

(Vypnuto)

POPIS

(výchozí nastavení / hodnota)

Projektor lze nainstalovat na strop, za projekční plochu nebo s jedním či více zrcadly. Pokud chcete instalovat projektor na strop, požádejte svého prodejce o dodání konzoly pro montáž na strop (doplňkové příslušenství). Podrobné informace - viz „Volba umístění” na straně 13.

Zde se nastavuje, zda bude projektor automaticky vyhledávat vstupní signály. Jestliže je vyhledávání zdrojů „Zapnuto”, bude projektor vyhledávat vstupní signály tak dlouho, dokud nenalezne nějaký signál. Pokud tato funkce není aktivována, projektor vybere naposledy použitý vstupní signál. Výchozí hodnota je „RGB”.

Nastavení jazyka pro nabídku na projekční ploše (OSD). K dispozici je 17 jazyků, z nichž si můžete vybrat: English (angličtina -

výchozí), Français (francouzština), Deutsch (němčina), Italiano (italština), Espańol (španělština), Russian (ruština), Traditional Chinese (tradiční čínština), Simplified Chinese (zjednodušená čínština), Japanese (japonština), Korean (korejština), Svensk (švédština), Nederlands (holandština), Türkçe (turečtina), Čeština (čeština), Portuguese (portugalština), Thai (thajština) a Polski (polština).

Umožňuje vybrat, které logo se bude zobrazovat během spouštění projektoru. K dispozici jsou 3 režimy: Logo BenQ, černá plocha a modrá plocha.

Režim pro provoz v oblastech, jako jsou např. místa s velkou nadmořskou výškou nebo místa s vysokými teplotami.

Podrobné informace - viz „Provoz v prostředí s velkou nadmořskou

výškou” na straně 30.

Tato funkce umožňuje automaticky vypnout projektor v případě, že během nastavené doby není detekován žádný vstupní signál.

Podrobné informace - viz „Přepínání vstupního signálu” na straně 24. Použijte tento režim pro snížení šumu systému a snížení příkonu o 20 %.

Pokud je tento režim aktivován, sníží se světelný výkon a promítané obrazy budou tmavší.

Nastavením projektoru do ekonomického režimu se prodlouží funkce časovače lampy pro automatické vypnutí. Další podrobnosti ozpůsobu výpočtu celkové provozní doby lampy - viz část „Výpočet

provozní doby lampy” na straně 40.

Ovládání 37

Připomíná přednášejícímu, aby ukončil prezentaci do určité doby. Podrobné informace - viz „Nastavení časovače prezentace” na straně 29.

Aktivace časovače (Vypnuto): Pro zapnutí a vypnutí časovače prezentace.

Časovač prezentace

Interval časovače (60 min.): Nastavení preferované délky pro prezentaci.

Zobrazení časovače (Vždy): Nastavení, zda se má časovač zobrazovat na projekční ploše.

Pozice časovače ( ): Nastavení pozice, kde se bude časovač zobrazovat na projekční ploše.

Metoda počítání časovače (Vpřed): Nastavení směru načítání časovače.

Nabídka Informace

Tato nabídka zobrazuje aktuální provozní stav projektoru.

Některé úpravy obrazu jsou k dispozici pouze při použití určitých zdrojů vstupního signálu. Možnosti, které nelze nastavit, se na projekční ploše nezobrazují.

FUNKCE POPIS

Zdroj Rozlišení Systém

Zobrazuje aktuální zdroj signálu. Zobrazuje rozlišení vstupního signálu. Zobrazuje formát systému na video vstupu: NTSC, SECAM nebo PAL.

Režim zobrazení

Ekvivalentní počet hodin provozu lampy

Ovládání38

Zobrazuje režim vybraný v nabídce Obraz.

Zobrazení ekvivalentního počtu hodin provozu lampy vypočítaného integrovaným časovačem.

6. Údržba

Péče o projektor

Váš projektor vyžaduje minimální údržbu. Jediná věc, kterou je nutno provádět pravidelně, je čištění objektivu.

Nikdy neprovádějte demontáž žádných částí projektoru kromě lampy. Pokud je třeba vyměnit jiné součásti projektoru, obraťte se na svého prodejce.

Čištění objektivu

Jakmile si povšimnete, že je povrch objektivu znečištěný nebo zaprášený, očistěte jej.

•Pro odstranění prachu používejte nádobku se stlačeným vzduchem.

• Jestliže se na objektivu objeví nečistoty nebo šmouhy, použijte papír na čištění objektivů nebo jemný hadřík navlhčený v prostředku pro čištění objektivů a jemně otřete povrch objektivu.

Povrch objektivu nikdy nečistěte materiály s brusným účinkem.

Čištění skříňky projektoru

Před čištěním skříňky projektoru vypněte projektor postupem pro řádné vypnutí popsaným v části „Vypnutí projektoru” na straně 31 a odpojte síťový kabel.

•Pro odstranění nečistot nebo prachu očistěte skříňku jemným hadříkem.

•Pro odstranění odolných nečistot nebo skvrn navlhčete jemný hadřík vodou a čisticím prostředkem s neutrálním pH. Pak skříňku očistěte.

Nikdy nepoužívejte vosk, líh, benzen, ředidlo nebo jiné chemické čisticí prostředky. Tyto čisticí prostředky mohou poškodit skříňku přístroje.

Skladování projektoru

Jestliže potřebujete projektor na delší dobu uložit, postupujte prosím podle následujících pokynů.

•Ujistěte se, že teplota a vlhkost místa, kde hodláte projektor uložit, je v doporučeném rozsahu pro projektor. Přečtěte si prosím část „Technické údaje” na straně 47 nebo požádejte o konzultaci rozsahu svého prodejce.

•Zasuňte nastavitelnou nožku.

•Vyjměte z dálkového ovladače baterii.

• Zabalte projektor do původního nebo ekvivalentního obalu.

Přeprava projektoru

Doporučujeme používat při přepravě projektoru původní nebo ekvivalentní obal. Pokud budete projektor sami přepravovat, použijte prosím k tomuto účelu původní krabici nebo měkkou transportní brašnu, která je dostupná u vašeho prodejce BenQ.

Údržba 39

Informace o lampě

Výpočet provozní doby lampy

Během provozu projektoru se pomocí vestavěného časovače automaticky počítá doba provozu lampy (v hodinách). Způsob výpočtu ekvivalentní provozní doby lampy je následující:

Celková (ekvivalentní) provozní doba lampy = 1 (počet hodin provozu v ekonomickém režimu) + 3/2 (počet hodin provozu v normálním režimu)

Další informace o ekonomickém režimu - viz „Ekonomický režim” na straně 37.

Provozní doba lampy v ekonomickém režimu se počítá jako 2/3 provozní doby v normálním režimu. To znamená, že při použití projektoru v ekonomickém režimu se zvyšuje provozní doba lampy o 1/2.

Varovné zprávy

Když se indikátor „Lamp” (Lampa) rozsvítí červenou barvou nebo když se zobrazí zpráva informující o potřebě vyměnit lampu, vyměňte prosím lampu nebo požádejte o radu svého prodejce. Stará lampa může způsobit poruchu funkce projektoru a v ojedinělých případech může dokonce vybuchnout. Podrobnější informace o varovných zprávách projektoru - viz „Indikátory” na straně 44.

Indikátor „Lamp (Lampa)” a výstražný indikátor „Temp (Teplota)” se rozsvítí v případě, že je lampa příliš horká. Vypněte napájení a nechte projektor 45 minut vychladnout. Jestliže po opětovném zapnutí napájení projektoru stále svítí indikátor lampy nebo teploty, obraťte se prosím na svého prodejce.

Následující výstražné zprávy týkající se provozu lampy vám připomenou, že je potřeba vyměnit lampu.

Zpráva Stav

Celkový (ekvivalentní) počet hodin provozu lampy dosáhl 2000 hodin. Chcete-li, aby výkon zůstal

Upozornění lampy

Lampa > 2000 hodin

Napájení se vypne za 3000 Hodin

Vyměňte lampu

Lampa > 2950 hodin

Napájení se vypne za 3000 Hodin

optimální, nainstalujte novou lampu. Pokud je projektor běžně používán ve zvoleném ekonomickém režimu (viz „Ekonomický režim” na

straně 37), můžete pokračovat v jeho používání do té

doby, než se objeví varovná zpráva o 2950 hodinách provozu lampy.

Celkový (ekvivalentní) počet hodin provozu lampy dosáhl 2 950 hodin. Jestliže se chcete vyhnout problémům, které nastanou po uplynutí povolené doby provozu lampy, nainstalujte novou lampu.

Údržba40

Celkový (ekvivalentní) počet hodin provozu lampy dosáhl 3 000 hodin. Tato zpráva bude blikat uprostřed plochy po dobu přibližně 30 sekund současně s červeným indikátorem Lamp svítící po

Vyměňte lampu

Lampa > 3000 hodin

Konec životnosti lampy

dobu 40 sekund. Důrazně doporučujeme v této situaci vyměnit lampu.

Lampa je spotřební položka. S rostoucí dobou používání lampy její jas postupně klesá. Toto chování lampy je zcela normální. Lampu můžete vyměnit vždy, když si všimnete podstatného zhoršení jejího jasu. Pokud lampu nevyměníte dříve, musíte ji vyměnit po 3 000 hodinách provozu.

Pokud se zobrazí tato varovná zpráva, projektor se během 40 sekund vypne. Aby byl obnoven normální

Konec životnosti lampy

Vyměňte lampu - viz příručka

Vyměňte lampu a nastavte počítadlo provozu lampy

provoz projektoru, MUSÍTE lampu vyměnit.

Výměna lampy

• Abyste předešli nebezpečí zasažení elektrickým proudem, vždy před výměnou lampy

vypněte projektor a odpojte síťový kabel ze zásuvky.

• Abyste předešli vážným popáleninám, nechejte projektor před výměnou lampy alespoň

45 minut vychladnout.

• Abyste předešli poranění prstů a poškození vnitřních součástí projektoru, buďte velmi

opatrní, pokud odstraňujete ostré kousky rozbitého skla lampy.

• Abyste snížili riziko poranění prstů a/nebo zhoršení kvality zobrazení dotykem objektivu,

nedotýkejte se prázdného prostoru pro lampu v případě, že je lampa vyjmuta.

• Tato projekční lampa obsahuje rtuť. Při likvidaci lampy postupujte podle místních

předpisů pro likvidaci nebezpečného odpadu a zlikvidujte lampu odpovídajícím způsobem.

1. Vypněte napájení a vytáhněte síťový kabel

projektoru ze síťové zásuvky. Pokud je lampa horká, počkejte přibližně 45 minut, než lampa dostatečně vychladne, abyste předešli popálení.

2. Obraťte projektor spodní stranou vzhůru. Pak

uvolněte šroubky na krytu lampy.

3. Odstraňte kryt lampy z projektoru.

Nezapínejte projektor, není-li na svém místě kryt lampy.

Údržba 41

4. Odstraňte kabely lampy ze slotů.

5. Odpojte konektor lampy zatlačením proti projektoru a vytažením nahoru.

6. Uvolněte šroubek, který zajišťuje lampu.

7. Zvedněte rukojeť do svislé polohy. Pomocí rukojeti pomalu vytáhněte lampu z projektoru.

•Při příliš rychlém vysunutí může dojít

k prasknutí lampy, přičemž střepiny se mohou rozlétnout do vnitřku projektoru.

• Nepokládejte lampu na místa, kde by mohla být

postříkána vodou, kde by ji mohly najít děti nebo do blízkosti hořlavých materiálů.

•Během doby, kdy je lampa vyjmuta

z projektoru, nevkládejte ruce do skříňky projektoru. Pokud byste se dotkli optických součástí uvnitř projektoru, mohlo by to mít za následek nepravidelnosti v barevném podání a zkreslení promítaného obrazu.

8. Tak jak je patrno z obrázku uchopte novou lampu a vyrovnejte lampu s otvory v projektoru a pak zcela zasuňte lampu do projektoru.

Údržba42

9. Dotáhněte šroubek, který zajišťuje lampu.

•Uvolněný šroubek se může stát příčinou nekvalitního spojení, které může způsobit poruchu projektoru.

• Šroubek nepřetahujte.

10. Připojte konektor lampy k projektoru.

11. Kabely lampy připojte zpět do slotů.

12. Znovu na projektor umístěte kryt lampy.

13. Dotáhněte šroubek, který zajišťuje kryt

lampy.

•Uvolněný šroubek se může stát příčinou nekvalitního spojení, které může způsobit poruchu projektoru.

• Šroubek nepřetahujte.

14. Zapněte projektor.

Nezapínejte projektor, není-li na svém místě kryt lampy.

15. Nulování počítadla provozu lampy

Neprovádějte nulování počítadla provozu lampy, jestliže jste ji nevym ěnili, protože to může mít za následek její poškození.

i. Stiskněte a podržte tlačítko Nahoru na dobu

5 sekund, aby se zobrazila celková doba provozu lampy.

ii. Stiskněte tlačítko AUTO na projektoru nebo na

dálkovém ovladači pro vynulování počítadla

Doba provozu lampy

0 hodin

Stiskněte "AUTO" pro

znovunastavení

provozní doby lampy na „0”.

iii. Počkejte přibližně 5 sekund, než nabídka na projekční ploše (OSD) zmizí.

Informace o teplotě

Jestliže svítí výstražný indikátor „Temp (Teplota)”, indikuje to následující možné problémy:

1. Vnitřní teplota je příliš vysoká.

2. Ventilátory nepracují.

Vypněte projektor a požádejte o pomoc autorizované servisní středisko. Podrobnější informace - viz „Indikátory” na straně 44.

Údržba 43

Indikátory

Vyobrazení

• Prázdné -: Nesvítí

•: Bliká

•: Svítí

Indikátor Stav a popis

•

O: Oranžové světlo

• R: Červené svě tlo

• G: Zelené světlo

Power (Napájení)

Temp (Teplota)

Lamp (Lampa)

Události týkající se napájení

Události týkající se lampy

Projektor byl právě připojen do síťové zásuvky.

Pohotovostní režim.

Spouštění projektoru.

Normální provoz.

1. Projektor potřebuje 90 sekund na vychladnutí, protože byl nestandardně vypnutý, aniž by proběhl proces normálního ochlazení. Nebo

2. Projektor potřebuje po vypnutí napájení k ochlazení 90 sekund.

Projektor se automaticky vypnul. Pokud se pokusíte projektor znovu spustit, opět se vypne. Obraťte se prosím na vašeho prodejce se žádostí o pomoc.

1. Projektor potřebuje 90 sekund na vychladnutí.

Nebo

2. Obraťte se prosím na vašeho prodejce s žádostí o pomoc.

Údržba44

Indikátor Stav a popis Power

(Napájení)

Temp (Teplota)

Lamp (Lampa)

Události týkající se teploty

Projektor se automaticky vypnul. Pokud se pokusíte projektor znovu spustit, opět se vypne.

Obraťte se prosím na vašeho prodejce se žádostí o pomoc.

Údržba 45

7. Odstraňování problémů

Projektor se nezapne.

Příčina Náprava

Připojte síťový kabel do síťového konektoru

Síťový kabel nepřivádí žádné napětí.

Pokoušíte se o opětovné zapnutí projektoru ve chvíli, kdy probíhá jeho ochlazování.

Nezobrazuje se žádný obraz

Příčina Náprava

Zdroj video signálu není zapnutý nebo správně připojený.

Projektor není správně připojen kzařízení se vstupním signálem.

Vstupní signál nebyl správně zvolen.

Krytka objektivu zůstala připevněná k objektivu.

Rozmazaný obraz

Příčina Náprava

Objektiv projektoru není správně zaostřen.

Projektor a projekční plocha nejsou ve správné rovině.

Krytka objektivu zůstala připevněná k objektivu.

na projektoru a do síťové zásuvky. Pokud je síťová zásuvka spínaná, ujistěte se, že je zapnutá.

Počkejte, než proces ochlazování projektoru skončí.

Zapněte zdroj video signálu a zkontrolujte, zda je signálový kabel správně připojen.

Zkontrolujte připojení. Stisknutím tlačítka SOURCE (Zdroj) na

projektoru nebo na dálkovém ovladači zvolte správný vstupní signál.

Sundejte krytku objektivu.

Nastavte správné zaostření pomocí prstence pro zaostřování.

Proveďte přizpůsobení úhlu a směru projekce a v případě potřeby také výšky přístroje.

Sundejte krytku objektivu.

Dálkový ovladač nepracuje

Příčina Náprava

Baterie je vybitá. Vyměňte baterii za novou. Mezi dálkovým ovladačem

a projektorem jsou překážky. Jste příliš vzdáleni od projektoru.

Odstraňte překážky. Postavte se do vzdálenosti max. 6 metrů od

projektoru.

Špatné heslo

Příčina Náprava

Nezapamatovali jste si vaše heslo.

Odstraòování problémù46

Viz část „Použití postupu pro obnovu hesla”

na straně 23, kde najdete další podrobnosti.

8. Technické údaje

Technické údaje projektoru

Veškeré technické údaje se mohou změnit bez předchozího upozornění.

Všeobecné údaje

Název výrobku Digitální projektor Název modelu MP510

Optické parametry

Rozlišení 800 x 600 SVGA Systém zobrazování 1 čipový DMD obvod Clonové číslo objektivu F=2,57 (pevné) Lampa 160 W

Elektrické parametry

Napájení 100 – 240 V střídavých, 2,5 A, 50 – 60 Hz (automaticky) Příkon 250 W (maximální)

Mechanické parametry

Hmotnost 5,7 kg

Vstupní konektory

Počítačový vstup Vstup RGB D-Sub 15 pinů (s otvory) 1x Vstupní video signál S-VIDEO Konektor Mini DIN 4 piny 1x VIDEO Konektor RCA 1x Vstup signálu HDTV Konektor D-sub <--> Komponentní RCA 3x, přes vstup RGB

Control (pro servis)

Konektor pro USB myš Série A/B x 1 RS-232 sériové ovládání Mini Din 9 pinů 1x

Požadavky na prostředí

Provozní teplota 0 °C až 40 °C na úrovni hladiny moře Provozní relativní vlhkost 10 % ~ 90 % (bez kondenzace) Provozní nadmořská výška 0 –1 499 m při teplotě 0° C–35 °C

Rozměry

1 500–3 000 m při teplotě 0 °C–30 °C (se zapnutou funkcí Režim velké nadmořské výšky)

277 mm (Š) x 95 mm (V) x 208 mm (H)

208

277

78,5

Technické údaje 47

Tabulka časování

Podporované časování pro vstup signálu z PC

Horizontální

Rozlišení

frekvence (kHz)

31,469 59,940 25,175 VGA_60

640 x 480

720 x 400 31,469 70,087 28,322 720 x 400_70

800 x 600

1024 x 768

1280 x 1024 63,981 60,020 108,000 SXGA_60

37,861 72,809 31,500 VGA_72 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000 VGA_85

37,879 60,317 40,000 SVGA_60 48,077 72,188 50,000 SVGA_72 46,875 75,000 49,500 SVGA_75 53,674 85,061 56.250 SVGA_85 48,363 60,004 65,000 XGA_60 56,476 70,069 75,000 XGA_70 60,023 75,029 78,750 XGA_75 68,667 84,997 94,500 XGA_85

Vertikální frekvence (Hz)

Frekvence pixelů (MHz)

Režim

Podporované časování pro komponentní vstup - YP

Formát signálu

480i(525i) při 60 Hz 15,73 59,94

480p(525p) při 60 Hz 31,47 59,94

576i(625i) při 50 Hz 15,63 50.00 576p(625p) při 50 Hz 31,25 50,00 720p(750p) při 60 Hz 45,00 60.00 720p(750p) při 50 Hz 37,50 50,00

1080i(1125i) při 60 Hz 33,75 60,00 1080i(1125i) při 50 Hz 28,13 50,00

Horizontální frekvence (kHz)

Vertikální frekvence (Hz)

bPr

Podporované časování pro vstupní signál Video a S-Video

Frekvence

Režim Video

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 nebo 4,41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC 4,43 15,73 60 4,43

Horizontální frekvence (kHz)

Vertikální frekvence (Hz)

pomocné barvonosné vlny (MHz)

Technické údaje48

9. Záruka a informace o autorských právech

Omezená záruka

Společnost BenQ poskytuje záruku na jakoukoli závadu v materiálu a dílenském zpracování při normálních podmínkách používání a skladování.

Při uplatňování jakýchkoli záručních nároků je vyžadován doklad o zakoupení. V případě, že se na výrobku v průběhu záruční doby vyskytne závada, je jediným závazkem společnosti BenQ a vaší náhradou výměna jakýchkoli vadných součástek (včetně práce). Pokud požadujete servisní zásah v rámci záruky, obraťte se ihned na prodejce, od kterého jste přístroj vykazující vady zakoupili.

Důležité: Výše uvedená záruka pozbývá platnosti, jestliže zákazník při obsluze přístroje nepostupuje v souladu s psanými pokyny společnosti BenQ, zvláště pokud se to týká okolní vlhkosti, která musí být mezi 10 % a 90 %, teploty, která musí být mezi 0 °C a 40 °C, nadmořské výšky, která nesmí v běžném režimu přesáhnout 3 048 m a provozování projektoru v prašném prostředí. Kromě konkrétních zákonných práv, které vám poskytuje tato záruka, můžete mít v závislosti na zákonech země, ve které žijete, ještě další práva.

Další informace najdete na internetové stránce BenQ.com

Autorská práva

Copyright 2006 BenQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění nebo překládána do jakéhokoli jazyka nebo počítačového jazyka, v jakékoli formě nebo jakýmkoli způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým, manuálním nebo jakkoliv jinak, bez předchozího písemného souhlasu společnosti BenQ Corporation.

Omezení odpovědnosti

Společnost BenQ Corporation neposkytuje žádné záruky, ať už vyjádřené nebo předpokládané, s ohledem na obsah zde uvedených informací a zejména se zříká jakýchkoli záruk, obchodovatelnosti nebo vhodnosti pro určitý konkrétní účel. Kromě toho si společnost BenQ Corporation vyhrazuje právo provádět úpravy této publikace a čas od času provádět změny v jejím obsahu, a to bez povinnosti ze strany této společnosti upozorňovat jakoukoli osobu na takovéto úpravy nebo změny.

*DLP, Digital Micromirror Device a DMD jsou registrované obchodní značky společnosti Texas Instruments. Ostatní značky jsou chráněny autorskými právy příslušných společností nebo organizací.

Záruka a informace o autorských právech 49

10.Prohlášení regulátorů

Prohlášení FCC

TŘÍDA B: Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii a pokud není nainstalováno a používáno v souladu s pokyny, může způsobovat nežádoucí rušení rádiových komunikací. Neexistuje však žádná záruka, že při konkrétní instalaci nebude k rušení docházet. Pokud zařízení způsobuje škodlivé rušení příjmu rozhlasu nebo televize, které může být potvrzeno vypnutím a zapnutím přístroje, může se uživatel pokusit napravit toto rušení některým z následujících opatření:

—Změnou orientace nebo přemístěním přijímací antény. —Zvětšením vzdálenosti mezi zařízením a přijímačem. —Připojením zařízení do zásuvky v okruhu, který je odlišný od okruhu, ke kterému je

připojen přijímač.

— Konzultací problému s prodejcem nebo zkušeným opravářem radiopřijímačů /

televizorů.

Prohlášení EEC

Tento přístroj byl testován podle požadavků normy 89 / 336 / EEC (Evropské hospodářské společenství) z hlediska EMC (Elektromagnetická kompatibilita) a bylo zjištěno, že vyhovuje uvedeným požadavkům.

Prohlášení MIC

Zařízení třídy B (Informační / telekomunikační zařízení pro domácí použití)

Toto zařízení prošlo registrací EMC pro použití v domácnostech a lze jej používat v jakémkoliv prostředí, včetně obytných budov.

Směrnice WEEE

Likvidace vyřazených elektrických a elektronických zařízení v domácnostech uživatelů v Evropské unii.

Tento symbol na výrobku nebo na jeho obalu indikuje, že dané zařízení nelze vyhodit do běžného domovního odpadu. Vyřazené elektrické nebo elektronické zařízení je nutno zlikvidovat odevzdáním k recyklaci v souladu s platným plánem recyklace. Další informace o recyklaci tohoto zařízení získáte u místních úřadů, v obchodě, kde jste výrobek zakoupili nebo u společnosti, která se zabývá likvidací domovního odpadu. Recyklace materiálů pomáhá chránit přírodní zdroje a zaručuje likvidaci výrobku způsobem, který je šetrný k lidskému zdraví i životnímu prostředí.

Prohlášení regulátorù50

BenQ MP510 User Manual [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. Důležité bezpečnostní pokyny

Bezpečnostní pokyny pro montáž projektoru na strop

2. Úvod

Přednosti projektoru

Obsah balení při dodávce

Vnější vzhled projektoru

Ovládací prvky a funkce

Projektor

Dálkový ovladač

Dosah dálkového ovladače

Výměna baterie v dálkovém ovladači

3. Umístění projektoru

Volba umístění

Získání požadované velikosti promítaného obrazu

Jak určit polohu projektoru pro danou velikost projekční plochy

Jak určit doporučenou velikost projekční plochy pro danou vzdálenost

Rozměry projekce

4. Připojení

Připojení počítače

Připojení zařízení s video signálem

Připojení zařízení s komponentním video signálem

Zapojení ke zdrojovému zařízení s konektorem S-Video nebo composite Video

5. Ovládání

Uvedení do provozu

Využití funkce hesla

Přepínání vstupního signálu

Přizpůsobení promítaného obrazu

Optimalizace obrazu

Nastavení časovače prezentace

Skrytí obrazu

Zastavení obrazu

Provoz v prostředí s velkou nadmořskou výškou

Vypnutí projektoru

Ovládání nabídek

Systém nabídek

Používání nabídek na projekční ploše (OSD)

Nabídka Obraz

Nabídka Pro-Picture

Nabídka Nastavení

Nabídka Rozšířené nastavení

Nabídka Informace

6. Údržba

Péče o projektor

Čištění objektivu

Čištění skříňky projektoru

Skladování projektoru

Přeprava projektoru

Informace o lampě

Výpočet provozní doby lampy

Varovné zprávy

Výměna lampy

Informace o teplotě

Indikátory

7. Odstraňování problémů

8. Technické údaje

Technické údaje projektoru

Tabulka časování

9. Záruka a informace o autorských právech

Omezená záruka

Autorská práva

Omezení odpovědnosti

10.Prohlášení regulátorů

Prohlášení FCC

Prohlášení EEC

Prohlášení MIC

Směrnice WEEE
