BENQ
MP510 Digitalni Projektor
Mainstream Series
Korisničko uputstvo
Dobrodošli
c Važne sigurnosne upute
Vaš BenQ projektor je dizajniran i testiran prema najnovijim standardima sigurnosti u opremi
informacionih tehnologija. Ipak, za osigurati bezbjedno korištenje proizvoda, veoma je važno
slijediti uputstva spomenuta u ovom priručniku kao i oznake na proizvodu.
OPREZ
• Molimo da pročitate ovo uputstvo prije
početka rada sa projektorom.
Sačuvajte uputstvo.
• Ne gledajte izravno u u projektor za
vrijeme rada. Jak svjetlosni snop može
prouzročiti oštećenje očiju.
• Uvijek otvorite poklopac objektiva kad
je uključena lampa projektora.
• U nekim zemljama napon NIJE
stabilan. Ovaj projektor je dizajniran za
siguran rad u naponskom opsegu od
100 – 240 volti izmjenične struje, ali
može da ne radi ispravno ukoliko
nestane struje ili se desi oscilacija u
naponu +/- 10%. U područjima gdje
napon mreže oscilira ili se prekida
napajanje, preporuka je priključiti
projektor na stabilizator napona,
zaštitu od prenapona ili na
neprekidno napajanje (UPS).
• Povjerite servisiranje kvalificiranom
servisnom osoblju.
Važne sigurnosne upute 4
• Ne blokirajte projekcioni objektiv bilo
kakvim predmetima dok je u radnom
stanju jer to može izazvati pregrijavanje i
deformisanje, pa čak i požar. Za
privremeno isključenje lampe, pritisnite
Blank na projektoru ili daljinskom
upravljaču.
Sigurnosna uputstva
• Za vrijeme rada, lampa postaje
ekstremno vruća. Ostavite projektor da
se ohladi 45 minuta prije vađenja ili
zamjene lampe.
• Ne postavljajte ovaj proizvod na
nestabilnu površinu postolja ili stola.
Projektor može pasti i izbiljno se oštetiti.
• Ne upotrebljavajte lampu izvan opsega
njenog trajanja. Upotrebom lampe u
takvim uvjetima riskirate njeno pucanje u
rijetkim slučajevima.
Nikada ne mijenjajte sklop sa lampom niti bilo
koju drugu komponentu, dok projektor nije
isključen iz napajanja.
• Za smanjiti rizik od električnog udara, ne
rastavljajte uređaj. Ako je potrebna
popravka, odnesite ga kvalificiranom
tehničaru. Neispravno sastavljen uređaj
može izazvati kvar projektora ili električni
udar prilikom daljnjeg korištenja.
Servisiranje uređaja povjerite isključivo
profesionalnom servisu.
Važne sigurnosne upute 5
Sigurnosna uputstva (Nastavak)
• Ne postavljate ovaj projektor u bilo koju
od navedenih okolina.
- Prostore sa slabom ventilacijom.
Ostavite najmanje 50cm razmaka
između zida i slobodan protok zraka
oko projektora.
- Lokacije gdje temperatura postaje
visoka, kao u unutrašnjosti automobila
sa zatvorenim staklima.
- Lokacije sa visokom vlagom, prašinom
ili dimom cigareta koji može zaprljati
optičke dijelove, skračujući vijek
projektora i zatamnjujući sliku.
• Ne blokirajte otvore za ventilaciju.
- Ne postavljajte uređaj na mekane
površine.
- Ne pokrivajte uređaj krpom ili drugim
pokrivalom.
- Ne stavljate lako zapaljive stvari u
blizinu.
- Lokacije blizu požarnog alarma.
- Lokacije sa ambijentalnom temperaturom
iznad 40
0
C.
- Lokacije nadmorske visine veće od
10000 stopa.
Ako su ventilacijski otvori ozbiljno ometani,
pregrijavanje unutar projektora može rezultirati
požarom.
• Uvijek postavite projektor na ravnu,
horizontalnu površinu za vrijeme njegovog
rada.
- Nemojte ga koristiti ako je kut
lijevo/desno veći od 10 stupnjeva, niti
više od 15 stupnjeva naprijed/nazad.
Korištenje projektora u opisanim
uvjetima može izazvati kvar ili oštećenje
lampe.
• Ne ostavljate projektor okomito. Ovo bi
moglo dovesti do pada i oštećenja uređaja.
Važne sigurnosne upute 6
Sigurnosna uputstva (Nastavak)
• Nemojte stati na projektor niti stavljati stvari
na njega. Pored vjerojatnog fizičkog
oštećenja može doći i do moguće pozljede.
• Ovaj projektor ima sposobnost projiciranja
invertirane slike za montažu na strop.
) Molimo da za montažu na strop koristite
originalni BenQ pribor i osigurate da je dobro
instaliran.
• Ne stavljajte tečnost blizu projektora.
Prosuta u projektor, tečnost će izazvati kvar.
Ako se projektor pokvasi, odspojite ga sa
napajanja i pozovite servis.
• Kada je projektor u radu, možete osjetiti
topao zrak iz ventilacijskih rešetki. To je
normalno i nije greška proizvoda
Sigurnosne instrukcije za montažu projektora na strop
Mi želimo da Vi imate ugodno iskustvo sa korištenjem BenQ projektora, tako da moramo Vašu
pažnju privući na sprječavanje štete.
Ako želite montirati projektor na strop, preporučamo korištenje određenog originalnog pribora za
svaki tip projektora koji će osigurati sigurnu i pouzdanu instalaciju.
Ako koristite neoriginalan pribor za instalaciju na strop, prihvatate rizik da projektor padne sa
stropa zbog nepropisnog učvršćenja putem neoriginalnog pribora.
Originalni pribor za instalaciju na strop možete kupiti na istom mjestu kao i BenQ projektor. BenQ
takođe preporučuje da kupite i Kingstone bravicu sa kablom i prikačite ga na kompatibilan slot na
projektoru i osnovu pribora za instalaciju na strop. To će biti dodatna sigurnost ukoliko se desi da
popuste nosači projektora na stropu.
Važne sigurnosne upute 7
d Uvod
Osobine projektora
Projektor integrira mašinu visokih optičkih performansi i korisničko sučelje da pruži pouzdanost i
jednostavno korištenje.
Projektor nudi slijedeće osobine:
• Korekcija boja na zidu dopušta projekciju na površine nekoliko predefiniranih boja.
• Funkcije zaštičene lozinkom.
• Kompaktan i portabilan uređaj.
• Automatsko podešavanje putem pritiska na jedan taster za prikaz najboljeg kvaliteta slike
• Digitalnu Keystone korekciju za ispravak izobličene slike.
• Podesivi balans kolora za podatke / video prikaz.
• Sposobnost prikaza 16.7 moliona boja.
• Izbornik na ekranu u više svjetskih jezika.
• Preklapanje normal i Economic načina rada za smanjenje potrošnje struje.
• Kompatibilnost sa HDTV.
• Do 7 setova slikovnog moda pruža višetruki izbor za različite svhe projekcije.
) Vidljivo osvjetljenje projicirane slike će se razlikovati u ovisnosti od uvjeta
osvjetljenja okoline, odabranog ulaznog izvora, postavke kontrast / osvjetljenje i
direktno je proporcionalno razmaku projekcije.
Osvjetljenje lampe će slabiti vremenom i može se razlikovati od tvorničkih
specifikacija. To je normalno i očekivano ponašanje.
Sadržaj paketa
Projektor se isporučuje sa kablovima potrebnim za spajanje na PC i video uređaj. Pažljivo
raspakirajte i provjerite da imate sve stavke prikazane dole. Ako nedostaje neka od stavki,
molimo da se obratite na mjesto kupnje.
Standardna popis pakiranja
1. Projektor 5. Višejezični priručnik na CD-u
2. Daljinski upravljač i baterije 6. VGA kabl
3. Korisničko uputstvo 7. Naponski kabl
4. Vodič za vrzi start
Opcijski pribor
1. Komplet sa pričuvnom lampom 3. Program Presentation Plus
2. Set za montažu na strop 4. Meka torba za nošenje
Uvod 8
Pogled na projektor
Sprijeda / odozgo
Zadnja strana
Pogledajte "Povezivanje" na strani 17 za pojedinosti.
1. Vanjski kontrolni panel (Pogledati
"Eksterni kontrolni panel" na strani 10
za dalje pojedinosti)
2. Rešetka za ventilaciju
3. Projekcioni objektiv
4. Gumbovi za podešenje prednje strane
5. Poklopac objektiva
6. Prsten fokusa
7. Kensington slot
8. Rešetka za usisavanje zraka
9. Prednji IR daljinski senzor
10. Stražnje podesive nožice 15. RGB (PC) komponentni video ulaz
(YPbPr / YCbCr)
11. Priključak za AC napajanje 16. Video priključak
16. Video priključak 12. Infracrveni senzor
13. USB priključak (za servisiranje) 17. S-Video priključak
14. USB priključak
Donja strana
18. Prednja podesiva stopa
19. Poklopac lampe
20. Zadnje podesive stope
Uvod 9
Upravljači i funkcije
Projektor
1. Focus ring (Pogledati "Fino
podešavanje veličine i jasnoće slike" na
strani 26 za više pojedinosti.)
2. Temperature warning lamp (Pogledati
"Indikatori" na strani 45 za više
pojedinosti.)
Trepti crveno ako se projektor pregrijava
3. Power indicator light (Pogledati
"Indikatori" na strani 45 za više
pojedinosti.)
Svijetli ili trepti za vrijeme rada
projektora.
4.
strani 21 i "Isključivanje» na strani 32 za
više pojedinosti.)
Uključuje i isključuje projektor.
5.
Keystone / Arrow tasteri
Ručno podešavanje izobličene slike koja
je rezultat kutne projekcije. Odaberite
željeni izbornik za izvršiti podešavanje.
Pogledati "Kingstone korekcija" na strani
25 i „Korištenje OSD izbornika“ na strani
34 za više pojedinosti.
6. Blank (Pogledati "Skrivanje slike" na
strani 30 za više pojedinosti.)
Koristi se za skrivanje slike, ekran se
potamni.
(Pogledati "Uključivanje" na
W X.
7. Mode (Pogledati "Način primjene" na
strani 27 za više pojedinosti.)
Sekvencijalno odabira predefinirane
postavke slike za svaki ulaz.
8. ▲ Exit Pogledati Korištenje OSD
izbornika“ na strani 34 za više
pojedinosti
Napušta izbornik i smješta promjene.
Odabira željene stavke izbornika.
9. Lamp Indicator Light (Pogledati
"Indikatori" na strani 45 za više
pojedinosti.)
Indicira stanje lampe. Svijetli ili trepti ako
se pojavio problem sa lampom.
10. Auto (Pogledati "Automatsko
podešavanje slike" na strani 25 za više
pojedinosti.)
Automatsko određivanje najboljeg
odnosa za prikazanu sliku.

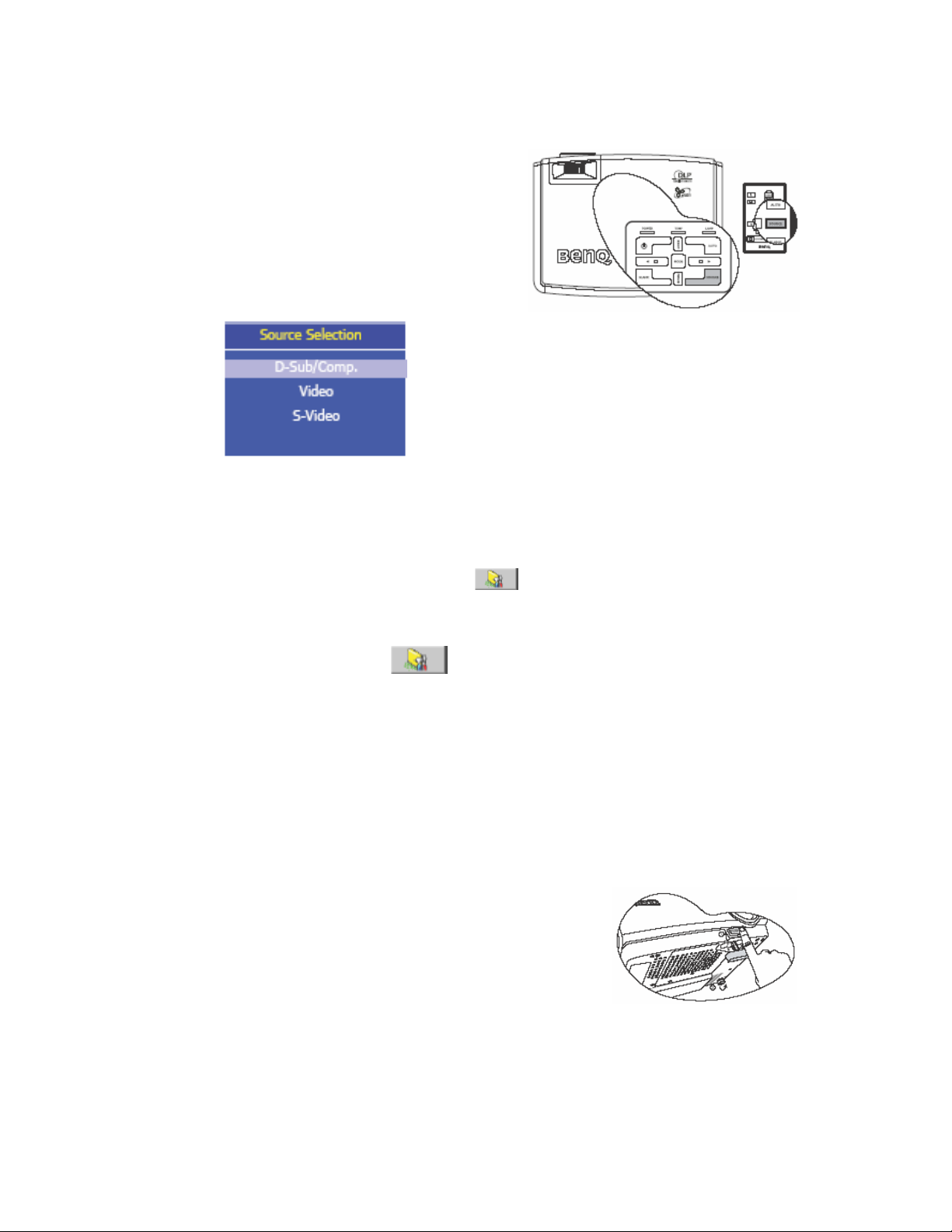

11. Source (Pogledati "Preklapanje ulaznog
signala" na strani 24 za više pojedinosti.)
Sekvencijalno odabiranje ulaznog
signala D-Sub/Comp (Komponentni
video), S – Video ili Video.
12. Menu (Pogledati "Korištenje izbornika"
na strani 34 za više pojedinosti.)
Uključuje OSD izbornik.
Odabira željene stavke izbornika.
Uvod 10
Daljinski upravljač
1.
"Uključivanje" na strani 21 i
"Isključivanje» na strani 32 za više
pojedinosti.)
Uključuje i sključuje projektor.
2.
slike“ na strani 31 za pojedinosti.
Kad se pritisne ovaj taster slika se
"zaledi".
3. ▲Up , ▼ Down (gore , dole) i
◄Left (lijevo), ►Right (desno).
(Pogledati "Skrivanje slike" na strani
30 za više pojedinosti.)
Prikazuje ili skriva OSD sistem
izbornika.
4. MENU (Pogledati "Korištenje
izbornika " na strani 34 za više
pojedinosti.)
Prikazuje ili skriva OSD sistem
izbornika.
(Pogledati
Pogledati „Zaleđivanje
5.
korekcija" na strani 25 za više
pojedinosti.)
Ručno koriguje izobličenja slike koje
nastanu kao rezultat kuta projekcije.
6. TIMER On/Show (Pogledati
„Postavke prezentacijskog tajmera“
na strani 29 za pojedinosti.
7. TIMER SETUP (Pogledati
„Postavke prezentacijskog tajmera“
na strani 29 za pojedinosti.
Ulazi izravno u postavke
prezentacijskog tajmera.
8. Auto (Pogledati "Automatsko
podešavanje slike" na strani 25 za
više pojedinosti.)
Automatsko određivanje najboljeg
odnosa za prikazanu sliku.
9. Source (Pogledati "Preklapanje
ulaznog signala" na strani 24 za
više pojedinosti.)
Sekvencijalno odabiranje ulaznog
signala D-Sub/Comp (Komponentni
video), S – Video ili Video.
10. Blank (Pogledati "Skrivanje slike"
na strani 30 za više pojedinosti.)
Koristi se za skrivanje slike, ekran
se potamni.
11. Mode (Pogledati "Način primjene"
na strani 27 za više pojedinosti.)
Sekvencijalno odabira predefinirane
postavke slike za svaki ulaz.
(Pogledati "Kingstone
Uvod 11
Efektivni opseg daljinskog upravljača
Infra crveni (IR) upravljački senzori su locirani na prednjem i stražnjem dijelu projektora. Daljinski
se upravljač mora držati u kutu unutar 30 stupnjeva u odnosu na upravljački senzor projektora,
kako bi on funkcionirao ispravno. Rastojanje između daljinskog upravljača i senzora ne bi trebalo
prelaziti dužinu od 6 metara.
Rad sa projektorom s prednje strane Rad sa projektorom sa zadnje strane
Promjena baterije u daljinskom upravljaču
1. Izvucite nosač baterije.
) Molimo slijedite ilustrirane instrukcije.
Pritisnite i držite polugicu za zaključavanje dok
izvlačite držač baterije.
2. Umetnite novu bateriju u nosač. Zapamtite da
pozitivni pol baterije okrenete prema vani.
3. Gurnite nosač baterije u daljinski upravljač.
• Spriječite preveliku temperaturu i vlagu.
Baterija se može oštetiti ako nije
propisno zamjenjena.
• Zamijenite bateriju samo istim ili preporučenim tipom od strane proizvođača.
• Odložite staru bateriju u skladu sa instrukcijama proizvođača.
• Nikada ne bacajte bateriju u vatru. U tom slučaju, postoji opasnost eksplozije.
• Ako je baterija prazna ili nećete koristiti daljinski upravljač duže vrijeme, izvadite
bateriju da spriječite oštećenje daljinskog upravljača.
Uvod 12
e Postavljanje Vašeg projektora
Izbor lokacije
Vaš projektor je dizajniran da se postavi na jednu od četiri moguće lokacije:
1. Na stol prema platnu;
2. Na strop prema platnu;
3. Na stol iza platna;
4. Na strop iza platna.
1. Na stol prema platnu
Odaberite lokaciju sa projektorom postavljenim na stol
prema platnu. Ovo je najviše korišten način za
pozicioniranje projektora za brzo postavljanje i
portabilnost.
2. Na strop prema platnu
Ovo je lokacija sa projektorom okrenutim naopačke od
stropa prema platnu.
Kupite originalni BenQ pribor od Vašeg prodavača za
montažu na strop.
Postavite
uključite projektor.
3. Na stol iza platna
Odaberite lokaciju sa projektorom postavljenim na stol
iza platna.
Zapamtite da je za ovu projekciju potrebno posebno
platno.
Postavite
uključite projektor.
4. Na strop iza platna
Ovo je lokacija sa projektorom okrenutim naopačke od
stropa iza platna.
Zapamtite da je za ovu projekciju potreban originalni
BenQ pribor za instalaciju i specijalno platno.
Postavite
uključite projektor.
Izgled Vaše prostorije ili Vaše osobne preferencije će odrediti izbor lokacije koju ćete odabrati.
Uzmite u obzir veličinu i poziciju platna, lokaciju pogodnu za priključenje projektora na struju, kao
i poziciju i razmak do ostale opreme.
u Advance > Mirror izbornik nakon što
u Advance > Mirror izbornik nakon što
u Advance > Mirror izbornik nakon što
Postavljanje Vašeg projektora 13
Postizanje željene veličine projicirane slike
Razmak od projekcionog objektiva do platna, postavka zuma, i video format svih faktora u
projiciranoj veličini slike.
Maksimalna (prirodna) razlučljivost projektora je 800x600 piksela, gdje je proporcija širina / visina
4:3. Da bi projicirali sliku u proporciji 16:9 (široki ekran), projektor može promjeniti veličinu slike i
podesiti široki ekran na svoj prirodni aspekt širine.To će rezultirati proporcionalno manjom
visinom slike što je ekvivalent od 75% njegove prirodne visine slike.
4:3 aspekt slike u 4:3 aspektu platna 16:9 aspekt slike skaliran na 4:3 aspekt platna
Tako, 16:9 aspekt slike neće koristiti oko 25% visine platna aspekta 4:3. Ovo će biti vidljivo kao
tamne, neosvjetljene šipke na vrhu i dnu ekrana (12,5% po okomici) aspekta 4:3.
Kad određujete poziciju projektora, morate imati na umu namjenu i opseg aspekata ulaznih
signala. Svi ulazi (različiti od kompozitnog Video sa aspektom 16:9) će biti projicirani u 4:3
opsegu i zahtijevaće 33% dodatne visine platna nego oni na 16:9.
) VAŽNO: Nemojte odabrati za stalnu poziciju projektora baziranu na aspekt
16:9 ako ćete ikada biti u potrebi odabirati ulaz signala (različiti od
kompozitnog Video sa aspektom 16:9)
Projektor uvijek mora biti postavljen horizontalno (kao na površinu stola) i pozicioniran direktno
pod pravim kutom na vodoravno središte platna. Ovo sprječava izobličenje slike uzrokovano
kutnom projekcijom.
Moderni digitalni projektor ne projicira sliku izravno kao stari filmski projektori. Umjesto toga, oni
su dizajnirani za projekciju malo iznad kuta vodoravne pozicije projektora. To je zato da se mogu
postaviti na stol i projicirati ispred ili iza platna postavljenog tako da je njegov donji rub iznad
razine stola sa projektorom (i svi u prostoriji mogu dobro vidjeti platno).
Ako se projektor montira na strop, mora se okrenuti naopačke tako da projicira sa malim kutom
prema dole.
Ako je projektor postavljen dalje od platna, projicirana slika raste, kao i okomiti ofset koji se
povećava proporcionalno.
Kad određujete poziciju platna i projektora, morate računati sa veličinom projicirane slike i
dimenzijom okomitog ofseta koji su upravo proporcionalni razmakom projektora i platna.
BenQ je osigurao tablicu aspekta 4:3 veličine platna kako bi Vam pomogao pri određivanju
idealne lokacije za Vaš projektor. Dvije dimenzije su za razmatranje, pravokutni vodoravni razmak
od središta platna i okomita visina projektora od vodoravnnog ruba ekrana (ofset).
Postavljanje Vašeg projektora 14
Kako odrediti poziciju projektora za zadanu veličinu slike
1. Odaberite veličinu platna.
2. Konzultirajte tablicu i pronađite najbližu vrijednost u odnosu na veličinu Vašeg platna u
lijevoj koloni označenoj "Diagonala platna". Koristeći tu vrijednost, pogledajte u redu
prema desno da pronađete odgovarajući prosječni razmak od platna u koloni "Približno".
To je projekciski razmak.
3. U istom redu, koloni na desno, pronađite i zapišite vrijednost okomitog ofseta. Ovim ćete
odrediti konačni okomiti položaj projektora u relaciji sa rubom platna.
4. Preporučeni položaj projektora je poravnanje pod pravim kutom prema vodoravnom
središtu platna, na razmaku određenom u koraku 2 opisanom gore i ofsetom putem
vrijednosti određenoj u koraku 3.
Na primjer, ako koristite 120" platno, preporučivi razmak od platna je 4800mm i okomiti ofset
183mm.
Ako postavite projektor u poziciju različitu od one preporučena, biće potrebno da ga podižete ili
spuštate prema središtu platna. U ovakvim situacijama može se pojaviti malo izobličena slika.
Funkcijom Keystone se korigira ovo izobličenje. (Pogledati "Kingstone korekcija" na strani 25 za
više pojedinosti.)
Kako odrediti preporučenu veličinu platna za zadani razmak
Ovaj metod se koristi za situacije kad ste kupili projektor i želite znati koja veličina ekrana
odgovara Vašem prostoru.
Maksimalna veličina platna je ograničena fizičkim prostorom Vaše prostorije.
1. Izmjerite razmak između projektora i mjesta gdje želite postaviti platno. To je projekcijski
razmak.
2. U tablici pronađite najbližu vrijednost onoj koju ste izmjerili u koloni "Približno" .
3. Koristeći ovu vrijednost, pogledajte u desnoj koloni i pronađite odgovarajuću diagonalu
platna izlistanog u tom redu. To je projekcijska veličina slike sa projektora na toj
projekcijskoj udaljenosti.
4. U istom redu, u koloni desno, pronađite okomitu ofset vrijednost. Ovim ćete odrediti
konačni položaj platna u relaciji sa vodoravnim položajem projektora.
Na primjer, ako je mjereno rastojanje projekcije 4.5m (4500mm), najbliža vrijednost je 4320mm.
Gledajući kroz isti red potrebno je platno od 9' (108“). Ako možete nabaviti samo standardne
veličine platna, izlistana veličina platna za ovaj razmak je 2743mm dijagonalno.
Postavljanje Vašeg projektora 15
Projekcijske dimenzije
Max. Zum Min. Zum
4:3 Dijagonala ekrana Preporučeni projekcijski razmak Okomiti ofset
Stope Inči mm od ekrana u mm
Projekcijski razmak
Platno
Središte objektiva
) Postoji 3% tolerancije među ovim brojevima zbog variranja optičkih
komponenti. BenQ preporuka je da ako željite permanentno postaviti
projektor, fizički testirate projekcijsku veličinu i razmak koristeći aktualni
projektor, prije nego ga instalirate. Ovo će Vam pomoći da odredite točnu
poziciju za montažu.
Postavljanje Vašeg projektora 16
f Povezivanje
Kad povezujete izvor signala na projektor, osigurajte da:
1. Isključite svu opremu prije povezivanja kablovima.
2. Koristite odgovarajući kabl za svaki izvor signala.
3. Osigurajte da su kablovi čvrsto umetnuti.
) U povezivanju prikazanom dole, neki od kablova nisu priloženi uz projektor.
(Pogledati "Sadržaj paketa" na strani 8). Oni su komercijalno raspoloživi u
radnjama za elektroniku.
Povezivanje računala
Projektor posjeduje VGA ulazni priključak koji dopušta spajanje na laptop ili desktop PC.
Za povezati projektor sa PC-jem:
1. Priloženi VGA kabl povežite jednim krajem na D-Sub izlaz PC-a.
2. Drugi kraj kabla povežite na D-Sub/COMP IN ulaz signala projektora.
Konačni izgled povezivanja bi trebao izgledati kao na prikazu dole:
Laptop ili desktop PC
VGA kabl
) Mnogi laptopi ne uključuju eksterni video port kod priključenja na projektor. Obično je
dovoljna kombinacija tastera FN+F3 ili CRT/LCD koja uključuje / isključuje vanjski izlaz.
Provjerite dokumentaciju priloženu uz Vaš laptop.
Povezivanje 17
Povezivanje video uređaja
Projektor možete spojiti na različite video izvore koji pružaju jedan od slijedećih priključaka:
• Komponentni video
• S-Video
• Video (kompozitni)
Sve što trebate učiniti je spojiti video izvor koristeći jedan od metoda gore, ali svaki pruža različit
video kvalitet. Metod koji odaberete najčešće ovisi od raspoloživosti priključaka na obje strane,
projektora i video opreme, kao što je opisano dole:
Najbolji video kvalitet
Najbolji metod je komponentni video. Digitalni TV tjuner i DVD plejerski izlazni komponentni video
su najbolji, tako da ako raspolažete takvim uređajem, ovo će biti metod za Vas.
Pogledajte "Povezivanje komponentnog video izvora" na strani 19.
Bolji video kvalitet
S-Video metod pruža bolji kvalitet nego standardni kompozitni video. Ako imate oba, Video i SVideo izlaze na vašem uređaju, svakako odaberite S-Video opciju.
Slabiji kvalitet
Kompozitni video je analogni video i sasvim je prihvatljiv, ali daje manje nego optimalan rezultat
sa Vašeg projektora, pa je poslednji opisan kao metod povezivanja.
Pogledajte "Povezivanje kompozitnog video izvora" na strani 20.
Povezivanje 18
Povezivanje komponentnog video izvora
Pregledajte Vaš Video izvor da odredite posjeduje li nekorišten komponentni video izlaz:
• Ako je tako, možete nastaviti ovaj postupak.
• Ako nije, morate razmotriti koji metod koristiti za povezivanje uređaja.
Za povezati projektor na komponentni video izvor:
1. Spojite komponent video (opcionalni pribor) na VGA (D-Sub) adapter kabl i povežite kraj
sa 3 RCA tipom konektora na izlaz uređaja komponentnog videa izvora. Vodite računa o
bojama konektora, zelenu na zelenu, plavu na plavu i crvenu na crvenu.
2. Povežite drugi kraj komponentnog videa sa VGA (D-Sub) kabl adapter (sa D-Sub tipom
konektora) na D-SUB/COMP IN priključak projektora.
Konačni izgled povezivanja bi trebao izgledati kao na prikazu dole:
Ako spojite projektor na tjuner visoke definicije (HDTV) podržani su slijedeći standardi:
• 480i • 480p
• 576i • 576p
• 720p (50 / 60 Hz) • 1080i (50 / 60 Hz)
• Komponentni video je jedini video izlaz koji isporučuje prirodni aspekt opseg slike
16:9.
• Ako odabrana video slika nije na platnu nakon uključenja projektora, a odabran je
ispravno video izvor, provjerite da li je uređaj izvora videa uključen i da radi
ispravno. Takođe provjerite i signalne kablove da su povezani ispravno.
Povezivanje 19
Povezivanje S-Video ili kompozitnog uređaja
A
Pregledajte Vaš Video izvor da odredite posjeduje li nekorišten S-Video ili kompozitni video izlaz:
• Ako je tako, možete nastaviti ovaj postupak.
• Ako nije, morate razmotriti koji metod koristiti za povezivanje uređaja.
• Ako već imate priključen komponentni video između projektora i S-Video uređaja
putem komponent video konekcije, ne morate spajati nepotrebno drugi, S-Video
kao izvor slabijeg kvaliteta slike.
• Pogledajte "Povezivanje Video uređaja“ na strani 18.
Za povezati projektor na S-Video izvor:
1. Spojite S-Video / Video kabl (opcionalni pribor) na S-Video / Video izlaz izvora signala.
2. Povežite drugi kraj S-Video / Video kabla na S-VIDEO / VIDEO priključak projektora.
Konačni izgled povezivanja bi trebao izgledati kao na prikazu dole:
V uređaj
S-Video kablVideo kabl
• Ako odabrana video slika nije na platnu nakon uključenja projektora, a odabran je
ispravno video izvor, provjerite da li je uređaj izvora videa uključen i da radi
ispravno. Takođe provjerite i signalne kablove da su povezani ispravno.
Povezivanje 20
g Rad sa projektorom
Početak

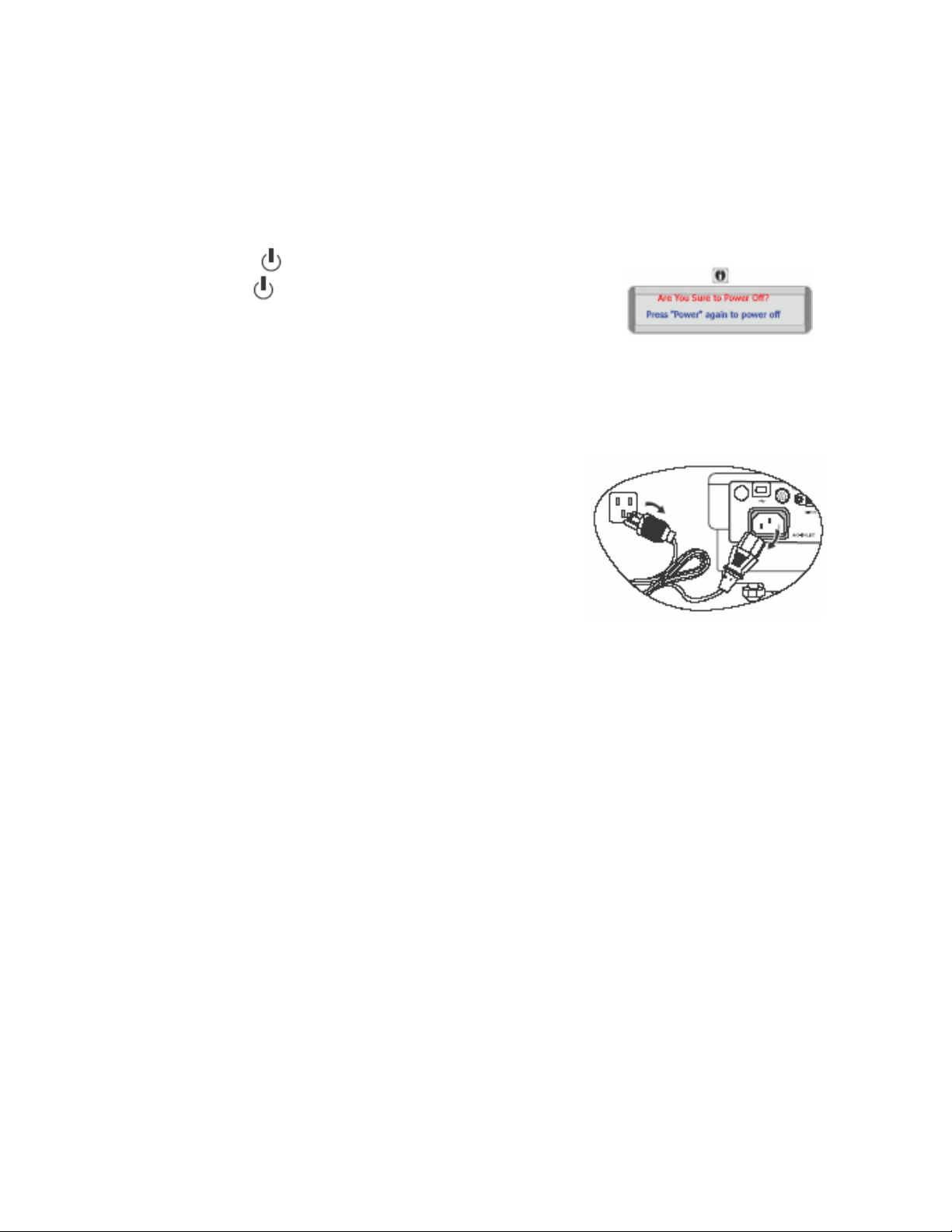

1. Napojnim kablom povežite projektor sa električnom
mrežom. Provjerite da indikator napajanja svijetli
naranđasto nakon spajanja projektora sa zidnom
utičnicom.
) Napojni kabl korišten na ilustraciji može izgledati
drugačije od kabla koji se koristi u Vašoj regiji. Koristite
samo kablove priložene uz projektor i one koji
odgovaraju Vašoj regiji.
2. Skinite poklopac objektiva. Ako ostane na objektivu,
deformiraće se zbog topline.
3. Pritisnite i držite 2 sekunde Power taster
na daljinskom upravljaču ili projektoru za
pokretanje uređaja. Indikator trepti zeleno
i prelazi na stalnu zelenu boju kad je
uređaj uključen.
) Ako je projektor još vreo od prethodne
aktivnosti, ventilator za hlađenje će raditi oko
110 sekundi prije uključenja lampe.
4. Ako sistem traži lozinku, pritisnite tastere
strelica da odaberete četverocifreni broj.
Za informacije o lozinci pogledajte stranu
22.
5. Uključite svu opremu koja je povezana na projektor.
Projektor će početi sa traženjem ulaznog signala. Ulaz signala koji je otkriven je
prikazan u središtu platna. Traženje se nastavlja sve dok projektor ne pronađe izvor
signala.
Takođe možete pritisnuti Source na projektoru ili daljinskom upravljaču i odabrati željeni
izvor signala. Za više detalja, pogledajte stranicu 24.
Rad sa projektorom 21
) Ako je odabran ulaz sa računala, a rezolucija nije 800 x 600, vidjećete podsjetnik dole.
Za bolji kvalitet slike, molimo promijeniti rezoluciju računala na 800 x 600 kako je traženo.
Ako frekvencija / rezolucija ulaznog signala izlazi izvan opsega rada projektora,
pojaviće se poruka "Out of Range" na zatamnjenom platnu. Molimo promijenite ulazni
signal na onak kompatibilan sa rezolucijom projektora ili postavite ulazni signal na nižu
postavku.
Pogledati „Timing karta“ na strani 49 za više pojedinosti.
Primjena funkcije lozinke
Za svrhu sigurnosti i sprječavanje neautoriziranog korištenja, projektor uključuje opciju za
postavljanje lozinke sigurnosti. Lozinka se postavlja putem izbornika na ekranu / platnu. Za
detaljne informacije, molimo pogledati stranu 34.
) UPOZORENJE: Bićete u neugodi ukoliko postavite lozinku i zaboravite je. Ako
je potrebno, tiskajte ovo uputstvo i na njemu naznačite lozinku, zatim ostavite
uputstvo na sigurno mjesto za podsjetiti se.
Za postavljanje lozinke:
) OPREZ: Kad je jednom postavljena lozinka, projektor se ne može koristiti dok
se ne unese ispravno svaki put kad se pokreće rad sa projektorom.
1. Otvorite TMENU izbornik na projektoru ili daljinskom upravljaču i idite na
> Password. Odaberite On pritiskom na Left ◄ ili Right ►.
2. Kad se funkcija aktivira prvi put, upit se prikazuje na
ekranu.
3. Koristeći Up ▲, Down ▼, Left ◄, i Right►
predstavljaju brojeve (1,2,3,4). Tasterima strelicama
unesite četiri znamenke lozinke.
4. Kad su brojevi uneseni i lozinka je spremna, pritisnite
Auto za potvrdu.
• VAŽNO: Brojevi koji se unose se prikazuju kao
zvjezdice na ekranu. Zapišite Vašu lozinku ovdje dole u
uputstvu tako da Vam je raspoloživa ako je nekad zaboravite.
Lozinka __ __ __ __
Držite ovo uputstvo na sigurnom mjestu.
5. Unesite lozinku još jednom radi verifikacije.
6. Provedite jedan od naredna tri koraka.
i Pritisnite Auto za nastavak. Postavka je završena kad se pojavi poruka "Password
setup completed".
ii Pritisnite Up ▲ za povratak na prethodni ekran i ponovo unesite lozinku od četiri
znamenke.
Setting
Rad sa projektorom 22
Iii Pritisnite Down ▼ za odustajanje od lozinke i povratak u izbornik na ekranu.
Za spriječiti zaštitu lozinkom, idite na
OSD izbornika. Odaberite Off pritiskom na W Left ili X Right.
Setting > Password izbornik nakon otvaranja
) Pored činjenice da je funkcija zaštite lozinkom spriječena, potrebno je
sačuvati staru lozinku ako Vam ikada zatreba da vratite funkciju lozinke i da
promjenite staru lozinku.
Ako zaboravite lozinku
Svaki put kad uključite projektor biće potrebno
unijeti lozinku od 4 znamenke. Ako unesete
pogrešnu lozinku, poruka o grešci se prikazuje
na ekranu. Možete ponovo pokušati pritiskom na
SUp ili ako niste zapisali lozinku i apsolutno je
se ne sjećate, možete primjeniti postupak za
opoziv lozinke.
Ulazak u postupak za opoziv lozinke
Pritisnite i držite Right ► 3 sekunde. Projektor prikazuje šifriran broj na platnu. Potražite pomoć
od Vašeg lokalnog BenQ servisnog centra za dešifriranje broja. Možda ćete biti traženi da
podnesete dokaz o vlasništvu za provjeru da ste autorizirani korisnik projektora.
Promjena lozinke
1. Otvorite izbornik na ekranu, zatim Setting > Change Password.
2. Pritisnite Left ◄ ili Right ►.
3. Unesite staru lozinku.
i Ako je lozinka ispravna, možete unijeti novu.
ii Ako lozinka nije ispravna, "Password error" se pojavljuje na platnu. Pritisnite Up
▲ za novi pokušaj ili Down ▼ za odustajanje.
4. Unesite novu lozinku.
• VAŽNO: Brojevi koji se unose se prikazuju kao zvjezdice na ekranu. Zapišite Vašu
lozinku ovdje dole u uputstvu tako da Vam je raspoloživa ako je nekad zaboravite.
Lozinka __ __ __ __
Držite ovo uputstvo na sigurnom mjestu.
5. Provedite jedan od tri slijedeća koraka.
i Pritiskom na Auto procedura je završena.
ii Pritisnite SUp za ponovni pokušaj.
iii Pritisnite TDown za odustajanje od postavke i povratak u izbornik.
6. Potvrdite novu lozinku ponovnim unosom.
7. Provedite jedan od tri slijedeća koraka.
i Pritiskom na Auto procedura je završena.
ii Pritisnite SUp za ponovni pokušaj.
iii Pritisnite TDown za odustajanje od postavke i povratak u izbornik.
Rad sa projektorom 23
Preklapanje ulaznog signala
Projektor može biti povezan sa više uređaja
istovremeno. Ipak, on može prikazati samo jedan od
njih u istom vremenu.
Za cikliranje kroz raspoložive izvore:
1. Pritiskajte Source taster na projektoru ili
daljinskom upravljaču za prikaz izvora. Ako
je signal odabran, pritisnite Source dva
puta. Prvi pritisak prikazuje tekuću
informaciju ulaza, a drugi izbornik izvora.
2. Možete ručno pritiskati uzastopce SOURCE dok ne odaberete željeni signal ili pustiti
projektor da automatski traži raspoloživi signal.
Kad je detektiran, informacije o odabranom izvoru će biti prikazane u donjem desnom
kutu ekrana 3 sekunde. Ako je povezano više opreme na projektor, možete pritisnuti
taster ponovo za traženje drugog signala.
Osigurajte da je aktivna funkcija Source Scan u
projektor automatski traži signale. Pogledati „Source Scan“ na strani 38 za pojedinosti.
Za spriječiti nepotrebno gubljenje vremena lampe, možete aktivirati Auto Off funkciju za
automatski isključiti projektor kad signal nije detektiran nakon određenog perioda vremena. Za
Advanced izborniku ako želite da da
postavku Auto Off vremena, idite na
XRight za postaviti vrijeme od 5 do 20 minuta u koracima od po 5 minuta.
Advanced > Auto Off izbornik i pritisnite W Left
) Razina osvjetljenja projektirane slike se mijenja u skladu sa različitim ulaznim
signalima. Podaci (grafički) "PC“ prezentacije koriste uglavnom statične slike
koje su svjetlije nego "Video“ koji prikazuje pokretne slike. (Filmove)
Tip ulaza utiče na opcije raspoložive za Application Mode. Pogledajte "Odabir
načina primjene“ na strani 27.
Podešavanje projektirane slike
Projektor je opremljen jednom brzo-oslobađajućom podesivom
stopicom i drugom za podešavanje stražnjeg dijela projektora.
Ovo podešavanje mijenja visinu slike na platnu kao i kut
projekcije. Za podešavanje:
1. Podignite projektor i pritisnite taster za oslobađanje
podesive stopice. Podešivač će iskočiti i zaključati se u
poziciji.
) Ne gledajte u objektiv za vrijeme dok je
uključena projekciona lampa. Snažna svjetlost može uzrokovati
oštećenje očiju.
2. Odvrnite stražnji podešivač za fino podešavanje vodoravnog kuta.
Rad sa projektorom 24
Za vraćanje stope, držite projektor i pritisnite prednju podesivu stopu, zatim polako spustite
projektor. Zavrnite stražnji podešivać u obrnutom smjeru.
) Ako projektor i platno nisu pod pravim kutom u odnosu jedan prema drugom,
projektirana slika će biti okomito trapezoidalno izobličena. Za korekciju ove
situacije, podesite vrijednost Kingstone u Picture izborniku, na upravljačkom
panelu projektora ili putem daljinskog upravljača.
Korekcija Keystone
Keystone korekcija se odnosi na situaciju gdje je projektirana slika značajno šira na donjem ili
gornjem dijelu slike. To se događa kad projektor nije pod pravim kutom u odnosu na platno.
Za korigiranje ovoga, pored podešavanja visine projektora, trebaćete ručno korigirati JEDAN od
narednih koraka.
• Pritisnite Left ◄ / Right ► na upravljačkom panelu za
prikaz statusne linije označene Keystone. Pritisnite Left
◄ za korekciju na vrhu slike. Pritisnite Right ► za
Keystone korekciju u dnu slike.
• Pritisnite
statusne linije označene sa Keystone, zatim pritisnite
za Keystone korekciju na vrhu slike ili
dnu slike.
na daljinskom upravljaču za prikaz
za korekciju u
• Pritisnite ▼ Menu na projektoru ili na daljinskom upravljaču. Idite na
Keystone i podesite vrijednosti pritiskanjem ◄Left / Right ►na projektoru ili daljinskom
upravljaču dok ne budete zadovoljni oblikom slike.
Na primjer,
• Pritisnite
• Pritisnite Left ◄ na projektoru ili daljinskom
upravljaču kad ste u Pro-Picture > Keystone
izborniku.
• Pritisnite
• Pritisnite Right ► na projektoru ili daljinskom
upravljaču kad ste u Pro-Picture > Keystone
zborniku.
na daljinskom upravljaču ili
na daljinskom upravljaču ili
Pro-Picture >
Automatsko podešavanje slike
U nekim slučajevima možete imati potrebu za optimiziranjem slike. Za učiniti optimizaciju,
pritisnite Auto na upravljačkom panelu ili daljinskom upravljaču. Unutar 3 sekunde, ugrađena
funkcija Inteligent Auto Adjustment će podesiti vrijednosti frekvencije i sata za dobijanje
najboljeg kvaliteta slike.
Tekući izvor informacija se prikazuje na platnu u njegovom donjem desnom kutu naredne 3
sekunde.
Rad sa projektorom 25
) Platno će se zatamniti za vrijeme rada funkcije podešavanja.
Fino podešavanje veličine i oštrine slike
Ako je potrebno, izoštrite sliku okretanjem prstena fokusa.
) Ako još uvijek niste zadovoljni jasnoćom slike, pogledajte „Jasnoća“ na strani
35 za dalje podešavanje.
Odabir aspekta odnosa
Aspekt odnosa je odnos širine i visine slike. Najveći broj analognih televizora i računala je 4:3, a
digitalni televizori i DVD-ovi su obično u odnosu 16:9.
Dolaskom digitalnoe obrade signala, digitalni uređaji kao ovaj projektor mogu dinamički rastegnuti
ili razmjeriti izlaz slike u različite aspekte od ulaznih izvora.
Ulaskom u
možete mijenjati odnos projicirane slike. Odaberite aspekt odnosa prema formatu video signala i
zahtjeva prikaza. Tri aspekta odnosa su dostupna:
Pro-Picture > Aspect Ratio izbornik (bez obzira na aspekt izvora signala)
) Na slikama dole, crni dijelovi su neaktivni, a bijeli su aktivne zone.
1. Nativni: Slika se projicira u njenoj originalnoj rezoluciji, bez
konverzije piksela. Za ulazne signale sa nižom rezolucijom,
projicirana slika će biti prikazana manja. Možete pomjeriti
projektor nazad da povećate veličinu slike. Nakon pomjeranja
projektora, može biti potrebno izvršiti korekciju fokusa.
2. 4:3: Sliku prikazuje u središtu platna u aspektu odnosa 4:3. Ovo
je pogodno za 4:3 slike kao što je računalni monitor, standardni
televizor i DVD u ovom odnosu.
3. 16:9: Sliku prikazuje u središtu platna u aspektu odnosa 16:9.
Ovo je pogodno za 16:9 slike koje su več u ovom aspektu, kao
što su TV visoke definicije.
Rad sa projektorom 26
Optimiziranje slike
Odabir moda slike
Projektor se isporučuje sa nekoliko tvornički
definiranih načina primjene, tako da možete odabrati
onaj koji odgovara radnom ambijentu i izvoru signala.
Za odabir moda slike koji odgovara Vašim potrebama,
možete slijediti jedan od slijedećih koraka.
Pritiskajte MODE na projektoru ili daljinskom
upravljaču dok se ne pojavi željeni mod.
Idite na
Pred-definirani modovi slike su smješteni u projektor sa temperaturama boja za svaki ulaz. Vi
možete mijenjati postavke moda slike i temperature boja za svaki aktualni ulaz i Vaš izbor se
automatski sprema u projektor i pridružuje tom ulazu.
Svaki put kada mijenjate mod slike, projektor takođe mijenja postavku temperature boja na onu
koja je poslednja odabrana za taj mod slike na tom ulazu. Ako promjenite ulazni izvor, biće
postavljen poslednji korišteni mod slike i temperatura boje kao i rezolucija.
Druge osobine slike kao osvjetljenje, boja, kontrast, nijanse i oštrina se ne mijenjaju sa
promjenama u modu slike, pa ipak se mijenjaju odabirom drugog ulaza. One ostaju konstantne u
sistemu, bez obzira na to što su promjenjene druge osobine slike. Pogledati „Izbornik slike“ na
strani 35 za pojedinosti.
Raspoloživi modovi slike za različite tipove signala su na popisu dole.
Grafički ulazni izvori
Picture > Picture Mode izbornik i pritisnite W / X za odabir željenog moda.
) Grafički ulazni izvori su bazirani na računalnim signalima grafičkih kartica i
jedini su spojeni putem VGA (D-Sub) kabla. Grafički ulazni izvori su aktivni
samo kad je odabran „RGB“ kao ulazni izvor.
1. Dynamic Mode (Tvornički): Maksimizira osvjetljenje projicirane slike. Ovaj mod je
pogodan za ambijente gdje se zahtjeva superjako osvjetljenje, kao u dobro osvjetljenim
prostorima.
2. Presentation Mode: Dizajniran za prezentacije. Osvjeljenost je naglašena u ovom modu
rada kako bi odgovarala bojama računala.
3. sRGB Mode: Maksimizira čistotu RGB boja i daje prirodne slike bez obzira na postavku
osvjeljenja. Najpogodniji je za pregledanje fotografija snimljenih RGB kompatibilnom i
ispravno kalibriranom kamerom, kao i za računalnu grafiku i crteže, kao AutoCAD.
4. Cinema Mode: Odgovarajući za filmove, video zapise sa digitalnih kamera ili DV-a
putem PC ulaza najbolje gledanje u ambijentu sa slabim svjetlom.
Rad sa projektorom 27
Video ulazni izvori
) Video ulazni izvori su video (film) bazirani na signalima povezanim putem
video kablova Component Video (YPbPr), S-Video ili Vomposite Video. Video
ulazni izvori su aktivni samo kad su selektirani „YpbPr (Comp.), S-Video ili
Video kao ulazni izvor.
1. Standard Mode (Tvornički): Odgovarajući za filmove, video zapise sa digitalnih kamera
ili DV-a.
2. Dynamic Mode: Odgovara za igranje video igrica u normalno osvjetljenom prostoru.
3. Cinema Mode: Pogodan za uživanje u filmova ili DVD-ova za najbolje gledanje u
prostorijama sa slabijim osvjetljenjem.
Korištenje Wall Color (Boja zida)
U situacijama kad projicirate sliku na obojenu površinu kao zid koji nije u bijeloj boji, Wall Color
može pomoći da korigira boje projicirane slike i spriječi moguće razlike u boji između izvora i
projicirane slike.
Za korištenje ove funkcije, idite na
boje koja je najbliža boji površine na koju se vrši projekcija. Postoji nekoliko pred-kalibriranih boja:
Light Yellow (Svijetlo žuta), Pink (Ružičasta), Light green (Svjetlo zelena), Blue (Plava) i
Blackboard (Boja crne školske table).
Picture > Wall Color izbornik i pritisnite W / X za izbor
Fino podešavanje kvaliteta slike
Slijedeća podešavanja su dostupna u Picture izborniku. Osvjetlite stavku koja se
podešava pritiskom na S / T i W / X za učiniti podešavanje.
Odabir temperature boje
Postoje 4 raspoložive postavke temperature boje.
1. T1: Sa največom temperaturom boje, T1 čini da slika izgleda najviše plavkasto bijela
nego kod drugih postavki.
2. T2: Čini da slika izgleda plavkasto bijela.
3. T3: Održava normalne boje u odnosu na bijelu.
4. T4: Čini da slika izgleda crvenkasto bijela.
*O temperaturi boja:
Ima mnogo različitih nijansi koje se smatraju bijelom za različite svrhe. Jedan od najuobičajenih
načina predstavljanja bijele boje je poznat kao "temperatura boje“.Bijela boja sa visokom
temperaturom izgleda kao da ima više plave u sebi.
Podešavanje osvjetljenja
Veća vrijednost, svjtlija slika. Niža vrijednost, tamnija slika. Podesite upravljač tako da crne zone
slike budu zaista crne, a da su detalji u tamnim zonama vidljivi.
Rad sa projektorom 28
Podešavanje kontrasta
Veća vrijednost, Veći kontrast. Podesite upravljač tako da bijele zone slike budu svijetle, a da su
detalji u svijetlim zonama vidljivi. Ovo podešavanje učinite nakon podešavanja osvjetljenja da
odgovara odabranom ulazu i ambijentu gledanja.
Ostala podešavanja
Ostale odabire finog podešavanja slike možete naći u Picture izborniku. Pogledati
„Izbornik slike“ na strani 35 za pojedinosti.
Postavka prezentacijskog tajmera
Prezentacijski tajmer predstavlja vrijeme trajanja prezentacije kako bi Vam pomogao pri boljem
upravljanju vremenom za vrijeme trajanja prezentacije. Slijedite naredne korake za primjenu ove
funkcije:
1. Pritisnite TIMER SETUP na daljinskom upravljaču ili idite
na
pritisnite W / X za prikaz Presentation Timer strane.
Advanced >Presentation Timer izbornik i
2. Pritisnite T za osvijetliti Timer Period i odlučite o periodu vremena koristeći
tastere W / X. Dužina vremena se može postaviti od 5 do 240 minuta u
koracima od po 5 minuta.
) Ako je tajmet već uključen, biće ponovo startovan svaki put kad se resetira
Timer Period.
3. Pritisnite T za osvijetliti Display Timer i odaberite da li želite da se tajmer pojavi
na ekranu, tasterima W / X.
Odabir OPIS
Always Prikazuje tajmer na ekranu sve vrijeme prezentacije.
1 min/ 2 min / 3 min Prikazuje tajmer na ekranu zadnjih 1 / 2 / 3 minute
Rad sa projektorom 29
Never Tajmer se ne pojavljuje za vrijeme prezentacije.
4. Pritisnite T za osvijetliti Timer Position i postavite poziciju
tajmera tasterima W / X.
Gornji lijevi p donji lijevi p gornji desni p donji desni.
5. Pritisnite T za osvijetliti Timer Counting Direction i
odaberite željeni smjer brojanja tasterima W / X.
Odabir OPIS
Count Up Broji vrijeme na gore, od 0 do zadatog vremena
Count Down Odbrojava na dole, od zadatog vremena do 0.
6. Pritisnite T za osvijetliti Timer
Activate i pritisnite W / X. Pojavljuje
se potvrdna poruka.
7. Pritisnite T za potvrdu. Vidjet ćete
poruku „Timer is on!“ na ekranu.
Tajmer počinje brojanje od trenutka aktiviranja. Za odustajanje od tajmera,
ponovite korake 1, 6 i 7. Vidjet ćete poruku „Time is up!“ na ekranu.
Kako koristiti TIMER On/Show taster ?
Ovo je multifunkcijski taster.
o Ako je prezentacijski tajmer off, pritisak na ovaj taster prikazuje potvrdnu poruku.
Vi možete odlučiti da li aktivirati tajmer ili ne putem instrukcija koje slijede na
ekranu.
o Ako je tajmer već sakriven, pritiskom na ovaj taster se prikazuje vrijeme na
nekoliko sekundi.
o Ako je tajmer već uključen i prikazan na ekranu, pritisak na ovaj taster nema
efekta.
Skrivanje slike
Da bi privukli punu pažnju slušalaca na izlagača,
možete koristiti BLANK da zatamnite sliku. Pritisnite
bilo koji taster da vratite sliku na platno. Riječ BLANK
se pojavljuje na donjem desnom dijelu ekrana dok je
slika skrivena (zatamnjena).
Vrijeme zamračenja ekrana se može postaviti u
Setting > Blank Timer izborniku da projektor vrati
sliku na platno automatski nakon perioda vremena bez
akcije. Dužina vremena se može postaviti od 0 do 60
minuta u koracima od po 1 minutu. Odabir 0 minuta
sprječava funkciju.
Rad sa projektorom 30
) Kad je jednom pritisnut BLANK, projektor automatski ulazi u Economic mod.
Ne blokirajte projekcioni objektiv bilo kakvim predmetima dok je u radnom
stanju jer to može izazvati pregrijavanje i deformisanje, pa čak i požar.
Zaleđivanje slike
Pritisnite taster na daljinskom upravljaču da zaledite sliku.
Prikazana je
oslobađanje ove funkcije, pritisnite
upravljaču ili Source taster na projektoru. Pritiskom na Source će se
takođe promjeniti i izvor signala.
Iako je slika zaleđena na platnu, slike teku na videu ili drugom
uređaju. Ako priključeni uređaji imaju aktivni audioi zlaz, zvuk će se i
dalje čuti.
Rad na velikoj nadmorskoj visini
Naša je preporuka da koristite Hihg Altitude Mode ako je nadmorska visina između 1500m –
3000m i temperatura između 0
ikona u donjem desnom dijelu platna. Za
taster na daljinskom
0
C – 350C.
) Ne koristite Hihg Altitude Mode ako je nadmorska visina između 0m – 1500m i
temperatura između 0
uključite ovaj mod pod navedenim okolnostima.
Za aktiviranje High Alitude Moda, idite na
odaberite On pritiskom na W / X na projektoru ili daljinskom upravljaču. Pojavljuje se potvrdna
poruka. Pritisnite T.
Kad slijedeći put uključite projektor, biće prikazana poruka dole kao podsjetnik za vrijeme starta
projektora.
Rad u ovom modu uzrokuje jači šum zbog povečane brzine ventilatora.
0
C – 350C. Projektor se može previše ohladiti ako
izbornik Advanced > High Altitude Mode,
Rad sa projektorom 31
Ako koristite projektor u ekstremnim uvjetima koji izuzimaju gore opisane, on može pokazati
simptome auto-gašenja jer je dizajniran tako da zaštiti projektor od pregrijavanja. U tom slučaju,
uključite High Altitude Mode da riješite ovu situaciju. Ipak, ovo nije izjava da projektor može raditi
pod surovim i ekstremnim uvjetima.
Isključivanje projektora
1. Pritisnite i pojavljuje se poruka/upit o isključenju.
Prisnite
2. Power indicator light (svjetlo koje indicira da je projektor
uključen) trepti naranđasto i lampa se gasi, ventilatori
nastavljaju raditi otprilike oko 110 sekundi da ohlade
projektor.
• Da zaštiti lampu, projektor neće reagirati niti na jednu naredbu za vrijeme
procesa hlađenja.
• Za skraćenje vremena hlađenja, možete aktivirati Quick cooling funkciju.
Pogledajte "Brzo hlađenje (off)“ na strani 32.
3. Ako se projektor neće koristiti za duži period
vremena, isključite napojni kabl iz utičnice..
• Ne isključujte napojni kabl prije nego
• Ako projektor nije propisno isključen, da
drugi put za isključenje projektora.
sekvenca isključenja projektora bude
gotova ili za vrijeme 110 sekundi procesa
hlađenja.
zaštiti lampu, kad pokušate da restartate
projektor, ventilatori će raditi 5 minuta da
je ohlade. Pritisnite Power ponovo za start projektora nakon što ventilatori
stanu.
Rad sa projektorom 32
Operacije izbornika
Sistem izbornika
Molimo da notirate da se izbornik na ekranu (OSD) može razlikovati u vezi sa odabranim tipom
signala.
Pod-izbornik PC Video / S-Video Komponentni video
Raspoložive funkcije kod prijema različitih signala
Mod slike
Wall Color
Temperatura boje
Osvjetljenje
Kontrast
Auto veličina slike
Aspekt proporcija
Keystone
Vodoravna pozicija
Okomita pozicija
Faza
Vodoravna veličina
OSD vrijeme
Blank Tajmer
Lozinka
Promjena lozinke
Reset
Ogledalo
Skeniranje izvora
Jezik
Splash ekran
Vel. Nadmor. visina
Automatsko gašenje
Ekonomik način
Prezent. tajmer
Izvor
Rezolucija
Mod slike
Ekvivalent lampe
Sati
Mod slike
Wall Color
Temperatura boje
Osvjetljenje
Kontrast
Boja
*Tint
Oštrina
Auto veličina slike
Aspekt proporcija
Keystone
Izvor
Sistem
Mod slike
Ekvivalent lampe
Sati
Izvor
Rezolucija
Mod slike
Ekvivalent lampe
Sati
Rad sa projektorom 33

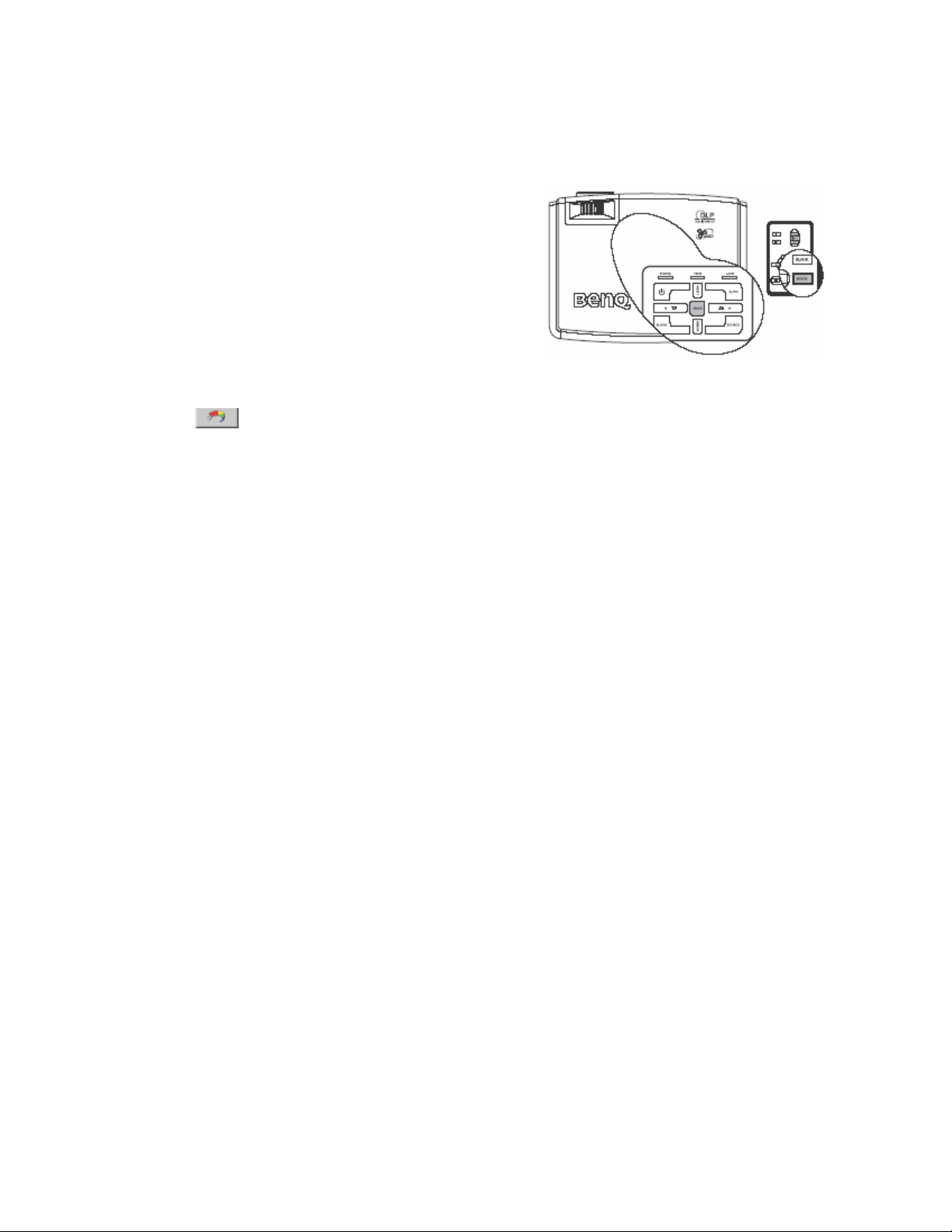

Korištenje izbornika
Projektor je opremljen sa prikazom izbornika na platnu (OSD) za razna podešavanja i postavke.
Ugrađeno je 17 raznih jezika. (pogledajte stranu 38 za više detalja).

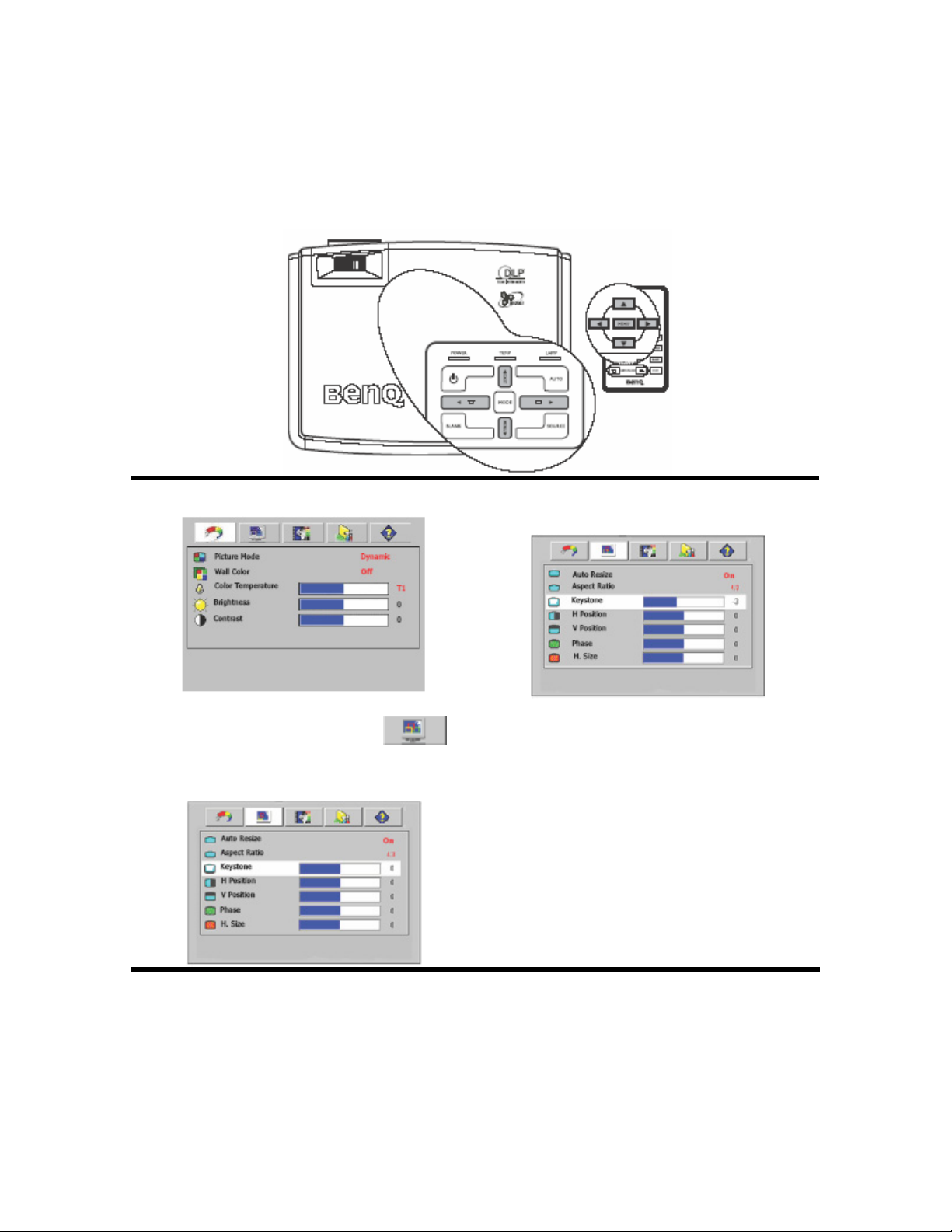

Slijedeći primjeri ilustriraju podešavanje Keystone.
1. Pritisnite Menu na projektoru ili na
daljinskom upravljaču za uključenje izbornika.
2. Tasterima ◄Left / Right► na projektoru ili
na daljinskom upravljaču odaberite
Pro-Picture izbornik.
3. Pritisnite ▼/▲ na projektoru ili na daljinskom
upravljaču za izbor Keystone.
4. Podesite Keystone vrijednost pritiskanjem na
◄Left / Right► na projektoru ili ◄Left /
Right► na daljinskom upravljaču.
5. Pritisnite Exit na projektoru ili Menu na
daljinskom upravljaču da napustite i sačuvate
postavke.
Rad sa projektorom 34
Izbornik slike
) Neka podešavanja slike su raspoloživa samo onda kad je korišten određeni
ulazni izvor signala. Neraspoloživa podešavanja nisu prikazana na platnu.
FUNKCIJA
(Tvorničke
vrijednosti postavki)
Mod slike
(PC: Dynamic; YPbPr
/ S-Video / Video:
Standard
Wall Color (Off)
Temperatura boje
(ovisi od odabranog
moda slike)
Keystone (0)
Osvjetljenje (ovisi od
odabranog ulaznog
izvora)
Kontrast (ovisi od
odabranog ulaznog
izvora)
Boja (ovisi od
odabranog ulaznog
izvora)
Tint (50)
O P I S
Pre-definirani modovi rada su osigurani tako da možete optimizirati
postavku Vaše slike na projektoru prema tipu programa.
)Pritiskom na taster Mode na daljinskom upravljaču, možete
odabrati predefinirane načine primjene. (Pogledajte "Odabir
načina primjene“ na strani 27.
Korigira projiciranu boju slike ako boja zida nije bijela.
Postoje 4 raspoložive postavke temperature boje.
(Pogledajte "Odabir temperature boje“ na strani 28.
Korigira svaki Keystone slike. Pogledajte "Korekcija Keystone“ na strani
24.
Podešava osvjetljenje slike.
(Pogledajte "Podešavanje osvjetljenja“ na strani 28.
Podešava stupanj razlike između tamnog i svjetlog u slici.
(Pogledajte "Podešavanje kontrasta“ na strani 29.
Povećava ili smanjuje intenzitet boje slike.
Podešava tonove boje na slici. Veća vrijednost, više zelene u slici.
Manja vrijednost, više crvene u slici.
) Kad je spojen Video ili S-Video signal, funkcija je
raspoloživa samo u NTSC sistemu.
Oštrina (15)
Rad sa projektorom 35
Podešava sliku da je učini oštrijom ili mekanijom.
Pro – Picture Izbornik
) Neka podešavanja slike su raspoloživa samo onda kad je korišten određeni
ulazni izvor signala. Nedostupna podešavanja nisu prikazana na platnu.
FUNKCIJA
(tvorničke postavke /
vrijednosti
Auto Resize (On)
Aspect Ratio (Native)
Keystone (0)
O P I S
Automatski prilagođava rezoluciju ulaznog signala nativnoj rezoluciji
projektora.
ON: Rezolucija ulaznog signala se konvertira u nativnu rezoluciju
projektora (800 x 600). Za ulazne signale sa nižom rezolucijom,
međuprostori se automatski interpoliraju u sliku prije projekcije. Ovo
može narušiti jasnoću slike.
OFF: Slika se projektira u njenoj originalnoj rezoluciji, bez konverzije
piksela. Za ulazne signale sa nižom rezolucijom, projektirana slika će
biti manja u odnosu na prilagođenje punom ekranu. Možete podesiti
postavku zuma ili pomjeriti projektor nazad za povečanje veličine slike
ako je to potrebno. Takođe, može biti potrebno izvršiti korekciju fokusa.
Postoje tri postavke aspekt proporcije u ovisnosti od izvora signala:
(Pogledajte "Odabir aspekta odnosa“ na strani 26.
Korigira svaku kingstoning sliku.
(Pogledajte "Korekcija Kingstone“ na strani 26.
Podešava vodoravnu poziciju projektirane slike.
H Position (0)
V Position (0)
Faza (ovisi od
odabranog ulaznog
izvora)
H Size (0)
Podešava okomitu poziciju projektirane slike.
Ova funkcija omogućava podešavanje učestanosti faze da smanji
izobličenje slike.
Podešava vodoravnu širinu slike
Rad sa projektorom 36
Izbornik postavki
FUNKCIJA
(tvorničke postavke /
vrijednosti
OSD Time (20)
Blank Timer (20)
Quick Cooling (off)
Password (off)
Promjena lozinke
Reset
O P I S
Postavlja vrijeme za koje će se zadržati poruka na platnu nakon
zadnjeg pritiska tastera. Ovaj opseg je od 5 do 100 sekundi.
Postavlja vrijeme zatamnjenja ekrana ako je ta funkcija aktivirana. Kad
protekne zadato vrijeme, slika se automatski vraća na platno.
Omogućava funkciju brzog hlađenja projektora. Odabirom On
omogućava se funkcija brzog hlađenja projektora sa normalnih 90 na
oko 30 sekundi.
Ovo je funkcija koja, ako odaberete On, omogućava limitiranje
korisnika projektora na samo one koji posjeduju ispravnu lozinku. Kad
se funkcija aktivira prvi put, morate postaviti lozinku. Za više informacija
pogledajte stranicu 22. Kad je jednom postavljena lozinka, projektor je
zaštićen od neautoriziranih korisnika.
) UPOZORENJE: Bićete u neugodi ukoliko postavite
lozinku i zaboravite je. Ako je potrebno, tiskajte ovo
uputstvo i na njemu naznačite lozinku, zatim ostavite
uputstvo na sigurno mjesto za podsjetiti se.
Prije promjene lozinke, projektor će tražiti unos stare. Za više
informacija, pogledajte strenicu 22.
Vraća postavke na tvorničke vrijednosti.
) Slijedeće postavke ipak ostaju nepromjenjene:
Mirror, Jezik, Lozinka, High Alititude Mode, Phase, H Position,
V Position, i H Size.
Rad sa projektorom 37
Napredni izbornik
FUNKCIJA
(tvorničke postavke /
vrijednosti
Mirror
Source Scan (on)
Language (English)
Splash Screen (BenQ
logo)
High Altitude Mode
(off)
Auto Off (off)
Economic Mode (off)
Language (English)
Presentation Timer
O P I S
Projektor se može instalirati na strop ili iza platna, ili sa jednim ili više
ogledala. Kontaktiraje Vašeg prodavca za pribor za postavljanje
projektora na strop. Pogledajte stranu 13 za više informacija.
Postavlja funkciju da li da projektor automatski traži izvor ulaznog
signala. Ako je Source Scan On , projektor će tražiti ulazni signal dok
ga ne prihvati sa jednog od ulaza. Ako funkcija nije aktivirana, projektor
odabira zadnji korišteni ulaz. Tvornička vrijednost je RGB.
Ova funkcija postavlja jezik koji se pojavljuje na platnu kroz izbornike.
Omogućava izbor slike (logo) koji će se pojaviti na platnu za vrijeme
startanja projektora. Tvornička postavka je BenQ logo, crni ekran ili
plavi ekran.
Mod rada u zonama visoke nadmorske visine ili visoke temperature.
nije izjava da projektor može raditi pod surovim i ekstremnim uvjetima.
(Pogledajte "Rad na velikoj nadmorskoj visini“ na strani 31.
Ova funkcija omogučava automatsko gašenje projektora ako nije
detektiran ulazni signal za postavljeni period vremena.
(Pogledajte "Preklapanje ulaznih signalai“ na strani 24.
Ovim načinom rada smanjujete šum i potrošnju struje za 20%. Ako je
ova funkcija aktivirana, snaga svjetla projektora je smanjena i kao
rezultat, nešto tamnija slika.
Ova funkcija postavlja jezik koji se pojavljuje na platnu kroz izbornike.
Strelicama Left / Right na projektoru ili daljinskom upravljaču,
odaberite željeni jezik.
Podsjeća predavaća da završi prezentaciju unutar određenog
vremenskog okvira.
Timer Activate (Off): Isključuje prezentacijski tajmer.
Timer Period (60 min.):Postavlja željenu dužinu vremena prezentacije.
Display Timer (Always): Postavka da li prikazati tajmer na ekranu.
Timer Position (
Timer Counting Direction (Count Up): Postavlja smjer brojanja
tajmera.
): Postavlja poziciju gdje se tajmer pojavljuje.
Rad sa projektorom 38
Izbornik informacija
Ovaj izbornik prikazuje stanje tekuće operacije projektora.
) Neka podešavanja slike su raspoloživa samo onda kad je korišten određeni
ulazni izvor signala. Nedostupna podešavanja nisu prikazana na platnu.
FUNKCIJA
Source
Resolution
System
Picture Mode
Equivalent Lamp
Hour
O P I S
Prikazuje tekući izvor signala.
Prikazuje nativnu rezoluciju ulaznog signala.
Prikazuje sistem Video ulaza, NTSC, SECAM ili PAL.
Prikazuje odabrani način rada u Picture izborniku.
Prikazuje broj sati korištenja lampe.
Rad sa projektorom 39
h Održavanje
Briga o projektoru
Vaš projektor treba malo brige. Sve što trebate raditi je držati objektiv čistim.
Nikada ne skidajte bilo koji dio sa projektora osim projekcione lampe. Kontaktirajte Vašeg
prodavca ako trebate zamjeniti neki dio.
Čišćenje objektiva
Očistite objektiv kad god primjetite nečistoću ili prašinu.
• Koristite sprej sa komprimiranim zrakom.
• Ako je u pitanju nečistoća, koristite papirnu maramicu za čišćenje optike.
☞ Nikada ne stružite objektiv abrazivnim materijalom.
Čišćenje kučišta projektora
Prije čišćenja projektora, isključite ga koristeći standardnu Shutdown proceduru opisanu na
strani 32 i isključite napojni kabl iz utičnice u zidu.
• Za skidanje nečistoća ili prašine, koristite priloženu krpu.
• Za odstranjivanje večih nečistoća, nakvasite krpu vodom i neutralnim pH deterđentom.
Zatim očistite projektor.
☞Nikada ne koristite vosak, alkohol, benzin ili druge kemijske deterđente. Oni mogu
oštetiti kučište.
Smještaj projektora
Ako odlažete projektor na duže vrijeme, molimo da slijedite instrukcije:
• Osigurajte da je temperatura i vlažnost zraka prostora za smještaj unutar preporučenog
opsega na strani 48 ili konzultirajte Vašeg prodavca.
• Uvucite stope za podešavanje visine.
• Izvadite baterije iz daljinskog upravljača.
• Upakirajte projektor u originalno pakovanje.
Transportiranje projektora
Preporuka je da se projektor transportira u originalnom pakovanju ili ekvivalentnom. Ako nosite
sa sobom projektor, koristite originalnu kutiju ili meku torbu za nošenje.
Održavanje 40
Informacije o lampi
Kalkuliranje radnih sati lampe
Kad je projektor u radu, trajanje (u satima) korištenja lampe je automatski kalkulirano putem
ugrađenog tajmera. Metod kalkuliranja ekvivalenta sati rada lampe ja kako slijedi:
Ukupan (ekvivalentan) broj sati lampe = 1 (Sati korištenja u Economic modu) + 3/2 sati korištenja
u normal modu
☞Pogledajte "Ekonomik mod“ na strani 38 za više detalja.
Sati rada lampe u Ekonomic modu su kalkulirani kao 2/3 od normalnog moda rada. Znači da
korištenjem u Economic modu, produžavate trajanje lampe za 1/2.
Poruke upozorenja
Kad indikator lampe zasvijetli crveno ili se pojavi poruka koja sugerira da je došlo vrijeme
zamjene lampe, molimo da instalirate novu lampu ili konzultirate Vašeg prodavca. Stara lampa
može uzrokovati neispravnost projektora i u nekom slučaju može eksplodirati.
Za više detalja o upozorenjima, molimo da pogledate "Indikatori“ na strani 45.
Indikator lampe i temperaturno upozorenje će zasvijetliti ako lampa postane prevruća.
Isključite projektor i ostavite ga da se ohladi 45 minuta. Ako indikator lampe ili
temperaturni indikator još svijetle, molimo da kontaktirate Vašeg prodavca.
Slijedeća prikazana upozorenja će Vas podsjetiti na zamjenu lampe.
PORUKA STANJE
Lampa je radila 2000 sati. Instalirajte novu
lampu za dobijanje optimalnih performansi. Ako
projektor normalno radi u Economic modu
(strana 38) možete nastaviti raditi dok projektor
ne dosegne 2950 sati.
Lampa je radila 2950 sati. Nova lampa se mora
postaviti kako bi se izbjegla neugodnost kad
projektor prestane raditi zbog istrošenosti
lampe.
Lampa je radila preko 3000 sati. Poruka će
treptati u središtu ekrana oko 30 sekundi
zajedno sa indikatorom lampe koji svjetli oko
40 sekundi.
Stroga je preporuka da yamjenite lampu u toj
fazi. Lampa je potrošna stavka. Sa vremenom
korištenja, slabi oistepeno osvjetljenje lampe.
To je normalno ponašanje. Vi možete zamjeniti
lampu uvijek kada primjetite značajno
slabljenje svjetla. Ako lampa nije zamjenjena
ranije, mora biti zamjenjena nakon 3000 sati
korištenja.
Održavanje 41
Ako se pojavi ova poruka, projektor će se
ugasiti za 40 sekundi. Lampa se MORA
promijeniti da bi projektor radio normalno.
Zamjena lampe
• Za izbjeći rizik od električnog šoka, uvijek isključite projektor i odvojite ga od napajanja
strujom prije zamjene lampe.
• Za izbjeći rizik od ozbiljnih opekotina, dopustite projektoru da se ohladi najmanje 45
minuta prije zamjene lampe.
• Za izbjeći rizik od pozljede prsta i oštećenja unutrašnjih komponenti , budite oprezni kad
skidate lampu razbijenu u oštre komade.
• Za izbjeći rizik od pozljede i / ili slabljenja kvaliteta slike dodirivanjem objektiva, ne
dodirujte prazan prostor sjedišta lampe kad je ona izvađena.
• Lampa sadrži mrcury. Konzultirajte lokalna pravila za odlaganje opasnog otpada kako bi
to učinili na propisan način.
1. Isključite projektor i odvojite ga sa napajanja
strujom. Ako je lampa vrela, sačekajte 45 minuta
da se ohladi.ž
2. Preokrenite projektor. Odvrnite vijke na poklopcu
lampe.
3. Uklonite poklopac lampe sa projektora.
Ne uključujte projektor bez lampe !!!
4. Izvadite vodiče za napajanje lampe iz njihovog
ležišta.
Održavanje 42
5. Odspojite konektor lampe.
6. Otpustite vijke koji osiguravaju
lampu.
7. Podignite ručicu tako da stoji. Lagano
povucite ručicu i izvucite lampu iz
projektora.
• Prebrzo izvlačenje može uzrokovati da
lampa pukne i da se komadi stakla prospu
po projektoru.
• Ne ostavljajte lampu na mjesto gdje voda
može doći na nju, u dohvatu djece ili
zapaljivog materijala.
• Ne stavljajte ruku u projektor nakon
izvlačenja lampe. Ako dodirnete optičke
komponente unutar, to može izazvati
poremećenost boja i izobličenje
projektirane slike.
8. Kako je prikazano na crtežu, uzmite novu
lampu i poravnajte je sa rupama na
projektoru, zatim je gurnite potpuno u
projektor.
9. Pritegnite vijke koji osiguravaju lampu.
• Otpušteni vijci mogu uzrokovati slab
spoj, koji može rezultirati kvarom.
• Vijke ne stežite prejako.
10. Uključite konektor lampe u projektor.
11. Umetnite električne vodiče u njihovo ležište.
Održavanje 43
12. Vratite poklopac lampe na projektor.
13. Zategnite vijke koji osiguravaju poklopac
lampe.
• Otpušteni vijci mogu uzrokovati slab
spoj, koji može rezultirati kvarom.
• Vijke ne stežite prejako.
14. Pokrenite projektor.
• Ne uključujte projektor dok je poklopac lampe
skinut.
15. Resetiranje brojača sati lampe.
• Ne resetirajte brojač ako lampa nije
promjenjena jer to može izazvati štetu.
i. Pritisnite i držite S taster na projektoru 5 sekundi za prikaz
ukupnog broja sati rada.
ii. Pritisnite Auto na projektoru ili daljinskom upravljaču za resetiranje
lampe na "0“.
iii. Sačekajte oko 5 sekundi da nestane OSD sa platna.
Informacije o temperaturi
Kad se upali lampica upozorenja na temperaturu, ona Vas upozorava na slijedeće moguće
probleme:
1. Unutarnja temperatura je previsoka.
2. Ventilatori ne rade.
Isključite projektor i kontaktirajte kvalificiranu osobu u servisu za dalju pomoć. Za više detalja,
pogledajte "Indikatori“ na strani 45.
Održavanje 44
Indikatori
Blank : Svjetlo ugašeno O: Naranđasto svjetlo
: Svjetlo trepti R: Crveno svjetlo
: Sjetlo upaljeno G: Zeleno svjetlo
Svjetlo Stanje i Opis
Power Temp Lamp
Napajanje - događaji
Projektor je tek priključen na električnu mrežu.
- -
- -
- -
- -
- -
Lampa - događaji
- -
-
Mod čekanja.
Power Indicator trepti za vrijeme uključenja.
Projektor je u normalnom radu.
1. Projektor treba 90 sekundi da se ohladi jer nije ugašen
normalnom procedurom
ili
2. Projektor treba da se hladi 90 sekundi nakon isključenja.
Projektor se ugasio automatski. Ako pokušate da ga ponovo
startate, ponovo će se ugasiti. Molimo da kontaktirate Vašeg
prodavca za pomoć.
Projektor se ugasio automatski. Ako pokušate da ga ponovo
startate, ponovo će se ugasiti. Molimo da kontaktirate Vašeg
prodavca za pomoć.
1. Projektor treba da se hladi 90 sekundi ili
2. Molimo da kontaktirate vašeg prodavca
Održavanje 45
Svjetlo Stanje i Opis
Power Temp Lamp
Termalni događaji
-
-
-
-
-
Projektor se ugasio automatski. Ako pokušate da ga restartate,
ponovo će se ugasiti. Molimo da kontaktirate Vašeg prodavca.
-
-
Održavanje 46
i Otklanjanje grešaka
? PROJEKTOR SE NE UKLJUČUJE
Uzrok Savjet
Nema napajanja sa napojnog kabla Uključite napojni kabl u utičnicu projektora i
drugi kraj u zidnu utičnicu.
Pokušaj uključenja projektora ponovo nakon
procesa hlađenja.
? NEMA SLIKE NA PLATNU
Uzrok Savjet
Video izvor nije uključen ili nije ispravno
konektiran
Projektor nije ispravno spojen na uređaj izvora
signala.
Ulazni signal nije ispravno odabran. Odaberite ispravno ulazni signal sa Source
Poklopac objektiva je još uvijek na njemu. Skinite poklopac sa objektiva.
? MUTNA SLIKA
Uzrok Savjet
Projekcioni objektiv nije ispravno fokusiran. Podesite fokus objektiva pomoću prstena
Projektor i platno nisu dobro poravnati. Podesite kut projekcije kao i visinu projektora
Poklopac objektiva je još uvijek na njemu. Skinite poklopac sa objektiva.
? DALJINSKI UPRAVLJAČ NE RADI
Uzrok Savjet
Baterije su prazne. Promijenite baterije.
Postoji prepreka između daljinskog upravljača i
projektora.
Predaleko ste odmaknuti od projektora. Priđite projektoru na razmak manji od 6
? LOZINKA NEISPRAVNA
Uzrok Savjet
Ne sjećate se lozinke Molimo pogledati „Ulazak u proceduru za
Sačekajte da se proces hlađenja završi.
Uključite izvor signala i provjerite da je ispravno
konektiran.
Provjerite konekciju.
tasterom na projektoru ili na daljinskom
upravljaču.
fokusa.
ako je potrebno.
Uklonite prepreku.
metara.
opoziv lozinke“ na strani 23 za pojedinosti.
Otklanjanje grešaka 47
j Specifikacije
Specifikacije projektora
• Sve specifikacije su predmet promjene bez prethodne obavjesti.
Opće
Naziv proizvoda Digitalni projektor
Naziv modela MP510
Optičke
Rezolucija 800 x 600 SVGA
Sistem prikaza 1 CHIP DMD
Objektiv F/ Broj F=2.57 fiksno
Lampa 160W lampa
Električne
Napajanje AC100-240V, 1.5A, 50/60Hz (Automatic)
Potrošnja struje 250W (Max)
Mehaničke
Težina 2.6Kg
Ulazni terminali
Računalni ulaz
RGB ulaz D-Sub 15 pin x 1
Video ulaz signala
S-Video Mini DIN 4-pin port x 1
Video RCA džek x1
HDTV ulazni signal D-Sub Å> komponentni RCA džek kroz RGB ulaz
Upravljački (za servis)
USB konektor za miša A/B serija x 1
RS 232 serijski port Mini DIN 9 pinski x 1
Ambijentalni zahtjevi
Radna temperatura 00 – 400 na nultoj nadmorskoj visini
Radna relativna vlažnost 10% - 90% (bez kondenzacije)
Radna nadmorska visina 0-1499m m pri 00C-350C
1500-3000m pri 0
0
-300C (u High Altitude modu)
Dimenzije
Specifikacije 48
Podržani tajming za Komponentni –YPbPr ulaz
Specifikacije 49
k Garancija
Ograničena garancija
BenQ garantira za ovaj proizvod protiv svih kvarova u materijalu i izradi, pod uvjetima normalnog
korištenja i smještaja.
Dokaz o datumu kupovine će biti potreban kod svake prijave kvara u garantnom roku. Ako je
pronađeno da je proizvod neispravan u garantnom roku, jedina obveza i vaše ekskluzivno pravo
će biti zamjena svih neispravnih dijelova (uključivo rad). Da dobijete servis u garantnom roku,
odmah obavjestite Vašeg prodavca o svakoj neispravnosti.
Važno: Gornja garancija će biti nevažeća ukoliko klijent ne koristi proizvod u skladu sa BenQ-
ovim pisanim instrukcijama , posebno vlažnost okoline koja mora biti između 10% i 90%,
temperature između 10
ambijentu prašine. Ova garancija Vam pruža određena prava kao i druga koja se razlikuju od
zemlje do zemlje.
Za druge informacije, molimo posjetite www.BenQ.com.
0
C i 400C, nadmorske visine niže od 10000 stopa, i korištenja projektora u
Autorska prava
Autorska pravo na kopiranja ima BenQ Corporation. Sva prava pridržana.
Niti jedan dio ove publikacije se ne smije reproducirati, emitirati, prepisivati, spremati na
elektronske medije, prevoditi na druge ili računalne jezike, niti u jednom obliku ili načinu,
elektroničkom, mehaničkom, magnetskom, optičkom, kemijskom, ručno ili drugačije, bez
prethodnog pisanog odobrenja BenQ korporacije.
Odricanje odgovornosti
BenQ korporacija ne daje nikakve reprezentacije niti jamstva, rečene ili implicitna, obzirom na
sadržaj ove publikacije. BenQ korporacija zadržava pravo da revidira ovu publikaciju i da s
vremena na vrijeme učini izmjene sadržaja, bez obaveze ove kompanije da obavijesti bilo koga o
takvoj reviziji ili promjenama.
*DLP, Digital Micromirror Device i DMD su trgovačke marke Texas Instrument-a. Ostale su
autorska prava njihovih kompanija ili organizacija.
Garancija 50
V Izjave o propisima
FCC izjava
KLASA B: Ova oprema generira, koristi i može zračiti radio frekventnu rnrgiju i ako nije instalirana
u skladu sa uputama, može uzrokovati štetne interferencije radio komunikaciji. Ipak, nema
garancije da se interferencija neće pojaviti u pojedinoh instalaciji. Ako ova oprema uzrokuje
štetnu interferenciju radio ili relevizijskom prijamu, koja se može odrediti isključenjem i
uključenjem, korisniku se savjetuje da korigira interferenciju putem jedne od slijedečih mjera:
- Preusmjeriti ili promjeniti položaj antene.
- Povećati razmak između opreme i prijamnika.
- Spojite opremu u utičnicu raličitu od kola na kojem je spojen prijamnik.
- Konzultirajte Vašeg prodavca ili iskusnog radio/TV tehničara za pomoć
EEC izjava (za evropske korisnike)
Ovaj stroj je testiran prema 89/336/EEC (European Economic Community) za EMC (Electro
magnetic Compatibility) i ispunjava te zahtjeve.
MIC izjava
Oprema klase B ((informatičko / telekomunikacijska oprema za upotrebu u domačinstvu)
Obzirom da je ova oprema podvrgnuta EMC registraciji za upotrebu u domačinstvu, ovaj proizvod
se može koristiti u svakom području, uključivo i stambene zone.
WEEE smjernica
Odlaganje otpada električne i elektronske opreme od strane privatnih domačinstava u
Evropskoj Uniji.
Simbol na proizvodu ili pakiranju indicira da se ne može odložiti kao otpad iz domačinstva. Ovaj
otpad se mora predati na recikliranje električne i elektroničke opreme.Za više informacija o
recikliranju opreme, molimo kontaktirajte gradki ured, mjesto
kupnje proizvoda ili službu za ukljanjanje otpada domačinstva.
Recikliranje otpada pomaže čuvanju prirodnih resursa i
osigurava da se otpad reciklira na način koji štiti zdravlje ljudi i
okolinu.
Izjave o propisima 51
Loading...
