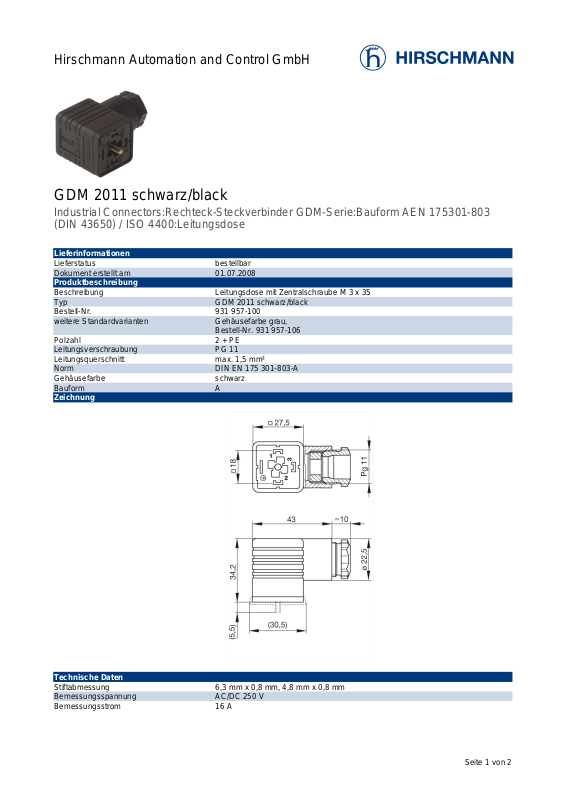

Page 1
Hirschmann Automation and Control GmbH
GDM 2011 schwarz/black
Industrial Connectors:Rechteck-Steckverbinder GDM-Serie:Bauform AEN 175301-803
(DIN 43650) / ISO 4400:Leitungsdose
Lieferinformationen
Lieferstatus bestellbar
Dokument erstellt am 01.07.2008
Produktbeschreibung
Beschreibung Leitungsdose mit Zentralschraube M 3 x 35
Typ GDM 2011 schwarz/black
Bestell-Nr. 931 957-100
weitere Standardvarianten Gehäusefarbe grau,
Bestell-Nr. 931 957-106
Polzahl 2 + PE
Leitungsverschraubung PG 11
Leitungsquerschnitt max. 1,5 mm²
Norm DIN EN 175 301-803-A
Gehäusefarbe schwarz
Bauform A
Zeichnung
Technische Daten
Stiftabmessung 6,3 mm x 0,8 mm, 4,8 mm x 0,8 mm
Bemessungsspannung AC/DC 250 V
Bemessungsstrom 16 A
Seite 1 von 2
Page 2
Durchgangswiderstand <= 4 mOhm
Anschlußart schrauben
Anschließbare Leitungen 6 mm bis 9 mm Durchmesser
Gehäusebefestigung Zentralschraube
Werkstoff
Kontaktoberflächenmaterial Sn
Kontaktträgermaterial PA
Gehäusematerial PA
Umgebungsbedingungen
Schutzgrad (IEC 60529) IP 65 (Dichtung notwendig)
Nennspannung 3
Temperaturbereich -40 °C bis +125 °C
Brennbarkeitsklassen
Gehäuse 94 HB
Kontaktträger 94 HB
Zulassungen
VDE VDE
SEV SEV
CSA CSA
Verpackungseinheit
Verpackungseinheit 200 Stück
Lieferumfang bzw. Zubehör
Zubehör gesondert zu bestellen (NBR) Flachdichtung GDM 3-7,
Bestell-Nr. 730 801-002;
(EPDM) Flachdichtung GDM 3-21,
Bestell-Nr. 731 739-004;
Profildichtung GDM 3-16,
Bestell-Nr. 731 531-002;
Rändelschraube GDM 3011-8,
Bestell-Nr. 732 574-001;
Edelstahlschraube GDM 3011 RF-1,
Bestell-Nr. 734 363-001
Seite 2 von 2
