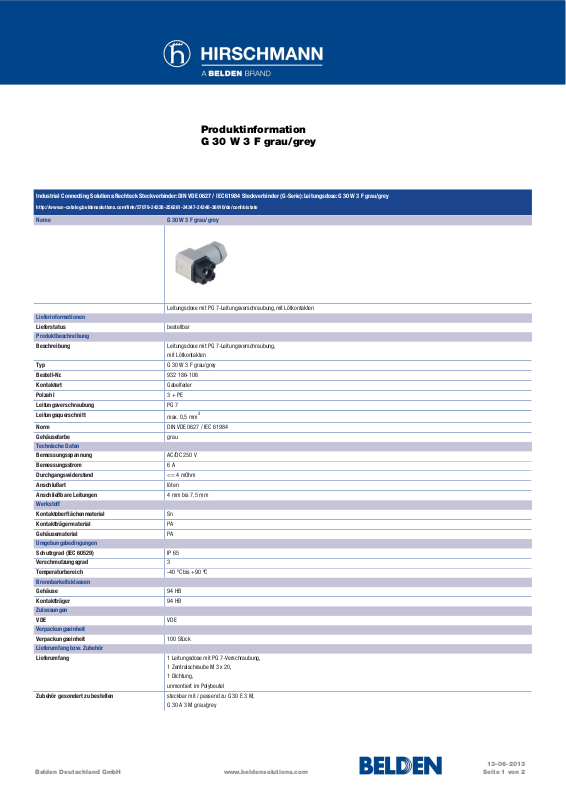

BELDEN G30 W3F Datasheet

Produktinformation
G 30 W 3 F grau/grey

Industrial Connecting Solutions:Rechteck Steckverbinder:DIN VDE 0627 / IEC 61984 Steckverbinder (G-Serie):Leitungsdose:G 30 W 3 F grau/grey

http://www.e-catalog.beldensolutions.com/link/57078-24228-256261-24347-24348-36910/de/conf/uistate

Name G 30 W 3 F grau/grey



Lieferinformationen

Lieferstatus bestellbar

Produktbeschreibung

Beschreibung Leitungsdose mit PG 7-Leitungsverschraubung,

Typ G 30 W 3 F grau/grey
Bestell-Nr. 932 186-106
Kontaktart Gabelfeder
Polzahl 3 + PE
Leitungsverschraubung PG 7

Leitungsquerschnitt

Norm DIN VDE 0627 / IEC 61984
Gehäusefarbe grau

Technische Daten

Bemessungsspannung AC/DC 250 V
Bemessungsstrom 6 A
Durchgangswiderstand <= 4 mOhm
Anschlußart löten
Anschließbare Leitungen 4 mm bis 7,5 mm

Werkstoff

Kontaktoberflächenmaterial Sn
Kontaktträgermaterial PA
Gehäusematerial PA

Umgebungsbedingungen

Schutzgrad (IEC 60529) IP 65
Verschmutzungsgrad 3
Temperaturbereich -40 ºC bis +90 ºC

Brennbarkeitsklassen

Gehäuse 94 HB
Kontaktträger 94 HB

Zulassungen

VDE VDE

Verpackungseinheit

Verpackungseinheit 100 Stück

Lieferumfang bzw. Zubehör

Lieferumfang 1 Leitungsdose mit PG 7-Verschraubung,

Zubehör gesondert zu bestellen steckbar mit / passend zu G 30 E 3 M,

Leitungsdose mit PG 7-Leitungsverschraubung,mit Lötkontakten

mit Lötkontakten

max. 0,5 mm

1 Zentralschraube M 3 x 20,
1 Dichtung,
unmontiert im Polybeutel

G 30 A 3 M grau/grey

2



Belden Deutschland GmbH  www.beldensolutions.com



13-06-2013

Seite1von2



Industrial Connecting Solutions:Rechteck Steckverbinder:DIN VDE 0627 / IEC 61984 Steckverbinder (G-Serie):Leitungsdose:G 30 W 3 F grau/grey

http://www.e-catalog.beldensolutions.com/link/57078-24228-256261-24347-24348-36910/de/conf/uistate

Bilder

Zeichnung
