Page 1

Masina de spalat automata

WMF 76141 WMF 76121 WMF 76101

Page 2

Citiţi manual de utilizare mai întâi!

Stimate Client, Sperăm că produsul care a fost fabricat în unităţi moderne şi care a trecut printr-o procedură strictă de control a calităţii va da rezultatele cele mai bune. Astfel, vă sfătuim să citiţi cu atenţie manualul înainte de a folosi produsul şi păstraţi-l pentru eventuale consultări.

Acest manual de utilizare va …

….ajuta să folosiţi maşina într-un mod rapid şi sigur.

• Vă rugăm citiţi manualul de utilizare înainte de a instala şi porni maşina.

• Respectaţi în special instrucţiunile legate de siguranţă.

• Păstraţi acest manual de utilizare la îndemână. Poate aveţi nevoie de el pe viitor.

• Vă rugăm să citiţi toate documentele suplimentare livrate cu maşina.. Aveţi grijă că acest manual de utilizare se poate aplica pentru mai multe modele. Diferenţele dintre modele vor fi identificate în manual.

Explicarea simbolurilor

În acest manual de utilizare se utilizează următoarele simboluri:

Informaţii importante sau sugestii utile cu privire la utilizare.

Avertisment pentru situaţii periculoase legate de viaţă şi proprietate.

Avertisment cu privire la tensiunea de alimentare.

Pe acest produs este inscripţionat simbolul de sortare pentru eliminarea echipamentelor electrice şi electronice (WEEE). Acest lucru înseamnă că acest produs trebuie manevrat în conformitate cu Directiva europeană 2002/96/CE pentru a fi reciclat sau dezasamblat în vederea minimizării impactului lui asupra mediului. Pentru mai multe informaţii, vă rugăm să contactaţi autorităţile din localitatea sau regiunea în care locuiţi. Produsele electronice care nu sunt incluse în procesul de sortare selectivă prezintă un potenţial periculos pentru mediu şi pentru sănătatea umană din cauza prezenţei substanţelor periculoase.

Page 3

CUPRINS

1 Maşina de spălat 4

Privire de ansamblu 4 Specificaţii 5

2 Avertismente 6

Siguranţă generală 6 Prima utilizare 6 Motivul utilizării 6 Instrucţiuni de siguranţă 7 Dacă sunt copii în casă… 7

3 Instalare 8

Îndepărtarea foliei de împachetare 8 Deschiderea siguran Locul de instalare potrivit Ajustarea picioarelor: Conectarea la conducta de alimentare

cu apă 9 Conectarea la conducta de scurgere 9 Conexiuni electrice 1 Distrugerea materialului de

împachetare 10 Depozitarea ma

ţelor de transport 8

8 8

şinii vechi 10

4 Pregătiri iniţiale pentru spălare 11

Sortarea hainelor 11 Pregătirea hainelor pentru spălare 11 Capacitate actuală de încărcare 11 Uşă de serviciu 12 Detergenţi şi balsam 12

Buton viteză stoarcere 17 Selectare programe şi tabel de consum

energetic 18 Funcţii auxiliare 19 Ecran timp 1 Începerea programului 20 Evoluţia programului. 20 Schimbarea selectărilor după ce

programul a început. 21 Încuietoare de siguranţă 21 Terminarea programului prin anulare 2 Programul este în modul oprire clătire 22 Terminarea Programului 22

6 Instrucţiuni rapide pentru utilizare zilnică 23

7 Curăţare şi întreţinere 25

Sertar pentru detergent 25 Uşa de serviciu şi cuva 25 Corpul şi panoul de comandă 25 Filtre de admisie a apei 25 Scurgerea apei rămase şi curăţarea

filtrului de scurgere 26

8 Depanare 28

5 Selectarea programului şi funcţionarea maşinii 14

Panoul de comandă 14 Simboluri de afişare 15 Pornirea maşinii 15 Selectarea programelor 15 Programe suplimentare 16 Programe speciale 16 Selectarea temperaturii 16

Page 4

1 Maşina de spălat

Privire de ansamblu

Figura 1

Capacul de deasupra

Compartiment pentru

detergent

Panoul de comandă

Picioare de reglare a înălţimii

Uşă de serviciu

Garnitură filtru

Page 5

Specificaţii

Model

Capacitate

Inaltime

Latime

Adancime

Greutate

Alimentare cu curent electric

Intensitatea curentului

Puterea motorului

Turatie de centrifugare

WMF 76141 WMF 76121 WMF 76101

6 6 6

84 84 84

60 60 60

54 54 54

72 70 70

230 V / 50hz 230 V / 50hz 230 V / 50hz

10 10 10

2200 2200 2200

1400 1200 1000

Specificaţiile pentru acest aparat electrocasnic se pot modifica fără notificare pentru îmbunătăţirea calităţii produsului. Figurile din acest manual sunt schematice şi nu se potrivesc exact cu produsul. Valorile trecute pe etichetele maşinii sau din documentaţia ataşată sunt obţinute în laborator în conformitate cu standardele aferente. În funcţie de condiţiile funcţionale şi de mediu ale aparatului electrocasnic, valorile pot varia.

Page 6

2 Avertismente

Vă rugăm citiţi următoarele instrucţiuni: În caz contrar, există ricul vătămării corporale sau riscul unor daune materiale. Mai mult, orice angajament de garanţie şi siguranţă va deveni nul.

Siguranţă generală

• Nu puneţi maşina pe un covor. În caz contrar, lipsa fluxului de aer de sub maşină poate cauza supraîncălzirea componentelor electrice. Acest lucru poate conduce la probleme cu maşina de spălat.

• În cazul în care cablul de alimentare este deteriorat trebuie să apelaţi la Service autorizat pentru reparaţii.

• Verificaţi dacă furtunurile de apă nu sunt uzate. Nu folosiţi furtunuri de admisie a apei vechi/uzate. Astfel vă puteţi păta hainele.

• Fixaţi furtunul de scurgere în orificiul de scurgere pentru a preveni pierderile de apă şi pentru a permite maşinii să tragă sau să scurgă apa. Este foarte important ca orificiul de intrare al apei şi furtunurile de scurgere să nu fie pliate, strânse sau rupte când maşina est împinsă la locul ei după instalare sau curăţare.

• Maşina este proiectată să continue funcţionarea în cazul unei pene de curent. Nu puteţi anula nici un program apăsând pe butonul “Pornit/Oprit”. Maşina nu va relua programul când curentul va reveni. Apăsaţi 3 secunde pe butonul „Start/Pauză/Anulare” pentru a anula programul (vezi, Anularea unui program)

• S-ar putea să mai rămână apă în maşină când o primiţi. Aceasta se datorează procesului de control a calităţii şi este normal. Nu deteriorează maşina.

• Anumite probleme pot fi cauzate de infrastructură. Apăsaţi 3 secunde pe butonul „Start/Pauză/Anulare” pentru a anula programul setat la maşină înainte de a apela la un service autorizat.

Prima utilizare

• Pentru a pregăti maşina de spălare, efectuaţi primul proces de spălare fără a încărca maşina şi cu detergent în programul „Bumbac 90°C”.

• Asiguraţi-vă că conexiunile la apă rece sau caldă sunt corect executate când instalaţi maşina. În caz contrar, hainele pot ieşi fierbinţi la terminarea procesului de spălare şi astfel se pot uza.

• Dacă siguranţa de curent sau întrerupătorul circuitului are mai puţin de 16 amperi, vă rugăm să apelaţi la un electrician calificat pentru a instala o siguranţă de 16 amperi sau un întrerupător de circuit.

• În timpul utilizării cu sau fără transformator, nu neglijaţi faptul că trebuie să aveţi o instalaţie de împământare executată de un electrician calificat. Societatea noastră nu răspunde de daunele care pot apărea când maşina este folosită la o instalaţie fără împământare.

• Pentru a pregăti maşina de utilizare, vă rugăm asiguraţi-vă că robinetul de alimentare cu apă şi sistemele de scurgere a apei funcţionează corect înainte de a apela la un service autorizat. Dacă nu funcţionează, apelaţi la un instalator calificat pentru a face aranjamentele necesare.

Motivul utilizării

• Acest produs a fost proiectat pentru uz casnic.

• Aparatul electrocasnic poate fi utilizat doar pentru spălarea şi clătirea produselor textile care sunt marcate corespunzător.

• Trebuie să folosiţi detergenţi, balsam şi înlocuitori speciali pentru maşina dumneavoastră.

• Respectaţi instrucţiunile de utilizare de pe etichetele produselor textile sau orice alte instrucţiuni furnizate de societăţile care produc detergenţi pentru maşini de spălat.

Page 7

Instrucţiuni de siguranţă

• Aparatul electrocasnic trebuie conectat la o priză împământată protejată de o siguranţă de capacitate adecvată.

• Furtunurile de alimentare şi scurgere trebuie bine strânse şi în stare bună.

• Fixaţi bine furtunul de scurgere într-un lavoar sau o cadă înainte de a porni maşina. Există riscul ca acesta să fie ars din cauza unor temperaturi de spălare foarte înalte!

• Nu deschideţi niciodată uşa de serviciu sau nu îndepărtaţi filtrul cât timp mai este apă în cuvă. În caz contrar, există riscul inundării sau a arsurii cu apă fierbinte

• Nu forţaţi niciodată uşa de serviciu blocată! Uşa de serviciu va putea fi deschisă doar după câteva minute de la terminarea ciclului de spălare.

• Scoateţi maşina din priză când nu o folosiţi.

• Nu spălaţi niciodată maşina cu furtunul de apă. Există riscul producerii unor şocuri electrice! Deconectaţi întotdeauna de la cablul de alimentare înainte de curăţare.

• Nu atingeţi niciodată priza dacă aveţi mâinile ude. Nu scoateţi niciodată din priză trăgând de cablu, trageţi doar de ştecher. Nu porniţi maşina dacă priza sau cablul de alimentare este deteriorat.

• Nu încercaţi niciodată să reparaţi singuri maşina. În caz contrar, vă puteţi pune viaţa în pericol.

• Pentru defecţiunile care pot fi rezolvate cu ajutorul informaţiilor din manualul de utilizare:

Opriţi maşina, scoateţi-o din priză,

închideţi robinetul de apă şi contactaţi un agent de service.

loc sigur care nu este la îndemâna copiilor.

Dacă sunt copii în casă…

• Aparatele electrice pot fi periculoase pentru copii. Ţineţi copii la distanţă de maşină când aceasta funcţionează. Nu-i lăsai să se joace lângă maşină.

• Închideţi uşa de serviciu când plecaţi din zona în care se află maşina.

• Depozitaţi toţi detergenţii într-un

Page 8

3 Instalare

Îndepărtarea foliei de împachetare

Înclinaţi maşina pentru a scoate foliile de împachetare. Îndepărtaţi folia de împachetare trăgând de fundă.

Deschiderea siguranţelor de transport

Şuruburile pentru siguranţa

transportului trebuie scoase înainte de a porni maşina de spălat! În caz contrar, maşina se poate defecta!

1. Desfaceţi toate şuruburile cu o cheie până când acestea se desfac singure (“C”)

Păstraţi într-un loc sigur şuruburile

de siguranţă pentru a le refolosi când trebuie să mutaţi iarăşi maşina de spălat.

Nu mutaţi niciodată maşina fără

şuruburile de siguranţă fixate bine!

Locul de instalare potrivit

Instalaţi maşina într-un loc în care nu poate îngheţa, într-o poziţie stabilă şi dreaptă.

Podeaua trebuie să poată susţine

greutatea acesteia! Sacă maşina de spălat şi un uscător

sunt aşezate unul peste altul, greutatea lor trebuie să fie de 180 kg când sunt încărcate.

Important:

• Nu aşezaţi maşina pe cablul de alimentare.

• Păstraţi o distanţă de cel puţin 1 cm de mobilă.

• Aşezaţi maşina pe o suprafaţă fermă, nu pe o placă de lemn sau alte suprafeţe asemănătoare.

2. Scoateţi şuruburile pentru siguranţa transportului deşurubând încet.

3. Fixaţi carcasele (care sunt din pungă cu manualul de utilizare) în găurile de pe panoul din spate. (“P”)

Ajustarea picioarelor:

Nu folosiţi ustensile pentru a slăbi

contrapiuliţele. În caz contrar acestea se pot deteriora.

1. Desfaceţi manual (cu mâna) contrapiuliţele de la picioare.

2. Reglaţi-le până când maşina stă dreaptă şi stabil.

3. Important: Strângeţi toate contrapiuliţele din nou.

Page 9

Conectarea la conducta de alimentare cu apă

Important:

• Presiunea din conducta de alimentare cu apă necesară pentru ca maşina să funcţioneze este de 1-10 bari (0,1 – 1 Mpa). (Practic, din robinet trebuie să curgă 10 – 80 litri de apă pe minut pentru ca maşina să funcţioneze bine.) Ataşaţi clapeta de reducere a presiunii dacă presiunea apei este mai mare.

• Conectaţi furtunurile speciale furnizate cu maşina la clapetele de admisie a apei de pe maşină. Furtunul cu semnul “roşu” (max. 90°C) este furtunul de admisie a apei calde iar furtunul cu semnul “albastru” (max.25°C) este pentru furtunul de admisie a apei reci.

• Pentru a preveni pierderile de apă ca pot apărea la punctele de conectare, există garnituri de cauciuc (4 garnituri pentru modelele cu furtun dublu de admisie şi 2 garnituri pentru alte modele) ataşate la furtunuri. Aceste garnituri trebuie folosite la capetele de conectare de sus ale furtunurilor cu maşina Capătul plat al furtunului dotat cu un filtru trebuie ataşat la robinet şi capătul îndoit trebuie ataşat la maşină. Strângeţi piuliţele pe furtun foarte bine cu mâna; nu folosiţi chei pentru a strânge piuliţele.

verifica dacă există pierderi de apă la punctele de conectare. Închideţi robinetul şi scoateţi piuliţa în cazul pierderilor de apă. Strângeţi la loc piuliţa după ce aţi verificat garnitura. Pentru a preveni pierderile de apă şi orice alte deteriorări cauzate de acest lucru, ţineţi robinetele închise când nu utilizaţi maşina.

• Modelele cu un singur furtun de admisie a apei nu trebuie conectate la robinetul de apă caldă. Hainele se pot deteriora sau maşina poate trece în modul de protecţie şi să nu mai funcţioneze.

Când puneţi maşina la loc după întreţinere sau curăţare, aveţi grijă să nu pliaţi, strângeţi sau bloca furtunurile.

Conectarea la conducta de scurgere

Furtunul de scurgere a apei trebuie ataşat la capătul lavoarului sau căzii. Furtunul de scurgere trebuie strâns foarte bine pentru a nu ieşi din carcasă.

Important:

• Capătul furtunului de scurgere poate fi conectat direct la sistemul de canalizare al apei sau la lavoar. Garnitura trebuie fixată la toate tipurile de conectări. Casa pateu fi inundată dacă acest furtun iese din carcasă în timpul scurgerii apei.

• Furtunul trebuie ataşat la o înălţime de cel puţin 40 cm şi cel mult 100 cm.

• Deschideţi complet robinetele după ce conectaţi furtunurile pentru a

• În cazul în care furtunul este ridicat după ce a fost aşezat la nivelul podelei sau aproape de pământ

Page 10

(mai puţin de 40 cm deasupra pământului), scurgerea apei se face mai greu iar hainele pot ieşi ude. Astfel, înălţimile specificate în figură trebuie respectate.

• Pentru a preveni reumplerea maşinii cu apă murdară şi pentru a permite o scurgere uşoară, capătul furtunului nu trebuie scufundat în apa de scurgere. Capătul furtunului trebuie să poată primi aer. Furtunul nu trebuie împins în conducta de scurgere mai mult de 15 cm. Dacă acesta este prea lung, îl puteţi tăia.

• Capătul furtunului nu trebuie să fie îndoit, nu trebuie călcat pe acesta şi nu trebuie pliat între conducta de scurgere şi maşină.

• furtunul este prea scurt, puteţi face o extensie a furtunului. Balul este mai lung de 3,2 m după ce iese din maşină. Pentru a evita pierderile de apă, conectarea între extensia furtunului şi furtunul de scurgere al produsului trebuie fixat bine cu o clemă specială pentru nu ieşi şi a nu pierde apă.

Conexiuni electrice

Conectaţi maşina la o priză împământată protejată de o siguranţă de capacitate adecvată. Important:

• Conectarea trebuie să respecte reglementările naţionale.

• Priza cablului de alimentare trebuie să fie la îndemână după instalare.

• Tensiunea şi protejarea permisă a siguranţei sunt specificate în secţiunea „Specificaţii tehnice”.

• Tensiunea specificată trebuie să fie egală cu tensiunea cablului de alimentare.

• Nu se face conectare prin extensii de cabluri sau cu mai multe prize.

Un cablu de curent deteriorat trebuie

înlocuit de un electrician calificat.

Maşina nu trebuie să fie pornită

dacă nu este reparată! Există riscul producerii unor şocuri electrice!

Distrugerea materialului de împachetare

Materialul de împachetare poate fi periculos pentru copii. Nu ţineţi materialele de împachetare la îndemâna copiilor sau sortaţi-le în funcţie de directivele cu privire la deşeuri. Nu le lăsaţi împreună cu deşeurile casnice. Materialele de împachetare ale maşinii sunt fabricate din materiale reciclabile

Depozitarea maşinii vechi

Depozitaţi maşina veche în loc plăcut.

• Puteţi apela la agentul local sau la centrul de colectare a deşeurilor din oraşul dumneavoastră pentru a învăţa cum să depozitaţi maşina.

Înainte de a depozita maşina de spălat veche, tăiaţi priza cablului de alimentare şi faceţi ca blocarea uşii să nu mai funcţioneze.

Page 11

4 Pregătiri iniţiale pentru spălare

Sortarea hainelor

• Sortaţi hainele în funcţie de tipul de ţesătură, culoare, gradul de murdărie şi temperatura permisă a apei.

Respectaţi întotdeauna instrucţiunile

de pe etichetele hainelor.

Pregătirea hainelor pentru spălare

Hainele cu accesorii metalice precum spiţele, cataramele şi nasturii de metal pot deteriora maşina. Îndepărtaţi accesoriile metalice sau puneţi-le într-o pungă de pânză, într-o faţă de pernă sau ceva asemănător.

• Goliţi buzunarele şi scoateţi toate obiectele străine, monede, stilouri şi agrafe. Dacă se poate, întoarceţi buzunarele pe dos şi periaţi-le.

• Puneţi articole mici precum şosete de copii şi ciorapi de damă, etc. într-o pungă faţă de pernă sau ceva asemănător. Astfel nu veţi pierde hainele.

• Puneţi cu grijă perdelele în maşina de spălat. Scoateţi şinele de perdele şi clipsurile.

• Închideţi fermoarele, coaseţi nasturii, rupturile şi despicăturile.

• Spălaţi produsele cu etichetele „spălat la maşină” sau „spălat de mână” doar la programul potrivit.

• Nu spălaţi haine colorate şi albe împreună. Poate ieşi multă vopsea din hainele de bumbac noi, de culori închise. Spălaţi-le separat.

• Petele dificile trebuie tratate adecvat înainte de spălare. Dacă nu sunteţi siguri, verificaţi la curăţătoria chimică.

• Folosiţi doar schimbătoare culori/ vopsea şi produse în îndepărtare a calcarului potrivire pentru maşina dumneavoastră. Respectaţi instrucţiunile de pe ambalaj.

• Spălaţi pantalonii şi hainele delicate pe dos.

• Ţineţi hainele din Angora la frigider pentru câteva ore înainte de spălare. Acest lucru va reduce scămoşarea.

Capacitate actuală de încărcare

• Capacitatea maximă de încărcare depinde de tipul de haine, de gradul de murdărie şi de programul de spălare pe care doriţi să-l folosiţi.

Maşina reglează cantitatea de apă în

funcţie de cantitatea de haine.

Vă rugăm respectaţi informaţiile din

“Tabelul de selectare programe”. Rezultatele de spălare se vor degrada în cazul în care maşina este supraîncărcată.

Page 12

Greutăţi ce trebuie respectate sunt specificate în următoarele exemple:

Tip de haine Halat de baie 1200

Şervet de baie 100 Pilotă 700 Cearşaf de pat 500 Faţă de pernă 200 Faţă de masă 250 Prosop 200 Cămaşă de

noapte Lenjerie intimă 100 Combinezon

bărbaţi Cămaşă bărbaţi 200 Pijamale bărbaţi 500 Bluză 100

Greutate (gr.)

200

600

Uşă de serviciu

Uşa este blocată în timpul funcţionării programului. Uşa poate fi deschisă la câteva minute după terminarea programului.

• Deschideţi uşa de serviciu.

• Introduceţi hainele desfăcute în maşină.

• Împingeţi uşa de serviciu până face clic. Asiguraţi-vă că nu sunt haine prinse în uşă.

Detergenţi şi balsam

Sertar pentru detergent

Sertarul pentru detergent are trei compartimente: Distribuitorul de detergent poate fi de două tipuri în funcţie de modelul maşinii.

Detergent, balsam sau alţi agenţi de curăţare

Adăugaţi detergent şi balsam înainte de începerea programului de spălare. Nu deschideţi niciodată sertarul de distribuţie detergent în timp ce programul rulează! Când folosiţi un program fără prespălare, nu trebuie pus detergent în compartimentul de prespălare (Compartimentul nr. I). Un program fără prespălare nu trebuie selectat dacă se foloseşte o pungă de detergent sau o bilă de distribuire. Puteţi pune punga de detergent pe bila de distribuire direct între hainele din maşină.

Alegerea tipului de detergent

Tipul de detergent care trebuie folosit depinde de tipul şi culoare ţesăturii.

• Utilizaţi detergenţi diferiţi pentru haine colorate şi albe.

• Spălaţi articolele de lână cu un detergent special pentru lână.

• Folosiţi doar detergenţi fabricaţi special pentru maşinile de spălat.

Calitatea detergentului

Cantitatea de detergent care trebuie folosită depinde de cantitatea de haine, de gradul de murdărire şi de duritatea apei.

• Nu folosiţi cantităţi care depăşesc cantităţile recomandate pe ambalaj pentru a evita problemele cu spumă excesivă, clătire insuficientă, economisiri financiare şi în final, protecţia mediului.

• Folosiţi cantităţi mici de detergent în anumite dozaje pentru cantităţi mici de haine sau doar pentru hainele puţin murdare.

• Folosiţi dozajele exacte pentru detergenţii concentraţi.

- (I) pentru prespălare –(II) pentru spălarea principală

- (III) sifon – ( ) pentru balsam

pentru prespălare

pentru spălarea principală

Calitatea detergentului

1/2 de măsură

1 măsură

Page 13

cu apă dură

un plus de 1/2 măsură

Agent de dedurizare

Puneţi balsamul în compartimentul pentru balsam al distribuitorului de detergent.

• Folosiţi proporţiile recomandate pe ambalaj.

• Nu depăşiţi niciodată nivelul de marcare (> max <); în caz contrar balsamul se va pierde şi nu va fi folosit.

• Dacă balsamul şi-a pierdut fluiditatea, diluaţi bine cu apă înainte de a pune în sertarul pentru detergent.

Detergent lichid

Când folosiţi detergenţi lichizi sau gel, atenţie la următoarele:

• Detergentul lichid poate lăsa pete pe haine dacă funcţia amânare perioadă este selectată.

• Nu folosiţi detergent lichid dacă doriţi să spălaţi utilizând funcţia amânare perioadă.

• Nu folosiţi detergent lichid pentru spălarea principală într-un ciclu cu prespălare.

• Folosiţi cutia de dozare de la producător şi respectaţi instrucţiunile de pe ambalaj.

Apretare

• Toate produsele de apretare lichide, pudră sau coloranţi în compartimentul de balsam după instrucţiunile de pe ambalaj.

• Nu folosiţi niciodată balsam şi apret în acelaşi ciclu de spălare.

• Ştergeţi interiorul cuvei după utilizarea apretului.

Eliminarea depunerilor de calcar

• Dacă doriţi, utilizaţi produse de îndepărtare a calcarului speciale pentru maşinile de spălat şi respectaţi întotdeauna instrucţiunile de pe ambalaj.

Page 14

5 Selectarea programului şi funcţionarea maşinii

Pornire

Oprire

Stop 3

”

Bumbac

Start

Pauz\

Sintetice

Lân\

Delicate

Intensive

Sp\lare

M\n\

RapidFara

Cl\tire

Sp\lare Rapid\

Anti-

sifonare

Clatire

Suplimentare

Amanare incepere program

Presp\lare

Sp\lare Evacuare

Cl\tire

Stoarcere

Fara

Stoarcere

F\r

c\ldur\

Temperatur\

Sp\lare

Sf\rsit Blocare

Butoane

Deschidere

Usa

Rece

Pilot\

Balsam

C\m\s

Sport

Babycare

Reset

3’’

Panoul de comandă

Figura 2

13 9

1011d11c11b11a

7 – Buton de reglare a vitezei de stoarcere 8 – Buton de amânare perioadă (+/-) 9 – Buton de reglare temperatură 10 - Buton Start / Pauză / Anulare 11 - Butoane funcţii auxiliare a- Prespălare b- Spălare rapidă c- Clătire suplimentară d- Anti-şifonare 12 - Buton selectare programe 13 - Afişaj 14 - Buton Pornit / Oprit

Page 15

Simboluri de afişare

Figura 3

13.a – Indicator viteză de stoarcere

13.b – Indicator de temperatură

13.c – Simbol de stoarcere

13.d – Simbol de temperatură

13.e – Indicator pentru timp rămas şi

amânare perioadă

13.f – Simboluri indicatoare programe

(prespălare/spălare principală/clătire/ balsam/stoarcere)

13.g – Simbol economic

13.h – Simbol amânare perioadă

13.i – Simbol uşă blocată

13.j – Simbol de începere

13.k – Simbol standby

13.l – Simboluri funcţii auxiliare

Pornirea maşinii

Conectaţi maşina Rotiţi complet robinetul. Verificaţi dacă furtunurile sunt bine conectate. Introduceţi hainele în maşină. Adăugaţi detergent şi balsam. Apăsaţi pe butonul Pornit / Oprit (Figura 2-14).

Selectarea programelor

Selectaţi programul potrivit din tabelul de programe în funcţie de tipul, cantitatea şi gradul de murdărie al hainelor precum şi temperatura de spălare. Rotiţi butonul de selectare programe (Figura 2-12) la modul de programe pe care îl doriţi pentru a spăla hainele. Temperatura şi viteza de stoarcere recomandată apar pentru programul selectat. Apăsaţi pe butonul "Start/ Pauză/Anulare" (Figura 2-10) pentru a

începe programul.

Programe principale

În funcţie de tipul de textile, următoarele programe principale sunt disponibile:

•Bumbac

Puteţi spăla haine rezistente cu acest program. Hainele dumneavoastră vor fi spălate cu mişcări puternice la un ciclu de spălare mai lung. Este recomandat pentru hainele din bumbac (cum ar fi cearşafuri, seturi de pilote şi plapumă, halate de baie, lenjerie, etc.)

Programul C “Super 40” poate fi

selectat în loc de programul “Bumbac 60*” pe perioada de iarnă în zonele în care temperatura de admisie a apei este scăzută şi/sau în zonele cu

tensiune joasă de alimentare. Funcţiile auxiliare din tabel pot diferi în funcţie de modelul maşinii.

• Intensiv

Puteţi spăla haine rezistente şi foarte murdare cu acest program. Acest program spală mai mult iar ciclul suplimentar de clătire se va face în comparaţie cu programul "Bumbac". Îl puteţi utiliza pentru haine foarte murdare pe care doriţi să le clătiţi delicat.

• Mini

Aceste program este folosit pentru a spăla rapid o cantitate mică de haine de bumbac puţin murdare.

•Spălare de mână

La acest program, puteţi spăla hainele de lână/delicate care au etichete cu "a nu se spăla în maşina de spălat" pentru care se recomandă spălarea de mână. Hainele sunt spălate cu mişcări foarte delicate fără a deteriora hainele.

•Lână

Cu acest program puteţi spăla articolele de lână care se pot spăla în maşină. Spălaţi la temperatura adecvată în

Page 16

conformitate cu etichetele de pe haine. Se recomandă folosirea unor detergenţi speciali pentru articolele de lână.

•Delicate

Cu acest program puteţi spăla haine delicate. Are mişcări de spălare sensibile şi nu se face centrifugare intermediară ca la programul “Sintetice”. Trebuie folosit pentru hainele care se recomandă o spălare delicată.

•Sintetice

Puteţi spăla haine mai puţin rezistente cu acest program. Mişcări de spălare uşoare şi un ciclu de spălare mai mic este folosit în comparaţie cu programul “Bumbac”. Este recomandat pentru hainele din materiale sintetice (cum ar fi fuste, bluze, articole tricotate din bumbac/material sintetic, etc.) Pentru perdele şi voaluri, se recomandă să folosiţi programul “Sintetice 40 C” cu funcţiile de prespălare şi anti-şifonare selectate. Nu se pune detergent în compartimentul de prespălare. În compartimentul principal de spălare se pune mai puţin detergent deoarece voalul face multă spumă din cauza structurii cu ochiuri.

Programe suplimentare

În cazuri speciale, există şi programe suplimentare disponibile:

• Babycare

O igienă ridicată este furnizată de perioada de încălzire mai mare şi de un ciclu suplimentar de clătire. Este recomandat pentru haine de copii şi haine purtate de persoane alergice.

• Super

Acest program spală mai mult timp la 40°C şi dă aceleaşi rezultate ca şi programul "Bumbac 60°C", astfel se economiseşte energie. Este potrivit pentru haine care nu pot fi spălate cu programul "Bumbac 60°C".

Fiecare din aceste programe principale cuprinde un proces de spălare complet, inclusiv spălare, clătire şi, la cerere, cicluri de stoarcere.

Când alegeţi programul, sortaţi

hainele în funcţie de tipul de ţesătură,

culoare, gradul de murdărie şi

temperatura permisă a apei.

Selectaţi întotdeauna cea mai joasă

temperatură cerută. Temperatura cea

mai înaltă reprezintă consumul de

energie cel mai mare.

Pentru mai multe detalii referitoare la

programe vezi, „Tabel de selectare

programe”

Simbol economic

Arată programele care economisesc energie şi seletările de temperatură. Pentru că programele "Intensiv" and "Copii" durează foarte mult şi este selectată o temperatură înaltă pentru o igienă mai bună, simbolul “Economic” (Figura 3-13g) nu se va aprinde.

Programe speciale

Pentru aplicaţii specifice, puteţi selecta unul din următoarele programe:

• Clătire

Acest program este folosit când doriţi să clătiţi sau să apretaţi separat.

• Stoarcere

Acest program stoarce cu o valoare maximă posibilă de rotaţii pe minut (rpm) în setarea iniţială.

Trebuie să folosiţi o viteză de

stoarcere mai mică pentru hainele

delicate.

• Scurgere

Acest program este folosit pentru a scurge apa din hainele din maşină înmuiate în apă.

Selectarea temperaturii

Când selectaţi un program nou, temperatura anticipată pentru acel program apare pe indicatorul de temperatură (13b). Pentru a schimba temperatura, apăsaţi pe butnul temperatură (Figura 2-9). Temperatura scade cu 10°. Selectarea de apă rece este indicată de

Page 17

simbolul “-”.

Când butonul de “Temperatură” este apăsat după ce aţi selectat apa rece, temperatura maximă a programului pe care aţi selectat-o va fi afişată. Pentru a scădea temperatura, apăsaţi din nou pe butonul “Temperatură”.

Normal murdare, lenjerie

90˚C

albă şi din bumbac (Ex.: feţe de măsuţe de cafea, feţe de masă, prosoape, cearşafuri)

Normal murdare, lenjerie colorată rezistentă la decolorare, haine din

60˚C

bumbac sau sintetice (Ex: cămăşi, cămăşi de noapte, pijamale) şi lenjerii albe puţin murdare (Ex: lenjerie intimă)

40˚C30°CRece

Pentru haine delicate (Ex: perdele din voal), haine amestecate inclusiv sintetice şi din lână.

puteţi folosi funcţia oprire clătire pentru a evita ca hainele dumneavoastră să se şifoneze în condiţii uscate. Cu această funcţie, hainele sunt ţinute în ultima apă de clătire. Dacă doriţi să stoarceţi hainele după funcţia de oprire clătire:

- Reglaţi viteza de stoarcere.

- Apăsaţi pe butonul Start / Pauză / Anulare Programul reîncepe. Maşina scurge apa şi stoarce hainele.

Puteţi folosi funcţia fără stoarcere pentru a scurge apa fără stoarcere la terminarea programului.

Buton viteză stoarcere

Când selectaţi un nou program, viteza maximă de stoarcere a programului selectat este afişată pe indicatorul viteză de stoarcere (Figura 3-13a). Pentru a scade viteza de stoarcere, apăsaţi pe butonul “Stoarcere” (Figura 2-7). Viteza de stoarcere scade gradual. După aceea, opţiunile de oprire clătire şi fără stoarcere sunt afişate.

Oprire clătire este indicată cu simbolul “ ” şi fără stoarcere cu simbolul “ ”.

Dacă nu doriţi să scoateţi hainele imediat după terminarea programului,

Page 18

Selectare programe şi tabel de consum energetic

Program

Bumbac

Super

Intensiv

Îmbrăcăminte

pentru copii

Materiale sintetice

Materiale delicate

Materiale din lână

Mini

Durrată

(program (~min

(Greutate max.(kg

Viteză stoarcere 600-

1400

Viteză stoarcere 1600

(Consum apă (l

((kWh

Consum energie

6 156 165 55 2.30 max.

6 144 153 45 1,02 max.

60**

6 134 143 45 0.65 max.

6 162 171 72 1.07 max.

6 199 208 97 1.75 max.

6 142 151 94 2.44 max.

3 135 135 56 1.00 800

3 93 93 56 0.65 800

2 75 75 46 0.27 600

1.5 70 70 42 0.43 600

1 52 52 35 0.15 600

2.5 30 30 39 0.21

Funcţiei

auxiliare

Viteză stoarcere

Prespălare

Spălare rapidă

Clătire suplimentară

• • • • • • • • • • • • •

* • • • • •

* • • • • • • •

• • • • • • • • • •

• • • • • •

• • • • •

max.

***

Temperatură

Anti grăsime

Clătire prelungită90807060504030Rece

• •

• Selectabil * Selectat automat, nu poate fi anulat. ** Programe etichetare energie (EN 60456) ***Viteza de stoarcere a programului Mini 30 la maşinile de spălat cu viteze de

stoarcere mai mari de 1400rpm este de maxim 1400 rpm.” Consumul de apă şi energie şi durata programului poate diferi de tabelul arătat, în funcţie de schimbările de presiune a apei, de duritatea şi temperatura apei, de temperatura ambientală, de tipul şi cantitatea de haine, de selectarea funcţiilor auxiliare şi de fluctuaţiile de tensiune.

Funcţiile auxiliare din tabel pot diferi în funcţie de modelul maşinii.

Page 19

Funcţii auxiliare

Taste de selectare funcţii auxiliare

11a 11b 11c 11d

• În funcţie de program, puteţi selecta

funcţia uxiliară dorită apăsând pe

tastele 11a, 11b, 11c, 11d.

• Selectaţi funcţiile auxiliare cerute

înainte de începerea programului.

• Unele combinaţii nu pot fi selectate

împreună. (Ex.: Prespălare (Figura 2-

11a) şi Spălare rapidă (Figura 2-11b).

• Simbolul funcţiei auxiliare selectate

(Figura 3-13l) se va aprinde.

Selectarea funcţiei auxiliare

Dacă se alege o funcţie auxiliară care nu ar fi trebuit selectată împreună cu funcţia selectată anterior, prima funcţie selectată va fi anulată şi ultima funcţie auxiliară selectată va rămâne activată (Ex.: Dacă doriţi să selectaţi mai întâi prespălare şi apoi spălare rapidă, prespălarea va fi anulată şi spălarea rapidă va rămâne activată. Funcţia auxiliară care nu este compatibilă cu programul nu poate fi selectată. (Vezi, “Tabel de selectare programe”)

Prespălare

Când selectaţi această funcţie (11a), afişajul va indica simbolul "1".

• Prespălarea este necesarăî doar

pentru hainele foarte murdare. Fără

prespălare economisiţi energie, apă,

detergent şi timp.

• Se recomandă prespălarea fără

detergent pentru voaluri şi perdele.

Spălare rapidă

Cu acest program (11b), timpul de spălare este scurtat. Simbolul “2” se va aprinde pe afişaj.

• Utilizaţi această funcţie pentru cantităţi mici sau pentru haine puţin murdare.

Clătire suplimentară

Această funcţie (11c) permite maşinii să efectueze o clătire suplimentară faţă de ciclurile de clătire efectuate după ciclul principal de spălare. Astfel, riscurile ca pielea sensibilă (copii, piele alergică şi, etc.) să fie afectată de resturile de detergent rămase pe haine să fie reduse. Simbolul “3” se va aprinde pe afişaj.

Anti şifonare

Cu această funcţie (11d), mişcările cuvei vor facilita prevenirea şifonării iar viteza de stoarcere este limitată. În plus, spălarea este efectuată la un nivel mai înalt al apei. Simbolul “4” se va aprinde pe afişaj.

• Utilizaţi această funcţie pentru hainele delicate care se şifonează uşor.

Când selectaţi această funcţie

auxiliară, încărcaţi maşina la jumătate din capacitatea maximă de haine specificată în tabelul de programe.

Ecran timp

Afişajul arată timpul care a rămas până la terminarea programului în timpul de programul rulează Timpul este afişat în ore şi minute, ex. “01:30”.

• Durata programelor poate diferi de valorile din tabelul de consum în funcţie de schimbările pe presiune a apei, de duritatea şi temperatura apei, de temperatura ambientală, de tipul şi cantitatea de haine, de funcţiile auxiliare selectate şi de modificările tensiunii de alimentare.

Amânarea perioadei

Cu funcţia “Amânare perioadă” puteţi amâna începerea programului până

Page 20

la 24 de ore. Setarea se poate face la intervale de 30 de minute.

1. Deschideţi uşa de serviciu, puneţi hainele înăuntru şi umpleţi compartimentul cu detergent.

2. Alegeţi programul de spălare, temperatura, viteza de stoarcere şi, la cerere, selectaţi funcţiile auxiliare.

3. Apăsaţi pe butoanele “Amânare perioadă” “+” şi “-” (Figura 2-8) pentru a seta amânarea dorită. Simbolul de amânare perioadă (Figura 3-13h) va clipi.

4. Apăsaţi pe butonul Start / Pauză / Anulare (Figura 2-10). Amânarea perioadei va începe o numărătoare inversă. Simbolul de amânare perioadă (Figura 3-13h) se va aprinde. Simbolul de pornire (Figura 3-13h) se va aprinde.

“:” in centrul afişajului amânare perioadă va începe să clipească.

Puteţi încărca sau scoate mai

•

multe haine în timpul de amânare a perioadei. La terminarea procesului de numărătoare inversă a amânării perioadei, simbolul de amânare perioadă (Figura 3-13h) se stinge şi apălarea începe după cum se afişează durata programului.

Schimbarea amânării perioadei

Dacă doriţi să schimbaţi amânarea perioadei în timpul numărătorii inverse:

1. Apăsaţi pe butonul Start / Pauză / Anulare (Figura 2-10). “:” din centru ecranului nu va mai clipi. Simbolul standby (Figura 3-13h) se va aprinde. Simbolul de amânare perioadă (Figura 3-13h) va clipi. Simbolul de pornire (Figura 3-13j) se va stinge.

2. Apăsaţi pe butoanele “Amânare perioadă” “+” şi “-” (Figura 2-8) pentru a seta amânarea dorită.

3. Apăsaţi pe butonul Start / Pauză / Anulare (Figura 2-10). Simbolul de amânare perioadă (Figura 3-13h) se va aprinde. Simbolul standby (Figura 3-13k) se va stinge. Simbolul de pornire (Figura 3-13h) se va aprinde.

4. “:” in centrul afişajului amânare perioadă va începe să clipească.

Anularea amânării perioadei

Dacă doriţi să anulaţi numărătoarea inversă pentru amânarea perioadei şi să începeţi programul imediat:

1. Apăsaţi pe butonul Start / Pauză / Anulare (Figura 2-10). “:” in centrul afişajului amânare perioadă va înceta să clipească.

2. Simbolul de pornire (Figura 3-13j) se va stinge. Simbolul standby (Figura 3-13k) şi simbolul de amânare perioadă (Figura 3-13h) vor clipi.

3. Apăsaţi pe butonul amânare perioadă “-” (Figura 2-8) pentru a scădea amânarea perioadei. Durata programului va fi afişată după 30 de minute.

4. Apăsaţi pe butonul "Start/Pauză/ Anulare" (Figura 2-10) pentru a începe programul.

Începerea programului

1. Apăsaţi pe butonul "Start/Pauză/ Anulare" (Figura 2-10) pentru a începe programul.

2. Simbolul pornire (Figura 3-13j) care indică că programul a început se va aprinde.

3. Uşa se blochează iar simbolul uşă blocată (Figura 3-13i) se va aprinde.

4. Simbolul aferent etapei (prespălare, spălare principală, clătire, balsam sau stoarcere) de unde programul a început, se va aprinde (Figura 3-13f).

Evoluţia programului.

Evoluţia unui program în derulare va fi indicată de mai multe simboluri pe ecran.

La începerea fiecărei etape a

•

programului, simbolul aferent din seria de simboluri se va aprinde şi astfel, la terminarea programului, toate simbolurile vor rămâne aprinse. Simbolul care se aprinde în partea dreaptă a seriilor de simboluri indică etapa care a fost încheiată.

Prespălare

Când selectaţi funcţia auxiliară de “Prespălare”, simbolul de prespălare se va aprinde pentru a indica începerea etapei de prespălare.

Page 21

Spălare principală

Simbolul de spălare principală se va aprinde pentru a indica că ciclul de spălare proncipală a început.

Clătire

Simbolul de clătire se aprinde la începerea etapei de clătire.

Agent de dedurizare

Simbolul de dedurizare se aprinde la începerea etapei de dedurizare.

Stoarcere

Simbolul de stoarcere se va aprinde la începerea etapei finale de stoarcere, la programele speciale “Stoarcere” şi “Scurgere”.

Dacă maşina nu stoarce, programul

•

poate fi în modul oprire clătire sau sistemul de corectare stoarcere a fost automat activat din cauza unei distribuţii dezechilibrate a hainelor în maşină.

Schimbarea selectărilor după ce programul a început.

Viteza de stoarcere şi temperatura selectate pentru program vor dispărea. Apare un cadru gol. Când butonul “Selectare programe” este poziţionat corect, datele de rpm şi temperatură reapar.

Trecerea maşinii în modul standby.

Maşina trece în modul stanby apăsând pe butonul “Start/Pauză/Anulare” (Figura 2-10) pentru o perioadă scurtă de timp. Simbolul standby (Figura 3-13k) care indică că maşina este în modul standby se aprinde şi simbolul de pornire (Figura 3-13j) care indică că programul a început şi încă rulează dispare.

13i) se va aprinde până când uşa poate fi deschisă. Acest simbol va dispărea imediat ce uşa se va putea deschide. Se pot adăuga/scoate haine doar dacă deschideţi uşa.

Blocare uşă

Simbolul uşă blocată (Figura 3-13i) se va aprinde când uşa de serviciu este blocată. Acest simbol va clipi până când uşa se va putea deschide. În această etapă, nu forţaţi uşa. Acest simbol va dispărea imediat ce uşa se va putea deschide. Puteţi deschide uşa după ce simbolul dispare.

Încuietoare de siguranţă

Puteţi proteja maşina de acţiunea copiilor cu ajutorul unei încuietori de siguranţă. În acest caz, nu se poate face nici o modificare la programul care rulează.

2. Maşina trece pe încuietoarea de siguranţă apăsând funcţiile auxiliare 2 şi 4 de sus pentru 3 secunde. Afişajul “C:on“ (încuietoarea de siguranţă este

Selectarea sau anularea unei funcţii auxiliare în modul standby

Funcţia auxiliară poate fi anulată sau selectată în funcţie de etapa în care se află programul.

Adăugarea/scoaterea hainelor în modul standby

Uşa poate fi deschisă dacă nivelul apei o permite. Simbolul uşă blocată (Figura 3-

activată) apare pe ecran. Acelaşi simbol va fi afişat pe ecran când acest buton este apăsat în timp ce maşina este blocată cu încuietoarea de siguranţă. Pentru a dezactiva încuietoarea de siguranţă, apăsaţi pe butoanele funcţiilro auxiliare 2 şi 4 pentru 3 secunde. ““C:OFF” (Încuietoarea de siguranţă este dezactivată) apare pe ecran.

Page 22

Terminarea programului prin

anulare

Pentru a anula programul, apăsaţi pe butonul „Start/Pauză/Anulare” (Figura 2-10) timp de 3 secunde. Simbolul de pornire (Figura 3-13j) va clip în timpul anulării. După anulare, simbolul pentru etapa corespunzătoare la care s-a făcut anularea va rămâne aprins iar textul “End” va apărea pe ecran.

Programul este în modul oprire clătire

Acest proces este indicat de simbolul

•

Stoarcere care clipeşte (Figura 313c) şi ce simbolul standby care se

aprinde (Figura 3-13k). Dacă doriţi să stoarceţi când maşina este în acest mod: Reglaţi viteza de stoarcere. Apăsaţi pe butonul Start / Pauză / Anulare (Figura 2-10). Programul continuă, scurge apa şi stoarce. Simbolul standby (Figura 3-13k) dispare şi simbolul de pornire (Figura 313j) se aprinde. Dacă doriţi să scurgeţi apa doar fără stoarcere: Apăsaţi pe butonul Start / Pauză / Anulare (Figura 2-10). Simbolul standby (Figura 3-13k) se va stinge. Simbolul de pornire (Figura 3-13h) se va aprinde. Programul continuă şi doar scurge apa.

programului vor rămâne selectate. “Textul “

End” va apărea pe ecran.

Terminarea Programului

Când programul se termină, simbolurile aferente etapelor şi funcţiile auxiliare vor rămâne aprinse, datele de stoarcere şi de temperatură selectată la începerea

Page 23

6 Instrucţiuni rapide pentru utilizare zilnică

Pregătire

1. Rotiţi complet robinetul. Verificaţi

dacă furtunurile sunt bine conectate.

2. Introduceţi hainele în maşină.

3. Adăugaţi detergent şi balsam.

Pornire

1. Apăsaţi pe butonul Pornit / Oprit

(Figura 2-14).

2. Selectaţi programul şi temperatura.

3. Dacă doriţi: – selectaţi orice funcţie auxiliară, – reglaţi viteza de stoarcere, – setaţi amânarea perioadei,

4. Închideţi uşa de serviciu.

5. Apăsaţi pe butonul Start / Pauză /

Anulare (Figura 2-10). Afişajul arată timpul care a rămas până la terminarea programului dacă amânarea perioadei nu este setată. Afişajul arată timpul care a rămas până la începerea programului dacă amânarea perioadei este setată.

6. Verificaţi dacă simbolul uşă blocată

(Figura 3-13i) se aprinde pe ecran. Simbolul uşă blocată (Figura 3-13i) se va aprinde dacă amânarea perioadei nu este setată. Simbolul uşă blocată (Figura 3-13i) va dispărea dacă amânarea perioadei este setată.

Anularea programului

1. Apăsaţi şi ţineţi apăsat butonul "Start/

Pauză/Anulare" (Figura 2-10) pentru 3

secunde; simbolul de pornire (Figura

3-13j) va începe să clipească.

2. Maşina poate scurge toată apa sau

poate să tragă apă de cel mult 3

ori pentru a răci hainele şi a termina

procesul de scurgere.

Adăugare haine

Acest lucru este posibil doar în

•

următoarele condiţii: – în timpul amânării perioadei,

Puteţi adăuga sau scoate haine în

timpul amânării perioadei (până când

programul începe). La începutul

ciclului de spălare (maşina permite

adăugarea mai multor haine doar în

etapa târzie doar dacă nivelul apei

nu este îndeajuns de scăzut pentru

a deschide uşa de serviciu sau dacă temperatura din maşină este joasă).

Pentru a adăuga haine după

începerea programului:

1. Apăsaţi pe butonul Start / Pauză / Anulare (Figura 2-10).

2. Deschideţi uşa de serviciu şi adăugaţi haine.

3. Închideţi uşa de serviciu.

4. Apăsaţi pe butonul Start / Pauză / Anulare (Figura 2-10).

Programul este în modul oprire clătire.

Acest proces este indicat de simbolul

de stoarcere care clipeşte (Figura 313c) şi de simbolul standby care se aprinde (Figura 3-13k).

Dacă doriţi să stoarceţi când maşina este în acest mod:

1. Reglaţi viteza de stoarcere.

2. Apăsaţi pe butonul Start / Pauză / Anulare (Figura 2-10). Programul continuă, scurge apa şi stoarce.

3. Simbolul standby (Figura 3-13k) dispare şi simbolul de pornire (Figura 3-13j) se aprinde.

Dacă doriţi să scurgeţi apa fără stoarcere:

1. Apăsaţi pe butonul Start / Pauză / Anulare (Figura 2-10).

2. Simbolul standby (Figura 3-13k) dispare şi simbolul de pornire (Figura 3-13j) se aprinde.

3. Programul continuă şi doar scurge apa.

Răstoarcerea hainelor

Sistemul de control pentru o greutate dezechilibrată poate opri stoarcerea în cazurile în care distribuţia hainelor în cuvă este dezechilibrată. Dacă doriţi să răstoarceţi hainele:

1. Distribuirea hainelor în maşină pentru o încărcare echilibrată.

2. Selectaţi programul de stoarcere.

3. Reglaţi viteza de stoarcere.

După ce programul s-a terminat

Simbolurile indicatoare ale programelor (Figura 3-13f) de pe ecran vor rămâne aprinse după ce programul se termină.

Page 24

Textul “End” va apărea pe ecran.

1. Deschideţi uşa de serviciu şi scoateţi hainele când simbolul uşă blocată de pe afişaj dispare (Figura 3-13i).

2. Apăsaţi pe butonul Pornit / Oprit (Figura 2-14).

3. Închideţi robinetul de apă.

4. Îndreptaţi cutele sigiliului de cauciuc de pe uşa de serviciu şi verificaţi de impurităţi

5. Lăsaţi deschise uşa de serviciu şi compartimentul pentru detergent pentru a se usca.

Page 25

7 Curăţare şi întreţinere

Sertar pentru detergent

Îndepărtaţi orice depunere de pudră reziduală din sertar. Pentru acest lucru;

1. Apăsaţi pe butonul punctat de pe sifonul din compartimentul pentru balsam şi trageţi înspre dumneavoastră pentru a-l scoate.

Dacă se adună prea mult amestec

de apă şi balsam în compartimentul pentru balsam, sifonul trebuie curăţat.

2. Spălaţi sertarul distribuitorului şi sifonul cu multă apă călduţă în lavoar. Purtaţi mănuşi de protecţie sau folosiţi o perie pentru a evita contactul cu reziduurile din sertar atunci când îl curăţaţi.

3. Puneţi sertarul la loc în carcasă după curăţare. Verificaţi dacă sifonul este amplasat corect.

Curăţaţi cuva cu un agent de

curăţare pentru oţel inoxidabil. Nu folosiţi niciodată o sârmă de parchet sau un burete de sârmă.

Corpul şi panoul de comandă

Dacă este necesar:

• Ştergeţi panourile exterioare ale maşinii cu apă cu săpun sau cu detergent uşor. Uscaţi cu o cârpă moale.

• Folosiţi o cârpă moale şi umedă pentru a curăţa panoul de comandă.

Nu folosiţi niciodată un burete sau

un material de curăţat. Acestea vor deteriora părţile vopsite şi de plastic.

Filtre de admisie a apei

Există un filtru la capătul fiecărei clapete de admisie a apei din partea din spate lateral a maşinii şi de asemenea la capătul fiecărui furtun de intrare a apei unde sunt conectate la robinet. Aceste filtre previn intrarea substanţelor străine şi a mizeriei din apă în maşina de spălat. Filtrele trebuie curăţate când se murdăresc.

• Închideţi robinetele.

Uşa de serviciu şi cuva

După fiecare spălare:

• Verificaţi dacă există substanţe în cuvă.

• Deschideţi orificiul de jos cu ajutorul unei scobitori dacă s-a blocat.

Substanţele metalice străine din

maşină pot produce pete de rugină. În astfel de cazuri:

• Îndepărtaţi piuliţele de la furtunul de intrare a apei pentru a curăţa suprafeţele filtrelor de pe clapetele de admisie a apei cu o perie specială.

• Dacă filtrele sunt foarte murdare le puteţi scoate cu ajutorul unui cleşte şi le puteţi curăţa.

• Scoateţi filtrele din capetele plate ale furtunurilor de intrare a apei împreună cu garniturile şi curăţaţi-le foarte bine sub jet de apă.

• Puneţi la loc cu atenţie garniturile şi

Page 26

filtrele şi strângeţi piuliţele furtunului cu mâna.

Scurgerea apei rămase şi curăţarea filtrului de scurgere

Sistemul de filtrare al maşinii dumneavoastră previne înfundarea elicei de scurgere cu nasturi, monede şi fible de ţesături în timpul scurgerii apei de spălare. Astfel, se realizează o scurgere foarte bună şi durata de viaţă a pompei de scurgere este mai mare.

• Dacă maşina nu mai scurge apa, este posibil ca filtrul pompei să fie înfundat. Trebuie să-l curăţaţi o dată la 2 ani sau când este băgat în priză. Apa trebuie scursă pentru a curăţa filtrul pompei de scurgere.

În plus, apa trebuie scursă în totalitate în următoarele cazuri:

• înainte de a transporta maşina (ex. când vă mutaţi)

• când există pericol de îngheţ

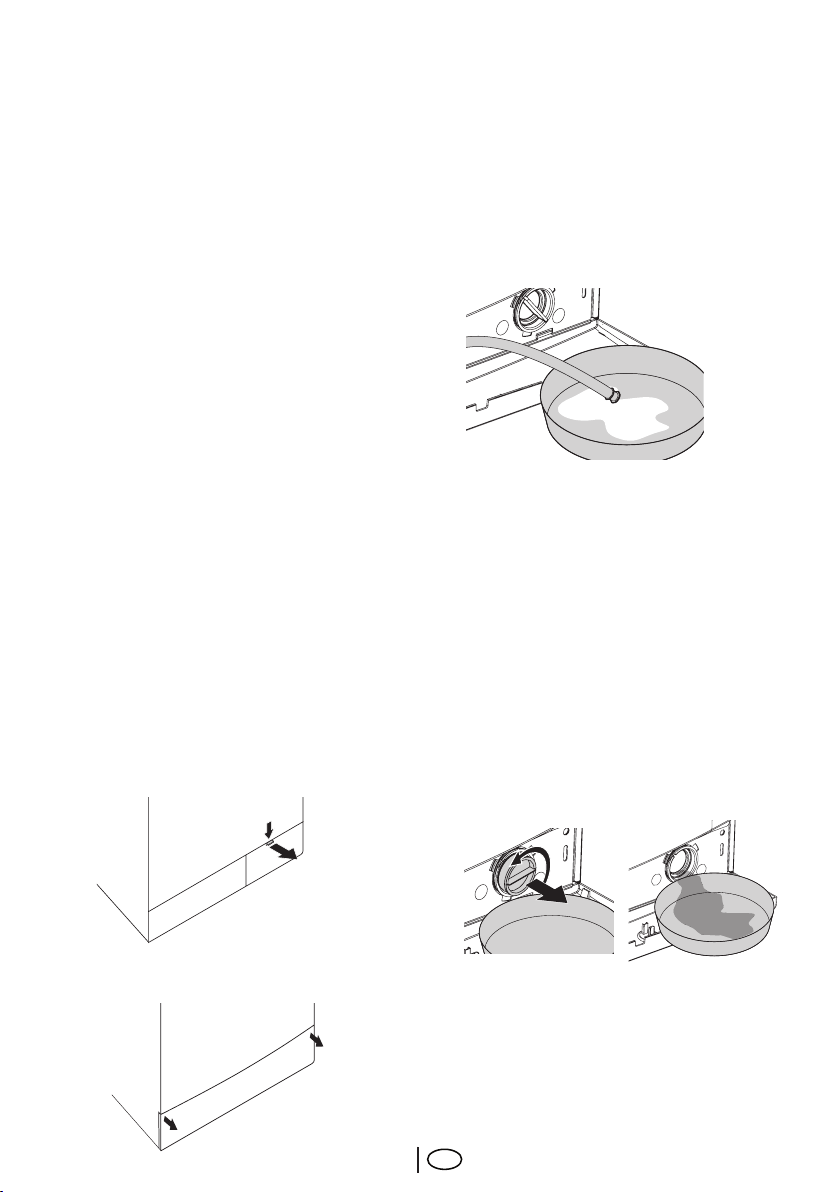

Pentru a curăţa filtrul murdar şi pentru a scurge apa; 1- Scoateţi maşina din priză şi opriţi alimentarea cu energie.

În maşină poate fi apa la o

temperatură de 90°C. Astfel, filtrul trebuie curăţat doar după ce apa se răceşte pentru a evita o eventuală opărire.

2- Deschideţi capacul filtrului. Capacul filtrului poate avea una sau mai multe piese în funcţie de modelul maşinii.

piesa înspre dumneavoastră. Dacă are doar o piesă, apucaţi-o din ambele părţi şi trageţi ca să-l deschideţi.

3- La anumite modele este prevăzut un furtun pentru scurgere de urgenţă. Alte modele cu au acest articol.

Dacă produsul este furnizat cu un furtun pentru scurgerea de urgenţă, urmaţi paşii din figura de mai jos:

• Scoateţi din carcasă furtunul de ieşire a pompei.

• Puneţi un recipient mare la capătul furtunului. Scurgeţi apa în recipient scoţând dopul de la capătul furtunului. Dacă cantitatea de apă ca trebuie scursă este mai mare decât volumul recipientului, puneţi la loc dopul, turnaţi apa, apoi reluaţi procesul de scurgere.

• După ce procesul de scurgere este finalizat, puneţi dopul la loc la capătul furtunului.

Dacă produsul nu este furnizat cu un furtun pentru scurgerea de urgenţă, urmaţi paşii din figura de mai jos:

Dacă are 2 piese, apăsaţi în jos pe plăcuţa de pe capacul filtrului şi trageţi

• Puneţi un recipient mare în faţa filtrului pentru a scoate apa din filtru.

• Desfaceţi filtrului pompei (în sens invers acelor de ceasornic) până când apa începe să curgă. Direcţionaţi apa în recipientul pe care l-aţi pus în faţa filtrului. Puteţi folosi o bucată de pânză pentru a absorbi

Page 27

apa vărsată.

• Când nu mai este apă, rotiţi filtrul pompei până când se desface complet şi scoateţi-l.

• Curăţaţi reziduurile din filtru precum şi fibrele, dacă există, din jurul elicei.

• Dacă produsul are o caracteristică jet de apă, asiguraţi-vă că fixaţi filtrul în carcasa pentru pompă. Nu forţaţi filtrul când îl puneţi la loc în carcasă. Fixaţi filtrul în carcasă; în caz contrar, se poate pierde apă prin capacul filtrului.

4- Închideţi capacul filtrului. Închideţi capacul filtrului din două piese împingând plăcuţa la loc.

Închideţi capacului filtrului cu o piesă fixând plăcuţele de deasupra în împingând partea superioară.

Page 28

8 Depanare

Problemă Cauză Explicaţie / Sugestie

Programul nu poate fi pornit sau selectat.

Apa din maşină.

Iese apa de la baza maşinii.

Maşina nu se alimentează cu apă.

Maşina nu scurge apa.

Maşina vibrează sau tremură.

Maşina s-a oprit imediat după începerea progra mului.

Apa care intră în maşină este scursă imediat.

Maşina poate a tre cut automat în modul de protecţie datorită unei probleme de infrastructură (precum tensiunea de alimentare, presiunea apei, etc.)

S-ar putea să mai rămână apă în maşină când o primiţi. Aceasta se datorează procesu lui de control a calităţii şi este normal.

Puteţi avea probleme cu furtunurile sau cu filtrul de scurgere.

Poate robinetul este în chis.

Furtunul de alimentare cu apă poate fi îndoit.

Furtunul de alimentare cu apă poate fi înfundat.

Uşa de serviciu poate este întredeschisă.

Furtunul de evacuare a apei poate fi înfundat sau îndoit.

Filtrul pompei poate fi înfundat.

Poate nu aţi reglat picio arele maşinii.

Poate nu aţi scos şuruburile de siguranţă pentru transport.

S-ar putea să fie o cantitate prea mică de haine în maşină.

Poate aţi supraîncărcat maşina sau hainele nu sunt distribuite egal.

Maşina poate atinge o suprafaţă tare.

Maşina se poate opri temporar din cauza tensi-

unii joase.

Poziţia incorectă a fur tunului de scurgere.

Resetaţi maşina apăsând 3 secunde pe butonul Start / Pauză / Anulare. (vezi, Anulare Program)

Nu deteriorează maşina.

Asiguraţi-vă că garniturile de pe furtunurile de ad misie a apei sunt fixate foarte bine. Conectaţi corect furtunul de scurgere la robinet. Asiguraţi-vă că filtrul pompei este închis bine.

Deschideţi complet robinete de alimentare cu

apă.

Îndreptaţi furtunul de alimentare cu apă.

Curăţaţi filtrul de admisie a apei.

Închideţi uşa de serviciu.

Curăţaţi sau îndreptaţi furtunul.

Curăţaţi filtrul pompei

Reglaţi picioarele maşinii.

Scoateţi şuruburile de siguranţă pentru transport.

Adăugaţi mai multe haine în maşină.

Reduceţi cantitatea de haine din maşină sau echilibraţi încărcătura cu mâna.

Asiguraţi-vă că nimic nu atinge maşina.

Îşi va relua programul când tensiunea va ajunge la un nivel normal.

Conectaţi furtunul de scurgere a apei după cum se descrie în manualul de utilizare.

Page 29

Nu se vede apă în timp de maşina funcţionează.

Uşa este înţepenită.

Maşina se umple cu apă când pro cesul a fost anulat.

Perioada de spălare durează mai mult decât se specifică în manual.

Nu e nici o problemă. Nivelul apei nu se vede din afara maşinii.

Nivelul apei poate este deasupra nivelului cel mai jos al uşii.

Maşina poate încălzi apa sau poate fi în ciclul de stoarcere.

Datorită unui mecanism electric, uşa poate fi deschisă doar după câteva minute de la terminarea programului.

Interiorul maşinii poate fi încins.

Presiunea apei poate fi scăzută.

Tensiunea de alimentare poate fi foarte joasă.

Temperatura de intrare a apei este prea scăzută.

S-ar putea să fie un dezechilibru al hainelor în maşină.

Se poate ca numărul de clătiri şi/sau cantitatea de apă de clătire să fi crescut.

Rulaţi programul „Scurgere” sau „Stoarcere”.

Aşteptaţi până ce procesul este finalizat.

Pentru siguranţă, apa trebuie recirculată de câte va ori.

Maşina va aştepta până când există o cantitate suficientă de apă, care poate prelungi timpul de spălare pentru a evita rezultatele scăzute datorită insuficienţei apei.

Timpul de spălare este prelungit pentru a evita re zultatele scăzute datorită unei tensiuni joase.

Durata ciclului se prelungeşte pentru a încălzi apa când apa de intrare este rece. De asemenea, tim pul de spălare poate fi prelungit pentru a evita re zultate scăzute.

Sistemul automat de corectare a stoarcerii a fost activat datorită unei distribuţii inegale a hainelor în cuvă. Hainele din cuvă sunt adunate sunt într-un loc (haine băgate într-o pungă). Hainele trebuie aran jate din nou şi răstoarse. Dacă hainele nu sunt distribuite egal în cuvă, maşina nu va stoarce pentru a preveni deteriora rea.

Cantitatea de apă a crescut pentru a obţine o clătire mai bună şi, dacă este necesar, puteţi adăuga un ciclu de clătire.

Page 30

Spală în continuu. Nu se face o numărătoare inversă a timpului rămas.

Stoarce în continuu. Nu se face o numărătoare inversă a timpului rămas.

În cazul unei pauze a numărătorii inverse în timp ce maşina trage apă: Cronometrul nu va înce pe numărătoarea inversă până când maşina nu s-a umplut cât trebuie.

În cazul unei pauze a numărătorii inverse în timpul unei etape de încălzire: Perioada nu va fi cronometrată până când nu se ajunge la temperatura selectată pentru program.

În cazul unei pauze a numărătorii inverse în timpul unei etape de stoarcere: S-ar putea să fie un dezechilibru al hainelor în maşină.

S-ar putea să fie un dezechilibru al hainelor în maşină.

Maşina va aştepta până există o cantitate suficientă de apă pentru a evita rezultatele scăzute de spălare cauzate de lipsa apei. Apoi, cronometrul va începe numărătoarea inversă.

Nu stoarce.

S-ar putea să fie un dezechilibru al hainelor în maşină. În acest caz, pro gramul s-ar putea să se fi terminat fără stoarcere.

Maşina nu va stoarce dacă apa nu s-a scurs în totalitate.

Sistemul automat de corectare a stoarcerii a fost activat datorită unei distribuţii inegale a hainelor în cuvă. Hainele din cuvă sunt adunate sunt într-un loc

(haine băgate într-o pungă). Hainele trebuie aran jate din nou şi răstoarse. Dacă hainele nu sunt distribuite egal în cuvă, maşina nu va stoarce pentru a preveni deteriora rea.

- Verificaţi filtrul.

- Verificaţi furtunul de scurgere.

Page 31

Performanţele spălării sunt scăzute: Hainele sunt mai mult gri.

Performanţele spălării sunt scăzute: Petele nu pot fi scoase sau curăţate. Hainele nu se albesc.

Performanţele spălării sunt scăzute: Apar pete uleioase pe haine.

Performanţele spălării sunt scăzute: Miros neplăcut

Hainele s-au decolorat.

- folosind o cantitate insuficientă de detergent pentru mai mult timp,

- spălând la temperatri scăzute pentru mai mult timp,

- folosind o cantitate insuficientă de detergent pentru apa dură (pământ se poate lipi de haine),

- folosind o cantitate exagerată de detergent (detergentul se poate lipi de haine).

Folosiţi o cantitate insuficientă de detergent.

Aţi supraîncărcat maşina cu haine.

Aşi selectat un program şi o temperatură greşită.

Nu folosiţi detergenţi nepotriviţi.

Folosiţi un tip de detergent nepotrivit.

Depunerile uleioase de pe cuvă s-au lipit de haine.

Aţi supraîncărcat maşina cu haine.

Detergentul s-a umezit.

Poate aţi selectat o temperatură prea înaltă.

- folosiţi cantităţile de detergent potrivite pentru apă dură şi pentru haine.

- Selectaţi temperatura potrivită pentru spălarea hainelor.

- Dacă apa este foarte dură, folosirea unei cantităţi insuficiente de detergent poate cauza închiderea la culoare a hainelor în timp.

- Este dificil să eliminaţi culoarea gri din haine.

Folosiţi cantitatea de detergent recomandată potrivită pentru haine.

Nu supraîncărcaţi maşina. Selectaţi programul şi temperatura potrivită pen

tru spălarea hainelor.

Puneţi detergent în compartimentul corespunzător. Nu amestecaţi detergentul cu agenţii de albire.

Aceste mirosuri şi straturi bacteriene se pot for ma pe cuvă ca rezultat a spălării continue la tem peraturi scăzute şi/sau cu programe scurte. După fiecare spălare, lăsaţi sertarul de distribuţie deter gent şi uşa de serviciu a maşinii deschise. Astfel, nu se poate crea un mediu umed favorabil bac teriilor. Maşina trebuie pornită goală la un program 60°C or 90°C cu detergent o dată la 6 luni.

Maşina trebuie pornită goală la un program 60°C or 90°C cu detergent o dată la 6 luni.

Nu supraîncărcaţi maşina.

Depozitaţi detergentul într-un loc închis şi uscat. Nu ţineţi detergentul la temperaturi foarte înalte.

Selectaţi programul şi temperatura potrivită în funcţie de tipul şi dragul de murdărie a hainelor.

Page 32

Nu clăteşte bine.

Hainele se întăresc.

Hainele nu miros ca bal samul.

Există resturi de detergent în sertarul de distribuţie.

Poate nu aţi folosit cantitatea, marca şi condiţiile de depozitare corespunzătoare.

Poate aţi pus detergent într-un alt compartiment.

Filtrul maşinii poate fi înfundat.

Furtunul de scurgere po ate fi pilat.

Se poate sări peste stoarcerile intermediare.

Folosiţi o cantitate insuficientă de detergent.

Poate aţi pus detergent într-un alt compartiment; poate aţi amestecat detergentul cu balsamul.

Folosiţi o cantitate insuficientă de detergent.

Poate aţi pus detergent

într-un alt compartiment; poate aţi amestecat detergentul cu balsamul.

Poate aţi detergent în sertarul de distribuţie ud.

Detergentul s-a umezit.

Presiunea apei poate fi scăzută

Detergentul din compartimentul de spălare principală s-a umezit în timp ce s-a alimentat pentru prespălare.

Poate aţi amestecat detergentul cu agentul de albire.

Depozitaţi detergentul într-un loc închis şi uscat. Nu ţineţi detergentul la temperaturi foarte înalte.

Verificaţi filtrul.

Verificaţi furtunul de scurgere.

S-ar putea să fie un dezechilibru al hainelor în maşină. Hainele din cuvă sunt adunate sunt într-un loc (haine băgate într-o pungă). Hainele trebuie aran jate din nou şi răstoarse. Dacă hainele nu sunt distribuite egal în cuvă, maşina nu va stoarce pentru a preveni deteriora rea.

Dacă apa este foarte dură, folosirea unei cantităţi insuficiente de detergent poate cauza întărirea hainelor în timp. Folosiţi o cantitate adecvată de detergent în funcţie de duritatea apei.

Dacă se pune detergent în compartimentul de prespălare cu toate că ciclul de prespălare nu a fost selectat, maşina îşi poate lua detergent în timpul în timpul etapei de clătire sau dedurizare. Balsamul nu trebuie să intre în contact cu deter gentul atunci când este adăugat. Spălaţi şi curăţaţi sertarul cu apă fierbinte.

Uscaţi sertarul pentru detergent înainte de a pune detergent.

Depozitaţi detergentul într-un loc închis şi uscat. Nu ţineţi detergentul la temperaturi foarte înalte.

Orificiul (găurile) de distribuţie pentru detergent poate avea o problemă. Clapetele de distribuţie detergent pot fi defecte.

Balsamul nu trebuie să intre în contact cu detergentul atunci când este adăugat.

Page 33

Rămâne detergent pe haine.

Este prea multă spumă.

Aţi supraîncărcat maşina cu haine.

Aşi selectat un program şi o temperatură greşită.

Poate aţi folosit detergenţi nepotriviţi.

Poate nu aţi folosit detergentul potrivit pentru maşinile automate de spălat.

Poate aţi folosit o cantitate exagerată de detergent.

Poate aţi folosit prea mult detergent pentru o cantitate prea mică de haine puţin murdare.

Poate nu aţi depozitat corespunzător deter gentul.

Tipul de material care a fost spălat (articolele de dantelă cauzează pro ducerea spumei în ex ces datorită structurii cu ochiuri).

Poate aţi pus detergent într-un alt compartiment.

Nu supraîncărcaţi maşina. Selectaţi programul şi temperatura potrivită pen

tru spălarea hainelor. Folosiţi detergenţi speciali pentru articole de lână.

Folosiţi doar detergent automat în maşina de spălat.

Folosiţi o cantitate suficientă de detergent.

Depozitaţi detergentul într-un loc închis şi uscat. Nu depozitaţi în locuri foarte calde.

Folosiţi cantităţi mici de detergent pentru articolele de dantelă.

Balsamul a fost eliberat mai devreme.

Poate aţi adăugat prea mult balsam. Distribuitorul de detergent poate avea probleme. Apa poate fi aspirată (aspirând balsamul mai devreme în apă) în timpul umplerii sau a ciclurilor de clătire. Clapetele pot fi defecte.

Page 34

Maşina nu funcţionează. Nu apare nimic pe ecran.

Maşina nu a pornit după ce programul a fost selectat şi butonul „Start/ Pauză/Anulare” a fost apăsat.

Simbolul clătire dintre simbolu rile indicatoare ale programelor clipeşte. (în funcţie de modelul maşinii, simbolul de oprire apă poate să se aprindă)

Poate cablul nu este băgat în priza de alimentare.

Poate a sărit siguranţa. Verificaţi siguranţa. Curentul este oprit. Verificaţi sursa de alimentare. Poate butonul “Pornit/Oprit”

nu a fost apăsat..

Uşa din faţă poate este întredeschisă.

Poate apa este oprită.

Verificaţi priza.

Apăsaţi acest buton.

Puteţi reporni maşina apăsând butonul „Start/Pauză/Anulare” după ce v-aţi asigurat că apa nu este oprită.

Page 35

Page 36
