Beko BCNA306E2S Operating Instructions

0 (0)

Refrigerator

Frigorifero

Chladnička

Chladnicka

Refrigerador

Frigorífico

Chłodziarka

Instruction of use Istruzioni per l'uso Pokyny pro používání Návod na použitie Instrucciones para el uso Instruções de utilização Instrukcja obsługi

BCNA306E2S

EN IT CZ SK ES PT PL

Please read this user manual first!

Dear Customer,

We hope that your product, which has been produced in modern plants and checked under the most meticulous quality control procedures, will provide you an effective service.

Therefore, read this entire user manual carefully before using the product and keep it as a reference. If you handover the product to someone else, give the user manual as well.

The user manual will help you use the product in a fast and safe way.

•Read the manual before installing and operating the product.

•Make sure you read the safety instructions.

•Keep the manual in an easily accessible place as you may need it later.

•Read the other documents given with the product.

Remember that this user manual is also applicable for several other models. Differences between models will be identified in the manual.

Explanation of symbols

Throughout this user manual the following symbols are used:

CImportant information or useful tips.

AWarning against dangerous conditions for life and property. BWarning against electric voltage.

Recycling This product is supplied with the selective sorting symbol for waste electrical and electronic equipment (WEEE).

This means that this product must be handled pursuant to European

Directive 2002/96/EC in order to be recycled or dismantled to minimise its impact on the environment. For further information, please contact your local or regional authorities.

Electronic products not included in the selective sorting process are potentially dangerous for the environment and human health due to the presence of hazardous substances.

CONTENTS

1 Your refrigerator	3
2 Important Safety
Warnings	4
Intended use .....................................	4
General safety ..................................	. 4
For products with a water dispenser.	..6
Child safety........................................	6
HCA warning.....................................	6
Things to be done for energy saving ..	6
3 Installation	7
Points to be paid attention to when the
relocation of the refrigerator ...............	7
Before you start the refrigerator,......... 7
Electrical connection..........................	7
Disposing of the packaging ...............	8
Disposing of your old refrigerator .......	8
Placing and Installation ......................	8
Replacing the interior lamp ................	8
Reversing the doors ...........................	9

4	Preparation	10
5	Using your refrigerator	11
Control panel .................................		..11

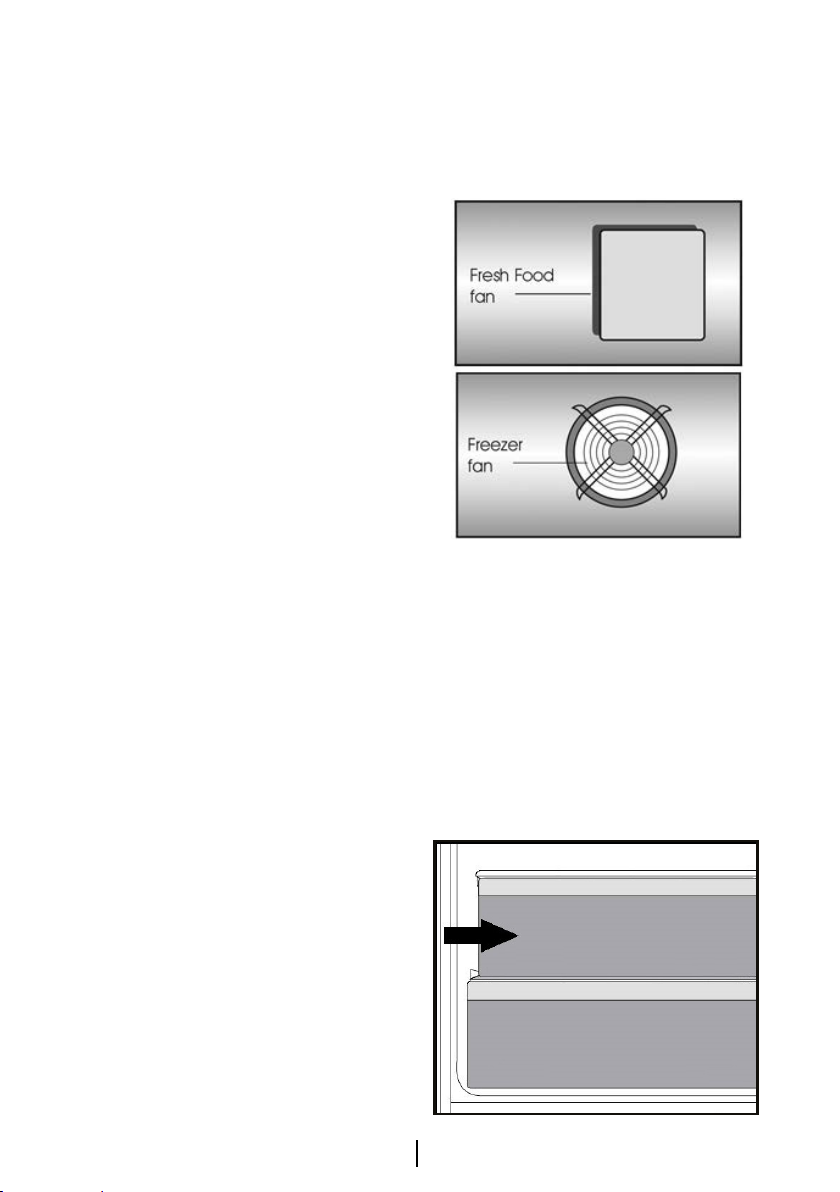

Dual cooling system .........................		12
Defrost ............................................		12
Zero temperature compartment.......		.12
6 Maintenance and
cleaning		13
Protection of plastic surfaces...........		13
7	Troubleshooting	14

2 )2

1 Your refrigerator

15 10

1.	Control panel	9.	Compartment for quickly freezing
2.	Interior light	10.	Freezer compartment drawers
3.	Fresh food fan	11.	Adjustable door shelves
4.	Wine rack	12.	Bottle shelf
5.	Adjustable shelves	13.	Freezer fan
6.	0 °C Compartment	14.	Fridge compartment
7.	Crisper cover	15.	Freezer compartment
8.	Crisper

C Figures that take place in this instruction manual are schematic and may not correspond exactly with your product. If the subject parts are not included in the product you have purchased, then it is valid for other models.

3 )2

2 Important Safety Warnings

Please review the following information. Failure to observe this information may cause injuries or material damage.

Otherwise, all warranty and reliability commitments will become invalid.

Original Spare parts will be provided for 10 years, following the product purchasing date.

Intended use

This product is intended to be used

•indoors and in closed areas such as homes;

•in closed working environments such as stores and offices;

•in closed accommodation areas such as farm houses, hotels, pensions.

•It should not be used outdoors.

General safety

•When you want to dispose/scrap the product, we recommend you to consult the authorized service in order to learn the required information and authorized bodies.

•Consult your authorized service for all your questions and problems related to the refrigerator. Do not intervene or let someone intervene to the refrigerator without notifying the authorised services.

•For products with a freezer compartment; Do not eat cone ice cream and ice cubes immediately after you take them out of the freezer compartment! (This may cause frostbite in your mouth.)

•For products with a freezer compartment; Do not put bottled and canned liquid beverages in the freezer compartment. Otherwise, these may burst.

•Do not touch frozen food by hand; they may stick to your hand.

•Unplug your refrigerator before cleaning or defrosting.

•Vapor and vaporized cleaning materials should never be used in cleaning and defrosting processes of your refrigerator. In such cases, the vapor may get in contact with the electrical parts and cause short circuit or electric shock.

•Never use the parts on your refrigerator such as the door as a means of support or step.

•Do not use electrical devices inside the refrigerator.

•Do not damage the parts, where the refrigerant is circulating, with drilling or cutting tools. The refrigerant that might blow out when the gas channels of the evaporator, pipe extensions or surface coatings are punctured causes skin irritations and eye injuries.

•Do not cover or block the ventilation holes on your refrigerator with any material.

•Electrical devices must be repaired by only authorised persons. Repairs performed by incompetent persons create a risk for the user.

•In case of any failure or during a maintenance or repair work,

disconnect your refrigerator’s mains supply by either turning off the relevant fuse or unplugging your appliance.

•Do not pull by the cable when pulling off the plug.

•Place the beverage with higher proofs tightly closed and vertically.

4 )2

•Never store spray cans containing flammable and explosive substances in the refrigerator.

•Do not use mechanical devices or other means to accelerate the

defrosting process, other than those recommended by the manufacturer.

•This product is not intended to be used by persons with physical, sensory or mental disorders or unlearned or inexperienced people (including children) unless they are attended by a person who will be responsible for their safety or who will instruct them accordingly for use of the product.

•Do not operate a damaged refrigerator. Consult with the service agent if you have any concerns.

•Electrical safety of your refrigerator shall be guaranteed only if the earth system in your house complies with standards.

•Exposing the product to rain, snow, sun and wind is dangerous with respect to electrical safety.

•Contact authorized service when there is a power cable damage to avoid danger.

•Never plug the refrigerator into the wall outlet during installation. Otherwise, risk of death or serious injury may arise.

•This refrigerator is intended for only storing food items. It must not be used for any other purpose.

•Label of technical specifications is located on the left wall inside the refrigerator.

•Never connect your refrigerator to electricity-saving systems; they may damage the refrigerator.

•If there is a blue light on the refrigerator, do not look at the blue light with optical tools.

•For manually controlled refrigerators, wait for at least 5 minutes to start the refrigerator after power failure.

•This operation manual should be handed in to the new owner of the product when it is given to others.

•Avoid causing damage on power cable when transporting the refrigerator. Bending cable may cause fire. Never place heavy objects on power cable.

•Do not touch the plug with wet hands when plugging the product.

•Do not plug the refrigerator if the wall outlet is loose.

•Water should not be sprayed on inner or outer parts of the product for safety purposes.

•Do not spray substances containing inflammable gases such as propane gas near the refrigerator to avoid fire and explosion risk.

•Never place containers filled with water on top of the refrigerator; in the event of spillages, this may cause electric shock or fire.

•Do not overload the refrigerator with food. If overloaded, the food items may fall down and hurt you and damage refrigerator when you open the door.

•Never place objects on top of the refrigerator; otherwise, these objects may fall down when you open or close the refrigerator's door.

•As they require a precise temperature, vaccines, heatsensitive medicine and scientific materials and etc. should not be kept in the refrigerator.

5 )2

•If not to be used for a long time, refrigerator should be unplugged. A possible problem in power cable may cause fire.

•The plug's tip should be cleaned regularly with a dry cloth; otherwise, it may cause fire.

•Refrigerator may move if adjustable legs are not properly secured on the floor. Properly securing adjustable legs on the floor can prevent the refrigerator to move.

•When carrying the refrigerator, do not hold it from door handle. Otherwise, it may be snapped.

•When you have to place your product next to another refrigerator or freezer, the distance between devices should be at least 8 cm. Otherwise, adjacent side walls may be humidified.

For products with a water dispenser

Pressure of water mains should be minimum 1 bar. Pressure of water mains should be maximum 8 bars.

• Use only potable water.

Child safety

•If the door has a lock, the key should be kept away from reach of children.

•Children must be supervised to prevent them from tampering with the product.

HCA warning

If your product's cooling system contains R600a:

This gas is flammable. Therefore, pay attention to not damaging the cooling system and piping during usage and transportation. In the event of damage, keep your product away from potential fire sources that can cause the product catch a fire and ventilate the room in which the unit is placed.

Ignore this warning if your product's cooling system contains R134a.

Type of gas used in the product is stated in the type label which is on the left wall inside the refrigerator.

Never throw the product in fire for disposal.

Things to be done for energy saving

•Do not leave the doors of your refrigerator open for a long time.

•Do not put hot food or drinks in your refrigerator.

•Do not overload your refrigerator so that the air circulation inside of it is not prevented.

•Do not install your refrigerator under direct sunlight or near heat emitting appliances such as ovens, dishwashers or radiators. Keep your refrigerator at least 30 cm away from heat emitting sources and at least

5 cm from electrical ovens.

•Pay attention to keep your food in closed containers.

•For products with a freezer compartment; You can store maximum amount of food items in the freezer when you remove the shelf or drawer of the freezer. Energy consumption value stated for your refrigerator has been determined by removing freezer shelf or drawer and under maximum load. There

is no harm to use a shelf or drawer according to the shapes and size of food to be frozen.

•Thawing frozen food in fridge compartment will both provide energy saving and preserve the food quality.

6 )2

3 Installation

B In case the information which are given in the user manual are not taken into account, manufacturer will not assume any liability for this.

Points to be paid attention to when the relocation of the refrigerator

1.Your refrigerator should be unplugged. Before transportation of your refrigerator, it should be emptied and cleaned.

2.Before it is re-packaged, shelves, accessories, crisper, etc. inside your refrigerator should be fixed with adhesive tape and secured against impacts. Package should be bound with a thick tape or sound ropes and the transportation rules on the package should be strictly observed.

3.Original packaging and foam materials should be kept for future transportations or moving.

Before you start the refrigerator

Check the following before you start to use your refrigerator:

1.Is the interior of the refrigerator dry and can the air circulate freely in the rear of it?

2.Clean the interior of the refrigerator as recommended in the “Maintenance and cleaning” section.

3.Connect the plug of the refrigerator to the wall socket. When the fridge door is opened, fridge internal lamp will turn on.

4.When the compressor starts to operate, a sound will be heard. The liquid and gases sealed within the refrigeration system may also give rise to noise, even if the compressor is not running and this is quite normal.

5.Front edges of the refrigerator may feel warm. This is normal. These areas are designed to be warm to avoid condensation.

Electrical connection

Connect your product to a grounded socket which is being protected by a fuse with the appropriate capacity.

Important:

The connection must be in compliance with national regulations.

•The power plug must be easily accessible after installation.

•Electrical safety of your refrigerator shall be guaranteed only if the earth system in your house complies with standards.

•The voltage stated on the label located at left inner side of your product should be equal to your network voltage.

•Extension cables and multi plugs must not be used for connection.

B A damaged power cable must be replaced by a qualified electrician.

B Product must not be operated before it is repaired! There is the risk of electric shock!

Disposing of the packaging

The packing materials may be dangerous for children. Keep the packing materials out of the reach of children or dispose of them by classifying them in accordance with the waste instructions stated by your local authorities. Do not throw away

with regular house waste, throw away on packaging pick up spots designated by the local authorities. The packing of your refrigerator is produced from recyclable materials.

Disposing of your old refrigerator

Dispose of your old refrigerator without giving any harm to the environment.

•You may consult your authorized dealer or waste collection center of your municipality about the disposal

of your refrigerator.

Before disposing of your refrigerator, cut out the electric plug and, if there are any locks on the door, make them inoperable in order to protect children against any danger.

Placing and Installation

A If the entrance door of the room where the refrigerator will be installed is

not wide enough for the refrigerator to pass through, then call the authorized service to have them remove the doors of your refrigerator and pass it sideways through the door.

1.Install your refrigerator to a place that allows ease of use.

2.Keep your refrigerator away from heat sources, humid places and direct sunlight.

3.There must be appropriate air ventilation around your refrigerator in order to achieve an efficient operation. If the refrigerator is to be placed in a recess in the wall, there must be at least 5 cm distance with the ceiling and at least 5 cm with the wall. Do not place your product on the materials such as rug or carpet.

4.Place your refrigerator on an even floor surface to prevent jolts.

5.Do not keep your refrigerator in

ambient temperatures under 10°C.

Replacing the interior lamp

To change the Bulb/LED used for illumination of your refrigerator, call your Authorised Service.

The lamp(s) used in this appliance is not suitable for household room illumination. The intended purpose of this lamp is to assist the user to place foodstuffs in the refrigerator/freezer in a safe and comfortable way.

The lamps used in this appliance have to withstand extreme physical conditions such as temperatures below -20°C.

Reversing the doors

Proceed in numerical order.

1 7

4Preparation

•Your refrigerator should be installed at least 30 cm away from heat sources such as hobs, ovens, central heater and stoves and at least 5 cm away from electrical ovens and should not be located under direct sunlight.

•The ambient temperature of the room where you install your refrigerator should at least be 10°C. Operating your refrigerator under cooler conditions is not recommended with regard to its efﬁciency.

•Please make sure that the interior of your refrigerator is cleaned thoroughly.

•If two refrigerators are to be installed side by side, there should be at least 2 cm distance between them.

•When you operate your refrigerator for the ﬁrst time, please observe the following instructions during the initial six hours.

•The door should not be opened frequently.

•It must be operated empty without any food in it.

•Do not unplug your refrigerator. If a power failure occurs out of your control, please see the warnings in

the “Recommended solutions for the problems” section.

•Original packaging and foam materials should be kept for future transportations or moving.

5 Using your refrigerator

Control Panel

4 5 6

1. On / Off Indicator

When the fridge is off, ( ) symbol

is lit. All the other symbols are turned off.

2. Quick fridge function

The button has two functions. To activate or deactivate the quick cool function, press it briefly. Quick Cool indicator will turn off and the product return to its normal settings.

Use the cooling function when

you want to quickly cool the food

placed in the fridge compartment. If you want to cool large amounts of fresh food, activate this function before putting the food into the product.

If you do not cancel it, quick cooling will cancel itself automatically after 1 hours at the most or when the fridge compartment reaches to the required temperature.

3. Fridge compartment temperature setting button

Press this button to set the temperature of the fridge compartment to 8, 7, 6, 5, 4, 3, 2, 8... respectively. Press this button to set the fridge compartment temperature to the desired value. ()

4. Freezer compartment temperature setting button

Press this button to set the temperature of the freezer compartment to -18, -19, -20, -21, -22, -23, -24, -18... respectively.

Press this button to set the freezer compartment temperature to the desired value. ()

5. Quick freeze function button

Press this button to activate or deactivate the quick freeze function. When you activate the function, the freezer compartment will be cooled to a temperature lower than the set value.

Use the quick freeze function when you want to quickly freeze the food placed in freezer compartment. If you want to freeze large amounts of fresh food, activate this function before putting the food into the product.

If you do not cancel it, Quick Freeze will cancel itself automatically after 25 hours at the most or when the fridge compartment reaches to the required temperature.

6. Alarm off warning

In case of power failure/high temperature alarm, after checking the food located in the freezer compartment press the alarm off button () to clear the warning.

7. Eco fuzzy

Press and hold the eco fuzzy button for 1

seconds to activate the eco fuzzy function.

The freezer will start to operate in the

most economic mode at least 6 hours later
and	economic usage indicator will be
on	Press and hold the eco fuzzy
	button for 3 seconds to disable the

eco fuzzy function.

This indicator will be on after 6 hours when

eco fuzzy is activated, provided the doors are not opened.

8. Vacation Function
In order to activate vacation	) for 3
function, press the this button (	) for 3

seconds, and the vacation mode indicator ( ) will be activated. When the vacation function is activated, “- -” is displayed on the fridge compartment temperature indicator and no activecooling is performed in the fridge compartment. It is not suitable to keep the food in the fridge compartment in this function. Other compartments will continue to be cooled according to their set temperatures.

To cancel this function press Vacation function button again.

1 )2

Dual cooling system

Your refrigerator is equipped with two separate cooling systems to cool the fresh food compartment and freezer compartment. Thus, air in the fresh food compartment and freezer compartment do not get mixed. Thanks to these two separate cooling systems, cooling speed is much higher than other refrigerators. Odors in the compartments do not get mixed. Also additional power saving is provided since the defrosting is performed individually.

Defrost

A) Fridge compartment

Fridge compartment performs fullautomatic defrosting.

The defrost water runs to the drain tube via a collection container at the back of the appliance. Check that the tube is permanently placed with its end in the collecting tray on the compressor to prevent the water spilling on the electric installation or on the floor.

B) Freezer compartment

The NO FROST type defrost is completely automatic. No intervention from your side is required. The water is collected on the compressor tray. Due the heat of the compressor the water is evaporated.

Warnings!

The fans inside the freezer and fresh food compartments circulates cold air. Never insert any object through the guard.

Do not allow children to play with the fresh food and freezer fan.

Never store products that contain inflammable propellant gas (e.g. dispensers, spray cans etc.) or explosive substances.

Don’t cover the shelves with any protective materials, which may obstruct air circulation.

Do not allow children to play with the appliance or tamper with the controls. Do not obstruct the fan guards to ensure that you obtain the best possible performance from your appliance.

Please ensure the fans are not blocked (stopped) or impaired by food or packaging. Blocking (stopping) or impairing the fan can result in an increase of the internal freezer temperature (Thawing).

Zero temperature

compartment

This compartment has been designed to store frozen food which would be thawed slowly (meat, fish, chicken, etc.) as required. Zero temperature compartment is the coldest place of your refrigerator in which dairy products (cheese, butter), meat, fish or chicken may be kept at ideal storage conditions. Vegetables and/or fruits must not be placed in this compartment.

6 Maintenance and cleaning

A Never use gasoline, benzene or similar substances for cleaning purposes.

B We recommend that you unplug the appliance before cleaning.

B Never use any sharp abrasive instrument, soap, household cleaner, detergent and wax polish for cleaning.

CUse lukewarm water to clean the cabinet of your refrigerator and wipe it dry.

CUse a damp cloth wrung out in a solution of one teaspoon of

bicarbonate of soda to one pint of water to clean the interior and wipe it dry.

B Make sure that no water enters the lamp housing and other electrical items.

B If your refrigerator is not going to be used for a long period of time, unplug the power cable, remove all food, clean it and leave the door ajar.

CCheck door seals regularly to ensure they are clean and free from food particles.

A To remove door racks, remove all the contents and then simply push the door rack upwards from the base.

ANever use cleaning agents or water that contain chlorine to clean the outer surfaces and chromium coated parts of the product. Chlorine causes corrosion on such metal surfaces.

Protection of plastic surfaces

CDo not put the liquid oils or oil-cooked meals in your refrigerator in unsealed containers as they damage the plastic surfaces of your refrigerator. In case of spilling or smearing oil on the plastic surfaces, clean and rinse the relevant part of the surface at once with warm water.

1 )2

7 Troubleshooting

Please review this list before calling the service. It will save your time and money. This list includes frequent complaints that are not arising from defective workmanship or material usage. Some of the features described here may not exist in your product.

The refrigerator does not operate.

•The plug is not inserted into the socket correctly. >>>Insert the plug into the socket securely.

•The fuse of the socket which your refrigerator is connected to or the main fuse have blown out. >>>Check the fuse.

Condensation on the side wall of the fridge compartment (MULTIZONE, COOL CONTROL and FLEXI ZONE).

•Ambient is very cold. >>>Do not install the refrigerator in places where the temperature falls below 10 °C.

•Door has been opened frequently. >>>Do not open and close the door of refrigerator frequently.

•Ambient is very humid. >>>Do not install your refrigerator into highly humid places.

•Food containing liquid is stored in open containers. >>>Do not store food with liquid content in open containers.

•Door of the refrigerator is left ajar. >>>Close the door of the refrigerator.

•Thermostat is set to a very cold level. >>>Set the thermostat to a suitable level.

Compressor is not running.

•Protective thermic of the compressor will blow out during sudden power failures or plug-out plug-ins as the refrigerant pressure in the cooling system of the refrigerator has not been balanced yet. The refrigerator will start running

approximately after 6 minutes. Please call the service if the refrigerator does not startup at the end of this period.

•The fridge is in defrost cycle. >>>This is normal for a full-automatically defrosting refrigerator. Defrosting cycle occurs periodically.

•The refrigerator is not plugged into the socket. >>>Make sure that the plug is ﬁt into the socket.

•Temperature settings are not made correctly. >>>Select the suitable temperature value.

•There is a power outage. >>>Refrigerator returns to normal operation when the power restores.

1 )2

The operation noise increases when the refrigerator is running.

•The operating performance of the refrigerator may change due to the changes in the ambient temperature. It is normal and not a fault.

The refrigerator is running frequently or for a long time.

•New product may be wider than the previous one. Larger refrigerators operate for a longer period of time.

•The room temperature may be high. >>>It is normal that the product operates for longer periods in hot ambient.

•The refrigerator might be plugged in recently or might be loaded with food.

>>>When the refrigerator is plugged in or loaded with food recently, it will take longer for it to attain the set temperature. This is normal.

•Large amounts of hot food might be put in the refrigerator recently. >>>Do not put hot food into the refrigerator.

•Doors might be opened frequently or left ajar for a long time. >>>The warm air that has entered into the refrigerator causes the refrigerator to run for longer periods. Do not open the doors frequently.

•Freezer or fridge compartment door might be left ajar. >>>Check if the doors are closed completely.

•The refrigerator is adjusted to a very low temperature. >>>Adjust the refrigerator temperature to a warmer degree and wait until the temperature is achieved.

•Door seal of the fridge or freezer may be soiled, worn out, broken or not properly seated. >>>Clean or replace the seal. Damaged/broken seal causes the refrigerator to run for a longer period of time in order to maintain the current temperature.

Freezer temperature is very low while the fridge temperature is sufﬁcient.

•The freezer temperature is adjusted to a very low value. >>>Adjust the freezer temperature to a warmer degree and check.

Fridge temperature is very low while the freezer temperature is sufﬁcient.

•The fridge temperature is adjusted to a very low value. >>>Adjust the fridge temperature to a warmer degree and check.

Food kept in the fridge compartment drawers is frozen.

•The fridge temperature is adjusted to a very high value. >>>Adjust the fridge temperature to a lower value and check.

1 )2

Temperature in the fridge or freezer is very high.

•The fridge temperature is adjusted to a very high value. >>>Fridge compartment temperature setting has an effect on the temperature of the freezer. Change the temperatures of the fridge or freezer and wait until the relevant compartments

attain a sufﬁcient temperature.

•Doors are opened frequently or left ajar for a long time. >>>Do not open the doors frequently.

•Door is ajar. >>>Close the door completely.

•The refrigerator is plugged in or loaded with food recently. >>>This is normal. When the refrigerator is plugged in or loaded with food recently, it will take longer for it to attain the set temperature.

•Large amounts of hot food might be put in the refrigerator recently. >>>Do not put hot food into the refrigerator.

Vibrations or noise.

•The ﬂoor is not level or stable. >>> If the refrigerator rocks when moved slowly, balance it by adjusting its feet. Also make sure that the ﬂoor is strong enough to carry the refrigerator, and level.

•The items put onto the refrigerator may cause noise. >>>Remove the items on top of the refrigerator.

There are noises coming from the refrigerator like liquid ﬂowing, spraying, etc.

•Liquid and gas ﬂows occur in accordance with the operating principles of your refrigerator. It is normal and not a fault.

Whistle comes from the refrigerator.

•Fans are used in order to cool the refrigerator. It is normal and not a fault. Condensation on the inner walls of refrigerator.

•Hot and humid weather increases icing and condensation. It is normal and not a fault.

•Doors are opened frequently or left ajar for a long time. >>>Do not open the doors frequently. Close them if they are open.

•Door is ajar. >>>Close the door completely.

Humidity occurs on the outside of the refrigerator or between the doors.

•There might be humidity in the air; this is quite normal in humid weather. When the humidity is less, condensation will disappear.

Bad odour inside the refrigerator.

•No regular cleaning is performed. >>>Clean the inside of the refrigerator regularly with a sponge, lukewarm water or carbonate dissolved in water.

•Some containers or package materials may cause the smell. >>>Use a different container or different brand packaging material.

•Food is put into the refrigerator in uncovered containers. >>>Keep the food in closed containers. Microorganisms spreading out from uncovered containers

can cause unpleasant odours.

•Remove the foods that have expired best before dates and spoiled from the refrigerator.

The door is not closing.

•Food packages are preventing the door from closing. >>>Replace the packages that are obstructing the door.

•The refrigerator is not completely even on the ﬂoor. >>>Adjust the feet to balance the refrigerator.

•The ﬂoor is not level or strong. >>>Make sure that the ﬂoor is level and capable to carry the refrigerator.

Crispers are stuck.

• The food is touching the ceiling of the drawer. >>>Rearrange food in the drawer.

1 )2

Leggere innanzitutto il manuale di istruzioni.

Gentile Cliente,

ci auguriamo che l'articolo da Lei scelto, prodotto in moderni stabilimenti e sottoposto ai più severi controlli di qualità, risponda interamente alle Sue esigenze.

A tal fine, La invitiamo a leggere attentamente il manuale di istruzioni del prodotto prima di procedere al suo utilizzo e di conservarlo per eventuali consultazioni future.

Il presente manuale

•Aiuterà l'utente ad utilizzare l'apparecchio in modo rapido e sicuro.

•Leggere le istruzioni per l'uso prima di installare e utilizzare il prodotto.

•Seguire attentamente le istruzioni, in particolare quelle inerenti alla sicurezza.

•Conservare il presente manuale in un luogo facilmente accessibile per eventuali future consultazioni.

•Leggere inoltre gli altri documenti forniti assieme al prodotto.

•Il presente manuale può essere valido anche per altri modelli.

Simboli e loro descrizione

Il manuale di istruzioni contiene i seguenti simboli: C Informazioni importanti o consigli utili di utilizzo.

A Segnale di avvertimento in caso di situazioni pericolose per la persona o i beni. B Segnale di avvertimento in caso di problemi con il voltaggio.

Riciclaggio Questo prodotto riporta il simbolo di raccolta differenziata per le

apparecchiature elettriche ed elettroniche di rifiuto (WEEE).

Ciò significa che il prodotto deve essere gestito in conformità alla direttiva europea 2002/96/EC in modo che durante il riciclaggio e lo smontaggio sia

ridotto al minimo l’impatto sull’ambiente. Per ulteriori informazioni contattare le autorità locali o regionali.

I prodotti elettronici non inclusi nel processo di raccolta differenziata sono potenzialmente pericolosi per l’ambiente e la salute umana a causa della presenza di sostanze pericolose.

INDICE

1	Il frigorifero	3
2	Importanti avvertenze per
la sicurezza		4
Uso previsto ......................................		4
Sicurezza generale ............................		4
Sicurezza bambini .............................		6
Avvertenza HCA ................................		6
Cose da fare per risparmiare energia....		6
3	Installazione	7

4	Preparazione	10
5	Utilizzo del frigorifero	11
Pannello di controllo ........................		11
Sistema dual cooling........................		12
Sbrinamento ...................................		12
Scomparto temperatura zero...........		12

6 Manutenzione e pulizia 13

Protezione delle superfici di plastica 13

Punti a cui prestare attenzione quando
si sposta il frigorifero ..........................	7
Prima di avviare il frigorifero, .............. 7
Collegamenti elettrici .........................	7
Smaltimento del materiale di
imballaggio ........................................	8
Smaltimento del vecchio frigorifero ....	8
Posizionamento e installazione ..........	8
Sostituzione della lampadina interna...	8
Inversione degli sportelli.....................	9

7 Ricerca e risoluzione dei	14
problemi

2 -8

1 Il frigorifero

15 10

1.	Pannello di controllo	9.	Scomparto per il congelamento rapido
2.	Luce interna	10.	Cassetti scomparto freezer
3.	Ventola alimenti freschi
		11.	Mensole dello sportello regolabili
4.	Mensola vino
		12.	Ripiano bottiglie
5.	Ripiani regolabili
		13.	Ventola freezer
6.	Scomparto 0 °C
7.	Coperchio scomparto frutta e verdura	14.	Scomparto frigo
8.	Scomparto frutta e verdura	15.	Scomparto freezer

CLe illustrazioni contenute in questa guida sono schematiche e potrebbero non corrispondere esattamente al prodotto in uso. Se le parti in oggetto non sono incluse nel prodotto acquistato, significa che sono da intendersi per altri modelli.

2 Importanti avvertenze per la sicurezza

Prendere in esame le seguenti informazioni. La mancata osservanza di queste informazioni può provocare lesioni o danni materiali. Quindi tutte le garanzie e gli impegni sull’affidabilità diventerebbero privi di validità.

I pezzi di ricambio originali verranno forniti per 10 anni, successivamente alla data di acquisto del prodotto.

Uso previsto

Questo apparecchio è destinato ad essere usato

•all'interno e in aree chiuse, ad esempio in casa;

•in ambienti di lavoro chiusi, come negozi e uffici;

•in strutture chiuse di soggiorno, come agriturismi, alberghi, pensioni.

•Non deve essere usato all’esterno.

Sicurezza generale

•Quando si vuole smaltire/eliminare l'apparecchio, è consigliabile consultare il servizio autorizzato per apprendere le informazioni necessarie e conoscere gli enti autorizzati.

•Consultare il servizio di manutenzione autorizzato per tutti i problemi relativi al frigorifero. Non intervenire o far intervenire sul frigorifero senza informare il servizio manutenzione autorizzato.

•Per apparecchi dotati di scomparto freezer; non mangiare coni gelato o cubetti di ghiaccio o gelati appena estratti dal freezer! (Ciò potrebbe causare sintomi di congelamento in bocca).

•Per apparecchi dotati di scomparto freezer; non mettere bottiglie e lattine di bibite liquide nello scomparto del freezer altrimenti potrebbero esplodere.

•Non toccare con le mani gli alimenti gelati; possono incollarsi ad esse.

•Scollegare il frigorifero prima della pulizia o dello sbrinamento.

•Il vapore e i materiali per la pulizia vaporizzati non devono mai essere usati per pulire e scongelare il frigorifero. In queste situazioni, il vapore può entrare in contatto con le parti elettriche e provocare corto circuito o scossa elettrica.

•Non usare mai parti del frigorifero come lo sportello come mezzo di supporto o movimento.

•Non utilizzare dispositivi elettrici all’interno del frigorifero.

•Non danneggiare le parti, in cui circola il refrigerante, con utensili perforanti o taglienti. Il refrigerante può scoppiare quando i canali del gas dell’evaporatore, le estensioni dei tubi o le pellicole superficiali vengono punti e provocano irritazioni alla pelle e lesioni agli occhi.

•Non bloccare o coprire la ventilazione dell’elettrodomestico.

•I dispositivi elettrici devono essere riparati solo da persone autorizzate. Le riparazioni eseguite da personale non competente provocano danni all’utilizzatore.

•In caso di guasto o durante lavori di riparazione e manutenzione, scollegare la fornitura d'energia principale spegnendo il fusibile principale o scollegando la presa dell’apparecchio.

•Non tirare dal cavo quando si estrae la spina.

•Posizionare le bibite più alte molto vicine e in verticale.

•Non conservare mai nel frigorifero contenitori spray che contengano sostanze infiammabili ed esplosive.

4 -8

•Non utilizzare apparecchiature meccaniche o altri mezzi diversi da quelli consigliati dal produttore per accelerare il processo di sbrinamento.

•Questo apparecchio non deve essere usato da persone con disturbi fisici, sensoriali o mentali o persone non preparate o senza esperienza (compresi bambini) a meno che non ricevano la supervisione da parte di una persona responsabile della loro sicurezza che li istruirà sull'uso corretto dell'apparecchio.

•Non utilizzare frigoriferi danneggiati. Consultare l'agente per l'assistenza in caso di dubbi.

•La sicurezza elettrica del frigorifero è garantita unicamente se il sistema di messa a terra dell’apparecchiatura è conforme agli standard.

•L’esposizione dell'apparecchio a pioggia, neve, sole e vento è

pericolosa per la sicurezza elettrica.

•Contattare l’assistenza autorizzata quando ci sono danni ai cavi in modo da evitare pericoli.

•Non collegare mai il frigorifero alla presa a muro durante l’installazione, per evitare il rischio di morte o lesioni gravi.

•Questo frigorifero è destinato solo alla conservazione di alimenti. Non deve essere usato per altri scopi.

•L'etichetta con le specifiche tecniche si trova sulla parete sinistra nella parte interna del frigorifero.

•Non collegare mai il frigorifero a sistemi di risparmio energetico; potrebbero danneggiare il frigorifero.

•Se c'è una luce blu sul frigorifero, non guardare la luce con strumenti ottici.

•Per i frigoriferi con controllo manuale, attendere almeno 5 minuti per avviare il frigorifero dopo un'assenza di elettricità.

•Questo manuale operativo deve essere dato al nuovo proprietario dell'apparecchio quando il prodotto stesso viene dato ad altri.

•Evitare di provocare danni al cavo di alimentazione quando si trasporta il frigorifero. Piegare il cavo può

provocare un incendio. Non mettere mai oggetti pesanti sul cavo di alimentazione.

•Non toccare la spina con le mani bagnate quando si collega l'apparecchio alla rete elettrica.

•Non collegare il frigorifero alla rete se la presa elettrica è allentata.

•Non deve essere spruzzata acqua sulle parti interne o esterne dell'apparecchio per motivi di sicurezza.

•Non spruzzare sostanze contenenti gas infiammabili come gas propano vicino al frigorifero per evitare rischio di incendio ed esplosione.

•Non mettere mai contenitori pieni di acqua sopra al frigorifero; in caso di schizzi, questo potrebbe provocare shock elettrico o incendio.

•Non sovraccaricare il frigorifero di alimenti. In caso di sovraccarico, gli alimenti potrebbero cadere provocando lesioni alla persona e danni al frigorifero quando si apre lo sportello.

•Non mettere mai oggetti sopra al frigorifero; altrimenti questi oggetti potrebbero cadere quando si apre o si chiude lo sportello del frigorifero.

•Poiché necessitano di un controllo preciso della temperatura, vaccini, medicine sensibili al calore e materiali scientifici non devono essere conservati nel frigorifero.

5 -8

•Se non sarà usato per un lungo periodo, il frigorifero deve essere scollegato. Un problema possibile nel cavo di alimentazione può provocare un incendio.

•La punta della spina deve essere pulita regolarmente con un panno asciutto; altrimenti può provocare un incendio.

•Il frigorifero potrebbe spostarsi se i piedini regolabili non sono assicurati correttamente al pavimento. Assicurare correttamente i piedini al pavimento può evitare che il frigorifero si sposti.

•Quando si trasporta il frigorifero, non tenerlo dalla maniglia dello sportello. Altrimenti si stacca.

•Quando è necessari posizionare l'apparecchio vicino ad un altro frigorifero o freezer, la distanza tra i dispositivi deve essere di almeno 8 cm. Altrimenti le pareti laterali vicine potrebbero produrre condensa.

Sicurezza bambini

•Se lo sportello ha un lucchetto, la chiave deve essere tenuta lontana dalla portata dei bambini.

•I bambini devono ricevere supervisione per evitare che interferiscano con l'apparecchio.

Avvertenza HCA

Se il sistema di raffreddamento dell'apparecchio contiene R600a:

Questo gas è infiammabile. Pertanto, fare attenzione a non danneggiare

il sistema di raffreddamento e le tubazioni durante l’uso e il trasporto. In caso di danni, tenere l'apparecchio lontano da potenziali fonti di incendio che possono provocarne l’incendio e ventilare la stanza in cui si trova l'unità.

Ignorare questa avvertenza se il sistema di raffreddamento

dell'apparecchio contiene R134a.

Il tipo di gas usato nell'apparecchio è descritto nell'etichetta con il tipo sulla parete sinistra nella parte interna del frigorifero. Non gettare mai l'apparecchio nel fuoco per lo smaltimento.

Cose da fare per risparmiare energia

•Non lasciare lo sportello del frigorifero aperto per lungo tempo.

•Non inserire alimenti caldi o bevande calde nell'elettrodomestico.

•Non sovraccaricare il frigorifero impedendo la circolazione dell’aria al suo interno.

•Non installare il frigorifero sotto la luce diretta del sole o nelle vicinanze di forni, lavastoviglie o radiatori. Tenere il frigorifero ad almeno 30 cm dalle fonti che emettono calore e ad almeno 5 cm dai forni elettrici.

•Porre attenzione nel conservare gli alimenti in contenitori chiusi.

•Per apparecchi dotati di scomparto freezer; è possibile conservare la quantità massima di alimenti nel freezer quando si rimuove il ripiano o il cassetto del freezer. Il valore

di consumo energetico dichiarato per il frigorifero è stato determinato rimuovendo il ripiano del freezer o il cassetto e in condizione di carico massimo. Non c'è pericolo nell'usare un ripiano o un cassetto secondo le forme e le dimensioni degli alimenti da congelare.

•Scongelare alimenti congelati nello scomparto frigo garantisce risparmio energetico e conserva la qualità degli alimenti.

6 -8

3 Installazione

B Se le informazioni date in questo manuale utente non sono prese in considerazione, il produttore non accetta alcuna responsabilità per questo.

Punti a cui prestare attenzione quando si sposta il frigorifero

1.Il frigorifero deve essere scollegato. Prima del trasporto, il frigorifero deve essere svuotato e pulito.

2.Prima di imballarlo di nuovo, ripiani, accessori, scomparto frutta e verdura, ecc. all'interno del frigorifero devono essere fissati con nastro adesivo e assicurati contro i colpi. L'imballaggio deve essere eseguito con un nastro doppio o cavi sicuri e bisogna osservare rigorosamente le norme per il trasporto presenti sulla confezione.

3.Conservare i materiali originali di imballaggio per futuri trasporti o spostamenti.

Prima di avviare il frigorifero

Controllare quanto segue prima di utilizzare il frigorifero:

1.L’interno del frigorifero è asciutto e l’aria può circolare liberamente sul retro?

2.Pulire la parte interna del frigorifero come consigliato nella sezione "Manutenzione e pulizia".

3.Collegare la spina del frigorifero alla presa elettrica. Quando lo sportello del frigorifero è aperto, la lampadina interna si accende.

4.Quando il compressore comincia a funzionare, si sente un rumore. I liquidi e i gas sigillati nel sistema refrigerante possono produrre dei

rumori, anche se il compressore non è in funzione; questo è abbastanza normale.

5.I bordi anteriori del frigorifero possono essere tiepidi. Questo è normale. Queste zone sono progettate

per essere tiepide per evitare la condensazione.

Collegamenti elettrici

Collegare il frigorifero ad una presa di messa a terra protetta da un fusibile della capacità appropriata.

Importante:

•Il collegamento deve essere conforme ai regolamenti nazionali.

•La spina elettrica deve essere facilmente accessibile dopo l’installazione.

•La sicurezza elettrica del frigorifero è garantita unicamente se il sistema di messa a terra dell’apparecchiatura è conforme agli standard.

•La tensione dichiarata sull'etichetta che si trova nel lato interno a sinistra dell'apparecchio deve essere pari alla tensione di rete.

•Le prolunghe e le prese multiple non devono essere usate per il collegamento.

B Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato.

B L’apparecchio non deve essere usato finché non viene riparato! C’è rischio di shock elettrico!

-8

Smaltimento del materiale di imballaggio

I materiali di imballaggio potrebbero essere dannosi per i bambini. Tenere i materiali di imballaggio fuori dalla portata dei bambini o smaltirli

classificandoli secondo le istruzioni sui rifiuti comunicate dalle autorità locali. Non smaltire assieme ai normali rifiuti domestici, smaltire nei punti di raccolta appositi indicati dalle autorità locali. L’imballaggio del frigorifero è prodotto con materiali riciclabili.

Smaltimento del vecchio frigorifero

Smaltire il vecchio frigorifero senza danni per l’ambiente.

•Bisogna consultare il rivenditore autorizzato o il centro di raccolta rifiuti della propria città per quanto riguarda lo smaltimento del frigorifero.

Prima di smaltire il frigorifero, tagliare la spina elettrica e, se ci sono blocchi allo sportello, renderli inutilizzabili per proteggere i bambini da eventuali pericoli.

Posizionamento e installazione

A Nel caso in cui la porta di ingresso della stanza in cui il frigorifero deve

essere posizionato non è abbastanza grande per il passaggio del frigorifero, chiamare il servizio autorizzato per rimuovere le porte del frigorifero e per farlo passare attraverso la porta.

1.Installare il frigorifero in un luogo che ne permetta il facile utilizzo.

2.Tenere il frigorifero lontano da fonti di calore, luoghi umidi e luce diretta del sole.

3.Intorno al frigorifero deve esserci ventilazione appropriata per poter avere operatività efficiente. Se il frigorifero deve essere posizionato in un recesso della parete, è necessario porlo ad almeno 5 cm di distanza dal soffitto e a 5 cm dalla parete. Non posizionare l'apparecchio su materiali come tappetini o tappeti.

4.Posizionare l'elettrodomestico solo su superfici uniformi e piane per evitare dondolii.

5.Non tenere il frigorifero in ambienti con temperature inferiori ai 10°C.

Sostituzione della lampadina interna

Per cambiare lampadina/LED utilizzati per illuminare il frigorifero, rivolgersi al Servizio Assistenza Autorizzato.

La lampada (le lampade) usata (usate) nell'apparecchiatura non è (sono) adatta (adatte) per l'illuminazione domestica. L'obiettivo previsto per questa lampada è quello di assistere l'utente in fase di posizionamento degli alimenti all'interno del frigorifero / congelatore in modo sicuro e comodo. Le lampadine utilizzate in questo apparecchio devono sopportare condizioni ﬁsiche estreme come temperature inferiori a -20°C.

-8

Inversione degli sportelli

Procedere in ordine numerico.

1 7

-8

4Preparazione

•Il frigorifero dovrà essere installato ad almeno 30 cm lontano da fonti di calore, come forni, riscaldamento centrale e stufe e ad almeno 5 cm da forni elettrici e non deve essere esposto alla luce diretta del sole.

•La temperatura ambiente della stanza in cui viene installato il frigorifero deve essere almeno 10°C . Usare il frigorifero in ambienti con temperatura inferiore non è consigliabile per motivi di efficienza..

•Assicurarsi che l’interno del frigorifero sia ben pulito.

•In caso di installazione di due frigoriferi l’uno accanto all’altro, devono esservi almeno 2 cm di distanza tra di loro.

•Quando il frigorifero viene messo in funzione per la prima volta, osservare le seguenti istruzioni per le prime sei ore.

•La porta non si deve aprire frequentemente.

•Deve funzionare vuoto senza alimenti all’interno.

•Non staccare il frigo dalla presa di corrente. Se si verifica un calo di potenza al di là del controllo

dell'utente, vedere le avvertenze nella sezione “Soluzioni consigliate per i problemi”.

•Conservare i materiali originali di imballaggio per futuri trasporti o spostamenti.

1 -8

5 Utilizzo del frigorifero

Pannello di controllo

4 5 6

1. Indicatore di accensione/ spegnimento

Quando il frigo è spento, si accende il simbolo ( ). Tutti gli altri simboli si spengono.

2. Funzione frigo rapido

Il pulsante ha due funzioni. Per attivare o disattivare la funzione Quick Cool, premerlo brevemente. L'indicatore Quick Cool si spegne e il prodotto torna alle impostazioni normali.

Usare la funzione Quick Cool quando si desidera raffreddare velocemente gli alimenti posti nello scomparto frigo. Se è necessario raffreddare grandi quantità di cibo fresco, attivare questa funzione prima di inserire il cibo nel frigo.

Se non si annulla manualmente, la funzione Quick Cool si annullerà automaticamente dopo 1 ore al massimo o quando lo scomparto frigo ha raggiunto la temperatura richiesta.

3. Temperatura scomparto frigo: pulsante di impostazione

Premere questo pulsante per impostare la temperatura dello scomparto frigo rispettivamente su 8, 7, 6, 5, 4, 3, 2, 8... Premere questo pulsante per impostare la temperatura desiderata per lo scomparto frigo. ()

4.Temperatura scomparto freezer: pulsante di impostazione

Premere questo pulsante per impostare la temperatura dello scomparto freezer rispettivamente su -18, -19, -20, -21, -22, -23, -24, -18... Premere questo pulsante per impostare la temperatura dello scomparto freezer secondo il valore desiderato. ( )

5.Pulsante funzione Quick Freeze

Premere questo pulsante per attivare o disattivare la funzione Quick Freeze. Quando si attiva la funzione, lo scomparto freezer viene raffreddato a una temperatura inferiore rispetto a quella impostata. ()

Usare la funzione Quick Freeze quando si desidera congelare velocemente gli alimenti posti nello scomparto freezer. Se è necessario congelare grandi quantità di cibo fresco, attivare questa funzione prima di inserire il cibo nel frigo.

Se non si annulla la funzione Quick Freeze, essa si annulla automaticamente dopo 25 ore al massimo o quando lo scomparto frigo ha raggiunto la temperatura richiesta.

6. Avvertenza disattivazione allarme:

In caso di mancanza di alimentazione/allarme alta temperatura, dopo aver controllare gli alimenti posizionati nello scomparto freezer,

premere il pulsante di disattivazione dell’allarme () per annullare l’avvertenza.

7. Eco Fuzzy

Tenere premuto il pulsante Eco Fuzzy per 1 secondo per attivare la funzione Eco Fuzzy. Il freezer inizia a funzionare nella modalità più economica almeno 6 ore dopo e si accende

l’indicatore di uso economico (). Tenere premuto il pulsante della funzione Eco Fuzzy per

3 secondi per disabilitarla. Questo indicatore si accende dopo 6 ore quando la funzione Eco Fuzzy è attivato, sempre che gli sportelli non

siano aperti.

8. Funzione Vacation

Per attivare la funzione di assenza (Vacation) ,

premere questo pulsante ( ) per 3 secondi e

l'indicatore della modalità assenza ( ) si attiva. Quando la funzione assenza è attiva, “- -” si

visualizza sull'indicatore della temperatura dello scomparto frigo e non viene eseguito il raffreddamento attivo nello scomparto frigo. Non si possono conservare gli alimenti nello scomparto frigo in questa funzione. Gli altri scomparti continuano a essere raffreddati secondo le temperature impostate. Per annullare questa funzione, premere di nuovo il pulsante

Vacation.

11 IT

Sistema dual cooling

Il frigorifero è dotato di due sistemi di raffreddamento separati per raffreddare lo scomparto cibi freschi e lo scomparto freezer. In questo modo, l’aria nello scomparto alimenti freschi e quella dello scomparto freezer non si mescolano. Grazie a questi due sistemi di raffreddamento separati, la velocità di raffreddamento è molto più alta di quella degli altri frigoriferi. Gli odori negli scomparti non si mischiano. Viene fornito inoltre un risparmio energetico aggiuntivo dal momento che lo sbrinamento è eseguito individualmente.

Sbrinamento

A) Scomparto frigo

Lo scomparto frigo si sbrina automaticamente.

L'acqua di sbrinamento scorre nel tubo di scarico tramite un contenitore di raccolta posizionato nella parte posteriore dell'elettrodomestico. Controllare che il tubo sia collocato in modo stabile con l'estremità nel vassoio di raccolta sul compressore per evitare che l'acqua spruzzi sull'istallazione elettrica o sul pavimento.

B) Scomparto freezer

Lo sbrinamento del tipo NO FROST è completamente automatico. Non è necessario alcun intervento da parte dell’utente. L’acqua si raccoglie nel vassoio del compressore. A causa del calore del compressore, l’acqua evapora.

Avvertenza!

Le ventole nel freezer e negli scomparto alimenti freschi mettono in circolo aria fredda. Non inserire mai oggetti attraverso la protezione. Non consentire ai bambini di giocare con la ventola dello scomparto alimenti freschi e del freezer. Non conservare mai prodotti che contengono gas propellenti infiammabili (ad esempio erogatori, bombolette spray, ecc.) o sostanze esplosive.

Non coprire le mensole con sostanze protettive che possono ostruire la circolazione dell'aria. Non permettere ai bambini di giocare con l'elettrodomestico

o di manomettere i comandi.

Non ostruire la protezione della ventola per garantire le migliori prestazioni dal proprio elettrodomestico. Assicurarsi che le ventole non sono bloccate (fermate) o danneggiate da alimenti o confezioni. Il blocco (arresto) o danneggiamento della ventola possono provocare un aumento della temperatura interna del freezer (sbrinamento).

Scomparto temperatura zero

Questo scomparto è stato progettato per conservare alimenti congelati che devono essere scongelati lentamente (carne, pesce, pollo, ecc.) come necessario. Lo scomparto temperatura zero è la posizione più fredda del frigorifero in cui i prodotti caseari (formaggio, burro), carne, pesce o pollo possono essere conservati nelle condizioni ideali.

Verdure e/o frutta non devono essere poste in questo scomparto.

-8

+ 86 hidden pages
