Korte handleiding
Versie 1.0 september 2002
NEDERLANDS
V-AMP PRO
DATA-MANFULL_V-AMP PRO_NED_Rev_A.pmd 24.09.2002, 10:051
Page 2
V-AMP PRO
VEILIGHEIDSVOORSCHRIFTEN
CAUTION: Om de kans op elektrische schokken te verminderen
wordt het afgeraden om zelf het omhulsel (of
achterkant) te verwijderen. Er bevinden zich daar
binnen geen bruikbare onderdelen: voor onderhoud
wendt u zich tot het daarvoor bevoegde personeel.
WARNING: Stel dit apparaat niet bloot aan regen of vochtigheid
om de kans op brand of elektrische schokken te
voorkomen.
Dit symbool, dient ter waarschuwing voor de aanwezigheid van onafgedekte hoge Voltage dat
voldoende kan zijn om een kans op schokken te
vormen.
Dit symbool, dient ter waarschuwing voor
belangrijke bedienings- en ondenhoudsinstructies
in de bijbehorende literatuur. Lees de handleiding.
Deze handleiding is auteursrechterlijk beschermd. Elke
vermenigvuldiging, resp. nadruk, ook gedeeltelijk, en elke
weergave van afbeeldingen, ook in gewijzigde vorm, is alleen
toegestaan met schriftelijke toestemming van de firma
BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER,
V-AMP, ULTRA-G, BLUE DEVIL, ULTRATWIN en VIRTUALIZER
zijn geregistreerde handelsmerken.
BEHRINGER Instrument Amplification is een Division van BEHRINGER.
© 2002 BEHRINGER Spezielle Studiotechnik GmbH.
BEHRINGER Spezielle Studiotechnik GmbH,
Hanns-Martin-Schleyer-Str. 36-38,
47877 Willich-Münchheide II, Duitsland
Tel. +49 (0) 21 54 / 92 06-0, Fax +49 (0) 21 54 / 92 06-30
GEDETAILLEERDE VEILIGHEIDSINSTRUCTIES:
Voor het bedienen van het apparaat, dienen alle veiligheids en
bedieningsinstructies te worden gelezen.
Instructies voor het bewaren:
Alle veiligheids en bedieningsinstructies moeten zorgvuldig
worden bewaard voor latere raadplegingen.
Waarschuwing voor oplettendheid:
Alle waarschuwingen op het apparaat dienen in acht te worden
genomen.
Op te volgen instructies:
Alle bedienings en gebruikersinstructies moeten worden
opgevolgd.
Water en vochtigheid:
Het apparaat mag niet gebruikt worden in de buurt van water
(dwz. In de buurt van een bad, wasbak, keuken aanrecht,
wasmachine, in een vochtige kelder of in de buurt van een
zwembad.).
Ventilatie:
Het apparaat moet u zo plaatsen, dat de plaats of positie niet
storend is voor een juiste ventilatie. Bijvoorbeeld: het apparaat
mag niet geplaatst worden op een bed, een bank of dergelijke
oppervlakten, die de ventilatie-openingen zouden kunnen
afsluiten. Het mag ook niet worden geplaatst in inbouw-installaties,
zoals een boekenkast of een afgesloten kast waardoor de
luchttoevoer in de ventilatie-openingen wordt belemmert.
Hitte:
Het apparaat moet ver weg geplaatst worden van
warmtebronnen zoals radiatoren, thermometers, kachels en
andere apparaten (zoals versterkers), die warmte produceren.
Energiebron:
Het apparaat mag alleen worden aangesloten op de
stroomvoorziening van het type dat wordt beschreven in de
bedieningsinstructies of zoals aangegeven op het apparaat zelf.
Randaarding en polarisatie:
Er dienen voorzorgsmaatregelen te worden genomen, zodat
de middelen voor randaarding of polarisatie van een apparaat
niet gebrekkig zijn.
Bescherming van de electriciteitsdraden:
De electriciteitsdraden dienen te worden vastgelegd, om te
voorkomen dat er niet op wordt getrapt of dat ze worden gebroken
door voorwerpen die erop of tegenaan zijn geplaatst.
Speciale attentie dient er worden gegeven aan kabels en
stekkers, meervoudige stekkerdozen en het punt van waar ze
uit het apparaat komen.
Schoonmaken:
Het apparaat mag alleen volgens aanwijzingen van de fabrikant
worden schoongemaakt.
Periodes van niet in gebruik zijn:
De electriciteitsdraad van het apparaat moet uit het stopcontact
worden getrokken, indien het apparaat voor langere tijd ongebruikt
blijft.
Infiltratie van voorwerpen en vloeistoffen:
Men dient ervoor te zorgen dat er geen voorwerpen vallen of
vloeistoffen worden gemorst via de openingen. Dit kan de
binnenkant van het apparaat ernstig beschadigen.
Schade die service vereist:
Het apparaat moet uitsluitend door professionele
servicemensen behandeld worden, wanneer:
s de elektriciteitsdraad of de stekker zijn beschadigd; of
s voorwerpen in het apparaat zijn gevallen, of vloeistoffen
erin zijn gemorst; of
s het apparaat in aanraking is gekomen met regen; of
s het apparaat niet werkt zoals het hoort, of het vertoont een
aanmerkelijke verandering in de verrichtingen; of
s het apparaat is gevallen, of het omhulsel is beschadigd.
Controlebeurt:
De gebruiker moet niet meer aan het onderhoud doen, dan is
voorgeschreven in de bedieningsinstructies. Al het andere
onderhoud moet worden overgelaten aan professionele
servicemensen.
2
DATA-MANFULL_V-AMP PRO_NED_Rev_A.pmd 24.09.2002, 10:052
Page 3
V-AMP PRO
1. INLEIDING
Hartelijk gefeliciteerd! Met de V-AMP PRO heeft u een
professionele 19" rack-versie van de V-AMP 2. De doelstelling
bij de ontwikkeling was in de eerste plaats, het authentieke geluid
van klassieke gitaarversterkers doo middel van physical
modeling te produceren en dit te verbinden met de allernieuwste
DSP-effecten.
Tegenover zijn kleine broertje, de V-AMP 2, heeft de
V-AMP PRO enkele overtuigende voordelen te bieden: het
audiosignaal kan nu digitaal worden uitgevoerd, waarbij zelfs
het soort formaat kan worden veranderd. Ook een externe
synchronisatie van de V-AMP PRO via Wordclock is mogelijk.
Bovendien hebben wij de V-AMP PRO van een extra analoge
speaker-simulatie voorzien. Hierdoor bent u flexibeler dan ooit.
Wie echter denkt, dat de V-AMP PRO alleen voor gitaristen
interessant is, vergist zich: Door de innovatieve Preamp bypass
kunt u hem bijvoorbeeld ook puur als effectapparaat gebruiken.
En dankzij de digitale sig-naalverwerking kan de V-AMP PRO ook
als universele AD-omzetter met extreem ruisarme hoogohmige
ingang worden gebruikt.
Maar, genoeg woorden verspild: Niets zal u meer overtuigen,
dan hetgeen u hoort en voelt, wanneer u uw V-AMP PRO voor
het eerst uitprobeert. Echter ...
1.1 ... voordat u begint
Teneinde een veilig transport te waarborgen, is de
V-AMP PRO in de fabriek zorgvuldig ingepakt. Mocht de doos
desondanks beschadigingen vertonen, kijkt u dan direct of de
buitenkant van het apparaat beschadigd is geraakt.
+ Stuurt u het apparaat bij eventuele beschadigingen
NIET aan ons terug, maar neemt u dringend eerst
contact op met uw dealer en het transportbedrijf,
aangezien elke aanspraak op vergoeding anders
teniet kan worden gedaan.
Zorgt u alstublieft voor voldoende luchttoevoer en zet u de
V-AMP PRO niet in de buurt van verwarmingen neer, om
oververhitting van het apparaat te voorkomen.
+ Voordat u de V-AMP PRO op het stroom-net aansluit,
dient u eerst zorgvuldig na te gaan of uw apparaat
op de juiste voedingsspanning is ingesteld!
Het paneel wordt met behulp van het meegeleverde netkabel
met apparaatbus op het net aangesloten. Deze voldoet aan de
nodige veiligheidseisen.
+ Let u er alstublieft op, dat alle apparaten geaard
dienen te zijn. Voor uw eigen veiligheid dient u in
geen geval de aarding van de apparaten c.q. de
netkabel te verwijderen of onklaar te maken.
De MIDI-aansluitingen (IN, OUT/THRU) verlopen via gestandaardiseerde DIN-stekkerverbindingen. De dataoverdracht
geschiedt potentiaalvrij via opto-koppelingen. Meer informatie vindt
u in hoofdstuk 8 INSTALLATIE.
1.1.1 Serienummer
Aan de achterkant van de V-AMP PRO vindt u het serienummer.
Neemt u alstublieft even de tijd om ons de garantiekaart binnen
14 dagen na aankoop volledig ingevuld terug te sturen, aangezien
u anders de uitgebreide garantie verliest. Of u laat zich eenvoudig
online registreren (www.behringer.com).
2. BEDIENINGSELEMENTEN
2.1 Voorkant

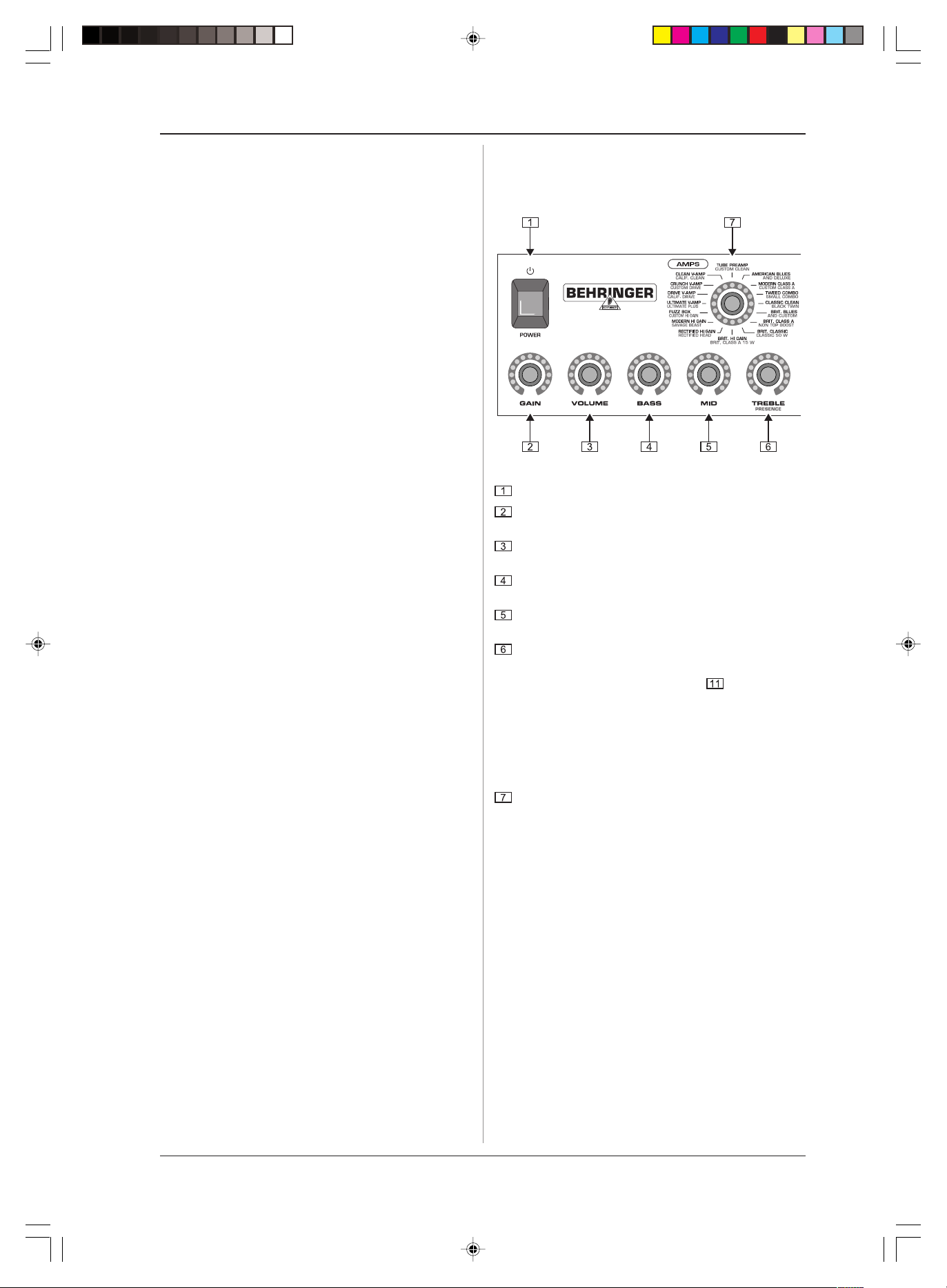

Afb. 2.1: Voorkant van de V-AMP PRO (sectie 1)
Met de POWER-schakelaar zet u de V-AMP PRO aan.
Met behulp van de GAIN-regelaar stelt u de vervormingsgraad van de versterkersimulatie in.
De VOLUME-regelaar bepaalt het geluidsvolume van de
geselecteerde presets.
Met behulp van de BASS-regelknop van het EQ-gedeelte
kunnen de basfrequenties hoger of lager worden ingesteld.
De MID-regelknop stelt u de middelste frequenties hoger
of lager in.
De TREBLE-regelknop bedient het bovenste frequentiebereik van de geactiveerde preset.
+ Als de TAP-toets is ingedrukt (zie afb. 2.2)
verandert de TREBLE-regelknop in een PRESENCEregelaar. Hierdoor kan een op het desbetreffende
actieve Amp-model afgestemd filter in het bovenste
frequentiebereik hoger of lager worden gezet, en
zodoende de frequentieafhankelijke tegenkoppeling van buisversterkers worden
gesimuleerd.
Met de AMPS-regelaar selecteert u één van de 32
versterkersimulaties. Rondom de regelaar is een LED-krans
met 16 Leds aangebracht. Twee versterkertypes delen
telkens één LED. Draai aan de AMPS-regelaar, om een van
de eerste 16 simulaties (markering op het apparaat: wit) te
selecteren.
Om de versterkersimulaties 17 - 32 op te roepen (markering
op het apparaat: grijs) houdt u de TAP-toets ingedrukt en
kiest dan een simulatie met behulp van de AMPS-regelaar.
+ De LED 17 - 32 in de onderste benedenhoek van
de DISPLAY geeft aan, dat er een van de versterkersimulaties 17 - 32 is gekozen.
Bovendien heeft u de mogelijkheid, een PREAMP BYPASS
via de toetsencombinatie TUNER en TAP te activeren. Als
PREAMP BYPASS geselecteerd is, licht geen enkele van
de LEDs van de AMPS-regelaar op. Voor het uitschakelen
van de PREAMP bypass selecteert u alstublieft een
willekeurig ander Amp-model, of u drukt nog eens op beide
toetsen.
DATA-MANFULL_V-AMP PRO_NED_Rev_A.pmd 24.09.2002, 10:053
2. BEDIENINGSELEMENTEN
3
Page 4
V-AMP PRO
Afb. 2.2: Voorkant van de V-AMP PRO (sectie 2)
Deze vijf toetsen dienen ter selectie van een preset (A - E)
binnen een bank.
In de EDIT-modus (die door het gelijktijdig indrukken van de
onder beschreven cursortoetsen wordt geactiveerd)
komt de functie van de toetsen overeen met de direct
erboven aangebrachte beschrijving:
s A: MIDI-functies. Met behulp van de cursortoetsen kan het
MIDI-kanaal waarop gezonden en ontvangen gaat worden
(1 tot en met 16), worden ingesteld.
Wanneer u in de EDIT-modus d.m.v. toets A de MIDI-functie
heeft geselecteerd en dan op de TAP-toets drukt, wordt
de MIDI Out-bus naar MIDI Thru omgeschakeld. Bij deze
instelling zendt de V-AMP PRO geen eigen MIDI-gegevens,
maar stuurt alleen de bij MIDI In binnenkomende signalen
door.
s B: Selecteert de DRIVE-functie. Zo worden de vervorming
en het volume duidelijk harder. Met de cursortoetsen
schakelt u DRIVE in of uit. De DRIVE-functie is voor de
GAIN-regelaar geschakeld.
+ Bij de editering van de DRIVE-functie kan men door
het draaien van de EFFECTS-regelaar ook de Wah
Wah activeren en instellen. De LEDs die rond de
EFFECTS-regelaar liggen, geven dan de stand van
het pedaal weer. Wanneer er geen LED oplicht, is
de Wah Wah niet actief.
s C: Deze toets activeert de CABINETS-modus. Met de
cursortoetsen selecteert u een luidsprekertype c.q. een
combinatie van meerdere luidsprekers. U kunt de
luidsprekersimulatie ook compleet uitschakelen (-). Meer
daarover vindt u in paragraaf 5.1 Speaker-beschrijvingen.
s D: Met deze toets selecteert u de REVERB-functie. Met
behulp van de cursortoetsen kan er nu bovenop de andere
effecten uit negen galmtypes worden gekozen. Meer
hierover vindt u in paragraaf 6.1.
s E: Hier activeert u de NOISE GATE-functie. Met de
cursortoetsen verandert u de inschakeldrempel van het
ruisverminderingssysteem.
+ Sluit de preset-bewerking af door het indrukken
van TUNER/EXIT (de EDIT MODE-LED gaat uit).
+ DIGITAL OUT: De digitale uitgang kan door het
gelijktijdig indrukken van de toetsen A en B
geconfigureerd worden. Het display geeft daarbij
SP voor het S/PDIF- of AE voor het AES/EBUuitvoerformaat te zien. Met behulp van de TAP-toets
kunt u tussen deze twee formaten omschakelen.
Aan de hand van de LEDs in het display kunt u zien,
of de uitvoer plaatsvindt met interne synchronisatie
en de aftastsnelheden 44.1, 48 of 96 kHz, c.q. met
externe Word Clock-synchronisatie (zie tab. 2.1 van
deze korte handleiding). Gebruik de cursortoetsen
om de voor het ontvangende apparaat meest
gunstige aftastsnelheid te selecteren. Met de
TUNER/EXIT-toets kunt u de DIGITAL OUTconfiguratie afsluiten.
+ CONFIGURATION: Wanneer de toetsen D en E tegelijk
worden ingedrukt, kunt u de V-AMP PRO globaal
instellen, waardoor aanpassingen aan verschillende
studio- en live-situaties mogelijk zijn (zie hfdst. 3).
Let er echter op, dat u de EDIT-modus dan al moet
hebben verlaten!
Met de TUNER-toets wordt het stemapparaat ingeschakeld. Bovendien kan de EDIT-modus ook met deze
toets worden verlaten (exit).
Met de twee cursortoetsen kiest u de volgende bank (BANK
DOWN en BANK UP) Door langer op de toets te drukken
kan er zeer snel door de banken worden gelopen. Door
van deze twee toetsen tegelijk in te drukken activeert u de
EDIT-modus (de EDIT MODE-LED in het display licht op).
Wanneer daarna één van de toetsen A-E ( ) wordt
ingedrukt, dienen de cursortoetsen voor het instellen van
de desbetreffende parameters.
De TAP-toets vervult 5 functies:
s Tap: Typ in het ritme van het muziekstuk op de TAP-
toets en het geselecteerde effect wordt automatisch op
het aangegeven tempo ingesteld.
s Presence: Houdt u de TAP-toets ingedrukt, dan kunt u
met de TREBLE-regelaar de PRESENCE-instelling van de
gekozen versterkersimulatie veranderen.
s 2nd parameter: Ook de tweede, met de EFFECTS-
regelaar in te stellen effectparameter vindt u door de TAPtoets ingedrukt te houden (zie hfdst. 6).
s Amp-modellen 17 - 32: Houd de TAP-toets ingedrukt
en selecteer het door u gewenste versterkertype m.b.v.
de AMPS-regelknop.
s MIDI Thru: Wanneer u in de EDIT-modus d.m.v. toets A
de MIDI-functie heeft geselecteerd en dan op de TAP-toets
drukt, wordt de MIDI Out-bus naar MIDI Thru omgeschakeld
( A).

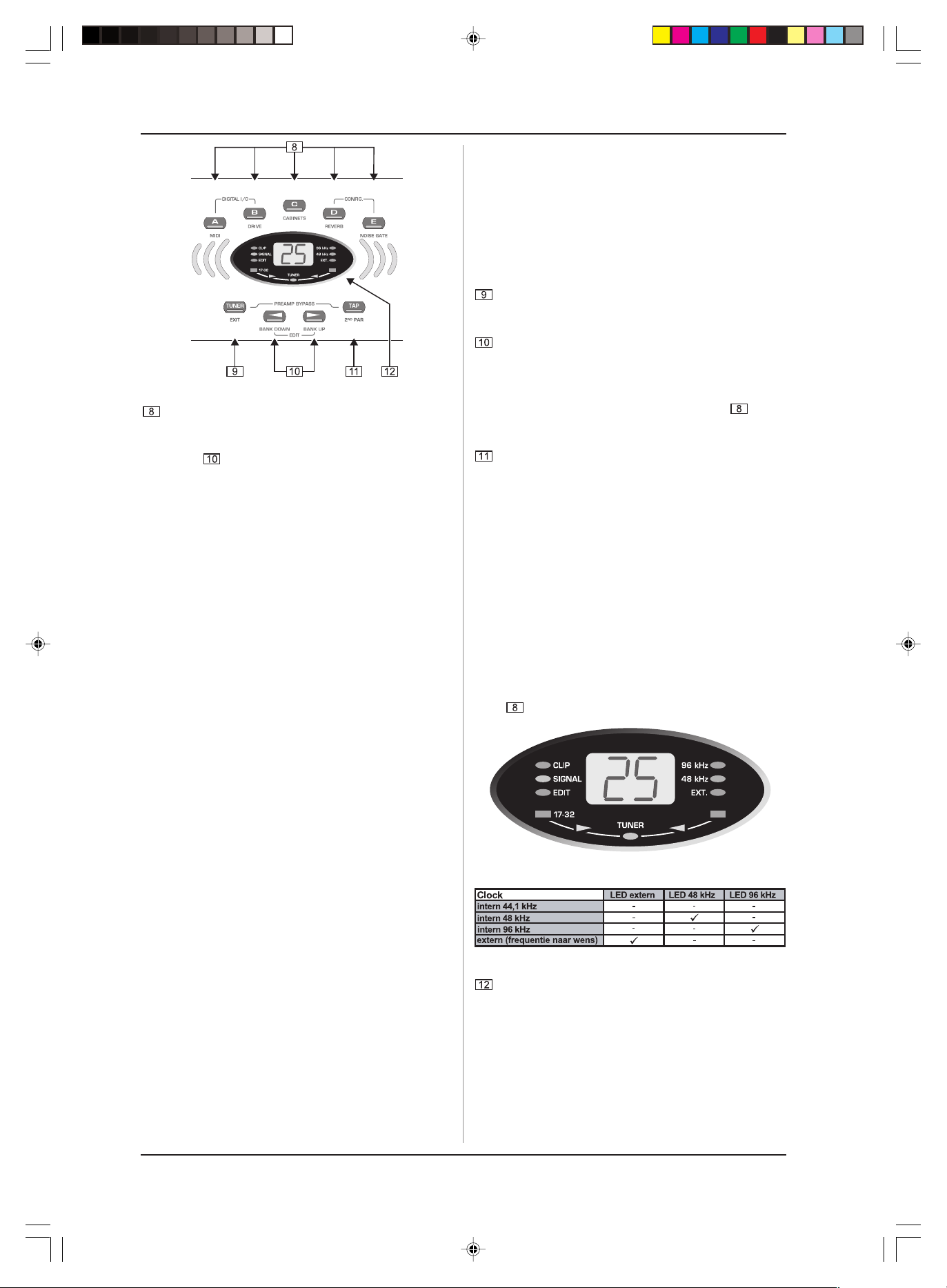

Afb. 2.3: Display van de V-AMP PRO
Tab. 2.1: Uitvoerformaten en LED-toewijzing in het display
Het DISPLAY geeft aan welke preset-bank is uitgekozen
en informeert u over de veranderingen die u bij het editeren
aanbrengt. In de TUNER-modus toont het DISPLAY hoe het
aangesloten instrument gestemd is. Bij het selecteren van
de versterkersimulaties 17 - 32 licht de LED in de linker
benedenhoek van het DISPLAY op. Bovendien geeft het
DISPLAY informatie over het digitale formaat en de Samplefrequentie die de V-AMP PRO uitgeeft, en meldt het dat de
V-AMP PRO zich op een extern Word Clock-signaal dient
te synchroniseren. Binnenkomende signalen worden door
de groene SIGNAL-LED; oversturende signalen door de
rode CLIP-LED weergegeven.
4
DATA-MANFULL_V-AMP PRO_NED_Rev_A.pmd 24.09.2002, 10:054
2. BEDIENINGSELEMENTEN
Page 5
V-AMP PRO

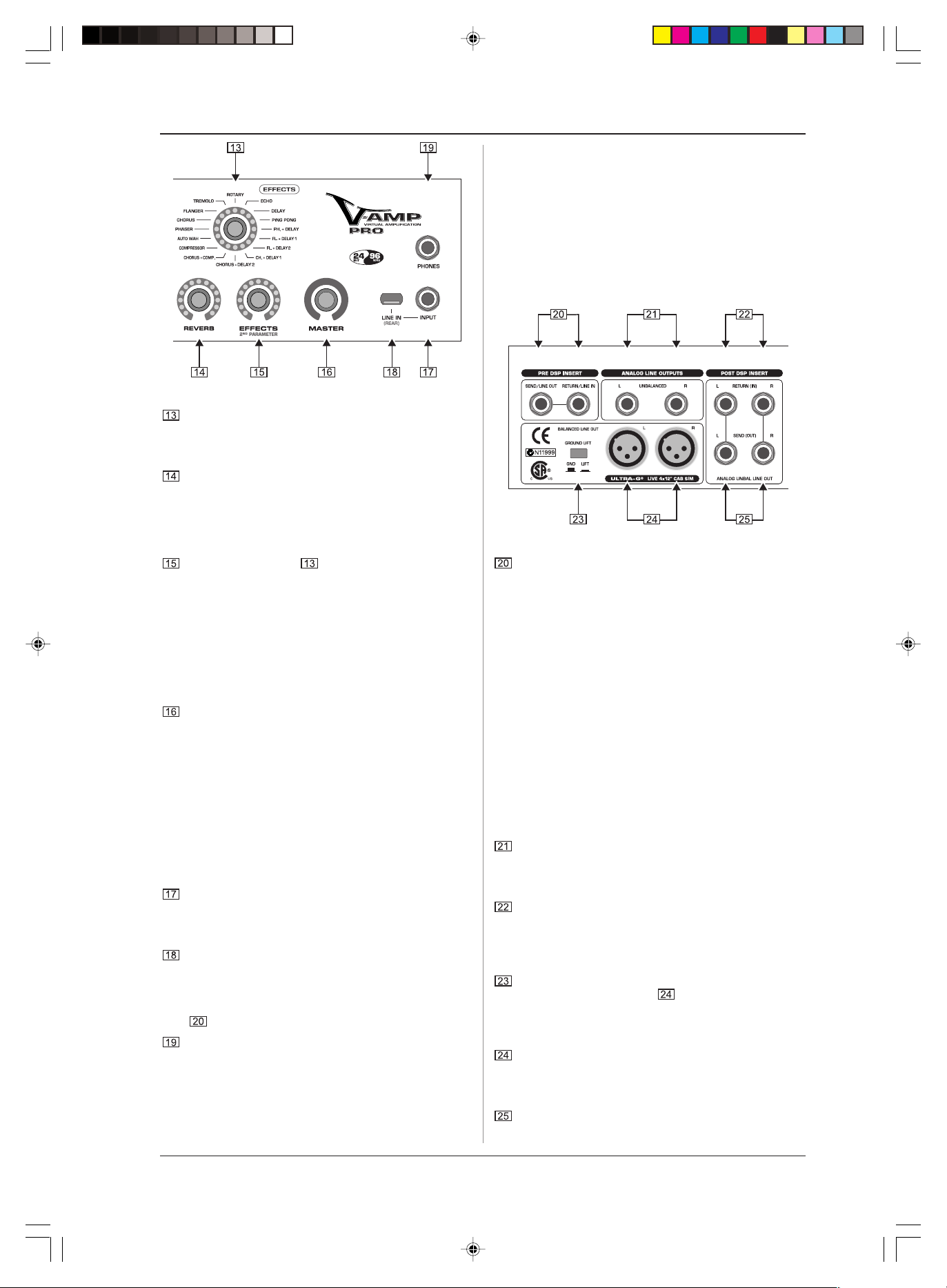

Afb. 2.4: Voorkant van de V-AMP PRO (sectie 3)
Deze regelaar geeft de mogelijkheid een effect-preset of
een combinatie van effecten te selecteren. Ook rondom
deze non-stop-draaiknop is een LED-krans met 16 LEDs
aangebracht. Elk effect wordt door een LED weergegeven.
Met de REVERB-regelaar kunt u de totale sound van de
gewenste hoeveelheid galm voorzien. Als men de regelaar
zo ver naar links draait, dat er geen LED meer oplicht,
wordt de galm gedeactiveerd. Licht na een draaiing naar
rechts de laatste LED op, dan wordt het originele signaal
volledig weggedraaid.
Is er een effect met geselecteerd, dan wordt het
aandeel aan het totale geluid met deze EFFECTS-regelaar
afgeregeld. Wanneer het effect compressor is geselecteerd, dan regelt de EFFECTS-regelaar de intensiteit
van de compressie. Als men de regelaar zo ver naar links
draait, dat er geen LED meer oplicht, wordt er geen effect
bijgemixt. Dit wordt ook wel een effect-bypass genoemd.
+ Bij ingedrukte TAP-toets kan met de EFFECTS-
regelaar een tweede effectparameter ingesteld
worden (zie bijlage, tab. 3).
Met de MASTER-regelaar regelt u het totale volume van de
V-AMP PRO.
+ Dit is de enige niet-programmeerbare regelaar van
de V-AMP PRO. Alle overige regelknoppen zijn nonstop-draaiknoppen, waarvan de stand in een preset
kan worden opgeslagen.
+ De LED-kransen van de regelaars voor VOLUME,
BASS, MID, TREBLE, GAIN, EFFECTS en REVERB hebben
elk negen LEDs. Per krans licht één LED of evt.
twee naast elkaar gelegen LEDs op. Dit is het geval
wanneer de regelaar in een tussenstand staat. Zo
kunnen in totaal 17 standen worden weergegeven.
De bus waar INPUT onder staat, is de 6,3 mm klinkeringang
van de V-AMP PRO, waar u uw gitaar op aan kunt
aansluiten. Gebruik hiervoor een gangbare 6,3 mm
monoklinkerkabel.
De LINE IN-schakelaar bepaalt welke signaalbron door de
V-AMP PRO wordt bewerkt. In niet-ingedrukte stand is het
het aan de hoogohmige INPUT-bus aangesloten signaal
(bijv. uw elektrische gitaar). Is de schakelaar echter
ingedrukt, dan gaat het aan de PRE DSP INSERT (LINE IN,
) aangesloten line-signaal naar de V-AMP PRO.
Via de PHONES-bus kunt u het audiosignaal van de
V-AMP PRO met een gangbare stereo-koptelefoon beluisteren.
+ De V-AMP PRO activeert bij het insteken van een
koptelefoon automatisch Studio-mode 1 (S1).
Wanneer u bij de actuele instelling geen
luidsprekertype heeft geselecteerd een sluit dan
uw koptelefoon aan, dan kiest de V-AMP PRO
automatisch een luidsprekersimulatie. Dit zorgt
voor een verbetering van de subjectieve
luisterindruk bij het gebruik van een koptelefoon.
Welke simulatie bij welke versterker wordt
gekozen, is te zien in tabel 4 op de bijlage. U kunt de
simulatie bij aangesloten koptelefoon echter
bewust veranderen of ook deactiveren door in de
CABINETS-modus voor - te kiezen.
2.2 Achterkant
Afb. 2.5: Achterkant van de V-AMP PRO (sectie 1)
De V-AMP PRO beschikt over een seriële insert, waarmee
u de externe effecten (bijv. wah-pedaal) kunt invoeren.
Hiervoor verbindt u de SEND/LINE OUT-bus met de ingang
van het effectapparaat. De SEND/LINE OUT-uitgang wordt
direct van de digitale signaalprocessor afgetakt (PRE DSP).
Zodoende leent deze bus zich dus ook, een droog
directsignaal (dus zonder effectaandeel) af te nemen.
De RETURN/LINE IN-bus verbindt u dan met de uitgang
van het externe effectapparaat.
+ Denkt u er alstublieft aan, dat bij gebruik van de
seriële insert, de effectapparatuur niet op 100%
effectsignaal ingesteld dient te zijn, omdat er
anders geen direct signaal is.
+ Door het indrukken van de LINE IN-toets gaat het
aan de RETURN/LINE IN aangesloten signaal naar de
V-AMP PRO. Deze functie is erg nuttig, om bijv. een
droog opgenomen gitaarsignaal via de V-AMP PRO
te beluisteren en dan pas van effecten te voorzien
(zie bijlage, afb. 1).
Bij de ANALOG LINE OUTPUTS kan het stereosignaal van
de V-AMP PRO zonder analoge speaker-simulatie worden
afgetakt. Op deze manier sluit u bij live-toepassingen bijv.
een externe podiumversterker aan.
Het POST DSP INSERT RETURN (IN)-stereoklinkerpaar
wordt met de uitgangen van het externe stereoeffectapparaat verbonden. Het dient dus voor het
terugvoeren van het aan de POST DSP SEND (OUT)uitgangen afgetakte signaal.
Via de GROUND LIFT-schakelaar kan de massaverbinding
aan de DI OUT-uitgangen worden onderbroken. Op
deze wijze worden bromgeluiden of massa-lussen
voorkomen. In de ingedrukte stand (LIFT) is de massaverbinding onderbroken.
Bij de DI OUT-uitgang kan het stereosignaal van de
V-AMP PRO symmetrisch worden afgetakt. Deze uitgang
dient met twee symmetrische kanaalingangen van het
mengpaneel te worden verbonden.
Via de POST DSP SEND (OUT)-stereouitgang kan de
verbinding met de ingangen van een extern stereo-
DATA-MANFULL_V-AMP PRO_NED_Rev_A.pmd 24.09.2002, 10:055
2. BEDIENINGSELEMENTEN
5
Page 6
V-AMP PRO
effectapparaat worden gemaakt. Het hier afgetakte signaal
komt overeen met het signaal dat aan de digitale uitgangen
wordt uitgegeven. In tegenstelling tot de SEND/LINE OUT
uitgang wordt het signaal hier achter de DSP afgetakt.
Wanneer de twee bijbehorende RETURN (IN)-bussen
iet bezet zijn, wordt een idetiek signaal naar de ANALOG
LINE OUTPUTS gestuurd.

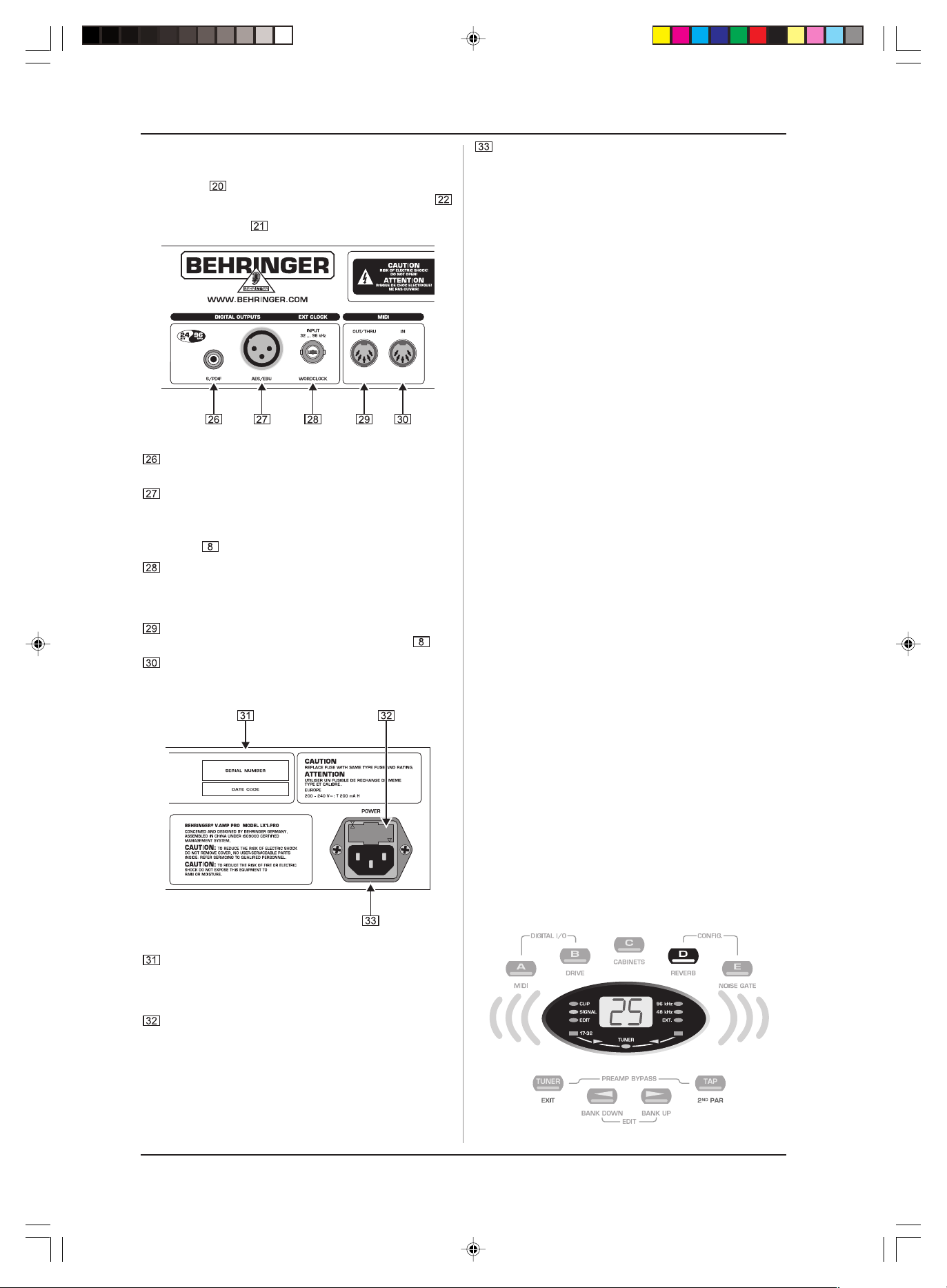

Afb. 2.6: Achterkant van de V-AMP PRO (sectie 2)
Bij de S/PDIF-uitgang kan het signaal van de V-AMP PRO
digitaal worden afgetakt.
Bij de AES/EBU-uitgang (XLR-bus) wordt het digitale
uitgangssignaal van de V-AMP PRO in AES/EBU-formaat
uitgegeven wanneer AES/EBU als uitvoerformaat is
gekozen (houdt ook rekening met de tweede opmerking
onder E).
Op de WORDCLOCK-aansluitbus in BNC-techniek sluit u
die apparaten aan, die uw V-AMP PRO extern moeten
synchroniseren. De bus is hoogohmig uitgevoerd, hetgeen wil
zeggen dat ze geen interne afsluitweerstand hebben (75 Ohm).
De V-AMP PRO beschikt over MIDI-in- en uitgangen. De
MIDI OUT-bus kan op THRU worden gezet (zie A).
Op MIDI IN kan een MIDI-voetpedaal, bijv. een BEHRINGER
MIDIFOOT CONTROLLER FCB1010, worden aangesloten.
Lees meer hierover in paragraaf 8.4.
Het apparaat wordt d.m.v. een IEC-APPARAATBUS op het stroom-
net aangesloten. Een geschikt netkabel zit bij de levering inbegrepen.
3. VOORBEELDEN VAN TOEPASSINGEN/
BEDRIJFSMODI (CONFIGURATION)
Om de V-AMP PRO optimaal aan verschillende studio- en livesituaties aan te passen, heeft u de keus uit vijf verschillende
bedrijfsmodi (CONFIGURATIE). Deze bedrijfsmodi bepalen
onafhankelijk van de in het apparaat ingevoerde instellingen, hoe
het uitgangssignaal van de V-AMP PRO wordt uitgegeven. U
heeft de beschikking over 3 studio- en 2 live-bedrijfsmodi (met
extra equalizer). Dit geeft de mogelijkheid, op bepaald verschillende
manieren van het linker en het rechter uitgangssignaal gebruik te
maken. Bij de bedrijfsmodus Live 2 dient onderscheid te worden
gemaakt tussen de symmetrische XLR-uitgangen (DI OUT) en de
uitgangen op 6,3 mm klinkerbasis (UNBALANCED).

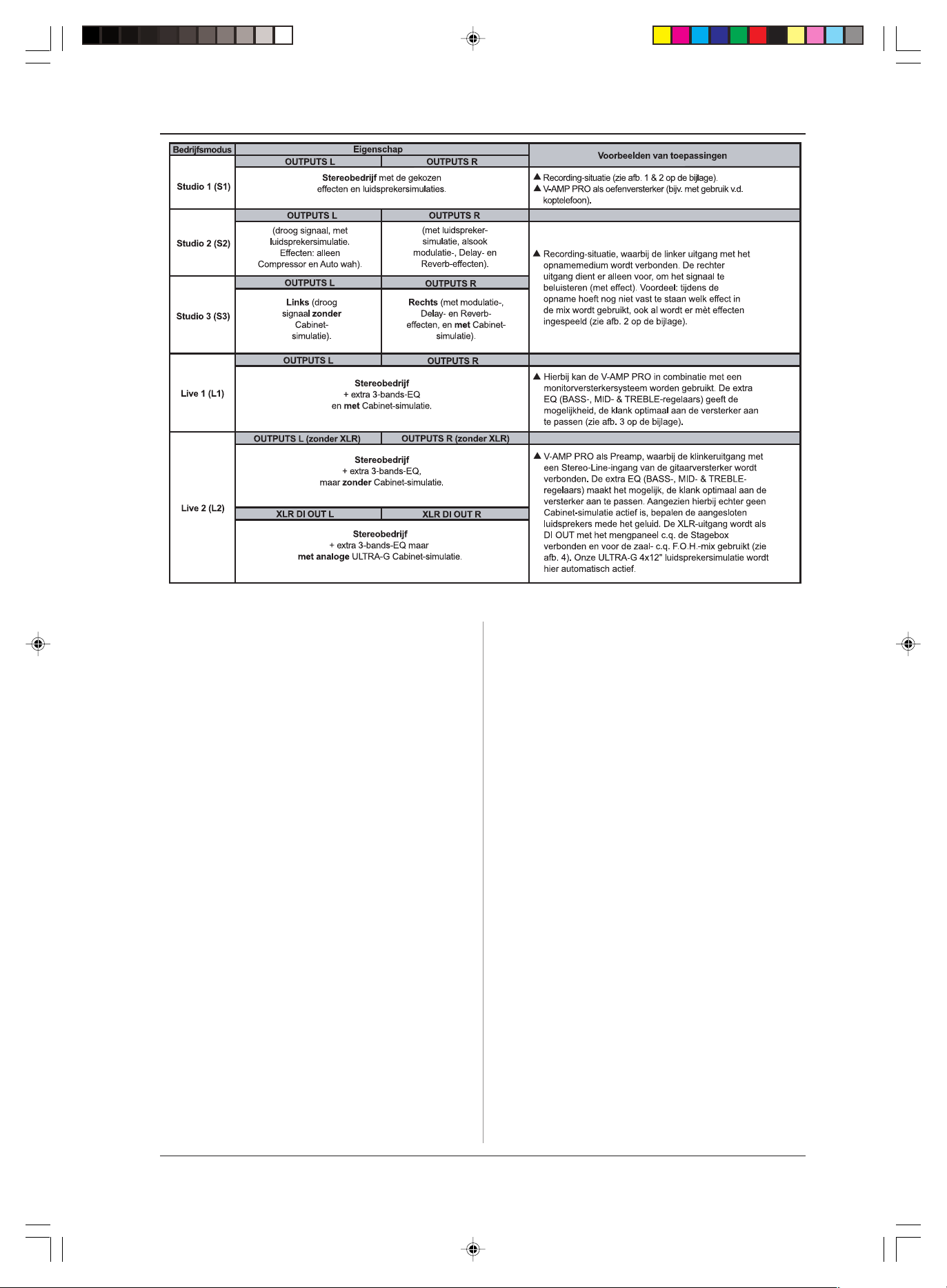

+ De tabel op de volgende bladzijde verklaart de
bedrijfsmodi van de V-AMP PRO.
+ Speciale grafische afbeeldingen bij de aan-
sluitmogelijkheden van de V-AMP PRO vindt u op
de apart meegeleverde bijlage.
3.1 Een bedrijfsmodus selecteren in de
CONFIGURATION-modus
De V-AMP PRO is van de fabriek uit ingesteld op de
bedrijfsmodus Studio 1 (S1). Om van bedrijfsmodus te kunnen
wisselen, moet u eerst naar de CONFIGURATION-mode. Hiertoe
drukt u geleijktijdig op de toetsen D en E. Met behulp van de
cursortoetsen verandert u van bedrijfsmodus. Door het indrukken
van de TUNER-knop verlaat u de CONFIGURATION-mode weer.
4. PRESETS VAN DE V-AMP PRO
De V-AMP PRO beschikt over 125 overschrijfbare presets, die
over 25 banken zijn verdeeld. Er zijn dus vijf presets per bank.
Elke preset bestaat uit maximaal vijf ingrediënten:
s de simulatie van een versterker (incl. GAIN-, EQ- en
VOLUME-instellingen),
s de luidsprekersimulatie,
s een pre-amp-effect (bijv. noise gate, compressor, auto
wah, wah wah),
s een post-amp-multi-effect (bijv. delay-, modulatie-effect
of een combinatie hiervan) en
s een galmeffect.
Een overzicht over alle presets van de V-AMP PRO krijgt u bij
deze gebruiksaanwijzing geleverd.
Afb. 2.7: Achterkant van de V-AMP PRO (sectie 3)
SERIENUMMER. Stuurt u ons de garantiekaart alstublieft
binnen 14 dagen na aankoop volledig ingevuld terug,
aangezien u anders de uitgebreide garantie verliest. Of u
laat zich eenvoudig online registreren (www.behringer.com).
ZEKERINGHOUDER/ VOLTAGE. Voordat u het apparaat
met het stroomnet verbindt, dient u eerst te controleren of
het aangegeven voltage overeenkomt met de netspanning
ter plaatse. Als er een zekering vervangen wordt, dient
men absoluut hetzelfde type te gebruiken. Bij sommige
apparaten kan de zekeringhouder in twee verschillende
posities worden ingezet, om zo tussen 230 V en 115 V om
te kunnen schakelen. Let op: bij gebruik van het apparaat
bij 115 V buiten Europa, dienen er zekeringen met hogere
waarden geplaatst te worden (zie hoofdstuk 8 INSTALLATIE).
6
DATA-MANFULL_V-AMP PRO_NED_Rev_A.pmd 24.09.2002, 10:056
4.1 Het oproepen van presets
Schakelt u het appraat in, dan wordt automatisch de laatst
gebruikte preset geladen. In het volgende voorbeeld was als
laatste Preset D in bank 25 geselecteerd:
Afb. 4.1: Oproepen van presets
4. PRESETS VAN DE V-AMP PRO
Page 7
V-AMP PRO
Tab. 4.1: Bedrijfsmodi van de V-AMP PRO met voorbeelden van toepassingen
In dit geval kunt u door het indrukken van de toetsen A, B, C of
E een andere preset van dezelfde bank oproepen. Via de
cursortoetsen (BANK UP en BANK DOWN) bestaat de mogelijkheid
van bank te wisselen. Het display van de V-AMP PRO laat steeds
zien, welke bank er geselecteerd is. De preset wordt na het
wisselen van bank, pas door het indrukken van één van de
toetsen A - E opgeroepen. Aan de hand van de oplichtende
toets-LED kunt u aflezen, welke preset van de desbetreffende
bank net actief is.
4.2 Het editeren van presets
Het editeren van presets gaat met de V-AMP PRO snel en
gemakkelijk. Eén mogelijkheid zou bijvoorbeeld kunnen zijn, een
preset naar wens op te roepen, om deze naar uw smaak te
veranderen. Selecteer dan een willekeurig Amp-model door
gebruik te maken van de AMPS-nonstopdraaiknop. De LED van
de preset-toets knippert (bijv. D) en geeft zo aan, dat u deze
preset heeft veranderd.
Verander nu geheel naar uw eigen ideeën de instellingen van
de regelaars VOLUME, BASS, MID, TREBLE en GAIN. Als u het
gewenste effect selecteert, kunt u met de EFFECTS-regelaar
het aandeel hiervan aan het totale geluid instellen. Daarna wisselt
u door het gelijktijdig indrukken van de cursortoetsen naar de
EDIT-modus. Als u met behulp van de toetsen B - E de DRIVE-,
CABINETS-, REVERB- en NOISE GATE-functie activeert en deze
dan met de cursortoetsen bewerkt, wordt de waarde van de
desbetreffende parameter in het display weergegeven. Door
het kort indrukken van de TUNER-toets verlaat u de EDIT-modus
weer.
Als u bij ingedrukte TAP-toets de TREBLE-regelaar bedient,
kunt u een extra filter in het bovenste frequentiebereik verhogen
of verlagen (PRESENCE). Hiermee simuleert u de
frequentieafhankelijke tegenkoppeling van buisversterkers.
+ Behalve bij Compessor en Auto-wah hebben alle
multi-effecten een tempo- of tijd-parameter. Laten
we aannemen, dat u het desbetreffende effect op
de snelheid van uw playback wilt instellen: Type
hiervoor twee keer in de maat op de TAP-toets en
het tempo van het effect past zich vanzelf aan het
tempo van uw muziekstuk aan.
4.3 Het opslaan van presets
Voor het opslaan van de bewerking houdt u de betreffende
preset-toets ca. twee seconden lang ingedrukt, en de preset
wordt overschreven (de toets-LED licht weer constant op).
+ U hoeft uw bewerking natuurlijk niet perse op de
plek van de oorspronkelijk gekozen preset op te
slaan. Dient er een andere opslagplek te worden
gekozen, dan kan door het indrukken van de
cursortoetsen (BANK UP en BANK DOWN) een
geschikte preset-bank worden geselecteerd.
Daarna kunt u uw veranderingen door het ca. twee
seconden ingedrukt houden van de gewenste
preset-toets opslaan. Zo is het bijv. mogelijk, een
oorspronkelijk uit bank vijf en opslagplek D gekozen
preset te bewerken en daarna in bank 6 en
opslagplek A op te slaan.
4.4 Ongedaan maken van een bewerking/
herstellen van één enkele fabrieks-preset
Mocht u veranderingen in een preset hebben doorgevoerd en
vaststellen, dat de bewerking u niet bevalt, dan kunt u deze
vanzelfsprekend verwijderen. Laten we aannemen, u heeft
preset C gekozen en bewerkt (de toets-LED knippert), maar wilt
toch naar de eerder opgeslagen configuratie terugkeren:
Selecteer eenvoudig even een andere preset. Wanneer u de
bewerkte preset nu weer oproept, zijn de tijdelijke veranderingen
verwijderd. Wanneer u echter na de bewerking beide
cursortoetsen zolang indrukt, tot er Pr in het display verschijnt,
haalt u de oorspronkelijke fabrieks-preset, die op deze opslagplek
zat, terug. U moet deze echter wel nog een keer opslaan, door
DATA-MANFULL_V-AMP PRO_NED_Rev_A.pmd 24.09.2002, 10:057
4. PRESETS VAN DE V-AMP PRO
7
Page 8
V-AMP PRO
de overeenkomstige preset-toets ca. twee seconden lang in te
drukken.
4.5 Herstellen van alle fabrieks-presets
Alle fabrieks-presets worden als volgt hersteld: Houd de
toetsen D en E ingedrukt en zet de V-AMP PRO dan pas aan. In
het display ziet u CL verschijnen. Laat de twee toetsen nu los
en druk tegelijk op de twee cursortoetsen. Zodoende worden
alle zelf ingevoerde en opgeslagen instellingen overschreven
en de fabrieks-presets weer hersteld.
5. AMP-/SPEAKER-SIMULATION
Het hart van uw V-AMP PRO is de Amp-/speaker-simulatie. De
32 simulatiemodellen kunnen het werk in de homerecording-studio
heel veel eenvoudiger maken, aangezien men hiermee het
opnemen van de versterker met een microfoon omzeilt. De
V-AMP PRO stelt u in staat, heel eenvoudig wereldbekende
gitaarversterkertypes te kiezen. Het maakt niet uit, of het om Brit
Pop, Blues, Heavy Metal of iets anders gaat. Bovendien heeft u
de mogelijkheid, de klank van de betreffende Amps helemaal
naar uw idee te bewerken en door het kiezen voor één van 15
speaker simulaties (Cabinets), virtueel aan te sluiten. Tenslotte
kunt u nog een digitaal effect en een galmtype voor uw virtuele
Amp selecteren. Meer vindt u hierover in Hoofdstuk 4 PRESETS
VAN DE V-AMP PRO.
Als u de V-AMP PRO inschakelt, wordt auto-matisch de laatst
opgeroepen preset geladen. De LED-krans van de AMPSnonstopdraaiknop geeft weer, welk versterkertype is gekozen:
De desbetreffende LED licht op. Door aan de knop te draaien
selecteert u een andere Amp. Gebruik de regelaars VOLUME,
BASS, MID, TREBLE en GAIN om het basisgeluid van de versterker
te veranderen. Bij ingedrukte TAP-toets kan door het draaien
van de TREBLE-regelaar een extra PRESENCE-filter in het
bovenste fre-quentiebereik worden verhoogd c.q. verlaagd (zie
).
Over het algemeen zult u eerst een Amp, daarna een Cabinet
en pas dan een effect willen selecteren. Hoe dat u uw
veranderingen daarna opslaat, leest u ook in Hoofdstuk 4. Een
overzicht over de uitgebreide versterkertypes van de
V-AMP PRO vindt u in de Engels- en Duitstalige volledige versie
van deze handleiding.
6. EFFECTPROCESSOR
Een bijzonder kenmerk van uw V-AMP PRO is de geïntegreerde
multi-effectprocessor. Deze effectmodule geeft u de beschikking
over 16 verschillende groepen eersteklas effecten, zoals bijv.
Chorus, Flanger, Delay, Auto wah en een keur aan combinatieeffecten. Via de MIDI-functie heeft u bovendien de mogelijkheid,
een extra Wah wah-effect toe te passen. Deze kan het beste
met behulp van een MIDI foot controller met Expression-pedaal,
bijv. de BEHRINGER FCB1010, worden bediend. Een overzicht
over alle door de V-AMP PRO gezonden en ontvangen MIDIinformatie geeft Tab. 10.1.
+ De multi-effectprocessor werkt standaard in stereo.
Zo bent u in staat, de stereo-effecten voor
opnamedoeleinden via de LINE OUT van de V-AMP PRO
te gebruiken of met een tweede versterker in
stereo te spelen.
De effecten van de V-AMP PRO kunnen in drie parameters
worden veranderd. Door het draaien van de EFFECTS-regelaar,
door het draaien van de EFFECTS-regelaar bij ingedrukte TAPtoets en door het alleen indrukken van de TAP-toets in de maat
van de muziek. In Tab. 3 op de bijlage zijn de effectparameters
van de V-AMP PO opgenomen.
+ Om op tempo gebaseerde effecten aan het tempo
van het muziekmateriaal aan te passen, drukt u in
de maat van de muziek tweemaal op de TAP-toets.
6.1 Het onafhankelijke Reverb-effect
Het Reverb-effect van de V-AMP PRO kan onafhankelijk van
de geïntegreerde multi-effectprocessor steeds worden bijgemixt.
Activeer hiervoor in de EDIT-modus (tegelijk indrukken van de
twee cursortoetsen) via toets D de REVERB-functie en selecteer
een galmtype met de twee cursortoetsen. In totaal zijn er negen
verschillende galmtypes waar u uit kunt kiezen (zie bijlage, Tab. 1).
7. TUNER
Het geïntegreerde stemapparaat wordt door een druk op de
TUNER-toets ingeschakeld.
+ Als u een AMP-simulatie selecteert, dan wordt
automatisch een bijpassende speaker-simulatie
geactiveerd (zie Tab. 4 op de bijlage). Anders kan
de authenticiteit van de klank door een ongeschikt
cabinet verloren gaan vooral bij het gebruik van
een koptelefoon. Al naar gelang uw eigen gevoel,
kunt u natuurlijk ook andere Cabinets aan de Ampsimulaties toekennen.
5.1 Speaker-beschrijvingen
De klank van een gitaar-combo wordt grotendeels bepaald
door het type en de combinatie van luidsprekers. In de afgelopen
50 jaar is hier steeds weer mee geëxperimenteerd. Men wou
erachter komen, welke luidspreker een bepaald gitaargeluid het
beste doet uitkomen en hoe de klank verandert, wanneer men
bijv. een bepaalde speaker met andere luidsprekers combineert.
Het karakter van een luidspreker is o.a. een combinatie van het
vermogen, de impedantie, de geluidsdruk en de afmetingen. En
niet te vergeten: het materiaal waar een luidspreker van is
gemaakt. Wat betreft de elektrische gitaar worden vooral de
maten 8", 10" en 12" veel gebruikt. De bijlage geeft een opsomming
van de Speaker-Cabinets van de V-AMP PRO (Tab. 2).
7.1 Stemmen van de gitaar
De chromatische tuner is in staat de frequentie van de gangbare
basistonen van een gitaar te herkennen. Voor de A-snaar is dit
een frequentie van 220 Hz. Als uw gitaar met de V-AMP PRO
verbonden is en een open snaar aanslaat, probeert de tuner
deze toon te herkennen en geeft deze in het display weer.
Aangezien de tuner auto-chromatisch werkt, kunnen er ook halve
tonen worden herkend. Deze worden met een b in het display
weergegeven.
Nu kan het gebeuren, dat een gespeelde toon die in het display
bijv. Met a wordt weergegeven, toch iets van de ideale toon
afwijkt. Dit wordt weergegeven door het oplichten van minimaal
één van de vier pijl-LEDs aan de benedenrand van het display.
In speciale gevallen kunnen er ook twee LEDs oplichten, en wel
altijd dan, wanneer de gespeelde toon tussen de door de aparte
LEDs weergegeven afwijking ligt. Wanneer de ronde middelste
Tuner-LED oplicht, komt de gespeelde toon overeen met de in het
display aangegeven toon.
7.2 Instellen van de referentietoon a
Om u alle vrijheid bij het stemmen van uw gitaar te geven, heeft
u de mogelijkheid, de voorinstelling van de referentietoon a te
veranderen..
De referentietoon a van de V-AMP PRO is van de fabriek uit,
op 440 Hz ingesteld. Stel, u wilt met een groot orkest, dat de
kamertoon a op 444 Hz stemt, samen musiceren, dan heeft u
8
DATA-MANFULL_V-AMP PRO_NED_Rev_A.pmd 24.09.2002, 10:058
7. TUNER
Page 9
V-AMP PRO
een functie nodig, waarmee de referentietoon a veranderd
kan worden. Deze functie activeert u op de volgende manier:
Schakel de tuner in door het indrukken van de TUNER-toets en
ga dan door het tegelijk indrukken van de twee cursortoetsen
naar de EDIT-modus: In het display verschijnt 40, hetgeen voor
440 Hz staat. Door het indrukken van de cursortoetsen kan de
referentietoon a nu steeds met tot 15 Hz naar onder of naar
boven worden bijgesteld. In het display worden steeds de laatste
twee cijfers van de basistoon weergegeven, aangezien het
eerste cijfer altijd 4 is. Als u bijv. uitgaande van de basistoon van
440 Hz driemaal op de rechter cursortoets drukt, geeft het display
43 aan, hetgeen overeenkomt met een frequentie van 443 Hz.
Verlaat de EDIT-modus, door op de TUNER- of op de TAP-toets
te drukken. Uw verandering wordt automatisch opgeslagen. De
ideale tonen voor de overige snaren van de gitaar richten zich
automatisch naar de nieuw ingestelde referentietoon.
8. INSTALLATIE
8.1 Montage in een rack
De BEHRINGER V-AMP PRO neemt twee hoogte-eenheden
(2 HE) in beslag bij het inbouwen in een 19-inch rack. Let erop,
dat u aan de achterkant extra nog ca. 10 cm vrijlaat voor de
aansluitingen.
Zorg voor voldoende toevoer van frisse lucht en zet de
V-AMP PRO bijvoorbeeld niet op een eindtrap, om oververhitting
van het apparaat te voorkomen.

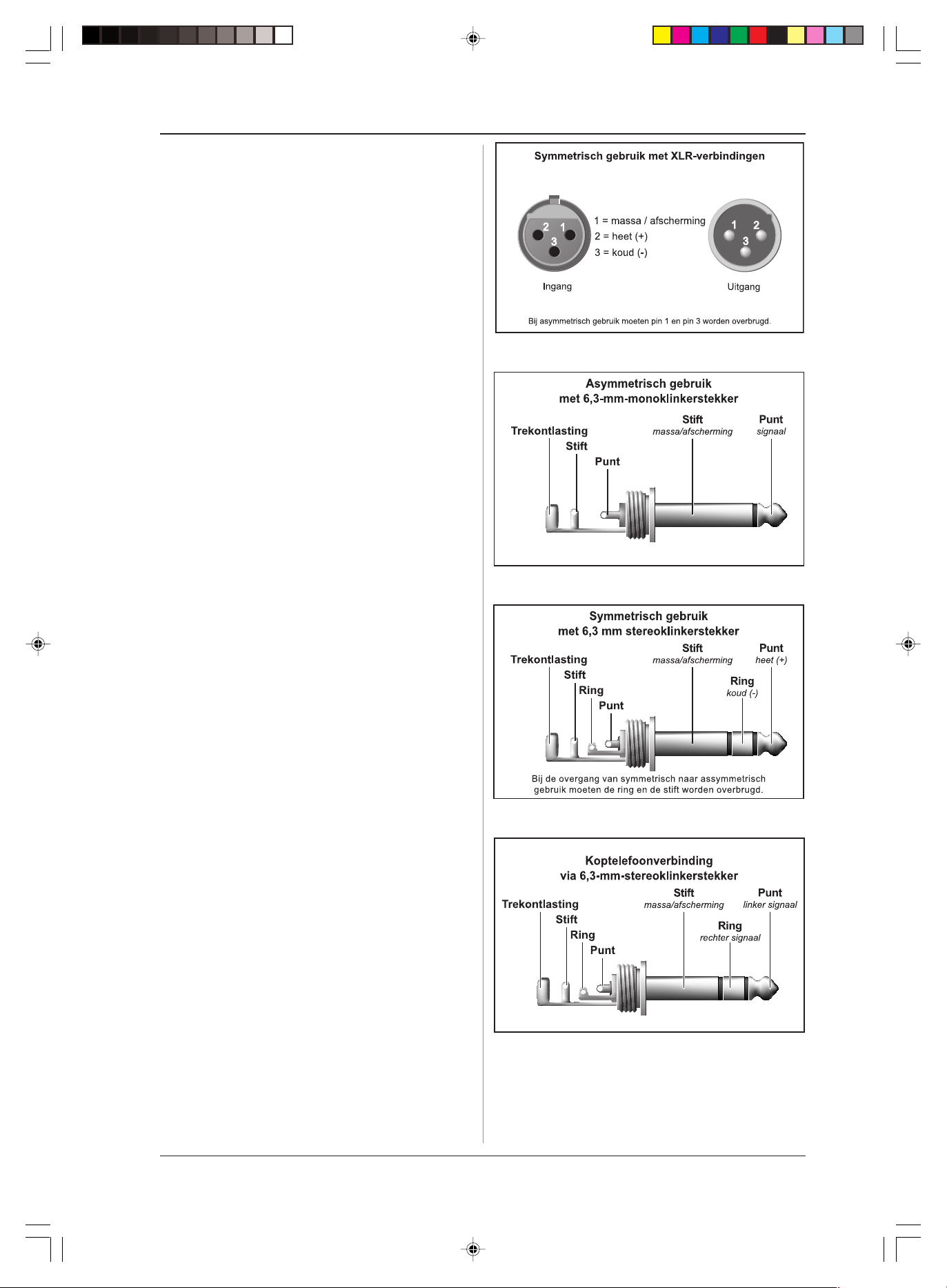

Afb. 8.1: XLR-verbindingen
8.2 Netspanning
Voordat u de V-AMP PRO op het stroomnet aansluit,
dient u eerst zorgvuldig na te gaan of uw apparaat op de
juiste voedingsspanning is ingesteld! De zekeringhouder
aan de bus voor de netaansluiting heeft 3 driehoekige
markeringen. Twee van deze driehoeken staan recht tegenover
elkaar. De V-AMP PRO is op de naast deze markeringen staande
bedrijfsspanning ingesteld en kan worden omgezet door de
zekeringhouder 180° te draaien. LET OP: Dit geldt niet voor
exportmodellen, die bijv. alleen voor een netspanning
van 115 V zijn ontworpen!
+ Wanneer het apparaat op een andere netspanning
wordt ingesteld, dient er een andere zekering te
worden geplaatst. De juiste waarde vindt u in
Hoofdstuk 9 TECHNISCHE GEGEVENS.
+ Doorgebrande zekeringen dienen absoluut door
zekeringen van de juiste waarde te worden
vervangen! De juiste waarde vindt u in Hoofdstuk 9
TECHNISCHE GEGEVENS.
Het apparaat wordt met behulp van het meegeleverde netkabel
met apparaatbus op het net aangesloten. Deze voldoet aan de
nodige veiligheidseisen.
+ Let u er alstublieft op, dat alle apparaten geaard
dienen te zijn. Voor uw eigen veiligheid dient u in
geen geval de aarding van de apparaten c.q. de
netkabel te verwijderen of onklaar te maken.
Afb. 8.2: 6,3-mm-monoklinkerstekker
Afb. 8.3: 6,3-mm-stereoklinkerstekker
8.3 Audioverbindingen
De Input-ingang van de BEHRINGER V-AMP PRO is als
monoklinkerbus uitgevoerd. Alle Line out- en Line in-aansluitingen
en de koptelefoonuitgang zijn als stereoklinkerbus uitgevoerd.
De Line out-uitgangen kunnen naar wens met symmetrische of
asymmetrische klinkerstekkers worden verbonden. De DI OUTuitgangen van de V-AMP PRO zijn als XLR-bussen uitgevoerd.
De digitale uitgangen zijn als cinch-bussen (S/PDIF) c.q. XLRbussen uitgevoerd. De BNC-aansluiting dient voor de invoer van
een extern Wordclock-signaal.
DATA-MANFULL_V-AMP PRO_NED_Rev_A.pmd 24.09.2002, 10:059
8. INSTALLATIE
Afb. 8.4: Koptelefoon-stereoklinkerstekker
9
Page 10
V-AMP PRO
8.4 MIDI-aansluitingen
De MIDI-aansluitingen aan de achterkant van het apparaat zijn
voorzien van de internationaal genormeerde 5-polige-DIN-bussen.
Om de V-AMP PRO met andere MIDI-apparatuur te kunnen
verbinden heeft u een MIDI-kabel nodig. Over het algemeen
worden in de handel gebruikelijke, geprefabriceerde kabels
gebruikt.
MIDI IN: Dient voor de ontvangst van MIDI-besturingsdata. Het
ontvangstkanaal wordt in de EDIT-modus ingesteld door het
indrukken van de A-toets en het gebruik van de cursortoetsen.
MIDIOUT/THRU: Via MIDIOUT kunnen data naar een
aangesloten computer of naar andere apparaten worden
gestuurd. Er worden zowel preset-data als parameterveranderingen overgebracht. Bij de instelling MIDI THRU
zendt de V-AMP PRO geen eigen MIDI-gegevens, maar
stuurt alleen de bij MIDI IN binnenkomende signalen door.
8.4.1 Het ontvangen/zenden van MIDI-sysex-data
De V-AMP PRO kan een SysEx-dump van een ander MIDIapparaat ontvangen wanneer in de EDIT-modus de MIDI-functie
is geactiveerd. Zodoende worden echter automatisch alle presets
van de V-AMP PRO overschreven. U kunt ook van de
V-AMP PRO uit MIDI-data naar een ander apparaat toe sturen
(Total Dump), door in de EDIT-modus de MIDI-toets zolang
ingedrukt te houden, tot er d in het display verschijnt. Bij een
Total Dump kan bijv. de volledige opgeslagen inhoud naar een
MIDI-sequencer worden overgedragen en opgeslagen.
U kunt echter ook een speciale preset naar een ander apparaat
toe sturen: Schakel daartoe door het gelijktijdig indrukken van de
twee cursortoetsen over naar de EDIT-modus, activeer de MIDIfunctie en type kort op de MIDI-toets. Preset-informatie bevindt
zich allereerst in de Temp Buffer en kan door de opslagfunctie
op elke willekeurige preset worden gezet.
9. TECHNISCHE GEGEVENS
AUDIOINGANGEN
Gitaaringang 6,3 mm monoklinkerbus
asymmetrisch
Ingangsimpedantie 1 MΩ
Maximaal ingangsniveau +3 dBu
Pre DSP Return/Line In 6,3 mm monoklinkerbus
asymmetrisch
Ingangsimpedantie 45 kΩ
Maximaal ingangsniveau +9 dBu
Post DSP Insert Return L/R 6,3 mm monoklinkerbus
asymmetrisch
Ingangsimpedantie 40 kΩ
Maximaal ingangsniveau +8 dBu
AUDIOUITGANGEN
Pre DSP Send/Line Out 6,3 mm monoklinkerbus
asymmetrisch
Uitgangsimpedantie <1 kΩ
Maximaal uitgangsniveau +9 dBu
Analog Line Outputs L/R 6,3 mm monoklinkerbus
asymmetrisch
Uitgangsimpedantie ca. 680 Ω
Maximaal uitgangsniveau +20 dBu
Analog DI Out symmetrische XLR-aansluiting
Uitgangsimpedantie 100 Ω
Nom. Uitgangsniveau +4 dBu (S1 - S3)
Nom. Uitgangsniveau -10 dBu (L1 en L2)
Post DSP Insert Send L/R 6,3 mm monoklinkerbus
asymmetrisch
Uitgangsimpedantie 1 kΩ
Maximaal uitgangsniveau +8 dBu
Koptelefoonaansluiting 6,3 mm stereoklinkerbus
asymmetrisch
Max. Uitgangsniveau +15 dBu/100 Ω (+23 dBm)
DIGITALE UITGANGEN
Type XLR trafo-symmetrisch
Uitgangsimpedantie 110 Ω
Nominaal uitgangsniveau 3,5 V top-top
Type Cinch trafo-asymmetrisch
Uitgangsimpedantie 75 Ω
Nominaal uitgangsniveau 0,5 V top-top
Opmaak omschakelbaar tussen AES/EBU
Sample Frequentie 44,1 / 48 / 96 kHz intern,
WORD CLOCK INGANG
Type BNC
Ingangsimpedantie 50 kΩ
Nominaal ingangsniveau 2 - 6 V top-top
MIDI-INTERFACE
Type 5-polige DIN-bussen IN,
SIGNAAL VERWERKING
Omvormer 24-bits Delta-Sigma, 64/128-
Signaalruisafstand A/D 100 dB @ Preamp Bypass
Signaalruisafstand D/A 92 dB
Sample Rate Converter 44,1 - 96 kHz
Aftastsnelheid 31,250 kHz
DSP 100 Mips
Delay Time max. 1933 ms stereo
Signaallooptijd
(Line In -> Line Out) ca. 5 ms
DISPLAY
Type 2-voudige, numerieke LED-
STROOMVOORZIENING
Netspanning U.S.A./Canada 120 V ~, 60 Hz
Algemeen exportmodel 100 - 120 V ~, 200 - 240 V ~,
Netbelasting 15 W
Zekering 100 - 120 V ~: T 400 mA H
Netaansluiting Standaard-apparaataansluiting
AFMETINGEN/GEWICHT
Afmetingen (H x B x D) ca. 3 1/2" (89 mm) x 19"
Gewicht ca. 2,6 kg
De Fa. BEHRINGER streeft altijd naar de hoogste kwaliteit en voert eventuele verbeteringen
zonder voorafgaande aankondiging door. Technische data en uiterlijke kenmerken kunnen
daarom van de genoemde specificaties of van de afbeeldingen van het product afwijken.
en S/PDIF
44,1 - 96 kHz Word Clock,
Sample Rate Converter
OUT/THRU
voudig Oversampling
weergave
U.K./Australia 240 V ~, 50 Hz
Europe 230 V ~, 50 Hz
50 - 60 Hz
200 - 240 V ~: T 200 mA H
(482,6 mm) x 5 1/4" (135 mm)
10
DATA-MANFULL_V-AMP PRO_NED_Rev_A.pmd 24.09.2002, 10:0510
9. TECHNISCHE GEGEVENS
Page 11
V-AMP PRO
10. MIDI-IMPLEMENTATION
0,',,PSOHPHQWDWLRQ&KDUW
)XQFWLRQ 7UDQVPLWWHG 5HFHLYHG 5HPDUNV
Midi Channel 1-16 1-16 -
Mode N N -
Note Number N N -
Velocity N N -
After Touch N N -
Pitch Bender N N -
Control Change - - -
1 N (request only) Y Wah Pedal
7 N (request only) Y Volume Pedal
12 Y Y Amp Gain (0-127)
13 Y Y Amp Treble (0-127)
14 Y Y Amp Mid (0-127)
15 Y Y Amp Bass (0-127)
16 Y Y Amp Vol (0-127)
17 Y Y Presence (0-127)
18 Y Y Reverb Mix (0-127) *2
19 Y (skipped on request) Y Amp Type (0-32) with default cabinet *3
20 Y (skipped on request) Y Fx Type (0-15) with defaults *1
21 Y Y Fx off/on (0/127)
22 Y Y Reverb Send off/on (0/127)
23 Y Y Cabinet Type (0-15) *5
24 Y Y Reverb Type (0-8) *4
25 Y Y Noise G ate Level (0-15)
26 Y Y Drive off/on (0/127)
27 Y Y Wah off/position (0/1-127)
44 N (request only) Y pre Effect Type (0-2) *6
45 Y Y pre Effect Par 1 *6
46 Y Y pre Effect Par 2 *6
47 N (request only) Y p re Eff ec t Par 3 *6
48 N (request only) Y p re Eff ec t Par 4 *6
49 N (request only) Y Delay Type (0-2) *7
50 Y Y Delay Time hi (0-117) *8
51 Y Y Delay Time lo (0-127) *8
52 N (request only) Y Delay Spread (0-127)
53 Y Y Delay Feedback (0-127)
54 Y Y Delay Mix (0-127) *9
55 N (request only) Y post Fx Mode (0-6) *10
56 Y Y post Fx Par 1 *10
57 Y Y post Fx Par 2 *10
58 Y Y post Fx Par 3 *10
59 Y Y post Fx Mix (0-127) *11
60 N (request only) Y Assign Effects Control (0-15) *1
61 N (request only) Y Amp Type (0-32) w/o cabinet change *3
64 N Y Tap (Value > 63)
80 N Y Request Controls (Value = 80)
81 N (request only) Y Set Pos (0-15), Set Character (32-127)
82 Y Y Tuner Bypass Volume (0-127)
83 Y Y Tuner Center Frequency (25-55)
84 Y
85 Y
86 Y
87 Y Y Live EQ Bass (0-127)
88 Y
Program Change Y (0-124)
System Exclusive Y
System Common N
System Real Time N
Running Status Y (2s Timeout)
Y Configuration (0-4=S1,S2,S3, L1,L2)
Y Live EQ Treble (0-127)
Y Live EQ Mid (0-127)
Y Digital out (44.1/48/96/ext; bit 2:pro)
Y (0-124,127) 127=Tuner
Y see SysEx Documentation
NNY-
DATA-MANFULL_V-AMP PRO_NED_Rev_A.pmd 24.09.2002, 10:0511
Tab. 10.1: MIDI-Implementatie
10. MIDI-IMPLEMENTATIE
11
Loading...
