Behringer PMP6000 Manual [es, en]

Manual de uso

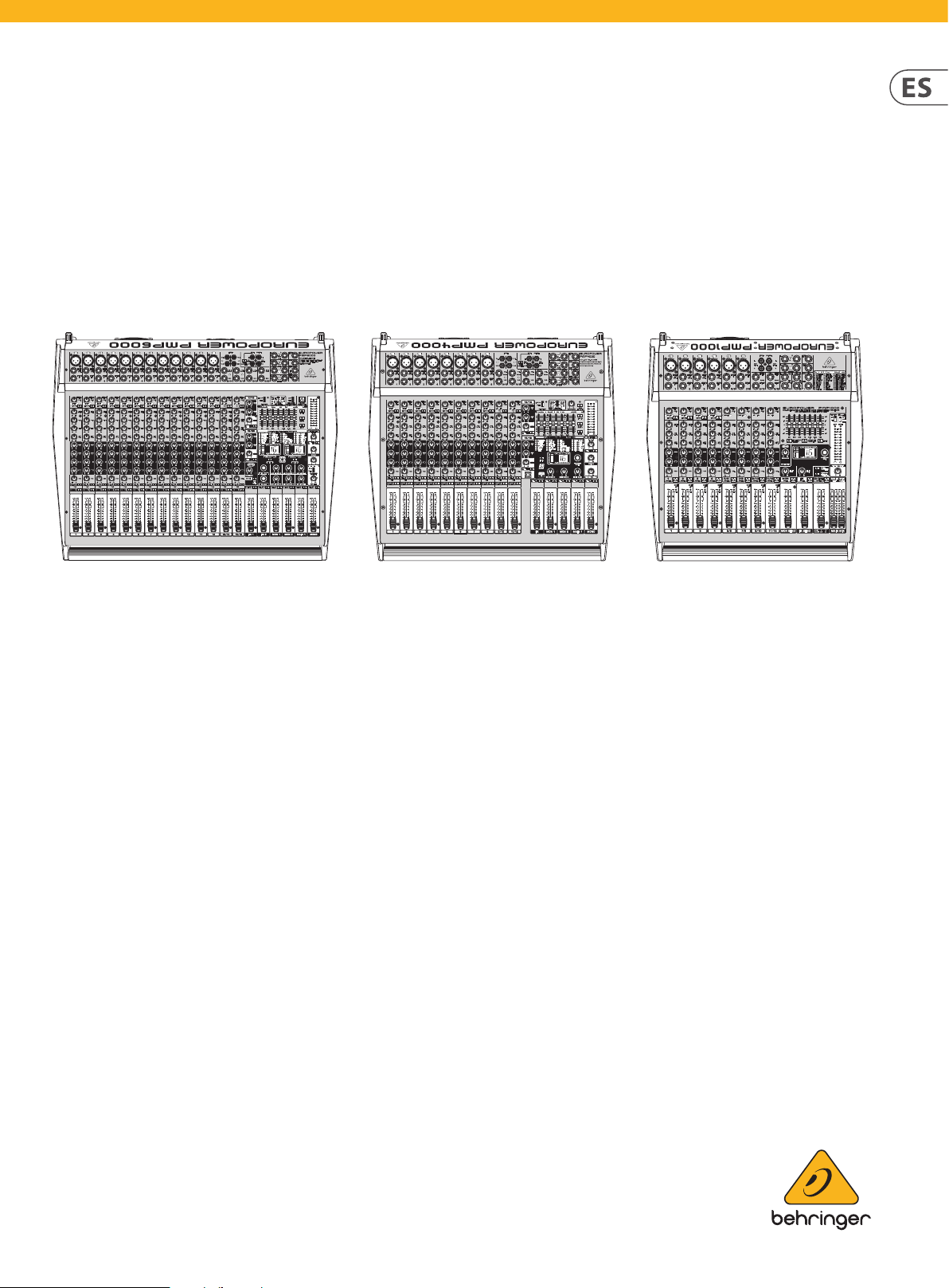

EUROPOWER

PMP6000

1600-Watt 20-Channel Powered Mixer with Dual Multi-FX Processor and FBQ Feedback
Detection System

PMP4000

1600-Watt 16-Channel Powered Mixer with Multi-FX Processor and FBQ Feedback
Detection System

PMP1000

500-Watt 12-Channel Powered Mixer with Multi-FX Processor and FBQ Feedback
Detection System

V 1.0

2 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

Índice

Gracias ............................................................................. 2

Instrucciones de seguridad ........................................... 3

Negación Legal ............................................................... 3

GARANTÍA LIMITADA .....................................................3

1. Introducción ............................................................... 4

1.1 Antes de empezar ............................................................... 4

1.2 El manual ............................................................................... 4

2. Elementos de Servicio ............................................... 8

2.1 Canales mono y canales estéreo ................................... 8

2.2 Ecualizador y FBQ ............................................................. 10

2.3 Sección de efectos ........................................................... 10

2.4 Sección main y monitor ................................................. 11

2.5 Parte posterior ................................................................... 12

3. Procesador de Efectos Digital ................................ 12

4. Instalación ................................................................ 14

4.1 Conexión a red ................................................................... 14

4.2 Conexiones de audio ...................................................... 14

4.3 Conexiones de altavoz.................................................... 15

5. Ejemplos de Cableado .............................................15

6. Especicaciones técnicas ........................................ 19

Gracias

¡Enhorabuena! Con este aparato, Vd. posee una moderna mesa de mezclas que
impone nuevos estándares. Desde el principio, nuestro objetivo ha sido diseñar
un aparato revolucionario apropiado para una amplia serie de aplicaciones.
Elresultado: Una mesa mezcladora superlativa con un equipamiento sin igual y
amplias posibilidades de conexión y ampliación.

8. No instale este equipo cerca de fuentes de calor

los recursos naturales. Para más información acerca del

deben ser siempre eliminadas en un punto limpio y nunca

este documento. Las especicaciones técnicas, imágenes

están sujetas a modicaciones sin previo aviso. Todas las

3 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

Instrucciones de seguridad

Las terminales marcadas con este símbolo
transportan corriente eléctrica de

magnitud suciente como para constituir
un riesgo de descarga eléctrica. Utilice solo cables de
altavoz profesionales y de alta calidad con conectores
TS de 6,3 mm o de bayoneta prejados. Cualquier otra
instalación o modicación debe ser realizada únicamente
por un técnico cualicado.

Este símbolo, siempre que aparece,

leadvierte de la presencia de voltaje

peligroso sin aislar dentro de la caja;
estevoltaje puede ser suciente para constituir un riesgo
dedescarga.

Este símbolo, siempre que aparece,

leadvierte sobre instrucciones operativas

y de mantenimiento que aparecen en la
documentación adjunta. Por favor, lea el manual.

Atención

Para reducir el riesgo de descarga

eléctrica, no quite la tapa (o la parte
posterior). No hay piezas en el interior del equipo que
puedan ser reparadas por el usuario. Si es necesario,
póngase en contacto con personal cualicado.

Atención

Para reducir el riesgo de incendio o

descarga eléctrica, no exponga este
aparato a la lluvia, humedad o alguna otra fuente que
pueda salpicar o derramar algún líquido sobre el aparato.
Nocoloque ningún tipo de recipiente para líquidos sobre
el aparato.

Atención

Las instrucciones de servicio deben

llevarlas a cabo exclusivamente personal
cualicado. Para evitar el riesgo de una descarga eléctrica,
no realice reparaciones que no se encuentren descritas
en el manual de operaciones. Lasreparaciones deben ser
realizadas exclusivamente por personalcualicado.

1. Lea las instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Limpie este aparato con un paño seco.

7. No bloquee las aberturas de ventilación. Instale el

equipo de acuerdo con las instrucciones del fabricante.

tales como radiadores, acumuladores de calor, estufas u
otros aparatos (incluyendo amplicadores) que puedan
producir calor.

9. No elimine o deshabilite nunca la conexión a tierra
del aparato o del cable de alimentación de corriente.
Unenchufe polarizado tiene dos polos, uno de los cuales
tiene un contacto más ancho que el otro. Una clavija con
puesta a tierra dispone de tres contactos: dos polos y la
puesta a tierra. El contacto ancho y el tercer contacto,
respectivamente, son los que garantizan una mayor
seguridad. Si el enchufe suministrado con el equipo no
concuerda con la toma de corriente, consulte con un
electricista para cambiar la toma de corriente obsoleta.

10. Coloque el cable de suministro de energía de manera
que no pueda ser pisado y que esté protegido de objetos
alados. Asegúrese de que el cable de suministro de
energía esté protegido, especialmente en la zona de la
clavija y en el punto donde sale del aparato.

11. Use únicamente los dispositivos o accesorios
especicados por el fabricante.

12. Use únicamente la
carretilla, plataforma,
trípode, soporte o mesa
especicados por el
fabricante o suministrados
junto con el equipo.
Altransportar el equipo,
tenga cuidado para evitar

daños y caídas al tropezar con algún obstáculo.

13. Desenchufe el equipo durante tormentas o si no va a
utilizarlo durante un periodo largo.

14. Confíe las reparaciones únicamente a servicios
técnicos cualicados. La unidad requiere mantenimiento
siempre que haya sufrido algún daño, si el cable de
suministro de energía o el enchufe presentaran daños,
sehubiera derramado un líquido o hubieran caído objetos
dentro del equipo, si el aparato hubiera estado expuesto
a la humedad o la lluvia, si ha dejado de funcionar de
manera normal o si ha sufrido algún golpe o caída.

15. Al conectar la unidad a la toma de corriente eléctrica
asegúrese de que la conexión disponga de una unión
atierra.

16. Si el enchufe o conector de red sirve como único
medio de desconexión, éste debe ser accesiblefácilmente.

17. Cómo debe deshacerse de
este aparato: Este símbolo indica
que este aparato no debe ser
tratado como basura orgánica,
según lo indicado en la Directiva
WEEE (2012/19/EU) y a las

normativas aplicables en su país.
En lugar de ello deberá llevarlo al punto limpio más
cercano para el reciclaje de sus elementos eléctricos/
electrónicos (EEE). Al hacer esto estará ayudando a
prevenir las posibles consecuencias negativas para el
medio ambiente y la salud que podrían ser provocadas
por una gestión inadecuada de este tipo de aparatos.
Además, el reciclaje de materiales ayudará a conservar

reciclaje de este aparato, póngase en contacto con el
Ayuntamiento de su ciudad o con el punto limpio local.

18. No instale esta unidad en un espacio muy reducido,
tal como encastrada en una librería o similar.

19. No coloque objetos con llama, como una vela
encendida, sobre este aparato.

20. Tenga presentes todas las advertencias relativas
al reciclaje y correcta eliminación de las pilas. Las pilas

con el resto de la basura orgánica.

21. Puede usar este aparato en lugares con climas
tropicales y moderados que soporten temperaturas de
hasta 45°C.

NEGACIÓN LEGAL

Music Tribe no admite ningún tipo de responsabilidad
por cualquier daño o pérdida que pudiera sufrir
cualquier persona por conar total o parcialmente en la
descripciones, fotografías o armaciones contenidas en

y otras informaciones contenidas en este documento

marcas comerciales que aparecen aquí son propiedad
de sus respectivos dueños. Midas, Klark Teknik,
Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Aston Microphones y
Coolaudio son marcas comerciales o marcas registradas
de Music Tribe Global Brands Ltd. © Music Tribe Global
Brands Ltd. 2021 Reservados todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y condiciones aplicables
de la garantía así como información adicional sobre la
Garantía limitada de Music Tribe, consulte online toda la
información en la web musictribe.com/warranty.

4 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

1. Introducción

Otras ventajas son, p. ej., el Voice Canceller integrado con el que se pueden
suprimir sin problemas determinados pasajes de voz de un playback, lafunción
FBQ para rastrear frecuencias de feedback, así como la función Speaker
Processing para adaptar cualquier altavoz. Y todo ello con una resolución de
24 bits y 40kHz. Además le ofrecemos nuestros acreditados Mic Preamps
XENYX para una reproducción cristalina y libre de zumbidos y distorsiones para
aplicaciones de micrófono.

Behringer es una empresa del ámbito de la ingeniería acústica profesional. Desde
hace muchos años fabricamos productos de éxito para el ámbito del estudio
y el sonido en directo. Entre ellos, p. ej., micrófonos y aparatos de 19” de todo
tipo (compresores, realzadores, puertas de ruido (noise gates), procesadoresde
tubos, amplicadores de distribución polivalente de auriculares, aparatos
de efectos digitales, cajas de inyección directa (DI), etc.), cajas de monitor y
de audiodifusión, mesas de mezclas profesionales para directo y grabación.
Nuestroknow-how técnico completo está reunido en su mesa demezclas.

1.1 Antes de empezar

1.1.1 Entrega

La mesa de mezclas se embaló con cuidado en el taller para garantizar
un transporte seguro. Si, no obstante, el paquete se ve estropeado,
compruebeinmediatamente si el aparato muestra daños externos.

◊ ◊ En caso de daños, NO nos devuelva el aparato. Informe de ello en primer

lugar al comerciante y a la empresa encargada del transporte, ya que
de lo contrario, puede caducar cualquier derecho de indemnización.

◊ ◊ Para garantizar una protección óptima de su mesa de mezclas durante

el uso o el transporte le recomendamos el uso de una maleta.

◊ ◊ Utilice siempre el paquete original para evitar daños en el almacenaje

o el envío.

El enlace a la red se realiza mediante el cable de red suministrado con conexión
de aparato frío. Responde a las disposiciones necesarias de seguridad.

◊ ◊ Tenga en cuenta que es absolutamente necesario que todos los

aparatos se conec ten a tierra. Por su propia seguridad, no quite nunca
ni desactive la puesta a tierra de los aparatos ni de los cables de red.

Para evitar daños a su equipo:

• • no conecte a tierra las salidas de altavoz,

• • no interconecte las salidas de altavoz, y

• • no conecte las salidas de altavoz a otro amplicador.

¡AVISO IMPORTANTE PARA LA INSTALACIÓN

Al operar cerca de estaciones de radio muy potentes y fuentes de alta frecuencia,
la calidad de sonido puede verse mermada. Aleja lo más posible el aparato del
transmisor y utiliza cables blindados magnéticamente para todas las conexiones.

1.1.3 Registro en línea

Por favor registre su equipo Behringer en nuestra página web
http://behringer.com lo más pronto posible después de su compra,
y lea detalladamente los términos y condiciones de garantía.

Si su producto Behringer no funcionara correctamente, nuestro objetivo es
repararlo lo más rápido posible. Para obtener servicio de garantía, por favor
póngase en contacto con el distribuidor donde compró el aparato. Sidicho
distribuidor no se encontrara en su localidad, póngase en contacto con alguna
de nuestras subsidiarias. La información de contacto correspondiente puede
encontrarla en la documentación original suministrada con el producto
(Información de Contacto Global/Información de Contacto en Europa). Si su
país no estuviera en la lista, contacte al distribuidor más cercano a usted.
Puedeencontrar una lista de distribuidores en el área de soporte de nuestra
página web (http://behringer.com).

◊ ◊ No deje nunca a los niños manejar sin vigilancia el aparato o los

materiales suministrados en el paquete.

◊ ◊ Elimine todos los materiales del paquete de modo respetuoso con el

medio ambiente.

1.1.2 Puesta en servicio

Procure una ventilación suciente y no coloque su EUROPOWER cerca de
calefacciones para evitar un sobre calentamiento de la misma.

◊ ◊ Los fusibles fundidos deben sustituirse urgentemente por

fusibles en buen estado. El valor correcto se indica en el capítulo
“Especificaciones Técnicas”.

El registro de sus equipos agiliza el proceso de reclamación y reparación
engarantía.

¡Gracias por su cooperación!

1.2 El manual

Este manual está estructurado de modo que usted reciba una visión general de
los elementos de servicio y, al mismo tiempo, se le informe detalladamente de
su aplicación. Para poder ver rápidamente los contenidos, hemos agrupado los
elementos de servicio según su función. A partir de las ilustraciones numeradas
pueden encontrarse fácilmente todos los elementos de servicio. Si necesitara
explicaciones más detalladas sobre temas concretos, visite nuestra página web
http://behringer.com.

¡ATENCIÓN!

Le advertimos de que los volúmenes elevados pueden ser perjudiciales para el
oído y/o pueden dañar sus auriculares. Mueva hacia abajo todos los atenuadores
de la sección MAIN antes de conec tar el aparato. Procure siempre que el volumen
sea el adecuado.

5 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

(57) (58) (61) (62) (65)

(18)

(19)

(20)

(1)

(3)

(4)

(6)

(8)

(9)

(11)

(13)

(2)

(21)

(14)

(55)

(22)

(31)

(36)
(43)

(44)
(42)

(40)

(35)

(64)(60)

(27)
(26)

(30)

(32)
(33)

(34)

(39)

(37)
(56)

(52)

(16)

(17)

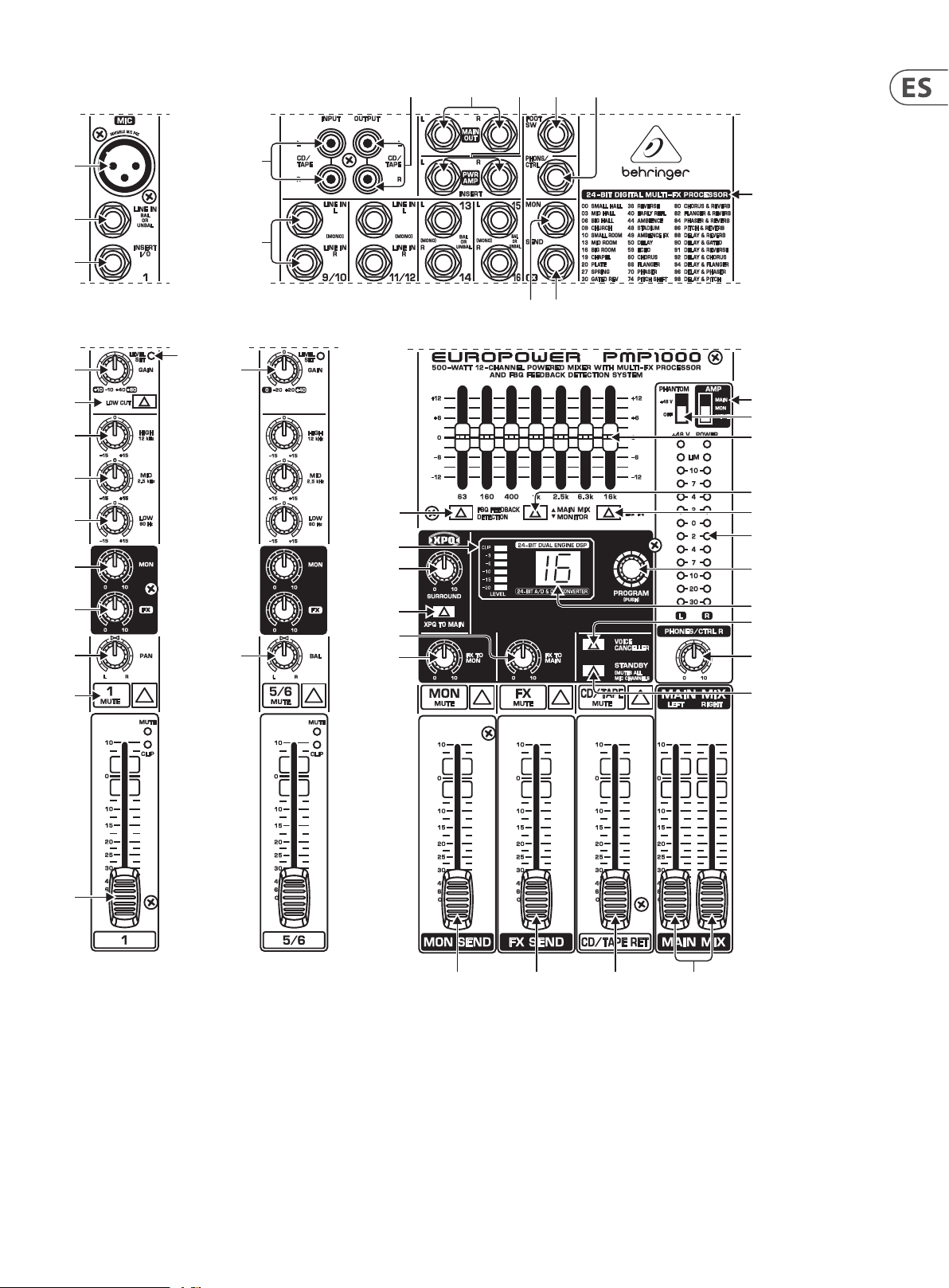

EUROPOWER PMP100 0 FRONT PANEL

(29)

(47) (46) (54) (48)

6 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

(56) (55) (57) (58) (59)

(62)

(18)

(19)

(20)

(1)

(3)

(5)

(6)

(8)

(9)

(10)

(11)

(13)

(2)

(23)

(22)

(21)

(14)

(4)

(24)

(25)

(35)

(36)
(38)

(37)
(40)

(26)

(63)

(64)

(65)

(61) (60)

(44)(43)(27)

(31)
(34)

(32)
(30)

(33)

(54)

(53)

(42)
(52)

(15)
(16)

(17)

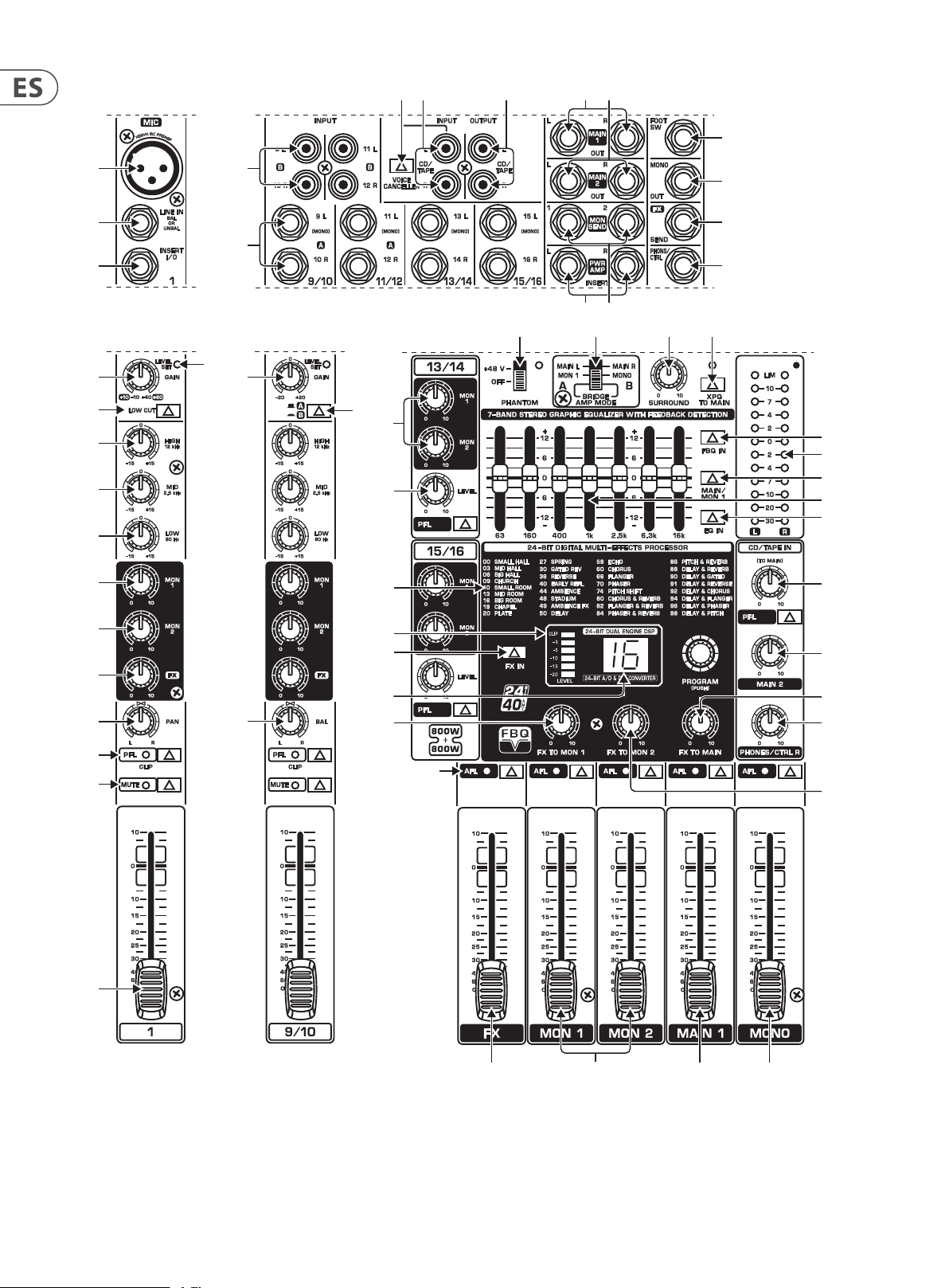

EUROPOWER PMP4000 FRONT PANEL

(45)

(41)

(46) (47) (48) (49)

7 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

(56) (57) (58) (59)

(55)

(62)

(18)

(19)

(20)

(1)

(3)

(5)

(6)

(7)

(8)

(2)

(23)

(22)

(21)

(4)

(24)

(25)

(35)

(63)

(64)

(65)

(61)

(60)

(26) (27) (28) (29)

(34)
(31)

(32)

(33)

(54)

(9)

(10)

(11)

(12)

(13)

(15)
(16)

(17)

(14)

(36)

(37)

(38)
(39)

(43)
(40)
(44)

(45)

(53)

(52)
(42)

(50)
(41)

(51)

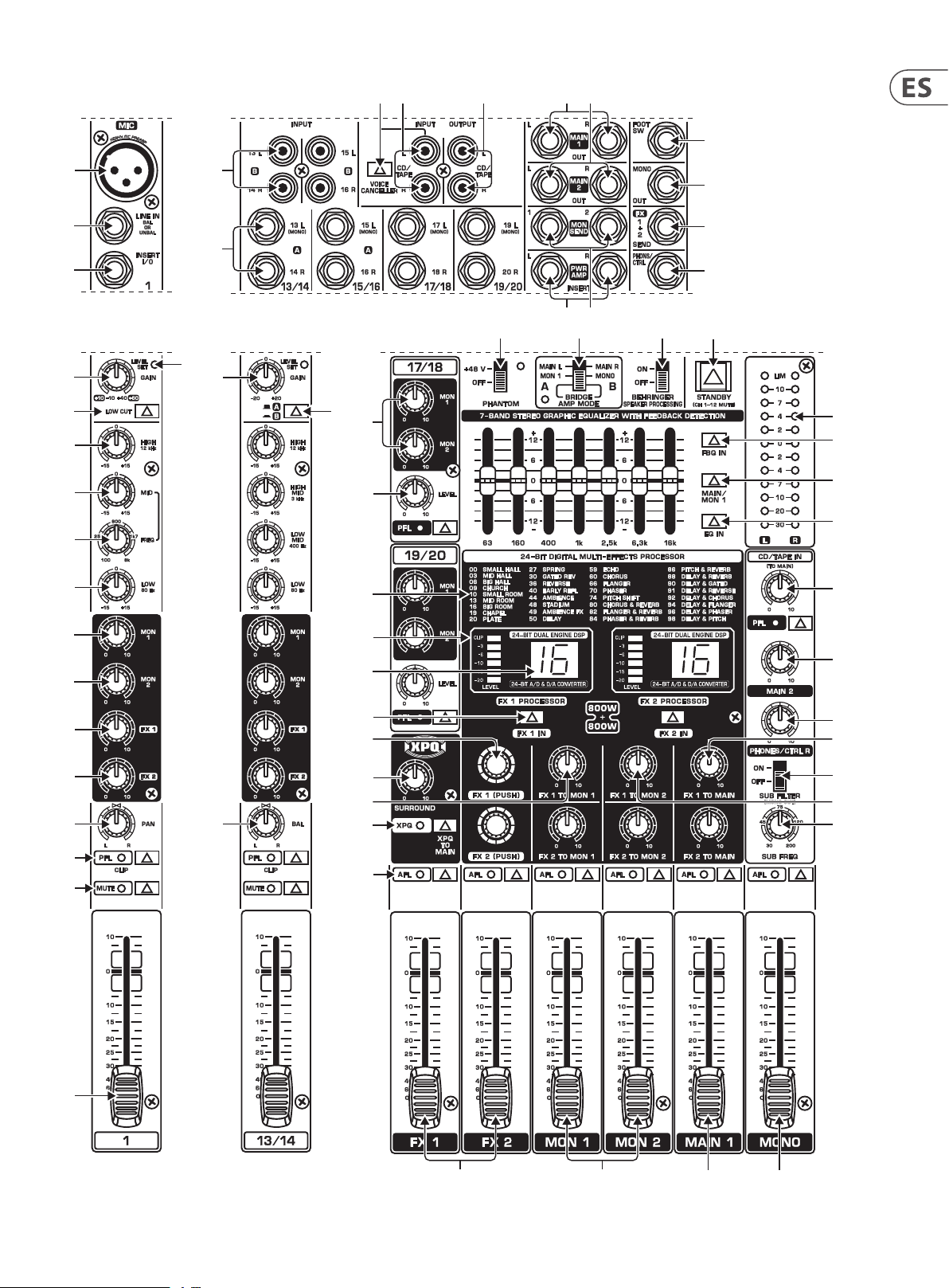

EUROPOWER PMP6000 FRONT PANEL

(49)(48)(47)(46)

8 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

(66) (69) (70)

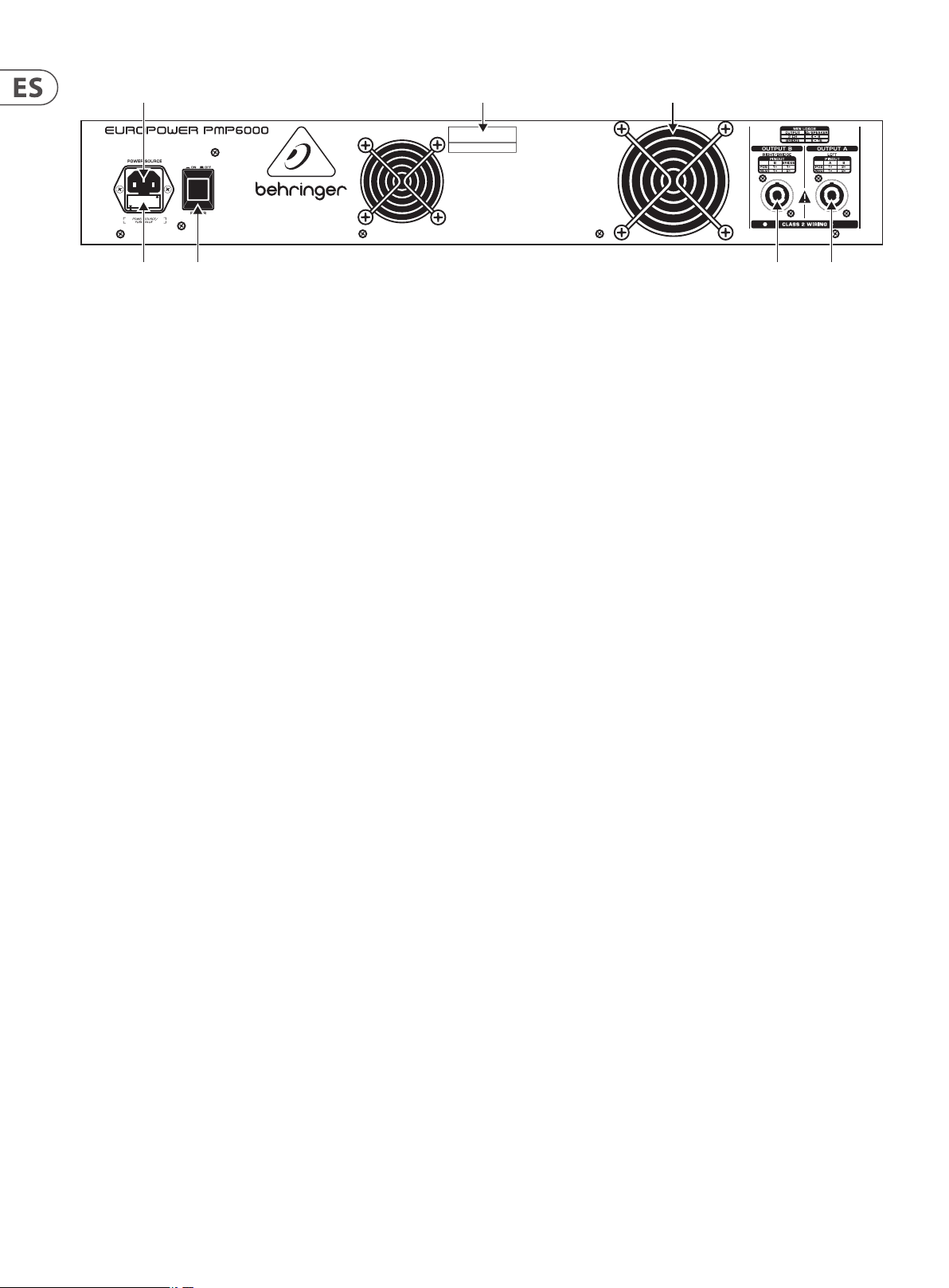

EUROPOWER PMP6000 REAR PANEL

2. Elementos de Servicio

En los siguientes apartados se describen con detalle las funciones de su mesa de
mezclas. Tenga a mano también la hoja adjunta con las ilustraciones numeradas
para tener la mejor visión general posible.

2.1 Canales mono y canales estéreo

(1) El regulador GAIN sirve para ajustar el nivel de entrada. Siempre que conecte

o desconecte una fuente de señales en una de las entradas, esteregulador
debe encontrarse en el tope izquierdo. El regulador GAIN sirve tanto para
entrada de micrófono como para entrada LINE. La escala en negro que se
encuentra debajo marca la amplicación para micrófonos (+10 hasta
+ 60dB para canales con MIC PREAMPS XENYX y 0 hasta +40 dB para las
entradas de micrófono convencionales; sólo PMP1000, canales 5/6 y 7/8).

La escala “LINE” indica la sensibilidad de la entrada Line que oscila entre
+10y -40 dBu.

PMP1000: En los canales mono/estéreo combinados 5/6 y 7/8,
lasensibilidad va de +20 a -20 dBu.

(2) El LED LEVEL SET se enciende cuando se ha alcanzado el nivel de

trabajoóptimo.

(3) Además, los canales mono de la mesa de mezclas disponen de un ltro de

frente escarpada LOW CUT con el que puede eliminar porciones de señal de
frecuencia baja, como p. ej. ruidos de pasos.

(4)

PMP4000/PMP6000 (canales estéreo): Pulsando el interruptor de selección
A/B puede elegir entre las conexiones de jack de 6,3 mm o los jacks RCA. Enla
posición “A” se activan las conexiones de jack y en la posción “B” los jacks RCA.

(5) El regulador HIGH de la sección del ecualizador controla el margen superior

de frecuencia del canal correspondiente.

(6) El regulador MID sirve para subir o bajar el margen medio.

(11) El regulador FX determina el nivel de señal dirigido por el canal

correspondiente al procesador integrado de efectos y que se encuentra
además junto al jack FX SEND (véase (64)).

(12) El PMP6000 posee para este n dos reguladores (FX 1 y FX 2), de modo

que usted puede emplear dos efectos simultáneamente. Así pues dispone
también de dos rutas de reproducción del efecto que se emiten a través de
un jack de salida combinado (véase (46) y (64) ).

◊ ◊

Tenga en cuenta que el procesador de efec tos no puede oírse mientras los
reguladores FX TO MON/MAIN

(40), (41), (42) estén en el tope izquierdo.

(13) El regulador PAN(ORAMA) sirve para determinar la posición de la señal de

canal en el Main Mix estéreo.

(14) El regulador BAL(ANCE) de los canales estéreo del aparato tiene una función

equivalente a la del regulador PAN de los canales mono. Determina la
proporción relativa entre la señal de entrada izquierda y derecha antes de
que ambas sean conducidas a la salida principal estéreo.

(15) PMP4000/PMP6000: Pulsando el interruptor PFL (Pre Fader Listening)

sevisualiza en el LED izquierdo (34) el nivel de entrada del canal delante del
atenuador. Ajuste el nivel de entrada óptimo (0 dB) con el regulador GAIN

(1). Al activar la función PFL se enciende el LED correspondiente.

Si el LED LEVEL SET (2) permanece encendido, esto signica que está
trabajando con un nivel óptimo. En cambio, si está encendido el LED
CLIP, elnivel de entrada es demasiado alto y debe reducirse un poco con
el regulador GAIN. El LED CLIP sólo debe encenderse con picos de nivel;
enningún caso debe brillar de forma constante.

(16) Con el interruptor MUTE, se pone en silencio el canal para el Main Mix.

Lasseñales Pre Fader (rutas de monitor) permanecen en servicio. Si está
pulsado el interruptor MUTE, se enciende el LED de control correspondiente.

(17) El atenuador de canal determina el nivel de la señal de canal en el Main Mix.

(7) PMP6000: Para el margen medio de los canales mono, el PMP6000 le ofrece

además una regulación de sonido semiparamétrica, ajustable de 100Hz a
8kHz. Con el regulador MID se ajusta la elevación/reducción, con el regulador
FREQ se determina la frecuencia.

El ecualizador de los canales estéreo presenta naturalmente un diseño
estéreo. Las frecuencias de corte de la banda alta, media-alta, media-baja y
baja son de 12 kHz, 3 kHz, 400 Hz y 80 Hz.

(8) El regulador LOW permite subir o bajar las frecuencias bajas.

(9) Con el regulador MON se determina la proporción de intensidad sonora del

canal en el Monitor Mix.

(10) El PMP4000 y PMP6000 disponen además de un segundo regulador MON

(MON 2), con el que puede regularse la proporción de intensidad sonora de
la segunda ruta de monitor.

2.1.1 Sección de entrada

(18) Cada canal de entrada mono le ofrece una entrada simétrica de micrófono a

través del jack XLR en la que, pulsando un botón, se puede disponer también
de una alimentación fantasma de +48 V para el servicio de micrófonos
decondensador.

PMP1000: Los dos canales estéreo 5/6 y 7/8 tienen además una entrada
XLR simétrica para micrófonos en la que, en caso necesario, se dispone
igualmente de una alimentación fantasma de +48 V.

◊ ◊ Ponga en modo silencioso (mute) su sistema de reproducción antes de

activar la alimentación fantasma. De lo contrario, se oirá un ruido de
conexión a través de su altavoz de escucha.

(19) Cada entrada mono dispone de una conexión LINE IN que está diseñada

como jack de 6,3 mm y puede ocuparse de modo simétrico y asimétrico.

9 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

◊ ◊ Tenga siempre presente que sólo se puede utilizar la entrada de

micrófono o la entrada Line de un canal; ¡nunca ambas a la vez!

◊ ◊ Para conectar una señal Line mono a un canal estéreo debe emplear

siempre la entrada izquierda. De este modo se reproduce la señal mono
en ambos lados.

◊ ◊ Esto no tiene validez para los canales mono/estéreo combinados

5/6 y 7/8 del PMP1000.

(20) INSERT I/O. Se emplean puntos de inserción (inser ts) para procesar la

señal con procesadores dinámicos o ecualizadores. Los puntos de inserción
se encuentran delante del atenuador, el ecualizador y los MON/FX SENDs.
Alcontrario que con aparatos de reverberación y otros aparatos de efectos,
que normalmente se añaden a la señal seca, los procesadores dinámicos
trabajan la señal completa. En este caso, por tanto, tampoco es la solución
correcta una ruta Aux Send. En lugar de eso, se interrumpe la ruta de la
señal y se introduce un procesador dinámico o un ecualizador. La señal se
reconduce entonces desde el mismo puesto a la mesa de mezclas. La señal
sólo se interrumpe si hay un conector enchufado en el jack correspondiente
(conectores estéreo, punta = salida de señal, anillo = entrada). Todos los
canales de entrada mono están dotados de puntos de inserción.

(21) Los canales estéreo disponen de un regulador GAIN para la adaptación

del nivel con el que se ajusta la sensibilidad de entrada en el margen de
+20a -20 dB.

PMP1000: Los canales estéreo 5/6 y 7/8 disponen además cada uno de una
conexión XLR para micrófonos. Aquí la preamplicación puede regularse
dentro de un margen de 0 a + 40 dB para micrófonos.

(22) Cada canal estéreo dispone de dos entradas de nivel Line sobre jacks para el

canal izquierdo y derecho. Si sólo se utiliza el jack designado con “L”, el canal
funciona como mono. La señal aparece como señal mono en ambos lados.

◊ ◊ Esto no tiene validez para los canales mono/estéreo combinados

5/6 y 7/8 del PMP1000.

◊ ◊ PMP1000: El señal en los canales 13/14 y 15/16 se transfiere sin

alteración algúna directamente a la mezcla principal (Main Mix).
Se puede, por ejemplo, conectar un sub-mezclador para utilizar el
amplificador del PMP1000.

◊ ◊ Con la alimentación fantasma activada no deben conectarse

micrófonos a la mesa (o la stagebox/wallbox). Además, los altavoces de
monitor/PA deben ponerse en silencio antes de activar la alimentación
fantasma. Después de activarla, espere aprox. un minuto antes de
ajustar la amplificación de entrada para que el sistema tenga tiempo
de estabilizarse.

◊ ◊ ¡Atención! No utilice en ningún caso conexiones de XLR conectadas

como asimétricas (PIN 1 y 3 conectados) en los jacks de entrada MIC,
cuando quiera activar la alimentación fantasma.

(27) El interruptor AMP MODE sirve para jar el modo de funcionamiento de la

etapa de amplicación de su PMP:

PMP1000:

MAIN: En la posición “MAIN”, la mesa de mezclas funciona como

amplicador estéreo.

MON: En este modo, la señal de monitor se encuentra en el OUTPUT A (71) y
en el OUTPUT B (72), la señal Main (ambas mono).

BRIDGE (funcionamiento de puente mono): Con el BRIDGE AMP MODE
se suman las potencias de salida de OUTPUT A y B y sólo se emiten por el
OUTPUT B. De ello resulta una potencia doble.

PMP4000/PMP6000:

MAIN L/MAIN R. En la posición MAIN MIX, la mesa de mezclas funciona

como amplicador estéreo.

MON 1/MONO. En este modo, la señal de monitor 1 se encuentra en el
OUTPUT A, y en el OUTPUT B (72), la señal Main (ambas mono).

BRIDGE (funcionamiento de puente mono): Con el BRIDGE AMP MODE
se suman las potencias de salida de OUTPUT A y B y sólo se emiten por el
OUTPUT B. De ello resulta una potencia doble.

◊ ◊ Conecte siempre en modo BRIDGE sólo un altavoz con una impedancia

de al menos 8 Ω en el jack OUTPUT B. Tenga en cuenta que con el modo
BRIDGE NUNCA puede utilizarse el OUTPUT A.

◊ ◊ En el resto de modos de funcionamiento la impedancia del altavoz

conectado no puede ser inferior a 4 Ω.

(23) PMP4000: Los canales estéreo 9/10 y 11/12 están dotados también de

jacksRCA.

PMP6000: Los canales estéreo 13/14 y 15/16 están dotados también de
jacksRCA.

◊ ◊ PMP4000/PMP6000: Tenga en cuenta que con el interruptor de

selección A/B (4) debe determinar la opción de conexión (jack o RCA),
tan pronto como se ocupe la entrada.

(24) PMP4000/PMP6000: Ambos canales estéreo disponen cada uno de dos

reguladores de monitor (MON 1/2) y un regulador LEVEL (25). Al igual que los
otros canales, éstos también tienen un interruptor PFL.

(25) En lugar de un atenuador, el canal dispone de un regulador giratorio LEVEL.

(26) Con el interruptor PHANTOM se activa la alimentación fantasma para los

jacks XLR de los canales de entrada, que es necesaria para el funcionamiento
de los micrófonos de condensador. El LED +48 V se enciende cuando la
alimentación fantasma está conectada. El uso de micrófonos dinámicos sigue
siendo posible normalmente siempre que estén conectados como simétricos.
En caso de duda consulte al fabricante del micrófono.

◊ ◊ Tenga en cuenta que la potencia suministrada al altavoz que

recibe su señal en modo BRIDGE AMP de la conexión OUTPOUT B es
considerablemente superior que al emplear las salidas de altavoz
paralelas. Observe al respecto los datos indicados en la parte posterior
de su mesa de mezclas.

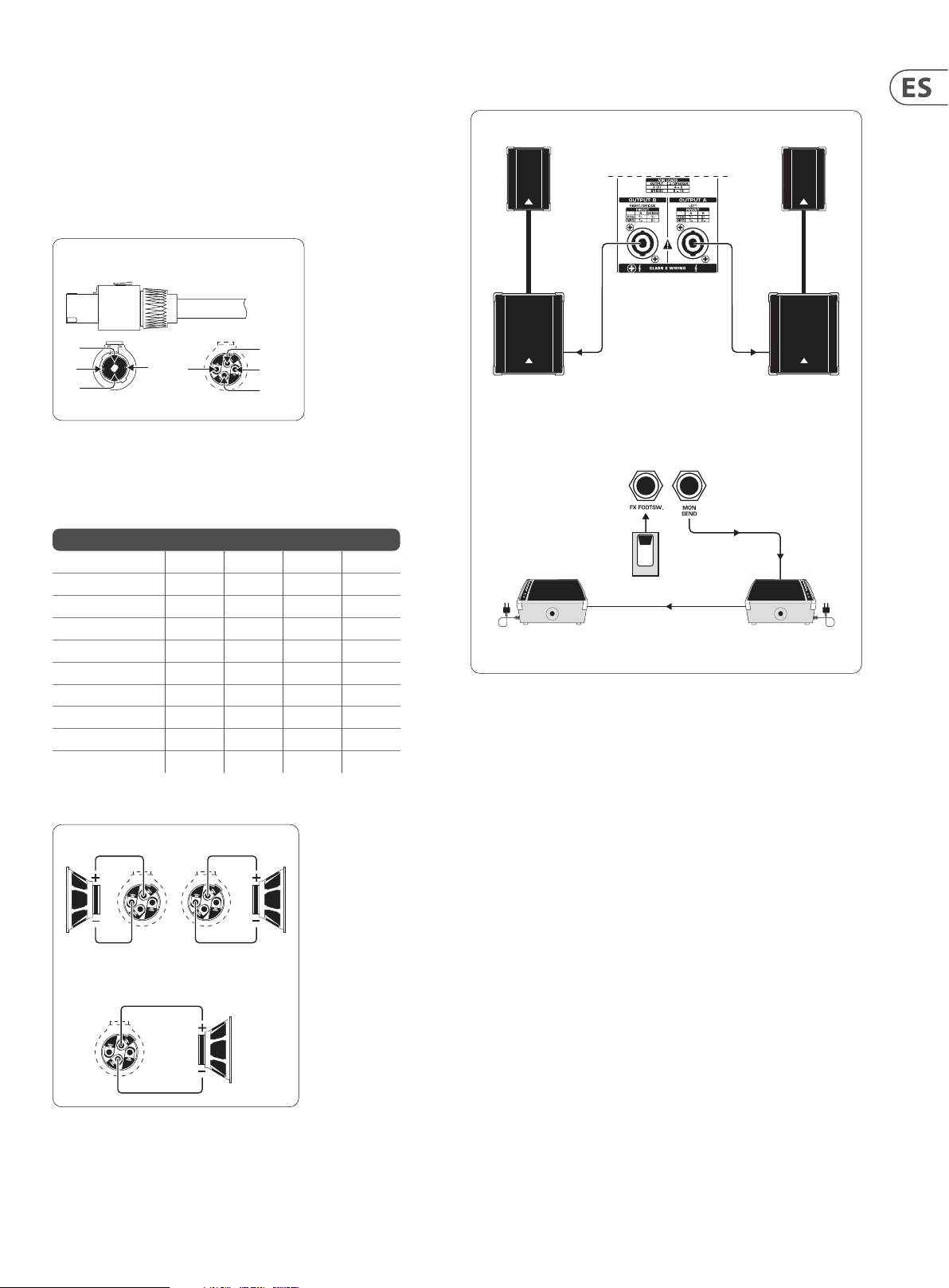

◊ ◊ Para una correcta polaridad de su cable de altavoz observe las

indicaciones acerca de la ocupación de pins de la parte posterior del
aparato (véase también (71) y (72)).

(28) PMP6000: Con el interruptor Behringer SPEAKER PROCESSING se activa la

función de ltro para adaptar la mesa de mezclas a las condiciones técnicas
de sus altavoces. Si éstas funcionan con ciertas restricciones en el margen
de frecuencia baja, con esta función usted puede limitar el margen de
frecuencia correspondiente de la señal de salida de la mesa de mezclas. De
este modo, la señal se adapta de forma óptima a la respuesta de frecuencia
de sus cajas.

10 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

(29) PMP1000/PMP6000: Si el interruptor S TANDBY está pulsado, todos los

canales de entrada están en silencio. En pausas de reproducción o de
reconstrucción, usted puede evitar así que lleguen sonidos molestos a
través de los micrófonos a la instalación PA, que en el peor de los casos,
incluso podrían destruir las membranas de los altavoces. Aquí lo interesante
es que todos los atenuadores (faders) permanecen abiertos para poder
reproducir simultáneamente música de CD a través de las entradas CD/TAPE
IN (véase (55)). Los atenuadores para los canales en silencio también pueden
permanecer en su ajuste.

2.2 Ecualizador y FBQ

(30) Su mesa se mezclas posee un ecualizador gráco de 7 bandas. Con él puede

adaptar el sonido a las condiciones del espacio. En la posición “0” no se
produce ningún tratamiento de la respuesta de frecuencia. Para aumentar el
margen de frecuencia, desplace el atenuador en cuestión hacia arriba y para
reducirlo, desplácelo hacia abajo.

◊ ◊ Tenga en cuenta que el comportamiento del ecualizador depende de la

posición del interruptor AMP MODE (véase (27)).

(31) Si pulsa el interruptor FBQ IN, se activa el sistema de

detección de feedback FBQ (el FBQ sólo estará activo si antes
se conectó el ecualizador (33)). Las frecuencias que dan lugar a

realimentaciones se indican en forma de LEDs de atenuador
de luz clara. El resto de LEDs se rebajan. Simplemente reduzca ligeramente el
margen de frecuencia en cuestión hasta que deje de emitirse feedback y el
LED se oscurezca o se apague. Su mesa de mezclas posee esta función para el
Main Mix o el Monitor Mix.

PMP1000: El botón FBQ FEEDBACK DETECTION tiene la misma función que
en el caso de PMP4000 y PMP6000.

2.3 Sección de efectos

(35) Aquí se ofrece una visión general de los ajustes del procesador de

efectosmúltiples.

(36) La visualización LED de nivel del módulo de efectos debe indicar siempre

un nivel lo sucientemente alto. Tenga en cuenta que el LED Clip sólo se
enciende con picos de nivel. Si brilla constantemente, eso signica que se
está forzando el procesador de efectos lo cual puede dar lugar a distorsiones
desagradables. El atenuador FX SEND (PMP1000) o el atenuador FX/FX 1/2
(PMP4000/PMP6000) regula el nivel que llega al módulo de efectos y a los
jacks de salida FX SEND.

(37) La visualización de efectos indica siempre qué ajuste está seleccionado.

(38) PMP4000/PMP6000: FX1/2 IN. Pulsando el botón se conecta el procesador

de efectos correspondiente.

(39) PMP1000/PMP4000: PROGRAM. Seleccione el algoritmo de efecto girando

el regulador (el número de preajuste parpadea). Para activar el efecto
seleccionado pulse brevemente el regulador (PMP6000: FX 1/2 (PUSH)).

◊ ◊ PMP1000: El procesador de efectos no puede conectarse ni

desconectarse y por tanto está siempre en servicio. Regule la
proporción de efecto para la señal MAIN o MON mediante el regulador
correspondiente ((40) y (42)).

PMP6000: El PMP6000 dispone de dos procesadores separados de efectos.
Puede utilizar ambos procesadores de modo independiente entre sí.
Activeuno o ambos procesadores con el interruptor FX1/2 IN (38).

(32) El interruptor MAIN/MON 1 sirve para determinar si el ecualizador actúa

sobre el Main Mix o el Monitor Mix. El ecualizador estéreo procesa el Main
Mix cuando el interruptor se encuentre en la posición superior. En el Monitor
Mix el ecualizador no tiene entonces ningún efec to. El ecualizador procesa
el Monitor Mix cuando el interruptor esté pulsado y no actúa, pues, sobre el
Main Mix.

PMP1000: El interruptor MAIN MIX /MONITOR tiene la misma función que
en el caso del PMP4000 y PMP6000.

(33) Pulsando el interruptor EQ IN se activa el ecualizador. Si está conectado,

losLEDs de atenuador están encendidos.

(34) Con esta visualización LED puede controlar el nivel de salida de la señal Main.

El LED LIM superior se enciende cuando el conmutador interno de protección
del amplicador reacciona ante un nivel demasiado alto.

PMP1000: El LED PHANTOM y EL LED POWER se encuentran encima de los
LEDs LIM. El LED POWER se enciende al conectarse el aparato.

◊ ◊ Los LEDs LIM y la visualización LED NO se encienden cuando se alimente

una señal externa a través de los jacks AMP INSERT (61).

(40) PMP4000/PMP6000: Con el regulador FX 1/2 TO MON 1 se determina la

proporción de efecto del procesador multiefec tos para el Monitor Mix. Si se
gira el regulador hacia el tope izquierdo, no se añade ninguna proporción de
efecto al Monitor Mix.

PMP1000: El regulador FX TO MON tiene la misma función que en el caso del
PMP4000 y PMP6000.

(41) Con el regulador FX 1/2 TO MON 2 se determina la proporción de efecto del

procesador multiefectos para el Monitor 2 Mix. Si se gira el regulador hacia el
tope izquierdo, no se añade ninguna proporción de efecto al Monitor 2 Mix.

(42) Con el regulador FX 1/2 TO MAIN se determina la proporción de efecto del

procesador multiefectos para el Main Mix. Si se gira el regulador hacia el
tope izquierdo, no se añade ninguna proporción de efecto al Main Mix.

PMP1000: El regulador FX TO MAIN tiene la misma función que en el caso del
PMP4000 y PMP6000.

11 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

2.4 Sección main y monitor

(43) El regulador Surround sirve para determinar la

intensidad del efecto. Se trata de un efec to instalado que

consigue una ampliación de la base estéreo. Así se

consigue que el sonido sea notablemente más vivo ytransparente.

(44) Pulsando el botón XPQ TO MAIN se activa el efecto.

(45) Pulsando el interruptor AFL (After Fader Listening) se activa la función

Solo. Si está activada la función AFL para el canal correspondiente en la
sección Main, sólo oirá la señal que se encuentre en este canal. Laintensidad
sonora puede modicarse con el atenuador. La activación de la función
AFL no inuye en el Main Mix o en el Monitor Mix, siempre que no cambie
la posición del atenuador. Así puede escuchar una o varias señales
seleccionadas a través del jack PHONS/CTRL (65). Si está activada la AFL,
seenciende el LED de control correspondiente.

◊ ◊ El PMP1000 no dispone de función AFL.

(46) PMP1000: Atenuador FX SEND.

PMP4000: Atenuador FX.

PMP6000: Atenuador FX 1/2.

Se trata de los atenuadores Master Send para la señal de efecto que se
conduce, por un lado, al procesador de efectos y, por otro, a la salida FX SEND

(64) (véase también (11) y (12)).

(47) PMP1000: Atenuador MON SEND.

PMP4000/PMP6000: Atenuador MON 1/2.

2.4.1 Sección de conexión

(55) Los jacks CD/TAPE INPUT (RCA) permiten la alimentación de una señal

estéreo externa. De este modo puede conectar, p. ej. un reproductor de CD,
una platina de cintas magnetofónicas u otras fuentes de línea.

(56) Activando la función VOICE CANCELLER se borran frecuencias

especícas de voz de la señal CD/TAPE INPUT. Esta función sirve,
p. ej., para aplicaciones de karaoke para suprimir la voz de una
canción y poder añadir la propia.

(57) En el CD/TAPE OUTPUT se encuentra la señal estéreo Main de la mesa de

mezclas para grabarla p. ej. con una grabadora DAT.

◊ ◊ Si la señal CD/TAPE OUT está unida a un aparato de grabación cuya señal

de salida se conduce de vuelta a la entrada CD/TAPE IN, al activarse
la función Rec en el aparato de grabación, pueden producirse
realimentaciones. Así pues, antes de la grabación, separe la conexión
a la entrada CD/TAPE IN de su mesa de mezclas o baje por completo la
señal de entrada CD/TAPE.

(58) Mediante los jacks de salida MAIN OUT puede conducir la señal Main a un

amplicador externo. Esto es recomendable p. ej. cuando sólo desee utilizar
la sección de consola de mezclas y la de efectos del aparato. La señal se
toma delante de la etapa nal de la mesa de mezclas. Los dos modelos más
grandes disponen de dos salidas MAIN separadas regulables (59) (MAIN 1/2).

(60) Conecte al MON 1/2 SEND sus etapas nales de monitor o altavoces de

monitor activos para oír la mezcla de señales creada mediante el regulador
MON en los canales, o bien para que puedan oírse los músicos que están en
el escenario.

Los atenuadores sirven para ajustar la intensidad sonora de la salida de
monitor (véase también (9) y (10)).

(48) PMP1000: En el Main Mix puede regularse la intensidad sonora total que se

toma en la salida Main mediante ambos atenuadores.

PMP4000/PMP6000: El atenuador MAIN 1 controla la intensidad sonora
total de la EUROPOWER. La señal Main puede tomarse en la salida MAIN 1
(véasetambién (58)).

(49) PMP4000/PMP6000: Con el atenuador MONO se regula la suma mono

(véaseal respecto también (63)).

(50) PMP6000: Con el SUB FILTER,que actúa sobre la suma mono, se eliminan

las frecuencias que estén por encima del ajuste seleccionado. Así se
puede adaptar a la salida MONO OUT (véase (63)) de forma óptima un
subwoofer activo, por ejemplo. Para activar el ltro, ponga el interruptor en
posición“On”.

(51) PMP6000: El regulador SUB FREQ determina la frecuencia límite por debajo

de la cual funciona el subwoofer. El ajuste puede modicarse sin escalas en el
margen de 30 a 200 Hz.

(52) El regulador PHONS/CTRL R determina la intensidad sonora para auriculares

o para la sala de control (véase también (65)).

(53) PMP4000/PMP6000: El regulador MAIN 2 determina la intensidad sonora en

la salida MAIN 2 (véase también (59)). Se trata de la misma señal Main que en
la salida MAIN 1, pero con jacks de salida propios y regulación de intensidad
sonora separada.

(54) PMP4000/PMP6000: El regulador CD/ TAPE IN sirve para ajustar la

intensidad sonora de la señal Line que se encuentra en el CD/TAPE INPUT (55).
Con el botón PFL puede oírse la señal delante del regulador.

PMP1000: Con el atenuador CD/TAPE RET se regula la señal Line que se
encuentra en el CD/TAPE INPUT (55). Con el botón CD/TAPE MUTE se pone el
canal en modo silencioso.

(61) La serie PMP dispone de un conector POWER AMP INSERT que puede ser

utilizado para diversas aplicaciones. Por una parte, puede utilizar la etapa
de potencia de su mezclador para amplicar la señal de un preamplicador
externo. Algunas aplicaciones posibles serían la conexión de un mezclador
más grande, o de un preamplicador (de línea) de un amplicador de
instrumento. Para este tipo de aplicaciones necesita un jack mono no
balanceado de 6,3 mm.

Además, también tiene la posibilidad de utilizar el conector POWER AMP
INSERT como un bucle (punto de inserción) estándar para procesadores
externos e insertar, por ejemplo, un compresor o ecualizador gráco
en la ruta de la señal. Para ello necesita un jack estéreo balanceado de
6,3mm, y la asignación de polos (punta y anillo) debe coincidir con la
Fig. 4.5 (ver el Capítulo 4.2 “Conexiones de audio”). En este caso, el anillo
corresponde a la ruta de envío (send), la cual debe conectarse a la entrada
del procesador externo, y la punta corresponde a la ruta de retorno (return),
que debe conectarse a la salida del procesador externo.

Por último, puede usar el conector POWER AMP INSERT para tomar la señal
de salida del mezclador y enviarla a una etapa nal externa. Paraello,
necesita un jack estéreo balanceado de 6,3 mm, y el anillo de éste
(no la punta, como es común) debe conectarse a la entrada de la etapa de
potencia externa. Si desea utilizar simultáneamente la etapa de potencia
interna del mezclador y la etapa de potencia externa, simplemente ligue el
anillo y la punta del jack.

(62) Al jack FOOTSWITCH puede conectarse un pedal convencional. De este

modo puede activar un “Eect Bypass” sobre el cual se conecta a silencioso
el procesador de efectos. Emplee un interruptor de pedal doble para el
PMP6000, de modo que pueda activar o desac tivar FX 1 y FX 2 por separado.
En este caso el control se realiza mediante la punta del jack FX 1 y mediante
el anillo del FX 2.

12 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

(63) PMP4000/PMP6000: La salida MONO OUT es muy apropiada para conectar

un subwoofer. Si se conecta un subwoofer, con el PMP6000 tiene además
la posibilidad de determinar el margen de frecuencias bajas en el que debe
funcionar el subwoofer. El ajuste se realiza con el regulador SUB FILTER.

(64) La señal FX SEND de los canales de entrada se reproduce por medio de la

conexión FX SEND para conectarla p. ej. a la entrada de un aparato externo
de efectos. Puesto que el PMP6000 tiene dos reguladores FX por señal de
entrada (véase (12)), aquí ambos FX SENDs (FX SEND 1+2) se encuentran en
un jack.

◊ ◊ Tenga en cuenta que: La señal SEND fluye de modo paralelo a los jacks

FX SEND y al procesador de efectos; así pues, ambas cosas pueden
utilizarse simultáneamente con una regulación común.

◊ ◊ PMP6000: Para tomar la señal utilice siempre un conector de jack

estéreo. Las señales de efecto se encuentran en el conector como sigue:
(FX1 = Tip/Punta; FX2 = Anillo).

(65) Mediante la conexión PHONS/CTRL puede conectar unos auriculares estéreo

o altavoces de monitor (activos).

2.5 Parte posterior

(66) La conexión a la red se realiza por medio de un CABLE DE CONEXIÓN IEC.

Enel volumen de suministro se incluye un cable de red adecuado.

(67) El fusible se puede cambiar en el PORTAFUSIBLE del aparato. Al remplazar

el fusible es absolutamente necesario emplear el mismo tipo. Véanse al
respecto los datos del capítulo “EspecicacionesTécnicas”.

3. Procesador de Efectos Digital

MULTIPROCESADOR FX DE 24-BIT

Este módulo de efecto instalado ofrece efectos estándares de gran calidad como,
por ejemplo, de sala, coro, sonido anger, eco y diferentes efectos combinados.
Para enviar señales de los canales individuales al procesador de efectos utilice
el control FX del canal correspondiente. El procesador de efectos interno tiene
la ventaja de que no requiere de cableado, lo que evita que se produzcan
problemas de bucles de masa o diferencias de nivel, facilitando así su operación.
Estasconguraciones de efectos están diseñadas para ser mezcladas con
señalessecas.

◊ ◊ Cierre los reguladores FX en los canales cuyas señales no

desee procesar.

(68) Con el interruptor POWER se pone en funcionamiento el modelo PMP.

El interruptor POWER debe encontrarse en posición “O” cuando usted
establezca la conexión a la red de corriente.

◊ ◊ Tenga en cuenta que: El interruptor POWER aísla el aparato totalmente

de la red de corriente al desconectar. Así pues, saque el cable del
enchufe si no va a utilizar el aparato por un periodo largo de tiempo.

(69) NÚMERO DE SERIE.

(70) Aquí se encuentra el ventilador del aparato.

El PMP6000 dispone de dos ventiladores.

(71) En OUTPUT A (LEFT) se, emite, dependiendo del modo de servicio

seleccionado (véase (27)), la señal sumada izquierda estéreo o la señal
de monitor en mono. No utilice NUNCA esta salida en el ser vicio de
puentemono.

(72) En OUTPUT B (RIGHT/BRIDGE) se encuentra, dependiendo del modo de

servicio seleccionado la señal sumada derecha estéreo, la suma Main mono,
o la señal Main puenteada mono.

◊ ◊ Conecte siempre en modo BRIDGE sólo un altavoz con una impedancia

de al menos 8 Ω en el jack OUTPUT B. Tenga en cuenta que con el modo
BRIDGE NUNCA puede utilizarse el OUTPUT A.

◊ ◊ En el resto de modos de funcionamiento la impedancia del altavoz

conectado no puede ser inferior a 4 Ω.

13 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

Eect Presets of EUROPOWER PMP6000

No. EFFECT Description No. EFFECT Description

HALL 00-09 DELAY 50-59

00 SMALL HALL 1 app rox. 1.0s reverb decay 50 SHORT DELAY 1 Like a short shattering

01 SMALL HALL 2 app rox. 1.2s reverb dec ay 51 SHORT DELAY 2 1-2 short impulse(s)

02 SMALL HALL 3 app rox. 1.5s reverb decay 52 SHORT DELAY 3 1-2 short impulse(s)

03 MID HALL 1 approx. 1.8s reverb decay 53 MID DE LAY 1 Classica l Delay for up-temp o music (115-125 BPM)

04 MID HALL 2 approx. 2.0s rever b decay 54 MID DELAY 2 Classical Delay fo r mid-tempo music (105-115 BPM)

05 MID HALL 3 approx. 2. 5s reverb decay 55 MID DELAY 3 Clas sical Delay for slow- tempo music (95-105 BPM)

06 BIG HALL 1 approx. 2.8s reverb decay 56 LONG DE LAY 1 C lassical Delay for r eggae-tempo mus ic (85-95 BPM)

07 BIG HALL 2 approx. 3.2 s reverb decay 57 LONG DELAY 2 Classic al Delay for dub-tem po music (75-85 BPM)

08 BIG HALL 3 approx. 4s r everb decay 58 LONG DELAY 3 Ex tra long (nearly innite) delay eect

09 CHURCH approx. 7s reve rb decay 59 LONG ECHO Extra lo ng canyon echo ee ct

ROOM 10-19 CHORUS 60-69

10 SMALL ROOM 1 approx . 0.5s reverb decay 60 SOFT CHORUS 1 Unobtrusive eect

11 SMALL ROOM 2 approx . 0.8s reverb decay 61 SOFT CHORUS 2 Unobtrusive e ect with di erent color

12 SMALL ROOM 3 approx . 1.0s rever b decay 62 WARM CH ORUS 1 Analog sounding

13 MID ROOM 1 approx. 1.2s r everb decay 63 WARM CHORUS 2 Analog sounding with dierent color

14 MID ROOM 2 approx. 1.5s reve rb decay 64 PHAT CHORUS 1 Pronounced chorus eect

15 MID ROOM 3 approx. 1.8s reverb decay 65 PHAT CHORUS 2 Pronou nced chorus ee ct with diere nt color

16 BIG ROOM 1 approx. 2.0s rever b decay 66 CLASSIC FLA NGER Standard anger eect

17 BIG ROOM 2 approx. 2. 2s reverb decay 67 WARM FLANGER More analog touch

18 BIG ROOM 3 approx. 2. 5s reverb decay 68 DEEP FLANGER Deep modulation impression

19 CHAPEL app rox. 3s reverb decay 69 HEAVY FL ANGER Extremely pronounced eect

PLATE 20-29 PHASE/PITCH 70-79

20 SHORT PLATE a pprox. 1.0s reverb dec ay 70 CLASSIC PHA SER Standard phaser eect

21 MID PLAT E approx. 1.5s rever b decay 71 WARM PHASER More analog touch

22 LON G PLAT E ap prox. 2.2s reverb de cay 72 DEEP PHASER Deep modulation impression

23 VOC AL PL ATE approx. 1.2s rever b decay 73 HEAVY PHA SER Extreme strong eect

24 DRUMS PLATE ap prox. 1.0s reverb dec ay 74 PITCH SHIFT DETUNE 2-3-times detu ne for a wider solo voi ce sound

25 GOLD PLATE 1 approx . 1.2s reve rb decay 75 PITCH S HIFT +3 Minor third added voice

26 GOLD PLATE 2 approx. 2.0s re verb decay 76 PITCH SHIF T +4 Major third added voice

27 SHORT SPRING appr ox. 1.0s reverb decay 77 PITCH SHIFT +7 Quint ab ove added voice

28 MID SPRING approx. 2.0s reverb decay 78 PITCH SHIFT -5 Four th down added voice

29 LONG SPRING approx . 2.5s reverb decay 79 PITCH SHIFT -12 1 oct ave down added voice

GATED/REVERSE 30-39 MULTI 1 80-89

30 GATED REV SHORT approx. 0.8s gate time 80 CHORUS + REVERB 1 Sof t chorus + medium -short reverb

31 GATED REV MID approx. 1.2s gate time 81 CHORUS + REVERB 2 Deep chorus + medium-long reverb

32 GATED REV LONG approx. 2.0s gate time 82 FLANGER + REVER B 1 Soft anger + medium-short reverb

33 GATED REV XXL approx. 3.0s gate time 83 FLANGER + REVERB 2 Deep anger + medium-long reverb

34 GATED REV DRUMS 1 approx. 0.8s gate time 84 PHASER + REVE RB 1 Soft phas er + medium-shor t reverb

35 GATED REV DRUMS 2 approx. 1.2s gate time 85 PHASER + REVE RB 2 Deep phaser + medium-long reverb

36 REVERSE SHORT approx. 0.8s reverb r aise 86 PI TCH + REVERB 1 Soft voice detuning + medium-short reverb

37 REVERSE MID app rox. 1.2s reverb rais e 87 PITCH + RE VERB 2 Fourth above interval + medium-long reverb

38 REVERSE LONG ap prox. 2.0s reverb raise 88 DELAY + REVERB 1 Short delay + med ium-short reve rb

39 REVERSE XXL approx. 3.0s reve rb raise 89 DELAY + REVERB 2 Medium-long delay + medium-long reverb

EARLY REFLECTIONS 40-49 MULTI 2 90-99

40 EARLY REFLECTION 1 Short 90 DELAY + GATED REV Short de lay + medium-long ga ted reverb

41 EARLY REFLECTION 2 Medium-short 91 DELAY + REVERSE Medium-short delay + medium-long reverse reverb

42 EARLY REFLECTION 3 Medium-long 92 DELAY + CHORUS 1 Short delay + so ft chorus

43 EARLY REFLECTION 4 Long 93 DELAY + CHORUS 2 Medium-long delay + deep chorus

44 SHORT AMBIENCE Short 94 DELAY + FLAN GER 1 Shor t delay + soft ang er

45 MID AMBIENCE Medium-shor t 95 DELAY + FLANGER 2 Medium-long delay + deep anger

46 LIVE AMBIENCE Medium-short 96 D ELAY + PHASER 1 Short delay + s oft phaser

47 BIG AMBIENCE Me dium-long 97 DELAY + PHASER 2 Medium-long delay + deep phaser

48 STADIUM Long 98 DELAY + PITCH 1 Short de lay + fourth down in terval

49 GHOST AMBIENCE Extra-long special FX 99 DEL AY + PITCH 2 Medium-long delay + minor third above interval

14 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

4. Instalación

4.1 Conexión a red

El enlace a la red se realiza mediante un cable de conexión IEC. Responde a las
disposiciones necesarias de seguridad.

Al remplazar el fusible es absolutamente necesario emplear el mismo tipo.

◊ ◊ Tenga en cuenta que es absolutamente necesario que todos los

aparatos se conec ten a tierra. Por su propia seguridad, no quite nunca
ni desactive la puesta a tierra de los aparatos ni de los cables de red.

4.2 Conexiones de audio

Las entradas y salidas de jack de la serie Behringer EUROPOWER PMS están
diseñadas como jacks mono asimétricos a excepción de las entradas Line mono
simétricas. Por supuesto, puede hacer funcionar el aparato tanto con conectores
de jack simétricos como asimétricos. Las entradas y salidas de cinta se presentan
como conexiones RCA.

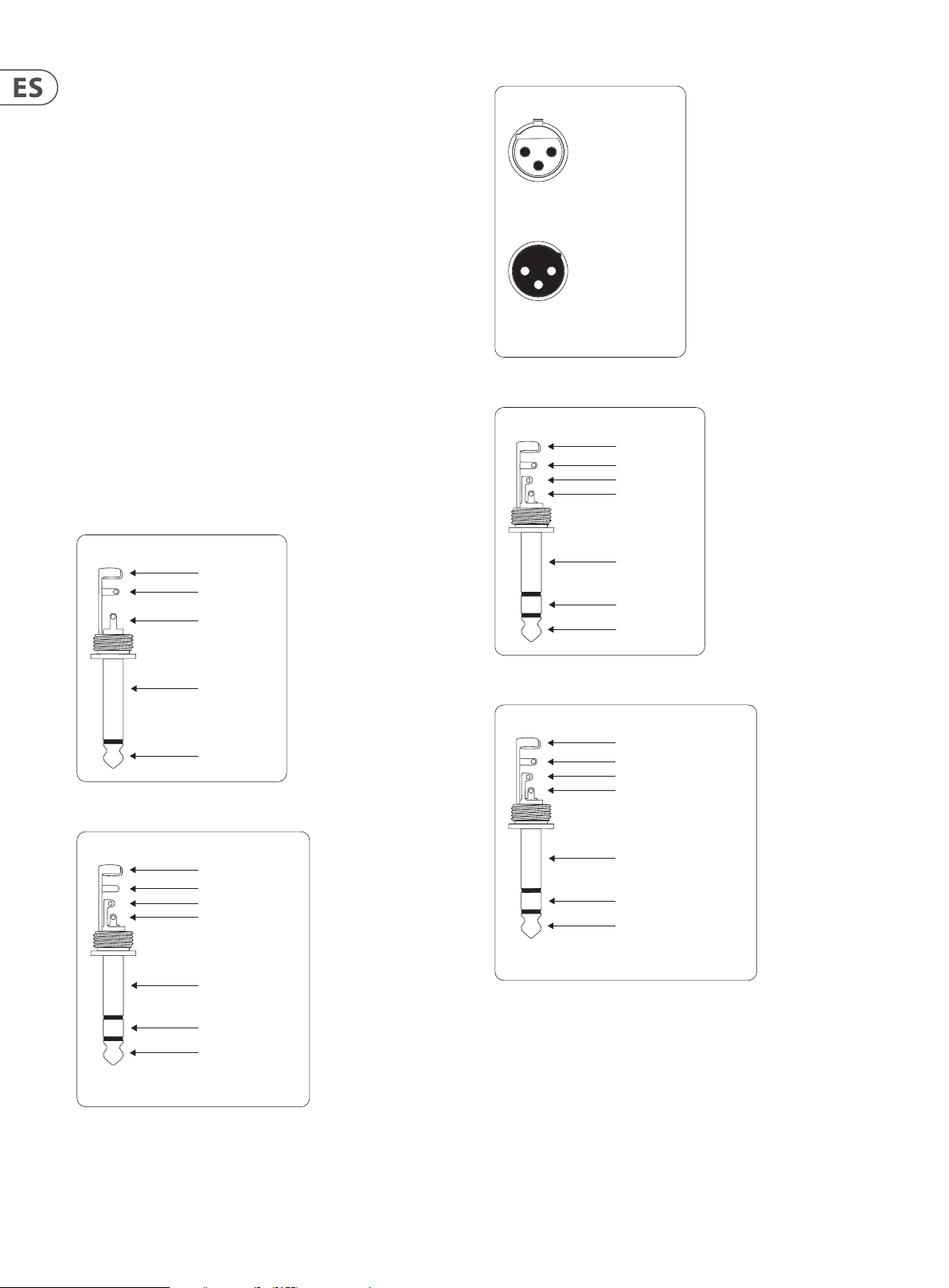

Balanced use with XLR connectors

12

3

input

1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)

1

2

3

output

For unbalanced use, pin 1 and pin 3
have to be bridged

Fig. 4.3: Conexiones XLR

◊ ◊ Asegúrese de que la instalación y el manejo del aparato los lleven

siempre a cabo los técnicos competentes. Durante y tras la instalación
ha de asegurarse siempre una suficiente puesta a tierra de la(s)
persona(s) que manipulen el aparato ya que, de lo contrario,
pueden producirse mermas en las propiedades de servicio a causa de
descargas electrostáticas u otras.

Unbalanced ¼" TS connector

strain relief clamp

sleeve

tip

sleeve

(ground/shield)

tip

(signal)

Fig. 4.1: Conector de ja ck mono de 6,3 mm

Balanced ¼" TRS connector

strain relief clamp

sleeve
ring
tip

sleeve

ground/shield

ring

cold (-ve)

tip

hot (+ve)

For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.

¼" TRS footswitch connector

strain relief clamp

sleeve

ring

tip

sleeve

ground/shield

ring

FX2

tip

FX1

Fig. 4.4: Conec tor de jack mono par a pedal

Power amp insert send return ¼" TRS connector

strain relief clamp

sleeve
ring
tip

sleeve

ground/shield

ring

send (out)

tip

return (in)

Connect the insert send with the input and the insert with
the output of the output eects device.

Fig. 4.5: Jack es téreo de 6,3 mm para co nector Power Amp ISR

◊ ◊ Emplee un interruptor de pedal doble para el PMP6000, de modo que

pueda activar o desactivar FX 1 y FX 2 por separado. En este caso el
control se realiza mediante la punta del jack FX 1 y mediante el anillo
del FX 2.

Fig. 4.2: Cone ctor de jack est éreo de 6,3 mm

15 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

4.3 Conexiones de altavoz

Su mesa de mezclas EUROPOWER dispone conexiones de altavoz de primera
calidad que garantizan un servicio sin problemas. El conector se ha diseñado
especialmente para altavoces de alta potencia. Si se conecta en su jack
correspondiente se queda bloqueado y no puede soltarse por descuido. Sirve de
protección contra descarga eléctrica y asegura la polaridad correcta. Cadauna
de las conexiones conduce exclusivamente la señal individual alimentada
(observetambién al respecto la parte posterior de su mesa de mezclas).

Professional speaker connector
(compatible with Neutrik Speakon connectors)

1+

2-

2+

front view rear view

1-

1-

Fig. 4.6: Conec tor profesio nal de altavoz con polar idades

Utilice sólo cables convencionales (tipo NL4FC), para conectar sus altavoces a
la mesa de mezclas. Compruebe la ocupación de pins de sus cajas y cables de
altavoces, dependiente de la salida de altavoz utilizada.

EUROPOWER PMP6000/PMP4000/PMP1000

OUTPUT A 1+ 1- 2+ 2-

MAIN L x x

MONITOR x x

MONO x x

OUTPUT B x x

OUTPUT B 1+ 1- 2+ 2-

MAIN R x x

MONO x x

MONO x x

BRIDGE x x

Tab. 4.1: Ocupac ión de pins de las conex iones de altavoz

OUTPUT B

1+

OUTPUT B

1+

1+

2-

2+

5. Ejemplos de Cableado

Loudspeaker connection (monitor mix)

PMP1000
PMP4000

PMP6000

(part view)

2 x BEHRINGER EUROLIVE Stack
(B1800X & B1220, both passive)

Loudspeaker connection (monitor mix)

front panel (part view)

Footswitch

2 x BEHRINGER F1220D
(active)

Fig. 5.1: La mesa de mezcla s EUROPOWER como ampli cador estéreo (eje mplo)

Con la aplicación arriba mencionada, el interruptor POWER AMP (27) de su mesa
de mezclas debe estar en la posición superior (MAIN o MAIN L/MAIN R). A través
de las salidas A y B se conduce la señal Main estéreo a los altavoces PA. A través
de la salida de monitor Pre Amp se conectan dos altavoces activos cableados en
paralelo. Estos sirven de altavoces de monitor sobre el escenario. Mediante un
pedal se puede conec tar o desconectar el procesador de efectos.

Link Output

8 Ω
4 Ω

1- 1-

BRIDGE

1+

2+

Fig. 4.7: Con ocup ación de pins

16 Ω

8 Ω

8 Ω
4 Ω

16 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

Subwoofer

PMP1000
PMP4000
PMP6000
Rear panel

EUROLIVE
VP1520

F.O.H. mix Monitor mix

EUROPOWER EP2000

EUROLIVE B1800X
Subwoofer

Loudspeaker connection for F.O.H and monitor mix (mono)

PMP1000/PMP4000/PMP6000
Rear panel (excerpt)

2 x BEHRINGER

2 x BEHRINGER EUROLIVE VP1520
(passive)

EUROLIVE VP1220F
(passive)

2 x BEHRINGER F1220D
(active)

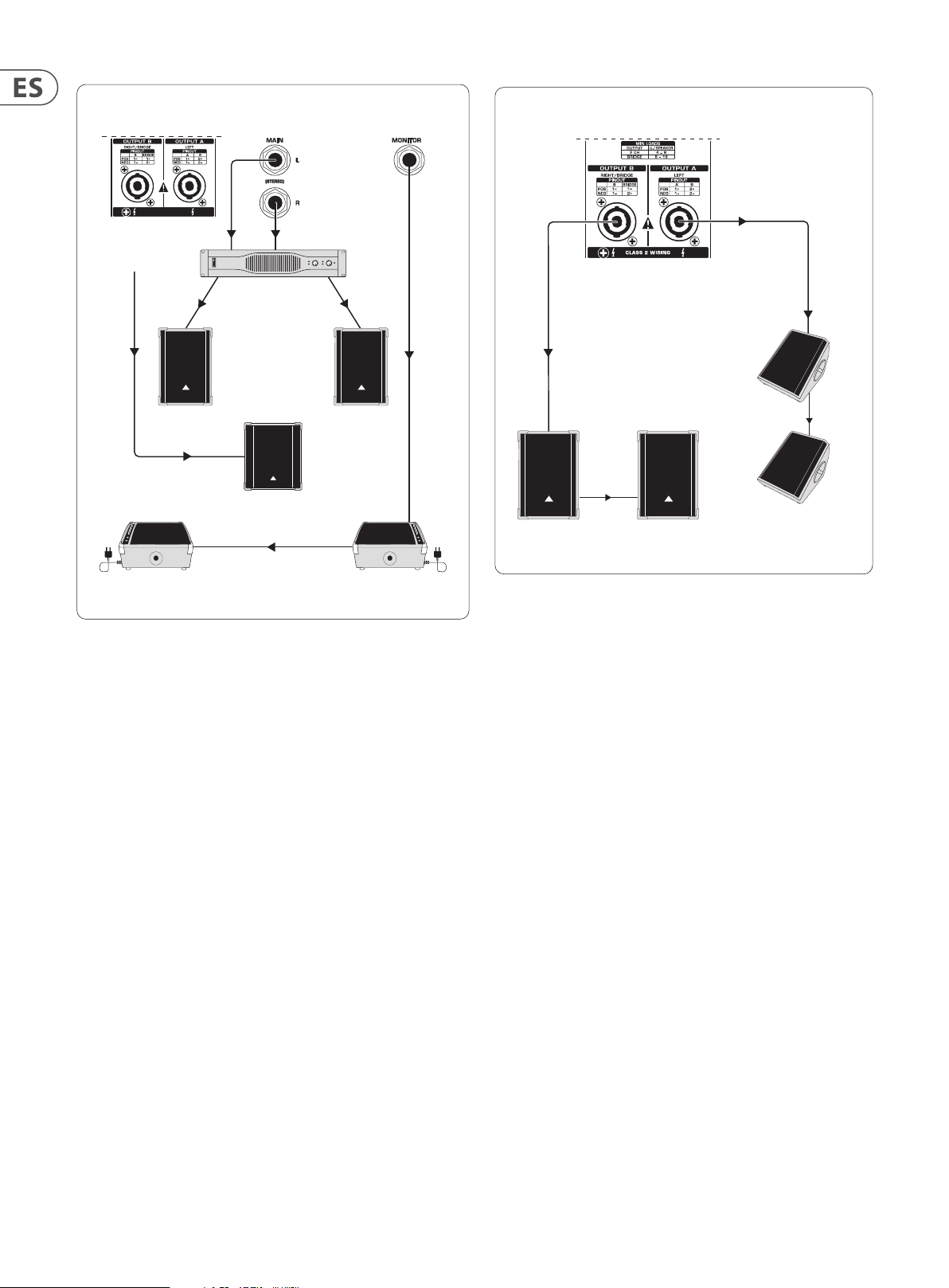

Fig. 5.2: Servicio de puente mono

Esta ilustración muestra la mesa de mezclas con un altavoz subwoofer en
el OUTPUT B. Para esta aplicación (servicio de puente mono en OUTPUT B),
el interruptor de selección AMP MODE (27) debe estar en la posición inferior
“BRIDGE”. En las salidas principales Pre Amp hay conectada una etapa nal
estéreo separada (Behringer EUROPOWER EP2000) que sirve para reforzar la
señal PAMain estéreo. En la salida de monitor Pre Amp hay conectados para el
escenario altavoces activos de monitor.

Fig. 5.3: La mes a de mezclas EUROPOWER co mo amplicador do ble mono (ejemplo)

Para esta aplicación (amplicador doble mono), el interruptor AMP MODE debe
estar en la posición central (PMP4000/PMP6000: MON 1/MONO o PMP1000:
MON). A través de las dos salidas se reproducen por separado la señal Main y la
señal de monitor y se transmiten respectivamente a dos altavoces cableados
enparalelo.

17 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

Keyboard

ULTRA-G GI100

V-AMP2

Electric bass

Vocal mics

Mono

channels 1-4

Mono

channel 5

Mono

channel 6

Electric guitar

CD/tape

in

CD player

DAT recorder

CD/tape

out

Stereo

channel

13/14

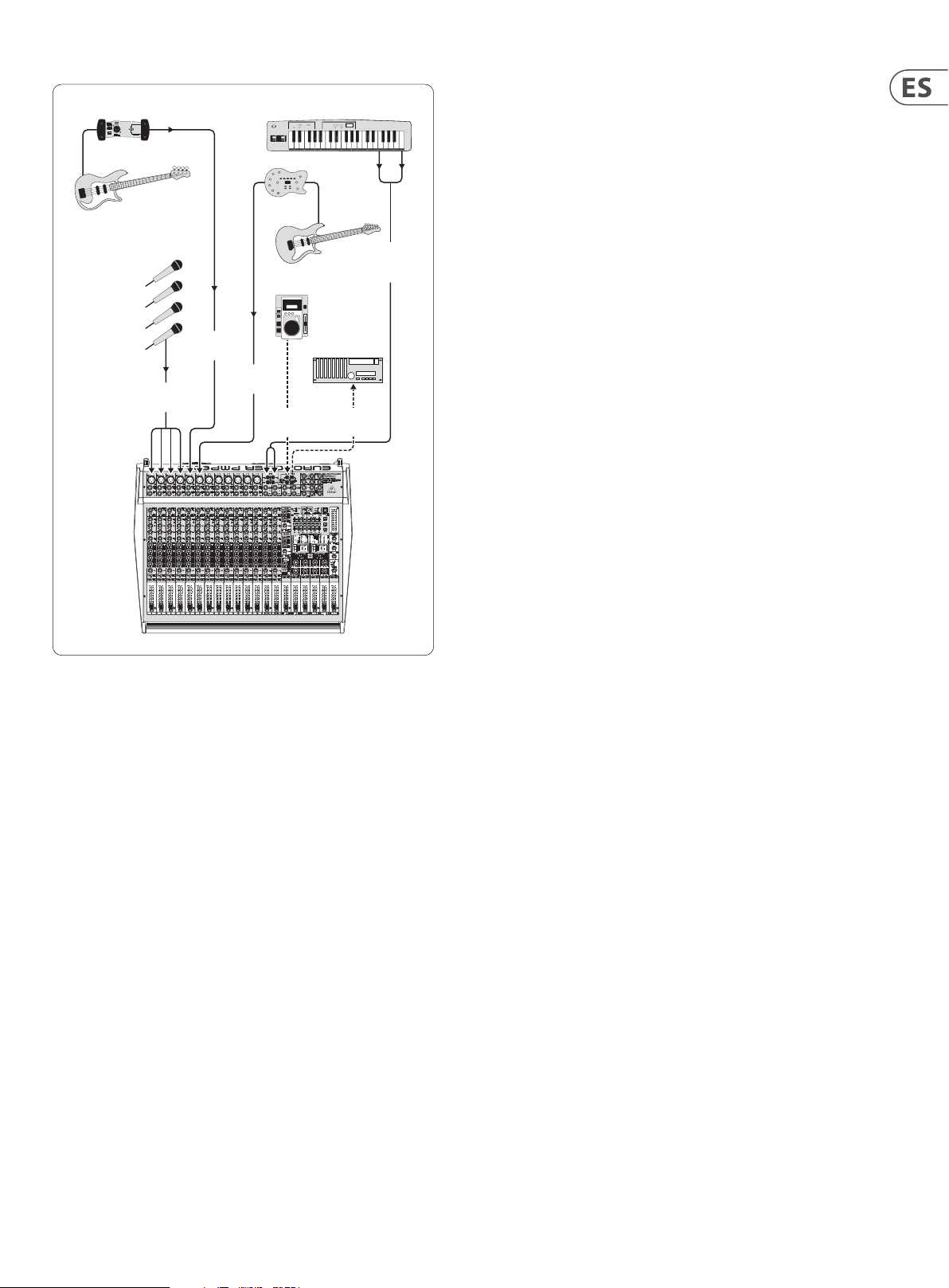

Fig. 5.4: Ajuste estándar (ejemplo)

Esta ilustración le muestra una posible ocupación de canales de su mesa
de mezclas. Abarca la conexión de fuentes mono y estéreo con utilización
adicional de la conexión Tape In/Out para cortar la mezcla o introducir una señal
deplayback.

18 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

BEHRINGER EUROLIVE VP1220 BEHRINGER EUROLIVE VP1220

EUROLIVE B1800X

Vocals/voice

BEHRINGER
XM1800S

BEHRINGER
V-AMP 3

BEHRINGER

Output B

Drums/percussion

BEHRINGER B-2 PRO

Keyboard

Drum Computer

PMP1000/PMP4000/
PMP6000 Rear panel

Output A

Stereo inputs

BEHRINGER

EUROLIVE B1800X

BEHRINGER
EUROPOWER EP2000

MAIN 1 OUT

PHONS/CTRL OUT

MON 1/2 OUT

B1800-Pro Active
Subwoofer

MONO
OUT

Headphone amplier
BEHRINGER POWERPLAY
PRO-XL HA4700

Electric guitar

CD-Player

BEHRINGER
BASS V-AMP

DAT-Recorder

Electric bass

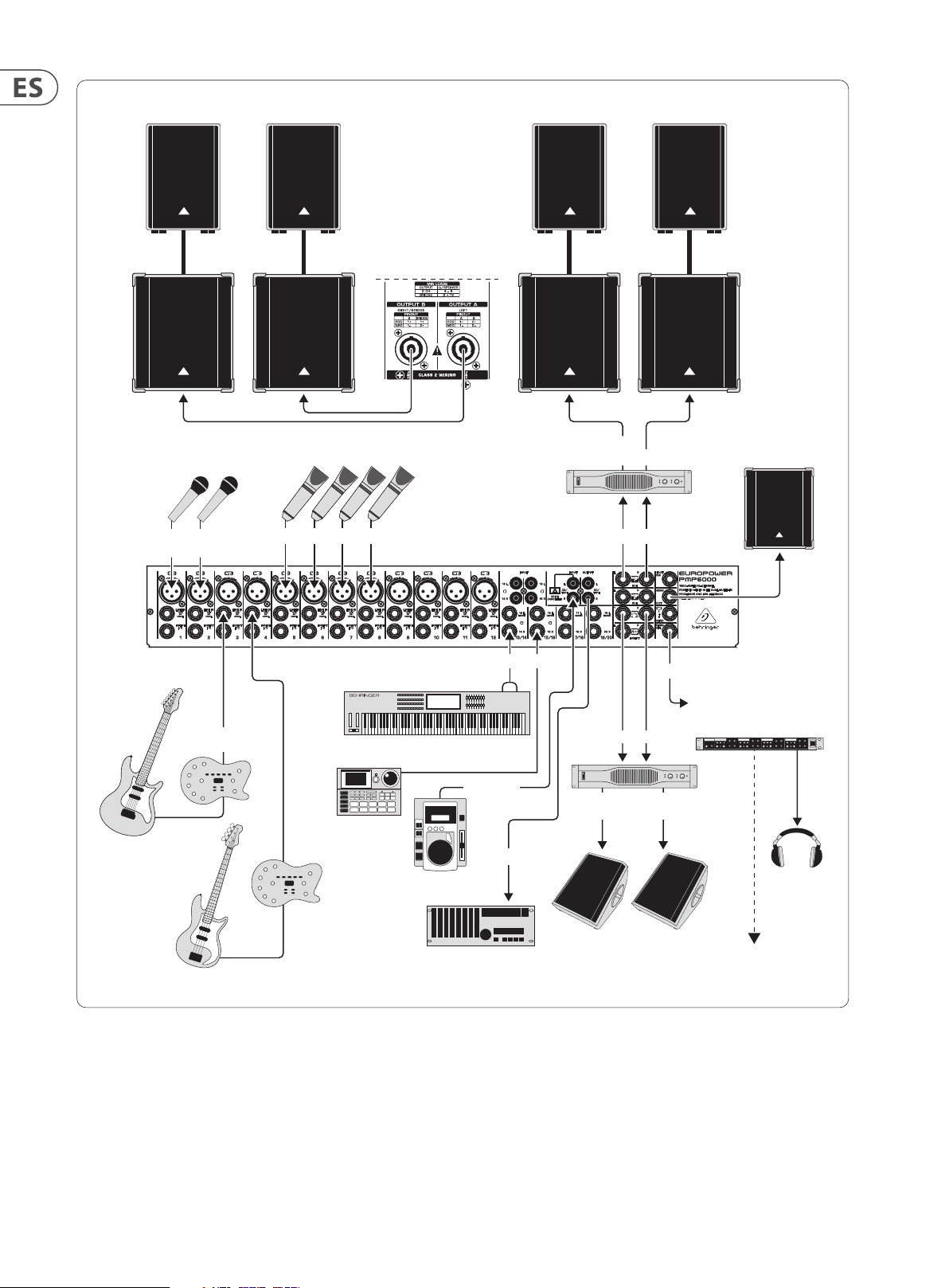

Fig. 5,5: Conguración ampliada

Esta aplicación representa una ampliación de la conguración estándar de la
g. 5.4. Aquí se muestran otras posibilidades de conexión. Esto es también sólo
un ejemplo y, naturalmente, puede ampliarse con numerosas variantes.

CD/TAPE IN

CD/TAPE OUT

BEHRINGER
EUROPOWER EP2000

Passive monitors
BEHRINGER EUROLIVE
VP1220F

BEHRINGER
HPS3000

IEM

(In-Ear-Monitoring)

19 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

Especicaciones técnicas

PMP6000

Entradas de Micro

Tipo XLR, circuito de entrada

electrónicamente balanceado

Mic E.I.N. (20 Hz - 20 kHz)

@ 0 ohmios (Ω) resistencia fuente -134 dB / 136 dB medición A

@ 50 Ω resistencia fuente -131,5 dB / 134 dB medición A

@ 150 Ω resistencia fuente -129 dB / 155 dB medición A

Respuesta de frecuencia < 10 Hz - 200 kHz (-1 dB)

< 10 Hz - > 200 kHz (-3 dB)

Ganancia +10 dB, +60 dB

Nivel de entrada máximo +12 dBu @ +10 dB ganancia

Impedancia aprox. 2,6 kohmios balanceado /

1,3 kohmios no balanceado

Relación señal-ruido 109 dB / 112 dB medición A

(0 dBu In @ +10 dB ganancia)

Ruido (THD + N) 0,002% / 0,0018% medición A

Entradas Linea Mono

Tipo Conectores TS de 6,3 mm, balanceados

Salidas Previo

MAIN

Tipo Conectores TRS de 6,3 mm,

nobalanceados

Impedancia aprox. 150 ohmios, no balanceados

Nivel de salida máximo +21 dBu

Monitor

Tipo Conectores TRS de 6,3 mm,

nobalanceados

Impedancia aprox. 150 ohmios, no balanceados

Nivel de salida máximo +21 dBu

Salidas Stereo

Tipo Conectores TRS de 6,3 mm,

nobalanceados

Impedancia aprox. 150 ohmios, no balanceados

Nivel de entrada máximo +21 dBu

Tipo RCA

Impedancia aprox. 20 kohmios

Nivel de entrada máximo +21 dBu

Entradas Linea Stereo

Tipo Conectores TRS de 6,3 mm,

nobalanceados

Impedancia > 3,6 kohmios

Nivel de entrada máximo +22 dBu

Ecualizador

Graves 80 Hz / ±15 dB

Medios 100 Hz - 8 kHz / ±15 dB

Agudos 12 kHz / ±15 dB

Entrada 2 Track

Tipo RCA

Impedancia aprox. 3,6 kohmios

Impedancia aprox. 1 kohmio

Nivel de entrada máximo +21 dBu

Salidas Altavoz

Tipo Conector profesional con jación

Impedancia de Carga:

(PRINCIPALES) MAIN L/R 4 - 8 ohmios

MONITOR/MAIN MONO 4 - 8 ohmios

MAIN MONO/MAIN MONO 4 - 8 ohmios

BRIDGE (PUENTE MONO) 8 - 16 ohmios

DSP

Convertidor 24 bits Delta-Sigma,

sobremuestreo64/128 x

Dinamismo D/A 90 dB

Frecuencia de muestreo 46,875 kHz

Tiempo de retardo máximo 5 segundos

Tiempo recorrido señal aprox. 1,5 ms
(Entrada > Salida línea)

20 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

PMP4000

Pantalla

Tipo 2 x 2 dígitos, 7 segmentos LED

Potencia de Salida

RMS @ 1% THD, Ambos Canales con Señal:

8 ohmios por canal 300 W

4 ohmios por canal 600 W

RMS @ 1% THD, Modo de Puente Mono:

8 ohmios 1200 W

Potencia en Picos, Ambos Canales con Señal:

8 ohmios por canal 400 W

4 ohmios por canal 800 W

Potencia en Picos, Modo de Puente Mono:

8 ohmios 1,600 W

Alimentacion

Voltaje/Amperaje

EE.UU./Canadá 120 V~, 60 Hz

Entradas de Micro

Tipo XLR, circuito de entrada

electrónicamente balanceado

Mic E.I.N. (20 Hz - 20 kHz)

@ 0 ohmios (Ω) resistencia fuente -134 dB / 136 dB medición A

@ 50 Ω resistencia fuente -131.5 dB / 134 dB medición A

@ 150 Ω resistencia fuente -129 dB / 155 dB medición A

Respuesta de frecuencia < 10 Hz - 200 kHz (-1 dB)

< 10 Hz - > 200 kHz (-3 dB)

Ganancia +10 dB, +60 dB

Nivel de entrada máximo +12 dBu @ +10 dB ganancia

Impedancia aprox. 2,6 kohmios balanceado /

1,3 kohmios no balanceado

Relación señal-ruido 109 dB / 112 dB medición A

(0 dBu In @ +10 dB ganancia)

Ruido (THD + N) 0,002% / 0,0018% medición A

Entradas Linea Mono

Tipo Conectores TS de 6,3 mm, balanceados

China/Corea 220 V~, 50/60 Hz

Europa/Australia 230 V~, 50 Hz

Japón 100 V~, 50 - 60 Hz

Fusible 100 - 120 V~ T 10 A H 250 V

Fusible 220 - 240 V~ T 6,3 A H 250 V

Consumo

Consumo 1,050 W

Enchufe de corriente Receptáculo IEC standard

Dimensiones/Peso

Dimensiones (A x L x P) 4,8 x 19,5 x 23,5"

122 x 496 x 596 mm

Peso 28,9 lbs / 13,1 kg

Impedancia aprox. 20 kohmios

Nivel de entrada máximo +21 dBu

Entradas Linea Stereo

Tipo Conectores TRS de 6,3 mm,

nobalanceados

Impedancia > 3,6 kohmios

Nivel de entrada máximo +22 dBu

Ecualizador

Graves 80 Hz / ±15 dB

Medios 2,5 kHz / ±15 dB

Agudos 12 kHz / ±15 dB

Entrada 2 Track

Tipo RCA

Impedancia aprox. 3,6 kohmios

21 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

Salidas Previo

MAIN

Tipo Conectores TRS de 6,3 mm,

nobalanceados

Impedancia aprox. 150 ohmios, no balanceados

Nivel de salida máximo +21 dBu

Monitor

Tipo Conectores TRS de 6,3 mm,

nobalanceados

Impedancia aprox. 150 ohmios, no balanceados

Nivel de salida máximo +21 dBu

Salidas Stereo

Tipo Conectores TRS de 6,3 mm,

nobalanceados

Impedancia aprox. 150 ohmios, no balanceados

Nivel de entrada máximo +21 dBu

Tipo RCA

Pantalla

Tipo 2 dígitos, 7 segmentos LED

Potencia de Salida

RMS @ 1% THD, Ambos Canales con Señal:

8 ohmios por canal 300 W

4 ohmios por canal 600 W

RMS @ 1% THD, Modo de Puente Mono:

8 ohmios 1200 W

Potencia en Picos, Ambos Canales con Señal:

8 ohmios por canal 400 W

4 ohmios por canal 800 W

Potencia en Picos, Modo de Puente Mono:

8 ohmios 1,600 W

Alimentacion

Voltaje/Amperaje

EE.UU./Canadá 120 V~, 60 Hz

Impedancia aprox. 1 kohmio

Nivel de entrada máximo +21 dBu

Salidas Altavoz

Tipo Conector profesional con jación

Impedancia de Carga:

(PRINCIPALES) MAIN L/R 4 - 8 ohmios

MONITOR/MAIN MONO 4 - 8 ohmios

MAIN MONO/MAIN MONO 4 - 8 ohmios

BRIDGE (PUENTE MONO) 8 - 16 ohmios

DSP

Convertidor 24 bits Delta-Sigma,

sobremuestreo64/128 x

Dinamismo D/A 90 dB

Frecuencia de muestreo 46,875 kHz

Tiempo de retardo máximo 5 segundos

Tiempo recorrido señal aprox. 1,5 ms
(Entrada > Salida línea)

China/Corea 220 V~, 50/60 Hz

Europa/Australia 230 V~, 50 Hz

Japón 100 V~, 50 - 60 Hz

Fusible 100 - 120 V~ T 10 A H 250 V

Fusible 220 - 240 V~ T 6,3 A H 250 V

Consumo

Consumo 1,050 W

Enchufe de corriente Receptáculo IEC standard

Dimensiones/Peso

Dimensiones (A x L x P) 4,8 x 18,1 x 18,7"

122 x 460 x 476 mm

Peso 22,9 lbs / 10,4 kg

22 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

PMP1000

Entradas de Micro

Tipo XLR, circuito de entrada

electrónicamente balanceado

Mic E.I.N. (20 Hz - 20 kHz)

@ 0 ohmios (Ω) resistencia fuente -134 dB / 136 dB medición A

@ 50 Ω resistencia fuente -131,5 dB / 134 dB medición A

@ 150 Ω resistencia fuente -129 dB / 155 dB medición A

Respuesta de frecuencia < 10 Hz - 200 kHz (-1 dB)

< 10 Hz - > 200 kHz (-3 dB)

Ganancia +10 dB, +60 dB

Nivel de entrada máximo +12 dBu @ +10 dB ganancia

Impedancia aprox. 2,6 kohmios balanceado /

1,3 kohmios no balanceado

Relación señal-ruido 109 dB / 112 dB medición A

(0 dBu In @ +10 dB ganancia)

Ruido (THD + N) 0,002% / 0,0018% medición A

Entradas Linea Mono

Tipo Conectores TS de 6,3 mm, balanceados

Monitor

Tipo Conectores TRS de 6,3 mm,

nobalanceados

Impedancia aprox. 150 ohmios, no balanceados

Nivel de salida máximo +21 dBu

Salidas Stereo

Tipo RCA

Impedancia aprox. 1 kohmio

Nivel de entrada máximo +21 dBu

Salidas Altavoz

Tipo Conector profesional con jación

Impedancia de Carga:

(PRINCIPALES) MAIN L/R 4 - 8 ohmios

MONITOR/MAIN MONO 4 - 8 ohmios

MAIN MONO/MAIN MONO 4 - 8 ohmios

BRIDGE (PUENTE MONO) 8 - 16 ohmios

Impedancia aprox. 20 kohmios

Nivel de entrada máximo +21 dBu

Ecualizador

Graves 80 Hz / ±15 dB

Medios 2,5 kHz / ±15 dB

Agudos 12 kHz / ±15 dB

Entrada 2 Track

Tipo RCA

Impedancia aprox. 3,6 kohmios

Salidas Previo

MAIN

Tipo Conectores TRS de 6,3 mm,

nobalanceados

Impedancia aprox. 150 ohmios, no balanceados

Nivel de salida máximo +21 dBu

DSP

Convertidor 24 bits Delta-Sigma,

sobremuestreo64/128 x

Dinamismo D/A 90 dB

Frecuencia de muestreo 46,875 kHz

Tiempo de retardo máximo 5 segundos

Tiempo recorrido señal aprox. 1,5 ms
(Entrada > Salida línea)

Pantalla

Tipo 2 dígitos, 7 segmentos LED

Potencia de Salida

RMS @ 1% THD, Ambos Canales con Señal:

8 ohmios por canal 90 W

4 ohmios por canal 130 W

RMS @ 1% THD, Modo de Puente Mono:

8 ohmios 200 W

Potencia en Picos, Ambos Canales con Señal:

8 ohmios por canal 135 W

4 ohmios por canal 250 W

Potencia en Picos, Modo de Puente Mono:

8 ohmios 500 W

23 EUROPOWER PMP6000/PMP4000/PMP1000 Manual de uso

Alimentacion

Voltaje/Amperaje

EE.UU./Canadá 120 V~, 60 Hz

China/Corea 220 V~, 50/60 Hz

Europa/Australia 230 V~, 50 Hz

Japón 100 V~, 50 - 60 Hz

Fusible 100 - 120 V~ T 5 A H 250 V

Fusible 220 - 240 V~ T 5 A H 250 V

Consumo

Consumo 500 W

Enchufe de corriente Receptáculo IEC standard

Dimensiones/Peso

Dimensiones (A x L x P) 4,8 x 15,6 x 16,7"

122 x 390 x 425 mm

Peso 18,3 lbs / 8,3 kg
