Page 1

Περιληπτικό Εγχειρίδιο

EUROPOWER

PMP6000

1600-Watt 20-Channel Powered Mixer with Dual Multi-FX Processor and FBQ Feedback Detection System

PMP4000

1600-Watt 16-Channel Powered Mixer with Multi-FX Processor and FBQ Feedback Detection System

PMP1000

500-Watt 12-Channel Powered Mixer with Multi-FX Processor and FBQ Feedback Detection System

Page 2

2 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

Περιεχομενα

Σας ευχαριστούμε .......................................................... 2

Σημαντικ οδηγ

ασφαλε ............................................................................ 3

Νομική αποκήρυξη ........................................................ 3

1. Εισαγωγη .................................................................... 4

1.1 Πριν ξεκινήσετε ................................................................... 4

1.2 Το εγχειρίδιο ......................................................................... 4

2. Χειριστήρια ................................................................ 8

2.1 Μονοφωνικά και στερεοφωνικά κανάλια .................. 8

2.2 Αντισταθμιστής και σύστημα ανίχνευσης

ανάδρασης FBQ ......................................................................... 10

2.3 Περιοχή εφέ ........................................................................ 10

2.4 Κύρια περιοχή και περιοχή εποπτείας ....................... 11

2.5 Πίσω πλευρά ...................................................................... 12

3. Ψηφιακος Επεξεργασ Εφε ....................................... 12

4. Εγκατασταση ........................................................... 14

4.1 Σύνδεση με το ρεύμα ...................................................... 14

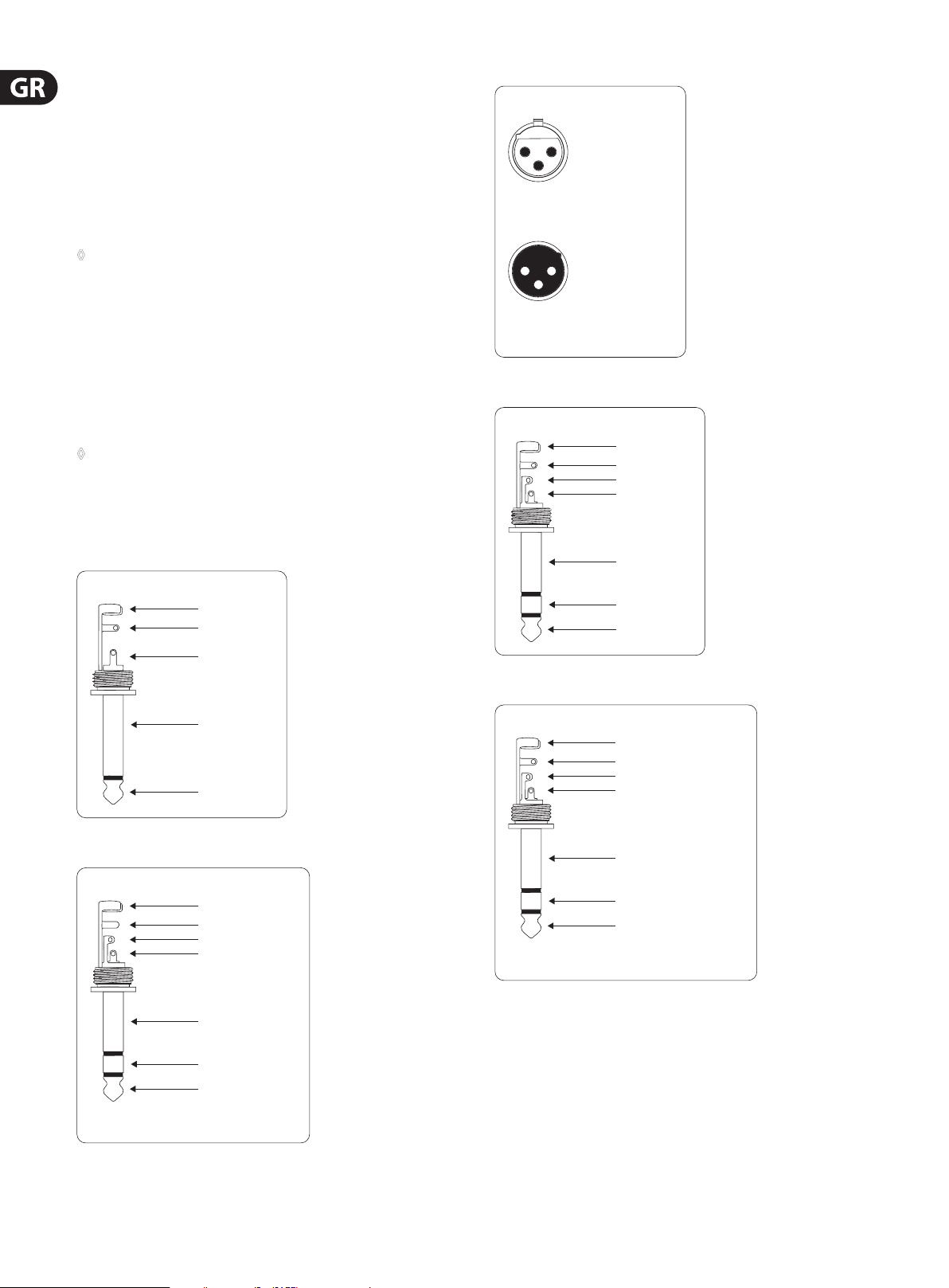

4.2 Συνδέσεις ήχου ..................................................................14

4.3 Συνδέσεις ηχείων .............................................................. 15

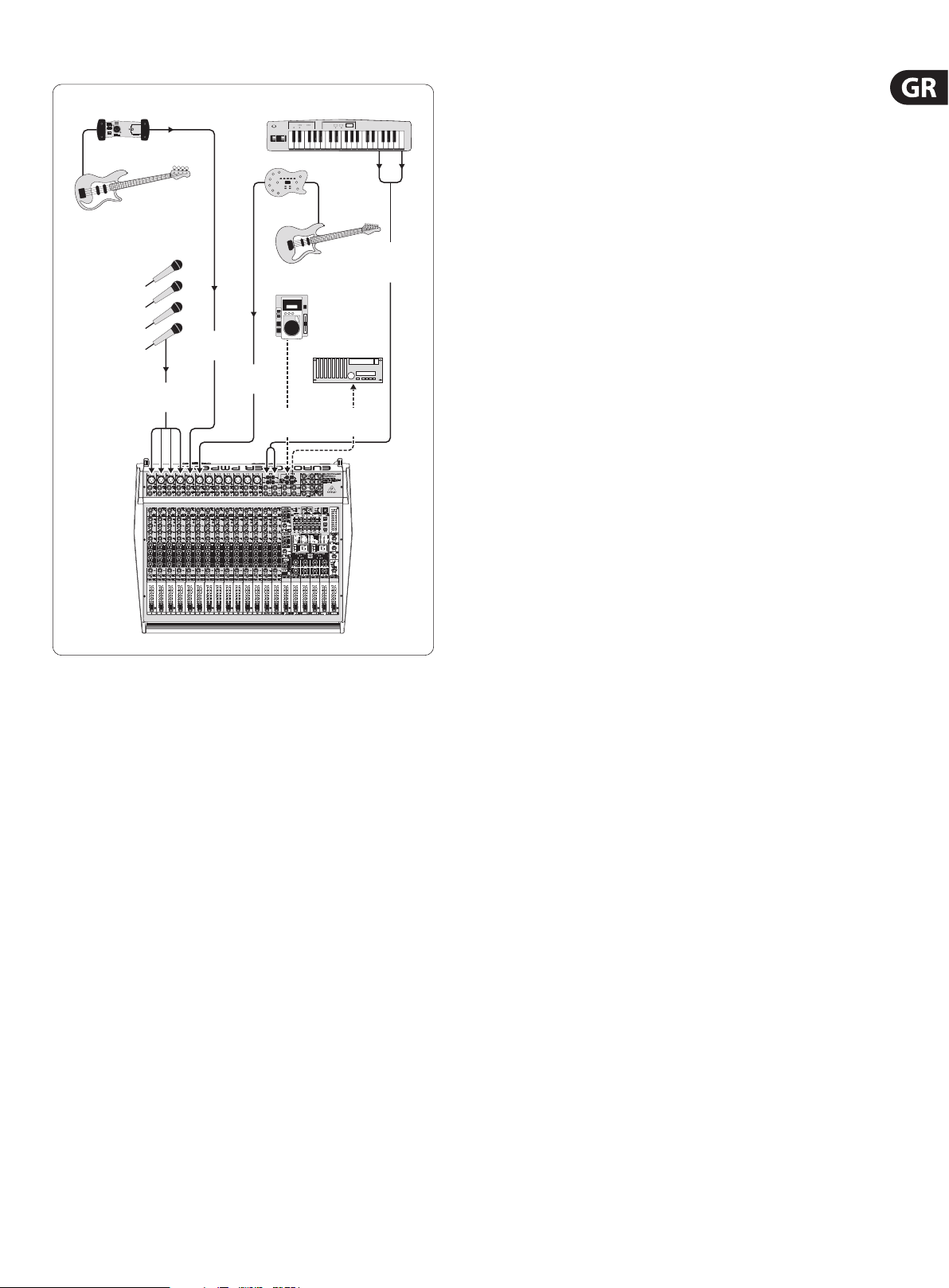

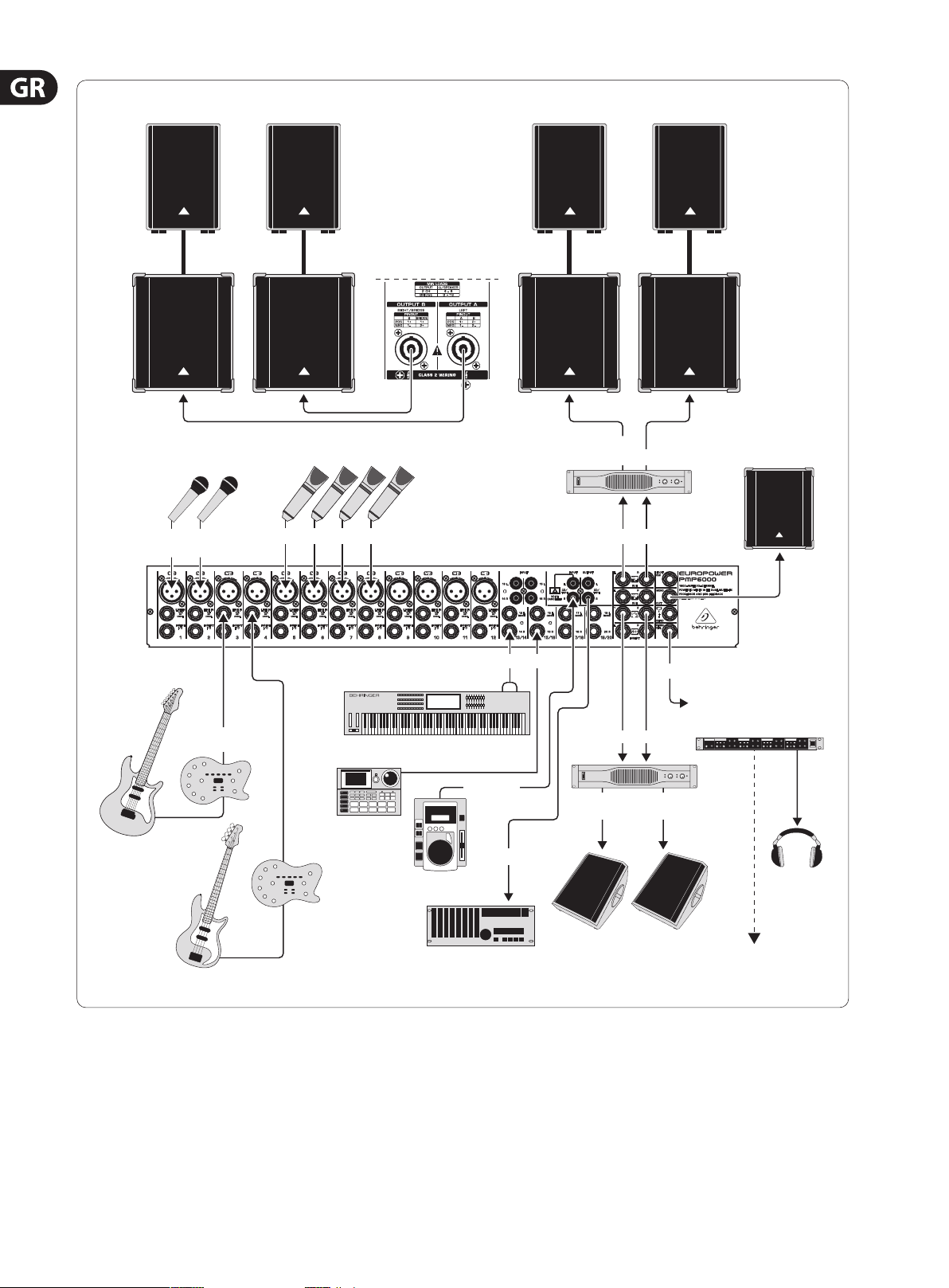

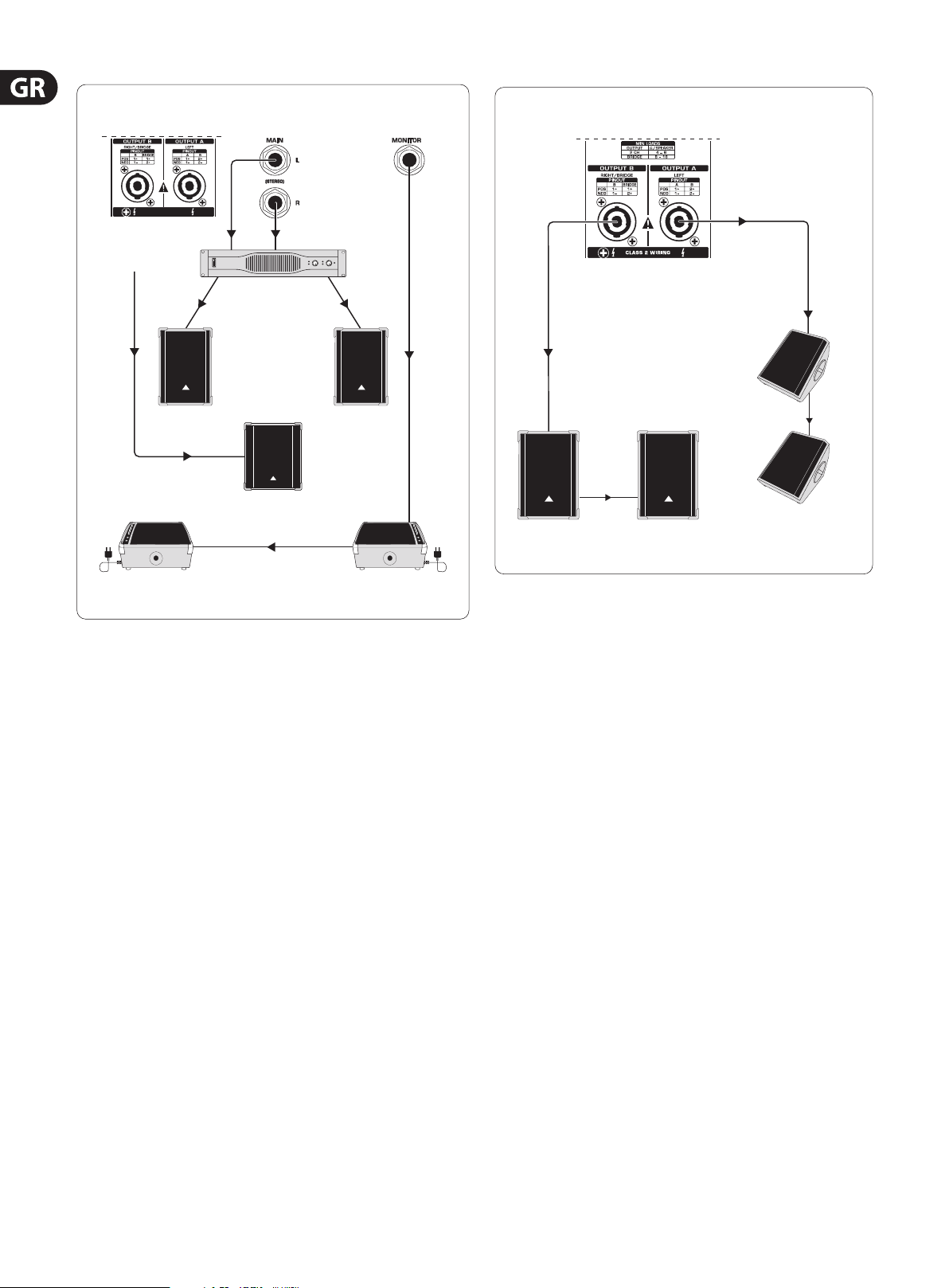

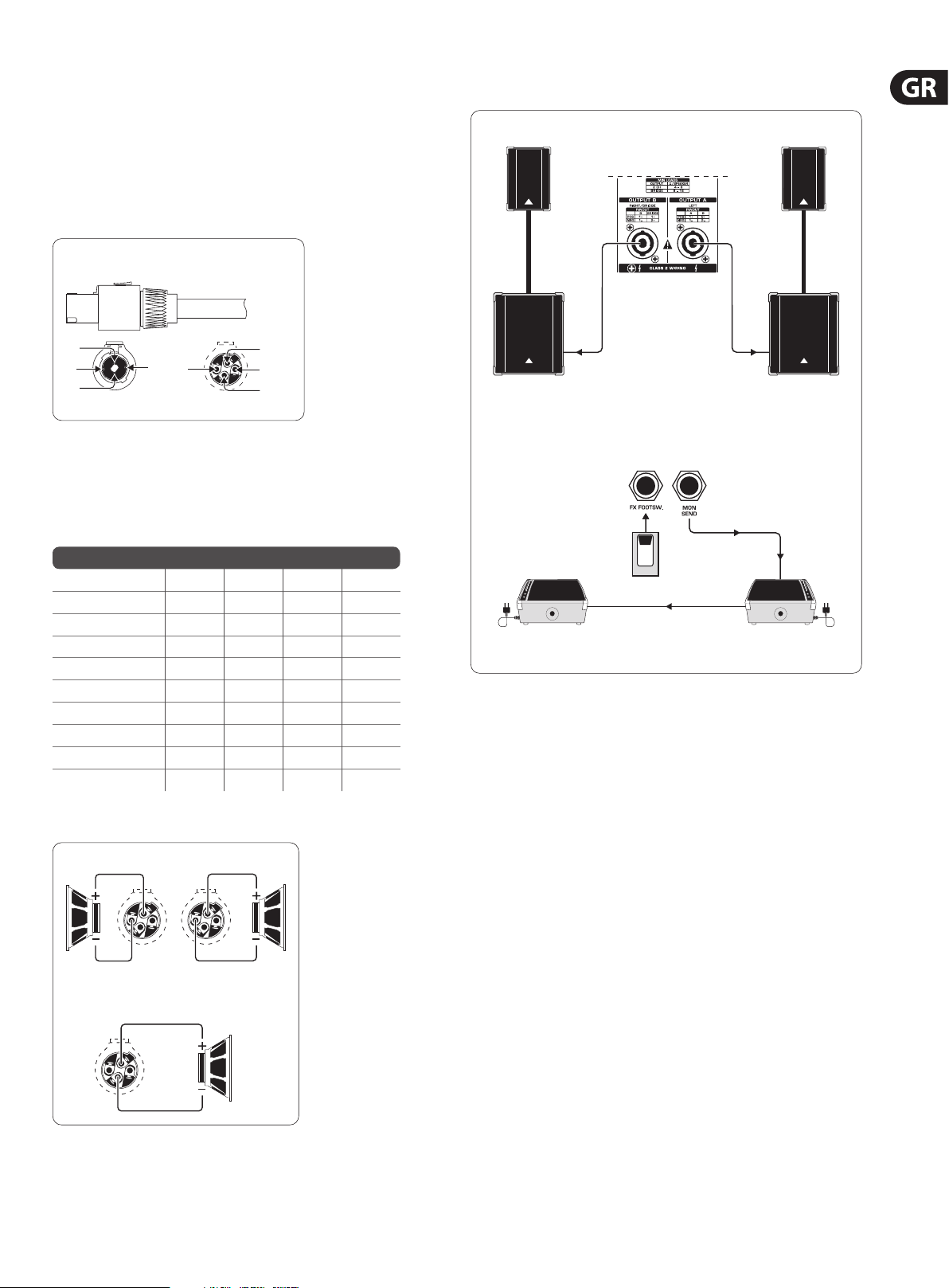

5. Παραδειγματα Καλωδιωσης ................................... 15

6. Προδιαγραφές .........................................................19

Σας ευχαριστούμε

Συγχαρητήρια! Με αυτήν τη συσκευή έχετε στην κατοχή σας ένα μοντέρνο ισχυρό μείκ τη, ο οποίος θέτει νέα πρότυπα. Από την αρχή, σ τόχος μας ήταν να κατασκευάσουμε μια επαναστατική συσκευή, η οποία θα ήταν κατάλληλη για πολλές χρήσεις. Το αποτέλεσμα ήταν: Ένας αξεπέραστος ισχυρότατος μείκτης με κορυφαίο εξοπλισμό, καθώς και με άπειρες δυνατότητες σύνδεσης και επέκτασης.

Page 3

3 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

9. Μην αχρηστεύετε τα χαρακτηριστικά ασφαλείας

στην αποτελεσματική χρήση των φυσικών πόρων. Για

Σημαντικ οδηγ ασφαλε

Προσοχη

Τερματικά σημειωμένα με το σύμβολο

φέρουν ηλεκτρικό ρεύμα αρκετής ισχύος για να αποτελούν κίνδυνο ηλεκτροπληξίας. Χρησιμοποιείτε μόνο υψηλής ποιότητας διαθέσιμα στο εμπόριο καλώδια ηχείων με προ-εγκατεστημένα βύσματα ¼"TS. Οποιαδήποτε άλλη εγκατάσταση ή τροποποίηση πρέπει αν διεξάγεται μόνο από εξειδικευμένο προσωπικό.

Το σύμβολο αυτό σας προειδοποιεί, όπου

εμφανίζεται, για τις σημαντικότερες οδηγίες

χειρισμού και συντήρησης στα συνοδευτικά έντυπα της συσκευής. Παρακαλούμε να διαβάσετε το εγχειρίδιο οδηγιών χρήσης.

Προειδοπο

Για να περιοριστεί ο κίνδυνος

ηλεκτροπληξίας, δεν επιτρέπεται η αφαίρεση του επάνω καλύμματος (ή του πίσω τοιχώματος) της συσκευής. Στο εσωτερικό δεν υπάρχουν εξαρτήματα που μπορούν να επισκευαστούν από το χρήστη. Για τις εργασίες επισκευής πρέπει οπωσδήποτε να απευθύνεστε σε εξειδικευμένο προσωπικό.

Προειδοπο

Για να αποφύγετε τον κίνδυνο πυρκαγιάς

ή ηλεκτροπληξίας, αυτή η συσκευή δεν πρέπει να εκτίθεται σε βροχή ή υγρασία. Επίσης η συσκευή δεν πρέπει να έρχεται σε επαφή με νερό που στάζει ή εκτοξεύεται, ενώ επάνω στη συσκευή δεν επιτρέπεται να τοποθετούνται αντικείμενα που περιέχουν υγρά, όπωςπ.χ.βάζα.

Προειδοπο

Οι παρούσες οδηγίες σέρβις απευθύνονται

αποκλειστικά σε εξειδικευμένο προσωπικό σέρβις. Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, μηνεπιχειρήσετε να πραγματοποιήσετε εργασίες σέρβις στη συσκευή, που δεν περιγράφονται στο εγχειρίδιο οδηγιών χρήσης. Επισκευές πρέπει να διεξάγονται μόνο από εξειδικευμένο ειδικό προσωπικό.

1. Διαβάστε τις παρούσες οδηγίες.

2. Φυλάξτε τις παρούσες οδηγίες.

3. Προσέξτε όλες τις προειδοποιήσεις.

4. Τηρήστε όλες τις οδηγίες.

5. Μην χρησιμοποιείτε αυτή τη συσκευή κοντά σενερό.

6. Για τον καθαρισμό χρησιμοποιήστε μόνο ένα

στεγνόπανί.

7. Μη φράζετε τα ανοίγματα εξαερισμού. Ηεγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τις οδηγίες του κατασκευαστή.

8. Μην τοποθετείτε τη συσκευή κοντά σε πηγές θερμότητας, όπως π.χ. καλοριφέρ, θερμοσυσσωρευτές, σόμπες ή λοιπές συσκευές (ακόμη και ενισχυτές) που παράγουν θερμότητα.

ενός φις συγκεκριμένης πολικότητας ή ενός φις με γείωση. Έναβύσμα συγκεκριμένης πολικότητας διαθέτει δύο ελάσματα, όπου το ένα έχει μεγαλύτερο μήκος από το άλλο. Ένα φις με γείωση διαθέτει δύο ελάσματα και μια τρίτη προεξοχή γείωσης. Το έλασμα μεγαλύτερου μήκους ή η τρίτη προεξοχή αποσκοπούν στην ασφάλειά σας. Εάν το φις που παρέχεται δεν ταιριάζει στην πρίζα σας, συμβουλευθείτε έναν ηλεκτρολόγο για την αντικατάσταση της πρίζας.

10. Τοποθετήστε το καλώδιο δικτύου έτσι ώστε να προστατεύεται από το να πατηθεί, να είναι μακριά από αιχμηρές γωνίες και από το να πάθει ζημιά. Παρακαλούμε προσέχετε για επαρκή προστασία, ιδιαίτερα στο πεδίο των βυσμάτων, των καλωδίων επέκτασης και στη θέση εξόδου του καλωδίου δικτύου από τη συσκευή.

11. Η συσκευή πρέπει να συνδέεται πάντα με άθικτο προστατευτικό αγωγό στο ηλεκτρικό δίκτυο.

12. Αν το κύριο βύσμα τροφοδοσίας ή ένα βύσμα συσκευής απενεργοποιεί τη μονάδα λειτουργίας, θαπρέπει αυτό να είναι πάντα προσβάσιμο.

13. Χρησιμοποιήστε αποκλειστικά πρόσθετα εξαρτήματα/ αξεσουάρ που προβλέπονται από τονκατασκευαστή.

14. Η συσκευή επιτρέπεται να χρησιμοποιείται με καροτσάκι, βάση, τρίποδο, βραχίονα ή πάγκο που προβλέπεται από τον κατασκευαστή ή που

διατίθεται μαζί με τη συσκευή. Εάν χρησιμοποιείτε καροτσάκι, πρέπει να είστε προσεκτικοί όταν μετακινείτε το συγκρότημα καροτσάκι/ συσκευή, για να αποφύγετε τυχόν τραυμα-τισμούς λόγωεμποδίων.

15. Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο κατά τη διάρκεια καταιγίδων με κεραυνούς ή εάν δεν πρόκειται να την χρησιμοποιήσετε για μεγαλύτερο χρονικόδιάστημα.

16. Για τις εργασίες επισκευής πέπει οπωσδήποτε να απευθύνεστΡε σε εξειδικευμένο προσωπικό. Σέρβιςαπαιτείται όταν η μονάδα έχει υποστεί ζημιά, όπως π.χ. ζημιά στοΧ καλώδιο τροφοδοσίας ή το φις, εάνπέσουν υγρά ή ξένα αντικείμενα μέσα στη συσκευή, εάν η μονάδα εκτεθεί σε βροχή ή υγρασία, εάν δεν λειτουργεί σωστά ή πέσει στο έδαφος.

17. Σωστή διάθεση του προϊόντος αυτού στα απορρίμματα: Αυτό το σύμβολο αυτό υποδηλώνει ότι το προϊόν δεν πρέπει να διατίθεται μαζί με τα οικιακά απορρίμματα, σύμφωνα με

την οδηγία περί απόρριψης αποβλήτων ηλεκτρονικού εξοπλισμού (2002/96/EΚ) και την εθνική νομοθεσία. Το προϊόν πρέπει να παραδίδεται σε σημεία συλλογής για την ανακύκλωση ηλεκτρικών και ηλεκτρονικών συσκευών. Τυχόν ακατάλληλη διάθεση τέτοιου είδους απορριμμάτων ενδέχεται να έχει αρνητικές συνέπειες στο περιβάλλον και στην υγεία λόγω δυνητικά επιβλαβών ουσιών που γενικά υπάρχουν στις ηλεκτρικές και ηλεκτρονικές συσκευές. Η συμβολή σας στη σωστή διάθεση του προϊόντος αυτού στα απορρίμματα θα συμβάλλει

περισσότερες πληροφορίες για τα σημεία διάθεσης των συσκευών για ανακύκλωση, επικοινωνήστε με το αρμόδιο τοπικό γραφείο του δήμου σας.

ΝΟΜΙΚΉ ΑΠΟΚΉΡΥΞΉ

ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΙ ΕΜΦΑΝΙΣΗ ΥΠΟΚΕΙΝΤΑΙ ΣΕ ΑΛΛΑΓΕΣ ΧΩΡΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ. ΟΙ ΠΛΗΡΟΦΟΡΙΕΣ ΠΟΥ ΠΕΡΙΕΧΟΝΤΑΙ ΕΝ ΤΩ ΠΑΡΟΝΤΙ ΕΙΝΑΙ ΟΡΘΕΣ ΤΗΝ ΠΕΡΙΟΔΟ ΤΗΣ ΕΚΤΥΠΩΣΗΣ. ΟΛΑΤΑ ΕΜΠΟΡΙΚΑ ΣΗΜΑΤΑ ΕΙΝΑΙ ΙΔΙΟΚΤΗΣΙΑ ΤΩΝ ΑΝΤΙΣΤΟΙΧΩΝ ΙΔΙΟΚΤΗΤΩΝ ΤΟΥ Σ. H MUSICGROUP ΔΕΝ ΑΠΟΔΕΧΕΤΑΙ ΥΠΕΥΘΥΝΟΤΗΤΑ ΓΙΑ ΟΠΟΙΑΔΗΠΟΤΕ ΑΠΩΛΕΙΑ ΠΟΥ ΜΠΟΡΕΙ ΝΑ ΥΠΟΣΤΕΙ ΟΠΟΙΟΔΗΠΟΤΕ ΠΡΟΣΩΠΟ ΠΟΥ ΒΑΣΙΖΕΤΑΙ, ΕΙΤΕ ΠΛΗΡΩΣ ΕΙΤΕ ΜΕΡΙΚΩΣ, ΣΕΟΠΟΙΑΔΗΠΟΤΕ ΠΕΡΙΓΡΑΦΗ, ΦΩΤΟΓΡΑΦΙΑ Η ΔΗΛΩΣΗ ΠΟΥ ΠΕΡΙΕΧΕΤΑΙ ΕΝ ΤΩ ΠΑΡΟΝΤΙ. ΧΡΩΜΑΤΑ ΚΑΙ ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΠΟΡΕΙ ΝΑ ΔΙΑΦΕΡΟΥΝ ΕΛΑΦΡΩΣ ΑΠΟ ΠΡΟΪΟΝ ΣΕ ΠΡΟΪΟΝ. ΤΑΠΡΟΪΟΝΤΑ ΤΗΣ MUSICGROUP ΠΩΛΟΥΝΤΑΙ ΜΟΝΟ ΑΠΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟΥΣ ΑΝΤΙΠΡΟΣΩΠΟΥΣ. ΔΙΑΝΟΜΕΙΣΚΑΙ ΑΝΤΙΠΡΟΣΩΠΟΙ ΔΕΝ ΑΠΟΤΕΛΟΥΝ ΠΡΑΚΤΟΡΕΣ ΤΗΣ MUSICGROUP ΚΑΙ ΔΕΝ ΕΧΟΥΝ ΑΠΟΛΥΤΩΣ ΚΑΜΙΑ ΔΙΚΑΙΟΔΟΣΙΑ ΝΑ ΔΕΣΜΕΥΣΟΥΝ ΤΗΝ MUSICGROUP ΜΕ ΟΠΟΙΑΔΗΠΟΤΕ ΡΗΤΗ Η ΥΠΟΝΟΟΥΜΕΝΗ ΠΡΑΞΗ Η ΑΝΤΙΠΡΟΣΩΠΕΥΣΗ. ΤΟΕΓΧΕΙΡΙΔΙΟ ΑΥΤΟ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΠΟ ΠΝΕΥΜΑΤΙΚΑ ΔΙΚΑΙΩΜΑΤΑ. ΚΑΝΕΝΑ ΜΕΡΟΣ ΤΟΥ ΕΓΧΕΙΡΙΔΙΟΥ ΑΥΤΟΥ ΔΕΝ ΜΠΟΡΕΙ ΝΑ ΑΝΑΠΑΡΑΧΘΕΙ Η ΝΑ ΜΕΤΑΔΟΘΕΙ ΜΕ ΟΠΟΙΑΔΗΠΟΤΕ ΜΟΡΦΗ Η ΜΕ ΟΠΟΙΟΔΗΠΟΤΕ ΜΕΣΟ, ΗΛΕΚΤΡΟΝΙΚΟ Η ΜΗΧΑΝΙΚΟ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ ΤΗΣ ΦΩΤΟΤΥΠΙΑΣ ΚΑΙ ΤΗΣ ΕΓΓΡΑΦΗΣ ΟΠΟΙΟΥΔΗΠΟΤΕ ΕΙΔΟΥΣ, ΓΙΑΟΠΟΙΟΝΔΗΠΟΤΕ ΣΚΟΠΟ, ΧΩΡΙΣ ΤΗΝ ΡΗΤΗ ΓΡΑΠΤΗ ΑΔΕΙΑ ΤΗΣ MUSICGROUPIPLTD.

Page 4

4 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

1. Εισαγωγη

Ανάμεσα στα πλεονεκτήματα συγκαταλέγεται το ενσωματωμένο σύστημα VoiceCanceller, με το οποίο μπορούν να εξαλειφθούν εύκολα οι στίχοι από κάποια αναπαραγωγή, η λειτουργία FBQ για την ανίχνευση των συχνοτήτων ανάδρασης, καθώς και η λειτουργία Speaker Processing που χρησιμεύει στη ρύθμιση κάθε είδους ηχείου και όλα αυτά με ανάλυση 24 Bit και 40 kHz. Επίσηςσας προσφέρουμε τους δοκιμασμένους προενισχυτές μικροφώνων XENYX της εταιρείας μας για μια κρυστάλλινη και καθαρή από θορύβους και παρεμβολές αναπαραγωγή μικροφώνου.

Η εταιρεία BEHRINGER είναι μια επιχείρηση που ασχολείται με τον τομέα των επαγγελματικών τεχνικών ηχογραφήσεων σε στούντιο. Εδώ και αρκετά χρόνια παράγουμε με επιτυχία προϊόντα για στούντιο και ζωντανές εμφανίσεις. Σταπροϊόντα μας συγκαταλέγονται μικρόφωνα και κάθε είδους συσκευές των 19” (συμπιεστές, μηχανήματα ενίσχυσης ήχου, Noise Gates, επεξεργαστές αγωγών, ενισχυτές ήχου ακουστικών, ψηφιακές συσκευές εφέ, κουτιά DI κτλ.), κουτιάεποπτείας και ήχου, καθώς και επαγγελματικές συσκευές μείξης για ζωντανές εμφανίσεις ή ηχογραφήσεις. Ο μείκτης Power Mixer που διαθέτετε περικλείει όλη μας την τεχνογνωσία.

1.1 Πριν ξεκινήσετε

1.1.1 Παράδοση

Ο μείκτης Power Mixer συσκευάστηκε προσεκτικά στο εργοστάσιο, έτσι ώστε να είναι εγγυημένη η ασφαλής του μεταφορά. Εάν παρόλα αυτά η συσκευασία παρουσιάζει κάποια φθορά, παρακαλούμε να ελέγξετε αμέσως τη συσκευή για τυχόν εξωτερικές ζημιές.

◊ Σε περίπτωση πιθανής βλάβης παρακαλείσθε να ΜΗ μας στείλετε πίσω

τη συσκευή, αλλά πρώτα να ενημερώσετε σχετικά τον πωλητή και την μεταφορική εταιρεία, ειδάλλως υπάρχει η πιθανότητα να χάσετε κάθε δικαίωμα αποκατάστασης της ζημιάς.

Για την αποφυγή βλαβών στη συσκευή δεν επιτρέπεται

• να γειώνετε τις εξόδους ηχείων,

• να συνδέετε μεταξύ τους τις εξόδους ηχείων,

• να συνδέετε τις εξόδους ηχείων με τους άλλους ενισχυτές.

ΣΉΜΑΝΤΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΉΝ ΕΓΚΑΤΑΣΤΑΣΉ ΣΤΟΝΥΠΟΛΟΓΙΣΤΉ

Εντο∫ περιοχη∫ ισχυρων σταθµων ραδιοφωνικη∫ αναµεταδωση∫ και πηγε∫ υψηλη∫ συχνοτητα∫ µπορει να παρουσιαστει εξασθενιση τη∫ ποιοτητα∫ του Ηχου. Αυξηστε την αποσταση µεταξυ σταθµων µεταδοση∫ υψηλη∫ συχνοτητα∫ και Ηχητικου εξοπλισµου χρησιµοποιωντα∫ σε ολε∫ τι∫ συνδεσει∫ καλη∫ ποιοτητα∫ µονωµενακαλωδια.

1.1.3 Δήλωση προϊόντος online

Παρακαλούμε να δηλώσετε τη νέα σας συσκευή BEHRINGER όσο το δυνατόν συντομότερα μετά την αγορά της σ τη διεύθυνση http://behringer.com στο Internet και να διαβάσετε προσεκτικά τους όρους της εγγύησης.

Σε περίπτωση που το προϊόν BEHRINGER που έχετε αγοράσει παρουσιάσει κάποιο ελάττωμα, επιθυμία μας είναι να επισκευαστεί το ταχύτερο δυνατόν. Σαςπαρακαλούμε να απευθυνθείτε απευθείας στο εξουσιοδοτημένο κατάστημα της BEHRINGER, από το οποίο αγοράσατε τη συσκευή σας. Αν το εξουσιοδοτημένο κατάστημα της BEHRINGER δεν βρίσκεται κοντά, μπορείτε να απευθυνθείτε και απευθείας σε ένα από τα υποκατασ τήματά μας. Έναν κατάλογο με τα στοιχεία επικοινωνίας των υποκαταστημάτων της BEHRINGER μπορείτε να βρείτε στην αρχική συσκευασία της συσκευής σας (Global Contact Information/European Contact Information). Αν ο κατάλογος αυτός δεν περιλαμβάνει στοιχεία επικοινωνίας για τη χώρα σας, μπορείτε να απευθυνθείτε στο κοντινότερο σημείο διανομής. Στην περιοχή υποσ τήριξης της δικτυακής μας τοποθεσίας http://behringer.com θα βρείτε τα αντίστοιχα στοιχεία.

◊ Για να εξασφαλίσετε την καλύτερη προστασία του μείκτη Power Mixer,

κατά τη διάρκεια της χρήσης ή της μεταφοράς του, σάς συνιστούμε τη χρήση μιας βαλίτσας.

◊ Παρακαλείσθε να χρησιμοποιείτε πάντα την αρχική συσκευασία, για να

αποφευχθούν τυχόν ζημιές κατά την αποθήκευση ή τη μεταφορά.

◊ Μην αφήσετε ποτέ τα παιδιά να χρησιμοποιήσουν χωρίς επίβλεψη τη

συσκευή ή τη συσκευασία.

◊ Παρακαλούμε να ανακυκλώσετε τη συσκευασία.

1.1.2 Έναρξη λειτουργίας

Φροντίστε να υπάρχει επαρκής τροφοδοσία αέρα και να μην τοποθετείτε τη συσκευή EUROPOWER κοντά σε θερμά σώματα, έτσι ώστε να μην υπάρχει κίνδυνος τυχόν υπερθέρμανσης της συσκευής.

◊ Οι καμένες ασφάλειες θα πρέπει οπωσδήποτε να αντικαθίστανται με

τις κατάλληλες ασφάλειες! Τις κατάλληλες ασφάλειες θα τις βρείτε στο κεφάλαιο “Προδιαγραφές”.

Η σύνδεση με το ρεύμα πραγματοποιείται με το καλώδιο που παραδίδεται μαζί με τη συσκευή και διαθέτει σύνδεση για ψυχρές συσκευές. Η σύνδεση ανταποκρίνεται στους απαραίτητους κανονισμούς ασφαλείας.

◊ Προσέξτε να είναι οπωσδήποτε γειωμένες όλες οι συσκευές. Για τη δική

σας προστασία, σε καμία περίπτωση δεν θα πρέπει να αφαιρείτε ή να απενεργοποιείτε τη γείωση των συσκευών ή των καλωδίων ρεύματος.

Αν η συσκευή σας έχει εγ γραφεί στην εταιρεία μας με την ημερομηνία αγοράς, ηδιαδικασία στα πλαίσια της εγγύησης απλουσ τεύεται σημαντικά.

Ευχαριστούμε πολύ για τη συνεργασία σας!

1.2 Το εγχειρίδιο

Αυτό το εγχειρίδιο έχει τέτοια δομή, ώστε να λαμβάνετε μία επισκόπηση για τα χειριστήρια και ταυτόχρονα να έχετε τις λεπτομερείς πληροφορίες για την εφαρμογή τους. Για να μπορείτε να ρίξετε μια γρήγορη ματιά στα στοιχεία που συνδέονται μεταξύ τους, συνοψίσαμε τα χειριστήριαελέγχου σε ομάδες, ανάλογαμε τη λειτουργία τους. Οι εσώκλειστες, αριθμημένες εικόνες βοηθούν στην εύκολη εύρεση όλων των οργάνων ελέγχου. Αν χρειάζεστε πιο λεπτομερείς επεξηγήσεις για ορισμένα θέματα, τότε επισκεφθείτε την ισ τοσελίδα μας behringer.com.

ΠΡΟΣΟΧΉ!

◊ Θέλουμε να επιστήσουμε στην προσοχή σας, ότι η υψηλή ένταση του

ήχου μπορεί να προκαλέσει βλάβη στην ακοή ή/και στα ακουστικά σας. Μετακινήστε εντελώς προς τα κάτω όλα τα ποτενσιόμετρα της περιοχής MAIN, πριν ενεργοποιήσετε τη συσκευή. Προσέξτε ιδιαίτερα την κατάλληλη ένταση του ήχου.

Page 5

5 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

(57) (58) (61) (62) (65)

(18)

(19)

(20)

(1)

(3)

(4)

(6)

(8)

(9)

(11)

(13)

(2)

(21)

(14)

(55)

(22)

(31)

(36) (43)

(44) (42)

(40)

(35)

(64)(60)

(27) (26)

(30)

(32) (33)

(34)

(39)

(37) (56)

(52)

(16)

(17)

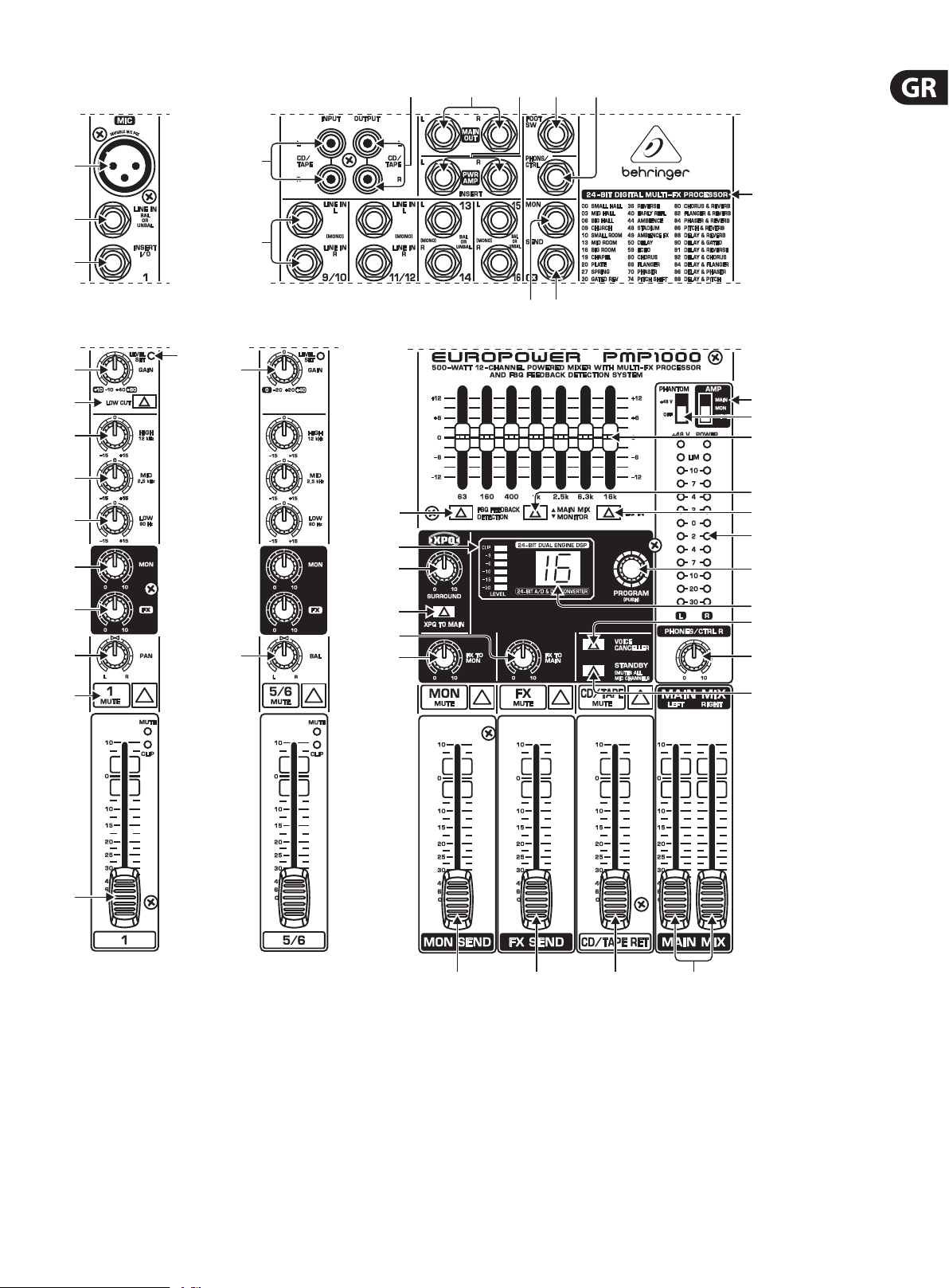

EUROPOWER PMP100 0 FRONT PANEL

(29)

(47) (46) (54) (48)

Page 6

6 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

(56) (55) (57) (58) (59)

(62)

(18)

(19)

(20)

(1)

(3)

(5)

(6)

(8)

(9)

(10)

(11)

(13)

(2)

(23)

(22)

(21)

(14)

(4)

(24)

(25)

(35)

(36) (38)

(37) (40)

(26)

(63)

(64)

(65)

(60) (61)

(44)(43)(27)

(31) (34)

(32) (30)

(33)

(54)

(53)

(42) (52)

(15) (16)

(17)

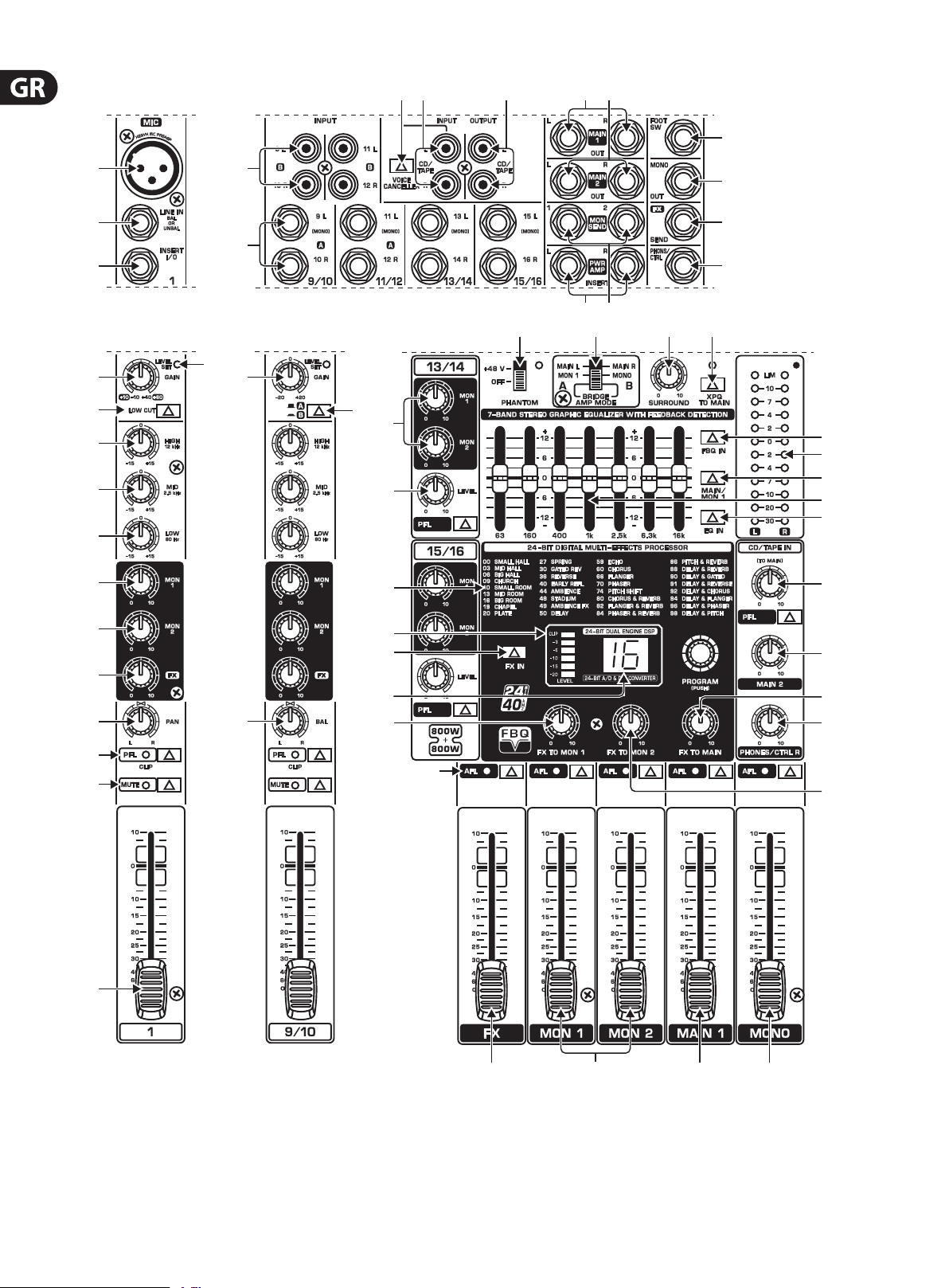

EUROPOWER PMP4000 FRONT PANEL

(45)

(41)

(46) (47) (48) (49)

Page 7

7 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

(56) (57) (58) (59)

(55)

(62)

(18)

(19)

(20)

(1)

(3)

(5)

(6)

(7)

(8)

(2)

(23)

(22)

(21)

(4)

(24)

(25)

(35)

(63)

(64)

(65)

(60)

(61)

(26) (27) (28) (29)

(34) (31)

(32)

(33)

(54)

(9)

(10)

(11)

(12)

(13)

(15) (16)

(17)

(14)

(36)

(37)

(38) (39)

(43) (40) (44)

(45)

(53)

(52) (42)

(50) (41)

(51)

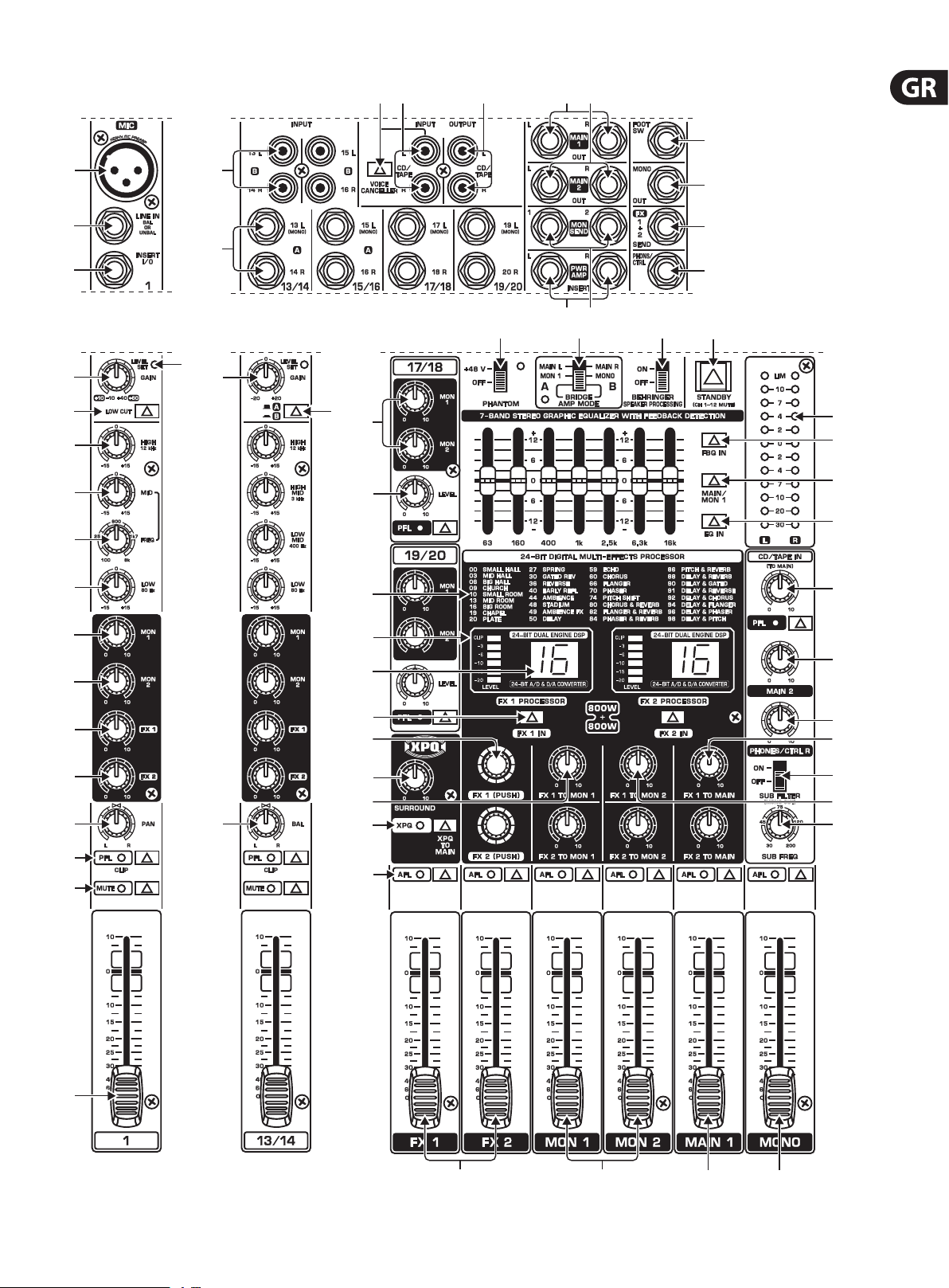

EUROPOWER PMP6000 FRONT PANEL

(49)(48)(47)(46)

Page 8

8 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

(66) (69) (70)

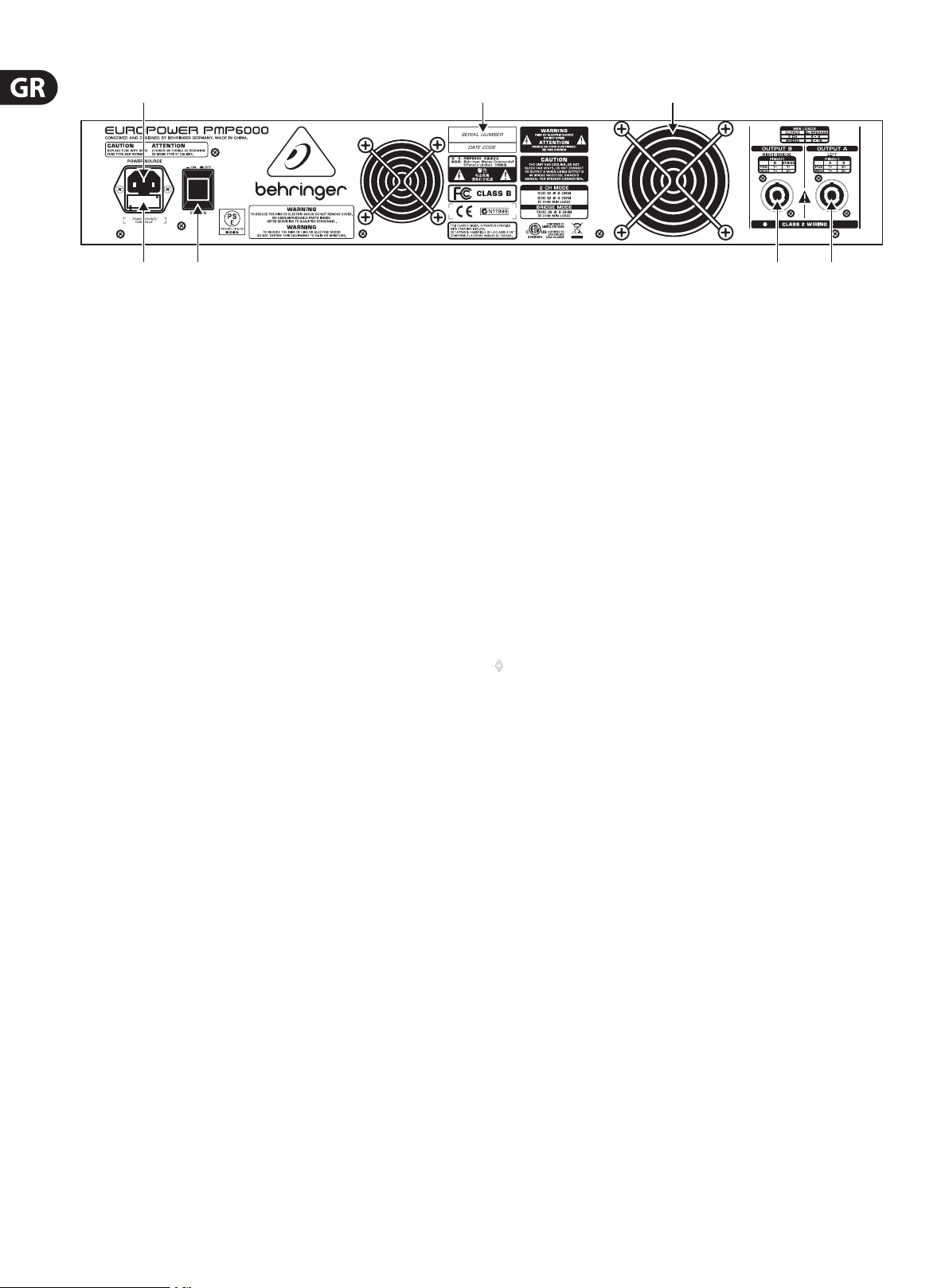

EUROPOWER PMP6000 REAR PANEL

2. Χειριστήρια

Στις επόμενες παραγράφους, περιγράφονται λεπτομερώς όλες οι λειτουργίες του μείκτη Power Mixer. Επιπλέον, παρακαλούμε να έχετε πρόχειρο και το αντίστοιχο ένθετο με τις αριθμημένες εικόνες, για να έχετε μια όσο το δυνατόν πληρέστερηεικόνα.

2.1 Μονοφωνικά και στερεοφωνικά κανάλια

(1) Με το ρυθμιστή GAIN ρυθμίζετε τη στάθμη εισόδου. Κατά τη σύνδεση ή την

αποσύνδεση μιας πηγής σήματος σε κάποια είσοδο αυτός ο ρυθμιστής πρέπει να βρίσκεται πάντα στο αριστερό τέρμα. Ο ρυθμιστής GAIN επενεργεί στην είσοδο του μικροφώνου, αλ λά και σ την είσοδο LINE. Η διαβάθμιση με μαύρο χρώμα προσδιορίζει την ενίσχυση των μικροφώνων (+10 έως +60 dB στα κανάλια με XENYX ΠΡΟΕΝΙΣΧΥΤΕΣ ΜΙΚΡΟΦΩΝΩΝ (XENYX MIC PREAMPS) και0 έως +40 dB στις παραδοσιακές εισόδους μικροφώνων. Μόνο στον μείκτη PMP1000, κανάλια 5/6 και 7/8).

Η διαβάθμιση “LINE” δηλώνει την ευαισθησία της εισόδου Line, η οποία είναι από +10 έως -40 dBu.

PMP1000: Στα σύνθετα μονοφωνικά και στερεοφωνικά κανάλια 5/6 και 7/8, ηευαισθησία είναι από +20 έως -20 dBu.

(2) Η λυχνία LED LEVEL SET ανάβει, όταν επιτευχθεί η βέλτιστη

στάθμηεργασίας.

(3) Επίσης, τα μονοφωνικά κανάλια του μείκτη Power Mixer διαθέτουν φίλτρο

LOW CUT, με το οποίο μπορείτε να εξαλείψετε τα ανεπιθύμητα τμήματα χαμηλών συχνοτήτων του σήματος, όπως για παράδειγμα τους ήχους τωνβημάτων.

(4) PMP4000/PMP6000 (Στερεοφωνικά κανάλια): Πιέζοντας τον διακόπτη

επιλογής A/B επιλέγετε ανάμεσα στις συνδέσεις υποδοχής των 6,3-mm και τις διόδους Cinch.

Στη θέση “A” ενεργοποιούνται οι συνδέσεις υποδοχής και στη θέση “B” οι δίοδοι Cinch.

(5) Ο ρυθμιστής HIGH του αντισταθμιστή ελέγχει την πάνω περιοχή συχνοτήτων

του ανάλογου καναλιού.

(6) Με το ρυθμιστή MID έχετε τη δυνατότητα να αυξήσετε ή να μειώσετε τη

μεσαία περιοχή συχνοτήτων.

(7) PMP6000: Για τη μεσαία περιοχή συχνοτήτων των μονοφωνικών καναλιών

το PMP6000 σας προσφέρει επιπλέον ρύθμιση ήχου μερικών παραμέτρων, με εύρος από 100 Hz έως 8 kHz. Με το ρυθμιστή MID ρυθμίζετε την αύξηση/ μείωση, ενώ με το ρυθμιστή FREQ ορίζετε τη συχνότητα.

Το εκουαλάιζερ των στερεοφωνικών καναλιών είναι φυσικά στερεοφωνικό. Οι οριακές συχνότητες της περιοχής των υψηλών, των μεσαίων υψηλών, τωνμεσαίων χαμηλών και των χαμηλών συχνοτήτων ανέρχονται σε 12 kHz, 3kHz, 400 Hz και 80 Hz.

(8) Ο ρυθμιστής LOW σάς δίνει τη δυνατότητα να αυξήσετε ή να μειώσετε τις

χαμηλές συχνότητες.

(9) Με το ρυθμιστή MON έχετε τη δυνατότητα να ορίσετε στη μείξη ελέγχου την

ένταση του ήχου του καναλιού.

(10) Οι μείκτες PMP4000 και PMP6000 διαθέτουν επίσης έναν δεύτερο ρυθμιστή

MON (MON 2), με τον οποίο μπορείτε να ρυθμίσετε την ένταση του ήχου της δεύτερης διόδου εποπτείας.

(11) Ο ρυθμιστής FX καθορίζει τη στάθμη του σήματος, η οποία διοχετεύεται

από το ανάλογο κανάλι στον ενσωματωμένο επεξεργαστή εφέ και επιπλέον βρίσκεται στην υποδοχή FX SEND (δείτε (64)).

(12) Η συσκευή μείξης PMP6000 διαθέτει για αυτόν τον σκοπό δύο ρυθμιστές

(FX1 και FX 2), έτσι ώστε να μπορείτε τελικά να χρησιμοποιήσετε ταυτόχρονα δύο εφέ. Κατ’ αναλογία, διαθέτει δύο διόδους εφέ, τα οποία αναπαράγονται από μια σύνθετη υποδοχήεξόδου (δείτε (46) και (64)).

◊ Παρακαλούμε προσέξτε, ότι ο επεξεργαστής των εφέ δεν ακούγεται

κατά τη διάρκεια που οι ρυθμιστές FX TO MON/MAIN (40), (41), (42) βρίσκονται στο αρισ τερό τέρμα.

(13) Με το ρυθμιστή PAN(ORAMA) προσδιορίζεται η θέση του σήματος του

καναλιού στην κύρια σ τερεοφωνική μείξη.

(14) Ο ρυθμιστής BAL(ANCE) στα στερεοφωνικά κανάλια της συσκευής έχει

αντίστοιχη λειτουργία με τον ρυθμισ τή PAN των μονοφωνικών καναλιών. Αυτός καθορίζει τα ανάλογα ποσοστά ανάμεσα στο αρισ τερό και δεξιό σήμα εισόδου, πριν διοχετευτούν και τα δύο στην κύρια στερεοφωνική έξοδο.

(15) PMP4000/PMP6000: Πιέζοντας τον διακόπτη PFL (Pre Fader Listening),

στηναριστερή ένδειξη LED (34) εμφανίζεται η στάθμη εισόδου του καναλιού πριν από το ποτενσιόμετρο. Ρυθμίστε τώρα τη βέλτιστη στάθμη εισόδου (0dB) με το ρυθμιστή GAIN (1). Κατά την ενεργοποίηση της λειτουργίας PFL ανάβει η ανάλογη λυχ νία LED.

Εάν η λυχνία LED LEVEL SET (2) ανάβει συνεχόμενα, τότε εργάζεστε με τη βέλτιστη στάθμη ήχου. Ωστόσο, εάν ανάβει η λυχ νία LED CLIP, τότε η στάθμη εισόδου είναι πολύ υψηλή και θα πρέπει να μετριαστεί κάπως με το ρυθμιστή GAIN. Η λυχνία LED CLIP θα πρέπει να ανάβει αποκλειστικά και μόνο κατά την αναγνώριση των κορυφώσεων της στάθμης και όχι συνεχώς.

(16) Με τον διακόπτη MUTE επιτυγχάνεται η σίγαση του καναλιού της

κύριας μείξης. Τα σήματα πριν από το ποτενσιόμετρο (δίοδοι εποπτείας) παραμένουνλειτουργικά. Όταν είναι πατημένος ο διακόπτης MUTE, τότεανάβει η κατάλληλη λυχνία ελέγχου LED.

(17) Το ποτενσιόμετρο καναλιού καθορίζει τη στάθμη του σήματος του καναλιού

στην κύρια μείξη.

Page 9

9 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

2.1.1 Περιοχή εισόδου

(18) Κάθε μονοφωνικό κανάλι εισόδου προσφέρει μια συμμετρική είσοδο

μικροφώνου μέσω της υποδοχής XLR, στο οποίο διατίθεται επίσης, με το πάτημα ενός κουμπιού μια φαντασμική τάση +48 V για τη λειτουργία των μικροφώνων με πυκνωτές.

PMP1000: Τα στερεοφωνικά κανάλια 5/6 και 7/8 διαθέτουν επίσης μια συμμετρική είσοδο XLR για μικρόφωνα, στην οποία, κατ’ απαίτηση, διατίθεται φαντασμική τάση +48 V.

◊ Ενεργοποιήστε τη σίγαση του συστήματος αναπαραγωγής,

πριν ενεργοποιήσετε τη φαντασμική τάση. Διαφορετικά θα ακουστεί από τα ηχεία ένας θόρυβος ενεργοποίησης.

(19) Κάθε μονοφωνική είσοδος διαθέτει μια σύνδεση LINE IN, η οποία έχει μορφή

υποδοχής βύσματος των 6,3-mm, ενώ μπορεί να δεχθεί συμμετρικές ή ασύμμετρες διατάξεις.

◊ Παρακαλούμε να προσέξετε ότι κάθε φορά μπορείτε να χρησιμοποιείτε

μόνο την είσοδο του μικροφώνου ή την είσοδο Line ενός καναλιού και ποτέ και τις δύο ταυτόχρονα!

◊ Σε περίπτωση σύνδεσης μονοφωνικού σήματος σε ένα στερεοφωνικό

κανάλι θα πρέπει να χρησιμοποιήσετε την αριστερή είσοδο. Με αυτόν τον τρόπο απεικονίζεται το μονοφωνικό σήμα και στις δύο πλευρές.

◊ Αυτό δεν ισχύει για τα σύνθετα μονοφωνικά και στερεοφωνικά κανάλια

5/6 και 7/8 του μείκτη PMP1000.

(20) ΕΙΣΑΓΩΓΗ I/O. Τα σημεία εισαγωγής (Inserts) χρησιμοποιούνται για την

επεξεργασία του σήματος με δυναμικούς επεξεργαστές ή αντισταθμισ τές. Αυτά τα σημεία εισαγωγής βρίσκονται πριν από το ποτενσιόμετρο, τοναντισταθμιστή και τις εξόδους MON/FX SEND. Σε αντίθεση με τις συσκευές για την ηχώ και τις άλλες συσκευές εφέ, οι οποίες συνήθως προστίθενται στο στεγνό σήμα, οι δυναμικοί επεξεργαστές επεξεργάζονται το σύνολο του σήματος. Επομένως, σε παρόμοιες καταστάσεις δεν ενδείκνυται η λύση της διόδου Aux Send. Αντίθετα, πραγματοποιείται διακοπή της διόδου του σήματος και προσ τίθεται ένας δυναμικός επεξεργαστής ή ένας αντισταθμιστής. Στη συνέχεια, το σήμα επιστρέφει από την ίδια θέση στη συσκευή μίξης. Το σήμα διακόπτεται μόνο όταν είναι τοποθετημένο ένα φις στην κατάλληλη υποδοχή (στερεοφωνικό βύσμα, ακίδα = έξοδος σήματος, δακ τύλιος = είσοδος). Όλα τα μονοφωνικά κανάλια εισόδου είναι εξοπλισμένα με εισαγωγές (Inser ts).

(21) Τα στερεοφωνικά κανάλια διαθέτουν ένα ρυθμιστή GAIN για τη ρύθμιση της

στάθμης, με τον οποίο μπορεί να ρυθμιστεί η ευαισθησία εισόδου σε εύρος +20 από έως -20 dB.

PMP1000: Τα στερεοφωνικά κανάλια 5/6 και 7/8 διαθέτουν επίσης μια είσοδο XLR για μικρόφωνα Η προενίσχυση των μικροφώνων μπορεί να ρυθμιστεί σε εύρος από 0 έως +40 dB.

(22) Κάθε στερεοφωνικό κανάλι διαθέ τει δύο εισόδους στάθμης γραμμής στις

υποδοχές βύσματος, που αντιστοιχούν στο αριστερό και το δεξιό κανάλι. Όταν χρησιμοποιείται μόνο η υποδοχή που έχει το γράμμα “L”, τότε το κανάλι λειτουργεί ως μονοφωνικό. Το σήμα εμφανίζεται ως μονοφωνικό και στις δύοπλευρές.

◊ Αυτό δεν ισχύει για τα σύνθετα μονοφωνικά και στερεοφωνικά κανάλια

5/6 και 7/8 του μείκτη PMP1000.

◊ Τα κανάλια 13/14 καθώς και τα 15/16 οδηγούνται κατευθείαν στον κύριο

μείκτη (main mix) χωρίς ενίσχυση της ποιότητας ή της έντασης του ήχου. Μέσα από τα κανάλια 13/14 και 15/16 μπορείτε να συνδέσετε π.χ. μια συσκευή Submixer και να χρησιμοποιήσετε την τελική βαθμίδα του PMP1000.

(23) PMP4000: Τα στερεοφωνικά κανάλια 9/10, καθώς και 11/12 είναι επιπλέον

εξοπλισμένα με υποδοχές Cinch.

PMP6000: Τα στερεοφωνικά κανάλια 13/14. καθώς και 15/16 είναι επιπλέον εξοπλισμένα με υποδοχές Cinch.

◊ PMP4000/PMP6000: Παρακαλούμε να προσέξετε ότι με τον διακόπτη

επιλογής A /B (4) πρέπει να καθορίσετε την επιλογή σύνδεσης (υποδοχή ή Cinch), αμέσως μόλις καλυφθεί η είσοδος.

(24) PMP4000/PMP6000: Τα δύο στερεοφωνικά κανάλια διαθέτουν από δύο

ρυθμιστές ελέγχου (MON 1/2) και από ένα ρυθμιστή LEVEL (25). Όπως και τα άλλα τα κανάλια, έτσι και αυτά διαθέτουν διακόπτη PFL.

(25) Αντί για ποτενσιόμετρο, το κανάλι διαθέτει περιστροφικό ρυθμιστή LEVEL.

(26) Με τον διακόπτη PHANTOM έχετε τη δυνατότητα να ενεργοποιήσετε

τη φαντασμική τάση των υποδοχών XLR των καναλιών εισόδου, η οποία απαιτείται για τη λειτουργία των μικροφώνων με πυκνωτές. Η λυχνία LED +48 V ανάβει, όταν είναι ενεργοποιημένη η φαντασμική τάση. Κατάκανόνα είναι δυνατή η τοποθέτηση δυναμικών μικροφώνων, αρκεί να έχουν συμμετρική ενεργοποίηση. Εάν αμφιβάλ λετε επικοινωνήστε με τον κατασκευαστή του μικροφώνου!

◊ Σε περίπτωση ενεργοποιημένης φαντασμικής τάσης δεν πρέπει να

υπάρχουν συνδεδεμένα μικρόφωνα σ το μείκτη (ή στα κουτιά Stagebox/ Wallbox). Επίσης, θα πρέπει να ενεργοποιηθεί η σίγαση των ηχείων εποπτείας και ενισχυτή, πριν θέσετε σε λειτουργία τη φαντασμική τροφοδοσία. Μετά την ενεργοποίηση περιμένετε για περίπου ένα λεπτό, πριν ρυθμίσετε την ενίσχυση εισαγωγής, ώστε να μπορέσει προηγουμένως να σταθεροποιηθεί το σύστημα.

◊ Προσοχή! Σε καμία περίπτωση να μην χρησιμοποιήσετε μη συμμετρικές

ηλεκτρικές συνδέσεις XLR (σύνδεση PIN 1 και 3) στις υποδοχές σύνδεσης MIC, όταν θέλετε να ενεργοποιήσετε τη φαντασμική τροφοδοσία.

(27) Με τον διακόπτη AMP MODE έχετε τη δυνατότητα να διαπισ τώσετε, σε ποια

κατάσταση λειτουργίας βρίσκεται η βαθμίδα ενίσχυσης του μείκτη PMP:

PMP1000:

MAIN: Στη θέση “MAIN” ο μείκτης λειτουργεί ως στερεοφωνικός ενισχυτής.

MON: Σε αυτή τη λειτουργία στην έξοδο OUTPUT A (71) βρίσκεται το σήμα

εποπτείας και στην έξοδο OUTPUT B (72) το κύριο σήμα (πάντα μονοφωνικό).

BRIDGE (Γεφυρωμένη μονοφωνική λειτουργία): Στη λειτουργία BRIDGE AMP MODE προστίθενται οι αποδόσεις εξόδου των υποδοχών OUTPUT A

και B και αναπαράγονται μόνο μέσω της υποδοχής OUTPUT B. Αυτό έχει ως αποτέλεσμα τη διπλή απόδοση.

PMP4000/PMP6000:

MAIN L/MAIN R. Στη θέση MAIN MIX ο μείκτης λειτουργεί ως

στερεοφωνικός ενισχυτής.

MON 1/MONO. Σε αυτή τη λειτουργία στην έξοδο OUTPUT A βρίσκεται το σήμα εποπτείας 1και στην έξοδο OUTPUT B το κύριο σήμα (πάνταμονοφωνικό).

BRIDGE (Γεφυρωμένη μονοφωνική λειτουργία): Στη λειτουργία BRIDGE AMP MODE προστίθενται οι αποδόσεις εξόδου των υποδοχών OUTPUT A (71)

και B (72) και αναπαράγονται μόνο μέσω της υποδοχής OUTPUT B. Αυτό έχει ως αποτέλεσμα τη διπλή απόδοση.

Page 10

10 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

◊ Στη λειτουργία BRIDGE να συνδέετε πάντα στην έξοδο OUTPUT B μόνο

ένα ηχείο με αντίσ ταση τουλάχιστον 8 Ω! Προσέξτε, ότι κατά τη διάρκεια της λειτουργίας BRIDGE ΠΟΤΕ δεν πρέπει να χρησιμοποιηθεί η έξοδος OUTPUT A!

◊ Σε όλες τις άλλες λειτουργίες δεν επιτρέπεται ηαντίσταση του

συνδεδεμένου ηχείου να είναιμικρότερη από 4 Ω.

◊ Λάβετε υπόψη σας ότι η απόδοση του ηχείου, το οποίο λαμβάνει το

σήμα του από την έξοδο OUTPUT B σε λειτουργία BRIDGE AMP MODE, είναι σημαντικά υψηλότερη σε σχέση με τη χρήση παράλληλων εξόδων ηχείων. Προσέξτε, σχετικά με αυτό το θέμα, τα στοιχεία που αναγράφονται στην πίσω πλευρά του μείκτη Power Mixer.

◊ Για τη σωστή πολικότητα του καλωδίου των ηχείων σας, προσέξτε τις

οδηγίες σχετικά με τον αριθμό ακίδων στην πίσω πλευρά της συσκευής (δείτε επίσης (71) και (72)).

(28) PMP6000: Με το διακόπτη BEHRINGER SPEAKER PROCESSING

ενεργοποιείτε μια λειτουργία φίλτρου για την προσαρμογή του μείκτη στα τεχνικά δεδομένα των ηχείων σας.

Εάν π.χ. τα ηχεία δεν αποδίδουν πλήρως στην περιοχή των κάτω συχνοτήτων, με αυτή τη λειτουργία μπορείτε να περιορίσε τε την ανάλογη περιοχή συχνοτήτων του σήματος εξόδου του μείκτη. Με αυτόν τον τρόπο προσαρμόζεται καλύτερα το σήμα στην απόκριση συχνότητας των κουτιώνσας.

(29) PMP1000/PMP6000: Εάν ο διακόπτης S TANDBY είναι πατημένος,

επιτυγχάνεται σίγαση όλων των καναλιών εισόδου. Στις παύσεις μεταξύ των τραγουδιών ή για την αλλαγή του εξοπλισμού, μπορείτε να εμποδίσετε να φθάσει θόρυβος από τα μικρόφωνα στην εγκατάσταση ενίσχυσης ήχου, ο οποίος μπορεί ακόμη και να καταστρέψει τις μεμβράνες των ηχείων. Το μυστικό είναι να παραμένουν ανοιχτά όλα τα ποτενσιόμετρα ώστε να μπορείτε ταυτόχρονα να αναπαραγάγετε μουσική από κάποιο CD μέσω των εισόδων CD/TAPE IN (δείτε (55)). Τα ποτενσιόμετρα των καναλιών που βρίσκονται σε σίγαση διατηρούν τη ρύθμισή τους.

2.2 Αντισταθμιστής και σύστημα ανίχνευσης ανάδρασης FBQ

(30) Ο μείκτης Power Mixer διαθέτει γραφικό αντισταθμιστή 7 ζωνών. Με τη

βοήθειά του μπορείτε να προσαρμόσετε τον ήχο στα δεδομένα του χώρου. Στη θέση “0” δεν πραγματοποιείται επεξεργασία της απόκρισης των συχνοτήτων. Για την αύξηση μιας περιοχής συχνοτήτων μετακινήστε το ανάλογο ποτενσιόμετρο προς τα επάνω, ενώ για τη μείωση οδηγήστε το προς τα κάτω.

◊ Προσέξτε ότι η συμπεριφορά του αντισταθμιστή εξαρτάται από τη θέση

του διακόπτη AMP MODE (δείτε (27)).

(32) Με τον διακόπτη MAIN/MON 1 επιλέγετε, εάν ο αντισταθμιστής θα

ενεργήσει στην κύρια μείξη ή στη μείξη εποπτείας. Ο στερεοφωνικός αντισταθμιστής επεξεργάζεται την κύρια μείξη, όταν ο διακόπτης βρίσκεται στην ανώτερη θέση. Σε αυτήν την περίπτωση ο αντισταθμιστής δεν επιδρά στη μείξη εποπτείας. Ο αντισταθμιστής επεξεργάζεται τη μείξη εποπτείας, όταν είναι πατημένος ο διακόπτης, ενώ η κύρια μείξη παραμένειανεπηρέαστη.

(33) PMP1000: Το πλήκτρο MAIN MIX/MONITOR έχει την ίδια λειτουργία που έχει

στον μείκτη PMP4000 και τον μείκτη PMP6000.

(34) Πιέζοντας τον διακόπτη EQ IN ενεργοποιείτε τον αντισταθμιστή.

Ότανενεργοποιηθεί, ανάβουν οι λυχνίες LED των ποτενσιόμετρων.

Με τη βοήθεια αυτής της ένδειξης LED έχετε τη δυνατότητα να ελέγχετε τη στάθμη εξόδου του κύριου σήματος.

Η πάνω λυχνία LED LIM ανάβει, όταν το εσωτερικό κύκλωμα προστασίας του ενισχυτή αντιστοιχεί σε πολύ υψηλή στάθμη.

PMP1000: Πάνω από τις λυχνίες LED LIM βρίσκονται οι λυχνίες LED PHANTOM

(26) και POWER. Η τελευταία ανάβει όταν ενεργοποιήσετε τη συσκευή.

◊ Οι λυχνίες LED LIM και η ένδειξη LED ΔΕΝ ανάβουν, όταν τροφοδοτηθεί

εξωτερικό σήμα μέσω των υποδοχών PWR AMP INSERT (61).

2.3 Περιοχή εφέ

(35) Εδώ θα βρείτε μια συνοπτική παρουσίαση όλων των προεπιλογών του

επεξεργαστή εφέπολλών δυνατοτήτων.

(36) Η λυχνία LED ένδειξης επιπέδου στη μονάδα εφέ θα πρέπει να δείχνει ήδη

μια επαρκή υψηλή στάθμη. Προσέξτε να ανάβει η λυχνία LED αναγνώρισης των κορυφώσεων της στάθμης. Εάν ανάβει συνεχόμενα, υπερ-διαμορφώστε τον επεξεργαστή εφέ και θαεπανέλθουν οι φυσιολογικές παραμορφώσεις. Τοποτενσιόμετρο FX SEND (PMP1000) ή το ποτενσιόμετρο FX/FX 1/2 (PMP4000/PMP6000) ρυθμίζει τη στάθμη, η οποία φθάνει στη μονάδα των εφέ, καθώς και στις υποδοχές εξόδου FX SEND

(37) Η οθόνη των εφέ δείχνει πάντοτε την επιλεγμένη προεπιλογή.

(38) PMP4000/PMP6000: FX1/2 IN. Πιέζοντας το πλήκτρο ενεργοποιείται ο

ανάλογος επεξεργαστής εφέ.

(39) PMP1000/PMP4000: ΠΡΟΓΡΑΜΜΑ. Επιλέξτε έναν αλγόριθμο εφέ

περιστρέφοντας το ρυθμιστή (ο αριθμός προεπιλογής αναβοσβήνει). Για την ενεργοποίηση του επιλεγμένου εφέ πρέπει να πιέσετε γα λίγο το ρυθμισ τή (PMP6000: FX 1/2 (PUSH)).

(31) Όταν πιέσετε τον διακόπτη FBQ IN ενεργοποιείται το σύσ τημα

αναγνώρισης ανάδρασης FBQ ( το σύστημα FBQ ενεργοποιείται μόνο με προηγούμενη ενεργοποίηση του

αντισταθμιστή (33)). Οι συχνότητες, που προκαλούν αναδράσεις, υποδεικνύονται από τις φωτισμένες λυχνίες LED των ποτενσιόμετρων. Όλες οι υπόλοιπες λυχνίες θα σβήσουν. Μειώστε απλά την ανάλογη περιοχή συχνοτήτων, ώσπου να μην παρουσιάζονται πλέον αναδράσεις και η λυχνία LED θα εξασθενήσει ή θα σβήσει. Ο μείκτης Power Mixer διαθέτει αυτή τη λειτουργία στην κύρια μείξη ή τη μείξη εποπτείας.

PMP1000: Το πλήκτρο FBQ FEEDBACK DETECTION έχει την ίδια λειτουργία που έχει στον μείκτη PMP4000 και τον μείκτη PMP6000.

◊ PMP1000: Δεν είναι δυνατό να ενεργοποιηθεί ή να απενεργοποιηθεί

ο επεξεργαστής εφέ και γι’ αυτό βρίσκεται πάντοτε σε λειτουργία. Ρυθμίστε τη συμμετοχή στα εφέ του σήματος MAIN ή MON μέσω του ανάλογου ρυθμιστή ((40) και (42)).

PMP6000: Ο μείκτης PMP6000 διαθέτει δύο ξεχωριστούς επεξεργαστές εφέ. Έχετε τη δυνατότητα να χρησιμοποιείτε ξεχωριστά τους δύο επεξεργαστές. Ενεργοποιήστε τον έναν ή και τους δύο επεξεργαστές μέσω του διακόπτη FX1/2 IN (38).

(40) PMP4000/PMP6000: Με τον ρυθμιστή FX 1/2 TO MON 1 καθορίζετε τη

συμμετοχή στα εφέ του επεξεργαστή εφέ πολλών δυνατοτήτων για τη μείξηεποπτείας. Αν περιστρέψετε το ρυθμιστή στο αριστερό τέρμα, τότε δεν θα εισαχθεί κανένα εφέ στη μείξη-εποπτείας.

PMP1000: Ο ρυθμιστής FX TO MON έχει την ίδια λειτουργία που έχει στον μείκτη PMP4000 και τον μείκτη PMP6000.

Page 11

11 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

(41) Με το ρυθμιστή FX 1/2 TO MON 2 καθορίζετε τη συμμετοχή στα εφέ

του επεξεργαστή εφέ πολλών δυνατοτήτων για τη μείξη εποπτείας 2. Ανπεριστρέψετε το ρυθμιστή στο αριστερό τέρμα, τότε δεν θα εισαχθεί κανένα εφέ στη μείξη εποπτείας 2.

(42) Με το ρυθμιστή FX 1/2 TO MAIN καθορίζετε τη συμμετοχή στα εφέ του

επεξεργαστή εφέ πολλών δυνατοτήτων για την κύρια μείξη. Αν περιστρέψετε το ρυθμιστή στο αριστερό τέρμα, τότε δεν θα εισαχθεί κανένα εφέ στην κύριαμείξη.

PMP1000: Ο ρυθμιστής FX TO MAIN έχει την ίδια λειτουργία που έχει στον μείκτη PMP4000 και τον μείκτη PMP6000.

2.4 Κύρια περιοχή και περιοχή εποπτείας

(43) Με το ρυθμιστή Surround καθορίζετε την ένταση του

εφέ. Πρόκειται για ένα ενσωματωμένο εφέ, που επιδρά

στη διεύρυνση της στερεοφωνικής βάσης. Με αυτόν τον

τρόπο, ο ήχος γίνεται πιο ζωντανός και διαυγής.

(44) Πιέζοντας το πλήκτρο XPQ TO MAIN ενεργοποιείται το εφέ.

(45) Πιέζοντας τον διακόπτη AFL (After Fader Listening) ενεργοποιείτε τη

λειτουργία Solo. Εάν έχει ενεργοποιηθεί η λειτουργία AFL για το αντίστοιχο κανάλι της κύριας περιοχής, τότε ακούτε μόνο το σήμα που βρίσκεται σε αυτό το κανάλι. Η ένταση του ήχου μπορεί να μεταβληθεί με το ποτενσιόμετρο. Ηενεργοποίηση της λειτουργίας AFL δεν επηρεάζει την κύρια μείξη ή τη μείξη εποπτείας, εφόσον δεν αλλάξετε τη θέση του ποτενσιόμετρου. Μεαυτόν τον τρόπο μπορείτε να ακούσετε ένα ή περισσότερα σήματα μέσω της υποδοχής PHONS/CTRL (65). Εάν είναι ενεργοποιημένη η λειτουργία AFL, τότεανάβει η ανάλογη λυχνία ελέγχου LED.

◊ Ο μείκτης PMP1000 δεν διαθέτει τη λειτουργία AFL.

(46) PMP1000: Ποτενσιόμετρο FX SEND.

PMP4000: Ποτενσιόμετρο FX.

PMP6000: Ποτενσιόμετρο FX 1/2-SEND.

Εδώ πρόκειται για το κύριο ποτενσιόμετρο Send του σήματος εφέ, το οποίο οδηγείται στον επεξεργαστή εφέ και στην έξοδο FX SEND (64) (δείτε επίσης (11)και (12)).

(47) PMP1000: Ποτενσιόμετρο MON SEND.

PMP4000/PMP6000: Ποτενσιόμετρο MON1/2.

Τα ποτενσιόμετρα χρησιμεύουν στη ρύθμιση της έντασης του ήχου εξόδου από την εποπτεία (δείτε επίσης (9) και (10)).

(48) PMP1000: Στην κύρια μείξη μπορεί να ρυθμιστεί η συνολικήένταση ήχου,

ηοποία λαμβάνεται από την κύρια έξοδο, μέσω των δύο ποτενσιόμετρων.

PMP4000/PMP6000: Το ποτενσιόμετρο MAIN 1 ρυθμίζει τη συνολικήέν ταση ήχου της συσκευής EUROPOWER. Το κύριοσήμα μπορεί να ληφθεί στην έξοδο MAIN 1 (δείτε επίσης (58)).

(49) PMP4000/PMP6000: Με το ποτενσιόμετρο MONO ρυθμίζεται το σύνολο του

μονοφωνικού ήχου (δείτε επίσης και (63)).

(50) PMP6000: Με το φίλτρο SUB FILTER, που επενεργεί στο σύνολο του

μονοφωνικού ήχου, φιλτράρονται οι συχνότητες που βρίσκονται πάνω από την επιλεγμένη ρύθμιση. Με αυτόν τον τρόπο μπορεί να προσαρμοστεί βέλτιστα στην έξοδο MONO OUT (δείτε (63)), π.χ. ένα ενεργό ηχείο Subwoofer. Για να ενεργοποιήσετε το φίλτρο, τοποθετήστε τον διακόπτη στη θέση “On”.

(51) PMP6000: Ο ρυθμιστής SUB FREQ καθορίζει την οριακή συχνότητα,

κάτω από την οποία λειτουργεί το ηχείο Subwoofer. Η ρύθμιση μπορεί να μεταβληθεί χωρίς βαθμίδες σε εύρος από τα 30 έως τα 200 Hz.

(52) Ο ρυθμιστής PHONS/CTRL R καθορίζει την ένταση του ήχου των ακουστικών

ή του χώρου χειρισμού (δείτε επίσης (65)).

(53) PMP4000/PMP6000: Ο ρυθμισ τής MAIN 2 καθορίζει την ένταση του ήχου

στην έξοδο MAIN 2 (δείτε επίσης (59)). Πρόκειται για το ίδιο σήμα Main με την έξοδο MAIN 1, αλλά με ξεχωριστές υποδοχές εξόδου και ξεχωριστή ρύθμιση έντασης ήχου.

(54) PMP4000/PMP6000: Με το ρυθμιστή CD/ TAPE IN ρυθμίζετε την ένταση του

ήχου του σήματος Line που βρίσκεται στην είσοδο CD/TAPE INPUT (55). Με το πλήκτρο PFL μπορείτε να ακούσετε το σήμα πριν φτάσει στο ρυθμιστή.

PMP1000: Με το ποτενσιόμετρο CD/TAPE RET ρυθμίζετε το σήμα Line που βρίσκεται στην είσοδο CD/TAPE INPUT (55). Με το πλήκτρο CD/TAPE MUTE ενεργοποιείτε τη σίγαση του καναλιού.

2.4 .1 Περιοχή σύνδεσης

(55) Οι υποδοχές CD/TAPE INPUT (Cinch) κάνουν δυνατή την αναπαραγωγή ενός

εξωτερικού στερεοφωνικού σήματος. Έτσι μπορείτε π.χ. να συνδέσετε ένα CDPlayer, ένα Tape Deck ή άλλες πηγές Line.

(56) Με την ενεργοποίηση της λειτουργίας VOICE CANCELLER

διαγράφονται από το σήμα CD/TAPE INPUT κάποιες ειδικές συχνότητες τραγουδιού. Αυτή η λειτουργία ενδείκ νυται για

παράδειγμα σε χρήση Karaoke, έτσι ώστε να φιλτράρεται η εκτέλεση του τραγουδιού από την αναπαραγωγή και να μπορεί κανείς να τραγουδά ο ίδιος.

(57) Στην υποδοχή CD/TAPE OUTPUT βρίσκεται το κύριο στερεοφωνικό σήμα

του μείκτη Power Mixer, έτσι ώστε π.χ. να μπορεί να ηχογραφηθεί με έναν καταγραφέα DAT.

◊ Όταν το σήμα CD/TAPE OUT είναι συνδεδεμένο με μια συσκευή

εγγραφής και το σήμα εξόδου αυτής της συσκευής οδηγείται πίσω στην είσοδο CD/TAPE IN, είναι πιθανόν να προκύψουν αναδράσεις κατά την ενεργοποίηση της λειτουργίας εγγραφής της συσκευής καταγραφής. Γι’ αυτόν το λόγο, πριν από την έναρξη της εγγραφής αποσυνδέστε τη σύνδεση της εισόδου CD/TAPE IN του μείκτη Power Mixer ή απομακρύνετε εντελώς το σήμα εισόδου CD/TAPE!

(58) Μέσω των υποδοχών εξόδου MAIN OUT μπορείτε να οδηγήσετε το κύριο

σήμα σε έναν εξωτερικό ενισχυτή. Αυτό συνιστάται π.χ. όταν θέλετε να χρησιμοποιήσετε μόνο την περιοχή του μείκτη και την περιοχή των εφέ της συσκευής. Το σήμα μετριέται πριν από την τελική βαθμίδα του μείκτη. Ταδύο μεγαλύτερα μοντέλα διαθέτουν δύο εξόδους MAIN (59) με δυνατότητα ξεχωριστής ρύθμισης (MAIN 1/2).

(60) Συνδέστε στην υποδοχή MON 1/2 SEND τελικές βαθμίδες ενίσχυσης

ή ενεργά ηχεία εποπτείας για να ακούσετε, μέσω του ρυθμιστή MON, τηνπαραγόμενη μείξη σήματος στα κανάλια, αλλά και για να μπορέσουν να την ακούσουν οι μουσικοί επάνω στη σκηνή.

(61) Η σειρά ΡΜΡ έχει μια σύνδεση ενισχυτή ισχύος POWER AMP INSERT η

οποία προβλέπεται για διαφορετικές χρήσεις. Αφενός μπορείτε μέσω αυτής να χρησιμοποιήσετε την τελική βαθμίδα ενισχυτή ώστε να ενισχύσετε το σήμα εξόδου ενός άλλου προ-ενισχυτή. Πιθανές εφαρμογές θα ήταν π. χ. η σύνδεση μιας μεγαλύτερης κονσόλας μίξης ή της εξόδου προ-ενισχυτή (στάθμηγραμμής) ενός ενισ χυτή οργάνου. Για αυτή τη χρήση αρκεί ένα μη συμμετρικό καλώδιο 6,3 χιλ. (μονοφωνικό).

Page 12

12 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

Συμπληρωματικά έχετε τη δυνατότητα να χρησιμοποιήσετε τη σύνδεση POWER AMP INSERT ως συνηθισμένη οδό διασύνδεσης (Insert) ώστενα προσθέσετε έναν συμπιεστή ή έναν γραφικό αντισταθμιστή στην οδό σήματος. Για αυτό απαιτείται ένα συμμετρικό καλώδιο 6,3 χιλ. (στέρεο)καιπρέπει να δοθεί προσοχή στην κατανομή ακμής και δακτυλίου σύμφωνα με την απεικόνιση 4.5 (βλέπε Κεφάλαιο 4.2 “Συνδέσεις ήχου”). Ηεπαφή δακτυλίου σε αυτή την περίπτωση είναι το λεγόμενο Send (εκπομπή), η οποία συνδέεται με την είσοδο της συμπληρωματικής συσκευής και η επαφή ακμής είναι το λεγόμενο Return (επιστροφή), η οποία συνδέεται με την έξοδο της συμπληρωματικής συσκευής.

Τέλος στην είσοδο POWER AMP INSERT μπορεί να ανακληθεί το σήμα εξόδου του τομέα κονσόλας μίξης της συσκευής ώσ τε να χρησιμοποιηθεί ένας συμπληρωματικός εξωτερικός ενισχυτής ισχύος. Για αυτό απαιτείται ένα συμμετρικό καλώδιο 6,3 χιλ. (στέρεο), στο οποίο συνδέεται η επαφή δακτυλίου (όχι η ακμή) με την είσοδο του εξωτερικού ενισχυτή ισχύος. Ότανθέλετε να χρησιμοποιήσετε τον εσωτερικό ενισχυτή ισχύος ταυτόχρονα με τον εξωτερικό, συνδέστε απλά τις επαφές βύσματος δακτυλίου και ακμής.

(62) Στην υποδοχή FOOTSWITCH μπορείτε να συνδέσετε ένα πλήκτρο

ποδιού του εμπορίου. Με αυτόν τον τρόπο μπορείτε να ενεργοποιήσετε ένα “EectBypass” και, σαν συνέπεια, πραγματοποιείται η σίγαση του επεξεργαστή εφέ. Χρησιμοποιήστε για τη συσκευή μείξης PMP6000 να διπλό πλήκτρο ποδιού, έτσι ώστε να μπορείτε να ενεργοποιείτε ή να απενεργοποιείτε χωριστά τις διόδους FX 1 και FX 2. Σε αυτήν την περίπτωση ο έλεγχος της συσκευής γίνεται μέσω της ακίδας της υποδοχής του βύσματος FX 1και μέσω του δακτυλίου FX 2.

2.5 Πίσω πλευρά

(66) Η σύνδεση με το ρεύμα πραγματοποιείται μέσω ΥΠΟΔΟΧΗΣ ΨΥΧΡΩΝ

ΣΥΣΚΕΥΩΝ IEC. Στη συσκευασία περιέχεται ένα κατάλληλο καλώδιο.

(67) Στην ΑΣΦΑΛΕΙΟΘΗΚΗ της συσκευής μπορείτε να αντικαθιστάτε τις

ασφάλειες. Κατά την αντικατάσταση της ασφάλειας θα πρέπει οπωσδήποτε να χρησιμοποιήσετε τον ίδιο τύπο ασφάλειας. Γι’ αυτό προσέξτε τα στοιχεία που δίνονται στο κεφάλαιο “Προδιαγραφές”.

(68) Με το διακόπτη POWER βάζετε σε λειτουργία τη συσκευή PMP. Ο διακόπτης

POWER θα πρέπει να είναι κλειστός, αν θέλετε να συνδέσετε τη συσκευή στορεύμα.

◊ Παρακαλώ προσέξτε τα ακόλουθα: Ο διακόπτης POWER δεν αποσυνδέει

πλήρως τη συσκευή από το ρεύμα. Γι’ αυτό, τραβήξτε το καλώδιο από την πρίζα, αν δεν πρόκειται να χρησιμοποιήσετε τη συσκευή για μεγάλο χρονικό διάστημα.

(69) ΑΡΙΘΜΟΣ ΣΕΙΡΑΣ του μείκτη Power Mixer.

(70) Εδώ υπάρχει ο ανεμιστήρας της συσκευής.

(71) Ο μείκτης PMP6000 διαθέτει δύο ανεμιστήρες.

Μια έξοδος OUTPUT A (LEFT) αναπαράγεται, ανεξάρτητα από την επιλεγμένη λειτουργία (δείτε (27)), είτε το αριστερό συνολικό στερεοφωνικό σήμα είτε στο σήμα εποπτείας σε μονοφωνική λειτουργία. Να μη χρησιμοποιείτε ΠΟΤΕ αυτήν την έξοδο στη μονοφωνική γεφυρωμένηλειτουργία.

(63) PMP4000/PMP6000: Η έξοδος MONO OUT ενδείκ νυται ιδιαίτερα για τη

σύνδεση ενός ηχείου Subwoofer. Εάν συνδεθεί ένα ηχείο Subwoofer, τότε, με το μείκτη PMP6000 διαθέτετε την πρόσθετη δυνατότητα να καθορίσετε την περιοχή των κατώτερων συχνοτήτων στις οποίες θα λειτουργεί το ηχείο Subwoofer. Η ρύθμιση πραγματοποιείται με το ρυθμιστή SUB FILTER.

(64) Μέσω της σύνδεσης FX SEND αναπαράγεται το σήμα FX Send των καναλιών

εισόδου, έτσι ώστε π.χ. να συνδεθεί στην είσοδο μιας εξωτερικής συσκευής εφέ. Επειδή ο μείκτης PMP6000 διαθέτει δύο ρυθμιστές FX για κάθε σήμα εισόδου (δείτε (12)), τα δύο ποτενσιόμετρα FX SEND (FX SEND 1+2) βρίσκονταισε μία υποδοχή.

◊ Παρακαλώ προσέξτε τα ακόλουθα: Το σήμα SEND οδηγείται παράλληλα

προς τις υποδοχές FX SEND και τον επεξεργαστή εφέ και άρα μπορούν να χρησιμοποιηθούν και τα δύο ταυτόχρονα.

◊ PMP6000: Για τη λήψη του σήματος πρέπει να χρησιμοποιείτε πάντοτε

μια στερεοφωνική υποδοχή βύσματος. Τα σήματα των εφέ βρίσκονται στο βύσμα ως εξής: (FX1 = κεφαλή/ακίδα, FX2 = δακτύλιος).

(65) Μέσω της σύνδεσης PHONS/CTRL μπορείτε να συνδέσετε στερεοφωνικά

ακουστικά ή (ενεργά) ηχεία εποπτείας.

(72) Μια έξοδος OUTPUT B (RIGHT/BRIDGE) βρίσκεται, ανεξάρτητααπό την

επιλεγμένη λειτουργία, στο δεξιό συνολικό στερεοφωνικό σήμα, στοσυνολικό κύριο σήμα ή στο γεφυρωμένο κύριο σήμα (πάνταμονοφωνικό).

◊ Στη λειτουργία BRIDGE να συνδέετε πάντα στην έξοδο OUTPUT B μόνο

◊ Σε όλες τις άλλες λειτουργίες δεν επιτρέπεται ηαντίσταση του

συνδεδεμένου ηχείου να είναιμικρότερη από 4 Ω.

3. Ψηφιακος Επεξεργασ Εφε

24-BIT MULTI-FX PROCESSOR

Η ενσωματωμένη αυτή μονάδα εφέ σας προσφέρει αξιόλογα σ τάνταρ εφέ, π.χ. Hall, Chorus, Flanger, Echo, καθώς και διάφορους συνδυασμούς εφέ. Χρησιμοποίησε τον διακόπτη FX, μπορείτε να τροφοδοτήσετε σήματα στον επεξεργαστή εφέ. Η ενσωματωμένη μονάδα εφέ έχει το πλεονέκτημα του ότι δεν απαιτεί καλωδίωση. Έτσι, ο κίνδυνος δημιουργίας βρόγχων εδάφους ή ακανόνιστων επιπέδων σημάτων μειώνεται κατά την έναρξη, απλοποιώντας πλήρως τον χειρισμό. Αυτή η προεπιλογή εφέ είναι τα κλασσικά “Εφέ πρόσμιξης”.

◊ Κλείστε τον ρυθμιστή FX στους διαύλους όλων των σημάτων, που δεν

θέλετε να επεξεργαστείτε.

Page 13

13 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

Eect Presets of EUROPOWER PMP6000

No. EFFECT Description No. EFFECT Description

HALL 00-09 DELAY 50-59

00 SMALL HALL 1 app rox. 1.0s reverb decay 50 SHORT DELAY 1 Like a short shattering 01 SMALL HALL 2 app rox. 1.2s reverb dec ay 51 SHORT DELAY 2 1-2 short impulse(s) 02 SMALL HALL 3 app rox. 1.5s reverb decay 52 SHORT DELAY 3 1-2 short impulse(s) 03 MID HALL 1 approx. 1.8s reverb decay 53 MID DEL AY 1 Classical De lay for up-tempo mu sic (115-125 BPM) 04 MID HALL 2 approx. 2.0s rever b decay 54 MID DELAY 2 Classical Delay fo r mid-tempo music (105-115 BPM) 05 MID HALL 3 approx. 2. 5s reverb decay 55 MID DELAY 3 Classica l Delay for slow-tempo m usic (95-105 BPM) 06 BIG HALL 1 approx. 2.8s reverb decay 56 LONG DEL AY 1 Class ical Delay for regg ae-tempo music (85-95 BPM) 07 BIG HALL 2 approx. 3.2 s reverb decay 57 LONG DELAY 2 Classic al Delay for dub-tem po music (75-85 BPM) 08 BIG HALL 3 approx. 4s r everb decay 58 LONG DELAY 3 Extra long (nearly innite) delay eect 09 CHURCH approx. 7s reve rb decay 59 LONG ECHO Extra long ca nyon echo eect

ROOM 10-19 CHORUS 60-69

10 SMALL ROOM 1 approx . 0.5s reverb decay 60 SOFT CHORUS 1 Unobtrusive eect 11 SMALL ROOM 2 approx . 0.8s reverb decay 61 SOFT CHORUS 2 Unobtrusive e ect with di erent color 12 SMALL ROOM 3 approx . 1.0s rever b decay 62 WARM CHO RUS 1 Analog sounding 13 MID ROOM 1 approx. 1.2s r everb decay 63 WARM CHORUS 2 Analog sounding with dierent color 14 MID ROOM 2 approx. 1.5s reve rb decay 64 PHAT CHORUS 1 Pronounced chorus eec t 15 MID ROOM 3 approx. 1.8s reverb decay 65 PHAT CHORUS 2 Pronounced chor us eect wit h dierent color 16 BIG ROOM 1 approx. 2.0s rever b decay 66 CLASSIC FLAN GER Standard anger eect 17 BIG ROOM 2 approx. 2. 2s reverb decay 67 WARM FLANGER More analog touch 18 BIG ROOM 3 approx. 2. 5s reverb decay 68 DEEP FLANGER Deep modulation impression 19 CHAPEL app rox. 3s reverb decay 69 HEAVY FLANGER Extremely pronounced ee ct

PLATE 20-29 PHASE/PITCH 70-79

20 SHORT PLATE a pprox. 1.0s reverb dec ay 70 CLASSIC PHA SER Standard phaser eect 21 MID PLAT E approx. 1.5s reve rb decay 71 WAR M PHASER More analog touch 22 LON G PLAT E ap prox. 2.2s reverb de cay 72 DEEP PHASER Deep modulation impression 23 VOC AL PL ATE approx. 1.2 s reverb decay 73 HEAVY PHASER Extreme strong eect 24 DRUMS PLATE ap prox. 1.0s reverb dec ay 74 PITCH SHIFT DETUNE 2-3-times detu ne for a wider solo voi ce sound 25 GOLD PLATE 1 approx . 1.2s rever b decay 75 PITCH SHI FT +3 Minor third added voice 26 GOLD PLATE 2 approx. 2.0s r everb decay 76 PITCH SHIF T +4 Major third added voice 27 SHORT SPRING appr ox. 1.0s reverb decay 77 PITCH SHIFT +7 Quint ab ove added voice 28 MID SPRING approx. 2.0s reverb decay 78 PITCH SHIFT -5 Four th down added voice 29 LONG SPRING approx . 2.5s reverb decay 79 PITCH SHIFT -12 1 oct ave down added voice

GATED/REVERSE 30-39 MULTI 1 80-89

30 GATED REV SHORT approx. 0.8s gate time 80 CHO RUS + REVERB 1 Soft chorus + m edium-shor t reverb 31 GATED REV MID approx. 1.2s gate time 81 CHORUS + REVERB 2 Deep chorus + medium-long reverb 32 GATED REV LONG approx. 2.0s gate time 82 FLAN GER + REVERB 1 Soft anger + medium-short reverb 33 GATED REV XXL approx. 3.0s gate time 83 FLANGER + REVERB 2 Deep anger + medium-long reverb 34 GATED REV DRUMS 1 approx. 0.8s gate time 84 PHASER + REVE RB 1 Soft phas er + medium-shor t reverb 35 GATED REV DRUMS 2 approx. 1.2s gate time 85 PHASER + REVE RB 2 Deep phaser + medium-long reverb 36 REVERSE SHORT approx. 0.8s reverb r aise 86 PI TCH + REVERB 1 Soft voice detuning + medium-short reverb 37 REVERSE MID ap prox. 1.2s reverb rais e 87 PITCH + RE VERB 2 Fourth above interval + medium-long reverb 38 REVERSE LONG ap prox. 2.0s reverb raise 88 DELAY + REVERB 1 Short delay + med ium-short reve rb 39 REVERSE XXL approx. 3.0 s reverb raise 89 DELAY + REVERB 2 Medium-long delay + medium-long reverb

EARLY REFLECTIONS 40-49 MULTI 2 90-99

40 EARLY REFLECTION 1 Short 90 DELAY + GATED REV Short de lay + medium-long ga ted reverb 41 EARLY REFLECTION 2 Medium-short 91 DELAY + REVERSE Medium-short delay + medium-long reverse reverb 42 EARLY REFLECTION 3 Medium-long 92 DELAY + CHORUS 1 Short delay + so ft chorus 43 EARLY REFLECTION 4 Long 93 DELAY + CHORUS 2 Medium-long delay + deep chorus 44 SHORT AMBIENCE Short 94 DELAY + FLANGER 1 Shor t delay + soft ange r 45 MID AMBIENCE Medium-shor t 95 DELAY + FLANGER 2 Medium-long delay + deep anger 46 LIVE AMBIENCE Medium-short 96 D ELAY + PHASER 1 Short delay + s oft phaser 47 BIG AMBIENCE Medium -long 97 DELAY + PHASER 2 Medium-long delay + deep phaser 48 STADIUM Long 98 DELAY + PITCH 1 Short de lay + fourth down in terval 49 GHOST AMBIENCE Extra-long special FX 99 DELAY + PITCH 2 Medium-long delay + minor third above interval

Page 14

14 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

4. Εγκατασταση

4.1 Σύνδεση με το ρεύμα

Κατά την αντικατάσταση της ασφάλειας θα πρέπει οπωσδήποτε να χρησιμοποιήσετε τον ίδιο τύπο ασφάλειας.

Balanced use with XLR connectors

input

1 = ground/shield 2 = hot (+ve) 3 = cold (-ve)

◊ Προσέξτε να είναι οπωσδήποτε γειωμένες όλες οι συσκευές. Για τη δική

4.2 Συνδέσεις ήχου

Οι υποδοχές στις εισόδους και εξόδους της σειράς EUROPOWER PMP της εταιρείας BEHRINGER χρησιμεύουν ως ασύμμετρες μονοφωνικές υποδοχές, με εξαίρεση τις συμμετρικές μονοφωνικές εισόδους Line. Φυσικά, η συσκευή μπορεί να λειτουργήσει τόσο με συμμετρικές, όσο και με ασύμμετρες υποδοχές βυσμάτων. Οιείσοδοι και έξοδοι Tape υπάρχουν ως συνδέσεις Cinch.

◊ Προσέξτε ώστε η εγκατάσταση και η χρήση της συσκευής να

πραγματοποιείται μόνο από ειδικευμένο προσωπικό. Κατά τη διάρκεια και μετά από την εγκατάσταση πρέπει να υπάρχει πάντοτε μία επαρκής γείωση των υπεύθυνων ατόμων για το χειρισμό, επειδή σε αντίθετη περίπτωση και λόγω των ηλεκτροστατικών εκφορτίσεων μπορεί να προκύψουν βλάβες στις ιδιότητες λειτουργίας.

Unbalanced ¼" TS connector

strain relief clamp

sleeve

tip

output

For unbalanced use, pin 1 and pin 3 have to be bridged

Εικ. 4.3: Συνδέσεις XLR

¼" TRS footswitch connector

strain relief clamp

sleeve

ring

tip

sleeve

ground/shield

ring

FX2

tip

FX1

Εικ. 4.4: Μονοφωνική υποδοχή βύσματος για το πλήκτρο ποδιού

sleeve

(ground/shield)

tip

(signal)

Εικ. 4.1: Μονοφωνική υποδοχή βύσματος 6,3 mm

Balanced ¼" TRS connector

strain relief clamp

sleeve ring tip

sleeve

ground/shield

ring

cold (-ve)

tip

hot (+ve)

For connection of balanced and unbalanced plugs, ring and sleeve have to be bridged at the stereo plug.

Εικ. 4.2: Στερεοφωνική υποδοχή βύσματος 6,3 mm

Power amp insert send return ¼" TRS connector

strain relief clamp

sleeve ring tip

sleeve

ground/shield

ring

send (out)

tip

return (in)

Connect the insert send with the input and the insert with the output of the output eects device.

Εικ. 4.5: Στερεοφω νική υποδοχή βύσ ματος 6,3 mm (POWER AMP INSER T)

Page 15

15 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

4.3 Συνδέσεις ηχείων

Ο μείκτης EUROPOWER διαθέτει ποιοτικές και ακριβές συνδέσεις ηχείων, οιοποίες εγγυώνται λειτουργία δίχως προβλήματα. Τοφις έχει φτιαχτεί ειδικά για ηχεία υψηλής απόδοσης. Όταν τοποθετηθεί το φις στην κατάλληλη υποδοχή, τότεασφαλίζει και δεν μπορεί να εξαχθεί κατά λάθος. Προστατεύειαπό ηλεκτροπληξία και εξασφαλίζει τη σωστή πολικότητα. Κάθε υποδοχή οδηγεί αποκλειστικά το μεμονωμένο σήμα εκχώρησης (προσέξτε τις σχετικές οδηγίες στην πίσω πλευρά της συσκευής Power Mixer).

Professional speaker connector (compatible with Neutrik Speakon connectors)

front view rear view

Εικ. 4.6: Επα γγελματι κή σύνδεση ηχείω ν με πόλωση

Χρησιμοποιήστε αποκλειστικά καλώδια (τύπος NL4FC) του εμπορίου, για να συνδέσετε τα ηχεία σας με το μείκτη EUROPOWER. Ελέγξτε τον αριθμό των ακίδων στα κουτιά και τα καλώδια των ηχείων σας σε σχέση με την έξοδο των ηχείων της συσκευής, την οποία χρησιμοποιείτε.

5. Παραδειγματα Καλωδιωσης

Loudspeaker connection (monitor mix)

PMP1000 PMP4000

PMP6000

(part view)

2 x BEHRINGER EUROLIVE Stack (B1800X & B1220, both passive)

Loudspeaker connection (monitor mix)

front panel (part view)

EUROPOWER PMP6000/PMP4000/PMP1000

OUTPUT A 1+ 1- 2+ 2-

MAIN L x x

MONITOR x x

MONO x x

OUTPUT B x x

OUTPUT B 1+ 1- 2+ 2-

MAIN R x x

MONO x x

BRIDGE x x

Ταμπ. 4.1: Αριθμός ακίδων σ τις συνδέσεις των η χείων

8 Ω 4 Ω

OUTPUT B

1- 1-

BRIDGE

OUTPUT B

8 Ω 4 Ω

Footswitch

2 x BEHRINGER F1220D (active)

Εικ. 5.1: Ο μείκτης EUROP OWER ως στερεοφω νικός ενισχυ τής (Παράδειγμα)

Link Output

Στην παραπάνω λειτουργία ο διακόπτης POWER AMP (27) τουμείκτη Power Mixer πρέπει να βρίσκεται σ την επάνω θέση (MAIN ή MAIN L/MAIN R). Μέσωτων εξόδων A και B, το στερεοφωνικό κύριο σήμα αναπαράγεται από τα ηχεία ενίσχυσης ήχου. Στις εξόδους εποπτείας του προενισχυτή συνδέονται δύο ενεργά ηχεία με παράλληλη καλωδίωση. Αυτά τα ηχεία χρησιμεύουν σαν ηχεία εποπτείας πάνω στη σκηνή. Οι επεξεργαστές εφέ ενεργοποιούνται ή απενεργοποιούν ται με τη βοήθεια ενός διπλού πλήκτρου ποδιού.

Εικ. 4.7: Pin εκχώ ρηση

16 Ω

8 Ω

Page 16

16 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

Subwoofer

PMP1000 PMP4000 PMP6000 Rear panel

EUROLIVE VP1520

F.O.H. mix Monitor mix

EUROPOWER EP2000

EUROLIVE B1800X Subwoofer

Loudspeaker connection for F.O.H and monitor mix (mono)

PMP1000/PMP4000/PMP6000 Rear panel (excerpt)

2 x BEHRINGER

2 x BEHRINGER EUROLIVE VP1520 (passive)

EUROLIVE VP1220F (passive)

2 x BEHRINGER F1220D (active)

Εικ. 5.2: Γεφυρωμένη μονοφωνικ ή λειτουργία

Αυτή η εικόνα παρουσιάζει τον μείκτη Power Mixer με ένα ηχείο Subwoofer στην έξοδο OUTPUT B. Για αυτή τη λειτουργία (μονοφωνική γεφυρωμένη λειτουργία στην έξοδο OUTPUT B), ο διακόπτης επιλογής AMP MODE πρέπει να βρίσκεται στην κατώτερη θέση “BRIDGE”. Στις κύριες εξόδους προενίσχυσης βρίσκεται συνδεδεμένη μια τελική στερεοφωνική βαθμίδα (BEHRINGEREUROPOWEREP2000), η οποία χρησιμεύει στην ενίσχυση του κύριου στερεοφωνικού σήματος του ενισχυτή. Στην μονοφωνική έξοδο προενίσχυσης είναι συνδεδεμένα τα ηχεία εποπτείας της σκηνής.

Εικ. 5.3: Ο μείκ της EUROPOWER ως μονο φωνικός διπλός εν ισχυτής (παράδ ειγμα)

Σε αυτή τη λειτουργία (μονοφωνικός διπλός ενισχυτής), ο διακόπτης AMP MODE πρέπει να βρίσκεται στη μεσαία θέση (PMP4000/PMP6000: MON 1/MONO ή PMP1000: MON)! MON)! Μέσω των δύο εξόδων πραγματοποιείται ξεχωριστή αναπαραγωγή του κύριου σήματος και του σήματος εποπτείας, τα οποία μεταδίδονται πάν τα σε δύο ηχεία με παράλληλη καλωδίωση.

Page 17

17 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

Keyboard

ULTRA-G GI100

V-AMP2

Electric bass

Vocal mics

Mono

channels 1-4

Mono

channel 5

Mono

channel 6

Electric guitar

CD/tape

CD player

DAT recorder

CD/tape

out

Stereo

channel

13/14

Εικ. 5.4: Τυπική κατάσ ταση (παράδειγμ α)

Αυτή η εικόνα δείχνει τον τον πιθανό αριθμό καναλιών του μείκτη Power Mixer που διαθέτετε. Περιλαμβάνει τη σύνδεση μονοφωνικών και στερεοφωνικών πηγών με την επιπλέον χρήση της σύνδεσης Tape In/Out, ώστε να καταγραφεί και η δική της μείξη ή για να εκτελεστεί ένα σήμα αναπαραγωγής.

Page 18

18 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

BEHRINGER EUROLIVE VP1220 BEHRINGER EUROLIVE VP1220

EUROLIVE B1800X

Vocals/voice

BEHRINGER XM1800S

BEHRINGER V-AMP 3

BEHRINGER

Output B

Drums/percussion

BEHRINGER B-2 PRO

Keyboard

Drum Computer

PMP1000/PMP4000/ PMP6000 Rear panel

Output A

Stereo inputs

BEHRINGER

EUROLIVE B1800X

BEHRINGER EUROPOWER EP2000

MAIN 1 OUT

PHONS/CTRL OUT

MON 1/2 OUT

B1800-Pro Active Subwoofer

MONO OUT

Headphone amplier BEHRINGER POWERPLAY PRO-XL HA4700

Electric guitar

CD-Player

BEHRINGER BASS V-AMP

DAT-Recorder

Electric bass

Εικ. 5.5: Διευρυμένη εγκατάσταση

Αυτή η λειτουργία παρουσιάζει μια διεύρυνση της τυπικής εγκατάστασης της εικόνας 5.4. Εδώ παρουσιάζονται περισσότερες δυνατότητες σύνδεσης. Αυτό είναι μόνο ένα παράδειγμα και μπορεί να εφαρμοστεί και σε άλλες παραλλαγές.

CD/TAPE IN

CD/TAPE OUT

BEHRINGER EUROPOWER EP2000

Passive monitors BEHRINGER EUROLIVE VP1220F

BEHRINGER HPS3000

IEM

(In-Ear-Monitoring)

Page 19

19 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

6. Προδιαγραφές

PMP6000

Εισοδοι Μικροφωνων

Τύπος XLR, ηλεκτρονικά εξισορροπημένο

κύκλωμα εισόδου

Μικρόφωνο E.I.N. (20 Hz + 20 kHz)

@ 0 Ohm αντίσ ταση πηγής +134 dB / 136 dB A-σταθμισμένο

@ 50 Ohm αντίσ ταση πηγής +131,5 dB / 134 dB A-σταθμισμένο

@ 150 Ohm αντίσταση πηγής +129 dB / 155 dB A-σταθμισμένο

Ανταπόκριση Συχνότητας < 10 Hz – 200 kHz (-1dB)

< 10 Hz – > 200 kHz (-3 dB)

Αύξηση + 10 dB, +60 dB

Μέγιστο επίπεδο εισόδου +12 dBu @ +10 dB αύξηση

Σύνθετη αντίσταση περίπου 2,6 kOhm εξισορροπημένη /

1,3 kOhm μη εξισορροπημένη

Ποσοστό σήματος-προς- παρεμβολή 109 dB 112 dB A-σταθμισμένο

(0 dBu ind @ 10 dB αύξηση)

Παρεμβολή (THD + N) 0,002% / 0,0018% A-σταθμισμένο

Μονοφωνικες Εισοδοι Γραμμων

Τύπος ¼" TS-σύνδεσμοι, εξισορροπημένοι

Εξοδοι Προενισχυ τη

ΚΥΡΙΟ

Τύπος ¼" TS-σύνδεσμοι, μη εξισορροπημένοι

Σύνθετη αντίσταση περίπου 150 Ohm, μη εξισορροπημένο

Μέγιστο επίπεδο εξόδου + 21 dBu

Οθονη

Τύπος ¼" TS-σύνδεσμοι, μη εξισορροπημένοι

Σύνθετη αντίσταση περίπου 150 Ohm, μη εξισορροπημένη

Μέγιστο επίπεδο εξόδου + 21 dBu

Στερεοφωνικοι Εξοδοι

Τύπος ¼" TS-σύνδεσμοι, μη εξισορροπημένοι

Σύνθετη αντίσταση περίπου 150 Ohm, μη εξισορροπημένη

Μέγιστο επίπεδο Εισόδου + 21 dBu

Τύπος RCA

Σύνθετη αντίσταση περίπου 1 kOhm

Μέγιστο επίπεδο εισόδου +21 dBu

Σύνθετη αντίσταση περίπου 20 kOhm

Μέγιστο επίπεδο εισόδου +21 dBu

Στερεοφωνικες Εισοδοι Γραμμων

Τύπος ¼" TS-σύνδεσμοι, μη εξισορροπημένοι

Σύνθετη αντίσταση > 3,6 kOhm

Μέγιστο επίπεδο εισόδου +22 dBu

Αντισταθμιτης

Χαμηλό 80 Hz / ±15 dB

Μεσαίο 100 Hz – 8 kHz / ±15 dB

Υψηλό 12 kHz / ±15 dB

Εισοδος 2 Καναλιων

Τύπος RCA

Σύνθετη αντίσταση Περίπου 3,6 kOhm

Εξοδοι Μεγαφωνων

Τύπος Επαγγελματικός σύνδεσμος

μεκλείδωμα

Σύνθετη αντίσταση Φορτίου:

ΚΥΡΙΟ Α/Δ 4-8 Ohm

ΟΘΟΝΗ/ΚΥΡΙΟ ΜΟΝΟΦΩΝΙΚΟ 4-8 Ohm

ΚΥΡΙΟ ΜΟΝΟΦΩΝΙΚΟ/ 4-8 Ohm ΚΥΡΙΟ ΜΟΝΟΦΩΝΙΚΟ

ΓΕΦΥΡΑ 8-16 Ohm

DSP (Επεξεργαστής Ψηφιακού Σήματος)

Μετατροπέας 24-bit Delta-Sigma,

64/128-φορές υπερδειγματοληψία

Δυναμικό D/A 90 dB

Ποσοστό Δειγματισμού 46,875 kHz

Χρόνος Καθυστέρησης μέγιστο 5 δευτερόλεπτα

Χρόνος λειτουργίας Σήματος περίπου 1,5 λεπτά (Line In > Line out)

Page 20

20 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

PMP4000

Απεικονιση

Τύπος 2 x 2-ψηφία, 7-segment LED

Ισχυς Εξοδου

RMS @ 1% THD, Και τα Δύο Κανάλια Οδηγούνται:

8 Ohm ανά κανάλι 300 W

4 Ohm ανά κανάλι 600 W

RMS @ 1% THD, Λειτουργία Γέφυρας:

8 Ohm 1200 W

Ηλεκτροδοτηση

Κύριο Βολτάζper canale 400 W

4 Ohm pro Kanal 800 W

Potenza di Picco, Modo Mono a Ponte:

8 Ohm 1,600 W

Ηλεκτροδοτηση

Κύριο Βολτάζ

ΗΠΑ/Καναδάς 120 V~, 60 Hz

Εισοδοι Μικροφωνων

Τύπος XLR, ηλεκτρονικά εξισορροπημένο

κύκλωμα εισόδου

Μικρόφωνο E.I.N. (20 Hz + 20 kHz)

@ 0 Ohm αντίσ ταση πηγής +134 dB / 136 dB A-σταθμισμένο

@ 50 Ohm αντίσ ταση πηγής +131,5 dB / 134 dB A-σταθμισμένο

@ 150 Ohm αντίσταση πηγής +129 dB / 155 dB A-σταθμισμένο

Ανταπόκριση Συχνότητας < 10 Hz – 200 kHz (-1dB)

< 10 Hz – > 200 kHz (-3 dB)

Αύξηση + 10 dB, +60 dB

Μέγιστο επίπεδο εισόδου +12 dBu @ +10 dB αύξηση

Σύνθετη αντίσταση περίπου 2,6 kOhm εξισορροπημένη /

1,3 kOhm μη εξισορροπημένη

Ποσοστό σήματος-προς-παρεμβολή 109 dB 112 dB A-σταθμισμένο

(0 dBu ind @ 10 dB αύξηση)

Παρεμβολή (THD + N) 0,002% / 0,0018% A-σταθμισμένο

Μονοφωνικες Εισοδοι Γραμμων

Τύπος ¼" TS-σύνδεσμοι, εξισορροπημένοι

Κίνα/Κορέα 220 V~, 50/60 Hz

Ευρώπη/Αυστραλία 230 V~, 50 Hz

Ιαπωνία 100 V~, 50-60 Hz

Ασφάλεια 100 - 120 V~ T 10 A H 250 V

Ασφάλεια 220 - 240 V~ T 6.3 A H 250 V

Καταναλωση Ενεργειας

Κατανάλωση Ενέργειας 1,050 W

Κύρια Σύνδεση Στάνταρ υποδοχή IEC

Διαστασεις/Βαρος

Διαστάσεις (Υ x Π x Β) 122 x 496 x 596 mm

Βάρος 28,9 λίβρες / 13,1 κιλά

Σύνθετη αντίσταση περίπου 20 kOhm

Μέγιστο επίπεδο εισόδου +21 dBu

Στερεοφωνικες Εισοδοι Γραμμων

Τύπος ¼" TS-σύνδεσμοι, μη εξισορροπημένοι

Σύνθετη αντίσταση > 3,6 kOhm

Μέγιστο επίπεδο εισόδου +22 dBu

Αντισταθμιτης

Χαμηλό 80 Hz / ±15 dB

Μεσαίο 2,5 kHz / ±15 dB

Υψηλό 12 kHz / ±15 dB

Εισοδος 2 Καναλιων

Τύπος RCA

Σύνθετη αντίσταση Περίπου 3,6 kOhm

Page 21

21 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

Εξοδοι Προενισχυ τη

ΚΥΡΙΟ

Τύπος ¼" TS-σύνδεσμοι, μη εξισορροπημένοι

Σύνθετη αντίσταση περίπου 150 Ohm, μη εξισορροπημένο

Μέγιστο επίπεδο εξόδου + 21 dBu

Οθονη

Τύπος ¼" TS-σύνδεσμοι, μη εξισορροπημένοι

Σύνθετη αντίσταση περίπου 150 Ohm, μη εξισορροπημένη

Μέγιστο επίπεδο εξόδου + 21 dBu

Στερεοφωνικοι Εξοδοι

Τύπος ¼" TS-σύνδεσμοι, μη εξισορροπημένοι

Σύνθετη αντίσταση περίπου 150 Ohm, μη εξισορροπημένη

Μέγιστο επίπεδο Εισόδου + 21 dBu

Τύπος RCA

Σύνθετη αντίσταση περίπου 1 kOhm

Μέγιστο επίπεδο εισόδου +21 dBu

Απεικονιση

Τύπος 2-ψηφία, 7-segment LED

Ισχυς Εξοδου

RMS @ 1% THD, Και tα Δύο Κανάλια Οδηγούνται:

8 Ohm ανά κανάλι 300 W

4 Ohm ανά κανάλι 600 W

RMS @ 1% THD, Λειτουργία Γέφυρας:

8 Ohm 1200 W

Ηλεκτροδοτηση

Κύριο Βολτάζper canale 400 W

4 Ohm pro Kanal 800 W

Potenza di Picco, Modo Mono a Ponte:

8 Ohm 1,600 W

Ηλεκτροδοτηση

Κύριο Βολτάζ

ΗΠΑ/Καναδάς 120 V~, 60 Hz

Εξοδοι Μεγαφωνων

Τύπος Επαγγελματικός σύνδεσμος

μεκλείδωμα

Σύνθετη Αντίσταση Φορτίου:

ΚΥΡΙΟ Α/Δ 4-8 Ohm

ΟΘΟΝΗ/ΚΥΡΙΟ ΜΟΝΟΦΩΝΙΚΟ 4-8 Ohm

ΚΥΡΙΟ ΜΟΝΟΦΩΝΙΚΟ/ 4-8 Ohm ΚΥΡΙΟ ΜΟΝΟΦΩΝΙΚΟ

ΓΕΦΥΡΑ 8-16 Ohm

DSP (Επεξεργαστής Ψηφιακού Σήματος)

Μετατροπέας 24-bit Delta-Sigma,

64/128-φορές υπερδειγματοληψία

Δυναμικό D/A 90 dB

Ποσοστό Δειγματισμού 46,875 kHz

Χρόνος Καθυστέρησης μέγιστο 5 δευτερόλεπτα

Χρόνος λειτουργίας Σήματος περίπου 1,5 λεπτά (Line In > Line out)

Κίνα/Κορέα 220 V~, 50/60 Hz

Ευρώπη/Αυστραλία 230 V~, 50 Hz

Ιαπωνία 100 V~, 50-60 Hz

Ασφάλεια 100 - 120 V~ T 10 A H 250 V

Ασφάλεια 220 - 240 V~ T 6,3 A H 250 V

Καταναλωση Ενεργειας

Κατανάλωση Ενέργειας 1,050 W

Κύρια Σύνδεση Στάνταρ υποδοχή IEC

Διαστασεις/Βαρος

Διαστάσεις (Υ x Π x Β) 122 x 460 x 476 mm

Βάρος 22,9 λίβρες / 10,4 κιλά

Page 22

22 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

PMP1000

Εισοδοι Μικροφωνων

Τύπος XLR, ηλεκτρονικά εξισορροπημένο

κύκλωμα εισόδου

Μικρόφωνο E.I.N. (20 Hz + 20 kHz)

@ 0 Ohm αντίσ ταση πηγής +134 dB / 136 dB A-σταθμισμένο

@ 50 Ohm αντίσ ταση πηγής +131,5 dB / 134 dB A-σταθμισμένο

@ 150 Ohm αντίσταση πηγής +129 dB / 155 dB A-σταθμισμένο

Ανταπόκριση Συχνότητας < 10 Hz – 200 kHz (-1dB)

< 10 Hz – > 200 kHz (-3 dB)

Αύξηση + 10 dB, +60 dB

Μέγιστο επίπεδο εισόδου +12 dBu @ +10 dB αύξηση

Σύνθετη αντίσταση περίπου 2,6 kOhm εξισορροπημένη /

1,3 kOhm μη εξισορροπημένη

Ποσοστό σήματος-προς-παρεμβολή 109 dB 112 dB A-σταθμισμένο

(0 dBu ind @ 10 dB αύξηση)

Παρεμβολή (THD + N) 0,002% / 0,0018% A-σταθμισμένο

Μονοφωνικες Εισοδοι Γραμμων

Τύπος ¼" TS-σύνδεσμοι, εξισορροπημένοι

Στερεοφωνικοι Εξοδοι

Τύπος RCA

Σύνθετη αντίσταση περίπου 1 kOhm

Μέγιστο επίπεδο εισόδου +21 dBu

Εξοδοι Μεγαφωνων

Τύπος Επαγγελματικός σύνδεσμος

μεκλείδωμα

Σύνθετη Αντίσταση Φορτίου:

ΚΥΡΙΟ Α/Δ 4-8 Ohm

ΟΘΟΝΗ/ΚΥΡΙΟ ΜΟΝΟΦΩΝΙΚΟ 4-8 Ohm

ΚΥΡΙΟ ΜΟΝΟΦΩΝΙΚΟ/ 4-8 Ohm ΚΥΡΙΟ ΜΟΝΟΦΩΝΙΚΟ

ΓΕΦΥΡΑ 8-16 Ohm

DSP (Επεξεργαστής Ψηφιακού Σήματος)

Μετατροπέας 24-bit Delta-Sigma,

64/128-φορές υπερδειγματοληψία

Δυναμικό D/A 90 dB

Σύνθετη αντίσταση περίπου 20 kOhm

Μέγιστο επίπεδο εισόδου +21 dBu

Αντισταθμιτης

Χαμηλό 80 Hz / ±15 dB

Μεσαίο 2,5 kHz / ±15 dB

Υψηλό 12 kHz / ±15 dB

Εισοδος 2 Καναλιων

Τύπος RCA

Σύνθετη αντίσταση Περίπου 3,6 kOhm

Εξοδοι Προενισχυ τη

ΚΥΡΙΟ

Τύπος ¼" TS-σύνδεσμοι, μη εξισορροπημένοι

Σύνθετη αντίσταση περίπου 150 Ohm, μη εξισορροπημένο

Μέγιστο επίπεδο εξόδου + 21 dBu

Οθονη

Τύπος ¼" TS-σύνδεσμοι, μη εξισορροπημένοι

Ποσοστό Δειγματισμού 46,875 kHz

Χρόνος Καθυστέρησης μέγιστο 5 δευτερόλεπτα

Χρόνος λειτουργίας Σήματος περίπου 1,5 λεπτά (Line In > Line out)

Απεικονιση

Τύπος 2-ψηφία, 7-segment LED

Ισχυς Εξοδου

RMS @ 1% THD, Και tα Δύο Κανάλια Οδηγούνται:

8 Ohm ανά κανάλι 90 W

4 Ohm ανά κανάλι 130 W

RMS @ 1% THD, Λειτουργία Γέφυρας:

8 Ohm 200 W

Ηλεκτροδοτηση

Κύριο Βολτάζper canale 135 W

4 Ohm pro Kanal 250 W

Potenza di Picco, Modo Mono a Ponte:

8 Ohm 500 W

Σύνθετη αντίσταση περίπου 150 Ohm, μη εξισορροπημένη

Μέγιστο επίπεδο εξόδου + 21 dBu

Page 23

23 EUROPOWER PMP6000/PMP4000/PMP1000 Περιληπτικό Εγχειρίδιο

Ηλεκτροδοτηση

Κύριο Βολτάζ

ΗΠΑ/Καναδάς 120 V~, 60 Hz

Κίνα/Κορέα 220 V~, 50/60 Hz

Ευρώπη/Αυστραλία 230 V~, 50 Hz

Ιαπωνία 100 V~, 50-60 Hz

Ασφάλεια 100 - 120 V~ T 5 A H 250 V

Ασφάλεια 220 - 240 V~ T 5 A H 250 V

Καταναλωση Ενεργειας

Κατανάλωση Ενέργειας 500 W

Κύρια Σύνδεση Στάνταρ υποδοχή IEC

Διαστασεις/Βαρος

Διαστάσεις (Υ x Π x Β) 122 x 390 x 425 mm

Βάρος 8,3 κιλά / 18,3 λίβρες

Page 24

We Hear You
