Sydämelliset onnittelut! Tämän lait teen myötä käytössäsi on uudenaikainen
mikserivahvistin, joka asettaa uusia standardeja. Alusta asti tavoitteenamme on
ollut luoda vallankumouksellinen laite, joka soveltuu moniin eri tarkoituksiin.
Tulos: Huippuluokan mikserivahvistin runsain varustuksin ja laajoin
kytkentä- jalaajennusmahdollisuuksin.
Page 3
3EUROPOWER PMP6000/PMP4000/PMP1000 Käyttöohje
9. Älä kierrä polarisoidun tai maadoitetun pistokkeen
TEKNISET MÄÄRITTELYT JA ULKOASU VOIVAT MUUTTUA
NIIDENOMISTAJIEN OMAISUUTTA. MUSICGROUP EI OTA
KAIKENLAINEN TALLENTAMINEN, MITÄÄNTARKOITUSTA
Tärkeitä
turvallisuusohjeita
Varoitus
Symbolilla merkityissä päätteissä
sähkövirran voimakkuus on niin korkea,
että ne sisältävät sähköiskun vaaran. Käytäainoastaan
korkealaatuisia, kaupallisesti saatavana olevia
kaiutinjohtoja, joissa on ¼"TS-liittimet valmiiksi
asennettuina. Kaikenlainen muu asennus tai muutosten
teko tulisi tehdä ammattitaitoisen henkilön toimesta.
Tämä symboli muistuttaa läsnäolollaan
mukana seuraavissa liitteissä olevista
tärkeistä käyttö- ja huolto-ohjeista.
Luekäyttöohjeet.
Varoitus
Sähköiskulta välttyäksesi ei päällyskantta
(tai taustasektion kantta) tule poistaa.
Sisäosissa ei ole käyttäjän huollettavaksi soveltuvia osia.
Huoltotoimet saa suorittaa vain alan ammattihenkilö.
Varoitus
Vähentääksesi tulipalon tai sähköiskun
vaaraa ei laitetta saa altistaa sateelle tai
kosteudelle. Laitetta ei saa altistaa roiskevedelle, eikä sen
päälle saa asettaa mitään nesteellä täytettyjä esineitä,
kuten maljakoita.
Varoitus
Nämä huolto-ohjeet on tarkoitettu
ainoastaan pätevän huoltohenkilökunnan
käyttöön. Vähentääksesi sähköiskun vaaraa ei sinun
tulisi suorittaa mitään muita kuin käyttöohjeessa
kuvattuja huoltotoimia. Huoltotoimet saa suorittaa vain
alanammattihenkilö.
1. Lue nä mä ohjeet.
2. Säilytä nämä ohjeet.
3. Huomioi kaikki varoitukset.
4. Noudata kaikkia ohjeita.
5. Älä käytä tätä laitetta veden läheisyydessä.
6. Puhdista ainoastaan kuivalla liinalla.
7. Älä peitä tuuletusaukkoja. Asenna valmistajan
antamien ohjeiden mukaisesti.
8. Älä asenna lämpölähteiden, kuten
lämpöpattereiden, uunien tai muiden lämpöä tuottavien
laitteiden (vahvistimet mukaan lukien) lähelle.
turvatoimintaa. Polarisoidussa pistokkeessa on kaksi
kieltä, joista toinen on toista leveämpi. Maadoitetussa
pistokkeessa on kaksi kieltä ja kolmas maadotusterä.
Leveä kieli tai kol-mas terä on tarkoitettu oman
turvallisuutesi takaamiseksi. Mikäli mukana toimitettu
pistoke ei sovi lähtöösi, kysy sähköalan ammattilaisen
neuvoa vanhentuneen lähdön vaihtamiseksi uuteen.
10. Suojaa virtajohto sen päällä kävelyn tai puristuksen
aiheuttamien vaurioiden varalta. Huolehdi erityisesti
pistokkeiden ja jatkojohtojen suojaamiselta sekä siitä
kohdasta, jossa verkkojohto tulee uloslaitteesta.
11. Laitteen tule olla liitettynä sähköverkkoon aina
vioittumattomalla suojajohtimella.
12. Jos laitteen sähkövirta kytketään pois päältä
pääverkon tai laitteen pistokkeesta, on näiden oltava
sellaisessa paikassa, että niitä pääsee käyttämään
millointahansa.
13. Käytä ainoastaan valmistajan mainitsemia
kiinnityksiä/lisälaitteita.
14. Käytä ainoastaan
valmistajan mainitseman
tai laitteen mukana
myydyn cartin,
seisontatuen, kolmijalan,
kan-nattimen tai
pöydän kanssa. Cartia
käytettäessä tulee cart/
laite-yhdistelmää siirrettäessä varoa kompa-stumasta
itse laitteeseen, jotta mahdollisilta vahin-goittumisilta
vältyttäisiin.
15. Irrota laite sähköverkosta ukkosmyrskyjen aikana ja
laitteen ollessa pidempään käyttämättä.
16. Anna kaikki huolto valtuutettujen huollon
ammatti-laisten tehtäväksi. Huoltoa tarvitaan, kunlaite
on jotenkin vaurio-itunut, esim. kun virtajohto tai
–pistoke on vaurioitunut, laitteen sisälle on päässyt
nestettä tai jotakin muuta, yksikkö on altistunut sateelle
tai kosteudelle, se ei toimi tavano-maisesti tai on
päässytputoamaan.
17. Tuotteen oikea hävitys:
Tämäsymboli osoittaa, että
tuotetta ei WEEE-direktiivin
(2002/96/EY) ja paikallisen
lain mukaan saa hävittää
kotitalousjätteen mukana.
Tuotetulee toimittaa
valtuutettuun, sähkö- ja elektroniikkalaitteille
tarkoitettuun kierrätyspisteeseen. Tällaisenjätteen
epäasianmukainen hävitys saattaa vahingoittaa
ympäristöä ja henkilön terveyttä sähkö- ja
elektroniikkalaitteisiin mahdollisesti sisältyvien
vaarallisten aineiden takia. Kunhävität tuotteen
asianmukaisesti, autat myös tehostamaan
luonnonvarojen käyttöä. Saatlisätietoja
hävitettävälle laitteelle tarkoitetuista
kierrätyspisteistä kotipaikkakuntasi viranomaisilta,
jätteenkäsittelyviranomaiselta taijätehuoltoyritykseltä.
JURIDINEN PERUUTUS
ILMAN ERILLISTÄ ILMOITUSTA. TÄSSÄKERROTUT
TIEDOT OVAT OIKEELLISIA PAINOHETKELLÄ.
KAIKKITAVARAMERKIT OVAT OMAISUUTTA,
VASTUUTA HENKILÖLLE KOITUVISTA MENET YKSISTÄ,
JOTKA SAATTAVAT AIHEUTUA TÄYDELLISESTÄ TAI
OSITTAISESTA LUOTTAMUKSESTA TÄSSÄ KUVATTUJA
KUVAUKSIA, VALOKUVIA TAI LAUSUNTOJA KOHTAAN.
VÄRIT JA TEKNISET MÄÄRITTELYT SAATTAVAT
VAIHDELLA JONKIN VERRAN TUOTTEIDEN VÄLILLÄ.
MUSICGROUPTUOTTEITA MYYVÄT VAIN VALTUUTETUT
JÄLLEENMYYJÄT. JAKELIJATJA JÄLLEENMYYJÄT
EIVÄT OLE MUSICGROUP:IN EDUSTAJIA, EIKÄHEILLÄ
OLE MINKÄÄNLAISIA VALTUUKSIA ESITTÄÄ
MUSICGROUP:IÄ SITOVIA, SUORIA TAI EPÄSUORIA
LUPAUKSIA TAI TUOTEESITTELYJÄ. TÄMÄ OPAS ON
TEKIJÄNOIKEUSSUOJATTU. MITÄÄN TÄMÄN OPPAAN
OSAA EI SAA KOPIOIDA TAI LEVITTÄÄ MISSÄÄN
MUODOSSA TAI MILLÄÄN TAVOIN, SÄHKÖISESTI TAI
MEKAANISESTI, MUKAANLUKIEN VALOKOPIOINTI JA
VARTEN, ILMANMUSICGROUPIPLTD.:N AIEMPAA
KIRJALLISTALUPAA.
Muita etuja ovat integroitu Voice Canceller, jolla laulujaksot on helppo erottaa
playbackista, FBQ-toiminto palautetaajuuksien tunnistukseen sekä Speaker
Processing -toiminto laitteen mukauttamiseksi erilaisiin kaiuttimiin – ja kaikki
tämä 24 bitin ja 40 kHz:n hajonnalla. Sen lisäksi tarjoamme hyväksi havaitun
XENYX Mic Preamp -toiminnon kristallinkirkkaan, kohinasta ja vääristymistä
vapaan mikrofonisovellusten toiston saavuttamiseen.
BEHRINGER on ammattimaisen äänistudiotekniikan alan yritys.
Olemmejo vuosien ajan kehittäneet menestyksekkäitä tuotteita studioja live-ympäristöihin. Niiden joukossa on mikrofoneja ja erilaisia 19"
laitteita (kompressoreja, korjaimia, kohinaportteja, putkiprosessoreja,
kuulokevahvistimia, digitaalisia efektilaitteita, DI-bokseja jne.),
monitori- ja äänitysbokseja ja ammattikäyttöön tarkoitettuja
Live- janauhoitusmiksauspöytiä. Koko tekninen taitotietomme on
yhdistettymikserivahvistimeesi.
1.1 Ennen kuin aloitat
1.1.1 Toimitus
Mikserivahvistin on pakattu tehtaalla huolellisesti turvallisen kuljetuksen
varmistamiseksi. Jos pakkauksessa on silti vaurioita, tarkista heti, onko laitteessa
ulkoisia vaurioita.
◊ Jos laite on vaurioitunut, ÄLÄ lähetä sitä meille takaisin, vaan ota ensin
yhteyttä kauppiaaseen ja kuljetusyritykseen, sillä oikeus vahingonkorvaukseen voi muuten raueta.
◊ Mikserivahvistimen suojaamiseksi mahdollisimman hyvin käytön tai
kuljetuksen aikana suosittelemme matkalaukun käyttöä.
Jotta laitteesi vaurioituminen vältetään, et saa
• maadoittaa kaiutinulostuloja,
• yhdistää kaiutinulostuloja toisiinsa,
• yhdistää kaiutinulostuloja toisiin vahvistimiin.
TÄRKEITÄ OHJEITA TIETOKONEESEEN
ASENTAMISTAVARTEN
Voimakkaiden radiolähettimien ja suurtaajuus lähteiden lähettyvillä saattaa
äänen laatu huonontua. Pidennä lähettimen ja laitteen välistä välimatkaa ja
käytä kaikkiin liitäntöihin suojattuja johtoja.
1.1.3 Online-rekisteröinti
Käy rekisteröimässä uusi BEHRINGER-laitteesi mahdollisimman pian
sen ostamisen jälkeen Internet-osoitteessa http://behringer.com ja lue
takuuehdothuolellisesti.
Jos BEHRINGER-laitteessasi ilmenee vika, pyrimme korjaa-maan sen
mahdollisimman nopeasti. Ota yhteys laitteen myyneeseen liikkeeseen. Josliike
sijaitsee kaukana, voit kääntyä myös suoraan sivukonttorimme puoleen.
Haaraliikkeidemme yhteystiedot löydät laitteen alkuperäispakkauksessa
olevasta luettelosta (Global Contact Information/European Contact Information).
Jospakkauksessa ei ole asuinmaasi yhteystietoja, käänny lähimmän
maahantuojan puoleen. Yhteystiedot löydät Support-sivuilta Internetosoitteesta http://behringer.com.
Laitteen ja sen ostopäivän rekisteröinti sivustoon helpottaa takuukäsittelyä.
Kiitos yhteistyöstäsi!
◊ Käytä aina alkuperäistä pakkausta, jotta laite ei vaurioituisi
säilytyksen tai lähetyksen aikana.
◊ Älä koskaan anna lasten käsitellä laitetta tai pakkausmateriaaleja
ilman valvontaa.
◊ Hävitä kaikki pakkausmateriaalit ympäristö ystävällisesti.
1.1.2 Käyttöönotto
Huolehdi riittävästä ilmansaannista, äläkä sijoita EUROPOWERia lämmitinten
lähelle, jotta se ei ylikuumenisi.
◊ Palaneet sulakkeet on ehdottomasti vaihdettava sulakkeisiin,
joiden arvot ovat oikeat! Oikean arvon löydät luvusta “Tekniset Tied”.
Verkkoon kytkentä tapahtuu toimitukseen sisältyvällä
verkkokaapelilla koiraspuolisella yleisliitännällä. Se on asiaankuuluvien
turvamääräystenmukainen.
◊ Muista, että kaikki laitteet on ehdottomasti maadoitettava.
Oman turvallisuutesi vuoksi sinun ei pidä missään tapauksessa
poistaa laitteiden tai verkkokaapelien maadoitusta tai tehdä
sitä tehottomaksi.
1.2 Käsikirja
Tämä käsikirja on suunniteltu niin, että saat yleiskuvan hallintalaitteista ja
samalla yksityiskohtaista tietoa niiden käytöstä. Jotta asiayhteydet saisi selville
nopealla katsauksella, olemme laatineet yhteenvedon hallintalaitteista niiden
toimintojen mukaan. Oheisten, numeroitujen piirrosten avulla hallintalaitteet
on helppo etsiä aina uudelleen. Jos kaipaat yksityiskohtaisia selvityksiä tietyistä
aiheista, käy verkkosivuillamme osoitteessa behringer.com.
HUOMAA!
◊ Tiedäthän, että suuret äänenvoimakkuudet voivat heikentää kuuloa
ja/tai vaurioittaa kuulokkeita. Käännä kaikki MAIN-sektorin faderit
kokonaan alas, ennen kuin käynnistät laitteen. Muista käyttää
kohtuullista äänenvoimakkuutta.
Page 5
5EUROPOWER PMP6000/PMP4000/PMP1000 Käyttöohje
(57)(58)(61)(62)(65)
(18)
(19)
(20)
(1)
(3)
(4)
(6)
(8)
(9)
(11)
(13)
(2)
(21)
(14)
(55)
(22)
(31)
(36)
(43)
(44)
(42)
(40)
(35)
(64)(60)
(27)
(26)
(30)
(32)
(33)
(34)
(39)
(37)
(56)
(52)
(16)
(17)

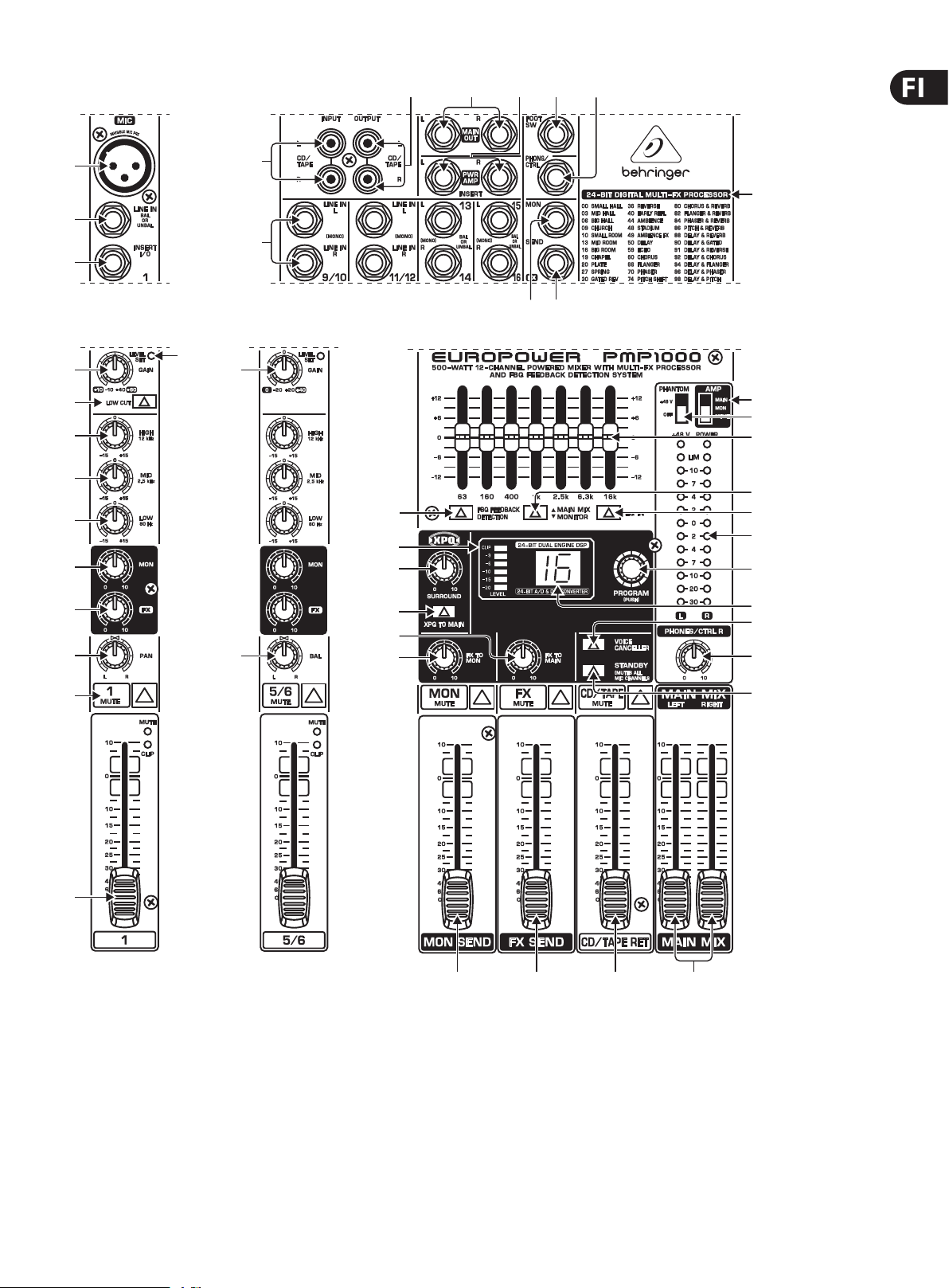

EUROPOWER PMP100 0 FRONT PANEL
(29)
(47)(46)(54)(48)
Page 6
6EUROPOWER PMP6000/PMP4000/PMP1000 Käyttöohje
(56) (55)(57)(58) (59)
(62)
(18)
(19)
(20)
(1)
(3)
(5)
(6)
(8)
(9)
(10)
(11)
(13)
(2)
(23)
(22)
(21)
(14)
(4)
(24)
(25)
(35)
(36)
(38)
(37)
(40)
(26)
(63)
(64)
(65)
(60) (61)
(44)(43)(27)
(31)
(34)
(32)
(30)
(33)
(54)
(53)
(42)
(52)
(15)
(16)
(17)
EUROPOWER PMP4000 FRONT PANEL
(45)
(41)
(46)(47)(48)(49)
Page 7
7EUROPOWER PMP6000/PMP4000/PMP1000 Käyttöohje

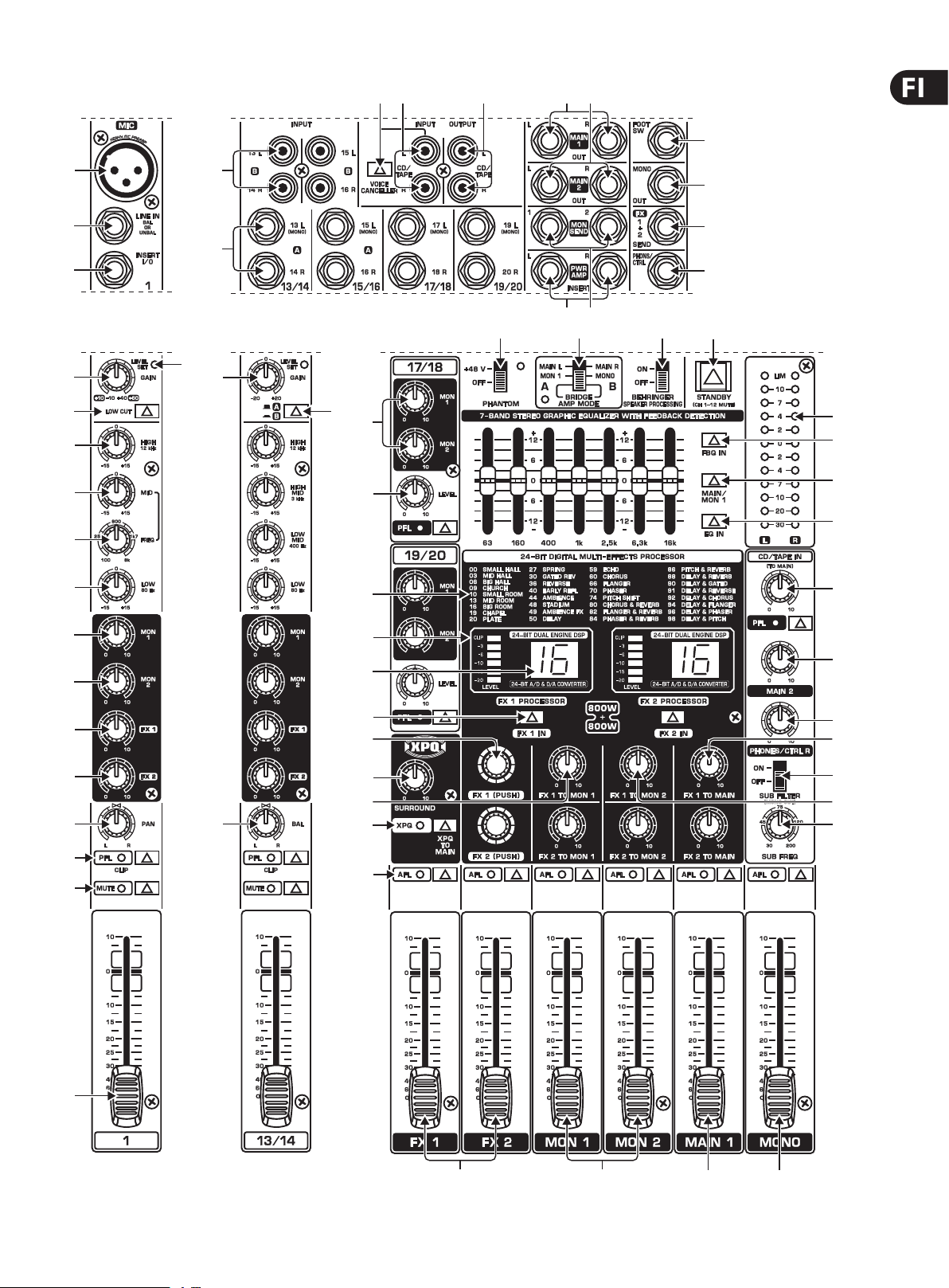

(56)(57)(58) (59)
(55)
(62)
(18)
(19)
(20)
(1)
(3)
(5)
(6)
(7)
(8)
(2)
(23)
(22)
(21)
(4)
(24)
(25)
(35)
(63)
(64)
(65)
(60)
(61)
(26)(27)(28)(29)
(34)
(31)
(32)
(33)
(54)
(9)
(10)
(11)
(12)
(13)
(15)
(16)
(17)
(14)
(36)
(37)
(38)
(39)
(43)
(40)
(44)
(45)
(53)
(52)
(42)
(50)
(41)
(51)

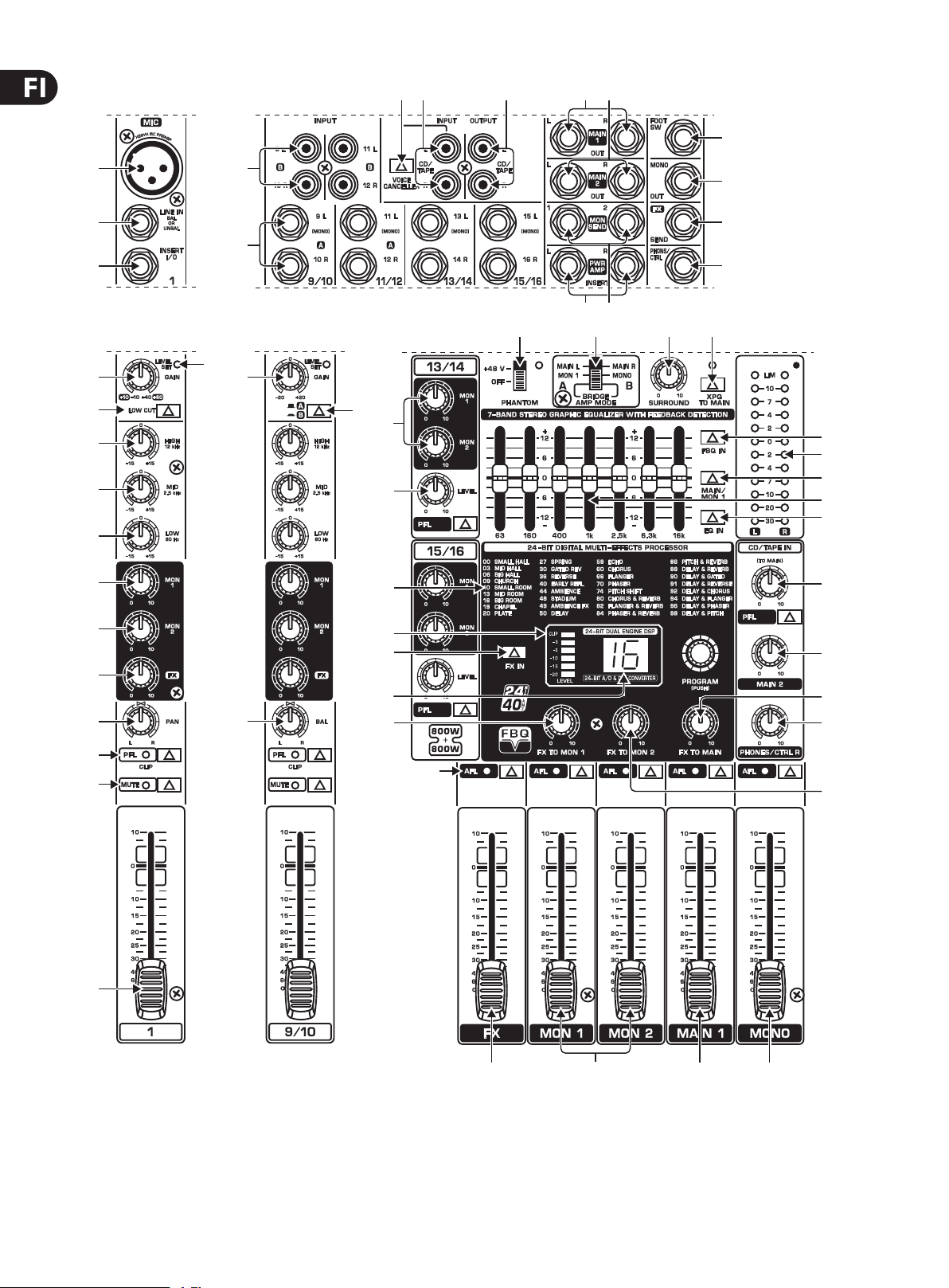

EUROPOWER PMP6000 FRONT PANEL
(49)(48)(47)(46)
Page 8
8EUROPOWER PMP6000/PMP4000/PMP1000 Käyttöohje
(66)(69)(70)

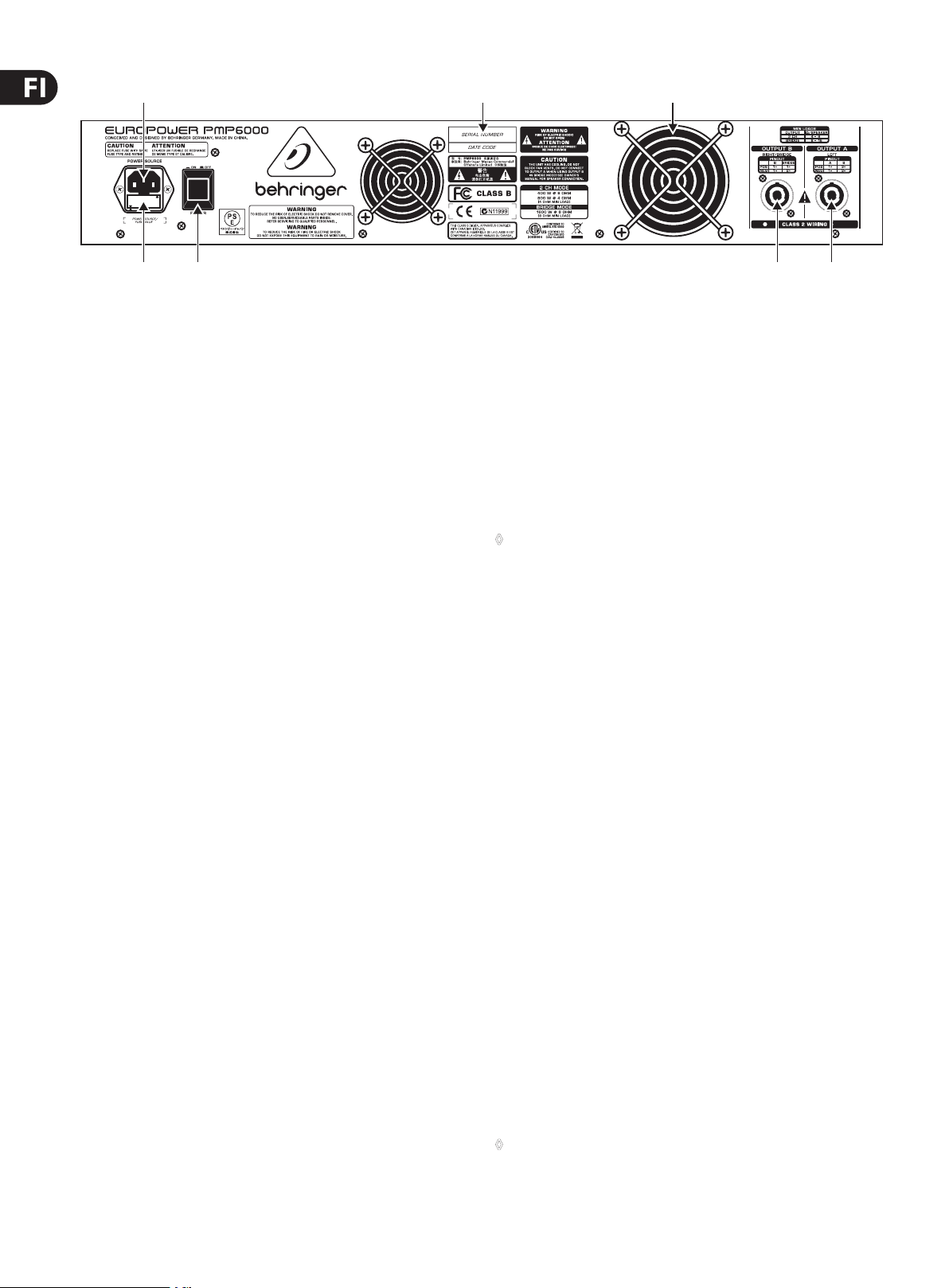

EUROPOWER PMP6000 REAR PANEL
2. Hallintalaitteet
Seuraavissa jaksoissa kuvataan yksityiskohtaisesti kaikki mikserivahvistimen
toiminnot. Ota esiin myös vastaava lisälehti numeroituine piirroksineen, niin saat
mahdollisimman hyvän kokonaiskuvan laitteesta.
2.1 Mono- ja stereokanavat
(1) GAIN-säätimellä voit säätää tulotasoa. Tämän säätimen tulee olla
ääriasennossa vasemmalla aina, kun kytket signaalilähteen johonkin
tuloliitännöistä tai irrotat sen siitä. GAIN-säädin vaikuttaa sekä mikrofoniettä LINE-tuloon. Mustalla merkitty asteikko osoittaa tässä yhteydessä
vahvistusta mikrofoneille (+10 - +60 dB kanavissa, joissa on XENYX
MIC PREAMPS ja 0 - +40 dB tavallisissa mikrofonituloissa; vain PMP1000,
kanavat 5/6 ja 7/8).
“LINE”-asteikko ilmoittaa Line-tulon herkkyyden, joka on +10 - -40 dBu .
PMP1000: Mono-/stereo-yhdistelmäkanavissa 5/6 ja 7/8 herkkyys on
+20 - -20 dBu.
(2) LEVEL SET-merkkivalo palaa, kun optimaalinen työskentelytaso
onsaavutettu.
(3) Sen lisäksi mikserivahvistimen monokanavissa on jyrkkäreunainen
LOWCUT-suodatin, jonka avulla voi poistaa ei-toivottuja, syvätaajuuksisia
signaalin osia, kuten askelten ääniä.
valita joko 6,3-milliset jakkiliitännät tai Cinch-liittimet. Asennossa “A”
käytössä ovat jakkiliitännät ja asennossa “B” Cinch-liittimet.
(5) EQ-alueen HIGH-säädin säätelee kulloisenkin kanavan
ylempäätaajuusaluetta.
(6) MID-säätimen avulla voit nostaa tai laskea keskialuetta.
(7) PMP6000: Monokanavien keskialueelle PMP6000 tarjoaa lisäksi
puoliparametrisen soinnin säädön, joka on säädettävissä välillä 100 Hz
- 8kHz. MID-säätimellä voit säätää voimistuksen/hiljennyksen, kun taas
FREQ-säätimellä valitaan taajuus.
Stereokanavien taajuuskorjain on luonnollisesti stereo. Korkean,
keskikorkean, keskimatalan ja matalan kaistan rajataajuudet ovat 12 kHz,
3kHz, 400 Hz ja 80 Hz.
(8) LOW-säätimen avulla voit nostaa tai laskea bassotaa juuksia.
(9) MON-säätimellä voit määrittää kanavan äänenvoima kkuuden
osuudenmonitorimiksauksessa.
(10) PMP4000- ja PMP6000-malleissa on lisäksi toinen MON-säädin (MON 2),
jolla voit säätää toisen monitoritien äänenvoimakkuuden osuutta.
(11) FX-säädin määrää signaalin tason, joka kustakin kanavasta johdetaan
integroituun efektiprosessoriin ja on lisäksi FX SEND-liittimessä (katso (64)).
(12) PMP6000-mallissa on tähän tarkoitukseen kaksi säädintä (FX 1 ja FX 2),
niinettä voit lopulta käyttää kahta efektiä samanaikaisesti. Vastaavasti siinä
on kaksi efektintoistotietä, jotka toistetaan yhdistetyn lähtöliittimen kautta
(katso (46) ja (64)).
◊ Huomaa, että efektiprosessori ei ole kuultavissa, jos FX TO MON/MAIN-
säädin (40), (41), (42) on vasemmassa ääriasennossaan.
(13) PAN(ORAMA)-säätimellä määrätään kanavasignaalin paikka
Stereo-Main-miksauksessa.
(14) BAL(ANCE)-säädin laitteen stereokanavissa vastaa toiminnaltaan
monokanavien PAN-säädintä. Se määrää vasemman ja oikean
tulosignaalin suhteellisen osuuden, ennen kuin molemmat johdetaan
Stereo-Main-lähtöön.
kanavan tulotaso faderin edessä näkyy vasemmalla LED-näytöllä (34).
Asetanyt optimaalinen tulotaso (0 dB) GAIN-säätimellä (1). PFL-toiminnon
käynnistyessä syttyy sitä vastaava merkkivalo.
Jos LEVEL SET LED-merkkivalo (2) palaa jatkuvasti, käytössä on
optimaalinen työskentelytaso. Jos kuitenkin CLIP LED-merkkivalo palaa,
tulotaso on liian korkea ja sitä pitää pienentää jonkin verran GAINsäätimellä. CLIP-merkkivalon tulee palaa ainoastaan huippukohdissa,
eimissään tapauksessa jatkuvasti.
(16) MUTE-kytkimellä Main-miksauksen kanava vaimentuu. Pre Fader -signaalit
(monitoritiet) pysyvät käytössä. Kun MUTE-kytkin on alaspainettuna,
sitävastaava valvonta-LED palaa.
(17) Kanavafader määrää kanavasignaalin tason Main-miksauksessa.
2.1.1 Tulosektori
(18) Jokaisessa monotulokanavassa on symmetrinen mikrofonitulo XLR-liittimen
välityksellä, jonka yhteydessä on napinpainalluksella käytössä myös
+48V-phantom-syöttö kondensaattorimikrofonien käyttöä varten.
PMP1000: Molemmissa stereokanavissa 5/6 ja 7/8 on lisäksi mikrofoneille
tarkoitettu symmetrinen XLR-tulo, jossa on tarvittaessa myös käytettävissä
+48 V-phantom-syöttö.
◊ Vaimenna toistojärjestelmä ennen phantom-syötön
aktivoimista. Muuten kuuntelukaiuttimista kuuluu kytkennästä
aiheutuva häiriöääni.
Page 9
9EUROPOWER PMP6000/PMP4000/PMP1000 Käyttöohje
(19) Jokaisessa monotuloliitännässä on LINE IN-kytkentä, joka on toteutettu
6,3-millisenä jakkiliittimenä ja voidaan asettaa sekä symmetriseksi
ettäepäsymmetriseksi.
◊ Varmista, että käytät aina vain joko kanavan mikrofoni- tai linjatuloa
etkä koskaan molempia samaan aikaan!
◊ Monolinjasignaalin kytkennässä stereokanavaan tulee aina käyttää
vasemmanpuoleista tuloliitäntää. Silloin monosignaali muodostuu
molemmille puolille.
◊ Tämä ei koske mono-/stereo-yhdistelmäkanavia 5/6 ja 7/8
mallissa PMP1000.
(20) INSERT I/O. Silmukointipisteitä (Inserts) käytetään signaalin
käsittelemiseksi dynamiikkaprosessoreilla tai korjaimilla.
Nämäsilmukointipisteet ovat faderin, korjaimen ja MON/FX SEND -liitäntöjen
edessä. Toisin kuin kaiku- ja muissa efektilaitteissa, jotkalisätään yleensä
kuivaan signaaliin, dynamiikkaprosessorit käsittelevät koko signaalia.
Tässä tapauksessa Aux Send -tie ei siis ole oikea ratkaisu. Tämänsijaan
katkaistaan signaalitie ja lisätään dynamiikkaprosessori tai korjain.
Signaali johdetaan lopuksi takaisin samaan kohtaan pöydässä.
Signaalikatkaistaan vain silloin, kun pistoke on kytketty asiaankuuluvaan
pistorasiaan (stereojakkiliitin, kärki = signaalin lähtö, rengas = tulo).
Kaikkimonotulokanavat on varustettu inserteillä.
(21) Stereokanavavienneissä on tason säätöä varten GAIN-säädin,
jollasäädetään alueella +20 - -20 dB tuloherkkyys.
PMP1000: Stereokanavissa 5/6 ja 7/8 on lisäksi kussakin yksi XLRliitäntä mikrofoneille. Tästä voidaan säätää esivahvistusta alueella
0-+40dBmikrofoneille.
(26) PHANTOM-kytkimellä voit ottaa käyttöön phantom-syötön niiden
monokanavien XLR-liittimille, joita tarvitaan kondensaattorimikrofonien
käyttöön. +48 V-LED palaa, kun phantom-syöttö on päällä.
Dynaamistenmikrofonien käyttö onnistuu yleensä edelleen, kunhan ne
on kytketty symmetrisesti. Käänny epäselvissä tilanteissa mikrofonin
valmistajan puoleen!
◊ Kun phantom-syöttö on päällä, pöytään (tai Stageboxiin/Wallboxiin)
ei saa kytkeä mikrofoneja. Lisäksi monitori-/PA-kaiuttimet
on vaimennettava ennen phantom-syötön käyttöönottoa.
Odota käynnistyksen jälkeen noin minuutti, ennen kuin kytket
tulovahvistuksen päälle, jotta järjestelmä ehtii ensin tasaantua.
◊ Huomaa! Älä missään tapauksessa käytä epä symmetrisesti kytkettyjä
XLR-liitäntöjä (PIN 1 ja 3 kytkettyinä) MIC-tuloliittimissä, jos haluat
ottaa phantom-syötön käyttöön.

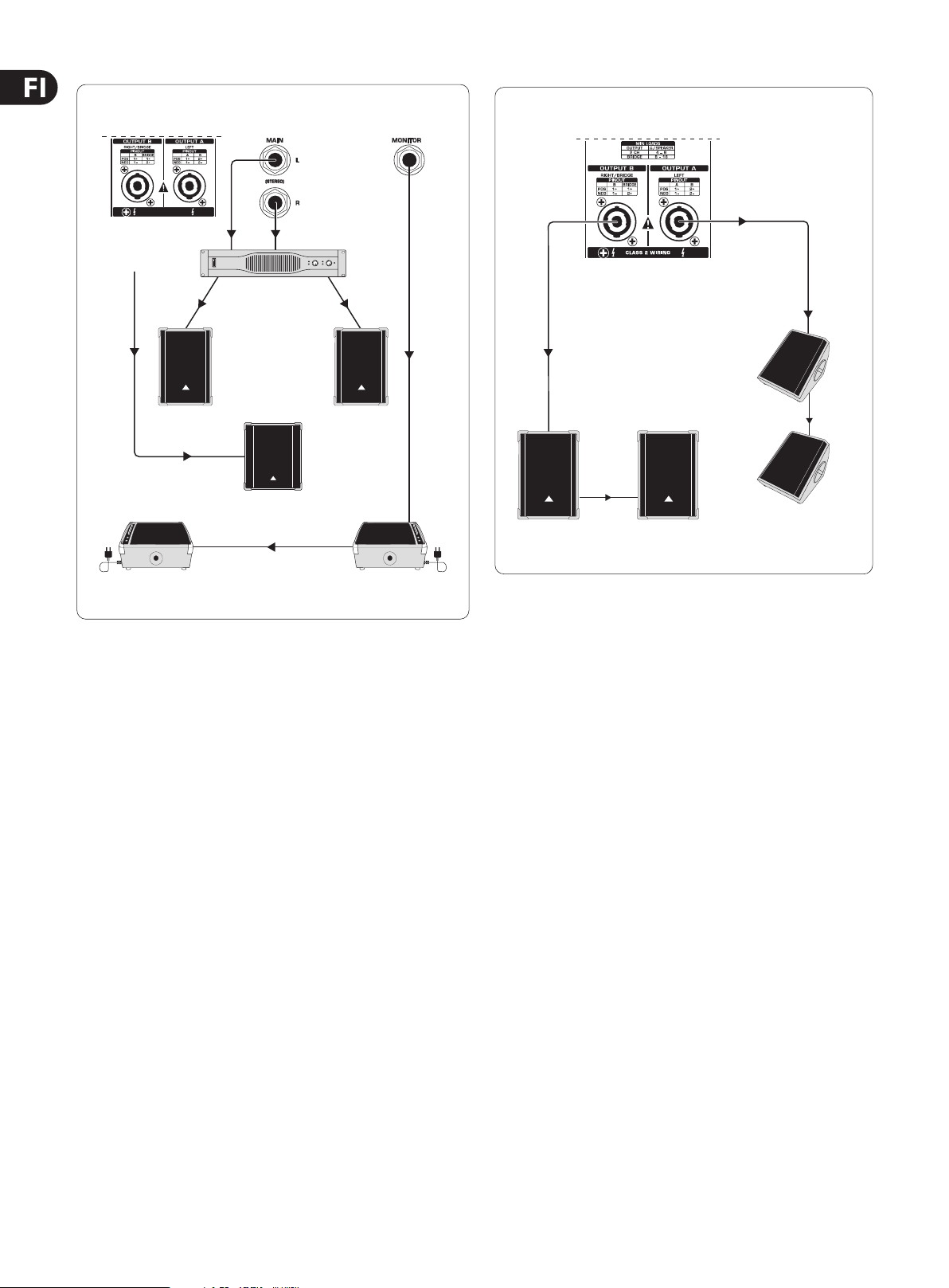

(27) AMP MODE-kytkimellä voit määrittää, missä käyttötilassa PMP:n
vahvistinvaihe työskentelee:
PMP1000:
MAIN: “MAIN”-asennossa mikseri toimii stereovahvistimena.
MON: Tässä tilassa OUTPUT A-liitännässä on monitori signaali ja
OUTPUTB-liitännässä (72) Main-signaali (kumpikin monona).
BRIDGE (Monosiltakäyttö): BRIDGE AMP MODE -tilassa OUTPUT A- ja
B-liitäntöjen lähtötehot yhdistetään ja toistetaan vain OUTPUT B-liitännän
kautta. Tuloksena saadaan kaksinkertainen teho.
PMP4000/PMP6000:
MAIN L/MAIN R. MAIN MIX -asennossa mikseri toimii stereovahvistimena.
(22) Jokaisessa stereokanavassa on kaksi linjatasotuloa jakkiliittimillä
vasemman- ja oikeanpuoleisille kanaville. Jos käytetään ainoastaan
“L”-kirjaimella merkittyä liitintä, kanava toimii monona. Signaali ilmestyy
monosignaalina molemmille puolille.
◊ Tämä ei koske mono-/stereo-yhdistelmäkanavia 5/6 ja 7/8
mallissa PMP1000.
◊ PMP1000: Kanavat 13/14 ja 15/16 kulkeutuvat äänenvoimakkuutta
säätelemättä suoraan Main Mixiin. Kanaviin 13/14 ja
15/16 on mahdollista liittää esim. submikseri ja käyttää
PMP1000:n pääteastetta.
(23) PMP4000: Stereokanavat 9/10 ja 11/12 on lisäksi varustettu Cinch-liittimillä.
PMP6000: Stereokanavat 13/14 ja 15/16 on lisäksi varustettu Cinchliittimillä.
◊ PMP4000/PMP6000: Huomaa, että kytkentä vaihto ehto (jakki tai Cinch)
on valittava A/B-valin ta kyt kimellä (4), kun tuloliitäntä järjestetään.
(24) PMP4000/PMP6000: Stereokanavissa on molemmissa kaksi
monitorisäädintä (MON 1/2) ja yksi LEVEL-säädin. Kuten muissa kanavissa,
näissäkin on PFL-kytkin.
(25) Faderin sijasta kanavaviennissä on LEVEL-kiertosäädin.
MON 1/MONO. Tässä tilassa OUTPUT A-liitännässä on Monitor 1-signaali ja
OUTPUT B -liitännässä Main-signaali (kumpikin monona).
BRIDGE (Monosiltakäyttö): BRIDGE AMP MODE -tilassa OUTPUT A- ja
B-liitäntöjen lähtötehot yhdistetään ja toistetaan vain OUTPUT B-liitännän
kautta. Tuloksena saadaan kaksinkertainen teho.
◊ Kytke BRIDGE-tilassa OUTPUT B-liittimeen vain yksi kaiutin,
jonka impedanssi on vähintään 8 Ω! Huomaa, että BRIDGE-tilaa
käytettäessä ei saa KOSKAAN käyttää OUTPUT A -liitäntää!
◊ Kaikilla muilla käyttötavoilla kytketyn kaiuttimen impedanssi ei saa
olla alle 4 Ω.
◊ Ota huomioon, että tehonsyöttö sille kaiuttimelle, joka saa signaalinsa
BRIDGE AMP MODE-tilassa OUTPUT B-liitännästä, on huomattavasti
suurempi kuin käytettäessä rinnakkaisia kaiutinlähtöjä. Huomaa tässä
yhteydessä mikserivahvistimen takaosassa olevat tiedot.
◊ Jotta kaiutinjohtojen navoitus onnistuisi oikein, huomioi laitteen
takana olevat nastajärjestystä koskevat ohjeet (katso myös (71) ja (72)).
aktivoida suodatintoiminnon mikserin säätämiseksi kaiutinten fyysisten
ominaisuuksien mukaan. Jos ne toimivat matalataajuuksisella alueella
hieman rajoitetusti, voit tällä toiminnolla rajoittaa mikserin lähtösignaalin
kyseistä taajuusaluetta. Tällä tavalla signaali saadaan mukautettua
optimaalisesti kaiuttimien taajuuskäyrään.
Page 10
10EUROPOWER PMP6000/PMP4000/PMP1000 Käyttöohje
(29) PMP1000/PMP6000: Jos painetaan S TANDBY-kytkintä, kaikki tulokanavat
vaimenevat. Soiton taukojen tai roudaustaukojen aikana voit siten
välttää häiritsevien äänien pääsyn PA-laitteisiin mikrofonien kautta,
mikäpahimmassa tapauksessa voisi jopa tuhota kaiutinten kalvot.
Tässäon ideana, että kaikki faderit voi pitää auki ja soittaa samanaikaisesti
musiikkia CD-levyltä CD/TAPE IN -tuloliitäntöjen kautta (katso (55)).
Vaimennettujenkanavienkaan säätimien kytkentää ei tarvitse irrottaa.
2.2 Korjain ja FBQ
(30) Mikserivahvistimessa on graanen 7-kaistainen korjain. Sen avulla voit
muokata sointia tilaan liittyvien tosiasioiden mukaan. Asennossa“0”
taajuusvastetta ei muokata. Jos haluat voimistaa taajuusaluetta,
käännäkyseistä faderia ylöspäin. Jos taas haluat vaimentaa aluetta,
käännäsitä alas.
◊ Huomaa, että korjaimen käyttäytyminen riippuu AMP MODE -kytkimen
asennosta (katso (27)).
(31) Kun painat FBQ IN-kytkintä, käynnistyy FBQ-palaut-
teenilmaisujärjestelmä (FBQ on aktiivinen vain, josaiemmin
on käynnistetty korjain (33)). Kirkkaina palavat
säädinmerkkivalot korostavat taajuuksia, jotka aiheuttavat
takaisin kytkentöjä. Kaikki muut merkkivalot sammuvat. Vaimennayksinkertaisesti kyseistä taajuusaluetta hieman, kunnes palautetta ei enää esiinny ja
LED-valo himmenee tai sammuu. Mikserivahvistimessa on tämä toiminto
Main- ja monitori miksaukselle.
PMP1000: FBQ FEEDBACK DETECTION -painikkeen toiminto on sama kuin
PMP4000- ja PMP6000-malleissa.
(32) MAIN/MON 1-kytkimellä voit valita, vaikuttaako korjain Main- vai
monitorimiksaukseen. Stereokorjain muokkaa Main-miksausta, joskytkin
on yläasennossa. Monitorimiksaukseen korjain ei tällöin vaikuta.
Korjainmuokkaa monitorimiksausta, jos kytkin on alhaalla, jolloin Mainmiksaus säily y ennallaan.
PMP1000: MAIN MIX/MONITOR -painikkeen toiminto on sama kuin
PMP4000- ja PMP6000-malleissa.
(33) Voit käynnistää korjaimen painamalla EQ IN-kytkintä. Jos korjain on päällä,
faderin merkkivalot palavat.
(34) Tämän LED-merkkivalon avulla voit säätää Main-signaalin lähtötasoa.
Ylempi LIM-merkkivalo palaa, kun sisäinen vahvistimen suojakytkentä
vastaa liian korkeaa lähtötasoa.
2.3 Efektisektori
(35) Tässä on yleiskuva kaikista multiefektiprosessorin asetuksista.
(36) Efektimoduulin LED-tasonäytön tulee aina näyttää riittävän korkeaa
tasoa. Varmista, että Clip-LED-näyttö palaa vain tasojen huippukohdilla.
Jos se palaa jatkuvasti, efekti prosessorin yliohjaus voi aiheuttaa
epämukavia vääristymiä. FX SEND-fader (PMP1000) tai FX/FX 1/2-fader
(PMP4000/PMP6000) määrää näin tason, joka johdetaan efektimoduuliin
sekä FXSEND-lähtöliittimiin.
(37) Efektinäyttö ilmoittaa aina, mikä asetus on valittuna.
(38) PMP4000/PMP6000: FX1/2 IN. Näppäintä painamalla käynnistetään
säädintä (asetuksen numero vilkkuu). Aktivoi valittu efekti painamalla
lyhyesti säädintä (PMP6000: FX 1/2 (PUSH)).
◊ PMP1000: Efektiprosessoria ei voi kytkeä päälle eikä pois, joten se on
aina käytössä. Säädä MAIN- tai MON-signaalin efektiosuus vastaavalla
säätimellä ((40) ja (42) ).
PMP6000: PMP6000-mallissa on kaksi erillistä efekti prosessoria.
Voitkäyttää molempia efektiprosessoreja toisistaan riippumatta.
Käynnistäyksi tai molemmat prosessorit FX1/2 IN -kytkimellä (38) .
(40) PMP4000/PMP6000: FX 1/2 TO MON 1 -säätimellä voit määrätä
multiefektiprosessorin efektiosuuden monitori-miksaukselle. Kun säädin
käännetään vasemmanpuoleiseen ääriasentoon, monitori-miksaukseen ei
lisätä efektiosuutta.
PMP1000: FX TO MON -säätimen toiminto on sama kuin PMP4000- ja
PMP6000-malleissa.
(41) FX 1/2 TO MON 2 -säätimellä voit määrätä multiefekti prosessorin
efektiosuuden Monitor 2 -miksaukseen. Kun säädin käännetään vasemmanpuoleiseen ääriasentoon, Monitor 2 -miksaukseen ei lisätä efektiosuutta.
(42) FX 1/2 TO MON 1 -säätimellä voit määrätä multiefekti prosessorin
efektiosuuden Main-miksaukselle. Kun säädin käännetään
vasemmanpuoleiseen ääriasentoon, Main-miksaukseen ei
lisätäefektiosuutta.
PMP1000: LIM-merkkivalojen yläpuolella ovat PHANTOM- ja POWERmerkkivalo. Viimeksi mainittu palaa, kun laite on käynnistetty.
◊ LIM-merkkivalot ja LED-näyttö EIVÄT pala, jos laitteeseen syötetään
ulkoinen signaali PWR AMP INSERT -liitinten (61) kautta.
PMP1000: FX TO MAIN -säätimen toiminto on sama kuin PMP4000- ja
PMP6000-malleissa.
Kyseessä on sisäänrakennettu efekti, joka hajottaa
stereopohjaa. Siten soinnista tulee huomattavasti
eloisampi ja läpinäkyvämpi.
(44) Efekti otetaan käyttöön painamalla XPQ TO MAIN-painiketta.
(45) Painamalla AFL-kytkintä (After Fader Listening) voit ottaa käyttöön
Solo-toiminnon. Jos Main-sektorin vastaavalla kanavalle aktivoidaan
AFL-toiminto, kuuluviin tulee ainoastaan tämän kanavan signaali.
Äänenvoimakkuutta voidaan muuttaa faderilla. AFL-toiminnon ak tivointi ei
vaikuta Main- tai monitorimiksaukseen, kunhan faderin asentoa ei muuteta.
Siten voit kuunnella PHONS/CTRL-liittimen (65) kautta yhtä tai useampaa
valitsemaasi signaalia. Jos AFL on käytössä, sitä vastaava valvontaLEDpalaa.
◊ PMP1000-mallissa AFL-toimintoa ei ole.
(46) PMP1000: FX SEND -fader.
PMP4000: FX -fader.
PMP6000: FX 1/2 -fader.
Tässä on kyseessä efektisignaalille tarkoitetusta Master Send -faderista,
jokajohdetaan toisaalta efektiprosessoriin ja toisaalta FX SEND-lähtöön (64)
(katso myös (11) ja (12)).
(47) PMP1000: MON SEND -fader.
PMP4000/PMP6000: MON1/2 -fader.
Fadereilla säädetään monitorilähdön äänenvoimakkuutta
(katso myös (9) ja (10)).
(48) PMP1000: Main-miksauksessa voidaan säätää kokona isäänenvoimakkuutta,
jota muokataan Main-lähdössä, molempien faderien avulla.
PMP4000/PMP6000: MAIN 1-fader ohjaa EUROPOWERin
kokonaisäänenvoimakkuutta. Main-signaalia voidaan muokata
MAIN1-lähdössä (katso myös (58) ).
lisäämisen miksaukseen. Siten voit ky tkeä laitteeseen esim. CD-soittimen,
kasettidekin tai muita Line-lähteitä.
(56) Aktivoimalla VOICE CANCELLER -toiminto voidaan poistaa
laulukohtaisia taajuuksia CD/TAPE INPUT -signaalista.
Tämätoiminto soveltuu esimerkiksi karaokesovelluksiin,
joissalaulu suodatetaan pois laulusta ja lauletaan sen
sijaanitse.
(57) CD/TAPE OUTPUT-lähdössä on mikserivahvistimen Stereo-Main-signaali
sen nauhoittamiseksi esim. DAT-nauhurilla.
◊ Jos CD/TAPE OUT-signaali on kytketty nauhoitus laitteeseen ja
sen lähtösignaali johdetaan takaisin CD/TAPE IN -tuloliitäntään,
nauhoitusta aloitettaessa voi nauhoituslaitteessa esiintyä
takaisinkytkentöjä. Irrota siksi ennen nauhoituksen aloittamista
mikserivahvistimen kytkentä CD/TAPE IN-tuloliitän tään, tai säädä
CD/TAPE-tulosignaali aivan alhaiseksi!
(58) MAIN OUT-lähtöliitinten kautta voit ohjata Main-signaalin ulkoiseen
vahvistimeen. Tämä on suositeltavaa esim., jos haluat käyttää ainoastaan
laitteen miksauspöytä- ja efektisektoria. Signaali johdetaan pois ennen
mikserin loppuvaihetta. Molemmissa suuremmissa malleissa on kaksi
erikseen säädettävää MAIN-lähtöä (59) (MAIN 1/2).
(60) Kytke MON 1/2 SEND -liitäntään monitorin päätevaiheet tai
aktiiviset monitorikaiuttimet MON-säätimen avulla kanaviin luodun
signaalimiksauksen kuuntelemiseksi tai sen välittämiseksi lavalla olevien
muusikoiden kuultavaksi.
(61) PMP-sarja on varustettu POWER AMP INSERT-liitännällä, jota voidaan
käyttää eri tarkoituksiin. Ensinnäkin voit käyttää sen avulla laitteen
vahvistinpääteastetta vahvistamaan toisen esivahvistimen antamaa
signaalia. Mahdollisia sovellutuksia voivat olla esim. suuremman
miksauspöydän tai jonkun soittimen vahvistimen esivaiheantosignaalin
(linepegel) liittäminen. Näihin sovellutuksiin riit tää epäsymmetrinen
6,3mm jakkipistokejohto (mono).
(49) PMP4000/PMP6000: MONO -faderin avulla säädellään monokokonaisuutta
(katso tässä yhteydessä myös (63)).
(50) PMP6000: SUB FILTER -toiminnolla, joka vaikuttaa monoko konaisuuteen,
suodatetaan pois valitun asetuksen yläpuolella olevat taajuudet.
Sitenvoidaan MONO OUT -lähdöstä (katso (63)) säätää optimaaliseksi
esimerkiksi aktiivinen subwoofer. Aktivoi suodatin kääntämällä kytkin
“On”-asentoon.
(51) PMP6000: SUB FREQ -säätimellä määrätään rajataajuus, jonka alapuolella
subwoofer toimii. Asetusta voi muuttaa portaattomasti alueella 30 – 200Hz.
(52) PHONS/CTRL R-säätimellä määritetään kuulokkeiden tai ohjaustilan
äänenvoimakkuuden (katso myös (65)).
(53) PMP4000/PMP6000: MAIN 2-säädin määrää äänenvoimak kuuden
MAIN2-lähdössä (katso myös (59) ). Tässä on kyseessä sama Main-signaali
kuin MAIN 1 -liitännässä, mutta sillä on omat lähtöliittimet ja erillinen
äänenvoimakkuu säätö.
(54) PMP4000/PMP6000: CD/ TAPE I N -säätimellä voit määrittää CD/TAPE INPUT-
liitännän (55) linjasignaalin äänenvoimak kuuden. PFL-painikkeen avulla voit
kuunnella signaalia ennen säädintä.
PMP1000: CD/TAPE RET -säätimellä voit määrittää CD/TAPE INPUT-liitännän
Sen lisäksi on mahdollista käyttää POWER AMP INSERT-liitäntää
tavanomaisena silmukointiliitäntänä (insert), jonka avulla voit liittää
esimerkiksi kompressorin tai graasen tasaimen (equalizer) signaalin
kulkureittiin. Tähän tarvitaan symmetrinen 6,3 mm jakkipistokejohto

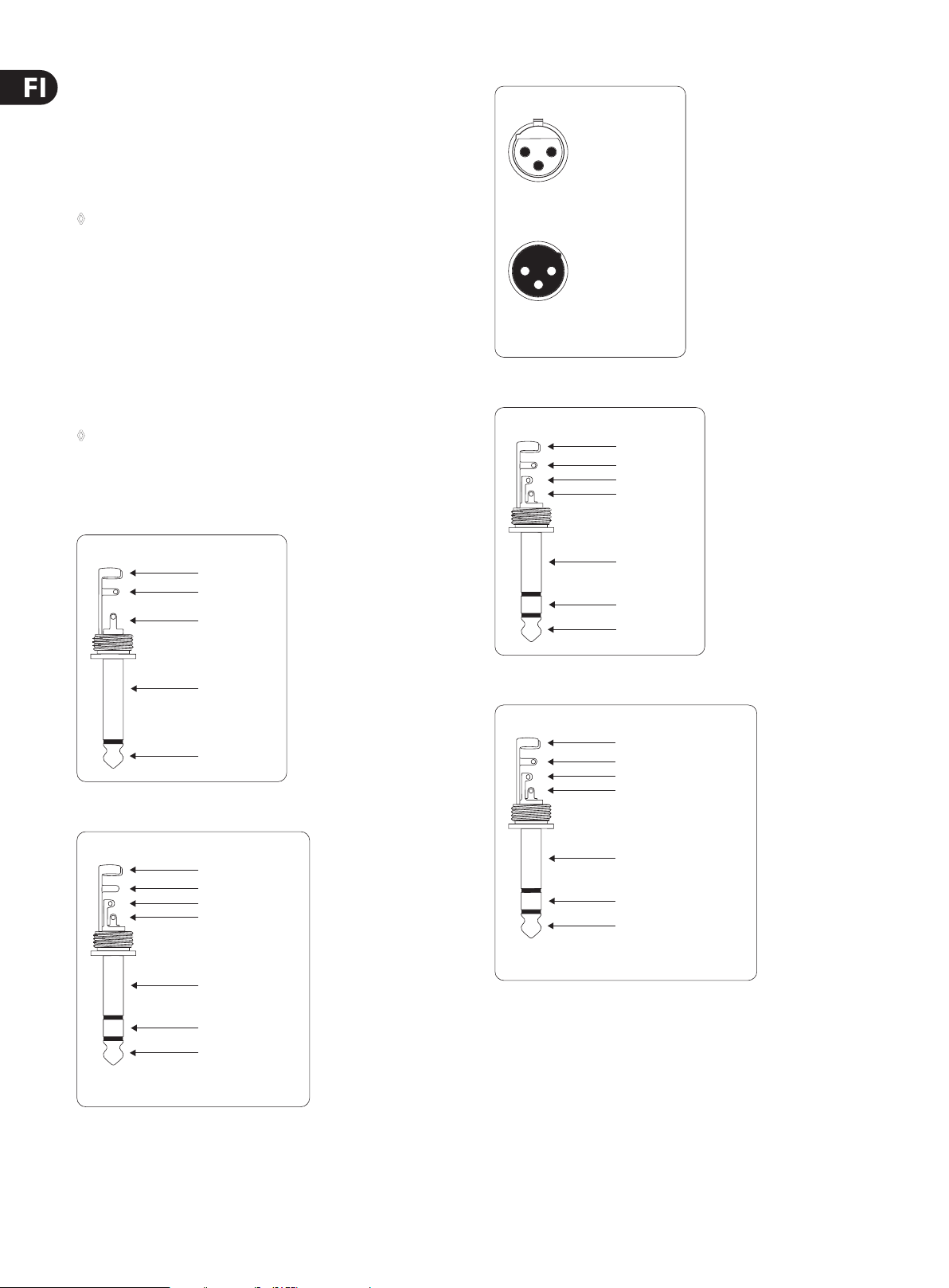

(stereo), ja kärjen ja renkaan kuvan 4.5 (katso lukua 4.2 “Audioliitännät”)
mukainen järjestys tulee ottaa huomioon. Rengaskontakti on
tässä tapauksessa ns. send, joka yhdistetään lisälaitteen
ottoliitäntään, ja kärkikontakti on ns. return, joka puolestaan liitetään
lisälaitteenantoliitäntään.
Lopuksi voit ottaa POWER AMP INSERT-liitännästä laitteen
miksauspöytäosan antaman signaalin, jos haluat käyttää täydentävää
ulkoista pääteastetta. Tähän tarvitaan symmetrinen 6,3 mm
jakkipistokejohto (stereo), jonka rengaskontakti (ei sen kärkeä)
yhdistetäänulkoisen pääteasteen sisääntuloon. Jos haluat käyttää
sisäistäpääteastetta yhdessä ulkoisen kanssa, niin liitä yksinkertaisesti
renkaan ja kärjen pistoliitännät yhteen.
(62) FOOTSWITCH-liittimeen voit kytkeä yleisesti myynnissä olevan
jalkapainikkeen. Näin voit käynnistää “Eect Bypass” -toiminnon,
jolloin efektiprosessori säily y vaimennettuna. Käytä PMP6000-mallissa
kaksoisjalkapainiket ta voidaksesi ottaa käyttöön tai poistaa käytöstä
erikseen FX 1- ja FX 2 -toiminnot. Tässä tapauksessa jakkiliittimen kärjellä
ohjataan FX 1:tä ja renkaalla FX 2:ta.
Page 12
12EUROPOWER PMP6000/PMP4000/PMP1000 Käyttöohje
(63) PMP4000/PMP6000: MONO OUT -lähtö soveltuu erityisen hyvin
subwooferin kytkentään. Jos järjestelmään kytketään subwoofer, sinulla on
PMP6000:n ansiosta mahdollisuus määrätä matalampien taajuuksien alue,
jolla haluat subwooferin toimivan. Asetus tapahtuu SUB FILTER -säätimellä.
(64) FX SEND -liitännän kautta toistetaan tulokanavien FX SEND-signaali
sen kytkemiseksi esimerkiksi ulkoisen efektilait teen tuloliitäntään.
KoskaPMP6000:ssa on kaksi FX-säädintä tulosignaalia kohti (katso (12)),
molemmat FX SEND -signaalit (FX SEND 1+2) sijoittuvat samaan liittimeen.
◊ Huomaa: SEND-signaali kulkee rinnakkain FX SEND-liitinten
ja efektiprosessorin kanssa; eli molempia voidaan käyttää
samanaikaisesti yhteisellä säädöllä.
◊ PMP6000: Käytä signaalin käsittelyyn aina stereojakki pistoketta.
Efektisignaalit sijoittuvat pistokkeessa seuraavasti:
(FX1 = kärki; FX2 = rengas).
(65) PHONS/CTRL-liitännän avulla voit kytkeä stereokuulokkeet tai
(aktiivisen)monitorikaiuttimen.
2.5 Takaosa
(66) Verkkoliitäntä tehdään IEC-YLEISPISTORASIAN kautta.
Sopivaverkkokaapeli sisältyy toimitukseen.
(67) Laitteen TURVAKYTKIMESTÄ voit vaihtaa sulakkeen.
Sulakettavaihdettaessa tulee ehdottomasti käyttää samaa sulakety yppiä.
Huomioitällöin luvun “Tekniset Tied” ohjeet.
3. Digitaalinen Efektiprosessori
24-BIT MULTI-FX PROCESSOR
Tämä sisäänrakennettu efektiyksikkö tarjoaa korkealaatuisia vakioefektejä,
kutenhall, chorus, anger, echo ja erilaiset yhdistelmäefektit. FX-ohjaimen
avulla voit syöttää signaaleja efektiprosessoriin. Sisäänrakennetun
efektimoduulin etuna on, ettei johtoja ja liittämistä tarvita. Näin maasilmukan
luomisen ja epätasaisten signaalitasojen vaaraa ei pääse syntymään ja käsittely
on huomattavasti helpompaa. Näissä efekti-Preseteissä on kysymyksessä
klassiset“sekoitusefektit”.
◊ Kyseessä olevan kanavan kanava-fader on nyt ilman toimintoa.
Kanavasignaalin taso Main Mixissä on nyt riippuvainen vain yllä
mainituista säätimistä. Käännä kanavien FX-säädin kaikille niille
signaaleille kiinni, joita et halua muokata.
(68) POWER-kytkimellä voit ottaa PMP-mallisi käyttöön. POWER-kytkimen tulee
olla “O”-asennossa, kun se kytketään sähköverkkoon.
◊ Huomaa: POWER-kytkin ei erota laitetta sähköver kosta kokonaan,
kun virta katkaistaan sen avulla. Vedä siksi johto pois pistorasiasta,
jos laite on käyttämättömänä pidemmän ajan.
(69) Mikserivahvistimen SARJANUMERO.
(70) Tässä on laitteen tuuletin.
PMP6000-mallissa on kaksi tuuletinta.
(71) OUTPUT A (LEFT) -liitännässä, valitusta käyttötilasta riippuen (katso (27)),
toistetaan joko vasen kokonaisstereosignaali tai monitorisignaali monona.
Älä KOSKAAN käytä tätä lähtöä monosiltakytkentäkäyttöön.
(72) OUTPUT B (RIGHT/BRIDGE) -liitännässä on, valitusta käyttötilasta
riippuen, joko oikeanpuoleinen kokonaisstereo signaali, Main-kokonaisuus
tai silloitettu Main-signaali (kukin monona).
◊ Kytke BRIDGE-tilassa OUTPUT B -liittimeen vain yksi kaiutin,
jonka impedanssi on vähintään 8 Ω! Huomaa, että BRIDGE-tilaa
käytettäessä ei saa KOSKAAN käyttää OUTPUT A -liitäntää!
◊ Kaikilla muilla käyttötavoilla kytketyn kaiuttimen impedanssi ei saa
olla alle 4 Ω.
Page 13
13EUROPOWER PMP6000/PMP4000/PMP1000 Käyttöohje
Eect Presets of EUROPOWER PMP6000
No.EFFECTDescriptionNo.EFFECTDescription
HALL 00-09DELAY 50-59
00SMALL HALL 1app rox. 1.0s reverb decay50SHORT DELAY 1Like a short shattering
01SMALL HALL 2app rox. 1.2s reverb dec ay51SHORT DELAY 21-2 short impulse(s)
02SMALL HALL 3app rox. 1.5s reverb decay52SHORT DELAY 31-2 short impulse(s)
03MID HALL 1approx. 1.8s reverb decay53MID DEL AY 1Classical De lay for up-tempo mu sic (115-125 BPM)
04MID HALL 2approx. 2.0s rever b decay54MID DELAY 2Classical Delay fo r mid-tempo music (105-115 BPM)
05MID HALL 3approx. 2. 5s reverb decay55MID DELAY 3Classica l Delay for slow-tempo m usic (95-105 BPM)
06BIG HALL 1approx. 2.8s reverb decay56LONG DEL AY 1Class ical Delay for regg ae-tempo music (85-95 BPM)
07BIG HALL 2approx. 3.2 s reverb decay57LONG DELAY 2Classic al Delay for dub-tem po music (75-85 BPM)
08BIG HALL 3approx. 4s r everb decay58LONG DELAY 3Extra long (nearly innite) delay eect
09CHURCHapprox. 7s reve rb decay59LONG ECHOExtra long ca nyon echo eect
ROOM 10-19CHORUS 60-69
10SMALL ROOM 1approx . 0.5s reverb decay60SOFT CHORUS 1Unobtrusive eect
11SMALL ROOM 2approx . 0.8s reverb decay61SOFT CHORUS 2Unobtrusive e ect with di erent color
12SMALL ROOM 3approx . 1.0s rever b decay62WARM CHO RUS 1Analog sounding
13MID ROOM 1approx. 1.2s r everb decay63WARM CHORUS 2Analog sounding with dierent color
14MID ROOM 2approx. 1.5s reve rb decay64PHAT CHORUS 1Pronounced chorus eec t
15MID ROOM 3approx. 1.8s reverb decay65PHAT CHORUS 2Pronounced chor us eect wit h dierent color
16BIG ROOM 1approx. 2.0s rever b decay66CLASSIC FLAN GERStandard anger eect
17BIG ROOM 2approx. 2. 2s reverb decay67WARM FLANGERMore analog touch
18BIG ROOM 3approx. 2. 5s reverb decay68DEEP FLANGERDeep modulation impression
19CHAPELapp rox. 3s reverb decay69HEAVY FLANGERExtremely pronounced ee ct
PLATE 20-29PHASE/PITCH 70-79
20SHORT PLATEa pprox. 1.0s reverb dec ay70CLASSIC PHA SERStandard phaser eect
21MID PLAT Eapprox. 1.5s reve rb decay71WAR M PHASERMore analog touch
22LON G PLAT Eap prox. 2.2s reverb de cay72DEEP PHASERDeep modulation impression
23VOC AL PL ATEapprox. 1.2 s reverb decay73HEAVY PHASERExtreme strong eect
24DRUMS PLATEap prox. 1.0s reverb dec ay74PITCH SHIFT DETUNE2-3-times detu ne for a wider solo voi ce sound
25GOLD PLATE 1approx . 1.2s rever b decay75PITCH SHI FT +3Minor third added voice
26GOLD PLATE 2approx. 2.0s r everb decay76PITCH SHIF T +4Major third added voice
27SHORT SPRINGappr ox. 1.0s reverb decay77PITCH SHIFT +7Quint ab ove added voice
28MID SPRINGapprox. 2.0s reverb decay78PITCH SHIFT -5Four th down added voice
29LONG SPRINGapprox . 2.5s reverb decay79PITCH SHIFT -121 oct ave down added voice
EARLY REFLECTIONS 40-49MULTI 2 90-99
40EARLY REFLECTION 1Short90DELAY + GATED REVShort de lay + medium-long ga ted reverb
41EARLY REFLECTION 2Medium-short91DELAY + REVERSEMedium-short delay + medium-long reverse reverb
42EARLY REFLECTION 3Medium-long92DELAY + CHORUS 1Short delay + so ft chorus
43EARLY REFLECTION 4Long93DELAY + CHORUS 2Medium-long delay + deep chorus
44SHORT AMBIENCEShort94DELAY + FLANGER 1Shor t delay + soft ang er
45MID AMBIENCEMedium-shor t95DELAY + FLANGER 2Medium-long delay + deep anger
46LIVE AMBIENCEMedium-short96D ELAY + PHASER 1Short delay + s oft phaser
47BIG AMBIENCEMedium -long97DELAY + PHASER 2Medium-long delay + deep phaser
48STADIUMLong98DELAY + PITCH 1Short de lay + fourth down in terval
49GHOST AMBIENCEExtra-long special FX99DELAY + PITCH 2Medium-long delay + minor third above interval
Page 14
14EUROPOWER PMP6000/PMP4000/PMP1000 Käyttöohje
4. Asennus
4.1 Verkkoon kytkentä
Verkkoon kytkentä tapahtuu verkkokaapelilla koiraspuolisella yleisliitännällä.
Seon asiaankuuluvien turvamääräysten mukainen.
Sulaketta vaihdettaessa tulee ehdottomasti käyttää samaa sulakety yppiä.
◊ Muista, että kaikki laitteet on ehdottomasti maadoi tettava.
Oman turvallisuutesi vuoksi sinun ei pidä missään tapauksessa
poistaa laitteiden tai verkko kaapelien maadoitusta tai tehdä
sitä tehotto maksi.
Balanced use with XLR connectors
12
3
input
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
1
2
3
4.2 Audioliitännät
BEHRINGER EUROPOWER PMP-sarjan tulo- ja lähtöjakkiliitännät on
symmetrisiä monolinjatuloja lukuun ottamatta toteutettu epäsymmetrisillä
monojakkiliittimillä. Luonnollisesti laitetta voi käyttää sekä symmetrisillä että
epäsymmetrisillä jakkiliittimillä. Tape-tulo- ja lähtöliitännät on toteutettu
-cinch-liitäntöinä.
◊ Varmista ehdottomasti, että laitteen asennus ja käyttö annetaan
vain asiantuntevien henkilöiden tehtäväksi. Asennuksen aikana ja
sen jälkeen on aina huolehdittava työntekijän/-tekijöiden riittävästä
maadoituksesta, sillä muuten sähköstaattiset purkaukset tms.
voivat vaikuttaa käyttö ominai suuksiin.
Unbalanced ¼" TS connector
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
tip
(signal)
Kuva 4.1: 6,3 mm:n monojakkil iitin
output
For unbalanced use, pin 1 and pin 3
have to be bridged
Kuva 4.3: XLR-liitännät
¼" TRS footswitch connector
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
FX2
tip
FX1
Kuva 4.4: Monojakkiliitin jalkapainikkeelle
Power amp insert send return ¼" TRS connector
strain relief clamp
sleeve
ring
tip
Balanced ¼" TRS connector
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
cold (-ve)
tip
hot (+ve)
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Kuva 4.2: 6,3 mm:n s tereojakkilii tin
sleeve
ground/shield
ring
send (out)
tip
return (in)
Connect the insert send with the input and the insert with
the output of the output eects device.
Kuva 4.5: 6,3 mm:n ste reojakkiliiti n (POWER AMP INSERT-liitänn ällä)
4.3 Kaiutinliitännät
PMP-sarjassa on laadukkaat kaiutinliitännät, jotka takaavat ongelmattoman
käytön. Pistoke on kehitetty erityisesti suuritehoisille kaiuttimille. Kun se
kytketään asianmukaiseen pistorasiaan, selukittuu eikä voi irrota vahingossa.
Sesuojaa sähköiskulta ja varmistaa oikean navoituksen. Kukin kaiutinliitin johtaa
ainoastaan sille osoitettua yksittäistä signaalia (katso lisätietoja tähän myös
mikserivahvistimen takaa).
Page 15
15EUROPOWER PMP6000/PMP4000/PMP1000 Käyttöohje
Professional speaker connector
(compatible with Neutrik Speakon connectors)
5. Johdotusesimerkkejä
Loudspeaker connection (monitor mix)
1+
2-
2+
front viewrear view
1-
1-
1+
2-
2+
Kuva 4.6: Ammattimainen kaiutinliitäntä ja sen napaisuus
Käytä ainoastaan tavallista kaupoista saatavaa kaapelia (tyyppi NL4FC)
kaiutinten kytkemiseen mikserivah vistimeen. Tarkista kaiutinkoteloiden ja
-johtojen nastajärjestys riippuen käyttämäsi kaiutinlähdöstä.
EUROPOWER PMP6000/PMP4000/PMP1000
OUTPUT A1+1-2+2-
MAIN Lxx
MONITORxx
MONOxx
OUTPUT Bxx
OUTPUT B1+1-2+2-
MAIN Rxx
MONOxx
MONOxx
BRIDGExx
Taul. 4.1: Kaiutinliitäntöjen nastajärjes tys
2 x BEHRINGER EUROLIVE Stack
(B1800X & B1220, both passive)
Loudspeaker connection (monitor mix)
2 x BEHRINGER F1220D
(active)
PMP1000
PMP4000
PMP6000
(part view)
front panel (part view)
Footswitch
Link Output
OUTPUT B
1+
8 Ω
4 Ω
1-1-
BRIDGE
1+
2+
Kuva 4.7: Nastajärjestyk sellä
OUTPUT B
1+
16 Ω
8 Ω
8 Ω
4 Ω

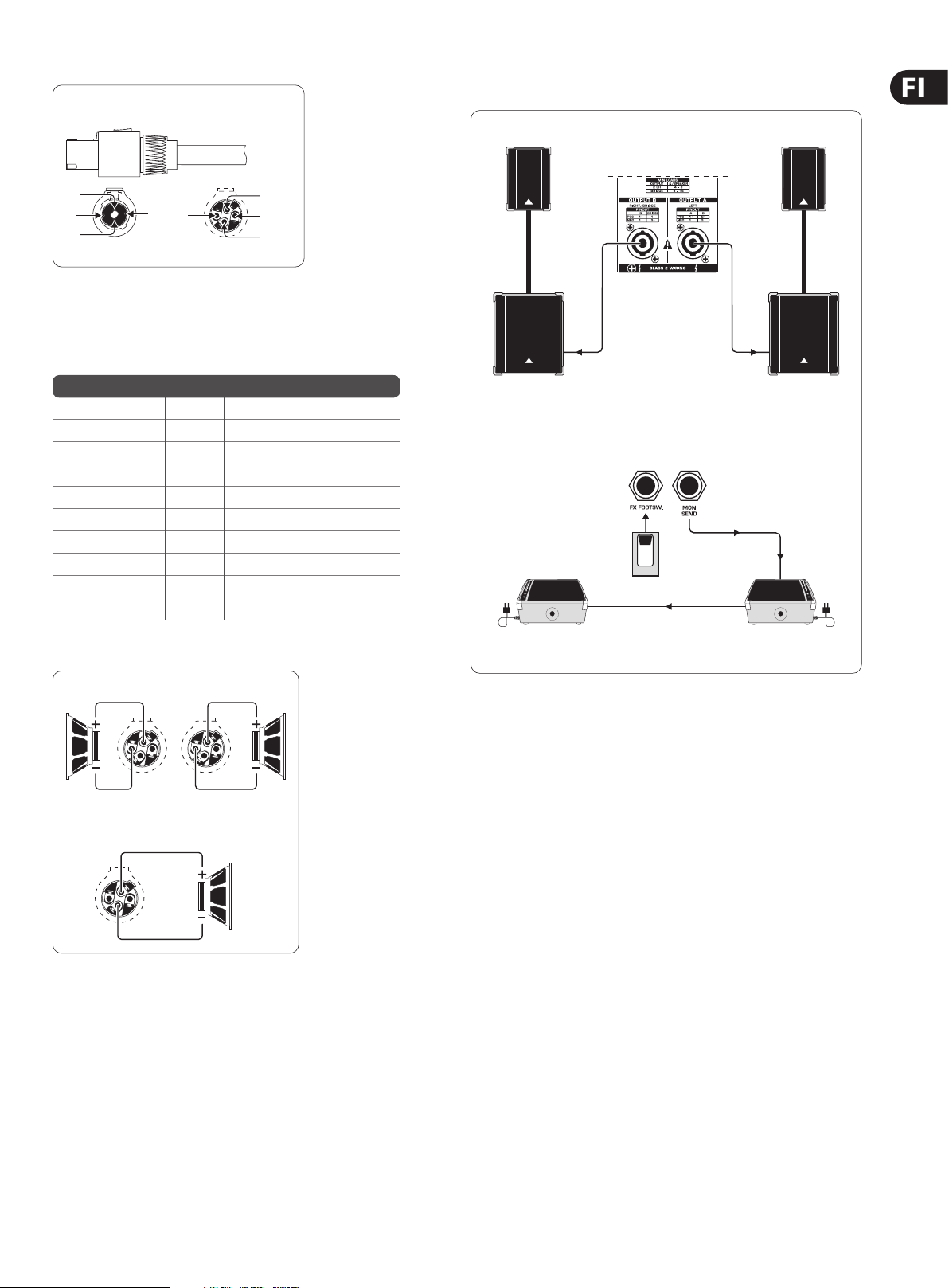

Kuva 5.1: EUROPOWER-mikseri stereovahvistimena (esimerkki)
Yllä kuvatussa sovelluksessa mikserivahvistimen POWER AMP -kytkimen (27)
tulee olla yläasennossa (MAIN tai MAIN L/MAIN R). A- ja B-lähtöjen kautta
toistetaan Stereo-Main-signaali PA-kaiuttimille. Pre Amp -monitorilähdön kautta
kytketään kaksi rinnakkain kytkettyä aktiivikaiutinta. Niitä käytetään monitorikaiuttimina lavalla. Jalkapainikkeen avulla efektiprosessori voidaan kytkeä päälle
ja pois.
Page 16
16EUROPOWER PMP6000/PMP4000/PMP1000 Käyttöohje
Subwoofer
PMP1000
PMP4000
PMP6000
Rear panel
EUROLIVE
VP1520
F.O.H. mixMonitor mix
EUROPOWER EP2000
EUROLIVE B1800X
Subwoofer
Loudspeaker connection for F.O.H and monitor mix (mono)
PMP1000/PMP4000/PMP6000
Rear panel (excerpt)
2 x BEHRINGER
2 x BEHRINGER EUROLIVE VP1520
(passive)
EUROLIVE VP1220F
(passive)
2 x BEHRINGER F1220D
(active)
Kuva 5.2: Monosilloituskäyttö
Tämä piirros esittää mikserivahvistinta varustettuna subwoofer-kaiuttimella
OUTPUT B -liitännässä. Tätä sovellusta varten (monosilloituskäyttö
OUTPUTB-liitännässä) AMP MODE-valitsimen (27) tulee olla ala-asennossa
“BRIDGE”. Pre Amp Main -lähtöihin on kytketty erillinen stereopäätevaihe
(BEHRINGER EUROPOWER EP2000), joka huolehtii Stereo-Main PA-signaalin
vahvistuksesta. Pre Amp-monitorilähtöön on kytketty aktiiviset
monitorikaiuttimet lavaa varten.
Kuva 5.3: EUROPOWER-mikseri monokaksoisvahvistimena (esimerkki)
Tässä sovelluksessa (monokaksoisvahvistin) AMP MODE-kytkimen (27) tulee
olla keskiasennossa (PMP4000/PMP6000: MON 1/MONO tai PMP1000: MON)!
Kahdenlähdön kautta toistetaan erikseen kerran Main- ja kerran monitorin
signaali ja välitetään kumpikin kahdelle rinnakkain kytketylle kaiuttimelle.
Page 17
17EUROPOWER PMP6000/PMP4000/PMP1000 Käyttöohje
Keyboard
ULTRA-G GI100
V-AMP2
Electric bass
Vocal mics
Mono
channels 1-4
Mono
channel 5
Mono
channel 6
Electric guitar
CD/tape
in
CD player
DAT recorder
CD/tape
out
Stereo
channel
13/14

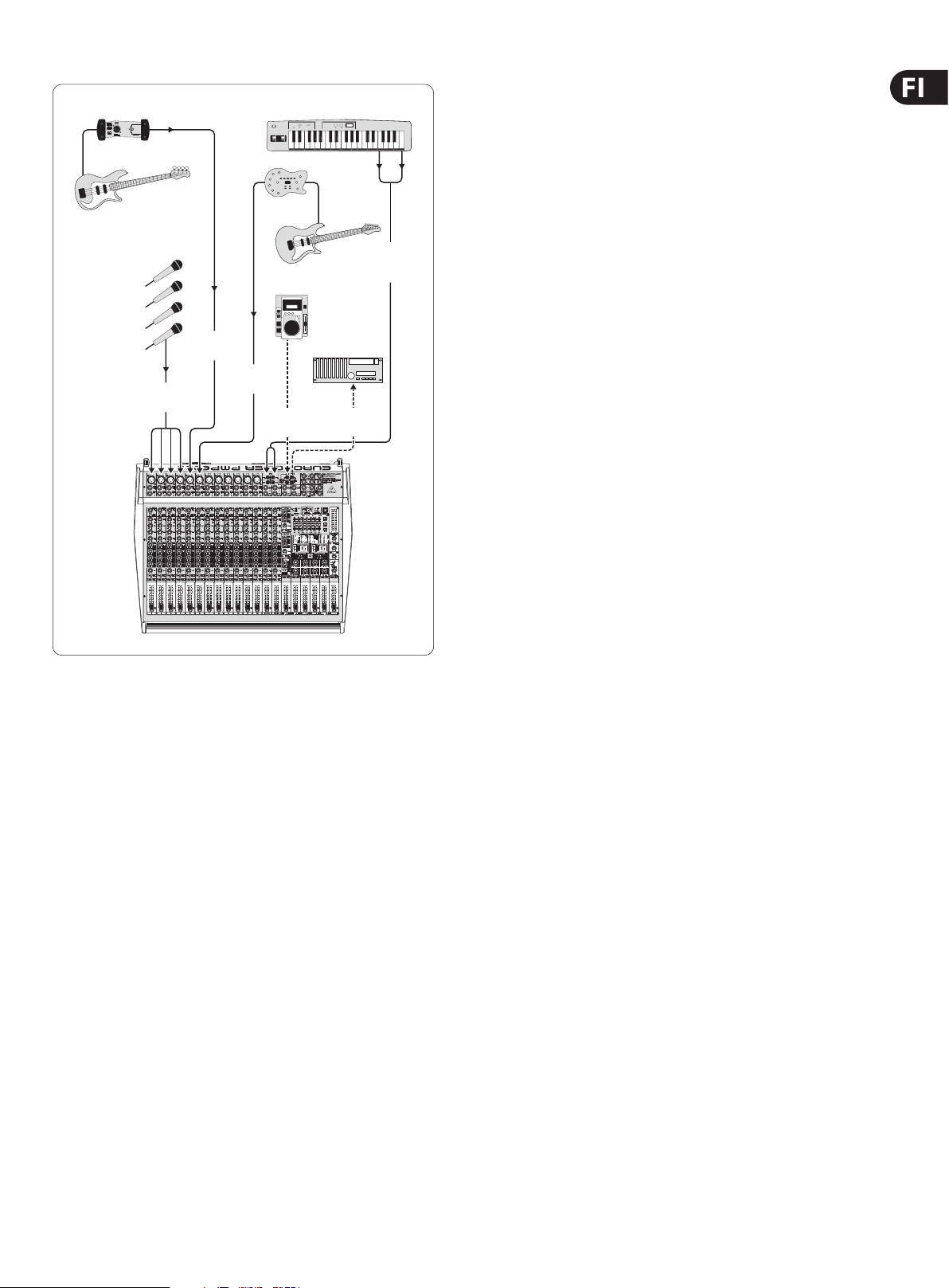

Kuva 5.4: Vakiokokoo npano (esimerkki)
Täma piirros esittää mikserivahvistimen yhtä mahdollista kanavajärjestystä.
Siihen sisältyy mono- ja stereolähteiden kytkentä käyttäen lisäksi Tape In/Outliitäntää miksauksen leikkaamisek si mukaan tai Playback-signaalinsoittamiseksi.

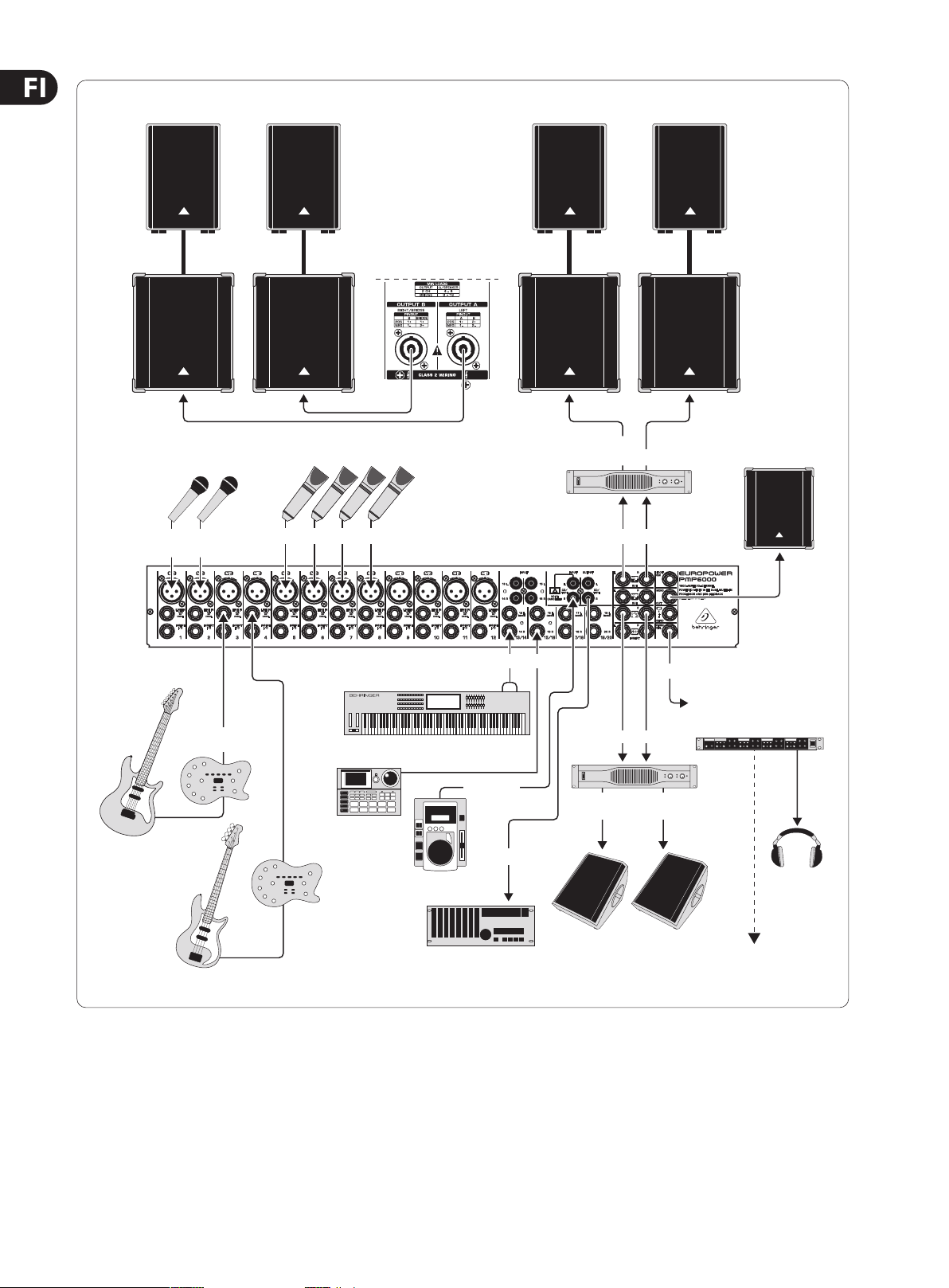

Tämä sovellus on laajennus kuvan 5.4 mukaisesta vakiokokoonpanosta.
Tässäesitellään muita kytkentämahdollisuuksia. Tämäkin on vain esimerkki,
jasitä voidaan luonnollisesti laajentaa useilla lisämuunnelmilla.
CD/TAPE IN
CD/TAPE OUT
BEHRINGER
EUROPOWER EP2000
Passive monitors
BEHRINGER EUROLIVE
VP1220F
BEHRINGER
HPS3000
IEM
(In-Ear-Monitoring)
Page 19
19EUROPOWER PMP6000/PMP4000/PMP1000 Käyttöohje
6. Tekniset Tied
PMP6000
Mikrofoningang
Type XLR, elektronisk balanceret
ingangskretsløp
Mikrofon (Ingangsstøj) E.I.N. (20 Hz + 20 kHz)
@ 0 Ω lähdevastus -134 dB / 136 dB A-painotettu
@ 50 Ω lähdevastus -131,5 dB / 134 dB A-painotettu
@ 150 Ω lähdevastus -129 dB / 155 dB A-painotettu
Taajuusvaste < 10 Hz - 200 kHz (-1 dB)
< 10 Hz - > 200 kHz (-3 dB)
Vahvistusalue +10 dB, +60 dB
Maksimitulotaso +12 dBu @ +10 dB Gain
Impedanssi n. 2,6 kΩ symmetrisenä /
1,3 kΩ epäsymmetrisenä
Merkinannon suhde meluun 109 dB / 112 dB A-painotettuna
