Behringer NOX1010, NOX202, NOX303, NOX404, NOX606 Quick Start Guide [ja]

PRO MIXER
NOX
NOX

Premium 6, 5, 3 and 2-Channel DJ Mixer with
Innium “Contact-Free” VCA Crossfader, Beat-Syncable FX,
VCFs (NOX606) and USB/Audio Interface

/NOX /NOX /

/NOX

2 PRO M IXER NOX1010/NOX60 6/N OX40 4/N OX303/NOX202

のです。備え付けのプラグが、お使いのコン

ペックが 製 品と微 妙に 異 なる 場 合 があり

クイック ス タ ー トガ イド

3

安全にお使いいただくために

注意

感電の.恐れがありますので、カ

バーや その他の 部 品を取り外
したり、開けたりしな いでください 。高品
質なプロ用スピーカーケーブル（
ケーブルおよびツイストロッキングプラ
グケーブル）を 使 用してくださ い 。

¼" TS標準

注意

火事および感電の危険を防ぐ

ため、本装置を水分や湿気の
あるところには設置しないで下さい。装置
には決して水分がかからないように注意
し、花瓶など水分を含んだものは、装置の
上には置かないようにしてください。

注意

このマークが 表 示されている

箇所には、内部に高圧電流が
生じ て い ま す。手を触れると感電の恐れが
あります。

注意

取り扱いとお手入れの方法に

ついての重要な説明が付属 の
取 扱 説 明 書に 記 載 さ れていま す。ご使用の
前に良くお読みください。

注意

1. 取 扱 説 明 書 を 通してご 覧くださ い 。

2. 取扱説明書を大切に保管してくだ

さい。

3. 警告に従ってください。

4. 指示 に 従 ってください 。

5. 本機を水の近くで使用しないでくだ

さい。

6. お手入れの際は常に乾燥した布巾を使

ってくだ さい 。

7. 本機は、取扱説明書の指示に従い、

適切な換気を妨げない場所に設置してく
ださい。取 扱 説 明 書 に 従 って 設 置 してくだ
さい。

8. 本機は、電気ヒー ターや 温 風 機器 、

ストーブ、調理台やアンプといった熱源か
ら離して 設 置してください 。

9. ニ極式プラグおよびアースタイプ

(三芯 )プラグの安全ピンは取り外さないで
ください 。ニ極式プラグにはピンが二本つ
いており、そのうち一本はもう一方よりも幅
が 広くなってい ま す。アースタイプの三 芯 プ
ラグにはニ本のピンに加えてアース用のピ
ン が 一本 つ いて い ま す。これらの幅の広い
ピン、およびアースピンは 、安全のためのも

セントの形状と異なる場合は、電器技師に
相 談 して コン セント の 交 換をして 下さい 。

10. 電源コードを踏みつけたり、挟 んだりし

ないようご注意ください。電源コードやプ
ラグ、コンセント及び製品との接続には十
分にご 注 意ください 。

11. すべ ての 装置の接 地（ アース）が確保

されていることを確認して下さい。

12. 電 源 タップ や

電源プラグは電
源 遮 断 機 として利
用されている場合
には、これが直ぐ
に操 作できるよう
手元に設置して下
さい。

13. 付属品は本機製造元が指定したもの

のみをお使いください。

14. カートスタンド、三脚、ブラケット、

テーブルなどは、本 機製 造 元が 指 定したも
の、もしくは 本 機 の 付属 品となるもののみ
をお使いください。カートを使用しての運
搬の際は、器具の落下による怪我に十分ご
注意ください。

15. 雷雨の場合、もしくは長期 間ご使 用 に

ならない 場 合は、電 源 プラグをコンセント
から 抜 いてください 。

16. 故障の際は当社指定のサービス技術

者にお問い合わせください。電 源コードも
しくはプラグの 損 傷 、液体の装置内への浸
入、装 置の上に物が 落 下した場 合、雨や湿
気に装置が晒されてしまった場合、正常に
作動しない場合、もしくは装置を地 面に落
下させてしまった場 合など、いかなる形で
あれ装置に損傷が加わった場合は、装置
の 修 理・点 検 を 受 け てく ださ い 。

17. 本製品に電源コード

が付属されている場合、
付属の電源コードは本製
品以外ではご使用いた だ
けません。電 源コードは
必ず本製品に付属された
電源コードのみご使用く
ださい。

法的放棄

技術的な仕様および製品の外観は
予告なく変更される場合がありま
す。またその内容の正確性について、
いかなる保証をするものではありませ
ん。

BEHRINGER,KLARKTEKNIK ,MIDAS,BUGERA,

TURBOSOUNDは、MUSIC GROUP

および
(MUSIC-GROUP.COM)のブランドです。すべ
ての商標はそれぞれの所有者の財産で
す。

MUSICGROUPは、ここに含まれたすべ

て、もしくは一 部 の記 述、画像および声
明 を 基 にお 客 様 が 起 こした行 動 に よって
生じたいかなる損害・不 利 益 等に関して
も一切の責任を負いません。色およびス

MUSICGROUP製品の販売は、当社の

ます。
正規代理店のみが行っています。ディスト
リビューターとディーラーは  MUSICGROUP
の 代 理 人で は なく、あらゆる表現 、暗示
された約 束、説明等によってMUSICGROUP
を拘束する権利はまったくありません。
この説 明 書 は 、著作権保護されていま
す。本取扱説明書に記載された情報内容
は、

MUSICGROUPIPLTD. か らの 書 面による 事

前の許 諾 が ない限り、いかなる利用者もこ
れを複製、使用、変更、送信、頒布、入れ
替え、工作することは禁じられています。

製権所有

© 2013 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands

限定保証

適用される保証条 件とMUSIC Groupの限定
保証に関する概要については、オンライン
上www.music-group.com/warrantyにて詳細を
ご確認ください。

4 5PRO M IXER NOX1010/NOX60 6/N OX40 4/N OX303/NOX202

クイック ス タ ー トガ イド

PRO MIXER NOX1010/NOX606/NOX404/NOX303/NOX2

ステップ 1: フックアップ

FX2000

ターンテーブル

エフェクト・プロセッサー

NOX202-NOX4 04

02

フックアップ

XM8500

ドラムマシン

CDJ

NOX303

NOX404 リア

PHONO

XL3200

クラブ・サウンドシステム

XM8500

NOX303 リア

B815NEO アクティブ・スピーカー

L
R

ポータブル・デジタル・レコーダー

NOX202 フロント

NOX303 フロント

6 7PRO M IXER NOX1010/NOX60 6/N OX40 4/N OX303/NOX202

クイック ス タ ー トガ イド

PRO MIXER NOX1010/NOX606/NOX404/NOX303/NOX2

NOX606

HPX2000

CDJ

MP3 プレイヤー

ドラムマシン

02 フックアップ

B212D アクティブ・スピーカー

NOX1010

ドラムマシン

PHONO

NOX1010

NOX606

FX2000 エフェクト・プロセッサー

XM8500 Mic

EPX3000

パワーアンプ

VP2520 パッシブ・スピーカー

XM8500 マイク

MP3 プレイヤー

ターンテーブル

B815NEO アクティブ・スピーカー

HPX2000

8 9PRO M IXER NOX1010/NOX60 6/N OX40 4/N OX303/NOX202

(49)(50)(21)(19)(20)(18)

クイック ス タ ー トガ イド

PRO MIXER NOX1010/NOX606/NOX404/NOX303/NOX2

(9) (10) (24) (16) (25) (26) (27) (28) (29) (30) (31) (34) (35)

(11)
(12)

(4)

(3)

(5)
(7)

NOX1010

(42)

(43)

(46)

(47)
(38)

02 コントロール

(1) (29) (30) (28) (10) (16) (24) (12) (25) (31) (26) (27)

(2)

(4)

(3)

(11)

(5)

(6)

(71)

(72)

(9)

(42)

(32)

(33)
(64)

(65)
(40)
(66)

(41)
(36)

(67)

(37)
(44)

(45)
(47)
(48)

(50)

(73)

(49)

NOX606

(68)(70)(69)(21)(20)(13)(14)(74)(75)(15)

10 11PRO M IXER NOX1010/NOX60 6/N OX40 4/N OX303/NOX202

クイック ス タ ー トガ イド

PRO MIXER NOX1010/NOX606/NOX404/NOX303/NOX2

(30) (12) (26) (27) (28) (24) (29) (25) (31)

(4)

(3)

(8)

(17)
(10)

(61)

(9)

(38)

(39)

(57)

(49)

(58)
(11)

(59)

(50)

02 コントロール

(26) (16) (10) (24) (12) (25)

(27)

(28)

(29)

(11)

(3)

(9)

(31)

(30)

(42)

(38)

(35)

(62)

(63)

NOX404

(21)

(4)

(7)

(15)

(50)

(47)

(49)

(23)

(22)(20)(42)(60)

NOX303

(14)(20)(15)

(21) (54)

(55) (56)

(18)

12 13PRO MIXER NOX1010/NOX606 /NOX4 04 /NOX 303/NOX202

クイック ス タ ー トガ イド

PRO MIXER NOX1010/NOX606/NOX404/NOX303/NOX2

(26) (28) (24) (29) (31) (30) (25) (38)

(3)

(51)

(4)

(9)

(7)

(12)

(49)

(50)

02 コントロール

(10)
(55)

(23)

NOX202

(16)

(21)

(42)(20)(15)

(52) (53)

14 15PRO MIXER NOX1010/NOX6 06/ NOX404/ NOX303/NOX202

クイック ス タ ー トガ イド

PRO MIXER NOX1010/NOX606/NOX404/NOX303/NOX2

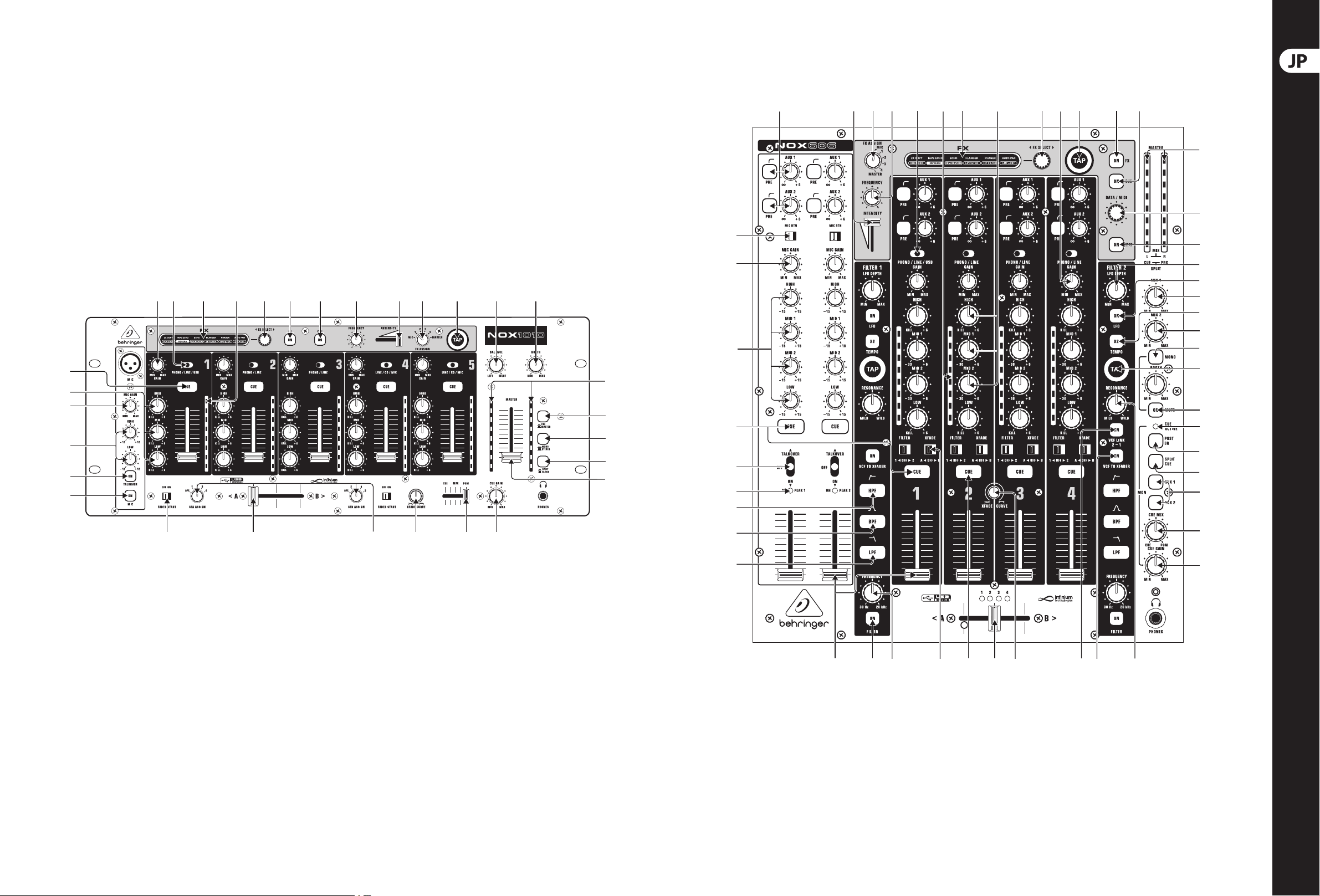

ステップ 2: コントロール

Mic チャンネル

(1) AUX 1/2 ノブで、AUX SEND 1 および 2

ジ ャ ッ ク の 、チ ャ ン ネ ル 信 号 を 調 節 し ま
す。PRE ボ タ ン を 押 す と 、チ ャ ン ネ ル 信 号
が AUX SEND ジ ャ ッ ク・プ リ フ ェ ー ダ ー に 送
られます。

(2 ) MIC /RTN スイッチで、XLR MIC イン プットま

たは ステレオ ¼ インチ RETURN ジャック
のいずれか を、チャンネルのソースとして
選 択しま す。

(3) MIC EQ ノ ブ で 、イ コ ラ イ ゼ ー シ ョ ン を 選 択

しま す。NOX606 では、MID 1 ノブ でミッド
レンジの高域寄り周波数を、MID 2 ノブで
ミッドレンジの低域寄り周波数を調節し
ます。

(4) MIC GAIN ノ ブ で 、マ イ ク ・ イ ン プ ッ ト の 感

度をコ ントロール します。N OX1010 では、
ノブ は ボ リューム コントロール の 役 割 を
しま す。

(5) TALKOVER で 、マ イ ク が 使 用 さ れ る 際 に 音 楽

の 音 量 を 自 動 的 に 下 げ 、音 楽 が プ レ イ さ れ
ている間もオペレーターの声が 聞こえる
ようにしま す。NOX606 で は 、ス イ ッ チ を 上
側にすることでトー クオーバー 機 能 が オ
ン に な り 、下 側 に す る と マ イ ク チ ャ ン ネ ル
が オ ン に な っ て い て も 、音 楽 の 音 量 に 干 渉
しません。

(6 ) ON/PEAK LED が グ リ ー ン の 場 合 は 、チ ャ ン

ネ ル が ア ク ティ ブ に な っ て お り 、赤 の LED
が点灯する場合は オーディオがオーバー
ロードしてい ま す。

(7) MIC ON ボ タ ン を 押 す と 、マ イ ク ・ チ ャ ン ネ ル

がオンになります。

(8 ) AU X IN ノブで、AUX IN ジャックに接 続した

オー ディオ のレ ベ ル を調 節 しま す。

Stereo チ ャンネル

(9) GAIN ノ ブ で 、チ ャン ネ ル ・ イ ン プ ット の 感

度を調 節 します。

(10) INPUT SELECT ス イッ チ で 、チ ャ ン ネ ル の オ ー

ディオ・ソースを選択します。

(11) CUE ボ タ ン を 使 う と 、マ ス タ ー ・ ア ウ ト プ ッ

ト に 出 力 せ ず に 、ソ ー ス を モ ニ タ ー で き
ます。

(12 ) チャンネル EQ ノブは、HIGH、MID、LOW

の各周波 帯を、+6 または -∞ dB の範囲
でブーストまたは カットしま す。NOX404
では、ノブを有効にするために EQ ON/OFF
スイッ チ を 押 し ま す。

(13 ) FILTER スイッチで、チャンネルを FILTER 1

または 2 に 送 り ま す 。フ ィル タ ー を バ イパ
スにするには、スイッチの位 置を中央のま
まにしてください。

(14) XFADE (A OFF B) ス イ ッ チ で 、チ ャ ン ネ ル を ク

ロスフェー ダーの 任 意の サイドに 送りま
す 。中 央 の「 OFF」 に す る と 、フ ェ ー ダ ー の
上 が っ て い る チ ャ ン ネ ル は 、ク ロ ス フ ェ ー
ダ ー を バ イ パ ス し 、メ イ ン・ミ ッ ク ス で 聴 こ
える ように なりま す。

(15) チ ャ ン ネ ル ・フ ェ ー ダ ー は 、全 体 の ミ ッ ク

ス で 、チ ャ ン ネ ル の ボ リュ ー ム の 調 節 を お
こないます。

(16) CHANNEL VU メーターは、入力ソースのレベ

ル を 表 示します。

(17) PAN フェーダーで、チャンネルの左 右バラ

ンスを 調 節しま す。

クロスフェーダー セクション

(18) FADER START ス イッ チ を 押 す と 、フ ェ ー ダ ー

スタート機能がオンになり、ミキサーから

st art/c ue 信号を、オートスタート CD プレイ

ヤー に送ることが で きます。

(19 ) CF ASSIGN ノ ブ で 、チ ャ ン ネ ル を ク ロ ス フ ェ

ーダーのどちらのサイドに割りあてるかを
決 定しま す。

(20 ) CROSSFADER で 、各 サ イ ド に 割 り あ て ら れ た

ソースをフェードしま す。

(21 ) XFADE CURVE ノブで、ソース A とソース B

の 間 を フ ェ ー ド す る 際 の 、カ ー ブ の 緩 急 を
決 定しま す。

(22 ) REV/MODE LED で、REVERSE および MODE 1/2

ボタ ンの 状 態 を 表 示します。

(23 ) KILL スイッチ / ボタンで、クロスフ

ェーダーの A サイドまたは B サイド
の、HIGH、MID、LOW の各 周波 数帯を除 去し
ます。N OX303 で は 、ス イ ッ チ を 上 側 に す る
と エ フ ェ ク ト が ロ ッ ク さ れ 、ス イッ チ を 手
動で下側に下げると、選択した周波数帯
をその間だけ除去します。

FX セクション

(24) FX デ ィス プ レ イには 現 在 の エ フェクトが 表

示されます。新たなエフェクトが選択され
た 際 に は 、デ ィス プ レ イ が 点 滅 し 、FXSE LECT
ボタンを押して確認するまで点灯した状
態 が 続きま す。

(25) FX SELECT ノブで 使 用 可 能 な エフェ クトをス

ク ロ ー ル し ま す 。ノ ブ を 押 す と 、エ フェ クト
を決 定しま す。

(26) FX ON ボ タ ン で エ フ ェ ク ト ・プ ロ セ ッ サ ー を

起 動 します。

(27 ) FX CUE ボ タ ン を 押 す と 、ミ ッ ク ス に エ フ ェ

クトを かける 前 に 、CUE セクションにエフ
ェクトを送り、プレビューすることがで き
ます。

(28) FREQUENCY ノ ブ で、選 択 し た エ フ ェ クト の 、

周波 数 ベ ースまたはタイムベース・パラメ
ーター を調 節しま す。

(29 ) INTENSITY フェー ダーで、選 択したエフェク

トのミックスまたはレゾナンス・パラメータ
ーを調 節 します。

(30) FX ASSIGN ノ ブ で 、エ フ ェ ク ト を か け る ソ ー

スを 決 定します。

(31 ) TAP ボ タ ン を 使 う と 、リ ズ ム に 合 わ せ

て タ ッ プ す る こ と で 、エ フェ クト の テ ン
ポ ・ パ ラ メ ー タ ー を 、手 動 で 入 力 で き
ます。TAP ボタンを 2 秒 間 押 す と 、ボ タ
ンのライトが点灯したままの状態にな
り、FREQUENCY ノブ で の エ フェ クト・テ ン ポ
のコントロール が 可 能 に な りま す。

(32 ) DATA/MI DI ノブで、MIDI ク ロ ッ ク・ス ピ ー ド

な ど の 、デ ー タ を 調 節 し ま す 。

(33 ) MIDI ON ボタンで、外部シーケンサーへ

MIDI スタート / ストップ・データを送り

ます。

Master セクション

(34) BALANCE ノブで、RC A MAIN ア ウ トプット お よ

びバランス・アウトプット の左 右のバランス
を調 節 します。

(35) BOOTH ノブで、バックパネルの RCA BOOTH

アウトプットのレベル をコントロールし
ます。

(36) MONO ボタンで、BOOTH 信号のステレオ /

モノを 切 り替えます。

(37 ) MUTE ボタンで、BOOTH ア ウトプット をミュ

ートします。

(38) MASTER フェーダー / ノブで、RC A MAIN ア

ウトプ ット お よ び B バ ラン ス・ア ウ ト プ ット
をコントロール しま す。

(39 ) AUX OUT ノブで、AUX OUT ジャックのア ウト

プット を 調 節 します。AUX OUT ジャックから
は、MAIN ア ウトプット と 同 一 の 信号 が 出
力され ます。

(40) MIX 1 ノブで、リアパネルの MIX 1 XLR アウ

トプット の 調 節 を し ま す。

(41 ) MIX 2 ノブで、リアパネルの MIX 2 ¼" ジャッ

ク・ア ウ ト プ ット の 調 節 を し ま す 。

(42 ) MASTER VU メーターは 、マスター・アウトプ

ットおよび / または CUE の 信号レベルが
表 示 さ れ ま す。

(43 ) MASTER/CUE ボタンで、MASTER VU メーター

に 、マ ス タ ー ・ ア ウ ト プ ッ ト と CUE 信号のど
ちら を 表 示するか を決 定しま す。

(44) CUE ACTIVE LED は、チャンネルの CUE ボタ

ンがアクティブになっている際に点灯し
ます。

(45) POST EQ ボタンで CUE のプリ EQ (上側)

またはポスト EQ (下側) を選択します。

(46) STEREO/MONO ボ タ ン で 、マ ス タ ー ア ウ ト プ ッ

トの信号をステレオ / モノのいずれで出
力する か 決 定します。

(47) SPLIT/BLEND (CUE) ボタンで、CUE 信号をプロ

グラム・ソースと混ぜるか、左 (CUE) と右
(メイン) に割り振るかを決めます。

(48) AUX 1/ 2 スイッチで、選択した方の

AUXRETURN 信号を CUE ミックスに 送 り

ます。

(49 ) CUE GAIN ノブで、CUE 信 号 の ボ リューム およ

び 感 度を調 節 します。

(50) CUE MIX ノブ / フェーダーで、CUE 信号と

プログラム信号を徐々にブレンドすること
が で きます。NOX40 4 および NOX202 では、
チャンネル 1 と 2 をブレンドします。

(51) CUE MODE スイッチで、 チャンネル 1 およ

び 2、FX セクション、または Master 信号
を、CUE / ヘッドフォン・ミックスのどちら
で聞こえるようにするか選択します。

02 コントロール

リアパネ ル

(52) POWER スイッチで、電源ユニットのオン /

オフをしま す。

(53) LINE/PHONO ボタンで、PHONO ジャックをタ

ーンテ ーブ ル ま た は CD プレ イヤーでの 使
用に 最 適 化 しま す。

フロントパネ ル

(54) CUE TONE ノブで、CUE / ヘッドフォン信号の

トーンを調節します。

(55) REV ボタンで、現在フェーダーの両サイ

ドに割り当てられてい る信号 を切り替え
ます。

(56) MODE ボタンで、XFADE CURVE A と B のいず

れをアクティブ に するかを 決 定します。

Normal Slow Fade Fast Cut

Reverse Normal Slow Fade Reverse Fast Cut

Soft Pan Fast Pan

FX LOOP/CONTOUR セクション (NOX4 04)

(57) FX LOOP CH 1/2 ス イッ チ を 押 す と 、チ ャ ン ネ

ルを FX LOOP SEND ジャックに 送ります。

(58) FX LOOP MIX フェーダーで、メイン・ミック

スに おける FX LOOP リ ターン 信 号 の 量 を 調
節します。

(59) CH REV ボタンを 使うと、チャンネル・フェー

ダーで プ ロ グ ラム 1 および プログラム 2
をコントロールできるようになります。

(60) MONO 1/2 STEREO HOUSE スイッチ を 使 う

と、VU メーターでチャンネル 1 および 2
を 別 々 に 表 示 、ま た は 全 体 の ス テ レ オ ・ ミ
ックスを 表 示します。

(61) REVERSE ボ タ ン を 押 す と 、チ ャ ン ネ ル ・フ ェ

ーダーの機能を変更します。すなわちトッ
プにするとオフになり、ボトムにするとフ
ルボリューム に な ります。

(62) MOD E 1/2 ボタンは 、チャンネル・フェーダー

をボリューム コント ロ ー ル として使 用 する
か (MO DE 1)、PAN コントロール (MODE 2) と
して使 用 す るか を 選 択しま す。

(63) CONTOU R フェー ダーでは 、MODE1/2 の選択

に 従 って、チャンネル・フェ ー ダー・ボリュ
ームのスロープまたはパンのスロープを調
節します。

Filter セクション (NOX606)

(64) LFO DEPTH ノブで、フィルターにかかるLFO

(ローフリーケンシー・オシレーター) のモ
ジュレ ー ション の 量 を 調 節しま す。

(65) LFO ON ボタン を 押 すと、LFO がオンになり

ます。

(66) X2 TEMPO ボタンを押すと、LFO のスピード

が 倍 に なりま す。

(67) TAP ボタンを押すと、音楽のリズムに合わ

せ て タ ッ ピ ン グ す る こ と で 、手 動 で LFO の
スピードを入 力 で きるように なりま す。

(68) RESONANCE ノブでは、フィルターのシャー

プ ネ ス を 決 定 し ま す 。‘ MILD’ 側ではスムー
ズ な レ ス ポ ン ス を 、‘ WILD’ 側にするにつれ
て、レゾナンスのフィードバックがブース
トしま す。

(69) VCF LINK 2-1 で、FILTER 1 で FILTER 2 をコン

トロール可能 になり、両 方のフィルターを
同 時 に 調 節 で きま す。HPF、BPF および LPF
ボタンは、各フィルターで 独 立した機 能 を
保ちま す。

(70) VCF TO XFADER ボ タ ン を 押 す と 、フ ィ ル タ ー

の FREQUENCY 機能をクロスフェーダーでコ
ントロールできるようになります。

(71 ) HPF ボ タ ン を 押 す と 、ハ イパ ス フ ィ ル タ ー

がオンになり、FREQUENCY ノブの 設 定より
も高い周波数だけが聞こえるようになり
ます。

(72 ) BPF ボ タ ン を 押 す と 、バ ン ド パ ス フ ィ ル タ

ーがオンに なり、FREQUENCY ノブで設 定し
た特定の帯 域だけが聞こえるようになり
ます。

(73 ) LPF ボタンを押すと、ローパスフィルタ

ーがオンに なり、FREQUENCY ノブの設定
よりも低い周波数だけが聞こえるよう
になります。

(74) FREQUENCY ノ ブ で 、諸 々 の カ ッ ト オ フ フ

ィルターで使用される周波数を選択
しま す。

(75) FILTER ON ボ タ ン を 押 す と 、フ ィ ル タ ー が

オン に なりま す。

16 17PRO MIXER NOX1010/NOX6 06/NOX4 04/ NOX303/NOX202

クイック ス タ ー トガ イド

PRO MIXER NOX1010/NOX606/NOX404/NOX303/NOX2

ステップ 3: はじめに

てくだ さ い!

電 源 、オ ー デ ィ オ 、USB 等の必要
な全ての 接 続を行います。全ての
機 器 の 電 源 はま だ オ フにしてお い

MASTER フェーダー / ノブ、BOOTH

および CUE GAIN コントロール を、
最 小 ま で 下 げ て お いてくだ さい 。

POWER スイッチ を 入 れ ま す。

ルに 調 節 して い きます。

(NOX303、606) を使用して、各チャンネルを
割り当てます。クロスフェダーを、聴きたい
ソース の 方 へ スラ イドしま す。

CUE GAIN ノブを、まずは ⁄ 程度ま

で上げ ます。チャンネル・レベ ル
の設定をしながら、望ましいレベ

CUE MIX フェー ダー を 中 央にしま

す 。ヘ ッ ド フ ォ ン を 装 着 し た こ と を
ご確認ください。

クロ スフェー ダー の 各サイド
に、CFASSIGN ノブ (NOX1010)
またはXFADE (AOFF B) スイッ チ

02 はじめに

各 チ ャン ネ ルフェー ダーを 任 意 の
レベ ル ま で 上 げ ます。

各 チ ャ ン ネ ル を 、メ イ ン ミッ ク ス
に加える前にプレビューするに

は、そのチャンネルの PFL ボタン
を押しま す。NOX 202 および 404 では、チャ
ンネル 1 および 2 の CUE を入れ、CUE MIX
フ ェ ー ダ ー を 使 用 し て 、い ず れ の チ ャ ン ネ
ルをプレビューするか 選 択します。

その 他の機器の 電 源も入れ
ます。

オーディオ・ソースの再生を開 始
しま す。

MASTER フェーダー / ノブをまず

半分くらいまで上げます。各チャ
ンネルのレベルを決めながら、

調 節 します。

ます。

チャンネル の GAIN ノブ を時計回
り に 、チ ャ ン ネ ル VU メーターの
黄色の LED が点 灯 するまで回し

クロ スフェー ダー を 使 用し
て、A サイドと B サイド (または
チャンネル 1 と 2) の間をフェー
ドします。

18 PRO MIXER NOX1010/NOX606/NOX404/NOX303/NOX 202

クイック ス タ ー トガ イド

19

技術仕様

NOX1010 NOX606 NOX404 NOX303 NOX202

オ ー デ ィ オ・イ ン プ ット

Mic in

Phono in 40 dB ゲイン、RCA、ア ン バ ラン ス
Line in 0 dB ゲイン、RCA、ア ン バ ラ ン ス

Return —

Aux/CD i n

オ ー デ ィオ ・ア ウトプ ット

Main out (A)

Main out B

Booth/Amp

Record out

FX /Aux s end —

Phone out 最大 400 mW (1 kHz, 75 )

クロスフェー ダー

タイプ

イコライザー

Stereo low +6 / -31 dB @ 50 Hz +6 / -28 dB @ 50 Hz +6 / -31 dB @ 50 Hz +6 / -31 dB @ 50 Hz +6 / -31 dB @ 50 Hz

Stereo mid (1) +6 / -20 dB @ 1.2 kHz + 6 / -30 dB @ 320 Hz +6 / -20 dB @ 1.2 kHz +6 / -20 dB @ 1.2 kHz +6 / -20 dB @ 1.2 kHz

Stereo mid 2 — +6 / -30 dB @ 1.8 kHz — — —

Stereo high +6 / -20 dB @ 10 kHz +6 / -28 dB @ 10 kHz +6 / -20 dB @ 10 kHz +6 / -20 dB @ 10 kHz +6 / -20 dB @ 10 kHz

Mic low ±12 dB @ 50 Hz ±15 dB @ 50 Hz ±12 dB @ 50 Hz ±12 dB @ 50 Hz ±12 dB @ 50 Hz

Mic mid (1) — ±15 dB @ 250 Hz — — —

Mic mid 2 — ±15 dB @ 2.5 kHz — — —

Mic high ±12 dB @ 12 kHz ±15 dB @ 12 kHz ±12 dB @ 12 kHz ±12 dB @ 12 kHz ±12 dB @ 12 kHz

Kill low — — — -31 dB @ 50 Hz -31 dB @ 50 Hz

Kill mid — — — -20 dB @ 1.2 kHz -20 dB @ 1.2 kH z

Kill high — — — -20 dB @ 10 kHz -20 dB @ 10 kHz

USB

オー ディオ
コネクター
コンバー ター
サンプルレート

デ ジ タ ル ・エ フェ ク ト・プ ロ セ ッ サ ー

DSP 24 ビット フリースケール
A/D - D/A

コンバー ター

システム仕様

シ グ ナ ル ・ト ゥ・ノ イ
ズ レイシオ

クロストー ク
歪み (T HD)
周波数レスポンス
インプット・ゲイン

アジャストメント

電力供給

主電源
電力消費
ヒューズ
電源接続

サイズ / 重量

サイズ (H x W x D)
重量

40 dB ゲイン、

XLR、電 子 バ ラ ン ス

0 dB ゲイン、

RCA、ア ン バ ラ ン ス

21 dBu 最 大、
XLR、バ ラン ス

21 dBu 最 大、

RCA、ア ン バ ラ ン ス

21 dBu 最 大、

RCA、ア ン バ ラ ン ス

21 dBu 最 大、

RCA、ア ン バ ラ ン ス

>88 dB >88 dB >84 dB >84 dB >88 dB

>80 dB >70 dB >70 dB >84 d B >84 d B

<0.04% @ 1 kHz <0.05% @ 1 kHz <0.05% @ 1 k Hz <0.04% @ 1 kHz <0.04% @ 1 kHz

10 Hz - 80 kHz (+0/-3 dB) 10 Hz - 60 kHz (+0/-3 dB) 10 Hz - 70 kHz (+0/-3 dB) 10 Hz - 80 kHz (+0/-3 dB) 10 Hz - 80 kHz (+0/-3 dB)

46 dB ±12 dB 44 dB 46 dB 46 dB

最大 20 W 最大 27 W 最大 14 W 最大 18 W 最大 12 W

108 x 483 x 191 mm 108 x 480 x 381 mm 108 x 255 x 320 mm 108 x 292 x 355 mm 100 x 255 x 274 mm

3.1 kg 5.4 kg 2.6 kg 3.2 kg 2.2 kg

40 dB ゲイン、

XLR、電 子 バ ラ ン ス

0 dB ゲイン、

¼" TR S、ア ン バ ラ ン ス

—

21 dBu 最 大、
XLR、バ ラン ス

21 dBu 最 大、

¼" TR S、バ ラ ン ス

21 dBu 最 大、

¼" TR S、バ ラ ン ス

21 dBu 最 大、

RCA、ア ン バ ラ ン ス

21 dBu 最 大、

¼" TR S、バ ラ ン ス

インフィニアム オプティカル クロスフェーダー

40 dB ゲイン、

TRS、電 子 バ ラ ン ス

6 dB ゲイン、

¼" TR S、バ ラ ン ス

0 dB ゲイン、

RCA、ア ン バ ラ ン ス

21 dBu 最 大、

XLR、バ ラン ス

21 dBu 最 大、

RCA、ア ン バ ラ ン ス

—

—

0 dBu (dry),

¼" TR S、バ ラ ン ス

ステレオ・イン / アウト

タイプ B

16 ビット

44.1 / 48 kHz

24 ビット デルタ-シグマ

100-240 V~, 50/60 Hz

T 1A H 250 V

標準 IEC レセ プタクル

40 dB ゲイン、

XLR、電 子 バ ラ ン ス

— —

— —

21 dBu 最 大、

XLR、ア ン バ ラ ン ス

— —

21 dBu 最 大、

RCA、ア ン バ ラ ン ス

21 dBu 最 大、

RCA、ア ン バ ラ ン ス

— —

40 dB ゲイン、

TRS、電 子 バ ラ ン ス

21 dBu 最 大、
TRS、バ ラ ン ス

21 dBu 最 大、

RCA、ア ン バ ラ ン ス

21 dBu 最 大、

RCA、ア ン バ ラ ン ス

その他の重要な情報

その他の重要な情報

1. ヒューズの格納部 / 電圧の選択:

ユニットをパワーソケットに接続する前
に、各モデルに対応した正しい主電源を
使用していることを確認してください。
ユ ニットによっては、230 V と 120 V の

2 つの違うポジションを切り替えて使う、

ヒューズの格納部を備えているものが
あります。正しくない値のヒューズは、
絶対に適切な値のヒューズに交換されて
いる必要がありま す。

2. 故障: MUSIC Group ディーラーがお客様

のお近くにないときは、behringer.com の
“Support” 内に列記されている、お客様
の国の MUSICGroup ディストリビュー
ターにコンタクトすることができま
す。お 客様の国がリストにない場合
は、同じ behringer. com の “Support” 内に
ある “OnlineSupport” でお客様の問題が
処理できないか、チェックしてみてく
ださい。あるいは、商品を返送する前
に、behringer.com で、オンラインの保証請
求を要請してください。

3. 電源接続: 電源ソケットに電源コー

ドを接続する前に、本製品に適切な電圧
を使用していることをご確認ください。
不具合が発生したヒューズは必ず電圧お
よび電流、種類が同じヒューズに交換す
る必要があります。

We Hear You
