Istruzioni per l’uso

ULTRALINK PRO MX882

Ultra-Flexible 8-Channel Splitter/Mixer

2 ULTRALINK PRO MX882 Istruzioni per l’uso

Indice

Istruzioni di sicurezza importanti ................................ 3

Diniego Legale ................................................................ 3

1. Introduzione .............................................................. 4

2. Installazione .............................................................. 4

2.1 Montaggio in un rack ....................................................... 4

2.2 Tensione di rete ................................................................... 4

2.3 Collegamenti audio ........................................................... 4

3. Elementi di Controllo ................................................ 4

3.1 Gli elementi di controllo del pannellofrontale. ....... 4

3.2 Gli elementi del pannello posteriore .......................... 5

4. Speciche ..................................................................6

3 ULTRALINK PRO MX882 Istruzioni per l’uso

La lama larga o il terzo polo servono per la sicurezza

MANUALE D’USO È COPERTO DA COPYRIGHT. È VIETATA

FORMA O MEDIANTE QUALSIASI MEZZO, ELETTRONICO

REGISTRAZIONE DI OGNI TIPO E PER QUALSIASI SCOPO,

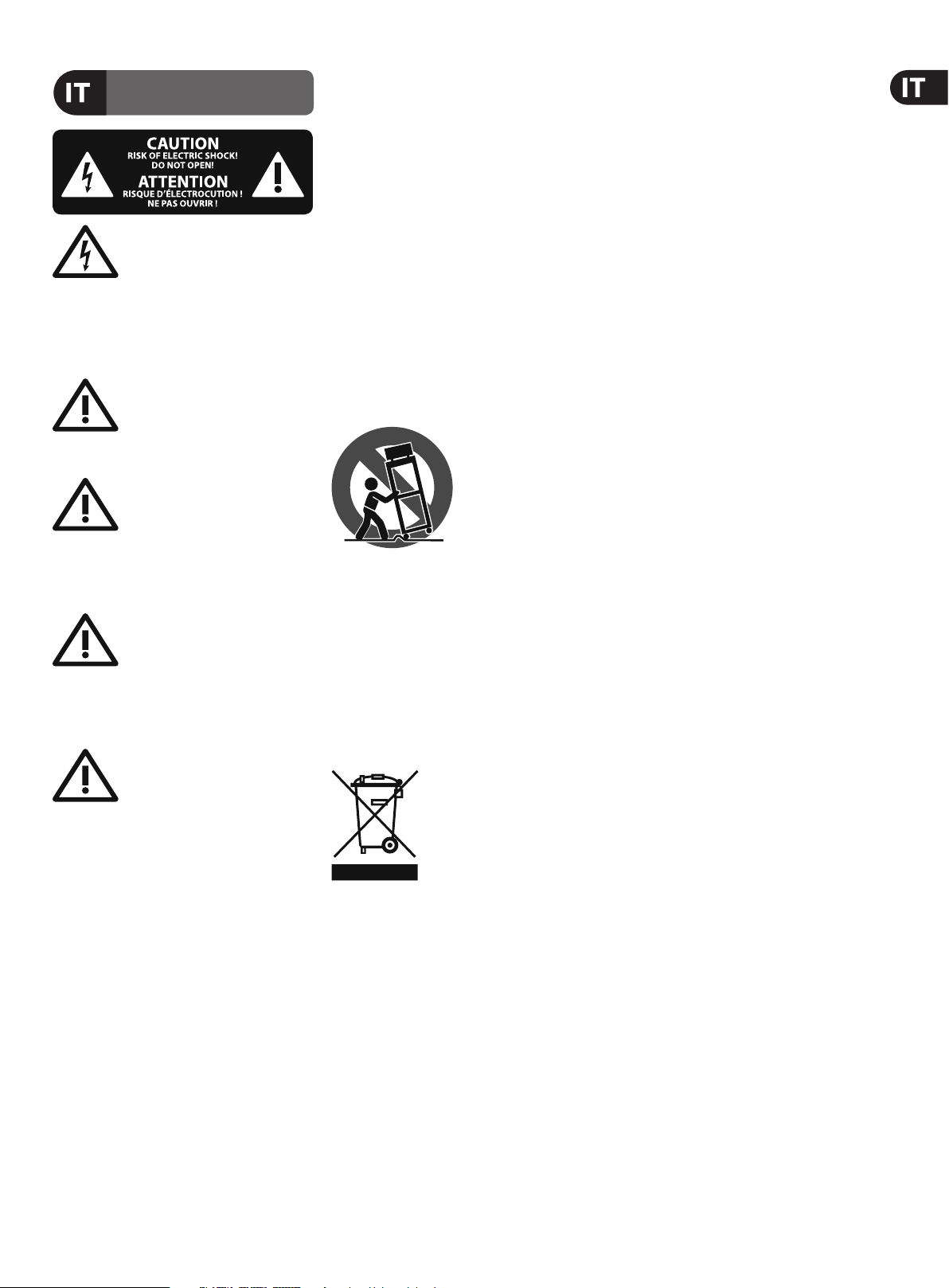

Istruzioni di sicurezza importanti

Attenzione

I terminali contrassegnati con il simbolo

conducono una corrente elettrica
su ciente a costituire un rischio di scossa elettrica.
Usareunicamente cavi per altoparlanti (Speaker) d’elevata
qualità con connettori jack TS da ¼"pre-installati.
Ognialtra installazione o modi ca deve essere e ettuata
esclusivamente da personale tecnico quali cato.

Questo simbolo, avverte, laddove appare,

della presenza di importanti istruzioni

perl‘uso e per la manutenzione nella
documentazione allegata. Si prega di consultare
ilmanuale.

Attenzione

Per ridurre il rischio di scossa elettrica

non rimuovere la copertura superiore
(olasezione posteriore). All‘interno non sono contenute
parti che possono essere sottoposte a riparazione da
parte dell‘utente. Interventi di riparazione possono essere
eseguiti solo da personale quali cato.

Attenzione

Al  ne di ridurre il rischio di incendi o

di scosse elettriche, non esporre questo
dispositivo alla pioggia ed all’umidità. L’apparecchionon
deve essere esposto a sgocciolamenti o spruzzi,
esull’apparecchio non devono essere posti oggetti
contenenti liquidi, ad esempio vasi.

Attenzione

Queste istruzioni per l’uso sono destinate

esclusivamente a personale di servizio
quali cato. Per ridurre il rischio di scosse elettriche non
e ettuare operazioni all’infuori di quelle contenute nel
manuale istruzioni. Interventi di riparazione possono
essere eseguiti solo da personale quali cato.

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Fare attenzione a tutti gli avvertimenti.

4. Seguire tutte le istruzioni.

5. Non usare questo dispositivo vicino all’acqua.

6. Pulire solo con uno stro naccio asciutto.

7. Non bloccare alcuna fessura di ventilazione.

Installare conformemente alle istruzioni del produttore.

8. Non installare nelle vicinanze di fonti di calore
come radiatori, caloriferi, stufe o altri apparecchi
(ampli catoricompresi) che generano calore.

9. Non annullare l’obiettivo di sicurezza delle spine
polarizzate o con messa a terra. Le spine polarizzate
hanno due lame, con una più larga dell’altra. Unaspina
con messa a terra ha due lame e un terzo polo di terra.

dell’utilizzatore. Se la spina fornita non è adatta alla
propria presa, consultate un elettricista per la sostituzione
della spina.

10. Disporre il cavo di alimentazione in modo tale da
essere protetto dal calpestio e da spigoli taglienti e che
non possa essere danneggiato. Accertarsi che vi sia una
protezione adeguata in particolare nel campo delle
spine, del cavo di prolunga e nel punto in cui il cavo di
alimentazione esce dall’apparecchio.

11. L’apparecchio deve essere costantemente collegato
alla rete elettrica mediante un conduttore di terra in
perfette condizioni.

12. Se l’unità da disattivare è l’alimentatore o un
connettore per apparecchiature esterne, essa dovrà
rimanere costantemente accessibile.

13. Usare solo dispositivi opzionali/accessori speci cati
dal produttore.

14. Usare solo con
carrello, supporto,
cavalletto, sostegno o
tavola speci cate dal
produttore o acquistati con
l’apparecchio. Quandosi
usa un carrello, prestare
attenzione, muovendo il

carrello/la combinazione di apparecchi, anon ferirsi.

15. Staccare la spina in caso di temporale o quando non
si usa l’apparecchio per un lungo periodo.

16. Per l’assistenza tecnica rivolgersi a personale
quali cato. L’assistenza tecnica è necessaria nel caso in cui
l’unità sia danneggiata, per es. per problemi del cavo di
alimentazione o della spina, rovesciamento di liquidi od
oggetti caduti nell’apparecchio, esposizione alla pioggia
o all’umidità, anomalie di funzionamento o cadute
dell’apparecchio.

17. Smaltimento corretto di
questo prodotto: Questo simbolo
indica che questo prodotto non
deve essere smaltito con i ri uti
domestici, conformemente alle
disposizioni WEEE (2002/96/ CE)

e alle leggi in vigore nel vostro
paese. Questo prodotto deve essere consegnato ad
un centro autorizzato alla raccolta per il riciclaggio dei
dispositivi elettrici ed elettronici (DEE). Una gestione
inadeguata di questo tipo di ri uti potrebbe avere un
impatto negativo sull’ambiente e sulla salute a causa
delle sostanze potenzialmente pericolose generalmente
associate ai DEE. Al tempo stesso, lavostra collaborazione
per un corretto smaltimento di questo prodotto
contribuirà ad uno sfruttamento più e cace delle
risorse naturali. Per maggiori informazioni sui centri
di raccolta per il riciclaggio vi invitiamo a contattare
le autorità comunali della vostra città, gli enti addetti
allo smaltimento o il servizio per lo smaltimento dei
ri utidomestici.

DINIEGO LEGALE

LE SPECIFICHE TECNICHE E L’ASPETTO ESTETICO DEL
PRODOTTO POSSONO ESSERE SOGGETTI A VARIAZIONI
SENZA ALCUN PREAVVISO. LE INFORMAZIONI
CONTENUTE NELLA PRESENTE DOCUMENTAZIONE
SONO DA RITENERSI CORRETTE AL MOMENTO DELLA
STAMPA. TUTTI I MARCHI SONO DI PROPRIETÀ DEI
RISPETTIVI PROPRIETARI. MUSICGROUP NON SI
ASSUME ALCUNA RESPONSABILITÀ PER EVENTUALI
MANCANZE O PERDITE SUBITE DA CHIUNQUE ABBIA
FATTO AFFIDAMENTO COMPLETAMENTE O IN PARTE
SU QUALSIVOGLIA DESCRIZIONE, FOTOGRAFIA O
DICHIARAZIONE CONTENUTA NELLA PRESENTE
DOCUMENTAZIONE. I COLORI E LE SPECIFICHE
POTREBBERO VARIARE LEGGERMENTE RISPETTO AL
PRODOTTO. I PRODOTTI MUSICGROUP SONO VENDUTI
ESCLUSIVAMENTE DA RIVENDITORI AUTORIZZATI.
IDISTRIBUTORI E I NEGOZIANTI NON COSTITUISCONO
IL RUOLO DI AGENTE MUSICGROUP E NON
POSSIEDONO ALCUNA AUTORITÀ NELL’ASSUNZIONE
DI IMPEGNI O OBBLIGHI A NOME DI MUSICGROUP,
ESPRESSAMENTE O IN MODO IMPLICITO. IL PRESENTE

LA RIPRODUZIONE O LA TRASMISSIONE DEL PRESENTE
MANUALE IN OGNI SUA PARTE, SOTTO QUALSIASI

O MECCANICO, INCLUSA LA FOTOCOPIATURA O LA

SENZA ESPRESSO CONSENSO SCRITTO DA PARTE DI
MUSICGROUPIPLTD.

TUTTI I DIRITTI RISERVATI.
© 2013 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, Isole Vergini Britanniche

4 ULTRALINK PRO MX882 Istruzioni per l’uso

1. Introduzione

Con il BEHRINGER ULTRALINK PRO MX882 vi siete procurati un “risolutore di
problemi” universale nel campo della distribuzione del segnale. L’apparecchioè
stato progettato per altissime esigenze: studi di registrazione professionale,
radiofonici e televisivi, impianti di produzione digitale e di CD, ecc. Similmente ad
un “coltello da esercito svizzero” è praticamente possibile realizzare all’innito
congurazioni di routing. Le sue ampie possibilità e l’innovativo concetto di
congurazione permettono l’impiego dell’ULTRALINK PRO per la ripartizione di
un segnale stereo su più uscite (Splitter), per la conduzione comune di segnali
separati ad un’uscita stereo (Mixer) o per l’adattamento individuale di livello
di singoli segnali (amplicatore di innalzamento) – tutte queste funzioni
sono realizzabili con facilità e contemporaneamente mediante il BEHRINGER
ULTRALINK PRO.

2. Installazione

ULTRALINK PRO è stato confezionato con cura, per garantire un trasporto sicuro.
Tuttavia se il cartone presenta danneggiamenti, vi preghiamo di vericare subito
la presenza di danni esterni sull’apparecchio.

◊ In caso di eventuali danni, NON spediteci indietro l’apparecchio,

ma informate assolutamente innanzitutto il rivenditore e l’impresa
di trasporti, altrimenti qualsiasi diritto al risarcimento danni
potrà estinguersi.

2.1 Montaggio in un rack

Il BEHRINGER ULTRALINK PRO necessita di un’unità d’altezza per il montaggio
in un rack da 19 pollici. Aver cura di lasciare inoltre ca. 10 cm. di profondità nel
montaggio per le connessioni posteriori.

Assicurare una circolazione d’aria suciente e non collocare l’ULTRALINK PRO
peres. su un stadio nale, per evitare il surriscaldamento dell’apparecchio.

2.2 Tensione di rete

Prima di collegare l’ ULTRALINK PRO alla rete elettrica,
vericareaccuratamente che l’apparecchio sia regolato sulla giusta
tensione di alimentazione!Il portafusibili sulla presa di collegamento alla

rete presenta 3 marcature triangolari. Due di questi triangoli sono l’uno di
fronte all’altro di fronte. L’ULTRALINK PRO è regolato sulla tensione d’esercizio
presente accanto a queste marcature e può essere commutata con una rotazione
a 180° del portafusibili. ATTENZIONE: Tutto ciò non è valido per i modelli

da esportazione, che per es. sono stati progettati soltanto per una
tensione di rete di 115 V!

Il collegamento di rete è realizzato mediante un cavo di alimentazione con
connettore di alimentazione. E’ conforme alle necessarie disposizioni di sicurezza.

◊ Si prega di osservare che tutti gli apparecchi devono assolutamente

essere messi a terra. Per la sicurezza personale, la messa a terra degli
apparecchi ovvero dei cavi di rete non deve in nessun caso essere
eliminata o disattivata.

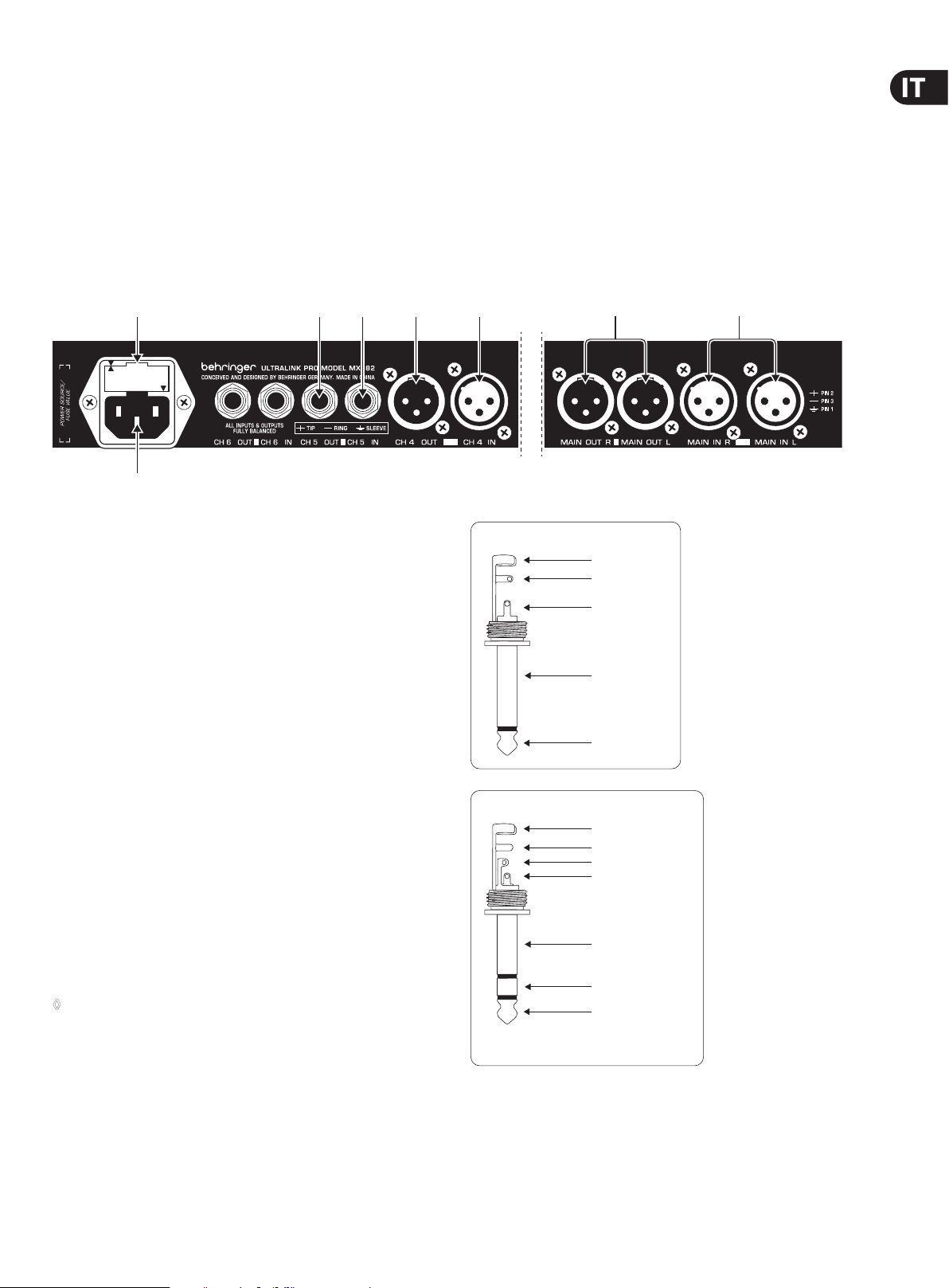

2.3 Collegamenti audio

Gli ingressi ed uscite audio dell’ULTRALINK PRO sono costruiti completamente
bilanciati. Se è possibile costruire una conduzione di segnale bilanciata con altri
apparecchi, è opportuno farne uso per ottenere la compensazione massima del
segnale di disturbo.

◊ Prestare assolutamente attenzione che l’installazione e l’uso

dell’apparecchio siano effettuati soltanto da personale competente.
Durante e dopo l’installazione occorre osservare sempre una sufficiente
messa a terra della/e persone che ne fanno uso, altrimenti le scariche
elettrostatiche tra le altre cose possono pregiudicare le qualità
di funzionamento.

3. Elementi di Controllo

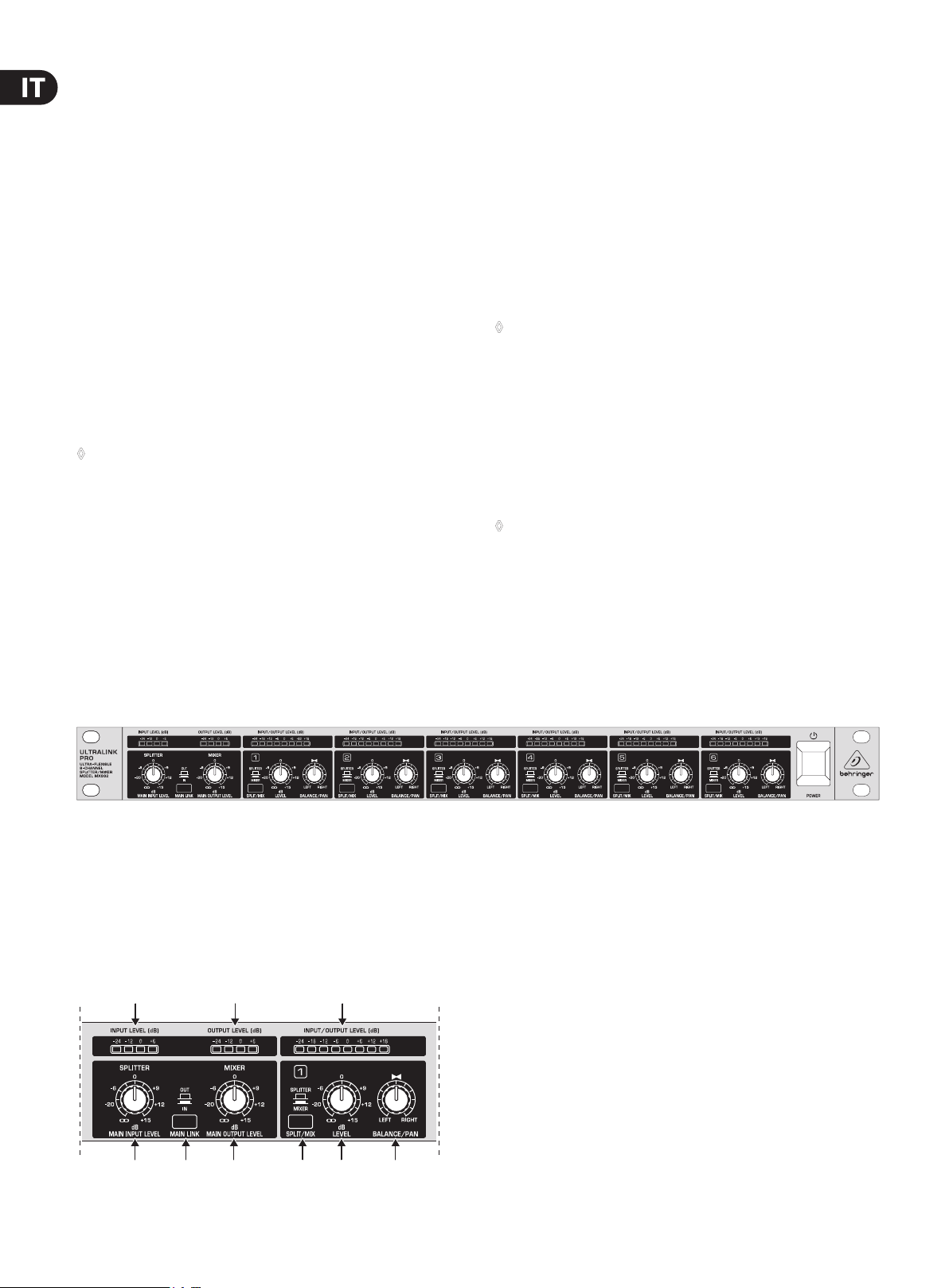

Fig. 3.1: Il pannello anteri ore dell’ULTRALINK PRO M X882

Il BEHRINGER ULTRALINK PRO presenta sei canali montati in modo identico e
dispone per ogni canale di due regolatori rotanti, un interruttore luminoso
e otto LED. Inoltre è presente una sezione Main con due regolatori rotanti,
uninterruttore luminoso e otto LED.

3.1 Gli elementi di controllo del
pannellofrontale.

(2)

(1) (3) (4) (6) (7) (9)

Fig. 3.2: Elem enti di controllo de ll’ULTRALINK PRO MX882

(5) (8)

(1) Con il regolatore MAIN INPUT LEVEL viene denita l’amplicazione del

livello d’ingresso principale, prima che il segnale raggiunga il bus d’ingresso.
Nel modo Split, il regolatore MAIN INPUT LEVEL denisce il livello d’uscita di
tutte le uscite singole insieme.

(2) Questo indicatore INPUT LEVEL a 4 segmenti informa sul livello d’ingresso

dell’ingresso Main e lo rappresenta in una gamma da -24 a +6 dB.

(3) l’interruttore MAIN LINK, se premuto, invia il segnale MAIN INPUT al

MAIN OUT. In tal modo è possibile condurre al Main Mix al massimo otto
canalid’ingresso.

(4) Il regolatore MAIN OUTPUT LEVEL denisce il livello d’uscita, che si trova

nelle uscite Main. Il livello delle sei uscite singole non ne viene inuenzato.
Con il sommarsi dei livelli di segnale di diversi canali sussiste il pericolo di
saturare lo stadio d’uscita. Il regolatore MAIN OUTPUT LEVEL serve pertanto
ad adattare il livello complessivo d’uscita.

(5) Questo indicatore OUTPUT LEVEL a 4 segmenti informa sul livello d’uscita

dell’uscita Main e lo rappresenta in una gamma da -24 a +6 dB.

5 ULTRALINK PRO MX882 Istruzioni per l’uso

(6) Mediante l’interruttore SPLIT/MIX si denisce se il rispettivo canale opera

come Splitter o come Mixer.

(7) Mediante il regolatore LEVEL si determina il livello di segnale del canale

individuale. Nel modo SPLIT il regolatore LEVEL imposta il livello d’uscita dei
singoli canali, nelmodo MIX, invece, la miscelazione del livello d’ingresso
del canale singolo all’uscita Main. Contemporaneamente si ha il controllo
di livello dell’uscita singola, mediante la quale, a causa dell’amplicazione
massima di +15 dB, è possibile realizzare una commutazione di livello da per
es. un livello per home-recording (-10 dBV) a un livello da studio (+4 dBu).

3.2 Gli elementi del pannello posteriore

(10) (17) (16) (15) (14) (13) (12)

(11)

Fig. 3.3: Gli elem enti del pannello po steriore dell’ U LTRALINK PRO M X882

(10) SELETTORE PORTAFUSIBILI/TENSIONE. Prima di collegare l’MX882,

vipreghiamo di vericare se l’indicatore di tensione corrisponde alla
tensione presente. Sostituendo i fusibili, si dovrebbe assolutamente
utilizzare lo stesso tipo.

(11) CONNESSIONE DI RETE. Utilizzare il cavo di alimentazione annesso per

collegare l’apparecchio alla rete. Si prega di osservare anche le avvertenze al
capitolo “Installazione”.

(12) INGRESSI MAIN. Questi sono gli ingressi principali. Alimentano le uscite

singole dei canali, azionate nel modo SPLIT e sono realizzate come connettori
XLR bilanciati.

(13) USCITE MAIN. Queste sono le uscite principali. Su queste si trovano o i

segnali d’ingresso degli ingressi Main e/o i segnali d’ingresso dei canali
singoli, quando sono azionati nel modo MIX. Le USCITE MAIN sono realizzate
come connettori XLR bilanciati.

(14) INGRESSI MONO (canale da 1 a 4). Questi sono ingressi mono dei canali

singoli. La connessione avviene tramite connettori XLR bilanciati.

(15) USCITE MONO (canale da 1 a 4). Questi sono uscite mono dei canali singoli.

Sono realizzate come connettori XLR bilanciati.

(8) L’indicatore a 8 segmenti OUTPUT LEVEL informa sul livello d’uscita di ogni

singolo canale e lo rappresenta nella gamma da -24 a +18 dBu.

(9) Con il regolatore BALANCE/PAN si controlla il rapporto tra segnale Main

sinistro e destro. Nel modo SPLIT il segnale d’ingresso Main viene condotto
all’uscita singola, e qui il regolatore BALANCE regola il rapporto fra parte
destra e sinistra di segnale Master. Nel modo MIX i singoli ingressi sono
miscelati e posti sull’uscita Main tramite il regolatore MAIN OUTPUT LEVEL.
Ilregolatore PAN denisce la ripartizione dell’ingresso singolo sull’uscita
Main destra e/o sinistra.

Unbalanced ¼" TS connector

strain relief clamp

sleeve

tip

sleeve

(ground/shield)

tip

(signal)

Balanced ¼" TRS connector

strain relief clamp

sleeve
ring
tip

(16) INGRESSI MONO (canale 5 e 6) Questi sono gli ingressi mono dei canali

singoli. La connessione avviene tramite prese jack bilanciate.

(17) USCITE MONO (canale 5 e 6) Questi sono uscite mono dei canali singoli.

Sonorealizzate come prese jack bilanciate.

◊ Prendetevi il tempo necessario per spedirci la scheda di garanzia del

rivenditore autorizzato, completa in tutti i campi, entro 14 giorni
dalla data d’acquisto, o altrimenti perderete ogni diritto alla garanzia
prolungata.E‘ anche possibile effettuare una registrazione online
tramite la nostra pagina Internet (behringer.com).

sleeve

ground/shield

ring

cold (-ve)

tip

hot (+ve)

For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.

6 ULTRALINK PRO MX882 Istruzioni per l’uso

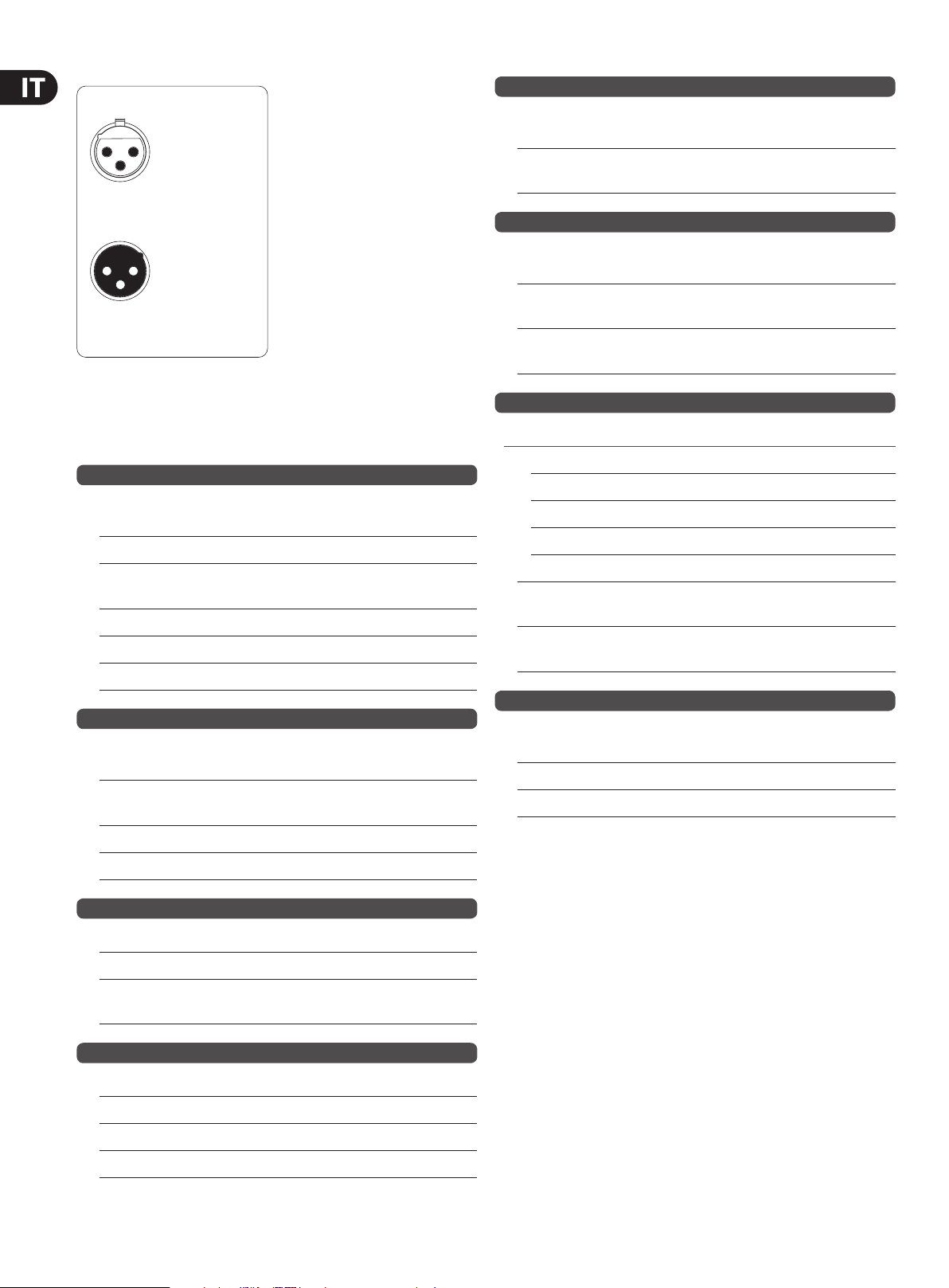

Balanced use with XLR connectors

12

3

input

1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)

1

2

3

output

For unbalanced use, pin 1 and pin 3
have to be bridged

Fig. 3.4: I diversi t ipi di spina a confr onto

4. Speciche

Ingressi Audio

Connettori Connettore XLR e connet tore

jack da 6,3 mm

Tipo Ingresso schermato HF, servo-bilanciato

Impedenza 50 kOhm bilanciato,

25 kOhm sbilanciato

Livello di lavoro nominale da -10 dBV a +4 dBu

Max. Livello d’ingresso +21 dBu bilanciato e sbilanciato

CMRR tipico 40 dB, >55 dB @ 1 kHz

Uscite Audio

Connettori Connettore XLR e connet tore

jack da 6,3 mm

Tipo Stadio nale di uscita ser vo bilanciato a

controllo elettronico

Interruttori di Funzione

Main Link conduce o segnale d’ingresso

all’uscita main.

Split/Mix Commutazione dal modo Splitter al

modo Mixer per canale

Indicatori di Funzione

Input Level (Main) Indicatore LED a 4 segmenti:

-24/-12/0/+6 dB

Output Level (Main) Indicatore LED a 4 segmenti:

-24/-12/0/+6 dB

Input/Output Level Indicatore LED a 8 segmenti:
(per canale) -24/-18/-12/-6/0/+6/+12/+18 dB

Alimentazione di Corrente

Tensione di Rete

USA/Canada 120 V~, 60 Hz

U.K./Australia 240 V~, 50 Hz

Europa 230 V~, 50 Hz

mod. gen. da esport. 100 - 120 V~, 200 - 240 V~, 50 - 60 Hz

Potenza assorbita massimo 35 W

Fusibile 100 - 120 V~: T 630 mA H

200 - 240 V~: T 315 mA H

Collegamento di rete Con connettore di alimentazione

standard

Dimensioni/Peso

Dimensioni (H x L x P) ca. 8,5 x 1,75 x 19"

ca. 217 x 44,5 x 483 mm

Peso ca. 2,38 kg

Peso al trasporto ca. 3,5 kg

Impedenza 60 Ohm bilanciato, 30 Ohm sbilanciato

Max. Livello di uscita +22 dBu bilanciato e sbilanciato

Speciche Tecniche

Risposta in frequenza da 5 Hz a 200 kHz, +/-3 dB

Rapporto segnale-disturbo >95 dBu, non pesato, da 22 Hz a 22 kHz

THD 0,002% tip. @ +4 dBu, 1 kHz,

amplicazione 1

Regolatori di Funzione

Main Input Level variabile

Main Output Level variabile

Level variabile per canale

Balance/Pan Congurazione in panorama stereo

La ditt a BEHRINGER è costa ntemente impegnata a g arantire il più alto st andard qualitativo. Le m odifiche
necessarie verranno prese senza preavviso. Specifiche e aspetto dell’apparecchio possono pertanto discostarsi
dai dati for niti o dalle illustra zioni.

We Hear You
