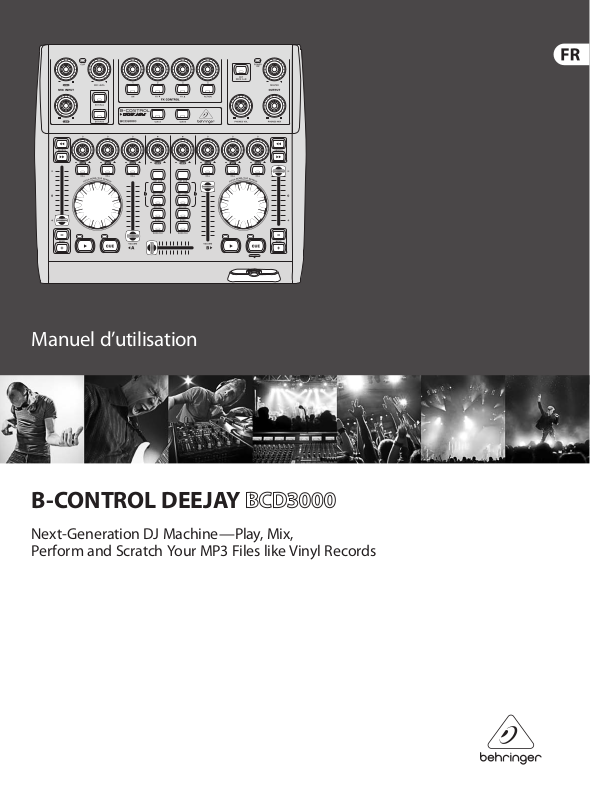

Behringer BCD3000 Manual [fr]

Manuel d’utilisation

B-CONTROL DEEJAY

Next-Generation DJ Machine—Play, Mix,
Perform and Scratch Your MP3 Files like Vinyl Records

2 B-CONTROL DEEJAY BCD3000 Manuel d’utilisation

Table des matières

Merci ................................................................................ 2

Consignes de sécurité .................................................... 3

Déni Légal ....................................................................... 3

Garantie Limitée ............................................................. 3

1. Introduction ............................................................... 4

2. Installation ................................................................. 5

3. Commandes et Connexions ...................................... 6

4. Le Logiciel .................................................................. 8

5. Methode de Travail .................................................. 10

6. Liaisons Audio .......................................................... 13

7. Caractéristiques Techniques...................................14

Merci

Merci de la conance que tu nous as prouvée en achetant le B-CONTROL BCD3000.
Cette interface audio quatre canaux se transforme en puissante console DJ
virtuelle lorsqu’elle est associée à une application pour DJ telle que le logiciel
TRAKTOR 3 LE inclus. Malgré sa taille compacte, le BCD3000 te fournit une
surface de contrôle complète à laquelle s’ajoute une interface audio USB à haut
débit équipée de convertisseurs A/N et N/A 24 bits, d’un préampli micro de
haute qualité, d’égaliseurs Kill 3 bandes, de faders ultra précis, d’uncrossfader
particulièrement souple et d’une fonction Talkover.

3 B-CONTROL DEEJAY BCD3000 Manuel d’utilisation

8. Ne placez pas l’appareil à proximité d’une source

PAS AGENTS DE MUSICGROUP ET N’ONT ABSOLUMENT

Consignes de sécurité

Les points repérés par ce symbole portent
une tension électrique su sante pour

constituer un risque d’électrocution.
Utilisez uniquement des câbles d’enceintes professionnels
de haute qualité avec  ches Jack mono 6,35 mm ou  ches
à verrouillages déjà installées. Touteautre installation ou
modi cation doit être e ectuée uniquement par un
personnel quali é.

Ce symbole avertit de la présence d’une

tension dangereuse et non isolée à

l’intérieur de l’appareil - elle peut
provoquer des chocs électriques.

Attention

Ce symbol signale les consignes

d’utilisation et d’entre ! Tien importantes
dans la documentation fournie. Lisez les consignes de
sécurité du manuel d’utilisation de l’appareil.

Attention

Pour éviter tout risque de choc électrique,

ne pas ouvrir le capot de l’appareil ni
démonter le panneau arrière. L’intérieur de l’appareil
ne possède aucun élément réparable par l’utilisateur.
Laissertoute réparation à un professionnel quali é.

Attention

Pour réduire les risques de feu et de choc

électrique, n’exposez pas cet appareil à la
pluie, à la moisissure, aux gouttes ou aux éclaboussures.
Ne posez pas de récipient contenant un liquide sur
l’appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d’entretien

sont destinées à un personnel quali é.
Pouréviter tout risque de choc électrique, n’e ectuez
aucune réparation sur l’appareil qui ne soit décrite par le
manuel d’utilisation. Les éventuelles réparations doivent
être e ectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les consignes d’utilisation.

5. N’utilisez jamais l’appareil à proximité d’un liquide.

6. Nettoyez l’appareil avec un chi on sec.

7. Veillez à ne pas empêcher la bonne ventilation

de l’appareil via ses ouïes de ventilation. Respectezles
consignes du fabricant concernant l’installation
del’appareil.

de chaleur telle qu’un chau age, une cuisinière ou tout
appareil dégageant de la chaleur (y compris un ampli
depuissance).

9. Ne supprimez jamais la sécurité des prises bipolaires
ou des prises terre. Les prises bipolaires possèdent deux
contacts de largeur di érente. Leplus large est le contact
de sécurité. Les prises terre possèdent deux contacts plus
une mise à la terre servant de sécurité. Si la prise du bloc
d’alimentation ou du cordon d’ali-mentation fourni ne
correspond pas à celles de votre installation électrique,
faites appel à un électricien pour e ectuer le changement
de prise.

10. Installez le cordon d’alimentation de telle façon
que personne ne puisse marcher dessus et qu’il soit
protégé d’arêtes coupantes. Assurez-vous que le cordon
d’alimentation est sufsamment protégé, notamment au
niveau de sa prise électrique et de l’endroit où il est relié à
l’appareil; cela est également valable pour une éventuelle
rallonge électrique.

11. Utilisez exclusivement des accessoires et des
appareils supplémentaires recommandés par lefabricant.

12. Utilisez
exclusivement des
chariots, des diables,
desprésentoirs, despieds
et des surfaces de
travail recommandés
par le fabricant ou

livrés avec le produit.
Déplacezprécautionneusement tout chariot ou diable
chargé pour éviter d’éventuelles blessures en cas dechute.

13. Débranchez l’appareil de la tension secteur en cas
d’orage ou si l’appareil reste inutilisé pendant une longue
période de temps.

14. Les travaux d’entretien de l’appareil doivent
être e ectués uniquement par du personnel qualié.
Aucunentretien n’est nécessaire sauf si l’appareil est
endommagé de quelque façon que ce soit (dommagessur
le cordon d’alimentation ou la prise par exemple), siun
liquide ou un objet a pénétré à l’intérieur du châssis, si
l’appareil a été exposé à la pluie ou à l’humidité, s’il ne
fonctionne pas correctement ou à la suite d’une chute.

15. L’appareil doit être connecté à une prise secteur
dotée d’une protection par mise à la terre.

16. La prise électrique ou la prise
IEC de tout appareil dénué de
bouton marche/arrêt doit rester
accessible enpermanence.

DÉNI LÉGAL

CARACTÉRISTIQUES TECHNIQUES ET APPARENCE
SUJETTES À MODIFICATIONS SANS PRÉAVIS.
PRÉCISION NON GARANTIE. BEHRINGER, KLARK
TEKNIK, MIDAS, BUGERA, ET TURBOSOUND FONT
PARTIE DU MUSIC GROUP MUSICGROUP.COM.
TOUTES LES MARQUES DÉPOSÉES SONT LA PROPRIÉTÉ
DE LEURS PROPRIÉTAIRES RESPECTIFS. LA SOCIÉTÉ
MUSICGROUP N’ACCEPTE AUCUNE RESPONSABILITÉ
DANS LES ÉVENTUELS DOMMAGES OU PERTES SUBIS
PAR UN TIERS EN SE BASANT EN ENTIER OU EN
PARTIE SUR LES DESCRIPTIONS, PHOTOGRAPHIES OU
DÉCLARATIONS CONTENUES DANS CE DOCUMENT.
LESCOULEURS ET CARACTÉRISTIQUES PEUVENT
VARIER LÉGÈREMENT DE CELLES DU PRODUIT.
LESPRODUITS MUSICGROUP NE SONT VENDUS
QUE PAR LE BIAIS DE REVENDEURS AGRÉÉS.
LESDISTRIBUTEURS ET LES REVENDEURS NE SONT

AUCUNE AUTORITÉ POUR ENGAGER OU REPRÉSENTER
LA SOCIÉTÉ MUSICGROUP DE FAÇON IMPLICITE,
EXPLICITE OU INDIRECTE. CE MODE D’EMPLOI EST
PROTÉGÉ PAR DROITS D’AUTEURS. IL EST INTERDIT
DE TRANSMETTRE OU DE COPIER CE MODE D’EMPLOI
SOUS QUELLE FORME QUE CE SOIT, PAR QUEL MOYEN
QUE CE SOIT, ÉLECTRONIQUE OU MÉCANIQUE,
CEQUI COMPREND LES MOYENS DE PHOTOCOPIE ET
D’ENREGISTREMENT DE QUELLE FAÇON QUE CE SOIT,
QUEL QUE SOIT LE BUT, SANS LA PERMISSION ÉCRITE
EXPRESSE DE MUSICGROUPIPLTD.

TOUS DROITS RÉSERVÉS.
© 2013 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, Iles Vierges Britanniques

GARANTIE LIMITÉE

Pour connaître les termes et conditions de
garantie applicables, ainsi que les informations
supplémentaires et détaillées sur la Garantie
Limitée de MUSIC Group, consultez le site Internet
www.music-group.com/warranty.

4 B-CONTROL DEEJAY BCD3000 Manuel d’utilisation

1. Introduction

Le BCD3000 te fournit deux entrées phono, dont une commutable en entrée
ligne, équipées de préamplis de haute qualité. Il possède une riche sec tion
casque dotée d’une fonction PFL et d’une option d’écoute directe du signal
Master. Ildispose également de commandes dédiées aux fonctions de transport
Start/Stop, Cue, Loop et Pitch-Bend garantissant un travail rapide et intuitif.
Acela s’ajoutent quatre encodeurs et quatre touches pour le contrôle de la
section d’eets. Le BCD3000 te permet d’exploiter l’immense potentiel des
ordinateurs portables actuels et te fait bénécier d’un accès en temps réel aux
chiers audionumériques de formats variés!

◊ Le présent manuel est destiné à te familiariser avec des notions

à connaître pour pouvoir exploiter toutes les possibilités de ton
matériel. Après l’avoir lu, archive-le soigneusement pour pouvoir le
consulter ultérieurement.

1.1 Avant de commencer

1.1.1 Livraison

Le BCD3000 a été emballé avec le plus grand soin dans nos usines pour lui
garantir un transport en toute sécurité. Cependant, si l’emballage te parvient
endommagé, vérie qu’il ne présente aucun signe extérieur de dégâts.

◊ En cas de dommages, ne nous renvoie pas ton BCD3000 mais informe

d’abord ton revendeur et la société de transport sans quoi tu perdras
tout droit à l’échange et aux prestations de garantie.

◊ Nous te recommandons d’utiliser une mallette pour garantir

une protection optimale à ton BCD3000 lorsque tu l’utilises ou
le transportes.

◊ Utilise toujours l’emballage d’origine pour éviter d’en-dommager ton

BCD3000 lorsque tu l’envoies ou le stockes.

◊ Ne laisse jamais ton BCD3000 ainsi que son emballage entre les mains

d’enfants sans surveillance.

◊ Respecte l’environnement si tu jettes l’emballage.

1.1.2 Mise en service

Assure-toi que la circulation d’air autour du BCD3000 est susante et ne le pose
pas à proximité de sources de chaleur pour lui éviter tout problème de surchaue.

On eectue la liaison avec la tension secteur grâce au cordon secteur inclus. Il est
conforme aux normes de sécurité en vigueur.

1.1.3 Enregistrement en ligne

Veuillez enregistrer rapidement votre nouvel équipement BEHRINGER sur notre
site Internet http://behringer.com. Vous y trouverez également nos conditions
degarantie.

Au cas où votre produit tombe en panne, nous tenons à ce qu’il soit réparé
dans les plus brefs délais. Pour ce faire, contactez le revendeur BEHRINGER
chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez
vous, vous pouvez également vous adresser directement à l’une de nos liales.
Voustrouverez la liste de nos liales dans l’emballage d’origine de votre produit
(« Global Contact Information/European Contact Information »). Si vous n’y
trouvez pas de contac t pour votre pays, adressez-vous au distributeur le plus
proche de chez vous. Vous trouverez les contacts correspondants dans la zone
«Support » de notre site http://behringer.com.

Le fait d’enregistrer votre produit ainsi que sa date d’achat simplie grandement
sa prise en charge sous garantie.

Merci pour votre coopération !

1.2 Particularités sous MAC OS X

L’utilisation du BCD3000 avec un Mac comporte quelques par ticularités par
rapport à son utilisation sous Windows.

• L’appareil ne nécessite aucun pilote.

• La commutation micro/phono de l’entrée A doit être eectuée par la biais

d’un ordre MIDI.

• L’assignation des sorties est xe: le canal 1-2 est toujours routé sur la sortie

MASTER OUT et le canal 3-4 sur la sortie casque PHONES.

• Le comportement de l’interface MIDI et des LED ne peut pas être reconguré.

• Le logiciel Control Panel (panneau de contrôle) n’est pas nécessaire au

réglage de la latence.

1.3 Conguration minimale requise

Conguration minimale avec un PC:

• Processeur: Pentium III / Athlon XP à 1 GHz

• 1 port USB libre (USB 1.1 minimum)

• Lecteur CD

• 512 MB de RAM

Avertissements importants concernant l’installation

◊ La qualité sonore de l’appareil peut être amoindrie à proximité de

puissants émetteurs radio et de sources de hautes fréquences. Dans ce
cas, augmente la distance entre l’émetteur et l’appareil, et utilise
exclusivement des câbles blindés.

• Système d’exploitation: Windows XP SP 2

Conguration minimale avec un Mac:

• Processeur: G4 à 1,5 GHz ou Dual Core à 1,6 GHz

• 1 port USB libre (USB 1.1 minimum)

• Lecteur CD

• 512 MB de RAM

• Système d’exploitation: MAC OS X 10.4

5 B-CONTROL DEEJAY BCD3000 Manuel d’utilisation

2. Installation

Passe directement au chapitre 2.1 si tu travailles avec Windows XP. Si tu utilises
un Mac, passe directement au chapitre 2.2.

2.1 Installation sous Windows XP

Commence par installer le pilote dans ton ordinateur. Tu trouveras le pilote sur le
CD-ROM «BCD3000» fourni.

2.1.1 Installation du matériel sous Windows XP

1. Branche ton BCD3000 à un connecteur USB libre de ton ordinateur.

2. Démarre Windows XP et attends la n de l’opération.

3. Allume ton BCD3000 et attends qu’il soit reconnu par l’ordi-nateur.
Lafenêtre « Assistant d’ajout de nouveau matériel détecté » s’ouvre.

4. Ferme toutes les applications ouvertes, tout particulièrement celles qui
fonctionnent en arrière-plan comme un antivirus.

5. A présent, insert le CD-ROM contenant le pilote et le logiciel dans le lecteur
de CD/DVD de l’ordinateur.

6. Dans la première fenêtre, sélectionne « Installation auto-matique du
logiciel » et clique sur « Continuer > ».

7. Si l’avertissement « N’a pas été validé lors du test permettant
d’obtenir le logo Windows » apparaît, ignore-le et clique sur
«Continuerl’installation». L’installation de la première partie du
pilotecommence.

2.1.2 Installation de TRAKTOR 3 LE sous Windows XP

Installation:

1. Introduis le CD «TRAKTOR 3 LE» dans le lecteur de CD/DVD de ton ordinateur.

2. Ouvre l’explorateur Windows (Bureau > clic droit > Explorer).

3. Dans l’explorateur Windows, double-clique sur le lecteur dans lequel se
trouve le CD «TRAKTOR 3 LE» (par exemple «Lecteur DVD (D:)»).

4. Double-clique sur le chier Setup (.exe). L’installation démarre.

5. Suis les instructions qui s’achent à l’écran.

Le logiciel TRAKTOR 3 LE est prêt à fonctionner dès que l’installation est terminée.

A présent, tu peux ouvrir le logiciel TRAKTOR 3 LE par le biais du menu Démarrer:
Démarrer > Programmes > Native Instruments TRAKTOR 3 LE > TRAKTOR 3 LE.

2.2 Installation sous MAC OS X

2.2.1 Installation du matériel sous MAC OS X

1. Relie le BCD3000 à un port USB libre de ton Mac.

2. Le BCD3000 est déjà prêt à être utilisé.

Ouvres la fenêtre «Conguration Audio-MIDI» où tu trouveras une icône
correspondant au BCD3000. La conguration MIDI se trouve sous Macintosh HD >
Programmes > Services > Conguration Audio-MIDI.

8. Clique ensuite sur « Terminer ».

9. A présent s’ouvre la fenêtre d’installation du pilote WDM du BCD3000.
Iciaussi, clique sur « Installation automatique du logiciel » puis sur
«Continuer > ».

10. Si l’avertissement « N’a pas été validé lors du test permettant d’obtenir
le logo Windows » apparaît à nouveau, ignore-le et clique sur
«Continuerl’installation ».

11. La seconde partie du pilote s’installe.

12. Pour clore l’installation, clique sur « Terminer ».

L’installation du pilote est terminée. Tu dois redémarrer ton ordinateur avant de
pouvoir utiliser ton BCD3000.

◊ Avertissement concernant les ordinateurs portables : si des problèmes

apparaissent entre le BCD3000 et ton ordinateur portable, désactive les
fonctions suivantes du PC :

1. Dans le « Gestionnaire de Périphériques » (clic droit Poste de travail >
Gérer > Gestionnaire de périphé-riques), désactive l’option >
Méthode de contrôle de la batterie conforme Microsoft ACPI.

2. Sous Contrôleur de bus USB, procède comme suit pour chaque
concentrateur USB racine (USB root hub) : clic droit > Propriétés >
Gestion d’énergie > désactive l’option « L’ordinateur peut éteindre des
périphériques pour économiser l’énergie ».

3. Redémarre Windows. Ton ordinateur devrait à présent fonctionner de
façon beaucoup plus fiable.

Fig. 2.1: Le BCD3000 dans la f enêtre Congura tion Audio-MIDI

2.2.2 Installation de TRAKTOR 3 LE sous MAC OS X

1. Introduis le CD «TRAKTOR 3 LE» dans le lecteur de CD/DVD de l’ordinateur.

2. Double-clique sur le symbole du CD TRAKTOR 3 LE pour visualiser
soncontenu.

3. Double-clique sur le programme d’installation de TRAKTOR 3 LE.

4. Le programme commence par une fenêtre d’accueil. Clique sur «Continuer».
Un dialogue apparaît pour te permettre de sélectionner le type d’installation
et le répertoire cible.

5. Suis les instructions qui s’achent à l’écran.

Le logiciel TRAKTOR 3 LE est prêt à fonctionner dès que l’installation est terminée.

A présent, tu peux ouvrir le logiciel TRAKTOR 3 LE en suivant MacintoshHD>
Programmes > TRAKTOR 3 LE puis en double-cliquant sur le symbole
«TRAKTOR3 LE».

6 B-CONTROL DEEJAY BCD3000 Manuel d’utilisation

3. Commandes et Connexions

Ce chapitre détaille les commandes et connexions de ton BCD3000. Ilfournit
également des avertissements et conseils d’utilisation.

(3)

(21)

(23)

(24)

(25)

(26)

(2) (1) (4) (9) (5)

(10)

(13) (11)

(6)

(7) (8)

(12) (17) (19) (18)

(15)

(16)

(22)

(33)

(32)

(34)

(27)

(20) (28) (29) (14)

Fig. 3.1 : Commandes du BC D3000

3.1 Surface de travail

Section ENTREE MICRO (MIC INPUT)

(1) La commande MIC LEVEL sert au réglage du volume du signal micro.

(2) La LED CLIP s’allume dès que le niveau du signal micro est trop élevé et

menace de générer des distorsions. Dans ce cas, ferme légèrement le
boutonMIC LEVEL.

(3) L’entrée micro est dotée d’un égaliseur 2 bandes (EQ HIGH pour les aigus et

EQ LOW pour les graves).

(4) Utilise les touches EXT IN A / EXT IN B pour sélectionner les sources.

Tantque ces touches sont inactives (les LED sont éteintes), tu entends les
signaux des platines A et B du logiciel TRAKTOR 3 LE. Dès que tu appuies
sur l’une de ces touches (la LED s’allume), le signal de l’entrée analogique
choisie est assigné à la platine correspondante du logiciel TRAKTOR. Tu peux
assigner la source PHONO A (36) ou MIC (micro) à la platine A, tout comme la
source PHONO B ou LINE (ligne) à la platine B.

(31)

(30)

Tu peux sélectionner la source assignée à la platine A grâce au panneau
de contrôle (Windows uniquement) ou par ordre MIDI. Utilise la touche
PHONO/LINE (38) du BCD3000 pour sélectionner la source assignée à
laplatine B.

Section FX CONTROL

Cette section te permet de sélectionner et de contrôler les eets à partir
du BCD3000. Le manuel d’utilisation du logiciel TRAKTOR 3 LE (chier PDF
du répertoire TRAKTOR 3 LE sous «Documentation») décrit les eets dont
tudisposes.

(9) Utilise la touche ON pour activer la section d’eets.

(10) Appuie sur la touche FX ▼ pour passer à l’eet précédent.

(11) La touche FX ▲ te permet de sélectionner l’eet suivant.

L’assignation des quatre encodeurs (5) à (8) et des touches
ACTION (12) dépend de l’eet sélectionné.

7 B-CONTROL DEEJAY BCD3000 Manuel d’utilisation

Section OUTPUT

(13) Les touches CUE A et CUE B permettent la pré-écoute des platines A

etB: appuie dessus pour router le signal de la platine A ou B vers la sortie
casque (14).

(14) La sortie PHONES est conçue pour le branchement d’un casque audio

(jackstéréo de 6,3 mm).

(15) Utilise le potentiomètre PHONES VOL pour régler le volume de la sortie

casque (14).

(16) La commande PHONES MIX détermine le rapport de volume entre les

signaux stéréo Master et Monitor. Lorsque PHONES MIX est en butée gauche,
seul le signal Monitor est audible. Quand il est en butée droite, le casque
diuse uniquement le signal Master.

(17) Utilise la touche KEY DECK A+B pour activer la fonction «Key Lock»

dulogiciel TRAKTOR 3 LE: normalement, «pitcher» un morceau signie
modier simultanément sa vitesse (tempo) et sa tonalité (key ou pitch).
Lafonction «Key Lock», aussi appelée Master-Tempo, permet de modier
la vitesse du morceau sans aecter sa tonalité. Pour plus de précisions,
consultele manuel d’utilisation du logiciel TRAKTOR 3 LE (chier PDF).

(18) Tourne la commande MASTER OUTPUT pour régler le volume de la sortie

principale MASTER .

(19) La LED POWER ON rappelle que le BCD3000 est allumé.

Sections platine A et B

Les commandes des platines A et B sont identiques bien que leur disposition soit
partiellement inversée. C’est pourquoi le présent manuel ne décrit qu’une fois
les éléments à . Toutes ces commandes se rapportent à des fonctions logicielles
contrôlables « à distance » à partir du BCD3000.

(20) Le CROSSFADER sert à la réalisation d’enchaînements entre les signaux des

platines A et B.

(21) Tourne le bouton GAIN pour régler le niveau du signal de la platine.

(22) Chaque platine possède un égaliseur 3 bandes (HIGH, MID et LOW) de type

Kill. Il permet d’amplier le niveau des fréquences jusqu’à +12 dB mais
également de le réduire de façon drastique jusqu’à -24 dB.

Appuie sur les touches KILL situées sous les réglages d’égalisation
pour supprimer totalement la bande de fréquences correspondante.
Cettefonctionnalité permet de créer des eets de ltre intéressants
et est indispensable pour jongler avec la pulsation d’un morceau
(«Beat-Juggling»).

(27) Appuie sur la touche SCRATCH (la LED s’allume) pour activer la fonction de

scratch puis pour scratcher en tournant la molette de scratch (34). Tu peux
scratcher pendant la lecture du morceau mais aussi lorsque la platine est en
mode «Pause».

(28) Utilise le fader VOLUME pour régler le volume de la platine correspondante.

(29) Appuie sur la touche PLAY pour lancer la lecture d’un morceau. Appuieune

seconde fois sur la touche pour interrompre la lecture. Unepression
supplémentaire sur PL AY relance la lecture à l’endroit où tu l’avaisinterrompue.

A chaque fois que tu interromps la lecture, le point Cue est placé à la position
momentanée du morceau. Lis le chapitre 5.2 pour en savoir plus concernant
la fonction CUE.

(30) Appuie sur la touche CUE pour interrompre la lecture et retourner à la

position du dernier point Cue.

Lorsque tu maintiens la touche CUE enfoncée, la lecture démarre à partir du
point Cue et continue jusqu’à ce que tu relâches la touche. La platine revient
alors automatiquement à la position du point Cue. Lis le chapitre 5.2 pour en
savoir plus concernant la fonction CUE.

(31) To uche BEND. Appuie sur la touche UP (+) pour augmenter la vitesse de

lecture. De même, tu peux ralentir la vitesse de lecture en appuyant sur la
touche DOWN (–). Cette fonction permet de faire coïncider le ry thme de
deux morceaux.

(32) Le fader Pitch règle la vitesse de lecture de façon continue (sans pas).

(33) Utilise les touches SEARCH pour avancer ou reculer rapidement le curseur au

sein d’un morceau.

(34) Le fonctionnement de la molette de scratch varie selon que la platine est en

mode PLAY ou PAUSE :

En mode PLAY, tu peux simuler l’accélération (molette vers la droite) ou le
ralentissement (molette vers la gauche) d’une platine disque. Cela permet
d’adapter facilement le tempo du morceau joué par la platine à celui du
morceau joué par l’autre platine. Si tu veux utiliser la molette pour scratcher,
active d’abord la touche SCRATCH.

En mode PAUSE, la molette te permet d’avancer ou de reculer dans le
morceau de façon précise et intuitive. Ici aussi, tu peux utiliser la molette
pour scratcher après avoir activé la touche SCRATCH.

3.2 Panneau arrière

(23) Pendant la lecture d’un morceau, appuie sur la touche SET CUE pour créer

un point Cue (point d’ancrage) à la position momentanée du morceau.
Cettefonction n’interrompt pas la lecture. Lis le chapitre 5.2 pour en savoir
plus concernant la fonction CUE.

(24) La touche SET LOOP permet de déterminer le début et la n d’une séquence

de 4 battements. Cette séquence sera jouée en boucle (Loop). La première
pression sur la touche crée le point de départ de la boucle puis les 4
battements sont répétés à l’inni. Une seconde pression sur la touche stoppe
la boucle.

(25) La touche RELOOP permet de relancer la lecture d’une boucle auparavant

sauvegardée avec la touche SET LOOP (24). Une nouvelle pression sur
SETLOOP (24) arrête la boucle.

(26) Utilise la touche SYNC pour synchroniser deux morceaux joués par

les platines A et B, autrement dit pour adapter la vitesse de l’un à
celle de l’autre. La platine dont la touche SYNC est activée s’adapte
automatiquement au tempo du morceau joué par l’autre platine.

(40)

Fig. 3.2 : Conne xions audio du pann eau arrière du BCD300 0

(39) (37) (35)(38) (36)

(35) MIC INPUT. Il s’agit de l’entrée micro sur XLR symétrique. Elle est destinée

au branchement d’un micro dynamique.

(36) L’entrée analogique A (PHONO) est conçue pour le câblage d’une

platinedisque.

8 B-CONTROL DEEJAY BCD3000 Manuel d’utilisation

(40)

(39) (37) (35)(38) (36)

(37) Fixe le câble de masse/terre de ta platine disque à la vis GND du panneau

arrière du BCD3000.

(38) Entrée analogique B. Place la touche en position LINE si tu souhaites relier un

lecteur CD ou cassette à cette entrée.

(39) La sortie MASTEROUTPUT est conçue pour alimenter un amplicateur.

Elledélivre le signal de sortie principal dont on règle le niveau avec la
commande MASTER .

(40) NUMERO DE SERIE.

(42) (41)

(43)

Fig. 3.3 : Commu tateur POWER, conne cteurs sec teur et USB

(41) Le connecteur USB sert à la liaison avec ton ordinateur. Grâce à elle,

tonBCD3000 peut envoyer et recevoir des signaux de commande et des
signaux audionumériques.

(42) On réalise la connexion secteur à l’aide de l’embase bipolaire standard et du

cordon d’alimentation fourni.

(43) Le commutateur POWER allume le BCD3000. Assure-toi qu’il est en position

« Arrêt » avant de brancher l’interface sur la tension secteur.

◊ Remarque : le commutateur POWER ne désolidarise pas totalement

l’appareil de la tension secteur. Par conséquent, nous te conseillons de
débrancher ton BCD3000 avant de le laisser inutilisé pendant un long
laps de temps.

4. Le Logiciel

4.1 Le logiciel TRAKTOR 3 LE

Voici une rapide présentation du logiciel TRAKTOR 3 LE fourni. L’utilisation du
système dans son ensemble (logiciel plus matériel) est décrite au chapitre 5 car de
nombreuses fonc tions logicielles sont contrôlables à par tir du BCD3000. Tutrouveras
une description complète du logiciel TRAKTOR 3 LE dans son manuel sous forme
de chier PDF situé dans le réper toire TRAKTOR 3 LE sous «Documentation»
(également accessible à partir du menu Démarrer sousWindows).

Fig. 4.1: Fenêtre pr incipale TRAK TOR 3 LE

9 B-CONTROL DEEJAY BCD3000 Manuel d’utilisation

L’interface graphique de TRAKTOR 3 LE est divisée en plusieurs sections:
comparables à deux platines disque ou CD, les deux platines se partagent la
moitié supérieure de l’écran (platine A à gauche et platine B à droite). Lasection
de mixage avec le crossfader et les acheurs de niveau est située entre
lesplatines.

La moitié inférieure de l’écran est consacrée à l’explorateur de bibliothèques à
gauche et à la bibliothèqye momentanément sélectionnée à droite.

Chaque platine ore une représentation graphique de la forme d’onde du
morceau sélectionné.

4.2 Le panneau de contrôle
(WindowsXPuniquement)

Le panneau de contrôle (Control Panel) du BCD3000 te donne accès au réglage
des paramètres globaux du BCD3000. Le panneau de contrôle gure dans le
système dès que le pilote du BCD3000 a été installé et que le BCD3000 est allumé
et câblé à l’ordinateur. Pour ouvrir le logiciel Control Panel, clique sur le symbole
correspondant en bas à droite dans la barre des tâches.

Le panneau de contrôle donne accès aux paramètres suivants :

Sélection du MODE GLOBAL (Global Mode) :

Sous GLOBAL MODE, lorsque STANDARD est sélectionné, la page ASIO
(voirci-après) t’ore la possibilité de sélec tionner la source reliée à l’entrée INA
(micro ou phono A) ainsi que la latence du pilote. L’assignation des sorties est
lasuivante:

La section PHONES OUT permet de sélectionner les canaux CH 1-2 ou CH 3-4
assignés à la sortie casque (lecture).

La section Driver Latency règle la latence an de l’adapter de façon optimale
à la puissance de ton ordinateur. Lorsque tu places le curseur virtuel en position
« low », le temps de réaction du système est optimal mais grève beaucoup
la puissance de l’ordinateur. Dans le pire des cas, cela peut provoquer des
craquements et des décrochages dans le signal audio. Le réglage intermédiaire
« mid »constitue un bon compromis entre vitesse de réaction du système et
gestion des ressources de l’ordinateur. Enn, la position « high » correspond
à une latence élevée mais permet de travailler sans problème, même avec un
ordinateur peu puissant.

◊ La latence est le temps nécessaire au système pour interpréter une

action réalisée sur le BCD3000 (par exemple appuyer sur la touche
PLAY). Autrement dit, la latence correspond au temps écoulé entre la
saisie d’un ordre et sa répercussion sur le signal audio des sorties OUT.
Exprimée en millisecondes, la latence est inhérente au système et
varie en fonction de la puissance de calcul de l’ordinateur. Une latence
inférieure à 10 ms est quasiment imperceptibles pour la plupart des
utilisateurs et une latence nulle est techniquement impossible avec
un ordinateur.

Page WDM/MME :

• CH 1-2 : les canaux 1 et 2 sont systématiquement routés sur la sortie

principale MASTER OUT

• CH 3-4 : les canaux 3 et 4 sont systématiquement routés sur la sortie casque

PHONES OUT

Dans le Mode Global, le comportement MIDI du BCD3000 dière de celui en mode
avancé ADVANCED (voir ci-après). En mode Advanced, l’ensemble des paramètres
éditables sont visibles à la page ASIO.

Page ASIO :

Fig. 4.2 : Page A SIO du panneau de cont rôle du BCD3000

Fig. 4.3 : Page WD M/MME du panneau de cont rôle du BCD3000

Utilise le pilote WDM/MME lorsque le logiciel audionumérique que tu
utilises n’est pas compatible ASIO (c’est par exemple le cas de la plupart des
«MediaPlayers » grand public).

La section RECORD SELECT de la page WDM/MME te permet de sélectionner
les entrées IN A et IN B du BCD3000 pour la réalisation d’enregistrements
deuxcanaux.

Si tu as sélectionné IN A, tu dois encore choisir d’enregistrer le signal phono ou
micro dans la section gauche de la page.

Les pilotes de type WDM/MME ne permettent que la lecture en stéréo (canaux 1
et 2). C’est pourquoi les sorties MASTER OUT du panneau arrière du BCD3000 et la
sortie PHONES de la face avant délivrent le même signal audio avec ce pilote.

C’est ici que tu peux régler tous les paramètres du pilote ASIO utilisé par la
plupart des logiciels audionumériques professionnels dont TRAKTOR 3 LE.

On ne peux sélectionner qu’une commande virtuelle par champ.

La section IN A (CH 1-2) permet de sélectionner la source routée sur les canaux 1
et 2 alimentant l’ordinateur (enregistrement).

La section MASTER OUT permet de choisir le couple de canaux CH 1-2 ou CH 3-4
comme sorties principales (lecture).

10 B-CONTROL DEEJAY BCD3000 Manuel d’utilisation

Page MIDI :

EP2000

Fig. 4.4 : Page MIDI d u panneau de contrôl e du BCD3000

La page MIDI ne comporte aucun paramètre réglable mais fournit des
informations concernant les divers modes MIDI disponibles selon le
MODEGLOBAL sélectionné :

En mode STANDARD, les touches fonctionnent selon le principe « Toggle o ».
Dans ce cas, dès que tu relâches une touche sur laquelle tu appuyais, l’ordre MIDI
auquel elle est assignée revient à sa valeur d’origine (comme lorsqu’on relâche
une touche d’un clavier).

En mode STANDARD, chaque LED s’allume ou s’éteint individuellement en
fonction des ordres MIDI réceptionnés par le BCD3000.

En mode ADVANCED, les touches fonctionnent selon le principe « Toggleon».
Dans ce cas, tu dois appuyer une fois sur une touche pour « activer » la fonction
MIDI à laquelle elle est assignée et une seconde fois pour « désactiver »
cettemême fonction MIDI (fonctionnement identique à celui de l’interrupteur
d’une lampe par exemple).

En mode ADVANCED, le comportement des LED des touches répond à la position
des touches et non pas aux ordres MIDI entrants. Ainsi, la LED d’une touche reste
allumée tant que la fonction MIDI de la touche est « activée » et elle s’éteint dès
que la fonction MIDI est « désactivée ».

EUROLIVE
B1520-PRO

Computer &
B-DJ Software

USB MASTER OUT

BCD3000

USB
AUDIO

Fig. 5.1 : Câblage sta ndard du BCD3000

EUROLIVE
B1520-PRO

BEHRINGER
HPX4000

5. Methode de Travail

Le concept d’utilisation du BCD3000 est extrêmement intuitif pour que tu
puisses t’y adapter rapidement. L’ordonnancement des commandes est le même
que sur une console ou un lecteur CD pour DJ an que tu ne sois pas dépaysé.
L’interfacegraphique du logiciel reète la surface de travail du BCD3000 pour
que tu puisses contrôler rapidement le plus de fonctions possibles à partir du
B-CONTROL, et pour que tu saches immédiatement utiliser ses commandes
physiques sans devoir toucher à la souris de ton ordinateur.

5.1 Premiers pas

Câblage

Pour commencer, câble les composants de ton système avec le BCD3000 après
avoir vérié que les équipements concernés sont éteints. Si tu souhaites utiliser
le BCD3000 sans sources sonores supplémentaires (lecteur CD, platine, micro),
câbleuniquement ses sorties :

Relie la sortie MASTER à ta chaîne hi-, à une paire de moniteurs ou au système
de sonorisation du club dans lequel tu mixes. Raccorde un casque DJ à la sortie
PHONES tel que le HPX4000 BEHRINGER.

Démarrage du logiciel

Tu peux lancer le programme dès que l’installation du pilote et du logiciel
TRAKTOR 3 LE est terminée. Allume d’abord l’ordinateur puis le BCD3000.

XP: L’ordinateur reconnaît le pilote et indique l’icône du panneau de

contrôle. Lance le logiciel TRAKTOR 3 LE par le biais du menu Démarrer:

Démarrer> Programmes > Native Instruments TRAKTOR 3 LE >
TRAKTOR3 LE.

Mac: Rends-toi dans Macintosh HD > Programmes > TRAKTOR 3 LE et

double-clique sur le symbole «TRAKTOR 3 LE».

11 B-CONTROL DEEJAY BCD3000 Manuel d’utilisation

Section Output

Utilise la commande MASTER pour régler le volume de la sortie MASTER .
Lasortie MASTER délivre toujours le signal présent dans le crossfader.

Utilise le potentiomètre PHONES VOL (15) pour régler le volume du casque.
Lacommande PHONES MIX (16) permet d’ajuster la balance entre les signaux
Monitor/Cue (butée gauche) et Master (butée droite).

La bibliothèque de morceaux (Track Collection)

Pour créer ta propre bibliothèque de morceaux, utilise le menu préférences
en haut à droite: Preferences > Browser Preferences > Data Location.
Cliquesur «Add» (ajouter) dans le coin inférieur droit du dialogue puis
sélectionne le répertoire que tu souhaites ajouter.

Outre des répertoires, tu peux également importer un morceau seul ou
ta bibliothèque iTunes. Pour en savoir plus, consulte le manuel du logiciel
TRAKTOR3 LE.

Charger un titre

Pour charger un morceau à partir de la bibliothèque, clique sur le titre puis place
le dans la platine A par glisser-déposer. Tu peux procéder diéremment en
faisant un clic droit ou Ctrl-clic, en sélectionnant le morceau puis en appuyant
sur la touche Entrée, ou bien par raccourci clavier (liste dans le manuel du
logicielTRAKTOR).

Lancer la lecture

5.2 Autres fonctions DJ

Fonction CUE

La fonction CUE te permet de créer un point Cue dans un morceau. Un point
Cue est un endroit précis que tu détermines dans le morceau. On utilise ces
points d’ancrage pour revenir instantanément à un endroit précis du morceau,
parexemple an de démarrer la lecture à partir du point Cue.

• Quand tu interromps la lecture d’un morceau en appuyant sur PLAY, le point

Cue est placé à la position momentanée du morceau.

• Pendant la lecture d’un morceau, tu peux également créer un point Cue sans

interrompre la lecture en appuyant sur la touche SET CUE.

• Lorsque tu appuies sur la touche CUE, tu stoppes la lecture du morceau et

fais revenir la tête de lecture au point Cue créé précédemment. La lecture
estinterrompue.

Quand tu appuies sur CUE, la tête de lec ture revient instantanément au point Cue
ou au début du morceau si aucun point Cue n’avait été créé précédemment.

Pitch Bend

La fonction Pitch Bend te permet de modier la vitesse d’un morceau an
de l’adapter au rythme du morceau lu dans l’autre platine. Il existe plusieurs
méthodes d’utilisation:

• Déplace le fader Pitch (32) vers le haut pour réduire la vitesse ou vers la bas

pour l’augmenter. Le fader Pitch contrôle la fonction Pitch du logiciel.

Place le crossfader en butée gauche et lance la lecture avec la touche PLAY de la
platine A. Choisis un second titre, importe-le dans la platine B par glisser-déposer
puis démarre la lecture du morceau avec la touche PLAY de la platine B.

Pré-écoute du morceau à venir

Pour pré-écouter le second morceau au casque, ouvre le potentiomètre
PHONESVOL (15) et tourne la commande PHONES MIX vers la droite (place la en
position centrale par exemple). Tu entends d’abord le signal MASTER (platineA).
Dès que tu actives la touche CUE B, le signal de la platine B est ajouté dans le
casque. Tu peux à présent régler la balance entre les signaux des deux platines
avec la commande PHONES MIX (16).

Il s’agit maintenant d’adapter la vitesse de la platine B au signal de la platine A
actuellement délivré par la sorte MASTER. Tu peux procéder de diérentes façons.

• Tu peux régler la vitesse à l’aide du fader Pitch (32).

• Tu peux utiliser les touches Pitch Bend (31) situées sous le fader Pitch.

• Enn, tu peux tourner la molette de scratch (34) vers la droite (plus vite)

ouvers la gauche (plus lent).

Ce faisant, nous te conseillons de bien écouter la grosse caisse ou la caisse
claire des morceaux. Le rythme est parfait dès qu’elles sont synchronisées.
Pourt’orienter dans ton travail, observe l’indicateur Beat-Mix de la fenêtre de la
forme d’onde. Une méthode plus simple consiste en l’utilisation de la fonction
Sync Slave (touche (26)).

• Appuie sur les touches Bend «+» et Bend «–» (31) pour modier la vitesse.

Elles correspondent aux fonctions des touches Pitch Bend du logiciel.

• Lorsque la platine est en mode PLAY, tu peux accélérer ou freiner la lecture

du morceau à l’aide de la molette de scratch an d’adapter son tempo à celui
de l’autre morceau.

Fonction Loop

La fonction Loop (boucle) du logiciel TRAKTOR 3 LE est également contrôlable à
partir du BCD3000 qui t ’ore les commandes suivantes:

• SET LOOP (24)

• RELOOP (25)

Une première pression sur la touche SET LOOP (24) crée une boucle de 4
battements à partir du premier battement suivant la pression. Cette séquence
boucle toujours correctement et la LED de la touche RELOOP s ’allu me.
Unenouvelle pression sur SET LOOP (24) arrête la boucle et la LED de la touche
RELOOP s’éteint. La lecture normale du morceau reprend sans interruption à la
n de laboucle.

Cette boucle reste sauvegardée jusqu’à ce que tu charges un nouveau morceau
dans la platine. Appuie sur la touche RELOOP (25) pour rappeler la boucle
sauvegardée et appuie sur la touche SET LOOP (24) pour arrêter la boucle.

Pour créer une nouvelle boucle, appuie sur la touche SET LOOP (24) lorsque la LED
de la touche RELOOP est éteinte.

Sync

La fonction Sync du logiciel TRAKTOR 3 LE est un outil qui synchronise
automatiquement deux morceaux. Active la fonction Sync du canal que tu es en
train de contrôler au casque pour qu’elle adapte le rythme du morceau à celui du
morceau momentanément diusé. Ne procède pas de façon inverse sans quoi des
sauts de rythme seraient audibles dans le signal de la sortie MASTER.

12 B-CONTROL DEEJAY BCD3000 Manuel d’utilisation

BCD3000

Hardware

BCD3000

Hardware

Windows Software

MIC IN
IN A (PHONO)
IN B

PHONO

LINE

MIC

PHONO A

IN A

CH 1-2

CH-3-4

MASTER OUT

PHONES OUT

CH 1-2

CH-3-4

ASIO

Windows Driver

ASIO

Windows Driver

CONTROL PANEL

Windows Software

OUT

IN

CONTROL PANEL

MIC IN
IN A (PHONO)
IN B

PHONO

LINE

MIC

PHONO A

CH 1-2

CH-3-4

CH 1-2
CH 3-4

CH 1-2
CH 3-4

MAST OUT

PHNS OUT

PHONES OUT

CH 1-2

CH 3-4

IN A

BCD3000

Hardware

BCD3000

Hardware

Windows Software

ASIO

Windows Driver

ASIO

Windows Driver

CONTROL PANEL

Windows Software

OUT

IN

CONTROL PANEL

MASTER OUT

5.3 Système élargi

Le BCD3000 est un système contrôleur/logiciel qui te permet de te passer de
source externe. Cependant, il possède des possibilités d’extension telles que
l’ajout d’un lecteur CD ou de deux platines disque. Dans ce cas, les signaux
analogiques sont pris en charge par le mixeur logiciel et peuvent être traités par
toutes les fonctions en temps réel des platines vir tuelles (égaliseur, ltre cuto,
eets, fader, crossfader, etc.). L’utilisation est donc toute aussi intuitive qu’avec le
mixeur interne.

EP2000

EUROLIVE
B1520-PRO

XM1800S

MIC IN

MASTER OUT

EUROLIVE
B1520-PRO

L’entrée analogique INPUT A (36) est commutable pour recevoir un signal micro
(MIC INPUT) ou phono (PHONO A). Il existe plusieurs façons de sélectionner
lasource:

• par ordre MIDI de type Program Change

• sous Windows XP, par le biais du panneau de contrôle via l’onglet «ASIO»

ou«WDM/MME»

5.4 Routing des signaux

L’interface USB permet d’enregistrer et de jouer simultanément jusqu’à quatre
signaux audio. Le routing des signaux dépend des réglages eectués dans le
logiciel utilisé (par exemple TRAKTOR 3 LE), mais également dans le panneau de
contrôle et avec les touches du BCD3000.

Sous Windows, les possibilités de routing des signaux dépendent aussi du pilote
sélectionné (ASIO ou WDM/MME).

5.4.1 Possibilités de routing avec le pilote ASIO
(Windows uniquement)

Mode STANDARD:

Seuls les signaux source peuvent être congurés lorsque «STANDARD»
estsélectionné dans le mode GLOBAL du panneau de contrôle. L’assignationdes
sorties est xe: les sorties 1-2 du logiciel sont routées vers la sortie
MASTEROUTPUT (39) et les sorties 3-4 du logiciel vers la sor tie casque PHONES

(14). Defaçon générale, nous te recommandons d’utiliser le mode STANDARD

lorsque tu travailles avec le logiciel TRAKTOR 3 LE.

Phono 1

BCD3000

USB
AUDIO

Phono 2

BEHRINGER
HPX4000

Fig. 5.2 : Câbl age standard d’un sy stème élargi

Dans cet exemple, le système standard de la Fig. 5.1 est complété par deux
platines et un micro. Le câblage avec l’ordinateur et les autres périphériques est
le même que dans le premier exemple.

Relie les sorties des platines disque aux entrées PHONO A et B du BCD3000.
Si tu utilises l’entrée B, vérie que le sélecteur PHONO/LINE est en position
«PHONO». Si tu souhaites alimenter l’entrée B avec un lecteur CD, assure-toi
que le sélecteur PHONO/LINE est en position «LINE». Pour activer une entrée,
appuiesur la touche de source EXT IN A ou EXT IN B (4). Tu peux gérer
simultanément jusqu’à quatre sources en commutant les deux canaux entre les
sources analogiques et les signaux délivrés par le logiciel.

Fig. 5.3: Routing audio en mode STANDARD (pilote ASIO)

Mode Advanced :

En mode «ADVANCED», tous les paramètres du pilote ASIO sont réglables.
Lepanneau de contrôle te permet de sélectionner la source du canal 1-2
(ent réeIN A, source micro ou phono A) et la touche PHONO/LINE (38) du
BCD3000 de choisir la source du canal 3-4 (entrée IN B, source ligne ou phono
B). De même, les champs MASTER OUT et PHONES OUT du panneau de contrôle
te permettent de sélectionner le routing des canaux 1-2 et 3-4 vers la sortie
principale (39) etla sor tie casque (14). Lorsque tu assignes le canal 1-2 du logiciel
à la sortie casque, le canal 3-4 est automatiquement routé sur la sortie MASTER
OUTPUT etinversement.

L’entrée MIC sur embase XLR est conçue pour le câblage d’un micro dynamique.
Utilise le potentiomètre MIC LEVEL de la section MIC INPUT pour régler le
niveau du signal micro que tu peux égaliser avec les commandes LOW (grave s)
etHIGH (aigus). La LED Clip s’allume lorsque le niveau du signal micro est trop
élevé et risque de saturer de façon audible. Si c’est le cas, tourne le potentiomètre
MIC LEVEL vers la gauche jusqu’à ce que la LED ne s’allume plus.

Fig. 5.4 : Routin g audio en mode Advance d (ASIO)

13 B-CONTROL DEEJAY BCD3000 Manuel d’utilisation

MASTER OUTSTEREO

(CH 1-2)

PHONES OUT

MIC IN
IN A (PHONO)
IN B

PHONO

LINE

MIC

PHONO A

IN A

IN B

REC
SELECT

STEREO
(CH 1-2)

BCD3000

Hardware

BCD3000

Hardware

Windows Software

WDM/MME

Windows Driver

WDM/MME

Windows Driver

CONTROL PANEL

Windows Software

OUT

IN

CONTROL PANEL

MIC IN
IN A (PHONO)
IN B

PHONO

LINE

MIC

PHONO A

Prog Chg 0

Prog Chg 1

CH 1-2

CH-3-4

MASTER OUT

PHONES OUT

CH 1-2

CH-3-4

BCD3000

Hardware

BCD3000

Hardware

Mac OS X

Core Audio

Mac OS X

Core Audio

Mac OS X

OUT

IN

MIDI COMMAND

5.4.2 Possibilités de routing avec le pilote
WDM/MME(Windows)

Le pilote WDM/MME permet l’enregistrement et la lecture simultanées de deux
signaux audio. Pour un enregistrement en deux canaux, la fenêtre WDM/MME du
Control Panels te propose de choisir entre les entrées IN A et IN B. Après avoir
sélectionné IN A, tu dois préciser le type de signal entrant. Tu as le choix entre
phono A et micro (MIC).

Si tu sélectionnes l’entrée IN B, utilise la touche PHONO/LINE pour préciser le
type de signal entrant : tu as le choix entre phono et ligne.

Avec le pilote WDM/MME, la lecture ne peut-être que stéréo. C’est pourquoi les
sorties MASTER et PHONES délivrent toujours le même signal audio.

Fig. 5.5 : Rout ing audio avec le pilote W DM/MME

5.4.3 Possibilités de routing (Mac OS X)

Sur Mac, le BCD3000 travaille toujours en mode «STANDARD», autrementdit
seuls les signaux source peuvent être congurés. Tu devras utiliser un logiciel
capable d’émettre des ordres MIDI pour pouvoir sélectionner la source du
canal1-2 (entrée IN A, source micro ou phono A). Pour sélectionner la source du
canal 3-4 (entrée IN B, source ligne ou phono B), utilise la touche PHONO/LINE

(38) du panneau arrière du BCD3000.

L’assignation des sorties est xe: le canal 1-2 du logiciel est assigné à la sortie
MASTER OUTPUT (39) et le canal 3-4 du logiciel à la sortie PHONES (14).

6. Liaisons Audio

Tu auras besoin d’une grande quantité de câbles diérents pour pouvoir
travailler. Les illustrations suivantes indiquent comment réaliser ces câbles
toi-même. Veille à toujours utiliser du câble et des connecteurs de bonne qualité.

L’entrée micro du BCD3000 est symétrisée électroniquement pour supprimer tout
problème de ronement.

Bien entendu, tu peux câbler un micro asymétrique à l’entrée micro symétrique
du BCD3000. Pour ce faire, relie en pont les broches 1 et 3 des connecteur XLR du
câble micro.

Balanced use with XLR connectors

12

3

input

1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)

1

2

3

output

For unbalanced use, pin 1 and pin 3
have to be bridged

Fig. 6.1 : Liaisons XL R

¼" TRS headphones connector

strain relief clamp

sleeve

ring

tip

Fig. 5.6: Routi ng audio sous Mac

sleeve

ground/shield

ring

right signal

tip

left signal

Fig. 6.2 : Jac k stéréo de 6,3 mm pour c asque

14 B-CONTROL DEEJAY BCD3000 Manuel d’utilisation

7. Caractéristiques Techniques

Entrees Audio

Entrée Micro

Type XLR symétrique

Plage d’amplication De -∞ à +50 dB

Bande passante De 10 Hz à 29 kHz (-3 dB)

Impédance 2 kΩ

Niveau d’entrée max. -25 dBu (@ amplication +35 dB)

Rapport signal/bruit 110 dB (A pondéré)

Distorsion (THD + N) 0,01% (A pondéré)

Taux de réjection commun

typ. -40 dB

Egaliseur

Filtre low ±12 dB @ 40 Hz

Filtre high ±12 dB @ 12 kHz

Entrées Ligne

Type Cinch/RCA

Phono in 40 dB gain

Line in 0 dB gain

Impédance 47 kΩ

Interface USB

Type 12 MBit/s (Full Speed)

Generalites

Rapport signal/bruit >80 dB

Diaphonie <80 dB

Distorsion (THD) 0,01%

Bande passante De 15 Hz à 21 kHz, +0/-3 dB

Alimentation Electrique

Tension secteur 100 - 240 V~, 50/60 Hz

Consommation Max. 7 W

Fusible T 1 A H 250 V

Connexion secteur Embase bipolaire standard

Dimensions/Poids

Dimensions (L x H x P) Env. 330 x 100 x 300 mm

(13 x 3,9 x 11,8")

Poids Env. 2,5 kg (5,5 lbs)

Niveau d’entrée max. +12 dBu

Sorties Audio

Master Out

Type Cinch/RCA

Impédance 120 Ω

Rapport signal/bruit 101 dB

Diaphonie <80 dB @ 1 kHz

Niveau de sortie max. +18 dBu

Phones Jack stéréo 6,3 mm

Niveau de sortie max. +4,7 dBu (+18,2 dBm)

@ 30 Ω de charge

Traitement Numerique

Conversion 24 bits

Fréq. d’échantillonnage 44,1 kHz

Rapport signal/bruit A/N : 100 dB

N/A : 100 dB

La socié té BEHRINGER appor te le plus grand soin à la f abrication de s es produits pou r vous garantir la meilleu re
qualité. Des m odification s nécessaires pe uvent donc être ef fectuée s sans notific ation préalable. C’est po urquoi
les carac téristique s et la configuratio n physique des produ its peuvent dif férer des spéc ifications et i llustrations
présentées dans ce manuel.
