快速启动向导
(4)
(5)
(6)
(3)
(8)
(7)
(2)
(9)
(1)
921 VOLTAGE
CONTROLLED OSCILLATOR
Legendary Analog VCO Module
for Eurorack

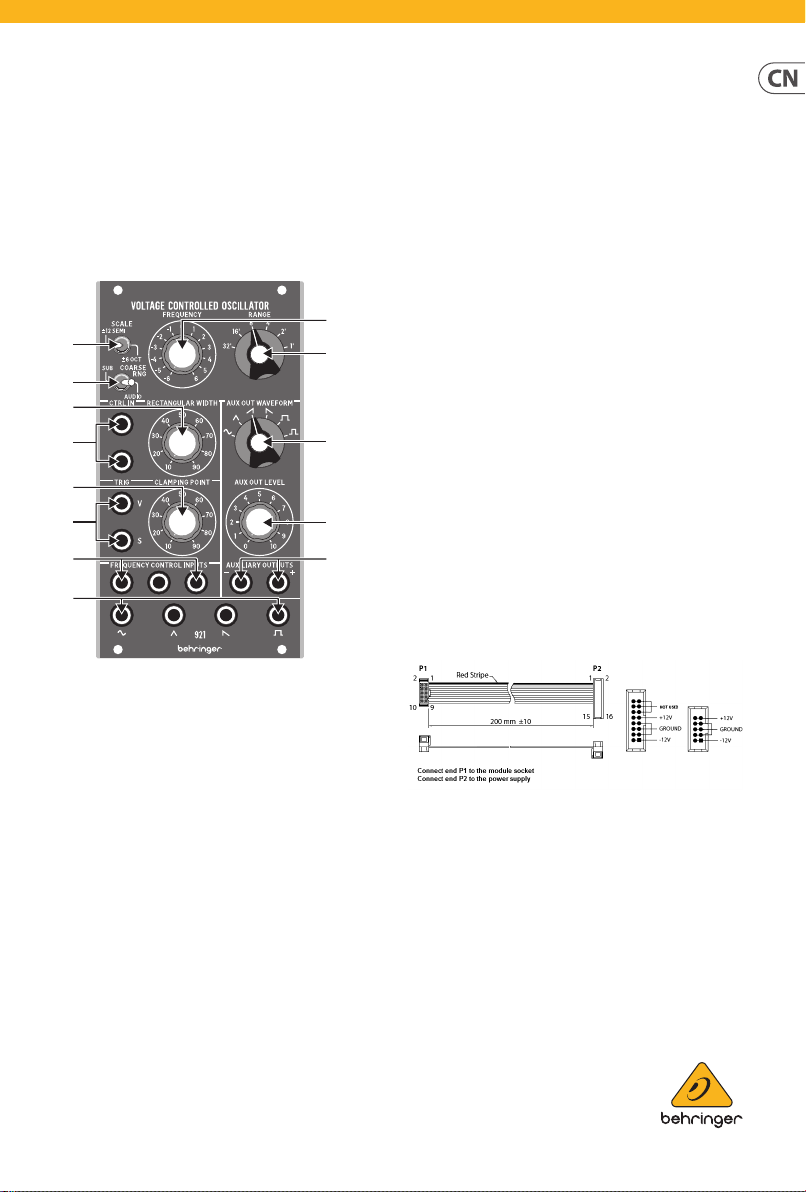

(CN) 控制项
(12)
(13)
(1) FREQUENCY – 使用此旋钮设置振荡器频率。
此旋钮的频率设置由 COARSE RNG 和 SCALE 拨
动开关以及 RANGE 旋转开关控制。
(2) RANGE – 该旋钮以八度音阶为单位设置
振荡器的总体频率范围， 然后可以使用
FREQUENCY 旋钮向上或向下调节。
(3) SCALE – 此开关控制频率旋钮的音阶是 ±6
八度音阶还是 ±12 半音， 从而可以进行更精
细的频率控制。
(4) COARSE RNG – 此开关控制振荡器频率是在
音频范围内起作用还是在音频阈值以下的
较低频率范 围内起作用 。
(5) RECTANGULAR WIDTH – 使用此旋钮为矩形
波形设置默认宽度。 然后， 可以通过通过
CNTRL IN 插孔输入的控制电压进一步控制和
改变宽度。
(6) CNTRL IN – 这些总和插孔允许通过带有 3.5
毫米 TS 连接器的电缆为矩形波形提供控制
电压和调制信号。
(10)
(11)
(7) CLAMPING POINT – 使用此旋钮设置振荡器
波形复位的点。
(8) TRIG (V / S) – 这些插孔允许通过带有 3.5 mm
TS 连接器的电缆将夹紧点的控制信号引入。
夹紧点可以通过 V 插孔通过 V-Tri g (电压触
发) 信号触发， 也可以通过 S 插孔通过 S-Trig (
开关触发) 信号触发。
(9) AUX OUT WAVEFORM – 使用此旋钮选择辅助
输出信号的波形， 包括正弦波， 三角波， 锯齿
波， 倒锯齿波， 方波和方波。
(10) AUX OUT LEVEL – 使用此旋钮调节 AUXILIARY
OUTPUT 插孔的输出电平。
(11 ) AUXILIARY OUTPUTS – 使用这些插孔通过带
有 3.5 毫米 TS 连接器的电缆将辅助波形信
号引出模块。
(12 ) FREQUENCY CONTROL INPUTS – 使用这些相加
的插孔将控制电压和调制信号通过带有 3.5
毫米连接器的电缆路由到振荡器中。
(13 ) WAVEFORM OUTPUTS – 使用这些插孔通过带
有 3.5 毫米插孔的电缆将振荡器信号路由出
模块。 有四种波形可用: 正弦波， 三角波， 锯
齿波和矩形波。
电源连接
921 电压受控振荡器模块随附了用于连接到标准
Eurorack 电源系统的所需电源线。 请按照以下步骤
将电源连接到模块。 在将模块安装到机架盒中之
前， 进行这些连接会更容易。
1. 关闭电源或机架式机箱的电源， 然后断开电
源线的连接。
2. 将电源线上的 16 针连接器插入电源或机
架盒上的插座。 该连接器具有一个卡舌， 该
卡舌将与 插槽中 的间隙对齐， 因此不会被错
误地插入。 如果电源没有键控插座， 请确保
将插针 1 (-12 V) 的方向与电缆上的红色条纹
对准。
V 1.0
2 3
921 VOLTAGE CONTROL LED OSCILLATOR
快速启动向导
3. 将 10 针连接器插入模块背面的插槽中。 连
接器具有一个卡舌， 该卡舌将与插座对齐以
正确定向。
4. 在牢固连接电源线的两端之后， 您可以将模
块安装在盒中并打开电源。
安装
模块随 附了必 要 的 螺 钉， 用于将其安装在 Eurorack
箱中。 安装前， 请先连接电源线。
根据机架机箱的不同， 可能会有一系列沿机箱长
度方向相距 2 HP 的固定孔， 或者是一 条允许单个
螺纹板沿机箱长度方向滑动的导轨。 可以自由移
动的螺纹板可以精确定位模块 ， 但是在安装螺钉
之前， 应将每个板的位置与模块上的安装孔大致
成一定关系。
将模块靠在 Eurorack 导轨上， 以使每个安装孔都
与螺纹导轨或螺纹板对齐。 从头开始固定螺丝，
在对齐时可以对位置进行细微调整。 确定最终位
置后， 拧紧螺钉。
调整程序
此过程将 921 VOLTAGE CONTROLD OSCILLATOR 模块的
“八度缩放” 调整为精确 的 1 V / oc t。 校准以利于精
确控制。
1. 接通 921 模块的电源， 使其预热几分钟。
2. 在 921 模块上准备以下控制设置:
a. 将 SCALE 拨动开关设置在 ±12 SEMI
位置。
b. 将 RANGE 切换开关设置到 AUDIO 位置。
c. 将 RANGE 旋转开关设置为 2’。
d. 设置 FREQUENCY 控制旋钮， 以使锯齿波
输出精确地为 640 Hz (如使用精密频率
计所测得)。
e. 确保没有连接频率控制输入插孔。
笔记: 可从 921 模块的下面访问所有调节修整器。
注意 SCALE 和 HI ADJ 多圈修剪器的位置， 并确保您
有合适的工具来调整修剪器 (如果需要)。
3. 通过以下步骤微调 921 振荡器的低频缩放
比例:
a. 精确地将 -2 V 施加到频率控制输入输
入插孔。 (一个 921A 模块可用于提供
-2 V 电源或使用类似的低阻抗稳定电
压源。 )
b. 修剪 SCALE 微调器以设置 160 H z， 然后移
除 -2 V 输入并将 FREQUENCY 旋钮重新调
整为 640 Hz。
c. 重复此循环， 直到将 -2 V 插入和从
FREQUENCY CONTROL INPUTS 插孔中插入时，
160 Hz 和 640 Hz 都精确到 ±1 Hz 。
4. 通过以下步骤微调 921 振荡器的高频缩放
比例:
a. 在未连接 “频率控制输入” 插孔的情况
下， 检查仍将频率设置为 640 Hz 输出， 然
后将准确的 +2 V 施加至 “频率控制输
入” 输入。
b. 修剪 HI ADJ 修整器， 将 921 锯齿输出精
确设置为 2.560 kHz。
c. 移除 +2 V 输入后， 重新检查 64 0 Hz 是否
仍然正确 。
d. 根据需要重复。
规格
信号连接
频率控制输入
矩形宽度控制输入
输入阻抗
最大输入电平
钳位点触发输入
V-trig 输入阻抗 10 kΩ ， 不平衡
S-trig 输入阻抗 30 k Ω， 不平衡
最大输入电平
辅助输出
输出阻抗
最大输出水平
波形输出
波形图
输出阻抗
输出水平
3 个 3.5 毫米插孔，
总计 1 V / oct。
2 个 3.5 毫米插孔，
总计 1 V / 15%
100 k Ω， 不平衡
-6 至 +6 V
2 x 3.5 毫米插孔
(1 x V-trig， 1 x S-trig)
+12 伏
1 x 3.5 毫米插孔，
单声道， + /- 极性
50 Ω， 不平衡
+10 dB u
4 x 3.5 毫米插孔，
单声道
正弦波， 三角形，
锯齿形， 矩形
<800 Ω ， 不平衡
通常为 -4 dBu
控制项
规模
粗范围
频率
范围
矩形宽度
夹紧点
辅助输出波形
辅助输出电平
力量
电源供应
电流消耗
身体的
方面
机架单位
重量
1 x 拨动开关 ±6 个
八度音阶 /±1 2 个半
音， 可选
1 x 拨动开关次音
频范围， 通常为
0.01Hz 至 800 Hz 音
频范围， 通常为 1 Hz
至 80 kHz
1 个旋钮 ±6 个八 度
1 x 旋转开关
32' / 16 ' / 8' / 4' / 2' /
1', 可选
1 x 旋钮 10%至
90%， 可选
1 x 旋钮 10%至
90%， 可选
1 x 旋转开关正弦
/ 三角形 / 倒锯齿 /
锯齿 / 矩形 / 倒矩
形， 可选
1 x 旋钮关闭至
+10 dB u， 可选
Eurorack
50 mA (+12 V),
50 mA (-12 V)
45 x 71 x 129 毫米
(1.8 x 2.8 x 5.1")
14 马力
0.18 公斤 (0.40 磅)
法律声明
对于任何因在此说明书提到的全部或部份
描述、 图片或声明而造成的损失, Music Tribe
不负任何责任。 技术参数和外观若有更改,
恕不另行通知。 所有的商标均为其各自所
有者的财产。 Midas, Klark Teknik, Lab Gruppen,
Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Aston Microphones 和 Coolaudio
是 Music Tribe Global Brands Ltd. 公司的商标或
注册商标。 © Music Tribe Global Brands Ltd. 2021
版权所有。
