快速启动向导
914 FIXED FILTER BANK
Legendary Analog Fixed Filter Bank
Module for Eurorack
控制
(2) (3) (4)
(1)
(1) 输入 - 使用带有 3.5 mm T S连接器的电缆， 通过双
并行 INPUT 插孔将输入信号路由到滤波器组。
(2) 低通 - 此旋钮控制固定频率低通滤波器的电平。
低通滤波器将与低频带通滤波器相互作用。
(3) 通行证过滤器 - 这 12 个旋钮控制 固定频率高
Q 带通的输出电平 过滤器。 电平控件可以降低以标
记频率为中心的频率电平。 所有 14 个滤波器， 包括
低通和高通滤波器， 是并行的， 并且会互相影响以
允许 控制音乐音色和共鸣。
(4) 高通 - 此旋钮控制固定频率高通滤波器的电平。
高通滤波器将与高频带通滤波器相互作用。
(5) 输出 - 使用带有 3.5 mm TS 连接器的电缆，
通过双OUTPUT插孔将滤波后的信号从模块引
回到模块之 外。
(5)
电源连接
914 固定过滤网模块带有所需的电源线， 用于连接到标准
Eurorac k 电源系统。 请按照以下步骤将电源连接到模块。
在将模块安装到机架盒中之前， 进行这些连接会更容易。
1. 关闭电源或机架式机箱的电源， 然后断开电源线的
连接。
2. 将电源线上的 16 针连接器插入电源或机架盒上的
插座。 该连接器具有一个卡舌， 该卡舌将与插槽中
的间隙对齐， 因此不会被错误地插入。 如果电源没
有键控插座， 请确保将插针 1 (-12 V) 的方向与电缆
上的红色条纹对准。
3. 将 10 针连接器插入模块背面的插槽中。 连接器具
有一个卡舌， 该卡舌将与插座对齐以正确定向。
4. 在牢固连接电源线的两端之后， 您可以将模块安装
在盒中并打开电源。
安装
模块随附了必要的螺钉， 用于将其安装在 Eurorack 箱中。
安装前， 请先连接电源线。
根据机架机箱的不同， 可能会有一系列沿机箱长度方向相
距 2 HP 的固定孔， 或者是一条允许单个螺纹板沿机箱长
度方向滑动的导轨。 可以自由移动的螺纹板可以精确定位
模块，但是在安装螺钉之前， 应将每个板的位置与模块上
的安装 孔大致成一定关 系。
将模块靠在 Eurorac k 导轨上， 以使每个安装孔都与螺纹导
轨或螺纹板对齐。 从头开始固定螺丝， 在对齐时可以对位
置进行细微调整。 确定最终位置后， 拧紧螺钉。
V 1.0
Hz
Hz
d
B
u
2 914 FIXED FILTER BANK

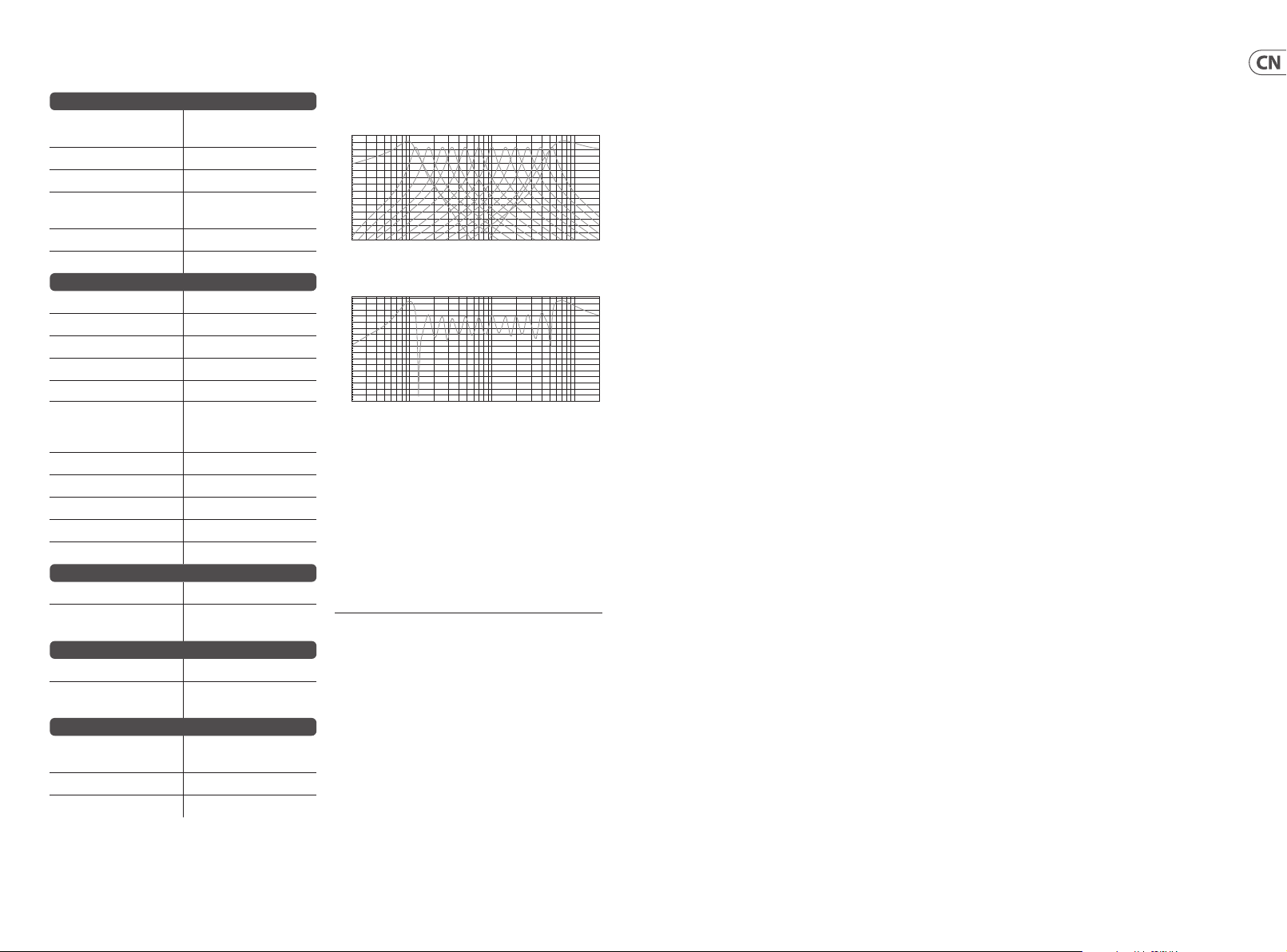

技术参数 均衡图
快速启动向导
3
信号连接
输入
2 个 3.5 毫米并行插
孔, 交流耦合
阻抗
最大输入电平
输出
30 kΩ , 不平衡
+20 dBu @ 1 kHz
2 个 3.5 毫米并行插
孔, 交流耦合
阻抗
最大输出水平
< 600 Ω, 不平衡
+10 dB u
控制项
低通滤 波器
峰值频率
坡
筛选器库
1 x 旋钮
100 Hz
24 dB/ oct.
12 x 旋钮
类型 带通滤波器
频段
125, 175, 250, 350, 500,
700, 1000, 1400, 2000,
2800, 4000, 5600 Hz
降低等级
问
高通滤波器
峰值频率
坡
系统
ねじれ
ノイズ
-3 至 -80 dB, 可调
7
1 x 旋钮
7.5 kH z
24 dB/ oct.
< 0.1% @ 1 kHz, 0 dBu
< -80 dBu,
22 Hz 至 22 kHz
力量
失真
噪音
Eurorack
60 mA (+12 V),
70 mA (-12 V)
身体的
尺寸 (H x W x D) 42 x 142 x 129 mm
(1.7 x 5.6 x 5.1")
机架单位
重量
28 HP
0.26 kg (0.57 lbs)
每个滤波器旋钮设置为最大值时测得的均衡曲线，
一次一次：
+5
+0
-5
-10
-15
-20
-25
d
-30
B
-35
u
-40
-45
-50
-55
-60
-65
-70
50 100 200 500
20
1k 2k 5k 10k 20k
所有滤波器旋钮设置为最大值时测得的均衡曲线：
+2.5
+0
-2.5
-5
-7.5
-10
-12.5
-15
-17.5
-20
-22.5
-25
-27.5
-30
-32.5
-35
-37.5
-40
20
50 100 200 500
1k 2k 5k 10k 20k
法律声明
对于任何因在此说明书提到的全部或部份描述、图片或
声明而造成的损失, Music Tribe 不负任何责任。 技术参数
和外观若有更改, 恕不另行通知。所有的商标均为其各自
所有者的财产。 Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy,
Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim,
Auratone, Aston Microphones 和 Coolaudio 是 Music Tribe G lobal
Brands Ltd. 公司的商标或注册商标。 © Music Tribe Global
Brands Ltd. 2021 版权所有。
