BBA100

BLUETOOTH CAR RADIO ADAPTER

USER GUIDE

For additional languages, visit our website

www.bee-wi.com

User’s guide

ENGLISH FRANCAIS DEUTSCH ITALIANO ESPAÑOL PORTUGUES NEDERLANDS

4 10 16 22 28 34 40

Thank you for purchasing the BBA100 Bluetooth Car Radio

Adapter from BEEWI. Please read the following instructions to

learn how to conﬁgure and use more effectively your product.

INTRODUCTION

The BBA100 Bluetooth Car Radio Adapter is a simple and smart wireless audio gateway to connect your mobile phone to any car radio equipped with USB port and audio auxiliary input. Acting both as a Bluetooth Audio Receiver and a Hands-Free Audio Gateway, the Adapter allows you to listen to the music from your Bluetooth enabled mobile phone and to communicate hands-free using the car radio speakers. The BBA100 Car Radio Adapter is Bluetooth 2.1+EDR compliant and it is compatible with all Bluetooth compliant devices using HFP and A2DP proﬁles such as mobile phones, music players or computers.

1. PRODUCT DESCRIPTION

1.1. Packaging content

- Bluetooth Car Radio Adapter

- User manual CDROM

1.2. Features - Bluetooth Receiver (RX)

• Wireless music streaming from your mobile device to the car radio using

aux input

• Full Duplex Hands-Free communication with integrated microphone and

car radio speakers

• Advanced Echo & Noise Cancellation algorithm / DSP

• Seamless operation between music listening and call handling

• USB powered, no need for additional power supply or battery

charging

• Dual Air™ compatible, support Bluetooth A2DP and AVRCP Dual Air™

Streaming

ENGLISH

1.3. Product Outlook

1 - 3.5 mm Audio Jack: connects to the Car Radio Aux Input 2 - USB connector: power from the Car Radio USB port 3 - Multi-Function Button (MFB):

music play/pause and telephony

functions

4 - LED: blue & red light

indicators 5 - Microphone: Hands-Free microphone

1.4. Product Speciﬁcation

Bluetooth Standard Bluetooth V2.1+EDR

Bluetooth Proﬁles HSP, HFP1.5, A2DP, AVRCP

Frequency Band 2.4GHz~2.4835GHz ISM Band

Working Distance Class 2, Up to 10 meters

Number of paired devices Up to 7 devices

Dimensions (ex connector) L 37 mm, l 20 mm, W 8 mm

Weight 10 g

2. USING THE PRODUCT

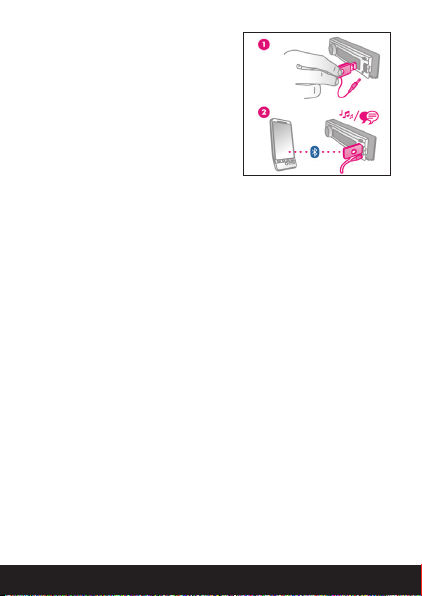

2.1. Installation

Verify your car radio provides both a USB port and a 3.5 mm jack type

auxiliary input located on the front. Plug the adapter into the USB port and connect the audio cable to the auxiliary input.

ENGLISH

In the case your car radio provides one of both ports with an extension cable (in glove box or anywhere in the passenger compartment), it is advised to use additional extension

USB and/or audio cables to relocate

the adapter closer to the car radio with the microphone towards the user.

2.2. Power On / Power Off

The unit will automatically power on when power is available from the car radio USB connector. If you wish to power it on and off manually, follow the instructions below:

- Power On: Press and hold MFB for 2 seconds until the blue indicator starts blinking.

- Power Off: Press and hold MFB for 6 seconds until the red LED indicator lights on and off.

2.3. Pairing

You can pair up to 7 devices to the BBA100 Car Radio Adapter. To pair the unit with a mobile device, follow the instructions below:

- Refer to the Bluetooth pairing procedures in corresponding mobile phone or music player user manual.

- Make sure the BBA100 is powered off, then long press MFB for 6 seconds when device is off until the blue and red indicators blink alternatively and release the button. The unit is in pairing mode.

- Select the device name “BeeWi BBA100” on the screen of the phone and enter the pass key “0000” if requested to add this device into your

phone device list.

- Conrm the connection on the phone to connect the “BeeWi BBA100”.

- Check the connection by placing a call or playing the music from your phone.

- To pair another device, turn off the Adapter and repeat the procedure above.

ENGLISH

2.4. Connection & use

- The BBA100 Adapter will automatically connect to the last connected device at power on.

- In case the connection has been lost, you can re-establish it manually by pressing MFB.

- You can use MFB to answer and terminate calls, redial the last number, access phone’s voice command (if supported by the phone)

and to play/pause the music. For more operation details, please refer

to the function table below. Note: when using both Hands-Free and Music proﬁles, hands-free will always have priority, the music being muted in case of incoming or outgoing calls and resumed afterwards.

2.5. Function Table

Category Feature Conditions MFB Operation

General Power On Power Off Long press 2

Power Off Power On Long press 6

Pairing mode Power Off Long press 6

Play/Pause music Music stopped/

Telephone Answer a call Incoming call Short press

* Mobile phone supporting HFP only.

End a call Call active Short press

Reject Call* In-Call Long press 2

Voice Dial* Standby Long press 2

Last Number Redial*

playing

Standby Double press

seconds

seconds Short press

seconds

ENGLISH

2.6. Status Indicators

Status LED Descriptions

Power On Blue Blinks once with high tone Power Off Red Blinks once with 2 low tones Idle, not connected Blue Blinks twice every 3 seconds, 3 tones

Pairing Red + Blue Blinks rapidly alternatively with high tone In-call Blue Blinks once every 13 seconds Standby Blue Blinks once every 5 seconds Music playing Blue Blinks once every 5 seconds

every minute

ENGLISH

European Union Directives Conformance Statement

Hereby, VOXLAND declares that this product is in compliance

with:

• The essential requirements and other relevant provisions of Directive 1999/5/EC

• All other relevant EU Directives

You can view your product’s Declaration of Conformity (DoC) to Directive

1999/5/EC (to R&TTE Directive) at www.bee-wi.com.

Caring for the environment by recycling

Do not dispose of electrical devices or accessories with your household waste.

In some countries or regions, collection systems are set up to handle electrical and electronic waste items. Contact your regional authorities for more details.

BEEWI is a registered trademark. Other trademarks mentioned herewith

are owned by their proprietors. All other product or service names are the property of their respective owners. The use of wireless devices and their accessories may be prohibited or restricted in certain areas. Always obey the laws and regulations on the use of these products. This product is covered by a 2-year product warranty which is valid from the date of purchase. Users are not permitted to make changes or modify the device in any way. Changes or modiﬁcations not expressly approved by the party responsible for compliance will void the user’s warranty. Please visit our website www.bee-wi.com for more information.

Technical support: support@bee-wi.com.

ENGLISH

Merci d’avoir choisi l’adaptateur Bluetooth pour autoradio

BBA100 de BEEWI. Veuillez lire les instructions suivantes an

de conﬁgurer et utiliser au mieux votre appareil.

INTRODUCTION

L’adaptateur Bluetooth pour autoradio BBA100 est une simple passerelle audio intelligente pour connecter votre appareil mobile sur n’importe quel autoradio équipé de prises USB et audio. En se comportant à la fois comme un récepteur audio Bluetooth et comme un périphérique mainslibres, l’adaptateur vous permet d’écouter la musique de votre appareil mobile et de communiquer mains-libres en utilisant les haut-parleurs de l’autoradio. L’adaptateur BBA100 suit la norme Bluetooth 2.1+EDR et il est compatible avec l’ensemble des appareils Bluetooth utilisant les proﬁls HFP et A2DP tels que téléphones mobiles, baladeurs ou ordinateurs.

1. DESCRIPTION

1.1. Contenu de votre pack

- Adaptateur Bluetooth pour autoradio

- Manuel d’utilisation en CDROM

1.2. Caractéristiques - Récepteur Bluetooth (RX)

• Réception de la musique sans l de l’appareil mobile sur l’autoradio à

travers l’entrée auxiliaire

• Communication mains-libres avec le microphone intégré et les enceintes

de l’autoradio

• Annulation d’écho et réduction de bruit via DSP

• Passage automatique de l’écoute de la musique à la mise communication

et vice-versa

• Alimentation sur port USB, pas besoin d’alimentation externe ou de

batterie

FRANÇAIS

• Compatible Dual Air™– Supporte la diffusion de la musique en Bluetooth A2DP and AVRCP Dual Air™

1.3. Description du produit

1 - Jack audio 3.5 mm : connexion à la prise Aux de l’autoradio 2 - Connecteur USB : alimentation par le port USB de l’autoradio

3 - Bouton multifonction: lecture/

pause musique et fonctions de téléphonie 4 - LED: indicateurs d’état bleu et rouge 5 - Microphone: microphone mains-libres pour la téléphonie

1.4. Spéciﬁcations

Standard Bluetooth Bluetooth V2.1+EDR

Proﬁls Bluetooth HSP, HFP1.5, A2DP, AVRCP

Bande de fréquence ISM 2.4GHz~2.4835GHz

Portée Classe 2, jusqu’à 10 mètres

Nombre d’appareils appariés Jusqu’à 7 appareils

Dimensions (sans connecteur) L 37 mm, l 20 mm, P 8 mm

Poids 10 g

FRANÇAIS

2. UTILISATION DU PRODUIT

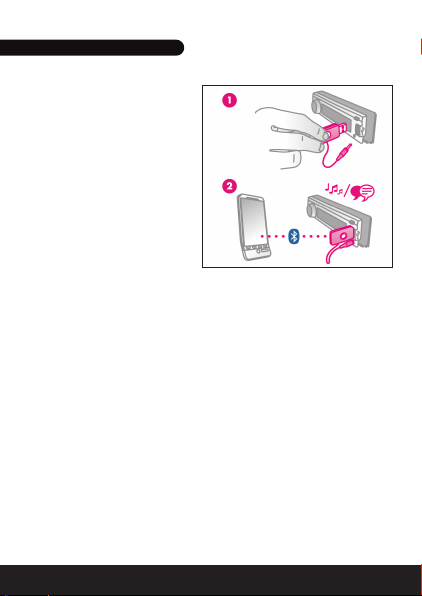

2.1. Installation

Vérier que l’autoradio propose

un port USB et une entrée auxiliaire en façade. Brancher l’adaptateur dans le port USB

puis brancher le jack audio dans

la prise auxiliaire. Dans le case où l’autoradio propose l’une ou l’autre des

prises à l’arrière avec un câble

d’extension (boîte à gant ou autre emplacement dans l’habitacle), il est recommandé d’utiliser un

câble d’extension USB et/ou

audio additionnel pour replacer

l’adaptateur le plus près possible de l’autoradio, le microphone pointant

vers l’utilisateur.

2.2.Mise en marche et extinction

L’adaptateur sera automatiquement mis en marche lorsque le port USB de l’autoradio est alimenté. Si vous souhaitez l’allumer ou l’éteindre manuellement, suivre les instructions suivantes :

-Allumage : garder le bouton appuyé pendant 2 secondes jusqu’à ce que

la diode bleue clignote.

-Extinction : garder le bouton appuyé pendant 6 secondes jusqu’à ce que

la diode rouge s’allume et s’éteigne.

2.3.Couplage et connexion

On peut appairer jusqu’à 7 appareils sur l’adaptateur BBA100. Pour

appairer l’adaptateur à un appareil mobile, suivre les instructions cidessous :

- Se référer aux instructions de couplage Bluetooth dans le manuel d’utilisation du téléphone mobile ou du baladeur.

FRANÇAIS

- Vérier que adaptateur est éteint, puis passer en mode de couplage en gardant le bouton appuyé pendant 6 secondes jusqu’à ce que les diodes

bleue et rouge clignotent rapidement.

- Sélectionner ‘BeeWi BBA100’ sur l’écran du téléphone mobile et entrer le code ‘0000‘ si demandé pour ajouter l’adaptateur à la liste des appareils

couplés et établir la connexion.

- Conﬁrmer la connexion sur le téléphone mobile

- Vérier la connexion en lançant un appel ou en jouant la musique

- Pour appairer un autre téléphone, éteindre l’adaptateur et répéter la procédure ci-dessus.

2.4.Connexion & utilisation

- Le dernier téléphone connecté se reconnecte toujours automatiquement à

la mise en marche de l’adaptateur.

- Si la connexion a été perdue, il est possible de la rétablir manuellement en appuyant sur le bouton. .

- Vous pouvez utiliser le bouton pour décrocher ou raccrocher, rappeler

le dernier numéro ou accéder aux commandes vocales du mobile (en fonction du mobile), ainsi que pour lire ou mettre en pause la musique. Pour plus de détails, se référer au tableau de fonction ci-dessous. Note: dans le cas où le téléphone mobile est connectée à la fois en mode mains-libres (proﬁl HFP) et en mode musique (proﬁl A2DP), le mode mainslibres a priorité sur la musique dans le cas où un appel est émis ou reçu.

Dès l’appel terminé, la musique reprendra automatiquement.

FRANÇAIS

2.5. Table des fonctions

Categorie Fonctionnalité Conditions Opération

Général Allumage Eteint Pression longue

Extinction En marche Pression longue

Appairage Eteint Pression longue

Lecture/Pause Musique en pause/

Téléphonie Décroché Appel entrant Pression courte

* Seulement avec téléphones mobiles supportant le proﬁl HFP

Raccroché Appel en cours Pression courte Rejet d’appel* Appel entrant Pression longue

Commandes vocales*

Rappel auto* En veille Double pression

en lecture

En veille Pression longue

2 sec

6 sec

6 sec Pression courte

2 sec

2.6. Indicateurs lumineux

Statut Diode Description

Mise en marche Bleue Clignote une fois avec ton haut Extinction Rouge Clignote une fois avec 2 tons bas Non connecté Bleue Clignote 2 fois toutes les 3 secondes, 3

Appairage Rouge + Bleue Clignote rapidement avec ton haut En communication Bleue Clignote une fois toutes les 13 secondes En veille, connecté Bleue Clignote une fois toutes les 5 secondes Musique en cours Bleue Clignote une fois toutes les 5 secondes

tons par minute

FRANÇAIS

Déclaration de conformité aux directives de l’Union Européenne

VOXLAND déclare que ce produit est en conformité avec :

• Les dispositions essentielles ainsi que toutes provisions afférentes de la directive 1999/5/EC

• Toutes autres Directives de l’Union Européenne afférentes Vous pouvez visualiser la Déclaration de Conformité (DoC) à la directive 1999/5/EC (à la Directive R&TTE) sur le site www.bee-wi.com.

Protection de l'environnement par le recyclage

Ne jetez aucun appareil ou accessoire électrique dans votre poubelle. Des systèmes de collecte permettant de traiter les déchets électriques et

électroniques sont progressivement mis en place. Renseignez-vous locale-

ment pour plus d'informations.

BEEWI est une marque déposée. Les autres marques mentionnées ci-après

appartiennent à leurs propriétaires. Les autres noms de produit ou de service utilisés sont la propriété de leurs détenteurs respectifs. L’utilisation d’appareils sans ﬁl et de ses accessoires peuvent être interdite dans

certains endroits. Toujours respecter les réglementations et lois en vigueur.

Ce produit est couvert par une garantie de deux ans s’appliquant à compter

de la date d’achat du matériel. Veuillez visiter notre site web www.bee-wi.com

pour plus d’information.

Support technique: support@bee-wi.com.

FRANÇAIS

Wir danken Ihnen, dass Sie den Bluetooth-Adapter für Autoradio BBA100 von BEEWI ausgewählt haben. Bitte lesen Sie sich die folgenden Anwei-

sungen durch, um Ihr Gerät so gut wie möglich zu konﬁgurieren und zu benutzen.

EINLEITUNG

Der Bluetooth-Adapter für Autoradio BBA100 ist eine einfache Audiointelligente Gateway für den Anschluss Ihres Mobilgerätes an irgendein Autoradio, das mit einem USB-Stecker und Audio ausgestattet ist. Der Adapter übernimmt gleichzeitig die Rolle eines Audio-BluetoothEmpfängers und eines freihändigen Geräts und befähigt Sie somit, die Musik von Ihrem Mobilgerät zu hören und freihändig zu telefonieren, indem Sie die Lautstärker des Autoradios benutzen. Der BBA100-Adapter befolgt die Norm „Bluetooth 2.1+DER“ und ist kompatibel mit allen Bluetooth-Geräten, welche die HFP- und A2DP-Proﬁle

benutzen, wie Mobiltelefone, Walkmen oder Computer.

1. BESCHREIBUNG

1.1. Inhalt Ihres Pakets

- Bluetooth-Autoradio-Adapter

- CDROM-Benutzerhandbuch

1.2. Bluetooth-Empfänger (RX) Merkmale

• Kabelloser Empfang der Musik des Mobilgerätes auf dem Autoradio

über den Hilfseingang

• Freihändige Kommunikation mit dem integrierten Mikrofon und den

Lautsprechern des Autoradios

• Echo-Annullierung und Geräuschreduzierung über DSP

• Automatischer Übergang von Musikhören auf Kommunikation und

anders herum

• Versorgung auf USB-Port, keine externe Versorgung oder Batterie

notwendig

DEUTSCH

• Dual Air™ kompatibel – Unterstützt die Musikübertragung in Bluetooth A2DP und AVRCP Dual Air™

1.3. Produktbeschreibung

1 - Audioeingangsbuchse 3,5 mm: Anschluss an den AuxStecker des Autoradios

2 – USB-Anschluss: Versorgung

über den USB-Port des Autoradios 3 - Multifunktions-Taste:

Hören / Pause Musik und

Telefonfunktionen 4 - DEL: Blaue und rote Zustandsanzeiger 5 - Mikrofon: Freihändiges Mikrofon für das Telefon

1.4. Speziﬁkationen

Standard Bluetooth Bluetooth V2.1+EDR

Bluetooth Proﬁle HSP, HFP1.5, A2DP, AVRCP

Frequenzband ISM 2.4GHz~2.4835GHz

Reichweite Klasse 2, bis zu 10 Meter

Anzahl der abgestimmten Geräte Bis zu 7 Geräte

Abmessungen (ohne Anschluss) L 37 mm, l 20 mm, W 8 mm

Gewicht 10 g

DEUTSCH

2. VERWENDUNG DES PRODUKTS

2.1. Installation

Überprüfen Sie, dass das

Autoradio einen USB-Port und einen Hilfseingang auf der Frontseite anbietet. Schließen Sie den Adapter an den USB-Port an und dann die Audioeingangsbuchse an den Hilfsstecker. Für den Fall, dass das Autoradio den einen oder anderen Stecker hinten mit einem Erweiterungskabel anbietet (Handschuhfach oder ein anderer Platz im Fahrgastraum),

wird empfohlen, ein zusätzliches USB-Erweiterungskabel und / oder

Audiokabel zu benutzen, um den Adapter so nah wie möglich an das Autoradio zu platzieren, wobei das Mikrofon zum Benutzer hinzeigt.

2.2. An- und Abschalten

Der Adapter wird automatisch angeschaltet, wenn der USB-Port des Autoradios beschickt wird. Falls Sie ihn manuell an- oder abschalten möchten, befolgen Sie die nachstehenden Anweisungen:

- Anschalten: Drücken Sie 2 Sekunden lang auf die Taste, bis dass die blaue Diode blinkt.

- Ausschalten: Drücken Sie 6 Sekunden lang auf die Taste, bis dass die rote Diode an- und ausgeht.

2.3. Kopplung und Anschluss

Bis zu 7 Geräte können an den Adapter BBA100 angeschlossen werden. Um den Adapter an ein Mobilgerät anzuschließen, befolgen Sie die nachstehenden Anweisungen:

- In den Bluetooth-Kopplungsanweisungen in der Bedienungsanleitung des

DEUTSCH

Mobiltelefons oder des Walkmans nachschauen.

- Überprüfen, dass der Adapter aus ist, und dann in den Kopplungsmodus

wechseln, indem die Taste 6 Sekunden lang gedrückt wird, bis dass die blauen und roten Dioden schnell blinken.

‘BeeWi BBA100’ auf dem Bildschirm des Mobiltelefons auswählen und

auf Anfrage den Code ’0000’ eingeben, um den Adapter der Liste der

angekoppelten Geräte hinzuzufügen und die Verbindung herzustellen.

- Die Verbindung auf dem Mobiltelefon bestätigen

- Die Verbindung überprüfen, indem ein Anruf getätigt oder Musik gespielt

wird

- Um ein anderes Telefon anzuschließen, den Adapter ausschalten und das

obenstehende Verfahren wiederholen.

2.4. Verbindung und Nutzung

- Das letzte angeschlossene Telefon schließt sich immer automatisch beim Anschalten des Adapters an.

- Falls die Verbindung verloren gegangen ist, ist es möglich sie wieder

manuell herzustellen, indem auf die Taste gedrückt wird.

- Sie können die Taste benutzen, um einen Anruf entgegen zu nehmen oder zu beenden, die letzte Nummer zurückzurufen oder zu den Sprechbefehlen des Mobiltelefons zu gelangen (entsprechend des Mobiltelefons) sowie um Musik zu hören oder sie abzustellen. In der nachstehenden Funktionstabelle für weitere Details nachschauen. Anmerkung: für den Fall, dass das Mobiltelefon gleichzeitig im freihändigen Modus (Proﬁl HFP) und im Musikmodus (Proﬁl A2DP)

angeschlossen ist, hat der freihändige Modus Vorrang vor der Musik im

Falle eines eingehenden oder ausgehenden Anrufs. Sobald der Anruf beendet ist, fängt die Musik automatisch wieder an.

DEUTSCH

2.5. Funktionstabelle

Kategorie Funktionalität Bedingungen Betrieb

Allgemein Anschalten Ausgeschaltet 2 Sek. langes

Ausschalten An 6 Sek. langes

Pairing Ausgeschaltet 6 Sek. langes

Abspielen / Pause Musik unterbrochen

Telefon Abgenommen Eingehender Anruf Kurzes Drücken

* Nur mit Mobiltelefonen, welche das HFP-Proﬁl unterstützen

Aufgelegt Laufender Anruf Kurzes Drücken Zurückweisung

eines Anrufs* Sprechbefehle* Im Stand-by 2 Sek. langes

Automatischer Rückruf*

/ hören

Eingehender Anruf 2 Sek. langes

Im Stand-by Doppeltes

2.6. Lichtindikatoren

Status Diode Beschreibung

Anschalten Blau Blinkt einmal mit lautem Ton Ausschalten Rot Blinkt einmal mit 2 leisen Tönen Nicht angeschlossen Blau Blinkt zweimal alle 3 Sekunden, 3 Töne

Pairing Rot + Blau Blinkt schnell mit lautem Ton In Kommunikation Blau Blinkt alle 13 Sekunden einmal auf In Stand-by, angeschaltet Blau Blinkt alle 5 Sekunden einmal auf Musik läuft Blau Blinkt alle 5 Sekunden einmal auf

pro Minute

DEUTSCH

Betätigen

Kurzes Drücken

Betätigen

Erklärung der Konformität mit den Richtlinien der Europäischen Unione

Hiermit erklärt VOXLAND, das dieses Produkt folgende Bestimmungen

erfüllt:

• Die wichtigsten Bestimmungen und andere relevante Regelungen der Richtlinie 1999/5/EU

• Alle anderen relevanten EU-Richtlinien Die Konformitätserklärung des Produkts mit der Richtlinie 1999/5/EU (in Bezug auf die R&TTE Richtlinie) kann auf unserer Website eingesehen werden:

www.bee-wi.com

Schutz der Umwelt durch Recycling

Elektronisches Geräte und Zubehör dürfen nicht als Hausmüll entsorgt werden. In manchen Ländern wurden spezielle Sammelsysteme für Elektroschrott

eingerichtet. Nähere Informationen erteilen örtliche Behörden.

BEEWI ist ein eingetragenes Warenzeichen. Die Warenzeichen Apple, „Made for iPod”, „Works with iPhone” und Bluetooth sind Eigentum ihres Besitzers und werden unter Lizenz von BEEWI benutzt. Alle anderen Bezeichnungen für Produkte oder Dienstleistungen sind Eigentum ihrer jeweiligen Besitzer.

Der Gebrauch von kabellosen Geräten und ihrem Zubehör kann in bestim-

mten Bereichen Verboten oder Beschränkungen unterliegen. Befolgen Sie in jedem Fall die Gesetze und Bestimmungen hinsichtlich des Gebrauchs dieser

Produkte.

Für dieses Produkt gilt ab dem Kaufdatum eine 2-Jahres-Produktgarantie. Den Benutzern ist es verboten, Veränderungen an dem Gerät vorzunehmen oder es auf welche Art auch immer zu modizieren. Werden Veränderungen und

Modiﬁkationen ohne die ausdrückliche Genehmigung durch die für die Erfüllung der Bestimmungen zuständige Seite vorgenommen, erlischt die Garantie des Benutzers. Weitere Informationen sind auf unserer Website www.bee-wi.com erhältlich.

Technischer Support: support@bee-wi.com.

DEUTSCH

Grazie per avere scelto l'adattatore Bluetooth per autoradio BBA100 di

BEEWI. Leggere attentamente le istruzioni che seguono per congurare e

utilizzare correttamente il dispositivo.

INTRODUZIONE

L'adattatore Bluetooth per autoradio BBA100 è un semplice gateway

audio intelligente in grado di connettere un dispositivo mobile a qualsiasi autoradio dotata di prese USB e audio. Comportandosi contemporaneamente come un ricevitore audio Bluetooth e una periferica vivavoce, questo adattatore permette di ascoltare la musica dal proprio dispositivo mobile e di comunicare in modalità vivavoce utilizzando gli altoparlanti dell'autoradio.

L'adattatore BBA100 è conforme allo standard Bluetooth 2.1 + EDR ed è compatibile con tutti i dispositivi Bluetooth che utilizzano i proli HFP e

A2DP come telefoni cellulari, lettori audio portatili o PC.

1. DESCRIZIONE

1.1. Contenuto del kit

- Adattore Bluetooth per autoradio

- Manuale d'uso su CD-ROM

1.2. Caratteristiche - Ricevitore Bluetooth (RX)

• Ricezione della musica senza li dal dispositivo mobile all'autoradio

attraverso un'entrata ausiliaria.

• Comunicazione a mani libere con il microfono integrato e le casse

dell'autoradio.

• Eliminazione dell'eco e riduzione del rumore grazie alla tecnologia

DSP

• Passaggio automatico dall'ascolto della musica alla messa in

comunicazione e viceversa

• Alimentazione tramite porta USB, senza bisogno di alimentazione

esterna o batterie

ITALIANO

• Compatibile Dual Air™ - Supporta la diffusione della musica in Bluetooth A2DP e AVRCP Dual Air™

1.3. Descrizione del prodotto

1 - Jack audio da 3,5 mm: connessione alla presa Aux dell'autoradio 2 - Connettore USB: alimentazione tramite la porta USB dell'autoradio 3 - Pulsante multifunzione:

riproduzione/pausa musica e

funzioni di telefonia 4 - LED: indicatori di stato blu e rosso 5 - Microfono: microfono vivavoce per la telefonia

1.4. Speciﬁche tecniche

Standard Bluetooth Bluetooth v2.1 + EDR

Proﬁli Bluetooth HSP, HFP1.5, A2DP, AVRCP

Banda di frequenza ISM 2.4 GHz ~ 2.4835 GHz

Portata Classe 2, ﬁno a 10 metri

Numero di dispositivi abbinati Fino a 7 dispositivi

Dimensioni (senza connettore) L 37 mm, H 20 mm, P 8 mm

Peso 10 g

ITALIANO

2. UTILIZZO DEL PRODOTTO

2.1. Installazione

Vericare che l'autoradio sia

dotata di una porta USB e un'entrata ausiliaria sulla parte frontale. Collegare l'adattatore

alla porta USB, poi il jack audio

alla presa ausiliaria. Nel caso in cui una delle suddette prese si trovi nella parte posteriore dell'autoradio, nel vano porta oggetti o in un'altra parte dell'abitacolo, si raccomanda di utilizzare un

cavo di prolunga USB e/o audio

supplementare per posizionare l'adattatore il più vicino possibile all'autoradio, con il microfono rivolto verso l'utente.

2.2. Accensione e spegnimento

L'adattatore si accenderà automaticamente non appena la porta USB dell'autoradio riceverà corrente. Per accendere o spegnere manualmente, procedere come indicato qui di seguito.

- Accensione: tenere premuto il pulsante per 2 secondi ﬁnché il LED blu non lampeggia.

- Spegnimento: tenere premuto il pulsante per 6 secondi ﬁnché il LED rosso non si illumina e si spegne.

2.3. Pairing e connessione

È possibile abbinare ﬁno a 7 dispositivi all'adattatore BBA100. Per abbinare l'adattatore a un dispositivo mobile, leggere le seguenti istruzioni:

- consultare le istruzioni relative al pairing Bluetooth nel manuale d'uso del telefono cellulare o del lettore audio portatile;

ITALIANO

- veriﬁcare che l'adattatore sia spento, poi passare in modalità pairing tenendo premuto il pulsante per 6 secondi ﬁnché i LED blu e rosso non iniziano a lampeggiare velocemente;

- selezionare "BeeWi BBA100" sullo schermo del telefono cellulare.

Se necessario, inserire il codice "0000" per aggiungere l'adattatore all'elenco dei dispositivi abbinati e stabilire la connessione;

- confermare la connessione sul telefono cellulare;

- veriﬁcare la connessione effettuando una chiamata o riproducendo la musica;

- per abbinare un altro telefono, spegnere l'adattatore e ripetere la procedura sopra descritta.

2.4. Connessione e utilizzo

- L'ultimo telefono collegato si riconnette sempre automaticamente all'accensione dell'adattatore.

- Se viene interrotta la connessione, è possibile ripristinarla manualmente

premendo il pulsante.

- Il pulsante può essere utilizzato per rispondere o terminare una chiamata, comporre l'ultimo numero o accedere ai comandi vocali del cellulare (a seconda del tipo di telefono), nonché riprodurre o mettere in pausa la musica. Per maggiori dettagli, fare riferimento allo schema delle funzioni qui di seguito. Nota: nel caso in cui il cellulare sia collegato contemporaneamente in modalità vivavoce (proﬁlo HFP) e in modalità lettore musicale (A2DP), la funzione vivavoce ha la priorità sul lettore musicale in caso di chiamata effettuata o ricevuta. Una volta terminata la chiamata, la musica riprenderà automaticamente.

ITALIANO

2.5. Tabella delle funzioni

Categoria Funzionalità Condizioni Operazione

Generale Accensione Spento Premere a lungo

Spegnimento In funzione Premere a lungo

Pairing Spento Premere a lungo

Riproduzione/

Telefonia Rispondere Chiamata in entrata Premere

* Solo con telefoni cellulari che supportano il proﬁlo HFP

Pausa

Terminare una chiamata

Riﬁutare una chiamata*

Comandi vocali* Stand-by Premere a lungo

Richiamo automatico*

Musica in modalità

pausa/riproduzione

Chiamata in corso Premere

Chiamata in entrata Premere a lungo

Stand-by Premere due volte

per 2 sec.

per 6 sec.

per 6 sec. Premere

brevemente

per 2 sec.

2.6. Indicatori luminosi

Stato Led Descrizione

Accensione Blu Lampeggia una volta con tono alto Spegnimento Rosso Lampeggia una volta con 2 toni bassi Non collegato Blu Lampeggia 2 volte ogni 3 secondi, 3

Pairing Rosso + Blu Lampeggia velocemente con tono alto In comunicazione Blu Lampeggia una volta ogni 13 secondi Stand-by, collegato Blu Lampeggia una volta ogni 5 secondi Musica in corso Blu Lampeggia una volta ogni 5 secondi

toni al minuto

ITALIANO

Direttive dell’Unione europea sulla dichiarazione di conformità

Con la presente, VOXLAND dichiara che questo prodotto è conforme

con:

• I requisiti essenziali e le altre disposizioni rilevanti di cui alla Direttiva 1999/5/EC

• Tutte le altre Direttive UE rilevanti

La nostra dichiarazione di conformità (DoC: Declaration of Conformity) alla

Direttiva 1999/5/EC (Direttiva R&TTE) può essere visualizzata sul sito

www.bee-wi.com.

Salvaguardia dell’ambiente con il riciclaggio

Non smaltire i dispositivi o gli accessori elettrici con i riﬁ uti domestici.

Alcuni paesi o regioni prevedono sistemi di raccolta differenziata per lo smaltimento di materiali elettrici ed elettronici. Per ulteriori informazioni, contattare le autorità locali.

BEEWI è una marca registrata. I marchi Apple, “Made for iPod”, “Works with iPhone” e Bluetooth sono marchi di proprietà ed vengono utilizzati dalla BEEWI

sotto licenza. Tutti gli altri prodotti o nomi di servizi appartengono ai rispettivi proprietari. L’uso di dispositivi wireless ed i loro accessori possono essere proibiti o limitati in determinate zone, si raccomanda pertanto di seguire sempre le leggi ed i regolamenti sull’uso di questi prodotti.

Questo prodotto è coperto da una garanzia di 2 anni, valida a decorrere dalla

data dell’acquisto. Gli utenti non posso apportare in nessun modo cambiamenti o modiﬁche al dispositivo. Cambiamenti o modiﬁche non espressamente approvati dalla parte responsabile della conformità del dispositivo invalideranno la garanzia dell’utente.Per ulteriori informazioni visitare il nostro sito internet www.bee-wi.com.

Supporto tecnico: support@bee-wi.com. © VOXLAND, 2010

ITALIANO

Le agradecemos que haya elegido el adaptador Bluetooth para auto-

radio BBA100 de BEEWI. Por favor, lea las siguientes instrucciones para congurar y utilizar lo mejor posible su aparato.

INTRODUCCIÓN

El adaptador Bluetooth para autoradio BBA100 es una simple pasarela de audio inteligente para conectar su aparato móvil a cualquier autoradio equipado con tomas USB y audio. Comportándose a la vez como un receptor de audio Bluetooth y como un periférico manos libres, el adaptador le permite escuchar la música de su aparato móvil y comunicarse en modo manos libres utilizando los altavoces del autoradio. El adaptador BBA100 sigue la norma Bluetooth 2.1+EDR y es compatible con todos los aparatos Bluetooth que utilizan los perﬁles HFP y A2DP, como teléfonos móviles, walkman u ordenadores.

1. DESCRIPCIÓN

1.1. Contenido del pack

- Adaptador de autoradio Bluetooth

- CDROM con manual del usuario

1.2. Características - Receptor Bluetooth (RX)

• Recepción sin cables de la música del aparato móvil en el autoradio a

través de la entrada auxiliar.

• Comunicación en modo manos libres con el micrófono integrado y los

altavoces del autoradio.

• Anulación de eco y reducción de ruido vía DSP.

• Paso automático de escucha de música a modo comunicación y

viceversa.

• Alimentación a puerto USB, no es necesaria alimentación externa o

batería.

ESPAÑOL

• Compatible Dual Air™– Soporta la difusión de música en Bluetooth A2DP y AVRCP Dual Air™

1.3. Descripción del producto

1 - Toma jack de audio 3,5 mm:

Conexión a la toma auxiliar del autoradio. 2 - Conector USB: Alimentación por el puerto USB del autoradio.

3 - Botón multifunción: Lectura /

pausa de música y funciones de telefonía. 4 - DEL: Indicadores de estado,

azul y rojo.

5 - Micrófono: Micrófono manos libres para uso del teléfono.

1.4. Especiﬁcaciones

Estándar Bluetooth Bluetooth V2.1+EDR

Perﬁles Bluetooth HSP, HFP1.5, A2DP, AVRCP

Banda de frecuencia ISM 2,4 GHz~2,4835 GHz

Alcance Clase 2, hasta 10 metros

Número de aparatos emparejados Hasta 7 aparatos

Medidas (sin conector) L = 37 mm, A = 20 mm, F = 8 mm

Peso 10 g

ESPAÑOL

2. USO DEL PRODUCTO

2.1. Instalación

Comprobar que el autoradio dispone de un puerto USB y una entrada auxiliar en el frente. Conectar el adaptador al puerto

USB y la toma jack de audio a la

toma auxiliar. Si el autoradio tiene una u otra toma en la parte posterior con un cable prolongador (en la guantera u otro emplazamiento en el habitáculo), se recomienda utilizar un cable prolongador

USB y/o de audio adicional

para recolocar el adaptador lo más cerca posible del audio, con el micrófono dirigido hacia el usuario.

2.2. Encendido / apagado

El adaptador se pondrá automáticamente en marcha cuando el puerto USB del autoradio esté alimentado. Si desea encenderlo manualmente, siga las instrucciones siguientes:

- Encendido: Mantener el botón presionado durante 2 segundos hasta que el diodo azul parpadee.

- Apagado: Mantener el botón presionado durante 6 segundos hasta que

el diodo rojo se encienda y apague.

2.3. Acoplamiento y conexión

Se pueden emparejar hasta 7 aparatos con el adaptador BBA100. Para emparejar el adaptador con un aparato móvil, seguir las instrucciones

que ﬁguran a continuación:

- Referirse a las instrucciones de acoplamiento Bluetooth en el manual de uso del teléfono móvil o del walkman.

ESPAÑOL

- Comprobar que el adaptador esté apagado, y pasar a modo de acoplamiento manteniendo el botón presionado durante 6 segundos

hasta que los diodos azul y rojo parpadeen rápidamente.

- Seleccionar ‘BeeWi BBA100’ en la pantalla del teléfono móvil e

introducir el código ‘0000‘ si es requerido; añadir el adaptador a la lista de los aparatos acoplados y establecer la conexión.

- Conﬁrmar la conexión en el teléfono móvil

- Comprobar la conexión haciendo una llamada o seleccionando música.

- Para emparejar otro teléfono, apagar el adaptador y repetir el

procedimiento anteriormente mencionado.

2.4. Conexión y uso

- El último teléfono conectado se vuelve a conectar siempre automáticamente al poner en funcionamiento el adaptador.

- Si se ha perdido la conexión, se podrá reestablecer manualmente presionando el botón.

- Puede utilizar el botón para descolgar o colgar, recordar el último número y acceder a los mandos de voz del móvil (en función del móvil), así como para escuchar o poner en pausa la música. Para más detalles, consultar la tabla de funciones que ﬁgura a continuación. Nota: Si el teléfono móvil está conectado a la vez en modo manos libres (perﬁl HFP) y en modo música (perﬁl A2DP), el modo manos libres tiene prioridad sobre la música si se ha emitido o recibido una llamada. En cuanto se haya terminado la llamada, la música se reanudará automáticamente.

ESPAÑOLESPAÑOL

2.5. Tabla de funciones

Categoría Funcionalidad Condiciones Operación

General Encendido Apagado Presión larga

Apagado Encendido Presión larga

Emparejamiento Apagado Presión larga

Lectura / Pausa Música en pausa /

Telefonía Descolgado Llamada entrante Presión corta

Colgado Llamada en curso Presión corta Rechazar llamada* Llamada entrante Presión larga

Mandos de voz* En espera Presión larga 2 seg Rellamada autom.* En espera Doble presión

* Sólo con teléfonos móviles que soportan el perﬁl HFP

en lectura

2 seg.

6 seg.

6 seg. Presión corta

2 seg.

2.6. Indicadores luminosos

Estado Diodo Descripción

Encendido Azul Parpadea una vez con tono alto Apagado Rojo Parpadea una vez con 2 tonos bajos Desconectado Azul Parpadea 2 veces cada 3 segundos

Emparejamiento Rojo + Azul Parpadea rápidamente con un tono alto En comunicación Azul Parpadea una vez cada 13 segundos En espera, conectado Azul Parpadea una vez cada 5 segundos Música en curso Azul Parpadea una vez cada 5 segundos

por minuto

ESPAÑOL

Declaración de conformidad con Directivas de Unión Europea

Por la presente, VOXLAND declara que este producto cumple:

• Los requisitos esenciales y otras estipulaciones relevantes de la Directiva 1999/5/EC.

• Todas las demás Directivas relevantes de la UE.

Puede ver la Declaración de Conformidad (DoC) de su producto con la Directiva 1999/5/EC (según Directiva R&TTE) en www.bee-wi.com.

Reciclaje para el Cuidado del Medio Ambiente

No deposite sus aparatos o accesorios electrónicos en la basura

de su casa.

En algunos países existen sistemas de recolección de equipos

electrónicos. Contacte con las autoridades de su país para más detalles

BEEWI es une marca comercial registrada. Las marcas comerciales Apple, “Made for iPod”, “Works with iPhone” y Bluetooth pertenecen a sus propietarios y son utilizadas por BEEWI bajo licencia. Todos los demás nombres de

productos o servicios pertenecen a sus respectivos propietarios. El uso de dispositivos inalámbricos y sus accesorios podría estar prohibido o restringido en determinadas zonas. Cumpla siempre las leyes y reglamentaciones sobre el uso de estos productos. Este producto está cubierto por una garantía del producto de 2 años, válida a partir de la fecha de compra. Los usuarios no podrán realizar ningún cambio o modiﬁcación en los aparatos. Los cambios o modiﬁcaciones no autorizados expresamente por la parte responsable de su cumplimiento invalidarán la garantía del usuario. Si desea más información, le invitamos a visitar nuestro sitio web www.bee-wi.com.

Asistencia técnica: support@bee-wi.com. © VOXLAND, 2010

ESPAÑOL

Os nossos agradecimentos por ter escolhido o adaptador Bluetooth

para auto-rádio BBA100 da BEEWI. Leia, por favor, as instruções

seguintes para conﬁgurar e utilizar o aparelho da melhor forma.

INTRODUÇÃO

O adaptador Bluetooth para auto-rádio BBA100 é uma simples gateway áudio inteligente para ligar o seu aparelho móvel a qualquer auto-rádio equipado com tomadas USB e áudio. Ao comportar-se simultaneamente como um receptor áudio Bluetooth e como um periférico mãos-livres, o adaptador permite ouvir a música do seu aparelho móvel e comunicar no modo mãos-livres através da utilização dos altifalantes do auto-rádio. O adaptador BBA100 segue a norma Bluetooth 2.1+EDR e é compatível com todos os aparelhos Bluetooth através da utilização dos perﬁs HFP e A2DP, como telemóveis, leitores ou computadores.

1. DESCRIÇÃO

1.1. Conteúdo da embalagem

- Adaptador Bluetooth para auto-rádio

- Manual do Utilização em CD-ROM

1.2. Características – Receptor Bluetooth (RX)

• Recepção da música sem os do aparelho móvel no auto-rádio através

da entrada auxiliar

• Comunicação mãos-livres com o microfone integrado e os altifalantes

do auto-rádio

• Cancelamento de eco e redução de ruído via DSP

• Passagem automática da audição de música para a comunicação e

vice-versa

• Alimentação na porta USB, sem ser necessária alimentação externa

ou bateria

PORTUGUES

• Compatible Dual Air™ – Suporte a difusão de música em Bluetooth A2DP e AVRCP Dual Air™

1.3. Descrição do produto

1 - Jack áudio 3,5 mm: ligação à tomada Aux do auto-rádio 2 - Conector USB: alimentação pela porta USB do auto-rádio

3 - Botão multifunções: reprodução/pausa da música e funções de telemóvel

4 - DEL: indicadores de estado azul e vermelho 5 - Microfone: microfone mãoslivres para telemóvel

1.4. Especicações

Norma Bluetooth Bluetooth V2.1+EDR

Perﬁs Bluetooth HSP, HFP1.5, A2DP, AVRCP

Banda de frequência ISM 2.4GHz~2.4835GHz

Alcance Classe 2, até 10 metros

Número de aparelhos emparelhados Até 7 aparelhos

Dimensões (sem conector) L 37 mm, l 20 mm, W 8 mm

Peso 10 g

PORTUGUES

2. UTILIZAÇÃO DO PRODUTO

2.1. Instalação

Verique se o auto-rádio oferece

uma porta USB e uma entrada auxiliar na fachada. Ligue o adaptador à porta USB e depois

ligue o jack áudio à tomada

auxiliar. No caso em que o auto-rádio oferece qualquer uma das tomadas na parte de trás através de uma extensão (portaluvas ou outra localização no habitáculo), é aconselhável

utilizar uma extensão USB e / ou

áudio adicional para substituir o adaptador o mais próximo possível do auto-rádio, com o microfone a apontar para o utilizador.

2.2. Activação e desactivação

O adaptador é automaticamente activado quando a porta USB do autorádio é ligada à corrente. Se pretender ligar ou desligar manualmente,

siga as instruções seguintes:

- Activação: mantenha o botão premido durante 2 segundos até o díodo azul piscar.

- Desactivação: mantenha o botão premido durante 6 segundos até o díodo vermelho se acender e apagar.

2.3. Acoplamento e ligação

É possível emparelhar até 7 aparelhos no adaptador BBA100. Para

emparelhar o adaptador com um aparelho móvel, siga as instruções

acima:

- Consulte as instruções de acoplamento Bluetooth no manual do utilizador

PORTUGUES

do telemóvel ou do leitor.

- Verique se o adaptador está desligado e passe para o modo de

acoplamento mantendo o botão premido durante 6 segundos até os díodos azul e vermelho piscarem rapidamente.

- Seleccione ‘BeeWi BBA100’ no ecrã do telemóvel e introduza o código

‘0000‘, se for pedido, para adicionar o adaptador à lista dos aparelhos acoplados e estabelecer a ligação.

- Conﬁrme a ligação no telemóvel

- Verique a ligação fazendo uma chamada ou reproduzindo música

- Para emparelhar um outro telefone, desligue o adaptador e repita o procedimento acima.

2.4. Ligação e utilização

- O último telefone ligado liga-se sempre de novo automaticamente aquando da activação do adaptador.

- Se a ligação tiver sido perdida, é possível restabelecê-la manualmente premindo o botão.

- Pode utilizar o botão para atender ou desligar, relembrar o último número ou aceder aos comandos vocais do telemóvel (em função do telemóvel), bem como para reproduzir ou colocar a música em pausa.

Para obter mais pormenores, consulte a tabela de funções abaixo.

Nota: no caso em que o telemóvel está ligado simultaneamente no modo mãos-livres (perﬁl HFP) e no modo música (perﬁl A2DP), o modo mãoslivres tem prioridade sobre a música quando é feita ou recebida uma chamada. Quando a chamada chega ao ﬁm, a música é automaticamente retomada.

PORTUGUES

2.5. Tabela de funções

Categoria Funcionalidade Condições Operação

Geral Activação Desligado Pressão longa

Desactivação A funcionar Pressão longa

Emparelhamento Desligado Pressão longa

Reprodução /

Telemóvel Atender Chamada de

* Apenas com telemóveis que suportam o perﬁl HFP

Pausa

Desligar Chamada em curso Pressão curta

Rejeição de

chamada* Comandos vocais* Em standby Pressão longa

Chamada auto* Em standby Pressão dupla

Música em pausa/

em reprodução

entrada

Chamada de entrada

2.6. Indicadores luminosos

Estado Díodo Descrição

Activação Azul Pisca uma vez com tom alto Desactivação Vermelho Pisca uma vez com 2 tons baixos Não ligado Azul Pisca 2 vezes de 3 em 3 segundos, 3

Emparelhamento Vermelho +

Em comunicação Azul Pisca uma vez de 13 em 13 segundos Em standby, ligado Azul Pisca uma vez de 5 em 5 segundos Música em curso Azul Pisca uma vez de 5 em 5 segundos

Azul

tons por minuto Pisca rapidamente com tom alto

PORTUGUES

2 seg.

6 seg.

6 seg. Pressão curta

Pressão curta

Pressão longa 2 seg.

2 seg.

Declaração de Conformidade com as Directivas da União Europeia

A VOXLAND declara pela presente que este produto está em

conformidade com:

• Os requisitos essenciais e outras disposições relevantes da Directiva 1999/5/CE

• Todas as outras Directivas relevantes da UE

Pode visualizar a Declaração de Conformidade (DdeC) do nosso produto com a Directiva 1999/5/CE (para a Directiva ETRT) em www.bee-wi.com.

Cuidar do Ambiente através da Reciclagem

Não coloque dispositivos ou acessórios eléctricos num caixote do lixo

doméstico.

Em alguns países e regiões, existem sistemas de recolha para

tratar dispositivos eléctricos ou electrónicos fora de uso. Contacte

as autoridades locais para obter mais detalhes.

BEEWI é uma marca registada. As marcas comerciais The Apple, “Made for iPod”, “Works with iPhone” e Bluetooth são detidas pelos respectivos proprietários e usadas pela BEEWI sob licença. Todos os outros nomes de

produtos ou serviços são propriedade dos respectivos proprietários. O uso de dispositivos sem ﬁos e respectivos acessórios pode ser proibido ou restringido em determinadas zonas. Respeite sempre as leis e os regulamentos relativos ao uso destes produtos. Este produto está coberto por uma garantia de produto de 2 anos, válida a partir da data de compra. Os utilizadores não têm autorização para fazerem qualquer tipo de alteração ou modiﬁcação. Qualquer alteração ou modiﬁcação não expressamente aprovada anula a garantia. Visite o nosso website www.bee-wi.com para obter informações adicionais. Suporte técnico: support@bee-wi.com. © VOXLAND, 2010

PORTUGUES

Bedankt om de Bluetooth adapter voor autoradio BBA100 van BEEWI

gekozen te hebben. Gelieve de volgende instructies te lezen om uw

product zo goed mogelijk te congureren en te gebruiken.

INLEIDING

De Bluetooth adapter voor autoradio BBA100 is een eenvoudige, intelligente audio gateway om uw mobiel apparaat aan te sluiten op om het even welke autoradio uitgerust met USB- en audio aansluitingen. Omdat de adapter zich gedraagt als een Bluetooth audio ontvanger én

als een handenvrij randapparaat, laat hij toe de muziek van uw mobiel apparaat te beluisteren en handenvrij te communiceren door middel van

de boxen van de autoradio. De adapter BBA100 volgt de norm Bluetooth 2.1+EDR en is compatibel met alle Bluetooth apparaten die de proﬁelen HFP en A2DP gebruiken, zoals mobiele telefoons, walkmen of computers.

1. BESCHRIJVING

1.1. Inhoud van uw pack

- Bluetooth Car Radio Adapter

- User manual CDROM

1.2. Eigenschappen - Bluetooth Ontvanger (RX)

• Draadloze ontvangst van de muziek van het mobiele apparaat op de

autoradio langs de hulpingang.

• Handenvrije communicatie met de ingebouwde microfoon en de boxen

van de autoradio

• Verwijdering van echo en lawaaivermindering via DSP

• Automatische overgang van het beluisteren van muziek naar

communicatie en omgekeerd

• Voeding op USB-poort, geen externe voeding of batterij nodig

NEDERLANDS

• Compatibel Dual Air™– Ondersteunt de uitzending van muziek in Bluetooth A2DP en AVRCP Dual Air™

1.3. Beschrijving van het product

1 - Jack audio 3.5 mm: aansluiting op de hulpaansluiting van de autoradio 2 - Connector USB: voeding langs de USB-poort van de autoradio 3 - Multifunctionele knop:

lectuur/pauze muziek en

telefoniefuncties 4 - DEL: indicatoren van toestand blauw en rood

5 - Microfoon: handenvrije

microfoon voor de telefonie

1.4. Speciﬁcaties

Standaard Bluetooth Bluetooth V2.1+EDR

Bluetooth proﬁelen HSP, HFP1.5, A2DP, AVRCP

Frequentieband ISM 2.4GHz~2.4835GHz

Reikwijdte Klasse 2, tot 10 meter

Aantal aangekoppelde toestellen Tot 7 apparaten

Afmetingen (zonder connector) L 37 mm, l 20 mm, W 8 mm

Gewicht 10 g

NEDERLANDS

2. GEBRUIK VAN HET PRODUCT

2.1. Installatie

Nagaan of de autoradio een USB-poort en een hulpingang

aan de voorzijde heeft. De

adapter aansluiten op de USB-

poort daarna de audio jack in

de hulpaansluiting steken. In het geval waarin de autoradio de ene of de andere

aansluiting aan de achterzijde

met een verlengkabel voorstelt

(handschoenenkastje of

andere plaats in het voertuig), is het aangewezen een USB

verlengkabel en/of bijkomende audiokabel te gebruiken om de adapter zo dicht mogelijk bij de autoradio te zetten, waarbij de microfoon naar de gebruiker gericht wordt.

2.2. Aan- en uitzetten

De adapter zal automatisch aangezet worden wanneer de USB-poort van de autoradio gevoed wordt. Als u hem manueel wenst aan- of uit te zetten, de volgende instructies volgen:

- Aanzetten: de knop ingedrukt houden gedurende 2 seconden tot de blauwe diode knippert.

- Uitzetten: de knop ingedrukt houden gedurende 6 seconden tot de rode diode begint te branden en weer uitgaat.

2.3. Koppeling en verbinding

Men kan tot 7 apparaten aankoppelen op de adapter BBA100. Om de adapter aan een mobiel apparaat te koppelen, de onderstaande instructies volgen:

- De Bluetooth aankoppelinstructies raadplegen in de gebruikershandleiding

NEDERLANDS

van de mobiele telefoon of van de walkman.

- Controleer of de adapter uit staat, daarna overgaan tot de koppelmodus door de knop gedurende 6 seconden ingedrukt te houden tot de blauwe en rode dioden snel knipperen.

- ‘BeeWi BBA100’ selecteren op het scherm van de mobiele telefoon en

de code ‘0000‘ invoeren wanneer dat gevraagd wordt, om de adapter

toe te voegen aan de lijst van gekoppelde apparaten en de verbinding

tot stand te brengen.

- De verbinding op de mobiele telefoon bevestigen

- De verbinding controleren door te telefoneren of muziek te spelen.

- Om een andere telefoon aan te koppelen, de adapter uitzetten en de procedure hierboven herhalen.

2.4. Verbinding & gebruik

- De laatste verbonden telefoon wordt altijd automatisch opnieuw

verbonden wanneer de adapter aangezet wordt.

- Als de verbinding verloren ging, is het mogelijk ze manueel te herstellen

door op de knop te drukken.

- U kunt de knop gebruiken om op te nemen of in te haken, het laatste

nummer te herhalen of toegang te krijgen tot de vocale bedieningen

van de mobiele telefoon (in functie van de mobiele telefoon), en ook om muziek te lezen of in pauze te zetten.

Voor meer details raadpleeg de tabel met functies hieronder. Nota: in het geval waarin de mobiele telefoon tegelijk verbonden is in handenvrije modus (proel HFP) en in muziekmodus (proel A2DP), heeft de handenvrije modus voorrang op de muziek in het geval een oproep

binnenkomt of u wenst te bellen. Zodra de oproep beëindigd is, zal de muziek automatisch hernemen.

NEDERLANDS

2.5. Tabel met functies

Categorie Functionaliteit Omstandigheden Operatie

Algemeen Aan Uit Lang drukken 2 sec

Telefonie Opnemen Binnenkomende

* Alleen met mobiele telefoons die het HFP proﬁel ondersteunen

Uit Aan Lang drukken 6 sec

Koppeling Uit Lang drukken 6 sec Lectuur/Pauze Muziek in pauze/

Inhaken Oproep aan de

Oproep verwerpen *Binnenkomende

Vocale bedieningen * In waaktoestand Lang drukken 2 sec

Nieuwe oproep auto*

in lectuur

oproep

gang

oproep

In waaktoestand Tweemaal drukken

Kort drukken

Lang drukken 2 sec

2.6. Lichtindicatoren

Status Diode Beschrijving

Aan Blauw Knippert één keer op hoge toon Uit Rood Knippert één keer op 2 lage tonen Niet verbonden Blauw Knippert 2 keer om de 3 seconden, 3

Koppeling Rood +

In communicatie Blauw Knippert één keer om de 13 seconden In waaktoestand,

verbonden Muziek speelt Blauw Knippert één keer om de 5 seconden

Blauw

Blauw Knippert één keer om de 5 seconden

tonen per minuut

Knippert snel op hoge toon

NEDERLANDS

Europese Unie Richtlijnen Conformiteitsverklaring

Hierbij verklaart VOXLAND dat dit product overeenkomstig is met:

• De essentiële vereisten en andere toepasselijke bepalingen onder Richtlijn 1999/5/EC

• Alle andere toepasselijke EU richtlijnen U kan de conformiteitsverklaring van uw product onder Richtlijn 1999/5/EC (met R&TTE Richtlijn) bekijken op www.bee-wi.com.

Draag uw steentje bij aan een beter milieu door te recycleren

Gooi geen elektrische toestellen of accessoires bij uw huishoudelijk

afval.

In sommige landen of regio's, zijn er speciale ophaalsystemen om

elektrisch en elektronisch afval te verwerken. Contacteer uw regionale

overheidsinstanties voor meer details.

BEEWI is een wettig gedeponeerd handelsmerk. De Bluetooth handelsmerken zijn eigendom van hun eigenaar en worden door BEEWI gebruikt onder licentie. Alle andere producten of dienstnamen zijn de

eigendom van hun respectieve eigenaars. Het gebruik van draadloze toestellen en hun accessoires kan verboden of

beperkt zijn in sommige streken. Volg altijd de wetten en voorschriften op

in verband met het gebruik van deze producten.

Dit product is verzekerd door een productgarantie van twee jaar die geldig

is vanaf de datum van aankoop. Gebruikers mogen geen veranderingen

aanbrengen of het toestel op om het even welke manier wijzigen. Veranderingen of wijzigingen die niet uitdrukkelijk goedgekeurd zijn door de partij die verantwoordelijk is voor de naleving van deze regels, maakt

de garantie van de gebruiker ongeldig. Bezoek onze website www.bee-wi.com voor meer informatie.

NEDERLANDS

BeeWi BBA100 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
