Page 1

DUO-TEC CO PACT E

hu KONDENZÁCIÓS FALI GÁZKAZÁN

Felhasználói és szerelői kézikönyv

ru НАСТЕННЫЙ ГАЗОВЫЙ КОНДЕНСАЦИОННЫЙ КОТЕЛ

Паспорт изделия. Руководство по установке и эксплуатации

ro CENTRALĂ TERMICĂ MURALĂ CU CONDENSARE, PE GAZ

Manual de instrucţiuni destinat utilizatorului şi instalatorului

el ΕΠΙΤΟΙΧΙΟΣ ΛΕΒΗΤΑΣ ΑΕΡΙΟΥ ΣΥΜΠΥΚΝΩΣΗΣ

Εγχειρίδιο χρήσης για τον χρήστη και τον εγκαταστάτη

Page 2

Kedves Ügyfelünk! Vállalatunk meg van győződve arról, hogy az Ön új terméke minden igényét ki fogja elégíteni. Termékünk megvásárlása biztosítja mindazt, amit Ön elvár: jó működést, egyszerű és racionális használatot. Azt kérjük Öntől ne tegye félre a jelen kézikönyvet amíg el nem olvasta: a termékének helyes és hatékony használatához hasznos információkat talál benne.

Vállalatunk kijelenti, hogy ezek a termékek rendelkeznek a márkajelzéssel az alábbi irányelvek lényegi előírásainak megfelelően:

- Gázszabályozás (EU) 2016/426

- Hatásfok irányelv 92/42/EGK

- Elektromágneses kompatibilitás irányelv 2014/30/EU

- Kisfeszültség irányelv 2014/35/EU

- Környezettudatos tervezésére irányelv 2009/125/EK

- 2017/1369

(EU) Szabályozás (olyan kazánokhoz, melyek teljesítménye<70Kw)

- 813/2013 (EU) Környezettudatos tervezés szabályozás

- 811/2013 (EU) Energiahatékonysági cimkézés szabályozás (olyan kazánokhoz, melyek teljesítménye<70Kw)

Vállalatunk a termékeit folyamatosan fejleszti és fenntartja a jogot arra, hogy a jelen dokumentációban megadott adatokat bármikor, előzetes értesítés nélkül módosítsa. A jelen dokumentáció információs jellegű és nem tekinthető harmadik féllel szembeni szerződésnek.

A készüléket használhatják legalább 8. életévüket betöltött gyermekek és csökkenti zikai, érzéki vagy szellemi képességgel rendelkező, továbbá nem elégséges tapasztalattal vagy a szükséges ismerettel nem rendelkező személyek azzal a feltétellel, hogy azt felügyelet alatt végezzék, vagy miután kioktatták őket a készülék biztonságos használatára vonatkozóan, illetve megértették az abból származó veszélyeket. A gyermekek nem játszhatnak a készülékkel. A használó által végezendő tisztítást és karbantartást nem végezhetik gyermekek felügyelet nélkül.

TARTALOMJEGYZÉK

A JELÖLÉSEK LEÍRÁSA .............................................................................................................................................................................3

BIZTONSÁGI FIGYELMEZTETÉSEK ...........................................................................................................................................................3

ÁLTALÁNOS FIGYELMEZTETÉSEK ...........................................................................................................................................................4

TANÁCSOK ENERGIA MEGTAKARÍTÁSÁHOZ ..........................................................................................................................................4

1. A KAZÁN ÜZEMBE HELYEZÉSE .................................................................................................................................................................5

1.1 A FŰTÉS ÉS A HASZNÁLATI MELEGVÍZ ODAIRÁNYÚ HŐMÉRSÉKETÉNEK SZABÁLYOZÁSA .............................................................5

1.2 MŰKÖDÉSI MÓDOK ....................................................................................................................................................................................5

2. A BERENDEZÉS LEÁLLÍTÁSA HOSSZABB IDŐRE. FAGYVÉDELEM .......................................................................................................6

3. GÁZCSERE ..................................................................................................................................................................................................6

4. RENDELLENESSÉGEK ...............................................................................................................................................................................6

Használó & Telepítő (hu)

5. KAZÁN INFORMÁCIÓK MENÜ ....................................................................................................................................................................7

6. A KAZÁN KIKAPCSOLÁSA ...........................................................................................................................................................................7

7. BERENDEZÉS FELTÖLTÉS .........................................................................................................................................................................7

8. RENDES KARBANTARTÁSI UTASÍTÁSOK .................................................................................................................................................7

A BESZERELÉST MEGELŐZŐEN ÉRVÉNYES FIGYELMEZTETÉSEK .....................................................................................................8

9. A KAZÁN BESZERELÉSE ............................................................................................................................................................................8

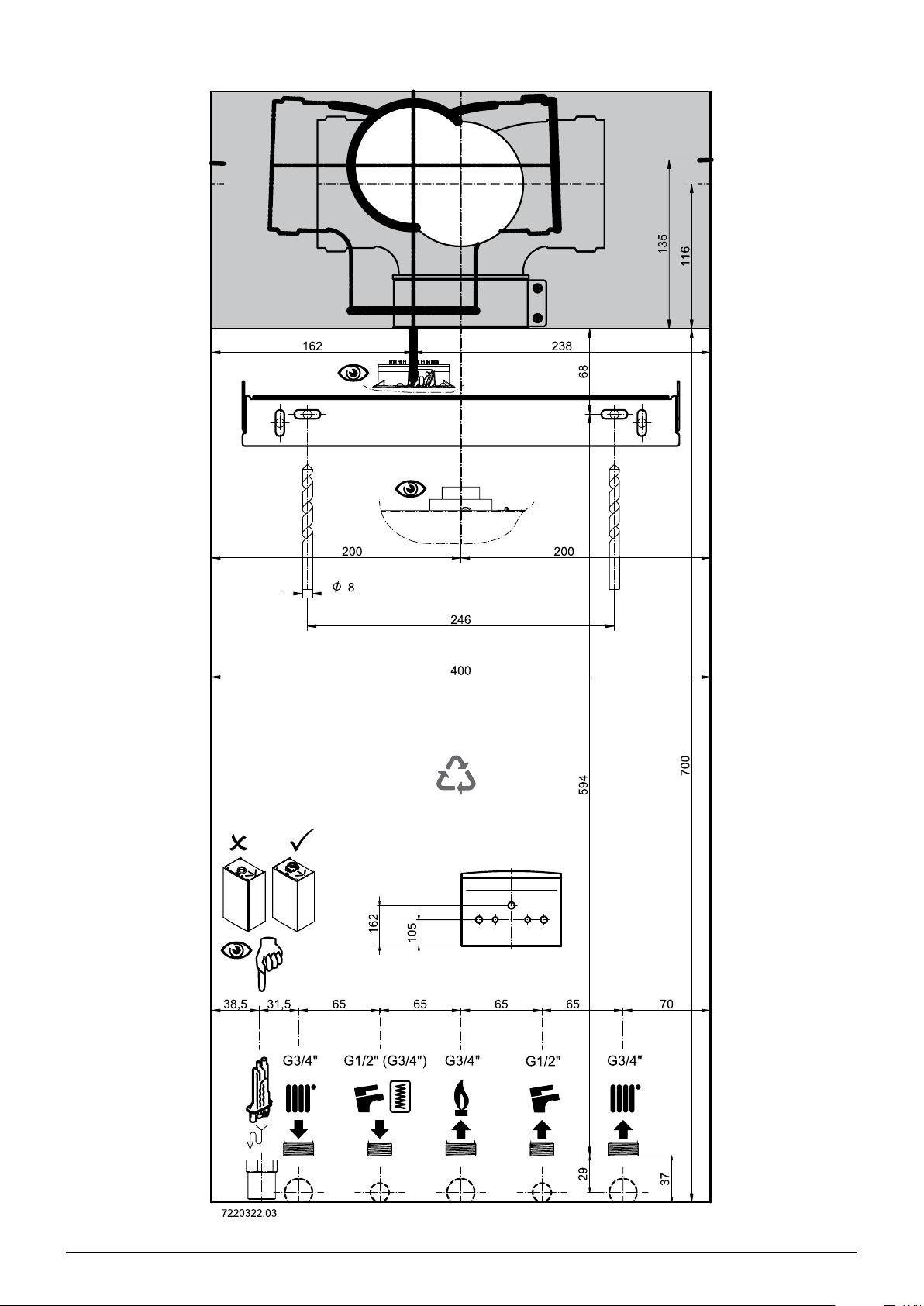

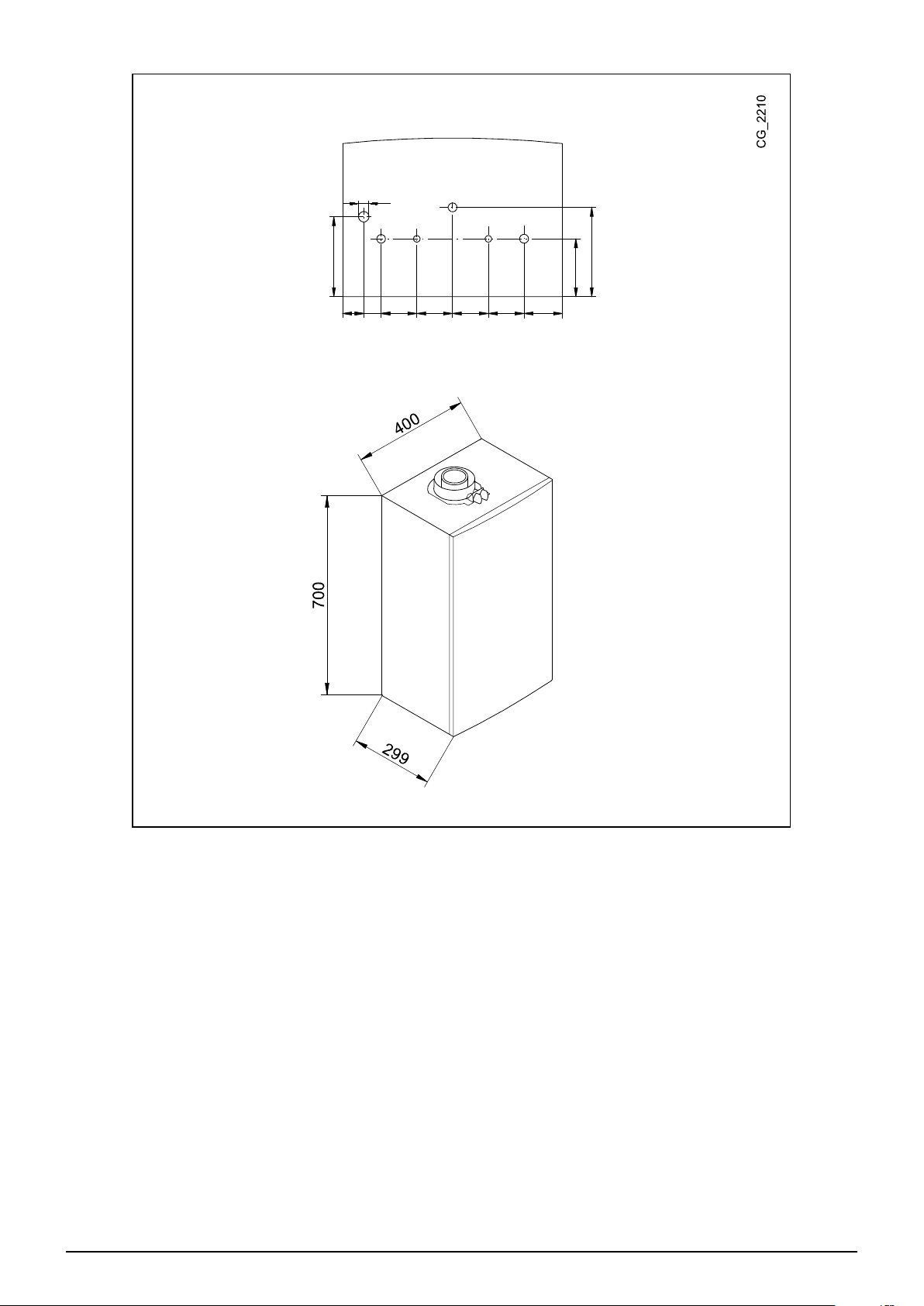

9.1 A KAZÁN MÉRETEI ......................................................................................................................................................................................8

10. A CSŐVEZETÉKEK TELEPÍTÉSE ...............................................................................................................................................................9

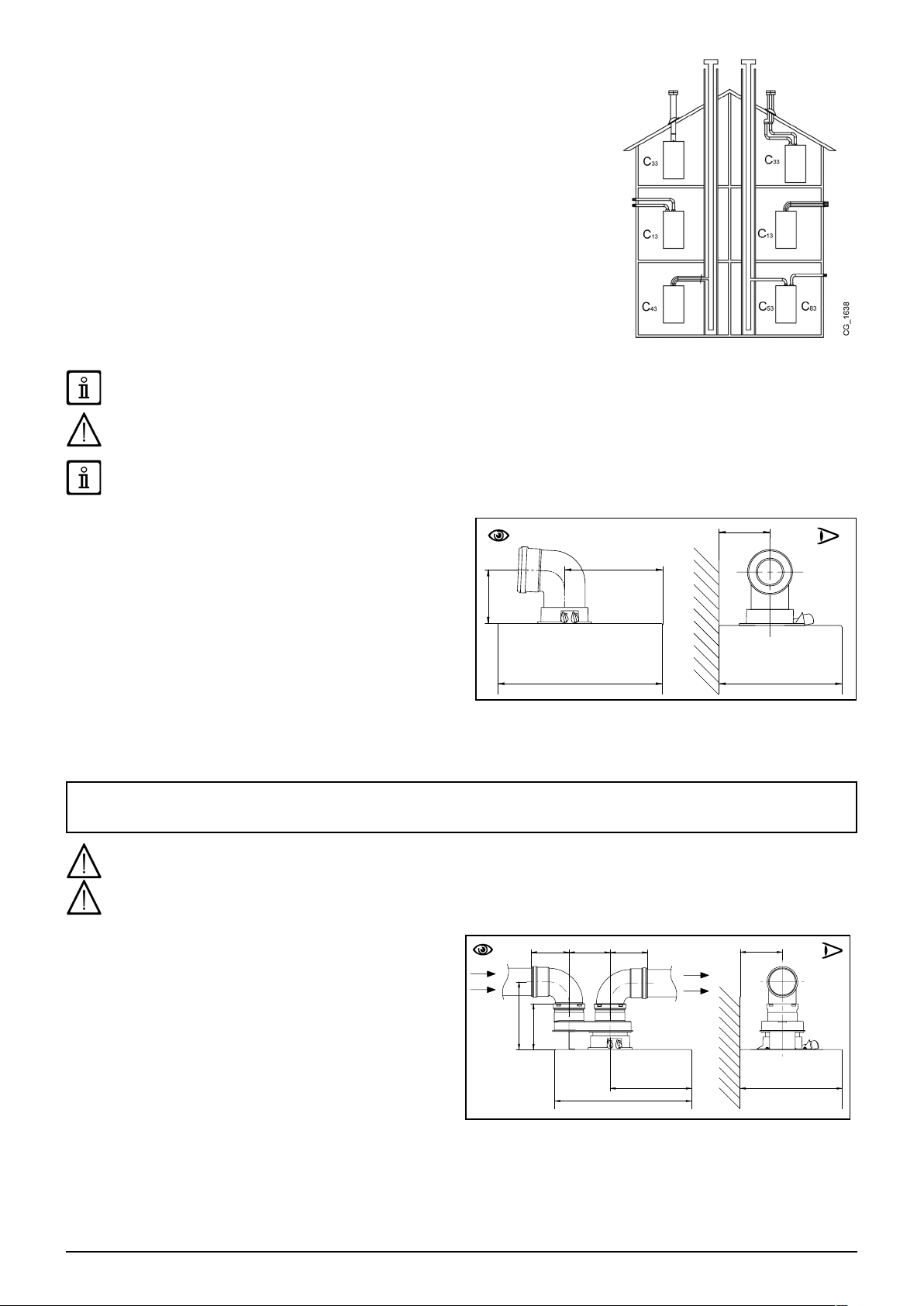

10.1 KOAXIÁLIS CSŐVEZETÉKEK .....................................................................................................................................................................9

10.2 KÜLÖNÁLLÓ CSŐVEZETÉKEK ...................................................................................................................................................................9

11. ELEKTROMOS CSATLAKOZTATÁSOK .......................................................................................................................................................10

11.1 SZOBATERMOSZTÁT CSATLAKOZTATÁS .................................................................................................................................................10

11.2 A KÉSZLET RÉSZÉT NEM KÉPEZŐ TARTOZÉKOK ..................................................................................................................................11

12. KÜLÖNLEGES FUNKCIÓK ..........................................................................................................................................................................12

12.1 ELSŐ BEGYÚJTÁS ......................................................................................................................................................................................12

12.2 LÉGTELENÍTÉSI FUNKCIÓ .........................................................................................................................................................................12

12.3 KÉMÉNYSEPRŐ FUNKCIÓ .........................................................................................................................................................................12

12.4 ÉGÉS ELLENŐRZÉSE (CO ÉGÉSTERMÉKEK BEÁLLÍTÁSA (CO

13. GÁZSZELEP .................................................................................................................................................................................................13

13.1 GÁZCSERE MÓDOZAT ................................................................................................................................................................................13

14. PARAMÉTEREK BEÁLLÍTÁSA .....................................................................................................................................................................14

14.1 FŰTÉSI MAXIMÁLIS TELJESÍTMÉNY SZABÁLYOZÁS ..............................................................................................................................15

%) ...................................................................................................................................................................13

%) .....................................................................................................................................................13

7722018 (03-02/19) 2

Page 3

15. SERVICE RENDELLENESSÉGEK AZONOSÍTÁSA ÉS MEGOLDÁSA .......................................................................................................16

16. SZABÁLYOZÓ ÉS BIZTONSÁGI EGYSÉGEK .............................................................................................................................................18

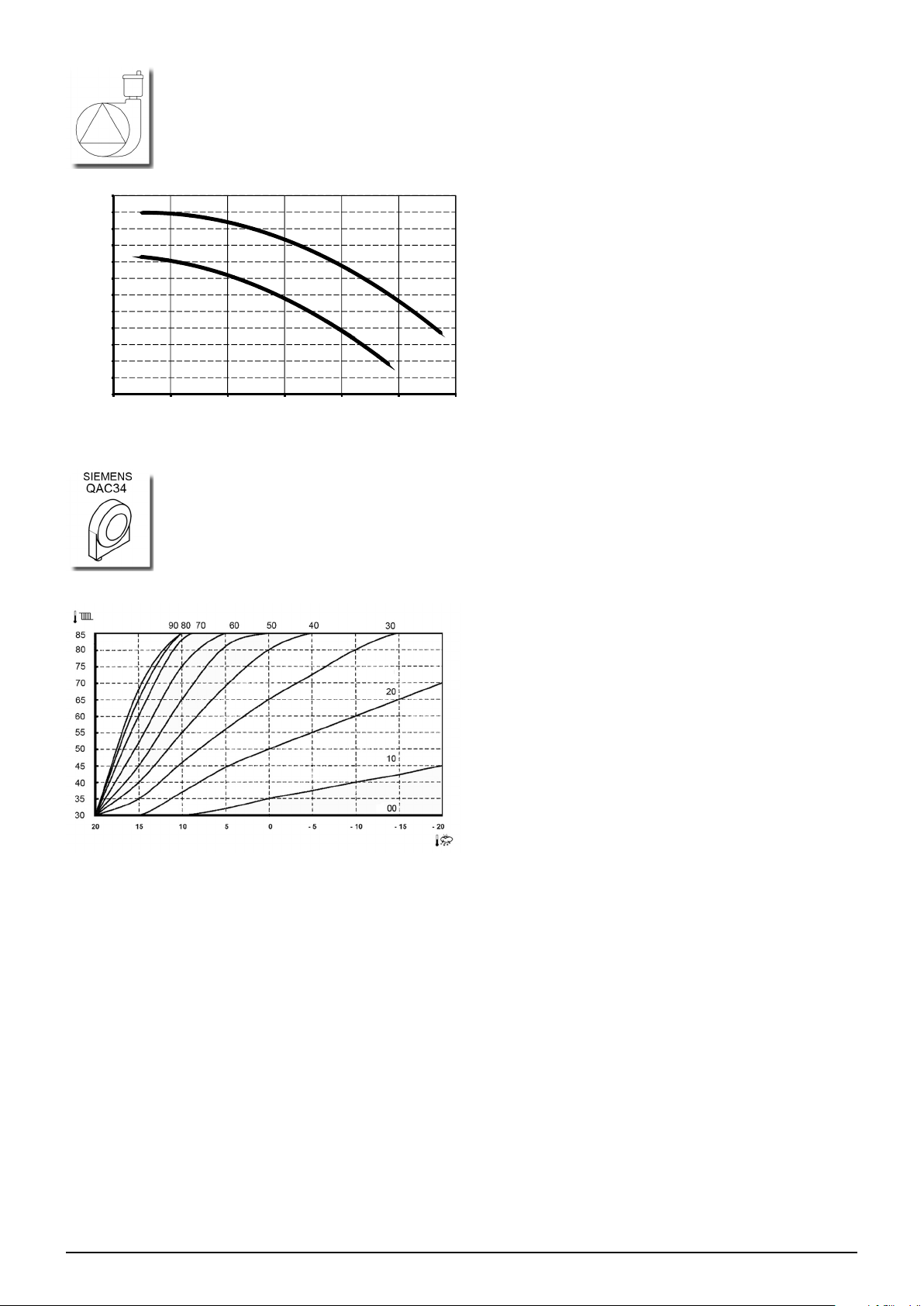

17. VÍZKAPACITÁS/VÍZOSZLOP NYOMÓMAGASSÁG JELLEMZŐK ..............................................................................................................18

18. AZ ELEKTRÓDÁK ELHELYEZÉSE ..............................................................................................................................................................18

19. ÉVES KARBANTARTÁS ...............................................................................................................................................................................19

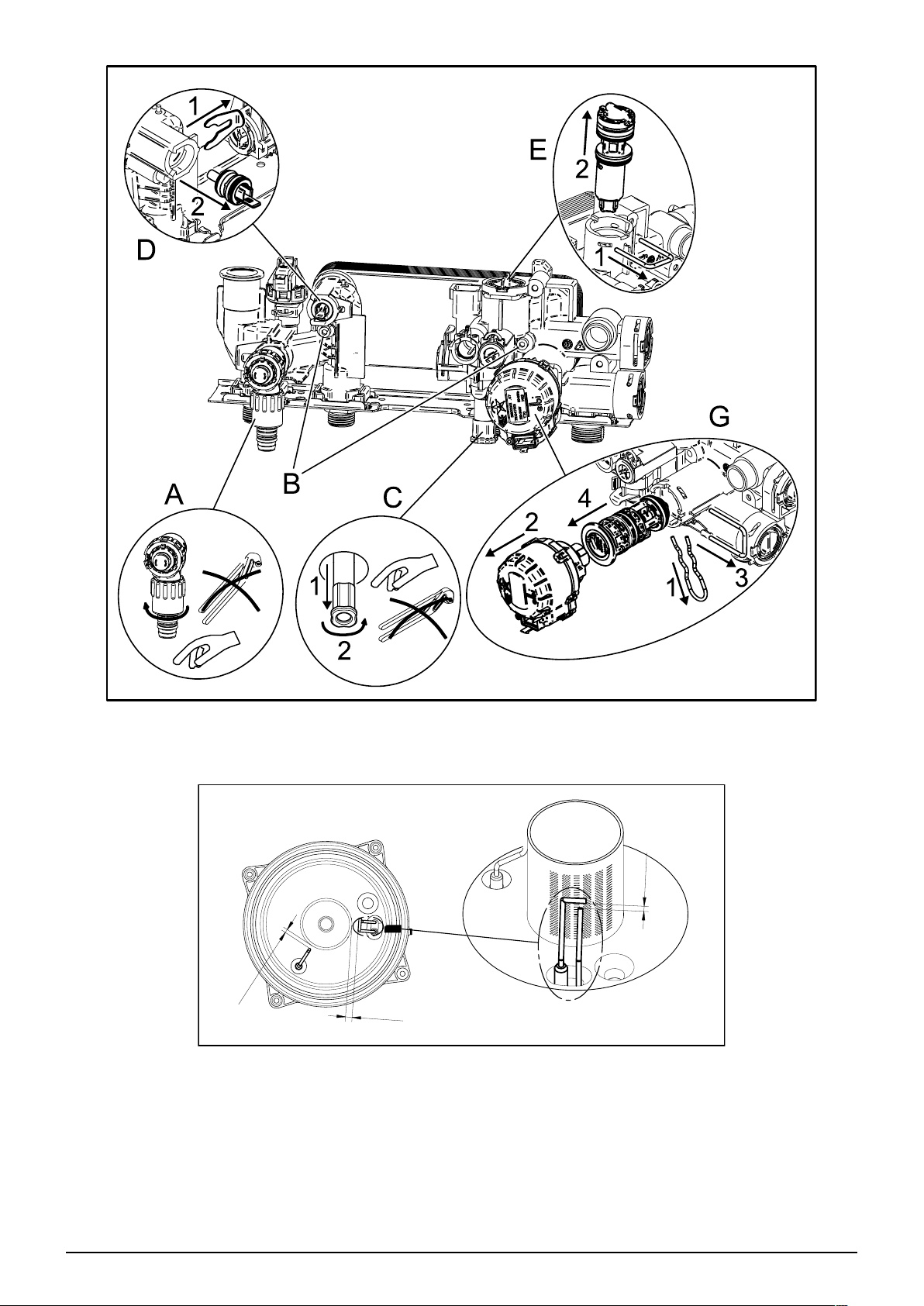

19.1 HIDRAULIKUS EGYSÉG ..............................................................................................................................................................................19

19.2 A SZŰRŐK TISZTÍTÁSA ...............................................................................................................................................................................19

19.3 A VÍZ-VÍZ HŐCSERÉLŐ ELTÁVOLÍTÁSA ....................................................................................................................................................19

19.4 AZ ALKATRÉSZEK CSERÉJE ......................................................................................................................................................................20

AUTOMATIKUS KALIBRÁLÁSI FUNKCIÓ .................................................................................................................................................20

20. LESZERELÉS, ÁRTALMATLANÍTÁS ÉS ÚJRAHASZNOSÍTÁS ..................................................................................................................20

21. MŰSZAKI JELLEMZŐK ................................................................................................................................................................................21

22. MŰSZAKI PARAMÉTEREI ............................................................................................................................................................................22

23. TERMÉKISMERTETŐ ADATLAPJA .............................................................................................................................................................23

A JELÖLÉSEK LEÍRÁSA

FIGYELMEZTETÉS

A készülék sérülésének vagy helytelen működésének veszélye. Különösen gyeljen az esetlegesen okozható személyi sérülésekre vonatkozó veszély gyelmeztetésekre.

ÉGÉSI VESZÉLY

Várja meg, hogy a készülék lehűljön mielőtt a hőnek kitett részekhez érne.

NAGYFESZÜLTSÉG VESZÉLY

Elektromos részek feszültség alatt, elektromos áramütés veszélye.

FAGYVESZÉLY

Valószínű fagyképződés, mert a hőmérséklet különösen alacsonyra csökkenhet.

FONTOS INFORMÁCIÓK

Különös gyelemmel olvasandó, mivel a kazán megfelelő működéséhez szükséges információkat tartalmaz.

ÁLTALÁNOS TILALOM

Tilos eszközölni/használni a jelölés mellett feltüntetetteket.

BIZTONSÁGI FIGYELMEZTETÉSEK

GÁZSZAG

• Kapcsolja ki a kazánt.

• Ne kapcsoljon be semmilyen elektromos egységet (például ne kapcsolja fel a villanyt).

• Esetleges nyílt lángot oltson el, és nyissa ki az ablakot.

• Hívja a felhatalmazott Műszaki Szervizközpontot.

Használó & Telepítő (hu)

ÉGÉS SZAG

• Kapcsolja ki a kazánt.

• Szellőztesse ki a helyiséget az ablak, és az ajtó kinyitásával.

• Hívja a felhatalmazott Műszaki Szervizközpontot.

GYÚLÉKONY ANYAG

Ne használjon és/vagy helyezzen gyúlékony anyagot (oldószerek, papír, stb.) a kazán közelébe.

KAZÁN KARBANTARTÁS ÉS TISZTÍTÁS

Bármilyen beavatkozás előtt szakítsa meg a kazán elektromos tápellátását.

A készüléket nem alkalmas arra, hogy csökkent zikai, érzékszervi vagy szellemi képességekkel rendelkező személy, illetve megfelelő tapasztalattal vagy ismeretekkel nem rendelkező személy üzemeltesse, kivéve, ha biztonságukért felelős személy segítségével biztosítható a készülék használatának felügyelete vagy a használati utasítások ismerete.

7722018 (03-02/19)

Page 4

ÁLTALÁNOS FIGYELMEZTETÉSEK

Ez a kazán víznek a légköri nyomáson érvényes forráspontnál alacsonyabb hőmérsékletre történő melegítését szolgálja. A kazánt szolgáltatásának és teljesítményének megfelelő fűtőrendszerre, és használati melegvizet szolgáltató hálózatra kell csatlakoztatni. Mielőtt képzett szakemberrel beköttetné a kazánt, az alábbiak szerint járjon el:

• Ellenőrizze, hogy a kazán a rendelkezésre álló gáztípussal való működésre van-e előkészítve. Ezt a csomagoláson található feliratról, illetve a készüléken lévő adattábláról lehet leolvasni.

• Ellenőrizze, hogy a kémény huzata megfelelő-e, nincs-e eltömődve illetve, hogy a füstcsőbe más berendezés csövei ne legyenek bekötve kivéve, ha a füstcsövet a vonatkozó szabványoknak és az érvényes előírásoknak megfelelően több berendezés kiszolgálására építették.

• Ellenőrizze, hogy amennyiben már korábban meglévő füstcsőbe történik a bekötés, az gondosan meg legyen tisztítva, mivel működés közben az esetleges korom leválása elzárhatja a füst útját.

• A készülék helyes üzemeltetésének biztosítására, és a garancia érvényessége éredekében elengedhetetlen az alábbi óvintézkedések betartása:

1. Melegvíz hálózat

1.1 Ha a víz keménysége meghaladja a 20 °F-t (1 °F = 10 mg kalcium karbonát / 1 liter víz), akkor egy polifoszfát adagoló, vagy

egy a hatályos normatíváknak megfelelő ezzel egyenértékű rendszer beszerelését írjuk elő.

1.2 A készülék beszerelését követően, és annak használata előtt a rendszert alaposan át kell mosni.

1.3 A termék használati melegvíz hálózatához használt anyagok megfelelnek a 98/83/EK direktívának.

2. Fűtési hálózat

2.1 Új rendszer: A kazán beszerelése előtt a berendezést alaposan meg kell tisztítani a maradék menetvágási forgács, forraszanyag

és esetleges oldószerek eltávolítása céljából, a kereskedelemben kapható nem savas és nem lúgos megfelelő termékeket használva e célra, melyek nem károsítják a fémeket és a műanyag, valamint gumi részeket. A berendezés lerakódásoktól történő védelme érdekében olyan védőszereket kell használni, mint a SENTINEL X100 és FERNOX fűtőrendszer védő. Ezen termékek használata során szigorúan kövesse a velük adott útmutatásokat.

2.2 Meglévő rendszer: A kazán beszerelése előtt a berendezést teljesen le kell üríteni és megfelelően meg kell tisztítani iszaptól

és szennyeződésektől az előzőekben ismertetett, kereskedelemben kapható erre alkalmas termékek használatával. A tisztításhoz javasolt termékek az alábbiak: SENTINEL X300 vagy X400 és FERNOX fűtőrendszer helyreállító. Ezen termékek használata során szigorúan kövesse a velük adott útmutatásokat. Ne feledje, hogy a fűtőrendszerben lévő lerakódások jelenléte működési problémákat okoz a kazánban (például a hőcserélő túlmelegedése és zajosság).

Az első begyújtást a felhatalmazott műszaki szervizszolgálatnak kell végeznie, melynek során az alábbiakat kell ellenőriznie:

• Az adattábla adatai megfelelnek-e a hálózati (elektromos, víz, gáz) adatoknak.

• A telepítést a hatályos előírásoknak megfelelően eszközölték-e.

• Az elektromos hálózat, és a földelés bekötése szabályosan történt-e.

A fenti gyelmeztetések gyelmen kívül hagyása a készülékre vonatkozó garancia elvesztését vonja maga után. Üzembe helyezés előtt távolítsa el a kazánról a védőfóliát. Ehhez ne használjon karcoló szerszámot vagy anyagot, mert ez megsértheti a festett részeket.

A csomagolóanyagokat (műanyag zacskók, polisztirol, stb.) gyermekektől távol kell tartani, mert lehetséges veszélyforrást jelentenek.

TANÁCSOK ENERGIA MEGTAKARÍTÁSÁHOZ

A fűtés szabályozása

A kazán odairányú hőmérsékletét a rendszer típusától függően állítsa be. Fűtőtestekkel rendelkező rendszerben ajánlott a fűtővíz odairányú hőmérsékletét maximum 60°C-ra beállítani, és ezt az értéket csak akkor növelni, ha a kívánt környezeti komfortot nem éri el. Padlófűtés esetén ne lépje túl a rendszer tervezője által előírt hőmérsékletet. Ajánlott külső szonda és/vagy vezérlőpanel használata az odairányú hőmérséklet automatikus beállításához az időjárási viszonyoktól vagy a belső hőmérséklettől függően. Így a készülék nem állít elő a ténylegesen szükségesnél több hőt. Úgy állítsa be a beltéri hőmérsékletet, hogy ne fűtse túl a

Használó & Telepítő (hu)

helyiségeket. Minden foknyi túllépés körülbelül 6%-kal nagyobb energiafogyasztással jár. A beltéri hőmérsékletet a helyiségek használati típusához igazítsa. Például a hálószobát vagy a kevésbé használt szobákat alacsonyabb hőmérsékletre lehet fűteni. Használja az időprogramozást és az éjszakai beltéri hőmérsékletet körülbelül 5°C-kal alacsonyabbra állítsa be, mint a nappalit. Energiatakarékossági szempontból ennél alacsonyabb hőmérséklet nem gazdaságos. Csak hosszabb idejű távollét - például vakáció - esetén csökkentse ennél jobban a beállított hőmérsékletet. Ne takarja le a fűtőtesteket, lehetővé téve a levegő megfelelő áramlását. A helyiségek szellőztetéséhez ne hagyja félig nyitva az ablakokat, hanem rövid időre nyissa ki azokat teljesen.

Használati melegvíz

Jó megtakarítás érhető el, ha úgy állítja be a kívánt használati melegvíz hőmérsékletet, hogy ne kelljen hidegvízzel keverni. Minden további fűtés energiapazarlást, és nagyobb vízkőképződést okoz.

A BAXI a kiváló technológiájú kazánok és fűtési rendszerek gyártásának egyik vezető európai képviselője rendelkezik a CSQ bizonyítvánnyal a minőségirányítási rendszerek (ISO 9001), a környezet (ISO 14001) és az egészség, valamint a biztonság (OHSAS 18001) tekintetében. Ez azt igazolja, hogy BAXI S.p.A. saját stratégiai céljainak ismeri el a környezet védelmét, termékeinek megbízhatóságát és minőségét, illetve dolgozóinak egészségét és biztonságát. A vállalat szervezetén keresztül gondoskodik ezen szempontok folyamatos fejlesztéséről, ügyfelei igényeinek minél jobb kielégítése céljából.

7722018 (03-02/19) 4

Page 5

1. A KAZÁN ÜZEMBE HELYEZÉSE









A helyes begyújtáshoz az alábbiak szerint járjon el:

• Ellenőrizze, hogy a készülék nyomása az előírtnak megfelelő legyen (7. fejezet);

• Csatlakoztassa a kazánt az elektromos hálózathoz.

• Nyissa ki a gázcsapot (sárga színű, a kazán alatt található);

• Válassza ki a kívánt fűtési módot (1.2 fejezet).

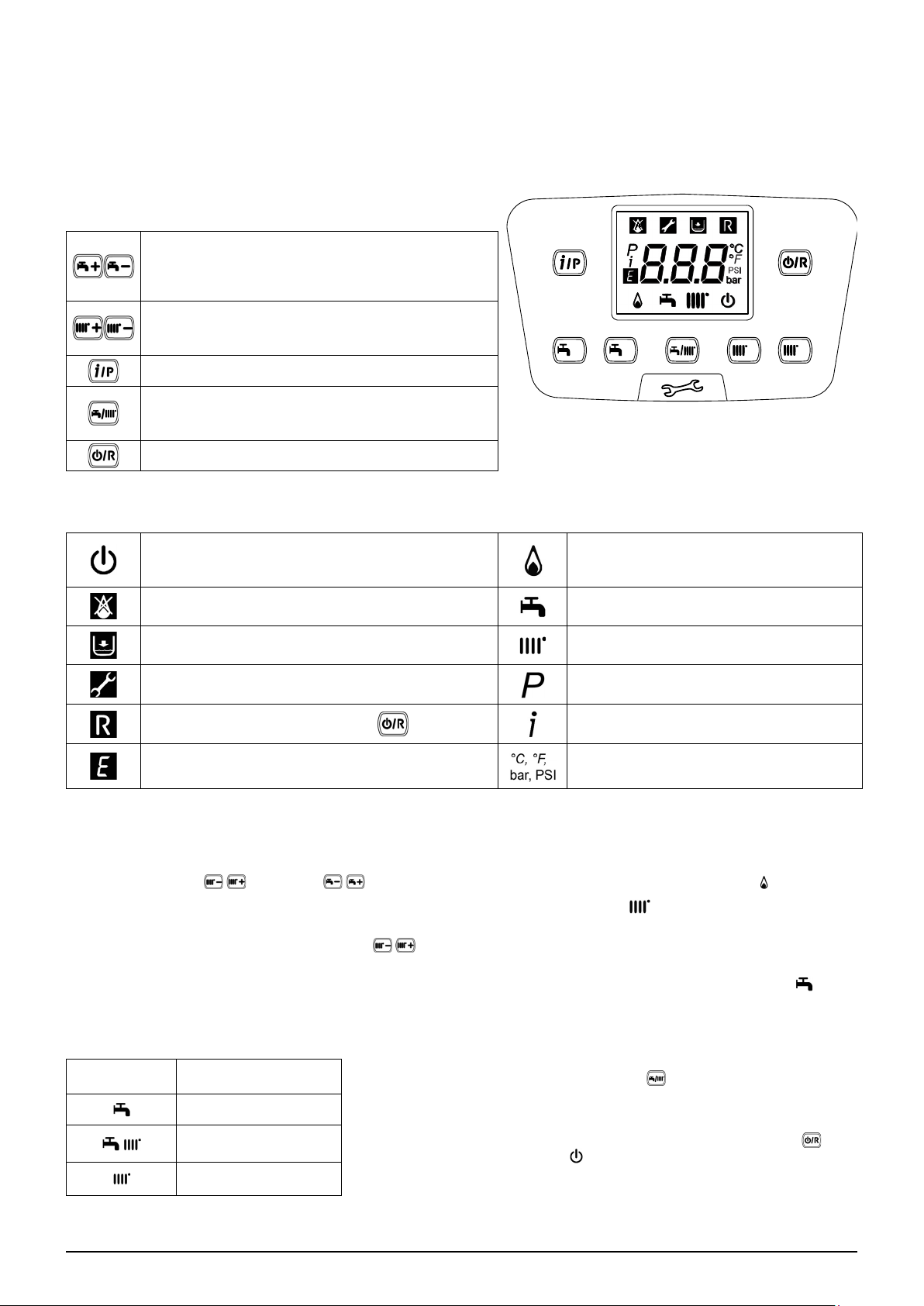

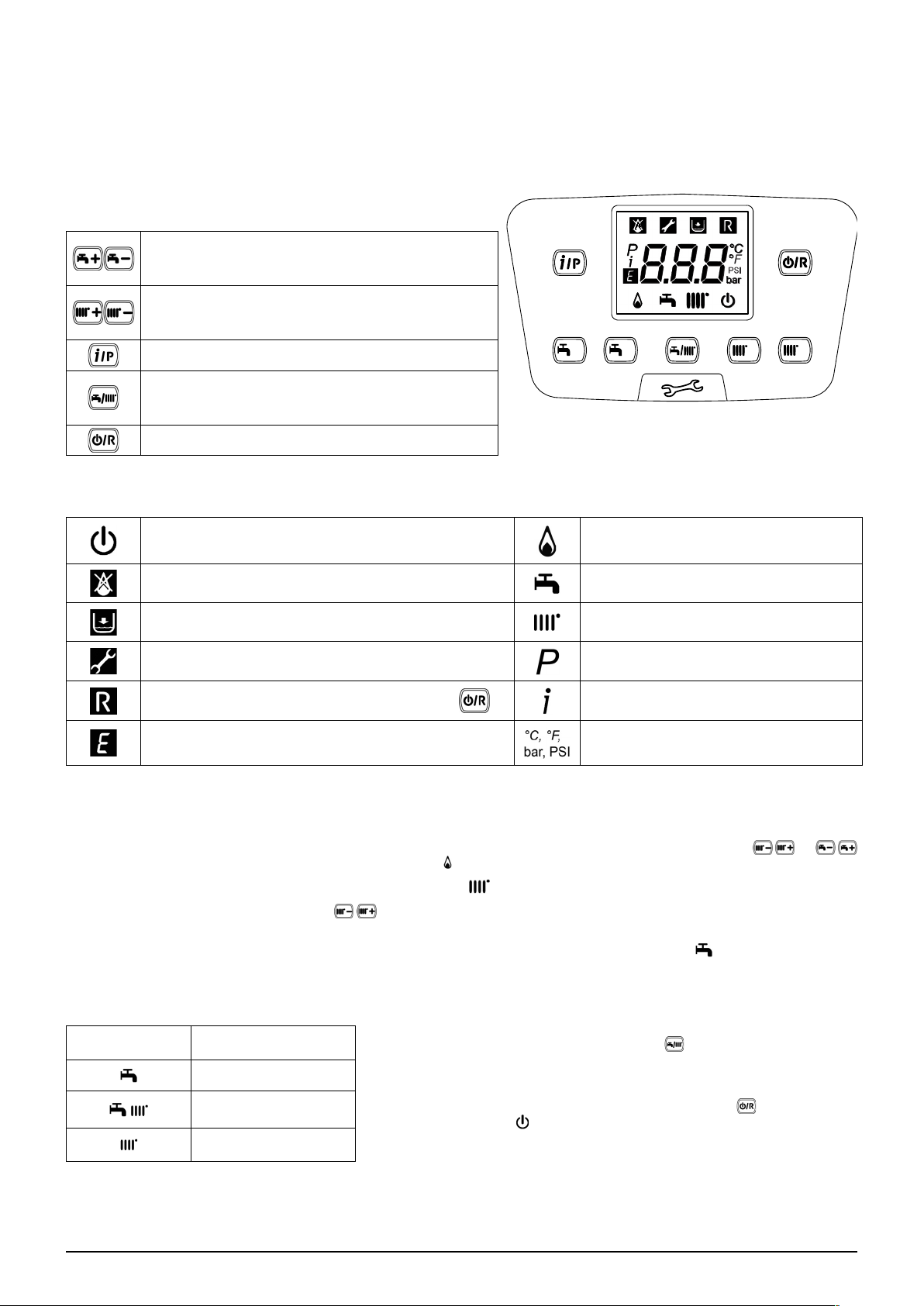

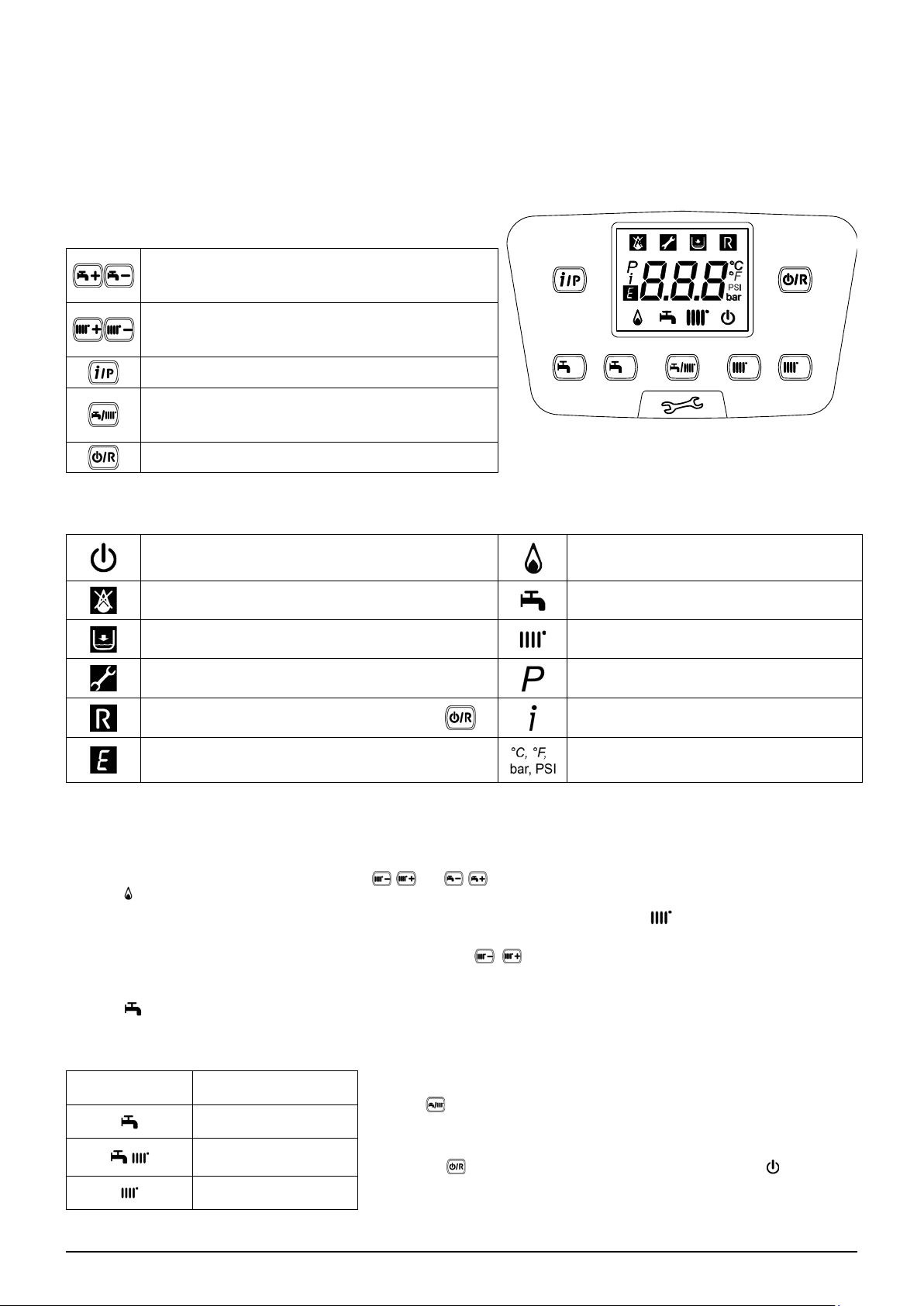

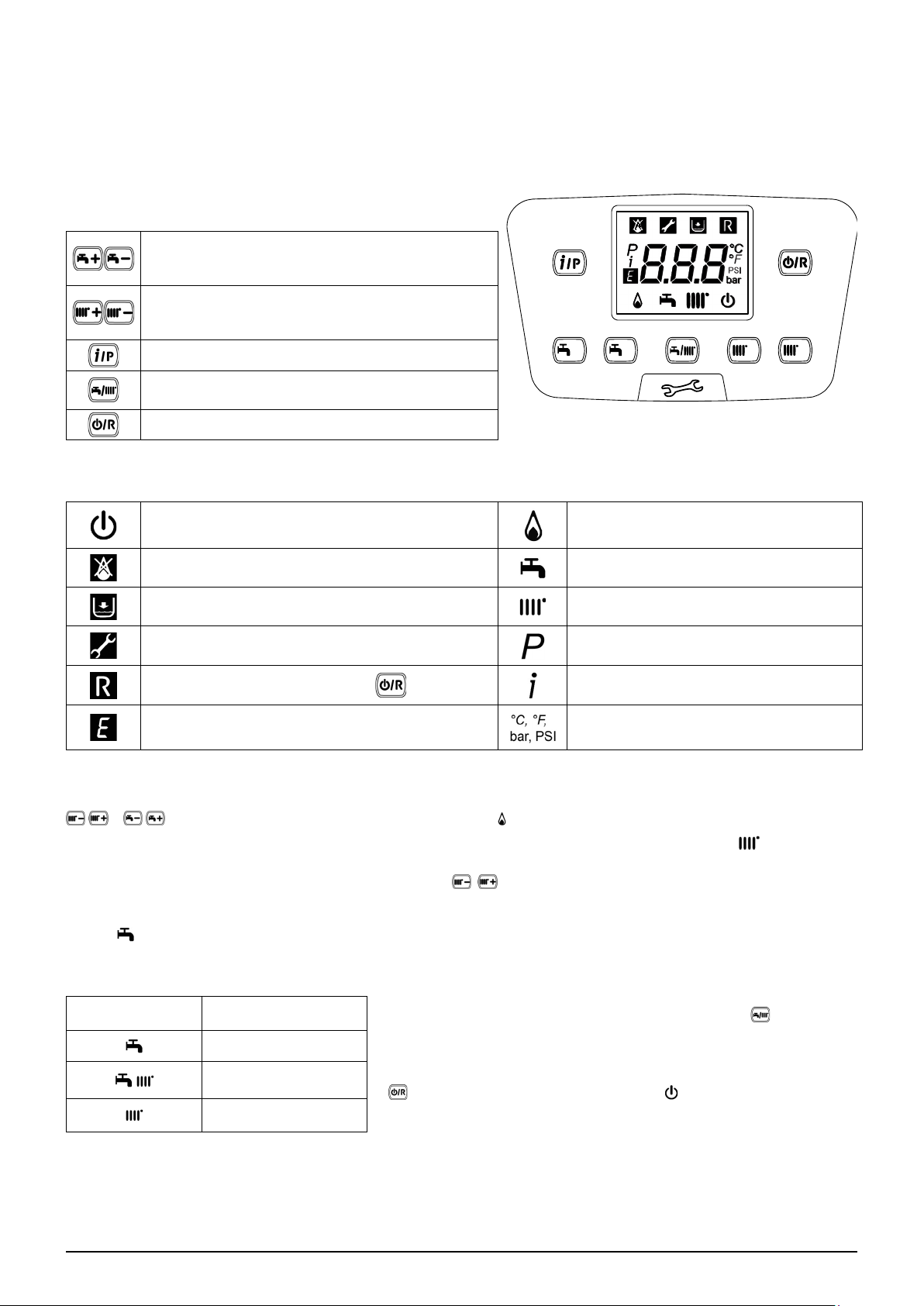

NYOMÓGOMBOK jelmagyarázata

Használativíz hőmérsékletének szabályozása

(+ nyomógomb a hőmérséklet növeléséhez és – nyomógomb a hőmérséklet csökkentéséhez)

Fűtővíz hőmérsékletének szabályozása

(+ nyomógomb a hőmérséklet növeléséhez és – nyomógomb a hőmérséklet csökkentéséhez)

Kazán működési módjára vonatkozó információk

Működési mód:

Használati melegvíz – Használati melegvíz & Fűtés – Csak fűtés

Kikapcsolva – Reset – Kilépés a menüből/funkciókból

SZIMBÓLUMOK magyarázata

Kikapcsolva: fűtés és használati melegvíz kiiktatva (csak a kazán fagyvédő aktív)

Rendellenesség, mely megakadályozza az égő begyújtását

Kazán/berendezés víznyomása alacsony Fűtés működési mód engedélyezve

Műszaki Szerviz beavatkozás kérése Programozás menü









Begyújtott égő

Használati víz működési mód engedélyezve

HASZNÁLÓI Rész (hu)

Manuálisan helyreállítható rendellenesség (gomb: )

Meghibásodás folyamatban Beállított mértékegységek (SI/US)

Kazán információk menü

1.1 A FŰTÉS ÉS A HASZNÁLATI MELEGVÍZ ODAIRÁNYÚ HŐMÉRSÉKETÉNEK

SZABÁLYOZÁSA

A fűtés és a használati melegvíz hőmérsékletének beállításához (külső vízmelegítő megléte esetén) használja a és nyomógombokat. Az égőfej begyújtását a kijelzőn megjelenő szimbólum jelzi.

FŰTÉS: mialatt a kazán fűtés üzemmódban működik, a kijelzőn a szimbólum villog, és az odairányú hőmérséklet látható (°C). Külső hőérzékelő csatlakoztatása esetén a nyomógombok közvetetten szabályozzák a beltéri hőmérsékletet (gyári érték:

20°C - lásd a 11.2.1-es pontot). HASZNÁLATI MELEGVÍZ: Mialatt a kazán használati melegvíz üzemmódban működik, a kijelzőn a szimbólum villog, és a

kazán primer körének hőmérséklete látható (°C).

1.2 MŰKÖDÉSI MÓDOK

MEGJELENÍTETT

SZIMBÓLUM

MŰKÖDÉSI MÓD

HASZNÁLATI MELEGVÍZ

HASZNÁLATI MELEGVÍZ ÉS FŰTÉS

CSAK FŰTÉS

A berendezés Használati melegvíz - Fűtés vagy Csak fűtés üzemmódjának engedélyezéséhez ismételten nyomja meg a egyik módot a három közül.

A kazán fő fűtési üzemmódjainak letiltásához és a temperáló üzemmód elindításához legalább 3 másodpercig tartsa benyomva a a kijelzőn kizárólag a háttérvilágítása villog).

szimbólum látható (blokkolt kazán esetén a kijelző

gombot és válassza ki az

nyomógombot,

7722018 (03-02/19)

Page 6

2. A BERENDEZÉS LEÁLLÍTÁSA HOSSZABB IDŐRE. FAGYVÉDELEM

Általában célszerű elkerülni a teljes fűtőberendezés leürítését, mivel a vízcsere a kazánban és a melegítőtestekben is fokozza a fölösleges, és káros vízkőlerakódást. Ha télen a fűtőberendezést nem használja, és fagyveszély van, tanácsos a rendszerben lévő vizet erre a célra szolgáló fagyálló oldatokkal keverni (pl. propilén-glikol vízkőoldóval és rozsdamentesítővel társítva). A kazán elektronikus vezérlésébe egy “fagyvédő” funkció van beépítve, amely a rendszer 5 °C-nál alacsonyabb odairányú hőmérséklete esetén az égőt addig működteti, amit az odairányú hőmérséklet el nem éri a 30 °C-ot.

A funkció akkor működtethető, ha a kazánt csatlakoztatta az elektromos hálózathoz, van gáz, a készülék nyomása az előírtnak megfelelő, és a kazán nem tiltott le.

3. GÁZCSERE

A kazánok földgázzal (G20-G25.1), és LPG gázzal (G31) is működhetnek. Ha gázcsere szükséges, forduljon a FELHATALMAZOTT MŰSZAKI SZERVIZHEZ.

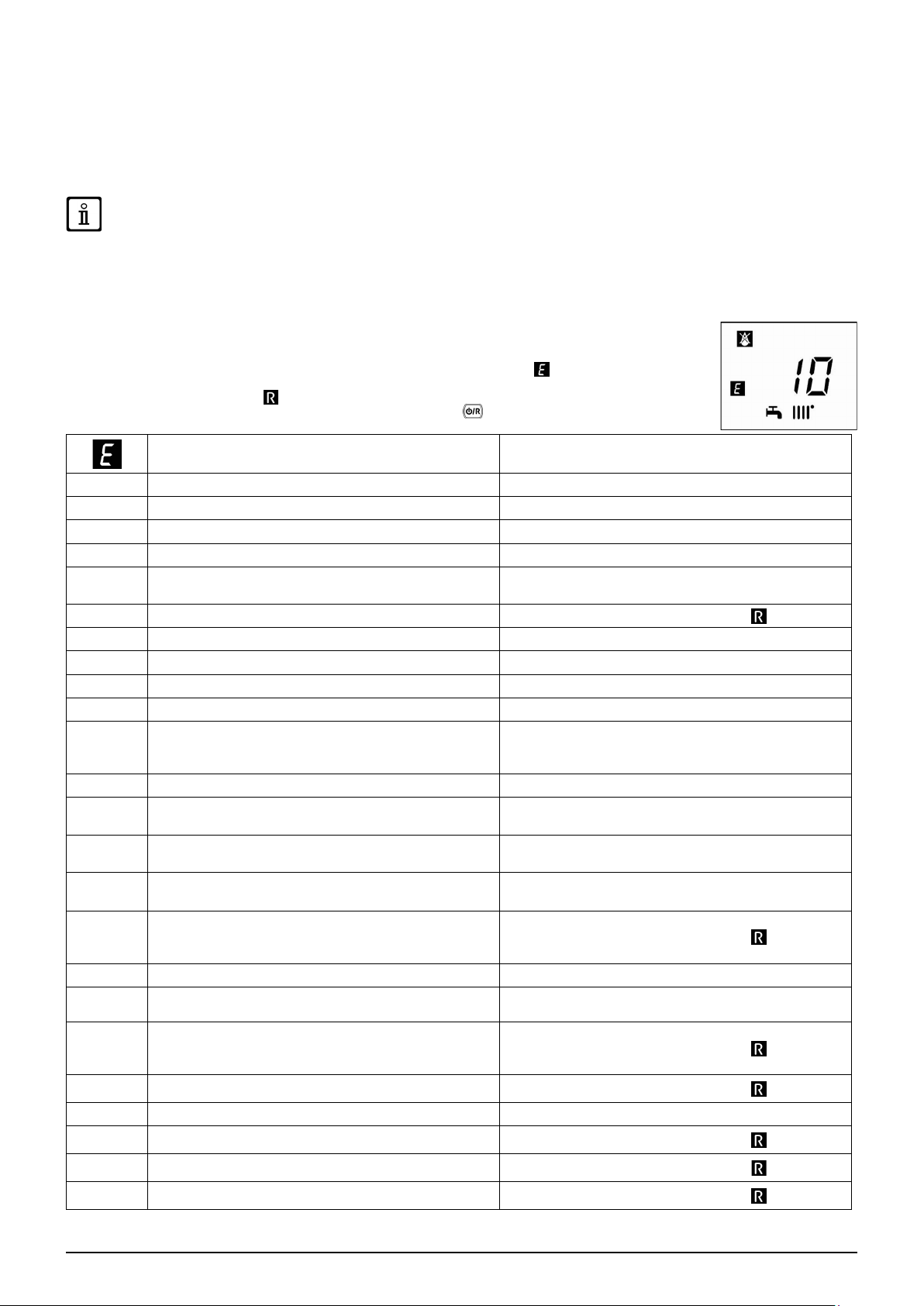

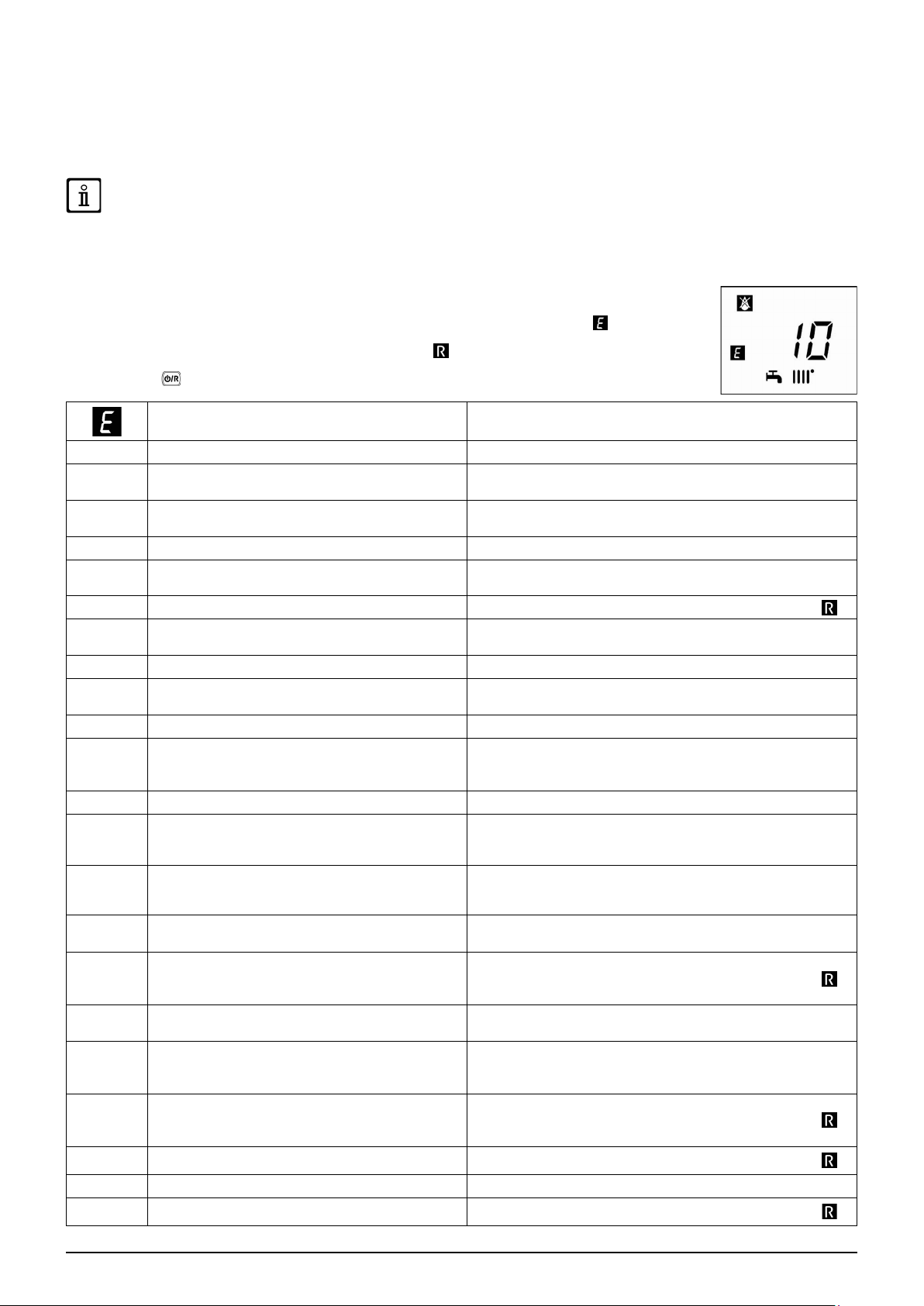

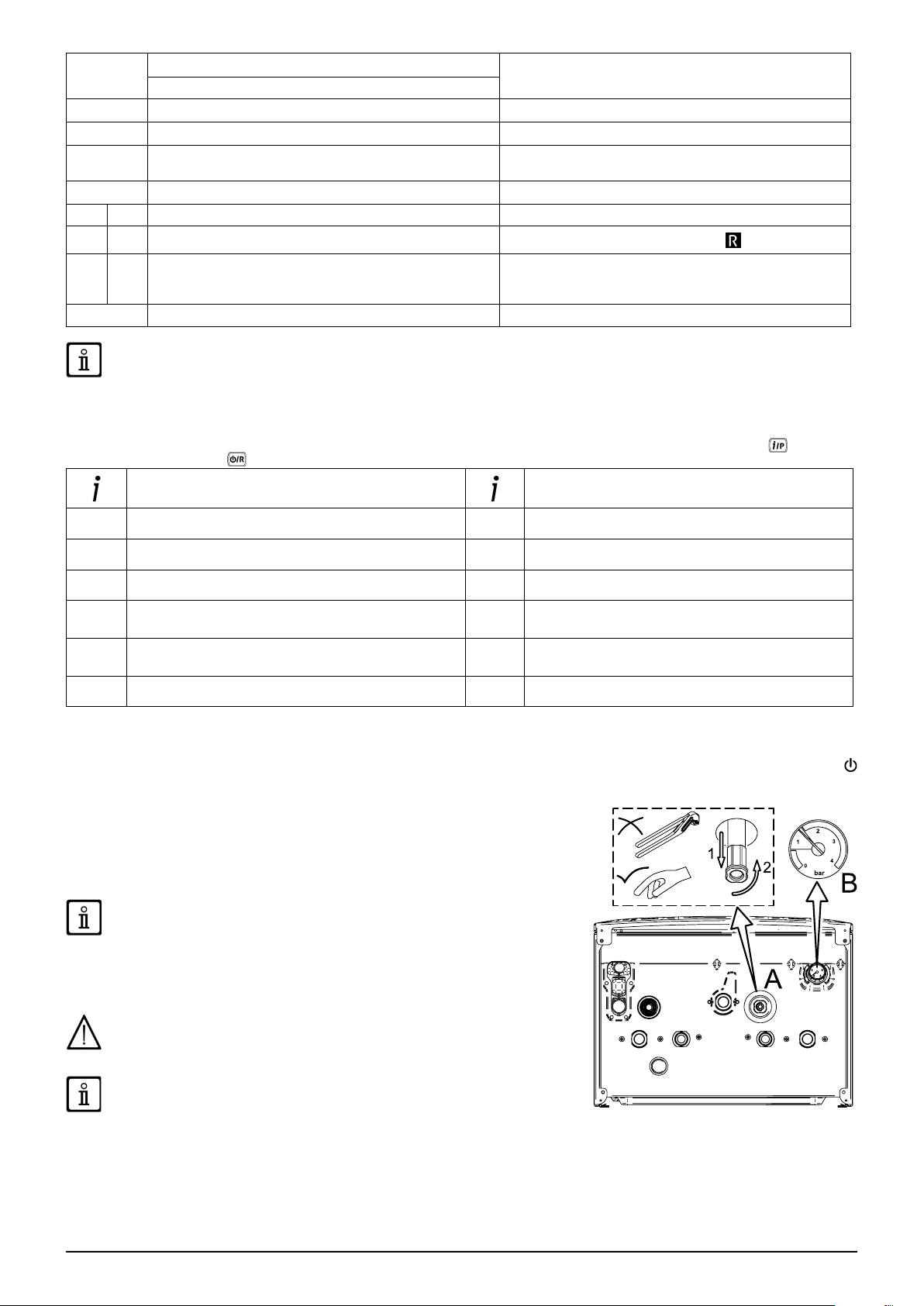

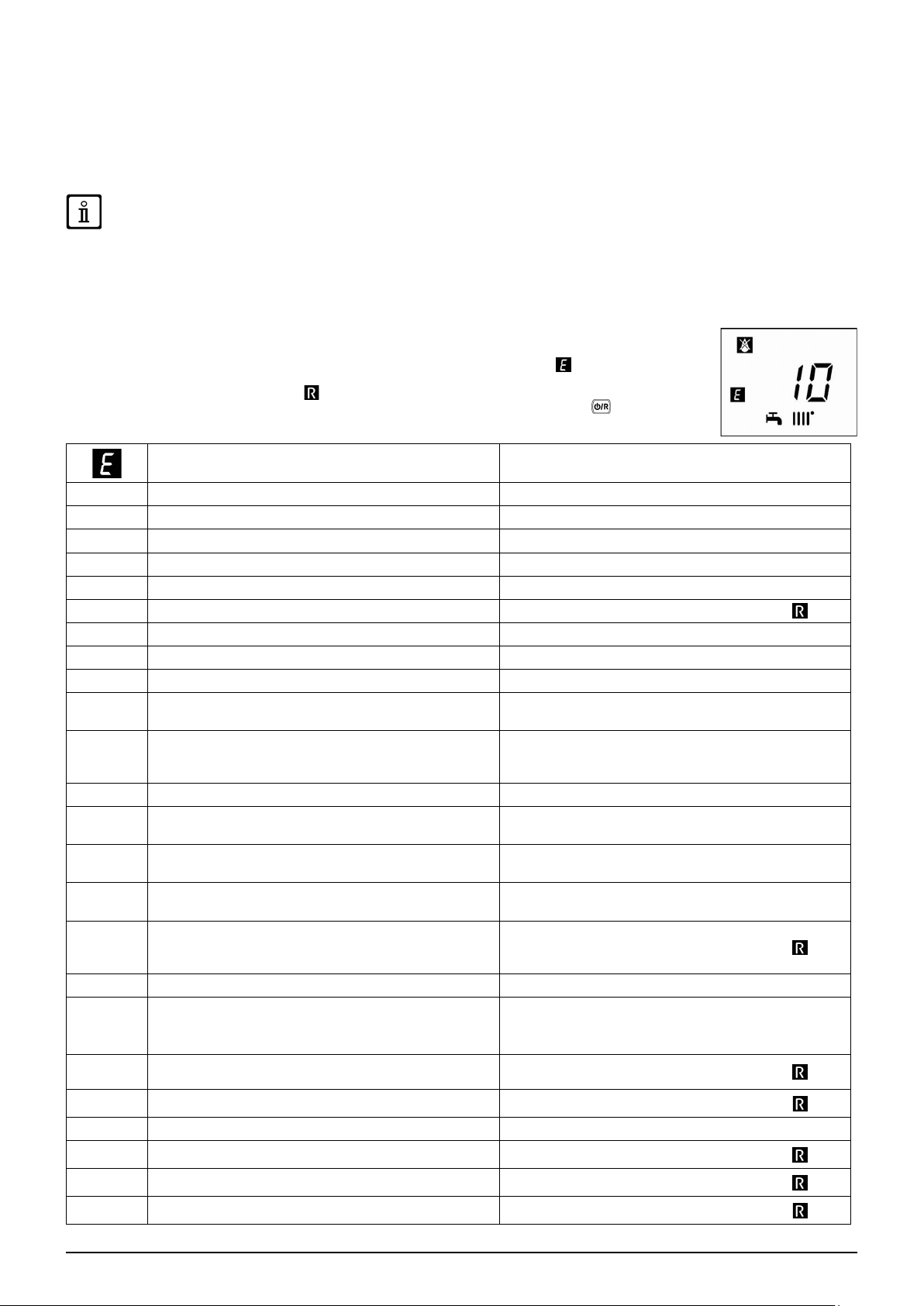

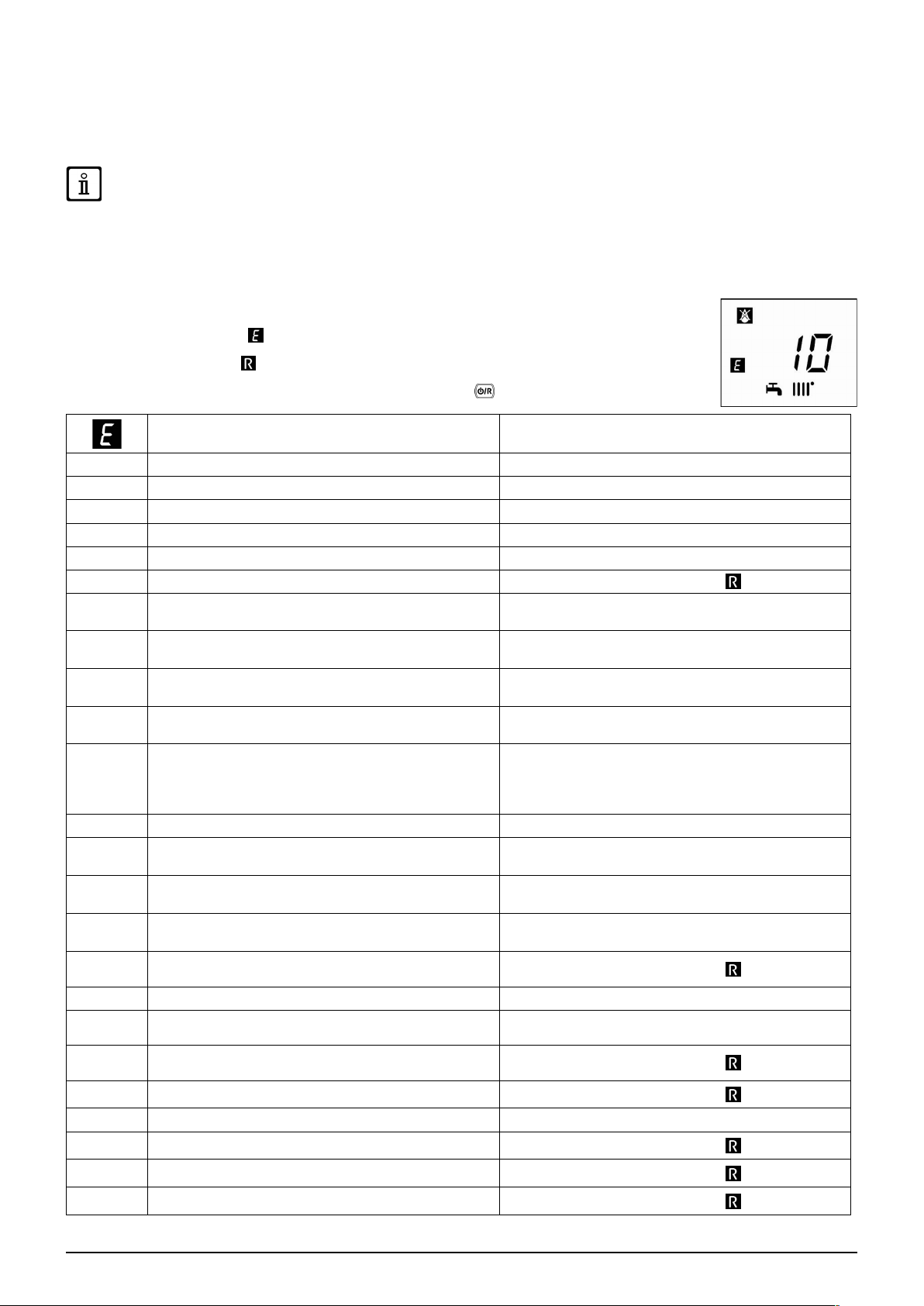

4. RENDELLENESSÉGEK

A hibát a kijelzőn megjelenő szimbólum és egy szám (hibakód) jelzi. A hibák teljes listája az alábbi táblázatban található. Ha a kijelzőn megjelenik a szimbólum, a hiba elhárításához a felhasználónak újra kell indítania a készüléket. A kazán újraindításához nyomja be legalább 2 másodpercre az gombot. Ha gyakran jelenik meg hibaüzenet a kijelzőn, forduljon a termék szervizelésére jogosult szakszervizek valamelyikéhez.

A hiba leírása Beavatkozás

10 12 13 15

83…87

HASZNÁLÓI Rész (hu)

109

110

117

118

125

128

129

130

133

134

A külső hőérzékelő meghibásodott Hívja a felhatalmazott műszaki szervizközpontot.

Hidraulikus di󰀨erenciál presszosztát elmaradt átkapcsolása Hívja a felhatalmazott műszaki szervizközpontot.

Hidraulikus di󰀨erenciál presszosztát összeragadt érintkező Hívja a felhatalmazott műszaki szervizközpontot.

Gázszelep vezérlési hiba Hívja a felhatalmazott műszaki szervizközpontot.

Hidraulikus kör automatikus feltöltése folyamatban Várja meg a feltöltési ciklus végét

Rendellenesség a berendezés feltöltési fázisban

Az előremenő vízhőmérsékletet mérő NTC hőérzékelő meghibásodott

A füstgáz hőmérsékletét mérő NTC hőérzékelő meghibásodott

A visszatérő vízhőmérsékletet mérő NTC érzékelő meghibásodott

Használati melegvíz hőmérsékletét mérő NTC hőérzékelő meghibásodott

A füstgáz áramlása nem akadálymentes

Az elektromos vezérlés nincs megfelelően beállítva Hívja a felhatalmazott műszaki szervizközpontot.

Kommunikációs probléma a kazán és a vezérlőegység között. Valószínű rövidzárlat a vezetékhálózatban.

Füst rendellenesség a kalibrálási fázis alatt (valószínű füst újrakeringés)

Levegő jelenléte a kazán körben (ideiglenes hiba)

Biztonsági termosztát beavatkozása túlmelegedés miatt (valószínű szivattyú leállás vagy levegő a fűtőkörben).

Túl nagy nyomás a fűtőkörben (> 2,7 bar) Hívja a felhatalmazott műszaki szervizközpontot.

Túl alacsony nyomás a fűtőkörben

Biztonsági beavatkozás keringés hiánya miatt. (hőérzékelő mért adatai alapján)

Lángvesztés

Lángvesztés begyújtásnál Hívja a felhatalmazott műszaki szervizközpontot.

Beavatkozás túl magas fűstgáz hőmérséklet miatt

Sikertelen begyújtás (5 kísérlet)

Gázszelep leblokkolt

Legalább 2 másodpercre nyomja be az

Hívja a felhatalmazott műszaki szervizközpontot.

Szakítsa meg a kazán elektromos tápellátását néhány másodpercre. Ha a rendellenesség továbbra is fennmarad, lépjen kapcsolatba a felhatalmazott műszaki szervizszolgálattal

Hívja a felhatalmazott műszaki szervizközpontot.

Legalább 2 másodpercre nyomja be az

Ellenőrizze, hogy a rendszer nyomása az előírás szerinti-e. Lásd a RENDSZER FELTÖLTÉS fejezetet.

Legalább 2 másodpercre nyomja be az

gombot.

7722018 (03-02/19) 6

Page 7

135

7715703

154 160

178

270

317 162

384 164

385 165

431

A vezérlő áramkör belső hibája

A gázellátás szelepének hibája

Odairányú/visszairányú szonda ellenőrző teszt Hívja a felhatalmazott műszaki szervizközpontot.

Ventilátor meghibásodás Hívja a felhatalmazott műszaki szervizközpontot. Biztonsági termosztát beavatkozás az alacsony

hőmérsékletű rendszeren túlmelegedés miatt Hőcserélő túlmelegedése Hívja a felhatalmazott műszaki szervizközpontot.

A tápfeszültség frekvenciája nem megfelelő Hívja a felhatalmazott műszaki szervizközpontot.

Parazita láng (belső rendellenesség)

Túl alacsony tápfeszültség

A hőcserélő hőérzékelő meghibásodott Hívja a felhatalmazott műszaki szervizközpontot.

Rendellenesség esetén a kijelző háttérvilágítása bekapcsol és megjeleníti a hibakódot. Egymás után 5 alkalommal lehet megpróbálni az újraindítást, ezután a kazán letilt. Újabb újraindítási kísérlet előtt várjon legalább 15 percet.

Hívja a felhatalmazott műszaki szervizközpontot.

Legalább 2 másodpercre nyomja be az A helyreállás automatikus 175 V-nál nagyobb feszültséggel.

Ha a rendellenesség továbbra is fennáll, hívja a felhatalmazott műszaki szervizközpontot.

gombot.

5. KAZÁN INFORMÁCIÓK MENÜ

Az alábbi táblázatban megadott információ megjelenítéséhez legalább 1 másodpercig benyomva kell tartani a gombot. A kilépéshez nyomja meg a

LEÍRÁS LEÍRÁS

gombot.

HASZNÁLÓI Rész (hu)

Másodlagos belső hibakód

Fűtési előremenő ág hőmérséklete (°C)

Külső hőmérséklet (°C)

A HMV hőmérséklet a külső vízmelegítőben (csak fűtésre használatos kazán)

A HMV hőmérséklete (kazán lemezes hőcserélővel)

- - -

09 - 13

15 - 18

Fűtési visszatérő ág hőmérséklete (°C)

Füstgáz hőmérséklete (°C)

A füstgáz hőmérséklete (°C)

Termékinformációk

Open Therm kommunikáció azonosítás

Termékinformációk

6. A KAZÁN KIKAPCSOLÁSA

A kazán kikapcsolásához a kétpólusú kapcsolóval meg kell szakítani a készülék elektromos energiaellátását. A “Védelem” működési módban a kazán kikapcsolásra kerül, de az elektromos körök feszültség alatt maradnak és a fagyvédő funkció aktív.

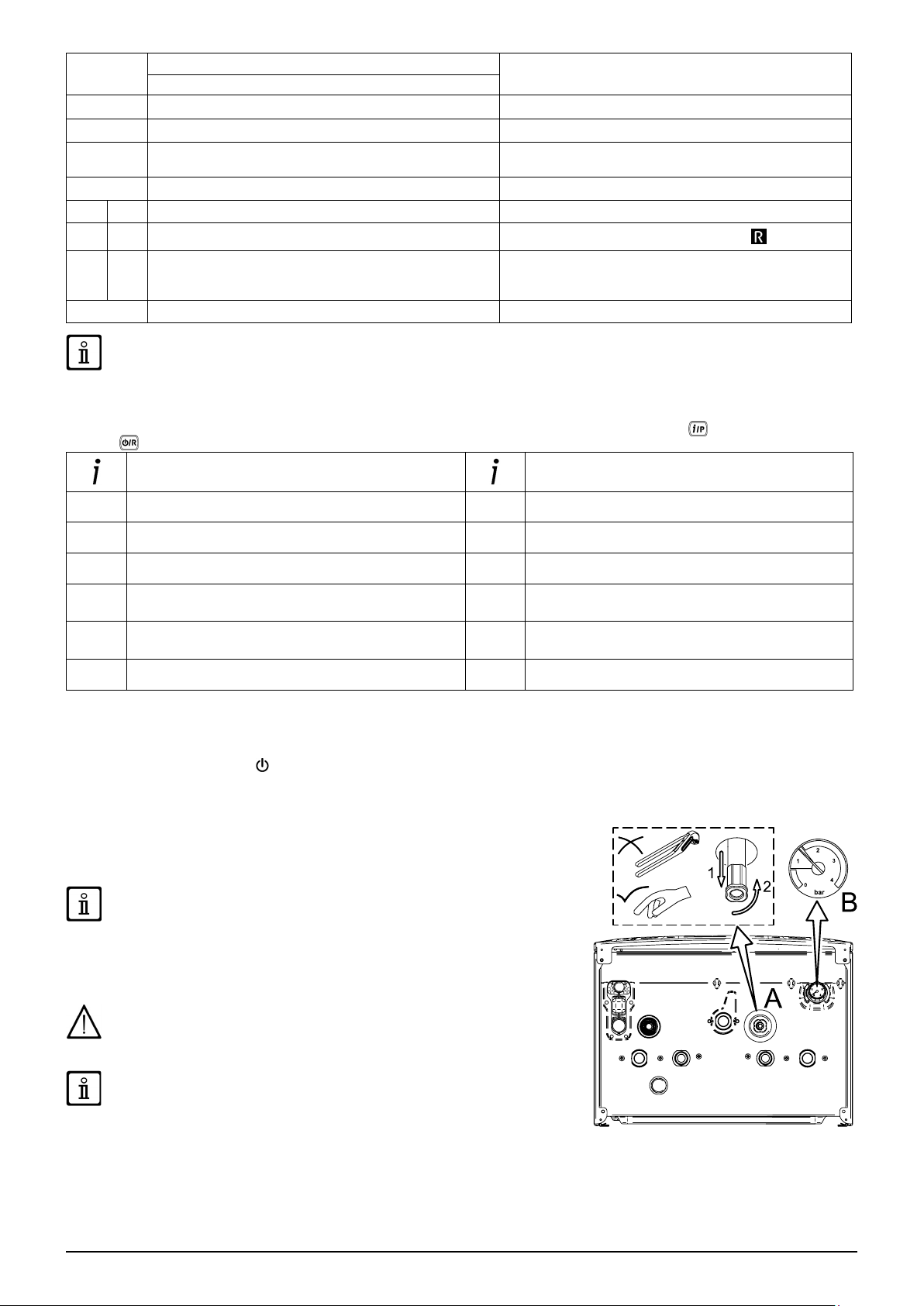

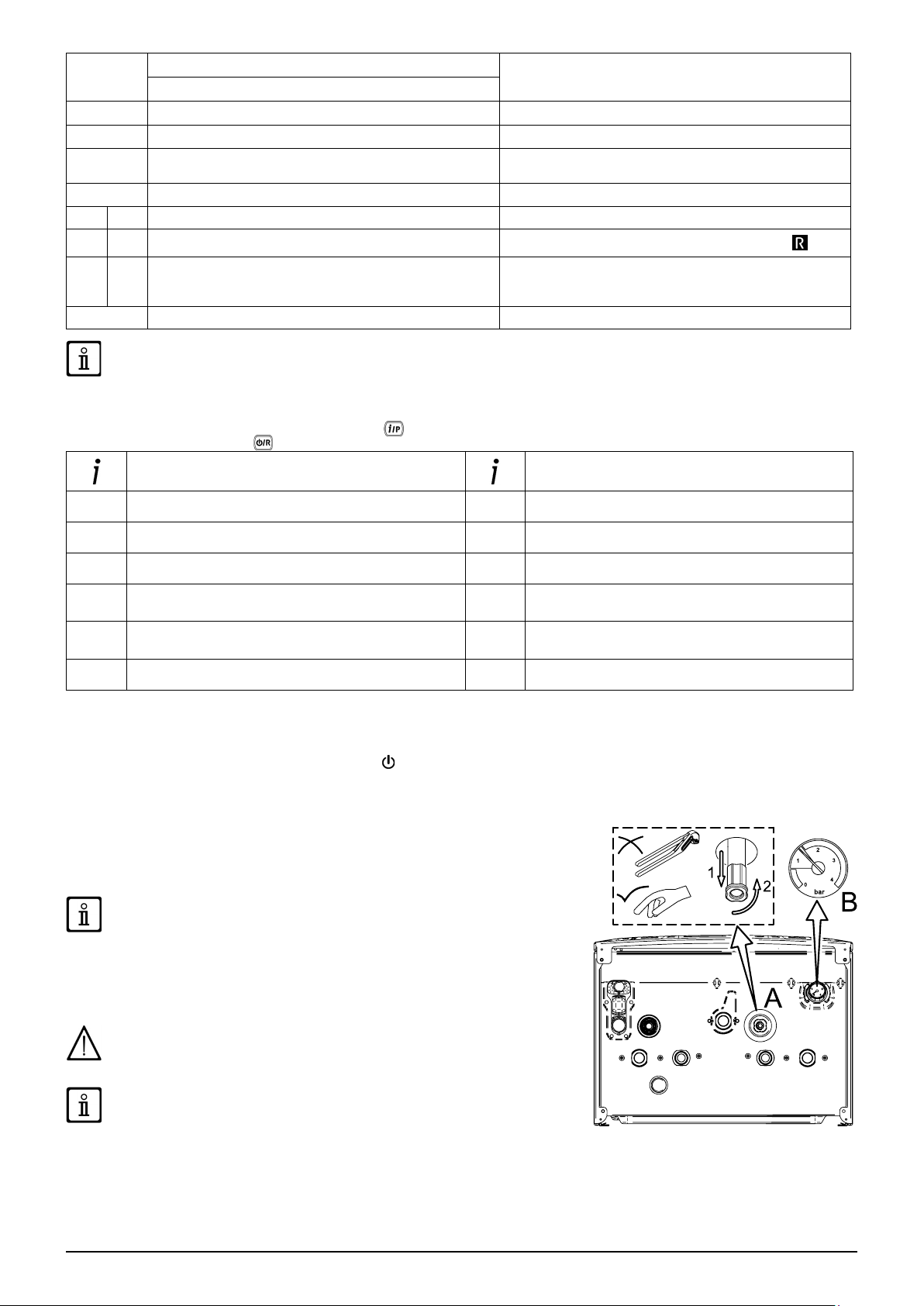

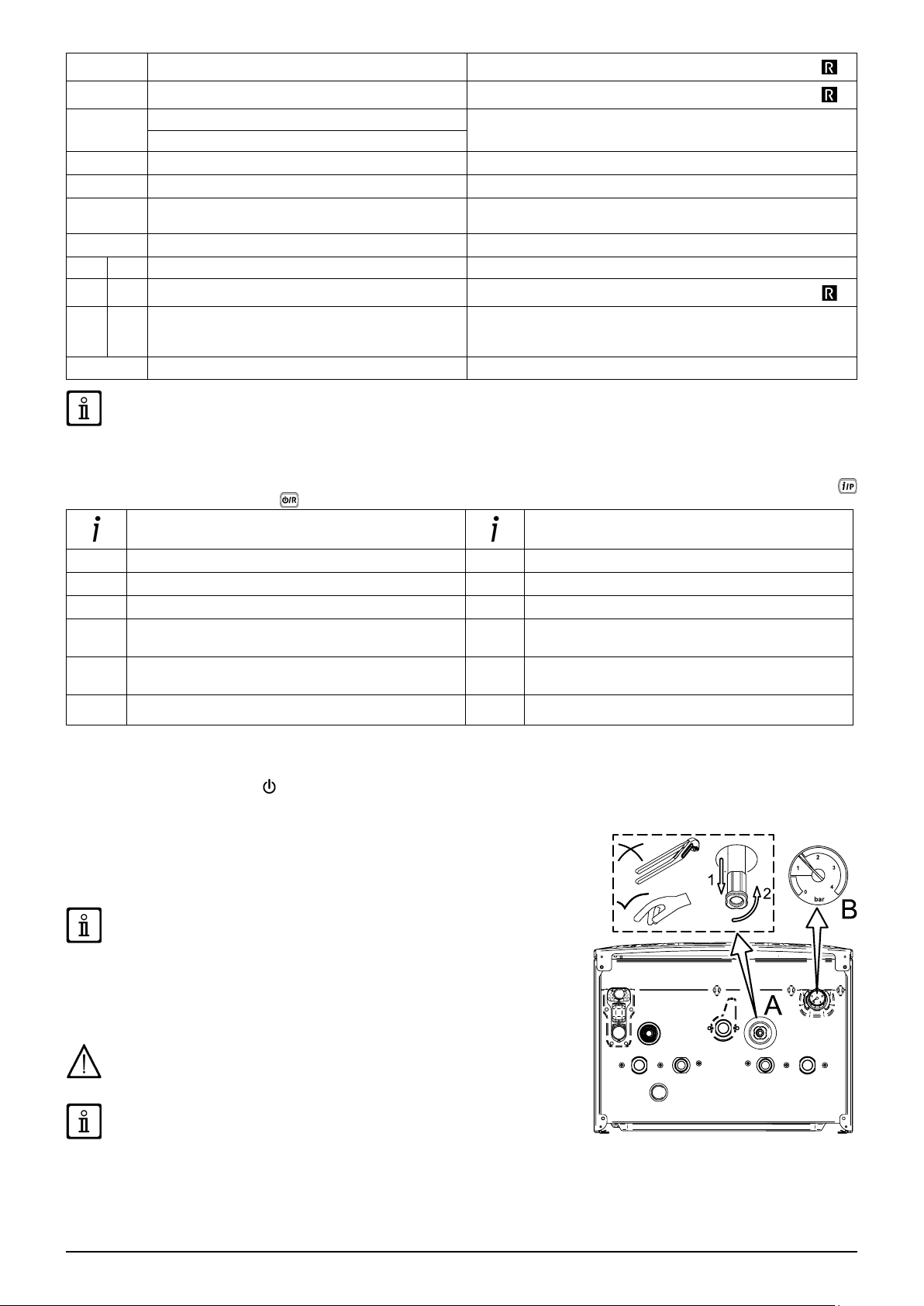

7. BERENDEZÉS FELTÖLTÉS

A "B" manométeren rendszeresen ellenőrizze, hogy a hideg berendezés nyomása 1

- 1,5 bar között legyen. Alacsony nyomás esetén a kazánfeltöltő "A" csappal állítson

rajta (oldalt lévő ábra).

Különösen óvatosan járjon el a fűtési rendszer feltöltésénél. Nyissa ki a készüléken található hőszabályozó szelepeket (ha van), lassan folyassa a

amíg eléri a működéshez szükséges nyomást. Végül légtelenítéssel távolítsa el a készülék belsejéből az esetleges sugárzó elemeket. A BAXI nem vállal felelősséget a fentiek hibás, vagy felszínes betartásából származó, a fő hőcserélő belsejében található légbuborékok okozta hibákért.

vizet elkerülve, hogy a fő vízkörbe levegő kerüljön. Addig folyassa a vizet,

A kazán vízpresszosztáttal rendelkezik, mely vízkimaradás esetén megakadályozza a kazán működését.

Ha gyakran fordul elő nyomáscsökkenés, kérje a FELHATALMAZOTT MŰSZAKI SZERVIZSZOLGÁLAT segítségét.

8. RENDES KARBANTARTÁSI UTASÍTÁSOK

A kazán tökéletes működési, és biztonsági hatékonyságának garantálásához minden szezon végén felül kell vizsgáltatni a felhatalmazott műszaki szervizszolgálattal. A gondos karbantartás hozzájárul a berendezés gazdaságos üzemeltetéséhez.

7722018 (03-02/19)

Page 8

A BESZERELÉST MEGELŐZŐEN ÉRVÉNYES FIGYELMEZTETÉSEK

Az alábbi műszaki leírások és utasítások a beszerelést végző szakembernek szólnak, hogy tökéletesen tudja elvégezni a beszerelést. A kazán begyújtására és használatára vonatkozó útmutatásokat a felhasználónak szóló rész tartalmazza. A háztartási gázberendezések szerelését, karbantartását, kezelését kizárólag megfelelő képesítéssel kell rendelkező szakember végezheti a hatályos előírásoknak megfelelően.

Ezen felül az alábbiakat is gyelembe kell venni:

• Ha a készüléket 0°C-nál alacsonyabb hőmérsékletű helyiségbe telepíti, tegye meg a szükséges lépéseket annak érdekében, hogy a szifonban és a kondenzvíz elvezetőben ne képződhessen jég.

• A kazánt bármilyen típusú, egy vagy két csővel táplált fűtőlappal, radiátorral vagy konvektorral lehet működtetni. A kör keresztmetszetét minden esetben a normál módszerekkel kell számítani, gyelembe véve a 17. fejezetben megadott rendelkezésre álló vízkapacitás/vízoszlop nyomómagasság jellemzőket.

• A csomagolóanyagokat (műanyag zacskók, polisztirol, stb.) gyermekektől távol kell tartani, mert lehetséges veszélyforrást jelentenek.

• Az első begyújtást a felhatalmazott műszaki szervizszolgálatnak kell végeznie, a mellékelt lap szerint.

A fentiek be nem tartása esetén a garancia érvényét veszti.

KIEGÉSZÍTŐ SZIVATTYÚ - FIGYELMEZTETÉS

A fűtési berendezésen történő kiegészítő szivattyú használata esetén azt a kazán visszairányú körén helyezze el. Mindezt a víz presszosztát megfelelő működésének lehetővé tétele céljából.

SZOLÁR - FIGYELMEZTETÉS

Egy azonnali használati melegvizet szolgáltató (vegyes) kazán napelemes berendezésre csatlakoztatásánál a kazánba belépő használati melegvíz maximális hőmérséklete nem lépheti túl a 60 °C -ot.

A csomagolóanyagokat (műanyag zacskók, polisztirol, stb.) gyermekektől távol kell tartani, mert lehetséges veszélyforrást jelentenek.

9. A KAZÁN BESZERELÉSE

A sablon ábrája a kézikönyv végén a C „SECTION” mellékletben áll rendelkezésre.

Miután meghatározta a kazán pontos helyét, rögzítse a falra a sablont. A sablon alsó átlójánál lévő víz- és gázcsatlakozások állásainál kezdje a berendezés bekötését. Győződjön meg arról, hogy a kazán hátulsó része amennyire csak lehet, párhuzamos legyen a fallal (ellenkező esetben használjon távköztartót az alsó részen). Javasoljuk, hogy a fűtési körre két (egy oda- és egy visszairányú) G3/4-es külön kapható elzárócsapot építsen be, mivel ez lehetővé teszi, hogy nagyjavításnál ne kelljen a teljes fűtőberendezést leereszteni. Már meglévő berendezés és csere esetén javasoljuk, hogy a kazán visszairányú köréhez alul egy ülepítő edényt helyezzen el, melynek célja, hogy az átmosást követően is a rendszerben maradt és idővel a rendszerbe visszakerülő lerakódásokat, illetve salakot összegyűjtse. A kazán falra rögzítését követően végezze el a tartozékként mellékelt kivezető és beszívó csővezetékek csatlakoztatását a következő fejezetekben leírtaknak megfelelően. Csatlakoztassa a szifont egy kivezető aknába, folyamatos lejtést biztosítva. Kerülje a vízszintes szakaszokat.

Ne emelje a készüléket a műanyag részeinél fogva, mint például a szifonnál vagy a füst csőelemnél fogva.

Óvatosan rögzítse a kazán hidraulikus csatlakozóit (maximális nyomaték 30 Nm).

A kazán üzembe helyezése előtt töltse meg vízzel a szifont, hogy elkerülje a füstök terjedését a szobában.

TELEPÍTŐI Rész (hu)

9.1 A KAZÁN MÉRETEI

A kazán méreteit és a hidraulikus csatlakozások telepítési magasságait a kézikönyv végén a „SECTION” C melléklet tünteti fel.

A Kondenz elvezetés D GÁZ bemenet B Fűtési víz odairány E Használati hideg víz bemenet / Berendezés feltöltés C Használati melegvíz odairány (G1/2”) / vízmelegítő (G3/4”) F Fűtési víz visszairány

7722018 (03-02/19) 8

Page 9

10. A CSŐVEZETÉKEK TELEPÍTÉSE

A kazán könnyen és egyszerűen üzembe helyezhető, a kazánnal együtt szállított tartozékok segítségével, melyek leírása a kézikönyv további részében található. A kazán eredeti kialakítása szerint koaxiális, függőleges vagy vízszintes leeresztő és szívócső csatlakozásokkal rendelkezik. Az osztó tartozék segítségével elkülönített csővezetékekkel is lehet használni a kazánt.

FIGYELMEZTETÉS

C13, C33 Az osztott kivezetők végelemeit egy 50 cm-es oldalú négyzeten belül kell elhelyezni. A részletes utasítások leírását lásd az egyes tartozékoknál.

C53 A égést tápláló levegő beszívásának, és az égéstermék kivezetésének végelemeit nem lehet az épülettel szemközti falakon kialakítani.

C63 A vezetékek maximális terhelési vesztesége nem lehet több, mint 100 Pa. A vezetékek a specikus használatot és a 100 °C fölötti hőmérsékletet lehetővé tevő bizonyítvánnyal kell, hogy rendelkezzenek. Az alkalmazott kémény végelem a EN 18561 szabvány szerinti igazolással kell, hogy rendelkezzen.

C43, C83 Az alkalmazott kémény, vagy füstcső a használatnak megfelelő kell, hogy legyen.

A jobb telepítéshez a gyártó által szállított alkatrészeket ajánlatos használni

A nagyobb működési biztonság garantálása érdekében elengedhetetlen, hogy a kivezető füstcsöveket e célra szolgáló rögzítőkengyelek segítségével megfelelően rögzítsék a falhoz. A rögzítőkengyeleket egymástól kb. 1 méteres távolságra kell elhelyezni a csőcsatlakozók vonalában.

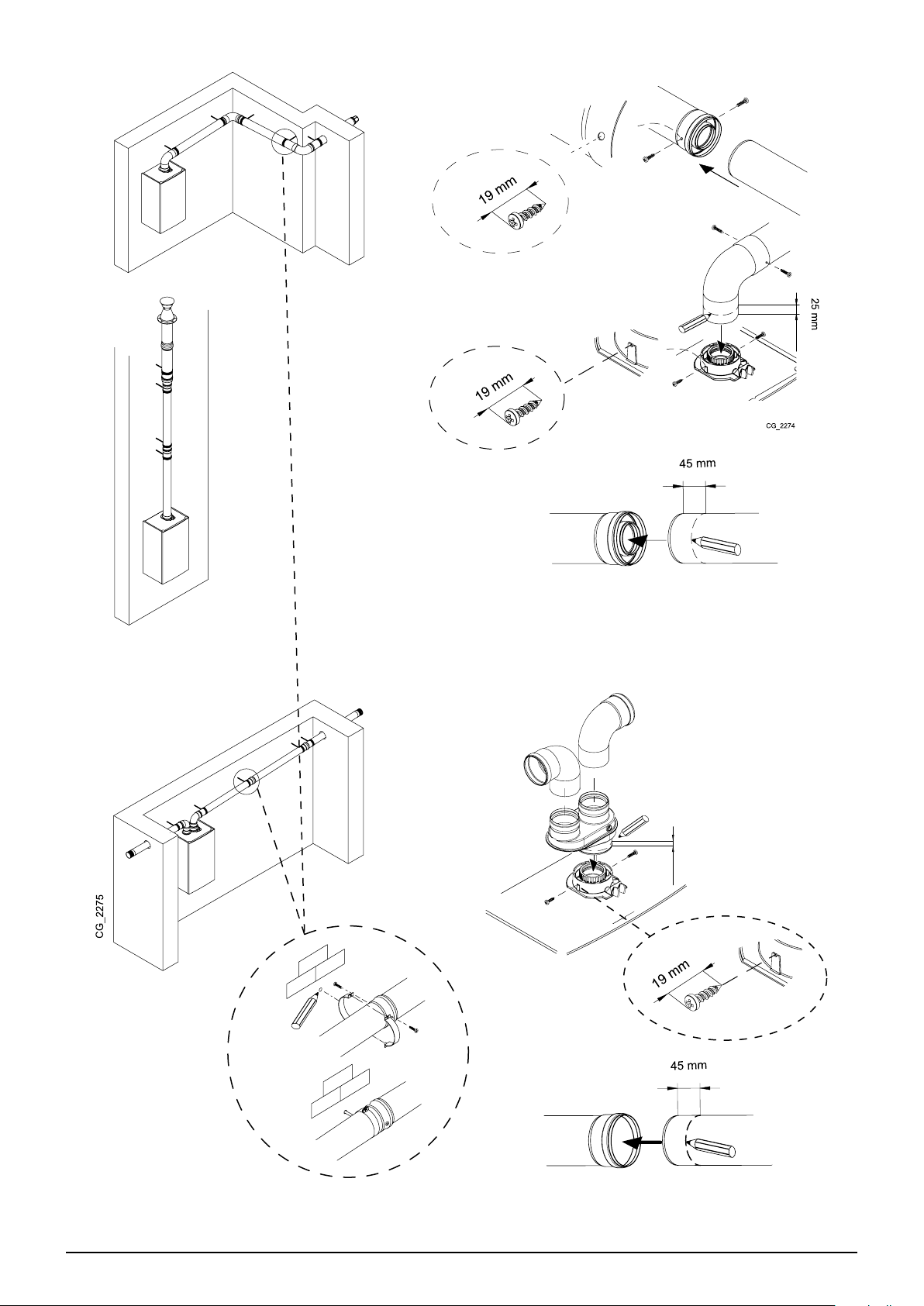

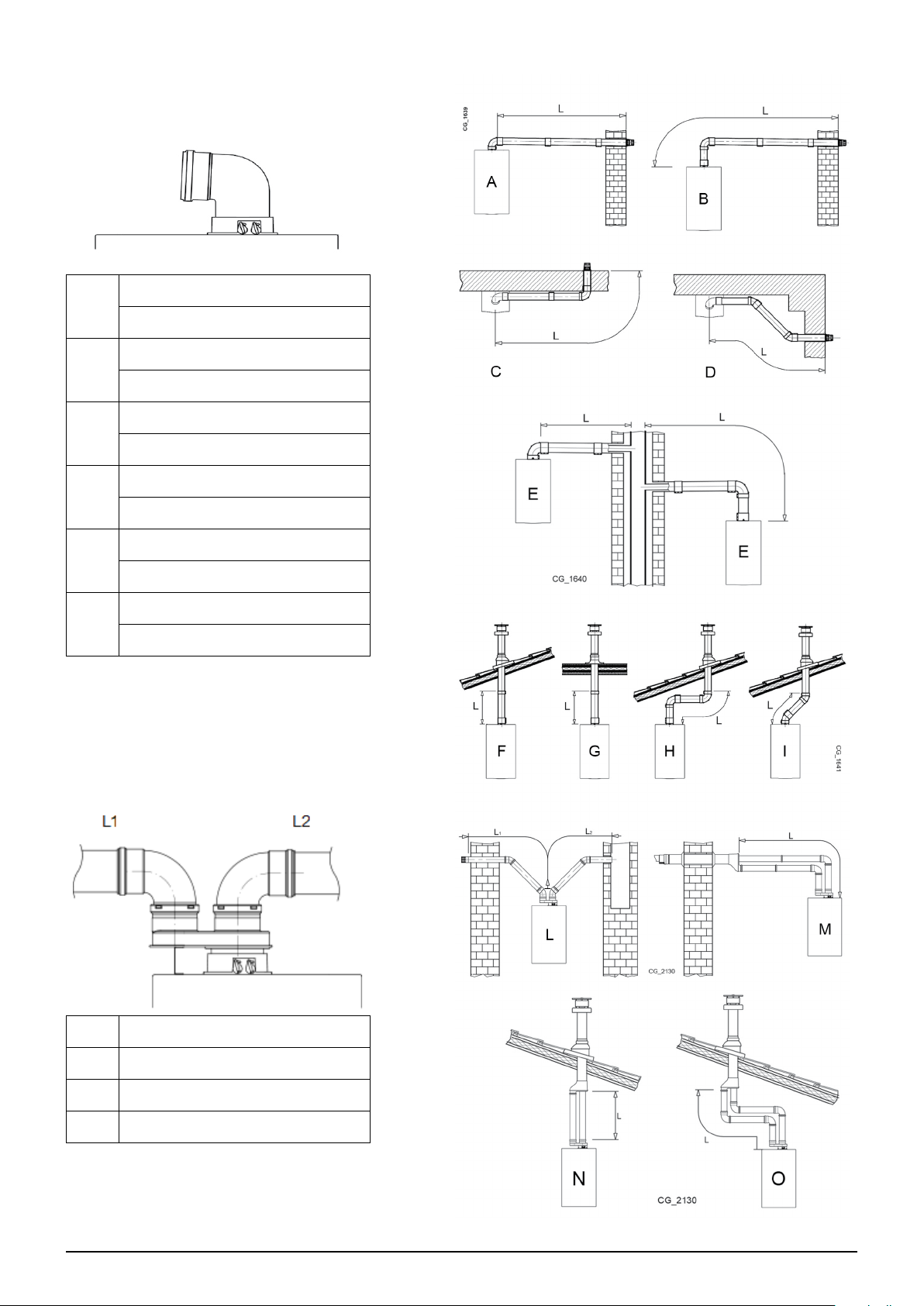

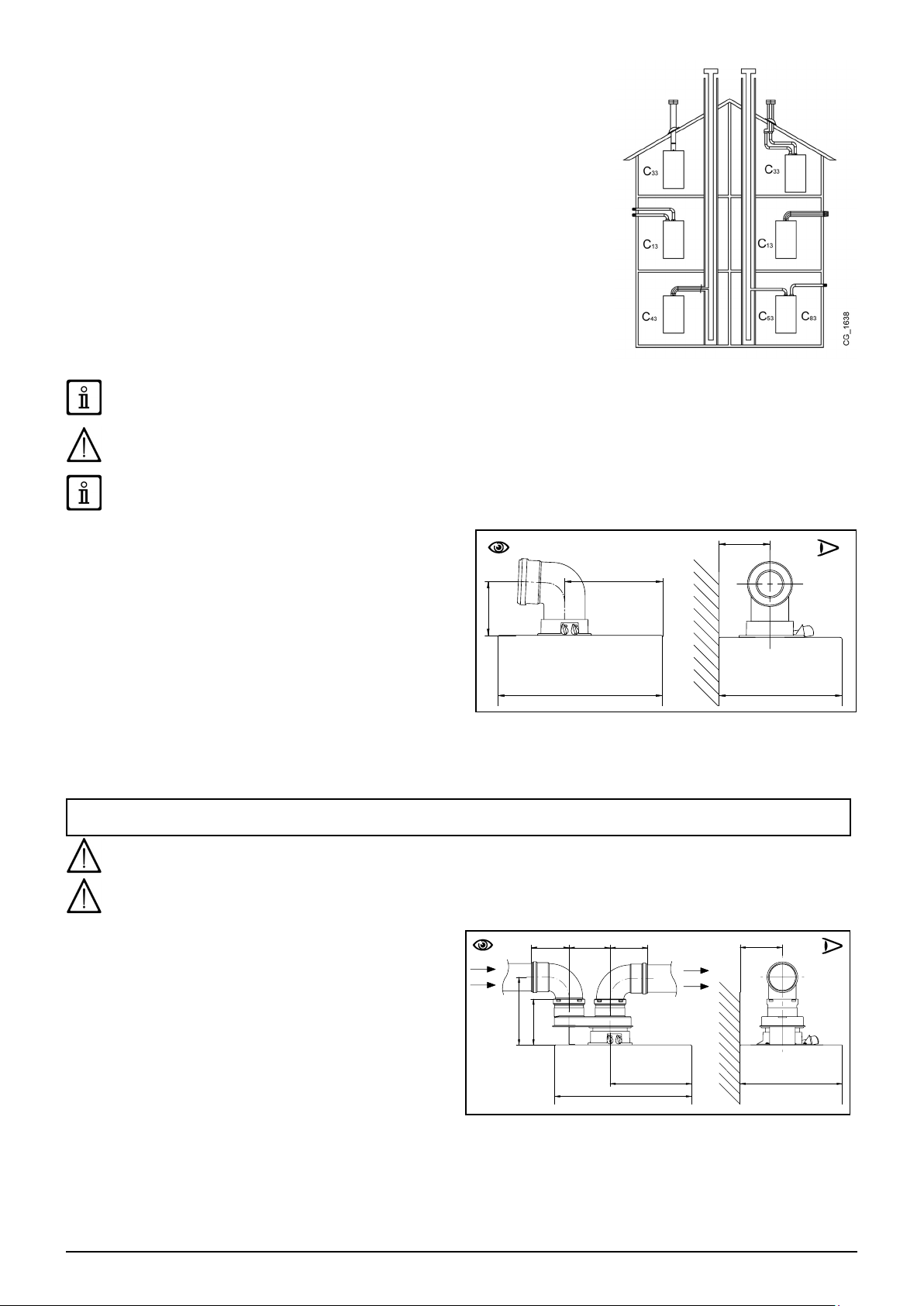

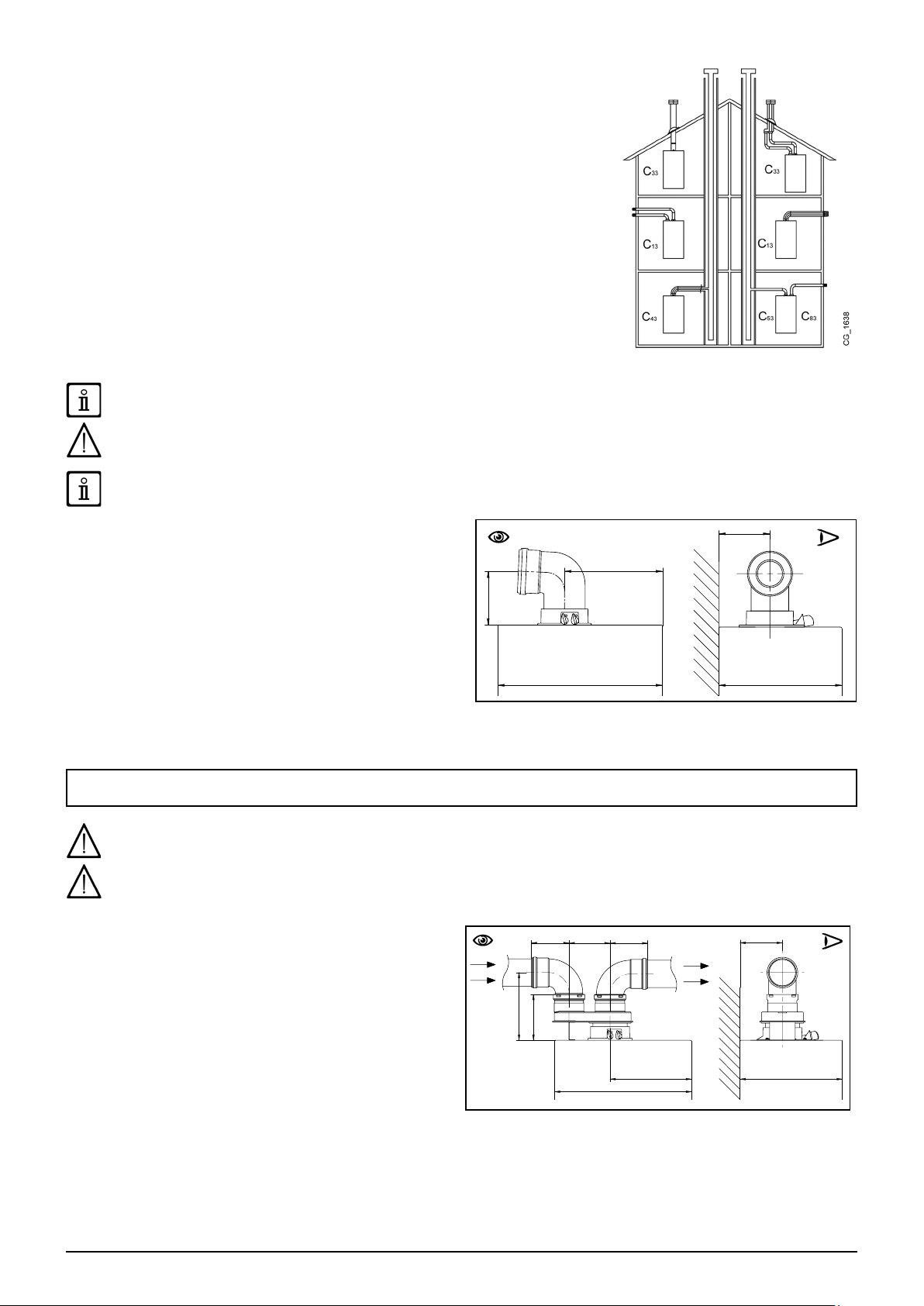

NÉHÁNY PÉLDA A KIVEZETŐ CSÖVEK TELEPÍTÉSÉRE, A VONATKOZÓ MEGENGEDETT HOSSZAKKAL A KÉZIKÖNYV VÉGÉN TEKINTHETŐ ÁT A D „SECTION” MELLÉKLETBEN.

10.1 KOAXIÁLIS CSŐVEZETÉKEK



Ez a típusú csővezeték lehetővé teszi az égéstermék kivezetését, és az égést tápláló levegő beszívását úgy az épületen kívül, mint a LAS típusú füstcsövekbe is. A 90°-os koaxiális könyök lehetővé teszi, hogy a kazánt a 360°-os elforgatási lehetőségnek köszönhetően bármilyen irányban a kivezető-beszívó





csővezetékekre lehessen kötni. Ezt a koaxiális csővezetékkel, vagy a 45°-os könyökelemmel párosítva kiegészítő könyökként is lehet alkalmazni. Külső kivezetés esetén a kivezető-beszívó csővezeték legalább 18 mm-re ki kell álljon a falból, hogy fel lehessen helyezni és rögzíteni lehessen az alumínium rozettát a vízbeszivárgás







elkerülése végett.

• Egy 90°-os könyökelem beillesztése 1 méterrel csökkenti a csővezeték teljes hosszúságát.

• Egy 45°-os könyökelem beillesztése 0,5 méterrel csökkenti a csővezeték teljes hosszúságát.

• Az első 90°-os könyök nem számít bele a lehetséges maximum hossz kiszámításába.

Rögzítse a szívócsöveket Ø 4,2 mm méretű és legfeljebb 19 mm hosszúságú horganyzott önmetsző csavarokkal. Ha a csavarok nincsenek a készletben, a kereskedelmi forgalomból kell ugyanilyen jellemzőkkel rendelező darabokat beszerezni.

Mielőtt rögzítené a csavarokat győződjön meg arról, hogy a cső a tömítésbe a szélétől legalább 45 mm-re legyen beillesztve (lásd a kézikönyv végén a D "SECTION" melléklet ábráit).

TELEPÍTŐI Rész (hu)

A kivezető csővezeték kazán felé történő minimális lejtésének 5 cm-nek kell lennie a hosszúság minden méterére.

10.2 KÜLÖNÁLLÓ CSŐVEZETÉKEK









A füst kivezető/beszívó csővezetékek különleges telepítéseihez a tartozékként adott egyes osztó tartozék használható (C). Ez a tartozék lehetővé teszi, hogy a kivezető és beszívó egységet bármilyen irányba fordítsa a 360°-os elforgatási lehetőségnek köszönhetően. Ez a csővezeték típus lehetővé teszi az égéstermék elvezetését úgy az épületen kívülre, mint egyedi







füstcsövekbe. Az égést tápláló levegő szívását a kivezetés helyétől eltérő helyen lehet megvalósítani. Az osztó készlet a kazán tetején lévő kis toronyra (100/600) van rögzítve és lehetővé teszi az égést tápláló levegőnek illetve az égési terméknek két különálló csövön (80 mm) keresztül történő









beszívását/kivezetését. További információkért olvassa el a tartozékot kísérő szerelési utasításokat. A 90°-os könyökelem lehetővé teszi, hogy a kazánt a különböző igényektől függően bármilyen kivezető-beszívó csővezetékre lehessen kötni. Továbbá a csővezeték, vagy a 45°-os könyökelem kiegészítéseként is lehet alkalmazni.

• Egy 90°-os könyökelem beillesztése 0,5 méterrel csökkenti a csővezeték teljes hosszúságát.

• Egy 45°-os könyökelem beillesztése 0,25 méterrel csökkenti a csővezeték teljes hosszúságát.

• Az első 90°-os könyök nem számít bele a lehetséges maximum hossz kiszámításába.

7722018 (03-02/19)

Page 10

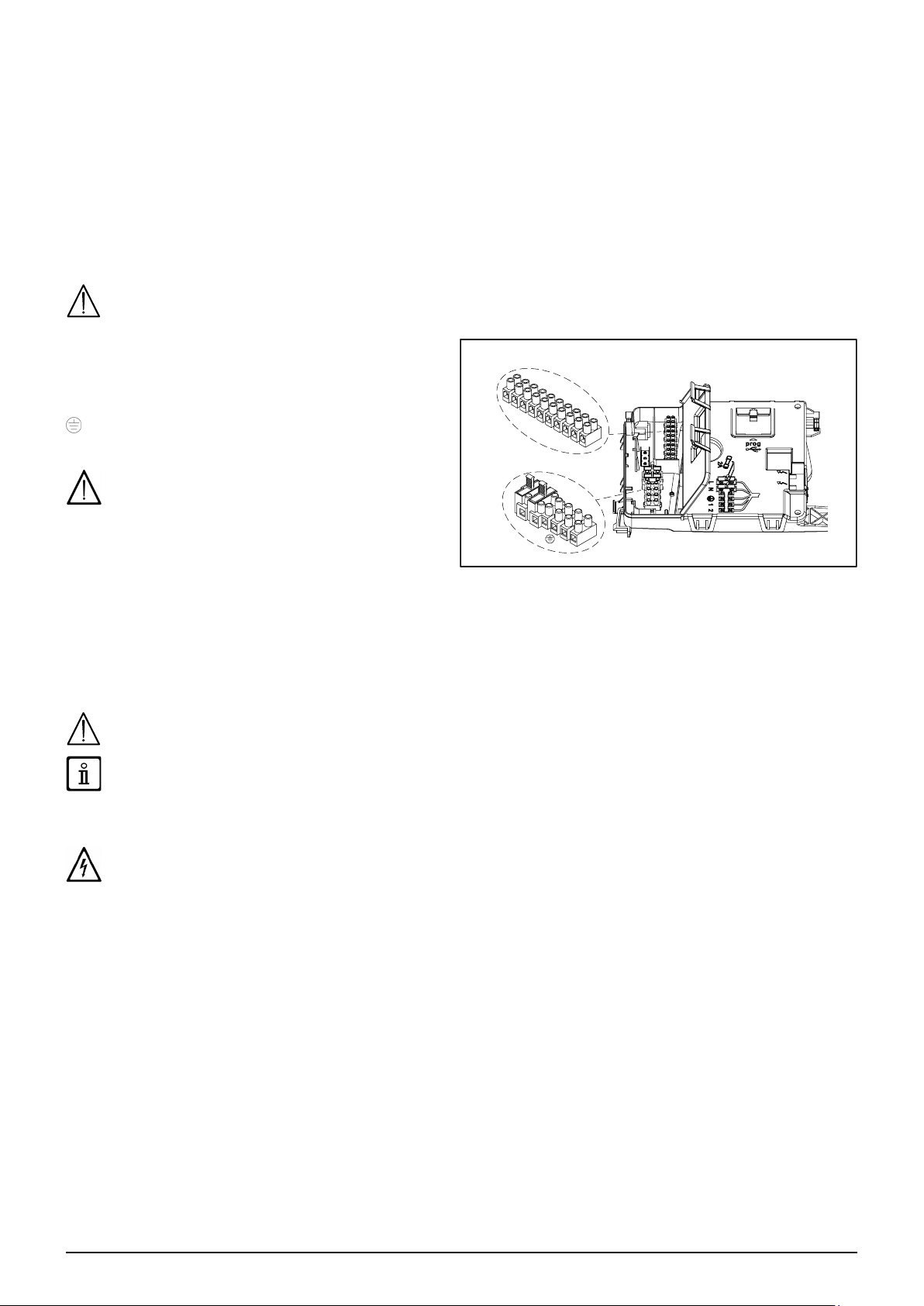

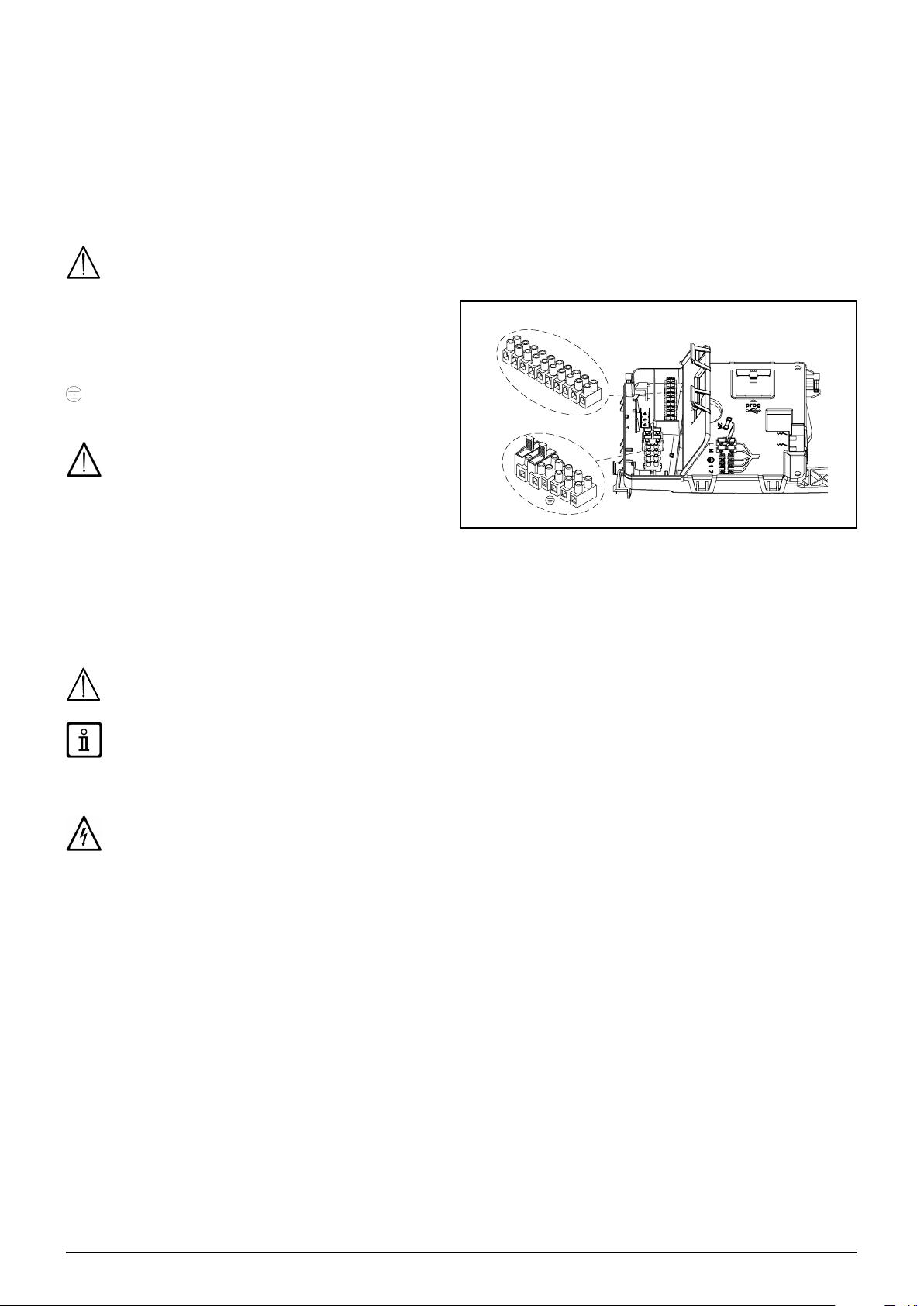

11. ELEKTROMOS CSATLAKOZTATÁSOK

A berendezés csak akkor tekinthető biztonságosnak elektromos szempontból, ha a berendezést hatékony földelő berendezéshez megfelelően csatlakoztatták, a Berendezések biztonsági szabványának megfelelően. A kazánt elektromosan 230 V-os monofázis + földelés táphálózatra kell csatlakoztatni a vele adott háromeres vezetékkel, a VONAL-NULLA polaritást betartva.

A csatlakoztatást kétfázisú kapcsoló segítségével kell elvégezni úgy, hogy az érintkezők legalább 3 mm-re nyíljanak.

A tápkábel cseréje esetén “8 mm átmérőjű, HAR H05 VV-F” 3x0,75 mm2 harmonizált kábelt kell használni. A kapocsléchez való hozzáféréshez távolítsa el a kazán elülső paneljét (melyet az alsó részen két csavar rögzít), fordítsa el lefelé a vezérlőszekrényt, majd a védőfedelet eltávolítva hozzáfér az elektromos csatlakoztatásra szolgáló, kapocsléchez. A 2 A-es gyorsbiztosíték a tápellátó kapocslécen található (ellenőrzés és/vagy csere céljából húzza ki a fekete színű biztosítéktokot).

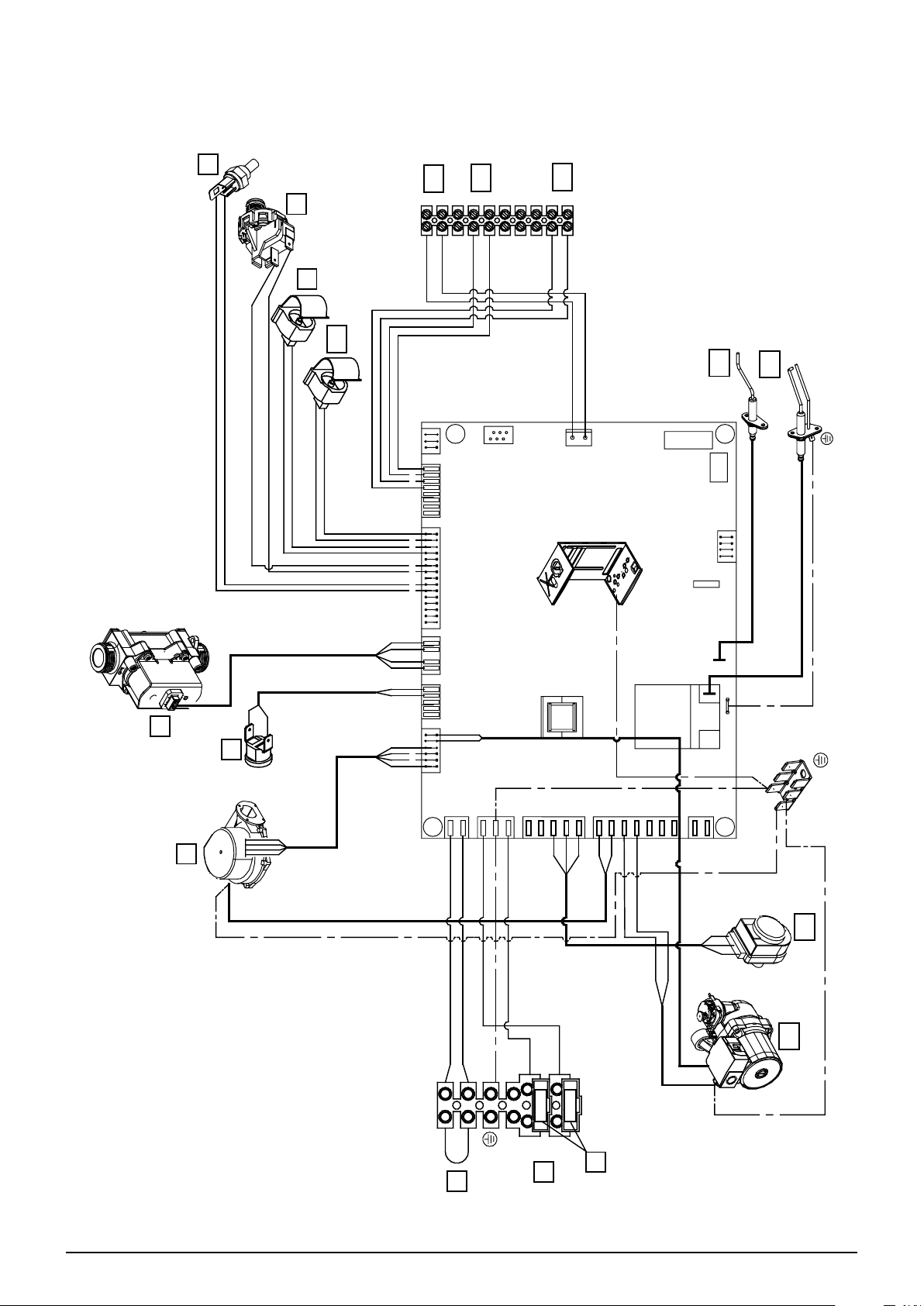

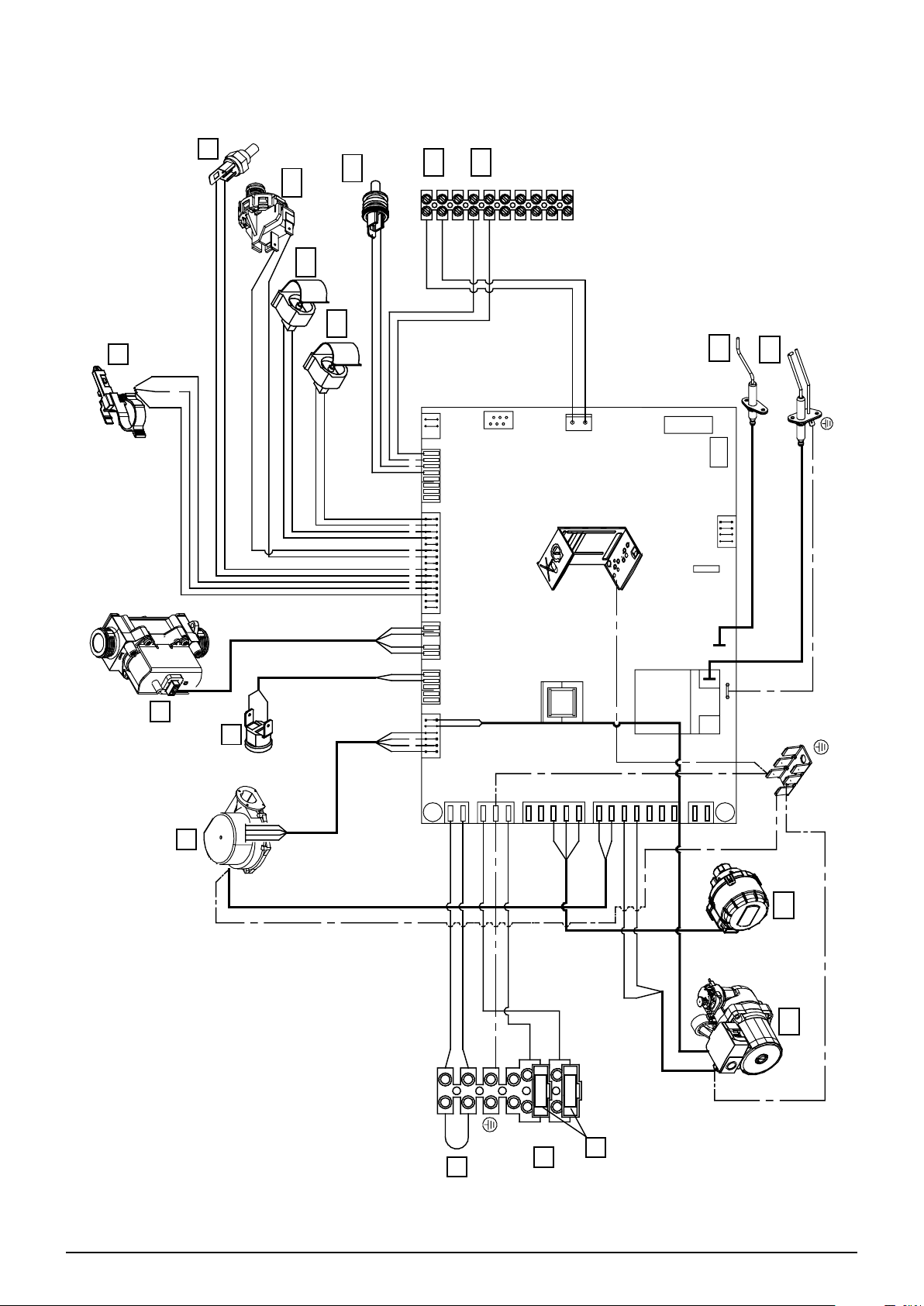

LÁSD AZ ELEKTROMOS ÁBRÁT A KÉZIKÖNYV VÉGÉN A B „SECTION” MELLÉKLETBEN.

Ellenőrizze, hogy a berendezéshez csatlakoztatott tartozékok összes névleges áramfelvétele ne haladja meg a 2A-t. Ha meghaladja, a tartozékok és az elektronikus alaplap közé relét kell beszerelni.

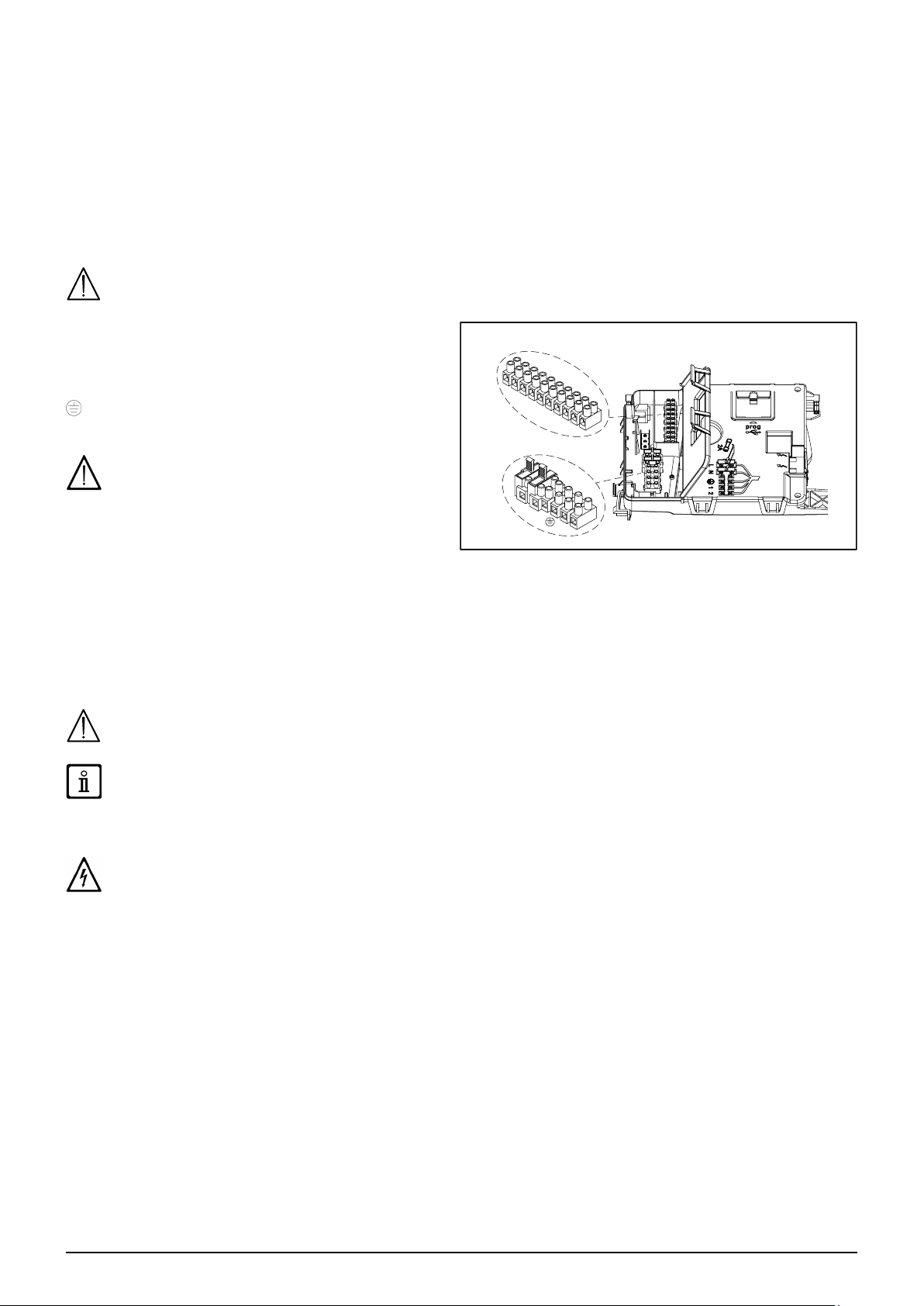

M1 KAPOCSLÉC

(L) = Vonal (barna) (N) = Nulla (világoskék).

= Földelés (sárga-zöld)

(1) (2) = Szobatermosztát érintkező.

Vissza kell állítani a hidat a kazán M1 kapocslécének

1-2 kapcsain amennyiben nem használja a

helyiségtermosztátot vagy amennyiben a tartozékként

adott Távvezérlő nem kerül csatlakoztatásra.

M2 KAPOCSLÉC

1 - 2. kivezetés: tartozékként szállított távvezérlő csatlakoztatása (alacsony feszültségű).

4 - 5. kivezetés : külső hőérzékelő csatlakoztatása (tartozékként szállítva)

6-7-8 kivezetés: nem használt.

9-10. kivezetés: használati melegvíz vízmelegítő hőérzékelőjének csatlakoztatása.

CG_2394

Ha a készüléket padlófűtéses rendszerhez csatlakoztatják, a beszerelést végzőnek biztonsági termosztátot kell beszerelnie, mely védi a készléket a túlmelegedéstől.

Az kapocslécek csatlakoztatásához használt huzalokhoz használja a kazán alján található, erre a célra szolgáló huzalvezetőt és rögzítőt.

11.1 SZOBATERMOSZTÁT CSATLAKOZTATÁS

AzM1 kapocslécen található csatlakozók nagyfeszültség alatt vannak (230 V). Mielőtt a csatlakoztatást elvégezné győződjön meg arról, hogy a készülék ne legyen elektromos áramellátás alatt. Tartsa be a tápellátási polaritást L (FÁZIS) - N (NULLA).

TELEPÍTŐI Rész (hu)

A szobatermosztát kazánhoz csatlakoztatásához az alábbiak szerint járjon el:

• szakítsa meg a kazán elektromos áramellátását;

• férjen az M1kapocsléchez;

• távolítsa el az 1-2 érintkezők végénél lévő hidat, és csatlakoztassa a szobatermosztát vezetékeit;

• helyezze elektromos áramellátás alá a kazánt, és győződjön meg arról, hogy a szobatermosztát megfelelően működik-e.

7722018 (03-02/19) 10

Page 11

11.2 A KÉSZLET RÉSZÉT NEM KÉPEZŐ TARTOZÉKOK

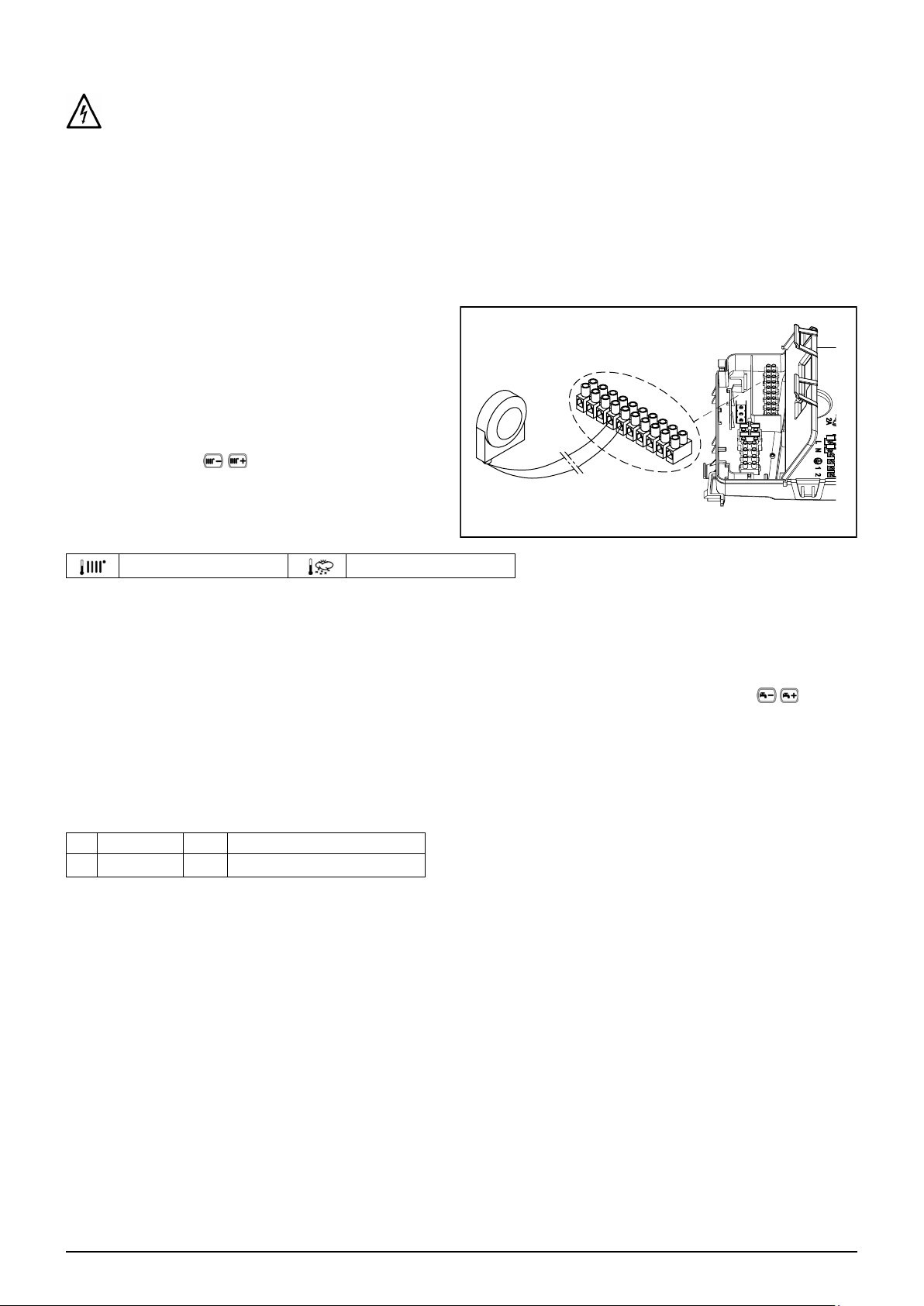

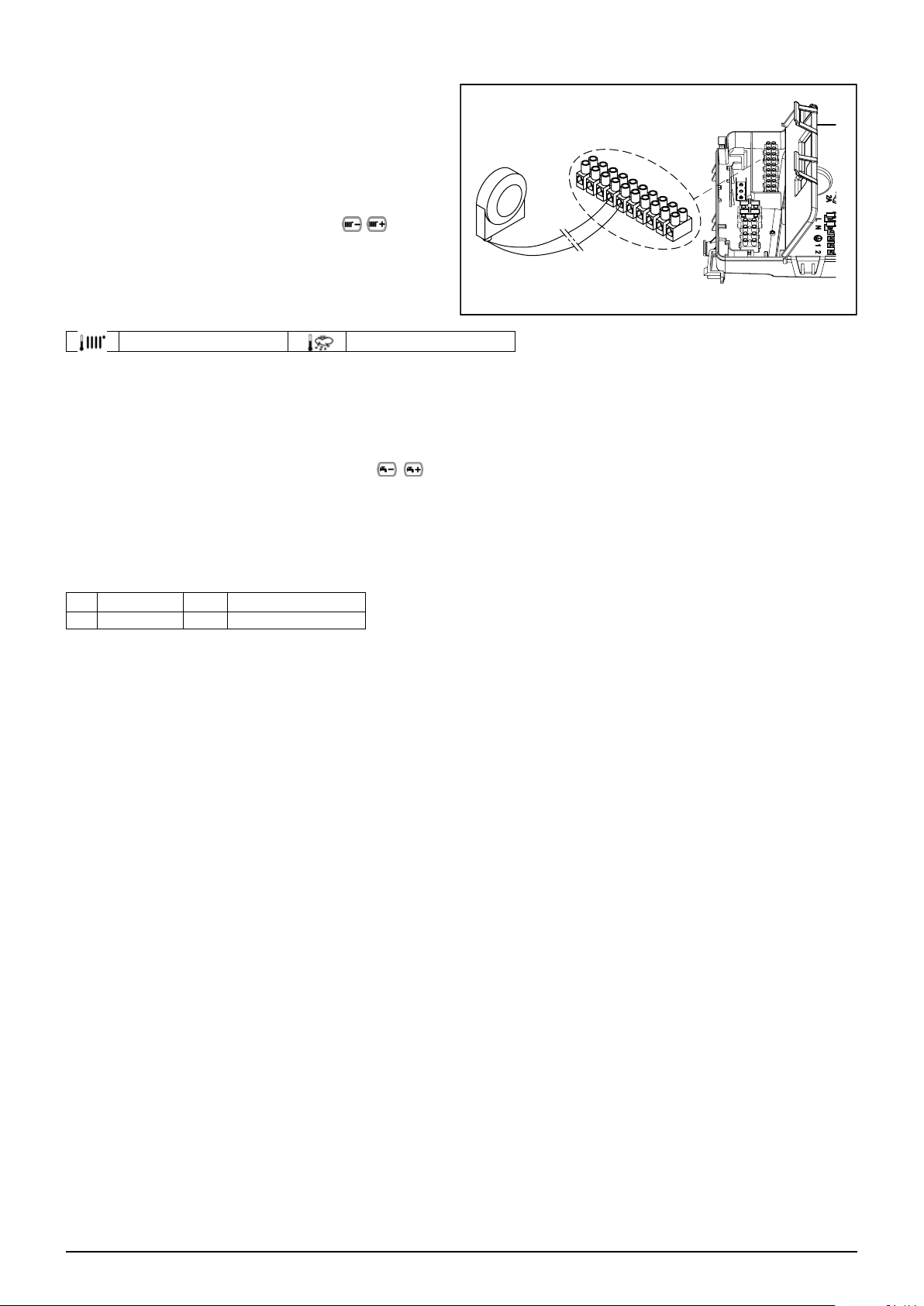

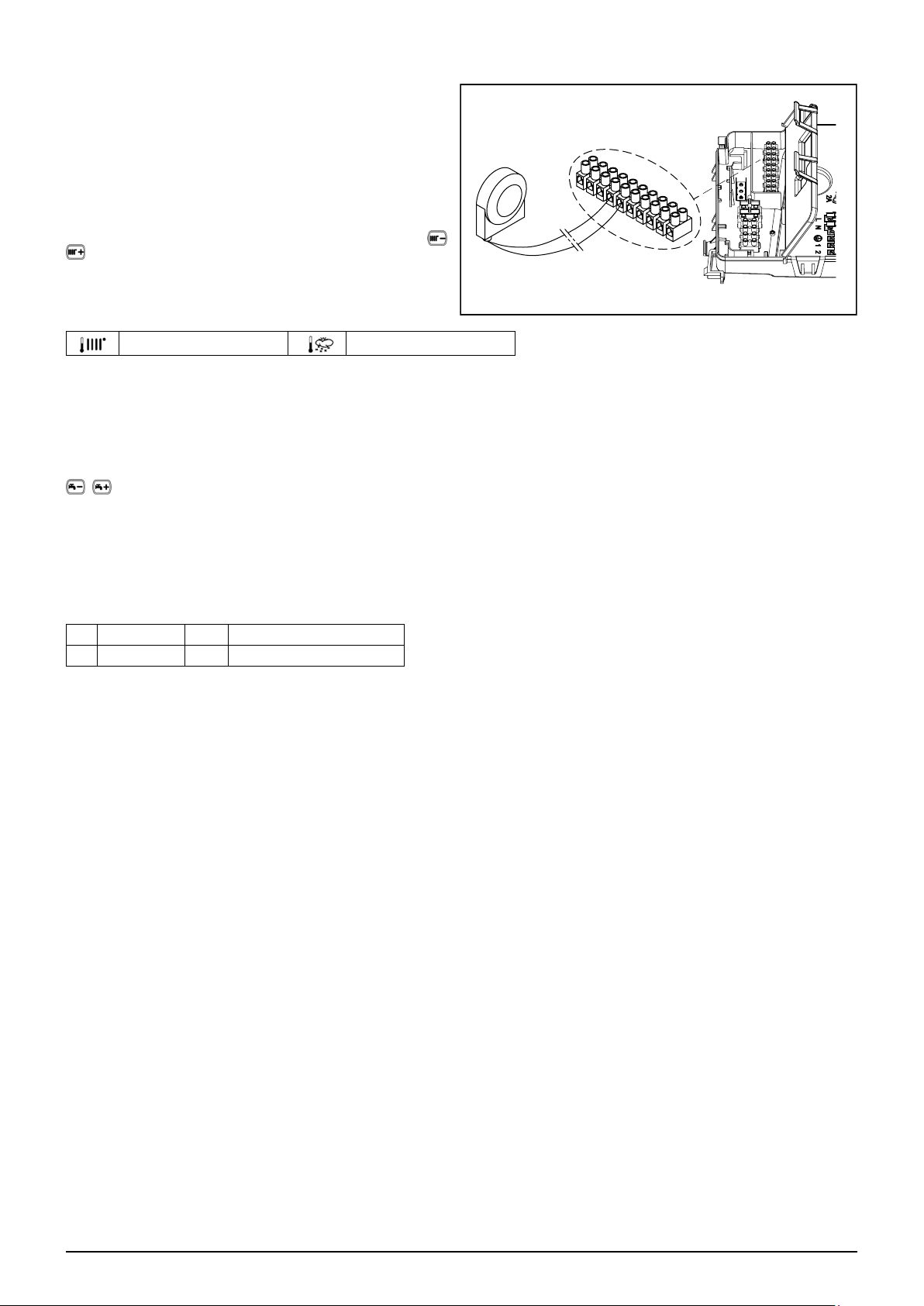

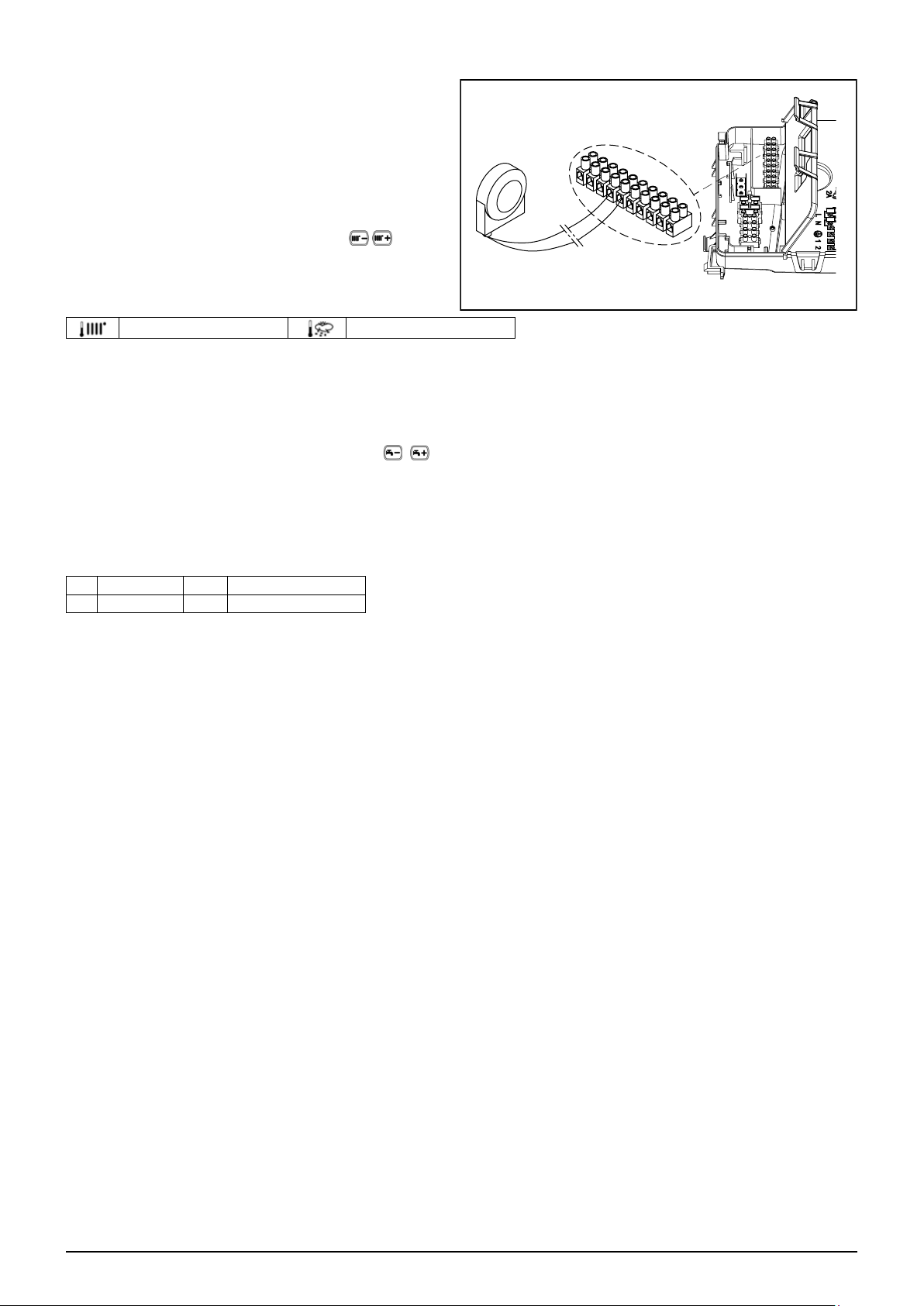

11.2.1 A KÜLSŐ SZONDA CSATLAKOZTATÁSA

A tartozék csatlakoztatásához a hőérzékelőhöz adott utasításokon kívül lásd a szöveg melletti ábrát (4-5 kivezetés).

"Kt" KLÍMA GÖRBE BEÁLLÍTÁSA

Amennyiben a kazánhoz külső hőérzékelő kapcsolódik, az előremenő víz hőmérsékletét az elektronika szabályozza, annak értékét a Kt együttható gyelembe vételével meghatározva. Állítsa be a kívánt görbét a

gombok

benyomásával a E SECTION melléklet grakonja szerint a legmegfelelőbb érték kiválasztásához (00 és 90 között).

SIEMENS

QAC34

GRAFIKON MAGYARÁZAT - E „SECTION”

Odairányú hőmérséklet Külső hőmérséklet

CG_2394

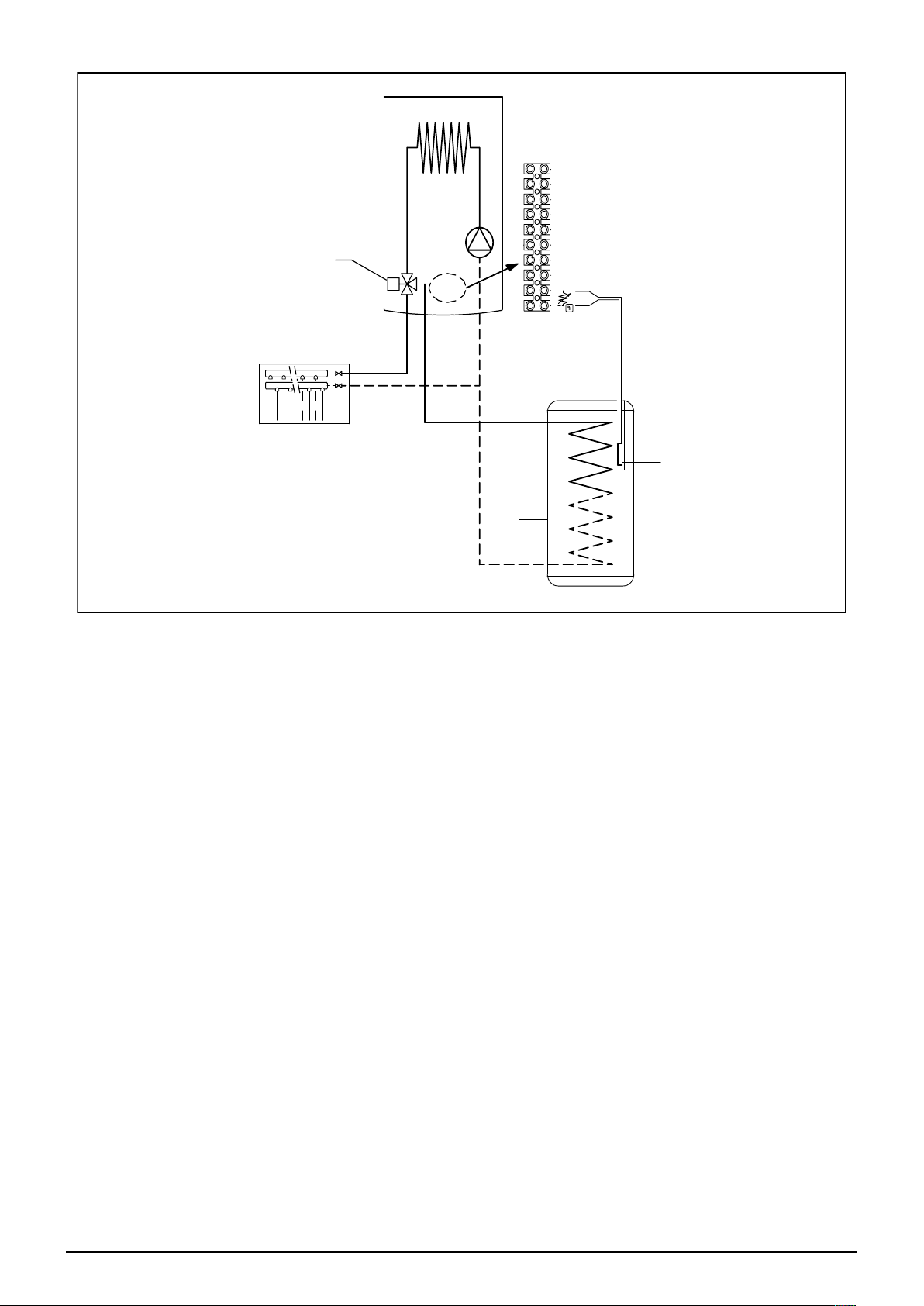

11.2.2 KÜLSŐ VÍZMELEGÍTŐ

A kazánt elektronikusan előkészítettük a külső használati víz melegítőhöz történő csatlakoztatásra. A vízmelegítő hidraulikus csatlakoztatását F „SECTION” melléklet ábrája tünteti fel. Csatlakoztassa az NTC elsőbbségi használati melegvíz szondát az M2 kapocsléc 9-10kivezetéseihez. Az NTC szonda érzékelő elemét a vízmelegítőn e célra kialakított furatba kell bevezetni. Ellenőrizze, hogy a vízmelegítő csőkígyójának teljesítménye a kazán teljesítményével összhangban legyen. A használati melegvíz hőmérsékletének beállításához (+35°C...+60°C) a

FONTOS: a 14. fejezetben megadottak szerint állítsa be a paramétert: P03 = 05.

nyomógombok használatosak.

11.2.3 ZÓNÁS RENDSZERRE CSATLAKOZTATÁS

Ezen funkció használatához tartozékként adott programozható elektronikus relé kártyát kell telepíteni. AZ ELEKTROMOS CSATLAKOZTATÁSOK MAGYARÁZATA (lásd az ábrát a kézikönyv végén a „SECTION” G mellékletben).

Z Zóna (1..n) EV Zóna mágnesszelep R Relé RT Szobatermosztát

A kazán egy több zónás fűtőrendszert vezérelhet. A (falra telepített) Beltéri Egység egy zóna szabályozásához használható, míg normál helyiségtermosztátok használhatók a többi zóna szabályozásához.

RENDSZER CSATLAKOZTATÁS

• Csatlakoztassa az 1. zóna szelepét/szivattyúját a kazán vezérlődobozában található relé kártya kapocslécének 1-3 kapcsaihoz.

• Csatlakoztassa a többi zóna Helyiségtermosztát érintkezőjét az M1 kapocsléc 1-2 kapcsaihoz (HELYISÉGTERMOSZTÁT

CSATLAKOZTATÁS fejezet).

Ellenőrizze, hogy a paraméter P04=02. Állítsa be a P10 legyen (PARAMÉTER BEÁLLÍTÁS fejezet).

TELEPÍTŐI Rész (hu)

7722018 (03-02/19)

Page 12

12. KÜLÖNLEGES FUNKCIÓK

12.1 ELSŐ BEGYÚJTÁS

A kazán első bekapcsolásakor az alábbiakban ismertetett eljárást kell eszközölni. Miután elektromos ellátás alá helyezte a kazánt a kijelzőn a "000" kódszám tűnik fel. A készülék készen áll az "első bekapcsolási" eljáráshoz.

• Nyomja be együttesen a gombokat 6 másodpercre. A kijelzőn az "On" kiírás tűnik fel 2 másodpercre, melyet a "312"

kódszám követ jelezvén, hogy a "berendezés gáztalanító" funkció aktív. Ennek a funkciónak az időtartama 10 perc.

• A funkció végén a kazán bekapcsol, a kijelző a "000" a bekapcsolási teljesítmény % értékkel és a fűtési odairányú hőmérséklet

(°C) értékkel váltakozva. Ebben a "gázfelismerési funkció" fázisban, mely kb. 7 percig tart, a használt gáztípus kerül vizsgálatra. Ezen funkció alatt biztosítsa a fűtő vagy használati melegvíz (használati melegvíz igény) berendezés maximális hőcseréjét, hogy elkerülje a kazán túlmelegedés miatti kikapcsolását.

• Amennyiben a kazán tápellátása földgázzal történik a kijelzőn a NG jelzés kerül feltüntetésre kb. 10 másodpercre. A kazán

ekkor készen áll a normál működésre. Ha a kijelző a LPG jelzést tünteti fel, nyomja be együttesen a legalább 4 másodpercre a gyári beállítás módosítása nélküli kilépéshez.

• Amennyiben a kazán tápellátása propángázzal történik a kijelzőn a LPG jelzés kerül feltüntetésre. Nyomja be legalább 6

másodpercre a

gombot a ténylegesen használt gáz megerősítéséhez. Ha a kijelző a NG jelzést tünteti fel, és nem ismeri

fel a tápellátást biztosító gázt, nyomja be együttesen a & gombokat legalább 4 másodpercre a funkcióból történő kilépéshez, majd módosítsa a P02=01 paramétert a kazán használati utasításának “PARAMÉTER BEÁLLÍTÁS” fejezetében ismertetettek szerint.

Ha a gáztalanító vagy gázfelismerési funkció elektromos áremellátás kimaradása miatt megszakadt, az áramellátás újra biztosítását követően a funkciót újra kell aktiválni a gomb ok legal á bb 6 máso d p e rcre tör ténő eg y üt tes beny omásá val.

töltőcsapján szabályozzon a megfelelő nyomás visszaállításáig. Ha a gázfelismerési funkció egy rendellenesség (például E133 gáz hiánya) miatt került megszakításra, nyomja be a gobot a resetáláshoz, majd pedig a gombokat nyomja be együttesen (legalább 6 másodpercre) a funkció újra aktiválásához. Ha a gázfelismerési funkció túlmelegedés miatt szakadt meg, újra kell aktiválni a funkciót a gombok legalább 6 másodpercre történő együttes benyomásával.

Ennek a készüléknek az égését a gyár FÖLDGÁZZAL történő működésre ellenőrizte, szabályozta és állította be.

A Gáztípus Ellenőrzési Funkció alatt az égési arány egy rövid időre megnő, amíg a gáztípus meghatározásra kerül.

Ha a Légtelenítési Funkció alatt a kijelző az E118 rendellenességet jelzi ki (a hidraulikus kör alacsony nyomása) a készülék

& gombokat

Az első begyújtásnál, amíg nem távozik a gázcsövekben lévő összes levegő, előfordulhat, hogy az égő nem gyullad be, és a kazán teljesen leáll. Ilyen esetben azt javasoljuk, hogy ismételje meg a begyújtási műveleteket, amíg a gáz eléri az égőfejet. A kazán működésének helyreállításához tartsa benyomva a gombot legalább 2 másodpercig.

Előfordulhat, hogy a telepítést közvetlenül követő első begyújtások nem optimálisak, mivel a rendszer normál működésének beállásához időre van szükség.

12.2 LÉGTELENÍTÉSI FUNKCIÓ

Ez a funkció megkönnyíti a fűtőkörben található levegő eltávolítását a kazán üzembe helyezésekor, vagy olyan karbantartásokat követően, amikor a főkörből a vizet le kell ereszteni . A légtelenítő funkció bekapcsolásához tartsa benyomva egyszerre a gombokat 6 másodpercig. Amikor a funkció bekapcsol, a kijelzőn néhány másodpercre megjelenik az On felirat, melyet a 312 programsor követ. Az elektronikus alaplap 10 perces időtartamra aktiválja a szivattyú be-/kikapcsolási ciklust. A funkció automatikusan leáll a ciklus végén. A funkcióból történő manuális kilépéshez ismételten nyomja meg egyszerre a fenti gombokat 6 másodpercig.

12.3 KÉMÉNYSEPRŐ FUNKCIÓ

Ezzel a funkcióval érhető el a maximális fűtési teljesítmény. Az aktiválást követően lehetséges a kazán teljesítményszintjének százalékos beállítása a használati melegvíz előállítás hőigényéhez mérten. Az eljárás az alábbi:

• Tartsa benyomva legalább 6 másodpercig a és gombokat. Amikor a funkció bekapcsol, a kijelzőn néhány másodpercig

TELEPÍTŐI Rész (hu)

megjelenik az “On” felirat, majd megjelenik a “303” programsor, amely váltakozik a kazán teljesítményének %-os értékével.

• A teljesítmény fokozatos szabályzásához használja a

• A kilépéshez legalább 6 másodpercig tartsa benyomva egyszerre az első pontban leírt gombokat.

A gombot megnyomva 15 másodpercre megjeleníthető az előremenő vízhőmérséklet pillanatnyi értéke.

gombokat (érzékenység 1%).

7722018 (03-02/19) 12

Page 13

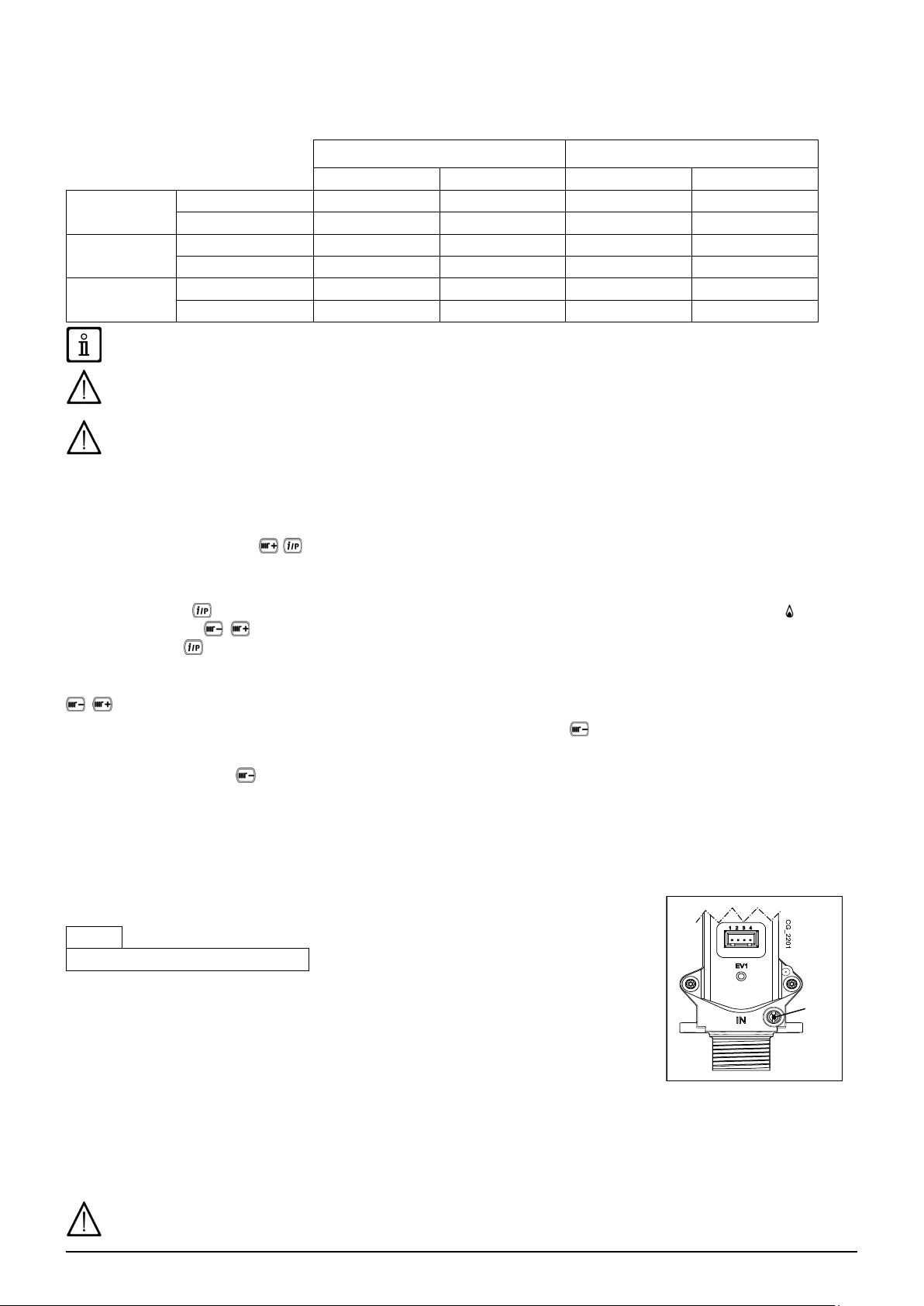

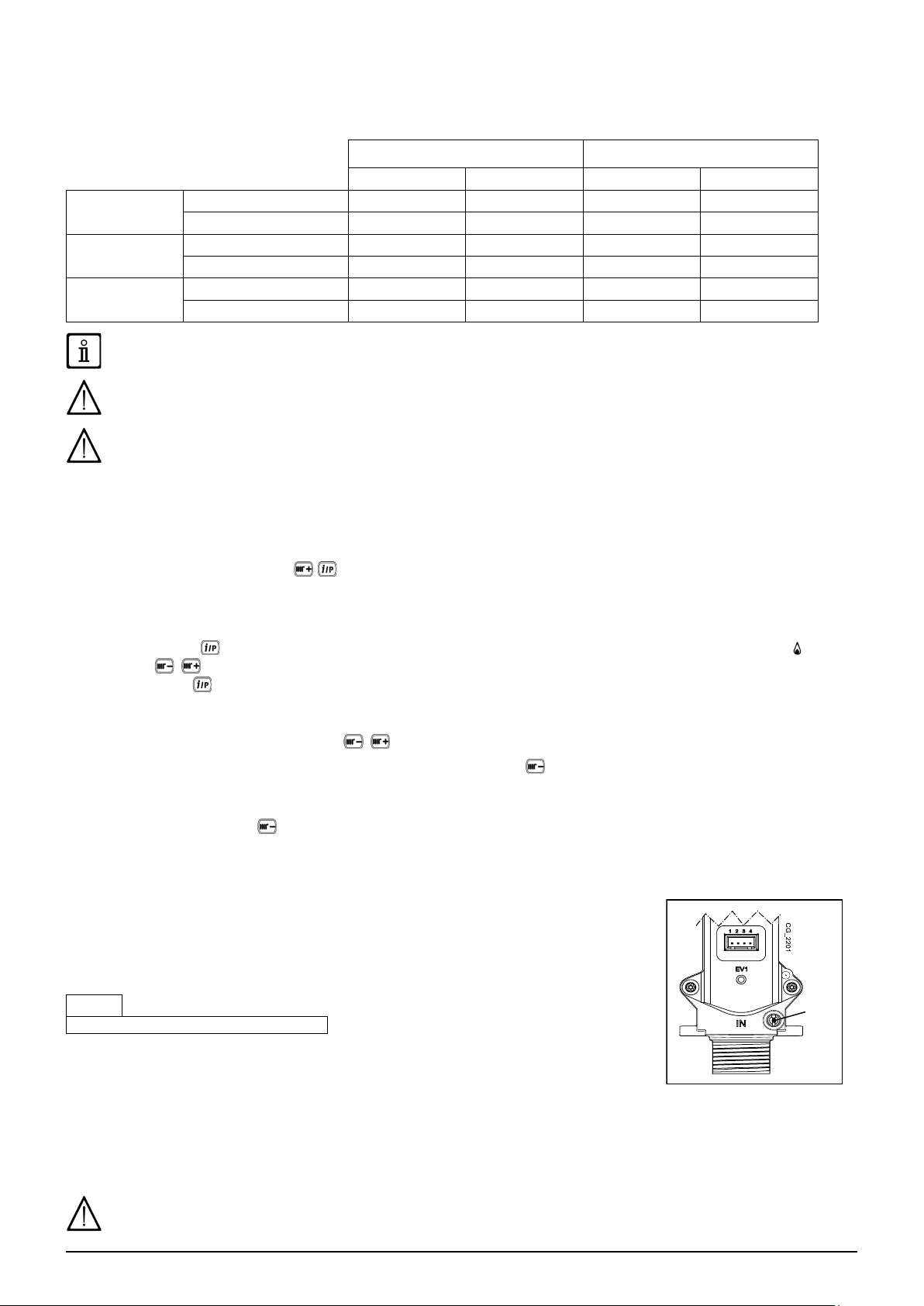

12.4 ÉGÉS ELLENŐRZÉSE (CO 2%)

A kazán megfelelő működésének céljából az égéstermékek CO2-O2 tartalmának az alábbi táblázatban megadott tartományon belül kell lennie. Amennyiben a CO2-O2 mennyisége a megadott értéktől különbözik, ellenőrizze az elektródák épségét és távolságát. Amennyiben az elektródák cseréje szükséges, azokat megfelelően kell elhelyezni. Ha a probléma így sem oldódik meg, az alábbi műveletsort kell végrehajtani.

G20 G25.1 G31

% O2 % CO2 % O2 % CO2 % O2 %

Maximális

teljesítmény

Gyújtási

teljesítmény

Legkisebb

teljesítmény

Névleges érték 8,7 5,4 10,0 5,4 10,0 6,0

Megengedett érték 8,2 - 9,3 6,3 - 4,3 9,3 - 10,9 6,3 - 4,3 9,5 - 10,5 6,8 - 5,2

Névleges érték 8,7 5,4 10,0 5,4 10,8 4,8

Megengedett érték 8,2 - 9,3 6,3 - 4,3 9,3 - 10,9 6,3 - 4,3 10,3 - 11,3 5,5 - 4,1

Névleges érték 8,8 5,2 10,1 5,2 10,0 6,0

Megengedett érték 8,2 - 9,3 6,3 - 4,3 9,3 - 10,9 6,3 - 4,3 9,5 - 10,5 6,8 - 5,2

A CO2/O2 értékek zárt tartályfal mellett értendők.

Az égéstermékek mérését egy megfelelően kalibrált mérőműszerrel kell végezni.

Normál működés során a kazán automatikus égésszabályzási programot futtat. Ebben a fázisban rövid ideig akár 1000 ppmet is meghaladó CO 2 érték is mérhető.

ÉGÉSTERMÉKEK BEÁLLÍTÁSA (CO2%)

Ezzel az üzemmóddal a CO2% részleges szabályzása történik. Az eljárás az alábbi:

• tartsa benyomva legalább 6 másodpercig a és gombokat. Amikor a funkció bekapcsol, a kijelzőn néhány másodpercig

megjelenik az “On” felirat, majd megjelenik a “304” programsor, amely váltakozik a kazán teljesítményének % -os értékével

• Az égőfej begyújtását követően a kazán eléri a maximális teljesítményét (100). Amikor a kijelzőn a "100" kiírás jelenik meg, megtörténhet a CO

• nyomja meg a

• a

nyomógombokkal a CO2 értéke (-5-tól +5-ig) növelhető vagy csökkenthető.

nyomógombbal elmentheti az új értéket és visszatérhet az aktuális teljesítményérték megjelenítéséhez "100" (a kazán

folyamatosan teljes kapacitással használati melegvizet termel).

Ezt az eljárást a CO2 mennyiségének szabályozásához is lehet alkalmazni a gyújtási teljesítményen és a minimális

teljesítményen a nyomógombok segítségével az itt ismertetett eljárás 5. pontját követően.

• Az új érték mentését követően (az eljárás 5. pontja) nyomja be a nyomógombot, hogy a kazánt a gyújtási teljesítményre

állítsa. Várja meg, hogy a CO2 értéke stabilizálódjon, majd végezze el a szabályozást az eljárás 4.pontjában ismertetettek szerint (a teljesítmény értéke egy <>100 és <>0 közötti szám), majd mentse az értéket (5. Pont).

• nyomja meg ismét a értéke stabilizálódik, majd folytassa az eljárás 4. pontjában leírtak szerint (teljesítményérték = 00);

• az üzemmódból való kilépéshez tartsa benyomva legalább 6 másodpercig a nyomógombokat az 1. pontban leírtak szerint.

% érték részleges módosítása;

nyomógombot, a kijelzőn a "00" kiírás látható az üzemmód számával váltakozva "304" (a jel kigyullad);

nyomógombot, hogy a kazánt legkisebb teljesítményű üzemmódba hozza. Várja meg, amíg a CO2

13. GÁZSZELEP

Ebben a készülékben a szelepen nincs szükség semmilyen szabályozásra. A rendszer elektronikusan, saját magától áll be.

A gázszelep ábrájának jelmagyarázata

Gáz tápnyomás csatlakozó

TELEPÍTŐI Rész (hu)

13.1 GÁZCSERE MÓDOZAT

Csak erre felhatalmazott Műszaki Szervizszolgálat állíthatja át a kazán működését FÖLDGÁZRÓL LPG gázra vagy fordítva. A beállítás eszközléséhez a P02 paramétert a PARAMÉTER BEÁLLÍTÁS fejezetben leírtaknak megfelelően kell beállítani. Végül pedig az égést kell ellenőrizni a KÜLÖNLEGES FUNKCIÓK - ÉGÉS ELLENŐRZÉS fejezetben ismertetetteknek megfelelően.

A gázcsere művelet végén javasoljuk, hogy az azonosító táblán tüntesse fel a használt gáztípust.

7722018 (03-02/19)

Page 14

14. PARAMÉTEREK BEÁLLÍTÁSA

A kazán elektronikus alaplap paramétereinek programozásához az alábbiak szerint járjon el:

• Tartsa benyomva 6 másodpercig egyszerre a gombokat, ameddig a kijelzőn megjelenik a “P01” programsor, a beállított értékkel váltakozva (°C);

• A paraméterlista görgetéséhez használja a

• Nyomja meg a

gombot, a kiválasztott paraméter értéke villogni kezd, az érték módosításához használja a gombokat;

• Az érték jóváhagyásához nyomja meg a

Az alábbi táblázatban feltüntetett paraméterekre vonatkozó további információkat a kért tartozékokkal együtt adjuk meg.

Padlós berendezés telepítése esetén, állítsa be a P16=01 paramétert.

A PARAMÉTEREK ISMERTETÉSE

P01 Termékadatok 01

P02

P03

P04

P05

P06

P07..P09 Termékadatok --

Használt gáztípus 00 = METÁN - 01 = GPL

Hidraulikus rendszer

00 = igény szerinti HMV 05 = külső vízmelegítővel

08 = kizárólag fűtésre Programozható relé beállítás 1 (Lásd a SERVIZ utasításait)

00 = semmilyen társított funkció 01 = zárt relé érintkező Helyiség Termosztát igénnyel (230V) 02 = zárt relé érintkező Távvezérlés igénnyel (alacsony feszültség) 03 = berendezés feltöltés érintkező 04 = kazán rendellenesség jelző érintkező 05 = ventilátor érintkező (kitchen fan) 06-07 = nem használt

08 = időzített érintkező külső használati melegvíz szivattyú aktiválásához

09 = időzített érintkező külső használati melegvíz keringető szivattyú aktiválásához távvezérlős használati melegvíz programozáson keresztül

10 = zárt relé érintkező aktiv használati melegvíz igénnyel 11 - 12 - 13 = nem használt

Programozható relé beállítás 2 (Lásd a SERVIZ utasításait) Relé 1-el azonos kongurációk - P04

A külső hőérzékelő bemenetének megadása (Lásd a SZERVIZ utasításait)

Fűtési vízhőmérséklet beállítása. (Távvezérlő - Open Therm / Helyiség Termosztát 230V~)

gombokat;

gombot, vagy a mentés nélküli kilépéshez nyomja meg a gombot.

GYÁRI BEÁLLÍTÁS

1.24 20 24 28

08 00 00 00

TELEPÍTŐI Rész (hu)

P10

P11..P12 Termékadatok --

P13 Fűtési csúcsteljesítmény (0-100%) 100 80 80 86

P14 Használati melegvíz készítési csúcsteljesítmény (0-100%) 100 80 100 100

P15 Legkisebb fűtési teljesítmény (0-100%) 00

P16

00=a hőmérséklet a Távvezérlőn beállított értékkel egyezik meg 01=a hőmérséklet a Távvezérlő és a PCB közötti magasabb értékkel egyezik meg 02=a hőmérséklet a Távvezérlőn beállított értékkel egyezik meg.

A Helyiség Termosztát engedélyezi/letiltja a kazán működését.

03=a számított alapérték az igény eredetétől függ (PCB vagy Távvezérlő):

a)PCB (Helyiségtermosztát): az alapérték beállítása a kazán kapcsolótábla +/-

gombjai segítségével végezhető úgy, hogy előbb a Távvezérlőt lekapcsolja a

kazánról. b)Távvezérlő: az alapérték beállítása az “ULt” paraméter módosításával eszközlendő (lásd a “SZERELŐI FUNKCIÓK” fejezet Beltéri Egység tartozék használati utasítását) c)PCB-Távvezérlő egyidejű igény: a két igény közül a magasabb alapérték kerül kielégítésre.

Legnagyobb megengedett fűtési hőmérséklet (° C) 00 = 85° C - 01 = 45° C

7722018 (03-02/19) 14

Page 15

P17 Fűtési szivattyú kikeringetési idő (01 - 240 perc) 03

P18 Az újbóli begyújtást megelőző előkeringetési idő (00 - 10 perc), ahol 00=10 másodperc 03

P19 Termékadatok 07

P20 Használati melegvíz készítést követő kikeringetési idő (sec) 30

P21

P22 Termékadatok 00

P23 A használati melegvíz legnagyobb megengedett hőmérséklete 60

P24 Termékadatok 35

P25 Vízhiány kezelésére szolgáló eszköz 02

P26..P31 Termékadatok --

P32..P41 Diagnosztika (Lásd a SERVICE utasításait) --

P67

Fertőtlenítési üzemmód (°C) 00…54 = Letiltva - 55…67 = Engedélyezve

(állítsa be a kívánt hőmérséklet értéket)

Open Therm (OT) beállítás (Lásd a SERVICE utasításait) 00 = Plug & Play

14.1 FŰTÉSI MAXIMÁLIS TELJESÍTMÉNY SZABÁLYOZÁS

A kazán fűtési maximális teljesítménye csökkenthető a vezérelt fűtési rendszer igényeitől függően. Az alábbiakban feltüntetjük a P13 paraméter értékeit tartalmazó táblázatot az egyes kazán modellekhez kívánatos maximális teljesítménytől függően.

A P13 paraméterhez féréshez és annak módosításához a PARAMÉTER BEÁLLÍTÁS fejezetben ismertetettek szerint járjon el.

Kazán modell - PARAMÉTER P13 (%) / Teljesítmény fűtésnél (kW)

TELEPÍTŐI Rész (hu)

kW 1.24 20 - 24 28

3,5 0 0

4 2 2 0

5 7 7 4

6 12 12 8

7 17 17 13

8 22 22 17

9 27 27 21

10 32 32 25

12 41 41 33

14 51 51 42

16 61 61 50

18 71 71 58

20 80 80 67

22 90 75

24 100 86

7722018 (03-02/19)

Page 16

15. SERVICE RENDELLENESSÉGEK AZONOSÍTÁSA ÉS MEGOLDÁSA

A kazán újraindításához nyomja be legalább 2 másodpercre az gombot. Ha gyakran jelenik meg hibaüzenet a kijelzőn, forduljon a termék szervizelésére jogosult szakszervizek valamelyikéhez.

A hiba leírása Service beavatkozás

40 50

83…87

109

110

117

118

TELEPÍTŐI Rész (hu)

125

128

129

130

Külső szonda érzékelő meghibásodott Ellenőrizze az érzékelőt (*).

Hidraulikus di󰀨erenciál presszosztát elmaradt átkapcsolása

Hidraulikus di󰀨erenciál presszosztát összeragadt érintkezők Lásd az E12-ben feltüntetett beavatkozásokat

Gázszelep vezérlési hiba

Hidraulikus kör automatikus feltöltése folyamatban Várja meg a feltöltési ciklus végét. Rendellenesség a berendezés feltöltési fázisban Ellenőrizze a feltöltőcsapot.

Odairányú NTC érzékelő meghibásodott

Füst NTC érzékelő meghibásodott

Visszairányú NTC érzékelő meghibásodott Lásd az E20-ben feltüntetett beavatkozásokat Használati melegvíz NTC érzékelő meghibásodott Lásd az E20-ben feltüntetett beavatkozásokat

A füstgáz áramlása nem akadálymentes

Az elektromos vezérlés nincs megfelelően beállítva

A kazán kártya és a vezérlő egység közötti kommunikációs probléma. Valószínű rövidzárlat a vezetékeken.

Füst rendellenesség a kalibrálási fázis alatt (valószínű füst újrakeringés)

Levegő jelenlét a kazán körben (ideiglenes rendellenesség)

Biztonsági termosztát beavatkozása túlmelegedés miatt (valószínű szivattyú leállás vagy levegő a fűtőkörben).

Hidraulikus kör nyomás túl magas (> 2,7 bar)

Hidraulikus kör nyomás túl alacsony

Biztonsági beavatkozás keringés hiánya miatt. (hőmérséklet érzékelőn keresztül végzett ellenőrzés)

Lángvesztés

Lángvesztés begyújtásnál

Füst NTC szonda beavatkozás túlmelegedés miatt

Ellenőrizze a presszosztát és a vezetékek megfelelő működését.

Ellenőrizze a gázszelep és az elektronikus kártya közötti csatlakozásokat. Ha szükséges, cserélje ki az elektronikus kártyát.

Ellenőrizze az érzékelőt (**). Ellenőrizze a szonda vezetékeinek folytonosságát. Ellenőrizze, hogy a vezetékek nem rövidzárlatosak-e.

Ellenőrizze az NTC füst szondát (***). Ellenőrizze a szonda vezetékeinek folytonosságát. Ellenőrizze, hogy a vezetékek nem rövidzárlatosak-e.

Ellenőrizze, hogy a kivezetőcső elzáródásoktól mentes legyen. Néhány másodpercre szakítsa meg a kazán elektromos tápellátását.

Aktiválja a cserelaktarész használati utasítás lapján feltüntetett automatikus kalibrálási funkciót.

Ellenőrizze a Beltéri Egység és az elektronikus kártya, vagy RF link közötti vezetékeket.

Ellenőrizze az esetleges füst újrakeringést. Aktiválja az ÉVES KARBANTARTÁS - ALKATRÉSZ CSERE fejezetben ismertetett automatikus kalibrálási funkciót.

Ellenőrizze a szivattyú működését. Ellenőrizze a szivattyú tápvezetékeit.

Ellenőrizze a szivattyú működését. Ellenőrizze a szivattyú tápvezetékeit Ellenőrizze a határtermosztát épségét és ha szükséges, cserélje ki Ellenőrizze a határtermosztát vezetékeinek folytonosságát

Ellenőrizze, hogy a rendszer nyomása az előírás szerinti-e Lásd a RENDSZER FELTÖLTÉS fejezetet.

Ha a CH kör nyomása <0,5 bar végezze el a feltöltését (lásd a RENDSZER FELTÖLTÉS fejezetet). Ellenőrizze a víznyomás-szabályozó megfelelő működését

Lásd az E109-ben feltüntetett beavatkozásokat.

Ellenőrizze a lángőr elektróda épségét és elhelyezkedését (lásd a ÉVES KARBANTARTÁS - AZ ELEKTRÓDÁK ELHELYEZÉSE fejezetet). Ellenőrizze a vezeték folytonosságát, és a lángőr elektródával illetve a gyújtóval történő megfelelő érintkezését. Lásd az E92-ben feltüntetett beavatkozásokat

Ellenőrizze a víz/füst hőcserélő hőcseréjét: lehetséges, hogy elégtelen a keringés vagy vízkő van jelen. Ellenőrizze az NTC füst szondát (***).

7722018 (03-02/19) 16

Page 17

133

134

135

154

160

178

317 162

384 164

385 165

Ellenőrizze, hogy a gáz elzárószelep meg legyen nyitva illetve, hogy ne legyen levegő a gáz tápellátó körben. Ellenőrizze a gáz tápnyomását.

Sikertelen begyújtás (5 kísérlet)

Gázszelep leblokkolt

A vezérlő áramkör belső hibája

A gázellátás szelepének hibája Odairányú/visszairányú szonda ellenőrző teszt Lásd az E109-ben feltüntetett beavatkozásokat.

Ventilátor működési rendellenesség

Biztonsági termosztát beavatkozás az alacsony hőmérsékletű rendszeren túlmelegedés miatt

A tápfeszültség frekvenciája nem megfelelő

Parazita láng (belső rendellenesség) Ellenőrizze a gázszelep megfelelő működését.

Túl alacsony tápnyomás

Ellenőrizze a vezeték folytonosságát, és a lángőr elektródával illetve a gyújtóval történő megfelelő érintkezését. Lásd az E92-ben feltüntetett beavatkozásokat Ellenőrizze a kondenzvíz elvezető megfelelő működését.

Ellenőrizze a gáz tápnyomását. Ellenőrizze a lángőr és gyújtó elektródák épségét, azok elhelyezkedését illetve vezetékeiket (lásd a ÉVES KARBANTARTÁS - AZ ELEKTRÓDÁK ELHELYEZÉSE fejezetet). Ha szükséges, cserélje ki az elektronikus kártyát.

Ellenőrizze a gázszelep elektronikus kártyához történő csatlakozását.

Ellenőrizze a ventilátor megfelelő működését. Ellenőrizze, hogy a ventilátor tápellátó vezetékei az elektronikus kártyához csatlakozzanak.

Ellenőrizze szivattyú megfelelő működését és a víz keringését az alacsony hőmérsékletű rendszerben. Ellenőrizze a szivattyú tápvezetékeit.

Ellenőrizze, hogy a hibás elektromos tápfrekvencia a kazánon kívüli okokra vezethető-e vissza, és ez esetben képjen kapcsolatba az elektromos energia szolgáltató intézménnyel.

Tápfeszültség V<175V. Ellenőrizze, hogy a tápfeszültség csökkenés a kazántól független okokból történik-e, és ez esetben lépjen kapcsolatba az elektromos energiaellátást biztosító intézménnyel.

TELEPÍTŐI Rész (hu)

CH = fűtési kör. (*) Külső hőérzékelő: ellenállási érték hidegen kb. 1 kΩ @ 25°C (**) Odairányú, visszairányú és háztartási melegvíz NTC érzékelő: ellenállási érték hidegen kb. 10 kΩ @ 25°C (az ellenállás a hőmérséklet emelkedésével csökken). (***) NTC füst szonda: ellenállási érték hidegen kb. 20 kΩ @ 25°C (az ellenállás a hőmérséklet emelkedésével csökken).

(az ellenállás a hőmérséklet emelkedésével csökken).

7722018 (03-02/19)

Page 18

16. SZABÁLYOZÓ ÉS BIZTONSÁGI EGYSÉGEK

A kazánt a vonatkozó európai normatívák előírásainak megfelelően gyártották, és az alábbi egységekkel rendelkezik:

• Biztonsági termosztát

Ez a egység, melynek érzékelője a fűtőkör előremenő vezetékén helyezkedik el, megszakítja az égőfej gázellátását, ha a főkör vize túlmelegszik.

Ezt a biztonsági egységet tilos működésen kívül helyezni

• Füstgáz NTC hőérzékelő

Ez az egység a füstgáz-víz hőcserélőn található. Az elektronika túlmelegedés esetén leállítja az égőfej gázellátását.

Ezt a biztonsági egységet tilos működésen kívül helyezni

• Ionizációs lángőr érzékelő

Az érzékelő elektróda garantálja a biztonságot, ha nincs gáz, vagy ha a főégő begyulladása nem teljes. Ilyen esetben a kazán letilt.

• Víznyomás szabályozó

A berendezés csak akkor teszi lehetővé a főégő begyújtását, ha a rendszer nyomása meghaladja a 0,5 bar értéket.

• Szivattyú utóműködés

A szivattyú elektronikusan biztosított utóműködése 3 percig tart, és fűtő üzemmódban, a főégő kikapcsolása után, a beltéri termosztát beavatkozásával kapcsol be.

• Fagyvédő program

A kazán elektronikus vezérlésének fűtési és használati melegvíz előállítási üzemmódban része a "fagyvédő" program, mely a rendszer előremenő vízhőmérsékletének 5°C alá csökkenése esetén bekapcsolja az égőt, mely addig égve marad, ameddig a vízhőmérséklet el nem éri a 30°C-ot. Ez a funkció akkor működik, ha a kazánt áram alá helyezték, van gáz, és a rendszer nyomása megfelel az előírt értéknek.

• Szivattyú átmozgatás

Ha 24 órán át nincs hőigény a fűtési és/vagy a hasznélati melegvíz körben, a szivattyú automatikusan működésbe lép 10 másodpercre.

• Háromutas szelep átmozgatás

Ha 24 órán át nincs hőigény a fűtési körben, a háromutas szelep egy teljes (oda-vissza) átállítást végez.

• A fűtési kör biztonsági szelepe

Ez a 3 barra beállított egység a fűtési kör túlnyomásvédelmére szolgál. Javasoljuk a biztonsági szelep csatornahálózathoz való csatlakoztatását, megfelelő szifon közbeiktatásával. Tilos a szelepet a fűtési kör leeresztésére használni.

• Fűtési szivattyú előkeringése

Fűtési üzemmódban való bekapcsoláskor a készülék már az az égőfej begyújtása előtt elindíthatja a szivattyút. Az előműködés időtartama, amely függ az üzemi hőmérséklettől és a beszerelési körülményektől, pár másodperc és néhány perc között változik.

TELEPÍTŐI Rész (hu)

17. VÍZKAPACITÁS/VÍZOSZLOP NYOMÓMAGASSÁG JELLEMZŐK

A használt szivattyú nagyteljesítményű, és bármilyen típusú egy- vagy kétcsöves fűtőberendezésen használható. A szivattyúba épített automatikus légtelenítő szelep biztosítja a rendszer gyors légtelenítését.

SZIVATTYÚ GRAFIKONOK JELMAGYARÁZATA - „SECTION” E

Q KAPACITÁS H PREVALENCIA

18. AZ ELEKTRÓDÁK ELHELYEZÉSE

Lásd az ábrát a kézikönyv végén a F „SECTION” mellékletben.

7722018 (03-02/19) 18

Page 19

19. ÉVES KARBANTARTÁS

Ha a kazán működésben volt, várja meg az égéskamra és a csövek lehűlését.

Mielőtt bármilyen beavatkozást végezne, győződjön meg arról, hogy a kazán nincs feszültség alatt. Miután elvégezte a karbantartási műveleteket, amennyiben módosította a kazán működési paramétereit, állítsa vissza azokat.

A készülék tisztítását nem szabad abrazív, agresszív és/vagy gyúlékony (például benzin, aceton, stb.) anyagokkal végezni.

A kazán optimális hatékonyságának biztosításához évente az alábbi ellenőrző műveleteket kell elvégezni:

• A gázkör tömítéseinek és szigetelésének szemrevételezéssel való ellenőrzése. A tönkrement tömítéseket cserélje ki új, eredeti darabokra;

• A gyújtó és lángőr elektródák állapotának, illetve megfelelő elhelyezkedésének ellenőrzése;

• Az égőfej állapotának és megfelelő rögzítésének ellenőrzése;

• Az égéstérben található esetleges szennyeződések eltávolítása. A tisztításhoz használjon porszívót;

• Fűtési rendszer nyomásának ellenőrzése;

• A tágulási tartály nyomásának ellenőrzése;

• A ventilátor megfelelő működésének ellenőrzése;

• A füstgáz és az égési levegő vezetékek ellenőrzése abból a szempontból, hogy nincsenek-e elzáródva;

• A szifonban lévő esetleges szennyeződések ellenőrzése (kondenzációs kazánoknál);

• Az esetleges magnézium anód épségének ellenőrzése a vízmelegítős kazánoknál.

A szifon ürítéséhez és tisztításához ajánlatos nem annak az alján lévő dugót használni. Távolítsa el szifont a kazán belsejéből és vízsugárral tisztítsa meg. Töltse meg a szifont tiszta vízzel, és helyezze vissza ügyelve arra, hogy minden csatlakozó jól legyen rögzítve.

TELEPÍTŐI Rész (hu)

19.1 HIDRAULIKUS EGYSÉG

Különleges használati térségekben, ahol a víz keménysége meghaladja a 20 °F (1 °F = 10 mg kálcium-karbonát / liter víz) értéket, ajánlatos a hideg víz bemenetére egy polifoszfát adagolót, vagy egy a hatályos szabványoknak megfelelő, ezzel egyenértékű rendszert felszerelni.

19.2 A SZŰRŐK TISZTÍTÁSA

A használati melegvíz szűrő egy kivehető szűrőbetétben található, és a hideg víz bemenetnél (E) van elhelyezve (lásd a "SECTION" F mellékletben található kézikönyv végén lévő ábrát) A szűrő tisztítását az alábbiak szerint végezze:

• szakítsa meg a kazán elektromos áramellátását;

• zárja el a használati melegvíz kör bemenetének vízcsapját;

• távolítsa el a szűrő kapcsát (1-E) az ábrán feltüntetetteknek megfelelően és vegye ki a szűrőt tartalmazó szűrőbetétet (2-E)

ügyelve arra, hogy ne túl nagy erővel végezze;

• távolítsone el a szűrőből esetleges szennyeződéseket és lerakódásokat;

• tegye vissza a szűrőt a szűrőbetétbe, majd helyezze ismét be a helyére úgy, hogy a kapcsával rögzíti.

Ajánlatos a szűrőbetét helyét és a hozzátartozó, használati melegvíz körön található NTC szondát is megtisztítani a vízkőlerakódástól (D).

A hidraulikus egység “ OR” gyűrűinek cseréje esetén kenőanyagként ne használjon olajakat vagy zsírokat, hanem kizárólag Molykote 111-et.

19.3 A VÍZ-VÍZ HŐCSERÉLŐ ELTÁVOLÍTÁSA

A rozsdamentes acél lemezes víz-víz hőcserélő könnyen eltávolítható egy hagyományos csavarhúzó segítségével (lásd a kézikönyv végén, a „SECTION” mellékletben található F. ábrát), az alábbiak szerint:

• a megfelelő leeresztő csap segítségével ürítse le a rendszert, amennyiben lehetséges, csak a kazánt;

• eressze le a használati melegvíz körben lévő vizet;

• távolítsa el a víz-víz hőcserélő elején található két rögzítőcsavart, és vegye ki a helyéről (B).

A hőcserélő és/vagy a használati melegvíz kör tisztításához Cillit FFW-AL vagy Benckiser HF-AL alkalmazása javasolt.

A hidraulikus rendszer alkatrészeinek eltávolítása során a lehető legnagyobb körültekintéssel járjon el. A rögzítőelemek eltávolításához ne használjon hegyes eszközt, és ne alkalmazzon túl nagy erőt.

7722018 (03-02/19)

Page 20

19.4 AZ ALKATRÉSZEK CSERÉJE

Az alábbi egy, vagy több alkatrész cseréje esetén:

• Víz-füst hőcserélő

• Ventilátor

• Gázszelep

• Gáz fúvóka

• Égő

• Lángőr elektróda

az alábbiakban ismertetett Automatikus Kalibrálási eljárást kell aktiválni, majd a CO2% értéket ellenőrizni, és ha szükséges szabályozni rajta az “ÉGÉS (CO2%) BEÁLLÍTÁSI FUNKCIÓ” fejezet alatt ismertetetteknek megfelelően.

Amikor beavatkozást végez a készüléken, ajánlatos a lángőr elektróda épségét, és helyezetét ellenőrizni és ha károsodott, kicserélni.

AUTOMATIKUS KALIBRÁLÁSI FUNKCIÓ

Nyomja be együttesen legalább 6 másodpercre a gombokat. Amikor a kijelző az "On" kiírást tünteti fel, nyomja be a

Amikor a funkció aktív, a kijelző a villogó jelzéseket tünteti fel. Az akár több próbálkozást is igényelhető bekapcsolási sorrend után a kazán három műveletet eszközöl (mindegyik kb. 1 perc időtartamú) előbb a maximális teljesítményen, majd a bekapcsolási teljesítményen, végül pedig a minimális teljesítményen történő működéssel. Mielőtt a rákövetkező fázisra váltana (a maximális teljesítményről a bekapcsolási teljesítményre, majd a minimális teljesítményre), a kijelző pár másodpercre a teljesítmény szintet, és az odairányú hőmérsékletet tünteti fel. Amikor a kijelzőn a jelzések együttesen villognak, ez azt jelenti, hogy a kalibrálási funkció befejeződött. A funkcióból történő kilépéshez nyomja be a gombot, a kijelzőn ekkor az ESC kiírás tűnik fel.

gombot (az előző gombok benyomásától számított 3 másodpercen belül).

Ha a kijelző a "303" kiírást tünteti fel, az Automatikus Kalibrálási funkció nem került aktiválásra. Pár másodpercre szakítsa meg a kazán elektromos tápellátását, és ismételje meg a fent ismertetett eljárást.

jelzéseket tünteti fel. Ezen fázis alatt a kijelző váltakozva a kazán által elért

20. LESZERELÉS, ÁRTALMATLANÍTÁS ÉS ÚJRAHASZNOSÍTÁS

Csak képzett szakemberek végezhetnek beavatkozást a készüléken és a berendezésen.

Mielőtt a készüléket leszerelné győződjön meg arról, hogy az elektromos tápellátást megszakította, a gáz bemeneti csapot elzárta és a kazán, valamint a berendezés minden csatlakozását biztonságba helyezte. A készüléket a hatályos előírásoknak, törvényeknek és szabályozásoknak megfelelően kell ártalmatlanítani. A készüléket és tartozékait tilos a háztartási hulladékokkal együtt ártalmatlanítani. A készülék alapanyagainak több mint 90%-a újrahasznosítható.

TELEPÍTŐI Rész (hu)

7722018 (03-02/19) 20

Page 21

21. MŰSZAKI JELLEMZŐK

Modello: DUO-TEC COMPACT E 1.24 20 24 28

Kat.

Gáztípus - G20 - G25.1 - G31

Használati melegvíz előállítására fordítható névleges hőteljesítmény kW - 19,9 24,7 28,9

Fűtésre fordítható névleges hőteljesítmény kW 24,7 19,9 20,6 24,7

Csökkentett hőteljesítmény kW 3,5 3,5 3,5 3,9

Használati melegvíz előállítására fordítható névleges hőteljesítmény kW - 19,4 24,0 28,0

Névleges hőteljesítmény 80/60°C rendszerben kW 24,0 19,4 20,0 24,0

Névleges hőteljesítmény 50/30°C rendszerben kW 26,1 21,1 21,8 26,1

Csökkentett hőteljesítmény 80/60 °C rendszerben kW 3,4 3,4 3,4 3,8

Csökkentett hőteljesítmény 50/30°C rendszerben kW 3,7 3,7 3,7 4,1

Névleges hatásfok 50/30°C rendszerban % 105,7 105,8 105,8 105,8

Fűtési kör legnagyobb megengedett nyomása bar 3

A fűtési kör legkisebb megengedett nyomása bar 0,5

A tágulási tartály víztérfogata l 7 7 7 7

Tágulási tartály legkisebb nyomása bar 0,8

A használati melegvíz kör legnagyobb megengedett víznyomása bar - 8,0 8,0 8,0 A használati melegvíz kör megengedett legkisebb áramlás közbeni nyomása bar - 0,15 0,15 0,15 A legalacsonyab elérhető HMV térfogatáram l/min - 2,0 2,0 2,0

Használati melegvíz előállítás ∆T=25 °C esetén l/min - 11,4 13,8 16,1

Használati melegvíz előállítás ∆T=35 °C esetén l/min - 8,1 9,8 11,5

Specikus kapacitás “D” (EN 13203-1) l/min - 9,5 11,5 13,4

A fűtési kör hőmérséklet tartománya °C 25÷80

A használati melegvíz kör hőmérséklet tartománya °C 35÷60

Kivezetőcső típusok - C13 - C33 - C43 - C53 - C63 - C83 - B23

Koncentrikus kivezetőcsővek átmérői mm 60/100

Különálló kivezetőcsővek átmérői mm 80/80

Legnagyobb megengedett füstgáz tömegáram kg/s 0,012 0,009 0,012 0,014 Legkisebb megengedett füstgáz tömegáram kg/s 0,002 0,002 0,002 0,002

A füstgáz legnagyobb megengedett hőmérséklete °C 80 80 80 80 NOx osztály - 6 2HS földgáz tápnyomás mbar 25 3P propángáz tápnyomás mbar 37 Elektromos tápfeszültség V 230 Az elektromos tápellátás frekvenciája Hz 50 Névleges elektromos teljesítmény W 85 73 85 99 Nettó tömeg kg 30 34 34 34 Méretek (magasság/szélesség/mélység) mm 700/400/299 Nedvesség elleni védelmi fok (EN 60529) - IPX5D Certicato CE n° 0085CL0214

II2HS3P

TELEPÍTŐI Rész (hu)

CONSUMI PORTATA TERMICA Qmax e Qmin

Qmax (G20) - 2H m

Qmin (G20) - 2H m3/h 0,37 0,37 0,37 0,41

Qmax (G25.1) - 2S m3/h 3,04 2,44 3,04 3,56

Qmin (G25.1) - 2S m3/h 0,43 0,43 0,43 0,48

Qmax (G31) - 3P kg/h 1,92 1,55 1,92 2,25

Qmin (G31) - 3P kg/h 0,27 0,27 0,27 0,30

/h 2,61 2,10 2,61 3,06

7722018 (03-02/19)

Page 22

22. MŰSZAKI PARAMÉTEREI

BAXI DUO-TEC COMPACT E Kondenzációs kazán

(1)

Alacsony hőmérsékletű kazán B1 típusú kazán Kapcsolt helyiségfűtő berendezés Kombinált fűtőberendezés Névleges hőteljesítmény

Prated

kW 24 19 20 24

magas hőmérsékleten üzemelő beren

dezés névleges hőteljesítményéből hasz

(2)

nosítható hőteljesítmény

kW 24.0 19.4 20.0 24.0

z alacsony hőmérsékleten üzemelő be rendezés névleges hőteljesítményének 30%-ánál hasznosítható hőteljesítmény

Szezonális helyiségfűtési hatásfok

(1)

kW 8.0 6.5 6.7 8.0

% 93 93 93 93

Hatásfok a magas hőmérsékleten üze melő berendezés névleges hőteljesítmé

(2)

énél

% 87.9 88.0 88.0 87.9

Hatásfok a magas hőmérsékleten üze melő berendezés névleges hőteljesítmé

(1)

nyének 30%-ánál

Villamossegédenergia-fogyasztás

Teljes terhelés Részterhelés Készenléti üzemmód

Egyéb elemek

Készenléti hőveszteség

A gyújtóégő energiafogyasztása

Éves energiafogyasztás

Hangteljesítményszint, beltéri

Nitrogén-oxid-kibocsátás

Használati melegvíz paraméterei

Névleges terhelési profil Napi villamosenergia-fogyasztás Éves villamosenergia-fogyasztás Vízmelegítési hatásfok

TELEPÍTŐI Rész (hu)

Napi tüzelőanyag-fogyasztás Éves tüzelőanyag-fogyasztás

(1) Az alacsony hőmérséklet kondenzációs kazánok esetében 30 °C-os, alacsony hőmérsékletű kazánok esetében 37 °C-os, egyéb

fűtőberendezések esetében pedig 50 °C-os visszatérő hőmérsékletet jelent (a fűtőberendezés kimenetén).

(2) A magas hőmérséklet jelentése, hogy a visszatérő hőmérséklet 60 °C a fűtőberendezés bemenetén, az előremenő hőmérséklet pedig

80 °C a fűtőberendezés kimenetén.

elmax elmin

stby

ign

elec

AEC ƞ

fuel

AFC

% 98.0 98.0 98.0 98.0

kW 0.042 0.030 0.030 0.042

kW 0.013 0.013 0.013 0.013

kW 0.003 0.003 0.003 0.003

kW 0.035 0.035 0.035 0.035

kW 0.000 0.000 0.000 0.000 GJ

dB 52 49 49 48

mg/kWh 16 15 15 17

kWh 0.197 0.162 0.232 kWh 43 36 51 % 87 88 86

kWh 22.040 21.780 22.470

GJ 17 17 17

1.24 20 24 28 Igen Igen Igen Igen Nem Nem Nem Nem Nem Nem Nem Nem Nem Nem Nem Nem Nem Igen Igen Igen

74 60 62 74

XL XL XL

7722018 (03-02/19) 22

Page 23

23. TERMÉKISMERTETŐ ADATLAPJA

BAXI DUO-TEC COMPACT E Helyiségfűtés - Hőmérsékleti alkalmazás Vízmelegítés - Névleges terhelési profil Szezonális helyiségfűtési energiahatékonysági osztály Vízmelegítési energiahatékonysági osztály: Névleges hőteljesítmény Helyiségfűtés - Éves energiafogyasztás

74Vízmelegítés - Éves energiafogyasztás

Szezonális helyiségfűtési hatásfok % 93 93 93 93 Vízmelegítési hatásfok % 87 88 86

Hangteljesítményszint (LWA), beltéri

(1) Villamosenergia (2) Tüzelőanyag

(Prated vagy Psup)

kW 24 19 20 24

GJ 74 60 62 74 kWh

dB 52 49 49 48

1.24 20 24 28

Közepes Közepes Közepes Közepes

XL XL XL

A A A A

(1)

43 36 51

(2)

17 17 17

A A A

TELEPÍTŐI Rész (hu)

7722018 (03-02/19)

Page 24

Уважаемый пользователь, Мы убеждены, что приобретенное Вами изделие будет соответствовать всем Вашим требованиям. Наши изделия разработаны таким образом, чтобы обеспечить хорошую работу, простоту и легкость эксплуатации. Сохраните это руководство и пользуйтесь им в случае возникновения какой-либо проблемы. В данном руководстве Вы найдете полезные сведения, которые помогут Вам правильно и эффективно использовать Ваше изделие.

Наша компания заявляет, что данные модели котлов имеют маркировку в соответствии с основными требованиями перечисленных далее Директив:

- Регламент о газе (UE) 2016/426

- Директива о производительности 92/42/CEE

- Директива об электромагнитной совместимости 2014/30/UE

- Директива о низком напряжении 2014/35/UE

- Директива экодизайн 2009/125/CE

- Регламент (UE) № 2017/1369

(Для котлов с мощностью<70 квт)

- Регламент (UE) № 813/2013 об экологическом проектировании

- Регламент (UE) № 811/2013 об энергетической маркировке (Для котлов с мощностью<70 квт)

Наша компания постоянно работает над усовершенствованием своих изделий и сохраняет за собой право в любой момент и без предварительного уведомления изменять информацию, приведенную в данном документе. Настоящее руководство является информационной поддержкой и не может рассматриваться в качестве договора по отношению к третьим лицам.

Оборудование может использоваться детьми не младше 8 лет, людьми с ограниченными физическими или умственными возможностями или людьми с недостаточным опытом и знаниями только под присмотром и при условии, что они были обучены безопасному обращению с оборудованием и поняли опасности, связанные с его эксплуатацией. Не позволяйте детям играть с оборудованием. Действия по чистке и уходу, входящие в обязанности пользователя, не должны выполняться детьми.

УКАЗАТЕЛЬ

ОПИСАНИЕ СИМВОЛОВ ...........................................................................................................................................................................25

МЕРЫ БЕЗОПАСНОСТИ ............................................................................................................................................................................25

ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ ...................................................................................................................................................................26

РЕКОМЕНДАЦИИ ПО ЭКОНОМИИ ЭНЕРГИИ .........................................................................................................................................26

1. ВВОД КОТЛА В ЭКСПЛУАТАЦИЮ..............................................................................................................................................................27

1.1 РЕГУЛИРОВКА ТЕМПЕРАТУРЫ ПОДАЧИ ОТОПЛЕНИЯ И ГОРЯЧЕЙ ВОДЫ ........................................................................................27

1.2 РЕЖИМ РАБОТЫ ........................................................................................................................................................................................27

2. ВЫКЛЮЧЕНИЕ НА ДЛИТЕЛЬНЫЙ ПЕРИОД. ЗАЩИТА ОТ ЗАМЕРЗАНИЯ ...........................................................................................28

3. ПЕРЕВОД КОТЛА НА ДРУГОЙ ТИП ГАЗА .................................................................................................................................................28

4. НЕПОЛАДКИ ................................................................................................................................................................................................28

5. МЕНЮ ИНФОРМАЦИИ О КОТЛЕ ...............................................................................................................................................................29

6. ВЫКЛЮЧЕНИЕ КОТЛА ................................................................................................................................................................................29

7. НАПОЛНЕНИЕ СИСТЕМЫ..........................................................................................................................................................................29

ПРЕДУПРЕЖДЕНИЯ ПЕРЕД МОНТАЖОМ ...............................................................................................................................................30

9. МОНТАЖ КОТЛА .........................................................................................................................................................................................30

9.1 РАЗМЕРЫ КОТЛА ........................................................................................................................................................................................30

Пользователь и Установщик (ru)

10. МОНТАЖ ДЫМОХОДА И ВОЗДУХОВОДА ................................................................................................................................................31

10.1 КОАКСИАЛЬНЫЕ ДЫМОХОДЫ..................................................................................................................................................................31

10.2 РАЗДЕЛЬНЫЕ ДЫМОХОДЫ .......................................................................................................................................................................31

11. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ .............................................................................................................................................................32

11.1 ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА .......................................................................................................................................33

11.2 АКСЕССУАРЫ, КОТОРЫЕ НЕ ВКЛЮЧЕНЫ В КОМПЛЕКТ ПОСТАВКИ ..................................................................................................33

12. СПЕЦИАЛЬНЫЕ ФУНКЦИИ ........................................................................................................................................................................34

12.1 ПЕРВЫЙ ПУСК ............................................................................................................................................................................................34

12.2 ФУНКЦИЯ УДАЛЕНИЯ ВОЗДУХА ИЗ СИСТЕМЫ ОТОПЛЕНИЯ .............................................................................................................34

12.3 ФУНКЦИЯ ОЧИСТКИ ДЫМОХОДА .............................................................................................................................................................34

12.4 КОНТРОЛЬ ПРОДУКТОВ СГОРАНИЯ (%) .................................................................................................................................................35

ФУНКЦИЯ РЕГУЛИРОВАНИЯ СОСТАВА ПРОДУКТОВ СГОРАНИЯ (CO

13. ГАЗОВЫЙ КЛАПАН ......................................................................................................................................................................................35

13.1 ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА ............................................................................................................................35

14. НАСТРОЙКА ПАРАМЕТРОВ .......................................................................................................................................................................36

14.1 РЕГУЛИРОВКА МАКСИМАЛЬНОЙ МОЩНОСТИ ОТОПЛЕНИЯ ..............................................................................................................37

%) ..........................................................................................35

7722018 (03-02/19) 24

Page 25

15. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ СЕРВИСНЫМИ СПЕЦИАЛИСТАМИ ............................................................................38

16. УСТРОЙСТВА ДЛЯ РЕГУЛИРОВАНИЯ И БЕЗОПАСНОСТИ ...................................................................................................................40

17. ХАРАКТЕРИСТИКИ РАСХОДА/НАПОРА ....................................................................................................................................................40

18. РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ ..............................................................................................................................................................40

19. ЕЖЕГОДНОЕ ТЕХОБСЛУЖИВАНИЕ .........................................................................................................................................................41

19.1 ГИДРАВЛИЧЕСКИЙ УЗЕЛ ...........................................................................................................................................................................41

19.2 ЧИСТКА ФИЛЬТРОВ ....................................................................................................................................................................................41

19.3 ДЕМОНТАЖ ВТОРИЧНОГО ТЕПЛООБМЕННИКА ....................................................................................................................................41

19.4 ЗАМЕНА ДЕТАЛЕЙ......................................................................................................................................................................................42

ФУНКЦИЯ АВТОМАТИЧЕСКОЙ КАЛИБРОВКИ .......................................................................................................................................42

20. ДЕМОНТАЖ И УТИЛИЗАЦИЯ ....................................................................................................................................................................42

21. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ..........................................................................................................................................................43

ОПИСАНИЕ СИМВОЛОВ

ПРЕДУПРЕЖДЕНИЕ

Риск повреждения или неисправности при работе оборудования. Соблюдать повышенную осторожность и выполнять предупреждения о возможном риске для людей.

ОПАСНОСТЬ ОЖОГОВ

Подождать пока оборудование остынет, перед тем, как дотрагиваться до горячих частей.

ОПАСНОСТЬ ВЫСОКОЕ НАПРЯЖЕНИЕ

Электрические детали находятся под напряжением, существует риск удара электричеством.

ОПАСНОСТЬ ЗАМЕРЗАНИЯ

Возможно образование льда вследствие действия низких температур.

Пользователь и Установщик (ru)

ВАЖНАЯ ИНФОРМАЦИЯ

С особым вниманием прочитайте полезные сведения, которые помогут Вам правильно использовать Ваше изделие.

ОБЩИЙ ЗАПРЕТ

Запрещается делать / использовать указанное рядом с символом.

МЕРЫ БЕЗОПАСНОСТИ

ЗАПАХ ГАЗА

• Выключить котел.

• Не включать электроприборы (не включать свет).

• Погасить открытое пламя, открыть окно.

• Позвонить в обслуживающую организацию.

ЗАПАХ ОТРАБОТАННЫХ ГАЗОВ

• Выключить котел.

• Проветрить помещение, открыв двери и окна.

• Позвонить в обслуживающую организацию.

ЛЕГКО ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ

Не использовать и/или складывать легко воспламеняющиеся материалы (растворители, бумагу, и т. д.) рядом с котлом.

ТЕХОБСЛУЖИВАНИЕ И ЧИСТКА КОТЛА

Перед выполнением любых операций отключить электропитание котла.

Оборудование не предназначено для использования людьми, чьи физические и умственные способности ограничены, или людьми с недостаточным опытом или знаниями, за исключением тех случаев, когда им оказывается помощь со стороны других лиц, отвечающих за их безопасность и проведших инструктаж по пользованию оборудованием.

7722018 (03-02/19)

Page 26

ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ

Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается к системе отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью. Котел должен устанавливаться квалифицированным специалистом. До установки котла необходимо:

• Проверить, что котел настроен на работу с данным типом газа. Данная информация приведена на упаковке и на заводской табличке (шильдике) котла.

• Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних продуктов сгорания, за исключением тех случаев, когда дымоход специально спроектирован для обслуживания нескольких устройств, в соответствие с проектной документацией и действующей нормативной документацией.

• При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью очищен, т.к. при работе котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов сгорания, создав тем самым опасную ситуацию.

• Кроме того, чтобы сохранить действие гарантии на аппарат и для поддержания его правильного функционирования, необходимо применять следующие меры предосторожности.

1. Контур горячего водоснабжения

1.1 Если жесткость воды выше значения 20º F (где 1º F = 10 мг карбоната кальция на 1 литр воды), следует установить

полифосфатный дозатор или аналогичную систему для умягчения воды, которая соответствует действующим нормативам.

1.2 Тщательно промыть оборудование после его установки и перед началом эксплуатации.

1.3 Материалы, использованные в контуре горячего водоснабжения, действующей нормативной документации.

2. Контур отопления

2.1 Новая установка: Перед установкой котла отопительное оборудование должно быть предварительно очищено, чтобы

убрать возможные отложения или загрязнения (кусочки обшивки, спайки, растворители), используя для этого не кислотные и не щелочные вещества, не оказывающие вредного воздействия на металлы, пластик и резину, имеющиеся в свободной продаже. Для защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как SENTINEL X100 и FERNOX Protettivo для отопительного оборудования. При использовании очищающих веществ необходимо строго следовать указаниям инструкций по их применению.

2.2 Существующая установка: Перед установкой котла система отопления должна быть предварительно опорожнена

и отчищена от грязи и возможных отложений, используя вещества, имеющиеся в свободной продаже. Вещества, рекомендуемые для очистки оборудования: SENTINEL X300 или X400 и FERNOX rigeneratore для отопительного оборудования. При использовании очищающих веществ необходимо строго следовать указаниям инструкций по их применению. Напоминаем Вам, что наличие отложений в системе отопления приводит к проблемам в работе котла (перегрев и шумность теплообменника)

Первый пуск котла должен производиться квалифицированным специалистом. Необходимо убедиться в следующем:

• Параметры котла по электропитанию, воде и газу соответствуют имеющимся системам электро-, водо-, и газоснабжения.

• Эта система должна отвечать действующей нормативной документации.

• Аппарат правильно подключен к электропитанию и заземлению.

При несоблюдении вышеперечисленных требований гарантия от завода-изготовителя теряет свою силу. Перед первым пуском снимите с котла защитную пленку. Чтобы не повредить окрашенные поверхности, во время мытья и чистки поверхностей не используйте щетки с жесткой щетиной или абразивные моющие средства во избежание образования механический повреждений поверхностей.

Элементы упаковки (пластиковые пакеты, полистирол и т.д.) необходимо беречь от детей, т.к. они представляют собой потенциальный источник опасности.

1. ВВОД КОТЛА В ЭКСПЛУАТАЦИЮ









Действовать, как указано далее, для правильного включения котла:

• Убедитесь, что имеется требуемое давление в системе (глава 7);

• Подать электропитание к котлу.

• Откройте газовый клапан (желтый, расположенный под котлом);

• Выбрать желаемый режим работы (раздел 1.2).

Описание КНОПОК

Регулирование температуры ГВС

(кнопка+ для увеличения температуры и кнопка – для уменьшения)

Регулирование температуры отопительной воды

(кнопка+ для увеличения температуры и кнопка – для уменьшения)

Информация о работе котла

Режим работы:

ГВС - ГВС и Отопление - Только отопление

Выключить – Перегрузить – Выйти из меню/функции

Описание СИМВОЛОВ

Выключено: отопление и ГВС отключены (активна только функция защиты от замерзания)

Аномалия, мешающая розжигу горелки Работа в режиме ГВС

Низкое давление воды в котле/системе Работа в режиме отопления

Необходимо вмешательство сервисного центра Меню программирования

Перезапуск котла вручную (кнопка )









Горелка включена

Меню информации о котле

Раздел ПОЛЬЗОВАТЕЛЬ (ru)

Наличие неисправности

Установленные единицы измерения (SI/ US)

1.1 РЕГУЛИРОВКА ТЕМПЕРАТУРЫ ПОДАЧИ ОТОПЛЕНИЯ И ГОРЯЧЕЙ ВОДЫ

Регулировка температуры подачи отопления и ГВС (при наличии внешнего бойлера) осуществляется при помощи кнопок

и . Когда горелка работает, на дисплее горит символ .

ОТОПЛЕНИЕ: во время работы котла в режиме отопления на дисплее отображается мигающий символ и температура подачи отопления (°C).

При подключении датчика уличной температуры кнопки косвенно регулируют температуру в помещении (по умолчанию – 20°C, см. главу 11.2.1).

РЕЖИМ ГОРЯЧЕЙ ВОДЫ: Когда котел работает в режиме горячего водоснабжения, на дисплее появляется мигающий символ и температура воды в первичном теплообменнике котла (°С).

1.2 РЕЖИМ РАБОТЫ

ОТОБРАЖАЕМЫЙ

СИМВОЛ

РЕЖИМ РАБОТЫ

ГВС

ГВС и ОТОПЛЕНИЕ

ТОЛЬКО ОТОПЛЕНИЕ

Чтобы задать работу котла в режиме «ГВС», «ГВС и отопление» или «Только отопление», нажмите несколько раз кнопку один из трех доступных режимов.

Чтобы выключить все режимы работы котла, оставив включенной функцию защиты от замерзания, нажмите минимум на 3 секунды кнопку

, на дисплее высветится только символ (если котел заблокирован,

подсветка дисплея мигает).

и выберите

7722018 (03-02/19)

Page 28

2. ВЫКЛЮЧЕНИЕ НА ДЛИТЕЛЬНЫЙ ПЕРИОД. ЗАЩИТА ОТ ЗАМЕРЗАНИЯ

Желательно избегать того, чтобы система отопления была полностью пустой, поскольку смена воды может вызвать ненужный вредный осадок и накипь внутри котла и нагревающихся частях. Если в зимнее время оборудование не используется и есть опасность разморозки, рекомендуем смешать воду в системе со специальными защищающими от замерзания веществами (например, пропиленгликоль, смешанный с ингибиторами накипеобразования и коррозии). Автоматика котла включает в себя функцию "защита от замерзания" в режиме отопления, которая при температуре подачи ниже 5 °C включает горелку до достижения температуры, равной 30 °C.

Функция действует, если котел подключен к электросети, открыт газ, давление в системе соответствует указанной норме и котел на заблокирован.

3. ПЕРЕВОД КОТЛА НА ДРУГОЙ ТИП ГАЗА

Котел может работать как на метане (G20), так и на сжиженном газе GPL (G31). В случае необходимости смены типа газа, следует обратиться в обслуживающую организацию.

4. НЕПОЛАДКИ

Неисправности, отражаемые на дисплее, определяются при помощи символа и номера (код ошибки). Полный список неисправностей см. в следующей таблице. Если на дисплее отображается символ неисправности , пользователь должен нажать RESET (команда сброса). Для ПЕРЕЗАПУСКА котла нажмите и удерживайте нажатой в течение 2 секунд кнопку . В случае, если часто появляется символ данной неисправности, обратитесь в ближайший авторизованный сервисный центр.

Описание неисправности СПОСОБ УСТРАНЕНИЯ

83…87

109

Раздел ПОЛЬЗОВАТЕЛЬ (ru)

110

117

118

125

128

129

130

Неисправен уличный датчик Обратитесь в авторизованный сервисный центр.

Дифференциальный гидравлический прессостат не переключает контакты

Залипли контакты дифференциального гидравлического прессостата

Неисправно управление газовым клапаном Обратитесь в авторизованный сервисный центр.

Происходит автоматическое заполнение гидравлического контура

Неисправность на стадии заполнения системы

Неисправен датчик температуры на подаче контура отопления

Неисправен датчик тяги Обратитесь в авторизованный сервисный центр.

Неисправен датчик температуры на возврате контура отопления

Неисправен датчик температуры контура ГВС Обратитесь в авторизованный сервисный центр.

Обратитесь в авторизованный сервисный центр.

Дождитесь конца цикла заполнения

Нажмите и удерживайте нажатой не менее 2 секунд кнопку

Обратитесь в авторизованный сервисный центр.

Отключите не несколько секунд электропитание

Засорился дымоход.

Электронная плата не настроена. Обратитесь в авторизованный сервисный центр.

Проблема сообщения между платой котла и блоком управления. Возможно короткое замыкание проводки.

Неисправность в связи с продуктами сгорания на стадии калибровки (возможно наличие продуктов сгорания в забираемом воздухе)

Наличие воздуха в контуре котла (временная неисправность)

Сработал предохранительный термостат из-за перегрева (возможно, заблокирован насос или имеется воздух в отопительном контуре).

Слишком высокое давление гидравлического контура (> 2,7 бар)

Слишком низкое давление гидравлического контура

Из-за недостаточной циркуляции сработала система безопасности. (проверка осуществляется при помощи температурного датчика)

Потеря пламени

Срыв пламени при розжиге Обратитесь в авторизованный сервисный центр.

Срабатывание датчика тяги из-за перегрева

котла. Если неисправность не устраняется, обратитесь в

авторизованный сервисный центр

Обратитесь в авторизованный сервисный центр.

Нажмите и удерживайте нажатой не менее 2 секунд кнопку

Обратитесь в авторизованный сервисный центр.

Проверьте, соответствует ли давление в системе предписанным значениям. См. раздел "ЗАПОЛНЕНИЕ СИСТЕМЫ".

Нажмите и удерживайте нажатой не менее 2 секунд кнопку

7722018 (03-02/19) 28

Page 29

133

7715703

134

135

154 160

178

270

317 162

384 164

385 165

431

Нет розжига (5 попыток ).

Заблокирован газовый клапан.

Внутренняя ошибка платы Неправильно подключен газовый клапан. Проверка датчиков на подаче и возврате Обратитесь в авторизованный сервисный центр.

Неисправность в работе вентилятора Обратитесь в авторизованный сервисный центр.

Сработал предохранительный термостат перегрева низкотемпературного контура

Перегрев теплообменника Обратитесь в авторизованный сервисный центр.

Неправильная частота электропитания Обратитесь в авторизованный сервисный центр.

Паразитное пламя (внутренняя неполадка)

Слишком низкое напряжение питания

Неисправен теплообменник датчик Обратитесь в авторизованный сервисный центр.

В случае наличия неполадки, включается подсветка дисплея, и на нем появляется код ошибки. Возможно выполнить 5 попыток сброса подряд, после чего котел будет заблокирован. Перед тем, как предпринять новую попытку сброса, необходимо подождать 15 минут.

Нажмите и удерживайте нажатой не менее 2 секунд кнопку

Обратитесь в авторизованный сервисный центр.

Нажмите и удерживайте нажатой не менее 2 секунд кнопку Котел перезапускается автоматически, кода напряжение

становится выше 175 В. Если неисправность не устраняется, обратитесь в авторизованный сервисный центр.

5. МЕНЮ ИНФОРМАЦИИ О КОТЛЕ

Для отображения данных, указанных в таблице, нажмите и удерживайте нажатой в течение не менее 1 секунды кнопку . Для выхода нажмите на кнопку .

Раздел ПОЛЬЗОВАТЕЛЬ (ru)

ОПИСАНИЕ ОПИСАНИЕ

00 01 02

Внутренний код вторичной неполадки

Температура подачи отопления (°C)

Уличная температура (°C)

Температура горячей воды во внешнем бойлере (для одноконтурных котлов)

Температура горячей бытовой воды (для котлов с пластинчатым теплообменником)

- - -

06 07

09 - 13

15 - 18

Температура возврата отопления (°C)

Температура отходящих газов (°C)

Температура в первичном теплообменнике (°C)

Информация о производителе

Идентификация протокола связи Open Therm

Информация о производителе

6. ВЫКЛЮЧЕНИЕ КОТЛА

Для выключения котла необходимо отключить электропитание прибора при помощи двухполюсного выключателя. В режиме работы “Выключено” котел не работает, но электрический контур котла остается под напряжением и остается активной функция «Защита от замерзания».

7. НАПОЛНЕНИЕ СИСТЕМЫ

Периодически проверяйте по манометру "B", при холодной системе отопления, чтобы давление находилось в пределах от 1 до 1,5 бар. Если давление ниже нормы, откройте кран подпитки котла ("A" на рисунке рядом).

Заполнение системы отопления следует выполнять предельно осторожно. При наличии термостатических клапанов откройте их

давления, при этом для полного удаления воздуха заполнение должно производиться медленно. Удалите воздух также из отопительных приборов, подключенных к системе. BAXI не берет на себя никакой ответственности за ущерб, вызванный наличием воздуха в первичном теплообменнике, образовавшихся вследствие неправильного или недостаточно тщательного соблюдения вышеописанных правил.

и заполните контур водой до достижения необходимого рабочего

Котел оборудован гидравлическим реле давления, которое отключает котел в случае недостаточного давления в контуре отопления.

Если давление падает часто, обратитесь в обслуживающую организацию.

8. ИНСТРУКЦИИ ПО ПЛАНОВОМУ ТЕХОБСЛУЖИВАНИЮ

Для поддержания эффективной и безопасной работы Вашего котла необходимо его ежегодное техническое обслуживание Специализированным Сервисным Центром. Качественное обслуживание обеспечивает экономичную работу системы.

7722018 (03-02/19)

Page 30

ПРЕДУПРЕЖДЕНИЯ ПЕРЕД МОНТАЖОМ

Следующие технические примечания и инструкции предназначены для монтажников, чтобы дать им возможность идеально провести установку. Инструкции по включению и эксплуатации котла находятся в части, предназначенной для пользователя.

Установщик должен быть специалистом по установке отопительных приборов, в соответствии с действующими нормативными предписаниями. Обратите внимание:

• При установке котла в помещении, где температура окружающей среды опускается ниже 0°C, примите необходимые меры для предотвращения образование льда в сифоне и патрубке слива конденсата.

• Этот котел можно подключать к любому типу радиаторов и теплообменников, используя однотрубную или двухтрубную систему. Сечения труб в любом случае рассчитываются с использованием обычных формул и с учетом имеющихся характеристик расхода и напора используемого насоса (см. раздел 17).

• Элементы упаковки (пластиковые пакеты, полистирол и т.д.) необходимо беречь от детей, т.к. они представляют собой потенциальный источник опасности.

• Первый пуск котла должен производиться квалифицированным специалистом сервисного центра (указанного на прилагаемом листе).

При несоблюдении вышеперечисленных требований гарантия от завода-изготовителя теряет свою силу.

ПРЕДУПРЕЖДЕНИЕ ПО ПОВОДУ ДОПОЛНИТЕЛЬНОГО НАСОСА

Если система отопления должна быть оборудована дополнительным насосом, рекомендуется установить его на возвратном трубопроводе. Это обеспечит правильную работу гидравлического прессостата.

ПРЕДУПРЕЖДЕНИЕ ПО ПОВОДУ СОЛНЕЧНОЙ СИСТЕМЫ

В случае подсоединения проточного (двухконтурного) котла к системе с солнечными панелями максимальная температура горячей бытовой воды на входе в котел должна быть не выше 60°C.

9. МОНТАЖ КОТЛА

Форма шаблона приведена в конце руководства в приложении "SECTION" C.

Выберите местоположение котла, затем прикрепите шаблон к стене. Подведите трубы к входным отверстиям воды и газа, размеченным в нижней части шаблона. Убедитесь, что задняя стенка котла параллельна стене (в противном случае установите в нижней части подходящую прокладку). На подающем и возвратном трубопроводах системы отопления рекомендуется установить два запорных крана G3/4 (поставляются по запросу); эти краны позволят производить сложные операции техобслуживания без слива воды из всей системы. В случае уже существующей системы или замены настоятельно рекомендуется установить, помимо указанного выше, фильтр грубой очистки на трубе возврата из системы, внизу, чтобы туда собирались отложения, которые могли остаться в системе после промывки. После того, как котел будет прикреплен к стене, подведите трубы трубы подачи воздуха и отвода продуктов горения (поставляются отдельно), как описано в последующих разделах. Подсоедините сифон к дренажному патрубку. Избегать горизонтальных участков.

При подъеме котла не берите его за пластиковые части, такие как, например, сифон или дымоходный патрубок.

Осторожно затягивайте гидравлические патрубки котла (макс. сила затяжки 30 Нм).

Перед запуском котла заполните сифон водой во избежание распространения дыма в помещении.

9.1 РАЗМЕРЫ КОТЛА

Размеры котла и расположение гидравлических соединений приведены в конце руководства в приложении "SECTION" C.

Раздел УСТАНОВЩИК (ru)

A Слив конденсата D Вход ГАЗА B Подача воды в систему отопления E Вход холодной воды для системы ГВС / Заполнение системы C Подача горячей воды в систему ГВС (G1/2”) / бойлера (G3/4”) F Возврат воды из системы отопления

7722018 (03-02/19) 30

Page 31

10. МОНТАЖ ДЫМОХОДА И ВОЗДУХОВОДА

Установка котла может быть легкой и простой, благодаря поставляемым аксессуарам, описанным ниже. Изначально котел предназначен для подключения к вертикальному или горизонтальному коаксиальному дымоходу. Котел можно также подключить к раздельному дымоходу при помощи разделительного комплекта.

ПРЕДУПРЕЖДЕНИЯ C13, C33 Наконечники раздельных трубопроводов должны быть размещены в

пределах квадрата стороной в 50 см. Подробные указания даны в инструкциях к отдельным аксессуарам.

C53 Наконечники дымоходов и воздуховодов не должны быть размещены на противоположных стенах здания.

C63 Максимальная потеря давления в трубопроводах не должна превышать 100 Па. Трубопроводы должны быть сертифицированы для данного типа применения при температурах выше 100°C. Наконечник дымохода должен быть сертифицирован по стандарту EN 1856-1.

C43, C83 Дымоход или дымовая труба должны быть пригодны для данного применения.

Раздел УСТАНОВЩИК (ru)

Для лучшей установки рекомендуем использовать аксессуары, поставляемые изготовителем.

Для гарантии наибольшей безопасности при работе котла необходимо, чтобы дымоотводящие трубы были надежно прикреплены к стене. Устройства крепления должны располагаться на расстоянии 1 м друг от друга, на уровне соединений.

НЕКОТОРЫЕ ПРИМЕРЫ МОНТАЖА ДЫМОХОДА И ДОПУСТИМАЯ ДЛИНА УКАЗАНЫ В КОНЦЕ РУКОВОДСТВА В ПРИЛОЖЕНИИ "SECTION" D.

10.1 КОАКСИАЛЬНЫЕ ДЫМОХОДЫ



Этот тип дымохода позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также присоединяться к общему дымоходу типа LAS. 90° коаксиальный отвод позволяет присоединять котел к дымоходу в любом направлении, поскольку он





может поворачиваться на 360°. Кроме того, он может использоваться в качестве дополнительного патрубка, в сочетании с коаксиальной трубой или с 45° отводом. Если выход дымохода расположен снаружи, воздуховод должен выступать из стены не менее чем на 18 мм с тем, чтобы на него герметично установить алюминиевую







погодную насадку во избежание попадания воды.

• 90° отвод сокращает возможную полную длину трубы на 1 метр.

• 45° отвод сокращает возможную полную длину трубы на 0,5 метра.

• Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.

Закрепите всасывающие трубы двумя оцинкованными саморезами Ø 4,2 мм и длиной не более 19 мм. Если саморезы не включены в комплект поставки, приобретите самостоятельно и используйте саморезы с указанными характеристиками.

Перед затяжкой винтов убедитесь, что труба вставлена в прокладку минимум на 45 мм от конца (см. рисунки в конце руководства в приложении "SECTION" D).

Минимальный наклон трубы к котлу должен составлять 5 см на метр длины.

10.2 РАЗДЕЛЬНЫЕ ДЫМОХОДЫ









В особых случаях для монтажа дымохода и воздуховода можно использовать единый разделительный комплект (C), который поставляется как опция. Данный аксессуар дает возможность присоединять трубы дымоотвода и подачи воздуха в любом направлении благодаря возможности их поворота на 360°. Этот тип дымохода позволяет отводить







продукты сгорания как наружу за пределы здания, так и в коллективный дымоход. Приток воздуха для горения может осуществляться со стороны, отличной от той, куда выходит дымоход. Разделительный комплект крепится на верхний дымоходный патрубок (100/60 мм) котла и









обеспечивает отвод дымовых газов и приток воздуха для горения по двум раздельным трубам (80 мм). Более подробная информация представлена в инструкции к аксессуару. 90° отвод позволяет присоединять котел к дымоходу-воздуховоду в любом направлении, адаптируясь к различным требованиям. Кроме того, он может использоваться в качестве дополнительного в сочетании с трубой или с 45° отводом.

• 90° отвод сокращает возможную полную длину трубы на 0,5 метра.

• 45° отвод сокращает возможную полную длину трубы на 0,25 метра.

• Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.

7722018 (03-02/19)

Page 32

11. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими нормативами. С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230 В с заземлением, соблюдая полярность фаза - нейтраль.

Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм.

В случае замены кабеля питания должен быть использован кабель “HAR H05 VV-F” 3x0,75 мм2 с максимальным диаметром 8 мм. Чтобы получить доступ к клеммам, снимите переднюю панель котла (прикрепленную двумя винтами в нижней части) и поверните панель управления вниз; после снятия предохранительной крышки вам станут доступны клеммники. В клеммную колодку встроены быстродействующие плавкие предохранители на 2 A (для их проверки или замены выньте черный держатель предохранителя).

ЭЛЕКТРОСХЕМА ПРИВЕДЕНА В КОНЦЕ РУКОВОДСТВА В ПРИЛОЖЕНИИ "SECTION" B.

Убедитесь, что потребляемая мощность всех устройств, подсоединенных к аппарату, не превышала 2А. Если она выше, между данными устройствами и электронной платой котла следует разместить реле.

КЛЕММНАЯ КОЛОДКА M1

(L) = Фаза (коричневый) (N) = Нейтраль (голубой).

= Заземление (желто-зеленый).

(1) (2) = контакт для комнатного термостата.

Необходимо поставить перемычку между клеммами 1-2 клеммной колодки M1 котла в случае,

когда не используется комнатный термостат или когда не подсоединен пульт дистанционного управления, поставляемый как дополнительный аксессуар.

КЛЕММНИК M2

Клеммы 1 - 2: подсоединение пульта дистанционного управления (низковольтного), поставляемого по запросу.

Клеммы 4 - 5 : подключение датчика уличной температуры (поставляется по запросу).

Клеммы 3-6-7-8: не используются.

Клеммы 9-10: подключение датчика бойлера горячей воды.

CG_2394

Если котел подключен к системе тёплых полов, монтажник должен установить термостат безопасности, для защиты системы от перегрева.

Для подключения кабелей к клеммным колодкам, используйте специальные отверстия, имеющиеся в нижней части котла.

Раздел УСТАНОВЩИК (ru)

7722018 (03-02/19) 32

Page 33

11.1 ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА

Соединения, имеющиеся на клеммной колодке M1 имеют высокое напряжение (230 В). Перед соединением проверьте, что оборудование не подключено к электропитанию. Убедитесь в соблюдении правильной полярностиL(ФАЗА) N(НЕЙТРАЛЬ).

Для подключения комнатного термостата к котлу действовать, как описано ниже:

• отключить электрическое питание котла;

• получить доступ к клеммнику M1;

• снять перемычку с контактов 1-2 и подсоединить провода комнатного термостата;

• подать электропитание к котлу и проверить, что комнатный термостат работает нормально.

11.2 АКСЕССУАРЫ, КОТОРЫЕ НЕ ВКЛЮЧЕНЫ В КОМПЛЕКТ ПОСТАВКИ

11.2.1 ДАТЧИК УЛИЧНОЙ ТЕМПЕРАТУРЫ

Подключение датчика выполняется в соответствии с приведенным рядом рисунком (клеммы 4-5) и с инструкциями к датчику.

УСТАНОВКА КЛИМАТИЧЕСКОЙ КРИВОЙ "Kt"

Когда к котлу подключен датчик уличной температуры, электронная плата регулирует температуру воды на подаче в зависимости от заданного коэффициента Kt. При помощи кнопок

выберите нужную кривую (от

00 до 90), используя график, приведенный в приложении SECTION E.

SIEMENS

QAC34

Раздел УСТАНОВЩИК (ru)

ОБОЗНАЧЕНИЯ НА ГРАФИКЕ - "SECTION" E

Температура подачи Уличная температура

CG_2394

11.2.2 ВНЕШНИЙ БОЙЛЕР

Котел снабжен всеми электрическими компонентами, необходимыми для подключения внешнего бойлера. Схема гидравлического подключения бойлера приведена на рисунке в приложении "SECTION" F. Подсоедините датчик приоритета ГВС к клеммам 9-10 клеммной колодки M2. Чувствительный элемент датчика вставляется в специальную гильзу, расположенную внутри бойлера. Убедитесь, что мощность теплообмена на змеевике бойлера соответствует мощности котла. Температура горячей бытовой воды (+35°C...+60°C) устанавливается с помощью кнопок .

ВАЖНО: установите параметр P03 = 05, как описано в главе 14.

11.2.3 ПОДСОЕДИНЕНИЕ МНОГОЗОНАЛЬНОЙ СИСТЕМЫ ОТОПЛЕНИЯ

Для использования этой функции необходимо установить программируемую электронную плату реле (поставляется по запросу).

ОБОЗНАЧЕНИЯ НА СХЕМЕ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ (см. схему в приложении "SECTION" G в конце руководства).

Z Зона (1..n) EV Электроклапан зоны R Реле RT Термостат окружающей среды

К котлу может быть подсоединена многозональная система отопления. В этом случае установленный на стене комнатный модуль (модулируемый термостат) может использоваться для контроля одной из зон, в то время как для контроля остальных зон могут применяться обыкновенные комнатные термостаты.

ПОДСОЕДИНЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ

• Подсоедините клапан/насос зоны 1 к клеммам 1 - 3 клеммной колодки платы реле, расположенной внутри панели

управления котла.

• Подсоедините контакт комнатного термостата остальных зон к клеммам 1-2 клеммной колодки M1 (глава

"ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА").

Проверьте, что параметр P04=02. Установите параметр P10 (глава "НАСТРОЙКА ПАРАМЕТРОВ").

7722018 (03-02/19)

Page 34

12. СПЕЦИАЛЬНЫЕ ФУНКЦИИ

12.1 ПЕРВЫЙ ПУСК

При первом пуске котла необходимо выполнить описанные ниже действия. После подачи на котел электропитания на дисплее появляется код "000", аппарат готов к "первому пуску".

• Нажмите одновременно и удерживайте нажатыми в течение 6 секунд кнопки ; на дисплее появляется надпись

"On", которая по истечении 2 секунд сменяется кодом "312". Последний указывает, что функция удаления воздуха из

системы включена. Данная функция длится 10 минут.

• По завершении функции котел включается и на дисплее появляется код "000", значение пусковой мощности (в %)

чередуется со значением температуры подачи отопления (в °C). На этой стадии посредством функции распознавания типа газа, длящейся приблизительно 7 минут, анализируется тип используемого газа. На протяжении данной функции обеспечьте максимальный теплообмен в режиме отопления или производства горячей бытовой воды (запрос горячей воды) для предотвращения отключения котла из-за перегрева.

• Если к котлу подведен природный газ, то на дисплее в течение приблизительно 10 секунд отображается символ NG.

Теперь котел готов к нормальной работе. Если дисплей отображает символ LPG, нажмите одновременно и удерживайте нажатыми в течение не менее 4 секунд кнопки

• Если котел работает на пропане, то на дисплее появляется символ LPG. Нажимайте в течение не менее 6 секунд

кнопку

для подтверждения типа используемого газа. Если тип газа не распознан и на дисплее отображается

символ NG, то нажмите одновременно и удерживайте нажатыми в течение не менее 4 секунд кнопки и , чтобы выйти из функции, затем измените параметр P02=01, действуя согласно указаниям главы “НАСТРОЙКА ПАРАМЕТРОВ” руководства по эксплуатации котла.

Если функция удаления воздуха или распознавания типа газа была прервана из-за прекращения подачи электропитания, то после восстановления питания необходимо повторно включить функцию путем

удаления воздуха на дисплей выводится неисправность E118 (низкое давление в гидравлическом контуре), то необходимо восстановить давление при помощи крана подпитки котла. При прерывании функции распознавания газа по причине какой-либо неисправности (например, E133 – отсутствие газа) выполните сброс нажатием кнопки , затем одновременно нажмите в течение не менее 6 секунд кнопки для повторного включения функции. Если функция распознавания газа прерывается из-за перегрева, то для ее перезапуска нажимайте одновременно в течение не менее 6 секунд кнопки .

Производитель выпускает данный котел протестированным и отрегулированным для работы на ПРИРОДНОМ газе.

В течение работы функции распознавания газа соотношение воздух-газ при горении увеличивается на небольшой промежуток времени.

одновременного нажатия кнопок в течение не менее 6 секунд. Если во время выполнения функции

и для выхода из функции без изменения заводских настроек.

При первом включении внутри трубы подачи газа могут образоваться воздушные пробки. В таких случаях горелка не будет включаться и произойдет блокировка котла. Рекомендуется, в этом случае, повторить операцию зажигания, до поступления газа в горелку. Для восстановления работы котла, нажмите кнопку и удерживайте в течение 2 секунд.

Первые включения котла после установки могут оказаться не идеальными, поскольку системе необходимо время на адаптацию (самообучение).

12.2 ФУНКЦИЯ УДАЛЕНИЯ ВОЗДУХА ИЗ СИСТЕМЫ ОТОПЛЕНИЯ

Эта функция позволяет упростить удаление воздуха из отопительного контура после установки котла или после проведения обслуживания, для которого потребовалось слить воду из первичного теплообменника. Для включения функции дегазации системы одновременно нажмите на кнопки на 6 секунд. Когда функция включена, на дисплее на несколько секунд появится надпись On, а затем - командная строка 312. Электронная плата активирует циклическое включение/выключение циркуляционного насоса на протяжении 10 минут. Функция автоматически выключится в конце цикла. Чтобы вручную выйти из этого режима, нажмите еще раз вместе кнопки указанные выше в течение 6 секунд.

12.3 ФУНКЦИЯ ОЧИСТКИ ДЫМОХОДА

Эта функция выводит котел на максимальную мощность в режиме отопления. После ее включения можно отрегулировать мощность работы котла (в %, от минимальной до максимальной) и на горячее водоснабжение. Порядок действий

Раздел УСТАНОВЩИК (ru)

• Нажмите одновременно кнопки и удерживайте их нажатыми не менее 6 секунд. Когда функция активируется,

на дисплее появится на несколько секунд надпись “On” затем появится строчка программы “303”, чередующаяся с показателем % мощности котла.

• Кнопками

• Для выхода нажмите кнопки одновременно и удерживайте их не менее 6 секунд, как описано в первом пункте.

постепенно настройте мощность (шаг – 1%).

При нажатии на кнопку в течении 15 секунд отображается значение температуры на подаче.

7722018 (03-02/19) 34

Page 35

12.4 КОНТРОЛЬ ПРОДУКТОВ СГОРАНИЯ (%)

Для правильной работы котла содержание CO2 (O2) в дымовых газах должно соответствовать данным, приведенным в следующей таблице. Если выявленное содержание CO2 (O2) выходит за пределы табличных допусков, проверьте целостность электродов и расстояние между ними. При необходимости замените электроды и убедитесь в их правильной установке. Если проблема не решается, используйте описанную далее функцию.

G20 G31

% O2 % CO2 % O2 %

Максимальная

мощность

Пусковая

мощность

Минимальная

мощность

Номинальное значение 8,7 5,4 10,0 6,0

Допустимые значения 8,2 - 9,3 6,3 - 4,3 9,5 - 10,5 6,8 - 5,2

Номинальное значение 8,7 5,4 10,8 4,8

Допустимые значения 8,2 - 9,3 6,3 - 4,3 10,3 - 11,3 5,5 - 4,1

Номинальное значение 8,8 5,2 10,0 6,0

Допустимые значения 8,2 - 9,3 6,3 - 4,3 9,5 - 10,5 6,8 - 5,2

Значения CO2/O2 измерялись при закрытой передней крышке котла.

Для измерения газового состава продуктов сгорания используйте надлежащим образом откалиброванный газоанализатор.

При нормальной работе котел выполняет автоматический контроль продуктов сгорания. На этой стадии содержание CO на короткий промежуток времени может превысить значение в 1000 миллионных долей.

ФУНКЦИЯ РЕГУЛИРОВАНИЯ СОСТАВА ПРОДУКТОВ СГОРАНИЯ (CO2%)

Целью данной функции является частичное регулирование содержания CO2% в продуктах сгорания. Выполните следующие действия:

• Нажмите одновременно кнопки и удерживайте их нажатыми не менее 6 секунд. После включения функции на

дисплее в течение нескольких секунд отображается надпись “On”, затем появляется строка программы “304”, которая сменяется с показателем мощности котла в %.

• После розжига горелки котел выходит на максимальную мощность в режиме ГВС (100). Когда на дисплее появляется

"100", можно приступать к частичной регулировке значения CO

• Нажмите кнопку

• Кнопками

• Нажмите кнопку

, на дисплее попеременно отображаются значение "00" и номер функции "304" (символ мигает).

уменьшите или увеличьте содержание CO2 (от -5 до +5).

для сохранения новой настройки, после этого на дисплее снова отображается значение мощности

"100" (котел продолжает работать на максимальной мощности в режиме ГВС).

Таким же образом можно отрегулировать содержание CO2 при работе котла на пусковой мощности и на минимальной

мощности, используйте для этого кнопки (после пункта 5 описанной выше последовательности действий).

• После сохранения нового значения (пункт 5) нажмите кнопку для вывода котла на пусковую мощность.

Подождите, пока значение CO2 стабилизируется, и выполните регулировку согласно указаниям пункта 4 описанной последовательности действий (значение мощности выражено числом <> 100 и <> 0), сохраните новое значение (пункт

5).

• Снова нажмите кнопку

для вывода котла на минимальную мощность. Подождите, пока значение CO2

стабилизируется, и выполните регулировку согласно указаниям пункта 4 описанной последовательности действий (значение мощности = 00).

• Для выхода из функции нажимайте одновременно в течение не менее 6 секунд кнопки, указанные в пункте 1.

13. ГАЗОВЫЙ КЛАПАН

Этот котел не требует никакой механической регулировки газового клапана. Автоматическую регулировку обеспечивает электроника.

Обозначения на рисунке

Точка измерения входного давления газа

Раздел УСТАНОВЩИК (ru)

13.1 ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА

Перевод котла с ПРИРОДНОГО газа на СЖИЖЕННЫЙ и наоборот должен выполняться только квалифицированными специалистами сервисного центра. Для выполнения регулировки необходимо настроить параметр P02 согласно указаниям главы "НАСТРОЙКА ПАРАМЕТРОВ". Необходимо также проверить продукты сгорания согласно указаниям главы "СПЕЦИАЛЬНЫЕ ФУНКЦИИ - КОНТРОЛЬ ПРОДУКТОВ СГОРАНИЯ".

После перевода котла на другой тип газа укажите на паспортной табличке тип используемого газа.

7722018 (03-02/19)

Page 36

14. НАСТРОЙКА ПАРАМЕТРОВ

Для программирования параметров электронной платы котла, выполните следующие действия:

• Одновременно нажмите кнопки и удерживайте в течение 6 секунд, пока на дисплее не отобразится строка

программы “P01”, чередующаяся с выставленным параметром.

• Используйте кнопки

• Нажмите кнопку

Более подробная информация о параметрах, перечисленных в следующей таблице, входит в поставку вместе с необходимыми опциями.

Если прибор подключен к системе, размещенной под полом, установите для параметра P16 значение 01.

P01 Информация производителя 01

P02

P03

P04

P05

P06

P07..P09 Информация производителя --

Тип используемого газа 00 = МЕТАН, 01 = СЖИЖЕННЫЙ ГАЗ

Тип котла (по гидравлической системе)

00 = проточный котел 05 = котел с внешним бойлером

08 = одноконтурный котел Настройка программируемого реле 1 (см. СЕРВИСНУЮ инструкцию)

00 = не используется. 01 = релейный контакт замыкается по сигналу от комнатного термостата (230 В). 02 = релейный контакт замыкается по сигналу от низковольтного пульта

дистанционного управления.

03 = контакт заполнения системы. 04 = контакт сигнализации неисправности котла. 05 = контакт вентилятора (кухонный вентилятор). 06-07 = не используется.

08 = контакт для включения внешнего насоса ГВС по заданной программе.

09 = контакт для включения внешнего циркуляционного насоса ГВС по программе, заданной на пульте дистанционного управления.

10 = релейный контакт замыкается по запросу контура ГВС. 11 - 12 – 13 = не используется.

Настройка программируемого реле 2 (см. СЕРВИСНУЮ инструкцию) Те же настройки, что и для реле 1 - P04

Конфигурация входа датчика уличной температуры (см. СЕРВИСНУЮ инструкцию)

Установка температуры системы отопления (Пульт дистанционного управления - Open Therm / Комнатный термостат 230 В~)

для прокрутки списка параметров. , значение выбранного параметра начинает мигать, нажмите кнопки для изменения значения. для подтверждения значения или кнопку для выхода без сохранения изменений.

НАСТРОЙКИ ПО

ОПИСАНИЕ ПАРАМЕТРОВ

УМОЛЧАНИЮ

1.24 20 24 28

08 00 00 00

00=используется установка температуры, заданная с пульта дистанционного

управления.

Раздел УСТАНОВЩИК (ru)

P10

P11..P12 Информация производителя --

P13 Макс. мощность в режиме отопления (0-100%) 100 80 80 86

01=используется наиболее высокая установка температуры из заданных через

пульт дистанционного управления или PCB.

02=используется установка температуры, заданная с пульта дистанционного

управления. Комнатный термостат включает/отключает работу котла.

03= расчетная установка температуры зависит от устройства, от которого поступает

запрос на производство тепла (PCB или пульт дистанционного управления): a) PCB (комнатный термостат): температура устанавливается с помощью кнопок +/- пульта дистанционного управления котла. b) Пульт дистанционного управления: установка температуры производится путем изменения параметра “ULt” (см. руководство по эксплуатации комнатного модуля, глава “УСТАНОВЩИК”).

c) Одновременный запрос тепла от PCB и пульта дистанционного управления: удовлетворяется наиболее высокая установка температуры из

двух.

панели управления котла после предварительного отключения

7722018 (03-02/19) 36

Page 37

P14 Макс. мощность в режиме ГВС (0-100%) 100 80 100 100

P15 Мин. мощность в режиме отопления (0-100%) 00

P16

P17 Время постциркуляции насоса в режиме отопления (01-240 минут) 03

P18

P19 Информация производителя 07

P20 Время постциркуляции насоса в режиме ГВС (в секундах) 30

P21

P22 Информация производителя 00

P23 Максимальная установка температуры ГВС 60

P24 Информация производителя 35

P25 Устройство защиты от работы без воды 02

P26..P31 Информация производителя --

P32..P41 Диагностика (см. СЕРВИСНУЮ инструкцию) --

P67

Установка максимальной температуры (°С) системы отопления 00 = 85°C, 01 = 45°C

Время ожидания перед новым включением в режиме отопления

(00-10 минут) - 00=10 секунд

Функция «Антилегионелла»(°C)00…54=выключена,55…67=включена

(устанавливается требуемая температура)

Настройка Open Therm (OT) (см. СЕРВИСНУЮ инструкцию) 00 = Plug & Play

Раздел УСТАНОВЩИК (ru)

14.1 РЕГУЛИРОВКА МАКСИМАЛЬНОЙ МОЩНОСТИ ОТОПЛЕНИЯ

Максимальная мощность котла в режиме отопления может быть уменьшена в зависимости от потребностей системы отопления. Далее приводится таблица со значениями параметра P13 в зависимости от требуемой максимальной мощности для каждой модели котла. Для изменения параметра P13 действуйте согласно указаниям главы "НАСТРОЙКА ПАРАМЕТРОВ".

Модель котла - ПАРАМЕТР P13 (%) / Мощность в режиме отопления (kW)

kW 1.24 20 - 24 28

3,5 0 0

4 2 2 0

5 7 7 4

6 12 12 8

7 17 17 13

8 22 22 17

9 27 27 21

10 32 32 25

12 41 41 33

14 51 51 42

16 61 61 50

18 71 71 58

20 80 80 67

22 90 75

24 100 86

7722018 (03-02/19)

Page 38

15. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ СЕРВИСНЫМИ СПЕЦИАЛИСТАМИ

Неисправности, отражаемые на дисплее, определяются при помощи символа и номера (код ошибки). Полный список неисправностей см. в следующей таблице.

Если на дисплее отображается символ неисправности , пользователь должен нажать RESET (команда сброса). Для ПЕРЕЗАПУСКА котла нажмите и удерживайте нажатой в течение 2 секунд кнопку . В случае, если часто появляется символ данной неисправности, обратитесь в ближайший авторизованный сервисный центр.

Описание неисправности

83…87

109

110

117

Неисправен уличный датчик Проверьте датчик (*). Дифференциальный гидравлический прессостат не

переключает контакты. Залипли контакты дифференциального гидравлического

прессостата.

Неисправно управление газовым клапаном.

Происходит автоматическое заполнение гидравлического контура.

Неисправность на стадии заполнения системы. Проверьте кран заполнения системы.

Неисправен датчик температуры на подаче контура отопления

Неисправен датчик тяги

Неисправен датчик температуры на возврате контура отопления

Неисправен датчик температуры контура ГВС См. меры по устранению, указанные в пункте E20

Засорился дымоход

Электронная плата не настроена

Проблема сообщения между платой котла и блоком управления. Возможно короткое замыкание проводки.

Наличие воздуха в контуре котла (временная неполадка)

Срабатывание предохранительного термостата (возможно, заблокирован насос или имеется воздух в отопительном контуре).

Слишком высокое давление гидравлического контура (> 2,7 бар)

Раздел УСТАНОВЩИК (ru)

118

125

128

Слишком низкое давление гидравлического контура

Потеря пламени

Способы устранения сервисными специалистами

Проверьте правильность работы прессостата и проводку.

См. меры по устранению, указанные в пункте E12

Проверьте соединения между газовым клапаном и электронной платой. При необходимости замените электронную плату.

Дождитесь конца цикла заполнения.

Проверьте датчик (**). Проверьте проводку датчика температуры на обрыв. Проверьте проводку на короткое замыкание. Проверьте датчик температуры отходящих газов (***). Проверьте проводку датчика температуры на обрыв. Проверьте проводку на короткое замыкание.

См. меры по устранению, указанные в пункте E20

Проверьте дымоход на наличие засорений. Отключите на несколько секунд электропитание котла. Включите функцию автоматической калибровки, которая описана в инструкции по замене деталей. Проверьте проводку, соединяющую комнатный модуль (термостат) и электронную плату, или радиосвязь. Проверьте, нет ли продуктов сгорания в забираемом воздухе. Включите функцию автоматической калибровки, которая описана в разделе «ЕЖЕГОДНОЕ ТЕХОБСЛУЖИВАНИЕ. ЗАМЕНА ДЕТАЛЕЙ». Проверьте работу насоса. Проверьте провода электропитания насоса. Проверьте работу насоса. Проверьте провода электропитания насоса. Проверьте целостность предельного термостата и при необходимости замените его. Проверьте непрерывность проводки предохранительного термостата. Проверьте, соответствует ли давление в системе предписанным значениям. См. раздел "ЗАПОЛНЕНИЕ СИСТЕМЫ". Если давление в контуре отопления < 0,5 бар, увеличьте его путем открытия крана заполнения системы (см. раздел «ЗАПОЛНЕНИЕ СИСТЕМЫ»). Проверьте правильность работы гидравлического прессостата.

См. меры по устранению, указанные в пункте E109.

Проверьте целостность электрода детектора пламени и его положение (см. раздел ЕЖЕГОДНОЕ ТЕХОБСЛУЖИВАНИЕ – РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ). Проверьте целостность провода и надежность его подсоединения к электроду-детектору пламени и блоку розжига. См. меры по устранению, указанные в пункте E92

7722018 (03-02/19) 38

Page 39

129

130

133

134

135

Срыв пламени при розжиге.

Срабатывание датчика тяги из-за перегрева

Нет розжига (5 попытки)

Заблокирован газовый клапан.

Внутренняя ошибка платы.

Неисправно подсоединение газового клапана

Проверьте целостность электрода детектора пламени и его положение (см. раздел ЕЖЕГОДНОЕ ТЕХОБСЛУЖИВАНИЕ – РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ). Проверьте целостность провода и надежность его подсоединения к электроду-детектору пламени и блоку розжига. Проверьте, нет ли продуктов сгорания в забираемом воздухе.

Проверьте теплообмен на первичном теплообменнике: возможно, вода циркулирует недостаточно или образовалась накипь. Проверьте датчик температуры отходящих газов (***).

Проверьте, что клапан отсечения газа открыт и что в контуре подачи газа отсутствует воздух. Проверьте входное давление газа. Проверьте целостность провода и надежность его подсоединения к электроду-детектору пламени и блоку розжига. См. меры по устранению, указанные в пункте E92 Проверьте слив конденсата.

Проверьте входное давление газа. Проверьте целостность электродов ионизации пламени и розжига, их положение и проводку (см. раздел ЕЖЕГОДНОЕ ТЕХОБСЛУЖИВАНИЕ – РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ). При необходимости замените электронную плату.

Проверьте соединения между газовым клапаном и электронной платой.

Раздел УСТАНОВЩИК (ru)

154

160

178

317 162

384 164

385 165

(*) Уличный датчик температуры: значение сопротивления составляет около 1 кΩ при 25°C температуры). (**) Датчики температуры на подаче и возврате контура отопления и на контуре ГВС: значение сопротивления составляет около 10 кΩ при 25°C (сопротивление уменьшается с повышением температуры). (***) Датчик температуры отходящих газов: значение сопротивления составляет около 20 кΩ при 25°C (сопротивление уменьшается с повышением температуры).

Проверка датчиков на подаче и возврате. См. меры по устранению, указанные в пункте E109.

Проверьте правильность работы вентилятора.

Неисправность в работе вентилятора

Сработал предохранительный термостат перегрева низкотемпературного контура

Неправильная частота электропитания

Паразитное пламя (внутренняя неполадка) Проверьте правильность работы газового клапана.

Слишком низкое напряжение питания

Проверьте, что провода питания вентилятора подключены к электронной плате.

Проверьте правильность работы насоса и циркуляции воды в низкотемпературной системе. Проверьте провода электропитания насоса.

Установите причину неправильной частоты питания, и если она не связна с котлом свяжитесь с поставщиком электроэнергии.

Напряжение питания <175 B. Установите причину падения напряжения, и если она не связна с котлом свяжитесь с поставщиком электроэнергии.

(сопротивление уменьшается с повышением

7722018 (03-02/19)

Page 40

16. УСТРОЙСТВА ДЛЯ РЕГУЛИРОВАНИЯ И БЕЗОПАСНОСТИ

Котел спроектирован в полном соответствии с европейскими нормами и содержит следующие устройства:

• Предохранительный термостат

Благодаря датчику, установленному на выходной трубе первичного теплообменника, в случае перегрева воды первичного контура прекращается подача газа в горелку.

Запрещается отключать данное предохранительное устройство.

• Датчик тяги (датчик температуры отходящих газов)

Этот прибор устанавливается на первичном теплообменнике. Электронная плата блокирует приток газа к горелке в случае слишком высокой температуры.

Запрещается отключать данное предохранительное устройство.

• Датчик ионизации пламени

Электрод для определения наличия пламени гарантирует безопасность работы при отсутствии газа и при неполном горении основной горелки. В данных условиях котел блокируется.

• Гидравлическое реле давления

Данное устройство обеспечивает включение основной горелки только при условии давления установки выше 0,5 бар.

• Постциркуляция насоса

Электронная система управления продолжает работу насоса в контуре отопления в течение трех минут после того как термостат комнатной температуры отключил главную горелку.

• Устройство защиты от замерзания

Электронная система управления котла имеет функцию защиты «от замерзания» в контуре отопления и ГВС, которая при температуре воды на подаче ниже 5°С включает горелку до достижения на подаче температуры, равной 30°С. Данная функция работает, если к котлу подключено электричество, кран подачи газа открыт и если давление в системе соответствует предписанному.

• Защита от блокировки насоса

Если котел не работает в течение 24 часов подряд (на контур отопления и/или подогрева воды), насос автоматически включается на 10 секунд.

• Защита от блокировки трехходового клапана

Если котел не работает на контур отопления в течение 24 часов подряд, трехходовой клапан осуществляет одно полное переключение.

• Гидравлический предохранительный клапан (контур отопления)

Этот клапан настроен на давление 3 бар и установлен в системе отопления. Рекомендуется присоединить предохранительный клапан к сифонному сливу. Категорически воспрещается использовать его для слива воды из системы отопления.

• Предварительная циркуляция насоса отопления

В случае запроса работы на отопление оборудование может выполнять предварительную циркуляцию насоса перед тем, как включать горелку. Продолжительность этого цикла предварительной циркуляции зависит от условий монтажа и температуры работы и изменяется от нескольких секунд до нескольких минут.

Раздел УСТАНОВЩИК (ru)

17. ХАРАКТЕРИСТИКИ РАСХОДА/НАПОРА

Используемый насос – высоконапорный, модулирующего типа и подходит для установки как в однотрубной, так и в двухтрубной системе отопления. Встроенный в него автоматический клапан-воздухоотводчик позволяет эффективно удалять находящийся в отопительной системе воздух.

ОБОЗНАЧЕНИЯ НА ГРАФИКАХ НАСОСА - "SECTION" E

Q РАСХОД H НАПОР

18. РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ

См. рисунок в приложении "SECTION" F в конце руководства.

7722018 (03-02/19) 40

Page 41

19. ЕЖЕГОДНОЕ ТЕХОБСЛУЖИВАНИЕ

Дождитесь охлаждения камеры сгорания и труб.

Перед выполнением любых операций отключить электропитание котла. По завершению технического осмотра установить параметры работы котла в начальные позиции.

Чистку котла нельзя выполнять абразивными, едкими или легковоспламеняющимися средствами (такими как бензин, ацетон и т.п.).

Для правильной и надежной работы котла необходимо ежегодно проверять:

• Внешний вид и непроницаемость прокладок газового контура и камеры сгорания. Замените поврежденные прокладки

• Состояние и правильное положение электрода зажигания и электрода-датчика пламени;

• Состояние горелки и ее крепление к алюминиевому фланцу;

• Отсутствие грязи внутри камеры сгорания. Для чистки используйте пылесос;

• Давление в системе отопления;

• Давление в расширительном баке;

• Правильную работу вентилятора;

• Отсутствие загрязнений внутри дымохода и воздуховода;

• Отсутствие грязи в сифоне (для конденсационных котлов);

• Целостность магниевого анода, при его наличии (для котлов, оснащенных бойлером).

новыми оригинальными прокладками;

Для слива воды из сифона и его очистки не рекомендуется использовать крышку, расположенную на дне. Выньте сифон из котла и промойте его струей воды. Заполните сифон чистой водой и установите его на место, обеспечив герметичность и надежность всех соединений.

Раздел УСТАНОВЩИК (ru)

19.1 ГИДРАВЛИЧЕСКИЙ УЗЕЛ

В регионах, где жесткость воды выше значения 20 °F (1º F = 10 мг карбоната кальция на 1 литр воды), рекомендуем установить на входе холодной воды полифосфатный дозатор или сходный умягчитель воды, который соответствует действующим нормам.

19.2 ЧИСТКА ФИЛЬТРОВ

Фильтр ГВС расположен внутри разборного катриджа и находится на входе холодной воды (Е) (смотреть рисунок в конце технической инструкции в приложении « Секция» F). Для очистки фильтра выполнить следующие операции:

• отключить питание котла;

• закрыть входной кран холодной воды;

• убрать фиксирующую клипсу (1-Е) фильтра, как показано на рисунке и вытащить катридж (2-E) с находящимся внутри

фильтром, делая это аккуратно, без черезмерных усилий;

• очистить фильтр от возможных отложений и мусора;

• поместить фильтр в катридж и вставить его обратно на своё место, зафиксировав его клипсой.

Советуем также очистить от накипи и отложений место расположения температурного датчика контура ГВС (D).

При замене или чистке кольцевых прокладок "OR" гидравлического узла для смазки не использовать других средств, кроме Molykote 111.

19.3 ДЕМОНТАЖ ВТОРИЧНОГО ТЕПЛООБМЕННИКА

Пластинчатый теплообменник системы ГВС изготовлен из нержавеющей стали и легко снимается при помощи отвертки следующим образом (см. рисунок в приложении "SECTION" F в конце руководства):

• Слейте воду из системы, а если возможно – только из котла, через сливной кран.

• Слейте воду из контура ГВС.

• Отвинтите два винта (прямо перед вами), крепящих вторичный теплообменник, и выньте его (B).

Для очистки теплообменника и (или) контура ГВС рекомендуем использовать Cillit FFW-AL или Benckiser HF-AL.

Снимайте каждую из деталей гидравлического узла крайне осторожно. Не используйте острых инструментов, не прилагайте чрезмерного усилия при снятии крепежного зажима.

7722018 (03-02/19)

Page 42

19.4 ЗАМЕНА ДЕТАЛЕЙ

В случае замены одной или нескольких из следующих деталей:

• первичного теплообменника,

• вентилятора,

• газового клапана,

• газовой форсунки,

• горелки,

• электрода ионизации пламени –

необходимо включить функцию автоматической калибровки (описана далее), а затем проверить и при необходимости отрегулировать содержание CO2% в продуктах сгорания, как описано в главе “ФУНКЦИЯ РЕГУЛИРОВАНИЯ СОСТАВА ПРОДУКТОВ СГОРАНИЯ (CO2% )” .

При выполнении любых обслуживающих или ремонтных работ на котле рекомендуется проверять целостность и положение ионизационного электрода и в случае неисправности заменить его.

ФУНКЦИЯ АВТОМАТИЧЕСКОЙ КАЛИБРОВКИ

Нажмите одновременно и удерживайте нажатыми не менее 6 секунд кнопки ; когда на дисплее появится надпись "On", нажмите кнопку (не позднее 3 секунд после нажатия предыдущих кнопок).

Если на дисплее высвечивается надпись "303", то функция автоматической калибровки не включилась. Обесточьте котел на несколько секунд и повторите действия, описанные выше.

Когда функция включена, на дисплее отображаются мигающие символы . После последовательности операций по включению, которое может потребовать нескольких попыток, котел выполняет три операции (каждая продолжительностью около 1 минуты): выходит на максимальную мощность, затем на пусковую и под конец на минимальную. Перед каждым переходом к следующей стадии (от максимальной мощности к пусковой и затем к минимальной) на дисплее в течение нескольких секунд высвечиваются символы отображает попеременно достигнутую котлом мощность и температуру подачи. Одновременное мигание символов на дисплее свидетельствует о завершении функции калибровки. Для выхода из функции нажмите кнопку , на дисплее высвечивается надпись ESC.

. На этой стадии дисплей

20. ДЕМОНТАЖ И УТИЛИЗАЦИЯ

Только квалифицированные специалисты имеют право проводить работы в отношении котла и всей системы в целом.

Перед демонтажем котла проверить, что электропитание отключено, газовый кран закрыт и все присоединения котла и отопительной системы надежно защищены. Утилизацию котла производить в соответствии с действующими законами, нормами и правилами. Запрещается выбрасывать котел и аксессуары вместе с другими бытовыми отходами. Более 90% материалов, из которых изготовлен котел, подлежат вторичной переработке.

Раздел УСТАНОВЩИК (ru)

7722018 (03-02/19) 42

Page 43

21. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель: DUO-TEC COMPACT E 1.24 20 24 28

Категория

Тип газа - G20 - G31

Макс. потребляемая тепловая мощность (ГВС) кВт - 19,9 24,7 28,9

Макс. потребляемая тепловая мощность (отопление) кВт 24,7 19,9 20,6 24,7

Мин. потребляемая тепловая мощность кВт 3,5 3,5 3,5 3,9

Макс. полезная тепловая мощность (ГВС) кВт - 19,4 24,0 28,0

Макс. полезная тепловая мощность при 80/60°C кВт 24,0 19,4 20,0 24,0

Макс. полезная тепловая мощность при 50/30 °C кВт 26,1 21,1 21,8 26,1

Мин. полезная тепловая мощность при 80/60 °C кВт 3,4 3,4 3,4 3,8

Мин. полезная тепловая мощность при 50/30 °C кВт 3,7 3,7 3,7 4,1

Номинальный КПД 80/60 °C % 97,6 97,7 97,7 97,7

Номинальный КПД 50/30 °C % 105,7 105,8 105,8 105,8

КПД 30% Pn % 107,6 107,6 107,6 107,6

Макс. давление воды отопительного контура бар 3

Мин. давление воды отопительного контура бар 0,5

Объем расширительного бака л 7 7 7 7

Минимальное давление в расширительном баке бар 0,8

Макс. давление воды в контуре ГВС бар - 8,0 8,0 8,0 Мин. динамическое давление воды в контуре ГВС бар - 0,15 0,15 0,15 Минимальный расход воды в контуре ГВС л/мин - 2,0 2,0 2,0

Производство горячей воды при ∆T = 25 °C л/мин - 11,4 13,8 16,1

Производство горячей воды при ∆T = 35 °C л/мин - 8,1 9,8 11,5

Удельный расход “D” (EN 13203-1) л/мин - 9,5 11,5 13,4

Диапазон температуры воды в контуре отопления °C 25÷80

Диапазон температуры воды в контуре ГВС °C 35÷60

Тип дымохода - C13 - C33 - C43 - C53 - C63 - C83 - B23

Диаметр коаксиального дымохода мм 60/100

Диаметр раздельного дымохода мм 80/80

Макс. массовый расход дымовых газов кг/с 0,012 0,009 0,012 0,014 Мин. массовый расход дымовых газов кг/с 0,002 0,002 0,002 0,002

Макс.температура дымовых газов °C 80 80 80 80 Класс Nox 6 мг/кВт*ч 17,3 16,1 16,1 19,3 Входное давление природного газа 2H мбар 20 Входное давление сжиженного газа (пропана) 3Р мбар 37 Напряжение электропитания В 230 Частота электрической сети Гц 50 Номинальная электрическая мощность Вт 85 73 85 99 Вес нетто кг 30 34 34 34 Размеры (высота/ширина/глубина) мм 700/400/299 Степень защиты от влаги (EN 60529) - IPX5D Сертификат ЕС 0085CL0214

II2H3P

Раздел УСТАНОВЩИК (ru)

РАСХОД ГАЗА ПРИ РАБОТЕ (при Qmax и Qmin)

Qmax (G20) - 2H м

Qmin (G20) - 2H м3/ч 0,37 0,37 0,37 0,41

Qmax (G31) - 3P кг/ч 1,92 1,55 1,92 2,25

Qmin (G31) - 3P кг/ч 0,27 0,27 0,27 0,30

/ч 2,61 2,10 2,61 3,06

7722018 (03-02/19)

Page 44

Stimate Client, Compania noastră consideră că noua centrală termică pe care aţi procurat-o va răspunde tuturor cerinţelor Dumneavoastră. Achiziţionarea unui produs al companiei noastre asigură îndeplinirea tuturor aşteptărilor Dumneavoastră: o bună funcţionare şi o utilizare simplă şi raţională. Vă recomandăm să nu lăsaţi deoparte aceste instrucţiuni fără a le  citit: ele conţin informaţii utile pentru o exploatare corectă şi ecientă a centralei Dumneavoastră.

Compania noastră declară că aceste produse poartă marcajul şi îndeplinesc cerinţele următoarelor directive:

- Regulamentul (UE) 2016/426 privind aparatele consumatoare de combustibili gazoşi

- Directiva 92/42/CEE privind cerinţele de randament pentru cazane

- Directiva 2014/30/UE privind compatibilitatea electromagnetică

- Directiva 2014/35/UE privind echipamentele de joasă tensiune

- Directiva 2009/125/CE privind de proiectare ecologică

- Regulamentul (UE) NR. 2017/1369

(pentru centrale cu puterea<70kW)

- Regulamentul (UE) NR. 813/2013 privind proiectarea ecologică

- Regulamentul (UE) NR. 811/2013 privind etichetarea energetică (pentru centrale cu puterea<70kW)

Compania noastră, în efortul de a-şi îmbunătăţi mereu produsele, îşi rezervă dreptul de a modica datele conţinute în acest document în orice moment şi fără preaviz. Aceste instrucţiuni au doar scopul să furnizeze informaţii privitoare la produs şi în nici un caz nu pot  considerate ca un contract cu terţe părţi.

Aparatul poate  utilizat de copii cu vârsta de cel puţin 8 ani, de persoane cu capacităţi zice, senzoriale sau mentale reduse sau de persoane lipsite de experienţă şi cunoştinţe numai dacă sunt supravegheate sau au primit instrucţiuni cu privire la utilizarea în siguranţă a aparatului şi au înţeles pericolele aferente utilizării. Nu le permiteţi copiilor să se joace cu aparatul. Operaţiile de curăţare şi întreţinere care cad în sarcina utilizatorului nu trebuie să e efectuate de copii fără supraveghere.

CUPRINS

SEMNIFICAŢIA SIMBOLURILOR ................................................................................................................................................................45

AVERTIZĂRI DE SIGURANŢĂ .....................................................................................................................................................................45

AVERTIZĂRI GENERALE ............................................................................................................................................................................46

SFATURI PENTRU ECONOMISIREA ENERGIEI ........................................................................................................................................46

1. PUNEREA ÎN FUNCŢIUNE A CENTRALEI TERMICE .................................................................................................................................47

1.1 REGLAREA TEMPERATURII APEI DIN TURUL INSTALAŢIEI DE ÎNCĂLZIRE ŞI A APEI CALDE MENAJERE ........................................47

1.2 MODURI DE FUNCŢIONARE .......................................................................................................................................................................47

2. OPRIREA INSTALAŢIEI PE O PERIOADĂ ÎNDELUNGATĂ. PROTECŢIA LA ÎNGHEŢ ..............................................................................48

3. SCHIMBAREA TIPULUI DE GAZ..................................................................................................................................................................48

4. ANOMALII .....................................................................................................................................................................................................48

5. MENIUL DE INFORMAŢII PRIVIND CENTRALA .........................................................................................................................................49

Utilizator şi instalator (ro)

6. OPRIREA CENTRALEI TERMICE ................................................................................................................................................................49

7. UMPLEREA INSTALAŢIEI ............................................................................................................................................................................49

8. INSTRUCŢIUNI DE ÎNTREŢINERE CURENTĂ ...........................................................................................................................................49

AVERTIZĂRI ANTERIOARE INSTALĂRII .....................................................................................................................................................50

9. INSTALAREA CENTRALEI TERMICE ..........................................................................................................................................................50

9.1 DIMENSIUNILE CENTRALEI TERMICE ......................................................................................................................................................50

10. INSTALAREA CONDUCTELOR....................................................................................................................................................................51

10.1 CONDUCTE COAXIALE ...............................................................................................................................................................................51

10.2 CONDUCTE SEPARATE ..............................................................................................................................................................................51

11. CONECTAREA LA REŢEAUA ELECTRICĂ..................................................................................................................................................52

11.1 CONECTAREA TERMOSTATULUI AMBIENTAL ..........................................................................................................................................52

11.2 ACCESORII NEINCLUSE ÎN DOTAREA STANDARD ..................................................................................................................................53

12. FUNCŢII SPECIALE .....................................................................................................................................................................................54

12.1 PRIMA PORNIRE ..........................................................................................................................................................................................54

12.2 FUNCŢIA DE DEZAERISIRE A INSTALAŢIEI...............................................................................................................................................54

12.3 FUNCŢIA DE CURĂŢARE A COŞULUI ........................................................................................................................................................54

12.4 CONTROLUL PRODUSELOR DE ARDERE (CO

FUNCŢIA DE AJUSTARE A PRODUSELOR DE ARDERE (CO

13. VANA DE GAZ...............................................................................................................................................................................................55

13.1 MODALITĂŢI DE SCHIMBARE A TIPULUI DE GAZ ....................................................................................................................................55

14. SETAREA PARAMETRILOR .........................................................................................................................................................................56

14.1 REGLAREA PUTERII MAXIME ÎN REGIM DE ÎNCĂLZIRE .........................................................................................................................57

%) ..................................................................................................................................55

%) .............................................................................................................55

7722018 (03-02/19) 44

Page 45

15. IDENTIFICAREA ŞI REZOLVAREA ANOMALIILOR DE CĂTRE SERVICE .................................................................................................58

16. DISPOZITIVE DE CONTROL ŞI SIGURANŢĂ .............................................................................................................................................60

17. PERFORMANŢE DEBIT/ÎNĂLŢIME DE POMPARE .....................................................................................................................................60

18. POZIŢIONAREA ELECTROZILOR ...............................................................................................................................................................60

19. ÎNTREŢINEREA ANUALĂ .............................................................................................................................................................................61

19.1 GRUP HIDRAULIC........................................................................................................................................................................................61

19.2 CURĂŢAREA FILTRELOR ............................................................................................................................................................................61

19.3 DEMONTAREA SCHIMBĂTORULUI APĂ-APĂ ............................................................................................................................................61

19.4 ÎNLOCUIREA COMPONENTELOR ..............................................................................................................................................................62

FUNCŢIA DE REGLARE AUTOMATĂ ........................................................................................................................................................62

20. DEZINSTALAREA, ELIMINAREA ŞI RECICLAREA .....................................................................................................................................62

21. CARACTERISTICI TEHNICE........................................................................................................................................................................63

22. PARAMETRI TEHNICI ..................................................................................................................................................................................64

23. FIŞĂ DE PRODUS ........................................................................................................................................................................................65

SEMNIFICAŢIA SIMBOLURILOR

ATENŢIE

Risc de deteriorare sau de funcţionare defectuoasă a aparatului. Fiţi atenţi la avertizările de pericol privitoare la eventualele daune care pot  cauzate persoanelor.

PERICOL DE ARSURI

Înainte de a interveni asupra părţilor expuse la căldură, lăsaţi aparatul să se răcească.

PERICOL DE ELECTROCUTARE

Părţi electrice aate sub tensiune, pericol de şoc electric.

PERICOL DE ÎNGHEŢ

Posibilă formare a gheţii din cauza temperaturii reduse.

Utilizator şi instalator (ro)

INFORMAŢII IMPORTANTE

Informaţii care trebuie citite cu multa atenţie, în vederea asigurării unei exploatări corecte a centralei termice.

INTERZICERI GENERALE

Se interzice efectuarea operaţiilor sau utilizarea obiectelor indicate lângă simbol.

AVERTIZĂRI DE SIGURANŢĂ

MIROS DE GAZ

• Opriţi centrala.

• Nu acţionaţi nici un dispozitiv electric (de exemplu, nu aprindeţi lumina).

• Stingeţi eventualele ăcări deschise şi deschideţi ferestrele.

• Adresaţi-vă Centrului de Asistenţă Tehnică autorizat.

MIROS DE ARDERE

• Opriţi centrala.

• Aerisiţi încăperea prin deschiderea uşilor şi ferestrelor.

• Adresaţi-vă Centrului de Asistenţă Tehnică autorizat.

MATERIALE INFLAMABILE

Nu folosiţi şi/sau nu păstraţi materiale uşor inamabile (diluanţi, hârtie, etc.) în apropierea centralei.

ÎNTREŢINEREA ŞI CURĂŢAREA CENTRALEI

Înainte de efectuarea oricărei intervenţii, opriţi alimentarea centralei cu energie electrică.

Acest aparat nu este destinat a  utilizat de persoane cu capacităţi zice, senzoriale sau mentale reduse sau de persoane lipsite de experienţă şi cunoştinţe, decât dacă sunt supravegheate sau au primit instrucţiuni cu privire la utilizarea aparatului de la o persoană responsabilă pentru siguranţa lor.

7722018 (03-02/19)

Page 46

AVERTIZĂRI GENERALE

Această centrală este destinată încălzirii apei la o temperatură inferioară celei de erbere la presiune atmosferică. Centrala trebuie racordată la o instalaţie de încălzire şi la o instalaţie de distribuţie a apei calde menajere, compatibile cu prestaţiile şi puterea sa. Înainte de racordarea centralei, de către personal calicat profesional, este necesară efectuarea următoarelor operaţiuni:

• Efectuarea unui control pentru a aa dacă centrala este proiectată pentru funcţionarea cu tipul de gaz disponibil. Acest lucru

este indicat pe ambalaj şi pe placa tipologică a aparatului.

• Efectuarea unui control al coşului de fum pentru a verica dacă acesta are un tiraj corespunzător şi pentru a vă asigura că nu

prezintă strangulări şi nu sunt introduse în horn conducte de evacuare de la alte aparate, cu excepţia cazului în care acesta este realizat pentru a colecta gazele arse de la mai multe aparate, potrivit normelor specice şi dispoziţiilor în vigoare.

• Efectuarea unui control pentru a vă asigura că, în cazul racordurilor la hornuri preexistente, acestea au fost curăţate perfect,

întrucât reziduurile care se desprind de pe pereţi în timpul funcţionării ar putea împiedica circulaţia fumului.

• Pe lângă acestea, este indispensabil, în scopul păstrării unei funcţionări corecte şi garanţiei aparatului, să respectaţi

instrucţiunile din continuare.

1. Circuit de apă menajeră

1.1 Dacă duritatea apei depăşeşte valoarea de 20 °F (1°F = 10 mg de carbonat de calciu la litru de apă), este necesară instalarea

unui dozator de polifosfaţi sau a unui sistem cu efect identic, care să corespundă normativelor în vigoare.

1.2 Instalaţia trebuie spălată cu grijă după montarea aparatului şi înainte de utilizare.

1.3 Materialele utilizate pentru circuitul de apă menajeră sunt conforme cu prevederile Directivei 98/83/CE.

2. Circuit de încălzire

2.1 Instalaţie nouă: Înainte de montarea centralei, instalaţia trebuie curăţată corespunzător, în scopul îndepărtării reziduurilor

rămase de la letări, sudări şi eventuali solvenţi, utilizând produse adecvate disponibile pe piaţă, fără acid şi nealcaline, care să nu atace metalele, părţile din plastic şi cauciuc. Pentru protejarea instalaţiei de incrustaţii este necesară utilizarea produselor inhibitoare, cum ar  SENTINEL X100 şi FERNOX Protector pentru instalaţiile de încălzire. La utilizarea acestor produse urmaţi întocmai instrucţiunile care le însoţesc.

2.2 Instalaţie existentă: Înainte de montarea centralei, instalaţia trebuie să e complet golită şi curăţată corespunzător de murdărie

şi impurităţi utilizând produsele adecvate disponibile pe piaţă. Produsele recomandate pentru curăţare sunt: SENTINEL X300 sau X400 şi FERNOX Regenerator pentru instalaţiile de încălzire. La utilizarea acestor produse urmaţi întocmai instrucţiunile care le însoţesc. Amintim că prezenţa unor depuneri în instalaţia de încălzire cauzează probleme funcţionale centralei (ex: supraîncălzire şi zgomote la nivelul schimbătorului).

Prima aprindere trebuie să e efectuată de Serviciul de Asistenţă Tehnică autorizat care va verica următoarele:

• Ca datele de pe placa tipologică a aparatelor să corespundă cu cele ale reţelelor de alimentare cu energie electrică, apă, gaz.

• Ca instalarea să e conformă cu reglementările în vigoare.

• Ca racordarea electrică să  fost efectuată regulamentar la o reţea cu împământare.

Nerespectarea acestor avertismente atrage după sine pierderea garanţiei aparatului. Înainte de punerea în funcţiune, îndepărtaţi pelicula protectoare de pe centrală. Nu utilizaţi în acest scop instrumente sau materiale abrazive, întrucât ar putea deteriora suprafeţele vopsite.

Fragmentele de ambalaj (pungi din plastic, polistiren, etc.) nu trebuie lăsate la îndemâna copiilor, întrucât constituie potenţiale surse de pericol.

SFATURI PENTRU ECONOMISIREA ENERGIEI

Reglarea încălzirii

Reglaţi temperatura din turul centralei în funcţie de tipul instalaţiei. Pentru instalaţiile cu calorifere se recomandă setarea unei temperaturi maxime a apei din turul circuitului de încălzire de circa 60°C; măriţi această valoare în cazul în care nu se atinge confortul termic dorit. În cazul instalaţiei de încălzire prin pardoseală cu panouri radiante, nu depăşiţi temperatura indicată de proiectant. Se recomandă utilizarea unei sonde externe şi/sau a unui panou de control pentru reglarea automată a temperaturii din tur în funcţie de condiţiile atmosferice sau de temperatura din încăpere. În acest fel cantitatea de căldura produsă nu este mai mare decât cea necesară efectiv. Reglaţi temperatura ambiantă astfel încât să nu supraîncălziţi încăperile. Fiecare grad în plus

Utilizator şi instalator (ro)

determina o creştere a consumului de energie cu circa 6%. La reglarea temperaturii luaţi în considerare de asemenea destinaţia încăperii. De exemplu, pentru dormitor sau pentru alte camere puţin utilizate poate  aleasă o temperatură mai redusă. Folosiţi programarea pe ore, iar pentru noapte setaţi o temperatură mai mică cu circa 5°C faţă de cea aleasă pentru zi. O reducere mai mare a temperaturii nu mai este convenabilă din punct de vedere al costurilor. Numai în cazul unor absenţe îndelungate, de exemplu când plecaţi în vacanţă, temperatura trebuie redusă ulterior. Nu acoperiţi radiatoarele, pentru a nu împiedica circulaţia corectă a aerului. Pentru aerisirea încăperilor, nu lăsaţi ferestrele întredeschise, ci deschideţi-le complet pentru o scurtă perioadă de timp.

Apa caldă menajeră

Pentru o bună economisire, setaţi temperatura dorită a apei calde menajere astfel încât să nu e necesară amestecarea cu apă rece. O încălzire excesivă duce la risipa de energie şi la formarea crescută de calcar.

BAXI, unul dintre liderii europeni în fabricarea centralelor termice şi a sistemelor de încălzire de

înaltă tehnologie, a obţinut certicarea CSQ pentru sistemele de management al calităţii (ISO 9001), de management de mediu (ISO 14001) şi de management al sănătăţii şi securităţii ocupaţionale (OHSAS 18001). Aceasta înseamnă că BAXI S.p.A. are ca obiective strategice protecţia mediului, abilitatea produselor sale şi protecţia securităţii şi a sănătăţii angajaţilor. Prin organizarea sa, întreprinderea este angajată să implementeze şi să îmbunătăţească aceste aspecte, pentru a satisface în cel mai bun mod posibil nevoile clienţilor.

7722018 (03-02/19) 46

Page 47

1. PUNEREA ÎN FUNCŢIUNE A CENTRALEI TERMICE









Pentru o pornire corectă, procedaţi conform indicaţiilor de mai jos:

• Vericaţi ca presiunea hidraulică din instalaţie să corespundă cu cea recomandată (capitolul 7);

• Alimentaţi centrala cu curent;

• Deschideţi robinetul de gaz (de culoare galbenă, de obicei poziţionat sub centrală);

• Selectaţi modul de încălzire dorit (capitolul 1.2).

Legendă TASTE

Reglare a temperaturii apei din circuitul de apă menajeră

(butonul + pentru a mări temperatura şi butonul – pentru a o micşora)

Reglare a temperaturii apei din circuitul de încălzire

(butonul + pentru a mări temperatura şi butonul – pentru a o micşora)

Informaţii privind funcţionarea centralei

Mod de funcţionare:

Apă caldă menajeră - Apă caldă menajeră & Încălzire - numai Încălzire

Oprit – Reset – Ieşire meniu/funcţii

Legendă SIMBOLURI

Oprit: moduri Încălzire şi Apă caldă menajeră dezactivate (este activă numai funcţia de protecţie la îngheţ a centralei)

Anomalie care împiedică aprinderea arzătorului

Presiune scăzută a apei în centrală/instalaţie Mod de funcţionare Încălzire activat

Este necesară intervenţia Serviciului de Asistenţă Tehnică









Arzător aprins

Mod de funcţionare Apă caldă menajeră activat

Meniu de programare

Instrucţiuni pentru UTILIZATOR (ro)

Anomalie resetabilă manual (butonul )

Anomalie în curs Unităţi de măsură setate (SI/US)

Meniu de informaţii privind centrala

1.1 REGLAREA TEMPERATURII APEI DIN TURUL INSTALAŢIEI DE ÎNCĂLZIRE ŞI A

APEI CALDE MENAJERE

Reglarea temperaturii apei din turul instalaţiei de încălzire şi a apei calde menajere (în prezenţa unui boiler extern) se efectuează cu ajutorul butoanelor şi respectiv . Aprinderea arzătorului este semnalată pe display prin simbolul .

ÎNCĂLZIRE: când centrala funcţionează în modul Încălzire, pe display este aşat simbolul clipind intermitent şi temperatura din turul circuitului de încălzire (°C).

În cazul conectării unei sonde externe, butoanele reglează indirect temperatura din încăpere (valoare implicită 20°C, vezi capitolul 11.2.1).

APĂ CALDĂ MENAJERĂ: Când centrala funcţionează în modul Apă caldă menajeră, pe display este aşat simbolul clipind intermitent şi temperatura din circuitul primar al centralei (°C).

1.2 MODURI DE FUNCŢIONARE

SIMBOL

AFIŞAT

MOD DE FUNCŢIONARE

APĂ CALDĂ MENAJERĂ

APĂ CALDĂ MENAJERĂ & ÎNCĂLZIRE

NUMAI ÎNCĂLZIRE

Pentru a activa funcţionarea aparatului în modul Apă caldă menajeră - Încălzire sau Numai Încălzire apăsaţi repetat butonul moduri de funcţionare disponibile.

Pentru a dezactiva modurile de funcţionare a centralei menţinând activă funcţia de protecţie la îngheţ, apăsaţi timp de cel puţin 3 secunde butonul display va apărea numai simbolul displayului clipeşte).

(când centrala este blocată, retroiluminarea

şi alegeţi unul dintre cele trei

; pe

7722018 (03-02/19)

Page 48

2. OPRIREA INSTALAŢIEI PE O PERIOADĂ ÎNDELUNGATĂ. PROTECŢIA LA ÎNGHEŢ

Se recomandă evitarea golirii întregii instalaţii de încălzire, întrucât schimburile de apă au ca efect depunerile de calcar, inutile şi dăunătoare, în interiorul centralei şi al corpurilor de încălzire. Dacă pe timp de iarnă instalaţia termică nu este folosită şi în cazul pericolului de îngheţ, se recomandă amestecarea apei din instalaţie cu soluţii anticongelante potrivite, destinate acestei întrebuinţări specice (ex: glicol propilenic asociat cu inhibitori ai incrustaţiilor şi coroziunii). Unitatea electronică a centralei este prevăzută cu o funcţie “Antiîngheţ” care, la o temperatură a apei din turul instalaţiei mai mică de 5°C, face să funcţioneze arzătorul până la atingerea în tur a unei valori de 30 °C.

Funcţia este activă numai dacă centrala este alimentată cu energie electrică şi cu gaz, presiunea instalaţiei este cea recomandată, centrala nu este blocată.

3. SCHIMBAREA TIPULUI DE GAZ

Centralele pot funcţiona e cu gaz metan (G20), e cu gaz GPL (G31). În cazul în care doriţi să schimbaţi tipul de gaz, adresaţi-vă SERVICIULUI DE ASISTENŢĂ TEHNICĂ AUTORIZAT.

4. ANOMALII

Anomaliile de funcţionare aşate pe display sunt identicate prin simbolul şi printr-un număr (codul anomaliei). Lista completă a anomaliilor este prezentată în tabelul de mai jos. Dacă pe display apare simbolul , anomalia necesită o RESETARE de către utilizator. Pentru a RESETA centrala, apăsaţi timp de 2 secunde butonul . În cazul în care se constată aşări frecvente de anomalie, contactaţi Serviciul de Asistenţă Tehnică autorizat.

Descriere a anomaliei Rezolvare

10 12 13 15

19 20

40 50

83…87

109

110

117

118

Instrucţiuni pentru UTILIZATOR (ro)

125

128

129

130

133

134

Senzor sondă externă defect Contactaţi centrul de asistenţă tehnică autorizat.

Lipsă de comutare presostat diferenţial hidraulic Contactaţi centrul de asistenţă tehnică autorizat.

Contacte lipite la presostatul diferenţial hidraulic Contactaţi centrul de asistenţă tehnică autorizat.

Eroare de comandă a vanei de gaz Contactaţi centrul de asistenţă tehnică autorizat.

Umplere automată a circuitului hidraulic în curs de desfăşurare

Anomalie în faza de umplere a instalaţiei

Senzor NTC de tur defect Contactaţi centrul de asistenţă tehnică autorizat.

Senzor NTC gaze arse defect Contactaţi centrul de asistenţă tehnică autorizat.

Senzor NTC retur defect Contactaţi centrul de asistenţă tehnică autorizat.

Senzor NTC apă caldă menajeră defect Contactaţi centrul de asistenţă tehnică autorizat.

Aşteptaţi nalizarea ciclului de umplere

Apăsaţi timp de cel puţin 2 secunde butonul

Opriţi pentru câteva secunde alimentarea centralei

Conductă gaze arse înfundată

Placă electronică nereglată Contactaţi centrul de asistenţă tehnică autorizat.

Problemă de comunicare dintre placa electronică a centralei şi unitatea de comandă. Posibil scurtcircuit la cabluri.

Anomalie gaze arse în faza de reglare (posibilă recirculare a gazelor arse)

Prezenţă a aerului în circuitul centralei (anomalie temporară)

Intrare în funcţiune a termostatului de siguranţă din cauza supratemperaturii (pompă blocată sau aer în circuitul de încălzire).

Presiune prea mare în circuitul hidraulic (> 2,7 bar) Contactaţi centrul de asistenţă tehnică autorizat.

Presiune prea mică în circuitul hidraulic

Intrare în funcţiune a dispozitivului de siguranţă din cauza lipsei de circulaţie a apei (control efectuat prin intermediul unui senzor de temperatură)

Lipsă acără

Pierdere acără în faza de aprindere Contactaţi centrul de asistenţă tehnică autorizat. Intrare în funcţiune a sondei NTC gaze arse din cauza

supratemperaturii Lipsă a aprinderii (5 tentative)

Vană de gaz blocată

cu energie electrică

centrul de asistenţă tehnică autorizat

Contactaţi centrul de asistenţă tehnică autorizat.

Apăsaţi timp de cel puţin 2 secunde butonul

Vericaţi ca presiunea în instalaţie să corespundă cu cea recomandată. Vezi secţiunea "UMPLEREA INSTALAŢIEI".

Apăsaţi timp de cel puţin 2 secunde butonul

. Dacă anomalia persistă, contactaţi

7722018 (03-02/19) 48

Page 49

135

7715703

154 160

178

270

317 162

384 164

385 165

431

Eroare internă la placă Eroare conectare vană de gaz Test de vericare a sondei de tur/retur Contactaţi centrul de asistenţă tehnică autorizat.

Anomalie de funcţionare a ventilatorului Contactaţi centrul de asistenţă tehnică autorizat. Declanşare a termostatului de siguranţă în urma

supraîncălzirii instalaţiei de joasă temperatură Supraîncălzire la nivelul schimbătorului Contactaţi centrul de asistenţă tehnică autorizat.

Frecvenţă de alimentare cu energie electrică incorectă Contactaţi centrul de asistenţă tehnică autorizat.

Flacără parazită (anomalie internă)

Tensiune de alimentare prea mică

Senzor schimbător defect Contactaţi centrul de asistenţă tehnică autorizat.

La apariţia unei anomalii, se activează retroiluminarea displayului şi se aşează codul erorii. Sunt posibile 5 încercări consecutive de resetare, după care centrala se blochează. Înainte de a efectua o nouă încercare de resetare, lăsaţi să treacă 15 minute.

Contactaţi centrul de asistenţă tehnică autorizat.

Apăsaţi timp de cel puţin 2 secunde butonul Resetarea are loc automat când tensiunea depăşeşte 175

V. Dacă anomalia persistă, contactaţi centrul de asistenţă tehnică autorizat.

5. MENIUL DE INFORMAŢII PRIVIND CENTRALA

Pentru vizualizarea informaţiilor din următorul tabel, apăsaţi timp de cel puţin 1 secundă butonul . Pentru ieşire, apăsaţi butonul .

DESCRIERE DESCRIERE

Instrucţiuni pentru UTILIZATOR (ro)

Cod intern secundar al anomaliei

Temperatură de tur încălzire (°C)

Temperatură externă (°C)

Temperatură apă caldă menajeră boiler extern (centrală folosită numai pentru încălzire)

Temperatură apă caldă menajeră (centrală cu schimbător în plăci)

- - -

09 - 13

15 - 18

Temperatură de retur încălzire (°C)

Temperatură sondă gaze arse (°C)

Temperatură schimbător primar (°C)

Informaţii producător

Identicare comunicare Open Therm

Informaţii producător

6. OPRIREA CENTRALEI TERMICE

Pentru oprirea centralei, opriţi alimentarea aparatului cu energie electrică prin intermediul întrerupătorului bipolar. În modul de funcţionare “Oprit - Antiîngheţ” centrala este oprită, dar circuitele electrice rămân sub tensiune şi este activă funcţia antiîngheţ.

7. UMPLEREA INSTALAŢIEI

Vericaţi periodic ca presiunea, indicată pe manometrul "B", atunci când instalaţia este rece, să e de 1-1,5 bari. În caz de presiune joasă, acţionaţi robinetul "A" de umplere a centralei (vezi gura de alături).

Umplerea instalaţiei de încălzire trebuie efectuată cu multă atenţie. În particular, deschideţi robinetele termostatice eventual prezente pe instalaţie,

bulelor de aer în circuitul primar) până când se atinge presiunea de funcţionare necesară. Evacuaţi aerul din corpurile de încălzire care fac parte din instalaţie. BAXI nu este răspunzătoare pentru daunele cauzate de prezenţa bulelor de aer în interiorul circuitului primar în urma nerespectării sau respectării parţiale a indicaţiilor de mai sus.

asiguraţi o umplere lentă a instalaţiei cu apă (pentru a se evita formarea

Centrala este dotată cu presostat hidraulic care în caz de lipsă a apei nu admite funcţionarea centralei.

Dacă se constată scăderi frecvente de presiune, solicitaţi intervenţia SERVICIULUI DE ASISTENŢĂ TEHNICĂ AUTORIZAT.

8. INSTRUCŢIUNI DE ÎNTREŢINERE CURENTĂ

Pentru a se asigura funcţionarea ecientă şi sigură a centralei, la sfârşitul ecărui sezon se recomandă să solicitaţi Serviciului de Asistenţă Tehnică autorizat un control al acesteia. O întreţinere atentă va contribui la reducerea cheltuielilor de exploatare a centralei.

7722018 (03-02/19)

Page 50

AVERTIZĂRI ANTERIOARE INSTALĂRII

Notele şi instrucţiunile tehnice care urmează sunt adresate instalatorilor, pentru a le permite să efectueze o instalare perfectă. Instrucţiunile referitoare la pornirea şi utilizarea centralei sunt oferite în partea destinată utilizatorului. Montarea centralei poate  efectuată numai de un tehnician autorizat să instaleze echipamente de încălzire.

Se vor lua în considerare următoarele:

• În cazul în care centrala se intstalează într-un ambient cu temperatura mai mică de 0°C, luaţi măsurile necesare pentru a evita

formarea de gheaţă în sifon sau în conducta de evacuare a condensului.

• Centrala poate  utilizată cu orice tip de placă convectoare, radiator, termoconvector, alimentate cu unul sau două tuburi.

Secţiunile circuitului vor , în orice caz, calculate după metodele obişnuite, ţinându-se cont de caracteristica debit-înălţime de pompare, aşa cum se arată în secţiunea 17.

• Fragmentele de ambalaj (pungi din plastic, polistiren, etc.) nu trebuie lăsate la îndemâna copiilor, întrucât constituie potenţiale

surse de pericol.

• Prima pornire trebuie să e efectuată de Serviciul de Asistenţă Tehnică autorizat, indicat în foaia anexată.

Nerespectarea celor expuse mai sus atrage după sine pierderea garanţiei.

ATENŢIONARE PRIVIND POMPA SUPLIMENTARĂ

În cazul utilizării unei pompe suplimentare pentru instalaţia de încălzire, poziţionaţi-o pe returul centralei. Aceasta va asigura funcţionarea corectă a presostatului de apă.

ATENŢIONARE PRIVIND INSTALAŢIA SOLARĂ

În cazul conectării centralei instantanee (mixte) la o instalaţie cu panouri solare, temperatura maximă a apei calde menajere la intrarea în centrală nu trebuie să e mai mare de 60°C.

Fragmentele de ambalaj (pungi din plastic, polistiren, etc.) nu trebuie lăsate la îndemâna copiilor, întrucât constituie potenţiale surse de pericol.

9. INSTALAREA CENTRALEI TERMICE

Figura şablonului este disponibilă la sfârşitul manualului în anexa "SECTION" C.

Alegeţi locul de amplasare a centralei, apoi aplicaţi şablonul pe perete. Racordaţi ţevile la oriciile de alimentare cu gaz şi apă prevăzute pe traversa inferioară a şablonului. Asiguraţi-vă că partea din spate a centralei este paralelă cu peretele (în caz contrar, introduceţi în partea de jos un adaos cu grosimea necesară). Se recomandă să instalaţi pe circuitul de încălzire două robinete de închidere (tur şi retur) G3/4, disponibile la cerere, care permit, în caz de intervenţii însemnate, efectuarea lucrărilor fără necesitatea de a goli în întregime instalaţia de încălzire. În cazul instalaţiilor deja existente sau în caz de înlocuire, vă recomandăm să montaţi un vas de decantare pe returul către centrală, în partea de jos, pentru a colecta depunerile şi reziduurile care pot rămâne şi care pot  puse în circulaţie în instalaţie chiar şi după spălare. După xarea centralei, racordaţi conductele de evacuare gaze arse şi admisie aer, furnizate ca accesorii, conform instrucţiunilor din capitolele următoare. Racordaţi sifonul la o groapă de scurgere asigurând o pantă continuă. Evitaţi traiectoriile orizontale.

Nu ridicaţi aparatul apucându-l de părţile din plastic, cum ar  sifonul sau coloana gaze arse.

Strângeţi cu atenţie conexiunile hidrice ale centralei (cuplu maxim de strângere 30 Nm).

Înainte de punerea în funcţiune a centralei, umpleţi sifonul cu apă pentru a împiedica gazele arse să e emanate în încăpere.

9.1 DIMENSIUNILE CENTRALEI TERMICE

Dimensiunile centralei şi înălţimea de instalare a conexiunilor hidraulice sunt indicate la sfârşitul manualului în anexa "SECTION"

A Evacuare condens D Intrare GAZ B Tur instalaţie de încălzire E Intrare apă rece menajeră / Umplere instalaţie C Tur apă caldă menajeră (G1/2”) / boiler (G3/4”) F Retur instalaţie de încălzire

Instrucţiuni pentru INSTALATOR (ro)

7722018 (03-02/19) 50

Page 51

10. INSTALAREA CONDUCTELOR

Vă garantăm o instalare uşoară şi exibilă pentru centrala pe gaz cu ajutorul accesoriilor furnizate (care sunt descrise mai jos). Centrala este proiectată pentru racordarea la un sistem de conducte de evacuare gaze arse/admisie aer de tip coaxial, vertical sau orizontal. Cu ajutorul unui kit separator se poate instala şi un sistem cu două conducte separate.

ATENŢIE C13, C33 Capetele conductei de evacuare dublate trebuie prevăzute în interiorul unui

pătrat cu latura de 50 cm. Instrucţiuni detaliate sunt furnizate împreună cu ecare accesoriu în parte.

C53 Capetele conductei de admisie a aerului de combustie şi de evacuare a produşilor de combustie nu trebuie montate pe pereţi opuşi ai clădirii.

C63 Pierderea maximă de presiune a conductelor nu trebuie să depăşească 100 Pa. Conductele trebuie să e certicate pentru întrebuinţarea specică şi pentru o temperatură mai mare de 100°C. Capătul coşului trebuie certicat conform Normei EN 1856-1.

C43, C83 Coşul sau hornul utilizat trebuie să e potrivit pentru utilizare.

Instrucţiuni pentru INSTALATOR (ro)

Pentru o bună instalare, se recomandă utilizarea accesoriilor furnizate de producător.

Pentru o siguranţă majoră în funcţionare este necesar ca conductele de evacuare a gazelor arse să e xate bine pe perete cu ajutorul unor dispozitive de xare corespunzătoare. Dispozitivele (bridele) de xare trebuie să e poziţionate la o distanţă de 1 metru între ele în dreptul racordurilor.

CÂTEVA EXEMPLE DE INSTALARE A CONDUCTELOR DE EVACUARE ŞI LUNGIMILE RESPECTIVE ADMISE SUNT PREZENTATE LA SFÂRŞITUL MANUALULUI ÎN ANEXA "SECTION" D.

10.1 CONDUCTE COAXIALE



Acest tip de conductă permite evacuarea produselor de ardere şi admisia aerului de combustie atât în exteriorul ediciului, cât şi în hornurile de tip LAS. Cotul coaxial de 90° permite racordarea centralei la conducta de evacuare-admisie indiferent de direcţie, deoarece poate  rotit la 360°. În plus, poate  utilizat şi ca un cot





suplimentar, alături de o conductă coaxială sau de un cot de 45°. În caz de evacuare la exterior, conducta de evacuare-admisie trebuie să iasă din perete cu cel puţin 18 mm pentru a permite poziţionarea şi sigilarea ţiglei de protecţie din aluminiu, în vederea evitării inltraţiilor de apă.







• Un cot de 90° reduce lungimea totală a conductei cu 1 metru.

• Un cot de 45° reduce lungimea totală a conductei cu 0,5 metri.

• Primul cot de 90° nu este inclus în calculul lungimii maxime disponibile.

Fixaţi conductele de aspiraţie cu două şuruburi zincate autoletante Ø 4,2 mm cu lungimea maximă de 19 mm. Dacă şuruburile nu sunt incluse în dotarea standard, folosiţi şuruburi cu aceleaşi caracteristici, disponibile în comerţ.

Înainte de xarea şuruburilor, asiguraţi-vă că conducta este introdusă în garnitură cu cel puţin 45 mm de la extremitatea sa (vezi gurile din anexa "SECTION" D de la sfârşitul manualului).

Asiguraţi o pantă minimă spre centrală de 5 cm pentru ecare metru de lungime al conductei de evacuare.

10.2 CONDUCTE SEPARATE









Pentru instalări particulare ale conductelor de evacuare/ admisie, se poate utiliza un separator unic (C), livrat ca accesoriu. Acesta, datorită posibilităţii de a se roti la 360°, permite orientarea conductelor de evacuare/admisie în orice direcţie. Acest tip de conductă permite evacuarea produselor de ardere atât în exteriorul clădirii, cât şi în hornuri de evacuare







separate. Admisia de aer de combustie poate  efectuată într-o zonă diferită faţă de cea în care e situată conducta de evacuare. Kitul separator este xat pe coloana (100/60 mm) centralei şi permite ca aerul de combustie şi gazele arse să e admise/evacuate prin două conducte separate (80 mm).









Pentru mai multe informaţii, citiţi instrucţiunile de montaj ale accesoriului. Cotul de 90° permite racordarea centralei la conductele de evacuare şi admisie în funcţie de nevoile specice. În plus, poate  utilizat şi ca un cot suplimentar, alături de o conductă sau de un cot de 45°.

• Un cot de 90° reduce lungimea totală a conductei cu 0,5 metri.

• Un cot de 45° reduce lungimea totală a conductei cu 0,25 metri.

• Primul cot de 90° nu este inclus în calculul lungimii maxime disponibile.

7722018 (03-02/19)

Page 52

11. CONECTAREA LA REŢEAUA ELECTRICĂ

Siguranţa electrică a aparatului este asigurată numai când acesta este conectat corect la o instalaţie de împământare ecientă, conectarea ind efectuată conform normelor de siguranţă în vigoare privitoare la instalaţii. Centrala trebuie conectată electric la o reţea de alimentare 230 V monofazată + împământare cu ajutorul cablului trilar din dotare, respectându-se polaritatea LinieNeutru.

Conectarea trebuie efectuată prin intermediul unui întrerupător bipolar cu o deschidere a contactelor de cel puţin 3 mm.

În cazul înlocuirii cablului de alimentare, a se utiliza un cablu de tip “HAR H05 VV-F” 3x0,75 mm2 cu diametrul maxim de 8 mm. Pentru a avea acces la placa de borne, îndepărtaţi panoul frontal al centralei (xat cu două şuruburi în partea de jos), rotiţi în jos cutia de comandă şi accedeţi la plăcile de borne, destinate legăturilor electrice, îndepărtând capacul de protecţie. Fuzibilii de tip rapid 2 A sunt încorporaţi în placa de borne de alimentare (pentru a verica şi/sau a înlocui fuzibilii, extrageţi suportul acestora, de culoare neagră).

A SE VEDEA SCHEMA CONEXIUNILOR ELECTRICE LA SFÂRŞITUL MANUALULUI, ÎN ANEXA "SECTION" B.

Vericaţi ca curentul nominal total absorbit de accesoriile conectate la aparat să e mai mic de 2A. Dacă este mai mare, interpuneţi între accesorii şi placa electronică un releu.

PLACA DE BORNE M1

(L) = Linie (maro) (N) = Neutru (albastru).

= Împământare (galben-verde).

(1) (2) = Contact termostat ambiental.

Restabiliţi puntea pe bornele 1-2 ale plăcii de borne M1 a centralei, în cazul în care nu se utilizează termostatul de ambient sau în cazul în care nu este conectat

dispozitivul de control de la distanţă livrat ca accesoriu.

CG_2394

PLACA DE BORNE M2

Bornele 1 - 2: conectarea dispozitivului de control de la distanţă (joasă tensiune) livrat ca accesoriu.

Bornele 4 - 5 : conectare sondă externă (livrată ca accesoriu).

Bornele 3-6-7-8: libere.

Bornele 9-10: conectare sondă boiler de preparare a apei calde menajere.

Dacă aparatul este conectat la o instalaţie de încălzire prin pardoseală, se va prevedea, prin grija instalatorului, un termostat de protecţie care să asigure protejarea instalaţiei împotriva supratemperaturilor.

Treceţi rele care asigură legătura la plăcile de borne prin găurile de trecere şi xare anume, prezente pe partea de jos a centralei.

11.1 CONECTAREA TERMOSTATULUI AMBIENTAL

Conexiunile prezente la placa de borne M1 se aă sub înaltă tensiune (230 V). Înainte de a începe realizarea conexiunilor, asiguraţi-vă că a fost oprită alimentarea aparatului cu energie electrică. Respectaţi polaritatea: L (FAZĂ) - N (NUL).

Pentru a conecta termostatul de ambient la centrală, procedaţi în felul următor:

• deconectaţi centrala de la reţeaua electrică;

• accedeţi la placa de borne M1;

• îndepărtaţi puntea de pe capetele contactelor 1-2 şi cuplaţi rele termostatului de ambient;

• alimentaţi centrala cu energie electrică şi asiguraţi-vă că termostatul ambiental funcţionează corect.

Instrucţiuni pentru INSTALATOR (ro)

7722018 (03-02/19) 52

Page 53

11.2 ACCESORII NEINCLUSE ÎN DOTAREA STANDARD

11.2.1 RACORDAREA SONDEI EXTERNE

Pentru conectarea acestui accesoriu, a se vedea gura de alături (bornele 4-5) şi instrucţiunile livrate împreună cu sonda însăşi.

SETAREA CURBEI CLIMATICE "Kt"

Când sonda externă este conectată la centrală, placa electronică reglează temperatura de tur în funcţie de coecientul Kt setat. Alegeţi curba cea mai potrivită (de la 00 la 90) şi selectaţi-o cu ajutorul butoanelor

luând în

considerare gracul din anexa "SECTION" E.

SIEMENS

QAC34

Instrucţiuni pentru INSTALATOR (ro)

LEGENDĂ GRAFIC - "SECTION" E

CG_2394

Temperatură tur Temperatura externă

11.2.2 BOILERUL EXTERN

Partea electrica a centralei permite conectarea acesteia din urmă la un boiler extern. Schema conectării hidraulice a boilerului extern este arătată în gura din anexa "SECTION" F. Conectaţi sonda NTC de prioritate a circuitului de apă menajeră la bornele 9-10 ale plăcii de borne M2. Elementul sensibil al sondei NTC trebuie introdus în oriciul anume prevăzut pe boiler. Vericaţi ca puterea de schimb la serpentina boilerului să e potrivită pentru puterea centralei. Temperatura apei calde menajere (+35°C...+60°C) se reglează cu ajutorul butoanelor .

IMPORTANT: setaţi parametrul P03 = 05 conform indicaţiilor de la capitolul 14.

11.2.3 CONECTAREA LA O INSTALAŢIE CU MAI MULTE ZONE

Pentru a utiliza această funcţie trebuie să instalaţi placa electronică releu programabilă, livrată ca accesoriu. LEGENDĂ CONEXIUNI ELECTRICE (vezi schema din anexa "SECTION" G de la sfârşitul manualului).

Z Zona (1..n) EV Electrovalvă de zonă R Releu RT Termostat ambiental

Centrala este în stare să controleze o instalaţie de încălzire cu mai multe zone. Unitatea de ambient (instalată pe perete) poate  utilizată pentru controlul unei zone, iar termostatele obişnuite pentru controlul celorlalte zone.

CONEXIUNILE INSTALAŢIEI

• Conectaţi valva/pompa zonei 1 la bornele 1 - 3 ale plăcii de borne a plăcii releu prezente în interiorul panoului de comandă al centralei.

• Conectaţi contactul termostatului de ambient al celorlalte zone la bornele 1-2 ale plăcii de borne M1 (capitolul "CONECTAREA TERMOSTATULUI DE AMBIENT").

Vericaţi că parametrul P04=02. Setaţi parametrul P10 (capitolul "SETAREA PARAMETRILOR").

7722018 (03-02/19)

Page 54

12. FUNCŢII SPECIALE

12.1 PRIMA PORNIRE

Prima pornire a centralei se efectuează conform procedurii descrise în continuare. După alimentarea centralei cu curent, pe display apare codul "000"; aparatul este gata pentru procedura de "prima pornire".

• Apăsaţi simultan timp de circa 6 secunde butoanele ; pe display apare pentru 2 secunde inscripţia "On" urmată de codul "312" care indică faptul că funcţia de "dezaerisire a instalaţiei" este activată. Această funcţie are o durată de 10 minute.

• La nalizarea funcţiei centrala porneşte, va  aşat simbolul 000 care se se va alterna cu valoarea % a puterii de aprindere şi valoarea temperaturii (°C) de tur a circuitului de încălzire. În această fază se derulează "funcţia de recunoaştere a gazului" cu durata de circa 7 minute şi se analizează tipul de gaz utilizat. În timpul acestei funcţii asiguraţi un schimb de căldură maxim la instalaţia de încălzire sau de apă caldă menajeră (cerere de apă caldă menajeră), pentru a se evita oprirea centralei pe motiv de supratemperatură.

• În cazul în care centrala este alimentată cu gaz natural, pe display timp de circa 10 secunde se aşează simbolul NG. Acum centrala este gata pentru funcţionarea normală. Dacă pe display se aşează simbolul LPG, apăsaţi timp de cel puţin 4 secunde butoanele

• În cazul în care centrala este alimentată cu gaz propan, pe display se aşează simbolul LPG. Apăsaţi timp de cel puţin 6 secunde butonul neind recunoscut, apăsaţi simultan butoanele şi timp de cel puţin 4 secunde pentru a ieşi din funcţie, apoi modicaţi parametrul P02=01 conform indicaţiilor din capitolul “SETAREA PARAMETRILOR” din manualul de instrucţiuni al centralei.

Dacă funcţiile de dezaerisire sau recunoaştere a tipului de gaz se întrerup din cauza întreruperii alimentării cu curent, după restabilirea alimentării trebuie reactivate prin apăsarea simultană a butoanelor timp de cel puţin 6 secunde. Dacă în

robinetul de umplere a centralei pentru a restabili presiunea corectă. Dacă întreruperea funcţiei de recunoaştere a tipului de gaz este cauzată de o anomalie (de ex., E133: lipsă gaz), apăsaţi butonul pentru resetare, apoi apăsaţi simultan timp de cel puţin 6 secunde butoanele pentru a reactiva funcţia. Dacă întreruperea funcţiei de recunoaştere a tipului de gaz este cauzată de supratemperatură, pentru reactivare apăsaţi simultan timp de cel puţin 6 secunde butoanele .

Arderea acestui aparat a fost vericată, reglată şi presetată în fabrică pentru funcţionarea cu gaz NATURAL.

Pe durata funcţiei de control al tipului de gaz, raportul de ardere se măreşte pentru un scurt interval de timp în care se determină tipul de gaz.

timpul derulării funcţiei de dezaerisire pe display este aşată anomalia E118 (presiune joasă în circuitul hidraulic), acţionaţi

şi pentru a ieşi din funcţie fără a modica setările implicite.

pentru a conrma tipul de gaz utilizat efectiv. Dacă pe display se aşează simbolul NG, tipul de gaz

La prima pornire, până la evacuarea completă a aerului din conducta de gaz, este posibil ca arzătorul să nu se aprindă, iar centrala, în consecinţă, să se blocheze. În acest caz, se recomandă să repetaţi operaţiile de pornire până la ajungerea gazului la arzător. Pentru a restabili funcţionarea centralei, apăsaţi butonul timp de cel puţin 2 secunde.

Primele porniri după instalare s-ar putea să nu e optimale, întrucât sistemul are nevoie de câtva timp pentru autoajustare.

12.2 FUNCŢIA DE DEZAERISIRE A INSTALAŢIEI

Această funcţie înlesneşte evacuarea aerului din circuitul de încălzire după instalarea centralei sau în urma efectuării lucrărilor de întreţinere care au necesitat golirea circuitului primar. Pentru a activa funcţia de dezaerisire a instalaţiei, apăsaţi simultan butoanele timp de 6 secunde. Când funcţia este activă, pe display apare inscripţia On pentru câteva secunde, după care urmează linia de program 312. Placa electronică va activa un ciclu de pornire/oprire a pompei cu durata de 10 minute. Funcţia opreşte automat la sfârşitul ciclului. Pentru a ieşi manual din această funcţie, apăsaţi din nou simultan butoanele indicate mai sus timp de 6 secunde.

12.3 FUNCŢIA DE CURĂŢARE A COŞULUI

La activarea acestei funcţii, centrala atinge puterea maximă de încălzire. După activare, se poate regla nivelul % de putere al centralei, în regim ACM, de la minim la maxim. Procedura este următoarea:

• Apăsaţi simultan butoanele timp de cel puţin 6 secunde. Când funcţia este activată, pe display este aşată timp de câteva secunde inscripţia “On”, apoi apare linia de program “303” care se alternează cu valoarea % de putere a centralei.

• Apăsaţi butoanele

• Pentru ieşire, apăsaţi simultan timp de cel puţin 6 secunde butoanele indicate la punctul întâi.

La apăsarea butonului este aşată, timp de 15 secunde, valoarea instantanee a temperaturii de tur.

pentru a regla treptat puterea (sensibilitate 1%).

Instrucţiuni pentru INSTALATOR (ro)

7722018 (03-02/19) 54

Page 55

12.4 CONTROLUL PRODUSELOR DE ARDERE (CO 2%)

Pentru o funcţionare corectă a centralei, conţinutul de (CO2 -O2 ) în gazele de ardere trebuie să respecte intervalul de toleranţă indicat în tabelul de mai jos. Dacă valoarea detectată de (CO2 -O2 ) este diferită, vericaţi integritatea şi distanţele electrozilor. În caz de necesitate, înlocuiţi electrozii poziţionându-i corect. Dacă problema nu se rezolvă, se poate utiliza funcţia descrisă în continuare.

G20 G31

% O2 % CO2 % O2 %

Puterea maximă

Puterea de

aprindere

Puterea minimă

Valorile de

Analiza produselor de ardere se efectuează cu ajutorul unui analizor calibrat corespunzător.

În timpul funcţionării normale centrala efectuează cicluri de autocontrol al produselor de ardere. În această fază pot  depistate, pentru scurte perioade de timp, valori de CO mai mari de 1000 ppm.

Valoare nominală 8,7 5,4 10,0 6,0

Valoare admisă 8,2 - 9,3 6,3 - 4,3 9,5 - 10,5 6,8 - 5,2

Valoare nominală 8,7 5,4 10,8 4,8

Valoare admisă 8,2 - 9,3 6,3 - 4,3 10,3 - 11,3 5,5 - 4,1

Valoare nominală 8,8 5,2 10,0 6,0

Valoare admisă 8,2 - 9,3 6,3 - 4,3 9,5 - 10,5 6,8 - 5,2

CO2/O

se referă la carcasa închisă.

FUNCŢIA DE AJUSTARE A PRODUSELOR DE ARDERE (CO2%)

Această funcţie are ca scop reglarea parţială a valorii de CO2%. Procedura este următoarea:

• Apăsaţi simultan butoanele timp de cel puţin 6 secunde. Când funcţia este activată, pe display este aşată timp de câteva secunde inscripţia “On”, apoi apare linia de program “304” care se alternează cu valoarea % de putere a centralei.

• După aprinderea arzătorului centrala atinge puterea maximă în regim de preparare a apei calde menajere (100). Când pe display apare "100", se poate efectua o ajustare parţială a valorii de CO

• Apăsaţi butonul

• Apăsaţi butoanele

• Apăsaţi butonul

; pe display este aşată inscripţia "00" care se alternează cu numărul funcţiei "304" (simbolul clipeşte).

pentru a micşora sau mări conţinutul de CO2 (de la -5 la +5).

pentru a salva noua valoare şi a reveni la aşarea valorii de putere "100" (centrala continuă să funcţioneze

la puterea maximă în regim de preparare a apei calde menajere).

În acelaşi fel se poate ajusta conţinutul de CO2 la puterea de aprindere şi la puterea minimă ; pentru aceasta apăsaţi butoanele

după punctul 5 al procedurii descrise mai sus.

• După ce aţi salvat noua valoare (punctul 5 al procedurii), apăsaţi butonul pentru a aduce centrala la puterea de

aprindere. Aşteptaţi până când valoarea de CO2 devine stabilă, apoi efectuaţi reglarea conform indicaţiilor de la punctul 4 al procedurii (valoarea puterii este un număr <> 100 şi <> 0); în cele din urmă salvaţi (punctul 5).

• Apăsaţi din nou butonul

pentru a aduce centrala la puterea minimă. Aşteptaţi până când valoarea de CO2 devine stabilă,

apoi efectuaţi reglarea conform indicaţiilor de la punctul 4 al procedurii (valoarea puterii = 00);

• Pentru a ieşi din funcţie, apăsaţi timp de cel puţin 6 secunde butoanele indicate la punctul 1.

13. VANA DE GAZ

Această centrală nu necesită nici o reglare mecanică a valvei. Sistemul se autoadaptează automat.

Legendă vană gaz

Priză de presiune alimentare cu gaz

Instrucţiuni pentru INSTALATOR (ro)

13.1 MODALITĂŢI DE SCHIMBARE A TIPULUI DE GAZ

Numai un Serviciu de Asistenţă Tehnică autorizat poate să adapteze centrală la funcţionarea cu un alt tip de gaz (trecere de la gaz NATURAL la GPL şi viceversa). Pentru a efectua reglarea, setaţi parametrul P02 conform indicaţiilor de la capitolul “SETAREA PARAMETRILOR”. Vericaţi de asemenea produsele de ardere conform indicaţiilor de la capitolul "FUNCŢII SPECIALE CONTROLUL PRODUSELOR DE ARDERE".

La sfârşitul operaţiei de schimbare a tipului de gaz, se recomandă să notaţi pe placa tipologică tipul de gaz utilizat.

7722018 (03-02/19)

Page 56

14. SETAREA PARAMETRILOR

Pentru a programa parametrii plăcii electronice a centralei, procedaţi în felul următor:

• Apăsaţi simultan butoanele şi menţineţi-le apăsate timp de 6 secunde, până când pe display apare linia de program “P01” care se alternează cu valoarea setată;

• Apăsaţi butoanele

• Apăsaţi butonul

Alte informaţii referitoare la parametrii enumeraţi în tabelul de mai jos sunt furnizate odată cu accesoriile solicitate.

În cazul instalării cu un sistem de încălzire prin pardoseală, setaţi parametrul P16=01.

P01 Informaţii producător 01

P02

P03

P04

P05

P06

P07..P09 Informaţii producător --

Tip de gaz utilizat 00 = METAN - 01 = GPL

Sistem hidraulic

00 = aparat instantaneu 05 = aparat cu boiler extern

08 = aparat destinat numai încălzirii Setare releu programabil 1 (vezi instrucţiunile pentru SERVICE)

00 = nicio funcţie asociată 01 = contact releu închis prin semnal de la termostatul de ambient (230V) 02 = contact releu închis prin semnal de la dispozitivul de control de la distanţă (joasă

tensiune)

03 = contact umplere instalaţie 04 = contact semnalizare anomalie la centrală 05 = contact ventilator (ventilator de bucătărie) 06-07 = nu se utilizează

08 = contact temporizat pentru activarea pompei ACM externe

09 = contact temporizat pentru activarea pompei de circulaţie ACM externe în baza programului setat la dispozitivul de control de la distanţă

10 = contact releu închis la cererea de preparare a ACM 11 - 12 – 13 = nu se utilizează

Setare releu programabil 2 (vezi instrucţiunile pentru SERVICE) Aceleaşi congurări ca şi pentru releul 1 - P04

Congurare intrare sondă externă (vezi instrucţiunile pentru SERVICE)

Setarea temperaturii apei din circuitul de încălzire (Dispozitiv de control de la distanţă - Open Therm / Termostat de ambient 230 V~)

pentru a derula lista parametrilor;

, valoarea parametrului selectat începe să clipească; apăsaţi butoanele pentru a modica valoarea;

pentru a conrma valoarea sau butonul pentru a ieşi din funcţie fără salvare.

SETĂRI IMPLICITE

DESCRIERE PARAMETRI

1.24 20 24 28

08 00 00 00

00=setpoint-ul temperaturii este cel setat de la dispozitivul de control de la distanţă 01=setpoint-ul temperaturii este cel mai înalt dintre cele setate de la dispozitivul de

control de la distanţă şi PCB

02=setpoint-ul temperaturii este cel setat de la dispozitivul de control de la distanţă.

Termostatul de ambient activează/dezactivează funcţionarea centralei.

P10

Instrucţiuni pentru INSTALATOR (ro)

P11..P12 Informaţii producător --

P13 Putere maximă încălzire (0-100%) 100 80 80 86

P14 Putere maximă în regim de preparare a apei calde menajere (0-100%) 100 80 100 100

P15 Putere minimă încălzire (0-100%) 00

03=setpoint-ul calculat depinde de provenienţa cererii de căldură (PCB sau dispozitiv de

control de la distanţă): a) PCB (termostat de ambient): setpoint-ul se setează cu ajutorul butoanelor +/- de pe panoul de control al centralelor, după deconectarea dispozitivului de control de la distanţă al centralei. b) Dispozitivul de control de la distanţă: setarea setpoint-ului se face prin modicarea parametrului “ULt” (vezi manualul accesoriului Unitate de ambient, capitolul “FUNCŢII INSTALATOR”)

c) Cerere simultană de căldură de la PCB şi dispozitivul de control de la distanţă:

este satisfăcut setpoint-ul mai înalt dintre cele două.

7722018 (03-02/19) 56

Page 57

P16

P17 Timp postcirculaţie pompă încălzire (01-240 minute) 03

P18

P19 Informaţii producător 07

P20 Timp postcirculaţie pompă Apă caldă menajeră (secunde) 30

P21

P22 Informaţii producător 00

P23 Temperatură maximă de setpoint apă caldă menajeră (ACM) 60

P24 Informaţii producător 35

P25 Dispozitiv de protecţie la lipsa apei 02

P26..P31 Informaţii producător --

P32..P41 Diagnostic (vezi instrucţiunile pentru SERVICE) --

P67

Setare setpoint maxim (°C) încălzire 00 = 85°C - 01 = 45°C

Timp de aşteptare în modul Încălzire înainte de o nouă pornire

(00-10 minute) - 00=10 secunde

Funcţie antilegionella (°C) 00…54 = Dezactivată - 55…67 = Activată

(se setează valoarea temperaturii dorite)

Setare Open Therm (OT) (vezi instrucţiunile pentru SERVICE) 00 = Plug & Play

14.1 REGLAREA PUTERII MAXIME ÎN REGIM DE ÎNCĂLZIRE

Puterea maximă a centralei în regim de încălzire poate  micşorată în funcţie de necesităţile instalaţiei de încălzire. În tabelul din continuare sunt indicate valorile parametrului P13 în funcţie de puterea maximă necesară pentru ecare model de centrală.

Pentru a accesa şi modica parametrul P13 procedaţi conform indicaţiilor de la capitolul “SETAREA PARAMETRILOR”.

Modelul Centralei - PARAMETRU P13 (%) / Putere încălzire (kW)

kW 1.24 20 - 24 28

3,5 0 0

4 2 2 0

5 7 7 4

6 12 12 8

7 17 17 13

8 22 22 17

9 27 27 21

10 32 32 25

12 41 41 33

14 51 51 42

16 61 61 50

18 71 71 58

20 80 80 67

22 90 75

24 100 86

Instrucţiuni pentru INSTALATOR (ro)

7722018 (03-02/19)

Page 58

15. IDENTIFICAREA ŞI REZOLVAREA ANOMALIILOR DE CĂTRE SERVICE

Descriere a anomaliei Intervenţie Service

10 12 13

40 50

83…87

109

110

117

118

125

128

Instrucţiuni pentru INSTALATOR (ro)

129

130

Senzor sondă externă defect Vericaţi senzorul (*). Lipsă de comutare presostat diferenţial hidraulic. Vericaţi corectitudinea funcţionării presostatului şi cablajul. Contacte lipite la presostatul diferenţial hidraulic. A se vedea intervenţiile indicate la punctul E12

Eroare de comandă a vanei de gaz.

Umplere automată a circuitului hidraulic în curs de desfăşurare.

Anomalie în faza de umplere a instalaţiei. Vericaţi robinetul de umplere.

Senzor NTC de tur defect

Senzor NTC gaze arse defect

Senzor NTC retur defect A se vedea intervenţiile indicate la punctul E20 Senzor NTC apă caldă menajeră defect A se vedea intervenţiile indicate la punctul E20

Conductă gaze arse înfundată

Placă electronică nereglată

Problemă de comunicare dintre placa electronică a centralei şi unitatea de comandă. Posibil scurtcircuit la cabluri.

Anomalie gaze arse în faza de reglare (posibilă recirculare a gazelor arse)

Prezenţă a aerului în circuitul centralei (anomalie temporară)

Intrare în funcţiune a termostatului de siguranţă din cauza supratemperaturii (pompă blocată sau aer în circuitul de încălzire).

Presiune prea mare în circuitul hidraulic (> 2,7 bari)

Presiune prea mică în circuitul hidraulic

Intrare în funcţiune a dispozitivului de siguranţă din cauza lipsei de circulaţie a apei (control efectuat prin intermediul unui senzor de temperatură)

Lipsă acără

Pierdere acără în faza de aprindere.

Intrare în funcţiune a sondei NTC gaze arse din cauza supratemperaturii

Vericaţi legătura vanei de gaz cu placa electronică. Dacă este necesar, înlocuiţi placa electronică.

Aşteptaţi nalizarea ciclului de umplere.

Vericaţi senzorul (**). Vericaţi integritatea cablurilor sondei. Vericaţi cablurile să nu e în scurtcircuit.

Vericaţi sonda NTC gaze arse (***). Vericaţi integritatea cablurilor sondei. Vericaţi cablurile să nu e în scurtcircuit.

Vericaţi să nu e înfundată conducta de evacuare. Opriţi pentru câteva secunde alimentarea centralei cu energie electrică.

Activaţi funcţia de reglare automată, descrisă în instrucţiunile de înlocuire a componentelor.

Vericaţi cablajul dintre unitatea de ambient şi placa electronică sau legătura RF.

Vericaţi să nu e prezentă o eventuală recirculare a gazelor de ardere. Activaţi funcţia de reglare automată descrisă în secţiunea „ÎNTREŢINEREA ANUALĂ - ÎNLOCUIREA COMPONENTELOR”.

Vericaţi funcţionarea pompei. Vericaţi cablurile de alimentare a pompei.

Vericaţi funcţionarea pompei. Vericaţi cablurile de alimentare a pompei Vericaţi integritatea termostatului de limită şi dacă este necesar înlocuiţi-l Vericaţi integritatea cablurilor termostatului de limită

Vericaţi ca presiunea în instalaţie să corespundă cu cea recomandată Vezi secţiunea "UMPLEREA INSTALAŢIEI".

Dacă presiunea din circuitul de încălzire este < 0,5 bari, umpleţi instalaţia (vezi capitolul „UMPLEREA INSTALAŢIEI”). Vericaţi corectitudinea funcţionării presostatului hidraulic

A se vedea intervenţiile indicate la punctul E109

Vericaţi integritatea electrodului de detectare a ăcării şi poziţia acestuia (vezi secţiunea ÎNTREŢINEREA ANUALĂ POZIŢIONAREA ELECTROZILOR). Vericaţi integritatea rului şi a contactului cu electrodul de detectare a ăcării şi cu aprinzătorul. A se vedea intervenţiile indicate la punctul E92

Vericaţi schimbul de căldură la schimbătorul apă/gaze arse: posibil, circulaţie insucientă sau prezenţă calcar. Vericaţi sonda NTC gaze arse (***).

7722018 (03-02/19) 58

Page 59

133

134

135

154

160

178

317 162

384 164

385 165

Vericaţi ca valva de închidere a debitului de gaz să e deschisă şi să nu e aer în circuitul de alimentare cu gaz. Vericaţi presiunea de alimentare cu gaz.

Lipsă a aprinderii (5 tentative)

Vană de gaz blocată

Eroare internă la placă Eroare conectare vană de gaz Test de vericare a sondei de tur/retur. A se vedea intervenţiile indicate la punctul E109

Anomalie de funcţionare a ventilatorului

Declanşare a termostatului de siguranţă în urma supraîncălzirii instalaţiei de joasă temperatură

Frecvenţă de alimentare cu energie electrică incorectă

Flacără parazită (anomalie internă) Vericaţi corectitudinea funcţionării vanei de gaz.

Tensiune de alimentare prea mică

Vericaţi integritatea rului şi a contactului cu electrodul de detectare a ăcării şi cu aprinzătorul. A se vedea intervenţiile indicate la punctul E92 Vericaţi corectitudinea evacuării condensului.

Vericaţi presiunea de alimentare cu gaz. Vericaţi integritatea şi poziţia electrozilor de detectare a ăcării şi de aprindere şi cablajul acestora (vezi secţiunea ÎNTREŢINEREA ANUALĂ - POZIŢIONAREA ELECTROZILOR). Dacă este necesar, înlocuiţi placa electronică.

Vericaţi legătura vanei de gaz cu placa electronică.

Vericaţi corectitudinea funcţionării ventilatorului. Vericaţi cablajul de alimentare al ventilatorului să e conectat la placa electronică.

Vericaţi corectitudinea funcţionării pompei şi circulaţia apei în sistemul de joasă temperatură. Vericaţi cablurile de alimentare a pompei.

Vericaţi cauzele necorespunderii frecvenţei de alimentare şi dacă nu sunt legate de centrală contactaţi furnizorul de energie electrică.

Tensiune de alimentare V<175V. Vericaţi cauzele căderilor de tensiune şi dacă nu sunt legate de centrală contactaţi furnizorul de energie electrică.

Instrucţiuni pentru INSTALATOR (ro)

CH = circuito riscaldamento. (*) Sondă externă: valoarea rezistenţei la rece este de circa 1 kΩ @ 25°C (**) Senzor NTC tur şi retur încălzire şi ACM: valoarea rezistenţei la rece este de circa 10 kΩ @ 25°C (rezistenţa scade cu creşterea temperaturii). (***) Sondă NTC gaze arse: valoarea rezistenţei la rece este de circa 20 kΩ @ 25°C (rezistenţa scade cu creşterea temperaturii).

(rezistenţa scade cu creşterea temperaturii).

7722018 (03-02/19)

Page 60

16. DISPOZITIVE DE CONTROL ŞI SIGURANŢĂ

Centrala a fost fabricată cu respectarea întocmai a standardelor europene de referinţă şi este dotată cu următoarele:

• Termostat de siguranţă

Acest dispozitiv, al cărui senzor este plasat pe turul circuitului de încălzire, întrerupe uxul de gaz către arzător în caz de supraîncălzire a apei din circuitul primar.

Este interzisă dezactivarea acestui dispozitiv de siguranţă.

• Sondă NTC gaze arse

Acest dispozitiv este plasat pe schimbătorul apă/gaze arse. Placa electronică întrerupe uxul de gaz către arzător în caz de supratemperatură.

Este interzisă dezactivarea acestui dispozitiv de siguranţă.

• Detector cu ionizare în acără

Electrodul de detectare garantează siguranţa în cazul lipsei de gaz sau de aprindere incompletă a arzătorului principal. În aceste condiţii centrala se blochează.

• Presostat hidraulic

Acest dispozitiv permite aprinderea arzătorului principal numai dacă presiunea în instalaţie este mai mare de 0,5 bari.

• Postcirculaţie pompă

Funcţionarea suplimentară a pompei, obţinută electronic, durează 3 minute şi se activează când centrala funcţionează în modul Încălzire, după stingerea arzătorului principal în urma intrării în funcţiune a termostatului de ambient.

• Dispozitiv antiîngheţ

Controlul electronic al centralei include funcţia ”Antiîngheţ”, pentru circuitul de apă menajeră şi de încălzire, care, atunci când temperatura din tur scade sub valoarea de 5°C, face să funcţioneze arzătorul până la atingerea în tur a unei valori a temperaturii de 30°C. Această funcţie este activă dacă centrala este alimentată cu energie electrică, cu gaz şi dacă presiunea din instalaţie corespunde celei prescrise.

• Antiblocare pompă

Dacă lipseşte cererea de căldură, pentru circuitul de încălzire şi/sau de apă caldă menajeră, timp de 24 de ore consecutive, pompa intră în funcţiune automat pentru 10 secunde.

• Antiblocare vană cu trei căi

Dacă lipseşte cererea de căldură, pentru circuitul de încălzire, timp de 24 de ore consecutive, vana cu trei căi efectuează o comutare completă.

• Valvă de siguranţă hidraulică (circuitul de încălzire)

Acest dispozitiv, reglat la 3 bari, este utilizat pentru circuitul de încălzire. Se recomandă racordarea valvei de siguranţă la un dispozitiv de evacuare cu sifon. Este interzisă utilizarea acestei valve ca mijloc de golire a circuitului de încălzire.

• Precirculaţie pompă încălzire

În cazul cererii de funcţionare în mod Încălzire aparatul poate determina o circulaţie preliminară aprinderii arzătorului. Durata acestei precirculaţii depinde de temperatura de funcţionare şi de condiţiile de instalare şi variază de la câteva secunde la câteva minute.

17. PERFORMANŢE DEBIT/ÎNĂLŢIME DE POMPARE

Pompa utilizată are o înălţime mare de pompare şi este potrivită pentru instalaţii de încălzire de orice tip, cu una sau două conducte. Valva automată de evacuare a aerului încorporată în pompă permite evacuarea rapidă a aerului din instalaţia de încălzire.

LEGENDĂ GRAFICE POMPĂ - "SECTION" E

Q DEBIT H ÎNĂLŢIME DE POMPARE

Instrucţiuni pentru INSTALATOR (ro)

18. POZIŢIONAREA ELECTROZILOR

Vezi gura de la sfârşitul manualului, în anexa "SECTION" F.

7722018 (03-02/19) 60

Page 61

19. ÎNTREŢINEREA ANUALĂ

Lăsaţi camera de ardere şi conductele să se răcească.

Înainte de a efectua orice intervenţie, opriţi alimentarea centralei cu energie electrică. După nalizarea lucrărilor de întreţinere, restabiliţi, dacă au fost modicaţi, parametrii iniţiali de funcţionare a centralei.

Nu curăţaţi aparatul cu substanţe abrazive, agresive şi/sau uşor inamabile (de exemplu, benzină, acetonă, etc.).

În scopul asigurării unei ecienţe optime a centralei sunt necesare următoarele vericări anuale:

• Vericarea aspectului şi etanşeităţii garniturilor din circuitul de gaz şi din circuitul de combustie. Înlocuiţi garniturile deteriorate cu garnituri originale noi;

• Vericarea stării şi a poziţiei electrozilor de aprindere şi de detectare a ăcării;

• Vericarea stării arzătorului şi a xării acestuia;

• Vericarea eventualelor impurităţi prezente în interiorul camerei de ardere. Pentru curăţare utilizaţi un aspirator;

• Vericarea presiunii din instalaţia de încălzire;

• Vericarea presiunii în vasul de expansiune;

• Vericarea funcţionării ventilatorului;

• Vericarea faptului că conductele de evacuare/admisie nu sunt înfundate;

• Vericarea prezenţei unor eventuale impurităţi în interiorul sifonului (pentru centralele cu condensare);

• Vericarea integrităţii anodului de magneziu, dacă este prezent, pentru centralele dotate cu boiler.

Pentru golirea şi curăţarea sifonului se recomandă să nu folosiţi capacul prezent pe fundul acestuia. Scoateţi sifonul din interiorul centralei şi spălaţi-l cu un jet de apă. Umpleţi sifonul cu apă curată şi puneţi-l la loc având grijă ca toate conexiunile să e asigurate.

19.1 GRUP HIDRAULIC

Dacă duritatea apei, în anumite zone, depăşeşte valoarea de 20 °F (1°F = 10 mg de carbonat de calciu la un litru de apă) se recomandă să instalaţi, la intrarea apei reci, un dozator de polifosfaţi sau un sistem cu efect identic, care să corespundă reglementărilor în vigoare.

19.2 CURĂŢAREA FILTRELOR

Filtrul de apă menajeră se aă în interiorul unui cartuş detaşabil, poziţionat pe intrarea apei reci (E) (vezi gura de la sfârşitul manualului, în "SECTION F"). Pentru a curăţa ltrul, procedaţi în felul următor:

• opriţi alimentarea cu energie electrică a centralei;

• închideţi robinetul de intrare a apei menajere;

• îndepărtaţi clema (1-E) a ltrului, după cum se arată în gură, şi extrageţi cartuşul (2-E) cu ltrul având grijă să nu aplicaţi o

forţă excesivă;

• eliminaţi din ltru eventualele impurităţi sau depuneri;

• reintroduceţi ltrul în cartuş şi repuneţi cartuşul în locaşul său, xându-l cu clema.

Se recomandă să îndepărtaţi calcarul atât din locaş, cât şi de pe sonda NTC de pe circuitul de apă menajeră (D).

Instrucţiuni pentru INSTALATOR (ro)

În caz de înlocuire şi/sau curăţare a inelelor “OR” ale grupului hidraulic, nu utilizaţi ca lubrianţi uleiuri sau unsori, ci numai Mo lykote 111.

19.3 DEMONTAREA SCHIMBĂTORULUI APĂ-APĂ

Schimbătorul apă-apă, cu plăci de oţel inox, se demontează uşor cu ajutorul unei şurubelniţe (vezi gura de la sfârşitul manualului, în anexa "SECTION" F) în felul următor:

• goliţi instalaţia, dacă este posibil numai centrala, cu ajutorul robinetului de golire anume;

• evacuaţi apa din circuitul de apă menajeră;

• scoateţi cele două şuruburi de xare a schimbătorului apă-apă (vizibile frontal) şi extrageţi schimbătorul din locaşul său (B).

Pentru curăţarea schimbătorului şi/sau a circuitului de apă menajeră se recomandă să utilizaţi Cillit FFW-AL sau Benckiser HF-AL.

Demontaţi părţile componente ale grupului hidraulic cu maximă atenţie. Nu utilizaţi unelte ascuţite şi nu aplicaţi o forţă excesivă pentru a îndepărta clemele de xare.

7722018 (03-02/19)

Page 62

19.4 ÎNLOCUIREA COMPONENTELOR

În caz că se înlocuiesc unul sau mai multe din următoarele componente:

• Schimbătorul apă-gaze arse

• Ventilatorul

• Vana de gaz

• Duza de gaz

• Arzătorul

• Electrodul de detectare a ăcării

este necesar să activaţi procedura de reglare automată descrisă în continuare, apoi să vericaţi şi eventual să reglaţi valoarea de CO2% conform indicaţiilor de la capitolul “FUNCŢIA DE AJUSTARE A PRODUSELOR DE ARDERE (CO2% )” .

La efectuarea oricărei intervenţii asupra centralei se recomandă să vericaţi integritatea şi poziţia electrodului de detectare a ăcării şi în caz de deteriorare să îl înlocuiţi.

FUNCŢIA DE REGLARE AUTOMATĂ

Apăsaţi timp de cel puţin 6 secunde butoanele ; când pe display se aşează inscripţia "On" apăsaţi butonul (în decurs de 3 secunde de la apăsarea butoanelor anterioare).

Când funcţia este activă, pe display sunt aşate simbolurile care clipesc. După secvenţa de pornire, inclusiv după câteva încercări, centrala efectuează trei operaţii (ecare cu durata de circa 1 minut): mai întâi atinge puterea maximă, apoi puterea de pornire şi în cele din urmă puterea minimă. Înainte de trecerea la faza următoare (de la puterea maximă la cea de pornire şi apoi la cea minimă) pe display se aşează timp de câteva secunde simbolurile această fază pe display sunt aşate alternativ nivelul de putere atins de centrală şi temperatura de tur. Clipirea simultană pe display a simbolurilor semnalizează terminarea funcţiei de reglare. Pentru a ieşi din funcţie apăsaţi butonul ; pe display se aşează inscripţia ESC.

Dacă pe display se aşează inscripţia "303", funcţia de reglare automată nu a fost activată. Opriţi pentru câteva secunde alimentarea centralei cu curent şi repetaţi procedura de mai sus.

. În

20. DEZINSTALAREA, ELIMINAREA ŞI RECICLAREA

Numai tehnicienii calicaţi au permisiunea de a lucra la aparat şi instalaţie.

Înainte de a dezinstala aparatul, asiguraţi-vă că aţi deconectat alimentarea cu energie electrică, că aţi închis robinetul de alimentare cu gaz şi că aţi pus în siguranţă toate conexiunile centralei şi ale instalaţiei. Aparatul trebuie eliminat corect, în conformitate cu legile şi reglementările în vigoare. Aparatul şi accesoriile nu trebuie eliminate ca deşeuri menajere. Peste 90% din materialele aparatului sunt reciclabile.

Instrucţiuni pentru INSTALATOR (ro)

7722018 (03-02/19) 62

Page 63

21. CARACTERISTICI TEHNICE

Model: DUO-TEC COMPACT E 1.24 20 24 28

Categorie

Tip de gaz - G20 - G31

Debit termic nominal apă menajeră kW - 19,9 24,7 28,9

Debit termic nominal încălzire kW 24,7 19,9 20,6 24,7

Debit termic redus kW 3,5 3,5 3,5 3,9

Putere termică nominală apă menajeră kW - 19,4 24,0 28,0

Putere termică nominală 80/60 °C kW 24,0 19,4 20,0 24,0

Putere termică nominală 50/30 °C kW 26,1 21,1 21,8 26,1

Putere termică redusă 80/60 °C kW 3,4 3,4 3,4 3,8

Putere termică redusă 50/30 °C kW 3,7 3,7 3,7 4,1

Randament nominal 50/30 °C % 105,7 105,8 105,8 105,8

Presiune maximă a apei în circuitul de încălzire bar 3

Presiune minimă a apei în circuitul de încălzire bar 0,5

Capacitate vas de expansiune l 7 7 7 7

Presiune minimă vas de expansiune bar 0,8

Presiune maximă a apei în circuitul de apă menajeră bar - 8,0 8,0 8,0 Presiune minimă dinamică în circuitul de apă menajeră bar - 0,15 0,15 0,15 Debit minim al apei în circuitul de apă menajeră l/min - 2,0 2,0 2,0

Randament apă menajeră cu ∆T = 25 °C l/min - 11,4 13,8 16,1

Randament apă menajeră cu ∆T = 35 °C l/min - 8,1 9,8 11,5

Debit specic “D” (EN 13203-1) l/min - 9,5 11,5 13,4

Domeniu de temperaturi circuit de încălzire °C 25÷80

Domeniu de temperaturi circuit de apă menajeră °C 35÷60

Tip conducte de evacuare - C13 - C33 - C43 - C53 - C63 - C83 - B23

Diametru conductă de evacuare concentrică mm 60/100

Diametru conducte de evacuare separate mm 80/80

Debit masic max. gaze arse kg/s 0,012 0,009 0,012 0,014 Debit masic min. gaze arse kg/s 0,002 0,002 0,002 0,002

Temperatură max. gaze arse °C 80 80 80 80 Clasă NOx - 6 Presiune de alimentare cu gaz natural 2H mbar 20 Presiune de alimentare cu gaz propan 3P mbar 30 Tensiune de alimentare cu energie electrică V 230 Frecvenţă de alimentare cu energie electrică Hz 50 Putere electrică nominală W 85 73 85 99 Greutate netă kg 30 34 34 34 Dimensiuni (înălţime/lăţime/adâncime) mm 700/400/299 Grad de protecţie contra umidităţii (EN 60529) - IPX5D Certicat CE nr. 0085CL0214

II2H3P

Instrucţiuni pentru INSTALATOR (ro)

CONSUM DEBIT TERMIC Qmax şi Qmin

Qmax (G20) - 2H m

Qmin (G20) - 2H m3/h 0,37 0,37 0,37 0,41

Qmax (G31) - 3P kg/h 1,92 1,55 1,92 2,25

Qmin (G31) - 3P kg/h 0,27 0,27 0,27 0,30

/h 2,61 2,10 2,61 3,06

7722018 (03-02/19)

Page 64

22. PARAMETRI TEHNICI

BAXI DUO-TEC COMPACT E

1.24 20 24 28 Cazan cu condensare Da Da Da Da Cazan cu temperatură scăzută

(1)

Nu Nu Nu Nu

Cazan B1 Nu Nu Nu Nu Instalaţie cu cogenerare pentru încălzirea

incintelor

Nu Nu Nu Nu

Instalaţie de încălzire cu funcţie dublă Nu Da Da Da Putere termică nominală

Prated

kW 24 19 20 24

Putere termică utilă la puterea termică nominală şi regim de temperatură ridi

(2)

cată

kW 24.0 19.4 20.0 24.0

Putere termică utilă la 30 % din puterea termică nominală şi regim de tempera

(1)

tură scăzută

Randament energetic sezonier aferent

ncălzirii incintelor

Randament util la puterea termică nomi nală şi regim de temperatură ridicată

(2)

kW 8.0 6.5 6.7 8.0

% 93 93 93 93

% 87.9 88.0 88.0 87.9

Randament util la 30 % din puterea ter mică nominală şi regim de temperatură

(1)

scăzută

% 98.0 98.0 98.0 98.0

Consum auxiliar de energie electrică

Sarcină totală Sarcină parţială Modul standby

elmax

kW 0.042 0.030 0.030 0.042

elmin

kW 0.013 0.013 0.013 0.013

kW 0.003 0.003 0.003 0.003

Alţi parametri

Pierderea de căldură în standby Consum de energie electrică al arzătoru

lui de aprindere

Consum anual de energie

Nivel de putere acustică în interior

Emisii de oxizi de azot

Q L

stby

ign

kW 0.035 0.035 0.035 0.035

kW 0.000 0.000 0.000 0.000

74 60 62 74

dB 52 49 49 48

mg/kWh 16 15 15 17

Parametri apă caldă menajeră

Profilul de sarcină declarat XL XL XL Consum zilnic de energie electrică Consum anual de energie electrică

Randament energetic aferent

ncălzirii apei

Consum zilnic de combustibil Consum anual de combustibil

(1) Temperatură scăzută înseamnă o temperatură de retur de 30 °C pentru cazanele cu condensare, de 37 °C pentru cazanele pentru

temperatură scăzută şi de 50 °C pentru alte instalaţii de încălzire (la intrarea în instalaţia de încălzire).

(2) Regim de temperatură ridicată înseamnă o temperatură de retur de 60 °C la intrarea în instalaţia de încălzire şi o temperatură de

alimentare de 80 °C la ieşirea din instalaţia de încălzire.

elec

AEC

fuel

AFC

kWh 0.197 0.162 0.232 kWh 43 36 51

% 87 88 86

kWh 22.040 21.780 22.470

GJ 17 17 17

Instrucţiuni pentru INSTALATOR (ro)

7722018 (03-02/19) 64

Page 65

23. FIŞĂ DE PRODUS

(

)

BAXI DUO-TEC COMPACT E Încălzirea incintelor - Aplicaţie de temperatură

Încălzirea apei - Profilul de sarcină declarat Clasa de randament energetic sezonier aferent încălzirii

incintelor

Clasa de randament energetic aferent încălzirii apei Putere termică nominală Încălzirea incintelor - Consum anual de energie

Încălzirea apei - Consum anual de energie

Randament energetic sezonier aferent încălzirii incinte lor

Randament energetic aferent încălzirii apei

Nivel de putere acustică L

(1) Energie electrică (2) Combustibil

Prated sau Psup

în interior

1.24 20 24 28

Medie Medie Medie Medie XL XL XL

kW 24 19 20 24 GJ 74 60 62 74 kWh

(2)

% 93 93 93 93

% 87 88 86 dB 52 49 49 48

A A A A

(1)

43 36 51

17 17 17

A A A

Instrucţiuni pentru INSTALATOR (ro)

7722018 (03-02/19)

Page 66

Αγαπητέ Πελάτη, η επιχείρησή μας θεωρεί ότι το νέο σας προϊόν θα ικανοποιήσει όλες τις απαιτήσεις σας. Η αγορά ενός δικού μας προϊόντος ικανοποιεί τις προσδοκίες σας: καλή λειτουργία, απλότητα και ευκολία στη χρήση. Σας παρακαλούμε, να μη φυλάξετε αυτό το φυλλάδιο οδηγιών χωρίς να το διαβάσετε: περιέχει χρήσιμες πληροφορίες για τη σωστή και αποδοτική λειτουργία του προϊόντος σας.

Η επιχείρησή μας δηλώνει ότι αυτά τα προϊόντα διαθέτουν σήμανση σύμφωνα με τις βασικές απαιτήσεις των ακόλουθων Οδηγιών:

- Κανονισμός Αερίου (EE) 2016/426

- Οδηγία Αποδόσεων 92/42/ΕΟΚ

- Οδηγία Ηλεκτρομαγνητικής Συμβατότητας 2014/30/ΕE

- Οδηγία Χαμηλής Τάσης 2014/35/ΕE

- Οδηγία οικολογικού σχεδιασμού 2009/125/ΕΚ

- Κανονισμός (ΕΕ) αριθ. 2017/1369

(για λέβητες με Ισχύ<70kW)

- Κανονισμός οικολογικού σχεδιασμού (ΕΕ) αριθ. 813/2013

- Κανονισμός επισήμανσης ενεργειακής απόδοσης (ΕΕ) αριθ. 811/2013 (για λέβητες με Ισχύ<70kW)

Η επιχείρησή μας, στη συνεχή προσπάθεια βελτίωσης των προϊόντων, διατηρεί το δικαίωμα τροποποίησης των δεδομένων της τεκμηρίωσης αυτής οποιαδήποτε στιγμή και χωρίς προειδοποίηση. Η παρούσα τεκμηρίωση είναι πληροφοριακό υλικό και δεν θεωρείται ως συμβόλαιο έναντι τρίτων.

Η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας όχι μικρότερης των 8 ετών και από άτομα με μειωμένες φυσικές, αισθητηριακές ή νοητικές ικανότητες, ή χωρίς εμπειρία ή την αναγκαία γνώση, αρκεί να εποπτεύονται ή να έχουν λάβει σχετικές οδηγίες για την ασφαλή χρήση της συσκευής και την κατανόηση των κινδύνων που σχετίζονται με αυτή. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση που θα πρέπει να διενεργείται από το χρήστη δεν πρέπει να γίνονται από παιδιά χωρίς επιτήρηση.

ΠΕΡΙΕΧΟΜΕΝΑ

ΠΕΡΙΓΡΑΦΗ ΣΥΜΒΟΛΩΝ ............................................................................................................................................................................67

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ................................................................................................................................................................67

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ....................................................................................................................................................................68

ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ......................................................................................................................................68

1. ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΛΕΒΗΤΑ ..........................................................................................................................................................69

1.1 ΡΥΘΜΙΣΗ ΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΠΑΡΟΧΗΣ ΘΕΡΜΑΝΣΗΣ ΚΑΙ ΤΟΥ ΝΕΡΟΥ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ .........................................................69

1.2 ΤΡΟΠΟΙ ΛΕΙΤΟΥΡΓΙΑΣ .................................................................................................................................................................................69

2. ΠΑΡΑΤΕΤΑΜΕΝΗ ΑΧΡΗΣΙΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ. ΑΝΤΙΠΑΓΩΤΙΚΗ ΠΡΟΣΤΑΣΙΑ ........................................................................................70

3. ΑΛΛΑΓΗ ΑΕΡΙΟΥ ..........................................................................................................................................................................................70

4. ΣΦΑΛΜΑΤΑ ...................................................................................................................................................................................................70

5. ΜΕΝΟΥ ΠΛΗΡΟΦΟΡΙΩΝ ΛΕΒΗΤΑ ..............................................................................................................................................................71

6. ΣΒΗΣΙΜΟ ΤΟΥ ΛΕΒΗΤΑ ...............................................................................................................................................................................71

7. ΠΛΗΡΩΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ .........................................................................................................................................................................71

Χρήστης & Εγκαταστάτης (el)

8. ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ ..................................................................................................................................................71

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ .........................................................................................................................................72

9. ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΛΕΒΗΤΑ .......................................................................................................................................................................72

9.1 ΔΙΑΣΤΑΣΕΙΣ ΤΟΥ ΛΕΒΗΤΑ ...........................................................................................................................................................................72

10. ΕΓΚΑΤΑΣΤΑΣΗ ΤΩΝ ΑΓΩΓΩΝ ....................................................................................................................................................................73

10.1 ΟΜΟΑΞΟΝΙΚΟΙ ΑΓΩΓΟΙ ...............................................................................................................................................................................73

10.2 ΧΩΡΙΣΤΟΙ ΑΓΩΓΟΙ .......................................................................................................................................................................................73

11. ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ ...........................................................................................................................................................................74

11.1 ΣΥΝΔΕΣΗ ΘΕΡΜΟΣΤΑΤΗ ΔΩΜΑΤΙΟΥ .........................................................................................................................................................74

11.2 ΑΞΕΣΟΥΑΡ ΜΗ ΠΕΡΙΛΑΜΒΑΝΟΜΕΝΑ ΚΑΤΑ ΤΗΝ ΠΑΡΑΛΑΒΗ .................................................................................................................75

12. ΕΙΔΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ .................................................................................................................................................................................76

12.1 ΠΡΩΤΟ ΑΝΑΜΜΑ .........................................................................................................................................................................................76

12.2 ΛΕΙΤΟΥΡΓΙΑ ΑΠΑΕΡΩΣΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ...............................................................................................................................................76

12.3 ΛΕΙΤΟΥΡΓΙΑ ΚΑΘΑΡΙΣΜΟΥ ΚΑΠΝΟΔΟΧΟΥ ...............................................................................................................................................76

12.4 ΕΛΕΓΧΟΣ ΚΑΥΣΗΣ (CO ΒΑΘΜΟΝΟΜΗΣΗ ΚΑΥΣΗΣ (CO

13. ΒΑΛΒΙΔΑ ΑΕΡΙΟΥ .........................................................................................................................................................................................77

13.1 ΤΡΟΠΟΣ ΑΛΛΑΓΗΣ ΑΕΡΙΟΥ ........................................................................................................................................................................77

14. ΡΥΘΜΙΣΗ ΠΑΡΑΜΕΤΡΩΝ ............................................................................................................................................................................78

14.1 ΡΥΘΜΙΣΗ ΜΕΓΙΣΤΗΣ ΙΣΧΥΟΣ ΘΕΡΜΑΝΣΗΣ ..............................................................................................................................................79

%) .........................................................................................................................................................................77

%) .............................................................................................................................................................77

7722018 (03-02/19) 66

Page 67

15. ΕΝΤΟΠΙΣΜΟΣ ΚΑΙ ΕΠΙΛΥΣΗ ΤΩΝ ΑΝΩΜΑΛΙΩΝ ΣΤΟ SERVICE ...............................................................................................................80

16. ΔΙΑΤΑΞΕΙΣ ΡΥΘΜΙΣΗΣ ΚΑΙ ΑΣΦΑΛΕΙΑΣ .....................................................................................................................................................82

17. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΑΡΟΧΗΣ /ΜΑΝΟΜΕΤΡΙΚΟΥ ΥΨΟΥΣ .........................................................................................................................82

18. ΤΟΠΟΘΕΤΗΣΗ ΗΛΕΚΤΡΟΔΙΩΝ ..................................................................................................................................................................82

19. ΕΤΗΣΙΑ ΣΥΝΤΗΡΗΣΗ ...................................................................................................................................................................................83

19.1 ΥΔΡΑΥΛΙΚΗ ΜΟΝΑΔΑ ..................................................................................................................................................................................83

19.2 ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΦΙΛΤΡΩΝ .....................................................................................................................................................................83

19.3 ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΕΝΑΛΛΑΚΤΗ ΝΕΡΟΥ-ΝΕΡΟΥ .............................................................................................................................83

19.4 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ......................................................................................................................................................84

ΛΕΙΤΟΥΡΓΙΑ ΑΥΤΟΜΑΤΗΣ ΒΑΘΜΟΝΟΜΗΣΗΣ .........................................................................................................................................84

20. ΑΠΕΓΚΑΤΑΣΤΑΣΗ, ΔΙΑΘΕΣΗ ΚΑΙ ΑΝΑΚΥΚΛΩΣΗ .......................................................................................................................................84

21. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ........................................................................................................................................................................85

22. ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ ............................................................................................................................................................................86

23. ΔΕΛΤΙΟ ΠΡΟΪΟΝΤΟΣ ...................................................................................................................................................................................87

ΠΕΡΙΓΡΑΦΗ ΣΥΜΒΟΛΩΝ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος ζημιάς ή δυσλειτουργίας της συσκευής. Δώστε ιδιαίτερη προσοχή στις προειδοποιήσεις κινδύνου που αφορούν ενδεχόμενες ζημιές σε άτομα.

ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ

Πριν ενεργήσετε σε μέρη εκτεθειμένα σε θερμότητα, περιμένετε να κρυώσει η συσκευή.

ΚΙΝΔΥΝΟΣ ΥΨΗΛΗΣ ΤΑΣΗΣ

Ηλεκτρικά μέρη υπό τάση, κίνδυνος ηλεκτροπληξίας.

ΚΙΝΔΥΝΟΣ ΠΑΓΩΝΙΑΣ

Πιθανός σχηματισμός πάγου διότι η θερμοκρασία μπορεί να είναι ιδιαίτερα χαμηλή.

Χρήστης & Εγκαταστάτης (el)

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

Πληροφορίες που θα πρέπει να διαβαστούν με ιδιαίτερη προσοχή διότι είναι χρήσιμες για τη σωστή λειτουργία του λέβητα.

ΓΕΝΙΚΗ ΑΠΑΓΟΡΕΥΣΗ

Απαγορεύεται η διενέργεια/χρησιμοποίηση για ό,τι αναφέρεται δίπλα από το σύμβολο.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

ΟΣΜΗ ΑΕΡΙΟΥ

• Σβήστε το λέβητα.

• Μην ενεργοποιείτε καμία ηλεκτρική διάταξη (όπως π.χ. το άναμμα φωτός).

• Σβήστε ενδεχόμενες ελεύθερες φλόγες και ανοίξτε τα παράθυρα.

• Καλέστε το Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης.

ΟΣΜΗ ΚΑΥΣΑΕΡΙΩΝ

• Σβήστε το λέβητα.

• Αερίστε το χώρο ανοίγοντας πόρτες και παράθυρα.

• Καλέστε το Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης.

ΕΥΦΛΕΚΤΟ ΥΛΙΚΟ

Μη χρησιμοποιείτε και/ή μην αποθέτετε υλικά εύφλεκτα (διαλύτες, χαρτί, κλπ.) πλησίον του λέβητα.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΛΕΒΗΤΑ

Διακόψτε την ηλεκτρική τροφοδοσία του λέβητα πριν τη διενέργεια οποιασδήποτε επέμβασης.

Η συσκευή δεν προορίζεται να χρησιμοποιηθεί από άτομα των οποίων οι φυσικές, οι αισθητηριακές ή νοητικές ικανότητες είναι μειωμένες, ή λόγω έλλειψης εμπειρίας ή γνώσης, εκτός κι αν αυτά, μέσω ατόμου υπευθύνου για την ασφάλειά τους, επιτηρούνται ή γνωρίζουν τις οδηγίες τις σχετικές με τη χρήση της συσκευής

7722018 (03-02/19)

Page 68

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

Ο παρών λέβητας χρησιμεύει για θέρμανση νερού σε θερμοκρασία χαμηλότερη από τη θερμοκρασία βρασμού σε ατμοσφαιρική πίεση. Θα πρέπει να είναι συνδεδεμένος με ένα δίκτυο θέρμανσης και σε ένα δίκτυο διανομής ζεστού νερού οικιακής χρήσης, σύμφωνα με τις επιδόσεις και την ισχύ του. Πριν την ανάθεση εγκατάστασης του λέβητα σε ειδικευμένο προσωπικό, διενεργήστε:

• προσεκτικό έλεγχο για να διαπιστωθεί ότι ο λέβητας μπορεί να λειτουργήσει με τον τύπο του διαθέσιμου αερίου. Για το σκοπό αυτό ελέγξτε την ένδειξη στη συσκευασία και στην ετικέτα της συσκευής.

• έλεγχο για να διαπιστωθεί ότι η καμινάδα έχει τον κατάλληλο ελκυσμό, δεν παρουσιάζει στενώσεις και ότι δεν έχουν συνδεθεί σε αυτήν αγωγοί απαγωγής άλλων συσκευών, εκτός και αν έχει κατασκευαστεί για να εξυπηρετεί περισσότερες συσκευές σύμφωνα με τους ισχύοντες κανονισμούς και διατάξεις.

• έλεγχο, σε περίπτωση σύνδεσης σε υφιστάμενες καμινάδες, ότι αυτές έχουν καθαριστεί προσεκτικά καθώς, σε αντίθετη περίπτωση, τα υπολείμματα μπορούν να αποκολληθούν από τα τοιχώματα κατά τη λειτουργία και να φράξουν τον αγωγό απαγωγής καυσαερίων.

• Για να εξασφαλιστεί η σωστή λειτουργία και για να ισχύσει η εγγύηση της συσκευής, είναι απαραίτητο να ληφθούν τα ακόλουθα μέτρα .

1. Κύκλωμα ζεστού νερού

1.1 εάν η σκληρότητα του νερού είναι μεγαλύτερη από 20 °F (1 °F = 10 mg ανθρακικού ασβεστίου ανά λίτρο νερού) απαιτείται

η εγκατάσταση δοσομετρητή πολυφωσφορικών αλάτων ή άλλου ανάλογου συστήματος σύμφωνα με την ισχύουσα νομοθεσία.

1.2 είναι αναγκαία η διενέργεια επιμελούς πλύσης του συστήματος μετά την εγκατάσταση της συσκευής και πριν τη χρήση της.

1.3 Τα χρησιμοποιούμενα υλικά για το κύκλωμα ζεστού νερού οικιακής χρήσης είναι σύμφωνα με την Οδηγία 98/83/ΕΚ.

2. Κύκλωμα θέρμανσης

2.1 Νέα εγκατάσταση: Πριν την εγκατάσταση του λέβητα, το σύστημα πρέπει να καθαριστεί δεόντως με σκοπό την απομάκρυνση

υπολειμμάτων σπειρωμάτων, συγκολλήσεων και ενδεχόμενων διαλυτών χρησιμοποιώντας προϊόντα κατάλληλα διαθέσιμα στο εμπόριο μη όξινα και μη αλκαλικά, που δεν προσβάλλουν τα μέταλλα, τα πλαστικά και λαστιχένια μέρη. Για την προστασία του συστήματος από κρούστες πρέπει να χρησιμοποιείτε προϊόντα αναστολείς όπως SENTINEL Χ100 και FERNOX προστατευτικό για συστήματα θέρμανσης. Για τη χρήση των προϊόντων αυτών ακολουθήστε προσεκτικά τις οδηγίες που παρέχονται με τα ίδια τα προϊόντα.

2.2 Yφιστάμενη εγκατάσταση: Πριν την εγκατάσταση του λέβητα, το σύστημα πρέπει να αδειάσει τελείως και να καθαριστεί

καταλλήλως από λασπόνερα και ρύπους χρησιμοποιώντας κατάλληλα προϊόντα τα οποία διατίθενται στην αγορά και αναφέρονται στο προηγούμενο σημείο. Τα προτεινόμενα προϊόντα καθαρισμού είναι: SENTINEL X300 ή X400 και FERNOX αναγεννητικό για συστήματα θέρμανσης. Για τη χρήση των προϊόντων αυτών ακολουθήστε προσεκτικά τις οδηγίες που παρέχονται με τα ίδια τα προϊόντα. Υπενθυμίζεται ότι η παρουσία ξένων σωμάτων στην εγκατάσταση θέρμανσης μπορεί να προκαλέσει προβλήματα λειτουργίας του λέβητα (π.χ. υπερθέρμανση και θορυβώδης λειτουργία του εναλλάκτη).

Το άναμμα του λέβητα για πρώτη φορά πρέπει να γίνει από την εξουσιοδοτημένη Υπηρεσία Τεχνικής Υποστήριξης που θα πρέπει να ελέγχει:

• Αν τα δεδομένα της πινακίδας αντιστοιχούν σε εκείνα των δικτύων τροφοδοσίας (ηλεκτρικό ρεύμα, νερό, αέριο).

• Αν η εγκατάσταση είναι σύμφωνη με τους τοπικούς ισχύοντες κανονισμούς.

• Κατάλληλη σύνδεση με την παροχή ρεύματος και γείωση της συσκευής.

Η μη τήρηση των προειδοποιήσεων αυτών συνεπάγεται την μείωση χρόνου της εγγύησης της συσκευής. Πριν θέσετε σε λειτουργία αφαιρέστε το προστατευτικό φιλμ από το λέβητα. Μη χρησιμοποιείτε για το σκοπό αυτό εργαλεία ή υλικά αποξυστικά γιατί μπορεί να προξενήσουν ζημιά στα βερνικωμένα μέρη.

Τα υλικά της συσκευασίας (πλαστικές σακούλες, πολυστυρένιο κλπ.) πρέπει να φυλάσσονται μακριά από παιδιά, καθώς αποτελούν πιθανή εστία κινδύνου.

ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

Ρύθμιση της θέρμανσης

Ρυθμίστε τη θερμοκρασία παροχής λέβητα σε συνάρτηση του τύπου εγκατάστασης. Για εγκαταστάσεις με καλοριφέρ, συστήνεται να θέσετε μια μέγιστη θερμοκρασία παροχής του νερού θέρμανσης περίπου 60°C, αυξήστε την τιμή αυτή αν δεν επιτυγχάνεται η απαιτούμενη άνεση στο περιβάλλον. Στην περίπτωση εγκατάστασης με ενδοδαπέδια θέρμανση, μην ξεπερνάτε τη θερμοκρασία που προβλέπεται από το σχεδιαστή της εγκατάστασης. Συστήνεται η χρησιμοποίηση του Εξωτερικού Αισθητήρα ή/ και του Πϊνακα Ελέγχου για την αυτόματη προσαρμογή της θερμοκρασίας παροχής σε συνάρτηση των ατμοσφαιρικών συνθηκών ή της εσωτερικής θερμοκρασίας. Με τον τρόπο αυτό δεν παράγεται πλέον θερμότητα περισσότερη από την πραγματικά αναγκαία. Ρυθμίστε τη θερμοκρασία περιβάλλοντος χώρου χωρίς να υπερθερμάνετε τους χώρους. Κάθε επιπλέον βαθμός θερμοκρασίας σημαίνει μεγαλύτερη ενεργειακή κατανάλωση, ίση περίπου με 6%. Προσαρμόστε τη θερμοκρασία περιβάλλοντος και σε συνάρτηση με τον τύπο χρησιμοποίησης των χώρων. Για παράδειγμα, η κρεβατοκάμαρα ή τα λιγότερο χρησιμοποιούμενα δωμάτια μπορούν να θερμαίνονται σε χαμηλότερη θερμοκρασία. Να χρησιμοποιείτε τον ωριαίο προγραμματισμό και να θέτετε τη

Χρήστης & Εγκαταστάτης (el)

θερμοκρασία περιβάλλοντος στις νυχτερινές ώρες χαμηλότερα από εκείνη στις ημερήσιες ώρες κατά περίπου 5°C. Χαμηλότερη τιμή δεν συμφέρει από άποψη εξοικονόμησης ενέργειας. Μόνο σε περίπτωση μακράς απουσίας, όπως για παράδειγμα στις διακοπές, να χαμηλώνετε περισσότερο την θερμοκρασία. Μην καλύπτετε τα θερμαντικά σώματα για να μην παρεμποδίζεται η σωστή κυκλοφορία αέρα. Για τον αερισμό των χώρων μην αφήνετε μισόκλειστα τα παράθυρα αλλά να τα ανοίγετε τελείως για σύντομη χρονική περίοδο.

Ζεστό νερό οικιακής χρήσης

Ικανοποιητική εξοικονόμηση ενέργειας επιτυγχάνεται θέτοντας την επιθυμητή θερμοκρασία του νερού οικιακής χρήσης χωρίς να το αναμιγνύετε με κρύο νερό. Κάθε περαιτέρω θέρμανση προξενεί σπατάλη ενέργειας και μεγαλύτερο σχηματισμό αλάτων.

Η BAXI μεταξύ των leader στην Ευρώπη στην παραγωγή λεβήτων και συστημάτων για τη θέρμανση υψηλής τεχνολογίας, είναι πιστοποιημένη από την CSQ για τα συστήματα διαχείρισης ποιότητας (ISO 9001) για το περιβάλλον (ISO 14001) και για την υγεία και ασφάλεια (OHSAS

18001). Αυτό πιστοποιεί ότι η BAXI S.p.A. αναγνωρίζει ως στρατηγικούς στόχους της την προστασία του περιβάλλοντος, την αξιοπιστία και την ποιότητα των προϊόντων της, την υγεία και την ασφάλεια των υπαλλήλων της. Η επιχείρηση μέσω της δικής της οργάνωσης ασχολείται σταθερά με την εμπέδωση και βελτίωση των όψεων αυτών υπέρ της ικανοποίησης των πελατών της.

7722018 (03-02/19) 68

Page 69

1. ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΛΕΒΗΤΑ









Για να ανάψετε σωστά το λέβητα, ενεργήστε ως εξής:

• Ελέγξτε αν η πίεση της εγκατάστασης είναι η προκαθορισμένη (κεφάλαιο 7).

• Τροφοδοτήστε με ρεύμα το λέβητα.

• Ανοίξτε τη στρόφιγγα του αερίου (κίτρινου χρώματος, τοποθετημένη κάτω από το λέβητα).

• Επιλέξτε τον επιθυμητό τρόπο θέρμανσης (κεφάλαιο 1.2).

Ρύθμιση θερμοκρασίας του νερού θέρμανσης

(κουμπί + για την αύξηση της θερμοκρασίας και κουμπί – για τη μείωσή της)

Ρύθμιση θερμοκρασίας νερού θέρμανσης

(κουμπί + για την αύξηση της θερμοκρασίας και κουμπί – για τη μείωσή της)

Πληροφορίες λειτουργίας λέβητα

Τρόπος λειτουργίας:

Ζεστό νερό οικιακής χρήσης – Ζεστό νερό οικιακής χρήσης & Θέρμανση – Μόνο Θέρμανση

Σβηστό – Reset – Έξοδος μενού/λειτουργίες

Υπόμνημα ΣΥΜΒΟΛΩΝ

Σβηστός: Θέρμανση και υγιεινή χρήσης ανενεργές (είναι ενεργή μόνο η αντιπαγωτική προστασία λέβητα)

Ανωμαλία που παρεμποδίζει το άναμμα του καυστήρα Τρόπος λειτουργίας σε ζεστό νερό ενεργός

Πίεση νερού λέβητα/εγκατάστασης χαμηλή Τρόπος λειτουργίας σε θέρμανση ενεργός

Ζητήθηκε επέμβαση της Τεχνικής Υποστήριξης Μενού προγραμματισμού

Καυστήρας αναμμένος









Ενότητα ΧΡΗΣΤΗ (el)

Ανωμαλία αποκαταστάσιμη χειροκίνητα (κουμπί )

Ανωμαλία σε εξέλιξη Μονάδες μέτρησης τεθείσες (SI/US)

Μενού πληροφοριών λέβητα

1.1 ΡΥΘΜΙΣΗ ΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΠΑΡΟΧΗΣ ΘΕΡΜΑΝΣΗΣ ΚΑΙ ΤΟΥ ΝΕΡΟΥ

ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ

Η ρύθμιση της θερμοκρασίας παροχής θέρμανσης και του ζεστού νερού οικιακής χρήσης (παρουσία εξωτερικού μπόιλερ) διενεργείται ενεργώντας αντίστοιχα στα κουμπιά και . Το άναμμα του καυστήρα απεικονίζεται στην οθόνη με το σύμβολο .

ΘΕΡΜΑΝΣΗ: Κατά τη λειτουργία του λέβητα σε θέρμανση, στην οθόνη απεικονίζεται το σύμβολο διαλειπτικά και η θερμοκρασία παροχής θέρμανσης (°C).

Σε περίπτωση σύνδεσης Εξωτερικού Αισθητήρα, τα κουμπιά ρυθμίζουν έμμεσα τη θερμοκρασία περιβάλλοντος (εργοστασιακή τιμή 20°C - βλέπε κεφάλαιο 11.2.1).

ΖΕΣΤΟ ΝΕΡΟ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ: Κατά τη λειτουργία του λέβητα σε ζεστό νερό οικιακής χρήσης, στην οθόνη απεικονίζεται το σύμβολο διαλειπτικά και η θερμοκρασία του πρωτεύοντος κυκλώματος του λέβητα (°C).

1.2 ΤΡΟΠΟΙ ΛΕΙΤΟΥΡΓΙΑΣ

ΕΜΦΑΝΙΖΟΜΕΝΟ

ΣΥΜΒΟΛΟ

ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ

ΖΕΣΤΟ ΝΕΡΟ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ

ΖΕΣΤΟ ΝΕΡΟ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ & ΘΕΡΜΑΝΣΗ

ΜΟΝΟ ΘΕΡΜΑΝΣΗ

Για την ενεργοποίηση της λειτουργίας της συσκευής σε Ζεστό νερό οικιακής χρήσης - Θέρμανση ή Μόνο Θέρμανση πατήστε επαναλαμβανόμενα το κουμπί

Για την απενεργοποίηση των τρόπων λειτουργίας του λέβητα διατηρώντας ενεργή την αντιπαγωτική λειτουργία, πατήστε για τουλάχιστον 3 δευτερόλεπτα το κουμπί μπλοκαρισμένο αναβοσβήνει ο οπίσθιος φωτισμός της οθόνης).

και επιλέξτε έναν από τους τρεις διαθέσιμους τρόπους.

, στην οθόνη θα εμφανιστεί μόνο το σύμβολο (με λέβητα

7722018 (03-02/19)

Page 70

2. ΠΑΡΑΤΕΤΑΜΕΝΗ ΑΧΡΗΣΙΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ. ΑΝΤΙΠΑΓΩΤΙΚΗ ΠΡΟΣΤΑΣΙΑ

Συνιστάται να αποφεύγετε την αποστράγγιση ολόκληρης της εγκατάστασης θέρμανσης, καθώς οι αλλαγές νερού αποτελούν αιτία σχηματισμού άχρηστων και επιβλαβών αλάτων στο εσωτερικό του λέβητα και των θερμαντικών σωμάτων. Σε περίπτωση που η θερμική εγκατάσταση δε χρησιμοποιείται κατά τη διάρκεια του χειμώνα και υπάρχει κίνδυνος παγετού, συνιστάται να προσθέσετε στο νερό της εγκατάστασης κατάλληλα διαλύματα αντιπαγωτικού που προορίζονται για το σκοπό αυτό (π.χ. προπυλενική γλυκόλη σε συνδυασμό με αναστολείς διάβρωσης και καθαλατώσεων). Η ηλεκτρονική διαχείριση του λέβητα διαθέτει “αντιπαγωτική” προστασία στη λειτουργία θέρμανσης ώστε με θερμοκρασία μικρότερης των 5 °C να τίθεται σε λειτουργία ο καυστήρας μέχρι η θερμοκρασία να φθάσει περίπου τους 30 °C.

Η λειτουργία είναι ενεργή αν ο λέβητας τροφοδοτείται ηλεκτρικά, υπάρχει αέριο, η πίεση της εγκατάστασης είναι η ενδεδειγμένη και ο λέβητας δεν είναι μπλοκαρισμένος.

3. ΑΛΛΑΓΗ ΑΕΡΙΟΥ

Οι λέβητες μπορούν να λειτουργούν είτε με μεθάνιο (G20), είτε με υγραέριο GPL (G31). Σε περίπτωση που καθίσταται αναγκαία η αλλαγή αερίου, πρέπει να απευθυνθείτε στην ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΗ ΥΠΗΡΕΣΙΑ ΤΕΧΝΙΚΗΣ ΥΠΟΣΤΗΡΙΞΗΣ.

4. ΣΦΑΛΜΑΤΑ

Τα σφάλματα που εμφανίζονται στην οθόνη αναγνωρίζονται από το σύμβολο και από έναν αριθμό (κωδικός βλάβης). Για την πλήρη λίστα των βλαβών βλέπε τον ακόλουθο πίνακα. Αν στην οθόνη εμφανιστεί το σύμβολο το σφάλμα απαιτεί RESET από τον χρήστη. Για να κάνετε RESEΤ στο λέβητα, πιέστε για τουλάχιστον 2 δευτερόλεπτα το κουμπί . Σε περίπτωση επέμβασης συχνών απεικονίσεων σφαλμάτων, καλέστε το εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης.

Περιγραφή ανωμαλίας ΕΠΕΜΒΑΣΗ

10 12 13 15

19 20

83…87

Ενότητα ΧΡΗΣΤΗ (el)

109

110

117

118

125

128

129

130

133

134

Εξωτερικός αισθητήρας χαλασμένος Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Μη μεταλλαγή πρεσοστάτη διαφορικού υδραυλικού Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Επαφές κολημμένες πρεσοστάτη διαφορικού υδραυλικού Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Σφάλμα εντολής βαλβίδας αερίου Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Αυτόματη πλήρωση υδραυλικού κυκλώματος σε εξέλιξη Περιμένετε το τέλος του κύκλου πλήρωσης

Ανωμαλία στη φάση πλήρωσης συστήματος

Αισθητήρας NTC παροχής χαλασμένος Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Αισθητήρας NTC καυσαερίων χαλασμένος Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Αισθητήρας NTC επιστροφής χαλασμένος Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Αισθητήρας NTC ζεστού νερού οικιακής χρήσης χαλασμένος

Πατήστε για τουλάχιστον 2 δευτερόλεπτα το κουμπί

Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Διακόψτε την ηλεκτρική τροφοδοσία στο λέβητα για

Αγωγός καυσαερίων φραγμένος

Ηλεκτρονική κάρτα μη βαθμονομημένη Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Πρόβλημα επικοινωνίας μεταξύ κάρτας λέβητα και μονάδας χειρισμού. Πιθανό βραχυκύκλωμα στην καλωδίωση.

Ανωμαλία καυσαερίων κατά τη φάση βαθμονόμησης (πιθανή ανακυκλοφορία καυσαερίων)

Παρουσία αέρα στο κύκλωμα λέβητα (προσωρινή ανωμαλία)

Επέμβαση θερμοστάτη ασφαλείας λόγω υπερβολικής θερμοκρασίας (αντλία πιθανώς μπλοκαρισμένη ή αέρας στο κύκλωμα θέρμανσης).

Πίεση υδραυλικού κυκλώματος πολύ υψηλή (> 2,7 bar) Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Πίεση υδραυλικού κυκλώματος πολύ χαμηλή

Επέμβαση ασφαλείας λόγω απουσίας κυκλοφορίας. (έλεγχος διενεργηθείς μέσω αισθητήρα θερμοκρασίας)

Απώλεια φλόγας

Απώλεια φλόγας σε άναμμα Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Επέμβαση αισθητήρα NTC καυσαερίων λόγω υπερβολικής

θερμοκρασίας Μη ανάφλεξη (5 προσπάθειες)

Βαλβίδα αερίου μπλοκαρισμένη

μερικά δευτερόλεπτα.

εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Πατήστε για τουλάχιστον 2 δευτερόλεπτα το κουμπί

Ελέγξτε αν η πίεση της εγκατάστασης είναι η προκαθορισμένη. Βλέπε παράγραφο ΠΛΗΡΩΣΗΣ ΣΥΣΤΗΜΑΤΟΣ.

Πατήστε για τουλάχιστον 2 δευτερόλεπτα το κουμπί

Αν η ανωμαλία επιμένει, καλέστε το

7722018 (03-02/19) 70

Page 71

135

7715703

154 160

178

270

317 162

384 164

385 165

431

Εσωτερικό σφάλμα κάρτας

Σφάλμα σύνδεσης βαλβίδας αερίου

Δοκιμή ελέγχου αισθητήρα παροχής/επιστροφής Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Ανωμαλία λειτουργίας ανεμιστήρα Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Επέμβαση θερμοστάτη ασφαλείας λόγω υπερβολικής

θερμοκρασίας σε σύστημα χαμηλής θερμοκρασίας. Υπερθέρμανση λειτουργία Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Συχνότητα ηλεκτρικής τροφοδοσίας εσφαλμένη Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Παρασιτική φλόγα (εσωτερική ανωμαλία)

Τάση τροφοδοσίας πολύ χαμηλή

Ανταλλάκτης αισθητήρας χαλασμένος Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Σε περίπτωση ανωμαλίας ο οπίσθιος φωτισμός της οθόνης ανάβει εμφανίζοντας τον κωδικό σφάλματος. Μπορείτε να κάνετε 5 διαδοχικές προσπάθειες επανοπλισμού μετά τις οποίες ο λέβητας παραμένει μπλοκαρισμένος. Για τη διενέργεια μιας νέας προσπάθειας επανοπλισμού, θα πρέπει να περιμένετε 15 λεπτά.

Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

Πατήστε για τουλάχιστον 2 δευτερόλεπτα το κουμπί Η επαναφορά είναι αυτόματη με τάση μεγαλύτερη των 175V.

Αν η ανωμαλία επιμένει, καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

5. ΜΕΝΟΥ ΠΛΗΡΟΦΟΡΙΩΝ ΛΕΒΗΤΑ

Πατήστε για τουλάχιστον 1 δευτερόλεπτο το κουμπί για να εμφανιστούν οι πληροφορίες που φέρονται στον ακόλουθο πίνακα. Για να βγείτε πιέστε το κουμπί .

ΠΕΡΙΓΡΑΦΗ ΠΕΡΙΓΡΑΦΗ

Ενότητα ΧΡΗΣΤΗ (el)

Εσωτερικός κωδικός δευτερεύουσας βλάβης

Θερμοκρασία παροχής θέρμανσης (°C)

Θερμοκρασία εξωτερική (°C)

Θερμοκρασία ζεστού νερού οικιακής χρήσης εξωτερικού μπόιλερ (λέβητας μόνο θέρμανσης)

Θερμοκρασία ζεστού νερού οικιακής χρήσης (λέβητας με εναλλάκτη με πλάκες)

- - -

09 - 13

15 - 18

Θερμοκρασία επιστροφής θέρμανσης (°C)

Θερμοκρασία αισθητήρα καυσαερίων (°C)

Θερμοκρασία πρωτεύοντος εναλλάκτη (°C)

Πληροφορίες κατασκευαστή

Αναγνώριση επικοινωνίας Open Therm

Πληροφορίες κατασκευαστή

6. ΣΒΗΣΙΜΟ ΤΟΥ ΛΕΒΗΤΑ

Για το σβήσιμο του λέβητα πρέπει να διακόψετε την ηλεκτρική τροφοδοσία της συσκευής μέσω του διπολικού διακόπτη. Στον τρόπο λειτουργίας “Σβηστό-αντιπαγετική προστ.-” ο λέβητας παραμένει σβηστός αλλά τα ηλεκτρικά κυκλώματα παραμένουν υπό τάση και ενεργοποιείται η αντιπαγετική λειτουργία..

7. ΠΛΗΡΩΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ

Ελέγχετε περιοδικά εάν η ένδειξη της πίεσης στο μανόμετρο "B", σε εγκατάσταση κρύα, κυμαίνεται μεταξύ 1 και 1,5 bar. Σε περίπτωση χαμηλής πίεσης, ενεργήστε στη στρόφιγγα "A" τροφοδοσίας του λέβητα (εικόνα δίπλα).

Συστήνεται να δώσετε ιδιαίτερη προσοχή στη φάση πλήρωσης της εγκατάστασης θέρμανσης. Ειδικότερα, ανοίξτε τις θερμοστατικές βαλβίδες

για να μη σχηματιστεί αέρας εντός του πρωτεύοντος κυκλώματος, μέχρι να επιτευχθεί η πίεση αναγκαία για τη λειτουργία. Τέλος, κάντε απαέρωση των ενδεχόμενων θερμαντικών στοιχείων εντός της εγκατάστασης. Η BAXI αποποιείται κάθε ευθύνης για ζημιές προερχόμενες από την παρουσία φυσαλίδων αέρα εντός του πρωτεύοντος εναλλάκτη οφειλόμενη σε εσφαλμένη ή ανακριβή τήρηση των παραπάνω.

που ενδεχομένως υπάρχουν στην εγκατάσταση, κάντε να ρεύσει αργά το νερό

Ο λέβητας διαθέτει υδραυλικό πρεσοστάτη που, σε περίπτωση απουσίας νερού, δεν επιτρέπει τη λειτουργία του λέβητα.

Σε περίπτωση που παρατηρούνται συχνές πτώσεις πίεσης, ζητήστε την επέμβαση της ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΗΣ ΥΠΗΡΕΣΙΑΣ ΤΕΧΝΙΚΗΣ ΥΠΟΣΤΗΡΙΞΗΣ.

8. ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ

Για να διατηρείται η αποδοτική και ασφαλής λειτουργία του λέβητα σας, αναθέστε τον έλεγχο του σε εξουσιοδοτημένη Υπηρεσία Τεχνικής Υποστήριξης, μετά το τέλος κάθε περιόδου λειτουργίας. Με την προσεγμένη συντήρηση εξασφαλίζεται η οικονομική λειτουργία της εγκατάστασης.

7722018 (03-02/19)

Page 72

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

Οι τεχνικές σημειώσεις και οι οδηγίες που ακολουθούν απευθύνονται στους εγκαταστάτες προκειμένου να τους βοηθήσουν στην ορθή εκτέλεση της εγκατάστασης. Οι οδηγίες που αφορούν το άναμμα και τη χρήση του λέβητα βρίσκονται στο τμήμα που απευθύνεται στο χρήστη.

Εκτός αυτών, έχετε υπόψη σας ότι:

• Σε περίπτωση εγκατάστασης της συσκευής σε χώρο με θερμοκρασία μικρότερη των 0°C, λάβετε τα αναγκαία μέτρα για την αποφυγή σχηματισμού πάγου στο σιφώνιο και στην απομάκρυνση του συμπυκνώματος.

• Ο λέβητας μπορεί να συνδεθεί με οποιουδήποτε τύπου θερμαντικό μέσο, καλοριφέρ ή αερόθερμο, δισωλήνιου ή μονοσωλήνιου τύπου. Ωστόσο, οι διατομές του κυκλώματος πρέπει να υπολογίζονται σύμφωνα με τις κοινές μεθόδους λαμβάνοντας υπόψη τη χαρακτηριστική παροχή-μανομετρικό ύψος διαθέσιμη για την πλάκα και που αναφέρονται στην παράγραφο 17.

• Τα υλικά της συσκευασίας (πλαστικές σακούλες, πολυστυρένιο κλπ.) πρέπει να φυλάσσονται μακριά από παιδιά, καθώς αποτελούν πιθανή εστία κινδύνου.

• Το πρώτο άναμμα του λέβητα πρέπει να γίνει από την εξουσιοδοτημένη Υπηρεσία Τεχνικής Υποστήριξης τα στοιχεία της οποίας αναφέρονται στο συνημμένο φύλλο.

Η μη τήρηση των παραπάνω καθιστά την εγγύηση άκυρη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΣΥΜΠΛΗΡΩΜΑΤΙΚΗΣ ΑΝΤΛΙΑΣ

Σε περίπτωση χρήσης συμπληρωματικής αντλίας στην εγκατάσταση θέρμανσης, τοποθετήστε την στο κύκλωμα επιστροφής του λέβητα. Αυτό για να επιτραπεί η σωστή λειτουργία του πρεσοστάτη νερού.

ΗΛΙΑΚΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σε περίπτωση προσωρινής σύνδεσης του λέβητα (σύνθετος) σε εγκατάσταση με ηλιακά πάνελ, η μέγιστη θερμοκρασία του ζεστού νερού οικιακής χρήσης στην είσοδο του λέβητα δεν πρέπει να είναι μεγαλύτερη των 60°C.

9. ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΛΕΒΗΤΑ

Η εικόνα του μορφότυπου είναι διαθέσιμη στο τέλος του εγχειριδίου στην ενότητα "SECTION" C.

Αφού καθορίσετε την ακριβή θέση του λέβητα, στερεώστε το σχέδιο εγκατάστασης στον τοίχο.Για την εγκατάσταση, ξεκινήστε από τη θέση των στομίων εισαγωγής νερού και αερίου που υπάρχουν στην κάτω λωρίδα του σχεδίου. Συστήνεται η εγκατάσταση, στο κύκλωμα θέρμανσης, δύο βανών (παροχής και επιστροφής) G3/4, που διατίθενται κατά παραγγελία και που επιτρέπουν, σε περίπτωση σημαντικών επεμβάσεων, να ενεργείτε χωρίς να χρειάζεται να αδειάζετε όλο το σύστημα θέρμανσης. Σε περίπτωση υφιστάμενης εγκαταστάσεως και αντικατάστασης συνιστάται, εκτός των προαναφερθέντων, και η τοποθέτηση στην επιστροφή του λέβητα και στο κάτω μέρος ενός δοχείου καθίζησης για τη συγκέντρωση αλάτων ή υπολειμμάτων τα οποία παραμένουν μετά τον καθαρισμό και μπορούν με το χρόνο να τεθούν σε κυκλοφορία. Αφού στερεωθεί ο λέβητας στον τοίχο διενεργήστε τη σύνδεση στους αγωγούς αποστράγγισης και απορρόφησης, που παρέχονται ως αξεσουάρ, όπως περιγράφεται στα επόμενα κεφάλαια. Συνδέστε το σιφώνιο σε μια λεκάνη αποστράγγισης εξασφαλίζοντας μια συνεχή κλίση. Να αποφεύγονται οριζόντια τμήματα.

Μην ανασηκώνετε τη συσκευή ασκώντας δύναμη στα πλαστικά μέρη, όπως για παράδειγμα το σιφώνιο και τον πυργίσκο καπνών.

Σφίξτε καλά τους συνδέσμους ύδρευσης του λέβητα (μέγιστη ροπή 30Νm).

Πριν τη θέση σε λειτουργία του λέβητα, γεμίστε το σιφώνιο με νερό για να μη διαχυθούν οι καπνοί στο δωμάτιο.

9.1 ΔΙΑΣΤΑΣΕΙΣ ΤΟΥ ΛΕΒΗΤΑ

Οι διαστάσεις του λέβητα και τα σχετικά μεγέθη εγκατάστασης των συνδέσεων ύδρευσης φέρονται στο τέλος του εγχειριδίου στην ενότητα "SECTION" C.

Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)

A Εκκένωση συμπυκνώματος D Είσοδος ΑΕΡΙΟΥ B Παροχή εγκατάστασης θέρμανσης E

Παροχή ζεστού νερού οικιακής χρήσης (G1/2”) / μπόιλερ

(G3/4”)

Είσοδος κρύου νερού οικιακής χρήσης/Πλήρωση εγκατάστασης

F Επιστροφή εγκατάστασης θέρμανσης

7722018 (03-02/19) 72

Page 73

10. ΕΓΚΑΤΑΣΤΑΣΗ ΤΩΝ ΑΓΩΓΩΝ

Η εγκατάσταση του λέβητα μπορεί να γίνει με ευκολία και χωρίς προβλήματα χάρη στα παρεχόμενα εξαρτήματα τα οποία περιγράφονται στη συνέχεια. Ο λέβητας είναι αρχικά ρυθμισμένος για σύνδεση με κατακόρυφο ή οριζόντιο αγωγό απαγωγής-αναρρόφησης ομοαξονικού τύπου. Ο λέβητας μπορεί να χρησιμοποιείται και με χωριστούς αγωγούς χρησιμοποιώντας το κιτ ξεχωριστών αγωγών.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ C13, C33 Τα τερματικά των ξεχωριστών καμινάδων πρέπει να προβλέπονται εντός ενός

πλαισίου μήκους 50 cm. Αναλυτικές οδηγίες υπάρχουν μαζί με τα ατομικά αξεσουάρ. C53 Τα τερματικά για την απορρόφηση του καύσιμου αέρα και για την εκκένωση των

προϊόντων καύσης δεν πρέπει να προβλέπονται σε τοίχους αντίθετους της οικοδομής. C63 Η μέγιστη απώλεια φορτίου των αγωγών δεν πρέπει να ξεπερνάει τα 100 Pa.

Οι αγωγοί θα πρέπει να είναι πιστοποιημένοι για συγκεκριμένη χρήση και για μια θερμοκρασία μεγαλύτερη των 100°C. Το χρησιμοποιούμενο τερματικό καπνοδόχου θα πρέπει να είναι πιστοποιημένο σύμφωνα με το Πρότυπο EN 1856-1.

C43, C83 Η χρησιμοποιούμενη καπνοδόχος ή καμινάδα θα πρέπει να είναι κατάλληλη για τη χρήση.

Για καλύτερη εγκατάσταση, συστήνεται να χρησιμοποιείτε τα παρεχόμενα από τον κατασκευαστή αξεσουάρ.

Για μεγαλύτερη ασφάλεια λειτουργίας οι αγωγοί απαγωγής καυσαερίων πρέπει να είναι στερεωμένοι στον τοίχο με ειδικά στηρίγματα στερέωσης. Οι βραχίονες θα πρέπει να τοποθετούνται σε μια απόσταση περίπου 1 μέτρου ο ένας από τον άλλον απέναντι από τοις ενώσεις.

ΟΡΙΣΜΕΝΑ ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΑΓΩΓΩΝ ΑΠΑΓΩΓΗΣ ΚΑΙ ΤΑ ΣΧΕΤΙΚΑ ΕΠΙΤΡΕΠΤΑ ΜΗΚΗ, ΕΙΝΑΙ ΔΙΑΘΕΣΙΜΑ ΣΤΟ ΤΕΛΟΣ ΤΟΥ ΕΓΧΕΙΡΙΔΙΟΥ ΣΤΗΝ ΕΝΟΤΗΤΑ "SECTION" D.

10.1 ΟΜΟΑΞΟΝΙΚΟΙ ΑΓΩΓΟΙ

Ο αγωγός αυτού του τύπου επιτρέπει την απαγωγή των καυσαερίων και την αναρρόφηση του αέρα καύσης τόσο από το εξωτερικό του κτιρίου, όσο και από καπνοδόχους τύπου LAS. Η ομοαξονική γωνία 90° επιτρέπει τη σύνδεση του λέβητα στους αγωγούς απαγωγής-αναρρόφησης προς οποιαδήποτε κατεύθυνση χάρη στη δυνατότητα περιστροφής κατά 360°.



Επιπλέον, μπορεί να χρησιμοποιηθεί ως εφεδρική γωνία σε συνδυασμό με ομοαξονικό αγωγό ή με γωνία 45º. Σε περίπτωση απαγωγής στο εξωτερικό του κτιρίου ο αγωγός απαγωγής-αναρρόφησης πρέπει να εξέχει τουλάχιστον κατά



18 mm από τον τοίχο για να επιτρέπεται η τοποθέτηση ροζέτας αλουμινίου και το σφράγισμα της ώστε να αποφεύγεται η είσοδος νερού.

• Η εισαγωγή γωνίας 90° μειώνει το συνολικό μήκος του αγωγού κατά 1 μέτρο.

• Η εισαγωγή γωνίας 45° μειώνει το συνολικό μήκος του αγωγού κατά 0,5 μέτρο.

• Η πρώτη γωνία 90° δεν υπεισέρχεται στον υπολογισμό του μέγιστου διαθέσιμου μήκους.





Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)





Στερεώστε τους σωλήνες απορρόφησης με δύο ψευδαργυρωμένες αυτοκοχλιούμενες βίδες Ø 4,2 mm και μέγιστου μήκους 19 mm. Αν οι βίδες δεν υπάρχουν στην προμήθεια, θα πρέπει να τις βρείτε στην αγορά με τα ίδια χαρακτηριστικά.

Πριν στερεώσετε τις βίδες, βεβαιωθείτε ότι ο σωλήνας έχει εισαχθεί στο εσωτερικό της τσιμούχας για τουλάχιστον 45 mm από το άκρο της (βλέπε τις εικόνες στο τέλος του εγχειριδίου στο προσάρτημα "SECTION" D).

Η ελάχιστη κλίση, προς το λέβητα, του αγωγού απαγωγής πρέπει να είναι 5 cm ανά μέτρο μήκους.

10.2 ΧΩΡΙΣΤΟΙ ΑΓΩΓΟΙ









Για ειδικές εγκαταστάσεις των αγωγών απαγωγής/ απορρόφη σης των καπνών, μπορείτε να χρησιμοποιείτε το ατομικό αξεσουάρ διαχωρισμού (C) που παρέχεται ως αξεσουάρ. Το αξεσουάρ αυτό, επιτρέπει τον προσανατολισμό της απαγωγής και της απορρόφησης σε οποιαδήποτε διεύθυνση χάρη στη δυνατότητα περιστροφής κατά 360°. Ο αγωγός αυτού του







τύπου επιτρέπει την απαγωγή των καυσαερίων τόσο στο εξωτερικό του κτιρίου, όσο και σε ατομικές καπνοδόχους. Η απορρόφηση του καύσιμου αέρα μπορεί να γίνει σε ζώνες διαφορετικές σε σχέση με εκείνες της απαγωγής. Το κιτ διαχωρισμού είναι στερεωμένο στον πυργίσκο (100/60 mm)









του λέβητα και επιτρέπει στον καύσιμο αέρα και στα καυσαέρια να εισέλθουν/εξέλθουν από δύο χωριστούς αγωγούς (80 mm). Για περισσότερες πληροφορίες διαβάστε τις οδηγίες συναρμολόγησης που συνοδεύουν το ίδιο το αξεσουάρ. Η γωνία 90° επιτρέπει τη σύνδεση του λέβητα στους αγωγούς απαγωγής και αναρρόφησης με προσαρμογή στις διάφορες ανάγκες. Επιπλέον, μπορεί να χρησιμοποιηθεί ως εφεδρική γωνία σε συνδυασμό με ομοαξονικό αγωγό ή με γωνία 45º.

• Η εισαγωγή γωνίας 90° μειώνει το συνολικό μήκος του αγωγού κατά 0,5 μέτρο.

• Η εισαγωγή γωνίας 45° μειώνει το συνολικό μήκος του αγωγού κατά 0,25 μέτρο.

• Η πρώτη γωνία 90° δεν υπεισέρχεται στον υπολογισμό του μέγιστου διαθέσιμου μήκους.

7722018 (03-02/19)

Page 74

11. ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ

Η ηλεκτρική ασφάλεια της συσκευής επιτυγχάνεται μόνον όταν συνδεθεί σωστά σε αποτελεσματική εγκατάσταση γείωσης, σύμφωνα με τους ισχύοντες κανονισμούς ασφαλείας για τις εγκαταστάσεις. Ο λέβητας πρέπει να συνδεθεί ηλεκτρικά σε μονοφασικό δίκτυο τροφοδοσίας 230 V μονοφασικά + γείωση μέσω του παρεχόμενου τριπολικού καλωδίου τηρώντας την πολικότητα ΓραμμήΟυδέτερο.

Η σύνδεση πρέπει να γίνεται μέσω διπολικού διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.

Σε περιπτώσεις αντικατάστασης του καλωδίου τροφοδοσίας πρέπει να χρησιμοποιείται ένα καλώδιο “HAR H05 VV-F” 3x0,75 mm2 με μέγιστη διάμετρο 8 mm. Για πρόσβαση στις συστοιχίες ακροδεκτών αφαιρέστε το πρόσθιο πάνελ του λέβητα (στερεωμένο με δύο βίδες στο κάτω μέρος), στρέψτε προς τα κάτω το κιβώτιο χειριστηρίων και έχετε πρόσβαση στις συστοιχίες ακροδεκτών, για τις ηλεκτρικές συνδέσεις, αφαιρώντας το προστατευτικό καπάκι. Οι ασφάλειες ταχείας τήξεως των 2 Α είναι ενσωματωμένες στο κιβώτιο ακροδεκτών τροφοδοσίας (βγάλτε τη μαύρη θήκη ασφαλειών για τον έλεγχο ή/και την αντικατάσταση).

ΒΛΕΠΕ ΤΟ ΗΛΕΚΤΡΙΚΟ ΣΧΕΔΙΟ ΣΤΟ ΤΕΛΟΣ ΤΟΥ ΕΓΧΕΙΡΙΔΙΟΥ ΣΤΗΝ ΕΝΟΤΗΤΑ "SECTION" B

Ελέγξτε αν η ονομαστική συνολική απορρόφηση των αξεσουάρ συνδεδεμένων στη συσκευή είναι χαμηλότερη των 2A. Στην περίπτωση που είναι μεγαλύτερη θα πρέπει να παρεμβάλετε μεταξύ των αξεσουάρ και της ηλεκτρονικής κάρτας ένα ρελέ.

ΣΥΣΤΟΙΧΙΑ ΑΚΡΟΔΕΚΤΩΝ M1

(L) = Γραμμή (καφέ) (N) = Ουδέτερο (γαλάζιο).

= Γείωση (κιτρινοπράσινο).

(1) (2) = επαφή για Θερμοστάτη Περιβάλλοντος.

Καθίσταται αναγκαίο να αποκαταστήσετε τη γέφυρα στους ακροδέκτες 1-2 του κιβωτίου ακροδεκτών M1

λέβητα στην περίπτωση που δεν χρησιμοποιείται ο θερμοστάτης δωματίου ή στην περίπτωση που δεν συνδέεται ο Εξ Αποστάσεως Χειρισμός παρεχόμενος ως αξεσουάρ.

CG_2394

ΚΙΒΩΤΙΟ ΑΚΡΟΔΕΚΤΩΝ M2

Ακροδέκτες 1 - 2: σύνδεση Εξ Αποστάσεως Χειριστηρίου (χαμηλή τάση) παρεχόμενου ως αξεσουάρ.

Ακροδέκτες 4 - 5 : σύνδεση Εξωτερικού Αισθητήρα (παρέχεται ως αξεσουάρ)

Ακροδέκτης 3-6-7-8: δεν χρησιμοποιείται.

Ακροδέκτες 9-10: σύνδεση του αισθητήρα του μπόιλερ ζεστού νερού οικιακής χρήσης.

Στην περίπτωση που η συσκευή συνδέεται σε επιδαπέδια εγκατάσταση θα πρέπει να προβλέπεται, από τον εγκαταστάτη, ένας θερμοστάτης προστασίας για την προστασία της εγκατάστασης από τις υπερβολικές θερμοκρασίες.

Για τη διέλευση των καλωδίων σύνδεσης των κιβωτίων ακροδεκτών, χρησιμοποιήστε τις σχετικές οπές "διέλευσηςστερέωσης καλωδίων" που υπάρχουν στη βάση του λέβητα.

11.1 ΣΥΝΔΕΣΗ ΘΕΡΜΟΣΤΑΤΗ ΔΩΜΑΤΙΟΥ

Οι υπάρχουσες συνδέσεις στη συστοιχία ακροδεκτών M1 είναι υπό υψηλή τάση (230 V). Πριν προβείτε στη σύνδεση βεβαιωθείτε ότι η συσκευή δεν τροφοδοτείται ηλεκτρικά. Τηρήστε την πολικότητα σε τροφοδοσία L(ΓΡΑΜΜΗ) - N(ΟΥΔΕΤΕΡΟ).

Για σύνδεση του Θερμοστάτη Δωματίου στο λέβητα, ενεργήστε όπως περιγράφεται στη συνέχεια:

• διακόψτε την ηλεκτρική τροφοδοσία στο λέβητα

Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)

• πηγαίνετε στο κιβώτιο ακροδεκτών M1

• αφαιρέστε τη γέφυρα στα άκρα των επαφών 1-2 και συνδέστε τα καλώδια του Θερμοστάτη Δωματίου.

• τροφοδοτήστε ηλεκτρικά το λέβητα και βεβαιωθείτε αν ο Θερμοστάτης Δωματίου λειτουργεί σωστά.

7722018 (03-02/19) 74

Page 75

11.2 ΑΞΕΣΟΥΑΡ ΜΗ ΠΕΡΙΛΑΜΒΑΝΟΜΕΝΑ ΚΑΤΑ ΤΗΝ ΠΑΡΑΛΑΒΗ

11.2.1 ΣΥΝΔΕΣΗ ΤΟΥ ΕΞΩΤΕΡΙΚΟΥ ΑΙΣΘΗΤΗΡΑ

Για τη σύνδεση ενός τέτοιου αξεσουάρ, βλέπε τη διπλανή εικόνα (ακροδέκτες 4-5) καθώς και τις οδηγίες που παρέχονται με τον ίδιο τον αισθητήρα.

ΡΥΘΜΙΣΗ ΤΗΣ ΚΛΙΜΑΤΙΚΗΣ ΚΑΜΠΥΛΗΣ "Kt"

Όταν ο εξωτερικός αισθητήρας συνδέεται στο λέβητα, η ηλεκτρονική κάρτα ρυθμίζει τη θερμοκρασία παροχής υπολογιζόμενη σε συνάρτηση του τεθέντος συντελεστή Kt . Επιλέξτε την επιθυμητή καμπύλη πατώντας τα κουμπιά

σύμφωνα με ό,τι αναφέρεται στο γράφημα της ενότητας

SECTION E για να επιλέξετε την πλέον κατάλληλη (από 00 έως 90).

ΥΠΟΜΝΗΜΑ ΓΡΑΦΗΜΑΤΟΣ - "SECTION" E

SIEMENS

QAC34

CG_2394

Θερμοκρασία παροχής Θερμοκρασία εξωτερική

11.2.2 ΕΞΩΤΕΡΙΚΟ ΜΠΟΙΛΕΡ

Ο λέβητας είναι ηλεκτρικά έτοιμος για τη σύνδεση ενός εξωτερικού μπόιλερ. Η υδραυλική σύνδεση του εξωτερικού μπόιλερ αναπαρίσταται στην εικόνα της ενότητας "SECTION" F. Συνδέστε τον αισθητήρα ΝΤC προτεραιότητας νερού οικιακής χρήσης στους ακροδέκτες 9-10 της συστοιχίας ακροδεκτών M2. Το ευαίσθητο στοιχείο του αισθητήρα ΝΤC πρέπει να εισαχθεί στη σχετική δεξαμενή που προβλέπεται στο ίδιο το μπόιλερ. Ελέγξτε αν η ισχύς εναλλαγής της σερπαντίνας του μπόιλερ είναι σωστή για την ισχύ του λέβητα. Η ρύθμιση της θερμοκρασίας του νερού οικιακής χρήσης (+35°C...+60°C) διενεργείται ενεργώντας στα κουμπιά

ΣΗΜΑΝΤΙΚΟ: θέστε την παράμετρο P03 = 05 όπως περιγράφεται στο κεφάλαιο 14.

11.2.3 ΣΥΝΔΕΣΗ ΣΕ ΕΓΚΑΤΑΣΤΑΣΗ ΜΕ ΖΩΝΕΣ

Για τη χρήση της λειτουργίας αυτής θα πρέπει να εγκαταστήσετε την προγραμματιζόμενη ηλεκτρονική κάρτα ρελέ που παρέχεται ως αξεσουάρ.

ΥΠΟΜΝΗΜΑ ΗΛΕΚΤΡΙΚΩΝ ΣΥΝΔΕΣΕΩΝ (βλέπε το σχέδιο την ενότητα "SECTION" G στο τέλος του εγχειριδίου).

Z Ζώνη (1..n) EV Ηλεκτροβαλβίδα ζώνης R Ρελέ RT Θερμοστάτης Περιβάλλοντος

Ο λέβητας μπορεί να διαχειριστεί μια εγκατάσταση θέρμανσης με πολλές ζώνες. Η Μονάδα Δωματίου (επιτοίχια) μπορεί να χρησιμοποιηθεί για τον έλεγχο μιας ζώνης ενώ είναι δυνατή η χρήση κανονικών θερμοστατών δωματίου για τον έλεγχο των υπολοίπων ζωνών.

ΣΥΝΔΕΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

• Συνδέστε τη βαλβίδα/αντλία της ζώνης 1 στους ακροδέκτες 1 - 3 της συστοιχίας ακροδεκτών της κάρτας ρελέ που υπάρχει

εντός του κιβωτίου χειριστηρίων του λέβητα.

• Συνδέστε την επαφή του Θερμοστάτη Δωματίου των άλλων ζωνών στους ακροδέκτες 1-2 της συστοιχίας ακροδεκτών M1

(κεφάλαιο ΣΥΝΔΕΣΗ ΘΕΡΜΟΣΤΑΤΗ ΔΩΜΑΤΙΟΥ) .

Ελέγξτε αν η παράμετρος P04=02. Pυθμίστε την παράμετρο P10 (κεφάλαιο ΡΥΘΜΙΣΗ ΠΑΡΑΜΕΤΡΩΝ).

Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)

7722018 (03-02/19)

Page 76

12. ΕΙΔΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ

12.1 ΠΡΩΤΟ ΑΝΑΜΜΑ

Κατά το πρώτο άναμμα του λέβητα απαιτείται να ακολουθήσετε τη διαδικασία που περιγράφεται στη συνέχεια. Αφού τροφοδοτήσετε ηλεκτρικά το λέβητα στην οθόνη εμφανίζεται ο κωδικός “000”, η συσκευή είναι έτοιμη για τη διαδικασία “πρώτου ανάμματος”.

• Πατήστε μαζί για 6 δευτερόλεπτα τα κουμπιά στην οθόνη εμφανίζεται η ένδειξη "On" για 2 δευτερόλεπτα ακολουθούμενη

από τον κωδικό "312" υποδεικνύοντας ότι η λειτουργία "απαέρωση εγκατάστασης" έχει ενεργοποιηθεί. Η λειτουργία αυτή έχει διάρκεια 10 λεπτών.

• Στο τέλος της λειτουργίας ο λέβητας ανάβει. Θα εμφανιστεί 000, αλλοιώνοντας την τιμή % της ισχύος ανάφλεξης και την τιμή της

θερμοκρασίας (°C) παροχής θέρμανσης. Στη φάση αυτή "λειτουργία αναγνώρισης αερίου", που διαρκεί περίπου 7 λεπτά, αναλύεται ο τύπος του χρησιμοποιούμενου αερίου. Κατά τη λειτουργία αυτή εξασφαλίστε τη μέγιστη θερμική ανταλλαγή στην εγκατάσταση θέρμανσης ή ζεστού νερού οικιακής χρήσης με σκοπό την αποφυγή σβησίματος του λέβητα λόγω υπερβολικής θερμοκρασίας.

• Σε περίπτωση που ο λέβητας τροφοδοτείται με φυσικό αέριο στην οθόνη εμφανίζεται NG για περίπου 10 δευτερόλεπτα.

Τώρα ο λέβητας είναι έτοιμος για την κανονική λειτουργία. Αν η οθόνη εμφανίσει LPG, πατήστε μαζί τα κουμπιά τουλάχιστον 4 δευτερόλεπτα για να βγείτε χωρίς να αλλάξετε την εργοστασιακή ρύθμιση.

• Σε περίπτωση που ο λέβητας τροφοδοτείται με αέριο προπάνιο στην οθόνη εμφανίζεται LPG. Πατήστε για τουλάχιστον 6

δευτερόλεπτα το κουμπί

για επιβεβαίωση του πραγματικά χρησιμοποιούμενου αερίου. Αν η οθόνη εμφανίζει NG μη

αναγνωρίζοντας το αέριο τροφοδοσίας, πατήστε μαζί τα κουμπιά & για τουλάχιστον 4 δευτερόλεπτα για να βγείτε από τη λειτουργία, κατόπιν τροποποιήστε την παράμετρο P02=01 όπως περιγράφεται στο κεφάλαιο “ΡΥΘΜΙΣΗ ΠΑΡΑΜΕΤΡΩΝ” του εγχειριδίου οδηγιών του λέβητα.

Αν η λειτουργία απαέρωσης ή αναγνώρισης αερίου διακοπεί λόγω απουσίας ηλεκτρικής τροφοδοσίας, με την επιστροφή της χρειάζεται να ενεργοποιήσετε πάλι τη λειτουργία μαζί τα κουμπιά για τουλάχιστον 6 δευτερόλεπτα. Αν κατά τη

στρόφιγγα τροφοδοσίας της συσκευής αποκαθιστώντας τη σωστή πίεση. Αν η λειτουργία αναγνώρισης αερίου διακοπεί εξ αιτίας ανωμαλίας (π.χ. E133 απουσία αερίου) πατήστε το κουμπί για την επαναφορά (reset) και μετά πατήστε μαζί τα κουμπιά (τουλάχιστον 6 δευτερόλεπτα) για την εκ νέου ενεργοποίηση της λειτουργίας. Αν η λειτουργία αναγνώρισης αερίου διακοπεί λόγω υπερβολικής θερμοκρασίας θα πρέπει να ενεργοποιήσετε εκ νέου τη λειτουργία πατώντας μαζί τα κουμπιά για τουλάχιστον 6 δευτερόλεπτα.

Η καύση της συσκευής αυτής ελέγχθηκε, βαθμονομήθηκε και ρυθμίστηκε εργοστασιακά για τη λειτουργία με ΦΥΣΙΚΟ αέριο.

Κατά τη λειτουργία Ελέγχου του Τύπου Αερίου, η αναλογία καύσης θα αυξάνει για σύντομη χρονική περίοδο ενώ θα καθορίζεται ο τύπος αερίου.

Λειτουργία Απαέρωσης η οθόνη εμφανίζει την ανωμαλία E118 (χαμηλή πίεση του υδραυλικού κυκλώματος), ενεργήστε στη

& για

Σε φάση πρώτου ανάμματος, όσο δεν εκκενώνεται ο αέρας που περιέχεται στη σωλήνωση αερίου, μπορεί να διαπιστωθεί το μη άναμμα του καυστήρα και το μπλοκάρισμα του λέβητα, Στην περίπτωση αυτή, συστήνεται η επανάληψη των εργασιών ανάμματος μέχρι την άφιξη του αερίου στον καυστήρα. Για την αποκατάσταση της λειτουργίας του λέβητα, πατήστε το κουμπί για τουλάχιστον 2 δευτερόλεπτα.

Τα πρώτα ανάμματα, αμέσως μετά την εγκατάσταση, μπορούν να μην είναι βέλτιστα διότι το σύστημα χρειάζεται χρόνο αυτοεκμάθησης.

12.2 ΛΕΙΤΟΥΡΓΙΑ ΑΠΑΕΡΩΣΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Η λειτουργία αυτή επιτρέπει τη διευκόλυνση της αποβολής του αέρα από το εσωτερικό του κυκλώματος θέρμανσης όταν εγκαθίσταται ο λέβητας σε παροχή ή μετά από συντήρηση με άδειασμα του νερού του πρωτεύοντος κυκλώματος. Για την ενεργοποίηση της λειτουργίας απαέρωσης εγκατάστασης πατήστε ταυτόχρονα τα κουμπιά για 6 δευτερόλεπτα. Όταν η λειτουργία είναι ενεργή στην οθόνη εμφανίζεται η ένδειξη On για μερικά δευτερόλεπτα, ακολουθεί η γραμμή προγράμματος

312. Η ηλεκτρονική κάρτα θα ενεργοποιήσει έναν κύκλο ανάμματος/σβησίματος της αντλίας, διάρκειας 10 λεπτών. Η λειτουργία σταματάει αυτόματα στο τέλος του κύκλου. Για να βγείτε χειροκίνητα από τη λειτουργία αυτή, πατήστε ακόμη μια φορά ταυτόχρονα τα ανωτέρω κουμπιά για 6 δευτερόλεπτα.

12.3 ΛΕΙΤΟΥΡΓΙΑ ΚΑΘΑΡΙΣΜΟΥ ΚΑΠΝΟΔΟΧΟΥ

Η λειτουργία αυτή οδηγεί το λέβητα στη μέγιστη ισχύ σε θέρμανση. Μετά την ενεργοποίηση μπορείτε να ρυθμίσετε το επίπεδο % ισχύος του λέβητα από την ελάχιστη στη μέγιστη ισχύ σε ζεστό νερό οικιακής χρήσης. Η διαδικασία είναι η ακόλουθη:

Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)

• Πιέστε ταυτόχρονα τα κουμπιά για τουλάχιστον 6 δευτερόλεπτα. Όταν η λειτουργία είναι ενεργή η οθόνη εμφανίζει για

μερικά δευτερόλεπτα την ένδειξη “On” στη συνέχεια εμφανίζεται η γραμμή προγράμματος “303” εναλλασσόμενη στην τιμή % ισχύος του λέβητα.

• Ενεργήστε στα κουμπιά

• Για να βγείτε πατήστε ταυτόχρονα για τουλάχιστον 6 δευτερόλεπτα τα κουμπιά όπως περιγράφεται στο πρώτο σημείο.

για τη διενέργεια μιας βαθμιαίας ρύθμισης της ισχύος (ευαισθησία 1%).

Πατώντας το κουμπί μπορείτε να εμφανίσετε για 15 δευτερόλεπτα τη στιγμιαία τιμή των θερμοκρασιών παροχής.

7722018 (03-02/19) 76

Page 77

12.4 ΕΛΕΓΧΟΣ ΚΑΥΣΗΣ (CO2%)

Για τη σωστή λειτουργία του λέβητα η περιεκτικότητα (CO2- O2) στην καύση θα πρέπει να πληροί το πεδίο ανοχής στον πίνακα που ακολουθεί. Αν η τιμή (CO2- O2) που διαπιστώνεται είναι διαφορετική, ελέγξτε την ακεραιότητα και τις αποστάσεις των ηλεκτροδίων. Σε περίπτωση ανάγκης αντικαταστήστε τα ηλεκτρόδια τοποθετώντας τα σωστά. Αν το πρόβλημα δεν επιλύεται μπορείτε να χρησιμοποιήσετε τη λειτουργία που περιγράφεται στη συνέχεια.

G20 G31

% O2 % CO2 % O2 %

Μέγιστη ισχύς

Ισχύς ανάμματος

Ελάχιστη ισχύς

Οι τιμές

Η μέτρηση των καύσεων θα πρέπει να γίνει χρησιμοποιώντας έναν κατάλληλα βαθμονομημένο αναλυτή.

Κατά την κανονική λειτουργία ο λέβητας εκτελεί κύκλους αυτοελέγχου της καύσης. Στη φάση αυτή μπορεί να καταγραφούν, για σύντομες περιόδους, τιμές CO μεγαλύτερες και των 1000 ppm.

CO2/O

Ονομαστική τιμή 8,7 5,4 10,0 6,0

Επιτρεπτή τιμή 8,2 - 9,3 6,3 - 4,3 9,5 - 10,5 6,8 - 5,2

Ονομαστική τιμή 8,7 5,4 10,8 4,8

Επιτρεπτή τιμή 8,2 - 9,3 6,3 - 4,3 10,3 - 11,3 5,5 - 4,1

Ονομαστική τιμή 8,8 5,2 10,0 6,0

Επιτρεπτή τιμή 8,2 - 9,3 6,3 - 4,3 9,5 - 10,5 6,8 - 5,2

αναφέρονται σε κλειστό μανδύα.

ΒΑΘΜΟΝΟΜΗΣΗ ΚΑΥΣΗΣ (CO2%)

Η λειτουργία αυτή έχει ως σκοπό τη διενέργεια της επί μέρους ρύθμισης της τιμής CO2 %. Η διαδικασία είναι η ακόλουθη:

μερικά δευτερόλεπτα την ένδειξη “On” στη συνέχεια εμφανίζεται η γραμμή προγράμματος “304” εναλλασσόμενη στην τιμή % ισχύος του λέβητα.

• Μετά το άναμμα του καυστήρα ο λέβητας έρχεται στη μέγιστη ισχύ ζεστού νερού οικιακής χρήσης (100). Όταν η οθόνη εμφανίζει

"100" μπορείτε να διενεργείτε μερική διόρθωση της τιμής CO

• πατήστε το κουμπί

• ενεργήστε στα κουμπιά

η οθόνη εμφανίζει "00" εναλλασσόμενο με τον αριθμό της λειτουργίας "304" (το σύμβολο αναβοσβήνει)

για να χαμηλώσετε ή να αυξήσετε την περιεκτικότητα CO2 (από -5 σε +5). Αυτό το πεδίο ανοχής

είναι ενδεικτικά = 1%.

• πατήστε το κουμπί

για την αποθήκευση της νέας τιμής και επιστρέψτε στην εμφάνιση της τιμής ισχύος "100" (ο λέβητας

συνεχίζει να λειτουργεί στη μέγιστη ισχύ σε ζεστό νερό οικιακής χρήσης).

Η διαδικασία αυτή μπορεί επίσης να χρησιμοποιηθεί και για τη ρύθμιση της περιεκτικότητας CO2 στην ισχύ ανάμματος και στην

ελάχιστη ισχύ ενεργώντας στα κουμπιά μετά το σημείο 5 της διαδικασίας που μόλις περιγράφηκε.

• Αφού αποθηκεύτηκε η νέα τιμή (σημείο 5 της διαδικασίας), πατήστε το κουμπί για να φέρετε το λέβητα στην ισχύ

ανάμματος. Περιμένετε ώστε η τιμή CO2 να είναι σταθερή, κατόπιν προχωρήστε στη ρύθμιση όπως περιγράφεται στο σημείο 4 της διαδικασίας (η τιμή ισχύος είναι ένας αριθμός <> 100 και <> 0) κατόπιν αποθηκεύστε (σημείο 5).

• πατήστε εκ νέου το κουμπί

για να φέρετε το λέβητα στην ελάχιστη ισχύ. Περιμένετε ώστε η τιμή CO2 να είναι σταθερή,

κατόπιν προχωρήστε στη ρύθμιση όπως περιγράφεται στο σημείο 4 της διαδικασίας (η τιμή ισχύος = 00).

• Για να βγείτε από τη λειτουργία πατήστε για τουλάχιστον 6 δευτερόλεπτα τα κουμπιά όπως περιγράφεται στο σημείο 1.

13. ΒΑΛΒΙΔΑ ΑΕΡΙΟΥ

Στη συσκευή αυτή δεν απαιτείται η διενέργεια καμίας μηχανικής ρύθμισης στη βαλβίδα. Το σύστημα αυτοπροσαρμόζεται ηλεκτρονικά.

Υπόμνημα βαλβίδας αερίου

Υποδοχή πίεσης τροφοδοσίας αερίου

Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)

13.1 ΤΡΟΠΟΣ ΑΛΛΑΓΗΣ ΑΕΡΙΟΥ

Μόνο μια εξουσιοδοτημένη Υπηρεσία Τεχνικής Υποστήριξης μπορεί να προσαρμόσει το λέβητα στη λειτουργία από αέριο ΦΥΣΙΚΟ σε GPL ή αντίστροφα. Για τη διενέργεια της βαθμονόμησης θα πρέπει να τεθεί η παράμετρος P02 όπως περιγράφεται στο κεφάλαιο ΡΥΘΜΙΣΗ ΠΑΡΑΜΕΤΡΩΝ. Τέλος, θα πρέπει να ελεγχθούν οι καύσεις όπως περιγράφεται στο κεφάλαιο ΕΙΔΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ

- ΕΛΕΓΧΟΣ ΚΑΥΣΕΩΝ.

Στο τέλος της διεργασίας αλλαγής αερίου συστήνεται να επισημάνετε στην ταμπελίτσα μητρώου τον χρησιμοποιούμενο τύπο αερίου.

7722018 (03-02/19)

Page 78

14. ΡΥΘΜΙΣΗ ΠΑΡΑΜΕΤΡΩΝ

Για τον προγραμματισμό των παραμέτρων της ηλεκτρονικής κάρτας του λέβητα, ενεργήστε με τον ακόλουθο τρόπο:

• Πατήστε ταυτόχρονα τα κουμπιά και κρατήστε τα πατημένα για 6 δευτερόλεπτα μέχρις ότου στην οθόνη εμφανιστεί η

γραμμή προγράμματος “P01” εναλλασσόμενη στην τεθείσα τιμή.

• Πιέστε τα κουμπιά

• Πατήστε το κουμπί

τροποποιήσετε την τιμή.

• Πατήστε το κουμπί

Περαιτέρω πληροφορίες σχετικά με τις αναφερόμενες παραμέτρους στον πίνακα που ακολουθεί παρέχονται με τα ζητούμενα αξεσουάρ.

Σε περίπτωση τοποθέτησης με επιδαπέδια εγκατάσταση, θέστε την παράμετρο Ρ16=01.

P01 Πληροφορίες παραγωγού 01

P02

P03

P04

P05

P06

P07..P09 Πληροφορίες παραγωγού --

Τύπος χρησιμοποιούμενου αερίου 00 = ΜΕΘΑΝΙΟ - 01 = GPL

Υδραυλικό σύστημα

00 = στιγμιαία συσκευή 05 = συσκευή με εξωτερικό μπόιλερ

08 = συσκευή μόνο θέρμανσης Ρύθμιση προγραμματιζόμενου ρελέ 1 (Βλέπε οδηγίες ΣΕΡΒΙΣ)

00 = καμία συσχετισμένη λειτουργία 01 = επαφή ρελέ κλειστή με αίτημα Θερμοστάτη Περιβάλλοντος (230V) 02 = επαφή ρελέ κλειστή με αίτημα Τηλεχειριστηρίου (χαμηλή τάση) 03 = επαφή πλήρωσης εγκατάστασης 04 = επαφή επισήμανσης ανωμαλίας λέβητα 05 = επαφή ανεμιστήρα (kitchen fan) 06-07 = δεν χρησιμοποιείται

08 = χρονισμένη επαφή για ενεργοποίηση εξωτερικής αντλίας ζεστού νερού οικιακής χρήσης 09 = χρονισμένη επαφή για ενεργοποίηση εξωτερικής αντλίας ανακυκλοφορίας ζεστού νερού οικιακής χρήσης μέσω προγραμματισμού από τηλεχειριστήριο

10 = επαφή ρελέ κλειστή με ενεργό αίτημα αίτημα ζεστού νερού οικιακής χρήσης 11 - 12 – 13 = δεν χρησιμοποιείται

Ρύθμιση προγραμματιζόμενου ρελέ 2 (Βλέπε οδηγίες ΣΕΡΒΙΣ) Ίδιες διαμορφώσεις του ρελέ 1 - P04

Διαμόρφωση εισόδου εξωτερικού αισθητήρα (Βλέπε οδηγίες ΣΕΡΒΙΣ)

Καταχώρηση setpoint θερμοκρασίας θέρμανσης (Εξ Αποστάσεως Έλεγχος - Open Therm / Θερμοστάτης Περιβάλλοντος 230V~)

για να περιηγηθείτε στη λίστα των παραμέτρων

, η τιμή της επιλεγμένης παραμέτρου αρχίζει να αναβοσβήνει, ενεργήστε στα κουμπιά για να

για την επιβεβαίωση της τιμής ή πατήστε το κουμπί για να βγείτε χωρίς αποθήκευση.

ΕΡΓΟΣΤΑΣΙΑΚΕΣ ΡΥΘΜΙΣΕΙΣ

ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΜΕΤΡΩΝ

1.24 20 24 28

08 00 00 00

00=το setpoint θερμοκρασίας είναι εκείνο που καταχωρήθηκε στον Εξ Αποστάσεως

Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)

P10

P11..P12 Πληροφορίες παραγωγού --

P13 Μέγιστη ισχύς σε θέρμανση (0-100%) 100 80 80 86

Έλεγχο

01=το setpoint θερμοκρασίας είναι το υψηλότερο μεταξύ του Εξ Αποστάσεως Ελέγχου

και του PCB

02=το setpoint θερμοκρασίας είναι εκείνο που καταχωρήθηκε στον Εξ Αποστάσεως

Έλεγχο. Ο Θερμοστάτης Περιβάλλοντος ενεργοποιεί/απενεργοποιεί τη λειτουργία του λέβητα.

03=το υπολογισμένο setpoint εξαρτάται από την προέλευση του αιτήματος (PCB ή Εξ

Αποστάσεως Έλεγχος): a)PCB (Θερμοστάτης Περιβάλλοντος): η καταχώρηση του setpoint εκτελείται ενεργώντας στα κουμπιά +/- τον Εξ Αποστάσεως Έλεγχο από το λέβητα. b)Εξ Αποστάσεως Έλεγχος: η καταχώρηση του setpoint εκτελείται τροποποιώντας την παράμετρο “ULt” (βλέπε εφεδρικό εγχειρίδιο Μονάδας Περιβάλλοντος κεφάλαιο “ΛΕΙΤΟΥΡΓΙΕΣ ΕΓΚΑΤΑΣΤΑΤΗ”) c)Ταυτόχρονο αίτημα PCB – Εξ Αποστάσεως Ελέγχου: ικανοποιείται το υψηλότερο setpoint μεταξύ των δύο αιτημάτων.

του πίνακα ελέγχου λέβητα αποσυνδέοντας πρώτα

7722018 (03-02/19) 78

Page 79

P14 Μέγιστη ισχύς σε ζεστό νερό (0-100%) 100 80 100 100

P15 Ελάχιστη ισχύς σε θέρμανση (0-100%) 00

P16

P17 Χρόνος μετα-κυκλοφορίας αντλίας σε θέρμανση (01-240 λεπτά) 03

P18

P19 Πληροφορίες παραγωγού 07

P20 Χρόνος μετα-κυκλοφορίας αντλίας σε ζεστό νερό οικιακής χρήσης (δευτερόλεπτα) 30

P21

P22 Πληροφορίες παραγωγού 00

P23 Μέγιστη θερμοκρασία setpoint ζεστού νερού οικιακής χρήσης (ACS) 60

P24 Πληροφορίες παραγωγού 35

P25 Προστατευτική διάταξη έλλειψης νερού 02

P26..P31 Πληροφορίες παραγωγού --

P32..P41 Διαγνωστική (Βλέπε οδηγίες ΣΕΡΒΙΣ) --

P67

Ρύθμιση μέγιστου setpoint (°C) θέρμανσης 00 = 85°C - 01 = 45°C

Χρόνος αναμονής σε θέρμανση πριν από ένα νέο άναμμα (00-10 λεπτά) - 00=10

δευτερόλεπτα

Λειτουργία αντι-λεγιονέλας (°C) 00…54 = Ανενεργή - 55…67 = Ενεργή

(θέστε την επιθυμητή τιμή θερμοκρασίας)

Ρύθμιση Open Therm (OT) (Βλέπε Οδηγίες ΣΕΡΒΙΣ) 00 = Plug & Play

Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)

14.1 ΡΥΘΜΙΣΗ ΜΕΓΙΣΤΗΣ ΙΣΧΥΟΣ ΘΕΡΜΑΝΣΗΣ

Μπορείτε να μειώσετε τη μέγιστη ισχύος θέρμανσης του λέβητα ανάλογα με τις ανάγκες της εγκατάστασης θέρμανσης που χρησιμοποιείται. Στη συνέχεια παρατίθεται ο πίνακας με τις τιμές της παραμέτρου P13 ανάλογα με τη μέγιστη επιθυμητή τιμή για κάθε μοντέλο λέβητα. Για πρόσβαση και τροποποίηση της τιμής της παραμέτρου P13 προχωρήστε όπως περιγράφεται στο κεφάλαιο ΡΥΘΜΙΣΗ ΠΑΡΑΜΕΤΡΩΝ.

Μοντέλο λέβητα - ΠΑΡΑΜΕΤΡΟΥ P13 (%) / Ισχύς θέρμανσης (kW)

kW 1.24 20 - 24 28

3,5 0 0

4 2 2 0

5 7 7 4

6 12 12 8

7 17 17 13

8 22 22 17

9 27 27 21

10 32 32 25

12 41 41 33

14 51 51 42

16 61 61 50

18 71 71 58

20 80 80 67

22 90 75

24 100 86

7722018 (03-02/19)

Page 80

15. ΕΝΤΟΠΙΣΜΟΣ ΚΑΙ ΕΠΙΛΥΣΗ ΤΩΝ ΑΝΩΜΑΛΙΩΝ ΣΤΟ SERVICE

Τα σφάλματα που εμφανίζονται στην οθόνη αναγνωρίζονται από το σύμβολο και από έναν αριθμό (κωδικός βλάβης). Για την πλήρη λίστα των βλαβών βλέπε τον ακόλουθο πίνακα.

Αν στην οθόνη εμφανιστεί το σύμβολο το σφάλμα απαιτεί RESET από τον χρήστη. Για να κάνετε RESEΤ στο λέβητα, πιέστε για τουλάχιστον 2 δευτερόλεπτα το κουμπί . Σε περίπτωση επέμβασης συχνών απεικονίσεων σφαλμάτων, καλέστε το εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης.

Περιγραφή ανωμαλίας Επεμβαση Service

40 50

83…87

109

110

117

118

125

Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)

128

129

130

Εξωτερικός αισθητήρας χαλασμένος Ελέγξτε τον αισθητήρα (*).

Μη μεταλλαγή πρεσοστάτη διαφορικού υδραυλικού

Επαφές κολημμένες πρεσοστάτη διαφορικού υδραυλικού Δείτε επεμβάσεις στο E12.

Σφάλμα εντολής βαλβίδας αερίου

Αυτόματη πλήρωση υδραυλικού κυκλώματος σε εξέλιξη Περιμένετε το τέλος του κύκλου πλήρωσης. Ανωμαλία στη φάση πλήρωσης συστήματος Ελέγξτε τη στρόφιγγα πλήρωσης.

Αισθητήρας NTC παροχής χαλασμένος

Αισθητήρας NTC καυσαερίων χαλασμένος

Αισθητήρας NTC επιστροφής χαλασμένος Δείτε επεμβάσεις στο E20. Αισθητήρας NTC ζεστού νερού οικιακής χρήσης χαλασμένος Δείτε επεμβάσεις στο E20.

Αγωγός καπνών εμφραγμένος

Ηλεκτρονική κάρτα μη βαθμονομημένη

Πρόβλημα επικοινωνίας μεταξύ κάρτας λέβητα και μονάδας χειρισμού. Πιθανό βραχυκύκλωμα στην καλωδίωση.

Ανωμαλία καπνών κατά τη φάση βαθμονόμησης (πιθανή ανακυκλοφορία καπνών)

Παρουσία αέρα στο κύκλωμα λέβητα (προσωρινή ανωμαλία)

Πίεση υδραυλικού κυκλώματος πολύ υψηλή (> 2,7 bar)

Πίεση υδραυλικού κυκλώματος πολύ χαμηλή

Επέμβαση ασφαλείας λόγω έλλειψης κυκλοφορίας. (έλεγχος διενεργηθείς μέσω αισθητήρα θερμοκρασίας)

Απώλεια φλόγας

Απώλεια φλόγας σε άναμμα

Επέμβαση αισθητήρα NTC καυσαερίων λόγω υπερβολικής θερμοκρασίας

Ελέγξτε τη σωστή λειτουργία του πρεσοστάτη και την καλωδίωση.

Ελέγξτε τις συνδέσεις της βαλβίδας αερίου με την ηλεκτρονική κάρτα. Αν χρειαστεί, αντικαταστήστε την ηλεκτρονική κάρτα.

Ελέγξτε τον αισθητήρα (**). Ελέγξτε τη συνέχεια της καλωδίωσης αισθητήρα. Ελέγξτε αν η καλωδίωση δεν είναι σε βραχυκύκλωμα.

Ελέγξτε τον αισθητήρα NTC καπνών (***). Ελέγξτε τη συνέχεια της καλωδίωσης αισθητήρα. Ελέγξτε αν η καλωδίωση δεν είναι σε βραχυκύκλωμα.

Ελέγξτε αν ο σωλήνας αποστράγγισης δεν είναι εμφραγμένος. Διακόψτε την ηλεκτρική τροφοδοσία στο λέβητα για μερικά δευτερόλεπτα.

Ενεργοποιήστε τη λειτουργία αυτόματης βαθμονόμησης που περιγράφεται στο φύλλο οδηγιών ανταλλακτικών.

Ελέγξτε τις καλωδιώσεις μεταξύ της Μονάδας Δωματίου και της ηλεκτρονικής κάρτας ή του link RF.

Ελέγξτε ενδεχόμενες ανακυκλοφορίες των καπνών. Ενεργοποιήστε τη λειτουργία αυτόματης βαθμονόμησης στην παράγραφο ΕΤΗΣΙΑ ΣΥΝΤΗΡΗΣΗ – ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΜΕΡΩΝ.

Ελέγξτε τη λειτουργία της αντλίας. Ελέγξτε την καλωδίωση τροφοδοσίας της αντλίας.

Ελέγξτε τη λειτουργία της αντλίας. Ελέγξτε την καλωδίωση τροφοδοσίας της αντλίας Ελέγξτε την ακεραιότητα του θερμοστάτη και ενδεχομένως αντικαταστήστε τον Ελέγξτε τη συνέχεια της καλωδίωσης του θερμοστάτη ορίου

Ελέγξτε αν η πίεση της εγκατάστασης είναι η προκαθορισμένη. Βλέπε παράγραφο ΠΛΗΡΩΣΗΣ ΣΥΣΤΗΜΑΤΟΣ.

Αν η πίεση του κυκλώματος CH είναι <0,5 bar διενεργήστε την πλήρωση (βλέπε παράγραφο ΠΛΗΡΩΣΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ). Ελέγξτε τη σωστή λειτουργία του υδραυλικού πρεσοστάτη

Δείτε επεμβάσεις στο E109

Ελέγξτε την ακεραιότητα του ηλεκτροδίου ανίχνευσης και τη θέση του (βλέπε παράγραφο ΕΤΗΣΙΑ ΣΥΝΤΗΡΗΣΗ ΤΟΠΟΘΕΤΗΣΗ ΗΛΕΚΤΡΟΔΙΩΝ). Ελέγξτε τη συνέχεια του καλωδίου και την καλή επαφή με το ηλεκτρόδιο ανίχνευσης και με τον αναφλέκτη. Δείτε επεμβάσεις στο E92

Ελέγξτε τη θερμική ανταλλαγή του εναλλάκτη νερού/καπνών: ενδεχόμενη λειψή κυκλοφορία ή παρουσία ασβεστούχου ιζήματος. Ελέγξτε τον αισθητήρα NTC καπνών (***).

7722018 (03-02/19) 80

Page 81

133

134

135

154

160

178

317 162

384 164

385 165

Ελέγξτε αν η βαλβίδα ανάσχεσης του αερίου είναι ανοιχτή και αν υπάρχει αέρας στο κύκλωμα τροφοδοσίας αερίου. Ελέγξτε την πίεση τροφοδοσίας αερίου.

Μη ανάφλεξη (5 προσπάθειες)

Βαλβίδα αερίου μπλοκαρισμένη

Εσωτερικό σφάλμα κάρτας Σφάλμα σύνδεσης βαλβίδας αερίου Δοκιμή ελέγχου αισθητήρα παροχής/επιστροφής Δείτε επεμβάσεις στο E109

Ανωμαλία λειτουργίας ανεμιστήρα

Επέμβαση θερμοστάτη ασφαλείας λόγω υπερβολικής θερμοκρασίας σε σύστημα χαμηλής θερμοκρασίας.

Συχνότητα ηλεκτρικής τροφοδοσίας εσφαλμένη

Παρασιτική φλόγα (εσωτερική ανωμαλία) Ελέγξτε τη σωστή λειτουργία της βαλβίδας αερίου.

Τάση τροφοδοσίας πολύ χαμηλή

Ελέγξτε τη συνέχεια του καλωδίου και την καλή επαφή με το ηλεκτρόδιο ανίχνευσης και με τον αναφλέκτη. Δείτε επεμβάσεις στο E92 Βεβαιωθείτε για τη σωστή λειτουργία της εκκένωσης συμπυκνώματος.

Ελέγξτε την πίεση τροφοδοσίας αερίου. Ελέγξτε την ακεραιότητα και τη θέση των ηλεκτροδίων ανίχνευσης και ανάμματος και τις σχετικές καλωδιώσεις (βλέπε παράγραφο ΕΤΗΣΙΑ ΣΥΝΤΗΡΗΣΗ - ΤΟΠΟΘΕΤΗΣΗ ΗΛΕΚΤΡΟΔΙΩΝ). Αν χρειαστεί, αντικαταστήστε την ηλεκτρονική κάρτα.

Ελέγξτε τις συνδέσεις της βαλβίδας αερίου με την ηλεκτρονική κάρτα.

Βεβαιωθείτε για τη σωστή λειτουργία του ανεμιστήρα. Ελέγξτε αν η καλωδίωση τροφοδοσίας του ανεμιστήρα είναι συνδεδεμένος στην ηλεκτρονική κάρτα.

Βεβαιωθείτε για τη σωστή λειτουργία της αντλίας και την κυκλοφορία νερού στο σύστημα χαμηλής θερμοκρασίας. Ελέγξτε την καλωδίωση τροφοδοσίας της αντλίας.

Ελέγξτε αν η συχνότητα εσφαλμένης ηλεκτρικής τροφοδοσίας οφείλεται σε αίτια εξωτερικά του λέβητα, σε μια τέτοια περίπτωση επικοινωνήστε με τον παροχέα ηλεκτρικής ενέργειας.

Τάση τροφοδοσίας V<175V. Ελέγξτε αν οι πτώσεις τροφοδοσίας οφείλονται σε αίτια εξωτερικά του λέβητα, σε μια τέτοια περίπτωση επικοινωνήστε με τον παροχέα ηλεκτρικής ενέργειας.

Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)

CH = κύκλωμα θέρμανσης. (*) Αισθητήρας εξωτερικός: τιμή αντίστασης εν ψυχρώ περίπου 1 kΩ @ 25°C (**) Αισθητήρας NTC παροχής, επιστροφής και νερού οικιακής χρήσης: τιμή αντίστασης εν ψυχρώ περίπου 10 kΩ @ 25°C (η αντίσταση μειώνεται με την αύξηση της θερμοκρασίας). (***) Αισθητήρας NTC καπνών: τιμή αντίστασης εν ψυχρώ περίπου 20 kΩ @ 25°C (η αντίσταση μειώνεται με την αύξηση της θερμοκρασίας).

(η αντίσταση μειώνεται με την αύξηση της θερμοκρασίας).

7722018 (03-02/19)

Page 82

16. ΔΙΑΤΑΞΕΙΣ ΡΥΘΜΙΣΗΣ ΚΑΙ ΑΣΦΑΛΕΙΑΣ

Ο λέβητας κατασκευάζεται για να ικανοποιεί όλες τις προδιαγραφές των ευρωπαϊκών προτύπων αναφοράς, ειδικότερα διαθέτει:

• Θερμοστάτης ασφαλείας

Το σύστημα αυτό, ο αισθητήρας του οποίου βρίσκεται στην κατάθλιψη της θέρμανσης, διακόπτει τη ροή του αερίου στον καυστήρα σε περίπτωση υπερθέρμανσης του νερού στο πρωτεύον κύκλωμα.

Απαγορεύεται να θέτετε εκτός λειτουργίας αυτή τη διάταξη ασφαλείας

• Αισθητήρας NTC καπνών

Η διάταξη αυτή είναι τοποθετημένη στον εναλλάκτη νερού – καυσαερίων. Η ηλεκτρονική κάρτα μπλοκάρει την εισροή αερίου στον καυστήρα σε περίπτωση υψηλής θερμοκρασίας.

Απαγορεύεται να θέτετε εκτός λειτουργίας αυτή τη διάταξη ασφαλείας

• Ανιχνευτής ιονισμού φλόγας

Το ηλεκτρόδιο ανίχνευσης εγγυάται την ασφάλεια σε περίπτωση απουσίας αερίου ή ατελούς εσωτερικής ανάφλεξης του κύριου καυστήρα. Στις συνθήκες αυτές ο λέβητας τίθεται σε κατάσταση εμπλοκής.

• Υδραυλικός πιεζοστάτης

Το σύστημα αυτό επιτρέπει το άναμμα του κύριου καυστήρα μόνον εάν η πίεση της εγκατάστασης είναι μεγαλύτερη των 0,5 bar.

• Μετακυκλοφορία αντλίας

Η μετακυκλοφορία της αντλίας, που επιτυγχάνεται ηλεκτρονικά, έχει διάρκεια 3 λεπτών και ενεργοποιείται, στη λειτουργία θέρμανσης, μετά το σβήσιμο του κύριου καυστήρα λόγω της επέμβασης του θερμοστάτη δωματίου.

• Αντιπαγωτική προστασία

Η ηλεκτρονική διαχείριση του λέβητα είναι εφοδιασμένη με “αντιπαγωτική” προστασία στη λειτουργία θέρμανσης και ζεστού νερού οικιακής χρήσης ώστε με θερμοκρασία μικρότερης των 5 °C να τίθεται σε λειτουργία ο καυστήρας μέχρι η θερμοκρασία να φθάσει τους 30 °C. Αυτή η λειτουργία είναι ενεργή εάν ο λέβητας τροφοδοτείται ηλεκτρικά, εάν υπάρχει αέριο και εάν η πίεση της εγκατάστασης είναι η προκαθορισμένη.

• Λειτουργία αντιμπλοκαρίσματος αντλίας

Σε περίπτωση που δεν υπάρχει αίτημα θερμότητας, σε λειτουργία θέρμανσης ή/και ζεστού νερού οικιακής χρήσης,, για χρονικό διάστημα 24 συνεχών ωρών, η αντλία τίθεται αυτόματα σε λειτουργία για 10 δευτερόλεπτα.

• Αντιμπλοκάρισμα τρίοδης βαλβίδας

Σε περίπτωση που δεν υπάρχει αίτημα θερμότητας σε θέρμανση για χρονικό διάστημα 24 ωρών, η τρίοδη αντλία διενεργεί μια πλήρη μεταβολή.

• Υδραυλική βαλβίδα ασφαλείας (κυκλώματος θέρμανσης)

Η διάταξη αυτή, βαθμονομημένη σε 3 bar, εξυπηρετεί το κύκλωμα θέρμανσης. Συστήνεται να συνδέετε τη βαλβίδα ασφαλείας σε απαγωγό με σιφώνιο. Απαγορεύεται η χρήση της ως μέσου αποστράγγισης του κυκλώματος θέρμανσης.

• Προκυκλοφορία της αντλίας θέρμανσης

Σε περίπτωση αιτήματος λειτουργίας σε θέρμανση, η συσκευή μπορεί να διενεργεί μια προκυκλοφορία της αντλίας πριν το άναμμα του καυστήρα. Η διάρκεια της προκυκλοφορίας αυτής εξαρτάται από τη θερμοκρασία λειτουργίας και από τις συνθήκες εγκατάστασης και ποικίλει από λίγα δευτερόλεπτα έως μερικά λεπτά.

Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)

17. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΑΡΟΧΗΣ /ΜΑΝΟΜΕΤΡΙΚΟΥ ΥΨΟΥΣ

Η χρησιμοποιούμενη αντλία είναι υψηλού μανομετρικού ύψους, κατάλληλη για χρήση σε όλους τους τύπους μονοσωλήνιας ή δισωλήνιας εγκατάστασης θέρμανσης. Η αυτόματη βαλβίδα εξαερισμού είναι ενσωματωμένη στο σώμα της αντλίας και επιτρέπει τη γρήγορη απαέρωση της εγκατάστασης θέρμανσης.

ΥΠΟΜΝΗΜΑ ΓΡΑΦΗΜΑΤΩΝ ΑΝΤΛΙΑΣ - “SECTION” E

Q ΠΑΡΟΧΗ H ΜΑΝΟΜΕΤΡΙΚΟ ΥΨΟΣ

18. ΤΟΠΟΘΕΤΗΣΗ ΗΛΕΚΤΡΟΔΙΩΝ

Βλέπε την εικόνα στο τέλος του εγχειριδίου στην ενότητα "SECTION" F.

7722018 (03-02/19) 82

Page 83

19. ΕΤΗΣΙΑ ΣΥΝΤΗΡΗΣΗ

Αν ο λέβητας ήταν σε λειτουργία, περιμένετε να κρυώσει ο θάλαμος καύσης και οι σωληνώσεις.

Πριν από οποιαδήποτε επέμβαση, βεβαιωθείτε ότι ο λέβητας δεν τροφοδοτείται ηλεκτρικά. Αφού τελειώσουν οι προκαθορισμένες εργασίες συντήρησης, αν τροποποιήθηκαν, επαναφέρετε τις παραμέτρους λειτουργίας του λέβητα.

Ο καθαρισμός της συσκευής δεν πρέπει να γίνεται με ουσίες αποξυστικές, βίαιες ή/και εύκολα αναφλέξιμες (όπως για παράδειγμα βενζίνη, ακετόνη, κλπ).

Για τη διασφάλιση βέλτιστης απόδοσης του λέβητα πρέπει να διενεργείτε ετησίως τους ακόλουθους ελέγχους:

• Έλεγχος της όψης και της στεγανότητας των τσιμουχών του κυκλώματος αερίου και του κυκλώματος καύσης. Αντικαταστήστε

τις φθαρμένες τσιμούχες με νέα και αυθεντικά ανταλλακτικά.

• Έλεγχος της κατάστασης και της σωστής θέσης των ηλεκτροδίων ανάφλεξης και καταγραφής φλόγας.

• Έλεγχος της κατάστασης του καυστήρα και της στερέωσής του.

• Έλεγχος για ενδεχόμενους ρύπους στο εσωτερικό του θαλάμου καύσης. Για το σκοπό αυτό χρησιμοποιήστε μια ηλεκτρική

σκούπα για τον καθαρισμό.

• Έλεγχος της πίεσης του συστήματος θέρμανσης.

• Έλεγχος της πίεσης του δοχείου διαστολής.

• Έλεγχος της σωστής λειτουργίας του ανεμιστήρα.

• Έλεγχος για το αν είναι εμφραγμένοι οι αγωγοί αποστράγγισης και αναρρόφησης.

• Έλεγχος για ενδεχόμενες ακαθαρσίες στο εσωτερικό του σιφωνίου (για λέβητες συμπύκνωσης).

• Έλεγχος της ακεραιότητας της ανόδου μαγνησίου, όπου υπάρχει, για τους λέβητες που διαθέτουν μπόιλερ.

Για την εκκένωση και τον καθαρισμό του σιφωνίου συστήνε4ται να μη χρησιμοποιείτε το πώμα που υπάρχει στη βάση αυτού. Αφαιρέστε το σιφώνιο από το εσωτερικό του λέβητα και καθαρίστε το με ρεύμα νερού. Γεμίστε το σιφώνιο με νερό καθαρό και επανατοποθετήστε το προσέχοντας να είναι ασφαλείς όλες οι συνδέσεις.

Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)

19.1 ΥΔΡΑΥΛΙΚΗ ΜΟΝΑΔΑ

Για συγκεκριμένες ζώνες παροχής, όπου τα χαρακτηριστικά σκληρότητας του νερού ξεπερνούν τις τιμές 20 °F (1 °F = 10 mg ανθρακικού ασβεστίου ανά λίτρο νερού) συστήνεται η εγκατάσταση, στην είσοδο κρύου νερού, ενός δοσομετρητή πολυφωσφορικών αλάτων ή ανάλογων συστημάτων σύμφωνα με την ισχύουσα νομοθεσία.

19.2 ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΦΙΛΤΡΩΝ

Το φίλτρο του θερμού οικιακής χρήσης βρίσκεται στο εσωτερικό μια αποσπώμενης φύσιγγας και είναι τοποθετημένο στην είσοδο του κρύου νερού (E) (βλέπε εικόνα στο τέλος του εγχειριδίου στο προσάρτημα "SECTION" F). Για τον καθαρισμό του φίλτρου, ενεργήστε ως εξής:

• διακόψτε την ηλεκτρική τροφοδοσία στο λέβητα;

• κλείστε τη στρόφιγγα του νερού εισόδου οικιακής χρήσης;

• αφαιρέστε το κλιπ (1-E) του φίλτρου όπως απεικονίζεται στην εικόνα και βγάλτε τη φύσιγγα (2-E) που περιέχει το φίλτρο

προσέχοντας να ασκήσετε υπερβολική δύναμη;

• αφαιρέστε από το φίλτρο ενδεχόμενες ακαθαρσίες και κατακαθίσεις;

• επανατοποθετήστε το φίλτρο στο εσωτερικό της φύσιγγας και εισάγετε αυτή εκ νέου στην έδρα της ασφαλίζοντάς την με το δικό

της κλπ.

Σας συμβουλεύουμε να καθαρίζετε από τα άλατα και την έδρα και το σχετικό ανιχνευτή NTC που βρίσκεται στο κύκλωμα οικιακής χρήσης (D).

Σε περίπτωση αντικατάσταση ή/και καθαρισμού των δακτυλίων "OR" της υδραυλικής μονάδας μη χρησιμοποιείτε ως λιπαντικά λάδια ή γράσα αλλά αποκλειστικά Molykote 111.

19.3 ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΕΝΑΛΛΑΚΤΗ ΝΕΡΟΥ-ΝΕΡΟΥ

Ο εναλλάκτης νερού-νερού, τύπου με πλάκες από ανοξείδωτο χάλυβα, μπορεί να ξεμονταριστεί εύκολα με τη χρήση ενός κανονικού κατσαβιδιού (βλέπε εικόνα στο τέλος του εγχειριδίου στην ενότητα "SECTION" F) προχωρώντας όπως περιγράφεται στη συνέχεια:

• αδειάστε την εγκατάσταση, κατά προτίμηση μόνο το λέβητα, από την ειδική στρόφιγγα αποστράγγισης

• αδειάστε το νερό από το κύκλωμα ζεστού νερού

• βγάλτε τις δύο βίδες από την πρόσοψη που στερεώνουν τον εναλλάκτη νερού-νερού και αφαιρέστε τον από την έδρα του (Β).

Για τον καθαρισμό του εναλλάκτη και/ή του κυκλώματος ζεστού νερού συνιστάται η χρήση Cillit FFW-AL ή Beckinser HF-AL.

Δώστε τη μέγιστη προσοχή κατά την αποσυναρμολόγηση των ξεχωριστών μερών της υδραυλικής μονάδας. Μη χρησιμοποιείτε αιχμηρά εργαλεία, μην ασκείτε υπερβολική δύναμη στην αφαίρεση των κλιπ στερέωσης.

7722018 (03-02/19)

Page 84

19.4 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ

Σε περίπτωση αντικατάστασης ενός ή περισσότερων των ακόλουθων μερών:

• Εναλλάκτης νερού - καυσαερίων

• Ανεμιστήρας

• Βαλβίδα αερίου

• Ακροφύσιο αερίου

• Καυστήρας

• Ηλεκτρόδιο ανίχνευσης φλόγας

θα πρέπει να ενεργοποιήσετε τη διαδικασία Αυτόματης Βαθμονόμησης που περιγράφεται στη συνέχεια και ενδεχομένως να ρυθμίσετε την τιμή του CO2% όπως περιγράφεται στο κεφάλαιο “ΛΕΙΤΟΥΡΓΙΑ ΔΙΟΡΘΩΣΗΣ ΚΑΥΣΗΣ (CO2% )” .

ΛΕΙΤΟΥΡΓΙΑ ΑΥΤΟΜΑΤΗΣ ΒΑΘΜΟΝΟΜΗΣΗΣ

Πατήστε ταυτόχρονα για τουλάχιστον 6 δευτερόλεπτα τα κουμπιά , όταν η οθόνη εμφανίζει την ένδειξη "On" πατήστε το κουμπί (εντός 3 δευτερολέπτων μετά το πάτημα των προηγούμενων κουμπιών).

Όταν η λειτουργία είναι ενεργή στην οθόνη εμφανίζονται τα σύμβολα να αναβοσβήνουν. Μετά την ακολουθία ανάμματος, που μπορεί να γίνει και μετά από ορισμένες προσπάθειες, ο λέβητας διενεργεί 3 εργασίες (εκάστη διάρκειας περίπου 1 λεπτού) ξεκινώντας πρώτα με τη μέγιστη ισχύ, έπειτα με την ισχύ ανάμματος και τέλος με την ελάχιστη ισχύ. Πριν περάσετε από την μία φάση στην άλλη (από τη μέγιστη ισχύ στην ισχύ ανάμματος και μετά στην ελάχιστη ισχύ) η οθόνη εμφανίζει για μερικά δευτερόλεπτα τα σύμβολα επιτεύχθηκε από το λέβητα και τη θερμοκρασία παροχής. Όταν στην οθόνη τα σύμβολα αναβοσβήνουν ταυτόχρονα, σημαίνει ότι η λειτουργία βαθμονόμησης τελείωσε. Για έξοδο από τη λειτουργία πατήστε το κουμπί , στην οθόνη εμφανίζεται η ένδειξη ESC.

Όταν διενεργείται μια επέμβαση στη συσκευή συστήνεται να ελέγχετε την λειτουργία και τη θέση του ηλεκτροδίου ανίχνευσης φλόγας και να το αντικαθιστάτε σε περίπτωση φθοράς.

Αν η οθόνη εμφανίζει την ένδειξη "303" η λειτουργία Αυτόματης Βαθμονόμησης δεν ενεργοποιήθηκε. Διακόψτε για μερικά δευτερόλεπτα την ηλεκτρική τροφοδοσία στο λέβητα και επαναλάβετε την παραπάνω περιγραφόμενη διαδικασία.

. Κατά τη φάση αυτή η οθόνη δείχνει διαδοχικά τη στάθμη ισχύος που

20. ΑΠΕΓΚΑΤΑΣΤΑΣΗ, ΔΙΑΘΕΣΗ ΚΑΙ ΑΝΑΚΥΚΛΩΣΗ

Μόνο ειδικευμένοι τεχνικοί είναι εξουσιοδοτημένοι να πρεμβαίνουν στη συσκευή και στην εγκατάσταση.

Πριν προχωρήσετε στην απεγκατάσταση της συσκευής, βεβαιωθείτε ότι έχετε διακόψει την ηλεκτρική τροφοδοσία, ότι έχετε κλείσει τη στρόφιγγα εισόδου αερίου και ότι έχετε θέσει σε ασφάλεια όλες τις συνδέσεις του λέβητα και του συστήματος. Η συσκευή θα πρέπει να διατεθεί σωστά, σύμφωνα με το θεσμικό πλαίσιο, τους ισχύοντες νόμους και κανονισμούς. Η συσκευή και τα αξεσουάρ δεν πρέπει να διατεθούν με τα οικιακά απορρίμματα. Πλέον του 90% των υλικών της συσκευής είναι ανακυκλώσιμα.

Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)

7722018 (03-02/19) 84

Page 85

21. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Μοντέλο: DUO-TEC COMPACT E 1.24 20 24 28

Κατ. Τύπος αερίου - G20 - G31 Ονομαστική θερμική παροχή ζεστού νερού οικιακής χρήσης kW - 19,9 24,7 28,9 Ονομαστική θερμική παροχή θέρμανσης kW 24,7 19,9 20,6 24,7 Μειωμένη θερμική παροχή kW 3,5 3,5 3,5 3,9 Ονομαστική θερμική ισχύς ζεστού νερού οικιακής χρήσης kW - 19,4 24,0 28,0 Ονομαστική θερμική ισχύς 80/60 °C kW 24,0 19,4 20,0 24,0 Ονομαστική θερμική ισχύς 50/30 °C kW 26,1 21,1 21,8 26,1 Μειωμένη θερμική ισχύς 80/60 °C kW 3,4 3,4 3,4 3,8 Μειωμένη θερμική ισχύς 50/30 °C kW 3,7 3,7 3,7 4,1 Ονομαστική απόδοση 50/30 °C % 105,7 105,8 105,8 105,8 Μέγιστη πίεση νερού κυκλώματος θέρμανσης bar 3 Ελάχιστη πίεση νερού κυκλώματος θέρμανσης bar 0,5 Χωρητικότητα νερού δοχείου εκτόνωσης l 7 7 7 7 Ελάχιστη πίεση του δοχείου εκτόνωσης bar 0,8 Μέγιστη πίεση νερού κυκλώματος ζεστού νερού οικιακής χρήσης bar - 8,0 8,0 8,0 Ελάχιστη δυναμική πίεση νερού κυκλώματος ζεστού νερού οικιακής χρήσης bar - 0,15 0,15 0,15 Ελάχιστη παροχή νερού του κυκλώματος ζεστού νερού οικιακής χρήσης l/min - 2,0 2,0 2,0 Παραγωγή ζεστού νερού οικιακής χρήσης με ∆T = 25 °C l/min - 11,4 13,8 16,1 Παραγωγή ζεστού νερού οικιακής χρήσης με ∆T = 35 °C l/min - 8,1 9,8 11,5 Ειδική παροχή “D” (EN 13203-1) l/min - 9,5 11,5 13,4 Εύρος θερμοκρασιών κυκλώματος θέρμανσης °C 25÷80 Εύρος θερμοκρασιών κυκλώματος ζεστού νερού οικιακής χρήσης °C 35÷60 Τυπολογία αποστραγγίσεων - C13 - C33 - C43 - C53 - C63 - C83 - B23 Διάμετρος ομοκεντρικής αποστράγγισης mm 60/100 Διάμετρος χωριστών αποστραγγίσεων mm 80/80 Μέγιστη παροχή μάζας καπνών kg/s 0,012 0,009 0,012 0,014 Ελάχιστη παροχή μάζας καπνών kg/s 0,002 0,002 0,002 0,002 Μέγιστη θερμοκρασίας καπνών °C 80 80 80 80 Κλάση NOx - 6 Πίεσης τροφοδοσίας φυσικού αερίου 2Η mbar 20 Πίεσης τροφοδοσίας αερίου προπανίου 3Ρ mbar 37 Ηλεκτρική τάση τροφοδοσίας V 230 Ηλεκτρική συχνότητα τροφοδοσίας Hz 50 Ονομαστική ηλεκτρική ισχύς W 85 73 85 99 Καθαρό βάρος kg 30 34 34 34 Διαστάσεις (ύψος/ πλάτος/ βάθος) mm 700/400/299 Βαθμός προστασίας κατά της υγρασίας (EN 60529) - IPX5D Πιστοποιητικό CE n° 0085CL0214

II2H3P

Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)

ΚΑΤΑΝΑΛΩΣΕΙΣ ΘΕΡΜΙΚΗ ΠΑΡΟΧΗ Qmax και Qmin

Qmax (G20) - 2H m

Qmin (G20) - 2H m3/h 0,37 0,37 0,37 0,41

Qmax (G31) - 3P kg/h 1,92 1,55 1,92 2,25

Qmin (G31) - 3P kg/h 0,27 0,27 0,27 0,30

/h 2,61 2,10 2,61 3,06

7722018 (03-02/19)

Page 86

22. ΤΕΧΝΙΚΈΣ ΠΑΡΆΜΕΤΡΟΙ

BAXI DUO-TEC COMPACT E Λέβητας συμπύκνωσης Ναι Ναι Ναι Ναι Λέβητας χαμηλής θερμοκρασίας

(1)

Όχι Όχι Όχι Όχι

Λέβητας Β1 Όχι Όχι Όχι Όχι Θερμαντήρας χώρου με συμπαραγωγή Όχι Όχι Όχι Όχι Θερμαντήρας συνδυασμένης λειτουργίας Όχι Ναι Ναι Ναι

Prated

Ονομαστική θερμική ισχύς

kW 24 19 20 24

Ωφέλιμη θερμική ισχύς στην ονομαστική θερμική ισχύ και σε καθεστώς υψηλής

(2)

θερμοκρασίας

kW 24.0 19.4 20.0 24.0

Ωφέλιμη θερμική ισχύς στο 30% της ονο μαστικής θερμικής ισχύος και σε καθε

(1)

στώς χαμηλής θερμοκρασίας

Ενεργειακή απόδοση της εποχιακής θέρ μ

ανσης χώρου

kW 8.0 6.5 6.7 8.0

% 93 93 93 93

Ωφέλιμη απόδοση στην ονομαστική θερ μική ισχύ και σε καθεστώς χαμηλής θερ

(2)

μοκρασίας

% 87.9 88.0 88.0 87.9

Ωφέλιμη απόδοση στο 30% της ονομα στικής θερμικής ισχύος και σε καθεστώς

(1)

χαμηλής θερμοκρασίας

% 98.0 98.0 98.0 98.0

Βοηθητική κατανάλωση ηλεκτρικής ε

νέργειας

Πλήρες φορτίο Μερικό φορτίο Κατάσταση αναμονής

elmax

kW 0.042 0.030 0.030 0.042

elmin

kW 0.013 0.013 0.013 0.013

kW 0.003 0.003 0.003 0.003

Λοιπά χαρακτηριστικά

Απώλειες θερμότητας σε κατάσταση ανα μονής

Κατανάλωση ισχύος ανάφλεξης καυστή ρα

Ετήσια κατανάλωση ενέργειας Στάθμη ηχητικής ισχύος, εσωτερικού χώ

ρου

stby

ign

kW 0.035 0.035 0.035 0.035

kW 0.000 0.000 0.000 0.000

dB 52 49 49 48

1.24 20 24 28

74 60 62 74

Εκπομπές οξειδίων του αζώτου

Παράμετροι ζεστού νερού οικιακής χρήσης

Δηλωμένο προφίλ φορτίου XL XL XL Ημερήσια κατανάλωση ηλεκτρικής ενέρ

γειας

Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)

Ετήσια κατανάλωση ηλεκτρικής ενέργειας Ενεργειακή απόδοση θέρμανσης νερού

Ημερήσια κατανάλωση καυσίμου Ετήσια κατανάλωση καυσίμου

(1) Η χαμηλή θερμοκρασία αφορά θερμοκρασία επιστροφής 30°C για τους λέβητες συμπύκνωσης, 37°C για τους λέβητες χαμηλής

(2) Το καθεστώς υψηλής θερμοκρασίας αφορά θερμοκρασία επιστροφής 60°C και θερμοκρασία τροφοδοσίας 80°C στην έξοδο του

7722018 (03-02/19) 86

mg/kWh 16 15 15 17

elec

AEC

fuel

AFC

GJ 17 17 17

θερμοκρασίας και 50°C για άλλους λέβητες (στην είσοδο του θερμαντήρα).

θερμαντήρα.

kWh 0.197 0.162 0.232

kWh 43 36 51 % 87 88 86

kWh 22.040 21.780 22.470

Page 87

23. ΔΕΛΤΊΟ ΠΡΟΪΌΝΤΟΣ

BAXI DUO-TEC COMPACT E Θέρμανση χώρου - Εφαρμογή θερμοκρασίας Μέση Μέση Μέση Μέση Θέρμανση νερού - Δηλωμένο προφίλ φορτίου XL XL XL

Τάξη ενεργειακής απόδοσης της εποχιακής θέρμανσης χώρου

Τάξη ενεργειακής απόδοσης θέρμανσης νερού Ονομαστική θερμική ισχύς Θέρμανση χώρου - Ετήσια κατανάλωση ενέργειας

Θέρμανση νερού - Ετήσια κατανάλωση ενέργειας

Ενεργειακή απόδοση της εποχιακής θέρμανσης χώρου % 93 93 93 93 Ενεργειακή απόδοση θέρμανσης νερού % 87 88 86

Στάθμη ηχητικής ισχύος LWA, εσωτερικού χώρου

(1) Ηλεκτρικής ενέργειας (2) Καυσίμου

(Prated ή Psup)

kW 24 19 20 24

GJ 74 60 62 74 kWh

(2)

dB 52 49 49 48

1.24 20 24 28

A A A A

(1)

43 36 51

17 17 17

A A A

Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)

7722018 (03-02/19)

Page 88

7674045

B D F

7715704

SECTION A

7722018 (03-02/19) 88

Page 89

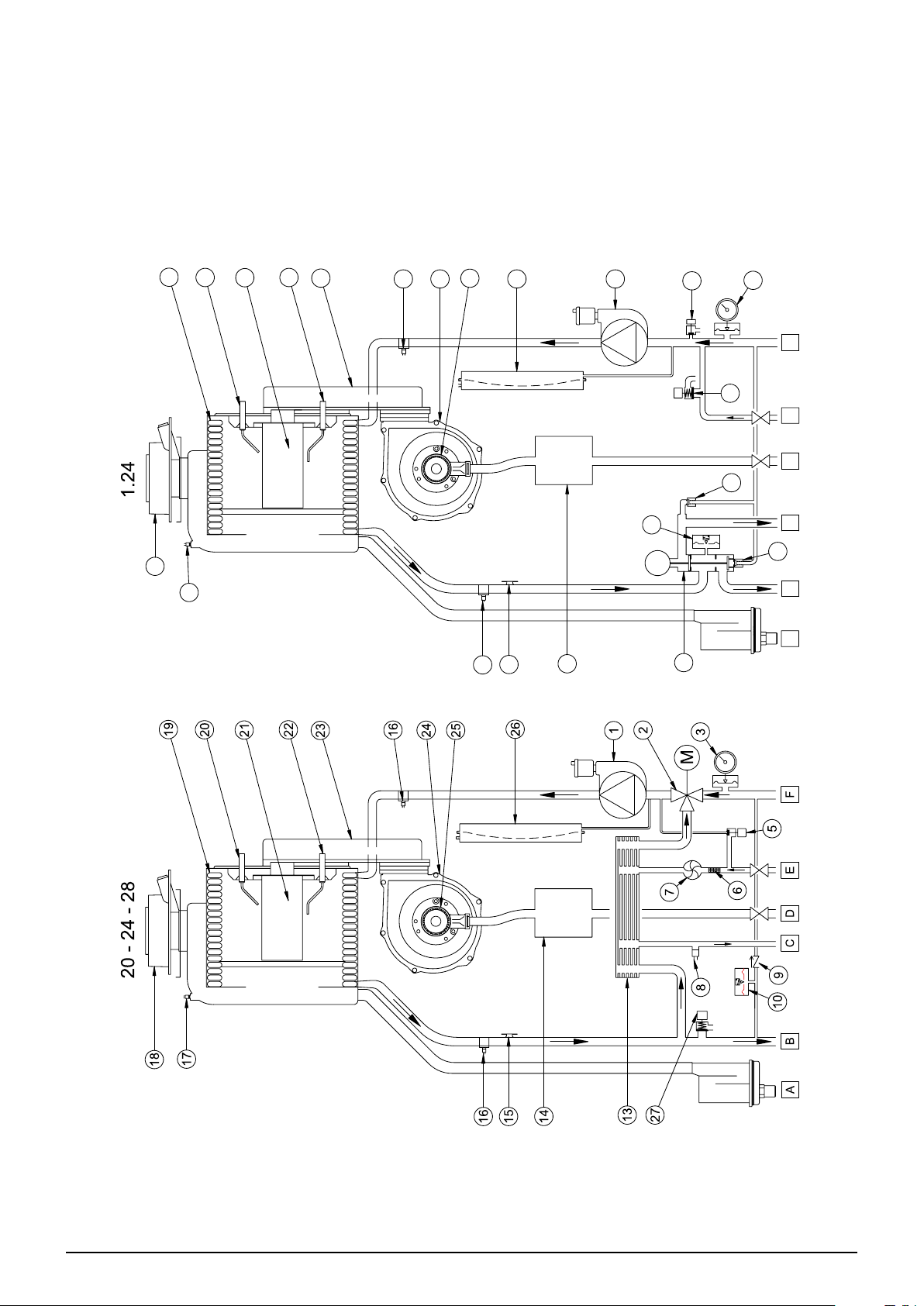

Αποσπώμενο φίλτρο κρύου νερού οικιακής

χρήσης

Αισθητήρας προτεραιότητας ζεστού νερού

οικιακής χρήσης

Senzor de prioritate apă caldă

menajeră

Υδραυλική βαλβίδα ασφαλείας +

Στρόφιγγα αποστράγγισης λέβητα

Σιφώνιο με εκκένωση συμπυκνώματος

Valvă de siguranţă hidraulică +

Robinet de golire centrală

Sifon cu conductă de evacuare a

condensului

Robinet intrare apă rece menajeră Στρόφιγγα εισόδου κρύου νερού οικιακής χρήσης

SECTION A

hu ru ro el

Szivattyú légszeparátorral Насос с воздухоотделителем Pompă cu separator aer Αντλία με διαχωριστή αέρα

Motorizált 3 járatú szelep Трехходовой клапан с сервоприводом Vană cu 3 căi motorizată Μηχανοκίνητη τρίοδη βαλβίδα

Manométer Манометр Manometru Μανόμετρο

A fűtési körben található eltávolítható szűrő Съемный фильтр контура отопления Filtru circuit de încălzize detaşabil Αποσπώμενο φίλτρο κυκλώματος θέρμανσης

Датчик температуры горячей воды Sondă NTC circuit apă menajeră Αισθητήρας NTC ζεστού νερού οικιακής χρήσης

Обратный клапан на автоматическом байпасе Valvă de reţinere pe by-pass automat Βαλβίδα συγκράτησης σε αυτόματο by-pass

Rendszer feltöltő csap Кран заполнения системы Robinet de umplere instalaţie Στρόφιγγα τροφοδοσίας εγκατάστασης6Eltávolítható hideg víz ági szűrő Съемный фильтр холодной бытовой воды Filtru apă rece menajeră detaşabil

Használati melegvíz igény érzékelő Датчик приоритета ГВС

A használati melegvíz NTC típusú

hőérzékelője

Visszacsapó szelep az automatikus by-pass

vezetéken

Víznyomás-szabályozó Гидравлическое реле давления Presostat hidraulic Υδραυλικός πιεζοστάτης11Kazán leeresztő csap Кран слива воды из котла Robinet de golire centrală Στρόφιγγα αποστράγγισης λέβητα12Hidraulikus biztonsági szelep Гидравлический предохранительный клапан Valvă de siguranţă hidraulică Υδραυλική βαλβίδα ασφαλείας

Használati melegvíz hőcserélő Теплообменник ГВС Schimbător apă caldă menajeră Ανταλλάκτης ζεστού νερού οικιακής χρήσης

Gázszelep газового клапана, Vana de gaz Βαλβίδα αερίου

Biztonsági termosztát Предохранительный термостат Termostat de siguranţă Θερμοστάτης ασφαλείας

Fűtési NTC szonda Датчик температуры отопления Sondă NTC circuit de încălzire Αισθητήρας θέρμανσης NTC

Füstgáz érzékelő Датчик температуры отходящих газов Sondă gaze arse Αισθητήρας καπνών18Koaxiális csatlakozó Коаксиальный переходник Racord coaxial Ομοαξονικό ρακόρ19Víz-füst hőcserélő Первичный теплообменник Schimbător apă-gaze arse Ανταλλάκτης νερού-καπνών20Gyújtóelektróda Электрод розжига Electrod de aprindere Ηλεκτρόδιο ανάφλεξης21Égő горелки, Arzătorul Καυστήρας

Lángőr elektróda Электрод детектор пламени Electrod de detectare a ăcării Ηλεκτρόδιο ανίχνευσης φλόγας23Levegő-gáz keverék kollektor Коллектор газовоздушной смеси Colector amestec aer/gaz Συλλέκτης μίγματος αέρα-αερίου

Ventilátor вентилятора, Ventilator Ανεμιστήρας

Levegő/gáz Venturi-csövek Устройство Вентури (воздух/газ) Venturimetru aer-gaz Venturi αέρα-αερίου

Tágulási tartály Расширительный бак Vas de expansiune Δοχείο εκτόνωσης

Гидравлический предохранительный клапан +

Кран слива воды из котла

Hidraulikus biztonsági szelep +

Kazán leeresztő csap

Szifon kondenzvíz elvezetéssel Сифон со сливом конденсата

Fűtési víz odairányú csap. Кран подачи воды в контур отопления Robinet tur încălzire Στρόφιγγα παροχής νερού θέρμανσης

Кран входа холодной воды от системы

водоснабжения

Használati melegvíz kimenet Выход горячей бытовой воды Leşire apă caldă menajeră Έξοδος ζεστού νερού οικιακής χρήσης

GÁZ bemeneti csap Кран подачи газа в котел Robinet intrare GAZ Στρόφιγγα εισόδου ΑΕΡΙΟΥEHasználati hideg víz bemeneti csap

7722018 (03-02/19)

Fűtési víz visszairányú csap Кран возврата отопительной воды Robinet retur încălzire Στρόφιγγα επιστροφής νερού θέρμανσης

Page 90

DUO-TEC E 20 - 24 - 28 GA

2345678

CG_2646

Vcc

GND

X24

X20

VRCCRB

X22

X36

X34

X31

G/V

X15

X34A

G/V

X35

SECTION B

X37

NMVC

X23

G/V

X10

G/V

X13

CNMCM

X11

G/V

X12

G/V

7722018 (03-02/19) 90

Page 91

Αισθητήρας προτεραιότητας ζεστού νερού

οικιακής χρήσης

Senzor de prioritate apă caldă

menajeră

Αισθητήρας NTC ζεστού νερού οικιακής

χρήσης

SECTION B

hu ru ro el

Olvadóbiztosítékok Предохранители Fuzibili Ασφάλειες

Elektromos tápellátás 230 V Электропитание 230 В Alimentare cu energie electrică 230 V Ηλεκτρική τροφοδοσία 230 V

Szobatermosztát (TA) Комнатный термостат (ТА) Termostat de ambient (TA) Θερμοστάτης Περιβάλλοντος (TA)4Ventilátor вентилятора, Ventilator Ανεμιστήρας

Biztonsági termosztát Предохранительный термостат Termostat de siguranţă Θερμοστάτης ασφαλείας

Gázszelep газового клапана, Vana de gaz Βαλβίδα αερίου

Használati melegvíz igény érzékelő Датчик приоритета ГВС

Датчик температуры горячей воды Sondă NTC circuit apă menajeră

Füstgáz érzékelő Датчик температуры отходящих газов Sondă gaze arse Αισθητήρας καπνών9Víznyomás-szabályozó Гидравлическое реле давления Presostat hidraulic Υδραυλικός πιεζοστάτης10A fűtési visszatérő ág hőérzékelője Датчик температуры возврата отопления Sondă retur încălzire Αισθητήρας επιστροφής θέρμανσης

A fűtési előremenő ág hőérzékelője Датчик температуры подачи отопления Sondă tur încălzire Αισθητήρας παροχής θέρμανσης

A használati melegvíz NTC típusú

hőérzékelője

Tartozékok csatlakoztatása Подсоединение аксессуаров Conectare accesorii Σύνδεση αξεσουάρ

Külső hőérzékelő Уличный датчик температуры Sondă externă Αισθητήρας εξωτερικός15Lángőr elektróda Электрод детектор пламени Electrod de detectare a ăcării Ηλεκτρόδιο ανίχνευσης φλόγας16Gyújtóelektróda Электрод розжига Electrod de aprindere Ηλεκτρόδιο ανάφλεξης17Motoros 3 járatú szelep Трехходовой клапан с сервоприводом Vană cu 3 căi motorizată Τρίοδη βαλβίδα μηχανοκίνητη

Szivattyú Насос Pompă ΑντλίαCKék Голубой Albastru ΓαλανόMBarna Коричневый Maro ΚαφέNFekete Черный Negru ΜαύροRPiros Красный Roşu Κόκκινο

Sárga/Zöld Желтый/зеленый Galben/Verde ΚιτρινοπράσινοVZöld Зеленый Verde ΠράσινοBFehér Белый Alb ΛευκόGSzürke Серый Gri ΓκριYSárga Желтый Galben ΚίτρινοPLila Фиолетовый Violet Μοβ

G/V

7722018 (03-02/19)

Page 92

DUO-TEC E 1.24

2345678

CG_2645

SECTION B

X24

X20

VRCC

X22

X36

CCNM

X37

X23

G/V

X10

G/V

X34

X31

X13

NRBCM

X15

X34A

X35

G/V

X11

X12

G/V

G/VG/V

G/V

7722018 (03-02/19) 92

G/V

Page 93

SECTION B

hu ru ro el

Olvadóbiztosítékok Предохранители Fuzibili Ασφάλειες

Elektromos tápellátás 230 V Электропитание 230 В Alimentare cu energie electrică 230 V Ηλεκτρική τροφοδοσία 230 V

Biztonsági termosztát Предохранительный термостат Termostat de siguranţă Θερμοστάτης ασφαλείας

Gázszelep газового клапана, Vana de gaz Βαλβίδα αερίου

Füstgáz érzékelő Датчик температуры отходящих газов Sondă gaze arse Αισθητήρας καπνών8Víznyomás-szabályozó Гидравлическое реле давления Presostat hidraulic Υδραυλικός πιεζοστάτης9A fűtési visszatérő ág hőérzékelője Датчик температуры возврата отопления Sondă retur încălzire Αισθητήρας επιστροφής θέρμανσης

A fűtési előremenő ág hőérzékelője Датчик температуры подачи отопления Sondă tur încălzire Αισθητήρας παροχής θέρμανσης

Tartozékok csatlakoztatása Подсоединение аксессуаров Conectare accesorii Σύνδεση αξεσουάρ

Külső hőérzékelő Уличный датчик температуры Sondă externă Αισθητήρας εξωτερικός13A HMV NTC típusú hőérzékelője Датчик температуры бойлера горячей воды Sondă NTC boiler apă menajeră Αισθητήρας NTC μπόιλερ ζεστού νερού οικιακής χρήσης

Lángőr elektróda Электрод детектор пламени Electrod de detectare a ăcării Ηλεκτρόδιο ανίχνευσης φλόγας15Gyújtóelektróda Электрод розжига Electrod de aprindere Ηλεκτρόδιο ανάφλεξης16Motoros 3 járatú szelep Трехходовой клапан с сервоприводом Vană cu 3 căi motorizată Τρίοδη βαλβίδα μηχανοκίνητη

G/V

7722018 (03-02/19)

Page 94

SECTION B

7722018 (03-02/19) 94

Page 95

153,5

65 65 65 6531,5 7038,5

162,5

105

SECTION B

7722018 (03-02/19)

Page 96

SECTION D

25 mm

7722018 (03-02/19) 96

Page 97

A B

C D

F G

Lmax = 10 m - Ø 60/100 mm

Lmax = 25 m - Ø 80/125 mm

Lmax = 9 m - Ø 60/100 mm

Lmax = 24 m - Ø 80/125 mm

Lmax = 10 m - Ø 60/100 mm

Lmax = 25 m - Ø 80/125 mm

Lmax = 10 m - Ø 60/100 mm

Lmax = 25 m - Ø 80/125 mm

SECTION D

Lmax = 8 m - Ø 60/100 mm

Lmax = 23 m - Ø 80/125 mm

Lmax = 9 m - Ø 60/100 mm

Lmax = 24 m - Ø 80/125 mm

(L1+L2) max = 80 m - Ø 80 mm

L1 max = 15 m

L max = 15 m

L max = 14 m

7722018 (03-02/19)

Page 98

01200

H (mH

Q (l/h)

5,5

4,5

3,5

2,5

1,5

0,5

0 200 400600 800100

Min

Max

SECTION E

7722018 (03-02/19) 98

Page 99



 

































SECTION F



7722018 (03-02/19)

Page 100

SECTION F

 

7715701



 











7722018 (03-02/19) 100
