bauknecht EXCELLENCE 4490, WAK ECO 4490 PROGRAM TABLE

1. Sélecteur de programme

2. Touche “Température”

3. Touche “Essorage”

4. Touche “Départ différé”

5. Touche “Niveau de salissure”

6. Touche “Aide au dosage”

7. Touche “Départ (Pause)”

8. Touche “Annulation/Vidange”

9. Combinaison de touches “Sécurité enfants”

Zone d’affichage Indicateur de déroulement du programme

Voyants “Niveau de salissure” Voyant “Départ différé” Voyant “Sécurité enfants” Voyant “Surdosage de détergent” Voyant “Aide au dosage” Voyant “Calibrage du détergent” Voyants de panne

}

345

Tex t il e s

Couleurs

Éco

Spécial

40105622FR.fm Page 1 Friday, March 2, 2012 6:04 PM

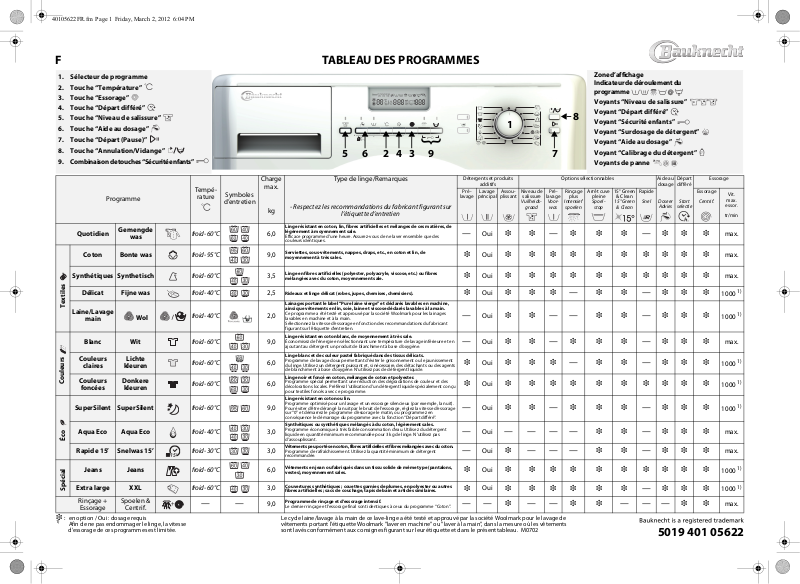

F TABLEAU DES PROGRAMMES

Programme

Quotidien

Gemengde

was

Coton Bonte was froid - 95 °C 9,0

Synthétiques Synthetisch froid - 60 °C 3,5

Délicat Fijne was froid - 40 °C 2,5

Laine/Lavage

main

Blanc Wit froid - 60 °C 9,0

Couleurs

claires

Couleurs

foncées

Lichte

kleuren

Donkere

kleuren

SuperSilent SuperSilent froid - 60 °C 9,0

Aqua Eco Aqua Eco froid - 40 °C 3,0

Rapide 15’ Snelwas 15’ froid - 30 °C 3,0

Jeans Jeans froid - 60 °C 6,0

Extra large XXL froid - 60 °C 3,0

Rinçage +

Essorage

❉ : en option / Oui : dosage requis

Afin de ne pas endommager le linge, la vitesse d'essorage de ces programmes est limitée.

Spoelen &

Centrif.

Wol

Charge

Tem pé -

rature

Symboles

d’entretien

max.

froid - 60 °C 6,0

froid - 40 °C 2,0

froid - 60 °C 6,0

——

9,0

Type de linge/Remarques

- Respectez les recommandations du fabricant figurant sur l’étiquette d’entretien

Linge résistant en coton, lin, fibres artificielles et mélanges de ces matières, de légèrement à moyennement sale.

Efficace programme d’une heure. Assurez-vous de ne laver ensem ble que des couleurs identiques.

Serviettes, sous-vêtements, nappes, draps, etc., en coton et lin, de moyennement à très sales.

Linge en fibres artificielles (polyester, polyacryle, viscose, etc.) ou fibres mélangées avec du coton, moyennement sale.

Rideaux et linge délicat (robes, jupes, chemises, chemisiers).

Lainages portant le label “Pure laine vierge” et déclarés lavables en machine, ainsi que vêtements en lin, soie, laine et viscose déclarés lavables à la main.

Ce programme a été testé et approuvé par la société Woolmark pour les lainages lavables en machine et à la main. Sélectionnez la vitesse d’essorage en fonction des recommandations du fabricant figurant sur l’étiquette d’entretien.

Linge résistant en coton blanc, de moyennement à très sale.

Économisez de l’énergie en sélectionnant une température de lavage inférieure et en ajoutant au détergent un produit de blanchiment à base d’oxygène.

Linge blanc et de couleur pastel fabriqué dans des tissus délicats.

Programme de lavage doux permettant d’éviter le grisonnement ou le jaunissement du linge. Utilisez un détergent puissant et, si nécessaire, des détachants ou des agents de blanchiment à base d’oxygène. N’utilisez pas de détergent liquide.

Linge noir et foncé en coton, mélanges de coton et polyester.

Programme spécial permettant une réduction des dégradations de couleur et des décolorations locales. Préférez l’utilisation d’un détergent liquide spécialement conçu pour textiles foncés avec ce programme.

Linge résistant en coton ou lin.

Programme optimisé pour un lavage et un essorage silencieux (par exemple, la nuit). Pour éviter d’être dérangé la nuit par le bruit de l’essorage, réglez la vitesse d’essorage sur “0” et démarrez le programme d’essorage le matin, ou programmez en conséquence le démarrage du programme avec la fonction “Départ différé”.

Synthétiques ou synthétiques mélangés à du coton, légèrement sales.

Programme économique à très faible consommation d’eau. Utilisez du détergent liquide en quantité minimum recommandée pour 3 kg de linge. N’utilisez pas d’assouplissant.

Vêtements peu portés en coton, fibres artificielles et fibres mélangées avec du coton.

Programme de rafraîchissement. Utilisez la quantité minimum de détergent recommandée.

Vêtements en jean ou fabriqués dans un tissu solide de même type (pantalons, vestes), moyennement sales.

Couvertures synthétiques ; couettes garnies de plumes, en polyester ou autres fibres artificielles ; sacs de couchage, tapis de bain et articles similaires.

Programme de rinçage et d’essorage intensif.

Le dernier rinçage et l’essorage final sont identiques à ceux du programme “Coton”.

Le cycle laine/lavage à la main de ce lave-linge a été testé et approuvé par la société Woolmark pour le lavage de vêtements portant l'étiquette Woolmark "laver en machine" ou "laver à la main", dans la mesure où les vêtements sont lavés conformément aux consignes figurant sur leur étiquette et dans le présent tableau. M0702

Détergents et produits

additifs

Pré-

Lavage

Assou-

lavage

—

❉

—

❉

—

❉

principal

Oui

Niveau de

plissant

salissure

Vuilheids-

❉❉— ❉❉❉— ❉❉ ❉

❉❉❉❉ ❉ ❉❉❉❉❉

❉❉❉— ❉❉— ❉❉ ❉

❉❉—— ❉❉— ❉❉ ❉

❉❉— ❉❉❉— ❉❉ ❉

❉❉❉— ❉❉— ❉❉ ❉

❉❉❉❉ ❉ ❉❉❉❉❉

❉❉— ❉❉❉— ❉❉ ❉

———— ❉❉— ❉❉ ❉

❉ ——— ❉❉— ❉❉ ❉

❉❉❉❉ ❉ ❉❉❉❉❉

❉❉❉❉ ❉ ❉— ❉❉ ❉

—— ❉ ——❉❉———❉❉

Pré-

lavage

Voor-

graad

was

Options sélectionnables Aide au

Rinçage

plus

Intensief

spoelen

Arrêt cuve

pleine

Spoel-

stop

15° Green

& Clean

15° Green

& Clean

Rapide

Snel

dosage

Doseer Advies

5019 401 05622

Départ différé

Start

selectie

Essorage

Centrif.

Vit.

max.

essor.

tr/min

max.

1000

max.

1000

max.

1000

max.

40105622FR.fm Page 2 Friday, March 2, 2012 6:04 PM

DONNÉES SUR LA CONSOMMATION D’EAU ET D’ÉNERGIE

Programme

Quotidien 40 6,0 70 0,60 1:00 —

Coton 95 9,0 90** 2,50 2:20 — Coton* 60 9,0 64 1,10 4:00 2:20 Coton* 60 4,5 44 0,90 3:30 Coton 40 9,0 61 0,90 3:15 2:05 Coton* 40 4,5 44 0,70 3:00

Synthétiques 60 3,5 48** 0,95 1:55 1:14 Synthétiques 40 3,5 45 0,53 1:40 0:59

Délicat 30 2,5 60 0,40 0:45 —

Laine/Lavage main 40 2,0 50 0,60 0:40 —

Blanc 40 9,0 85 0,80 2:30 —

Couleurs claires 40 6,0 70 0,50 1:20 —

Couleurs foncées 40 6,0 49 0,60 1:40 1:15

SuperSilent 60 9,0 80 1,10 4:00 —

Aqua Eco 40 3,0 19 0,45 1:00 —

Rapide 15’ 30 3,0 30 0,20 0:15 —

Jeans 40 6,0 65 0:55 1:30 1:15

Les données relatives à la consommation d’eau et d’énergie ont été mesurées dans les conditions normales prévues par la norme CEI/EN 60456. En usage domestique, elles peuvent varier selon la pression et la température de l’alimentation en eau, la charge et le type de lavage. Les données de consommation indiquées sont basées sur une température d’eau à l’arrivée d’environ 15 °C via le robinet d’eau froide et le robinet d’eau chaude (le cas échéant). Si votre lave-linge dispose d’un robinet d’eau chaude, le raccordement de ce robinet à l’alimentation en eau chaude permet de réduire la consommation d’énergie via une réduction du temps de chauffage, en fonction de la température de l’eau chaude à l’arrivée. Les consommations d’eau et d’énergie se réfèrent au réglage par défaut des programmes, avec la température et la charge indiquées dans le tableau. La sélection d’options ou la modification de la vitesse d’essorage modifie également les données relatives à la consommation.

* Programme de référence pour l’étiquette énergie. ** Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage principal, avant la vidange de la cuve. *** Adaptation automatique de la durée du programme après détection de la charge de linge à laver.

Extra large 40 3,0 75 0,75 1:30 —

La durée du programme peut différer des valeurs indiquées ci-avant, car le programme prend en compte les conditions d’utilisation. (Reportez-vous également à la section “Diagnostic rapide” de votre notice d’utilisation).

Tem pé ra tu re

(°C)

VERSEZ LE DÉTERGENT, FERMEZ LA PORTE ET SÉLECTIONNEZ LE PROGRAMME

Versez le détergent conformément aux indications figurant sur la première page ou dans la section “Détergents et produits additifs” de votre notice d’utilisation. Tournez le sélecteur de programme jusqu’au programme souhaité. Le voyant de la touche “Départ (Pause)” clignote. La température et la vitesse d’essorage indiquées dans la zone d’affichage peuvent être modifiées via l’activation de la touche “Température” ou de la touche “Essorage” .

SÉLECTIONNEZ L’OPTION SOUHAITÉE

Si la combinaison du programme et des options supplémentaires n’est pas possible, les voyants s’éteignent automatiquement. Les combinaisons d’options non compatibles sont automatiquement désélectionnées. Il est possible qu’une option soit préréglée pour certains programmes. Si vous le souhaitez, vous pouvez la désélectionner.

Touche “Niveau de salissure”

• Adapte la durée du programme au degré de salissure de votre linge. Influence également la recommandation de quantité de détergent en cas d’activation de la touche “Aide au dosage”.

= légèrement sale - = moyennement sale - = très sale Les niveaux de salissure ne sont pas tous sélectionnables avec tous les programmes.

Touche “Prélavage”

• Ajoute un cycle de prélavage supplémentaire au programme

de lavage sélectionné ; augmente la durée du programme d’environ un quart d’heure.

• Recommandé pour le linge très sale (par exemple, avec du

sable ou des salissures grossières).

• Si vous sélectionnez l’option “Prélavage”, ne versez pas de

détergent liquide dans le compartiment de lavage principal.

Touche “Rinçage plus”

• La quantité d’eau et la durée du cycle de rinçage sont augmentées.

Charge

(kg)

Eau

Énergie

(l)

(kWh)

• Cette option est particulièrement conseillée dans les régions où l’eau est extrêmement douce, ou pour le linge des bébés et des personnes allergiques.

Touche “Arrêt cuve pleine”

• Activez cette touche si vous souhaitez remettre l’essorage à plus tard ou effectuer seulement une vidange, pas un essorage.

• Le linge non essoré reste dans la dernière eau de rinçage, ce qui permet d’éviter la formation de faux plis et la décoloration du linge.

• Le programme est arrivé à la phase Arrêt cuve pleine lorsque le voyant “Arrêt cuve pleine” clignote au niveau de l’indicateur de déroulement du programme ; la touche “Départ (Pause)” clignote.

• Si l’option “Arrêt cuve pleine” est sélectionnée, ne laissez pas le linge trop longtemps dans l’eau.

Pour annuler la fonction “Arrêt cuve pleine” :

• Si vous souhaitez effectuer une vidange seulement, sans essorage : appuyez sur la touche “Départ (Pause)” pour démarrer le processus d’essorage.

• Si vous souhaitez essorer votre linge : appuyez sur la touche “Essorage” pour sélectionner la vitesse d’essorage souhaitée, puis sur la touche “Départ (Pause)” pour démarrer le cycle d’essorage.

Touche “15° Green & Clean”

• Permet un lavage écologique via une économie de l’énergie utilisée pour le chauffage de l’eau, tout en conservant des résultats de lavage satisfaisants.

• Les couleurs vives sont préservées avec cette option, dont les résultats ont été testés et approuvés par l’institut allemand “wfk” de recherche sur le nettoyage des textiles.

• Option recommandée pour le linge peu sale, sans taches.

• Pour obtenir de bons résultats de lavage avec cette option, utilisez des détergents spécialement conçus pour le lavage à froid.

• Non sélectionnable pour le programme Coton 70 - 95 °C.

Touche “Rapide”

• Permet un lavage plus rapide via une réduction de la durée du programme.

• Option recommandée uniquement pour le linge peu sale.

• Non sélectionnable pour le programme Coton 70 - 95 °C.

Durée approximative du programme

(heures : minutes)

sans l’option “Rapide” avec l’option “Rapide”

Tou ch e “Es so rag e”

• Une vitesse d’essorage maximale est automatiquement attribuée à chaque programme. Appuyez sur cette touche pour définir une vitesse d’essorage différente.

• Lorsque la vitesse d’essorage “0” est sélectionnée, l’essorage final est annulé et seule une vidange est réalisée. Les essorages intermédiaires à vitesse maximum ont cependant lieu pendant la phase de rinçage.

RÉGLEZ UN DÉPART DIFFÉRÉ

La touche “Départ différé” vous permet de démarrer le lavelinge à un moment préféré, par exemple la nuit pour bénéficier de tarifs énergétiques plus avantageux.

• Sélectionnez le programme, la température, la vitesse d’essorage et les options souhaités.

• Appuyez sur la touche “Départ différé” pour sélectionner le délai avant le démarrage du programme (jusqu’à 23 heures).

• Appuyez sur la touche “Départ (Pause)” . Le compte à rebours du départ différé commence. Le symbole d’horloge affiché à côté du temps différé et les deux points entre les heures et les minutes clignotent.

• L’indication du délai avant le démarrage du programme disparaît dès le démarrage du programme, pour être remplacée par l’indication du temps restant.

• En cas d’utilisation de la fonction “Aide au dosage” : sélectionnez le départ différé AVANT d’appuyer sur la touche “Aide au dosage”. Le décompte du temps restant avant le démarrage du programme commence après une deuxième activation de la touche “Départ (Pause)” (reportez-vous aux instructions d’utilisation séparées relatives à la fonction

“Aide au dosage”).

Pour annuler la fonction “Départ différé” ...avant l’activation de la touche “Départ (Pause)” :

• Appuyez sur la touche “Annulation/Vidange” ou réglez le départ différé sur “0:00”. Le temps restant avant le démarrage du programme disparaît au bout de quelques secondes.

...après le démarrage du programme :

-Appuyez sur la touche “Départ (Pause)” : le temps

restant avant le démarrage du programme disparaît de la zone d’affichage. Appuyez à nouveau sur la touche “Départ (Pause)” pour démarrer immédiatement le programme sélectionné.

RECOMMANDATION DE DOSAGE DE DÉTERGENT

La touche “Aide au dosage” vous permet d’obtenir une indication de la quantité de détergent recommandée en fonction du niveau de salissure sélectionné et de la charge de linge à laver.

• Cette fonction vous permet d’économiser du détergent et de protéger l’environnement ainsi que les peaux sensibles en évitant un surdosage de détergent.

• Avant d’utiliser cette fonction, il est nécessaire d’adapter le lave-linge aux dosages recommandés pour les détergents utilisés. Vérifiez également si la dureté de l’eau de votre régi on cor respon d au niv eau “eau douce” d e votre lave- linge. Si tel n’est pas le cas, adaptez le niveau.

• Sélectionnez le programme, les options et le départ différé souhaités AVANT d’utiliser la fonction “Aide au dosage”.

Pour en savoir plus, reportez-vous aux instructions d’utilisation séparées relatives à la fonction “Aide au dosage”.

VOYANT “PORTE OUVERTE”

Avant le démarrage et au terme d’un programme, le voyant s’allume pour indiquer que la porte peut être ouverte. Aussi longtemps qu’un programme de lavage est en cours, la porte reste verrouillée. Son ouverture ne doit en aucun cas être forcée. Si vous devez absolument l’ouvrir alors qu’un programme est en cours, consultez la section “Annulation d’un programme avant la fin”.

DÉMARRAGE DU PROGRAMME

Ouvrez le robinet et appuyez sur la touche “Départ (Pause)” ; le voyant de la touche “Départ (Pause)” arrête de clignoter et s’allume en continu. L’indicateur de déroulement du programme indique la phase du programme en cours et se déplace de gauche à droite en passant par les phases de lavage, rinçage, essorage, vidange. Le temps restant est recalculé dans certaines phases du programme. Le cas échéant, le symbole s’estompe dans la zone d’affichage et le temps restant est remplacé par une animation.

SÉCURITÉ ENFANTS

La fonction Sécurité enfants permet d’empêcher que des enfants ne démarrent un cycle de lavage ou ne modifient les réglages d’un programme en cours. Il n’est pas possible d’activer ou de désactiver cette fonction lorsque le sélecteur de programme est placé sur la position d’arrêt/O. Pour activer la fonction Sécurité enfants :

• Positionnez le sélecteur de programme sur un programme de lavage, ou démarrez un programme de façon normale.

• Appuyez simultanément sur les 2 touches portant le symbole de clé pendant quelques secondes. Le symbole “Sécurité enfants” clignote brièvement puis s’allume pour indiquer l’activation de l’option Sécurité enfants.

Le réglage du programme ne peut alors plus être modifié. L’unique modification possible est la mise hors tension du lavelinge via le placement du sélecteur de programme sur la position d’arrêt/O. Pour désactiver la fonction Sécurité enfants, procédez comme pour son activation.

VOYANTS DE PANNE

Si l’un des voyants de panne s’allume au niveau de la zone d’affichage, reportez-vous à la section “Diagnostic rapide” de votre “Notice d’utilisation”.

FIN DU PROGRAMME

• L’indication “End” (Fin) s’affiche et le voyant “Ouverture porte” s’allume.

1. Placez le sélecteur de programme sur la position d’arrêt/O.

2. Fermez le robinet d’eau.

3. Ouvrez la porte et sortez le linge.

• Laissez la porte entrouverte pour permettre au tambour de sécher.

• Si vous omettez de replacer le sélecteur de programme sur la position d’arrêt/O, tous les voyants du bandeau de commande s’éteignent au bout de quelques minutes pour économiser l’énergie ; seul le voyant “End” (Fin) reste allumé dans la zone d’affichage.

VOYANT DE SURDOSAGE DE DÉTERGENT

Le voyant s’allume en fin de programme en cas d’utilisation d’une quantité excessive de détergent. Utilisez moins de détergent la prochaine fois. L’activation du voyant et l’apparition de l’indication “Fod” dans la zone d’affichage sont le signe de l’interruption du processus de lavage par une quantité excessive de mousse. Consultez la section “Diagnostic rapide” de votre notice d’utilisation.

CHANGEMENT DE PROGRAMME ET/OU MODIFICATION DES OPTIONS APRÈS LE DÉMARRAGE DU PROGRAMME

1. Appuyez sur la touche “Départ (Pause)” pour

interrompre le programme. Le voyant clignote.

2. Sélectionnez un nouveau programme, une nouvelle

température, ainsi qu’une vitesse d’essorage différente et d’autres options, si vous le souhaitez.

3. Appuyez une nouvelle fois sur la touche “Départ (Pause)”

. Le nouveau programme démarre au point d’interruption du programme précédent. N’ajoutez pas de détergent pour ce programme.

ANNULATION D’UN PROGRAMME AVANT LA FIN

La touche “Annulation/Vidange” permet d’annuler un programme avant la fin.

• Appuyez sur la touche “A nn u la t i on / Vi d an g e” pendant

au moins 3 secondes. Une animation apparaît dans la zone d’affichage. L’eau est vidangée. Un certain temps peut s’avérer nécessaire avant que l’ouverture de la porte ne soit possible.

5019 401 05622
