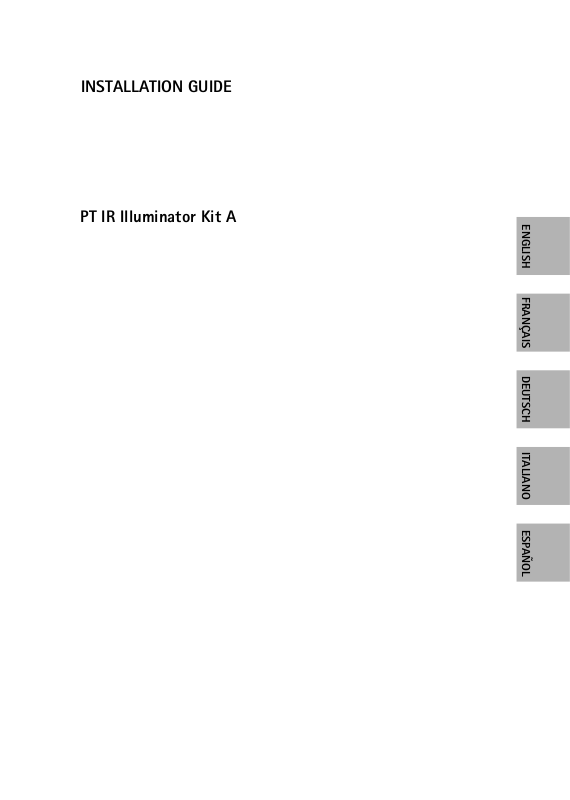

INSTALLATION GUIDE
PT IR Illuminator Kit A
ENGLISH FRANÇAIS DEUTSCH ITALIANO ESPAÑOL
Safety
This product complies with EN/IEC 60950-1 and EN/IEC
60950-22, Safety of Information Technology Equipment.
Photobiological Safety
This product fulfills the requirements for photobiological safety
according to EN 62471 (risk group 1).
Equipment Modifications
This equipment must be installed and used in strict accordance
with the instructions given in the user documentation. This
equipment contains no user-serviceable components.
Unauthorized equipment changes or modifications will invalidate
all applicable regulatory certifications and approvals.
Electromagnetic Compatibility (EMC)
See AXIS Q87-E Dual PTZ Network Camera Series Installation
Guide.
Liability
Every care has been taken in the preparation of this document.
Please inform your local Axis office of any inaccuracies or
omissions. Axis Communications AB cannot be held responsible
for any technical or typographical errors and reserves the right to
make changes to the product and documentation without prior
notice. Axis Communications AB makes no warranty of any kind
with regard to the material contained within this document,
including, but not limited to, the implied warranties of
merchantability and fitness for a particular purpose. Axis
Communications AB shall not be liable nor responsible for
incidental or consequential damages in connection with the
furnishing, performance or use of this material. This product is
only to be used for its intended purpose.
Contact Information
Axis Communications AB
Emdalavägen 14
223 69 Lund
Sweden
Tel: +46 46 272 18 00
Fax: +46 46 13 61 30
www.axis.com
RoHS
This product complies with both the European RoHS
directive, 2002/95/EC, and the Chinese RoHS regulations,
ACPEIP.
WEEE Directive
The European Union has enacted a Directive 2002/96/EC
on Waste Electrical and Electronic Equipment (WEEE
Directive). This directive is applicable in the European
Union member states.
The WEEE marking on this product (see right) or its
documentation indicates that the product must not be disposed of
together with household waste. To prevent possible harm to
human health and/or the environment, the product must be
disposed of in an approved and environmentally safe recycling
process. For further information on how to dispose of this product
correctly, contact the product supplier, or the local authority
responsible for waste disposal in your area.
Business users should contact the product supplier for information
on how to dispose of this product correctly. This product should
not be mixed with other commercial waste.
Support
Should you require any technical assistance, please contact your
Axis reseller. If your questions cannot be answered immediately,
your reseller will forward your queries through the appropriate
channels to ensure a rapid response. If you are connected to the
Internet, you can:
• download user documentation and firmware updates
• find answers to resolved problems in the FAQ database. Search
by product, category, or phrases
• report problems to Axis support by logging in to your private
support area
Safeguards
Please read through this Installation Guide carefully before installing the product. Keep the Installation Guide for
further reference.
• Store the Axis product in a dry and ventilated environment.
• Avoid exposing the Axis product to vibration, shocks or heavy pressure and do not install the product on
unstable brackets, unstable or vibrating surfaces or walls, since this could cause damage to the product.
• Only use applicable tools when installing the Axis product; excessive force could cause damage to the
product.
• Do not aim the thermal camera lens toward the sun or other high-intensity radiation sources since this
could cause damage to the sensor.
• Do not use chemicals, caustic agents, or aerosol cleaners. Use a damp cloth for cleaning.
• Only use accessories that comply with the technical specification of the product. These can be provided by
Axis or a third party.
• Use only spare parts provided by or recommended by Axis.
• Do not attempt to repair the product by yourself, contact Axis or your Axis reseller for service matters.
• This Axis product shall be used in compliance with local laws and regulations.
• The Axis product should be installed by a trained professional. Please observe relevant national and local
regulations for the installation.
ENGLISH
Transportation
• When transporting the Axis product, use the original packaging or equivalent to prevent damage to the
product.
PT IR Illuminator Kit A Installation Guide Page 5
PT IR Illuminator Kit A
Installation Guide
This Installation Guide provides instructions for installing PT IR Illuminator Kit A on AXIS Q87-E Dual PTZ Network
Camera Series.
Note: When installing the PT IR Illuminator Kit A together with the AXIS Q87-E Dual PTZ Network Camera
Series, start with the AXIS Q87-E Dual PTZ Network Camera Series Installation Guide.
Installation Steps
1. Check the package contents against the list below.
2. Hardware overview. See page 6.
3. Install the Illuminators. See page 7.
Package Contents
Item Models/variants/notes
Illuminators PT IR Illuminator Kit A: IR-LED 10° angle
IR-LED 50° angle
Built-in adjustable photocell
Brackets Crossbar
Illuminator bracket (2x)
Screw kit Crossbar screw (4x)
Illuminator bracket screw (4x)
Washer (8x)
Lock washer (10x)
Illuminator screw (2x)
Rubber shim (2x)
ENGLISH
Printed materials PT IR Illuminator Kit A Installation Guide (this document)
Tools needed (not included) RJ45 crimp tool
Allen key set
Ratchet set
Loctite 243® threadlocker
Page 6 PT IR Illuminator Kit A Installation Guide
1
2
3
4

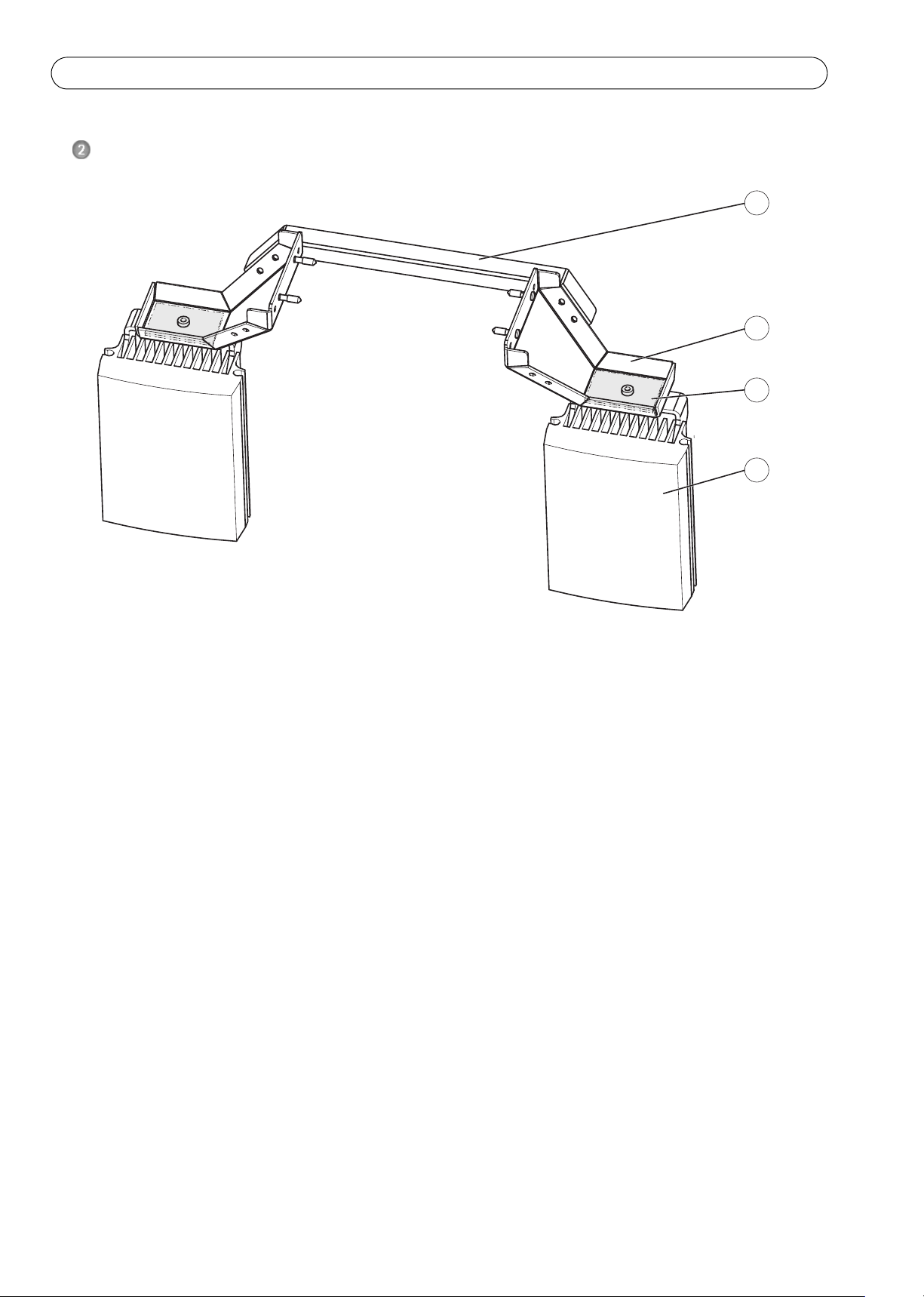

1 Crossbar
2 Illuminator bracket (2)
3 Rubber shim (2x)
4 Illuminator (2x)
Hardware Overview
PT IR Illuminator Kit A Installation Guide Page 7
1
3
2
4
5

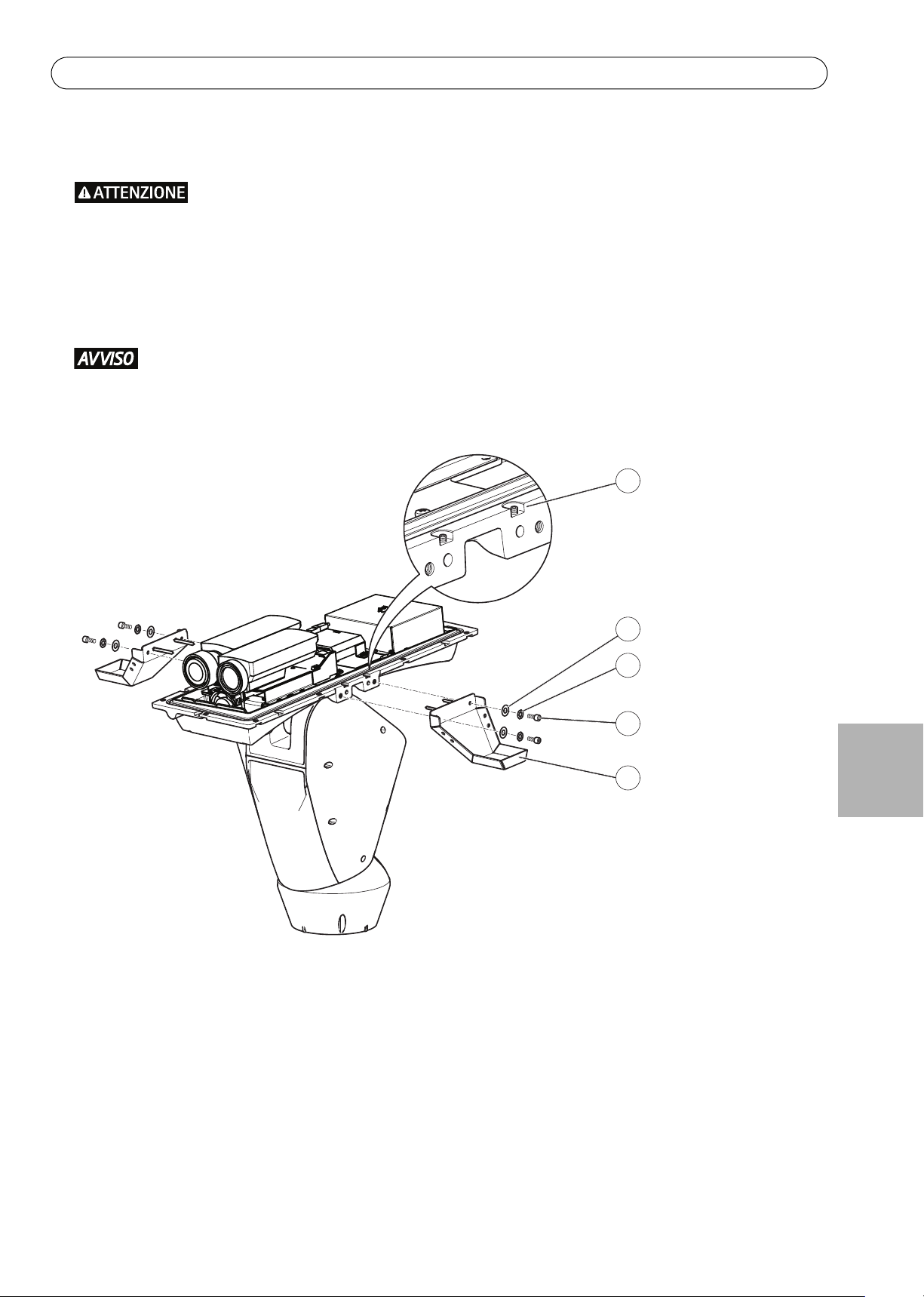

1Grub screw (4x)
2Washer (4x)
3Lock washer (4x)
4 Illuminator bracket screw (4x)
5 Illuminator bracket (2x)

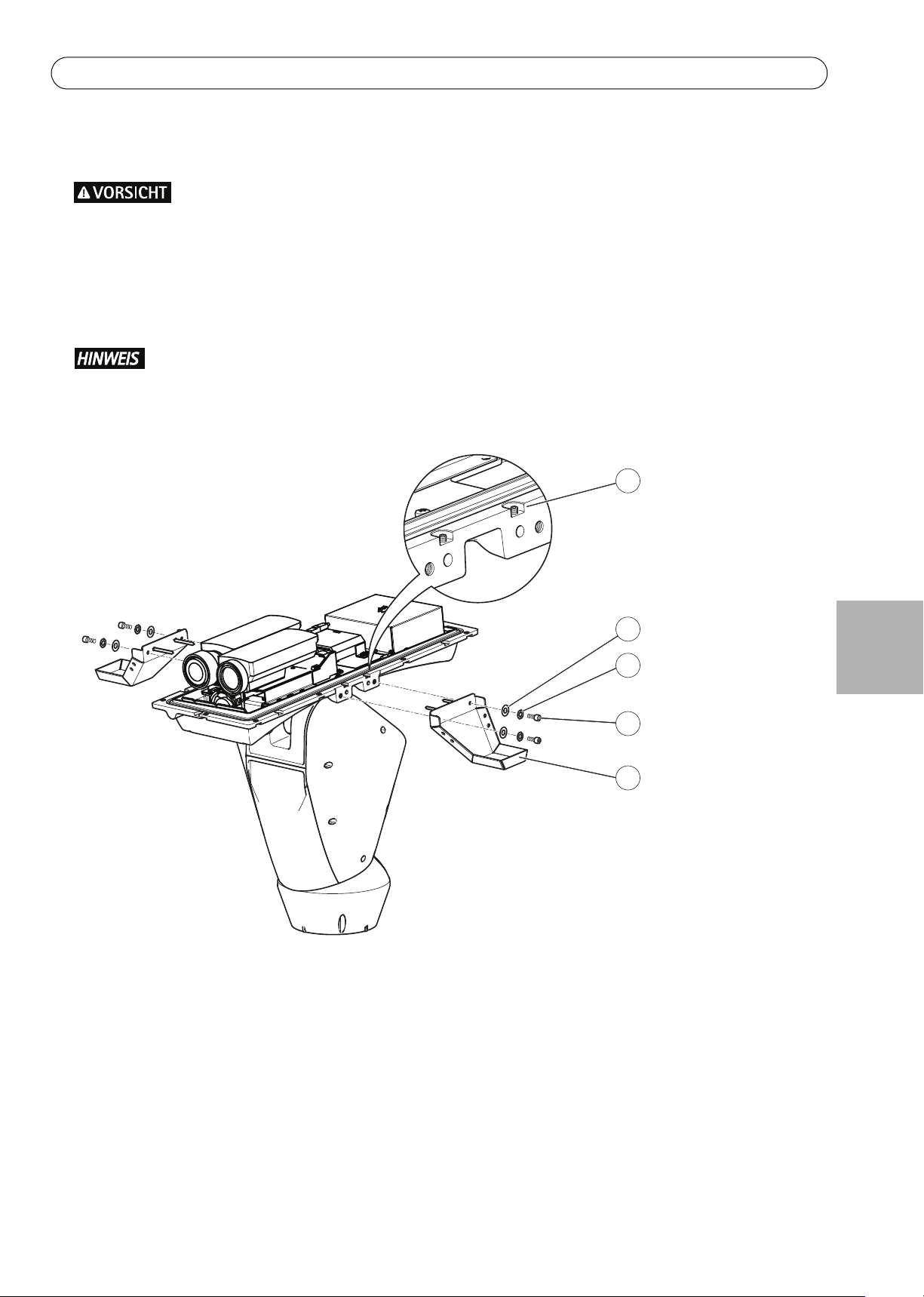

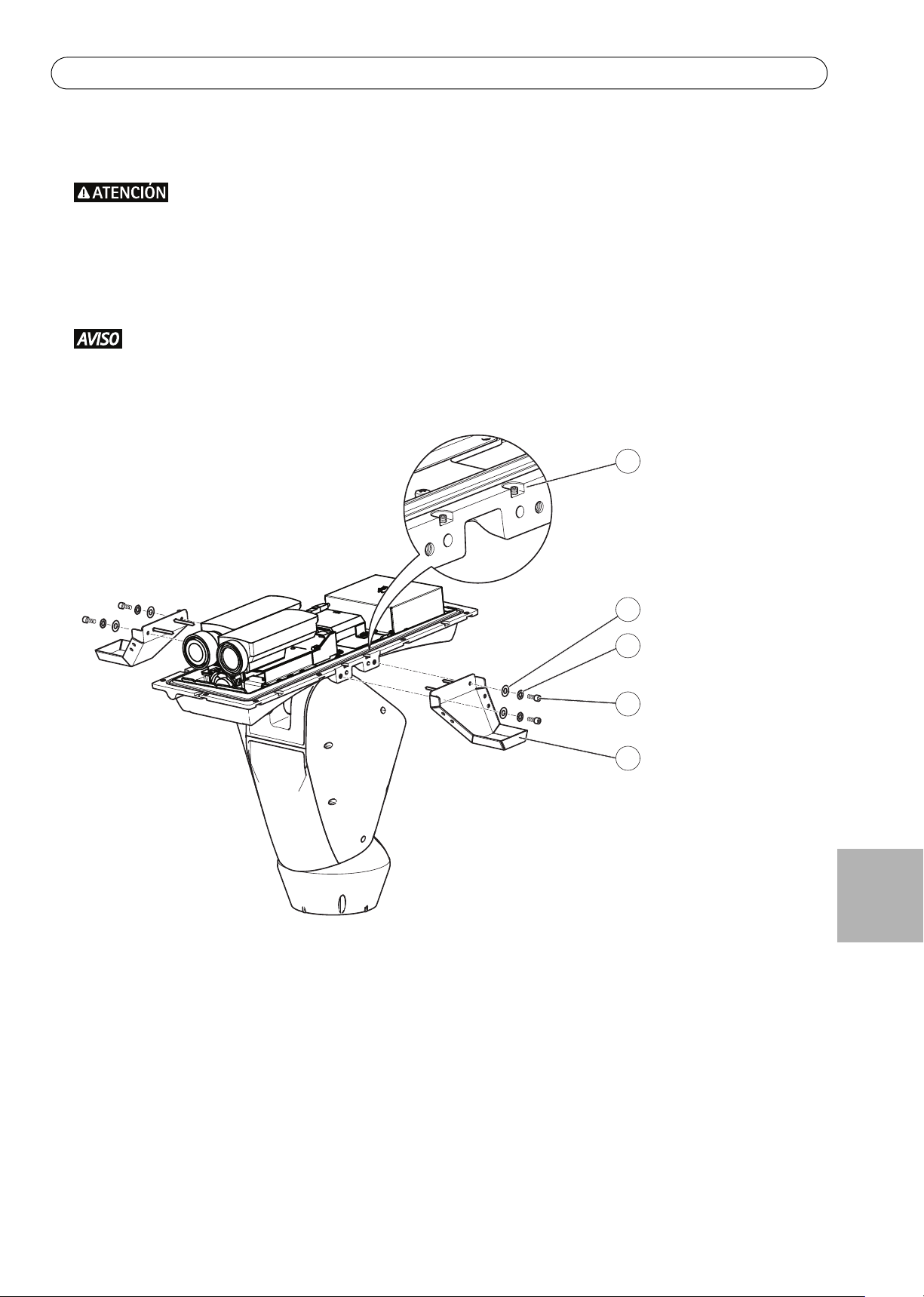

Install the Illuminators
IR light is emitted from this product (risk group 1). Use appropriate shielding or eye protection.
1. Unscrew the bottom cover screws and remove the top cover, see illustration on page 12.
2. Attach the illuminator brackets to the bottom cover using the supplied screws, lock washers and washers
(torque 4 Nm).
Apply Loctite 243
3. Secure the illuminator brackets using the supplied grub screws (torque 4 Nm).
threadlocker on the screws.
ENGLISH
Page 8 PT IR Illuminator Kit A Installation Guide
1
2
3
4
5

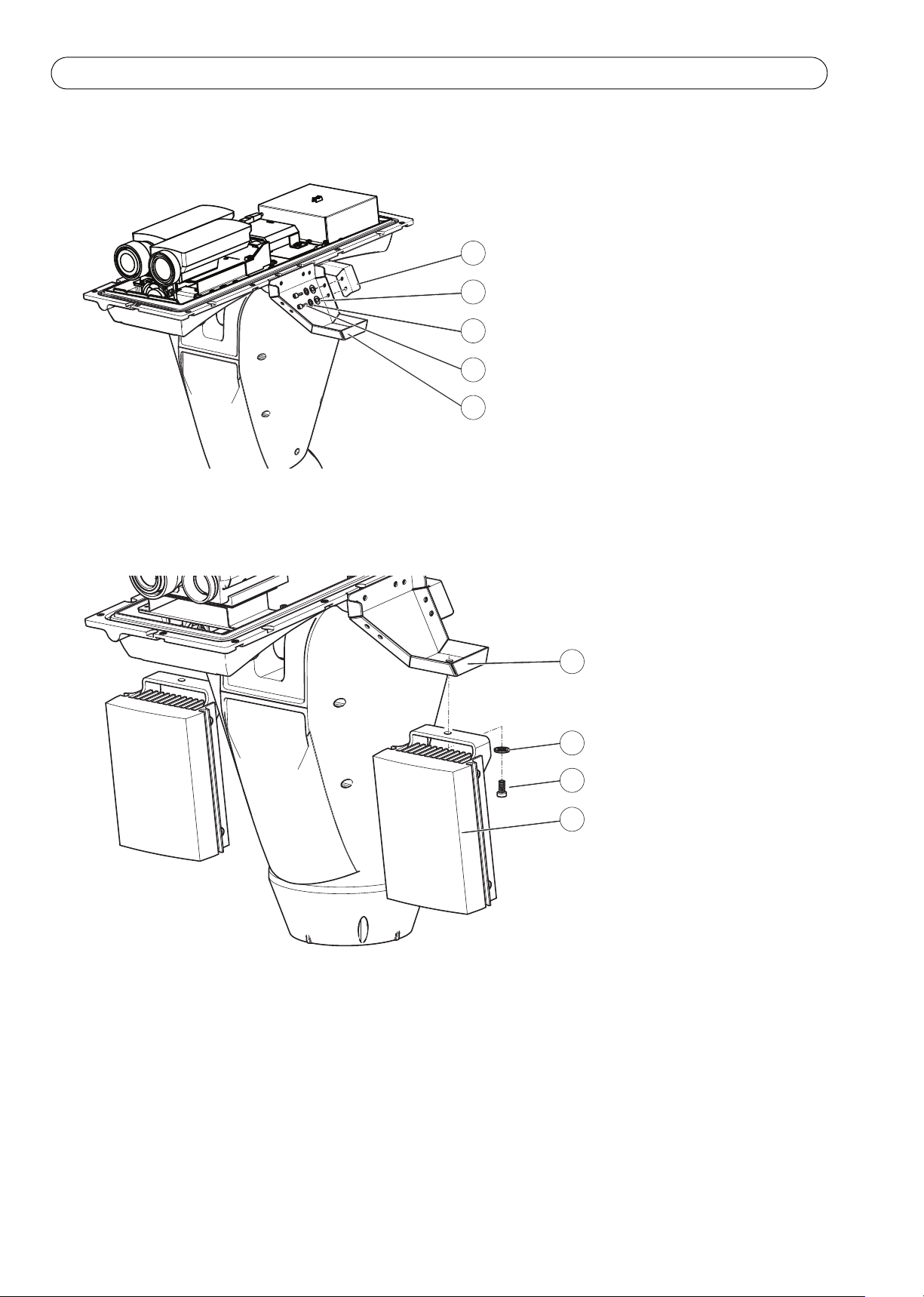

1 Crossbar
2Washer (4x)
3 Lock washer (4x)
4 Crossbar screws (4x)
5 Illuminator bracket (2x)
4
3
2
1
1 Illuminator bracket (2x)
2 Lock washer (2x)
3 Illuminator screw (2x)
4 Illuminator (2x)
4. Attach the crossbar to the illuminator brackets using the supplied screws, washers and lock washers (torque
4Nm).
5. Attach the illuminators to the illuminator brackets using the supplied screws and washers (torque 4 Nm).
PT IR Illuminator Kit A Installation Guide Page 9
2
1
3

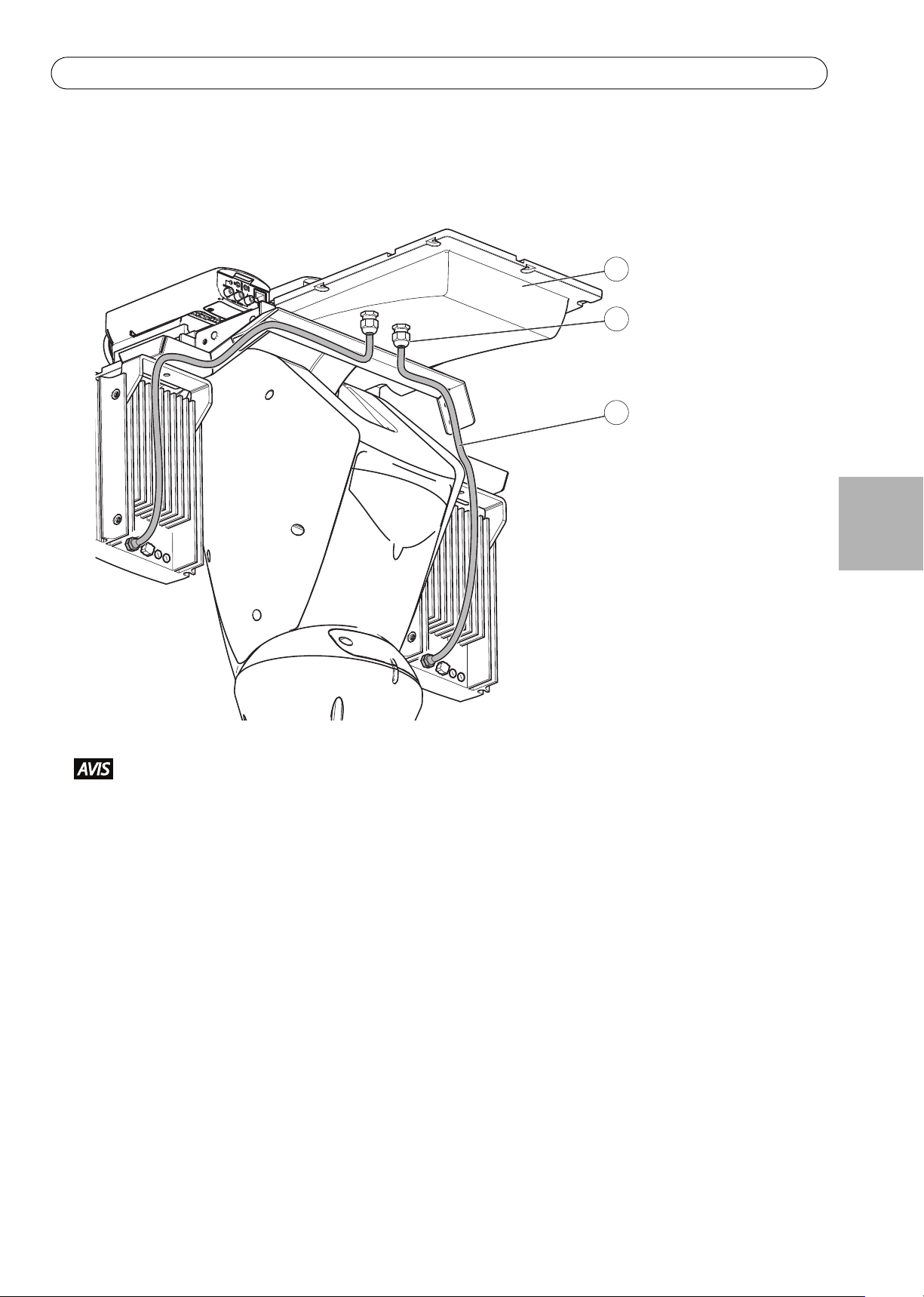

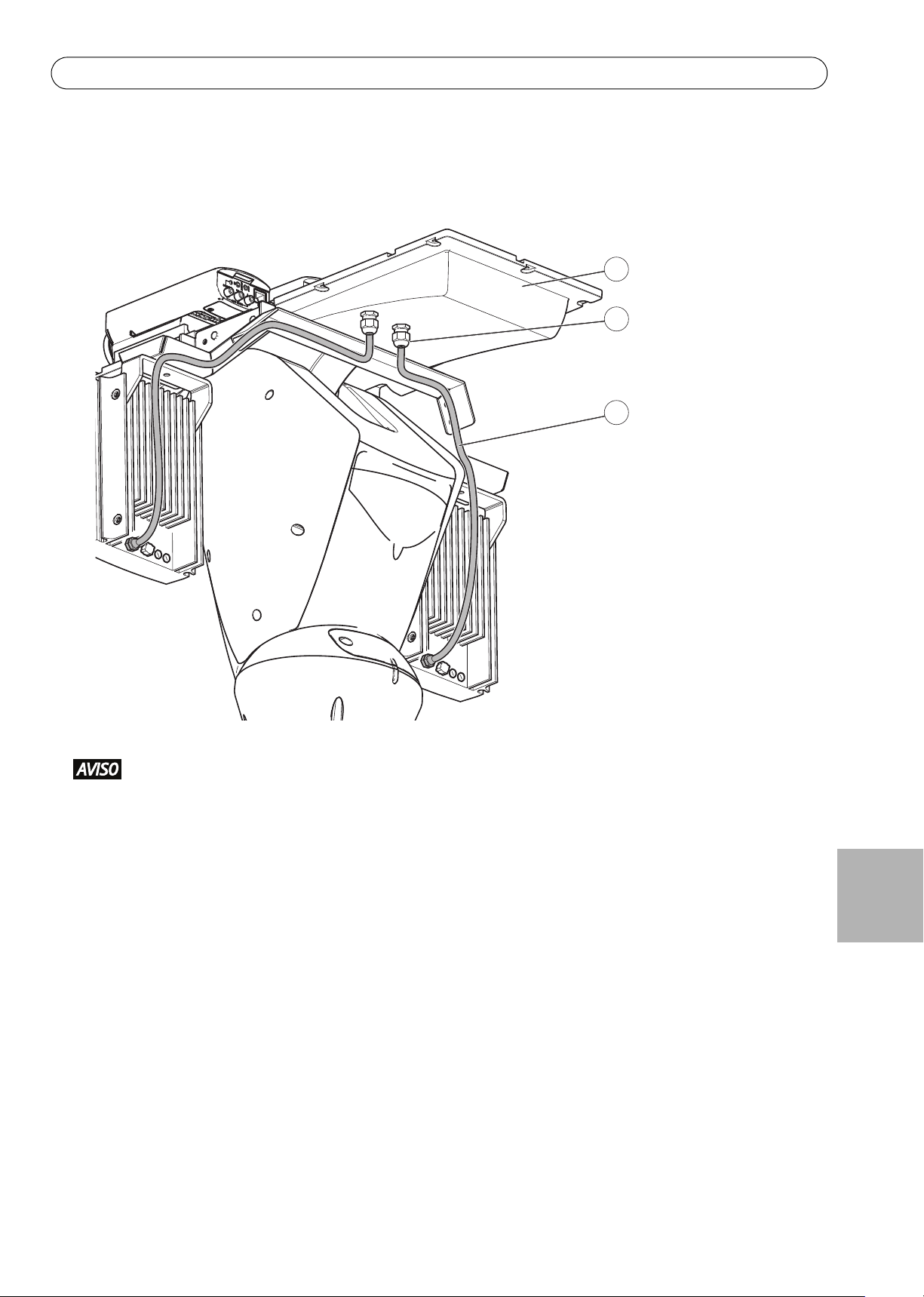

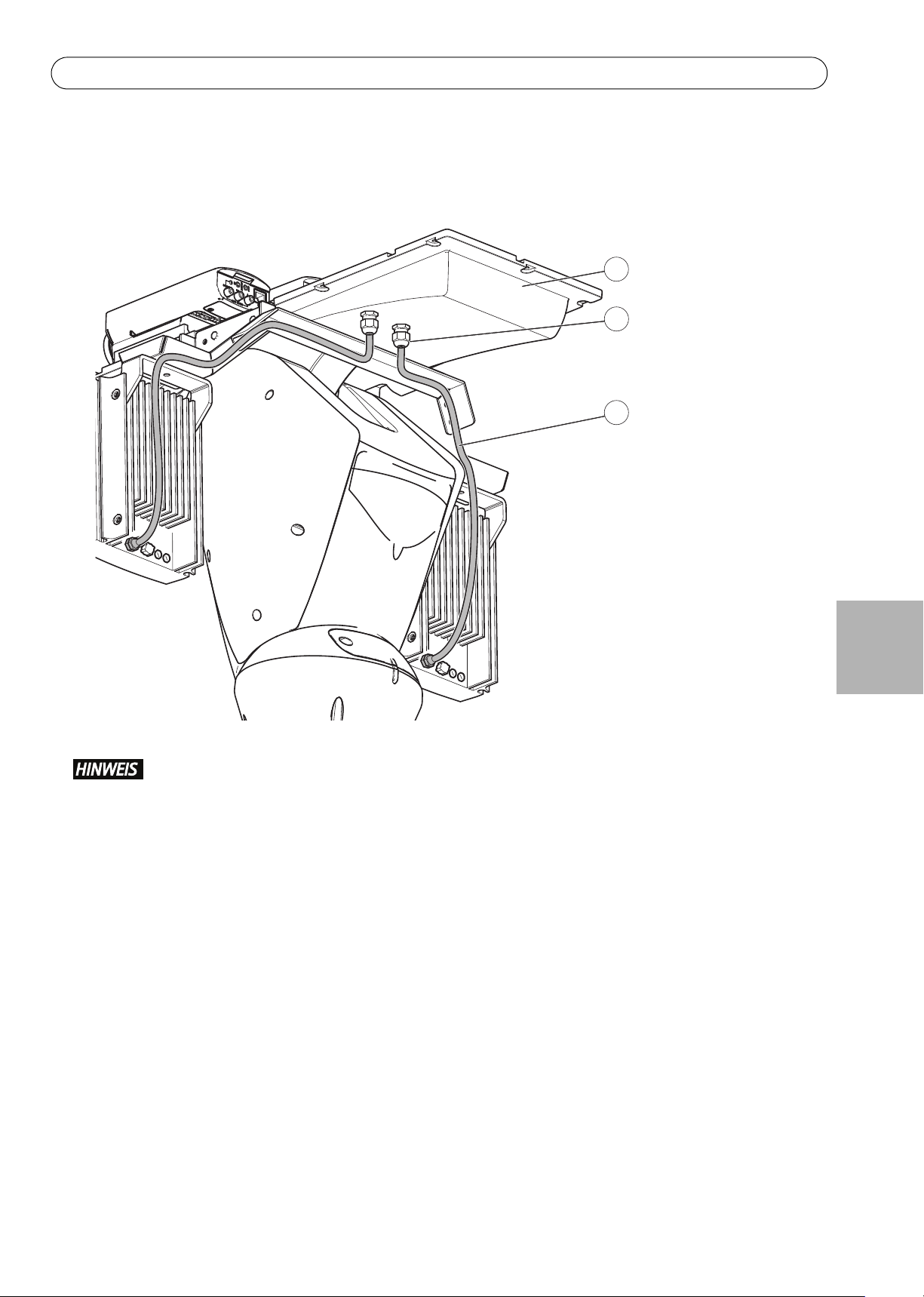

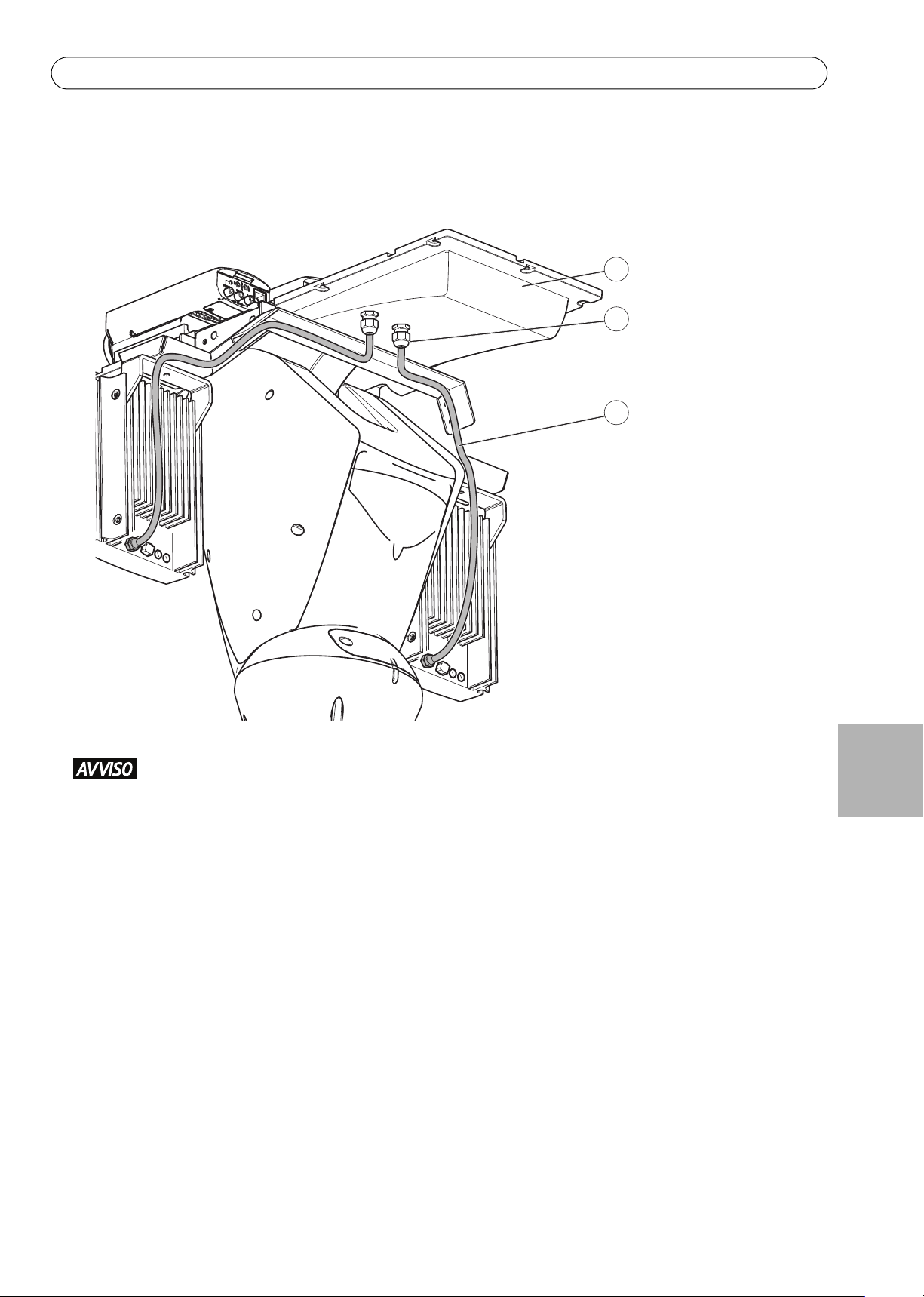

1 Bottom cover
2 Cable gland and
cable gland cap (2x)
3 Illuminator cable (2x)
6. Route the illuminator cables along the illuminator bracket using cable ties.
7. Route the illuminator cables through the illuminator cable glands in the bottom cover and screw the caps on
firmly (torque 3 Nm).
ENGLISH
Make sure the cables are properly grounded. The shield shall be in full contact with the metal cable gland.
Page 10 PT IR Illuminator Kit A Installation Guide
1
2

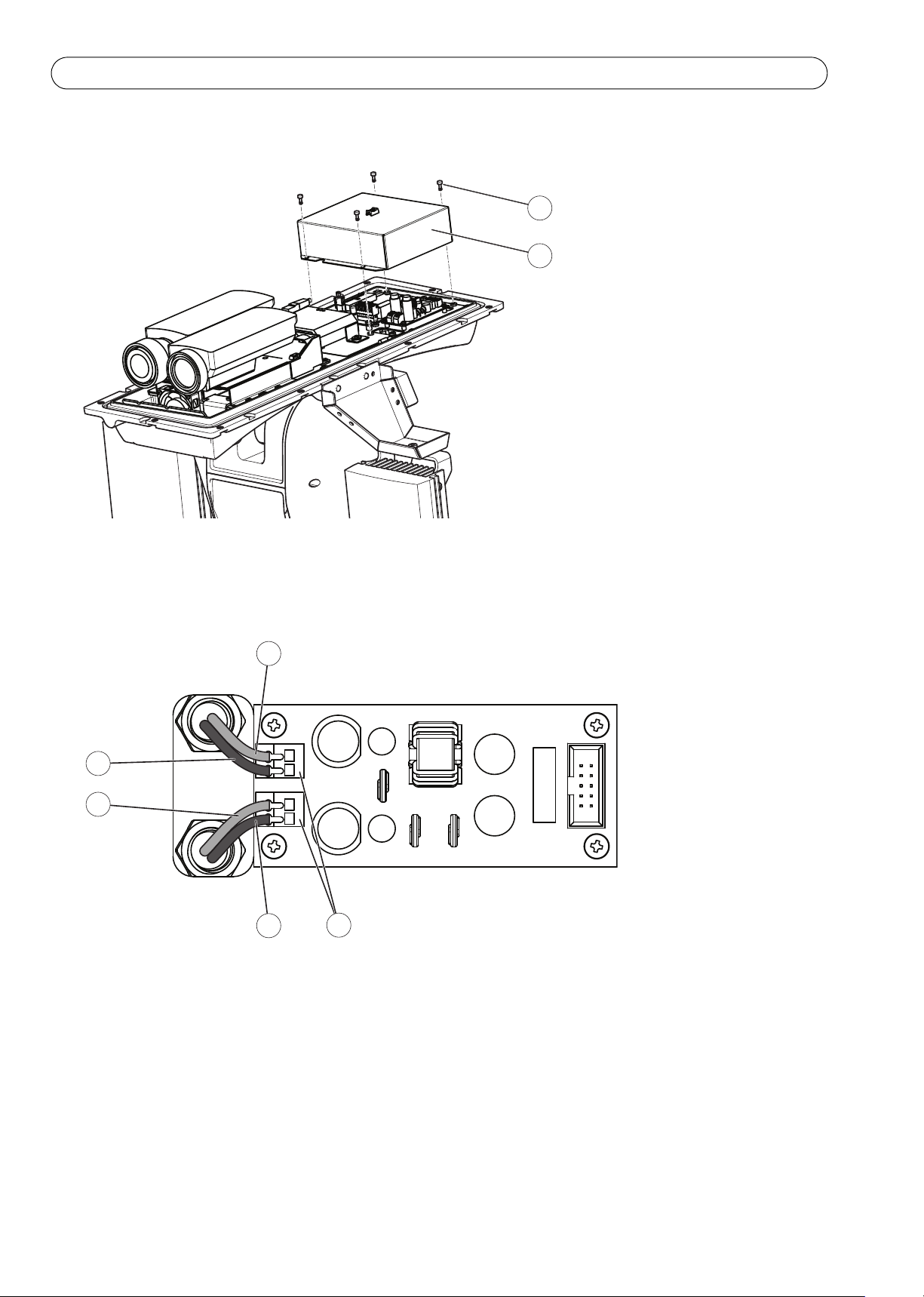

1Screw (4x)
2Cover
2
3
1
3
2
1 Illuminator connector (2x)
2 Illuminator cables red (2x)
3 Illuminator cables black (2x)
8. Remove the screws and the cover.
9. Connect the wires to the illuminator connectors.
10. Put the cover back and secure it with the screws.
11. Secure the illuminator cables using cable ties so that they do not get caught when the dual PTZ network
camera is moving.
PT IR Illuminator Kit A Installation Guide Page 11

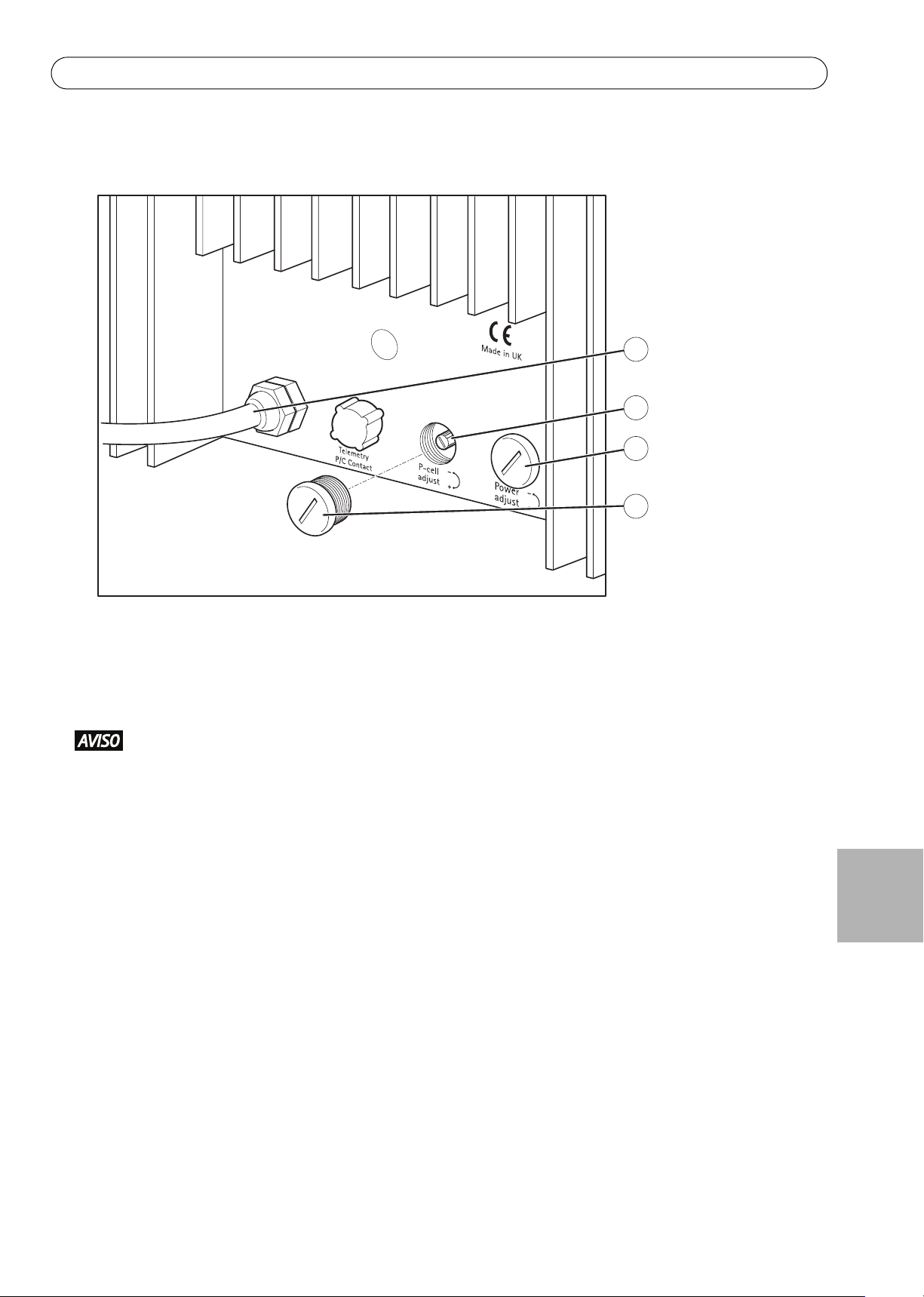

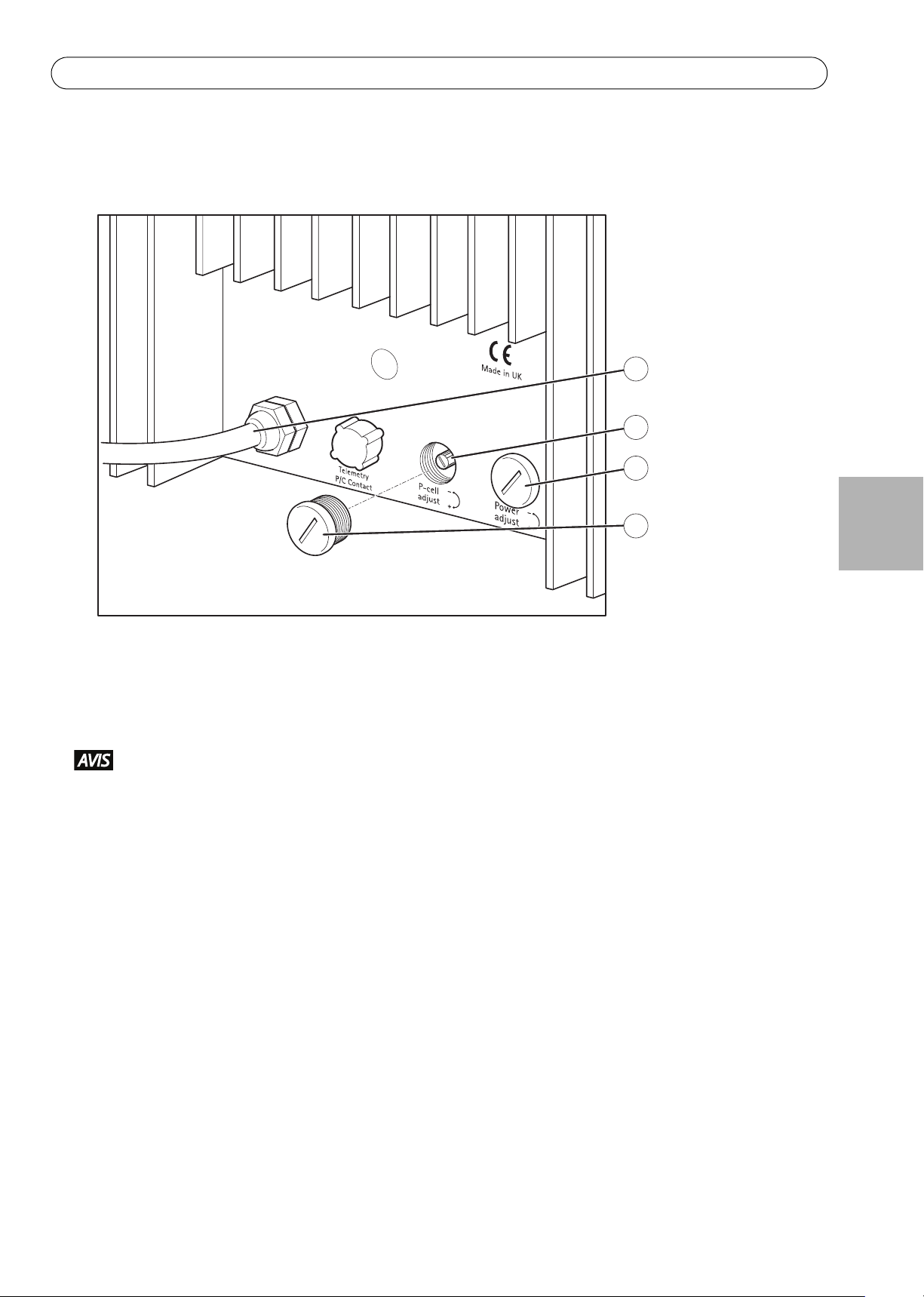

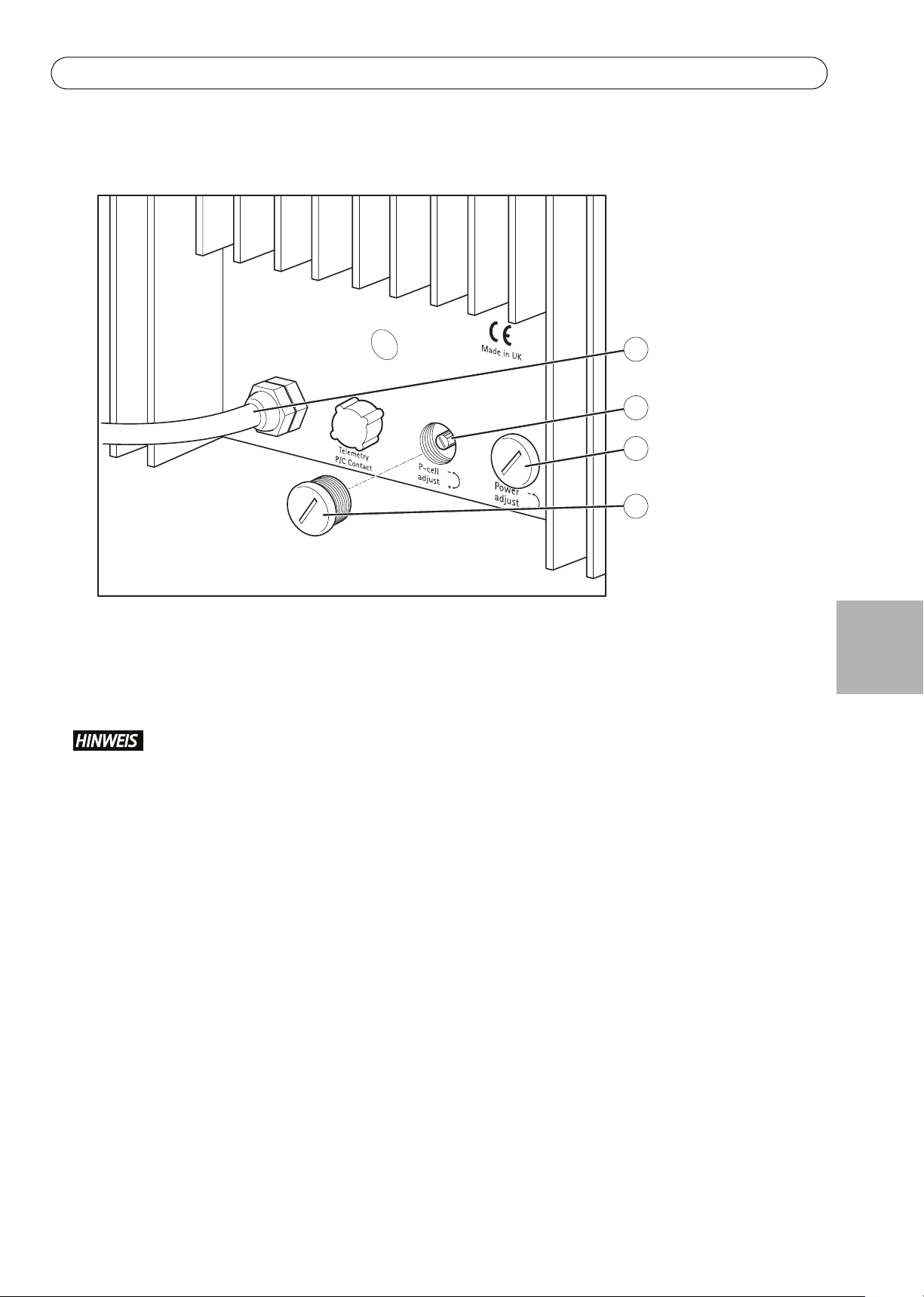

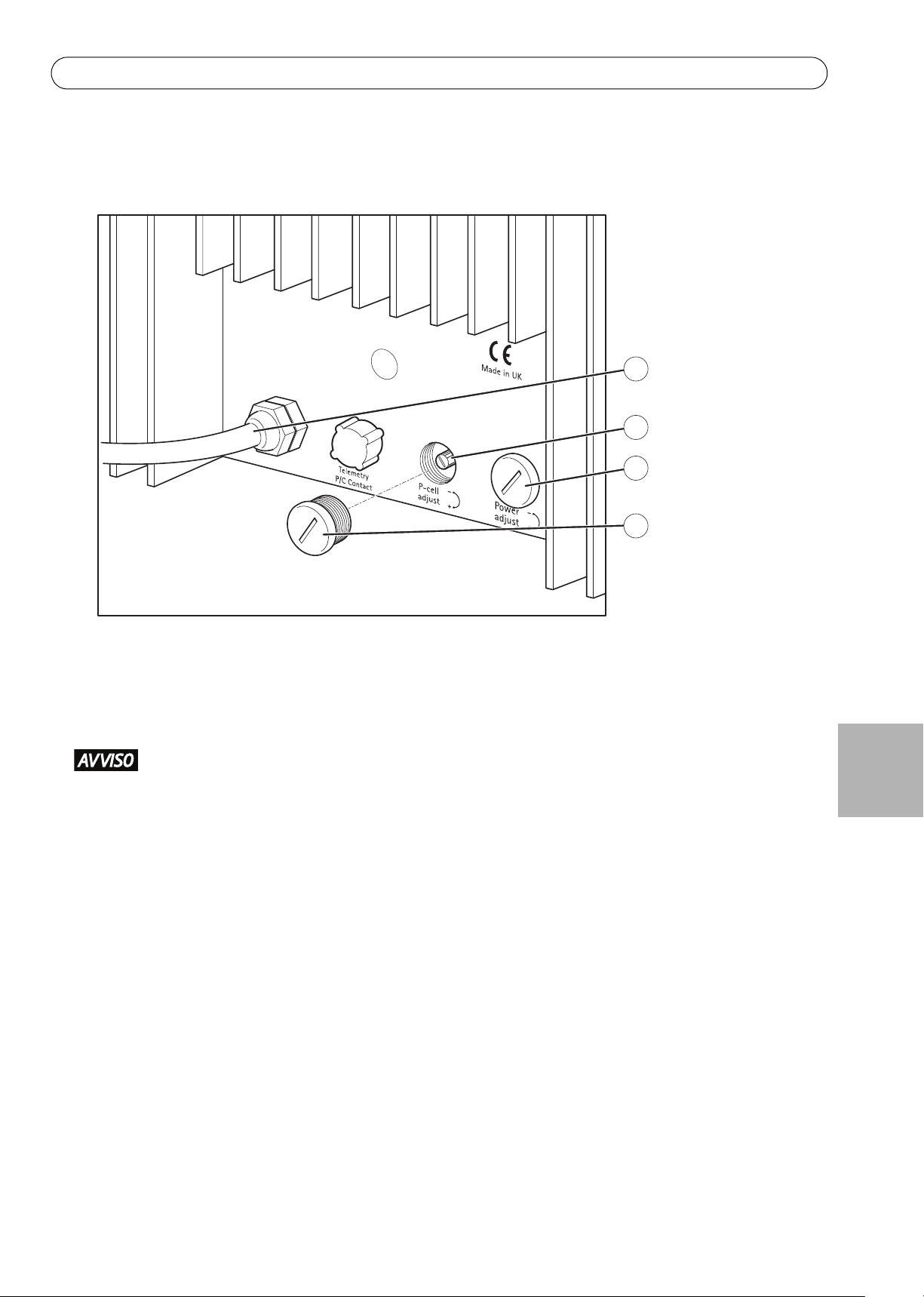

1 Illuminator cable (red, black) 3 Power potentiometer
2 Photocell potentiometer 4 Potentiometer cap (2x)
12. Make sure the photocell potentiometer on each Illuminator is turned to its maximum setting (+)
13. If required, turn the power potentiometer on each illuminator to adjust the light intensity.
14.Put the potentiometer caps back in their original places.
The potentiometer caps must be in place to maintain the product’s IP66 rating.
1
2
3
4
ENGLISH
15. Attach the top cover to the bottom cover. Make sure to tighten diagonally opposite bottom cover screws a
few turns at a time until all are tight (torque 4 Nm). This will help ensure that the bottom cover gasket is
compressed evenly.
Page 12 PT IR Illuminator Kit A Installation Guide
1
2
3
7
4
5
6

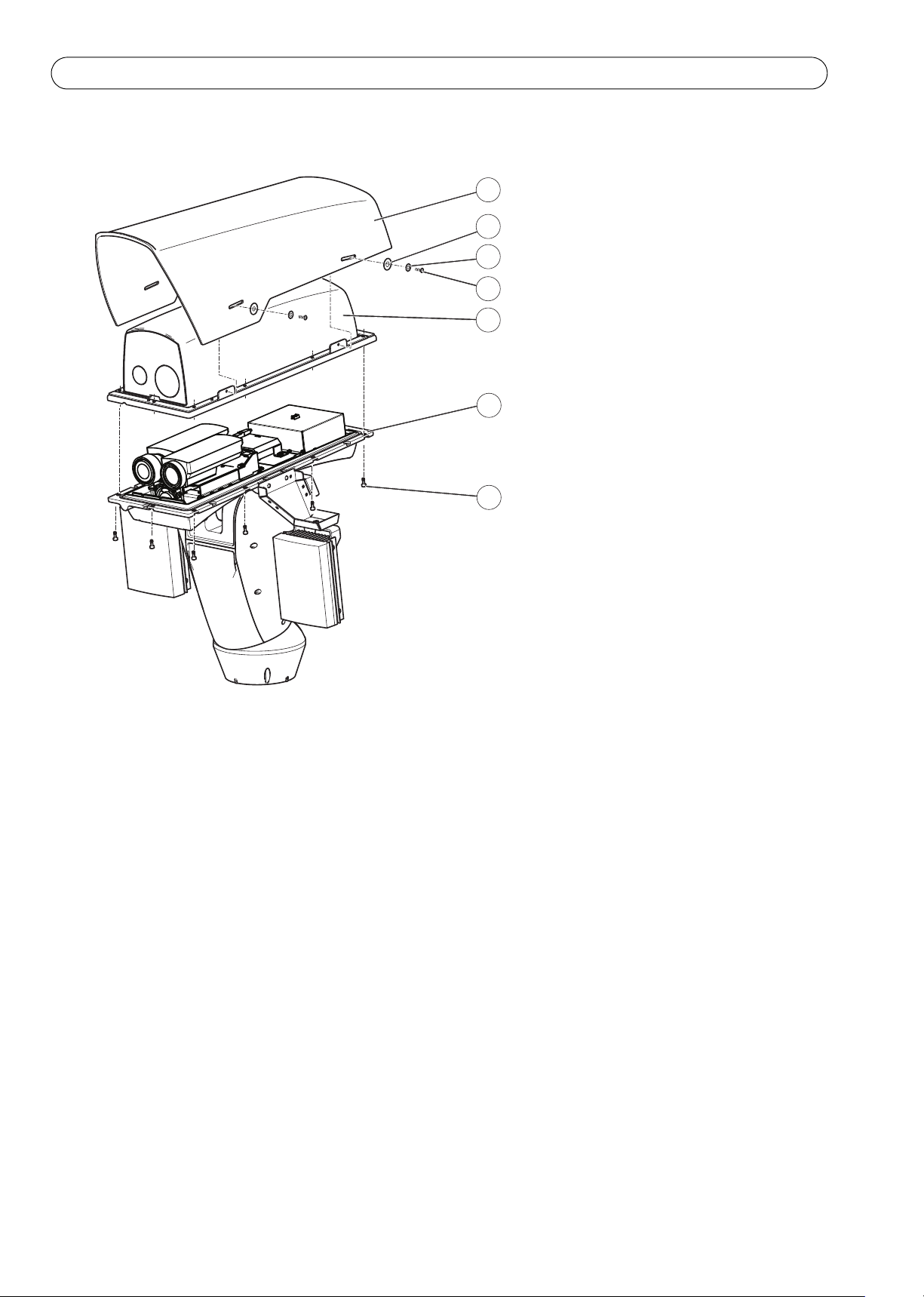

1Sunshield
2Washer (4x)
3 Lock washer (4x)
4 Sunshield screw (4x)
5Top cover
6 Bottom cover
7 Bottom cover screw (8x)
16. Attach the sunshield to the top cover.
PT IR Illuminator Kit A Installation Guide Page 13
Technical Specifications
For technical specifications of the network cameras, see the respective User Manuals.
Function/group Item Specifications
IR Illuminators Models PT IR Illuminator Kit A: IR-LED 10° angle, IR-LED 50° angle
General Power 12 – 24 V AC/DC, 35 W
Cable length 2.5 m (8 ft.)
Type 850 nm semi-covert
Control
technology
Angle 10° to 50°
Distance IR-LED 10°: 100 m (328 ft.)
Operating
conditions
Approvals EN 62471 (risk group 1)
Power level, photocell sensitivity, telemetry link for remote activation
(if required)
IR-LED 50°: 50 m (164 ft.)
-50 °C to 50 °C (-58 °F to 122 °F)
EN 55022 Class A, EN 55024, EN 61000-6-1, EN 61000-6-2
FCC Part 15 Subpart B Class A demonstrated by compliance with EN
55022
ICES-003 Class A demonstrated by compliance with EN 55022
C-tick AS/NZS CISPR 22 demonstrated by compliance with EN 55022
EN 60950-1, EN 60950-22
IEC/EN 60529 IP66
ENGLISH
Weight per
unit
Dimensions 180 x 135 x 67 mm (7” x 5.2” x 2.6”)
Included
accessories
1.4 kg (3.1 lb.)
U-bracket, built-in adjustable photocell
Further Information
Visit Axis learning center www.axis.com/academy for useful trainings, webinars, tutorials and guides.
Warranty
For information about Axis’ product warranty and thereto related information, see www.axis.com/warranty
Mesures de sécurité
Lisez attentivement le présent Guide d'installation avant d'installer le produit Axis. Conservez le Guide
d'installation pour une utilisation ultérieure.
• Conservez le produit Axis dans un environnement sec et aéré.
• Évitez d'exposer le produit Axis aux vibrations, aux chocs ou à une forte pression. N'installez pas le produit
sur un support instable, ou des surfaces ou des murs instables ou vibrants, car cela pourrait l'endommager.
• N'utilisez que les outils applicables pour installer le produit Axis ; une force excessive pourrait endommager
le produit.
• Ne dirigez pas l'objectif de la caméra thermique vers le soleil ou d'autres sources de rayonnement à haute
intensité car cela pourrait endommager le capteur.
• Pour le nettoyage, n’utilisez ni produits chimiques, ni substances caustiques ou aérosols. Utilisez un chiffon
humide pour le nettoyage.
• N’utilisez que des accessoires conformes aux caractéristiques techniques du produit. Ceux-ci peuvent être
fournis par Axis ou par un fournisseur tiers.
• Utilisez uniquement des pièces de rechange fournies ou recommandées par Axis.
• Ne tentez pas de réparer le produit vous-même, contactez Axis ou votre revendeur Axis pour toute
réparation.
FRANÇAISFRANÇAIS
• Ce produit Axis doit être utilisé conformément aux lois et réglementations locales en vigueur.
• Le produit Axis doit être installé par un professionnel qualifié. Veuillez vous conformer aux règlements
nationaux et locaux relatifs à l'installation.
Transport
• Pour transporter le produit Axis et éviter de l'endommager, utilisez l'emballage d'origine ou un emballage
équivalent.
Kit PT Projecteur IR A Guide d’installation Page 17
Kit PT Projecteur IR A
Guide d’installation
Ce Guide d'installation fournit des instructions pour l'installation du Kit PT Projecteur IR A sur la double caméra
réseau PTZ AXIS Q87.
Note : Lors de l'installation du Kit PT Projecteur IR A en combinaison avec la double caméra réseau
PTZ AXIS Q87, commencez par consulter le Guide d'installation de la double caméra réseau PTZ AXIS
Q87.
Procédures d’installation
1. Vérification du contenu du paquet par rapport à la liste ci-dessous.
2. Aperçu du matériel. Cf. page 18.
3. Installation du projecteur. Cf. page 19.
Contenu du paquet
Élément Modèles/variantes/remarques
Projecteur Kit PT Projecteur IR A: IR-DEL angle 10°
IR-DEL angle 50°
Photocellule réglable intégrée
Supports de fixation Barre transversale
Support du projecteur (2x)
FRANÇAIS
Kit de visserie Vis de barre transversale (4x)
Vis de support du projecteur (4x)
Rondelle (8x)
Rondelle de blocage (10x)
Vis du projecteur (2x)
Cale en caoutchouc (2x)
Documentation imprimée Kit PT Projecteur IR A Guide d’installation (le présent document)
Outils nécessaires (non
inclus)
Pince à sertir RJ45
Jeu de clés Allen
Ensemble à cliquet
Frein filet Loctite 243®
Page 18 Kit PT Projecteur IR A Guide d'installation
1
2
3
4
1 Barre transversale
2 Support du projecteur (2x)
3 Cale en caoutchouc (2x)
4 Projecteur (2x)
Aperçu du matériel
Kit PT Projecteur IR A Guide d’installation Page 19
1
3
2
4
5
1 Vis sans tête (4x)
2 Rondelle (4x)
3 Rondelle de blocage (4x)
4 Vis de support du projecteur (4x)
5 Support du projecteur (2x)
Installation du projecteur
De la lumière infrarouge est émise à partir de ce produit (groupe de risque 1). Utilisez un écran approprié,
ou une protection oculaire.
1. Dévissez les vis du couvercle inférieur et retirez le couvercle supérieur, voir l'illustration à la page 24.
2. Fixez les supports du projecteur au couvercle inférieure à l'aide des vis, rondelles de blocage et rondelles
fournies (couple 4 Nm).
Appliquez du frein filet Loctite 243® sur les vis.
3. Fixez les supports du projecteur à l'aide des vis sans tête fournies (couple 4 Nm).
FRANÇAIS
Page 20 Kit PT Projecteur IR A Guide d'installation
1
2
3
4
5
1 Barre transversale
2 Rondelle (4x)
3 Rondelle de blocage (4x)
4 Vis sans tête (4x)
5 Support du projecteur (2x)
4
3
2
1
1 Support du projecteur (2x)
2 Rondelle de blocage (2x)
3 Vis du projecteur (2x)
4 Projecteur (2x)
4. Fixez la barre transversale des supports du projecteur à l'aide des vis, rondelles de blocage et rondelles fournies
(couple 4 Nm).
5. Fixez la barre transversale des supports du projecteur à l'aide des vis, rondelles de blocage et rondelles fournies
(couple 4 Nm).
Kit PT Projecteur IR A Guide d’installation Page 21
2
1
3
1 Couvercle inférieur
2 Presse-étoupe et capuchon
de presse-étoupe (2x)
3 Illuminateur (2x)
6. Faites passer les câbles le long du support du projecteur à l'aide des attaches de câble.
7. Faites passer les câbles à travers les presse-étoupes du projecteur dans le couvercle inférieur et vissez
fermement les presses-étoupes (couple 3 Nm).
FRANÇAIS
Assurez-vous que les câbles sont correctement mis à la terre. Le blindage doit être en contact avec le
presse-étoupe métallique.
Page 22 Kit PT Projecteur IR A Guide d'installation
1
2
1Vis (4x)
2Couvercle
2
3
1
3
2
1 Connecteur du projecteur (2x)
2 Câbles rouges du projecteur (2x)
3 Câbles noirs de du projecteur (2x)
8. Retirez les vis et le couvercle.
9. Branchez les fils sur les connecteurs du projecteur.
10.Remettez le couvercle et fixez-le avec les vis.
11.Fixez les câbles du projecteur en utilisant les attaches de câbles de sorte qu'ils ne se coincent pas lorsque la
double caméra réseau PTZ se déplace.
Kit PT Projecteur IR A Guide d’installation Page 23
2
3
1
4
1 Câble du projecteur (rouge, noir) 3 Potentiomètre de puissance
2 Potentiomètre de cellule 4 Capuchon de potentiomètre (2x)
12.Assurez-vous que le potentiomètre de cellule photoélectrique sur chaque projecteur est activé et qu'il est réglé
à son maximum (+)
13.Si nécessaire, tournez le potentiomètre de puissance de chaque projecteur pour ajuster l'intensité lumineuse..
FRANÇAIS
14.Remettez les capuchons de potentiomètre dans leurs position originale.
Les bouchons de potentiomètre doivent être en place pour maintenir la certification IP66 du produit.
15.Fixez le couvercle supérieur au couvercle inférieur. Assurez-vous de serrer diagonalement en opposé les vis du
couvercle inférieur de quelques tours à la fois jusqu'à ce que tous soient bien serrés (couple 4 Nm). Cela
permettra de garantir que le joint du couvercle inférieur est compressé de façon régulière.
Page 24 Kit PT Projecteur IR A Guide d'installation
1
2
3
7
4
5
6
1 Pare-soleil
2 Rondelle (8x)
3 Rondelle de blocage (8x)
4 Vis du pare-soleil (4x)
5 Couvercle supérieur
6 Couvercle inférieur
7 Vis du couvercle inférieur
(8x)
16.Fixez le pare-soleil sur le capot supérieur.
Kit PT Projecteur IR A Guide d’installation Page 25
Caractéristiques techniques
Pour les spécifications techniques des caméras sur IP, consultez les manuels d'utilisation respectifs.
Fonction/groupe Élément Caractéristiques
Projecteurs
infrarouge
Général Alimentation 12 – 24 V AC/DC, 35 W
Modèles Kit PT Projecteur IR A: IR-DEL angle 10°, IR-DEL angle 50°
Longueur de câble 2,5 m (8 pi.)
Type 850 nm semi-dissimulé
Technologie de
commande
Angle 10° à 50°
Distance IR-DEL 10°: 100 m (328 pi.)
Conditions
d’utilisation
Homologations EN 62471 (group de risque 1)
Poids par
ensemble
Dimensions 180 x 135 x 67 mm (7 x 5,2 x 2,6 po)
Accessoires
inclus
Niveau de puissance, sensibilité photoélectrique, liaison de télémesure
pour activation à distance (si obligatoire)
IR-DEL 50°: 50 m (164 pi.)
-50 °C à 50 °C (-58 °F à 122 °F)
EN 55022 Classe A, EN 55024, EN 61000-6-1, EN 61000-6-2
FCC Partie 15 Sous-partie B Classe A démontrée par la conformité à la
norme EN 55022
ICES-003 Class A démontrée par la conformité à la norme EN 55022
C-tick AS / NZS CISPR 22 démontrée par la conformité à la
norme EN 55022
EN 60950-1, EN 60950-22
IEC/EN 60529 IP66
1,4 kg (3,1 lb.)
Support en U, intégré dans cellule photoélectrique réglable
FRANÇAIS
Pour obtenir plus de renseignements
Visitez le centre d'apprentissage en ligne d'Axis sur le site www.axis.com/academy pour en savoir plus sur les
formations, les webinaires, les tutoriels et les guides.
Garantie
Pour plus d'informations sur la garantie des produits Axis et des informations générales relatives à celle-ci merci
de consulter le site www.axis.com/warranty
Sicherheitsvorkehrungen
Bitte lesen Sie diese Installationsanleitung sorgfältig durch, bevor Sie mit der Installation des Axis Produkts
beginnen. Halten Sie die Installationsanleitung bereit, falls Sie darauf zurückgreifen müssen.
• Lagern Sie das Axis-Produkt in einer trockenen und belüfteten Umgebung.
• Setzen Sie das Axis Produkt keinen Vibrationen, Erschütterungen oder starkem Druck aus. Installieren Sie
das Produkt nicht an instabilen Halterungen oder instabilen oder vibrierenden Oberflächen oder Mauern, da
dadurch das Produkt beschädigt werden könnte.
• Verwenden Sie bei der Installation des Axis Produkts nur geeignetes Werkzeug; zu hoher Kraftaufwand
kann das Produkt beschädigen.
• Richten Sie die Linse der Thermalkamera nicht auf die Sonne oder andere Strahlungsquellen mit hoher
Intensität aus, da dies den Sensor beschädigen kann.
• Verwenden Sie keine chemischen, ätzenden oder aerosolhaltigen Reinigungsmittel. Verwenden Sie zur
Reinigung ein feuchtes Tuch.
• Verwenden Sie nur Zubehör, das den technischen Spezifikationen des Produkts entspricht. Dieses ist von
Axis oder Drittanbietern erhältlich.
• Verwenden Sie nur Ersatzteile, die von Axis empfohlen bzw. bereitgestellt wurden.
• Versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei Service-Angelegenheiten an Axis
oder an Ihren Axis-Händler.
• Verwenden Sie dieses Axis-Produkt unter Beachtung der vor Ort geltenden rechtlichen Bestimmungen.
• Das Axis Produkt sollte nur von geschultem Fachpersonal installiert werden. Beachten Sie bei der Montage
die geltenden nationalen und lokalen Bestimmungen.
Transport
• Transportieren Sie das Axis-Produkt nur in der Originalverpackung bzw. in einer vergleichbaren Verpackung,
damit das Produkt nicht beschädigt wird.
DEUTSCH
PT IR Illuminator Kit A Installationsanleitung Seite 29
PT IR Illuminator Kit A
Installationsanleitung
Die Installationsanleitung enthält Hinweise für die PT IR Illuminator Kit A Installation AXIS Q87-E Dual PTZNetzwerk-Kamera-Serie .
Hinweis: Wenn Sie das PT IR Illuminator Kit A zusammen mit AXIS Q87-E Dual PTZ-Netzwerk-Kamera-Serie
installieren, beginnen Sie mit der Installation von AXIS Q87-E Dual PTZ-Netzwerk-Kamera-Serie .
Installationsschritte
1. Prüfen Sie den Packungsinhalt anhand der nachfolgenden Liste.
2. Übersicht über die Hardware. Siehe Seite 30.
3. Installieren Sie die Strahler. Siehe Seite 31.
Lieferumfang
Artikel Modelle/Varianten/Hinweise
Strahler PT IR Illuminator Kit A : IR-LED 10° Winkel
IR-LED 50° Winkel
Eingebaute, justierbare Fotozelle
Halterungen Querbügel
Halterungen für die Strahler (2x)
Schraubenset Schrauben für den Querbügel (4x)
Schrauben für die Strahlerhalterungen (4x)
Unterlegscheiben (8x)
Sicherungsscheiben (10x)
Schrauben für die Strahler (2x)
Unterleggummi (2x)
DEUTSCH
Dokumente PT IR Illuminator Kit A Installationsanleitung (dieses Dokument)
Benötigtes Werkzeug (nicht
enthalten)
RJ45 Crimpzange
Inbusschlüsselsatz
Steckschlüsselsatz
Loctite 243® Gewindekleber
Seite 30 PT IR Illuminator Kit A Installationsanleitung
1
2
3
4
1 Querbügel
2 (Halterungs-)Klammer für die Strahler (2)
3 Unterleggummi (2x)
4 Strahler (2x)
Hardwareübersicht
PT IR Illuminator Kit A Installationsanleitung Seite 31
1
3
2
4
5
1 Gewindeschraube (4x)
2 Unterlegscheibe (4x)
3 Sicherungsscheibe (4x)
4 Schraube für Strahler-Klammer (4x)
5 (Halterungs-)Klammer für Strahler
(2x)
Installieren Sie die Strahler
Diese Produkt emittiert IR-Licht (Risikogruppe 1). Verwenden Sie eine angemessene Blende oder einen
Augenschutz.
1. Lösen Sie die Bodenschrauben und entfernen Sie die obere Abdeckung, siehe Abb. Seite 36.
2. Befestigen Sie die Halterungsklammern für die Strahler mit den mitgelieferten Schrauben, den
Sicherungsscheiben und den Unterlegscheiben an der Bodenplatte (Drehmoment 4 Nm).
Geben Sie etwas Loctite 243
3. Sichern Sie die Strahlerklammern mit den mitgelieferten Gewindeschrauben (Drehmoment 4 Nm) .
Gewindekleber auf die Schrauben.
DEUTSCH
Seite 32 PT IR Illuminator Kit A Installationsanleitung
1
2
3
4
5
1 Querbügel
2 Unterlegscheibe (4x)
3 Sicherungsscheibe (4x)
4 Schrauben für den
Querbügel (4x)
5 (Halterungs-)Klammer für
die Strahler (2x)
4
3
2
1
1 (Halterungs-)Klammer für
Strahler (2x)
2 Sicherungsscheibe (2x)
3 Schraube für Strahler (2x)
4 Strahler (2x)
4. Befestigen Sie den Querbügel an den Halterungsklammern für die Strahler mit den mitgelieferten Schrauben,
den Sicherungsscheiben und den Unterlegscheiben (Drehmoment 4 Nm).
5. Befestigen Sie die Strahler an den Halterungsklammern für die Strahler mit den mitgelieferten Schrauben und
den Unterlegscheiben (Drehmoment 4 Nm).
PT IR Illuminator Kit A Installationsanleitung Seite 33
2
1
3
1 Untere Abdeckung
2 Kabeldurchführung und
Kabeldurchführungskappe (2x)
3 Strahlerkabel (2x)
6. Führen Sie die Strahlerkabel mithilfe von Kabelbindern an den Halterungsklammern entlang.
7. Führen Sie die Strahlerkabel anschließend durch die Kabeldurchführung in der unteren Abdeckung und ziehen
Sie die Kappen gut fest (3 Nm).
Stellen Sie sicher, dass die Kabel ordnungsgemäß geerdet sind. Die Abschirmung muss vollen Kontakt zu
der metallischen Kabeldurchführung haben.
DEUTSCH
Seite 34 PT IR Illuminator Kit A Installationsanleitung
1
2
1 Schraube (4x)
2 Abdeckung
2
3
1
3
2
1 Stecker für die Strahler (2x)
2 Strahlerkabel rot (2x)
3 Strahlerkabel schwarz (2x)
8. Entfernen Sie die Schrauben und die Abdeckung
9. Verbinden Sie die Kabel mit den Steckern der Strahler.
10.Stecken Sie die Abdeckung wieder auf und schrauben Sie sie fest.
11.Sichern Sie die Strahlerkabel mit den Kabelbindern, damit sie nicht erfasst werden können, wenn sich die Dual
PTZ Netzwerkkamera bewegt.
PT IR Illuminator Kit A Installationsanleitung Seite 35
1 Strahlerkabel (rot, schwarz) 3 Strom-Potenziometer
2 Potenziometer für die Fotozelle 4 Potenziometerkappe (2x)
12.Achten Sie darauf, dass die Fotozelle an jedem Strahler auf Maximum steht (+)
13.Falls nötig, drehen Sie den Potenziometer für die Stromzufuhr, um die Lichtintensität einzustellen .
1
2
3
4
14.Stecken Sie die Abdeckkappen für die Potenziometer wieder auf ihren ursprünglichen Platz.
Die Potenziometerkappen müssen vorhanden sein, um das IP66-Rating des Produkts zu erfüllen.
15.Stecken Sie die obere Abdeckung auf die untere Abdeckung. Schrauben Sie die unteren Schrauben jeweils
diagonal immer um ein Stück fester, bis alle fest angezogen sind (Drehmoment 4 Nm). Somit wird
sichergestellt, dass die Dichtung der unteren Abdeckung gleichmäßig angepresst wird.
DEUTSCH
Seite 36 PT IR Illuminator Kit A Installationsanleitung
1
2
3
7
4
5
6
1 Sonnenblende
2 Unterlegscheiben (4x)
3 Sicherungsscheibe (4x)
4 Schrauben für die
Sonnenblende (4x)
5 Obere Abdeckung
6 Untere Abdeckung
7 Schraube für Bodenplatte
(8x)
16.Befestigen Sie die Sonnenblende an der oberen Abdeckung.
PT IR Illuminator Kit A Installationsanleitung Seite 37
Technische Daten
Die technischen Spezifikationen der jeweiligen Netzwerkkameras finden Sie in den entsprechenden
Benutzerhandbüchern.
Funktion/Gruppe Element Spezifikationen
IR-Strahler Modelle PT IR Illuminator Kit A : IR-LED 10° Winkel, IR-LED 50° Winkel
Allgemeines Stromversor-
gung
Typ 850 nm halb verdeckt
Steuertechnik Stromstärke, Sensitivität der Fotozellen, Telemetrieanschluss für die
Winkel 10° bis 50°
Entfernung IR-LED 10°: 100 m (328 ft.)
Betriebsbeding
ungen
Zulassungen EN 62471 (Risikogruppe 1)
12 – 24 V Gleichstrom/Wechselstrom, 35 W
Kabellänge 2,5 m
Fernbedienung (falls erforderlich)
IR-LED 50°: 50 m (164 ft.)
-50 °C bis 50 °C (-58 °F to 122 °F)
EN 55022 Klasse A, EN 55024, EN 61000-6-1, EN 61000-6-2
FCC Teil 15 Untergruppe B Klasse A nachgewiesenermaßen in
Übereinstimmung mit EN 55022
ICES-003 Klasse A, nachgewiesenermaßen in Übereinstimmung mit
EN55022
C-tick AS/NZS CISPR 22 nachgewiesenermaßen in Übereinstimmung mit
EN 55022
EN 60950-1, EN 60950-22
IEC/EN 60529 IP66
DEUTSCH
Gewicht pro
Einheit
Abmessungen 180 x 135 x 67 mm (7” x 5.2” x 2.6”)
Im
Lieferumfang
enthaltenes
Zubehör
1.4 kg (3.1 lb.)
U-Ring, eingebaute & einstellbare Fotozelle
Weitere Informationen
Im Axis Lernzentrum unter www.axis.com/academy finden Sie hilfreiche Schulungen, Webinare, Lernprogramme
und Anleitungen.
Garantie
Informationen zur Axis Produktgarantie finden Sie unter www.axis.com/warranty
Sicurezza
Leggere attentamente questa Guida all'installazione prima di installare un prodotto Axis. Conservare la Guida
all'installazione per ulteriori riferimenti.
• Conservare il prodotto Axis in un ambiente asciutto e ben ventilato.
• Evitare di esporre il prodotto Axis alle vibrazioni, agli urti o a forte pressione. Non installare il prodotto su
staffe instabili, superfici o pareti instabili o vibranti, poiché ciò potrebbe danneggiare il prodotto.
• Utilizzare solo strumenti idonei quando si installa il prodotto Axis. Una forza eccessiva potrebbe
danneggiare il prodotto.
• Non puntare l'obbiettivo della telecamera termica verso sorgenti ad alta intensità luminosa, inclusa la luce
solare diretta, poiché questo potrebbe danneggiare il sensore.
• Non utilizzare sostanze chimiche, agenti caustici o detergenti spray. Utilizzare un panno umido per la
pulizia.
• Utilizzare solo accessori conformi alle specifiche tecniche del prodotto. Queste possono essere fornite da
Axis o da terze parti.
• Utilizzare solo parti di ricambio fornite o raccomandate da Axis.
• Non tentare di riparare il prodotto da soli, contattare Axis o il rivenditore di zona Axis per assistenza.
• Questo prodotto Axis deve essere utilizzato in conformità alle leggi e alle disposizioni locali.
• Il prodotto Axis deve essere installato da un tecnico qualificato. Osservare le disposizioni nazionali e locali
per l'installazione.
Trasporto
• Quando si trasporta il prodotto Axis, utilizzare l'imballo originale o un imballo equivalente per evitare di
danneggiare il prodotto.
ITALIANO
PT IR Illuminator Kit AGuida all'installazione Pagina 41
PT IR Illuminator Kit A
Guida all'installazione
Questa Guida all'installazione fornisce le istruzioni necessarie per installare il PT IR Illuminator Kit A su
AXIS Q87-E Dual PTZ Network Camera.
Nota: Quando si installa il PT IR Illuminator Kit A assieme a AXIS Q87-E Dual PTZ Network Camera,
cominciare con la Guida all'installazione di AXIS Q87-E Dual PTZ Network Camera.
Procedure d'installazione
1. Controllare il contenuto della confezione con l'elenco che segue.
2. Panoramica dell’hardware. Vedere la pagina 42.
3. Installazione degli illuminatori. Vedere la pagina 43.
Contenuto della confezione
Elemento Modelli/varianti/note
Illuminatori PT IR Illuminator Kit A: IR-LED con angolo a 10°
IR-LED con angolo a 50°
Fotocellula regolabile incorporata
Staffe Traversa
Staffa illuminatore (2)
Kit con viti Vite per traversa (4)
Vite per staffa illuminatore (4)
Rondella (8)
Rondella d'arresto (10)
Vite illuminatore (2)
Spessore in gomma (2)
ITALIANO
Documenti stampati PT IR Illuminator Kit A Guida all'installazione (questo documento)
Strumenti necessari (non
inclusi)
Attrezzo di piegatura RJ45
Set di chiavi a brugola
Set di tasselli
Frenafiletti Loctite 243®
Pagina 42 PT IR Illuminator Kit A Guida all'installazione
1
2
3
4
1Traversa
2 Staffa illuminatore (2)
3 Spessore in gomma (2)
4 Illuminatore (2)
Panoramica dell’hardware
PT IR Illuminator Kit AGuida all'installazione Pagina 43
1
3
2
4
5
1 Vite di fermo (4)
2 Rondella (4)
3 Rondella d'arresto (4)
4 Vite per staffa illuminatore (4)
5 Staffa illuminatore (2)
Installazione degli illuminatori
Questo prodotto emette luce agli IR (livello di rischio 1). Utilizzare un'apposita schermatura o una
protezione per gli occhi.
1. Svitare le viti del coperchio inferiore e togliere il coperchio superiore, vedi figura a pagina 48.
2. Fissare le staffe dell'illuminatore al coperchio inferiore utilizzando le viti fornite, le rondelle d'arresto e quelle
normali (coppia di 4 Nm).
Applicare il frenafiletti Loctite 243
3. Fissare le staffe dell'illuminatore con le viti di fermo fornite (coppia di 4 Nm).
sulle viti.
ITALIANO
Pagina 44 PT IR Illuminator Kit A Guida all'installazione
1
2
3
4
5
1Traversa
2Rondella (4)
3 Rondella d'arresto (4)
4 Viti per traversa (4)
5 Staffa illuminatore (2)
4
3
2
1
1 Staffa illuminatore (2)
2 Rondella d'arresto (2)
3 Vite illuminatore (2)
4 Illuminatore (2)
4. Fissare la traversa alle staffe dell'illuminatore con le viti fornite, le rondelle normali e quelle d'arresto (coppia
di 4 Nm).
5. Fissare gli illuminatori alle relative staffe con le viti e le rondelle fornite (coppia di 4 Nm).
PT IR Illuminator Kit AGuida all'installazione Pagina 45
2
1
3
1 Coperchio inferiore
2 Premistoppa cavi e
tappo premistoppa (2)
3 Cavo illuminatore (2)
6. Dirigere i cavi dell'illuminatore lungo la sua staffa servendosi degli appositi tiranti.
7. Dirigere i cavi dell'illuminatore attraverso i relativi premistoppa del coperchio inferiore ed avvitare i tappi
saldamente (coppia 3 Nm).
Assicurarsi che i cavi siano correttamente collegati a massa. La schermatura deve essere completamente in
contatto con il premistoppa cavo di metallo.
ITALIANO
Pagina 46 PT IR Illuminator Kit A Guida all'installazione
1
2
1Vite (4)
2Coperchio
2
3
1
3
2
1 Connettore illuminatore (2)
2 Cavi rossi illuminatore (2)
3 Cavi neri illuminatore (2)
8. Rimuovere la vite e il coperchio.
9. Collegare i fili ai connettori dell'illuminatore.
10.Rimettere il coperchio e fissarlo con le viti.
11.Fissare i cavi dell'illuminatore con gli appositi tiranti, di modo che non possano essere toccati quando la
doppia telecamera di rete PTZ si sposta.
PT IR Illuminator Kit AGuida all'installazione Pagina 47
2
3
1
4
1 Cavo illuminatore (rosso, nero) 3 Potenziometro di alimentazione
2 Potenziometro fotocellula 4 Tappo potenziometro (2)
12.Assicurarsi che il potenziometro della fotocellula su ciascun Illuminatore sia impostato sulla sua regolazione
massima (+)
13.Se necessario, attivare il potenziometro di ciascun illuminatore per regolare l'intensità della luce.
14.Rimettere i tappi del potenziometro nelle loro, posizioni originali.
I tappi del potenziometro devono essere in posizione per mantenere la classe di protezione del prodotto
IP66.
15.Fissare il coperchio superiore a quello inferiore. Assicurarsi di serrare le viti del coperchio inferiore in modo
diagonalmente opposto di qualche giro alla volta finché non sono tutte serrate (coppia 4 Nm). Questo servirà a
garantire che la guarnizione del coperchio inferiore venga compressa in modo uniforme.
ITALIANO
Pagina 48 PT IR Illuminator Kit A Guida all'installazione
1
2
3
7
4
5
6
1Parasole
2 Rondella (4)
3 Rondella d'arresto (4)
4 Vite parasole (4)
5 Coperchio superiore
6 Coperchio inferiore
7 Vite coperchio inferiore (8)
16.Fissare il parasole al coperchio superiore.
PT IR Illuminator Kit AGuida all'installazione Pagina 49
Specifiche tecniche
Per le specifiche tecniche delle telecamere di rete, vedere i rispettivi Manuali dell'Utente.
Funzione/gruppo Elemento Specifiche
Illuminatori agli IR Modelli PT IR Illuminator Kit A: IR-LED con angolo a 10°, IR-LED con angolo a 50°
Caratteristiche
generali
Alimentazione 12 – 24 V CA/CC, 35 W
Lunghezza cavo 2,5 m
Tipo 850 nm, semi-discreto
Tecnologia di
controllo
Angolo Da 10° a 50°
Distanza IR-LED 10°: 100 m
Condizioni
operative
Approvazioni EN 62471 (gruppo di rischio 1)
Peso per unità 1.4 kg
Dimensioni 180 x 135 x 67 mm
Accessori
inclusi
Livello di potenza, sensibilità fotocellula, link di telemetria per attivazione
remota (se richiesto)
IR-LED 50°: 50 m
Da -50 °C a 50 °C
EN 55022 Classe A, EN 55024, EN 61000-6-1, EN 61000-6-2
FCC Part 15 Sottosezione B Classe A, dimostrata dalla conformità
a EN 55022
ICES-003 Classe A, dimostrata dalla conformità a EN 55022
C-tick AS/NZS CISPR 22, dimostrata dalla conformità a EN 55022
EN 60950-1, EN 60950-22
IEC/EN 60529 IP66
Staffa ad U, fotocellula regolabile incorporata
ITALIANO
Ulteriori Informazioni
Per utili corsi di formazione, webinar, tutorial e guide, visitare il centro di apprendimento di Axis all'indirizzo
www.axis.com/academy
Garanzia
Per informazioni sulla garanzia del prodotto Axis e informazioni ad esso relative, consultare la pagina web
www.axis.com/warranty
Medidas preventivas
Lea detenidamente esta Guía de instalación antes de instalar el producto Axis. Guarde la Guía de instalación para
poder consultarla en el futuro.
• Guarde el producto Axis en un entorno seco y ventilado.
• Evite exponer el producto Axis a vibraciones, golpes o presiones excesivas. No instale el producto en
soportes inestables ni en superficies o paredes inestables o con vibraciones, ya que esto podría dañarlo.
• Utilice solo las herramientas apropiadas para instalar el producto Axis; una fuerza excesiva podría dañarlo.
• No apunte la lente de la cámara termal directamente hacia el sol u otras emisiones de radiación de alta
intensidad ya que el sensor podría ser dañado.
• No utilice productos químicos, agentes cáusticos ni limpiadores en aerosol. Límpielo con un paño húmedo.
• Utilice solo accesorios que cumplan las especificaciones técnicas del producto. Puede obtenerlos de Axis o
de un tercero.
• Utilice solo piezas de recambio suministradas o recomendadas por Axis.
• No intente reparar el producto usted mismo, póngase en contacto con Axis o con el distribuidor de Axis
para los temas de servicio técnico.
• Este producto Axis se utilizará de conformidad con la legislación y normativas locales.
• La instalación del producto Axis debe realizarla un profesional cualificado. Siga las normativas nacionales y
locales aplicables para la instalación.
Transporte
• A la hora de transportar el producto Axis, utilice el embalaje original o uno equivalente para no dañar el
producto.
ESPAÑOL
Guía de instalación del Kit A iluminador de infrarrojos PT Página 53
Guía de instalación del Kit A iluminador de infrarrojos PT
Esta Guía de instalación incluye las instrucciones necesarias para instalar el Kit A iluminador de infrarrojos PT en
la serie de cámaras de red AXIS Q87-E Dual PTZ.
Nota: Al instalar el Kit A iluminador de infrarrojos PT junto con la serie de cámaras de red AXIS Q87-E Dual
PTZ, comience con la Guía de instalación de la serie de cámaras de red AXIS Q87-E Dual PTZ.
Pasos para la instalación
1. Verifique el contenido del paquete cotejándolo con la lista que aparece más abajo.
2. Presentación del hardware. Consulte página 54.
3. Instalación de los iluminadores. Consulte página 55.
Contenido del paquete
Artículo Modelos/variantes/notas
Iluminadores Kit A iluminador de
infrarrojos PT:
Escuadras Barra de sujeción
Escuadra del iluminador (2)
Kit de tornillos Tornillos de la barra de sujeción (4)
Tornillos de la escuadra del iluminador (4)
Arandelas (8)
Arandelas de seguridad (10)
Tornillos del iluminador (2)
Cuñas de goma (2)
Material impreso Guía de instalación de Kit A iluminador de infrarrojos PT (este documento)
Herramientas necesarias (no
incluidas)
Herramienta de crimpado para RJ45
Juego de llaves allen
Juego de carracas
Sellador Loctite 243®
LED-IR con ángulo de 10°
LED-IR con ángulo de 50°
Fotocélula ajustable integrada
ESPAÑOL
Página 54 Guía de instalación del Kit A iluminador de infrarrojos PT
1
2
3
4
1 Barra de sujeción
2 Escuadra del iluminador (2)
3 Cuñas de goma (2)
4Iluminador (2)
Presentación del hardware
Guía de instalación del Kit A iluminador de infrarrojos PT Página 55
1
3
2
4
5
1 Tornillos de presión (4)
2Arandelas (4)
3 Arandelas de seguridad (4)
4 Tornillos de la escuadra del
iluminador (4)
5 Escuadra del iluminador (2)
Instalación de los iluminadores
Este producto emite luz infrarroja (grupo de riesgo 1). Use la pantalla o protección ocular adecuadas.
1. Afloje los tornillos de la cubierta inferior y quite la cubierta superior, observe la ilustración en página 60.
2. Encaje las escuadras del iluminador en la cubierta inferior usando los tornillos, las arandelas de seguridad y las
arandelas suministradas (torque 4 Nm).
Aplique el sellador Loctite 243
3. Asegure las escuadras del iluminador con los tornillos de presión (torque 4 Nm).
en los tornillos.
ESPAÑOL
Página 56 Guía de instalación del Kit A iluminador de infrarrojos PT
1
2
3
4
5
1 Barra de sujeción
2Arandelas (4)
3 Arandelas de seguridad (4)
4 Tornillos de la barra de
sujeción (4)
5 Escuadra del iluminador (2)
4
3
2
1
1 Escuadra del iluminador (2)
2 Arandelas de seguridad (2)
3 Tornillos del iluminador (2)
4 Iluminador (2)
4. Encaje la barra de sujeción a las escuadras del iluminador usando los tornillos, las arandelas de seguridad y las
arandelas suministradas (torque 4 Nm).
5. Encaje los iluminadores a las escuadras del iluminador usando los tornillos, las arandelas de seguridad y las
arandelas suministradas (torque 4 Nm).
Guía de instalación del Kit A iluminador de infrarrojos PT Página 57
2
1
3
1 Cubierta inferior
2 Prensaestopas del cable y
tapa del prensaestopas del
cable (2)
3 Cable del iluminador (2)
6. Guíe los cables del iluminador por la escuadra del iluminador con la ayuda de bridas.
7. Pase los cables del iluminador a través de los prensaestopas del iluminador en la cubierta inferior y atornille
las tapas con firmeza (torque 3 Nm).
Asegúrese de que los cables estén correctamente conectados a masa. La protección debe estar en contacto
directo con el prensaestopas del cable metálico.
ESPAÑOL
Página 58 Guía de instalación del Kit A iluminador de infrarrojos PT
1
2
1 Tornillos (4)
2Cubierta
2
3
1
3
2
1 Conector del iluminador (2)
2 Cables rojos del iluminador (2)
3 Cables negros del iluminador (2)
8. Quite los tornillos y la cubierta.
9. Conecte los cables a los conectores del iluminador.
10. Coloque de nuevo la cubierta y asegúrela con tornillos.
11. Asegure los cables del iluminador con la ayuda de bridas para que no queden atrapados cuando la cámara de
red PTZ dual esté en movimiento.
Guía de instalación del Kit A iluminador de infrarrojos PT Página 59
1 Cable del iluminador (rojo, negro) 3 Potenciómetro de alimentación
2 Potenciómetro de la fotocélula 4 Tapa del potenciómetro (2)
12. Asegúrese de que el potenciómetro de la fotocélula en cada iluminador esté en su ajuste máximo (+)
13. Si es necesario, gire el potenciómetro de alimentación en cada iluminador para ajustar la intensidad de la luz.
1
2
3
4
14. Coloque de nuevo las tapas del potenciómetro en su ubicación original.
Las tapas del potenciómetro deben estar en su lugar para mantener la clasificación IP66 del producto.
15. Fije la cubierta superior a la cubierta inferior. Asegúrese de apretar los tornillos diagonalmente opuestos de la
cubierta inferior unas cuantas veces hasta que todos estén bien apretados (torque 4 Nm). Esto le ayudará a
garantizar que la junta de la cubierta inferior se comprima de manera uniforme.
ESPAÑOL
Página 60 Guía de instalación del Kit A iluminador de infrarrojos PT
1
2
3
7
4
5
6
1Parasol
2Arandelas (4)
3 Arandelas de seguridad (4)
4 Tornillos del parasol (4)
5 Cubierta superior
6 Cubierta inferior
7 Tornillos de la cubierta
inferior (8)
16.Fije el parasol a la cubierta superior.
Guía de instalación del Kit A iluminador de infrarrojos PT Página 61
Especificaciones técnicas
Para especificaciones técnicas de las cámaras de red, consulte el Manual del usuario correspondiente.
Función/grupo Artículo Especificaciones
Iluminadores de
infrarrojos
Generales Alimentación 12 – 24 V AC/DC, 35 W
Modelos Kit A iluminador de infrarrojos PT: LED-IR con ángulo de 10°, LED-IR con
ángulo de 50°
Longitud del cable 2,5 m
Tipo 850 nm semicubierto
Tecnología de
control
Ángulo De 10° a 50°
Distancia LED-IR con ángulo de 10°: 100 m
Condiciones de
funcionamiento
Homologaciones EN 62471 (grupo de riesgo 1)
Peso por unidad 1.4 kg
Nivel de alimentación, sensibilidad de la fotocélula, enlace de telemetría
para la activación remota (si es necesario)
LED-IR con ángulo de 50°: 50 m
-50 °C a 50 °C
EN 55022 Clase A, EN 55024, EN 61000-6-1, EN 61000-6-2
FCC Parte 15 Subparte B Clase A demostrado por el cumplimiento
con EN 55022
ICES-003 Clase A demostrado por el cumplimiento con EN 55022
C-tick AS/NZS CISPR 22 demostrado por el cumplimiento con EN 55022
EN 60950-1, EN 60950-22
IEC/EN 60529 IP66
Dimensiones 180 x 135 x 67 mm (7” x 5.2” x 2.6”)
Accesorios
incluidos
Escuadra en U, fotocélula ajustable integrada
Más información
Visite el centro de formación de Axis en www.axis.com/academy para consultar cursos, seminarios web, tutoriales
y guías de gran utilidad.
Garantía
Para obtener más información acerca de la garantía de los productos Axis e información relacionada, visite
www.axis.com/warranty
ESPAÑOL
Installation Guide Ver.1.2
PT IR Illuminator Kit A Printed: March 2013
© Axis Communications AB, 2013 Part No. 50381
Loading...
