Axis Q7424-R User Manual

INSTALLATION GUIDE
AXIS Q7424-R Video Encoder
ENGLISH DEUTSCH
FRAN
ÇAIS
ITALIANO
ESPAÑOL
About this Document
信障害を引き起こすことがあります。 取扱説明書に 従って正しい取り扱いをして下さい。
AXIS Q1922/-E:
この装置は、クラスA情報技術装置 です。この装置を家庭環境で使用すると電波妨害を 引き起こすことがあります。この場合には使用者が適 切な対策を講ずるよう要求されることがあります。
Korea -
ࢇЕɼࢽࡈ%ࢷ࢕ળࢶଢԻ۰
࣯Իɼࢽ߾۰یࡈଜЕʨࡶּࢶࡳԻଜֲֻҘ ࠇ߾۰یࡈଟܹ࢑ݡТЬ
Legal Considerations
Video and audio surveillance can be prohibited by laws that vary from country to country. Check the laws in your local region before using this product for surveillance purposes. This product includes one (1) H.264 decoder license and one (1) AAC license. To purchase further licenses, contact your reseller.
Electromagnetic Compatibility (EMC)
This equipment has been designed and tested to fulfill applicable standards for: Radio frequency emission when installed according to the instructions and used in its intended environment. Immunity to electrical and electromagnetic phenomena when installed according to the instructions and used in its intended environment.
USA - Depending on the characteristics of the electrical
environment, using shielded cables (STP) may be appropriate, in which case the following is applicable: This equipment has been tested using shielded cables (STP) and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna; Increase the separation between the equipment and receiver; Connect the equipment into an outlet on a circuit different from that to which the receiver is connected; Consult the dealer or an experienced radio/TV technician for help.
Canada - This Class B digital apparatus complies with
Canadian ICES-003.
Europe - This digital equipment fulfills the
requirements for RF emission according to the Class B limit of EN 55022. This product fulfills the requirements for immunity according to EN 61000-6-1 residential, commercial and light-industry environments. This product fulfills requirements for immunity according to EN 61000-6-2 industrial environments. This product fulfills requirements for immunity according to EN 55024 office and commercial environments.
Australia - This digital equipment fulfills the requirements
for RF emission according to the Class B limit of AS/NZS CISPR 22.
Safety
This product complies to EN/IEC 60950-1, Safety of Information Technology Equipment. This product fulfills the requirements for Safety Extra Low Voltage and Limited Power Source according to EN/IEC/UL 60950-1 when used with the supplied power supply. Outdoor installations: If routing electrical connections on the outside of the housing, pin 1 on the DC power connector (GND) or the shielded PoE cable (STP) shall be grounded. In areas where the temperature is above 60 °C (140 °F), the product shall be placed in a restricted access location.
Equipment Modifications
This equipment must be installed and used in strict accordance with the instructions given in the user documentation. This equipment contains no user-serviceable components. Unauthorized equipment changes or modifications will invalidate all applicable regulatory certifications and approvals.
Liability
Every care has been taken in the preparation of this document. Please inform your local Axis office of any inaccuracies or omissions. Axis Communications AB cannot be held responsible for any technical or typographical errors and reserves the right to make changes to the product and documentation without prior notice. Axis Communications AB makes no warranty of any kind with regard to the material contained within this document, including, but not limited to, the implied warranties of merchantability and fitness for a particular purpose. Axis Communications AB shall not be liable nor responsible for incidental or consequential damages in connection with the furnishing, performance or use of this material.
RoHS
This product complies with both the European RoHS directive, 2002/95/EC, and the Chinese RoHS regulations, ACPEIP.
WEEE Directive
The European Union has enacted a Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE Directive). This directive is applicable in the European Union member states. The WEEE marking on this product (see right) or its documentation indicates that the product must not be disposed of together with household waste. To prevent possible harm to human health and/or the environment, the product must be disposed of in an approved and environmentally safe recycling process. For further information on how to dispose of this product correctly, contact the product supplier, or the local authority responsible for waste disposal in your area. Business users should contact the product supplier for information on how to dispose of this product correctly. This product should not be mixed with other commercial waste. For more information, visit www.axis.com/techsup/commercial waste.
Support
Should you require any technical assistance, please contact your Axis reseller. If your questions cannot be answered immediately, your reseller will forward your queries through the appropriate channels to ensure a rapid response. If connected to the Internet, you can:
• download user documentation and firmware updates
• find answers to resolved problems in the FAQ database; search by product, category, or phrases
• report problems to Axis support by logging in to your private support area. The AXIS Q7424-R uses a 3.0V BR2330A Lithium battery; please see page 3.

Safeguards

Please read through this Installation Guide carefully before installing the product. Keep the Installation Guide for further reference.
CAUTION!
• When transporting the Axis product, use the original packaging or equivalent to prevent damage to the product.
• Store the Axis product in a dry and ventilated environment.
• Avoid exposing the Axis product to vibration, shocks or heavy pressure and do not install the product on unstable brackets, unstable or vibrating surfaces or walls, since this could cause damage to the product.
• Only use handtools when installing the Axis product, the use of electrical tools or excessive force could cause damage to the product.
• Do not use chemicals, caustic agents, or aerosol cleaners. Use a damp cloth for cleaning.
• Use only accessories that comply with technical specification of the product. These can be provided by Axis or a third party.
• Use only spare parts provided by or recommended by Axis.
• Do not attempt to repair the product by yourself, contact Axis or your Axis reseller for service matters.
IMPORTANT!
• This Axis product must be used in compliance with local laws and regulations.
• To use this Axis product outdoors, it must be installed in an approved outdoor housing.
Battery replacement
This Axis product uses a 3.0 V CR2032 Lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of 5 years. Low battery power affects the operation of the RTC, causing it to reset at every power-up. A log message will appear when the battery needs replacing. The battery should not be replaced unless required!
If the battery does need replacing, please contact www.axis.com/techsup for assistance.
• Danger of Explosion if battery is incorrectly replaced.
• Replace only with the same or equivalent battery, as recommended by the manufacturer.
• Dispose of used batteries according to the manufacturer's instructions.
ENGLISH
AXIS Q7424-R Installation Guide Page 5
Important!
This product must be used in compliance with local laws and regulations.
AXIS Q7424-R Video Encoder
Installation Guide
This installation guide provides instructions for installing the AXIS Q7424-R video encoder on your network. For all other aspects of using the product, please see the product’s User Manual on www.axis.com
Installation steps
Follow these steps to install AXIS Q7424-R on your local network (LAN):
1. Check the package contents against the list below.
2. Hardware overview. See page 6.
3. Install the hardware. See page 7.
4. Assign an IP address. See page 8.
5. Set the password. See page 11.

Package contents

Item Models/variants/notes
Axis video encoder model AXIS Q7424-R Mounting kit • 4 Surface protection pads
CD AXIS Network Video Product CD, including installation tools and other
Printed materials AXIS Q7424-R Installation Guide (this document)
• Terminal block connectors (I/O: 6-pin connector, RS-485/RS­422: 2 x 2-pin connector, Power: 3-pin connector, Audio: 4-pin connector)
• Allen key (hex key) for tamper-proof SD-lid screw
software
Axis Warranty Document
ENGLISH
Optional accessories DIN Rail Clip
Page 6 AXIS Q7424-R Installation Guide
Front view
Rear view
5 6 7 8 9
21 3 4
10 11 12 13
14

Hardware overview

1. LED indicator power
2. LED indicator status
3. LED indicator network
4. Mounting holes
5. Video input connectors
6. SD memory card slot
7. I/O connector
Dimensions
AXIS Q7424-R
8. Audio connectors
9. SFP connector
10. RS-485/RS-422 connector
11. Control button
12. Power connector
13. Network connector (PoE)
14. SD Memory card lid
HxWxD = 45x135x167mm Weight = 0.8kg (1.7 lb.)
AXIS Q7424-R Installation Guide Page 7

Install the hardware

Important!
The casing of the AXIS Q7424-R is not approved for outdoor use. To use the product outdoors, it must be installed in an approved outdoor housing. Please see www.axis.com for more information on outdoor housings.
Notes:
• The AXIS Q7424-R can simply be placed on a flat surface or mounted. See below for mounting instructions.
• Punch out the protective pads and stick them under the video encoder to prevent scratches on the surface where the video encoder is placed.
Mount the video encoder
1. Place the video encoder against the wall, and mark the four mounting holes (see image on page 6).
2. Drill the four mounting holes.
3. Attach the encoder to the wall using screws appropriate to the wall material.
Connect the cables and insert the SD memory card
1. Connect the encoder to the network using a shielded network cable or an SFP module. If using PoE see note below.
2. Optionally connect external input/output devices, e.g. alarm devices. See page 14 for information on the terminal connector pins.
3. Optionally connect an active speaker and/or external microphone.
4. Connect the cameras to the video inputs.
5. If powering the unit with AC or DC input, connect an external power supply. See note below.
6. Check that the indicator LEDs indicate the correct conditions. See the table on page 16 for details.
7. Insert a SD memory card if required and secure the SD memory card lid with the allen key provided.
ENGLISH
Notes:
• The unit can be powered using either the AC power, the DC power input or PoE.
• If powering the unit using DC or AC power, connect the power supply to the power connector at the rear of the unit.
• If powering the unit using PoE, connect a PoE network cable.
• To fulfill safety requirements, do not use AC power for outdoor installation.
• If using SFP, connect a 1 Gbps SFP module to the SFP slot.
• The unit can only use one Network interface, either via SFP module or via RJ45 connector. SFP module has higher priority than RJ45 connector.
Page 8 AXIS Q7424-R Installation Guide

Assign an IP address

Most networks today have a DHCP server that automatically assigns IP addresses to connected devices. If your network does not have a DHCP server the AXIS Q7424-R will use 192.168.0.90 as the default IP address.
AXIS IP Utility and AXIS Camera Management are recommended methods for setting an IP address in Windows. These free applications are available on the Axis Network Video Product CD supplied with this product, or they can be downloaded from www.axis.com/techsup. Depending on the number of cameras you wish to install, use the method that suits you best.
Method Recommended for Operating system
AXIS IP Utility See page 9
AXIS Camera Management See page 10
Notes:
• If assigning the IP address fails, check that there is no firewall blocking the operation.
• For other methods of assigning or discovering the IP address of the AXIS Q7424-R in other operating systems, see page 13.
Single video encoder Small installations
Multiple video encoders Large installations Installation on a different subnet
Windows
Windows 2000 Windows XP Pro Windows 2003 Server Windows Vista Windows 7
AXIS Q7424-R Installation Guide Page 9
AXIS IP Utility - single camera/small installation
AXIS IP Utility automatically discovers and displays Axis devices on your network. The application can also be used to manually assign a static IP address.
Note that the computer running AXIS IP Utility must be on the same network segment (physical subnet) as the AXIS Q7424-R.
Automatic discovery
1. Check that the AXIS Q7424-R is connected to the network and that power has been applied.
2. Start AXIS IP Utility.
3. When the AXIS Q7424-R appears in the window, double-click it to open its home page.
4. See page 11 for instructions on how to assign the password.
ENGLISH
Set the IP address manually (optional)
1. Acquire an unused IP address on the same network segment as your computer.
2. Select AXIS Q7424-R.
3. Click the button Assign new IP address to selected device and enter the IP address.
4. Click the Assign button and follow the instructions.
5. Click the Home Page button to access the video encoder’s web pages.
6. See page 11 for instructions on how to set the password.
Page 10 AXIS Q7424-R Installation Guide
AXIS Camera Management - multiple cameras/large installations
AXIS Camera Management can automatically find and set IP addresses, show connection status, and manage firmware upgrades for multiple Axis video products.
Automatic discovery
1. Check that the encoder is connected to the network and that power has been applied.
2. Start AXIS Camera Management. When the video encoder appears in the window, double-click it to open the encoder’s home page.
3. See page 11 for instructions on how to set the password.
Assign an IP address in a single device
1. Select the video encoder in AXIS Camera Management and click the Assign IP button.
2. Select Assign the following IP address and enter the IP address, the subnet mask and default router the device will use.
3. Click the OK button.
Assign IP addresses in multiple devices
AXIS Camera Management speeds up the process of assigning IP addresses to multiple devices, by suggesting IP addresses from a specified range.
1. Select the devices you wish to configure (different models can be selected) and click the Assign IP button.
2. Select Assign the following IP address range and enter the range of IP addresses, the subnet mask and default router the devices will use.
3. Click the OK button.
AXIS Q7424-R Installation Guide Page 11
To configure the password directly via an unencrypted connection, enter the password here.
To create an HTTPS connection, start by clicking this button.

Set the password

To gain access to the product, the password for the default administrator user root must be set. This is done in the ‘Configure Root Password’ dialog, which is displayed when the AXIS Q7424-R is accessed for the first time.
To prevent network eavesdropping when setting the root password, this can be done via an encrypted HTTPS connection, which requires an HTTPS certificate (see note below).
To set the password via a standard HTTP connection, enter it directly in the first dialog shown below.
To set the password via an encrypted HTTPS connection, follow these steps:
1. Click the Create self-signed certificate button.
2. Provide the requested information and click OK. The certificate is created and the password can now be set securely. All traffic to and from the AXIS Q7424-R is encrypted from this point on.
3. Enter a password and then re-enter it to confirm the spelling. Click OK. The password has now been configured.
ENGLISH
4. To log in, enter the user name “root” in the dialog as requested.
The default administrator user name root cannot be deleted.
Note:
5. Enter the password as set above, and click OK. If the password is lost, the AXIS Q7424-R must be reset to the factory default settings. See page 17.
6. If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the video stream in Internet Explorer. You will need administrator rights on the computer to do this.
7. The Live View page of the AXIS Q7424-R is displayed. The Setup link leads to menus which allow you to customize the encoder.
Page 12 AXIS Q7424-R Installation Guide
Setup - Provides all the tools for configuring the encoder to requirements.
Help - Displays online help on all aspects of
using the encoder.
Notes:
• HTTPS (Hypertext Transfer Protocol over SSL) is a protocol used to encrypt the traffic between web browsers and servers. The HTTPS certificate controls the encrypted exchange of information.
• The default administrator user root cannot be deleted.
• If the password for root is lost or forgotten, the AXIS Q7424-R must be reset to the factory default settings. See page 17.
AXIS Q7424-R Installation Guide Page 13

Other methods of setting the IP address

The table below shows other methods available for setting or discovering the IP address. All methods are enabled by default, and all can be disabled.
UPnP™
Bonjour
AXIS Dynamic DNS Service
ARP/Ping
View DHCP server admin pages
Use in operating system
Windows When enabled on your computer, the video encoder is
MAC OSX (10.4 or later)
All A free service from Axis that allows you to quickly and simply
All See below. The command must be issued within 2 minutes of
All To view the admin pages for the network DHCP server, see the
Notes
automatically detected and added to “My Network Places.”
Applicable to browsers with support for Bonjour. Navigate to the Bonjour bookmark in your browser (e.g. Safari) and click on the link to access the video encoder’s web pages.
install your video encoder. Requires an Internet connection with no HTTP proxy. See www.axiscam.net for more information.
connecting power to the video encoder.
server’s own documentation.
Set the IP address with ARP/Ping
1. Acquire a free static IP address on the same network segment your computer is connected to.
2. Locate the serial number (S/N) or numbers on the AXIS Q7424-R label.
3. Open a command prompt on your computer and enter the following commands:
Windows syntax Windows example
arp -s <IP Address> <Serial Number> ping -l 408 -t <IP Address>
UNIX/Linux/Mac syntax UNIX/Linux/Mac example
arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125
ENGLISH
arp -s <IP Address> <Serial Number> temp ping -s 408 <IP Address>
arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125
4. Check that the network cable is connected to the AXIS Q7424-R and then start/restart the AXIS Q7424-R, by disconnecting and reconnecting power. If PoE is used, start/restart the AXIS Q7424-R by disconnecting and then reconnecting the network cable.
5. Close the command prompt when you see ‘Reply from 192.168.0.125:...’ or similar.
6. In your browser, type in http://<IP address> in the Location/Address field and press Enter.
Notes:
• To open a command prompt in Windows: from the Start menu, select Run... and type cmd. Click OK.
• To use the ARP command on a Mac OS X, use the Terminal utility in Application > Utilities.
Page 14 AXIS Q7424-R Installation Guide
Power connector - 3-pin terminal block used for power input
DC power input 8-28 V DC, max 10 W
AC power input 20-24 V AC, max 15.6 VA
IN
OUT

Unit connectors

Network connector - RJ-45 Ethernet connector. Supports Power over Ethernet (PoE) Class 3 - max
12.95W. Using shielded cables is recommended.
Power input connector - 3-pin terminal block used for power input from an external power supply.
External power supply: An external 8-28 V DC or 20-24 V AC limited power source with a maximum output power of 100 VA.
Ensure the power supply is appropriate in relation to the temperature and vibrations in its
Note:
environment. Connect the signals according to symbols on the terminal block and the description in the image above; then turn the connector 180° and plug into the unit.

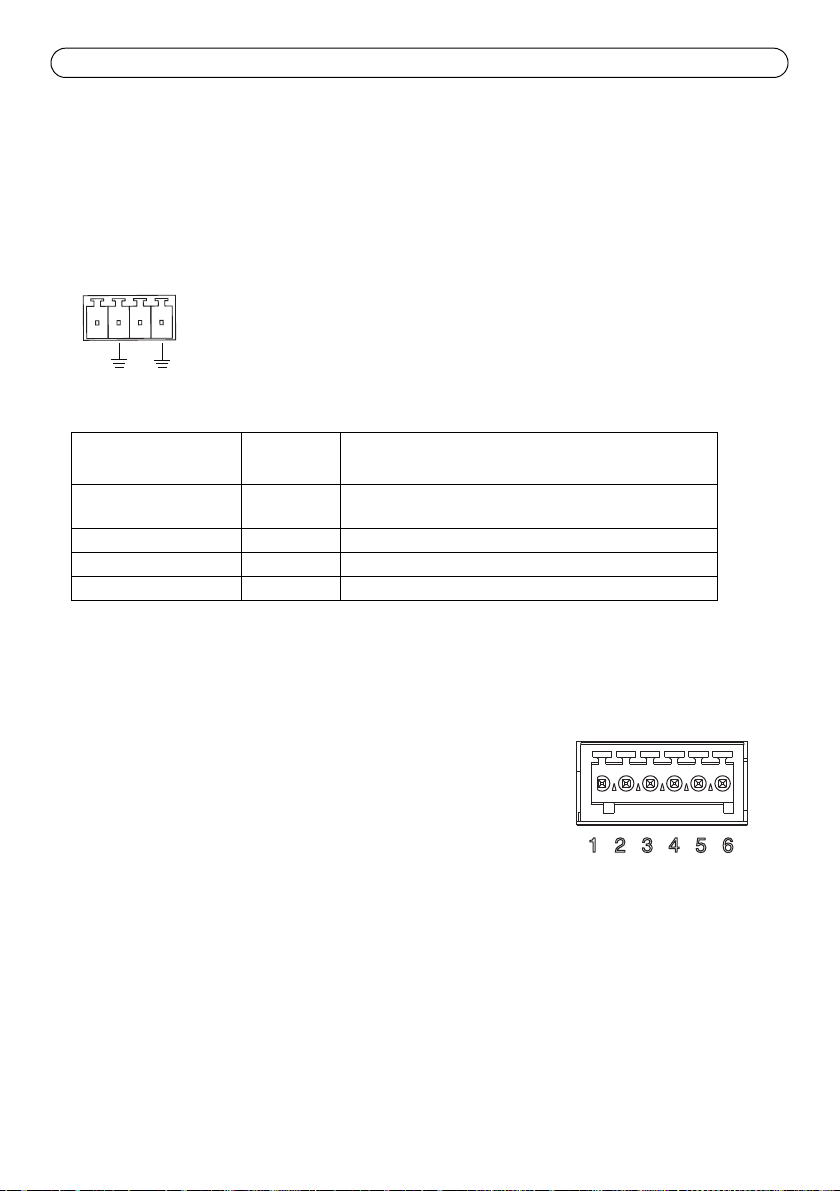

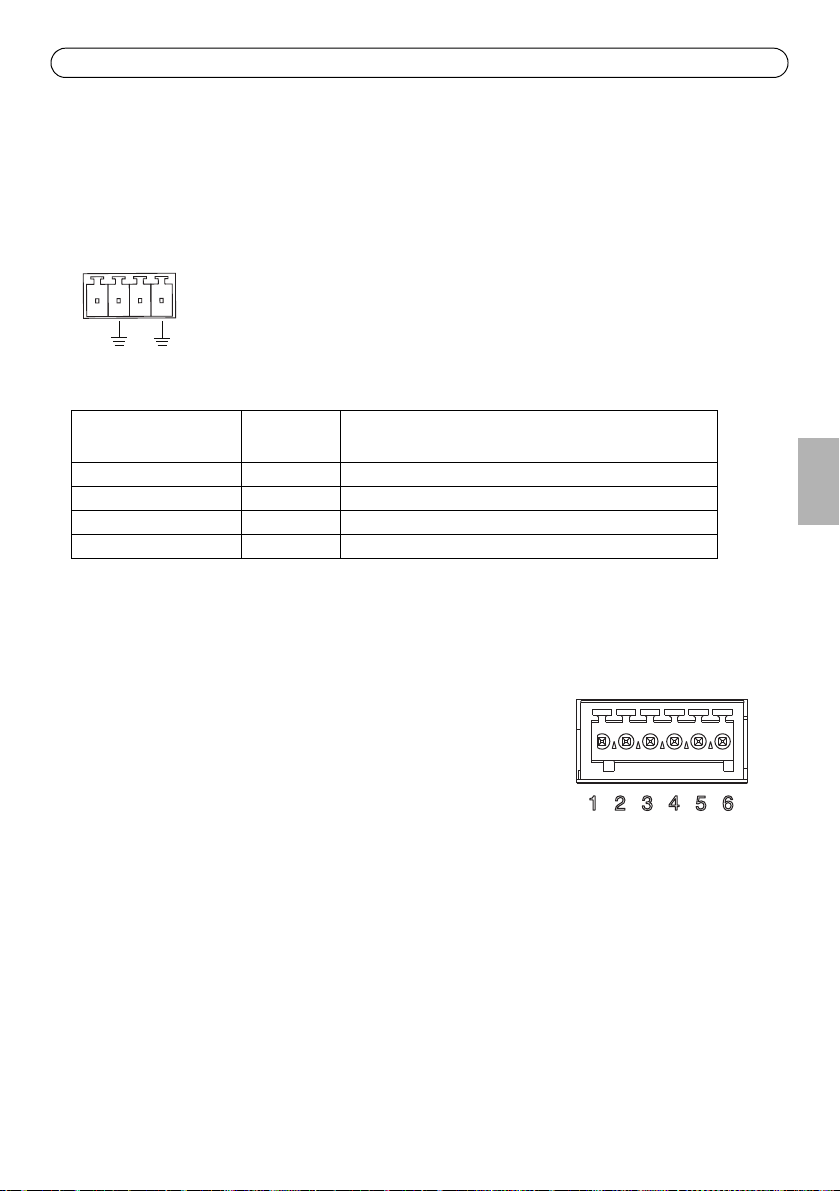

Audio in/out -
• Audio Input: Microphone or line level inputs (mono). A selectable 2.0V, 2.5V or 3.0V microphone bias is available.
• Audio Output: Line level audio output (mono), that can be connected to a public address (PA) system or an active speaker with a built-in amplifier.
AXIS Q7424-R Installation Guide Page 15
Function Pin number Description
Microphone/Line in 1 Microphone or line level inputs (mono) GND 2 Ground Line out 3 Line level audio out GND 4 Ground
Note: Connect the signals according to symbols on the terminal block and the description in the image
above; then turn the connector 180° and plug into the unit.
SFP-connector - Supports 1 Gbit/s SFP Module.
I/O terminal connector - Used in applications for e.g. motion
detection, event triggering, time lapse recording and alarm notifications. In addition to an auxiliary power and a GND pin, the AXIS Q7424-R has 4 pins that can be configured as either input or output. These pins provide the interface to:
• Transistor output - For connecting external devices such as relays and LEDs. Connected devices can be activated by AXIS VAPIX API, output buttons on the Live View page or by an Event Type. The output will show as active (shown under Event Configuration > Port Status) if the alarm device is activated.
• Digital input - An alarm input for connecting devices that can toggle between an open and closed circuit, for example: PIRs, door/window contacts, and glass break detectors. When a signal is received the state changes and the input becomes active (shown under Event Configuration > Port Status.).
Function Pin Notes Specifications
GND 1 Ground 12 V DC
Power output Configurable
(Input or Output)
2 Can be used to power auxiliary equipment. Max load = 125mA
3 - 6 Digital input - Connect to GND to activate, or
leave floating (or unconnected) to deactivate. Digital output - Internal connection to ground
when activated, floating (unconnected) when deactivated. If used with an external relay, a diode must be connected in parallel with the load, for protection against voltage transients.
0 to + 30V DC
Max load = 100mA Max voltage = + 30V DC
ENGLISH
Connect the signals according to numbers on the terminal block and the description in the image
Note:
above; then turn the connector 180° and plug into the unit.
Page 16 AXIS Q7424-R Installation Guide
RS-485/422
RX/TX
1 2 3 4
T X
A B
A B

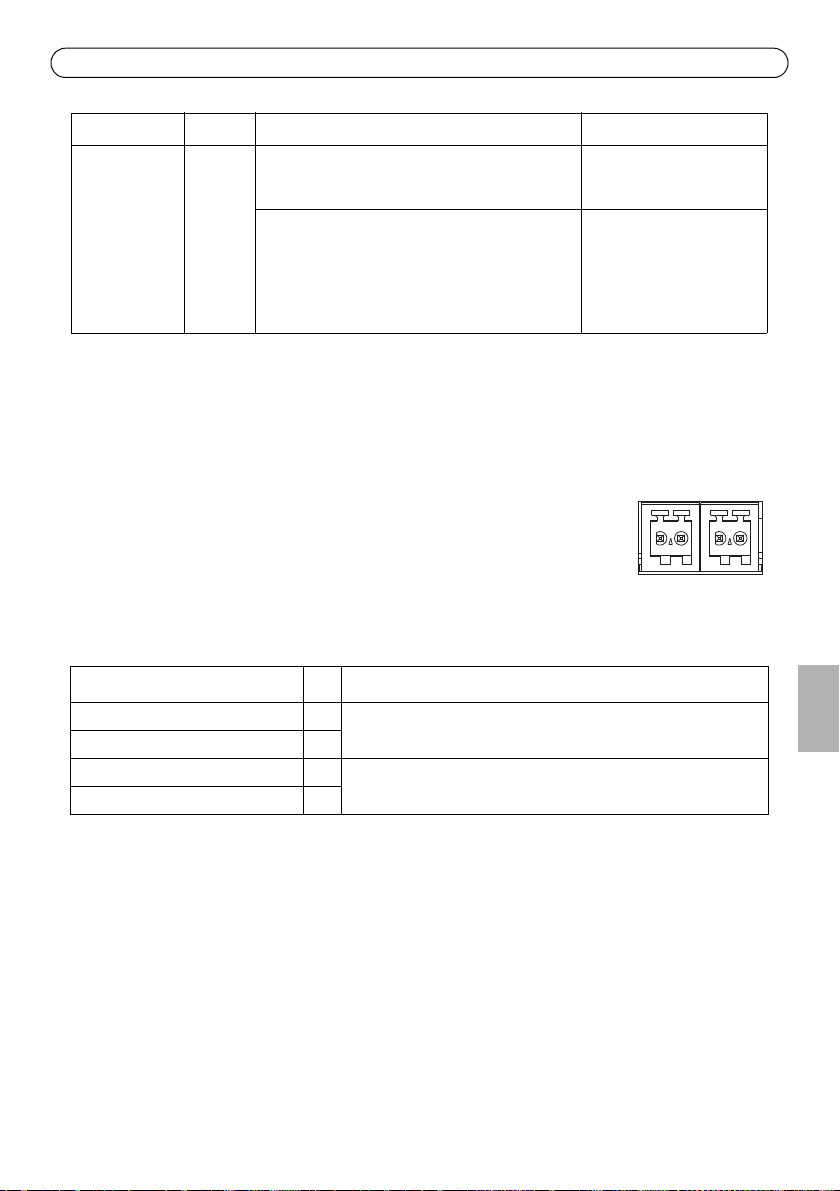

RS-485/RS-422 connector - Two 2-pin terminal blocks for RS-485/RS-422 serial interface used to control auxiliary equipment, e.g. PTZ devices.
The RS-485/RS-422 serial port can be configured to support:
RS-485/422
• Two-wire RS-485 half duplex
• Four-wire RS-485 full duplex
• Two-wire RS-422 simplex
• Four-wire RS-422 full duplex point to point communication
Function Pin Notes
RS-485/RS-422 RX/TX A 1 (RX) For full duplex RS-485/RS-422 RS-485/RS-422 RX/TX B 2 RS-485/RS-422 TX A 3 (TX) For full duplex RS-485/RS-422 RS-485/RS-422 TX B 4
Connect the signals according to the letters on the terminal block and the description in the image
Note:
above; then turn the connector 180° and plug into the unit.
(RX/TX) For half duplex RS-485
RX/TX
SD memory card slot - The SD memory card can be used for local recording with removable storage.
BNC connector - Connect a 75 ohm coaxial video cable (max. length 800 feet (250 meters)).
Note: For each video input 75 Ohm video termination can be enabled/disabled via the product's web page
from Setup > Video & Audio > Video (1, 2, 3, or 4) > Camera Settings. These terminations are enabled on factory default. In cases where the product is to be connected in parallel with other equipment, for optimum video quality, it is recommended that termination be enabled for only the last device in the video signal chain.
LED indicators
LED Color Indication
Network Green Steady for connection to a 1 Gbit/s network. Flashes for network activity.
Amber Steady for connection to 10/100 Mbit/s network. Flashes for network activity. Unlit No network connection.
Status Green Steady green for normal operation.
Amber Steady during startup, during reset to factory default or when restoring settings. Red Flash for failed upgrade.
Power Green Normal operation.
Amber Flashes green/amber during firmware upgrade.
AXIS Q7424-R Installation Guide Page 17
Tip!
Visit www.axis.com/techsup to check if there is updated firmware available for your AXIS Q7424-R. To see the currently installed firmware version, see the About web page.

Resetting to the factory default settings

This will reset all parameters, including the IP address, to the Factory Default settings:
1. Disconnect the power from the AXIS Q7424-R, or if PoE is used disconnect the network cable.
2. Press and hold the Control button and reconnect power or the network cable if PoE is used.
3. Keep the Control button pressed until the Status indicator displays amber (this may take up to 15 seconds).
4. Release the Control button. When the Status indicator displays green (which can take up to 1 minute) the process is complete and the video encoder has been reset.
5. Re-assign the IP address, using one of the methods described in this document.
It is also possible to reset parameters to the original factory default settings via the web interface. For more information, please see the online help or the user’s manual.

Accessing the AXIS Q7424-R from the Internet

Once installed, your AXIS Q7424-R is accessible on your local network (LAN). To access the video encoder from the Internet, network routers must be configured to allow incoming traffic, which is usually done on a specific port.
• HTTP port (default port 80) for viewing and configuration
• RTSP port (default port 554) for viewing H.264 video streams
Please refer to the documentation for your router for further instructions. For more information on this and other topics, visit the Axis Support Web at www.axis.com/techsup
ENGLISH

Further information

The user manual is available from the Axis Web site at www.axis.com

Mesures de sécurité

Lisez attentivement ce guide d'installation avant d'installer le produit. Conservez le guide d'installation pour une utilisation ultérieure.
ATTENTION!
• Pour transporter le produit Axis et éviter de l'endommager, utilisez l'emballage d'origine ou un emballage équivalent.
• Conservez le produit Axis dans un environnement sec et aéré.
• Évitez d'exposer le produit Axis à des vibrations, des chocs ou une trop forte pression et ne l'installez pas sur des supports instables, ou encore sur des surfaces ou des murs instables ou vibrants ; cela risquerait de l'endommager.
• Utilisez uniquement des outils à main pour installer le produit Axis car l’utilisation d’outils électriques ou l’usage excessif de la force pourraient l’endommager.
• Pour le nettoyage, n’utilisez ni produits chimiques, ni substances caustiques ou aérosols. Utilisez un chiffon humide pour le nettoyage.
• N’utilisez que des accessoires conformes aux caractéristiques techniques du produit. Ceux-ci peuvent être fournis par Axis ou par un fournisseur tiers.
• Utilisez uniquement des pièces de rechange fournies ou recommandées par Axis.
• Ne tentez pas de réparer le produit vous-même, contactez Axis ou votre revendeur Axis pour toute réparation.
IMPORTANT!
• Ce produit Axis doit être utilisé conformément aux lois et réglementations locales en vigueur.
• Pour pouvoir être utilisé à l'extérieur, ce produit Axis doit être placé dans un boîtier d'extérieur homologué.
Remplacement des piles
Ce produit Axis nécessite une pile au lithium CR2032 de 3 V pour l’alimentation de son horloge en temps réel interne. Dans des conditions normales d'utilisation, cette pile est censée durer au moins 5 ans. Si la pile est faible, le fonctionnement de l'horloge en temps réel peut être affecté et entraîner sa réinitialisation à chaque mise sous tension. Un message enregistré apparaît lorsque la pile doit être remplacée. Ne remplacez la pile qu'en cas de nécessité !
Si la pile doit être remplacée, veuillez contacter www.axis.com/techsup pour obtenir de l’aide.
• Le remplacement incorrect de la pile peut entraîner un risque d'explosion.
• Remplacez la pile par une pile identique ou équivalente uniquement, en respectant les recommandations du fabricant.
• Jetez les piles usagées conformément aux consignes du fabricant.
AXIS Q7424-R Guide d'installation Page 19
Important !
Ce produit doit être utilisé conformément aux lois et dispositions locales en vigueur.
AXIS Q7424-R Encodeur vidéo
Guide d'installation
Ce guide d'installation vous explique comment installer l'encodeur vidéo AXIS Q7424-R sur votre réseau. Pour toute autre question concernant l'utilisation du produit, reportez-vous au manuel de l'utilisateur que vous trouverez sur le site www.axis.com.
Étapes d’installation
Suivez ces étapes pour installer l’AXIS Q7424-R sur votre réseau local :
1. Vérifiez le contenu de l’emballage par rapport à la liste ci-dessous.
2. Aperçu du matériel. Reportez-vous à la page 20.
3. Installation du matériel. Reportez-vous à la page 21.
4. Attribuez une adresse IP. Reportez-vous à la page 22.
5. Configuration du mot de passe. Reportez-vous à la page 25.

Contenu de l’emballage

Élément Modèles/variantes/remarques
Modèles d'encodeur vidéo Axis
Kit de montage • 4 patins de protection de surface
CD CD du produit de vidéo sur IP AXIS comprenant les outils d'installation et
Documentation imprimée AXIS Q7424-R Guide d’installation (le présent document)
AXIS Q7424-R
• Bornier de connexion (E/S : connecteur à 6 broches, RS-485/­422 : connecteur à 2 x 2 broches, alimentation : connecteur à 3 broches, audio : connecteur à 4 broches)
• Clé Allen (clé hexagonale) pour vis inviolable du couvercle de la carte mémoire SD
les autres logiciels
Document de garantie d’Axis
FRAN
ÇAIS
Accessoires en option Clip pour rail DIN
Page 20 AXIS Q7424-R Guide d’installation
Vue de face
Vue arrière
5 6 7 8 9
21 3 4
10 11 12 13
14

Aperçu du matériel

1. Voyant DEL d’alimentation
2. Voyant DEL d’état
3. Voyant DEL réseau
4. Trous de fixation
5. Connecteurs d'entrée vidéo
6. Logement pour carte mémoire SD
7. Connecteur d'E/S
Dimensions
AXIS Q7424-R
8. Connecteurs audio
9. Connecteur SFP (enfichable à faible encombrement)
10. Connecteur RS-485/RS-422
11. Bouton de commande
12. Connecteur d’alimentation
13. Connecteur réseau (PoE)
14. Couvercle de carte mémoire SD
HxlxP = 45x135x167 mm Poids = 800 g
AXIS Q7424-R Guide d'installation Page 21

Installation du matériel

Important !
Le boîtier de l’AXIS Q7424-R n’est pas approuvé pour une utilisation en extérieur. Pour pouvoir être utilisé à l'extérieur, il doit être placé dans un boîtier d'extérieur homologué. Consultez le site www.axis.com pour obtenir plus d'informations sur les boîtiers extérieur.
Remarques :
• L’AXIS Q7424-R peut être simplement installé sur une surface plane ou bien il peut être monté. Reportez­vous aux instructions de montage ci-dessous.
• Sortez les patins de protection de leur emballage et collez-les sur le dessous de l'encodeur vidéo pour éviter de rayer la surface sur laquelle l'encodeur vidéo est installé.
Montage de l’encodeur vidéo
1. Placez l'encodeur vidéo contre le mur et marquez l'emplacement des quatre trous de fixation (voir l'image à la page 20).
2. Percez les quatre trous de fixation.
3. Fixez l’encodeur au mur en utilisant des vis appropriées.
Branchez les câbles et insérez la carte mémoire SD.
1. Branchez l’encodeur sur le réseau à l’aide d’un câble réseau blindé ou d’un module SFP. En cas d'utilisation de PoE, voir la remarque ci-dessous.
2. Si vous le souhaitez, connectez des périphériques d'entrée/sortie externes, tels que des systèmes d'alarme. Reportez-vous à la page 28 pour obtenir plus d'informations sur les broches du connecteur pour terminaux.
3. Si vous le souhaitez, vous pouvez brancher un haut-parleur actif et/ou un microphone externe.
4. Connectez les caméras aux entrées vidéo.
5. Si l’appareil est alimenté en CA ou CC, branchez une alimentation externe. Voir la remarque ci­dessous.
6. Vérifiez que les voyants DEL indiquent que tout fonctionne correctement. Pour plus d'informations, reportez-vous au tableau de la page 32.
7. Si nécessaire, insérez une carte mémoire SD, puis fixez son couvercle avec la clé Allen fournie.
Remarques :
• L'appareil peut être alimenté par une alimentation en courant alternatif ou continu, ou par PoE.
• Si l'appareil est alimenté par une alimentation en courant continu ou alternatif, branchez l'alimentation au connecteur d'alimentation situé à l'arrière de l'appareil.
• Si l'appareil est alimenté par PoE, branchez un câble réseau PoE.
• Conformément aux normes de sécurité, vous ne devez pas utiliser d’alimentation en courant alternatif pour les installations extérieures.
• Si vous utilisez le SFP, branchez un module SFP 1 Gbit/s à l’emplacement SFP.
• L’appareil ne peut utiliser qu’une seule interface réseau, soit via le module SFP soit via le connecteur RJ45. Le module SFP est prioritaire devant le connecteur RJ45.
FRAN
ÇAIS
Page 22 AXIS Q7424-R Guide d’installation

Attribution d’une adresse IP

Aujourd’hui, la plupart des réseaux comportent un serveur DHCP qui attribue automatiquement des adresses IP aux dispositifs connectés. Si votre réseau en est dépourvu, votre AXIS Q7424-R utilisera
192.168.0.90 comme adresse IP par défaut.
Il est conseillé d’utiliser AXIS IP Utility et AXIS Camera Management pour configurer une adresse IP sous Windows. Ces deux applications gratuites sont disponibles sur le CD joint à votre produit de vidéo sur IP Axis. Vous pouvez également les télécharger à partir du site www.axis.com/techsup. Choisissez la méthode qui vous convient le mieux, selon le nombre de caméras à installer.
Méthode Recommandée pour Système
AXIS IP Utility Voir page 23
AXIS Camera Management Voir page 24
Un seul encodeur vidéo Petites installations
Plusieurs encodeurs vidéo Grandes installations Installation sur un autre sous­réseau
d’exploitation
Windows
Windows 2000 Windows XP Pro Windows 2003 Server Windows Vista Windows 7
Remarques :
• En cas d’échec de l’attribution d’une adresse IP, vérifiez qu’aucun pare-feu ne bloque l’opération.
• Pour connaître les autres méthodes d'attribution ou de détection de l'adresse IP du AXIS Q7424-R sous d'autres systèmes d'exploitation, reportez-vous à la page 27.
AXIS Q7424-R Guide d'installation Page 23
AXIS IP Utility - une seule caméra/petite installation
AXIS IP Utility détecte et affiche automatiquement les périphériques Axis sur votre réseau. Cette application peut également être utilisée pour attribuer manuellement une adresse IP statique.
Notez que l'ordinateur exécutant l'application AXIS IP Utility doit se trouver sur le même segment de réseau (sous-réseau physique) que l'AXIS Q7424-R.
Détection automatique
1. Vérifiez que l’AXIS Q7424-R soit bien connecté au réseau et se trouve sous tension.
2. Lancez AXIS IP Utility.
3. Lorsque l'icône AXIS Q7424-R apparaît dans la fenêtre, double-cliquez dessus pour en ouvrir la page d'accueil.
4. Reportez-vous à la page 25 pour savoir comment configurer le mot de passe.
FRAN
ÇAIS
Définir manuellement l’adresse IP (optionnel)
1. Trouvez une adresse IP non utilisée sur le même segment de réseau que celui de votre ordinateur.
2. Sélectionnez AXIS Q7424-R.
3. Cliquez sur le bouton Assign new IP address to selected device (Attribuer une nouvelle adresse IP au périphérique sélectionné), et saisissez l’adresse IP.
4. Cliquez sur le bouton Assign (Attribuer) et suivez les instructions.
5. Cliquez sur le bouton Home Page (Page d’accueil) pour accéder aux pages Web de l'encodeur vidéo.
6. Reportez-vous à la page 25 pour savoir comment configurer le mot de passe.
Page 24 AXIS Q7424-R Guide d’installation
AXIS Camera Management - Plusieurs caméras/grandes installations
AXIS Camera Management peut détecter et définir automatiquement les adresses IP, afficher l'état de connexion et gérer les mises à niveau du micrologiciel de plusieurs produits de vidéo sur IP Axis.
Détection automatique
1. Vérifiez que l'encodeur est connecté au réseau et qu'il est sous tension.
2. Lancez AXIS Camera Management. Double-cliquez sur l'icône de l'encodeur vidéo lorsqu'elle apparaît dans la fenêtre afin d'ouvrir la page d'accueil de l'encodeur.
3. Reportez-vous à la page 25 pour savoir comment définir le mot de passe.
Attribuer une adresse IP à un seul dispositif
1. Sélectionnez l'encodeur vidéo dans l'application AXIS Camera Management, puis cliquez sur le bouton Assign IP (Attribuer
une adresse IP).
2. Sélectionnez Assign the following IP address (Attribuer l’adresse IP suivante) et saisissez l’adresse IP, le masque de sous-réseau et le routeur par défaut que le périphérique utilisera.
3. Cliquez sur le bouton OK.
Attribution d'adresses IP à plusieurs périphériques
AXIS Camera Management accélère le processus d’attribution d’adresses IP à plusieurs périphériques en suggérant des adresses IP parmi une plage spécifiée.
1. Sélectionnez les périphériques à configurer (il peut s’agir de plusieurs modèles), puis cliquez sur le bouton Assign IP
(Attribuer une adresse IP).
2. Sélectionnez Assign the following IP address range (Attribuer la plage d’adresses IP suivante) et saisissez la plage d’adresses IP, le masque de sous-réseau et le routeur par défaut que les périphériques utiliseront.
3. Cliquez sur le bouton OK.
AXIS Q7424-R Guide d'installation Page 25
Pour configurer directement le mot de passe via une connexion non cryptée, saisissez le mot de passe à cet endroit.
Pour créer une connexion HTTPS, commencez par cliquer sur ce bouton.

Configurer le mot de passe

Pour accéder au produit, le mot de passe de l’administrateur par défaut, root, doit être configuré. Vous pouvez effectuer cette opération dans la boîte de dialogue Configure Root Password (Configurer le mot de passe root) qui s’affiche lors du premier accès à l’AXIS Q7424-R.
Pour éviter les écoutes électroniques lors de la configuration du mot de passe root, utilisez une connexion HTTPS cryptée nécessitant un certificat HTTPS (voir la remarque ci-dessous).
Pour configurer le mot de passe via une connexion HTTP standard, saisissez-le directement dans la première boîte de dialogue représentée ci-dessous.
Pour configurer le mot de passe avec une connexion HTTPS cryptée, procédez comme suit :
1. Cliquez sur le bouton Create self-signed certificate (Créer un certificat autosigné).
2. Saisissez les informations demandées, puis cliquez sur OK. Le certificat est créé. Vous pouvez à présent configurer le mot de passe en toute sécurité. Tout le trafic vers et depuis l’AXIS Q7424­R est désormais crypté.
3. Saisissez un mot de passe, puis saisissez-le à nouveau pour le confirmer. Cliquez sur OK. Le mot de passe est à présent configuré.
FRAN
ÇAIS
4. Pour vous connecter, saisissez « root » comme nom d’utilisateur dans la boîte de dialogue lorsque vous y êtes invité.
Remarque :
Le nom d’utilisateur de l’administrateur par défaut est root et il ne peut pas être supprimé.
5. Saisissez le mot de passe de la manière indiquée ci-dessus et cliquez sur OK. Si vous avez oublié votre mot de passe, vous devrez rétablir les paramètres d'usine par défaut du AXIS Q7424-R. Reportez-vous à la page 32.
6. Si nécessaire, cliquez sur Yes (Oui) pour installer AMC (AXIS Media Control) afin de pouvoir visualiser le flux de données vidéo dans Internet Explorer. Pour ce faire, vous devrez être connecté à l’ordinateur avec des droits d’administrateur.
Loading...
+ 57 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
