Scanner a colori
Manuale dell'utente
Regulatory model: FF-0803S
Avision Inc.
Marchi registrati
Microsoft é un marchio registrato negli Stati Uniti dalla Microsoft
Corporation.
Windows e Windows Vista sono marchi registrati della Microsoft
Corporation registrati negli Stati Uniti e/o in altri paesi.
IBM, PC, AT, XT sono marchi registrati della International
Business Machines Corp.
Qualsiasi altro nome di prodotto o di ditta citato in questa
pubblicazione é un marchio registrato dei suoi rispettivi
proprietari.
Diritti d’autore
Tutti i diritti sono riservati. Nessuna parte di questa
pubblicazione può essere riprodotta, trasmessa, trascritta,
immagazzinata in un sistema di recupero, o tradotta in
qualsiasi lingua o linguaggio elettronico, in nessun caso e con
nessun mezzo elettronico, meccanico, magnetico, ottico,
chimico, manuale o altro, senza la previa autorizzazione scrit ta
della Avision Inc.
I documenti di cui si eseguirà la scansione tramite questo
prodotto potrebbero essere protetti da leggi statali o altre
regolamentazioni, come le leggi sui diritti d’autore. L’utente é il
solo responsabile riguardo l’adempimento a tali leggi e
regolamenti.
ii
Manuale Introduttivo
Garanzia
Le informazioni contenute in questa pubblicazione possono
essere soggette a modifica senza previo preavviso.
La Avision non fornisce alcuna garanzia riguardo questo
materiale, incluse eventuali garanzie implicite di adeguat ezza a
qualsiasi proposito.
La Avision non può essere ritenuta responsabile per eventuali
errori contenuti in questa documentazione o per danni
incidentali o conseguenti la fornitura, le prestazioni o l’utilizzo
di questo materiale.
iii
Avvertenza FCC sulle interferenze
Questo apparecchio genera ed utilizza frequenze radio, e
potrebbe causare interferenze con la ricezione di radio e
televisioni in caso non sia installato ed utilizzato corret tamente.
Questo fatto é stato sottoposto a verifica ed é stato ritenuto
conforme alle limitazioni di un dispositivo per la computazione di
classe B, in accordo con le caratteristiche tecniche segnalate
nella Sezione 15 del regolamento FCC. Queste caratteristiche
tecniche sono intese a dare una protezione ragionevole da
questo tipo di interferenze in installazioni residenziali. Tuttavia
non vi é alcuna garanzia che queste interferenze non si
verifichino in una particolare installazione. Se questo
apparecchio dovesse causare interferenze dannose alla ricezione
radio o televisiva (cosa che può essere verificata accendendo e
spegnendo l’apparecchio), l’utente é invitato a cercare di
correggere l’interferenza con una delle seguenti procedure:
• Ri-orientate o riposizionate l’antenna ricevente.
• Aumentate la distanza tra l’apparecchiatura e
l’equipaggiamento ricevente.
• Collegate l’equipaggiamento ad una presa o circuito di
corrente diverso da quello a cui é collegato l’apparecchio
ricevente.
• Consultate il rivenditore o un tecnico radio/TV.
CE
Questo prodotto è conforme ai limiti previsti per la Classe
B della normativa EN55022, EN55024 nonché ai requisiti di
sicurezza della normativa EN 60950.
iv
Manuale Introduttivo
Smaltimento di apparecchiature da rottamare da parte di
privati nell
’Unione Europea
Questo simbolo che appare sul prodotto o sulla confezione
indica che il prodotto non deve essere smaltito assieme agli
altri rifiuti domestici. Gli utenti devono provvedere allo
smaltimento delle apparecchiature da rottamare portandole al
luogo di raccolta indicato per il riciclaggio delle apparecchiature
elettriche ed elettroniche. La raccolta e il riciclaggio separati
delle apparecchiature da rottamare in fase di smaltimento
favoriscono la conservazione delle risore naturali e garantiscono
che tali apparecchiature vengano rottamate nel rispetto
dell’ambiente e della tutela della salute. Perulteriori
informazioni sui punti di raccolta delle apparecchiature da
rottamare, contattare il proprio comune di residenza, il servizio
di smaltimento dei rifiuti locale o il negozio presso il quale
é
stato acquistato il prodotto.
Quale partner di ENERGY STAR
Inc. ha verificato che questo prodotto risponde alle
linee guida di ENERGY STAR
all’efficienza energetica.
®
Partner, Avision
®
in merito
v
Requisiti di sistema
¾ PC compatibile IBM 586, Pentium o superiore
¾ Microsoft Windows 2000, o Windows XP, Windows Vista,
Windows 7
¾ Porta USB (universal serial bus) – Alta velocità solo con
scheda USB 2.0
¾ Almeno 100 MB di spazio libero su disco (500 MB
raccomandati)
¾ Almeno 128 MB di memoria di sistema (512 MB di RAM
raccomandati)
Almeno 1 GB di RAM per Windows Vista/7
¾ Unità CD-ROM
vi
Manuale Introduttivo
Indice
1. Introduzione ....................................................1-1
2. Installazione Dello Scanner .............................2-1
2.1 Installazione e smontaggio del modulo dello
scanner....................................................2-2
2.2 Accensione dello scanner............................2-4
2.2.1 Accensione dello scanner.................2-6
2.2.2 Spegnimento dello scanner ..............2-7
2.3 Installazione del software ...........................2-1
2.4 Connessione del computer ..........................2-3
3. La Prima Scasione............................................3-1
3.1 Caricamento della carta.............................. 3-1
3.1.1 AVVERTENZA sull’uSo dell’adf...........3-1
3.1.2 Caricamento della carta nel modulo
d’alimentazione dei documenti..........3-2
3.1.3 Caricare un singolo foglio usando il
cassetto frontale.............................3-4
3.1.4 Utilizzo della funzione Espelli carta lato
opposto (Eject Paper Opposite).........3-5
3.2 Verifica dell'installazione dello scanner..........3-7
3.3 Un’occhiata all’interfaccia utente................ 3-11
4. Utilizzo della finestra Proprietà dello scanner.. 4-1
4.1 Pulsanti della finestra Proprietà dello scanner 4-2
4.2 Scheda Immagine......................................4-4
4.2.1 Riquadro di selezione dell'immagine .. 4-5
4.2.2 Altre opzioni delle immagini ............. 4-8
4.2.3 Acquisizione di immagini a colori..... 4-20
4.2.4 Acquisizione di immagini in scala di
grigi ........................................... 4-20
4.2.5 Acquisizione di immagini in bianco e
nero ...........................................4-20
4.2.6 Pubblicazione dei profili ................. 4-21
vii
Scheda Compressione .............................. 4-24
4.3
4.4 Scheda Perdita di colore ........................... 4-26
4.4.1 Selezione della perdita di colore...... 4-26
4.4.2 Altre opzioni di Perdita di colore...... 4-28
4.5 Scheda Carta.......................................... 4-30
4.5.1 Ritaglio ....................................... 4-31
4.5.2 Altre selezioni della scheda Carta.... 4-33
4.6 Rilevamento multi-alimentazione ............... 4-36
4.6.1 Relativo al documento................... 4-43
4.7 Scheda Anteprima ...................................4-47
4.8 Scheda Opzioni ....................................... 4-48
4.9 Scheda Impostazione............................... 4-56
4.10 La scheda Imprinter............................... 4-59
4.11 Scheda Informazioni .............................. 4-62
5. Funzionamento Interfaccia ISIS ......................5-1
6. Uso dei Pulsanti Scansione...............................6-1
6.1 Installazione di Button Manager...................6-2
6.2 Verificare delle configurazioni dei tasti prima
dell'acquisizione ........................................6-3
6.3 Acquisizione mediante la pressione di un tasto6-5
7. Cura e Manutenzione........................................7-1
7.1 Pulizia del vetro dello scanner......................7-1
7.2 Pulizia dei rulli e del modulo di protezione ADF7-3
7.3 Sostituzione del rullo ADF........................... 7-7
7.4 Sostituzione del modulo di protezione ADF .. 7-11
8. Risoluzione di problemi....................................8-1
8.1 Rimuovere la carta inceppata ......................8-1
8.2 Domande e risposte...................................8-3
8.3 Assistenza Tecnica.....................................8-5
9. Dati tecnici....................................................... 9-1
Indice ...............................................................9-3
viii
Manuale Introduttivo
1. Introduzione
Congratulazioni per l’acquisto del vostro nuovo scanner da
tavolo Avision. Con questo scanner è possibile digitalizzare
velocemente documenti cartacei dal caricatore automatico dei
documenti o dal vassoio anteriore, ottenendo così immagini
elettroniche. La Avision Inc. é una delle maggiori ditte al
mondo nello sviluppo di scanner ad alto rendimento.
Prima di installare ed utilizzare il vostro scanner, vi preghiamo
di impiegare qualche minuto per leggere questo manuale. Esso
vi fornisce le istruzioni corrette per il disimballaggio,
l’installazione, l’utilizzo e il mantenimento dello scanner.
La figura qui sotto illustra l’imballaggio di. Si consiglia di
verificare che tutti i componenti siano inclusi con il vostro
scanner.
1-1
1
3
1. Unità principale scanner
2. CD
3. Cavo USB
4. Cavo d'alimentazione USB
5. Adattatore di alimentazione &
Cavo di alimentazione
2
4
5
Nota:
1. Utilizzare soltanto l’adattatore HEG42-240100-7L
(HITRON)/ DA-24C24 (ADP) fornito con il dispositivo.
L’utilizzo di altri adattatori CA può danneggiare lo scanner e
annulla la garanzia.
Aprire con cura la scatola e verificarne il contenuto. In caso
2.
di componenti mancanti o danneggiati, contattare il
rivenditore.
1-2
2. Installazione Dello Scanner
Precauzioni
* Non esponete lo scanner alla luce solare diretta. Un sposizione
diretta al sole o una condizione di surriscaldamento
potrebbero danneggiare lnità.
* Non ponete lo scanner in luoghi umidi o polverosi.
* Assicuratevi di utilizzare una corretta fonte di alimentazione
AC.
* Ponete lo scanner su una superficie sicura e piana. Superfici
irregolari o inclinate potrebbero creare problemi meccanici.
* Conservate la scatola e i materiali di imballaggio dello scanner
in caso dobbiate trasportarlo in futuro
.
2.1 Installazione e smontaggio del modulo dello
scanner
Il modulo dello scanner può essere staccato dal modulo di
alimentazione automatica dei documenti. Il modulo dello
scanner senza modulo di alimentazione automatica dei
documenti può essere portato comodamente in giro.
Fasi d'installazione
Allineare il modulo dello scanner al modulo di alimentazione
automatica dei documenti ed inserirlo nel modulo di
alimentazione automatica dei documenti. Se il modulo dello
scanner è stato inserito correttamente, si sentirà uno scatto.
Il modulo
dello
scanner
2-2
Manuale Introduttivo
Fasi di smontaggio:
Premere il tasto di sblocco, nell’angolo in baso a destra, e
sollevare il modulo dello scanner. Il modulo dello scanner si
rimuove con facilità.
Il modulo
dello
scanner
Importante:
Prima di installare il modulo di scansione nell'alimentatore
automatico dei documenti, rimuovere il cuscinetto di protezione
sia all'interno che all'esterno del modulo di scansione stesso.
2-3

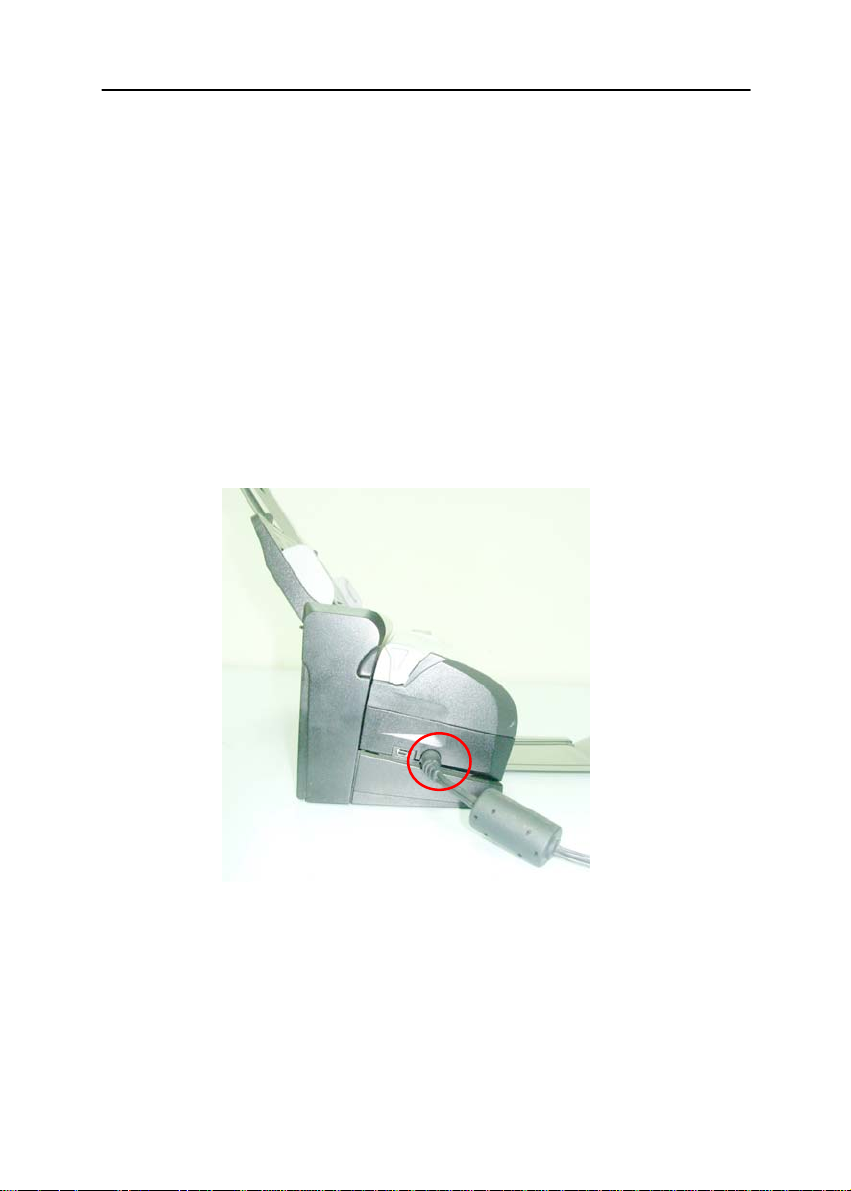

2.2 Accensione dello scanner
Ci sono due modi per alimentare lo scanner.
(1) Alimentare lo scanner usando l’adattatore di
corrente
Collegare l’estremità più piccola dell'adattatore al connettore
d'alimentazione dello scanner. Collegare l'altra estremità ad
una presa di corrente appropriata.
2-4
Manuale Introduttivo
(2) Alimentare lo scanner da un computer usando un
cavo d’alimentazione USB
Collegare l’estremità arrotondata del cavo USB al connettore
d'alimentazione dello scanner. Collegare l’estremità squadrata del
cavo USB alla porta USB del computer.
Nota:
• L’uso del cavo USB per l’alimentazione occuperà una porta
USB del computer.
• A causa della potenza limitata, la velocità di scansione è
inferiore usando il cavo USB per l’alimentazione rispetto
all’adattatore di corrente.
2-5
2.2.1 Accensione dello scanner
Per accendere lo scanner, girare in senso orario la manopola
dello scanner per far puntare l’indicatore di colore blu su uno
dei numeri. Il LED verde si accende.
Nota:
A ciascuno dei numeri (1, 2, 3, 4, 5, 6) corrisponde la rispettiva
destinazione nell’applicazione Gestione tasti (Button M a nager).
Fare riferimento al Capitolo 5 per altri dettagli. In questa
sezione, qualsiasi numero rappresenta anche lo stato di
“accensione”.
2-6
Manuale Introduttivo
2.2.2 Spegnimento dello scanner
Per spegnere lo scanner, girare la manopola dello scanner per
far puntare l’indicatore di colore blu sul simbolo di spegnimento
), come mostrato di seguito.
(
2-7
Manuale Introduttivo
2.3 Installazione del software
* Per garantire la corretta identificazione dello scanner USB
da parte del computer, procedere con l'installazione dei
driver dello scanner prima di connettere lo scanner al
computer.
* Il driver dello scanner contiene sia il driver TWAIN sia il
driver WIA. Se si usa Windows XP, o Windows Vista, dopo il
completamento del driver, questo scanner consente di
eseguire le scansioni usando un’interfaccia TWAIN o
un’interfaccia WIA (Windows Image Acquisition). Avviare il
software applicativo d’elaborazione immagini compatibile
TWAIN per selezionare un’interfaccia TWAIN o WIA. Oppure
avviare la procedura guidata Scanner e fotocamere digitali di
Microsoft per eseguire le scansioni usando un’interfaccia
WIA.
1. Inserire il CD-ROM in dotazione nell’unit à CD-ROM.
2. Viene visualizzata la grafica dell’installazione del software.
In caso contrario, eseguire “setup.exe”.
3. L’opzione Install Scanner Driver deve apparire disattivata
poiché l’installazione del driver è già stata completata.
2-1
Elementi grafici dell'installazione:
y Installa Button Manager: per ut ilizzare i tasti presenti
sullo scanner è necessario installare il programma Button
Manager. Per assicurarsi che Button Manager funzioni
correttamente, installare Button Manager PRIMA di
installare il driver dello scanner.
y Installa driver dello scanner: per comunicare con lo
scanner è necessario installare il relativo driver. Dopo
aver installato il software Button Manager, scegliere
Installa driver dello scanner per installare il driver
dello scanner sul computer.
y Installa Adobe Reader: i manu a li dello scanner e del
programma Button Manager sono forniti all'intern o di file
in formato PDF. Per aprire e visualizzare questi file è
necessario installare il software Adobe Reader. Se sul
computer è già installato Adobe Reader, ignorare questa
voce.
y Visualizza manuale: scegliere “Visualizza manuale”
per visualizzare o stampare i manuali utente dettagliati
dello scanner e del software Button Manager.
4. Scegliere Installa Button Manager per installare il
software Button Manager e quindi fare clic su Installa
driver dello scanner per installare il driver dello scanner
sul computer.
2-2
Manuale Introduttivo
2.4 Connessione del computer
1. Collegare l’estremità quadrata del cavo USB alla porta USB
dello scanner. Collegare l’estremità rettangolare alla porta
USB del computer.
2. Il computer dovrebbe rilevare una nuova periferica USB e
visualizzare il messaggio “Nuovo componente hardware
individuato”.
3. Alla visualizzazione della finestra di dialogo “Fine”, fare
clic sul pulsante “Fine”.
Nota:
Per disinstallare il driver dello scanner in Windows XP,
assicurarsi che lo scanner sia collegato al computer.
2-3
Manuale Introduttivo
3. La Prima Scasione
3.1 Caricamento della carta
3.1.1 AVVERTENZA sull’uSo dell’adf
Prima di utilizzare l’ADF, assicurarsi che i fogli di carta
corrispondano alle indicazioni seguenti:
• Le dimensioni dei documenti possono variare da 3,5” per
2” a 8,5” per 14” (il formato ‘legale’).
• I fogli devono essere quadrati o rettangolari ed in buone
condizioni (non delicati o strappati).
• I fogli non devono essere arricciati, raggrinziti, strappati o
forati con puntatrici e l’inchiostro deve essere asciutto.
• È necessario che sul documento non siano presenti
graffette, fermagli, foglietti autoadesivi.
3-1
3.1.2 Caricamento della carta nel modulo
d’alimentazione dei documenti
1. Estrarre il cassetto sulla parte inferiore dello scanner,
come mostrato di seguito.
3-2
Manuale Introduttivo
2. Caricare i documenti a singola facciata nel modulo
d’alimentazione dei documenti con la parte superiore della
pagina rivolta verso il modulo d’alimentazione.
• Il modulo d’alimentazione dei documenti può tenere
un massimo di 20 fogli (carta Xerox 4024 20 lb.).
• Prima collocare il documento a singola facciata con il
testo rivolto verso il basso.
• Poi collocare i documenti a doppia facciata dalla prima
all’ultima pagina.
3. Regolare le guide della carta dell’alimentatore di
documenti in modo che tocchino entrambi i lati della
pagina. Assicurarsi che la pagina sia dritta e che le guide
tocchino i bordi della pagina.
Guida
carta
Coperchio
del
cassetto
frontale
Importante:
Assicurarsi di chiudere il coperchio del cassetto frontale per
caricare la carta usando il modulo d’alimentazione automatica
dei documenti.
3-3
3.1.3 Caricare un singolo foglio usando il cassetto
frontale
1. Aprire il coperchio del cassetto frontale.
2. Caricare il documento a singola facciata nel cassetto
frontale con la parte superiore del foglio rivolta verso la
parte frontale del cassetto. Caricare i documenti a singola
facciata col testo rivolto verso il basso.
3-4
Manuale Introduttivo
3. Centrare il documento usando le marcature per le
dimensioni dei fogli.
3.1.4 Utilizzo della funzione Espelli carta lato opposto
(Eject Paper Opposite)
Lo scanner è progettato con l'avanzata funzionalità “espelli
carta lato opposto” che consente di effettuare le scansioni più
velocemente. Per impostazione predefinita, la carta che viene
alimentata nello scanner viene espulsa dal lato anteriore del
vassoio frontale. Selezionando l'opzione “espelli carta lato
opposto” (eject paper opposite) nella scheda Impostazioni
(Setting) dell'interfaccia utente del driver TWAIN (finestra
Proprietà dello scanner (Scanner Properties)) è possibile
espellere la carta dal lato opposto del vassoio frontale.
Per utilizzare la funzione “espelli carta lato opposto” è
necessario smontare il modulo di scansione dall'alimentatore
automatico dei documenti ed effettuare la scansione solo dal
modulo di scansione.
3-5
Nella figura seguente viene mostrata la posizione della carta
scansionata dopo aver scelto “espelli carta lato opposto”.
3-6
Manuale Introduttivo
3.2 Verifica dell'installazione dello scanner
Per verificare la correttezza dell'installazione dello scanner,
Avision fornisce un utile programma di test chiamato Avision
Capture Tool. Grazie a questo strumento è possibile eseguire
semplici acquisizioni e visualizzare le immagini così catturate.
Esso inoltre aiuta l'utente a completare l'acquisizione a una
velocità nominale.
Nella procedura seguente viene descritto come verificare
l'installazione dello scanner. Se l'installazione non è corretta,
rivedere la sezione precedente per controllare se il
collegamento del cavo è giusto e se il driver dello scanner è
stato installato correttamente.
Prima di iniziare, verificare che lo scanner sia acceso.
1. Selezionare Start>Programmi>Avision Avxxx
Scanner>Avision Capture Tool.
Se nel menu “Tutti i programmi” del menu Start non
appare Avision Capture Tool, accedere all’utilità dal
percorso che segue:
C\Windows\TWAIN_32\Avision\Avxxx\Avision Capture
Tool.exe
Viene visualizzata la finestra di dialogo Seleziona modello di
scanner.
3-7
2. Selezionare il tipo di driver e il modello di scanner, quindi
fare clic su OK. Viene visualizzata la finestra di dialogo di
Avision Capture Tool seguente.
Acquisisci
Configurazione
Salva
Adatta
pagina
Formato file Percorso
Dimensioni
effettive
3. Scegliere il formato di file desiderato dall'elenco a discesa
Formato file (l'impostazione predefinita è BMP, le altre
opzioni sono TIFF, GIF e JPEG).
4. Immettere il no me della cartella e il nome del file
desiderato nella casella Percorso (il percorso predefinito è
C:\My Scan\Image).
Nota: se non si vuole salvare l'immagine acquisita,
deselezionare il pulsante Salva poiché l'opzione predefinita
prevede il salvataggio attivato. In questo caso, la
visualizzazione di miniature sarà disabilitata. Pertanto, dopo
aver visualizzato tutte le immagini acquisite, sullo schermo
resterà solo l'ultima.
5. Fare clic sul pulsan te Configurazione (
) oppure
scegliere Configurazione dal menu File per visualizzare la
finestra di dialogo Proprietà scanner.
3-8
Manuale Introduttivo
Riquadro
Seleziona
immagine
6. Dal riquadro Seleziona immagine, scegliere il tipo di
immagine da utilizzare per l'immagine acquisita
(l'impostazione predefinita è Bianco/nero anteriore). Se si
ha uno scanner fronte retro, scegliere Anteriore e
Posteriore per acquisire entrambi i lati del documento.
7. Fare clic su OK per chiudere la finestra Proprietà dello
scanner (per ulteriori dettagli sulla finestra Proprietà
scanner, vedere il capitolo seguente Utilizzo della finestra
Proprietà dello scanner).
8. Posizionare il documento rivolgendolo verso il basso sul
piano in vetro oppure verso l'alto nell'alimentatore
automatico.
9. Nella finestra di convalida dell'acquisizione, fare clic sul
pulsante Acquisisci (
) oppure scegliere Acquisisci
dal menu File.
10. Il documento verrà acquisit o e v isu alizzato nella schermata
di convalida dell'acquisizione. Dopo che le immagini
acquisite sono state visualizzate, la verifica
dell'installazione dello scanner è completa.
3-9
Miniature
Barra di
stato
Visualizzazione
Adatta pagina
11. È possibile visualizzare l' immagine acquisita con i pulsanti
Adatta pagina (
) o Dimensioni effettive (100%) ( )
dalle barre degli strumenti di visualizzazione, sul lato
destro.
12. Fare clic sul pulsante di ch iusura o sulla voce Chiudi del
menu File per uscire da Avision Capture Tool.
3-10
3.3 Un’occhiata all’interfaccia utente
1
Manuale Introduttivo
2
8
1. Opzioni Scelte: Immagine, Compressione, Ignora
colore, Carta, Opzioni, Impostazioni,
Informazioni.
2. Tipo immagine Scegliere il tipo di immagine e il lato del
documento da scannerizzare.
3. Luninosità: Regolare il livello di luminosità da –100 a
+100.
4. Contrasto Regolare il livello di contrasto da –100 a
+100.
5. Risoluzione
6. Inverti Inverte il colore dell’immagine scannerizzata.
7. Sorgente
scansione
8. Default Riporta tutti i valori alle impostazioni di
Determina la qualità dell'immagine
scannerizzata. Il valore preimpostato è 200
DPI.
Scelta: Alimentazione automatica, Scanner
da tavolo, Automatica (varia da modello a
modello)
fabbrica.
3
4
5
6
7
3-11
Manuale Introduttivo
4. Utilizzo della finestra
Proprietà dello scanner
La finestra Proprietà dello scanner consente di configurare le
impostazioni dello scanner. Essa è composta da varie schede,
ognuna delle quali è descritta in questo capitolo.
Finestra Proprietà dello scanner
4-1
4.1 Pulsanti della finestra Proprietà dello scanner
Pulsanti della finestra Proprietà dello scanner
Pulsante Descrizione
Impostazioni
predefinite
Fare clic sul pulsante Impostazioni
predefinita per inserire in tutte le schede i
valori predefiniti di fabbrica.
Acquisisci Dopo aver configurato secondo desideri
tutte le impostazioni di acquisizione, fare
clic su Acquisisci per avviare
l'acquisizione del documento.
Chiudi Fare clic su Chiudi per chiudere la finestra
Proprietà dello scanner.
4-2
Manuale Introduttivo
Nella tabella seguente sono riportate le impostazioni
predefinite:
Nome scheda Impostazioni predefinite
Immagine Immagine: Bianco/nero anteriore
Binarizzazione: Soglia dinamica
Risoluzione: 200 dpi
Invertito: Nero su bianco
Sorgente di acquisizione: Alimentatore
automatico ADF
Soglia: Nessuno
Luminosità: Nessuno
Contrasto: Nessuno
Compressione Nessuno
Perdita di
colore
Carta Ritaglio: Automatico
Opzioni Gradi di rotazione: Nessuno
Impostazione Attiva risparmio energetico: attivato, 15
Nessuno
Raddrizzamento: Sì
Orientamento: Verticale
SovraAcquisizione: 0,00
Rilevamento multi-alimentazione:
Nessuno
Unità: Pollici
Rimozione pagina vuota: Nessuno
Riempimento margini: Bianco, 0 mm
Opzioni controllo immagine: Nessuno
minuti dopo l'ultima azione di
acquisizione
Mostra andamento acquisizione: Sì
Mostra messaggio di avviso: Sì
Salva impostazioni alla chiusura: Sì
4-3
4.2 Scheda Immagine
La scheda Immagine consente di scegliere il lato anteriore e (o)
il lato posteriore del documento, il tipo di immagine e di
impostare diverse opzioni di base per l'acquisizione. È
opportuno notare che ad eccezione della risoluzione, è possibile
impostare le singole impostazioni di acquisizione per il lato
anteriore e quello posteriore. Ad esempio, tutte le
impostazione delle schede Immagine, Compressione, Perdita di
colore possono essere modificate singolarmente per lato
anteriore e posteriore. Tuttavia, le impostazioni delle schede
Carta, Opzioni e Impostazione devono essere impostate allo
stesso modo per anteriore e posteriore.
Scheda Immagine
4-4
Manuale Introduttivo
4.2.1 Riquadro di selezione dell'immagine
Il riquadro di selezione
dell'immagine include il tipo di
immagine e l'opzione dei lati del
documento. Se si desidera acquisire
sia il lato anteriore che quello
posteriore del documento a colori, è
possibile selezionare
contemporaneamente le opzioni
Colore anteriore e Colore posteriore.
Notare che le opzioni variano a
seconda del tipo di scanner.
Esempio 1: Acquisizione fronte/retro di un documento, a
colori su entrambi i lati
Selezione lato
Anteriore
Posteriore
immagine
4-5
Esempio 2: Acquisizione di un documento a colori
fronte/retro, un lato in Bianco e nero (Perdita colore blu,
Soglia:10, Sfondo: 79), l'altro a colori
Selezione lato /
immagine
Anteriore
Posteriore
Tipo
Descrizione
d'immagine
A colori Scegliere a colori se si desidera
acquisire un'immagine utilizzando i suoi
colori originali.
Grigio Scegliere Grigio che l'originale è
effettivamente in scale di grigi.
Bianco/nero Scegliere Bianco/nero se l'originale
contiene solo testo, scritte o disegni.
Bianco/nero Grigio A colori
4-6
Manuale Introduttivo
Rilevazione auto. fronte/retro a colori:
Fare clic per rilevare automaticamente e scannerizzare il fronte
e il retro del documento a colori in modalità immagine a colori.
Se il documento è a colori, lo scanner esegue automaticamente
la scansione del documento a colori. Se il documento non è a
colori, è possibile scegliere l’output tra B/N o Grigio dall’opzione
Selezione senza colore. Questa opzione è utile quando si ha un
documento sia a colori che non a colori.
Nota: Se si sceglie Rilevazione auto. fronte/retro a colori, non
è necessario specificare la modalità immagine del retro della
pagina e viceversa.
Sensibilità della funzione Auto Color Detection
(Rilevamento automatico del colore)
Se i documenti contengono principalmente testo in bianco e
nero ed una piccola quantità di colori tenui, che non si vuole
che siano riconosciuti come immagini a colori per contenere le
dimensioni del file, si può ridurre il valore della sensibilità
spostando la barra di scorrimento verso sinistra per permettere
che queste immagini siano riconosciute come monocromatiche.
I valori vanno da 1 a 30. Il valore predefinito è 20.
4-7
4.2.2 Altre opzioni delle immagini
Binarizzazione
È il processo di conversione di una scala di
grigi o di un documento a colori in
un'immagine bitonale. Esistono diversi
metodi per eseguire questa conversione.
Opzioni: sognia dinamica,
elaborazione fissa, mezzotono1~5,
Diffusione errore.
Soglia dinamica: questa opzione
consente allo scanner di valutare
dinamicamente ogni documento al fine di
determinare il valore di soglia ottimale per
produrre l'immagine della massima qualità
possibile. Essa è utilizzata per acquisire
documenti misti che contengono testo,
sfondo ombreggiato o sfondo a colori con
una singola impostazione. Selezionando
Soglia dinamica, Soglia, Luminosità e
Contrasto non sono attivi.
Sensibilità della funzione Dynamic
Threshold (Soglia dinamica)
Occasionalmente le immagini digitalizzate
possono contenere piccoli punti o
macchie. Per rimuoverli, aumentare il
valore di sensibilità spostando la barra di
scorrimento verso destra. I valori vanno
da 1 a 30. Il valore predefinito è 20.
4-8
Manuale Introduttivo
Elaborazione fissa: opzione utilizzata
per documenti in bianco e nero o ad alto
contrasto. Viene impostato un livello
singolo per determinare la transizione
bianco e nero. La soglia è programmabile
per tutta la gamma di densità.
Elaborazione fissa imposta il contrasto a
0. Se si seleziona Elaborazione fissa,
Contrasto non è attivo.
Mezzotono: Oltre alla visualizzazione in
bianco e nero, Mezzotono è in grado di
presentare immagini in livelli di grigio
usando punti di dimensioni differenti. Le
immagini Mezzotono hanno l’aspetto delle
immagini che si trovano nei quotidiani. Le
opzioni comprendono Mezzotono 1,
Mezzotono 2, Mezzotono 3,
Mezzotono 4, Mezzotono 5.
Diffusione errore: La diffusione errore è
un tipo di mezzotono. La diffusione errore
offer un’ottima consistenza delle imagine
e rende il testo delle immagini più
leggibile rispetto al Mezzotono.
Immagine Mezzotono
4-9
Immagine con diffusione errore
4-10
Manuale Introduttivo
Soglia Consente la conversione di un'immagine in
scala di grigi a un'immagine bitonale. I valori
variano tra 0 e 255. Un valore di soglia
basso produce un'immagine più luminosa e
può essere utilizzato per annullare sfondi e
eventuali informazioni sottili e non
necessarie. Un valore di soglia alto produce
un'immagine più scura e può essere
utilizzato per acquisire immagini sfocate.
Regolare la soglia trascinando il cursore a
sinistra o a destra per ottenere
l'impostazione desiderata.
200 dpi,
Soglia: 80,
Luminosità: 0
200 dpi,
Soglia: 170,
Luminosità: 0
4-11
Grigio
Tipo di documento: Scelta: Normale, Foto, Documento
Quando si sceglie Grigio come tipo d’immagine del documento
digitalizzato, sono messe a disposizione tre opzioni per il tipo di
documento. Scelta: Normale, Foto, Documento
• Documento: Se l’originale contiene solo testo oppu re
testo e grafica, scegliere Documento perché è
un'impostazione ottimale per i documenti regolari.
Quando si usa l’impostazione Documento, può essere
regolata solo la voce Soglia.
• Foto: Se l’originale contiene fo to, scegliere Foto per
riprodurre la foto in un’immagine con una vivace scala di
grigi. Quando si usa l’impostazione Foto, le voci Soglia e
Contrasto non possono essere regolate.
• Normale: Quando si usa l’impostazione Normale, le voci
Soglia, Luminosità e Contrasto possono essere regolate.
Soglia: I valori vanno da 0 a 255. L'impostazione predefinita
è 230. Un valore basso della soglia produce immagini più
chiare e può essere usato per annullare gli sfondi ed
informazioni indistinte e non necessarie. Un valore basso della
soglia produce immagini più scure e può essere usato per far
risaltare immagini tenui. Regolare l’impostazione della soglia
trascinando il dispositivo di scorrimento Soglia verso sinistra o
verso destra per ottenere il valore voluto per la soglia.
4-12
Manuale Introduttivo
Normale
Normale
Foto
Documento
(Soglia: 230)
Foto
Documento
(Soglia: 230)
4-13
Luminosità Consente di regolare la lumin osità o la
scurezza di un'immagine. Maggiore è il
valore, più chiara è l'immagine. Spostare il
cursore a destra o a sinistra per aumentare
o ridurre la luminosità.
a +100.
L'intervallo è da –100
Contrasto Consente di regolare la gamma tra le aree
più chiare e quelle più scure dell'immagine.
Maggiore è il contrasto, maggiore è la scala
di grigi differente. Spostare il cursore a
destra o a sinistra per aumentare o ridurre
il contrasto.
L'intervallo è da –100 a +100.
Luminosità: -50 Luminosità: 0
(Normale)
Contrasto: -50 Contrasto: 0
(Normale)
4-14
Luminosità: +50
Contrasto: +50
Risoluzione
Manuale Introduttivo
Un buon controllo della risoluzione consente di
ottenere maggiore dettaglio nell'immagine
acquisita. La risoluzione è misurata in punti per
pollice(dpi, dots per inch). Generalmente,
maggiore è il numero di dpi, maggiore sarà la
risoluzione e le dimensioni del file
dell'immagine. Notare che per una risoluzione
maggiore viene impiegato più tempo per
l'acquisizione, e più spazio su disco per
l'immagine acquisita. A titolo informativo,
un'immagine a colori in formato A4 acquisita a
300 nella modalità di colore reale occupa
approssimativamente 25 MB di spazio su disco.
Una risoluzione più alta (ovvero oltre i 600 dpi)
è consigliata solo se occorre acquisire una
piccola area in modalità di colore reale.
Scegliere un valore di risoluzione dall'elenco a
discesa. Il valore predefinito è 200 dpi. Le
risoluzioni disponibili sono 75, 100, 150,
200,300, 400 e 600. Il valore può essere
selezionato facendo clic nel riquadro a destra
dell'elenco a discesa e premendo il tasto freccia
per selezionare il valore desiderato, quindi
scegliendo il pulsante Aggiungi per includerlo
nell'elenco a discesa.
Nota: la risoluzione
massima è pari a 300 dpi se si collega un
dispositivo di stampa o un lettore MICR allo
scanner.
4-15
Risoluzione: 75 dpi
Invertito
Inverte luminosità e colori dell'immagine.
L'impostazione predefinita è nero su sfondo
bianco. La modalità invertita è bianco su
sfondo nero. Per le immagini a colori, ciascun
pixel viene cambiato nel colore
complementare alla selezione del comando
Invertito.
Risoluzione: 150 dpi
Nero su bianco
Bianco su nero
4-16
Sorgente di
acquisizione
Manuale Introduttivo
Selezionare:
y Alimentatore automatico ADF: per
acquisire più pagine.
y Piano di acquisizione: per acquisire
una singola pagina. Ad esempio, pagine
da una rivista, fogli con piegature o
grinze.
y Piano di acquisizione (libro): per
acquisire più pagine dentro un libro.
y Automatico: la sorgente di acquisizione
viene impostata automaticamente dallo
scanner. Quando è selezionata l'opzione
Automatico e c'è un documento sia
nell'alimentatore manuale (ADF) sia sul
piano, la sorgente di acquisizione viene
impostata automaticamente su ADF.
Quando è selezionata l'opzione
Automatico e c'è un documento solo
sul piano, la sorgente di acquisizione
viene impostata su Piano di acquisizione.
y Unisci due lati in una sola
immagine:
Notare che le opzioni variano a seconda del
tipo di scanner.
4-17
y Unisci due lati in una sola immagine:
Se si possiede uno scanner con doppia alimentazione con
vassoio di ingresso frontale, è possibile scannerizzare un
documento nel formato A3 grazie a un metodo innovativo.
Pertanto, piegare il documento A3 nel formato A4, quindi
caricare il foglio sul vassoio frontale. Scegliere Unisci i due
lati dall’opzione Origine scansione, a questo punto lo scanner
esegue la scansione di entrambi il lati del documento e
unisce le due immagini A4 in un’immagine A3.
Nota: Quando si seleziona Unisci due lati in una sola
immagine, vengono disattivate le funzioni Rifila e
Alimentazione multipla.
Notare che le opzioni variano a seconda del tipo di scanner.
4-18
Color
Adjustment
Manuale Introduttivo
Regola la qualità del colore dell’immagine in
modo da renderla il più possibile simile a
quella dell’originale. Questa funzione utiliz za
dei parametri predefiniti per la regolazione
dell’immagine.
Normal
Dopo la regolazione dei colori
4-19
4.2.3 Acquisizione di immagini a colori
Per l'acquisizione di immagini a colori sono disponibili le
seguenti opzioni.
y Luminosità
y Contrasto
y Risoluzione
y Invertito
4.2.4 Acquisizione di immagini in scala di grigi
Per l'acquisizione di immagini in scale di grigi sono disponibili le
seguenti opzioni.
y Luminosità
y Contrasto
y Risoluzione
y Invertito
4.2.5 Acquisizione di immagini in bianco e nero
Per l'acquisizione di immagini in bianco e nero sono disponibili
le seguenti opzioni.
Oppure
y Binarizzazione (Soglia dinamica)
y Risoluzione
y Invertito
y Binarizzazione (Elaborazione fissa)
y Soglia
y Luminosità
y Risoluzione
y Invertito
4-20
Manuale Introduttivo
4.2.6 Pubblicazione dei profili
La finestra di dialogo delle proprietà del dispositivo
d'esplorazione permette di cambiare e risparmiare le vostre
regolazioni frequentemente usate nella esplorazione del profilo.
Potete pubblicare questi profili cambiandogli titolo o
cancellandoli .

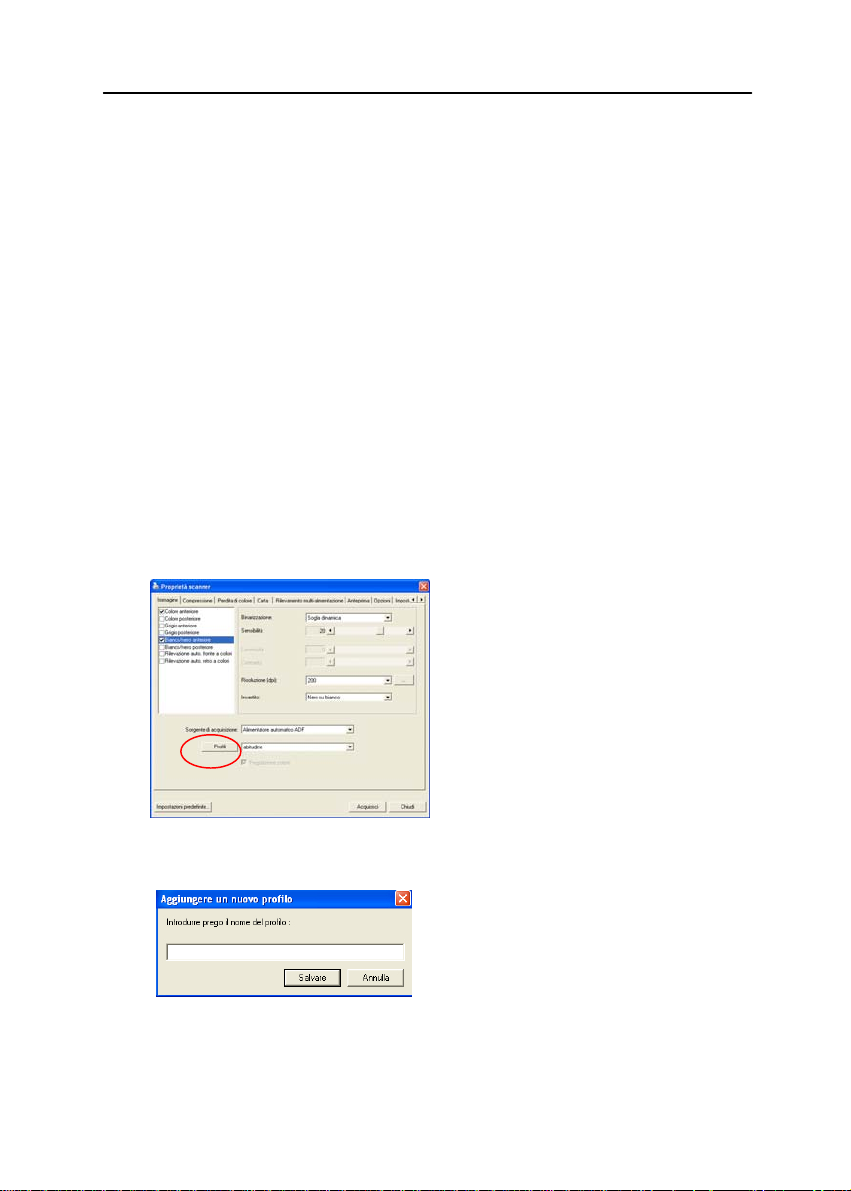

Per aggiungere un nuovo profilo ,
1. Adattare le vostre regolazioni per il cliente. (Per esempio,
cambiare la vostra risoluzione, tipo di immagine, metodo
per ritagliare, il formato di esplorazione, o altro nelle
regolazioni di esplorazione.)
2. Cliccare la linguetta dell'immagine quindi scegliere “profili”
per richiamare “pubblicare la finestra diel dialogo del vostro
profilo”.
3. ClickCliccare “aggiungere” per introdurre il nome del profilo
quindi per scegliere "salva”.
4. Il nuovo profilo sarà conservato ed indicato in “profili”
elenco di dropdown.
4-21
Per caricare un profilo ,
1. Dalla finestra di dialogo della tasto dell'immagine, scegliere
il vostro profilo favorevole da “profili” dalla lista del
dropdown.
2. Il vostro profilo favorevole immediatamente sarà caricato e
visualizzato sull'immaggine del dialogo delle proprietà del
dispositivo d'esplorazione.
Per cancellare un profilo ,
1. Dalla finestra di dialogo del tasto
2. dell'immagine, cliccare “profili” per richiamare la
pubblicazione della vostra finestra di dialogo del profilo.
3. Scegliere il profilo che desiderate cancellare dalla lista del
dorpdown.
4. Cliccare “cancellare”. Un messaggio di conferma “siete
sicuri di voler cancellare questo profilo?" è richiamato.
5. Scegliere “si” cancellare o “annullare” per rinunciare .
4-22
Manuale Introduttivo
Per cambiare titolo a un profilo,
1. Dalla finestra di dialogo del tasto di immagine, cliccare
“profili” per richiamare la pubblicazione della vostra
finestra di dialogo del profilo .
2. Scegliere il profilo che desiderate cambiare titolo al
dropdown quindi cliccare il tasto di cambio titolo .
3. Introdurre il nuovo nome del profilo .
4. Scegliere “sì” cancellare o “annullare” per rinunciare .
Nota:
Prestabilire i profili del difetto includono a base piatta, Su u n
lato-B&N, 200 dpi, Su un lato-Grigio, 200 il dpi, il Su diun latoColore, 200 il dpi, Duplex-B&N, 200 il dpi, Duplex-Grigio, 200 il
dpi, il Duplex-Colore, il dpi 200. Se avete un simplex o un
sheetfed dispositivo d'esplorazione, l'opzione duplex ed a base
piatta non sarà disponibile .
4-23
4.3 Scheda Compressione
La scheda Compressione consente di comprimere l'immagine
acquisita e di scegliere il livello di compressione. Le immagini
bitonali vengono compresse generalmente utilizzando lo
standard CCITT chiamato Group 4 (G4). Le immagini a colori e
in scale di grigi sono compresse spesso utilizzando la tecnologia
JPEG. Spostare il cursore Qualità JPEG a destra o a sinistra
per aumentare o ridurre il livello di compressione. Notare che
maggiore è il livello di compressione, minore sarà la qualità
dell'immagine. L'impostazione predefinita è 50%.
Tenere presente che la compressione dipende dall'applicazione
di modifica dell'immagine. Se l'applicazione di modifica
dell'immagine non supporta il tipo di formato di compressione,
verrà visualizzato un messaggio di errore oppure la qualità
dell'immagine del file compresso non sarà accettabile.
JPEG (Joint Photographic Editor Group). Questo gruppo ha
sviluppato e ha dato il suo nome a uno standard di
compressione dei file per immagini a colori e in scala di grigi
che è ampiamente utilizzata da scanner e da applicazioni
software. Su sistemi Microsoft Windows, un file con
estensione .jpg è stato normalmente compresso utilizzando
questo standard.
Per l'acquisizione di immagini a colori o in scala di grigi, sono
disponibili le seguenti compressioni:
y Nessuno
y JPEG
Per l'acquisizione di immagini in bianco e nero, sono disponibili
le seguenti compressioni:
y Nessuno
y G4
4-24
Manuale Introduttivo
Scheda Compressione
4-25
4.4 Scheda Perdita di colore
4.4.1 Selezione della perdita di colore
La scheda Perdita di colore consente di escludere il colore
rosso, blu o verde dall'immagine acquisita. Se l'immagine
contiene una filigrana o uno sfondo rosso, scegliere il canale R
(rosso) e qualsiasi filigrana o sfondo rosso verrà rimosso.
Questa funzione è utilizzata per rendere più nitido il testo
quando si utilizzano software OCR (Optical Character
Recognition).
Finestra Perdita di colore
4-26
Manuale Introduttivo
Notare che questa funzione supporta solo immagini in bianco e
nero o scala di grigi. Accertarsi pertanto di scegliere bianco e
nero o scala di grigi come tipo di immagine quando si applica
questa funzione.
Dispersione del colore
L'opzione "Personalizzato" consente di specificare il colore da
rimuovere inserendo rispettivamente il suo valore RGB (rosso,
verde e azzurro).
Tolleranza: Specificare l'intervallo massimo di colore da
rimuovere per il colore selezionato. Intervallo specificato: 1 ~
100
Più alto è il valore numerico, più ampio sarà l'intervallo della
dispersione del colore.
4-27
4.4.2 Altre opzioni di Perdita di colore
Elaborazione avanzata contiene due opzioni che consentono
di regolare l'immagine acquisita per ottenere il risultato
migliore.
Soglia filtro
Questo valore è utilizzato per determinare il
colore che sarà escluso. Un valore inferiore
rimuoverà il colore selezionato, mentre un
valore maggiore lascerà nell'immagine una
quantità maggiore di quel colore.
Livello
sfondo
Ad esempio, la leggera regolazione del valore dello sfondo rende
il testo più chiaro.
I pixel con valore maggiore del valore dello
sfondo vengono modificati al punto più
chiaro. Regolare il valore per Soglia filtro e
per Livello sfondo per produrre il risultato
ottimale.
Originale
4-28
Manuale Introduttivo
Rimuovi blu, Soglia: 20,
Sfondo: 255
Rimuovi blu, Soglia: 20,
Livello sfondo: 210
4-29
4.5 Scheda Carta
La scheda Carta consente di definire i valori correlati all'output
dell'immagine (ovvero Ritaglio automatico sì/no, Area di
acquisizione, SovraAcquisizione, Rilevamento multialimentazione).
Scheda Carta
4-30
Manuale Introduttivo
4.5.1 Ritaglio
Il ritaglio consente di catturare solo una parte del
documento che si deve acquisire. Selezionare:
Automatico, Fisso al trasporto, Rilevamento fine
pagina.
Opzioni Descrizione
Automatico Regola la finestra di ritaglio secondo le
diverse dimensioni del documento.
Utilizzare questa opzione per lotti di
documenti di formati misti.
Fisso al
trasporto
Rilevament
o fine
pagina
Questa funzione consente di definire
l'area o la zona da acquisire. Utilizzare
questa opzione per lotti di documenti
dello stesso formato. Selezionando
questa opzione è possibile utilizzare i tasti
freccia per definire i valori di scostamento
x e y, la larghezza e la lunghezza per
ridefinire l'area acquisita. La finestra
visualizzata mostra il posizionamento
dell'immagine al cambiamento dei valori.
Questa funzione consente di definire
l'area o la zona da acquisire. Utilizzare
questa opzione per lotti di documenti con
la stessa larghezza la lunghezze diverse.
Selezionando questa opzione è possibile
utilizzare i tasti freccia per definire i valori
di scostamento x e y, la larghezza e la
lunghezza per ridefinire l'area acquisita.
La finestra visualizzata mostra il
posizionamento dell'immagine al
cambiamento dei valori.
4-31
Le opzioni seguenti sono disponibili solo quando è selezionata
l'opzione Fisso al trasporto.
y Scostamento X — distanza esistente dall'estremità
sinistra dello scanner fino al margine sinistro dell'area di
acquisizione.
y Scostamento Y — posizione esistente dall'estremità
superiore del documento fino all'estremità superiore
dell'area di acquisizione.
y Larghezza — larghezza dell'area di acquisizione.
y Lunghezza — lunghezza dell'area di acquisizion e.
y Centro: calcola automaticamente lo scostamento x per
l'alimentazione centrata sulla base delle dimensioni del
documento selezionate.
y — consente di riposizionare l'area di acquisizione
utilizzando i pulsanti freccia a forma di più, mantenendo al
tempo stesso la dimensione di acquisizione. Il risultato è
visibile nella finestra di visualizzazione.
4-32
Manuale Introduttivo
4.5.2 Altre selezioni della scheda Carta
Raddrizzamento
Utilizzare questa opzione per raddrizzare automaticamente un
documento.
Area di acquisizione
Scegliere il formato di foglio desiderato dall'elenco a discesa. È
in alternativa possibile inserire un formato personalizzato
facendo clic sul riquadro Area di acquisizione e scegliendo
Aggiungi per includere il formato nelle scelte.
Selezionare: Nessuno, US Letter- 8,5”x 11”, US Lega – 8,5” x
14”, ISO A4 – 21 x 29,7 cm, ISO A5 – 14,8 x 21 cm, ISO A6 –
10,5 x 14,8cm, ISO A7 – 7,4 x 10/5 cm, ISO B5 – 17,6 x 25
cm, ISO B6 – 12,5 x 17,6 cm, ISO B7 – 8,8 x 12,5 cm, JIS
B5 – 18,2 x 25,7 cm, JIS B6 – 12,8 x 18,2 cm, JIS B7 – 9,1 x
12,8 cm, Massimo scanner, Pagina Lunga.
Pagina Lunga:
Quando dovete esplorare i documenti di cui la lunghezza
eccede al massimo del dispositivo d'esplorazione, scegliere per
favore la pagina lunga. Notare se la pagina lunga è
selezionata, la rilevazione dell'alimentazione dei fogli mult ipli
non sarà disponibile. Opzioni: Lunghezza sconosciuta, entrare
nella lunghezza (*Le opzioni variano a seconda del tipo di
scanner.)
Nota: se l'angolo del
documento storto è
troppo grande, parte
dell'immagine potrebbe
essere tagliata.
4-33
Scegliere “Lunghezza sconosciuta „ se avete una serie di un
documento di lunga pagina con la lunghezza sconosciuta.
Scegliere “entrare nella lunghezza„ per fornire la lunghezza e la
larghezza dei vostri documenti o del vostro formato
d'esplorazione voluto sui documenti. Ciò è utile quando avete
una serie di documenti dello stesso formato di esplorazione o
una serie di documenti stesso-graduati.
SovraAcquisizione
SovraAcquisizione consente di aggiungere un margine specifico
sopra e sotto o a destra e sinistra (le opzioni variano sulla base
del tipo di scanner) al margine dell'immagine. Questa funzione
è utilizzata per ridurre l'eventuale taglio degli angoli di
immagini storte e viene spesso applicata a un lotto di
documento storti da acquisire con alimentazione automatica.
Selezionare un valore compreso tra 0 e +5 mm. Si noti che il
risultato della sovraacquisizione non viene mostrato nella
finestra di visualizzazione e che la disponibilità della funzione
varia a seconda del tipo di scanner.
Pre-caricamento
Opzioni: Abilita, Disabilita. Se si seleziona l’opzione Abilita, si
può impostare l’intervallo d’atteso dello scanner per avviare il
pre-caricamento del foglio dopo che i documenti sono stati
caricati. L’impostazione predefinita è Disabilita.
Timeout trasporto
Imposta l’intervallo d’attesa dello scanner prima di avviare la
scansione automatica dopo che è stato completato il primo
lavoro di digitalizzazione. Questa funzione è particolarmente
utile quando ci sono molti documenti separati che devono
essere digitalizzati con le stesse impostazioni. Il valore
predefinito è 0. I valori vanno da 0 a 30 secondi.
4-34
Manuale Introduttivo
Nota:
1 Entro il timeout specificato, lo scanner avvia
automaticamente la scansione se è caricato un
documento.
2 Se lo scanner è dotato di opzione flatbed, e si mette un
documento sul flatbed dopo il timeout, è necessario fare
clic sul tasto Scan nell’interfaccia TWAIN per avviare la
scansione.
4-35
4.6 Rilevamento multi-alimentazione
Il rilevamento della multi-alimentazione consente di rileva re la
sovrapposizione di documento attraverso l'alimentatore
automatico del documento. La multi-alimentazione si verifica
solitamente a causa di documenti graffettati, con nastro
adesivo o carichi elettrostaticamente. Nota: la disponibilità della
funzione varia a seconda del tipo di scanner.
4-36
Manuale Introduttivo
Rilevamento lunghezza ulteriore
Il rilevamento della lunghezza ulteriore consente di definire la
lunghezza del documento in multi-alimentazione. Il valore
indica la lunghezza aggiuntiva che eccede dall'area di
acquisizione. La finestra di visualizzazione mostra le dimensioni
del documento al cambiamento del valore. Il valore 0 indica
nessun rilevamento di lunghezza ulteriore. Il rilevamento della
lunghezza ulteriore è ottimale quando si acquisiscono
documenti delle stesse dimensioni nell'alimentatore automatico.
Modalità Intuitiva (ignora il doppio pescaggio) tramite
funzione Ultrasonic Detection (Rilevamento ultrasonico)
Alcuni documenti a cui sono incollate delle foto o delle
etichette, possono essere rilevati come doppio pescaggio ciò
nonostante si vogliono bypassare le condizioni di doppio
pescaggio. In questo caso si può usare la modalità Intuitiva per
permettere allo scanner di memorizzare ed ignorare le
condizioni di doppio pescaggio. Le opzioni includono:
Disabilita, Per lunghezza, Per posizione, Per
lunghezza+posizione.
Per lunghezza: La prima volta che è rilevato un doppio
pescaggio, lo scanner memorizza la lunghezza del foglio
attaccato al documento. Alla scansione successiva, questo
modello di doppio pescaggio sarà bypassato.
Per posizione: La prima volta che è rilevato un doppio
pescaggio, lo scanner memorizza la posizione del foglio
attaccato al documento. Alla scansione successiva, questo
modello di doppio pescaggio sarà bypassato.
4-37
Per lunghezza+posizione: La prima volta che è rilevato un
doppio pescaggio, lo scanner memorizza la lunghezza e la
posizione del foglio attaccato al documento. Alla scansione
successiva, questo modello di doppio pescaggio sarà bypassato.
Come si usa la modalità Intuitiva:
1. Scegliere il metodo di rilevamento doppio pescaggio da
bypassare.
2. Quando è rilevato il doppio pescaggio durante la scansione,
appare un messaggio di doppio pescaggio.
3. Premere il tasto Scan sullo scanner. L’indicatore LED
prima diventa di colore rosso e poi cambia e rimane di
colore verde.
4. Fare clic su OK per chiudere il messaggio del doppio
pescaggio.
5. Aprire l’origin e dati TWAIN nell’applicazione di scansione.
La stessa condizione di doppio pescaggio non sarà
riconosciuta come doppio pescaggio.
Nota:
1. Facendo clic sul tasto Reset (Ripristino) si possono
cancellare le precedenti condizioni di doppio pescaggio.
2. Lo scanner può memorizzare il bypass di un massimo di 25
condizioni di doppio pescaggio.
3. Se si rimuov e il driver dello scanner, le precedenti
condizioni di doppio pescaggio impostate e memorizzate
per essere ignorate saranno ancora valide.
4-38
Manuale Introduttivo
Area di rilevamento
Questa opzione permette di specificare un’area di rilevamento
di doppio pescaggio.
Come si specifica l’area di rilevamento doppio pescaggio:
1. Scegliere l’opz ione Disable (Disabilita) in Modalità
Intuitiva. Sarà abilitata la voce Area di rilevamento.
2. Scegliere Inside the Range (All’interno dell’area) o
Outside the Range (Al di fuori dell’area). L’area di
rilevamento sarà evidenziata.
3. Trascinare il puntatore del mouse sulla parte superiore o
inferiore dell’area di rilevamento per specificare l’area nella
finestra. Oppure usare la freccia su o giù della parte
superiore o inferiore per modificarne le dimensioni. La
parte superiore indica la posizione iniziale dell'area di
rilevamento. La parte inferiore indica la posizione finale
dell'area di rilevamento. Notare che il valore superiore
dell’area di rilevamento deve essere di almeno 1 pollice (ca.
2,54 cm).
Area di rilevamento: All’interno dell’area, riquadro, superiore:
3”, inferiore: 7”
4-39
Area di rilevamento: Al di fuori dell’area, riquadro, superiore:
3”, inferiore: 7”
Detezione Ultrasonica
Detezione Ultrasonica consente di impostare documento
sovrapposto attraverso della detezione dello spessore di carta
tra documenti.
Se viene rilevata multi-alimentazione vi sono tre opzioni
disponibili.
z Segnale acustico quando multi-alimentazione
Se si aggiunge un file Wave, lo scanner riproduce il suono
come allarme se rileva la multi-alimentazione anche se non
viene visualizzata la finestra di avviso.
Se si seleziona "Interrompi acquisizione dopo multialimentazione", lo scanner arresta l'alimentatore.
Se non è stata selezionata l'opzione "Interrompi
acquisizione dopo multi-alimentazione", lo scanner
continua ad acquisire fino alla fine del documento.
4-40
Manuale Introduttivo
Procedura:
1. Se si seleziona "In terrompi acquisizione dopo multi-
alimentazione", attenersi alla procedura descritta nella
sezione precedente "Interrompi acquisizione dopo
multi-alimentazione" per completare il lavoro.
2. Se non è stata selezionata l'opzione "Interrompi
acquisizione dopo multi-alimentazione", acquisire
nuovamente le pagine quando viene rilevata la multialimentazione.
z Segnale acustico quando multi-alimentazione
Se si aggiunge un file Wave, lo scanner riproduce il suono
come allarme se rileva la multi-alimentazione anche se non
viene visualizzata la finestra di avviso.
Se si seleziona "Interrompi acquisizione dopo multialimentazione", lo scanner arresta l'alimentatore.
Se non è stata selezionata l'opzione "Interrompi
acquisizione dopo multi-alimentazione", lo scanner
continua ad acquisire fino alla fine del documento.
Procedura:
1. Se si selezion a "Interrompi acquisizione dopo multi-
alimentazione", attenersi alla procedura descritta
nella sezione precedente "Interrompi acquisizione
dopo multi-alimentazione" per completare il lavoro.
2. Se non è stata selezionata l'opzione "Interrompi
acquisizione dopo multi-alimentazione", acquisire
nuovamente le pagine quando viene rilevata la multialimentazione.
4-41
Cancella alimentazione multipla del foglio:
Scegliere: Manuale, Auto
Se viene selezionato Auto, una volta rilevata l’alimentazione
multipla e arrestata la scansione, lo scanner annulla
automaticamente il trascinamento dell’alimentazione mu ltipla.
Se viene selezionato manuale, una volta rilevata
l’alimentazione multipla e arrestata la scansione, è necessario
cancellare manualmente il trascinamento dell’alimentaz ione
multipla.
Nota: La disponibilità di questa opzione varia in relazione al
tipo di scanner.
Come aggiungere un segnale acustico:
1. Fare clic sul pulsante Sfoglia sul lato destro dell'icona
dell'altoparlante. Viene visualizzata la finestra Apri.
2. Selezionare il file Wave.
3. Fare clic sul pulsante Apri. Viene aggiunto il file Wave.
Unità
Definisce il sistema di misurazione principale. Sono disponibili
le opzioni Pollici, Millimetri e Pixel.
4-42
Manuale Introduttivo
4.6.1 Relativo al documento
Relativo al documento: (usato per le serie di documenti
stesso-graduati) Questa opzione permette di portare le zone
differenti sui vostri documenti e trasportiare esclusivamente
queste immagini in B&W, nel Gray, o nel colore. Per esempio,
ci sono applicazioni che richiedono di immagazzinare l'intero
documento in B&W e una parte del documento a colori per
risparmiare lo spazio di immagazzinaggio. Ciò è utile per i
documenti in cui una fotografia, o la firma compare in una zon a
costante sul documento quali i resumes e così via. La seguente
procedura descrive come riprodurre l'intero documento in B&W
e una parte del documento (immagine) a colori.
1.On la linguetta di carta, scegliere “riguardante il documento„
o “riparato per trasportare” dall'opzione di coltivazione.
2.Scegliere il vostro formato di esplorazione dall'opzione della
zona di esplorazione. Il formato selezionato d'esplorazione
sarà visualizzato in una scatola rettangolare rossa. Ciò è
inoltre il formato d'esplorazione del vostro intero documento.
(Per esempio, iso B5. Se non avete scelto una zona di
esplorazione e lasciate la selezione nel nulla, quindi la zona di
difetto sarà il massimo del dispositivo d'esplorazione.)
Una scatola
rettangolare
rossa.
4-43
1. Cliccare la linguetta di previsione per visualizzare la
finestra di previsione. Una scatola rettangolare nera
sembra indicare che il vostro formato massimo di
esplorazione sia stato appena selezionato .
L'immagine
La scatola di
selezionata
selezione
dell'immagine
Una scatola
rettangolare
nera
2. Cliccare il tasto di previsione per osservare l'intera
immagine nella risoluzione bassa potare correttamente la
vostra zona relativa di esplorazione
L'immagine
di previsione
Il tasto di
previsione
3. tipo di immagine 1.Selezionare dalla scatola di selezion e di
immagine. L'immagine selezionata comparirà nel colore
evidenziato. (Per esempio, colore anteriore)
4-44
Manuale Introduttivo
4. Posto il vostro cursore sulla finestra di previsione muovere
il vostro tasto del mouse di sinistra. Un segno trasversale
comparirà come illustrato. Generare il vostro formato
relativo di esplorazione diagonalmente trascinando il tasto
del mouse di sinistra al vostro formato preferibile. La zona
selezionata comparirà in una scatola rossa come illustrata.
Un segno
trasversale
La zona
elativa
5. 1.Check l'immagine di B&W dalla scatola della selezione di
immagine per esplorare l'intero documento.
6.
7. 6.Cliccare il tasto d'esplorazione all'esame di inizio
documento in due tipi e formati di immagine. (Vedere il
risultato dentro di sotto) .)
4-45
L'intero documento in B&W La zona relativa a colori
4-46
Manuale Introduttivo
4.7 Scheda Anteprima
La scheda Anteprima consente di visualizzare l'anteprima
dell'immagine (costituita da una lettura a bassa risoluzione)
prima dell'acquisizione finale. Tale immagine di anteprima
permette all'utente di determinare l'area che desidera
acquisire. L'area da acquisire può essere scelta nell'elenco a
discesa "Area di acquisizione" oppure utilizzando il puntatore
del mouse per trascinare diagonalmente l'area nella finestra di
visualizzazione. L'area selezionata appare quindi con un
riquadro rettangolare rosso.
Nota: se si sceglie "Ritaglio automatico" nella scheda "Carta"
non sarà possibile selezionare l'area di acquisizione nella
scheda Anteprima.
Scheda Anteprima
4-47
4.8 Scheda Opzioni
La scheda Opzioni consente di configurare le seguenti
impostazioni aggiuntive di elaborazione dell'immagine.
Scheda Opzioni
4-48
Rifletti
lateralmente
Manuale Introduttivo
Questa opzione consente di
selezionare l'orientamento con cui i
documenti a due facciate vengono
alimentati, e se è selezionata
l'opzione “a ventaglio”, l'immagine
del lato inverso viene ruotata di
180°.
Questa opzione si applica a
documenti a doppia facciata
visualizzati in verticale (l'altezza è più
lunga della larghezza) ma che
talvolta vengono alimentati nello
scanner in orizzontale (la larghezza è
più lunga dell'altezza), e viceversa.
In questo caso, l'immagine del lato
riflesso deve essere ruotato ancora di
180°.
Selezionare: Libro, A ventaglio.
Se è selezionata l'opzione "Libro",
l'immagine del lato riflesso non viene
ruotata.
La figura seguente mostra l'orientamento del documento che
dovrebbe essere visto in verticale, ma che viene alimentato in
orizzontale nello scanner.
4-49
Ruota
immagi
ne
Scegliere l'angolo di rotazione dall'elenco a
discesa se si desidera ruotare l'immagine
acquisita.
Selezionare: Nessuno, 90 gradi in
senso orario, 90 gradi in senso
antiorario, 180 gradi, Contenuti in
automatico.
Originale
Rotazione di 90°
in senso orario
Rotazione di
90° in senso
antiorario
Contenuti in automatico: Quando si
Rotazione di 180°
seleziona Contenuti in automatico, è
possibile ruotare le immagini secondo
l’orientamento originale sulla base dei
contenuti.
4-50
Rimozione
pagina
vuota
Riempimen
to margini
Manuale Introduttivo
Selezionare l'opzione se si desidera rimuovere
la pagina vuota e spostare il cursore a sinistra
o a destra fino alla soglia desiderata.
Selezionare Bianco o Nero se si desidera
aggiungere un margine bianco o nero al
bordo dell'immagine acquisita. Immettere il
valore compreso tra 0 e 5 mm. Il valore
predefinito è 0.
Originale
Riempimento margini: 5mm
(nero)
4-51
Eliminazione della granulosità
Occasionalmente appaiono piccoli puntini o granelli sullo sfondo
delle immagini scansionate. La rimozione dei granelli
indesiderati assicura immagini più nitide per l'elaborazione OCR
(Optical Character Recognition) e aiuta anche a ridurre le
dimensioni dei file compressi.
Definire i granelli (noti anche come rumore delle immagini) che
si desidera rimuovere specificandone il numero (dimensioni) e il
raggio (intervallo). L'unità di misura sono i pixel. Più elevato è
il numero, maggiore sarà il numero di granelli rimossi.
Prima dell’attenuazione del disturbo di fondo
(numero disturbo: 0, raggio disturbo:1)
4-52
Manuale Introduttivo
Dopo dell’attenuazione del disturbo di fondo
(numero disturbo:22, raggio disturbo:10)
Nota:
• questa funzione è disponibile solo per le immagini in
bianco e nero.
• Per effettuare una scansione alla giusta velocità, si
raccomanda di impostare il raggio di disturbo fino a 10 pixel.
4-53
Opzioni
controllo
immagine
Selezionare la casella Rifletti se si
desidera riflettere come in uno specchio
l'immagine acquisita.
Originale
Effetto di Rifletti
4-54
Impostazioni
sfondo
Manuale Introduttivo
Questa opzione consente di impostare lo
sfondo dell'acquisizione. Selezionare:
Sfondo bianco, Sfondo nero.
Sfondo bianco
Sfondo nero
Sfondo nero
4-55
4.9 Scheda Impostazione
La scheda Impostazione consente di configurare le seguenti
impostazioni:
Controllo
risparmio
energetico
Scheda Impostazione
Selezionare la casella Attiva risparmio
energetico e spostare il cursore a
destra per impostare la quantità di
tempo necessaria per avviare il risparmio
energetico a trascorrere dall'ultima
azione. L'intervallo è da 1 a 240 minuti.
Il valore predefinito è 15 minuti.
4-56
Cache
Manuale Introduttivo
Modalità: Nessuna, Numero di pagina,
Dimensioni memoria.
Questa opzione permette di assegnare
delle dimensioni specifiche di memoria
dalla RAM disponibile per elaborare i dati
immagine. Specificando piccole
dimensioni, si può liberare più memoria
per le altre applicazioni in esecuzione.
Specificando grandi dimensioni, si avrà la
memoria per elaborare i dati immagine –
in modo particolare quando si hanno molti
documenti da digitalizzare.
Si possono anche specificare le dimensioni
della memoria per numero di pagina. A
titolo informativo: un documento a colori
formato A4 digitalizzato a 300 dpi usa
approssimativamente 24MB.
Mostra
andamento
acquisizione
Detezione
Ultrasonica
del Codice
Barra
Selezionare per visualizzare una barra di
andamento dell'acquisizione durante il
processo.
Contrassegna questa opzione per attivare
la detezione e per riconoscere el codice
barra nel suo documento.
Dopo del processo di detezione, un
archivio avbarcode.ini sarà generato ed
archiviato nella sua unità di sistema, per
esempio, Windows\avbarcode.ini.
4-57
Mostra
messaggio
di avviso
Salva
impostazioni
alla chiusura
Selezionare per visualizzare messaggi di
avviso come ad esempio “Quantità
cuscinetto ADF supera 50.000 acquisizioni
(il numero varia a seconda del tipo di
scanner). Sostituire il Cuscinetto ADF e
azzerare il numero Quantità cuscinetto".
Selezionare questa opzione per salvare le
proprietà dello scanner dopo aver chiuso
la finestra. Alla prossima apertura della
finestra Proprietà scanner, vengono
mostrate le impostazioni salvate.
4-58
Manuale Introduttivo
4.10 La scheda Imprinter
La scheda Imprinter (Stampante) permette di stampare
caratteri alfanumerici, data, ora, conteggio dei documenti e
messaggi personali sulle immagini digitalizzate quando è
selezionata la funzione Stampante digitale e sul retro del
documento se è selezionata la funzione Stampante esterna.
Opzioni: Stampante esterna, Stampante digitale. Se è
installata una stampante esterna, scegliere Stampante esterna.
Se non si possiede una stampante, scegliere Stampante
digitale. Notare che l’opzione Stampante esterna fornisce
capacità di stampa verticale e parte posteriore, mentre
l’opzione Stampante digitale fornisce capacità di stampa
orizzontali e parte frontale.
4-59
Contenuti
Stampa tutto Selezionare la voce Print All (Stampa
tutto) per stampare automaticamente il
testo su tutte le pagine dei documenti.
Deselezionare la voce Print All (Stampa
tutto) per stampare il testo solo sulla prima
pagina dei documenti.
Personalizzat
o
Contatore
Inserire il testo personalizzato da includere
nella stringa di stampa.
Mostra il contatore documenti per ciascuna
sessione di scansione. Questo valore è
aumentato in sequenza dallo scanner.
Data/Ora
Permette di scegliere se includere la data e
l'ora nella stringa di stampa.
Formato: AAAAMMGGHHSS
Ad esempio: 20090402170645-check0001
indica anno, mese, giorno, ore, secondi, il
testo personalizzato ed il contatore.
Carattere
personalizzato
Fare clic sul tasto Browse (Sfoglia) per
inserire il carattere voluto. Questa opzione è
disponibile solo se è installata una
stampante esterna.
4-60
Avanzate
Attributi
carattere
Manuale Introduttivo
Permette di scegliere gli attributi del
carattere. Opzioni: Normale,
Sottolineato, Doppia sottolineatura e
Grassetto.
Orientamento
stringa
Opzioni: Normale, Ruotata (180
gradi)
Ritardo Permette di scegliere la posizione della
stringa di stampa. Spostare il dispositivo di
scorrimento da 1 a 5.000. Impostazione
predefinita: 300. Questa funzione è
disponibile solo se è installata una
stampante esterna.
Posizione di stampa
Permette di scegliere la posizione della stringa di stampa.
Opzioni: Superiore, Centrale, Inferiore, Personalizzato.
Se è selezionata l’opzione Personalizzato, inserire i valori X e Y
per specificare la posizione.
4-61
4.11 Scheda Informazioni
La scheda Informazioni visualizza le seguenti informazioni di
sistema e scanner.
Scheda Informazioni
Pulsante "Report":
Se si incontra un messaggio di errore qualsiasi mentre si
utilizza lo scanner, fare clic sul pulsante Report. Viene generato
un file report.txt (C:\AVxxx). Inviare questo file al centro
assistenza più vicino per la risoluzione del problema.
4-62
Manuale Introduttivo
Pulsante “Azzera quantità cuscinetto” 」:
Dopo aver acquisito circa 50.000 pagine (il numero varia a
seconda del tipo di scanner) con l'alimentatore automatico ADF,
il suo cuscinetto potrebbe essere usurato e potrebbero
verificarsi problemi nell'alimentazione dei documento. In questo
caso, è vivamente consigliato sostituire il cuscinetto con uno
nuovo (vedere il manuale per la corretta procedura di
sostituzione). Per ordinare il cuscinetto ADF, rivolgersi al
rivenditore più vicino. Dopo aver sostituito il cuscinetto ADF,
fare clic sul pulsante “Azzera quantità cuscinetto” per
azzerare il conteggio delle acquisizioni.
Pulsante “Azzera quantità rullo” 」:
Dopo aver acquisito circa 200,000 pagine (il numero varia a
seconda del tipo di scanner) con l'alimentatore automatico ADF,
il suo rullo potrebbe essere usurato e potrebbero verificarsi
problemi nell'alimentazione dei documento. In questo caso, è
vivamente consigliato sostituire il rullo con uno nuovo (è
opportuno tenere presente che la sostituzione del rullo può
essere eseguita solo da un centro assistenza autorizzato).
Dopo aver sostituito il rullo ADF, fare clic sul pulsante “Azzera
quantità rullo” per azzerare il conteggio delle acquisizioni.
Nota:
La durata e la procedura di sostituzione variano a seconda del
tipo di scanner. Rivolgersi al rivenditore più vicino per ulteriori
dettagli.
4-63
Manuale Introduttivo
5. Funzionamento Interfaccia ISIS
Il funzionamento dell’interfaccia driver ISIS somiglia a quello
del TWAIN.
Le funzioni dell’interfaccia ISIS sono descritte brevemente di
seguito:
Modalità: Selezionare la modalità di scansione, come b/w,
grigio, opzioni colori.
Retinatura: 5 livelli di mezzitoni disponibili, è possibile
disattivare.
Punti per Pollice: Selezionare la risoluzione desiderata.
Dimensione Carta: Selezionare la dimensione della carta.
Luminosità: Regolare il valore di luminosità a dell’imagine.
Contrasto: Regolare la relazione tra le parti più scure e più
chiare dell’immagine.
Predefinite: Cliccare per impostare i valori predefinitis.
Area: Selezionare l’area scansione desiderata.
Loading...
