1. Introduzione
Congratulazioni per l’acquisto del vostro nuovo scanner da
tavolo Avision . La Avision Inc. é una delle maggiori ditte al
mondo nello sviluppo di scanner ad alto rendimento.
Prima di installare ed utilizzare il vostro scanner, vi preghiamo
di impiegare qualche minuto per leggere questo manuale. Esso
vi fornisce le istruzioni corrette per il disimballaggio,
l’installazione, l’utilizzo e il mantenimento dello scanner.
La figura qui sotto illustra l’imballaggio di. Si consiglia di
verificare che tutti i componenti siano inclusi con il vostro
scanner.
1-1
Nota:
1. Utilizzare soltanto l’adattatore CA (HEG42-240200-7L by
Hitron) fornito con il dispositivo. L’utilizzo di altri adattatori
CA può danneggiare lo scanner e annulla la garanzia.
Aprire con cura la scatola e verificarne il contenuto. In caso
2.
di componenti mancanti o danneggiati, contattare il
rivenditore.
1
4
1. Unità principale scanner
2. Vassoio ADF
3. Vassoio uscita ADF
4. Cavo USB
5. Adattatore di alimentazione
6. Cavo di alimentazione
5
2
3
6
1-2
2. Installazione Dello
Scanner
Precauzioni
* Non esponete lo scanner alla luce solare diretta. Un sposizione
diretta al sole o una condizione di surriscaldamento
potrebbero danneggiare lnità.
* Non ponete lo scanner in luoghi umidi o polverosi.
* Assicuratevi di utilizzare una corretta fonte di alimentazione
AC.
* Ponete lo scanner su una superficie sicura e piana. Superfici
irregolari o inclinate potrebbero creare problemi meccanici.
* Conservate la scatola e i materiali di imballaggio dello scanner
in caso dobbiate trasportarlo in futuro
.
2.1 Installazione del vassoio della carta ADF
1. Fissare il supporto della carta al vassoio della carta
ADF.
Vassoio
della carta
Supporto della
carta
ADF
2-2
Manuale Introduttivo
2. Premere il pulsante per l’inceppamento della carta, sulla
sinistra, per aprire il pannello forntale.
Tasto per
l’inceppamento
della carta
Pannello frontale
2-3
3. Inserire le quattro linguette sulla parte superiore del
vassoio della carta ADF nei fori sulla parte frontale dello
scanner.
Linguette
4. Inserire le due sporgenze nella parte centrale del
vassoio della carta ADF nei fori sullo scanner.
Linguette
Fori
2-2
Manuale Introduttivo
2.2 Installazione del vassoio d'uscita della carta
dell'ADF
Attaccare i ganci destro e sinistro del vassoio d'uscita nei fori
appositi sulla parte frontale dello scanner.
Fori
Gancio
Vassoio di uscita
dall'ADF
2-3
2.3 Accensione dello scanner
Inserire l’estremità piccola dell’adattatore di alimentazione nella
presa di alimentazione dello scanner. Inserire l’altra estremità
in una presa di corrente adeguata.
2.4 Accensione dell'apparecchio
Cavo di alimentazione
Dopo aver connesso il cavo di alimentazione e il cavo USB,
premere il tasto di accensione sulla posizione "I"per
accendere lo scanner. Per spegnere lo scanner premere il
tasto sulla posizione "O"..
Pulsante accensione
2-4
Manuale Introduttivo
Installazione del software
2.5
* Per garantire la corretta identificazione dello scanner USB
da parte del computer, procedere con l'installazione dei
driver dello scanner prima di connettere lo scanner al
computer.
1. Inserire il CD-ROM in dotazione nell’un it à CD-ROM.
2. Viene visualizzata la grafica dell’installazione del software.
In caso contrario, eseguire “setup.exe”.
3. L’opzione Install Scanner Driver deve apparire disattivata
poiché l’installazione del driver è già stata completata.
2-1
Elementi grafici dell'installazione:
y Installa Button Manager: per utilizzare i tasti
presenti sullo scanner è necessario installare il
programma Button Manager. Per assicurarsi che
Button Manager funzioni correttamente, installare
Button Manager PRIMA di installare il driver dello
scanner.
y Installa driver dello scanner: per comunicare
con lo scanner è necessario installare il relativo
driver. Dopo aver installato il software Button
Manager, scegliere Installa driver dello scanner
per installare il driver dello scanner sul computer.
y Installa Adobe Reader: i manuali dello scanner e
del programma Button Manager sono forniti
all'interno di file in formato PDF. Per aprire e
visualizzare questi file è necessario installare il
software Adobe Reader. Se sul computer è già
installato Adobe Reader, ignorare questa voce.
y Visualizza manuale: scegliere “Visualizza
manuale” per visualizzare o stampare i manuali
utente dettagliati dello scanner e del software
Button Manager.
4. Scegliere Installa Button Manager per installare il software
Button Manager e quindi fare clic su Installa driver dello
scanner per installare il driver dello scanner sul computer.
2-2
Manuale Introduttivo
2.6 Connessione del computer
1. Collegare l’estremità quadrata del cavo USB alla porta USB
dello scanner. Collegare l’estremità rettangolare alla porta
USB del computer.
Cavo USB
2-3
2. Il computer dovrebbe rilevare una nuova periferica USB e
visualizzare il messaggio “Nuovo componente hardware
individuato”.
(Windows 9X/Windows ME) (Windows 2000/XP)
3. In Windows 9X o Windows ME, controllare che sia
selezionata la voce Cerca un driver migliore di quello in
uso e fare clic sul pulsante Avanti.
In Windows XP, fare clic sul pulsante Avanti per
continuare.
4. Alla visualizzazione della finestra di dialogo “Fine”, fare
clic sul pulsante “Fine”.
Nota:
Per disinstallare il driver dello scanner in Windows 2000/XP,
assicurarsi che lo scanner sia collegato al computer.
2-4
Manuale Introduttivo
3. La Prima Scasione
3.1 Caricamento della carta
3.1.1 AVVERTENZA sull’uSo dell’adf
Prima di utilizzare l’ADF, assicurarsi che i fogli di carta
corrispondano alle indicazioni seguenti:
• Le dimensioni dei documenti possono variare da 3,5” per
2” a 8,5” per 14” (il formato ‘legale’).
• I fogli devono essere quadrati o rettangolari ed in buone
condizioni (non delicati o strappati).
• I fogli non devono essere arricciati, raggrinziti, strappati o
forati con puntatrici e l’inchiostro deve essere asciutto.
• È necessario che sul documento non siano presenti
graffette, fermagli, foglietti autoadesivi.
3-1
3.1.2 Collocazione dei documenti sul vassoio dell'ADF
Separare il documento:
I fogli di misura standard vengono facilmente inseriti nello
scanner. Per evitare occasionali sovrapposizioni di fogli
quando si opera in alimentazione automatica multipla,
separare i fogli smazzandoli prima di caricarli.
Immissione dei documenti
Inserire l'originale con la parte stampata in basso sul
vassoio. Allineare i due lati del foglio con le guide di
scorrimento. Il vassoio dell'ADF può contenere 50 fogli per
volta.
Documento
(Testo verso il
basso)
Guida di
scorrimento
3-2
Manuale Introduttivo
3.2 Verifica dell'installazione dello scanner
Per verificare la correttezza dell'installazione dello scanner,
Avision fornisce un utile programma di test chiamato Avision
Capture Tool. Grazie a questo strumento è possibile eseguire
semplici acquisizioni e visualizzare le immagini così catturate.
Esso inoltre aiuta l'utente a completare l'acquisizione a una
velocità nominale.
Nella procedura seguente viene descritto come verificare
l'installazione dello scanner. Se l'installazione non è corrett a ,
rivedere la sezione precedente per controllare se il
collegamento del cavo è giusto e se il driver dello scanner è
stato installato correttamente.
Prima di iniziare, verificare che lo scanner sia acceso.
1. Selezionare Start>Programmi>Avision Avxxx
Scanner>Avision Capture Tool.
Viene visualizzata la finestra di dialogo Seleziona modello di
scanner.
2. Selezionare il tipo di driver e il modello di scan ner, quindi
fare clic su OK. Viene visualizzata la finestra di dialogo di
Avision Capture Tool seguente.
3-3
Acquisisci
Configurazione
Salva
Adatta
pagina
Formato file Percorso
Dimensioni
effettive
3. Scegliere il formato di file desiderat o dall'elenco a discesa
Formato file (l'impostazione predefinita è BMP, le altre
opzioni sono TIFF, GIF e JPEG).
4. Immettere il no me della cartella e il nome del file
desiderato nella casella Percorso (il percorso predefinito è
C:\My Scan\Image).
Nota: se non si vuole salvare l'immagine acquisita,
deselezionare il pulsante Salva poiché l'opzione predefinita
prevede il salvataggio attivato. In questo caso, la
visualizzazione di miniature sarà disabilitata. Pertanto, dopo
aver visualizzato tutte le immagini acquisite, sullo schermo
resterà solo l'ultima.
5. Fare clic sul pulsan te Configurazione (
) oppure
scegliere Configurazione dal menu File per visualizzare la
finestra di dialogo Proprietà scanner.
3-4
Manuale Introduttivo
Riquadro
Seleziona
immagine
6. Dal riquadro Selezion a immagine, scegliere il tipo di
immagine da utilizzare per l'immagine acquisita
(l'impostazione predefinita è Bianco/nero anteriore). Se si
ha uno scanner fronte retro, scegliere Anteriore e
Posteriore per acquisire entrambi i lati del documento.
7. Fare clic su OK per chiudere la finestra Proprietà dello
scanner (per ulteriori dettagli sulla finestra Proprietà
scanner, vedere il capitolo seguente Utilizzo della finestra
Proprietà dello scanner).
8. Posizionare il documento rivolgendolo verso il basso sul
piano in vetro oppure verso l'alto nell'alimentatore
automatico.
9. Nella finestra di con valida dell'acquisizione, fare clic sul
pulsante Acquisisci (
) oppure scegliere Acquisisci
dal menu File.
10. Il documento verrà acquisito e visualizzato nella schermata
di convalida dell'acquisizione. Dopo che le immagini
acquisite sono state visualizzate, la verifica
dell'installazione dello scanner è completa.
3-5
Miniature
Barra di
stato
Visualizzazione
Adatta pagina
11. È possibile visualizzare l'immagine acquisita con i pu lsanti
Adatta pagina (
) o Dimensioni effettive (100%) ( )
dalle barre degli strumenti di visualizzazione, sul lato
destro.
12. Fare clic sul pulsante di chiusura o sulla voce Chiudi del
menu File per uscire da Avision Capture Tool.
3-6

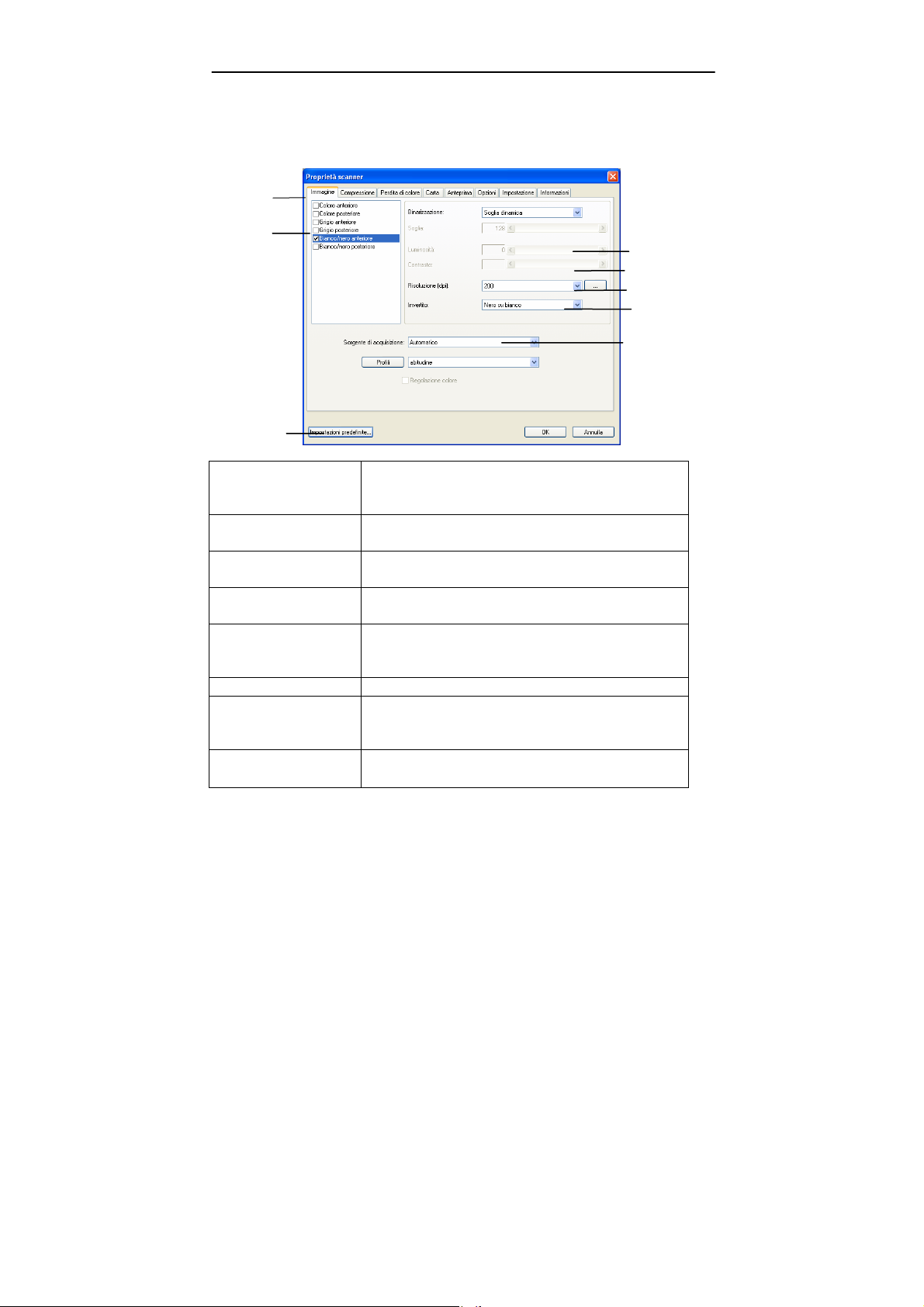

3.3 Un’occhiata all’interfaccia utente
1
Manuale Introduttivo
2
8
1. Opzioni Scelte: Immagine, Compressione, Ignora
colore, Carta, Opzioni, Impostazioni,
Informazioni.
2. Tipo immagine Scegliere il tipo di immagine e il lato del
documento da scannerizzare.
3. Luninosità: Regolare il livello di luminosità da –100 a
+100.
4. Contrasto Regolare il livello di contrasto da –100 a
+100.
5. Risoluzione
6. Inverti Inverte il colore dell’immagine scannerizzata.
7. Sorgente
scansione
8. Default Riporta tutti i valori alle impostazioni di
Determina la qualità dell'immagine
scannerizzata. Il valore preimpostato è 200
DPI.
Scelta: Alimentazione automatica, Scanner
da tavolo, Automatica (varia da modello a
modello)
fabbrica.
3
4
5
6
7
3-7
Manuale Introduttivo
4. Utilizzo della finestra
Proprietà dello scanner
La finestra Proprietà dello scanner consente di configurare le
impostazioni dello scanner. Essa è composta da varie schede,
ognuna delle quali è descritta in questo capitolo.
Finestra Proprietà dello scanner
