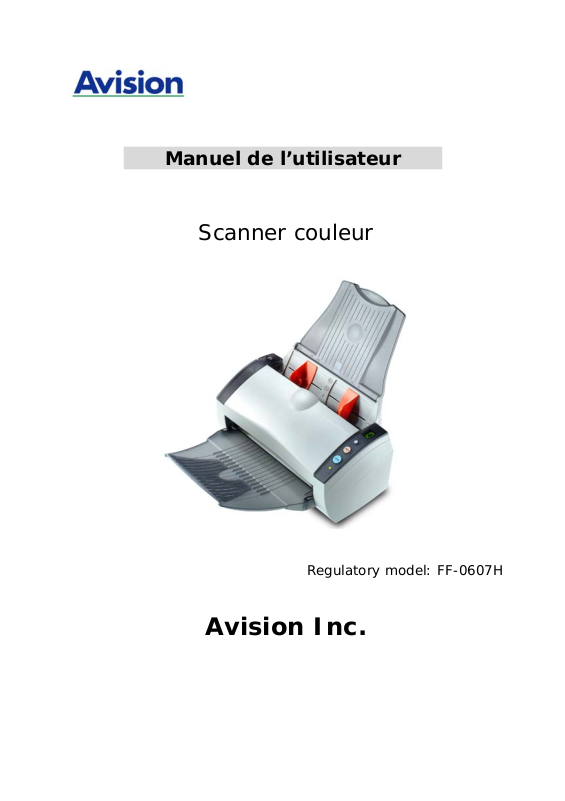

Manuel de l’utilisateur
Scanner couleur
Regulatory model: FF-0607H
Avision Inc.
Marques déposées
Microsoft est une marque déposée aux Etats-Unis de Microsoft
Corporation.
Windows et MS DOS sont des marques de Microsoft Corporation.
IBM, PC, AT, XT sont des marques déposées d’International Business
Machines Corp.
Les autres marques et produits cités sont des marques déposées ou
des marques de leurs propriétaires respectifs.
Droits d’auteurs
Tous droits réservés. Aucune partie de cette publication ne peut être
reproduite, transmise, transcrite, stockée dans un système
d’archivage, ou traduite dans n’importe quelle langue ou n’importe
quel langage de programmation, sous n’importe quelle forme ou par
n’importe quels moyens, électroniques, mécaniques, magnétiques,
optiques, chimiques, manuels, ou autres, sans la permission par écrit
de Avision Inc.
Le matériel scanné par ce produit peut être protégé par des lois
gouvernementales et autres règlements, tel que lois de droits
d’auteur. C’est l’unique responsabilité de l’utilisateur de se conformer
à de telles lois et règlements.
Garantie
Les informations contenues dans ce document sont sujettes à des
modifications sans préavis.
Avision ne fait pas de garantie de n’importe quel genre en ce qui
concerne ce matériel, y compris, mais sans limitations, la garantie
impliquée de convenance dans un but déterminé.
Avision décline toute responsabilité pour toute erreur contenue ciaprès, ou pour tout dommage accessoire ou indirect résultant de la
fourniture, performance, ou utilisation de ce matériel.
ii
Manuel de l’utilisateur
Déclaration EC de conformité
Selon EN45014
Nom du fabricant: AVISION INC.
Adresse du fabricant: No. 20, Creation Road, Science-
Based Industrial Park, Hsinchu,
Taiwan, R.O.C.
déclare que le produit
Modèle : FF-0607H
est conforme aux spécifications suivantes:
Emission: EN 50081-1 (1992)
EN 55022 (Class B)
(Conducted Radiated) (1994)
EN 60555-2 (Harmonics) (1987)
EN 60555-3 (Flicker) (1987)
Immunité:
EN50082-1 (1992)
IEC 1000-4-2 (ESD) (1995)
IEC 1000-4-3 (RS) (1995)
IEC 1000-4-4 (EFT/Burst) (1995)
IEC 1000-4-5 (SURGE) (1995)
Date: March, 2002
iii
Configuration requise
Windows
¾ Ordinateur IBM compatible 586, Pentium ou plus
¾ Microsoft Windows 98, Windows Me, Windows 2000, ou
Windows XP
¾ Un port USB (universal serial bus) - taux de transfert ultra-
rapide seulement avec la carte USB 2.0
¾ Au moins 200 Mo d’espace disque libre
¾ Au moins 128 Mo de mémoire système
¾ Un lecteur CD-ROM
iv
Table des matières
1. .....................................................1-1 Introduction
2. ......................................................2-1 Installation
2.1 Installer le Bac d’Alimentation Chargeur de
Documents Automatique
2.2 .................2-3 Installer le Bac de Réception ADF
2.3 ...........................2-4 Installation du bac frontal
2.4 .................2-5 Connecter le câble d’alimentation
2.5 ..................................2-5 Mettre Sous Tension
2.6 ...................................2-6 Installer les logiciels
2.7 .............................2-6 Connecter à l’ordinateur
3. ......................................3-1 Premier Numerisation
3.1
.............................2-2
Manuel de l’utilisateur
4.3 ............................... 4-18 L'onglet Compression
4.4 ..................... 4-20 L'onglet Abandon de couleur
4.4.1 ... 4-20 Sélection de l'Abandon de couleur
4.4.2 Autres options d'Abandon de couleur4-21
4.5 ........................................ 4-23 L'onglet Papier
4.5.1 ..................................... 4-24 Rognage
4.5.2 ............... 4-28 Autre Sélection de Papier
4.5.3 ..................... 4-33 Relatif au Document
4.6 ....................................... 4-37 L’onglet Aperçu
4.7 ...................................... 4-38 L'onglet Options
4.8 L'onglet Paramètre................................... 4-44
4.9 ............................... 4-46 L'onglet Informations
5. ...........................5-1 Opération de l’interface ISIS
6. ..........................................6-1 Utiliser les boutons
6.1 .........6-2 Installation du gestionnaire de boutons
6.2 Vérifier les configurations des boutons avant la
numérisation
.............................................6-3
6.3 ........6-5 Les paramètres des boutons par défaut
6.4 Numériser d'une simple pression sur les
boutons
....................................................6-7
7. ..........................................................7-1 Entretien
7.1 ...........................................7-1 Nettoyer l’ADF
7.2 ....................................7-2 Nettoyage du Verre
7.3 Remplacer le module du tampon détachable de
........................................................7-3
l’ADF
8. ...............................................8-1 Troubleshooting
8.1 .........................8-1 Bourrage papier dans l’ADF
8.2 ................................8-3 Questions et réponses
8.3 .....................................8-4 Support technique
9. ...................................................9-1 Spécifications
.......................................................................... a Index
vi
Manuel de l’utilisateur
vii
Manuel de l’utilisateur
1. Introduction
Félicitations! Vous avez acquis le scanner couleur Avision. Avec
ce scanner, vous pouvez numériser rapidement des documents
papier à partir du chargeur de documents automatique ou à
partir du bac avant pour obtenir des images électroniques.
Avision Inc. est une société réputée dans le monde pour ses
scanners de qualité supérieure.
Avant d’installer et d’utiliser votre nouveau scann er, prenez
quelques minutes pour lire ce manuel. Il vous fournit des
instructions sur comment déballer, installer, opérer et
maintenir le scanner.
Contrôlez SVP si tous les articles sur la liste de vérification
sont présents. Si vous n’avez pas reçu tous les articles,
contactez votre revendeur immédiatement.
1-1
4
1. Unité principale du scanner
2. Bac d’Alimentation ADF
3. Bac de Réception ADF
4. Bac frontal
5. USB câble
6. Adaptateur d’alimentation/Cordon d’alimentation
Note:
1. Veuillez conserver tous les matériaux d’emballage pour
pouvoir retourner le scanner pour réparation.
2. Utilisez seulement l’adaptateur CA HEG42-240200-7L
(HiTron) inclus avec l’appareil. L’utilisation d’un autre
adaptateur CA peut endommager l’appareil et annuler la
garantie.
1
5
2
3
6
1-2
Manuel de l’utilisateur
2. Installation
Précautions
¾ Protégez le scanner du soleil. Le soleil direct ou une
chaleur excessive peuvent endommager l’appareil.
¾ N’installez pas le scanner dans un endroit humide ou
poussiéreux.
¾ Utilisez une source d’alimentation correcte.
¾ Installez le scanner sur une surface plate et stable. Les
surfaces penchées ou inégales peuvent causer des
problèmes d’opération.
¾ Conservez la boîte du scanner et le matériel
d’emballage pour transport.
2-1
2.1 Installer le Bac d’Alimentation ADF (
Automatic
Document Feeder - Chargeur de Documents
Automatique)
Fixez le Bac d’Alimentation ADF au clip de fixation du
scanner comme indiqué ci-dessous. Lorsqu’il sera
correctement inséré, vous entendrez un déclic de mise en
place.
Bac
d’Alimentation
ADF
Scanner
Clip de
Fixation
2-2
Manuel de l’utilisateur
2.2 Installer le Bac de Réception ADF
Fixez les crochets droit et gauche du Bac de Réception ADF aux
trous situés à l’avant du scanner.
Bac de
Réception
ADF
Bac de
Réception
ADF
Scanner
Crochet
2-3
2.3 Installation du bac frontal
Si vous devez remplir le papier à partir du Bac d’Alimentation
Avant, retirez le Bac de Sortie ADF et installez ensuite le Bac
d’Alimentation de Papier Avant. Insérez simplement les parties
saillantes du Bac d’Alimentation de Papier Avant dans les trous
situés à l’avant du scanner.
1. Insérez la partie saillante gauche du bac frontal dans le trou
à l'avant du scanner.
2. Appuyez sur la partie saillante droite pour l'ajuster dans le
trou du scanner.
3. Insérez le prolongement filaire dans les trous du bac
frontal.
Trou
Partie
saillante
Bac frontal
Trou
Prolongem
ent filaire
2-4
Manuel de l’utilisateur
2.4 Connecter le câble d’alimentation
Branchez la petite extrémité de l’adaptateur d’alimentation
dans la fiche d’alimentation de votre scanner. Insérez l’autre
extrémité dans une prise de courant appropriée.
Cordon
d’alimentation
2.5 Mettre Sous Tension
Une fois que le câble d’alimentation et le câble USB sont tous
deux connectés, mettez l’interrupteur d’alimentation sur la
position “I” pour allumer le scanner. Pour éteindre le
scanner, mettez l’interrupteur d’alimentation sur la position
“O”.
Interrupteur
d’Alimentation
2-5
2.6 Installer les logiciels
* Pour assurer que votre ordinateur peut identifier le scanneur
USB, installez tout d’abord le pilote du scanneur avant de
connecter le scanneur à votre ordinateur.
1. Placer le CD-ROM fourni avec le scanner dans le lecteur CD-
ROM de votre ordinateur.
2. La fenêtre d’installation du logiciel apparaît à l’écran. Dans le
cas contraire, retournez dans le menu de configuration et
lancez setup.exe
3. Veuillez cliquer sur “Installer le pilote Twain’’ et suivez
les instructions affichées pour terminer l’installation du
scanner.
2.7 Connecter à l’ordinateur
1. Connectez l’extrémité carrée du câble USB au port USB de
votre scanner, et l’extrémité rectangulaire au port USB de votre
ordinateur.
câble USB
2-6
Manuel de l’utilisateur
2. L’ordinateur devrait détecter un nouveau dispositif USB et
afficher le message suivant: ‘’un nouveau matériel a été
détecté’’.
(Windows 9X/Windows ME)
3. Dans Windows 9X ou Windows ME, confirmez que la
recherche d’un meilleur gestionnaire a été correctement
sélectionné et cliquez sur le bouton “Suivant’’.
Dans windows XP, appuyez sur le bouton “suivant’’ pour
continuer
4. Quand le dialogue est fini, appuyez sur le bouton
“terminer”.
Note:
Pour désinstaller le pilote du scanner, Windows XP, assurezvous que le scanner est bien connecté à votre ordinateur.
2-7
Manuel de l’utilisateur
3. Premier Numerisation
3.1 PLACER VOTRE ORIGINAL
Ne peut pas être utilisé convenablement avec ADF:
* Papier avec trombone ou agrafe
* Papier avec encre pas sèche
* Papier avec épaisseur différente, telle qu'enveloppes
* Papier froissé, déchiré ou plié
* Papier calque
* Papier sans carbone
* Papier plus étroit que 3.5" ou plus large que 8.5"
* Articles autres que papier, tels que tissu, métal ou film.
* Papier photographique
* Papier avec encoches ou trous
* Papier de forme irrégulière (non-rectangulaire)
* Papier très mince.
3.1.1 Placer Votre Document dans le Bac d’Alimentation
ADF
Aérer Votre Document
La taille de papier standard devrait se charger facilement
dans le scanner. Pour éviter les bourrages de papier
occasionnels quand vous chargez automatiquement
plusieurs documents, aérez le papier avant de le charger. )
Chargement du Document
Placez votre document avec la partie comportant le texte
dirigée vers le bas sur le Bac d’Alimentation ADF. Alignez
les deux côtés du document avec les guides d’alimentation.
Remarquez que le Bac d’Alimentation ADF peut contenir
jusqu’à 50 pages de document à la fois.
Votre
Document
Guide
Bac de
Réception
3-2
Manuel de l’utilisateur
3.1.2 Placer Votre Document Sur le Bac d’Alimentation
de Papier Avant
Placez votre document avec le texte tourné vers le bas dans
le Bac d’Alimentation de Papier Avant comme indiqué cidessous.
Votre
Document
(tourné vers
la bas)
Bac
d’Alimentation
Avant
3-3
3.2 Vérifier l’installation de votre scanner
Pour vérifier si l’installation de votre scanner est correcte,
Avision fournit un programme de test utile appelé Avision
Capture Tool. Avec cet outil, vous pouvez effectuer de simples
scans et visualiser les images capturées. D’autre part, cela
vous aide à terminer votre scan à une certaine rapidité.
La procédure suivante décrit comment vérifier l’installation de
votre scanner. Si l’installation n’est pas correcte, veuillez
revoir la section précédente pour vérifier si le câblage et le
pilote du scanner ont été installés correctement.
Avant de commencer, assurez-vous que le scanner est activé.
1. Sélectionnez Démarrer>Programmes>Avision Avxxx
Scanner>Avision Capture Tool.
La boîte de dialogue Sélectionner le Modèle de Scanner
apparaîtra.
2. Sélectionnez v otre type de pilote et votre modèle de
scanner et cliquez OK. La boîte de dialogue suivante
Avision Capture Tool apparaîtra.
3-4
Manuel de l’utilisateur
Page
TAjuster
aille
Réelle
Scanner
Configurer
Enregistrer
Format de Fichier Chemin de Fichier
3. Choisissez votre format de fichier dans la liste déroulante
Format de Fichier. (Le format par défaut est BMP, d’autres
choix inclus TIFF, GIF, et JPEG.)
4. Entrez le nom de dossier et nom de fichier dans la boîte
Chemin de Fichier. (Le chemin par défaut est C:\Mes
Scans\Image.)
Remarque: Si vous ne voulez pas enregistrer l’image
scannée, désélectionner le bouton Enregistrer puisque
Enregistrement Activé est sélectionné par défaut. Dans ce
cas, la vue miniature sera désactivée. Ensuite, après avoir
visualisé toutes les images scannées, seule la dernière
restera à l’écran.
5. Cliquez le bouton Configurer (
) ou choisissez
Configurer dans le menu Fichier pour faire apparaître la
boîte de dialogue Propriétés du Scanner.
3-5
Boîte de
sélection
d’image
6. Dans la Boîte de Sélect ion d’Image, choisissez votre type
d’image pour votre image scannée. (Le type par défaut est
Avant N&B) Si vous avez un scanner duplex, choisissez
Avant et Arrière pour scanner les deux côtés de votre
document.
7. Cliquez OK pour quitter la boîte de dialogue Propriétés du
Scanner. (Pour avoir plus de détails sur la boîte de
dialogue Propriétés du Scanner, veuillez consulter le
chapitre ultérieur, Utiliser la boîte de dialogue Propriétés du
Scanner.)
8. Placez votre document face vers le bas sur la vitre ou face
vers le haut dans le chargeur de document auto.
9. Dans la boîte de dialogu e Validation du Scan, cliquez le
bouton Scanner (
) ou choisissez Scanner dans le
menu Fichier.
10. Le document sera scanné et affiché dans l’écran Validation
du Scan. Après que les images scannées aient été
affichées, la vérification de l’installation de votre scanner
est terminée.
3-6
Manuel de l’utilisateur
Vue Miniature
Barre d’Etats
Vue Ajuster Page
11. Vous pouvez voir l’image scannée à l’aide du bouton
Ajuster Page (
) ou Taille Réelle (100%) ( ) dans la
barre d’outils Affichage sur le côté droit.
12. Cliquez Fermer la boîte ou Quitter dans le menu Fichier
pour quitter Avision Capture Tool.
3-7
3.2 Numériser Avec le Logiciel de Retouche
D’imAges
Le pilote du scanner n’est pas un logiciel autonome ; il doit être
lancé depuis une application TWAIN ou un logiciel compatible
pour pouvoir numériser et charger l’image sur votre ordinateur.
La commande pour lancer le pilote du scanner peut varier selon
les différentes applications.
1. Lancez une application TWAIN, telle que Roxio
PhotoSuite 4 fourni dans le CD.
2. Cliquez sur Get>Scanner (TWAIN).
3. Choisissez l’ AVXXX dans le menu déroulant (vous ne
ferez cette opération qu’une seule fois).
4. Placez le document FACE EN BAS sur le verre.
5. Cliquez sur le bouton Scan pour actionner l’interface
TWAIN.
3-8
Manuel de l’utilisateur
6. Cliquez sur Preview pour obtenir une numérisation
initiale de votre document. Choisissez la zone de
numérisation et cliquez sur le bouton Scan pour
numériser le document.

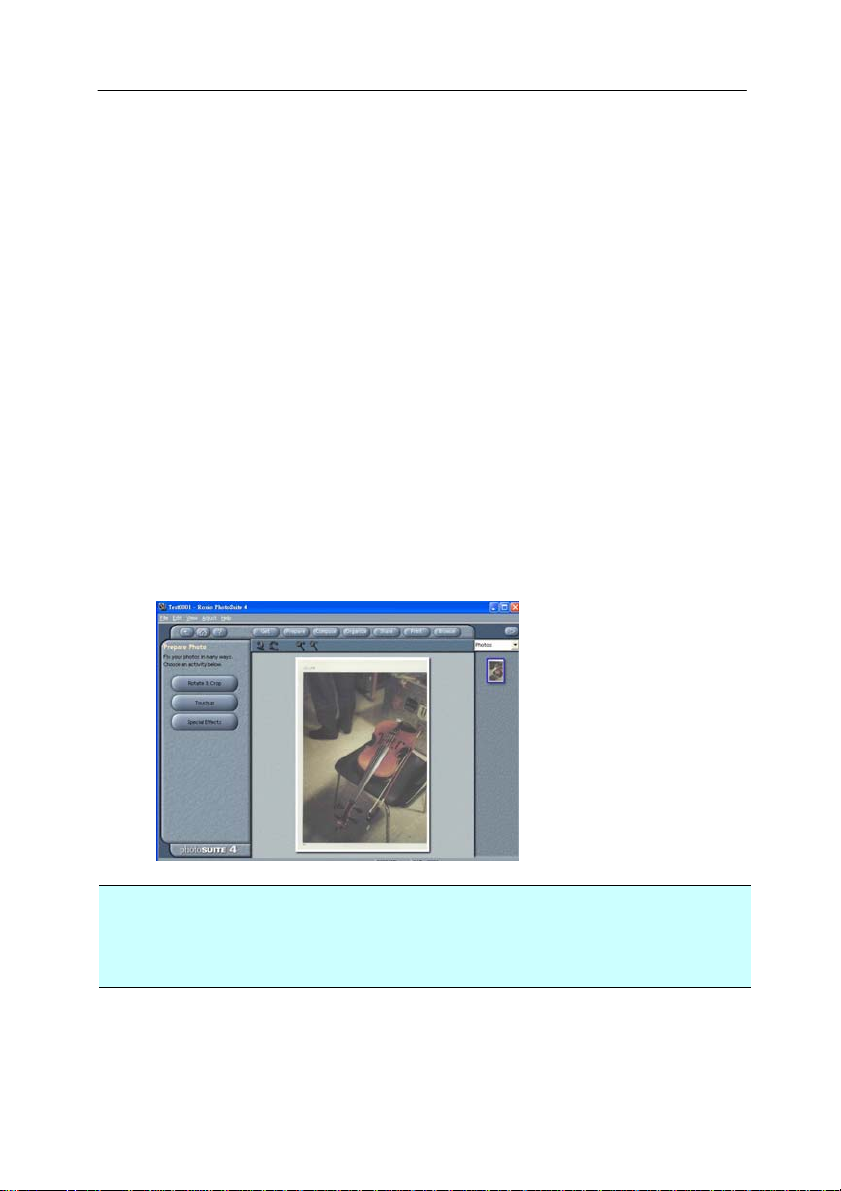

7. Cliquez sur Exit pour retourner sur la page principale et
cliquez sur Open Library and Photos (par défaut)
dans le coin en haut à droite pour ouvrir l’image
numérisée.
Photos
3-9
3.2.1 Un coup d’œil à l’interface utilisateur
1
2
3
4
5
6
7
8
1. Options des
onglets
2. Type d’image Choisissez le type d’image et la face du
3. Luminosité: Ajustez le niveau de luminosité de -100 à +100.
4. Contraste Ajustez le niveau de contraste de -100 à +100.
5. Résolution
6. Inverser Inverse les couleurs de votre image numérisée.
7. Source de
numérisation
8. Défauts Restaure toutes les valeurs des onglets à leur
Choix : Image, Compression, Détourage
couleurs, Papier, Options, Paramètres,
Information.
document à numériser.
Déterminez la qualité de l’image numérisée. La
norme dans l’industrie est de 200 ppp.
Choix : Introducteur automatique, Verre,
Automatique (varie selon le modèle du scanner)
valeur par défaut de sortie d’usine.
3-10
Manuel de l’utilisateur
4. Utilisation de la boîte de
dialogue Propriétés du
scanner
La boîte de dialogue Propriétés du scanner vous permet de
configurer les paramètres du scanner. Elle est constituée de
plusieurs fenêtres à onglets qui seront chacune d'entre elles
décrites dans ce chapitre
La boîte de dialogue Propriétés du scanner
4-1
4.1 Boutons de la boîte de dialogue Propriétés du
scanner
Les boutons de la boîte de dialogue Propriétés du
scanner
Boutons
Description
Par Cliquez sur le bouton Par défaut, les
défaut paramètres d'usine par défaut
apparaîtront sur chaque onglet.
Numéris
er
Quand tous les paramètres de
numérisation sont satisfaisants, cliquez
sur le bouton Numériser pour
commencer à numériser votre document.
Fermer Cliquez sur le bouton Fermer pour quitter
la boîte de dialogue Propriétés du
scanner.
4-2
Manuel de l’utilisateur
Le tableau suivant montre les paramètres par défaut :
Nom de Paramètres par défaut
l'onglet
Image Image：N et B avant
Binarisation：Seuil dynamique
Résolution：200 dpi
Inverser：Noir sur blanc
Source de numérisation：Bac
d'alimentation de documents
automatique
Seuil：Aucun
Luminosité：Aucun
Contraste：Aucun
Compression Aucun
Abandon de Aucun
couleur
Papier Rognage：Automatique
Correction de désalignement : Oui
Orientation : Portrait
Sur-numérisation：0.00
Détection d'alimentation multiple：
Aucun
Unité：Pouce
Options Degrés de rotation：Aucun
Suppression de page vide ：Aucune
Remplissage de bordure：Blanc，0 mm
Options de contrôle d'image：Aucun
Paramètre Activer l'économiseur d'énergie：
Activer, 15 minutes après la dernière
action de numérisation
Afficher la progression de la
numérisation : Oui
Afficher un message d'avertissement :
Oui
Enregistrer les paramètres après la
fermeture : Oui
4-3
4.2 L'onglet Image
L'onglet Image vous permet de choisir le côté recto et (ou) le
côté verso de votre document, le type d'image, et de définir
plusieurs paramètres de numérisation de base. Remarquez
qu'excepté pour la résolution, vous pouvez définir des
paramètres de numérisation individuels pour le côté recto et le
côté verso. Par exemple, tous les paramètres dans l'onglet
Image, l'onglet Compression, l'onglet Abandon de couleur
peuvent être définis individuellement pour le côté recto et
verso. Cependant, les paramètres dans l'onglet Papier, l'onglet
Option, et l'onglet Paramètre doivent être les mêmes pour le
côté recto et verso.
La boîte de dialogue de l'onglet Image
4-4
Manuel de l’utilisateur
4.2.1 La boîte Sélection d'image
La boîte Sélection d'image inclut
le type d'image et l'option de côté
de document. Si vous désirez
scanner à la fois le côté recto et le
côté verso du votre document
couleur, vous pouvez cocher
simultanément Couleur avant et
Couleur arrière. Remarquez que les
options varient en fonction du type
Exemple 1：Numériser un document à deux côtés, les deux
côtés en couleur
de scanner.
Sélection de
Côté/Image
Avant
4-5
Arrière
i
n
Exemple 2：Numériser un document en couleur à deux côtés,
un en N et B (Abandon du bleu：Seuil：10, Arrière-plan：79),
l'autre en couleur
Sélection de
Côté/Image
Type d'image
Couleur Choisissez la couleur si vous voulez numér
Gris Choisissez image Grise si votre original
N et B Choisissez N et B si votre original contient
N et B Gris Couleur
une image en couleur pour votre original e
couleur.
contient des ombres de gris.
seulement du texte, des dessins au crayon
à l'encre..
Avant
Description
Arrière
4-6
4.2.2 Autres options d'image
Binarisation
C'est le processus de convertir une image en
niveau de gris ou en couleur en une image
bitonale. Il existe plusieurs méthodes pour
effectuer cette conversion. Deux des options
sont Seuil dynamique et Traitement fixé.
Seuil dynamique : Sélectionner Seuil
dynamique permet au scanner d'évaluer
dynamiquement chaque document pour
déterminer la valeur du seuil optimal pour
produire l'image de meilleure qualité. Ceci
est utilisé pour numériser des documents
mélangés contenant du texte pâle, un
arrière-plan ombré, ou un arrière-plan en
couleur avec un seul paramètre. Si Seuil
dynamique est sélectionné, Seuil, Luminosité,
et contraste ne sont pas disponibles.
Traitement fixé : Utilisé pour le noir et
blanc et autres documents à fort contraste.
Un niveau unique est défini pour déterminer
la transition noir et blanc. Le seuil est
programmable sur la plage de densité
complète. Traitement fixé définit le
Contraste à 0. Si Traitement fixé est
sélectionné, Contraste n'est pas disponible.
Qualité
Lorsque vous choisissez “Gris” pour votre
type d’image, l’élément “Binarisation” sera
changé en “Qualité” et cette option inclut
“Haute” et “Normal”. Choisissez “Haute”
pour enrichir votre image et la rendre plus
brillante.
Manuel de l’utilisateur
4-7
Seuil Utilisé pour convertir une image en niveau
de gris en une image bi-tonale. La valeur
s'étend de 0 à 255. Une valeur de seuil
basse produit une image plus claire, et peut
être utilisée pour adoucir des arrière-plans et
une information subtile, non nécessaire. Une
valeur de seuil élevée produit une image
plus sombre, et peut être utilisée pour aider
à rehausser des images ternes.
Ajustez le paramètre de seuil en faisant
glisser la barre du curseur de Seuil à gauche
ou à droite pour obtenir le paramètre de
seuil désiré.

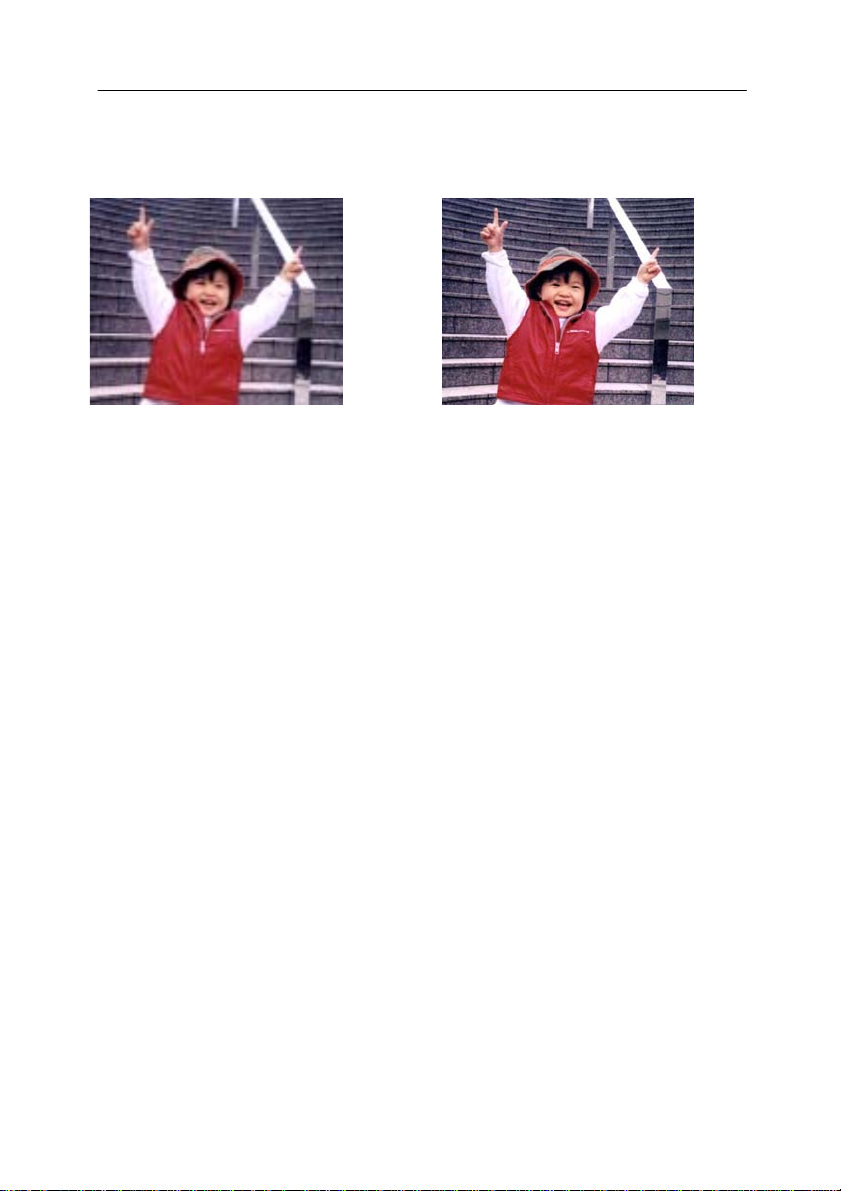

200 dpi, Seuil : 80,
Luminosité : 0
200 dpi,
Seuil : 170,
Luminosité : 0
4-8
Luminosité
Contraste
Manuel de l’utilisateur
Ajuste la luminosité ou l'obscurité d'une
image. Plus la valeur est importante,
plus l’image est lumineuse. Faites glisser
le curseur à droite ou à gauche pour
augmenter ou diminuer la luminosité.
plage s'étend de -100 à +100.
Ajuste la plage entre les ombres plus
La
sombres et les ombres plus claires dans
l'image. Plus le contraste est élevé, plus
le niveau de gris est différent. Faites
glisser le curseur à droite ou à gauche
pour augmenter ou diminuer le contraste.
La plage s'étend de -100 à +100.
Luminosité : -50 Luminosité : 0
(Normale)
Contraste : -50 Contraste : 0
(Normal)
Luminosité : +50
Contraste : +50
4-9
Résolution
Un bon contrôle de la résolution donne un bon
détail d'une image qui est numérisée. La
résolution est mesurée en points par pouce
(dpi). Normalement, plus le nombre de dpi est
élevé, plus la résolution et la taille du fichier
sont grandes. Sachez qu'une résolution plus
importante prend plus de temps à numériser,
et plus d'espace sur le disque pour la
numérisation de l'image. Pour information, u ne
image en couleur de taille A4 numérisée à 300
dpi en mode Couleurs vraies prend environ 25
Mo d'espace sur le disque dur. Une résolution
plus élevée (signifie généralement plus de 600
dpi) est uniquement recommandée quand vous
devez numériser une petite surface en mode
Couleur vraie.
Choisissez une valeur de résolution dans la liste
déroulante. La valeur par défaut est 200 dpi.
Les résolutions disponibles sont 75, 100, 150,
200, 300, 400 et 600. Ou vous pouvez choisir
la valeur désirée en cliquant dans la case sur le
côté droit de la liste déroulante et appuyez sur
la touche fléchée pour sélectionner la valeur
désirée et cliquez ensuite sur le bouton Ajouter
pour l'inclure dans la liste déroulante.
4-10
Manuel de l’utilisateur
Résolution: 75 dpi
Résolution: 150 dpi
4-11
Inverser Inverse la luminosité et les couleurs dans
l'image. Le paramètre par défaut est noir sur
un fond blanc. Le mode Inverser est blanc sur
un fond noir. Pour les images en couleur,
chaque pixel sera changé en sa couleur
complémentaire à la commande Inverser.
Noir sur blanc
Blanc sur noir
4-12
Source
de
numéris
ation
Manuel de l’utilisateur
Choix:
y Bac d'alimentation de documents
automatique : Utilisé pour numériser
plusieurs pages.
y A plat : Utilisé pour numériser une seule
page. Par exemple, les pages de coupures
de presse, papiers avec plis ou spirales.
y A plat (livre) : Utilisé pour numériser
plusieurs pages intérieures d'un livre.
y Automatique : Permet au scanner de
définir automatiquement sa source de
numérisation. Si Automatique est
sélectionné et qu'il y a un document à la
fois dans le bac d'alimentation de
documents automatique (ADF) et à plat,
alors la source de numérisation sera
automatiquement définie sur ADF. Si
Automatique est sélectionné et qu'il y a
seulement un document à plat, alors la
source sera définie sur A plat.
Remarquez que les options varient en fonction
du type de scanner.
4.2.3 Numériser des images en couleur
Les options suivantes sont disponibles pour numériser des
images en couleur.
y Luminosité
y Contraste
y Résolution
y Inverser
4-13
4.2.4 Numériser des images en niveau de gris
Les options suivantes sont disponibles pour numériser des
images grises.
y Luminosité
y Contraste
y Résolution
y Inverser
4.2.5 Numériser des images N et B
Les options suivantes sont disponibles pour numériser des
images en N et B.
y Binarisation (Seuil dynamique)
y Résolution
y Inverser
Ou
y Binarisation (Traitement fixé)
y Seuil
y Luminosité
y Résolution
y Inverser
4-14
Manuel de l’utilisateur
4.2.6 Edition de profils
La boîte de dialogue Propriétés du scanner vous permet de
changer et d'enregistrer vos scans fréquemment utilisés en
profils. Vous pouvez éditer ces profils en les renommant ou en
les effaçant.

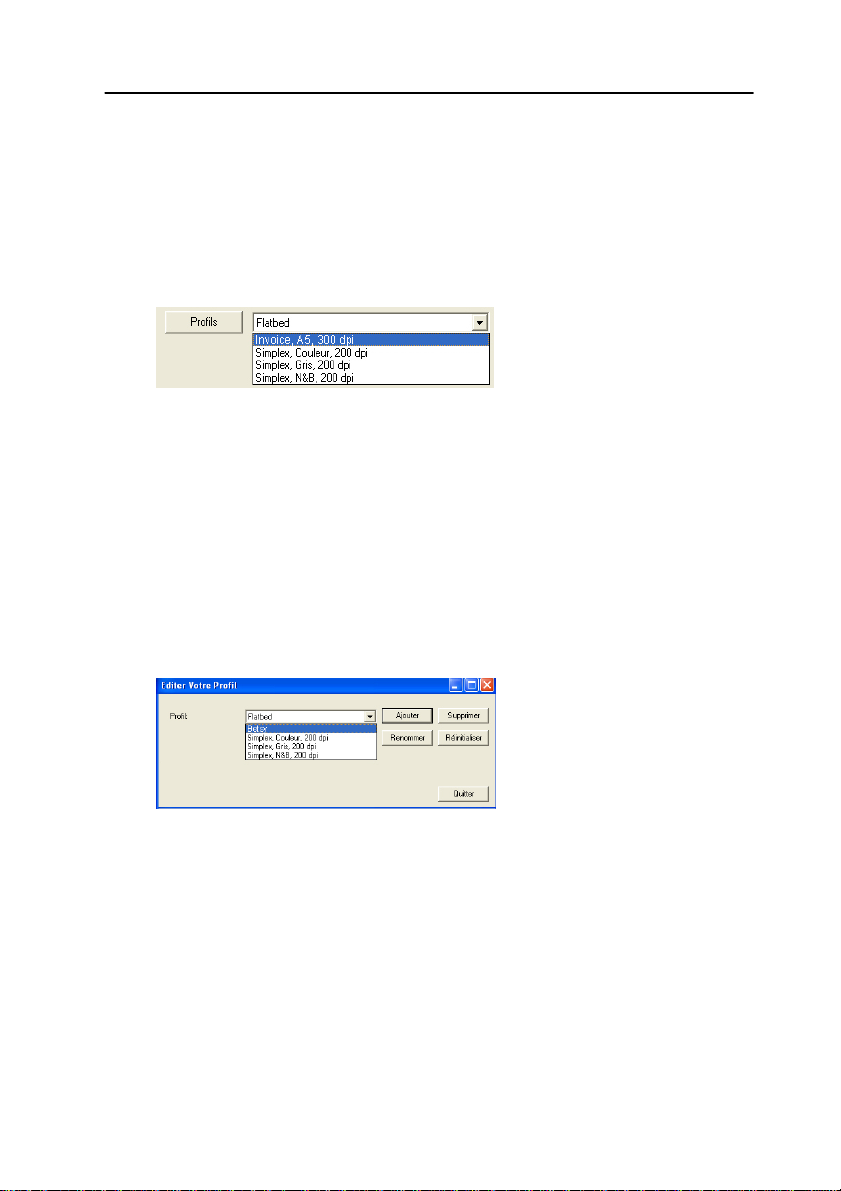

Pour ajouter un nouveau profil,
1. Personnaliser vos paramètres. (Par exemple, modifier votre
résolution, type d’image, méthode de découpage, taille de
scan, ou autres paramètres de scan.)
2. Cliquez l’onglet Image et puis choisissez “Profils” pour faire
apparaître la boîte de dialogue “Editer Votre Profil”.
3. Cliquez “Ajouter” pour entrer le nom du profil puis
choisissez "Enregistrer".
4. Le nouveau profil sera enregistré et affiché dans la boîte de
liste déroulante “Profils”.
4-15
Pour charger un profil,
1. À partir de la boîte de dialogue de l’onglet Image,
choisissez votre profil favorable à partir de la boîte de la
liste déroulante.
2. Votre profil favorable sera immédiatement chargé et
affiché dans la boîte de dialogue Propriétés du scanner.
Pour effacer un profil,
1. De la boîte de dialogue de l’onglet Image, cliquez “Profils”
pour faire apparaître la boîte de dialogue Editer Votre Profil.
2. Choisissez le profil que vous voulez supprimer de la liste
déroulante.
3. Cliquez “Supprimer”. Un message de confirmation “Etes-
vous sure que vous voulez supprimer ce profil?” apparaît.
4. Choisissez “Oui” pour supprimer ou “Annuler” pour quitter.
4-16
Manuel de l’utilisateur

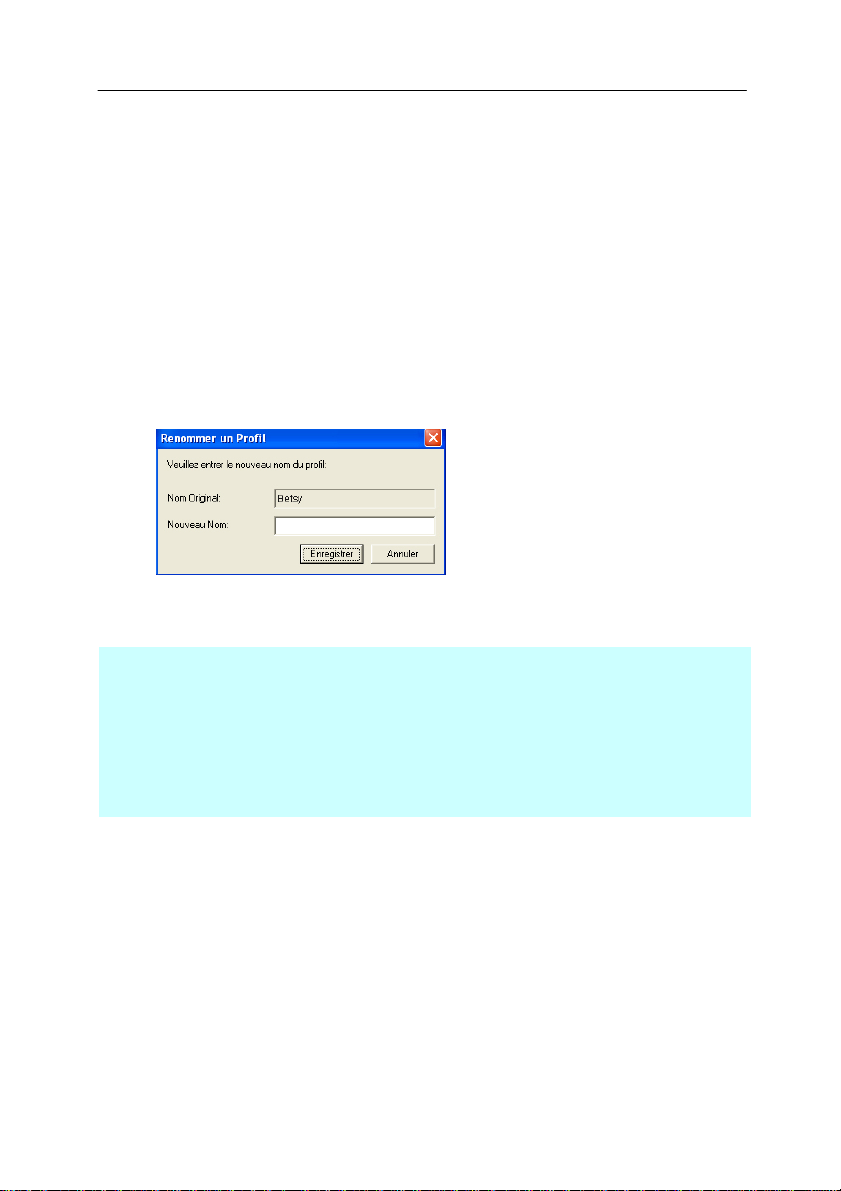

Pour renommer un profil,
1. À partir de la boîte de dialogue de l’onglet Image, cliquez
“Profils” pour faire apparaître la boîte de dialogue Editer
Votre Profil.
2. Choisissez le profil que vous voulez renommer de la boîte
de la liste déroulante puis cliquez le bouton Renommer.
3. Entrez le nouveau nom pour le profil.
4. Choisissez “Oui” pour supprimer ou “Annuler” pour quitter.
Remarque:
Les profiles préconfigurés par défaut inclus Flatbed, Simplex-N
et B, 200 dpi, Simplex-Gris, 200 dpi, Simplex-Couleur, 200 dpi,
Duplex- N et B, 200 dpi, Duplex-Gris, 200 dpi, DuplexCouleur, 200 dpi. Si vous avez un simplex ou un scanner
sheetfed, les options duplex et flatbed ne seront pas
disponibles.
4-17
4.3 L'onglet Compression
L'onglet Compression vous permet de compresser votre image
numérisée et de choisir le niveau de compression. Les images
bi-tonales sont normalement compressées en utilisant le
standard CCITT appelé Groupe 4 (G4). Les images en couleur
et en niveaux de gris sont souvent compressées au moyen de
la technologie JPEG. Déplacez le curseur de Qualité JPEG à
droite ou à gauche pour augmenter ou diminuer le niveau de
compression. Remarquez que plus le niveau de compression
est élevé, plus la qualité de l'image sera basse. La valeur par
défaut est 50%.
Remarquez que la compression dépend de l'application
d'édition de votre image. Si votre application d'édition d'image
ne prend pas en charge le type de format de compression,
alors, soit un message d'avertissement apparaîtra, soit la
qualité de l'image du fichier compressé ne sera pas acceptable.
JPEG (Joint Photographic Editor Group). Ce groupe a
développé et prêté son nom à un standard de compression de
fichiers pour les images en couleur et en niveau de gris qui est
largement utilisé par les scanners et les applications logicielles.
Sur les systèmes fonctionnant sous Microsoft Windows, un
fichier avec une extension .jpg a normalement été compressé à
l'aide de ce standard.
Pour numériser des images en couleur ou grises, les
compressions suivantes sont disponibles :
y Aucun
y JPEG
4-18
Manuel de l’utilisateur
Pour numériser des images en N et B, les compressions
suivantes sont disponibles :
y Aucun
y G4
La boîte de dialogue de l'onglet Compression
4-19
4.4 L'onglet Abandon de couleur
4.4.1 Sélection de l'Abandon de couleur
L'onglet Abandon de couleur vous permet l'abandon soit du
rouge, du bleu ou du vert dans votre image numérisée. Si
votre image contient du filigrane ou de l'arrière-plan rouge,
choisissez le canal R (Rouge), alors tout filigrane ou arrièreplan rouge sera supprimé. Cette fonctionnalité est ut ilisée
pour rendre votre texte plus net quand vous utilisez un logiciel
de reconnaissance optique de caractère (OCR).
Remarquez que cette fonction prend seulement en charge les
images en noir et blanc et en gris. De ce fait, prenez soin de
choisir un type d'image en noir et blanc ou en gris quand vous
appliquez cette fonction.

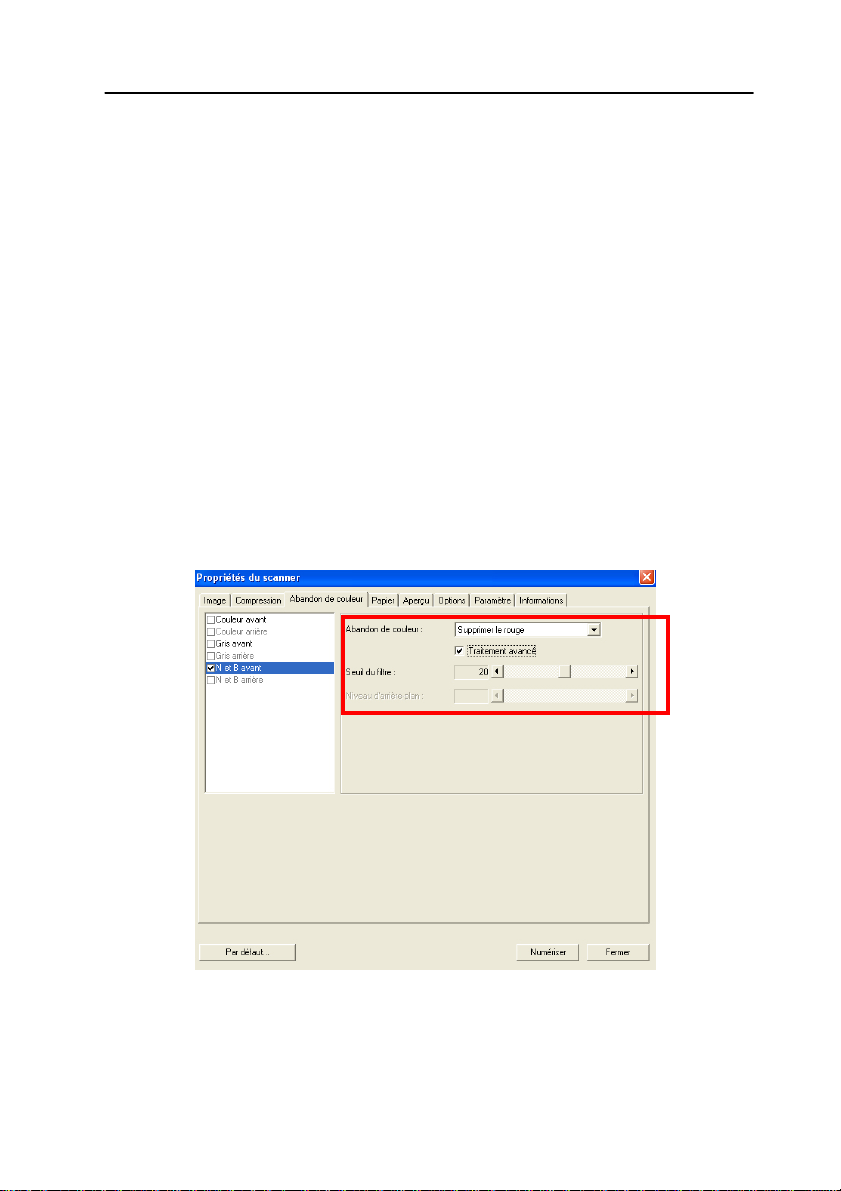

La boîte de dialogue Abandon de couleur
4-20
Manuel de l’utilisateur
4.4.2 Autres options d'Abandon de couleur
Traitement avancé offre deux options permettant d'ajuster
votre image numérisée afin d'obtenir un résultat optimal.
Seuil du
filtre
Cette valeur est utilisée pour déterminer la
couleur qui sera abandonnée. Une valeur
plus faible abandonne plus de la couleur
sélectionnée, alors qu'une valeur plus
élevée laissera plus de la couleur
sélectionnée.
Niveau
d'arrièreplan
Le pixel plus élevé que la valeur de
l'arrière-plan sera ajusté au point le plus
clair. Ajustez la valeur à la fois pour le
Seuil du filtre et pour le Niveau d'arrièreplan pour produire le résultat optimal.
Exemple, le fait d'ajuster légèrement la valeur de l'arrière-plan
rend votre texte plus clair.

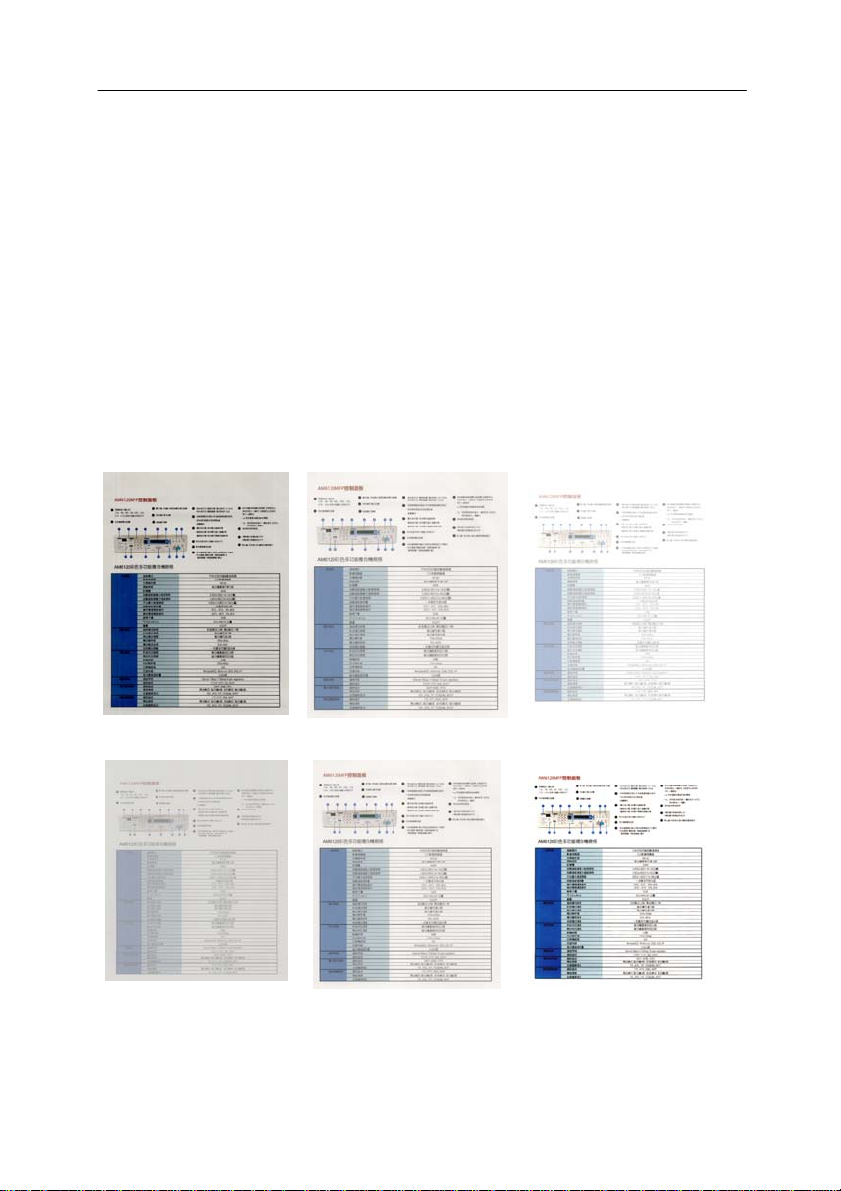

Original
4-21
Supprimer le bleu, Seuil : 20, Arrière-plan : 255
Supprimer le bleu, Seuil : 20,
Niveau d'arrière-plan : 210
4-22
Manuel de l’utilisateur
4.5 L'onglet Papier
L'onglet Papier vous permet de définir les valeurs associées à la
sortie image (c.-à-d., Rognage automatique ou non, Zone de
numérisation, Sur-numérisation, Détection d'alimentation
multiple).
La boîte de dialogue de l'onglet Papier
4-23
4.5.1 Rognage
Le rognage vous permet de capturer une portion du
document en cours de numérisation. Choix :
Automatique, Fixé sur transport, Détection de fin de
page (EOP).
Options Description
Automatique Automatique ajuste la fenêtre de
rognage selon les différentes tailles de
documents. Utilisez cette option pour le
traitement par lots de documents de
différentes tailles.
Fixé sur
transport
Cette fonctionnalité vous permet de
définir la surface ou la zone à
numériser. Utilisez pour le traitement
par lots de documents de même taille.
Si vous sélectionnez cette option, vous
pouvez utiliser les touches fléchées
pour définir les valeurs de décalage x
et y, la largeur et la longueur pour
redéfinir votre zone numérisée. La
fenêtre Afficher affichera le
positionnement de l'image quand vous
changez les valeurs.
4-24
Manuel de l’utilisateur
Détection de Cette fonctionnalité vous permet de
fin de page définir la surface ou la zone à
numériser. Utiliser pour le traitement
par lots de documents de même
largeur mais de longueurs différentes.
Si vous sélectionnez cette option, vous
pouvez utiliser les touches fléchées
pour définir les valeurs de décalage x
et y, la largeur et la longueur pour
redéfinir votre zone numérisée. La
fenêtre Afficher affichera le
positionnement de l'image quand vous
changez les valeurs.
4-25
Les options suivantes sont uniquement disponibles quand
Fixé sur transport est sélectionné.
y Décalage X — la distance de l'extrémité gauche du
scanner à l'extrémité gauche du bord de la zone de
numérisation.
y Décalage Y — la position de l'extrémité supérieure du
document à l'extrémité supérieure de la zone de
numérisation.
y Largeur — la largeur de la zone de numérisation.
y Longueur — la longueur de la zone de numérisation.
y Centre : Calcule automatiquement le décalage x pour
alimentation centrée selon la taille du document
sélectionnée.
y
— redéfinissez la position de la zone de
numérisation en cliquant sur la touche fléchée sur la
croix tout en conservant la taille de numérisation.
Afficher le résultat à partir de la fenêtre Affichage.
4-26
Manuel de l’utilisateur
Exemple： Redéfinissez votre zone de numérisation
(décalage x : 2,25 pouces : décalage y : 1,13 pouces)
Zone de
numérisation
Fenêtre
Affichage
Après Fixé sur
Original
La Zone de numérisation
redéfinie
4-27
transport
Comment ajouter une alarme sonore :
1. Cliquez sur le bouton Parcourir sur le côté droit de l'icône
du haut-parleur. La boîte de dialogue Ouvrir apparaît :
2. Choisissez votre fichier wave.
3. Cliquez sur le bouton Ouvrir. Le fichier wave est ajouté.
Unités
Définit le système de mesure principal. Pouces, millimètres,
et Pixels sont disponibles.
4-32
Manuel de l’utilisateur
4.5.3 Relatif au Document
Relatif au Document: (utilisé pour les lots de documents de
taille identique)
Cette option vous permet de découper différentes zones sur
vos documents et de délivrer ces images en N&B, Gris, ou
Couleur séparément. Par exemple, il y a des applications qui
nécessitent que vous stockiez votre document complet en N&B
et une partie du document en couleur pour économiser de
l’espace de stockage. C’est utile pour les documents où une
photo, ou une signature apparaît dans une zone consistante du
document comme un article, etc.
La procédure suivante décrit comment reproduire le document
complet en N&B avec une portion du document (photo) en
couleur.
1. Sur l’onglet Papier, choisissez “Relatif au Document” ou
“Fixé au Transport” à partir de l’option Découpage.
2. Choisissez votre taille de scan à partir de l'option Zone de
Scan. La taille de scan sélectionnée apparaîtra dans une
boîte rectangulaire rouge. C’est également la taille de
scan de votre document complet. (Par exemple, ISO B5.
Si vous n’avez pas choisi de zone de scan et laissé la
sélection sur Aucun, alors la zone par défaut sera celle
maximale du scanner.)
4-33
Boîte
rectangulaire
rouge

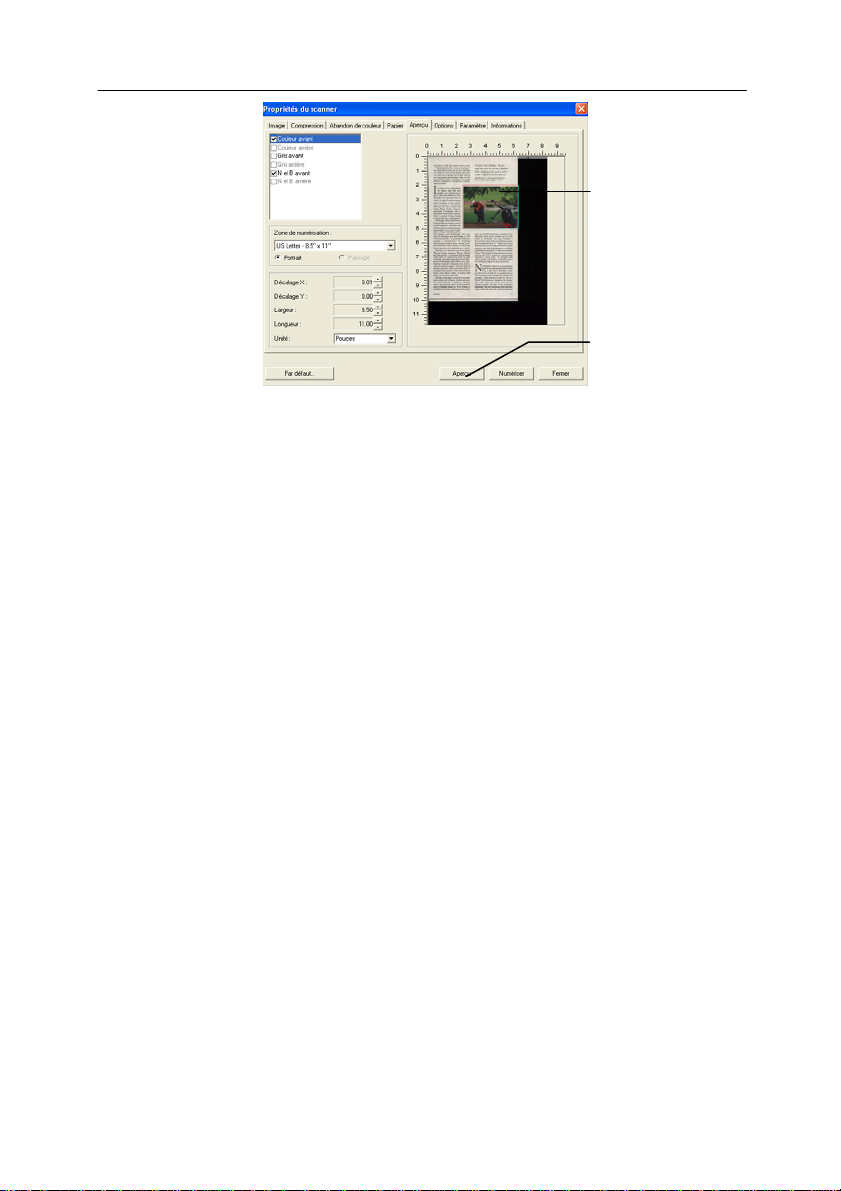

3. Cliquez sur l’onglet Aperçu pour afficher la fenêtre Aperçu.
Une boîte rectangulaire noire apparaît pour indiquer la
taille de scan maximale que vous venez de sélectionner.
La Boîte de
Sélection
L’image
sélectionnée
d’Image
Une boîte
rectangulaire
noire
4. Cliquez le bouton Aperçu pour visualiser l’image entière en
basse résolution pour découper correctement votre zone
de scan associée.
4-34
Manuel de l’utilisateur
L’Image
d’Aperçu
Le Bouton
d’Aperçu
5. Sélectionnez le type d’image à partir de la boîte Sélection
d’Image. L’image sélectionnée apparaît en surbrillance.
(Par exemple, Couleur Avant)
6. Placez votre curseur sur la fenêtre Aperçu et cliquez sur le
bouton gauche de votre souris. Une croix apparaîtra
comme illustré. Créez votre taille de scan associée en
diagonale en faisant glisser le bouton gauche de la souris
de façon à obtenir la taille voulue. La zone sélectionnée
apparaîtra dans une boîte rouge comme illustré.
4-35
Croix
7. Vérifiez l’image en N&B à partir de la boîte Sélection
d’Image pour scanner le document complet.
8. Cliquez sur le bouton Scan pour démarrer le scan du
document en deux types et tailles d’image. (Voir le
résultat ci-dessous.)

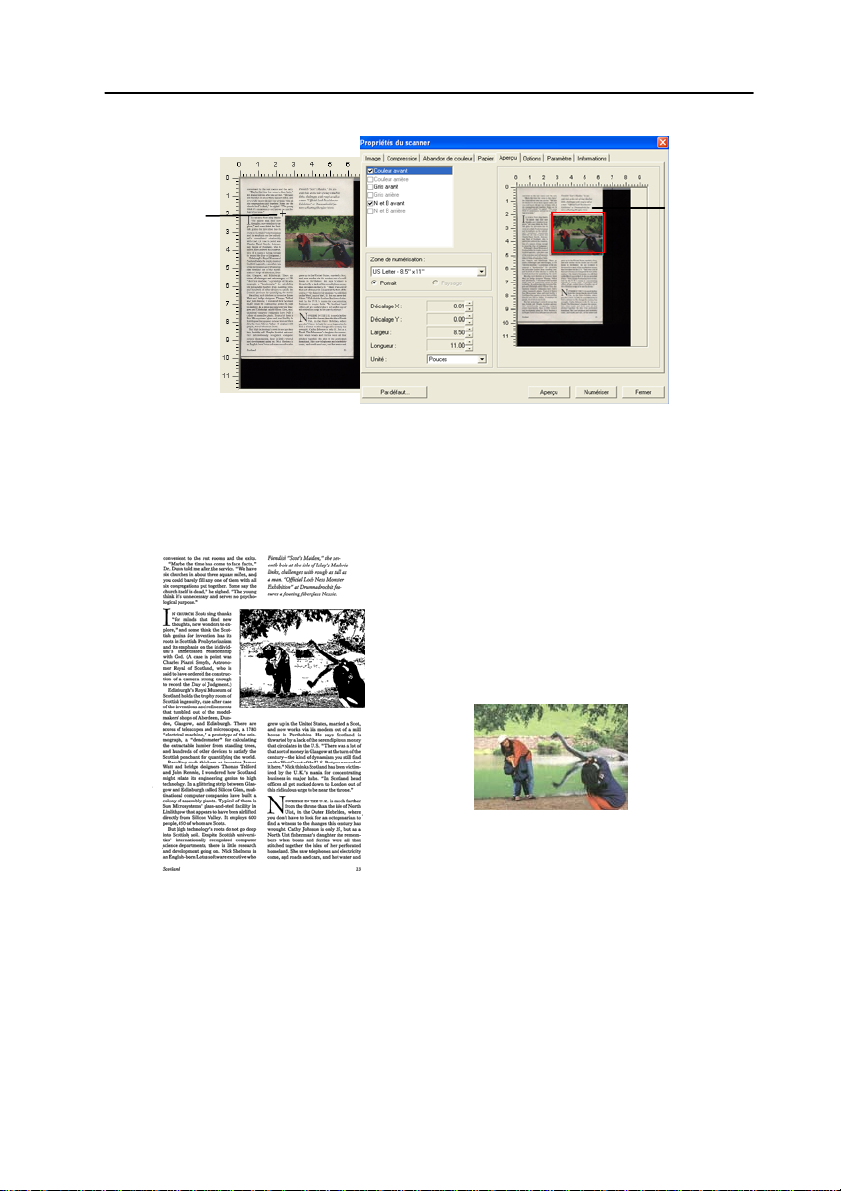

La Zone
Relative
Le document entier en N&B La zone associée en couleur
4-36
Manuel de l’utilisateur
4.6 L’onglet Aperçu
L’onglet Aperçu vous permet de visualiser (un scan faible
résolution) votre image avant le scan final. Cette visualisation
de l’image vous permet d’allouer la zone de scan. Vous pouvez
choisir votre zone de scan en utilisant le menu déroulant “Zone
de Scan” ou en plaçant votre curseur sur la fenêtre d’affichage
et en le faisant glisser diagonalement sur la fenêtre d’affichage.
Un rectangle rouge indiquera alors la zone sélectionnée.
Remarque: Si vous choisissez “Découpage Automatique” sur
l’onglet “Papier”, la sélection d’une zone de scan sur l’onglet
Aperçu n’est pas autorisée.

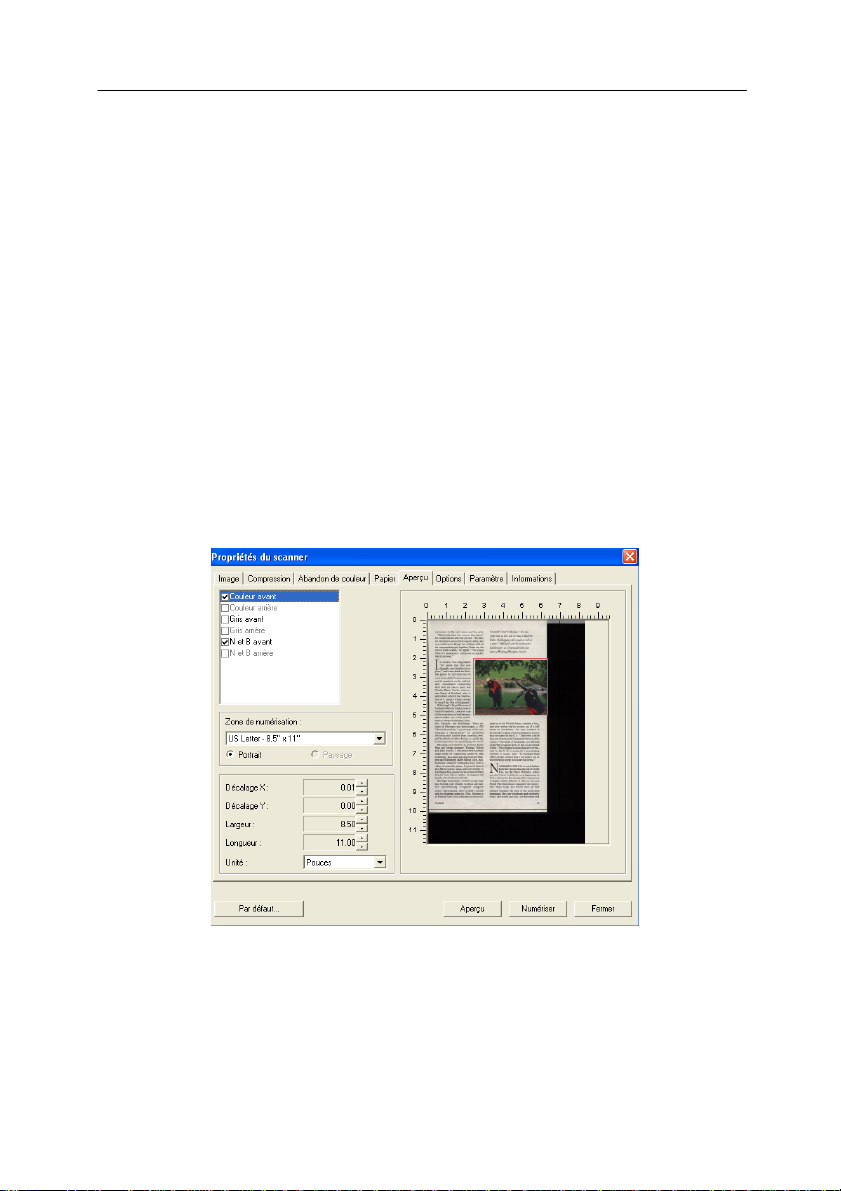

L’onglet Aperçu
4-37
4.7 L'onglet Options
L'onglet Options vous permet de définir les paramètres de
traitement d'image supplémentaires suivants.
La boîte de dialogue de l'onglet Options
4-38
Rotation du côté
tourné
Manuel de l’utilisateur
Cette option vous permet de
sélectionner l'orientation des
documents imprimés sur les deux
côtés en cours d'alimentation et si
“accordéon” est sélectionné, l'image
du verso sera pivotée de 180 degrés.
Ceci s'applique aux documents
imprimés sur les deux côtés
visualisés en portrait (hauteur plus
grande que la largeur) mais qui sont
quelquefois alimentés dans le
scanner en paysage (largeur plus
grande que la hauteur) ou vice versa.
Dans ce cas, l'image du revers doit
être pivotée encore de 180 degrés.
Choix : Livre, accordéon.
Si “Livre” est sélectionné, l'image du
revers ne sera pas pivotée.

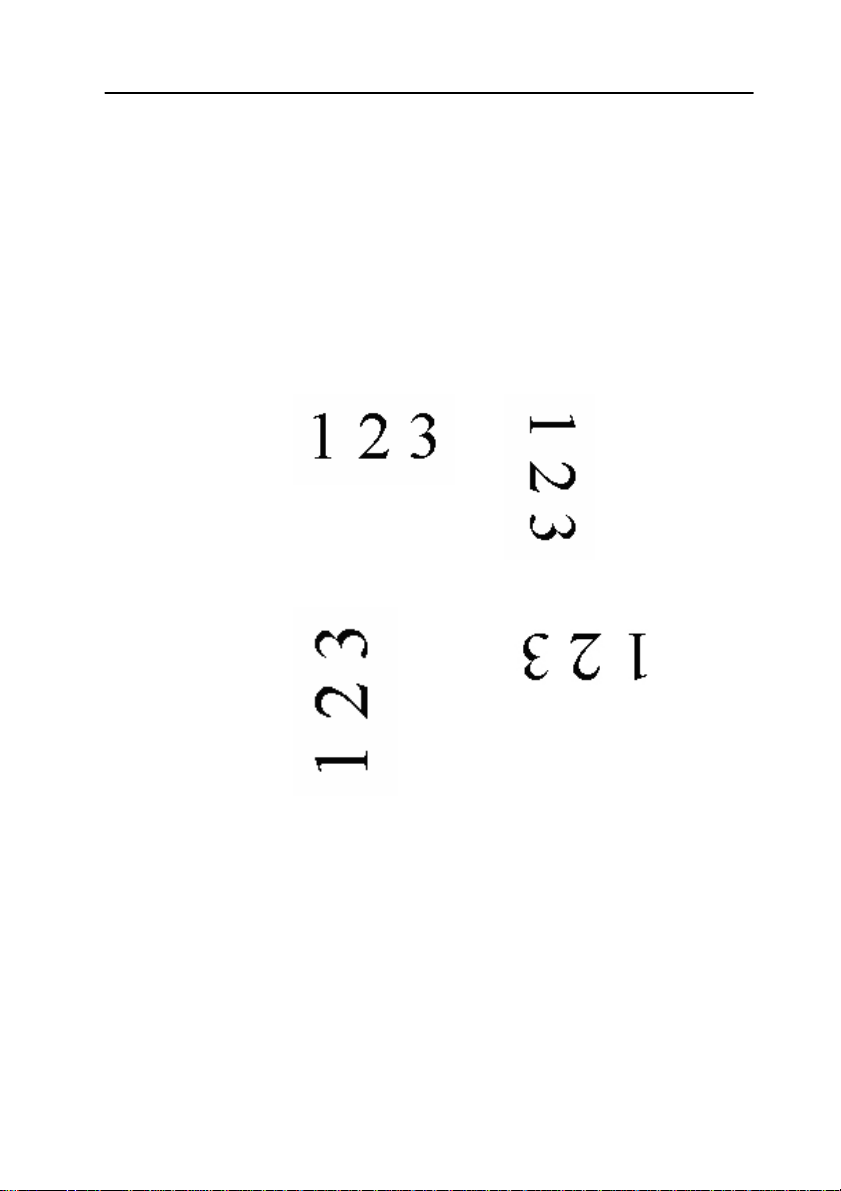

L'illustration suivante montre l'orientation du docu ment qui
doit être affiché en portrait mais qui est alimenté dans le
scanner en paysage
4-39
Pivoter
l'image
Choisissez l'angle de rotation dans la liste
déroulante si vous désirez pivoter l'image
numérisée.
Choix : Aucun, 90°CW(sens des
aiguilles d'une montre),
90°CCW(sens inverse des aiguilles
d'une montre), 180°.
Original
Pivoter 90°CW
Pivoter 90°CCW
4-40
Pivoter 180°
Suppression
page vide
Remplissage
bordure
de
de
Manuel de l’utilisateur
Cochez si vous désirez supprimer la page
vide et déplacez le curseur à gauche ou
à droite sur le seuil désiré.
Cochez Blanc ou Noir si vous désirez
ajouter une bordure blanche ou noire sur
le bord de l'image numérisée. Entrez la
valeur de 0 à 5 mm. La valeur par défaut
est 0.
Original
4-41
Remplissage de
bordure : 5mm
(Noir)
Options de
contrôle
d'image

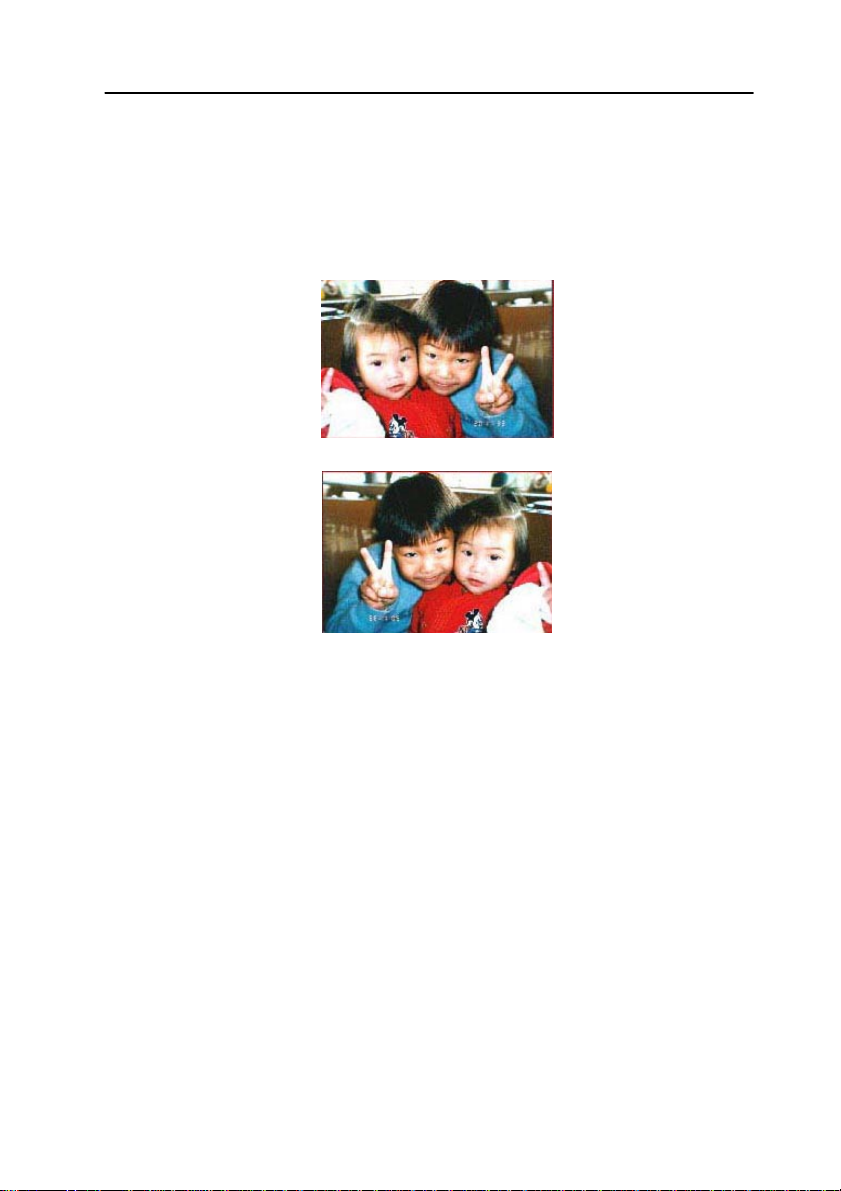

Cochez la boîte Miroir si vous voulez
inverser le côté droit et gauche de votre
image.
Original
Effet Miroir
4-42
Paramètre
d'arrièreplan
Manuel de l’utilisateur
Cette option vous permet de définir votre
arrière-plan de numérisation
Choix : Arrière-plan blanc, arrièreplan noir.
*Cette option varie en fonction du type de
scanner et est disponible pour la page
avant dans ADF (Auto Document Feeder
ou Chargeur Automatique de Document)
et Découpage Auto uniquement.
Arrière-plan blanc
Arrière-plan noir
4-43
4.8 L'onglet Paramètre
L'onglet Paramètre vous permet de configurer les paramètres
suivants :
La boîte de dialogue de l'onglet Paramètre
Cochez la case Activer Contrôle
d'économie l'économiseur d'énergie et
d'énergie déplacez le curseur à droite pour
définir la durée pour démarrer
l'économiseur d'énergie après votre
dernière action. La plage s'étend de 1
à 720 minutes. La valeur par défaut
est 15 minutes.
4-44
Manuel de l’utilisateur
Afficher
progression de
la numérisation
Afficher un Cochez pour afficher les messages
message d'avertissement tels que “Le compteur
d'avertissemen de tampons ADF dépasse 50.000
t numérisations (le nombre varie selon
la
Cochez et la progression de la
numérisation s'affichera pendant la
numérisation.
le type de scanner). Remplacez le
tampon ADF et réinitialisez le
compteur du tampon."
Enregistrer les
paramètres
après la
fermeture
Cochez pour enregistrer les
paramètres de propriétés de votre
scanner après avoir quitté la boîte de
dialogue. La prochaine fois que vous
ouvrirez la boîte de dialogue
Propriétés du scanner, les paramètres
précédemment enregistrés
s'afficheront.
4-45
4.9 L'onglet Informations
L'onglet Informations affiche les informations du système et du
scanner suivantes.
La boîte de dialogue de l'onglet Informations
Le bouton “Rapport” :
Si vous rencontrez un message d'erreur lors de l'utilisation du
scanner, cliquez sur le bouton Rapport. Un fichier report.txt
(C:\AVxxx) sera généré. Envoyez ce fichier au service clientèle
le plus proche pour le dépannage.
4-46
Manuel de l’utilisateur
Le bouton “Réinitialiser le compteur du tampon”：
Après avoir numérisé environ 50.000 pages (le nombre varie
selon le type de scanner) à l'aide du bac d'alimentation de
documents automatique (ADF), le tampon de l'ADF peut être
usé et vous risquez de rencontrer des problèmes d'alimentation
de documents. Dans ce cas, il est fortement recommandé de
remplacer le tampon de l'ADF par un neuf. (Consultez le
manuel de l'utilisateur pour la procédure de remplacement
adéquate.) Pour commander le tampon ADF, consultez votre
vendeur le plus proche. Après avoir remplacé le tampon de
l'ADF, cliquez sur le bouton “Réinitialiser le compteur du
tampon” pour réinitialiser le compteur du tampon.
Le bouton “Réinitialiser le compteur du galet”:
Après avoir numérisé environ 200.000 pages (le nombre varie
selon le type de scanner) à l'aide de l'ADF, le galet de l'ADF
peut être usé et vous risquez de rencontrer des problèmes
d'alimentation de documents. Dans ce cas, il est fortement
recommandé de remplacer le galet de l'ADF par un neuf.
(Remarquez que le remplacement du galet de l'ADF doit être
effectué uniquement par un centre de réparation agréé. Aussi,
veuillez renvoyer votre scanner pour faire remplacer le galet.)
Après avoir remplacé le galet de l'ADF, cliquez sur le bouton
“Réinitialiser le compteur du galet” pour réinitialiser le
compteur du galet.
Remarque :
La durée de vie et la procédure de remplacement varie selon
le type de scanner. Consultez votre vendeur le plus proche
pour plus de détails.
4-47
Manuel de l’utilisateur
5. Opération de l’interface
ISIS
La méthode d’opération du pilote ISIS est similaire au pilote
TWAIN. Chaque fonction sur l’écran de l’interface ISIS est
décrit ci-dessous:
Mode: sélectionnez un des modes de numérisation, y compris
noir et blanc, gris, couleur.
Dither: 5 nivaux de demi-teinte sont disponibles. Vous pouvez
aussi désactiver cette fonction.
Dots per inch: sélectionnez la résolution désirée.
Paper Size: sélectionnez la taille de papier désirée.
Brightness: ajustez la luminosité et l’obscurité de l’image
numérisée.
Contrast: ajustez l’intervalle entre les parties les plus claires et
les parties les plus foncées de l’image.
Default: cliquez ici pour remettre tous les paramètres à zéro.
Area: sélectionnez la région et le positon désirée pour la
numérisation.
5-1
Manuel de l’utilisateur
6. Utiliser les boutons
L'image ci-dessous montre les 3 boutons et l'écran de
fonction du scanner.
Ecran de fonction
Bouton de sélection
Bouton Annuler
Bouton Scanner
6-1
6.1 Installation du gestionnaire de boutons
Pour utiliser les boutons sur le scanner, vous devez installer le
gestionnaire de boutons. Pour assurer que le gestionnaire de
boutons fonctionne correctement, installez D'ABORD le
gestionnaire de boutons avant d'installer le pilote du scanner.
L'installation du gestionnaire de boutons est facile. Insérez le
CD fourni dans votre lecteur de CD-ROM et suivez les
instructions à l'écran pour effectuer l'installation.
Le gestionnaire de boutons vous offre une manière facile de
numériser votre document et de relier ensuite l'image
numérisée à l'application logicielle que vous avez choisie. Tout
cela peut être fait d'une simple pression sur le bouton sur le
scanner. Cependant, avant de numériser, il est recommandé de
vérifier d'abord les configurations des boutons afin de garantir
un format de fichier et une application de destination
appropriés.
6-2
Manuel de l’utilisateur
6.2 Vérifier les configurations des boutons avant la
numérisation
1. Après avoir installé le gestionnaire de boutons et le pilote
du scanner sur votre ordinateur, le panneau de boutons
s'affichera dans la barre d'état de Windows dans le coin
inférieur droit de l'écran de votre ordinateur.
L’Icône de
Bouton
Le Panneau de Bouton
Ceci indique le modèle du
scanner
Les Icônes de
Fonction
(Le nombre
d’icônes de
fonctions varie
en fonction du
type de
scanner)
2. Le panneau de boutons affiche les cinq premiers boutons
de numérisation. Cliquez avec le bouton droit de la souris
sur le bouton (fonction) que vous désirez consulter. La
fenêtre Propriétés des boutons apparaît.
6-3
Le numéro et
le nom du
bouton.
Cliquez pour
sélectionner les
options ou les
paramètres
Les paramètres de
numérisation pour le
bouton sélectionné..
(dans ce cas le
bouton #1).
Le format de
fichier de
l'image
numérisée. Les
options
varient en
fonction du
type de
scanner.
L'application de
destination. (C'est
l'application qui
s'ouvre une fois que
vous avez terminé
de numériser)
Le paramètre par défaut indiqué en couleur en surbrillance.
Si vous désirez changer le paramètre, utilisez cette fenêtre
pour réinitialiser le paramètre pour le format du fichier,
l'application de destination, ou d'autres paramètres de
numérisation. Consultez “Configuration des boutons ” dans
la section suivante pour réinitialiser les paramètres.
3. Cliquez sur le bouton OK pour quitter la fenêtre.
6-4
Manuel de l’utilisateur
6.3 Les paramètres des boutons par défaut
Le scanner est livré avec les paramètres de boutons
préconfigurés pour vos tâches de numérisation de base telles
que numériser vers un dossier, numériser vers un email, et
numériser vers l'imprimante. Le tableau suivant indique ces
paramètres du constructeur. Vous pouvez changer ces
paramètres.
Numér
o du
bouton
Nom Application de Paramètres de
destination numérisation
prédéfinis
1 Archive Dossier Monochrome@200
dpi, A4, PDF
2 E-mail Microsoft
Outlook
Gris@200 dpi, A4,
PDF
Express
3 Imprimer Imprimante Monochrome@300
dpi, A4
4 Peinture Microsoft Paint Couleur@100 dpi,
A4, BMP
5 Adobe
PDF(B&W)
6 Adobe
PDF(Gray)
7 Adobe
PDF(Color)
8 Adobe PDF
(OCR)
9 Numériser roxio
Adobe Acrobat/
Adobe Reader
Adobe Acrobat/
Adobe Reader
Adobe Acrobat/
Adobe Reader
Adobe Acrobat/
Adobe Reader
PhotoSuite
Monochrome@200
dpi, A4, PDF
Gris@200 dpi, A4,
PDF
Couleur@200 dpi,
A4, PDF
Monochrome@200
dpi, A4, PDF
Couleur@100 dpi,
A4, JPEG
6-5
Remarque :
1. Les options de formats de fichier et d’applications de
destination varient en fonction du type de scanner. En
d’autres termes, votre panneau de bouton et les
paramètres par défaut peuvent être différents de ceux cidessus.
2. Pour utiliser avec précision les paramètres par défaut,
vous devez installer les applications logicielles nécessaires
telles que roxio PhotoSuite, Adobe Acrobat ou Adobe
Reader avant d'installer le pilote du scanner.
6-6
Manuel de l’utilisateur
6.4 Numériser d'une simple pression sur les boutons
1. Ajuster le guide du papier pour la largeur du papier et
chargez les documents avec leurs sommets dans le bac
d'alimentation de documents automatique.
2. Vérifiez le numéro sur l'écran LED pour vérifier si vous
sélectionnez les paramètres de numérisation et
l'application de destination corrects. (Par exemple, si vous
voulez numériser avec le bouton #4, qui ouvre roxio
PhotoSuite et afficher l'image numérisée dans la fenêtre
principale de roxio PhotoSuite, l'écran LED devrait afficher
4).
3. Appuyez sur le bouton Scan sur le scanner.
4. Quand la numérisation est terminée, roxio PhotoSuite sera
lancé et l'image numérisée apparaîtra dans la fenêtre
principale de roxion PhotoSuite comme ci-dessous.
Remarque :
Pour les informations détaillées sur la manière d'utiliser le
gestionnaire de boutons, reportez-vous au manuel de
l'utilisateur dans le CD fourni.
6-7
Manuel de l’utilisateur
7. Entretien
7.1 Nettoyer l’ADF
Le scanner peut être contaminé par de l’encre, des particules
du toner ou les couches du papier. Donc, le scanner aura
besoin d’être fréquemment nettoyé, si:
1. Les documents ne se nourrissent pas facilement;
2. Plusieurs documents sont passés en même temps.
Procédure de nettoyage
1. Humidifiez un tampon de coton avec de l’alcool isoprophyl
(95%). (Des kits de nettoyage sont disponibles auprès de
Avision).
2. Pressez sur le bouton de l’ADF, et ouvrez-le
soigneusement. Essuyez les galets d’un côté à l’autre avec
le tampon. Faites doucement tourner les galets en avant
pour bien nettoyer toute la surface des galets. Assurezvous de ne pas accrocher ou endommager les ressorts.
3. Essuyez le patin de haut en bas. Faites attention à ne pas
accrocher les ressorts.
4. Refermez l’ADF. Votre scanner est maintenant prêt à
fonctionner.
Rouleau
d’entrainement
Bouton de
l’ADF
7-1
7.2 Nettoyage du Verre
1. Pressez le bouton Paper Jam Clearing. Ouvrez la porte
avant vers la gauche.
2. Humidifiez un coton tige avec de l’alcool isopropyl. (95%)
3. Essuyez la partie en verre et la zone blanche comme
illustré ci-dessous en déplaçant le coton tige d’un côté à
l’autre pour enlever la poussière ou la crasse.
Bouton
Porte avant
ADF
Paper Jam
Clearing
Verre et
zone
blanche
7-2
Manuel de l’utilisateur
7.3 Remplacer le module du tampon détachable de
l’ADF
Après avoir scanné approximativement 200.000 pages avec
l’ADF, le ressort du tampon peut être usé et vous pourrez
éprouver des problèmes avec l’alimentation de documents.
Dans ce cas, il est recommandé de remplacer le module du
tampon. Pour commander un module, veuillez consulter vot re
revendeur plus proche et suivre les procédures ci-dessous pour
le remplacement.
Procédure de retrait
1. Ouvrez la couverture avant de l’ADF en poussant le bouton
de relâchement de l’ADF.
2. Retirez le module du tampon détachable de l’ADF en tirant
sur la partie supérieure du crochet du tampon selon la
figure.
7-3
8. Troubleshooting
Manuel de l’utilisateur
8.1 Bourrage papier dans l’ADF
En cas de bourrage papier, suivez la procédure ci-dessous.
i). Appuyez sur le bouton situé sur le côté avant gauche du
scanner selon, flèche A. Le capot de l’ADF s’ouvrira d’un
bruit sec.
ii). Ouvrez complètement le capot de l’ADF, flèche B.
iii). Retirez soigneusement le papier de l’ADF.
Bouton de l’ADF
Bourrage papier dans l’ADF - Ouvrir l’ADF
8-1
Bourrage papier dans l’ADF - Retirer le papier
8-2
Manuel de l’utilisateur
8.2 Questions et réponses
Question: Le papier se bloque durant le scanage.
Réponse: 1) Ouvrez le boîtier du scanner.
2) Retirez soigneusement le papier bloqué.
3) Refermez la porte du boîtier.
Question: Plus d’une feuille de papier a été introduite
dans le scanner.
Réponse: 1) Ouvrez le boîtier du scanner.
2) Retirez les papiers.
3) Refermez la porte du boîtier.
4) Lissez les coins et les bords; éventer le
papier avant de le replacer dans le scanner.
5) Contrôlez les rouleaux, et suivez les
directions de nettoyage s’il y a lieu.
Question: Le papier est en biais dans le scanner.
Réponse: 1) Utilisez les gu ides pour contrôler la direction
du papier.
2) Contrôlez les rouleaux, et suivez les
directions de nettoyage s’il y a lieu.
Question: Les images scannées sont toujours trop sombres.
Réponse: 1) Modifiez la valeur Gamma de votre
imprimante sur 2.2, et sur 1.8 pour votre
moniteur depuis l’application.
2) Utilisez les réglages de luminosité TWAIN
pour une image plus claire.
8-3
8.3 Support technique
Le support technique pour le scanner de Avision est fourni par
le Centre d’Assistance Technique de Avision (ATAC). Avant de
contacter ATAC, assurez-vous d’avoir les informations
suivantes à portée de main:
• Le numéro de série et de révision du scanner (localisé
sous le scanner);
• La configuration matérielle (par ex. votre type de CPU, la
taille de mémoire vive (RAM), l’espace disque libre, la
carte d’affichage, la carte d’interface…);
• Le nom et la version de vo tre logiciel;
• La version de votre gestionnaire de scanner.
Contactez-nous SVP à:
EU et Canada: Avision Labs., Inc.
Adresse: 6815 Mowry Ave.,
Newark CA 94560, USA
Téléphone: +1 (510) 739-2369
Fac-similé: +1 (510) 739-6060
Web: http://www.avision.com
Courrier électronique:
support@avision-labs.com
Autre: Avision Inc.
Adresse: No.20, Creation Road, Science-
Based Industrial Park, Hsinchu,
Taiwan, R.O.C.
Téléphone: +886 (3) 578-2388
Fac-similé: +886 (3) 577-7017
Web site: http://www.avision.com
Courrier électronique: service@avision.com.tw
8-4
Manuel de l’utilisateur
9. Spécifications
Toutes les spécifications peuvent changer sans préavis.
Model Number： FF-0607H
Type de scanner: Alimentation feuille de bureau
Résolution optique: jusqu’à 600 ppp * 1200 ppp
Modes: Noir & blanc
Gris
Couleurs
Alimentation: Dispositif d’auto-alimentation (ADF)
Capacité ADF: jusqu’à 50 pages
Document: Lettre, légale, A4, B5, A5, carte
Taille minimum: 3.5" x 2"(ADF)
Papier: 16 lb à 28 lb.
Interface: USB 2.0
Source d’alimentation:24Vdc, 1.5A
Consommation: <30 watts (operation)
<12 watts (standby)
Dimensions: 162 mm x 337 mm x 167 mm
Poids: 3.6 kgs/7.8 lbs.
9-1
Manuel de l’utilisateur
Index
Ｂ Ｊ
Binarisation
Seuil dynamique, Traitement
4-7
fixé,
BLuminosité, 4-9
Ｃ
Contraste, 4-9
Contrôle d'économie d'énergie,
4-35
Ｄ
Détection d'alimentation
multiple, 4-26
Ｇ
G4, 4-16
Ｉ
Inverser, 4-12
JPEG, 4-15
Ｎ
N et B, 4-6
Ｐ
Paramètre d'arrière-plan, 4-34
Pivoter l'image,
4-31
Ｒ
Réinitialiser le compteur du
tampon, 4-38
Remplissage de bordure, 4-32
Résolution, 4-10
Rotation du côté tourné, 4-30
Ｓ
Suppression de page vide,
4-32
a
Loading...
