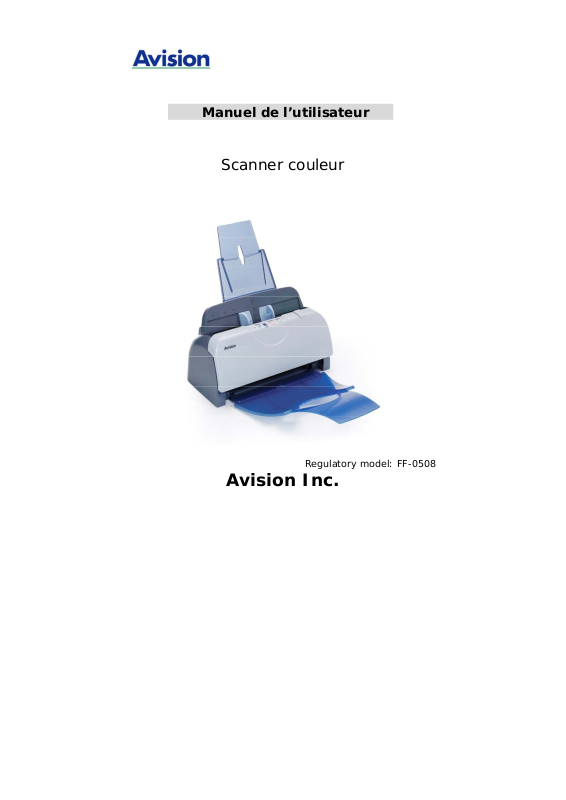

Manuel de l’utilisateur
Scanner couleur
Regulatory model: FF-0508
Avision Inc.
Marques déposées
Microsoft est une marque déposée aux Etats-Unis de Microsoft
Corporation.
Windows et MS DOS sont des marques de Microsoft Corporation.
IBM, PC, AT, XT sont des marques déposées d’International
Business Machines Corp.
Les autres marques et produits cités sont des marques
déposées ou des marques de leurs propriétaires respectifs.
Droits d’auteurs
Tous droits réservés. Aucune partie de cette publication ne peut
être reproduite, transmise, transcrite, stockée dans un système
d’archivage, ou traduite dans n’importe quelle langue ou
n’importe quel langage de programmation, sous n’importe
quelle forme ou par n’importe quels moyens, électroniques,
mécaniques, magnétiques, optiques, chimiques, manuels, ou
autres, sans la permission par écrit de Avision Inc.
Le matériel scanné par ce produit peut être protégé par des lois
gouvernementales et autres règlements, tel que lois de droits
d’auteur. C’est l’unique responsabilité de l’utilisateur de se
conformer à de telles lois et règlements.
Garantie
Les informations contenues dans ce document sont sujettes à
des modifications sans préavis.
Avision ne fait pas de garantie de n’importe quel genre en ce
qui concerne ce matériel, y compris, mais sans limitations, la
garantie impliquée de convenance dans un but déterminé.
Avision décline toute responsabilité pour toute erreur
contenue ci-après, ou pour tout dommage accessoire ou
indirect résultant de la fourniture, performance, ou ut ilisation
de ce matériel.
ii
Manuel de l’utilisateur
Déclaration FCC
Cet équipement a été testé et reconnu conforme aux limites
de la classe B pour les équipements numériques,
conformément à la section 15 des Réglementations FCC. Ces
limites sont conçues pour fournir une protection raisonnable
contre toutes interférences nuisibles dans un milieu
résidentiel. Cet équipement génère, utilise, et peut émettre
de l’énergie de fréquence radio et, s’il n’est pas installé et
utilisé conformément au manuel d’instruction, peut perturber
la réception radio. Cependant, il n’est pas garanti que
l’équipement ne produira aucune interférence dans une
installation particulière. Si cet équipement cause des
interférences nuisibles à la réception radio ou télévisée, qui
peuvent être déterminées en l’éteignant et le rallumant,
l’utilisateur est encouragé à essayer de remédier au
problème en prenant les mesures suivantes:
* Réorienter ou déplacer l’antenne réceptrice.
* Augmenter la distance entre l’équipement et le récepteur.
* Connecter l’équipement à une prise secteur sur un circuit
différent de celui utilisé par le récepteur.
* Consulter le négociant ou un technicien radio/TV
expérimenté.
PRUDENCE: Tous changements ou modifications non
approuvés expressément par le fabriquant de ce
périphérique peut faire perdre à l’utilisateur son droit de
faire fonctionner l’appareil.
iii
Déclaration EC de conformité
Selon EN45014
Nom du fabricant: AVISION INC.
Adresse du fabricant: No. 20, Creation Road, Science-
Based Industrial Park, Hsinchu,
Taiwan, R.O.C.
déclare que le produit
est conforme aux spécifications suivantes:
Emission: EN 50081-1 (1992)
EN 55022 (Class B)
(Conducted Radiated) (1994)
EN 60555-2 (Harmonics) (1987)
EN 60555-3 (Flicker) (1987)
Immunité:
EN50082-1 (1992)
IEC 1000-4-2 (ESD) (1995)
IEC 1000-4-3 (RS) (1995)
IEC 1000-4-4 (EFT/Burst) (1995)
IEC 1000-4-5 (SURGE) (1995)
Date: March, 2002
iv
Manuel de l’utilisateur
Configuration requise
Windows
¾ Ordinateur IBM compatible 586, Pentium ou plus
¾ Microsoft Windows 98, Windows Me, Windows 2000, ou
Windows XP
¾ Un port USB (universal serial bus) - taux de transfert ultra-
rapide seulement avec la carte USB 2.0
¾ Au moins 100 Mo d’espace disque libre
¾ Au moins 128 Mo de mémoire système
¾ Un lecteur CD-ROM
v
Table des matières
1. Introduction .................................................... 1-1
2. Installation...................................................... 2-1
2.1 Installation du plateau de papier ADF ................2-2
2.2 Installer le Bac de Réception ADF........................2-6
2.3 Connecter le câble d’alimentation........................2-7
2.4 Mettre Sous Tension...............................................2-7
2.5 Installer les logiciels................................................2-8
2.6 Connecter à l’ordinateur........................................2-9
3. Premier Numerisation...................................... 3-1
3.1 PLACER VOTRE ORIGINAL.....................................3-1
3.1.1 Placer Votre Document dans le Bac
d’Alimentation ADF..................................................3-2
3.2 Numériser Avec le Logiciel de Retouche
D’imAges...................................................................3-3
3.2.1 Un coup d’œil à l’interface utilisateur...3-5
4. Utilisation de la boîte de dialogue Propriétés du
scanner............................................................ 4-1
4.1 Boutons de la boîte de dialogue Propriétés du
scanner......................................................................4-2
4.2 L'onglet Image.........................................................4-4
4.2.1 La boîte Sélection d'image......................4-5
4.2.2 Autres options d'image............................4-7
4.2.3 Numériser des images en couleur.......4-13
4.2.4 Numériser des images en niveau de
gris .............................................................4-14
4.2.5 Numériser des images N et B ..............4-14
vi
Manuel de l’utilisateur
L'onglet Compression ...........................................4-15
4.3
4.4 L'onglet Abandon de couleur ..............................4-17
4.4.1 Sélection de l'Abandon de couleur......4-17
4.4.2 Autres options d'Abandon de couleur.4-18
4.5 L'onglet Papier........................................................4-20
4.5.1 Rognage....................................................4-21
4.5.2 Autre Sélection de Papier......................4-25
4.6 L'onglet Options.....................................................4-29
4.7 L'onglet Paramètre................................................4-35
4.8 L'onglet Informations ...........................................4-37
5. Opération de l’interface ISIS............................ 5-1
6. Entretien.......................................................... 6-1
6.1 Nettoyer l’ADF..........................................................6-1
Procédure de nettoyage.........................................6-1
6.2 Nettoyer la Plaque de Calibrage...........................6-3
6.3 Remplacer le module du tampon détachable
de l’ADF.....................................................................6-4
6.4 Remplacement du galet ADF.................................6-5
7. Troubleshooting............................................... 7-1
7.1 Bourrage papier dans l’ADF...................................7-1
7.2 Questions et réponses............................................7-3
7.3 Support technique...................................................7-4
8. Spécifications .................................................. 8-1
Index.......................................................................... a
vii
Manuel de l’utilisateur
1. Introduction
Félicitations! Vous avez acquis le scanner couleur de Avision.
Avision Inc. est une société réputée dans le monde pour ses
scanners de qualité supérieure.
Avant d’installer et d’utiliser votre nouveau scan ner, prenez
quelques minutes pour lire ce manuel. Il vous fournit des
instructions sur comment déballer, installer, opérer et
maintenir le scanner.
Contrôlez SVP si tous les articles sur la liste de vérification
sont présents. Si vous n’avez pas reçu tous les articles,
contactez votre revendeur immédiatement.
1-1
1. Unité principale du scanner
2. Bac d’Alimentation ADF
3. Bac de Réception ADF
4. USB Câble
5. Adaptateur d’alimentation
6. Cordon d’alimentation
Note:
1. Veuillez conserver tous les matériaux d’emballage pour
pouvoir retourner le scanner pour réparation.
2. Utilisez seulement l’adaptateur CA (SAL124A-2410U-6
SINO-AMERICAN)
autre adaptateur CA peut endommager l’appareil et annuler
la garantie.
) inclus avec l’appareil. L’utilisation d’un
1
4
5
by
2
3
6
1-2
Manuel de l’utilisateur
2. Installation
Précautions
¾ Protégez le scanner du soleil. Le soleil direct ou une
chaleur excessive peuvent endommager l’appareil.
¾ N’installez pas le scanner dans un endroit humide ou
poussiéreux.
¾ Utilisez une source d’alimentation correcte.
¾ Installez le scanner sur une surface plate et stable. Les
surfaces penchées ou inégales peuvent causer des
problèmes d’opération.
¾ Conservez la boîte du scanner et le matériel
d’emballage pour transport.
2-1
2.1 Installation du plateau de papier ADF
1. Attachez le support à papier au plateau de papier ADF.
Support à papier Plateau de
papier ADF
2-2
Manuel de l’utilisateur
2. Tirez sur le levier de relâchement de papier à gauche
pour ouvrir la porte.
Levier de
relâchement
de papier
Porte avant
2-3
3. Insérez les quatre pointes en dessous du plateau à
papier ADF dans les trous à l’avant du scanneur.
Pointes
2-4
Manuel de l’utilisateur
4. Insérez deux pointes dans le milieu du plateau ADF
dans les trous sur le dessus du scanneur.
Pointes
Trous
2-5
2.2 Installer le Bac de Réception ADF
Fixez les crochets droit et gauche du Bac de Réception ADF aux
trous situés à l’avant du scanner.
Trous
Crochet
Bac de Réception
ADF
2-6
Manuel de l’utilisateur
2.3 Connecter le câble d’alimentation
Branchez la petite extrémité de l’adaptateur d’alimentation
dans la fiche d’alimentation de votre scanner. Insérez l’autre
extrémité dans une prise de courant appropriée.
Cordon
d’alimentation
2.4 Mettre Sous Tension
Une fois que le câble d’alimentation et le câble USB sont tous
deux connectés, mettez l’interrupteur d’alimentation sur la
position “I” pour allumer le scanner. Pour éteindre le
scanner, mettez l’interrupteur d’alimentation sur la position
“O”.
Interrupteur
d’Alimentation
2-7
2.5 Installer les logiciels
* Pour assurer que votre ordinateur peut identifier le scanneur
USB, installez tout d’abord le pilote du scanneur avant de
connecter le scanneur à votre ordinateur.
1. Placer le CD-ROM fourni avec le scanner dans le lecteur
CD-ROM de votre ordinateur.
2. La fenêtre d’installation du logiciel apparaît à l’écran. Dans
le cas contraire, retournez dans le menu de configuration et
lancez cdsetup.exe
3. Veuillez cliquer sur “nstaller le pilote Twain’’ et suivez
les instructions affichées pour terminer l’installation du
scanner.
2-8
Manuel de l’utilisateur
2.6 Connecter à l’ordinateur
1. Connectez l’extrémité carrée du câble USB au port USB de
votre scanner, et l’extrémité rectangulaire au port USB de votre
ordinateur.
Kâble USB
2. L’ordinateur devrait détecter un nouveau dispositif USB et
afficher le message suivant: ‘’un nouveau matériel a été
détecté’’.
(Windows 9X/Windows ME) (Windows 2000/XP)
2-9
3. Dans Windows 9X ou Windows ME, confirmez que la
recherche d’un meilleur gestionnaire a été correctement
sélectionné et cliquez sur le bouton ‘’Suivant’’.
Dans windows XP, appuyez sur le bouton ‘’suivant’’ pour
continuer
4. Quand le dialogue est fini, appuyez sur le bouton
“terminer”.
Note:
Note: Pour désinstaller le pilote du scanner, Windows XP,
assurez-vous que le scanner est bien connecté à votre
ordinateur.
2-10
Manuel de l’utilisateur
3. Premier Numerisation
3.1 PLACER VOTRE ORIGINAL
Ne peut pas être utilisé convenablement avec ADF:
* Papier avec trombone ou agrafe
* Papier avec encre pas sèche
* Papier avec épaisseur différente, telle qu'enveloppes
* Papier froissé, déchiré ou plié
* Papier calque
* Papier sans carbone
* Papier plus étroit que 3.5" ou plus large que 8.5"
* Articles autres que papier, tels que tissu, métal ou film.
* Papier photographique
* Papier avec encoches ou trous
* Papier de forme irrégulière (non-rectangulaire)
* Papier très mince.
3.1.1 Placer Votre Document dans le Bac d’Alimentation
ADF
Aérer Votre Document
La taille de papier standard devrait se charger facilement
dans le scanner. Pour éviter les bourrages de papier
occasionnels quand vous chargez automatiquement
plusieurs documents, aérez le papier avant de le charger. )
Eventer le papier.
Chargement du Document

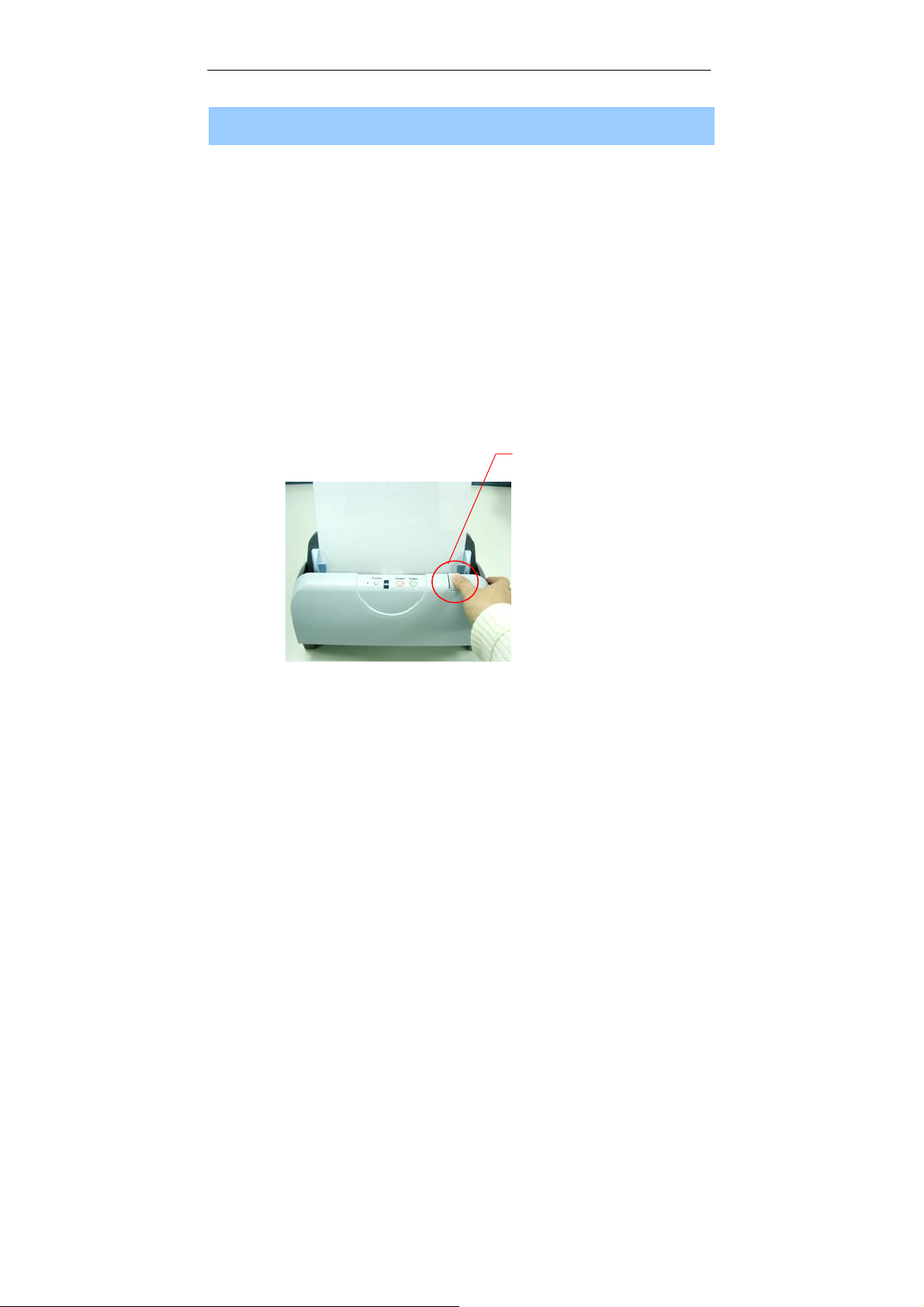

Placez votre document avec la partie comportant le texte
dirigée vers le bas sur le Bac d’Alimentation ADF. Alignez
les deux côtés du document avec les guides d’alimentation.
Remarquez que le Bac d’Alimentation ADF peut contenir
jusqu’à 50 pages de document à la fois.
Votre
Document
Guide
Placer des documents dans l'ADF.
3-2
Manuel de l’utilisateur
3.2 Numériser Avec le Logiciel de Retouche
D’imAges
Le pilote du scanner n’est pas un logiciel autonome ; il doit être
lancé depuis une application TWAIN ou un logiciel compatible
pour pouvoir numériser et charger l’image sur votre ordinateur.
La commande pour lancer le pilote du scanner peut varier selon
les différentes applications.
1. Lancez une application TWAIN, telle que Roxio
PhotoSuite 4 fourni dans le CD.
2. Cliquez sur Get>Scanner (TWAIN).
3. Choisissez l’ scanner model dans le menu déroulant
(vous ne ferez cette opération qu’une seule fois).
4. Placez le document FACE EN BAS sur le verre.
5. Cliquez sur le bouton Scan pour actionner l’interface
TWAIN.
3-3
6. Choisissez votre type d’image et la face du document
que vous souhaitez numériser dans la boîte Sélection
d’image. Cliquez sur le bouton Scan (Numériser) pour
scanner le document.
7. Cliquez sur Exit pour retourner sur la page principale et
cliquez sur Open Library and Photos (par défaut)
dans le coin en haut à droite pour ouvrir l’image
numérisée.
Photos
3-4
Manuel de l’utilisateur

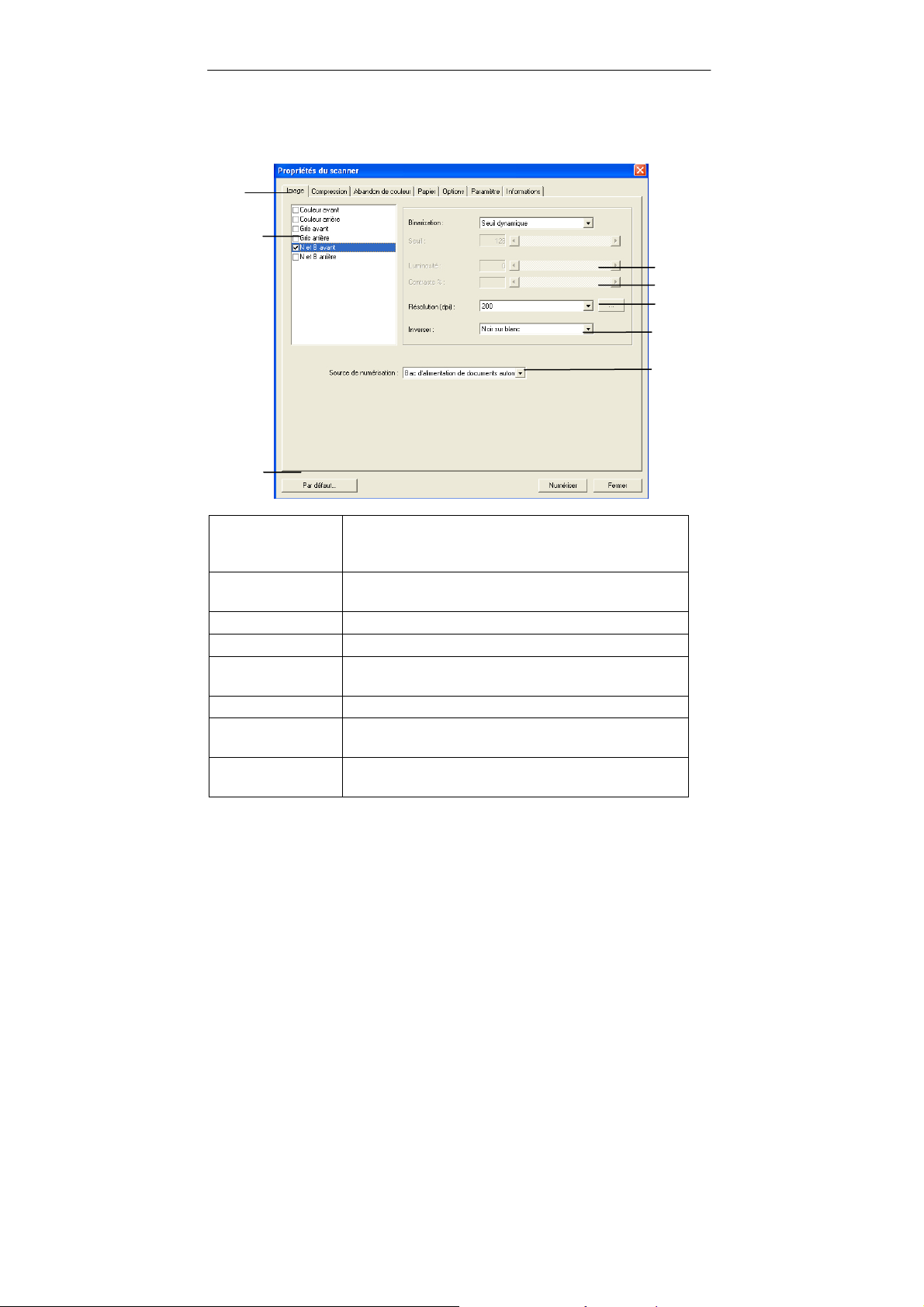

3.2.1 Un coup d’œil à l’interface utilisateur
1
2
3
4
5
6
7
8
1. Options des
onglets
2. Type d’image Choisissez le type d’image et la face du
3. Luminosité: Ajustez le niveau de luminosité de -100 à +100.
4. Contraste Ajustez le niveau de contraste de -100 à +100.
5. Résolution
6. Inverser Inverse les couleurs de votre image numérisée.
7. Source de
numérisation
8. Défauts Restaure toutes les valeurs des onglets à leur
Choix : Image, Compression, Détourage
couleurs, Papier, Options, Paramètres,
Information.
document à numériser.
Déterminez la qualité de l’image numérisée. La
norme dans l’industrie est de 200 ppp.
Choix : Introducteur automatique, Verre,
Automatique (varie selon le modèle du scanner)
valeur par défaut de sortie d’usine.
3-5
Manuel de l’utilisateur
4. Utilisation de la boîte de
dialogue Propriétés du
scanner
La boîte de dialogue Propriétés du scanner vous permet de
configurer les paramètres du scanner. Elle est constituée de
plusieurs fenêtres à onglets qui seront chacune d'entre elles
décrites dans ce chapitre
La boîte de dialogue Propriétés du scanner
4-1
4.1 Boutons de la boîte de dialogue Propriétés du
scanner
Les boutons de la boîte de dialogue Propriétés du
scanner
Boutons
Par
défaut
Description
Cliquez sur le bouton Par défaut, les
paramètres d'usine par défaut
apparaîtront sur chaque onglet.
Numéris
er
Quand tous les paramètres de
numérisation sont satisfaisants, cliquez
sur le bouton Numériser pour
commencer à numériser votre document.
Fermer Cliquez sur le bouton Fermer pour quitter
la boîte de dialogue Propriétés du
scanner.
4-2
Manuel de l’utilisateur
Le tableau suivant montre les paramètres par défaut :
Nom de
Paramètres par défaut
l'onglet
Image Image：N et B avant
Binarisation：Seuil dynamique
Résolution：200 dpi
Inverser：Noir sur blanc
Source de numérisation：Bac
d'alimentation de documents
automatique
Seuil：Aucun
Luminosité：Aucun
Contraste：Aucun
Compression Aucun
Abandon de
Aucun
couleur
Papier Rognage：Automatique
Correction de désalignement : Oui
Orientation : Portrait
Sur-numérisation：0.00
Détection d'alimentation multiple：
Aucun
Unité：Pouce
Options Degrés de rotation：Aucun
Suppression de page vide ：Aucune
Remplissage de bordure：Blanc，0 mm
Options de contrôle d'image：Aucun
Paramètre Activer l'économiseur d'énergie：
Activer, 15 minutes après la dernière
action de numérisation
Afficher la progression de la
numérisation : Oui
Afficher un message d'avertissement :
Oui
Enregistrer les paramètres après la
fermeture : Oui
4-3
4.2 L'onglet Image
L'onglet Image vous permet de choisir le côté recto et (ou) le
côté verso de votre document, le type d'image, et de définir
plusieurs paramètres de numérisation de base. Remarquez
qu'excepté pour la résolution, vous pouvez définir des
paramètres de numérisation individuels pour le côté recto et le
côté verso. Par exemple, tous les paramètres dans l'onglet
Image, l'onglet Compression, l'onglet Abandon de couleur
peuvent être définis individuellement pour le côté recto et
verso. Cependant, les paramètres dans l'onglet Papier, l'onglet
Option, et l'onglet Paramètre doivent être les mêmes pour le
côté recto et verso.
La boîte de dialogue de l'onglet Image
4-4
Manuel de l’utilisateur
4.2.1 La boîte Sélection d'image
La boîte Sélection d'image inclut
le type d'image et l'option de côté
de document. Si vous désirez
scanner à la fois le côté recto et le
côté verso du votre document
couleur, vous pouvez cocher
simultanément Couleur avant et
Couleur arrière. Remarquez que les
options varient en fonction du type
Exemple 1：Numériser un document à deux côtés, les deux
côtés en couleur
de scanner.
Sélection de
Côté/Image
Avant
4-5
Arrière
i
n
Exemple 2：Numériser un document en couleur à deux côtés,
un en N et B (Abandon du bleu：Seuil：10, Arrière-plan：79),
l'autre en couleur
Sélection de
Côté/Image
Type d'image Description
Couleur Choisissez la couleur si vous voulez numér
Gris Choisissez image Grise si votre original
N et B Choisissez N et B si votre original contient
N et B Gris Couleur
une image en couleur pour votre original e
couleur.
contient des ombres de gris.
seulement du texte, des dessins au crayon
à l'encre..
Avant
Arrière
4-6
4.2.2 Autres options d'image
Binarisation
C'est le processus de convertir une image
en niveau de gris ou en couleur en une
image bitonale. Il existe plusieurs
méthodes pour effectuer cette conversion.
Deux des options sont Seuil dynamique
et Traitement fixé.
Seuil dynamique : Sélectionner Seuil
dynamique permet au scanner d'évaluer
dynamiquement chaque document pour
déterminer la valeur du seuil optimal pour
produire l'image de meilleure qualité. Ceci
est utilisé pour numériser des documents
mélangés contenant du texte pâle, un
arrière-plan ombré, ou un arrière-plan en
couleur avec un seul paramètre. Si Seuil
dynamique est sélectionné, Seuil,
Luminosité, et contraste ne sont pas
disponibles.
Traitement fixé : Utilisé pour le noir et
blanc et autres documents à fort contraste.
Un niveau unique est défini pour
déterminer la transition noir et blanc. Le
seuil est programmable sur la plage de
densité complète. Traitement fixé définit
le Contraste à 0. Si Traitement fixé est
sélectionné, Contraste n'est pas disponible.
Manuel de l’utilisateur
4-7
Seuil Utilisé pour convertir une image en niveau
de gris en une image bi-tonale. La valeur
s'étend de 0 à 255. Une valeur de seuil
basse produit une image plus claire, et peut
être utilisée pour adoucir des arrière-plans et
une information subtile, non nécessaire. Une
valeur de seuil élevée produit une image
plus sombre, et peut être utilisée pour aider
à rehausser des images ternes.
Ajustez le paramètre de seuil en faisant
glisser la barre du curseur de Seuil à gauche
ou à droite pour obtenir le paramètre de
seuil désiré.
200 dpi, Seuil : 80,
Luminosité : 0
200 dpi,
Seuil : 170,
Luminosité : 0
4-8
Luminosité
Contraste
Manuel de l’utilisateur
Ajuste la luminosité ou l'obscurité d'une
image. Plus la valeur est importante,
plus l’image est lumineuse. Faites glisser
le curseur à droite ou à gauche pour
augmenter ou diminuer la luminosité.
plage s'étend de -100 à +100.
Ajuste la plage entre les ombres plus
La
sombres et les ombres plus claires dans
l'image. Plus le contraste est élevé, plus
le niveau de gris est différent. Faites
glisser le curseur à droite ou à gauche
pour augmenter ou diminuer le contraste.
La plage s'étend de -100 à +100.
Luminosité : -50 Luminosité : 0
(Normale)
Contraste : -50 Contraste : 0
(Normal)
4-9
Luminosité : +50
Contraste : +50
Résolutio
n
Un bon contrôle de la résolution donne un bon
détail d'une image qui est numérisée. La
résolution est mesurée en points par pouce
(dpi). Normalement, plus le nombre de dpi est
élevé, plus la résolution et la taille du fichier
sont grandes. Sachez qu'une résolution plus
importante prend plus de temps à numériser, et
plus d'espace sur le disque pour la numérisation
de l'image. Pour information, une image en
couleur de taille A4 numérisée à 300 dpi en
mode Couleurs vraies prend environ 25 Mo
d'espace sur le disque dur. Une résolution plus
élevée (signifie généralement plus de 600 dpi)
est uniquement recommandée quand vous
devez numériser une petite surface en mode
Couleur vraie.
Choisissez une valeur de résolution dans la liste
déroulante. La valeur par défaut est 200 dpi.
Les résolutions disponibles sont 75, 100, 150,
200, 300, 400 et 600. Ou vous pouvez choisir la
valeur désirée en cliquant dans la case sur le
côté droit de la liste déroulante et appuyez sur
la touche fléchée pour sélectionner la valeur
désirée et cliquez ensuite sur le bouton Ajouter
pour l'inclure dans la liste déroulante.
4-10
Manuel de l’utilisateur
Résolution: 75 dpi
Résolution: 150 dpi
4-11

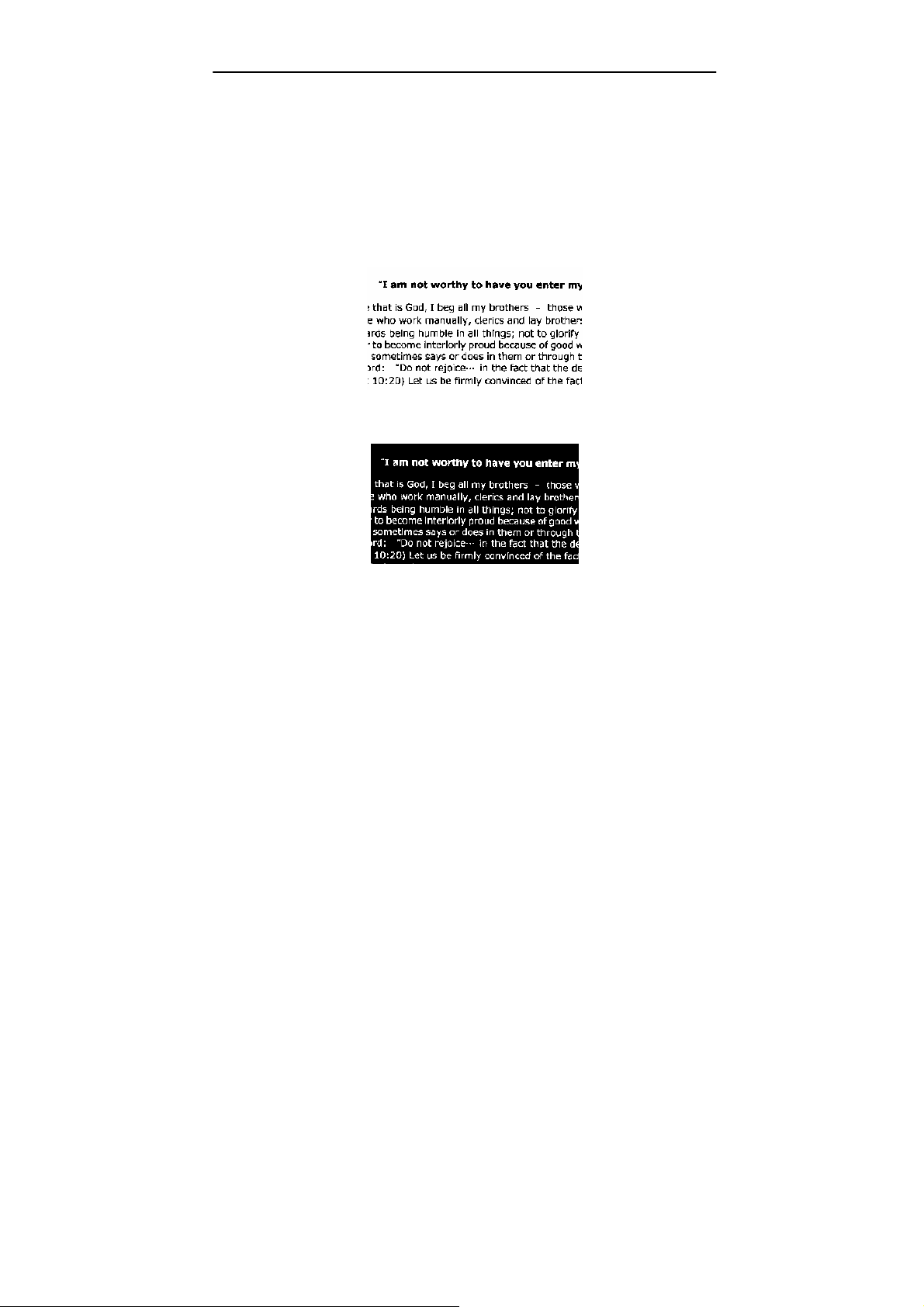

Inverser
Inverse la luminosité et les couleurs dans
l'image. Le paramètre par défaut est noir sur
un fond blanc. Le mode Inverser est blanc sur
un fond noir. Pour les images en couleur,
chaque pixel sera changé en sa couleur
complémentaire à la commande Inverser.
Noir sur blanc
Blanc sur noir
4-12
Source
de
numéris
ation
Manuel de l’utilisateur
Choix:
y Bac d'alimentation de documents
automatique : Utilisé pour numériser
plusieurs pages.
y A plat : Utilisé pour numériser une seule
page. Par exemple, les pages de coupures
de presse, papiers avec plis ou spirales.
y A plat (livre) : Utilisé pour numériser
plusieurs pages intérieures d'un livre.
y Automatique : Permet au scanner de
définir automatiquement sa source de
numérisation. Si Automatique est
sélectionné et qu'il y a un document à la
fois dans le bac d'alimentation de
documents automatique (ADF) et à plat,
alors la source de numérisation sera
automatiquement définie sur ADF. Si
Automatique est sélectionné et qu'il y a
seulement un document à plat, alors la
source sera définie sur A plat.
Remarquez que les options varient en fonction
du type de scanner.
4.2.3 Numériser des images en couleur
Les options suivantes sont disponibles pour numériser des
images en couleur.
y Luminosité
y Contraste
y Résolution
y Inverser
4-13
4.2.4 Numériser des images en niveau de gris
Les options suivantes sont disponibles pour numériser des
images grises.
y Luminosité
y Contraste
y Résolution
y Inverser
4.2.5 Numériser des images N et B
Les options suivantes sont disponibles pour numériser des
images en N et B.
y Binarisation (Seuil dynamique)
y Résolution
y Inverser
Ou
y Binarisation (Traitement fixé)
y Seuil
y Luminosité
y Résolution
y Inverser
4-14
Manuel de l’utilisateur
4.3 L'onglet Compression
L'onglet Compression vous permet de compresser votre image
numérisée et de choisir le niveau de compression. Les images
bi-tonales sont normalement compressées en utilisant le
standard CCITT appelé Groupe 4 (G4). Les images en couleur
et en niveaux de gris sont souvent compressées au moyen de
la technologie JPEG. Déplacez le curseur de Qualité JPEG à
droite ou à gauche pour augmenter ou diminuer le niveau de
compression. Remarquez que plus le niveau de compression
est élevé, plus la qualité de l'image sera basse. La valeur par
défaut est 50%.
Remarquez que la compression dépend de l'application
d'édition de votre image. Si votre application d'édition d'image
ne prend pas en charge le type de format de compression,
alors, soit un message d'avertissement apparaîtra, soit la
qualité de l'image du fichier compressé ne sera pas acceptable.
JPEG (Joint Photographic Editor Group). Ce groupe a
développé et prêté son nom à un standard de compression de
fichiers pour les images en couleur et en niveau de gris qui est
largement utilisé par les scanners et les applications logicielles.
Sur les systèmes fonctionnant sous Microsoft Windows, un
fichier avec une extension .jpg a normalement été compressé à
l'aide de ce standard.
Pour numériser des images en couleur ou grises, les
compressions suivantes sont disponibles :
y Aucun
y JPEG
4-15
Pour numériser des images en N et B, les compressions
suivantes sont disponibles :
y Aucun
y G4
La boîte de dialogue de l'onglet Compression
4-16
Manuel de l’utilisateur
4.4 L'onglet Abandon de couleur
4.4.1 Sélection de l'Abandon de couleur
L'onglet Abandon de couleur vous permet l'abandon soit du
rouge, du bleu ou du vert dans votre image numérisée. Si
votre image contient du filigrane ou de l'arrière-plan rouge,
choisissez le canal R (Rouge), alors tout filigrane ou arrièreplan rouge sera supprimé. Cette fonctionnalité est utilisée
pour rendre votre texte plus net quand vous utilisez un logiciel
de reconnaissance optique de caractère (OCR).
Remarquez que cette fonction prend seulement en charge les
images en noir et blanc et en gris. De ce fait, prenez soin de
choisir un type d'image en noir et blanc ou en gris quand vous
appliquez cette fonction.
La boîte de dialogue Abandon de couleur
4-17
4.4.2 Autres options d'Abandon de couleur
Traitement avancé offre deux options permettant d'ajuster
votre image numérisée afin d'obtenir un résultat optimal.
Seuil du
filtre
Cette valeur est utilisée pour déterminer la
couleur qui sera abandonnée. Une valeur
plus faible abandonne plus de la couleur
sélectionnée, alors qu'une valeur plus
élevée laissera plus de la couleur
sélectionnée.
Niveau
d'arrièreplan
Exemple, le fait d'ajuster légèrement la valeur de l'arrière-plan
rend votre texte plus clair.
Le pixel plus élevé que la valeur de
l'arrière-plan sera ajusté au point le plus
clair. Ajustez la valeur à la fois pour le
Seuil du filtre et pour le Niveau d'arrièreplan pour produire le résultat optimal.
Original
4-18
Manuel de l’utilisateur
Supprimer le bleu, Seuil : 20, Arrière-plan : 255
Supprimer le bleu, Seuil : 20,
Niveau d'arrière-plan : 210
4-19
4.5 L'onglet Papier
L'onglet Papier vous permet de définir les valeurs associées à la
sortie image (c.-à-d., Rognage automatique ou non, Zone de
numérisation, Sur-numérisation, Détection d'alimentation
multiple).
La boîte de dialogue de l'onglet Papier
4-20
Manuel de l’utilisateur
4.5.1 Rognage
Le rognage vous permet de capturer une portion du
document en cours de numérisation. Choix :
Automatique, Fixé sur transport, Détection de fin de
page (EOP).
Options Description
Automatique Automatique ajuste la fenêtre de
rognage selon les différentes tailles de
documents. Utilisez cette option pour le
traitement par lots de documents de
différentes tailles.
Fixé sur
transport
Cette fonctionnalité vous permet de
définir la surface ou la zone à
numériser. Utilisez pour le traitement
par lots de documents de même taille.
Si vous sélectionnez cette option, vous
pouvez utiliser les touches fléchées
pour définir les valeurs de décalage x
et y, la largeur et la longueur pour
redéfinir votre zone numérisée. La
fenêtre Afficher affichera le
positionnement de l'image quand vous
changez les valeurs.
4-21
Détection de
fin de page
Cette fonctionnalité vous permet de
définir la surface ou la zone à
numériser. Utiliser pour le traitement
par lots de documents de même
largeur mais de longueurs différentes.
Si vous sélectionnez cette option, vous
pouvez utiliser les touches fléchées
pour définir les valeurs de décalage x
et y, la largeur et la longueur pour
redéfinir votre zone numérisée. La
fenêtre Afficher affichera le
positionnement de l'image quand vous
changez les valeurs.
4-22
Manuel de l’utilisateur
Les options suivantes sont uniquement disponibles quand
Fixé sur transport est sélectionné.
y Décalage X — la distance de l'extrémité gauche du
scanner à l'extrémité gauche du bord de la zone de
numérisation.
y Décalage Y — la position de l'extrémité supérieure du
document à l'extrémité supérieure de la zone de
numérisation.
y Largeur — la largeur de la zone de numérisation.
y Longueur — la longueur de la zone de numérisation.
y Centre : Calcule automatiquement le décalage x pour
alimentation centrée selon la taille du document
sélectionnée.
y — redéfinissez la position de la zone de
numérisation en cliquant sur la touche fléchée sur la
croix tout en conservant la taille de numérisation.
Afficher le résultat à partir de la fenêtre Affichage.
4-23
Exemple： Redéfinissez votre zone de numérisation
(décalage x : 2,25 pouces : décalage y : 1,13 pouces)
Zone de
numérisation
Fenêtre
Affichage
Après Fixé sur
Original
La Zone de numérisation
redéfinie
4-24
transport
Manuel de l’utilisateur
4.5.2 Autre Sélection de Papier
Correction de désalignement
Utilisez cette option pour redresser automatiquement un
document.
Zone de numérisation
Choisissez la taille de papier désirée dans la liste déroulante.
Ou vous pouvez sélectionner une taille de papier personnalisée
en cliquant sur la boîte Zone de numérisation et en cliquant
ensuite sur Ajouter pour inclure dans le choix.
Choix : Aucun, Lettre US – 8,5”x 11”, US Lega – 8,5” x 14”,
ISO A4 – 21 x 29,7 cm, ISO A5 – 14,8 x 21 cm, ISO A6 – 10,5
x 14,8cm, ISO A7 – 7,4 x 10/5 cm, ISO B5 – 17,6 x 25 cm,
ISO B6 – 12,5 x 17,6 cm, ISO B7 – 8,8 x 12,5 cm, JIS B5 –
18,2 x 25,7 cm, JIS B6 – 12,8 x 18,2 cm, JIS B7 – 9,1 x 12,8
cm, Scanner Maximum.
Remarque : Si l'angle
de d'inclinaison est
trop important, une
partie de l'image
risque d'être coupée.
4-25
Sur-numérisation
Sur-numérisation vous permet d'ajouter une marge spécifique
au sommet et à la base ou à droite et à gauche (Les options
varient selon le type du scanner) du bord de l'image. Cela est
utilisé pour réduire le risque de rognage des coins sur les
images inclinées et souvent appliqué à un traitement par lots
d'un document incliné à numériser dans le bac d'alimentation
de documents automatique. Sélectionnez une valeur entre 0 et
+5 mm. Remarquez que le résultat de la sur-numérisation ne
s'affichera pas dans la fenêtre Affichage et que la disponibilité
de la fonction varie selon le type de scanner.
Détection d'alimentation multiple
Détection d'alimentation multiple vous permet de détecter les
documents superposés qui passent par le bac d'alimentation de
documents automatique. L'alimentation multiple est
habituellement provoquée par des documents agrafés, de
l'adhésif sur des documents, ou des documents chargés
électrostatiquement. Remarque : La disponibilité de la
fonction varie selon le type de scanner.

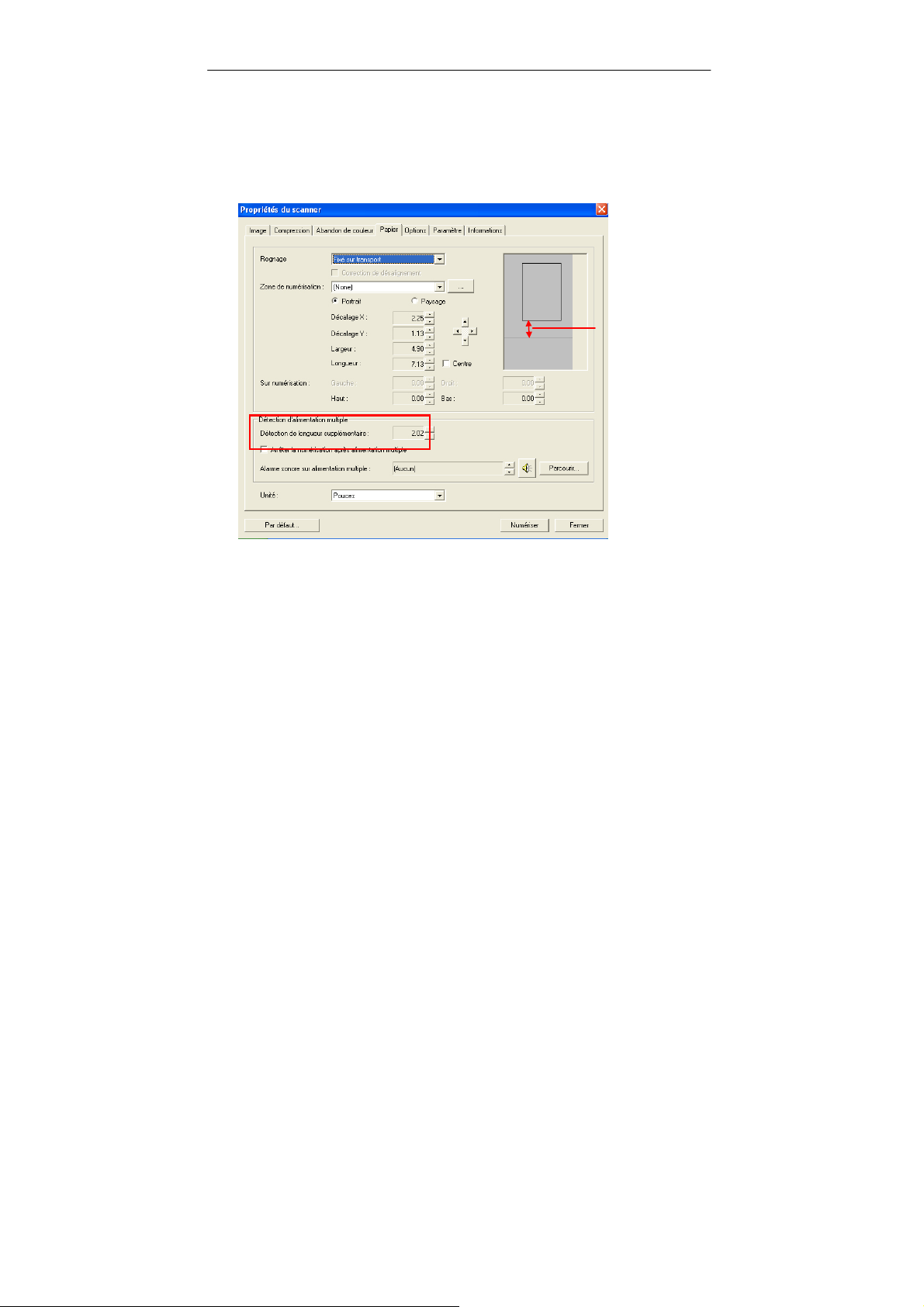

Détection de longueur supplémentaire
Détection de longueur supplémentaire vous permet de définir la
longueur du document multi-alimenté. C ette valeur indique la
longueur supplémentaire dépassant votre zone de numérisation.
La fenêtre Affichage affichera la taille du document lorsque
vous changez la valeur. Une valeur de 0 indique pas de
détection de longueur supplémentaire. La Détection de
longueur supplémentaire est utilisée au mieux lorsque vous
numérisez des documents de même taille dans le bac
d'alimentation de documents automatique.
4-26
Manuel de l’utilisateur
Exemple：Détection de longueur supplémentaire：
Définissez la longueur supplémentaire à 2,02 pouces
2.02”
Il y a trois options disponibles si Alimentation multiple est
détectée.
z Arrêter la numérisation après alimentation multiple
Si ceci est sélectionné, le scanner arrêtera l'alimentation si
l'alimentation multiple est détectée.
z Continuer à numériser après alimentation multiple
Si ceci est sélectionné, le scanner continuera de
fonctionner même si l'alimentation multiple est détectée.
z Alarme sonore sur alimentation multiple :
Si cela est sélectionné et un fichier wave est ajouté, le
scanner émettra une alarme sonore si une alimentation
multiple est détectée.
4-27
Comment ajouter une alarme sonore :
1. Cliquez sur le bouton Parcourir sur le côté droit de l'icône
du haut-parleur. La boîte de dialogue Ouvrir apparaît :
2. Choisissez votre fichier wave.
3. Cliquez sur le bouton Ouvrir. Le fichier wave est ajouté.
Unités
Définit le système de mesure principal. Pouces, millimètres,
et Pixels sont disponibles.
4-28
Manuel de l’utilisateur
4.6 L'onglet Options
L'onglet Options vous permet de définir les paramètres de
traitement d'image supplémentaires suivants.
La boîte de dialogue de l'onglet Options
4-29
Rotation du côté
tourné
Cette option vous permet de
sélectionner l'orientation des
documents imprimés sur les deux
côtés en cours d'alimentation et si
“accordéon” est sélectionné, l'image
du verso sera pivotée de 180 degrés.
Ceci s'applique aux documents
imprimés sur les deux côtés
visualisés en portrait (hauteur plus
grande que la largeur) mais qui sont
quelquefois alimentés dans le
scanner en paysage (largeur plus
grande que la hauteur) ou vice versa.
Dans ce cas, l'image du revers doit
être pivotée encore de 180 degrés.
Choix : Livre, accordéon.
Si “Livre” est sélectionné, l'image du
revers ne sera pas pivotée.

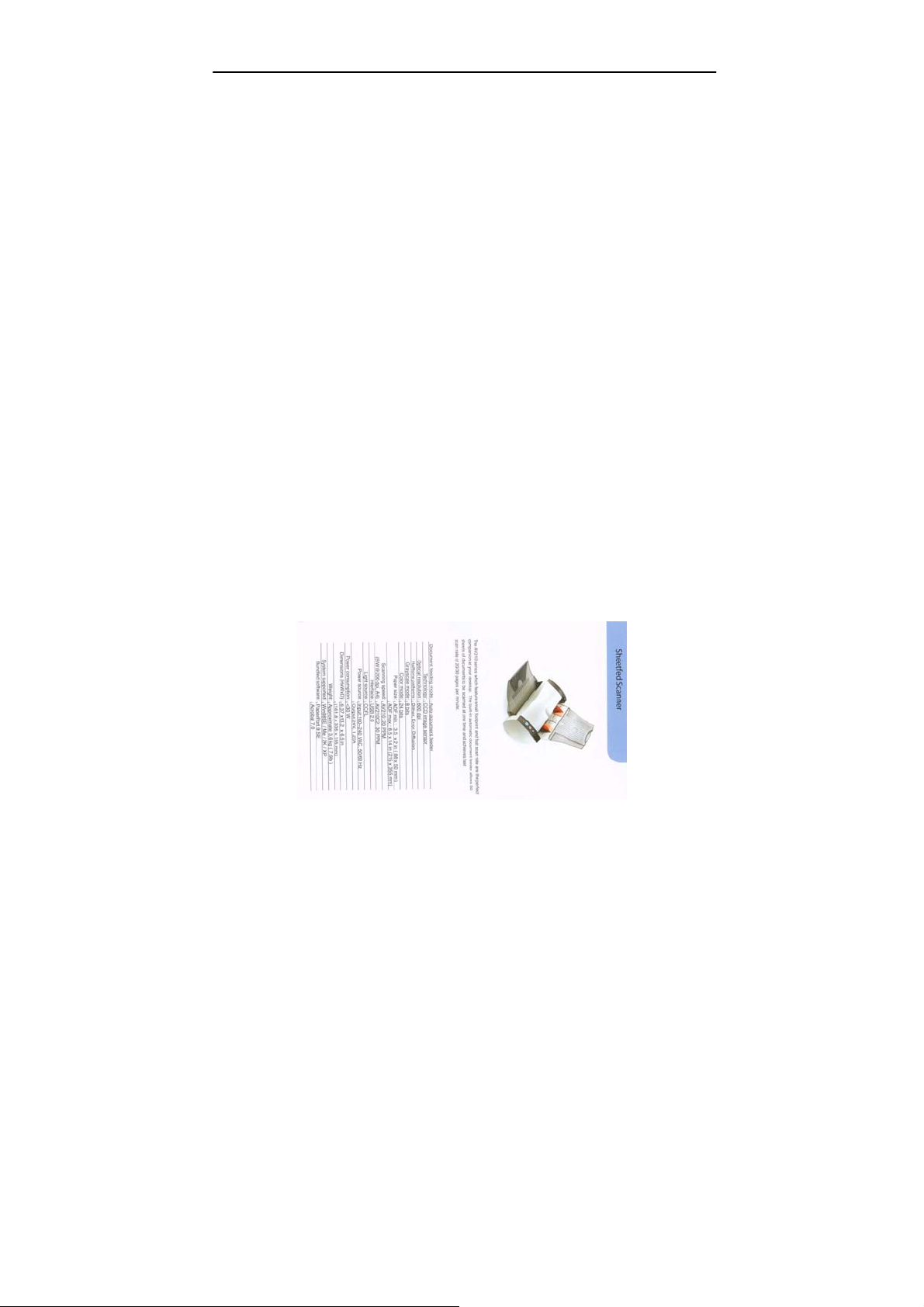

L'illustration suivante montre l'orientation du document qui
doit être affiché en portrait mais qui est alimenté dans le
scanner en paysage
4-30
Pivoter
l'image
Manuel de l’utilisateur
Choisissez l'angle de rotation dans la liste
déroulante si vous désirez pivoter l'image
numérisée.
Choix : Aucun, 90°CW(sens des
aiguilles d'une montre),
90°CCW(sens inverse des aiguilles
d'une montre), 180°.

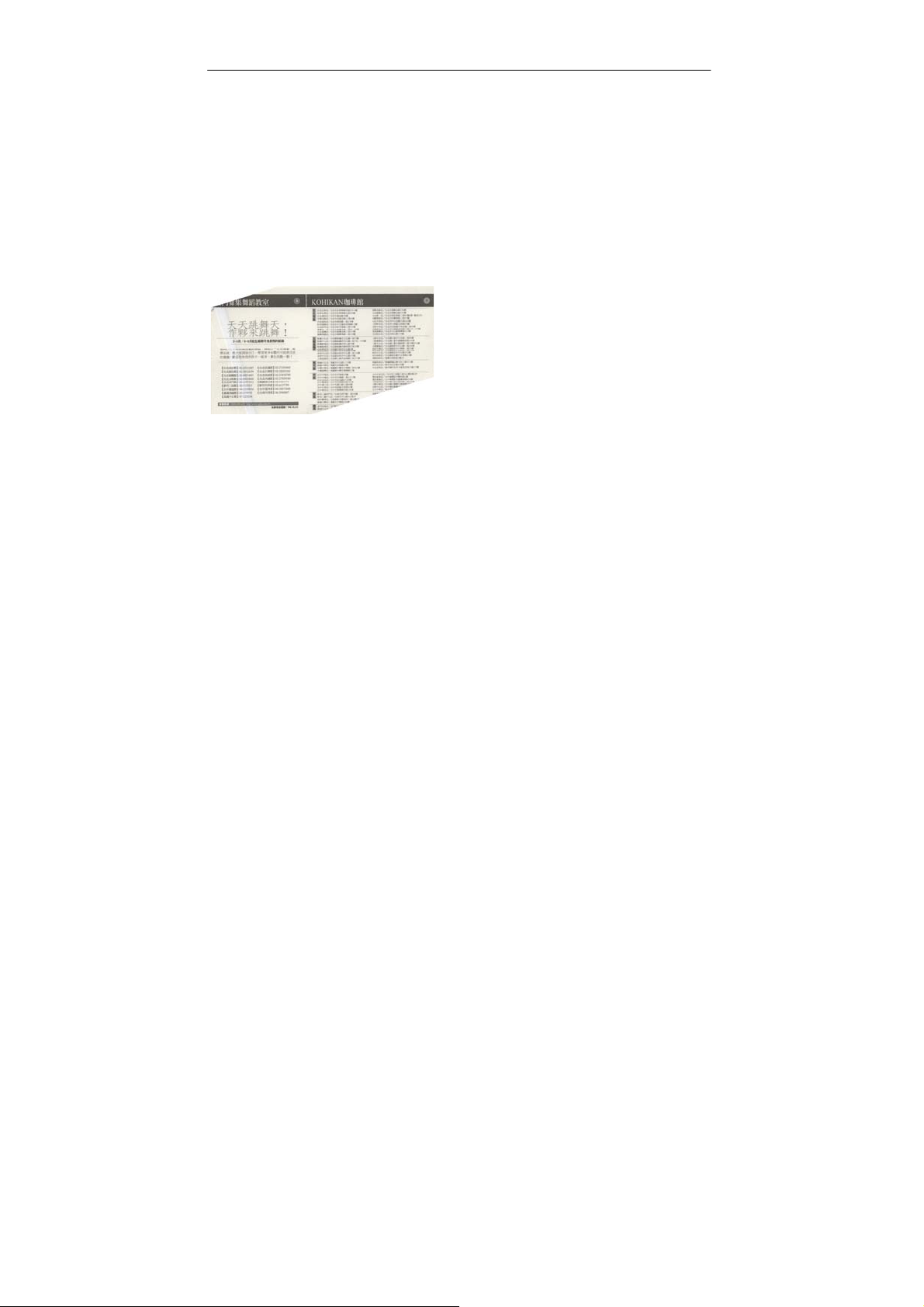

Original
Pivoter 90°CW
Pivoter 90°CCW
4-31
Pivoter 180°
Suppression
page vide
Remplissage
bordure
de
de
Cochez si vous désirez supprimer la page
vide et déplacez le curseur à gauche ou
à droite sur le seuil désiré.
Cochez Blanc ou Noir si vous désirez
ajouter une bordure blanche ou noire sur
le bord de l'image numérisée. Entrez la
valeur de 0 à 5 mm. La valeur par défaut
est 0.
Original
4-32
Remplissage de
bordure : 5mm
(Noir)
Options de
contrôle
d'image
Manuel de l’utilisateur
Cochez la boîte Miroir si vous voulez
inverser le côté droit et gauche de votre
image.
Original
Effet Miroir
4-33
Paramètre
d'arrièreplan
Cette option vous permet de définir votre
arrière-plan de numérisation
Choix : Arrière-plan blanc, arrièreplan noir.
*Cette option varie selon le type de
scanner et est disponible pour la première
page dans l'ADF (alimentation de
documents automatique) seulement. Pour
la dernière page, seul l'arrière-plan blanc
est disponible.
Arrière-plan blanc
Arrière-plan noir
4-34
Manuel de l’utilisateur
4.7 L'onglet Paramètre
L'onglet Paramètre vous permet de configurer les paramètres
suivants :
La boîte de dialogue de l'onglet Paramètre
Contrôle
d'économie
d'énergie
Cochez la case Activer
l'économiseur d'énergie et
déplacez le curseur à droite pour
définir la durée pour démarrer
l'économiseur d'énergie après votre
dernière action. La plage s'étend de 1
à 720 minutes. La valeur par défaut
est 15 minutes.
4-35
Afficher
progression de
la numérisation
la
Cochez et la progression de la
numérisation s'affichera pendant la
numérisation.
Afficher un
message
d'avertissemen
t
Enregistrer les
paramètres
après la
fermeture
Cochez pour afficher les messages
d'avertissement tels que “Le compteur
de tampons ADF dépasse 50.000
numérisations (le nombre varie selon
le type de scanner). Remplacez le
tampon ADF et réinitialisez le
compteur du tampon."
Cochez pour enregistrer les
paramètres de propriétés de votre
scanner après avoir quitté la boîte de
dialogue. La prochaine fois que vous
ouvrirez la boîte de dialogue
Propriétés du scanner, les paramètres
précédemment enregistrés
s'afficheront.
4-36
Manuel de l’utilisateur
4.8 L'onglet Informations
L'onglet Informations affiche les informations du système et du
scanner suivantes.

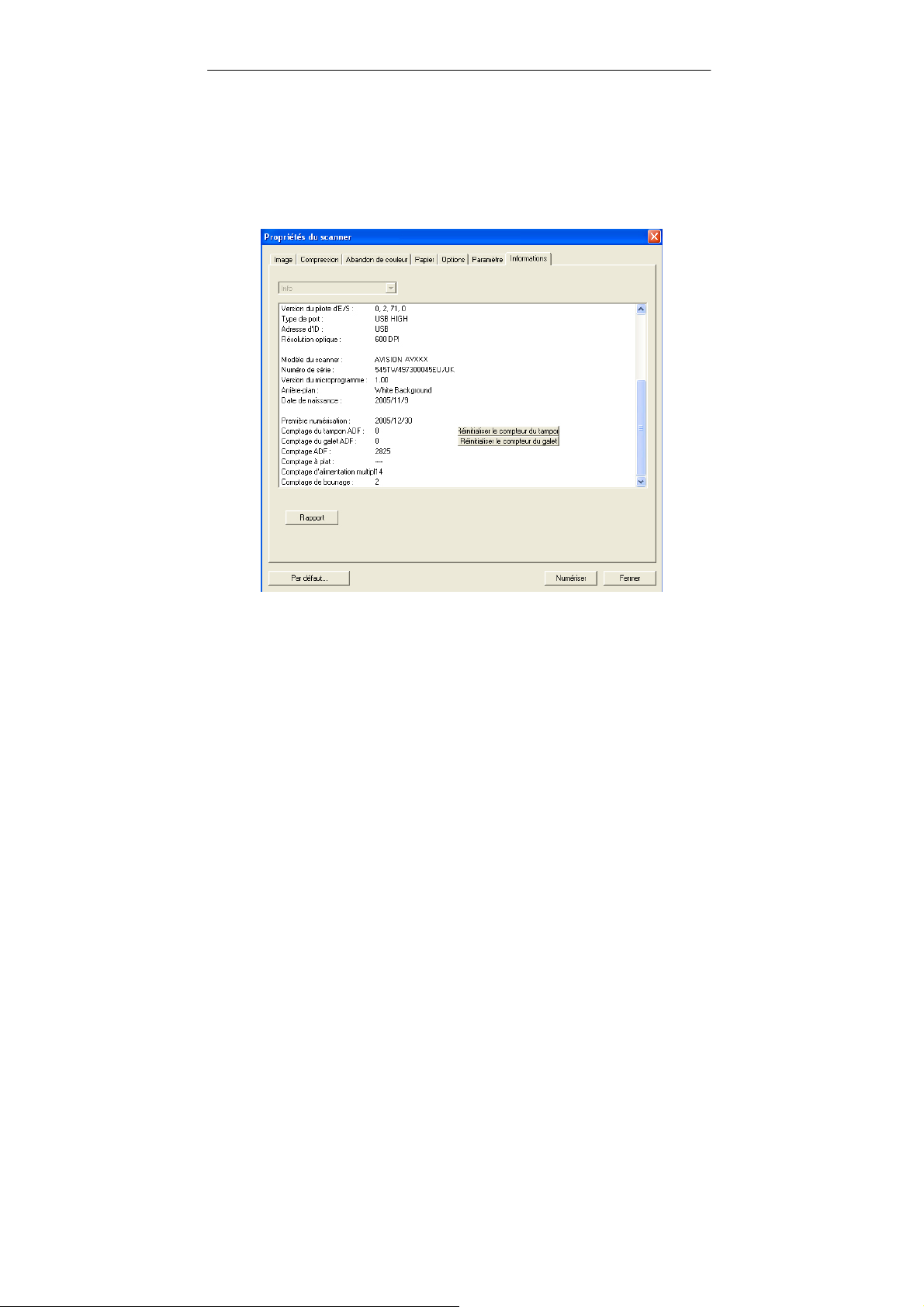

La boîte de dialogue de l'onglet Informations
Le bouton “Rapport” :
Si vous rencontrez un message d'erreur lors de l'utilisation du
scanner, cliquez sur le bouton Rapport. Un fichier report.txt
(C:\AVxxx) sera généré. Envoyez ce fichier au service clientèle
le plus proche pour le dépannage.
4-37
Le bouton “Réinitialiser le compteur du tampon”」：
Après avoir numérisé environ 50.000 pages (le nombre varie
selon le type de scanner) à l'aide du bac d'alimentation de
documents automatique (ADF), le tampon de l'ADF peut être
usé et vous risquez de rencontrer des problèmes d'alimentation
de documents. Dans ce cas, il est fortement recommandé de
remplacer le tampon de l'ADF par un neuf. (Consultez le
manuel de l'utilisateur pour la procédure de remplacement
adéquate.) Pour commander le tampon ADF, consultez votre
vendeur le plus proche. Après avoir remplacé le tampon de
l'ADF, cliquez sur le bouton “Réinitialiser le compteur du
tampon” pour réinitialiser le compteur du tampon.
Le bouton “Réinitialiser le compteur du galet” :
」
Après avoir numérisé environ 200.000 pages (le nombre varie
selon le type de scanner) à l'aide de l'ADF, le galet de l'ADF
peut être usé et vous risquez de rencontrer des problèmes
d'alimentation de documents. Dans ce cas, il est fortement
recommandé de remplacer le galet de l'ADF par un neuf.
Après avoir remplacé le galet de l'ADF, cliquez sur le bouton
“Réinitialiser le compteur du galet” pour réinitialiser le
compteur du galet.
Remarque :
La durée de vie et la procédure de remplacement varie selon le
type de scanner. Consultez votre vendeur le plus proche pour
plus de détails.
4-38
Manuel de l’utilisateur
5. Opération de l’interface
ISIS
La méthode d’opération du pilote ISIS est similaire au pilote
TWAIN.
Chaque fonction sur l’écran de l’interface ISIS est décrit cidessous:
Mode: sélectionnez un des modes de numérisation, y compris
noir et blanc, gris, couleur.
Dither: 5 nivaux de demi-teinte sont disponibles. Vous pouvez
aussi désactiver cette fonction.
Dots per inch: sélectionnez la résolution désirée.
Paper Size: sélectionnez la taille de papier désirée.
Brightness: ajustez la luminosité et l’obscurité de l’image
numérisée.
Contrast: ajustez l’intervalle entre les parties les plus claires et
les parties les plus foncées de l’image.
Default: cliquez ici pour remettre tous les paramètres à zéro.
Area: sélectionnez la région et le positon désirée pour la
numérisation.
5-1
Manuel de l’utilisateur
6. Entretien
6.1 Nettoyer l’ADF
Le scanner peut être contaminé par de l’encre, des particules
du toner ou les couches du papier. Donc, le scanner aura
besoin d’être fréquemment nettoyé, si:
1. Les documents ne se nourrissent pas facilement;
2. Plusieurs documents sont passés en même temps.
Procédure de nettoyage
1. Humidifiez un tampon de coton avec de l’alcool isoprophyl
(95%). (Des kits de nettoyage sont disponibles auprès de
Avision).
2. Pressez sur le bouton de l’ADF, et ouvrez-le
soigneusement. Essuyez les galets d’un côté à l’autre avec
le tampon. Faites doucement tourner les galets en avant
pour bien nettoyer toute la surface des galets. Assurezvous de ne pas accrocher ou endommager les ressorts.
3. Essuyez le patin de haut en bas. Faites attention à ne pas
accrocher les ressorts.
4. Refermez l’ADF. Votre scanner est maintenant prêt à
fonctionner.
6-1
Bouton de
l’ADF
Rouleau
d’entrainement
6-2
Manuel de l’utilisateur
6.2 Nettoyer la Plaque de Calibrage
Comme indiqué ci-dessous, nettoyez la plaque de calibrage
(verre blanc) avec une soufflette ou un petit pinceau pour
éliminer la poussière ou la saleté se trouvant sur la plaque.
Manipulez-la avec soin et dextérité.
Plaque de
calibrage
Porte Avant du
Scanner
6-3
Remplacer le module du tampon détachable de
6.3
l’ADF
Après avoir scanné approximativement 200.000 pages avec
l’ADF, le ressort du tampon peut être usé et vous pourrez
éprouver des problèmes avec l’alimentation de documents.
Dans ce cas, il est recommandé de remplacer le module du
tampon. Pour commander un module, veuillez consulter votre
revendeur plus proche et suivre les procédures ci-dessous pour
le remplacement.
Procédure de retrait
1. Ouvrez la couverture avant de l’ADF en poussant le bouton
de relâchement de l’ADF.

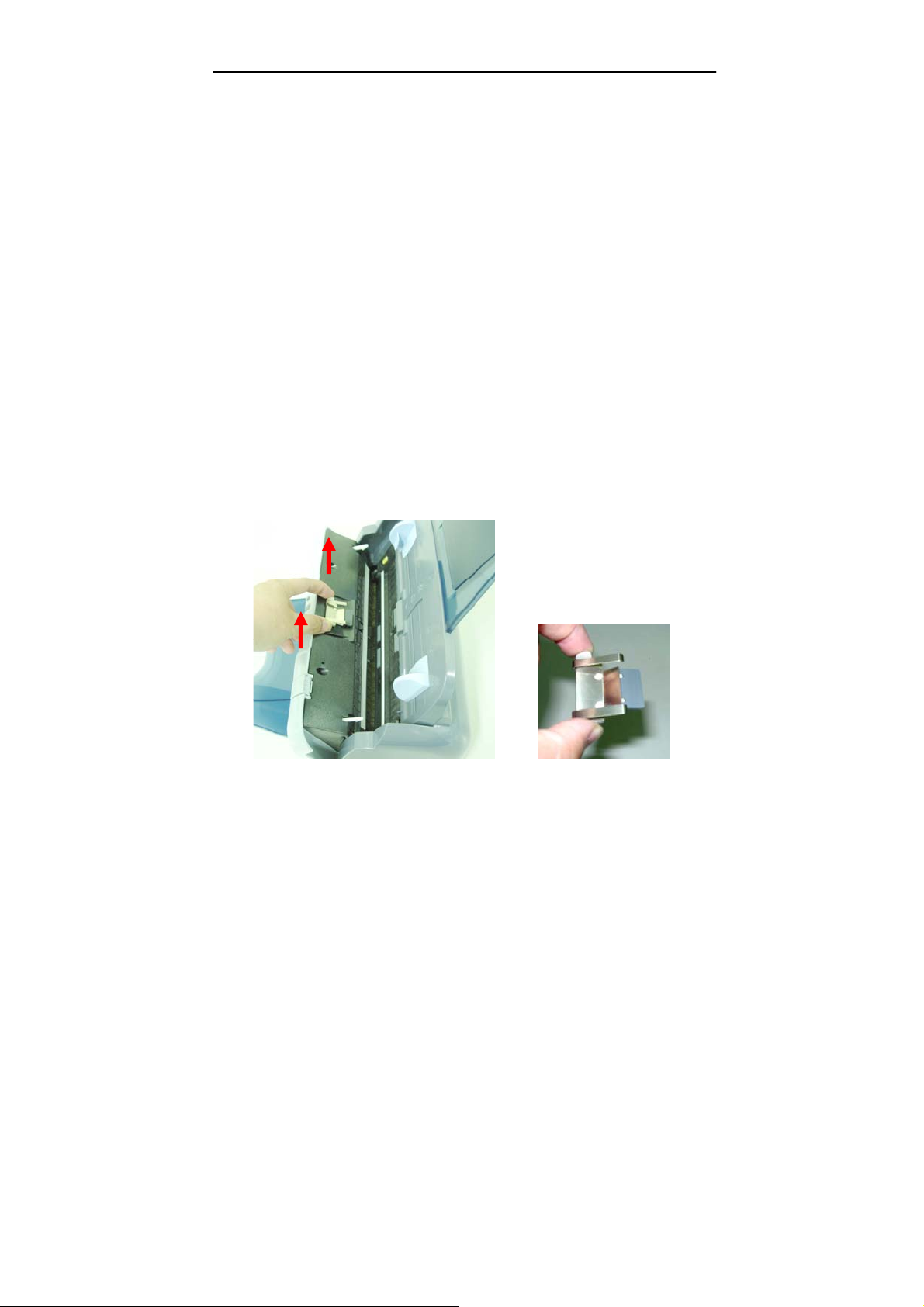

2. Retirez le module du tampon détachable de l’ADF en tirant
sur la partie supérieure du crochet du tampon selon la
figure.
6-4
Manuel de l’utilisateur
6.4 Remplacement du galet ADF
Suivez la procédure ci-dessous pour remplacer le galet ADF.
Pour commander le galet ADF, consultez votre vendeur le plus
proche. Après avoir remplacé le galet ADF, prenez soin de
cliquer sur le bouton “Réinitialiser le compteur du galet”
dans l'interface de l'utilisateur du pilote du scanner TWAIN
(boîte de dialogue Propriétés du scanner) pour réinitialiser le
compteur du galet.
Procédure de démontage
1. Déplacez l'extrémité du clip jaune vers le haut à l'aide d'un
tournevis plat comme indiqué.
Le clip jaune
Déplacez
l'extrémité
vers le haut
6-5
2. Maintenez le galet appuyé dans la direction de la flèche
comme indiqué pour retirer le galet.
Galet ADF
Remarque :
Pour installer un nouveau galet ADF, suivez l'ordre inverse de
la procédure de démontage.
6-6
7. Troubleshooting
Manuel de l’utilisateur
7.1 Bourrage papier dans l’ADF
En cas de bourrage papier, suivez la procédure ci-dessous.
i). Appuyez sur le bouton situé sur le côté avant gauche du
scanner selon, flèche A. Le capot de l’ADF s’ouvrira d’un
bruit sec.
ii). Ouvrez complètement le capot de l’ADF, flèche B.
iii). Retirez soigneusement le papier de l’ADF.
Bouton de l’ADF
Bourrage papier dans l’ADF - Ouvrir l’ADF
7-1
Bourrage papier dans l’ADF - Retirer le papier
7-2
Manuel de l’utilisateur
7.2 Questions et réponses
Question: Le papier se bloque durant le scanage.
Réponse:
1) Ouvrez le boîtier du scanner.
2) Retirez soigneusement le papier bloqué.
3) Refermez la porte du boîtier.
Question: Plus d’une feuille de papier a été introduite
dans le scanner.
Réponse:
1) Ouvrez le boîtier du scanner.
2) Retirez les papiers.
3) Refermez la porte du boîtier.
4) Lissez les coins et les bords; éventer le papier
avant de le replacer dans le scanner.
5) Contrôlez les rouleaux, et suivez les directions
de nettoyage s’il y a lieu.
Question: Le papier est en biais dans le scanner.
Réponse:
1) Utilisez les guides pour contrôler la direction
du papier.
2) Contrôlez les rouleaux, et suivez les directions
de nettoyage s’il y a lieu.
Question: Les images scannées sont toujours trop sombres.
Réponse:
1) Modifiez la valeur Gamma de votre imprimante
sur 2.2, et sur 1.8 pour votre moniteur depuis
l’application.
2) Utilisez les réglages de luminosité TWAIN pour
une image plus claire.
7-3
7.3 Support technique
Le support technique pour le scanner de Avision est fourni par
le Centre d’Assistance Technique de Avision (ATAC). Avant de
contacter ATAC, assurez-vous d’avoir les informations
suivantes à portée de main:
• Le numéro de série et de révision du scanner (localisé
sous le scanner);
• La configuration matérielle (par ex. votre type de CPU, la
taille de mémoire vive (RAM), l’espace disque libre, la
carte d’affichage, la carte d’interface…);
• Le nom et la version de votre logiciel;
• La version de votre gestionnaire de scanner.
Contactez-nous SVP à:
EU et Canada: Avision Labs., Inc.
Adresse: 6815 Mowry Ave.,
Newark CA 94560, USA
Téléphone: +1 (510) 739-2369
Fac-similé: +1 (510) 739-6060
Web: http://www.avision.com
Courrier électronique: support@avision-labs.com
Autre: Avision Inc.
Adresse: No.20, Creation Road, Science-
Based Industrial Park, Hsinchu,
Taiwan, R.O.C.
Téléphone: 886-3-5782388
Fac-similé: 886-3-5777017
Web site: http://www.avision.com
Courrier électronique: service@avision.com.tw
7-4
Manuel de l’utilisateur
8. Spécifications
Toutes les spécifications peuvent changer sans préavis.
Model Number： FF-0506
Type de scanner: Alimentation feuille de bureau
Résolution optique: jusqu’à 600 ppp * 1200 ppp
Modes: Noir & blanc
Gris
Couleurs
Alimentation: Dispositif d’auto-alimentation (ADF )
Capacité ADF: jusqu’à 50 pages
Document: Lettre, légale, A4, B5, A5, carte
Taille minimum: 3.5" x 2"(ADF)
Papier: 16 lb à 28 lb.
Interface: USB 2.0
Source d’alimentation:100~240Vac, 50~60 Hz (input)
24V, 2.0A (output)
Température
d’opération: 10°C à 35°C
Consommation: <30W (Operation)
<12W (standby)
Dimensions: 156 mm x 308 mm x 145 mm
Poids: 2.2 kgs
8-1
Manuel de l’utilisateur
Index
Ｂ
Binarisation
Seuil dynamique, Traitement
4-7
fixé,
BLuminosité, 4-9
Ｃ
Contraste, 4-9
Contrôle d'économie d'énergie,
4-35
Ｄ
Détection d'alimentation
multiple, 4-26
Ｇ
G4, 4-16
Ｉ
Inverser, 4-12
Ｊ
JPEG, 4-15
Ｎ
N et B, 4-6
Ｐ
Paramètre d'arrière-plan, 4-34
Pivoter l'image,
4-31
Ｒ
Réinitialiser le compteur du
tampon, 4-38
Remplissage de bordure, 4-32
Résolution, 4-10
Rotation du côté tourné, 4-30
Ｓ
Suppression de page vide,
4-32
a
Loading...
