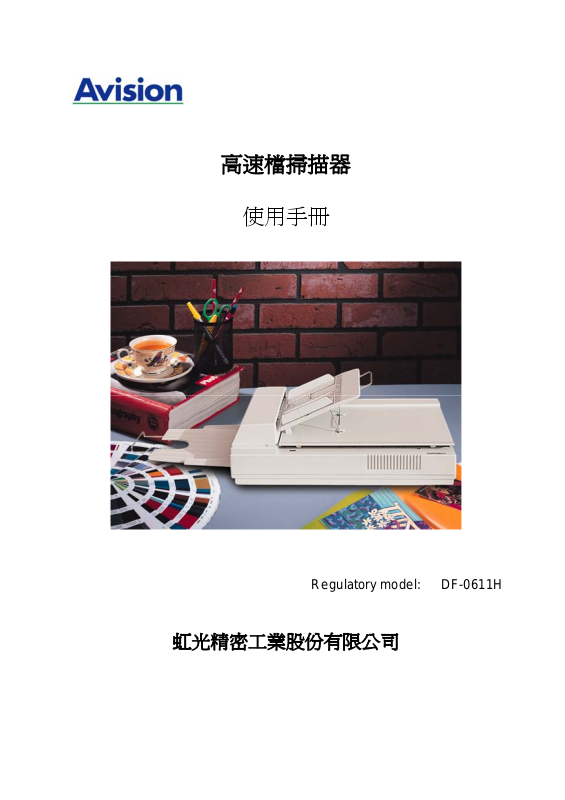

高速檔掃描器
使用手冊
Regulatory model: DF-0611H
虹光精密工業股份有限公司
使用手冊
商標
Microsoft 是微軟公司的美國注冊商標。
Windows 和 MS-DOS 是微軟公司的美國注冊商標。
IBM, PC, AT, XT 是國際商務機器公司的注冊商標。
本文中其他廠牌和產品名稱皆為各相關廠商的商標或注冊商標。
專利
版權所有,未經虹光公司授權,不得將本文內容以任何形式複製、改編或
翻譯成任何文本。
本產品掃描的題材,受政府法律及複製權等其他法規的保護,客戶應遵守
相關法令。
保證
本書內容若有更動,虹光公司將不另行通知。
虹光公司對本檔內容不做任何保證,包括(並不限於)對某項特殊目的之
適用性的隱含保證。對因此造成之錯誤或因修繕、效能或本品使用上造成
損害,虹光公司不負任何責任。
ii
目 錄
1. 簡介 ................................................................ 1-1
2. 安裝掃描器 ..................................................... 2-1
2.1 掃描器的拆箱及組裝 ............................................... 2-1
2.1.1 將掃描器鎖定板移位................................. 2-1
2.1.2 將鎖定板移回出貨狀態的位置................. 2-3
2.1.3 安裝自動送紙裝置..................................... 2-3
2.1.4 安裝出紙匣................................................. 2-5
2.2 安裝掃描器驅動程式及 USB 線 .............................. 2-6
2.2.1 連接電源線................................................. 2-6
2.2.2 打開電源開關............................................. 2-7
2.2.3 安裝掃描器驅動程式................................. 2-8
2.2.4 連接上電腦................................................. 2-9
2.3 安裝 SCSI 卡 .......................................................... 2-10
2.3.1 安裝 ADAPTEC SCSI 卡....................... 2-10
2.3.2 安裝 DOMEX SCSI 卡 ............................2-10
2.3.3 安裝其他品牌的 SCSI 卡....................... 2-11
2.3.4 透過 SCSI 連接線來連接電腦與掃描器 2-11
3. 完成第一次掃描 .............................................. 3-1
3.1 放置檔 ....................................................................... 3-1
3.1.1 掃描單張檔時............................................. 3-1
3.1.2 掃描多張檔時............................................. 3-2
3.2 檢查掃描器的安裝是否正確 ................................... 3-3
3.3 流覽使用者介面........................................................ 3-7
4. 使用掃描器屬性對話方塊 ............................... 4-1
4.1 「掃描器屬性」對話方塊上的按鍵 ....................... 4-2
4.2 「圖像」標籤 ........................................................... 4-4
4.2.1 圖像選擇方塊............................................. 4-5
iii
使用手冊
4.2.2 其他圖像處理選項..................................... 4-8
4.2.3 掃描彩色圖像........................................... 4-15
4.2.4 掃描灰階圖像........................................... 4-15
4.2.5 掃描黑白圖像........................................... 4-16
4.2.6 編輯使用者設置....................................... 4-17
4.3 「壓縮」標籤 ......................................................... 4-23
4.4 「濾色」標籤 ......................................................... 4-25
4.4.1 濾色標籤選項........................................... 4-25
4.4.2 其他濾色選項........................................... 4-26
4.5 「紙張」標籤 ......................................................... 4-28
4.5.1 裁切........................................................... 4-29
4.5.2 其他紙張選項........................................... 4-32
4.5.3 依檔/ 圖像類型裁切 .................................4-35
4.6 「選項」標籤 ......................................................... 4-38
4.7 「設置」標籤 ......................................................... 4-44
4.8 「信息」標籤 ......................................................... 4-46
5. 保養 ................................................................ 5-1
5.1 ADF 的保養 .............................................................. 5-1
5.2 清理校正板 ............................................................... 5-3
5.3 更換 ADF(自動送紙 )墊片元件 ................................ 5-4
6. 排除錯誤指南 ................................................. 6-1
6.1 技術服務 ................................................................... 6-5
7. 產品規格 ........................................................ 7-1
索 引 ..........................................................................A
iv
1. 簡介
首先恭喜您擁有一台完美的虹光高速文件掃描器。 虹光公司是一家開發高
性能檔掃描器的國際公司。
為了使您得到最佳的掃描效果,在您安裝及使用掃描器前,請花幾分鐘的
時間閱讀本文。本文提供您正確的拆箱、安裝、使用及保養方式。
下圖顯示掃描器是如何裝箱的,您可以參考下頁的包裝明細來驗收所有的
配件。若您收到的項目不齊全,請立即咨尋當地的經銷商。
1-1
使用手冊
3
1
5
2
4
4
6
7
1. 電源線
2. 變壓器
3. 出紙匣
4. 緩衝墊
5. 用戶手冊, 驅動程式光碟
6. 掃描器主體
7. 紙箱
1-2
2. 安裝掃描器
注意事項
* 請勿將掃描器放置在太陽直接照射的地方。直接的日光照射及過度的高
溫皆可能會損害掃描器元件。
* 請勿將掃描器安置在潮濕或灰塵多的地方。
* 務必使用隨機附贈的交流電電源。
* 將掃描器安裝在平穩的桌面上;傾斜或不平穩的桌面都可能導致機械或
送紙的問題。
* 為方便未來搬運,請保留掃描器所有的外箱及包裝材料。
2.1 掃描器的拆箱及組裝
請小心地拆除掃描器的包裝材料,並引用驗收單檢查所有的安裝元件。若
有任何組件短缺或受損,請即刻通知當地代理商。
2.1.1 將掃描器鎖定板移位
1. 將掃描器從底部抬起,此時可以清楚地看到鎖定板位於"出貨狀態"的
位置(請參考下圖)。
2. 將固定鎖定板的螺絲鬆開。
3. 將鎖定板拉出並鎖定於 "使用狀態 "的位置上 (參考下圖 ) 。
4. 將掃描器平放於桌面上。
2-1
使用手冊
出貨狀態
使用狀態
2-2
2.1.2 將鎖定板移回出貨狀態的位置
當您需要移動掃描器時,請遵照下列指示:
1. 將掃描器電源開關關閉。
2. 將掃描器平臺部分的上蓋打開,以便看清楚掃描元件的動作。
3. 將掃描器電源開關打開,此時掃描頭會往前移數英吋並在原位靜止數
秒,在靜止時將電源開關關閉。
4. 將掃描器底部抬起,擰開位於使用狀態上鎖定板的螺絲,將鎖定板抽
出安裝到運輸狀態的位置並用螺絲固定。
2.1.3 安裝自動送紙裝置
1. 輕輕地將掃描器上蓋打開並與桌面呈 45º。(如下圖)
2. 將自動送紙裝置傾斜約 45 º。
3. 將位於自動送紙裝置下方的支承架拉出並固定于掃描器上蓋的凹槽
上。
4. 將自動送紙裝置的延伸架拉開至所需要的長度。
2-3
使用手冊
1
3
1. 自動送紙裝置
2. 支承架
3. 掃描器上蓋
2-4
2.1.4 安裝出紙匣
1. 如圖將出紙匣傾斜約 45 º。
2. 將出紙匣的三個對位突點插入掃描器前方的對位孔並將其固定。
3. 將出紙匣的延伸架拉開至所需要長度。
1
2
1.
對位孔
2. 延伸架
2-5
使用手冊
2.2 安裝掃描器驅動程式及 USB線
注意事項: 本產品背面附有 SCSI 介面與 USB 介面,你可以選擇使用 SCSI
線或 USB 線來連接電腦與掃描器。 如果你要使用 USB 線來連接,請務必
先安裝掃描器驅動程式再連接 USB 線。
2.2.1 連接電源線
1. 將交直流穩壓器電源線的小頭端接上掃描器背面的電源插孔,將大頭
端插至適當的電源插座。
2. 打開電腦電源。
2-6
電源線
2.2.2 打開電源開關
將開關朝"I" 位置按下,此時電源指示燈將亮起,如果指示燈沒有亮起,
請檢查電源是否有問題。
電源開關
掃描器的自動檢測功能
本掃描器設有內置式自動檢測功能,能偵測系統的主要錯誤。系統每次開
機時即會自動執行此功能,在執行當中,錯誤資訊指示燈(ERROR) 會亮
起,偵測退出時如果沒有錯誤資訊發生,錯誤資訊指示燈將恢復正常,不
再亮起。
2-7
使用手冊
2.2.3 安裝掃描器驅動程式
1. 將隨機附贈的光碟放入光碟驅動器中。
2. 以下的安裝畫面會出現。如果沒有,請執行光碟中 “setup.exe ”。
3. 請按照螢幕指示,安裝掃描器驅動程式。
2-8
2.2.4 連接上電腦
1. 打開電腦電源。
2. 將 USB線的長方形接頭端插進電腦的 USB介面,將正方形接頭端插進
本機背面的 USB介面。
USB 線
3. 這個時後,電腦會自動偵測出新硬體並出現“ 找到新硬體” 的訊息。
在 Windows 9X, Windows ME, 及 Windows 2000 作業系統下,確定
“系統自動搜尋適當的驅動程式 ”已被選取,再選擇 “繼續 (Next )”。
在 Windows XP 作業系統下,請選擇“ 繼續” 。 當 XP 認證畫面出
現時,也請選擇“ 繼續”。
4. 當完成資訊出現時,選擇“ 完成( Finish ) ” 。
注意事項
在
Windows 2000/XP
器本身請務必與電腦保持連接狀態
:
作業系統下,如果你要移除掃描器驅動程式,掃描
。
2-9
使用手冊
2.3 安裝 SCSI 卡
硬體的安裝
1) 將電腦電源開關關上。
2) 將 SCSI 卡安插在適當的槽內,並將其鎖緊。
3) 將電腦開關打開。
軟體的安裝
在 Windows 98/Windows 2000/Windows ME/Windows XP 下
2.3.1 安裝 ADAPTEC SCSI 卡
Windows 系統已內建 Adaptec SCSI 卡的驅動程式。首先把 Adaptec
SCSI 卡插入電腦,再選擇開始 >設定 >控制面板 >加入新的硬體,再按照螢
幕指示完成 SCSI 卡驅動程式的安裝。
2.3.2 安裝 DOMEX SCSI 卡
1) 虹光隨機附贈的光碟片內含有 DOMEX SCSI 卡的驅動程式。首先先
把 Avision Scanner 光碟片放入光碟機中。
2) 選擇開始 >設定 >控制面板 >加入新的硬體。
3) 在新增硬體對話方塊中,選擇 SCSI 卡的驅動程式並指向 Avision
Scanner 光碟片內的 ”SCSI Card Driver”目錄及 “DOMEX DMX
3191E” 目錄
4) 按照螢幕出現的指示安裝,並重新啟動 Windows 系統。
2-10
2.3.3 安裝其他品牌的 SCSI 卡
請參考您的 SCSI 卡廠商所提供的說明書來安裝其驅動程式。
2.3.4 透過 SCSI 連接線來連接電腦與掃描器
如果你想要使用SCSI 線來連接電腦與掃描器,請將 SCSI 線的一端插入掃
描器背面的 SCSI
介面如下圖所示,另一端插入電腦背面的 SCSI 介面 。
SCSI 介面
SCSI ID:
如果在 SCSI chain 中同時連接一種以上的元件時,每個元件必須設定一
個不同的 SCSI ID 編號,如果不同的元件使用相同的 SCSI ID 編號,則這
兩種元件都不能發揮作用。
注意事項:
本掃描器中預設的 SCSI ID 編號為 6。通常 ID 編號 0 為內部硬碟所使
用,ID 編號 7 為 SCSI 輸送器或主機所使用,ID 編號 8 和 9 實際上並沒
有使用。
2-11
使用手冊
SCSI ID 號碼的設定
SCSI ID 號碼的
選定器
SCSI 終止器
2-12
3. 完成第一次掃描
3.1 放置檔
3.1.1 掃描單張檔時
將文件的
文字面朝下平放於玻璃板上如圖所示。
1
2
3
4
將紙張平放於玻璃板上
1. 掃描器上蓋
2. 對位點
3. 文件
4. 玻璃板
3-1
使用手冊
3.1.2 掃描多張檔時
1. 標準的紙張應該很容易地就能送進掃描器。當您要一次進多張檔時,
為預防偶而發生的紙張阻塞現象,請先將紙張散開成扇狀數次後再裝
載。
2. 要掃描檔時,請將文件的正面朝下放置在導紙板及平衡架上,調整紙
張寬度導紙板,使其靠在檔紙張的邊緣。
2
5
6
4
3
將紙張散開以便順利進紙
1. 紙張寬度導紙板
2. 自動送紙孔
3. 出紙匣
4. 進紙匣
5. 平衡架
6. 文件
3-2
3.2 檢查掃描器的安裝是否正確
欲檢查掃描器的安裝是否正確,虹光提供你一個很實用的檢測軟體 Avision Capture Tool。 有了這個軟體,你可以執行簡單的圖像掃描並
在軟體中流覽掃描後的圖像。 值得一提的是,Avision Capture Tool
可以讓你可以用較快的速度完成掃描的工作。
以下的程式描述如何檢查掃描器的安裝是否正確。 如果掃描器的安裝不
正確,請流覽前一章節的內容,來檢查掃描器的連接線或驅動程式的安裝
是否正確。
開始執行檢測之前,請務必先將掃描器的電源開關開啟。
1. 依序選擇 開始 >所有程式 >Avision Scanner AVxxx>Avision
Capture Tool. 選擇掃描器型號對話方塊會出現。
2. 選擇驅動程式的種類及掃描器的型號,再按“ 確定(OK)”。 以下的
Avision Capture Tool 對話方塊會出現在螢幕上。
3-3
使用手冊
實際
符合
頁面
尺寸
設定
掃描
儲存
檔案格式 存檔路徑
3. 從檔案格式下拉式選單中選擇你想要的檔案格式 (預設為 BMP,其
他選項包括 TIFF、GIF、及 JPEG)。
4. 輸入你想要存檔的目錄名稱及檔案格式。 (預設為 C:\My
Scan\Image.)
注意事項: 如果你不希望儲存掃描後的圖像,請反選擇“ 儲存”按
鍵,因為預設為有儲存掃描後的圖像。 在這種情況下,左邊的縮
小圖示視窗不會顯示,同時,在流覽完掃描後的圖像後,只有最後
一張圖像會留在螢幕上。
3-4
5. 點選“設定”按鍵 ( ) 或者選擇“ 檔案” 功能選單中的“ 設定”,
來開啟“ 掃描器屬性” 對話方塊。
圖像類型選
擇方塊
6. 在圖像類型選擇方塊中,選擇你需要的圖像類型。 (預設是“ 黑白
正面”) 如果你購買的是雙面掃描器,你可以選擇正面及背面來同
時掃描檔的正反兩面。
7. 選擇“確定” 來離開“ 掃描器屬性” 對話方塊。 (欲瞭解更多關於“掃
描器屬性” 對話方塊的資訊,請參考下一個章節,
對話方塊
8. 在 Avision Capture Tool 對話方塊中 , 選擇“ 掃描” 按鍵
(
.)
) 或是選擇“ 檔案” 功能選單中的“ 掃描”。
使用“掃描器屬性
9. 掃描器開始掃描檔,待掃描後的圖像顯示在螢幕上後,即表示掃描
器的安裝是正確的。
3-5
”
使用手冊
縮小圖示視窗
狀態列
符合頁面視窗
10. 你可以使用螢幕右邊的流覽工具列,點選“符合頁面”按鍵 ( )
或 “ 實際尺寸” 按鍵 (100%) (
)來流覽圖像。
11. 點選 “離開 ”按鍵 (
)或選擇 “檔案 ”功能選單中的 “離開 ”,離開
Avision Capture Tool。
3-6
3.3 流覽使用者介面
1
3
4
5
6
7
8
1. 標籤選項 包含掃描的各種設定。選項: 圖像, 壓縮, 濾色, 紙張, 選
項, 設定, 信息。
2. 圖像類型 圖像選擇方塊包含圖像類型及檔正背面選項。
選項: 彩色正面、彩色背面、灰階正面、灰階背面、黑白
正面、黑白背面。(如果你購買的不是雙面掃描器,則背面無
法選取。)
3. 亮度: 明亮度值愈大,圖像愈亮。調整範圍從 -100 到 +100 。預
設值為 0。
4. 對比度 調整圖像中最暗與最亮二者之間的範圍。調整範圍從 -100
到 +100。預設值為 0。
5. 解析度 解析度是指每一英吋所掃描的點數,單位為 dots per inch
(dpi),通常點數愈高,解析度即愈高,圖像也愈清楚,但檔
案容量會變大。 預設值為 200 dpi(業界標準)。
6. 黑白反相 將圖像中之亮度及色彩予以顛倒,而使圖像中每一圖元變成其
補色。 預設值為白底黑字。
7. 紙張來源 選項: 自動文檔進紙器, 平臺, 平臺 (書本), 自動(本選單會
因不同的掃描器型號而出現不同的選項。)
8. 預設值 按一下「預設值」按鍵,將會把所有標籤上的值重設為出廠設
定值。
3-7
4. 使用掃描器屬性對話方塊
「掃描器屬性」對話方塊可讓您檢視與設定掃描的參數。它包含七個活頁標
籤的窗口,將各別在本章節內說明。
請注意: 在本章節中,所有顯示的對話方塊均假設該功能在虹光雙面掃
描器上有提供。如果您擁有虹光單面掃描器,所有選項僅限於單面掃描。
「掃描器屬性」對話方塊
4-1
使用手冊
4.1 「掃描器屬性」對話方塊上的按鍵
「掃描器屬性」對話方塊上的按鍵
按鍵 說 明
預設值 按一下「預設值」按鍵,按鍵將會把所有標籤上的值
重設為出廠設定值。
掃描 當掃描的設定完成時,按一下「掃描」按鍵,開始掃
描你的檔。
關閉 按一下「關閉」按鍵,離開對話方塊而不儲存任何變
更。
4-2
下表為出廠設定值:
標籤名稱 出廠設定值
「圖像」 圖像:黑白正面
二值化:Dynamic Threshold
解析度:200 dpi
黑白反相:白底黑字
紙張來源:自動檔進紙器
閥值:無
亮度:無
對比度:無
「壓縮」 無
「濾色」 無
「紙張」 裁切:原稿尺寸
自動校正歪斜:有
掃描方向:直式
OverScan :0.00 ( 上/ 下 )
重迭進紙偵測:無
單位:英吋
「選項」 旋轉角度:無
去白頁:無
加邊框:白框,0 毫米
圖像控制:無
「設定」 省電模式:啟用;使用掃描器最後一個動作
15 分鐘後啟用
顯示掃描進度:有
顯示警告訊息:有
離開後儲存設定:有
4-3
使用手冊
4.2 「圖像」標籤
「圖像」標籤可讓您選擇掃描檔的正面及背面,並對正面及背面分別作不同
的圖像處理設定。例如,除了解析度的值正面及背面需固定以外,在「圖
像」標籤、「壓縮」標籤及「濾色」標籤內的設定,檔正面及背面都可以作
不同的掃描設定。但請注意在「紙張」標籤、「選項」標籤及「設定」標籤
內的設定,正面及背面的設定須一致。
「圖像」標籤對話方塊
4-4
4.2.1 圖像選擇方塊
圖像選擇方塊包含圖像類型及檔正背面選項。 你
可以同時選擇正背面來進行雙面的掃描。 不過,
請注意正背面在不同的活頁卷標籤內可有不同的設
定。 (如果你購買的不是雙面掃描器,則背面無法
選取。)
例一:掃描兩面彩色檔,兩面都選彩色
圖像選擇
正面
背面
4-5
使用手冊
例二:掃描兩面彩色檔,正面是黑白(濾除藍色:篩選閥值:
背面是彩色
(
掃描設置使用預設值
圖像選擇
)
正面
10,
背面
背景值:
79)
,
4-6
圖像類型 說明
彩色 掃描彩色照片或檔的最佳選擇。
灰階 掃描黑白圖片的最佳選擇。
黑白 適合原稿內含文本或線條的圖案。
灰階 彩色
黑白
4-7
使用手冊
4.2.2 其他圖像處理選項
二值化 二值化是將灰階或彩色圖像轉換成雙色調(黑與白)
圖像的程式。選項包含 Dynamic Threshold 與
固定處理。
Dynamic Threshold: 選擇 Dynamic
Threshold 可讓掃描器動態分析每個檔,以確定
產生最佳品質圖像的最佳閾值。 Dynamic
Threshold 採用單一設定來掃描檔中不同的內容
例如,模糊文字、陰影背景、彩色背景等。所以,
如果你的文檔含有以上各種不同的內容,請選擇
Dynamic Threshold。 使用 Dynamic
Threshold 時,「閥值」、「亮度」、及「對比度」
都不可以調整。
固定處理: 用於黑白或其他高對比文檔。 選取
「固定處理」時,請調整「閥值」、及「亮度」值
以取得最佳的圖像品質。
品質 如果你的圖像模式選擇「灰階」時,二值化的專案
會改為「品質」。 它的選項包括「高品質」與
「普通」,選擇「高品質」來提高圖像的品質,使
圖像看起來較明亮。
4-8
閥值 用於將灰階圖像轉換成黑白圖像。選取「固定處理」
時,才可以調整「閥值」。 閥值處理值從 0 至 255 。
低閥值數值會產生較亮的圖像,可用來緩和背景與細
微、及不需要的資訊。高閥值數值會產生較暗的圖
像,可用來加深模糊的文本或線條。
透過拖拉「閥值」滑杆至左邊或右邊來調整閥值以達到
所要的閥值設定。
200 dpi, 閥值 :80,
亮度: 0
4-9
200 dpi, 閥值 :170,
亮度: 0
使用手冊
亮度 調整圖像中明亮度的明暗。明亮度值愈大,圖像愈
亮。把中間的滑動軸往右移以增強圖像的亮度;往
左移以減少圖像的亮度。
對比度
調整圖像中最暗與最亮二者之間的範圍。 對比值
愈高,圖像中黑白之間的灰域愈多。
把中間的滑動軸往右移以增強圖像的對比值;往左
移以減少圖像的對比值。
亮度值: -50 亮度值: 0 ( 普通) 亮度值: +50
對比度值: -50 對比度值: 0 ( 普通) 對比度值: +50
4-10
解析度 選擇適當的解析度,可以掃描出相當清晰的圖像。 解析
度是指每一英吋所掃描的點數,單位為 dots per inch
(dpi) ,通常點數愈高,解析度即愈高,但當到達一定程度
時,解析度不會明顯地增加反而會增加硬碟的空間。
例如,使用 300 dpi的解析度和全彩的圖像模式下,掃描
一張A4 大小的彩色圖像大約需 25MB 的硬碟空間。因
此,較高的解析度(通常指超過 600 dpi)在極少的情況下才
需要,比如說掃描較小範圍的圖形時才使用。因此,請慎
用超過 1200 dpi的解析度模式!
從下拉式選單中選擇解析度。預設值為 200 dpi(業界標
準)。可選用的解析度為 75、100、150、200 、300、
400 或 600 。或者你也可以按選單右邊的方塊,在自訂
大小對話方塊內輸入你想要的解析度,範圍從 72 到
1200 dpi。
解析度: 50 dpi
4-11
使用手冊
解析度: 150 dpi
4-12
黑白反相 黑白反相命令會將圖像中之亮度及色彩予以顛倒,而
使圖像中每一圖素變成其補色。 預設值為白底黑
字,相反的選項為黑底白字
白底黑字
黑底白字
4-13
使用手冊
紙張來源 選項:
y 自動檔進紙器: 如果你需要掃描多頁的檔,請將
文檔放在自動文檔進紙器內並選擇「紙張來源」為
自動文檔進紙器。
y 平臺: 如果你需要掃描剪報、或是一些有皺折及
不平的文檔,請把文檔放在玻璃面版上並選擇掃
描方式為平臺式。
y 平臺 (書本): 適合掃描書本的內頁。
y 自動: 讓掃描器自動偵測自動檔進紙器內是否有
紙。如果勾選自動,而自動檔進紙器內及玻璃面
版上都有紙張,則掃描器會掃描自動檔進紙器內
的文檔;如果勾選自動,自動檔進紙器內沒有紙
而玻璃面版上有紙,則掃描器會掃描玻璃面版上
的文檔。
「紙張來源」選項會因不同的掃描器型號而出現不同的
選項。
4-14
4.2.3 掃描彩色圖像
以下為掃描彩色圖像時,可以修改的設定:
y 亮度
y 對比度
y 解析度
y 黑白反相
4.2.4 掃描灰階圖像
以下為掃描灰階圖像時,可以修改的設定:
y 亮度
y 對比度
y 解析度
y 黑白反相
4-15
使用手冊
4.2.5 掃描黑白圖像
以下為掃描黑白圖像時,可以修改的設定:
y 二值化 (Dynamic Threshold)
y 解析度
y 黑白反相
或
y 二值化 (固定處理)
y 閥值
y 亮度
y 解析度
y 黑白反相
4-16
4.2.6 編輯使用者設置
「掃描器屬性」對話方塊可以讓你改變並儲存你經常使用的掃描設置,同
時,你也可以重新命名或刪除這些設置。
新增一個使用者設置,
1. 首先將掃描設置客制化。 (例如,修改你想要的解析度、圖像類
型、裁切方式、掃描尺寸、或其他掃描設置。)
2. 在「圖像」標籤頁面中,按一下“ 使用者設置 ” 按鍵,螢幕會出現 “編
輯使用者設置” 對話方塊。
3. 點選 “增加 ”按鍵,輸入新的使用者設置檔名,再按 “保存” 。
4. 新的使用者設置檔名會被保存,且檔名會出現在 “使用者設置” 的下
拉式選單。
4-17
使用手冊
載入一個使用者設置,
1. 在「圖像」標籤頁面中,按一下 “ 使用者設置” 的下拉式選單,選
擇你需要的使用者設置名稱。
2. 你選擇的使用者設置會立即被載入並顯示在「掃描器屬性」對話方
塊中。
4-18
刪除一個使用者設置,
1. 在「圖像」標籤頁面中,按一下 “使用者設置 ”按鍵,螢幕會出現
“編輯使用者設置 ” 對話方塊。
2. 按一下 “使用者設置” 的下拉式選單,選擇你需要刪除的使用者設置
名稱。
3. 按一下 “刪除” 按鍵。 一個確認對話方塊“確定要刪除這個使用者設
置嗎? ”會出現。
4. 按一下 “是” 來刪除或按一下“否”以離開。
4-19
使用手冊
重新命名一個使用者設置名稱,
1. 在「圖像」標籤頁面中,按一下“ 使用者設置 ” 按鍵,螢幕會出現 “編
輯使用者設置” 對話方塊。
2. 按一下 “ 使用者設置” 的下拉式選單,選擇你需要重新命名的使用
者設置名稱,再按一下“ 變更名稱” 按鍵。
3. “變更使用者設置名稱” 對話方塊中,輸入新的使用者設置名稱。
4-20
4. 按一下 “保存” 來儲存,或按一下“取消”以離開。
4-21
使用手冊
注意事項:
預設的使用者設置名稱包括平臺、單面-黑白-200dpi、單面-灰
階-200dpi、單面-彩色-200 dpi、 雙面-黑白-200 dpi、雙面灰階-200 dpi、雙面-彩色-200 dpi。 如果你購買的是一台單
面或饋紙式掃描器,則雙面或平臺的選項就不會顯示出來。
4-22
4.3 「壓縮」標籤
「壓縮」卷標籤可以讓你有效地將檔案縮小。黑白圖像通常使用 G4
(Group 4) 技術壓縮,彩色與灰階圖像通常使用 JPEG 技術壓縮。 在壓
縮彩色與灰階圖像時,你也可以同時調整壓縮的品質,即把「JPEG 品質」
滑動軸往右移以提升 JPEG 品質但檔案壓縮程度會較小;往左移以降低
JPEG 品質但檔案壓縮程度會較大。預設為 50%。
請注意:如果你的圖像編輯應用程式不支援該壓縮檔案格式,螢幕會出現
“應用軟體不接受壓縮格式"的警告訊息,或是完成掃描後無法開啟該檔
案,又或者開啟該壓縮檔案後,會產生不正常的圖像。
對於彩色或灰階圖像掃描,提供以下的壓縮選項:
y 無
y JPEG
對於黑白圖像掃描,提供以下的壓縮選項:
y 無
y G4 (Group 4)
4-23
使用手冊
「壓縮」標籤對話方塊
4-24
4.4 「濾色」標籤
4.4.1 濾色標籤選項
濾色: 濾除圖像中紅、藍、綠任一色頻。如果你的原稿的文本含有藍色
的背景或浮水印,請選擇濾除藍色色頻,則掃描後,藍色的背景或浮水印
即會消失。 濾色選項目的在使文字更清晰,特別是檔經過光學字元識別
(OCR)軟體轉換之後。
注意: 這個功能只能在黑白圖像或灰階圖像模式中才能發揮作用,所
以使用濾色前,請先將圖像模式改為黑白或灰階。
「濾色」對話方塊
4-25
使用手冊
4.4.2 其他濾色選項
選擇「進階處理」候,提供以下兩個進階選項,提高掃描的圖像品質。
篩選閥值 此設定決定要濾除多少選取的色彩。較低的值將濾除
更多選取的色彩,而較高的值將保留更多選取的色
彩。
背景值 高於此值的圖元會被改為最亮值。濾除顏色的同時,
調整背景值可使文字顯得更清晰。 你可以同時調整
「篩選閥值」與「背景」的值來得到最佳的圖像品質。
例如: 背景值經微調後,文字變得更清楚。
原稿
濾除藍色, 篩選閥值: 20, 背景值: 255
4-26
濾除藍色, 篩選閥值: 20, 背景值: 210
4-27
使用手冊
4.5 「紙張」標籤
「紙張」標籤:「紙張」標籤可讓您定義與圖像輸出相關的值(例如,裁切
值、掃描範圍、紙張大小、重迭進紙偵測、與測量單位)。
「紙張」標籤對話方塊
4-28
4.5.1 裁切
裁切可讓您擷取掃描檔的一部分圖像。 選項: 原稿尺寸、固定尺
寸、紙張盡頭偵測。
原稿尺寸 根據圖像的邊緣,動態調整不同檔大小的裁切視窗。
此選項適用於一迭尺寸大小不同的文檔上。
固定尺寸 讓您定義固定的掃描區域,此選項適用於一迭尺寸大
小相同的文檔。如果您選擇此選項,您可以再使用上
下箭頭鍵來改變 x 與 y 偏移量、寬度和長度,重新
調整所要掃描的區域。「顯示」視窗將顯示您變更值之
後的圖像位置。
紙張盡頭偵測 讓您定義固定長度的掃描區域,此選項適用于一迭長
度不同但寬度相同的文檔。如果您選擇此選項,您可
以使用上下箭頭鍵來改變 x 與 y 偏移量、寬度和長
度,重新調整所要掃描的區域。「顯示」視窗將顯示您
變更值之後的圖像位置。
4-29
使用手冊
以下選項僅在選取固定尺寸或紙張盡頭偵側時提供。
y X 偏移量 — 掃描器左端到掃描區域左緣的距離。
y Y 偏移量 — 檔頂端到掃描區域頂端的位置。
y 寬度 — 掃描區域的寬度。
y 長度 — 掃描區域的長度。
y 置中 — 根據選取的文檔大小自動計算中央進紙的 x 偏移量。
y — 調整十字內的箭頭,掃描區域不會改變,而會被固定地
往左右或上下移動,可以從「顯示」視窗內,流覽結果。
4-30
例如:裁切檔中某一特定區域 ( x偏移量為 2.25英吋;y 偏移量為 1.13英
吋)
區域
「顯示」
原稿
被裁切的區域
經過手動裁切後
4-31
使用手冊
4.5.2 其他紙張選項
自動校正歪斜
選擇此選項以自動調正檔的傾斜度。此選項僅在選取原稿尺寸(自動裁切)
時提供。
附注:如果傾斜角度過大,
一些圖像可能被裁切掉。
掃描範圍
從下拉式選單中選擇你想要的掃描範圍。 或者你也可以點選旁邊的方
框,在自訂大小對話方塊中,輸入你想要設定的長度與寬度,再按增加,
新的自訂尺寸會出現在下拉式選單中。
選項: 無, US Letter- 8.5”x 11”, US Legal – 8.5” x 14”, ISO A4 – 21 x 29.7
cm, ISO A5 – 14.8 x 21 cm, ISO A6 – 10.5 x 14.8cm, ISO A7 – 7.4 x 10/5
cm, ISO B5 – 17.6 x 25 cm, ISO B6 – 12.5 x 17.6 cm, ISO B7 – 8.8 x 12.5
cm, JIS B5 – 18.2 x 25.7 cm, JIS B6 – 12.8 x 18.2 cm, JIS B7 – 9.1 x 12.8
cm, 最大掃描範圍。
長頁:
當你的檔超過掃描器目前提供的尺寸時,請選擇 “長頁”。 但請注意如果
選擇“ 長頁” 時,偵測多頁進紙功能無法發揮作用。 選項: 沒有限制, 輸入
長度 (* 此項選擇應掃描器型號而異)
4-32
如果你有一迭長頁檔但不知其長度,請選擇“ 沒有限制”。
如果你有一迭已知長度的長頁檔,請點選“ 輸入長度” 並在下方輸入檔的長
度與寬度或是你想要掃描的長度與寬度。
OverScan
OverScan 功能讓你可以在已選擇的掃描範圍之外,在上邊及下邊各多加
最大約 5 毫米,使實際掃描的範圍比既訂的掃描範圍稍為大一些,不過
「顯示」視窗不會顯示 OverScan 後的大小。這個功能是用來減少歪斜圖
像邊緣的被裁切,通常用在透過自動檔進紙器來掃描一迭多頁文檔時,因
為此時比較容易發生紙張歪斜的情形。 注意:此功能是否啟動,會依不
同的掃描器型號而有所不同。
重迭進紙偵測
重迭進紙偵測讓你偵測出透過自動檔進紙器掃描檔時重迭的紙張。 重迭
進紙通常發生在有釘訂書針的文件、附有貼紙的文檔、或是一些帶有靜電
的文檔。 注意:此功能是否啟動,會依不同的掃描器型號而有所不同。
額外長度偵測
選擇或定義偵測重迭進紙的額外長度。 這個欄位的值指的是在你指定的
掃描範圍外,多餘的長度。 「顯示」視窗將顯示變更值之後的檔大小。
這個欄位的值若為 0,表示沒有額外的長度要偵測。 額外長度偵測適合
在掃描相同尺寸大小的多頁檔時使用。
4-33
使用手冊
例如:重迭進紙偵測:當多餘長度設為 2.02 英吋時
重迭進紙偵測提供下列兩個選項:
z 重迭進紙時,停止掃描
如果選取它,在偵測到重迭進紙時,掃描器將停止掃描。
z 重迭進紙時,發出警告音效 :
如果選取它,並加入一個音效檔,在偵測到重迭進紙時,掃描器將會
發出警告音效。
如何加入重迭進紙警告音效:
多餘長度設為
2.02 英吋
1. 按一下音效旁的「流覽」按鈕以顯示「開啟」對話方塊。
2. 選擇所要的 .wav 檔案。
3. 按一下對話方塊上的開啟,音效將被儲存。
單位 : 定義主要的測量單位。可選擇英吋、毫米、和圖元。
4-34
4.5.3 依檔/ 圖像類型裁切
依檔/ 圖像類型裁切: (用於一迭尺寸相同的文件)
這個選項可以讓你依照需求,同時以不同的範圍及圖像類型來掃描,而產
生不同大小的黑白、灰階、或彩色的圖像。 例如,當你要掃描一迭檔如
履歷表等,它的圖片或簽名都在檔中的固定區域時,為節省儲存空間,你
需要用黑白圖像來儲存整個檔而用彩色圖像來儲存檔中的照片區域。
以下的步驟敍述如何以黑白圖像掃描整份檔並同時以彩色圖像掃描檔的局
部區域:
1. 在「紙張」標籤頁面中的「裁切」選項,選擇“依檔/圖像類型裁切” 或
“固定尺寸 ”。
2. 從掃描範圍選項中選擇你需要的尺寸,此時,右邊的視窗內會出現
紅色的方形框,顯示你所選擇的尺寸(如下圖),這也是你整份文件
的尺寸【例如,ISO B5。 如果你沒有選擇檔的尺寸(如選項為
無),則預設為“最大掃描範圍”】。
1
2
一個紅
色的長
方形
3. 點選「預覽」標籤以顯示如下圖的預覽視窗。 視窗內出現的黑色方
形框表示你剛才所選擇的掃描尺寸。
4-35
使用手冊
圖像類型選
擇方塊
黑色方形框
4. 點選“預覽” 按鍵,用低解析度來流覽圖像以確實裁剪你需要的局部掃
描區域。
預覽圖像
預覽按鍵
5. 從“圖像類型選擇”方塊中選擇你需要的圖像類型,被選的專案會以
深色顯示(例如上圖-彩色正面)。
6. 把游標移到「預覽」視窗,並按一下滑鼠左鍵。 此時,如下圖的十
字符號會顯示。 請以對角線的方向拖拉來選擇局部的掃描範圍。
選擇的範圍會以紅色方框顯示。
4-36
十字符號
相對選
擇的區
域
7. 從“ 圖像類型選擇 ” 方塊中,勾選方塊中選擇黑白,用黑白來掃描整份
檔。
8. 按一下“掃描”按鍵 開始進行兩個不同圖像類型及尺寸的掃描。 (參
考以下結果)
原稿 (黑白圖像) 局部區域 (彩色圖像)
4-37
使用手冊
4.6 「選項」標籤
「選項」標籤對話方塊提供您設定附加的圖像處理設定。
「選項」標籤對話方塊
4-38
旋轉雙面文件
這個選項讓你可以選擇雙面檔的進紙方向。 如果選
擇“上下翻頁”,反面的檔會被加轉 180 度。
這個功能應用在應該垂直(高度大於寬度)流覽的檔,
卻水準(寬度大於高度)放在掃描器內,或是相反的狀
況。這個時候,背面的影像應該旋轉 180 度,影像
的方向才會與正面的一致。
選項: 左右翻頁, 上下翻頁。
如果選擇“ 左右翻頁” ,反面的檔不會被加轉 180
度。
以下的圖顯示應該垂直流覽的檔,卻以水準的方向放在掃描器內
4-39
使用手冊
旋轉圖像 從下拉式選單中選擇你要旋轉的角度。
選項:無、順時鐘 90 度、逆時鐘 90 度、180 度。
原稿
順時鐘 90 度
逆時鐘 90 度
4-40
180 度
去白頁 選擇是否要去除文檔中的空白頁,並左右移動滑動杆
來選擇去白頁的閥值。
加邊框 選擇在掃描的圖像外,要加白框或黑框。 輸入加邊框
值從 0 到 5 mm。 預設值為 0。
原稿
: 5 mm
加黑框
4-41
使用手冊
鏡像 勾選鏡像可以反轉原稿的左右圖像。
原稿
使用鏡像後
4-42
背景設定 此選項可以讓你指定掃描背景的顏色。
選項: 白色背景, 黑色背景
注意:此功能是否啟動,依掃描器的型式而定;如果
有,僅限於正面及從自動檔進紙器內進紙時才會發揮
作用。而對檔背面來說,只可以執行白色背景。
白色背景
黑色背景
4-43
使用手冊
4.7 「設置」標籤
「設置」標籤讓你可以執行以下的設定:
「設定」標籤對話方塊
啟用省電模式 如果有勾選此項,會啟用省電模式,並請移動
滑杆來選擇機台停止使用多久後進入省電模
式。 選項從 1 至 720 分鐘之間。 預設
值為 15 分鐘。
顯示掃描進度
如果有勾選此項,會顯示執行掃描的進度
4-44
。
顯示警告訊息
如果有勾選此項,會顯示重要的警告訊息。例
如:透過自動檔進紙器掃描超過數萬次後(不同的
掃描器型號會有不同的資料),掃描器屬性對話方
塊會顯示「請更換自動進紙墊片、滾軸並重設墊
片及滾軸的進紙次數」之警告訊息。
離開後儲存設定 如果有勾選此項,離開對話方塊後,會將剛才改
過的掃描設定儲存起來。當下一次你開啟掃描器
屬性對話方塊後,對話方塊會顯示你上次改過的
設定。
4-45
使用手冊
4.8 「信息」標籤
「資訊」標籤顯示以下的系統及掃描器資訊。
信息」標籤對話方塊
「
「報告」按鍵:
如果你在使用本掃描器時,發生任何不瞭解的錯誤訊息而無法使用
時,請按一下「報告」按鍵,它會產生一個 report.txt 檔(儲存在
C:\AVxxx),請將此檔案寄給本公司的客服人員,我們將為您解答疑問
並提供完善的服務。
4-46
「重設墊片進紙次數」:
請注意本產品透過自動檔進紙器掃描大約超過 50,000 張後(不同的掃
描器型號會有不同的資料),自動進紙墊片會開始磨損,這個時候,進
紙時可能會不順暢。碰到這種情況,我們建議您更換自動進紙墊片,
並參考本手冊中的「更換自動進紙墊片」章節來更換。安裝完新的自
動進紙墊片後,請按一下「重設墊片進紙次數」 按鍵,重新設定自動
進紙墊片的進紙次數。 如果你沒有多餘的自動進紙墊片,請就近向
您的經銷商洽詢訂購新的自動進紙墊片。
「重設滾軸進紙次數」:
請注意本產品透過自動進紙器掃描大約超過 200,000 張後(不同的掃
描器型號會有不同的資料),自動進紙滾軸會開始磨損,這個時候,進
紙時可能會不順暢。碰到這種情況,我們建議您更換自動進紙滾軸。
通常自動進紙滾軸需由專業維修人員來更換。請就近向您的經銷商洽
詢如何寄回維修中心更換。安裝完新的自動進紙滾軸後,請按一下
「重設滾軸進紙次數」 按鍵,重新設定滾軸進紙次數。
注意事項:
自動進紙墊片及自動進紙滾軸的使用壽命及更換方式會因不同的掃
描器型號而異,詳細情形請洽詢你的經銷商。
4-47
5. 保養
5.1 ADF 的保養
為了確保最佳的圖像品質和掃描效率,最好能定期的清潔本掃描器。
掃描器的元件有可能會被墨水、墨粉、或紙上塗料所沾汙。因此,如果您
遇到以下的情況,您的掃描器就需要經常的清理:
1) 文件進紙不順暢或常發生問題。
2) 數張檔同時饋送時,掃描有重迭現像。
清理程式
1) 用飽和度95% 的酒精將拭鏡布沾濕。
2) 按下自動送紙裝置按鈕,打開前置門,用沾濕的拭鏡布左右來回擦拭
饋紙軸。 轉動饋紙軸並繼續擦拭饋紙軸直到滾軸乾淨為止。儘量避免
牽扯或損害卡紙彈簧。
3) 自動送紙墊片需由上往下擦拭,儘量避免鉤到卡紙彈簧。
4) 關上前置門,您的掃描器已經可以使用了。
5-1
使用手冊
2
3
1
4
1. 自動送紙裝置按鈕
2. 自動送紙墊片
3. 饋紙軸
4. 前置門
5-2
5.2 清理校正板
1) 按下自動送紙裝置按鈕,打開前置門及掃描器上蓋如下圖所示,將一
塊柔軟乾淨的拭鏡布沾上飽和度 95% 的酒精,輕輕擦拭掃描器玻璃鏡
片以及另一邊的校正板(白色區域),以除去其上的墨水、碳粉或灰塵
(如下圖所示 )。
2) 關上前置門,您的掃描器已經可以使用了。
1
2
2
1. 校正板
2. 玻璃鏡片
3. 前置門
5-3
使用手冊
5.3 更換 ADF(自動送紙 )墊片元件
檔透過ADF( 自動送紙)方式掃描大約超過 50,000 張後,ADF 墊片會開始磨
損,這個時候,進紙時可能會不順暢。碰到這種情況,我們建議您更換
ADF(自動送紙)墊片組件。 請就近向您的經銷商洽詢訂購新的 ADF 墊片
元件,並按照以下指示來更換。
拆卸程式
1. 按下 ADF 鬆開按鈕以打開 ADF 上蓋。
2. 用拇指與食指分別按住 ADF 墊片元件的兩邊,稍稍用力往上拉即可取
出。
ADF 墊片組件
ADF 鬆開按鈕
5-4
安裝程式
1. 將新的 ADF 墊片組件拿出。
2. 同樣以拇指與食指分別按住新的 ADF 墊片組件的兩邊,對準墊片支撐
架,輕輕地放入即可。
ADF 墊片組件
5-5
6. 排除錯誤指南
本掃描器設有內置式自動檢測功能,能偵測系統的主要錯誤。
系統每次開機時即會自動執行此功能,在執行當中,錯誤資訊指示燈
(ERROR) 會亮起,檢測退出時,如果沒有錯誤資訊發生,則錯誤資訊指示
燈將滅掉,不再亮起。
如果您有任何操作上的問題,參見下列錯誤指南。
常見問題的答復
問: Ready 指示燈顯示掃描器的狀況是正常的,但是掃描器未能接收電
腦主機傳達下來的命令。
答: 請檢查訊號線是否確實連接好,並再下達掃描命令。如果掃描器仍
未有反應,請再重置掃描器(重新關機再開機),計算器主機也請重
置。
問: 掃描時,紙張被夾住。
答: 1)打開自動送紙裝置前置門。
2 )慢慢拉出被夾住的紙張。
3 )將自動送紙裝置前置門關上。
6-1
使用手冊
問: 一次饋送多頁紙張時,紙張被夾住。
答: 1)打開自動送紙裝置前置門。
2 )拿出被饋送的多頁紙張。
3 )將自動送紙裝置前置門關上。
4)將紙張邊緣及四角弄平,再將紙張鬆開,徹底分開每一張紙
後,再將檔放入導紙架中。
5)檢查送紙軸的狀況,如有需要,請按照保養程式清理滾軸。
問: 在掃描過程中紙張變扭斜。
答: 1)用支承架來固定紙張前進的位置。
2) 檢查饋紙軸的狀況,如有需要請按照保養程式清理滾軸。
問: 將掃描器電源開關打開,掃描器會發出怪聲並且是在就緒的狀態
(Ready) 。
答: 有兩種可能:
1)你也許忘了將掃描器鎖定板轉到 "使用狀態 ",請檢查。
2)掃描器沒有置於平穩的桌面上,這樣會使掃描器不能正常工
作。
問: 掃描圖像沒有問題,但是掃描時,掃描器或系統經常會突然
不能工作。
答: 請檢查
1)連接線是否接好。
2)確定 SCSI 線或 USB 線的兩個接頭連接正確,一個接頭連接你
的掃描器,另一個連接電腦主機上的 SCSI 卡上或 USB 介面
上。
6-2
問: 掃描圖像時,所掃描進來的圖像一直都太暗。
答:
1)請調整 Gamma 值的設定,當您列印時請將您的印表機的
Gamma 值設為 2.2,當使用應用軟體時,請將螢幕的 Gamma 值
設為 1.8。
2)當您使用 TWAIN 介面時,請調整亮度 (Brightness)設定來取得
較亮的圖像。
問: 掃描黑白線條圖像時,所掃描的線條顯得比原始檔上的線條更
粗。
答: 請調整亮度設定,因亮度過低時,線條的邊緣會被視為黑色區
域,而使得線條過粗。
問: 自動送紙發生卡紙時如何處理。
答: 請依照下列步驟處理:
1)將掃描器電源開關關上。
2)如圖所示按下掃描器左前方 ADF 鬆開按鍵。
3)掃描器 ADF 前置門會自動微微打開。
4)將 ADF 前置門打開如下圖,輕輕地將卡住的紙拉出。
5)千萬不要未開 ADF 前置門,就強行拉出紙張。
ADF 鬆開按
鍵
6-3
使用手冊
6-4
6.1 技術服務
虹光技術服務部提供周全的虹光掃描器技術服務。當您與本部連絡之前,
請您準備下列的資料:
* 掃描器的序號和校正號碼 (在掃描器的底部)。
* 電腦硬體設備 (例如,您的 CPU 種類,RAM 大小,硬碟可用空間,顯
示卡 ...)
* 您所使用的軟體應用程式名稱及版本。
* 您所使用之掃描器驅動程式的版本。
如需查詢全國各地區維修點,請上網查詢 www.avision.com.cn
或用下列方式與我們連絡:
上海虹彩科技有限公司
上海市長寧區凱旋路 1010 號 A 幢 7A 層 郵編:200052
客服專線:021-62816680 傳真:021-62818856
E-mail:service@avision.net.cn
網址:www.avision.com.cn
,
北京辦事處
郵編 100086
地址:北京市海澱區知春路甲 48 號盈都大廈 C 座三單元 8層 8C 室
電話:86-10-58731430 、10-58731431
傳真:86-10-58731433
電子郵件位址:servicebj@avision.net.cn
6-5
7. 產品規格
規格若有變動,不另通知。
掃描器類型: 文件掃描器
光學解析度:
光源: 冷陰極燈管
掃描方式: 黑白
文件饋送: 自動送紙器 (ADF)
自動送紙限制: 一次最多 50 頁
掃描檔尺寸: 8.5" x 14" (自動送紙裝置掃描)
附加驅動程式:
介面:
電源:
耗電:
濕度: 20% 到 80% RH
操作溫度: 10°C 到 40°C
尺寸:(寬 x 長 x 高)
重量: 12 公斤 (26.5 磅)
600 dpi
灰階
彩色
8.5" x 11.69" (平臺部分掃描)
TWAIN /ISIS
SCSI-2, USB 2.0
24Vdc, 1.2A
30W
570 mm x 350 mm x 165 mm
7-1
使用手冊
在下列情況下不能正常使用自動送紙器:
* 使用紙夾或訂書針
* 紙上墨水未幹
* 紙張厚薄不均勻,例如信封
* 紙張上有皺紋、捲曲、折迭或沾濕
* 瞄圖紙
* 砑光紙
* 無碳紙
* 紙張窄於 3.5 寸或寬於 8.5 寸
* 除紙以外的材料,例如衣服、金屬或 OHP 膠捲
* 有凹痕或鋸齒狀的紙
* 形狀奇怪(非方型)的紙
* 非常薄的紙
7-2
索 引
A
ADF( 自動送紙)墊片 , 5-4
G
G4, 4-21
J
JPEG 品質 , 4-21
O
OverScan , 4-33
S
SCSI 卡, 2-6
T
TWAIN, 3-19
二劃
二值化
Dynamic Threshold, 固定處理,
五劃
出紙匣, 2-5
出貨狀態,
加邊框,
卡紙,
去白頁,
2-1
4-44
6-3
4-44
六劃
灰階, 4-7
自動校正歪斜,
自動送紙裝置,
4-31
2-3
八劃
使用狀態, 2-1
4-8
X 偏移量 , 4-29
Y 偏移量 , 4-29
X
Y
亮度, 4-10
背景,
4-25
背景設定,
重設墊片進紙次數,
a
九劃
4-45
4-51
使用手冊
重設滾軸進紙次數, 4-51
重迭進紙偵測,
4-33
十一劃
彩色, 4-7
啟用省電模式,
旋轉圖像,
旋轉雙面文件,
4-47
4-43
4-42
閥值 ,
4-9
十六劃
整批文件掃描設定
整批文件掃描, 逐頁掃描,
篩選閥值,
4-25
十八劃
4-48
十二劃
裁切
原稿尺寸, 固定尺寸, 紙張盡頭偵
測,
4-28
黑白, 4-7
黑白反相,
4-13
十三劃
解析度, 4-12
十四劃
對比度, 4-10
濾色
濾除紅色, 濾除藍色, 濾除綠色,
4-23
鎖定板, 2-1
額外長度偵測,
4-34
十九劃
鏡像, 4-44
二十劃
饋紙軸, 5-1
b
