Austro Flamm PASHA User Manual

Benutzerhandbuch / manual / manuale / manuel

Benutzerhandbuch / user instructions
Istruzioni per l’uso / manuel d’instructions

PASHA

PASHA

Fig. 1

Fig. 2

deutsch english italiano français
AUF – ZU open – closed aperto – chiuso ouvert - fermé
Sekundärluftschieber secondary air supply Regolazione aria secondaria Coulisseau d’entrée d’air second.
Primärluftschieber primary air supply Regolazione aria primaria Coulisseau d’entrée d’air primaire

deutsch english italiano français

Inhalt Contents Indice sommaire

1. Techn. Daten 1 1. Techn. data 4 1. Dati tecnici 7 1. Caractéristiques 10

2. Wichtige Informationen 1 2. Important information 4 2. Informazioni importanti 7 2. Infos importantes 10

3. So bedienen Sie Ihren 3. Correct operation 3. Per un uso corretto della 3. Bien utiliser votre
Kaminofen richtig 2 of your stove 5 vostra Kaminofen 8 poêle 11

4. Die wichtigsten 4. The most important 4. Prospetto dei ricambi 4. Principales pièces
Ersatzteile - Übersicht 3 spare parts - overview 6 principali 9 détachées 12
Garantie 13 Guarantee 13 Garanzia 14 Garantie 14

Pasha 1 deutsch

g

g

1. TECHNISCHE DATEN

Als Kaminofen der Bauart 1 ist ein Anschluß an einen
bereits mit anderen Öfen und Herden für feste
Brennstoffe belegten Schornstein möglich, sofern die
Schornsteinbemessung

gemäß DIN 4705, Teil 3,

dem nicht widerspricht.

TECHNISCHE DATEN
Höhe 1160 mm

Breite 604 mm
Tiefe 553 mm
Gewicht 165 k
Gewicht mit Keramikmantel 180 k
Rauchrohrabgang Durchmesser 150 mm
Nennwärmeleistung lt. EN 13240 8 kW

Raumheizvermögen (abhängig

73–186 m³

von der Hausisolierung)
Abgaswerte für die Mehrfachbelegung des Schorn-

steines nach DIN 4705, Teil 3 bzw. zur Bemessung
des Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom geschlossen 9 g/s

Abgastemperatur geschlossen 340 °C
Mindestförderdruck bei

Nennwärmeleistung (Nwl)

bei 0,8facher

geschlossen 12 Pa

10 Pa

Nwl

Maximale Heizleistung 11 kW

2. WICHTIGE INFORMATIONEN

Die Informationen in diesem Handbuch sind
allgemeiner Natur.

Nationale und europäische
Normen, örtliche und baurechtliche Vorschriften
sowie feuerpolizeiliche Bestimmungen sind
einzuhalten.

Allgemeine Sicherheitshinweise
zum Betrieb Ihres Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das
gesamte Handbuch gründlich durch und beachten Sie
die Warnhinweise.

• Für den Transport Ihres Heizgerätes dürfen nur
zugelassene Transporthilfen mit ausreichender
Tragfähigkeit verwendet werden.

• Ihr Heizgerät ist nicht zur Verwendung als Leiter
oder Standgerüst geeignet.

• Durch den Abbrand von Brennmaterial wird
Wärmeenergie frei, die zu einer starken Erhitzung der
Oberfläche des Heizgerätes, der Türen, der Tür- und
Bediengriffe, der Türgläser, der Rauchrohre und
gegebenenfalls der Frontwand des Heizgerätes führt.
Die Berührung dieser Teile ohne entsprechende
Schutzbekleidung oder Hilfsmittel wie z.B. Hitze­schutzhandschuhe oder Betätigungsmittel (kalte
Hand), ist zu unterlassen.

• Machen Sie Ihre Kinder auf diese besondere
Gefahr aufmerksam und halten Sie sie während des
Heizbetriebes vom Heizgerät fern.

• Verbrennen Sie ausschließlich das im Kapitel
„saubere Verbrennung“ angeführte, genehmigte
Heizmaterial.

• Das Verbrennen oder Einbringen von leicht
brennbaren oder explosiven Stoffen, wie leere
Spraydosen und dgl. in den Brennraum, sowie deren
Lagerung in unmittelbarer Nähe Ihres Heizgerätes, ist
wegen Explosionsgefahr strengstens verboten.

• Beim Nachheizen sollen keine weiten, oder leicht
brennbaren Kleidungsstücke getragen werden.

• Das Abstellen von nicht hitzebeständigen
Gegenständen auf dem Heizgerät oder in dessen
Nähe ist verboten.

• Legen Sie keine Wäschestücke zum Trocknen
auf den Ofen. Auch Wäscheständer oder dgl. müssen
in ausreichendem Abstand vom Heizgerät aufgestellt
werden – Brandgefahr.

• Der Kaminofen Pasha ist keine Dauerbrand­Feuerstelle.

• Beim Betrieb Ihres Heizgerätes ist das Verar-

beiten von leicht brennbaren und explosiven Stoffen
im selben oder in anschließenden Räumen verboten

Kaminofenaufstellung

Einzuhaltende Sicherheitsabstände

(Mindestabstände - siehe auch Typenschild)
Fig. 2

1. Zu nicht brennbaren Gegenständen:
a > 400 mm b > 200 mm

2. Zu brennbaren Gegenständen und zu
tragenden Wänden aus Stahlbeton:
a > 800 mm b > 200 mm
(a - nach vorne im Strahlungsbereich)
(b - seitlich und hinten)

Bitte beachten Sie, dass der Aufstellungsraum mind.
eine Türe / ein Fenster ins Freie aufweist oder mit
einem derartigen Raum direkt verbunden sein muss.
Andere Feuerstätten und Dunstabzugshauben dürfen
nicht im Raumluftverbund mit Feuerstätten betrieben
werden.

.

Technische und optische Änderungen, Satz- und Druckfehler vorbehalten.

deutsch 2 Pasha

Bodentragfähigkeit

Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit
der Unterkonstruktion dem Gewicht Ihres Kaminofen
standhält

.

Verbrennungsluft

Als Betreiber müssen Sie für ausreichende Ver-

brennungsluft sorgen. Bei abgedichteten Fenstern
und Türen kann es sein, dass die Frischluftzufuhr
nicht mehr gewährleistet ist, bzw. das Zugverhalten
des Ofens beeinträchtigt wird. Ggf. muss für eine

zusätzliche Frischluftzufuhr gesorgt werden. Bitte
befragen Sie Ihren Fachhändler.

Rauchrohranschluß

Für den Anschluß der Rauchrohre an den Schorn­stein gibt es zu Ihrer eigenen Sicherheit strenge
Richtlinien. Ihr Kaminofen-Fachhändler kennt diese.
Beauftragen Sie daher unbedingt Ihren Fachhändler
mit dem Rauchrohranschluß

.

3. SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG

Die erste Inbetriebnahme Ihres
Kaminofens

Ihr Kaminofen wurde mit einem umweltverträglichen
Speziallack lackiert. Die Lackoberfläche ist bei
Auslieferung Ihres Ofen noch weich. Die Aushärtung
des Lacks erfolgt bei der ersten Inbetriebnahme. Die
Lackoberfläche darf während dieses Vorganges nicht
berührt werden. Der Kaminofen muß mindestens
1,5 Stunden stark aufgeheizt werden. Bei der
Aushärtung des Lackes können sichtbare Dämpfe
freiwerden. Öffnen Sie daher vor der ersten
Inbetriebnahme die Fenster, dadurch können die
Dämpfe schnell abziehen

BITTE BERÜCKSICHTIGEN SIE: Erst nach
mehreren Heizvorgängen ist der Betrieb Ihres
Kaminofens nur mehr vom heimeligen Geruch des
verbrennenden Holzes geprägt

.

.

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbelassenes Holz
(Hartholz bevorzugt), Holzbriketts

.

Maximale Brennstoffmenge

Maximal aufzugebende Brennstoffmenge: 2 kg Holz
oder 2 kg Holzbriketts.
Größere Brennstoffmengen können zu Überhitzung
und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15 %)
und unbehandelt sein. Außerdem muß die richtige
Brennholzmenge verbrannt werden, um eine
saubere, emissionsarme Verbrennung zu erreichen.

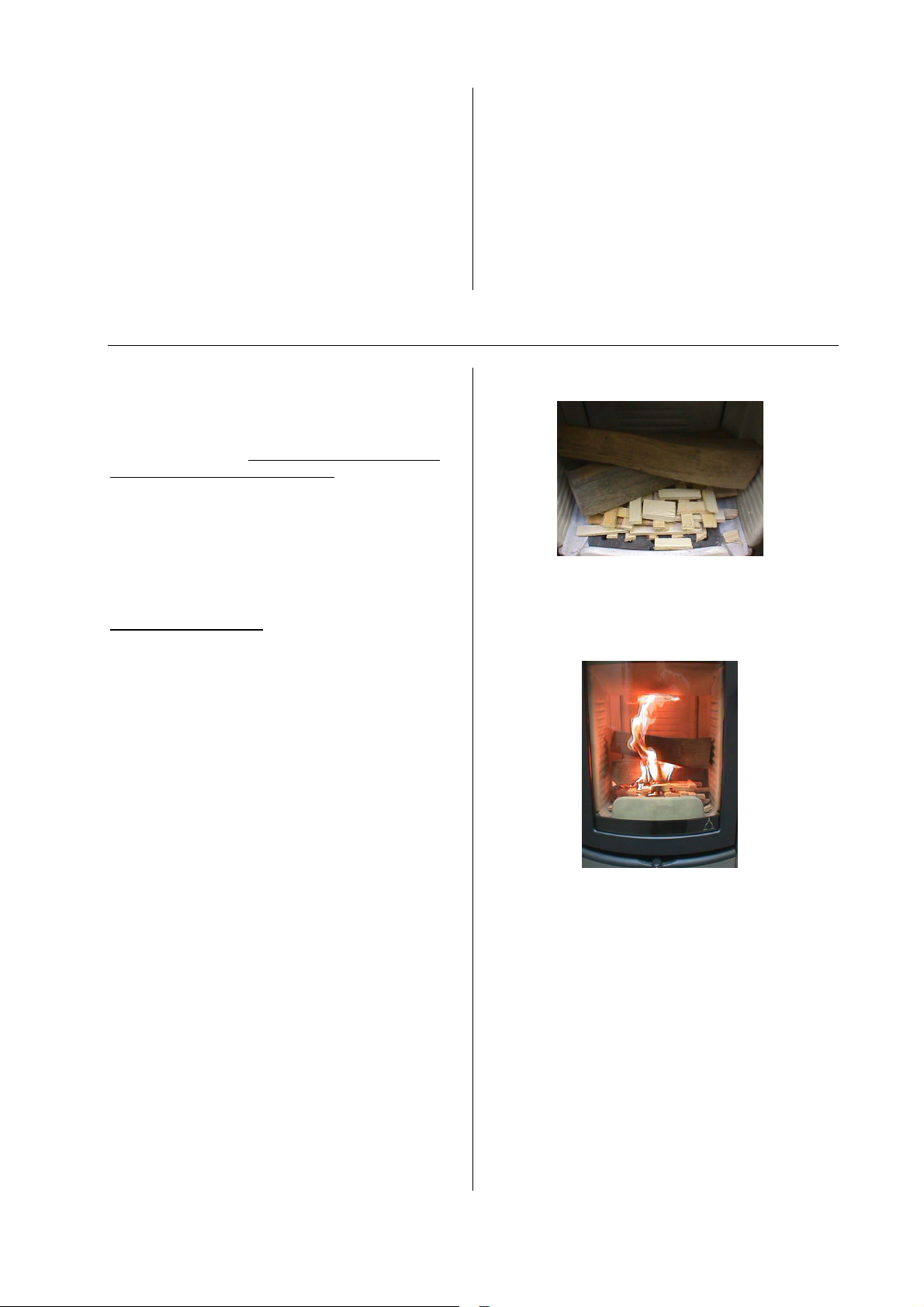

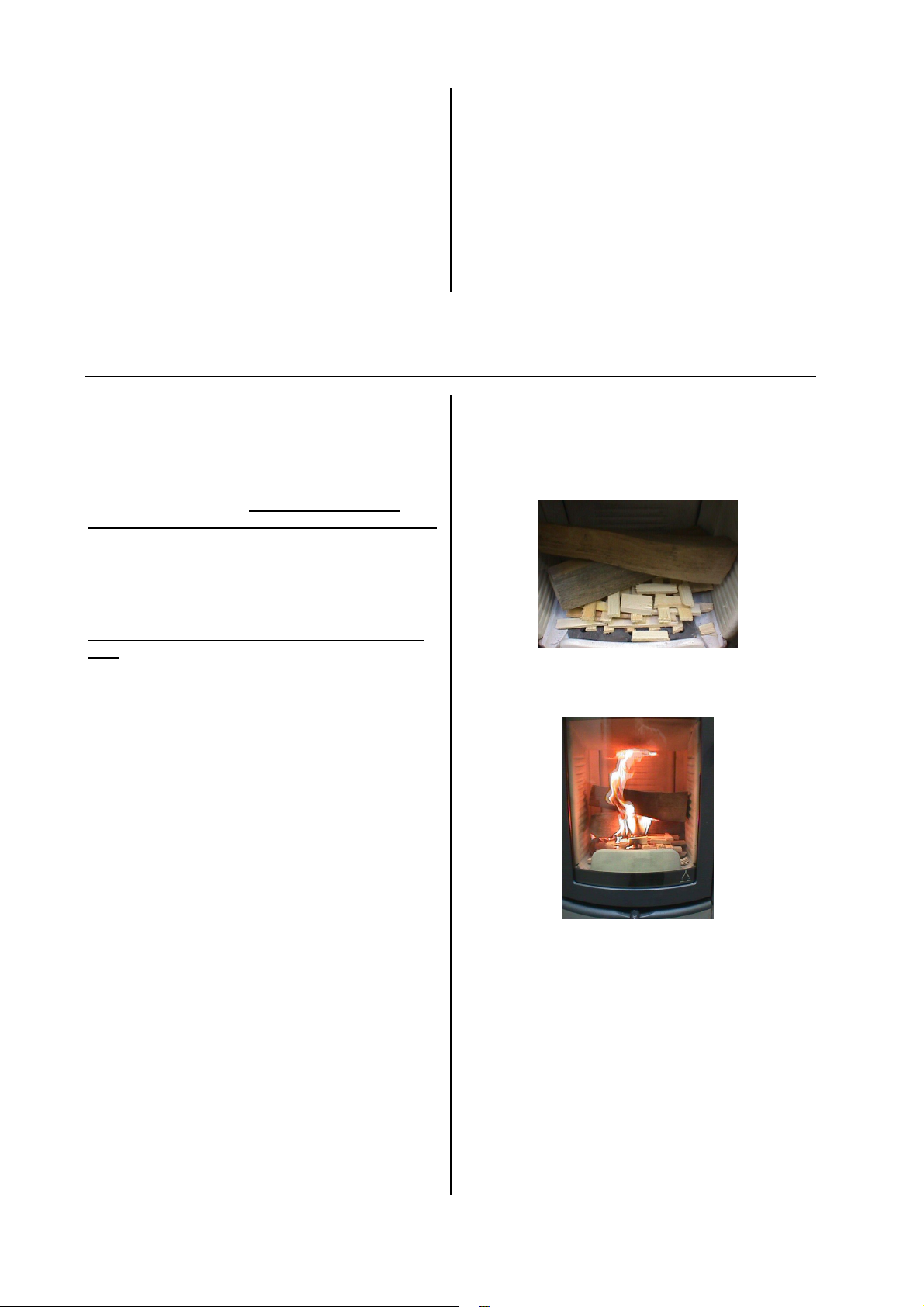

Richtig Feuer machen

Bereiten Sie alles zum Anheizen vor – Weich­holzspäne, Anzündhilfe (wie z.B. Austroflamm
Anzünder), Brennholz. Fig. 3 gibt Ihnen eine
Richtlinie hinsichtlich der Menge an Heizmaterial.

Öffnen Sie die Primär- und Sekundärluftzufuhr
maximal. (siehe Fig. 2 „AUF“).
Öffnen Sie die Kaminofentür

.

Legen Sie 2 –3 Stk. Anzündhilfen auf den Feuer­raumboden. Legen Sie darauf eine Handvoll Weich­holzspäne. Legen Sie auf diese Späne 1 – 2 Scheite

.

Holz

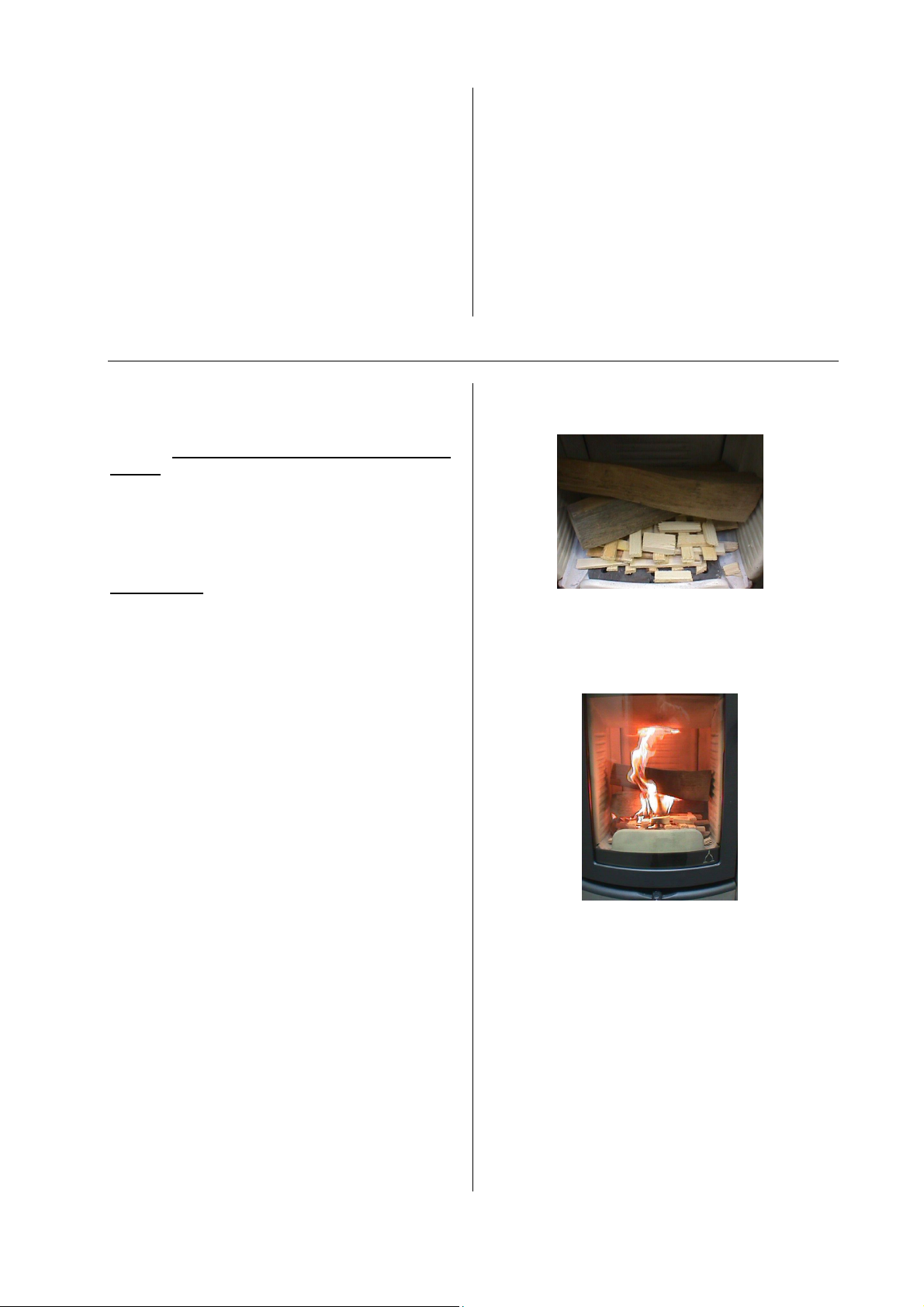

Fig 3: Anzünden

Zünden Sie nun die Anzündhilfen an. Schließen Sie
die Feuerraumtür. Sobald die Weichholzspäne gut
brennen, schließen Sie den Primärluftschieber
Fig. 2 „ZU“).

Sobald die Holzscheite gut brennen, können Sie mit
dem Sekundärluftschieber die Heizleistung regulieren
(Schieber auf Maximalstellung „AUF“ = maximale
Heizleistung – siehe Fig. 2).

Beim Nachlegen gehen Sie prinzipiell wie beim
Anheizen vor: beide Luftschieber öffnen, Ofentüre
vorsichtig öffnen, Holz nachlegen, Türe schließen.
Warten Sie, bis das nachgelegte Holz brennt. Dann
schließen Sie den Primärluftschieber. Regeln Sie in
der Folge die Heizleistung mit dem
Sekundärluftschieber

Fig. 4: Primärluftschieber schließen

.

(siehe

Symbolabbildungen

Pasha 3 deutsch

Heizen in der Übergangszeit

In der Übergangszeit, d.h. bei höheren Außentem­peraturen, kann es bei plötzlichem Temperaturan­stieg zu Störungen des Schornsteinzuges kommen,
so dass die Heizgase nicht vollständig abgezogen
werden. Die Feuerstätte ist dann mit geringeren
Brennstoffmengen zu befüllen und bei weiter
geöffnetem Primärluftschiebers/-reglers so zu
betrieben, dass der vorhandene Brennstoff schneller
(mit Flammenentwicklung) abbrennt und dadurch der
Schornsteinzug stabilisiert wird.

Hinweis bei Schornsteinbrand

Wird falscher oder zu feuchter Brennstoff verwendet,
kann es aufgrund von Ablagerungen im Schornstein
zu einem Schornsteinbrand kommen. Verschließen
Sie sofort alle Luftöffnungen am Kamin und
informieren Sie die Feuerwehr. Nach dem
Ausbrennen des Schornsteins diesen vom Fachmann
auf Risse bzw. Dichtheit überprüfen lassen.

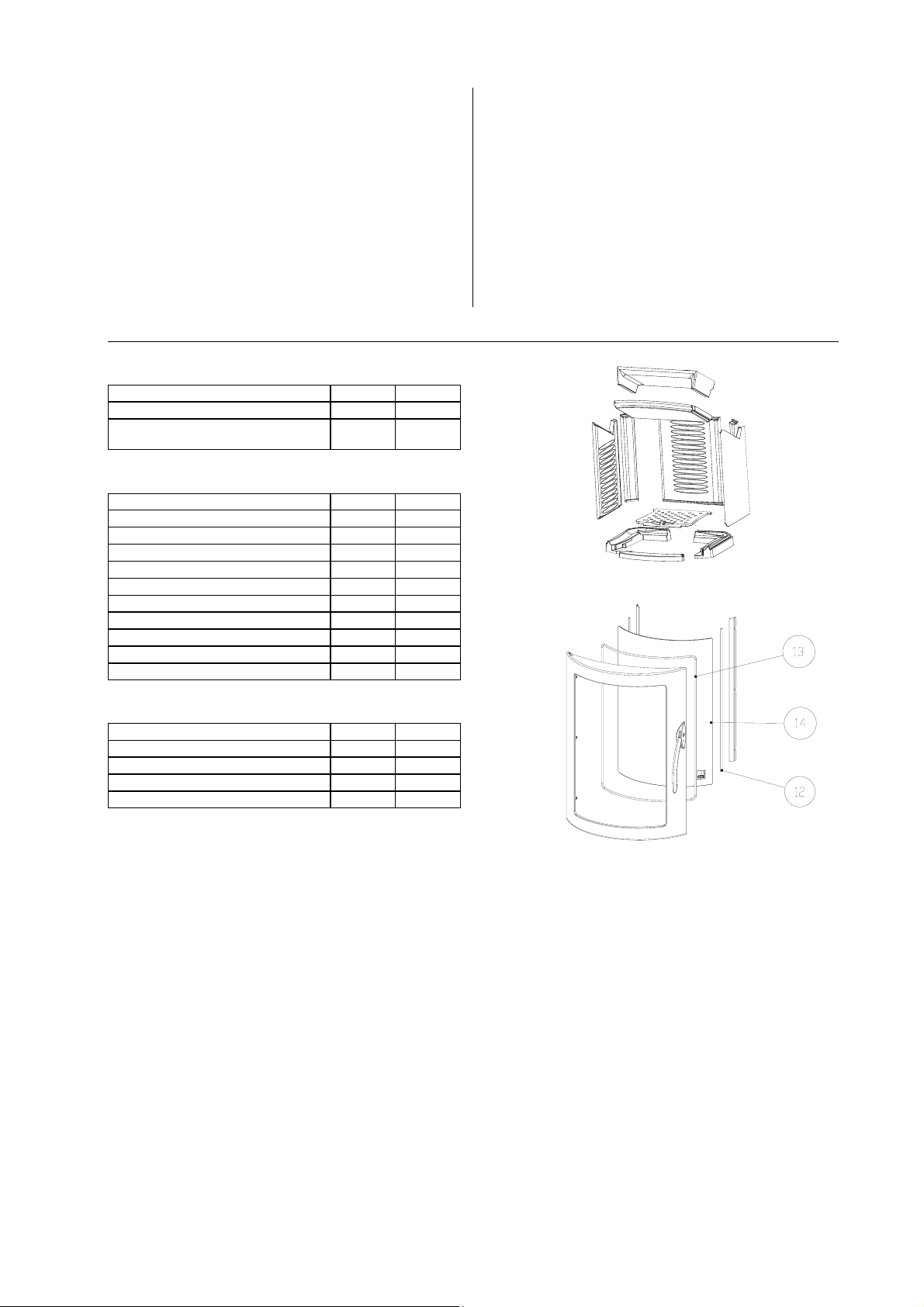

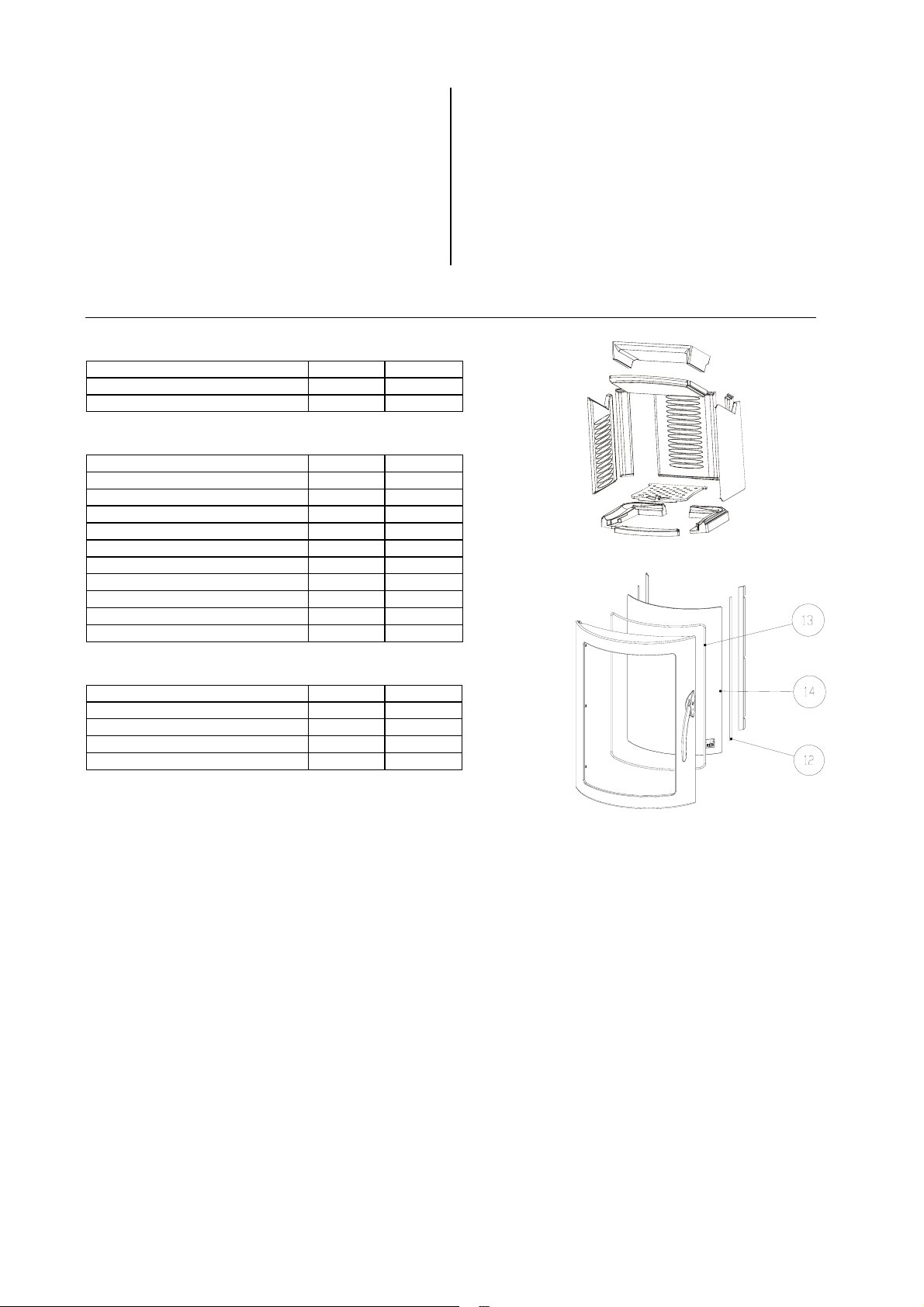

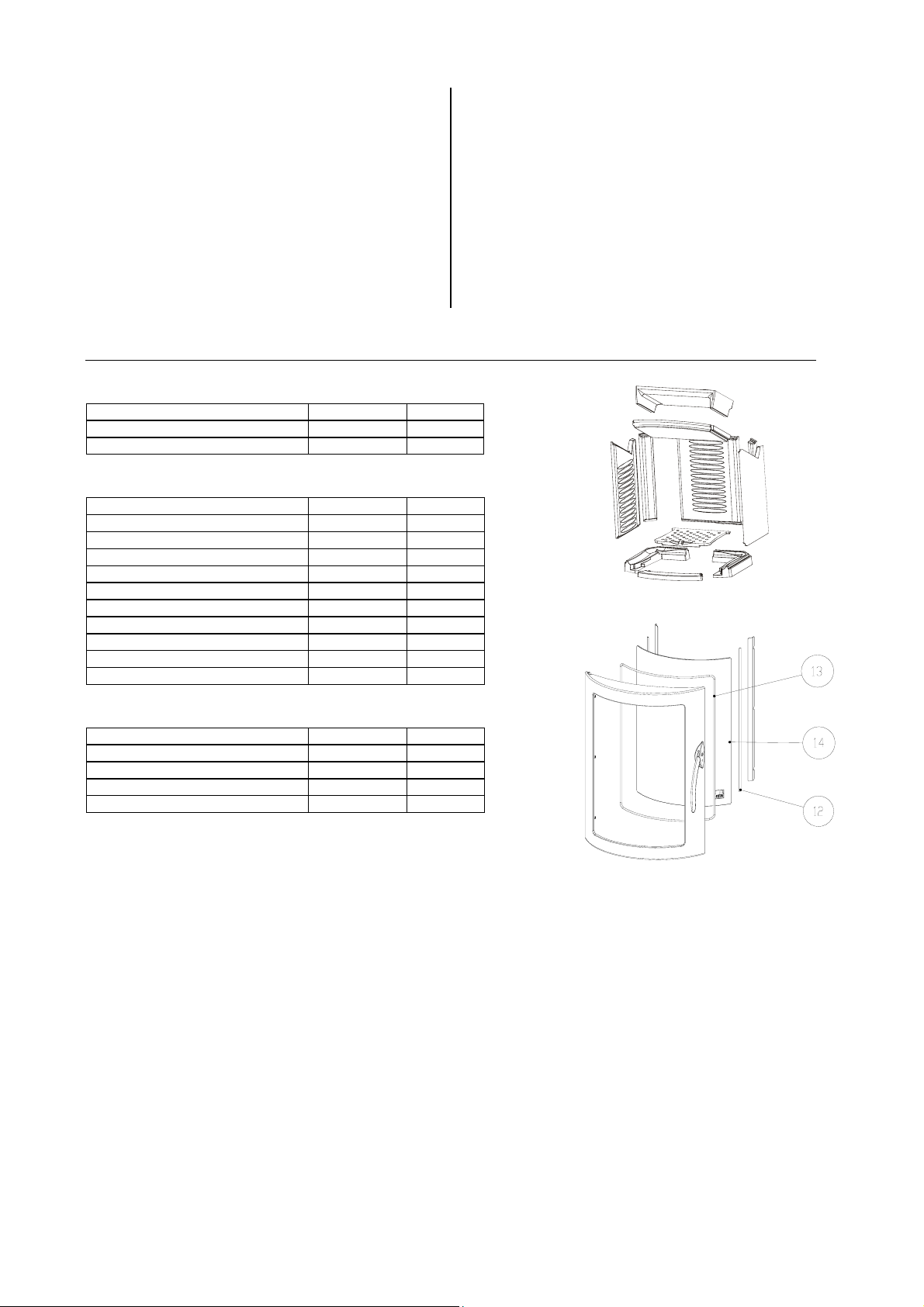

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

Dichtungen

Bezeichnung Nr.-Skizze Artikelnr.
Dichtung flach 8mm x 2 mm (0,6 m) 12 710096
Dichtung hohlrund 6 mm (2 m) 13 718183

5

Keramott

Bezeichnung Nr.-Skizze Artikelnr.
Pasha Bodenabdeckung Keramott 3 712134
GE2 Keramott Boden links 1 716349
GE2 Keramott Boden rechts 2 716350
GE2 Keramott Seitenteil links 5 716345
GE2 Keramott Seitenteil rechts 11 716346
GE2 Keramott Eckstein, links/rechts 6/8 716377
GE2 Keramott Rückwand 7 16343
GE2 Keramott Zugplatte vorne 10 716352
GE2 Keramott Zugplatte hinten 9 16353
Rost 4 716408

Nummerierung Keramott = Einbaureihenfolge

Sonstiges

Bezeichnung Nr.-Skizze Artikelnr.
Pasha Türglas 14 712073
Ofenlack -- 650002
Austroflamm Anzünder Dose à 100 Stk. -- 640162
Glasreiniger 0,5l -- 640070

Zubehör

Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke, Pflegemittel oder
das Heat Memory System zur Wärmespeicherung.

WICHTIG: Lassen Sie defekte Teile ausschließlich von Ihrem Kaminofenfachhändler austauschen.

Damit ist gewährleistet, dass Ihr Kaminofen sicher und funktionstüchtig ist und bleibt.
Die Feuerstätte darf nicht verändert werden.

Pflege

Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte
Oberflächen dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es
ebenfalls Spezialreiniger.

Reinigung

Der Kaminofen, Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z.B. nach der
Reinigung des Schornsteines – nach Ablagerungen untersucht und ggf. gereinigt werden. Der
Schornstein muss ebenfalls regelmäßig durch den Schornsteinfeger gereinigt werden. Über die
notwendigen Intervalle gibt Ihr zuständiger Schornsteinfegermeister Auskunft. Der Kaminofen sollte
jährlich durch einen Fachmann überprüft werden..

9

10

8

6

7

11

1

4

2

3
