NÁVOD NA POUŽÍVÁNÍ
A ZÁRUČNÍ LIST
AUSTROFLAMM – Mono
Strana 1 (celkem 8)
Page 2
Banador s.r.o., Areál TOS Kuřim - hala č. 17, Blanenská 1276, CZ-664 34 Kuřim
OBSAH:
1. TECHNICKÁ DATA ....................................................................................................................................... 2
2. DŮLEŽITÉ INFORMACE............................................................................................................................... 3
3. OBSLUHA KAMEN........................................................................................................................................ 5
4. PŘEHLED NEJDŮLEŽITĚJŠÍCH NÁHRADNÍCH DÍLŮ................................................................................ 7
5. ZÁRUČNÍ LIST .............................................................................................................................................. 8
1. TECHNICKÁ DATA
Obrázek 1
Vývod kouřovodu z vrchní části kamen i ze zadní části kamen.
TECHNICKÉ PARAMETRY
Výška 950 mm
Šířka 473 mm
Hloubka 335 mm
Hmotnost 88 kg
Průměr vývodu kouřovodu 130 mm
Jmenovitý tepelný výkon podle
EN 13240
Maximální výkon 6 kW
Minimální tepelný výkon 2,5 kW
Vytápěcí schopnost (v závislosti
na izolaci domu)
4 kW
34 - 88
m3
Strana 2 (celkem 8)
HODNOTY SPALIN pro vícenásobné obložení
komína podle DIN 4705, část 3 popř. k
rozměrům komína podle DIN 4705, část 3
Hmotnostní proud spalin uzavřeno 3,6g/s
Teplota spalin uzavřeno
Minimální podávací tlak
při jmenovitém tepelném
výkonu (Nwl)
280
°C
uzavřeno 12 Pa
0,8 Nwl 10 Pa
Page 3
Banador s.r.o., Areál TOS Kuřim - hala č. 17, Blanenská 1276, CZ-664 34 Kuřim
2. DŮLEŽITÉ INFORMACE
Informace v této příručce mají všeobecný ráz. Předpisy se mohou v jednotlivých zemích odlišovat;
prioritní jsou místní předpisy a normy.
VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY K POUŽÍVÁNÍ VAŠICH KRBOVÝCH
KAMEN
Před uvedením kamen do provozu si pozorně přečtěte celý návod k používání a dodržujte pokyny v
něm uvedené.
Vaše vytápěcí zařízení nepoužívejte jako žebřík nebo lešení.
Spalováním paliva se uvolňuje tepelná energie, která způsobuje silné zahřívání povrchu vytápěcího
zařízení, dvířek, úchytů dvířek a obslužných úchytů, skel dvířek, kouřovodu a eventuálně i čelní
stěny vytápěcího zařízení. Vyvarujte se doteků těchto částí bez příslušného ochranného oděvu popř.
pomocných prostředků, jako např. protitepelné rukavice nebo manipulační prostředky (studená
ruka).
Upozorněte vaše děti na zvláštní nebezpečí a po zapálení je udržujte mimo dosah krbových kamen.
Používejte pouze schválené palivo uvedené v kapitole „Čisté spalování“.
Spalování nebo vkládání lehce hořlavých nebo výbušných látek, jako např. prázdné spreje apod., do
spalovacího prostoru, rovněž i jejich skladování v bezprostřední blízkosti vytápěcího zařízení, je
kvůli nebezpečí výbuchu přísně zakázáno.
Při přikládání nenoste volné nebo snadno hořlavé kusy oděvů.
Na vytápěcí zařízení nebo v jeho blízkosti nesmíte odkládat předměty, které nejsou odolné vůči
teplu.
Na kamna nepokládejte kusy oděvů k sušení.
Sušáky na prádlo apod. musí být postaveny v dostatečné vzdálenosti od vytápěcího zařízení -
nebezpečí požáru.
Při provozu vašeho vytápěcího zařízení je zakázána práce se snadno hořlavými a výbušnými
látkami ve stejném nebo přilehlém prostoru.
INSTALACE KRBOVÝCH KAMEN
Kamna musí být nainstalována v souladu se všemi normami.
V místnosti, kde jsou kamna umístěna, musí být zajištěno dostatečné větrání a přívod vzduchu.
Tomu je třeba věnovat zvýšenou pozornost.
Kamna musí být postavena na podlaze s odpovídající nosností.
Strana 3 (celkem 8)
Page 4
Banador s.r.o., Areál TOS Kuřim - hala č. 17, Blanenská 1276, CZ-664 34 Kuřim
Pro připojení kouřovodu ke komínu existují pro vaši vlastní bezpečnost přísné směrnice. Váš
specializovaný obchodník s krbovými kamny je zná. Proto vašeho specializovaného obchodníka
bezpodmínečně pověřte připojením kouřovodu.
MINIMÁLNÍ BEZPEČNOSTNÍ VZDÁLENOSTI
regulace vzduchu
Obrázek 2
A přední, pohledová část kamen větší jak 800 mm
B boční část kamen větší jak 180 mm
C zadní část kamen větší jak 180 mm
Strana 4 (celkem 8)
Page 5
Banador s.r.o., Areál TOS Kuřim - hala č. 17, Blanenská 1276, CZ-664 34 Kuřim
3. OBSLUHA KAMEN
PRVNÍ UVEDENÍ VAŠICH KRBOVÝCH KAMEN DO PROVOZU
Vaše krbová kamna byla nalakována ekologickým speciálním lakem. Nalakovaný povrch může být
při expedici vašich kamen ještě měkký. K vytvrzení laku dojde při prvním uvedení do provozu.
Nalakovaného povrchu se během tohoto procesu nedotýkejte. Krbová kamna musí být silně
roztápěna minimálně po dobu 1,5 hodiny. Při vytvrzování laku se mohou uvolňovat viditelné
výpary. Proto před prvním uvedením do provozu otevřete okno. Tak mohou výpary rychle unikat.
PROSÍM, VEZMĚTE V ÚVAHU: Až po několika vytápěních ucítíte po zapálení krbových kamen
příjemnou vůni hořícího dřeva.
PŘEDEPSANÉ DRUHY PALIVA
Suché dobře vyzrálé dřevo, ponechané v přirozeném stavu, dřevěné brikety a hnedouhelné brikety.
Obsah vody má velký vliv na výhřevnost (při 20% vlhkosti má dřevo výhřevnost cca 4 kWh/kg - při
75% účinnosti topidla jsou to 3kWh/kg). Zkondenzovaná vodní pára způsobuje dehtování vložky a
poškozuje kouřovody. Spalování čerstvého nebo nevysušeného dřeva dřeva způsobuje dušení
plamene a hromadění pryskyřice, což v důsledku může způsobit požár. V případě požáru ihned
uzavřete všechny přívody vzduchu na kamnech a zavolejte hasiče.
Doporučujeme raději používat tvrdého dřeva než měkkého.
Měkké dřevo pochází z jehličnatých stromů, jako je např. borovice, jedle, modřín a cedr. Toto dřevo
rychle hoří, kouří a při hoření z něj odlétají jiskry a je doporučováno spíše na zátop, ne na stálé
topení.
Tvrdé dřevo je např. dub, buk, ořech, habr atd. Suché, tvrdé dřevo poskytuje ve většině případů
stabilní a dlouhotrvající oheň. Vytváří žhavé uhlíky, které poskytují intenzivní, stejnoměrný žár
ZAKÁZANÉ DRUHY PALIVA
Je zakázáno spalovat v krbové vložce koks, uhlí. Dále nepoužívejte jako palivo odpady typu: tapety,
dřevotřískové desky, umělé hmoty, napouštěné dřevo nebo samotné hobliny, piliny a jiné palivo než
je předepsané palivo.
Pro zažehnutí plamene je zakázáno požívat jakékoliv chemické produkty a plynové substrakce jako
jsou například olej, alkohol, benzin, naftalín a jiné. Spalování těchto materiálu škodí nejen
životnímu prostředí, ale i zkracuje životnost krbových vložek. Může také dojít i k poškození
komínového systému.
Strana 5 (celkem 8)
Page 6
Banador s.r.o., Areál TOS Kuřim - hala č. 17, Blanenská 1276, CZ-664 34 Kuřim
MAXIMÁLNÍ MNOŽSTVÍ PALIVA
Obrázek 3
Maximální, přikládané množství paliva: 1,3 kg dřeva .
Větší množství paliva může vést k přehřátí a poškození kamen!
Na obrázku 3 je uvedeno vodítko týkající se množství paliva.
SPRÁVNÉ ROZDĚLÁNÍ A UDRŽOVÁNÍ OHNĚ
Připravte všechno k zapálení – třísky z měkkého dřeva, přípravek k zapálení (jako např. Podpal
Banador), nepovrstvený papír, palivové dřevo.
Pro zažehnutí plamene je zakázáno používat jakékoliv chemické produkty a plynové substrakce
jako jsou například olej, alkohol, benzin, naftalín a jiné.
Co nejvíce otevřete přívod primárního a sekundárního vzduchu. K tomu účelu posuňte obě škrticí
klapky podle obrázku 2 „OTEVŘÍT“.
Obrázek 4
Otevřete dvířka krbových kamen.
Na dno spalovacího prostoru vložte nepovrstvený papír.
Na papír položte hrst třísek z měkkého dřeva.
Na tyto třísky položte 1 – 2 polena dřeva.
Nyní zapalte papír.
Uzavřete dvířka spalovacího prostoru.
Na obrázku 4 je vyobrazeno správné rozdělání ohně.
Jakmile začnou třísky z měkkého dřeva hořet, zavřete škrticí klapku primárního vzduchu. Jak se
kamna dobře rozhoří, můžete regulovat tepelný výkon klapkou k sekundárnímu vzduchu.
Při přikládání postupujete jako při zatopení: Klapku primárního vzduchu otevřít, klapku
sekundárního vzduchu otevřít, dvířka kamen opatrně otevřít, vložit dřevo, dvířka kamen zavřít.
Počkejte, až se přiložené dřevo rozhoří a poté zavřete přívod primárního vzduchu.
Tepelný výkon se reguluje prostřednictvím sekundárního vzduchu.
Strana 6 (celkem 8)
Page 7
Banador s.r.o., Areál TOS Kuřim - hala č. 17, Blanenská 1276, CZ-664 34 Kuřim
4. PŘEHLED NEJDŮLEŽITĚJŠÍCH NÁHRADNÍCH DÍLŮ
KERAMOTT
Označení Č. Kód
zadní stěna 1 717851
boční levý 2 717852
přední dvířkový 3 717854
spodní pravý 4 717853
deflektor 5 717856
boční pravý 6 717855
JINÉ DÍLY TĚSNĚNÍ
Označení Č. Kód
Dvířková část 7 717820
Klička dvířek 8 718438
Sklo 9 717802
Označení Č. Kód
Těsnění ploché
10 718438
10 x 5 mm (0,5 m)
Oválné těsnění
11 718542
18 x 8 mm(1,5m)
Těsnění ploché
12 718438
10 x 5 mm (1,3 m)
Těsnění ploché
13 718438
10 x 5 mm (2,3 m)
Strana 7 (celkem 8)
Page 8
Banador s.r.o., Areál TOS Kuřim - hala č. 17, Blanenská 1276, CZ-664 34 Kuřim
Příslušenství
Naleznete v nabídkovém katalogu Banador.
DŮLEŽITÉ: Defektní díly nechte vyměňovat pouze u vašeho specializovaného obchodníka s
krbovými kamny. Tím je zajištěno, že vaše krbová kamna budou a zůstanou bezpečná a funkční.
Údržba
K čištění skla použijte speciální produkt, jako např. čistič skla Banador. Lakované povrchy můžete
utírat jen utěrkou (event. vlhkou). Pro povrchy z nerezové ocele rovněž existují speciální čističe.

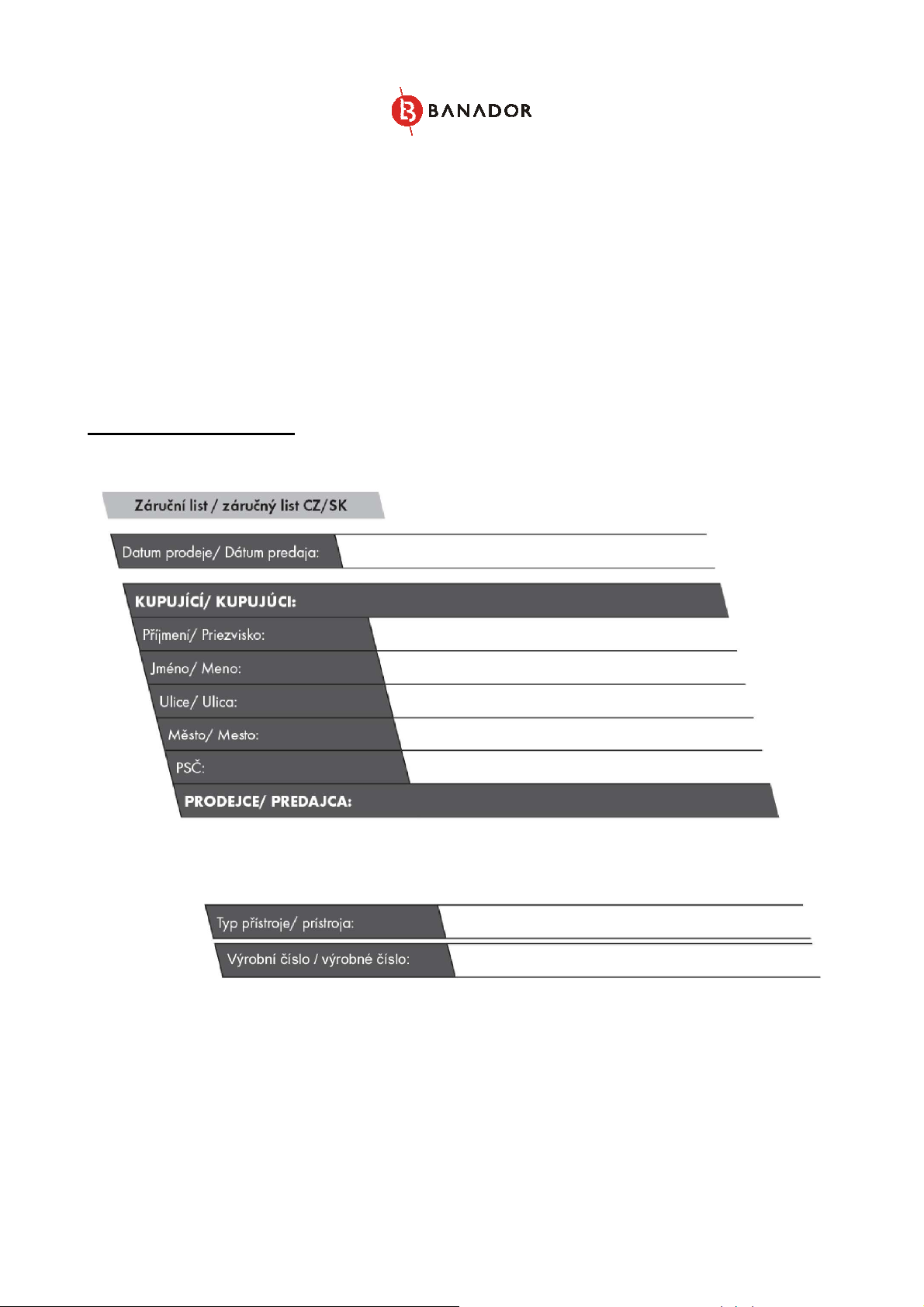

5. ZÁRUČNÍ LIST
