Austro Flamm GUSSOFEN G1 User Manual

Benutzerhandbuch / manual / manuale / manuel

Benutzerhandbuch / user instructions
Istruzioni per l’uso / manuel d’instructions

Gussofen G1

Fig. 1

Fig. 2

deutsch english italiano français
AUF – ZU open – closed aperto – chiuso ouvert - fermé
Luftschieber air supply Regolazione aria Coulisseau d’entrée d’air

deutsch english italiano français

Inhalt Contents Indice sommaire

1. Techn. Daten 1 1. Techn. data 4 1. Dati tecnici 7 1. Caractéristiques 10

2. Wichtige Informationen 1 2. Important information 4 2. Informazioni importanti 7 2. Infos importantes 10

3. So bedienen Sie Ihren 3. Correct operation 3. Per un uso corretto della 3. Bien utiliser votre
Kaminofen richtig 2 of your stove 5 vostra Kaminofen 8 poêle 11

4. Die wichtigsten 4. The most important 4. Prospetto dei ricambi 4. Principales pièces
Ersatzteile - Übersicht 3 spare parts - overview 6 principali 9 détachées 12
Garantie 13 Guarantee 13 Garanzia 14 Garantie 14

G1 1 deutsch

g

g

1. TECHNISCHE DATEN

Als Gussofen der Bauart 1 ist ein Anschluß an einen
bereits mit anderen Öfen und Herden für feste
Brennstoffe belegten Schornstein möglich, sofern
die Schornsteinbemessung gemäß DIN 4705, Teil 3,
dem nicht widerspricht.

TECHNISCHE DATEN
Höhe 677 mm

Breite 400 mm
Tiefe 595 mm
Gewicht 85 k
Rauchrohrabgang Durchmesser 120 mm
Nennwärmeleistung lt. EN 13240 6 kW

Kleinste Heizleistun
Raumheizvermögen (abhängig

3 kW
48 – 124 m³

von der Hausisolierung)

Abgaswerte für die Mehrfachbelegung des Schorn­steines nach DIN 4705, Teil 3 bzw. zur Bemessung
des Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom geschlossen 6 g/s

Abgastemperatur geschlossen 330 °C
Mindestförderdruck bei

Nennwärmeleistung (NWL)

bei 0,8facher

geschlossen 12 Pa

10 Pa

NWL

2. WICHTIGE INFORMATIONEN

Die Informationen in diesem Handbuch sind
allgemeiner Natur.

Nationale und europäische
Normen, örtliche und baurechtliche Vorschriften
sowie feuerpolizeiliche Bestimmungen sind
einzuhalten.

Allgemeine Sicherheitshinweise
zum Betrieb Ihres Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das
gesamte Handbuch gründlich durch und beachten Sie
die Warnhinweise.

• Für den Transport Ihres Heizgerätes dürfen nur
zugelassene Transporthilfen mit ausreichender
Tragfähigkeit verwendet werden.

• Ihr Heizgerät ist nicht zur Verwendung als Leiter
oder Standgerüst geeignet.

• Durch den Abbrand von Brennmaterial wird
Wärmeenergie frei, die zu einer starken Erhitzung der
Oberfläche des Heizgerätes, der Türen, der Tür- und
Bediengriffe, der Türgläser, der Rauchrohre und
gegebenenfalls der Frontwand des Heizgerätes führt.
Die Berührung dieser Teile ohne entsprechende
Schutzbekleidung oder Hilfsmittel wie z.B. Hitze­schutzhandschuhe oder Betätigungsmittel (kalte Hand),
ist zu unterlassen.

• Machen Sie Ihre Kinder auf diese besondere
Gefahr aufmerksam und halten Sie sie während des
Heizbetriebes vom Heizgerät fern.

• Verbrennen Sie ausschließlich das im Kapitel
„saubere Verbrennung“ angeführte, genehmigte
Heizmaterial.

• Das Verbrennen oder Einbringen von leicht
brennbaren oder explosiven Stoffen, wie leere
Spraydosen und dgl. in den Brennraum, sowie deren
Lagerung in unmittelbarer Nähe Ihres Heizgerätes, ist
wegen Explosionsgefahr strengstens verboten.

• Das Abstellen von nicht hitzebeständigen
Gegenständen auf dem Heizgerät oder in dessen
Nähe ist verboten.

• Legen Sie keine Wäschestücke zum Trocknen
auf den Ofen. Auch Wäscheständer oder dgl. müssen
in ausreichendem Abstand vom Heizgerät aufgestellt
werden – Brandgefahr.

• Der Gussofen G1 ist keine Dauerbrand­Feuerstelle.

• Beim Betrieb Ihres Heizgerätes ist das

Verarbeiten von leicht brennbaren und explosiven
Stoffen im selben oder in anschließenden Räumen
verboten.

Ofenaufstellung

Einzuhaltende Sicherheitsabstände

(Mindestabstände - siehe auch Typenschild)
Fig. 2

1. Ohne Strahlungsschutzblech oder Konvektions-

2. Mit Strahlungsschutzblech oder Konvektions-

Bitte beachten Sie, dass der Aufstellungsraum mind.
eine Türe / ein Fenster ins Freie aufweist oder mit
einem derartigen Raum direkt verbunden sein muss.
Andere Feuerstätten und Dunstabzugshauben dürfen
nicht im Raumluftverbund mit Feuerstätten betrieben
werden.

mantel::

a > 800 mm b > 700 mm c > 400 mm

mantel:

a > 800 mm b > 300 mm c > 300 mm
(a - nach vorne im Strahlungsbereich)
(b - seitlich)
(c - hinten)

Technische und optische Änderungen, Satz- und Druckfehler vorbehalten.

• Beim Nachheizen sollen keine weiten, oder leicht
brennbaren Kleidungsstücke getragen werden.

deutsch 2 G1

Bodentragfähigkeit

Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit
der Unterkonstruktion dem Gewicht Ihres
Gussofens standhält.

Verbrennungsluft

Als Betreiber müssen Sie für ausreichende Ver-

brennungsluft sorgen. Bei abgedichteten Fenstern
und Türen kann es sein, dass die Frischluftzufuhr
nicht mehr gewährleistet ist, bzw. das Zugverhalten
des Ofens beeinträchtigt wird. Ggf. muss für eine

zusätzliche Frischluftzufuhr gesorgt werden. Bitte
befragen Sie Ihren Fachhändler.

Rauchrohranschluß

Für den Anschluß der Rauchrohre an den
Schornstein gibt es zu Ihrer eigenen Sicherheit
strenge Richtlinien. Ihr Kaminofen-Fachhändler
kennt diese. Beauftragen Sie daher unbedingt
Ihren Fachhändler mit dem Rauchrohranschluß.

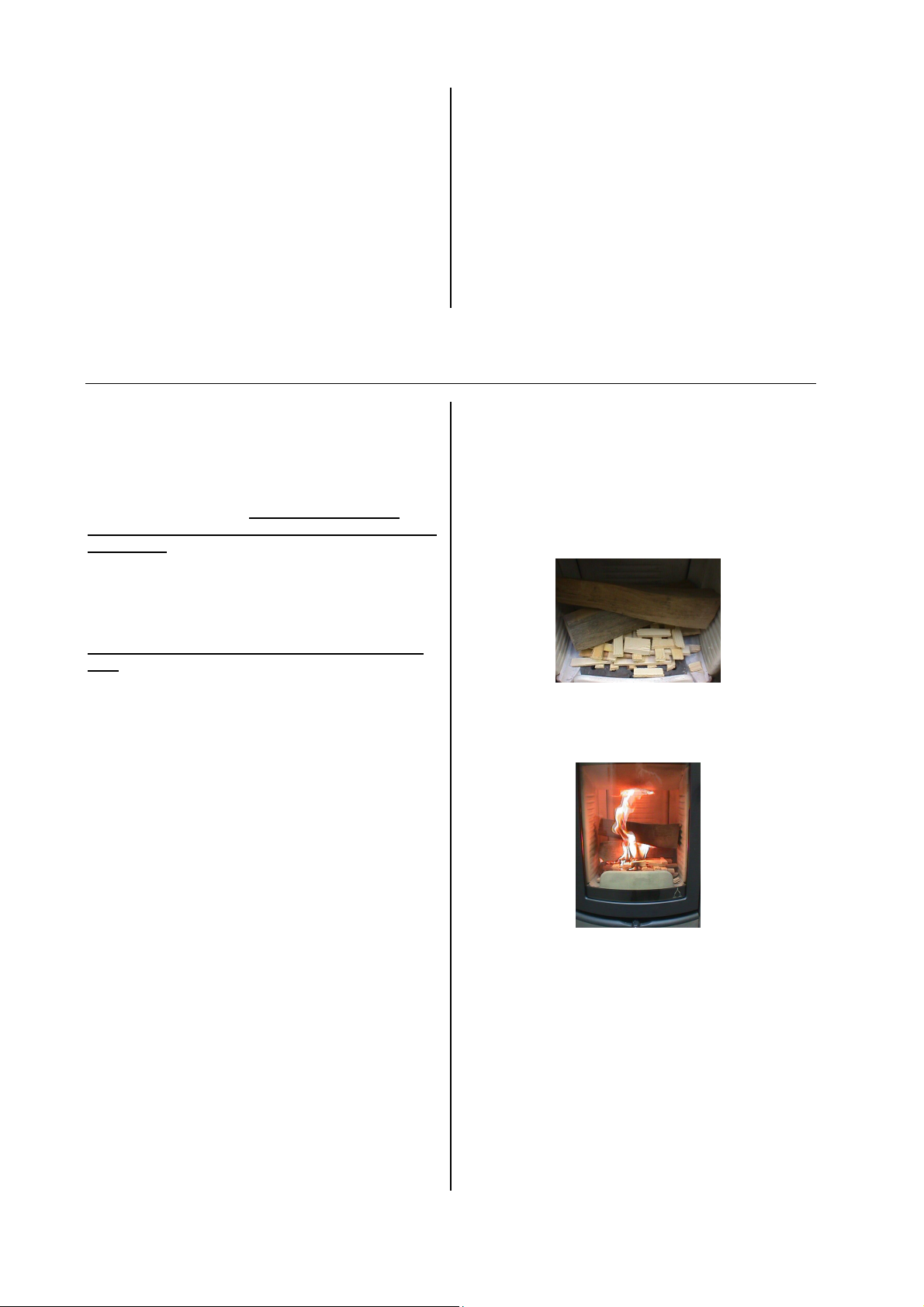

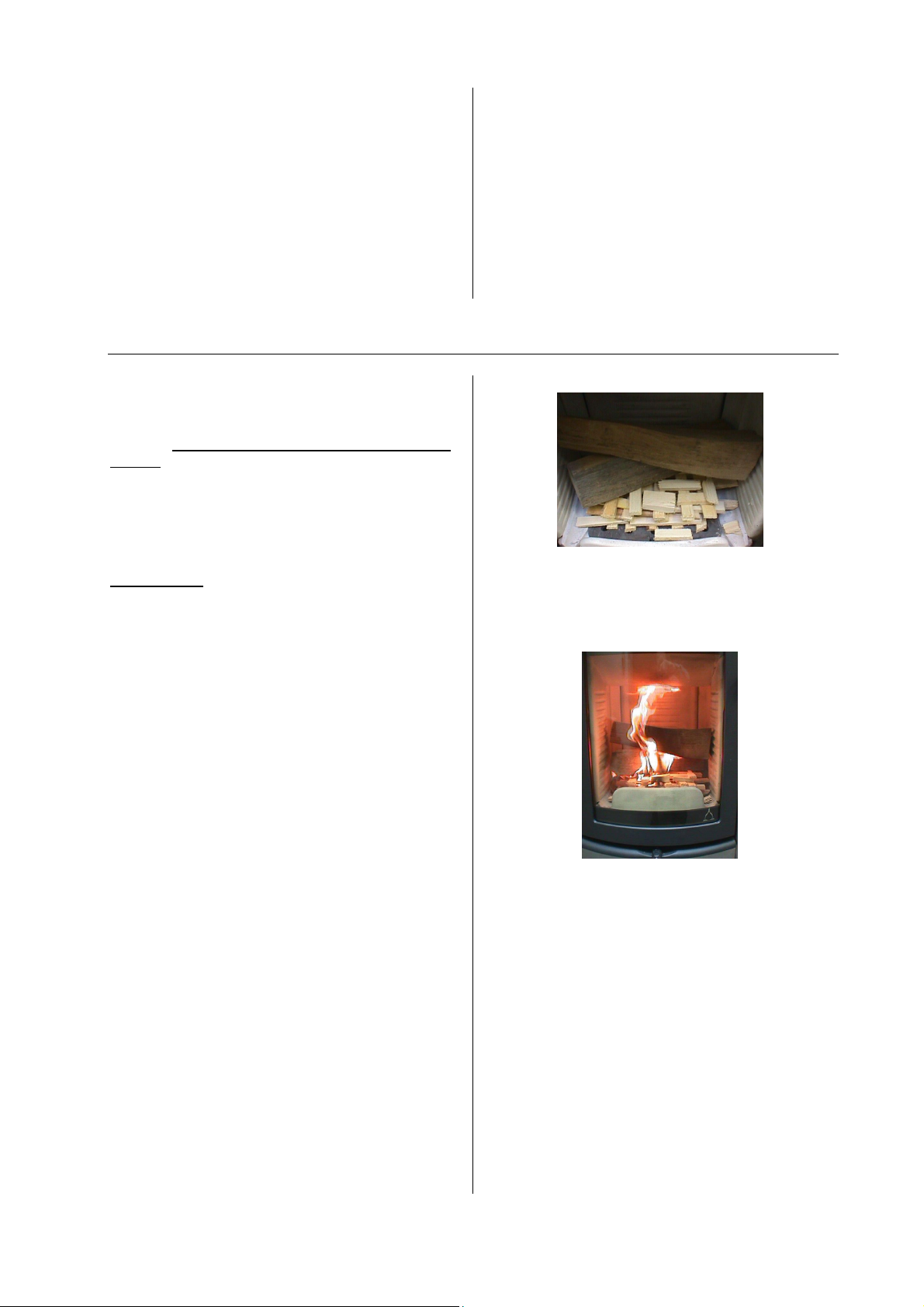

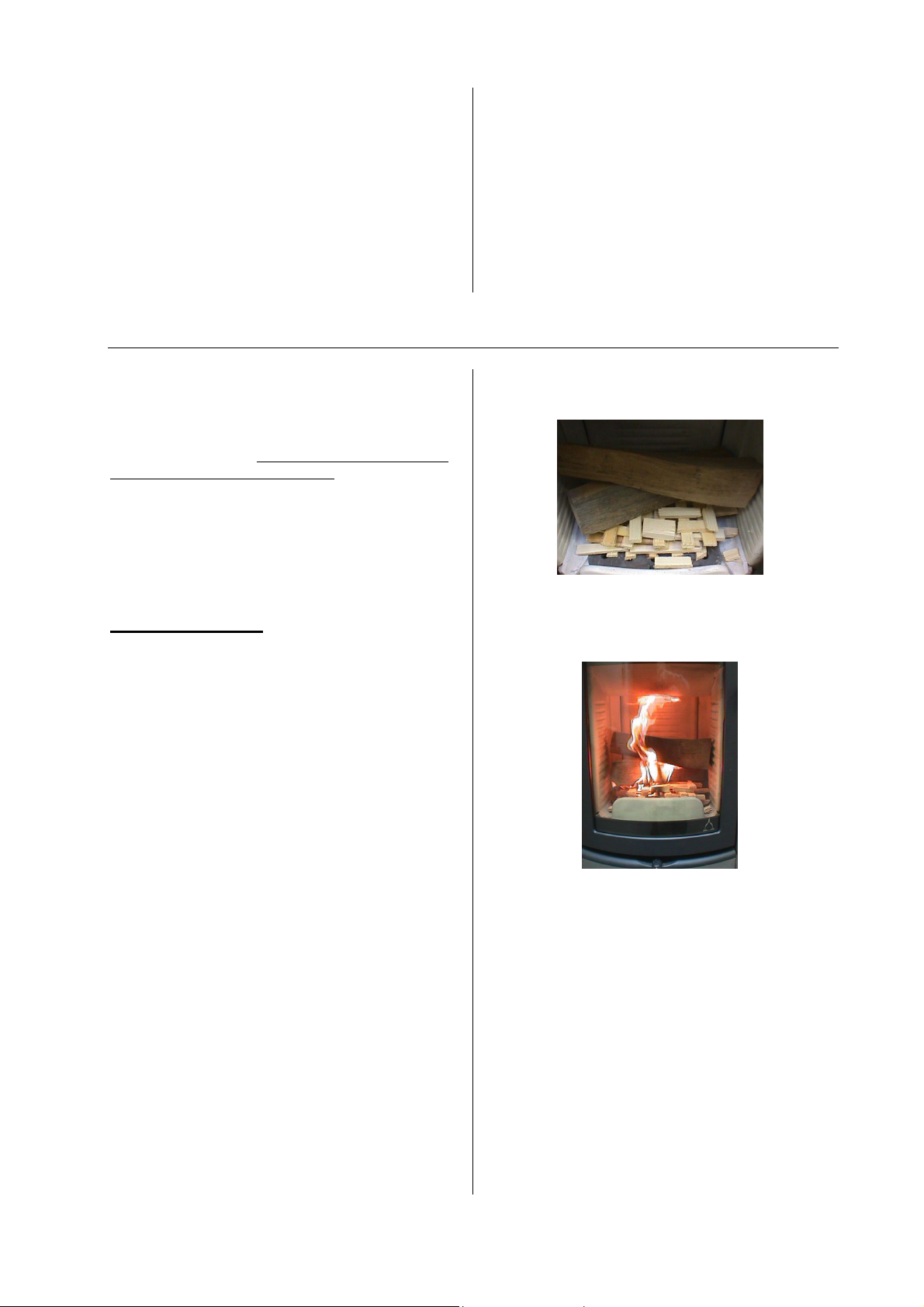

3. SO BEDIENEN SIE IHREN GUSSOFEN RICHTIG

Die erste Inbetriebnahme Ihres
Gussofens

Ihr Kaminofen wurde mit einem umweltverträglichen
Speziallack lackiert. Die Lackoberfläche ist bei
Auslieferung Ihres Ofen noch weich. Die Aushärtung
des Lacks erfolgt bei der ersten Inbetriebnahme. Die
Lackoberfläche darf während dieses Vorganges nicht
berührt werden. Der Gußofen muß mindestens
1,5 Stunden stark aufgeheizt werden. Bei der
Aushärtung des Lackes können sichtbare Dämpfe
freiwerden. Öffnen Sie daher vor der ersten
Inbetriebnahme die Fenster, dadurch können die
Dämpfe schnell abziehen

BITTE BERÜCKSICHTIGEN SIE: Erst nach
mehreren Heizvorgängen ist der Betrieb Ihres Ofens
nur mehr vom heimeligen Geruch des verbrennenden
Holzes geprägt.

.

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbelassenes Holz
(Hartholz bevorzugt), Holzbriketts

.

Maximale Brennstoffmenge

Maximal aufzugebende Brennstoffmenge: ca. 1,6
kg Holz oder ca. 1,6 kg Holzbriketts.

Größere Brennstoffmengen können zu Überhitzung
und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15 %)
und unbehandelt sein. Außerdem muß die richtige
Brennholzmenge verbrannt werden, um eine
saubere, emissionsarme Verbrennung zu erreichen.

Richtig Feuer machen

Bereiten Sie alles zum Anheizen vor –
Weichholzspäne, Anzündhilfe (wie z.B. Austroflamm
Anzünder), Brennholz. Fig. 3 gibt Ihnen eine
Richtlinie hinsichtlich der Menge an Heizmaterial.

Öffnen Sie die Primär- und Sekundärluftzufuhr
maximal. (siehe Fig. 2 „AUF“).
Öffnen Sie die Ofentür

.

Legen Sie 2 – 3 Stk. Anzündhilfen auf den Feuer­raumboden. Legen Sie darauf eine handvoll Weich­holzspäne. Legen Sie auf diese Späne 1 – 2 Scheite

.

Holz

Fig 3: Anzünden

Zünden Sie nun die Anzündhilfen an. Schließen Sie
die Feuerraumtür. Sobald die Weichholzspäne gut
brennen, schließen Sie den Primärluftschieber (siehe
Fig. 2 „ZU“)

Sobald die Holzscheite gut brennen, können Sie mit
dem Sekundärluftschieber die Heizleistung regulieren
(Schieber auf Maximalstellung „AUF“ = maximale
Heizleistung – siehe Fig. 2).

Beim Nachlegen gehen Sie prinzipiell wie beim
Anheizen vor: beide Luftschieber öffnen, Ofentüre
vorsichtig öffnen, Holz nachlegen, Türe schließen.
Warten Sie, bis das nachgelegte Holz brennt. Dann
schließen Sie den Primärluftschieber. Regeln Sie in
der Folge die Heizleistung mit dem
Sekundärluftschieber

.

Fig. 4: Primärluftschieber schließen

.

Symbolabbildungen

Pallas 3 deutsch

Heizen in der Übergangszeit

In der Übergangszeit, d.h. bei höheren Außentem­peraturen, kann es bei plötzlichem Temperaturan­stieg zu Störungen des Schornsteinzuges kommen,
so dass die Heizgase nicht vollständig abgezogen
werden. Die Feuerstätte ist dann mit geringeren
Brennstoffmengen zu befüllen und bei weiter
geöffneter Stellung des Primärluftschiebers/-reglers
so zu betrieben, dass der vorhandene Brennstoff
schneller (mit Flammenentwicklung) abbrennt und
dadurch der Schornsteinzug stabilisiert wird.

Hinweis bei Schornsteinbrand

Wird falscher oder zu feuchter Brennstoff verwendet,
kann es aufgrund von Ablagerungen im Schornstein
zu einem Schornsteinbrand kommen. Verschließen
Sie sofort alle Luftöffnungen am Kamin und infor­mieren Sie die Feuerwehr. Nach dem Ausbrennen
des Schornsteins diesen vom Fachmann auf Risse
bzw. Dichtheit überprüfen lassen.

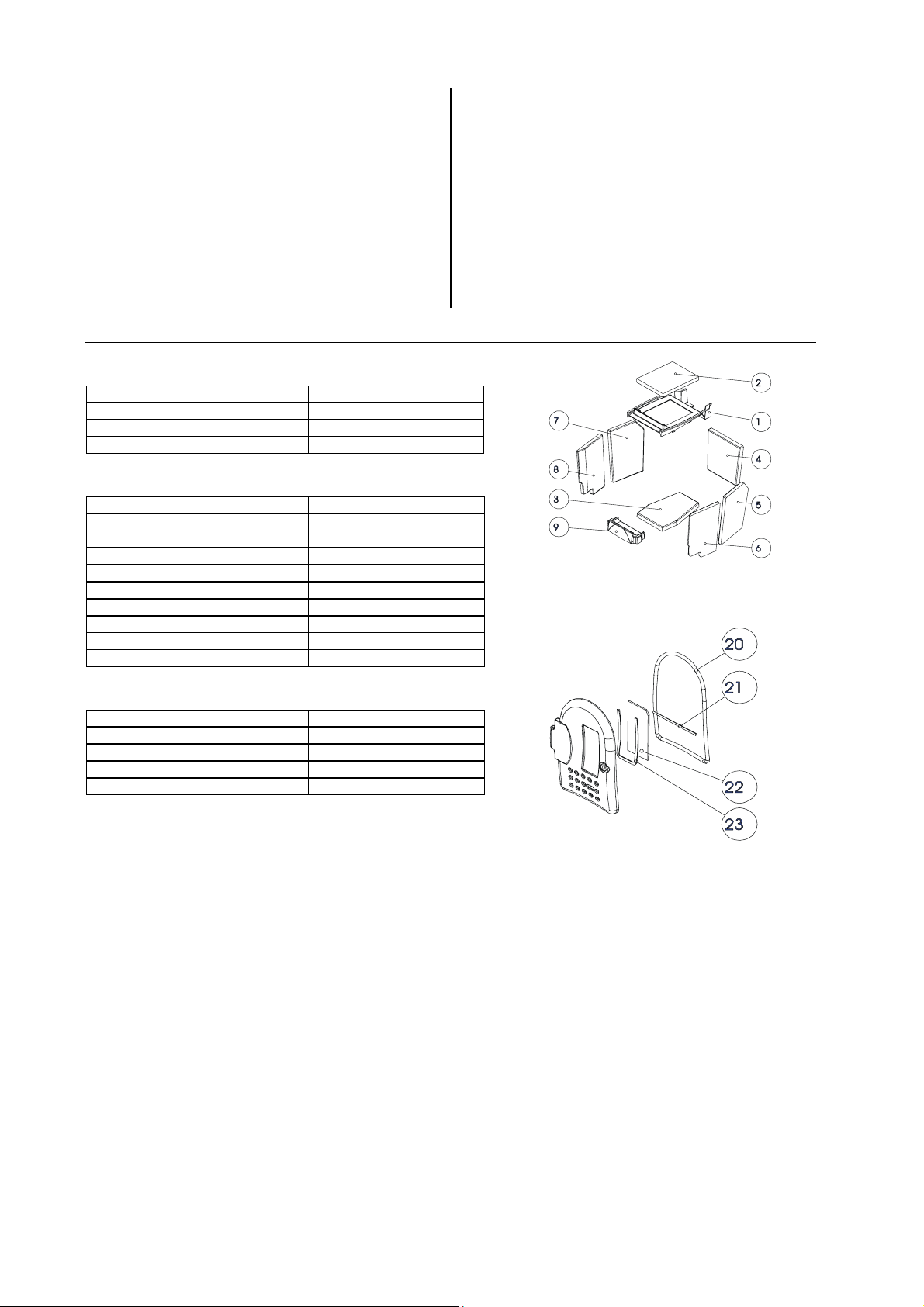

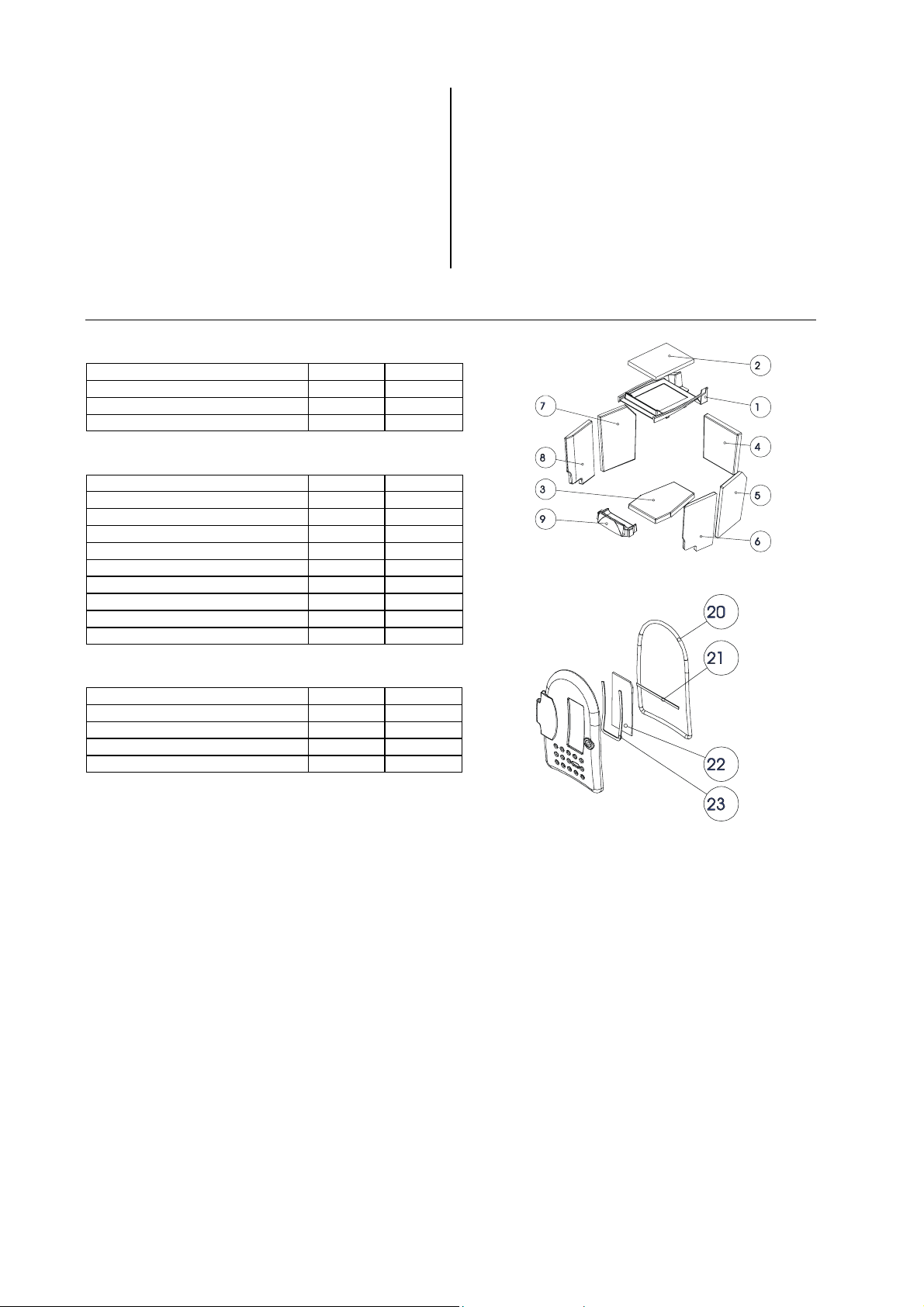

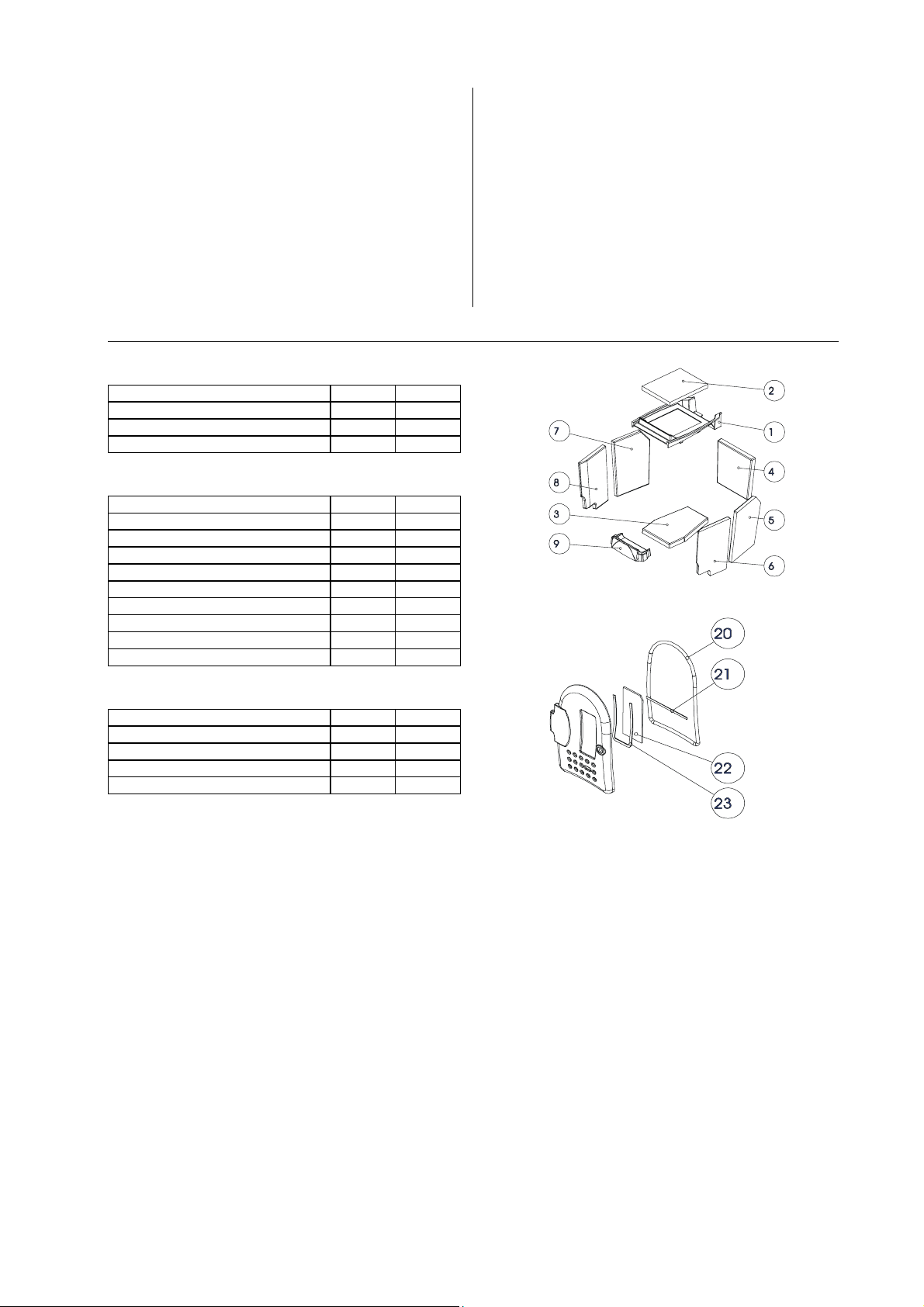

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

Dichtungen

Bezeichnung Nr.-Skizze Artikelnr.
Dichtung flach 8 x 2 x 400 mm, 21 710096
Dichtung flach 8 x 2 x 81 mm 23 710096
Dichtung rund d =10 x 1050 mm 20 710319

Keramott

Bezeichnung Nr.-Skizze Artikelnr.
G1 Keramott Boden 3 716213
G1 Keramott Holzfänger 9 716249
G1 Keramott Seite links vorne 8 716215
G1 Keramott Seite links hinten 7 716211
G1 Keramott Rückwand 4 716214
G1 Keramott Seite rechts vorne 6 716247
G1 Keramott Seite rechts hinten 5 716248
G1 FR-Umlenkplatte 1 716054
G1 Vermiculitplatte oben 2 716210

Sonstiges

Bezeichnung Nr.-Skizze Artikelnr.
G1 Türglas 22 716063
Ofenlack -- 650002
Austroflamm Anzünder Dose à 100 Stk. -- 640162
Glasreiniger 0,5l -- 640070

Zubehör

Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke und Pflegemittel.

WICHTIG: Lassen Sie defekte Teile ausschließlich von Ihrem Fachhändler austauschen. Damit ist

gewährleistet, daß Ihr Gussofen sicher und funktionstüchtig ist und bleibt.
Die Feuerstätte darf nicht verändert werden.

Pflege

Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte
Oberflächen dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es
ebenfalls Spezialreiniger.

Reinigung

Der Ofen, Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z.B. nach der Reinigung des
Schornsteines – nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss
ebenfalls regelmäßig durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt
Ihr zuständiger Schornsteinfegermeister Auskunft. Der Ofen sollte jährlich durch einen Fachmann
überprüft werden.

Numerierung Keramott = Einbaureihenfolge!
