Page 1
Benutzerhandbuch / manual / manuale / manuel
Benutzerhandbuch / user instructions
istruzioni per l’uso / manuel d’instructions
GLASS
Page 2
g
A
Fig. 1
. 2
Fi
deutsch english italiano français
AUF – ZU open – closed aperto – chiuso ouvert - fermé
Sekundärluftschieber secondary air supply Regolazione aria secondaria Coulisseau d’entrée d’air second.
Primärluftschieber primary air supply Regolazione aria primaria Coulisseau d’entrée d’air primaire
C
B
deutsch english italiano français
Inhalt Contents Indice sommaire
1. Techn. Daten 1 1. Techn. data 4 1. Dati tecnici 7 1. Caractéristiques 10
2. Wichtige Informationen 1 2. Important information 4 2. Informazioni importanti 7 2. Infos importantes 10
3. So bedienen Sie Ihren 3. Correct operation 3. Per un uso corretto della 3. Bien utiliser votre
Kaminofen richtig 2 of your stove 5 vostra Kaminofen 8 poêle 11
4. Die wichtigsten 4. The most important 4. Prospetto dei ricambi 4. Principales pièces
Ersatzteile - Übersicht 3 spare parts - overview 6 principali 9 détachées 12
Garantie 13 Guarantee 13 Garanzia 14 Garantie 14
Page 3
Glass 1 deutsch
g
1. TECHNISCHE DATEN
Als Kaminofen der Bauart 1 ist ein Anschluß an einen
bereits mit anderen Öfen und Herden für feste
Brennstoffe belegten Schornstein möglich, sofern die
Schornsteinbemessung
gemäß DIN 4705, Teil 3,
dem nicht widerspricht.
TECHNISCHE DATEN
Höhe 1007 mm
Breite 404 mm
Tiefe 404 mm
Gewicht mit Stahlmantel 110 k
Rauchrohrabgang Durchmesser 130 mm
Nennwärmeleistung lt. EN 13240 4 kW
Maximale Heizleistung 6 kW
Kleinste Heizleistung 2,5 kW
Raumheizvermögen (abhängig
von der Hausisolierung)
34 – 88
m³
Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessung
des Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom geschlossen 5,3 g/s
Abgastemperatur geschlossen 300 °C
Mindestförderdruck bei
Nennwärmeleistung (NWL)
bei 0,8facher
geschlossen 10 Pa
8 Pa
NWL
2. WICHTIGE INFORMATIONEN
Die Informationen in diesem Handbuch sind
allgemeiner Natur.
Nationale und europäische
Normen, örtliche und baurechtliche Vorschriften
sowie feuerpolizeiliche Bestimmungen sind
einzuhalten.
Allgemeine Sicherheitshinweise
zum Betrieb Ihres Kaminofens
• Lesen Sie vor der Inbetriebnahme des Ofens das
gesamte Handbuch gründlich durch und beachten Sie
die Warnhinweise.
• Für den Transport Ihres Heizgerätes dürfen nur
zugelassene Transporthilfen mit ausreichender
Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter
oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird
Wärmeenergie frei, die zu einer starken Erhitzung der
Oberfläche des Heizgerätes, der Türen, der Tür- und
Bediengriffe, der Türgläser, der Rauchrohre und
gegebenenfalls der Frontwand des Heizgerätes führt.
Die Berührung dieser Teile ohne entsprechende
Schutzbekleidung oder Hilfsmittel wie z.B.
Hitzeschutzhandschuhe oder Betätigungsmittel (kalte
Hand), ist zu unterlassen.
• Machen Sie Ihre Kinder auf diese besondere
Gefahr aufmerksam und halten Sie sie während des
Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel
„saubere Verbrennung“ angeführte, genehmigte
Heizmaterial.
• Das Verbrennen oder Einbringen von leicht
brennbaren oder explosiven Stoffen, wie leere
Spraydosen und dgl. in den Brennraum, sowie deren
Lagerung in unmittelbarer Nähe Ihres Heizgerätes, ist
wegen Explosionsgefahr strengstens verboten.
• Beim Nachheizen sollen keine weiten oder leicht
brennbaren Kleidungsstücke getragen werden.
• Das Abstellen von nicht hitzebeständigen
Gegenständen auf dem Heizgerät oder in dessen
Nähe ist verboten.
• Legen Sie keine Wäschestücke zum Trocknen
auf den Ofen. Auch Wäscheständer oder dgl. müssen
in ausreichendem Abstand vom Heizgerät aufgestellt
werden – Brandgefahr.
• Der Kaminofen Glass ist keine DauerbrandFeuerstelle.
• Beim Betrieb Ihres Heizgerätes ist das
Verarbeiten von leicht brennbaren und explosiven
Stoffen im selben oder in anschließenden Räumen
verboten
Kaminofenaufstellung
Einzuhaltende Sicherheitsabstände
(Mindestabstände - siehe auch Typenschild)
Fig. 2
a > 800 mm
b > 800 mm
c > 100 mm
(a - nach vorne im Strahlungsbereich)
(b - seitlich)
(c – hinten)
Bitte beachten Sie, dass der Aufstellungsraum mind.
eine Türe / ein Fenster ins Freie aufweist oder mit
einem derartigen Raum direkt verbunden sein muss.
Andere Feuerstätten und Dunstabzugshauben dürfen
nicht im Raumluftverbund mit Feuerstätten betrieben
werden.
Technische und optische Änderungen, Satz- und Druckfehler vorbehalten.
Page 4
deutsch 2 Glass
Bodentragfähigkeit
Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit
der Unterkonstruktion dem Gewicht Ihres
Kaminofens standhält.
Verbrennungsluft
Als Betreiber müssen Sie für ausreichende Ver-
brennungsluft sorgen. Bei abgedichteten Fenstern
und Türen kann es sein, dass die Frischluftzufuhr
nicht mehr gewährleistet ist bzw. das Zugverhalten
des Ofens beeinträchtigt wird. Ggf. muss für eine
zusätzliche Frischluftzufuhr gesorgt werden. Bitte
befragen Sie Ihren Fachhändler.
Rauchrohranschluß
Für den Anschluß der Rauchrohre an den
Schornstein gibt es zu Ihrer eigenen Sicherheit
strenge Richtlinien. Ihr Kaminofen-Fachhändler
kennt diese. Beauftragen Sie daher unbedingt
Ihren Fachhändler mit dem Rauchrohranschluß.
3. SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG
Zugelassene Brennstoffe
Trockenes, gut abgelagertes, naturbelassenes Holz
(Hartholz bevorzugt), Holzbriketts
Maximale Brennstoffmenge
Maximal aufzugebende Brennstoffmenge: 1,3 kg Holz
oder 1 kg Holzbriketts.
Größere Brennstoffmengen können zu Überhitzung
und Beschädigungen am Ofen führen!
Saubere Verbrennung
Das Brennholz muß trocken (rel. Holzfeuchte < 15 %)
und unbehandelt sein. Außerdem muß die richtige
Brennholzmenge verbrannt werden, um eine
saubere, emissionsarme Verbrennung zu erreichen.
Richtig Feuer machen
Bereiten Sie alles zum Anheizen vor –
Weichholzspäne, Anzündhilfe (wie z.B. Austroflamm
Anzünder), Brennholz. Fig. 3 gibt Ihnen eine
Richtlinie hinsichtlich der Menge an Heizmaterial.
Öffnen Sie die Primär- und Sekundärluftzufuhr
maximal. (siehe Fig. 2 „AUF“).
Öffnen Sie die Kaminofentür
Legen Sie 2 – 3 Stk. Anzündhilfen auf den Feuerraumboden. Legen Sie darauf eine handvoll Weichholzspäne. Legen Sie auf diese Späne 1 – 2 Scheite
.
Holz

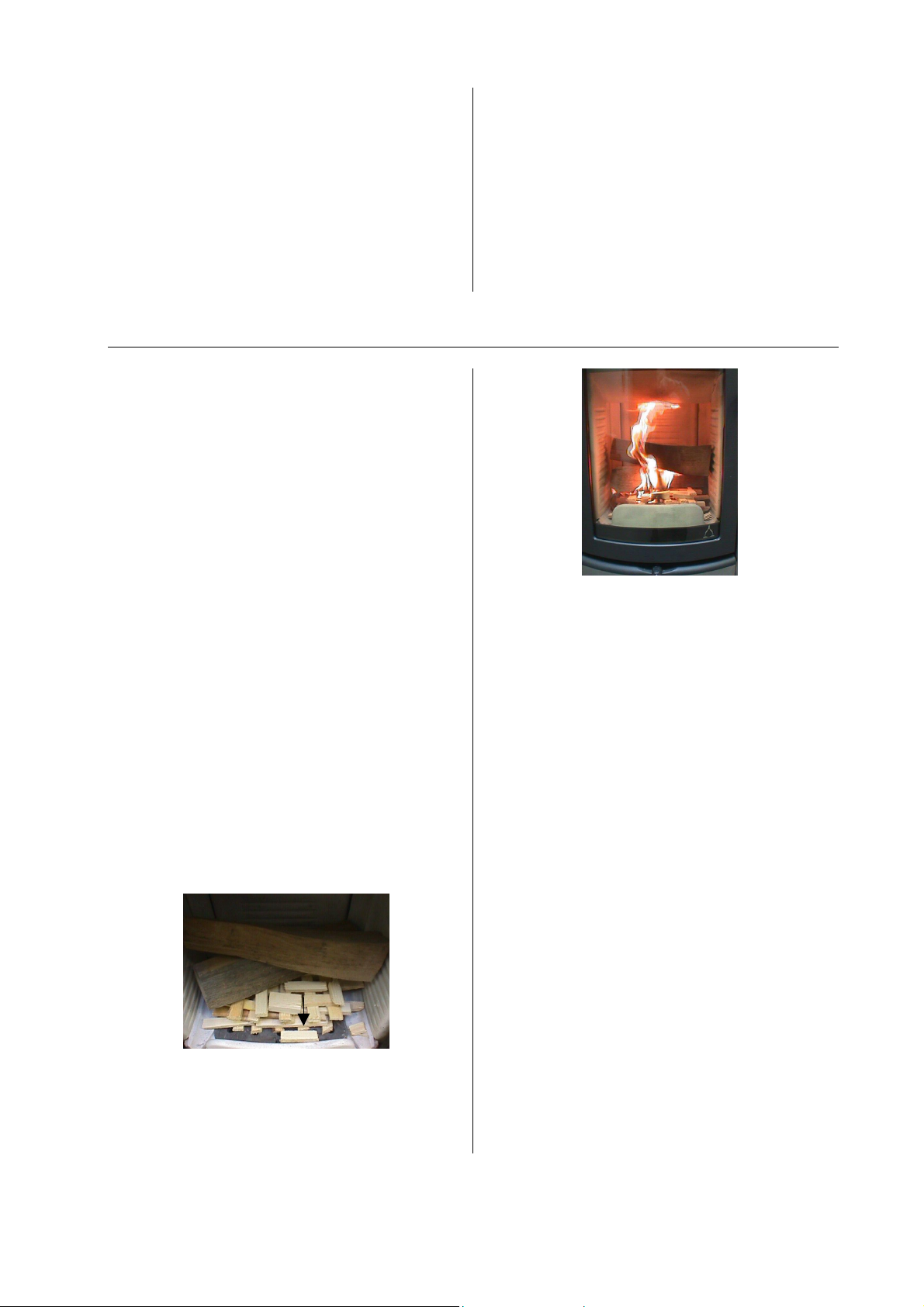

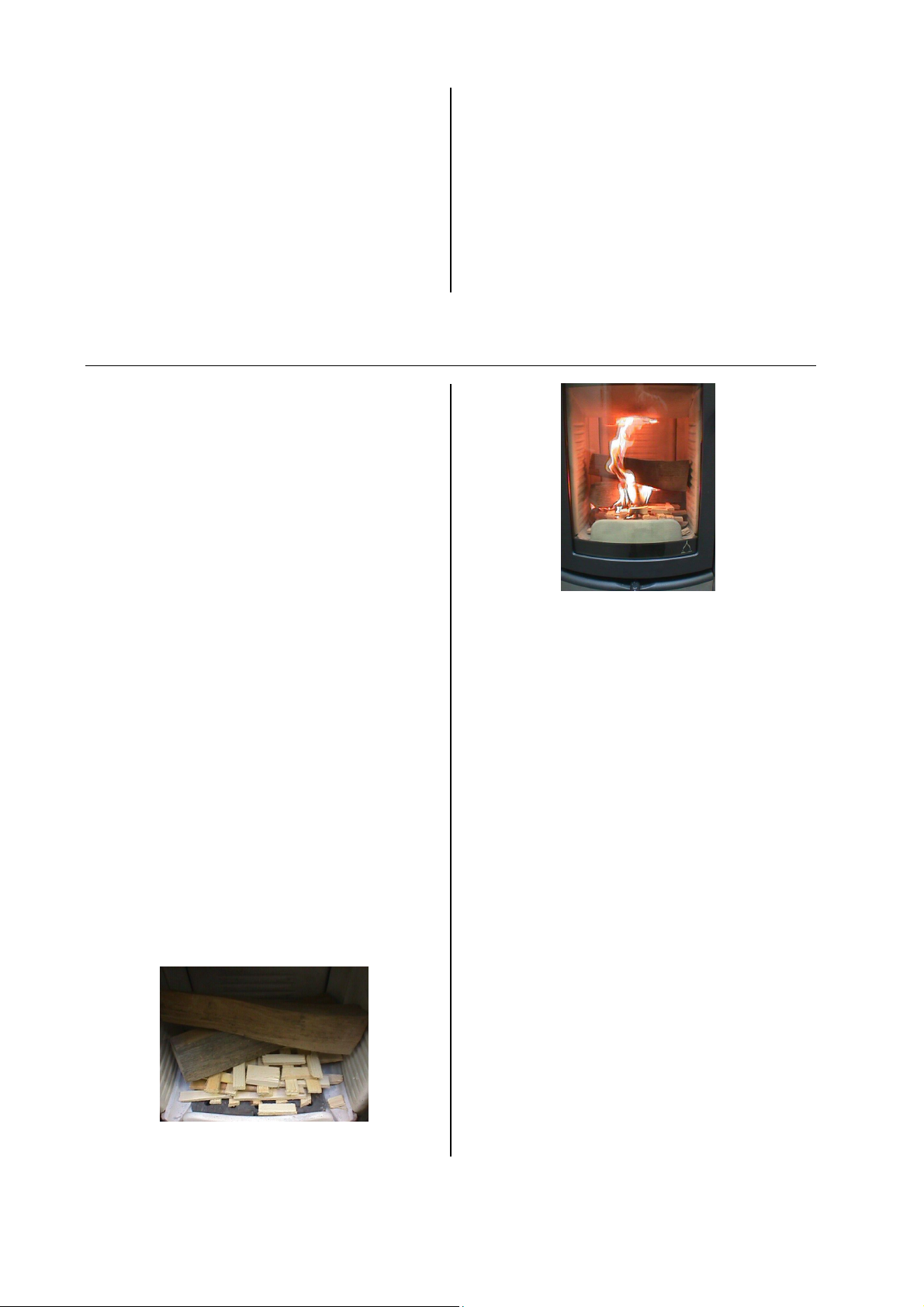

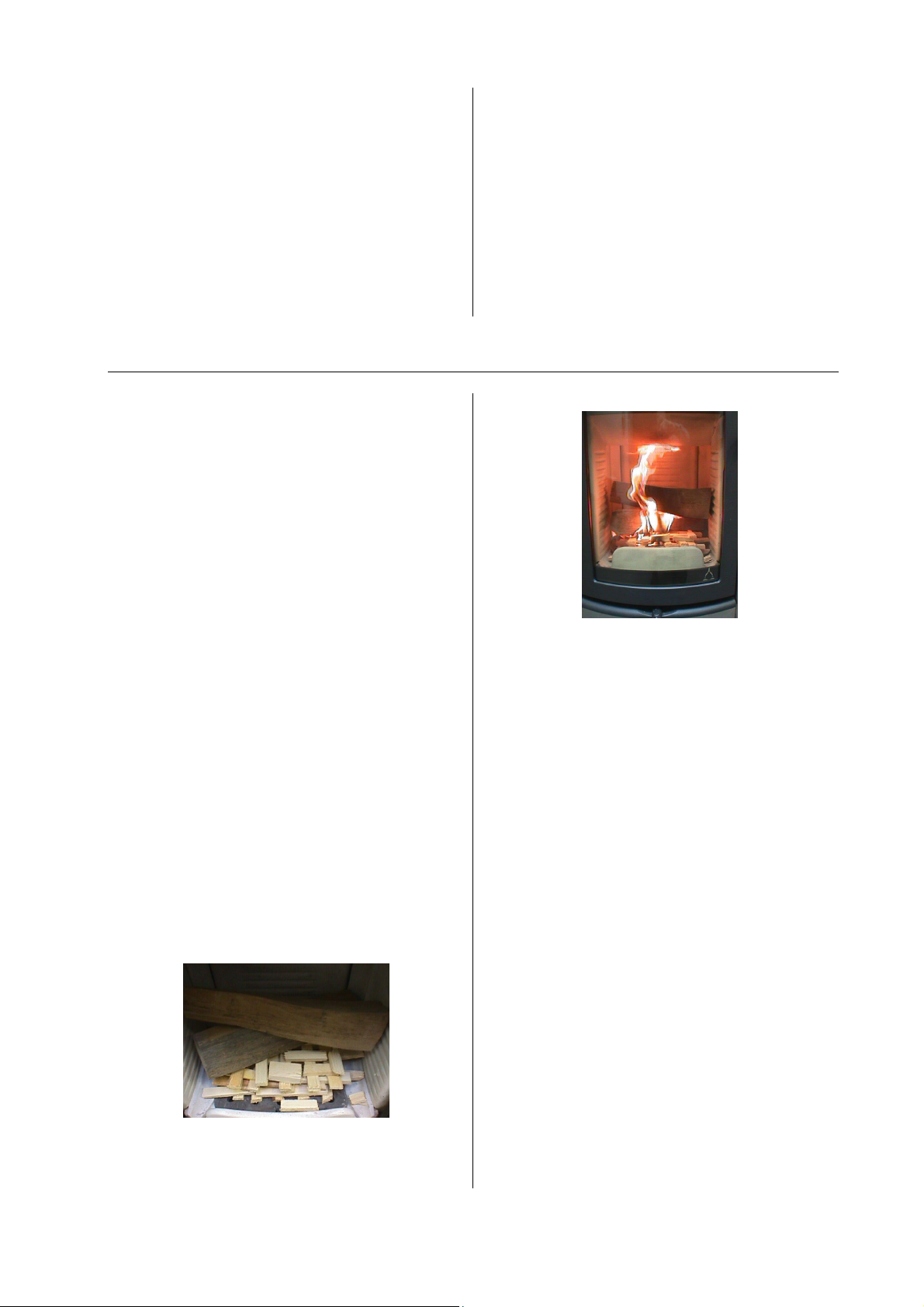

Fig 3: Anzünden
Zünden Sie nun die Anzündhilfen an. Schließen Sie
die Feuerraumtür
.
Fig. 4: Luftschieber regulieren
Sobald die Holzscheite gut brennen, können Sie mit
dem Luftschieber die Heizleistung regulieren
(Schieber auf Maximalstellung „AUF“ = maximale
Heizleistung – siehe Fig. 2).
Beim Nachlegen gehen Sie prinzipiell wie beim
Anheizen vor: Luftschieber öffnen, Ofentüre vorsichtig
öffnen, Holz nachlegen, Türe schließen. Warten Sie,
bis das nachgelegte Holz brennt. Dann schließen Sie
den Luftschieber. Regeln Sie in der Folge die
Heizleistung mit dem Luftschieber
.
.
Heizen in der Übergangszeit
In der Übergangszeit, d.h. bei höheren Außentemperaturen, kann es bei plötzlichem Temperaturanstieg zu Störungen des Schornsteinzuges kommen,
so dass die Heizgase nicht vollständig abgezogen
werden. Die Feuerstätte ist dann mit geringeren
Brennstoffmengen zu befüllen und bei weit
geöffnetem Primärluftschieber/-regler so zu
betrieben, dass der vorhandene Brennstoff schneller
(mit Flammenentwicklung) abbrennt und dadurch der
Schornsteinzug stabilisiert wird.
Symbolabbildungen
Page 5
Glass 3 deutsch
Hinweis bei Schornsteinbrand
Wird falscher oder zu feuchter Brennstoff verwendet,
kann es aufgrund von Ablagerungen im Schornstein
zu einem Schornsteinbrand kommen. Verschließen
Sie sofort alle Luftöffnungen am Kamin und
informieren Sie die Feuerwehr. Nach dem
Ausbrennen des Schornsteins diesen vom Fachmann
auf Risse bzw. Dichtheit überprüfen lassen.

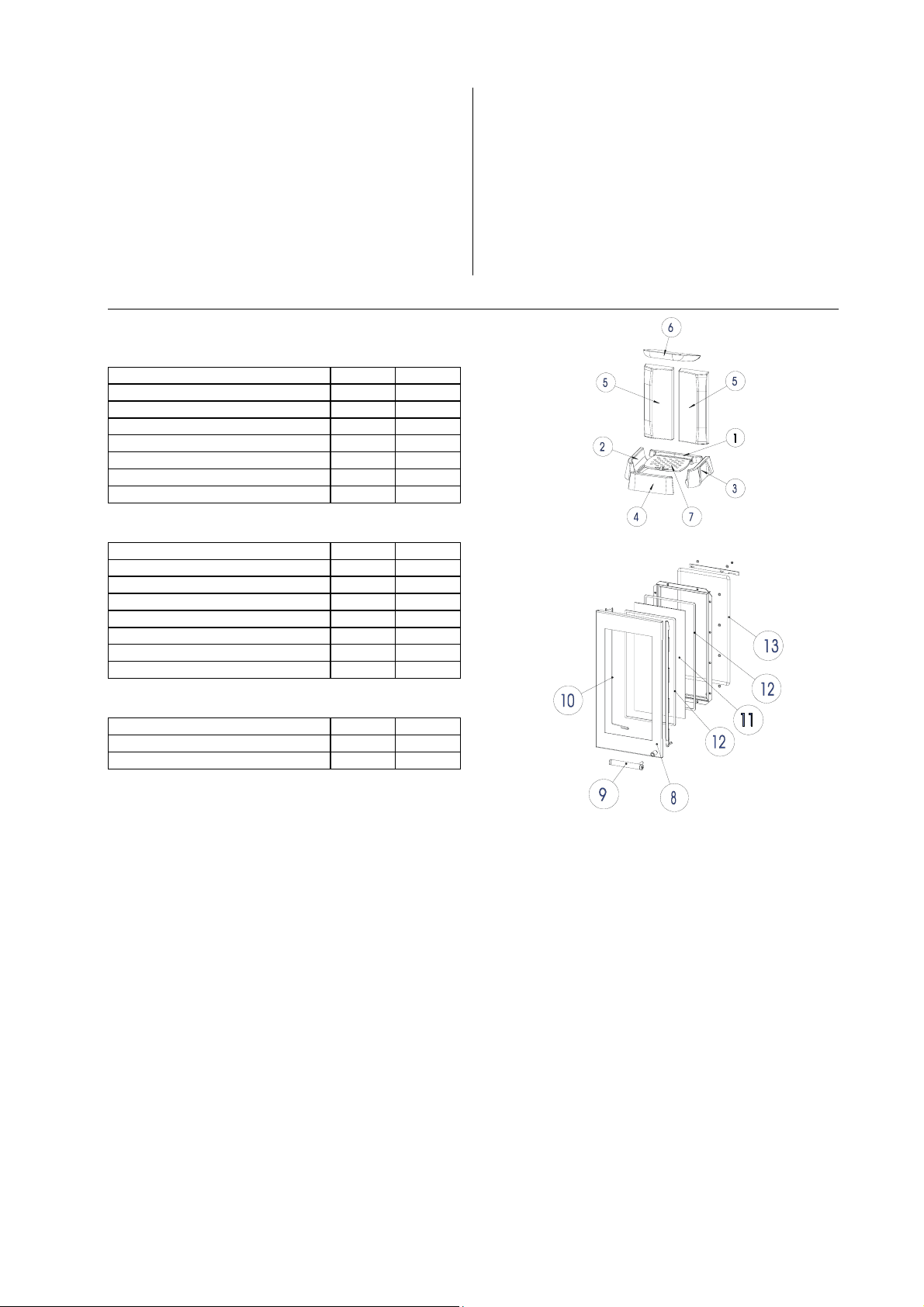

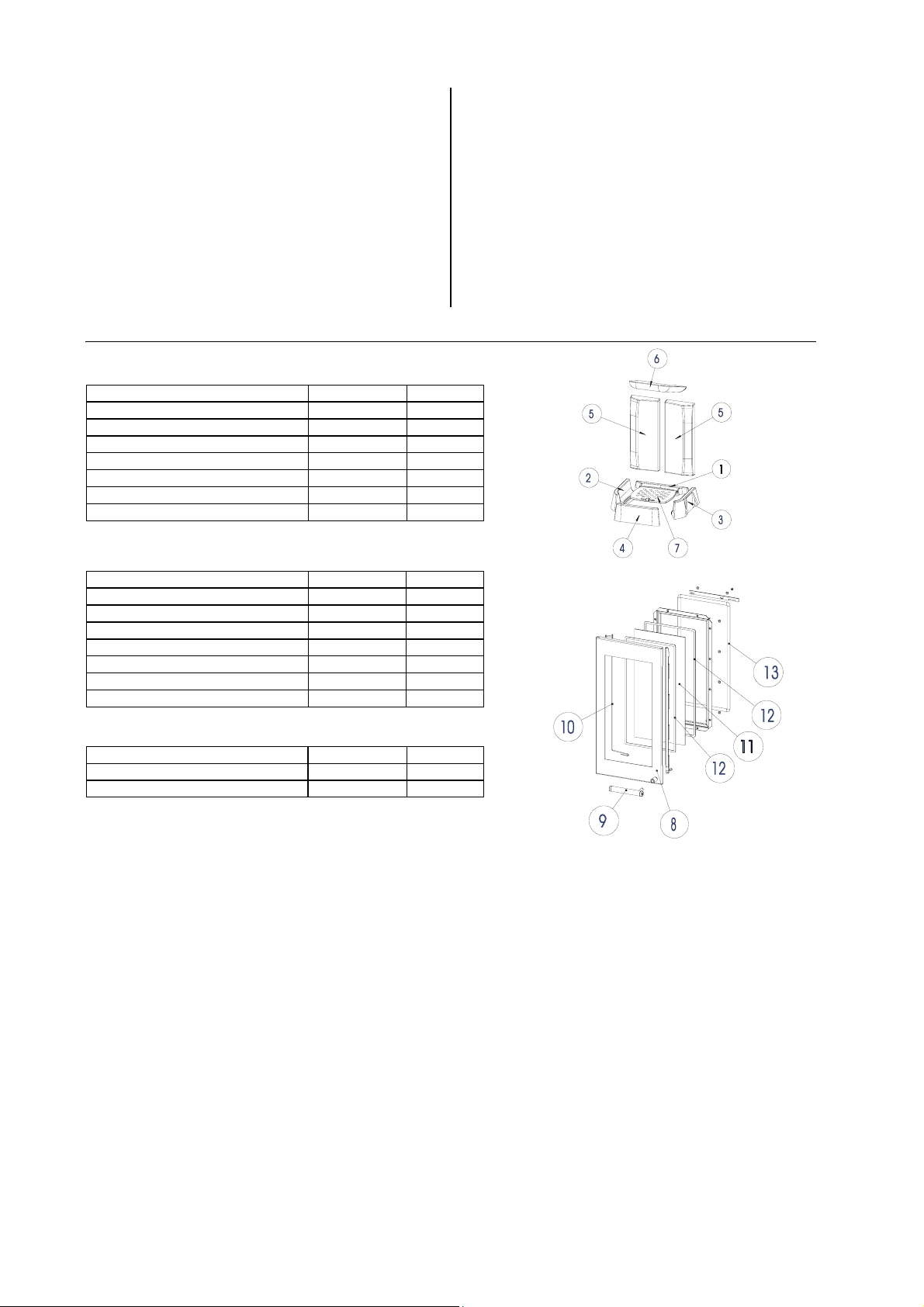

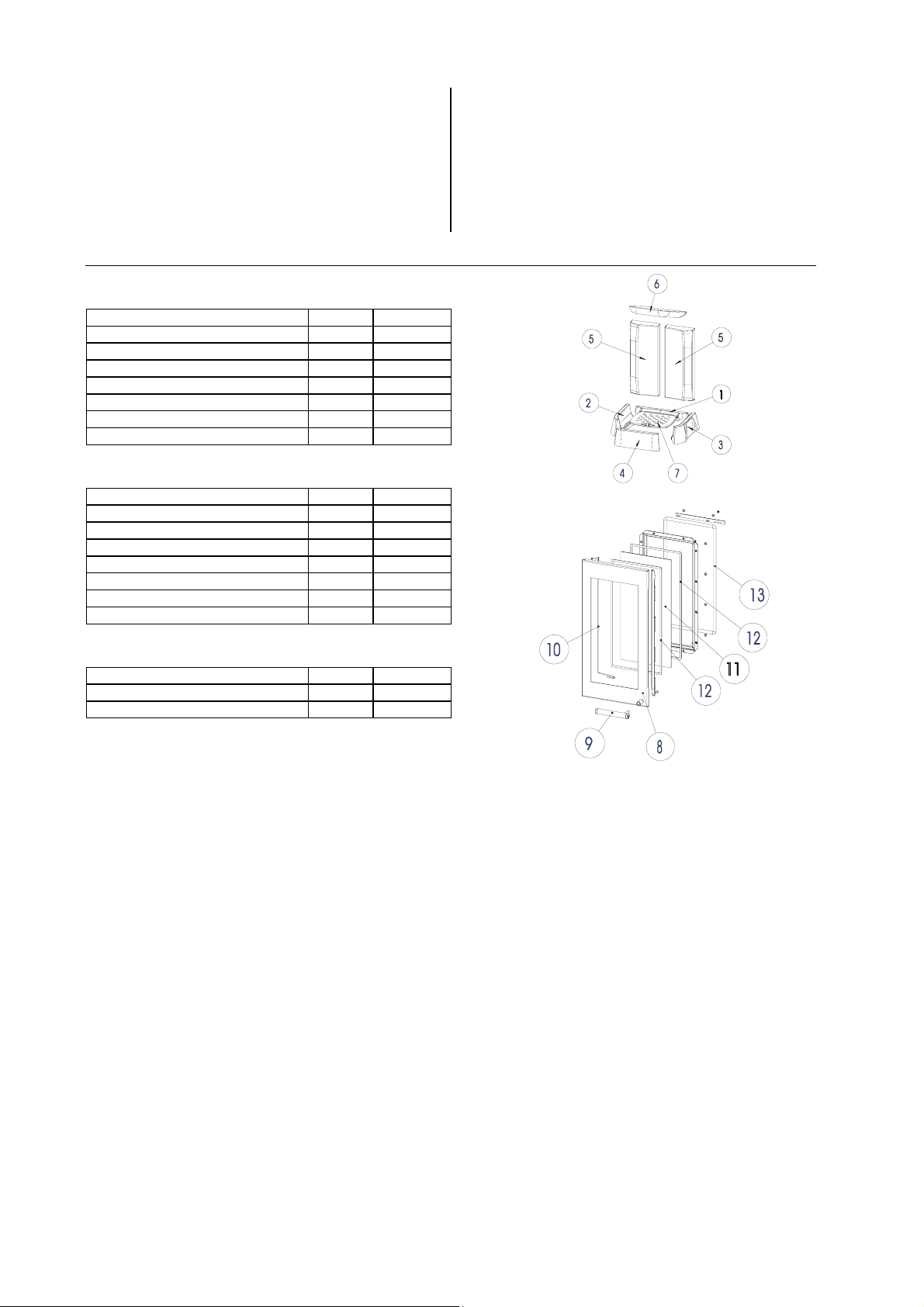

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT
Keramott
Bezeichnung Nr.-Skizze Artikelnr.
Keramott Boden hinten 1 714807
Keramott Boden links 2 714808
Keramott Boden rechts 3 714809
Keramott Holzfänger 4 714805
Keramott Rückwand 5 714810
Keramott Umlenkplatte 6 714806
Rost 7 716408
Sonstiges
Bezeichnung Nr.-Skizze Artikelnr.
Glass Tür 8 714862-29
Vollgriff komplett 9 714800
Glass BA1 Feder 10 714861-15
Glass Türglas 11 714820
Glasreiniger 0,5l -- 640070
Ofenlack -- 650002
Austroflamm Anzünder Dose à 100 St. -- 640162
Dichtungen
Bezeichnung Nr.-Skizze Artikelnr.
Flachdichtung 8mm x 2mm (1,7m) 12 710096
Runddichtung Ø14mm (1,6m) 13 718429
Zubehör
Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke, Pflegemittel oder
das Heat Memory System zur Wärmespeicherung.
WICHTIG: Lassen Sie defekte Teile ausschließlich von Ihrem Kaminofenfachhändler austauschen.
Damit ist gewährleistet, daß Ihr Kaminofen sicher und funktionstüchtig ist und bleibt.
Die Feuerstätte darf nicht verändert werden.
Pflege
Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte
Oberflächen dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es
ebenfalls Spezialreiniger.
Reinigung
Der Kaminofen, Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z. B. nach der
Reinigung des Schornsteines – auf Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein
muss ebenfalls regelmäßig durch den Schornsteinfeger gereinigt werden. Über die notwendigen
Intervalle gibt Ihr zuständiger Schornsteinfegermeister Auskunft. Der Kaminofen sollte jährlich durch
einen Fachmann überprüft werden.
Nummerierung Keramott = Einbaureihenfolge!
Page 6
Glass 4 english
g
1. TECHNICAL DATA
As a stove of construction type 1, it is possible to
connect it to the flue pipe of an existing other stove or
another hearth for solid fuels, as long as the chimney
complies with DIN 4705, Part 3.
TECHNICAL DATA
Height 1007 mm
Width 404 mm
Depth 404 mm
Weight 110 k
Flue pipe outlet diameter 130 mm
Nominal thermal output (EN 13240) 4 kW
Maximum thermal capacity 6 kW
Smallest heating capacity 2,5 kW
.
Room heating capacity (depending on
building insulation)
Exhaust values for multiple use of the chimney in
accordance with DIN 4705, Part 3 and for the
calculation of the chimney measurements in
accordance with DIN 4705, Part 2
Fluegas mass flow closed 5,3 g/s
Fluegas temperature closed 300 °C
Minimum feed pressure
Nominal thermal output
at 0.8 times
closed 10 Pa
n. ther. outp.
34 - 88m³
8 Pa
2. IMPORTANT INFORMATION
The installation and operation information given here
is of general nature.
standards, local and building regulations as well as
fire prevention laws must be observed during the
operation of the stove.
National and European
General safety instructions for
the operation of your stove
• Thoroughly read the entire instructions before
starting up your stove and observe the caution
notices.
• Your heating unit may not be moved without
approved means of transport with sufficient loadbearing capacity.
• Your heating unit is not suitable to be used as a
stand or as a ladder.
• The burning of fuel releases thermal energy that
leads to a substantial heating up of the surface of the
heating unit, the doors and operating handles
mounted on the door, the door glass, the flue pipes
and in some cases the front wall of the heating unit.
Do not touch any of these surfaces without respective
protective clothing or without the help of accessories
such as heat-resistant gloves or a “cold hand”.
• Make your children aware of this particular
danger and keep them at a distance from the heating
unit whenever it is in operation.
• Only burn approved fuels and materials listed in
the chapter “Clean Burning”.
• The burning or placing of flammable or explosive
materials, such as empty spray cans and such like
into the firebox as well as the storage of such
materials in the immediate vicinity of your heating unit
is strictly forbidden due the danger of explosion.
• Do not wear loose or flammable clothing when
adding fuel to the fire.
• Placing non-heat-resistant objects on the
heating unit or in the vicinity of the heating unit is
forbidden.
• Do not lay laundry onto the stove for drying.
Laundry hung up to dry must be kept at a safe
distance from the stove because of the danger of fire.
• The woodstove Glass is not suitable for long
term heating.
• During the operation of your heating unit it is
forbidden to use flammable or explosive materials in
the same or an adjacent room to the one in which
your heating unit is located
Setting up your stove
Required safety distances (Minimum
distances – see name plate - in fig. 2)
a > 800 mm
b > 800 mm
c > 100 mm
(a – in the front of the radiated area)
(b – to the side) (c – to the rear)
Make sure that the room in which the stove is set up
has at least one door or window into the outside or is
directly adjacent to such a room. Other fireplaces and
extractor hoods must not be operated in the same
room as the stove
.
Subject to technical and optical modifications. Formatting and printing errors excepted.
Page 7
english 5 Glass
Floor load capacity
Make sure that the load capacity of the supporting
construction is sufficient to carry the weight of the
entire unit, before the heating unit is installed.
Combustion air
Being the user of the stove you must take care of a
sufficient combustion air supply. Sealed-up windows
and doors may not allow a sufficient combustion air
supply or disturb the draught behaviour of your stove.
Please ensure the additional supply of fresh
combustion air if necessary. For details please
consult your specialist retailer
Stove pipe connection
For your own safety stringent laws apply for
connecting the stove pipes to the chimney. Your
professional dealer or distributor knows these laws.
Please have your certified retailer carry out the
connection of your stove
.
3. CORRECT OPERATION OF YOUR STOVE
Approved fuels
Dry, well cured and natural wood (hardwood
preferred), wood briquettes.
Maximum amount of fuel
Maximum amount of fuel to be added: 1,3 kg wood or
1 kg wood briquettes. Larger amounts of fuel can lead
to overheating and thus damage the stove.
Clean burning
The wood must be dry (relative wood moisture
< 15%) and untreated and the right amount of wood
must be burnt in order to ensure a clean fire that
releases only small amounts of emissions.
Making a fire
Prepare everything you need for starting up the fire:
soft wood chips, ignition aid (such as Austroflamm
lighter), wood. Figure 1 provides a good overview of
the quantity of the materials you will need.
Open the air slider all the way. See figure 2.
Open the stove door.
Put ignition aid on the floor of the firebox.
Lay soft wood chips onto the paper.
Lay one or two logs of wood on the wood chips.
Figure 3: igniting the fire
Light the ignition aid. Close the firebox door.
Figure 4: regulate the air slider
As soon as the wood logs are burning well, you can
regulate the heating capacity with the air slider (slider
set to the maximum (“AUF”) setting produces
maximum heat – see figure 2.).
When adding wood to the fire, follow the same
procedure as when igniting the fire: Open the air
slider, carefully open firebox door, lay wood on the
fire, close the firebox door.
Wait until the added wood catches fire and is
burning. Then regulate the air slider again
Heating in-between seasons
Heating the stove in in-between seasons, when the
outside temperatures are higher, the flue gases may
not be able to escape completely and this may lead to
disturbances in the chimney draught, especially if the
temperatures are rising suddenly. The stove has to
be charged with less wood and the primary air has to
be increased so that the wood can burn down faster
(with visible flames) and thus the chimney flue can
stabilize.
symbol figures
Page 8
Glass 6 english
Chimney fire
A chimney fire may occur, due to sooting and
deposits in the chimney, if wrong or humid fuel is
used. Close all air inlets on the fireplace/chimney
immediately and call the fire brigade. Please have an
expert inspect your chimney for cracks and airtightness after the burning out of the chimney.
4. THE MOST IMPORTANT SPARES—OVERVIEW
Keramott
Description Nr.drawing Part number
Bottom rear, Keramott 1 714807
Bottom left, Keramott 2 714808
Bottom right, Keramott 3 714809
Wood retainer, Keramott 4 714805
Rear, Keramott 5 714810
Baffle plate, Keramott 6 714806
Grate 7 716408
Other parts
Description Nr.drawing Part number
Glass door 8 714862-29
Door handle 9 714800
Glass BA1 door spring 10 714861-15
Glass door glass 11 714820
Glass cleaner ½ litre -- 640070
Stove lacquer -- 650002
Wood lighter can à 100 pcs. -- 640162
Gaskets
Description Nr.drawing Part number
Flat gasket 8x2 mm (1,7 m) 12 710096
Gasket round Ø=14 mm (1,6 m) 13 718429
Accessories
You can obtain floor plates of glass or steel, fireplace utensils, care products or the Heat Memory System
for heat storage from your certified dealer.
IMPORTANT: Have defective parts replaced by your certified dealer. This will guarantee that your
stove functions properly and safely. The fireplae must not be amended.
Maintenance
To clean the glass, please use a specialized product such as Thermohit glass cleaner. Lacquered
surfaces are to be cleaned only with a cloth (may be damp). Special cleaning agents should also be used
for stainless steel surfaces.
Cleaning
The stove, flue outlets and smoke pipes should be cleaned and inspected for deposits every year – if
necessary more often, e.g. after the cleaning of the chimney. The chimney also has to be cleaned
regularly by the chimneysweeper. Your chimneysweeper will inform you of the necessary inspection
intervals. An expert should inspect the stove annually.
Keramott numbering = order of installation!
Page 9
Glass 7 italiano
A
g
1. DATI TECNICI
Questa stufa-caminetto (Kaminofen del tipo Bauart 1)
è adatta per essere collegata ad una canna fumaria
già utilizzata per altre stufe o fonti di calore che
impiegano combustibili solidi, se le dimensioni della
canna fumaria lo consentono (norma DIN 4705, Parte
).
3
DATI TECNICI
ltezza 1007 mm
Larghezza 404 mm
Profondità 404 mm
Peso 110 k
Diametro uscita fumi 130 mm
Rendimento nominale (secondo DIN
18891)
Rendimento massimo 6 kW
Rendimento minimo 2,5 kW
4 kW
Volume riscaldabile (dipende dalle
condizioni di isolamento
dellábitazione)
Valori delle emissioni per allacciamento multiplo
alla canna fumaria (secondo norma DIN 4705,
Parte 3) e per il calcolo delle dimensioni della
canna fumaria (secondo DIN 4705, Parte 2)
Flusso fumi chiuso 5,3 g/s
Temperatura fumi chiuso 300 °C
Depressione minima
con rendimento
Con potenza calorifica
nominale di 0,8 volte
chiuso 10 Pa
con r.nom. di
0,8 volte
34– 88 m³
8 Pa
2. INFORMAZIONI IMPORTANTI
Questo manuale contiene informazioni generali.
Devone essere rispettate sia le norme nazionale e
europee, le disposizioni locali e le leggi sul edilizia
ed anche le disposizioni dei vigili del fuoco.
Avvertenze generali e precauzioni
nell'impiego della Kaminofen
• Prima di mettere in funzione la stufa vi
raccomandiamo di leggere attentamente l'intero
manuale che vi fornisce importanti informazioni e
avvertimenti.
• Per il trasporto della stufa utilizzate mezzi idonei,
la cui portata sia sufficiente a sostenerne il peso.
• Non utilizzate la stufa come se fosse una scala o
un'impalcatura per salirvi sopra.
• In seguito alla combustione si libera energia
termica, che provoca un forte riscaldamento della
superficie della stufa e del tubo uscita fumi. Fate
attenzione quindi ed evitate di toccare componenti
come l'antina, la maniglia, le leve di regolazione delle
prese d'aria, il vetro ceramico, il tubo di uscita fumi ed
eventualmente la parte frontale della stufa senza una
protezione adeguata, ad esempio un guanto o altri
utensili (gancio smuovicenere, ”manofredda”).
• Istruite i vostri bambini su questi inconvenienti e
teneteli lontani dalla stufa quando è accesa.
• Utilizzate solo i combustibili indicati nel capitolo
„Combustibili adatti“.
• Nella camera di combustione non devono
essere infilate e bruciate sostanze facilmente
infiammabili od esplosive, come bombolette spray
vuote e simili. E’ severamente vietato lasciare tali
oggetti nelle immediate vicinanze della stufa (pericolo
di esplosione).
• Mentre si ricarica legna nella stufa accesa è
sconsigliato portare capi di abbigliamento che
possano prendere fuoco facilmente.
• Non appoggiate oggetti non resistenti al calore
sulla stufa o nelle sue immediate vicinanze.
• Non mettete ad asciugare biancheria sopra la
stufa.
• Stendibiancheria o simili devono essere collocati
ad una distanza adeguata dalla stufa (pericolo di
incendio).
• La stufa non e una stufa da tenere in funzione
ininterrotamente.
• Quando la stufa è in funzione è sconsigliato l’
utilizzo di sostanze facilmente infiammabili o
esplosive nella stessa stanza o in stanze adiacenti
Installazione della stufa
Distanze di sicurezza (distanze minime)
Fig. 2
a > 800 mm
b > 800 mm
c > 100 mm
(a – anteriormente nell’area di irradiazione)
(b – lateralmente)
(c – posteriormente
Il luogo in cui installate la stufa deve disporre di
almeno una porta / finestra che dia all’esterno oppure
deve essere collegato direttamente ad un ambiente
con accesso all’esterno. Non devono essere messi in
funzione nella stessa stanza, altre stufe, caminetti o
estrattori fumi.
Salvo modifiche di carattere tecnico ed estetico o errori di fotocomposizione e stampa.
Page 10
italiano 8 Glass
Portata del pavimento
Prima di installare la stufa, accertatevi che la struttura
sottostante al punto in cui volete sistemarla sia in
grado di sopportarne il peso
.
Fornimento d'arai fresca
Il gestore del focolare deve garantire la fornitura di un
sufficiente volume d'aria fresca. In ambienti con porte
e finestre chiuse ermeticamente la fornitura d'aria
fresca non sempre e'garantita. Questo puo
influenzare il tiraggio del focolare. Eventualmente
deve essere previsto un aflusso d'aria
supplementare. Rivolgetevi al vostro rivenditore per
ulteriori informazioni.
Collegamento del tubo di uscita
fumi
Per garantire la vostra sicurezza, il collegamento dei
tubi di uscita fumi alla canna fumaria è regolato da
apposite norme. Per l’installazione e il collegamento
rivolgetevi quindi al vostro rivenditore, che è a
conoscenza di tali disposizioni
.
3. PER UN USO CORRETTO DELLA VOSTRA
KAMINOFEN
Combustibili adatti
Legna naturale e non trattata, secca e sufficientemente depositata (preferibilmente legno resistente/
duro),, tronchetti di legno pressato
Quantità massime di combustibili
La massima quantità di combustibile consigliata: 1,3
kg di legna oppure 1 kg di tronchetti di legno pressato
per volta. Non introducete quantità eccessive di
combustibile per evitare un surriscaldamento ed un
conseguente danneggiamento della stufa.
Combustione ed ecologia
Per ottenere una combustione corretta con un minimo
di emissioni la legna deve essere secca (< 15 % di
umidità relativa) e non trattata e non si devono
superare le quantità di combustibile consigliate.
Per una corretta accensione
Preparate tutto l'occorrente per accendere la stufa:
trucioli di legno dolce, accendifuoco (ad es.
Thermohit), carta (non patinata), e legna.
L'illustrazione 1 vi fornisce le indicazioni circa le
giuste quantità per l‘accensione.
Aprite al massimo la presa per l'aria primaria e
quella per l’aria secondaria, spostando le due
levette come indicato nella fig. 2 “AUF / aperto”.
Aprite ora l'antina.
Disponete dapprima della carta (non patinata) sul
fondo della camera di combustione, sopra di essa
una manciata di trucioli di legno dolce e poi 1 o 2
ceppi di legna.
lIl. 2 : Accensione
Dopo aver dato fuoco alla carta, chiudete l'antina.
.
lIl. 3 : Chiusura presa dell'aria primaria
Quando i ceppi avranno incominciato a prendere ben
fuoco, potete regolare il rendimento della stufa con la
levetta dell'aria secondaria (portandola nella
posizione massima otterrete il massimo del
rendimento).
Questa operazione va ripetuta per ogni strato di legna
che vorrete aggiungere: aprite la presa dell'aria
primaria e quella dell'aria secondaria, poi l'antina
(facendo attenzione), aggiungete la legna e richiudete
infine l'antina. Attendete fino a quando anche la
nuova legna abbia preso ben fuoco, regolando infine
il rendimento con la levetta dell'aria secondaria.
Il riscaldamento durante le mezze
stagioni
Se accendete la stufa durante le mezze stagioni,
quando le temperature sono più elevate, possono
sussistere condizioni di tiraggio sfavorevolli in modo
tale da non evacuare il fumo interamente,
specialmente se le temperature si alzano in modo
repentino. Consigliamo quindi di caricare meno legna
e di tenere la presa d'aria aperta del tutto per
permettere una combustione più rapida, con una
fiamma più alta. In tal modo il tiraggio della canna
fumaria si stabilisce.
Spiegazione dei simboli
Page 11
Glass 9 italiano
Autocombustione della canna
fumaria
Fuliggine e depositi causati da legna inadeguata o
troppo umida possono provocare l'autocombustione
della canna fumaria. Chiudete immediatamente tutte
le prese d'aria presenti su stufa e camino e chiamate i
vigili del fuoco. Fate poi ispezionare la vostra canna
fumaria da personale specializzato che ne verifichi le
crepe e la tenuta
.
4. PROSPETTO DEI RICAMBI PRINCIPALI
Keramott
Denominazione N. su dis. N. art.
Keramott di basa 1 714807
Keramott di basa sinistra 2 714808
Keramott di basa destra 3 714809
Keramott fermalegna 4 714805
Keramott posteriore 5 714810
Keramott fermalegna 6 714806
Griglia 7 714408
Altre parti
Denominazione N. su dis. N. art.
Porta 8 714862-29
Maniglie 9 714800
Mola 10 714861-15
Glass vetroceramico antina 11 714820
Detergente vetroceramico 0,5 l -- 640070
Vernice -- 650002
Accendifuoco -- 640162
Guarnizioni
Denominazione N. su dis. N. art.
Guarnizione piatta 8x2 mm (1,7 m) 12 710096
Guarnizione tonda Ø=14 mm (1,6 m) 13 718429
Accessori
Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio, vari utensili per la stufa,
prodotti per la cura e pulizia ed anche l` Heat Memory System per l’accumulazione termica.
IMPORTANTE: per la sostituzione di parti difettose rivolgetevi esclusivamene al vostro rivenditore
di Kaminofen, in questo modo avrete la garanzia che la vostra stufa continuerà a funzionare in modo
corretto e sicuro.
Il focolalere non deve essere modificato.
Pulizia
Per la pulizia del vetro ceramico dell'antina utilizzate gli appositi prodotti in vendita presso i rivenditori di
stufe (ad es. Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno
(eventualmente umido). Anche le superfici in acciaio inox vanno trattate con gli appositi detergenti.
Stufa, uscite fumi e tubi dovrebbero essere controllati e puliti ogni anno - anche più spesso, se
necessario, per esempio in seguito alla manutenzione della canna fumaria, che dev'essere anch'essa
eseguita periodicamente dal servizio spazzacamino. Sarà proprio il vostro spazzacamino ad indicarvi i
regolari intervalli per la manutenzione. Personale specializzato dovrebbe ispezionare la stufa
annualmente.
Numerazione dei refrattari = ordine da seguire per il
montaggio!
Page 12
Glass 10 français
g
1. CARACTÉRISTIQUES TECHNIQUES
Le poêle de type 1 peut être raccordé à une
cheminée déjà occupée par d’autres poêles ou
cuisinières à combustibles solides, à condition
toutefois que les dimensions de la cheminée selon la
norme DIN 4705 Partie 3 l’autorisent.
CARACTÉRISTIQUES TECHNIQUES
Hauteur 1007 mm
Largeur 404 mm
Profondeur 404 mm
Poids 110 k
Diamètre à la base du carneau 130 mm
Puissance calorifique selon EN 13240 4 kW
Puissance calorifique maximale 6 kW
Puissance calorifique minimale 2,5 kW
Volume chauffé (selon
34 - 88 m³
Caractéristiques des gaz de combustion en vue de
l’installation de plusieurs appareils sur une
cheminée selon DIN 4705 Partie 3 ou du
dimensionnement de la cheminée selon DIN 4705
Partie 2
Débit de gaz de
fermé 5,3 g/s
combustion
Température des gaz
fermé 300 °C
de combustion
Pression d’extraction
fermé 10 Pa
minimale à la puissance
nominale
à 0,8 fois la
puissance
nominale
8 Pa
l’isolation du bâtiment)
2. INFORMATIONS IMPORTANTES
Les informationes dans ce manuel, sont présentés
d’une façon générale.
Les normes nationales et
européennes, les directives de construction
régionales ainsi que les accords concernant la
sécurité incendie sont à respecter.
Remarques générales concernant
la sécurité
• Lisez attentivement l’ensemble du manuel
avant de mettre le poêle en service et
respectez les avertissements relatifs à la
sécurité.
• Le transport de l’appareil doit toujours être
effectué au moyen d’un appareillage de
capacité suffisante.
• Le poêle ne doit pas être utilisé comme
marchepied ou estrade.
• La combustion libère de l’énergie thermique
qui entraîne un fort échauffement de la
surface de l’appareil, des portes, des
poignées, des vitres des portes, du carneau
et parfois de la face avant de l’appareil. Ne
touchez ces éléments qu’avec une protection
adéquate, par exemple des gants isolants ou
un instrument d’actionnement.
• Expliquez bien le risque de brûlures à vos
enfants et tenez-les loin de l’appareil lorsque
celui-ci fonctionne.
• Utilisez toujours le combustible autorisé
selon le chapitre « Combustion non
polluante ».
• La combustion ou l’introduction de matières
très inflammables ou explosives dans le
foyer, par exemple de bombes aérosols
vides, est strictement interdite en raison du
risque d’explosion, de même que la
conservation de tels produits à proximité de
l’appareil.
• Ne rechargez pas le poêle alors que vous
portez des vêtements amples ou en matières
inflammables.
• Il est interdit de déposer des objets ne
résistant pas à la chaleur sur l’appareil ou à
proximité.
• Ne faites pas sécher de linge sur le poêle.
• Les étendages et égouttoirs à linge ou autres
doivent être placés suffisamment loin de
l’appareil pour éviter tout risque d’incendie.
• Lorsque le poêle est en marche, ne travaillez
jamais avec des matières facilement
inflammables ou combustibles dans le local
où il se trouve ni dans une pièce adjacente
• Le poêle Glass est un chauffage d'appoint.
.
Installation du poêle
Distances de sécurité à respecter
(distances minimum – voir également plaque
d’identification)
a > 800 mm
b > 800 mm
c > 100 mm
(a : sur l’avant dans la zone de rayonnement)
(b : sur les côtés)
(c : sur l’arrière)
Attention : le local dans lequel vous installez le
poêle doit être pourvu au minimum d’une porte ou
d’une fenêtre donnant à l’extérieur, ou
communiquer avec une autre pièce donnant à
l’extérieur.
(Fig. 2)
Sous réserve de modifications techniques et optiques, ainsi que d'erreurs de composition et d'impression.
Page 13
français 11 Glass
Capacité portante du sol
Avant d’installer l’appareil, vérifiez si le sol pourra
en supporter le poids.
Air de combustion
En tant qu’utilisateur, vous devez faire en sorte
qu’il y ait suffisamment d’air de combustion. Si
toutes les fenêtres et portes sont fermées
hermétiquement , il se peut que l’entrée d’air frais
ne se fasse plus correctement voire même que le
tirage du poêle en soit affecté. Dans ce cas, une
arrivée d’air frais supplémentaire est nécessaire.
Merci de vous adresser alors à votre revendeur.
Raccordement du carneau
Pour votre sécurité, des consignes strictes doivent
être respectées pour le raccordement des
carneaux à la cheminée. Votre installateur
professionnel connaît bien ces règles. Il faut donc
impérativement confier à ce professionnel le
raccordement du carneau.
3. POUR BIEN UTILISER VOTRE POÊLE
Combustibles autorisés
Bois naturel sec et bien conservé, briquettes de bois.
Quantité maximale de
combustible
Au maximum 1,3 kg de bois ou 1 kg de briquettes de
bois. N’utilisez pas plus de combustible, sous peine
de provoquer une surchauffe qui endommagera le
poêle.
Combustion non polluante
Le bois doit être sec (humidité relative < 15 %) et non
traité. Il doit être utilisé en quantité adéquate pour
obtenir une combustion propre et dégageant peu
d’émissions.
Pour bien faire du feu
Préparez tout ce dont vous avez besoin pour allumer
le poêle : copeaux de bois tendre, allume-feu, papier
non enduit, bois de chauffage. La Figure 3 indique la
bonne quantité de matériaux à disposer dans le foyer.
Ouvrez au maximum les arrivées d’entrée d’air
primaires et secondaires, en déplaçant les deux
coulisseaux (voir la Figure 2).
Ouvrez la porte du poêle.
Déposez les
le fond du foyer.
Déposez par-dessus une poignée de copeaux
puis 1 ou 2 bûches.
Allumez les aides pour l'allumage.
Fermez la porte du foyer.
aides pour l'allumage (non enduits) sur
Fig. 3 : Allumage
Fig. 4 : Réglez la puissance de chauffage avec le
coulisseau
Dès que les bûches brûlent bien, réglez la puissance
de chauffage avec le coulisseau (position maximale
du coulisseau = puissance maximale).
Pour recharger le poêle, suivez la même procédure
que pour l’allumage : ouvrez les coulisseau , ouvrez
prudemment la porte du poêle, ajoutez du bois et
refermez la porte.
Attendez que le bois ajouté s’enflamme. Réglez la
puissance de chauffage avec le coulisseau de
nouveau.
Chauffer à la mi-saison
A la mi-saison, c’est-à-dire quand les températures
extérieures sont plus élevées, il arrive que le tirage
du conduit de cheminée soit mauvais à cause de
l’élévation soudaine des températures : les gaz ne
sont pas complètement tirés vers le haut.
Il faut alors remplir la cheminée avec des quantités
de bois moindres et ouvrir le régulateur d’air primaire
à fond afin que le combustible brûle plus vite
(formation de flammes), ce qui stabilisera le tirage du
conduit
.
Représentation des symboles Représentation des symboles
Page 14
Glass 12 français
Information en cas d’incendie
dans le conduit
En cas d’utilisation d’un mauvais combustible ou d’un
combustible trop humide, il en résulterait des dépôts
dans le conduit qui pourraient alors provoquer un
incendie.
Fermez aussitôt toutes les arrivées d’air de la
cheminée et prévenez les pompiers.
Après l’incendie, faîtes vérifier votre conduit par un
spécialiste car il peut avoir subi des dommages
(félures, détérioration de l’étanchéité.)
4. PRINCIPALES PIÈCES DÉTACHÉES
Céramique réfractaire
Désignation N° sur schéma Réf. article
Keramott en bas 1 714807
Keramott en bas à gauche 2 714808
Keramott au bas à droit 3 714809
Keramott pare-bûche 4 714805
Keramott au centre 5 714810
Keramott déflecteur 6 714806
Rouille 7 716408
Autres
Désignation N° sur schéma Réf. article
Porte 8 714862-29
Poignée 9 714800
Ressort BA1 10 714861-15
Vitre du porte 11 714820
Nettoyant pour vitres 0,5 l -- 640070
Vernis pour poêle -- 650002
Allume-feu bois -- 640162
Joints
Désignation N° sur schéma Réf. article
Joint plat 8x2 mm (1,7 m) 12 710096
Joint rond Ø=14mm (1,6 m) 13 718429
Accessoires
Vous trouverez chez votre revendeur spécialisé des plaques de fond en verre ou en métal, des
instruments de cheminée, des produits d’entretien et le système de stockage de chaleur Heat Memory.
IMPORTANT : Les pièces défectueuses doivent toujours être remplacées par votre revendeur
spécialisé, afin que le poêle reste sûr et en bon état de marche.
L'appareil ne doit pas être modifié.
Entretien
Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties laquées
doivent être nettoyés uniquement avec un chiffon (éventuellement humide). Utilisez pour les superficies
en inox, des produits spéciaux prévus pour ce revêtement.
Nettoyage
Le poêle, le dispositif d’évacuation des fumées et les tuyaux doivent être contrôlés et en cas de dépôts,
être nettoyés au moins une fois par an, si ce n’est plus, par exemple lors du ramonage du conduit de
cheminée. Le conduit doit également être nettoyé régulièrement par un ramoneur. C’est celui-ci qui vous
indiquera dans quelles intervalles un ramonage est nécessaire. Le poêle doit être vérifier une fois par an
par un spécialiste.
Numérotation des céramiques réfractaires =
instructions de montage !
Page 15
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Garantie
Für Ihren AUSTROFLAMM-Kaminofen garantieren
wir für die einwandfreie Funktion des Korpus 6
Jahre, aller weiteren Bauteile aus Stahl und Guß 2
Jahre ab dem Erstverkaufsdatum. Stahl- und
Gußteile, die während der Garantiezeit Materialund / oder Verarbeitungsmängel aufweisen,
werden gegen Neuteile ersetzt.
Wir gewähren keine Garantie auf Verschleißteile
(z. B.: Keramott, Dichtungen, Bodenrost),
Oberflächenbeschichtungen, Lack, Glas und
Keramiken.
Voraussetzungen für unsere Garantieleistung sind
1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß
dem Benutzerhandbuch betrieben und von
einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig
ausgefüllten Garantiekarte und der Rechnung
bei einem AUSTROFLAMM-Fachhändler
geltend gemacht.
WICHTIG: Unsere Garantieleistung umfaßt die
kostenlose Lieferung der Neuteile. Arbeits- und
Wegzeiten werden dadurch nicht umfaßt. Eine
ungerechtfertigte Garantieinanspruchnahme wird
dem Betreiber rückbelastet.
---------------------------------------------------------------------------------------------------------------------------------------
Im Garantiefall herausschneiden und Ihrem AUSTROFLAMM-Fachhändler vorlegen!
In the event of claims to the guarantee, separate here and present this proof of purchase to your certified AUSTROFLAMM dealer.
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Guarantee
We guarantee full functionality of the stove carcass
for 6 years and all stove components made of steel
or cast iron for a full two years from the date of
purchase. Steel and cast-iron components which
show defect in materials or workmanship during
the guarantee period shall be replaced with new
components.
We do not guarantee wearable components (such
as Keramott, gaskets, floor grid), surface coatings,
lacquer, glass and ceramics.
Conditions of the Guarantee
:
1. Your AUSTROFLAMM stove was installed by
a certified professional and is operated in
accordance with the operator’s manual.
2. Claims to the guarantee shall be subject to a
completely filled-out Guarantee Card and
submittal of the original invoice issued by a
certified AUSTROFLAMM sales agent.
IMPORTANT: Our guarantee includes free
shipping of new components. Work and travel
times are not included. Unwarranted claims shall
be re-invoiced to the operator.
:
Händlerstempel / Dealer’s Stamp / Timbro concessionario /
tampon du concessionnaire
angeschlossen von / Installed by / installato da / raccordée par
Kaufdatum / date of purchase / data d’acquisto / date
d’achat
Modellname / Name of model / modello / nom du produit
G L A S S
Serien No. / serial no. / no. di serie / no. de série
(siehe Typenschild / see manufacturer’s plate /
vedi targhetta / voir plaque signalétique)
Page 16
r
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
garanzia
Garantiamo piena funzionalità del corpo stufa per
una durata di 6 anni. I componenti in acciaio o
ghisa sono garantiti due anni dalla data di
acquisto. Le parti in acciaio e ghisa che dovessero
presentare difetti di materiale e/o lavorazione
durante il periodo di garanzia verranno sostituite
con parti nuove.
Sono escluse dalla garanzia le parti soggette ad
usura (ad es. elementi in keramott, guarnizioni,
griglie della camera di combustione), nonché i
rivestimenti delle superfici, vernici, vetroceramico
ed elementi in ceramica.
Per avere diritto alle prestazioni di garanzia
1. La vostra Kaminofen AUSTROFLAMM deve
essere installata da personale specializzato e
fatta funzionare osservando le istruzioni del
manuale.
2. Occorre presentare la cartolina di garanzia
correttamente compilata e lo scontrino / la
fattura / la ricevuta fiscale ad uno dei
rivenditori AUSTROFLAMM.
IMPORTANTE: la nostra Garanzia copre la
fornitura gratuita delle parti nuove e non include
né la durata dell'intervento né la trasferta. I costi
collegati ad una richiesta ingiustificata di
prestazione di garanzia saranno addebitati
all'utente.
-------------------------------------------------------------------------------------------------------------------------------------
In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM!
Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM.
:
Garantie
Nous garantissons le fonctionnement irréprochable
du corps de l'appareil de votre poêle
AUSTROFLAMM pendant 6 ans, toutes les autres
pièces en acier et en fonte étant garanties 2 ans.
Les pièces en acier et en fonte présentant un
défaut de matériau et/ou de fabrication pendant la
durée de la garantie seront remplacées par des
pièces neuves
Nous déclinons toute garantie pour les pièces
d’usure (par ex. céramique réfractaire, joints, grille
de fond), les joints de surfaces, le vernis, les vitres
et les céramiques.
Conditions d’application de la garantie :
1. Votre poêle AUSTROFLAMM doit avoir été
installé par un spécialiste et utilisé
conformément au mode d’emploi.
2. La demande de garantie doit être présentée à
un revendeur spécialisé AUSTROFLAMM en
même temps que la carte de garantie
complétée et que la facture.
IMPORTANT : Notre service sous garantie
couvre le remplacement gratuit par des pièces
neuves. Les temps de travail et de déplacement
ne sont pas inclus. En cas de demande abusive
d’application de la garantie, nous présenterons à
l’utilisateur une facture correspondante.
Austroflamm GmbH, Austroflamm Platz 1, 4631 Krenglbach, Austria, Stand 01/07
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Kunde / Customer / cliente / client
an/ to / per / pour
Marke
Stamp
Francobollo
affranchi
Loading...
