Austroflamm Flok 2.0 User Manual [en, de, fr, it]

Benutzerhandbuch / manual / manuale / manuel

Benutzerhandbuch / user instructions/
Istruzioni per l’uso / manuel d’instructions

Fig. 1

FLOK 2.0

g

Fig. 1

Fi

. 2

deutsch english italiano français
AUF – ZU open – closed aperto – chiuso ouvert - fermé
Sekundärluftschieber secondary air supply regolazione aria secondaria coulisseau d’entrée d’air second.
Primärluftschieber primary air supply regolazione aria primaria coulisseau d’entrée d’air primaire

a

c

b

deutsch english italiano français

Inhalt Contents Indice sommaire

1. Techn. Daten 1 1. Techn. data 5 1. Dati tecnici 9 1. Caractéristiques 13

2. Wichtige Informationen 1 2. Important information 5 2. Informazioni importanti 9 2. Infos importantes 13

3. So bedienen Sie Ihren 3. Correct operation 3. Per un uso corretto della 3. Bien utiliser votre
Kaminofen richtig 2 of your stove 6 vostra Kaminofen 10 poêle 14

4. Die wichtigsten 4. The most important 4. Prospetto dei ricambi 4. Principales pièces
Ersatzteile - Übersicht 3 spare parts - overview 7 principali 11 détachées 15

5. Ausstattungsmerkmale 4 5. Special features 8 5. Speciali caratteristiche 12 5. Particularites 16
Garantie 17 Guarantee 17 Garanzia 18 Garantie 18

deutsch 1 Flok 2.0

g

1. TECHNISCHE DATEN

Als Kaminofen der Bauart 1 ist ein Anschluß an einen
bereits mit anderen Öfen und Herden für feste
Brennstoffe belegten Schornstein möglich, sofern die
Schornsteinbemessung

gemäß DIN 4705, Teil 3,

dem nicht widerspricht.

TECHNISCHE DATEN

Höhe 958 mm
Breite 433 mm
Tiefe 417 mm
Gewicht mit Stahlmantel 110 k
Rauchrohrabgang Durchmesser 130 mm
Nennwärmeleistung lt. EN 13240 4 kW
Maximale Heizleistung 6 kW

Kleinste Heizleistung 2,5 kW
Raumheizvermögen (abhängig
von der Hausisolierung)

34 – 88
m³

Abgaswerte für die Mehrfachbelegung des Schorn­steines nach DIN 4705, Teil 3 bzw. zur Bemessung
des Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom geschlossen 3,92 g/s

Abgastemperatur geschlossen 343 °C
Mindestförderdruck bei

Nennwärmeleistung (NWL)

bei 0,8facher

geschlossen 12 Pa

10 Pa

NWL

2. WICHTIGE INFORMATIONEN

Die Informationen in diesem Handbuch sind
allgemeiner Natur.

Nationale und europäische
Normen, örtliche und baurechtliche Vorschriften
sowie feuerpolizeiliche Bestimmungen sind
einzuhalten.

Allgemeine Sicherheitshinweise
zum Betrieb Ihres Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das
gesamte Handbuch gründlich durch und beachten Sie
die Warnhinweise.

• Für den Transport Ihres Heizgerätes dürfen nur
zugelassene Transporthilfen mit ausreichender
Tragfähigkeit verwendet werden.

• Ihr Heizgerät ist nicht zur Verwendung als Leiter
oder Standgerüst geeignet.

• Beachten Sie, dass sich
Oberflächen des Kaminofens
während des Betriebes stark
erwärmen. Zur Bedienung des
Kaminofens empfehlen wir die
Benützung des
Schutzhandschuhs. Machen
Sie Kinder auf diese Gefahren aufmerksam und
halten Sie sie während des Betriebes von der
Feuerstätte fern.

• Verbrennen Sie ausschließlich das im Kapitel
„saubere Verbrennung“ angeführte, genehmigte
Heizmaterial.

• Das Verbrennen oder Einbringen von leicht
brennbaren oder explosiven Stoffen, wie leere
Spraydosen und dgl. in den Brennraum, sowie deren
Lagerung in unmittelbarer Nähe Ihres Heizgerätes, ist
wegen Explosionsgefahr strengstens verboten.

• Das Abstellen von nicht hitzebeständigen
Gegenständen auf dem Heizgerät oder in dessen
Nähe ist verboten.

• Legen Sie keine Wäschestücke zum Trocknen
auf den Ofen. Auch Wäscheständer oder dgl. müssen
in ausreichendem Abstand vom Heizgerät aufgestellt
werden – Brandgefahr.

• Der Kaminofen Flok 2.0 ist keine Dauerbrand­Feuerstelle.

• Beim Betrieb Ihres Heizgerätes ist das

Verarbeiten von leicht brennbaren und explosiven
Stoffen im selben oder in anschließenden Räumen
verboten.

Kaminofenaufstellung

Einzuhaltende Sicherheitsabstände

(Mindestabstände - siehe auch Typenschild)
Fig. 2

a > 800 mm
b > 150 mm
c > 100 mm
(a - nach vorne im Strahlungsbereich)
(b - seitlich)
(c – hinten)

Bitte beachten Sie, dass der Aufstellungsraum mind.
eine Türe / ein Fenster ins Freie aufweist oder mit
einem derartigen Raum direkt verbunden sein muss.
Andere Feuerstätten und Dunstabzugshauben dürfen
nicht im Raumluftverbund mit Feuerstätten betrieben
werden.

Technische und optische Änderungen, Satz- und Druckfehler vorbehalten.

• Beim Nachheizen sollen keine weiten oder leicht
brennbaren Kleidungsstücke getragen werden.

Flok 2.0 2 deutsch

Bodentragfähigkeit

Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit
der Unterkonstruktion dem Gewicht Ihres
Kaminofens standhält.

Verbrennungsluft

Als Betreiber müssen Sie für ausreichende Ver-

brennungsluft sorgen. Bei abgedichteten Fenstern
und Türen kann es sein, daß die Frischluftzufuhr nicht
mehr gewährleistet ist bzw. das Zugverhalten des
Ofens beeinträchtigt wird. Ggf. muss für eine

zusätzliche Frischluftzufuhr gesorgt werden. Bitte
befragen Sie Ihren Fachhändler.

Rauchrohranschluß

Für den Anschluß der Rauchrohre an den
Schornstein gibt es zu Ihrer eigenen Sicherheit
strenge Richtlinien. Ihr Kaminofen-Fachhändler
kennt diese. Beauftragen Sie daher unbedingt
Ihren Fachhändler mit dem Rauchrohranschluß.

3. SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbelassenes Holz
(Hartholz bevorzugt), Holzbriketts

Maximale Brennstoffmenge

Maximal aufzugebende Brennstoffmenge: 1,3 kg
Holz.
Größere Brennstoffmengen können zu Überhitzung
und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15 %)
und unbehandelt sein. Außerdem muß die richtige
Brennholzmenge verbrannt werden, um eine
saubere, emissionsarme Verbrennung zu erreichen.

Richtig Feuer machen

Für den richtigen und sicheren Betrieb der
Feuerstätte ist darauf zu achten, dass der
Schornstein den erforderlichen Förderdruck aufbaut.
Dies muss besonders bei jeder Erstinbetriebnahme
(z.B. nach der Sommerzeit) und in der Übergangszeit
(z.B. bei starkem Wind) kontrolliert werden. Wenn
nicht genügend Förderdruck vorhanden ist, dann
können zunächst Papier oder Weichholzspäne
verbrannt werden, um Ofen und Kamin auf
Temperatur zu bringen.

Regler für Verbrennungsluft ganz nach vorne ziehen
(Stellung „AUF“ in Fig. 2, siehe auch Fig. 3).

Legen Sie 2 – 3 Stück Scheitholz (gesamt ca. 0,9 kg)
unten quer in den Feuerraum, mit ausreichend
Abstand zueinander (mind. 2 cm). Darüber kommen
ca. 0,4 kg Weichholzspäne (siehe Fig. 3). Darauf
legen Sie in die Mitte eine Anzündhilfe und zünden
diese an.

Schließen Sie die Türe

Am besten diese erste Holzauflage ohne Änderung
der Luftschieberstellung abbrennen lassen.

!

.

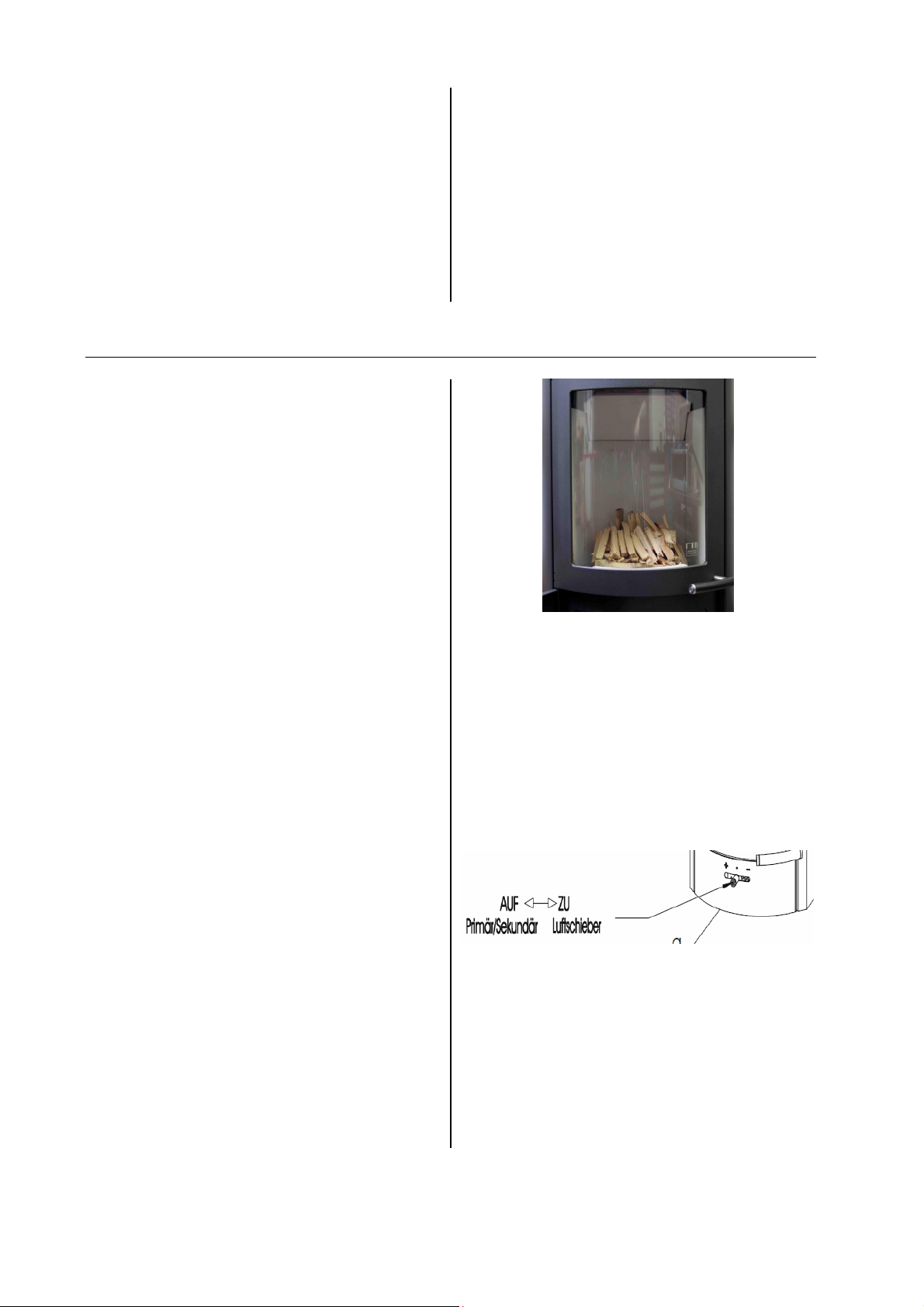

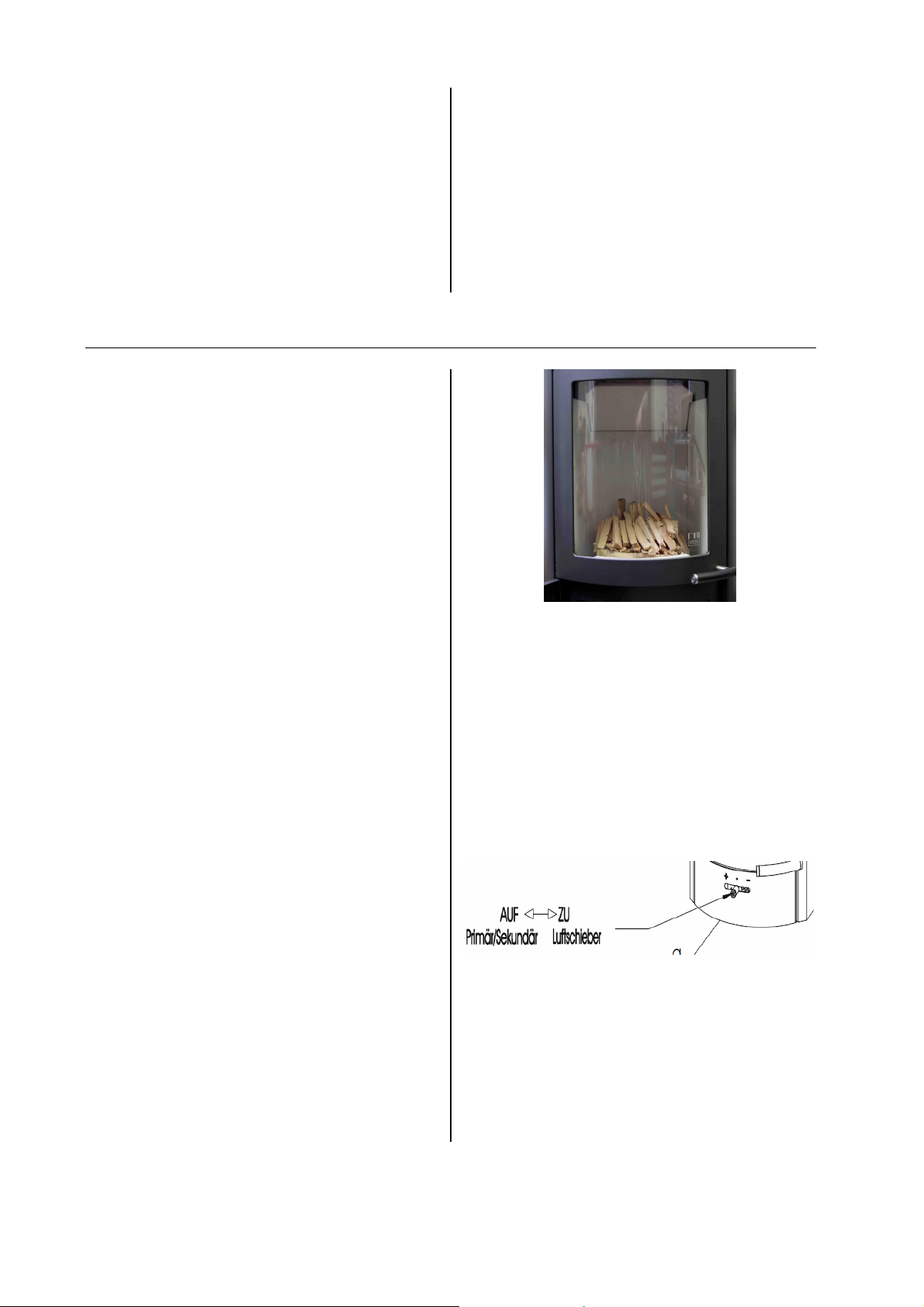

Fig. 3: Vor dem Anzünden

Wenn nur noch Grundglut vorhanden ist (keine
Flammen mehr), dann können Sie, falls
gewünscht, wieder eine Auflage Scheitholz (ca. 1,3
kg) nachlegen.

Beim Nachlegen gehen Sie prinzipiell wie beim
Anheizen vor: Luftregler auf „AUF“ stellen,
Ofentüre vorsichtig öffnen, Holz nachlegen, Türe
schließen.

Fig. 4: Luftschieber

Sobald nach einigen Minuten die Holzscheite
rundherum gut brennen (helle,

können Sie nun mit dem Luftschieber die Heizleistung
regulieren (Regler auf Maximalstellung „AUF“ =
maximale Heizleistung), die Flammen sollten aber
immer gelb und nie blau bzw. mit schwarzen
Flammenspitzen brennen (sonst wieder mehr Luft
zuführen) – siehe Fig. 4. Während des Abbrands die
Luftzufuhr nicht gänzlich schließen.

hohe Flammen),

Symbolabbildungen

deutsch 3 Flok 2.0

Heizen in der Übergangszeit

In der Übergangszeit, d.h. bei höheren Außentem­peraturen, kann es bei plötzlichem Temperaturan­stieg zu Störungen des Schornsteinzuges kommen,
so dass die Heizgase nicht vollständig abgezogen
werden. Die Feuerstätte ist dann mit geringeren
Brennstoffmengen zu befüllen und bei weiter
geöffnetem Primärluftschiebers/-reglers so zu
betrieben, dass der vorhandene Brennstoff schneller
(mit Flammentwicklung) abbrennt und dadurch der
Schornsteinzug stabilisiert wird.

Hinweis bei Schornsteinbrand

Wird falscher oder zu feuchter Brennstoff verwendet,
kann es aufgrund von Ablagerungen im Schornstein
zu einem Schornsteinbrand kommen. Verschließen
Sie sofort alle Luftöffnungen am Kamin und
informieren Sie die Feuerwehr. Nach dem
Ausbrennen des Schornsteins diesen vom Fachmann
auf Risse bzw. Dichtheit überprüfen lassen.

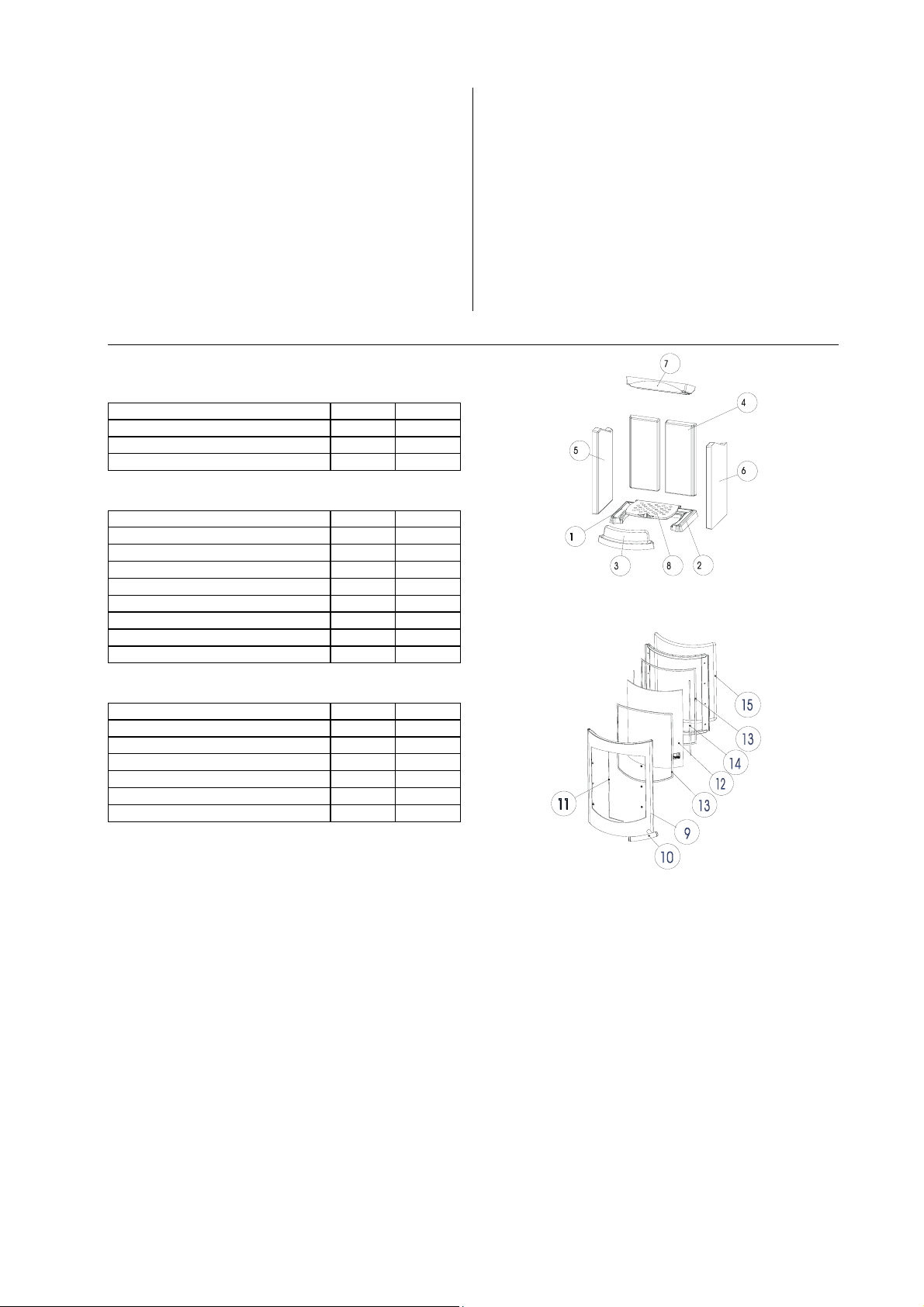

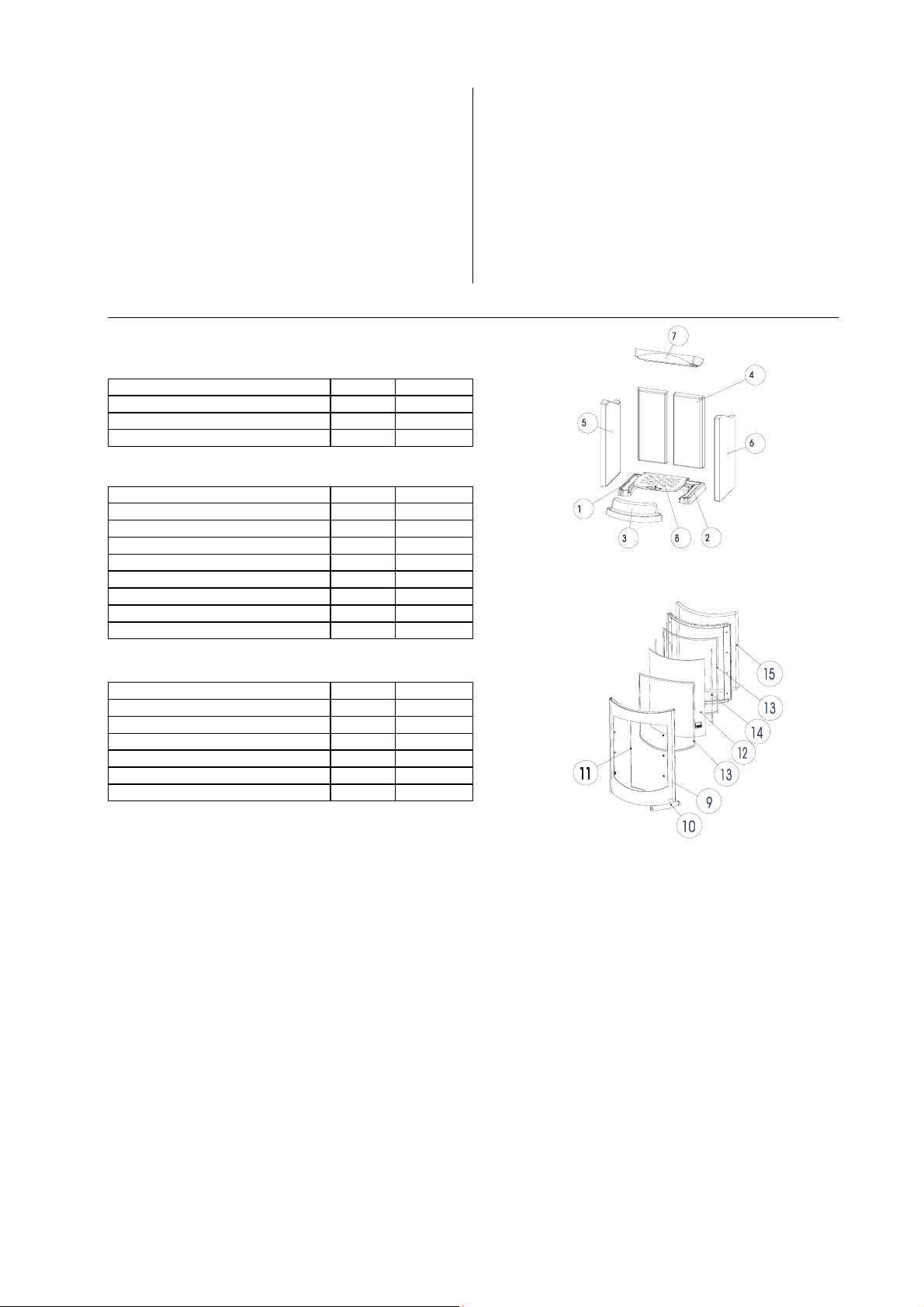

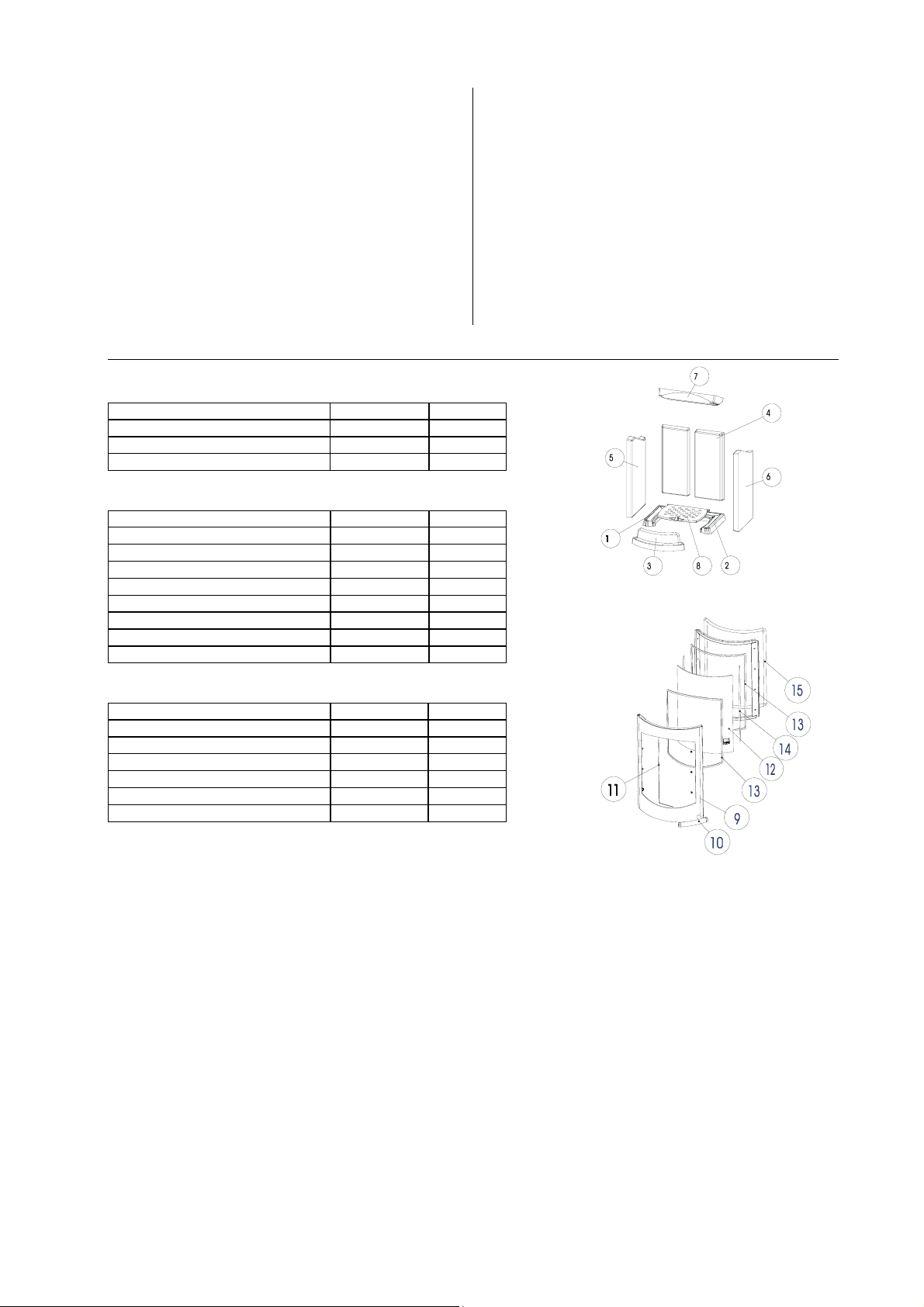

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

Keramott

Bezeichnung Nr.-Skizze Artikelnr.
Keramott Boden links 1 714930
Keramott Boden rechts 2 714931
Keramott Holzfänger 3 714932
Keramott Rückwand 4 714933
Keramott Seite links 5 714934
Keramott Seite rechts 6 714935
Keramott Umlenkplatte 7 714936
Rost 8 716408

Sonstiges

Bezeichnung Nr.-Skizze Artikelnr.
Flok 2.0 Tür 9 720005-29
Flokgriff komplett 10 720016
Flok BA1 Feder 11 714990-15
Flok Türglas 12 714920
Glasreiniger 0,5l -- 640070
Ofenlack -- 650002

Dichtungen

Bezeichnung Nr.-Skizze Artikelnr.
Flachdichtung 8mm x 2mm (1,7m) 13 710096
Runddichtung Ø 8mm (0,5m) 14 710696
Runddichtung Ø 14mm (1,8m) 15 714223

Zubehör

Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Pflegemittel oder das Heat
Memory System zur Wärmespeicherung.

WICHTIG: Lassen Sie defekte Teile ausschließlich von Ihrem Kaminofenfachhändler austauschen.

Damit ist gewährleistet, daß Ihr Kaminofen sicher und funktionstüchtig ist und bleibt.
Die Feuerstätte darf nicht verändert werden.

Pflege

Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte
Oberflächen dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es
ebenfalls Spezialreiniger.

Reinigung

Der Kaminofen, Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z.B. nach der
Reinigung des Schornsteines – nach Ablagerungen untersucht und ggf. gereinigt werden. Der
Schornstein muss ebenfalls regelmäßig durch den Schornsteinfeger gereinigt werden. Über die
notwendigen Intervalle gibt Ihr zuständiger Schornsteinfegermeister Auskunft. Der Kaminofen sollte
jährlich durch einen Fachmann überprüft werden.

Nummerierung Keramott = Einbaureihenfolge

Flok 2.0 4 deutsch

5. AUSSTATTUNGSMERKMALE Flok 2.0

Raumluftunabhängiger Betrieb

Das Modell Flok 2.0 kann auch als raumluftunabhängiger Kaminofen betrieben werden. Wird die
Verbrennungsluft mittels dichter Leitung mit Absperrvorrichtung vom Freien direkt der Feuerstätte
zugeführt, so darf der Ofen auch in Nutzungseinheiten mit mechanischen Be- oder Entlüftungen
betrieben werden.

Achtung – die Dichtungen müssen regelmässig auf Dichtheit kontrolliert und falls notwendig,
ausgetauscht werden.

Wird der Kaminofen auf diese Art genutzt, ist eine Mehrfachbelegung des Schornsteins nicht zulässig.
