Kettenschärfgerät KSG 220 A

Bedienungsanleitung - Sicherheitshinweise - Ersatzteile

Chain sharpener KSG 220 A

Operating Manual – Safety instructions – Spare parts

Affûteuse de chaîne KSG 220 A

Instructions d’utilisation – Consignes de sécurité - Pièces de rechange

Bruska řezacích řetězů KSG 220 A

Návod k použití - Bezpečnostní pokyny - Náhradní díly

Kædesliber KSG 220 A

Brugsanvisning – Sikkerhedshenvisninger – Reservdeler

Sahaketjun Teroituslaite KSG 220 A

Brugsanvisning – Sikkerhedshenvisninger – Reservdeler

Láncélező gép KSG 220 A

Kezelési útmutató – Biztonsági tudnivalók - Pótalkatrészek

Uređaj za brušenje lanca KSG 220 A

Uputa za uporabu – sigurnosne upute – rezervni dijelovi

Affilacatene KSG 220 A

Istruzioni per l’uso – Indicazioni per la sicurezza - Pezzi di ricambio

Kettingslijpapparaat KSG 220 A

Bedieningshandleiding – Veiligheidsinstructies - Reserveonderdelen

Ostrzarka do łańcuchów KSG 220 A

Instrukcja obsługi – Wskazówki bezpieczeństwa - Części zamienne

Kedjeslipapparat KSG 220 A

Bruksanvisning – Säkerhetsanvisningar – Reservdelar

Brúska rezacích reťazí KSG 220 A

Návod na obsluhu - Bezpečnostné pokyny - Náhradné dielce

Brusilna naprava za verige KSG 220 A

Navodilo za uporabo – varnostni napotki – nadomestni deli

Inhalt

Gerätebeschreibung/ Ersatzteile 3 Lieferumfang 3 Konformitätserklärung 3 Symbole Gerät / Betriebsanleitung 3 Geräuschkennwerte 4 Bestimmungsgemäße Verwendung 4 Restrisiken 4 Sicheres Arbeiten 4 Vorbereiten zur Inbetriebnahm e 6 Inbetriebnahme 6 Arbeitshinweise 7 Arbeiten mit dem Kettenschärfgerät 7 Wartung und Pflege 8 Lagerung 8 Garantie 8 Technische Daten 8 Mögliche Störungen 9

EG-Konformitätserklärung

entsprechend der Richtlinie 98/37 EG ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen, Germany erklären in alleiniger Verantwortung, dass das Produkt

Kettenschärfgerät KSG 220 A auf die sich diese Erklärung bezieht, den einschlägigen gr und-

legenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 98/37/EG, sowie den Anforderungen der anderen einschlägigen Richtlinien

2004/108/EG, 73/23/EWG entspricht.

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Gerätebeschreibung / Ersatzteilliste

Pos. Bezeichnung Bestell.-Nr.

Drehteller kpl. 363702

Auflagetisch 363703

3a/3b.

Befestigungsschraube (mit Feder) 363704

Kettenanschlag 363705

Führungsplatte 363706

Führungsschiene

Feststellmutter 363707

Einstellschraube (für Schleiftiefe) 363708

Schleifscheibe (100 x 3,2 x 10 mm) 363709

10.

Abdeckung 363710

11.

Handgriff 363711

12.

EIN-AUS-Schalter 363712

13.

Schleifkopf 363713

14.

Schraube M4 x 6 363714

15.

Mutter M8, selbstsichernd 391037

16.

Flansch 363715

17.

Sicherheitsaufkleber 363716

18.

1 Paar Kohlebürsten (ohne Abb.) 363717

19.

Schleifscheibe (100 x 4,5 x 10 mm) 363718

20.

Schutzabdeckung 363720

Lieferumfang

• Kettenschärfgerät KSG 220 A • 1 Paar Kohlebürsten

• Drehteller kpl. • Befestigungsmutter

• Kettenanschlag • Bedienungsanleitung

 Überprüfen Sie nach dem Auspacken den Inhalt des

Kartons auf

! Vollständigkeit ! evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Rek lamationen werden nicht anerkannt.

Ahlen, 26.01.2007 A. Pollmeier, Geschäftsleitung

Symbole Gerät

Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise lesen und beachten.

Achtung Schneidgefahr! Hände nicht in die rotierende Scheibe halten!

Staubschutzmaske tragen.

Symbole der Betriebsanleitung

Drohende Gefahr oder gefährliche Situation.

Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.



Wichtige Hinweise zum sachgerechten Umgang mit der Maschine. Das Nichtbeachten dieser

Hinweise kann zu Störungen an der Maschine führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen des Gerätes optimal zu nutzen.

Montage, Bedienung und Wartung der Maschine. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.

Schutzhandschuhe tragen.

Schutzbrille und Gehörschutz tragen.

Geräuschkennwerte

DIN EN ISO 3744; 11/95, DIN EN 11201

Einsatz der Maschine als Kettenschärfgerät mit serienmäßiger Schleifscheibe.

Schalleistungspegel Schalldruckpegel am Arbeitsplatz

LWA = 91 dB(A) LpA = 78 dB(A)

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es einen Zusammenhang zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.

Bestimmungsgemäße Verwendung

 Das Kettenschärfgerät ist nur für die Nutzung im Heim- und

Handwerkbereich vorgesehen. In der Standardausführung mit montierter Schleifscheibe (100 x 3,2 x 10 mm, 63 m/s ) ist das Kettenschärfgerät ausschließlich zum Schärfen vo n Hobbysägeketten (1/4. 3/8 Hobby- und 0,325 Sägek etten) vorgesehen. Optional gibt es eine Schleifscheibe ( 100 x 4,5 x 10 mm) für Profisägeketten.

 Das Gerät darf nicht zum Schärfen anderer Gegenstände

genutzt werden. Es besteht Gefahr von Verletzungen!

 Verwenden Sie nur für die Maschine geeignete Schleif-

scheiben.

 Es dürfen nur Sägeketten bearbeitet werden, die sicher

aufgelegt und geführt werden können.

 Zur bestimmungsgemäßen Verwendung gehört auch die

Einhaltung der vom Hersteller vorgeschriebenen Betriebs, Wartungs- und Instandsetzungsbedingungen

und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

 Die geltenden einschlägigen Unfallverhütungsvor-

schriften, sowie die sonstigen allgemein anerkannten

arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten.

 Jeder weiter darüber hinausgehende Gebrauch gilt als

nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risiko trägt allein der Benutzer.

 Eigenmächtige Veränderungen an dem Kettenschärfgerät

schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.

 Das Kettenschärfgerät darf nur von Personen gerüstet,

genutzt und gewartet werden, die damit vertraut und über

die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

 Die Maschine darf nicht in explosionsgefährdeter

Umgebung verwendet oder dem Regen ausgesetzt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung k önn en trot z Einhaltung aller einschlägigen Sicherheitsbest immung en aufgrun d der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschäd ig ung en.

 Verletzungsgefahr der Finger und Hände durch das

Reingreifen in die laufende Schleifsch eibe.

 Verletzungsgefahr der Finger und Hände durch das

Berühren der Schleifscheibe an nicht abgedeckten Bereichen.

 Verletzungsgefahr durch Funkenflug.  Einatmen von Schleifstaub.  Gefährdung durch Strom, bei Verwendung nicht ordnungs-

gemäßer Elektro-Anschlussleitunge n.

 Berührung spannungsführender Teile bei geöffneten

elektrischen Bauteilen.

 Beeinträchtigung des Gehörs bei länger andauernden

Arbeiten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeiten

Bei unsachgemäßem Gebrauch können Kettenschärf-

geräte gefährlich sein. Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschließen.

Lesen und beachten Sie deshalb vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die Unfallverhütungsvorschriften Ihrer Berufsgenossenschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen

weiter, die mit der Maschine arbeiten. Bewahren Sie diese Sicherheitshinweise gut auf.

 Machen Sie sich vor Gebrauch mit Hilfe der Bedien-

ungsanleitung mit der Maschine vertraut.

 Benutzen Sie die Maschine nicht für Zwecke, für die sie

nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“).

 Montieren Sie die Maschine auf rutschf estem und ebenem

Untergrund.

 Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für

sicheren Stand und halten Sie jederzeit das Gleichgewicht.

 Seien Sie aufmerksam. Achten Sie darauf, was Sie tun.

Gehen Sie mit Vernunft an die Arbeit. Verw enden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

 Tragen Sie geeignete Arbeitskleidung:

− keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden

− Handschuhe und rutschfestes Schuhwerk sind empfehlenswert

− ein Haarnetz bei langen Haaren

 Tragen Sie persönliche Schutzkleidung:

− Schutzbrille

− Gehörschutz (Schalldruckpegel am Arbeitsplatz kann

85 dB (A) überschreiten)

− Staubschutzmaske

 Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung

kann Unfälle zur Folge haben.

 Berücksichtigen Sie Umgebungseinflüsse:

− Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung.

− Setzen Sie das Gerät nicht dem Regen aus.

− Arbeiten Sie nur bei ausreichenden Sichtverhältnissen,

Sorgen Sie für gute Beleuchtung.

 Lassen Sie die Maschine in betriebs bereitem Zustand nie

unbeaufsichtigt.

 Personen unter 18 Jahren dürfen das Gerät nicht

bedienen.

 Halten Sie andere Personen fern.

Lassen Sie andere Persone n, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

 Überlasten Sie die Maschine nicht! Si e arbei ten be sser und

sicherer im angegebenen Leistungsbereich.

 Betreiben Sie das Gerät nur mit kompletten und korrekt

angebrachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.

 Verwenden Sie keine Schleifscheiben die nicht den

angegebenen Kenndaten dieser Gebrauchsanleitung entsprechen.

Der Gebrauch anderer Werkzeuge und anderen

Zubehörs kann eine Verletzungsgefahr bedeuten.

 Abgenutzte und defekte Schleifscheiben (Risse, Unwucht,

Absplitterungen, usw.) sind sofort zu ersetzen.

 Achten Sie auf einen festen Sitz der Schleifscheibe.  Schalten Sie die Maschine ab und ziehen Sie den Netz-

stecker aus der Steckdose bei:

− Reparaturarbeiten

− Wartungs- und Reinigungsarbeiten

− Beseitigung von Störungen (dazu gehört auch das

Freimachen einer blockierten Schleifscheibe)

− Lagerung

− Verlassen des Kettenschleifgerätes (auch bei

kurzzeitigen Unterbrechungen)

 Achtung! Schleifscheibe läuft nach! Bremsen Sie die

Schleifscheibe nicht mit der Hand oder seitlichem Druck ab.

 Pflegen Sie Ihr Kettenschärfgerät mit Sorgfalt:

− Halten Sie das Gerät frei von Öl und Fett.

− Befolgen Sie die Wartungsvorschriften und die

Hinweise für den Werkzeugwechsel.

 Überprüfen Sie die Maschine auf eventuelle

Beschädigungen:

− Vor weiterem Gebrauch der Maschine müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und

bestimmungsgemäße Funktion untersucht werden.

− Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb des Kettenschärfgerätes sicherzustellen.

− Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt (oder Hersteller) repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.

− Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

 Lassen Sie keine Werkzeugschlüssel stecken!

Überprüfen Sie stets vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

 Bewahren Sie unbenutzte Geräte an einem trockenen,

verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Elektrische Sicherheit

 Ausführung der Anschlussleitung nach IEC 60245 (H 07

RN-F) mit einem Aderquerschnitt von mindestens

- 1,5 mm² bei Kabellänge bis 25 m

 Lange und dünne Anschlussleitungen erzeugen einen

Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.

 Stecker und Kupplungsdosen an Anschlussleitungen

müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein.

 Die Steckvorrichtung der Anschlussleitung muss spritz-

wassergeschützt sein.

 Beim Verlegen der Anschlussleitung darauf achten, dass

sie nicht stört, gequetscht, geknickt und die Steckverbindung nicht nass wird.

 Wickeln Sie bei Verwendung einer Kabeltrommel das

Kabel vollständig ab.

 Verwenden Sie die Anschlussleitung ni cht für Zwecke, für

die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.

 Schützen Sie sich vor elektrischem Schlag. Vermeiden

Sie Körperberührung mit geerdeten Teilen (z. B. Rohre, Heizkörper, Herde, Kühlschränke usw.).

 Kontrollieren Sie Verlängerungskabel regelmäßig und

ersetzen Sie sie, wenn sie beschädigt sind.

 Verwenden Sie keine defekten Anschlussleitungen.  Keine provisorischen Elektroanschlüsse e insetzen.  Schutzeinrichtungen niemals überbrücken oder außer

Betrieb setzen.

Der Elektroanschluss bzw. Reparaturen an

elektrischen Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder einer unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen der Maschine haben

durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatz-, Zubehör- und Sonderzubehörteile

verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden h aftet der Hersteller nicht.

Vorbereiten zur Inbetriebnahme

Um ein einwandfreies Funktionieren der Maschine zu

erzielen, befolgen Sie die Hinweise dieser Anleitung.

Sie müssen noch Folgendes tun:

 Drehteller montieren  Gerät sicher aufstellen

Montage des Drehtellers A

1. Setzen Sie den Drehteller (1) auf den Auflagetisch(2).

2. Schrauben Sie die Befestigungsmutter (7) auf die Feststellschraube.

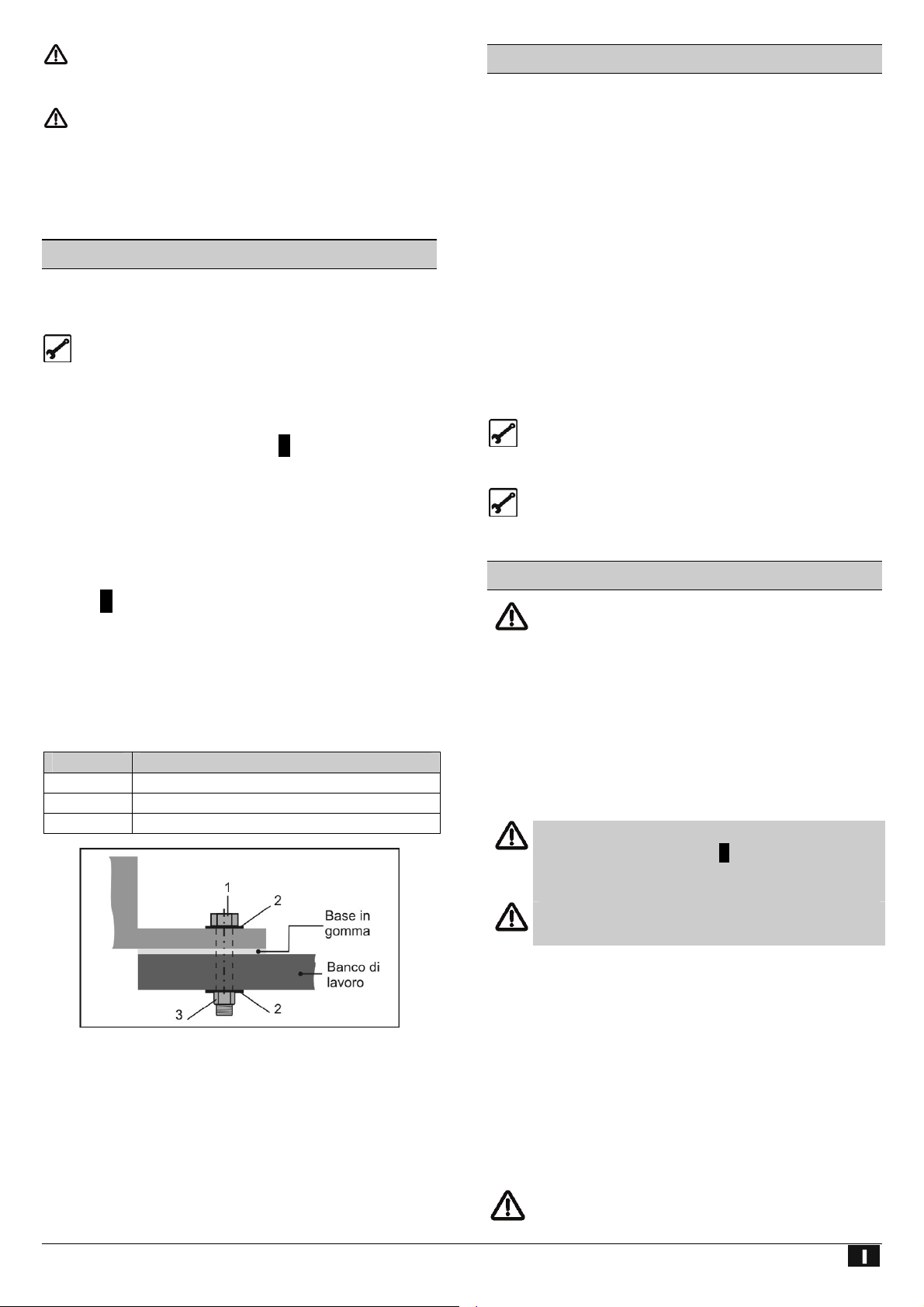

Montage des Kettenschärfgerätes auf einer Werkbank

Das Gerät muss zur sicheren Handhabung fest an einer Ecke einer Werkbank oder eines Tisches angebracht werden (siehe

A, unteres Bild). Wenn möglich, verwenden Sie dazu alle drei

Befestigungspunkte. Achten Sie dabei aber darauf, dass die Aussparung für die Sägekette sowie der Zugang zur Feststellmutter freibleibt.

Tipp: Zusätzlich empfehlen wir eine Gummiunterlage zur Lärm- und Vibrationsreduzierung (nicht im Lieferumfang enthalten)

Die zur Montage benötigten Kleinteile sind nicht im Lieferumfang enthalten. Verwenden Sie dafü r:

Pos. Beschreibung

1. Sechskantschraube M 8

Scheibe Ø 8mm

3. Sechskantm utter M 8, selbstsichernd

 Stellen Sie das Gerät an einen Platz, der folgende

Bedingungen erfüllt:

− rutschfest

− schwingungsfrei

− eben

− sauber und trocken

− frei von Stolpergefahren

− ausreichende Lichtverhältnisse

Inbetriebnahme

Netzanschluss

Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schließen Sie das Kettenschärfgerät an die entsprechende und vorschrifts-mäßig geerdete Steckdose an.

Wechselstrommotor: Schuko-Steckdose verwenden, Netzspannung 230 V mit

Fehlerstromschutzschalter und Absicherung 10 A träge.

 Verwenden Sie Anschluss- bzw. Verlängerungskabel mit

einem Aderquerschnitt von mindestens 1,5 mm²

Einschalten

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Drücken Sie auf „I“ des Ein-/Ausschalter s.

Ausschalten

Zum Ausschalten des Gerätes drücken Sie auf „0“ des

Ein-/Ausschalters.

Arbeitshinweise

Vor Arbeitsbeginn beachten Sie folgendes:

 Arbeitsplatz aufgeräumt?  Ist das Kettenschärfgerät fest auf einer Werkbank

montiert?

 Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie

diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschriebe n montiert haben!

Arbeiten mit dem Kettenschärfgerät

Die Schleifscheibe muss von der Schutzabdeckung (20) so weit wie möglich abgedeckt sein. C Dazu die beiden Schrauben (14) lösen und die Schutzabdeckung entsprechend einstellen.

Halten Sie die Hände immer im sic heren Abstand zur rotierenden Schleifscheibe.

 Benutzen Sie die ab Werk eingebaute Schleifscheibe nur

zum Schärfen von Hobbysägeketten (1/4. 3/8 Hobby- und 0,325 Sägeketten). (Optional gibt es eine Schleifscheibe 100 x 4,5 x 10 mm, Artikel-Nr. 363718 für Profisägeketten).

 Verwenden Sie keine beschädigten Schleifscheiben oder

solche, die die Form verändert haben.

 Arbeiten Sie erst, wenn die Schleifscheibe die maximale

Drehzahl erreicht hat.

 Es dürfen nur Sägeketten bearbeitet werden, die sicher

aufgelegt und geführt werden können.

Beachten Sie auf jeden Fall die Sicherheitshinweise auf S. 4 ff.

Arbeiten mit dem Kettenschärfgerät

Schärfen von Sägeketten

das Schneidglied berührt. Regulieren Si e zusätzlich mit der Einstellschraube (8) die Schleiftiefe. B

5. Ziehen Sie die Befestigungsschraube (3b) an → Sägekette ist fixiert. B

6. Schleifen Sie vorsichtig die Schneide de s Schneidgliedes.

Um Beschädigungen an der Sägekette zu

verhindern, schleifen Sie so kurz wie möglich und nur so viel Material wie nötig ab. B

7. Schleifen Sie jede zweite Schneide, indem Sie die Schritt e

5. und 6. durchführen.

L Kennzeichnen Sie das erste Schneidglied, z. B.

durch einen Kreidestrich. So vermeiden Sie, dass Sie Schneidglieder doppelt schärfen.

8. Drehen Sie den Drehteller auf die 30° der anderen Seite und schleifen Sie wie oben beschrieben die restlichen Schneiden. D

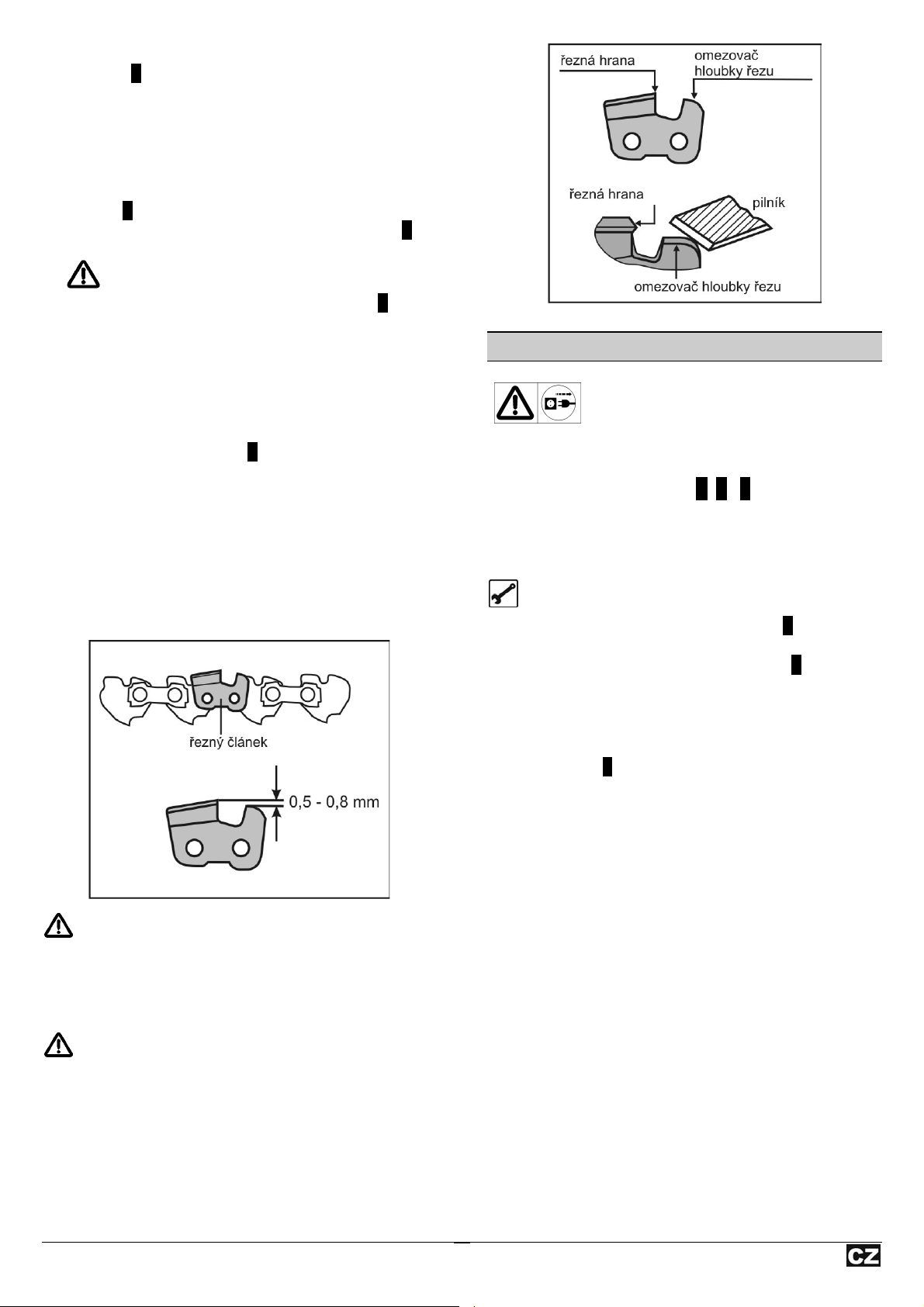

Einstellen des Tiefenbegrenzerabstandes

Wenn alle Schneiden der Schneidglieder geschärft sind, ist Ihre Sägekette scharf, aber sie schneidet möglicherweise nicht. Deshalb muss auch immer ein Tiefenbegrenzerabstand vorhanden sein (= Abstand zwischen Tiefenbegrenzer und Schneidkante). In der Regel beträgt er 0,5 – 0,8 mm.

Vor jeder Einstellung am Gerät:

- Gerät abschalten

- Stillstand der Schleifscheibe abwarten

- Netzstecker ziehen

Schleifen aller Schneidglieder A - B, D

Um eine Schneide der Schnei dglieder zu schleifen gehen Sie wie folgt vor:

1. Sie stellen den Schleifwinkel ein: Durch Lösen der Feststellmutter (7) drehen Sie den Drehteller auf ca. 30° und ziehen Sie die Feststellmutter wieder an. A

L Die Schneid en der Schneidglieder werd en normaler-

weise in einem Winkel zwischen 30 und 35 Grad geschliffen.

2. Lösen Sie die Befestigungsschraube (3b) und legen Sie die Sägekette in die Führungsschiene (6) zwischen die Führungsplatten (5). A

3. Klappen Sie den Kettenanschlag (4) herunter und ziehen Sie die Sägekette soweit nach hinten, bis das zu schleifende Schneidglied am Anschlag anlie gt.

4. Zur genauen Ausrichtung ziehen Sie den Schleifkopf (13 ) gegen das Schneidglied. Stellen Si e den Abstand durch die Befestigungsschraube (3a) so ein, d ass die Schleifscheibe

Ein zu großer Tiefenbegrenzerabstand erhöht die

Rückschlaggefahr beim Sägen. Hierzu müssen Sie gemäß den Angaben Ihrer Sägekette den Abstand prüfen und gegebenenfalls mit einer Feil e abfeilen.

Achten Sie darauf, dass Sie die Vorderkante des

Tiefenbegrenzers mit einer Feile abrunden. Die urs prüngliche Form des Schneidgliedes muss erhalten bleiben.

Wartung und Pflege

Vor jeder Wartungs- und Reinigungsarbeit

- Gerät ausschalten

- Stillstand des Schleifscheibe abwarten

- Netzstecker ziehen

Schleifscheibe wechseln A, E - F

 Verwenden Sie keine beschädigten Schleifscheiben oder

solche, die die Form verändert haben.

 Verwenden Sie keine Schleifscheiben die nicht den

angegebenen Kenndaten dieser Gebrauchsanleitung entsprechen.

Schleifscheibe wechseln

1. Lösen Sie die Schrauben (14) und nehmen Sie die

Abdeckung (10) ab. A

2. Zur Arretierung der Schleifscheibe stecken Sie einen

Schraubendreher oder Dorn (Ø 4mm) in das dafür vorgesehene Loch. E

3. Lösen Sie die Mutter (15).

L Rechtsgewinde

4. Nehmen Sie die Mutter, den vorderen Flansch (16) und

die Schleifscheibe (9) und den hinteren Flansc h (16) ab.

L Reinigen Sie die Flansche.

6. Der Einbau erfolgt in umgekehrter Reihenfolge

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden. Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Beachten Sie folgendes, um die Funktionsf ähigkeit des

Kettenschärfgerätes zu erhalten:

 Reinigen und ölen Sie regelmäßig alle beweglichen Teile

(außer Antriebssystem).

 Entfernen Sie Staub und Verschmutzungen mit einem

Lappen oder Pinsel.

 Säubern Sie die Lüftungsschlitze nach jede m Gebrauch.  Die Maschine nur trocken reinigen.

 Verwenden Sie für die Kunsts toffteile keine Lösungsmittel

(Benzin, Alkohol, usw.), da diese die Kunststoffteile beschädigen können.

L Niemals Fett verwenden!

 Verwenden Sie umweltverträgliches Öl.

Lagerung

Netzstecker ziehen.

 Bewahren Sie unbenutzte Geräte an einem trockenen, ver-

schlossenen Ort außerhalb der Reichweite von Kindern auf.

 Beachten Sie vor einer längeren Lagerung folgendes, um

die Lebensdauer der Maschine zu verlängern und ein leicht gängiges Bedienen zu gewährleisten:

− Führen Sie eine gründliche Reini gung durch.

Garantie

Beachten Sie die beiliegende Garantieerklärung.

Technische Daten

Typenbezeichnung KSG 220 A Model KSG 220 A Motorleistung P Schnittgeschwindigkeit v

Netzspannung / Frequenz 230 V~ / 50 Hz Hand - Arm – Vibration a

vhw

Schleifscheibe Ø x Dicke x Ø Bohrung Ø100 x 3,2 x Ø 10 mm (Ø 100 x 4,5 x Ø 10 mm) Gewicht ca. 2 kg

220 W ~ 40 m/s

3,52 m/s

Mögliche Störungen

Vor jeder Störungsbeseitigung

− Gerät ausschalten

− Stillstand der Schleifscheibe abwarten

− Netzstecker ziehen

 Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in B etrieb setzen und überprüfen.

Störung Mögliche Ursache Beseitigung

Kettenschärfgerät läuft nicht.

Kettenschärfgerät schleift mit Unterbrechungen

Schleifscheibe wird heiß Motor brummt, Schleifscheibe

bleibt stehen Ungewöhnliche Vibrationen

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.

Â Kein Strom oder Stromausfall Â Verlängerun gs kabel defekt Â Netzstecker, M otor o der Schalter defekt

Â Verlängerun gs kabel defekt Â Interner Fehler

Â Ein-/Ausschalter defekt Â Schleifscheibe ist stumpf oder defekt Â Schleifschei be aust au sche n Â Schleifschei be bl ocki ert Â Gegenstand entfernen

Â Schleifschei be ist def ekt Â Schleifscheibe austauschen



0 23 82 / 8 92 - 58

- 65

- 54

Â Stromversorgung, Steckdose, Sicherung

prüfen

Â Verlängerungskabel überprüfen, defektes

Kabel unverzüglich austauschen

Â Motor oder Schalter von einer konzes-

sionierten Elektrofachkraft überprüfen oder reparieren lassen, bzw. durch Originalteile ersetzen lassen.

Â Verlängerungskabel überprüfen, defektes

Kabel unverzüglich austauschen

Â Wenden Sie sich bitte an den Kundendienst Â Wenden Sie sich bitte an den Kundendienst

Contents

Description of device / spare parts 10 Extent of delivery 10 EC Declaration of conformity 10 Symbols machine /operating instructions 10 Characteristic noise values 11 Proper use 11 Residual risks 11 Safety instructions 11 Preparing for commissioning 13 Commissioning 13 Working instructions 13 Working with the chain sharpener 14 Maintenance and care 14 Storage 15 Guarantee 15 Technical data 15 Possible faults 15

EC Declaration of Conformity

according to Directive 98/37 EC

ATIKA GmbH & Co. KG

Schinkelstraße 97, D-59227, Ahlen declare under our sole responsibility, that the product

Chain sharpener KSG 220 A to which this declaration relates corresponds to the relevant

basic safety and health requirements of the Directive 98/37/EC, and to the requirements for the other relevant Directives:

2004/108/EG, 73/23/EWG

Electrical devices do not go into the domestic rubbish. Give devices, accessories and packaging to an ecofriendly recycling.

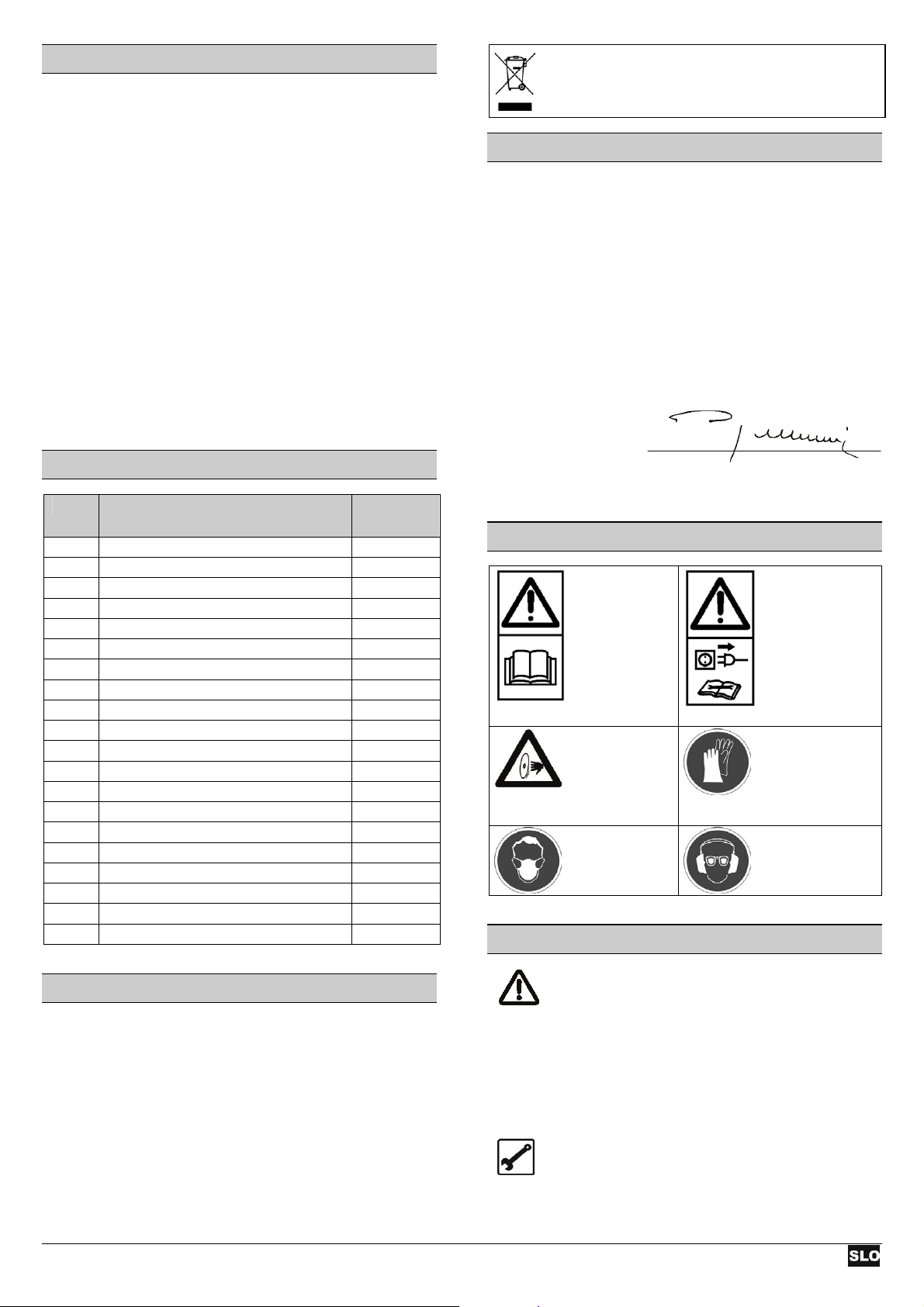

Description of device / spare parts

Position Denomination Order-No.

Rotary table, complete 363702

Supporting table 363703

3a/3b.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19. 20

Mounting screw (with spring) 363704

Chain stop 363705

Guide plate 363706

Guide rail

Locking nut 363707

Setting screw (for grinding depth) 363708

Grinding wheel (100 x 3.2 x 10 mm) 363709 Cover 363710 Handle 363711 ON-OFF Switch 363712 Grinding head 363713 Screw M4 x 6 363714 Nut M8, self-locking 391037 Flange 363715 Safety label 363716 1 pair of carbon brushes (not shown) 363717 Grinding wheel (100 x 4.5 x 10 mm) 363718 Protective cover 363720

Extent of delivery

• Chain sharpener

• 1 pair of carbon brushes

KSG 220 A

• Rotary table, complete • Mounting nut

• Chain stop • 1 operating manual

 After unpacking, check the contents of the box

! That it is complete ! Check for possible transport damage

Report any damage or missing items to yo ur dealer, supplier or the manufacturer immediately. Com plaints made at a later date will not be acknowledged.

Ahlen, 26.01.2007 A. Pollmeier, Geschäftsleitung

Symbols machine

Carefully read operator’s manual before handling the machine. Observe instructions and safety rules when operating.

Attention! Risk of cutting! Do not hold hands into the rotating disc!

Wear dust protection.

Symbols Operating instructions

Threatened hazard or hazardous situation. Not

observing this instruction can lead to injuries or cause damage to property.



Important information on proper handling. Not observing this instruction can lead to faults in the machine.

User information. This information helps you to use all the functions optimally.

Assembly, operation and servicing. Here you are explained exactly what to do.

Shut off engine and remove power cord before performing cleaning, maintenance or repair work.

Wear protection gloves.

Wear eye and ear protection.

Characteristic noise values

DIN EN ISO 3744; 11/95, DIN EN 11201 Application of the machine as chain sharpener with standard

grinding wheel.

Noise power level Sound pressure level at the workplace

LWA = 91 dB (A) LPA = 78 dB (A)

The values given are emission values and must therefore not simultaneously represent safe workplace values too. Although there is a relationship between emission and immersion levels, it can be reliably deduced whether additional precautionary measures are necessary or not. Factors, which can influence the immersion level currently existing at the workplace include the duration of the effects, the special type of the workroom, other noise sources, etc. e.g. the number of machines and other adjacent processes. The permissible workplace values can also vary from country to country. This information should however enable an improved assessment of the danger and risk to be carried out.

Proper use

 The chain sharpener is only intended t o be used in the do-

it-yourself and craft area. In the standard version with mounted grinding wheel (100 x 3.2 x 10 mm, 63 m/s), the chain sharpener is only intended to sharpen chains used in hobby applications (1/4, 3/8 hobby and 0.325 chains). An optional grinding wheel (100 x 4.5 x 10 mm) is avail able for professional cutting chains.

 The device may not be used to sharpen other objects.

Otherwise, there is a risk of injury.

 Use only grinding wheels suitable for the machine.  Only chains may be worked that can be put down and

guided securely.

 The intended usage also includes compliance with the

operating, servicing and repair conditions prescribed by

the manufacturer and following the safety instructions included in the instructions.

 The relevant accident prevention regulations for the

operation as well as the other generally acknowledged occupational medicine and safety rules must be complied with.

 Any other use is deemed not to be use as prescribed. The

manufacturer is not liable for any type of damage resulting from this: the user bears the sole risk.

 Arbitrary modifications of the chain sharpener void the

liability of the manufacturer for damages of all kinds resulting from them.

 Only persons familiar with the chain sharpener and

instructed about possible risks are allowed to prepare, operate and service this device. Repair work may only be performed by us or authorized service agenc ies.

 The machine may not be used in a potentially explosive

environment or be exposed to the rain.

Residual risks

Even if used properly, residual risks can exist even if the relevant safety regulations are complied wit h due to t he desig n determined by the intended purpose.

Residual risks can be minimised if the “Safety information” and the “Intended usage” as well as the whole of the operating instructions are observed.

Observing these instructions, and taking proper care, will reduce the risk of personal injury or damage to the equipment.

 Risk of injury to fingers and hands by touching the running

grinding wheel.

 Risk of injury to fingers and hands by touchi ng the grindi ng

wheel in areas not covered.

 Risk of injury by flying sparks.  Inhalation of grinding dust.  Danger resulting from electric current, if improper

connecting wires are used.

 Touching live parts of opened electrical components.  Impairment of hearing when working on the machine for

longer periods of time without ear protection.

In addition, in spite of all the precautionary measures taken, non-obvious residual risks can still exist.

Safety instructions

Chain sharpeners can be dangerous when used

improperly. The use of electrical tools requires the observation of basic safety precautions to eliminate risk of fire, electrical shock and personal injuries.

Before commissioning this product, read and keep to the following advice. Also observe the preventive regulations of your professional association and the safety provisions applicable in the respective country, in order to protect yourself and others from possible injury.

Pass the safety instructions on to all persons who work

with the machine. Keep these safety instructions in a safe place.

 Make yourself familiar with the equipment before using it,

by reading and understanding the operating instructions.

 Do not use the machine for unsuitable purposes (see

“Normal intended use”).

 Mount the machine on a non-skid and level ground.  Avoid abnormal posture. Ensure that you have stand i n a

secure standing position and maintain your balance at all times.

 Be attentive. Be careful what you do. Behave sensibly

when working. Do not use the dev ice when you are tired or under the influence of drugs, alcohol or medicaments. One moment of carelessness when using the de vice can result in serious injuries.

 Wear suitable work clothes!

− do not wear loose-fitting clothes or jewellery; they ca n catch in moving parts.

− Gloves and slip-proof shoes

− wear a hair-net if your hair is long

 Wear protective clothing:

− safety goggles

− ear protection (Sound intensity level at workplace ca n

exceed 85 dB (A))

− dust mask

 Keep your workplace in an orderly condition! Untidiness

can result in accidents.

 Take into consideration environmental influences:

− Do not use the device in moist or wet ambience.

− Do not expose the chain sharpener to rain.

− Do only work with sufficient visibility conditions. Provide

for good illumination.

 Never leave the operational machine unattended.  Persons under the age of 18 must not operate the device.  Keep other persons away.

Do not allow other persons, especially children, to touch the tool or cable. Keep them away from your working area.

 Do not overload the machine! You work bett er and safer in

the given performance range.

 Only operate the machine with complete and correctly

attached safety equipment and do not alter anything on the machine that could impair the safety.

 Do not use any grinding wheels which do not comply with

the indicated characteristics of this instruction manu al.

The use of other tools and other accessories may

present a risk of injury to you.

 Worn and defective grinding wheels (cracks, imbalance,

chipping, etc.) must be replaced immediately.

 Ensure a firm seat of the grinding wheel.  Switch the machine off and remove the mains plug from

the socket when

− carrying out repair works

− maintenance and cleaning

− Elimination of failures (including freeing a blocked

grinding wheel)

− Storage

− Leaving the chain sharpener (even in case of short-

term interruptions)

 Caution! Grinding wheel runs after! Do not brake the

grinding wheel by hand or using lateral pressure.

 Maintain your chain sharpener with care:

− Keep the device free of oil and grease.

− Follow the maintenance instructions and the

instructions for tool exchange.

 Check the machine for possible damage:

− Before continuing to use the machine, the protective devices must be inspected to ensure that they work

perfectly and with their intended function.

− Check whether the movable parts function perfectly and do not stick or whether the parts are damaged. All parts must be properly mounted and all conditions met to ensure the flawless operation of the chain sharpener.

− Unless otherwise indicated in the operating instruct ions, damaged safety devices and parts must be properly

repaired or replaced by an authorised workshop (or by the manufacturer).

− Damaged or illegible safety warning labels should be replaced immediately.

 Do not allow any tool key to be plugged in!

Before switching on, check always that wrenches and adjusting tools are removed.

 Store unused equipment in a dry, locked place out of the

reach of children.

Electrical safety

 Design of the connection cable according to IEC 60245

(H 07 RN-F) with a core cross-profile section of at least

- 1.5 mm² for cable lengths up to 25 m

 Long and thin connection lines result in a potential drop.

The motor does not reach any longer its maximal power; the function of the device is reduced.

 Plugs and coupler outlets on connection cables must be

made of rubber, non-rigid PVC or other thermoplastic material of same mechanical stability or be covered with this material.

 The connector of the connection cable must be splash-

proof.

 When running the connection line observe that it does not

interfere, is not squeezed, bended and the plug connection does not get wet.

 Wind off completely the cable when using a c able drum.  Do not use the cable for purposes for which it is not me ant.

Protect the cable against heat, oil and sharp edges. Do not use the cable to pull the plug from the socket.

 Protect yourself against electric shocks. Avoid touching

earthed parts with your body (e.g. pipes, heating apparatus, cookers, fridges etc.).

 Regularly check the extension cables and replace them if

they are damaged.

 Do not use any defective connection cables.  Do not set up any provisional electrical connections.  Never bypass protective devices or deactivate them.

The electrical connection or repairs to electrical parts

of the machine must be carried out by a certified electrician or one of our customer service points. Local regulations – especially regarding protective measures – must be observed.

Repairs to other parts of the machine must be carried

out by the manufacturer or one of his customer service points.

Use only original spare parts, accessories and special

accessory parts. Accidents can arise for the user through the u se of other spare parts. The manufacturer is not liable for any damage or injury resulting from such actio n.

Preparing for commissioning

To achieve perfect function of the machine, follow the

notes given in these instructions

You must still do the following:

 Mount the rotary table  Set up the device securely

Assembling the rotary table A

1. Place the rotary table (1) onto the supporting table (2).

2. Thread the mounting nut (7) on the locking screw.

Mounting the chain sharpener on a workbench

For secure handling, the device must be mounted along the edge of a workbench or table (see A , bottom illustration). Use all three fixing points if possible. But make sure that the recess for the saw chain remains free and the locking nut remains accessible.

Hint: We recommend the additional placement of a rubber pad to reduce noise and vibration (not included in scope of delivery). The small parts required for mounting ar e not included in the scope of delivery. Use the following for this purpose:

Position Description

1. Hexagonal screw M 8

2. Washer Ø 8mm

3. Hexagon nut M 8, self-locking

Commissioning

Mains connection

Compare the voltage listed on the device type plate, e.g. 230 V, with the mains voltage and connect the chain sharpener to the corresponding and prope r ly grounded socket.

Alternating current motor: Use a shockproof plug, mains voltage 230 V with residual current circuit break er and 10

A inert fuses.

 Use connection cable or extension cabl e respectively with

a cross section of at least 1,5 mm².

Switching on

Do not use any device where the switch can not be switched on and off. Damaged switches must be repaired or replaced immediately by the customer service.

Press “I” of the ON-OFF switch.

Switching off

To turn off the device, press “0” of the ON-OFF switch.

Working instructions

Before commencing work, ensure the follow ing:

 Workplace tidied?  Has the chain sharpener been permanently mounted on a

workbench?

 You may not start to operate the machine until you have

read these operating instructions, observed all the instructions given and installed the machine as described!

 Place the device at a location that meets the following

conditions:

− secured against slipping

− free of vibrations

− even

− clean and dry

− free of tripping hazards

− adequate light

Working with the chain sharpener

The protective cover (20) must cover the grinding wheel as much as possible. C For this slacken the both screws (14) and adjust the protective cover appropriately.

Always keep your hands at a safe distance to the rotating grinding wheel.

 Use the factory-installed grinding wheel only to sharpen

chains used in hobby applications (1/4, 3/8 hobby and

0.325 chains). (An optional grinding wheel

100 x 4.5 x 10 mm, item no. 363718, is available for professional cutting chains.

 Do not use any damaged grinding wheels or such that

have changed their shape.

 Start working only after the grinding wheel has reached its

maximum speed.

 Only chains may be worked that can be put down and

guided securely.

Ensure that you always comply with the safety instructions given on p. 11

Working with the chain sharpener

Sharpening chains

Before making any settings to the device:

- switch off the device

- wait for the shutdown of the grinding

wheel

- pull out main plug

Grinding all cutting links A - C

To grind the cutting edge of a cutting link, proceed a s follows:

1. Setting the grinding angle: Loosen the locking nut (7) to turn the rotary plate to approx. 30° and retighten the locking nut. A

L The cutting edges of the cutting links are normally

ground at an angle between 30 and 35°.

2. Loosen the mounting screw (3b) and place the cutting chain in the guide rail (6) between the guide plates (5). A

3. Fold the chain stop (4) down and pull th e chain toward the back until the cutting link to be ground rests against the stop.

4. Pull the grinding head (13) against the cutting link for exact alignment. Set the distance with the help of the mounting screw (3a) so that the grinding w heel touches the cutting link. In addition, adjust the grinding depth with the setting screw (8). B

5. Tighten the mounting screw (3b) chain is fixed in place.

6. Carefully grind the cutting edge of the cutting link.

To avoid damages to the chain, grind as briefly as

possible and do not remove more material t ha n n ecessary.

7. Grind every second cutting edge by performing steps 5 and 6.

L Mark the first cutting link by a chalk mark or the like.

This will help you avoid grinding cutting links twice.

8. Turn the rotary table to 30° of the other side and grind the remaining cutting edges as described above. C

Setting the depth limit distance

Once all cutting edges of the cutting links have been sharpened, your chain will be sharp but may possible not cut. For this reason, a depth limit distance must always be observed (= distance between depth limit and cutting edge). This is usually 0.5 - 0.8 mm.

A depth limit distance that is too great represents a ris k of

kickback. For this purpose, you must check the dista nc e accor din g to the specifications of your chain and file it off with a file if necessary.

Be sure to chamfer the leading edge of your de pth limit er.

The original shape of the cutting link must be preserved.

Maintenance and Care

Before each maintenance and cleaning work:

- switch off device

- wait for the shutdown of the grinding wheel

- pull out main plug

Replacing the grinding wheel A , D - E

 Do not use any damaged grinding wheels or such that

have changed their shape.

 Do not use any grinding wheels which do not comply with

the indicated characteristics of this instruction manu al.

Replacing the grinding wheel

1. Loosen the screws (14) and remove the cover (10). A

2. To lock the grinding wheel, insert a screw driver or mandrel (4 mm dia.) in the hole provided. D

3. Loosen the nut (15).

L Right-hand thread

4. Remove the nut, the front flange (16), the grinding

wheel (9) and the rear flange (16). E

L Clean the flanges.

6. Reassembly is done in the opposite sequenc e.

For maintaining and cleaning, removed s ecurity devices must unconditionally be mounted properly and proved again. Use only original parts. Other parts can result in unexp ected damages and injuries.

Note the following to keep your chain sharpener

functioning:

 Clean and oil all moving parts regularly (except for the

drive system).

 Remove dust and dirt with a cloth or a brush.  Clean the vent slots after each use.

 Clean the machine only dry.

 Do not use solvents for the synthetic p arts (petrol, alcohol,

etc.) as these can damage the synthetic parts.

L Never use any grease!

 Use environmentally acceptable spray oil.

Storage

pull out main plug

 Store unused equipment in a dry, locked place out of the

reach of children.

 Before extended storage, please observe the foll owing to

increase the service life of the device an d to ensure smo oth operation:

− thoroughly clean the device

Guarantee

Please observe the enclosed terms of guarantee.

Possible faults

Technical data

Type KSG 220 A Model KSG 220 A Motor rating P1 220 W Cutting speed v ~ 40 m/s Mains voltage / Mains frequency 230 V~ / 50 Hz Hand-arm vibration a

3,52 m/s

vhw

Grinding wheel Ø x thickness x hole Ø Ø100 x 3,2 x Ø 10 mm (Ø 100 x 4,5 x Ø 10 mm) Weight appr. 2 kg

Before each fault clearance

− switch off device

− wait for the shutdown of the grinding wheel

− pull out main plug

 After each fault clearance, put into operation and recheck all security installations.

Fault Possible cause Remedy

Chain sharpener does not operate. Â no power

Â Extension cable defect Â Main plug, motor or switch defect

Chain sharpener grinds with interruptions

Â Extension cable defect Â Internal fault.

Â ON/OFF button defective.

Grinding wheel becomes hot Motor is humming, grinding wheel stops Unusual vibrations

Â Grinding wheel is dull or defective Â Replace grinding wheel Â Grinding wheel is blocked Â Remove object Â Grinding wheel is defective Â Replace grinding wheel

Â Check power supply, power socket and fuse

protection

Â Check extension cable, exchange defect

cable immediately

Â Have motor or switch checked by an

approved electrician or replaced by original spare parts

Â Check extension cable, exchange defect

cable immediately

Â Please contact the after sales service. Â Please contact the after sales service.

Sommaire

Description de la machine / pièces de rechange 16 Fourniture 16 Déclaration de conformité 16 Symboles de cet appareil / ces instructions de service 16 Émissions sonores 17 Emploi conforme à l’usage prévu 17 Risques résiduels 17 Consignes de sécurité 17 Préparation à la mise en service 19 Mise en service 19 Consignes de travail 20 Travail avec l’affûteuse de chaîne 20 Maintenance et entretien 20 Stockage 21 Garantie 21 Caractéristiques techniques 21 Perturbations susceptibles de se présenter 22

Déclaration de conformité

conformément à la disposition 98/37 CE

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen, Germany déclarons en responsabilité propre, que le produit

Affûteuse de chaîne KSG 220 A auquel se rapporte la présente déclaration, correspondes aux

exigences de sécurité et de santé fondamentales des dispositions 98/37/CE, ainsi qu’aux exigences des autres dispositions en la matière

2004/108/EG et 73/23/EWG.

Ne jamais jeter un appareil électrique aux ordures ménagères. Les appareils, les accessoires et les emballages doivent être recyclés de façon nonpolluante.

Description de l'équipement / Pièces de rechange

Poste Désignation Réf. de

commande.

1. Plateau tournant complet 363702

2. Table d’appui 363703

3a/3b Vis de fixation (avec ressort) 363704

4. Butée pour la chaîne 363705

5. Plaque de guidage 363706

6. Rail de guidage

7. Écrou de blocage 363707

8. Vis de réglage (pour la profondeur d’affûtage)

9. Meule d’affûtage (100 x 3,2 x 10 mm) 363709

10. Protection 363710

11. Poignée 363711

12. Interrupteur MARCHE/ARRET 363712

13. Bouton d’affûtage 363713

14. Vis M4 x 6 363714

15. Écrou M8, indesserrable 391037

16. Bride 363715

17. Autocollant de sécurité 363716

18. 1 paire de balais de charbon (non représentés)

19. Meule d’affûtage (100 x 4,5 x 10 mm) 363718

20 Cache 363720

363708

363717

Fourniture

• Affûteuse de chaîne KSG 220 A • 1 paire de balais de charbon

• Plateau tournant complet • Écrou de fixation

• Butée pour la chaîne • Instructions de service

 Après le déballage de la machine, vérifiez le contenu du

carton quant à

! l’intégralité des pièces ! la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plus acceptées.

Ahlen, 26.01.2007 A. Pollmeier, Geschäftsleitung

Symboles utilisés sur ces appareils

Lire le notice d’utilisation et les conseils de sécurité avant la mise en marche et en tenir compte pendant

le fonctionement.

Attention, risque de coupure ! Ne pas mettre les mains vers le

disque en rotation !

Porter un masque antipoussières.

Symbolique de ces instructions de service

Danger imminent ou situation dangereuse.

L’inobservation de ces indications génère des risques de blessures ou d’endommagements matériels.



Indications importantes pour un emploi conforme à l’usage prévu. L’inobservation de ces indications

peut provoquer des défauts de fonctionnement. Indications pour l’usager. Ces indications sont

d’une aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Arrêter le moteur et retirer l’embout de la bougie avant toute opération d’entretien, de remise en état ou de nettoyage.

Porter des gants de protection.

Porter des lunettes de protection et un casque antibruit.

Émissions sonores

DIN EN ISO 3744; 11/95, DIN EN 11201 Utilisation de la machine comme affûteuse de chaîne avec meule

d’affûtage de série.

Niveau de conductibilité

acoustique

LWA = 91 dB(A) LpA = 78 dB(A)

Les valeurs indiquées sont des valeurs d’émissions sonores qu’on ne saurait simultanément appliquer comme valeurs maximales définitives au poste de travail respectif. L’existence d’un rapport entre les niveaux d’émission et de pollution est un fait établi, bien que ces valeurs ne permettent pas de décider définitivement de la mise en place de mesures de sécurité supplémentaires ou non. Les facteurs susceptibles d’influencer le niveau de pollution sonore existant sur le poste de travail incluent notamment la durée d’action, la nature des locaux, d’autres sources de nuisances sonores, etc. p. ex. le nombre de machines et les opérations environnantes. Les valeurs maximales applicables au poste de travail respectif varient également d’un pays à l’autre. Ces informations permettent cependant à l’usager de mieux évaluer les dangers et risques.

Niveau sonore au poste de

travail

Emploi conforme à l’usage prévu

 L’affûteuse de chaîne est destinée uniquement à être

utilisée à la maison et dans le domaine du bricolage. En version standard avec meule d’affûtage montée (100 x 3,2 x 10 mm, 63 m/s), l’affûteuse de chaîne est prévue exclusivement pour l’affûtage de chaînes de tronçonneuses de bricolage (chaînes de tronçonneuses de bricolage 1/4, 3/8 et chaînes de tronçonneuses 0,325).

Une meule d’affûtage est disponible en option (100 x 4,5 x 10 mm) pour les chaînes de tronçonneuses professionnelles.

 Il est interdit d’utiliser l’appareil pour affûter d’autres objets.

Risque de blessures!

 Utiliser uniquement les meules d’affûtage adaptées à cet

appareil.

 N’affûter que les chaînes dont le positionnement et le

guidage peuvent se faire sans danger.

 Un emploi conforme à l’usage pr évu implique notamment

aussi l’observation des instructions de service, de maintenance et de réparation du fabricant et le respect d es consignes de sécurité contenues dans ces instructions.

 Les prescriptions de prévent ion des accidents applicables

au site d’exploitation ainsi que les dispositions de médecine du travail et de sécurité technique générales sont à respecter.

 Toute utilisation divergente de la machine est considérée

comme emploi non conforme à l’us age prévu. Le fabricant décline toute responsabilité pour les dommages en résultant: le risque incombe exclusivement à l’usager.

 Le constructeur décline toute responsabilité en cas de

dommages provoqués par une modification non conform e de l’affûteuse de chaîne.

 L’affûteuse de chaîne doit être ajustée, utilisée et

entretenue uniquement par des personnes familiarisées

avec la machine et les risques qui y sont liés. Les travaux

d’entretien doivent être uniquement effectués par nous ou par les services clientèle que nous avons désignés.

 Une utilisation de la machine en environnem ent explosif et

son exposition à la pluie sont interdites.

Risques résiduels

Même un emploi conforme à l’us age prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l’emploi de la machine, notamment.

Les risques résiduels sont minimisés en respectant les «consignes de sécurité» et un « emploi conforme à l’usage prévu» comme toutes les indications des présentes instructions de service.

La prise de conscience et la prudence réd uisent les risq ues de blessures et d’endommagements.

 Risque de blessures au niveau des doigts et des mains

provoquées par la meule d’affûtage en fonction nement.

 Risque de blessures au niveau des doigts et des mains en

cas de contact avec les zones non protégées de la meule d’affûtage.

 Risque de blessures dues aux étincelles projetées.  Inhalation de la poussière d’affûtage.  risque dû au courant en cas d'utilisation de lignes de

raccordement non conformes.

 Contact avec des pièces sous tension de composants

électriques ouverts.

 Endommagement de l’ouïe en cas de travaux d’une

certaine durée sur la machine sans protection acoustique.

Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protectio n aient été prises.

Consignes de sécurité

Utilisées de manièr e inappropriée, les affûteuses de

chaînes peuvent s’avérer dangereuses. Les dispositions de sécurité fondamentales relatives à l’utilisation d’outils électriques doivent être respectées impérativement dans le but d’exclure tout risque d’incendie, de décharge électrique et de blessures corporelles.

Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les règlements de prévention d’accident de l’association préventive des accidents du travail, particulièrement les règlements de sécurité en vigueur dans les pays respectifs afin d’éviter tout risq ue d’accident possible.

Remettez les consignes de sécurité à toute personne

devant de travailler avec la machine. Conservez ces consignes de sécurité avec soin.

 Avant l‘utilisation, familiarisez-vous avec l‘appareil à l‘aide

des instructions de service.

 Ne pas utiliser l’appareil à des fins non appropriées (voir

«Utilisation dans les règles de l’art» et «Travaux avec l‘aspirateur à feuilles»).

 Montez la machine sur un support plat et antidéra pant.  Eviter les postures anormales. Prendre u ne position sûre

et préserver l'équilibre à tout moment.

 Soyez attentif. Veillez à ce que vous f aites. Travaillez de

façon raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures.

 Portez des vêtements de protection appropriés!

− Pas d’habits larges ou de bijoux que la machine pourrait entraîner.

− gants de protection et chaussures antidérapantes

− Filet pour les cheveux s’ils sont longs.

 Portez des vêtements de protection personnels

− Lunettes de protection

− Protection acoustique (le niveau de pression sonore

au poste de travail peut être supérieur à 85 dB (A)).

− Masque respiratoire dans des milieux poussiéreux.

 Veillez à maintenir la zone de travail en ordre! Le désordre

peut être la cause d’accidents.

 Prenez les conditions environnantes en considération:

− Ne pas utiliser la machine dans un environnement humide.

− Ne pas exposer l’affûteuse de chaîne à la pluie.

− Ne travailler qu'avec une vue suffisante; veillez a u bon

éclairage de la zone de travail.

 Ne jamais laisser la machine sans surveillance.  Les personnes de moins de 18 ans n'ont pas le droit de

manipuler cette machine.

 Tenir à l’écart toute personne étrangère.

Ne pas laisser toute personne étrangère, partic ulièrement les enfants toucher le câble ou l’appareil. Tenir à l’écart de votre plan de travail toute personne étrangère.

 Ne surchargez pas la machine! Elle travaille mieu x et avec

une sécurité accrue dans la plage indiquée.

 Veillez au montage complet et correct des équipements

de sécurité pendant l’exploitation et ne modifiez rien sur la

machine qui risquerait d’influencer sa sécurité.

 Ne jamais utiliser une meule d’aff ûtage qui ne correspond

pas aux caractéristiques indiquées dans cette notice.

L’utilisation d’autres appareils et d’autr es accessoires

peut impliquer un risque de blessure.

 Les meules d’affûtage usées et défectueuses (fissures,

balourd, morcellement, etc.) doivent être remplacées immédiatement.

 Veiller à ce que la meule d’affûtage soit fixée de manière

stable.

 Débranchez la machine et retirez la fiche de la prise au

secteur en cas de

− travaux de réparation

− travaux de maintenance et de nettoyage

− Dépannage (le déblocage d’une meule d’affûtage

bloquée en fait partie)

− Stockage

− Abandon de l’affûteuse de chaîne (même en cas

d'interruptions de courte durée)

 Attention! La meule d’affûtage continue de

fonctionner! Ne pas freiner la meule d’affûtage à la main

ou en effectuant une pression latérale.

 Entretenir votre affûteuse de chaîne avec soin:

− Ne pas huiler ni graisser l’appareil.

− Respectez les prescriptions de maintenance et les

indications relatives au remplacement des ou tils.

 Vérifiez la machine afin de découvrir tout

endommagement éventuel.

− Contrôlez le fonctionnement impeccabl e et conforme à l’usage prévu des équipements de sécurité avec soin avant de poursuivre l’utilisation de la mac hine.

− Vérifiez le fonctionnement correct des pièces mobiles et assurez-vous qu’elles ne sont ni coincées ni partiellement endommagées. La totalité des pièces doivent être montées correctement et toutes les conditions doivent être remplies afin de garantir le fonctionnement impeccable de l’affûteuse de chaîne.

− Les dispositifs de protection et les composants endommagés doivent être réparés ou remplacés

correctement par un atelier spécialisé (ou par le constructeur) tant que la notice de l'appareil n'indique pas d'autres instructions.

− Les autocollants de sécurité endomma gés ou illisibles doivent être remplacés.

 Ne laisser brancher aucune clé de l’ap pareil!

Avant la mise en service, toujours vérifier que les cl és et les autres outils de réglage sont enlevés de la machine.

 Conservez les outillages non utilisés dans un endroit sec

et verrouillé et hors de portée de main des enfants.

Sécurité électrique

 Exécution de la ligne de raccordement cf. IEC 60 245 (H

07 RN-F) avec une section d’au moins

- 1,5 mm² pour les câbles d’une longueur de jusqu’à 25 m

 Les câbles longs et minces provoquent une chute de

tension. Le moteur n'atteint plus sa puissance maximum, dégradant ainsi le fonctionnement de l'éq uipement.

 Les fiches et prises des rallonges doivent être en

caoutchouc, PVC souple ou autre matière t hermoplastique d'une résistance mécanique identique, ou revêtues de ce matériau.

 Les contacts enfichables de la rallonge doivent être

protégés contre les projections d'eau.

 Pour la pose du câble de connexion, veiller à ce qu'il ne

gêne pas, qu'il ne soit pas écrasé ni plie, et que le connecteur ne se mouille pas.

 En cas d'utilisation d'un tambour, dérouler le câble

complètement.

 N’employez pas le câble à des fins pour lesquelles il n’est

pas prévu. Protégez le câble contre la chaleur, l’huile et les arêtes vives. Ne tirez pas sur le câble pour retirer la fiche de la prise au secteur.

 Protégez-vous contre les risques d’électrocu tions. Evitez

le contact corporel avec des éléments connectés à la terre (par ex. tuyaux, radiateurs, fours, réfrigérateurs.)

 Vérifiez le câble de rallonge à intervalles réguliers et

remplacez-le dès que vous constatez un endommagement.

 Ne vous servez jamais de lignes de raccordement

défectueuses.

 Ne jamais utiliser de connexions électriques provisoires

ou rafistolées.

 Ne pontez jamais les équipements de sécurité et ne les

mettez jamais hors service.

Tout raccordement électrique, voire des réparations

sur des parties électriques de la machine doivent être effectuées par des personnes compétentes ou remises à l’un de nos services après-vente.

Toutes réparations des différentes pièces de la

machine sont à effectuer par le fabricant, ou l’un de ses services après-vente.

N’utiliser que des pièces détachées d’origine.

L’utilisation d’autres pièces détachées et d’autres accessoires pourraient entraîner un risque d’accident pour l’utilisateur. Le fabricant décli ne toute responsabilité pour les dommages en résultant.

Préparation à la mise en service

Suivez les indications de ces instructions de service pour

obtenir un fonctionnement impeccable de la ma chine.

Vous devez effectuer les étapes suivantes:

 Monter le plateau tournant  Installer l’appareil de manière stable

Montage du plateau tournant A

1. Placer le plateau tournant (1) sur la table d’a ppui (2).

2. Visser l’écrou de fixation (7) sur la vis de blocage.

Montage de l’affûteuse de chaîne sur un établi

L’appareil doit être fixée solidement au coin d’un établi ou d’une table afin de garantir une man ipulation sûre. Utilisez si possible les trois points de fixation. Mais veillez à ce que l’orifice prévu pour la tronçonneuse ainsi que l’écrou de blocage restent accessibles.

(voir A , figure inférieure) Conseil: Afin de réduire le bruit et les vibrations, nous

recommandons d’utiliser en supplément un support en caoutchouc (non fourni).

Les petites pièces nécessaires au montage ne sont pas fournies. Utilisez pour cela:

Poste Désignation

1. Vis hexagonale M 8

2. Rondelle Ø 8mm

3. Écrou hexagonal M 8, indesserrable

 Placez l’appareil à un endroit respectant les conditions

suivantes:

− antidérapant

− exempt de vibrations

− plan

− propre et sec

− aucun risque de trébuchement

− suffisamment éclairé

Mise en service

Branchement au secteur

Comparer la tension indiquée sur la plaque signalétique de l’appareil, par ex. 230 V, avec la tens io n du rése au et bran che r l’affûteuse de chaîne à la prise approp riée, reliée à la terre de manière conforme.

Moteur à courant alternatif : prise à contact de protection, tension du secteur de 230 V avec interrupteur de

protection contre les courants de court-circuit et fusible 10 A inerte

 Utiliser des câbles de connexion et de rallonge d'une

section de conducteur de 1,5 mm² au minimum.

Mise en marche

Ne jamais utiliser un appareil dont l'interrupteur ne fonctionne pas. Les interrupteurs endommagés doivent être immédiatement réparés ou remplacés par le S.A.V.

Appuyer sur le bouton Marche/ Arrêt en le plaçant sur „I“.

Mise en arrêt

Pour arrêter l’appareil, appuyer sur le bo uton Marche/

Arrêt en le plaçant sur „0“.

Consignes de travail

Respectez ce qui suit avant de commencer le travail :

 Poste de travail bien ordonné?  L’affûteuse de chaîne est-elle montée de manière stable

sur un établi ?

 Ne mettez jamais l’outillage en service avant d’avoir lu les

instructions de service, d’être en mesure de resp ecter les indications et consignes de sécurité et d’avoir monté l’appareil comme décrit!

Travail avec l’affûteuse de chaîne

7. Affûter une dent sur deux en exécutant les étapes 5 et 6.

La meule doit être couverte par le c ache (20) autant que possible. C A cet effet, desserrer les deux vis (14) et ajuster le cache en conséquence.

Maintenir toujours les mains à distance de la meule d’affûtage en rotation.

 Utiliser la meule d’affûtage montée en usine pour affûter

les chaînes de tronçonneuses de bricolage (chaînes de tronçonneuses de bricolage 1/4, 3/8 et chaînes de tronçonneuses 0,325). (Une meule d’affûtage est disponible en option 100 x 4,5 x 10 mm, référenc e 363718 pour les chaînes de tronçonneuses professionne lles.)

 Ne pas utiliser de meules d’affûtage défectueuses ou

déformées.

 Ne travailler qu'une fois que la meule d’aff ûtage a atteint la

vitesse maximum.

 N’affûter que les chaînes dont le positionnement et le

guidage peuvent se faire sans danger

Respectez toujours les consignes de sécurité aux pages 17 et suivantes.

Travail avec l’affûteuse de chaîne

Affûtage de chaînes

Avant de procéder au réglage de l’appareil:

- Arrêter l’appareil

- Patienter jusqu’à ce que la meule

d’affûtage s’arrête complètement

- Débrancher la prise

Affûtage de tous les maillons coupants A - B , D

Pour affûter une dent des maillons coupants, procéder de la manière suivante:

1. Régler l’angle d’affûtage: Faire pivoter le plateau tournant à env. 30° en desserrant l’écrou d’arrêt (7) et resserrer l’écrou d’arrêt. A

L Les dents des maillons coupants sont normalement

affûtées à un angle situé entre 30 et 35 degrés.

2. Desserrer la vis de fixation (3b) et placer la chaîne dans le rail de guidage (6) entre les plaques de guidage (5). A

3. Rabattre la butée (4) vers le bas et tirer la chaîne vers l’arrière jusqu’à ce que le maillon coupant que vous souhaitez affûter soit en contact avec la butée.

4. Afin de garantir un alignement exact, serrer la tête d’affûtage (13) contre le maillon coup ant. À l’aide de la vis de fixation (3a), régler l’intervalle de façon à ce que la meule d’affûtage soit en contact avec l e maillon coupant. Régler également la profondeur d’affûtage à l’aide de la vis de réglage (8). B

5. Serrer la vis de fixation (3b) La chaîne est fixée. B

6. Affûter avec précaution la dent du maillon coupant.

Afin d’éviter t oute détérioration de la chaîne, affûter

le plus brièvement possible et uniquement la quantité strictement nécessaire. B

L Marquer le premier maillon coupant, par ex. en

traçant un trait à la craie. Vous éviterez ainsi d’affût er une deuxième fois les maillons coupants.

8. Faire pivoter le plateau tournant à 30° de l’autre côté et affûter les dents restantes tel que cela est décrit ci-dessus.

Réglage de l’intervalle limiteur de profondeur

Une fois que toutes les dents des maillo ns coupants ont été affûtées, votre chaîne est effectivement affûtée, mais il est probable qu’elle ne coupe pas. D’où la nécessité d’un intervalle limiteur de profondeur (= intervalle entre le limiteur de profondeur et l’arêt e de coupe). Il est généralement compris entre 0,5 et 0,8 mm.

Un intervalle limiteur de profondeur tr op élevé augmente

le risque de retour lors de l’utilisation de la tronçonneuse. Vous devez contrôler l’intervalle conformément aux indications de la chaîne de votre tronçonneuse et éventuellement l’aiguiser à l’aide d’une lime.

Veiller à arrondir l’arête avant du limit eur de profondeur.

Conserver impérativement la forme d’origine du maillon coupant.

Entretien et nettoyage

Avant de toute intervention d'entretien et de nettoyage

- Arrêter l'équipement

- Patienter jusqu’à ce que la meule

d’affûtage s’arrête complètement

Remplacer la meule d’affûtage A , E - F

 Ne pas utiliser de meules d’affûtage défectueuses ou

déformées.

 Ne jamais utiliser une meule d’aff ûtage qui ne correspond

pas aux caractéristiques indiquées dans cette notice.

- Débrancher la prise

Remplacer la meule d’affûtage

1. Desserrer les vis (14) et retirer la protection (10). A

2. Bloquer la meule d’affûtage en plaçant un tournevis ou un mandrin Dorn (Ø 4 mm) dans le trou prévu à cet effet. E

3. Desserrer l’écrou (15).

L Filet droit

4. Retir er l’écrou, la bride avant (16), la meule d’affûtage (9)

et la bride arrière (16). F

L Nettoyer les brides.

6. Procéder dans l’ordre inverse pour le montag e.

Les dispositifs de sécurité enlevés pour effectuer des interventions de maintenance ou de nettoyage doivent impérativement être remontés et vérifiés. N'utiliser que des pièces de rechange d'origine. L'ut ilisation de toute autre pièce risque de provoquer des dommages et blessures imprévisibles.

Respecter les instructions suivantes afin de préserver

les fonctionnalités de l’affûteuse de chaîne:

 Nettoyez et huilez toutes les pièces mobiles à intervalles

réguliers (sauf le système d’entraînement).

 Enlever les poussières et souillures à l'ai de d'un chiffon ou

d'un pinceau.

 Nettoyer les fentes d’aération après chaque util isation.  Nettoyer la machine à sec uniquement.

 Ne p as utiliser des solvants (essence, alcool etc.) pour le

nettoyage des composants en plastique, ceux-ci pouvant endommager les composants en plastique.

L Ne jamais utiliser de graisse!

 Utiliser une huile biodégradable.

Stockage

Débrancher la prise

 Conservez les outillages non utilisés dans un endroit sec et

verrouillé et hors de portée de main des enfants.

 Avant un stockage prolongé, respecter les instructions

suivantes afin de prolonger la durée de vie de la machine et de faciliter la manœuvre:

− d’effectuer un nettoyage en profondeur;

Garantie

Veuillez tenir compte de la déclaration de garantie ci-jointe

Caractéristiques techniques

Type KSG 220 A Modèle KSG 220 A Puissance du moteur P1 220 W Vitesse de coupe v ~ 40 m/sec. Tension d’alimentation / Fréquence du réseau 230 V~ / 50 Hz Vibration main-bras a

3,52 m/s²

vhw

Meule d’affûtage Ø x épaisseur x Ø trou Ø Ø100 x 3,2 x Ø 10 mm (Ø 100 x 4,5 x Ø 10 mm) Poids ca. 2 kg

Perturbations susceptibles de se présenter

Avant de procéder à l'élimination des défauts

− Arrêter l'équipement

− Patienter jusqu’à ce que la meule d’affûtage s’arrête complètement

− Débrancher la prise

 Après chaque dépannage, remettre en service et vérifier l'ensemble des dispositifs de sécurité.

Perturbation Cause possible Remède

L’affûteuse de chaîne ne fonctionne pas.

Â absence de coura nt Â Câble ou rallonge défectueux Â La fiche de secteur, le moteur ou

l'interrupteur sont défectueux.

L’affûteuse de chaîne fonctionne avec des interruptions

Â Câble ou rallonge défectueux Â Défaut interne Â Interrupteur dé fectu eux

La meule d’affûtage s'échauffe Â La meule d’affûtage est émoussée ou

défectueuse

Le moteur ronfle, la meule

Â La meule d’affûtage se bloque Â Enlever l'objet qu i bloque les couteaux

d’affûtage reste arrêtée Vibrations inhabituelles Â La meule d’affûtage est défectue us e Â Remplacer la meule d’affûtage

Â vérifier l'al imentation é lectrique, le f usible, la

prise de courant

Â contrôler le câble de rallonge, le remplacer

immédiatement en cas d'endommagement

Â Demand ez à un électricien concessionnaire

de vérifier le moteur ou le commutateur ou de le réparer, respectivement de remplacer ces pièces par des pièces d’origine

Â contrôler le câble de rallonge, le remplacer

immédiatement en cas d'endommagement

Â Veuillez-vous adresser au service après-

vente.

Â Veuillez-vous adresser au service après-

vente.

Â Remplacer la meule d’affûtage

Obsah

Popis přístroje/náhradní díly 23 Obsah dodávky 23 Prohlášení o shodě 23 Symboly na přístroji / v návodu 23 Hodnoty hluku 24 Okruh působnosti stroje 24 Zbytková rizika 24 Bezpečná práce 24 Příprava k provozu 26 Uvedení do provozu 26 Pracovní pokyny 26 Práce s bruskoui 26 Údržba a péče o stroj 27 Uskladnìní 27 Záruka 27 Technická data 28 Možné poruchy 28

Prohlášení o shodě

podle směrnice EU 98/37 č. ATIKA GmbH & Co.

Schinkelstraße 97, 59227 Ahlen Germany prohlašuje se vší odpovědností, že výrobek

Bruska řezacích řetězů KSG 220 A

na který se vztahuje toto prohlášení, odpovídá příslušným základním bezpečnostním a zdravotním podmínkám směrnice 98/37 EG, jakož i podmínkám dalších příslušných sm ěrnic

2004/108/EG und 73/23/EWG.

Elektrospotřebiče nepatří do domácího odpadu. Zařízení, příslušenství a obal odevzdávejte k recyklaci šetřící životní prostředí.

Popis přístroje / náhradní díly

Ozna

čení

3a/3b.

Označení

Objednací

číslo

Otočný talíř kompletní 363702

Stolní podložka 363703 Připevňovací šrouby(s pružinou) 363704

Doraz řetězu 363705

Vodící deska 363706

Vodící kolej

Stavěcí matice 363707

Stavěcí šroub(pro hloubku brusu) 363708

Brusný kotouč(100x3,2x10 mm) 363709

10.

Krytka 363710

11.

Madlo 363711

12.

Vypínač 363712

13.

Hlavice brusky 363713

14.

Šrouby M4x6 363714

15.

Matice M8,samojistící 391037

16.

Příruba 363715

17.

Samolepka bezpečnostní 363716

18.

1 pár uhlíkových kartáčků 363717

19.

Brusný kotouč(100x4,5x10mm) 363718

Chránícím krytem 363720

Obsah dodávky

• Bruska řezacích řetězů

• Sada uhlíkových kartáčků

KSG 220 A

• Kompletní otočný talíř • Připevňovací matice

• Doraz řetězu • Návod k použití

 Po rozbalení zkontrolujte obsah z hledisek

! Úplnosti částí ! event.

Zjištěné nedostatky ihned sdělte svému prodejci. Na pozdější reklamace nebude brán zřetel.

Ahlen, 26.01.2007 A. Pollmeier

Symboly na přístroji

Před uvedením do provozu si přečtěte tento návod k obsluze a bezpečnostní pokyny a dodržujte je.

Pozor nebezpečí úrazu! Nepřibližujte

ruce k rotujícímu kotouči!

Použijte ochrannou prachovou roušku!

Symboly uvedené v návodu

Hrozící nebezpečí nebo nebezpečná situace.

Nerespektování těchto pokynů může způsobit zranění nebo věcné škody.



Důležité informace správného zacházení se strojem. Při nedbání těchto pokynů může dojít k

poruchám či poškození stroje. Pokyny pro uživatele. Tyto informace Vám

pomohou všechny funkce stroje optimálně využít. Montáž, obsluha a údržba. Zde je přesně

vysvětleno co je třeba udělat.

Před opravou, údržbou nebo čištěním vždy vypněte motor a odpojte stroj od sítě.

Noste ochranné rukavice.

Používejte ochran-né prostředky očí a sluch.

Hodnoty hluku

DIN EN ISO 3744; 11/95, DIN EN 11201 Použití přístroje jako brusky pilových řetězů s nasazením k

tomu určeného brusného kotouče.

Hladina akustického

Hladina akustického tlaku na pracovišti

výkonu

LWA = 91 dB(A) LpA = 78 dB(A)

Udané hodnoty jsou emisní a na jistých pracovištích nemusí naměřeným odpovídat. Ač je souvislost mezi hodnotami emisními a imisními (hladin hluku), nelze zodpovědně určit, zda dodatečná bezpečnostní opatření jsou či nejsou nutná. Faktory,které určují přijímané (imisní) hodnoty hluku na pracovišti jsou mj. doba působení hluku, vybavení pracoviště, počet strojů,e vent.další zdroje jiného hluku. Povolené hlukové hodnoty mohou v různých zemích být odlišné. Tato informace pouze může pomoci uživateli o lepším odhadu působení hluku a event. zdravotních ohroženích.

Okruh působnosti stroje

 Bruska pilových řetězů je určena prouze pro okruh prací v

domácnosti či pro řemeslníky.Ve standartním prov edení je tato bruska osazena brusným kotoučem pro broušení hobby řetězů. Bruska může být osazena brusným kotoučem (100x4,5x10 mm) pro broušení profi řetězů.

 Přístroj nesmí být použit k broušení jiných předmětů.

Nebezpečí úrazu!

 Pro přístroj používejte pouze k němu určený brusný

kotouč.

 Pilové řetězy smějí být broušeny pouze jestliže jsou

bezpečně upevněny a bezpečně vedeny v přístroji.

 Do této kapitoly patří též dodržení výrobcem přdepsaných

Pokynů z hlediska údržby, péče a event.oprav či čištění stroje.

 Pro provoz je rovněž nutné znát platné předpisy pro případ

úrazu, stejně jako zásady první pomoci a bezpečnostnětechnická pravidla.

 Každé jiné použití stroje nespadá do okruhu působnosti

Stroje a jestliže při takovém užití vzniknou škody, veškerá rizika z nich plynoucí jdou na vrub uživatele. Stroje a jestliže při takovém užití vzniknou škody, veškerá rizika z nich plynoucí jdou na vrub uživatele.

 Svévolné změny a úpravy přístroje vy lučují záruky a ručení

výrobce za event.škody všeho druhu.

 Bruska pilových ř

udržována pouze osobami,které jsou poučeny o možných nebezepčích a rizicích.Opravné práce může provádět pouze k tomu určený zákaznický servis.

 Stroj nesmí být provozován v exploziv ním prostředí a ani

na dešti.

etězů smí být obsluhována,užívána a

Zbytková rizika

I při dodržení vekerých předpisů a bezpečnostních pokynů nelze vyloučit díky konstrukci a určení stroje jistá zbytková rizika.

Tato lze minimalizovat pouze dokonalou znalostí a hlavně dodržováním vekšrých bezpečnostních pokynů a dodržením všech bodů obsažených v kapitole "okruh působnost i stroje".

Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod.

 Nebezpečí zranění prstů či ruky v případě dotyku běžícího

kotouče.

 Nebezpečí zranění prstů či ruky dotykem kotouče v

nekrytém okruhu.

 Zranění jiskrami.  Vdechnutí brusného prachu.  Ohrožení el.proudem při použití vadného el.přípoje.  Dotknutím se částí stroje, které jsou pod napětím.  Poškození sluchu při dlouhodobé práci bez ochrany uší.

Další rizika nejsou vyloučena.

Bezpečná práce

Při nesprávném použití jsou brusky pilových řetězů

nebezpečné.Jsou-li elektropřístroje v činnosti, musí být veškerá základní bezpečnostní opatření splněna, aby byla vyloučena rizika vzniku ohně, zásahu el proudem a jiných zranění osob.

Před uvedením tohoto výrobku do provozu si přečtěte a dodržujte následující pokyny a předpisy bezpečnosti práce vašeho profesního sdružení resp. v dané zemi platné bezpečnostní předpisy, abyste ochránili sebe a jiné před možným úrazem.

Seznamte s bezpečnostními pokyny, předpisy a

opatřeními všechny osoby, které mohou se strojem pracovat.

Uschovejte pečlivě tyto předpisy.

 Před uvedení do provozu se řádně se strojem seznamte

prostřednictvím návodu.

 Nepoužívejte přístroj pro účely, pro které není určen (viz

vymezení použití a práce s vysavačem listí).

 Přístroj namontujte na pevnou a nesmekavou a rovnou

podložku.

 Vyhýbejte se nepřirozenému držení těla. Postarejte se o

bezpečné stání a udržujte neustále rovnováhu.

 Buďte pozorní. Dávejte pozor na to, co děláte. Přistupujte k

práci odpovědně. Nepoužívejte přístroj, když jste unavení nebo když jste pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití přístroje může mít za následky vážná zranění

 Noste vhodný pracovní oděv:

− neužívejte široké oděvy, tělesné ozdoby, které by mohly být pohyblivými částmi stroje zachyceny.

− rukavice a neklouzavou obuv

− máte-li delší vlasy užívejte síťku na vlasy

 Užívejte prostředky osobní ochrany:

− Ochranné brýlr

− Sluchátka (hladina akustického tlaku na pracovišti

může překračovat 85 dB (A))

− Použ ijte ochrannou prachovou roušku

 Dbejte na pořádek na pracovišti. Nepořádek je jednou z

příčin úrazů.

 Dbejte na pracovní prostředí a jeho vliv na práci:

− Nikdy neprovozujte přístroj ve vlhkém prostředí.

− Chraňte před deštěm Chraňte před vlhkostí.

− Postarejte se o dokonalé osvětlení pracovišt ě.

 Nenechávejte přístroj ve stavu pracovní pohotovosti

nikdy bez dozoru.

 Osoby mladší 18 let nesmí přístroj obsluhovat.  Při práci nepřipusťe, aby v blízkosti byly jiné oso by-pouze

obsluha stroje. Zamezte jiným osobám, zejména dětem, aby se dotýkali stroje nebo kabelu.

Děti do blízkosti stroje nesmí mít přístup.

 Stroj nepřetěžujte. Pracujte v udaném rámci výkonu stroje.  Přístroj provozujte jen s kompletním a správně

namontovaným bezpečnostním zařízením, na stroji neupravujte nic, co by mohlo ohroz it bezpečnost.

 Nepoužívejte brusné kotouče,které nemají zadané

parametry na štítku přesně dle návodu k použití.

Použití jakýchkoliv jiných nástrojů či příslušentsví

znamená Nebezpečí úrazu a poškození stroje.

 Oběhané či defektní kotouče je třeba ihned

vyměnit(praskliny,vibrace,odlet střepin či úlomk ů).

 Dbejte na pevné usazení kotouče.  Stroj vypněte a odpojte od proudu vždy při:

− opravách

− údržbě a čištění

− odtsranění poruch (k tomu patří rovněž uvolnění

blokovaného kotouče)

− uskladnìní

− Opuštění brusky (i krátkodobém přerušení práce)

 POZOR!Bruska po vypnutí ještě dobíhá.Nebrzděte ji ani

rukou ani tlakem na postranní části kotouče.

 Brusku pečlivě udržujte:

− Nepoužívejte nikdy olej či tuk.

− Dbejte na dodržování předpisů pro údržbu a pok ynů pro

výměnu součástí.

 Kontrolujte stroj na event. poškození:

− Před každým použitím stroje musí být veškeré ochranné prvky namontovány a plnit bezvadně svoji funkci.

− Zkontrolujte zda všechny pohyblivé části jsou funkční, nelepí, nedrhnou a nejsou poškozené. Všechny části musí být správně namontovány a všechny podmínky pro bezvadný provoz splněny – jen tak lze zaručit bezpečný a bezvadný provoz přístroje.

− Poškozená ochranná zařízení a díly se musí dát opr avit nebo vyměnit ve specializova né díl ně (nebo u výrob ce), pokud není v návodu k použití uvedeno jinak.

− Nikdy nezapínejte přístroj je-li v pracovním okruhu ještě jiná osoba.

 Nenechávejte montážní klíče ve stroji.

Zkontrolujte zda všechny pohyblivé části jsou funkční, nelepí, nedrhnou a nejsou poškozené.

 Nepoužívanou pilu skladujt e v s uch ém a uzav řeném místě

ne v dosahu dětí.

Elektrická bezpečnost

 Provedení přípojného kabelu je podle IEC 60 245 (H 07

RN-F) s příčným průměrem nejméně

- 1,5 mm² při délce kabelu do 25 m

 Dlouhé a tenké přívodní kabely způsobují úbytek napětí.

Motor již nedosahuje svého maximálního výkonu, funkce zařízení se snižuje.

 Zástrčky a spojovací boxy na přípojných vedeních musí být

z gumy, měkkého PVC nebo jiných termoplastických materiálů se stejnými mechanickými vlastnostmi nebo musí být tímto materiálem povlakované.

 Zástrčky přípojného vedení musí být chráněné proti

stříkající vodě.

 Při pokládání přívodního kabelu dbejte na to, aby

nepřekážel, nemačkal se nebo se nezlomil, a aby se konektor nenamočil.

 Při používání kabelového bubnu kabel zcela odmotejte.  Nepoužívejte kabel k jiným účelům než je stanoveno.

Kabel chraňte před horkem,olejem a ostrými hranami. Netahejte za kabel při vytahování zástrčky ze zásuvky.

 Chraňte se před úrazem el.proudem.Nedotýkejte se

uzemněných částí. Zabraňte dotyku částí těla s uzemněnými díly (např. trubky, tělesa topení, sporák, chladnička atd.).

 Pravidelně kontrolujte přívodní kabel a event. pošk ození jej

vyměnňte.

 Nepoužívejte vadná přípojná vedení.  Nikdy nepoužívejte provizorní el. připojení.  Ochranné prvky nikdy nepřemosťujte nebo nevyřazujte z

provozu.

Elektrická zapojení nebo opravy el. částí svěřte vždy

koncesované firmě nebo našemu obchodnímu zastoupení. Před spuštěním stroje se přesvědčte, že veškeré nářadí je odstraněnp.

Opravy ostatních částí stroje svěřte buď výrobci nebo

jeho obchodnímu zastoupení.

Používejte pouze originální náhradní díly, příslušentsví a

doplňky. Při použití jiných než originálních součástí vzniká nebezpečí úrazu, poškození stroje a věcné škody. V těchto případech se ruší veškerá zodpovědnost výrobce.

Příprava k provozu

Aby stroj bezvadně fungoval, sledujte následující pokyny.

Musíte ještě následující kroky provést:

 Namontovat otočný talíř.  Přístroj bezpečně nastavit

Montáž otočného talíře A

1. Posaďte otočný talíř na podložku-stůl.

2. Našroubujte upevňovací matice na upevňovací šrouby

Montáž brusky pilových řetězů na pracovní stůl

Aby se bruska mohla bezoečně ovládat musí být pevně připevněna na roh pracovního stolu (viz obr. A ). Je-li možno použijte k tomu všechny tři upevňovací body.Dbejte,aby vybrání pro pilový řetěz a přístup k seřizovací matici zůstaly přístupné.

Tip: nejlépe pod přístroj před našroubováním na pracovní stůl vložte gumovou podložku-sníží hluk a vibrace (není v dodávce).

Součástky pro připevnění nejsou v dodávce. Užijte proto:

Označení Popis

1. Šestihraná matice M 8

3. Samojistící matice M 8, samosvorná

 Přístroj umístěte na místo,které splňuje následné

podmínky:

− protismykové

− protiskluzné

− rovné

− čisté a suché

− pevné

− s dostatečným osvětlením

Podložka Ø 8 mm

Uvedení do provozu

Síťové připojení

Porovnejte na štítku udané napětí s napětím v zásuvce a zapojte přístroj do odpovídající uzemněné zásuvky.

Motor na střídavý proud:

Použijte ochrannou zásuvku,napětí 230 V s jištěním chybného proudu a pojistkou 10 A.

 Používejte připojovací nebo prodlužovací kabel s průřezem

žíly minimálně 1,5 mm².

Zapnutí stroje

Nepoužívejte žádné přístroje, u kterých se nedá spínač zapínat a vypínat. Poškozené spínače se musejí dát k opravě nebo výměně do servisu.

Na vypínači stiskněte “I“.

Vypnutí

Pro vypnutí přístroje stiskněte „O“.

Pracovní pokyny

Před započetím práce dbejte následujících pokynů:

 Pracoviště je připraveno (vyklízeno atd.)?  Je přístroj pevně upevněn na montážní stůl?  Přístroj nesmíte uvádět do provozu aniž jste se seznámili s

veškerým návodem a zabezpečili splnění veškerých bezpečnostních pokynů a stroj smontovali a připravili k práci dle návodu a popisu!

Práce s bruskou.

Brusný kotouč musí být chránícím krytem (20) co nejvíce zakrytý. C K tomu slouží oba šrouby (14), po jejich uvolnění můžete kryt správně nastavit a šrouby opět utáhnout.

Ruce vždy udržujte v bezpečné vzdálenosti od rotujícího kotouče.

 Používejte pouze od výrobce vestavěný brusný kotouč pro

broušení hobby řetězů (1.4.3/8 Hobby-a 0,325 řetěz). K broušení profi řetězů je k dostání brusný kotouč č.363718. Pro broušení profi řetězů.

 Nkdy nepoužívejte poškozené kotouče nebo kotouče, ketré

jsou deformované.

 Práci započněte až po dosažení max. otáček.  Broušení provádějte pouze na řetězu, který je jistě po ložen

v přístroji a správně veden.

Dbejte ve všech situacích bezpečnostních pokyn ů ze S. 10

Práce s bruskoui

Broušení pilových řetězů

Před každou úpravou nastavení brusky:

- Přístroj vypnout

- Vyčkat zastavení ktouče

- Odpojit od zásuvky

Brousit všechny řezné články A - B , D

Pro nabroušení řezného článku řetězu proveďte následné kroky:

1. Nastavení úhlu broušení: Uvolněním stavěcí matice (7) otočte nastavte talíř zhruba na 30 Gr. A opět matici utáhněte. A

L Broušení řezných článků je zhruba pod úhlem od 30

do 35 Gr.

2. Uvolněte upevňovací šrouby (3b) a vložte řetěz mezi vodící koleje (6). A

3. Sklopte doraz (4) dolů a táhněte řetěz zpět tak,aby broušený článek byl na doraz.

4. Pro přesné seřízení stáhněte brusnou hlavici (13) proti řeznému článku.Nastavte odstup pomocí upevňovacího šroubu (3a) tak, aby brusný kotouč se článku dotýkal.Dodatečně nastavte stavěcím šroubem (8) hloubku. B

5. Utá Utáhněte upevňovací šroub (3b) -řetěz je fixován. B

6. Nabrušte pozorně řezný článek.

Článek bruste velmí krátkou dobu,aby se materiál

zbytečně neobrušoval-jde o naostření-ne o obrus. B

7. Bruste každý druhý článek. PotomCelý proces opakujt e na články v opačném úhlu a sledu.

L Označte si řezné články např.křídou. Tím zabráníte

možnému opakovanému broušení stejného článku.

8. Otočte otočný talíř na druhou stranu opět na ca 30 gr. a nabrušte zbylé řezné články. C

Úprava rozdílu výšky omezovače hloubky řezu

Jestliže jste nabrousili všechny řezné zuby,neznamená to,že pila bude optimálně řezat. Nabroušením zubů se změnil poměr výšky zubu a omezovače hloubky řezu. Musí být dodržen výškový rozdíl mezi horní částí řezné hrany a omezovačem hloubky řezu. Tento ro zdíl(viz o br.) by měl činit zpravidla 0,5-0,8 mm.

Údržba a péče o stroj

Před každou údržbou a čistěním

- Přístroj vypnout

- vytáhněte zástrčku ze zásuvky

- Odpojit od zásuvky

Výměna brusného kotouč A, D - E

 Nikdy nepoužijte poškozený či deformovaný kotouč.  Nikdy nepoužijte brusný kotouč s jinými technickými údaji

než, které jsou určeny pro přístroj.

Výměna brusného kotouč

1. Uvolněte šrouby (14) a odejměte kryt (10). A

2. Pro aretaci brusné ho kotouče vsuňte šroubovák nebo trn (průměr 4 mm) do k tomu určeného otvoru. D

3. Uvolněte matici (15).

L Pravý závit

Je-li tento rozdíl větší potom se zvyšuje nebzpečí

zpětného úderu pily při řezání. Je tedy třeba tento rozdíl kontrolovat a v případě potřeby upilovat část omezovače hloubky řezu.

Dbejte na to,aby jste přední hranu omezovače hloubky

pilovali dokulata. Původní forma omezovače musí bát dodržena.

4. Sejměte matici, přední přírubu (16), kotouč (9) a zadní

přírubu (16). E

L Očistěte příruby.

6. Vestavění proveďte v obráceném sledu.

Bezpečnostní zařízení, která byla odstraněna během údržby nebo čištění se musí bezpodmínečně opět připevnit a zkontrolovat. Používejte jen originální díly. Jiné díly by mohly vést k nepředvídaným škodám a poraněním.

Dodržujte následné pokyny-tak vaše bruska bude stále

funkční:

 Pravidelně čistěte všechny pohyblivé díly (s výjimkou

pohoného systému)

 Po každém broušení vyčistěte chladící rýhy.  Brusku čistit pouze suchými hadříky či štětečky.

 Na součásti s umělých hmot nepoužívejte žádná ředidla

(Benzin, alkohol atd.). Tyto mohou umělou hmotu poš kodit.

L Nikdy nepoužívejte tuk!

 Používejte ekologický olej.

Uskladnìní

Odpojit od sítě vytažením zástrčky.

 Nepoužívanou pilu skladujte v s uchém a uzavřeném místě

ne v dosahu dětí.

 Při delším skladování dbejte následucících pokynů.

− Proveďte důkladnou očistu stroje.

Záruka

Prosíme, přečtěte si a respektujte přiložené záruční prohlášení a jeho podmínky.

Možné poruchy

Technická data

Typové označení KSG 220 A Model KSG 220 A Výkon motoru P1 220 W Rychlost řezu v ~ 40 m/s Síťové napětí / Frekvence 230 V~ / 50 Hz Vibrace ruky a paže vpředu a

3,52 m/s

vhw

Ø Brusný kotouč x Tlouštka x Ø Vrtání Ø100 x 3,2 x Ø 10 mm (Ø 100 x 4,5 x Ø 10 mm) Váha včetně podstavy ca. 2 kg

Před každým odstraňováním poruchy

− vypněte pilu

− vyčkat zastavení ktouče

− vytáhněte zástrčku ze zásuvky

 Po každém odstranění poruchy opět uveďte do provozu všechna bezpečnostní zařízení a zkontrolujte je.

Porucha Možná příčina Odstranìní

Bruska neběží. Â nemá proud

Â Vadný přívodní kabel Â síťová zástrčka, motor nebo spínač vadný

Bruska pracuje přerušovaně.

Â Vadný přívodní kabel Â Interní chyba

Â Hlavní vypínač je vadný

Bruska se zahřívá. Â Kotouč je opotřeben nebo defektní. Â Výměna kotouče. Motor bručí,kotouč stojí. Â Blokovaný kotouč. Â Odstraňte předmět. Neobvyklý vibrovat Â Defektní kotouč. Â Výměna kotouče.

Â Zkontrolujte přívod proudu, zástrčku, pojistky. Â Zkontrolujte prodlužovací kabel, vadný kabel

okamžitě vyměňte.

Â Motor nebo vypínač nechat od koncesovaného

servisu zkontrolovat a event.vyměnit.

Â Zkontrolujte prodlužovací kabel, vadný kabel

okamžitě vyměňte.

Â Obraťte se prosím na servisní službu. Â Obraťte se prosím na servisní službu.

Indhold

Beskrivelse af apparatet / Reservedeler 29 Leveringsomfang 29 Overensstemmelseserklæring 29 Symboler på apparatet / i betjeningsvejledningen 29 Støjværdier 30 Formålsbestemt anvendelse 30 Uberegnelige risici 30 Sikkert arbejde 30 Forberedelse til igangsætning 32 Igangsætning 32 Arbejdsanvisninger 32 Arbejdet med kædesliberen 32 Vedligeholdelse og pleje 33 Opbevaring 33 Garanti 34 Tekniske data 34 Mulige fejl 34

EU-overensstemmelseserklæring

i henhold til EF-direktiv 98/37/EF

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen, Germany erklærer på eget ansvar, at produkt,

Kædesliber KSG 220 A som er omfattet af denne erklæring, overholder de relevante

grundlæggende sikkerheds- og sundhedskrav i EF-direktiv 98/37/EF samt kravene i andre EF-direktiver, der kan finde anvendelse.

2004/108/EF, 73/23/EWF

Elektriske apparater må ikke bortskaffes med dagrenovationen. Apparater, tilbehør og emballagen skal tilføres en miljøvenlig genanvendelse.

Beskrivelse af apparatet og reservedele

Positi

3a/3b.

Betegnelse

skiveholder, kpl. 363702

filebænk 363703

Bestillings-

nr.

monteringsskrue (med fjeder) 363704

kædeanslag 363705

styreplade 363706

styreskinne

spændemøtrik 363707

justeringsskrue (til slibedybde) 363708

slibeskive (100 x 3,2 x 10 mm) 363709

10.

afskærmning 363710

11.

håndtag 363711

12.

TIL/FRA-kontakt 363712

13.

slibehoved 363713

14.

skrue M4 x 6 363714

15.

møtrik M8, selvlåsende 391037

16.

flange 363715

17.

Sikkerhedsmærkat 363716

18.

1 par kulbørster (uden afbildning) 363717

19.

slibeskive (100 x 4,5 x 10 mm) 363718

Afskærmningen 363720

Leveringsomfang

• kædeslibemaskine

• 1 par kulbørster

KSG 220 A

• skiveholder, kpl. • monteringsmøtrik

• kædeanslag • betjeningsvejledningen

 Kontroller efter udpakningen kartonens indhold for

! fuldstændighed ! evt. transportskader

Reklamationer skal omgående meddeles forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke.

Ahlen, 26.01.2007 A. Pollmeier, Geschäftsleitung

Symboler på apparatet

Før igangsætning skal brugsanvisning og sikkerhedsanvisningerne læses og iagttages.

PAS PÅ! Risiko for kvæstelser! Hold afstand til den roterende klinge!

Benyt støvmaske.

Symboler i brugsanvisning

Truende fare eller farlig situation. Tilsidesættelse

af disse anvisninger kan medføre tilskadekomst



eller materielle skader.

Vigtige henvisninger til saglig korrekt håndtering. Ignorering af disse henvisninger kan

medføre forstyrrelser. Brugerhenvisninger. Disse anvisninger hjælper

Dem med at anvende alle funktioner optimalt. Montering, betjening og vedligeholdelse. Her

forklares nøjagtigt, hvad der skal gøres.

Før reparations-, vedligeholdelsesog rengøringsarbejde skal motoren slås fra og netstikket trækkes ud.

Brug arbejdshandsker.

Anvend øjen- og høreværn.

Støjværdier

DIN EN ISO 3744; 11/95, DIN EN 11201 Drift af maskinen som kædesliber med standardslibeskive.

Lydeffektniveau Lydtryksniveau på arbejdspladsen

LWA = 91 dB(A) LpA = 78 dB(A)

De angivne værdier er emissionsværdier og kan derfor ikke samtidigt udgøre sikre arbejdspladsværdier. Selvom der findes en sammenhæng mellem emissions- og immissionsniveauer, er det ikke muligt sikkert at aflede, om ekstra forsigtighedsforanstaltninger er nødvendige eller ej. Faktorer, der kan påvirke det aktuelt eksisterende immissionsniveau på arbejdspladsen, omfatter varigheden af indvirkningerne, arbejdslokalets karakteristik, andre støjkilder osv., fx antal af maskiner og naboprocesser. Arbejdspladsværdierne kan ligeledes variere fra land til land. Denne information skal dog give brugeren mulighed for at kunne foretage en bedre vurdering af farer og risici.

Tiltænkt anvendelse

 Kædesliberen er udelukkende beregnet til gør-det-selv-

eller håndværksopgaver. I standardversionen med monteret slibeskive (100 x 3,2 x 10 mm, 63 m/s) er kædesliberen udelukkende b eregnet til slibning af hobby- savkæder (1/4. 3/8 hobby- og 0,325 savkæd er).

Som ekstratilbehør findes en slibeskive (100 x 4,5 x 10 mm) til professionelle savkæder.

 Maskinen må ikke anvendes til slibning af andre

genstande. Der består en fare for kvæstelser!

 Anvend kun slibeskiver, der er egnet for maskinen.  Der må kun bearbejdes savkæder, der kan lejr es og styres

sikkert.

 Til den tiltænkte anvendelse hører også opfyldelse af de

af producenten foreskrevne d rifts-, vedligeholdelses- og

reparationsbetingelser samt efterkommelse af sikkerhedsanvisningerne i vejledningen.

 De for drift gældende forskrifter om ulykkesforebyggelse

samt de andre alment anerkendte arbejdsmedicinske og sikkerhedstekniske regler skal overholdes.

 Enhver derudover gående brug gælder s om ikke at være

beregnet til formålet. For enhver form for skader, der resulterer heraf, overtager producenten intet ansvar: Risikoen overtages ene og alene af brugeren.

 Ved forandringer på egen hånd ved kædesliberen

bortfalder producentens ansvar for alle derved opståede skader.

 Kædesliberen må kun klargøres, anvendes og

vedligeholdes af personer, der er erfaren i brug af

udstyret og som kender farerne. Reparationsopgaver må kun udføres af os eller af kundeservicepartnere, der er autoriseret af os.

 Maskinen må ikke anvendes i eksplosionsfarlige

omgivelser eller udsættes for regn.

Uberegnelige risici

Også ved formålsbestemt anvendelse kan der endnu bestå uberegnelige risici på trods af overholdelse af alle gældende sikkerhedsbestemmelser på grund af konstruktionen til anvendelsesformålet.

Uberegnelige risici kan minimeres, når både "Sikkerhedshenvisninger" og "Formålsbestemt anvendelse samt driftsvejledningen iagttages.

Hensyntagen og forsigtighed reducerer risikoen for per son- og materielle skader.

 Fare for kvæstelser af fingre eller hænder når der gribes

ind i den kørende slibeskive.

 Fare for kvæstelser af fingre og hænder ved berøring af

slibeskiven i ikke afskærmede områder.

 Fare for kvæstelser pga. gnister.  Indånding af slibestøv.  Fare pågrund af strøm ved brugen af ikke

henholdsmæssige tilslutningsledninger.

 Berøring af spændingsførende dele ved åbnede elektriske

komponenter.

 Påvirkning af høreevnen ved langvarigt arbejde uden

høreværn.

Desuden kan der være ikke åbenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Sikkert arbejde

Ved usagkyndig håndtering kan kædeslibemaskiner

være farlige. Når der anvendes el-værktøj, skal de grundlæggende sikkerhedsforanstaltninger overholdes for at udelukke risici for brand, elektrisk stød og personskader.

Læs og følg derfor følgende henvisninger og din brancheforenings forskrifter om ulykkesforebyggelse eller de i det pågældende land gældende sikkerhedsbestemmelser før igangsætning for at beskytte dig selv og andre mod mulige skader.

Giv sikkerhedshenvisningerne videre til alle personer,

der arbejder med apparatet. Opbevar disse sikkerhedshenvisninger på et sikkert

 Gør Dem kendt med apparatet før brug ved hjælp af  Anvend ikke apparatet til formål, som det ikke er beregnet  Montér maskinen på glidesikker, plan undergrund

 Undgå unormale kropsholdninger. Sørg for en stabil

 Vær opmærksom. Hav kontrol over arbejdet. Påbegynd

 Anvend egnet arbejdstøj:

sted.

betjeningsvejledningen. til (se "Formålsbestemt anvendelse").

kropsstilling og hold hele tiden balancen.

arbejdet varsomt. Anvend ikke apparatet, når De er træt eller under indflydelse af rusmidler, alkohol eller medikamenter. Et øjebliks uagtsomhed ved anve ndelse af apparatet kan medføre alvorlige læsioner.

− intet løstsiddende tøj eller smykker (de kan gribes af bevægelige dele)

− arbejdshandsker, skridsikkert fodtøj

− et hårnet til langt hår

 Anvend personligt beskyttelsesudstyr:

− Beskyttelsesbriller

− Høreværn (støjemissionsniveau på arbejdspladsen kan

overskride 85 dB (A)

− støvmaske

 Hold arbejdsområdet i orden! Uorden kan resultere i

ulykker.

 Vær opmærksom på påvirkninger udefra:

− Benyt ikke maskinen i fugtige og våde omgivelser.

− Udsæt aldrig kædesliberen for regn.

− Arbejd kun ved tilstrækkelig sigtbarhed, sørg for god

belysning..

 Efterlad maskinen i driftsklar tilstand aldrig uden opsyn.  Personer under 18 år må ikke betjene apparatet.  Hold andre personer borte.

Lad ikke andre personer, især børn, komme i kontakt med værktøjet eller kablet.

Hold dem borte fra arbejdsområdet.

 Overbelast ikke apparatet! De arbejder bedre og mere

sikkert i det angivne effektområde.

 Apparatet må kun anvendes med komplette og korrekt

anbragte sikkerhedsindretninger og der må ikke ændres noget på apparatet, som kan påvirke sikker heden.

 Anvend ingen slibeskiver der ikke stemmer overens med

de angivne tekniske data i denne betjeningsvejledning.

Brug af andre værktøjer og andet tilbehør kan

medføre risiko for kvæstelser.

 Slidte eller defekte skibeskiver (revner, ingen balance, skår

osv.) skal uskiftes straks.

 Sørg for at slibeskiven sidder godt fast.  Sluk for apparatet og træk netstikket ud af stikkontakten

ved:

− Reparationsarbejde

− Vedligeholdelses- og rengøringsarbejde

− Udbedring af fejl (herunder løsning af en blokeret

slibeskive)

− Opbevaring

− når kædesliberen efterlades (også ved kortvarige

afbrydelser)

 OBS! Slibeskiven kører efter! Brems ikke slibeskiven

med hånden eller med tryk fra siden.

 Plej din kædesliber omhyggeligt:

− Hold maskinen fri for olie og fedt.

− Overhold vedligeholdsforskrifterne og henvisninger til

smøring og udskiftning af værktøjet.

 Kontrol af apparatet for eventuelle beskadigelser:

− Inden yderligere brug af maskinen skal beskyttelsesudstyret undersøges nøje med henblik på korrekt og formålstjenlig funktion.

− Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Alle dele skal være korrekt monteret og

opfylde alle betingelser for at sikre en fejlfri drift af kædesliberen.

− Beskadigede beskyttelsesanordninger og dele skal repareres ordentligt af et autoriseret værksted eller udskiftes, såfremt intet andet er angivet i brugervejledningen.

− Beskadigede eller ikke læsbare sikkerhedsmærkater skal erstattes.

 Fjern altid værktøjsnøgler!

Kontroller hver gang før saven tændes, om nøgle og indstillingsværktøj er fjernet.

 Opbevar ikke anvendte apparater på et tørt, aflåst sted

uden for børns rækkevidde.

Elektrisk sikkerhed

 Udførelse af tilslutningskablet i henhold til IEC 60245 (H

07 RN-F) med et åretværsnit på mindst

- 1,5 mm² ved en kabellæn gde op til 25 m

 Lange og tynde tilslutningsledninger medfører et

spændingsfald. Motoren når ikke den maksimale ydelse, apparatets funktion reduceres.

 Stik og samledåser på tilslutningsledninger skal være af

gummi, blødt PVC eller andet termoplastisk materiale af den samme mekaniske styrke eller være overtrukket med dette materiale.

 Stikforbindelsen på tilslutningsledningen skal være

stænkbeskyttet.

 Ved trækning af tilslutningskablerne skal De være

opmærksom på, at disse ikke klemmes inde, bøjes, og at stikforbindelsen ikke bliver våd.

 Rul kablet fuldstændigt ud, når der anvendes en

kabeltromle.

 Anvend ikke kablet til formål, som det ikke er ber egnet til.

Beskyt kablet mod varme, olie og skarpe kanter. Anvend kablet ikke til at trække stikket ud af stikkontakten.

 Sørg for beskyttelse mod elektrisk stød. Undgår berøring

af jordede dele (f. eks. rør, varmeapparater, komfurer, køleskabe etc.)

 Kontroller forlængerledningen regelmæssigt og udskift i

tilfælde af beskadigelser.

 Anvend ingen defekte tilslutningskabler.  Anvend ingen provisoriske eltilslutninger.  Sikkerhedsindretninger må aldrig forbikobles eller sættes

ud af drift.

Den elektriske tilslutning hhv. reparationer på

apparatets elektriske dele må kun udføres af en autoriseret elektriker eller en af vore serviceafdelinger. Lokale forskrifter især i henseende til beskyttelsesforanstaltninger skal i agttages.

Reparationer på apparatets andre dele skal lades

udføre af producenten hhv. en af hans serviceafdelinger.

Anvend kun originalreservedele. Gennem anvend else af

andre reservedele og andet tilbehør kan der opstå

ulykker for brugeren. For heraf resulterende skader overtager producenten intet ansvar.

Forberedelse til igangsætning

Følg anvisningerne i denne vejledning for at opnå fejlfri

funktion af radialfliseskærer.

Du skal først gøre følgende:

 Montér skiveholderen  Placér maskinen sikkert

Montering af skiveholder A

1. Sæt skiveholderen (1)på filebænken (2).

2. Skru monteringsmøtrikken (7) på spændeskruen.

Montering af kædesliberen på et arbejdsbord

For en sikker håndtering skal maskinen monteres fast på et hjørne af arbejdsbordet eller bordet (se A , nederste bille de).

Hvis det er muligt, benyttes alle tre fastspændingspunkter. Vær herved opmærksom på at hullet til savkæden og tilgangen til spændingsmøtrikken forbliver frie.

Tip: Desuden anbefaler vi et gummiunderl ag til reducering af vibrationer og støj (ikke del af leveringen) De smådele, der kræves til monteringen er ikke del afleveringen. Anvend:

Position Beskrivelse

1. sekskantskrue M 8

2. skive Ø 8mm

 Placer apparatet et sted der opfylder følgende betingelser

3. sekskantmøtrik M 8, selvlåsende

− skridsikker

− vibrationsfri

− plan

− rent og tørt

− fri for farer med hensyn til at snuble

− tilstrækkelige lysforhold

Igangsætning

Nettilslutning

Sammenlign den spænding der er angivet på typeskiltet, f. eks. 230 V med netspændingen og tilslut apparatet til den tilsvarende og korrekte stikdåse.

Vekselstrømsmotor: Anvend en beskyttelseskontakt, netsp ænding 230 V m ed

fejlstrømsrelæ og sikring 10 A inert.

 Anvend tilslutnings- eller forlængerkabler med en kerne-

diameter på mindst 1,5 mm².

Indkobling

Benyt intet apparat, hvor kontakten ikke tænde eller slukke. Beskadigede kontakter skal omgående repareres eller udskiftes af kundeservice.

Tryk ”I” på tænd/slukknappen

Frakobling

For at slukke maskinen, tryk på ”0” på¨tænd-/slukknappen.

Arbejdsanvisninger

Før arbejdsstart skal følgende kontrolleres:

 Arbejdsplads ryddet op?  Er kædeslibereren monteret på et arbejdsbord?  Anvend ikke apparatet, før De har læst

betjeningsvejledningen, iagttaget de angivne henvisninger og monteret apparatet som beskrevet.

Arbejdet med kædesliberen

Slibeskiven skal så vidt muligt være dækket af afskærmningen (20). C Dertil løsnes de to skruer (14) og afskærmningen indstilles tilsvarende.

Hold hænderne i sikker afstand fra den roterende slibeskive.

 Brug den på fabrikken monterede slobesskive kun til slibing

af hobby-savkæder (1/4. 3/8 hobby- og 0,325 sav kæder). (som ekstratilbehør findes en slibeskive 100 x 4,5 x 10 mm, artikel nr. 363718 til professionelle savkæder.)

 Anvend ingen slibeskiver med revner eller skiver der har

ændret formen.

 Start arbejdet først når slibeskiven har nået det maks

omderjningstal.

 Der må kun bearbejdes savkæder, der kan lejr es og styres

sikkert.

Følg under alle omstændigheder sikkerhedsanvisningerne på s. 30

Arbejdet med kædesliberen

Slibning af savkæder

Inden hver indstilling på maskinen:

- sluk for maskinen

- vent til slibeskiven holder stille

- træk netstikket

Slibning af alle kædeled A - B , D

For at slibe et skær på skæreleddene gør følgende:

1. Indstil slibevinklen: Ved a løsne spændemøtrikken (7) drejes skiveholderen til ca. 30° og spændemøtrikken strammes igen. A

L Skæreleddenes skær slibes normalt i en vinkel

mellem 30 og 35 grader.

2. Løsn spændeskruen (3b) og læg savkæden ind i styreskinnen (6) mellem styrepladerne (5). A

3. Vip kædeanslaget (4) ned og træk savkæden lå langt tilbage, indtil det skæreled, der skal slibes, ligger an ved anslaget.

4. For en nøjagtig justering træk slibehovedet (13) mod skæreleddet. Indstil afstanden på monteringsskuren (3a) således at slibeskiven berører skæreleddet. Reguler slibedybden desuden med justeringsskrue n (8). B

5. Spænd spændeskuern (3b) savkæden er fikseret. B

6. Slib skæreleddets skær forsigtigt.

For at forhind re skader på savkæden, slibe den så

kort som muligt og slib kun så meget materiale af som muligt. B

7. Slib hver andet skær ved at gennemføre skridt 5 og 6.

L Marker første skæreled, f. eks. med en kridtstreg. På

den måde undgås at ledene slibes to gange.

8. Drej skiveholderen til 30° på den anden side og slib de resterende skær som beskrevet ovenfor. C

Indstilling af afstand dybdebegrænsning

Når alle slær på skæreleddene er slebet, er savkæden skarp, men muligvis skærer den ikke. Derfor skal der altid være en dybdebegrænsingsafstand (= afstand mellem dybdebegrænsning og skærekant). Som regel er den på 0,5 – 0,8 mm.

Vedligeholdelse og pleje

Træk netstikket ud før vedligeholdelsesog rengøringsarbejde.

− vent til slibeskiven holder stille

− træk netstikket

Udskiftning af slibeskiven A, D - E

 Anvend ingen slibeskiver med revner eller skiver der har

ændret formen.

 Anvend ingen slibeskiver der ikke stemmer overens med

de angivne tekniske data i denne betjeningsvejledning.

Udskiftning af slibeskiven

1. Løsn skruerne (14) og tag afdækn ing en (10) af. A

2. For at låse slibeskiven, sæt en skruetrækker eller dorn (Ø 4 mm ind i det dertil beregnede hul. D

3. Løsn møtrik (15).

L Højregevind

4. Fjern møtrikken, forreste flange (16) og slibeskiven (9)

samt bageste flange (16). E

L Rengør flangerne.

En for stor dybdebegrænsningsafstand øger faren for

tilbageslag under savningen. Afstanden skal kontrolleres i henhold til savkæd ens angivelser og evt. files med en fil.

Sørg for at afrunde dybdebegrænserens forkant.

Skæreleddets oprindelige form skal bibeholdes.

6. Monteringen foregår i omvendt rækkefølge.

Sikkerhedsudstyr, der er fjernet til vedligehold og rengøring, skal altid anbringes korrekt igen og kontrolle r es. Anvend kun originale dele. Andre dele kan medføre ufor udset e skader og kvæstelser.

Overhold følgende for at opretholde kædeliberens

funktion:

 Rengør og smør regelmæssigt alle bevægelige dele med

olie (undtagen drivsystemet).

 Fjern støv og snavs med en klud eller en pensel.  Rengør luftslidserne efter hver brug.  Maskinen må rengøres tørt.

 Der må ikk e benyttes opløsningsmidler (benzin, sprit m.v.)

til rengøring af plasticdelene, fordi den slags midler kan beskadige plasticdelene.

L Anvend aldrig fedt!

 Brug miljøvenlig olie.

Opbevaring

Træk netstikket ud.

 Opbevar apparater der ikke bruges i et tørt, lukket rum,

uden for børns rækkevide.

 Vær inden en længere opbevaring opmærksom på

følgende for at øge maskinens levetid og for at garant er e en let betjening:

− Gennemfør en grundig rengøring.

Garanti

Vi henviser til vedlagte garantierklærin g.

Tekniske data

Type KSG 220 A Modelbetegnelse KSG 220 A Motoreffekt P1 220 W Skærehastighed v ~ 40 m/s Netspænding / Netfrekvens 230 V~ / 50 Hz Hånd-arm-vibrationn a

3,52 m/s

vhw

Slibeskive Ø x tykkelse x Ø boringØ Ø100 x 3,2 x Ø 10 mm (Ø 100 x 4,5 x Ø 10 mm) Gewicht ca. 2 kg

Mulige fejl

Inden hver afhjælpning af fejl

− frakobl. apparatet

− vent til slibeskiven holder stille

− træk netstikket

 Efter hver afhjælpning af fejl tag alt sikkerhedsudstyr i drift i gen og kontroller.

Fejl Mulig årsag Afhjælpning

Kædesliberen kører ikke Â inge n strøm

Â Forlængerkabel defekt Â netstik, motor eller kontakt defekt

Kædesliberen sliber med afbrydelser Â Forlængerkabel defekt

Â intern fejl Â tænd-sluk-knap defekt

Slibeskive bliver varm Â Slibeskive sløv eller defekt Â Udskift slibeskiven Motor brummer, slibeskiven standser Â Slibeskive bokeret Â fjern genstand Usædvanlige vibrationer Â Slibeskive defekt Â Udskift slibeskiven

Â kontroller strømforsyningen, stikdåse og

sikringer

Â kontroller forlængerledning, udskift straks

defekt kabel.

Â kontrol eller reparation af motor eller kontakt

af en autoriseret elektriker, eller lad ham udskifte dem med originale reservedele

Â kontroller forlængerledning, udskift straks

defekt kabel.

Â kontakt kundeservice Â kontakt kundeservice

Sisältö

Laitteen kuvaus / Varaosat 35 Toimituksen osat 35 EY- vaatimustenmukaisuusvakuutus 3 35 Laitteen / Käyttöohjeen symbolit 35 Meluarvot 36 Käyttötarkoitus 36 Jäännösriskit 36 Turvallinen työskentely 36 Valmistelut käyttöönottoa varten 37 Käyttöönotto 38 Työohjeet 38 Työskentely ketjuteroituslaitteen kanssa 38 Huolto ja hoito 39 Säilytys 39 Takuuehdot 40 Tekniset tiedot 40 Mahdolliset häiriöt 40

EY-vaatimustenmukaisuusvakuutus

EY-direktiivin 98/37/EY mukaan

ATIKA GmbH & Co. KG

Schinkelstraße 97, D-59227 Ahlen vakuutamme yksinvastuullisina, että tuotteet

Sahaketjun teroituslaite KSG 220 A joita tämä vakuutus koskee, ovat EY-direktiivin 98/37/EY

asianomaisten perusluonteisten turva- ja terveydensuojeluvaatimusten sekä mui den asianomaisten EYdirektiivien

2004/108/EG, 73/23/EWG.

Sähkölaitteet eivät kuulu talousjätteisiin. Laitteet, lisälaitteet ja pakkausmateriaali on poistettava ympäristöystävälliseen kierrätykseen.

Laitteen kuvaus / Varaosat

Positio. Nimitys Tilausnro

Kääntötaso kokon. 363702

Alusta 363703

3a/3b.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

Kiinnitysruuvi (jousilla) 363704

Ketjun vaste 363705

Ohjauslevy 363706

Ohjauskisko

Lukitusmutteri 363707

Säätöruuvi (hiontasyvyydelle) 363708

Hiomalaikka (100 x 3,2 x 10 mm) 363709 suojus 363710 Kahva 363711 PÄÄLLE-POIS-katkaisija 363712 Hiomapää 363713 Ruuvi M4 x 6 363714 Mutteri M8, itsevarmistava 391037 Laippa 363715 Turvallisuustarra 363716 1 pari hiiliharjaa (ei kuvassa) 363717 Hiomalaikka (100 x 4,5 x 10 mm) 363718

Suojauksen 363720

Toimituksen osat

• Sahaketjun teroituslaite

• 1 pari hiiliharjaa

KSG 220 A

• Kääntötaso kokon. • Lukitusmutteri

• Ketjun vaste • käyttöohje

 Tarkasta pakkauksen purkamisen jälkeen,

! onko sen sisältö täydellinen ! tai mahdolliset kuljetusvauriot

Esitä valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle välittömästi. Jälkeenpäin esitettyjä valituksia ei hyväksytä.

Ahlen, 26.01.2007 A. Pollmeier, Geschäftsleitung

Laitteen symbolit

Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen laitteen käyttöönottoa.

Varo viiltovaara! Älä laita käsiä pyörivien levyjen lähelle!

Käytä hengityssuojainta.

Käyttöohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Näiden

ohjeiden laiminlyönti voi aiheuttaa vammoja tai



aineellisia vahinkoja.

Tärkeitä ohjeita asianmukaista käyttöä varten.

Näiden ohjeiden laiminlyönti voi aiheuttaa häiriöitä. Käyttäjän ohjeet. Nämä ohjeet auttavat sinua

käyttämään kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käyttö ja huolto. Tässä selitetään tarkalleen, mitä sinun tulee tehdä.

Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä.

Käytä suojakäsineitä.

Käytä silmienja kuulonsuojaa.

Meluarvot

DIN EN ISO 3744; 11/95, DIN EN 11201 Koneen käyttö ketjuteroituslaitteena vakiolla hiomalaikalla.

Äänitehotaso Äänen painetaso työpaikalla

LWA = 91 dB(A) LpA = 78 dB(A)

Ilmoitetut arvot ovat päästöarvoja eivätkä ilmaise samalla myös varmoja työpistearvoja. Vaikka on olemassa yhteys päästö- ja melutason välillä, ei siitä voida luotettavasti päätellä, ovatko lisäturvallisuustoimenpiteet tarpeellisia vai eivät. Työpisteessä olevaan melutasoon vaikuttavat tekijät käsittävät vaikutusten keston, työtilan ominaisuuden, muut melulähteet ym., esim. koneiden lukumäärän ja muut viereiset tapahtumat. Sallitut työpistearvot voivat vaihdella maasta toiseen. Tämä tiedote antaa kuitenkin käyttäjälle mahdollisuuden arvioida vaarallisuutta ja riskiä paremmin.

Käyttötarkoitus

 Ketjuteroituslaite on tarkoitettu vain kot i- ja käsityök äyttöön.

Vakiomallina asennetulla hiomalaikalla (100 x 3,2 x 10 mm, 63 m/s) on ketjuteroituslaite tarkoitettu ainoastaan harrastuksessa käytettävien sahaketjujen (1/4. 3/8 harraste- ja 0,325 sahaketjut) teroittamiseen. Valinnaisesti on saatavissa hiomalaikka (100 x 4,5 x 10 mm) ammattikäyttöön tarkoitetuille sahaketjuille.

 Laitetta ei saa käyttää muunlaisten esineiden

teroittamiseen. On olemassa loukkaantumisvaara!

 Käytä vain tähän koneeseen sopivia hiomalaikkoja.  Vain sellaisia sahaketjuja saa työstää, jotka voi asettaa

turvallisesti ja joita voi ohjata turvallisesti.

 Määräysten mukaiseen käyttöön kuuluu myös, että

valmistajan esittämiä käyttö-, huolto- ja kunnostusvaatimuksia ja käyttöohjeen sisältämiä turvaohjeita noudatetaan.

 On noudetettava voimassa olevia asiaankuuluvia

tapaturmanestohjeita, sekä muita yleisesti hyväksyttyjä työterveyslääketieteellisiä ja turvaallisu usteknisiä ohjeita.

 Kaikki muu käyttö, joka poikkeaa näistä ei ole mä äräysten

mukaista käyttöä. Valmistaja ei vastaa mistään näistä syistä aiheutuneista vahingoista - käyttäjä vastaa niistä kokonaan itse.

 Ketjuteroituslaitteeseen omavaltais esti suoritetut muutokset

poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista.

 Ketjuteroituslaitetta saa asentaa, käyttää j a huoltaa vain

henkilöt, jotka ovat toimintaan perehtyneet ja tietoisia vaaroista. Kunnossapitotöitä saa s uorittaa vain meidän tai meidän nimeämien asiakaspalveluiden toimesta.

 Konetta ei saa käyttää räjähdysalttiissa ympäristössä tai

asettaa alttiiksi sateelle.

Jäännösriskit

Myös määräystenmukaisessa käytössä voi, asianomaisten turvallisuusmääräysten noudattamisesta huolimatta, jäädä jäännösriskejä, johtuen käyttötarkoituksen määräämästä rakenteesta.

Jäännösriskejä voidaan vähentää huomioimalla "turvallisuusohjeet" ja "käyttötarkoitus" se kä käyttöohje.

Huomaavaisuus ja varovaisuus pienentää henkilöiden vahingoittumisen ja vaurioiden riskiä.

 Sormien ja käsien loukkaantumisvaara tarttuessa

pyörivään hiomalaikkaan.

 Sormien ja käsien loukkaantumisvaara koskettaessaan

hiomalaikkaa suojaamattomalla alueella.

 Loukkaantumisvaara johtuen kipinöistä.  Hiomapölyn sisäänhengittäminen.  Virran aiheuttamat vaarat, jos käytät epäasianmukaisia

sähköisiä liitäntäjohtoja.

 Jännitettä johtaviin osiin koskemin en rakenteen sähköisten

osien ollessa auki.

 Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman

kuulonsuojaa.

Varotoimista huolimatta on olemassa lisäksi epäilmeisten jäännösriskien vaara.

Turvallinen työskentely

Ketjuteroituslaitteet voivat olla vaarallisia

asiattomassa käytössä. Kun sähkötyökaluja käytetään, täytyy noudattaa perusturvallisuustoimenpiteitä tulipalo-, sähköisku- ja henkilön loukkaantumisriskien poissulkemiseksi.

Lue ja huomioi ennen tämän tuotteen käyttöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamääräykset tai kulloisenkin maan voimassaolevat turvallisuusmääräykset, voidaksesi suojella itseäsi ja muita mahdollisilta vammoilta.

Anna turvallisuusohjeet kaikkien laitetta käyttävien

luettavaksi. Säilytä nämä turvallisuusohjeet hyvin.

 Tutustu laitteeseen käyttöohjeen avulla enne n käyttöä.  Älä käytä sahaa käyttökohteisiin, joihin sitä ei ole tarkoitett u

(määräyksenmukainen käyttö).

 Asenna kone liukumattomalle ja tasaiselle alustalle.  Seiso työskennellessäsi aina tanakasti ja tasapainoisesti.

Seiso työskennellessäsi aina tanakasti ja tasapainoisesti.

 Ole tarkkaavainen. Mieti mitä teet. Aloita työ järkevästi. Äl ä

käytä laitetta kun olet väsynyt tai olet huumeen, a lkoholin tai lääkkeen vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaa vakaviin loukkaantumisiin.

 Käytä sopivaa työvaatetusta:

− ei väljiä vaatteita tai koruja, liikkuvat osat voivat tarttua niihin

− Käsineet ja liukumattomat kengät

− Hiusverkko pitkille hiuksille

 Käytä henkilökohtaista suojavaat etust a:

− suojalaseja

− olet väsynyt (Äänen painetaso työpaikassa voi ylittää

85 dB (A))

− Hengityssuojain

 Pidä työalue järjestyksessä! Epäjärjestyksestä voi olla

seurauksena tapaturmat.

 Huomioi ympäristövaikutukset:

− Älä käytä laitetta kosteassa tai märässä ympäristössä.

− Älä altista ketjuteroituslaitetta sateelle.

− Työskentele vain riittävissä näköolosuhteissa, järjestä

hyvä valaistus.

 Älä koskaan jätä käyttövalmiissa tilassa olevaa konetta

valvomattomana.

 Alle 18 vuotiaat henkilöt eivät saa käyttää laitetta.  Pidä muut henkilöt loitolla.

Älä anna muiden henkilöiden, erityisesti lasten, koskea työkalua tai kaapelia.

Pidä muut pois työalueelta.

 Älä ylikuormita laitetta! Työskentely sujuu parhaiten ja

turvallisimmin ilmoitetulla teholla.

 Käytä laitetta vain kaikkien suojavarusteiden ollessa

oikein kiinnitettyinä, äläkä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.

 Älä käytä hiomalaikkoja, jotka eivät vastaa tässä

käyttöohjeessä ilmoitettuja tunnustietoja.

Toisenlaisten työkalujen ja varusteiden käyttö voi

aiheuttaa loukkaantumisvaaran.

 Kuluneet ja rikkinäiset hiomalaikat (halkemia,

epätasopainoa, lohkemia, jne.) on korvattava välittömasti.

 Varmista että hiomalaikka on kunnolla kiinni paikallaan.  Sammuta laite ja vedä virtapistoke pistorasiasta

seuraavissa tapauksissa:

− korjaustöissä

− huolto- ja puhdistustöissä

− häiriöiden poistossa (johon kuuluu myös lukkiutuneen

hiomalaikan vapauttaminen

− Säilytys

− Poistuminen ketjuteroituslaitteen äärestä (myös lyhy illä

tauoilla)

 Huomio! Hiomalaikalla on jälkipyörintä! Älä jarruta

hiomalaikkaa käsillä tai sivuttaisella paineella.

 Hoida ketjuteroituslaitetta huolellisesti:

− Pidä laite puhtaana öljystä ja rasvasta.

− Nouda huolto-ohjeita ja työkaluvaihto-ohjeita.

 Tarkasta laitteen mahdolliset vauriot:

− Tarkasta huolellisesti ennen seuraavaa käyttöä suojavarusteiden moitteeton ja tarkoituksen-mukainen kunto.

− Tarkista, toimivatko kaikki liikkuvat osat moitteettomasti, ja etteivät osat ole jumittuneet tai vaurioituneet. Kaikkien osien täytyy olla asennettu oikein ja täyttää kaikki vaatimukset, jotta ketjuteroituslaitteen moitteeto n toiminta on taattu.

− Vaurioituneet suojalaitteet ja osat täytyy korjauttaa tai vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai

valmistajan) kautta, jos ei toisin ilmoitettu käyttöohjeessa.

− Vaurioituneet tai lukukelvottomat turvallisuusetiketit on korvattava uusilla.

 Älä jätä työkaluavainta paikalleen!

Tarkista aina ennen käynnistämistä, että avaimet ja säätötyökalut on poistettu.

 Säilytä laitteet kuivassa, lukitussa paikassa, lasten

ulottumattomissa.

Sähköosien turvallisuus

 IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka

johtimen poikkileikkaus on vähintään

- 1,5 mm² pituuden oll essa maks. 25 m

 Pitkät ja ohuet liitosjohdot laskevat jännitettä. Moottori ei

enää saavuta maksimitehoaan, laitteen toiminta heikkenee.

 Pistokkeiden ja liitosjohtojen kytkinrasioiden täytyy olla

kumia, pehmyt-PVC:tä tai muuta mekaanisesti yhtä kestävää, termoplastista materiaalia tai päällystetty sillä.

 Liitäntäjohdon pistokkeen täytyy olla roiskevesisuojattu.  Liitäntäjohtojen asennuk sessa on huomioitava, että johtoj a

ei litistetä, taivuteta eikä pistokeliitin ole märkä.

 Jos käytät johtokelaa, kelaa johto kokona an kelasta.  Käytä johtoa vain tarkoituksenmuka isiin töihin. Suojaa johto

kuumuudelta, öljyltä ja teräviltä reunoilta. Älä vedä johdosta pistokkeen irrottamiseksi pistorasiasta.

 Suojaudu sähköiskulta. Vältä kosketusta maadoitettujen

osien (esim. putket, lämmityspatterit, liedet, jääkaapit jne.) kanssa.

 Tarkasta pidennysjohdon kunto säännöllisesti ja hanki uusi,

mikäli se on vaurioitunut.

 Älä käytä viallisia liitäntäjohtoja.  Älä käytä tilapäisiä sähköliitäntöjä.  Älä missään tapauksessa ohita suojavarusteita tai ota

niitä käytöstä.

Sähköisten osien sähköliitäntä tai kor jaukset on ann ettava

toimiluvan saaneen sähkömiehen tai meidän asiakaspalvelumme suoritettavaksi. Paikallisia määräyksiä, erityisesti suojatoimenpiteitä on noudatettava.

Laitteen muiden osien korjaukset on annettava

valmistajan tai sen asiakaspalvelun su oritettavaksi.

Käytä vain alkuperäisiä varaosia, lisävarusteita ja

erityislisävarusteita. Muiden varaosien ja lisävarusteiden käyttö voi aiheuttaa käyttäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

Valmistelut käyttöönottoa varten

Jotta kone toimisi moitteettomasti, noudata seuraavia

ohjeita:

Seuraavat asiat täytyy vielä tehdä:

 asentaa kääntötaso  asettaa laite varmasti

Kääntötason asennus A

1. Aseta kääntötaso (1) alustalle (2).

2. Ruuvaa lukitusmutteri (7) lukitusruuviin.

Ketjuteroituslaitteen asennus työpöydän päälle

Varmaa käyttöä varten täytyy laite asettaa kiinteästi työpöy dän tai muun pöydän kulmaan (katso A , alempi kuva). Jos mahdollista, käytä kaikkia kolmea kiinnityskohtaa. Varmista kuitenkin, että kolo sahaketjulle sekä pääsy kiinnitysmutterille pysyy vapaana. Vihje: Lisäksi suosittelemme kumialustaa melun ja värähtelyn vähentämiseksi (ei kuulu toimitukseen). Asennukseen tarvittavat pienosat eivät kuulu toimitukseen. Käytä asennusta varten:

Positio. Kuvaus

1. Kuusioruuvi M 8

2. Aluslaatta Ø 8mm

3. Kuusiomutteri M 8, itselukkiuttuva

 Aseta laite paikkaan, joka täyttää seuraavat ehdot:

− liukumaton

− värähtelemätön

− tasainen

− puhdas ja kuiva

− ilman kompastusvaaroja

− riittävät valo-olosuhteet

Käyttöönotto

Verkkoliintäntä

Vertaa laitteen tyyppikilvessä ilmoitettua jännitettä, esim. 230 V verkkojänniteeseen ja liitä ketjuteroituslaite vastaavaan ja määräystenmukaisesti maadoitettuu n pistorasiaan.

Vaihtovirtamoottori: käytä Schuko-pistorasiaa, verkkojännite 230 V suojakytkimellä, sulake: 10 A hidas.

 Käytä liitos- tai jatkokaapelia mukaan vähintään seuraavilla

poikkipinnoilla 1,5 mm²

Käynnistys

Älä käytä laitetta jonka kytkintä ei voida kytkeä p äälle tai pois päältä. Vaurioitunut katkaisia on heti korjattava tai vaihdettava asiakaspalvelun toimesta.

Paina päälle/pois –katkaisijan „I“.

Sammutus

Laitteen sammattumiseksi paina päälle/pois –katkai sij an

„0“.

Työohjeet

V Tarkasta ennen jokaista käyttöä:

 onko työpaikka järjestyksessä?  Onko ketjuteroituslaite asennettu tukevasti työp öytään?  Laitetta ei saa ottaa käyttöön ennen kuin on luettu

käyttöohje, huomioitu kaikki ohjeet ja laite on asennettu kuten kuvailtu!

Työskentely ketjuteroituslaitteen kanssa

Suojauksen (20) täytyy peittää hiomalaikka niin paljon kuin mahdollista. C Löysää molemmat ruuvit (14) ja säädä suojaus vastaavasti.

Pidä kädet aina turvallisella etäisyydellä pyörivästä hiomalaikasta.

 Käytä tehtaalla asennettua hiomalaikkaa vain

harrastuksessa käytettävien sahaketjujen teroittamiseen (1/4. 3/8 harraste- ja 0,325 sahaketjut). (Valinnaisesti on saatavana hiomalaikka 100 x 4,5 x 10 mm, tuote-nro. 363718 ammattikäyttöön tarkoitetuille sahaketjuille).

 Älä käytä vaurioitunutta hiomalaikkaa tai laikkaa, jonka

muoto on muuttunut.

 Teroita ketjua vasta sitten, kun hiomala ikka on saavuttanut

maksimikierroslukunsa.

 Ainoastaan sellaisia sahaketjuj a saa työstää, joita voidaan

turvallisesti asettaa ja ohjata.

Noudata joka tapauksessa sivun 36 ff turvallisuusohjeita.

Työskentely ketjuteroituslaitteen kanssa

Sahaketjujen teroitus

Ennen jokaista laitteeseen tehtävää säätöä:

- kytke laite pois päältä

- odota että hiomalaikka pysähtyy

- vedä verkkopistoke pois

Kaikkien leikkuunivelten teroitus A - B , D

Teroita leikkuuterän yksi leikkuunivel seuraavasti:

1. Säädä hiomakulma: Irrota lukitusmutteri (7) ja käännä kääntötasoa n. 30°:seen ja kiristä taas lukitusmutteri. A

L Leikkuunivelten leikkuuterä hiotaan yleensä 30 - 35

asteen kulmaan.

2. Irrota kiinnitysruuvi (3b) ja aseta sahaketju ohjauslevyjen (5) väliseen ohjauskiskoon (6). A

3. Käännä ketjun vaste (4) alas ja vedä sahaketjua niin pitkään taaksepäin, kunnes hiottava leikkuunivel on vasteessa kiinni.

4. Tarkkaa säätöä varten vedä hiomapäätä (13) leikkuuniv elt ä vasten. Säädä etäisyys kiinnitysruuvilla (3a) siten, että hiomalaikka koskettaa leikkuuniveltä. Säädä lisäksi hiomasyvyys säätöruuvilla (8). B

5. Kiristä lukitusruuvi (3b) sahaketju on kiinnitetty. B

6. Hio varovasti leikkunivelen leikkuterää.

Jotta vältetään vaurioutumiset sahaketjussa, hio

mahdollisimman lyhyesti ja vain tarpeellinen määrä ainetta pois. B

7. Hio joka toinen leikkuuterä suorittamalla vaiheet 5. ja 6.

L Merkitse ensimmäinen leikkuuterä, esim. liituvi ivalla.

Siten vältetään leikkuuterän uudelleen hionta samalla kerralla.

8. Käännä kääntötasoa toisen puolen 30°:seen ja hio, kuten edellä kuvattu, loput leikkuuterät. C

Syvyysrajoittimen etäisyyssäätö

Kun kaikki leikkuunivelten leikkuuterät o n teroitettu, sahaketju on kyllä terävä, mutta ei mahdollisesti leikkaakaan. Siksi täytyy aina olla myös syvyysrajoittimen etäisyys (= syvyysrajoittimen ja leikkuuterän välinen etäisyys). Tavallisesti se on 0,5 – 0,8 mm.

Huolto ja hoito

Ennen jokaista huolto- ja puhdistustyötä:

− kytke laite pois päältä

− odota että hiomalaikka pysähtyy

− vedä virtapistoke irti

Hiomalaikan vaihto A, D - E

 Älä käytä vaurioitunutta hiomalaikkaa tai laikkaa, jonka

muoto on muuttunut.

 Älä käytä hiomalaikkoja, jotka eivät vastaa tässä

käyttöohjeessä ilmoitettuja tunnustietoja.

Hiomalaikan vaihto

1. Irrota ruuvit (14) ja poista suojus (10). A

2. Hiomalaikan akselin lukitusta varten työnnä ruuvitaltta tai puikko (Ø 4 mm) sitä varten tarkoitettuun reikään. D

3. Irrota mutteri (15).

L Oikeakätinen kierre

4. Poista mutteri, etummainen laippa (16) ja hiomalaikkaa

(9) ja takimmainen laippa (16). E

Syvyysrajoittimen liian suuri etäisyys nostaa takaiskun

vaaraa sahauksen aikana. Tarkista siksi sahaketjunne tietojen antama etäisyys ja tarvittaessa lyhennä sitä viilalla.

Huomioi, että syvyysrajoittimen etureuna pyöristetään.

Leikkuunivelin alkuperäinen muoto täytyy säilyttää.

L Puhdista laipat.

6. Asennus tapahtuu päinvastaisessa järjestyksessä.

Huoltoa ja puhdistusta varten poistetut turvallisuslaitteet on ehdottomasti asennettava takaisin ja tarkistettava asianmukaisesti. Käytä vain alkuperäisosia. Toisenlaiset osat voivat johtaa arvaamattomiin vaurioihin ja loukkaantumi s iin.

Huomioi seuraavat asiat, jotta ketjuteroituslaitteen

toimintakyky säilyisi:

 Puhdista ja öljyä kaikki liikkuvat osat säännöllisesti (paitsi

käyttöjärjestelmä).

 Poista pöly ja lika rievulla tai pensselillä.  Puhdista tuuletusraot joka käytön jälkeen.  Älä käytä koneen puhdistukseen nesteitä.

 Älä k äytä liuotusainetta muo viosia varten (bensiini, al koholi

ym.), koska muoviosat voivat vaurioitua.

L Älä koskaan käytä rasvaa!

 Käytä ympäristöystävällistä öljyä.

Säilytys

Vedä virtapistoke irti

 Säilytä käyttämättömiä laitteita kuivassa, kuivassa paikassa

lasten ulottumattomuudessa.

 Huomioi ennen pitkäaikaista varastointia seuraavat asiat,

jotta laitteen kestoikä pidentyy ja laitteen liikkuvuus pysyy

hyvänä:

− Suorita perusteellinen puhdistus.

Takuuehdot

Huomioi mukana oleva takuuselvitys.

Tekniset tiedot

Tyyppi KSG 220 A Malli KSG 220 A Moottorin teho P1 220 W Leikkuunopeus v ~ 40 m/s Verkkojännite / Verkkotaajuus 230 V~ / 50 Hz Käsi-käsivarsi värinä a

3,52 m/s²

vhw

Hiomalaikka Ø x paksuus x Ø reikäØ Ø100 x 3,2 x Ø 10 mm (Ø 100 x 4,5 x Ø 10 mm) Paino ca. 2 kg

Mahdolliset häiriöt

Ennen jokaista häiriönpoistoa:

− kytke laite pois päältä

− odota että hiomalaikka pysähtyy

− vedä verkkopistoke pois

 Joka häiriönpoiston jälkeen käynnistä ja tarkista taas kaikki turvallisuuslaitteet.

Häiriö Mahdollinen syy Korjaus

Ketjuteroituslaite ei pyöri.

Ketjuteroituslaite hioo katkonaisesti

Hiomalaikka kuumenee Moottori hurisee, hiomalaikka pysähtyy Epätavallista värähtelyä

Â ei virtaa Â jatkojohto vaurioitunut

Â Verkkopistoke, moottori tai katkaisia

rikki

Â jatkojohto vaurioitunut Â Sisäinen vika

Â Päälle-/pois-kytkin viallinen Â Hiomalaikka on tylsä tai viallinen Â Vaihda hiomalaikka Â Hiomalaikka lukkiutunut Â Poista esine Â Hiomalaikka on viallinen Â Vaihda hiomalaikka

Â tarkista virransyöttö, pistorasia, sulake Â tarkista jatkojohto, vaihda vaurioitunut j oht o

välittömästi

Â anna pätevän sähköasentaja tarkastaa

moottori tai katkaisija, tai korjata ne alkuperäisiä varaosia käyttäen

Â tarkista jatkojohto, vaihda vaurioitunut j oht o

välittömästi

Â käänny asikaspalvelun puolella Â käänny asikaspalvelun puolella

Tartalom

A gép leírása / Pótalkatrészek 41 A gép és tartozékai 41 EK-konformitás-nyilatkozat 41 Készülék szimbólumok/Használati útmutató szimbólumai 41 Zajosság jellemzői 42 Rendeltetésnek megfelelő ha sználat 42 Maradék kockázat 42 Biztonságos munkavégzés 42 Üzembe helyezési előkészületek 44 Üzembe helyezés 44 Műveleti útmutatások 44 A láncélező gép használata 45 Karbantartás és gondozás 45 Tárolás 46 Garancia 46 Műszaki adatok 46

EK-konformitás-nyilatkozat

a 98/37 EK irányelvnek megfelelően

ATIKA GmbH & Co.

Schinkelstraße 97, 59227 Ahlen, Germany saját felelősségére kijelenti, hogy a

láncélező készülék KSG 220 A termék, melyre a jelen nyilatkozat vonatkozik, a 98/37/EK

irányelv vonatkozó alapvető biztonsági és egészségügyi követelményeinek, valamint az egyéb vonatkozó

2004/108/EG és 73/23/EWG előírásoknak megfelel.

A tönkrement elektromos készülék nem való a háztartási hulladékba. A készüléket, tartozékait és csomagolását környezetkímélő módon juttassa hulladékba.

Lehetséges zavarok 47

A gép leírása / Pótalkatrészek

Pozíció Megnevezés Rendelési

szám

Forgó tányér, komplett 363702

Rögzítő asztal 363703

3a/3b.

Rögzítő csavar (rugóval) 363704

Láncütköző 363705

Vezetőlap 363706

Vezetősín

Rögzítő anya 363707

Beállító csavar (köszörülési

363708

mélységhez)

Köszörűtárcsa (100 x 3,2 x 10 mm) 363709

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

Fedél 363710 Fogantyú 363711 BE-KI-kapcsoló 363712 Köszörű fejrész 363713 Csavar M4 x 6 363714 Anya M8, önbiztosító 391037 Tárcsa 363715 Öntapadó biztonsági címke 363716 1 pár szénkefe (nincs ábrázolva) 363717 Köszörűtárcsa (100 x 4,5 x 10 mm) 363718

Védőfedélnek 363720

A gép és tartozékai

• Láncköszörű készülék

• 1 pár szénkefe

KSG 220 A

• Forgó tányér, komplett • Rögzítő anya

• Láncütköző • Használati útmutató

 Kérjük, ellenőrizze kicsomagoláskor a karton tartalmának

! hiánytalanságát ! és épségét

A talált hiányosságot haladéktalanul közölje kereskedőjével, beszállítójával vagy a gyárral. Későbbi reklamációt nem áll módunkban elfogadni.

Ahlen, 26.01.2007 A. Pollmeier, Geschäftsleitung

Készülék szimbólumok

Üzembe helyezés előtt olvassa el és vegye figyelembe a biztonsági útmutatásokat

Figyelem! Kezét ne közelítse a forgó tárcsához!

Viseljen porvédőt.

Használati útmutató szimbólumai

Fenyegető veszély vagy veszélyes helyzet. Az itt

leírt tudnivalók figyelmen kívül hagyás a s érül éseket okozhat vagy dologi károkhoz vezethet.



Fontos tudnivalók a szakszerű kezeléshez. Az itt leírt tudnivalók figyelmen kívül hagyás a z av ar okhoz vezethet.

Használati útmutatások. Az itt leírt tudnivalók segítenek Önnek minden funkció optimális kihasználásában.

Szerelés, kezelés és karbantartás. Pontosan megismerheti, hogy a fűrésszel melyek a tennivalói.

Javítás, karbantartás és tisztítás előtt állítsa le a motort és húzza ki a konnektordugót.

Viseljen védőkesztyűt.

Szem- és hallásvédelmet viselünk.

Zajosság jellemzői

DIN EN ISO 3744; 11/95, DIN EN 11201 A gép láncélezőként való használata normál köszörűtárcsával.

Zajteljesítmény szint Munkahelyi zajnyomás szint

LWA = 91 dB(A) LpA = 78 dB(A)

A megadott értékek emissziós értékek és nem számítanak feltétlenül ugyanakkor biztonságos munkahelyi értékeknek is. Annak ellenére, hogy az emissziós- és immissziós zajszintek között összefüggés áll fenn, abból mégsem lehet következtetni arra, hogy van-e szükség pótlólagos elővigyázati intézkedésekre. Azok a tényezők, amelyek a fennálló munkahelyi immissziós értékeket befolyásolhatják, tartalmazzák a behatás időtartamát, a munkahely sajátosságait, egyéni zajforrásokat stb., mint például a gépek darabszámát és közelben folyó más tevékenységet is. A megengedett munkahelyi értékek országonként is különbözhetnek. Ezek az információk azonban a felhasználót segítik a veszélyeztetés és kockázat mértékének megítélésében.

Rendeltetésnek megfelelő használat

 A láncélező készülék csak otthoni- és kisipari használatra

készült. Alapkivitelben rászerelt köszörűtárcsával (100 x 3,2 x 10 mm, 63 m/s) a láncélezőt kizárólag hobbi- fűrészláncok (1/4. 3/8 Hobby- és 0,325 fűrészláncok) élezéséhez lehet használni. Opcióként a profi-fűrészláncokhoz kapható egy megfelelő köszörűtárcsa (100 x 4,5 x 10 mm).

 A készüléket más tárgyak élezéséhez nem szabad

használni. Az ilyen használat balesetveszélyes!

 Csak a géphez való köszörűtárcsát használjon.  Csak olyan köszörűtárcsával szabad dolgozni, amelyik

szilárdan van felszerelve és jól vezethető.

 A rendeltetésnek megfelelő használathoz tartozik még a

gyár által előírt módon való használat-, karbantartás- és javítás valamint az útmutatóban olvasható biztonsági tudnivalók követése.

 A használathoz érvényes balesetelhárítási előírásokat, és

az általánosan leismert munkaegészségügyi és biztonságtechnikai szabályokat be kell tartani.

 Minden ezektől eltérő használat rendeltetéssel

ellentétesnek minősül. Az abból eredő károkért a gyár nem vállal szavatosságot. Ilyekor a felelősség egyedül a felhasználót terheli.

 A láncélező gépet megváltoztatni nem szabad, az a belőle

keletkező mindennemű kárra a gyári a gyári szavatosságot.

 A láncélező készüléket csak olyan személy szerelheti,

használhatja és tarthatja karban, aki a készüléket is meri és aki tájékoztattak a használatból származható veszélyekr ől. A készüléket csak gyárunk, vagy az általunk megn evezett vevőszolgálati műhely javíthatja.

 A gépet robbanásveszélyes környezetben nem szabad

használni és esőnek kitenni nem szabad.

Maradék kockázat

Még a rendeltetésnek megfelelő használatnál és a felhasználási cél által meghatározott vonatkozó biztonsági szabályok megtartása mellett is bizonyos maradék kockázatta l számolni kell.

Ezt a maradék kockázatot minimumra csökkentheti, ha a munkánál figyelembe veszi a „Biztonsági útmutatások”, a „Rendeltetésnek megfelelő használat” és magának a használati útmutatónak a leírásait.

Mindezek figyelembe vétele és a kellő óvatosság segít a balesetek és sérülések megelőzésében.

 Ne nyúljon a készülékbe, mert ujja és keze a forgó

köszörűtárcsától balesetet szenvedhet.

 Ne érintse meg a köszörűtárcsa t akaratlan részét, mert ujja

és keze megsérülhet.

 A röpködő szikrák balesetet okozhatnak.  Ne lélegezze be a köszörülés porát.  A nem a rendeltetésnek megfelelő csatlakozó vezeték

használata révén áram általi veszély eztetettség.

 Áramütés egy feszültség alatt álló nyitott alkatrész

megérintésekor.

 Halláskárosodás hallásvédő nélküli hosszabb munka

esetében.

Továbbá minden megtett intézkedés ellenér e is lehetnek nem nyilvánvaló maradék kockázatok.

Biztonságos munkavégzés

Szakszerűtlen használatnál a köszörűkészülék

veszélyes lehet. Ha elektromos szerszá mot használ, akkor a tűz, áramütés és személyi sérülés elkerülésére köves se az alapvető biztonsági rendszabályokat.

Ezért a szerszám üzembe helyezése előtt olvassa el és vegye figyelembe a következő utalásokat, és szakmai egyesületének balesetelhárítási előírásait, illetve az adott ország biztonsági előírásait annak érdekében, hogy saját magát és másokat is a balesetektől megvédje.

A biztonsági előírásokat adja tovább azoknak akik a

géppel dolgoznak. Őrizze meg gondosan ezeket a biztonsági

 Használat előtt ismerkedjék meg a géppel a használati  A gépet ne használja a rendeltetéstől eltérő célra (lásd  A gépet csúszásmentes sík felületre szerelje.

 Kerülje munka közben a rendellenes testtartást. Ügyeljen

 Legyen figyelmes. Figyeljen arra, amin dolgoz ik. Munkáját

 Viseljen munka közben megfelelő munkaru hát:

útmutatásokat.

útmutató segítségével. „Rendeltetésnek megfelelő használat").

arra, hogy biztosan álljon, és mindenkor őrizze meg egyensúlyát.

ésszerűen hajtsa végre. A gépet ne használja olyankor amikor fáradt vagy drog, alkohol vagy gyógyszer hatása alatt áll. A gép használatánál elég egy figyelmetlen pillanat ahhoz, hogy súlyos balesetet szenvedjen.

− ne viseljen bő ruhát vagy ékszert, mert azokat a mozgó gépalkatrész beránthatja

− munkavédelmi kesztyűt, csúszásmentes lábbelit

− hosszú haj esetén hajháló

 Viseljen személyes védőruhát:

− védőszemüveg

− hallásvédelem (a munkahelyi zajnyomás a 85 dB (A)

szintet meghaladhatja)

− Porvédő maszk

 Munkahelyi környezetét tartsa rendben! A rendetlenség

baleset forrása lehet.

 Legyen figyelemmel a környezeti hatásokra:

− A tárcsás csempevágó gépet ne használja vizes vagy nedves környezetben.

− A léncélező készüléket csapadékvíz ne érje.

− Gondoskodjék a jó megvilágításról.

 A gépet üzemkész állapotban ne hagyja felügyelet nélkül.  18 év alatti személyek a sövénynyíró ollót nem kezelhetik.  Tartson a munkahelyétől távol másokat.

Ne engedje, hogy a szerszámot vagy annak kábelét más személy, főként gyermek megérintse. Tartsa őket távol munkahelyétől.

 Ne engedje át a gépet másoknak! Jobban és

biztonságosabban dolgozik a megadott teljesítménytartományon belül.

 A készüléket csak teljes és tökéletesen felhelyezett

biztonsági berendezésekkel használja, és ne végezzen a készüléken olyan módosítást, ami a biztonságot hátrányosan befolyásolhatná.

 Ne használjon olyan köszörűtárcsát, amely nem felel meg

e használati útmutató műszaki adatainak.

Más szerszám és más tartozék használata Ön

számára balesetveszélyt okozhat.

 Ha lekopott és hibás a köszörűtárcsa (repedt,

kiegyensúlyozatlan, lepattogzott stb.) azt azonnal cserélje le.

 Legyen gondja a köszörűtárcsa kellő befogására.  A gépet kapcsolja ki és húzza ki a konnektordugót az

alábbi esetekben:

− javítási műveleteknél

− karbantartásnál és tisztításnál

− Zavarok elhárítása (ide tartozik a megszorult

köszörűtárcsa szabaddá tétele is)

− Tárolás

− A láncélező gép elhagyása (még rövid idejű

munkamegszakításnál is).

 Figyelem! A köszörűtárcsa még egy darabig forgásban

van! A köszörűtárcsát kézzel, vagy oldalnyomással ne

fékezze.

 Gondozza láncélező gépét a legnagyobb figyelemmel:

− A gép ne legyen olajos és zsíros.

− Kövesse a karbantartási előírásokat és a

szerszámcserélés szabályait.

 Ellenőrizze a gépet az esetleges sérülésekre:

− A gép további használata előtt a biztonsági szerkezetek kifogástalan és rendeltetésük nek megfelelő működését ellenőrizze.

− Ellenőrizze, hogy a mozgó alkatrészek működése kifogástalan-e, vagy nincs-e valamelyik alkatrész megsérülve. Minden alkatrész legyen helyesen felszerelve és minden feltételnek feleljen meg, hogy biztosítsa a fűrészlánc kifogástalan élezését.

− A sérült védőberendezést és alkatrészt arra hivatott szakembernek (vagy a gyárnak) kell megjav ítania vagy kicserélnie, amennyiben a használati útmutató mást nem ír.

− A sérült vagy olvashatatlan biztonsági címkét ki kell cserélni.

 Ne hagyjon a gépben szerszámkulcsot!

Bekapcsolás előtt mindig ellenőrizze, hogy kivette-e a gépből a kulcsot és a beállító szerszámokat.

 A használaton kívüli gépet száraz, lezárt helyiségben

tárolja, olyan helyen, ahol ahhoz gyermekek hozzá nem férhetnek.

Elektromos biztonság

 A csatlakozó vezeték kivitele feleljen meg az IEC 60 245

(H 07 RN-F) előírásnak és keresztmetszete legyen lagl ább

- 1,5 mm², 25 m kábelhosszúságig

 A túl hosszú csatlakozó vezetékeken túlzott mértékű

feszültségesés keletkezik. A motor már nem éri el a maximális teljesítményét és a gépnek csökken a működképessége.

 A csatlakozó vezetékek dugói és csatlakozó aljzatai

gumiból, lágy PVC-ből vagy más hőre lágy uló, ugyanolyan mechanikai szilárdságú anyagból készüljenek, vagy ilyenekkel legyenek bevonva.

 A csatlakozó vezeték dugós csatlakozó része fröccsenő víz

ellen védett legyen.

 A csatlakozó vezeték elhelyezés énél ügyeljen rá, hogy az

ne legyen zavaró, ne zúzódjék, ne törjön meg és a csatlakozó dugó ne legyen nedves.

 Kábeldob használatánál a k ábelt mindig teljesen tekerje le

a dobról.

 A kábelt ne használja rendeltetésétől eltérő célokra. A

kábelt védje a hőségtől, olajtól és éles szélű tárgyaktól. A csatlakozó dugót a konnektorból ne a kábelnél fogva húzza ki.

 Ne használjon repedt fűrészláncot vagy olyat, amelyik már

alakját változtatta.

 Ellenőrizze rendszeresen a csatlakozó kábelt és ha

megsérült, cseréltesse ki.

 Ne használjon hibás csatlakozó vezetéket.  Ne alkalmazzon ideiglenes elektromos csatlakozást.  Az elektromos védelmet áthidalni vagy hatástalanítani soha

nem szabad.

A gép elektromos alkatrészeinek elektromos

csatlakoztatását ill. javítását hatóságilag engedélyezett villanyszerelő szakember vagy kijelölt vevőszolgálatunk végezze. A helyi előírásokat különösen a védőintézkedések tekintetében figyelembe kell venni.

A gép más részein javításokat csak maga a gyár, vagy

egy általa megbízott szakcég végezhet.

Csak eredeti gyári pótalkatrészt és tart ozékot haszn áljon.

Más eredetű pótalkatrész és egyéb tartozék hasz nálata a felhasználó balesetéhez vezethet. Az ilyen jellegű károkért a gyár nem vállal szavatosságot.

Üzembe helyezési előkészületek

A gép kifogástalan működése érdekében kövesse ennek

az útmutatónak a tájékoztatásait.

Még a következőket végezze el:

 a forgótányér felszerelése  a gép biztonságos felállítása

Forgótányér szerelése A

1. Helyezze rá a forgó tányért (1) a talapzatra (2).

2. Csavarja rá a rögzítő anyát (7) a rögzítő csavarra.

A láncélező gép rászerelése egy munkaasztalra

A gépet a biztonságos kezelés céljából egy munkaasztal egyik sarkára kell rászerelni.

(lásd az alsó képen A ) Ha módja van rá, használja mind a három rögzítőpontot. E kkor

ügyeljen rá, hogy a fűrészláncnak és a rögzítő anyának kihagyott rész szabadon maradjon.

Tipp: Ezenkívül tanácsoljuk, hogy tegyen a gép alá egy gumialátétet a zaj- és rezgések csökkentése céljából (a gépnek nem tartozéka).

A felszereléshez még különböző apróanyagra van szükség, amelyek a gépnek nem tartozékai. Használja e célból az alábbiakat:

Pozíció Leírás

1. Hatlapú anya M 8

2. Alátétkarika Ø 8mm

3. Hatlapú anya M 8, önbiztosító

 A gépet olyan helyre tegye, ahol teljesülnek a következő

feltételek:

− nem csúszós

− rezgésmentes

− sík felületű

− tiszta és száraz

− nincs botlásveszély

− kellően megvilágított.

Üzembe helyezés

Hálózati csatlakozás

Vesse egybe a gép típustáblájának feszültség adatait, pl. a 230 V feszültséget a helyi hálózati feszültséggel és egyezés esetén csatlakoztassa a láncélező gépét egy megfelelően földelt konnektorba.

Váltóáramú motor: Schuko csatlakozó aljzatot használjon, 230 V hálózati feszültséggel, hibaáram

kapcsolóval és 10 A lomha biztosítékkal fels zerelve.

 Legalább 1,5 mm² keresztmetszetű hálózati hosszabbító

kábelt használjon a csatlakoztatáshoz.

Bekapcsolás

Ne használjon olyan készüléket, amelynek a kapcsolóját nem lehet be- kikapcsolni. A sérült kapcsolót haladéktalanul javíttassa meg vagy cseréltesse ki arra alkalmas szakemberrel vagy a kijelölt vevőszolgálattal.

Nyomja meg a Be-/Kikapcsolón az „I“-t.

Kikapcsolás

Kikapcsoláshoz nyomja meg a Be-/Kikapcso lón a „0“-t.

Műveleti útmutatások

A munka megkezdése előtt nézzen utána:

 akadálymentes a munkaterület?  A láncélező gép egy munkaasztalra szilárdan rá van

szerelve?

 A gépet addig nem szabad üzembe helyezni, míg el nem

olvasta a használati útmutatóját, minden útmutatást figyelembe nem vett és a gépet el őírásnak megfelel ően fel nem szerelte.

A láncélező gép használata

A csiszolótárcsát a védőfedélnek (20) a lehető legnagyobb mértékben takarnia kell. C E célból lazítsa meg a két csavart (14) és a védőfedelet állítsa be megfelelően.

Kezét tartsa mindig biztonságos távolságban a forgó sziszolótárcsától.

 A gyárilag beépített csiszolótárcsát csak hobbifűrész

láncának élesítésére használja (1/4. 3/8 hobbi- és 0,325 fűrészláncok). (Kapható még egy 100 x 4,5 x 10 mm-es, 363718 ciksszámú fűrészlánc is a professzionális fűrészláncokhoz).

 Ne használjon sérült csiszolótárcsát vagy olyat, amelyiknek

alakja megváltozott.

 Csak akkor kezdje az élesítést, amikor a csiszolótárcsa

már elérte a legnagyobb fordulatszámot.

 Csak biztonságosan felhelyezett és vezetett fűrészláncot

élezzen.

Mindig legyen figyelemmel a 42 ff. oldal biztonsági útmutatásaira.

A láncélező gép használata

Fűrészláncok élesítése

A gép minden beállítása előtt:

- kapcsolja ki a gépet

- várja meg, míg a csiszolótácsa megáll

- húzza ki a dugót a konnektorból

Az összes metszőtag A - C köszörülése

Egy metszőtagot következőképpen köszörüljön:

1. Állítsa be a köszörülési szöget: A rögzítő anya (7) meglazítása után forgassa el a forgótányért kb 30°-al és húzza meg a rögzítő anyát. A

L A metszőtagokat általában 30° és 35° közötti

szögben kell köszörülni.

2. Lazítsa meg a rögzítő csavart (3b) és helyezze be a fűrészláncot a vezetősínbe (6) a vezetőlapok (5) közé. A

3. Hajtsa le a láncütközőt (4) és húzza hátra a fűrészláncot annyira, hogy a köszörülendő metszőtag az ütközőre ráfeküdjön.

4. A pontos beállításhoz húzza a köszörűfejet (13) a metszőtaghoz. Állítsa be úgy a térközt a rögzítő csav arral (3a), hogy a köszörűtárcsa a metszőtagot érintse. Ezután még szabályozza be a beállító csavarral (8) a köszörülés mélységét. B

5. Húzza meg a rögzítő csavart (3b) à ekkor a fűrészláncot rögzítette. B

6. Köszörülje óvatosan a metszőtagok vágóélét.

Ha túl nagy a mélységhatároló távolsága, a fűrészelésnél fennáll a visszacsapódás veszélye. Ehhez ellenőrizni kell fűrészláncának adatai szerint távolságot és esetleg a határolót egy reszelővel meg kell reszelni.

Ügyeljen rá, hogy a mélységhatároló első éle lekerekített legyen. Meg kell maradnia az eredeti alakjának.

Hogy meg ne sérüljön a fűrészlánc, a lehető

legrövidebben köszörüljön, és csak valóban a szükséges mennyiségű anyagot távolítsa el. B

7. Minden második metszőtagot köszörülje, az 5 és 6 lépések ismétlésével.

L Jelölje meg az első köszörült metszőtagot például

egy krétavonással. Így megelőzi, hogy egy tagot kétszer élezzen.

8. Fordítsa el a másik oldalra 30°-al a forgótányért és a többi metszőtagot az előbbi módon köszörülje. C

A mélységhatároló távolságának beállítása

Ha a metszőtagok minden élét megélesítette, a fűrészlánca már kellően éles, de esetleg még nem vág. Ezért mindig lennie kell egy mélységhatároló térköznek (= a mélységhatároló és vágóél közötti távolság). Ez rend szerint 0,5 - 0,8 mm.

Karbantartás és gondozás

Minden karbantartási és tisztítási művelet előtt:

- kapcsolja ki a gépet

- várja meg, míg a csiszolótácsa megáll

Köszörűtárcsa cserélése A, D - E

 Ne használjon sérült csiszolótárcsát vagy olyat, amelyiknek

alakja megváltozott.

 Ne használjon olyan köszörűtárcsát, amely nem felel meg

e használati útmutató műszaki adatainak.

Köszörűtárcsa cserélése

1. Lazítsa meg a csavarokat (14) és vegye le a fedelet (10).

2. A köszörűtárcsa rögzítéséhez dugjon be egy csavarhúzót vagy egy tüskét (Ø 4mm) az arra szolgáló furatba. D

3. Lazítsa meg az anyát (15).

- húzza ki a dugót a konnektorból

L Jobbmenet

4. Vegye le az anyát, az elöl levő tárcsát (16), a

köszörűtárcsát (9) és a hátsó tárcsát (16). E

L Tisztítsa meg a tárcsákat.

6. A beszerelés az előbbi menet fordítottja.

Karbantartáshoz és tisztításhoz feltétlenül ismét szabályosan helyezze vissza a biztonsági szerkezeteket és ellenőrizze azokat. Csak eredeti alkatrészt használjon. Más eredetű alkatrész előre nem látható károkhoz és balesethez vezethet.

Legyen figyelemmel a következőkre, hogy fűrészlánc

élező gépe működőképes maradjon:

 Minden mozgó alkatrészt rendszeresen tisztítson és

olajozzon (a meghajtó rendszer kivételével).

 Távolítsa el a port és szennyeződést egy ronggyal vagy

ecsettel

 Tisztítsa ki a hűtőlevegő nyílásokat minden használat után.  A gépet csak szárazon tisztítsa.

 A műanyag alkatrészeknél ne használjon oldószert

(benzint, alkoholt, stb.), mert az megtámadhatja a műanyagot.

L Kenéshez soha ne csapágyzsírt használjon!

 Használjon környezetkímélő olajt.

Tárolás

húzza ki a dugót a konnektorból

 A használaton kívüli gépet száraz, lezárt helyiségben

tárolja, olyan helyen, ahol ahhoz gyermekek hozzá nem férhetnek.

 Hosszabb tárolás előtt legyen figyelemmel a

következőkre, hogy a gép élettartamát meghosszabbítsa és biztosítsa annak könnyű kezelhetőségét.

− végezzen alapos tisztítást

Garancia

Kérjük a mellékelt garancianyilatkoz at figyelembe vételét

Műszaki adatok

Típusmegnevezés KSG 220 A Modell KSG 220 A Motorteljesítmény P1 220 W Vágási sebesség v ~ 40 m/s Hálózati feszültség / frekvencia 230 V~ / 50 Hz Kéz-kar vibráció a

3,52 m/s²

vhw

Köszörűtárcsa Ø x vastagság x Ø furat Ø Ø100 x 3,2 x Ø 10 mm (Ø 100 x 4,5 x Ø 10 mm) Súly ca. 2 kg

Lehetséges zavarok

Minden zavarelhárítás előtt

− kapcsolja ki a gépet

− várja meg, míg a csiszolótácsa megáll

− húzza ki a dugót a konnektorból

 Minden zavarelhárítás után helyezzen üzembe minden biztonsági berendezést és ellenőr izze azokat.

Keletkezett zavar Lehetséges ok Megszüntetés

A fűrészlánc élező gép nem forog. Â Nincs áramellátás

Â hibás a hosszabbító kábel Â Hibás a konnektordugó, motor vagy a

kapcsoló

Â Ellenőrizze az áramellátást, konektort és

biztosítékot

Â Ellenőrizze a hosszabbító kábelt, a hibás

kábelt azonnal ki kell cserélni

Â a motort vagy kapcsolót arra hivatott

szakemberrel javíttassa meg, vagy eredeti pótalkatrészre cseréltesse

A fűrészlénc élező gép szaggatottan köszörül

Â hibás a hosszabbító kábel

Â belső gépi hiba Â be-/kikapcsoló hibás

Â Ellenőrizze a hosszabbító kábelt, a hibás

kábelt azonnal ki kell cserélni

Â forduljon a Vevőszolgálathozforduljon a

Vevőszolgálathoz

Â forduljon a Vevőszolgálathozforduljon a

Vevőszolgálathoz Felforrósodik a köszörűtárcsa Â Tompa vagy hibás a köször űtárcsa Zúg a motor és állva marad a

Â Szorul a köszörűtárcsa Â Gegenstand entfernen

Â Cseréljen köszörűtárcsát

köszörűtárcsa Szokatlan rezgések Â Hibás a köszörűtárcsa Â Cseréljen köszörűtárcsát

Sadržaj

Opis stroja Rezervni dijelovi / Rezervni dijelovi 48 Sadržaj pošiljke 48 EU izjava o konformnosti 48 Simboli stroj / upute za uporabu 48 Karakteristična vrijednost buke 49 Odgovarajuća namjenska primjena 49 Preostali rizici 49 Siguran rad 49 Priprema za puštanje u pogon 50 Puštanje u pogon 51 Naputci za rad 51 Rad s uređajem za brušenje lanca 51 Održavanje i čišćenje 52 Skladištenje 52 Garancija 52 Tehnički podatci 53 Moguće smetnje 53

EU izjava o konformnosti

odgovarajući smjernici 98/37 EG ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen, Germany izjavljuje sa samo svojom odgovornošću, da proizvod

Uređaj za brušenje lanca KSG 220 A na koji se odnosi ova izjava, ogovara jasnim osnovnim

sigurnosnim i zdravstvenim zahtjevima smjernica/ 98/37/EG, kao i zahtjevima drugih jasnih smjernica

2004/108/EG, 73/23/EWG

Električni uređaji ne spadaju u kućni otpad. Uređaji, pribor i ambalažu odložite u skladu sa zaštitom okoliša.

Opis stroja Rezervni dijelovi / Rezervni dijelovi

Pozicija Opis Br. narudžbe

Rotacijski tanjur kompl. 363702

Stol 363703

3a/3b.

Pričvrsni vijak (s oprugom) 363704

Graničnik lanca 363705

Glavna ploča 363706

Vodilica

Matica za fiksiranje 363707

Vijak za podešavanje (dubine

363708

brušenja)

Brusna ploča (100 x 3,2 x 10 mm) 363709

10.

11.

12.

Poklopac 363710 Ručka 363711 Sklopka za UKLJUČIVANJE-

363712

ISKLJUČIVANJE

13.

14.

15.

16.

17.

18.

19.

Brusna glava 363713 Vijak M4 x 6 363714 Matica M8, samoosiguravajuća 391037 Prirubnica 363715 Sigurnosna naljepnica 363716 1 Par ugljenih četkica (bez sl.) 363717 Brusna ploča (100 x 4,5 x 10 mm) 363718

Zaštitnim poklopcem 363720

Sadržaj pošiljke

• Uređaj za brušenje lanca

• 1 Par ugljenih četkica

KSG 220 A

• Rotacijski tanjur kompl. • Pričvrsna matica

• Graničnik lanca • Uputa za uporabu

 Nakon otvaranja provjerite sadržaj karto na na

! potpunost ! eventualna oštećenja od transporta

Javite reklamacije odmah trgovcu, pošiljatelju odnosno proizvođaču. Naknadne reklamacije se ne uvažavaju

Ahlen, 26.01.2007 A. Pollmeier, Geschäftsleitung

Simboli stroj

Prije puštanja u pogon pročitati i pridržavati se upute za uporabu i sigurnosnih naputaka.

Pozor, opasnost ureza! Ne stavljajte ruke prema rotirajućoj reznoj ploči!

Nosite zaštitu protiv prašine.

Simboli upute za uporabu

Prijeteće opasnosti ili opasne situacije.

Nepridržavanje ovih naputaka može imati za posljedicu ozljede ili voditi o š tećenju stvari.



Važne upute za stručno rokovanje. Nepoštivanje ovih uputa može prouzrokovati ozljede.

Naputci za uporabu. Ove upute Vam pomažu da sve funkcije optimalno koristite.

Montaža, posluživanje i održavanje. Ovdje će Vam se točno objasniiti, što morate učiniti

Prije radova popravaka, održavanja i čišćenja isključiti motor i izvući mrežni utikač.

Nositi zaštitne rukavice.

Nositi zaštitu za oči i uši.

Karakteristična vrijednost buke

DIN EN ISO 3744; 11/95, DIN EN 11201 Korištenje stroja kao uređaja za brušenje lanca sa serijskom

brusnom pločom.

Razina zvučne

Razina zvučnog tlaka na radnom mjestu

snage

LWA = 91 dB(A) LPA = 78 dB(A)

Navedene vrijednosti su emisijske vrijednosti i ne moraju istovremeno predstavljati sigurne vrijednosti za radno mjesto. Iako postoji odnos između emisijskih i imisijskih razina, ne može se pouzdano iz toga zaključiti da li su dodatne mjere opreza potrebne ili ne. Faktori koji mogu utjecati na trenutno postojeću imisijsku razinu na radnom mjestu, sadrže trajanje utjecanja, osobinu radnog prostora, druge izvore buke itd., npr. broj strojeva i drugih susjednih postupaka. Dopuštene vrijednosti radnog mjesta mogu također iz države u državu varirati. Ali ova informacija treba korisnika osposobiti da poduzme bolju procjenu opasnosti i rizika.

Odgovarajuća namjenska primjena

 Uređaj za brušenje lanca predviđen je samo za korištenje u

kućnoj radinosti i obrtu. U standardnoj izvedbi s montiranom brusnom pločom (100 x 3,2 x 10 mm, 63 m/s) uređaj za brušenje namijenjen je isključivo za brušenje lanaca hobi pila(1/4. 3/8 hobi i 0,325 lanci pila). Postoji opcija brusne ploče (100 x 4,5 x 10 mm) za l ance profesionalnih pila.

 Uređaj se ne smije koristiti za brušenje drugih predmeta.

Postoji opasnost od ozljeđivanja!

 Koristiite samo brusne ploče koje su namijenjene za ova j

stroj.

 Smiju se obrađivati samo lanci pila koji se mogu sigurno

položiti i voditi.

 Odgovarajuća namjenska primjena uključuje pridržavanje

od proizvođača propisanih uvjeta za rad, održavanje i popravak i pridržavanje sigurnosnih naputaka koji se nalaze u uputi.

 Treba se pridržavati za pogon važećih dotičnih propisa za

sprječavanje nesreće te ostalih opće priznatih radno medicinskih i sigurnosno tehničkih pra vila.

 Svaka daljnja uporaba nije odgovarajući namjenska.

Proizvođač ne odgovara za štete koje proizlaze iz toga : rizik snosi sam korisnik.

 Svojevoljne promjene na uređaju za brušenje lanca

isključuju jamstvo proizvođača za proizl azeće štete svake vrste.

 Uređaj za brušenje lanca smiju opremati, koristiti i

održavati samo osobe koje se u to razumiju i kojima su poznate opasnosti. Popravke smijemo obavljati samo mi odnosno od naše strane ovlaštena servis na mjesta.

 Stroj se ne smije koristiti u okolini izloženoj opasnosti od

eksplozije ili izlagati kiši.

Preostali rizici

Čak i pri odgovarajućoj namjenskoj primjeni, unatoč pridržavanja svih dotičnih sigurnosnih propisa, mogu zbog određene konstrukcije u svrhu namjene još postojati preostali rizici.

Preostali rizici se mogu minimirati ako se poštuju „sigurnosni naputci“ i „odgovarajuća namjenska primjena“ te cjelokupna uputa za uporabu.

Pažljivost i oprez smanjuju rizik ozljeda osoba i oštećenja.  Opasnost od ozljeđivanja prstiju i ruku zbog zahvaćanja u

rotirajuću brusnu ploču.

 Opasnost od ozljeđivanja prstiju i ruku zbog dodirivanja

brusne ploče na nepokrivenim dijelovima.

 Opasnost od ozljeđivanja zbog iskrenja.  Udisanje prašine od brušenja.  Opasnost od struje, kod uporabe nead ekvatnih priključnih

električnih vodova.

 Dodirivanje dijelova pod naponom kod otvorenih električnih

elemenata.

 Oštećivanje sluha kod dugotrajnijih radova bez zaštite

sluha.

Unatoč poduzetih mjera opreza još mogu postojati ne toliko očigledni preostali rizici.

Siguran rad

Uređaji za brušenje lanca mogu u slučaju nepropisne

uporabe biti opasni. Ako se koriste električni alati treba poštivati temeljne sigurnosne mjere opreza da bi se isključili rizici od požara, električnog udara i ozljeđivanja osoba.

Stoga pročitajte i pridržavajte se prije puštanja u pogon ovog proizvoda slijedećih naputaka, propisa za sprječavanje nesreća Vaše obrtničke komore odnosno u odgovarajućoj državi važećih sigurnosnih propisa da biste zaštitili sebe i druge od mogućih ozljeda.

Prosljedite sigurnosne naputke svim osobama koje

rade sa strojem. Dobro pohranite ove sigurnosne naputke.

 Upoznajte se prije primjene sa strojem pomoću upute za

uporabu.

 Ne koristite stroj za namjene za koje nije predviđen ( vidi

„odgovarajuća namjenska primjena“).

 Stroj montirajte na stabilnoj i ravnoj podlozi.  zbjegavajte neprirodni položaj tijela. Pobrinite se za siguran

stav i držite u svakom trenutku ravnotežu.

 Budite pažljivi. Pazite što činite. Krenite s razumom na

posao. Ne koristite stroj ako ste umorni ili pod utjecajem droga, alkohola ili lijekova. Tren utak nepažnje k od uporabe stroja može dovesti do ozbiljnih ozljeda.

 Nosite odgovarajuću radnu odjeću:

− nikakvu široku odjeću ili nakit, oni mogu bit i zahvaćeni od pokretnih dijelova

− radne rukavice, obuću koja se ne kliže

− mrežu za kosu kod duge kose

 Nosite osobnu zaštitnu odjeću:

− zaštitne naočale

− zaštita sluha (razina zvučnog tlaka na radnom m jestu

može prekoračiti 85 dB (A))

− Maska protiv prašine

 Držite Vaše područje rada urednim! Nered može imati za

posljedicu nesreće.

 Uzmite u obzir utjecaje okoline:

− Uređaje ne upotrebljavati u vlažnoj ili mokroj okolini.

− Ne izlažite uređaj za brušenje lanca k iši.

− Radite isključivo u zadovoljavajućim sigurnosnim

uvjetima, pobrinite se za dobru rasvjetu.

 Nikad ne ostavljajte stroj u stanju spr emnosti za rad bez

nadzora.

 Osobe mlađe od 18 godina ne smiju rukovati uređajem.  Držite druge osobe podalje.

Ne dopustite drugim osobama, pogotovo djeci, d a dodiruju alat ili kabel. Držite ih podalje od Vašeg područja rada.

 Ne preopterećujete stroj! Bolje i sigurnije će te raditi u

navedenom polju radnog učinka.

 Uređaj koristite samo sa kompletnim i ispravno

postavljenim zaštitnim napravama i ništa nemojte promijeniti na uređaju, što bi moglo uticati na si gurnost.

 Ne upotrebljavajte brusne ploče koje ne odgovaraju

navedenim karakterističnim podacima ovih uputa za uporabu.

Uporaba drugih alata i drugog pribora može značiti

opasnost od ozljeđivanja za Vas.

 Istrošene i neispravne brusne ploče (s pukotinama,

neuravnotežene, skrhane itd.) odmah treba zamijeniti.

 Obratite pažnju na pričvršćenost brusne ploče.  Isključite stroj i izvucite mrežni utikač iz utičnice kod:

− radova popravaka

− radova održavanja i čišćenja

− otklanjanja smetnji (tu također spada oslobađanje

blokirane brusne ploče)

− Skladištenje

− Napuštanje uređaja za brušenje lanca (i u slučaju

kratkotrajnih prekida rada)

 Pozor! Brusna ploča nakon isključenja stroja još malo

radi! Nemojte je zaustavljati rukom niti bočnim

pritiskanjem.

 Pažljivo njegujte vaš uređaj za brušenje lanca:

− Držite ga suhim i očišćenim od ulja i masti.

− Pridržavajte se propisa o održavanju i naputaka o

zamjeni alata.

 Provjerite stroj na moguća oštećenja:

− Prije daljnje uporabe stroja treba pažljivo pregledati zaštitne uređaje na besprijekorno i odgovarajuću namjensku funkciju.

− Provjerite da li pokretni dijelovi besprijekorno funkcioniraju i da li nisu zaglavljeni ili da li su dijelovi oštećeni. Svi dijelovi moraju biti pravilno montirani i ispunjavati sve uvjete da bi osigurali besprijekorni rad uređaja za brušenje.

− Ukoliko upute za uporabu ne određuju ništa drugo, oštećene zaštitne priprave i dijelove stru čno popraviti ili zamijeniti službena priznata osoba (ili proizvođač).

− Oštećene ili nečitke sigurnosne naljepnice treba zamijeniti.

 Ne ostavljajte ključeve alata u stroju!

Provjerite uvijek prije uključivanja da li su ključevi i alati za namještanje uklonjeni.

 Držite nekorištene strojeve na suhom, zaključanom mjestu

izvan dohvata djece.

Električna sigurnost

 Izvedba priključnog voda prema IEC 60 245 (H 07 RN-F)

sa presjekom žica od minimalno

- 1,5 mm² kod dužine kabela do 25 m

 Dugi i tanki priključni vodovi prouzrokuju pad napona.

Motor ne dostiže više svoju maksimalnu snagu, funkcija stroja se smanjuje.

 Utikač i spojne kutije na priključnim vodovima moraju biti

od gume, mekanog PVC-a ili drugog termoplastičnog materijala iste mehaničke sposobnosti ili prevućeni istim materijalom.

 Utični uređaj priključnog voda mora biti zaštićen od

prskanja vode.

 Kod polaganja priključnog voda pripazite da ne smeta, da

nije zaglavljen , presavinut i da se spoj utikača ne namoči.

 Kod uporabe kabelskog bubnja odmotajte kabel u

potpunosti.

 Ne koristite kabel u svrhe za koje nije namijenjen. Zaštitite

kabel od vrućine, ulja i oštrih rubova. Ne koristite kabel da biste izvukli utikač iz utičnice.

 Zaštitite se od električnog udara. Izbjegavajte dodir tijela s

uzemljenim dijelovima (npr. cijevi, radijatori, štednjaci, frižideri itd.)

 Kontrolirajte produžne kablov e redovito i zamijenite ih ako

su oštećeni.

 Ne koristite defektne priključne vodove.  Ne postavljajte nikakve provizorne električne priključke.  Zaštitne uređaje nikada ne premostite ili isklj učite.

Električni priključak odnosno popravke na električnim

dijelovima stroja moraju biti izvedeni od koncesijskog elektrotehničkog stručnjaka ili jednog od naših servisnih mjesta. Treba se pridržavati mjesnih propisa po gotovo u odnosu na zaštitne mjere.

Popravke na drugim dijelovima stroja treba izvršiti

proizvođač odnosno jedan od njegovih servisnih mj esta.

Upotrebljavajte isključivo originalne zamjenske dijelove,

dodatni pribor i posebni pribor. Uporabom drugih zamjenskih dijelova i drugog dodatnog pribora mogu nastati nesreće za korisnika. Proizvođač ne jamči za štete koje proizlaze iz toga.

Priprema za puštanje u pogon

Da biste postigli besprijekorno funkcioniranje stroja,

pridržavajte se naputaka ove upu te.

Morate učiniti sljedeće:

 Montirati rotacijski tanjur  Sigurno postaviti uređaj

Montaža rotacijskog tanjura A

1. Stavite rotacijski tanjur (1) na stol (2).

2. Navrnite maticu (7) na vijak za fiksiranje.

Montaža uređaja za brušenje lanca na radionički stol

U svrhu sigurnog rukovanja uređaj mora biti pričvršćen za jedan kut radioničkog ili običnog stola (vidi A, donja slika). Ak o

je moguće, koristite za to sve tri točke za pričvršćivanje. Ali pri tome pazite na to da šupljina za lanac pile, kao i pristup pričvrsnoj matici ostanu slobodni.

Savjet: Osim toga preporučujemo da upotrijebite gumenu podlogu kako biste smanjili buku i vibracije (nije uključena u sadržaj isporuke).

Za montažu potrebni sitni dijelovi nisu uključeni u sadržaj pošiljke. Upotrijebite za to:

Pozicija Opis

1. Šesterokutni vijak M 8

2. Pločica Ø 8mm

3. Šesterokutna matica M 8, samoosiguravajuća

Puštanje u pogon

Priključak na mrežu

Usporedite na tipskoj pločici uređaja navedeni napon, npr. 230 V s mrežnim naponom i priključite uređaj za brušenje propisno na odgovarajuću uzemljenu utičnicu.

Motor na izmjeničnu struju: Upotrijebite utičnicu sa zaštitnim kontaktom, mrežni napon 230 V sa zaštitnom

strujnom sklopkom i osiguranjem od 10 A.

 Upotrijebite priključne odnosno produžne kablove sa

presjekom žice od minimalno 1,5 mm²

Uključivanje

Ne upotrebljavajte stroj kod kojeg se prekidač ne da uključiti i isključiti. Oštećeni prekidači moraju odmah biti popravljeni ili zamijenjeni od servisnog osoblja.

Pritisnite sklopku za uključivanje/isključivanje na „I“.

Isključivanje

Za isključivanje uređaja pritisnite sklopku na „0“.

Naputci za rad

Prije početka rada obratite pozornost na slijedeće:

 Radno mjesto pospremljeno?  Je li uređaj za brušenje lanca fiksno mo ntiran na radionički

stol?

 Ne smijete stroj puštati u pogon prije neg o što ste pročitali

ovu uputu za uporabu, obratili pozornost na sve n avedene naputke i montirali stroj kao što je opisano!

 Postavite uređaj na mjesto koje ispunjava sljedeće uvjete:

− ne sklisko

− bez njihanja

− ravno

− čisto i suho

− oslobođeno od opasnosti

− dovoljno svjetlosti

Rad s uređajem za brušenje lanca

Brusna ploča mora biti pokrivena zaštit nim poklopcem (20) što je moguće više. C U tu svrhu opustite oba vijka (14) i zaštitni poklopac namjestite u odgovarajućem smislu.

Ruke uvijek držite na sigurnom razmaku od rotira juće brusne ploče.

 Tvornički ugrađenu brusnu ploču koristite samo za

brušenje lanaca hobi pila (1/4. 3/8 hobi i 0,325 lanci pila). (Postoji opcija brusne ploče 100 x 4,5 x 10 mm, art. br. 363718 za lance profesionalnih pi la.

 Ne koristite oštećene ili deformirane brusne ploče.  S radom počnite tek kad brusna ploča dostigne svoj

maksimalni broj okretaja.

 Smiju se obrađivati samo lanci pila koji se mogu sigurno

položiti i voditi.

U svakom slučaju obratite pozornost na sigurnosne naputke na str. 49

Rad s uređajem za brušenje lanca

Brušenje lanaca pila

Prije svakog podešavanja na uređaju:

- isključite uređaj

- pričekajte da se brusna ploča zaustavi

- izvucite mrežni utikač

Brušenje svih reznih članaka A - C

Da biste izbrusili oštricu reznih članaka, postupite na sljedeći način:

1. Podesite kut brušenja: Otpuštanjem matice za fiksiranje (7) okrenite rotacijski tanjur na oko 30° i zatim ponovno pritegnite maticu za fiksiranje. A

L Oštrice reznih članaka uobičajeno se bruse pod

kutem između 30 i 35 stupnjeva.

2. Otpustite pričvrsni vijak (3b) i stavite lanac pile u vodilicu (6) između glavnih ploča (5). A

3. Preklopite graničnik lanca (4) prema dolje i povucite lanac prema natrag toliko da rezni članak kojeg ćete brusiti nalegne na graničnik.

4. Za točno centriranje povucite brusnu glavu (13) prema reznom članku. Podesite razmak pomoću pričvrsnog vijka (3a) tako da brusna ploča dodiruje rezni članak. Dodatno regulirajte dubinu brušenja pomoću vijka za podešavanje (8). B

5. Pritegnite pričvrsni vijak (3b) i → lanc pile je fiksiran.

6. Pažljivo brusite oštrice reznog članka. B

Da biste izbjegli oštećenja na lanc u pile, brusite što

kraće i što manje materijala. B

7. Brusite svaku drugu oštricu provode ći korake pod točkom

5. i 6.

L Označite prvi rezni članak, npr. kredom. Tako ćete

izbjeći dvostruko brušenje članka.

8. Okrenite drugu stranu rotacijskog tanjura na 30° i brusite preostale oštrice na prethodno opisan način. C

Podešavanje razmaka graničnika dubine

Kad nabrusite sve oštrice reznih članaka, lanac pile j e potpuno oštar ali vjerojatno neće rezati. Zbog toga morate uvijek podesiti razmak graničnika dubine (= razmak između graničnika dubine i oštrice). U pr avilu on iznos i 0,5 – 0,8 mm.

Preveliki razmak graničnika dubine povećava opasnost od povratnog udarca prilikom rezanja pilom. Zato morate provjeriti razmak prema podac ima o Vašem lancu pile i po potrebi ga isturpijati.

Pripazite na to da zaoblite prednji ru b graničnika dubi ne. Mora se zadržati prvobitni oblik reznog elementa.

Održavanje i čišćenje

Prije svakog rada održavanja ili čišćenja

− isključite stroj

− pričekajte da se brusna ploča zaustavi

− izvucite mrežni utikač

Zamjena brusne ploče A, D - E

 Ne koristite oštećene ili deformirane brusne ploče.  Ne upotrebljavajte brusne ploče koje ne odgovaraju

navedenim karakterističnim podacima ovih uputa za uporabu.

Zamjena brusne ploče

1. Otpustite vijke (14) i skinite poklopac (10). A

2. Za aretaciju br usne p lo če utaknite odvijač ili trn (Ø 4mm) u za to predviđenu rupu. D

3. Otpustite maticu (15).

L Desni navoj

4. Skin ite maticu, prednju prir ubnicu (16), brusnu plo ču (9) i

stražnju prirubnicu (16). E

5. L Očistite prirubnice.

6. Montirajte obrnutim redoslijedom.

Za održavanje i čišćenje odstranjeni sigurnosni uređaji moraju se obavezno ponovno propisno montirati i provjeriti. Upotrijebite isključivo originalne dijelove. Drugi dijelovi mogu dovesti do nepredvidivih šteta i ozljeda.

Obratite pozornost na slijedeće kako biste očuvali

funkcionalnost uređaja za brušenje lanca:

 Redovito očistite i podmažite sve pokretne dijelove (osim

pogonskog sustava).

 Prašinu i prljavštinu uklonite krpom ili kistom  Nakon svake uporabe očistite vent il aci jsk e prorez e.  Provedite samo suho čišćenje stroja.

 Za čišćenje plastičnih dijelova ne koristite razrjeđivače

(benzin, alkohol isl.) jer mogu oštetiti te dijelove.

L Nikada ne upotrebljavajte mast!

 Upotrebljavajte ekološki prihvatljivo ulje.

Skladištenje

izvucite mrežni utikač

 Držite nekorištene strojeve na suhom, zaključanom mjestu

izvan dohvata djece.

 Za produživanje radnog vijeka stroja i lakš e rukovanje nji me

prije dužeg skladištenja poduzmite slijedeće:

− Izvršite temeljito čišćenje.

Garancija

Molimo Vas da obratite pozornost na priloženu izjavu o garanciji.

Moguće smetnje

Tehnički podatci

Oznaka tipa KSG 220 A Model KSG 220 A Snaga motora P1 220 W Brzina rezanja v ~ 40 m/s Mrežni napon / frekvencija 230 V~ / 50 Hz Vibracija na šaci-ruci prema a

3,52 m/s

vhw

Brusna ploča Ø x debljina x Ø provrt Ø100 x 3,2 x Ø 10 mm (Ø 100 x 4,5 x Ø 10 mm) Težina ca. 2 kg

Prije svakog uklanjanja smetnje

− isključite stroj

− pričekajte da se brusna ploča zaustavi

− izvucite mrežni utikačizvucite mrežni utikač

 Nakon svakog uklanjanja smetnje pustite ponovno u pogon sve sigurnosne uređaje i provjerite ih.

Smetnja Mogući uzrok Uklanjanje

Uređaj za brušenje lanca ne radi.

Uređaj brusi s prekidima

Brusna ploča se zagrijava Motor bruji, brusna ploča se ne pokreće Neobične vibracije

Â nema struje Â Oštećen produžni kabel

Â Mrežni utikač, motor ili prekidač u

kvaru

Â Oštećen produžni kabel Â Unutarnji kvar

Â Oštećen prekidač za uključivanje /

isključivanje

Â Brusna ploča je tupa ili neispravna Â Zamijenite brusnu ploču Â Brusna ploča je blok irana Â Odstraniti predmet Â Brusna ploča je neispravna Â Zamijenite brusnu ploču

Â Provjeriti opskrbu strujom, utičnicu, osigurač Â Provjeriti produžni kabel, odmah zamijeniti

kabel u kvaru

Â Neka koncesionirani elektrotehnički stručnjak

provjeri motor ili prekidač odnosno zamijeni originalnim dijelovima

Â Provjeriti produžni kabel, odmah zamijeniti

kabel u kvaru

Â molimo vas obratite se servis nom mjestu Â molimo vas obratite se servis nom mjestu

Contenuto

Descrizione dell’apparecchio / Pezzi de ricambio 54 Standard di fornitura 54 Dichiarazione di conformità 54 Simboli presenti sull’apparecchio / nelle istruzioni per l’uso 54 Parametri di rumorosità 55 Utilizzo conforme alla finalità d’uso 55 Rischi residui 55 Utilizzo sicuro 55 Preparazione alla messa in funzione 57 Messa in funzione 57 Istruzioni di lavoro 57 Utilizzo dell'affilacatene 58 Cura e manutenzione 58 Conservazione 59 Garanzia 59 Dati tecnici 59 Possibili guasti 60

Dichiarazione di conformità CE

corrispondentemente alle direttive 98/37 CE ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen, Germany dichiara, sotto la propria responsabilità, che il prodotto

Affilacatene KSG 220 A al quale si riferisce questa dichiarazione, è conforme ai requisiti

basilari per la sicurezza e la salute in vigore, delle direttive 98/37/CE, così come ai requisiti delle altre direttive in vigore

2004/108/EG e 73/23/EWG

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.

Descrizione dell’apparecchio / Pezzi de ricambio

Posizione Denominazione N. ordinazione

1. Piatto girevole completo 363702

2. Banco d'appoggio 363703

3a/3b. Vite di fissaggio (con molla) 363704

4. Arresto catena 363705

5. Piastra di guida 363706

6. Guida

7. Controdado 363707

8. Vite di regolazione (per profondità di rettifica)

9. Mola (100 x 3,2 x 10 mm) 363709

10. Copertura 363710

11. Impugnatura 363711

12. Interruttore di accensione/spegnimento

13. Testa portamola 363713

14. Vite M4 x 6 363714

15. Dado M8, autobloccante 391037

16. Flangia 363715

17. Etichette di sicurezza 363716

18. 1 paio spazzole di carbone (senza fig.)

19. Mola (100 x 4,5 x 10 mm) 363718

Copertura di protezione

363708

363712

363717

363720

Standard di fornitura

• Affilacatene KSG 220 A • 1 paio spazzole di carbone

• Piatto girevole completo • Dado di fissaggio

• Arresto catena • Istruzioni per l’uso

 Una volta disimballata la sega, verificare se il contenuto

della scatola

! è completo; ! presenta eventuali danni imputabili al trasporto.

Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

Ahlen, 26.01.2007 A. Pollmeier, Geschäftsleitung

Simboli presenti sull’apparecchio

Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l’uso e nelle

norme di sicurezza. spina di alimentazione.

Attenzione! Pericolo di taglio. Non avvicinare le

mani al disco rotante!

Indossare una protezione antipolvere.

Simboli presenti nelle istruzioni per l’uso

Potenziale pericolo o situazione pericolosa. La

mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.



Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.

Avvisi per l’utente. Questi avvisi aiutano l’utente a sfruttare al meglio tutte le funzionalità.

Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la

Indossare guanti di protezione.

Indossare occhiali e cuffie di protezione.

Parametri di rumorosità

DIN EN ISO 3744; 11/95, DIN EN 11201 Utilizzo della macchina come affilacaten e con mola di serie.

Livello di potenza sonora Livello di pressione acustica

LWA = 91 dB(A) LpA = 78 dB(A)

I valori indicati sono valori di emissione e non devono rappresentare contemporaneamente anche valori sicuri per il posto di lavoro. Sebbene vi sia un rapporto tra i valori di emissione e immissione, non è possibile stabilire in modo affidabile se siano o meno necessarie misure precauzionali supplementari. I fattori che potrebbero influenzare il livello di immissione attualmente presente sul posto di lavoro, comprendono la durata e le ripercussioni, la particolarità dell’ambiente di lavoro, altre fonti rumorose e così via, ad esempio il numero di macchine e altri processi contigui. I valori consentiti sul posto di lavoro possono variare da paese a paese. Queste informazioni devono comunque mettere l’utente nelle condizioni di valutare meglio i rischi e i pericoli.

Utilizzo conforme alla finalità d’uso

 L'affilacatene è progettata solo per uso domestico e

artigianale. Nella versione standard con mola montata (100 x 3,2 x 10 mm, 63 m/s), l'affilacatene è predisposta esclusivamente per l'affilatura di catene di seghe per hobbisti (catene di seghe per hobbisti con passo da 1/4, 3/8 e catene di seghe da 0,325).

Come optional è disponibile una mola (100 x 4,5 x 10 mm) per catene di seghe professionali.

 La macchina non deve essere utilizzata per l'affilatura di

altri oggetti. Sussiste il pericolo di lesioni!

 Utilizzare esclusivamente mole adatte alla m acchina.  Devono essere lavorate esclusivamente catene di seghe

che possono essere posizionate e guidate con la massima sicurezza.

 Per utilizzo conforme alla finalità d’uso si intende anche

l’osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruz ioni per l’uso.

 Durante l’utilizzo, attenersi inoltre alle norme

antinfortunistiche in vigore, nonché a tutte le altr e norme di sicurezza tecnica e di medicina del lavoro comunemente accettate.

 Ogni utilizzo diverso è da considerarsi come non confor me

alla finalità d’uso. Il costruttore declina ogni responsabilità per i danni di qualsiasi genere da ciò risultanti. Il rischio ricade esclusivamente sull’utente.

 Il costruttore declina ogni responsabilità per i danni di

qualsiasi genere che dovessero risultare da modifiche all'affilacatene apportate in proprio dall’utente.

 L'affilacatene deve essere allestita, utilizzata e

sottoposta a manutenzione solo da persone che ne

abbiano acquisito familiarità e che si ano a conoscenza dei rischi connessi. Gli interventi di riparazion e devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.

 La macchina non deve essere utilizzata in ambienti a

rischio di esplosione o esposta alla pioggia.

Rischi residui

Anche in caso di utilizzo conforme e nonostante l’osserv anza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d’uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando la sega in modo conforme alla finalità d’uso.

Attenzione e cautela riducono il rischio di lesio ni alle pers one e danni alle cose.

 Pericolo di lesioni alle dita e alle mani se si afferra la mola

in movimento.

 Pericolo di lesioni alle dita e alle mani se si tocca la mola

nelle parti non coperte.

 Pericolo di lesioni per la liberazione di scinti lle.  Inspirazione di polvere di affilatura.  Pericolo dovuto alla corrente, in caso di utilizzo di

conduttori di collegamento elettrici non a norma.

 Contatto con parti sotto tensione con componenti elettrici

aperti.

 Danni all’udito in caso di lavori di lunga durata senza

apposite protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunque venirsi a creare dei chiari rischi residui.

Utilizzo sicuro

L'utilizzo non conforme dell'affilacatene può

comportare pericoli. Se vengono utilizzati utensili elettrici, è necessario seguire le norme di sicurezza fondamentali al fine di escludere rischi di incendio, scosse elettrich e e lesioni personali.

Prima della messa in funzione di questi utensili, leggere e osservare pertanto le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi.

Consegnare le norme di sicurezza a tutte le persone

chiamate ad operare con la macchina. Conservare le presenti norme di sicurezza in buono

 Prima dell’uso, acquisire familiarità con l’apparecchio  Non utilizzare la macchina per scopi diversi da quelli  Installare la macchina su una base antiscivolo e piana.

 Evitare di assumere posizioni anomale. Garantire un

 Agire con la massima attenzione. Prestare attenzione a

stato.

facendo riferimento alle istruzioni per l’ uso. previsti (vedere „Utilizzo conforme alla fi nalità d’uso“).

supporto sicuro e mantenere in ogni mome nto l’equilibrio.

quanto si sta per fare. Lavorare con coscienza. Non utilizzare l’apparecchio se si è stanchi o sotto l’influ sso di droghe, alcool o medicinali. Un momento di disattenzione durante l’uso dell’apparecchio potrebbe infatti causare lesioni serie.

 Indossare indumenti di lavoro appropr iati:

− non indossare indumenti ampi o gioi elli che potrebbero incastrarsi nelle parti mobili

− Guanti di protezione e scarpe antiscivolo

− una retina per raccogliere i capelli lunghi

 Indossare abbigliamento per la protezione personale:

− occhiali di protezione

− protezione dell’udito (il livello di pressione acustica sul

posto di lavoro può superare gli 85 dB (A))

− maschera antipolvere

 Tenere la zona di lavoro in ordine! Il disordine potrebbe

causare incidenti.

 Tenere in considerazione gli influssi ambientali:

− Non usare la tagliapiastrel le radiale in ambienti umidi o bagnati.

− Non esporre l'affilacatene alla pioggia.

− lavorare esclusivamente in condizioni di visibilità

sufficiente, garantire un’illuminazione adeguata.

 Non lasciare mai incustodita la macc hina pronta all'uso.  Il tagliasiepi non può essere utilizzato da persone di età

inferiore ai 18 anni.

 Tenere lontane eventuali altre persone.

Non lasciare che altre persone, in particolare i bambini, tocchino l’utensile o il cavo. Tenere queste persone lontane dalla zona di lavoro.

 Non sovraccaricare la macchina! Si lavora al meglio e nella

massima sicurezza nel campo di potenza specificato.

 Mettere in funzione la sega solo con i dispositivi di

protezione completi e correttamente montati; sulla macchina non modificare nulla che potrebbe compromettere la sicurezza.

 Non utilizzare mole che non corrispondono ai dati

caratteristici specificati nelle presenti istruz ioni per l’uso.

L’impiego di altri utensili e accessori potrebbe

implicare il pericolo di contusioni da parte dell’utente.

 Le mole usurate e difettose (incrinature, squilibrature,

scheggiature, ecc.) devono essere sostituite immediatamente.

 Accertarsi che la mola sia posizionata sal damente.  Spegnere la macchina e disinserire la spina di

alimentazione dalla presa nei segu enti casi:

− interventi di riparazione;

− interventi di manutenzione e pulizia;

− Eliminazione di anomalie (tra cui rientra anche lo

sblocco di una mola bloccata)

− Conservazione

− Allontanamento dall'affilacatene ( anche per interruzioni

di breve durata)

 Attenzione! L'affilacatene rimane in movimento dopo

averla spenta! Non frenare la mola manualmente o

facendo pressione lateralmen te.

 Curare l'affilacatene con grande attenzione:

− mantenere la macchina libera da olio e grasso.

− Attenersi alle norme di manutenzione e alle istruzioni

per il cambio utensile.

 Controllare se la macchina presenta danneggiame nti:

− Prima di riutilizzare la macchina, è necessar io verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.

− Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono delle parti danneggiate. Per assicurare un funz ionamento ottimale dell'affilacatene, tutte le parti devono es sere montate i n modo corretto e soddisfare tutte le condizioni previste.

− Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d’arte da parte di un’officina specializzata autorizzata, a meno che le istruzioni per l’uso non prevedano qualcosa di div erso.

− Sostituire le etichette di sicurezza danneggiate o illeggibili.

 Non lasciare inserita alcuna chiave per utensili!

Prima dell’accensione, controllar e sempre che la chiave e gli utensili di regolazione siano stati rimossi.

 Conservare i dispositivi inutilizzati in un luogo asciutto e

chiuso lontano dalla portata dei bambini.

Sicurezza elettrica

 Esecuzione dei conduttori di col legamento conformemente

a IEC 60 245 (H 07 RN-F) con una sezione dei fili di almeno

- 1,5 mm² nei cavi aventi una lunghezza fino a 25 m

 I conduttori di collegamento lunghi e sottili producono una

caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell’apparecchio viene ridotto.

 Le spine e le prese volanti sui conduttori di collegamento

devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale.

 La presa a innesto del conduttore di collegamento deve

essere protetta da spruzzi d’acqua.

 Durante la posa dei conduttori di collegamento assicurarsi

che non siano danneggiati, schiacciati o rotti e che il connettore non sia umido.

 In caso d’uso di una bobina per cavi, svolgere

completamente il cavo.

 Verificare il senso di rotazione corretto delle maglie della

catena. Proteggere il cavo dal caldo, l'olio e gli spigoli vivi. Per estrarre la spina dalla presa non tirarl a dal cavo.

 L’utente deve proteggere se stesso dalle scariche

elettriche. Evitare il contatto del corpo con parti messe a terra (ad es. tubi, radiatori, fornelli, frigoriferi, ecc.).

 Controllare regolarmente i cavi di prolunga e sostituirli

quando sono danneggiati.

 Non utilizzare conduttori di collegamento difettosi.  Non utilizzare collegamenti elettrici provvisori.  Non cavallottare mai i dispositivi di pr otezione né metterli

fuori servizio.

Il collegamento elettrico o le riparazioni sulle parti

elettriche della macchina devono essere seguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni l ocali, in parti colare in merito alle misure di sicurezza.

Le riparazioni su altri componenti della macchina devon o

essere eseguite dal costruttore o da uno dei suoi centri d i assistenza.

Utilizzare soltanto pezzi di ricambio, accessori e

accessori speciali originali. L’utilizzo di pezzi di ricambio e di accessori diversi potrebbe causare incidenti per l’utente. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

Preparazione alla messa in funzione

Per garantire un funzionamento ottimale della macchina,

attenersi alle norme indicate.

Procedere nel modo seguente:

 Montare il piatto girevole  Posizionare la macchina in modo sicuro

Montaggio del piatto girevole A

1. Posizionare il piatto girevole (1) sul banco d'appoggio (2).

2. Avvitare il dado di fissaggio (7) sulla vite di bloccaggio.

Montaggio dell'affilacatene su un banco di lavoro

Ai fini di un utilizzo sicuro, la macchina deve ess ere montata saldamente su un angolo di un banco di lavoro o di un tavol o

(si veda A, figura in basso). Se possibile, utilizzare a tal fine tutti e tre i punti di fissaggio. Accertarsi però che il foro per la catena della sega e l'accesso al controd ado restino liberi.

Suggerimento: Consigliamo inoltre una base in gomma per ridurre il rumore e le vibrazioni (non fornita in dotazione).

I pezzi di piccole dimensioni necessari per il montaggio non sono in dotazione. A tale scopo utilizzare:

Posizione Descrizione

1. Vite a testa esagonale M 8

2. Anello di tenuta Ø 8 mm

3. Lama a disco Ø 8 mm

 Posizionare l'apparecchio in un luogo che sia:

− antisdrucciolo

− resistenza alle vibrazioni

− piano

− pulito e asciutto

− esente da rischi di inciampo

− rapporti di luce sufficienti

Messa in funzione

Allacciamento alla rete

Confrontare la tensione specificata nella targhetta, ad es empio 230 V, con la tensione di rete e collegare correttamente l'affilacatene alla presa a massa corrispondente.

Motore a corrente alternata: utilizzare la presa con contatto di terra, tensione di rete 230 Volt con int erruttore

di sicurezza per correnti di guasto e protezione 10 A inerte.

 Utilizzare il cavo di collegamento o di prolu nga con una

sezione dei fili di almeno 1,5 mm²

Accensione

Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Premere "I" sull'interruttore di accensione/spegnim ento.

Spegnimento

Per spegnere la macchina premere "0" s ull'interruttore di

accensione/spegnimento.

Istruzioni di lavoro

Prima di iniziare i lavori, prestare attenzione a quanto segue:

 Posto di lavoro in ordine?  L'affilacatene è montato saldamente su di un banco di

lavoro?

 Non mettere in funzione l’apparecchio se nza avere prima

letto le presenti istruzioni per l’uso, av ere osservato tutte l e norme specificate e avere montato l’a pparecchio nel modo descritto!

Utilizzo dell'affilacatene

La mola deve essere coperta il più possibile dalla copertura di protezione (20). C A questo scopo allentare le due viti (14) e regolare opportunamente la copertura di protezione.

Tenere sempre le mani a una distanza di sicurezza dalla mola rotante.

 Utilizzare la mola montata in fabbrica s olo per l'affilatura di

catene di seghe per hobbisti (catene di seghe per hobbisti con passo da 1/4, 3/8 e catene di seghe d a 0,325). (Come optional è disponibile una mola 100 x 4,5 x 10 mm, codice art. 363718 per catene di seghe professionali).

 Non utilizzare mole danneggiate o la cui forma sia stata

modificata.

 Iniziare a lavorare solo quando la mola ha raggiunto il

numero di giri massimo.

 Devono essere lavorate esclusivamente catene di seghe

che possono essere posizionate e guidate con la massima sicurezza

Prestare comunque attenzione alle norme di sicurezza a pag. 55

Utilizzo dell'affilacatene

Affilatura della catena

Prima di qualsiasi regolazione della macchina:

- Spegnere la macchina

- Attendere l’arresto della mola

- Disinserire la spina di alimentazione

Rettifica di tutti gli elementi di taglio A - C

Per rettificare il tagliente degli elementi di taglio procedere nella maniera seguente:

1. Impostare l'angolo di rettifica: allentando il contr odado (7), ruotare il piatto girevole a circa 30° e serrare nuovamente il controdado. A

L I taglienti degli elementi di taglio vengono rettificati

normalmente ad un angolo compreso tra 30 e 35 gradi.

2. Allentare la vite di fissaggio (3b) e posizionare la catena della sega nella guida (6) tra le piastr e di guida (5). A

3. Aprire verso il basso l'arresto della catena (4) e tirare la catena della sega verso la parte posteriore, fino a quando l'elemento di taglio da rettificare non s i trova nell'arresto.

4. Per l'allineamento esatto tirare la testa portamola (13) contro l'elemento di taglio. Impost are la distanz a attraverso la vite di fissaggio (3a) in modo ch e la mola sia a contatto con l'elemento di taglio. Successivamente regolare la profondità di rettifica tramite la vite di regolaz ione (8). B

5. Serrare la vite di fissaggio (3b) la catena della sega è fissata. B

Una distanza del limitatore di profondità troppo grande

aumenta il pericolo di contraccolpo durante l'uso della sega.

A questo scopo è necessario controllare la distanza ed

eventualmente limarla con una lima in conf ormità all e istruzion i della catena della sega.

Accertarsi di arrotondare il bordo a nteri or e de l limitatore di profondità. La forma originale dell'elemento di taglio deve essere mantenuta.

Rettificare con cautela il tagliente dell'elemento di

taglio. Per evitare danni alla catena della sega, rettificare per il minor tempo possibile e asportare meno materiale possibile. B

7. Rettificare un tagliente su due, ripetendo le f asi 5. e 6.

L Contrassegnare il primo elemento di taglio, per

esempio con un gessetto. In questo modo si evita di affilare due volte lo stesso elemento.

8. Ruotare il piatto girevole sui 30° dell'altro lato e rettific are come descritto in precedenza i restanti taglienti. C

Regolazione della distanza del limitatore di profondità

Quando tutti i taglienti degli elementi di taglio sono affilati, la catena della sega è affilata ma potrebbe non tagliare. Pertanto è sempre necessario impostare la distanza del limitatore di profondità (= distanz a tra limitatore d i profondità e tagliente). Di regola la distanza è di 0,5 – 0,8 mm.

Cura e manutenzione

Prima di ogni intervento di manutenzione e pulizia - Spegnere l’apparecchio Attendere l’arresto della mola

Sostituzione della mola A, D - E

 Non utilizzare mole danneggiate o la cui forma sia stata

modificata.

 Non utilizzare mole che non corrispondono ai dati

caratteristici specificati nelle presenti istruz ioni per l’uso.

Sostituzione della mola

1. Allentare le viti (14) ed rimuovere la copertura (10). A

2. Per fermare la mola inserire un giravite o un mandrino (Ø 4 mm) nell'apposito foro. D

3. Allentare il dado (15).

Disinserire la spina di alimentazione

L Filettatura destra

4. Rimuovere il dado, la flangia anteriore (16), la mola (9) e la flangia posteriore (16). F

L Pulire la flangia.

6. Rimontare seguendo la sequenza inversa.

I dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto. Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili.

Per garantire la funzionalità dell'affilacatene, prestare

attenzione a quanto segue:

 Pulire e oliare regolarmente tutte le parti mobili (eccetto i l

sistema di azionamento).

 Rimuovere la polvere e le impurità con uno straccio o un

pennello.

 Dopo ogni uso pulire le fessure di ventilazione.  Pulire la macchina solo a secco.

 No n utilizzare solventi (benz ina, alcool, ecc.) per le parti in

plastica, in quanto possono danneggiarle.

L Non utilizzare mai grasso!

 Utilizzare olio ecologico.

Conservazione

Disinserire la spina di alimentazione

 Conservare i dispositivi inutilizzati in un luogo asciutto e

chiuso lontano dalla portata dei bambini.

 Prima di un periodo di conservazione di lunga durata

prestare attenzione a quanto segue p er pr olun gar e i l cicl o di vita della macchina e garantire un facile azionamento dell a stessa:

− Effettuare una pulizia di fondo.

Garanzia

Si prega di fare riferimento alla dichiarazi one di garanzia allegata.

Dati tecnici

Tipo KSG 220 A Modello KSG 220 A Potenza motore P1 220 W Velocità di taglio v ~ 40 m/s Tensione / Frequenza di rete 230 V~ / 50 Hz Vibrazione mano-braccio a

3,52 m/s²

vhw

Mola Ø x spessore x Ø foro Ø100 x 3,2 x Ø 10 mm (Ø 100 x 4,5 x Ø 10 mm) Peso ca. 2 kg

Possibili guasti

Prima di rimuovere qualsiasi guasto

− Spegnere l’apparecchio

− Attendere l’arresto della mola

− Disinserire la spina di alimentazione

 Dopo la rimozione di qualsiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione.

Guasto Possibile causa Eliminazione

L'affilacatene non funziona.

L'affilacatene funziona a singhiozzo

La mola si riscalda Il motore ronza, la mola

resta ferma Vibrazioni insolite

Â Assenza di corrente. Â Cavo di prolunga difettoso Â Spina, motore o interruttore difettosi

Â Cavo di prolunga difettoso Â Guasto interno

Â Interruttore di accensione/ spegnimento difettoso Â La mola è consumata o difettos a Â Sostituire la mola Â La mola è bloccata Â Rimuovere l’oggetto che blocca le lame

Â La mola è difettosa Â Sostituire la mola

Â Controllare l’alimentazione elettrica, la

presa e il fusibile

Â Controllare il cavo di prolung a e sostituirlo

immediatamente se difettoso

Â Far controllare o far riparare da un

elettricista autorizzato il motore o l’interruttore, oppure farli sostituire con pezzi di ricambio originali

Â Controllare il cavo di prolung a e sostituirlo

immediatamente se difettoso

Â Rivolgersi al servizio assistenza Â Rivolgersi al servizio assistenza

Inhoud

Toestelbeschrijvin / Reserveonderdelen 61 Lever hoeveelheid 61 EG-verklaring 61 Symbolen apparaat / gebruiksaanwijzing 61 Geluidskenmerken 62 Reglementaire toepassing 62 Restrisico’s 62 Veilig werken 62 Voorbereidingen voor ingebruikname 64 Ingebruikname 64 Werkvoorschriften 64 Werken met het kettingslijpapparaat 64 Onderhoud en verzorging 65 Opslag 66 Garantie 66 Technische gegevens 66

EG-Verklaring van overeenstemming

overeenkomstig de richtlijn van de raad 98/37 EG

ATIKA GmbH & Co. KG

Schinkelstraße 97, D-59227 Ahlen, Germany verklaren, iutsluitende verantwoordelijkheid, dat het produkt Kettingslijpapparaat KSG 220 A

waarop deze verklaring betrekking heeft, voldoet aan de desbetreffende veiligheids- en gezonhei dseisen v an d e richt lijn 98/37/EG, alsmede aan de eisen van de andere desbetreffende richlijnen

2004/108/EG und 73/23/EWG.

Elektrische toestellen behoren niet in de huisafval. Toestellen, toebehoren en verpakking naar een milieuvriendelijk recycling brengen.

Storingen 67

Toestelbeschrijvin / Reserveonderdelen

Positie Benaming

Reserveonder-

deel – nr.

Draaibord compl. 363702

Oplegtafel 363703

3a/3b.

Bevestigingsbout (met veer) 363704

Kettingaanslag 363705

Geleidingsplaat 363706

Geleidingsrail

Vastzetmoer 363707

Instelschroef (voor slijpdiepte) 363708

Slijpschijf (100 x 3,2 x 10 mm) 363709

10.

Afdekking 363710

11.

Handgreep 363711

12.

AAN-UIT-schakelaar 363712

13.

Slijpkop 363713

14.

Schroef M4 x 6 363714

15.

Moer M8, zelfborgend 391037

16.

Flens 363715

17.

Veiligheidssticker 363716

18.

1 paar koolborstels (zonder afb.) 363717

19.

Slijpschijf (100 x 4,5 x 10 mm) 363718

Veiligheidsafdekking 363720

Lever hoeveelheid

• Kettingslijpapparaat KSG 220 A • 1 paar koolborstels

• Draaibord compl. • Bevestigingsmoer

• Kettingaanslag • Gebruiksaanwijzing

 Controleer na het uitpakken de inhoud van de ver-

pakking op:

! Aanwezigheid van alle onderdelen ! Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden niet in behandeling genomen.

Ahlen, 26.01.2007 A. Pollmeier, Geschäftsleitung

Symbolen apparaat

Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoorschriften en neem deze in

acht. stekker uit de contactdoos. Attentie snijge-

vaar! Handen niet in de roterende schijf houden!

Stofbescherming dragen.

Symbolen gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het niet

opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.



Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het niet opvolgen van

deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine. Hier wordt precies uitge legd wat u moet

doen.

Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerkzaamheden en haal de net-

Veiligheidshandschoenen dragen.

Veiligheidsbril en geluidsbescherming dragen.

Geluidskenmerken

DIN EN ISO 3744; 11/95, DIN EN 11201 Gebruik van de machine als kettingslijpap paraat met

standaard slijpschijf.

Geluidsniveau Geluidsniveau op de werkplek

LWA = 91 dB(A) LpA = 78 dB(A)

De opgegeven waarden zijn emissiewaarden en kunnen niet als veilige werkplekwaarden genomen worden. Hoewel er samenhang tussen emissie- en immisiewaarden is, kan men deze waarden niet gebruiken voor het vaststellen van veiligheidsvoorzieningen tijdens het werk. Deze waarden kunnen sterk beïnvloed worden door verschillende factoren zoals, de tijdsduur, de eigenschappen van de ruimte, andere geluidsbronnen, het aantal machines, andere werkzaamheden in de directe omgeving, enz. De toegelaten waarden kunnen van land tot land verschillen. Deze gegevens zal de gebruiker echter in staat stellen een betere inschatting van de van de gevaren en risico’s te maken.

Reglementaire toepassing

 Het kettingslijpapparaat is alleen voor het gebruik in het

woning- en handwerkbereik gedacht. In de standaard uitvoering met gemonteerde slijpschijf (10 0 x 3,2 x 10 mm, 63 m/s) is het kettinslijpapparaat uitsluitend voor het scherpen van hobbyzaagkettingen (1/4. 3/8 hobby- en 0,325 zaagkettingen) gedacht. Optioneel is er een slijpschijf (100 x 4,5 x 10 mm) voor profielzaagkettingen.

 Het apparaat mag niet voor het slijpen van andere

voorwerpen worden benut. Er bestaat gevaar van verwondingen!

 Maak slechts gebruik van voor de machine geschikte

slijpschijven.

 Er mogen alleen zaagkettingen worden bewerkt die veilig

aangebracht en gevoerd kunnen worden.

 Tot het toepassen volgens de voorschriften behoren ook

het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant.

 Men moet zich tevens houden aan de algemeen geldende

veiligheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf.

 Alle verdere toepassingen gelden als niet volgens de

voorschriften. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aansprake lijkheid is alleen voor de gebruiker.

 Eigenmachtige verbouwingen aan het kettingslijpapparaat

sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van een ieder soort uit.

 Het kettingslijpapparaat mag slechts door personen

worden voorbereid, gebruikt en onderhouden die met het werktuig bekend zijn en over de gevaren ingelicht zijn. Reparatiewerkzaamheden mogen alleen via ons resp. door een door ons benoemde servicedienst worden uitgevoerd.

 Gebruik de tafelcirkelzaag niet in de nabijheid van

brandbare vloeistoffen of gassen of in vochtige of natte omgeving.

Restrisico’s

Ook bij het gebruik volgens de voorschriften zijn er op g rond van de constructie voor de toepassing van deze machin e nog een aantal restricties.

De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

 Gevaar van verwondingen van vingers en handen door het

grijpen in de draaiende slijpschijf.

 Gevaar van verwondingen van vingers en handen door het

aanraken van de slijpschijf aan niet af gedekte bereiken.

 Gevaar van verwondingen door vonkenr egen.  Inademen van slijpstof.  Gevaar door stroom door het niet juist aansluiten van de

aansluitdraden.

 Het aanraken van onder spanning staande delen bij een

geopende elektrische delen.

 Vermindering van het gehoor bij langdurig werken zonder

gehoorbescherming.

Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

Veilig werken

Bij ondeskundig gebruik kunnen kettingslijp-

apparaten gevaarlijk zijn. Worden elektrische werktuigen toegepast, moeten de principiele veiligheidsmaatregelen worden opgevolgd om de risico´s van vuur, elektrische slag en verwondingen van personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, di e

met deze machine werken, door. Bewaar deze veiligheidsvoorschriften goed.

 Maak u voor gebruik met het apparaat vertrouwd, met

behulp van de bedieningshandleiding.

 Gebruik de machine alleen waar hij voor gemaakt is (zie

„Reglementaire toepassing“).

 Monteer de machine op slipvaste e n gladde ondergrond.  Vermijdt een abnormale lichaamshouding. Zorg voor een

stabiele en uitgebalanceerde houding.

 Wees oplettend. Let op dat, wat u doet. Ga met vgerstand

te werk. Gebruik het toestel niet, wanneer u moe bent o f onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.

 Draag de juiste werkkleding.

− Nauw sluitende kleding en geen sier aden dragen.

− veiligheidshandschoenen en geen schoenen met

gladde zolen dragen

− Bij lang haar een haarnet dragen.

 Draag persoonlijke beschermingsmiddelen.

− Veiligheidsbril

− Gehoorbeschermer dragen (geluidsdrukniveau aan de

werkplaats kan 85 dB (A) overschrijden).

− Stofmasker dragen.

 Zorg dat uw werkomgeving op orde is. Rommel kan

ongevallen veroorzaken.

 Let op de omgevingsinvloeden.

− Gebruik de machine niet in een vochtige of natte omgeving.

− Zet het kettingslijpapparaat niet aan regen bloot.

− Werk slechts bij voldoende zicht, zorg voor voldoende

omgevingslicht.

 Laat de machine in bedrijfsklare toestand nooit zonder

toezicht.

 Personen onder 18 jaren mogen het werktuig niet

bedienen.

 Hou andere personen op afstand.

Laat andere personen, in het bijzonder kinderen, het gereedschap of de kabel niet aanraken. Houdt ze ver van uw werkplek weg.

 Overbelast de machine niet. U werkt beter en zeker met de

juiste belasting van de machine.

 Werk alleen met alle veiligheidsvoorzieningen op de

juiste wijze aangebracht. Verander niets aan de machine wat de veiligheid in gevaar kan brengen.

 Gebruik geen slijpschijven die niet aan de vermelde

gegevens in deze gebruiksaanwijzing beantwoorden.

Het gebruik van andere werktuigen en andere

toebehoren kan een verwondings gevaar voor u betekenen.

 Versleten en defecte slijpschijven (scheuren, onbalans,

afsplinteringen, enz.) dienen meteen te worden vervangen.

 Let op een vaste zitting van de slijpschijf.  Schakel de machine uit en neem de steker uit het

stopcontact bij:

− reparatiewerkzaamheden

− onderhouds- en reinigings- werkzaamheden

− Verhelpen van storingen (hiertoe behoort ook het

vrijmaken van een geblokkeerde slijpschijf)

− Opslag

− Verlaten van het kettingslijpapparaat (ook voor een

korte tijd).

 Attentie! Slijpschijf draait na! Rem de slijpschijf niet met

de hand of door zijdelingse druk.

 Onderhoudt het kettingslijpapparaat met zorgvuldigheid:

− Houdt het apparaat vrij van olie en vet.

− Volg de onderhoudsvoorschriften en de instructies

voor de werktuigwissel op.

 Onderzoek de machine op eventuele beschadigingen.

− Voor het verdere gebruik van de machin e moeten alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

− Controleer of alle bewegende delen van de machine goed functioneren en niet klemme n of beschadigd zijn. Alle delen moeten correct zijn gemonteerd en alle

voorwaarden moeten zijn vervuld, om een foutvrij bedrijf van het kettingslijpapparaat te waarborgen.

− Beschadigde bescherminrichtingen en delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwiss eld worden. Met uitzondering indien in de gebruiks-aanwijzing anders aangegeven.

− Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.

 Laat geen sleutels steken!

Controleer vóór het inschakelen altijd of de sleutels en instelgereedschappen verwijderd zijn.

 Bewaar ongebruikte toestellen op een droge, af gesloten

plaats buiten de reikwijdte van kinderen op.

Elektrische veiligheid

 De aansluitkabel moet volgens IEC 60245 (H 07 RN-F)

zijn, met een draad doorsnede van minstens:

- 1,5 mm² bij een lengte tot 25m.

 Langere aansluitleidingen veroorzaken een daling van de

spanning. De motor bereikt zijn maximum vermogen niet meer, de functie van de machine wordt g ereduceerd.

 Stekker en aansluitdozen aan aansluit leidingen moeten uit

rubber, zacht PVc of een ander thermoplas tisch materiaal van dezelfde mechanische vastheid zijn of met dit materiaal zijn gecoat.

 De steekvoorziening van de aansluitleiding moet tegen

spatwater beveiligd zijn.

 Bij het verleggen van de aansluitkabel erop letten dat

deze niet stoort, gekneust, geknikt en de steekverbinding niet nat wordt.

 Wikkel bij gebruik van een kab eltrommel de kabel geheel

af.

 Gebruik de kabel niet voor doeleinden warvoor hij niet

geschikt is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken.

 Beschermt u zich tegen elektrische slag. Vermijd

lichamelijk contact met geaarde delen (bv pijpen, radiatoren, haarden, koelkasten enz.).

 Controleer de verleng kabel regelmatig op

beschadigingen en vervang hem als hij beschadigd is.

 Gebruik geen defecte kabels.  Maak geen geknutselde elektrische aansluitingen.  Veiligheidsvoorzieningen nooit overbruggen of

buitenwerking stellen. Elektrische aansluitingen of reparaties mogen alleen door

een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorsc hriften moeten opgevolgd worden.

Reparaties aan andere delen van de machine mogen

alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.

Alleen d e originele toebehoren en on derdelen gebruiken.

Bij het gebruik van niet originele onderdelen kunnen risico’s voor de gebruiker ontstaan. De fabr ikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Voorbereiding voor ingebruikname

Om de machine correct te laten functioneren moet u de

volgende aanwijzingen opvolgen.

U moet het volgende doen:

 draaibord monteren  toestel zeker opstellen

Montage van het draaibord A

1. Zet het draaibord (1) op de oplegtafel (2)

2. Schroef de bevestigingsmoer (7) op de vastzetschroef.

Montage van het kettingslijpapparaat op een werkbank

Het toestel moet voor een veilige handhaving vast aan één hoek van een werkbank of van een tafel worden aa ngebracht

(zie A , onderste afbeelding). Maak indien mogelijk hiervoor gebruik van alle drie bevestigingspunten. Let hierbij echter erop dat de uitsparing voor de zaagketting alsook de toegang tot de vastzetmoert vrijblijft.

Tip: Aanvullend adviseren wij een rubber onderlaag ter reductie van lawaai en trillingen (niet bij de levering ingesloten).

De ter montage benodigde kleine delen behoren niet tot de levering. Maak hiervoor gebruik van:

Positie Beschrijving

1. Zeskantschroef M 8

2. Schijf Ø 8mm

3. Zeskantmoer M 8, zelfborgend

Ingebruikname

Netaansluiting

Vergelijk de op het typeplaatje vermelde spanning, bv 230 V met de netspanning en sluit het kettingslijpapparaat aan het desbetreffende en volgens de voorschriften geaarde stopcontact aan.

Wisselstroommotor: Schuko contactdoos gebruiken met een netspanning van 230V, een aard lekschakel aar en 10

A traag afgezekerd.

 Gebruik aansluit- resp. verlengkabels met een aderdoor-

snede van ten minste 1,5 mm²

Inschakelen

Gebruik geen toestel, waarbij zich de schakelaar niet laat in- en uitschakelen. Beschadigde schakelaar moeten onmiddellijk door de klantenservice worden gerepareerd of worden vervangen.

Druk op “I” van de in-/uitschakelaar.

Uitschakelen

Voor het uitschakelen van het apparaat druk op “0” van

de in-/uitschakelaar.

Werkvoorschriften

Contoleer het volgende voordat u gaat werken:

 Werkplek opgeruimd?  Is het kettingslijpapparaat vast op een werkbank

gemonteerd?

 U mag de machine niet gebruiken voordat u deze

gebruiksaanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en de machine als voorgeschreven heeft gemonteerd.

 Plaatst het toestel op een plaats die aan volgende

vereisten beantwoordt:

− Slipvrij

− Trillingsvrij

− Vlak

− schoon en droog

− Vrij van struikel gevaar

− Met goede lichtomstandigheden

Werken met het kettingslijpapparaat

De slijpschijf moet van de veiligheidsafdekking (20) zo ver als mogelijk zijn verdekt. C Hiervoor de beide schroeven (14) losmaken en de veiligheidsafdekking desbetreffen d instellen.

Houdt de handen steeds in veilige afstand tot de roterende slijpschijf.

 Gebruik de vanaf fabriek ing ebouwde slijps chijf alleen voor

het slijpen van hobbyzaagkettingen (1/4. 3/8 hobby- en 0,325 zaagkettingen). (Optioneel is er een slijpschijf 100 x 4,5 x 10 mm, artikel-nr. 363718 voor profizaagkettingen).

 Maak niet gebruik van beschadigde slijpschijven of zulke

die hun vorm hebben veranderd.

 Werk pas, wanneer de slijpschijf het maximaal toerental

heeft bereikt.

 Er mogen alleen zaagkettingen worden bewerkt die veilig

kunnen worden opgelegd en gevoerd.

Volg in ieder geval de veiligheidsvoorschriften van pag. 62

Werken met het kettingslijpapparaat

Slijpen van zaagkettingen

Vóór iedere instelling aan het toestel:

- toestel uitschakelen

- stilstand van de slijpschijf afwachten

- netstekker uit het stopcontact nemen

Slijpen van alle snijleden A - C

Om een lemmet van de snijleden te slij pen, ga op de volg ende manier te werk:

1. Stel de slijphoek in: door losmaken van de vastzetmo er (7) draait u het draaibord op ca. 30° en trekt u de v astzetmoer weer aan. A

L De lemmets van de snijleden worden normaliter in

een hoek tussen 30 en 35 graad geslepen.

2. Maak de bevestigingsschroef (3b) los en leg de zaagketting in het geleidingsrail (6) tussen de geleidingsplaten (5). A

3. Klap de kettingaanslag (4) omlaag en trek de zaagk etting zo ver naar achteren tot het te slijpen snijlid aan de aanslag aansluit.

4. Voor een exacter uitrichten trek de slijpk op (13) tegen het snijlid. Stel de afstand door de bevestigingsschroef (3a) zo in dat de slijpschijf het snijlid raakt. Reguleer aanvullend met de instelschroef (8) de slijpdiepte). B

5. Trek de bevestigingsschroef (3b) aan zaagketting is gefixeerd. B

6. Slijp voorzichtig het lemmet van het snijlid.

Een te grote dieptebep erkerafstand verhoogt het gevaar

van terugslag bij het zagen. Hiervoor moet u volgens de gegevens van uw zaagketting de afstand controleren en eventueel met een vijl afveilen.

Let erop dat u de voorkant van de dieptebeperker afrondt.

De oorspronkelijke vorm van het snijlid moet bewaard blijven.

Om beschadigingen aan de zaagketting te

voorkomen, slijp zo kort als mogelijk en alleen zo veel materiaal als nodig af. B

7. Slijp iedere tweede lemmet door de stappen 5. en 6. te herhalen.

L Kenmerk het eerste snijlid, bv door een streep met

krijt. Zo voorkomt u dat u snijleden dubbel slijpt.

8. Draai het draaibord op de 30° van de andere ka nt en slijp de overige lemmets zoals boven is besc hreven. C

Instellen van de afstand van de dieptebeperker

Zijn alle lemmets van de snijleden gescherpt, is uw zaagketting weliswaar scherp, maar snijdt eventueel niet. Vandaar moet ook steeds een afstand van de dipetebe perker voorhanden zijn (= afstand tussen dieptebeperk er en snijkant). In de regel bedraagt deze afstand 0,5 – 0,8 mm.

Onderhoud en verzorging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

- toestel uitschakelen

- stilstand van de slijpschijf afwachten

Slijpschijf vervangen A, D - E

 Maak niet gebruik van beschadigde slijpschijven of zulke

die hun vorm hebben veranderd.

 Gebruik geen slijpschijven die niet aan de vermelde

gegevens in deze gebruiksaanwijzing beantwoorden.

Slijpschijf wisselen

1. Maak de schroeven (14) los en verwijder de afdekking (10). A

2. Om de slijpsch ijf te arreteren, steek een sch roevendraaier of doorn (Ø 4 mm) in het hiervoor gedachte gat. D

3. Maak de moer (15) los.

- de netstekker uit de contactdoos halen.

L Rechtse schroefdraad

4. Ne em de moer, de voorste flens (16) en de slijpshijf (9) en de achterste flens (16) eraf. F

L Reinig de flens.

6. De montage geschiedt in omgekeerde volg orde

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen moeten absoluut weer correct aangebracht en gecontroleerd worden. Gebruik alleen originele onderdelen. Andere onderdelen kunnen onverwachte schade en verwondingen tot gevolg hebben.

Houdt rekening met het volgende om de werking van

het kettingslijpapparaat te bewaren:

 Alle bewegende delen regelmatig reinigen en oliën

(behalve aandrijvingssysteem).

 Verwijder stof of verontreinigingen met een doek of k wast  Reinig de ventilatiegleuven na ieder gebruik.  De machine alleen droog reinigen.  Gebruik voor kunststofdelen geen oplosmiddelen (benzi ne,

alcohol, enz.), omdat deze de kunststofdelen kunnen beschadigen.

L Nooit vet gebruiken!

 Maak gebruik van milieuvriendelijke olie.

Opslag

Neem de steker uit het stopcontact.

 Bewaar ongebruikte toestellen op een droge, afgesloten

plaats buiten de reikwijdte van kinderen op.

 Let voor een langer opslag op het volgende, om de

levensduur van de machine t e verlengen en ee n eenvoudig en soepel bedienen te waarborg en:

− De machine grondig reinigen.

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Technische gegevens

Type KSG 220 A Model KSG 220 A Vermogen P1 220 W Snijsnelheid v ~ 40 m/s Spanning / Frequentie 230 V~ / 50 Hz Hand-Arm-trillingen a

3,52 m/s

vhw

Slijpschijf Ø x dikte x Ø boring Ø Ø100 x 3,2 x Ø 10 mm (Ø 100 x 4,5 x Ø 10 mm) Gewicht ca. 2 kg

Storingen

Voor het verhelpen van iedere storing

− toestel uitschakelen

− stilstand van de slijpschijf afwachten

− netstekker uit het stopcontact nemen

 Na het verhelpen van iedere storing moeten alle veiligheidsvoorzieningen weer in werking gesteld en getest worden.

Storing Mogelijke oorzaak Oplossing

Kettingslijpapparaat draait niet. Â Geen stroom

Â Verlengkabel defect. Â Netstekker, motor of schakelaar

defect.

Kettingslijpapparaat slijpt met onderbrekingen

Â Verlengkabel defect. Â Interne storing

Â In-/uitschakelaar defect

Slijpschijf wordt heet Â Slijpschijf is stomp of defect Motor bromt, slijpschijf blijft staan Â Slijpschijf blokkeert Â Voorwerp verwijderen Ongewone trillingen Â Slijpschijf is defect Â Slijpschijf verv angen

Â Stroomverzorging, stopcontact, zekering controleren Â Verlengkabel controleren, defecte kabel direct

vervangen

Â Motor of schakelaar door een servicewerkplaats

laten repareren of met originele onderdelen laten vervangen.

Â Verlengkabel controleren, defecte kabel direct

vervangen

Â Richt u zich alsublieft aan de klantenservice Â Richt u zich alsublieft aan de klantenservice Â Slijpschijf vervangen

Zawartość

Opis urządzenia / Części zamienne 68 Zakres dostawy 68 Deklaracja zgodności 68 Symbole zastosowane w instrukcji obsługi 68 Parametry głośności 69 Użytkowanie zgodne z przeznaczeniem 69 Pozostałe ryzyko 69 Bezpieczna praca 69 Przygotowanie do rozruchu 71 Rozruch 71 Wskazówki robocze 72 Praca ostrzarką do łańcuchów 72 Konserwacja i pielęgnacja 73 Składowanie 73 Gwarancja 73 Dane techniczne 73 Możliwe zakłócenia 74

EG-Deklaracja zgodności

stosownie do Wytycznych 98/37 EG ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen, Germany oświadcza, przyjmując na siebie wyłączną odpowiedzialność, że

następujący produkt, Ostrzarka do łańcuchów KSG 220 A którego to oświadczenie dotyczy, odpowiada Wytycznym

98/37/EG określającym wymagania w zakresie bezpieczeństwa i zdrowotności, a także wymaganiom wszystkich innych Wytycznych znajdujących zastosowanie w powyższym zakresie.

2004/108/EG und 73/23/EWG

Urządzenie elektryczne nie nadają się do wyrzucania z odpadami domowymi. Urządzenia, osprzęt i opakowania należy poddawać ekologicznemu recyklingowi.

Opis urządzenia / Części zamienne

Pozycja Nazwa Objednací

číslo

1. Talerz obrotowy kompl. 363702

2. Stół podporowy 363703

3a/3b. Śruba mocująca (ze sprężyną) 363704

4. Zderzak łańcucha 363705

5. Płytka prowadząca 363706

6. Szyna prowadząca

7. Nakrętka ustalająca 363707

8. Śruba ustawcza (głębok. szlifowania) 363708

9. Tarcza ścierna (100 x 3,2 x 10 mm) 363709

10. Osłona 363710

11. Uchwyt 363711

12. Włącznik/wyłącznik 363712

13. Głowica ścierna 363713

14. Śruba M4 x 6 363714

15. Nakrętka M8, samozabezpieczająca 391037

16. Kołnierz 363715

17. Naklejka bezpieczeństwa 363716

18. 1 para szczotek węglowych (bez ilustr.)

19. Tarcza ścierna (100 x 4,5 x 10 mm) 363718

Osłonę ochronną

363717

363720

Zakres dostawy

• Ostrzarka do łańcuchów KSG 220 A

• Talerz obrotowy kompl. • Śruba mocująca

• Zderzak łańcucha • Instrukcja obsługi

• 1 para szczotek

węglowych

 Po rozpakowaniu zawartości kartonów sprawdź

! ich kompletność ! ewentualne uszkodzenia transportowe

Swoje zastrzeżenia zgłoś natychmiast sprzedawcy, dostawcy lub producentowi. Późniejsze reklamacje nie będą uznawane.

Ahlen, 26.01.2007 A. Pollmeier, Geschäftsleitung

Symbole na urządzeniu

Przed uruchomieniem urządzenia należy dokładnie przeczytać instrukcję obsługi i stosować się do

zamieszczonych w niej wskazówek.

Uwaga na ręce! Nie wkładać dłoni w kierunku wirującej tarczy!

Nosić ochronę dróg oddechowych.

wyłączyć silnik i wyjąć wtyczkę z gniazda zasilania sieciowego.

Symbole w Instrukcji obsługi

Istniejące zagrożenie lub niebezpieczna sytuacja.

Nieprzestrzeganie tej wskazówki może spowodować zranienia osób lub szkody rzeczowe.



Ważne wskazówki dotyczące prawidłowej obsługi. Nieprzestrzeganie tych wskazówek może spowodować zakłócenia w pracy urządzenia.

Wskazówki eksploatacyjne. Wskazówki te pomagają w optymalnym wykorzystaniu wszystkich funkcji urządzenia.

Montaż, obsługa i konserwacja. Tu znajdziesz ważne wskazówki dotyczące poprawnej eksploatacji.

Przed rozpoczę- ciem wykonywania napraw, czynności obsługowokoserwacyjnych oraz czyszczenia urządzenia należy

Należy nosić rękawice ochronne.

Nosić okulary i nauszniki ochronne

Parametry głośności

DIN EN ISO 3744; 11/95, DIN EN 11201 Zastosowanie maszyny jako ostrzarki do łańcuchów z seryjną

tarczą ścierną.

Poziom mocy akustycznej poziom ciśnienia akus-tycznego

Podane wartości są wartościami emisyjnymi, tym samym nie muszą one odpowiadać rzeczywistym wartościom w miejscu pracy. Pomimo istnienia zależności pomiędzy poziomami emisji i imisji nie można na podstawie tych danych w wiarygodny sposób wnioskować, czy konieczne są dodatkowe działania zapobiegawcze. Istnieją dodatkowe czynniki, które mogą wywierać wpływ na rzeczywisty poziom imisji na stanowisku pracy, do których można zaliczyć czas trwania oddziaływania, specyfikę pomieszczenia roboczego, inne źródła dźwięku (np. ilość maszyn czy też inne prace wykonywane w sąsiedztwie), itp. Dopuszczalne wartości robocze mogą być różne w zależności od kraju. Podane tu informacje mają służyć użytkownikowi pomocą w lepszym oszacowaniu istniejących zagrożeń i ryzyka.

LWA = 91 dB(A) LpA = 78 dB(A)

Użytkowanie zgodne z przeznaczeniem

 Ostrzarka do łańcuchów jest przewidziana tylko do użycia

w zakresie domowym i rzemieślniczym. W wykonaniu standardowym z zamontowaną tarczą ścierną (100 x 3,2 x 10 mm, 63 m/s) ostrzarka do łańcuchów jest przewidziana tylko do ostrzenia łańcuchów pilarek hobbistycznych (łańcuchy pilarek hobbistycznych 1/4. 3/8 i łańcuchy pilarek 0,325).

Opcjonalnie dostępna jest tarcza ścierna (100 x 4,5 x 10 mm) do łańcuchów pilarek profesjonalnych.

 Urządzenia nie wolno wykorzystywać do ostrzenia innych

przedmiotów. Istnieje niebezpieczeństwo obrażeń!

 Stosować tylko tarcze ścierne odpowiednie dla maszyny.  Wolno obrabiać tylko łańcuchy pilarek, które dają się

bezpiecznie nałożyć i prowadzić.

 Do pojęcia eksploatacji zgodnej z przez naczeniem zalicza

się także dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak również stosowanie się do umieszczonych w instrukcji obsługi wskazówek bezpieczeństwa.

 Do pojęcia eksploatacji zgodnej z przez naczeniem zalicza

się także dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak również stosowanie się do umieszczonych w instrukcji obsługi wskazówek bezpieczeństwa.

 Każdy inny przypadek użytkowania maszyny, niż podany w

instrukcji obsługi, uważa się za niezgodny z przeznaczeniem. Za szkody powstałe w wyniku niezgodnego z przeznaczeniem użytkowania producent nie odpowiada: zwi użytkownik.

 Samowolne zmiany w ostrzarce do łańcuchów wykluczają

odpowiedzialność producenta za powstałe wskutek tego szkody wszelkiego rodzaju.

 Ostrzarkę do łańcuchów mogą zbroić, używać i

konserwować tylko osoby, które są z tym zapoznane i

poinformowane o niebezpiec zeństwach. Prace naprawcze

ązane z tym ryzyko ponosi wyłącznie

mogą być przeprowadzane tylko przez nas lub wskazane przez nas punkty serwisowe.

 Maszyny nie wolno eksploatować w pomieszczeniach, w

których panuje zagrożenie wybuchowe, or az w miejscach, w których jest ona narażona na opady deszczu.

Pozostałe ryzyko

Także w przypadku eksploatacji maszyny zgodnej z przeznaczeniem i przestrzegania relewantnych przepisów bezpieczeństwa praca z pilarką może by ć związana z pewnym resztkowym ryzykiem spowodowanym względami konstrukcyjnymi.

Ryzyko to można zminimalizować pr zestrzegając wskazówek bezpieczeństwa oraz zasad dotycząc ych eksploatacji zgodnej z przeznaczeniem.

Praca wykonywana w przemyślany sposób i z zachowaniem należytej ostrożności zmniejsza ryzyko odniesienia obrażeń przez inne osoby oraz ryzyko spowodowania szkód.

 Niebezpieczeństwo skaleczenia palców lub rąk wskutek

sięgania do wirującej tarczy ściernej.

 Niebezpieczeństwo skaleczenia palców lub rąk wskutek

dotykania tarczy ściernej w nieosłoniętych miejscach.

 Niebezpieczeństwo obrażeń wskutek wyrzucania iskier.  Wdychanie pyłu ściernego.  Zagrożenie porażenia prądem w przypadku niefach owego

wykonania przyłącza elektrycznego.

 Dotknięcie części znajdujących się pod napięciem w

przypadku otwarcia podzespołów elektryczny ch.

 Uszkodzenie słuchu w przypadku dłuższej pracy bez

stosowania ochrony słuchu.

Ponadto, pomimo podjęcia wszystkich działań zabezpieczających, mogą istnieć inne, nieprzewidywalne ryzyka.

Bezpieczna praca

W przypadku nieprawidłowego użycia ostrzarki do

łańcuchów mogą być niebezpieczne. Jeżeli stosuje się

narzędzia elektryczne, należy przestrzegać podstawowych zasad bezpieczeństwa, aby wykluczyć ryzyko pożaru, porażenia prądem i obrażenia osób.

Aby uchronić siebie i innych przed ewentualnymi wypadkami, przeczytaj uważnie przed uruchomieniem niniejszego wyrobu i przestrzegaj podanych poniżej wskazówek oraz przepisów BHP oraz obowiązujących lokalnie w danym kraju przepisów bezpieczeństwa.

Wskazówki bezpieczeństwa przekaż wszystkim

osobom, które pracują przy maszynie. Wskazówki bezpieczeństwa starannie przechowuj.

 Przy pomocy niniejszej instrukcji należy zapoznać się z

urządzeniem przed rozpoczęciem użytkowania.

 Nie należy stosować urządzenia do celów, do których n ie

jest ono przeznaczone (zob. Użycie zgodne z przeznaczeniem).

 Zamontować maszynę na nieślizgającym się i równym

podłożu.

 Unikaj nienaturalnej pozycji ci ała. Stój pewn ie na posadzce

i w każdej chwili utrzymuj równowagę.

 Pracuj rozważnie. Poświęcaj odpowiednią uwagę

wykonywanym czynnościom. Zachować rozsądek podczas pracy. zony. Nie używać urządzenia w stanie zmęczenia, pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi podczas używania urządzenia m oże doprow adzić do poważnych obrażeń.

 Zakładaj odpowiednią odzież roboczą:

− nie zakładaj szerokiej, nie przylegającej do ciała odzieży oraz biżuterii, mogą ją uchwycić i wciągnąć ruchome części maszyny.

− rękawice robocze, obuwia o nieprzyczepnych zelówkach

− długie włosy chroń siatką do włosów

 Stosuj środki ochrony osobistej:

− okulary ochronne

− środki ochrony słuchu (poziom ciśnienia akustycznego

na stanowisku pracy może przekroczyć 85 dB (A))

− Maska przeciwpyłowa

 W miejscu pracy utrzymuj ład i porządek! Bałagan może

być przyczyną powstania wypadków.

 Uwzględnij wpływ środowiska:

− Nie używać maszyny w wilgotnym lub mokrym otoczeniu.

− Nie narażać ostrzarki do łańcuchów na działanie deszczu.

− Należy pracować wyłącznie w warunkach dobrej widoczności. Zapewnij dobre oświetlenie.

 Nigdy nie zostawiać maszyny w stanie gotowym do pracy

bez nadzoru.

 Osoby poniżej 18 roku nie mogą obsługiwać urządzenia.  Osoby niepowołane utrzymuj w odpowiedn im oddaleniu.

Nie pozwól, aby niepowołane osoby, w szczególności dzieci, dotykały narzędzie i kable. Utrzymuj je w odpowiedniej odległości od obszaru roboczego.

 Maszyny nie przeciążaj! Praca w podanym zakresie mocy

jest korzystniejsza i pewniejsza.

 Pracuj z przecinarką tylko wtedy, gdy wszystkie

mechanizmy ochronne są poprawnie założone. Nie wprowadzaj w obrębie maszyny żadnych zmian, które mogłyby wpłynąć niekorzystnie na bezpieczeństwo pracy.

 Nie stosować tarcz ściernych, które nie odpowiadają

parametrom podanym w niniejszej instrukcji obsługi.

Stosowanie innych narzędzi i wyposażenia może

zwiększyć zagrożenie wypadkowe.

 Natychmiast wymieniać zużyte i wadliwe tarcze ścierne

(pęknięcia, niewyważenie, odpryśnięcia itp.)

 Zwracać uwagę na prawidłowe zamocowanie tarczy

ściernej.

 W następujących przypadkach maszynę należy wyłączyć,

a wtyczkę kabla zasilającego wyciągnąć z gniazdka:

− podczas przeprowadzania napraw

− podczas konserwacji i czyszczenia

− podczas usuwania awarii (należy do tego również

uwolnienie zablokowanej t arczy ściernej)

− Składowanie

− Opuszczania ostrzarki do łańcuchów (także przy

krótkotrwałych przerwach)

 Uwaga! Tarcza ścierna obraca się jeszcze po

wyłączeniu! Nie hamować tarczy ściernej ręką lub poprzez

boczny nacisk.

 Starannie doglądać ostrzarki do łańcuchów:

− Utrzymywać urządzenie wolne od oleju i smaru.

− Przestrzegaj przepisów o konserwacji oraz

wskazówek dotyczących wymiany narzędzi.

 Skontroluj, czy maszyna nie jest uszkodzona:

− Przed wznowieniem eksploatacji maszyny koniecznie sprawdź mechanizmy zabezpieczające pod kątem ich pewnego i zgodnego z przeznaczeniem funkcjonowania.

− Sprawdź, czy części ruchome należycie funkcjonują, czy nie są blokowane oraz, czy jakieś części ni e uległy uszkodzeniu. Wszystkie części muszą być właściwie zamontowane i spełniać wszystkie warunki zapewniające prawidłową eksploatację ostrzarki do łańcuchów.

− Naprawę lub wymianę uszkodzonych mechanizmów zabezpieczających oraz części należy zlecić w koncesjonowanym specjalistycznym warsztacie, o ile w instrukcji obsługi brak innych ustaleń.

− Uszkodzone lub nieczytelne etykiety bezpieczeństwa należy wymienić na nowe.

 Nie pozostawiaj zatkniętych kluczy maszynowych!

Przed każdym włączeniem maszyny upewnij się, czy wyjęto wszystkie klucze i przyrządy do ustawiania.

 Wyposażenie, którego w danej chwili nie używasz,

przechowuj w suchym, zamkniętym pomieszczeniu poza zasięgiem dzieci.

Bezpieczeństwo elektryczne

 Przyłącze elektryczne należy wykonać według IEC 60 245

(H 07 RN-F) kablem o minimalnym przekroju żył

- 1,5 mm² dla długości kabla do 25 m

 Długie i cienkie przewody zasilające powodują spadek

napięcia. Silnik nie osiąga wtedy swej maksymalnej mocy i następuje pogorszenie pracy urządzenia.

 Wtyczki i gniazda wtykowe przy kablach przyłączeniowych

muszą być wykonane z gumy, miękkiego PCW lub innego materiału termoplastycznego tej samej mechanicznej trwałości lub powinny być powleczone tym materiałem.

 Gniazdo wtykowe dla kabla przyłączeniowego musi być

chronione przed wodą rozpryskową.

 Przy układaniu przewodu zasilającego zwracać uwagę na

to, aby nie stanowił on przeszkody, nie został zgnieciony, załamany i aby złącze wtykowe nie zostało zmoczone.

 Podczas używania bębna do nawijania kabl a kabel należy

w pełni rozwinąć.

 Nie wykorzystuj kabla do celów, do których nie jest

przystosowany. Chroń kabel przed wysoką temperaturą, kontaktem z olejami oraz uszkodzeniami mechanicznymi

na ostrych krawędziach. Nie wyciągaj wtyczki z gniazdka pociągając za kabel.

 Strzeż się przed porażeniem elektrycznym. Należy unikać

kontaktu z uziemionymi elementami (np. rury, elementy grzewcze, piece, lodówki itd.).

 Kontroluj regularnie kable przedłużające, jeżeli są

uszkodzone – wymień je.

 Nie stosuj uszkodzonych elementów przyłączowych.  Nie stosuj żadnych prowizorycznych przyłączy

elektrycznych.

 Nigdy nie mostkuj i nie wyłączaj mechanizmów

ochronnych.

Wykonanie przyłącza elektrycznego oraz napraw części

elektrycznych maszyny należy powierzać koncesjonowanemu personel owi el ektrot ec h nicz n emu lu b zlecać w naszych punktach serwisowych. Przestrzegać lokalnych przepisów dotyczących działań ochronnych.

Naprawy innych części maszyny należy powierzać

producentowi lub w którymś z jego punktów serwisowych.

Stosować wyłącznie oryginalne części zamienne.

Stosowanie innych części zamiennych i innego wyposażenia może sprzyjać zwiększeniu zagrożenia wypadkowego. Producent maszyny nie odpowiada za wynikające stąd szkody.

Przygotowanie do rozruchu

Aby zapewnić poprawną pracę maszyny, stosuj się do

wskazówek zamieszczonych w niniejszej instrukcji obsługi.

Należy jeszcze wykonać następujące czynności:

 Zamontować talerz obrotowy  Bezpiecznie ustawić urządzenie

Montaż talerza obrotowego A

1. Położyć talerz obrotowy (1) na stole podporowym (2).

 Ustawić urządzenie w miejscu, które spełnia następujące

warunki:

− posadzka jest odporna na poślizg

− posadzka nie przenosi drgań

− posadzka jest równa

− czyste i suche

− nie ma przeszkód umożliwiających potknięcie

− zapewnione jest odpowiednie oświetlenie

Rozruch

Przyłącze sieciowe

Porównać napięcie podane na tabliczce identyfikacyjnej urządzenia, np. 230 V, z napięciem sieciowym i podłączyć ostrzarkę do łańcuchów do odpowiedniego i przepisowo uziemionego gniazda wtykowego.

Silnik prądu przemiennego: Zastosuj gniazdo wtykowe ze stykiem ochronnym, napięcie sieciowe 230 V z

wyłącznikiem ochronnym różnicowym i bezpiecznikiem 10 A biernym.

 Używane przewody zasilające i przedłużacze muszą mieć

żyły o przekroju min. 1,5 mm²

Włączenie

Nie używać urządzenia, którego wyłącznik nie da się włączyć lub wyłączyć. Wyłączniki muszą być niezwłocznie naprawiane lub wymieniane przez serwis.

2. Nakręcić nakrętkę mocującą (7) na śrubę ustalającą.

Montaż ostrzarki do łańcuchów na ławie warsztatowej

Aby umożliwić bezpieczny montaż, umieścić urządzenie w rogu ławy warsztatowej lub stołu (zob. A , dolny rysunek). Jeśli

to możliwe, wykorzystać w tym celu wszystkie trzy punkty mocowania. Zwrócić przy tym uwagę, żeby pozostawić wolne wycięcie na łańcuch piły oraz dostęp do nakrętki mocującej.

Wskazówka: Dodatkowo zalecamy podkładkę gumową dla ograniczenia hałasu i wibracji (nieobjęta zakresem dostawy).

Potrzebne do montażu drobne części nie s ą objęte zakresem dostawy. Należy w tym celu stosować:

Pozycja Opis

1. Śruba z łbem sześciokątnym M 8

2. Podkładka Ø 8mm

3. Nakrętka sześciokątna M8, samozabezpieczająca

Nacisnąć na „I“ włącznika/wyłącznika.

Wyłączenie

W celu wyłączenia urządzenia nacisnąć na „0“ włącznika/

wyłącznika.

Wskazówki robocze

Przed przystąpieniem do pracy przestrzegaj następujących zasad i sprawdź, czy:

 na stanowisku pracy panuje ład?  Czy ostrzarka do łańcuchów jest mocno zamont owana na

ławie warsztatowej?

 Urządzenia nie wolno uruchamiać, dopóki nie zapoznano

się z niniejszą instrukcją obsługi, nie przestrzega się wszystkich podanych wskazówek, a pilarka nie została zmontowana w opisany tu sposób!

Praca ostrzarką do łańcuchów

Tarcza szlifierska powinna być jak najlepiej osłonięta przez osłonę ochronną (20). C Ustawienie osłony ochronnej należy więc odpowiednio regulować obydwoma śrubami (14).

Zawsze trzymać ręce w bezpiecznej odległości od wirującej tarczy ściernej.

 Stosować zamontowaną fabrycznie tarczę ścierną tylko do

ostrzenia łańcuchów pilarek hobbistycznych (łańcuchy pilarek hobbistycznych 1/4. 3/8 i łańcuchy pilarek 0,325). (Opcjonalnie dostępna jest tarcza ścierna 100 x 4,5 x 10 mm, nr art. 363718 do łańcuchów pilarek profesjonalnych).

 Nie używać uszkodzonych tarcz ściernych lub takic h, które

zmieniły kształt.

 Pracować dopiero po osiągnięciu przez tarczę ścierną

maksymalnej prędkości obrotowej.

 Wolno obrabiać tylko łańcuchy pilarek, które dają się

bezpiecznie nałożyć i prowadzić.

Bezwzględnie przestrzegaj wskazówek bezpieczeństwa podanych na stronie 69 ff.

Praca ostrzarką do łańcuchów

Ostrzenie łańcuchów pilarek

Przed każdym ustawieniem urządzenia:

- Wyłączyć urządzenie

- Odczekać, aż zatrzyma się tarcza

ścierna

Szlifowanie wszystkich ogniw tnących A - B , D

Aby szlifować krawędź tnącą ogniw tnących, należy postępować w następujący sposób:

1. Ustawienie kąta szlifowania: Poprzez zluzowanie nakrętki ustalającej (7) obrócić talerz obrotowy na ok. 30° i ponownie dokręcić nakrętkę ustalającą. A

- Wyjąć wtyczkę sieciową

L Zaznaczyć pierwsze ogniwo tnące, np. kredą. Uniknie

się w ten sposób podwójnego ostrzenia ogniw tnących.

8. Obrócić talerz obrotowy na 30° drugiej strony i szlifować pozostałe krawędzie w sposób opisany powyżej. D

Ustawianie odstępu ogranicznika głębokości

Kiedy zaostrzone są wszystkie krawędzie tnące ogniw tnących, łańcuch pilarki jest z pewnością ostry, ale by ć może nie będzie ciąć. Dlatego zawsze musi być zapewniony odstęp ogranicznika głębokości (= odstęp między ogranicznikiem głębokości a krawędzią tnącą). Z reguły wynosi on 0,5 – 0,8 mm.

Za duży odstęp ogranicznika głębokości zwiększa

niebezpieczeństwo odrzutu podczas pi łowania. W tym celu należy sprawdzić odstęp według danych łańcucha pilarki i w razie potrzeby spiłować pilnikiem.

Zwrócić uwagę, by została zaokrąglona krawędź przednia

ogranicznika głębokości. Musi zostać zachowany pierwotny kształt ogniwa tnącego.

L Krawędzie tnące ogniw tnących normalnie szlifuje się

pod kątem 30 - 35°.

2. Zluzować śrubę mocującą (3b) i włożyć łańcuch pilarki do szyny prowadzącej (6) między płytkami prowadzącymi (5).

3. Przestawić w dół zderzak łańcucha (4) i przeciągnąć łańcuch w takim stopniu do tyłu, aby szlifowane ogniwo tnące przylegało do zderzaka.

4. W celu dokładnego ustawienia przyciągnąć głowicę szlifującą (13) do ogniwa tnącego. Tak ustawić odstęp śrubą mocującą (3a), aby tarcza ścierna dotykała ogniwa tnącego. Dodatkowo wyregulować śrub głębokość szlifowania. B

5. Dokręcić śrubę mocującą (3b) → łańcuch jest ustalony. B

6. Ostrożnie szlifować krawędź tnącą ogniwa tnącego.

Aby zapobiec uszkodzeniom łańcucha, szlifować

możliwie najkrócej, usuwając tylko tyle materiału, ile potrzeba.

7. Szlifować co drugą krawędź tnącą, wykonując kroki 5 i 6.

ą ustawczą (8)

Konserwacja i pielęgnacja

Przed każdą czynnością związaną z konserwacją / czyszczeniem urządzenia

- wyłączyć urządzenie

- odczekać, aż zatrzyma się tarcza ścierna

- wyjąć wtyczkę sieciową

Wymiana tarczy ściernej A, E - F

 Nie używać uszkodzonych tarcz ściernych lub takic h, które

zmieniły kształt.

 Nie stosować tarcz ściernych, które nie odpowiadają

parametrom podanym w niniejszej instrukcji obsługi.

Wymiana tarczy ściernej

1. Zluzować śruby (14) i zdjąć osłonę (10). A

2. W celu zablokowania tarczy ściernej włożyć wkrętak lub

trzpień (Ø 4mm) w przewidziany do tego otwór. E

3. Zluzować nakrętkę (15).

L Gwint prawy

4. Zdjąć nakr ętkę, przedni kołnierz (16) i tarcz ę ścierną (9) i

tylny kołnierz (16). F

L Oczyścić kołnierze.

6. Montaż przeprowadza się w odwrotnej kole jności.

Urządzenia zabezpieczające, które zostały usunięte w celu umożliwienia przeprowadzenia prac konserwacyjnych i czyszczenia muszą zostać prawidłowo założone na swoje miejsce i sprawdzone. Używać wyłącznie części oryginalnych. Inne części mogą być przyczyną nieprzewidywalnych szkód i obrażeń.

Aby zachować sprawność ostrzarki do łańcuchów,

należy przestrzegać następujących zasad:

 Regularnie czyść wszystkie ruchome części (oprócz

układu napędowego).

 Usuwać pył i zanieczyszczenia za pomocą ścierki i p ędzla.  Czyścić szczeliny wentylacyjne po każdym użyciu.  Czyścić maszynę tylko na sucho.

 Nie czyścić plastikowych elementów rozpuszczalnikami

(benzyna, alkohol itd.), ponieważ mogłyby one ulec uszkodzeniu

L Nigdy nie stosuj smarów!

 Należy używać wyłącznie oleju przyjaznego środowisku.

Składowanie

Wyjąć wtyczkę sieciową

 Nieużywane urządzenie przechowuj w suchym, zamkniętym

i niedostępnym dla dzieci pomieszczeniu.

 Przed dłuższym składowaniem zwrócić uwagę na to, aby

przedłużyć żywotność maszyny i zapewnić łatwą obsługę:

− dokładnie wyczyść pilarkę.

Gwarancja

Proszę przestrzegać załączonego oświadczenia gwarancyjnego.

Dane techniczne

Type KSG 220 A Model KSG 220 A Napięcie zasilania P1 220 W Prędkość cięcia v ~ 40 m/s Napięcie / Częstotliwość zasilania 230 V~ / 50 Hz wibracje przekazywane na rękę i ramię a

3,52 m/s

vhw

Tarcza ścierna Ø x grubość x Ø otworu Ø100 x 3,2 x Ø 10 mm (Ø 100 x 4,5 x Ø 10 mm) Przyłącze odciągu ca. 2 kg

Możliwe zakłócenia

Przed każdą naprawą

− wyłączyć urządzenie

− odczekać, aż zatrzyma się tarcza ścierna

− wyjąć wtyczkę sieciową

 Nach Po każdej naprawie uruchomić i sprawdzić wszystkie urządzenia zabezpieczające.

Zakłócenie Możliwa przyczyna Usunięcie

Ostrzarka do łańcuchów nie pracuje

Â brak prądu (brak zasilania prądem

elektrycznym)

Â uszkodzony kabel przedłużacza Â Uszkodzenie wtyczki, silnika lub

wyłącznika.

Ostrzarka do łańcuchów szlifuje z przerwami

Â uszkodzony kabel przedłużacza Â wewnętrzny błąd

Â włącznik/ wyłącznik jest uszkodzony

Tarcza ścierna nagrzewa się Â Tarcza ścierna jest tępa lub uszkodzona Silnik warczy, tarcza ścierna

Â Tarcza ścierna zablokowa na Â usunąć przedmiot

pozostaje nieruchoma Nietypowe wibracje Â Tarcza ścierna jest uszkodzona Â Wymienić tarczę ścierną

Â Sprawdzić zasilanie, gniazdko, bezpiecznik Â Sprawdzić kabel przedłużający, uszkodzony kabel

bezzwłocznie wymienić.

Â sprawdzenie i naprawę zlecić koncesjono-

wanemu, fachowemu personelowi elektrotechnicznemu, uszkodzone części wymienić stosując oryginale części zamienne

Â Sprawdzić kabel przedłużający, uszkodzony kabel

bezzwłocznie wymienić.

Â Zwrócić się do serwisu Â Zwrócić się do serwisu Â Wymienić tarczę ścierną

Innehåll

Beskrivning / Reservdelar 75 Leveransomfattning 75 Konformitetsförklaring 75 Symboler på maskinen / bruksanvisning 75 Bullerkarakteristik 76 Användning till rätt ändamål 76 Resterande risker 76 Arbeta säkert 76 Förberedelser för idrifttagning 78 Idrifttagning 78 Arbetstips 78 Arbeta med kedjeslipapparaten 78 Underhåll och skötsel 79 Lagring 80 Garanti 80 Tekniska data 80

EG-konformitetsintyg

enligt EG-norm 98/37/EG

ATIKA GmbH & Co. KG

Schinkelstraße 97, D-59227 Ahlen, Germany intygar med ensamansvar att nedanståe nd e produkt,

Kedjeslipapparat KSG 220 A för vilket detta intyg gäller, uppfyller, grundläggande säk erhets -

och hälsoskyddsfäreskrifter enligt EG-norm 98/37/EG, samt uppfyller kraven enligt övriga gällnade EG-normer

2004/108/EG und 73/23/EWG.

Elektriska apparater bör inte slängas i soptunnan. Apparater, tillbehör och förpackning skall återvinnas på miljövänligt sätt.

Möjliga fel 80

Beskrivning / Reservdelar

Pos. Beteckning

Beställnings-

Ahlen, 26.01.2007 A. Pollmeier, Geschäftsleitung

nummer

Vridtallrik komplett 363702

Uppläggningsbord 363703

3a/3b.

Fästskruv (med fjäder) 363704

Kedjeanslag 363705

Styrplatta 363706

Styrskena

Fasthållningsmutter 363707

Inställningsskruv (för slipdjup) 363708

Slipskiva (100 x 3,2 x 10 mm) 363709

10.

Lock 363710

11.

Handtag 363711

12.

TILL- FRÅN-strömbrytare 363712

13.

Sliphuvud 363713

14.

Skruv M4 x 6 363714

15.

Mutter M8, självlåsande 391037

16.

Fläns 363715

17.

Säkerhetsetikett 363716

18.

1 par kolborstar (utan bild) 363717

19.

Slipskiva (100 x 4,5 x 10 mm) 363718

Skyddskåpan 363720

Leveransomfattning

• Kedjeslipapparat KSG 220 A • 1 par kolborstar

• Vridtallrik komplett • Fästmutter

• Kedjeanslag • Bruksanvisning

 Kontrollera innehållet i kartongen dvs.

! om leveransen är komplett ! om leveransen ev. har tagit skada

Vid reklamationer ska omgående återförsäljaren, underleverantörerna och tillverkaren meddelas. Senare reklamationer kan inte accepteras.

Symboler på maskinen

Läs noga igenom bruksanvisningen innan du börjar använda maskinen och beakta alla

säkerhetsanvisningar. rengöringsarbeten.

Observera! Risk för skärskador! Håll inte händerna nära den roterande skivan!

Bär andningsmask

Bruksanvisningens symboler

En fara hotar eller farlig situation. Om denna

symbol resp. hänvisning inte beaktas fi nns risk för att personer kan skada sig eller maskinen resp. andra föremål kan ta skada.



Viktiga anvisningar för den rätta användningen. Om denna symbol resp. hänvisning inte beaktas finns för maskin- eller funktionsstörningar.

Användningstips. Här får du information och tips om hur du använder maskinen på optimalt sätt.

Montering, drift och underhåll. Här förklaras allt i detalj som du måste göra.

Stäng av motorn och dra ur nätkontakten innan du börjar med några som helst reparationer, underhåll- och

Bär skyddshandskar.

Bär skyddsglasögon och hörselskydd.

Bullerkarakteristik

DIN EN ISO 3744; 11/95, DIN EN 11201 Insats av maskinen som kedjeslipapparat me d seriemässiga

slipskivor.

Ljudeffektsnivå Ljudtrycksnivå på arbetsplatsen LWA = 91 dB(A) LpA = 78 dB(A)

De angivna värdena är emissionsvärden och behöver därför inte samtidigt vara säkra värden gällande på arbetsplatsen. Trots att det finns ett samband mellan emissions- och immisionsnivåer, kan detta inte på ett tillförlitligt sätt ge information om huruvida det krävs ytterligare försiktighetsåtgärder eller inte. Faktorer, som kan påverka arbetsplatsens imissionsnivå, är hur länge bullret pågår, arbetslokalens utformning, andra ljudkällor etc. som t. ex. Antalet maskiner och andra procedurer i närheten. De tillåtna arbetsplatsvärdena kan även variera från land till land. Denna information ska göra det lättare för användaren att uppskatta faror och risker.

Föreskriven användning

 Kedjeslipapparaten är bara avsedd för användning inom

hem- och handverksområdet. I standardutförande med monterad slipskiva (100 x 3,2 x 10 mm, 63 m/s) är kedjeslipapparaten utslutande avsedd för hobbysågkedjor (1/4. 3/8 hobby- och 0,325 sågkedjor). Som option finns en slipskiva (100 x 4,5 x 10 mm) för proffssågkedjor.

 Apparaten får inte användas för slipning av andra föremål.

Det innebär risk för skador!

 Använd bara slipskivor avsedda för maskinen.  Endast sågkedjor som ligger säkert och kan styras, får

bearbetas.

 I användning till rätt ändamål ingår också att de av

tillverkaren föreskrivna drift-, underhålls- och reparationsbestämmelserna samt de i bruksanvisningen angivna säkerhetsbestämmelserna följs.

 De för driften gällande tillämpliga föreskrifterna för

undvikande av olycksfall samt de ö vriga generellt gällande godkända arbetsmedicinska och säkerhetstekniska reglerna ska följas.

 Kedjans livslängd och sågeffekt är beroende av att

smörjningen är optimal. Tillverkaren tar inget ansvar för skador orsakade av användning till ej godkända ändamål. Endast användaren står för hela risken.

 Egenmäktiga förändringar på kedjeslipapparaten utesluter

allt ansvar från tillverkaren för alla sorters skador som härigenom kan uppstå.

 Kedjeslipapparaten för bara utrustas, användas och

skötas av personer som känner till och är utbildade för

handhavandet. Reparationsarbete får bara utföras av oss resp. av kundserviceställen som är bekanta av os s.

 Maskinen får inte användas i omgivningar med

explosionsrisk och får inte utsättas för nederbörd.

Faror och risker

Även vid användning till rätt ändamål kan det kvarstå resterande risker, trots att alla tillämpliga säkerhetsbestämmelser följs.

Resterande risker kan minimeras om ”Säkerhetsinstruktionerna” och ”Användning till rätt ändamål” samt bruksanvisningen som helhet följs.

Hänsyn och försiktighet minskar riskerna för person- och sakskador.

 Skaderisk för fingrar och händer genom vidröring av den

roterande slipskivan.

 Skaderisk för fingrar och händer genom vidröring av

slipskivan vid icke täckta områden.

 Risk för skador genom flygande gnistor.  Inandning av slipdamm.  Risk att skada sig genom ström om man använder

bristfälliga elektriska anslutningsledni ngar.

 Risk att skadas sig om man vidrör spänningsföran de delar

om elektriska komponenter har öppnats.

 Risk för hörselskador om man använder maskinen en

längre tid utan hörselskydd.

Dessutom kann det alltid finnas en viss risk att skada sig även om denna risk inte är direkt uppenbar.

Säker användning

Vid felaktig användning kan kedjeslipapparater vara

farliga. När el-verktyg används, måste de grundläggande säkerhetsåtgärderna följas, så att ri sken för eld, elektrisk stöt och personskador, utesluts.

Läs och beakta därför före idrifttagning av denna produkt de följande anvisningarna och branschens föreskrifter för att förhindra olycksfall samt de i respektive land gällande säkerhetsbestämmelserna för att skydda dig själv och andra för möjliga skador.

Överlämna säkerhetsanvisningarna till alla personer

som använder maskinen. Förvara säkerhetsanvisningarna väl så att de alltid

 Informera dig med hjälp av bruksanvisninge n om maskinen  Använd inte sågen för ändamål som den i nte är avsedd f ör  Montera maskinen på halkfritt och plant underlag.

 Undvik onormala arbetsställningar. Se till att du står

 Var uppmärksam. Koncentrera Dig på arbetet. Arbeta

 Bär lämpliga arbetskläder:

finns till hands.

och dess funktioner. (se användning enligt bestämmelserna).

stadigt så att du har god balans.

förnuftigt. Använd inte apparaten om Du är trött eller påverkad av narkotika, alkohol eller läkemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga personskador.

− inga vida kläder eller smycken, de kan fastna i rörliga delar och dras med.

− arbetshandskar, halksäkra skor

− ett hårnät för långt hår

 Bär personliga skyddskläder:

− Skyddsglasögon

− Hörselskydd (ljudtrycksnivån på arbetsplatsen kann

överskrida 85 dB (A)).

− Andningsmask

 Se alltid till att det är rent och städat kring maskinen!

Oordning kan leda till olycksfall.

 Ta hänsyn till omgivningens påverkan:

− Använd inte maskinen i fuktig eller våt omgivning.

− Utsätt inte kedjeslipapparaten för regn.

− Arbeta endast om siktförhållandena är tillfredsställande.

Sörj för god belysning.

 Lämna maskinen i driftsberett tillstånd, aldrig utan uppsikt.  Personer under 18 år får ej använda maskinen.  Håll alla andra personer utom räckhåll.

Låt inte andra personer, i synnerhet inte barn, beröra verktyget eller kabeln. Håll dem borta från arbetsområdet.

 Överbelasta inte maskinen! Arbet et går bättr e och säkrar e i

det angivna effektområdet.

 Använd maskinen endast im alla skyddsanordningar är

monterade enligt anvisningar na och förändra ingenting på maskinen som skulle kunna påverka säkerheten.

 Använd inte slipskivor som inte motsvarar angivna

märkdata enligt denna bruksanvisning.

Användning av andra verktyg oc h andra tillbehör kan

innebära risk för personskador.

 Slitna och defekta slipskivor (sprickor, obalans,

uppsplittringar, osv.) ska omgående ersättas .

 Se till att slipskivorna sitter hårt fast.  Stäng av maskinen och dra ur nätkontakten i samband

med:

− reparationer

− underhåll och rengöring

− Åtgärdande av störningar (hit hör också frigörning av en

blockerad kapskiva)

− Lagring

− Då man lämnar maskinen (också vid kortvariga

uppehåll)

 Varning! Slipskivan fortsätter att gå en tid! Bromsa inte

slipskivan med handen eller med tryck från sidan.

 Sköt om er kedjeslipningsapparat med oms org.

− Håll apparaten fri från olja och fett.

− Följ varningsföreskrifterna och anvisningarna för

verktygsbyte.

 Kontrollera regelbundet om maskinen ev entuellt kan vara

skadat:

− Innan maskinen startas måste skyddsanordningarna noga undersökas avseende felfri och ändamålsenlig funktion.

− Kontrollera om de rörliga delarna fungerar felfritt och inte sitter i kläm eller om det finns skadade delar. Samtliga delar måste vara riktigt monterade och uppfylla alla krav, för att säkerställa en kor rekt drift av kedjeslipapparaten.

− Skyddsanordningar som har tagit skada resp. som inte fungerar felfritt måste repereras eller bytas ut på en auktoriserad fackverkstad såvida det inte står något annat i bruksanvisningen.

− Skadade eller oläsliga etiketter med säkerhetsanvisningar måste ersättas.

 Låt aldrig någon verktygsnyckel sitta kvar!

Kontrollera alltid innan att slå på att nycklar och inställningsverktyg har avlägsnats.

 Förvara oanvända aggregat på ett torrt, stängt ställe

utanför barns räckvidd.

Elektrisk säkerhet

 Anslutningsledningen måste svara mot IEC 60245 (H

07 RN-F) och ha ett trådtvärsnitt på minst

- 1,5 mm

vid en kabellängd på upp till 25 m

 Långa och tunna anslutningsledningar skappar ett

spänningsfall. Motorn uppnår inte längre sin maximala effekt, apparatens funktion reduceras.

 Stickkontakter och kopplingsdosor vid

anslutningsledningarna måste vara tillverkade av gummi, mjuk PVC eller av ett annat termoplastiskt material med samma mekaniska hållfasthet eller vara överdragna med dessa materia.

 Anslutningsledningens stickkontakt måste vara

stänkvattenskyddad.

 Vid montage se till att anslutningsledningen i nte st ör, kläm s

eller knäcks och att stickkontakten inte blir blöt.

 Linda helt av kabeln om Du använder en kabeltrumma.  Använd inte kabeln för ändamål, den inte är avsedd för.

Skydda kablar för kraftig värme, olja och vassa k anter. Drag aldrig i själva kabeln för att dra ut en stickkontakt ur ett eluttag.

 Skydda Dig mot elektriska strömstötar. Undvik

kroppsberöring med jordade detaljer (t.ex. rör, värmeelement, spisar, kylskåp osv.).

 Om du använder en skarvkabel är det viktigt att

regelbundet kontrollera den att den int e h ar tag it skada.

 Använd aldrig defekt anslutningsledningar.  Använd inga provisoriska elanslutningar.  Skyddsanordningar får aldrig överkopplas eller tas ur

drift. Elanslutningar resp. reparationer på maskinens elektriska

komponenter får endast iordningställas resp. genomföras av auktoriserad elfackman eller på en av våra serviceverkstäder. De lokala föreskrifterna, i synnerhet vad det gäller skyddsåtgärder, ska alltid beakt as.

Reparationer på övriga delar på maskinen får endast

genomföras av tillverkaren eller på en av våra serviceverkstäder.

Använd endast original-reservdelar oc h original tillbehör.

Om andra delar än originaldelar används k an detta leda till olycksfall. För skador som följd av att andra delar än originaldelar har använts ansvarar tillverkaren inte.

Förberedelser för idrifttagning

För att maskinen ska fungera felfritt bör anvisningarna i

denna bruksanvisning följas.

Ni måste också göra följande:

 Montera vridtallriken  Ställa upp apparaten säkert.

Montage av vridtallriken A

1. Sätt vridtallriken (1) på uppläggningsbordet, (2).

2. Skruva på fästmuttrarna (7) på fasthållningsskruvarna.

Montage av kedjeslipen på en arbetsbänk.

För säkert hanterande av apparaten, måste den monteras f ast på ett hörn av arbetsbänken eller ett bord (se A, undre bilden) . Om det är möjligt, använd alla tre fästpunkterna. Se till att ursparingen för sågkedjan samt fastställningsmuttern förblir fria.

Tipp: Dessutom rekommenderar vi ett gummiunderlägg för ljud- och vibrationsbegränsning. De smådelar som hör till montaget är inte med i leveransen. Använd därför:

Pos. Beskrivning

1. Sexkantskruv M 8

2. Bricka Ø 8mm

3. Sexkantmutter M 8, självhållning

 Placera apparaten på en plats som uppfyller följande krav:

− halfritt

− vibrationsfritt

− jämnt

− ren och torr

− fritt från snubbelrisker

− tillräckliga ljusförhållanden

Idrifttagande

Nätanslutning

Jämför den angivna spänningen på typskylten, t.ex. 230 V med nätspänningen och anslut apparaten till motsvarande jordade stickuttag enligt föreskrift.

Växelströmsmotor: Använd jordat vägguttag, nätspänning 230V med jordfelsbrytare och 10 A säkring.

 Använd anslutnings- eller förlängn ingskablar med en tvär-

sektion på minst 1,5 mm².

Tillkoppling

Använd ingen apparat vars brytare inte slår till och ifrån. Skadade brytare måste omedelbart repareras eller bytas av kundtjänsten.

Tryck på "I" på Till-/Frånkopplingen av strömbrytaren.

Frånkoppling

För att stänga av apparaten, trycker ni på "0" på Till- /

Från-brytaren.

Arbetstips

Observera följande innan du börjar arbeta:

 Är det städat på arbetsplatsen?  Är kedjeslipapparaten fast monterad på en arbetsbänk?  Aggregatet får inte tas i drift innan bruksanvisningen har

lästs, alla angivna upplysningar har observerats och aggregatet har monterats enligt beskrivning!

Arbeta med kedjeslipapparaten

Slipskivan måste täckas av skyddskåpan (20) så mycket som möjligt. C Lossa de båda skruvarna (14) och ställ in skyddskåpan enligt detta.

Håll alltid händerna på ett säkert avstånd från den roterande slipskivan.

 Använd den från fabriken inbyggda sli pskivan bara för att

slipa hobbysågkedjor 1/4. 3/8 ho bby- och 0, 325 sågk ed jor). (Som option finns en slipskiva 100 x 4,5 x 10 mm för, artikelnr. 363718 för proffssågkedjor).

 Använd inga skadade slipskivor eller sådana som har

ändrat form.

 Påbörja arbetet först sedan slipskivan uppnått det

maximala varvtalet.

 Endast sågkedjor som ligger säkert och kan styras, får

bearbetas.

Observera under alla omständigheter säkerhetsanvisningarna på s. 76

Arbeta med kedjeslipapparaten

Skärpning av sågkedjor

Innan varje inställning på apparaten:

- Koppla ifrån apparaten

- Vänta till slipskivan står stilla

- Dra ut nätstickkontakten

Slipa alla skärlänkar A - B , D

För ett slipa en egg på skärlänken, går ni tillväga på följande sätt:

1. Ni ställer in slipvinkeln: Genom att lossa fasthållningsmuttern (7) vrider ni vridtallriken ca. 30° och drar åter fast fasthållningsmuttern. A

L Eggarna på skärlänkarna slipas normalt i en vinkel

mellan 30 och 35°.

2. Lossa fästskruven (3b) och lägg sågkedjan i styrskenan (6) mellan styrplattorna (5). A

3. Fäll ner kedjeanslaget (4) och dra kedjan så l ångt bakåt, att den skärlänk som ska slipas ligger an mot anslaget.

4. För exakt riktning, drar ni sliphuvudet (13) mot skärlänken. Ställ in avståndet med fästkruven (3a) så, att slipskivan berör skärlänken. Reglera slutligen slipdjupet med inställningsskruven (8). B

5. Dra fast fästskruven (3b) → Sågkedjan är fixerad. B

6. Slipa försiktigt eggen på skärlänken.

För att undvika skador på s ågkedja n, slipar ni s å kort

som möjligt och slipar bara bort så mycket material som behövs. B

7. Slipa varannan egg, genom att ni genomför stegen 5 och 6.

L Märk upp den första skärlänken, t.ex. med ett krit-

streck. Så undviker ni att slipa skärlänkarna dubbelt.

8. Vrid vridtallriken till 30° åt andra sidan och slipa som beskrevs ovan, de resterande skären. C

Inställning av djupbegränsningsavståndet

När alla eggarna på skärlänkarna är slipade, är er sågkedja nog skarp, med den skär kanske inte. Därför måste också alltid ett djupbegränsningsavstånd finnas (= avstånd mellan djupbegränsare n och eggkanten). I re gel är det 0,5 – 0,8 mm.

Underhåll och skötsel

Innan varje form av underhålls- och rengöringsarbeten

− Slå från apparaten

− Vänta till slipskivan står stilla

− Dra ut nätanslutningen

Byta slipskiva A, D - E

 Använd inga skadade slipskivor eller sådana som har

ändrat form.

 Använd inte slipskivor som inte motsvarar angivna

märkdata enligt denna bruksanvisning.

Byta slipskiva

1. Lossa skruv arna (14) och tag bort övertäckningen (10). A

2. För arretering av slipskivan sticker ni in en skruvmejsel eller dorn (Ø 4mm) i det därför avsedda hålet. D

3. Lossa muttern (15).

L Högergänga

4. Ta av muttern, den främre flänsen ( 16) och slipskivan (9)

och den bakre flänsen (16). E

L Rengör flänsen.

6. Inmo nter in gen sker i omvän d ordni ngsföl jd.

Ett för stort djupbegränsningsavstånd ökar risken att

sågen slår tillbaka vid sågning. Därför måste ni kontrollera avståndet enligt uppgifterna för er sågkedja och eventuellt fila ner det med en fil.

Se till att ni rundar av framkanten på djupbegränsaren.

Den ursprungliga formen på skärlänken måste behållas.

Säkerhetsanordningar som tagits bort vid underhålls- och rengöringsarbeten måste ovillkorligen sättas tillbaka och kontrolleras vederbörligen. Använd enbart originaldelar. Andra delar kan leda till oförutsedda maskin- och personskador.

Tänk på följande för att få bra funktionsduglighet för

kedjeslipapparaten:

 Rengör och smörja regelbundet alla rörliga delar (utom

drivsystemet).

 Avlägsna damm och försmutsningar med en trasa eller

pensel.

 Rengör ventileringsslitsarna efter varje användning.  Rengör bara maskinen torrt.  Använd inga lösningsmedel (bensin, alkohol, etc.) på

plastdelarna, eftersom dessa kan skadas.

L Använd aldrig fett!

 Använd en miljövänlig olja.

Lagring

Dra ut nätkontakten.

 Förvara oanvända aggregat på ett torrt, stängt ställe utanför

barns räckvidd.

 Tänk på följande inför en längre lagring, för att förlänga

maskinens livslängd och för att säkerställa en enkel hantering av maskinen.

− Utför en grundlig rengöring.

Garanti

Var vänlig beakta bifogade garantivillkor.

Tekniska data

Typbeteckning KSG 220 A Model KSG 220 A Motoreffekt P1 220 W Skärhastighet v ~ 40 m/s Nätspänning / Nätfrekvens 230 V~ / 50 Hz Hand-arm-vibration a

3,52 m/s

vhw

Slipskiva Ø x Tjocklek x Ø Hål Ø Ø100 x 3,2 x Ø 10 mm (Ø 100 x 4,5 x Ø 10 mm) Vigt ca. 2 kg

Möjliga störningar

Innan varje störningsavhjälpning

− Slå från apparaten

− Vänta till slipskivan står stilla

− Dra ut nätstickkontaktenDra ut nätstickkontakten

 Efter varje störningsavhjälpning skall alla säkerhetsanordningar åter sättas i drift och kontrolleras.

Störning möjlig orsak Åtgärd

Kedjeslipapparaten går inte.

Kedjeslipapparaten slipar med avbrott

Slipskivan blir het Motorn brummar, slipskivan står stilla Ovanliga vibrationer

Â Ingen ström Â Defekt förlängningskabel Â Nätkontakt, motor eller strömbrytare

defekt.

Â Defekt förlängningskabel Â Internt fel

Â Till- / Frånströmbrytaren defekt Â Slipskivan är trubbig eller defekt Â Byt slipskivan Â Slipskivan är blockerad Â Avlägsna föremålet

Â Slipskivan är defekt Â Byt slipskivan

Â Kontrollera strömförsörjningen, vägg-

kontakten och säkringen

Â Kontrollera förlängningskabel n; byt genast ut

en defekt kabel

Â Låt en behörig elfackman kontrollera,

reparera eller byta originalreservdelar

Â Kontrollera förlängningskabel n; byt genast ut

en defekt kabel

Â Kontakta kundtjänst Â Kontakta kundtjänst

Obsah

Popis prístroja / Pótalkatrészek 81 Obsah dodávky 81 Prehlásenie o zhode 81 Symboly prístroja / návodu na použitie 81 Parametre hluku 82 Použitie podľa predpisov 82 Zvyškové riziká 82 Bezpečné pracovanie 82 Prípravy pre uvedenie do prevádzky 84 Uvedenie do prevádzky 84 Upozornenia pre prácu 84 Práca s brúskou 84 Údržba a čistenie 85 Uskladnenie 85 Záruka 86 Technické údaje 86 Možné poruchy 86

EG-konformitné prehlásenie

podľa smernice 98/37 EG

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen, Germany spoločnosť prehlasuje na vlastnú zodpovednosť, že výrobok

Brúska reziacich reťazí KSG 220 A na ktoré sa toto prehlásenie vzťahuje, zodpovedajú bežným

základným požiadavkám bezpečnosti práce a ochrany zdravia podľa smerníc 98/37/EG, ako i požiadavkám iných bežných smerníc

2004/108/EG und 73/23/EWG.

Elektrické prístroje nepatria do domového odpadu. Pre prístroje, príslušenstvo a balenie zaistite recykláciu, ktorá nezaťažuje životné prostredie.

Popis prístroja / Pótalkatrészek

Pozíci

3a/3b.

Označenie

Otočný tanier kompletný 363702

Stolová podložka 363703

Objednáva

cie č.

Pripevňovacie skrutky (s pružinou) 363704

Doraz reťazí 363705

Vodiaca doska 363706

Vodiaca koľaj

Stavacie matice 363707

Stavacie skrutky (pre hĺbku brúsenia) 363708

Brúsný kotúč (100 x 3,2 x 10 mm) 363709

10.

Kryt 363710

11.

Madlo 363711

12.

Vypínač 363712

13.

Hlavica brúsky 363713

14.

Skrutky M 4 x 6 363714

15.

Matice M8, samoistiace 391037

16.

Príruba 363715

17.

Samolepka bezpečnostná 363716

18.

1 pár uhlíkových kefiek 363717

19.

Brúsný kotúč (100 x 4,5 x 10 mm) 363718

Ochranným krytom 363720

Objem dodávky

• Brúska reziacich reťazí

• 1 pár uhlíkových kefiek

KSG 220 A

• Kompletný otočný tanier • Pripevňovacie matice

• Doraz reťazí • Návod na obsluhu

 Po vybalení skontrolujte obsah kartónu n a

! kompletnosť dodávky ! prípadné dopravné škody a poškodenia.

Výhrady oznámte okamžite obchodníkovi, podávateľovi príp. výrobcovi. Neskoršie reklamácie sa neuznávajú.

Ahlen, 26.01.2007 A. Pollmeier, Geschäftsleitung

Symboly pre prístroj

Pred spustením do prevádzky si prečítať návod k obsluhe a bezpečnostné upozor-nenia, a dodržovať ich.

Pozor! Nebezpečenstvo poranenia rezným nástrojom!

Nepribližujte ruky k rotujúcemu kotúču!

Noste ochranu proti prachu

Symboly návodu na použitie

Hroziace nebezpečie alebo nebezpečná situácia. Nedodržanie týchto upozornení môže

mať za následok zranenia, alebo môže viesť



k vecným škodám.

Dôležité upozornenia k správnemu zaobchádzaniu s prístrojom. Nerešpektovanie

týchto pokynov môže viesť k poruchám. Užívateľské informácie. Tieto upozornenia Vám

pomôžu využiť optimálne všetky funkcie. Montáž, obsluha a údržba. Tuná Vám bude

presne vysvetlené, čo musíte urobiť.

Pred opravami, údržbou a čistením vypnúť motor a vytiahnuť zástrčku.

Noste ochranné rukavice

Noste ochranu očí a sluchu.

Parametre hluku

DIN EN ISO 3744; 11/95, DIN EN 11201 Použitie prístroja ako brúsky pílových reťazí s nasadením k

tomu určeného brúsneho kotúča.

Hladina akustického

výkonu

Hladina akustického tlaku na

pracovisku

LWA = 91 dB(A) LpA = 78 dB(A)

Udané hodnoty sú emisné hodnoty a nemusia tým zároveň predstavovať aj bezpečné hodnoty pre pracovisko. Hoci existuje závislosť medzi úrovňou emisií a imisií, nemožno z toho spoľahlivo odvodiť, či sú alebo nie sú potrebné dodatočné bezpečnostné opatrenia. Faktory, ktoré môžu ovplyvňovať súčasnú imisnú hladinu na pracovisku, zahŕňajú dĺžku trvania pôsobenia, osobitosť pracovného priestoru, iné zdroje hluku atď., napr. počet strojov a susedných procesov. Prípustné hodnoty pre pracoviská sa môžu meniť v závislosti od štátu. Táto informácia má pomôcť užívateľovi lepšie odhadnúť nebezpečenstvo a riziko.

Použitie zodpovedajúce určeniu

 Brúska pilových reťazí je určená iba na okruh prác v

domácnosti alebo pre remeselníkov. V štandartnom prevedení je táto brúska vybavená brúsnym kotúčom na brúsenie hobby reťazí. Brúska môže byť osadená brúsnym kotúčom (100 x 4,5 x 10 mm) na brúsenie profi reťazí.

 Prístroj nesmie byť použitý na brúsenie iných predmetov.

Nebezpečenstvo úrazu!

 Pre prístroj používajte iba k nemu určený brúsny kotúč.  Pílové reťaze môžu byť brúsené iba vt edy, ak sú bezpečne

upevnené a bezpečne vedené v prístroji.

 K použitiu podľa predpisov patrí aj do držiavanie výrobcom

predpísaných podmienok pre prevádzku, údržbu a rekonštrukciu a dodržiavanie bezpečnostných predpisov uvedených v návode.

 Treba dodržiavať platné príslušné predpisy pre ochranu

proti úrazom, ako aj ostatné všeobecne uznávané pracovno-medicínske a bezpečnostno-technické predpisy.

 Za škody každého druhu, ktoré z toho vyplynú, výrobca

neručí. Za škody každého druhu, ktoré z toho vyplynú, výrobca neručí. Riziko nesie sám užívateľ.

 Svojvoľné zmeny a úpravy prístroja vylučujú záruky a

ručenie výrobcu za prípadné škody každého druhu.

 Brúska pílových reťazí môže byť obsluhovan á, používaná

a udržiavaná iba osobami, ktoré sú poučené o možných nebezpečenstvách a rizikách. Opravné práce môže vykonávať iba na to určený zákaznícky servis.

 Stroj nesmie byť používaný v prostredí s nebezpečenstvom

explózie a nesmie byť vystavený dažďu.

Zvyškové riziká

Aj pri používaní podľa predpisov môžu aj napriek dodržaniu príslušných bezpečnostných opatrení vznikať zvyškové riziká podľa konštrukcie určenej účelom použitia.

Zvyškové riziká sa dajú znížiť na minimum, ak sa budú celkove dodržovať „Bezpečnostné upozornenia“ a „Použitie zodpovedajúce účelu“, ako i návod k obsluhe prístroja.

Ohľaduplnosť a opatrnosť znižujú riziko úrazu osôb a poškodení.

 Nebezpečenstvo zranenia prstov alebo ruky v prípade

bežiaceho kotúča.

 Nebezpečenstvo zranenia prstov alebo ruky dotykom

kotúča v nekrytom okruhu.

 Zranenie iskrami.  Vdychnutie brúsneho prachu.  Ohrozenie elektrickým prúdom pri použití

nezodpovedajúcich prípojok elektrického prúdu.

 Dotyk dielov, stojacich pod napätím, pri otvorených

elektrických konštrukčných dieloch.

 Ohrozenie sluchu pri dlhšie trvajúcej práci bez ochrany

sluchu.

Okrem toho môžu i pri dodržaní všetkých ochranných opatrení existovať ešte nie priamo viditeľné zvyškov é riziká.

Bezpečnosť práce

Pri nesprávnom použití sú brúsky pílových reťazí

nebezbečné. Ak sú elektroprístroje v činnosti, musia byť všetky základné bezpečnostné opatrenia splnené, aby boli vylúčené riziká ohňa,zásahu el. prúdom a iných zranení osôb.

Prečítajte si preto a dodržiavajte pred uvedením do prevádzky tohto výrobku nasledovné upozornenia a predpisy pre zamedzenie vzniku úrazu vo Vašom zamestnaneckom spoločenstve príp. platné bezpečnostné prepisy v konkrétnej krajine, pre ochranu seba a iných pred možnými poraneniami.

Podajte bezpečnostné upozornenia všetkých osobám,

ktoré pracujú so strojom. Dobre si odložte bezpečnostné upozornenia.

 Pred použitím sa bližšie zoznámte so strojom pomocou

Návodu na použitie.

 Stroj nepoužívajte na účely, pre ktoré nie je určený (pozri

„Použitie podľa predpisov“).

 Prístroj namontujte na pevnú, nešmýkavú a rovnú

podložku.

 Vyhnite sa abnormálnemu držaniu tela. Postarajte sa o

bezpečný odstup a udržujte vždy rovnováhu.

 Buďte pozorní. Dbajte na to, čo robíte. K práci pristupujte s

rozumom. Prístroj nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri používaní prístroja môže vi esť k vážnym poraneniam.

 Noste vhodné pracovné oblečenie:

− žiadne voľné oblečenie alebo ozdoby, tieto môžu byť zachytené pohyblivými časťami

− pracovné rukavice, protišmykovú obuv

− sieťka na vlasy pri dlhých vlasoch

 Noste osobné ochranné oblečenie:

− ochranné okuliare

− chrániče sluchu (hladina akustického tlaku na

pracovisku môže prekročiť 85 dB (A))

− dýchaciu masku

 Dodržujte vo Vašej pracovnej oblasti poriadok!

Neporiadok môže mať za následok nehody.

 Berte do úvahy vplyvy okolia:

− Prístroj nepoužívajte vo vlhkom alebo mokrom prostredí.

− Chráňte pred dažďom. Chráňte pred vlhkosťou.

− Pracujte len za dostatočných podmienok viditeľnosti,

postarajte sa o dobré osvetlenie.

 Nenechávajte prístroj v stave pracovnej p ohotovosti nikdy

bez dozoru.

 Osoby mladšie ako 18 rokov nesmú prístroj obsluhovať.  Ostatné osoby udržujte ďalej od píly.

Nedovoľte ostatným osobám, zvlášť deťom dotýkať sa náradia alebo kábla. Udržujte ich ďalej od Vášho pracovného miesta.

 Stroj nepreťažujte! Stroj pracuje lepšie a bezpečnejšie v

udanej výkonovej oblasti.

 Prevádzkujte prístroj iba s kompletným a správne

zabudovaných ochranným zariadením a nezmeňte na stroji nič, čo by mohlo obmedziť jeho bezpečnosť.

 Nepoužívajte brúsne kotúče, ktoré nemajú udané

parametre na štítku presne podľa návodu na použitie.

Použitie iných náradí a iného príslušenstv a môže pre

Vás znamenať nebezpečenstvo poranenia.

 Vybehané alebo defektné kotúče je potrebné ihneď

vymeniť (praskliny, vibrácie, odlet črepín či úlomkov).

 Dbajte na pevné usadenie kotúča.  Vypnite stroj a vytiahnite zástrčku zo zásuvky pri:

− opravných prácach

− údržbárskych a čistiacich prácach

− odstraňovaní porúch (k tomu patrí tiež uvoľnenie

blokovaného kotúča)

− Uskladnenie

− Opustenie brúsky (aj pri krátkodobom prerušení práce).

 POZOR! Brúska po vypnutí ešte dobieha. Nebrzdite ju an i

rukou ani tlakom na postranné časti kotúča.

 Brúsku starostlivo udržiavajte:

− Nepoužívajte nikdy olej či tuk.

− Dodržiavajte predpisy na údržbu a pokyny pre

výmenu náradia.

 Skontrolujte stroj na eventuálne poškodenia:

− Pred ďalším použitím stroja musia byť ochranné prípravky skontrolované, či sú schopné bezchybnej a

správnej funkcie podľa predpisov.

− Preverte, či pohyblivé časti bezchybne fungujú a nezasekávajú sa alebo, či nie sú poškodené. Všetky

časti musia byť správne namontované a všetky podmienky na bezchybnú prevádzku splnené- iba tak možno zaručiť bezpečnú a bezchybnú prevádzku prístroja.

− Poškodené ochranné zariadenia a konštrukčné diely musia byť odborne opravené alebo vymenené odbornou dielňou, ak nie je inak udané v návode k obsluhe.

− Poškodené alebo nečitateľné bezpečnostné štítky nahraďte novými štítkami.

 Nenechajte zastrčené žiadne náraďové kľúče!

Vždy pred zapnutím preverte, či sú kľúče a nastavovacie náradie odstránené.

 Uchovávajte nepoužívané prístroje na suchom

uzamknutom mieste mimo dosahu detí.

Elektrická bezpečnosť

 Prevedenie vedenia prípojky podľa IEC 60245 (H 07 RN-

F) s prierezom žíl najmenej

- 1,5 mm² pri dĺžke káblu do 25 m

 Dlhé a tenké prípojné vedenia majú za následok úbytok

napätia. Motor nedosiahne svoj maximálny výkon, znižuje sa funkčnosť prístroja.

 Zástrčky a zásuvky prípojných vedení musia byť z gumy,

mäkkého PVC alebo iného termoplastického materiálu s takou istou mechanickou pevnosťou alebo musi a byť týmto materiálom potiahnuté.

 Zástrčné zariadenie prípojného vedenia musí byť chránené

proti postrekovej vode.

 Pri kladení prípojného vedenia dbať na to, aby

neprekážalo, nebolo stlačené, neb olo zalomené a spoj enie so zásuvkou nebolo vlhké.

 Pri použití káblového bubna kábel úplne odviňte.  Kábel nepoužívajte na účely, pre ktoré nie je určený.

Chráňte kábel pred teplom, olejom a ostrými hranami. Neťahajte za kábel, aby ste vytiahli zástrčku zo zásuvky.

 Chráňte sa pred úrazom elektrickým prúdom. Zabráňte

kontaktu tela s uzemnenými dielmi (napr. rúry, výhrevné telesá, sporáky, chladničky atď.)

 Kontrolujte predlžovací kábel pravidelne a nahraďte ho za

nový, ak je poškodený.

 Nepoužívajte žiadne vadné prípojné vedenia.  Nepoužívajte žiadne provizórne prívodné vedenia.  Ochranné zariadenia nikdy nepremôstkovať, alebo ich

vypnúť z prevádzky. Elektrickú prípojku popr. opravy na elektrických dieloch

stroja smie prevádzať iba koncesionovaný elektrikár, alebo niektoré naše služby zákazníkom. Musia sa dodržovať mieste predpisy, obzvlášť predpisy týkajúce sa ochranných opatrení.

Opravy na iných dieloch stroja nechať previesť

výrobcom popr. jeho službami zákazníkom.

Používať len originálne náhradné diely. Použitím iných

náhradných dielov a iného príslušenstva môžu vzniknúť pre užívateľa úrazy. Za škody, ktoré z toho vyplynú, výrobca neručí.

Prípravy pre uvedenie do prevádzky

Pre dosiahnutie bezchybného fungovania stroja,

dodržujte upozornenia v tomto návode.

Musíte ešte previesť nasledujúce kroky:

 Namontovať otočný tanier.  Prístroj bezpečne nastaviť.

Montáž otočného taniera A

1. Posaďte otočný tanier na podložku-stôl.

2. Naskrutkujte upevňovacie matice na upevňovacie skrutky.

Motáž brúsky pílových reťazí na pracovný stôl.

Aby sa brúska mohla bezpečne ovládať musí byť pevne pripevnená na roh pracovného stola (viď obr. A ). Ak je možné použite na to všetky tri upevňovacie body. Dbajte, aby vybranie pre pilovú reťaz a prístup k zriaďovacej matici zostali prístupné.

Tip: najlepšie pod prístroj pred naskrutkovaním na pracovný stôl vložte gumovú podložku, zníži hluk a vibrácie (nie je v dodávke). Súčiastky na pripevnenie niesú v dodávke. P oužite na to:

Označenie Popis

1. Šesťhranná skrutka M 8

2. Podložka Ø 8 mm

3. Šesťhranná matica M 8, samozaisťovacia

 Prístroj umiestnite na miesto, ktoré spĺňa následujúce

podmienky:

− protišmykové

− bez chvenia

− rovné

− čisté a suché

− bez nebezpečenstva potknutia

− dostatočné svetelné pomery

Spustenie do prevádzky

Pripojenie na sieť

Porovnajte na štítku udané napätie s napätím v zásuvke a zapojte prístroj do zodpovedajúcej uzemnenej zásuvky.

Motor na striedavý prúd: Použiť zásuvku s ochranným kolíkom, menovité napätie 230 V s ochranný m prúdovým

spínačom a pomalou poistkou 10 A.

 Použite prípojný, prípadne predlžovací kábel s prierezom

jadra minimálne 1,5 mm, do dĺžky 25 m

Zapnutie

Nepoužívajte prístroj, na ktorom sa nedá spínač ani zapnúť, ani vypnúť. Poškodené spínače musia byť okamžite servisom opravené alebo vymenené za nové.

Na vypínači stlačte „I“

Vypnutie

Na vypnutie prístroja stlačte „O“

Upozornenia pre prácu

Pred začiatkom práce dodržujte nasledovné:

 Pracovisko upratané ?  Je prístroj pevne upevnený na montážny stôl?  Prístroj nesmiete skôr zapnúť, kým si neprečítate tento

návod na obsluhu, nedodržíte všetky menované upozornenia a prístroj nezmontujete ako je popísané!

Práca s brúskou

Brusný kotúč musí byť chrániacím krytom (20) čo najviac zakrytý. C K tomu slúžia obe skrútky (14), po ich uvoln ěnie možete kryt správne nastaviť a skrútky opäť utiahnut.

Ruky vždy udržiavajte v bezpečnej vzdialenosti od rotujúceho kotúča.

 Používajte iba od výrobcu vystavený brúsny kotúč na

brúsenie hobby reťazí (1.4.3/8 Hobby-a 0,325 reťaz). Na brúsenie profi reťazí je k dostaniu brúsny kotúč č.363718. Na brúsenie profi reťazí.

 Nikdy nepoužívajte poškodené kotúče alebo kotúče, ktoré

sú zdeformované.

 Prácu začnite až po dosiahnutí max. otáčok.  Brúsenie vykonávajte iba na reťazi, kt orá j e iste po ložená a

správne vedená.

V každom prípade dodržujte bezpečnostné predpisy na s. 82

Práca s brúskou

Brúsenie pílových reťazí

Pred každou úpravou nastavenia brúsky:

- Prístroj vypnúť

- Počkať na zastavenie kotúča

- Odpojiť zo zásuvky

Brúsiť všetky rezné články A - B , D

Na nabrúsenie rezného článku vykonajte následujúce kroky:

1. Nastavenie uhlu brúsenia: Uvoľnením stavacej matice (7) otočte nastavte tanier približne na 30 St. a opäť maticu zatiahnite A

L Brúsenie rezných článkov je približne pod uhlom od

30 do 35 St.

2. Uvoľnite upevňovacie skrutky (3b) a vložte reťaz medzi vodiace koľaje (6). A

3. Sklopte doraz (4) dolu a tiahnite reťaz späť tak, aby bol brúsený článok na doraz.

4. Pre presné zaradenie stiahnite brusnú hlavicu (13) proti reznému článku. Nastavte odstup pomocou upevňovacej skrutky (3a) tak, aby sa brúsny kotúč článku dotýkal. Dodatočne nastavte stavacou skrutkou (8) hĺbku. B

5. Zatiahnite upevňovaciu skrutku (3b) → reťaz je fixovaná. B

6. Nabrúste pozorne rezný článok.

Článok brúste veľmi krátky čas, aby sa materiál

zbytočnne neobrusoval- ide o naostrenie- nie o obrus. B

7. Brúste každý druhý článok. Potom celý proces zopakujte na články v opačnom uhle a slede.

L Označte si rezné články napr. kriedou. Tým zabránite

možnému opakovanému brúseniu rovnakého článku.

8. Otočte otočný tanier na druhú stranu opäť na cca 30st. a nabrúste zostatkové rezné články. C

Úprava rozdielu výšky obmädzovača hĺbky rezu

Ak ste nabrúsili všetky rezné zuby,neznam ená to, že píl a bude optimálne rezať. Nabrúsením zubov sa zmenil pomer výšky zubov a obmädzovač hĺbky rezu Musí byť dodržaný výškový rozdiel medzi hornou časťou reznej hrany a obmädzovačom hĺbky rezu. Tento rozdiel (viď obr.) by mal byť po správnosti 0,5 - 0,8 mm

Údržba a starostlivosť

Pred každou údržbovou a čistiacou prácou

− Prístroj vypnúť

− Počkať na zastavenie kotúča

− Vytiahnuť sieťovú zástrčku.

Výmena brúsneho kotúča A, D - E

 Nikdy nepoužívajte poškodené kotúče alebo kotúče, ktoré

sú zdeformované.

 Nepoužívajte brúsne kotúče, ktoré nemajú udané

parametre na štítku presne podľa návodu na použitie.

Výmena brúsneho kotúča

1. Uvoľnite skrutky (14) a vytiahnite kryt (10). A

2. Pre aretáciu br úsneho kotúča vsuňte skrutkovač (priemer 4mm) do k tomu určenému otvoru. D

3. Uvoľnite maticu (15)

L Pravý závit

4. Vytia hnite maticu, prednú prírubu (16), kot úč (9) a zadnú

prírubu (16). E

L Očistite príruby.

Ak je tento rozdiel vetší potom sa zvyšuje

nebezpečenstvo spätného úderu píly pri rezaní. Preto je tento rozdiel potrebné kontrolova ť a v prípade potreby odpilovať časť obmädzovača hĺbky rezu.

Dbajte na to, aby ste pr ednú hranu obmädzova ča pilovali

do guľata.Pôvodná forma obmädzovača musí byť dodržaná.

6. Zostavenie vykonajte v opačnom smere.

Po údržbe a čistení odstránené bezpečnostné zariadenia musia byť bezpodmienečne znovu odborne namontované späť a skontrolované. Používať len originálne diely. Iné diely môžu viesť k nepredvídaným škodám a poraneniam.

Dodržiavajte následujúce pokyny, tak bude vaša

brúska stále funkčná:

 Čistite a olejujte pravidelne všetky pohyblivé diely (.s

výnimkou pohonného systému)

 Odstráňte prach a znečistenia s handrou alebo štetcom  Po každom brúsení vyčistite chladiace ryhy.  Brúsku čistiť iba suchými utierkami či štetcami.

 Pre diely z plastickej hmoty nepoužívajte rozpúšťadlá

(benzín, alkohol, atď.), pretože tieto môžu plastické hmoty

L Nikdy nepoužívať tuk!

 Používajte ekologický olej.

Uskladnenie

Vytiahnuť sieťovú zástrčku.

 Uchovávajte nepoužívané prístroje na suchom uzamknutom

mieste mimo dosahu detí.

 Pred dlhším uskladnením dbajte na to, aby sa pre

predĺženie životnosti radiálnej rezačky o bkladov a pre ľahkú bežnú obsluhu vykonalo nasledovné:

− urobte dôkladné vyčistenie stroja.

Záruka

Prosíme,prečítajtě a rešpektujte priložené záručné prehlášenie a jeho podmienky.

Technické údaje

Typové označenie KSG 220 A Model KSG 220 A Výkon motora P1 220 W Rýchlosť rezu v ~ 40 m/s Napätie siete / Frekvencia siete 230 V~ / 50 Hz Prenos vibrácií do rukoväte a

3,52 m/s²

vhw

Brúsný kotúč Ø Brúsny kotúč x Hrúbkaxø Vŕtania Ø100 x 3,2 x Ø 10 mm (Ø 100 x 4,5 x Ø 10 mm) Hmotnosť ca. 2 kg

Možné poruchy

Pred každým odstránením poruchy

− Prístroj vypnúť

− Počkať na zastavenie kotúča

− Vytiahnuť sieťovú zástrčku.

 Po každom odstránení poruchy opäť uviesť všetky bezpečnostné zariadenia do prevádzky a preveriť.

porucha možná príčina Odstránenie

Brúska nebeží

Brúska pracuje prerušovane

Brúska sa zahrieva Motor hučí, kotúč stojí Neobvyklé vibrácie

Â Bez prúdu Â Predlžovací kábel je chybný

Â Sieťová zástrčka, motor alebo spínač

sú defektné.

Â Predlžovací kábel je chybný Â Interná chyba

Â Spínač zapínania/vypínania je chybný Â Kotúč je opotrebovaný aebo defektný Â Výmena kotúča. Â Blokovaný kotúč Â Odstrániť predmet

Â Defektný kotúč Â Výmena kotúča.

Â Preverte napájanie, zásuvku a poistky Â Preverte predlžovací kábel, poškodený kábel ihneď

vymeňte

Â Motor alebo spínač nechať skontrolovať alebo

opraviť odborníkovi na elektriku s koncesiou, príp. nechať nahradiť originálnymi náhradnými dielmi.

Â Preverte predlžovací kábel, poškodený kábel ihneď

vymeňte

Â Obráťte sa prosím na zákaznícky servis. Â Obráťte sa prosím na zákaznícky servis.

Vsebina

Opis naprave / Nadomestni deli 87 Obseg dobave 87 Izjava o skladnosti 87 Simboli na verižni žagi / navodilo za uporabo 87 Vrednosti hrupa 88 Uporaba v skladu z namenom 88 Preostala tveganja 88 Varno delo 88 Priprava za zagon 90 Zagon 90 Delovni napotki 90 Delo z brusilno napravo za verige 90 Vzdrževanje in nega 91 Skladiščenje 91 Garancija 92 Tehnični podatki 92

ES - Izjava o konformnosti

v skladu s smernico 98/37 ES

ATIKA GmbH & Co. KG

Schinkelstraße 97, D-59227 Ahlen z izključno odgovornostjo izjavlja, da proizvod

Brusilna naprava za verige KSG 220 A na katerega se nanaša ta izjava, odgovarja zadevnim

osnovnim varnostnim in zdravstvenim zahtevam pravilnikov 98/37/ES, kot tudi zahtevam drugih zadevnih pravilnikov

2004/108/EG und 73/23/EWG.

Električni aparati ne spadajo med hišni odpad. Aparate, pribor in embalažo posredujte ekološki reciklažni postaji.

Mogoče motnje 92

Opis naprave / Nadomestni deli

Pos. Oznaka

Št. za

Ahlen, 26.01.2007 A. Pollmeier, Geschäftsleitung

naročilo

Komplet vrtilnega krožnika 363702

Odlagalna miza 36 3703

3a/3b.

Pritrdilni vijak (z vzmetjo) 363704

Naslon za verigo 363705

Vodilna plošča 363706

Vodilna tirnica

Naravnalna matica 363707

Nastavni vijak (za globino brušenja) 363708

Brusilni kolut (100 x 3,2 x 10 mm) 363709

10.

Pokrivalo 363710

11.

Ročaj 363711

12.

Stikalo za VKLOP/IZKLOP 363712

13.

Brusilna glava 363713

14.

Vijak M4 x 6 363714

15.

Matica M8 samovarovalna 391037

16.

Prirobnica 363715

17.

Varnostna nalepka 363716

18.

1 oar ogljenih krtač (brez slike) 363717

19.

Brusilni kolut (100 x 4,5 x 10 mm) 363718

Zaščitni pokrov 363720

Obseg dobave

• Brusilna naprava za verige KSG 220 A

• Komplet vrtilnega krožnika • Pritrdilna matica

• Naslon za verigo • Navodilo za uporabo

• 1 oar ogljenih krtač

Simboli na napravi

Pred zagonom naprave preberite varnostne napotke in jih upoštevajte.

Pozor, nevarnost ureza! Ne držite rok proti

vrteči se rezalni plošči!

Nosite protiprašno zaščito.

Simboli v navodilih za uporabo

Preteča nevarnost ali nevarna situacija.

Neupoštevanje teh napotkov lahko ima za posledico osebne poškodbe ali materialno škodo.

Pomembni napotki k z namenom skladni uporabi. Neupoštevanje podanih napotkov lahko

povzroči motnje. Napotki za uporabnika. S pomočjo teh napotkov

 Po razpakiranju preverite vsebino karto na glede

! popolnosti ! morebitnih poškodb, nastalih pri transportu.

Prosimo, da reklamacije takoj sporočite trgovcu, dobavitelju oziroma proizvajalcu. Poznejših re klamacij ne bomo upoštevali



boste lahko optimalno izkoristili vse funkcij e. Montaža, upravljanje in vzdrževanje. Tukaj je

natančno razloženo, kaj morate storiti.

Pred popravljanjem, vzdrževanjem in čiščenjem izključite motor in potegnite vtikač napajalnega kabla iz vtičnice.

Nosite zaščitne rokavice.

Nosite zaščitna očala in glušnike.

Vrednosti hrupa

DIN EN ISO 3744; 11/95, DIN EN 11201 Uporaba stroja kot brusilno napravo za verige s serijskim

brusilnim kolutom.

Nivo zvočne moči

Nivo zvočnega tlaka na delovnem

mestu

LWA = 91 dB(A) LpA = 78 dB(A)

Navedene vrednosti so vrednosti emisije hrupa in ne predstavljajo nujno tudi varnostne vrednosti za delovno mesto. Čeprav obstaja povezava med nivojema emisije in imisije, iz teh vrednosti ni mogoče zanesljivo sklepati, ali so potrebni dodatni zaščitni ukrepi. Dejavniki, ki vplivajo na nivo emisije na določenem delovnem mestu, zajemajo trajanje vplivanja, značilnosti delovnega prostora, druge vire hrupa itn., npr. število strojev in ostalih bližnjih postopkov v teku. Prav tako se lahko dovoljeni nivoji hrupa od države do države razlikujejo. Vendar pa navedene informacije služijo za lažjo oceno nevarnosti in tveganja.

Uporaba v skladu z namembnostjo

 Brusilna naprava za verige je namenj ena samo z a upor abo

doma in v delavnicah. V standardni izvedbi z montiranim brusilnim kolutom (100 x 3,2 x 10 mm, 63 m/s) je brusilna naprava predvidena izključno za brušenje manjših verig za žage (Hobby žage 1/4, 3/8 in verige žag 0,325). Dodatno je na razpolago tudi brusilna glava (100 x 4,5 x 10 mm) za profesionalne verige žag.

 Naprave ne smete uporabljati za brušenje drugih

predmetov. Obstaja nevarnost poškodb!

 Uporabljajte samo brusilne kolute, primern e za napravo.  Obdelovati se smejo verige žag, ki varno nalegajo in so

dobro vodljive.

 Uporaba v skladu z namenom zajema tudi upoštevanje

proizvajalčevih predpisov za obratovanje, vzdrževanje in zagon ter upoštevanje varnostnih napotkov iz navodil za uporabo.

 Upoštevati se morajo tudi zadevni predpisi za zaš čito pred

nezgodami, ki veljajo za obratovaje, kot tudi ostala splošno veljavna zdravstvena in varnostno tehnična pravila.

 Vsaka druga uporaba ni v skladu z namenom. Za šk odo, ki

izhaja iz takšne uporabe, proizvajalec ne jamči: tveganje v celoti nosi uporabnik.

 Proizvajalec ne daje garancije za r aznovrstne poškodbe in

okvare, nastale zaradi samovoljnih sprememb brusilne naprave za verige.

 Brusilno napravo za verige lahko opremljajo, uporabljajo

in vzdržujejo samo osebe, ki so s tem seznanjene in ki so

poučene o nevarnostih. Zagon sme izvesti samo naše osebje ali z naše strani odobrena servisna služba.

 Stroja se ne sme uporabljati v eksplozijsko nevarnem

okolju ali na dežju.

Preostala tveganja

Tudi pri uporabi v skladu z namenom in upoštevanju vseh zadevnih varnostnih predpisov so zaradi narave konstrukcije naprave še vedno prisotna določena preostala tveganja.

Preostala tveganja se lahko zmanjšajo na minimum, če se v celoti upoštevajo „Varnostni napotki“ in „Uporaba v skladu z namembnostjo“, ter Navodilo za uporabo.

Pozornost in previdnost zmanjšujeta nevarnost osebnih poškodb in materialne škode.

 Nevarnost poškodbe prstov in dlani, ker vam jih lahko

vpotegne v brusilni kolut.

 Nevarnost poškodbe prstov in dlani ob dotiku brusilnega

koluta na nezaščitenih mestih.

 Nevarnost poškodb zaradi isker.  Vdihovanje brusilnega prahu.  Nevarnost zaradi električnega to ka, pri up orabi neustr eznih

električnih priključnih vodov/napeljav..

 Dotik z deli, ki vodijo električni tok pri odprtih električnih

sestavnih delih.

 Prizadetost sluha pri dlje trajajočih delih brez zaščite za

sluh.

Dalje lahko kljub sprejetim ukrepom obstajajo neočitna preostala tveganja.

Varno delo

Pri nestrokovni uporabi so brusilne naprave za verige

lahko nevarne. Pri uporabi električnega orodja je potrebno upoštevati osnovne varnostne predpise, s katerimi se izključijo tveganja zaradi ognja, električnega udara in ostale poškodbe oseb.

Zato pred zagonom tega orodja preberite in upoštevajte naslednje napotke in predpise za zaščito pred nezgodami v vašem obratu oziroma varnostne predpise, ki veljajo v zadevni državi, da sebe in druge zavarujete pred morebitnimi poškodbami.

Varnostne napotke posredujte vsem osebam, ki delajo

s strojem. Te varnostne napotke dobro shranite.

 S pomočjo navodil se dobro seznanite s strojem pred

njegovo uporabo.

 Ne uporabljajte stroja za opravila, za katera ni namenjen

(glej "Uporaba v skladu z namenom").

 Napravo pritrdite na ravni podlagi, kjer ne more zdrsavati.  Izogibajte se nenormalni drži telesa. Poskrbite za varno

stanje in ob vsakem času za ravnovesje.

 Bodite previdni in pozorni. Pazite na to, kaj delate.

Ravnajte razumno. Stroja ne uporabljajte, če ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Med uporabo naprave lahko trenutek nepazljivost povzroči resne telesne poškodbe.

 Nosite ustrezna delovna oblačila:

− ne nosite ohlapnih oblačil ali nakita, ker se lahko ujamejo v gibljive dele stroja

− delovne rokavice, obutev, ki ne drsi

− pri daljših laseh nosite mrežico za lase

 Uporabljajte osebno zaščitno opremo:

− zaščitna očala

− zaščito pred hrupom (nivo zvočnega tlaka na

delovnem mestu lahko presega 85 dB(A))

− dihalno masko

 Skrbite za red na delovnem mestu! Tudi nered je lahko

vzrok za nesrečo.

 Upoštevajte vplive okolja:

− Naprave ne uporabljajte v v vlažnem ali mokrem okolju.

− Brusilne naprave za verige ne izpostavljajte dežju.

− Z njimi delajte samo, če so zagotovljenje zadostne

varnostne razmere, poskrbite za dobro r azsvetljavo.

 Med obratovanjem, naprave nikoli ne pustite

nenadzorovane.

 Osebe, mlajše od 18 let, ne smejo uporabljati te naprave.  Poskrbite, da se druge osebe ne približujejo stroju.

Ne pustite, da se druge osebe, predvsem otroci, dotikajo orodja ali kabla.

Ne puščajte jih v delovno območje stroja.

 Stroja ne smete preobremeniti! Bolje in varneje delate v

navedenem zmogljivostnem področju.

 Napravo uporabljajte samo s kompletnimi in pravilno

nameščenimi varnostnimi pripravami in na stroju ne spreminjajte ničesar, kar bi lahko okrnilo varnost.

 Ne uporabljajte brusilnih kolutov, ki ne ustrezajo

karakteristikam, navedenim v tem navodilu za uporabo.

Uporaba neprimernega orod ja ali opreme je lahko za

vas nevarna.

 Obrabljene in pokvarjene brusilne kolute (razpokane,

neuravnotežene, razcefrane itd.) je treba takoj z amenjati.

 Bodite pozorni, da je brusilni kol ut dobro pritrjen.  Stroj izklopite in izvlecite omrežni vtikač iz vtičnice pri:

− odpravljanju motenj

− vzdrževalnih in čistilnih delih

− odpravo motenj (k temu sodi tudi sprostitev blokiranega

brusilnega koluta)

− Skladiščenje

− Zapustitev brusilne naprave za verige (tudi med

kratkotrajnimi prekinitvami dela)

 Pozor! Brusilni kolut se bo izklopu še nekaj časa vrti!

Ne skušajte ga ustaviti z roko ali stranskim pritiskom.

 Brusilno napravo za verige skrbno negujte:

− Na napravi ne sme biti olja in masti.

− Upoštevajte predpise za vzdrževanje in navodila za

zamenjavo orodja

 Preverite stroj glede morebitnih poškodb:

− Pred nadaljnjo uporabo stroja morat e skrbno preveriti, ali vse varnostne naprave brezhibno delujejo.

− Prepričajte se, da gibljivi deli stroja brezhibno delujejo, se pri tem ne zatikajo in niso poškodovani. Vsi deli morajo biti pravilno montirani in izpolnjevati vse pogoje, ki so potrebni za brezhibno delovanj e brusilne naprave za verige.

− Poškodovane zaščitne priprave in dele mora pravilno popraviti ali zamenjati strokovna delavnica, če v Navodilih za uporabo ni navedeno drugače.

− Potrebno je zamenjati poškodovane ali nečitljive varnostne nalepke.

 Po končanem posegu s stroja odstranite vse ključ

e! Pred vsakim zagonom stroja preverite, ali so z njega odstranjeni vsi ključi in nastavitvena orodja.

 Naprave in orodja, ki jih trenutno ne uporab ljate, shranite v

suhem in zaklenjenem prostoru, izven dosega otro k.

Električna varnost

 Izvedba priključnega voda v skladu z IEC 60245 (H 07

RN-F) s prečnim prerezom voda najmanj

- 1,5 mm² pri dolžini kabla do 25 m

 Dolgi in tenki priključni vodi povzročaju izgubu napetostil.

Motor že ne dosega njegov maksimalni dosežek, funkcija aparata bo reducirana.

 Vtič in vtičnica priklučnega voda je treba biti gumena, od

mehke plastike ali drugega termoplastčneg materijala enake mehanične trdnosti ali pak z tistim materijalom obložena.

 Vtična naprava priključnega kabla mora biti zaščitena pred

škropljenjem vode.

 Pri polaganju priključnega voda bodite pozorni na to, da

kabel ni napoti, da ni stisnjen ali prelomljen in da sta kabel in priključek zaščitena pred vlago.

 Če uporabljate kabelski boben, morate kabel popolnoma

odviti.

 Kabel uporabljajte samo v skladu z njegovim namenom.

Zaščitite kabel pred vročino, oljem in ostrimi robovi. Ne uporabljajte kabla za to, da bi povlekli vt ikač iz vtičnice.

 Varujte se pred električnim udarom. Preprečite kontakt z

ozemljenimi komponentami (npr. s cevmi, grelnimi telesi, štedilniki, hladilniki itd.)

 Redno kontrolirajte kabel za podaljšek in ga zamenjajte,

če je poškodovan.

 Ne uporabljajte pokvarjenih priključnih vodov / napeljav.  Ne uporabljajte nikakršnih provizoričnih električnih

priključkov.

 Nikoli ne premoščajte varnostnih priprav in jih ne

izključujte. Električni priključek oz. popravila na električnih delih

stroja mora izvesti koncesionirani strokovnjak električar ali ena od naših servisnih služb. Upoštevati morate krajevne predpise, še posebej tiste, ki zadevajo zaščitne ukrepe.

Popravila na drugih delih stroja smejo opravljati samo

proizvajalec oziroma ena od njegov ih servisnih služb.

Uporabljajte samo originalne nadomestne dele in opremo

ter posebno opremo. Uporaba drugih nadomestnih delov ali opreme je lahko nevarna. Proizvajalec ne jamči za škodo, ki nastane zaradi uporabe takšnih d elov.

Priprava na zagon

Upoštevajte napotke v teh Navodilih za uporabo, da

zagotovite brezhibno delovanje stroja.

Storiti morate še naslednje:

 montirati vrtilni krožnik;  napravo varno postaviti.

Montaža vrtilnega krožnika A

1. Položite vrtilni krožnik (1) na odlagalno mizo (2)

2. Privijte pritrdilno matico (7) na naravnalni vijak.

Montaža brusilne naprave na delovno mizo

Za varno uporabo je treba napravo namestiti na kot delovne mize (glejte A , spodnja slika). Po možnosti upor abite vse tri pritrdilne točke. Vendar pa bodite pozorni, da ostane prostor za žagino verigo in dostop do naravnalne matice.

Namig: Dodatno priporočamo, da podstavite gumijasto podlago, s katero boste ublažili hrup in vibracije (ni vkl jučen a v obseg dostave).

Majhni deli, potrebni za montažo, niso vključeni v obseg dostave. Za to uporabite:

Pos. Opis dela

1. Vijak s šestrobo glavo M 8

2. Podložka Ø 8mm

3. Šestroba matica M 8, samovarovalna

 Napravo postavite na mesto, ki izpolnjuje naslednje pogoje:

− nedrsljiva tla

− ni vibracij

− ravna tla

− čisto in suho

− ne obstaja nevarnost spotika

− zadostna osvetljenost

Zagon

Priključitev na omrežje

Preverite ali napetost omrežja ustreza napetosti, navedeni na tipski ploščici naprave, npr. 230 V in brusilno napravo priključite na ustrezno in pravilno ozemljeno vtičnico.

Uporabite varnostno vtičnico, omrežna napetost 230 V, zaščitno stikalo motorja in počasna varovalka 10 A.

 Uporabite priključni kabel oziroma kabelski podaljšek s

presekom žil najmanj 1,5 mm².

Vklop

Ne uporabljajte naprave, na katerih ne deluje stikalo za vklop in izklop. Okvarjeno stikalo mora nemudoma popraviti oziroma zamenjati pooblaščena servisna služba.

Pritisnite "I" na tipki za vklop/izklop.

Izklop

Za izklop naprave, pritisnite "0" na tipki za vklop/izk lop.

Delovni napotki

Pred delom preverite naslednje:

 Je delovno mestu pospravljeno?  Ali je brusilna naprava za ver ige čvrst o pr itrjena n a delov no

mizo?

 Preden lahko začnete napravo uporabljati, morate pr ebrati

ta Navodila za uporabo, upoštevati vse napotke in pravilno sestaviti napravo po danih navodilih!

Delo z brusilno napravo za verige

Brusilno ploščo mora zaščitni pokrov (20) pokrivati, kolikor je možno. C V ta namen odpustite oba vijaka (14) in ustrezno nastavite zaščitni pokrov.

Dlani ne približujte vrtečemu se brusilnemu kolutu.

 Brusilni kolut, pritrjen na napravo ob dostavi, uporabljajte

samo za brušenje Hobby verig za žage (H obby žage 1/4. 3/8 in verige žag 0,325). (Dodatno je na razpolago tudi brusilna glava 100 x 4,5 x 10 mm) za pr ofesionalne verige žag.)

 Ne uporabljajte poškodovanih br usilnih kolutov ali takšnih,

ki so spremenili svojo obliko.

 Z delom začnite šele, ko brusilni kolut doseže največje

število vrtljajev.

 Obdelovati se smejo verige žag, ki varno nalegajo in so

dobro vodljive.

Nujno upoštevajte varnostne napotke na str an i 88.

Delo z brusilno napravo za verige

Brušenje verig za žage

Pred vsako nastavitvijo naprave:

- napravo izključite,

- počakajte, da se brusilni kolut ustavi in

- izvlecite vtikač iz električnega omrežja.

Brušenje vseh rezalnih členov A - B , D

Za brušenje rezalnih členov, postopajte sledeče:

1. Nastavite brusilni kot: zrahljajte naravnalno matico (7) in obrnite vrtilni krožnik na pribl. 30° in nato naravnalno matico ponovno zategnite. A

L Rezila rezalnih členov se običajno brusijo pod kotom

med 30 in 35 stopinj.

2. Zrahljajte pritrdilni vijak (3b) in položite verigo žage v vodilno tirnico (6) med vodilni plošči (5). A

3. Spustite naslon za verigo (4) dol in povlecite verigo žage nazaj, dokler v naslonu ni rezilo, ki ga želit e brusiti.

4. Za natančno naravnanost povlecite brusilno glavo (13) ob rezalni člen. Nastavite razdaljo s pomočjo pritrdilnega vijaka (3a), tako da se bo brusilni kolut dotikal rezalnega člena. Brusilno globino lahko dodatno uravnavate z nastavnim vijakom (8). B

5. Zategnite pritrdilni vijak (3b) → veriga žaga je fiksirana. B

6. Previdno brusite rezila rezalnega člena.

Da preprečite poško dbe na verigi ž age, rezila br usite

s čim krajšimi gibi in odbrusite s amo toliko materia la, kot je potrebno. B

7. Nabrusite vsako drugo rezilo, tako da pona vljate koraka 5 in 6.

L Označite prvi rezalni člen, npr. s kredo. Tako boste

preprečili, da bi isti rezalni člen brusili dvakrat.

8. Obrnite vrtilni krožnik za 30° na drugi strani in nabrusite še preostala rezila, kot je opisano zgoraj. C

Nastavitev razmaka globinskega omejevalnika

Ko so nabrušena vsa rezila rezalnega člena je veriga ostra, vendar morda kljub temu ne bo rezala. Zato morate zmeraj upoštevati tudi razmak globinskega omejevalnika (= razmak med globinskim omejevalnikom in rezalnim robom). Ta praviloma znaša 0,5- 0,8 mm.

Vzdrževanje in nega

Pred vsakim čiščenjem in opravljanjem vzdrževalnih del:

− žago izklopite,

− počakajte, da se brusilni kolut ustavi in

− izvlecite vtikač iz električnega omrežja.

Menjavanje rezalnega koluta A, D - E

 Ne uporabljajte poškodovanih br usilnih kolutov ali takšnih,

ki so spremenili svojo obliko.

 Ne uporabljajte brusilnih kolutov, ki ne ustrezajo

karakteristikam, navedenim v tem navodilu za uporabo.

Menjavanje rezalnega koluta

1. Odvijte vijak (14) in snemite pokrivalo (10). A

2. Da blokirate rezalni kolut, vstavite izvijač ali osnik (Ø 4 mm) v za to predvidno luknjo. D

3. Odvijte matico (15).

L Desni navoj.

4. Sne mit e mat ic o, spr e dnjo prir ob nico ( 16), br usi lni k olut (9 )

in zadnjo prirobnico (16). E

L Očistite prirobnico.

6. Vgradnja poteka v obratnem vrstnem redu.

Prevelik razmak globinskega omejevalnika poveča

nevarnost povratnega sunka pri žaganju. Zato morate razmak preveriti skladno s podatki za vašo verigo žage in ga po potrebi spiliti s pilico.

Bodite pozorni, da je sprednji rob globinskega

omejevalnika zaobljen. Prvotna oblika rezalnega člena se ne sme spremeniti.

Vse varnostne naprave, ki ste jih odstranili za opravljanje vzdrževalnih del in za čiščenje, morate ponovno pravilno namestiti in preskusiti. Uporabljajte samo originalne dele. Drugi deli lahko povzročijo nepričakovane poškodbe in materialno škodo.

Da bi brusilna naprava za verige še naprej brezhibno

delovala, upoštevajte naslednje:

 Redno čistite in oljite vse gibljive dele (razen pogonski

sistem).

 Prah ali umazanijo odstranite s krpo ali s čopičem  Po vsaki uporabi očistite prezračevalne reže.  Napravo čistite samo na suho.

 Za čiščenje plastičnih delov ne uporabljajte razredčil

(bencina, alkohola, itd.), ker lahko le-ta te dele poškodujejo.

L Nikoli ne uporabljajte masti!

 Uporabljajte okolju prijazno olj e.

Skladiščenje

Izvlecite vtič iz vtičnice.

 Naprave in orodja, ki jih trenutno ne uporabljate, shranite v

suhem in zaklenjenem prostoru, izven dosega otro k.

 Da bi podaljšali življenjsko dobo stroja in zagotovili lahko

upravljanje z njim, pred daljšim skladiščenjem upoštevajte

naslednje:

− Temeljito očistite napravo.

Garancija

Prosimo, da upoštevate priloženo garancijsko izjavo.

Tehnični podatki

Oznaka tipa KSG 220 A Model KSG 220 A Moč motorja P1 220 W Hitrost rezanja v ~ 40 m/s Napetost omrežja / Frekvenca 230 V~ / 50 Hz Vibracije rok a

3,52 m/s

vhw

Brusilni kolut Ø x debelina x Ø vrtina Ø Ø100 x 3,2 x Ø 10 mm (Ø 100 x 4,5 x Ø 10 mm) Teža ca. 2 kg

Možne motnje

Pred vsakim odpravljanjem motenj

− izklopite napravo,

− počakajte, da se brusilni kolut ustavi in

− izvlecite vtikač iz električnega omrežja.

 Po vsakem odpravljanju motenj morate ponovno namestiti vse varnostne naprave in zagotoviti njihovo brezhibno delovanje.

Motnja možni vzrok odprava

Brusilna naprava za verige ne deluje.

Brusilna naprava za verige brusi s prekinitvami.

Brusilni kolut postane vroč. Motor brni, brusilni kolut miruje. Nenavadni tresljaji

Â ni toka Â defektni kabelski podaljšek

Â Okvarjen vtič, motor ali stikalo

Â defektni kabelski podaljšek Â notranja napaka

Â poškodovano vklopn o/izklopno stikalo Â Brusilni kolut je top ali pokvarjen. Â Zamenjajte brusilni kol ut. Â Brusilni kolut je blokiran. Â odstran ite tujek

Â Brusilni kolut je pokvarjen. Â Zamenjajte brusilni kolut.

Â preverite priključek, vtičnico, varovalko Â preverite podaljšek, defektes, takoj

zamenjajte poškodovani kabel

Â pri pooblaščeni servisni službi vam naj

popravijo motor ali stikalo oz. zamenjajo z originalnimi nadomestnimi deli

Â preverite podaljšek, defektes, takoj

zamenjajte poškodovani kabel

Â obrnite se, prosimo, na s ervisno službo Â obrnite se, prosimo, na s ervisno službo



ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen

Postfach 21 64, 59209 Ahlen

Germany

Tel.: 0 23 82 / 8 92 - 0 • Fax: 0 23 82 / 8 18 12

E-mail: info@atika.de • Internet: www.atika.de

363700 – 05 09/07

ATIKA KSG 220 A User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
