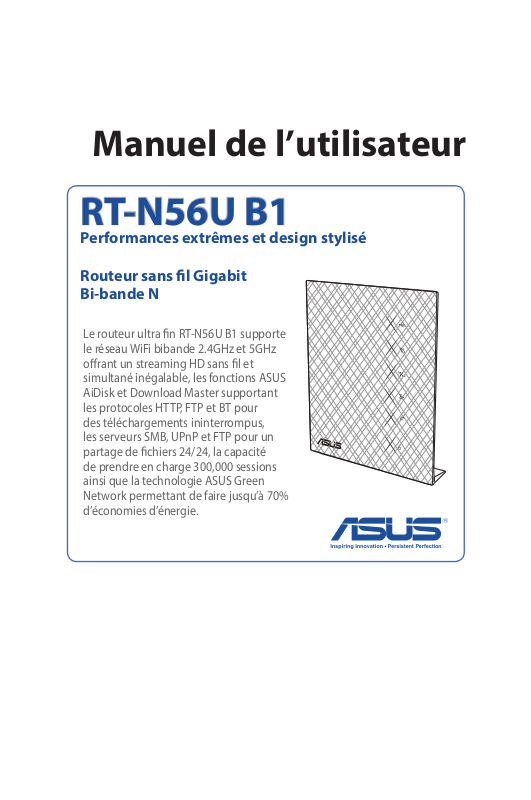

Manuel de l’utilisateur

RT-N56U B1

Performances extrêmes et design stylisé

Routeur sans fil Gigabit

Bi-bande N

Le routeur ultra fin RT-N56U B1 supporte le réseau WiFi bibande 2.4GHz et 5GHz offrant un streaming HD sans fil et simultané inégalable, les fonctions ASUS AiDisk et Download Master supportant les protocoles HTTP, FTP et BT pour

des téléchargements ininterrompus, les serveurs SMB, UPnP et FTP pour un partage de fichiers 24/24, la capacité de prendre en charge 300,000 sessions ainsi que la technologie ASUS Green

Network permettant de faire jusqu’à 70% d’économies d’énergie.

F7822

Troisième édition

Novembre 2012

Copyright © 2012 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l’exception de la documentation conservée par l’acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”).

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL “TEL QUE” SANS GARANTIE D’AUCUNE SORTE, QU’ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D’APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYES OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D‘UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAUT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D’ASUS. ASUS N‘ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d’identification ou d’explication dans l’intérêt du propriétaire, sans intention de contrefaçon.

Table des matières
1	Aperçu rapide		5
	Contenu de la boîte..................................................................		5
	Votre routeur sans fil................................................................		5
	Montage....................................................................................		7
2	Créer votre réseau		8
	Positionner le routeur sans fil..................................................		8
	Pré-requis..................................................................................		9
	Configurer le routeur sans fil................................................		10
	Connexion filaire.................................................................................		10
	Connexion sans fil...............................................................................		11
	Avant de commencer.............................................................		12
	A.	Désactivez le serveur proxy si celui-ci est activé...........	12
	B.	Configurez les paramètres TCP/IP pour
		l’obtention automatique d’une adresse IP.......................	14

C.Désactivez la numérotation de votre connexion

à distance (si disponible)........................................................	15
3 Configuration via l’interface Web	16
Se connecter à l’interface de configuration.........................	16
Configurer la connexion Internet.........................................	17
Quick Internet Setup (QIS) avec auto-détection.....................	17
Configurer les paramètres de sécurité sans fil....................	21
Gérer les clients du réseau....................................................	23
Surveiller votre périphérique USB.......................................	24
Utiliser le gestionnaire de trafic...........................................	26
Gérer la bande passante QoS (Quality of Service)..................	26
Surveillance du trafic .........................................................	27
Utiliser les applications USB ................................................	27
Utiliser AiDisk pour partager des fichiers...................................	28
Utiliser les services de serveurs multimédia.............................	31
Utiliser le service de partage Samba............................................	32

3

Table des matières
	Utiliser le service de partage FTP..................................................	33
	Paramètres divers................................................................................	35
	Configuration des paramètres avancés...............................	36
	Configuration du serveur DHCP....................................................	36
	Mise à jour du firmware....................................................................	38
	Restauration/Sauvegarde/Transfert de paramètres...............	39
	Configurer une imprimante réseau......................................	40
4	Utiliser les utilitaires	44
	Device Discovery....................................................................	44
	Firmware Restoration............................................................	45
5	Dépannage	47
	Service DDNS ASUS...............................................................	50
	Foire aux questions (FAQ)................................................................	50
Appendice		52
	Notices....................................................................................	52
	Informations de contact ASUS..............................................	65
	Centres d’appels mondiaux..................................................	66

4

1	Aperçu rapide
Contenu de la boîte
	Routeur sans fil RT-N56U B1	Câble réseau (RJ-45)
	Adaptateur d’alimentation	Guide de démarrage rapide
	CD de support (Manuel + utilitaires)	Carte de garantie

REMARQUES :

•Contactez votre service après-vente ASUS si l’un des éléments est manquant ou endommagé. Consultez la liste des centres d'appels ASUS en fin de manuel.

•Conservez l'emballage d'origine pour toutes futures demandes de prises sous garantie.

Votre routeur sans fil

LED USB

Éteinte : routeur éteint ou aucune connexion physique.

Allumée : périphérique USB connecté.

5

LED réseau local (LAN)

Éteinte : routeur éteint ou aucune connexion physique. Allumée : connexion établie à un réseau local (LAN).

LED réseau étendu (WAN)

Éteinte : routeur éteint ou aucune connexion physique. Allumée : connexion établie à un réseau étendu (WAN).

LED 5GHz / LED 2.4GHz

Éteinte : aucun signal 5GHz ou 2.4GHz.

Allumée : routeur prêt à établir une cnnexion sans fil. Clignotante : transmission ou réception de données sans fil.

LED d’alimentation

Éteinte : routeur éteint.

Allumée : routeur prêt à établir une connexion réseau.

Clignote lentement : mode Secours

Clignote rapidement : fonction WPS en cours d’exécution.

Ports USB 2.0

Insérez un dispositif USB tel qu’un périphérique de stockage USB sur l’un de ces ports. Insérez le câble USB de votre iPad sur l’un de ces ports pour le recharger.

Bouton de réinitialisation

Ce bouton restaurer les paramètres par défaut du routeur.

Ports réseau local 1 ~ 4

Connectez des câbles réseau sur ces ports pour établir une connexion à un réseau local.

Port réseau étendu (Internet)

Connectez un câble réseau sur ce port pour établir une connexion à un réseau étendu.

Prise d’alimentation (CC)

Insérez l’adaptateur secteur sur ce port puis reliez votre routeur à une source d’alimentation.

Bouton WPS

Ce bouton permet de lancer l’Assistant WPS.

Bouton d’alimentation

Ce bouton permet d’alumer ou d’éteindre le routeur sans fil.

6

Montage

Pour monter le routeur sans fil sur son socle :

1.Localisez les deux ouvertures situées sous le routeur sans fil.

2.Insérez les deux crochets du socle dans les deux ouvertures situées sous le routeur sans fil.

3.Faites glissez le routeur sans fil dans la direction de la flèche (comme

indiqué dans l’illustration ci-contre) pour sécuriser le routeur au socle.

REMARQUES :

•N'utilisez que l'adaptateur secteur accompagnant le routeur. L'utilisation d'autres adaptateurs peut endommager le routeur.

•Spécifications :

	Adapatetur secteur	Entrée CC : +19V avec courant max. de
	CC		1.58A; +12V avec ourant max.
			de 2A
	Température	0~40oC		Stockage	0~70oC
	d’opération
	Humidité	50~90%		Stockage	20~90%
	d’opération

7

2 Créer votre réseau

Positionner le routeur sans fil

Pour optimiser la transmission du signal sans fil entre votre routeur et les périphériques réseau y étant connecté, veuillez vous assurer des points suivants :

•Placez le routeur sans fil dans un emplacement central pour obtenir une couverture sans fil optimale.

•Maintenez le routeur à distance des obstructions métalliques et des rayons du soleil.

•Maintenez le routeur à distance d’appareils ne fonctionnant qu’avec les standards/fréquences Wi-Fi 802.11g ou 20MHz, les périphériques 2.4GHz et Bluetooth, les téléphones sans fil, les transformateurs électriques, les moteurs à service intense, les lumières fluorescentes, les micro-ondes, les réfrigérateurs et autres équipements industriels pour éviter les interférences ou les pertes de signal sans fil.

•Placer le routeur dans une position verticale ou horizontale peut aider à améliorer la qualité de couverture du signal sans fil.

•Mettez toujours le routeur à jour dans la version de firmware la plus récente. Visitez le site Web d’ASUS sur http://www.asus.com pour consultez la liste des mises à jour.

8

Pré-requis

Pour établir votre réseau, vous aurez d’un ou deux ordinateurs répondant aux critères suivants :

•Port Ethernet RJ-45 (LAN) (10Base-T/100Base- TX/1000BaseTX)

•Compatible avec le standard sans fil IEEE 802.11a/b/g/n

•Un service TCP/IP installé

•Explorateur Internet tel que Internet Explorer, Firefox, Safari ou Google Chrome

REMARQUES :

•Si votre ordinateur ne possède pas de module réseau sans fil, installez une carte réseau sans fil compatible avec le standard IEEE 802.11a/b/g/n sur votre ordinateur.

•Grâce au support de la technologie bibande, votre routeur sans fil prend en charge les signaux sans fil des bandes 2.4GHz et 5GHz simultanément. Ceci vous permet de prendre part à des activités Web telles que la navigation sur Internet ou la lecture/écriture de courriels sur la bande des 2.4GHz tout en profitant de la diffusion en continu de contenu audio/vidéo en haute définition sur la bande des 5GHz.

•Si vous n’utilisez qu’un seul ordinateur avec une carte réseau sans fil uni-bande IEEE 802.11b/g/n, vous ne pourrez utiliser que la bande des 2.4GHz.

•Si vous utilisez un seul ordinateur avec une carte réseau sans fil bibande IEEE 802.11a/b/g/n, vous pourrez utiliser la bande des 2.4GHz et des 5GHz.

•Si vous utilisez deux ordinateurs avec une carte réseau sans fil bibande IEEE 802.11a/b/g/n, vous pourrez utiliser les bandes des 2.4GHz et 5GHz simultanément.

•Les câble réseau Ethernet RJ-45 utilisés pour établir une connexion réseau ne doivent pas excéder une longueur de 100 mètres.

9

Configurer le routeur sans fil

IMPORTANT!

•Il est recommandé d'utiliser une connexion filaire pour la configuration initiale afin d'éviter des problèmes d'installation causés par l'instabilité du réseau sans fil.

•Avant toute chose, veuillez vous assurer des points suivants :

•Si vous remplacez un routeur existant, déconnectez-le de votre réseau.

•Déconnectez tous les câbles de votre configuration modem actuelle Si votre modem possède une batterie de secours, retirez-la.

•Redémarrez votre ordinateur (recommandé).

Connexion filaire

REMARQUE : Une fonction de détection de croisement automatique est intégrée au routeur sans fil pour que vous puissiez aussi bien utiliser un câble Ethernet droit que croisé.

Modem

Pour configurer votre routeur via une connexion filaire :

1.Reliez une extrémité de l’adaptateur secteur au port d’alimentation du routeur et l’autre extrémité à une prise électrique.

10

2.À l’aide d’un câble réseau, connectez votre ordinateur au port réseau local (LAN) du routeur sans fil .

3À l’aide d’un autre câble réseau, connectez votre modem au port réseau étendu (WAN) du routeur sans fil.

4.Reliez une extrémité de l’adaptateur secteur au port d’alimentation du modem et l’autre extrémité à une prise électrique.

Connexion sans fil

Modem

Pour configurer votre routeur via une connexion sans fil :

1.Reliez une extrémité de l’adaptateur secteur au port d’alimentation du routeur et l’autre extrémité à une prise électrique.

2À l’aide d’un câble réseau, connectez votre modem au port réseau étendu (WAN) du routeur sans fil.

3.Reliez une extrémité de l’adaptateur secteur au port d’alimentation du modem et l’autre extrémité à une prise électrique.

4.Installez un adaptateur sans fil supportant les standards IEEE 802.11a/b/g/n sur votre ordinateur.

11

REMARQUES :

•Référez-vous au manuel de la carte réseau sans fil pour la procédure de configuration de la connexion sans fil.

•Pour configurer les paramètres de sécurité de votre réseau, reportez-vous à la section Définir les paramètres de sécurité de ce manuel.

Avant de commencer

REMARQUE : Avant de configurer votre routeur sans fil, suivez les instructions données dans cette section.

A.Désactivez le serveur proxy si celui-ci est activé.

Sous Windows® 7

1.Cliquez sur Démarrer >

Internet Explorer pour lancer le navigateur.

2.Cliquez sur Outils > Options Internet > onglet Connexions > Paramètres réseau.

12

3.À partir de l’écran Paramètres du réseau local, décochez l’option Utiliser un serveur proxy pour votre réseau local.

4.Cliquez sur OK une fois

terminé.

Sous MAC OS

1.Dans la barre des menus, cliquez sur

Safari > Préférences > Avancée > Modifier les

réglages...

2.Dans la liste des protocoles, décochez les options Proxy FTP et Proxy web sécurisé (HTTPS).

3. Cliquez sur OK une fois terminé.

REMARQUE : Consultez le fichier d’Aide de votre explorateur Internet pour plus de détails sur la désactivation du serveur proxy.

13

B.Configurez les paramètres TCP/IP pour l’obtention automatique d’une adresse IP.

Sous Windows® 7

1.Cliquez sur Démarrer >

Panneau de configuration > Réseau et Internet > Centre réseau et partage > Gérer les connexions réseau.

2.Sélectionnez Protocole

Internet version 4 (TCP/ IPv4), puis cliquez sur

Propriétés.

3.Pour obtenir une adresse IP iPv4, cochez l’option

Obtenir une adresse IP automatiquement.

Pour obtenir une adresse IP iPv6, cochez l’option

Obtenir une adresse IPv6 automatiquement.

4.Cliquez sur OK une fois terminé.

14

Sous MAC OS

1.Cliquez sur la Pomme localisée en haut à gauche de votre écran.

2.Cliquez sur Préférences Système > Réseau >

Configurer...

3.Dans l’onglet TCP/IP, sélectionnez Via DHCP dans le menu déroulant

Configurer IPv4.

4.Cllick Appliquer

maintenant une fois terminé.

REMARQUE : Consultez l’Aide de votre système d’exploitation pour plus de détails sur la configuration des paramètres TCP/IP de votre ordinateur.

C.Désactivez la numérotation de votre connexion à distance (si disponible).

Sous Windows® 7

1.Cliquez sur Démarrer >

Internet Explorer pour lancer le navigateur.

2.Cliquez sur Outils > Options Internet > onglet Connexions.

3. Cochez l’option Ne jamais établir de connexion.

4. Cliquez sur OK une fois terminé.

REMARQUE : Consultez le fichier d’Aide de votre explorateur Internet pour plus de détails sur la désactivation d’une connexion à distance.

15

3Configuration via l’interface Web

Se connecter à l’interface de configuration

Le routeur sans fil ASUS inclut un interface utilisateur en ligne qui permet de configurer le routeur sans fil sur votre ordinateur à l’aide d’un explorateur Web tel que Internet Explorer, Firefox, Safari ou Google Chrome.

Pour vous connecter à l’interface de configuration Web :

1.Dans la barre d’adresse de votre navigateur Web, entrez l’adresse IP par défaut de votre routeur sans fil : 192.168.1.1

2.Dans la fenêtre de connexion, saisissez le nom d’utilisateur par défaut (admin) et le mot de passe (admin).

REMARQUES :

•Assurez-vous que vos client réseau soient configurés de manière à obtenir une adresse P automatiquement et que leur serveur proxy et la numérotation de connexion à distance soit désactivés.

•Pour plus de détails, consultez la section Avant de commencer de ce manuel.

16

3.L’interface de configuration du routeur se lance. Utilisez cette interface pour configurer divers paramètres du routeur.

Configurer la connexion Internet

REMARQUE : Lors de la toute première configuration de connexion Internet, appuyez sur le bouton de réinitialisation de votre routeur sans fil pour restaurer ses paramètres par défaut.

Quick Internet Setup (QIS) avec auto-détection

La fonction Quick Internet Setup (QIS) détecte le type de connexion à Internet automatiquement et vous guide dans la configuration de votre réseau.

Pour utiliser la fonction QIS avec auto-détection :

1.Lancez votre navigateur Web tel que Internet Explorer, Firefox, Safari ou Google Chrome.

17

2.Le routeur sans fil détecte automatiquement si votre connexion utilise une IP dynamique ou statique, le protocole PPPoE, PPTP ou L2TP. Entrez les informations nécessaires en fonction de votre type de connexion.

IMPORTANT ! Vous pouvez obtenir vos informations de connexion auprès de votre FAI (Fournisseur d’accès à Internet).

18

REMARQUES :

•L’auto-détection de votre type de connexion a lieu lorsque vous configurez le routeur sans fil pour la première fois ou lorsque vous restaurez les paramètres par défaut du routeur.

•Si votre type de connexion Internet n'a pas pu être détecté, cliquez sur Skip to manual setting (Configuration manuelle) pour configurer manuellement vos paramètres de connexion.

•Si l'Assistant de configuration rapide ne s'exécute pas automatiquement, suivez les étapes ci-dessous :

•Entrez http://192.168.1.1 dans la barre d’adresse de votre explorateur Web.

•Connectez-vous à l’aide du nom d’utilisateur admin et du mot de passe admin.

•Allez dans la page Network Map (Carte réseau) > Internet status (État Internet), puis cliquez sur le bouton GO (Aller) du champ Quick Internet Setup (Configuration Internet rapide).

3.Les paramètres de connexion Internet et sans fil apparaissent. Cliquez sur Next (Suivant) pour continuer.

19

4.Lisez le tutoriel de connexion réseau, puis une fois terminé cliquez sur Finish (Terminé).

20

Configurer les paramètres de sécurité sans fil

Pour protéger votre réseau sans fil contre les accès non autorisés, vous devrez configurer les paramètres de sécurité du routeur.

Pour configurer les paramètres de sécurité sans fil :

1.Entrez 192.168.1.1 dans la barre d’adresse de votre navigateur Web.

2.Dans la fenêtre de connexion, saisissez le nom d’utilisateur par défaut (admin) et le mot de passe (admin), puis cliquez sur OK. Le menu principal de l’interface de configuration Web du routeur apparaît.

3.Dans l’écran Network Map (Carte réseau), sélectionnez l’icône System status (État du système) pour afficher les options de sécurité telles que le SSID, le niveau de sécurité et la méthode de chiffrement.

REMARQUE : Vous pouvez définir des paramètres de sécurité différents pour les bandes 2.4GHz et 5GHz.

Paramètres de sécurité pour la bande des 2.4GHz

21
