ROG STRIX XG17AHP

Przenośny monitor do gier

Podręcznik

użytkownika

Spis treści

Uwagi ........................................................................................................... iii

Informacje dotyczące bezpieczeństwa ..................................................... iv

Dbanie i czyszczenie ................................................................................... v

Usługa odbioru zużytego sprzętu ............................................................. vi

1.1 Witamy! ......................................................................................... 1-1

1.2 Zawartość opakowania ................................................................ 1-1

1.3 Wprowadzenie do monitora ........................................................ 1-2

1.3.1 Widok od przodu oraz instrukcje dotyczące ładowania .. 1-2

2.1 Pozycje stojące monitora ............................................................ 2-1

2.2 Łączenie monitora USB z systemem .......................................... 2-2

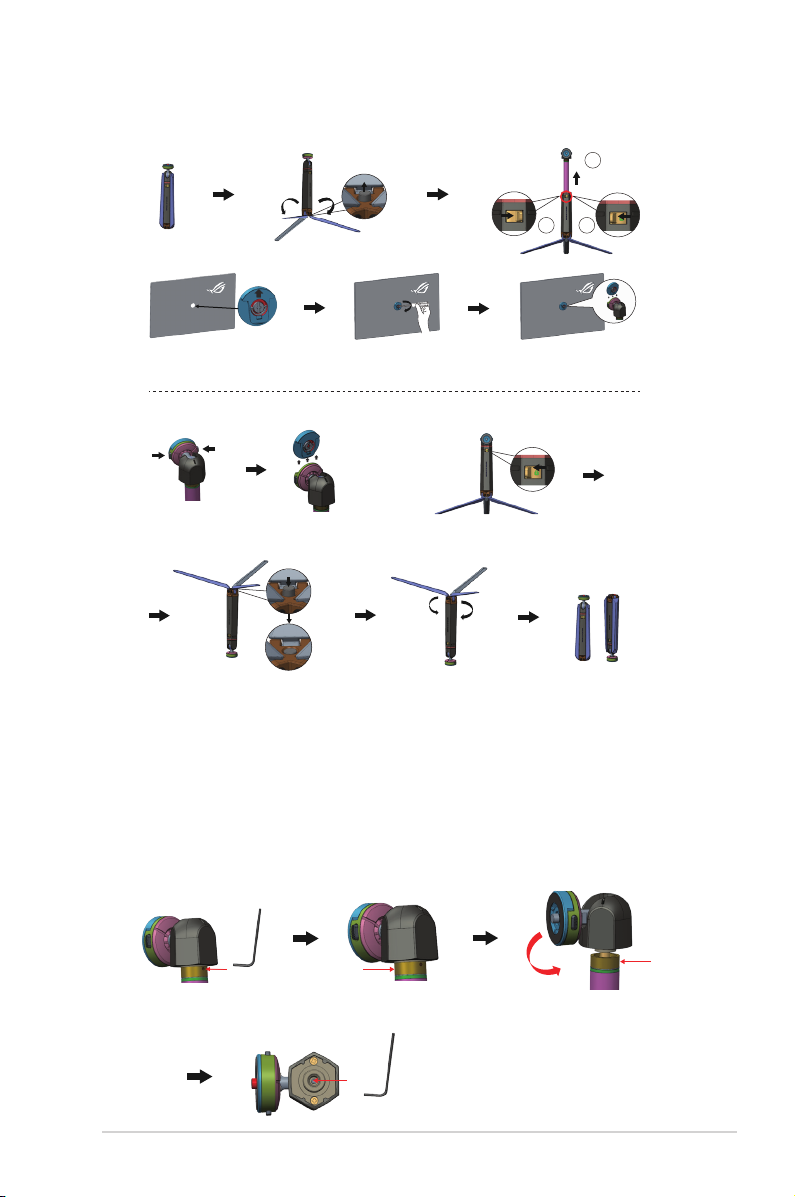

2.3 Montaż/demontaż trójnoga ROG ................................................ 2-3

2.4 Jak wyregulować siłę nachylania trójnoga ROG ...................... 2-3

2.5 Powiadomienia ............................................................................. 2-5

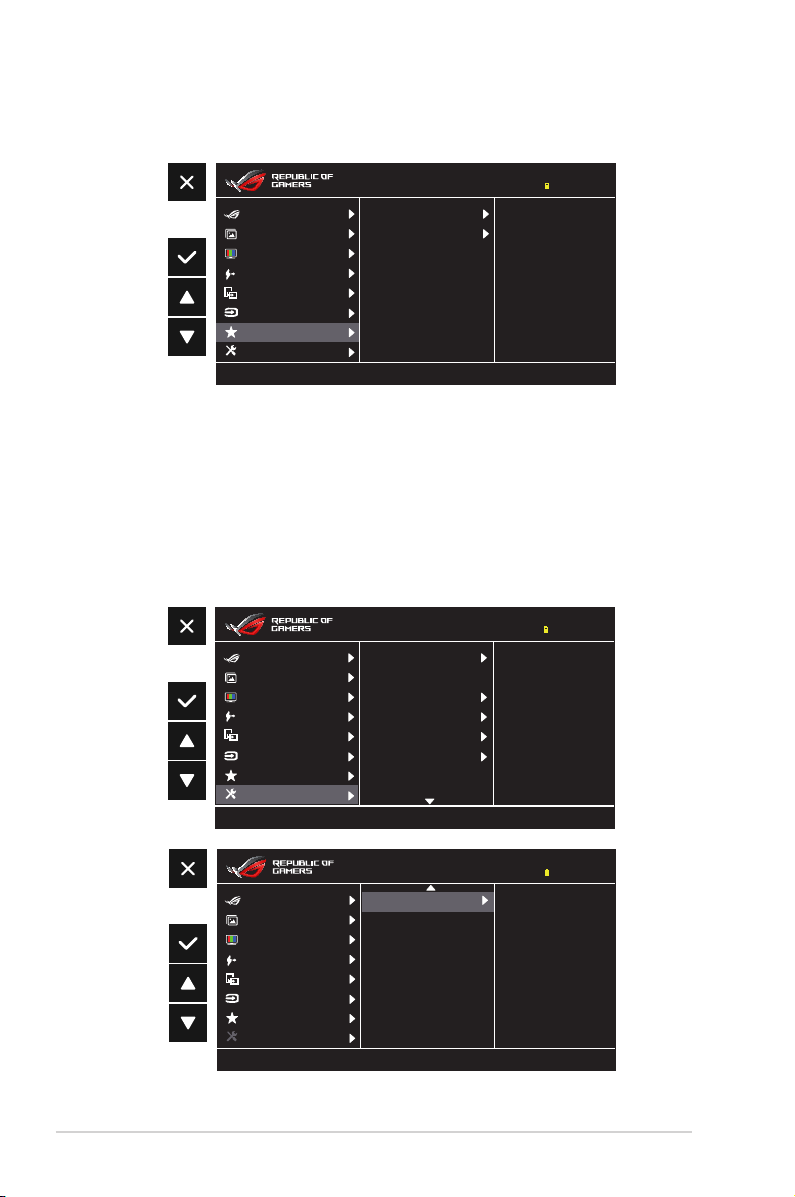

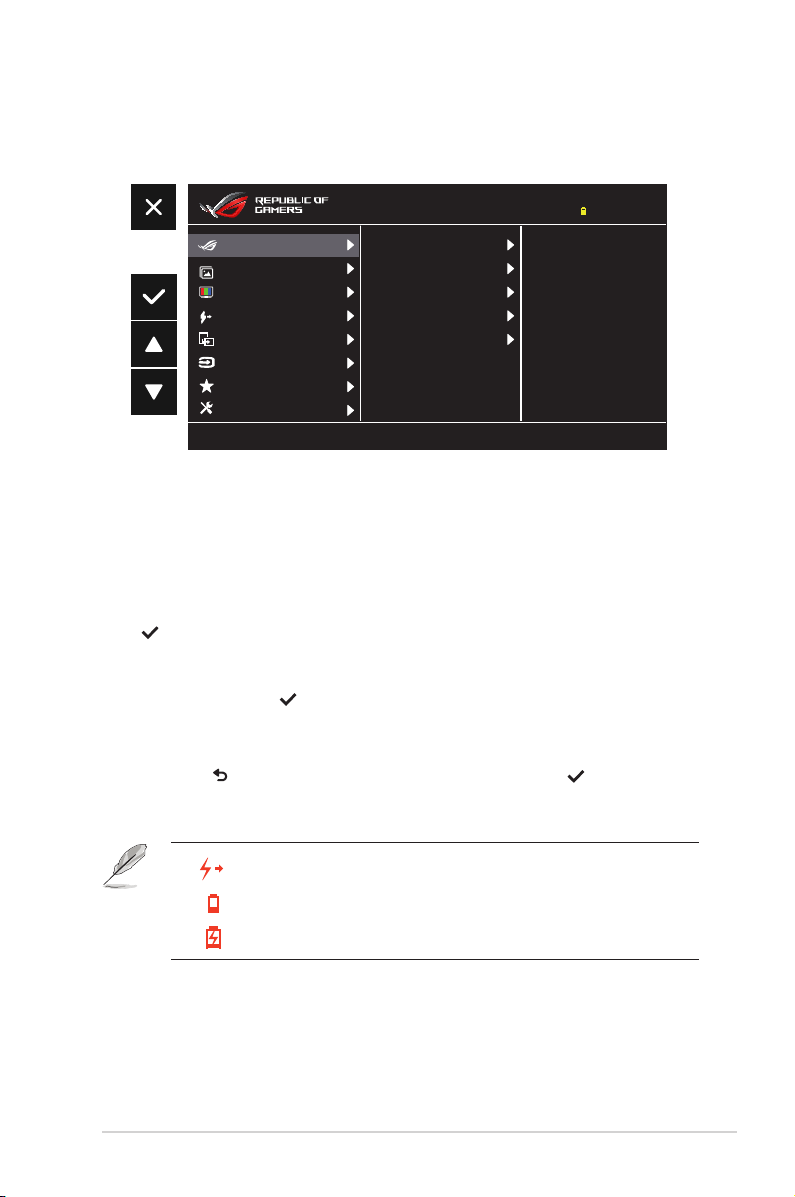

3.1 Menu OSD (menu ekranowe) ...................................................... 3-1

3.1.1 Jak wykonać ponowną kongurację ............................... 3-1

3.1.2 Wprowadzenie do funkcji OSD ....................................... 3-2

3.2 Specykacje ............................................................................... 3-10

3.3 Rozwiązywanie problemów (FAQ) ............................................ 3-11

3.4 Lista obsługiwanego taktowania .............................................. 3-12

przenosić, przetwarzać, przechowywać w systemie odzyskiwania danych ani tłumaczyć na inne języki, w jakiejkolwiek formie lub w jakikolwiek sposób, z wyjątkiem wykonywania kopii zapasowej dokumentacji otrzymanej od dostawcy, bez wyraźnego, pisemnego pozwolenia rmy ASUSTeK COMPUTER INC.

(“ASUS”).

Gwarancja na produkt lub usługa gwarancyjna nie zostanie wydłużona, jeśli: (1) produkt był naprawiany, modykowany lub zmieniany, jeśli wykonane naprawy, modykacje lub zmiany zostały wykonane bez pisemnej autoryzacji ASUS; lub, gdy (2) została uszkodzona lub usunięta etykieta z numerem seryjnym.

ASUS UDOSTĘPNIA TEN PODRĘCZNIK W STANIE „JAKI JEST”, BEZ UDZIELANIA JAKICHKOLWIEK GWARANCJI, ZARÓWNO WYRAŹNYCH JAK I DOMNIEMANYCH, WŁĄCZNIE, ALE NIE TYLKO Z DOMNIEMANYMI GWARANCJAMI LUB WARUNKAMI PRZYDATNOŚCI HANDLOWEJ LUB DOPASOWANIA DO OKREŚLONEGO CELU. W ŻADNYM PRZYPADKU FIRMA ASUS, JEJ DYREKTORZY, KIEROWNICY, PRACOWNICY LUB AGENCI NIE BĘDĄ ODPOWIADAĆ ZA JAKIEKOLWIEK NIEBEZPOŚREDNIE, SPECJALNE, PRZYPADKOWE LUB KONSEKWENTNE SZKODY (WŁĄCZNIE Z UTRATĄ ZYSKÓW, TRANSAKCJI BIZNESOWYCH, UTRATĄ MOŻLIWOŚCI KORZYSTANIA LUB UTRATĄ DANYCH, PRZERWAMI W PROWADZENIU DZIAŁALNOŚCI ITP.) NAWET, JEŚLI FIRMA ASUS UPRZEDZAŁA O MOŻLIWOŚCI ZAISTNIENIA TAKICH SZKÓD, W WYNIKU JAKICHKOLWIEK DEFEKTÓW LUB BŁĘDÓW W NINIEJSZYM PODRĘCZNIKU LUB

PRODUKCIE.

SPECYFIKACJE I INFORMACJE ZNAJDUJĄCE SIĘ W TYM PODRĘCZNIKU, SŁUŻĄ WYŁĄCZNIE CELOM INFORMACYJNYM I MOGĄ ZOSTAĆ ZMIENIONE W DOWOLNYM CZASIE, BEZ POWIADOMIENIA, DLATEGO TEŻ, NIE MOGĄ BYĆ INTERPRETOWANE JAKO WIĄŻĄCE FIRMĘ ASUS DO ODPOWIEDZIALNOŚCI. ASUS NIE ODPOWIADA ZA JAKIEKOLWIEK BŁĘDY I NIEDOKŁADNOŚCI, KTÓRE MOGĄ WYSTĄPIĆ W TYM PODRĘCZNIKU, WŁĄCZNIE Z OPISANYMI W

NIM PRODUKTAMI I OPROGRAMOWANIEM.

Nazwy produktów i rm pojawiające się w tym podręczniku mogą, ale nie muszą, być zastrzeżonymi znakami towarowymi lub prawami autorskimi ich odpowiednich właścicieli i używane są wyłącznie w celu identykacji lub wyjaśnienia z korzyścią dla ich właścicieli i bez naruszania ich praw.

Uwagi

Oświadczenie Federalnej Komisji Łączności

Urządzenie to jest zgodne z Częścią 15 przepisów FCC. Jego działanie wymaga spełnienia następujących dwóch warunków:

• Urządzenie to nie może powodować żadnych szkodliwych zakłóceń i

• Urządzenie to musi akceptować wszelkie odbierane zakłócenia, włącznie z zakłóceniami nieprzewidywalnymi.

Urządzenie to zostało poddane testom, które określiły, że spełnia ograniczenia dla urządzeń cyfrowych klasy B, określone przez część 15 przepisów FCC. Wymagania te zostały ustanowione w celu zapewnienia właściwego zabezpieczenia przed szkodliwymi zakłóceniami urządzeń w instalacji domowej. To urządzenie generuje i może emitować promieniowanie elektromagnetyczne o częstotliwościach radiowych i w razie montażu oraz użycia niezgodnego z zaleceniami może powodować zakłócenia w komunikacji radiowej. Jednakże, nie można zagwarantować, że zakłócenia nie wystąpią w określonej instalacji. Jeśli urządzenie wpływa na jakość odbioru radia lub telewizji, co można sprawdzić poprzez wyłączenie i włączenie urządzeń, użytkownik powinien spróbować samodzielnie usunąć zakłócenia poprzez zastosowanie jednej lub więcej następujących czynności:

• Zmiana pozycji lub ukierunkowania anteny odbiorczej.

• Zwiększenie odstępu między urządzeniem a odbiornikiem.

• Podłączenie urządzenia i odbiornika do gniazd zasilanych z różnych obwodów.

• Skonsultowanie się z dostawcą i doświadczonym technikiem radiowotelewizyjnym w celu uzyskania pomocy.

Oświadczenie Kanadyjski Departament Komunikacji

To urządzenie cyfrowe nie przekracza ograniczeń klasy B dla emisji zakłóceń radiowych, ustalonych przez Przepisy dotyczące zakłóceń radiowych Kanadyjskiego Departamentu Komunikacji.

To urządzenie cyfrowe klasy B jest zgodne z kanadyjską normą ICES-003.

iii

Informacje dotyczące bezpieczeństwa

• Przed skonfigurowaniem przenośnego monitora do gier należy uważnie przeczytać całą dokumentację zawartą w opakowaniu.

• Aby zapobiegać zagrożeniom związanym z pożarami lub porażeniem prądem elektrycznym, nigdy nie należy wystawiać tego przenośnego monitora do gier na działanie deszczu lub wilgoci.

• Nigdy nie należy próbować otwierania obudowy przenośnego monitora do gier.

• Przed użyciem tego przenośnego monitora do gier należy się upewnić, że są prawidłowo podłączone wszystkie przewody oraz że nie są uszkodzone przewody zasilające. Po wykryciu jakiegokolwiek uszkodzenia należy jak najszybciej skontaktować się z dostawcą.

• Należy unikać kurzu, wilgoci i ekstremalnych temperatur. Nie umieszczać tego przenośnego monitora do gier w jakimkolwiek miejscu w którym może dojść do zawilgocenia urządzenia. Ten przenośny monitor do gier należy umieścić na stabilnej powierzchni.

• Nigdy nie należy wpychać żadnych obiektów ani nie należy wlewać jakichkolwiek płynów do szczelin w obudowie przenośnego monitora do gier.

• W przypadku problemów technicznych z tym przenośnym monitorem do gier należy się skontaktować z wykwalifikowanym technikiem serwisu lub ze sprzedawcą.

• Ten Przenośny monitor do gier jest zasilany przez port USB, zgodny z obwodem LPS i SELV zgodnie z normą IEC60950-1:2005.

• NIE wrzucać produktu do ognia

• NIE używać monitora w pobliżu urządzeń grzewczych lub w miejscach, w których istnieje prawdopodobieństwo wystąpienia wysokich temperatur

• Trzymać monitor z dala od ostrych obiektów

• NIE kłaść obiektów na monitorze

Dbanie i czyszczenie

• Czyszczenie. Wyłącz monitor i odłącz przewód. Oczyść powierzchnię monitora pozbawioną luźnych włókien, nie szorstką szmatką. Trudniejsze do usunięcia plamy, można usunąć szmatką zwilżoną w łagodnym środku do czyszczenia.

• Należy unikać środków czyszczących zawierających alkohol lub aceton. Należy używać środek czyszczący przeznaczony do czyszczenia ekranów LCD. Nigdy nie należy spryskiwać środkiem czyszczącym bezpośrednio ekranu, ponieważ może on dostać się do wnętrza monitora i spowodować porażenie prądem elektrycznym.

Następujące objawy są normalne podczas działania monitora:

• W zależności od wykorzystywanego wzoru pulpitu, na ekranie może wystąpić lekkie zróżnicowanie jasności.

• Kilkugodzinne wyświetlanie tego samego obrazu, może spowodować utrzymywanie się poobrazu, po przełączeniu obrazu. Właściwy ekran zostanie powoli przywrócony, po wyłączeniu zasilania na kilka godzin.

• Gdy ekran stanie się czarny lub zacznie migać albo gdy nie można dłużej pracować należy skontaktować się z dostawcą lub punktem serwisowym. Nie należy naprawiać wyświetlacza samodzielnie!

Konwencje stosowane w tym podręczniku

OSTRZEŻENIE: Informacja zapobiegająca odniesieniu obrażeń podczas wykonywania zadania.

PRZESTROGA: Informacja zapobiegająca uszkodzeniu komponentów podczas wykonywania zadania.

WAŻNE: Informacja, którą NALEŻY wziąć pod rozwagę w celu dokończenia zadania.

UWAGA: Wskazówki i dodatkowe informacje pomocne w dokończeniu zadania.

Gdzie można znaleźć więcej informacji

W celu uzyskania dodatkowych informacji i aktualizacji produktu i oprogramowania, sprawdź następujące źródła.

1. Strony sieci web ASUS

Ogólnoświatowe strony sieci web ASUS zapewniają zaktualizowane informacje o urządzeniach i oprogramowaniu rmy ASUS. Sprawdź

http://www.asus.com

2. Opcjonalna dokumentacja

Opakowanie z produktem może zawierać opcjonalną dokumentację, która mogła zostać dodana przez dostawcę. Te dokumenty nie są części standardowego opakowania.

Usługa odbioru zużytego sprzętu

Program recyklingu i odbioru zużytego sprzętu rmy ASUS wynika z naszego zaangażowania w zapewnienia najwyższych norm ochrony środowiska. Wierzymy, w dostarczanie naszym klientom rozwiązań umożliwiających odpowiedzialny recykling naszych produktów, baterii oraz innych elementów jak również materiałów opakowaniowych.

Szczegółowe informacje dotyczące recyklingu w różnych regionach znajdują się na http://csr.asus.com/english/Takeback.htm.

1.1 Witamy!

Dziękujemy za zakupienie tego przenośnego monitora do gier ASUS®! Najnowszy przenośny monitor do gier ASUS zapewnia doskonałą

mobilność i ułatwienie w codziennym życiu, poprawiając codzienne korzystanie i styl.

1.2 Zawartość opakowania

Sprawdź, czy w opakowaniu znajdują się następujące elementy:

Przenośny monitor do gier

Instrukcja szybkiego uruchomienia

Karta gwarancyjna

Przewód USB typu C

Inteligentna obudowa

Adapter USB typu C do typu A

Kabel Micro HDMI do HDMI

Zasilacz

Trójnóg ROG

Torba do przenoszenia ROG

• Jeśli którekolwiek z podanych wyżej elementów są uszkodzone lub, gdy ich brak należy jak najszybciej skontaktować się ze sprzedawcą.

Monitor ASUS USB Type-C XG17AHP

1-1

1.3 Wprowadzenie do monitora

1.3.1 Widok od przodu oraz instrukcje dotyczące ładowania

Przycisk

Zasilanie

Zamknij

Głośność

zasilania / dioda LED zasilania

Zasilanie

Zamknij

Głośność

2 4

• Naciśnij ten przycisk, aby włączyć/wyłączyć monitor, jeżeli jest podłączony do odpowiedniego źródła.

• Definicje kolorów wskaźnika zasilania zawiera tabela poniżej.

Stan Opis

Niebieskie

WŁ./Tryb gotowości Ciemny WYŁ. Czerwony Tryb ładowania Zielone Zakończono ładowanie

2. Przycisk MENU:

• Naciśnij ten przycisk, aby przejść do menu OSD.

• Naciśnij i przytrzymaj przycisk, aby szybko sprawdzić procent naładowania baterii, nawet gdy urządzenie jest wyłączone.

3. Przycisk Zamknij

• Opuszczanie menu OSD.

4. Przycisk Głośność i przycisk skrótu Blokada/Odblokowanie

• Regulacja poziomu głośności.

• Przycisk skrótu Blokada klawiszy. Naciśnij i przytrzymaj przez 5 sekund w celu włączenia lub wyłączenia funkcji Blokada klawiszy.

5. Gniazdo Micro-HDMI

• Podłączenie komputera kablem Micro-HDMI.

1-2

Rozdział 1: Wprowadzenie do produktu
