MAXIMUS |
Motherboard |
|
|
IX |
|
CODE |
|
|
|
G11867
Erste Ausgabe
Oktober 2016
Copyright © 2016 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.
Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) mit jeglichen Mitteln in jeglicher Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation.
Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. IN KEINEM FALL IST ASUS, SEINE DIREKTOREN, LEITENDEN ANGESTELLTEN, ANGESTELLTEN ODER AGENTEN HAFTBAR FÜR JEGLICHE INDIREKTE, SPEZIELLE, ZUFÄLLIGEN ODER FOLGESCHÄDEN (EINSCHLIESSLICH SCHÄDEN AUFGRUND VON PROFITVERLUSTEN, GESCHÄFTSVERLUSTEN, NUTZUNGSODER DATENVERLUSTEN, UNTERBRECHUNG VON GESCHÄFTSABLÄUFEN ET CETERA), SELBST WENN ASUS VON DER MÖGLICHKEIT SOLCHER SCHÄDEN UNTERRICHTET WURDE, DIE VON DEFEKTEN ODER FEHLERN IN DIESEM HANDBUCH ODER AN DIESEM PRODUKT HERRÜHREN.
DIE TECHNISCHEN DATEN UND INFORMATIONEN IN DIESEM HANDBUCH SIND NUR ZU INFORMATIONSZWECKEN GEDACHT, SIE KÖNNEN JEDERZEIT OHNE VORANKÜNDIGUNG GEÄNDERT WERDEN UND SOLLTEN NICHT ALS VERPFLICHTUNG SEITENS ASUS ANGESEHEN WERDEN. ASUS ÜBERNIMMT KEINE VERANTWORTUNG ODER HAFTUNG FÜR JEGLICHE FEHLER ODER UNGENAUIGKEITEN, DIE IN DIESEM HANDBUCH AUFTRETEN KÖNNTEN, EINSCHLIESSLICH DER DARIN BESCHRIEBENEN PRODUKTE UND SOFTWARE.
In diesem Handbuch erscheinende Produkte und Firmennamen könnten eingetragene Warenzeichen oder
Copyrights der betreffenden Firmen sein und dienen ausschließlich zur Identifikation oder Erklärung und zum Vorteil des jeweiligen Eigentümers, ohne Rechtsverletzungen zu beabsichtigen. .
Angebot, Quellcode bestimmter Software, zur Verfügung zu stellen
Dieses Produkt enthält urheberrechtlich geschützte Software, die unter der General Public License ("GPL") oder Lesser General Public License Version ("LGPL") lizenziert sind und/oder anderen Free Open Source Software. . Solche Software in diesem Produkt wird ohne jegliche Gewährleistung, soweit nach anwendbarem Recht zulässig, verteilt. Kopien der Lizenzen sind in diesem Produkt enthalten.
Soweit die geltenden Lizenz Sie zum Quellcode dieser Software und/oder andere zusätzliche Daten berechtigt, können Sie es für einen Zeitraum von drei Jahren seit der letzten Auslieferung des Produktes benutzen, entweder
(1)kostenlos, indem Sie es unter https://www.asus.com/support/ herunterladen oder
(2)für die Kosten der Vervielfältigung und Zulieferung, abhängig vom bevorzugten Träger und dem Ort, wo Sie es versendet haben wollen, durch das Senden einer Anfrage an:
ASUSTek COMPUTER INC.
Legal Compliance Dept.
15 Li Te Rd.,
Beitou, Taipei 112
Taiwan
In Ihrer Anfrage geben Sie bitte den Namen, die Modellnummer und Version, die Sie im Info-Feld des
Produkts, für das Sie den entsprechenden Quellcode erhalten möchten, finden und Ihre Kontaktdaten, so dass wir die Konditionen und Frachtkosten mit Ihnen abstimmen können.
Der Quellcode wird OHNE JEGLICHE HAFTUNG vertrieben und unter der gleichen Lizenz wie der entsprechende Binär/Objektcode.
Dieses Angebot gilt für jeden mit Erhalt dieser Mitteilung.
ASUSTeK ist bestrebt, vollständigen Quellcode ordnungsgemäß zur Verfügung zu stellen, wie in verschiedenen Free Open Source Software-Lizenzen vorgeschrieben. Wenn Sie jedoch Probleme bei der Erlangung der vollen entsprechenden Quellkode wir sehr dankbar auf, wenn Sie uns eine Mitteilung an die E-Mail-Adresse gpl@asus.com unter Angabe der Produkt-und der Beschreibung des Problems (senden Sie bitte keine großen Anhänge wie Quellcode-Archive, etc., an diese E-Mail-Adresse).
ii
Inhaltsverzeichnis
Sicherheitsinformationen........................................................................................... |
vi |
Über dieses Handbuch.............................................................................................. |
vii |
MAXIMUS IX CODE Spezifikationsübersicht............................................................ |
ix |
Verpackungsinhalt..................................................................................................... |
xv |
Installationswerkzeuge und Komponenten............................................................ |
xvi |
Kapitel 1: |
Produkteinführung |
|
|
1.1 |
Motherboard-Übersicht.............................................................................. |
1-1 |
|
|
1.1.1 |
Bevor Sie beginnen..................................................................... |
1-1 |
|
1.1.2 |
Motherboard-Layout.................................................................... |
1-2 |
|
1.1.3 |
Central Processing Unit (CPU).................................................... |
1-4 |
|
1.1.4 |
Systemspeicher........................................................................... |
1-5 |
|
1.1.5 |
Erweiterungssteckplätze.............................................................. |
1-7 |
|
1.1.6 |
Onboard-Tasten und Schalter..................................................... |
1-9 |
|
1.1.7 |
Onboard LEDs........................................................................... |
1-13 |
|
1.1.8 |

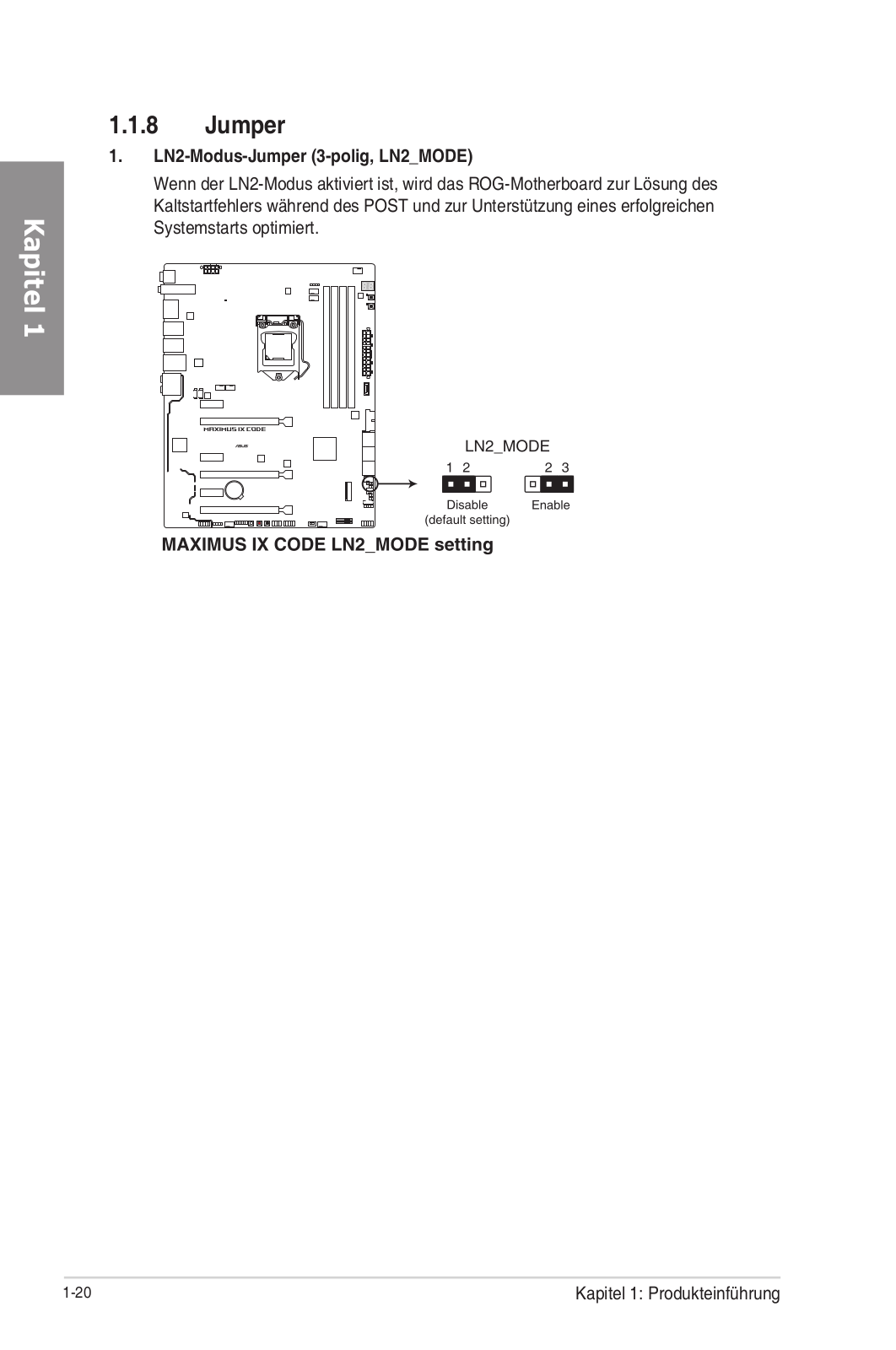

Jumper....................................................................................... |
1-20 |
|
1.1.9 |

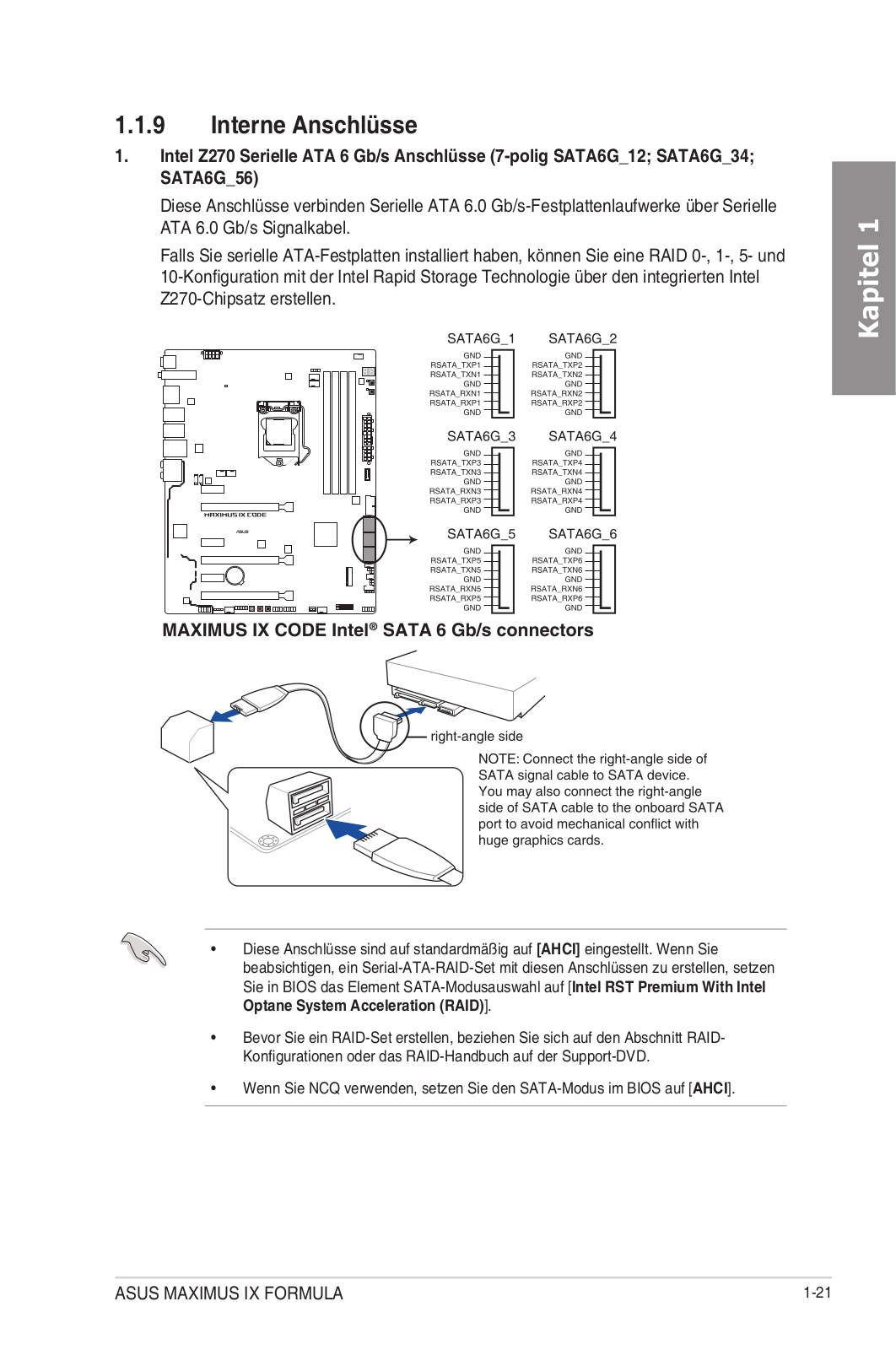

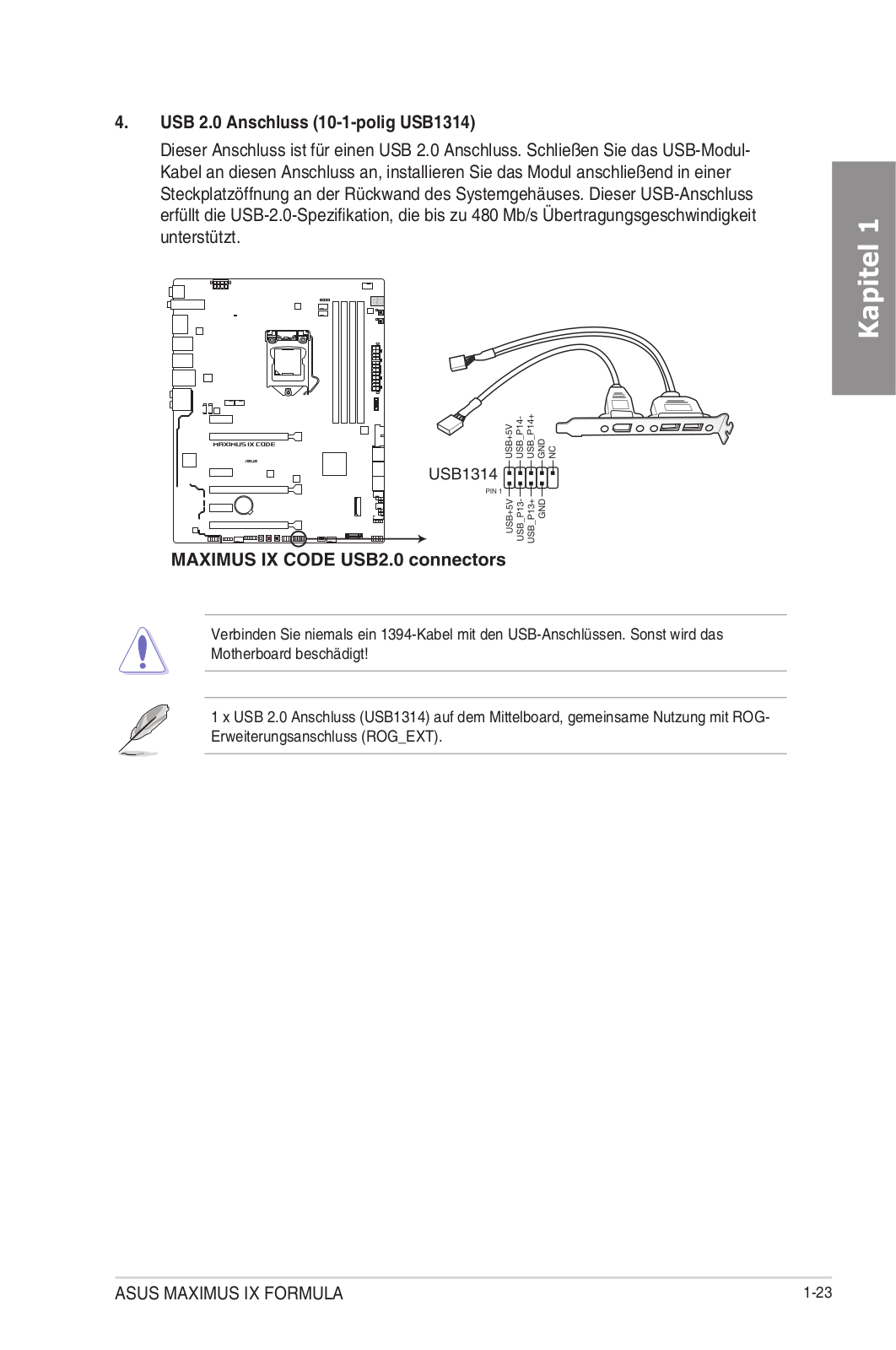

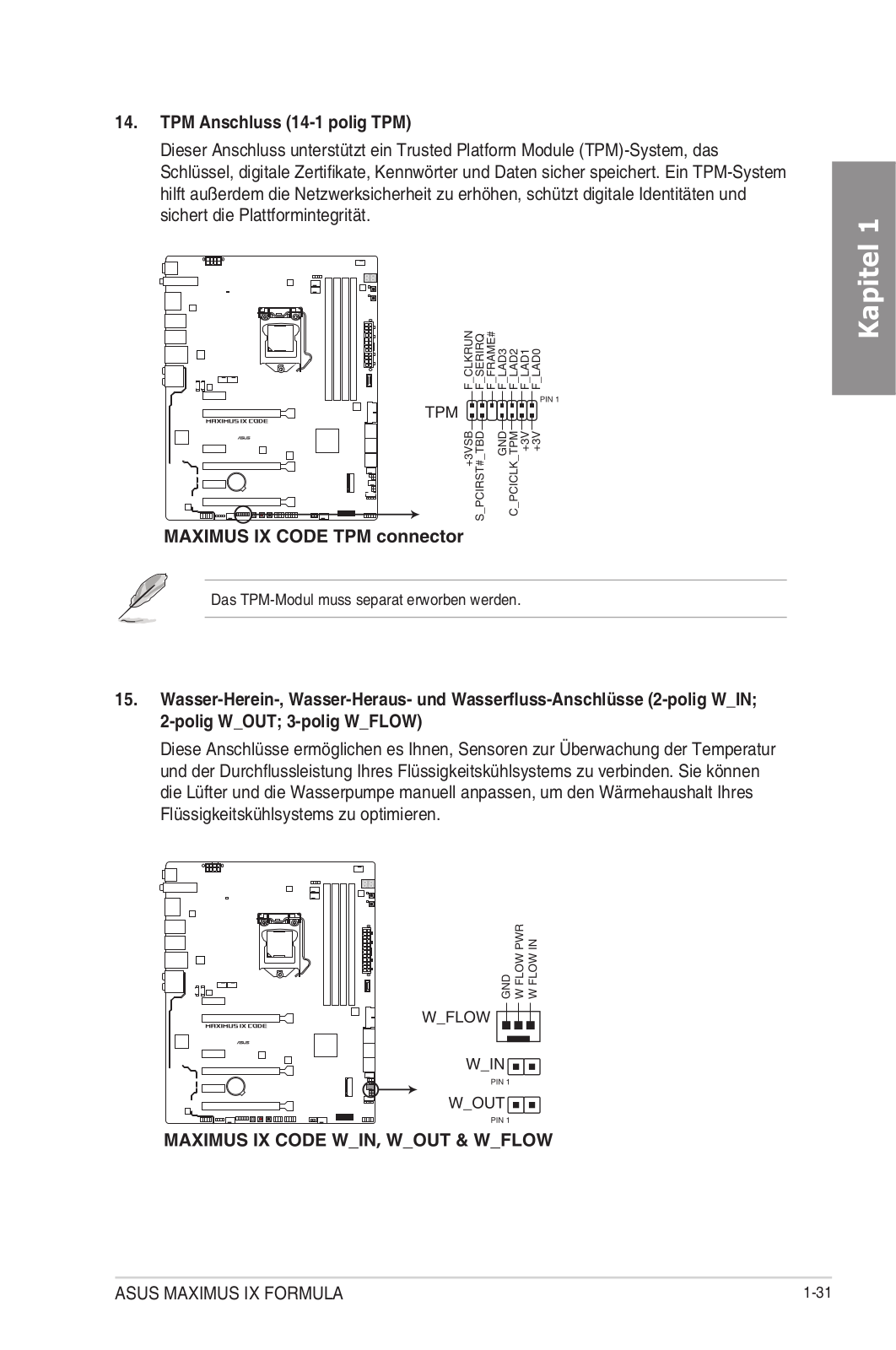

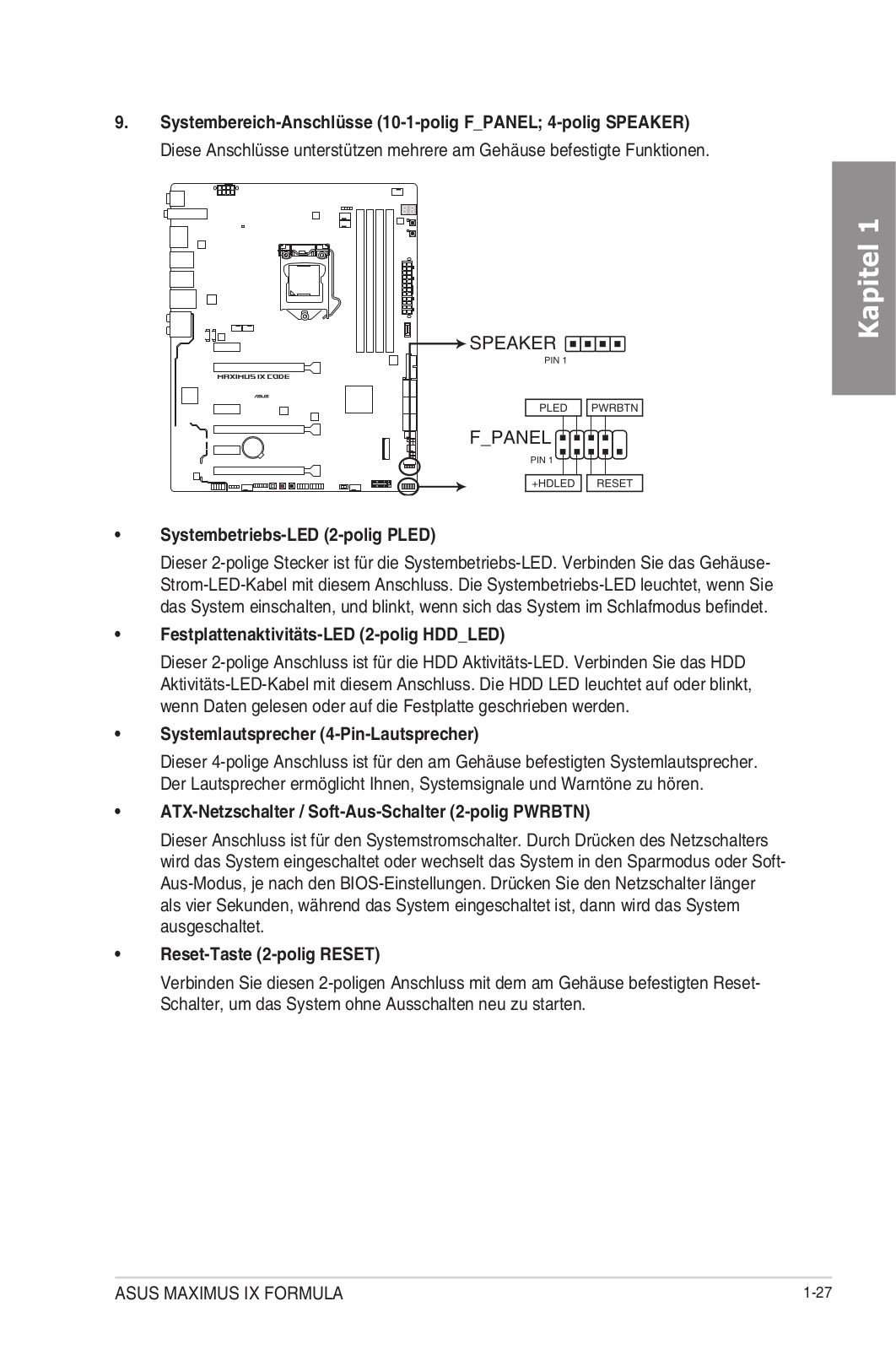

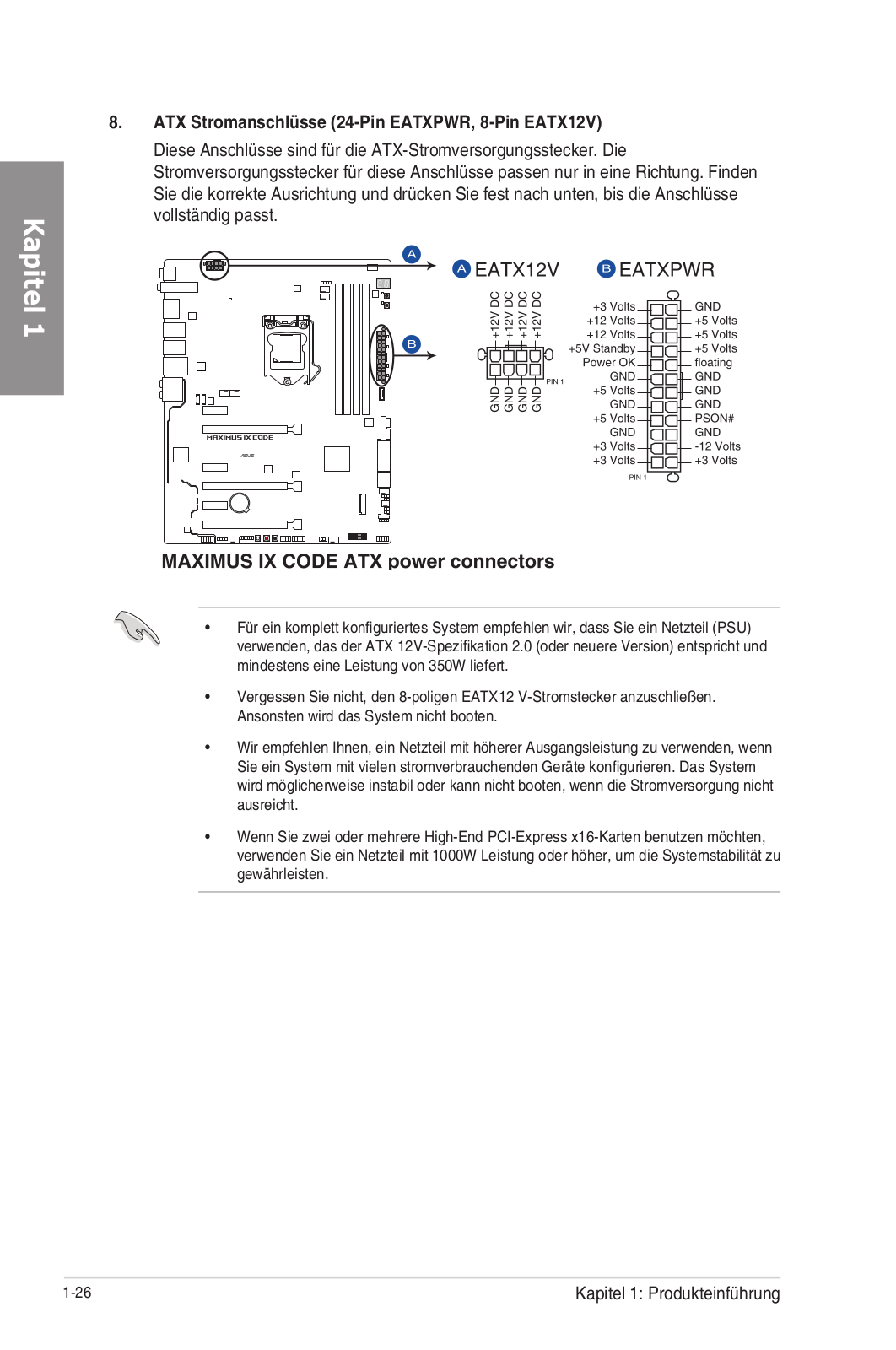

Interne Anschlüsse.................................................................... |
1-21 |
Kapitel 2: |
Grundinstallation |
|
|
2.1 |
Ihr Computersystem aufbauen.................................................................. |
2-1 |
|
|
2.1.1 |

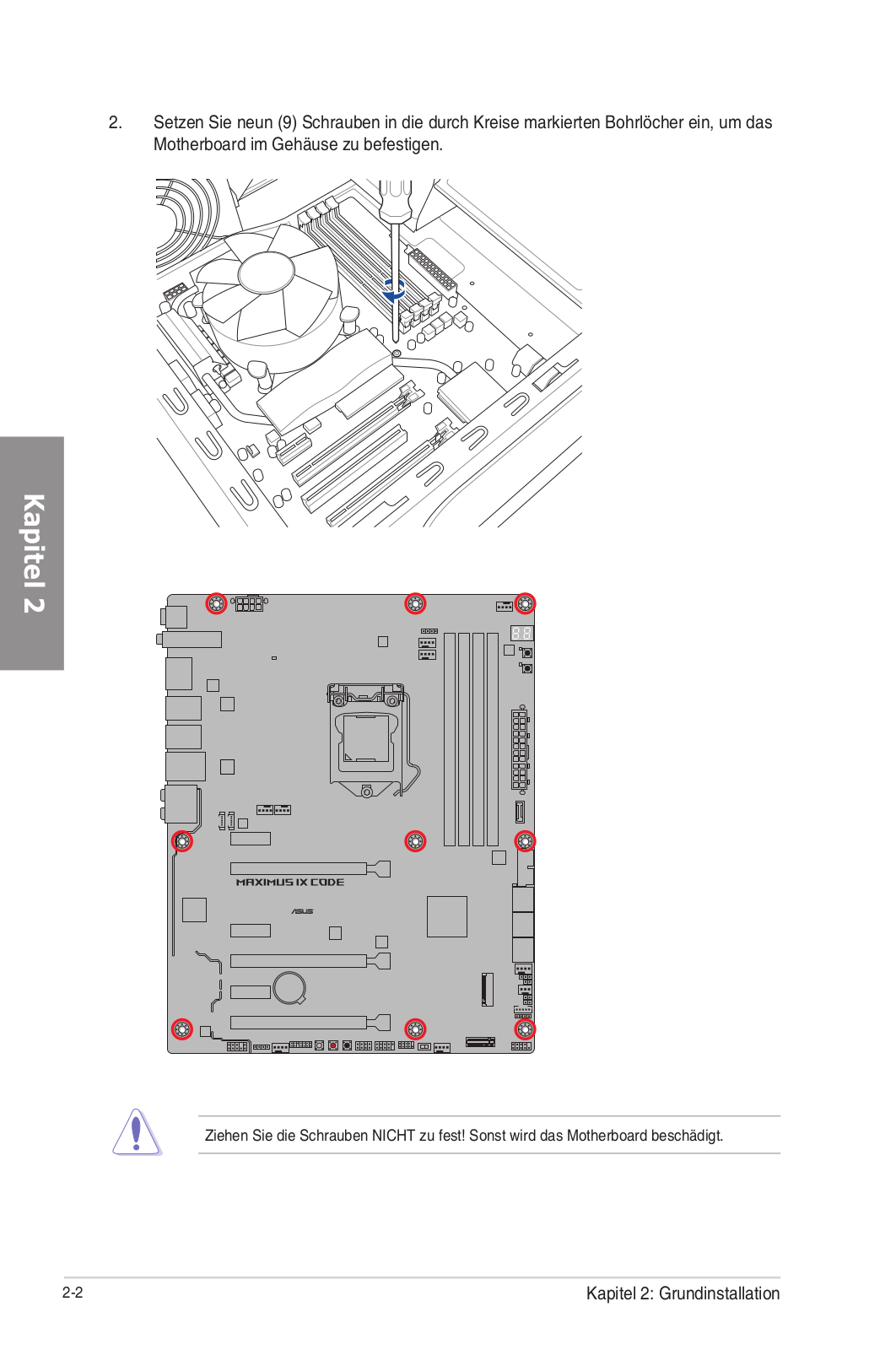

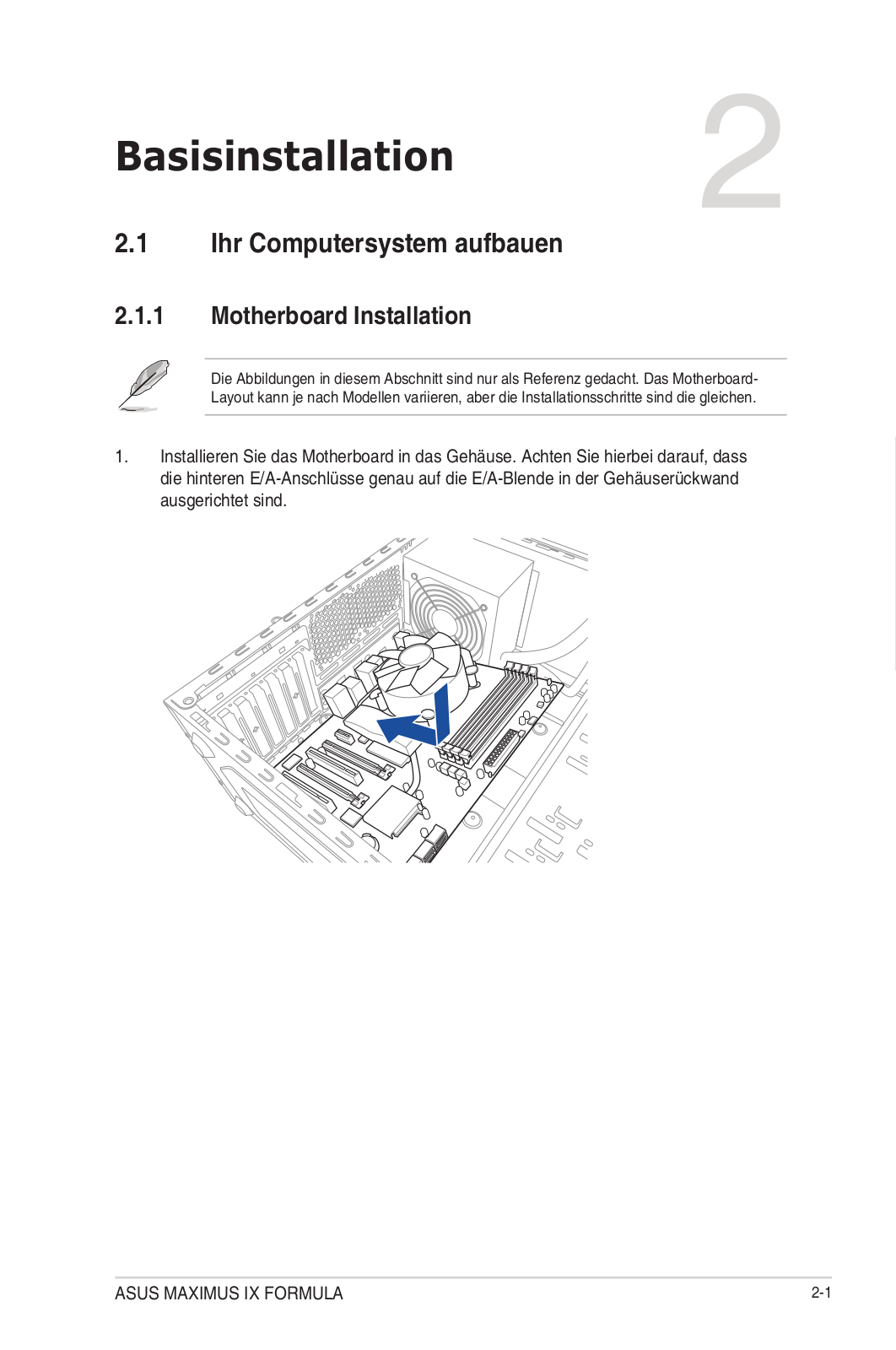

Motherboard Installation.............................................................. |
2-1 |
|
2.1.2 |

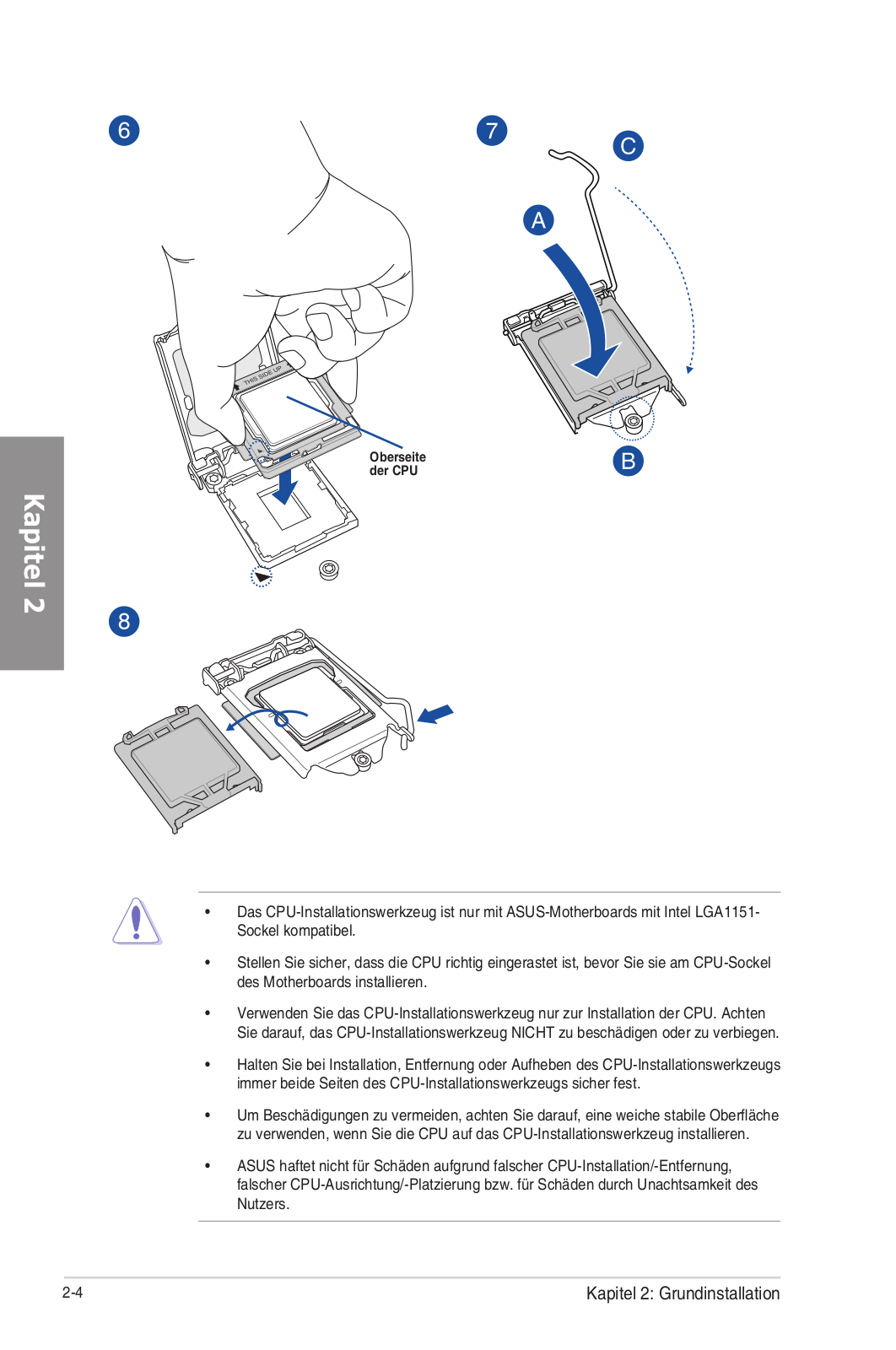

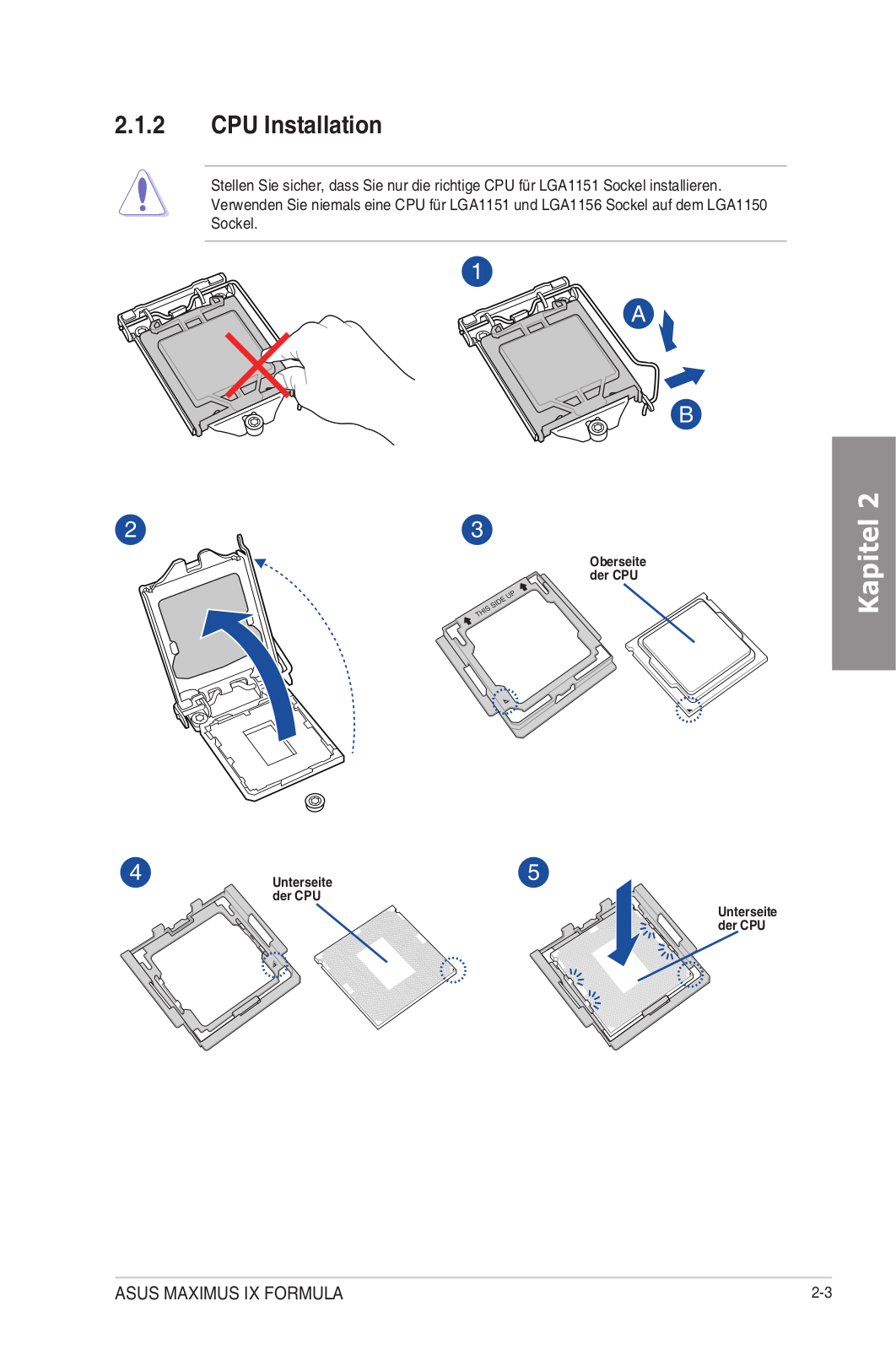

CPU Installation........................................................................... |
2-3 |
|
2.1.3 |

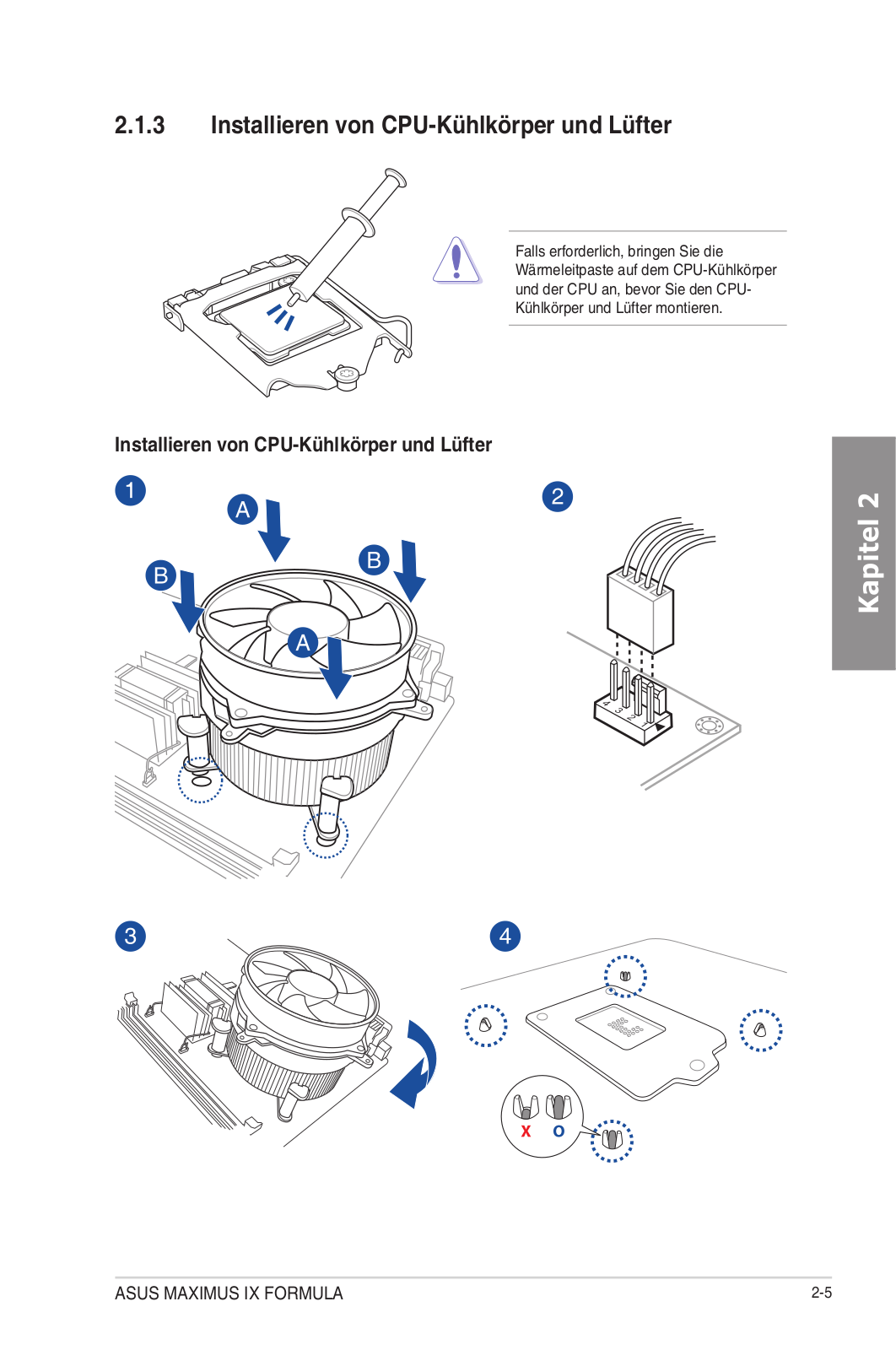

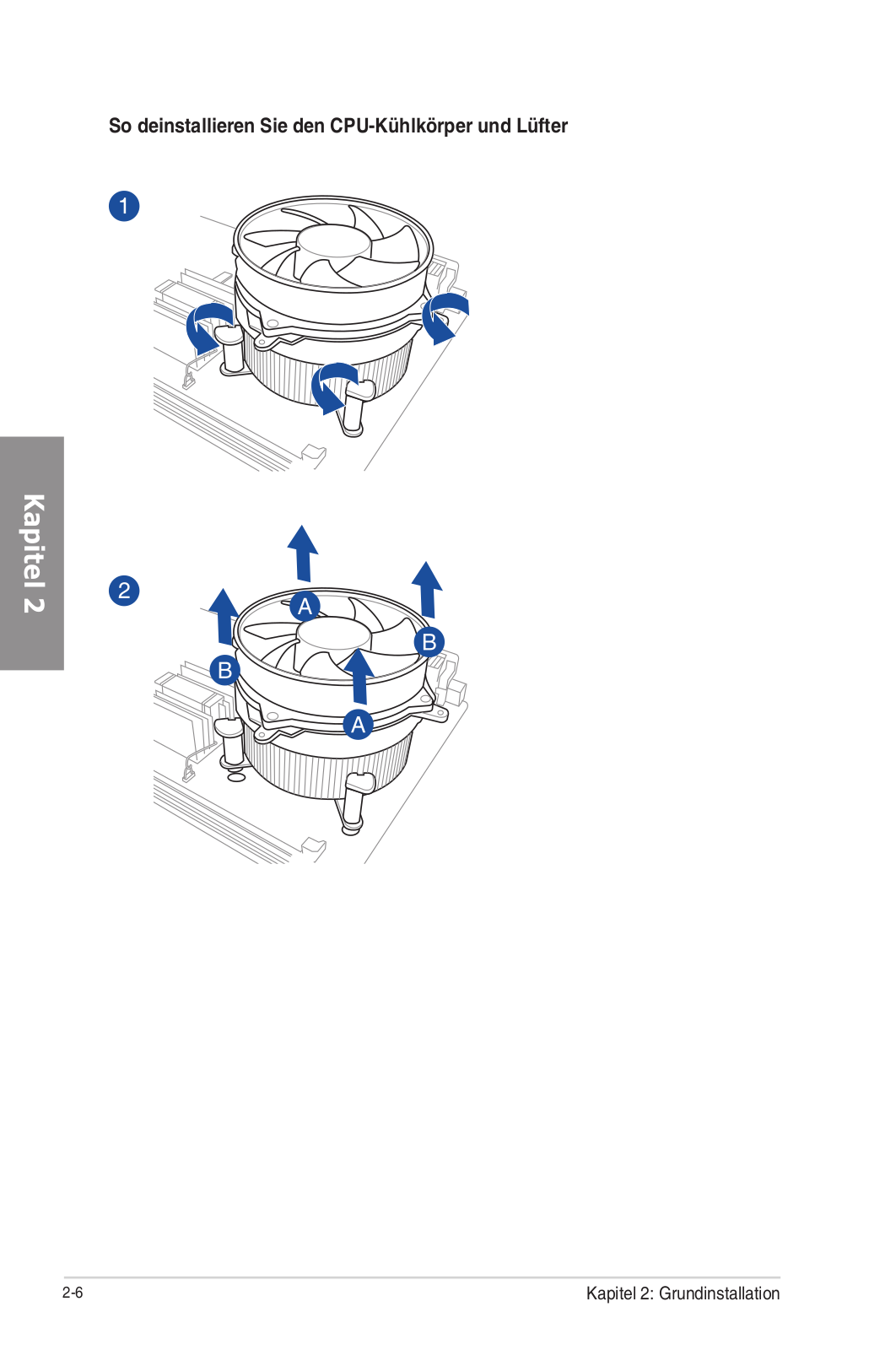

Installieren von CPU-Kühlkörper und Lüfter................................ |
2-5 |
|
2.1.4 |

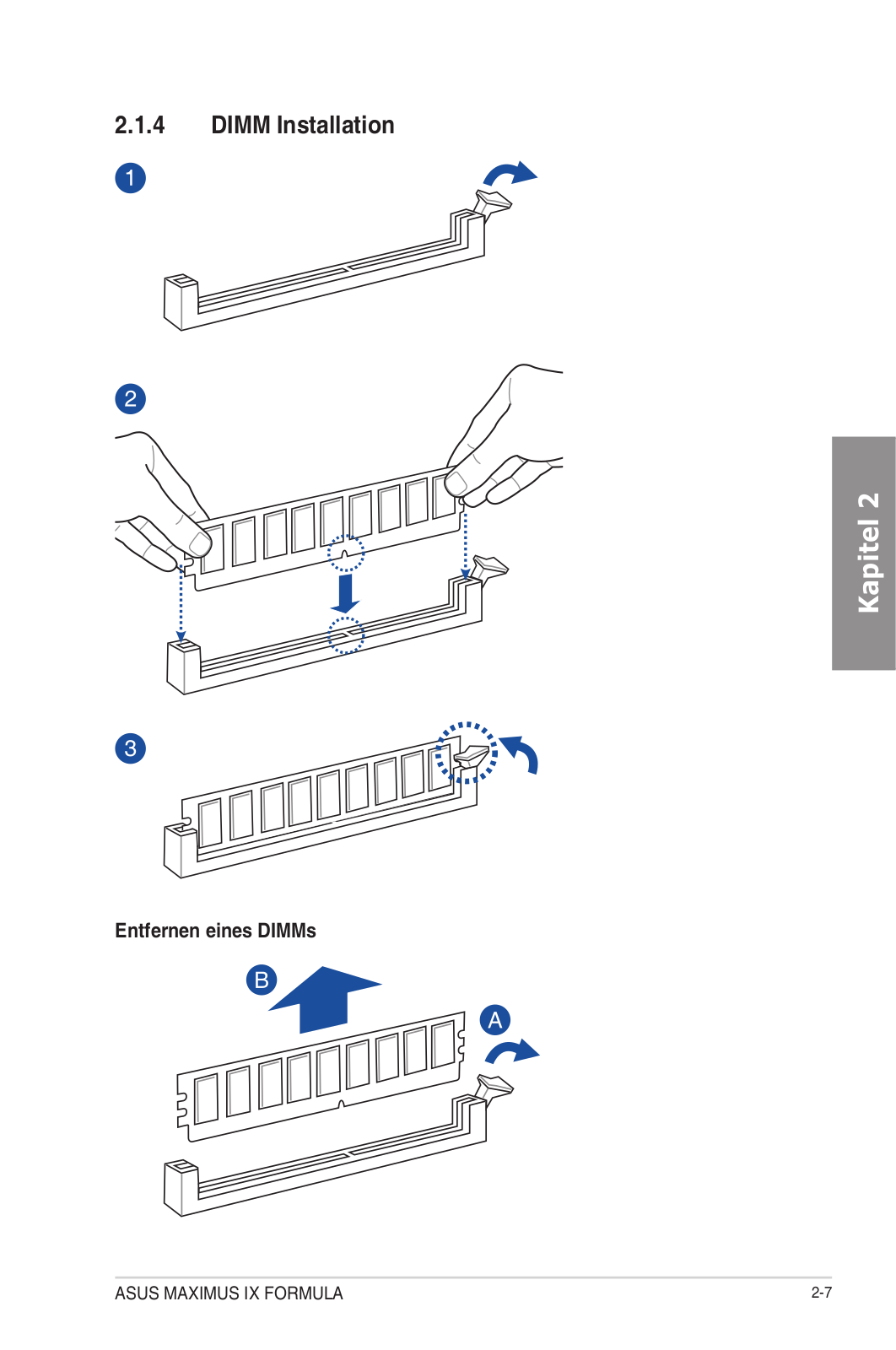

DIMM Installation......................................................................... |
2-7 |
|

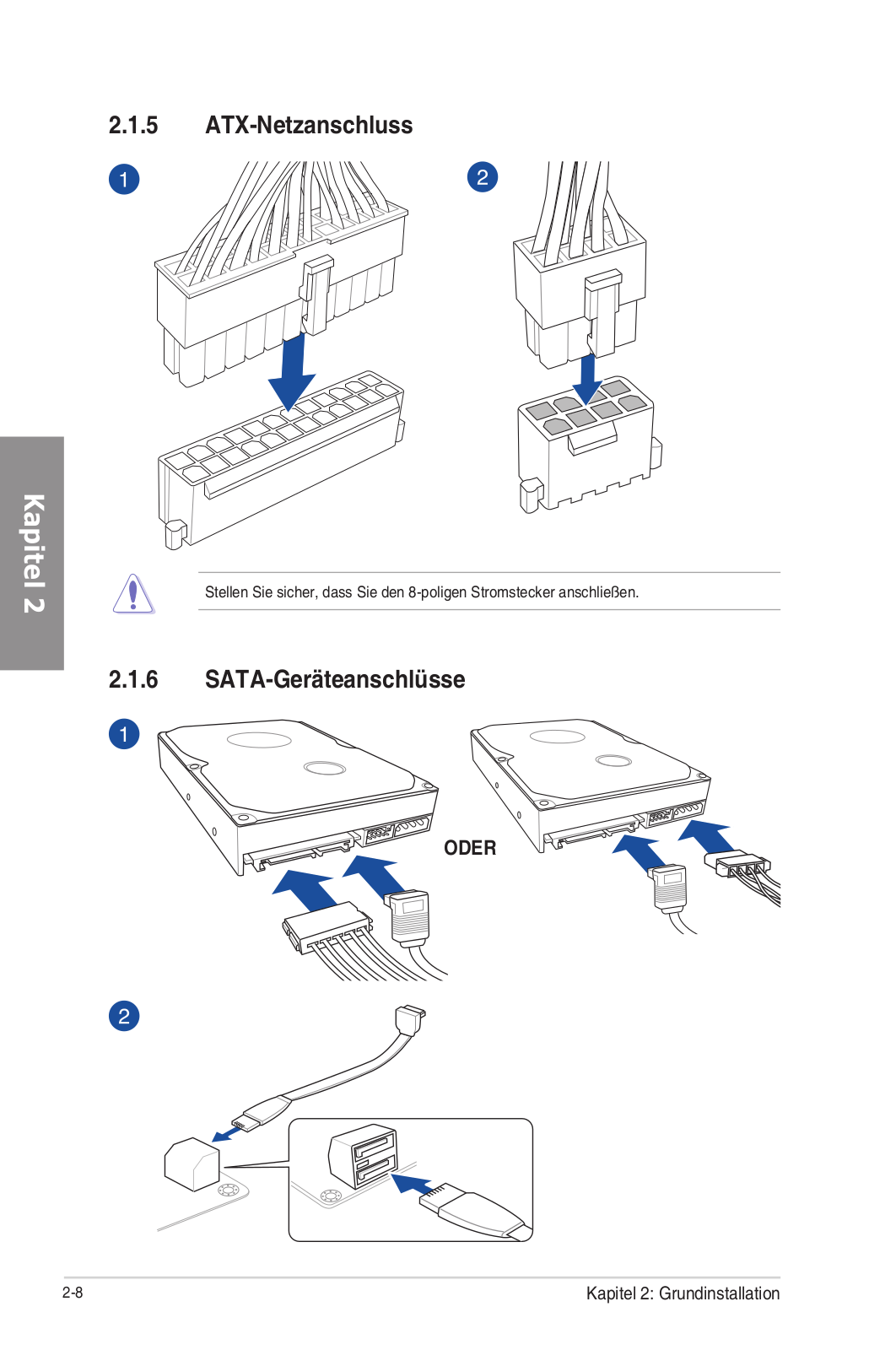

2.1.5 |
ATX-Netzanschluss..................................................................... |
2-8 |
|
2.1.6 |
SATA-Geräteanschlüsse............................................................. |
2-8 |
|
2.1.7 |

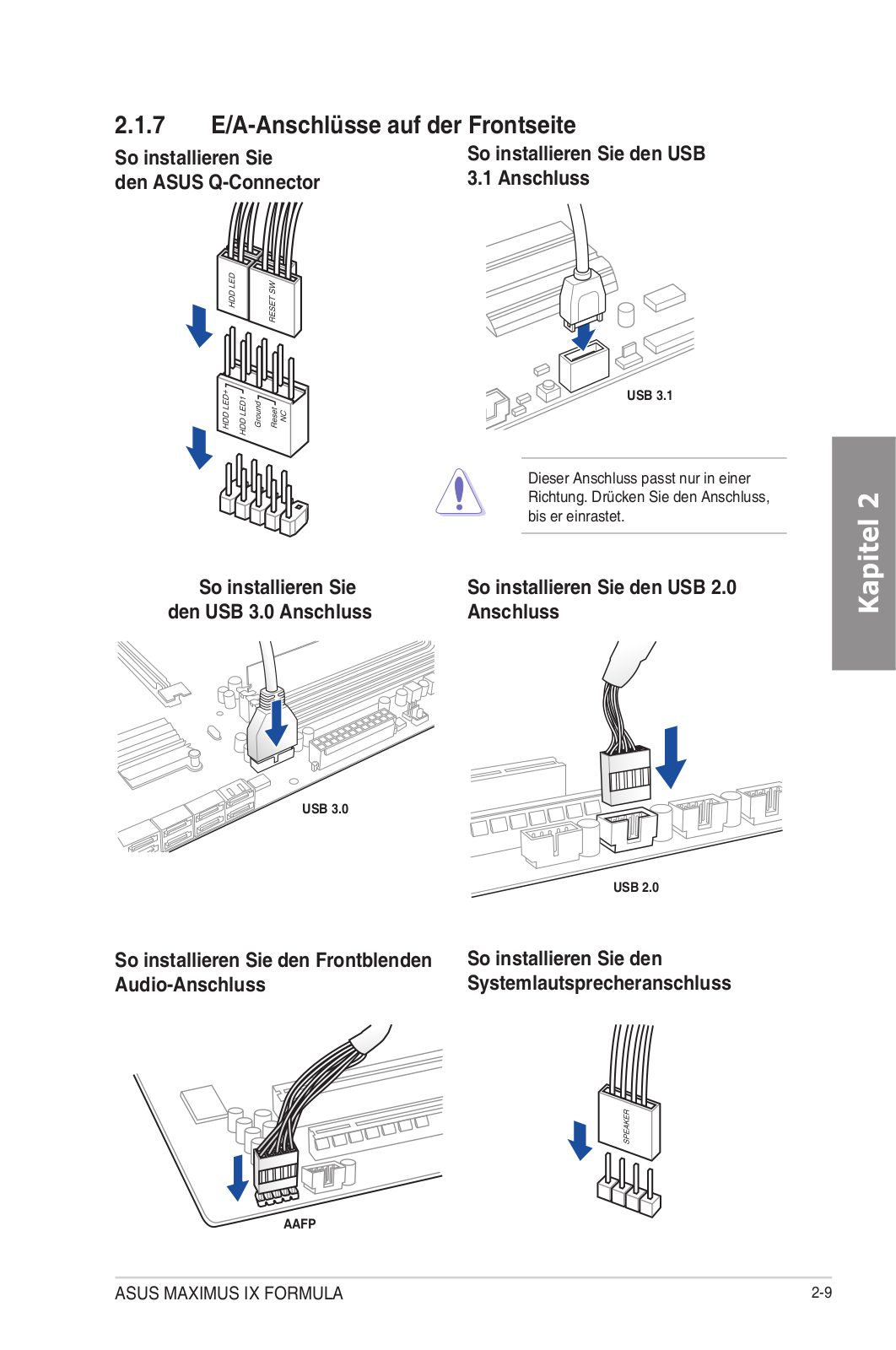

E/A-Anschlüsse auf der Frontseite.............................................. |
2-9 |
|
2.1.8 |

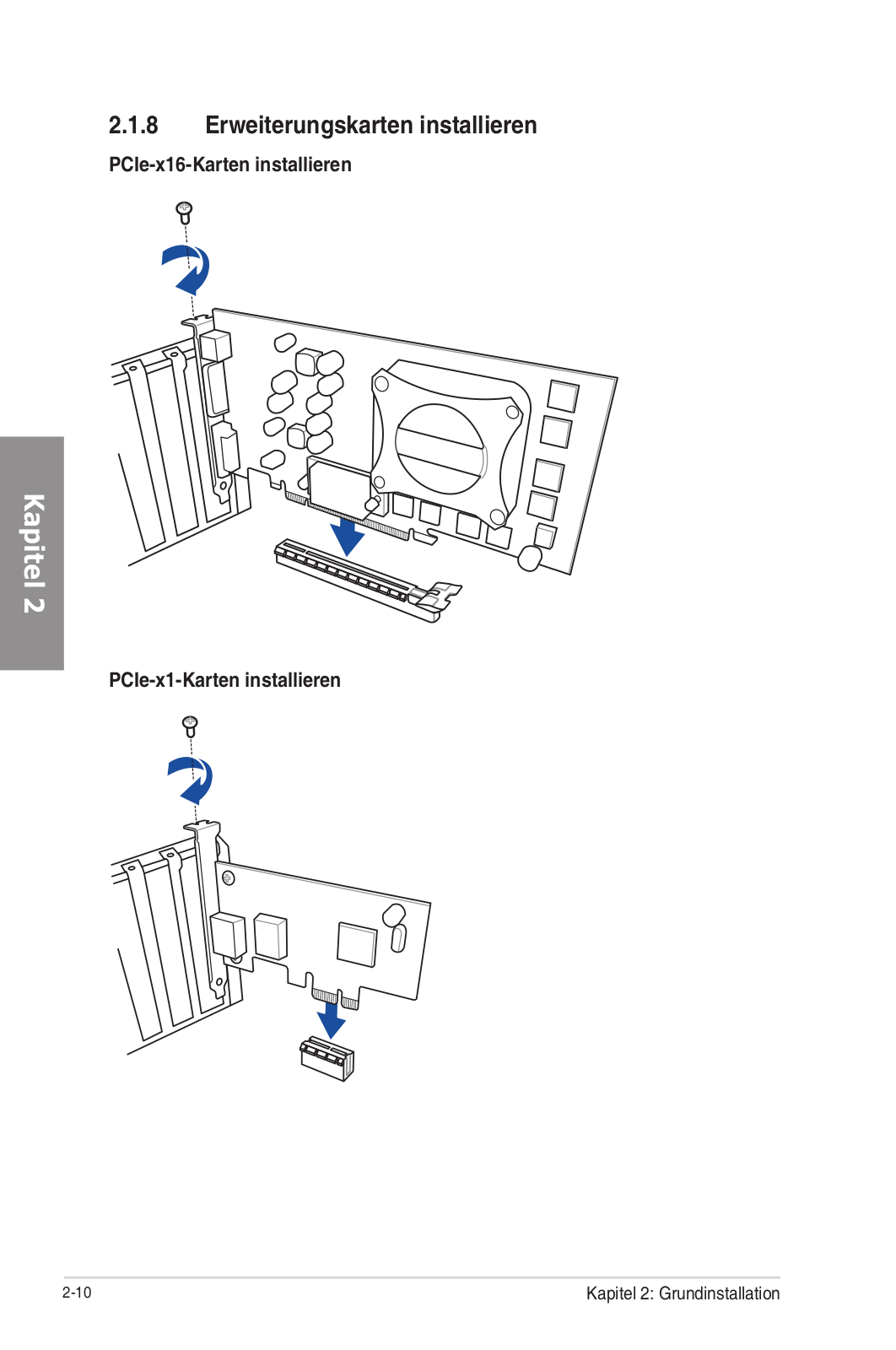

Erweiterungskarten installieren.................................................. |
2-10 |
|
2.1.9 |

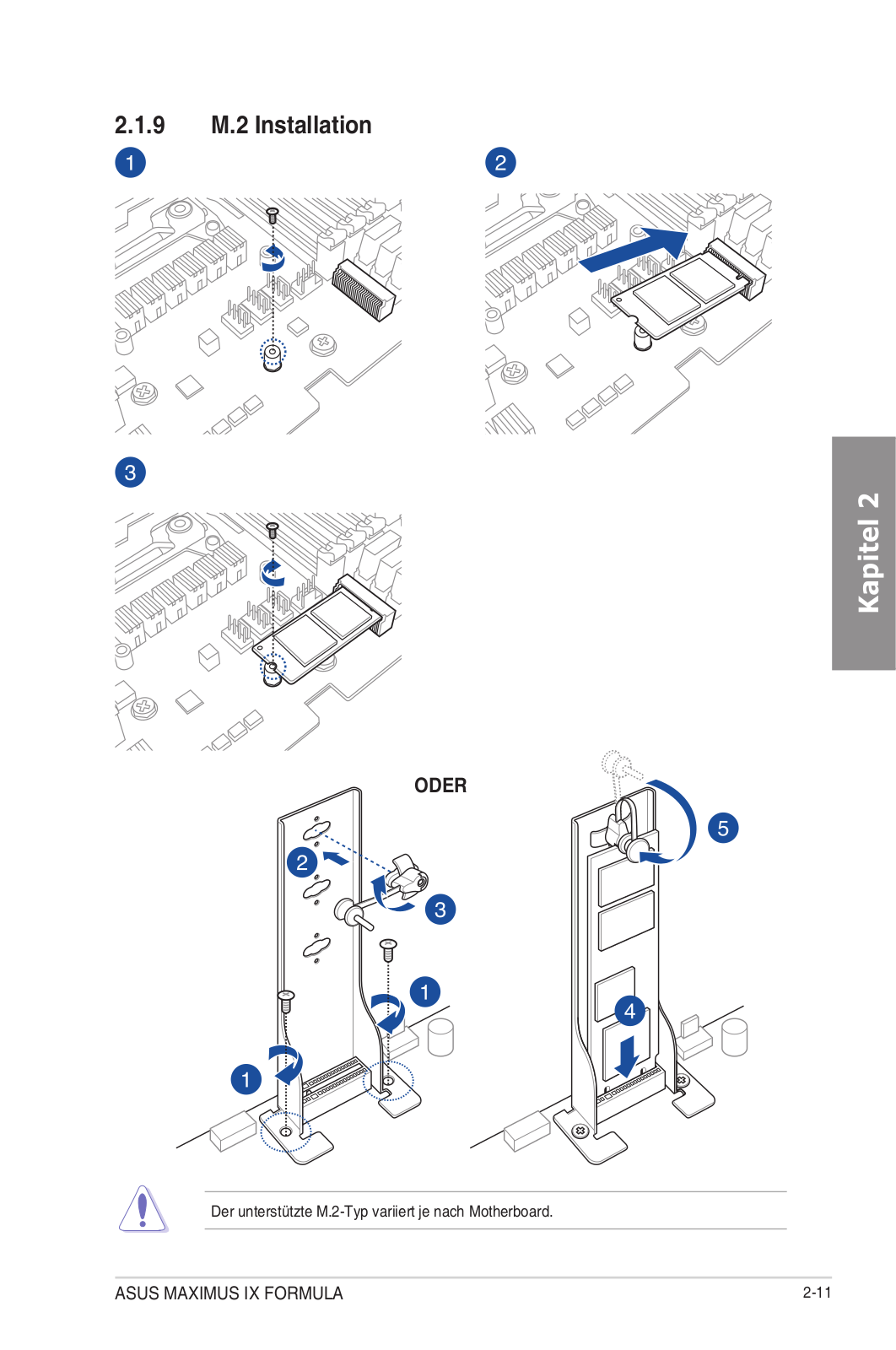

M.2 Installation........................................................................... |
2-11 |
|
2.1.10 |

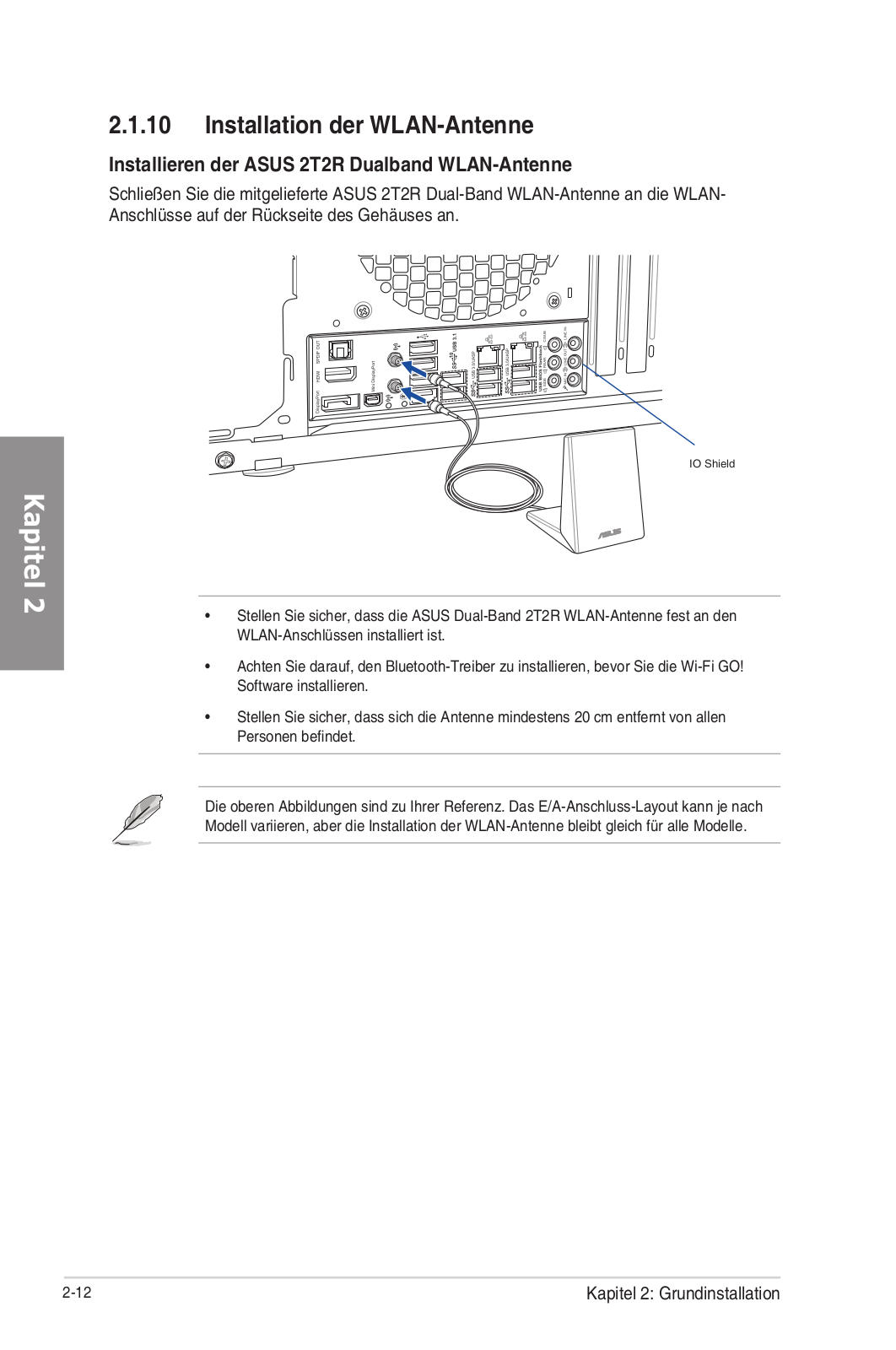

Installation der WLAN-Antenne................................................. |
2-12 |
2.2 |

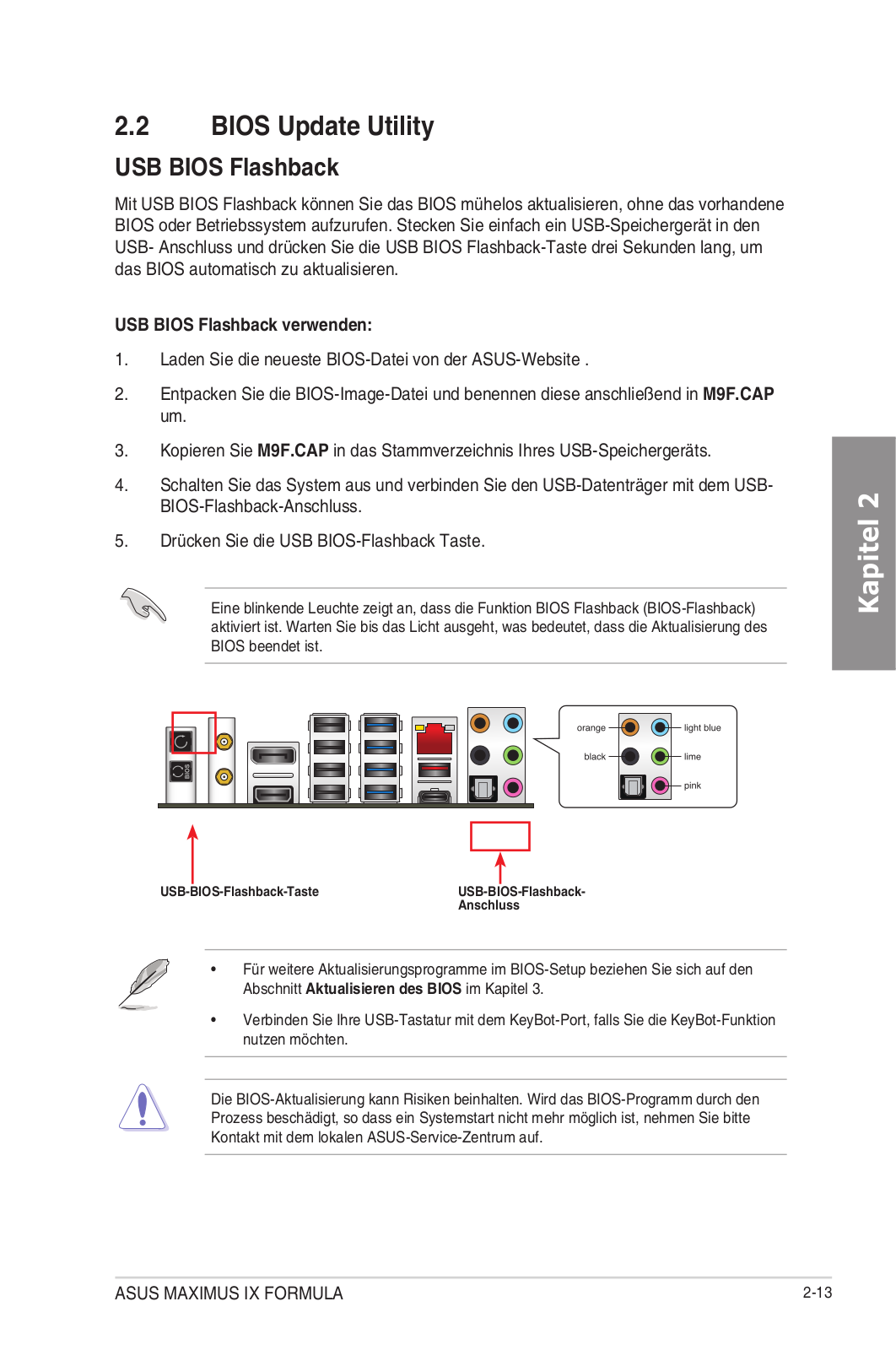

BIOS Update Utility................................................................................... |
2-13 |
|
2.3 |

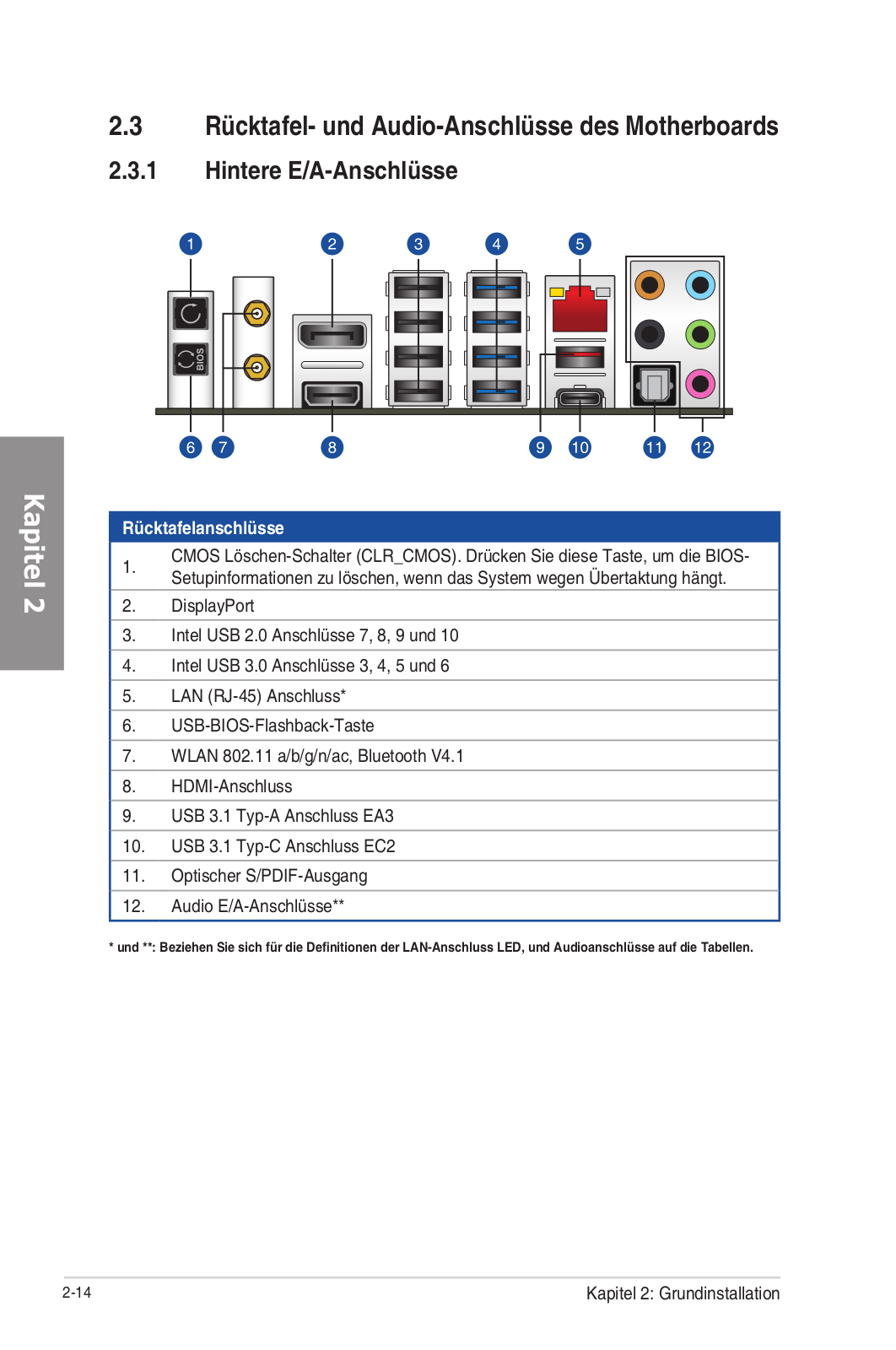

Rücktafelund Audio-Anschlüsse des Motherboards................................. |
2-14 |
|
|
2.3.1 |
Hintere E/A-Anschlüsse............................................................. |
2-14 |
|

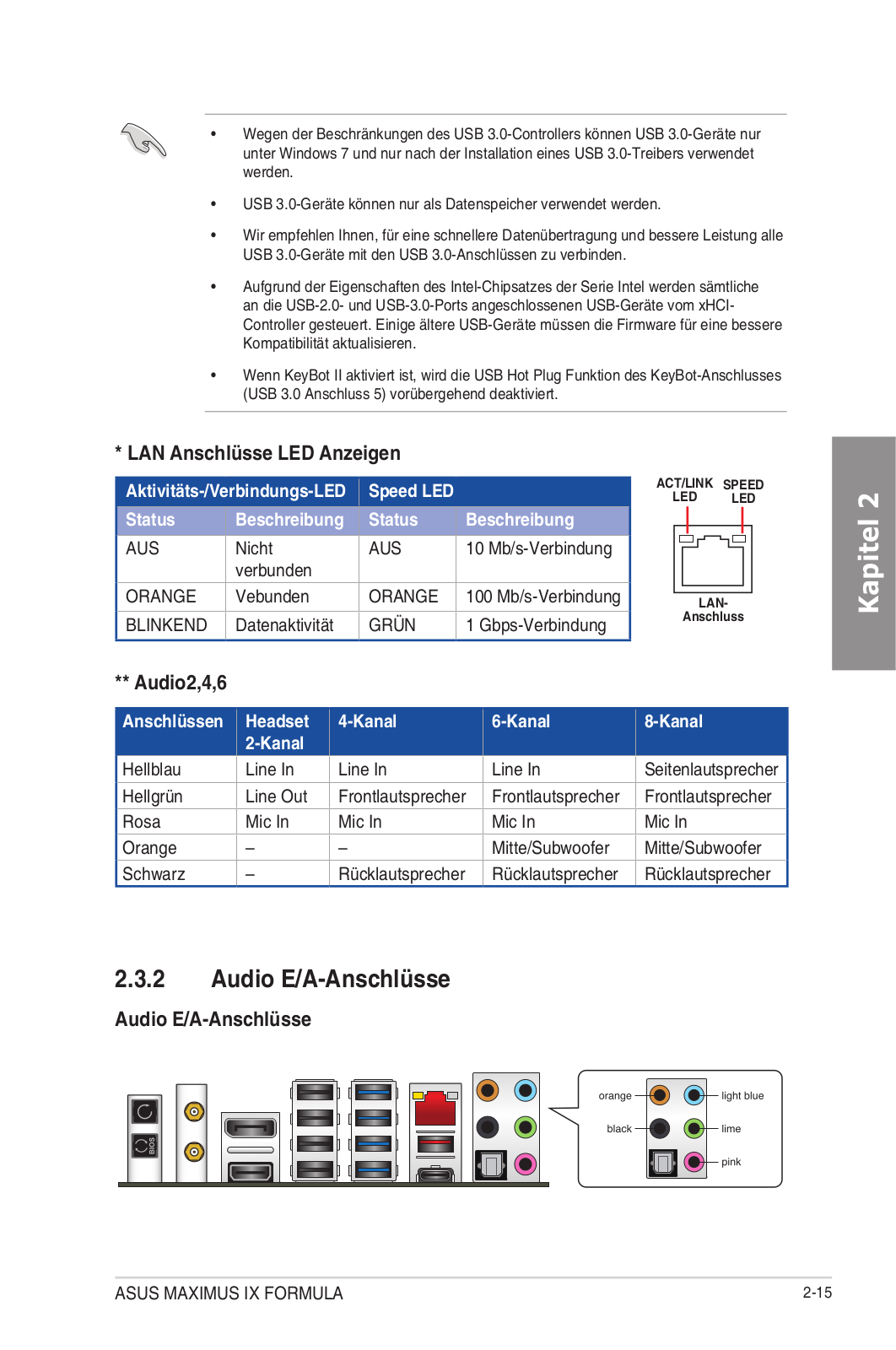

2.3.2 |

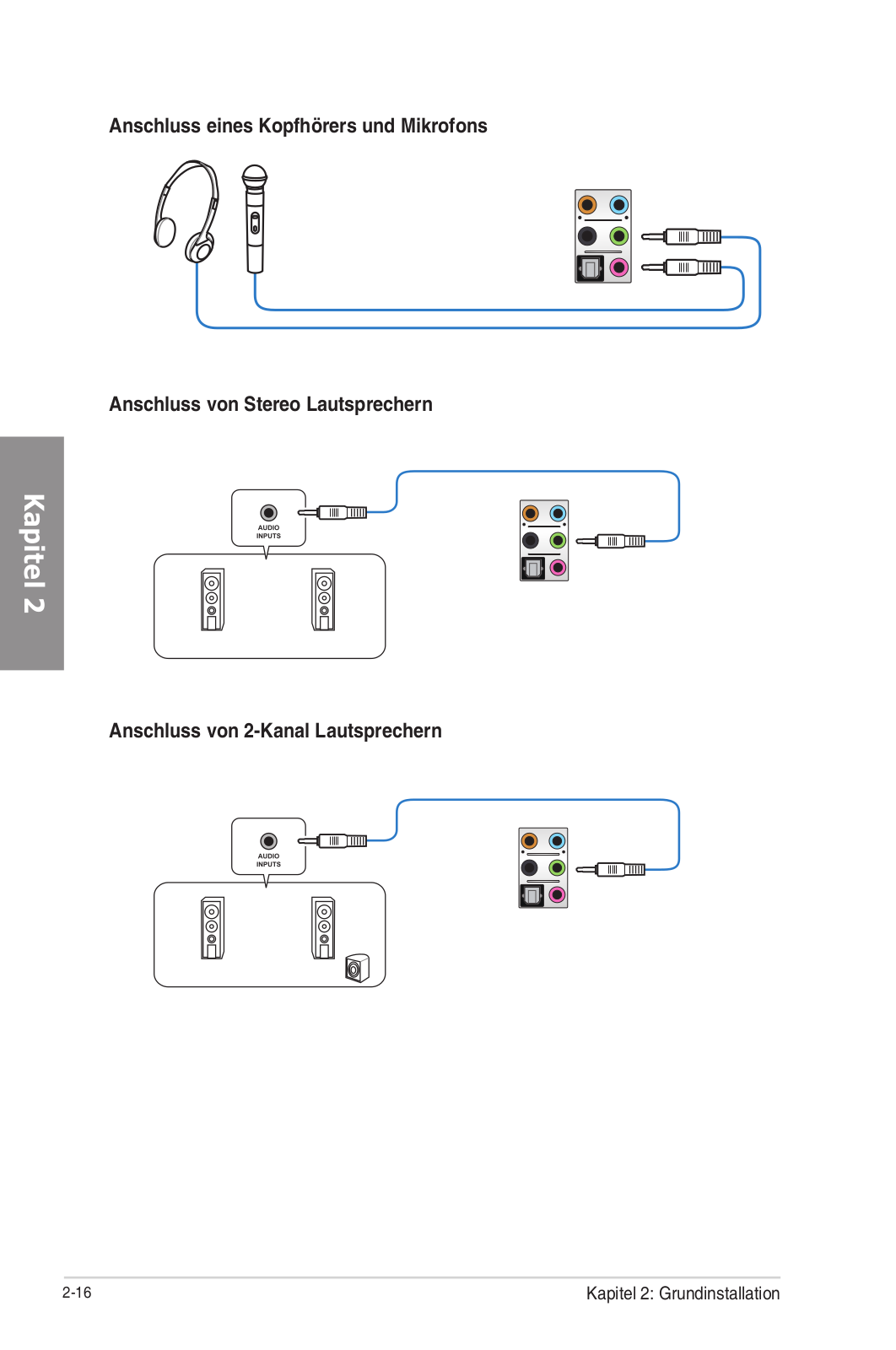

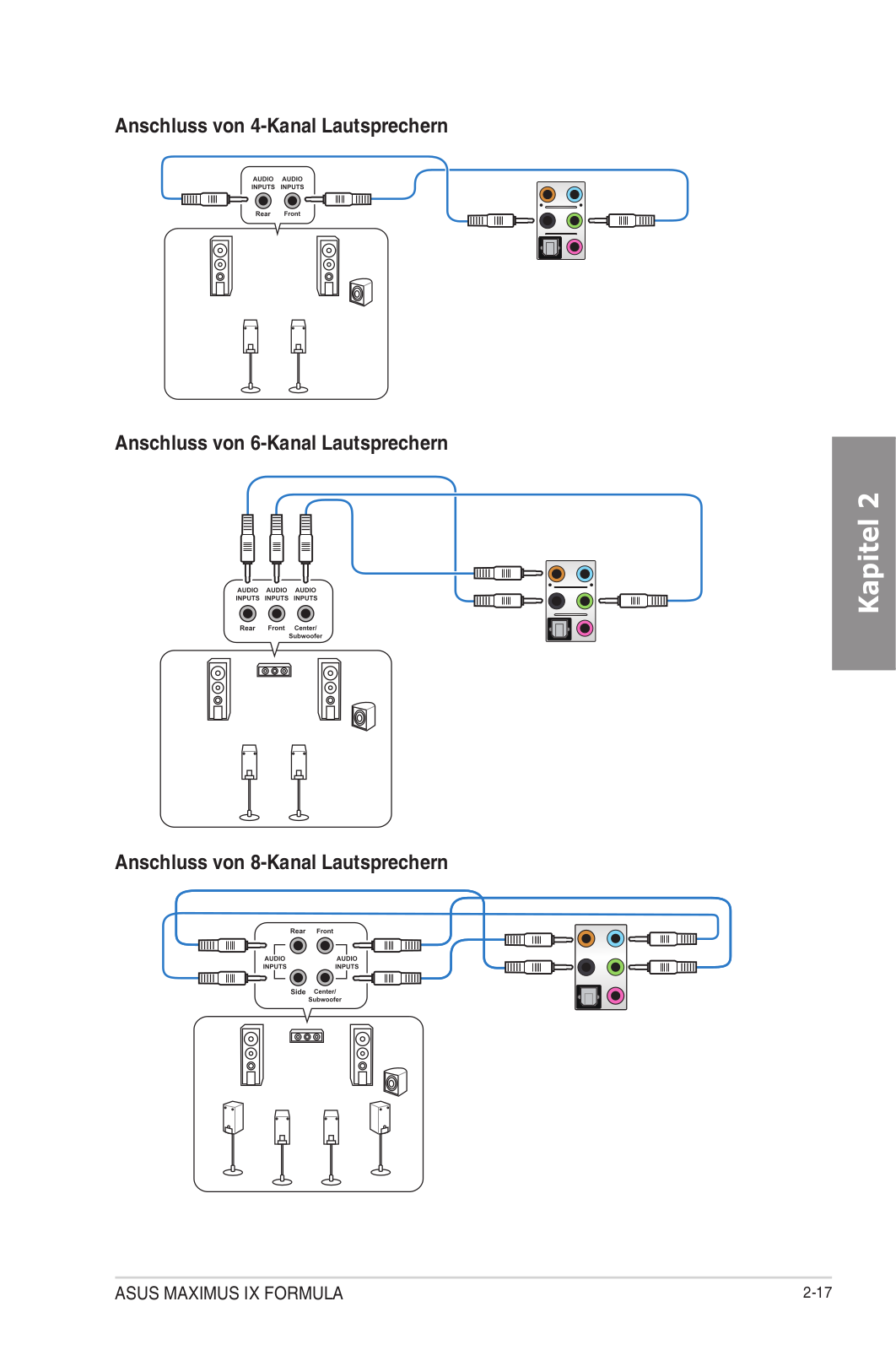

Audio E/A-Anschlüsse............................................................... |
2-15 |
2.4 |

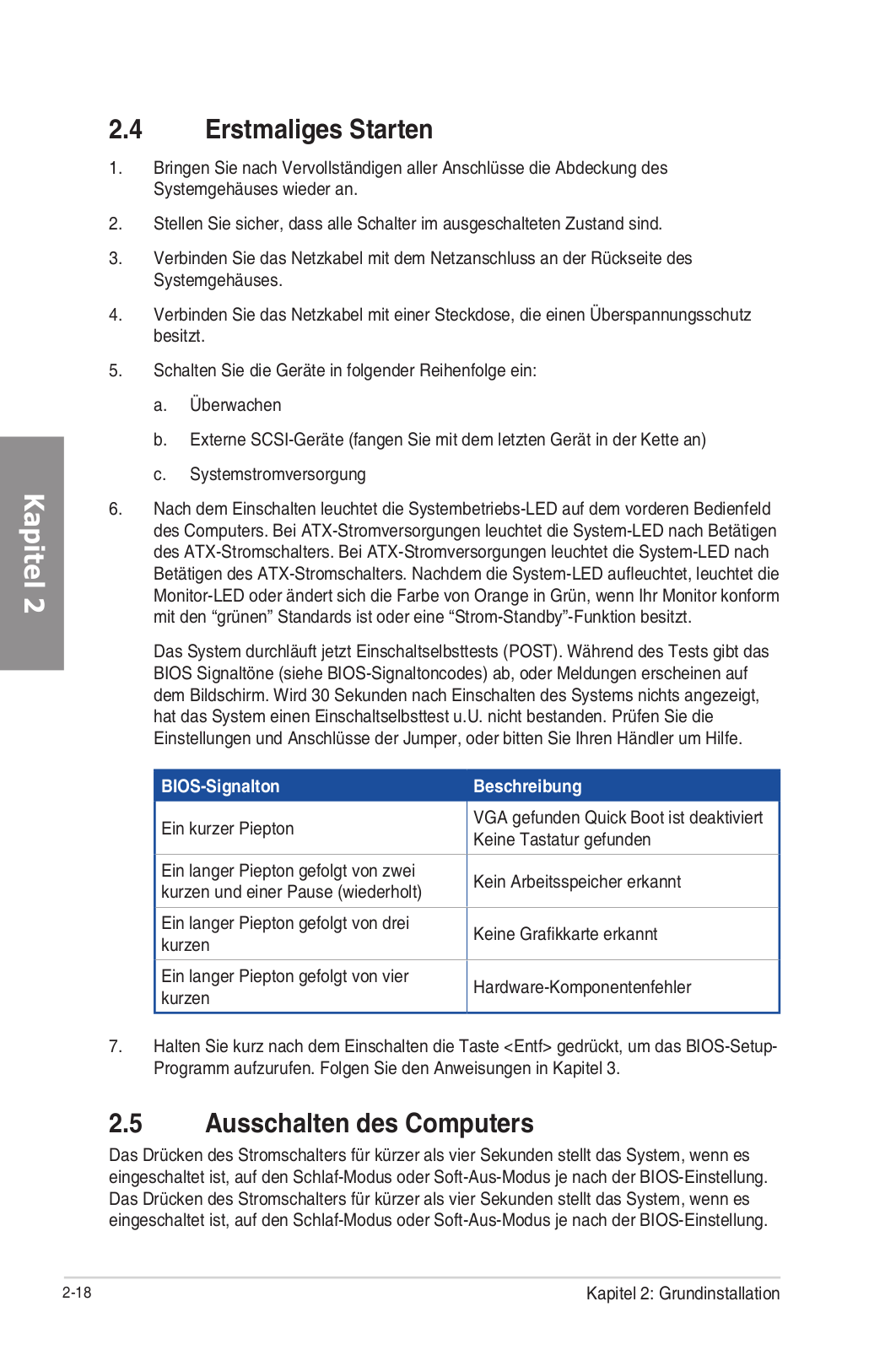

Erstmaliges Starten.................................................................................. |
2-18 |
|
2.5 |
Ausschalten des Computers................................................................... |
2-18 |
iii
Kapitel 3: |
BIOS-Setup |
|
|
3.1 |

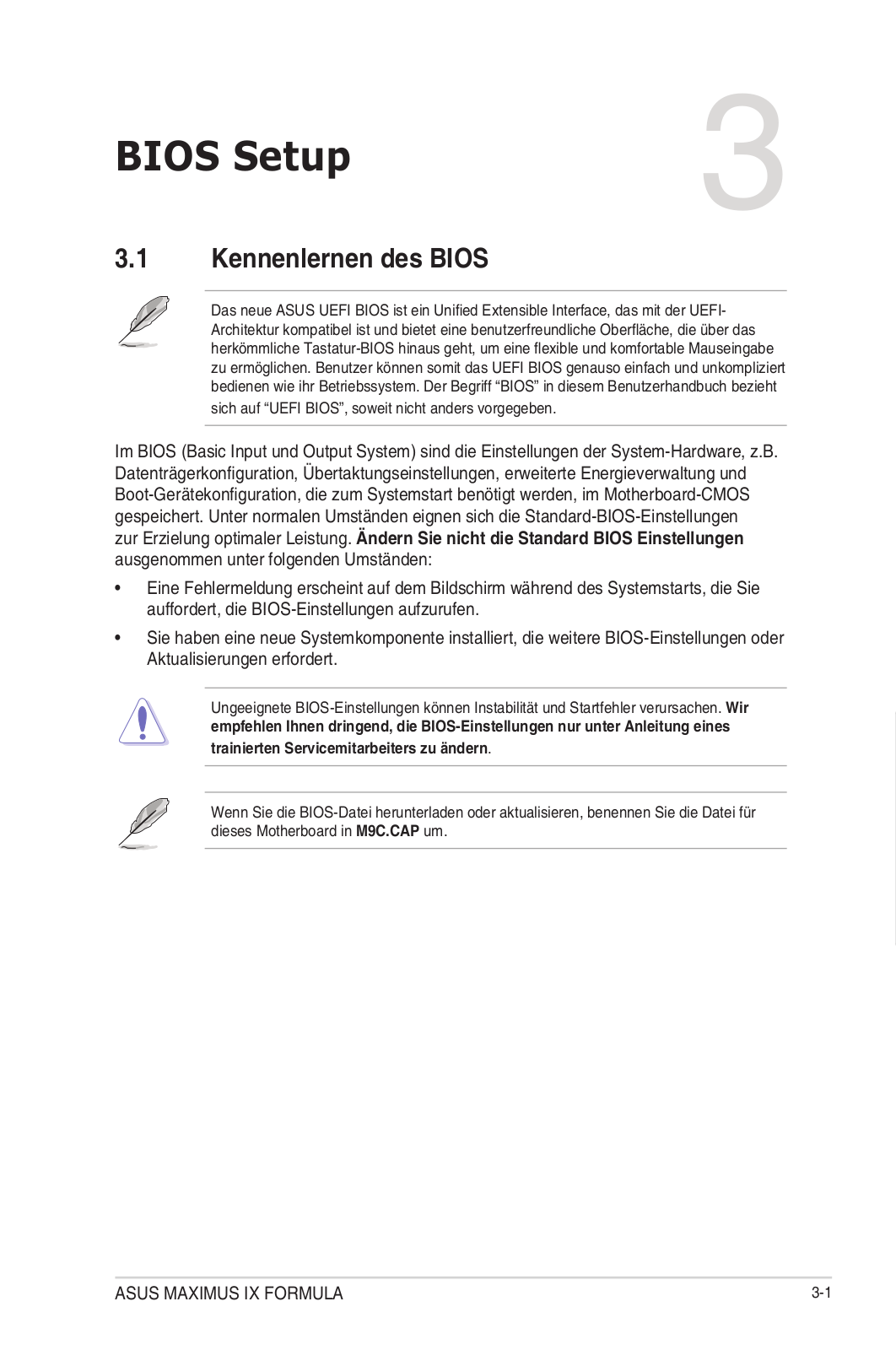

Kennenlernen des BIOS............................................................................. |
3-1 |
|
3.2 |

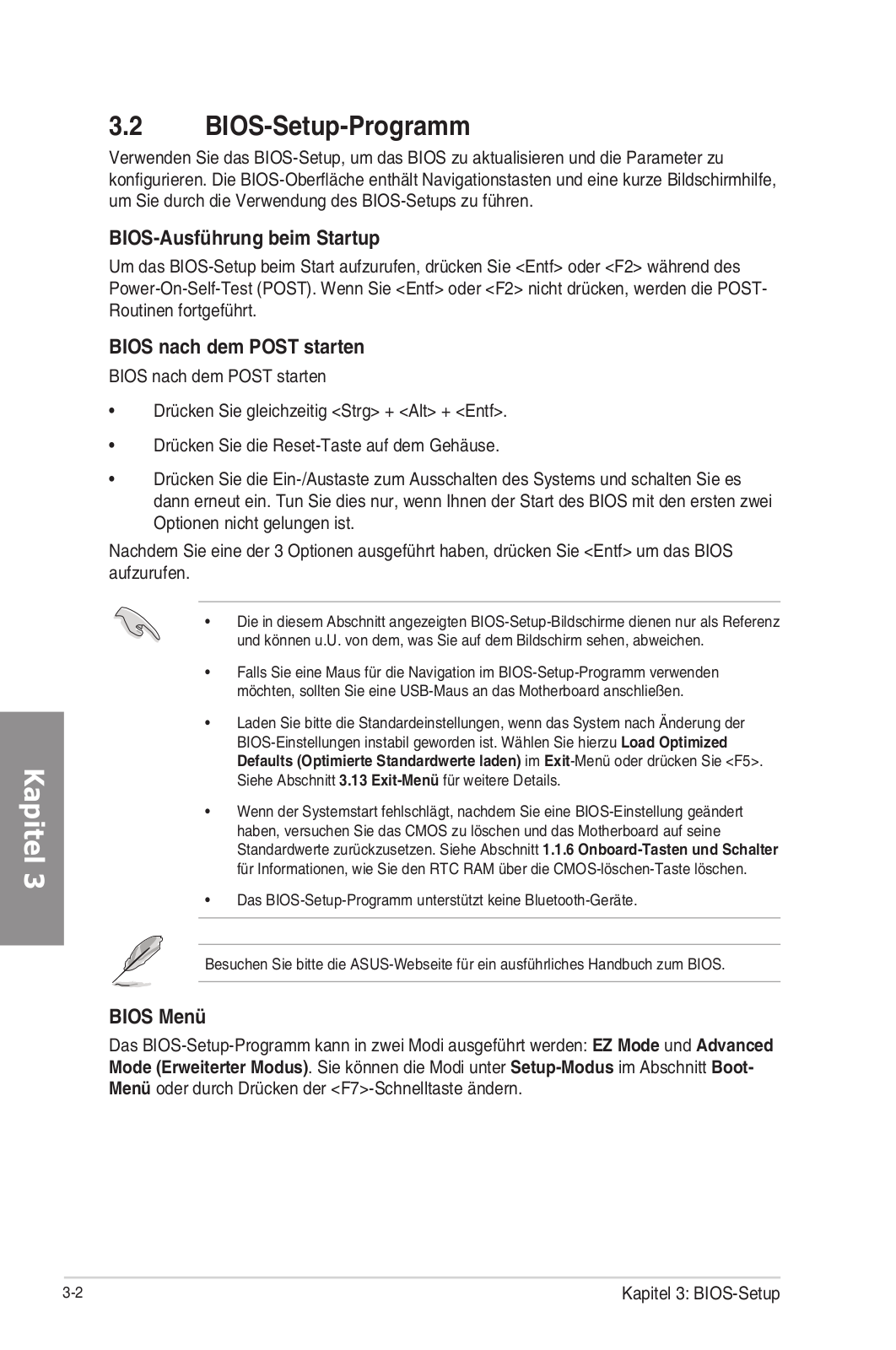

BIOS-Setup-Programm............................................................................... |
3-2 |
|
|
3.2.1 |

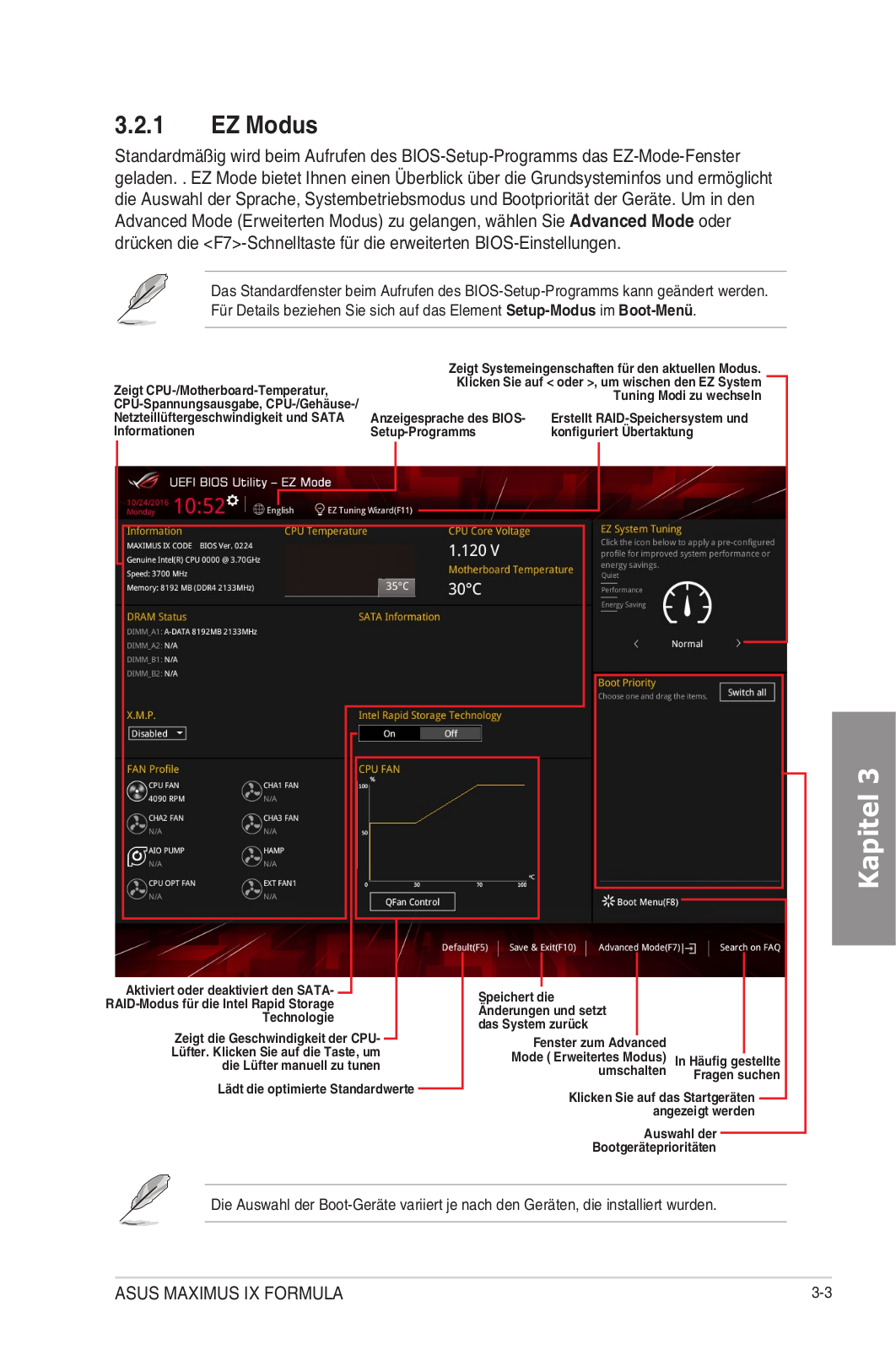

EZ Modus.................................................................................... |
3-3 |
|
3.2.2 |

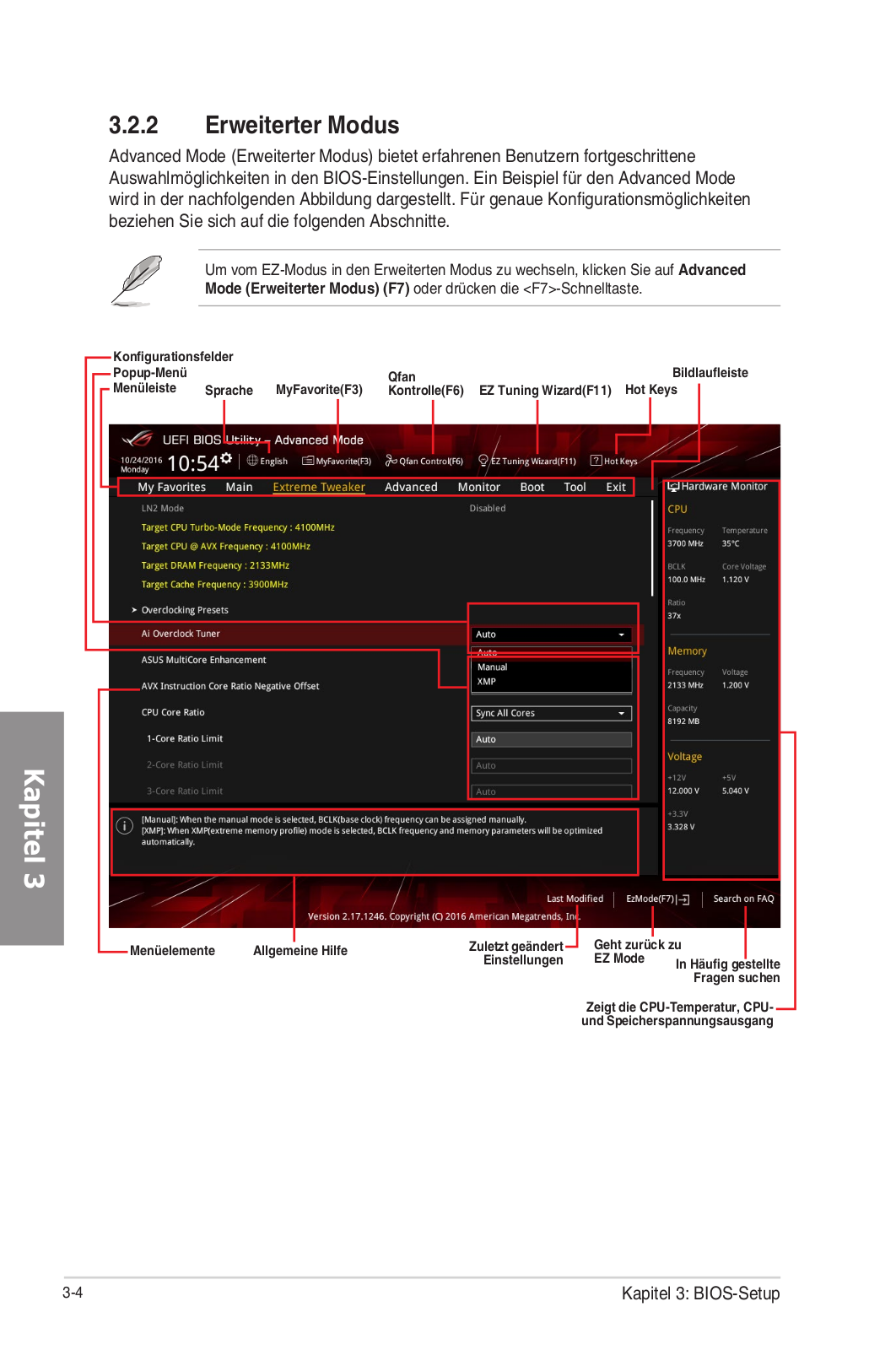

Erweiterter Modus........................................................................ |
3-4 |
|
3.2.3 |

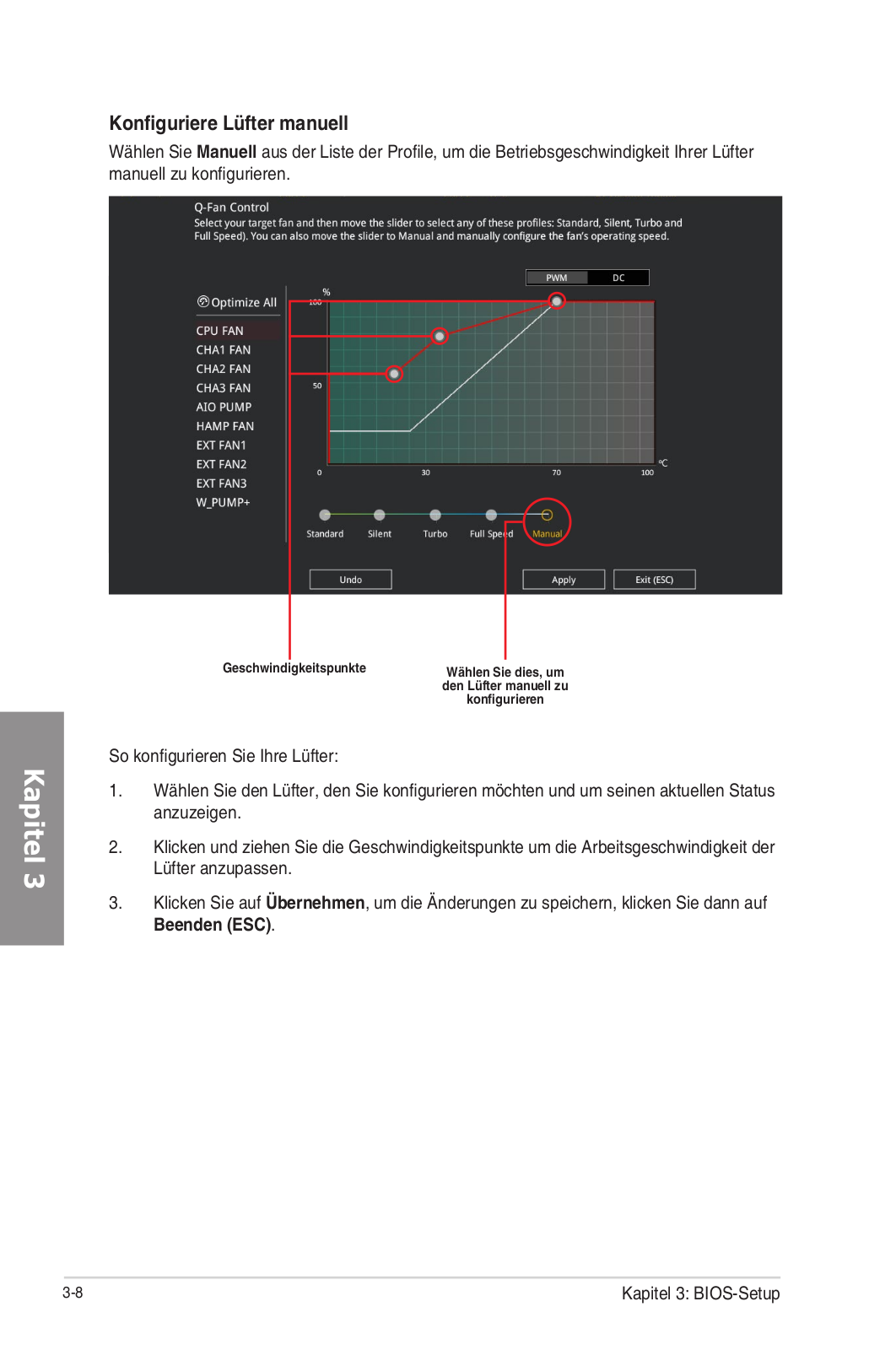

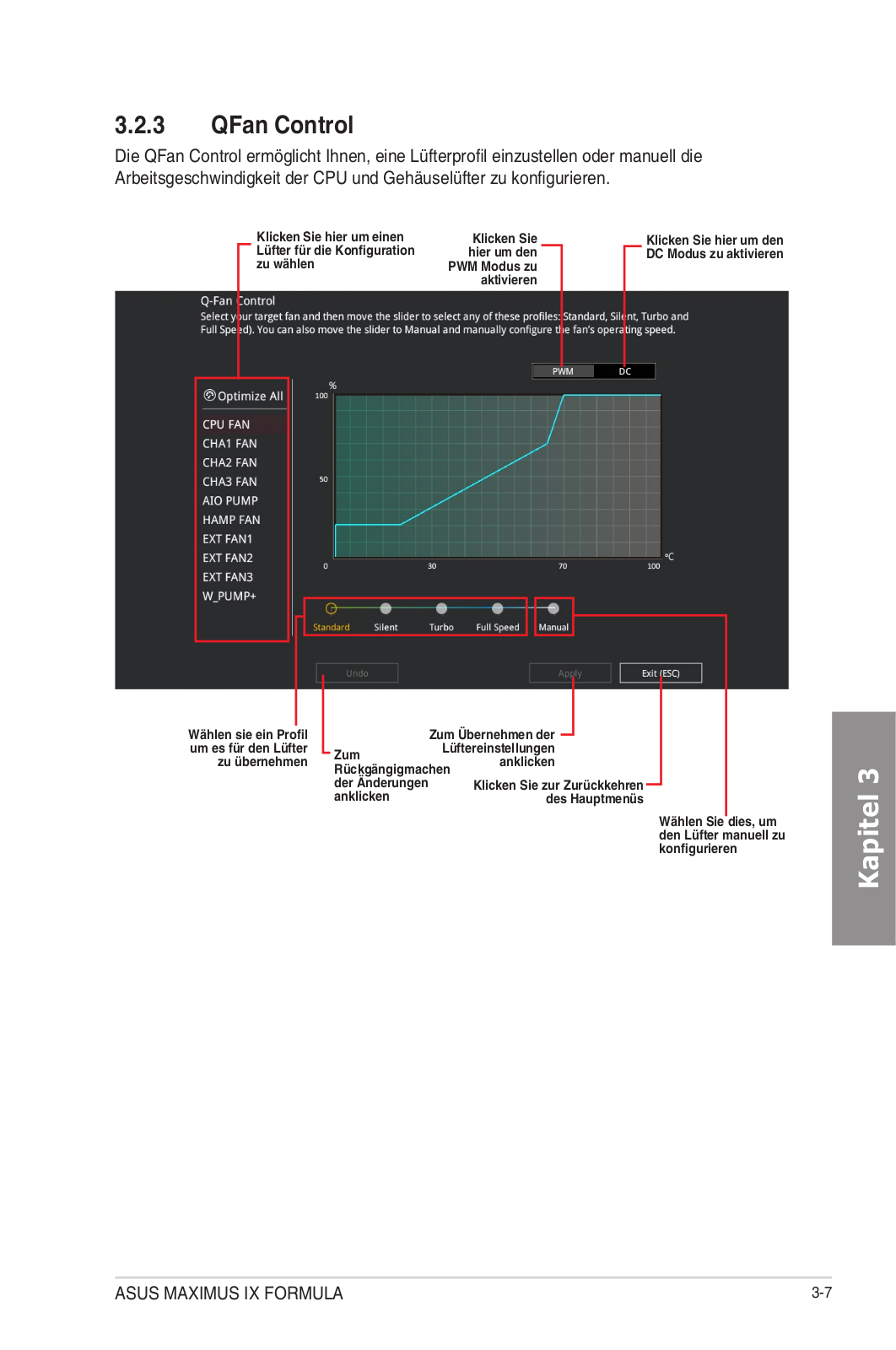

QFan Control............................................................................... |
3-7 |
|
3.2.4 |

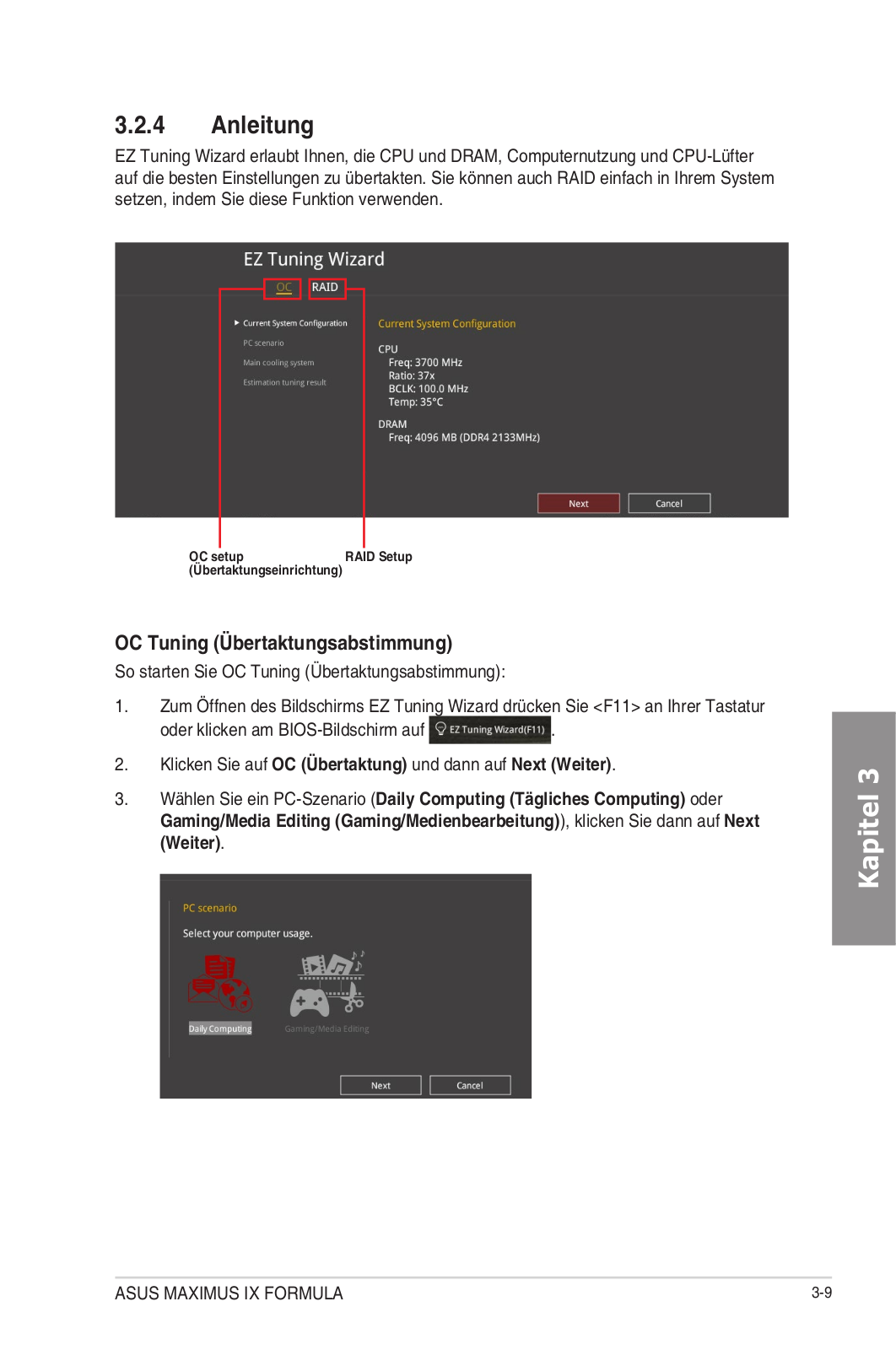

Anleitung...................................................................................... |
3-9 |
3.3 |

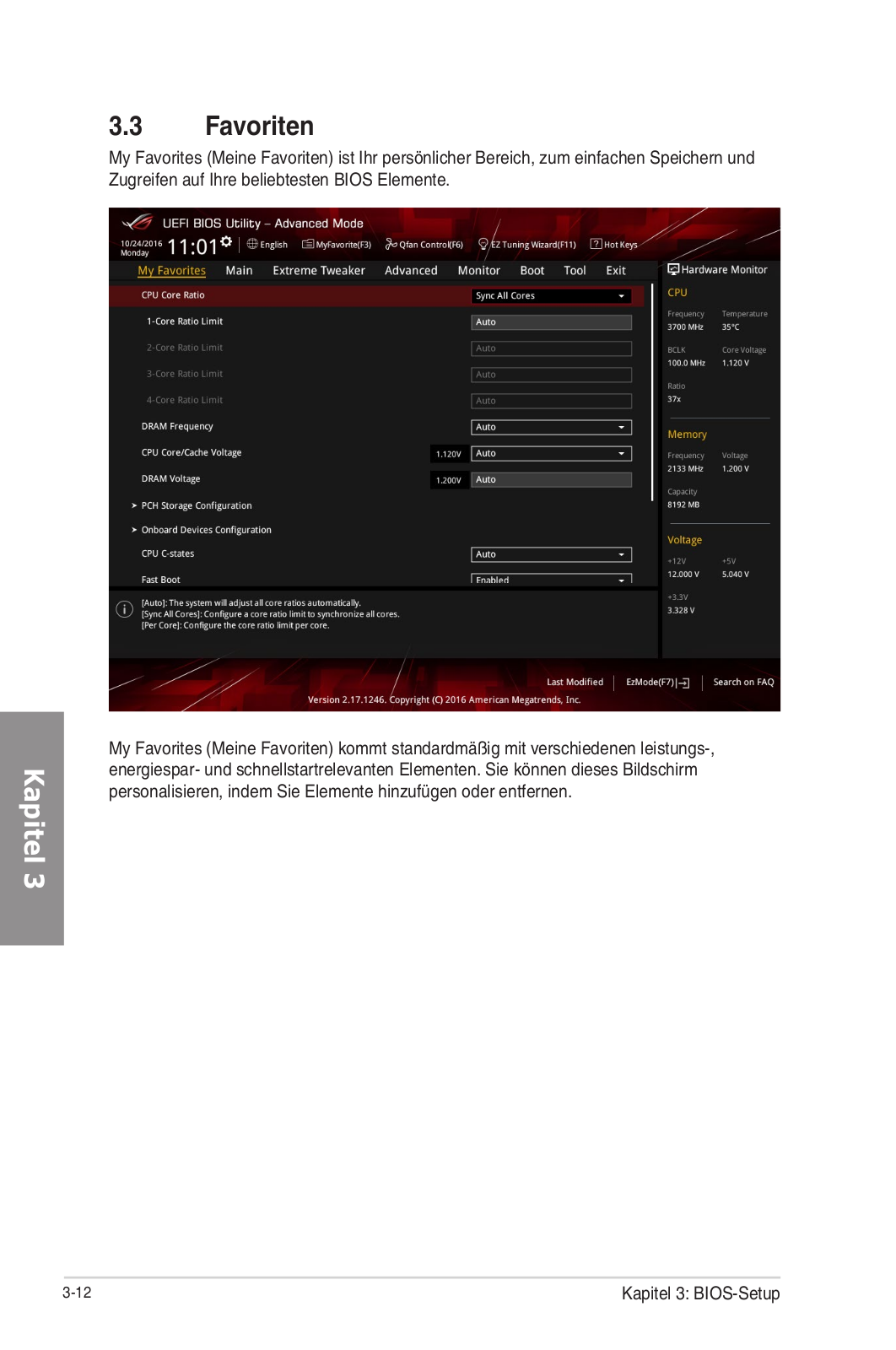

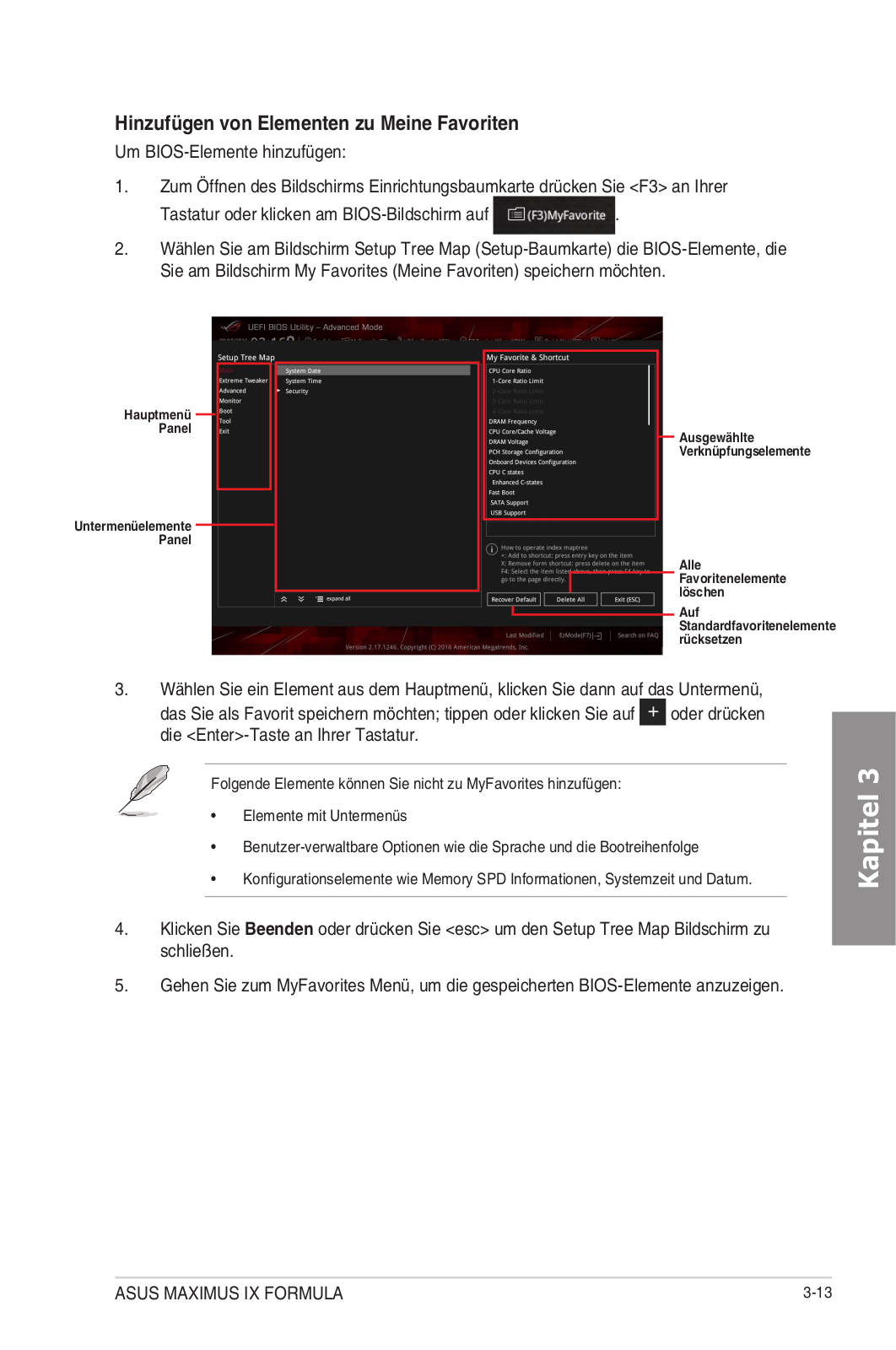

Favoriten.................................................................................................... |
|
3-12 |
3.4 |

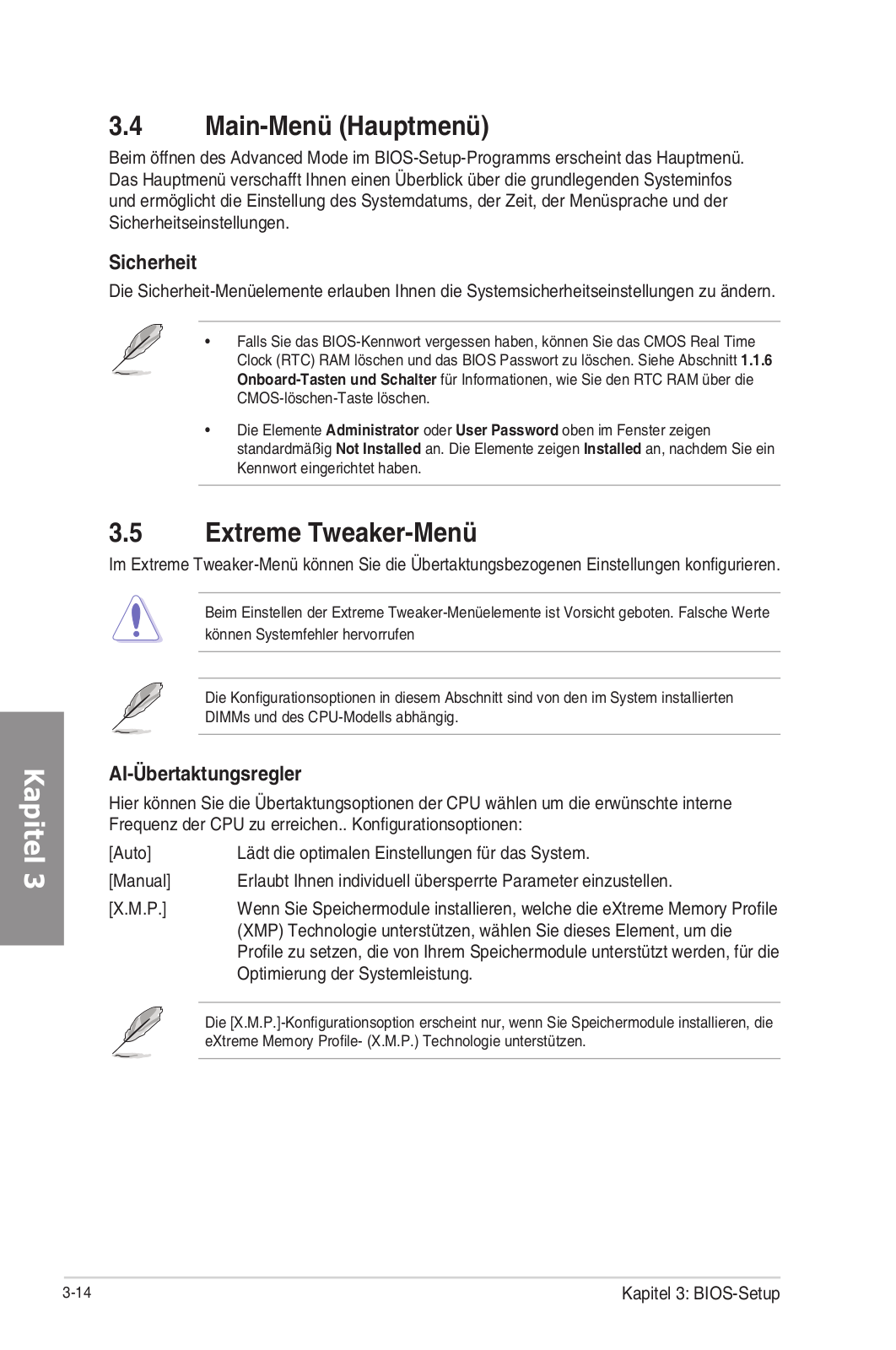

Main-Menü (Hauptmenü).......................................................................... |
3-14 |
|
3.5 |

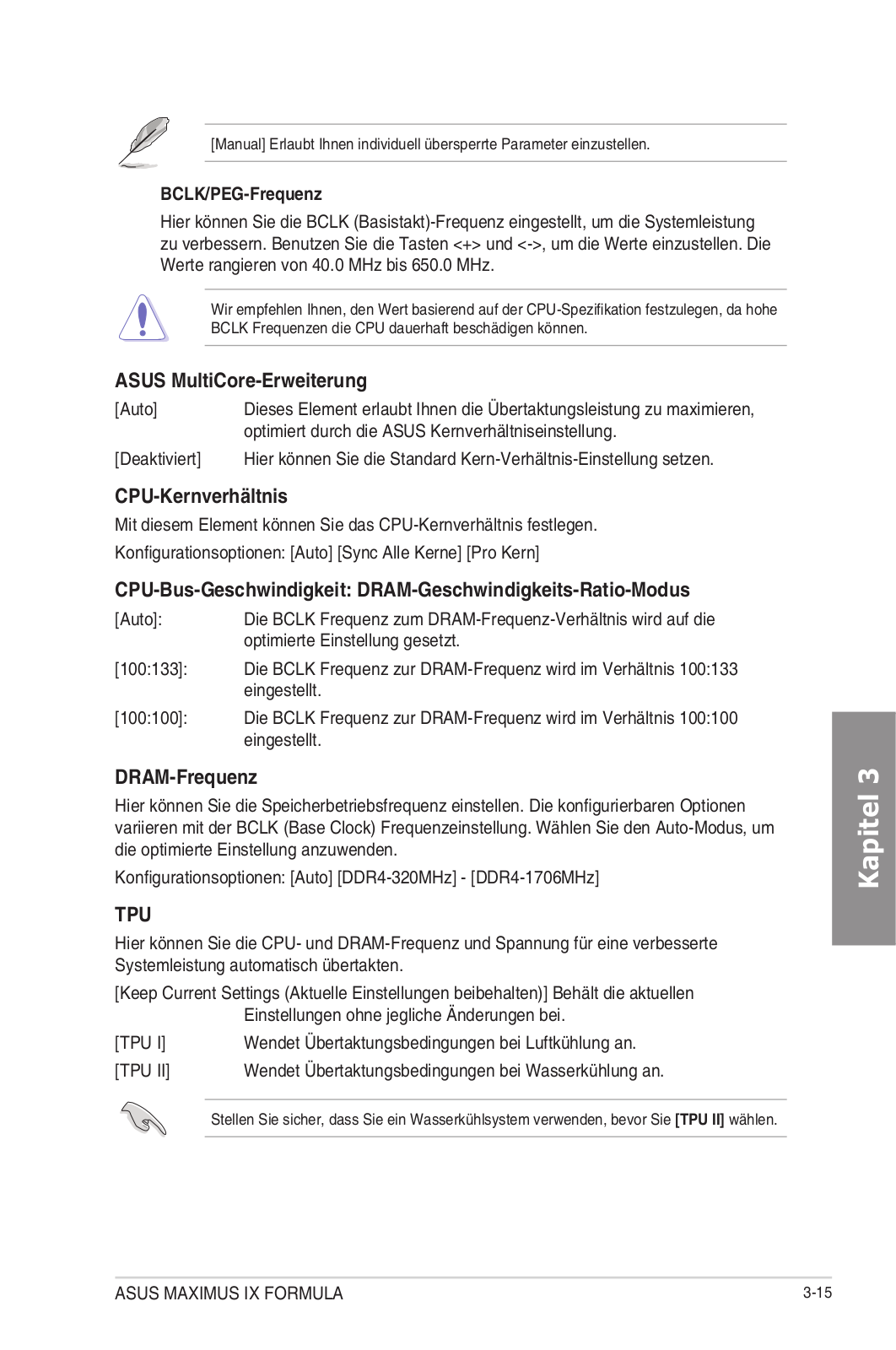

Extreme Tweaker-Menü............................................................................ |
3-14 |
|
3.6 |

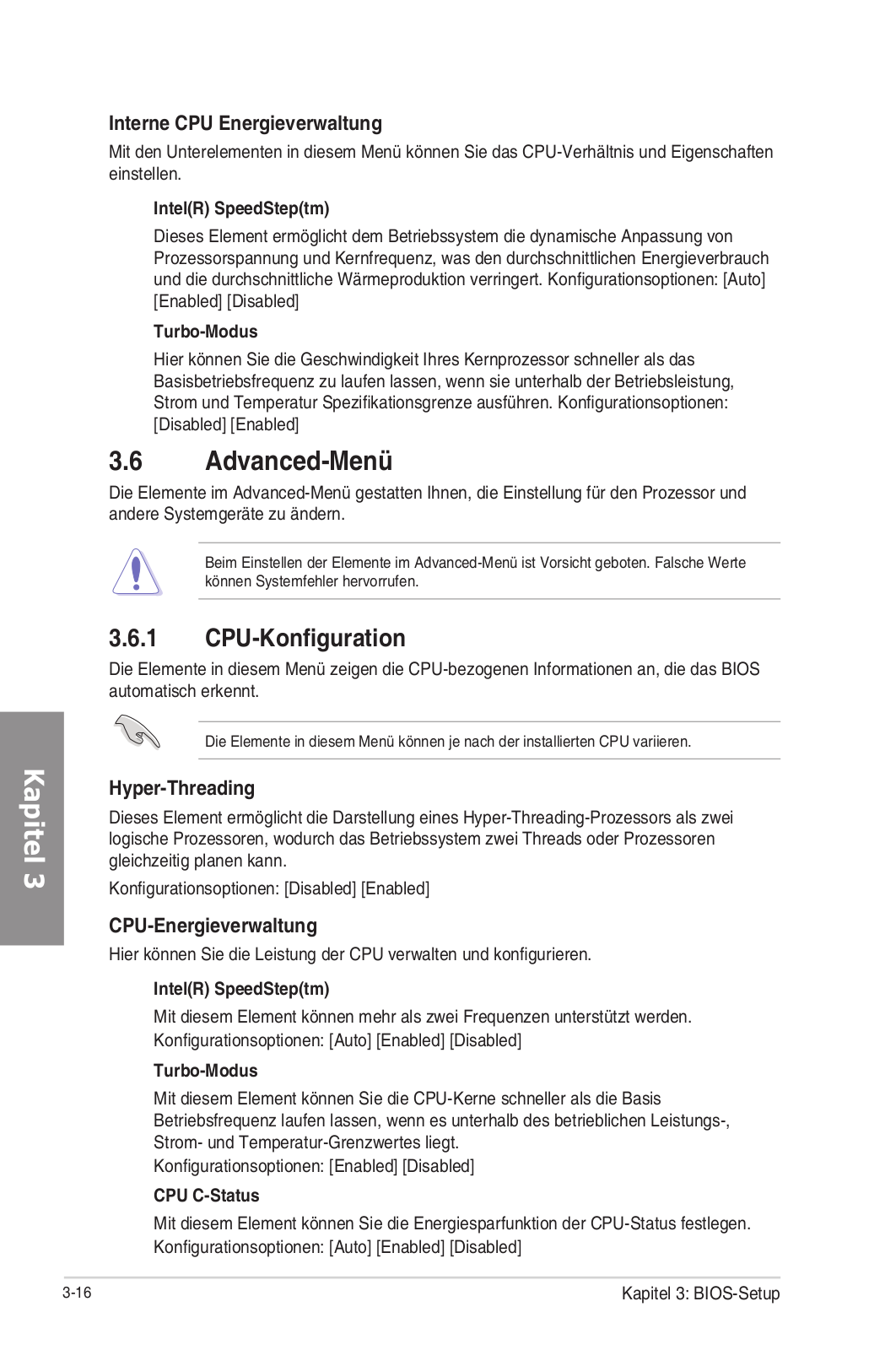

Advanced-Menü........................................................................................ |
3-16 |
|
|
3.6.1 |
CPU-Konfiguration..................................................................... |
3-16 |
|
3.6.2 |

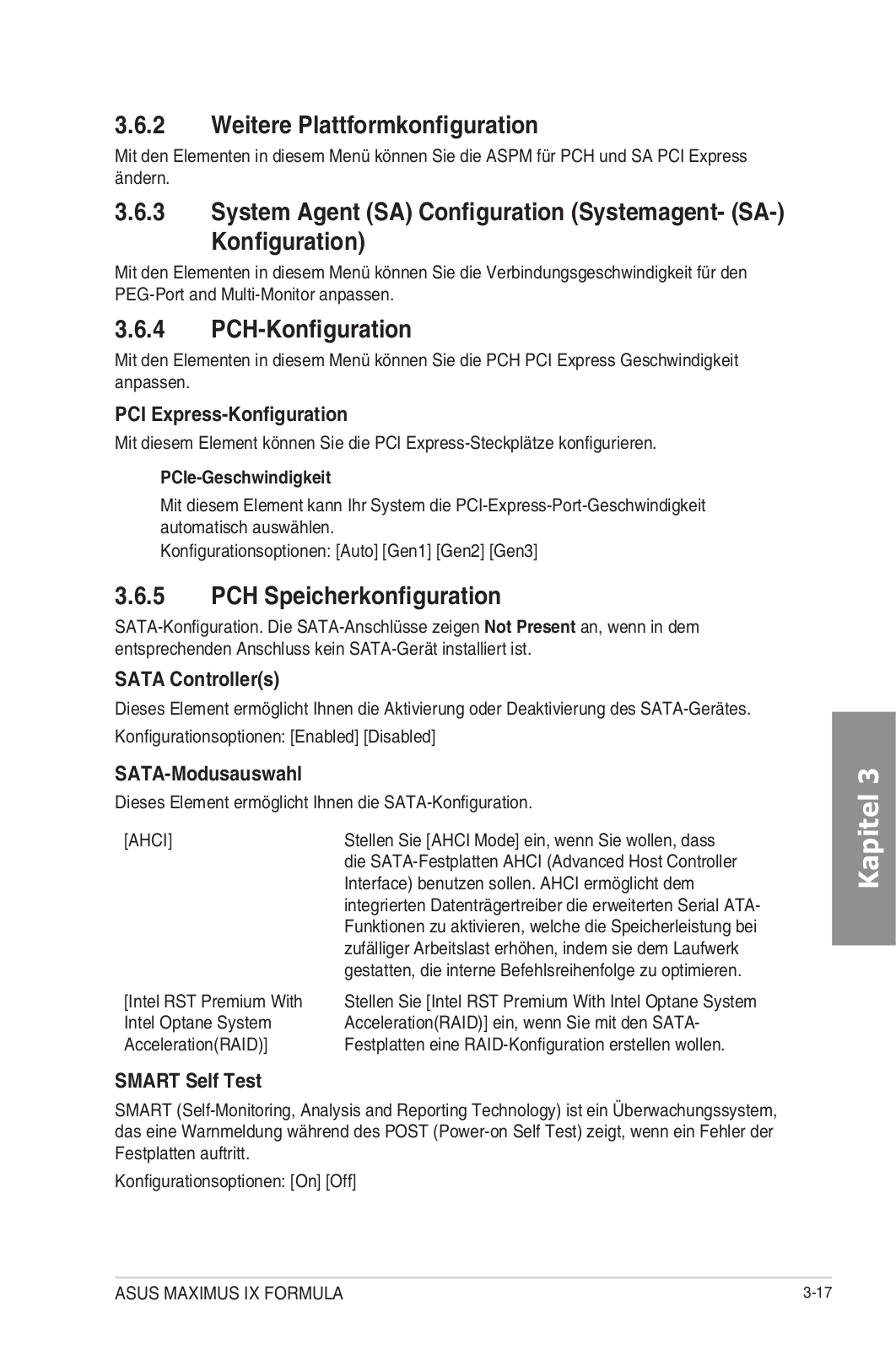

Weitere Plattformkonfiguration.................................................. |
3-17 |
|
3.6.3 |
System Agent (SA) Configuration |
|
|
|
(Systemagent- (SA-) Konfiguration)........................................... |
3-17 |
|
3.6.4 |
PCH-Konfiguration..................................................................... |
3-17 |
|
3.6.5 |
PCH Speicherkonfiguration....................................................... |
3-17 |
|
3.6.6 |

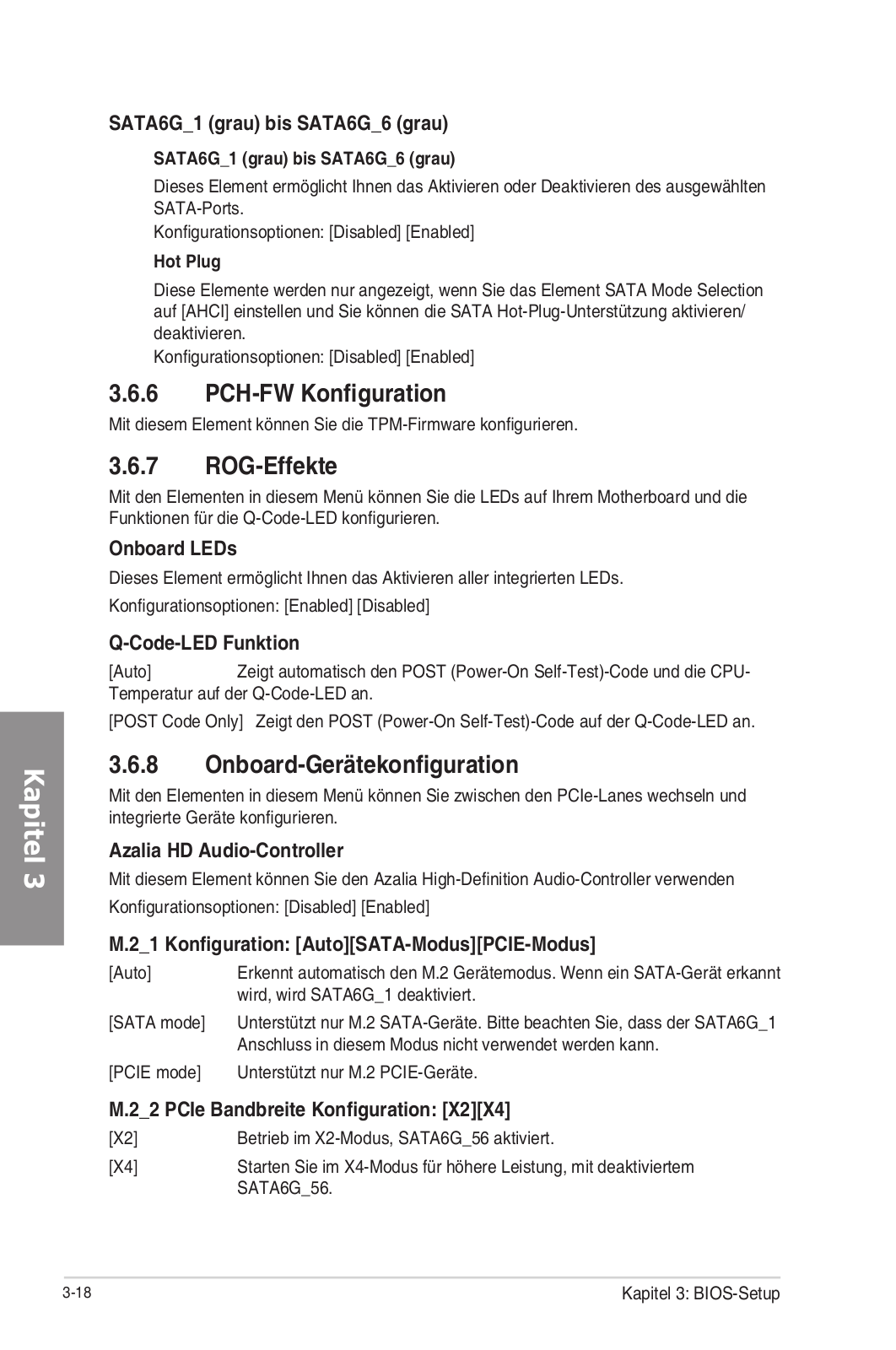

PCH-FW Konfiguration.............................................................. |
3-18 |
|
3.6.7 |
ROG-Effekte.............................................................................. |
3-18 |
|
3.6.8 |
Onboard-Gerätekonfiguration.................................................... |
3-18 |
|
3.6.9 |

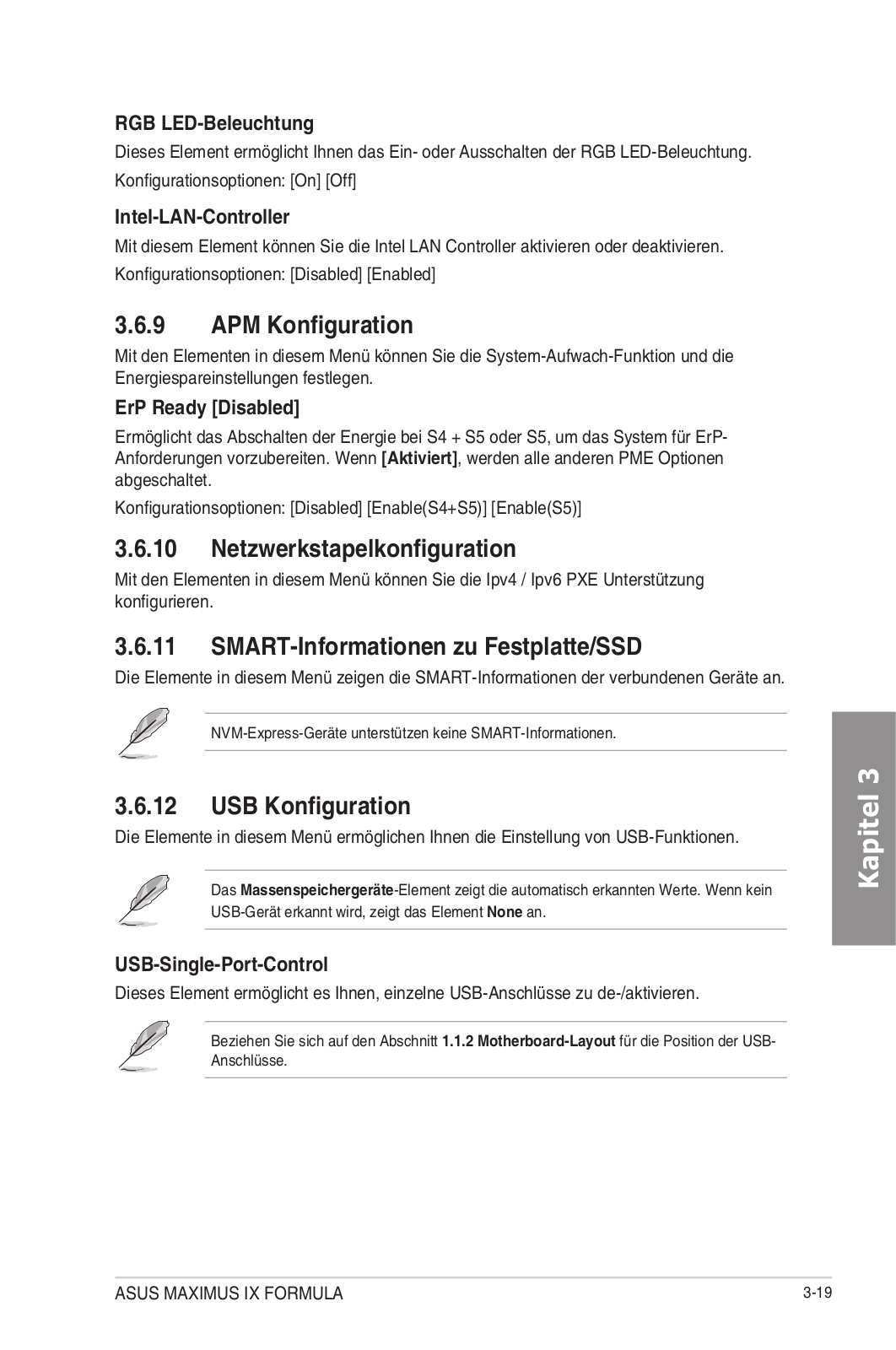

APM Konfiguration..................................................................... |
3-19 |
|
3.6.10 |
Netzwerkstapelkonfiguration...................................................... |
3-19 |
|
3.6.11 |
SMART-Informationen zu Festplatte/SSD................................. |
3-19 |
|
3.6.12 |
USB Konfiguration..................................................................... |
3-19 |
3.7 |

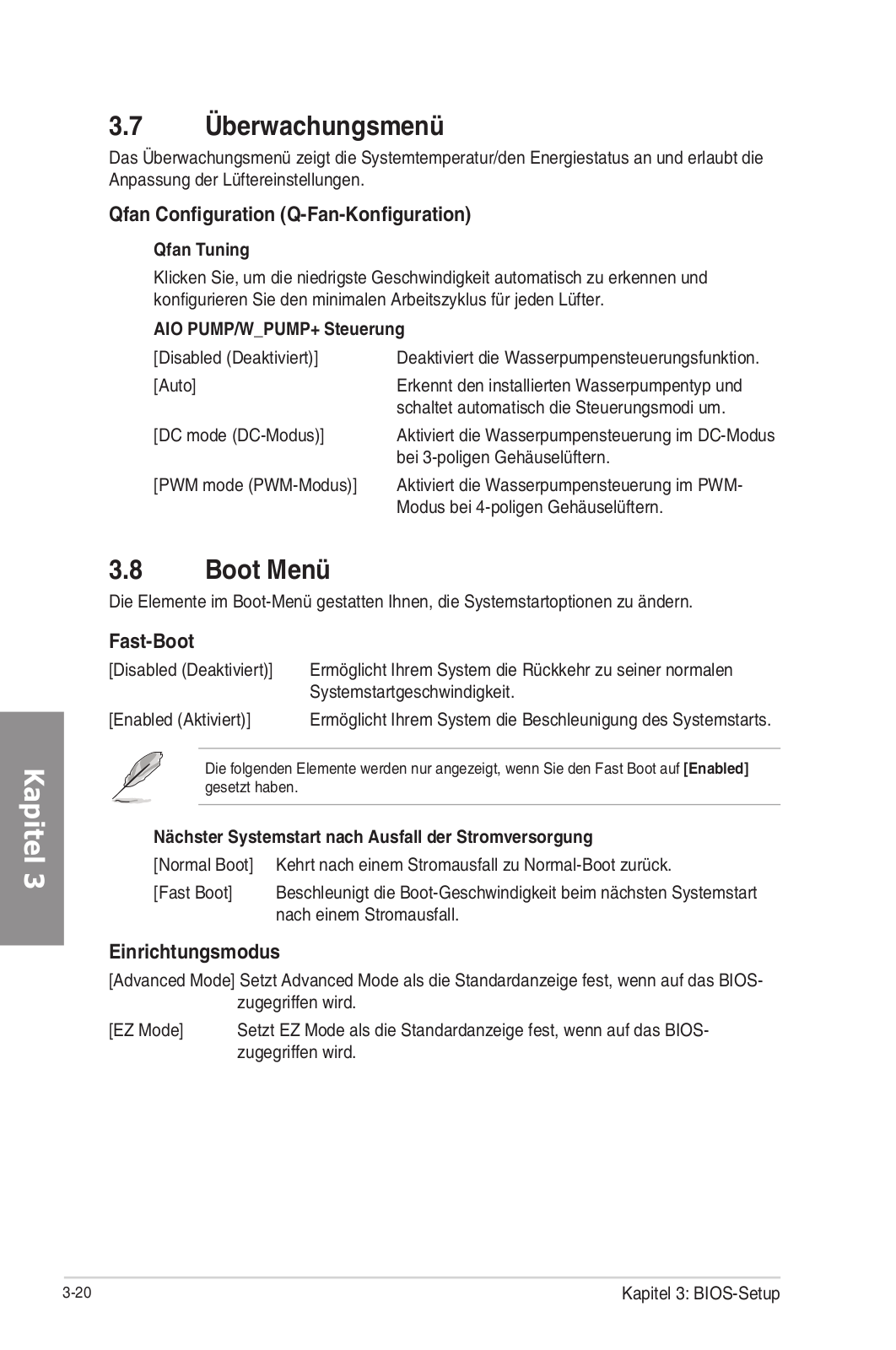

Überwachungsmenü................................................................................ |
3-20 |
|
3.8 |
Boot Menü................................................................................................. |
3-20 |
|

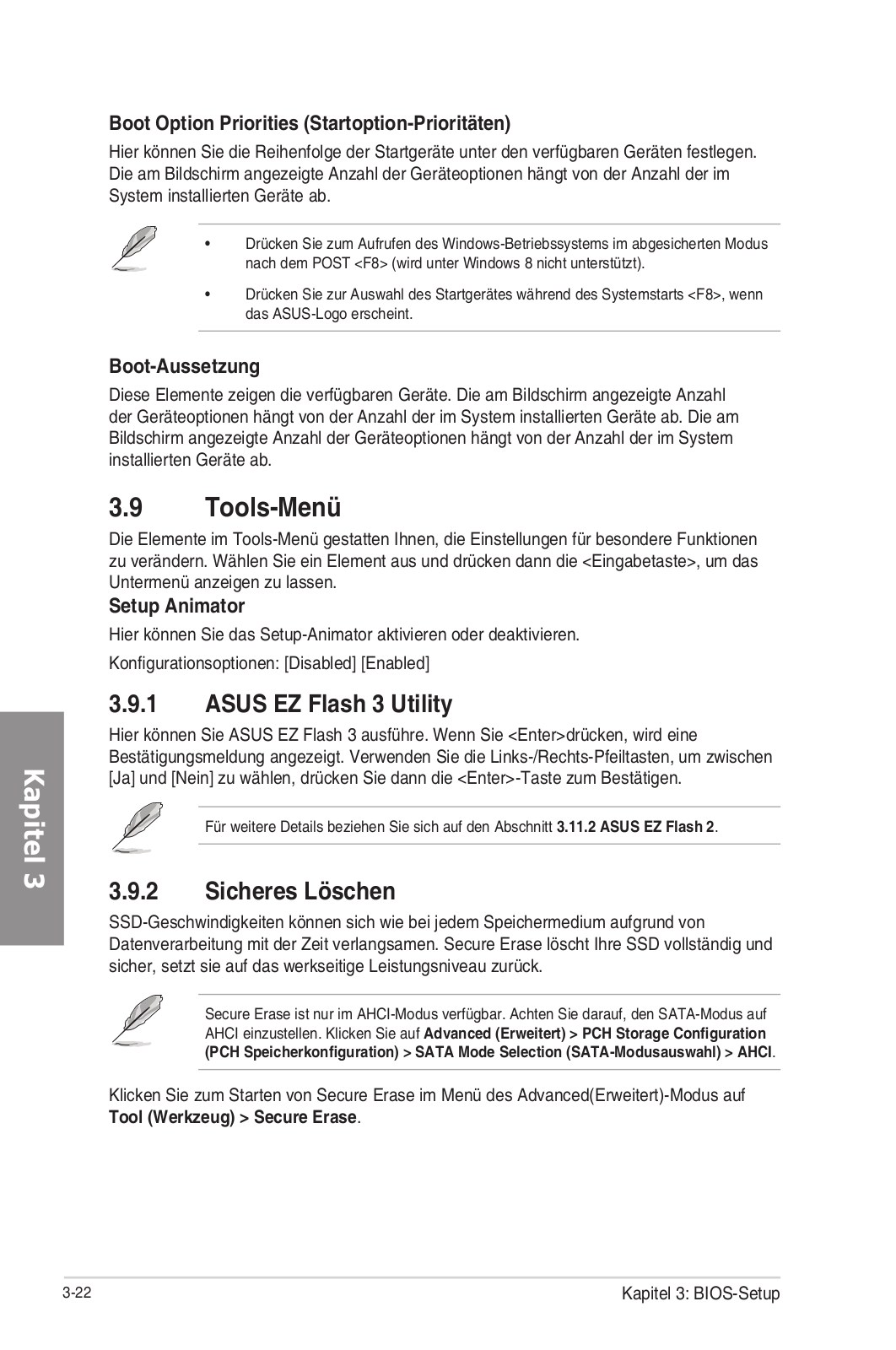

3.9 |
Tools-Menü................................................................................................ |
3-22 |
|
|
3.9.1 |
ASUS EZ Flash 3 Utility............................................................. |
3-22 |
|

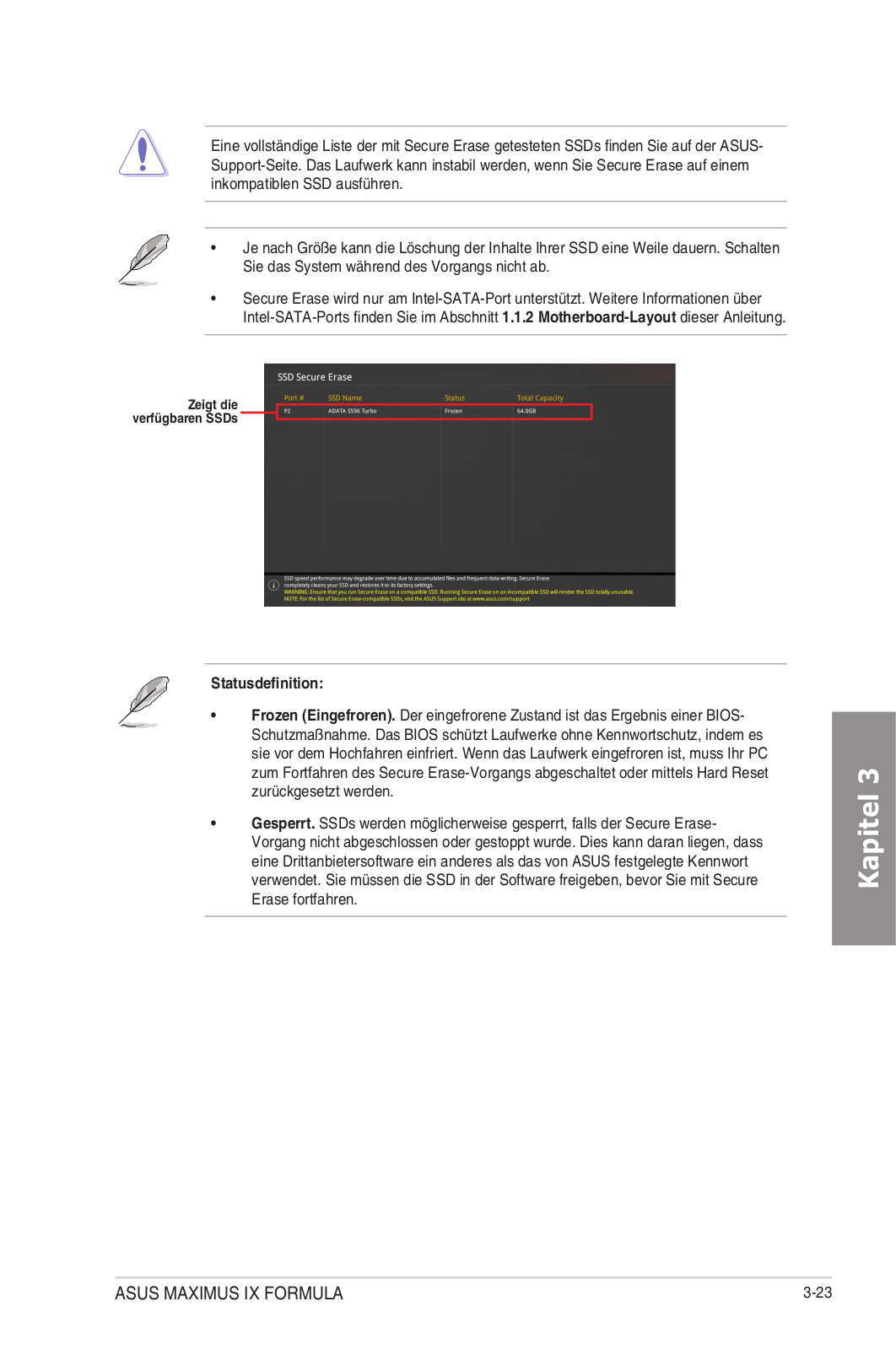

3.9.2 |
Sicheres Löschen...................................................................... |
3-22 |
|
3.9.3 |

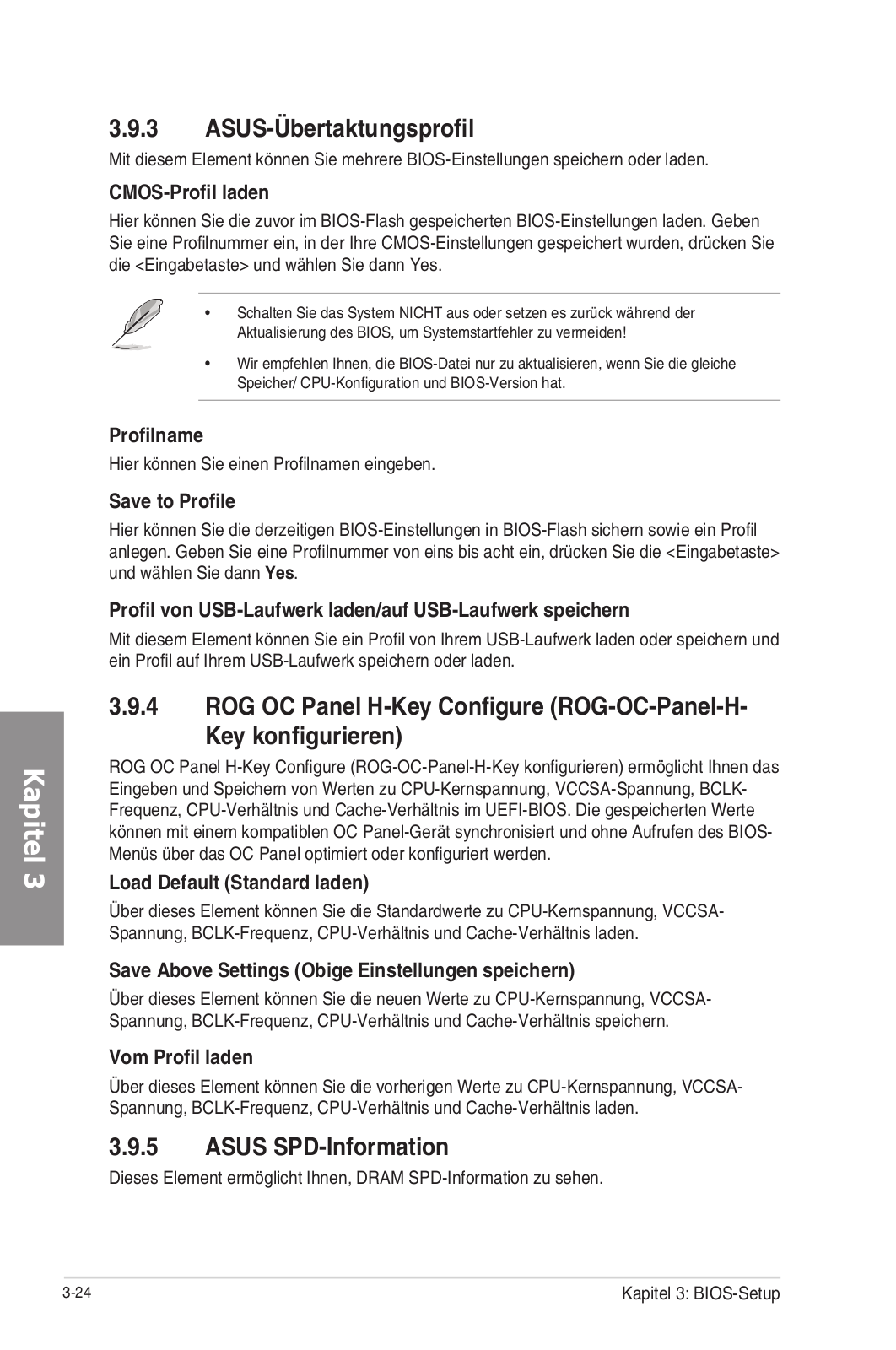

ASUS-Übertaktungsprofil........................................................... |
3-24 |
|
3.9.4 |
ROG OC Panel H-Key Configure |
|
|
|
(ROG-OC-Panel-H-Key konfigurieren)...................................... |
3-24 |
|
3.9.5 |
ASUS SPD-Information............................................................. |
3-24 |
|

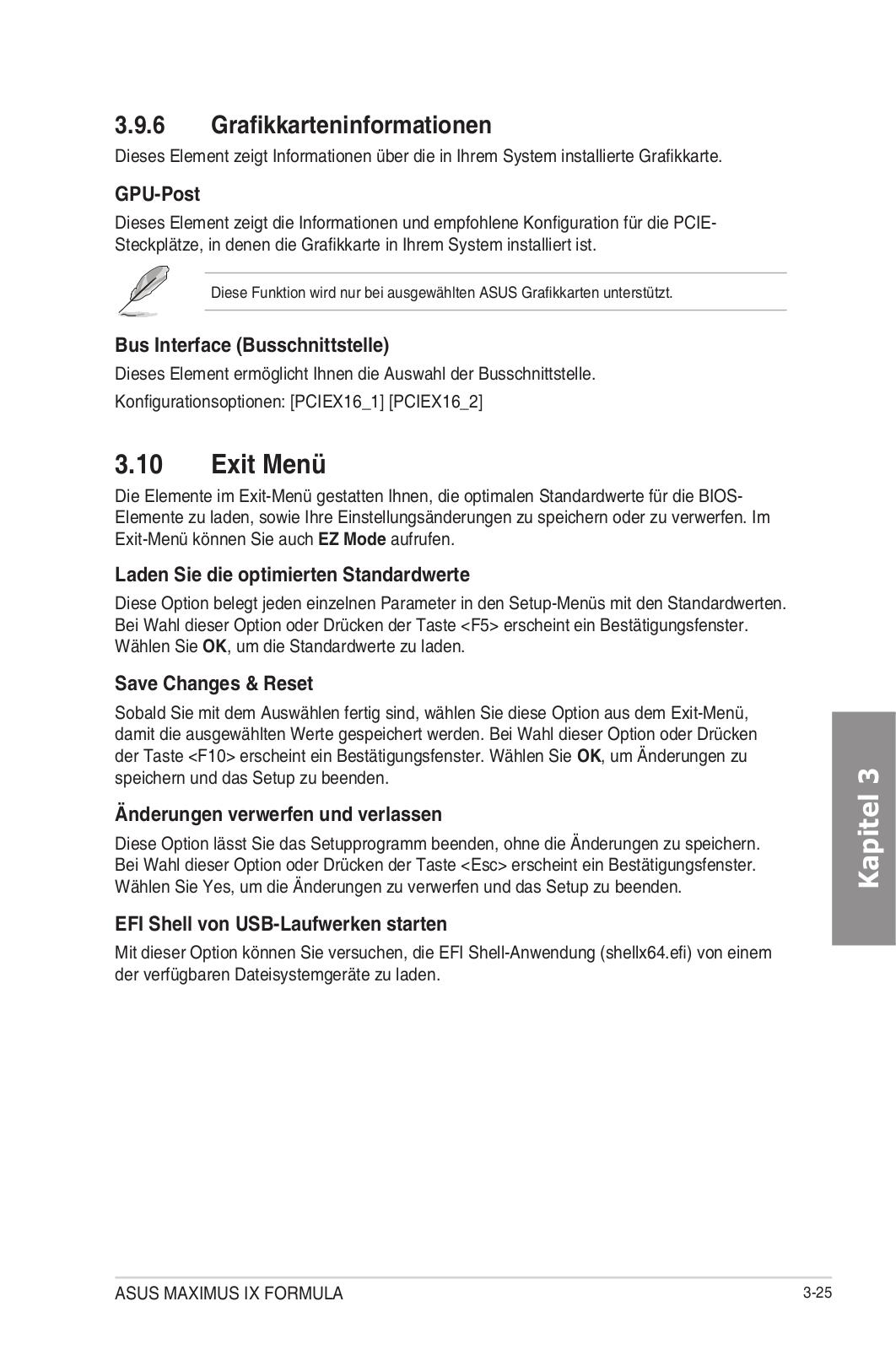

3.9.6 |
Grafikkarteninformationen......................................................... |
3-25 |
3.10 |
Exit Menü |
................................................................................................... |
3-25 |
3.11 |

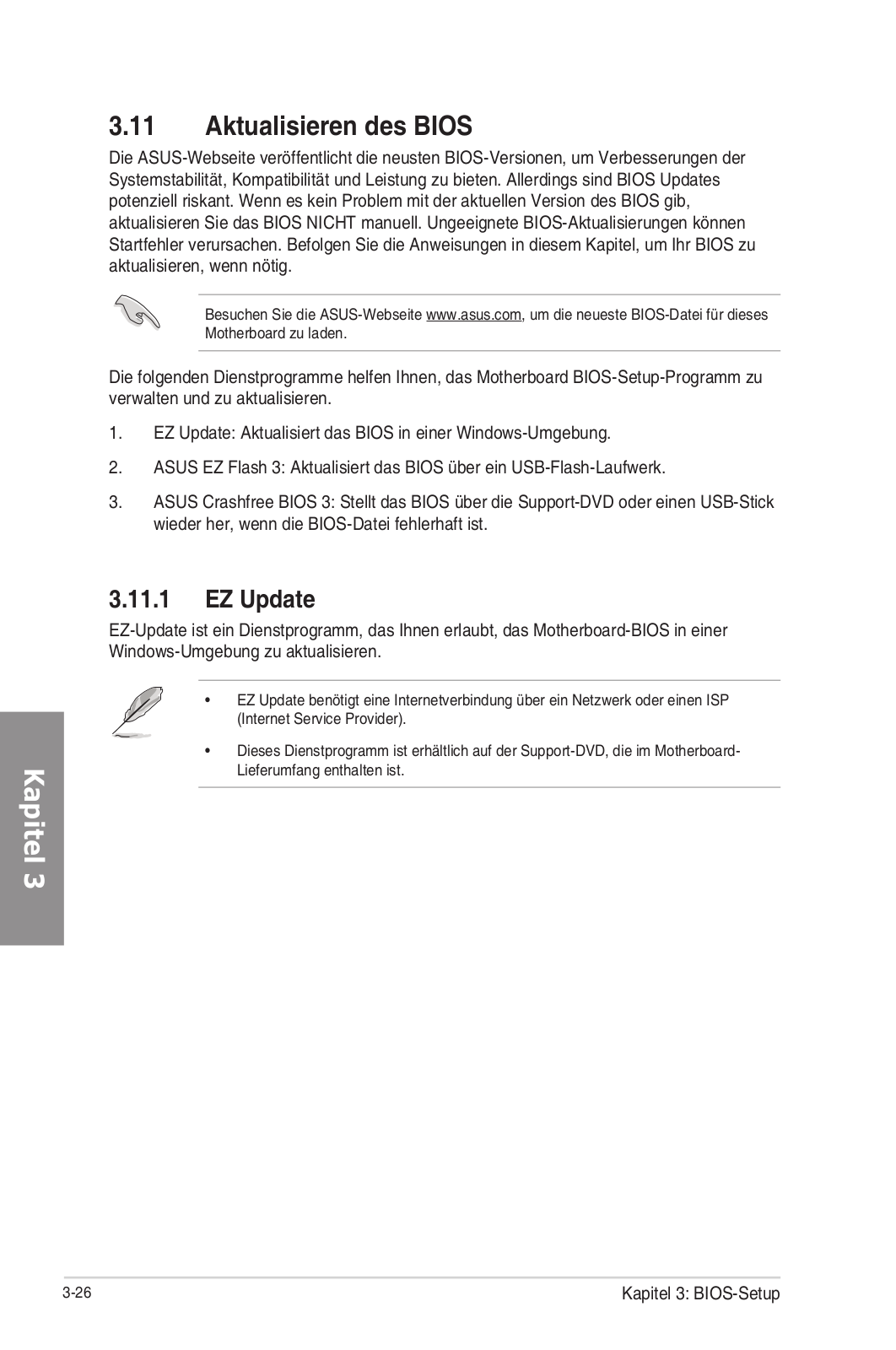

Aktualisieren des BIOS............................................................................ |
3-26 |
|
|
3.11.1 |
EZ Update.................................................................................. |
3-26 |
|
3.11.2 |

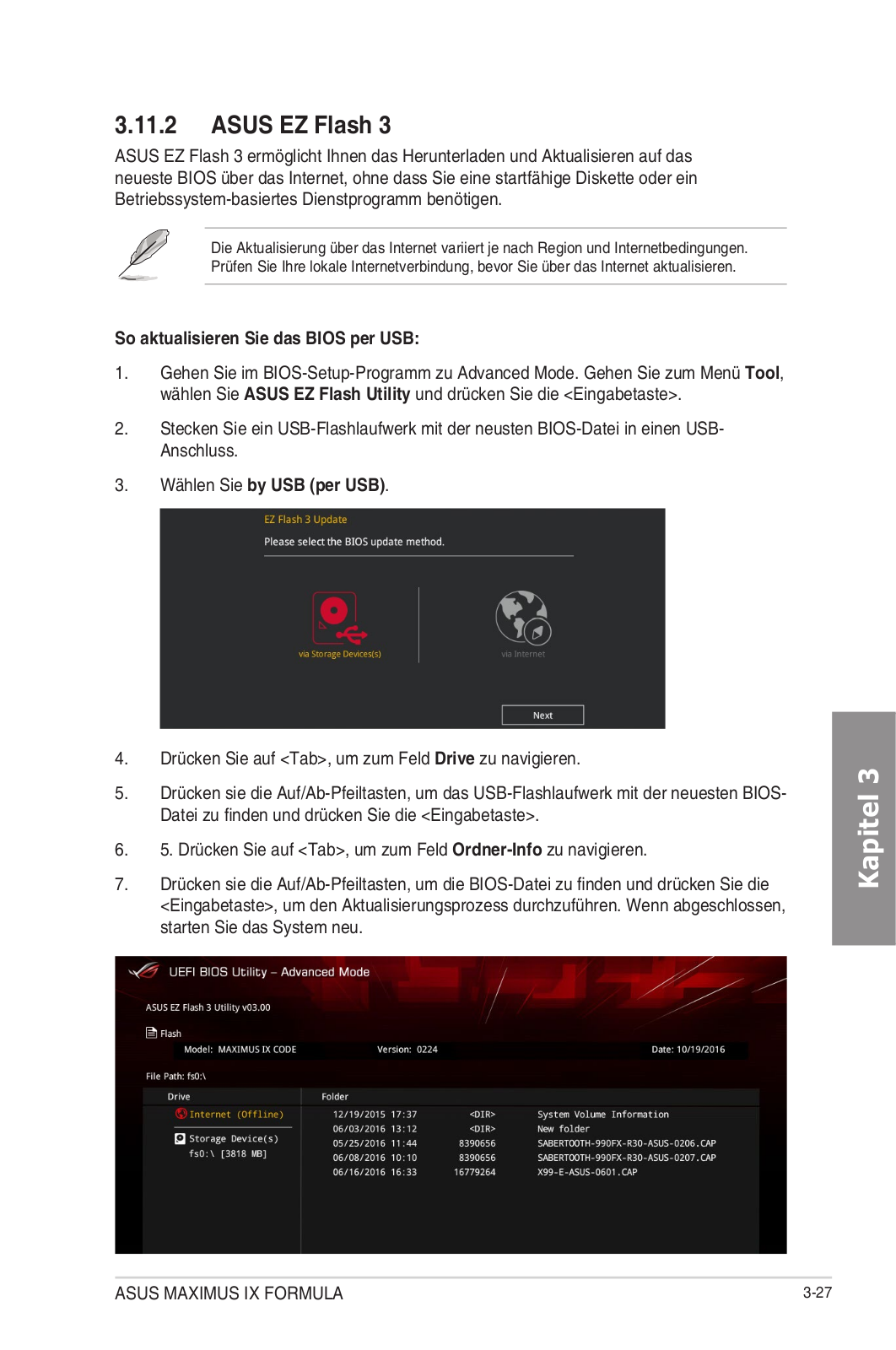

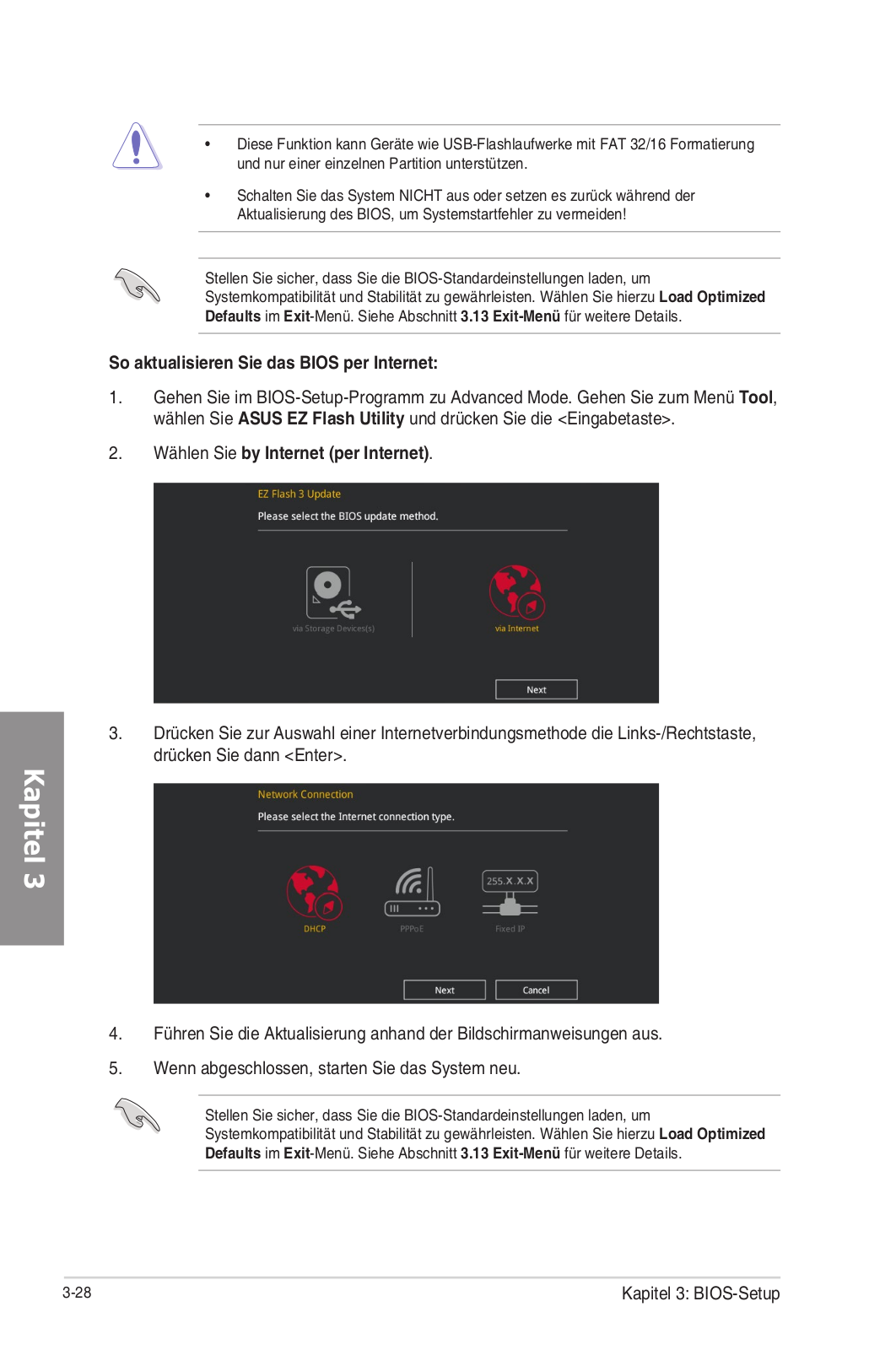

ASUS EZ Flash 3....................................................................... |
3-27 |
|
3.11.3 |

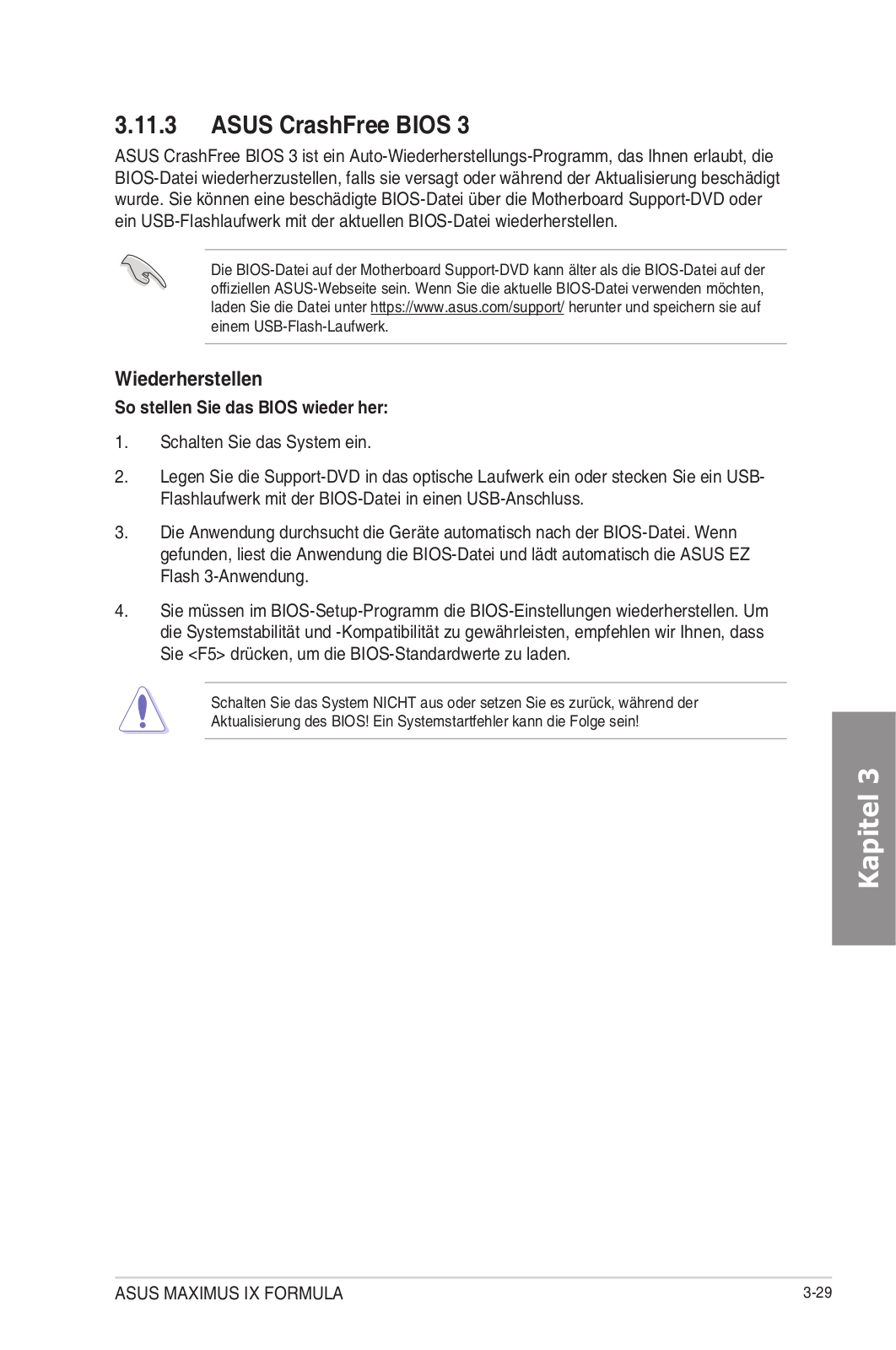

ASUS CrashFree BIOS 3.......................................................... |
3-29 |
iv
Kapitel 4: |

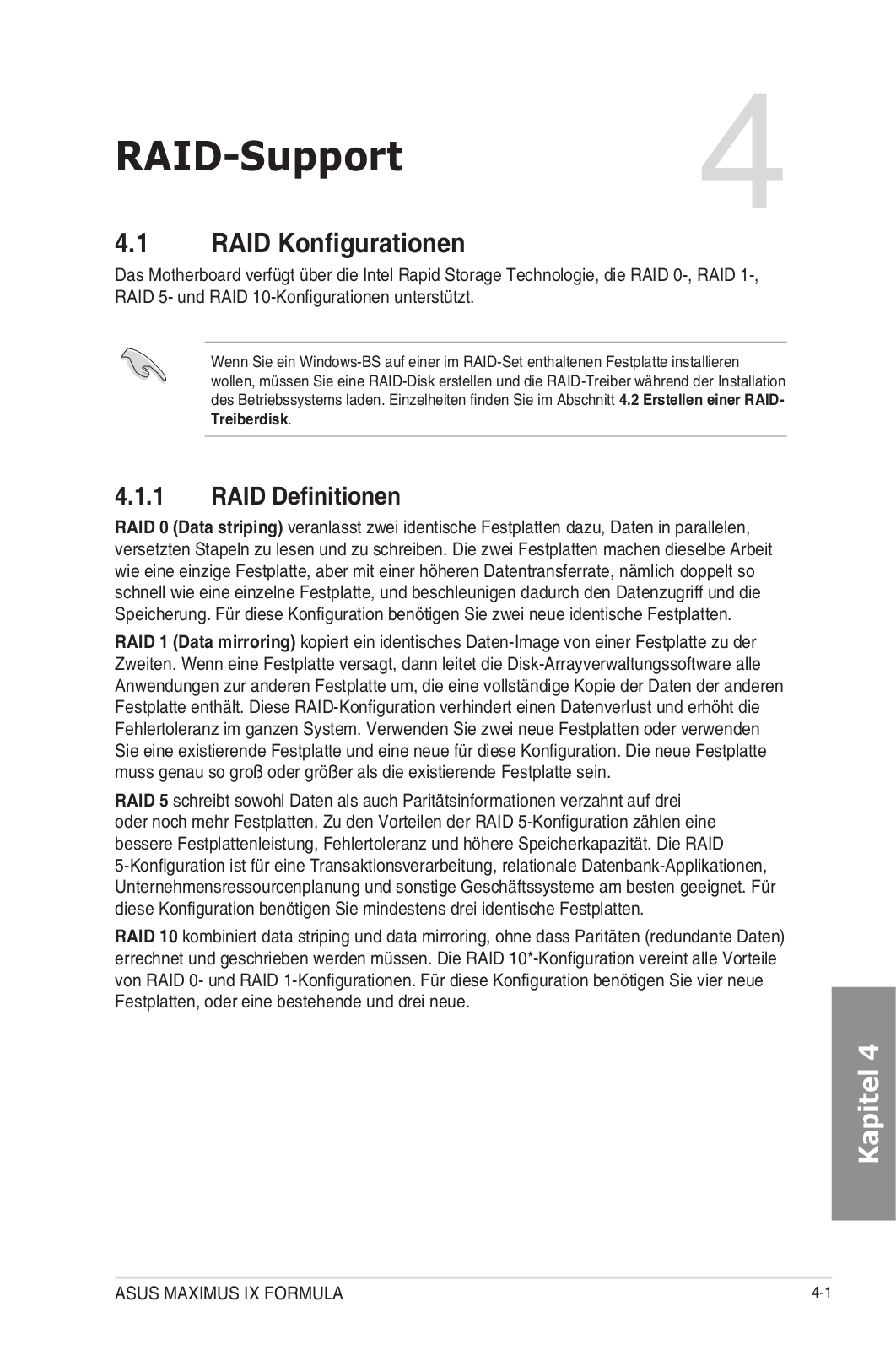

RAID-Support |
|
|
4.1 |
RAID Konfigurationen................................................................................ |
4-1 |
|
|
4.1.1 |
RAID Definitionen........................................................................ |
4-1 |
|
4.1.2 |

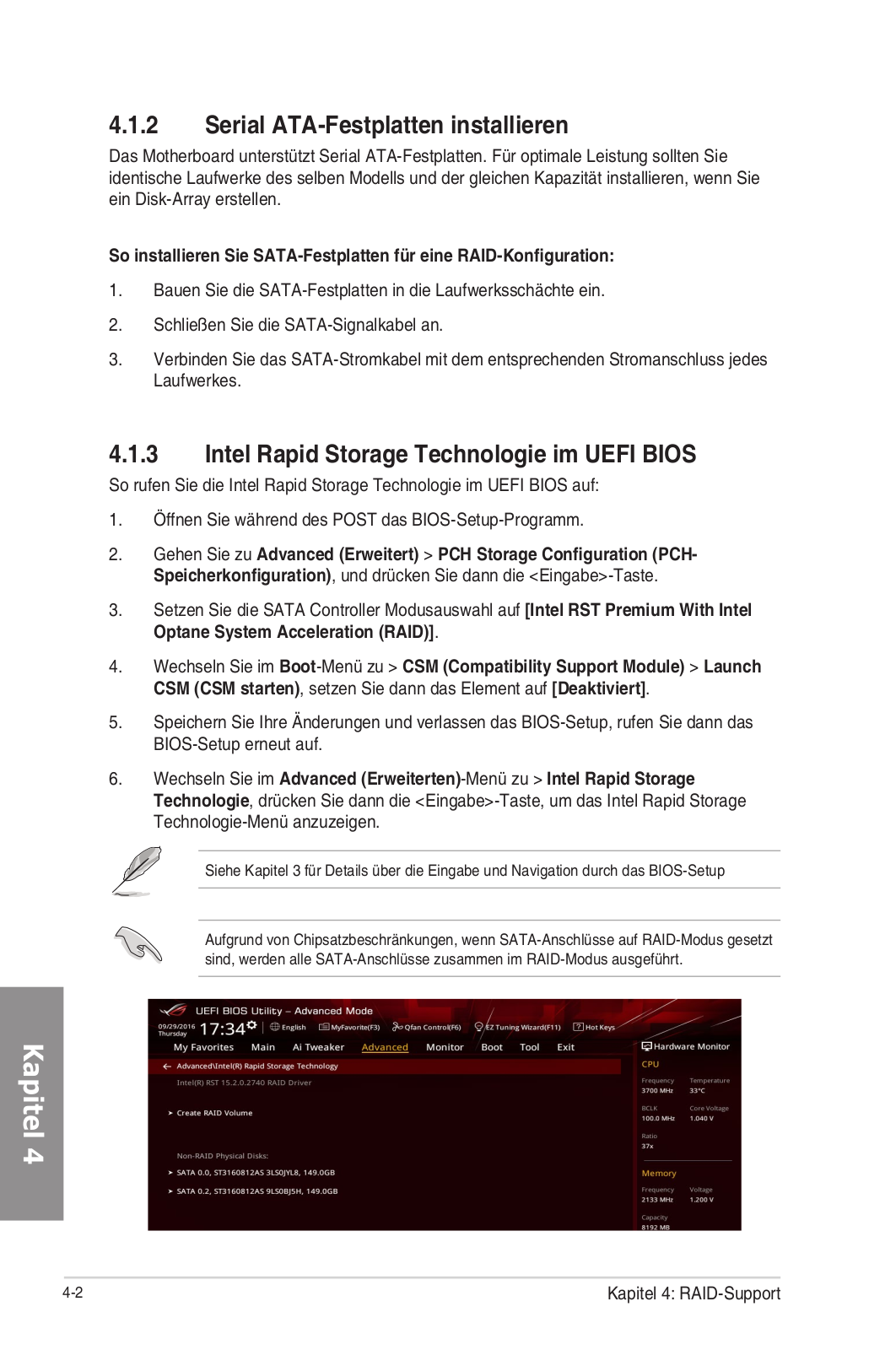

Serial ATA-Festplatten installieren.............................................. |
4-2 |
|
4.1.3 |

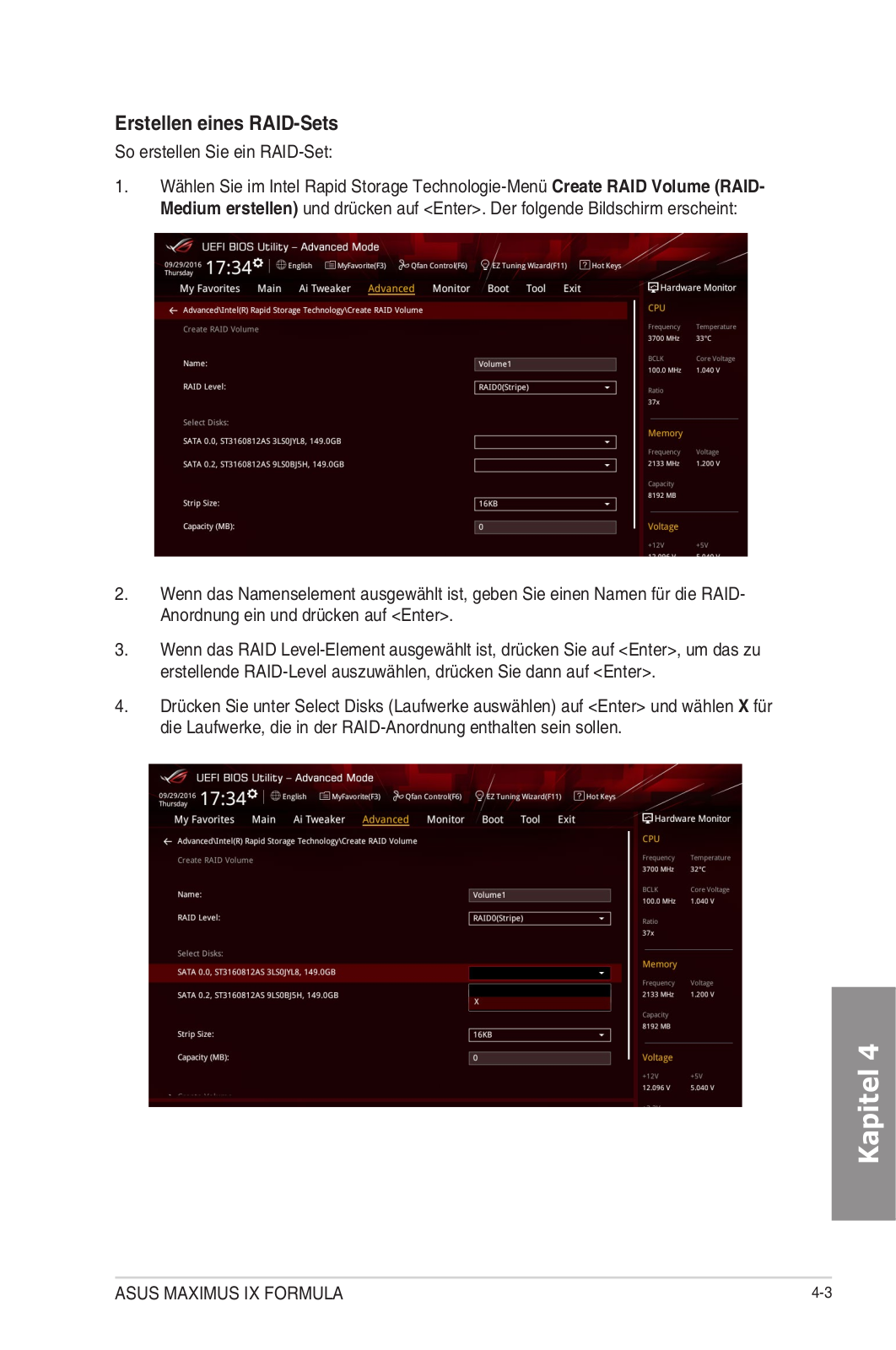

Intel Rapid Storage Technologie im UEFI BIOS.......................... |
4-2 |
|
4.1.4 |
Intel Rapid Storage Technology |
|
|
|
Option ROM-Dienstprogramm..................................................... |
4-6 |
4.2 |
Erstellen einer RAID-Treiberdiskette...................................................... |
4-10 |
|
|
4.2.1 |
Erstellen einer RAID-Treiberdiskette unter Windows® ............. |
4-10 |
Anhang |
|
|
|
Hinweise................................................................................................................... |
|
A-1 |
|
ASUS Kontaktinformation....................................................................................... |
A-6 |
v
Elektrische Sicherheit
•Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen.
•Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. Wenn möglich, entfernen Sie alle Stromkabel vom bestehenden System. bevor Sie ein Gerät hinzufügen.
•Vor dem Anschließen oder Entfernen von Signalkabeln vom Motherboard, müssen alle Netzleitungen ausgesteckt sein.
•Erbitten Sie professionelle Unterstützung, bevor Sie einen Adapter oder eine Verlängerungsschnur verwenden. Diese Geräte könnte den Schutzleiter unterbrechen.
•Prüfen Sie, ob die Stromversorgung auf die Spannung Ihrer Region richtig eingestellt ist. Sind Sie sich über die Spannung der von Ihnen benutzten Steckdose nicht sicher, erkundigen Sie sich bei Ihrem Energieversorgungsunternehmen vor Ort.
•Ist die Stromversorgung defekt, versuchen Sie nicht, sie zu reparieren. Wenden Sie sich an den qualifizierten Kundendienst oder Ihre Verkaufsstelle.
Betriebssicherheit
•Vor Installation des Motherboards und Anschluss von Geräten sollten Sie alle mitgelieferten Handbücher gewissenhaft lesen.
•Vor Inbetriebnahme des Produkts müssen alle Kabel richtig angeschlossen sein und die Netzleitungen dürfen nicht beschädigt sein. Bemerken Sie eine Beschädigung, kontaktieren Sie sofort Ihren Händler.
•Um Kurzschlüsse zu vermeiden, halten Sie Büroklammern, Schrauben und Heftklammern fern von Anschlüssen, Steckplätzen, Sockeln und Stromkreisen.
•Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie das Produkt nicht an einem Ort auf, wo es nass werden könnte.
•Stellen/legen Sie das Produkt auf eine stabile Fläche.
•Sollten technische Probleme mit dem Produkt auftreten, kontaktieren Sie den qualifizierten Kundendienst oder Ihre Verkaufsstelle.
vi
Dieses Benutzerhandbuch enthält Informationen, die Sie bei der Installation und
Konfiguration des Motherboards brauchen.
Wie dieses Handbuch aufgebaut ist
Dieses Handbuch enthält die folgenden Abschnitte:
•Kapitel 1: Produkteinführung
Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die neuen Technologien, die es unterstützt. Es beschreibt Schalter, Brücken und Konnektoren auf dem Motherboard.
•Kapitel 2: Grundinstallation
Dieses Kapitel führt die Hardwareeinstellungsvorgänge auf, die Sie bei der Installation der Systemkomponenten ausführen müssen.
•Kapitel 3: BIOS-Setup
Dieses Kapitel erklärt, wie Sie die Systemeinstellungen über die BIOS-Setup-Menüs ändern. Detaillierte Beschreibungen der BIOS-Parameter sind ebenfalls vorhanden.
•Kapitel 4: RAID-Support
Dieses Kapital beschreibt die RAID-Konfigurationen.
Wo finden Sie weitere Information
In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software-
Updates.
1.ASUS Webseite
Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte.
2.Optionale Dokumentation
Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. Diese Dokumente sind nicht Teil des Standardpakets.
vii
Anmerkungen zu diesem Handbuch
Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden.
GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen.
ACHTUNG: Informationen, um Schäden an den Komponenten zu vermeiden, beim Ausführen einer Aufgabe.
WICHTIG: Anweisungen, denen Sie folgen MÜSSEN, um die Aufgabe zu vollenden.
HINWEIS: Tipps und zusätzliche Informationen, die Ihnen helfen, die
Aufgabe zu vollenden.
Typographie
Fetter Text |
Zeigt Ihnen ein Menü oder ein Element welches |
|
ausgewählt werden muss. |
Kursiv |
Wird benutzt, um ein Wort oder einen Satz zu betonen. |
<Taste> |
Tasten innerhalb der Kleiner-als- und Größer-als-Zeichen |
|
besagen, dass Sie diese Tasten drücken müssen. |
|
Beispiel: <Enter> bedeutet, dass Sie die Enter oder Return |
|
Taste drücken müssen. |
<Taste1> + <Taste2> + |
Wenn Sie zwei oder mehrere Tasten gleichzeitig drücken |
<Taste3> |
müssen, werden die Tastennamen mit einem Pluszeichen |
|
(+) verbunden. |
viii
|
Intel 1151 Sockel für die 7. / 6. Generation Core™ i7/Core™ i5/ |
|
|
Core™ i3/Pentium/Celeron Prozessoren |
|
CPU |
Unterstützt 14nm CPU |
|
Unterstützt Intel Turbo Boost Technologie 2.0* |
||
|
||
|
* Die Unterstützung der Intel Turbo Boost Technologie 2.0 ist abhängig |
|
|
vom CPU-Typ |
|
|
|
|
Chipsatz |
Intel Z270 Chipsatz |
|
|
|
|
|
4 x DIMM, max. 64 GB DDR4 4000+ (Übertaktung)* / 3866 |
|
|
(Übertaktung)* / 3733 (Übertaktung)* / 3600 (Übertaktung)* / 3466 |
|
|
(Übertaktung)* / 3400 (Übertaktung)* / 3333 (Übertaktung)* / 3300 |
|
|
(Übertaktung)* / 3200 (Übertaktung)* / 3000 (Übertaktung)* / 2800 |
|
|
(Übertaktung)* / 2666 (Übertaktung)* / 2400 (Übertaktung)* / 2133 |
|
Speicher |
MHz, nicht-ECC, ungepufferter Speicher |
|
|
Dual-Kanal-Speicherarchitektur |
|
|
Unterstützt Intel Extreme Memory Profile (XMP) |
|
|
* Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften |
|
|
der einzelnen CPUs. Details finden Sie auf der Speicher QVL (Liste |
|
|
qualifizierter Anbieter). |
|
|
|
|
|
Neue 7. Generation Intel Core™ Prozessoren |
|
|
2 x PCIe 3.0 x16 Steckplätze (unterstützen x16, x8/x8) |
|
Erweiterungssteckplätze |
Intel Z270 Chipsatz |
|
1 x PCIe 3.0 x16-Steckplatz (max. bei x4 Modus)* |
||
|
3 x PCIe 3.0 x1-Steckplätze |
|
|
* Der PCIe x4_3 Steckplatz teilt die Bandbreite mit PCIex1_3. Der PCIe |
|
|
x4_3 ist auf den x2-Modus voreingestellt. |
|
|
Integrierter GrafikprozessorIntel® HD-Grafikunterstützung |
|
|
Multi-VGA-Ausgabe unterstützt: HDMI/DisplayPort |
|
Grafik |
- Unterstützt DisplayPort 1.2 mit einer maximalen Auflösung von 4096 |
|
x 2304 @ 60Hz |
||
|
- Unterstützt HDMI 1.4b mit einer maximalen Auflösung von 4096 x |
|
|
2304 @ 24Hz |
|
|
Maximaler gemeinsamer Speicher von 512MB |
|
|
|
|
Multi-GPU |
Unterstützt NVIDIA 2-Wege-/Quad-GPU-SLI-Technologie |
|
Unterstützung |
Unterstützt AMD 3-Way/Quad-GPU CrossFireX™ Technologie |
|
|
|
|
|
Intel Z270 Chipsatz mit RAID 0, 1, 5, 10 und Intel Rapid Storage |
|
|
Technologie 14 Unterstützung |
|
|

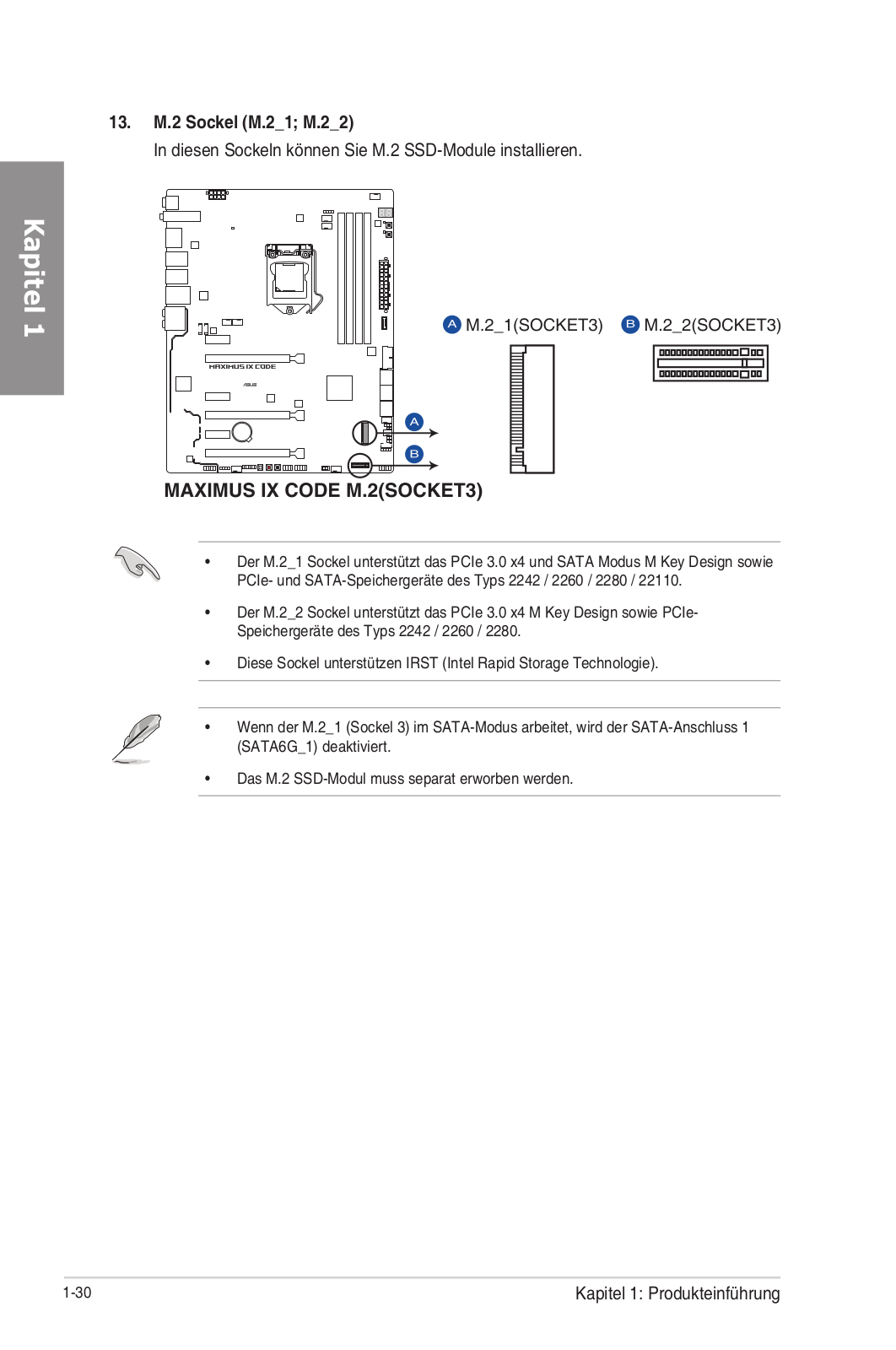

- 1 x M.2 Sockel 3 mit M Key, Typ 2242/2260/2280/22110 (PCIe 3.0 |
|
|
x4 und SATA Modus_M.2_1)* |
|
|
- 1 x M.2 Sockel 3 mit M Key, Typ 2242/2260/2280 (unterstützt |
|
|
PCIe 3.0 x4 Modus_M.2_2)** |
|
|
- 6 x SATA 6 Gb/s Anschlüsse |
|
|
- Erfüllt die Anforderungen für Intel Optane™ Speicher*** |
|
Speicher |
- Unterstützt Intel Smart Response Technologie**** |
*Wenn der M.2_1 Sockel 3 im SATA-Modus arbeitet, wird SATAAnschluss 1 deaktiviert.
**Wenn der M.2_2 Sockel 3 im PCIe 3.0 x4 Modus arbeitet, werden die SATA-Anschlüsse 5 und 6 deaktiviert.
***Die Intel Optane Technologie wird nur bei Verwendung von Intel Prozessoren der 7. Generation unterstützt. Bevor Sie die Intel Optane Speichermodule verwenden, stellen Sie sicher, dass Sie Ihre
Motherboard-Treiber und das BIOS auf die neueste Version von der
ASUS Support-Webseite aktualisiert haben.
****Diese Funktion arbeitet je nach eingebautem CPU-Typ.
(Fortsetzung auf der nächsten Seite)
ix
MAXIMUS IX CODE Spezifikationsübersicht
|
Intel I219-V-Gigabit-LAN - Dual-Verbindung zwischen dem |
|
LAN |
integrierten Media Access Controller (MAC) und Physical Layer (PHY) |
|
LANGuard-Überspannungsschutz (Integriert) |
||
|
||
|
ROG GameFirst IV |
|
|
|
|
|
WLAN mit MU-MIMO 802.11 a/b/g/n/ac unterstützt Dual- |
|
WLAN & Bluetooth |
Frequenzband 2,4/5 GHz |
|
Übertragungsgeschwindigkeit bis zu 867 Mb/s |
||
|
||
|
Bluetooth v4.1 |
|
|
|
|
|
ROG SupremeFX S1220 8-Kanal-HD-Audio CODEC |
|
|
- Unterstützt bis zu 32-Bit/192 kHz Wiedergabe* |
|
|
- Impedanzerfassung für die vorderen und hinteren |
|
|
Kopfhörerausgänge |
|
|
- Hochwertiger 120 dB SNR Stereo-Wiedergabe-Ausgang und 110 |
|
|
dB SNR Aufnahmeeingang |
|
|
- ES9023P High Definition DAC |
|
Audio |
- SupremeFX Shielding-Technologie |
|
- Jack-Detection (Buchsenerkennung), Multistreaming und |
||
|
||
|
Frontblende-Jack-Retasking (Buchsenneubelegung) |
|
|
- Optischer S/PDIF-Ausgang an der Rückseite |
|
|
Audio Ausstattung: |
|
|
- Sonic Studio III |
|
|
- Sonic Radar III |
|
|
* Aufgrund von Beschränkungen bei der HDA-Bandbreite wird 32-Bit/192 |
|
|
kHz für die 8-Kanal Audioausgabe nicht unterstützt |
|
|
|
|
|
Intel Z270 Chipsatz - Unterstützt ASUS USB 3.1 Boost: |
|
|
- 6 x USB 3.0 Anschlüsse (4 Anschlüsse auf der Rückseite [blau], 2 |
|
|
Anschlüsse auf dem Mittelboard [grau]) |
|
|
- 6 x USB 2.0 Anschlüsse (4 Anschlüsse auf der Rückseite |
|
|
[schwarz], 2 Anschlüsse auf dem Mittelboard [schwarz])* |
|
USB |
ASMedia USB 3.1 Controller - unterstützen ASUS USB 3.1 Boost: |
|
|
- 1 x USB 3.1 Frontblendenanschluss |
|
|
- 2 x USB 3.1 Anschlüsse (1 x Typ-A [rot] und 1 x Typ-C [schwarz] |
|
|
auf der Rückseite) |
|
|
* 2 x USB 2.0 Anschlüsse auf dem Mittelboard, gemeinsame Nutzung mit |
|
|
ROG-Erweiterungsanschluss (ROG_EXT). |
|
|
|
|
|
1 x CMOS-löschen-Taste |
|
|
1 x BIOS-Flashback-Taste |
|
|
1 x M.2 WLAN-Modul |
|
|
1 x HDMI 1.4b |
|
Rückseite E/A- |
1 x DisplayPort 1.2 |
|
4 x USB 2.0 Anschlüsse [schwarz] |
||
Anschlüsse |
||
4 x USB 3.0 Anschlüsse [blau] |
||
|
||
|
1 x Anti-surge LAN (RJ-45) Anschluss |
|
|
2 x USB 3.1 Anschlüsse (1 x Typ-A [rot] und 1 x Typ-C [schwarz]) |
|
|
1 x Optischer S/PDIF-Ausgang-Anschluss |
|
|
5 x Vergoldete Audio-Buchsen |
|
|
(Fortsetzung auf der nächsten Seite) |
x
MAXIMUS IX CODE Spezifikationsübersicht
Extreme Engine Digi+
-MicroFine Legierungsdrossel
-NexFET MOSFETs
-10K Schwarz-Metallic Kondensatoren
ROG RGB Armor ROG Aura
-Aura-Effekte (LOGOund ROG Armor RGB-Beleuchtung)
-2 x Aura RGB-Leisten-Header
Starttaste
Reset-Taste
Sicherer-Start-Taste
Retry-Taste
BIOS-Flashback-Taste
CMOS-Löschen-Taste
ROG-Sonderfunktionen:
MemOK!-Taste
LN2-Modus
ROG RAMDisk
ROG CloneDrive
ROG RAMCache II
KeyBot II
-X.M.P.
-CMOS löschen
-Eingeschaltet
UEFI BIOS-Funktionen:
-Extreme Tweaker
-Tweakers’ Paradise
-ROG SSD Secure Erase
-GPU DIMM Post
-O.C. Profil
-Vorschau der Grafikkarteninformationen
(Fortsetzung auf der nächsten Seite)
xi
MAXIMUS IX CODE Spezifikationsübersicht
1 x USB 3.1 Frontblendenanschluss
1 x USB 3.0 Header unterstützt zusätzliche 2 USB 3.0 Anschlüsse
1 x USB 2.0 Header unterstützt zusätzliche 2 USB 2.0 Anschlüsse [über ROG_EXT-Header]
6 x SATA 6 Gb/s Anschlüsse
1 x M.2 Sockel 3 mit M Key, Typ 2242/2260/2280/22110 Speichergeräteunterstützung (SATA & PCIe 3.0 Modus)
1 x M.2 Sockel 3 mit M Key, Typ 2242/2260/2280 Speichergeräteunterstützung (PCIe 3.0 Modus)
1 x ROG-Erweiterungsstiftleiste (ROG_EXT)
1 x CPU-Lüfteranschluss (4-polig)
1 x CPU_OPT-Lüfteranschluss (4-polig)
3 x Gehäuselüfteranschlüsse (4-polig)
1 x EXT_Fan Header
1 x 4-poliger W_PUMP+ Anschluss
1 x W_IN Header
1 x W_OUT Header
Interne E/A-Anschlüsse 1 x W_FLOW Header
1 x 4-poliger AIO_PUMP Anschluss
1 x H_AMP Lüfteranschluss
3x Thermische Sensor-Anschlüsse
1 x 24-Pin EATX Stromanschluss
8 x 4-polig EATX 14V Power Anschluss
2 x AURA RGB Header
1 x Starttaste
1 x Reset-Taste
1 x Sicherer-Start-Taste
1 x ReTry-Taste
1 x LN2-Modus-Jumper
1 x Langsam-Modus-Schalter
1 x MemOK! Taste
1 x Frontblenden Audio-Anschluss (AAFP)
1x TPM Anschluss
1 x System Panel Anschluss
(Fortsetzung auf der nächsten Seite)
xii
MAXIMUS IX CODE Spezifikationsübersicht
|
ASUS Dual Intelligent Processors 5 |
|
|
- 5-Wege-Optimierungstaste konsolidiert perfekt TPU, EPU und |
|
|
Turbo App |
|
|
ASUS-Exklusive-Eigenschaften |
|
|
- AI Suite 3 |
|
|
ASUS EZ Do-It-Yourself |
|
|
- USB BIOS Flashback |
|
|
- ASUS CrashFree BIOS 3 |
|
|
- ASUS EZ Flash 3 |
|
Sonderfunktionen |
- ASUS C.P.R. (CPU-Parameter-Abruf) |
|
|
- MemOK! |
|
|
ASUS Q-Design |
|
|
- Q-Code |
|
|
- Q-Shield |
|
|
- Q-Connector |
|
|
- Q-LED (CPU [rot], DRAM [gelb], VGA [weiß], Boot-Geräte-LED |
|
|
[gelb grün]) |
|
|
- Q-DIMM |
|
|
- SafeSlot |
|
|
|
|
|
Treiber |
|
|
ROG GameFirst IV |
|
|
ROG RAMDisk |
|
|
ROG RAMCache II |
|
|
ROG CPU-Z |
|
|
ROG Mem TweakIt |
|
|
Overwolf |
|
|
ROG Keybot II |
|
Software |
CloneDrive |
|
Kaspersky Anti-Virus |
||
|
||
|
DAEMON Tools Pro |
|
|
ASUS WebStorage |
|
|
Sonic Studio III |
|
|
Sonic Radar III |
|
|
RAMDisk |
|
|
AURA |
|
|
WinZip |
|
|
ASUS Utilities |
|
|
(Fortsetzung auf der nächsten Seite) |
xiii
MAXIMUS IX CODE Spezifikationsübersicht
|
1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 3.0, WfM 2.0, |
|
|
SM BIOS 3.0, ACPI 6.0, Mehrsprachiges BIOS, ASUS EZ Flash 3, |
|
BIOS |
CrashFree BIOS 3, F11 EZ Tuning Assistent, F6 Qfan Kontrolle, |
|
F3 My Favorites, letztes Änderungsprotokoll, F12 PrintScreen, F3 |
||
|
||
|
Shortcut Funktion und ASUS DRAM SPD (Serial Presence Detect) |
|
|
Speicherinformation. |
|
|
|
|
Handhabbarkeit |
WfM 2.0, DMI 3.0, WOL by PME, PXE |
|
|
|
|
|
Windows 10, 64-bit |
|
Unterstützte |
Windows 8.1, 64-bit* |
|
Windows 7* |
||
Betriebssysteme |
||
|
* Windows 8.1, 64-bit und Windows 7, 32/64-bit werden nur bei |
|
|
Verwendung von Intel Prozessoren der 6. Generation unterstützt |
|
Formfaktor |
ATX Formfaktor: 12 Zoll x 9,6 Zoll (30,5 cm x 24,4 cm) |
|
|
|
Spezifikationen können sich ohne vorherige Ankündigung ändern.
xiv
Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält.
Motherboard |
ROG MAXIMUS IX CODE |
|
Kabel |
2 x SATA 6 Gb/s Kabel |
|
1 x SLI HB Bridge (2-WAY-M) |
||
|
||
|
1 x bewegliche 2T2R-Dualband-WLAN-Antenne |
|
|
1 x 10-in-1-ROG-Kabeletikett |
|
|
1 x CPU-Installationswerkzeug |
|
|
1 x Verlängerungskabel für RGB-Leisten (80 cm) |
|
Zubehör |
1 x E/A-Abdeckung |
|
1 x M.2 Halterung |
||
|
||
|
1 x M.2-Schraubenpaket |
|
|
1 x Q-Anschluss |
|
|
1 x ROG-Untersetzer |
|
|
1 x ROG-Aufkleber |
|
|
|
|
Software-DVD |
ASUS Motherboard Support-DVD |
|
|
|
|
Dokumentation |
Benutzerhandbuch |
|
|
|
Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler.
xv
1 Tüte mit Schrauben |
Philips (Kreuz)-Schraubenzieher |
PC Gehäuse |
Netzteil |
Intel LGA 1151 CPU |
CPU-Lüfter, kompatibel mit Intel LGA 1151 |
DDR4 DIMM |
SATA Festplattenlaufwerk |
SATA optisches Laufwerk (optional) |
Grafikkarte (optional) |
Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im MotherboardPaket enthalten. .
xvi
Produkteinführung 1
Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen.
• Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen.
•Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden.
•Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren.
•Legen Sie eine deinstallierte Komponente immer auf eine geerdete AntistatikUnterlage oder in die Originalverpackung der Komponente.
•Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen.
Kapitel 1
ASUS MAXIMUS IX FORMULA |
1-1 |
1 Kapitel
Weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse finden Sie in den Abschnitten 1.1.9 Interne Anschlüsse und 2.3.1 Rücktafelanschlüsse.
1-2 |
Kapitel 1: Produkteinführung |
Ausstattungsinhalt
Stecker/Jumper/Steckplätze |
Seite |
|
1. |
ATX Stromanschlüsse (24-Pin EATXPWR, 8-Pin EATX12V) |
1-26 |
2. |
LGA1151 CPU-Sockel |
1-4 |

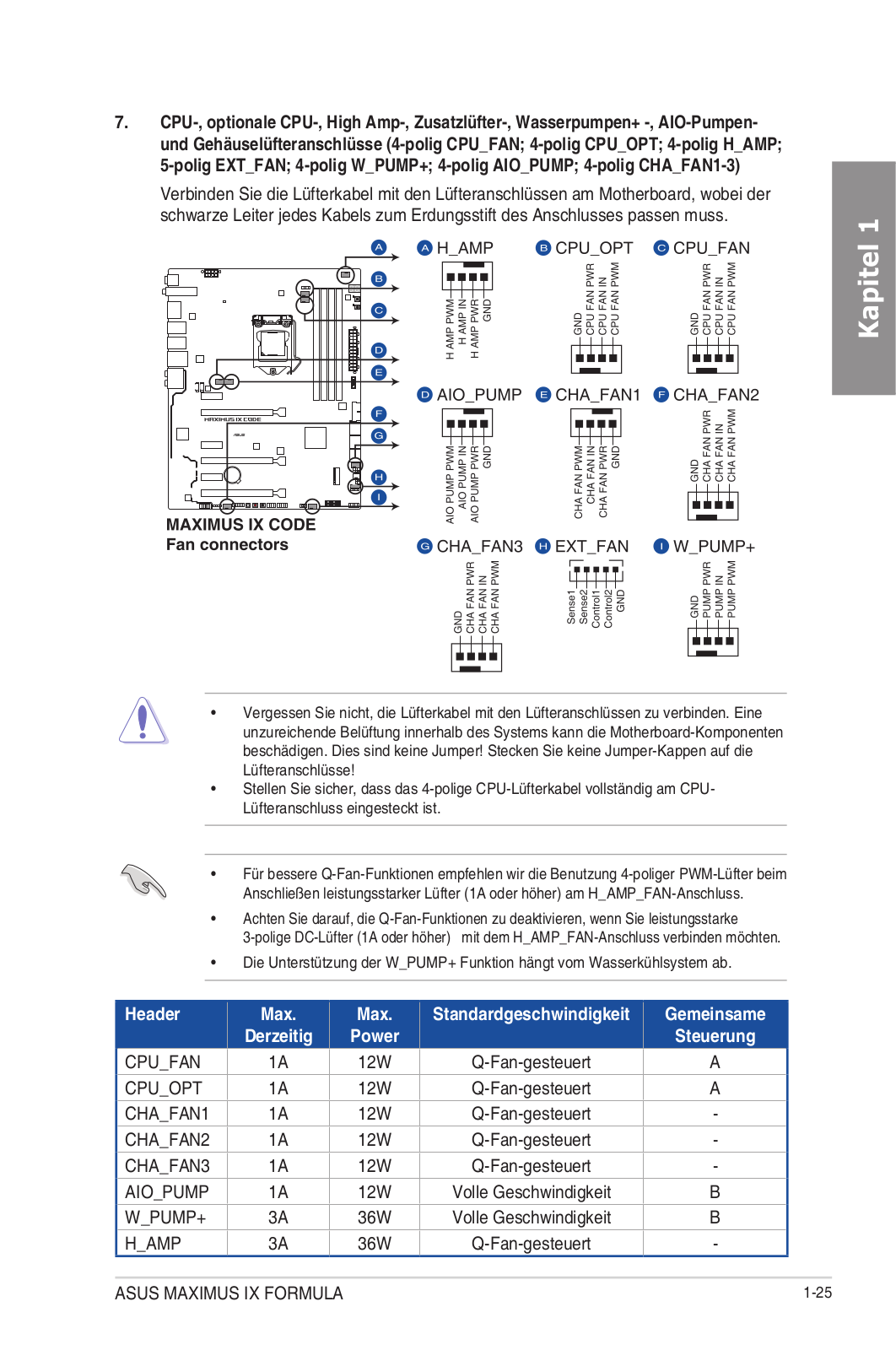

3.CPU-, optionale CPU-, High Amp-, Zusatzlüfter-, Wasserpumpen+ -,
|
AIO-Pumpen- und Gehäuselüfteranschlüsse (4-polig CPU_FAN; 4-polig |
1-25 |
|
CPU_OPT; 4-polig H_AMP; 5-polig EXT_FAN; 4-polig W_PUMP+; 4-polig |
|
|
|
|
|
AIO_PUMP; 4-polig CHA_FAN1-3) |
|
4. |

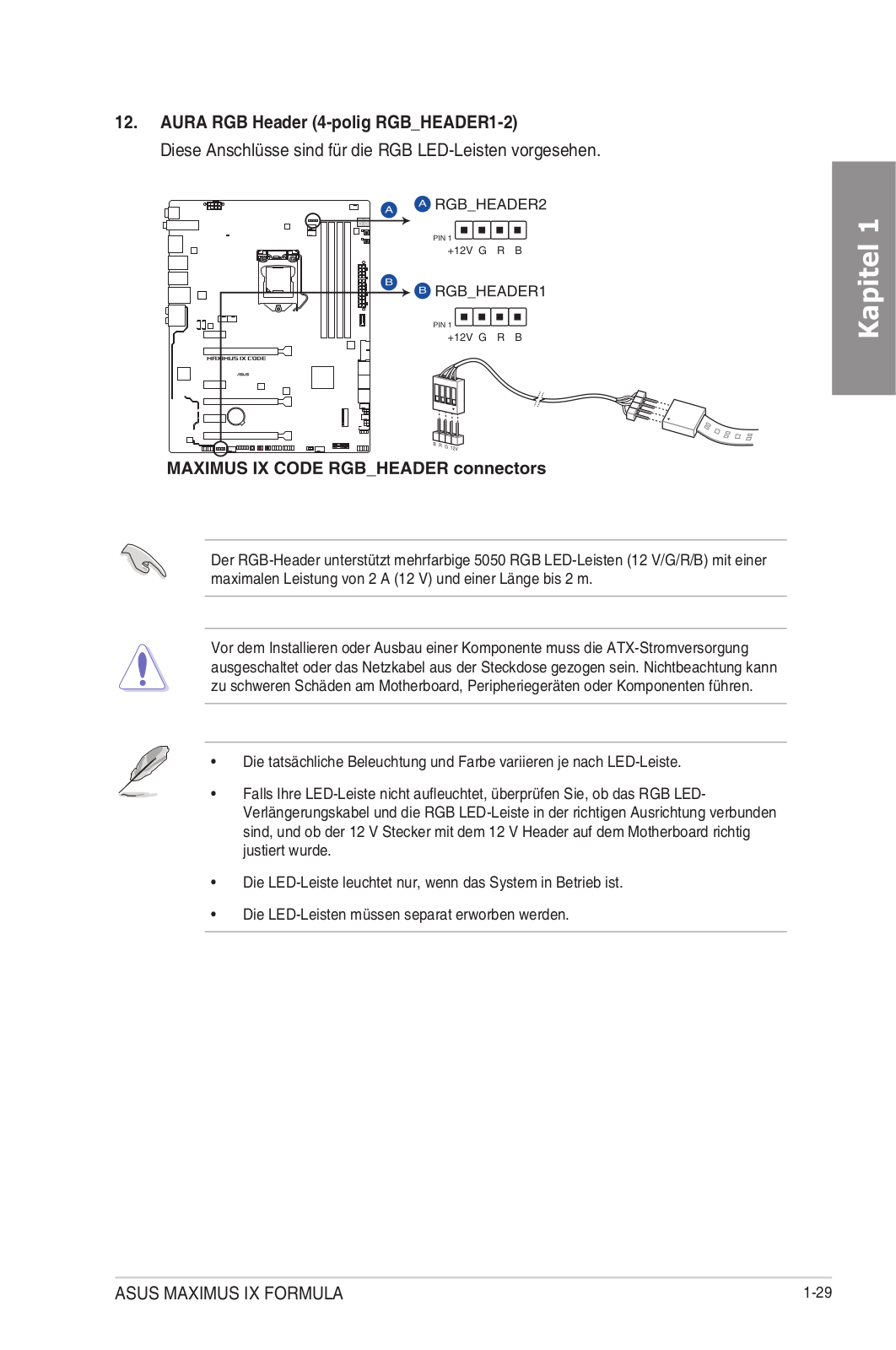

AURA RGB Header (4-polig RGB_HEADER1-2) |
1-29 |
5. |
DDR4 DIMM-Steckplätze |
1-5 |
6. |

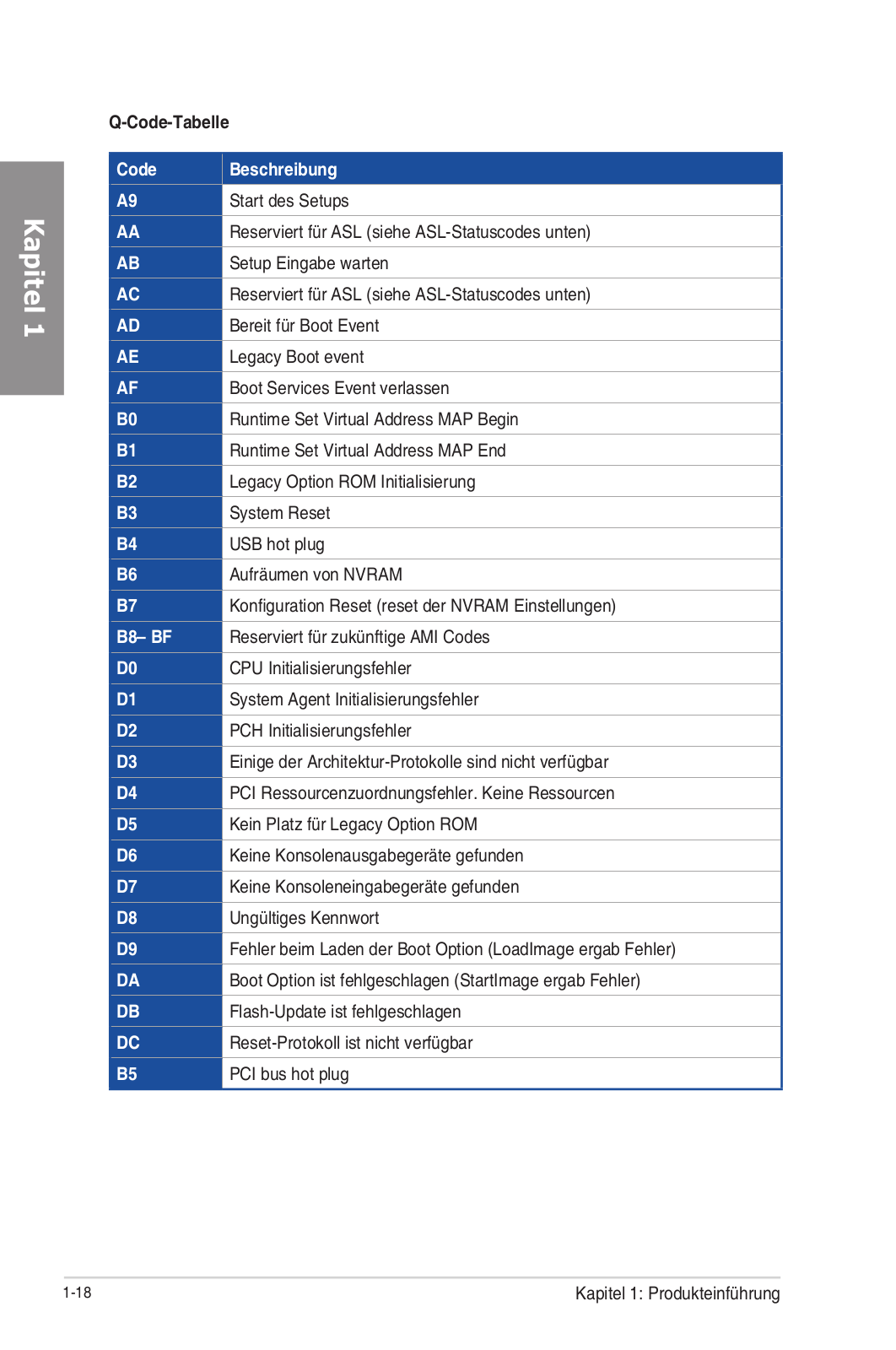

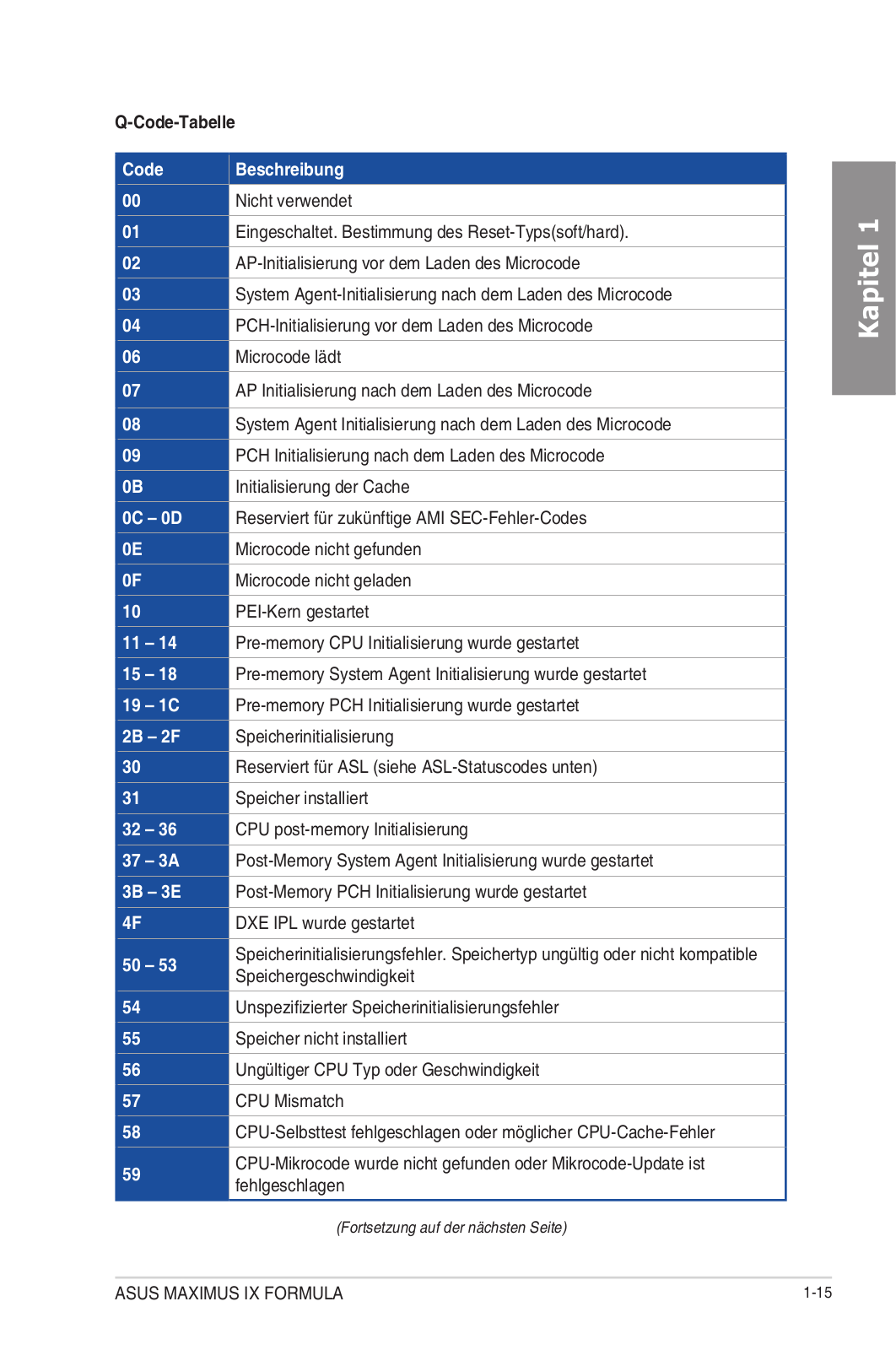

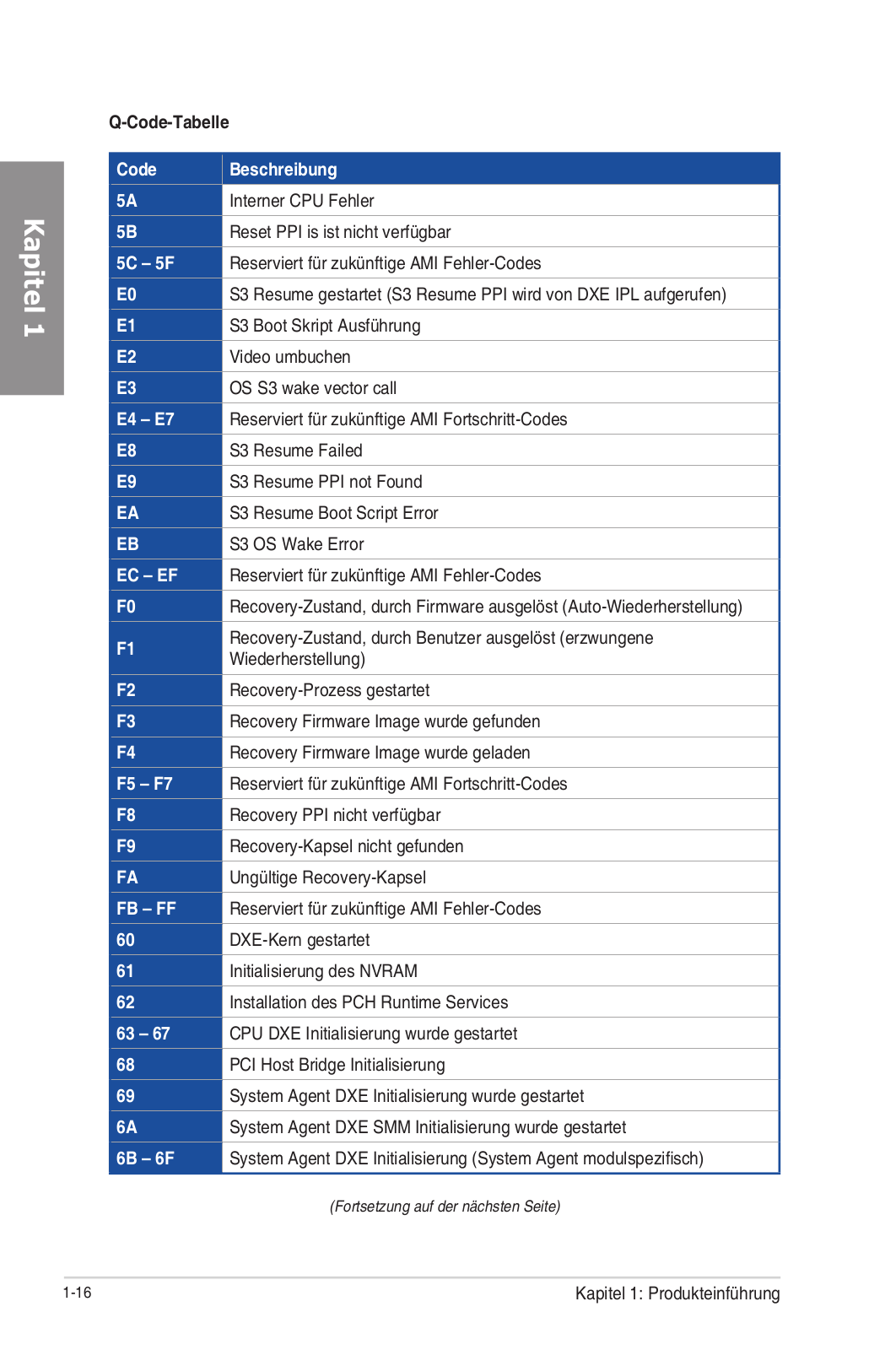

Q_Code LED |
1-14 |
7. |
Einschalttaste (START) |
1-9 |
8. |
RESET-Taste (RESET) |
1-9 |
9. |

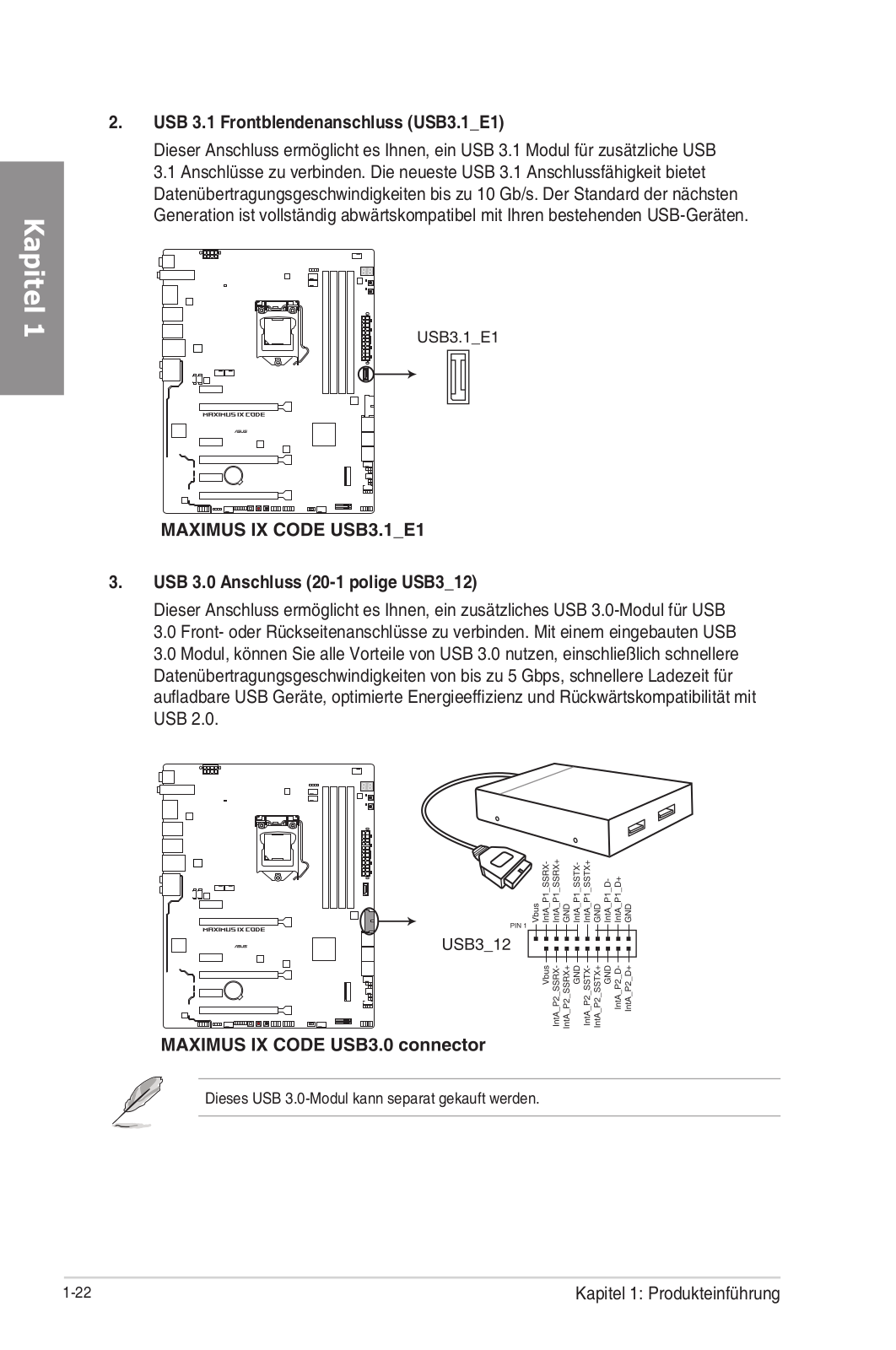

USB 3.1 Frontblendenanschluss (USB3.1_E1) |
1-22 |
10. |
USB 3.0 Anschluss (20-1 polige USB3_12) |
1-22 |
11. |
Intel Z270 Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_12; |
1-21 |
|
SATA6G_34; SATA6G_56) |
|
|
|
|
12. |
LN2-Modus-Jumper (3-polig, LN2_MODE) |
1-20 |
13. |

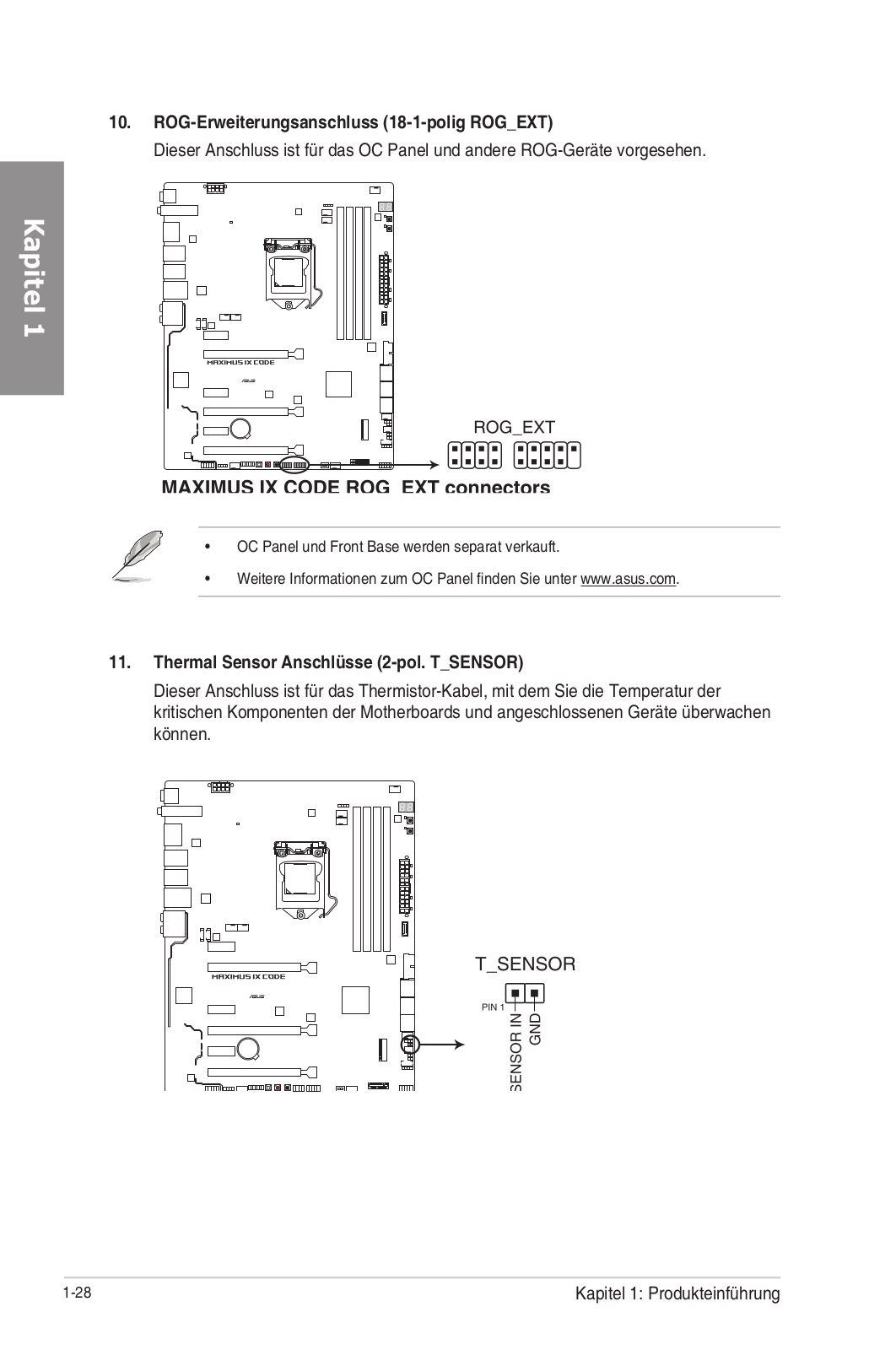

Thermal Sensor Anschlüsse (2-pol. T_SENSOR) |
1-28 |
14. |
Wasser-Herein-, Wasser-Heraus- und Wasserfluss-Anschlüsse (2-polig |
1-31 |
|
W_IN; 2-polig W_OUT; 3-polig W_FLOW) |
|
|
|
|
15. |
Systembereich-Anschlüsse (10-1-polig F_PANEL; 4-polig SPEAKER) |
1-27 |
16. |
M.2 Sockel (M.2_1; M.2_2) |
1-30 |
17. |
Langsam-Modus-Schalter (SLOW_MODE) |
1-12 |
18. |
USB 2.0 Anschluss (10-1-polig USB1314) |
1-23 |
19. |
ROG-Erweiterungsanschluss (18-1-Pin-ROG_EXT) |
1-28 |
20. |
MemOK!-Taste |
1-10 |
21. |
Sicherer-Start-Taste (SAFE_BOOT) |
1-11 |
22. |
ReTry-Taste (RETRY_BUTTON) |
1-11 |
23. |
TPM Anschluss (14-1 polig TPM) |
1-31 |
24. |

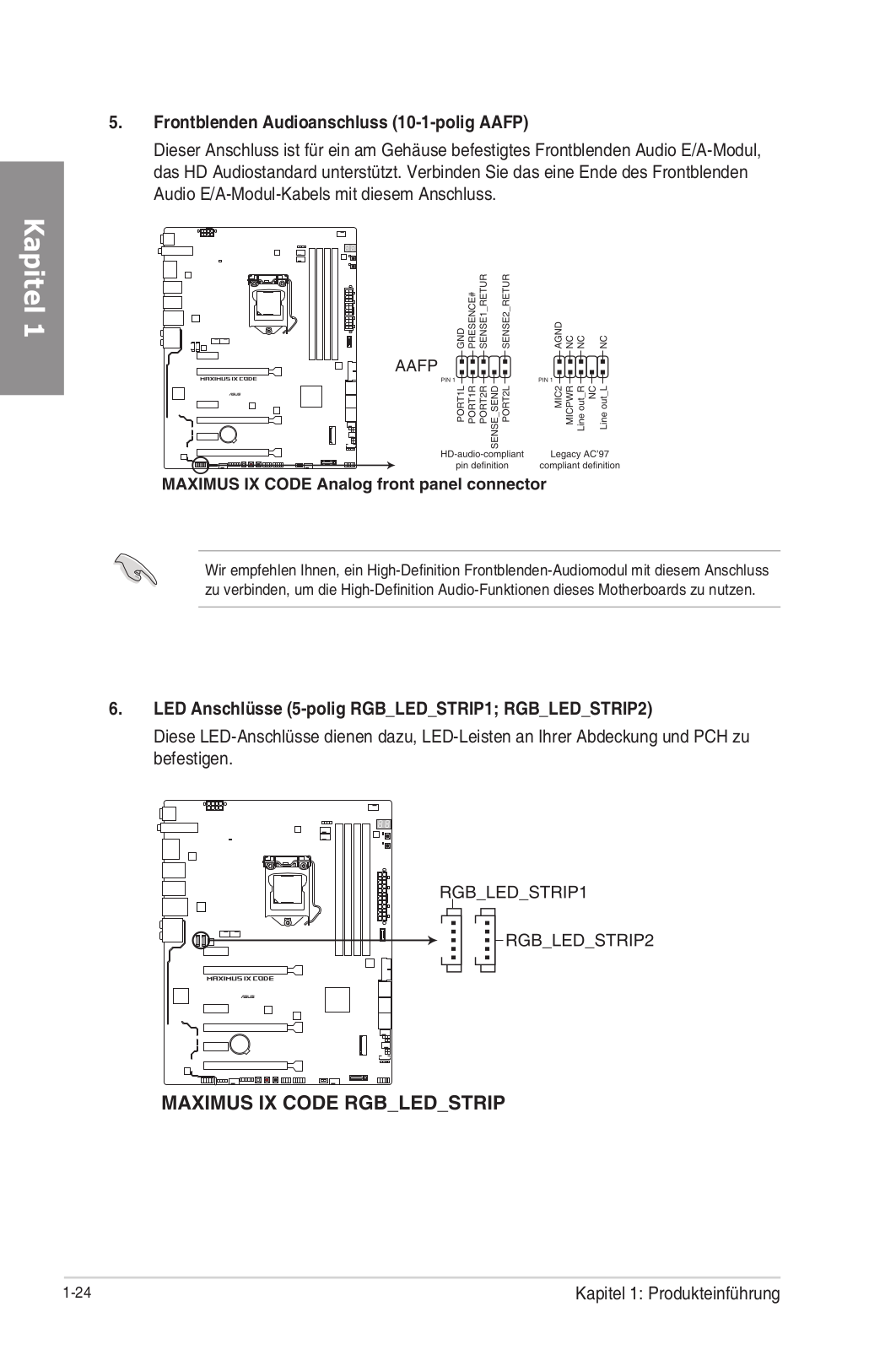

Frontblenden Audioanschluss (10-1-polig AAFP) |
1-24 |
25. |
LED Anschlüsse (5-polig RGB_LED_STRIP1; RGB_LED_STRIP2) |
1-24 |
Kapitel 1
ASUS MAXIMUS IX FORMULA |
1-3 |
Dieses Motherboard unterstützt die neuen 7. Generation Intel Core™ Prozessoren für das LGA1151-Paket mit integriertem Speicher und PCI-Express-Controllern zur Unterstützung von Dual-Channel (4 DIMM) DDR4 Speicher und 16 PCI Express 3.0/2.0-Lanes.
1 Kapitel
Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Installieren Sie KEINESFALLS eine für LGA1155 und LGA1156 Sockel entworfene CPU auf dem LGA1151 Sockel.
•Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren.
•Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. ASUS wird die Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind.
•Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt.
•Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind.
1-4 |
Kapitel 1: Produkteinführung |
Das Motherboard ist mit vier Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet.
DDR4-Module sind anders gekerbt als DDR-, DDR2oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2oder DDR3-Speichermodul auf einen DDR4-Steckplatz.
Empfohlene Speicherkonfigurationen
Kapitel 1
ASUS MAXIMUS IX FORMULA |
1-5 |
1 Kapitel
Speicherkonfigurationen
Sie können 1 GB, 2 GB, 4 GB, 8 GB und 16 GB ungepufferte und nicht-ECC DDR4 DIMMs in den DIMM-Steckplätzen installieren.
•Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System
plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel- Betrieb eingeplant.
•Aufgrund der Speicheradressenbeschränkung im 32-Bit Windows Betriebssystem, kann der nutzbare Speicher 3GB oder weniger betragen, auch wenn Sie 4GB oder mehr Speicher auf dem Motherboard installieren. Für eine effektive Speichernutzung empfehlen wir, dass Sie eine der folgenden Möglichkeiten nutzen:
a)Installieren Sie nur maximal 3GB Systemspeicher, wenn Sie ein 32-Bit Windows benutzen.
b)Verwenden Sie ein 64-Bit Windows®-Betriebssystem, wenn Sie auf dem Motherboard 4 GB oder mehr Speicher installieren wollen..
c)Für weitere Details, besuchen Sie die Microsoft Webseite unter http://support. microsoft.com/kb/929605/en-us.
•Die Ausführung des DIMM-Lüfters kann variieren. Achten Sie darauf, dass der DIMMLüfter zum Motherboard passt.
•Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat.
•Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (4 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten.
•Speichermodule mit Speicherfrequenz höher als 2133MHz und dem entsprechenden Timing oder dem geladenen XMP Profil ist nicht der JEDEC-Speicher-Standard. Die Stabilität und die Kompatibilität der Speichermodule sind abhängig von der CPUFunktion und anderen installierten Geräten.
•Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten.
•ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion.
•Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Laden Sie zur Hyper-DIMM-Unterstützung X.M.P.- oder D.O.C.P.- Einstellungen im BIOS.
•Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler).
1-6 |
Kapitel 1: Produkteinführung |
Ziehen Sie den Netzstecker, vor dem Hinzufügen oder Entfernen von Erweiterungskarten.
Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen.
Kapitel 1
SP Nr. Steckplatzbeschreibung
1PCIe 3.1 x1_2-Steckplatz
2PCIe 3.0 x16/x8_1 Steckplatz
3PCIe 3.0 x1_2-Steckplatz
4 PCIe 3.0 x8_2 Steckplatz
5 PCIe 3.3 x1_2-Steckplatz
6 PCIe 3.0 x4_3-Steckplatz
ASUS MAXIMUS IX FORMULA |
1-7 |
1 Kapitel
IRQ-Zuweisungen für dieses Motherboard
|
A |
B |
C |
D |
E |
F |
G |
H |
PCIEX16/X8_1 |
geteilt |
- |
- |
- |
- |
- |
- |
- |
PCIEX8_2 |
- |
geteilt |
- |
- |
- |
- |
- |
- |
PCIEX4_3 |
geteilt |
- |
- |
- |
- |
- |
- |
- |
I.G.F.X. |
geteilt |
- |
- |
- |
- |
- |
- |
- |
Intel-LAN-Controller |
geteilt |
- |
- |
- |
- |
- |
- |
- |
SATA Controller |
geteilt |
- |
- |
- |
- |
- |
- |
- |
High Definition Audio |
geteilt |
- |
- |
- |
- |
- |
- |
- |
Intel XHCI Controller |
geteilt |
- |
- |
- |
- |
- |
- |
- |
ASMedia 2142-1 |
geteilt |
- |
- |
- |
- |
- |
- |
- |
ASMedia 2142-2 |
- |
- |
geteilt |
- |
- |
- |
- |
- |
M.2_1 |
geteilt |
- |
- |
- |
- |
- |
- |
- |
M.2_2 |
geteilt |
- |
- |
- |
- |
- |
- |
- |
VGA-Konfiguration |
PCIe-Betriebsmodus |
|
|
PCIe_x16/x8_1 |
|
PCIe_x8_2 |
|
|
|
||
|
|
|
|
Einzel VGA / PCIe Karte |
x16 (Empfehlung für Einzel VGA) |
|
N/A |
|
|
|
|
Dual VGA/PCIe Karte |
x8 |
|
x8 |
|
|
|
|
•Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen,
wenn Sie den CrossFireX™- oder SLI -Modus verwenden.
•Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur einen Gehäuselüfter mit dem Gehäuselüfteranschluss (CHA_ FAN1-4).
•Intel Core™-Prozessoren der neuen 6. Generation unterstützen PCIe 3.0-Geschwindigkeitsraten.
Der PCIe_x16/x8_1-Steckplatz wechselt in den x8-Modus, wenn der PCIe_x8_2-Steckplatz belegt ist.
1-8 |
Kapitel 1: Produkteinführung |
1.1.6Onboard-Tasten und Schalter
Die Onboard-Tasten und Schalter ermöglichen Ihnen die Feineinstellung der Leistung, während der an einem offenen System oder einem Testaufbau. Dies ist ideal für Übertakter und Spieler, die ständig die Einstellungen ändern, um die Systemleistung zu verbessern.
|
auf, wenn das System an eine Stromquelle angeschlossen ist und weist Sie darauf hin, |
1 |
|||||||||||||||||||||||||||||||||||
1. |
Kapitel |
||||||||||||||||||||||||||||||||||||
Einschalttaste (START) |
|
||||||||||||||||||||||||||||||||||||
|
Das Motherboard ist mit einem Anschalter ausgestattet, mit dem Sie das System |
|
|||||||||||||||||||||||||||||||||||
|
Einschalten oder Aufwecken können. Die LED in der Nähe der Taste leuchtet auch |
|
|||||||||||||||||||||||||||||||||||
|
dass Sie das System herunterfahren und das Stromkabel ziehen sollten, bevor Sie die |
|
|||||||||||||||||||||||||||||||||||
|
Motherboardkomponenten entfernen oder installieren. |
|
|||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.RESET-Taste (RESET)
Drücken Sie die Reset-Taste, um das System neu zu starten.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ASUS MAXIMUS IX FORMULA |
1-9 |
|
3. MemOK!-Taste (MemOK!) |
|
|
Die Installation von nicht mit dem Motherboard installierten DIMMs kann |
|
|
Systemstartfehler verursachen und die DRAM_LED nahe der MemOK!-Taste |
|
|
leuchtet dauerhaft. Zur automatischen Speicherkompatibilitätsabstimmung für einen |
|
1Kapitel |
erfolgreichen Startvorgang halten Sie die MemOK!-Taste gedrückt, bis die DRAM_LED |
|
zu blinken beginnt. |
||
|
•Beziehen Sie sich auf Abschnitt 1.1.7 Onboard-LEDs für die exakte Position der DRAM_LED.
•Die DRAM_LED leuchtet auch auf, wenn das DIMM nicht richtig installiert wurde. Schalten Sie das System aus und bauen Sie das DIMM ordnungsgemäß ein, bevor Sie die MemOK verwenden.
•Die MemOK!-Taste funktioniert unter der Windows®-Umgebung nicht.
•Während des Einstellungsvorgangs lädt das System die ausfallsicheren Speichereinstellungen. Das System benötigt für den Test einer Gruppe von ausfallsicheren Einstellungen ca. 30 Sekunden. Das System benötigt für den Test einer Gruppe von ausfallsicheren Einstellungen ca. 30 Sekunden. Die Blinkgeschwindigkeit der DRAM_LED erhöht sich, um die verschiedenen Testvorgänge anzuzeigen.
•Aufgrund der Speichereinstellungsanforderungen startet das System automatisch neu, nachdem jedes Timing-Set getestet wurde. Wenn die installierten DIMMs nach dem kompletten Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_LED dauerhaft. Tauschen Sie die DIMMs durch Modelle aus, die in der QVL (Qualified Vendors List - Liste qualifizierter Händler) in diesem Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden.
•Wenn Sie den Computer während des Einstellungsvorgangs ausschalten und die DIMMs austauschen, fährt das System nach dem Einschalten des Computers mit der Speichereinstellung fort. Um die Speichereinstellung zu stoppen, schalten Sie den Computer aus und ziehen Sie den Stecker für ca. 5-10 Sekunden aus der Steckdose.
•Falls Ihr System aufgrund von BIOS-Übertaktung nicht starten sollte, halten Sie die MemOK!-Taste zum Systemstart und zum Laden der BIOS-Standardeinstellungen gedrückt. Während des POST erscheint eine Meldung, um Sie daran zu erinnern, dass das BIOS auf seine Standardwerte zurückgesetzt wurde.
•Wir empfehlen Ihnen, dass Sie, nachdem Sie die MemOK!-Funktion benutzt haben, die neuste BIOS-Version von der ASUS-Webseite unter www.asus.com herunterladen und Ihr BIOS damit aktualisieren.
1-10 |
Kapitel 1: Produkteinführung |
4. |
Sicherer-Start-Taste (SAFE_BOOT) |
|
|||||||||||||||||||||||||||||||||||||
|
Die Sicherer-Start-Taste kann jederzeit gedrückt werden, wenn ein Systemneustart |
|
|||||||||||||||||||||||||||||||||||||
|
im abgesicherten BIOS-Modus erzwungen werden soll. Diese Taste wendet |
|
|||||||||||||||||||||||||||||||||||||
|
vorübergehend sichere Einstellungen auf das BIOS an, während jegliche übertakteten |
|
|||||||||||||||||||||||||||||||||||||
|
Einstellungen beibehalten werden, sodass Sie die Einstellungen ändern können, die |
1 |
|||||||||||||||||||||||||||||||||||||
|
den Startfehler verursachen. Nutzen Sie diese Taste bei Übertaktung oder Optimierung |
||||||||||||||||||||||||||||||||||||||
|
Kapitel |
||||||||||||||||||||||||||||||||||||||
|
der Einstellungen Ihres Systems. |
||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5.ReTry-Taste (RETRY_BUTTON)
Die ReTry-Taste ist speziell für Übertakter vorgesehen und während des Startvorgangs, bei dem die Reset-Taste unbrauchbar ist, besonders praktisch. Bei Betätigung wird ein Systemneustart erzwungen, während die Einstellungen für wiederholte Versuche in schneller Folge zur Erzielung eines erfolgreichen POST beibehalten werden.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ASUS MAXIMUS IX FORMULA |
1-11 |
6. |
Langsam-Modus-Schalter (SLOW_MODE) |
|
|
Der Langsam-Modus kommt während des LN2-Benchings zum Einsatz. Das System |
|
|
kann bei der Verwendung einer extremen Übertaktung abstürzen, da die CPU instabil |
|
|
werden kann. Die Aktivierung des Langsam-Modus verringert die Prozessorfrequenz |
|
1Kapitel |
und stabilisiert das System. Wer gern übertaktet, kann die Übertaktungsdaten im Auge |
|
behalten. |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1-12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kapitel 1: Produkteinführung |
1. |
Q LEDs (BOOT_DEVICE_LED, VGA_LED, DRAM_LED, CPU_LED) |
|
|||||||||||||||||||||||||||||||||
|
Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA-Karte und |
|
|||||||||||||||||||||||||||||||||
|
Systemstartgeräte) der Reihe nach während des Motherboard-Startvorgangs. Falls |
1 |
|||||||||||||||||||||||||||||||||
|
ein Fehler gefunden wurde, leuchtet die entsprechende LED, bis das Problem |
||||||||||||||||||||||||||||||||||
|
gelöst ist. Dieses benutzerfreundliche Design bietet eine intuitive Möglichkeit zur |
Kapitel |
|||||||||||||||||||||||||||||||||
|
sekundenschnellen Lokalisierung des Stammproblems. |
||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.Tasten-LEDs (BTN_LED1-2)
Diese LEDs dienen zur Anzeige der Position der STARTund RESET-Taste.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ASUS MAXIMUS IX FORMULA |
1-13 |

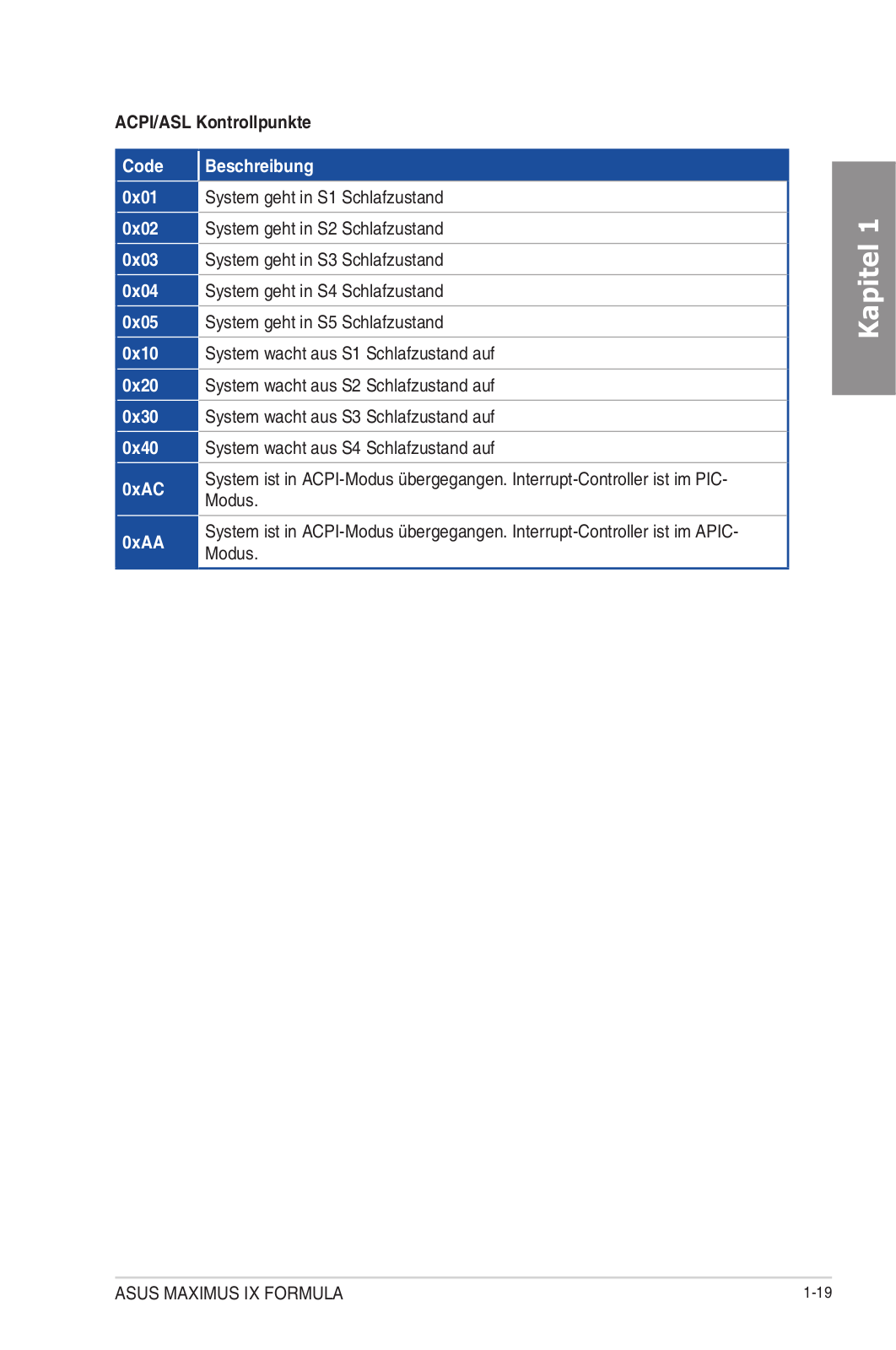

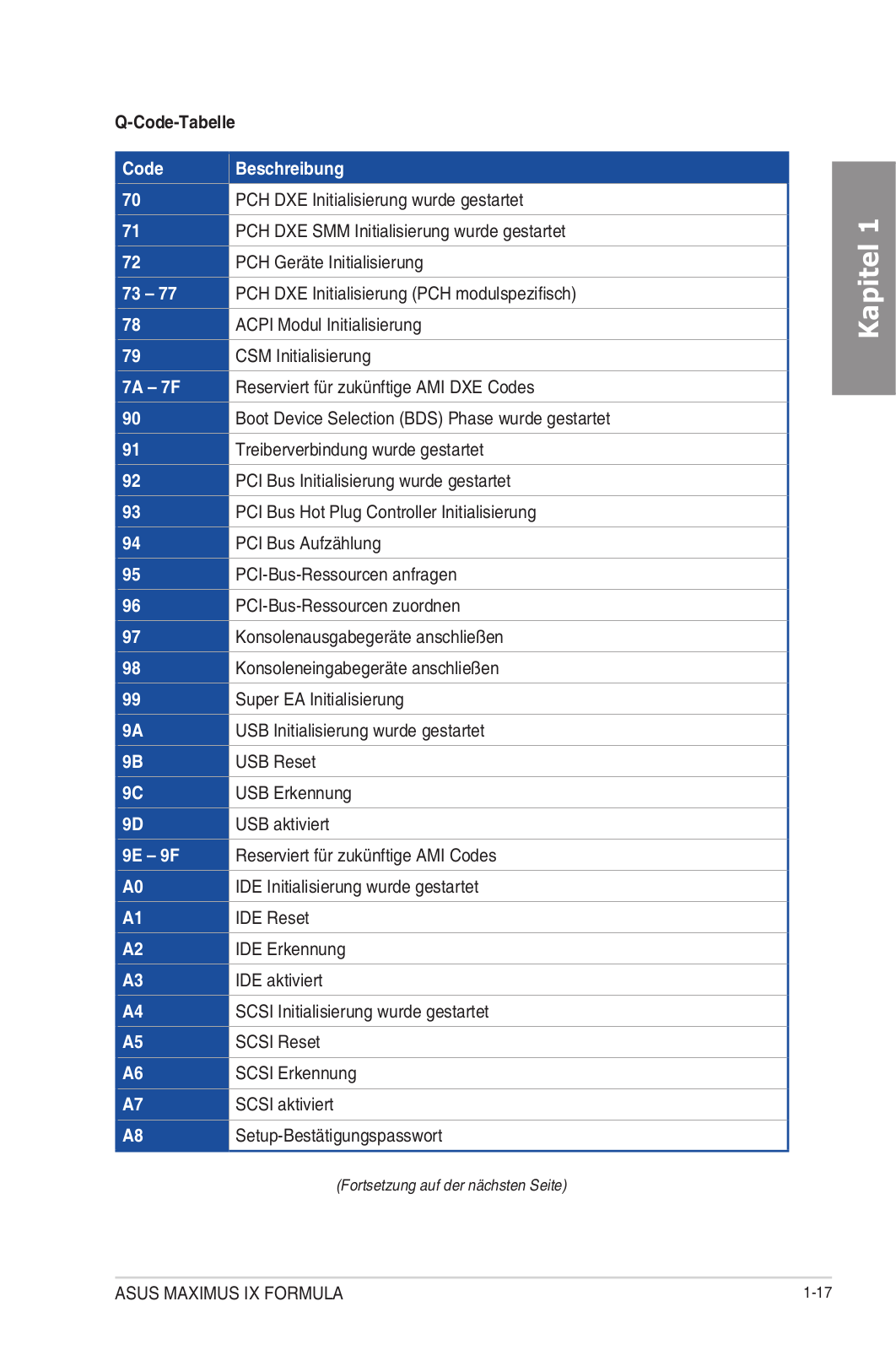

3.Q-Code LED
Der Q-Code-LED bietet Ihnen einen 2-stelligen Fehlercode, der den Systemstatus anzeigt. Details finden Sie in der Q-Code-Tabelle auf der nächsten Seite.
1 Kapitel
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1-14 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kapitel 1: Produkteinführung |
