Asus F2106 Reference Manual
PC Portable
Références matérielles
Nom du produit: Notebook PC Hardware
Révision du manuel: 1 F2106
Date de parution: Juillet 2005
Le symbole représentant une benne à roue
barré, indique que le produit (équipement
electrique et électronique) ne doit pas être placé
dans un conteneur à ordures ménagères.
Veuillez consulter les réglementations locales en
matière de rejets de produits electriques.
2
Table des matières
1. Présentation du portable......................................................................... 5
A propos de ce manuel ..............................................................................................6
Notes relatives à ce manuel..................................................................................6
Précautions de sécurité .............................................................................................7
Précautions lors du transport.....................................................................................8
Préparer votre portable..............................................................................................9
2. Présentation des éléments du portable ................................................11
Dessus .....................................................................................................................12
Dessous ...................................................................................................................14
Côté gauche.............................................................................................................16
Côté droit .................................................................................................................18
Face arrière..............................................................................................................19
Face avant ...............................................................................................................20
3. Pour démarrer ........................................................................................ 21
Alimentation .............................................................................................................22
Utiliser l’alimentation sur secteur ........................................................................22

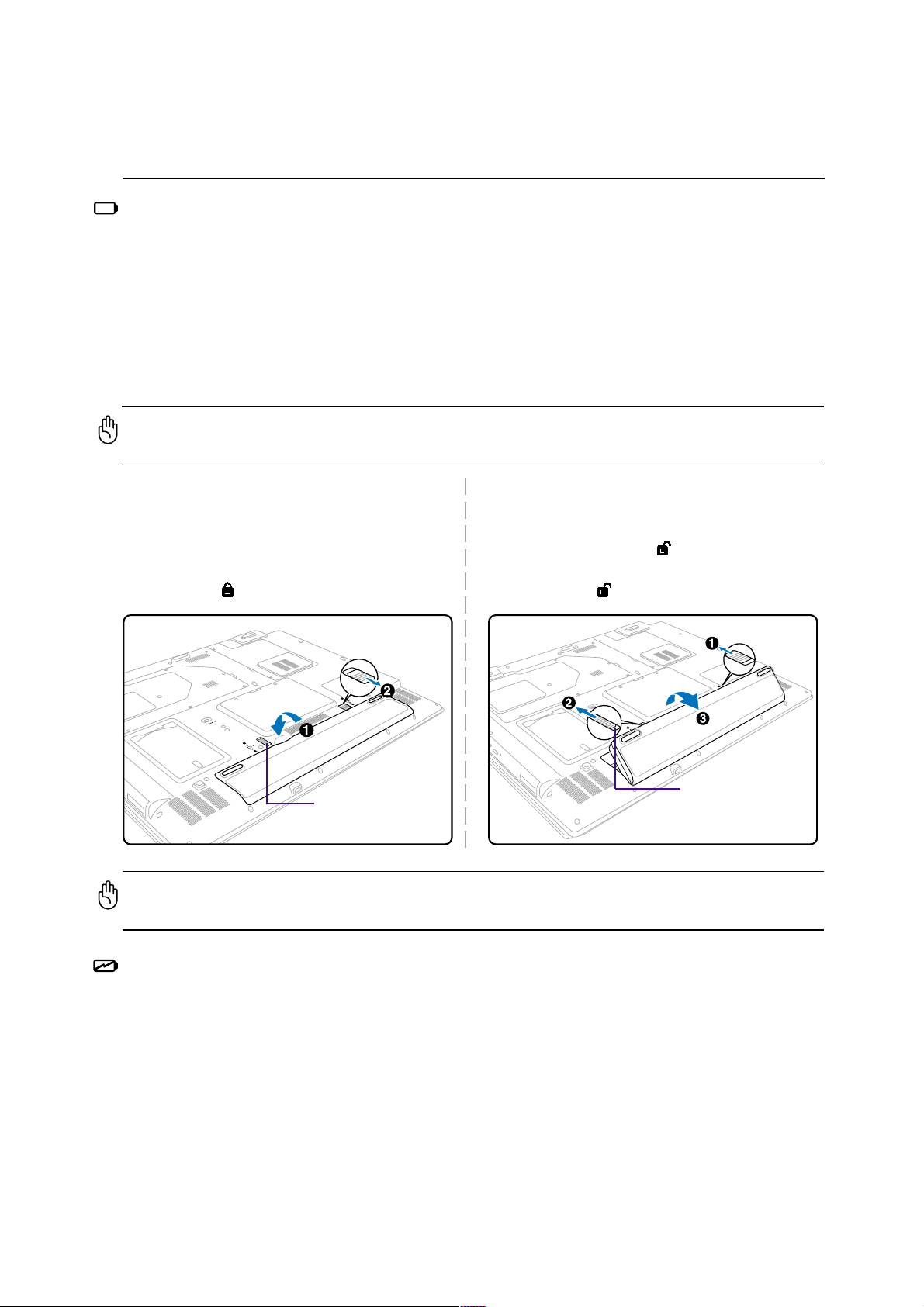

Utiliser la batterie.................................................................................................23
Charger la batterie...............................................................................................23
Allumer le portable ..............................................................................................24
Le POST (Power-On Self Test) ...........................................................................24

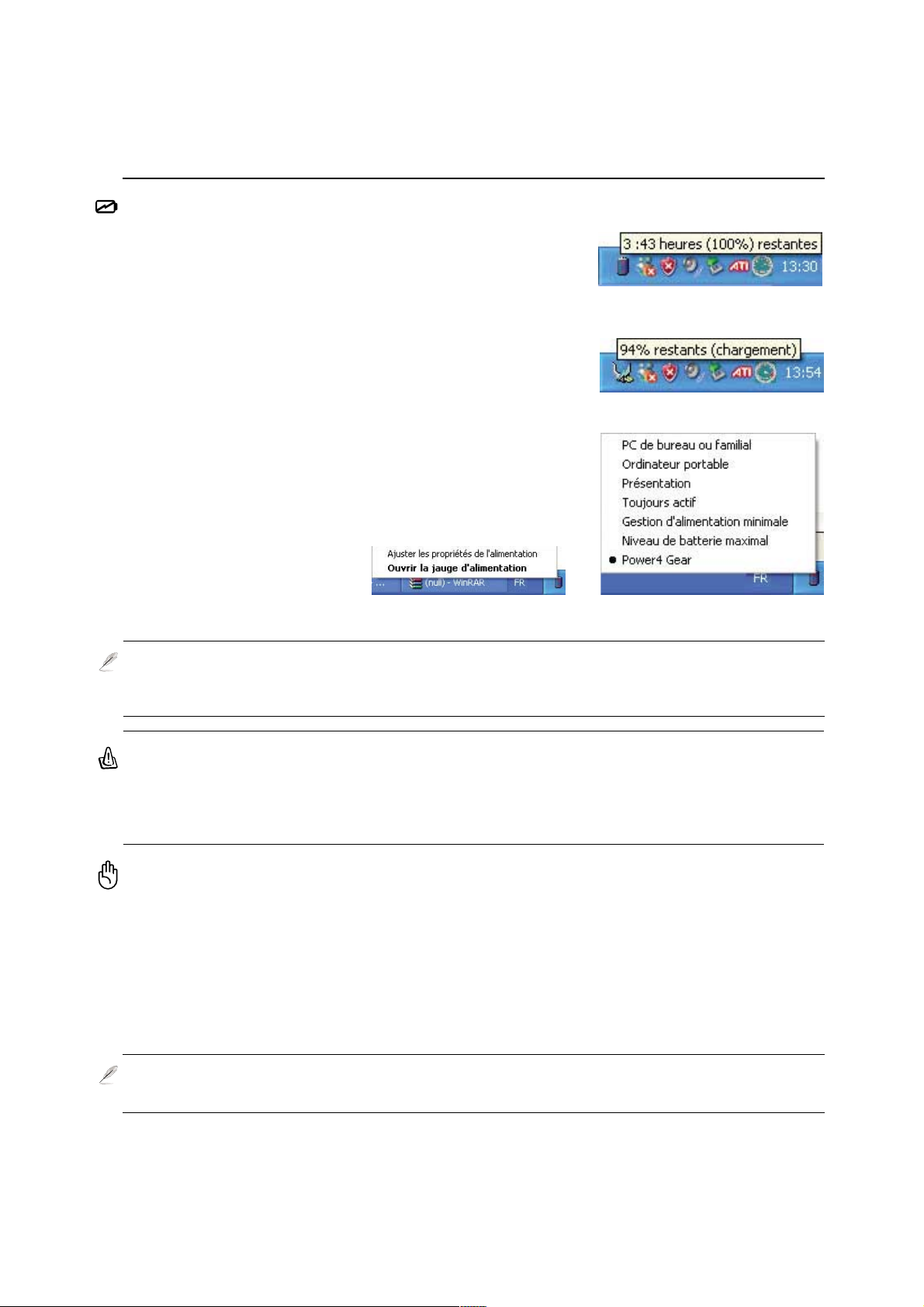

Vérifier le niveau de la batterie............................................................................25
Entretien de la batterie ........................................................................................25
Redémarrer ou rebooter......................................................................................26

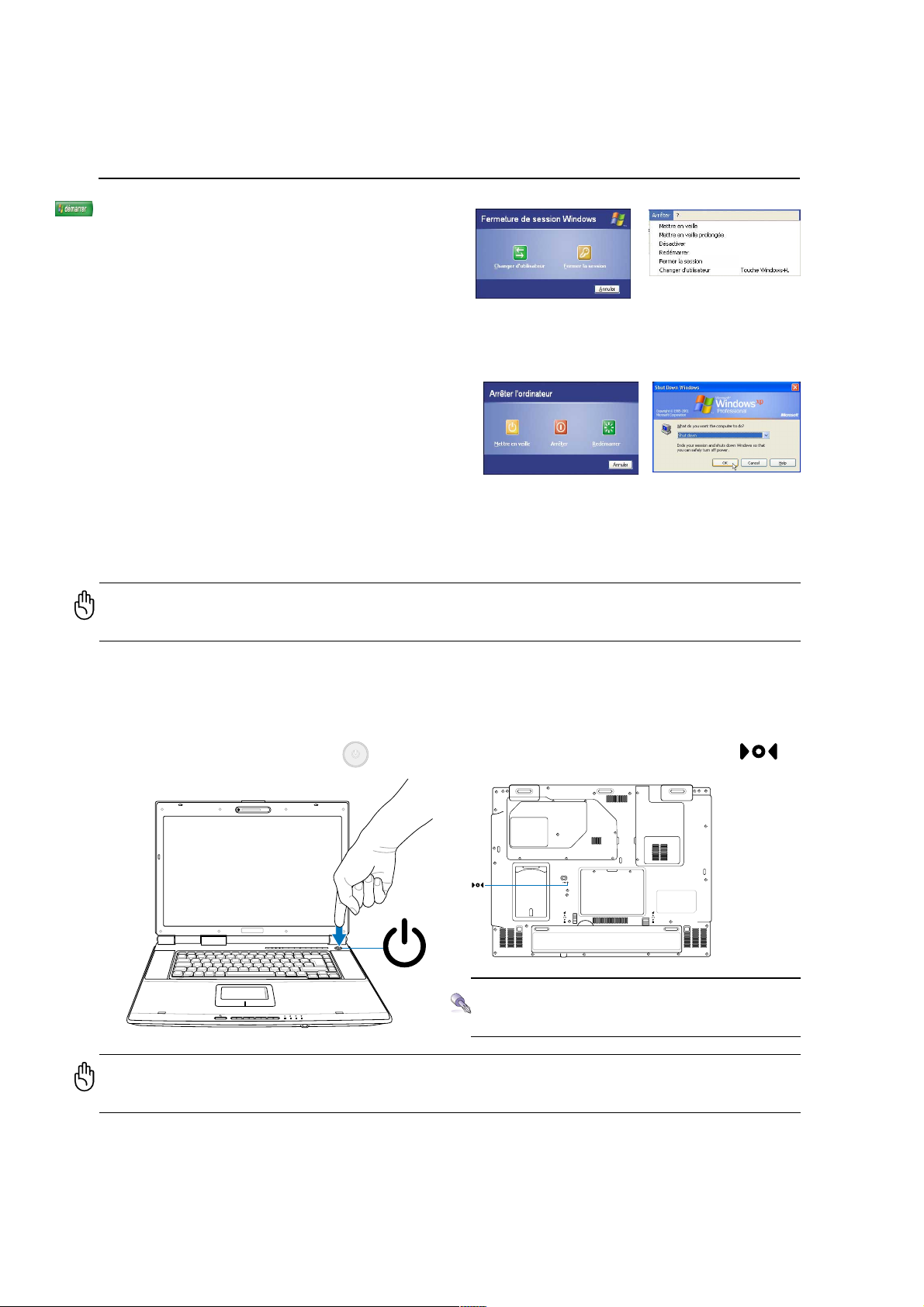

Eteindre le portable .............................................................................................26

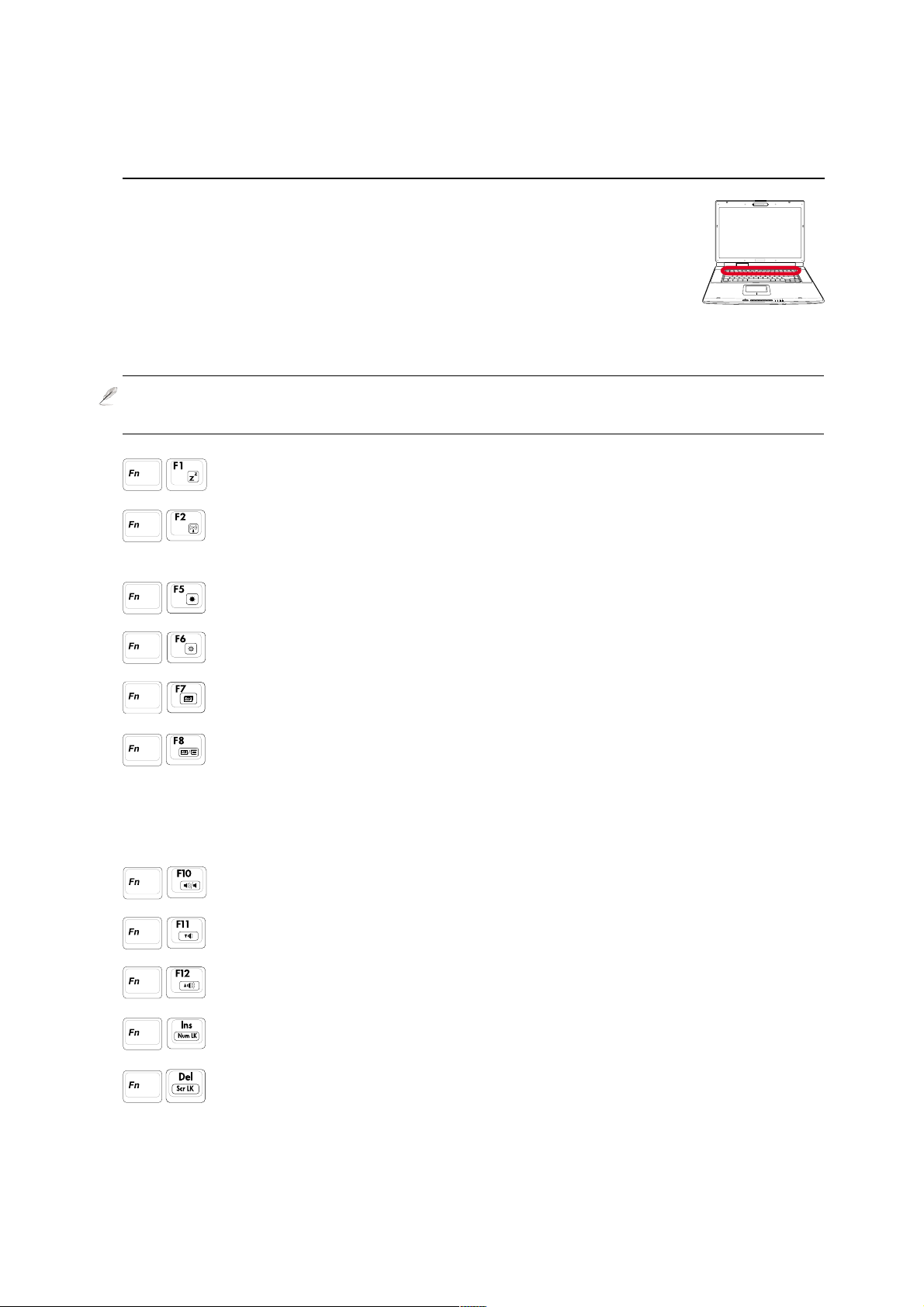

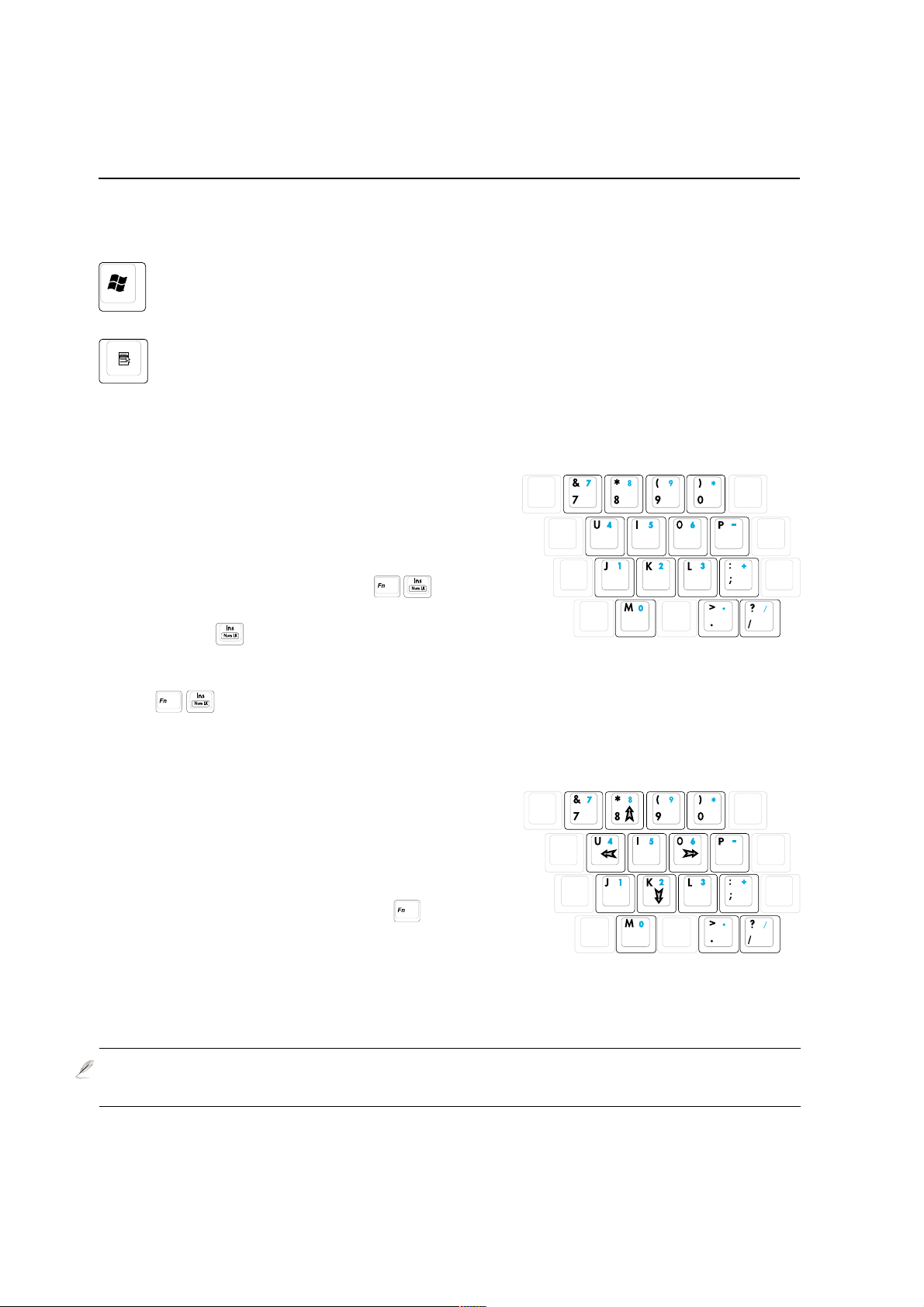

Fonctions spéciales du clavier.................................................................................27
Touches colorées ................................................................................................27
Touches Microsoft Windows™ ............................................................................28
Le clavier comme pavé numérique .....................................................................28
Le clavier comme curseur ...................................................................................28

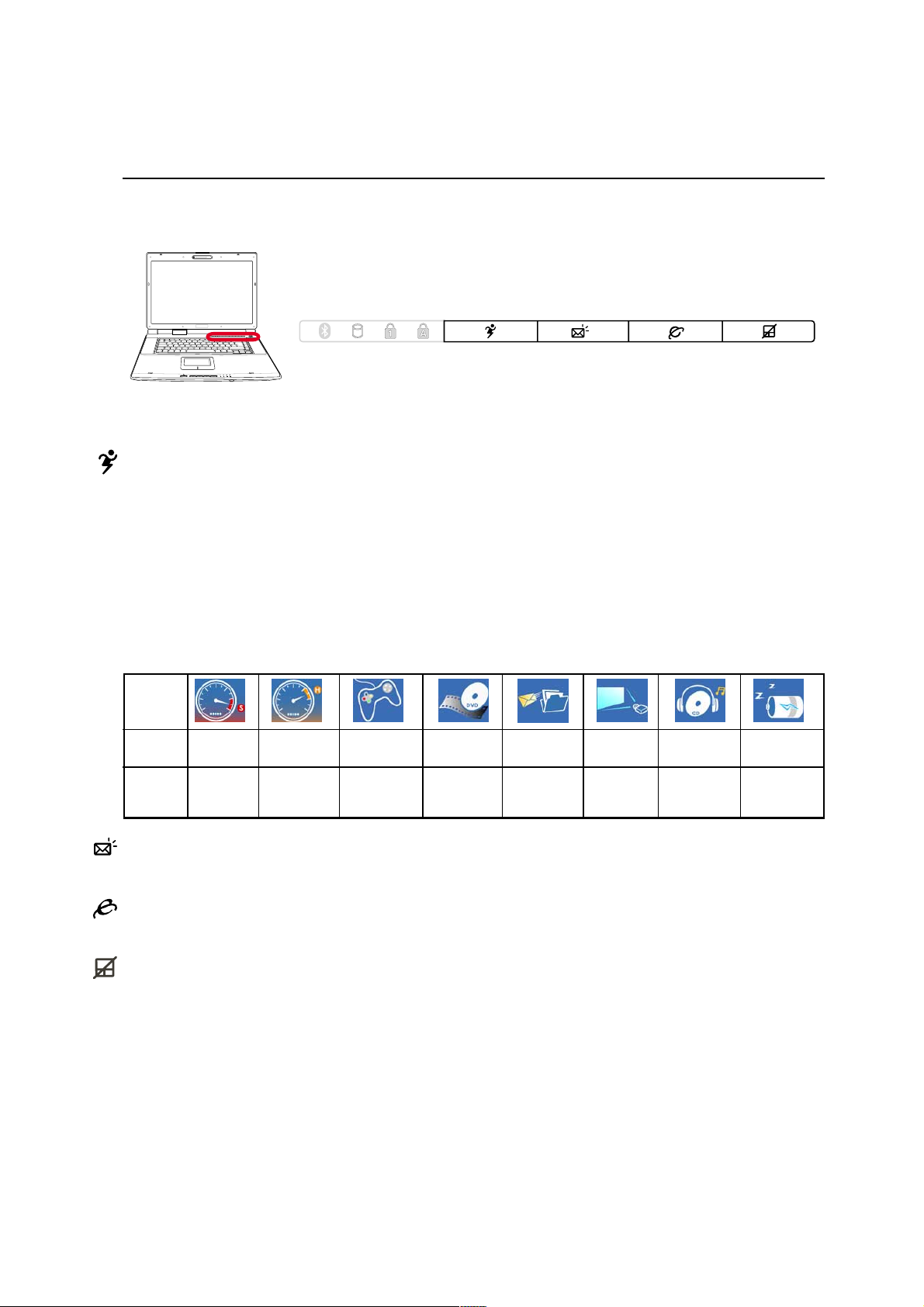

Touches de lancement instantané et indicateurs d’état...........................................29
Touches de lancement instantané.......................................................................29

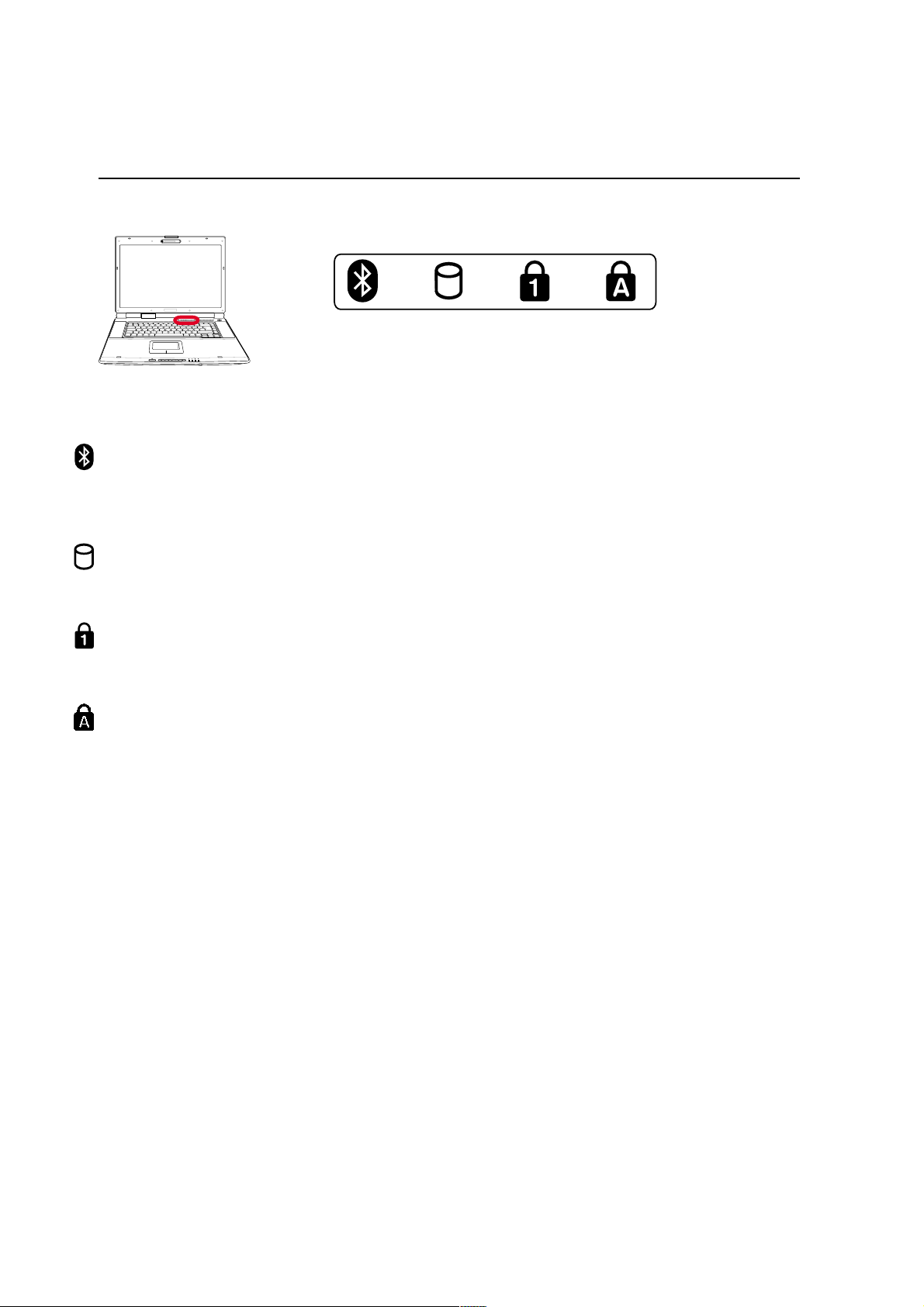

Indicateurs d’état (au dessus du clavier) ............................................................30
Indicateurs d’état (avant).....................................................................................31

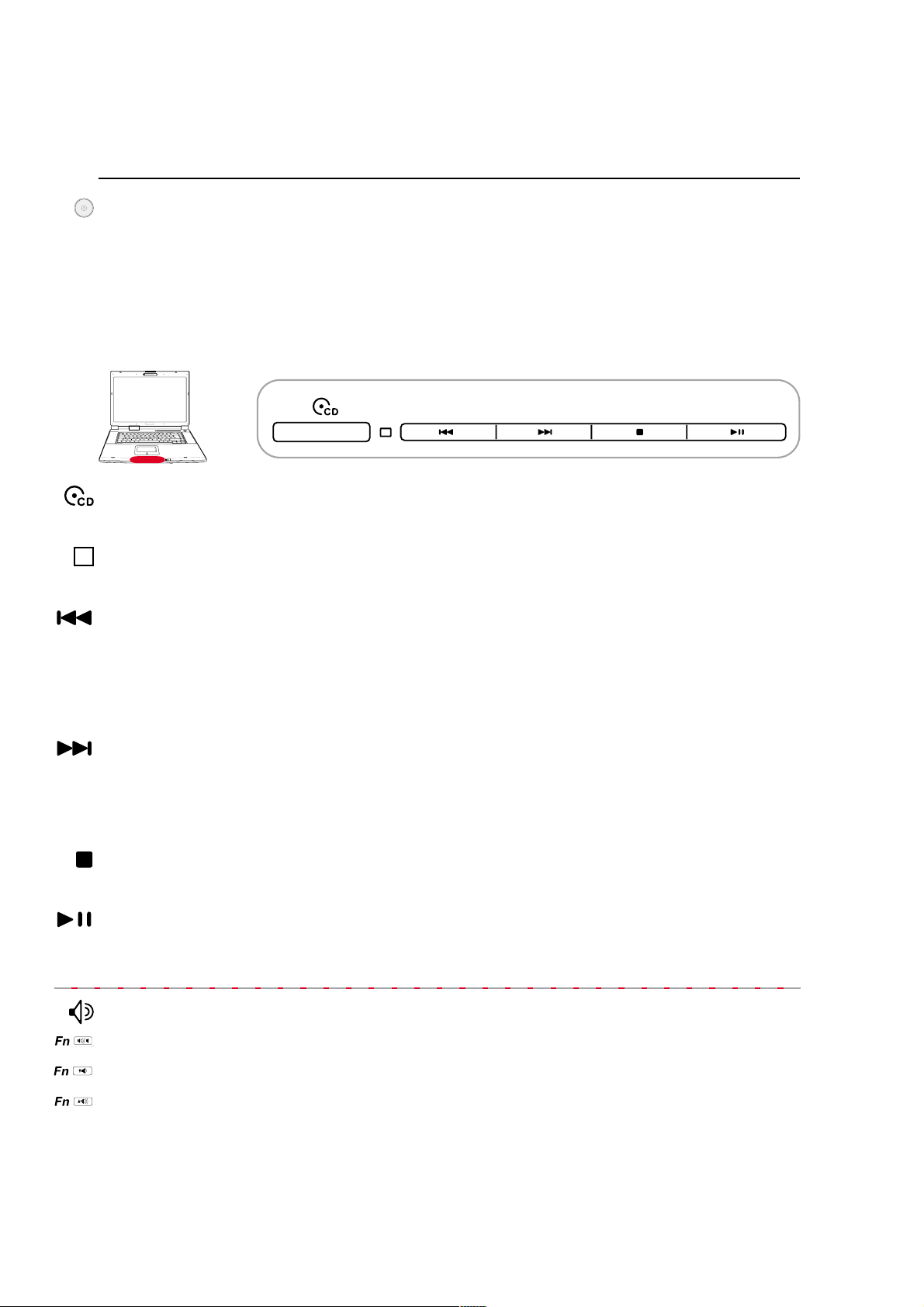

Indicateur et boutons de contrôle du lecteur de CD (sur certains modèles).......32
3
Table des matières
4. Utiliser le portable.................................................................................. 33
Systèmes d’exploitation ...........................................................................................34
Support logiciel....................................................................................................34
Pointeur....................................................................................................................35
Utiliser le Touchpad .............................................................................................35

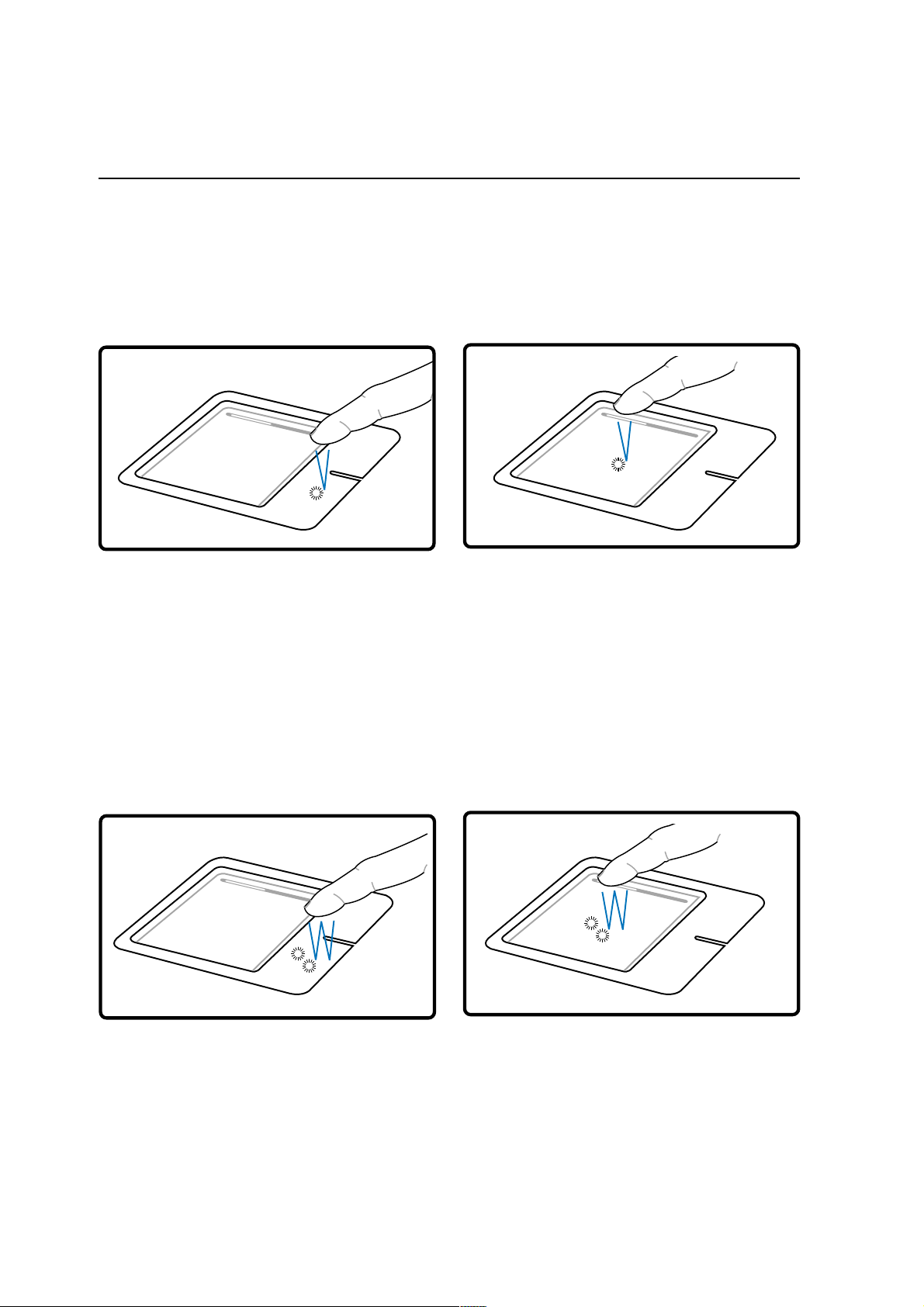

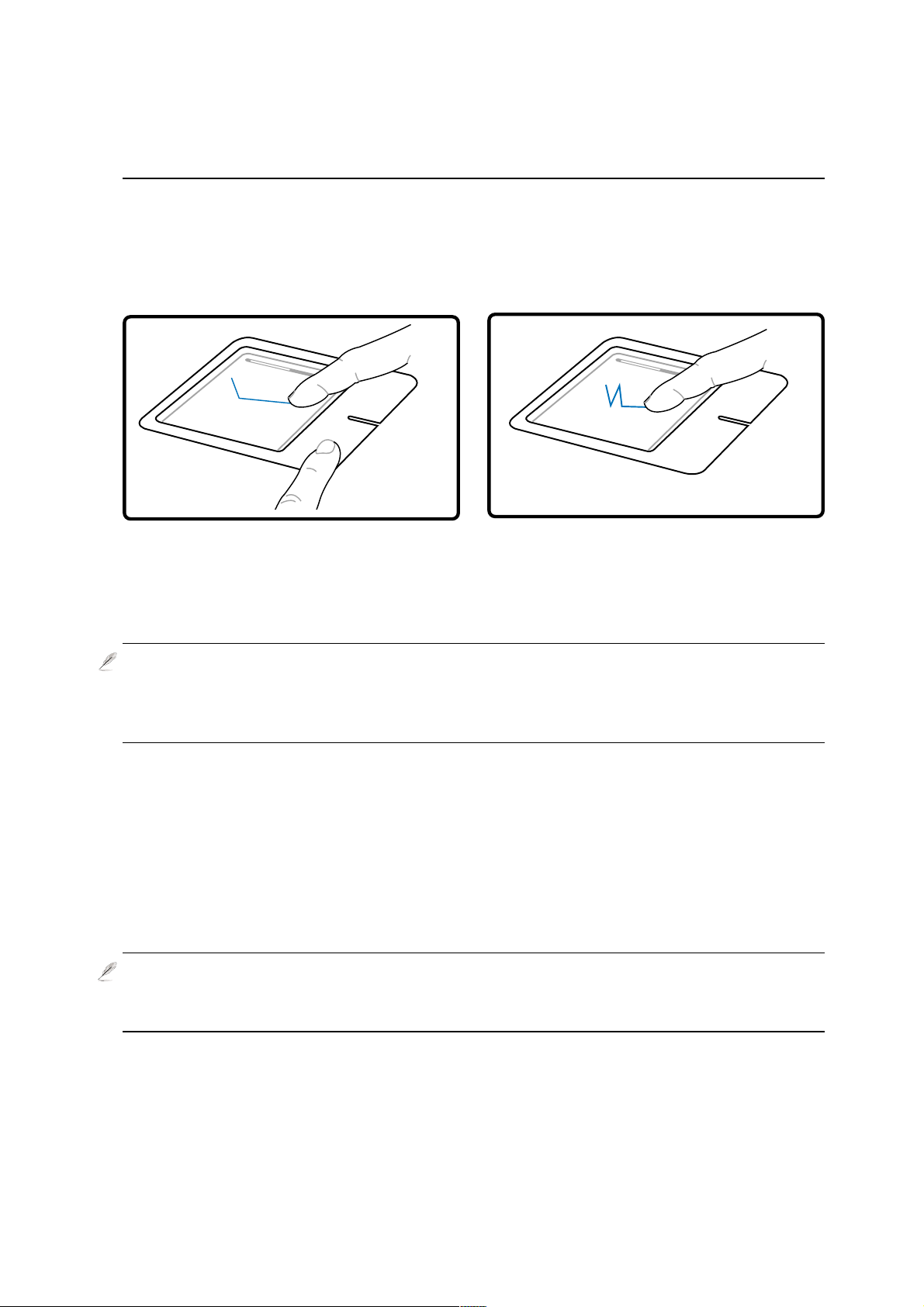

Illustration sur l’usage du Touchpad....................................................................36
Entretien du Touchpad ........................................................................................37
Périphériques de stockage ......................................................................................38
Connecteur pour carte PC (PCMCIA) .................................................................38

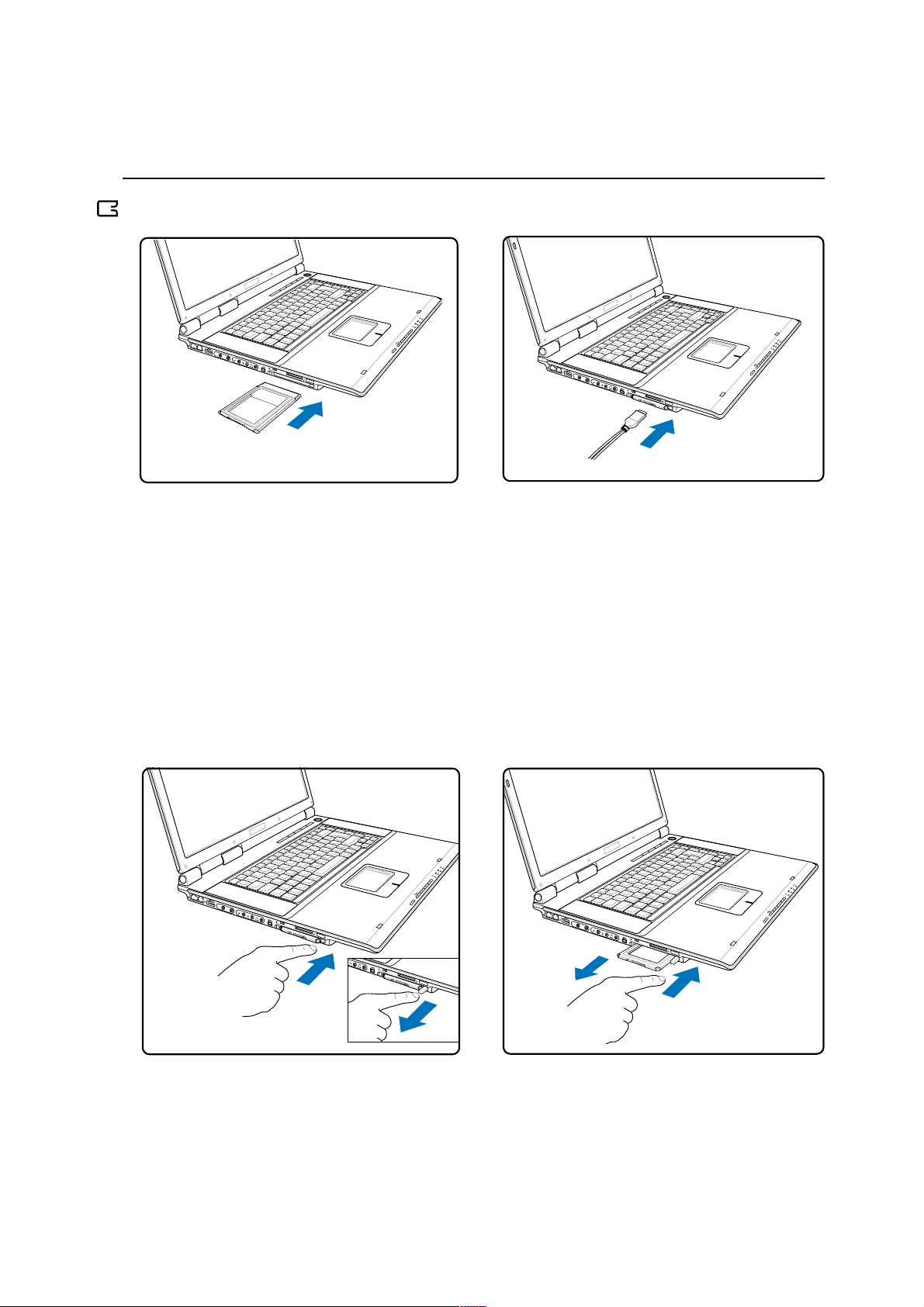

Insérer une carte PC (PCMCIA)..........................................................................39
Retirer une carte PC (PCMCIA) ..........................................................................39

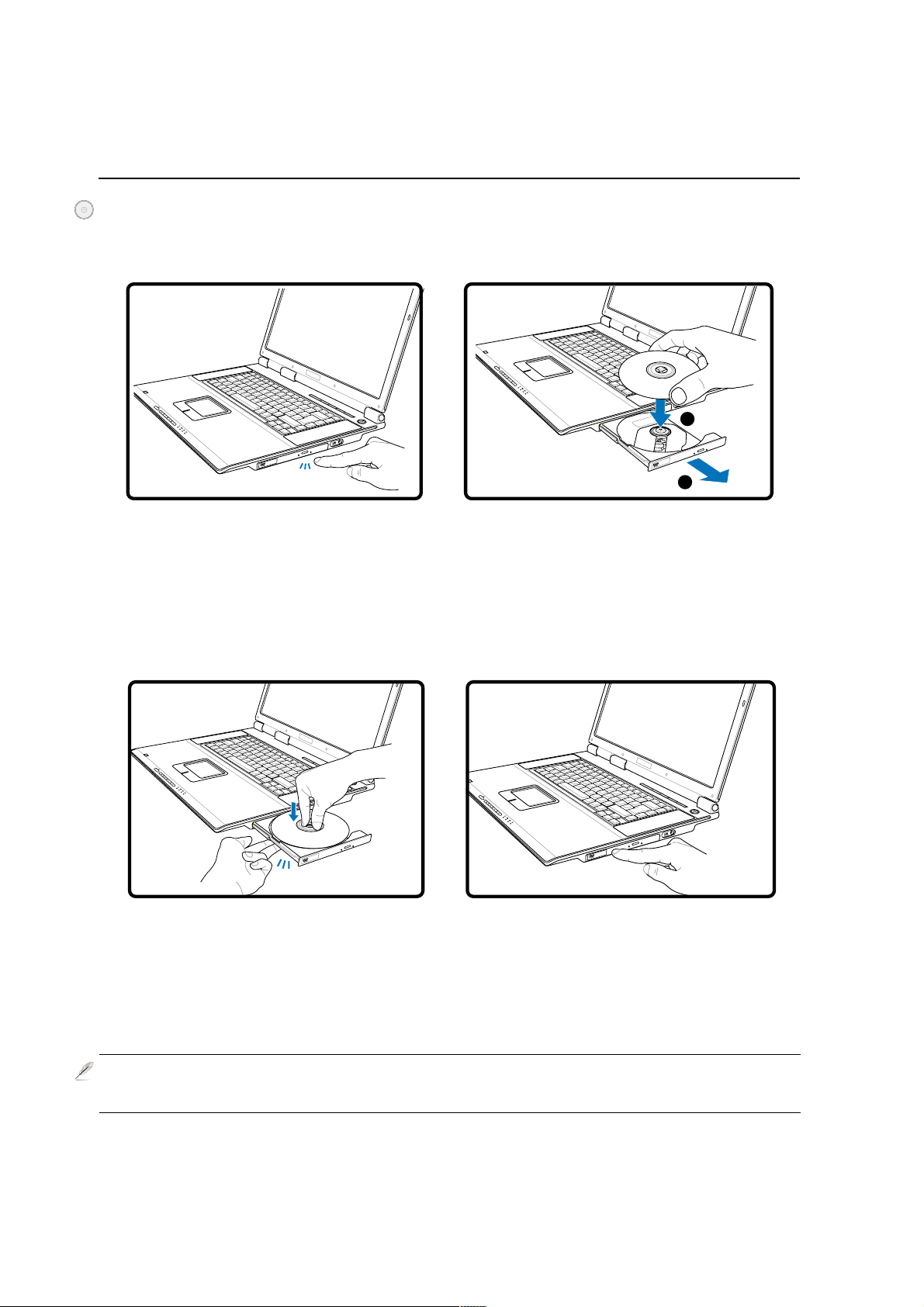

Lecteur optique....................................................................................................40

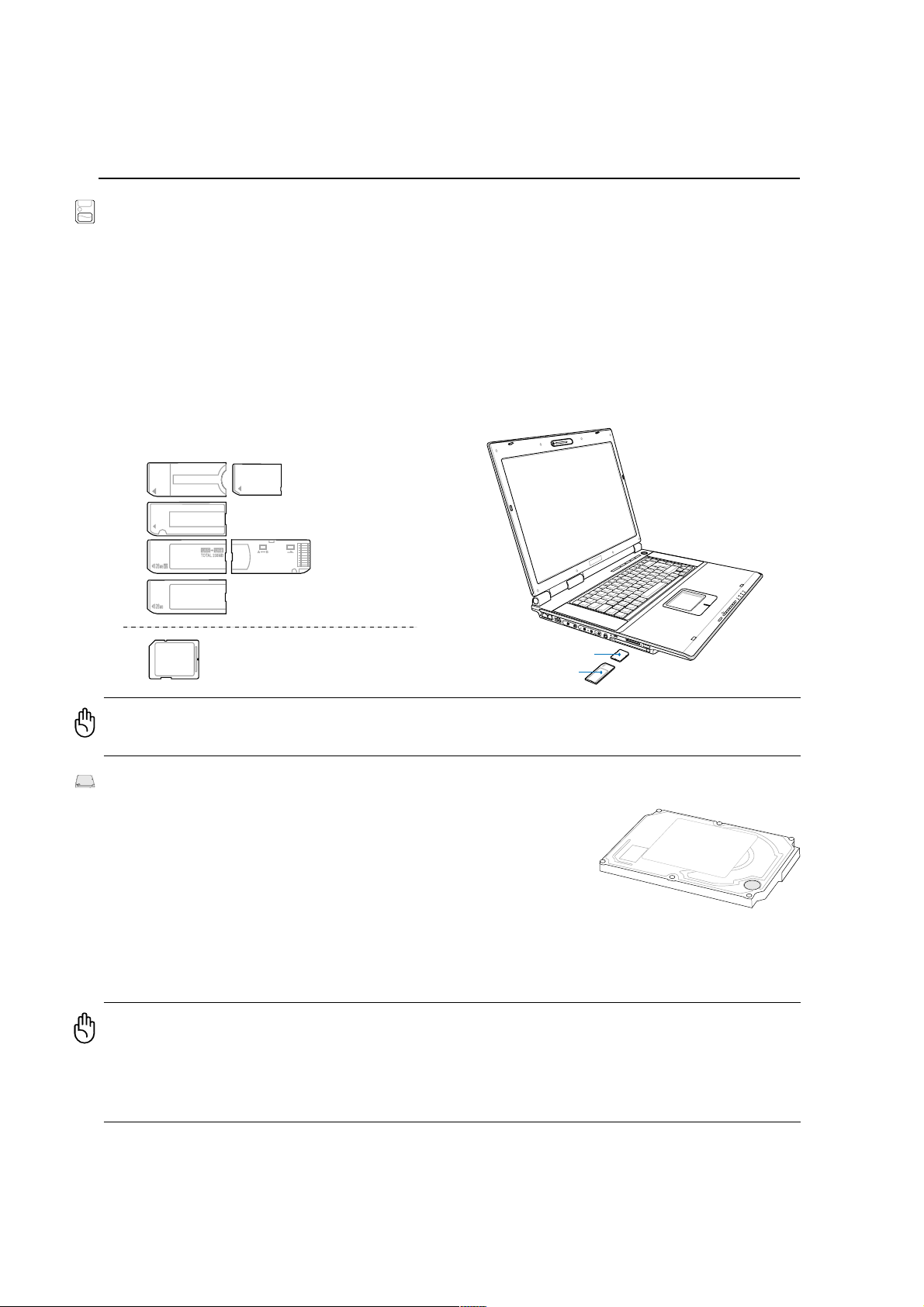

Lecteur de Carte Mémoire Flash.........................................................................42
Disque dur ...........................................................................................................42

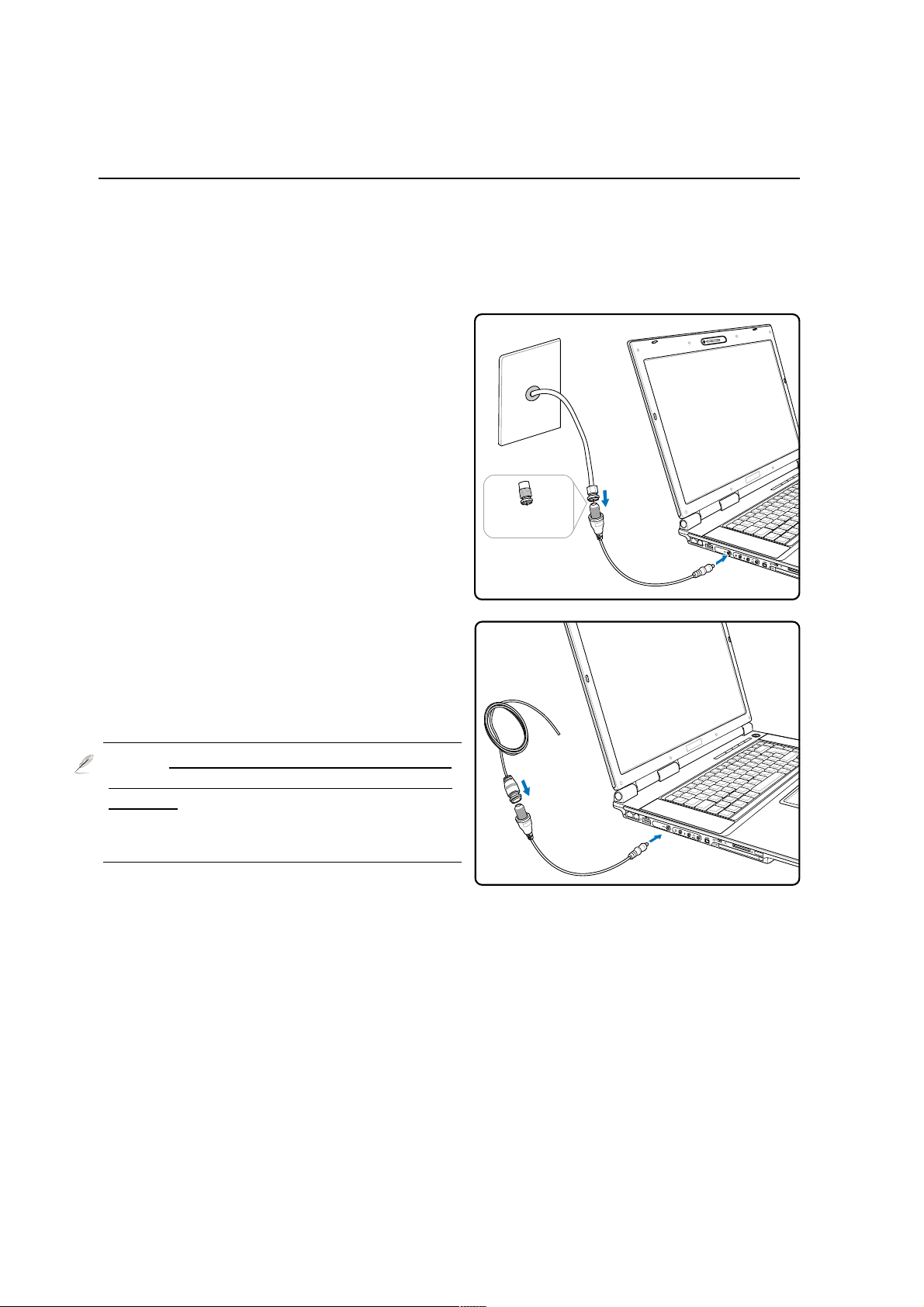

Connexion modem ..............................................................................................43

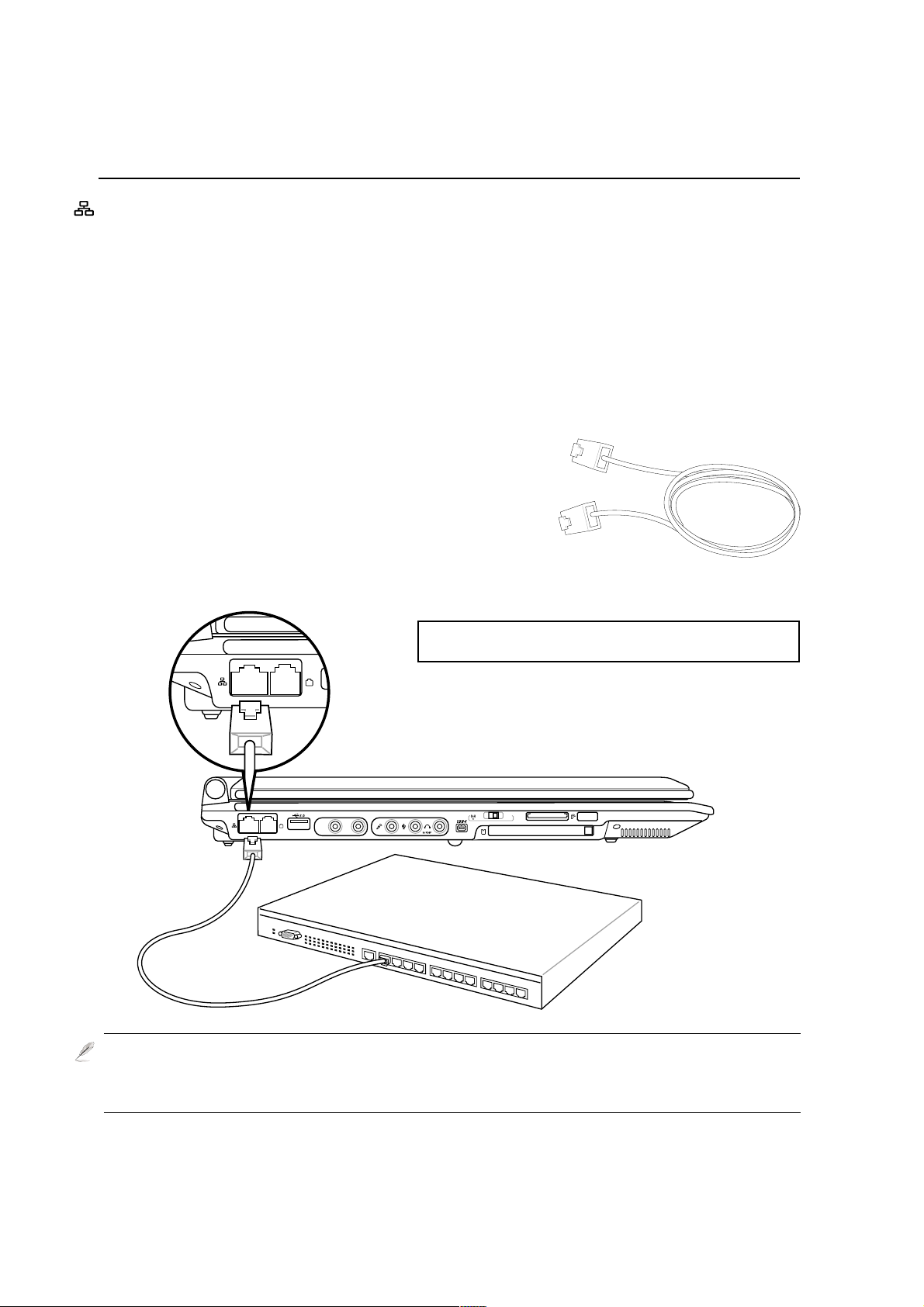

Connexion réseau ...............................................................................................44
Modes de gestion de l’alimentation .........................................................................45
Modes Full Power & Maximum Performance......................................................45
ACPI ....................................................................................................................45
Suspend Mode ....................................................................................................45
Economie d’énergie.............................................................................................45
Résumé des modes énergétiques ......................................................................46
Contrôle thermique par l’alimentation .................................................................46

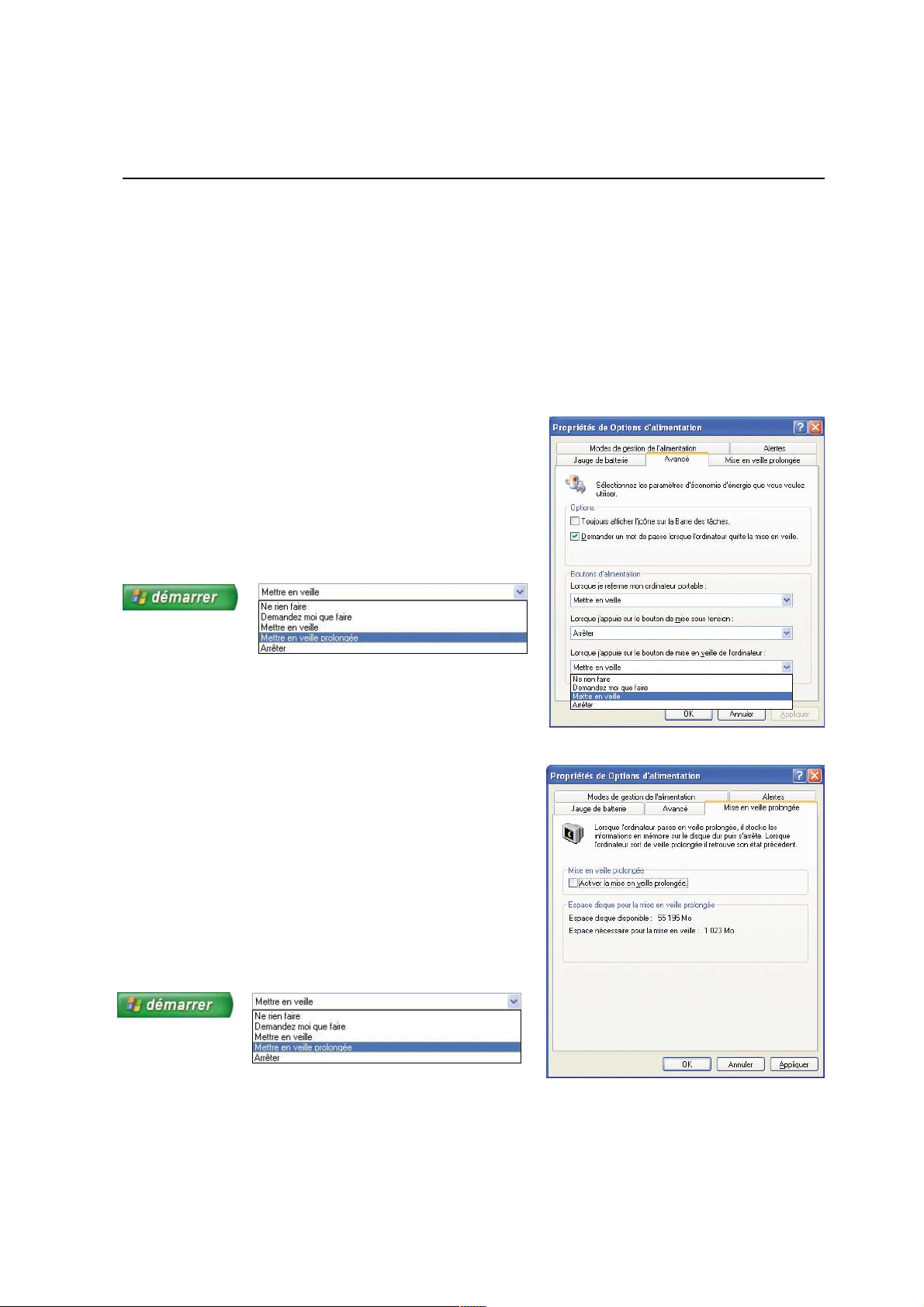

Gestion de l’alimentation - Veille & veille prolongée ...........................................47

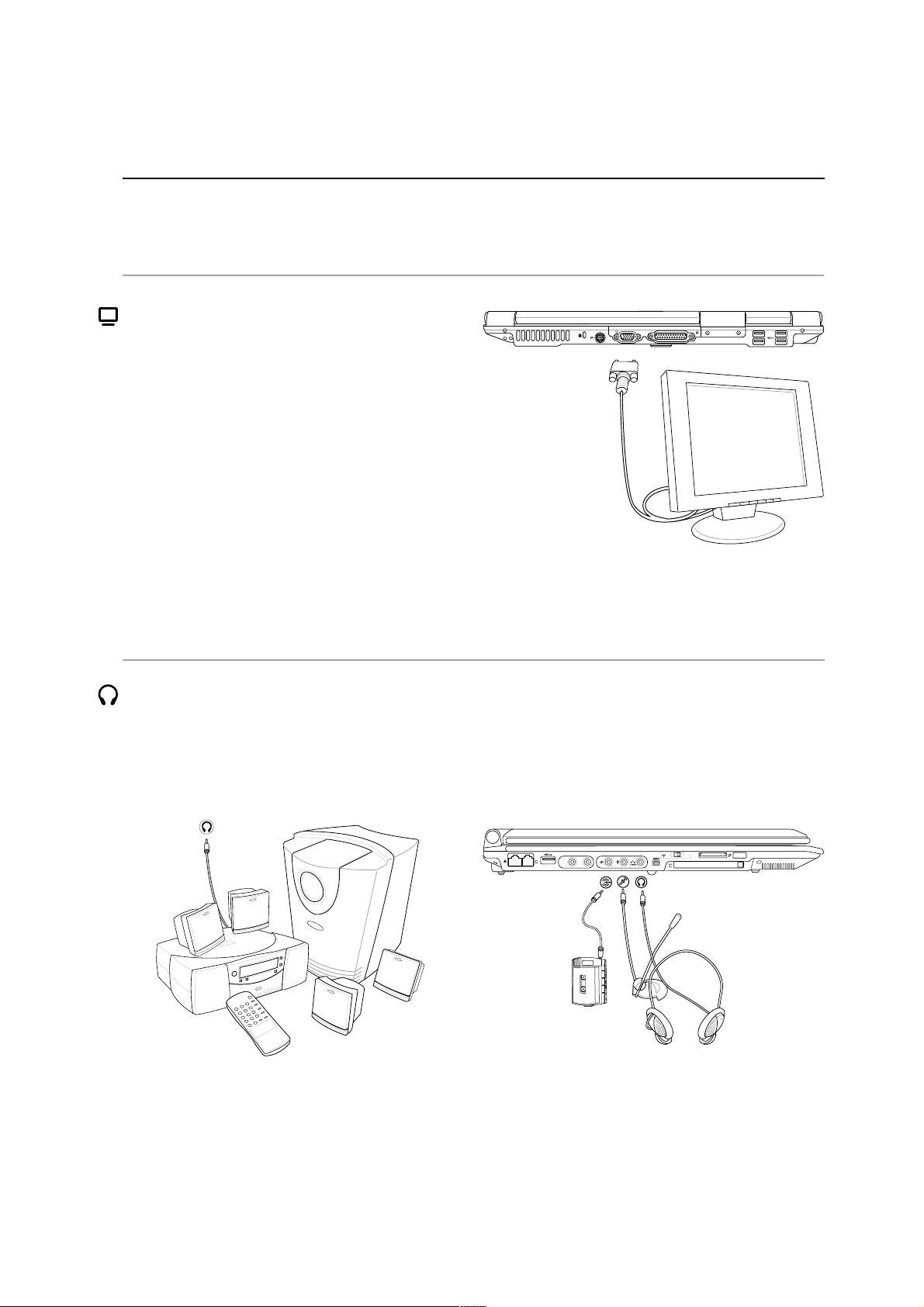

Connexions multimédia (sur certains modèles).......................................................48

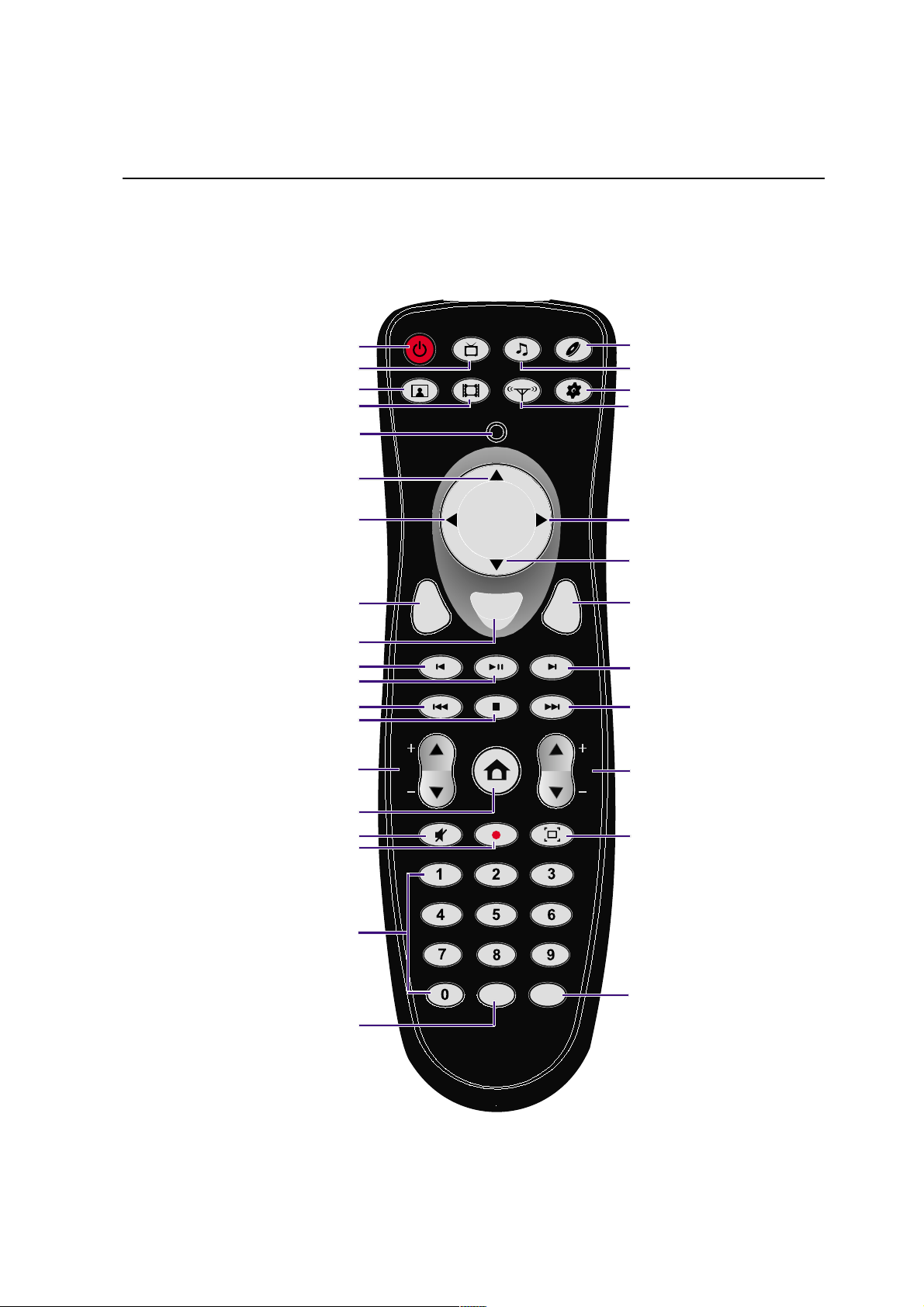

Télécommande Audio/Vidéo (sur certains modèles) .........................................49
Appendice................................................................................................... 51

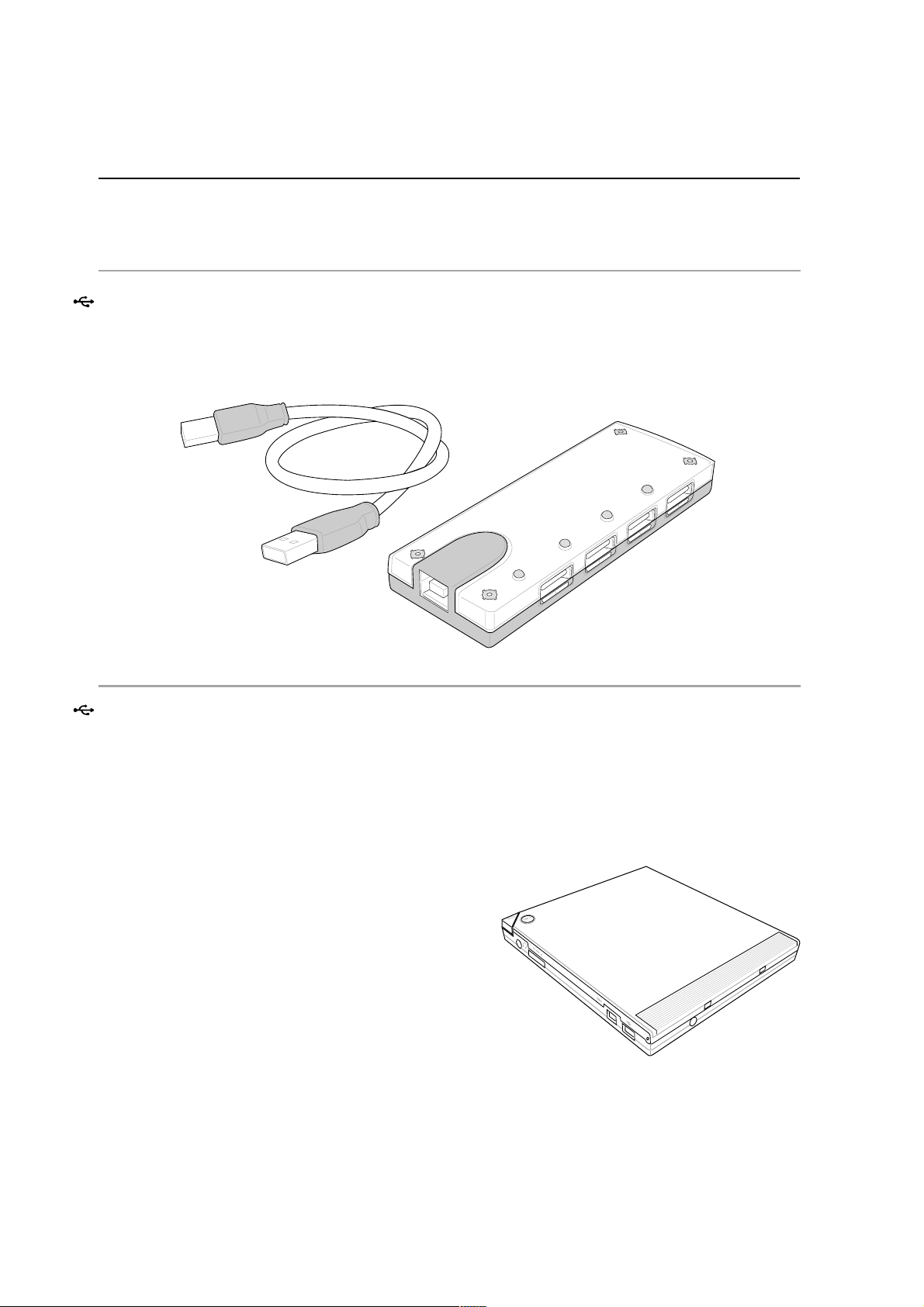

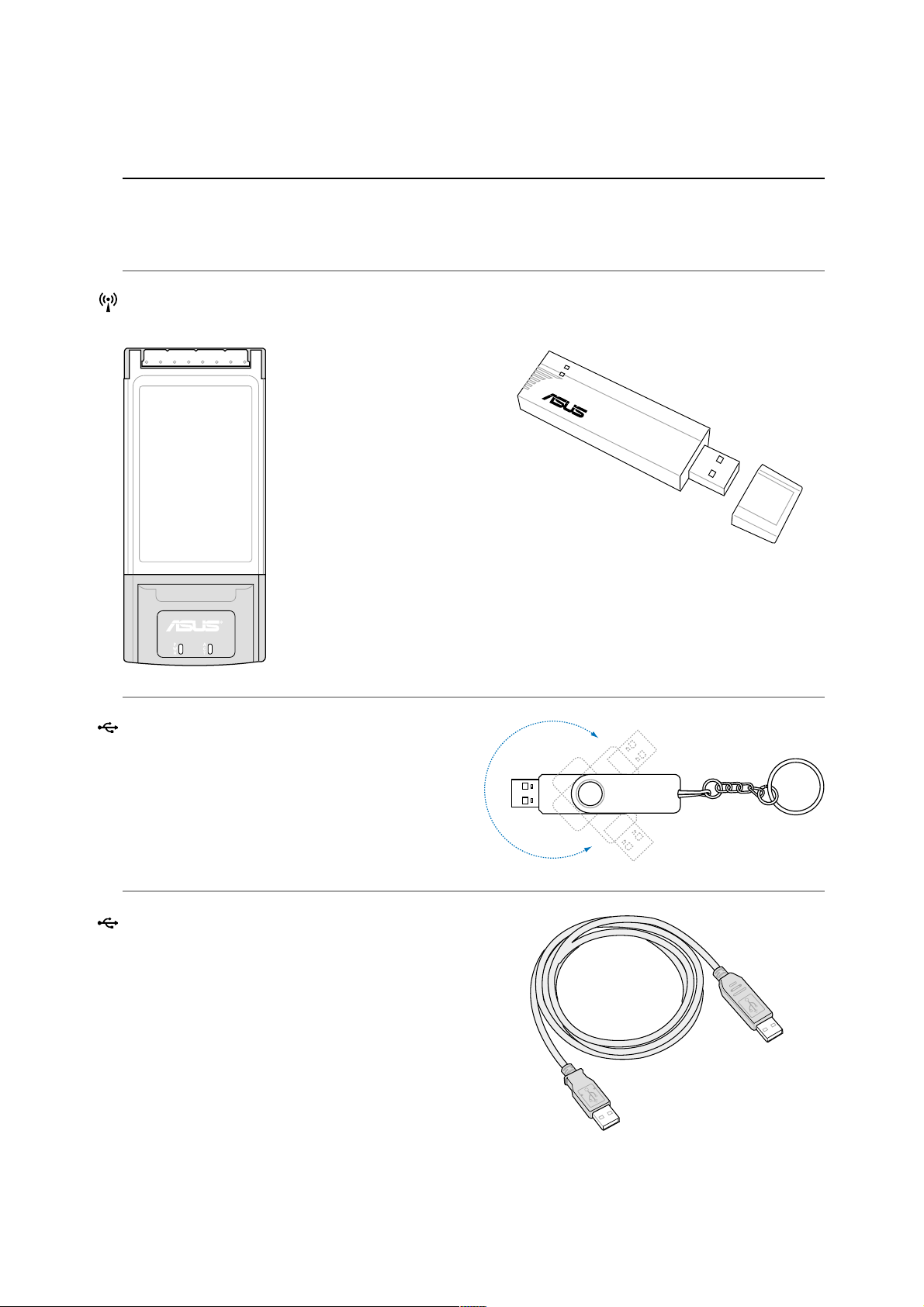

Accessoires optionnels ............................................................................................52

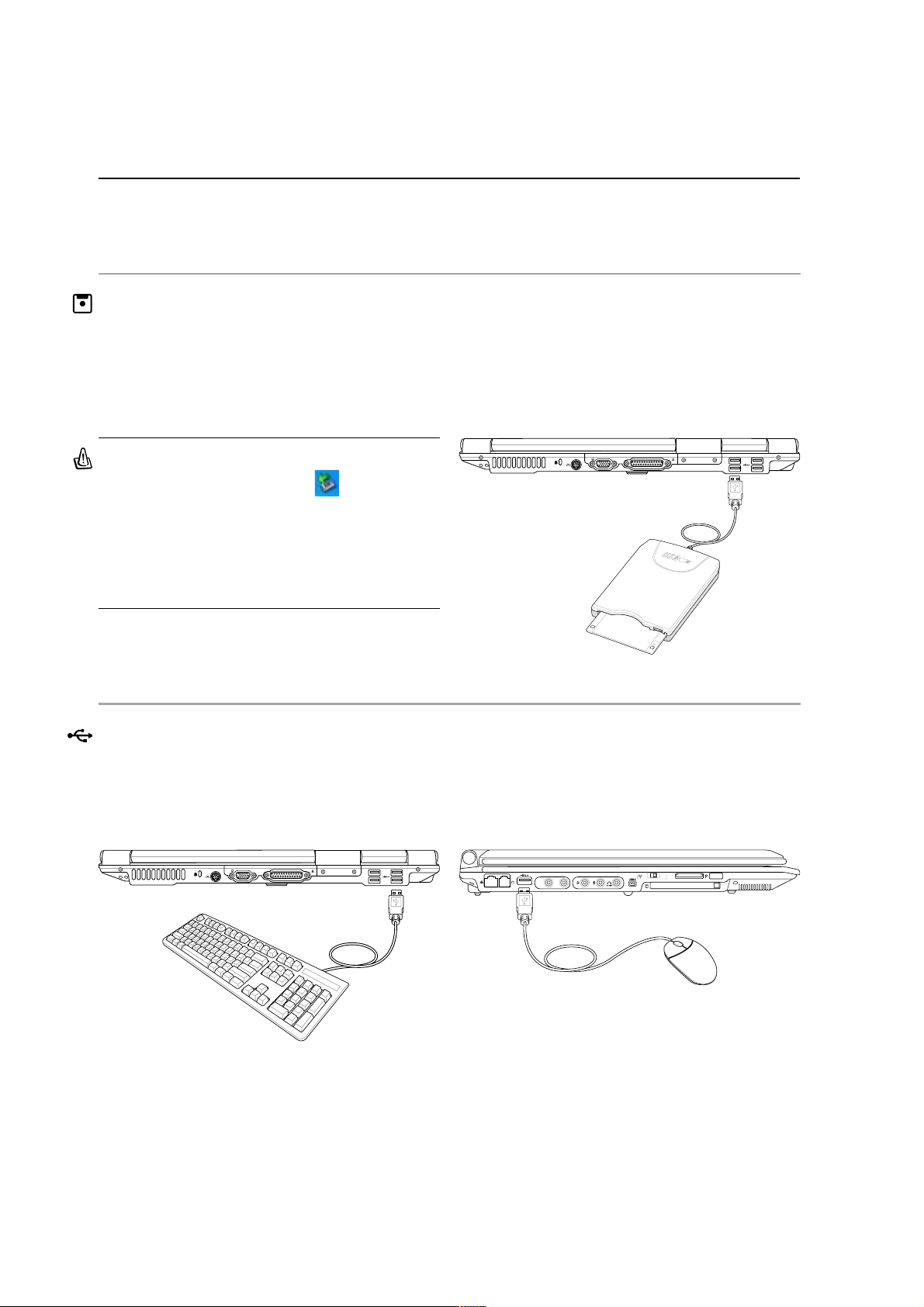

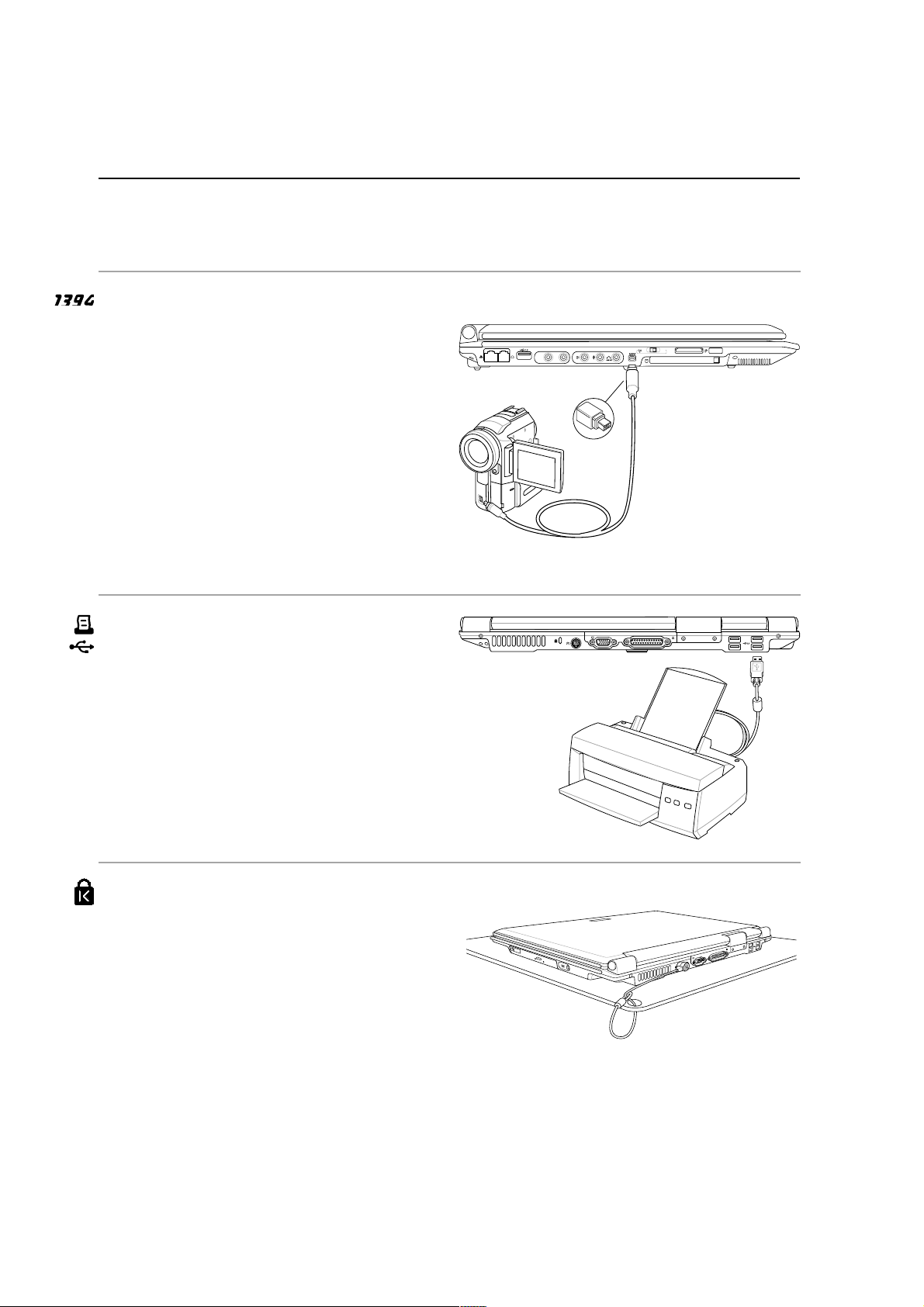

Connexions optionnelles..........................................................................................55
Glossaire..................................................................................................................57
Précautions d’emploi................................................................................................61

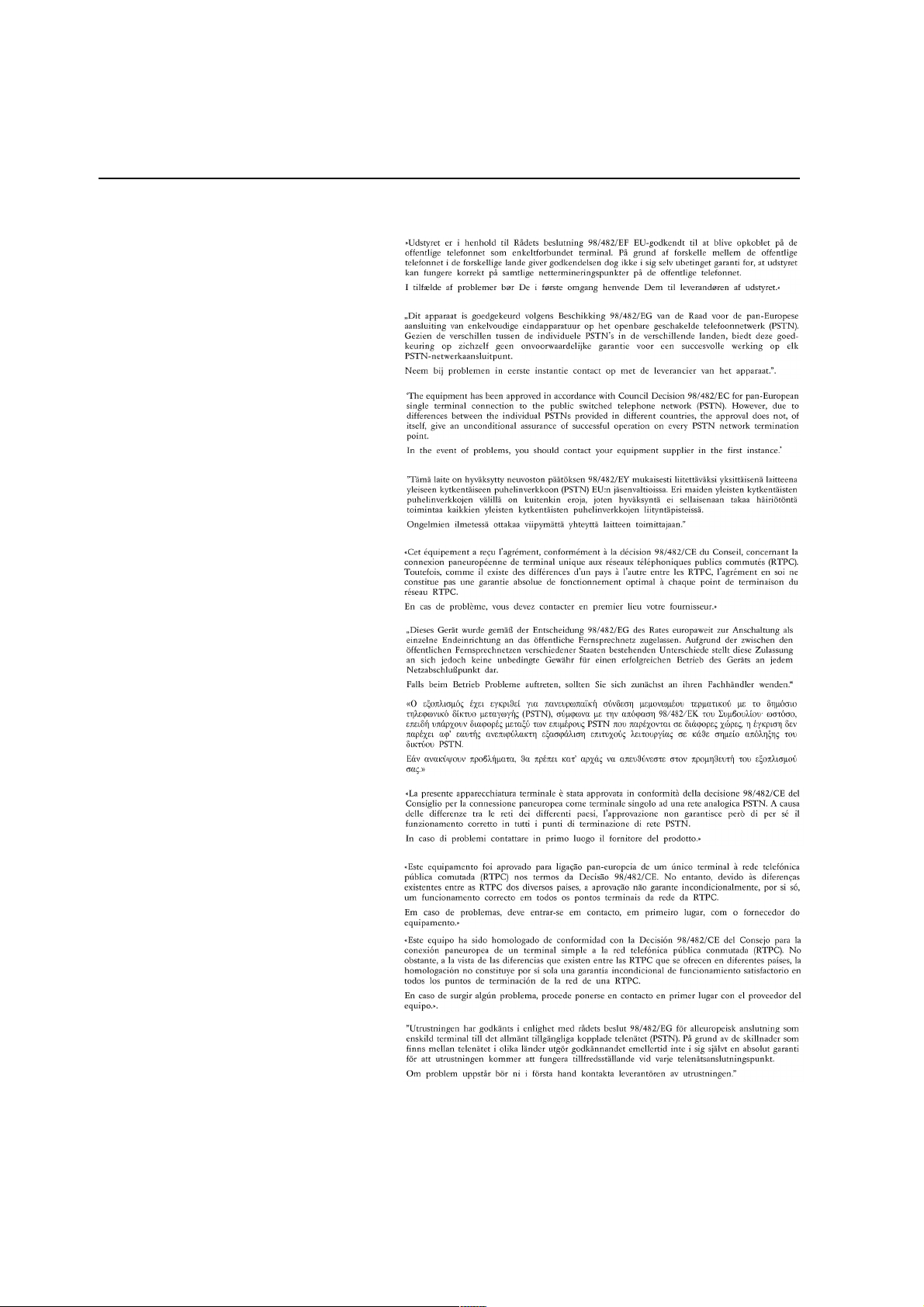

Conformité du modem interne .................................................................................62
Informations concernant le portable ........................................................................72
4
Table des matières
5
1. Présentation du portable
A propos de ce manuel
Précautions de sécurité
Précautions lors du transport
Préparer votre portable
6
1 Présentation du notebook
A propos de ce manuel
Vous avez entre les mains le manuel de votre portable. Ce manuel vous informe sur les divers éléments
du portable et sur la manière de les utiliser. Les sections principales de ce manuel sont énumérées ci-
dessous:
1. Présentation du portable
Présente le portable et son manuel.
2. Présentation des éléments du portable
Vous informe sur les divers éléments du portable.
3. Pour démarrer
Vous aide au moment de la prise en main du portable.
4. Utiliser le portable
Vous indique la façon de se servir des divers éléments du portable.
5. Appendice
Présente les accessoires en option et fournit des informations supplémentaires
Notes relatives à ce manuel
Certaines notes et avertissements en gras sont présents au long du guide, vous devez en tenir compte
afin de mener à bien certaines taches en toute sécurité. Ces notes ont divers degrés d’importance:
Le texte entre < > ou [ ] représente une touche du clavier; ne tapez pas les symboles
< > ou [ ] ni les lettres qu’ils contiennent.
< >
[ ]
AVERTISSEMENT! Information
destinée à prévenir un dommage aux
composants, données ou personnes.
ATTENTION! Information sur les ac-
tions à éviter afin de prévenir un
dommage aux composants, données
ou personnes.
NOTE: Trucs et informations utiles
à la mise en oeuvre d’une action.
TRUC: Trucs et informations utiles à
l’utilisateur familier des ordinateurs.
User’s Manual
7
Présentation du notebook 1
Précautions de sécurité
Les consignes de sécurité qui suivent augmenteront la durée de vie du portable. Suivez les à la lettre.
Pour ce qui n’est pas décrit dans ce manuel, demandez l’assistance de personnel qualifié. N’utilisez pas
de cordons d’alimentation, d’accessoires, ou de périphériques usagés. N’utilisez pas de dissolvants
puissants tels que décapants, benzène ou autres produits chimiques sur ou proche de la surface.
Débranchez l’alimentation et retirez la(les) batterie(s) avant le nettoyage. Essuyez le
portable avec une éponge de cellulose propre ou une peau de chamois imbibée d’une
solution non abrasive et d’un peu d’eau tiède puis retirez l’humidité restante avec un
chiffon sec.
NE PAS exposer le portable à la
pluie ou à l’humidité, éloigner -le des
liquides. N’UTILISEZ PAS le mo-
dem durant l’orage.
NE P AS exposer le portable à la poussière
ou à la saleté. NE L’UTILISEZ PAS
durant une fuite de gaz.
NE PAS l’exposer à des champs
magnétiques ou électriques puissants.
NE PAS exposer le portable à des
températures supérieures à 50˚C
(122˚F) ou à l’ensoleillement. Ne pas
obstruer les entrées d’air!
NE PAS poser le portable sur des sur-
faces instables ou inégales. Contactez
le SAV si le boîtier est endommagé.
NE PAS poser ou lâcher d’objets sur le
portable ni y introduire de corps
étrangers.
NE P AS appuyer ni toucher l’écran. Ne
mettez pas le portable au milieu de
petits objets qui pourraient rayer ou
pénétrer le portable.
NE LAISSEZ P AS le portable allumé
sur vos genoux ou toute autre partie du
corps une trop longue période pour
éviter tout inconfort ou blessure
provoquée par la chaleur.
NE JETEZ PAS les batteries dans
le feu car elles risquent d’exploser.
Renseignez-vous sur les conditions
locales de recyclage.
NE P AS l’exposer à des températures
extrêmes (sous 0˚C (32˚F) ou le PC
pourrait ne pas redémarrer .
Température de fonctionnement:
pendant l’utilisation, le portable doit
être exposé à des températures com-
prises entre 0ºC/32ºF et 30ºC/86ºF.
30°C/86°F
0°C/32°F
8
1 Présentation du notebook
Précautions lors du transport
Pour préparer le portable au transport, vous devez éteindre et débrancher tous
les périphériques externes pour ne pas endommager les connecteurs. La
tête du disque dur se rétracte automatiquement lorsque le courant est coupé
pour éviter que la surface du disque ne soit rayée lors du transport. Ainsi, vous
ne devez pas transporter votre portable allumé. Fermez l’écran et vérifiez que
ses crochets le maintiennent bien en place afin d’assurer sa protection et celle
du clavier.
Protéger le portable
Utilisez une sacoche du type de celle livrée avec votre portable pour le protéger de la poussière, des
liquides, des chocs et des rayures.
Charger les batteries
Si vous avez l’intention d’utiliser la batterie, assurez-vous d’avoir complètement chargé la ou les bat-
teries avant de partir en voyage. Souvenez-vous que le transformateur électrique charge la batterie
aussi longtemps qu’il est branché à l’ordinateur et au secteur. Souvenez-vous qu’il faut plus de temps
pour charger la batterie lorsque le portable est utilisé.
Précautions lors du voyage
Contactez votre compagnie aérienne si vous désirez utiliser votre portable dans l’avion. La plupart des
compagnies aériennes limitent l’usage des appareils électroniques. La plupart d’entre elles ne le
permettent qu’entre les phases de décollage et d’atterrissage.
A TTENTION! La sécurité des aéroports est assurée en utilisant trois types d’appareils:
les machines à rayons X (utilisées sur les objets placés sur les tapis de convoyage),
les détecteurs magnétiques (utilisés sur les personnes passant les contrôles de
sécurité) et les détecteurs de métaux (appareils portables destinés aux personnes et
leurs bagages à main). V otre portable et ses disquettes peuvent passer les machines
à rayons X. Toutefois, il est recommandé que vous n’exposiez pas votre portable et
ses disquettes aux détecteurs magnétiques ni aux détecteurs manuels de l’aéroport.
NOTE: La surface brillante se ternit facilement si elle n’est pas entretenue. Ne frottez
pas et ne griffez pas la surface du portable lorsque vous le transportez.
9
Présentation du notebook 1
Préparer votre portable
Voici quelques instructions rapides pour utiliser votre portable. Lisez les pages suivantes pour obtenir
des informations détaillées sur l’utilisation de votre portable.
1. Installez la batterie
2. Connectez l’alimentation secteur
3. Ouvrez l’écran 4. Allumez le portable
Pressez le bouton d’alimentation et relâchez-le.
(Sous Windows XP, ce bouton peut aussi être
utilisé pour éteindre le portable en toute sécurité.)
A VERTISSEMENT! Lors de l’ouverture, ne
forcez pas l’écran à toucher la table ou
les gonds risquent de se briser! Ne
laissez jamais le portable avec l’écran
ouvert!
1
3
2
✽✿✲❆✖ ✻✲❅❁ ❀❁✼✽ ✽✹✮❆✗✽✮❂❀✲
✽✿✲❆✖ ✻✲❅❁ ❀❁✼✽ ✽✹✮❆✗✽✮❂❀✲
1
3
2
10
1 Présentation du notebook
11
2. Présentation des éléments du portable
Côtés du PC Portable
12
2 Présentation des éléments du portable
Dessus
Référez-vous au schéma ci-dessous pour identifier les composants situés sur le côté de l’ordinateur
portable. Les détails sont donnés en partant du haut et en déplaçant dans le sens horaire.
Ecran (Utilisez un chiffon
doux sans liquide chimique
pour nettoyer. Utilisez de
l’eau plate si nécessaire.)
Clavier
Touchpad
✽✿✲❃ ✻✲❅❁ ❀❁✼✽ ✽✹✮❆✗✽✮❂❀✲
Contrôle du lecteur CD
(sur certains modèles)
(voir section 3)
Interrupteur
Boutons du
Touchpad

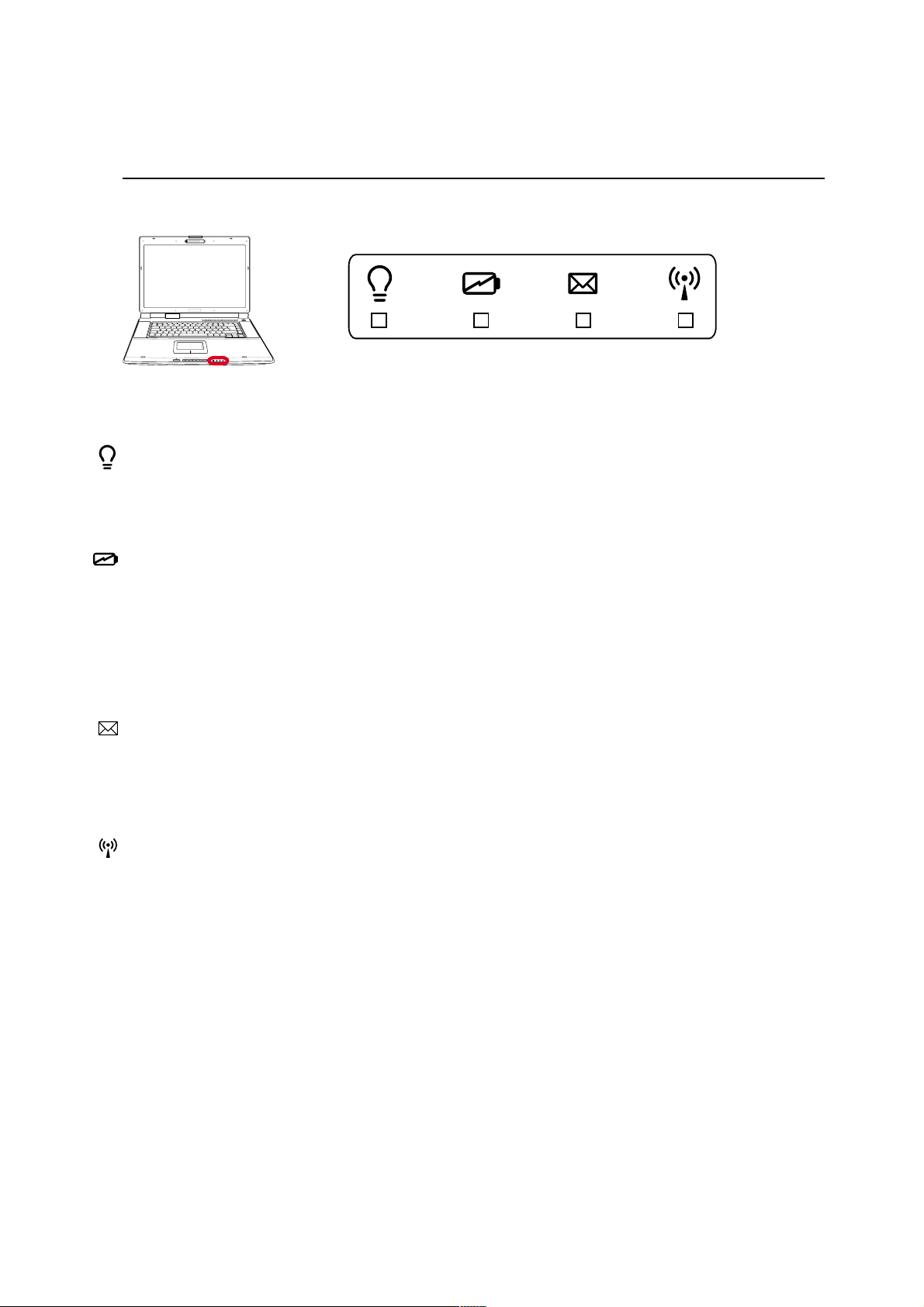

Indicateurs d’état
(voir section 3)
Port CIR
(voir face avant)
Microphone
Caméra
(sur certains modèles)
Ouverture de
l’écran
Indicateurs d’état
Touches de lancement
instantané (voir section 3)
Haut-parleurs Stéréo
Haut-parleurs
Stéréo
13
Présentation des éléments du portable 2
Caméra (sur certains modèles)
La caméra intégrée vous permet de prendre des photos ou d’enregistrer des vidéos. Elle peut être utilisée
pour la visioconférence et autres applications interactives.
Microphone
Le microphone mono intégré peut être utilisé pour la visioconférence, les narrations vocales ou
simplement les enregistrements audio.
Ecranl
Les fonctions de l’écran sont les mêmes que celles d’un moniteur de bureau. Le portable utilise une
matrice active TFT LCD, qui procure une qualité d’affichage aussi bonne que celle des moniteurs des
ordinateurs de bureau. Contrairement à ces derniers, un écran LCD ne produit aucune radiation ni
scintillement, il est donc meilleur pour les yeux.
Interrupteur
L’interrupteur permet l’allumage et l’extinction du portable ainsi que la sortie du mode STD. Poussez
une fois l’interrupteur pour allumer le portable et une fois pour l’éteindre. L'interrupteur d'alimentation
ne peut fonctionner que lorsque l'écran est ouvert.
Clavier
Le clavier offre des touches de grandes tailles avec une amplitude confortable (profondeur à laquelle
les touches peuvent être enfoncées) et un repose poignet pour les deux mains. Deux touches de fonction
Windows™ permettent une navigation facile sous Windows™.

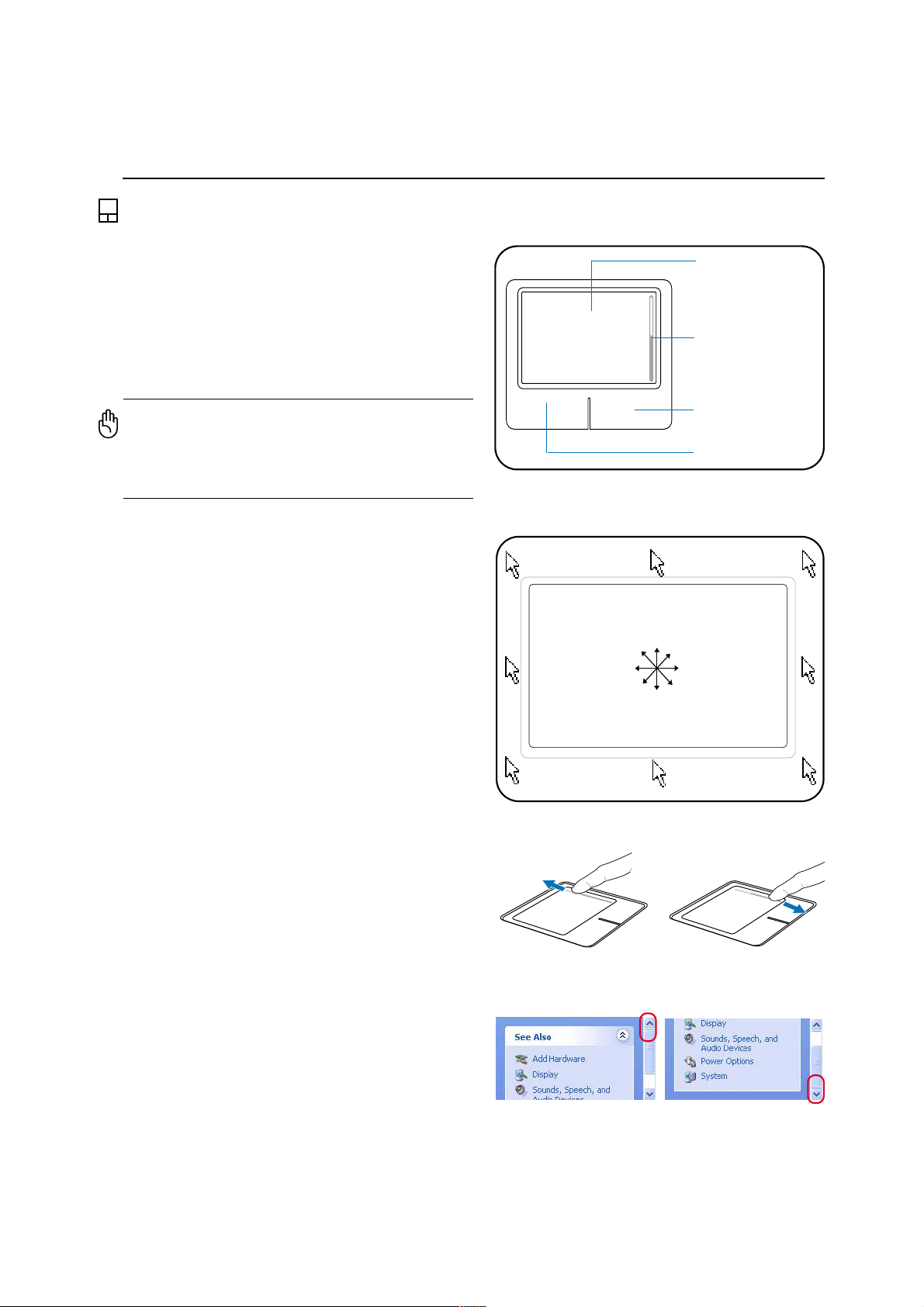

Touchpad et boutons
Le touchpad et ses boutons constitue un système de pointage qui offre les mêmes fonctions qu’une
souris. Une fonction de défilement contrôlée logiciellement est disponible après l’installation de l’utilitaire
du touchpad, elle permet une navigation plus facile sous Windows et sur le web.
14
2 Présentation des éléments du portable
Dessous
Reportez-vous au schéma ci-dessous pour identifier les éléments de la partie inférieure du portable.
Certaines étiquettes identifient les composants sous les trappes amovibles.
2
Système de ventilation
et aérations
CPU Chipset VGA
Slot
mémoire
Slot d’extension
Tuner TV
BatterieVerrou de
batterie
Bouton
d’extinction
d’urgence
Verrou
batterie
Slot d’extension
WLAN
Compartiment
pour Disque Dur
Etui pour
Carte de
Visite
Haut-parleurs
Stéréo
Haut-parleurs
Stéréo
ATTENTION! Le dessous du portable peut être très chaud. Faites attention lorsque
vous manipulez le portable et que celui-ci est en marche ou vient d’être éteint. Une
température élevée est normale durant les phases de charge. NE PLACEZ PAS LE
PORT ABLE DIRECTEMENT SUR VOS GENOUX OU TOUTE AUTRE P ARTIE DE VOTRE
CORPS POUR EVITER TOUT RISQUE DE BLESSURE.
Aérations
Les aérations permettent à l’air frais d’entrer et à l’air chaud de sortir du portable.
A TTENTION! Assurez-vous qu’aucun objet tel que du papier , des livres, des vêtements,
des câbles ou autre ne bloque les aérations. Une surchauffe pourrait se produire!
15
Présentation des éléments du portable 2
ATTENTION! La manipulation du processeur, du disque dur ou des modules de
mémoire par l’utilisateur final annulera la garantie.
Unité centrale (CPU)
Certains modèles de Notebook PC affichent une conception avec processeur sur socket pour permettre
une mise à niveau des processeurs plus rapides à l'avenir. Certains modèles affichent une conception
ULV pour la compacité et ne peuvent pas être mis à niveau. Rendez visite à un centre de services ou à
un détaillant autorisés pour des informations sur les mises à jour.
Slots d’extension Tuner TV / WLAN
Le slot TV tuner peut accueillir une carte tuner TV permettant de regarder la télévision sur l’ordinateur
portable. Le slot d’extension WLAN peut accueillir une carte réseau sans fil permettant de se connecter
à des points d’accès sans fil et à l’Internet.
Compartiment pour Disque Dur
Le disque dur est fixé dans un compartiment. Seuls les centres de dépannage ou les revendeurs agréés
peuvent effectuer les mises à jour du disque dur.
Haut-parleurs Stéréo
Le système de haut-parleurs stéréo intégrés vous permet d'écouter le son sans connexions
supplémentaires. Le système son multimédia dispose d’un contrôleur audio numérique intégré produisant
un son très beau et plein d’énergie (les résultats seront améliorés avec des écouteurs ou des haut-
parleurs stéréo externes). Toutes les fonctions audio sont pilotées par logiciel.
Verrou batterie
Le verrou de batterie sert à maintenir la batterie en place. Les détails d’utilisation seront donnés dans la
section concernant la batterie plus tard dans ce manuel.
Batterie
Le bloc-batterie est chargé automatiquement une fois connecté à une alimentation CA, il conserve
l'alimentation vers le PC Portable lorsque l'alimentation CA n'est pas connectée. Cela permet l'utilisation
lorsque vous vous déplacez temporairement entre différents lieux. La durée de vie de la batterie varie
en fonction de l'utilisation et des spécifications liées à ce PC Portable. Le bloc-batterie ne peut pas être
démonté et doit être remplacé en une seule pièce par un revendeur agréé.
Bouton d’extinction d’urgence
Au cas où votre système d’exploitation n’arriverait pas à s’éteindre correctement ou à redémarrer, le
bouton d’extinction peut être pressé avec un trombonne redressé pour éteindre le PC portable.
Slot mémoire
Le compartiment mémoire peut contenir un slot d’extension libre permettant d’installer de la mémoire
supplémentaire (à condition que ce slot ne soit pas déjà équipé d’un module de mémoire d’origine).
L’installation de mémoire, comme toutes les mises à jour, doit être effectuée par du personnel qualifié
et certifié par ASUS sous peine d’annulation de la garantie.
16
2 Présentation des éléments du portable
Côté gauche
Reportez-vous au schéma ci-dessous pour identifier les éléments du côté gauche du portable.
ON
FM/DTV/CATV
OFF
Prise
LAN
Slot Mémoire
Flash
Connecteur
Carte PC
Éjection de
carte PC
Port
1394
Port USB
(voir arrière)
Prise
modem
Sortie SPDIF
/ Casque
Jack entrée
microphone
Entrée
audio
Interrupteur
Sans fil Port infrarouge
Haut-parleurs Stéréo
(voir dessous)
Entrée antenne
(sur certains modèles)
ATTENTION! Le modem interne ne supporte pas le voltage utilisé par les systèmes
téléphoniques numériques. Ne connectez pas de système numérique au port modem
ou vous risqueriez d’endommager votre portable.
Prise LAN
Le port LAN RJ-45 avec huit broches est plus grand que le port pour modem RJ-11 et il supporte un
câble Ethernet standard pour permettre la connexion à un réseau local. Le connecteur intégré permet
une utilisation pratique sans nécessiter d'adaptateurs supplémentaires.

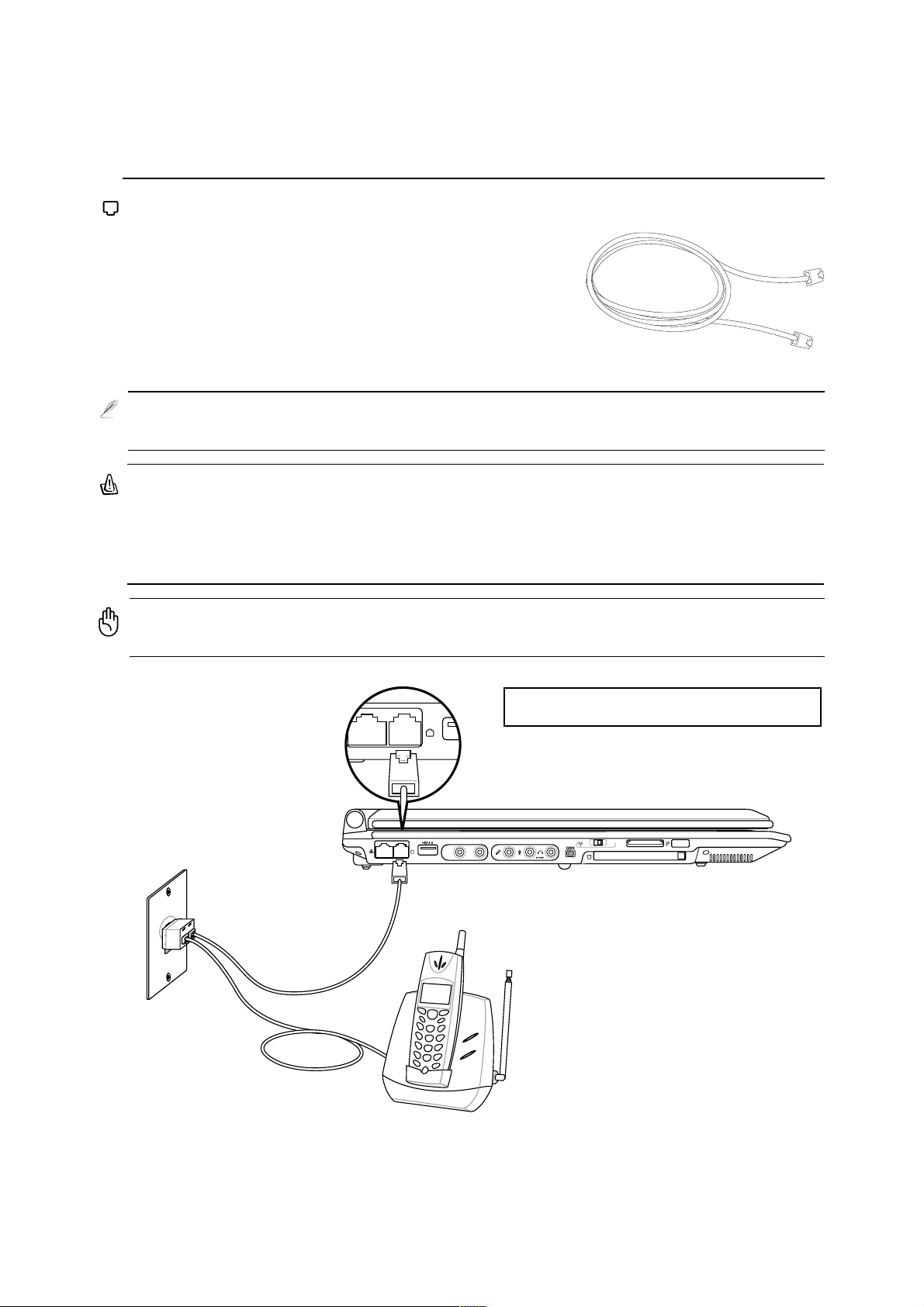

Prise modem
Le port pour modem RJ-11 avec deux broches est plus petit que le port LAN RJ-45 et il supporte un
câble téléphonique standard. Le modem interne supporte les transferts jusqu'à 56K V.90. Le connecteur
intégré permet une utilisation pratique sans nécessiter d'adaptateurs supplémentaires.
Entrée antenne
L’entrée antenne sert à capter les signaux TV ou radio FM (option disponible sur certains modèles).
L’antenne fournie (en option) permet de recevoir les signaux TV (analogique ou numérique, e,n fonction
du tuner TV installé) ou radio FM. L’adaptateur fourni est nécessaire pour permettre à la prise coaxiale
de s’adapter à l’ordinateur portable.
Entrée audio (Audio In)
L’entrée jack stéréo (1/8 pouces) peut être utilisée pour connecter une source audio stéréo au PC por-
table. L’entrée audio permet d’acquérir du son depuis une source extérieure afin de l’utiliser avec les
haut-parleurs du portable ou de le manipuler sous forme de fichier.
17
Présentation des éléments du portable 2
Jack entrée microphone (Mic In)
Le jack microphone mono (1/8 pouces) peut être utilisé pour connecter un microphone externe ou les
signaux de sortie d’autres appareils audio. Lorsque vous utilisez cette prise, le microphone intégré est
automatiquement désactivé. Utilisez cette fonction pour les vidéo-conférences, l’enregistrement vocal
ou de simples enregistrements audio.
Sortie numérique Jack SPDIF (sortie SPDIF)
Ce jack permet une connection SPDIF (Interface numerique Sony/Philips) pour des sorties audio digitales.
Il transformera votre portable en une véritable chaîne Hi-fi.
Sortie casque (Phone Out)
Le jack casque stéréo (1/8 pouces) est utilisé pour connecter la sortie audio du portable à des enceintes
amplifiées ou un casque. Lorsque vous utilisez ce jack, les haut-parleurs intégrés sont automatiquement
désactivés.
Port 1394
L’IEEE1394 est un bus série à haut débit comme le SCSI mais qui dispose d’une connectique simple et
d’une capacité de branchement à chaud comme l’USB. L’interface IEEE1394 a une bande passante de
400-1000 Mbits/sec et peut gérer jusqu’à 63 périphériques sur le même bus. L ’IEEE1394 est également
utilisé par les équipements numériques haut de gamme avec la mention “DV” pour “Digital Video
port”.
Slot Mémoire Flash
Un lecteur de carte mémoire PCMCIA ou USB doit normalement être acheté séparément pour utiliser
les carte mémoire de certains appareils comme les appareils photo numériques, les lecteurs MP3, les
téléphone mobiles ou les PDA. Cet ordinateur portable embarque un lecteur de cartes mémoire capable
de lire plusieurs formats de mémoire flash, comme précisé plus loin dans ce manuel. Le lecteur de carte
mémoire intégré est non seulement pratique, mais aussi plus rapide que la plupart des autres types de
lecteurs de cartes mémoire car il utilise la bande passante élevée du bus PCI.
Port infrarouge (IrDA)
Le port de communication infrarouge (IrDA) permet d’effectuer de manière pratique des transferts de
données sans fil avec des appareils ou des ordinateurs équipés d’un port infrarouge. Il permet de
synchroniser facilement un PDA ou un téléphone mobile ou même de lancer une impression sans fil. Si
votre bureau supporte le réseau IrDA, vous pouvez vous connecter au réseau à partir de tout point en
vue d’une lentille IrDA. Les petits bureaux peuvent utiliser la technologie IrDA pour partager une
imprimante entre plusieurs notebooks ou échanger des fichiers sans réseau.
Connecteur Carte PC
Un emplacement PCMCIA 2.1 compatible PC Card est disponible pour accepter les PC card de type I/
II. L ’emplacement supporte le CardBus 32-bit. Cela apporte une souplesse pour les options d’évolution
des PC portables avec des cartes mémoire, ISDN, SCSI, Smart Cards, et des adaptateurs réseau sans fil.
Combo
18
2 Présentation des éléments du portable
Côté droit
Reportez-vous au schéma ci-dessous pour identifier les éléments du côté droit du portable.
Prise
d’alimentation
Ejection
électronique
Lecteur optique
(le type varie en fonction
des modèles)
Ejection
d’urgence
Indicateur
d'activité
Haut-parleurs Stéréo
(voir dessous)
Lecteur optique
Le lecteur optique du portable varie selon le modèle. Le lecteur optique du portable peut lire des CD et/
ou des DVD avec des possibilités d’écriture et de réécriture. Regardez la documentation relative aux
caractéristiques de votre modèle.

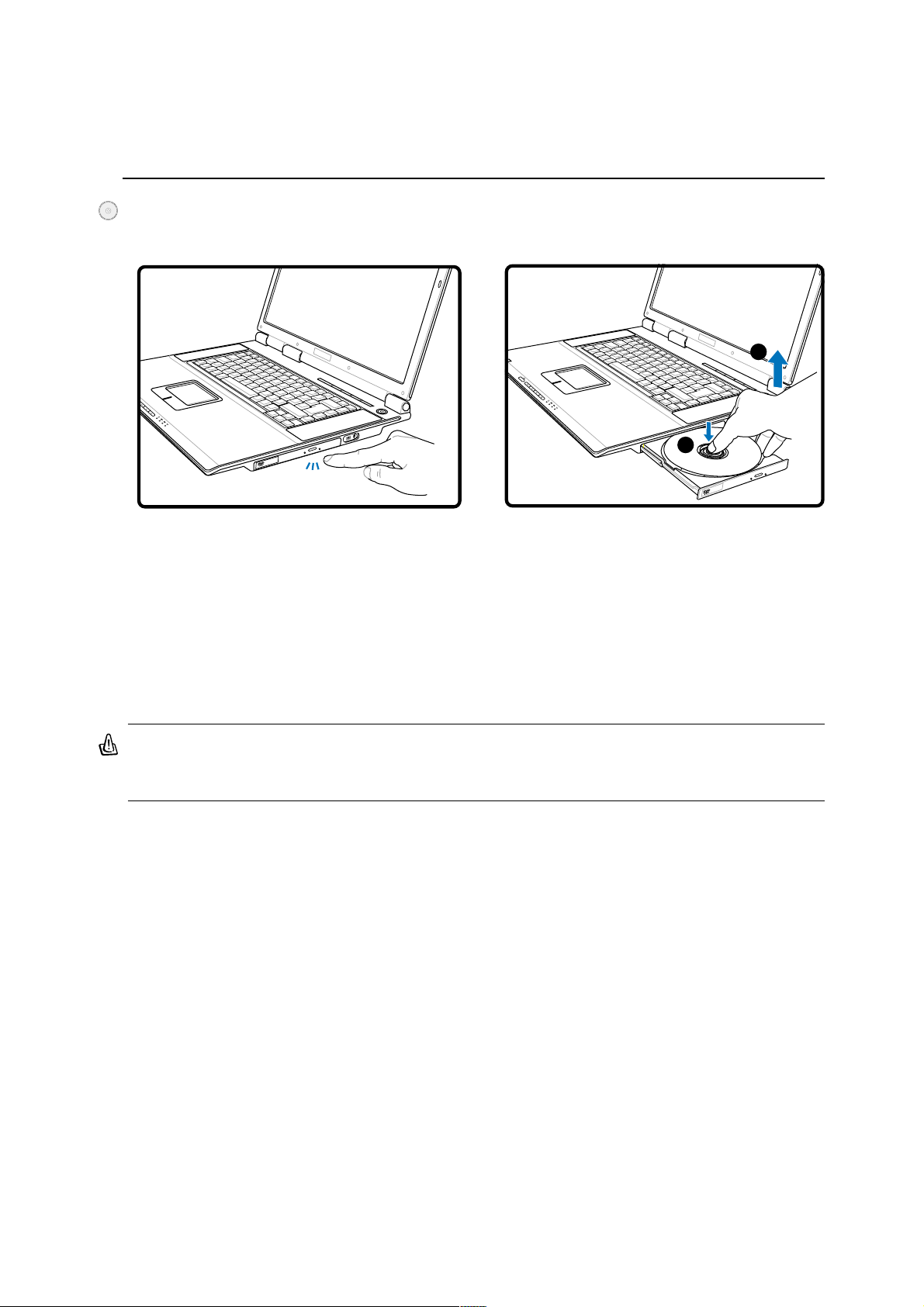

Ejection électronique, éjection d’urgence (Lecteur optique)
L’éjection d’un média optique se fait via un bouton d’éjection électronique ouvrant le plateau. Vous
pouvez aussi éjecter le disque grâce à un lecteur logiciel ou en faisant un clic droit sur l’icone du lecteur
optique dans le “Poste de Travail” de W indows™. L’éjection d’urgence n’est à utiliser que si l’éjection
électronique au bouton ne fonctionne plus. N’utilisez pas l’éjection d’urgence à la place de l’éjection
électronique. La LED d’activité (voyant lumineux) (non disponible sur certains modèles) s’illumine en
fonction des transferts de données entre le PC et le lecteur / graveur optique.
Prise d’alimentation
L’adaptateur électrique fourni avec le portable convertit le courant du secteur (courant alternatif) en
alimentation (courant continu) utilisable par le portable via ce jack. L’électricité fournie alimente le
portable et recharge la batterie en même temps. Pour ne pas endommager le portable et sa batterie,
n’utilisez que l’adaptateur fourni.
19
Présentation des éléments du portable 2
Face arrière
Reportez-vous au schéma ci-dessous pour identifier les éléments de la face arrière du portable.
Système de ventilation
et aérations
Port
moniteur
Port
USB
Sortie TV
Port de sécurité
Kensington
®
Port Parallèle
Port de sécurité Kensington
®
Le port pour verrou Kensington
®
permet de sécuriser le portable grâce aux produits compatibles
Kensington
®
destinés à la sécurité des notebooks. Ces produits consistent en général en un câble et un
verrou de métal qui permettent d’attacher le portable à un objet fixe. Certains de ces produits peuvent
inclure une alarme qui se déclenche lorsque le verrou est déplacé.
Sortie TV
Le port de sortie TV est un connecteur S-Video qui permet de diriger l’affichage du portable vers une
télévision ou vers un appareil de projection vidéo. Vous pouvez choisir un affichage simultané ou
simple. Utilisez un câble S-Video (non fourni) pour les af fichages haute qualité ou utilisez l’adaptateur
RCA vers S-V ideo fourni pour les appareils vidéo standard. Ce port supporte les formats NTSC et PAL.
Port moniteur
Le port 15 broches D-sub supporte tous les périphériques compatibles VGA tels que les moniteurs et les
projecteurs qui permettent une vision sur une plus grande échelle.
Port Parallèle
Le port parallèle/imprimante 25-broches D-sub accepte les périphériques sur port parallèle natifs comme
les imprimantes laser / jet d’encre, ou les périphériques rendus compatibles avec le port parallèle comme
les disques durs externes, les disques amovibles ou les scaners.
Port USB (2.0/1.1)
Le port USB (Universal Serial Bus) supporte de nombreux périphériques USB tels que claviers, pointeurs,
caméras vidéo, modems, disques durs, imprimantes, moniteurs et scanners connectés en série jusqu’à
12Mbits/sec (USB1.1) et 480Mbits/sec (USB2.0). L’USB permet jusqu’à 127 périphériques de
fonctionner simultanément sur un même ordinateur, avec certains d’entre eux, comme les claviers et les
moniteurs récents, jouant le rôle de hubs. L’USB supporte le branchement à chaud des périphériques
qui peuvent donc être connectés ou déconnectés sans redémarrer l’ordinateur.
2.0
20
2 Présentation des éléments du portable
Face avant
Reportez-vous au schéma ci-dessous pour identifier les éléments de la face avant du portable.
Indicateurs d’état
(voir section 3)
Port CIR
(sur certains modèles)
Contrôle du lecteur CD
(voir section 3)
Ouverture de l’écran
Ouverture de l’écran
Des aimants maintiennent l’écran en position fermée quand le portable n’est pas utilisé. Pour ouvrir
l’écran, appuyez sur le verrou avec votre pouce, puis levez l’écran avec le même pouce. Ajustez
lentement la position de l’écran afin d’assurer un angle de visionnage confortable.
Port CIR (Consumer Infrared) (sur certains modèles)
Le port de communication “consumer infrared” (IrDA) permet un contrôle des logiciels multimédia
fournis grâce à la télécommande fournie (option disponible sur certains modèles).
21
3. Pour démarrer
Utiliser l’alimentation sur secteur
Utiliser la batterier
Allumer le portable
Vérifier le niveau de la batterie
Redémarrer ou rebooter
Eteindre le portable
Fonctions spéciales du clavier
Touches de lancement instantané et indicateurs d’état
22
3 Pour démarrer
NOTE: Le câble électrique
fourni avec ce portable peut
avoir deux ou trois fiches
selon les territoires. Si votre
câble dispose de trois
connecteurs, vous devez
utiliser une prise reliée à la
terre ou utiliser un
adaptateur pour assurer au
portable un fonctionnement
en toute sécurité.
Une fois le câble électrique relié au transformateur, branchez le à une prise du secteur (de préférence
protégée contre les surtensions) puis connectez le transformateur au portable. Brancher d’abord le
transformateur au secteur permet de tester la qualité du courant disponible et sa compatibilité avant que
le portable ne soit relié. Le témoin vert sur le transformateur s’allume lorsque le courant se situe dans
les normes supportées.
Alimentation
Utiliser l’alimentation sur secteur
L’alimementation de l’ordinateur portable se divise en deux parties:
l’adaptateur secteur et la batterie. L’adaptateur secteur transforme
le courant alternatif d’une prise murale en courant continu aux normes
requises par le portable. Votre portable est livré avec un
transformateur AC-DC (alternatif-continu) universel. Cela signifie
que vous pouvez relier son cordon d’alimentation à n’importe quelle
prise de courant, qu’elle soit en 110V-120V ou 220V-240V sans avoir à faire aucune manipulation.
Certains pays peuvent néanmoins nécessiter que vous utilisiez un adaptateur pour relier le câble à la
prise de courant. La plupart des hôtels disposent de prises universelles qui s’accommodent de tous les
formats de prise et de voltage. Il est toujours conseillé de se renseigner sur les standards locaux avant de
partir en voyage avec son portable.
TRUC: Vous pouvez acheter un kit de voyage pour portable qui comprend un en-
semble d’adaptateurs pour l’alimentation et le modem compatibles pour chaque pays.
A TTENTION! Des dommages peuvent survenir si vous utilisez un autre transformateur
ou si vous utilisez le transformateur du portable avec d’autres appareils électriques. Si
de la fumée, une odeur de brûlé ou une chaleur extrême s’échappe du transformateur,
contactez le SA V . Faites de même si vous pensez que le transformateur est endommagé.
Un transformateur défectueux peut endommager la batterie et le portable.
