Asus ESSENTIO E4712 User Manual

English

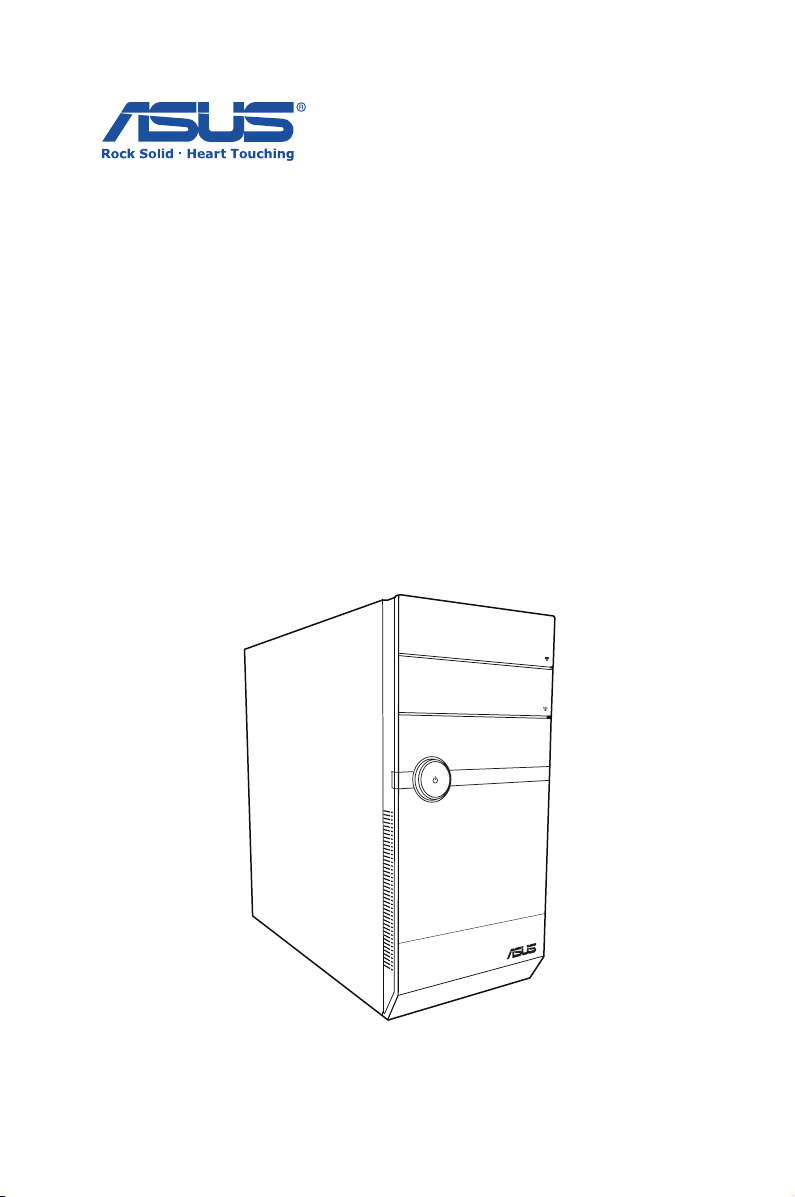

ASUS Essentio Desktop PC

User Manual

English

E4712

First Edition V1

May 2009

Copyright © 2009 ASUSTeK Computer, Inc. All Rights Reserved.

No part of this manual, including the products and software described in it, may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated into any language in any form or by any means, except documentation kept by the purchaser for backup purposes, without the express written permission of ASUSTeK Computer Inc. (“ASUS”).

Products and corporate names mentioned in this manual may or may not be registered trademarks or copyrights of their respective companies, and are used for identification purposes only. All trademarks are the property of their respective owners.

Every effort has been made to ensure that the contents of this manual are correct and up to date. However, the manufacturer makes no guarantee regarding the accuracy of its contents, and reserves the right to make changes without prior notice.

Contents
Notices.....................................................................................................	4
Safety information...............................................................................	6
Notes for this manual.........................................................................	7
Welcome..................................................................	8
Package contents.................................................................................	8
Knowing your Desktop PC.....................................	9
Front / Rear panel features...............................................................	9
Setting up your Desktop PC................................	12
Connecting devices.........................................................................	12
Connecting the power....................................................................	13
Pressing the power button to turn on the system................	13
Recovering your system.......................................	14
Using the Recovery DVD................................................................	14
Troubleshooting...................................................	16

English

ASUS Essentio Desktop PC

English

Notices

ASUS REACH

Complying with the REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) regulatory framework, we published the chemical substances in our products at ASUS REACH website at http://green.asus.com/english/REACH.htm

Federal Communications Commission Statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

•This device may not cause harmful interference, and

•This device must accept any interference received including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.These limits are designed to provide reasonable protection against harmful interference in a residential installation.This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with manufacturer’s instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to

try to correct the interference by one or more of the following measures:

•Reorient or relocate the receiving antenna.

•Increase the separation between the equipment and receiver.

•Connect the equipment to an outlet on a circuit different from that to which the receiver is connected.

•Consult the dealer or an experienced radio/TV technician for help.

ASUS Essentio Desktop PC

The use of shielded cables for connection of the monitor to the graphics card is required to assure compliance with FCC regulations. Changes or modifications to this unit not expressly approved by the party responsible for compliance could void the user’s authority to operate this equipment.

RF exposure warning

This equipment must be installed and operated in accordance with provided instructions and the antenna(s) used for this transmitter must be installed to provide a separation distance of at least 20 cm from all persons and must not be co-located or operating in conjunction with any other antenna or transmitter. End-users and installers must be provide with antenna installation instructions and transmitter operating conditions for satisfying RF exposure compliance.

Canadian Department of Communications

Statement

This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus set out in the Radio Interference Regulations of the Canadian Department of Communications.

This class B digital apparatus complies with Canadian ICES-003.

Macrovision Corporation Product Notice

This product incorporates copyright protection technology that is protected by method claims of certain U.S. patents and other intellectual property rights owned by Macrovision Corporation and other rights owners. Use of this copyright protection technology must be authorized by Macrovision Corporation, and is intended for home and other limited viewing uses only unless otherwise authorized by Macrovision Corporation. Reverse engineering or disassembly is prohibited.

English

ASUS Essentio Desktop PC

English

Lithium-Ion Battery Warning

CAUTION: Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer’s instructions.

VORSICHT: Explosionsgetahr bei unsachgemäßen Austausch der Batterie. Ersatz nur durch denselben oder einem vom Hersteller empfohlenem ähnljchen Typ. Entsorgung gebrauchter Batterien nach Angaben des Herstellers.

ASUS Essentio Desktop PC

Safety information

Your ASUS Desktop PC is designed and tested to meet the latest standards of safety for information technology equipment. However, to ensure your safety, it is important that you read the following safety instructions.

Setting up your system

•Read and follow all instructions in the documentation before you operate your system.

•Do not use this product near water or a heated source such as a radiator.

•Set up the system on a stable surface.

•Openings on the chassis are for ventilation. Do not block or cover these openings. Make sure you leave plenty of space around the system for ventilation. Never insert objects of any kind into the ventilation openings.

•Use this product in environments with ambient temperatures between 0˚C and 35˚C.

•If you use an extension cord, make sure that the total ampere rating of the devices plugged into the extension cord does not exceed its ampere rating.

Care during use

•Do not walk on the power cord or allow anything to rest on it.

•Do not spill water or any other liquids on your system.

•When the system is turned off, a small amount of

electrical current still flows. Always unplug all power, modem, and network cables from the power outlets before cleaning the system.

•If you encounter the following technical problems with the product, unplug the power cord and contact a qualified service technician or your retailer.

•The power cord or plug is damaged.

•Liquid has been spilled into the system.

English

ASUS Essentio Desktop PC

						• The system does not function properly even if you follow
English							the operating instructions.
						• The system was dropped or the cabinet is damaged.
						• The system performance changes.
								LASER PRODUCT WARNING
								CLASS 1 LASER PRODUCT
									NO DISASSEMBLY
			The warranty does not apply to the products that
							have been disassembled by users
							This symbol of the crossed out wheeled bin indicates that
							the product (electrical, electronic equipment, and mercury-
							containing button cell battery) should not be placed in
							municipal waste. Check local regulations for disposal of
							electronic products.
	Notes for this manual
	To make sure that you perform certain tasks properly, take note
	of the following symbols used throughout this manual.
							WARNING: Vital information that you MUST follow to prevent
							injury to yourself.
							IMPORTANT: Instructions that you MUST follow to complete a
							task.
							TIP: Tips and useful information that help you complete a task.
							NOTE: Additional information for special situations.

ASUS Essentio Desktop PC

Welcome

Thank you for purchasing the ASUS Desktop PC.The package contents of your new desktop PC are listed below but may vary with models. ASUS reserves the right to replace components or accessories to provide optimum serviceability.

Contact your retailer if any item is damaged or missing.

Package contents

•ASUS Desktop PC x1

•Keyboard x1

•Mouse x1

•Power cord x1

•Support DVD x1

•Recovery DVD x1

•Installation Guide x1

•Warranty card x1

•Antenna (optional) x2

Visit the ASUS website at http://support.asus.com for updates.

English

ASUS Essentio Desktop PC

English

Knowing your Desktop PC

Front / Rear panel features

6

1

7 2

3 5

4	4

8

9

10

11

12

* The gray areas contain front/rear panel ports.These ports and their locations may vary, depending on the model of your system.

No.	Button/LED	Description
1.		Push to eject the optical disk drive.
2.		Push to open the HDD bay cover.

3.Front panel cover Pull to open the front panel cover.

	4.	Power button	Press this button to turn the system
			on.
		IEEE 1394a port	Connects to an IEEE 1394 device
			such as a digital camrecorder.
		2.0 USB 2.0 ports	Connects to USB devices such as a
			mouse or keyboard.

5. Microphone port Connects to a microphone.

Headphone port Connects to a headphone.

	CompactFlash®/	Insert a CompactFlash®/
	Microdrive™	Microdrive™ card into this slot.
	card slot

10 ASUS Essentio Desktop PC

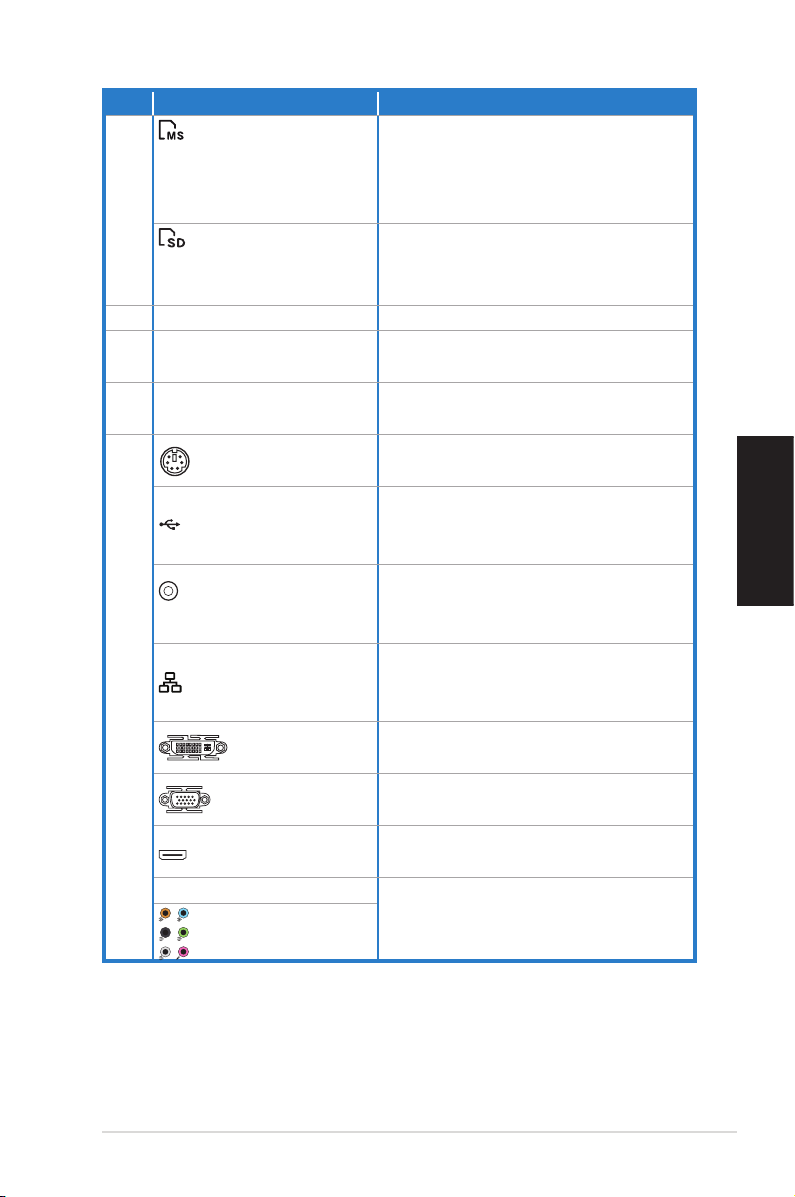

	NO.	Slot/Port	Description
		MemoryStick®/	Insert a MemoryStick®/
		Memory Stick	Memory Stick Pro™ card into this
	5.	Pro™ card slot	slot.
		Secure Digital™/	Insert a Secure Digital™/
		Multimedia card	Multimedia card into this slot.
		slot
	6.	Voltage selector	Selects the input voltage.
	7.	Power switch	Switches on/off the power
			supply.
	8.	Power connector	Connects to a power outlet.
		PS/2 keyboard	Connects to a PS/2 keyboard.
		port
		2.0 USB 2.0 ports	Connects to USB devices such as
			a mouse or keyboard.
		Optical S/PDIF Out	Connects to an amplifier for digi-
		port	tal audio output.
			Connects to a Local Area Net-
		LAN (RJ-45) port	work (LAN) through a network
	9.		hub.
		DVI port	Connects to a DVI monitor or
			other DVI-compatible devices.
		VGA port	Connects to a VGA monitor or
			other VGA-compatible devices.
		HDMI port	Connects to a HDMI monitor or
			other HDMI-compatible devices.
		7.1 (8)-channel	Connects to a 7.1(8)-channel
		audio ports	speaker system.

English

ASUS Essentio Desktop PC

11

English

	NO.	Slot/Port	Description
		WLAN card	Connects antenna to enjoy the
	10.		digital content through the latest
		module (Optional)	wireless technology.
		VGA port	Connects to a VGA monitor or
			other VGA-compatible devices.
		DVI port	Connects to a DVI monitor or
			other DVI-compatible devices.
	11.	HDMI port	Connects to a HDMI monitor or
			other HDMI-compatible devices.
			Connects your computer to a
			media hardware such as a DVD
		S-Video port	player, or to a display monitor
			such as a TV.
	12.	Expansion slots	Support expansion cards.

If the memory card does not fit properly into the slot, invert the memory card and try to install into the slot again.

12 ASUS Essentio Desktop PC

Setting up your Desktop PC

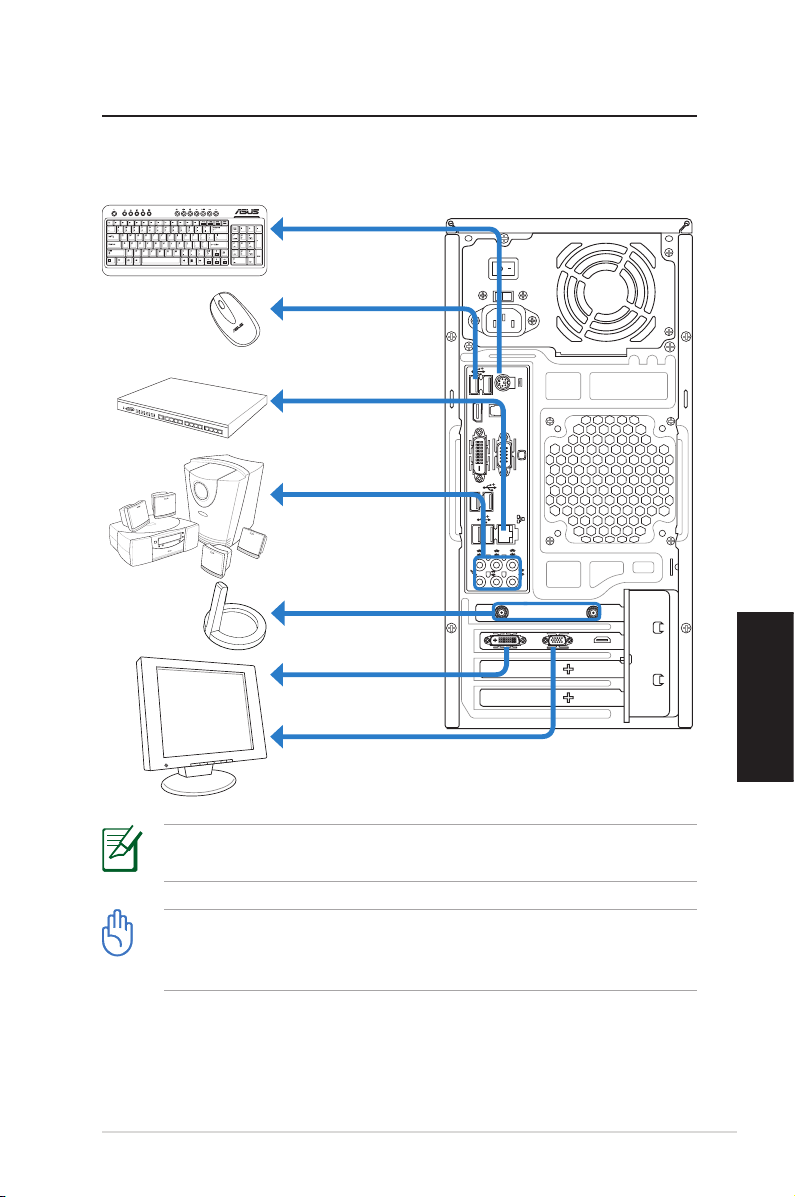

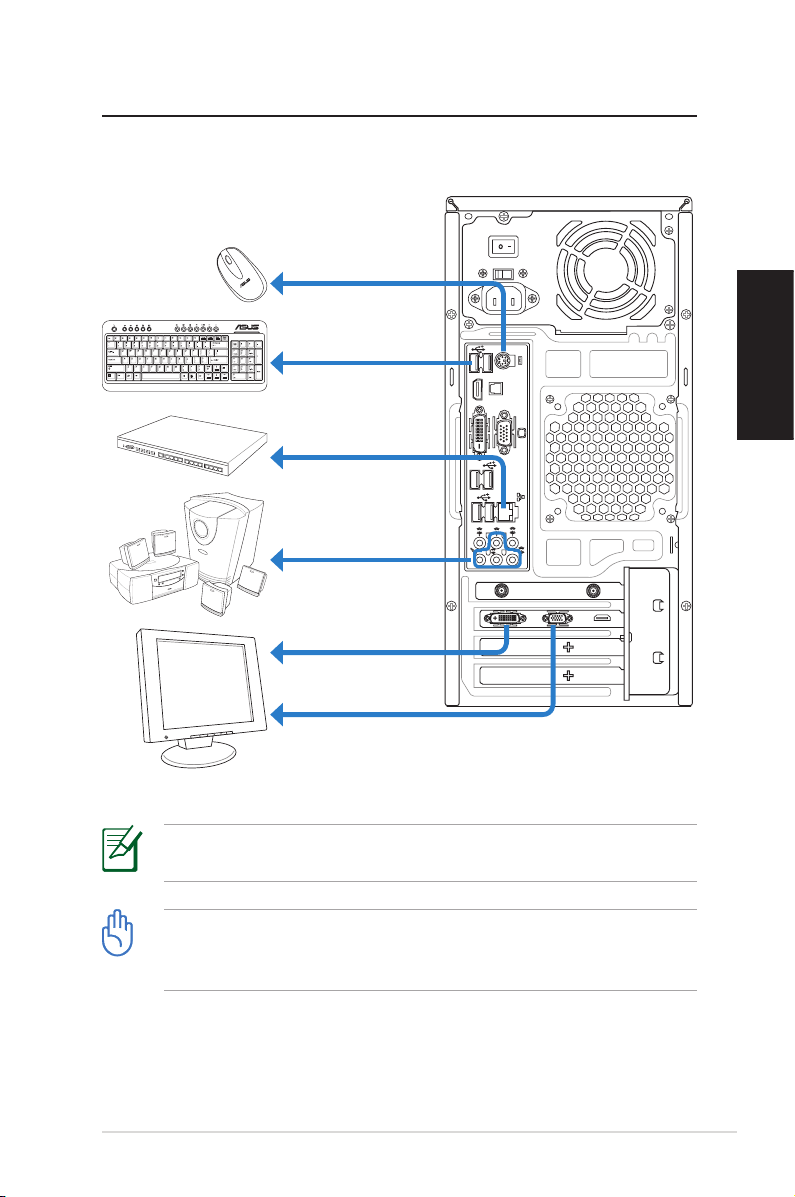

Connecting devices

OUT SPDIF

DVI

DVI

HDMI

English

Illustrations are for reference only. Actual product specifications may vary.

•It is recommended that you use this product in environments with an ambient temperature below 35˚C.

•Do not block or cover the air vents on the chassis.

ASUS Essentio Desktop PC

13

English

Connecting the power

1.Switch the voltage selector to select the appropriate input voltage according to the voltage supply in your area.

Setting the voltage selector to 115V in a 230V area damages your system!

2.Connect one end of the power cord to the power connector and the other end to a wall power outlet.

3.Press the power switch.

2 1 3

OUT SPDIF

DVI

Pressing the power button to turn on the system

14 ASUS Essentio Desktop PC

Recovering your system

Using the Recovery DVD

The Recovery DVD includes an image of the operating system installed on your system at the factory.The Recovery DVD, working with the Support DVD, provides a comprehensive recovery solution that quickly restores your system to its original working state, provided that your hard disk drive is in good working order. Before using the Recovery DVD, copy your data files (such as Outlook PST files) to a USB device or to a network drive and make note of any customized configuration settings (such as network settings).

1.Turn on your ASUS Desktop PC and the ASUS logo appears. Press F8 to enter the Please select boot device menu.

2.Insert the Recovery DVD into the optical drive and select the optical drive (“CDROM:XXX”) as the boot device. Press Enter and then press any key to continue.

3.The Windows Boot Manager window appears. Select

Windows Setup [EMS Enabled] and press Enter.Wait when the Windows is loading files message appears.

4.Select where to install a new system. Options are:

Recover system to a partition

This option deletes only the partition you select from below, allowing you to keep other partitions, and creates a new system partition as drive “C’’.

Recover system to entire HD

This option deletes all partitions from your hard disk drive and creates a new system partition as drive “C’’.

5.Follow the onscreen instructions to complete the recovery process.

You will lose all your data during the system recovery. Ensure that you make a backup of it before recovering the system.

English

ASUS Essentio Desktop PC

15

		6.	Insert the Support DVD into the optical drive when
	English		prompted. Click OK and the system reboots.
		7.	After the system reboots,Windows® Vista™ begins system
			configurations. Follow the onscreen instructions to complete
			the process, and then restart the computer.

This Recovery DVD is for ASUS Desktop PC only. DO NOT use it on other computers.Visit the ASUS website at www.asus.com for updates.

16 ASUS Essentio Desktop PC

Troubleshooting

This section provides solutions to some common problems which you may encounter when using the ASUS Desktop PC. Contact the ASUS technical support if the problem still exists after you have performed the troubleshooting solutions.

What can I do if my Desktop PC cannot be powered on?

Check if the power LED on the front panel lights up. It does not light up if no power is supplied to the system.

•Check if the power cord is plugged in.

•When you use an extension cord or a voltage regulator, check if you have plugged it into a power outlet and switched it on.

What can I do if my Desktop PC cannot enter the operating system?

•Check if you use the memory modules that the system supports and if you install them properly.

•Check if your peripheral devices are compatible with the system. For example, some USB storage devices are with different disk drive structure and enter the sleep mode easily.

If the above steps do not solve the problem, contact your retailer or perform system recovery using the supplied Recovery DVD.

You will lose all your data during the system recovery. Ensure that you make a backup of it before recovering the system.

Why is it that I cannot hear anything from my speakers/ headphones?

Check if the volume icon in the Windows® taskbar is set to the

Mute mode . If so, double-click this icon to display the volume bar, and then deselect the Mute checkbox to disable the

Mute mode .

English

ASUS Essentio Desktop PC

17

	English	Why is it that a CD/DVD cannot be read from or written to?
		•	Check if you use a disc compatible with the optical drive.
		•	Check if you insert the disc properly or if there is any scratch
			on the disc.

18 ASUS Essentio Desktop PC

ASUS Essentio Desktop PC

Benutzerhandbuch

Deutsch

G4712

Erste Ausgabe V1

Mai 2009

Deutsch

Copyright © 2009 ASUSTeK Computer, Inc. Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.

In diesem Handbuch angegebene Produktund Firmennamen können u.U. eingetragene Warenzeichen oder Urheberrechte der entsprechenden Firmen sein und dienen nur der Identifizierung oder Erklärung zu Gunsten des Eigentümers, ohne Rechte verletzen zu wollen.

Es wurden alle Anstrengungen unternommen, um sicherzustellen, dass der Inhalt dieses Handbuches korrekt und aktuell ist.Trotzdem übernimmt der Hersteller keine Garantie bezüglich der Richtigkeit des Inhaltes und behält sich das Recht vor, Änderungen an diesen Hayndbuch ohne vorherige Ankündigungen vorzunehmen.

Inhalt
Erklärungen........................................................................................	22
Sicherheitsinformationen..............................................................	25
Hinweise für dieses Handbuch....................................................	26
Willkommen..........................................................	27
Verpackungsinhalt...........................................................................	27
Kennenlernen des Desktop-PCs..........................	28
Funktionen der Vorderseite / Rückseite....................................	28
Desktop-PC einrichten.........................................	31
Geräte anschließen..........................................................................	31
Stromanschluss.................................................................................	32
Einschalten über den Netzschalter............................................	32
Wiederherstellen des Systems............................	33
Benutzen der Wiederherstellungs-DVD (optional)...............	33
Fehlerbehebung...................................................	35

Deutsch

ASUS Essentio Desktop PC

21

Deutsch

Erklärungen

REACH

Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://green.asus.com/english/REACH.htm.

Erklärung der Federal Communications Commission

Dieses Gerät entspricht den FCC-Vorschriften,Teil 15. Sein Betrieb unterliegt den folgenden zwei Bedingungen:

•Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und

•Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen.

Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß Teil 15 der FCC-Vorschriften, zugelassen. Diese Einschränkungen sollen bei Installation des Geräts in einer Wohnumgebung auf angemessene Weise gegen schädigende Interferenzen schützen. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann, wenn es nicht gemäß den Anweisungen des Herstellers installiert und bedient wird, den Radiound Fernsehempfang empfindlich stören. Es wird jedoch nicht garantiert, dass bei einer bestimmten Installation keine Interferenzen auftreten.Wenn

das Gerät den Radiooder Fernsehempfang empfindlich stört, was sich durch Ausund Einschalten des Geräts feststellen lässt, ist der Benutzer ersucht, die Interferenzen mittels einer oder mehrerer der folgenden Maßnahmen zu beheben:

•Empfangsantenne neu ausrichten oder an einem anderen Ort aufstellen.

•Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.

•Das Gerät an die Steckdose eines Stromkreises anschließen, an die nicht auch der Empfänger angeschlossen ist.

•Den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Hilfe bitten.

22 ASUS Essentio Desktop PC

Um Übereinstimmung mit den FCC-Vorschriften zu gewährleisten, müssen abgeschirmte Kabel für den

Anschluss des Monitors an die Grafikkarte verwendet werden.

Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren.

RF exposure warning

This equipment must be installed and operated in accordance with provided instructions and the antenna(s) used for this transmitter must be installed to provide a separation distance of at least 20 cm from all persons and must not be co-located or operating in conjunction with any other antenna or transmitter. End-users and installers must be provide with antenna installation instructions and transmitter operating conditions for satisfying RF exposure compliance.

Erklärung des kanadischen Ministeriums für Telekommunikation

Dieses Digitalgerät überschreitet keine Grenzwerte für Funkrauschemissionen der Klasse B, die vom kanadischen Ministeriums für Telekommunikation in den Funkstörvorschriften festgelegt sind.

Dieses Digitalgerät der Klasse B stimmt mit dem kanadischen ICES-003 überein.

Macrovision Corporation-Produktanmerkung

Dieses Produkt verfügt über Kopierschutztechnologie, die durch methodische Anforderungen bestimmter U.S.A.-Patente und anderer geistiger Eigentumsrechte der Macrovision Corporation und anderer Parteien geschützt sind. Die Verwendung dieser Kopierschutztechnologie muss von Macrovision Corporation genehmigt werden und ist, wenn nicht anderweitig von der Macrovision Corporation genehmigt, nur für private oder eingeschränkte Vorführungszwecke vorgesehen. ReverseEngineering oder Demontage ist verboten.

Deutsch

ASUS Essentio Desktop PC

23

Deutsch

Lithium-Ion Battery Warnung

CAUTION: Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer’s instructions.

VORSICHT: Explosionsgetahr bei unsachgemäßen Austausch der Batterie. Ersatz nur durch denselben oder einem vom Hersteller empfohlenem ähnljchen Typ. Entsorgung gebrauchter Batterien nach Angaben des Herstellers.

24 ASUS Essentio Desktop PC

	Sicherheitsinformationen
	Ihr ASUS Desktop-PC wurde auf die neuesten
	Sicherheitsstandards für Informationstechnologie geprüft und
	für gut befunden. Um allerdings die sichere Handhabung des
	Produkts zu gewährleisten, sollten Sie den Anweisungen in
	diesem Dokument unbedingt Folge leisten.
	Einrichten des Systems	Deutsch
	• Lesen und befolgen Sie alle Anweisungen des Handbuchs,
	bevor Sie den PC in Betrieb nehmen.
	• Benutzen Sie das Produkt nicht in der Nähe von Wasser oder
	Hitzequellen, z.B. Heizungen.
	• Platzieren Sie das System auf einer stabilen Oberfläche.
	• Die Öffnungen am Computergehäuse dienen der Belüftung
	und sollten keinesfalls versperrt oder abgedeckt werden.
	Vergewissern Sie sich, dass rund um den Computer genügend
	Abstand (mind. 15 cm) zur optimalen Belüftung vorhanden ist.
	Stecken Sie keine Gegenstände in die Luftschlitze.
	• Benutzen Sie dieses Produkt in einer Umgebung, deren
	Temperatur zwischen 0˚C und 35˚C liegt.
	• Wenn Sie ein Verlängerungskabel mit mehreren Steckdosen
	für das Gerät verwenden, vergewissern Sie sich, dass die
	zulässige Stromstärke insgesamt nicht überschritten wird.

Vorsicht bei der Benutzung

•Treten Sie nicht auf das Stromkabel und stellen Sie nichts darauf ab.

•Halten Sie das Gerät von Wasser und anderen Flüssigkeiten fern.

•Wenn das System ausgeschaltet ist, fließen immer noch geringe Mengen an Strom. Ziehen Sie immer alle Stecker von Stromund Modemkabeln ab, bevor Sie das System reinigen.

•Ziehen Sie den Stromstecker ab und geben Sie den PC zur Reparatur an qualifiziertes Personal, wenn:

•das Stromkabel oder der Stromstecker beschädigt wurden.

•Flüssigkeit im System verschüttet wurde.

ASUS Essentio Desktop PC

25

Deutsch

•das System nicht ordnungsgemäß funktioniert, auch wenn alle Betriebsanleitungen befolgt werden

•der PC fallen gelassen wurde oder das Gehäuse beschädigt ist

•sich die Systemleistung verändert.

LASER-PRODUKTWARNUNG

KLASSE 1 LASER-PRODUKT

NICHT AUSEINANDERNEHMEN Die Garantie verfällt, wenn das Produkt vom Benutzer auseinandergenommen wurde

Das durchgestrichene Symbol der Mülltonne zeigt an, dass das Produkt (elektrisches und elektronisches Zubehör) nicht im normalen Hausmüll entsorgt werden darf. Bitte erkundigen Sie sich nach lokalen Regelungen zur Entsorgung von Elektroschrott.

Hinweise für dieses Handbuch

Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole, die in diesem Handbuch verwendet werden.

GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe.

WICHTIG: Anweisungen, die Sie beim Ausführen einer Aufgabe befolgen müssen.

TIPP:Tipps und nützliche Informationen zur Durchführung einer Aufgabe.

ANMERKUNG:Tipps und nützliche Informationen für besondere Umstände.

26 ASUS Essentio Desktop PC

Willkommen

Vielen Dank, dass Sie den ASUS Desktop PC gekauft haben. Der verpackungsinhalt Ihres neuen Desktop-PCs ist unten aufgeführt, kann sich aber von Modll zu Modell unterscheiden. ASUS behält sich das Recht vor, Komponenten oder Zubehör auszutauschen, um eine optimale Gebrauchsfähigkeit zu gewährleisten.

Sollten folgende Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler.

Verpackungsinhalt

•1x ASUS Desktop PC

•1x Tastatur

•1x Maus

•1x Netzkabel

•1x Support-DVD

•1x Wiederherstellungs-DVD (optional)

•1x Installationsanleitung

•1x Garantiekarte

Aktuelle Informationen finden Sie auf der ASUS-Webseite unter http://support.asus.com.

Deutsch

ASUS Essentio Desktop PC

27

Deutsch

Kennenlernen des Desktop-PCs

Funktionen der Vorderseite / Rückseite

	6
	1
	7
	2
	8
3	5
4	4
	9
	10
	11
	12

* In den grauen Bereichen befinden sich die Anschlüsse der Vorderund Rückseite. Die Position dieser Anschlüsse kann je nach Modell variieren..

Nr.	Taste/LED	Beschreibung
1.		Auswurftaste optisches Laufwerk
2.		Öffnen der Festplattenabdeckung
3.	Gehäuseabdeckung	Öffnen der Gehäusevorderseite
4.	Einschalter	Schaltet das Sytem ein
	IEEE 1394a-Port	Anschluss für ein IEEE 1394-Gerät,
		z.B. digitaler Camrecorder.
	2.0 USB 2.0-Ports	Anschluss für USB-Geräte, z.B. Maus,
		Tastatur.

5. Mikrofonbuchse Mikrofonanschluss.

Kopfhörerbuchse Kopfhöreranschluss.

	CompactFlash®/	Steckplatz für eine CompactFlash®/
	Microdrive™-	Microdrive™.Karte.
	Steckplatz

28 ASUS Essentio Desktop PC

	Nr.	Steckplatz/Port	Beschreibung
		MemoryStick®/	Steckplatz für eine
		Memory Stick	MemoryStick®/Memory Stick
	5.	Pro™-Steckplatz	Pro™-Karte.
		Secure Digital™/	Steckplatz für eine Secure
		Multimedia-	Digital™/Multimedia-Karte.
		Steckplatz
	6.	Spannungsauswahl	Spannungsauswahlschalter.
	7.	Netzschalter	Schaltet das Netzteil ein/aus.
	8.	Netzkabelbuchse	Anschluss für das Netzkabel.
		PS/2-	Anschluss für eine PS/2-Tastatur.
		Tastaturanschluss
		2.0 USB 2.0-Ports	Anschlus für USB-Geräte, z.B.
			Maus und Tastatur.
		Optischer S/PDIF-	Anschluss für einen Verstärker für
		Ausgang	digitale Audio-Ausgabe.
			Verbindung zu einen lokalen
		LAN (RJ-45) -Port	Netzwerk (LAN) über einen
	9.		Netzwerk-Hub.
			Anschluss für einen DVI-Monitor
		DVI-Port
			oder DVI-kompatible Geräte.
		VGA-Port	Anschluss für einen VGA-Monitor
			oder VGA-kompatible Geräte.
			Anschluss für einen HDMI-
		HDMI-Port	Monitor oder HDMI-kompatible
			Geräte.
		7.1 (8)-Kanal-Au-	Anschluss für ein 7.1(8)-Kanal-
		dio-Anschlüsse	Lautsprechersystem.

Deutsch

ASUS Essentio Desktop PC

29

Deutsch

	Nr.	Steckplatz/Port	Beschreibung
		WLAN-Karten-	Antennenanschluss für
	10.		Datenübertragung über die
		modul (optional)	neuste Wireless-Technologie.
		VGA-Port	Anschluss für einen VGA-Monitor
			oder VGA-kompatible Geräte.
		DVI-Port	Anschluss für einen DVI-Monitor
			oder DVI-kompatible Geräte.
	11.		Anschluss für einen HDMI-
		HDMI-Port	Monitor oder HDMI-kompatible
			Geräte.
			Anschluss für Media-Hardware,
		S-Video-Port	z.B. DVD-Player oder Monitor
			(LCD-TV).
	12.	Erweiterungs-	Aufnahme für
		steckplätze	Erweiterungskarten.

Wenn die Speicherkarten nicht richtig in die Steckplätze passen, drehen Sie die Karte herum und versuchen Sie es erneut.

30 ASUS Essentio Desktop PC
