B85M-K PLUS

用戶手冊

Motherboard

C10185 第一版 2015 年 2 月發行

版權說明

免責聲明

本用戶手冊是以“現狀”及“以目前明示的條件下”的狀態提供給您。在法律允許的範圍內，華碩就本用戶手冊，不提供任何明示或默示的擔保及保證，包括但不限於商業暢銷性、特定目的適用性、未侵害任何他人權利及任何使用本用戶手冊或無法使用本用戶手冊的保證，且華碩對因使用本用戶手冊而獲得的結果或通過本用戶手冊所獲得任何信息的準確性或可靠性不提供擔保及保證。用戶應自行承擔使用本用戶手冊的所有風險。用戶明確瞭解並同意華碩、華碩的被授權人及董事、管理層、員工、代理商、關聯企業皆無須為您因本用戶手冊、或因使用本用戶手冊、或因不可歸責于華碩的原因而無法使用本用戶手冊或其任何部分而可能產生的衍生、附帶、直接、間接、特別、懲罰或任何其它損失（包括但不限於利益損失、業務中斷、資料遺失或其它金錢損失）負責，不論華碩是否被告知發生上述損失之可能性。由於部分國家或地區可能不允許責任的全部免除或對上述損失的責任限制，所以上述限制或排除條款可能對您不適用。用戶知悉華碩有權隨時修改本用戶手冊。本產品規格或驅動程序一經改變，本用戶手冊將會隨之更新。本用戶手冊更新的詳細說明請您訪問華碩的客戶服務網 http://www.asus.com.cn/ support，或是直接與華碩電腦客戶關懷中心 400-620-6655 聯繫。對於本用戶手冊中提及的第三方產品名稱或內容，其所有權及知識產權都為各產品或內容所有人所有且受現行知識產權相關法律及國際條約的保護。

當下列兩種情況發生時，本產品將不再受到華碩的保修及服務：（1）本產品曾經過非華碩授權的維修、規格更改、零件替換或其它未經過華碩授權的行為。（2）本產品序號模糊不清或丟失。

Offer to Provide Source Code of Certain Software

This product may contain copyrighted software that is licensed under the General Public License (“GPL”) and under the Lesser General Public License Version (“LGPL”). The GPL and LGPL licensed code in this product is distributed without any warranty. Copies of these licenses are included in this product.

You may obtain the complete corresponding source code (as dened in the GPL) for the GPL Software, and/or the complete corresponding source code of the LGPL Software (with the complete machine-

readable “work that uses the Library”) for a period of three years after our last shipment of the product

including the GPL Software and/or LGPL Software, which will be no earlier than December 1, 2011, either (1) for free by downloading it from http://support.asus.com/download;

(2) for the cost of reproduction and shipment, which is dependent on the preferred carrier and the location where you want to have it shipped to, by sending a request to:

ASUSTeK Computer Inc. Legal Compliance Dept. 15 Li Te Rd., Beitou, Taipei 112

Taiwan

In your request please provide the name, model number and version, as stated in the About Box of the

product for which you wish to obtain the corresponding source code and your contact details so that we can coordinate the terms and cost of shipment with you.

The source code will be distributed WITHOUT ANY WARRANTY and licensed under the same license as

the corresponding binary/object code. This offer is valid to anyone in receipt of this information.

ASUSTeK is eager to duly provide complete source code as required under various Free Open Source Software licenses. If however you encounter any problems in obtaining the full corresponding source code we would be much obliged if you give us a notication to the email address gpl@asus.com, stating the product and describing the problem (please do NOT send large attachments such as source code archives

etc to this email address).

三年質保

尊敬的華碩產品用戶：

首先非常感謝您選用華碩公司產品，讓我們有機會向您提供優質的服務。為了使我們的服務讓您

更滿意，在購買後請您認真閱讀此說明並妥善保存此質量保證卡。

保修說明注意事項：一、請將此質量保證卡下方的用戶資料填寫完整，並由最終直接經銷商加蓋印章，如果沒有加蓋印

章，請找原購買處補蓋以保障您的權益。請務必保留購買發票或複印件，否則華碩公司將以產品的出廠日期為參照進行保修。

二、華碩公司對在中國大陸地區（不包括港澳台地區）發售的、經合法渠道銷售給消費者的華碩主

板及顯卡產品實行三年的免費保修服務。

三、華碩公司對在中國大陸地區（不包括港澳台地區）發售的、經合法渠道銷售給消費者的華碩主

板及顯卡產品實行全國聯保服務。注：

請用剪刀沿虛線剪下

四、若經本公司判斷屬下列因素，則不屬於免費保修服務的範圍，本公司將有權利收取維修費用：

五、技術支持及維修服務：

用戶填寫資料

全國聯保

華碩產品質量保證卡

A. 消費者必須出具正規購買發票或國家認可的有效憑證方可享受全國聯保。 B. 如消費者無法出具正規購買發票或國家認可的有效憑證，則需送修至原購買經銷商處享

受保修服務。

A. 超過華碩提供的質保有效期的主板、顯卡產品。 B. 因遇不可抗拒外力（如：水災、火災、地震、雷擊、颱風等）或人為之操作使用不慎造

成之損害。 C. 未按產品說明書條例的要求使用、維護、保管而造成的損壞。 D. 用戶擅自或請第三方人員自行檢修、改裝、變更組件、修改線路等。 E. 因用戶自行安裝軟件及設置不當所造成之使用問題及故障。 F. 本公司產品序列號標貼撕毀或無法辨認，塗改保修服務卡或與實際產品不符。 G. 其他不正常使用所造成之問題及故障。

1. 我們建議您先登錄華碩官方會員網站（http://account.asus.com/signup.aspx?lang=zh-

cn&site=global），對您購買的華碩產品進行在線註冊，註冊後您將會定期得到我們發送

的產品信息以及技術資料；

2. 如果您在使用華碩產品的過程中遇到問題，您可以首先查閱用戶手冊，尋找答案；

3. 您亦可訪問華碩中文網站技術支持頁面（http://www.asus.com.cn/support/）查詢到相

應的技術支持信息與常見問題排除；

4. 登錄我們的在線技術支持服務區進行咨詢（http://vip.asus.com/eservice/techserv.

aspx）；

5. 也歡迎您撥打華碩客戶關懷中心 7x24 小時免費技術支持專線 400-620-6655，由我們

的在線工程師為您提供服務；

6. 如果您使用的華碩產品由於硬件故障，需要維修服務，您可以直接聯繫您的經銷商，通

過經銷商及遍佈全國的華碩展示服務中心進行後續相應的檢修服務。

7. 無論通過何種方式來尋求技術服務，請您務必要明確告知您使用的產品型號、BIOS 版

本、搭配之硬件、詳細的故障現象等，以利於華碩工程師能幫助您更加準確快速地判斷

出故障的原因。

用戶名稱購買日期

聯繫人聯繫電話

聯繫地址

經銷商名稱產品種類

產品型號產品序號

經銷商印章

目錄內容

安全性須知 ................................................................................................................................... vi

關於這本用戶手冊 .................................................................................................................... vii

包裝內容物 ................................................................................................................................... ix

B85M-K PLUS 規格列表 ....................................................................................................... ix

第一章：產品介紹

1.1 主板安裝前 .................................................................................................................... 1-1

1.2 主板概述 .........................................................................................................................1-1

1.3 中央處理器 (CPU) ...................................................................................................... 1-4

1.4 系統內存 .........................................................................................................................1-7

1.5 擴展插槽 .........................................................................................................................1-9

1.6 跳線選擇區 ..................................................................................................................1-11

1.7 元件與外圍設備的連接 ...........................................................................................1-13

1.8 內置指示燈 ..................................................................................................................1-21

1.9 軟件支持 .......................................................................................................................1-22

第二章：BIOS 信息

2.1 管理、更新您的 BIOS 程序 .................................................................................... 2-1

2.2 BIOS 程序設置 ............................................................................................................. 2-6

2.3 我的最愛（My Favorites） .................................................................................... 2-9

2.4 主菜單（Main） ........................................................................................................2-10

2.5 Ai Tweaker 菜單（Ai Tweaker） ......................................................................2-11

2.6 高級菜單（Advanced） .........................................................................................2-12

2.7 監控菜單（Monitor） .............................................................................................2-12

2.8 啟動菜單（Boot） ...................................................................................................2-13

2.9 工具菜單（Tool） ....................................................................................................2-14

2.10 退出 BIOS 程序（Exit） ........................................................................................2-14

安全性須知

電氣方面的安全性

• 為避免可能的電擊造成嚴重損害，在搬動電腦主機之前，請先將電腦電源線暫時從電源插槽中拔掉。

• 當您要加入硬件設備到系統中或者要移除系統中的硬件設備時，請務必先連接該設備的數據線，然後再連接電源線。可能的話，在安裝硬件設備之前先拔掉電腦的電源線。

• 當您要從主板連接或拔除任何的數據線之前，請確定所有的電源線已事先拔掉。

• 在使用擴展卡或適配卡之前，我們建議您可以先尋求專業人士的協助。這些設備有可能會干擾接地的迴路。

• 請確定電源的電壓設置已調整到本國/本區域所使用的電壓標準值。若您不確定您所屬區域的供應電壓值為何，那麼請就近詢問當地的電力公司人員。

• 如果電源已損壞，請不要嘗試自行修復。請將之交給專業技術服務人員或經銷商來處理。

操作方面的安全性

• 在您安裝主板以及加入硬件設備之前，請務必詳加閱讀本手冊所提供的相關信息。

• 在使用產品之前，請確定所有的數據線、電源線都已正確地連接好。若您發現有任何重大的瑕疵，請儘快聯絡您的經銷商。

• 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、回形針及其他零件收好，不要遺留在主板上或電腦主機中。

• 灰塵、濕氣以及劇烈的溫度變化都會影響主板的使用壽命，因此請盡量避免放置在這些地方。

• 請勿將電腦主機放置在容易搖晃的地方。

• 若在本產品的使用上有任何的技術性問題，請和經過檢定或有經驗的技術人員聯絡。

這個畫叉的帶輪子的箱子表示這個產品（電子設備）不能直接放入垃圾筒。請根据不同地方的規定處理。

請勿將含汞電池丟棄於一般垃圾筒。此畫叉的帶輪子的箱子表示電池不能放入一般垃圾筒。

華碩 REACH

注意：請遵守 REACH（Registration，Evaluation，Authorisation，and Restriction of Chemicals）管理規範，我們會將產品中的化學物質公告在華碩 REACH 網站，詳細請參考 http://csr.asus.com/english/REACH.htm

關於這本用戶手冊

2 3

(Default)

產品用戶手冊包含了所有當您在安裝華碩 B85M-K PLUS 主板時所需用到的信息。

用戶手冊的編排方式

用戶手冊是由下面幾個章節所組成：

• 第一章：產品介紹

您可以在本章節中發現諸多華碩所賦予 B85M-K PLUS 主板的優異特色。利用簡潔易懂的說明讓您能很快地掌握 B85M-K PLUS 主板的各項特性，當然，在本章節中我們也會提及所有能夠應用在 B85M-K PLUS 主板的新產品技術。

• 第二章：BIOS 信息

本章節描述如何使用 BIOS 設置程序中的每一個菜單項目來更改系統的設置。此外也會詳加介紹 BIOS 各項設置值的使用時機與參數設置。

提示符號

為了能夠確保您正確地完成主板設置，請務必注意下面這些會在本手冊中出現的

標示符號所代表的特殊含意。

警告：提醒您在進行某一項工作時要注意您本身的安全。

小心：提醒您在進行某一項工作時要注意勿傷害到電腦主板元件。

重要：此符號表示您必須要遵照手冊所描述之方式完成一項或多項軟硬件的安

裝或設置。

注意：提供有助於完成某項工作的訣竅和其他額外的信息。

跳線帽及圖示說明

主板上有一些小小的塑膠套，裡面有金屬導線，可以套住選擇區的任二隻針腳

（Pin）使其相連而成一通路（短路），本手冊稱之為跳線帽。

有關主板的跳線帽使用設置，茲利用以下圖示說明。以下圖為例，欲設置為“Jumper™ Mode”，需在選擇區的第一及第二隻針腳部分蓋上跳線帽，本手冊圖示即以塗上底色代表蓋上跳線帽的位置，而空白的部分則代表空接針。以文字表示為：[1-2]。

因此，欲設置為“JumperFree™ Mode”，以右圖表示即為在“第二及第三隻針腳部分蓋上跳線帽”，以文字表示即為：[2-3]。

Jumper Mode

Jumper Free

vii

哪裡可以找到更多的產品信息

您可以通過下面所提供的兩個渠道來獲得您所使用的華碩產品信息以及軟硬件的

更新信息等。

1. 華碩網站

您可以到 http://www.asus.com.cn 華碩網站取得所有關於華碩軟硬件產品的各項

信息。

2. 其他文件

在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾帶有其他

的文件，譬如經銷商所附的產品保證單據等。

電子電氣產品有害物質限制使用標識要求：圖中之數字為產品之環保使用期限。僅指電子電氣產品中含有的有害物質不致發生外洩或突變從而對環境造成污染或對人身、財產造成嚴重損害的期限。

有害物質的名稱及含量說明標示：

有害物質

部件名稱

印刷電路板及其電子組件 × ○ ○ ○ ○ ○

外部信號連接頭及線材 × ○ ○ ○ ○ ○

鉛(Pb) 汞(Hg) 鎘(Cd)

本表格依據 SJ/T 11364 的規定編制。

○：表示該有害物質在該部件所有均質材料中的含量均在 GB/T 26572 規定的限量

要求以下。

×：表示該有害物質至少在該部件的某一均質材料中的含量超出 GB/T 26572 規定

的限量要求，然該部件仍符合歐盟指令 2011/65/EU 的規范。

六價鉻

(Cr(VI))

多溴聯苯

(PBB)

多溴二苯醚

(PBDE)

備註：此產品所標示之環保使用期限，係指在一般正常使用狀況下。

viii

包裝內容物

在您拿到本主板包裝盒之後，請馬上檢查下面所列出的各項標準配件是否齊全。

主板華碩 B85M-K PLUS 主板

數據線 2 x Serial ATA 6.0Gb/s 數據線

配件 1 x I/O 擋板

應用程序光盤驅動程序與應用程序光盤

相關文件用戶手冊

若以上列出的任何一項配件有損壞或是短缺的情形，請儘快與您的經銷商聯繫。

B85M-K PLUS 規格列表

中央處理器

芯片組

內存

顯示

擴展槽

網絡功能

存儲媒體連接槽

支持 LGA1150 插槽 Intel® 第四代和全新第四代 Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® 處理器

支持 22nm 處理器

支持 Intel

Turbo Boost 2.0 技術

是否支持 Intel® Turbo Boost 技術 2.0 按照處理器類型而定。

請訪問華碩網站 http:/www.asus.com.cn 獲得最新的 Intel® 處理器支

持列表

Intel® B85 Express 芯片組

2 x DIMM 內存插槽，最高支持 16GB DDR3 16 0 0 / 13 3 3 / 10 66 M H z， un-buffered、non-ECC 內存條

支持雙通道內存架構

支持 Intel

Extreme Memory Profile (XMP)

• Hyper DIMM 支持內存類型依照 CPU 的不同物理特性而異，詳情請參考內存合格供應商列表（QVL）。

• 請瀏覽華碩網站 http://www.asus.com.cn 獲得最新內存合格供應商列表（ Q V L ）。

• 由於 Intel

集成圖形處理器 - 支持 Intel

內存條最多只能運行於 DDR3 1600MHz 頻率下。

芯片組限制，XMP 模式的 DDR3 1600MHz 或更高頻率

HD Graphics

支持 Mult-VGA 顯示輸出：DVI-D / RGB 接口

- 支持 DVI-D，最高分辨率達 1920 x 1200 @60Hz

- 支持 RGB，最高分辨率達 1920 x 1200 @60Hz

- 最大共享顯存 1024MB

1 x PCI Express 3.0/2.0x16 擴展卡插槽（x16 模式） 2 x PCI Express 2.0 x1 擴展卡插槽

Realtek

RTL8111GR 千兆網絡控制器

Intel® B85 Express 芯片組

- 4 x SATA 6.0 Gb/s 接口（灰色）

- 2 x SATA 3.0 Gb/s 接口（黑色）

- 支持 Intel

是否支持這些功能依據處理器而定。

Rapid Start 技術、Intel® Smart Connect 技術

（下頁繼續）

B85M-K PLUS 規格列表

音頻 Realtek® ALC887 高保真 7.1 聲道音頻編解碼芯片

- 支持音頻接口偵測（Jack-Detection）與前面板音頻接口變換（Jack-Retasking）功能

音頻特性：

- LED 燈帶與音頻防護線 - 華麗 LED 亮線將音頻區域与主板上其他區域有效隔離，极大音頻信號干扰源，還原真實音頻

- 聲道專属 PCB 層 - 左右聲道的線路分別在不同的 PCB 層中走線，极大減少信號間的干扰，确保敏感的音頻信號在傳輸中依然保持高品質

- 高品質日系音頻電容 - 帶來溫暖、自然的音質表現，讓您獲得更清晰、更保真、更身臨其境的感受

請使用前面板具備 HD 音頻插孔的機箱以支持 8 聲道音頻輸出。

USB

Intel® B85 Express 芯片組 - 支持 USB 3.0 Boost 技術

- 4 x USB 3.0/2.0 接口（2 個位於後面板，2 個位於主板上）

Intel

B85 Express 芯片組

- 6 x USB 2.0/1.1 接口（2 個位於後面板，4 個位於主板上）

華碩獨家研發功能

高性能 UEFI BIOS

- 最高級的選項，最快的響應時間

華碩 EPU

- EPU

華碩獨家研發功能

- 華碩 GPU Boost（集顯提速）

- 華碩 USB 3.0 Boost（USB 3.0 加速）

- 華碩 AI Suite 3（軟件管家 3 代）

- 華碩 Ai Charger（充的快）

- 華碩 ESD

- 華碩 Anti Surge（電湧全保護）

華碩 UEFI BIOS EZ Mode

- 友好的中文圖形化界面

- 華碩 CrashFree BIOS 3（BIOS 刷不死 3）

- 華碩 EZ Flash 2

華碩 Q-Design

- 華碩 Q-Slot

華碩靜音散熱方案

靜音散熱設計

- 華碩 Fan Xpert 風扇達人

- 華碩無風扇設計：PCH 散熱片

後側面板設備接口

1 x PS/2 鍵盤接口（紫色） 1 x PS/2 鼠標接口（綠色） 2 x USB 3.0/2.0 設備接口 2 x USB 2.0/1.1 設備接口 1 x DVI 接口 1 x D-Sub 接口 1 x RJ-45 網絡接口 3 x 音頻接口，支持 7.1 聲道音頻輸出

（下頁繼續）

B85M-K PLUS 規格列表

內置 I/O 設備接口

BIOS 功能

管理功能

驅動程序與應用程序光盤

支持操作系統

主板尺寸

2 x USB 2.0/1.1 擴展套件數據線插槽，可擴展 4 組外接式 USB 接口

1 x USB 3.0/2.0 擴展套件數據線插槽，可擴展 2 組外接式 USB 接口

4 x SATA 6.0Gb/s 設備連接插座 2 x SATA 3.0Gb/s 設備連接插座 1 x 中央處理器風扇電源插槽 1 x 機箱風扇電源插槽 1 x 串口插座 1 x 前面板音頻連接排針 1 x S/PDIF 數字音頻連接排針 1 x 24-pin EATX 主板電源插槽 1 x 4-pin EATX 12V 主板電源插槽 1 x 內置喇叭連接插座 1 x TPM 連接排針 1 x 系統控制面板連接排針 1 x 配置数据清除（CMOS）

64 Mb Flash ROM、UEFI AMI BIOS、PnP、DMI v2.0、WfM2.0、 SMBIOS v2.7、ACPI 4.0a、多國語言 BIOS、ASUS EZ Flash 2、 ASUS CrashFree BIOS 3、My Favorites、Quick Note、Last Modified Log、F12 鍵截圖功能、F3 快捷鍵功能、華碩 DRAM SPD 內存信息

WfM 2.0，DMI 2.0，WOL by PME，PXE

驅動程序華碩應用程序華碩 EZ Update

殺毒軟件（OEM 版本） Windows® 8.1

Windows Windows

uATX 型式：8.9 x 6.9 英寸（22.6 x 17.5 釐米）

規格若有變動，恕不另行通知。

xii

產品介紹

1.1 主板安裝前

在您動手更改主板上的任何設置之前，請務必先作好以下所列出的各項預防措施。

• 在處理主板上的任何元件之前，請您先拔掉電腦的電源線。

• 為避免產生靜電，在拿取任何電腦元件時除了可以使用防靜電手環之外，您也可以觸摸一個有接地線的物品或者金屬物品像電源供應器外殼等。

• 拿取集成電路元件時請盡量不要觸碰到元件上的芯片。

• 在您移除任何一個集成電路元件後，請將該元件放置在絕緣墊上以隔離靜電，或者直接放回該元件的絕緣包裝袋中保存。

• 在您安裝或移除任何元件之前，請確認 ATX 電源供應器的電源開關是切換到關閉（OFF）的位置，而最安全的做法是先暫時拔出電源供應器的電源線，等到安裝/移除工作完成後再將之接回。如此可避免因仍有電力殘留在系統中而嚴重損及主板、外圍設備、元件等。

1.2 主板概述

當您安裝主板到電腦機箱內時，請確認主板與機箱大小相適應。

請確認在安裝或移除主板前先拔除電源線，否則可能導致主板元器件損壞和對用戶的人身傷害。

1.2.1 主板的擺放方向

當您安裝主板到電腦主機機箱內時，務必確認安裝的方向是否正確。主板的外接插頭的方向應是朝向主機機箱的後方面板，而且您也會發現主機機箱後方面板會有相對應的預留孔位。

華碩 B85M-K PLUS 主板用戶手冊 1-1

1.2.2 螺絲孔位

請將下圖所圈選出來的“六”個螺絲孔位對準主機機箱內相對位置的螺絲孔，然

後再一一鎖上螺絲固定主板。

請勿將螺絲鎖得太緊！否則容易導致主板的印刷電路板產生龜裂。

此面朝向電腦主機

的後方面板

B85M-K PLUS

1-2 第一章：產品介紹

1.2.3 主板結構圖

2 41 533

17.5cm(6.9in)

KBMS

DVIVGA

USB3_12

LAN_USB34

AUDIO

AAFP

Super

I/O

ALC

887-VD2

CPU_FAN

ASP

ATX12V

1255

LGA1150

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA6G_4

F_PANEL

SATA6G_3

22.6cm(8.9in)

PS2_USBPW1-4

CHA_FAN

RTL

8111GR

SB_PWR

SPDIF_OUT

COM

PCIEX1_1

PCIEX1_2

CLRTC

TPM

BATTERY

B85M-K PLUS

PCIEX16

USBPW5-10

USB56 USB78

USB3_910

Intel

B85

SATA3G_2

EATXPWR

64Mb BIOS

SPEAKER

SATA6G_1 SATA6G_2SATA3G_1

61011121314

華碩 B85M-K PLUS 主板用戶手冊 1-3

1.2.4 主板元件說明

連接插槽/跳線選擇區/插槽/LED 指示燈頁數

1. 鍵盤與USB 設備喚醒插槽 (3-pin PS2_USBPW1~4) 1-12

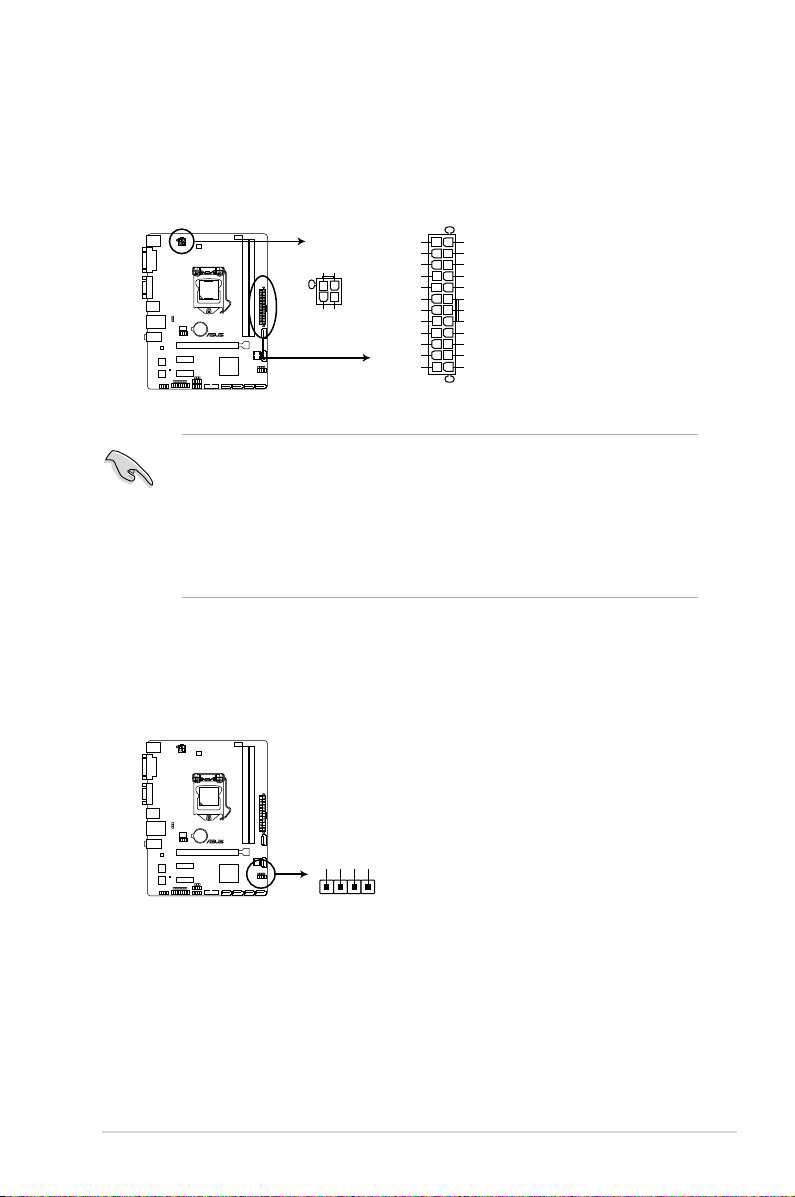

2. ATX 主板電源插槽 (24-pin EATXPWR，4-pin ATX12V) 1-17

3. 中央處理器 / 機箱風扇電源插槽 (4-pin CPU_FAN，4-pin CHA_FAN) 1-16

4. Intel

5. DDR3 內存插槽 1-7

6. Intel

7. 內置喇叭連接插座 (4-pin SPEAKER) 1-17

8. 系統控制面板連接排針 (10-1 pin F_PANEL) 1-19

9. Intel

10. USB 3.0 擴展套件數據線插槽 (20-1 pin USB3_910) 1-19

11. USB 2.0 擴展套件數據線插槽 (10-1 pin USB78、USB56) 1-16

12. USB 設備喚醒插槽 (3-pin USBPW5~10) 1-12

13. TPM 連接排針（20-1 pin TPM） 1-20

14. 前面板音頻連接排針 (10-1 pin AAFP) 1-15

15. 數字音頻連接排針 (4-1 pin SPDIF_OUT) 1-15

16. 電力指示燈（SB_PWR） 1-21

17. CMOS 配置數據清除跳線 (3-pin CLRTC) 1-11

18. 串口連接插座（10-1 pin COM） 1-20

LGA1150 中央處理器插槽 1-4

B85 Serial ATA 6.0Gb/s 設備連接插座 (7-pin SATA6G_1~4 [灰色]) 1-18

B85 Serial ATA 3.0Gb/s 設備連接插座 (7-pin SATA3G_1~2 [黑色]) 1-18

1.3 中央處理器 (CPU)

本主板配備一組中央處理器插槽，是專為 LGA1150 腳位封裝的 Intel® 第四代和

全新第四代 Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® 處理器所設計。

B85M-K PLUS

B85M-K PLUS CPU socket LGA1150

• 在安裝中央處理器之前，請確認所有的電源連接都已拔除。

• 在您購買本主板之後，請確認在 LGA1150 插座上附有一個即插即用的保護蓋，並且插座接點沒有彎曲變形。若是保護蓋已經損壞或是沒有保護蓋，或者是插座接點已經彎曲，請立即與您的經銷商聯絡。

• 在安裝完主板之後，請將即插即用的保護蓋保留下來。只有 LGA1150 插槽上附有即插即用保護蓋的主板符合 Return Merchandise Authorization（RMA）的要求，華碩電腦才能為您處理產品的維修與保修。

•本保修不包括處理器插座因遺失、錯誤的安裝或不正確地移除即插即用保護蓋所造成的損壞。

1-4 第一章：產品介紹

1.3.1 安裝中央處理器

2 3

4 5

華碩 B85M-K PLUS 主板用戶手冊 1-5

1.3.2 安裝散熱器和風扇

請依照下面步驟安裝處理器的散熱器和風扇：

若您所購買的是散裝的處理器散熱器和風扇，在安裝散熱器和風扇之前，請確認散熱器或處理器上已正確塗上散熱膏。

1 2

3 4

1-6 第一章：產品介紹

請按照以下的步驟卸除散熱器和風扇：

1.4 系統內存

1.4.1 概述

本主板配置兩組 240-pin DDR3（Double Data Rate，雙倍數據傳輸率）內存插

槽。DDR3 內存條可提供更高的性能，且耗電量更低。

下圖所示為 DDR3 內存插槽在主板上的位置。

依據 Intel® CPU 性能，建議使用低於 1.65V 的內存以保護 CPU。

DIMM_A1

DIMM_B1

通道插槽

通道 A DIMM_A1

B85M-K PLUS

通道 B DIMM_B1

B85M-K PLUS 240-pin DDR3 DIMM sockets

華碩 B85M-K PLUS 主板用戶手冊 1-7

1.4.2 內存設置

您可以任意選擇使用 1GB、2GB、4GB 與 8GB unbuffered non-ECC DDR3 內存

條至本主板的 DIMM 插槽上。

• 您可以在通道 A 與通道 B 安裝不同容量的內存條，在雙通道設置中，系統會偵測較低容量通道的內存容量。任何在較高容量通道的其他內存容量，會被偵測為單通道模式運行。

• 由於 Intel 存條最多只能運行於 DDR3 1600MHz 頻率下。

• 在本主板請使用相同 CAS（CAS-Latency 行地址控制器延遲時間）值內存條。建議您使用同一廠商所生產的相同容量型號的內存。請參考內存合格商供應列表。

• 由於 Windows 大內存時，實際可使用的內存將為 3GB 或更小。為了更加有效地使用內存空間，我們建議您做以下操作：

- 若您安裝 Windows

- 若您要安裝 4GB 或更多總內存，請安裝 Windows

- 若需要更詳細的數據，請訪問 Microsoft 網站 http://support.

• 本主板不支持由 512Mb（64MB）或更小容量的芯片構成的內存條。

• 當內存條頻率高於 2133MHz，並且相應的時序或加載的 XMP 文件不是 JEDEC 標準時，內存條的穩定性與兼容性會依照處理器性能與其他已安裝設備而定。

芯片組限制，XMP 模式的 DDR3 1600MHz 或更高頻率內

32-bit 操作系統內存地址的限制，當您安裝 4GB 或更

32-bit 操作系統，請安裝最多 3GB 總內存。

64-bit 操作

系統。

microsoft.com/kb/929605/zh-cn。

• 內存條默認頻率依據 SPD 而變化，這是從內存條讀寫數據的標準方法。在默認狀態下，一些超頻內存條會以低於供應商標示的頻率運行。

• 在全負載（2 DIMM）或超頻設置下，請使用更有效的散熱系統以確保系統穩定性。

• 請訪問華碩網站（http://www.asus.com.cn）來獲得最新的內存合格供應商列表（QVL）。

1.4.3 安裝內存條

1-8 第一章：產品介紹

移除內存條

1.5 擴展插槽

考慮到未來會擴展系統性能的可能性，本主板提供了擴展插槽，在接下來的子章

節中，將會描述主板上這些擴展插槽的相關信息。

安裝/移除任何擴展卡之前，請暫時先將電腦的電源線拔出。如此可免除因電氣殘留於電腦中而發生的意外狀況。

華碩 B85M-K PLUS 主板用戶手冊 1-9

1.5.1 安裝擴展卡

請依照下列步驟安裝擴展卡：

1. 在安裝擴展卡之前，請先詳讀該擴展卡的使用說明，並且要針對該卡作必要的硬件設置變更。

2. 鬆開電腦主機的機箱蓋並將之取出（如果您的主板已經放置在主機內）。

3. 找到一個您想要插入新擴展卡的空置插槽，並以十字螺絲起子鬆開該插槽位於主機背板的金屬擋板的螺絲，最後將金屬擋板移出。

4. 將擴展卡上的金手指對齊主板上的擴展槽，然後慢慢地插入槽中，並以目視的方法確認擴展卡上的金手指已完全沒入擴展槽中。

5. 再用剛才鬆開的螺絲將擴展卡金屬擋板鎖在電腦主機背板以固定整張卡。

6. 將電腦主機的機箱蓋裝回鎖好。

1.5.2 設置擴展卡

在安裝好擴展卡之後，接著還須通過軟件設置來調整該擴展卡的相關設置。

1. 啟動電腦，然後更改必要的 BIOS 程序設置。若需要的話，您也可以參閱“第二章 BIOS 信息”以獲得更多信息。

2. 為加入的擴展卡指派一組尚未被系統使用到的 IRQ。

3. 為新的擴展卡安裝軟件驅動程序。

當您將 PCI 擴展卡插在可以共享的擴展插槽時，請注意該擴展卡的驅動程序是否支持 IRQ 共享或者該擴展卡並不需要指派 IRQ。否則會容易因 IRQ 指派不當產生衝突，導致系統不穩定且該擴展卡的功能也無法使用。

1.5.3 PCI Express 2.0 x1 擴展卡插槽

本主板配備兩個 PCI Express 2.0 x1 插槽，可支持 LAN 網卡、SCSI 卡、USB 卡

和其他與 PCI 規格兼容的卡。

1.5.4 PCI Express x16 擴展卡插槽

本主板支持 PCI Express x16 顯卡和其他與 PCI Express 規格兼容的卡。

本主板指定中斷要求

A B C D E F G H

LAN - - 共享 - - - - PCIE x16 共享 - - - - - PCIE x1_1 共享 - - - - - - PCIE x1_2 - 共享 - - - - - -

Intel PCH SATA 控制器 - - - 共享 - - - -

HD Audio - - - - - - 共享 USB2.0_1 - - - - - - - 共享 USB2.0_2 - - - - 共享 - - -

USB3.0 - - - - - 共享 -

1-10 第一章：產品介紹

1.6 跳線選擇區

1. CMOS 配置數據清除（3-pin CLRTC）

在主板上的 CMOS 存儲器中記載著正確的時間與系統硬件配置等數據，這些數據並不會因電腦電源的關閉而遺失數據與時間的正確性，因為這個 CMOS 的電源是由主板上的鋰電池所供應。

CLRTC

B85M-K PLUS

B85M-K PLUS Clear RTC RAM

想要清除這些數據，可以依照下列步驟進行：

1. 關閉電腦電源，拔掉電源線；

2. 將 CLRTC 跳線帽由 [1-2]（默認值）改為 [2-3] 約五∼十秒鐘（此時即清除 CMOS 數據），然後再將跳線帽改回 [1-2]；

3. 插上電源線，開啟電腦電源；

4. 當開機步驟正在進行時按著鍵盤上的＜Del＞鍵進入 BIOS 程序畫面重新設置 BIOS 數據。

1 2 2 3

Normal

(Default)

Clear RTC

除了清除 CMOS 配置數據之外，請勿將主板上 CLRTC 的跳線帽由默認值的位置移除，因為這麼做可能會導致系統開機失敗。

• 如果上述步驟不起作用，移除電池並再次移動跳線以清除 CMOS RTC RAM 數據。CMOS 清除完畢後，重新安裝電池。

• 如果您是因為超頻的緣故導致系統無法正常開機，您無須使用上述的配置數據清除方式來排除問題。建議可以採用 C.P.R（CPU 超不死）功能，只要將系統重新啟動 BIOS 即可自動恢復默認值。

華碩 B85M-K PLUS 主板用戶手冊 1-11

2. 鍵盤和 USB 設備喚醒插槽 (3-pin PS2_KBPW1~4)

若將此跳線設為 +5V，可通過連接的 USB 設備將電腦從 S1 睡眠模式（CPU 停止工作，D R A M 刷新，系統以低功耗模式運行）喚醒。若將此跳線設為 + 5 V S B，可將電腦從 S3 與 S4 睡眠模式（CPU 斷電，DRAM 緩慢刷新，電源以低模式運行）喚醒。

PS2_USBPW1-4

B85M-K PLUS

1 2

+5V

2 3

+5VSB

(Default)

B85M-K PLUS Keyboard and USB device wake-up

3. USB 設備喚醒插槽 (3-pin USBPW5~10)

B85M-K PLUS

USBP5-10

+5V

(Default)

2 3

+5VSB

B85M-K PLUS USB device wake-up

• USB 設備喚醒功能需要為每一個 USB 接口提供 500mA 的電源供應，否則系統將無法啟動。

• 不管在正常條件或睡眠模式下，總電流消耗量不得超過電源的負荷能力 (+5VSB)。

1-12 第一章：產品介紹

1.7 元件與外圍設備的連接

1.7.1 後側面板接口

1. PS/2 鼠標接口（綠色）：將 PS/2 鼠標接頭連接到此接口。

2. RJ-45 網絡接口：通過網絡中心連接到一個局域網（LAN）。請參考下表獲取網絡指示燈的詳細信息。

網絡指示燈說明

Activity/Link 指示燈速度指示燈狀態描述狀態描述

關閉沒有連接關閉連接速度 10Mbps 橘色已連接橘色連接速度 100Mbps 橘色（閃爍）數據傳輸中綠色連接速度 1Gbps 橘色（閃爍后

穩定）

3. 音頻輸入接口（淺藍色）：您可以將磁帶、CD、DVD 播放器等的音頻輸出端連接到此音頻輸入接口。

4. 音頻輸出接口（草綠色）：您可以連接耳機或喇叭等的音頻接收設備。在 4.1 聲道、

5.1 聲道、7.1 聲道的喇叭設置模式時，本接口是作為連接前置主聲道喇叭之用。

5. 麥克風接口（粉紅色）：此接口連接至麥克風。

9 8 7

準備從 S5 模式啟動喚醒功能

ACT/LINK

指示燈

3 4

速度

指示燈

網絡接口

設置 7.1 聲道喇叭輸出：

請使用前面板具備 HD 音頻插孔的機箱，以支持 7.1 聲道音頻輸出。

華碩 B85M-K PLUS 主板用戶手冊 1-13

2.1、4.1、5.1 或 7.1聲道音頻設置

接口

淺藍色（後面板）聲音輸入端後置喇叭輸出後置喇叭輸出後置喇叭輸出

草綠色（後面板）聲音輸出端前置喇叭輸出前置喇叭輸出前置喇叭輸出

粉紅色（後面板）麥克風輸入端麥克風輸入端

草綠色（前面板） – – – 側邊環繞喇叭輸出

耳機/2..1聲道

喇叭輸出

4.1聲道

喇叭輸出

5.1聲道

喇叭輸出

中央/重低音喇叭輸出中央/重低音喇叭輸

7.1聲道

喇叭輸出

出

請參考表格中 7.1 聲道喇叭來設置 7.1 聲道喇叭。

6. USB 2.0 設備接口 3 和 4：這兩組 4-pin 通用串行總線（USB）接口可連接到使用 USB 2.0/1.1 接口的硬件設備。

7. USB 3.0 設備接口 1 和 2：這兩組 9-pin 通用串行總線（USB）接口可連接到使用 USB 3.0/2.0 接口的硬件設備。

• 由於 USB 3.0 控制器限制，USB 3.0 設備僅可在 Windows® 操作系統環境中，且安裝了 USB 3.0 驅動程序後才可使用。

8 系列芯片組的設計，所有連接 USB2.0 和 USB3.0 的 USB 設

• Intel 備都由 xHCI 或 EHCI 控制器控制。

• USB 3.0 設備僅可作為數據存儲設備使用。

• 強烈建議您將 USB 3.0 設備連接到 USB 3.0 接口，以得到更快的傳送速率與更好的效能。

8. VGA 接口：這組 15-pin 接口可連接 VGA 顯示器或其它 VGA 兼容的設備。

9. DVI-D 接口：連接任何 DVI-D 兼容設備。DVI-D 無法將信號轉換為 RGB 輸出至 CRT 顯示器，且不兼容 DVI-I。

10. PS/2 鍵盤接口：將 PS/2 鍵盤接頭連接到此接口。

1-14 第一章：產品介紹

1.7.2 內部接口

1. 前面板音頻連接排針（10-1 pin AAFP）

這組音頻外接排針供您連接到前面板的音頻數據線，除了讓您可以輕鬆地通過主機前面板來控制音頻輸入/輸出等功能，並且支持 AC’97 或 HD Audio 音頻標準。將前面板音頻輸入/輸出模塊的數據線的一端連接到這個插槽上。

AGNDNCSENSE1_RETUR

SENSE2_RETUR

AGNDNCNC

AAFP

PIN 1

B85M-K PLUS

PORT1 L

PORT1 R

HD-audio-compliant

pin definition

B85M-K PLUS Front panel audio connector

• 建議您將支持高保真（high definition）音頻的前面板音頻模塊連接到這組排針，如此才能得到高保真音頻的功能。

• 默認情況下，本接口設置為 [HD]。若要將高保真音頻前面板模塊安裝至本接針，請將 BIOS 程序中【Front Panel Type】項目設置為 [HD]，若要將 AC 97 音頻前面板模塊安裝至本接針，請將此項目設置為 [AC 97]。

PORT2 L

PORT2 R

SENSE_SEND

PIN 1

MIC2

MICPWR

Line out_R

Legacy AC’97

compliant definition

Line out_L

2. 數字音頻連接排針（4-1 pin SPDIF_OUT）

這組排針是用來連接 S/PDIF 數字音頻模塊。

B85M-K PLUS

+5V

SPDIFOUT

SPDIF_OUT

GND

B85M-K PLUS Digital audio connector

S/PDIF 模塊需另行購買。

華碩 B85M-K PLUS 主板用戶手冊 1-15

3. 中央處理器 / 機箱風扇電源插槽（4-pin CPU_FAN、4-pin CHA_FAN）

將風扇電源接頭連接到這兩組風扇電源插槽，確定每一條黑線與這些插槽的接

地端（GND）相匹配。

CPU_FAN

GND

CPU FAN IN

CPU FAN PWR

CPU FAN PWM

CHA_FAN

B85M-K PLUS

+5V

CHA FAN IN

GND

CHA FAN PWR

B85M-K PLUS Fan connectors

千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，很容易因為主機內部溫度逐漸昇高而導致死機，甚至更嚴重者會燒毀主板上的電子元件。注意：這些插槽並不是單純的排針，不要將跳線帽套在它們的針腳上！CPU_FAN 插槽支持最大 1A（12W）的中央處理器風扇。

只有 4-pin 處理器風扇支持 ASUS Fan Xpert 功能。

4. USB 2.0 擴展套件數據線插座（10-1 pin USB78、USB56）

這些 USB 擴展套件數據線插槽支持 USB 2.0 規格，將 USB 模塊數據線連接至任何一個插槽，然後將模塊安裝到機箱後側面板中開放的插槽。這些 USB 插槽與 USB 2.0 規格兼容，並支持傳輸速率最高達 480Mbps。

USB+5V

USB_P5-

USB_P5+

GND

USB56

PIN 1

GND

USB+5V

USB_P6-

USB_P6+

USB+5V

USB_P7-

USB_P7+

GND

B85M-K PLUS

B85M-K PLUS USB2.0 connectors

USB78

PIN 1

GND

USB+5V

USB_P8-

USB_P8+

請勿將 1394 數據線連接到 USB 插座上，這麼做可能會導致主板的損壞。

USB 2.0 模塊需另行購買。

1-16 第一章：產品介紹

5. ATX 主板電源插槽（24-pin EATXPWR、4-pin ATX12V）

這些電源插槽用來連接到一個 ATX 電源供應器。電源供應器所提供的連接插頭已經過特別設計，只能以一個特定方向插入主板上的電源插槽。找到正確的插入方向後，僅需穩穩地將之套進插槽中即可。

ATX12V

+12V DC

PIN 1

GND

B85M-K PLUS

GND

B85M-K PLUS ATX power connectors

+3 Volts +12 Volts +12 Volts

+5V Standby

Power OK

GND

+5 Volts

GND

+5 Volts

GND +3 Volts +3 Volts

EATXPWR

PIN 1

GND +5 Volts +5 Volts +5 Volts

-5 Volts GND GND GND PSON# GND

-12 Volts +3 Volts

• 建議您使用符合 ATX 12 V 2.0 規範的電源（PSU），能提供至少 300W 高功率的電源。

•請務必連接 4-pin ATX +12V 電源插頭，否則可能無法順利啟動電腦。

• 如果您的系統會搭載相當多的外圍設備，請使用較高功率的電源以提供足夠的設備用電需求。不適用或功率不足的電源，有可能會導致系統不穩定或難以開機。

6. 內置喇叭連接插座（4- pin SPEAKER）

此 4-pin 的連接插座用於連接機箱的系統警報喇叭。您可以聽到系統的警報聲。

SPEAKER

B85M-K PLUS

+5V

GND

Speaker Out

PIN 1

B85M-K PLUS Speaker out connector

華碩 B85M-K PLUS 主板用戶手冊 1-17

7. Intel® B85 Serial ATA 3.0Gb/s 設備連接插座（7-pin SATA3G1-2 [黑色]）

這些插槽支持使用 Serial ATA 3.0Gb/s 數據線連接 Serial ATA 3.0Gb/s 硬盤

或光驅。

SATA3G_1

GND

RSATA_RXP1

RSATA_RXN1

GND

RSATA_TXN1

RSATA_TXP1

GND

SATA3G_2

GND

RSATA_RXP2

RSATA_RXN2

GND

RSATA_TXN2

RSATA_TXP2

GND

B85M-K PLUS

B85M-K PLUS SATA 3.0Gb/s connectors

當使用熱插拔和 NCQ 技術時，請將 BIOS 中【SATA Mode Selection】設置為 [AHCI]。

8. Intel

B85 Serial ATA 6.0Gb/s 設備連接插座 (7-pin SATA6G_1~4 [灰色])

這些插槽支持使用 Serial ATA 6.0Gb/s 數據線連接 Serial ATA 6.0Gb/s 硬盤

或光驅。

SATA6G_4

GND RSATA_TXP4 RSATA_TXN4

GND RSATA_RXN4 RSATA_RXP4

GND

SATA6G_3

GND RSATA_TXP3 RSATA_TXN3

GND RSATA_RXN3 RSATA_RXP3

GND

SATA6G_1

GND

RSATA_RXP1

RSATA_RXN1

GND

RSATA_TXN1

RSATA_TXP1

GND

SATA6G_2

GND

RSATA_RXP2

RSATA_RXN2

GND

RSATA_TXN2

RSATA_TXP2

GND

B85M-K PLUS

B85M-K PLUS SATA 6.0Gb/s connectors

當使用熱插拔和 NCQ 技術時，請將 BIOS 中【SATA Mode Selection】設置為 [AHCI]。

1-18 第一章：產品介紹

9. 系統控制面板連接排針（10-1 pin F_PANEL）

這一組連接排針包括了數個連接到電腦主機前面板的功能接針。

F_PANEL

PIN 1

PWR_BTN

PWR_LED+

PWR_LED-

PWR

GND

Ground

HWRST#

HDD_LED-

HDD_LED+

(NC)

+PWR_LED-

B85M-K PLUS

+HDD_LED- RESET

B85M-K PLUS System panel connector

• 系統電源指示燈連接排針（2-pin PWR_LED）

這組排針可連接到計算機主機面板上的系統電源指示燈。在您啟動計算機並且使

用計算機的情況下，該指示燈會持續亮著；而當指示燈閃爍時，即表示計算機正處於睡眠模式中。

• 硬盤動作指示燈連接排針（2-pin HDD_LED）

您可以連接此組 LED 接針到計算機主機面板上的硬盤動作指示燈號，如此一旦

硬盤有存取動作時，指示燈隨即亮起。

• ATX 電源/軟關機開關連接排針（2-pin PWR_BTN）

這組排針連接到計算機主機面板上控制計算機電源的開關。

• 軟開機開關連接排針（2-pin RESET）

這組兩腳位排針連接到計算機主機面板上的 Reset 開關。可以讓您在不需要關掉

計算機電源即可重新開機，尤其在系統死機的時候特別有用。

10. USB 3.0 擴展套件數據線插座（20-1 pin USB3_910）

這個插槽用來連接額外的 USB 3.0 接口模塊，並與 USB 2.0 規格兼容。若您的

機箱提供有 USB 3.0 前面板連接線，將該連線連接至本插槽，就可擁有前面板 USB

3.0 解決方案，支持傳輸速率最高達 4.8Gbps，可對 USB 充電設備進行快速充電並優化能效。

USB3_910

USB3+5V

IntA_P1_SSRX-

IntA_P1_SSRX+

GND

IntA_P1_SSTX-

IntA_P1_SSTX+

GND

IntA_P1_D-

IntA_P1_D+

GND

IntA_P2_SSTX-

IntA_P2_SSTX+

IntA_P2_SSRX+

GND

IntA_P2_D-

IntA_P2_D+

PIN 1

B85M-K PLUS

USB3+5V

IntA_P2_SSRX-

B85M-K PLUS USB3.0 Front panel connector

華碩 B85M-K PLUS 主板用戶手冊 1-19

11. 串口連接插座（10-1 pin COM）

這組插座是用來連接串口（COM）。將串口模塊的數據線連接到這個插座，

接著將該模塊安裝到機箱後側面板空的插槽中。

COM

RXD

DTR

DSR

CTS

PIN 1

TXD

RTS

DCD

GND

B85M-K PLUS

B85M-K PLUS Serial port connector

串口（COM）模塊為選購配備，請另行購買。

12. TPM 連接排針（20-1 pin TPM）

這些排針支持可信任平臺模塊（Trusted Platform Module，TPM）系統，可以安全得存儲密鑰、數字證書、密碼和數据。一個 TPM 系統可幫助提高網絡安全性，保護數字身份和確保平臺完整。

LPCPD#

GND

+3VSBNCLAD0

+3V

LAD3

PCIRST#

LFRAME#

LCLK

PIN 1

B85M-K PLUS

TPM

CLKRUN#

SERIRQ

GND

LAD1

LAD2

GND

B85M-K PLUS TPM connector

TPM 模塊需另行購買。

1-20 第一章：產品介紹

1.8 內置指示燈

1. 電力指示燈

當主板上內置的電力指示燈（SB_PWR）亮著時，表示當前系統是處於正常運行、省電模式或者軟關機的狀態中，並非完全斷電。這個警示燈可用來提醒您在安裝或卸除任何的硬件設備之前，都必須先卸除電源，等待警示燈熄滅才可進行。請參考下圖所示。

B85M-K PLUS

SB_PWR

B85M-K PLUS Onboard LED

華碩 B85M-K PLUS 主板用戶手冊 1-21

1.9 軟件支持

1.9.1 安裝操作系統

本主板完全適用於 Windows® 7（32bit/64bit）、Windows® 8（32bit/64bit）與 Windows® 8.1（32bit/64bit）操作系統。使用最新版本的操作系統並且不定時地昇級，是讓硬件配置得到最佳工作效率的有效方法。

由於主板和外圍硬件設備的選項設置繁多，本章僅就軟件的安裝程序供您參考。您也可以參閱您使用的操作系統說明文件以取得更詳盡的信息。

1.9.2 驅動程序與應用程序光盤信息

隨貨附贈的驅動程序與應用程序光盤包括了數個有用的軟件和應用程序，將它們安裝到系統中可以強化主板的性能。

驅動程序與應用程序光盤的內容若有更新，恕不另行通知。請訪問華碩網站（http://www.asus.com.cn）了解更新信息。

運行驅動程序與應用程序光盤

將驅動程序與應用程序光盤放入光驅。若您的系統已啟動光盤“自動播放”的功能，那麼稍待一會兒光盤會自動顯示【特別提醒】菜單。點擊【驅動程序】、【應用程序】、【製作磁盤】、【用戶手冊】與【聯繫信息】標籤頁可顯示對應的菜單。

以下畫面僅供參考。

點擊圖標以獲得更多信息

點擊安裝各項驅動程序

如果歡迎窗口並未自動出現，那麼您也可以到驅動程序與應用程序光盤中的 BIN 文件夾裡直接點擊 ASSETUP.EXE 主程序開啟菜單窗口。

1-22 第一章：產品介紹

BIOS 信息

2.1 管理、更新您的 BIOS 程序

建議您先將主板原始的 BIOS 程序備份到一張 USB 閃存盤中，以備您往後需要再度安裝原始的 BIOS 程序。使用華碩在線升級程序來拷貝主板原始的 BIOS 程序。

2.1.1 EZ Update

EZ Update 可自動更新主板的軟件、驅動程序與 BIOS 程序。使用這個應用程序，您也可以手動更新已保存的 BIOS 並選擇系統進入開機自檢（POST）時的啟動圖標。

要開啟 EZ Update，在 AI Suite 3 主菜單中點擊【EZ Update】。

點擊自動更新主板的軟件、驅動

程序與固件

點擊從文件搜索

並選擇 BIOS

在使用 EZ Update 之前，請先確認您已經通過內部網絡對外連接，或者通過互聯網服務供應商（ISP）所提供的連接方式連接到互聯網

點擊選擇啟動

圖標

點擊更新 BIOS

2-1華碩 B85M-K PLUS 主板用戶手冊

2.1.2 使用華碩 EZ Flash 2 升級 BIOS 程序

華碩 EZ Flash 2 程序讓您能輕鬆地升級 BIOS 程序，可以不必再到操作系統模式

下運行。

在使用此程序前，請從華碩網站上（http://www.asus.com.cn）下載最新的 BIOS 文件。

請依據以下步驟使用 EZ Flash 2 升級 BIOS：

1. 將保存有最新 BIOS 文件的 USB 閃存盤插入 USB 接口。

2. 進入 BIOS 設置程序的高級模式（Advanced Mode）畫面，來到“Tool”菜單並選擇 EZ Flash 並按下＜Enter＞鍵將其開啟。

3. 按下＜Tab＞鍵切換到“Drive”區域。

4. 按上/下方向鍵找到保存有最新 BIOS 文件的 USB 閃存盤，然後按下＜Enter＞鍵。

5. 按下＜Tab＞鍵切換到“Folder”區域。

6. 按上/下方向鍵找到最新 BIOS 文件，然後按下＜Enter＞鍵開始更新 BIOS。更新完成後重新啟動電腦。

•本功能僅支持採用 FAT 32/16 格式單一磁區的 USB 設備，如 USB 閃存盤。

•載入 BIOS 默認設置可獲得系統兼容性與穩定性。在“Exit”菜單中選擇【Load Optimized Defaults】項目

•當更新 BIOS 時，請勿關閉或重置系統以避免系統開機失敗。

第二章：BIOS 信息2-2

2.1.3 使用 CrashFree BIOS 程序恢復 BIOS 程序

華碩最新自行研發的 CrashFree BIOS 工具程序，讓您在當 BIOS 程序和數據被病毒入侵或毀壞時，可以輕鬆地從驅動程序與應用程序光盤，或是從含有最新或原始 BIOS 文件的 USB 閃存盤中恢復 BIOS 程序的數據。

•使用此程序前，將移動設備中的 BIOS 文件重命名為：B85MKP.CAP。

• 驅動程序與應用程序光盤中的 BIOS 可能不是最新版本。請從華碩網站上（http://www.asus.com.cn）下載最新的 BIOS 文件。

恢復 BIOS 程序：

請依照下列步驟恢復 BIOS 程序:

1. 開啟系統。

2. 將存有 BIOS 文件的驅動程序與應用程序光盤放入光驅，或 USB 閃存盤插入 USB 接口。

3. 接著工具程序便會自動檢查存儲設備中是否存有 BIOS 文件。當搜索到 BIOS 文件後，工具程序會開始讀取 BIOS 文件並自動進入 EZ Flash 2 應用程序。

4. 系統要求您進入 BIOS 設置程序來恢復 BIOS 設置。為確保系統的兼容性與穩定性，建議您按下＜F5＞來加載默認 BIOS 設置值。

當升級 BIOS 時，請勿關閉或重置系統！若是這麼做，將可能導致系統開機失敗。

2.1.4 華碩 BIOS Updater

華碩 BIOS Updater 可讓您在 DOS 環境下更新 BIOS 文件。

本章節的屏幕畫面僅供參考，可能與您所見到的 BIOS 畫面有所差異。

更新 BIOS 之前

• 準備好主板的驅動程序與應用程序光盤與一個 U 盤。

• 從華碩網站（http://www.asus.com.cn/support）下載最新的 BIOS 文件與 BIOS Updater 工具程序，並將它們保存於 U 盤中。

FreeDOS 環境中不支持 NTFS 格式。請確認您的 U 盤為 FAT32/16 格式單一磁區的格式。

• 關閉電腦。

• 確認您的電腦有 DVD 光驅。

2-3華碩 B85M-K PLUS 主板用戶手冊

在 DOS 環境中啟動系統

1. 將帶有 DOS 系統的保存有最新 BIOS 文件和 BIOS Updater 工具程序的 USB 閃存盤連接到電腦的 USB 接口。

2. 啟動電腦，然後按下 <F8> 運行選擇啟動設備畫面。

3. 當選擇啟動設備畫面出現時，將驅動程序與應用程序光盤插入光驅，然後選擇光驅作為啟動設備。

Please select boot device:

 and  to move selection ENTER to select boot device ESC to boot using defaults

P2: ST3808110AS (76319MB) aigo miniking (250MB) UEFI: (FAT) ASUS DRW-2014L1T(4458MB) P1: ASUS DRW-2014L1T(4458MB) UEFI: (FAT) aigo miniking (250MB) Enter Setup

4. 啟動信息出現時，在 5 秒內按下 <Enter> 進入 FreeDOS。

A Bootable DVD/CD is detected. Press ENTER to boot from the DVD/CD.

If no key is pressed within 5 seconds, the system will boot next priority device automatically. boot:

5. 在 FreeDOS 提示符後輸入 d：並按下＜Enter＞，可將光盤從磁盤 C（光驅）

切換到磁盤 D（USB 閃存盤）。

Welcome to FreeDOS (http://www.freedos.org)!

C:/> d:

D:/>

升級 BIOS 文件

請依照以下步驟用 BIOS Updater 工具程序升級 BIOS 文件：

1. 在 FreeDOS 提示符後輸入

D:\>bupdater /pc /g

2. 在 BIOS Updater 畫面中按下＜Tab＞鍵，從文件欄切換至磁盤欄，然後選擇 D:。

bupdater /pc /g

並按下＜Enter＞。

第二章：BIOS 信息2-4

ASUSTeK BIOS Updater for DOS V1.30 [2014/01/01]

Current ROM

BOARD: B85M-K PLUS VER: 0303 (H :00 B :00) DATE: 01/29/2015

PATH: C:\

BOARD: Unknown VER: Unknown DATE: Unknown

Update ROM

FORMAN~1 <DIR>

B85MKP.CAP 8390656 2015-01-29 21:14:34

磁盤欄

Note

[Enter] Select or Load [Tab] Switch [V] Drive Info [Up/Down/Home/End] Move [Esc] Exit

3. 按下＜Tab＞鍵，從磁盤欄切換至文件欄，然後使用＜Up/Down/Home/End＞鍵來選擇 BIOS 文件並按下＜Enter＞。

4. BIOS Updater 會檢查您所選擇的 BIOS 文件並提示您確認是否要升級 BIOS。

Are you sure you want to update the BIOS?

Yes No

由於安全規定，不支持 BIOS 備份功能。

5. 選擇 [Yes] 並按下＜Enter＞。當 BIOS 升級完畢後，按＜ESC＞退出 BIOS Updater。

6. 重新啟動您的電腦。

當升級 BIOS 時，請勿關閉或重置系統！若是這麼做，將可能導致系統開機失敗。

文件欄

BIOS 程序的出廠默認值可讓系統運行處於最佳性能。若系統因您改變 BIOS 程序而導致不穩定，請讀取出廠默認值來保持系統的穩定。請在 Exit 菜單中選擇【Load Optimized Defaults】項目。詳細說明請參考“2.10 退出 BIOS 程序”一節。

2-5華碩 B85M-K PLUS 主板用戶手冊

2.2 BIOS 程序設置

BIOS 設置程序用於更新或設置 BIOS。BIOS 設置畫面中標示了操作功能鍵與簡明

的操作說明，幫助您進行系統設置。

在開機時進入 BIOS 設置，您可以依據以下步驟進行：

• 在系統自檢（POST）過程中按下＜Delete＞鍵。若不按下＜Delete＞鍵，自檢會繼續進行。

在 POST 過程結束後再進入 BIOS 設置，您可以選擇以下任一步驟進行：

• 按下＜Ctrl＞ + ＜Alt＞ + ＜Del＞鍵。

• 按下機箱上的＜RESET＞鍵重新開機。

• 您也可以將電腦關閉然後再重新開機。請在嘗試了以上兩種方法失敗後再選擇這一操作。

通過電源鍵、Reset 鍵或＜Ctrl＞ + ＜Alt＞ + ＜Del＞鍵強迫正在運行的系統重新開機會損壞到您的數據或系統，我們建議您正確地關閉正在運行的系統。

• 在本章節的 BIOS 程序畫面僅供參考，將可能與您所見到的畫面有所差異。

• 若您要使用鼠標控制 BIOS 設置程序，請在主板上連接一個 USB 鼠標。

• 變更任何 BIOS 設置後，若系統變得不穩定，請下載 BIOS 默認設置以確保系統兼容性與穩定性。在“Exit”菜單中選擇【Load Optimized Defaults】項目來恢復 BIOS 默認設置。請參閱“2.10 退出 BIOS 程序”一節中【Load Optimized Defaults】項目的詳細說明。

• 變更任何 BIOS 設置後，若系統無法啟動，嘗試清除 CMOS 數據並將主板恢復至默認設置。請參閱“1.6 跳線選擇區”一節中關於清除 RTC RAM 的詳細說明。

第二章：BIOS 信息2-6

BIOS 菜單畫面

BIOS 設置程序有兩種使用模式：EZ 模式（EZ Mode）與高級模式（Advanced Mode）。您可以在“Exit”菜單中變更模式，或通過 EZ 模式/高級模式畫面中的【Exit/ Advanced Mode】按鈕來變更。

EZ 模式（EZ Mode）

默認情況下，當您進入 BIOS 設置程序後，EZ 模式（EZ Mode）畫面就會出現。 EZ 模式（EZ Mode）顯示基本系統信息概要，並用來選擇顯示語言、系統性能模式與啟動設備順序。要進入高級模式（Advanced Mode），點擊【Exit/Advanced Mode】按鈕，然後選擇高級模式（Advanced Mode）。

進入 BIOS 設置程序的默認畫面可變更。

顯示 CPU 溫度，CPU 電壓輸出，內存信息，CPU / 機箱風扇速度

選擇高級模式功能

選擇開機設備順序

省電模式

顯示高級模式菜單

選擇 BIOS 設置程序的顯示語言

普通模式

華碩最優化模式

SATA 信息

不保存變更並退出 BIOS 設置程序，保存變更並重新啟動系統，或進入“高級模式”（Advanced Mode）

載入最優化

默認值

選擇開機設備順序

顯示左邊所選模式的系

統內容

• 啟動設備項目依據系統中安裝的設備而定。

• 只有安裝了啟動設備後，Boot Menu（F8）按鈕才可用。

2-7華碩 B85M-K PLUS 主板用戶手冊

高級模式（Advanced Mode）

高級模式（Advanced Mode）為有經驗的終端用戶提供高級的 BIOS 設置項目。以下畫面顯示了高級模式（Advanced Mode）畫面之一。詳細設置信息請參考以下部分的說明。

要進入 EZ 模式（EZ Mode），點擊【Exit】按鈕，然後選擇華碩 EZ 模式（EZ Mode）。

子菜單項目

設置窗口

功能表列

BIOS 設置程序最上方各菜單功能說明如下：

My Favorites

Main

Ai Tweaker

Advanced

Monitor

Boot

Tool

Exit

本項目用於保存經常使用的系統設置

本項目提供系統基本設置

本項目用於變更超頻設置

本項目提供系統高級功能設置

本項目顯示系統溫度、電源狀態，並變更風扇設置

本項目提供系統開啟設置

本項目提供特殊功能設置

本項目提供退出 BIOS 設置程序與出廠默認值還原功能

設置值

滾動條

在線操作說明功能表列菜單項目返回按鈕

操作功能鍵

上次修改設置

快速筆記

第二章：BIOS 信息2-8

2.3 我的最愛（My Favorites）

在此菜單中您可以輕鬆保存並使用您偏好的 BIOS 項目設置。

在 My Favorites 中添加項目

依據以下步驟將經常使用的 BIOS 項目添加至我的最愛：

1. 使用方向鍵選擇您要添加的項目。若使用鼠標，將指針懸停在項目上。

2. 在鍵盤上按下 <F4>，或按下鼠標右鍵添加項目至我的最愛頁面。

以下項目無法添加至我的最愛：

• 有子菜單的項目

• 用戶自定義項目，如語言和啟動順序

• 設置項目，如【Memory SPD Information】、系統時間與日期

2-9華碩 B85M-K PLUS 主板用戶手冊

2.4 主菜單（Main）

當您進入 BIOS 設置程序的高級模式（Advanced Mode）時，首先出現的第一個畫面即為主菜單。主菜單顯示系統信息概要，用來設置系統日期、時間、語言與安全設置。

• 若您忘記設置的 BIOS 密碼，可以採用清除 CMOS 實時鐘（RTC）存儲器。請參閱“1.6 跳線選擇區”一節取得更多信息。

• 屏幕上方的【Administrator】或【User Password】項目顯示為默認值 [Not Installed]。設置密碼後，這些項目顯示為 [Installed]。

第二章：BIOS 信息2-10

2.5 Ai Tweaker 菜單（Ai Tweaker）

Ai Tweaker 菜單項目可讓您設置超頻的相關選項。

注意！在您設置此高級菜單設置時，不正確的設置值將導致系統功能異常。

此部分中的設置值依您主板上所安裝的 CPU 與內存條型號而定。

往下滾動顯示以下項目：

2-11華碩 B85M-K PLUS 主板用戶手冊

2.6 高級菜單（Advanced）

高級菜單可讓您改變中央處理器與其他系統設備的細部設置。

注意！在您設置本高級菜單的設置時，不正確的數值將導致系統損壞。

2.7 監控菜單（Monitor）

本菜單顯示系統溫度/電源狀態，並可用來變更風扇設置。

往下滾動顯示以下項目：

第二章：BIOS 信息2-12

2.8 啟動菜單（Boot）

本菜單可讓您改變系統啟動設備與相關功能。

往下滾動顯示以下項目：

2-13華碩 B85M-K PLUS 主板用戶手冊

2.9 工具菜單（Tool）

本工具菜單可以讓您針對特別功能進行設置。請選擇菜單中的選項並按下＜Enter＞

鍵來顯示子菜單。

2.10 退出 BIOS 程序（Exit）

本菜單可讓您讀取 BIOS 程序出廠默認值與退出 BIOS 程序，並可存儲與取消對

BIOS 項目的更改。您可以從“Exit”菜單中進入 EZ 模式（EZ Mode）。

第二章：BIOS 信息2-14

華碩的聯絡信息

華碩電腦（上海）有限公司 ASUSTEK COMPUTER (SHANGHAI) CO., LTD（中國）

市場信息

地址：上海市閔行莘庄工業區春東路 508

號電話： +86-21-54421616 傳真： +86-21-54420088 互聯網： http://www.asus.com.cn/

技術支持

電話： 400-620-6655 電子郵件： https://vip.asus.com/VIP2/

Services/TechQuery?lang=zh-cn

華碩電腦公司 ASUSTeK COMPUTER INC.（亞太地區）

市場信息

地址：台灣臺北市北投區立德路 15 號電話： +886-2-2894-3447 傳真： +886-2-2890-7798 電子郵件： info@asus.com.tw 互聯網： http://www.asus.com/tw/

技術支持

電話： +86-21-38429911 傳真： +86-21-58668722, ext. 9101# 在線支持： http://www.asus.com/tw/support/

ASUS COMPUTER INTERNATIONAL（美國）

市場信息

地址： 800 Corporate Way, Fremont, CA

94539, USA 傳真： +1-510-608-4555 互聯網： http://www.asus.com/us/

技術支持

電話： +1-812-282-2787 傳真： +1-812-284-0883 在線支持： http://www.service.asus.com/

ASUS COMPUTER GmbH（德國/奧地利）

市場信息

地址： Harkort Str. 21-23, D-40880

Ratingen, Germany 傳真： +49-2102-959931 互聯網： http://asus.com/de 在線聯絡： http://eu-rma.asus.com/sales（僅

回答市場相關事務的問題）

技術支持

電話： +49-2102-5789555 傳真： +49-2102-959911 在線支持： http://www.asus.com/de/support/

We, the undersigned,

declare the following apparatus:

conform with the essential requirements of the foll

Date : Feb . 27, 2015

Jerry Shen

Position : CE O

Name :

(EC conformity marking)

owing directives:

EN 55024:2010

EN 61000-3-3:2008

EN 55020:2007+A11:2011

EN 301 489-1 V1.9.2(2011-09)

EN 301 489-3 V1.4.1(2002-08)

EN 301 489-4 V1.4.1(2009-05)

EN 301 489-7 V1.3.1(2005-11)

EN 301 489-9 V1.4.1(2007-11)

EN 301 489-17 V2.2.1(2012-09)

EN 301 489-24 V1.5.1(2010-09)

EN 302 326-2 V1.2.2(2007-06)

EN 302 326-3 V1.3.1(2007-09)

EN 301 357-2 V1.4.1(2008-11)

EN 302 291-1 V1.1.1(2005-07)

ASUS COMPUTER GmbH

ASUSTeK COMPUTER INC.

4F, No. 150, LI-TE Rd., PEITOU, TAIPEI 112, TAIWAN

HARKORT STR. 21-23, 40880 RATINGEN

GERMANY

EN 302 291-2 V1.1.1(2005-07)

Regulation (EC) No. 278/2009

Regulation (EC) No. 617/2013

__________

Signature :

Ver. 140331

EC Declaration of Conformity

EN 55022:2010+AC:2011

EN 61000-3-2:2006+A2:2009

EN 55013:2001+A1:2003+A2:2006

EN 300 328 V1.7.1(2006-10)

EN 300 440-1 V1.6.1(2010-08)

EN 300 440-2 V1.4.1(2010-08)

EN 301 511 V9.0.2(2003-03)

EN 301 908-1 V5.2.1(2011-05)

EN 301 908-2 V5.2.1(2011-07)

EN 301 893 V1.6.1(2011-11)

EN 302 544-2 V1.1.1(2009-01)

EN 302 623 V1.1.1(2009-01)

EN 50360:2001

EN 62479:2010

EN 50385:2002

EN 62311:2008

EN 60950-1 / A2:2013 EN 60065:2002 / A12:2011

Regulation (EC) No. 1275/2008

2004/108/EC-EMC Directive

Manufacturer:

Address:

Product name : Motherboard Model name : B85M-K PLUS

Address, City:

Country:

Authorized representative in Europe:

1999/5/EC-R&TTE Directive

, CA 94539.

DECLARATION OF CONFORMITY

Per FCC Part 2 Section 2. 1077(a)

Phone/Fax No: (510)739-3777/(510)608-4555

Product Name : Motherboard

Responsible Party Name: Asus Computer International

Address: 800 Corporate Way, Fremont

hereby declares that the product

FCC Part 15, Subpart B, Unintentional Radiators

Model Number : B85M-K PLUS

Supplementary Information:

Conforms to the following specifications:

Regulation (EC) No. 642/2009

2006/95/EC-LVD Directive

2009/125/EC-ErP Directive

2011/65/EU-RoHS Directive

CE marking

This device complies with part 15 of the FCC Rules. Operation is subject to the

Representative Person’s Name : Steve Chang / President

following two conditions: (1) This device may not cause harmful interference,

and (2) this device must accept any interference received, inclu ding interference

that may cause undesired operation.

Declaration Date: 27/02/2015

Year to begin affixing CE marking: 2015

Ver. 140331

Signature :

Asus B85M-K PLUS User’s Manual [zh]

Specifications and Main Features

Frequently Asked Questions

User Manual

1.2 主板概述

2.1 管理、更新您的 BIOS 程序

2.10 退出 BIOS 程序（Exit）
