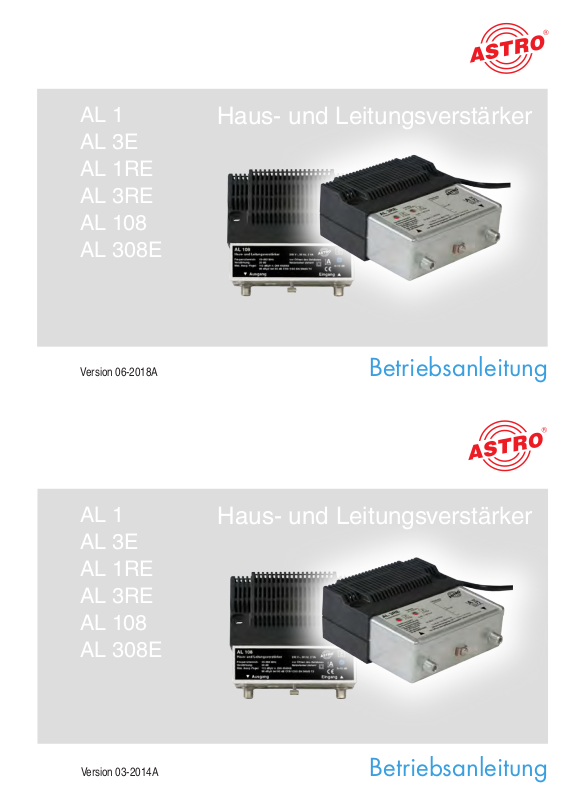

Astro AL 1, AL 3E, AL 1RE, AL 3RE, AL 108 operation manual [de]

AL 1
AL 3E
AL 1RE
AL 3RE
AL 108
AL 308E

Haus- und Leitungsverstärker

Version 06-2018A

Betriebsanleitung

Einführung

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Lesen Sie dies Betriebsanleitung aufmerksam durch! Sie ent­hält wichtige Informationen über Installation, Umgebungs­bedingungen und Wartung des Geräts. Bewahren Sie diese
Betriebsanleitung für den späteren Gebrauch und für die
Übergabe im Falle eines Eigentümer- bzw. Betreiberwechsels
auf. Auf der ASTRO Internetseite steht Ihnen eine PDF-Versi­on dieser Anleitung (ggf. in einer aktualisierten Version) zum
Download zur Verfügung.

Die Firma ASTRO bestätigt, das die Informationen in dieser
Anleitung zum Zeitpunkt des Drucks korrekt sind, behält sich
aber das Recht vor, Änderungen an den Spezifikationen, der
Bedienung des Gerätes und der Betriebsanleitung ohne vorhe­rige Ankündigung durchzuführen.

Seite 2

Inhalt

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Verwendete Symbole und Konventionen........................................Seite 04

Bestimmungsgemäßer Gebrauch..................................................Seite 05

Zielgruppen dieser Anleitung..........................................................Seite 05

Gerätebeschreibung.......................................................................Seite 06

Garantiebedingungen.....................................................................Seite 07

Leistungsbeschreibung..................................................................Seite 07

Entsorgen.......................................................................................Seite 08

Wichtige Sicherheitshinweise.........................................................Seite 08

Montieren.......................................................................................Seite 16

Anschließen und in Betrieb nehmen..............................................Seite 17

Fehler suchen.................................................................................Seite 19

Warten und Instandsetzen.............................................................Seite 20

Blockschaltbild...............................................................................Seite 21

Technische Daten...........................................................................Seite 22

Bohrschablone...............................................................................Seite 25

Seite 3

Symbole und Konventionen

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Verwendete Symbole und Konventionen

Piktogramme sind Bildsymbole mit festgelegter Bedeutung. Die folgen­den Piktogramme werden Ihnen in dieser Installations- und Betriebsan­leitung begegnen:

Warnt vor Situationen, in denen Lebensgefahr durch elektrische Span­nung und bei nicht beachten der Hinweise in dieser Anleitung besteht.

Warnt vor verschiedenen Gefährdungen für Gesundheit, Umwelt und
Material.

Warnt vor thermischen Gefährdungen durch heiße Oberächen.

Recycling-Symbol: weist auf die Wiederverwertbarkeit von Bauteilen
oder Verpackungsmaterial (Kartonagen, Einlegezettel, Kunststofffolien
und -beutel) hin. Verbrauchte Batterien sind über zugelassene Recyc­lingstellen zu entsorgen. Hierzu müssen die Batterien komplett entladen
abgegeben werden.

Weist auf Bestandteile hin, die nicht im Hausmüll entsorgt werden dür­fen.

Seite 4

Bestimmungsgemäßer Gebrauch

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Bestimmungsgemäßer Gebrauch

Die Verstärker der AL Serie sind Haus- und Leitungsverstärker für bidi-

rektionale Hausverteilanlagen. Sie sind ausschließlich zur Signalverstär-

kung in uni- und bidirektionalen Verteilanlagen in Ein- und Mehrfamilien-

häusern bestimmt.

Eine Modikation der Geräte oder der Gebrauch zu einem anderen-

Zweck ist nicht zulässig und führt unmittelbar zum Verlust jeder Gewähr-

leistung durch den Hersteller.

Zielgruppen dieser Anleitung

Installation, Konguration und Inbetriebnahme

Zielgruppe für die Installation und Inbetriebnahme von ASTRO Verstär-

kern sind qualizierte Fachkräfte, die aufgrund ihrer Ausbildung in der

Lage sind, die auszuführenden Arbeiten gemäß EN 60728-11 und EN

60065 auszuführen. Nicht qualizierten Personen ist es nicht erlaubt,

das Gerät zu installieren und in Betrieb zu nehmen.

Seite 5

Gerätebeschreibung

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Im Lieferumfang benden sich folgende Teile:

• Haus- und Leitungsverstärker AL 1, AL 3E, AL 1RE, AL 3RE,

AL 108 bzw. AL 308E Befestigungsschrauben und Dübel

• Betriebsanleitung

[1] Ausgang
[2] Erdungsklemme
[3] Eingang
[4] Dämpfungssteller
(Vorweg)
[5] nur AL 3E, AL 3RE
und AL 308E:
Entzerrer (Vorweg)

Bild 1: AL 3RE

Seite 6

Gerätebeschreibung

Leistungsbeschreibung

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Die Verstärker AL 1, AL 3E, AL 1RE, AL 3RE, AL 108 bzw. AL 308E
besitzen eine CE-Kennzeichnung. Hiermit wird die Konformität des Pro­duktes mit den zutreffenden EG-Richtlinien und die Einhaltung der darin
festgelegten Anforderungen bestätigt.

Garantiebedingungen

Es gelten die allgemeinen Geschäftsbedingungen der ASTRO Strobel
Kommunkationssysteme GmbH. Diese nden Sie im aktuellen Katalog
oder im Internet unter der Adresse „www.astro-kom.de“.

Leistungsbeschreibung

Die Geräte AL 1, AL 3E, AL 1RE, AL 3RE, AL 108 und AL 308E sind
Haus- und Leitungsverstärker mit Dämpfungssteller im Vorweg. Die
Typen AL 3E, AL 308E und AL 3RE besitzen zusätzlich einen regelbaren
Entzerrer. Die Typen AL 1RE und AL 3RE sind außerdem mit einem
passiven 30 MHz Rückweg ausgestattet. Die Geräte sind ausschließlich
zur Signalverstärkung in Verteilanlagen in Ein- und Mehrfamilienhäusern
bestimmt und können z. B. hinter dem Übergabepunkt von Breitbandnet­zen eingesetzt werden.
Verwenden Sie dies Geräte ordnungsgemäß, in dem Sie die nachfol­genden Sicherheits- und Betriebshinweise aufmerksam lesen.

Seite 7

Wichtige Sicherheitshinweise!

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Unser gesamtes Verpackungsmaterial (Kartonagen, Einlegezettel, Kunst­stofffolien und -beutel) ist vollständig recyclingfähig.

Dieses Gerät ist nach seiner Verwendung entsprechend den aktuellen
Entsorgungsvorschriften Ihres Landkreises / Landes / Staates als Elek­tronikschrott einer geordneten Entsorgung zuzuführen.

ASTRO Strobel ist Mitglied der Systemlösung Elektro zur Entsorgung
von Verpackungsmaterialien. Unsere Vertragsnummer lautet 80395.

Wichtige Sicherheitshinweise!

Um drohende Gefahren so weit wie möglich zu vermeiden, müssen Sie
folgende Sicherheitshinweise beachten:

ACHTUNG: Bei Missachtung dieser Sicherheitshinweise
drohen Personenschäden durch elektrische und thermische
Gefährdungen!

Bestimmungsgemäßer Gebrauch

Verwenden Sie das Gerät nur an den zulässigen Betriebsorten und unter
den zulässigen Umgebungsbedingungen (wie nachfolgend beschrie­ben) sowie nur zu dem im Abschnitt „Bestimmungsgemäßer Gebrauch“
beschriebenen Zweck.

Seite 8

Entsorgen

Wichtige Sicherheitshinweise!

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Bevor Sie das Gerät in Betrieb nehmen

HINWEIS: Lesen Sie dies Betriebsanleitung aufmerksam
durch! Sie enthält wichtige Informationen über Installation,
Umgebungsbedingungen und Wartung des Geräts. Bewahren
Sie diese Betriebsanleitung für den späteren Gebrauch und
für die Übergabe im Falle eines Eigentümer- bzw. Betreiber­wechsels auf. Auf der ASTRO Internetseite steht Ihnen eine
PDF-Version dieser Anleitung (ggf. in einer aktualisierten
Version) zum Download zur Verfügung.

• Überprüfen Sie die Verpackung und das Gerät sofort auf Transport-

schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.

• Der Transport des Geräts am Netzkabel kann zu einer Beschädi-
gung des Netzkabels oder der Zugentlastung führen und ist daher
nicht zulässig.

Installation und Betrieb

• Das Gerät darf ausschließlich von sachverständigen Personen
(gemäß EN 60065) oder von Personen, die durch Sachverständige
unterwiesen worden sind, installiert und betrieben werden. War-­ tungsarbeiten dürfen ausschließlich von qualiziertem Serviceper­ sonal vorgenommen werden.

Seite 9

Wichtige Sicherheitshinweise!

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

• Planen Sie den Montageort so, dass Kinder nicht am Gerät und dessen

Anschlüssen spielen können.

• Die elektrischen Anschlussbedingungen müssen mit den Angaben auf

dem Typenschild des Gerätes übereinstimmen.

• Um Beschädigungen durch Überhitzung zu vermeiden, darf das Gerät
nur an senkrechten Flächen montiert werden. Dabei muss der Netzka­ belanschluss nach rechts zeigen. Der Montageuntergrund sollte eben
und schwer entammbar sein. Betriebsposition: Gerät senkrecht, mit
Netzkabelausgang rechts.

• Die in den technischen Daten angegebenen zulässigen Umgebungs-
temperaturen müssen eingehalten werden. Durch Überhitzung des
Gerätes können Isolierungen beschädigt werden, die der Isolation der
Netzspannung dienen.

• Das Gerät und dessen Kabel dürfen nur abseits von Wärmestrahlung
und anderen Wärmequellen betrieben werden.

• Zur Vermeidung von Stauwärme ist die allseitige, freie Umlüftung zu
gewährleisten (20cm Mindestabstand zu anderen Gegenständen). Die
Montage in Nischen und die Abdeckung des Montageorts, z. B. durch
Vorhänge, ist nicht zulässig. Lüftungsöffnungen dürfen nicht abgedeckt
werden.

Seite 10

Wichtige Sicherheitshinweise!

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

• Bei Schrankmontage muss eine ausreichende Luftkonvektion mög-
lich sein, die sicherstellt, das die maximal zulässige Umgebungs­ temperatur eingehalten wird.

• Auf dem Gerät dürfen keine Gegenstände abgestellt werden.

• Das Teilnehmernetz muss gemäß EN 60728-11 geerdet sein und
bleiben, auch wenn das Gerät ausgebaut wird. Zusätzlich kann der
Erdungsanschluss am Gerät verwendet werden. Geräte im Handbe­ reich sind untereinander in den Potentialausgleich einzubinden. Ein
Betrieb ohne Schutzleiteranschluss, Geräteerdung oder Gerätepo­ tentialausgleich ist nicht zulässig.

• Das Gerät besitzt keinen Schutz gegen Wasser und darf daher nur
in trockenen Räumen betrieben und angeschlossen werden. Es darf
keinem Spritz-, Tropf-, Kondenswasser, oder ähnlichen Wasserein­ üssen ausgesetzt sein.

• Die elektrische Anlage zur Stromversorgung des Geräts, z. B. Haus-
installation muss gemäß EN 60950-1 Schutzeinrichtungen gegen
überhöhte Ströme, Erdschlüsse und Kurzschlüsse enthalten.

• Vorsicht, heiße Oberäche: Gehäuseteile in der Nähe der rücksei-
tigen Kühlrippen, sowie der Kühlrippen selber, können sehr heiß
werden. Daher sollten Sie diese Teile nicht berühren.

Seite 11

Wichtige Sicherheitshinweise!

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

• Befolgen Sie auch alle anwendbaren nationalen Sicherheitsvor-

schriften und Normen.

• Der Netzstecker dient im Service- als auch im Gefahrenfall als
Trennvorrichtung von der Netzspannung und muss deshalb jederzeit
erreichbar und benutzbar sein. Nach Anschluss an die Netzspan­ nung ist das Gerät in Betrieb.

• Durch übermäßige mechanische Belastung (z. B. Fall, Stoß, Vibrati-
on) können Isolierungen beschädigt werden, die dem Schutz vor
der Netzspannung dienen.

• Durch hohe Überspannungen (Blitzeinschlag, Überspannungen im
Stromnetz des Energieversorgers) können Isolierungen beschädigt
werden, die dem Schutz vor der Netzspannung dienen.

• Liegen zum beabsichtigten Gebrauch (z. B. Betriebsort, Umge-
bungsbedingungen) keine Informationen vor oder enthält die
Betriebsanleitung keine entsprechenden Hinweise, müssen Sie sich
an den Hersteller dieser Geräte wenden um sicherzustellen, dass
das Gerät eingebaut werden kann. Erhalten Sie vom Hersteller
keine Information hierzu, darf das Gerät nicht in Betrieb genommen
werden.

• Der Betrieb des Gerätes darf nur in Räumen erfolgen, in denen
auch dann die zulässigen Umgebungstemperaturen eingehalten
werden, wenn sich die klimatischen Bedingungen verändern (z. B.
Sonneneinstrahlung).

Seite 12

Wichtige Sicherheitshinweise!

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

• Trennen Sie Geräte mit beschädigtem Netzkabel vom Netz (Netz-

teilstecker ziehen).

• Schließen Sie das Gerät an eine Steckdose mit einer Spannung an,
die innerhalb des im Abschnitt „Technische Daten“ genannten
Bereichs liegt. Eine Nichtbeachtung dieser Warnung kann zu Verlet­ zungen oder zu Geräte- bzw. Sachschaden führen.

• Installieren Sie das Gerät nicht an Orten mit übermäßiger Staubent-
wicklung, da dies die Isolation der Netzspannung beeinträchtigen
kann.

Elektromagnetische Verträglichkeit (EMV)
Um zu vermeiden, dass es zu Störungen im Betrieb von Funk- und Tele­kommunikationsgeräten sowie anderen Betriebsmitteln oder Funkdiens­ten kommt, müssen folgende Hinweise beachtet werden:

• Vor der Installation ist das Gerät unbedingt auf mechanische Schä-
den zu überprüfen. Beschädigter/beschädigtes oder verbogener/
verbogenes Deckel oder Gehäuse dürfen nicht verwendet werden.

• Das Gerät muss im Betrieb stets mit den dafür vorgesehenen Kom-
ponenten verschlossen sein. Der Betrieb mit geöffnetem Deckel ist
nicht zulässig.

• Die Geechtschnur oder die Kontaktfedern dürfen nicht beschädigt
oder entfernt werden.

Seite 13

Wichtige Sicherheitshinweise!

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Wartung

• Die Betriebsanzeige zeigt lediglich das Vorhandensein einer vom
Netz getrennten Gleichspannung an, die die Komponenten des
Geräts versorgt. Nicht leuchtende Betriebsanzeigen (des Netzteils
oder des Geräts) bedeuten jedoch keinesfalls, das das Gerät voll­ ständig vom Netz getrennt ist. Im Gerät können dennoch berüh­ rungsgefährliche Spannungen anliegen. Sie dürfen daher das Gerät
nicht öffnen.

• Unbedingt beachten: EN 60728-11 - Teil 1, Sicherheitsanforde-
rungen / Keine Servicearbeiten bei Gewitter!

• Ziehen Sie vor dem Reinigen des Gerätes den Netzstecker!

Reparatur

• Reparaturen dürfen nur durch den Hersteller ausgeführt werden.
Durch unsachgemäße Reparaturen können erhebliche Gefahren für
den Benutzer entstehen.

• Nehmen Sie Geräte mit beschädigtem Netzkabel nicht in Betrieb,
sondern lassen Sie diese unbedingt vom Hersteller reparieren.

• Bei Funktionsstörungen muss das Gerät vom Netz getrennt und
autorisiertes Fachpersonal hinzugezogen werden. Gegebenenfalls
ist das Gerät an den Hersteller einzusenden.

Seite 14

Wichtige Sicherheitshinweise!

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Allgemeine Hinweise

• Bewahren oder benutzen Sie das Gerät an einem sicheren Ort,
außerhalb der Reichweite von Kleinkindern. Es kann Kleinteile ent­ halten, die verschluckt oder eingeatmet werden können. Entsorgen
Sie übrig gebliebene Kleinteile.

• Zur Verpackung des Geräts wurden ggf. Plastikbeutel verwendet.
Halten Sie diese Plastikbeutel von Babies und Kindern fern, um
Erstickungsgefahr zu vermeiden. Plastikbeutel sind kein Spielzeug.

• Bewahren Sie das Gerät nicht in der Nähe von Chemikalien auf
oder an Orten, an denen es zum Austreten von Chemikalien kom­ men kann. Insbesondere organische Lösungsmittel oder Flüssig­ keiten können zum Schmelzen oder zur Auösung des Gehäuses
und/oder von Kabeln führen, so dass die Gefahr von Feuer oder
Stromschlag besteht. Sie können auch zu Fehlfunktionen des
Gerätes führen.

• Schließen Sie mitgelieferte Netzadapter nicht an andere Produkte
an!

Seite 15

Montieren

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Bevor Sie das Gerät befestigen können, müssen Sie zunächst zwei
Bohrlöcher in einer senkrecht stehenden Montageäche anbringen und
die mitgelieferten Dübel darin einsetzen. Der erforderliche Bohrungsab­stand beträgt 100 mm.

Zum Befestigen des Geräts gehen Sie dann wie folgt vor:

1. Legen Sie das Gerät so an der Montageäche an, dass dessen
Bohrlöcher genau über den beiden Dübeln liegen. Eingangs- und
Ausgangsbuchse des Geräts müssen dabei nach unten zeigen

2. Schrauben Sie nun das Gerät mit den im Lieferumfang bendlichen
Schrauben fest.

ERGEBNIS: Das Gerät ist nun befestigt und kann angeschlossen wer­den.

Seite 16

Montieren

Anschließen und in Betrieb nehmen

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Anschließen und in Betrieb nehmen

Für den Anschluss des Verstärkers an Koaxialkabel müssen Sie diesezunächst
mit F-Steckern (F-Connectoren 75 Ohm) versehen. F-Stecker sind in verschie­denen Ausführungen lieferbar, so dass der direkte Anschluss unterschiedlicher
Kabeldurchmesser möglich ist.

Um den Verstärker mit Koaxialkabeln zu verbinden, gehen Sie so vor:

1. Stecken Sie die F-Stecker jeweils auf die Eingangs- [3] und Ausgangs-
buchse [1] (siehe Bild links) und schrauben Sie den äußeren Ring des
F-Steckers fest.

2. Achten Sie darauf, dass die Koaxialkabel mit einem ausreichenden
Biegeradius verlegt sind.

3. Verbinden Sie das Gerät mit der Netzspannung, in dem Sie den
Netzstecker einstecken.

Wenn Sie die Netzspannung und die Koaxialkabel angeschlossen haben, ist
das Gerät betriebsbereit.

Seite 17

Anschließen und in Betrieb nehmen

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Um den Verstärker zu kongurieren gehen Sie so vor:

1. Der Verstärker hat im Eingang einen regelbaren Dämpfungssteller
[4] und einen Schräglagenentzerrer [5] (siehe Bild links). Stellen Sie
hiermit die gewünschte Dämpfung und Entzerrung ein.

HINWEIS: Die Typen AL 1RE und AL 3RE sind mit einem
passiven 30 MHz-Rückweg ausgestattet.

Seite 18

Fehler suchen

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Fehler suchen

Falls das Gerät nicht einwandfrei funktioniert, führen Sie bitte folgende
Kontrollen durch:

• Prüfen Sie, ob das Gerät mit der erforderlichen Netzspannung

(230V~, 50Hz) verbunden ist

• Prüfen Sie, ob der Anschluss der Koaxialkabel korrekt ist und keine
Unterbrechungen oder Kurzschlüsse in den Steckern vorhanden
sind.

• Prüfen Sie, ob der Ausgangspegel am Gerät innerhalb der zuläs-
sigen Grenzen für den Betriebspegel liegt.

Wenn sich die Störung nicht beheben lässt, kontaktieren Sie bitte den
ASTRO-Kundendienst.

Seite 19

Warten und Instandsetzen

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

ACHTUNG: Bei Wartungs- und Instandsetzungsarbeiten
müssen unbedingt die nachfolgenden Sicherheitshinweise
beachtet werden. Bei Missachtung dieser Sicherheitshinweise
drohen Personenschäden durch elektrische und thermische
Gefährdungen!

• Die Betriebsanzeige zeigt lediglich das Vorhandensein einer von der Netz-
spannung getrennten Gleichspannung an, die die Komponenten des Geräts
versorgt. Leuchtet die Betriebsanzeige (des Netzteils oder des Geräts) nicht,
bedeutet dies keinesfalls, das das Gerät vollständig von der Netzspannung
getrennt ist. Im Gerät können dennoch berührungsgefährliche Spannungen
anliegen. Sie dürfen das Gerät daher nicht öffnen.

• Unbedingt beachten: EN 60728 - Teil 1 Sicherheitsanforderungen:
Keine Servicearbeiten bei Gewitter.

• Ziehen Sie vor dem Reinigen des Gerätes den Netzstecker!

• Ein defektes Gerät darf nur durch den Hersteller repariert werden, damit die
Verwendung von Bauteilen mit Originalspezikation (z. B. Netzkabel, Siche­ rung) gewährleistet ist. Durch unsachgemäße Reparaturen können erhebliche
Gefahren für den Benutzer bzw. Installateur entstehen. Bei Funktionsstö­ rungen muss das Gerät daher vom Netz getrennt und autorisiertes Fachper­ sonal hinzugezo gen werden. Gegebenenfalls ist das Gerät an den Hersteller

einzusenden.

Seite 20

Warten und Instandsetzen

Blockschaltbild

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

AL 3RE

AL 3RE

AL 1 AL 3E

AL 108 AL 308E

AL 1RE

Blockschaltbilder

Seite 21

Technische Daten

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Technische Daten

Typ AL 1 AL 3E AL 108 AL 308E

Bestellnummer 214 010 214 040 214 180 214 380

EAN-Code 4026187150365 4026187150396 4026187150013 4026187150303

Frequenzbereich [MHz] 47 - 862

Verstärkung [dB] 20 ± 1 30 ± 1 20 ± 1 30 ± 1

Interstage Slope - 3 typ. - -

Maximaler Ausgangspegel

EN 50083-3, 42 Kanäle
@ 60 dB CSO, CTB

Allgemeine Daten

Rauschmaß [dB] typ. 5,5 typ. 4 6,5

Dämpfungssteller [dB] 0 - 10 0 - 20 0 - 10

Schräglagenentzerrung [dB] - 0 - 18 - 0 - 10

Leistungsaufnahme [VA] / [W] 3 / 2,5 6,5 / 5,5 3 / 2,5 4,5 / 3,5

Gewicht [kg] 0,8

[dBµV] 97 98 96

Seite 22

Technische Daten

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Typ AL 1 RE AL 3 RE

Bestellnummer 214 060 214 050

EAN-Code 4026187150389 4026187150402

Vorweg

Frequenzbereich [MHz] 47 - 862

Verstärkung [dB] 20 ± 1 30 ± 1

Interstage Slope [dB] - 3 typ.

Rauschmaß [dB] 6,5 typ. 5*

Dämpfungssteller [dB] 0 - 10 0 - 20

Schräglagenentzerrung [dB] 0 - 20 0 - 18

Maximaler Ausgangspegel

EN 50083-3, 42 Kanäle
@ 60 dB CSO, CTB

Rückweg

Frequenzbereich [MHz] 5 - 30 5 - 33

Einfügungsdämpfung [dB] ≤ 2 0,7 - 3

Allgemeine Daten

Leistungsaufnahme [VA] / [W] 3 / 2,5 6 / 4,5

Gewicht [kg] 0,8

* bei 47 MHz ca. 6 dB

[dBµV] 96 98

Seite 23

Technische Daten

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Gemeinsame Daten

Rückflussdämpfung HF-Ein- Ausgänge [dB] EN 50083-3 Kategorie C

Anschlüsse F-Buchsen, 75 Ω

EMV [Ω] entspricht EN 50083 -2

Versorgungsspannung [V~/Hz] 230 / 50

Zulässige Umgebungstemperatur [°C] -15…+55

Gehäuse (B x H x T) [mm] 121 x 138 x 55 (ohne Konnektoren)

Schutzart DIN 45 050-IP 20

Seite 24

Bohrschablone

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

Bohrschablone

100 mm

Seite 25

ASTRO Strobel Kommunikationssysteme GmbH

© 2018 ASTRO
Inhaltliche Änderungen vorbehalten.
Änderungsdienst und Copyright:
Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Geneh-

migung der Firma ASTRO weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf
Datenträgern erfasst werden.

Verfasser dieser Anleitung:
ASTRO Strobel Kommunikationssysteme GmbH
Olefant 1-3, D-51427 Bergisch Gladbach (Bensberg)
Tel.: [phone], Fax: [phone]
eMail: [e-mail]
Internet: www.astro-kom.de

Alle in dieser Dokumentation enthaltenen Informationen wurden nach bestem Wissen kontrolliert. Für Schäden,
die im Zusammenhang mit der Verwendung dieser Anleitung entstehen, kann die Firma ASTRO nicht haftbar
gemacht werden.

Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 06-2018A

82 413 400 03DE
