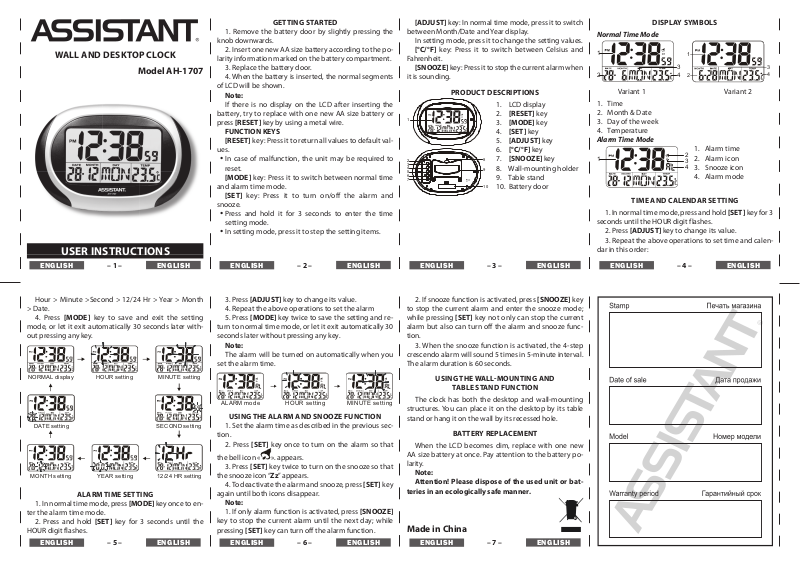

WALL AND DESKTOP CLOCK
Model AH-1707
USER INSTRUCTIONS
|
– 1 – |
english |
english |
Hour > Minute >Second > 12/24 Hr > Year > Month > Date.
4. Press [MODE] key to save and exit the setting mode, or let it exit automatically 30 seconds later without pressing any key.
NORMAL display |
HOUR setting |
MINUTE setting |
DATE setting |
SECOND setting |
MONTH setting |
YEAR setting |
12/24 HR setting |
ALARM TIME SETTING
1.In normal time mode, press [MODE] key once to enter the alarm time mode.
2.Press and hold [SET] key for 3 seconds until the
HOUR digit flashes.
english |
– 5 – |
english |
GETTING STARTED
1.Remove the battery door by slightly pressing the knob downwards.
2.Insert one new AA size battery according to the polarity information marked on the battery compartment.
3.Replace the battery door.
4.When the battery is inserted, the normal segments of LCD will be shown.
Note:
If there is no display on the LCD after inserting the battery, try to replace with one new AA size battery or press [RESET] key by using a metal wire.
FUNCTION KEYS
[RESET] key: Press it to return all values to default values.
••In case of malfunction, the unit may be required to reset.
[MODE] key: Press it to switch between normal time and alarm time mode.
[SET] key: Press it to turn on/off the alarm and snooze.
••Press and hold it for 3 seconds to enter the time setting mode.
••In setting mode, press it to step the setting items.
|
– 2 – |
english |
english |
3.Press [ADJUST] key to change its value.
4.Repeat the above operations to set the alarm
5.Press [MODE] key twice to save the setting and re-
turn to normal time mode, or let it exit automatically 30 seconds later without pressing any key.
Note:
The alarm will be turned on automatically when you set the alarm time.
ALARM mode |
HOUR setting |
MINUTE setting |
USING THE ALARM AND SNOOZE FUNCTION
1.Set the alarm time as described in the previous sec-
tion.
2.Press [SET] key once to turn on the alarm so that
the bell icon «
». appears.
3.Press [SET] key twice to turn on the snooze so that the snooze icon “Zz” appears.
4.To deactivate the alarm and snooze, press [SET] key again until both icons disappear.
Note:
1.If only alarm function is activated, press [SNOOZE]
key to stop the current alarm until the next day; while pressing [SET] key can turn off the alarm function.
english |
– 6 – |
english |
[ADJUST] key: In normal time mode, press it to switch between Month/Date and Year display.
In setting mode, press it to change the setting values. [°C/°F] key: Press it to switch between Celsius and
Fahrenheit.
[SNOOZE] key: Press it to stop the current alarm when it is sounding.
|
PRODUCT DESCRIPTIONS |
||
|
|
1. |
LCD display |
1 |
|
2. |
[RESET] key |
|
3. |
[MODE] key |
|
|
|
||
|
|
4. |
[SET] key |
|
|
5. |
[ADJUST] key |
|
|
6. |
[°C/°F] key |
2 |
8 |
7. |
[SNOOZE] key |
3 |
|
8. |
Wall-mounting holder |
4 |
9 |
||
5 |
|
9. |
Table stand |
7 |
|
||
6 |
|
|
|
|
10 |
10. |
Battery door |
|
– 3 – |
english |
english |
2. If snooze function is activated, press [SNOOZE] key to stop the current alarm and enter the snooze mode; while pressing [SET] key not only can stop the current alarm but also can turn off the alarm and snooze function.
3. When the snooze function is activated, the 4-step crescendo alarm will sound 5 times in 5-minute interval. The alarm duration is 60 seconds.
USING THE WALL-MOUNTING AND
TABLE STAND FUNCTION
The clock has both the desktop and wall-mounting structures. You can place it on the desktop by its table stand or hang it on the wall by its recessed hole.
BATTERY REPLACEMENT
When the LCD becomes dim, replace with one new AA size battery at once. Pay attention to the battery polarity.
Note:
Attention! Please dispose of the used unit or batteries in an ecologically safe manner.
Made in China
english |
– 7 – |
english |
DISPLAY SYMBOLS
Normal Time Mode
1 |
|
|
|
|
|
|
|
3 |
1 |
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
2 |
|
|
|
|
4 |
2 |
|
|
|
4 |
|||||||
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
Variant 1 |
|
|
|
Variant 2 |
|||||||||
1.Time
2.Month & Date
3.Day of the week
4.Temperature
Alarm Time Mode
|
|
|
|
|
|
32 |
1. |
Alarm time |
1 |
|
|
|
|
|
2. |
Alarm icon |
|
|
|
|||||||
|
|
|
|
|
||||
|
|
|
|
|
|
4 |
3. |
Snooze icon |
|
|
|
|
|
||||
|
|
|
|
|
|
|
4. |
Alarm mode |
TIME AND CALENDAR SETTING
1.In normal time mode, press and hold [SET] key for 3 seconds until the HOUR digit flashes.
2.Press [ADJUST] key to change its value.
3.Repeat the above operations to set time and calendar in this order:
english |
– 4 – |
english |
НастольныЕ или настенныЕ ЧАСЫ Модель АН-1707
Инструкция по эксплуатаЦии
|
– 1 – |
Русский |
RUSSIAN |
2.Нажмите кнопку [ADJUST] для изменения значения.
3.Повторите вышеописанные действия, чтобы установить время и календарь в следующем порядке: Часы – Минуты – Секунды – 12/24 формат – Год – Месяц – Дата.
4.Нажмите кнопку [MODE], чтобы сохранить и выйти из режима настроек. Если не производить никаких действий в течении 30 секунд, то вы покинете режим автоматически.
Обычный режим |
Настройка Часов |
Настройка Минут |
Настройка Даты |
Настройка Секунд |
Настройка Месяца |
Настройка Года |
Настройка 12/24 |
|
|
|
|
формата |
|
|
– 5 – |
|
|
RUSSIAN |
Русский |
|
Начало работы
1.Откройте крышку отсека для батареек путем легкого нажатия кнопки, расположенной внизу.
2.Вставьте одну новую батарейку типа АА, учитывая полярность, указанную в отсеке.
3.Замените батарейку.
4.Когда батарейка будет вставлена, на светодиодном экране отобразятся стандартные изображения.
ПРИМЕЧАНИЕ: Если после установки батареек на
экране ничего не отображается, попробуйте заменить батарейку АА на новую и, используя тонкую металлическую проволоку, нажмите кнопку [RESET].
ОПИСАНИЕ КНОПОК
[RESET]: Нажмите эту кнопку для возвращения к настройкам, установленным по умолчанию.
В случае неправильной работы может понадобиться перезагрузить устройство.
[MODE] – Кнопка переключения режимов: Используйте данную кнопку для переключения между обычным режимом и режимом будильника.
[SET]: Используйте данную кнопку для включения/выключения будильника и функции отложенного срабатывания будильника.
Нажмите и удерживайте ее в течении 3 секунд, чтобы войти в режим установки времени.
|
– 2 – |
Русский |
RUSSIAN |
В режиме установки времени используйте ее для перехода между различными пунктами меню.
[ADJUST]: В обычном режиме используйте кнопку для переключения между режимами отображения месяца/даты и года.
В режиме настройки с помощью этой кнопки можно изменять значения.
[°C/°F]: С помощью данной кнопки можно переключить значения температуры °C или °F.
[SNOOZE]: Нажмите ее, чтобы остановить сигнал сработавшего будильника.
ВНЕШНИЙ ВИД И ОПИСАНИЕ УСТРОЙСТВА
|
|
1. |
Светодиодный дисп- |
|
|
|
|
лей. |
|
1 |
|
2. |
Кнопка [RESET] |
|
|
|
3. |
Кнопка [MODE] |
|
|
|
4. |
Кнопка [SET] |
|
|
|
5. |
Кнопка [ADJUST] |
|
2 |
8 |
6. |
Кнопка [°C/°F] |
|
7. |
Кнопка [SNOOZE] |
|||
4 |
|
|||
3 |
|
|
|
|
5 |
9 |
8. |
Настенное крепление |
|
|
||||
6 |
|
|||
7 |
10 9. |
Настольный штатив |
||
|
||||
|
|
10. |
Крышка отсека для ба- |
|
|
|
|
тарейки |
|
RUSSIAN |
|
– 3 – |
Русский |
|
УСТАНОВКА ВРЕМЕНИ СРАБАТЫВАНИЯ БУДИЛЬНИКА
1. В режиме отображения обычного времени нажмите один раз кнопку [MODE], чтобы войти в режим установки времени будильника.
2.Нажмите и удерживайте кнопку [SET] 3 секунды, пока не загорятся цифры отображения Часов.
3.Нажмите кнопку [ADJUST] для изменения зна-
чения.
4.Повторите вышеописанные действия, чтобы установить минуты.
5.Нажмите кнопку [MODE], чтобы сохранить и выйти из режима настроек. Если не производить никаких действий в течении 30 секунд, то вы покинете режим автоматически.
ПРИМЕЧАНИЕ: Будильник включится автоматически, когда вы установите время будильника.
Настройка будильника Настройка часов |
Настройка минут |
ИСПОЛЬЗОВАНИЕ БУДИЛЬНИКА И ФУНКЦИИ ОТЛОЖЕННОГО СИГНАЛА
1. Установите будильник, как это описано в предыдущем разделе.
RUSSIAN |
– 6 – |
Русский |
2. Нажмите один раз кнопку [SET] для включения будильника, на экране должен появиться значок «
».
3.Нажмите два раза кнопку [SET] для включения отложенного срабатывания будильника, на экране должен появится значок «Zz».
4.Чтобы отключить будильник и отложенный сигнал, нажмите кнопку [SET] снова, пока не исчезнут оба значка.
Примечание:
1. Если активирована только функция будильника, нажмите кнопку [SNOOZE], чтобы отключить текущий сигнал будильника до следующего дня. Если нажать кнопку [SET], то данная функция будет отключена.
2. Если активирована функция отложенного сигнала будильника, нажмите кнопку [SNOOZE], чтобы отключить текущий сигнал будильника и перейти в режим отложенного сигнала. Если нажать кнопку [SET], то это не только отключит текущий сигнал, но и отключит функции будильника и отложенного сигнала.
3. Когда активирована функция отложенного срабатывания, четырехэтапный нарастающий сигнал будильника будет повторятся 5 раз с интервалом в 5 минут. Время сигнала – 60 секунд.
RUSSIAN |
– 7 – |
Русский |
ОТОБРАЖАЕМЫЕ СИМВОЛЫ
Режим отображения обычного времени
1 |
|
|
|
|
|
|
|
3 |
1 |
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
2 |
|
|
|
|
4 |
2 |
|
|
|
4 |
|||||||
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
Вариант 1 |
|
|
|
Вариант 2 |
|||||||||
1.Время
2.Месяц и дата
3.День недели
4.Температура
Режим отображения времени срабатывания будильника
|
|
2 |
1. |
Время срабатыва- |
||||
1 |
|
|
|
|
|
3 |
|
ния будильника |
|
|
|
|
|
|
|||
|
|
|
|
|
4 |
2. |
Значок будильника |
|
|
|
|
||||||
|
|
|
|
|
|
|
3. |
Значок отложенно- |
|
|
|
|
|
|
|
|
го сигнала будиль- |
4. |
Режим будильника |
|
ника |
|||||
|
|
|||||||
УСТАНОВКА ВРЕМЕНИ И КАЛЕНДАРЯ
1. В режиме отображения обычного времени нажмите и удерживайте кнопку [SET] 3 секунды, пока не загорятся цифры отображения Часов.
|
– 4 – |
Русский |
RUSSIAN |
ИСПОЛЬЗОВАНИЕ Настенного крепления и Настольного штатива
Часы имеют настенное и настольное крепления. Вы можете расположить их как на столе, так и на стене, используя соответствующее отверстие.
ЗАМЕНА БАТАРЕЙКИ
Когда светодиодный экран теряет яркость, сразу же замените батарейку АА на новую. Обратите внимание на полярность.
ПРИМЕЧАНИЕ: Внимание! Утилизируйте отслужившее свой срок устройство и батарейки экологически безопасным способом.
RUSSIAN |
– 8 – |
Русский |
